Как подсоединить камеру видеонаблюдения – Установка видеонаблюдения своими руками пошаговая инструкция — specable.ru

Как подключить камеру видеонаблюдения своими руками: схема монтажа

В последнее время системы видеонаблюдения приобрели большую популярность. Линии видеоконтроля устанавливают повсеместно: в магазинах, офисах, домах, квартирах. Установку целостной системы можно доверить специалистам или выполнить своими руками. Для того чтобы подключить камеру видеонаблюдения самостоятельно, достаточно обладать определенными техническими знаниями. Известно, что для установки видеооборудования предусмотрена специальная схема.

Месторасположение и подключение камеры видеонаблюдения напрямую зависит от специфики помещения, в котором будет проводиться монтаж.

Например, в частном доме предполагается установка камер на улице. Для этого существуют определенные правила, и такое видеооборудование имеет свои особенности. Перед тем как выполнить подключение камер наблюдения, необходимо составить проект системы в целом.

Что необходимо для подсоединения видеокамеры?

Чтобы правильно подключиться к камере видеонаблюдения и получать качественное изображение, потребуются:

Соединительные кабели;
Блок электропитания.

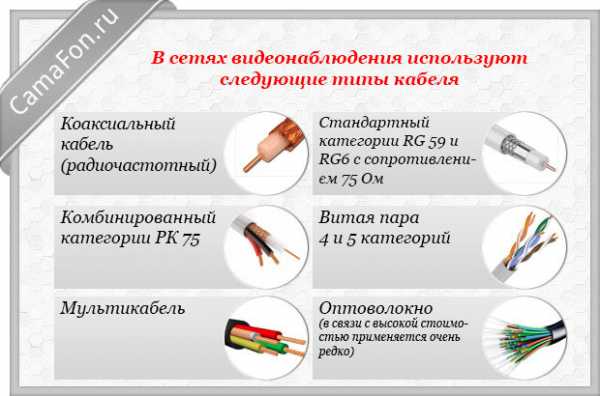

Для подсоединения аналоговой камеры чаще всего используют коаксиальный кабель. Его подключают к камерам видеонаблюдения, к регистратору или монитору. Кабель необходимо выбирать более качественный. Качество соединительного кабеля влияет на работу системы при удаленном расположении приборов.

Питание к регистратору или камере можно подвести любым соединительным проводом. При этом все оборудование будет получать электропитание от одного источника. Лучше всего использовать провод, который содержит и кабель питания. Подключение кабеля к видеокамере осуществляется с помощью выводных проводов или разъемов. Для работы устройства необходимо программное обеспечение. Его выбор зависит от типа камеры, которая подключается к системе.

Процесс подключения аналоговых видеокамер

Чтобы подключить камеру наружного наблюдения, необходимо руководствоваться правилами, которые предусмотрены для установки внутреннего оборудования видеонаблюдения. Самыми распространёнными механизмами, которые подключают во многих линиях видеоконтроля, являются аналоговые видеокамеры (могут быть компактными). Аналоговые камеры содержат следующие разъемы:

Красный – для подключения блока питания;
Два RCA разъема (так называемые тюльпаны).

Разъемы RCA представлены двумя цветами:

Разъем желтого цвета предназначен для передачи видеосигнала;
Разъем белого цвета – для передачи аудиосигнала.

В зависимости от модели оборудования цветовая схема может отличаться. В качестве приемника видеоизображения может выступать любой монитор (телевизор).

Подключать камеру к монитору необходимо при помощи соединительного кабеля RCA в паре. Видеовыход от камеры необходимо подключить к видеовыходу телевизора, а аудиовыход подключается соответственно. Можно выбрать правый или левый аудиоканал. Классическая схема расположения проводов представлена таким образом:

Красный провод видеоустройства является плюсом;
Черный провод считается минусом;
Желтый кабель обеспечивает подачу видеосигнала.

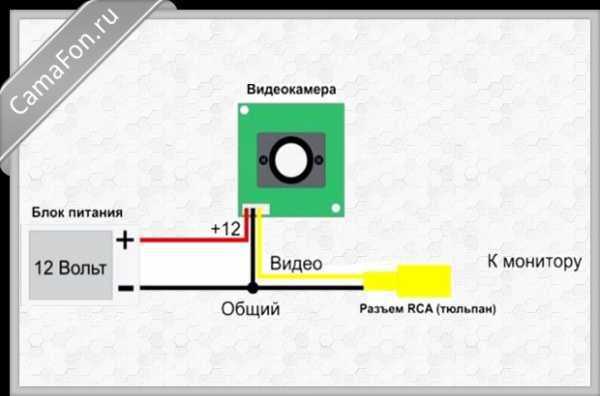

Схема подключения видеокамеры выглядит следующим образом.

Видеовыход соединяется с центральной жилой соединительного коаксиального кабеля. Плюс и минус подключаются соответственно. К противоположному концу кабеля прикручивается разъем RCA.

В последнее время в современном оборудовании чаще используются разъемы BNC.

Подсоединение видеокамер к компьютеру

При подсоединении механизма к компьютеру имеется возможность записывать полученную информацию на жесткий или съемный диск. Преимуществом является возможность программирования устройства (например, настроить определенное время ведения съемки). Выделяют три основных способа подключения видеоустройства к компьютеру.

Для начала на компьютер необходимо установить плату видеозахвата. С помощью этого механизма можно кодировать полученную информацию и выполнять ее обработку.

Плата видеозахвата насчитывает до 16 видеовыходов. Такое количество выходов обеспечит подключение целого комплекса видеонаблюдения. В комплекте с платой можно приобрести специализированное программное обеспечение. С его помощью можно осуществлять управление системой и расширить ее функциональный набор.

Подсоединить видеокамеру можно к компьютеру посредством преобразователя USB. Такой вариант является самым бюджетным. При использовании подключения такого типа аналоговый видеосигнал может преобразовываться в цифровой. Для подсоединения видеоустройства к компьютеру используется видеосервер. С помощью этого механизма получаемый сигнал можно оцифровывать, тем самым улучшая качество изображения.

Для комплектации систем видеонаблюдения используют также IP видеокамеры. С их помощью можно вести контроль над происходящими событиями онлайн, посредством мировой паутины. Подключение таких механизмов позволяет просматривать видеоизображение с любого устройства (мобильного телефона на базе Андроид, компьютера, ноутбука и т. п.).

На видео – подключение камеры:

camafon.ru

как подключить к компьютеру камеру видеонаблюдения по схеме? Установка уличных видеокамер на кронштейн

Видеонаблюдение — очень важная составляющая часть системы безопасности на большинстве объектов. Более того — без видеокамер невозможно вполне обеспечить защиту любого здания, любой территории. Но многое зависит от того, какое оборудование используется, и насколько грамотно оно смонтировано.

Выбор оборудования

Существует немало вариантов видеокамер наружного наблюдения. И не всегда можно выбрать их по отзывам. Вернее, отзывы важны, но нельзя им следовать бездумно. Каждая ситуация в чём-то особенная, и те системы, которые где-то проявили себя хорошо, могут не подойти в других случаях (и наоборот). Разрешение HD часто упоминается в рекламных материалах производителей.

Однако реклама умалчивает, конечно, что высокое разрешение создаёт значительную нагрузку на каналы связи. Да и ёмкость носителей информации тоже увеличивается. Всё это усложняет и удорожает систему, существенно затрудняя её монтаж. Поэтому надо тщательно разобраться, действительно ли нужно высокое разрешение или нет. Лучше иной раз проконсультироваться с профессионалами.

Вопреки популярному мнению, кстати, китайские видеокамеры могут работать очень даже хорошо. Главное, чтобы они были сделаны на солидном предприятии, которое обеспечивает высокое качество продукции. Переплачивать за покупку японских или европейских изделий нет необходимости. Тем более что многие из них также сделаны в КНР.

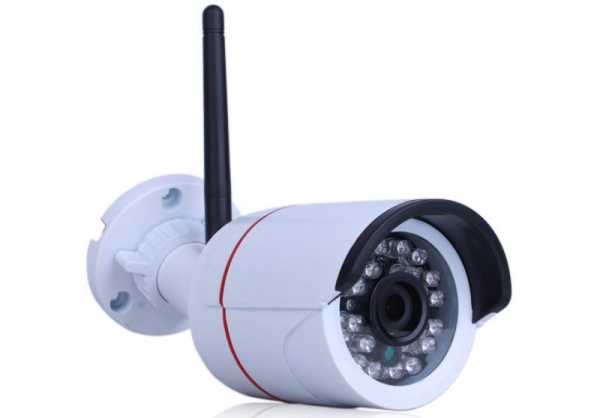

Беспроводные системы видеонаблюдения обычно дешевле и проще настраиваются. Однако надо тщательно разобраться, не будет ли сигнал заглушён по той или иной причине.

Цифровые камеры стандарта IP практически идеальны для крупных предприятий и организаций. А вот в частном жилище можно ограничиться и более дешёвой аналоговой системой. Также надо обратить внимание:

на охватываемую территорию;
радиус обзора;
доступные интерфейсы;
возможности при управлении и дополнительные функции.

Необходимые приспособления

В частном секторе и даже в многоквартирном доме, кабельные системы вполне оправданы.

Чтобы видеокамера наружного наблюдения стабильно давала приличную картинку, понадобится надёжный сетевой провод, соединяемый с блоком электропитания.

Также необходим кабель, по которому будет передаваться видеоинформация. Аналоговые камеры транслируют сигнал по коаксиальным каналам.

Важно: следует заранее ознакомиться с отзывами о различных моделях кабелей и с их техническими характеристиками.

Рекомендуется подавать питание, если только есть возможность, через соединительный кабель. Этот подход позволяет обеспечить питание аппаратуры от единого источника. Кабели подключают через выводные провода (но только в том случае, если нет подходящих разъёмов). В каком-то смысле «приспособлением» можно считать и программное обеспечение. Подбор этих программ определяется нюансами видеотехники.

Инструкция по установке

Перед началом монтажа надо убедиться, что в наличии есть все требуемые компоненты. Обычно необходимыми составными элементами оказываются:

рекордеры;
крепёжные приспособления;
блоки питания и разветвители;
кабели для трансляции сигналов и для сетевого питания;
кабели для подсоединения к воспроизводящим устройствам.

Обычно для передачи изображения на компьютеры или иные экраны приходится устанавливать магистраль VGA-VGA. Но следует ещё проверить по технической документации, подойдёт ли такое решение или нет. Крепить сами камеры надо только там, где это предусматривает заранее составленная схема. Фиксация производится либо особыми шурупами, либо по технологии холодной сварки. Выбор между этими методами определяется тем, на какой поверхности будет производиться монтаж.

От холодной сварки придётся отказаться, если монтаж проводится на полипропиленовой, полиэтиленовой или тефлоновой поверхности.

Важно: купольные камеры придётся всегда ставить только на шурупы. Когда подбирается место для монтажа уличных камер своими руками, надо заранее убедиться, что нет «мёртвых зон». Особенно опасны те непросматриваемые участки, которые позволяют подобраться к самому наблюдательному оборудованию.

Знатоки советуют даже расставлять камеры со взаимным перекрытием секторов контроля и взаимным осмотром. Возвращаясь к самой установке камер, надо остановиться особо на методике холодной сварки. Поверхность, на которую будет прикрепляться насадка камеры, покрывают клеем. Конечно, перед этим избавляются от защитных плёнок. Приложив наблюдательное устройство к нужному месту, основательно придавливают его руками на 2–3 минуты.

Время установки объектива придёт через 10–15 минут после прикрепления кронштейна. Как только смонтирован объектив, нужно протягивать кабели и связывать камеру с рекордером. Рекомендуется заранее подготовить все требующиеся кабели и переходные узлы. Важно: изредка применяют раздельные рекордеры для звука и для изображения. Нельзя путать кабели для обмена информацией, которые к ним подключаются.

В некоторых случаях требуется скрывать провода внутри стены. Это делается чаще по соображениям эстетики, хотя целью прикрытия может быть и защита от неблагоприятных факторов. Но сверлить стены необязательно. На помощь приходят надёжные декоративные короба. Отыскать такие изделия легко в магазинах, торгующих электроникой, системами наблюдения либо строительными товарами.

Сами камеры оберегают от негативных факторов внешней среды при помощи защитных кожухов. Следующим шагом в любом случае будет протягивание кабелей для связки рекордера с видеовходом монитора либо телевизора. К сведению: нужные компоненты могут и не входить в комплект. Тогда их придётся приобрести самостоятельно. Лучше заранее ознакомиться со спецификацией, чтобы не допустить серьёзных ошибок.

Подключение и настройка

Подключить видеокамеру через кабель можно не всегда. Дело в том, что такой способ соединения многими компаниями считается устаревшим, и всё больше приоритет отдаётся беспроводному оборудованию. Но если всё же выбрано проводное соединение, могут применяться такие варианты:

телевизионный тюнер;
видеоплата для захвата отсылаемых файлов;
конвертеры USB;
подключение к видеорегистратору.

Чтобы максимально сэкономить, обычно используют системы с USB конвертерами. Дополнительным преимуществом такого оборудования оказывается простота установки и интегратора. Соответствующий узел очень похож на простую флешку, отличается от неё только наличием особых входов. Однако проблема в том, что качество изображения будет неудовлетворительное.

Обычная схема подсоединения плат захвата подразумевает их монтаж внутрь системных блоков. Для этой цели платы крепят в разъём PCI Express. Часто можно услышать, что подобный вариант не слишком удобен. Однако в сравнительно небольших сетях видеонаблюдения (включающих не более 16 камер) он вполне хорош. Поэтому для обеспечения безопасности в мелких и средних коттеджах подключение камеры к плате видеозахвата вполне достаточно.

Если надо связать видеооборудование не с монитором компьютера, а с ноутбуком, подход мало отличается. В таком режиме, между прочим, можно спокойно использовать даже аналоговые камеры. Обязательно придётся использовать устройство-посредник. В качестве его могут выступить:

аналоговые регистраторы;
независимые платы видеозахвата;
прочие аналогичные системы.

Важно: попытки самостоятельно изготовить переходник ничего не дадут. Подходящее устройство может быть сделано только в заводских условиях. Если избран вариант с платой видеозахвата, кроме самого устройства, понадобится ещё и подходящий драйвер. Камеру и плату связывают коаксиальным кабелем. Для самой передачи и обработки сигнала потребуется установить фирменное программное обеспечение.

Универсальные бесплатные аналоги редко удовлетворяют всем требованиям. Иногда возникает соблазн подключить обычную «внутреннюю» плату для ПК к ноутбуку через дополнительный адаптер. Но делать так специалисты настоятельно не рекомендуют. Хотя бы потому что поиск соответствующего переходника труден. И не факт, что его удастся купить вообще.

Кроме того, качество картинки из-за двойного преобразования вряд ли окажется нормальным для полноценного видеонаблюдения. Плата захвата сигнала нуждается в ёмком канале связи и в значительном электропитании. Обеспечить то и другое вряд ли сможет даже порт USB 3.0. Вывод: заниматься такими экспериментами оправдано, если ничего другого не остаётся. Подключение видеокамеры к телевизору часто производится через «тюльпан».

Причина в том, что лишь редкие телеприёмники и видеокамеры не имеют такого разъёма. Вход VGA присутствует в основном на современных моделях телевизоров. Использовать такой канал хорошо из-за улучшенного качества картинки. Разъем типа SCART — профессиональный стандарт передачи телевизионного сигнала. Но за редким исключением подсоединить видеокамеру к такому порту получится через переходник. Важно знать и то, как подключается видеокамера к телефону.

Для этой цели используются:

Доступ к камерам видеонаблюдения в любом случае потребует использовать интернет по технологии 3G либо 4G. Второй вариант лучше, потому что критически важна скорость коммуникационного канала. Важно: слабым звеном может оказаться сам телефон. Но даже при использовании смартфонов последнего поколения характеристики канала связи вряд ли позволят получать сигнал с 4 камер и более. Сколько-нибудь реально подключение удалённо только к единственной камере.

Проверка

Оценить работоспособность созданного видеонаблюдения можно даже через интернет. Рекомендуется использовать ресурс portscan. ru или его аналоги. Успешное соединение свидетельствует о том, что все порты открыты и обработаны на виртуальном сервере полноценно. Проверка может быть произведена и через сам удалённый компьютер, с использованием ActiveX.

Необходимо только:

узнать IP-адрес роутера;
вписать его в строку адресации;
добавить 81-й порт.

Бывает так, что регистратор не может нормально связаться с интернетом. Тогда придётся привязывать DNS адрес роутера. Необходимость в точной проверке связана с тем что провайдеры периодически перекрывают доступ для части портов. Потому попытки «оставить всё при заводских настройках» могут обернуться неработоспособностью системы. Чтобы гарантированно избежать проблем, надо обращаться к профессионалам.

Как установить камеру видеонаблюдения, смотрите в видео ниже.

stroy-podskazka.ru

универсальные схемы, необходимые материалы, настройка системы

С каждым годом универсальные системы видеонаблюдения приобретают всё большую популярность. Качественные линии постоянного видеоконтроля устанавливаются в различных сферах: офисах, частных домах, квартирах и на предприятиях. Огромное преимущество такого оборудования в том, что осуществить монтаж можно самостоятельно. Чтобы подключить камеры видеонаблюдения, необходимо иметь элементарные технические знания.

Основные материалы для видеонаблюдения

Современные производители предлагают своим покупателям огромное разнообразие камер, которые обладают необходимой долговечностью и доступной ценой. Чаще всего для подключения таких устройств используется стандартный модуль. Более продвинутые пользователи выбирают специальные ресиверы, оснащенные выходом под камеру. Именно это устройство существенно упрощает процесс подключения системы к персональному компьютеру. Чтобы не ошибиться с выбором, необходимо учитывать разъем под ресивер. Обязательно осматривается выход для камеры, а также изучаются возможные схемы подключения.

Опытные специалисты утверждают, что для установки аналоговой системы необходимо подготовить следующие материалы:

Мощные провода для коммутации в слаботочном щитовом устройстве (ПУГВ 1.5 мм²).
Кабель для запитки всей проложенной системы (220 В).
Универсальный кабель КВК-П 2*0.75 мм². Отдельно стоит отметить, что некоторые путают этот кабель с КВК-В, предназначенный для прокладки внутри дома.
Современные аналоговые камеры с фиксацией на стену. Наибольшей функциональностью обладают те модели, которые имеют высокое разрешение.
Провод ПВС трехжильный с сечением 1.5 мм².
Многофункциональный видеорегистратор, который будет обеспечивать подключение камеры. Перед приобретением выбранной модели необходимо убедиться, что количество видеовыходов равно или больше количества используемых видеокамер.
Мощный блок питания. К примеру, многие мастера предпочитают использовать те же модели, которые применяются для подключения светодиодных лент. Если специалист выбрал кабель с сечением 0.75 мм², то стандартного блока питания будет вполне достаточно для стабильной и качественной передачи сигнала на расстояние до 900 метров.
Жёсткий диск от компьютера, который будет обеспечивать запись и хранение видео. Стоит отметить, что минимальный объем этого устройства должен составлять 1 Тб. Что касается размера жёсткого диска, то для работы подойдут как маленькие (2.5 дюйма), так и большие (3.5 дюйма) модели. Но, как показывает практика, именно компактные устройства вырабатывают меньше шума и тепла.
Если нужно обеспечить бесперебойную работу видеокамер даже в случае отключения электричества, тогда необходимо приобрести ИБП (источник бесперебойного питания).
Универсальные коннекторы для подключения питания марки BNC — F, а также приёмный разъем BNC.
Высококачественный модульный раздатчик. Это оборудование необходимо для того, чтобы система видеонаблюдения не сгорела при первой же грозе. Как показывает практика, на этом элементе защиты лучше не экономить.
Чтобы надёжно скрыть все кабели и разъёмы, которые находятся на улице, необходимо приобрести специальные распределительные коробки с системой защиты IP 52.
То, без чего не может работать качественный щиток — это клеммные разъёмы и розетки.

Профессиональное подключение камеры видеонаблюдения отличается тем, что видеорегистратор и источник бесперебойного питания лучше всего подсоединять через вилку с розеткой.

Помимо этого, все используемые устройства должны быть совместимы между собой. Так, простое оборудование не сочетается с аналоговыми системами.

Монтаж аналоговых камер

Специалисты всегда акцентируют внимание начинающих мастеров на том нюансе, что в профессиональной среде существуют определённые нормы и требования, которые обязательно должны быть учтены при установке оборудования внутри помещения. Многие потребители чаще всего отдают своё предпочтение универсальным аналоговым камерам, которые прекрасно справляются с функцией видеоконтроля. В независимости от модели, такие агрегаты в обязательном порядке содержат следующие типы разъёмов:

RCA, который в народе именуется как «тюльпан».
Красный разъем, который нужен для подключения блока питания.

Отдельно стоит отметить, что RCA разъёмы могут быть представлены в двух цветовых решениях:

Белого цвета — служит для передачи аудиосигнала.
Жёлтого цвета — нужен для передачи видеосигнала.

В зависимости от того, какую модель оборудования приобрёл мастер, цветовая схема камеры видеонаблюдения может несколько отличаться. В качестве приёмника видеоизображения может выступать любой монитор (телевизор).

Чтобы подключить экран к камере, необходимо использовать высококачественный кабель RCA. Видеовыход камеры нужно подключить к соответствующему разъёму телевизора, такое же правило действует и для аудиовыхода. Каждый мастер может выбрать правый или левый канал. В классических моделях схема расположения проводов выглядит следующим образом:

Чёрный провод всегда считается минусом.
Красный кабель видеоустройства является плюсом.
Жёлтый провод обеспечивает беспрерывную подачу видеосигнала.

С центральной жилой коаксиального кабеля обязательно соединяется видеовыход. Минус и плюс подключаются соответственно. К противоположному концу кабеля прикручивается разъем RCA. Стоит отметить, что некоторые современные модели оснащены более качественным разъёмом — BNC.

Подключение видеооборудования к компьютеру

Этот способ монтажа камер поможет пользователю сохранить полученную видеозапись на жёсткий диск. Огромное преимущество технологии ещё и в том, что специалист всегда может запрограммировать установленное оборудование (к примеру, система может включаться самостоятельно в определённый промежуток времени). На сегодняшний день специалисты активно используют три наиболее удобных способа подключения камеры к персональному компьютеру. У каждого варианта есть свои нюансы и преимущества, которые обязательно должны быть учтены ещё на этапе проектирования.

Первый способ характеризуется тем, что мастер должен доукомплектовать ПК специальной платой для видеозахвата, так как без неё работать с камерами будет просто невозможно. Эта деталь особенно эффективна в тех случаях, когда используются аналоговые камеры. Преимущество платы в том, что с её помощью можно быстро и качественно кодировать и обрабатывать отснятые ролики. В зависимости от модели, деталь может быть оснащена от 4 до 16 видеовыходов, чего вполне достаточно для тех ситуаций, когда нужно создать собственную систему видеонаблюдения.

Если покупать плату в специализированном магазине, то в комплекте с ней можно получить специальную программу. В этом случае мастер сможет записывать видео с купольной камеры, установив точное время работы. Отдельно стоит учесть, что эта плата подключается именно к персональному компьютеру, полностью исключив возможность её подсоединения к ноутбуку.

Второй способ основан на использовании всеми известного видеосервера. С помощью этого оборудования можно оцифровывать полученные видеосигналы, за счёт чего используемые камеры получаются более функциональными. Каждый видеосервер оснащён специальным BNC входом, к которому можно подключить современные модели видеокамер. Не стоит забывать о LAN выходе, который предназначен для подключения компьютера. Благодаря этому, у владельца системы видеонаблюдения есть возможность контролировать весь рабочий процесс как через стационарный компьютер, так и через портативный ноутбук.

Для последнего варианта специалисту предстоит использовать USB преобразователь, который обеспечивает надёжное подключение камер к ПК. Огромное преимущество в том, что для стабильной работы такого устройства необходим обычный USB выход, который есть у каждого компьютера. Полученный аналоговый сигнал можно преобразовывать в цифровой. Стоит отметить, что качество картинки будет довольно низким. Относительный спрос на этот вариант связан с тем, что со стороны владельца нужны минимальные финансовые вложения.

Принцип работы с поворотными устройствами

Для установки таких устройств необходимы контактные модули. Что касается ресиверов, то далеко не все модели могут быть использованы. Если задействована камера на два выхода, то для неё обязательно должен быть подобран дополнительный расширитель. Именно этот узел подключается к ресиверу. По стандартной схеме предусмотрено использование одного переходника. Но каждый случай индивидуален, так как все зависит от типа расширителя. Все одноконтактные модели оснащены выходом PPC.

В некоторых случаях при подключении оборудования могут возникнуть проблемы с отображением видео на мониторе. Решить такую проблему можно с помощью трехканальных ресиверов. При этом могут быть использованы универсальные переходники с разъёмом РК.

Настройка оборудования

Когда система полностью установлена, можно смело переходить к её настройке. Особенно осторожными нужно быть тем мастерам, которые впервые занимаются монтажом такого оборудования. На первом этапе осуществляется настройка всех видеокамер. Все настройки вносятся через программу DVR-клиент, с помощью которой можно управлять имеющимися приборами, сидя за компьютером.

Когда пользователь авторизовался, ему необходимо открыть вкладку «Настройки» и выбрать раздел «Добавить зону». После проделанных манипуляций программа обязательно предложит ввести название (допускаются цифровые комбинации). Как показывает практика, если установлено сразу несколько камер, то лучше всего провести их зонирование, дабы в дальнейшем не путаться в информации.

На следующем этапе осуществляется подключение регистратора к определённой зоне. Мастеру необходимо кликнуть правой кнопкой мыши по пустому полю и выбрать один из предложенных вариантов. Если же необходимое наименование регистратора уже занято, тогда нужно перейти к разделу «Добавить устройство». Когда на экране отобразился весь список используемых устройств (камеры и регистры), нужно открыть вкладку «Просмотр». Эти манипуляции помогут вывести картинку из камер на монитор.

220v.guru

Установка системы видеонаблюдения своими руками

Автор Исхаков Максим На чтение 7 мин. Просмотров 2.4k. Опубликовано 26.07.2018

Сегодня мы дадим полное руководство по установке системы видеонаблюдения самостоятельно, своими руками. Ошибочно полагать, что данный процесс стоит доверять только профессионалом, достаточно лишь знать основы работы слаботочных систем, которые мы рассмотрим ниже.

Поехали….

Понимание системы

На сегодняшний день существует две технологии видеонаблюдения: Аналоговое и IP.

Аналоговое наблюдение обязательно должно включать в себя:

Камеры. (Предпочтительней AHD или HD-TVI)
Видеорегистратор или плата захвата. (Обязательный компонент аналоговой системы, так как оцифровка изображения происходит именно на нем. Видеорегистратор в аналоговой системе отвечает за все: Подключение к интернету, запись и воспроизведение архива.) Как выбрать видеорегистратор читайте здесь.
Жесткий диск, если планируется вести запись.
Кабельный материал. Коаксиальный кабель или витая пара.
Соединительные разъемы. Для коаксиального кабеля BNC коннекторы, для витой пары пассивные передатчики. Активные усилители применяются на больших дистанциях от 400 метров. Для запитки камер применяется «штекер питания ПАПА».
Источник питания 12 вольт. Источники делятся на отключаемые и автономные. Во вторых устанавливается аккумулятор, в случае отключения света система работает за счет его.
Роутер. Если планируется вести удаленное видеонаблюдение , или если необходима работа внутри локальной сети.

Схема установки аналоговой системы видеонаблюдения

Состав ip видеонаблюдения:

IP камера. Является самостоятельным устройством, передает сигнал в оцифрованном виде проводным или беспроводным способом. IP камера не нуждается в видеорегистраторе, может записывать запись локально на компьютер или на карту памяти, в зависимости от модели. ( настройки задаются либо через web интерфейс устройства или через CMS, VMS программы) IP видеокамера самостоятельно настраивается для работы через интернет.

Видеорегистратор. Не является обязательным устройством, но его применение облегчает работу с видео архивом. Видеорегистратор надежное устройство способное работать 24 часа\7 дней в неделю без отключения.

Жесткий диск. Если необходимо вести записи через видеорегистратор.

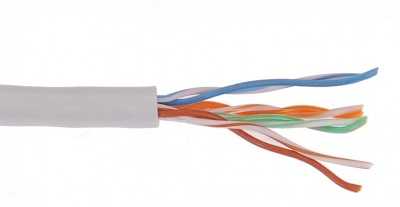

Кабель. Только витая пара.

Соединительные разъемы. Коннектор RJ 45 для подачи сигнала, питание через «штекер питания ПАПА». Существует возможность подачи сигнала и питания по технологии POE через 4-х парную витую пару, используя лишь RJ 45.( Необходима поддержка работы камеры по технологии POE и установка POE коммутатора)

Источник питания 12 вольт или POE свич. Запитать ip камеры можно от традиционного автономного или отключаемого блока питания 12 вольт или по POE.

Роутер или коммутатор. Обязательное устройство для коммутации ip камеры с локальной сетью.

Подключение IP камеры к видеорегистратору без POE.

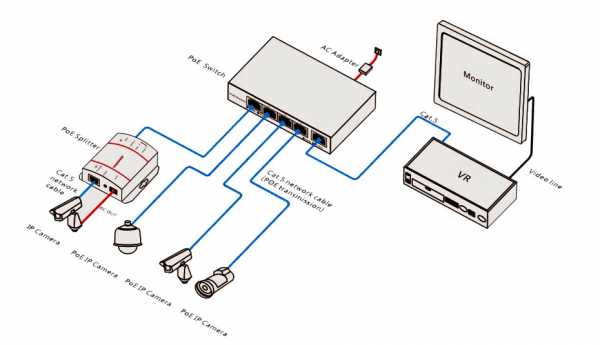

Подключение IP камеры к видеорегистратору по технологии POE.

Подключение ip камеры к роутеру без видеорегистратора

Выбор технологии

5 лет назад когда стоял вопрос выбора между аналогом и ip все старались уйти в сторону полноценной цифры, если позволял бюджет, ведь разрешение первых едва достигало 0.3 Мп (если перевести 700 линий в МП). Сегодня разрешение аналоговых камер достигает величин IP, но конечно по формированию изображения они все равно проигрывают, но в большинстве случаев эта разница играет роль только на профессиональной сцене, где вопрос качества передаваемого изображения строится на недозволенности упустить какую либо важную деталь, например в аэропорту. Я говорю не о бюджетном сегменте ip устройств, а о премиальном классе, имеющий в своей структуре сложные модули антизасветки, динамического шумо-подавления, различные аналитические возможности.

Аналог или IP?

Сложный вопрос, требующий долгих размышлений, на нашем сайте опубликован целый талмуд статей, рассказывающих о преимуществах тех или иных, давайте по существу.

Нужна видеоаналитика? → IP; Не нужна? → Аналог

Необходима запись в облачное хранилище? → IP; Не нужно? → Аналог

Сделан ремонт, понадобилось видеонаблюдение, прокинуть провода не вариант → IP (Беспроводные wi-fi камеры)

Нет знания устройства компьютерных сетей? → Аналог; Есть? — IP

Необходима работа камер на расстоянии от 150 до 500 метров без дополнительных усилителей и сложных схем? → Аналог

Каждый должен сделать свой выбор, но важно понимать, что существенной разницы, например в качестве картинки между 2-х мегапиксельной аналоговой камерой с матрицей sony за 2500 руб и 2-мя мегапикселями ip камеры за 5000 руб на непонятной китайской матрице.

Правильная подача напряжения на камеры видеонаблюдения это залог безотказной и долговечной работы все системы. Считается, что на камеру должно приходить 12 вольт ± 10%, на самом деле для некоторых моделей некритична работы при 10,8 — 11 вольт, а все что ниже или выше ведет к быстрой поломке устройства.

Так как в сечении кабеля на больших дистанциях происходит падение напряжения, то до камеры вместо 12 вольт может прийти например 9, следовательно нужно уметь рассчитывать удельное сопротивление проводника, что бы предсказать величину напряжения дошедшую до устройства.

Ниже представлена таблица величины напряжения на разных дистанциях при различных марок кабелей.

Установка аналогового видеонаблюдения

Выбираем кабель.

Если расстояние от камер до видеорегистратора не превышает 50 метров, то ставим блок питания возле видеорегистратора и применяем квк кабель. КВК — комбинированный кабель, несущий в себе сигнальные и питающие жилы. Дальность передачи видео сигнала в КВК 2 х 0.5 не превышает 100 — 150 метров, можно разрезать кабель на 50 метрах от камеры и подключить источник питания.

КВК 2 х 0,75, как правило несет в себе не только более толстые жилы питания, но и сигнальный кабель типа РК-76 или RG-6, по такому кабелю возможна передача сигнала до 500 метров, а питание без видимых потер до 70 метров.

Если камеры находятся на большом удалении, а источник питания невозможно установить на линии протяжки кабеля, то выгодно использовать РК-75 ии RG-6, а питание подтянуть обычным силовым проводом.

Если много камер находятся в одном помещении недалеко друг от друга, то разумней использовать 4-х парную витую пару. На один кабель при помощи приемопередатчиков можно подать сигнал на 4 камеры или полноценно подключить сигнал и питание на двух камерах.

Устанавливаем разъемы, подключаем камеры.

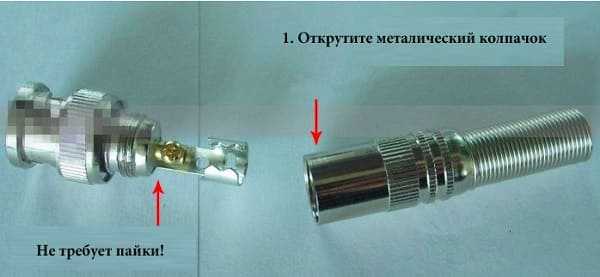

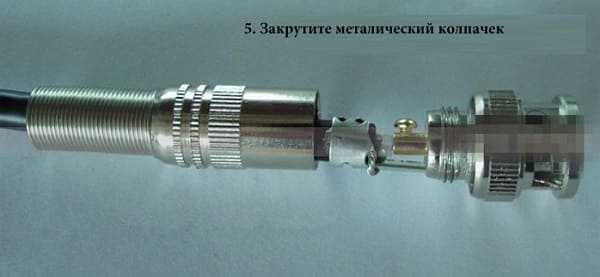

На коаксиальный кабель с двух сторон одевается BNC переходник. Центральная жила +, а оплетка минус. На фото: BNC разъем под винт, центральная жила заходит в трубчатое отверстие и фиксируется винтом, оплетка или экран зажимается скобами, важно не допустить соприкосновение двух проводников.

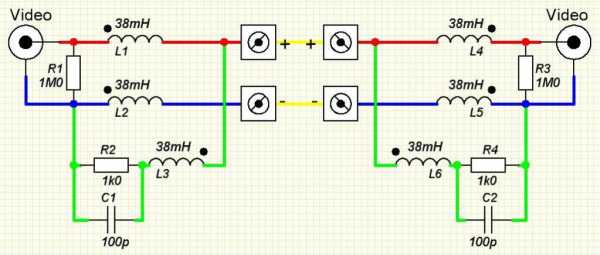

Для витой пары необходимо подключение приемо-передатчиков. Выбираются две одинаковых по цвету жилы с двух сторон, которые заходят в приемо передатчик. На фото: Подключение двух камер (Сигнал + Питание) по одному кабелю «Витая пара».

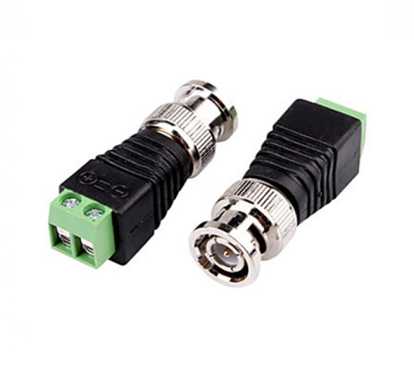

Для подачи питания 12 вольт со стороны любой камеры следует использовать разъем «Папа».

Если Ваш источник питания имеет на конце разъем «Папа» можно на него одеть разъем «Мама», а питающие жилы закрутить под винт или возможно соединение проводов на прямую, если срезать разъем блока питания.

На видео: Подключение аналоговой видеокамеры к видеорегистратору

Настройка аналогового видеонаблюдения сводится к банальному подключению разъемов со стороны камеры и видеорегистратора. Если разъемы подключены верно, то картинка сразу отобразиться на экране.

Установка ip видеонаблюдения

Подключение камер без POE

При монтаже ip видеонаблюдения выбирать кабель не приходится. Витая пара не ниже 5e класса обжимается с двух сторон под коннектор RJ 45 один конец подключается к камере другой к коммутатору или роутеру. Напряжение подается отдельным силовым кабелем через разъем «Папа». На коротких дистанциях можно поступить следующим образом: 4 жилы пустить на сигнал, а четыре оставшихся на питание.

POE

Ограничением передачи сигнала по витой паре у ip камер считается 100 метров без вспомогательных устройств. Применение POE позволяет не только увеличить дистанцию сигнала до 150 метров, но и обеспечить необходимое напряжение на всем расстоянии при этом, используя всего лишь один кабель. Для организации питания по POE необходим POE коммутатор и поддержка данной технологии со стороны камер.

Объединение устройств

Когда все камеры подключены к коммутатору остается лишь объединить его с единственным сетевым портом видеорегистратора. Далее необходимо прописать ip адреса, совпадающие с подсетью регистратора или локальной сети, но отличающиеся последним значением и присвоить камеру каждому каналу.

О том как подключить ip камеру к компьютеру, видеорегистратору, роутеру мы подробно писали в этой статье.

На видео: Подключение ip камеры к видеорегистратору

bezopasnik.info

Подключение IP камеры к компьютеру. Инструкция.

11 октября 2018, 09:30,отредактированно 15 октября 2018, 07:57

На фото купольная 2 Мп IP-видеокамера с широкоугольным объективом для помещений PD1-IP2-B2.1 v.9.4.1 — с широкоугольным объективом 2,1 мм, процессором последнего поколения и поддержкой кодеков H.264/H.264+/H.265/H.265+

Что потребуется для подключения?

Начнем как обычно, от простого к сложному. Предлагаю в этот раз рассмотреть нюансы первых шагов запуска IP видеокамеры, а именно — организация питания и подключение IP камеры к компьютеру.

Для подключения нам понадобятся.

Сама видеокамера
Источник питания, либо коммутатор с поддержкой стандарта PoE (опционально)
Отрезок двужильного кабеля требуемой длины и сечения (для подачи питания)
Штекер питания
LAN кабель 5й категории (витая пара UTP Cat 5e)
Разъемы RJ-45
Сплиттер PoE (опционально)

А также небольшой набор инструмента:

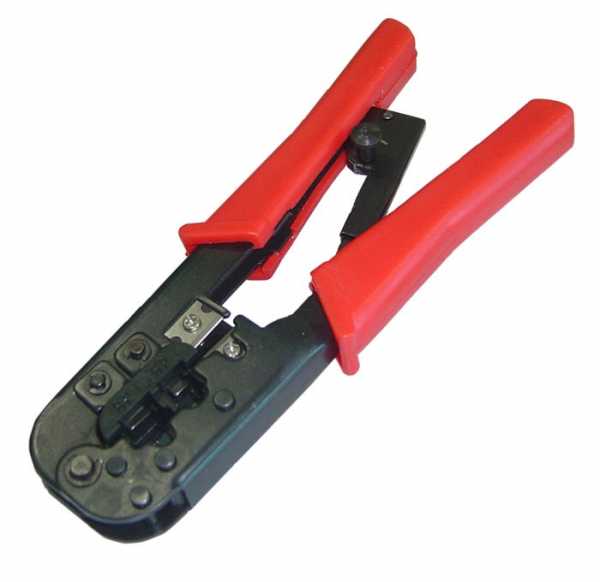

Кримпер (обжимка) для монтажа разъемов RJ-45 на LAN кабель (да, знаю, можно отверткой, можно, но не нужно =)), отвертка необходимого размера для монтажа штекера питания на двужильный кабель и подключение оного к источнику питания, нож для зачистки провода, свободное время, ну и конечно желание, куда же без него.

Будем исходить из того, что видеокамера уже установлена в необходимом месте и нам осталось ее подключить.

Подключение IP камеры по витой паре

Подключение кабеля IP камеры

Первым делом подготовим кабели для подключения IP камеры к компьютеру. Начнем с питания, так как IP видеокамеры достаточно требовательны к питанию и имеют достаточно большой ток потребления, то желательно не экономить на проводе питания. Как вариант можно взять двужильный шнур ШВВП с сечением 0,75 кв.мм, — он удобен в монтаже, так как достаточно гибкий. Но сразу предупрежу: оболочка боится солнечных лучей, поэтому прокладывать шнур снаружи помещения без дополнительной защиты не рекомендуется. В качестве оной может выступать гофротруба, но только предназначенная для наружной прокладки, в неё же можно упаковать и LAN кабель. Далее производим подключение IP камеры по витой паре.

Распиновка poe кабеля для IP камеры

Берем в руки нож и зачищаем изоляцию с одной из сторон шнура. Затем, так как данный шнур имеет индивидуальный окрас каждого провода, коричневый проводник зажимаем в клемму штекера питания с пометкой «+», а синий в клемму с пометкой «–». Последовательная распиновка кабеля для IP камеры позволит в дальнейшем не ошибиться при подключении источника питания IP камеры и поможет избежать так называемой «переполюсовки», которая может оказаться губительной для видеокамеры. Получилось? Отлично!

Пока отложим шнур в сторону и займемся LAN кабелем, зачистим внешнюю оболочку кабеля UTP 5e с одной стороны на расстояние 2 см. (можно больше, не критично) и расположим, предварительно выпрямив каждый, проводники в следующем порядке слева направо:

бело-оранжевый
оранжевый
бело-зеленый
синий
бело-синий
зеленый
бело-коричневый
коричневый

После чего обрезаем проводники до длинны 1 см и вставляем их, не меняя цветовой последовательности, в разъем RJ 45, расположив его контактной группой вверх.

После этого производим обжим кримпером, вторую сторону кабеля пока оставляем как есть.

Далее вставляем разъемы питания и LAN в соответствующие гнезда ранее установленной видеокамеры и производим протяжку проводов до места, где будет установлен коммутатор либо видеорегистратор, ну или персональный компьютер, если было принято решение использовать его в качестве устройства регистрации. После подключения кабеля IP камеры подключаем провод питания к источнику питания соблюдая полярность, это важно!

Обжимаем разъем RJ45 на вторую сторону кабеля UTP согласно вышеприведенной методике и подключаем его к видеорегистратору, либо к персональному компьютеру напрямую, либо используя коммутатор, если видеокамер несколько.

После проверки соблюдения полярности и правильности обжима UTP кабеля можно включать источник питания в сеть 220 В.

С монтажными работами покончено, вытираем трудовой пот с чела =) и приступаем к настройке.

Подключение IP камеры к компьютеру напрямую или через коммутатор

Первоначально нам необходимо ввести адреса видеокамеры и ПК в одну подсеть и тут возможны два варианта. Вариант первый — компьютер был ранее установлен, он включен в существующую локальную сеть и возможно имеет доступ к сети интернет. И второй вариант — компьютер ранее не имел подключения к локальной сети, и был только что установлен. Начнем подключение IP камеры к компьютеру со второго варианта, так как он наиболее простой. Рассмотрим настройку на примере операционной системы Windows 7 (ну потому, что она есть под рукой =)).

Компьютер не имеет подключения к сети

Современный ПК или ноутбук имеют сетевую карту, что позволяет произвести подключение IP камеры к компьютеру напрямую через коммутатор. Первым делом подключаем видеокамеру в LAN интерфейс сетевой карты, либо же к LAN подключаем коммутатор, а видеокамеры к коммутатору, если у нас их используется несколько.

После того как мы это сделали, в правом нижнем углу экрана должен появится значок сетевого подключения.

Кликаем на него правой кнопкой мыши и выбираем пункт «Центр управления сетями и общим доступом»

В появившемся окне выбираем «Изменение параметров адаптера».

Далее правой кнопкой жмем значок «Подключение к локальной сети» и выбираем пункт меню «Свойства», вот так.

Затем, жмем на «Протокол интернета версии 4 и опять, а что делать, жмем «Свойства».

И видим примерно следующую удручающую картину, которая нам намекает, что адрес для данного ПК в общем-то и не назначен и есть вариант получить его автоматически, что нас немного не устраивает, так как выдавать его собственно нечему. Исправим это недоразумение.

Первым делом ставим крыжик напротив «Использовать следующий IP-адрес»

и нам становятся доступны для правки данные поля:

В которые мы, помятуя, что видеокамера имеет адрес по умолчанию 192.168.1.10, то бишь находится в первой подсети (о чем говорит предпоследняя цифра адреса), незамедлительно вписываем следующие значения:

В строку IP-адрес вводим значение 192.168.1.2 (ну потому, что 2й адрес у нас свободен, в принципе последним числом может быть любой незанятый адрес в пределах 1й подсети) получается что-то подобное:

Далее банально кликаем левой кнопкой по полю «Маска подсети» и данное значение получаем (и это не может не радовать на самом деле) автоматически:

Остался пункт «Основной шлюз», но в данный момент у нас к нему интереса нет, за сим можно вписать туда любой адрес, ну скажем 192.168.1.1 и на выходе будем иметь вот такую картину:

Жмем «ОК» в нижней части окна и считаем, что настройки сетевого интерфейса, для данного варианта окончены.

Компьютер имеет подключение к сети и IP адрес

Но возможен и первый вариант, когда ПК уже имеет подключение к локальной сети и присвоенный IP-адрес и тогда нам необходимо поступить следующим образом:

Ровно так, как и было описано выше, добираемся до сетевого адаптера и правой кнопкой выбираем пункт «Состояние».

Затем, жмем кнопку «сведения».

И видим следующее: здесь нас интересуют выделенные мной значения, у вас они будут другие, но суть от этого не меняется, переписываем их, ибо лучшая память — это карандаш.

Затем выходим из данного меню вышеописанной процедурой (не буду повторяться), добираемся до вот этого окна, которое мы уже видели.

В нем, с большей вероятностью, будет либо так, как в примере, либо же будет фигурировать какой-то адрес.

Если в нем все пункты доступны для редактирования и в них уже вписаны адреса, то подключение ip камеры видеонаблюдения к компьютеру закончено и дальше можно не читать. Если же все как в примере, то поступаем следующим образом: ставим крыжики напротив «Использовать следующий IP адрес» и «Использовать следующие адреса DNS серверов», и вписываем значения которые мы сохранили на листе бумаги. В качестве альтернативного DNS сервера можно указать четыре восьмерки. Готово.

Далее выполним настройки, которые необходимы в независимости от того, были ли уже введены ранее данные IP адреса, маски подсети и DNS серверов, либо мы сделали это самостоятельно только что.

В этом же окне кликаем по кнопке «дополнительно» и в появившемся окне жмем «добавить».

В открывшимся окошке вводим свободный адрес в пределах первой подсети, например, 192.168.1.3

Маска подсети пропишется автоматически, достаточно кликнуть по данному полю, после чего жмем кнопку «Добавить» и «ОК» на всех предыдущих окнах. Готово.

Данные действия были необходимы для того, чтобы ПК имел возможность работать в двух подсетях одновременно, что необходимо для дальнейшей смены IP адреса видеокамеры и ее добавления в программное обеспечение, которым мы сейчас и займемся.

Пришло время скачать и установить программное обеспечение. Несмотря на то, что оно поставляется в комплекте с оборудованием на компакт диске, я рекомендую скачать его с официального сайта www.polyvision.ru.

Почему?

Во-первых, компакт диск на сегодняшний день уже является анахронизмом и привод компакт дисков присутствует далеко не везде, а во-вторых, имеющаяся на нем версия наверняка морально устарела и почему бы нам не разжиться свежей версией.

Настройка ПО при подключении IP камеры видеонаблюдения

Итак, переходим по вышеуказанной ссылке, выбираем пункт ПО, затем Windows.

После чего напротив пункта «CMS» жмем «Подробнее».

Возможно у кого-то появится вопрос, почему именно «CMS», хотя существует и альтернатива в виде «VMS»?

Все просто: Данное ПО появилось на свет первым и почему бы не отдать ему пальму первенства, и вообще, оно мне импонирует строгостью линий и аскетичностью интерфейса, а «VMS» мы рассмотрим как-нибудь потом.

Итак, несмотря, что есть более свежие версии, скачиваем версию от 7.03.16 года, ибо она самодостаточна для Win 7 и не требует установки плагина.

После чего запускаем установку.

Выбираем каталог для размещения ПО (можно оставить по умолчанию)

В дальнейшем все время жмем кнопку «Next» пока не увидим данное окно:

в котором нажимаем «Finish», после чего получаем приглашение выбрать язык интерфейса установленного ПО. Лично я предпочитаю русский, ну а вы на свое усмотрение.

И ожидаемо жмем «ОК». Готово, ПО установлено и более того, запущено. Мы должны увидеть вот такое окошко

В нем все оставляем как есть, единственное можно поставить крыжик напротив «Автовход», чтобы не получать это приглашение в дальнейшем и нажимаем «Вход». Если на ПК запущен стандартный брандмауэр, получаем вот такое предупреждение

Разрешаем доступ и видим следующее

Жмем «ОК», в правом нижнем углу выбираем пункт меню «Система».

Добавление IP устройств, присвоение адреса

Итак, в правом нижнем углу выбираем пункт меню «Система».

А затем, чуть выше «Устройства».

Далее выбираем пункт «Добавить область».

Произвольно называем ее и вновь жмем «ОК».

После чего кликаем по созданной области и переходим к пункту меню «Добавить устройство».

Где, в свою очередь, жмем «IP поиск» и получаем примерно такой перечень всех подключенных к данному ПК видеокамер и/или видеорегистраторов.

В вашем случае, так как исходим из того что все настраиваем с нуля, будет одно или несколько устройств с адресом 192.168.1.10. Если устройство одно, то кликаем по нему левой кнопкой, после чего данные должны переписаться в нижнюю область окна.

Если же устройств несколько, и они имеют идентичный сетевой адрес, то нам необходимо присвоить каждому устройству любой свободный индивидуальный адрес. Для этого выбираем одно из устройств и нажимаем «Изменить».

После чего присваиваем индивидуальный адрес, допустим 192.168.1.11 для второго устройства, 192.168.1.12 для третьего и т.д. Не забываем нажать кнопку «Изменить» после смены адреса и так поступаем необходимое количество раз, исходя из общего количества подключенных устройств.

После этого получаем список устройств каждое из которых имеет уникальный адрес. Нам достаточно выбрать одно из устройств и нажать кнопку «Добавить устройство», и так поступить для каждого нового устройства.

Затем жмем «ОК» и считаем, что процедура добавления окончена.

Далее в левом столбце дважды кликаем по добавленному устройству для его подключения и перетаскиваем выпавший значок видеокамеры в необходимую область экрана.

После чего в данной области появляется изображение с выбранного устройства. Так поступаем для каждого добавленного устройства.

Основные моменты подключения мы рассмотрели. Мне кажется на данном этапе имеет смысл остановится, чтобы не раздувать формат повествования, дальнейшие настройки мы рассмотрим в следующих циклах.

www.polyvision.ru

Как самостоятельно подключить камеру видеонаблюдения.

Сегодня хотелось бы поговорить о том как самостоятельно можно подключить камеру видеонаблюдения И так. Вы подошли к такому моменту, когда готовы самостоятельно это сделать. Вы уже определились с покупкой оборудования или у Вас уже есть на руках комплект видеонаблюдения.

Вы должны знать, что камеры видеонаблюдения можно соединить с видеорегистратором двумя способами. Первый это кабелем UTP который используется для прокладки компьютерных сетей — этим кабелем соединяются IP камеры видеонаблюдения, либо с помощью КВК кабеля. Этот кабель представляет собой коаксиальный провод с двумя дополнительными жилами для питания камеры видеонаблюдения. Этот кабель подходит для всех остальных форматов систем видеонаблюдения отличных от IP. Хотя в некоторых случаях и UTP провод можно использовать для протяжки систем видеонаблюдения форматов отличных от IP.

КВК UTP

Об этом поподробнее:

Начнем с самого простого. Формат AHD, TVI, CVI

И так, для подключения камеры видеонаблюдения данного формата к видеорегистратору классически используются КВК кабель.
Как видно из картинки, кабель содержит коаксиальный провод по которому подается сигнал видеонаблюдения и две жилы для питания камер видеонаблюдения.
Подключение этого провода к камере видеонаблюдения и видеорегистратору происходит с помощью специальных разъемов BNC различного формата. Разъемы соединяются с проводом либо как с обычным антенным проводом, либо на разъеме указан + и -. Соответственно центральная жила коаксиального провода подключается к + и оплетка к – этого провода.

Питание камеры 12 Вольт. Происходит питание двумя другими проводами которые обычно бывают красного + и черного – цвета с помощью специального разъема.
Что бы сэкономить, можно подключить камеры данного стандарта с помощью UTP провода или простого провода состоящего из 4х жил для монтажа электричества. На больших расстояниях можно сэкономить до 50% от стоимости провода.
Но так как по этим проводам будит больше помех. Нам придется использовать пассивные приёмопередатчики.

По сути если посмотреть на схему пассивного приёмопередатчика, то мы увидим, что на самом деле это схема простого фильтра, который предназначен для отфильтровки диапазона частот не используемых в системах видеонаблюдения, тем самым улучшая качество видеосигнала.

Схема пассивного приемопередатчика для системы видеонаблюдения

После того как мы соеденили все провода с разъемами можно подключать камеру видеонаблюдения к видеорегистратору.

Подключение IP камер видеонаблюдения.

Для подключения IP камер видеонаблюдения понадобиться уже и инструмент и навык в этом деле.

Для начала надо запастись обжимным инструментом и тестером для проверки UTP сети. Выглядят они примерно так:

Далее по цветовой схеме распиновки UTP провода обжать наконечники RG 45 и провод.

Теперь у нас встает вопрос с питанием IP камеры видеонаблюдения. Если камера поддерживает POE, то питание на камеру можно подать по этому же проводу. Если нет, то можно воспользоваться двумя другими вариантами.
Первый это обжать провод по схеме, где в UTP для передачи сигнала используются только 4 провода (или две пары) и по освободившимся проводам пустить питание.

Второй вариант использовать специальные POE переходники.

Подключение IP камер видеонаблюдения к видеорегистратору происходит не на прямую к видеорегистратору, а через специальный коммутатор который можно приобрести в любом магазине компьютерных товаров.

В принципе на этом с подключением все.
Дальше остается вопрос в настройке видеорегистратора и камер видеонаблюдения. Но это уже совсем другая история.

cto34.ru

принцип работы, камеры для квартиры и улицы, установка своими руками

Осуществлять контроль различных процессов, будь то бытовых или же связанных с производством и работой, можно при помощи видеонаблюдения. И если раньше для этого использовались проводные камеры, монтаж которых представлял определённые сложности то сейчас есть беспроводные устройства, которые намного легче установить и эксплуатировать, — о них мы и расскажем сегодня.

Беспроводная камера: что это, как работает

Такие устройства отличаются отсутствием кабеля, передача данных с них осуществляется по радиоканалам, например, через Wi-Fi, 3G или GSM. Беспроводная система видеонаблюдения состоит из камеры, блока питания и передатчика, а в качестве приёмника выступает сервер, с которого информация передаётся на монитор, компьютер, смартфон, планшет и т.д.

То есть такие устройства не записывают, а транслируют изображение в режиме реального времени на другие, которые, в свою очередь, могут записывать информацию или просто отображать её.

Важно! Стоит учитывать, что отсутствие проводов у таких устройств весьма условное, так как им необходимы блоки питания. Чаще всего их подключают к электросети, так как возможность автономной работы сменных аккумуляторов слишком низкая (до 7 часов без подзарядки).

Преимущества использования

Среди плюсов беспроводного видеонаблюдения можно выделить следующие:

отсутствие кабелей;
мобильность;
качественное изображение;
лёгкий монтаж;
большой выбор устройств на рынке.

Беспроводные камеры

При установке таких систем видеонаблюдения необходимо учитывать определённые нюансы, которые мы с вами и рассмотрим.

Для улицы

Применение таких устройств на улице, невероятно удобно за счёт того, что не требуется проведение кабеля. Это и удешевляет установку, и позволяет делать видеонаблюдение относительно мобильным. Но необходимо позаботиться об источниках питания, то есть доступу к электросети и наличии связи.

Для улицы чаще всего используют IP-камеры, которые передают данные через Wi-Fi на расстояние 100 м.

Важно! Обратите внимание на то, что наличие большого количества строений может препятствовать или замедлять передачу сигнала через Wi-Fi.

Учесть следует и то, что IP-устройства отличаются высокой чувствительностью к холоду и жаре, поэтому в моменты перепада температур, резкого снижения или повышения могут быть проблемы с передачей видеосигнала.

В случае с беспроводным видеонаблюдением не стоит гнаться за дешевизной, так как дешёвые устройства могут создавать помехи и препятствовать работе друг друга, подавляя сигнал. Если же всё-таки решите использовать такую технику в системе видеонаблюдения, то не устанавливайте больше одной подобной камеры в радиусе 100 м.

Для помещения

Организовать видеонаблюдение в помещении намного проще, чем на улице. Это можно осуществить 2 способами:

передача сигнала через Wi-Fi на компьютер или видеорегистратор;
IP-камеры, которые подключаются к «облаку».

Для того чтобы передавать данные на компьютер понадобится беспроводной интернет и роутер. При таком варианте можно подключить неограниченное количество камер, главное, чтобы это позволяли пропускные возможности роутера.

IP-устройства — прекрасный вариант для удалённого видеонаблюдения. Очень удобными являются устройства, которые передают данные в «облако», то есть осуществлять контроль за происходящим в квартире, доме или офисе можно с любого мобильного устройства или ПК при наличии интернета, а также не нужно ломать голову, где сохранять данные, они будут архивироваться в том самом «облаке».

Ассортимент беспроводных устройств, предназначенных для видеонаблюдения в помещении довольно широк, они отличаются техническими характеристиками и, соответственно, стоимостью.

Знаете ли вы? Видеокамеры сегодня выполняют не только функции наблюдателей. К примеру, в магазинах сети Panasonic были установлены устройства с функцией аналитики, которые сигнализировали менеджерам о том, что товар на витрине заканчивается.

Что ещё, кроме камеры, потребуется

Сейчас можно приобрести готовую систему видеонаблюдения, а можно собрать её самостоятельно. В первом случае вы сэкономите время, также такие варианты часто отличаются привлекательной стоимостью. Но нужно учитывать, что в такой комплект непременно должен входить согласованный приёмник.

Собрать комплектующие самостоятельно — не самая сложная задача и справиться с ней может каждый.

Для организации беспроводного видеонаблюдения понадобится следующее:

камеры;
канал связи;
роутер;
жёсткий диск, фиксированный IP-адрес с доступом в «облако», ПК или мобильное устройство.

Технику нужно подбирать в зависимости от места установки и поставленных задач, лучше всего проконсультироваться перед покупкой со специалистами.

Знаете ли вы? Количество камер видеонаблюдения в Великобритании — поражает воображение. Только представьте, там на каждых 11 жителей приходится одно такое устройство.

Установка и подключение

Давайте рассмотрим, как установить и подключить беспроводные IP-камеры своими руками:

Подключение камер. Устройства должны быть установлены в соответствующих местах, которые позволяют охватить всю наблюдаемую площадь. Также нужно учесть, что располагать их следует в местах, удалённых от силовых кабелей и возможных других источников помех передачи сигнала. После закрепления камер в выбранных точках нужно подключить блоки их питания к электросети.
Необходимо установить программное обеспечение на компьютер. Установочный диск обычно прилагается к беспроводным камерам, если же его нет в комплекте, то его нужно приобрести отдельно.
Когда ПО установлено, переходим к следующему этапу, а именно подключению роутера. Это можно быстро и просто сделать, выполнив несколько шагов. Подключите маршрутизатор к электросети и соедините с компьютером и интернетом при помощи сетевых кабелей. Теперь нужно зайти в настройки и вбить в поисковой строке браузера стандартный IP адрес, например, 192.168.2.1. После этого потребуется ввести логин и пароль, как правило, это либо слово «admin», либо «0000», либо «00000000» и для логина, и для пароля. В настройках Wi-Fi обратите внимание на то, что для видеонаблюдения проще всего использовать статический IP.
Камеру нужно соединить с роутером через LAN-порт, используя кабель RJ-45. В программе, которую мы установили на втором этапе, можно добавить камеру, нажав «найти» (если вы находитесь поблизости от камеры/роутера) или же вбить в строку идентификационный номер камеры, указанный на нижней стороне устройства. Если же изображение получить не вышло, возникает сообщение о том, что камера находится офлайн, то это может говорить о конфликте IP-адресов маршрутизатора и камеры. Сбросьте настройки видеоустройства до заводских (удерживайте кнопку сброса на корпусе в течение нескольких секунд), после этого всё должно заработать. После настройки кабель можно отключить.

Видео: как подключить беспроводную камеру для видеонаблюдения

Теперь вы знаете, что установить и подключить беспроводное видеонаблюдение довольно просто и это вполне возможно осуществить своими руками. Самое главное в этом деле — это наличие качественной техники, доступа к электросети и каналам связи, а также время и желание.

Отзывы пользователей сети

Основным минусом беспроводных систем является уязвимость самого протокола Wi-Fi.
Банальная глушилка за 30$ с алиэкспресс выводит часть либо всю систему из строя. Не будем, так же, забывать о сторонних wi-fi активность которых может приводить к потере связи камера\роутер.
Переход на 5 Ггц частично решает проблему, он это, тоже, не панацея.
Вывод:
1-надежнее кабеля еще ничего не придумали.
2-wi-fi оборудование ставить в крайнем случае (большие дистанции линий, невозможность протяжки кабеля)
3-не жадничать при выборе сетевого оборудования. Лучше даже промышленных форматов.
Night Guard
http://forum.volsat.com.ua/showpost.php?s=056bb8489fae1ab6d62822d5eab62909&p=326727&postcount=2

nabludai.online

Как подсоединить камеру видеонаблюдения – Установка видеонаблюдения своими руками пошаговая инструкция
