Как подключить звонок в квартире или частном доме

Как правило, ни одна квартира или частный дом не обходится без дверного звонка, который сообщает владельцам жилья о приходе гостей. Ранее вместо электрических звонков использовались специальные ручки-«стучалки» или же колокольчики, подвешенные внутри жилья на шнурке, конец которого выводился наружу. Кстати говоря, такое устройство и сейчас вполне функционально для входа в дом, не окруженного высокой изгородью. И некоторые приверженцы ретро-стиля с успехов применяют этот вариант. Однако в наше время, когда частная территория чаще всего защищена и огорожена, звонки обычно устанавливаются на калитке забора, поэтому колокольчики и «стучалки» безвозвратно уходят в прошлое.

Как подключить звонок в квартире или частном доме

Для квартир городских многоэтажек традиционными всегда являлись электрические дверные звонки.А в последнее время, в целях безопасности и спокойствия жильцов, в дополнение или вместо них устанавливаются домофоны. Правда, за монтаж и последующее обслуживание такого оборудования берутся специализированные компании. Тем не менее вопрос о том, как подключить звонок в квартире или частном доме, не потерял своей актуальности. Тем более что выполнив эту работу самостоятельно, без приглашения мастера, можно сэкономить определенную сумму.

Основные типы дверных звонков

Дверные звонки представлены в широком разнообразии. Они различаются между собой принципом работы, способом подключения, количеством функций, ну и, конечно же, дизайнерским оформлением. Все эти параметры напрямую влияют и на стоимость прибора.

Итак, по способу подключения звонки подразделяются на три типа — это механические, электромеханические и электронные.

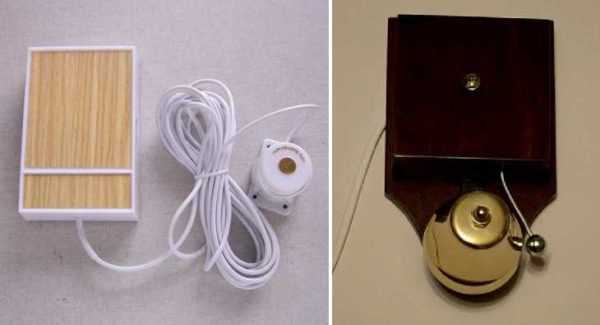

Механический вариант звонка, использовавшийся с незапамятных времён

• Механические устройства, уже упомянутые выше, сегодня чаще всего используются в роли декоративных элементов фасада или прихожей. Они могут давать о себе знать при покачивании языка колокольчика с помощью шнурка или же просто при открытии двери. Дверное полотно, распахиваясь, воздействует на колокольчик, и его звон дает знать о том, что кто-то заходит или выходит.

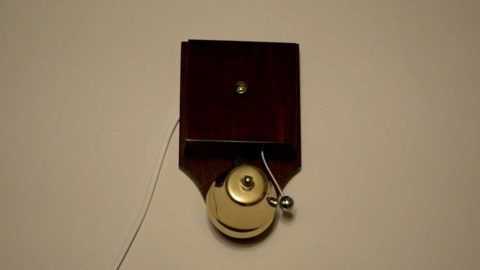

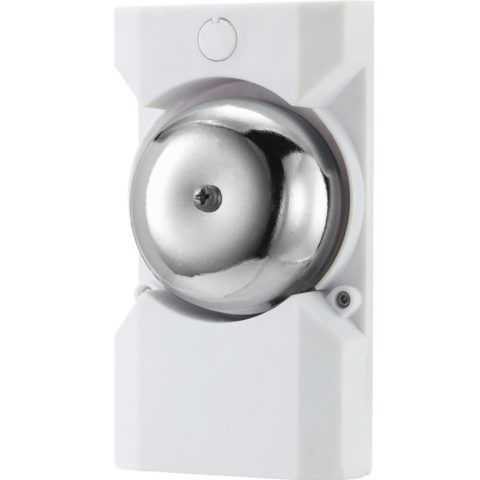

Электромеханический дверной звонок.

• Электромеханический звонок — усовершенствованный механический тип звонка. Конструкция этого устройства чрезвычайно проста — это кнопка для подачи сигнала, выносимая за пределы квартиры или дома, резонатор, монтируемый в жилом помещении, и электрический кабель, который связывает две части прибора.

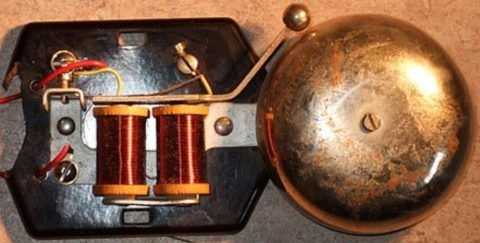

Одна из простейших конструкций резонатора электромеханического звонка. Подобные модели, выпущенные десятки лет назад, все еще продолжают верно служить хозяевам.

Резонатор состоит из катушек, имеющих проволочную обмотку. При подаче на них напряжения возникает переменное электромагнитное магнитное поле, вызывающее вибрацию металлического молоточка. Он, в свою очередь, ударяет по чаше, также изготовленной из металла, благодаря чему и воспроизводится звук.

Другой вариант – в катушку вставлен подвижный сердечник, который под воздействием электромагнитного поля перемещается вверх-вниз поступательно. Он поочередно ударяется в две пластины, издающие звуки разного тона.

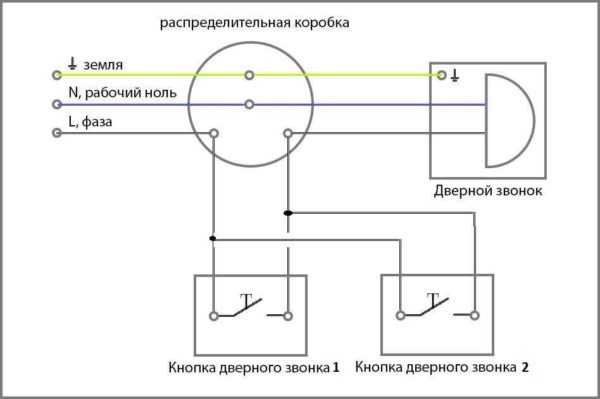

Схема подключения электромеханического звонка, соединяемого с двумя кнопками.

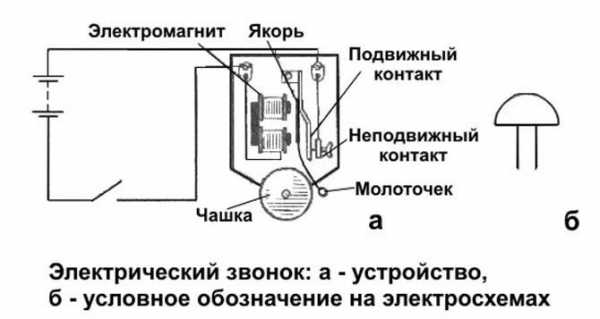

На данной схеме представлен принцип работы электромеханического устройства — на контактах кнопки разомкнута фаза (L), а ноль (N) подключен к звонку напрямую. При нажатии кнопки цепь замыкается, в результате чего прибором издается звуковой сигнал.

Звонок, как показано на схеме, может быть соединен с одной или двумя кнопками. Второй вариант подключения используется в тех случаях, когда в частном доме сигнал необходимо подавать из двух мест, например, от ворот и от входной двери. Да и в подъездах многоэтажек это часто практикуется – кнопка перед тамбуром на несколько квартир, и вторая – непосредственно у двери. Каждая из параллельно подключенных кнопок способна замкнуть цепь, то есть они независимы одна от другой.

Электромеханические звонки, как правило, недороги и не отличаются сложностью конструкции. Однако, недостатками можно считать однообразный, чаще всего не слишком приятный звук и недостаточную надежность механической части. Впрочем, ненадежность – дело относительное. Такой порок больше свойственен массово выпускающимся ныне моделям, в подавляющем большинстве – китайского производства. А вместе с тем сплошь и рядом встречаются электромеханические звонки, уже прослужившие ни один десяток лет и не собирающиеся «на покой».

Электромеханический звонок подойдет тем владельцам жилья, которые не особо требовательны к звуковой тональности сигнала.

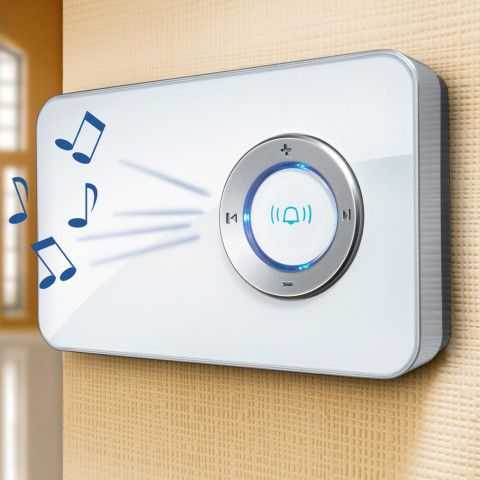

• Электронный звонок — это более совершенная конструкция. Такие приборы собираются на базе микросхем, имеют встроенный динамик, а разнообразие генерируемых ими звуков просто не поддается описанию. Кроме того, электроника позволяет и расширить функциональные возможности прибора.

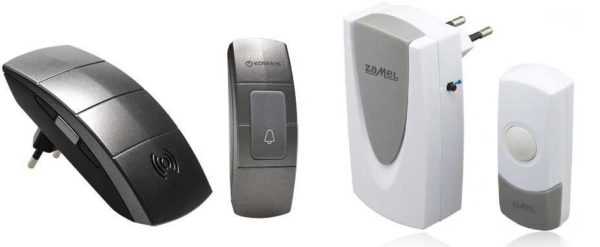

Сегодня в продаже представлены проводные и беспроводные варианты электронных звонков.

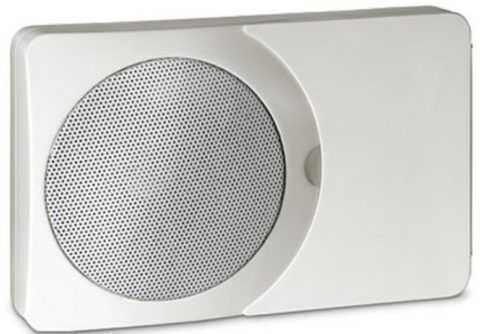

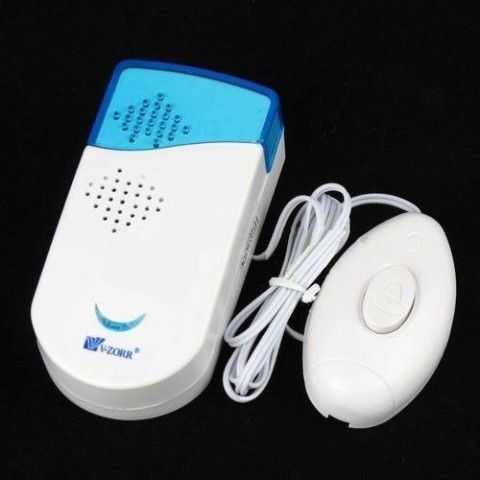

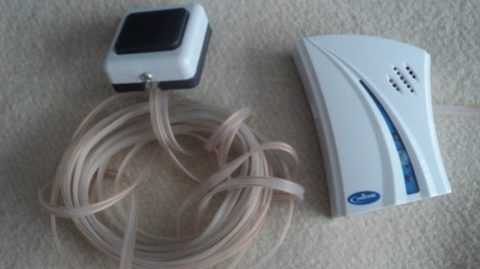

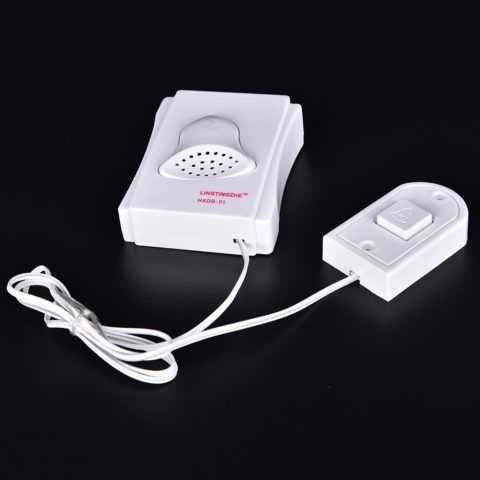

Проводной дверной звонок электронного типа

Подключение проводных звонков практически не отличается от схемы, показанной выше для электромеханических типов. Правда, встречаются модели, которые, для большей безопасности, питаются от напряжения 12 вольт, а то – и вовсе от автономных источников (батареек). То есть их подключение должно вестись с предварительной установкой понижающего трансформатора или входящего в комплект блока питания. На кнопке в таких моделях, понятно, разрывается не фаза, а низковольтный сигнал.

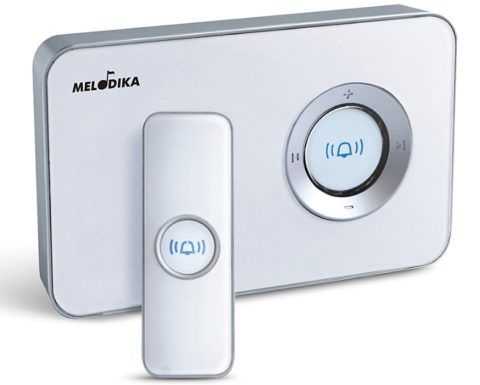

Беспроводные варианты звонков более удобны в эксплуатации. Однако, их кнопка-передатчик, как правило, имеет автономное питание, при этом должна находиться в зоне гарантированно уверенной передачи сигнала к прибору.

Некоторые беспроводные модели работают от сети 220 В, и включаются в обычную розетку, кнопка же оснащается батарейками. В других вариантах и сам звонок также питается автономно.

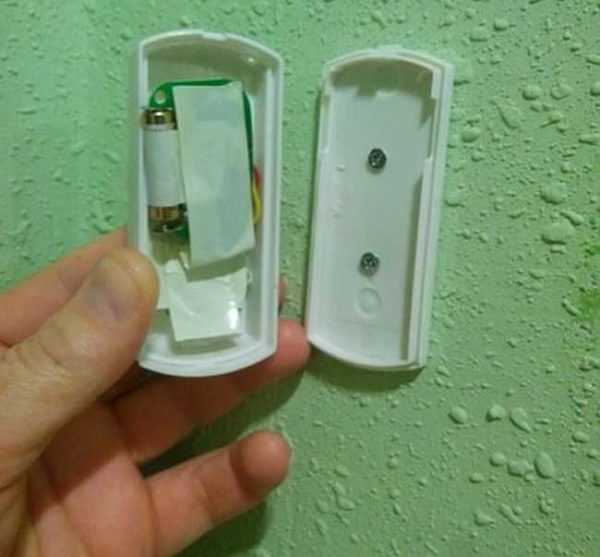

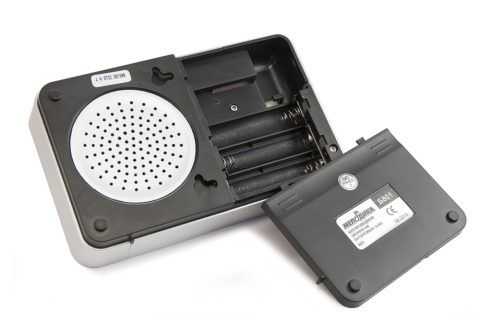

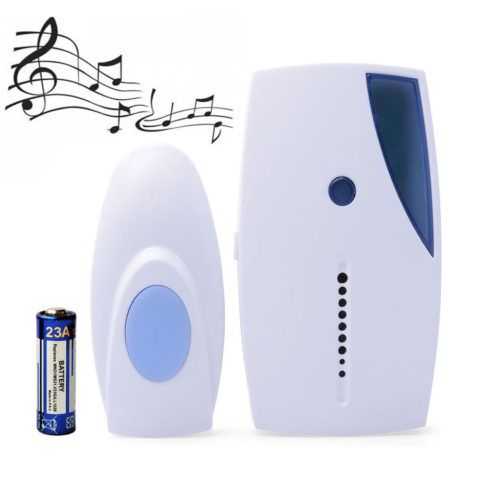

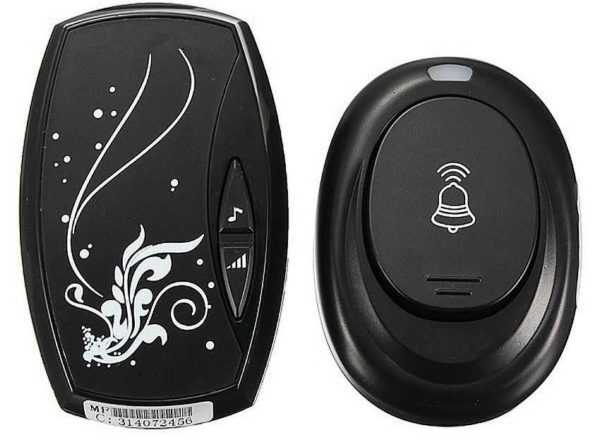

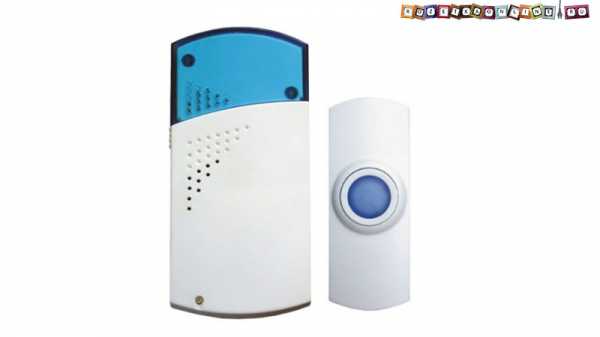

Беспроводной электронный звонок, работающий от батареек.

Очень многие как проводные, так и беспроводные модели из обычных звонков превратились в гораздо более сложную систему безопасности, оснащенную специальными функциями видеонаблюдения и звукозаписью. Эти функции могут включаться при нажатии на кнопку звонка.

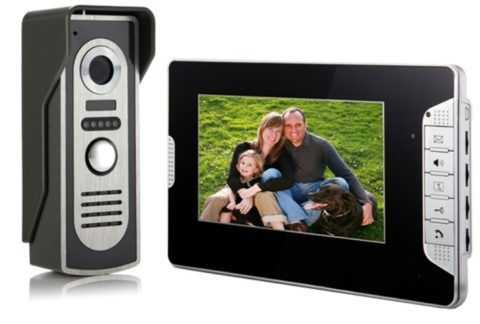

Звонок с системой видеонаблюдения

Существуют также модели, в которые, вместе с вышеназванными функциями, включены еще и устройства дистанционного управления открытием ворот или (и) входных дверей. Согласитесь, довольно удобная опция, особенно для частных домов.

Видеозвонок, установленный в прихожей квартиры многоэтажного дома.

Монтаж звонка с видеонаблюдением – значительно более сложная процедура. Обычно для таких целей приглашают специалиста, который впоследствии будет заниматься и обслуживанием аппарата.

Установка и подключение звонка

Сложность подключения звонка зависит от выбранной конструкции и от того, в квартире или в частном доме он монтируется.

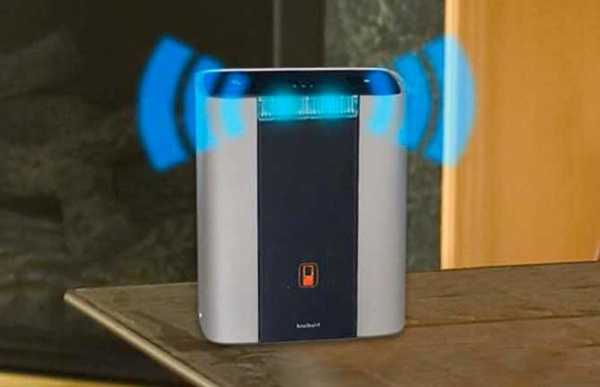

Беспроводной звонок

Проще всего установить и подключить беспроводной вариант звонка, особенно — работающий непосредственно от электрической розетки. Кнопку комплекта закрепляют на стене или на дверном косяке снаружи, рядом с входной дверью. В зависимости от материала основания, крепление выполняется саморезами или подходящими для этой цели дюбелями.



Самое простое – подключить в квартире беспроводной звонок, который рассчитан на установку непосредственно в розетку.

Для этого определяется наиболее удобное место для кнопки Затем она прикладывается к поверхности, через отверстия, предназначенные для крепления, ставятся точки-метки. С помощью электродрели (перфоратора) просверливаются отверстия, в которые забиваются дюбели. После чего прикладывается и прикручивается кнопка, в которую вставляются элементы питания. Если кнопка монтируется на деревянную поверхность, то все получается еще проще – только саморезы.

Остается включить основной блок в розетку, которая должна находиться в прихожей, как можно ближе к кнопке звонка.

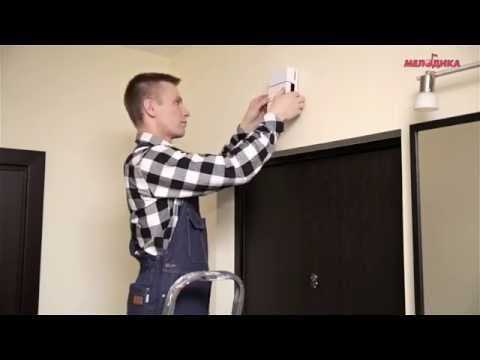

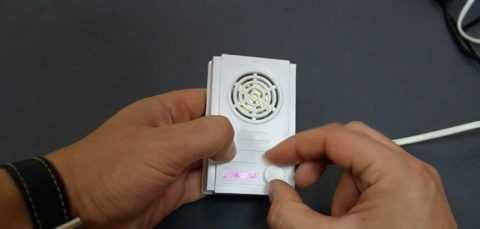

Видео: Беспроводной звонок «Legrand»

Беспроводной звонок станет лучшим вариантом для установки и в частном доме. Монтируя его, не придется прокладывать провода через весь двор. Однако, при этом существуют определенные ограничения:

• Необходимо подбирать прибор, рассчитанный на такую установку в условиях улицы. Иначе кнопка, а также ее элементы питания могут быстро выйти из строя под воздействием влаги, перепадов температур и т.п..
• Между самим звонком и кнопкой должно быть минимальное количество преград, выстроенных из бетона и металла. Эти материалы они способны глушить сигнал.
• Приобретая беспроводной звонок, необходимо внимательно изучить его технические характеристики. В паспорте производитель обязательно указывает диапазон уверенного приема сигнала. Как правило, он составляет 80÷100 метров, и этого вполне достаточно для частного дома. Однако, модель по этому показателю необходимо выбирать с некоторым запасом, примерно на 15÷20 %. Это оттого что нельзя полностью исключать других факторов воздействия на качество сигнала.

Проводной звонок

Основное отличие установки проводного звонка в квартире от монтажа в частном доме заключается в длине соединяющего кнопку и основной блок кабеля.

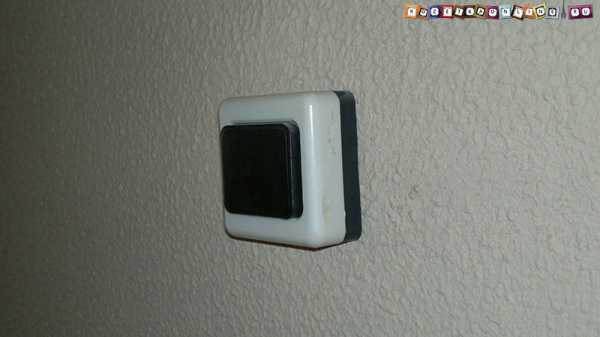

• Если звонок устанавливается в квартире, то около двери закрепляется кнопка, как и в беспроводном варианте. Однако, в этом случае ее необходимо подключить к кабелю, который придется завести в квартиру через отверстие, просверленное в дверной коробке или же через стену. В любом случае, провода не должны располагаться открыто.

Если его пропускают от кнопки к деревянной коробке, то на участке стены между ними рекомендуется прорезать штрабу, а после укладки провода — заделать ее шпатлевкой. Основной блок звонка может быть закреплен в любом выбранном месте квартиры. Обычно — это стена в прихожей. Внутри квартиры кабель можно также спрятать в штрабу. Другой, более простой вариант — закрепить для него на стене пластиковый короб, кабель-канал, специально предназначенный для укладки проводки. Эти каналы удобны тем, что имеют съемную часть, позволяющую осуществлять контроль за состоянием провода.

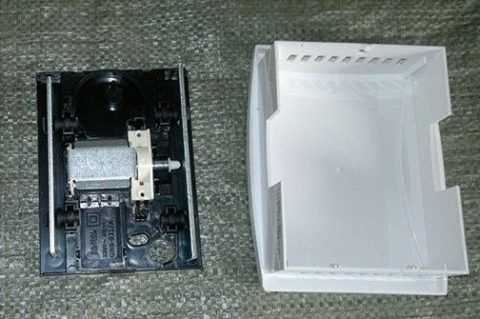

Внутреннее строение электронного звонка. В закрытом состоянии он обычно представляет собой пластиковую коробку с выходящими отрезками проводов для подключения. Во многих современных моделях вместо отрезков проводов предусмотрены клеммные соединения.

• Сложнее установить проводной звонок в частном доме, когда его кнопка должна быть закреплена на калитке ворот. Если выбран обычный электромеханический или электронный звонок, то от ворот до дома придется протянуть провода. Они должны быть заключены в специальный гофрированный кожух-трубку, который защитит проводку от ультрафиолета, воздействия влаги, станет дополнительной изоляций, защитой от возгорания. Правда, при выборе такой гофры следует сразу в магазине уточнять – рассчитана ли она на внешнее применение. Некоторые типы предназначены исключительно для внутренней проводки.

Если звонок устанавливает во время реконструкции придомовой территории, то провода могут быть проложены в гофротрубе и под землей.



Схема подключения электронного звонка. Клемма подключения заземления – довольно редкое явление, так что обычно ограничивается коммутацией фазы (через кнопку) и нуля.

Подключение проводного звонка

Если принято решение подключить звонок самостоятельно, то для работы необходимо подготовить некоторые инструменты, приборы и материалы:

Индикаторные отвертки могут различаться конструкцией и способом индикации. Но все они способно показать наличие напряжения в сети и взаимное расположение нуля и фазы.

• Индикаторная отвертка потребуется для определения фазы и ноля электрической сети. Принцип ее работы прост — металлическим щупом отвертки касаются зачищенного конца электрического провода. Если на индикаторе загорается лампочка (высвечивается определенный сигнал), то это значит, что найдена фаза. На нулевом контакте индикация не срабатывает. Таким образом, это прибор позволяет и проверить наличие напряжения, и разобраться со взаимным расположением проводов.
• Понадобится обычная отвертка, и, возможно, плоскогубцы с изолированными ручками.
• Для присоединения проводов необходима клеммная колодка (или пружинные клеммы).
• Провода, используемые для подключения звонка, должен иметь сечение, не превышающее 1,5 мм². Большего сечения не требуется, так как потребляемая мощность невысокая. Рекомендовано использовать провод, изготовленный из того же материала, что и кабель, используемый в электропроводке квартиры. Чаще всего сеть обустраивается из медного провода, так как алюминиевый обладает целым «ворохом» недостатков.

Какой кабель оптимален для проводки в доме или квартире?

Это – чрезвычайно важный вопрос, напрямую влияющий на долговечность и надежность домашней электросети, на степень безопасности проживания в квартире. Здесь не должно быть походов с позиций «подешевле» или «попроще в монтаже». Какой кабель использовать для проводки в квартире – читайте в специальной публикации нашего портала.

Подключение звонка к сети осуществляется в следующем порядке:

Удобнее всего, да и намного аккуратнее будет проводить всю коммутацию в распределительной коробке. Там должно быть достаточно места, так как в прихожей обычно нет большого количества электроприборов.

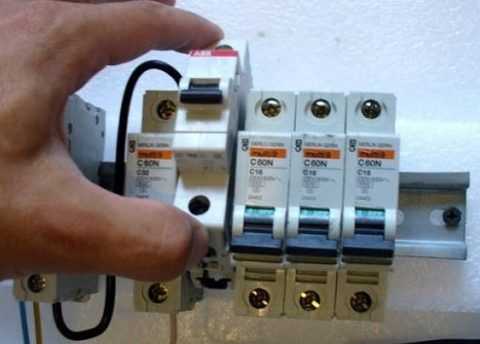

• Перед началом работ необходимо обесточить квартиру или дом – отключить автоматы на распределительном щите. Электрическая сеть напряжением 220 В может быть опасна для жизни.
• Теперь необходимо открыть корпус основного блока звонка, открутив крепежные элементы. В моделях, из который выходит два отреза провода, разборку проводить не нужно. Для самого звонка уже должно быть предусмотрено крепление его к стене.
• Затем необходимо зачистить концы подготовленных отрезков соединительного кабеля. Один отрезок прокладывается в штрабе (кабель-канале) к звонку. Второй – протягивается к месту установки кнопки. Оба они сходятся в распределительной коробке.

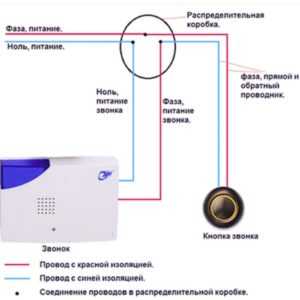

Схема электрического монтажа звонка в распределительной коробке с использованием клемм Wago

• Очень удобно работать, если проводка в доме выполнена с соблюдением правил цветовой маркировки проводов. Синий провод означает ноль. Фаза может быть черной, красной, коричневой, белой и даже других оттенков, но только не синей и не зеленой или желтой. Зелёный или зелено-желтый проводник – это защитный контур заземления.

Если цветовой маркировки нет (в старых постройках – это обычное явление), то придется с помощью индикатора заранее определить расположение фазы и нуля. Впрочем, проверить в любом случае не мешает – случается, что при монтаже проводки допускались ошибки.

• Провод нуля (синий) через клемму напрямую подключается к проводу, идущему на звонок.
• Провод фазы (на схеме – красный) через клемму соединяется с проводом, проложенным к кнопке. Второй проводник этого кабеля от кнопки также через клемму коммутируется со вторым проводом, идущем к звонку.
• Оба провода кабеля, подходящего к кнопке, зачищаются и зажимаются в ее клеммах. Кнопка после этого собирается – закрывается корпусом-крышкой и фиксируется винтом. С ней работа закончена.
• Провода, идущие от распределительной коробки к звонку, зажимаются в его клеммах или соединяются с проводами, выходящими из его корпуса (лучше всего – не скруткой, а также с использованием клеммных соединений). В большинстве недорогих моделей звонков положение фазы и нуля на входе – не принципиально. Однако, в некоторых электронных звонках с расширенным функционалом на клеммах конкретно указано требуемое расположение проводников («L» и «N»). Это бывает важно для корректной работы электронной схемы. Значит, коммутация проводится с учетом расположения фазы и нуля.

Подключение проводов к клеммам звонка

• На представленной схеме показан пунктиром еще и зеленый провод защитного заземления. Он используется нечасто, но все же бывает необходим, если корпус звонка изготовлен из металла, или же если кнопка будет установлена на улице.

После сборки корпуса звонка можно включить питание и провести испытания.

Некоторые электрики предпочитают не использовать клеммы, а выполнять скрутки. Это тоже допустимо, если используются специальные контактные колпачки. Но все же с клеммами монтаж видится более удобным, а за их надежность можно не переживать, так как большой нагрузки от звонка – не ожидается.

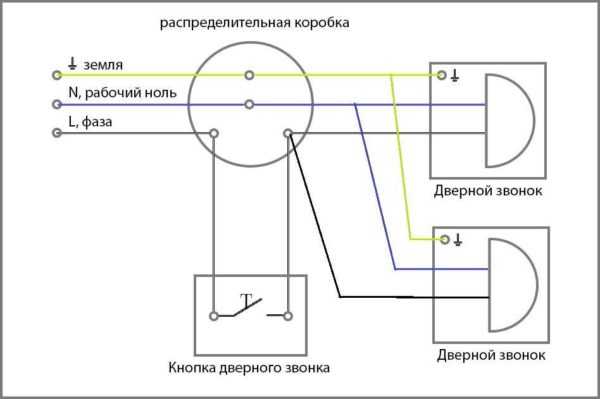

При необходимости установки двух звонков, их подключают параллельно друг другу. Поэтому при нажатии на кнопку они должны срабатывать одновременно. Монтаж спаренных звонков практикуется чаще всего в большом частном доме с множеством комнат. Или же, например, с установкой в самом доме и в одной из придомовых построек, где чаще всего могут находиться хозяева. Так, это может быть гараж или летняя кухня.

Если электромонтажные работы выполнены точно по схеме, то по завершении монтажа и нажатии на кнопку звонок сразу же заработает. Если  этого не произошло, необходимо  вновь обесточить распределительную коробку, а затем выполнить прозвон цепи с помощью тестера, чтобы найти и устранить неисправность.

Как выбрать звонок — несколько советов

Чтобы звонок не стал раздражителем, портящим настроение, при его приобретении стоит обратить внимание на его некоторые характеристики. Иначе его недостатки  сособны стать неприятными неожиданностями.

Оформление кнопки можно также подобрать под дизайн входной двери.

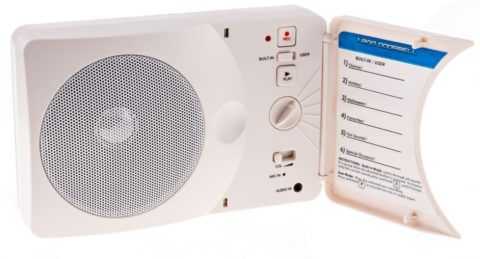

• Выбор мелодии звонка. От количества и качества мелодий зависит стоимость прибора. Традиционные звонки, известные много лет, часто не только неприятны слуху, но и звучат пугающе. Эти варианты по сей день встречаются в магазинах, и стоимость у них невелика.

Продается достаточно много моделей с полифоническими мелодиями, из них можно подобрать вариант на любой вкус.

Не стоит приобретать звонок с типовым, часто встречающимся звуковым сопровождением, иначе, возможно, придется бегать к двери каждый раз, когда гости придут к одним из ближайших соседей.

Если выбирается звонок с несколькими мелодиями, то их можно время от времени менять.

• Звонок будет удобнее в эксплуатации, если он имеет регулятор громкости. Практика показывает, что существуют модели, настроенные «на вкус» производителя – или дико ревущие, или едва слышные.
• Дизайнерское оформление. Если звонок выбирается для квартиры, то кнопка для него должна быть скромной, не привлекающей к себе особого внимания. Основной же блок можно подобрать к оформлению прихожей. Сегодня представлены звонки, поверхности блока которых имитируют фактуру древесины, замши, камня, кожи и т.п.
• Если приобретается беспроводная дистанционная модель для частного дома, то перед походом за покупкой стоит провести замер расстояния от калитки до дома. Это необходимо для того, чтобы кнопка и аппарат надежно взаимодействовали между собой. В характеристиках звонка обязательно должен быть указан диапазон его действия.
• Приобретать звонок стоит в специализированных магазинах — в них гарантировано можно купить качественный продукт. Не рекомендуется покупать такой прибор с рук или в небольшом хозяйственном магазине. Как правило, эта продукция имеет сомнительное качество, а никакой гарантии на изделие покупатель не получит.
• Кроме этого, стоит обратить внимание на такие параметры, как надежность контактов и прочность корпуса основного блока и кнопки. Если кнопка будет закреплена на калитке, то необходимо, чтобы была предусмотрена ее защита от влаги и пыли (рекомендуемый класс защиты – IP 44).

*  *  *  *  *  *  *

В заключение хотелось бы предостеречь тех владельцев жилья, которые очень далеки от электромонтажных работ, и слабо представляют себе даже, скажем, что такое ноль и фаза. Не стоит рисковать и выполнять монтаж самостоятельно, так как такой «смелый эксперимент» может привести к печальным последствиям. Поэтому лучше всего пригласить для выполнения этой работы профессионального электрика, который быстро справится с этой простой для него задачей.

stroyday.ru

Как подключить электрический дверной звонок в квартире: пошаговая инструкция

Эти простейшие элементы сигнализации монтируются практически в каждом строении, и объяснять, зачем они нужны, не имеет смысла. Когда речь заходит об их установке, все сводится к двум моментам – как выбрать и подсоединить электрический звонок к внутридомовой эл/проводке. Сделать это несложно, если разобраться с его устройством и схемой включения.

Все образцы подразделяются на две большие группы – проводные звонки и модели, состоящие из передатчика и приемника. Связь между последними поддерживается без подключения проводов, аналогично системе Wi—Fi. Отсюда и название – беспроводные сигнальные устройства. Это и определяет принципиальное отличие в установке звонков разных типов. Общее у них то, что независимо от производителя и модификации, им необходимо присоединение к сети 220в или питание от сменных элементов.

Принцип функционирования

Разобравшись в этом, несложно понять, как подключить звонок. Он состоит из магнитной системы с контактной группой. При подаче напряжения нажатием кнопки (цепь замыкается) якорь притягивается к сердечнику. Находящийся на конце подвижного контакта молоточек, периодически ударяя по металлической чашечке, инициирует появление звуковых волн.

Следовательно, подключение звонка всегда производится так, чтобы по обмотке его магнитной системы при замкнутых контактах кнопки протекал ток.

Примечание

Существует правило, которое касается присоединению к эл/цепям любых технических устройств. Элемент управления схемы (в данном случае, кнопка дверного или иного звонка) всегда включается только в фазу или плюсовой провод источника питания. Это необходимо для того, чтобы в исходном положении (по умолчанию) «изделие» было обесточено. Это один из пунктов эл/безопасности.

Получается, ничего особенного. Любая схема подключения дверного звонка (а разработать ее несложно и самостоятельно) основана на этом принципе. И независимо от того, какое приобретено сигнальное устройство, как проложены провода, ничего не меняется. Если же речь идет о беспроводной модификации, и того проще. Здесь не придется думать, как произвести подключение. Главное – при установке элементов питания не перепутать их полюса («+» и «–»).

Особенности моделей и специфика монтажа

Звонки беспроводные

В большинстве случаев такие комплекты предпочтительнее. Установка дверного звонка этого типа существенно упрощается. При монтаже составных частей не придется прокладывать провода или кабеля, думать, как их крепить, заниматься сверлением поверхностей, а потом маскировать трассу. Иногда возникает необходимость переставить звонок или его кнопку на другое место. С беспроводным устройством в этом плане никаких проблем. Единственное условие – отсутствие преград для прохождения ЭМ волн. К тому же не придется вникать в особенности внутридомовой электрической схемы. Для тех, кто с эл/техникой всего лишь на «вы», плюс более чем значимый.

Такое подключение дверного звонка имеет и существенный недостаток. Его кнопка часто не срабатывает, так как по определению источником питания для нее (как и некоторых типов принимающих устройств) служат миниатюрные батарейки. Устанавливается она, естественно, на входе, а внешние факторы (влажность, температура) влияют на долговечность элементов. Как правило, в зимнее время их придется менять довольно часто. По мнению специалистов и пользователей, для жилого дома такие устройства приобретать не стоит. А вот подключить звонок в квартире, не занимаясь монтажом проводов и разбирательством со схемой, более чем целесообразно, особенно если нет необходимых знаний в этих вопросах.

Крепление составных частей делается по-разному. Если исполнительный блок питается от сети 220 В, то его штекера вставляются в розетку. Место выбирается произвольно, где удобно пользователю. Главное, чтобы с учетом планировки помещения, его обстановки и ряда других нюансов электрический звонок всегда был хорошо слышен.

Место расположения кнопки также не регламентируется. Как правило, с внешней стороны дверного блока, с креплением на косяке или стене подъезда. Никаких требований нормативных документов по данному вопросу не существует. Нужно лишь ориентироваться на удобство пользования. Если кнопку установить слишком высоко, то ребенок до нее не дотянется. Пожалуй, это единственный нюанс монтажа.

Проводные звонки

С ними несколько сложнее; придется вникать в азы электротехники. По сути, никаких отличий от монтажа обычного выключателя нет. Кнопка (что уже отмечено) ставится в разрыв фазного провода, а электрический звонок уже после нее. Ноль сразу же (напрямую) подсоединяется к блоку управления. В принципе, схема достаточно простая, независимо от разводки и особенностей внутренней эл/проводки.

Полезные советы:

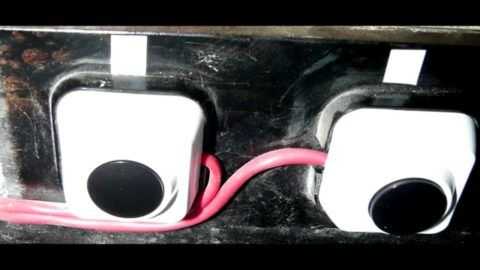

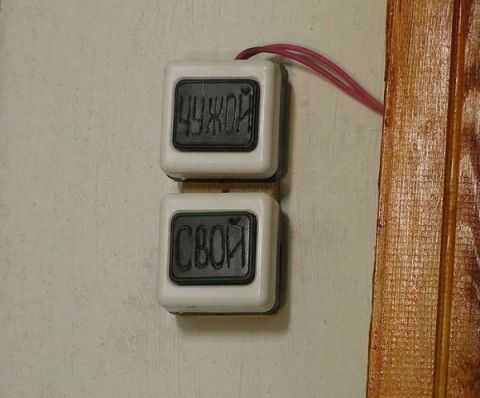

• Иногда к одному звонку есть необходимость подсоединить несколько кнопок. К примеру, одна ставится на входе в дом, другая – на калитке (воротах). В этом случае они включаются в схему параллельно и работают совершенно независимо. При замыкании контактов любой из них появится звуковой сигнал.
• Типичная ситуация – приобретена квартира с черновой отделкой, и из стены в прихожей торчит несколько проводов. Как подключить дверной звонок? Здесь понадобится индикаторная отвертка. При включенном автомате найти провод под напряжением труда не составит. К нему и нужно присоединять кнопку. А вот как быть с остальными?

Чтобы не ошибиться с нулем, целесообразно произвести прозвонку каждой жилы до соответствующей шины подъездного щитка. Дело в том, что провода, торчащие из стены, могут относиться к совершенно разным схемам; что присоединял к ним бывший хозяин, неизвестно. А потому использовать их для подключения второго контакта кнопки не стоит, если неясно, что это за эл/цепь. Лучше «пробросить» новую линию, так надежнее.

Напоследок нелишне напомнить, что схема подключения проводного звонка разрабатывается самостоятельно, независимо от его модификации. Все, что необходимо найти – фазный и нулевой провода в распределительной коробке. А присоединения кнопки и управляющего блока к ним сложностей не вызовут.

bestdoor.guru

Как подключить дверной звонок

Для того чтобы правильно подключить дверной звонок, в первую очередь, необходимо точно знать, какая у вас в квартире реализована схема подключения и подобрать подходящий именно под нее тип звонка.

Самой распространённой схемой подключения дверных звонков, которая реализована уже при строительстве практически каждой квартиры, включая новостройки, является схема подключения проводного дверного звонка, которая представлена на изображении ниже.

Подробнее о всех основных схемах подключения квартирных звонков мы рассказывали в статье «Схема подключения дверного звонка».

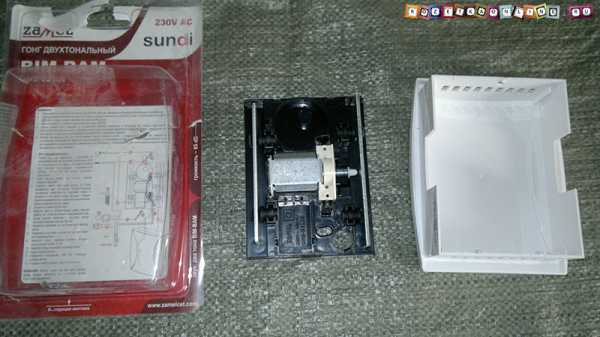

Для нашего примера установки, мы выбрали проводной электромеханический дверной звонок Zamel (Замел) модель Bim Bam (Бим Бам) – двухканальный гонг. Этот электрозвонок предназначен для установки в стандартную схему подключения, поэтому комплект поставки максимально прост.

Приступаем к установке дверного звонка

Будьте внимательны! Комплект поставки не включает питающий провод с электрической вилкой для подключения к розетке для звонка. В нашем примере установки, мы покажем, как превратить отсутствие электрического шнура в преимущество, получив в результате эстетически более удачно установленный дверной звонок.

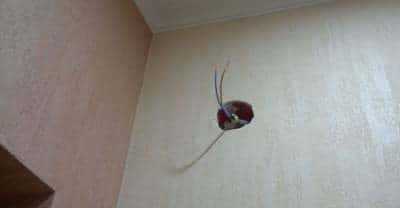

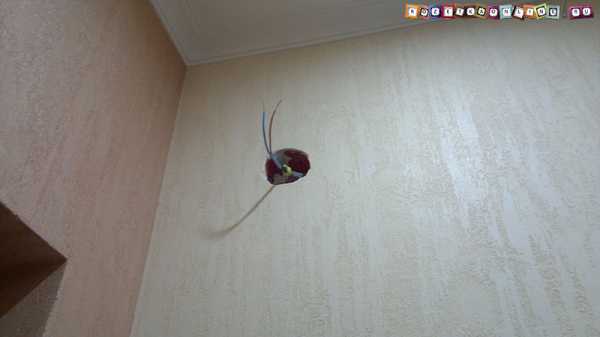

Для правильной работы звонка, по схеме подключения, требуется выведенная в подъезд управляющая кнопка.

И розетка для подключения самого звонка, которая зачастую располагается внутри квартиры рядом со входной дверью, под потолком.

В нашем случае, так как у электрозвонка Zamel отсутствует электрический шнур для включения в розетку, мы заранее сняли механизм розетки и вывели необходимые для подключения жилы питающего кабеля. В нашем случае это коричневый (Фазный провод идущий от кнопки) и голубой (ноль). С концов жил кабеля была снята изоляция на расстояние примерно 10мм — 12мм.

Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция — ЗДЕСЬ.



Если проводка выполнена верно, точно по схеме, напряжения на проводах быть не должно, пока не нажата кнопка. Но лучше всего принудительно выключить подачу электрического тока в учетно-распределительном щите.

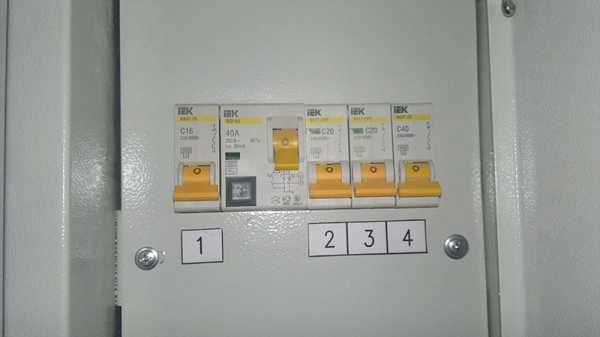

Для этого в электрощите, необходимо рычаги автоматических выключателей перевести в состоянии «выкл.», обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, например, индикаторной отверткой, наличие напряжения проводке для выключателя. В крайнем случае, выключайте все. Но затем еще раз обязательно убедитесь, в отсутствии электрического тока, в месте установки!

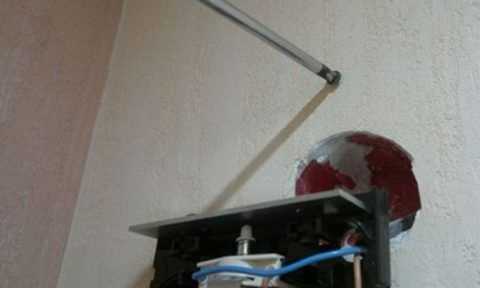

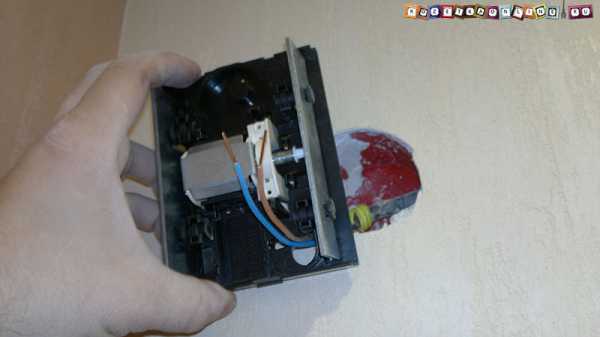

Прокладываем жилы питающего провода в корпус звонка, с тыльной стороны, через специальное отверстие, как показано на изображении ниже.

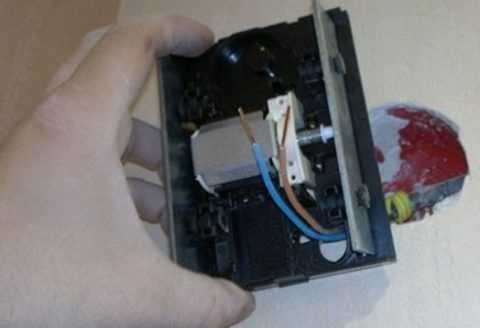

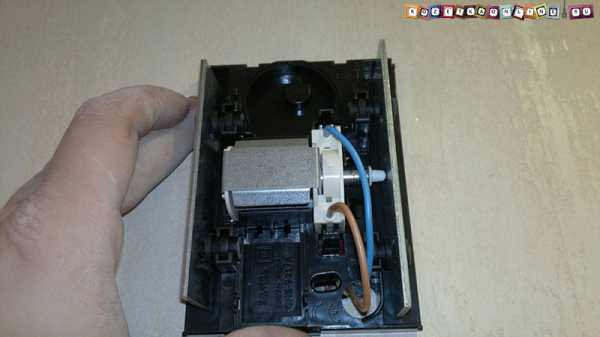

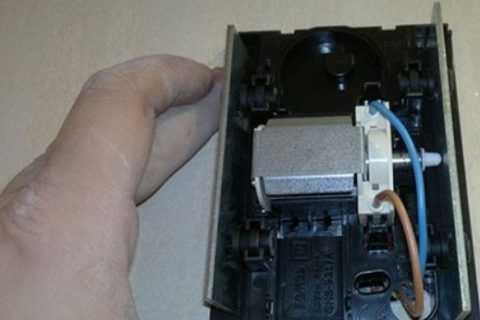

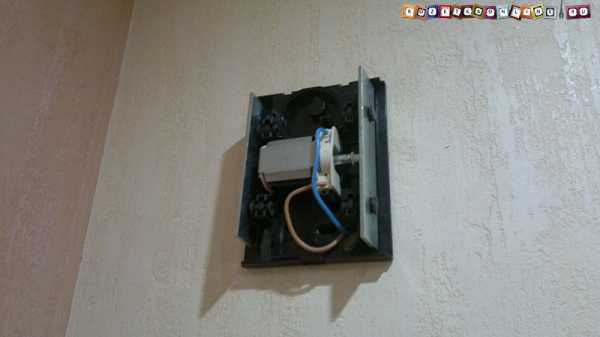

Подключаем провода, помещая их в клеммы, расположенные непосредственно в механизме дверного звонка. В электрозвонке Zamel, для подключения используются самозажимные пружинные клеммы, что значительно ускоряет и облегчает монтаж.

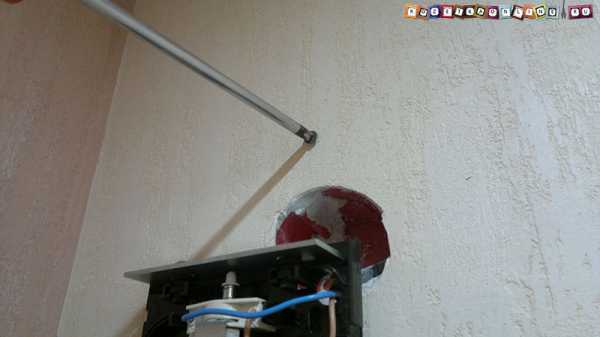

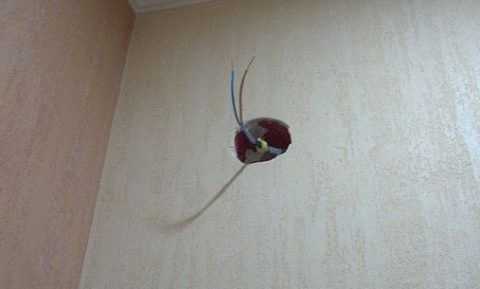

Чуть выше подрозетника, из которого выводятся провода для подключения звонка, вкручиваем саморез. При этом его головка не должна входить в стену до конца, а должна выпирать на расстояние 3мм — 5мм, как показано на изображении ниже. В зависимости от материалов стен, крепеж может быть применен различный, главным условием является соответствие головки размеру посадочного места в крепеже звонка.

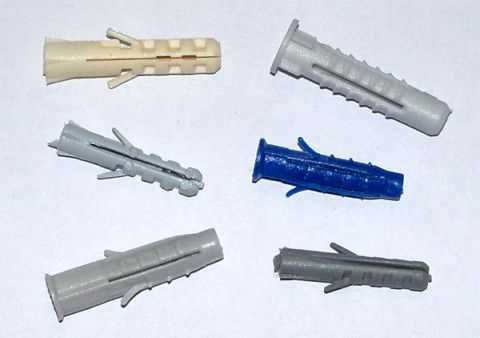

Обязательно убедитесь в отсутствии электропроводки в месте установки крепежа, если не уверены, безопаснее отступить от оси установки подрозетника в любую из сторон.

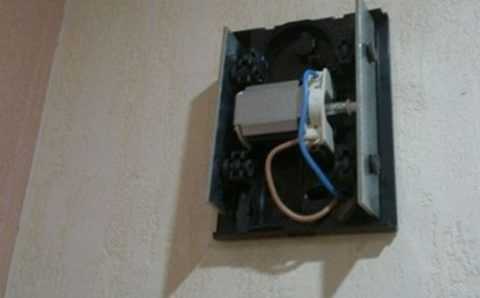

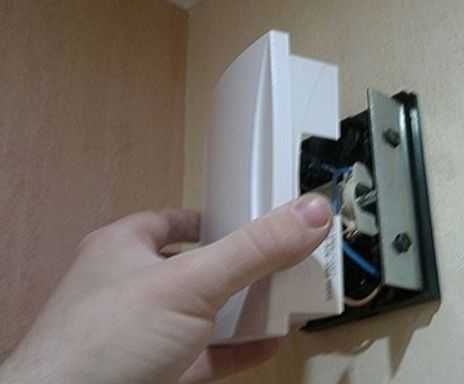

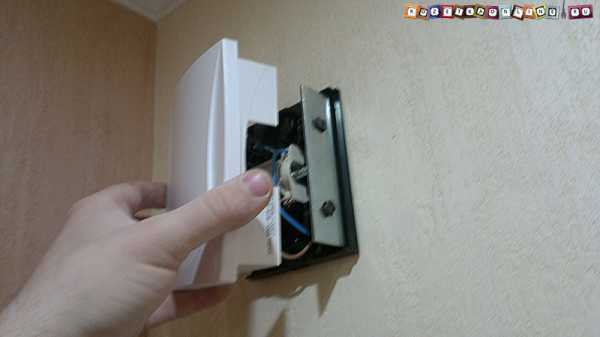

Одеваем корпус звонка на головку самореза, используя специальное посадочное место с его тыльной стороны. Отрегулировав расстояние, на которое торчит из стены крепеж, можно добиться максимально надежной фиксации звонка на стене.

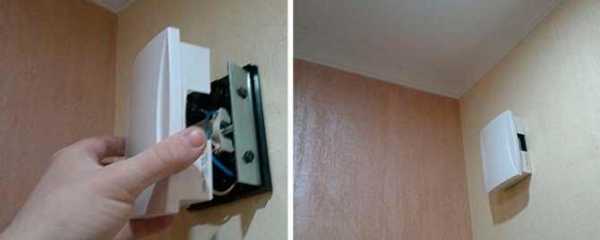

После того как корпус квартирного звонка надежно закреплен, ставим на место крышку, как показано на изображении ниже.

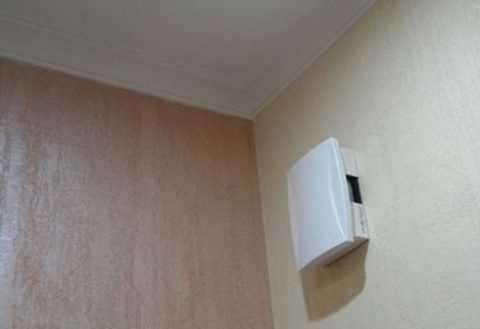

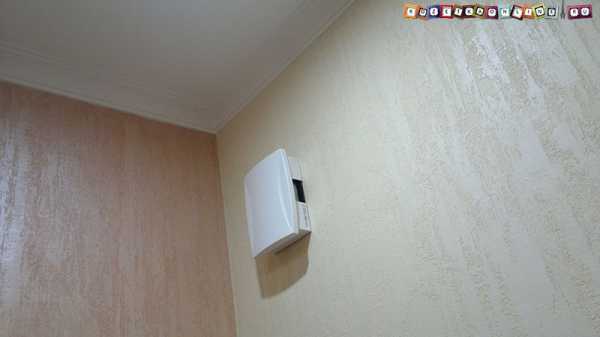

На этом установка проводного электрозвонка завершена, можно включить подачу электричества и проверить его работу. Если все верно, при нажатии на управляющую клавишу (кнопку звонка), расположенную в подъезде, раздастся приятный, мелодичный звук, стихающий, если кнопку отпустить.

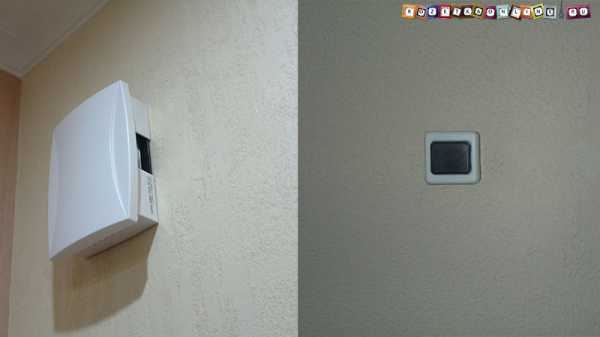

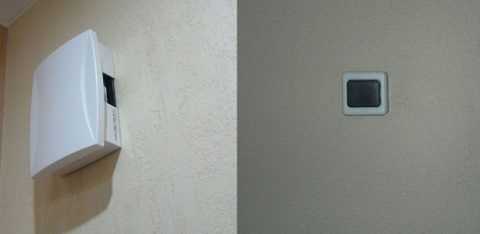

Как видите, звонок полностью перекрыл, находящийся за ним, подрозетник и из-за отсутствия лишних проводов выглядит в интерьере очень привлекательно.

Данный способ установки, по нашему мнению, наиболее удобный и эстетически привлекательный. Главным минусом является отсутствие простой возможности принудительного выключения дверного звонка. Выключателями звонки оборудованы редко, а просто выключить из розетки его нельзя. Другой вопрос насколько часто вам потребуется такая возможность. В любом случае, всегда можно довольно просто реализовать в звонке выключатель любого типа, например, веревочный.

Теперь вы знаете как установить дверной звонок и сможете легко справится с этим своими руками.

Если у вас появятся вопросы, по установке дверного звонка, любого типа, оставляйте в комментариях к статье, попробуем помочь.

Так же если вами были обнаружены неточности или есть какие-то дополнения к статье, обязательно пишите!

rozetkaonline.ru

Схема подключения дверного звонка

В настоящее время существует множество различных моделей дверных звонков, с разнообразным принципом работы и потребительскими характеристиками. При этом используются совершенно различные схемы подключения и соответственная проводка под них.

Чаще всего звонок выбирается под уже существующие условия установки (под определенную схему подключения), созданные в квартире. В случае же ремонта, когда имеется возможность прокладывать новую электропроводку, можно выбирать тип используемого электрозвонка.

По способу управления все дверные звонки можно разделить на два типа:

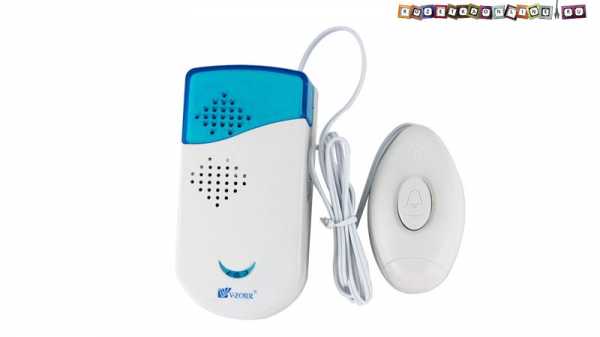

Дверной звонок электрический проводной



Дверной звонок беспроводной (дистанционный)

Питание дверных звонков может быть, как автономным (звонки работают от аккумуляторов или батареек), так и стационарным (дверные элетрозвонки подключаются к квартирной сети 220в).

Выбор в пользу того или иного типа звонка, зависит от существующих условий для его подключения, а именно того, какая выполнена проводка. Ведь обычно, главный блок звонка расположен внутри помещения, а управляющая кнопка снаружи, при этом между ними должна быть обеспечена связь.

Давайте рассмотрим подробнее схему подключения проводного дверного звонка, а также дистанционного (беспроводного).





Самый распространенный тип звонков, который встречается повсеместно, это проводные электрические дверные звонки. Используются уже очень давно и получили заслуженную популярностью за свою простоту и надежность. Даже сформирован стандарт электропроводки при строительстве, именно для подключения такого типа звонков.

Покупая квартиру в новостройке, вы обязательно обнаружите у входной двери кнопку, а внутри, чаще всего над дверью, электрическую розетку. Эта розетка именно для подключения звонка, другие приборы работать правильно от нее не будут, чтобы узнать почему, необходимо разобраться в принципе работы проводного дверного звонка.

Принцип действия проводного дверного звонка

Принцип работы дверного звонка, думаю, всем известен, а именно при нажатии на кнопку звонка, раздается сигнал. Чтобы реализовать такую логику работы, было применено гениальное и одновременно простое решение, схема подключения скопирована со схемы подключения простого выключателя.

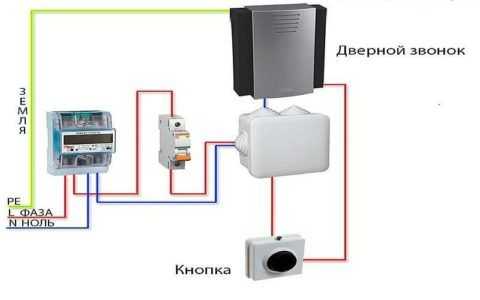

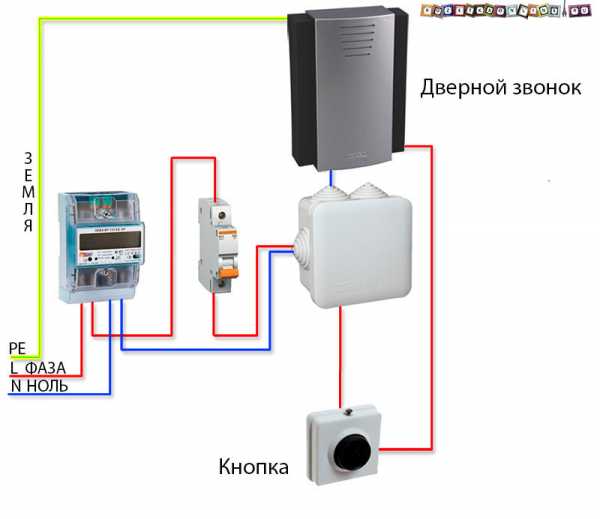

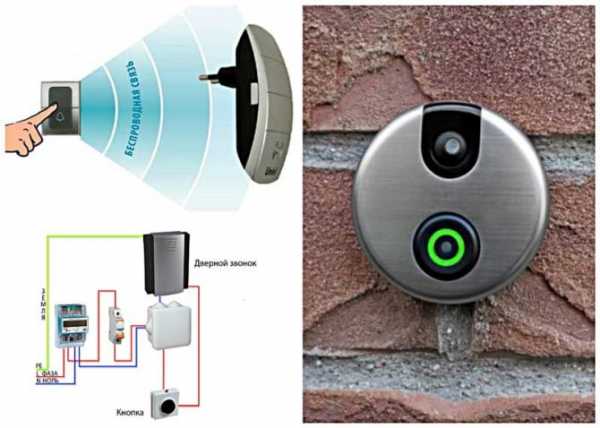

Ниже представлена общая схема домашней электрики при подключении дверного звонка.



Как вы можете видеть, основные отличия заключается в том, что вместо выключателя используется кнопка, а вместо светильника – электрозвонок. Никаких сложностей во время прокладки проводов для дверного звонка у вас возникнуть не должно.




Схема подключения проводного дверного звонка

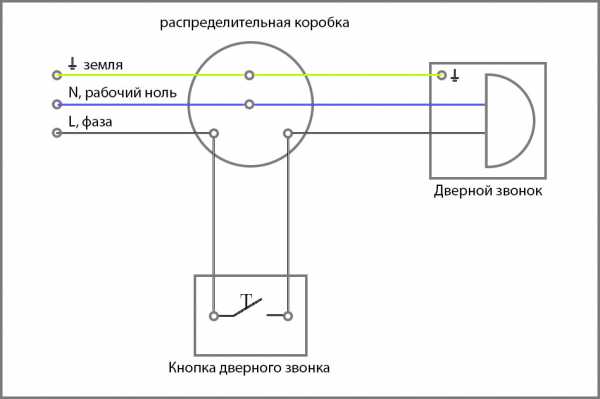

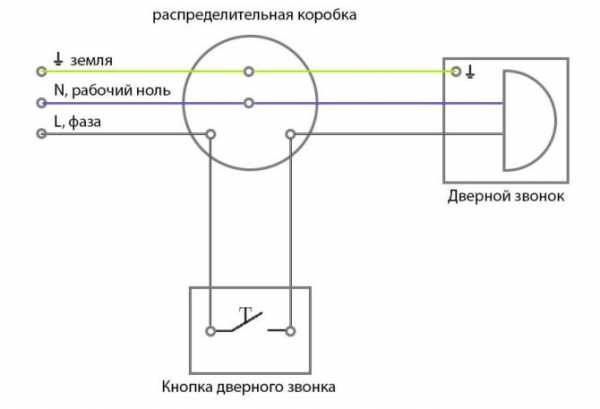

Вот так выглядит стандартная схема подключения проводного дверного звонка, будь то электромеханический или электронный звонок.



Как вы видите, схема точно повторяет стандартную схему подключения выключателя. А именно к звонку подводится ноль, а фаза идет на клавишу, которая так же связана с дверным звонком. Иными словами, в кнопке происходит разрыв фазы, при этом нажимая клавишу вы замыкаете электрическую цепь и звонок издает сигнал. Если такой проводной звонок подключить в обычную розетку 220в, он будет звонить до тех пор, пока подается электричество.

Проводным, такой тип дверных звонков, называется за способ связи с управляющей кнопкой. Если же клавиша со звонком не связана напрямую проводами, такой тип дверных звонок называется беспроводным или дистанционным.

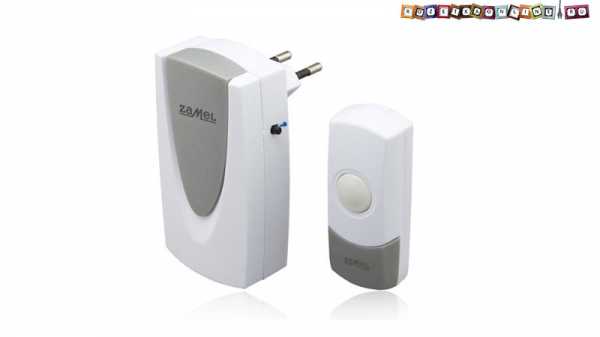

Управляющая кнопка беспроводного дверного звонка связана с главным блоком не проводами , а по радио каналу. Обычно имеет собственное автономное питание (батарейку или аккумулятор). Основная же часть звонка, база которая находится внутри помещения, чаще всего включается в обычную розетку 220в квартирной сети. При этом электрическая вилка нередко является частью корпуса, и установка электрозвонка сводится лишь к включению в розетку.

В условиях, когда не проложено совершенно никаких коммуникаций и не видно способов для подключения, беспроводной дверной звонок единственный возможный вариант. Часто и блок звонка, и кнопка могут быть совершенно автономны (работают от батареек или аккумуляторов). Для самостоятельной установки, такие звонки, не требуют никаких специальных навыков. Достаточно просто закрепить их на стене, при этом можно обойтись лишь двухсторонним скотчем.

Главным минусом беспроводных звонков является необходимость периодической замены элементов питания.

rozetkaonline.ru

Как подключить звонок в квартире, на улице, проводной, беспроводной

Установка и замена дверного звонка — на самая сложная задача. Если вы умеете хоть немного работать с электрикой, у вас получится. Далее речь пойдет о том, как подключить звонок в квартире, доме — проводной и беспроводной.

Типы квартирных звонков

Содержание статьи

Электрические квартирные звонки по способу подключения бывают двух типов — проводные и беспроводные. Проводные подключаются к сети 220 В, есть модели, работающие от пониженного напряжения 12 В. Названы проводными потому, что кнопка звонка и внутренний блок должны соединяться проводами.

Проводные звонки — кнопка и внутренний блок должны соединяться проводами

В беспроводных электрозвонках кнопка и внутренний блок физически не связаны. В них установлены миниатюрный передатчик (в кнопке) и приемник (во внутреннем блоке). Связываются они между собой на какой-то частоте. Есть два типа питания беспроводных звонков:

• Внутренний блок и кнопка работают от батареек.
• Кнопка питается от батареек, внутренний блок — от сети 220 В. Причем есть два способа реализации внутренних блоков: со стандартным подключением к выводам проводами и с установкой в розетку. В последнем варианте на корпусе имеется обычная электрическая вилка. В этом случае подключить звонок в квартире и доме очень просто: надо  внутренний блок установить в розетку, кнопку прикрутить на входе/калитке и вставить батарейку.

Беспроводные звонки с подключением внутреннего блока через розетку

Как уже говорили, в беспроводном варианте кнопка и электрозвонок «общаются» между собой посредством сигналов. Сигналы могут передаваться в аналоговом виде или в цифровом. Более надежная передача сигнала в цифровом формате — меньше подвержено искажениям. К тому же такие модели имеют возможность менять канал, по которому происходит  прием/передача. При  передаче аналогового сигнала такой возможности нет. Чем это плохо? Радиус действия звонков — 100 м и больше. И если в этой зоне есть какое-то устройство, которое работает на той же частоте (звонок или другое), ваш приемник может ловить его сигналы. В этом случае бывают ложные срабатывания.

Еще дверные звонки разделяют не квартирные и уличные. Отличаются они тем, что для тех, которые устанавливаются на улицу, кнопки делают герметичными и пылезащищенными. Кроме того их рекомендуется устанавливать под небольшой козырек — меньше будет проблем.

Подключение проводных электрических звонков

Как уже говорили раньше, проводные дверные звонки отличаются тем, что кнопка и внутренний блок должны соединятся проводами. Схема подключения через распределительную коробку на фото ниже.

Схема подключения электрического дверного звонка

На кнопку заводится фазный провод, со второй клеммы звонка он идет на один из проводов внутреннего блока. На второй оставшимся свободным провод подключаем «ноль» (при соблюдении цветовой маркировки он обычно синего или голубого цвета) распределительной коробки. Если внутреннем блоке есть клемма для подключения заземления, к ней подключают проводник желто-зеленого цвета, который также должен идти от распределительной коробки. Если такой клеммы нет, а проводник есть, его изолируют.

Сложность подключения квартирного звонка заключается в том, что провода необходимо провести через стену. Иногда это слишком неудобно, тогда отверстие делают возле дверной рамы.

Если это подключение кажется вам слишком сложным, поищите модели проводных звонков с внутренним блоком, который вставляется в розетку. Есть и такие. Пример на фото.

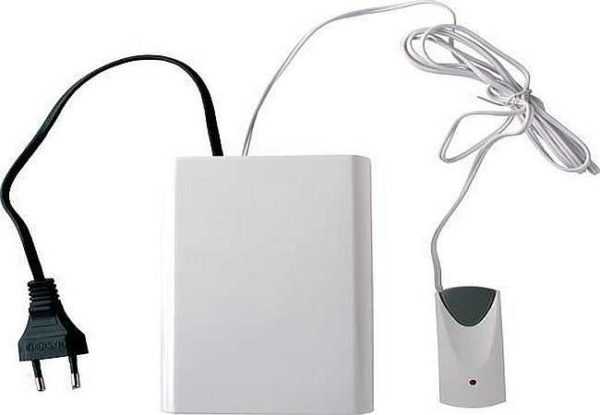

Проводной звонок на 220 В с подключением в розетку Volsten DB-951

Как подключить звонок в квартире если он имеет электровилку, знают все. В этом случае надо будет только протянуть провод, соединяющий два блока, через стену. Для этого его надо будет отсоединить от одной из частей, протянуть через подготовленное отверстие, затем подключить провода на место.

Подключение и питание беспроводных звонков

Сначала речь пойдет о тех моделях, внутренние блоки которых подключаются к сети 220 В. Если на корпусе есть вилка, вы точно знаете что делать. Если вилки нет, но есть два провода, к ним подключаете два провода, которые идут из распаечной коробки. Если проводов три, желто-зеленый изолируете, а подключаете синий и второй (может быть коричневый, красный, черный, белый и т.д., но точно не зеленый и не желто-зеленый).

Дизайн может быть самый разный

Если оба блока питаются от батареек

С тем, как подключить звонок в квартире или доме если оба блока которого питаются от батареек, проблем нет. Просто в подходящем месте в доме вбиваете гвоздь или закручиваете шуруп, на который крепите внутренний блок, ставите батарейки. Аналогично поступаете с кнопкой, но ее монтируете снаружи — возле двери или калитки. Для того чтобы закрепить кнопку корпус надо открыть (могут быть небольшие шурупы, но обычно надо просто поддеть корпус отверткой).

На задней стенке есть несколько отверстий под крепеж. Крепите заднюю крышку на саморезы или дюбеля (зависит от материала), потом устанавливаете батарейки и закрываете крышку. На этом подключение беспроводного звонка завершено.

Примерно так будет выглядеть беспроводная кнопка для звонка в разобранном состоянии

Как обеспечить питание беспроводной кнопки в морозы

Беспроводные звонки всем хороши, кроме того, что зимой могут возникнуть проблемы: некоторые типы батареек замерзают и перестают работать. Их приходится менять раз в 10-15 дней. Очень неудобно, так как сложно бывает понять, что звонок перестал работать из-за севшей батарейки. Избавиться от этой ситуации можно следующими путями:

• Использовать литиевые батарейки. Они морозов не боятся — работать могут без проблем до температуры -30°C.
• Но батарейки этого типа на 9 В или 12 В найти просто нереально. Их почти нет в продаже. Выходы:
  • Искать дверные звонки с кнопками, в которых стоят батарейки АА или ААА. Такие литиевые есть.
  • В какой-то герметичной емкости соединить несколько батареек меньшего номинала, чтобы на выходе они давали искомое напряжение. Эту емкость закрепить с внутренней стороны забора, вывести провода и подать питание на кнопку.

    Зимой важно обеспечить электропитание

  • Найти свинцово-кислотный аккумулятор, который выдает подходящее напряжение. Их можно искать в фирмах, занимающихся охранной сигнализацией. Там они не боятся морозов, есть разных номиналов.
• Поставить батарейки в доме, к кнопке дотянуть провода.

Доработав систему любым из предложенных способов, проблем с электропитанием кнопки звонка на улице у вас будет значительно меньше. Теперь вы знаете не только как подключить звонок в квартире и на улице, но и как обеспечить его работу в морозы.

Нестандартная комплектация

В некоторых случаях требуется наличие двух кнопок или двух блоков со звонками. Если нужны две кнопки, их подключают параллельно.

Как к одному дверному звонку подключить две кнопки

На практике это значит, что фаза приходит на первую кнопку, и к этому же контакту подключается провод, который идет на вторую кнопку. Со второго контакта кнопки №2 проводник заходит на свободный контакт кнопки №1, а потом идет на дверной звонок.

Провод, соединяющий две кнопки желательно найти того же цвета, что и приходит с распределительной коробки. Можно и другого, но не синего и не желто-зеленого. Все, вы знаете как подключить звонок в квартире с двумя кнопками.

В других ситуациях надо подключить два звонка. Это часто необходимо при установке электрозвонка в частном доме. Например, один в доме, второй на улице или на разных этажах, в двух разных крыльях дома, в летней кухне. В общем, вариантов много.

Среди беспроводных дверных звонков есть такие комплекты — в двумя звонками и они настроены на одну частоту, так что нужна просто их установка в нужных местах. С проводными придется возится — тянуть провода. В данном случае параллельно подключаются звонки.

как подключить звонок в квартире ил доме с двумя звонками

Электрическое соединение происходит по аналогии с описанным выше. Фаза с кнопки поступает на один звонок, с него идет на второй. На свободные контакты одного и другого звонка подключают нейтральный провод от распредкоробки.

stroychik.ru

Как подключить звонок в квартире: схема и видео установки

Дверной звонок выполняет важнейшую функцию: оповещает хозяев квартиры, о том, что к ним пришли гости. От его звучания во многом зависит настроение как визитора, так и хозяина дома. Чтобы звонок исправно выполнял свою функцию, необходимо позаботиться о его грамотном подключении.  Схема дверного звонка довольно проста, и для каждого человека, который на «ты» с электроникой, понятна для понимания. Следующая статья откроет секреты подключения дверного звонка. Здесь вы сможете узнать, как установить звонок в квартире.

Подключение дверного звонка самостоятельно

Дверной звонок выполняет важнейшую функцию: оповещает хозяев квартиры, о том, что к ним пришли гости

В нашей жизни множество многогранных ситуаций и случаев. Одним из таких актуальных и при этом несложных случаев является задача о том, как подключить звонок у входной двери квартиры (дома). Прямо скажем, задача подключения дверного звонка проста и может быть решена самостоятельно, без привлечения специалистов.

Эта статья как раз и будет посвящена данной теме. Рассмотрены возможные варианты и схемы подключения дверного звонка, типовые ошибки подключения, причины отказа его работы. Также будут рассмотрены варианты схем включения звонка из разных мест (две параллельные кнопки), случай когда требуется подключить два звонка в разных местах. Ну, давайте обо всем по порядку.

Прежде всего, хочется начать с того какие звонки встречаются, то есть бывают в продаже и о том, какой лучше выбрать. Да, действительно, представленные в продаже звонки могут отличаться между собой, и это отличие заключается в питании звонка.

Типы проводных звонков

Такие конструкции наиболее распространены и известны. Среди них вначале появились электромеханические модели, которые стали устанавливать на домах знатных людей со второй половины XVIII века. Они продолжают работать с небольшими усовершенствованиями до наших дней. После начала промышленного освоения полупроводниковых элементов стали выпускаться дверные звонки на электронной схеме.

У них однотипный звон колокольчика заменен на более разнообразные и мелодичные звуки, которые можно регулировать по продолжительности, громкости и другим параметрам. Из декоративного пластмассового корпуса выходят два провода, которые подключают к цепи питания бытовой сети. С задней стороны корпуса расположены:

• крепежное отверстие;
• регулятор громкости;
• опломбированный винт крепления крышки;
• предупреждающие надписи.

На таких звонках раньше указывали не только параметры сети (≈220В, 50ГЦ), но и тип кнопки — 250 вольт, не ниже. Это диктуется правилами безопасности. Внутри корпуса размещен динамик и гетинаксовая плата с электронными компонентами.

Виды дверных звонков в зависимости от питания

В принципе, как мы уже сказали, основное различие звонков это питающее напряжение. Так бывают звонки с напряжением 220 вольт и работающие от батареек.  Преимущества первых заключается в том, что для их работы не требуется переделывать электропроводку в квартире. В большинстве случаев квартиры уже имеют стандартную встроенную в стену схему включения звонка (первая схема в абзаце “Схемы подключения дверного звонка”). Минусом таких звонков является зависимость от электричества в 220 вольт и опасный ток, порой более 100 мА.

Во втором варианте, мы получаем два плюса. Во-первых, это безопасное напряжение. Во-вторых, независимость питания. Минусом звонков работающих от батареек является необходимость покупки и замены этих самых батареек. Кроме того, если звонок не беспроводной, то монтаж собственной схемы подключения звонка.

А вот беспроводные звонки, пожалуй, можно выделить в отдельную группу. Их основное удобство это отсутствие вообще каких-либо монтажных схем и проводки при подключении. Плюсы и минусы беспроводных звонков схожи со звонками работающими от батареек. Они мобильны, не требуют вообще како-либо схемы подключения, а значит независимы от 220 в. Тем не менее, они самые “прожорливые”.

Здесь только и успевай менять батарейки. Мы же остановимся на варианте с проводной схемой подключения в 220 вольт. Итак, представим, что вам предстоит подключить такой звонок.

Подготовка к установке дверного звонка

Для начала, чтобы правильно произвести монтаж дверного звонка, необходимо сделать расчёты нужных материалов

Для начала, чтобы правильно произвести монтаж дверного звонка, необходимо сделать расчёты нужных материалов. Начинаем с дверной кнопки: на сегодняшний день некоторые металлические двери включают предустановленную кнопку дверного звонка, что достаточно удобно и практично, так как ненужно покупать и производить крепление кнопки звонка. Если же дверь не имеет кнопки звонка, то посмотрите: какая кнопка подойдёт и в каком месте возле двери её лучше монтировать.

Теперь определяемся с самим звонком: какой проще по подключению, какой лучше звонит, какой имеет больше функций, и какой гармонично впишется в дизайн коридора. Когда вы выбрали дверной звонок и кнопку к нему – приступаем к его монтажу.

На окончательном этапе подготовки к монтажу дверного звонка необходимо посмотреть и продумать: как будет проведён электрический кабель, а точнее: где именно он будет проложен. Идеальный вариант – спрятать его в стену, более простой – спрятать в специальный пластиковый декоративный короб для проводки.

В любом случае, независимо от того, как будет проложен кабель, он не должен идти поверх другого кабеля, чтобы его просто напросто не перебить.

Для подключения дверного звонка вполне достаточно двухжильного медного кабеля с сечением 1,5 квадрата. Если же у вас «навороченый» звонок, например с подсветкой и т.п., то для его подключения возможно понадобится 3-ёх, а может быть даже и 4-ёх жильный кабель. Поэтому, мастера сайта KSportal.ru рекомендуют остановить свой выбор на простом звонке, чем он проще – тем его легче устанавливать и тем дольше он прослужит, лишние «навороты» ни к чему.

Установка дверного звонка своими руками

Когда звонок, кнопка и провод куплены – приступаем к монтажу. Давайте рассмотрим пример установки и подключения стандартного дверного звонка.

Для начала с помощью перфоратора или ударной дрели делаем сквозное отверстие в стене, откуда будет выходить кабель из квартиры. Затем с помощью специальной насадки-лопатки делаем штробы, в которые будет уложен кабель подключения дверного звонка.

Когда штробы готовы производим установку кнопки дверного звонка и самого звонка. Для крепления звонка и кнопки, с помощью того же перфоратора или ударной дрели делаем отверстие в стене и вбиваем дюбель, далее с помощью самореза фиксируем дверной звонок и его кнопку к стене.

Как правильно подключить дверной звонок

Итак, перед непосредственной процедурой подключения дверного звонка необходимо отключить пробки счётчика или вводной автомат: на «фазу» и «ноль». После чего производим укладку кабеля и подключаем кабель к кнопке, затем подключаем кабель к звонку и в самом конце подключаем кабель непосредственно к квартирной разводке.

При подключении дверного звонка нужно понимать схему подключения. Для подключения стандартных моделей звонков, к звонку от квартирной разводки ведётся только «ноль», «фаза» от разводки тянется к кнопке звонка, а от кнопки идёт к самому звонку. Схема проста: кнопка является прерывателем на пути «фазы» от разводки к звонку.

Когда нажимают на кнопку, фаза замыкается и поступает на звонок, благодаря чему он начинает звонить. Схема такая, как и при подключении люстры: «ноль» идёт на прямую, а «фаза» идёт через выключатель, а только потом на люстру.

Для подключения более сложных моделей дверных звонков, возможно, понадобиться вести и дополнительный провод, например «ноль» для подсветки.

Типовая схема подключения дверного звонка

Электромеханические и электронные проводные модели подключаются к схеме питания по единому принципу

Электромеханические и электронные проводные модели подключаются к схеме питания по единому принципу: при подаче напряжения на вводные клеммы начинается звучание, а при отключении — прекращается.

Для этого ноль сети через клемму распределительной коробки подводят на один провод звонка, а фазу — направляют также на второй вывод, но с дополнительным подключением к контактам кнопки с самовозвратом через отдельную клемму. Таким образом, в схеме подключения электрического звонка распределительная коробка связывает между собой три кабеля от:

• защитного автомата после электросчетчика;
• кнопки;
• звонка.

Кабель, соединяющий кнопку с распределительной коробкой, проходит через стену, в которую вмонтирован дверной блок. Обычно такая схема подключения выполняется строителями при возведении здания и заложена в проект производства работ. При самостоятельном строительстве для внутренней скрытой прокладки проводов придется штробить стены. Токовые нагрузки, создаваемые звонком, имеют небольшую величину. К тому же они протекают кратковременно. Поэтому тепловое воздействие на проводку незначительное, что позволяет использовать уменьшенное сечение проводов.

Чаще всего 1,5 мм квадратных выбирают не по тепловой нагрузке, а по показателям механической прочности. В зависимости от потребностей жильцов квартиры типовая схема может меняться. Иногда при расположении квартиры в общем тамбуре, закрываемом на замок, возникает необходимость устанавливать кнопки звонка на двери тамбура и входную, чтобы гость из подъезда и сосед по квартире могли удобно вызвать хозяина.

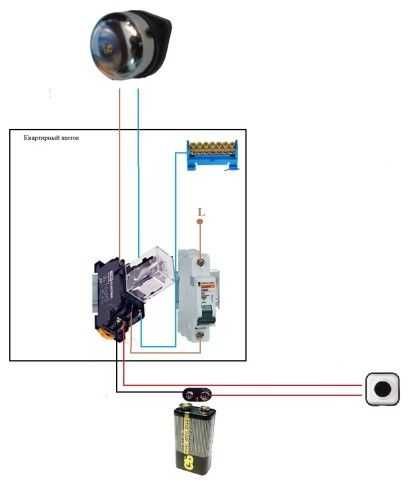

Современное безопасное подключение дверного звонка

Все рассмотренные схемы работают в зданиях, оборудованных электропроводкой, смонтированной по системе TN-C. В современных условиях идет переход на систему TN-S или TN-C-S. У них добавляется дополнительный защитный РЕ-проводник, который объединяет через распределительную коробку металлические корпуса всех приборов с землей.

Дверной звонок. Схема подключения

В комплекте с дверным звонком не поставляется отдельный кабель с электрической вилкой для подключения к розетке, поэтому стоит заранее позаботится о монтаже проводки. Напряжение на концах для подключения дверного звонка при правильной разводке должно появляться лишь при нажатии на кнопку.

Однако для большей безопасности, подготовку к подключению дверного звонка начинаем с отключения электричества и проверки отсутствия напряжения на концах индикаторной отверткой или мультиметром. В итоге после разделки кабеля в месте установки дверного звонка получаем необходимые две жилы питающего кабеля: фазный – коричневый, нулевой — голубой.

Для подключения дверного звонка в нашем случае необходимо жилы питающего кабеля подсоединить к самозажимным клеммам, расположенным на задней крышке корпуса звонка. Ввод питающего кабеля в корпус осуществляется через специальное монтажное отверстие.

Для крепления дверного звонка на стене вкручиваем саморез таким образом, чтобы его головка выступала от стены на 3…5мм. Затем одеваем заднюю крышку дверного звонка на головку самореза.

На последнем этапе проверяем правильность подключения дверного звонка, включив в электрическом щитке соответствующий автоматический выключатель и нажав на кнопку около входной двери. Затем закрепляем крышку дверного звонка на корпусе.

Схема подключения дверного звонка без использования дополнительного кабеля для включения в розетку выглядит в интерьере более эстетически.

На приведенных примерах показано прямое подключение оборудования к цепям бытового напряжения 220 вольт. Однако, в целях безопасности эта величина может снижаться. Даже включение в схему электропроводки трансформатора хотя бы на 60 вольт резко уменьшает вероятность попадания человека под действие тока. Такие схемы применяют не только в бытовых устройствах, но в промышленных производствах с опасным оборудованием.

Такие конструкции работают по принципу радиопередатчика и приемника. Для передачи/приема сигнала на кнопке-передатчике и звонке-приемнике установлены элементы питания — батарейки.

В некоторых устройствах приемник работает без батареек. Его оборудуют вилкой, вставляемой в розетку и встроенным блоком питания. Подобные модели при отключениях напряжения сети не работают, но такие случаи происходят редко.

При нажатии кнопки передатчик излучает радиосигнал, а приемник его принимает и запускает алгоритм звучания мелодии на установленное пользователем время. Беспроводные звонки при монтаже не нуждаются в выполнении трудоемкой работы по прокладке кабелей. Их подключение состоит в закреплении на стене крепежными элементами или даже простой клейкой лентой. Это является их основным преимуществом. Недостаток подобных моделей: необходимость периодической замены элементов питания, которые в процессе эксплуатации постепенно разряжаются.

Дверной звонок. Различные способы установки

Самая простая ситуация, когда у вас уже установлен звонок и проложена проводка, и вы собираетесь поставить новый, аналогичный старому. Стандартная квартирная проводка предполагает установку дверного звонка, работающего от сети переменного тока с напряжением 220 В, т.е. обычной квартирной осветительной сети. В этом случае отключаем на лестничной площадке электричество с помощью автоматических выключателей и производим замену старого звонка на новый. Отсоединяем два провода, подходящие к старому звонку и подсоединяем их к новому.

Лучше сделать новое соединение с помощью клемной колодки – это будет надежнее и безопаснее. Если требуется замена кнопки вызова, то производимые операции аналогичны – отсоединяем старую и подсоединяем на ее место новую. Клемную колодку в этом случае поставить не удастся из-за отсутствия свободного места.

В случае, когда вы собираетесь установить энергонезависимый дверной звонок, работающий на батарейках или аккумуляторах, использование старой проводки недопустимо, поскольку она соединяется с общей осветительной сетью квартиры. Вам придется проложить два новых провода или двухжильный кабель от звонка до кнопки вызова. Использовать  старую кнопку можно, предварительно отсоединив ее от старой проводки и подсоединив к вновь проложенным проводам.

Проще всего дело обстоит с установкой радиозвонока. В нем связь между кнопкой вызова и исполнительным устройством (звонком) осуществляется по радиоканалу, т.е. без проводов. Тут проще некуда: крепите в квартире сам звонок, а на лестничной площадке или на пороге частного дома специальную кнопку (идет в комплекте) и все готово. Главное что бы расстояние между ними не оказалось большим, чем указано в инструкции. Обычно оно равно 50-100 метров.

Схема подключения дверного звонка

При установке дверного звонка как говориться «с нуля» вам придется проложить новую проводку от кнопки к ближайшей распределительной коробке (уже существующей) и от самого звонка к той же коробке. Использовать можно двухжильный кабель или два отдельных провода, сечением 0,5 кв. мм. Использовать более мощный кабель бесполезно, хотя и не запрещено, поскольку потребляемая мощность квартирного звонка очень незначительна.

И еще один немаловажный момент, кабель  для проводки следует использовать аналогичный по материалу жилы с кабелем общей квартирной сети. Т.е. если у вас сеть проложена алюминиевым проводом, то используйте алюминиевый, а если медным – то медный. Рассмотрим теперь, как правильно соединить проложенные провода в соединительной коробке. Сначала в коробке находим провода подачи напряжения и определяем, кто из них фаза(L), а кто – ноль (N).

Обычно скрутки к проводам подачи напряжения самые большие – имеют больше всего подсоединенных проводников. Фазный провод  можно определить с помощью индикатора фазы. Затем один провод от кнопки звонка подсоединяем к фазному проводу, а один провод от самого звонка – к нулевому. Оставшиеся свободные провода кнопки и звонка соединяем вместе.

Есть еще одна ситуация, требующая манипуляций с проводкой дверного звонка. Когда несколько квартир имеют общий коридорчик и входную дверь в него. Соседи таких квартир, посоветовавшись друг с другом, решают поставить замок на эту дверь. Следовательно, возникает потребность в переносе кнопок всех звонков за эту дверь.

Поступаем следующим образом. Прокладываем с помощью двухжильного кабеля проводку от каждой кнопки до места за общими дверями, где будут устанавливаться дополнительные кнопки. И производим параллельное соединение новой кнопки со старой. Т.е. подсоединяем два провода к новой кнопке, а другие концы этих же проводов к старой, не отсоединяя при этом старый кабель, подходящий к старой кнопке вызова.

Проделываем вышеописанную операцию для каждой квартиры. Таким образом, будет возможность позвонить вам в квартиру и с лестничной площадки, и непосредственно возле дверей квартиры. Самое главное при установке дополнительных кнопок дверных звонков используйте только специальный сетевой кабель, а не телефонную «лапшу» или акустические провода – не экономьте на собственной безопасности.

Источники:

• http://xn—–7kcglddctzgerobebivoffrddel5x.xn--p1ai/kommunikatsii/elektroprovodka/246-podklyuchenie-dvernogo-zvonka-samostoyatelno
• http://scsiexplorer.com.ua/index.php/domachnij-elektromaster/576-dvernoj-zvonok.html
• http://montazhnik02.ru/stroitelstvo/27464-podkluchenie-dvernogo-zvonka-instrykciia-foto.html
• http://ksportal.ru/540-ustanovka-dvernogo-zvonka.html

dveri-inform.ru

Дверной звонок электрический: выбор, установка

Звонки состоят из кнопки снаружи, и блока, издающего сигнал, внутри

Дверной звонок электрический относится к тем устройствам, на которые мы обычно не обращаем особого внимания, но без которых сложно представить современную жизнь. Звонки есть во всех квартирах и в большинстве домов, их часто ставят на калитки, если они закрываются на замок.

В обзоре мы разберемся с основными разновидностями звонков и отметим преимущества и недостатки каждого из вариантов.

Выбор электрического звонка

Совет: Прежде, чем подобрать электрический проводной звонок, стоит ознакомиться с некоторыми рекомендациями.

Инструкция по выбору устройства предлагает:

• Обратиться в специализированный магазин, в котором опытные консультанты предоставляют расширенную информацию о многих типах дверных звонков.
• Определить тип электрического звонка для своего жилища. При этом стоит учитывать его стоимость, внешний вид, способ подключения, возможность регулировки громкости и простоту монтажа устройства своими руками.
• Определить мелодию звонка.

Мелодичный звонок

Совет: Для большого дома необходимо приобретать громкое устройство, чтобы его звук можно было услышать даже в наиболее отдаленных уголках здания.

• Превосходным дизайном и красивым внешним видом отличаются звонки-гонги, издающие звуки трубы.
• Полезная функция для звонка – подсветка его в темное время суток. Для этого используются небольшие светодиоды или светящиеся материалы.

Отличное решение для установки звонка в частном доме, на даче — приобретение беспроводного электрического звонка. Одна его часть крепится на калитке, а вторая в доме. Использование проводного звонка будет неудобно из-за сложностей монтажа и большой стоимости в прокладывании кабеля.

Типы звонков

Несмотря на то, что в последнее время появилось множество технических новинок в разных сферах, вариантов электрических звонков не так и много. Это связано в первую очередь с тем, что этот вид приборов предназначен для выполнения одной функции, и никакие дополнения особенно не улучшат то, что появилось уже давно.

В современных моделях традиционную трель заменили мелодии

Тем не менее, есть несколько разновидностей, каждая из которых заслуживает отдельного внимания, так как различия между модификациями достаточно большие.

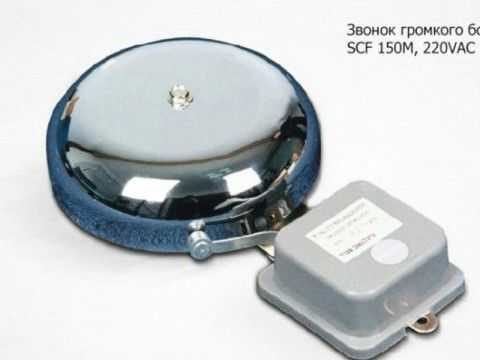

Электромеханический звонок

Классическое решение, которое имеет несколько принципиальных особенностей:

• Система работает от постоянного тока напряжением 220 Вольт. Она подключена к сети и срабатывает при замыкании цепи, когда нажимается кнопка с наружной стороны. Все достаточно просто и надежно, поэтому данный вариант пользуется популярностью и в наши дни, хотя система уже устаревшая и имеет ряд недостатков;

Конструкция старого образца

• Дверной звонок электромеханический работает по простому принципу: пока кнопка нажата, звонок звенит, как только вы ее отпустили, цепь размыкается — и сигнал замолкает;

Старые модели издают механический звук

• Главным рабочим узлом является электромагнит с молоточком. Когда на катушку подается напряжение, якорь начинает совершать колебания и закрепленный на нем молоточек бьет по металлической чаше или пластинке и издает характерный резонирующий звук;

Электромагниты приводят в действие пластину с молоточком

• Главным достоинством является простота конструкции, и ее долговечность. Обычно такие звонки могут работать десятилетиями без ремонта и какого-либо обслуживания. Единственная причина, по которой система может отказывать — отсутствие электрического напряжения в сети.

Есть у таких систем и существенные недостатки:

• В системе проходит ток напряжением 220 Вольт, поэтому нужно очень хорошо изолировать контакты и использовать толстые провода. Если кнопку повредят, то любой человек может получить удар током;

Следите за изоляцией проводки

• В конструкции нет возможности регулировки громкости звука. Она всегда одинакова, что не очень удобно, особенно если у вас есть маленькие дети. Еще один минус — невозможность отключения системы на время.

Электронный вариант

Более современное решение, которое на сегодняшний день пользуется наибольшей популярностью.

У этого типа изделий есть несколько характерных особенностей:

Современные электромеханические дверные электрические звонки имеют привлекательный дизайн

• Звонок электрический дверной не имеет электромагнита, вместо этого есть специальная микросхема, которая может воспроизводить на динамик любые звуки — от традиционных звонков до мелодичных трелей и даже записей музыкальных произведений. Выбор просто огромен, и каждый найдет что-то по душе;

Такие дверные электрические звонки могут воспроизводить любые звуки

• Устройство имеет небольшие габариты и привлекательный внешний вид, в чем можно убедиться по фото выше. Этот вариант намного лучше вписывается в современные интерьеры;
• Благодаря тому, что система работает на невысоком напряжении (всего 12 Вольт), она полностью безопасна и не представляет опасности, даже если провода будут оголены. Монтаж можно производить и своими руками, ведь здесь нет высокого напряжения;
• Можно использовать тонкие провода и кнопки любого типа. И все будет отлично работать, даже если соединения не очень надежны;

Для монтажа можно использовать даже телефонный кабель

• Не нужно долго держать кнопку, как в варианте выше. Достаточно нажать ее один раз, и она выдаст ту мелодию, которая запрограммирована;
• Есть возможность настройки и длительности звонка, и его громкости, что очень удобно. Для этого на корпусе есть небольшой регулировочный элемент.

Возможность регулировки — важное преимущество

Отдельным вариантом звонков с электронным модулем можно считать программируемые системы.

Они обладают всеми вышеописанными преимуществами, но имеют целый ряд полезных дополнений:

• Можно использовать одну из тысяч мелодий, а можно записать свой вариант, который будет звучать при нажатии на кнопку. Есть режим, в котором при каждом последующем нажатии будет играть друга мелодия, не будет одной и той же трели в течение долгого периода времени;

Усовершенствованный вариант электронного звонка

• Чтобы произвести настройки нужно открыть крышечку, и вы увидите множество элементов управления. Можно записать свой голос, а можно создать целые подборки под разные праздники или даже на случай, когда вас нет дома — если кто-то позвонит, то услышит лай собаки за дверью;

Такие системы имеют множество настроек

Единственный минус этого решения — достаточно высокая цена, которая в несколько раз превышает стоимость обычных вариантов.

Варианты с автономным питанием

Есть и конструкции, которые работают не от сети, а от автономного питания, то есть от батареек.

В продаже встречаются два основных вида:

• Проводные звонки, в них кнопка и динамики соединены проводом, но в отличие от всех вышеперечисленных вариантов система питается не от сети, а от батареек;

Устройства на батарейках абсолютно безопасны в эксплуатации

• Беспроводные системы, в них батарейки стоят и в кнопке, и в звонке. А некоторые модели ставятся на дверное полотно — кнопка снаружи и динамик внутри.

Беспроводной вариант

Основной плюс таких звонков — автономность работы и простота монтажа, ведь не нужно укладывать провода и протягивать их через стену.

Видео звонки

Видео звонок дверной электрический — отдельный тип систем, который совмещает в себе функции звонка и камеры наблюдения (подробней читайте тут). Его преимущества понятны, ведь вы будете видеть все, что располагается перед модулем, в котором размещены кнопка и миниатюрная камера.

Система достаточно дорога и поставить ее своими руками сложно, поэтому подобную работу лучше поручать специалистам.

Вариант, который выполняет и функцию домофона

Как установить систему (коротко)

Теперь давайте разберемся как подключить электрический дверной звонок.

Инструкция по проведению работ выглядит так:

Иллюстрация	Описание
Электросхема звонка дверного	В первую очередь нужно разобраться со схемой подключения. На фото слева показан правильный вариант, в котором на звонок идет отдельный автомат. Благодаря этому вы сможете отключать эту часть линии, если вам нужно провести ремонт или подключить другой звонок. Можно обойтись без распределительной коробки, но лучше поставить и ее.
Установка автомата	Автомат ставится в щитке приборов. Чаще всего там уже есть резервные элементы, нужно просто найти их и подключиться к нужному.
Звонок в разобранном виде	Чтобы подключить основной модуль, нужно снять декоративную накладку. Она может быть закреплена на пару шурупов с обратной стороны, а может держаться на нескольких защелках по сторонам, все зависит от модели. Внимательно осмотрите заднюю часть, и вы сами поймете, что нужно делать.
Проводка под звонок	Стандартно в современных квартирах над дверью есть розетка специально для подключения звонка. Мы будем подключаться напрямую, поэтому розетка снята и провода вытащены наружу. Концы проводов нужно освободить от изоляции примерно на 2-3 см. Это делается специальным съемником или острым ножом. Важно! Не забудьте отключить электроэнергию. Хоть напряжения в сети без нажатия кнопки и нет, но нельзя дать гарантию, что никто не позвонит в дверь в момент, когда вы держитесь за кабель.
Начало монтажа	Провода необходимо протянуть через специальное монтажное отверстие в задней части корпуса звонка. Просто проденьте их, и аккуратно подогните к месту будущего крепления.
Подключение проводов	Оголенные концы проводов вставляются в соответствующие разъемы и затягиваются специальными винтами, которые располагаются сбоку. Важно хорошо вставить провода в посадочное гнездо, а затем сильно зафиксировать их винтами, контакт должен быть хорошим.
Вкручивание самореза	Для крепления корпуса звонка может быть использовано два варианта проведения работ: Если поверхность деревянная, то вкручивается саморез. Его шляпка должна торчать над поверхностью примерно на 4-5 мм; На бетонных основаниях нужно предварительно высверлить отверстие под дюбель 6х40, а затем закрутить в него саморез длиной 45 мм, как раз 5 мм будут торчать над поверхностью. Важно! Выбирая место для самореза или дюбеля помните, что корпус звонка должен закрывать подрозетник, из которого выходят провода. Заранее прикиньте, все ли правильно, и только потом ставьте крепеж.
Корпус подвешен	В корпусе есть проушина, на которую и нужно подвесить конструкцию. Шляпка самореза вставляется в отверстие, потом звонок опускается и фиксируется в сужении прорези. Все очень просто и очень быстро, главное —  не забудьте поправить положение элемента, чтобы он располагался ровно.
Установка верхней части корпуса	После того, как вы подвесили систему, нужно проверить ее. Для этого в сеть подается напряжение, и вы просто нажимаете на кнопку. Если в ответ слышится мелодичный звук купленного вами звонка, значит все нормально. Остается только аккуратно защелкнуть крепления на корпусе. Декоративная часть одевается тоже очень быстро и очень просто.
Результат работы	Так выглядит звонок после установки. Благодаря тому, что мы сняли розетку, система приобрела более аккуратный вид — нет болтающихся проводов и вилки питания под потолком. И не нужно волноваться за то, что вы не сможете выключить систему при необходимости, если вы сделали все по рекомендациям из этого раздела, то у вас будет стоять отдельный автомат, с помощью которого вы в любой момент выключите звонок.





Установка дверного звонка (подробно)

Кнопка и звуковая панель устройств соединяются между собой проводами.

Схема соединения звонка, работающего от батарейки

По типу механизма конструкции бывают:

• Молоточковыми.

Молоточковый электрический звонок

• Зуммер.
• Колокольчиковыми.

Они отличаются внутренним устройством и принципом действия. Работают от сети и от батарейки.

Для подключения электрических проводных звонков необходимо приобрести:

• Электродрель.
• Дюбеля.
• Нож строительный.
• Изоленту.
• Отвертку-индикатор.
• Набор саморезов.

Разновидности дюбелей

К замку можно подключить одну или две кнопки, например, при наличии одного общего тамбура для нескольких квартир. В этом случае одна ставится в тамбуре, а вторая на площадке перед дверью.

При этом в схеме подключения устройства будут две параллельные кнопки. После нажатия на любую из них замкнется цепь и механизм сработает.

Подключение двух кнопок к одному звонку

Для правильного подключения дверного звонка стоит просмотреть предварительно видео в этой статье.

Проводка кабеля и схема подключения

Электрический звонок не может работать без электричества, что требует к месту крепления прибора, подвести проводку. Обычно для работы изделий нужен переменный ток с напряжением 220в.

Кабель может быть двухжильный или два одножильных. Провода в сечении не менее 0,5 мм². Но слишком толстые провода применять не стоит — мощность, потребляемая проводным звонком, невелика.

Совет: Материал проводов необходимо использовать такой же, как и для проводки электричества во всем доме или квартире.

Разные типы изделий имеют свою схему подключения. Обычно, при строительстве многоквартирных домов проводка прокладывается под стандартные дверные приборы.

Проводной электрический звонок

При самостоятельном строительстве дома или подключении проводного электрического звонка можно выбирать изделия с любой схемой подключения, и к нему прокладывать свою проводку. Схема подключения звонка обычно точно копирует схему обычного выключателя, самую простую из электрических схем.

При этом:

• Лампочка заменяется звуковым механизмом.
• Вместо выключателя — кнопка.
• К звуковой панели подключается ноль, к кнопке — фаза.
• Оба элемента соединяются между собой, как видно на фото.

Схема дверного звонка

• Нажатие на кнопку замыкает фазу и способствует появлению звукового сигнала.

Установка механизма для воспроизведения звука

Совет: Устройство работает от электросети, что требует соблюдения правил безопасности при работе с электроприборами. Подсоединять электрическое изделие необходимо лишь после отключения питания во всей квартире.

При подключении дверного звонка к напряжению выполняется соединение его контактов и проводки в квартире. Если они очень длинные, провода подрезаются и концы зачищаются строительным ножом.

Далее:

• После соединения проводов их нужно слегка сдавить плоскогубцами, что обеспечит надежность соединения и улучшит контакт.
• Соединения изолируются.

Монтаж звонка

• Проверяется работа устройства.
• При подключении четырех проводного механизма к двухпроводной проводке, определяется ноль и фаза, участвующие в подключении звонка.
• Остальные провода аккуратно соединяются между собой.
• Все элементы тщательно изолируются.
• Проверяется работа звонка.
• Устройство крепится к стене обычно в прихожей или коридоре.
• В радиусе примерно полутора метров от звонка не должно быть радиаторов и любых отопительных приборов.
• В стене в месте монтажа, сверлится отверстие и дюбелями и саморезами крепится панель для звукового механизма.
• Сверлится отверстие в рамке двери, через которое проходят провода, соединяющие провода кнопки и звуковой панели.

Установка кнопки звонка

В кнопке звонка два контакта, один из них подпружинен. Нажатие на кнопку приводит к касанию второго контакта, цепь замыкается, и механизм начинает звенеть. При отпускании кнопки контакты размыкаются.

К кнопке подводятся два провода, подсоединенные к ее двум контактам. Соединения тщательно обматываются изолентой или прочно крепятся клеммами, что зависит от конструкции прибора. Сама кнопка фиксируется на стене через деревянную панельку.

Все проводные дверные звонки – это устройства, которые позволяют подавать сигнал человеку, сидящему за закрытой дверью. Какую конструкцию выбрать каждый решает сам, главное, чтобы хорошо был слышен сигнал и имел приятный звук.

Вывод

Теперь вы знаете обо всех основных разновидностях звонков для дверей, и понимаете, как подключить электрический дверной звонок в квартире или частном доме. Видео в этой статье поможет вам разобраться в теме еще лучше, ведь в нем наглядно показаны некоторые важные моменты.

sdelaidver.com
