Как подключить светильник через выключатель

Содержание:
  1. Подготовительные работы
  2. Подключение светильника и выключателя
  3. Схема подключения двойного выключателя
  4. Как подключить светильник через выключатель от розетки

В каждом доме или квартире, периодически возникает необходимость в проведении электромонтажных работ. Среди них, наиболее часто приходится решать вопрос, как подключить светильник через выключатель. Данная операция не представляет особой сложности, и вполне возможно выполнить ее собственноручно, не привлекая специалистов. Кроме минимальных знаний электротехники, необходимо соблюдать определенные правила, касающиеся подготовительных работ и самого монтажа. Рекомендуется еще до начала подключения продумать схему размещения электроприборов и нанести ее на стену. Только после этого можно начинать прокладку проводов и монтаж электрооборудования.

Подготовительные работы

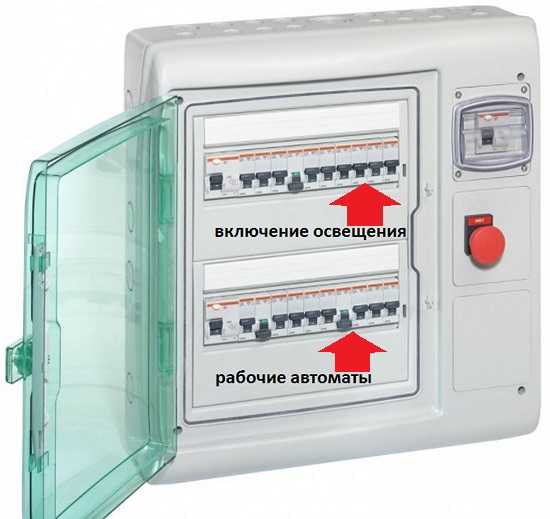

Перед началом работ, прежде всего, необходимо отключить напряжение питающей сети. Для этого достаточно отключить автомат и проверить прибором отсутствие напряжения.

Еще до выполнения монтажа рекомендуется выбрать наиболее оптимальный способ коммутации. Обычно для соединений используются клеммные колодки или пружинные зажимы. Далее нужно собрать по списку все необходимые материалы и инструмент:

  • Выключатель. В зависимости от потребности, выбирается одно- или двухклавишная модель. Каждый выключатель для светильника будет немного отличаться друг от друга, поскольку схемы подключения обоих приборов разные.
  • Провод или кабель электрический. Выбирается в соответствии с техническими характеристиками действующей электрической сети. Следует обратить особое внимание на количество жил, их сечение, материал и маркировку.
  • Распределительная коробка. В домашних условиях как правило используются пластиковые пожаробезопасные изделия, не проводящие электрический ток, с небольшими компактными размерами.
  • Соединительные клеммы, изолента. Предусмотрены нормами ПУЭ для соединений и последующей изоляции контактов.
  • Крепежные детали. Необходимы для фиксации устанавливаемых изделий.
  • Тестер или индикаторная отвертка. С их помощью можно убедиться в отсутствии напряжения, так как электрическая сеть перед началом работ должна быть полностью обесточена.
  • Кусачки, пассатижи, плоскогубцы. Применяются для соединения проводников между собой.
  • Ударная дрель или перфоратор. Понадобятся при устройстве скрытой проводки в штукатурке.

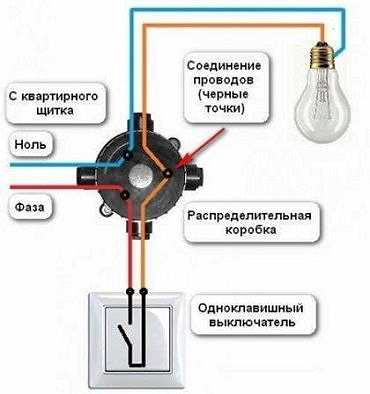

Когда подключается одноклавишный выключатель, в распределительной коробке должно собраться три провода. Первый – питающий провод для светильника с выключателем, с напряжением 220 вольт, подведенный от пробок или автомата. Вторым будет двухжильный провод, подводимый к выключателю. Третий провод идет непосредственно к лампе или светильнику. Он может быть и с тремя жилами, если корпус светильника оборудован зажимом заземления.

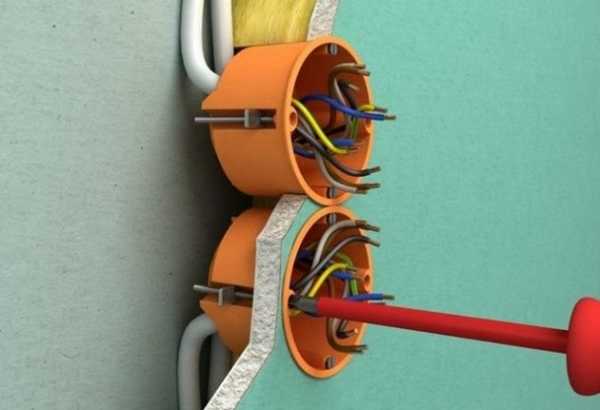

После того, как все провода собрались в распределительной коробке, с них нужно снять изоляцию и подготовить к последующей скрутке. После этого, можно переходить к сборке схемы и непосредственному подключению.

Подключение светильника и выключателя

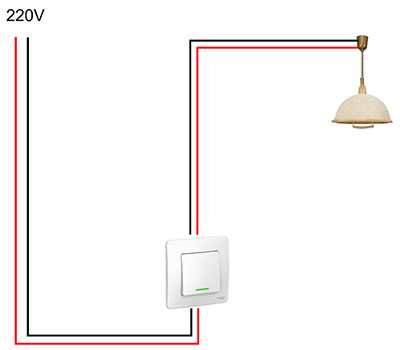

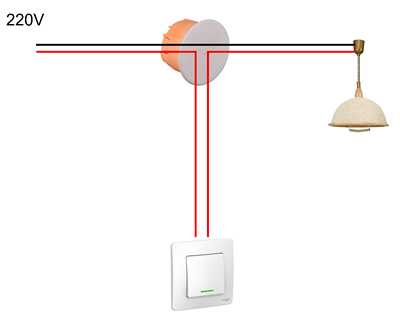

Полная сборка схемы осуществляется следующим образом. Подключение выключателя осуществляется в разрыве фазы. В момент его выключения цепь размыкается и напряжение к лампочке уже не подается. Нулевой провод через распределительную коробку соединяется напрямую со светильником. Таким образом, фаза проходя через выключатель, дает возможность включения и выключения лампы, а также ремонта и обслуживания светильника.

Вводный фазный провод, идущий от автомата, соединяется с таким же проводом, идущим к выключателю. Для этого, лучше всего, использовать провода по цвету. Другая фаза, возвратившиеся из выключателя в распределительную коробку, соединяется с питающим проводом, подключаемым к лампе. Нулевые провода лампы и питания также соединяются в распределительной коробке.

После этого, визуально проверяется схема подключения. Провода должны быть правильно соединены между собой. В готовой схеме все скрутки дополнительно уплотняются с помощью плоскогубцев, а сверху надеваются ПХВ трубки и фиксируются изолентой. Скрученные провода аккуратно укладываются в коробку, после чего, она закрывается крышкой.

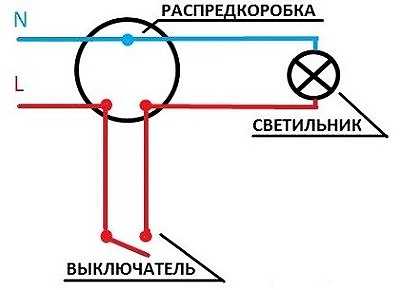

Размещение проводки в распределительной коробке выполняется следующим образом. Вначале к ней необходимо подвести общий питающий кабель, а затем остальные провода, идущие к выключателю и лампочке. Один провод светильника соединяется с нулевой жилой основного провода, а другой – с проводом выключателя. Второй провод выключателя соединяется с проводником фазы общей сети. В итоге рабочие жилы лампы оказываются соединенными с общей электропроводкой через выключатель.

Таким образом, решается задача, как подключить светильник через выключатель с одной клавишей. Данная схема лежит в основе подключений других выключателей с большим количеством клавиш.

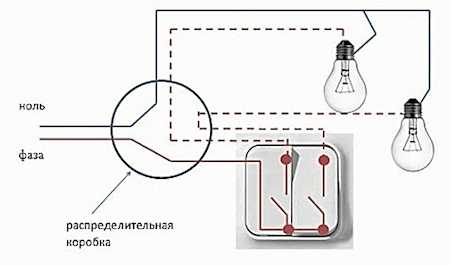

Схема подключения двойного выключателя

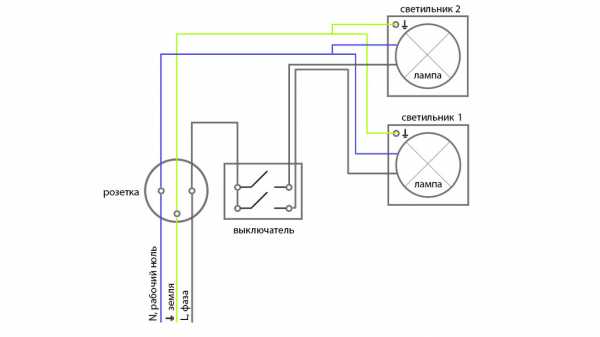

Неподготовленный человек при подключении двухклавишного выключателя испытывает определенные затруднения. Перед монтажом рекомендуется изучить инструкцию, как подсоединить выключатель к светильнику, чтобы избежать ошибок, допускаемых новичками.

В начале монтируется питающий трехжильный кабель с подключением его к защитному устройству. Один из проводов подключается к системе заземления, если она имеется в наличии. Перед началом работ вся электрическая сеть должна быть обесточена. От защитного устройства проводник запускается в распределительную коробку, после чего он подводится непосредственно к двухклавишному выключателю. Запас проводов в каждой точке соединения должен быть не менее 10 см. Далее в коробку заводятся провода, подключенные к светильнику.

Концы проводов необходимо очистить от изоляции, после чего соединить их между собой с учетом цветов изоляции токоведущих жил. В конце монтажа нужно проверить правильность всех подключений. Например, на входе в автомат фазные провода располагаются с левой стороны, а нулевые – с правой. После этого провода подключаются к контактам выключателя по схеме, нанесенной на обратной стороне механизма прибора.

Как подключить светильник через выключатель от розетки

Подключение светильника от розетки через выключатель осуществляется по стандартной схеме. То есть, прерывается фазный провод, а нулевой подключается непосредственно к источнику освещения.

Подключение выполняется в определенной последовательности:

  • Полностью обесточивается домашняя электрическая сеть.
  • Монтируется распределительная коробка, в которую заводятся провода от установленной розетки, жилы, подведенные к светильнику и выключателю.
  • Одна жила от светильника подключается к нулевому контакту, а фаза заходит к выключателю. Другая фаза, которая идет от распределительной коробки также подводится к другому контакту выключателя, образуя разрыв. За счет этого разрыва обеспечивается включение и выключение питания цепи.

Большое значение имеет правильный выбор сечения провода. Все зависит от величины нагрузки, то есть, от количества подключаемых светильников. Обязательным требованием является минимальное сечение медного провода, составляющее 1 мм2. Для алюминиевых жил это значение будет не менее 2,5 мм2. Кроме того, выбор сечения зависит от способа прокладки, поэтому рекомендуется воспользоваться таблицами, чтобы получить наиболее приемлемый результат.

electric-220.ru

Как подключить бра с выключателем шнурком: схема подключения, этапы монтажа

Содержание статьи:

Бра с выключателем на шнурке часто используются в квартирах. Они удобны для применения в спальне около кроватей, в детских комнатах, в зоне отдыха в гостиной или кухне, для подсветки картин и зеркал. Они легко крепятся на любую ровную поверхность. Свет от таких устройств получается мягкий и рассеянный, после которого не устают глаза. Такие осветительные устройства стоят недорого и имеют два режима – включение и выключение. Осуществить подключение бра со шнурком можно самостоятельно, нужно лишь понимать конструктивные особенности изделия.

Описание бра со шнурком

Настенное бра с веревочным включателем

Бра с веревочным переключателем — это популярный вид светильников. Они часто используются для подсветки определенной зоны – например, места для чтения, прикроватной области.

Основные преимущества:

  • Возможность регулировки уровня общего освещения. Также встречаются модели, в которых регулируется световой поток.
  • Компактность, малый вес.
  • Малое потребление электроэнергии.
  • Возможность надежного монтажа даже на стены из непрочных материалов, простота подсоединения.

Классификация проводится по разным показателям. По форме различают:
  • Закрытые бра. Изделия из этой категории имеют сплошной плафон, который изготавливается из матового или глянцевого стекла. Также к закрытым относятся плафоны-полусферы.
  • Декоративные. Бывают различных форм – от классических строгих до светильников в виде игрушек или цветов. Делаются из разных материалов, который подбирается под стиль светильника.
  • Элитные. К ним относятся светильники, которые применяются для основного источника света. Отличаются большой мощностью и функциональными особенностями.

Бра светодиодное со штепсельной вилкой и выключателем-диммером Novotech Night Light 357324

По конструкции можно выделить:

  • Стационарные. Не вращаются, крепятся в одном месте.
  • Поворотные. Свет можно направить в любую сторону в зависимости от возможностей бра.

По числу лампочек выделяют одноламповые и многоламповые бра.

По возможности регулирования уровня освещенности:

  • Постоянный свет.
  • Модели с диммером.

По типу выключателя:

  • С кнопкой. Она может располагаться на самом светильнике или на отдельной коробке. Подключается к электропроводке.
  • На клавише или кнопке на электропроводе. Аналог предыдущего вида, но подключение производится через розетку.

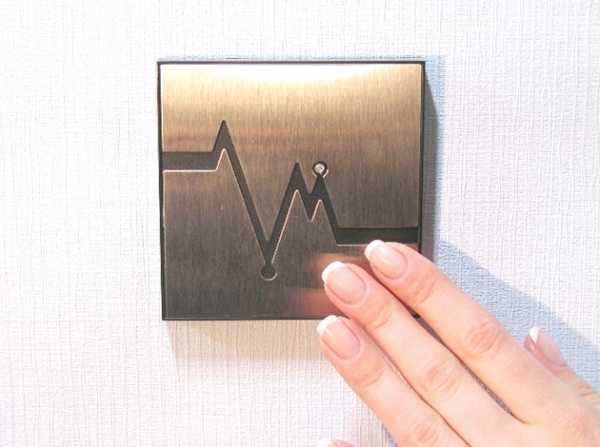

  • Сенсорные. Включается разными способами – с помощью хлопков, движения.
  • С выключателем-шнуром.

В качестве шнура может использоваться цепочка, веревка или другое устройство.

Выбор местоположения

Когда бра используются для освещения коридоров, нужно выполнять установку на расстоянии, приблизительно равном 2 м от пола

Для комфортного использования светильника следует выбрать наилучшее место установки. Лампа должна находиться в доступности и на такой высоте, чтобы все члены семьи могли ее включить. Особенно актуальна эта задача при установке парных бра, которые должны располагаться на одной линии.

Бра может являться основным источником света в коридоре. В длинных прихожих развешиваются несколько светильников симметрично на каждой стене.

Бра можно повесить и в ванной. Так как это помещение имеет особый сложный микроклимат, следует покупать влагозащищенные модели.

Чтобы правильно выбрать местоположение, нужно заранее провести расчеты. Оптимальная высота установки – 1,5 метра. Для моделей с вилкой рядом должна быть розетка, чтобы можно было подключить светильник к электросети.

Какие инструменты потребуются для подключения

Выбор сверла для работ зависит от материала стен

Подключение бра с цепочкой на одну лампу к электросети не вызывает сложностей. Для этого потребуется минимальный набор инструментов, который имеется у каждого домашнего мастера. Для подключения нужны:

  • отвертки: крестовая, индикаторная, плоская;
  • кусачки, плоскогубцы;
  • линейка, карандаш;
  • изолента;
  • электрическая дрель со сверлами, выбор сверла зависит от материала стен;
  • ножик или прибор для зачистки изоляции с жил;
  • стремянка, если лампа будет висеть высоко.

В комплектации с бра идет схема установки. В ней на рисунках показано, как нужно подключать светильник к электропроводке.


Перед началом монтажа нужно уточнить несколько нюансов:
  • Наличие подходящей степени защиты IP. При использовании в кухне или ванной защита должна быть повышенная.
  • Тип лампочек и их мощность. Нельзя допускать превышения нагрузки ламп, она должна быть не выше заявленной в паспорте светильника.
  • Напряжение питания. Если для лампы нужно напряжение 12-24 В, следует подобрать понижающий трансформатор и включить его в цепь.

Далее можно переходить к монтажу. Он будет отличаться в зависимости от типа бра.

Подключение к электропроводке веревочной модели

Перед началом любых электромонтажных работ следует обесточить помещение. Для этого нужно найти соответствующий рубильник в распределительном щитке. До окончания работ включать электричество запрещено.

С помощью индикаторной отвертки надо убедиться, что на проводах отсутствует напряжение. Тестер поочередно прикладывается к каждой жиле и проверяется, не загорится ли индикатор.

Нужно взять заднюю крышку бра и приложить к стене. Следует отметить места с помощью карандаша, где будут проделываться отверстия для установки. Затем дрелью просверливаются дырки, в которые потом будут ставиться фиксирующие механизмы.

Следующий шаг – подключение проводов. Вся электропроводка в доме имеет как минимум два провода – ноль и фаза. Их можно отличить либо по маркировке, либо с помощью тестера. Соединяться должны соответствующие провода друг с другом. Концы кабелей нужно зачистить с помощью острого ножа или специального инструмента для удаления изоляции. Контакты зачищаются примерно на 5 мм. После этого жилы можно соединять согласно схеме, приведенной в инструкции к бра. В большинстве светильников используется одинаковый алгоритм соединения.

Если в доме не используется заземление, соответствующая жила должна быть надежно заизолирована. В таком случае будет задействовано всего два провода для подключения – коричневый и синий. Если заземление есть, его нужно подсоединять к соответствующей жиле на электропроводке. Цвет провода должен быть желто-зеленым.


Синий следует подключить напрямую к светильнику к соответствующей жиле, обычно она имеет такой же цвет. Соединять провода можно с помощью электрических колодок, пайки, а затем нанести изоляционный слой.

Коричневый провод идет к черному на шнурке-выключателе. Второй конец надо подсоединить к коричневому проводу на бра.

Помимо прямого подключения через электропроводку бра может питаться через розетку. Это удобно, если светильник используется нечасто.

Можно устанавливать светильник на место и прикручивать к стене винтами. Далее крепится плафон и вставляется лампочка. В конце нужно подать напряжение и протестировать собранную систему. С помощью выключателя-веревки нужно включить и выключить лампу. Светильник не должен мигать, а места контактов проводов не должны искрить, если схема собрана верно. В ином случае нужно разбирать собранную систему и проверять корректность подсоединения.

Подключение бра с клавишным выключателем

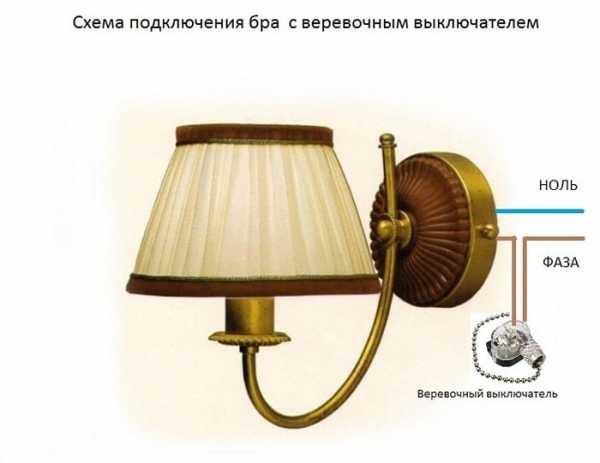

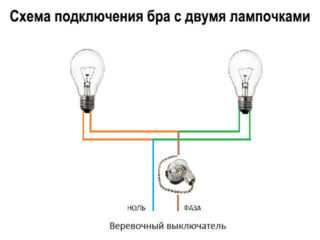

Схема подключения бра с веревочным выключателем

В таких моделях выключатель выполняет роль шнурка. Подключение переключателя бра:

  • Фазовый провод нужно подключить к переключателю, а с него – на светильник.
  • Ноль с землей включаются напрямую к бра.

Лампа готова к работе.

Подключение бра со шнуром и вилкой

Монтажные работы нужно проводить при обесточенной сети

Такие устройства удобно использовать, если нет возможности штробить стены и проводить новую линию к электропроводке. При желании бра с вилкой можно перевесить в любое другое место, где рядом есть розетка.

Для подключения бра с выключателем от розетки не требуется соединять провода. Достаточно выбрать место установки, просверлить отверстия для крепежной системы и повесить светильник. Вилка должна подключиться в розетку. С помощью шнурка можно проверить работоспособность.

Алгоритм присоединения настенного бра с несколькими лампами аналогичен, только будет большее количество проводов. Все фазы, нули и заземления со всех ламп соединяются к таким же жилам.

strojdvor.ru

Как подключить бра, способы подключения, пошаговая инструкция

2017-01-25

Настенные светильники бра уже несколько десятилетий остаются одним из самых востребованных видов светотехники. Их основным достоинством является рассеянное и мягкое освещение, позволяющее комфортно читать, а также создавать акценты и уют в интерьере каждой комнаты. Современные бра отличаются по типу конструкции и, соответственно, по способу подключения:



  • светильники со шнуровым выключателем;
  • бра, питание которых обеспечивается от розетки при помощи вилки;
  • световые устройства, включаемые при помощи клавиши на стене.

Самостоятельное подключение любого типа бра не вызовет особых затруднений, если знать, как это сделать правильно и учесть ряд нюансов. В данной статье вы найдете подробное описание процесса всех способов подключения бра своими руками со схемами и поясняющим видео.



Веревочные и цепочные модели — как подключить бра с выключателем-шнурком?

Перед подключением прибора освещения, выберите высоту его установки и сделайте скрытую проводку. Чтобы правильно осуществить монтаж изделия, вам нужно будет лишь соединить два либо три провода и закрепить светильник на стену.

Для подключения бра с цепочкой вам потребуются такие инструменты:

  • изолента;
  • саморезы;
  • отвертка;
  • остро заточенный нож.



Важно! Перед началом работ не забудьте обесточить помещение.



Также на подготовительном этапе снимите изоляционную защиту с концов проводов примерно на 5-8 мм.

Существует две разновидности подключения — с тремя и двумя проводами:

  • в первом случае это будут провода ноль (N – нейтральный), фаза (L) и земля (PE – заземляющий). Подключение проводите к соответствующим им вводными проводами. Для это зажмите их клеммными колодками и зафиксируйте при помощи прижимных болтов;
  • в случае с двумя проводами, вы увидите белый либо коричневый провод, являющийся фазой. Их крепят к клемме L. Синие провода представляют собой рабочий ноль, провода этого цвета подключайте к клемме N. Если ваше бра имеет две и более лампочек, то число контактов возрастет. Так, от двух ламп будет выводиться не 2, а 4 провода, как на нижеприведенном фото.

По завершении работ закройте корпус светильника и закрепите световое устройство на стене при помощи саморезов. Теперь осторожно присоедините плафоны, включите электропитание и проверьте работу светотехники. Наглядно увидеть, как подключить переключатель на бра со шнурком, и убедиться, что сделать это самому очень просто, вы можете на этом видео:



Клавишные модели — как подключить светильник бра с выключателем?

Альтернативой прибором освещения с выключателем веревочного типа являются бра, включение/выключение которых происходит при помощи клавиши на стене. Зачастую конструкция таких изделий вместо цепочки предполагает только наличие контактов, которые вам нужно самостоятельно соединить.

Как видно на схеме, подключить такой настенный светильник-бра практически так же просто, как и модели предыдущего типа. Главное, помните о следующих моментах:

  • вводная фаза должна идти на выключатель;
  • фаза от выключателя должна заходить обратно на осветительный прибор;
  • ноль и землю соединяйте в данной ситуации напрямую.



Важно! Будьте внимательны, в большинстве изделий из Китая и некоторых других моделях бра все провода могут быть покрыты изолирующим материалом одного цвета. Чтобы не запутаться и обеспечить для себя безопасность во время ремонтных работ или обслуживания светотехники, пометьте все контакты при помощи разноцветной изоленты либо кембриков.



Шнур и вилка — как подключить бра к розетке?

Еще одна разновидность бра — это светильники без выключателей, которые подключаются к сети электропитания напрямую, при помощи вилки. Просто подключите контакты бра к соответствующим проводам электрического шнура (как это показано на приведенных выше схемах, фаза к фазе, ноль к нулю) с вилкой. Теперь вставьте вилку в розетку, и наслаждайтесь комфортным рассеянным освещением.

Неоспоримым достоинством такого способа является то, что вам не придется штробить и сверлить стены или дополнительно устанавливать выключатель. Если вы считаете неудобным частое подключение вилки к розетке, ориентируясь на схему для клавишных моделей, добавьте в цепь шнур, который позволит разрывать цепь.



Надеемся, что ознакомившись со схемами подключения бра к сети и обучающим видео, вы убедились, что сделать это своими руками действительно просто. Современные изготовители таких светильников предлагают множество очаровательных и стильных моделей различного типа в разнообразном стилевом оформлении. Поэтому профессионалы советуют использовать их для создания светового дизайна самых разных помещений: спальной комнаты, кухни, ванной, гостиной, холла и пр.



svetguru.ru

Замена выключателя с цепочкой у настенного светильника

Широкое применение в освещении жилых помещений получили настенные светильники – бра. Такие светильники часто производятся с встроенным выключателем, который приводится в действие через цепочку (шнурок).

Случается, что цепочка обрывается или выходит из строя сам выключатель, но это ещё не повод менять сам светильник. Выключатель для настенного светильника можно приобрести отдельно и заменить своими руками.

В данной статье мы рассмотрим замену выключателя с цепочкой на настенном светильнике (бра).

Шаг 1. Отключаем питание светильника (для этого отключаем автоматический выключатель в распределительном щитке). Снимаем настенный светильник, отсоединяем провода.

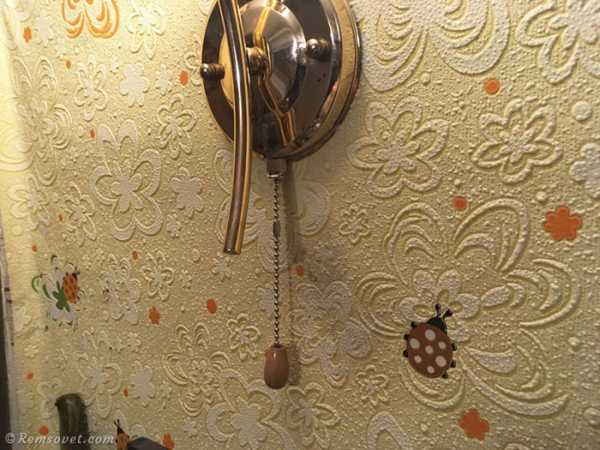

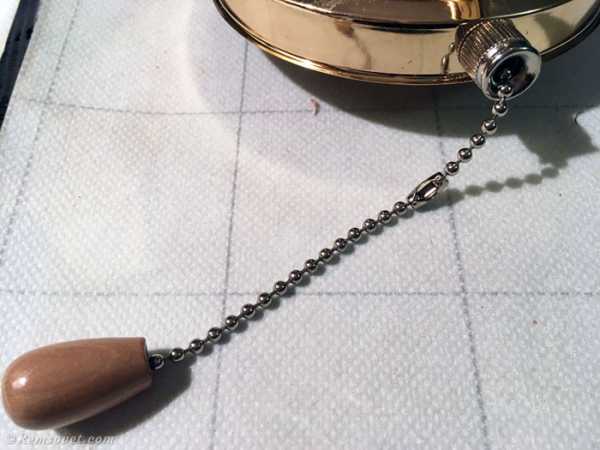

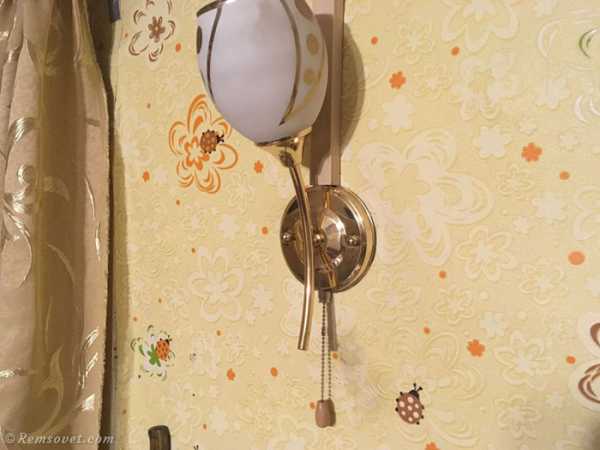

На фото выше у встроенного выключателя оторвана цепочка

Шаг 2. Отсоединяем сломанный выключатель, для этого откручиваем гайку-фиксатор:

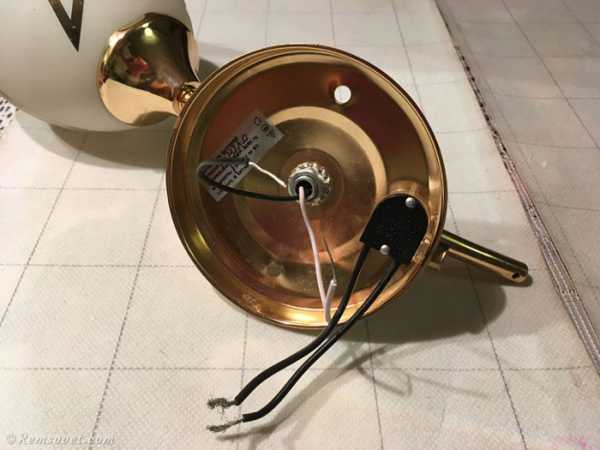

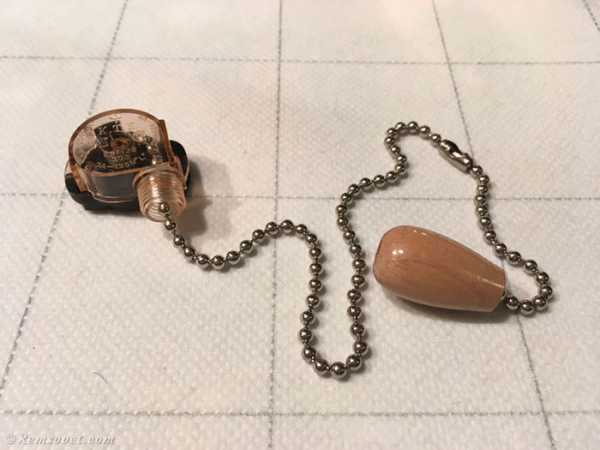

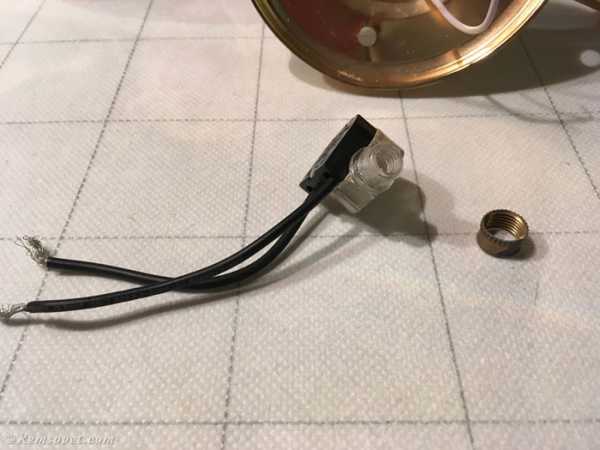

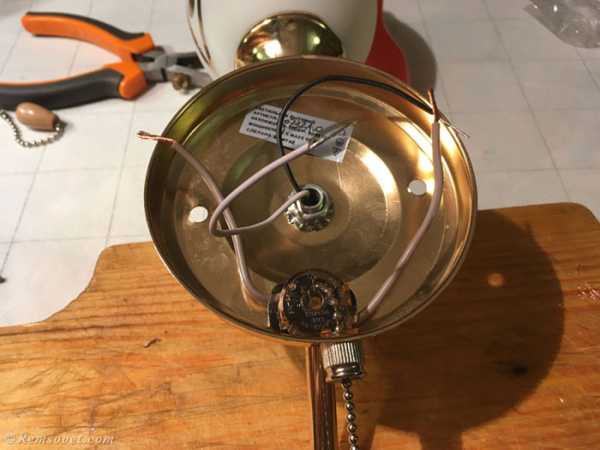

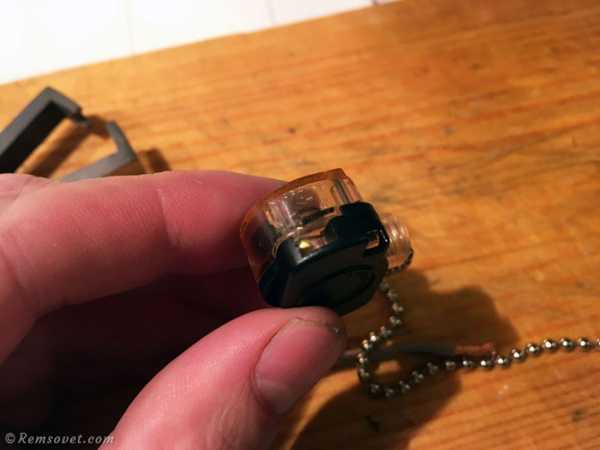

Шаг 3. Подготавливаем новый выключатель к установке:

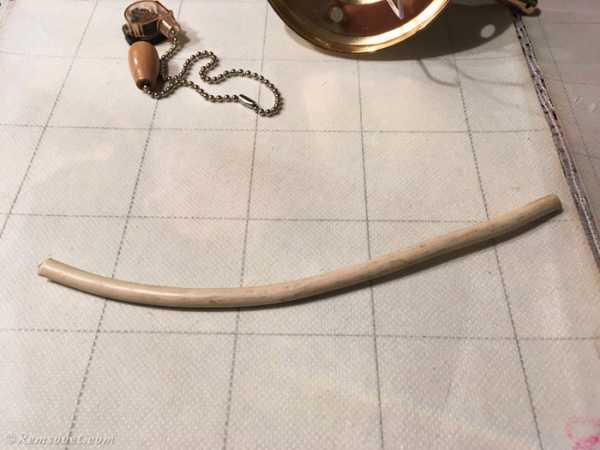

Как мы видим, у нового выключателя отсутствуют провода для подключения. Поэтому нам понадобится кусок витого провода (ПВС) сечением 1,5 мм2. Из этого провода нам нужно извлечь жилу:

Зачищаем токопроводящие жилы от изоляции и подсоединяем их к выключателю, как показано на фото:

Подсоединение дополнительного провода не является обязательным, однако очень облегчает процесс подключения светильника

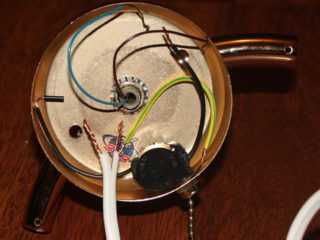

Шаг 4. Устанавливаем выключатель в светильник и подключаем провода через зажимной клеммник Wago:

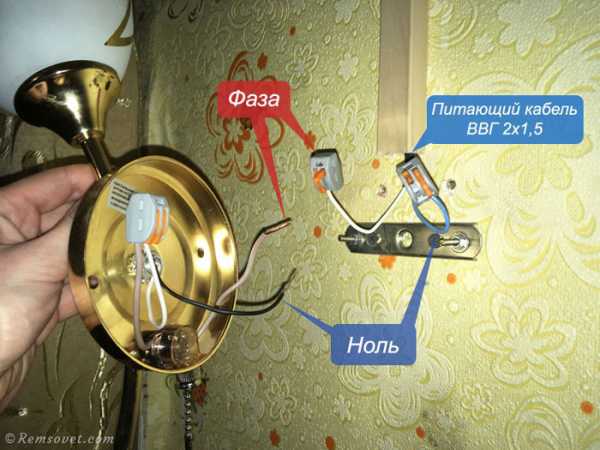

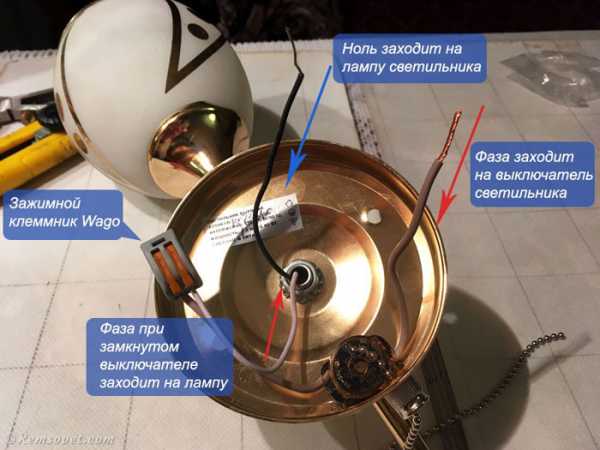

На фото выше мы видим, что фаза будет заходить на светильник через выключатель

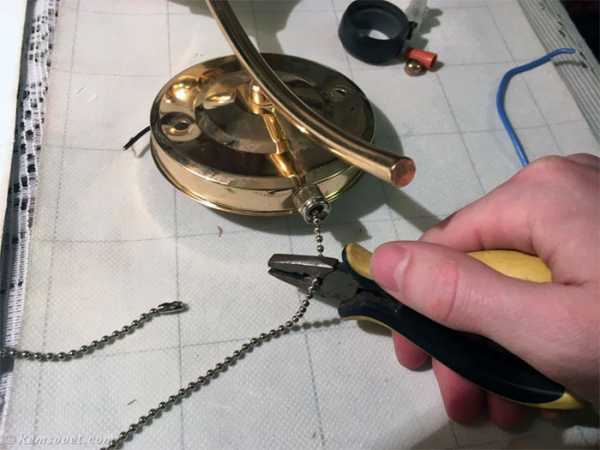

Шаг 5. Регулируем длину цепочки:

Шаг 6. Подключаем светильник к питающему кабелю. Для подключения удобно использовать зажимные клеммники Wago:

Замена выключателя настенного светильника завершена:

remsovet.com

Как подключить светодиодный светильник через выключатель

Перед тем как подключить любой светильник через выключатель, нужно заранее предусмотреть его место размещения. Монтажные работы, связанные с установкой выключателей или розеток, должны проводиться согласно установленным требованиям по технике безопасности. Если помещение, в котором организовываются электроремонтные работы, было перед этим в эксплуатации, его необходимо обязательно обесточить, а прокладку электропроводки производить согласно утвержденной схеме.

Часто решением в подобных ситуациях является подсоединение включающего механизма (включателя) потолочной люстры, прочего светотехнического оборудования к розетке. Такой вариант подключения предоставляет возможность сэкономить время проведения ремонтных работ, а также расходные материалы (электропроводку и пр.)

В этой статье:

Особенности монтажных работ

При организации в помещении дополнительного освещения с целью экономии материальных и трудовых ресурсов (исключить необходимость штробирования стеновых поверхностей) нужно знать, что для монтажа электропроводки существуют схемы подключения светотехнического оборудования, которые отвечают на вопрос, как подключить светильник через выключатель от розетки. В данном случае электротехнические работы также сопровождаются некоторыми нюансами:

  • Электрические провода прокладываются в помещении по горизонтали или вертикали прямыми линиями исключительно по схеме.
  • Если ремонтные работы осуществляются в деревянном доме, то необходимо исключить взаимодействие электропроводки с деревянными стеновыми поверхностями. Для этого нужно использовать специальный изолятор.
  • Чтобы скрыть провода в железобетонных стенах под них предварительно пробиваются каналы — штробы.

Важно! В качестве электропроводов используются двухжильные, трехжильные провода: одна жила — на фазу, вторая — на ноль. Если используется трехжильный провод, то третья жила идет на заземление.

Инструменты и материалы, необходимые для проведения электротехнических работ

Для выполнения ремонтных работ, связанных с обустройством в помещении дополнительного освещения, под рукой должны быть следующие материалы и инструменты:

  • Специальное устройство для обесточивания электроцепи.
  • Электропровода аналогичного сечения и исполнения с уже установленной в здании проводкой — жилы из меди или алюминия.
  • Коробки распределительные для соединения проводов.
  • Индикаторная отвертка, которая позволяет определить наличие/отсутствие фазы.
  • Бокорезы, плоскогубцы для соединения проводов.
  • Изоляционная лента для изоляции скруток проводки.
  • Изолятор и крепежные элементы для прокладки электропроводки по деревянным основаниям — стальные полоски или гофра.
  • Подрозетники для установки выключателей.
  • Перфоратор для штробирования железобетонных оснований.

Важно! Кроме подготовки необходимого инструмента, расходных материалов, чтобы подключить настенный светильник через выключатель, нужно начертить план-схему подключения самого выключателя, определить его месторасположение, произвести расчет сечения жил под дополнительные нагрузки.

Подбираем электрические провода

Специалисты советуют правильно подбирать сечение жил электропровода, с помощью которого будет подсоединяться выключатель. Это позволит минимизировать вероятность воспламенения электрической проводки. Специалисты рекомендуют для этого выполнить некоторые условия:

  • Нужно знать мощность устанавливаемого светотехнического оборудования, которое будет подключаться через выключатель. Значение номинального тока можно рассчитать по следующей формуле: ток × напряжение = мощность. Напряжение однофазной сети — 220 В.
  • Зная номинальный ток, электрический провод с необходимым сечением жил можно подобрать по таблице, которую можно найти в интернете.

Подбираем выключатель

Чтобы правильно подобрать выключатель для потолочной люстры, настольной лампы, настенных светильников и прочих приборов освещения, важно знать, что он включает приемник тока, прерыватель электрической цепи.

Современные выключатели производятся следующих типов:

  • Клавишный выключатель — предназначен на две лампочки.
  • Модели проходного включения осветительных приборов.
  • Сенсорные варианты, например, светодиодный светильник NETxT с сенсорным выключателем.
  • Выключатели с импульсным прерывателем электрической цепи.

Принцип подключения жил электропроводов для всех моделей включателей одинаковый. Они могут отличаться крепежными элементами, и для монтажа некоторых моделей может понадобиться крестообразная отвертка или специальный инструмент.

Схема подключения через розетку

Для подсоединения выключателей через розетку используется стандартная электрическая схема.

Важно знать! В прерывателе всегда происходит разрыв жилы, которая идет на фазу, жила (ноль) напрямую подсоединяется к световому источнику.

  • В первую очередь всегда необходимо обесточивать помещение, в котором проводятся электромонтажные работы.
  • Устанавливается коробка распределения. К ней подводятся провода от розетки, выключателя и от осветительного устройства.
  • Одна жила от светильника подсоединяется на ноль, фаза подается на кнопочный или клавишный выключатель.

В данном плане подключения фазный провод проходит от лампы на прерыватель во включенном положении, то есть осуществляется потребление электричества. В выключенном положении электричество не поступает.

Подбираем сечение проводки

Обычно подсоединение светового источника к розетке осуществляется при необходимости организовать дополнительное освещение, например к розетке подключается настенное бра. В данной ситуации рассматривается подключение одного или нескольких осветителей. Поэтому ток обладает небольшим значением, существует возможность подбирать проводку необходимого сечения.

Но в данном случае нужно учитывать следующий нюанс:

  • Согласно технике безопасности, ПУЭ нельзя применять в подобных случаях проводку из медных жил, сечение которых менее 1 мм2, из алюминиевых жил — менее 2,5 мм2.

При подборе электрического провода также стоит учитывать, как он проложен. Существуют определенные условия для открытого монтажа:

  • При использовании электропровода с медными жилами их сечение должно быть не меньше 1,5 мм2, для алюминиевых жил минимальное сечение составляет 4 мм2.

В случае проведения наружной прокладки электрической проводки нужно выполнить следующие условия:

  • Сечение медных жил должно быть не менее 2,5 мм2, алюминиевых — не менее 4 мм2.

Подсоединяем световой источник к выключателю самостоятельно

Самая простая схема подключения источника освещения — подсоединить выключатель для светильника от розетки с применением фазного и нулевого проводов. Это довольно выгодный вариант, если осветительное устройства располагается вблизи выключателя.

Для такого подключения необходимо выполнить следующие шаги:

  • Установить на место светильник и одноклавишный выключатель, произвести мероприятия по их подключению.
  • Далее от розетки, к которой планируется подсоединение прерывателя напряжения, нужно отключить подачу электричества на электрощите (обычно устанавливается несколько рубильников для каждой группы потребления отдельно). Проверяем индикаторной отверткой отсутствие фазы.
  • Демонтируем розетку. Если при ее подключении применялись медные провода разных цветов, тогда коричневый — это фаза, синий — ноль, третий провод желто-зеленого цвета — заземление.
  • Подсоединяем провод, идущий от выключателя к фазному проводу розетки (на вход), который уже подсоединен на прерывателе. Провод от выключателя (на выход) подсоединяем со световым устройством.
  • Подключение светотехнического оборудования через двухклавишный выключатель производится аналогично, только каждый фазный провод с выхода прерывателя подсоединяется к отдельному источнику света, для потолочных люстр — на отдельные лампы.
  • Теперь соединяем нулевые жилы розетки и выключателя. Если в розетке есть провод заземления, тогда соединяем его с заземлением от осветительного прибора.

Заключительный этап — прокладка электропроводки, изоляция соединительных участков, испытание работы схемы.

Рекомендации

Нельзя сделать подключение в обратном порядке, то есть от выключателя подключить розетку, так как она получает электроэнергию исключительно от электрического щита.

Все схемы подсоединения выключателей достаточно простые, но требуют обязательного соблюдения техники безопасности при выполнении электромонтажных работ.

Все электротехнические мероприятия должны планироваться заранее, проведение работ необходимо разбивать на отдельные этапы. После их выполнения обязательно проверять правильность собранной электросхемы, проверять ее работу после подачи сетевого напряжения.

cdelct.ru

Как подключить выключатель. Пошаговая инструкция.

   Во время капитального ремонта или строительства объекта нужно заранее продумать о том где будут находиться осветительные приборы и выключатели. Если вы уже определились с местом их расположения, то пора задуматься о том как подключить выключатель, как всё это соединить вместе и заставить правильно и исправно работать долгие годы.

Общие замечания по монтажу электропроводки

  • Монтаж и подключение электроустановочных приборов, то есть розеток и выключателей, производится только при отключенной электросети.
  • Электропровод укладывается только по прямой линии, как в горизонтальном, так и в вертикальном направлениях.
  • Если здание деревянное, то электропровод укладывается поверх стены. Непосредственное соприкосновение электропровода и поверхности стены не допускается. Он заводится или в гофру, или монтируется на специальных изоляторах, которые сделаны из непроводящих ток материалов.
  • В каменных строениях, кирпичных, панельных, монолитных домах, электропроводка закладывается под штукатурку.

   Электрокабель состоит из токонесущих жил (проводов) и оболочки. Жил в электропроводе может быть две и более. Обычно используют двух и трехжильные кабеля. Одна из жил служит для создания непрерывной сети. Напряжение на нее не подается. Ее называют пустой или нулевой фазой. Остальные жилы называются рабочими фазами или жилами. Она или они и подают электроэнергию к электроприборам.

Инструменты и материалы для монтажа

   Какие материалы и инструменты нам понадобятся для монтажа и подключения выключателя к электролампочке?

  • Выключатель.
  • Электрокабель. В нашем случае не важно, какой электрокабель будет использован, медный или алюминиевый. Но, если вся электросеть квартиры или дома выполнена из медного кабеля, то нужно ставить медный. Если из алюминиевого, то алюминиевый.
  • Распределительные коробки. Они используются для укладки соединений электросети. Не бойтесь ставить распределительные коробки. При использовании коробок уменьшается вероятность нарушения целостности соединений, а значит, снижается риск возникновения короткого замыкания.
  • Электроиндикаторная отвертка. Она нам понадобится для определения рабочей и нулевой фаз в электропроводе, для проверки наличия тока в сети.
  • Кусачки. Они будут нужны для разрезания провода.
  • Плоскогубцы. С их помощью делаются более крепкие скрутки проводов.
  • Изолента и сизы. Соединения проводов, оголенные концы должны быть заизолированы. Их обвертывают изолентой, затем надевают на соединение сиз. Он представляет собой колпачок и обеспечивает надежность соединения.
  • Крепежный элемент. При работе на деревянных поверхностях понадобятся хомуты. С их помощью гофра крепится к стене. При монтаже провода на каменной поверхности нужны будут клипсы, хомуты, саморезы, дюбеля. Но самым надежным крепежным элементом до сих пор считается вырезанная из алюминиевой банки полоска с гвоздем посередине.
  • Подрозетник. Представляет собой стальное или сделанное из полимерных материалов устройство, по форме напоминающее стакан. Предназначен подрозетник для установки выключателя или розетки.
  • Перфоратор. Он понадобится для того, чтобы вскрыть штукатурку, иначе говоря, проштробить, сделать отверстия. Если выключатель ставится на новом месте или в первый раз, то нужна будет еще и фреза размером с дно подрозетника. С ее помощью в стене делают отверстие, в которое потом ставят подрозетник.

Определяемся с видом нужного нам выключателя

   Конструкция выключателя представляет собой корпус, в котором установлена колодка с токопринимающими элементами и прерывающее устройство. Чаще всего используется клавишное прерывающее устройство. Клавиш в выключателе может быть одна или несколько. В основном используются одно и двух клавишные выключатели.

   Выключателей существует несколько видов:

  • Клавишные выключатели
  • Проходные выключатели. Они точно такие же, как и клавишные.
  • Сенсорные
  • Диммеры и импульсные выключатели

   Нет необходимости описывать каждое устройство в отдельности, про то какие выключатели бывают, читайте в статье «Выключатель света. Их виды и типы. Советы при выборе.«

   Нам для подключения лампочки понадобится одноклавишный выключатель. Вернемся еще раз к его конструкции. Колодка такого выключателя оснащена двумя контактами и одной прерывающей клавишей. В конструкции может быть предусмотрен механизм для закрепления колодки в подрозетнике. Обычно он представляет собой два металлических лепестка, положение которых регулируется с помощью винтов. В свободном положении лепестки опущены, в раскрытом упираются в стенки подрозетника.

Разъяснение схемы подключения для упрощения понимания

   Выключатель света является несложным механическим устройством, основная функция которого – управление освещением, принцип действия — замыкание и размыкание электрической цепи на пути к светильнику. Чтобы правильно сделать электропроводку для него, необходимо хорошо понимать принцип действия и схему работы выключателей. Для начала рассмотрим схему подключения одноклавишного выключателя (представлена ниже).

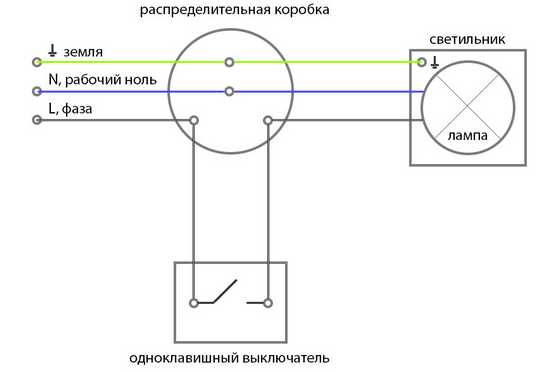

   На нем, в максимально простом и наглядном виде, изображен принцип работы одноклавишного выключателя. Как видно, из рисунка внутри механизма одноклавишного выключателя имеется подвижный контакт, который при нажатии на клавишу может принимать одно из двух положений. Первое положение «включено», второе «выключено». При этом, подвижный контакт будет либо соединять цепь, либо разъединять ее.

   На представленном выше рисунке, клавиша находиться в положении «отключено», контакт разомкнут, фаза не подается на светильник, лампа не горит. Если перевести выключатель в положение «включено» лампа загорится. Согласно ПУЭ (Правила Устройства Электроустановок) — это единственно верный вариант подключения выключателя.

Почему выключатель должен обрывать именно фазную жилу?

   После того, как мы ознакомились с принципом работы одноклавишного выключателя, можно перейти к пояснению одного из важнейших моментов его подключения. Дело в том, что к контактам выключателя всегда должна подключаться только фаза.

   Объясню почему:

  • Во-первых. Бьёт током только фаза
  • Во-вторых. Исходя из пункта выше, для проведения безопасной замены ламп в светильнике, фазу нужно отключить. Если подключение выполнено правильно, то для этого действия будет достаточно всего лишь перевести клавишу выключателя в положение «отключено».
  • В-третьих. Существенно увеличивается вероятность неправильной работы и преждевременный выход из строя некоторых видов ламп. А именно, компактных энергосберегающих и светодиодных. При их подключении, фаза должна обязательно обрываться выключателем, так как данные лампы имеют в своей конструкции пусковые элементы, которые распознают фазу, даже без нуля, как сигнал к зажиганию лампы. При отсутствии нуля, лампа конечно должным образом светиться не будет, так как не хватит напряжения, но мигать будет точно.

   Я описал только основные причины, по которым следует отнестись серьезно к процессу подключения выключателя света, в реальности их гораздо больше.

Разметка мест установки электроприборов

   Перед началом монтажных работ нужно разметить, как будет расположен выключатель, электропровод на стене, потолке, где будет установлена лампочка. Выключатель ставится возле двери, ведущей в комнату, может быть установлен на высоте от пола, начиная от 30 см и до 1,6 м. Если монтируем дополнительную лампочку на стену, то выключатель ставится на уровне розеток.

  После того, как отметили местоположения выключателя, ведем прямую линию вверх под потолок. В этом месте нужно будет поставить распределительную коробку. На потолке отмечаем место, где будет устанавливаться лампочка. От неё ведем прямую линию к стене и далее по стене ведем линию к месту, где стоит распределительная коробка. Затем замеряем длину провода, нарезаем отрезки и приступаем к монтажу.

Выполняем монтаж выключателя своими руками

   Ниже, на примере, рассмотрим монтаж и подключение выключателя без заземления.

   Монтаж начинается с установки выключателя. Если монтируем его на деревянной поверхности, то сначала ставится подложка, сделанная из не проводящего электричество материала, например, пластмассы или хорошо просушенного дерева. В наше время, можно найти специальные декоративные подложки.

   Затем устанавливается распределительная коробка над выключателем. Потом подсоединяем один конец кабеля к выключателю, заводим его в гофру и крепим к стене, второй конец кабеля заводим в распределительную коробку.

   На потолке в месте, где будет лампочка, устанавливаем специальную клемную колодку, имеющую два токопринимающих контакта. Она устанавливается также на подложку. В дальнейшем к этой колодке будет подключен кабель с лампочкой. Отрезок кабеля, предназначенный для потолка, заводим в гофру, один конец кабеля подключаем к клемной колодке, а второй ведем к стене и далее к распределительной коробке. Берем еще один отрезок кабеля, заключаем его в гофру и ведем в основной распределительный шкаф с автоматическими выключателями, это будет питающий кабель. Естественно, все отрезки скрепляем со стеной и потолком. Потом к клемной колодке на потолке подсоединяем кабель с электропатроном. Обычно такие колодки оснащены винтовым соединением. Конец оголенного провода может вставляться в клемму, а затем прижиматься болтом.

   Затем разделываем на 10 см. конец питающего кабеля, который идёт от шкафа управления, и концы от лампочки и выключателя. Дальше снимаем изоляцию с каждого провода, приблизительно на 1.5 см. и скручиваем концы проводов в распределительной коробке. Для более крепкой скрутки можно использовать плоскогубцы. Скрутки тщательно накрываем сизами и изолируем.

  • Соединение проводов в распределительной коробке

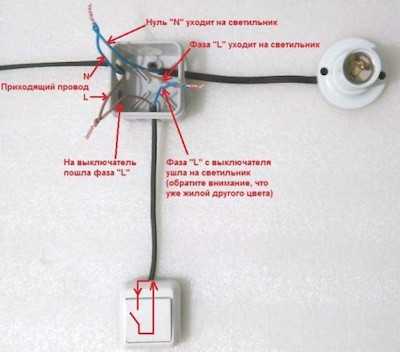

   Заводим все концы в распределительную коробку, то есть кабель общей сети, кабель выключателя и кабель электролампочки. Разделываем их и соединяем провода по схеме. Один конец (нулевой) провода от электролампочки присоединяется к нулевой жиле общей сети, второй (фазный) – к одному из концов провода выключателя. Оставшийся свободный (так же фазный) конец провода выключателя подключается к рабочей (фазной) жиле общей сети. Все соединения крепко скручиваем с помощью плоскогубцев, сверху на соединения надеваем сизы. Подключаем электроэнергию. Включаем, проверяем. Если лампочка загорается, закрываем коробки и пользуемся. Если нет, проверяем соединения. О возможных неисправностях мы поговорим чуть ниже.

  • Особенности монтажа проводов под штукатурку

   Монтаж выключателя в каменном строении имеет некоторые отличия от монтажа в деревянном доме. Электропроводка в таких зданиях закладывается под штукатурку. Если монтаж выключателя производится на оштукатуренной стене, то ее штробят, то есть с помощью перфоратора в штукатурке прокладывают канал для укладки провода и углубления для установки подрозетника. Штукатурку снимают до каменной стены, а подрозетники углубляют так, что бы замазаны они были в ровень со стеной. Все остальные действия при монтаже на оштукатуренной стене точно такие же, как и на деревянной.

  • Прокладка электрики в бетонные стены без штукатурки

   Если монтаж производят на голой неоштукатуренной стене, то сначала с помощью перфоратора, оснащенного фрезой, делают выемку под установку подрозетника. Он крепится в этой выемке с помощью дюбелей или алебастра. Провод крепят к стене с помощью хомутиков, клипс или с помощью описанного выше самодельного крепежа. Крепеж жалеть не надо. Ставить его нужно на расстоянии не более 20 см друг от друга. Распределительные коробки так же крепятся к стене с помощью саморезов и дюбелей.

  • Желоба в плитах — помощники электрика

   Плиты перекрытия в каменных домах имеют внутри желоба. Электропровод к лампочке, размещенной на потолке, идет по одному из таких желобов. Для этого с помощью перфоратора пробивают два отверстия. Одно — в точке входа провода в плиту. Другое – в месте, где будет расположена колодка для монтажа патрона и лампочки. Колодка, к которой будет прикреплен электропатрон с лампочкой, ставится на плашку. Если плашка деревянная, то она просто приклеивается к поверхности потолка. Если сделана из других материалов, то ее либо клеят, либо скрепляют с потолком саморезами. С выключателя снимают корпус, соединяют с проводом и закрепляют в подрозетнике. Для этого на колодке выключателя есть крепежный механизм.

   Болты в механизме закручивают так, чтобы выключатель стоял в подрозетнике прочно и не качался. Затем скручивают все соединения, изолируют их. Потом отмечают нулевую жилу общей сети и отключают электроэнергию. Дальше подключают выключатель и лампочку к общей сети по вышеописанной схеме. Нулевая жила рабочей сети соединяется с нулевой фазой лампочки. Концы провода выключателя соединяются с рабочей жилой общей сети и с рабочей жилой лампочки. Тщательно изолируют и включают электроэнергию. Включают выключатель и проверяют. Горит, можно пользоваться. Нет, проверяем соединения. После окончания монтажа поверхности штукатурят.

   До начала штукатурных работ выключатель снимают. Ставят его окончательно после отделки поверхности стены. На время ее проведения оголенные концы изолируются. А подрозетник чем-нибудь закрывается.

Возможные неисправности

   Если после монтажа лампочка не загорается, то, возможно, что плохо скручены провода. Нужно проверить соединения. Для этого нет нужды проверять каждое. Начинать надо с проводов, входящих в выключатель. Берем индикаторную отвертку и проверяем, поступает ли на выключатель электричество. Прикоснемся отверткой по очереди к концам провода, входящего в выключатель. Если индикатор не горит, то неисправность в соединении с общей сетью. Еще раз скрутим провода, соединяющие рабочие фазы выключателя и общей сети, предварительно, отключив электроэнергию. Проверим еще раз.

   Если ток подается, а лампочка все равно не горит, то неисправность или в выключателе, или в остальной электрической цепи. Если выключатель исправен, то индикатор должен загораться при прикосновении к обоим его контактам. Если индикатор горит только на одном из контактов, то неисправен выключатель. Лучше его сразу заменить. Бракованная вещь долго не проработает. Если выключатель исправен, проверяем каждое соединение, пока не найдем неисправность.

Будем рады, если подпишетесь на наш Блог!

[wysija_form id=»1″]

powercoup.by

схема установки, как подключить провода

После сборки и подключения входного щитка с защитными автоматами, монтажа проводки с распределительными коробками, наступает время установки выключателей света. Правильный монтаж этих коммутационных устройств позволит не только рационально осветить любую зону в помещении, но и сэкономить электроэнергию.

Установка любого выключателя может производиться своими руками. Никаких ограничений по этому поводу в законодательстве не предусмотрено. Однако существуют «Правила устройства электроустановок» (ПУЭ). Их соблюдение внутри квартиры надзорными органами не проверяется, но для общей безопасности рекомендуется их выполнять.

Общие принципы монтажа выключателей

Если вы не монтируете сложную систему проходных выключателей, существует только две основные схемы подключения:

  1. В корпус выключателя заводятся обе линии: фаза и ноль. Из коммутационного устройства выходит готовый жгут питающих проводников, который напрямую подключается к источнику освещения. То есть, установка выключателя фактически совмещается с монтажом распределительной коробки.

При таком способе схема более понятна (особенно для тех, кто будет впоследствии обслуживать или модернизировать систему освещения). Однако с точки зрения расхода кабеля и количества проводов в линии (штробе, гофре), подобный подход нерационален.

Еще один недостаток: в корпусе приходится монтировать контактные колодки или скрутки проводов. Поэтому для реализации схемы требуются монтажные коробки большего размера (как минимум глубины).

Несмотря на определенные сложности, многие домовладельцы выбирают именно такую схему монтажа. Во-первых, это удобно для реализации сложных схем включения света. Во-вторых, всегда есть возможность изменить конфигурацию без прокладки новых линий. Это особенно важно при замене световой точки на более «продвинутую».

Кроме того, схема с прямым подключением к источнику питания (ноль-фаза), дает возможность простой установки регуляторов освещения, а также RGB систем.

Обязательное условие при создании подобной схемы (она может быть уникальной для каждого конкретного случая), отображение разводки в графическом виде. Тогда новым владельцам помещения будет проще в ней разобраться. Да и сам хозяин со временем может забыть, что он придумал в момент подключения.

  1. Вынесенный выключатель. При таком способе, вся разводка выполняется в распределительных коробках, а к выключателю подводятся лишь проводники для размыкания линии.

Это стандартная схема при типовом монтаже проводки в готовых квартирах. Способ не обязательный, ПУЭ не предписывают никаких конкретных схем монтажа. Традиция зародилась еще во времена СССР, когда жилье было государственным, и бригады электриков должны были экономить на всем.

Помимо экономии проводки, есть еще один существенный плюс: стандартную схему поймет любой электрик с классическим образованием. Во всех типовых постройках советских времен, подключение света одинаковое.

Недостатки так же имеются. Как минимум, требуется установка дополнительных распределительных коробок: по одной на каждый коммутатор. Это портит эстетику стен.

Более серьезная проблема — сложности с модернизацией. Например, установка дополнительного источника света на одной линии с основным, невозможна без прокладки новой линии. Кроме того, вынесенный клавишник нельзя просто так поменять на интеллектуальный регулятор уровня освещения. При такой схеме возможна лишь установка примитивных резисторных (симисторных) систем, которые просто приглушают яркость, не экономя при этом электроэнергию.

Чаще всего, подобная схема применяется, когда требуется установка одноклавишного выключателя, не предусматривающая дальнейшей модернизации.

Тем не менее, оба способа имеют право на жизнь. Схему выбирает владелец, исходя из сложности системы освещения, и расчета затрат на электрику.

Вопросы безопасности при монтаже выключателей

Первое правило — мощность коммутатора должна превышать расчетную нагрузку как минимум в полтора раза. Контактная группа выдерживает определенный ток. При его превышении, металл будет подгорать, сопротивление возрастет. Помимо моргающего света, владельца ждут и более серьезные неисправности. Постоянное искрение в корпусе, может привести к расплавлению выключателя, и даже к его возгоранию.

Качество исполнения также имеет значение. Не следует выбирать продукцию малоизвестных брендов, и выключатели, выполненные по ТУ. На упаковке должна быть сертификация в соответствии с ГОСТ Р 50345–2010 (МЭК 60898–1), желательно ISO-9000. В дешевых подделках применяются некачественные контакты, которые быстро изнашиваются даже при допустимой нагрузке.

Следующие критерии не обязательны, но они также влияют на безопасность использования:

  • прочный корпус
  • надежная фиксация клавиш (они не должны перекашиваться и выпадать при переключениях)
  • качественное крепление в стене

На последнем пункте остановимся подробнее. Почти все владельцы старых квартир видели выпадающие из стен розетки, и болтающиеся в коробках выключатели. В лучшем случае, такая «свобода движения» могла привести к замыканию контактов о металлическую установочную коробку, а в худшем — в темноте можно было получить поражение электротоком.

Стальные коробки устанавливались раньше, если у вас старая квартира — из соображений безопасности надо заменить их на пластиковые. Проблема в следующем: на любом выключателе внутреннего исполнения есть два варианта монтажа. Либо распорными анкерами, либо с помощью шурупов-саморезов. Первый вариант как раз применялся в металлических монтажных коробках. Со временем, упругость анкеров теряется, и упоры не держат коммутационное устройство в посадочном месте.

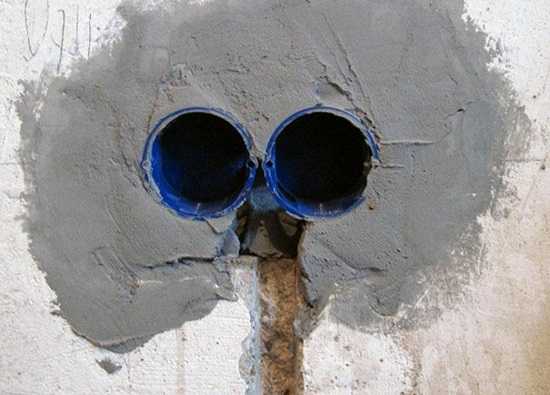

В бетонных стенах панельных домов уже есть цилиндрические посадочные места для коробочек. Иногда недобросовестные электрики игнорируют установку монтажных коробок, закрепляя выключатели на распорках-анкерах. Это нарушение безопасного монтажа. На бетонных, или любых других стенах, сначала с помощью строительной смеси устанавливается монтажная коробка, затем к ней крепится выключатель.

Существуют коробки для гипсокартона и СИП панелей. В любом случае, корпус встроенного выключателя, с помощью саморезов крепится именно к коробке.

Следующий важный вопрос — правильность подключения размыкаемого проводника. С одной стороны, в сетях переменного напряжения 220 вольт нет полярности. Любой электроприбор будет работать вне зависимости от того, на какие контакты подан ноль или фаза (речь идет о бытовой однофазной сети). И если для розетки этот вопрос не актуален, подключение выключателя света строго регламентировано.

Важно! На размыкающий контакт (группу контактов, если у вас двух-трех клавишник) подается только фазный провод.

Рассмотрим типовой монтаж одноклавишного выключателя. На патрон для электролампы подается два провода: ноль и фаза. Допустим, с помощью выключателя вы размыкаете нулевой провод. Свет будет гаснуть, но на одном из контактов патрона всегда будет опасный потенциал 220 вольт. Если вы при замене лампу коснетесь этого контакта, получите поражение электротоком. И это при выключенном приборе!

Кроме того, при использовании люминесцентных ламп (так называемых «экономок), в темноте будет наблюдаться паразитное свечение, которое мешает уснуть. Это же явление наблюдается на некоторых светодиодных лампах.

Поэтому нулевой провод всегда идет напрямую к источнику освещения, а фазный провод проходит через контакты выключателя.

По этому поводу, есть положительный «побочный эффект» при выборе схемы монтажа выключателя с заведением в корпус «ноля» и «фазы». Благодаря «высокой компетенции» электриков, возможна смена нулевого и фазного ввода в ваш дом. Вы можете сменить так называемую «полярность» на входе, не меняя конфигурацию всей проводки.

Выключатель с заземлением

Несмотря на кажущуюся абсурдность, есть и такие модели. Вообще, заземляющий контур не должен иметь размыкающих приспособлений по всей длине. Поэтому, контакты выключателя с заземлением не пересекаются. Могут быть заземлены металлические части корпуса: например, монтажная подложка для прочности часто выполняется из стали. При установке внутренних выключателей в ванной комнате (что в принципе нежелательно), или в местах, где на корпус потенциально может попасть влага, применяется защитное заземление. При возникновении опасного потенциала 220 вольт на корпусе и мокрой стене, произойдет замыкание либо утечка тока. Сработает защитный автомат, либо УЗО.

Геометрия коммутационных устройств в помещении

Строгих правил, за нарушение которых предусмотрены санкции, не существует. Вы можете размещать их так, как вам удобно. Например, вместо установки двухклавишного выключателя, допустимо разместить два одноклавишника рядом. Однако есть принятые в Евросоюзе и Российской Федерации стандарты, выполнение которых рекомендовано для вашей же безопасности.

  1. Выключатели размещаются на высоте 90–120 си от пола. Это удобно при использовании (не надо тянуться рукой вверх), и безопасно для детей. Чтобы дотянуться до выключателя на высоте 160 см, ребенок вынужден подставлять табурет. Это может привести к падению.
  2. Выключатели не рекомендуется располагать рядом с розетками. В темноте вы можете прикоснуться к ним мокрой рукой — это небезопасно.
  3. Из соображений эргономики, выключатели устанавливаются на расстоянии не менее 10 см от дверных косяков, оконных проемов и углов (как внутренних, так и наружных).
  4. Разумеется, не должно быть никаких коммутационных устройств внутри мебели. Перед монтажом электропроводки, следует предусмотреть места установки шкафов, полок и пр.
  5. Типовое расположение клавиш — снизу вверх «включено», сверху вниз «выключено». Установка двойного (тройного) выключателя выполняется по принципу: ближняя клавиша — малый свет, каждый следующий шаг — увеличение яркости.
  6. Включение света в разных комнатах на спаренном выключателе не рекомендуется, за исключением туалета и ванной комнаты. Да и в этом случае, рациональнее установить двойной модуль на каждое помещение: одна клавиша — свет, вторая клавиша — вентилятор.

Нужна ли подсветка выключателей

Это удобная функция, в темноте не придется нащупывать клавиши. Однако есть и побочные явления. Вне зависимости от того, как реализована подсветка (светодиод с резистором или неоновая лампа), возникает небольшая гальваническая связь между фазным и нулевым проводом. Это не влияет на безопасность, но некоторые типы ламп могут слегка светиться в состоянии «выключено».

Подключение двух или трехклавишных выключателей

Если у вас не реализована система регулировки яркости освещения, есть смысл подключать многорожковый люстру комбинированным способом. Например, двухклавишник дает возможность выбрать 3 уровня освещения (на светильнике с 6 лампами):

  1. первая клавиша — 2 лампы
  2. вторая клавиша — 4 лампы
  3. обе клавиши — 6 ламп

Схема подключения не зависит от способа установки выключателя (смотреть раздел «Общие принципы монтажа выключателей»). На общий контакт подается фазный провод, а к выходным контактам подключаются необходимые группы потребителей (2 лампы или 4 лампы на люстре).

При подключении различных источников света, принцип подключения тот же, за исключением объединенного нулевого провода. Он должен быть разведен на обе светоточки.

Например, с помощью одного трехклавишного блока, можно включать люстру с тремя степенями яркости (смотреть описание выше), и ночник. На практике обычно применяются выключатели не более чем с двумя клавишами в одном корпусе. Исключение лишь в случае с тотальной экономией места.

Бесконтактные выключатели

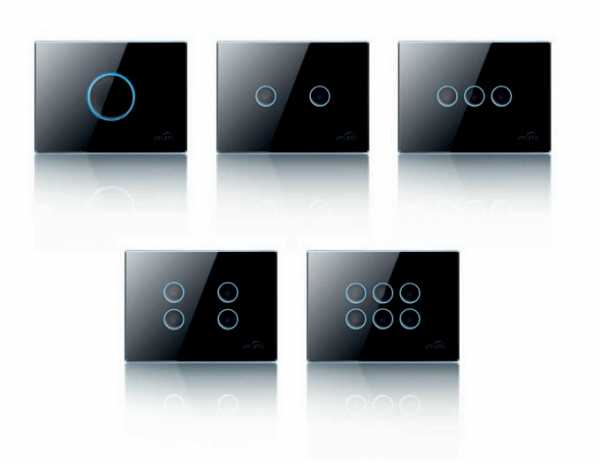

Для комфорта использования, выпускаются коммутационные устройства без механических клавиш. Например:

  • сенсорные срабатывают на поднесенную руку;

  • акустические включают (выключают) свет по хлопку или голосовой команде;
  • выключатели с датчиками движения (присутствия) также срабатывают без механического контакта.

Существуют еще автоматические выключатели, которые срабатывают по таймеру, либо при подаче внешней команды (звонок по телефону, СМС, или управление с помощью компьютерного приложения). Правда, монтаж автоматических выключателей должен предусматривать возможность принудительной разблокировки. На случай, если электроника даст сбой.

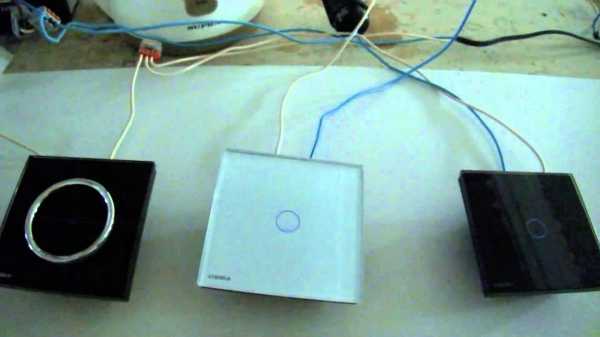

Установка сенсорного выключателя, равно как и любого другого со схемой управления, с точки зрения электромонтажных работ ничем не отличается от обычной «механики». Силовые контакты подключаются по тому же принципу. Разве что схема «вынесенный выключатель» от распределительной коробки может не сработать.

А вот схема управления может потребовать квалифицированного подхода. Как минимум, блок управления требует отдельного питания. Это может быть встроенный модуль в корпусе, либо вынесенное устройство, которое необходимо скрытно смонтировать неподалеку.

Автоматические выключатели для систем освещения

Несмотря на то, что установка автоматического выключателя для питания световых точек практически не применяется, для экономии оборудования такое подключение допустимо. В этом случае, на щитке питания выделяется отдельная группа «автоматов», на которые напрямую заведена осветительная сеть. Подключение производится по стандартной схеме: контакты размыкают фазу.

Не рекомендуется установка автоматических выключателей для освещения рядом с иными «автоматами».

Иначе при выключении света, можно ошибочно обесточить важный узел. Если есть возможность, такие выключатели размещаются в отдельном щитке.

Преимущество способа: автоматы рассчитаны на более высокую нагрузку, и сразу включают в себя функции защиты. Надежность таких устройств выше, в сравнении с бытовыми выключателями. Недостаток — при использовании в жилом помещении такой коммутатор выглядит не эстетично.

Итог

Как видно из описания, установка домашних выключателей не представляет сложности. Для сравнения, монтаж вакуумного выключателя на производстве требует сложного оборудования, и квалифицированного персонала. Применяются специальные сплавы, высокопрочные болтовые стяжки.

А контактные группы бытовых электроприборов рассчитаны на прямое подключение проводов, без использования специальных клемм.

Видео по теме

profazu.ru

0 comments on “Как поставить выключатель на провод для светильника – Как выполнить подключение лампочки к выключателю, запитанному от розетки – схема проведения работ

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
