Выключатели подключаются в соответствии со схемой квартирной проводки и бывают одноклавишные, двухклавишные и проходные. Существуют также выключатели с датчиком движения, бывают выключатели, управляемые с помощью пульта дистанционного управления, а также выключатели с регулятором освещенности (диммеры).

Кабель для осветительной проводки можно выбрать сечением 1.5 мм², например ВВГ 2х1.5. (конечно в том случае, если мощность ваших осветительных приборов в одной группе не превышает 3 кВт.)

Проводка от щитка идет до распределительной коробки, а от нее спускается к выключателям и к светильникам. Иногда в одной распределительной коробке размещают проводку для нескольких выключателей и светильников.

Для установки выключателей необходимо высверлить гнезда, при помощи перфоратора и 65 мм коронки. Отверстия под распределительные коробки высверливаются подобным образом в соответствии с диаметром имеющихся коробок.

Если помещение отделывается листовыми материалами (ГВЛ, гипсокартон) то проводка закладывается при монтаже гипсокартона . Кабели под гипсокартоном помещают в гофротрубу подходящего диаметра. При установке выключателей применяются специальные подрозетники для гипсокатрона.

Если помещение с деревянной отделкой, то применяются кабель-каналы соответвующих размеров и накладные выключатели и распределительные коробки.

Обычно распределительная коробка располагается над выключателем. Подключение выключателей обычно выполняется при помощи винтовых клемм, однако существуют выключатели, которые подключаются при помощи пружинных зажимов. Европейские производители почти все перешли на выключатели с зажимом.

Схема подключения выключателя

Подключение двойного выключателя применяется в случаях, когда люстра или светильник имеет 2 группы ламп или для управления светом в разных комнатах (например туалет-ванная).

Подключение двухклавишного выключателя:

Схема подключения двойного выключателя требует прокладки трехжильного кабеля, например ВВГ-3х1,5.

Иногда существует необходимость независимого управления одним светильником из двух разных мест – например от входной двери и в конце коридора. В таких случаях применяются проходные выключатели.

Схема подключения проходного выключателя:

Проходные выключатели также требует прокладки кабеля из трех проводов. В общем-то, проходной выключатель является переключателем, и его можно использовать как отдельное устройство, например для переключения режимов «дежурное освещение»-«рабочее освещение» или «громкий звонок»-«тихий звонок».

Существуют еще выключатели, позволяющие управлять освещением из трех мест, в этом случае используются 2 проходных и один «перекрестный выключатель» содержащий две группы контактов.

Диммеры и датчики движения, подключаются как обычные выключатели, хотя некоторые модели, требуют дополнительного подключения к нулевому проводу.

Схема подключения диммера:

Для того чтобы выключатель, легче было найти в темноте, выпускаются выключатели с подсветкой. Подсветка представляет собой неоновую лампочку или светодиод с гасящим резистором. Схема подключения выключателя с подсветкой, ничем не отличается от подключения простого выключателя. Лампочка подсветки подключается параллельно контактам выключателя. Следует заметить, что подсветка выключателя будет работать только если в светильнике установлена лампа.

cable.ru

Как подключить светодиодный светильник через выключатель

Перед тем как подключить любой светильник через выключатель, нужно заранее предусмотреть его место размещения. Монтажные работы, связанные с установкой выключателей или розеток, должны проводиться согласно установленным требованиям по технике безопасности. Если помещение, в котором организовываются электроремонтные работы, было перед этим в эксплуатации, его необходимо обязательно обесточить, а прокладку электропроводки производить согласно утвержденной схеме.

Часто решением в подобных ситуациях является подсоединение включающего механизма (включателя) потолочной люстры, прочего светотехнического оборудования к розетке. Такой вариант подключения предоставляет возможность сэкономить время проведения ремонтных работ, а также расходные материалы (электропроводку и пр.)

В этой статье:

Особенности монтажных работ

При организации в помещении дополнительного освещения с целью экономии материальных и трудовых ресурсов (исключить необходимость штробирования стеновых поверхностей) нужно знать, что для монтажа электропроводки существуют схемы подключения светотехнического оборудования, которые отвечают на вопрос, как подключить светильник через выключатель от розетки. В данном случае электротехнические работы также сопровождаются некоторыми нюансами:

Электрические провода прокладываются в помещении по горизонтали или вертикали прямыми линиями исключительно по схеме.
Если ремонтные работы осуществляются в деревянном доме, то необходимо исключить взаимодействие электропроводки с деревянными стеновыми поверхностями. Для этого нужно использовать специальный изолятор.
Чтобы скрыть провода в железобетонных стенах под них предварительно пробиваются каналы — штробы.

Важно! В качестве электропроводов используются двухжильные, трехжильные провода: одна жила — на фазу, вторая — на ноль. Если используется трехжильный провод, то третья жила идет на заземление.

Инструменты и материалы, необходимые для проведения электротехнических работ

Для выполнения ремонтных работ, связанных с обустройством в помещении дополнительного освещения, под рукой должны быть следующие материалы и инструменты:

Специальное устройство для обесточивания электроцепи.
Электропровода аналогичного сечения и исполнения с уже установленной в здании проводкой — жилы из меди или алюминия.
Коробки распределительные для соединения проводов.
Индикаторная отвертка, которая позволяет определить наличие/отсутствие фазы.
Бокорезы, плоскогубцы для соединения проводов.
Изоляционная лента для изоляции скруток проводки.

Изолятор и крепежные элементы для прокладки электропроводки по деревянным основаниям — стальные полоски или гофра.
Подрозетники для установки выключателей.
Перфоратор для штробирования железобетонных оснований.

Важно! Кроме подготовки необходимого инструмента, расходных материалов, чтобы подключить настенный светильник через выключатель, нужно начертить план-схему подключения самого выключателя, определить его месторасположение, произвести расчет сечения жил под дополнительные нагрузки.

Подбираем электрические провода

Специалисты советуют правильно подбирать сечение жил электропровода, с помощью которого будет подсоединяться выключатель. Это позволит минимизировать вероятность воспламенения электрической проводки. Специалисты рекомендуют для этого выполнить некоторые условия:

Нужно знать мощность устанавливаемого светотехнического оборудования, которое будет подключаться через выключатель. Значение номинального тока можно рассчитать по следующей формуле: ток × напряжение = мощность. Напряжение однофазной сети — 220 В.

Зная номинальный ток, электрический провод с необходимым сечением жил можно подобрать по таблице, которую можно найти в интернете.

Подбираем выключатель

Чтобы правильно подобрать выключатель для потолочной люстры, настольной лампы, настенных светильников и прочих приборов освещения, важно знать, что он включает приемник тока, прерыватель электрической цепи.

Современные выключатели производятся следующих типов:

Клавишный выключатель — предназначен на две лампочки.
Модели проходного включения осветительных приборов.
Сенсорные варианты, например, светодиодный светильник NETxT с сенсорным выключателем.

Выключатели с импульсным прерывателем электрической цепи.

Принцип подключения жил электропроводов для всех моделей включателей одинаковый. Они могут отличаться крепежными элементами, и для монтажа некоторых моделей может понадобиться крестообразная отвертка или специальный инструмент.

Схема подключения через розетку

Для подсоединения выключателей через розетку используется стандартная электрическая схема.

Важно знать! В прерывателе всегда происходит разрыв жилы, которая идет на фазу, жила (ноль) напрямую подсоединяется к световому источнику.
В первую очередь всегда необходимо обесточивать помещение, в котором проводятся электромонтажные работы.
Устанавливается коробка распределения. К ней подводятся провода от розетки, выключателя и от осветительного устройства.

Одна жила от светильника подсоединяется на ноль, фаза подается на кнопочный или клавишный выключатель.

В данном плане подключения фазный провод проходит от лампы на прерыватель во включенном положении, то есть осуществляется потребление электричества. В выключенном положении электричество не поступает.

Подбираем сечение проводки

Обычно подсоединение светового источника к розетке осуществляется при необходимости организовать дополнительное освещение, например к розетке подключается настенное бра. В данной ситуации рассматривается подключение одного или нескольких осветителей. Поэтому ток обладает небольшим значением, существует возможность подбирать проводку необходимого сечения.

Но в данном случае нужно учитывать следующий нюанс:

Согласно технике безопасности, ПУЭ нельзя применять в подобных случаях проводку из медных жил, сечение которых менее 1 мм², из алюминиевых жил — менее 2,5 мм².

При подборе электрического провода также стоит учитывать, как он проложен. Существуют определенные условия для открытого монтажа:

При использовании электропровода с медными жилами их сечение должно быть не меньше 1,5 мм², для алюминиевых жил минимальное сечение составляет 4 мм².

В случае проведения наружной прокладки электрической проводки нужно выполнить следующие условия:

Сечение медных жил должно быть не менее 2,5 мм², алюминиевых — не менее 4 мм².

Подсоединяем световой источник к выключателю самостоятельно

Самая простая схема подключения источника освещения — подсоединить выключатель для светильника от розетки с применением фазного и нулевого проводов. Это довольно выгодный вариант, если осветительное устройства располагается вблизи выключателя.

Для такого подключения необходимо выполнить следующие шаги:

Установить на место светильник и одноклавишный выключатель, произвести мероприятия по их подключению.
Далее от розетки, к которой планируется подсоединение прерывателя напряжения, нужно отключить подачу электричества на электрощите (обычно устанавливается несколько рубильников для каждой группы потребления отдельно). Проверяем индикаторной отверткой отсутствие фазы.
Демонтируем розетку. Если при ее подключении применялись медные провода разных цветов, тогда коричневый — это фаза, синий — ноль, третий провод желто-зеленого цвета — заземление.
Подсоединяем провод, идущий от выключателя к фазному проводу розетки (на вход), который уже подсоединен на прерывателе. Провод от выключателя (на выход) подсоединяем со световым устройством.
Подключение светотехнического оборудования через двухклавишный выключатель производится аналогично, только каждый фазный провод с выхода прерывателя подсоединяется к отдельному источнику света, для потолочных люстр — на отдельные лампы.
Теперь соединяем нулевые жилы розетки и выключателя. Если в розетке есть провод заземления, тогда соединяем его с заземлением от осветительного прибора.

Заключительный этап — прокладка электропроводки, изоляция соединительных участков, испытание работы схемы.

схема установки, как подключить провода

После сборки и подключения входного щитка с защитными автоматами, монтажа проводки с распределительными коробками, наступает время установки выключателей света. Правильный монтаж этих коммутационных устройств позволит не только рационально осветить любую зону в помещении, но и сэкономить электроэнергию.

Установка любого выключателя может производиться своими руками. Никаких ограничений по этому поводу в законодательстве не предусмотрено. Однако существуют «Правила устройства электроустановок» (ПУЭ). Их соблюдение внутри квартиры надзорными органами не проверяется, но для общей безопасности рекомендуется их выполнять.

Общие принципы монтажа выключателей

Если вы не монтируете сложную систему проходных выключателей, существует только две основные схемы подключения:

В корпус выключателя заводятся обе линии: фаза и ноль. Из коммутационного устройства выходит готовый жгут питающих проводников, который напрямую подключается к источнику освещения. То есть, установка выключателя фактически совмещается с монтажом распределительной коробки.

При таком способе схема более понятна (особенно для тех, кто будет впоследствии обслуживать или модернизировать систему освещения). Однако с точки зрения расхода кабеля и количества проводов в линии (штробе, гофре), подобный подход нерационален.

Еще один недостаток: в корпусе приходится монтировать контактные колодки или скрутки проводов. Поэтому для реализации схемы требуются монтажные коробки большего размера (как минимум глубины).

Несмотря на определенные сложности, многие домовладельцы выбирают именно такую схему монтажа. Во-первых, это удобно для реализации сложных схем включения света. Во-вторых, всегда есть возможность изменить конфигурацию без прокладки новых линий. Это особенно важно при замене световой точки на более «продвинутую».

Кроме того, схема с прямым подключением к источнику питания (ноль-фаза), дает возможность простой установки регуляторов освещения, а также RGB систем.

Обязательное условие при создании подобной схемы (она может быть уникальной для каждого конкретного случая), отображение разводки в графическом виде. Тогда новым владельцам помещения будет проще в ней разобраться. Да и сам хозяин со временем может забыть, что он придумал в момент подключения.

Вынесенный выключатель. При таком способе, вся разводка выполняется в распределительных коробках, а к выключателю подводятся лишь проводники для размыкания линии.

Это стандартная схема при типовом монтаже проводки в готовых квартирах. Способ не обязательный, ПУЭ не предписывают никаких конкретных схем монтажа. Традиция зародилась еще во времена СССР, когда жилье было государственным, и бригады электриков должны были экономить на всем.

Помимо экономии проводки, есть еще один существенный плюс: стандартную схему поймет любой электрик с классическим образованием. Во всех типовых постройках советских времен, подключение света одинаковое.

Недостатки так же имеются. Как минимум, требуется установка дополнительных распределительных коробок: по одной на каждый коммутатор. Это портит эстетику стен.

Более серьезная проблема — сложности с модернизацией. Например, установка дополнительного источника света на одной линии с основным, невозможна без прокладки новой линии. Кроме того, вынесенный клавишник нельзя просто так поменять на интеллектуальный регулятор уровня освещения. При такой схеме возможна лишь установка примитивных резисторных (симисторных) систем, которые просто приглушают яркость, не экономя при этом электроэнергию.

Чаще всего, подобная схема применяется, когда требуется установка одноклавишного выключателя, не предусматривающая дальнейшей модернизации.

Тем не менее, оба способа имеют право на жизнь. Схему выбирает владелец, исходя из сложности системы освещения, и расчета затрат на электрику.

Вопросы безопасности при монтаже выключателей

Первое правило — мощность коммутатора должна превышать расчетную нагрузку как минимум в полтора раза. Контактная группа выдерживает определенный ток. При его превышении, металл будет подгорать, сопротивление возрастет. Помимо моргающего света, владельца ждут и более серьезные неисправности. Постоянное искрение в корпусе, может привести к расплавлению выключателя, и даже к его возгоранию.

Качество исполнения также имеет значение. Не следует выбирать продукцию малоизвестных брендов, и выключатели, выполненные по ТУ. На упаковке должна быть сертификация в соответствии с ГОСТ Р 50345–2010 (МЭК 60898–1), желательно ISO-9000. В дешевых подделках применяются некачественные контакты, которые быстро изнашиваются даже при допустимой нагрузке.

Следующие критерии не обязательны, но они также влияют на безопасность использования:

прочный корпус
надежная фиксация клавиш (они не должны перекашиваться и выпадать при переключениях)
качественное крепление в стене

На последнем пункте остановимся подробнее. Почти все владельцы старых квартир видели выпадающие из стен розетки, и болтающиеся в коробках выключатели. В лучшем случае, такая «свобода движения» могла привести к замыканию контактов о металлическую установочную коробку, а в худшем — в темноте можно было получить поражение электротоком.

Стальные коробки устанавливались раньше, если у вас старая квартира — из соображений безопасности надо заменить их на пластиковые. Проблема в следующем: на любом выключателе внутреннего исполнения есть два варианта монтажа. Либо распорными анкерами, либо с помощью шурупов-саморезов. Первый вариант как раз применялся в металлических монтажных коробках. Со временем, упругость анкеров теряется, и упоры не держат коммутационное устройство в посадочном месте.

В бетонных стенах панельных домов уже есть цилиндрические посадочные места для коробочек. Иногда недобросовестные электрики игнорируют установку монтажных коробок, закрепляя выключатели на распорках-анкерах. Это нарушение безопасного монтажа. На бетонных, или любых других стенах, сначала с помощью строительной смеси устанавливается монтажная коробка, затем к ней крепится выключатель.

Существуют коробки для гипсокартона и СИП панелей. В любом случае, корпус встроенного выключателя, с помощью саморезов крепится именно к коробке.

Следующий важный вопрос — правильность подключения размыкаемого проводника. С одной стороны, в сетях переменного напряжения 220 вольт нет полярности. Любой электроприбор будет работать вне зависимости от того, на какие контакты подан ноль или фаза (речь идет о бытовой однофазной сети). И если для розетки этот вопрос не актуален, подключение выключателя света строго регламентировано.

Важно! На размыкающий контакт (группу контактов, если у вас двух-трех клавишник) подается только фазный провод.

Рассмотрим типовой монтаж одноклавишного выключателя. На патрон для электролампы подается два провода: ноль и фаза. Допустим, с помощью выключателя вы размыкаете нулевой провод. Свет будет гаснуть, но на одном из контактов патрона всегда будет опасный потенциал 220 вольт. Если вы при замене лампу коснетесь этого контакта, получите поражение электротоком. И это при выключенном приборе!

Кроме того, при использовании люминесцентных ламп (так называемых «экономок), в темноте будет наблюдаться паразитное свечение, которое мешает уснуть. Это же явление наблюдается на некоторых светодиодных лампах.

Поэтому нулевой провод всегда идет напрямую к источнику освещения, а фазный провод проходит через контакты выключателя.

По этому поводу, есть положительный «побочный эффект» при выборе схемы монтажа выключателя с заведением в корпус «ноля» и «фазы». Благодаря «высокой компетенции» электриков, возможна смена нулевого и фазного ввода в ваш дом. Вы можете сменить так называемую «полярность» на входе, не меняя конфигурацию всей проводки.

Выключатель с заземлением

Несмотря на кажущуюся абсурдность, есть и такие модели. Вообще, заземляющий контур не должен иметь размыкающих приспособлений по всей длине. Поэтому, контакты выключателя с заземлением не пересекаются. Могут быть заземлены металлические части корпуса: например, монтажная подложка для прочности часто выполняется из стали. При установке внутренних выключателей в ванной комнате (что в принципе нежелательно), или в местах, где на корпус потенциально может попасть влага, применяется защитное заземление. При возникновении опасного потенциала 220 вольт на корпусе и мокрой стене, произойдет замыкание либо утечка тока. Сработает защитный автомат, либо УЗО.

Геометрия коммутационных устройств в помещении

Строгих правил, за нарушение которых предусмотрены санкции, не существует. Вы можете размещать их так, как вам удобно. Например, вместо установки двухклавишного выключателя, допустимо разместить два одноклавишника рядом. Однако есть принятые в Евросоюзе и Российской Федерации стандарты, выполнение которых рекомендовано для вашей же безопасности.

Выключатели размещаются на высоте 90–120 си от пола. Это удобно при использовании (не надо тянуться рукой вверх), и безопасно для детей. Чтобы дотянуться до выключателя на высоте 160 см, ребенок вынужден подставлять табурет. Это может привести к падению.
Выключатели не рекомендуется располагать рядом с розетками. В темноте вы можете прикоснуться к ним мокрой рукой — это небезопасно.
Из соображений эргономики, выключатели устанавливаются на расстоянии не менее 10 см от дверных косяков, оконных проемов и углов (как внутренних, так и наружных).
Разумеется, не должно быть никаких коммутационных устройств внутри мебели. Перед монтажом электропроводки, следует предусмотреть места установки шкафов, полок и пр.
Типовое расположение клавиш — снизу вверх «включено», сверху вниз «выключено». Установка двойного (тройного) выключателя выполняется по принципу: ближняя клавиша — малый свет, каждый следующий шаг — увеличение яркости.
Включение света в разных комнатах на спаренном выключателе не рекомендуется, за исключением туалета и ванной комнаты. Да и в этом случае, рациональнее установить двойной модуль на каждое помещение: одна клавиша — свет, вторая клавиша — вентилятор.

Нужна ли подсветка выключателей

Это удобная функция, в темноте не придется нащупывать клавиши. Однако есть и побочные явления. Вне зависимости от того, как реализована подсветка (светодиод с резистором или неоновая лампа), возникает небольшая гальваническая связь между фазным и нулевым проводом. Это не влияет на безопасность, но некоторые типы ламп могут слегка светиться в состоянии «выключено».

Подключение двух или трехклавишных выключателей

Если у вас не реализована система регулировки яркости освещения, есть смысл подключать многорожковый люстру комбинированным способом. Например, двухклавишник дает возможность выбрать 3 уровня освещения (на светильнике с 6 лампами):

первая клавиша — 2 лампы
вторая клавиша — 4 лампы
обе клавиши — 6 ламп

Схема подключения не зависит от способа установки выключателя (смотреть раздел «Общие принципы монтажа выключателей»). На общий контакт подается фазный провод, а к выходным контактам подключаются необходимые группы потребителей (2 лампы или 4 лампы на люстре).

При подключении различных источников света, принцип подключения тот же, за исключением объединенного нулевого провода. Он должен быть разведен на обе светоточки.

Например, с помощью одного трехклавишного блока, можно включать люстру с тремя степенями яркости (смотреть описание выше), и ночник. На практике обычно применяются выключатели не более чем с двумя клавишами в одном корпусе. Исключение лишь в случае с тотальной экономией места.

Бесконтактные выключатели

Для комфорта использования, выпускаются коммутационные устройства без механических клавиш. Например:

сенсорные срабатывают на поднесенную руку;

акустические включают (выключают) свет по хлопку или голосовой команде;
выключатели с датчиками движения (присутствия) также срабатывают без механического контакта.

Существуют еще автоматические выключатели, которые срабатывают по таймеру, либо при подаче внешней команды (звонок по телефону, СМС, или управление с помощью компьютерного приложения). Правда, монтаж автоматических выключателей должен предусматривать возможность принудительной разблокировки. На случай, если электроника даст сбой.

Установка сенсорного выключателя, равно как и любого другого со схемой управления, с точки зрения электромонтажных работ ничем не отличается от обычной «механики». Силовые контакты подключаются по тому же принципу. Разве что схема «вынесенный выключатель» от распределительной коробки может не сработать.

А вот схема управления может потребовать квалифицированного подхода. Как минимум, блок управления требует отдельного питания. Это может быть встроенный модуль в корпусе, либо вынесенное устройство, которое необходимо скрытно смонтировать неподалеку.

Автоматические выключатели для систем освещения

Несмотря на то, что установка автоматического выключателя для питания световых точек практически не применяется, для экономии оборудования такое подключение допустимо. В этом случае, на щитке питания выделяется отдельная группа «автоматов», на которые напрямую заведена осветительная сеть. Подключение производится по стандартной схеме: контакты размыкают фазу.

Не рекомендуется установка автоматических выключателей для освещения рядом с иными «автоматами».

Иначе при выключении света, можно ошибочно обесточить важный узел. Если есть возможность, такие выключатели размещаются в отдельном щитке.

Преимущество способа: автоматы рассчитаны на более высокую нагрузку, и сразу включают в себя функции защиты. Надежность таких устройств выше, в сравнении с бытовыми выключателями. Недостаток — при использовании в жилом помещении такой коммутатор выглядит не эстетично.

Итог

Как видно из описания, установка домашних выключателей не представляет сложности. Для сравнения, монтаж вакуумного выключателя на производстве требует сложного оборудования, и квалифицированного персонала. Применяются специальные сплавы, высокопрочные болтовые стяжки.

А контактные группы бытовых электроприборов рассчитаны на прямое подключение проводов, без использования специальных клемм.

Видео по теме

profazu.ru

схема подключения выключателя | Советы электрика

Схема подключения выключателя света с одной клавишей- одна из самых простых. Пошагово объясняю как собрать схему подключения.

Сами посмотрите на фото, а так же в видеоуроке— всего получается три соединения в распредкоробке.

Кто делал тот знает- просто это если в коробке кроме этих проводов на лампу и выключатель ничего нет.

Но часто бывает что в распредкоробке есть провода не на одну лампу, да еще на розетки бывает тут же проложены, тогда при сборке схемы нужна особая внимательность и аккуратность.

Что бы было понятно даже самым неопытным “”чайникам” я записал видеоурок.

Схема подключения выключателя.

Если нет возможности смотреть видео- практически то же самое написал ниже.
Перед началом работы, имеются ввиду электромонтажные работы, обязательно надо убедиться что на месте работы нет опасного напряжения.

Здесь я показываю как собирать схему в распредкоробке, значит на подведенных проводах не должно быть напряжения.

Отключаем автомат и прибором проверяем что напряжение снято.

Только после этого продолжаем работать.

При подключении одноклавишного выключателя в распредкоробке для сборки схемы должны приходить три провода:

первый- провод питания, или вводной провод, который идет автомата или пробок с напряжением 220 вольт

второй- провод на выключатель, двухжильный

третий- провод на светильник или лампу.

Кстати у многих светильников есть зажим заземления на корпусе, поэтому требуется трехжильный провод- фаза, ноль и заземление.

Итак, в распредкоробку заходит три провода по две жилы (провод заземления с светильника не считаю).

Далее я жилы буду называть проводами- так правильнее.

После того как проверили что напряжения на проводах нет- снимаем изоляцию для того что бы сделать скрутку.

Вполне подойдет для этих целей и зажим wago, но я показываю на скрутке.

Схема собирается так:

Выключатель подключается в разрыв фазного провода. Нулевой провод идет на лампу напрямую, естественно через распредкоробку.

Фаза через выключатель делается для того, что бы потом при обслуживании светильника- ремонте или замене лампы не попасть под напряжение.

Да и просто это удобнее- выключил свет и меняй спокойно лампу или светильник.

Значит находим фазный провод питания, который приходит в распредкоробку со ввода и соединяем его с одним из проводов, идущего на выключатель.

Я всегда использую для этого провод белого или красного цвета.

С выключателя фаза возвращается другим проводом и соединяется с проводом, идущим на лампу.

Оставшийся провод с лампы в распредкоробке соединяется с нулевым проводом питания.

Я проверяю схему так: визуально смотрю в распредкоробке- фаза пришла, ушла на выключатель.

С выключателя пришла в коробку- ушла на лампу. С фазой все.

Далее. Ноль пришел в коробку- ушел напрямую на лампу.

Все! Схема собрана и проверена.

Далее я скручиваю плотнее скрутки плоскогубцами и свариваю своим новым сварочником.

Затем одеваю трубку ПХВ и фиксирую ее на скрутках изолентой. Укладываю аккуратно провода в распредкоробку и закрываю крышкой.

Все! Вот таким образом собирается схема подключения выключателя света с одной клавишей.

В следующем уроке я покажу как собирать на практике схему подключения двухклавишного выключателя.

Подробнее по сегодняшней теме можно посмотреть на фотографиях:

Узнайте первым о новых материалах сайта!

Просто заполни форму:

ceshka.ru

схемы для устройства с подсветкой

Для выполнения элементарных электротехнических работ совершенно необязательно вызывать мастера. Зная, как подключить светодиодный выключатель, можно самостоятельно провести его монтаж. Согласитесь, такой навык особенно пригодится, если предстоит капитальный ремонт и обновление электропроводки.

Мы расскажем о схеме подключения, способе установки и о трудностях, которые могут возникнуть во время монтажа. Вы также сможете своими руками усовершенствовать обычный выключатель, сделав в нем подсветку.

Содержание статьи:

Как устроен и работает выключатель с подсветкой

Конструкцию светодиодного выключателя опишем на примере двухклавишного устройства с подсветкой.

Механизм состоит из следующих элементов:

одной входной, двух выходных клемм;
токоограничивающего резистора;
подвижных контактов.

Конструкция также включает в себя корпус, декоративную панель и накладки-клавиши.

Некоторые модели выключателей с подсветкой имеют готовый подключенный механизм подсветки. Выпускают также модели, в которых проводники подсветки нужно подключать к клеммам самостоятельно

При размыкании контактов светодиодного выключателя ток, поступающий по фазному проводу, поступает на резистор, затем на светодиод или неоновую лампу. Далее, напряжение проходит через осветительный прибор и выходит через ноль.

Так как лампа подсветки подключена через токоограничивающий резистор, напряжение в сети понижается и его хватает для подсветки, но недостаточно для работы люстры.

По такой схеме работает светодиодный выключатель. Если осветительная лампа перегорит или ее выкрутят, то цепь будет разомкнута, и подсветка в устройстве работать не будет (+)

После замыкания контактов выключателя ток, который всегда движется по цепи с наименьшим сопротивлением, проходит через сеть, питающую лампу освещения, — в этой цепи напряжение практически равно нулю. Ток поступает и на цепь подсветки, но он настолько мал, что его недостаточно даже для работы неоновой лампы.

Схема включает токоограничивающий резистор и светодиодную или неоновую лампу. В остальном конструкция и способ подключения те же, что и у обычного устройства (+)

Применение светодиодного выключателя

Оснащенный подсветкой выключатель устанавливается там, где даже в дневное время темно, а постоянное использование осветительного прибора нецелесообразно. Применяют его также в помещениях, доступ к которым необходим ночью.

Выключатель со светодиодной подсветкой, так же как и обычный, может быть цельнокорпусным или состоять из одной, двух и более клавиш

Чем больше источников освещения, тем больше потребуется клавиш на выключателе. Для управления освещением, состоящим из более трех осветительных приборов, используют наборные выключатели, которые устанавливают в один ряд.

Для управления освещением из нескольких мест приобретают специальный с подсветкой.

Как выбрать светодиодный выключатель

Покупая светодиодный выключатель нет необходимости гнаться за дорогостоящими керамическими устройствами, так как потребляемая мощность приборов освещения в основном не очень большая.

В условиях бытового использования достаточно будет применения качественного пластикового светодиодного выключателя с надежной контактной группой. Ресурс таких приборов — около 40 000 коммутаций.

Для гостиничных номеров используют выключатели с подсветкой, которыми управляют с помощью ключ-карты. Они могут быть с задержкой времени отключения или без нее

Осуществляют выбор также, исходя из дизайна устройства, типа включения — производят клавишные и поворотные, кнопочные, сенсорные и шнуровые.

По способу установки различают внутренние и наружные устройства. Разным может быть также материал корпуса — используют пластик, стекло, медь, нержавеющую сталь, а в качестве декоративного покрытия применяют сланец, позолоту и даже кожу.

Но на что действительно нужно обратить внимание, так это на — он указывает на возможность применения оборудования в тех или иных условиях.

Например:

Класс IP от 20 свидетельствует о том, что устройство слабо защищено от попадания пыли и влаги. Такое оборудование используют в жилых помещениях.
Класс IP 45 и выше используется для маркировки выключателей, пригодных для подключения в помещениях с высокой влажностью — ваннах, банях, кухнях, туалетах и т. д.
Класс с IP от 65 означает, что выключатель может применяться на улице. Такое электротехническое оборудование имеет повышенную защиту от пыли, попадания влаги. Устанавливается снаружи здания — под крыльцом, навесом, на крытых верандах. Имеет более массивные клавиши, а в месте ввода электропровода резиновый уплотнитель.

Чем выше класс, тем больше защищен прибор от внешних факторов. Это касается не только выключателей, но и розеток, тумблеров, остального электротехнического оборудования.

Как правильно провести монтаж

Механизм выключателя с подсветкой предполагает наличие небольшой лампы, которая светится, когда он выключен. Для подсветки устройства может использоваться небольшая неоновая лампа или светодиод вместе с элементом сопротивления. От лампы подсветки тянутся провода, которые необходимо подключить к питанию во время установки.

Подготовка к установке и обязательные меры безопасности

Без элементарных знаний по технике безопасности лучше вовсе не приступать к работе с электротехническим оборудованием. Неграмотный электромонтаж может привести к поражению током, выходу из строя электроприборов, возникновению пожара.

Основные правила поведения при работе с электричеством:

все работы должны проводиться в обесточенной сети;
недопустимо перегружать электросеть;
на соответствие к подключаемой сети;
поврежденный участок сети лучше заменить, а не ремонтировать;
нельзя прикасаться к подключенному оборудованию мокрыми руками.

Определить характер проводников — где ноль, а где фаза — поможет обычная отвертка-индикатор или мультиметр. Индикатора достаточно, если электрическая сеть однофазная. Для анализа трехфазной сети используют мультиметр.

Поднеся одно из щупалецев мультиметра к фазе, другую фиксируют на любом из проводников. Выставляют диапазон для переменного тока 220 Вт. Ноль при контакте покажет значение около 220 Вт, заземление — всегда ниже

Пример монтажа 2-клавишного выключателя с подсветкой

Основные конструкционные отличия светодиодных выключателей — в механизме подсветки. Он может быть готовым к использованию и не требовать никаких действий для его подключения. В другом типе конструкции необходимо подсоединять провода, которые питают светодиодную или неоновую лампу.

Рассмотрим более сложный вариант — как подключить устройство с подсветкой, в котором проводники нужно подсоединять самостоятельно.

Особенность конструкции, в которой есть свободный доступ к проводам подсветки, может пригодиться, если понадобиться ее отключить

В первую очередь поддевают клавиши отверткой или другим подходящим инструментом и снимают их. Отделяют сердцевину (внутренний механизм) от корпуса.

Далее определяют правильность положения выключателя, используя индикатор. Для этого, с помощью касания к контактам отверткой с одной стороны и индикатором с другой, проверяют, включен или выключен прибор.

Если индикатор загорится — значит, включен. В этом состоянии поворачивают его так, чтобы клавиши нажатой стороной располагались сверху.

Чтобы обычная отвертка-индикатор сработала, нужно держать ее правильно — металлическая часть должна касаться контактной пластины, а к верхушке притрагиваться большой палец руки

Один из проводов, идущих от индикатора, подключают к входной клемме, а второй присоединяют к контакту клавиши. Если клавиш несколько, то провод подключают к первой из них, начиная слева. Одновременно с проводом, идущим от индикатора к входной клемме, подсоединяют и фазный проводник.

Два отводящих фазных провода, которые идут к люстре, подключают к выходным клеммам одновременно со вторым проводом подсветки, следя, чтобы тот не выпал из контакта.

При таком способе подключения подсветка будет включаться после размыкания контактов с помощью первой клавиши. Вторая никакого влияния не будет иметь на выключение подсветки, и лампочка будет гореть даже при включенном освещении.

Чтобы индикаторная лампочка гасла при нажатии на любую из клавиш, необходимо самостоятельно делать перемычку, которая будет соединять индикатор с обеими клавишами.

Если не брать во внимание подключение подсветки, монтаж проходит как в обычном устройстве. Через на выключатель ведут фазный проводник и подсоединяют его к входной клемме L, заводя его в отверстие и прикручивая винтом.

Далее к контактам устройства L1 и L2 подсоединяют два отводящих фазных провода, которые ведут к люстре также через распределительную коробку. Один из них подключают к одной лампе, другой к двум остальным. Ноль проходит через распаячный узел в монтажной коробке, далее идет на все лампы люстры, замыкая контакт.

В результате правильного подключения первая клавиша будет включать одну лампу, вторая две, а две включенные клавиши приведут к активизации всего осветительного прибора. В выключенном состоянии должен светиться светодиод (+)

Почему мигают энергосберегающие лампы

Светодиодный выключатель несовместим с работой . Конфликт устройств проявляется в кратковременном вспыхивании лампы в отключенном состоянии или в так называемом тлеющем режиме, когда лампа не выключается полностью, а еле-еле светится.

Время службы светодиодной или энергосберегающей лампы в неправильном режиме существенно сокращается и составляет от одного до двух месяцев

Происходит это потому, что внутри люминесцентной лампы есть электронный преобразователь (конденсатор), который постепенно подзаряжаясь от тока, проходящего через лампу подсветки, вспыхивает.

Аналогичное явление происходит и с блоками питания светодиодных лент, в которых также есть конденсатор, и который подпитывается от небольшого тока, поступающего от выключателя с подсветкой.

Производители энергосберегающих ламп указывают, что использование их продукции не совместимо с применением светодиодных выключателей и светорегуляторов.

Обойти это ограничение можно, если управлять работой осветительного прибора с помощью реле. От выключателя команда поступает сначала к реле, которое уже непосредственно руководит освещением.

Реле выпускается многими производителями электротоваров: Schneider Electric, ABB, Siemens. Поместить его можно под колпачком люстры, за карнизом, в котором установлена светодиодная линейка.

Можно применить еще один вариант решения проблемы — отключить неоновую лампу или светодиод от питания. Сделать это можно путем отсоединения проводов подсветки от клемм. Но тогда светодиодный выключатель утратит свои преимущества.

Рассмотрим решения, которые все же позволяют совместить подсветку и использование энергосберегающих ламп.

Как совместить лампы и выключатель

Если после выключения люминесцентная лампа мигает или слабо светится, проблему можно устранить, подключив параллельно точке освещения дополнительное сопротивление (резистор или конденсатор).

Для этого понадобится резистор номиналом 50 кОм и мощностью 2 Вт. Он поглотит лишний ток при включенной подсветке и не даст заряжаться конденсатору лампы.

Размещают резистор в распаечной коробке в плафоне или патроне люстры, предварительно подсоединив к двум проводам и заизолировав оголенные участки. Для изоляции можно использовать термоусадочную трубку (+)

Такой способ устранения причины мигания энергосберегающих ламп считается довольно опасным и опытные электрики не советуют применять его без достаточных навыков в проведении электротехнических работ.

Лучше использовать готовый блок защиты для люминесцентных и светодиодных ламп, который устраняет мерцание, защищает от перепадов электроэнергии, исключает помехи, идущие от ламп. Его подключение обязательно, если используется выключатель с подсветкой.

Максимальная мощность ламп при использовании блока ГРАНИТ БЗ-300-Л — 300 Вт. Защита срабатывает при напряжении в сети 275—300 Вт

Защитный блок подключается параллельно лампам, которые работают некорректно — мерцают или слабо светятся в выключенном состоянии. Устанавливают его в корпус светильника или в стакан люстры.

При использовании осветительных приборов с двумя и более группами освещения на каждую из групп устанавливают отдельный блок (+)

Решения популярных проблем и неисправностей светодиодных ламп подробно изложены в этих статьях:

Выключатель с подсветкой своими руками

В процессе эксплуатации электрооборудования иногда оказывается, что в каком-то из помещений неплохо было бы иметь подсветку выключателя. Для этого необязательно покупать устройство — можно самостоятельно усовершенствовать старое.

Что для этого понадобится:

обычный выключатель;
светодиод с любыми характеристиками;
резистор на 470 кОм;
диод 0,25 Вт;
провод;
паяльник;
дрель.

С помощью паяльника начинают собирать схему. Катод диода (помечен черной полоской) подсоединяют к аноду светодиода (у анода ножка длиннее). Резистор припаивается к положительному контакту светодиода и к проводу, который будет служить соединением с выключателем. Второй провод подсоединяется к катоду светодиода.

Если под рукой нет резистора подходящей мощности или не хватает места для размещения, то его можно заменить двумя резисторами меньшей мощности выполнив их последовательное подключение (+)

Далее подсоединяют все к механизму включения-выключения. Фазный проводник, который ведет к лампе, подключают в клемму вместе с одним из проводов, ведущих к светодиоду. Другой проводок подключают к входной клемме вместе с фазным проводом, который подает ток из электросети.

Нужно тщательно заизолировать оголенные участки провода и исключить касание проводников к корпусу, это особенно важно сделать, если он металлический.

Проверяют схему подключения выключателя с подсветкой на работоспособность так: клавиша, замыкая контакт, приводит к загоранию люстры или светильника, в выключенном состоянии загорается лампа светодиода. Если схема работает правильно, можно устанавливать приспособление в корпус.

Чтобы было видно освещение, выводят лампу светодиода в просверленное отверстие вверху корпуса. Делать это необязательно, если корпус светлый — свет будет пробиваться сквозь него.

Подсветку выключателя можно выполнить с помощью неоновой лампы. В схеме используется газоразрядная лампочка HG1 и сопротивление любого типа номиналом 0,5—1,0 МОм с мощностью более 0,25 Вт (+)

Выключатель с индикатором включения

Выключатели с индикаторами отличаются от светодиодных совершенно другим принципом использования — лампа в них загорается тогда, когда включено освещение. Основное назначение контрольной лампы — сигнализировать о включенном освещении в подвале, на чердаке, в кладовой или на улице.

Используется для контроля расхода электроэнергии. Индикатор может устанавливаться для каждой из клавиш или только для одной из них.

Схема подключения и работы выключателя с функцией подсветки выстроена по следующему принципу. Контрольная лампа параллельно подключается к клеммам выключателя. Когда цепь замыкается, ток проходит через индикатор и осветительный прибор — оба загораются. Если выключатель выключен, ток не поступает ни к индикатору, ни к лампе.

Индикация включенного освещения может быть выполнена в комбинации: 1 контрольная лампа на одну клавишу или для каждой клавиши по одной лампе (+)

Выводы и полезное видео по теме

Инструкция по подключению светодиодного выключателя:

Как установить подсветку своими руками:

Что делать, если энергосберегающие лампы светятся или мигают после выключения:

Выключатель с подсветкой может участвовать практически во всех схемах электрического освещения. Но для его правильного монтажа необходимо изучить конструкцию, принцип работы и нюансы, возникающие при взаимодействии с другим электротехническим оборудованием.

Поделитесь с читателями вашим опытом подключения светодиодного выключателя. Пожалуйста, оставляйте комментарии, задавайте вопросы по теме статьи и участвуйте в обсуждениях – форма для отзывов расположена ниже.

sovet-ingenera.com

Выключатель с веревочкой для бра: схема подключения

Для осветительной техники используют самые различные механизмы выключения. Например, выключатель с веревочкой, шнуром или цепочкой является одним из популярных видов механизмов, используемых в настенных светильниках, торшерах и бра. Они достаточно удобные в использовании, кроме того, могут служить дополнительным элементом декора. Хоть это и довольно распространенный элемент, но не все знают, как его подобрать, а потом подключить.

ОГЛАВЛЕНИЕ

Применение
Правила выбора светильника в разных комнатах
Особенности монтажа
Заключение по теме

Применение

Бра является практически обязательным элементом спальной, прихожей или ванной и, в основном, его используют именно в тех в комнатах, где читают, так как он обеспечивает небольшую площадь освещения, которая не будет мешать другим. Механизмом контроля работы в таких светильниках выступает выключатель шнуровой из волокон или сплава, сплетенного цепочкой.

Схема подключения

Кроме того, такой источник света очень удобен для использования в небольших комнатах. Он способен создавать визуальную иллюзию дополнительного пространства или, наоборот, сокращать площадь. Все это можно достигнуть из-за особенностей световых потоков, которые часто используют дизайнеры, чтобы скрыть одни детали и подчеркнуть другие.

Но светильник может выполнять только одну функцию: декоративную или практичную. Такой светильник не может одновременно использоваться в качестве источника света для чтения и для создания визуальных эффектов. Для создания двух различных эффектов потребуются разные типы ламп и плафонов.

В большинстве случаев именно плафон влияет на распространение света, поэтому стоит в первую очередь обратить внимание на этот элемент осветительного прибора. Кроме того, существует еще несколько деталей, от которых зависит интенсивность светового потока и площадь освещения.

Правила выбора светильника в разных комнатах

Бра можно использовать в разных комнатах, но для каждой из них потребуется подобрать подходящую модель плафона.

Для чтения следует выбирать модели, излучающие не очень яркий свет.. Интенсивное свечение очень сильно раздражает глаза, поэтому стоит выбирать светильники с матовыми плафонами.

Иным решением проблемы перенапряжения глаз от света может стать выбор цвета свечения. В таком случае нужно подобрать плафон правильного цвета. Наши глаза различают всего три основных цвета: синий, красный и зеленый. Переизбыток красного, к примеру, сильно влияет на чувствительность глаз, медленно вызывая перенапряжение нервных центров, поэтому лучшим вариантом станет зеленый цвет и его оттенки.

Наши читатели рекомендуют! Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

загрузка…

Кроме того, стоит определиться, где будет находиться будущий источник света. Бра с выключателем кнопочного типа очень часто размещают в детских комнатах и ванной. В спальне можно использовать бра с выключателем веревочкой, цепочкой или даже шнур с диммером.

Диммер позволяет регулировать яркость света, что очень пригодится для более удобного чтения книг. Но после приобретения может возникнуть вопрос, как подключить бра.

Особенности монтажа

Перед установкой бра стоит определиться с его местом расположения. Лучший вариант — установка на уровне 1.5 м от пола. В большинстве случаев это оптимальный уровень. Если проводка для подключения готова, стоит рассмотреть два самых распространенных варианта:

подключение бра со встроенным выключателем;
монтаж этих элементов по отдельности.

Встроенный выключатель со шнурком подключается к сети вместе с бра.

Понадобится подсоединить два или три провода, а затем закрепить светильник. Часть провода нужно очистить от защитных слоев и изоляции примерно на 5-7 мм. Голые кончики подключаются к клеммам. Их нужно зафиксировать с помощью специальных болтиков.

Три провода это: фаза, ноль и заземление. Подключаются они, наматываясь или зажимаясь в клеммники прибора. В случае с двумя проводами подключаются они так:

Белый или коричневый проводник — это фаза, он всегда соединяется с клеммой L.
Все оттенки синего провода — рабочий ноль, он подключается к клемме N.
С заземлением обычно сталкиваться при монтаже не приходится.
После подключения проводки корпус закрывается защитными элементами и крепится на стену с помощью самонарезающих болтов.
Устанавливается абажур.

Как подключить бра, если веревочный выключатель отдельно от него?

В случаях, когда бра приобретается отдельно с выключателем, придется сделать скрутку из проводов и соединить их. Выключатель со шнурком имеет два провода и бра тоже имеет два. Коричневый или красный провод от светильника нужно скрутить с проводом выключателя и замотать изолентой или надеть на место соединения клеммник. Второй провод от выключателя соединяем с фазой, а оставшийся от бра — с нулем.

Заключение по теме

Для создания качественного освещения в небольшой комнате лучше всего использовать светильник или бра. Самыми распространенными механизмами контроля считаются выключатели с веревочкой или кнопочные. Веревкой в таком случае служит специальный стойкий волокнистый материал, который способен выдержать большую нагрузку. В ином случае выключатель может быть с цепочкой.

Эти механизмы управления достаточно удобные и практичные в использовании как для взрослых, так и для детей и чаще всего применяются в спальнях и детских. Они могут быть как встроенными в прибор, так и отдельно. В первом случае монтаж очень прост и необходимо следовать простым указаниям в прикрепленной инструкции.

Если же оба элемента в наборе отдельно, их придется соединить вручную. Как это правильно сделать, написано в инструкции к прибору, но часто она на иностранном языке, поэтому можно воспользоваться предложенным выше методом.

electricvdele.ru

Установка и подключение бра к сети: видео, схема, инструкция

Достоинство данных светильников заключается в том, что они излучают рассеянный, не яркий световой поток, которым можно освещать определенную часть комнаты. Их часто используют в качестве прикроватных ночничков в спальне, т.к. можно читать любимую книгу, не отвлекая спящего рядом человека. Сейчас мы рассмотрим основные способы установки и подключения бра к сети своими руками.

Еще одно важное преимущество изделий – возможность регулирования угла падения света. Конструкция включает в себя вращающееся крепление лампы, которое и позволяет направить световой поток в определенную зону. Помимо этого светильники дополняют интерьер комнат, из-за того, что могут быть изготовлены из красивого пластика, кованного метала и даже хрусталя.

На сегодняшний день существуют бра с веревочным выключателем, а также работающие от клавишной модели. Далее мы рассмотрим особенности установки и подключения к сети каждого из вариантов.

Способы подключения

Веревочная модель

Если светильник бра имеет веревочный выключатель, то осуществить монтаж изделия будет не сложно.

Для начала нужно подвести провода к месту подключения. Обычно высота установки бра не нормируется и составляет от 1 до 2 метров. Разводку кабеля рекомендуется осуществлять скрытым способом, чтобы не портить интерьер комнаты. На выходе у Вас должно находиться 3 провода: земля, фаза и ноль. Маркировка N означает что провод нулевой, L — фазный, PE — заземляющий. Выключатель-шнурок более простой в подключении, все что нужно – завести контакты к клеммным колодкам и зафиксировать согласно схеме. Чтобы не наделать ошибок, рекомендуем Вам ознакомиться с цветовой маркировкой проводов. Фаза должна соединяться с фазой, ноль с нулем, а заземление с заземлением.

Видео урок по подключению изделия

Клавишная модель

Альтернативный вид выключателя света – клавишный. Очень часто конструкция бра устроена так, что вместо веревочки либо цепочки оставлены только контакты, которые нужно самостоятельно подключить. Тут ничего сложного нет, главное делать это на этапе монтажа электропроводки в квартире либо доме. Это связано с тем, что при электромонтажных работах скрытым способом необходимо будет долбить штробы под выключатель и прокладку кабеля.

Итак, схема монтажа имеет следующий вид: вводная фаза от сети должна идти на выключатель, а с него назад на светильник (чтобы можно было осуществлять разъединение цепи). Ноль и земля подключаются напрямую.

К вашему вниманию наглядные схемы подключения настенного бра своими руками:

Обращаем Ваше внимание на то, что в некоторых (особенно китайских) изделиях цвета проводов могут быть одинаковыми. В этом случае для себя рекомендуется пометить каждый контакт с помощью цветных кембриков. Это позволит сделать ремонт и обслуживание безопасным.

Шнур с вилкой

Есть еще один способ подключения бра к сети — электрическим проводом с вилкой. В этом случае провода от светильника нужно соединить к обычному шнуру, который будет вилкой подключаться к розетке. Преимущество такого варианта заключается в том, что можно обойтись без штробления стен и без дополнительной установки выключателя. К тому же в цепь можно добавить шнурок, который будет разрывать цепь, чтобы не дергать постоянно вилку с розетки.

Основной процесс

Итак, со способами подключения проводов разобрались, теперь рассмотрим инструкцию по установке бра на стену.

Для того чтобы самостоятельно подключить бра к сети 220 Вольт необходимо подготовить следующие инструменты и материалы:

К вашему вниманию пошаговая фото инструкция по монтажу бра с тремя лампами:

Отключаем автоматический выключатель, чтобы обесточить помещение.
Проверяем напряжение на контактах, к которым будем осуществлять подключение бра. Для этого используем индикаторную отвертку.
Заднюю крышку прикладываем к месту установки и с помощью простого карандаша отмечаем отверстия под крепление. Следите за тем, чтобы крышка была зафиксирована ровно.

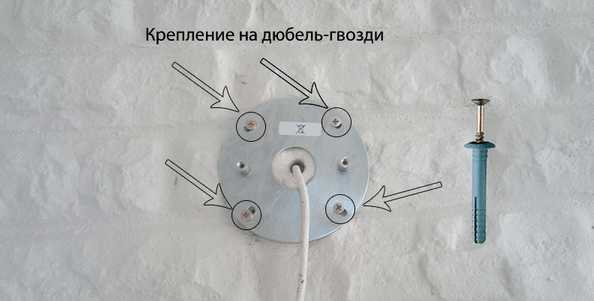

Просверливаем отверстия в отмеченных точках и крепим крышку с помощью дюбель-гвоздей.
С помощью ножа зачищаем вводные контакты на 5-7 мм под соединение клеммной колодкой.
Фиксируем жилы в соответствии со схемой.
Закрепляем корпус болтами, идущими в комплекте, как показано на картинке.
Устанавливаем абажур с помощью еще нескольких болтов. Делать это лучше сверху, на стремянке, чтобы удобнее закручивать болты.
Вкручиваем источник света (обычно используются светодиодные и люминесцентные лампы).
Проверяем качество установки вручную: немного пошатываем бра, чтобы узнать качество крепления. Если светильник «твердо» сидит на месте, остается только подать на него напряжение.
Включаем автоматический выключатель и проверяем работу изделия. Если ничего не искрит, а лампочка не мигает, значит все сделано правильно.

Наглядная видео инструкция по электромонтажу (пример №1)

Второй пример электромонтажных работ

Это все, что Вы должны знать о том, как выполняется установить и подключение бра своими руками. Как Вы видите, все довольно просто! Рекомендуем такой вариант светильника размещать в ванной комнате (для подсветки зеркала), на кухне, в спальне (над кроватью), в гостиной (над диваном) и в коридоре (тоже возле зеркала).

Похожие материалы:

samelectrik.ru

Как поставить выключатель на провод для светильника – Как установить выключатель (для бра, настенных светильников) на провод светильника?
