Как проверить диодный мост генератора: Как проверить диодный мост генератора: что нужно знать

Как проверить диодный мост генератора: что нужно знать

Генератор автомобиля является важным элементом в устройстве автомобиля. Если просто, генератор, который является электродвигателем, питает всю бортовую сеть автомобиля электричеством после запуска ДВС. Также от генератора осуществляется зарядка аккумулятора (АКБ).

Как показывает практика, по тем или иным причинам могут возникать разные поломки генератора, однако достаточно часто распространенной неисправностью является диодный мост. Далее мы рассмотрим, почему выходят из строя диодные мосты, генератор не заряжает АКБ, а также как проверить диодный мост генератора.

Содержание статьи

Мост диодный: проверка

Итак, неполадки генератора могут привести к тому, что аккумулятор не заряжается. Это приводит к его глубокому разряду. Также выход из строя отдельных элементов генератора может приводить к перезаряду АКБ, выкипанию электролита, повреждению батареи и т.

п.

В любом случае, перед заменой АКБ необходимо проверять сам генератор. Если дело не в щетках или подшипниках, тогда виновником неисправностей может оказаться диодный мост.

Отметим, что каждому автовладельцу полезно знать, как проверить диодный мост своими руками. Обратите внимание, рассмотренным ниже способом сделать такую проверку можно в условиях обычного гаража.

Диодный мост: схема устройства

Хотя на разных авто устройство генератора может немного отличаться, общий принцип одинаков. Обычно диодные мосты генератора  имеют 4 или 6 диодов, задачей которых является преобразование переменного тока в постоянный. В основе лежит двухполярный способ выпрямления.

Фактически, выпрямительные диоды генератора выступают шлюзом, пропускающим ток только в одном направлению. Получается, ток из бортовой сети автомобиля не имеет возможности попасть на обмотки статора.

Если говорить о неисправностях, диоды, расположенные на корпусе генератора, по тем или иным причинам перегорают.

Как правило, диодный мост горит по разным причинам, среди которых можно отдельно выделить следующие:

• влага, масло, пыль и грязь, которые попадают на генератор в процессе эксплуатации;
• высокие нагрузки на генератор в момент «прикуривания» авто с разряженной АКБ, когда «плюс» и «минус» перепутаны и т.д.

Как проверить диодный мост мультиметром и при помощи контрольной лампы

Начнем с того, что проверка диодного моста генератора может быть выполнена двумя способами. Один предполагает наличие тестера (мультиметра), тогда как второй  выполняется при помощи контрольной  12 В лампы.

• Начнем с простейшего способа с лампой. Сначала нужно реализовать подключение диодного моста (пластины диодного моста) к минусовой клемме аккумулятора. Пластину нужно плотно прижать к корпусу генератора.

Далее берется заведомо рабочая лампочка с проводами, которая одним концом провода подключается к «плюсу» аккумулятора, тогда как второй конец провода присоединяется к клемме выхода дополнительных диодов.

Затем подключение производится к болту  вывода «+», а также к точкам подключения обмотки статора.

Если лампочка начнет загораться, это четко указывает на то, что произошло перегорание или обрыв диодного моста. Кстати, дополнительная проверка диодного моста на обрыв выполняется так:

Нужно подключить «минус» контрольной лампы на «плюс» аккумулятора, второй конец контрольной лампочки  на «минус» АКБ. Далее подключение лампы реализуется в описанных выше местах контактов. Однако в данном случае лама должна гореть ярко. Если это не так (контрольная лампочка не горит или свечение очень слабое), это укажет на обрыв диодного моста.

• Проверка диодного моста мультиметром потребует снятия всего моста с генератора. При этом способ более точный, так как каждый диод проверяется тестером отдельно.

Для проверки мультиметр выставляется в режим так называемого «прозвона». В данном режиме устройство издает звук во время замыкания двух электродов. Если звукового оповещения нет, тогда выставляется режим на 1 кОм.

Далее электроды мультиметра подключаются к двум концам диода, после чего щупы меняются местами. В норме диод должен в одну сторону показать 400-700 Ом, тогда как в другую бесконечность.

Если же бесконечность при прозвоне показывается в обе стороны, это указывает на то, что имеет место обрыв диода. Если же сопротивление есть, но оно слабое или же одинаковое как с одной, так и с другой стороны, в этом случае диод пробит. Теперь давайте рассмотрим такой способ более подробно.

Проверка диодного моста мультиметром

Перед началом диагностики генератора, само устройство нужно очистить от грязи и подготовить. Начинать проверку следует с того, что нужно снять защитный кожух, затем отсоединить выводы регуляторов. Обратите внимание, положительные диоды с красной маркировкой, отрицательные с черной.

Во время проверки тестером сначала проверяется вся цепь дополнительных диодов. Если обнаружены проблемы, тогда каждый диод нужно прозвонить по отдельности.   Для проверки положительный щуп тестера присоединяется к шине диодов, а отрицательный к нужному диоду.

Как уже было сказано выше, если диод генератора в норме, показания на приборе покажут бесконечность, а после перестановки щупов появится нужное сопротивление. Если же показания отличаются от нормы, диод или весь мост требуется заменить. Подобным образом можно проверить схему из положительных и отрицательных диодов, прозванивая каждый.

Полезные советы

Как показывает практика, часто выгорает диодный мост генератора именно в результате неосмотрительности самого владельца автомобиля. Если имеет место неправильное подключение клемм аккумулятора, запредельно высокая нагрузка на генератор, тогда диоды горят быстро.

Также важно понимать, что активная эксплуатация автомобиля, в результате чего на генератор попадает грязь и вода, не добавляет ресурса диодному мосту. В результате, чтобы увеличить срок службы, нужно правильно мыть двигатель, соблюдать правила подключения клемм к аккумулятору, уметь прикуривать автомобиль и т. д.

В случае, когда нового диодного моста нет, тогда решение – замена вышедших из строя отдельных элементов. Для замены нужен мощный паяльник, а также заведомо исправные диоды в запасе.

Обратите внимание, сразу выполнять замену всего диодного моста также не всегда целесообразно. Если генератор служит давно, тогда оптимально менять диодный мост в сборе, однако это будет более затратным решением.

В случаях, когда генератор не старый, а поломка произошла по причине случайной ошибки самого владельца (например, после прикуривания авто), можно ограничиться только ремонтом генератора. Зачастую, в этом случае не следует опасаться, что другие диоды также начнут быстро выгорать (при условии соблюдения правил во время дальнейшей эксплуатации).

Что в итоге

Как видно, диодный мост (мост диодов генератора) является важным элементом. На практике, кроме щеток генератора, обмотки статора и ротора, а также подшипников, в списке частых поломок находится и сам диодный мост.

По этой причине во время проверки генератора на работоспособность следует учитывать, что вероятность перегорания диодов достаточно высокая (особенно если генератор уже далеко не новый).

Напоследок отметим, чтобы продлить сок службы генератора, специалисты рекомендуют периодически проводить его профилактику, которая заключается в диагностике, а также в просушке и качественной очистке от различных загрязнений.

Читайте также

Как проверить диодный мост мультиметром, прозвон схемы генератора

Одними из устройств, которые служат для преобразования переменного тока в постоянный, являются диоды. Чаще всего для реализации этого процесса используется мостовая схема.

Исполнения схемы

После подачи на входные клеммы переменного напряжения, ток начинает протекать только через два диода, другие же два остаются закрытыми. Затем закрытые открываются, пропуская сквозь себя электрический ток, а открытые – закрываются.

В основе процесса лежит свойство полупроводникового устройства – пропускать ток сквозь себя в одном направлении и препятствовать его прохождению обратно. Полезно будет узнать, как прозвонить такую схему, если она перестала работать.

Мостовые диодные схемы могут иметь два вида исполнения: либо изготавливаться из отдельных диодов, либо формироваться как монолитная конструкция. Второй вариант сборки предпочтительнее, потому что занимает меньше места и является более дешевым, однако при выходе из строя хотя бы одного элемента придется заменить всю монолитную конструкцию.

Быстрая проверка

Процедура проверки на целостность достаточно проста. Если мост состоит из отдельных диодов, то нужно выпаять каждый из схемы, после чего проверка на целостность осуществляется любым тестером. Рассмотрим подробнее, как проверить диодный мост мультиметром.

Установив режим «прозвонки» на мультиметре, один из щупов прибора соединяется с первым выходом диода, а другой – со вторым.

После проведения прозвона в одном направлении, необходимо поменять местами концы щупов мультиметра и произвести второй замер. Если деталь исправна, в одном случае прибор покажет пороговое напряжение (оно колеблется в районе 500-700 Ом), а в другом – единицу (сопротивление стремится к бесконечности).

Любые отклонения от этих значений при проверке будут означать, что устройство функционирует неправильно.

Проверка диодного моста в виде монолитной конструкции имеет свою специфику. Необходимо понимать, какие из выводов и как прозванивать между собой, а так же какие значения на экране мультиметра будут являться нормальными. Пороговые значения напряжения мы увидим, когда:

1. черный щуп мультиметра будет касаться первого вывода диодного моста, а красный – третьего;
2. черный – третьего, красный – четвертого;
3. черный – первого, красный – второго;
4. черный – второго, красный – четвертого.

После этого мы соединяем концы щупов мультиметра с выводами диодной сборки в обратной последовательности. Дисплей мультиметра должен показать единицу. Если все замеры по результатам проверки соответствуют указанным, значит, диодный мост находится в исправном состоянии.

Диагностика в генераторе

Главным элементом электрической системы машины является генератор, ведь даже в случае идеально заряженного и полностью исправного аккумулятора автомобиль не сможет уехать далеко. С этой целью проводятся периодические проверки данного устройства, основной из которых является проверка диодного моста.

Для начала необходимо снять блок с генератора, после чего, установив мультиметр в режим прозвонки, приступить к проверке вспомогательных диодов генератора следующим образом:

1. касаемся красным щупом мультиметра общей точки на шине вспомогательных диодов, а черным щупом касаемся проверяемого диода. Прибор должен показывать единицу;
2. меняем черный и красный щуп местами, на экране должны высветиться значения порогового напряжения;
3. аналогичным способом прозваниваем оставшиеся дополнительные диоды.

После этого приступаем к проверке силовой части диодного моста генератора.

Черный щуп присоединяем к пластине моста, в которой находится сам диод, а красный соединяем с выводом проверяемого диода. Прибор покажет единицу.

Меняем черный и красный щуп местами. На экране мультиметра в таком состоянии отобразиться значение порогового напряжения. Аналогично проводим проверку остальных элементов.

Альтернативный способ

Проверка диодного моста генератора так же может осуществляться альтернативным способом с помощью тестера, сделанного своими руками. Для этого нам понадобится лампочка напряжением 12 вольт и маленькой мощности.

Для начала корпус моста необходимо соединить с отрицательной клеммой аккумулятора с помощью провода, после чего любой из контактов лампы крепим на клемму моста генератора с отрицательным выводом, вторым контактом соединяем клемму «30» с положительной клеммой аккумуляторной батареи. Если лампа начинает светиться, это свидетельствует о повреждении диодного моста.

Отрицательный вывод аккумуляторной батареи соединяем с корпусом моста, а положительный через лампу выводим на крепежный болт диодного моста. Мерцание или горение свидетельствует о неисправности в цепи.

Положительную клемму аккумуляторной батареи зажимаем в точке «30», а отрицательный провод выводится на болт. Если лампа не светится – положительная группа диодов находится в исправном состоянии.

Затем отрицательный вывод оставляем там же, а положительным касаемся точки «61». Горящая лампа будет свидетельствовать о неисправности дополнительных диодов. Как видно, провести проверку для выявления проблемы совсем несложно.

Как правильно проверить диодный мост мультиметром

Диодный мост есть практически в любой аппаратуре, и выход его из строя – очень распространенная причина поломки электронного прибора. Проверка же и замена диодного моста в мастерской стоят неоправданно дорого. Тем не менее самостоятельно выявить неисправность выпрямительного блока и при необходимости починить или заменить мост можно самостоятельно с минимальными затратами. Для этого нужно знать, как проверить диодный мост. Именно эту задачу мы и постараемся сегодня решить.

Что такое диодный мост и что у него внутри

Прежде чем мы займемся проверкой диодного моста, необходимо узнать, что вообще такое диодный мост и из чего он состоит. Мост представляет собой схему, собранную из четырех диодов, соединенных определенным образом, и служит для преобразования переменного напряжения в постоянное. Используется такая схема практически во всей аппаратуре, питающейся от сети – ведь почти всей электронике для своего питания нужно постоянное напряжение, а в сети оно переменное. Но для начала выясним, что такое диод и какими свойствами он обладает.

Диод и принцип его работы

Диод – двухэлектродный полупроводниковый прибор, способный проводить ток только в одном направлении. Его часто так и называют – полупроводник. Если включить полупроводник в цепь постоянного тока анодом к плюсовому выводу источника питания, то через него потечет ток. Если к минусовому – тока в цепи не будет. Во втором случае говорят, что диод закрыт. А теперь включим наш полупроводник в цепь переменного напряжения.

Выпрямление переменного напряжения при помощи полупроводников

Из рисунка хорошо видно, что полупроводник пропустил положительную полуволну и срезал отрицательную. Если включить его в другой полярности, то срезанной окажется положительная полуволна.

Чем диодный мост лучше диода

Теоретически используя лишь один полупроводник, ты смог бы преобразовать переменное напряжение в постоянное. Практически же ты получишь на выходе сильно пульсирующее напряжение, которое мало годится для питания электронных схем. Но если включить несколько диодов определенным образом, то лишнюю полуволну можно не срезать, а в буквальном смысле перевернуть ее. А теперь взгляни на схему ниже:



Диодный мост по схеме Гретца

При положительной полуволне работают диоды под номером 1 и 3: первый пропускает плюс, второй – минус. Полупроводники 2 и 4 в это время заперты и в процессе не участвуют – к ним приложено обратное напряжение, и сопротивление их pn-переходов велико. При отрицательной полуволне в работу включаются диоды 2 и 4. Первый перенаправляет отрицательную полуволну на положительный выход, второй служит минусом. На этом этапе запираются приборы 1 и 3. В результате отрицательная полуволна не пропадает, а просто переворачивается:

Результат работы мостового выпрямителя

Вот так при помощи трех дополнительных полупроводников мы повысили эффективность выпрямления вдвое. Конечно, напряжение на выходе все равно пульсирующее, но с такой пульсацией легко справится сглаживающий конденсатор относительно небольшой емкости.

к содержанию ↑

Как найти диодный мост на плате

Прежде чем прозвонить диодный мост, его необходимо сначала найти на плате. Для этого, конечно, нужно знать, как он может выглядеть. Внешний вид у него зависит от разновидности корпуса. Выпрямители могут состоять как из четырех отдельных полупроводников, впаянных рядышком, так и из диодов, собранных в одном корпусе. Такой сборный прибор так и называют – выпрямительная сборка. Вот лишь несколько видов таких сборок:

Внешний вид выпрямительной диодной сборки

Несмотря на обилие форм, распознать интегральный диодный мост несложно. Он, как ты заметил, четырехвыводной, и два его вывода отмечены знаками «+» и «-». Это выход выпрямителя. На входные выводы подается переменное напряжение, поэтому они обозначаются символом «~», буквами «АС» (аббревиатура от английского «переменный ток») либо могут не обозначаться совсем.

Располагается диодный мост рядом с проводами подачи переменного напряжения: с трансформатора либо для импульсных блоков питания непосредственно из розетки (сетевой шнур).

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Как правило, рядом с выпрямителем ставится сглаживающий электролитический конденсатор – такой бочонок относительно больших размеров.

На рисунках, приведенных ниже, выпрямительные диодные мосты обозначены зеленой стрелкой:

Примеры расположения выпрямительных диодных сборок и мостов на дискретных элементах

к содержанию ↑

Как проверить диодный мост

Проверить диодный мост можно двумя способами:

1. При помощи тестера (мультиметра).
2. При помощи лампочки.

Первый способ, конечно, предпочтительнее: он весьма точен и безопасен для диодного моста. Но если с мультиметром проблемы, то можно воспользоваться лампой от карманного фонаря и батарейкой на напряжение 5-12 В.

Теперь если диодный мост найден, прежде всего нужно провести внешний осмотр всей платы устройства. Элементы должны иметь естественный цвет, не быть обуглены или разрушены. Осмотри место пайки и целостность дорожек: важно, чтобы ничего не отпаялось и не лопнуло. Заодно внимательно осмотри электролитические конденсаторы (те самые бочонки). Они тоже должны быть в порядке: не поврежденные и не вздувшиеся. Если какой-то конденсатор вздулся или взорвался, его надо выпаять  – все равно он потребует замены, чтобы не мешал проведению измерений.

Если конденсатор взорвался, после его демонтажа всю плату нужно тщательно промыть спиртом. Разлетевшиеся части конденсатора – это электролит, который не только проводит ток, но и имеет свойства кислоты.

Прозвонка диодного моста при помощи тестера

Теперь переходим к проверке, или, как говорят, к прозвонке диодного моста, которую нередко приходится проводить  в два этапа:

1. Предварительная прозвонка на месте.
2. Точная проверка.

Первый этап удобен тем, что диодный мост можно не выпаивать, а проверять его прямо в схеме. Второй метод более трудоемок, но в случае неудачи с первым вариантом поможет провести точную проверку.

Для работы нам понадобится тестер: стрелочный или цифровой. В первом случае прибор должен уметь измерять сопротивление, во втором – иметь режим проверки полупроводников. Этот режим обозначается значком диода:

Проверить диодный мост можно лишь в этом положении переключателя

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Никогда не проверяй полупроводниковые приборы цифровым тестером в режиме измерения сопротивления. В этом режиме практически все подобные приборы проводят измерение переменным током, и прозвонка полупроводников ничего не покажет.

Прозвонка диодного моста на месте

Итак, стрелочный прибор переводим в режим сопротивления на предел измерения около 1 кОм, цифровой включаем на проверку диодов. Теперь вспоминаем схему диодного моста:

Электрическая схема диодного моста

Твоя задача – прозвонить каждый из диодов, подключив к нему щупы тестера сначала в одной, а потом в другой полярности. Как видно из схемы, добраться до каждого диодика в отдельности не составляет труда, достаточно лишь выбрать соответствующие ножки сборки. Если выпрямитель собран на отдельных полупроводниках, проблемы вообще нет: просто прозванивай каждый, касаясь щупами прибора его выводов.

Что говорят измерения после прозвонки? Для каждого из отдельных полупроводников результат измерений должен быть следующим: в одном направлении тестер показывает маленькое сопротивление (значение около 200-700 Ом), в другом невозможно прозвонить вообще – прибор показывает «бесконечность».

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

На самом деле цифровой тестер в режиме проверки диодов показывает не сопротивление цепи, а величину падения напряжения на открытом диоде. Это имеет большое значение для измерения параметров полупроводников, но совершенно не существенно для прозвонки. Таким образом, алгоритм работы с любым типом тестера одинаков, а напряжение падения можешь принимать хоть за милливольты, хоть за Омы.

Если самостоятельно вычислить каждый из диодов по выводам тебе сложно, то ориентируйся на картинку ниже, в которой в качестве примера показана прозвонка диодной сборки GBU25M.

Прозвонка диодного моста при помощи мультиметра

Обрати внимание, что цифры на экране тестера, изображенного на рисунке, условны. Падение напряжения на диоде и его сопротивление могут колебаться и зависят от типа полупроводника и его рабочего напряжения.

Точная проверка

Если результаты твоих измерений совпали с теми, которые описал я, то диодный мост можно считать исправным. Но если что-то пошло не так и ты не получил желаемых результатов, то диодный мост придется выпаять и провести проверку еще раз. Дело в том, что большинство схемотехнических решений предусматривают «обвязку» выпрямителя дополнительными элементами: конденсаторами, фильтрами, катушками и пр. Все это может внести искажения в измерения, и ты просто не увидишь, почему и что не так.

Включаем паяльник и выпаиваем диодный мост. Если он состоит из отдельных диодов, то их достаточно отпаять лишь с одной стороны, приподняв по одной ножке каждого диода над платой. Теперь проводи повторное измерение. Методика та же, что и в первом случае: каждый из диодов прозванивай в обе стороны, меняя полярность подключения щупов прибора.

Если и сейчас показания прибора не соответствуют норме, можно с полной уверенностью сказать, что сборка или отдельный диод неисправны. Если в обоих направлениях измерения высокие значения сопротивления, переход диода выгорел, он в обрыве. Звонится в обе стороны – диод пробит, замкнут накоротко. Если пробита диодная сборка, то придется заменить ее целиком. Если диоды стоят отдельно, достаточно заменить неисправный прибор однотипным.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

В Интернете полно поисковых запросов типа «как проверить диодный мост индикаторной отверткой». Индикаторная отвертка, точнее, указатель напряжения предназначен для абсолютно других целей, и проверять диоды с его помощью не только бессмысленно, но и опасно!

Прозвонка моста индикаторной лампой

Если в твоем распоряжении не оказалось мультиметра, то для проверки диодного моста можно обойтись и подручными средствами: лампочкой и батарейкой. Тебе понадобится батарейка или кассета с несколькими пальчиковыми батарейками с общим напряжением 5-12 В и маломощная лампочка накаливания приблизительно с таким же, как у батареи, напряжением питания.

Лампу нужно брать минимальной мощности, чтобы не сжечь диод чрезмерно большим током. Подойдет, к примеру, лампочка от маломощного карманного фонаря. Если в качестве батареи ты используешь аккумулятор на 12 В, то подойдет и лампочка от подсветки приборной панели или габаритных фар («подфарников»).

Ты, конечно, помнишь, что диод проводит ток в одну сторону, поэтому взгляни на две предложенные мной схемы:

Схема проверки диода при помощи лампы накаливания

На схеме слева диод включен в прямом направлении и пропускает ток – лампа должна загореться. На правом рисунке диод включен в обратном направлении и тока не пропускает – лампа погашена. Понял идею? Собирай тестер и щупами А1 и А2 прозванивай диодный мост, ориентируясь не на экран мультиметра, а на лампу. Горит – маленькое сопротивление, погашена – большое. Вот и вся хитрость.

к содержанию ↑

Проверка диодного моста генератора автомобиля

Если у тебя есть автомобиль, то тебя наверняка заинтересует этот раздел статьи. Выход из строя генератора авто – серьезная проблема, решение которой стоит немалых денег. Но и тут причиной поломки может оказаться неисправность диода выпрямительного моста, который установлен в генераторе. А это значит, что вопрос можно попытаться решить своими силами. Взглянем на упрощенную схему генератора:

Схема диодного моста генератора автомобиля

Перед тобой такой же диодный мост, только трехфазный, с шестью, а не с четырьмя диодами. Это означает, что прозвонить его не составит никакого труда!

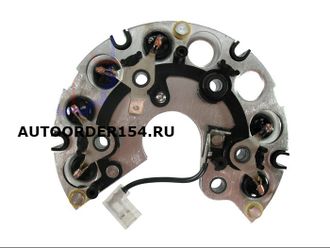

Итак, разбирай генератор и снимай диодный мост, который выглядит примерно вот так:

Диодный мост автомобильного генератора

Зелеными стрелками я отметил силовые диоды, но еще есть три вспомогательных, они помечены красными стрелками. Звонить будем и те и другие – все на виду и легкодоступны.

Промывай подковку в бензине, чтобы смыть всю грязь и масло, которые могут быть причиной неисправности. Когда мост высохнет, начинай прозванивать каждый диод, используя методику, описанную выше. Для работы можно использовать как мультиметр, так и лампу от габаритов в комплекте с автомобильным аккумулятором.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Обрати внимание! Диоды, стоящие на разных подковках, только с виду одинаковые. На самом деле у одних на центральном выводе анод, у других – катод. Это сделано для того, чтобы диоды можно было расположить на одной подковке, одновременно исполняющей роль радиатора, без изолирующих прокладок.

к содержанию ↑

Техника безопасности

Подавляющее большинство современной аппаратуры имеет импульсные высоковольтные блоки питания. Это означает, что диодные мосты в них работают под напряжением до 300 В. Поэтому, прежде чем начать измерение, отключи прибор от сети и, главное, разряди сглаживающие электролитические конденсаторы, которые могут «держать» опасный для жизни заряд часами. Для наглядности я пометил их красными стрелками:

Плата блока питания ПК с диодным мостом и сглаживающими конденсаторами

Чтобы разрядить их, замкни на секунду выводы конденсатора отверткой, держа ее за изолирующую ручку. В противном случае ты не только сожжешь мультиметр, но и можешь попасть под смертельное напряжение.

И последний совет: после ремонта прибора не спеши втыкать сетевую вилку в розетку. Для начала включи его в сеть через лампу накаливания мощностью 150-200 Вт. Если все сделано правильно, лампа будет едва светиться. О неудавшемся ремонте лампа просигнализирует тебе ярким светом в полный накал, указывающим на короткое замыкание.

Делая всевозможные сетевые переключения, береги глаза. Очень многие элементы импульсных блоков питания при неудачном ремонте способны взрываться не хуже осколочной гранаты. А разрыв электролитического конденсатора, как я уже писал выше, грозит огромным разлетом не только осколков алюминия и клочьев бумаги, но и разбрызгиванием кислоты.

Вот ты и научился проверять исправность диодных мостов. Надеюсь, в будущем эти знания будут полезны и сохранят не только твои деньги и время, но и нервы. Провести самостоятельную дефектовку электронного прибора, а затем и его ремонт – это круто. Не так ли? Пиши ответ в комментариях

Задать новый вопрос

Предыдущая

Вопросы экспертуКак правильно менять лампочки в подвесном потолке

Следующая

Вопросы экспертуКак правильно заземлить ванну в квартире?

Как проверить диодный мост на генераторе мультиметром и лампочкой?



Значимость диодного моста в генераторе определяется его полезными свойствами выпрямлять ток. Убедиться в работоспособности диодного моста можно лишь на установленном генераторе, снять и разобрать который, может отнять уйму времени и сил. Однако, зная определенные тонкости работы электроприборов, можно узнать, рабочий диодный мост вы держите в руках или нет? Сегодня мы расскажем вам, как проверить диодный мост генератора, но вначале вы узнаете, для чего он нужен.

Роль диодного моста в генераторе

Как известно из электротехнических наук, существуют два вида электрического тока – это переменный и постоянный. Главное отличие их заключается в том, что в переменном токе заряженные частицы двигаются в разных направлениях, а в постоянном только в одном. Переменный ток имеет хорошие экономические показатели в плане передачи его на дальние расстояния, однако многие электрические приборы работают сейчас только на постоянном токе.



Кроме того, для зарядки автомобильного аккумулятора и работы многих электрических приборов необходим именно постоянный ток, получение которого из генератора невозможно. Именно для этих целей в генераторе устанавливают диодный мост.

Диодный мост выполняется в виде двух металлических пластин, проводящих электрический ток. По всей площади пластин встроены специальные полупроводниковые элементы – диоды, которые устанавливаются в чередующемся порядке. Суть работы диодов всегда и везде заключается в том, что они пропускают такую величину, как ток только в одном единственном направлении, таким образом, выпрямляя напряжение.

Переменное напряжение, выходящее с генератора обеспечивает изменение направления движения электронов. Поэтому для получения постоянного напряжения необходимо не только блокировать прохождение электронов в «неправильную» сторону, но и перенаправить их, чтобы обе фазы переменного тока работали на создание постоянного тока. Эту задачу и выполняет диодный мост. Благодаря переменному току, напряжение поочередно появляется на выводах фаз, что и позволяет отделять положительное напряжение от отрицательного. При этом каждый диод моста пропускает напряжение лишь в одну сторону, поэтому к каждому выводу генератора присоединены два диода, отделяющие положительное и отрицательное напряжение. Нередко встречаются модели генераторов, которые вырабатывают не только положительное, относительно кузова напряжение, но и отрицательное, поэтому в них к каждому выводу обмотки подключены три диода. На многих современных машинах диодный мост устроен сложней, но общий принцип работы неизменен, а аккумулятор выступает в роли конденсатора, гасящего колебания напряжения.

Схема проверки диодного моста

Часто случается так, что диодный мост попросту выходит из строя. Такое может случиться, если полярность аккумулятора была перепутана или в генераторе возникло замыкание электрической цепи. Во время покупки нового, или при ремонте старого диодного моста, его необходимо проверить перед установкой на автомобиль. Для этого можно использовать два способа, которые перечислены ниже.

Неисправности



В автомобиле всего два источника постоянного напряжения, обеспечивающих работу бортовой сети – аккумулятор и генератор. Поэтому любая неисправность диодного моста обязательно отражается на работе бортовой сети. Если у вас быстро «садится» новый аккумулятор, тускло светят фары или тяжело заводится стартер в мороз, велика вероятность, что проблема в диодном мосте. Если приемник или CD/USB проигрыватель начал искажать звук при работающем двигателе, то велика вероятность, что проблема в диодном мосте генератора.

Когда пробит или оборван один из диодов моста, то вместо стабильного пульсирующего напряжения на выходе генератора появляется напряжение с провалами. Ведь во время соответствующего полупериода диод не может передавать напряжение в бортовую сеть, из-за чего и происходит провал. Аккумулятор в какой-то мере компенсирует эти провалы за счет своих ресурсов, но общее напряжение сети становится немного меньше. Кроме того, провалы являются источниками электромагнитных помех, негативно воздействующих на звуковоспроизводящее оборудование.

Диагностика моста с помощью мультиметра + Видео

Единственный способ нормально проверить диодный мост – снять генератор с двигателя, отсоединить от него мост и прозвонить с помощью тестера. Ведь проблема может быть не только в диодном мосту, но и в обмотках, контактах или регуляторе напряжения. Методика снятия и разборки генератора на различных машинах отличается, поэтому воспользуйтесь руководством по ремонту или обслуживанию вашей машины. Сняв и разобрав генератор, снимите с него диодный мост. На одних устройствах он присоединен к генератору с помощью болтов, на других с помощью пайки. Краской поставьте метки на генераторе и диодном мосте, чтобы не перепутать его ориентацию при установке. Сняв диодный мост, возьмите тестер (мультиметр) и переведите его в режим измерения сопротивления со звуковой индикацией.



Мультиметр – универсальный прибор, предназначенный для измерения электрических величин и проверки работоспособностей других электрических приборов и элементов. Присоединяйте щупы прибора к обоим выводам диода. На многих мостах минусовой вывод половины диодов присоединен к центральной алюминиевой или стальной пластине, а половина плюсовых выводов диодов присоединена к металлической жиле – оголенному луженому проводу диаметром не менее 1 мм. Для проверки каждого диода касайтесь сначала одним щупом центральной пластины или жилы, а другим противоположного вывода диода, затем меняйте местами щупы. Если диод исправен, то «пищать» тестер будет лишь при определенном положении щупов. Если же прибор пищит при любом порядке присоединения щупов, то диод пробит. Если тестер не пищит ни при каком порядке проверки, то диод оборван.

Прибор должен издавать звуковой сигнал, только при проверке одной стороны. Аналогичным образом проверяются все остальные диоды моста.

Другой вариант проверки мультиметром более точный и подразумевает использование другой физической величины – сопротивления. Для этого переключатель прибора устанавливается в новое положение «1kOm». Суть замеров при этом не меняется, за исключением того, что прибор в одну сторону должен показывать от 500 до 800 Ом, а в другую – бесконечность. Таким образом, диод можно вполне считать работоспособным.

Проверяем лампочкой на 12 вольт

Если соответствующего прибора у вас не имеется, то вместо него можно использовать лампу. Для этого можно использовать аккумулятор и лампу на 12 вольт. Соберите схему лампа – аккумулятор и в разрыве цепи зачистите провода с помощью ножа. Эти концы будут представлять собой щупы, с помощью которых можно производить проверку. Как вы правильно догадались, при одной полярности подключения к диоду лампа должна загореться, а при другой – не реагировать. Только в этом случае диод считается исправным.

Есть еще один способ проверки лампой, но без разборки генератора. Однако его возможности позволяют проверить только группы диодов в целом. Соберите такую же схему лампа – аккумулятор и сделайте свободные концы в разрыве схемы. Измерения выполняются в 4 этапа:

• Первый этап. Выполняется проверка абсолютно всех диодов. Один из свободных концов подключается на минусовую клемму генератора, а второй на выходной контакт «30». Если лампа загорелась – можно смело судить о наличии короткого замыкания в цепи диодов (повреждение единственного или определенной группы диодов одновременно).
• Второй этап. Теперь необходимо проверить «минусовую» группу полупроводниковых элементов. Для этого минус необходимо подключить на массу генератора (или корпус), а плюс нужно плотно прислонить к болту, на котором крепится диодный мост. Если лампочка загорелась или начала моргать, значит, имеется неисправность в минусовой группе диодного моста.
• Третий этап. Далее проверке подвергается плюсовая группа диодов. Минусовой конец лампы идет на болт крепления диодного моста, а плюс устанавливается на выводе «30». Любое загорание лампы свидетельствует о наличии короткого замыкания.
• Четвертый этап. В последнюю очередь проверяют второстепенную группу. Для этого нужно минусовой конец нужно оставить на том же месте, а плюс поместить на контактный вывод «61». В случае если лампа загорелась – это тоже признак определенной неисправности.

Вот так выполняется проверка диодного моста. На этом она завершается. Как видите это совсем не сложно, и справиться с этим можно без специальных знаний в области электротехники.

Как проверить диодный мост генератора ВАЗ в домашних условиях

Большинство автомобилистов «на Вы» с электроникой, тем более в современных автомобилях, это и неудивительно, если учитывать сложность современных двигателей. Большое количество различных датчиков и проводков наводит страх на «нашего брата». .. Однако есть вещи, которые на первый взгляд выглядят очень сложно, но на самом деле их ремонт и диагностика — плевое дело.

Сегодня мы поговорим о том, как проверить диодный мост своими руками, сэкономив при этом деньги и время на поездку к специалистам в автосервис. Когда-то я уже писал о том, как сделать ремонт генератора ВАЗ 2101, на этот раз мы поговорим конкретно про диодный мост, точнее о том как его проверить в домашних условиях.

О роли генератора в авто, наверное, не стоит лишний раз говорить, каждый знает о том, что это очень важная деталь, без которой нельзя представить двигатель. От работоспособности генератора во многом зависит срок службы АКБ, который получает зарядку от генератора.

Диодный мост состоит из четырех или шести диодов, которые преобразуют переменный ток в — постоянный по принципу двухполярного способа выпрямления. Выпрямительные диоды генератора играют роль шлюза, который пропускает ток лишь в одном направлении, не позволяя току из бортовой электросети автомобиля пройти на обмотки статора. Диоды расположены на корпусе генератора и имеют свойство перегорать, причин этому есть несколько.

Распространенные причины перегорания диодов

1. Попадание влаги (например во время мойки двигателя).
2. Пыль, масло и грязь, которая может попасть в генератор во время езды.
3. Во время «прикуривания автомобиля» при полной разрядке аккумулятора, в случае если вы нечаянно перепутали «+» и «-«.

На самом деле существует большое количество ситуаций, при которых диодный мост перегорает, но описывать их мы конечно же не будем.

Как проверить диодный мост ВАЗ в домашних условиях?

Для того, чтобы проверить диодный мост не нужно обладать какими-то сверх знаниями или инструментом, достаточно иметь понятие о том, что такое генератор и диодный мост и иметь «в хозяйстве» тестер (мультиметр) или «контрольку» (лампочка на 12 вольт).

Способ №1 с использованием лампочки

1. Подключите к минусовой клемме АКБ пластину диодного моста,(корпус), при этом пластина должна быть плотно прижата к корпусу генератора.
2. Затем необходимо взять лампочку и подключить один конец к «плюсовой» клемме аккумулятора, а второй конец подсоединить к клемме выхода дополнительных диодов, а после этого к болту «плюсового» вывода и к точкам подключения статорной обмотки.
3. Лампочка должна быть исправной и не должна загораться при любом из прикосновений, если все же загорелась можно смело делать заключение что диодный мост пробит.

Способ №2 проверка диодного моста на обрыв

1. Подключите «-» пластину контрольной лампы на «+» АКБ.
2. Возьмите второй конец «контрольки» и подключите к «-» АКБ, затем проверьте в тех же точках, которые описаны выше, только в этом случае лампочка должна загореться, если не горит или очень слабо горит — у вас обрыв диодного моста.

Способ №3 проверка с использованием тестера (мультиметра)

Этот способ предусматривает полное снятие всего диодного моста с генератора. Проверка диодов производится каждого по отдельности.

1. Возьмите тестер, установите его в режим «прозвона» (когда при замыкании двух электродов тестера он звонит или пищит, если нет такой опции установите в режим на 1 кОм).
2. Подключите электроды к обеим концам диода, затем поменяйте щупы местами. Исправным диод считается, если в одну сторону он показывает 400-700 Ом, а в другую бесконечность. В случае если у вас в двух направлениях бесконечность — диод оборван. Если сопротивление есть, но маленькое или одинаковое с двух сторон — диод пробит и требует замены.

Чтобы заменить диод достаточно иметь исправный диод и хороший паяльник, ну и навыки не помешают, конечно же. Если не охота возиться, поменяйте весь диодный мост в сборе, это будет быстрее, но дороже.

vaz-remont.ru

&nbsp

Как проверить генератор на машине не снимая и если снять его с авто

 Генератор – это небольшая электростанция автомобиля. Он не только снабжает потребители энергией, но и восстанавливает заряд аккумулятора. Несмотря на то, что производители аккумуляторов заявляют, что их батареи способны обеспечить работу двигателя и проехать «на АКБ» не менее 200 км, тесты показали, что ни одна батарея не «дотягивает» до заявленных показателей.
Поэтому, даже находясь в пределах города, при подозрениях о поломке генератора лучше сразу проверить его работу – иначе «севшая» из-за недостаточной зарядки батарея может воспрепятствовать запуску двигателя и сорвать тем самым планы на день.
Рассмотрим в общих чертах устройство этого узла, возможные его неисправности и их выявление на снятом генераторе, а также расскажем, как проверить генератор на машине, не снимая его.

Содержание статьи

Устройство генератора



Устройство генератора


На рис.1 наглядно изображён генератор в разобранном виде, рис.2 показывает его электрическую схему.
Принцип работы его прост – шкив генератора приводится во вращение при помощи ремня, надетого также и на шкив коленвала. На современных авто этот ремень обычно передаёт крутящий момент и на другие механизмы двигателя, поэтому его принято называть сервисным.

Реле-регулятор напряжения в современных генераторах компактно выполняется в одном корпусе со щёточным узлом для экономии места.

Вращающийся ротор, на обмотку которого через меднографитные щётки подаётся электрический ток (для создания электромагнитного поля), порождает ЭДС в обмотке статора, «плюсовой» вывод (на рис.2 «В») которой соединён с АКБ, а отрицательный – с «массой».
Естественно, что при увеличении числа оборотов двигателя возрастает и ток, вырабатываемый генератором. Чрезмерное напряжение может вывести из строя не только АКБ, но и большинство электрических приборов авто. Поэтому в цепь обмотки ротора устанавливается регулятор напряжения, который ограничивает подачу тока на обмотку ротора и тем самым меняет напряжение, вырабатываемое статором.
Регулятор напряжения в современных генераторах выполняется в одном изделии со щёточным узлом, благодаря применению полупроводниковых ключей – более старые модели регуляторов были релейного типа и устанавливались отдельно – из-за громоздких размеров.
Диодный мост генератора служит для преобразования переменного тока в постоянный и, как видно из рис. 1, устанавливается внутри генератора.

Неисправности генератора



Неисправный подшипник генератора


Поломки генератора можно разделить на две группы – механические и те, что характерны для электрических приборов. Механические поломки достаточно просто диагностируются при осмотре генератора и его привода. Изношенные подшипники в самом генераторе и в натяжных роликах сервисного ремня выдают себя гудением, натяжение ремня контролируется обычно рукой. Сам сервисный ремень достаточно просто внимательно осмотреть на предмет трещин, расслоения, замасливания и т.д.
Поломки электрической части, как правило, требуют инструментального контроля (тестером, мультиметром, осциллографом) и могут быть следующими:

Самой распространенной неисправностью генератора является износ и заедание щёток.

1. Износ и заедание щёток.
2. Пробой или перегорание интегральной схемы регулятора напряжения.
3. Неисправности диодного моста – перегорание или пробой его вентилей.
4. Частичное или полное сгорание изоляции проводов обмоток ротора и статора.

Поломки могут привести не только к недостаточному напряжению, вырабатываемому генератором. Пробой схемы регулятора напряжения может, наоборот, способствовать тому, что весь ток, вырабатываемый генератором, будет поступать в бортовую сеть авто – а это может быть от 30 вольт и выше, что станет причиной перегорания электронных приборов и «выкипания» АКБ.

Как проверить, работает ли генератор, на машине



Проверка напряжения на аккумуляторе


Наиболее полную картину работы генератора даст осциллограф, но чтение осциллограмм требует специальной подготовки, а описание диагностики займёт много времени. Поэтому не будем описывать, как можно проверить генератор на машине осциллографом, а опишем более доступные способы.

Чтобы проверить генератор не снимая его, следует замерить напряжение на клемах аккумулятора при работающем двигателе — оно должно быть около 14 вольт.

Самый простой метод заключается в снятии клеммы с АКБ при работающем двигателе – если мотор после этого глохнет, значит, генератор не справляется со «своими обязанностями». Способ эффективный и наглядный, но он хорош лишь в том случае, если регулятор напряжения старого типа – релейный. Современные полупроводники не всегда выдерживают скачка напряжения, а вентили диодного моста – работы без нагрузки, поэтому такая проверка может погубить исправную до этого электронику.
Лучше всего замерить напряжение на клеммах АКБ при работающем двигателе – оно должно составлять около 14 вольт (при отключенных мощных потребителях) на холостом ходу.
Кроме того, «недодающий» электричества генератор проявляет себя так:

• при движении с небольшой скоростью в темноте свет фар немного «подрагивает» – это неисправен регулятор напряжения;
• работа генератора сопровождается характерным «завыванием», которое усиливается при включении электроприборов, а свет фар при этом становится более тусклым – неисправен диодный мост;
• звук пробуксовывающего на шкивах сервисного ремня знаком почти всем. Проскальзывающий ремень также снижает производительность генератора.

Как проверить генератор без машины



Проверка щёток генератора


Не стоит спешить разбирать сразу весь генератор, снятый с авто. Износ щёток не является поломкой, скорее, их замену можно рассматривать, как своего рода профилактику. Проверить щётки генератора лучше всего, сняв их в сборе с регулятором – осмотр покажет не только, насколько они изношены, но и позволит выявить возможное их заедание.

Для того, чтобы проверить регулятор напряжения генератора, недостаточно использовать только тестер или мультиметр – нужно удостовериться, действительно ли он не допускает превышения напряжения, подаваемого на щётки – и через них – на обмотку ротора.
Для проверки реле-регулятора генератора выглядит примерно так (рис.3):


Проверка реле-регулятора напряжения


Но, используя в качестве источника питания обычный 12-ти вольтовый аккумулятор, Вы сможете лишь констатировать обрыв цепи (в случае перегорания интегральной схемы), если не загорится контрольная лампочка. Но если вместо АКБ Вы подключите регулируемый блок питания и подадите напряжение свыше 14,4 вольта, исправный регулятор должен запереть цепь, и лампочка не загорится.


Проверка диодного моста генератора



Чтобы проверить диодный мост генератора мультиметром, нужно включить прибор в режим проверки полупроводников – звуковой сигнал при подключенном в прямой полярности диоде скажет о том, что диод не перегорел. При подключении же в обратной полярности такой звук будет свидетельствовать о том, что диод «пробит». Но иногда неисправные диоды можно увидеть невооружённым глазом – случается, их разрывает пополам.

Если под рукой нет мультиметра для «прозвонки», выйти из положения поможет обыкновенная лампа накаливания.

Но если под рукой нет мультиметра, «прозвонка» моста с помощью лампы будет не менее эффективной.
Для проверки на обрыв обмоток ротора и статора, достаточно простого пробника с лампочкой, но выявить межвитковое замыкание можно лишь, замерив сопротивления омметром. Но если обмотка статора сгорела, это можно установить по потемневшей изоляции и запаху гари.
Если Вы сняли генератор, но не уверены, что сможете полноценно произвести диагностику, можете отвезти его в специализированную мастерскую, где проверку произведут на специальном стенде.


Как проверить диодный мост мультиметром

Диодный мост – электрическое устройство, используемое в современной электронике, люминесцентных лампах, сварочных аппаратах, автомобильных генераторах для выпрямления переменного тока, поступающего от источника, и получения постоянного. Содержание статьи В однофазной электрической сети в состав мостовой схемы входят 4 кремниевых выпрямительных или 4 диода Шоттки. В трехфазной сети в мост соединяют 6 полупроводников. Эти элементы часто выходят из строя, провоцируя сгорание предохранителя. После замены предохранителя необходимо проверить работоспособность полупроводников. Существует несколько вариантов того, как проверить диодный мост, выбор зависит от вида схемы. Диоды могут располагаться дискретно или представлять собой заводскую сборку, в которой все элементы находятся в одном корпусе. Как прозвонить диодный мост из дискретно расположенных диодов Все детали мостовой схемы можно прозвонить без выпайки. Для этого необходим мультиметр, в котором есть режим проверки диодов, обычно совмещаемый со звуковой прозвонкой. Суть проверки заключается в измерении разности напряжений между щупами. Как правильно проверить исправность диодного моста тестером: Для начала осуществляют прямое подключение прибора. Для этого щуп красного цвета подсоединяют к аноду, а черного – к катоду. При таком подключении ток протекает свободно. Для кремниевого диода падение напряжения на p-n-переходе составляет примерно 500-700 мВ. Для диодов Шоттки падение напряжения на переходе между зонами ниже и равно примерно 300 мВ. Прямое подключение диодного моста Далее осуществляют обратное подключение. Красный щуп подсоединяют к катоду, а черный – к аноду. Для исправного полупроводника значение падения напряжения будет равно 1 или более 1000 (обычно 1500). Обратное подключение диодного моста Если в результате проверки в обоих направлениях наблюдаются высокие значения или срабатывает звуковой сигнал, то диодный мост оборван. Как проверить диодный мост в трансформаторном блоке питания с помощью лампочки Для этого способа понадобится лампа накаливания мощностью до 100 Вт, вкрученная в патрон. Лампу подключают в разрыв силового фазного провода. Если на плате произошло короткое замыкание, то при включении устройства в сеть перегорит предохранитель, сам провод или выбьют автоматические выключатели. Если провести проверку с использованием лампочки накаливания, то подобных неприятностей можно избежать. При наличии короткого замыкания лампочка, включенная в сеть, загорится ярким светом. Она не сгорит, поскольку сопротивление спирали ограничит ток. Если же электронные компоненты платы исправны, то лампочка не загорится совсем или будет наблюдаться слабое свечение. Пробой диодного моста Простая проверка целостности диодного моста трансформаторного блока питания Если мы выяснили с помощью лампочки, что на плате существуют проблемы, с помощью индикаторной отвертки можно выяснить, есть ли обрыв на диодном мосту. Если на входе в выпрямитель на фазном проводе загорается индикатор, проводим дальнейшую проверку. Если же индикатор не загорелся, то проблема не в диодной схеме, а в силовом кабеле. Индикатором проверяют наличие напряжения на плюсовом выходе выпрямителя. Если оно присутствует, то диодный мост не оборван. Большего количества информации при такой проверке мы не получим. Пробоя диодного моста нет Как точно проверить диодную сборку: подробный анализ Для проверки понадобится мультиметр, имеющий режим проверки диодов. Этапы проверки: Тестирование начинают с диодов 1 и 2. Для этого красный щуп тестера подключают к выводу со знаком «-». Над двумя центральными выводами имеется маркировка AC или ̴. Черный щуп по очереди подключают сначала к одному такому выводу, а затем ко второму. Это прямое включение, при котором ток протекает свободно. На дисплее цифрового мультиметра отобразится значение падение напряжения на переходе p-n при прямом включении. В зарубежных даташитах эта величина обозначается как Vf. Для кремниевых диодов она находится в пределах 0,4-0,7 В. Для полупроводников Шоттки она ниже, и равна примерно 0,3 В. Если на измерительном приборе отобразились эти значения, то диодная сборка исправна. Для уточнения результатов проверки диодов 1 и 2 проводят обратное подключение. Для этого к выводу «-» подключают черный щуп (минусовый). Красный щуп поочередно подводят к выводам, промаркированным AC или ̴. На дисплее должна быть единица, свидетельствующая о высоком сопротивлении и отсутствии обратного тока. Если это так, то исправность диодов 1 и 2 подтверждена. Далее проверяют проверку диодов 3 и 4 при условии прямого подсоединения. Для этого к плюсу подключают черный щуп, а красный по очереди подводят к выводам AC. На дисплее должно отображаться падение напряжения на p-n переходе, о котором подробно было рассказано в первом пункте. Для подтверждения результата к плюсу подключают красный щуп, а черный – к выводам AC. На дисплее должна быть единица. Если диодная сборка благополучно пройдет эту проверку, можно с уверенностью сказать, что все элементы исправны. Как проверить диодный мост генератора Диодный мост генератора Диодный мост генератора автомобиля или мотоцикла предназначен для выпрямления переменного тока, вырабатываемого генератором, и получения постоянного тока для зарядки АКБ и других потребителей электропитания. Неисправность диодного моста приводит к полному исчезновению или значительному уменьшению количества тока, вырабатываемого генератором. Наиболее точные результаты можно получить на СТО – на стенде с использованием осциллографа. Один из вариантов простой проверки полупроводников – прозвонка с помощью мультиметра. Однако это ненадежный способ, поскольку нагрузка у прибора совсем небольшая, поэтому неисправность может быть не выявлена. Для проверки диодного моста генератора под нагрузкой используют контрольную лампочку, это может быть обычная автомобильная лампа 12 В. Выпрямительный блок состоит из двух алюминиевых пластин, объединенных в единую конструкцию. В каждую из них впаяны по 3 диода. Положительные и отрицательные диоды спаяны попарно. Проверка мостовой схемы на короткое замыкание (КЗ) между пластинами производится следующим способом: Положительный провод от лампы подсоединяют к верхней пластине, а отрицательный – к нижней. Если лампочка не загорелась, то КЗ отсутствует. Полярность меняют. При отсутствии КЗ лампочка загорается. Положительные полупроводники на пробой и обрыв проверяют прижатием плюсового провода от лампочки к верхней пластине. Минус поочередно подсоединяют к точкам соединения полупроводников. Если схема исправна, лампочка не горит. При смене полярности лампочка должна гореть. Проверку отрицательных диодов проводят прижатием отрицательного провода к нижней пластине, а положительного – к точкам соединения полупроводников. При исправной схеме лампочка не горит, при смене полярности она должна загореться. Видео: как проверить диодный мост мультиметром Была ли статья полезна? Да Нет Оцените статью Что вам не понравилось? Другие материалы по теме Анатолий Мельник Специалист в области радиоэлектроники и электронных компонентов. Консультант по подбору деталей в компании РадиоЭлемент.

Как тестировать диоды с помощью цифрового мультиметра

Цифровые мультиметры могут тестировать диоды одним из двух методов:

1. Режим тестирования диодов: почти всегда лучший подход.
2. Режим сопротивления: обычно используется, только если мультиметр не оборудован режимом проверки диодов.

Примечание: В некоторых случаях может потребоваться удалить один конец диода из схемы, чтобы проверить диод.
Что нужно знать о режиме сопротивления при проверке диодов:

• Не всегда показывает, хороший ли диод или плохой.
• Не следует принимать, когда в цепь включен диод, так как он может давать ложные показания.
• Может использоваться для проверки неисправности диода в конкретном приложении после того, как проверка диода показывает, что диод неисправен.

Диод лучше всего проверять путем измерения падения напряжения на диоде, когда он смещен в прямом направлении. Диод с прямым смещением действует как замкнутый переключатель, позволяя току течь.

В режиме проверки диодов мультиметра возникает небольшое напряжение между измерительными проводами.Затем мультиметр отображает падение напряжения, когда измерительные провода подключены к диоду при прямом смещении. Процедура тестирования диодов выполняется следующим образом:

1. Убедитесь, что а) все питание цепи отключено и б) на диоде отсутствует напряжение. В цепи может присутствовать напряжение из-за заряженных конденсаторов. В таком случае необходимо разрядить конденсаторы. Настройте мультиметр на измерение постоянного или переменного напряжения.
2. Переведите шкалу (поворотный переключатель) в режим проверки диодов.Он может делить место на циферблате с другой функцией.
3. Подключите щупы к диоду. Запишите отображаемое измерение.
4. Поменяйте местами измерительные провода. Запишите отображаемое измерение.

Анализ испытаний диодов

• Хороший диод прямого действия показывает падение напряжения от 0,5 до 0,8 В для наиболее часто используемых кремниевых диодов. Некоторые германиевые диоды имеют падение напряжения от 0,2 до 0,3 В.
• Мультиметр показывает OL, когда исправный диод имеет обратное смещение.Показание OL указывает на то, что диод работает как разомкнутый переключатель.
• Неисправный (разомкнутый) диод не позволяет току течь ни в одном направлении. Мультиметр будет отображать OL в обоих направлениях, когда диод открыт.
• Закороченный диод имеет одинаковое значение падения напряжения (приблизительно 0,4 В) в обоих направлениях.

Мультиметр, установленный в режим сопротивления (Ω), может использоваться в качестве дополнительной проверки диодов или, как упоминалось ранее, если мультиметр не поддерживает режим проверки диодов.

Диод смещен в прямом направлении, когда положительный (красный) измерительный провод находится на аноде, а отрицательный (черный) измерительный провод — на катоде.

• Сопротивление исправного диода в прямом смещении должно находиться в диапазоне от 1000 Ом до 10 МОм.
• Измерение сопротивления высокое, когда диод смещен в прямом направлении, потому что ток от мультиметра течет через диод, вызывая измерение высокого сопротивления, необходимое для тестирования.

Диод имеет обратное смещение, когда положительный (красный) измерительный провод находится на катоде, а отрицательный (черный) измерительный провод находится на аноде.

• Обратно смещенное сопротивление исправного диода показывает OL на мультиметре. Диод плохой, если показания одинаковы в обоих направлениях.

Процедура режима сопротивления выполняется следующим образом:

1. Убедитесь, что а) все питание цепи отключено и б) на диоде отсутствует напряжение. В цепи может присутствовать напряжение из-за заряженных конденсаторов. В таком случае необходимо разрядить конденсаторы. Настройте мультиметр на измерение постоянного или переменного напряжения.
2. Переведите шкалу в режим сопротивления (Ω). Он может делить место на циферблате с другой функцией.
3. Подключите щупы к диоду после того, как он был отключен от цепи. Запишите отображаемое измерение.
4. Поменяйте местами измерительные провода. Запишите отображаемое измерение.
5. Для получения наилучших результатов при использовании режима сопротивления для проверки диодов сравните показания, снятые с заведомо исправным диодом.

Ссылка: Принципы цифрового мультиметра от Glen A.Мазур, американское техническое издательство.

Связанные ресурсы

Проверить диодный мост мультиметром, не снимая генератора

Немногие водители умеют тестировать диодный мост мультиметром, и эти знания могут быть очень полезны. Этот элемент играет важную роль в работе генератора, благодаря чему аккумулятор правильно заряжается. Часто при обнаружении каких-либо повреждений водители сразу же отвозят свою машину на СТО. Но часто бывает достаточно просто проверить диодный мост мультиметром, после чего можно будет решить проблему самостоятельно, оставив деньги, которые вам пришлось бы заплатить за ремонт. Давайте подробно разберемся, что это за элемент генератора и для чего он нужен.

Что такое диодный мост? Его принцип работы

Это устройство в зарядном элементе играет роль выпрямителя. Для преобразования тока в генераторе установлено от 4 до 6 диодов, и все они объединены в единую схему, называемую диодным мостом. Он находится прямо в генераторе.

Принцип работы этого элемента прост: он пропускает генерируемый генератором ток в батарею, а не пропускает его в обратном направлении — от батареи к генератору.При этом в одном направлении создается сопротивление определенной величины, а в обратном — сопротивление стремится к бесконечности. В случае неисправности моста электроника автомобиля выйдет из строя. А точнее аккумулятор выйдет из строя, и без него автомобиль банально не заведется, так как сам стартер получает питание от аккумулятора.

Из-за чего перегорает диодный мост?

Проверка генератора диодного моста с помощью мультиметра предполагает, среди прочего, выяснить причины выхода из строя диодного моста. Самая частая причина — скопление воды внутри. Часто после мытья машины или проезда по лужам мост может сгореть.

Вторая причина — переворот на выводах АКБ. Такое бывает при неумелом освещении или при подключении зарядного устройства к аккумулятору. Конечно, могут быть и более сложные причины перегорания моста, но чаще всего это происходит по одной из этих двух причин. Поэтому старайтесь не водить машину в глубоких бассейнах и правильно заряжайте аккумулятор.

Какое влияние оказывает перегоревший диодный мост?

Если есть проблемы с аккумулятором, то в первую очередь стоит проверить мультиметром диодный мост.Аккумулятор напрямую подключен к этому мосту. При выходе из строя возможны 2 варианта: ток вообще не идет на батарею, либо идет, но очень большой. Это может вызвать вскипание электролита.

Следовательно, если возникает проблема с мостом, ее нужно решать очень быстро. В противном случае придется покупать новый аккумулятор, а он стоит недешево. Поэтому лучше иметь представление, как тестируется диодный мост мультиметром на ВАЗ 2110 и других. Как минимум есть 2 способа проверить: мультиметром или обычной лампочкой.Рассмотрите оба пути.

Проверка лампочки

Первый — извлечь диодный мост из генератора. Однако в случае с лампочкой можно обойтись и без нее. Берем мост в сборе и прикасаемся к клеммам аккумулятора. Следите за тем, чтобы контакт был постоянным и прочным. Теперь берем лампочку и ее контактом (плюсом) касаемся плюсовой батареи.

Теперь поочередно прикоснитесь другим контактом лампы к контактам диодов, затем к контактам подключения обмотки стартера.Если лампочка горит, значит, мост «пробит» и, следовательно, он не работает. Теперь, если каскады соединят схему через один диод, можно выявить неисправный элемент и заменить его новым.

Если есть необходимость проверить мост на обрыв, то «минус» моста перекидывается на плюс аккумулятора. Затем подключаем плюс лампы к плюсу батареи. Теперь свободный контакт лампы подключаем к элементам, как описано выше. Лампа в этом случае должна гореть.Если он совсем не горит или горит тусклым светом, то в цепи диода возникает разрыв цепи.

Проверить диодный мост мультиметром

Как и в предыдущем методе испытаний с лампочкой, в этом случае также необходимо снять мост с генератора. При проверке диодного моста мультиметром каждый диод проверяется отдельно. Сначала нужно включить мультиметр в режим «Звонок», но если такого режима нет, то просто выставьте сопротивление 1 кОм.В этом режиме при замыкании двух контактов он звонит.

Мост разделен на две части: вспомогательные и силовые диоды. Проверка диодного моста мультиметром ВАЗ-2114 и других марок производится одинаково для обеих частей. Принцип такой: исправный диод в сторону аккумулятора покажет сопротивление, равное нескольким сотням Ом, в обратном направлении сопротивление будет стремиться к бесконечности.

Подключите измерительные провода мультиметра к каждому контакту диода. И если прибор показывает значение, которое отличается от значения после замены щупов местами, то это говорит о том, что диод перегорел. Эту операцию необходимо проделать для каждого диода.

Если сопротивление очень низкое

Второй вариант при проверке мультиметром диодного моста генератора ВАЗ-2109 и других моделей предполагает отображение нулевых значений. Это говорит о том, что в цепочке есть разрыв. Если показания близки к нулевым значениям (очень низкое сопротивление), то это означает, что диод сломан.Мультиметр как тестовый прибор позволяет точно определить, какой диод вышел из строя, и определить характер пробоя. При использовании лампочки все примерно так же, однако при слабом токе зарядки обнаружить правильную работу сложнее. Поэтому рекомендуется использование мультиметра, но если его нет, то можно попробовать найти неисправность с помощью обычной лампочки.

Однако единственным преимуществом проверки с помощью лампочки является то, что нет необходимости снимать диодный мост с генератора. Но без снятия генератора проверить диодный мост мультиметром невозможно. Без снятия генератора этого не обойтись. Там приходится работать с отдельными деталями, но это дает более точный результат.

При обнаружении неработающего диода он заменяется новым. Сделать это легко с помощью паяльника. Сам диод копейки стоит и продается в любых магазинах автозапчастей. Его замена тоже не сложная, и сделать это можно самостоятельно.

Заключение

В этой процедуре нет ничего сложного.Если вы более-менее знакомы с электроникой и умеете пользоваться мультиметром, то вы можете самостоятельно проверить и заменить неисправные диоды. Для этого не нужно обращаться на СТО, где потребуют деньги за осмотр и тем более за ремонт.

Все необходимое для ремонта диодного моста имеется в продаже. Да и сам диодный мост вообще недорогой, проблемы могут быть только с поиском моста на какую-то редкую модель генератора.

Напоследок: если с батареей что-то не так, то вам очень повезло, если причина как раз в диодном мосту. Можно сказать, расходники, которые время от времени приходится менять. Но здесь главное вовремя выявить неисправность, до того, как пострадала сама батарея.

Страница не найдена | WINCO

В этом месте ничего не было найдено. Попробуйте поискать или просмотрите ссылки ниже.

Искать: Поиск

Рекомендуемые товары

• WL16000HE-03 / A Упаковка

  Рекомендуемая производителем розничная цена — 5 610 долларов.00

• DE40I4

  Рекоменд. Цена 23 650,00 долл. США

Категории продуктов

Категории продуктов

• Детали в архиве (921)
  • Генераторы с двумя подшипниками (в архиве) (40)
  • Резервные системы с воздушным охлаждением (Архив) (64)
  • Дизель-генераторная установка (Из архива) (14)
  • Генераторы аварийных автомобилей (Архивные) (17)
  • Контроллер двигателя (Архивировано) (14)
  • Мобильные дизельные генераторы (Архивировано) (30)
  • Mobile Light Tower Systems (Архивировано) (9)
  • Старые резервные генераторы Winpower (из архива) (32)
  • Переносные генераторы (Архивные) (398)
  • Генераторы ВОМ (Архивные) (135)
  • Резервные системы с водяным охлаждением (Архив) (86)
  • Wincharger (В архиве) (2)
  • Winco Автоматические переключатели (Архивные) (34)
  Дизельные генераторные установки Winpower
  • (Из архива) (32)
  • Winpower Vapor Fuel Gen-Sets (Архивные) (15)
• Текущие продукты (275)
  • Аксессуары (66)
    • Аксессуары для аварийного режима ожидания (21)
    • Портативные аксессуары (21)
    • Аксессуары ВОМ (15)
    • Принадлежности для безобрывного переключателя (10)
  • Коммерческий резервный (26)
    • Дизельный резервный (16)
    • Резервный газ (10)
  • Запчасти и аксессуары (31)
    • Комплекты для обслуживания (31)
  • Портативные генераторы (26)
    • Коммерческие портативные генераторы (26)
    • Переносной мультитопливный (3)
  • Prime (11)
    • Diesel Prime (6)
      • DR Prime Diesel (0)
      • Прайм Пауэр Дизель (6)
    • Первичный газообразный (5)
  • PTO / 2 подшипниковых генератора (38)
    • PTO-генераторы (34)
    • Двухопорные генераторы (4)
  • Запасные части (33)
    • Двигатель (0)
    • Концы генератора (0)
      • Mecc Alte (0)
      • Стэмфорд (0)
    • Масло (0)
    • WINCO (0)
  • Генераторы пены (15)
  • Автоматические переключатели (79)
    • Панели быстрого подключения ASCO (10)
    • Автоматические переключатели (34)
    • Ручные переключатели (35)
• Без категории (439)
  • Компоненты продукта (56)

Популярные товары

• Поддержка модели: 25PTOC-3 / J

• Поддержка модели: 50PTOC-3 / B

• Поддержка модели: 40PTOC-4 / E

• Поддержка модели: 45PTOC-17 / E

  Рекомендуемая производителем розничная цена

Как проверить диод с помощью аналогового и цифрового мультиметра (DMM)?

В этом руководстве мы узнаем, как проверить диод. Диоды — один из основных и важных компонентов в электронных схемах, которые используются для защиты, выпрямления, переключения и многих других приложений. Они являются одними из первых компонентов, которые повреждаются в случае неисправности, и, следовательно, необходимо знать, как проверить, правильно ли работает диод или нет.

Введение

Если вы начинаете разрабатывать свой собственный проект электроники или хотите устранить неисправность какой-либо электронной схемы или проекта, то вы должны хорошо разбираться в основных электронных компонентах и ​​их работе.Вам не нужно разбираться в его конструкции и внутренней работе, но необходимо иметь хотя бы некоторые базовые знания о том, как работает компонент, как тестировать компонент и видеть, работает ли компонент должным образом или нет.

Узнайте больше об основах полупроводниковых диодов.

Знание того, как тестировать компонент, и оценка его работоспособности — это очень хороший навык поиска и устранения неисправностей в электронных схемах.

Чтобы избежать нежелательных результатов, рекомендуется протестировать все основные компоненты, такие как резисторы, диод, светодиод и т. Д., для их нормальной работы или работы перед сборкой компонентов в схему (печатную плату). В худшем случае, если мы не выполняем никаких тестов перед сборкой и если результат не такой, как ожидалось, тогда очень сложно определить источник проблемы, и мы должны протестировать все компоненты (что очень сложно после сборки ).

Давайте сосредоточимся на тестировании диодов в этом руководстве. Как упоминалось ранее, диоды являются одним из важных компонентов в электронных схемах, особенно в источниках питания (и есть много других применений диодов).

Как проверить диод?

Идентификация выводов диода

Диод представляет собой полупроводниковое устройство с двумя выводами, которое позволяет току течь только в одном направлении. Они используются в различных приложениях, таких как выпрямители, зажимы, машинки для стрижки и т. Д.

Когда вывод анода диода сделан положительным по отношению к катоду, диод называется смещенным в прямом направлении. Падение напряжения на диоде с прямым смещением обычно составляет 0,7 В для кремниевых диодов. Это минимальная разность потенциалов между анодом и катодом диода для смещения в прямом направлении.

Перед тестированием диода мы должны сначала идентифицировать выводы диода, то есть его анод и катод. Большинство диодов с PN-переходом имеют белую полосу на корпусе, а вывод рядом с этой белой полосой является катодом. А оставшийся анод. Эту маркировку имеют как сквозные диоды, так и диоды для поверхностного монтажа.

Некоторые диоды могут иметь различную цветовую полосу (например, некоторые стабилитроны имеют черную маркировку на красном / оранжевом корпусе), но клемма рядом с этой цветной меткой почти всегда является катодом.

Тестирование диода можно проводить по-разному, однако здесь мы привели некоторые основные процедуры тестирования диода.

ПРИМЕЧАНИЕ: Приведенные ниже процедуры тестирования предназначены только для нормального PN-диода.

ПРИМЕЧАНИЕ: Если диод, который вы хотите протестировать, уже находится в цепи (на печатной плате), вы можете выполнить следующие упомянутые тесты, удалив / распаяв только один вывод диода.

Как проверить диод с помощью цифрового мультиметра?

Тестирование диодов с помощью цифрового мультиметра (DMM) может выполняться двумя способами, поскольку в цифровом мультиметре доступны два режима для проверки диода.Это следующие режимы:

• Режим диода
• Режим омметра (или режим сопротивления)

Режим тестирования диодов — лучший способ проверить диод, поскольку он зависит от характеристик диода. В этом методе на диод подается прямое смещение, и падение напряжения на диоде измеряется с помощью мультиметра. Нормально работающий диод позволяет току течь в прямом смещении и должен иметь падение напряжения.

В режиме проверки сопротивления диода измеряется сопротивление прямого и обратного смещения диода.Для хорошего диода сопротивление прямого смещения должно составлять от нескольких сотен Ом до нескольких килоомов, а сопротивление обратного смещения должно быть очень высоким (обычно обозначается как OL — разомкнутая петля в мультиметре).

Процедура тестирования диодного режима

Тестирование диодного режима с помощью цифрового мультиметра

• Определите анодные и катодные выводы диода.
• Удерживайте цифровой мультиметр (DMM) в режиме проверки диодов, повернув центральную ручку в положение, в котором отображается символ диода.В этом режиме мультиметр может подавать ток примерно 2 мА между измерительными выводами.
• Подключите красный щуп мультиметра к аноду, а черный щуп к катоду. Это означает, что диод смещен в прямом направлении.
• Наблюдайте за показаниями на дисплее мультиметра. Если отображаемое значение напряжения находится в диапазоне от 0,6 до 0,7 (для кремниевого диода), то диод исправен и идеален. Для германиевых диодов это значение находится в диапазоне от 0,25 до 0,3.
• Теперь переверните клеммы счетчика i.е. подключите красный зонд к катоду, а черный к аноду. Это состояние обратного смещения диода, когда через него не течет ток. Следовательно, измеритель должен показывать OL или 1 (что эквивалентно разомкнутой цепи), если диод исправен.

Если измеритель показывает значения, не соответствующие двум вышеуказанным условиям, то диод неисправен. Дефект диода может быть как открытым, так и коротким.

Открытый диод означает, что диод ведет себя как разомкнутый переключатель как в обратном, так и в прямом смещении.Таким образом, ни в одном из состояний смещения ток через диод не протекает. Следовательно, измеритель будет показывать OL (или 1) как в обратном, так и в прямом смещении.

Закороченный диод означает, что диод ведет себя как замкнутый переключатель, поэтому ток течет через него независимо от смещения, а падение напряжения на диоде составляет от 0 В до 0,4 В. Таким образом, мультиметр покажет нулевое значение напряжения, но в некоторых случаях он будет отображать очень маленькое напряжение в виде падения напряжения на диоде.

Процедура тестирования режима омметра (сопротивления)

Подобно методу тестирования диодов, режим сопротивления также является простым методом проверки состояния диода, исправен ли он, короткое замыкание или обрыв.

• Обозначьте выводы диода, т. Е. Анод и катод.
• Удерживайте цифровой мультиметр (DMM) в режиме сопротивления или омметра, повернув центральную ручку или переключатель в место, где отображается символ сопротивления или значения резистора. Установите переключатель в режим низкого сопротивления (может быть 1 кОм) для прямого смещения и оставьте его в режиме высокого сопротивления (100 кОм) для процедуры тестирования обратного смещения.
• Подключите красный датчик к аноду, а черный датчик к катоду. Это означает, что диод смещен в прямом направлении. Когда диод смещен в прямом направлении, сопротивление диода очень мало.

Если на дисплее прибора отображается умеренно низкое значение, то есть несколько десятков Ом, то диод неисправен. Но если показание сопротивления составляет от нескольких сотен до нескольких килограммов, диод исправен и работает нормально.

• Теперь переверните клеммы мультиметра так, чтобы анод был подключен к черному щупу, а катод — к красному щупу.Таким образом, диод имеет обратное смещение.
• Если измеритель показывает очень высокое значение сопротивления или OL на дисплее, то диод исправен и работает нормально. Поскольку в обратном смещении диод имеет очень высокое сопротивление.

Из вышесказанного ясно, что для правильной работы диода цифровой мультиметр должен считывать некоторое низкое сопротивление в состоянии прямого смещения и очень высокое сопротивление или OL в состоянии обратного смещения.

Если измеритель показывает очень высокое сопротивление или OL как в прямом, так и в обратном смещении, то диод считается разомкнутым.С другой стороны, если измеритель показывает очень низкое сопротивление в обоих направлениях, то говорят, что диод закорочен.

Как проверить диод с помощью аналогового мультиметра?

Большинство аналоговых мультиметров обычно не имеют специального режима проверки диодов. Итак, мы будем использовать режим сопротивления в аналоговом мультиметре, который аналогичен тестированию диода в режиме омметра цифрового мультиметра.

Проверка диодов с помощью аналогового мультиметра

• Удерживайте селекторный переключатель мультиметра в положении низкого сопротивления.
• Подключите диод в прямом смещенном состоянии, подключив положительный вывод к аноду и отрицательный вывод к катоду.
• Если счетчик показывает низкое значение сопротивления, значит, диод исправен.
• Теперь переведите переключатель в положение высокого сопротивления и поменяйте местами выводы измерителя, подключив положительный полюс к катоду, а отрицательный — к аноду. В этом случае говорят, что диод имеет обратное смещение.
• Если измеритель показывает OL или очень высокое сопротивление, это означает идеальное состояние диода.
• Если счетчик не показывает вышеуказанные показания, диод считается неисправным или неисправным.

Речь идет о простой проверке диодов PN с помощью цифровых и аналоговых мультиметров. Эта процедура тестирования может быть применима не для всех типов диодов. Итак, теперь давайте посмотрим, как проверить светодиод и стабилитрон.

Как проверить светодиод (светоизлучающий диод)?

Как уже говорилось выше, перед тестированием любого диода мы должны знать его контакты (выводы). Клеммы светодиода можно определить по длине проводов. Более длинный — анод, более короткий — катод. Кроме того, в другом способе используется структура поверхности, в которой плоская поверхность обозначает катод, а другая — анод.

Идентификация клеммы светодиодов

Давайте теперь посмотрим, как проверить светодиод с помощью цифрового мультиметра.

• Определите анодные и катодные выводы светодиода.
• Установите переключатель / ручку мультиметра в диодный режим.
• Подключите щупы измерителя к светодиоду так, чтобы он был смещен в прямом направлении.
• Если светодиод работает нормально, он светится, в противном случае светодиод неисправен.
• Тестирование с обратным смещением невозможно для светодиода, так как он не работает в состоянии с обратным смещением.

Как проверить стабилитрон?

По сравнению с проверкой нормального диода, проверка стабилитрона требует дополнительных схем. Потому что стабилитрон проводит в состоянии обратного смещения и только в том случае, если приложенное обратное напряжение больше, чем напряжение пробоя стабилитрона.

• Определите клеммы анода и катода стабилитрона, и процесс его идентификации аналогичен обычному PN-диоду (с помощью метки).
• Подключите тестовую схему, как показано на рисунке выше.
• Установите ручку мультиметра в режим измерения напряжения.
• Подключите измерительные щупы к стабилитрону, как показано на рисунке.
• Постепенно увеличивайте входную мощность диода и наблюдайте за напряжением на дисплее измерителя. Это показание на измерителе должно быть таким, чтобы при увеличении переменного питания выход измерителя должен увеличиваться до напряжения пробоя диода. И за пределами этой точки счетчик должен показывать постоянное значение напряжения независимо от любого увеличения подачи входной переменной.Если это так, то стабилитрон исправен, в противном случае неисправен.

Предположим, если мы подадим на стабилитрон 12 В (с напряжением пробоя 6 В) от батареи через резистор, то мультиметр должен показать показание, которое примерно равно 6 В, если стабилитрон исправен.

Заключение

Полное руководство для начинающих по тестированию диодов. Узнайте, как определять выводы диода, тестировать диод с помощью цифрового мультиметра (DMM), аналогового мультиметра, тестовых светодиодов и стабилитронов.

Генераторный диодный мост и выпрямитель RSK6001 70A

Генераторный диодный мост и выпрямитель RSK6001 70A

• Модель: RSK6001 Набор
• Происхождение: Китай
• Гарантия: 1 год
• В наличии: Есть
• Описание продукта: Диоды на 70 А на основном блоке выпрямителя моста Stamford RSK6001 можно проверить с помощью мультиметра.

Диодный выпрямитель Stamford RSK6001 отвечает за подачу питания на ротор генератора переменного тока, чтобы он мог наводить напряжение на главную обмотку генератора переменного тока Stamford.

Выпрямитель мостового генератора Stamford RSK6001 подходит для генераторов Stamford серии HC634, HC644, HC734, HC744 и Frame 8.

RSK6001 Генераторный мостовой выпрямитель RSK6001 включает в себя:
положительных диодов * 3
отрицательных диодов * 3
Ограничитель перенапряжения (варистор) * 2

Диоды на основном выпрямительном мосте Stamford RSK6001 в сборе можно проверить с помощью мультиметра. Гибкие провода, подключенные к каждому диоду, следует отсоединить на конце клеммы и проверить прямое и обратное сопротивление.(См. Раздел 2, тестирование диодов). Узел выпрямителя разделен на две пластины, положительную и отрицательную, и главный ротор подключен через эти пластины. Каждая пластина имеет 3 диода, отрицательная пластина несет отрицательные диоды, а положительная пластина несет положительные диоды. Необходимо следить за тем, чтобы на каждой пластине были установлены три диода с одинаковой полярностью. При установке диодов на пластины они должны быть достаточно плотно прилегающими, чтобы обеспечить хороший механический и электрический контакт, но не должны быть чрезмерно затянуты.Рекомендуемый момент затяжки составляет от 4,06 до 4,74 Нм (от 14 до 17 кг / см).

Ограничитель перенапряжения (варистор) выпрямителя RSK6001 Stamford Bridge представляет собой защитное устройство, которое предотвращает повреждение диодов главного выпрямителя при переходных процессах высокого напряжения. Переходные процессы высокого напряжения возникают из-за неисправностей в распределительной системе. Возврат переходного напряжения обратно к выходным клеммам генератора входит в основные обмотки статора и за счет взаимной индуктивности передается на обмотки главного ротора и основной выпрямительный узел.

Ограничитель перенапряжения мостового выпрямителя Stamford RSK6001 можно проверить с помощью мультиметра в диапазоне мегомов. Хороший ограничитель перенапряжения должен иметь очень высокое сопротивление (более 100 МОм в любом направлении). Неисправный ограничитель перенапряжения будет либо иметь разомкнутую цепь (обычно с признаками возгорания), либо короткое замыкание в обоих направлениях.

Главный выпрямитель в диодном мосту Stamford RSK6001 будет нормально работать, если это устройство удалено. Однако его следует заменить как можно скорее, чтобы избежать выхода диода из строя в случае дальнейших переходных состояний неисправности.Иногда очень высокий переходный процесс может полностью вывести из строя ограничитель перенапряжения. Это может произойти из-за экстремальных условий неисправности, таких как молния (гроза), вблизи воздушных распределительных линий или несинхронизация фазы генератора при параллельном подключении к нескольким системам генераторов (или к электросети, энергосистеме и питанию).

Генераторный диодный мост и выпрямитель RSK6001

FAQ

Q1.Каковы ваши условия упаковки?
A: Обычно мы упаковываем наши товары в нейтральные белые коробки и коричневые картонные коробки. Если у вас есть юридически зарегистрированный патент
, мы можем упаковать товар в ваши фирменные коробки после получения ваших разрешительных писем.

2 кв. Каковы ваши условия оплаты?
A: T / T 30% в качестве депозита и 70% перед доставкой. Перед оплатой остатка мы покажем вам фотографии продуктов и упаковок
.

3 кв. Каковы ваши условия доставки?
A: EXW, FOB, CFR, CIF, DDU.

4 кв. Как насчет вашего времени доставки?
A: Обычно это занимает от 30 до 60 дней после получения авансового платежа. Конкретный срок доставки
зависит от позиции и количества вашего заказа.

Q5. Можете ли вы производить по образцам?
A: Да, мы можем изготовить по вашим образцам или техническим чертежам. Мы можем изготовить формы и приспособления.

Q6. Какова ваша политика в отношении образцов?
A: Мы можем предоставить образец, если у нас есть готовые детали на складе, но заказчик должен оплатить стоимость образца, а
— стоимость курьера.

Q7. Вы проверяете все свои товары перед доставкой?
A: Да, у нас есть 100% тест перед доставкой

Q8: Как сделать наш бизнес долгосрочным и хорошими отношениями?
А: 1. Мы сохраняем хорошее качество и конкурентоспособные цены, чтобы гарантировать нашим клиентам выгоду
2. Мы уважаем каждого клиента как нашего друга, мы искренне ведем дела и дружим с ними,
, независимо от того, откуда они.

Генераторный диодный мост и выпрямитель RSK6001

как проверить генератор диодного моста в гараже.Возможные причины выхода из строя диодного моста.

Сегодня мы поговорим о том, как проверить диодный мост своими руками, сэкономив при этом деньги и время на выезд к специалистам на автомойку. Когда-то я уже писал о том, как отремонтировать генератор ВАЗ 2101, в этот раз мы поговорим конкретно о диодном мосту, точнее о том, как его проверить в домашних условиях.

Замена

Для замены диодного моста необходимо снять генератор с автомобиля.Для разборки генератора и снятия диодного моста вам потребуются головки на 8 и 10.

Следите за тем, чтобы пальцы не касались металлических контрольных точек, или вы просто измеряете сопротивление кожи. Если транзистор исправен, вы должны получить показание обрыва цепи от коллектора до эмиттера. Подключите положительный выход омметра к базе. Другой провод вашего счетчика прикоснитесь к коллектору.

Для проверки переместите выход с коллектора на эмиттер, а читать все равно нужно.Если ваш счетчик показывает обрыв цепи, подключите отрицательный провод к базе, а положительный провод прикоснитесь к коллектору. Проверьте, измеряя от базы до эмиттера.

Первым делом нужно разобрать генератор на 2 части, для этого откручиваем гайки на болтах крепления корпуса генератора

Следующим действием откручиваем головку с удлинительной гайкой крепления диодного моста и, отсоединив колодку от генератора, снимаем ее

Установка нового диодного моста происходит в обратной последовательности.

В некоторые транзисторы встроены диоды от коллектора до эмиттера. Некоторые транзисторы имеют резисторы от базы до встроенного эмиттера. Некоторые транзисторы Дарлингтона. Когда питание отключено от схемы, вы можете попробовать некоторые из вышеуказанных измерений на транзисторах в схеме. Однако ваши показания могут быть неверными из-за резисторов и других компонентов в цепи. Перед тем, как проводить измерения, можно попробовать отсоединить базовый провод от цепи.

Не забываем заново подключить после тестирования. Для исследования диодных цепей, в частности тех схем, которые пригодятся для выпрямления: преобразование переменного тока в постоянные токи. Осциллограф и кабель или зонд. Компонентная плата с установленными на ней компонентами. Обратите внимание, что диоды устанавливаются на панели компонентов, поэтому полярность двух диодов противоположна полярности двух других. Цветная полоса на диоде указывает на положительный «конец».

Как проверить

Заметить, что есть проблемы с диодным мостом, не так уж и сложно.Достаточно установить, что аккумуляторная батарея не получает достаточного заряда или наоборот поддается чрезмерному заряду (перезарядке аккумулятора).

Основная задача выпрямительных диодов генератора — однонаправленная передача электрического тока и блокирование его обратного прохождения из бортовой сети автомобиля.

Стрелка символа диода указывает направление, в котором ток испытывает наименьшее сопротивление, называемое «вперед». В обратном направлении сопротивление намного выше.Вы подключаете к этому резистору осциллограф, чтобы отслеживать падение потенциала на нем. Диод — это неомический двухконтактный прибор. Его сопротивление непостоянно, но зависит от тока диода. На рисунке 2 показана зависимость между напряжением и током диода, характеристическая кривая диода.

Простая проверка на автомобиле

В этом эксперименте использовались полупроводниковые переходные диоды. Они позволяют току легко течь в одном направлении, блокируя ток в противоположном направлении.Характеристическая кривая диода сильно различается для двух направлений тока. Это пороговое напряжение «стабилитрона» используется в специально разработанных диодах для регулирования напряжения. При предварительном проектировании и анализе схемы полезно рассматривать каждый диод в схеме как способный проводить только в направлении стрелки своего символа и не способный проводить в противоположном направлении.

Если ток проходит в обоих направлениях или вообще не проходит через диоды, то они неисправны.Бывает после неудачного «зажигания» (перепутал «+» и «-»), а также из-за попадания влаги на диоды.

Итак, испытание можно проводить как на извлеченном из генератора мосте, так и без разборки (снятия). Сначала рассмотрим вариант вызывных диодов при помощи обычной лампы на 12 вольт, без разборки генератора. Для этого снимите защитную крышку генератора и отсоедините вывод «В» регулятора напряжения от вывода «30». Также следует отсоединить провода от выхода регулятора «В».Обратите внимание, что 3 диода, отмеченные красным, — это «плюс», а 3 диода с черными метками — «минус».

При подключении к цепи переменного напряжения учитывайте каждый полупериод отдельно. В течение каждого полупериода источник напряжения выдает ток в одном конкретном направлении. Нарисуйте все пути проводимости для этой ситуации. Затем подумайте, что происходит, когда источник подает ток в противоположном направлении. Нарисуйте все проводящие пути для этого случая, используя другой цвет карандаша или туши.

На рисунке 4 показана полная схема выпрямителя. Генератор сигналов генерирует синусоидальную волну, полярность которой меняется для каждого полупериода. Следовательно, ток через резистор всегда имеет то же направление, что показано на рисунке ниже. На рисунке 4 показано «ромбовидное» представление схемы. На рис. 6 представлена ​​такая же схема в виде «прямоугольной» формы.

В первую очередь проверяются все диоды на короткое замыкание: через лампу подключаем «плюс» от аккумулятора к выводу «30», а «минус» — к корпусу генератора.Если лампа горит, «положительный» и «отрицательный» диоды имеют короткое замыкание. После этого отрицательные диоды проверяются на замыкание отдельно. Для этого «плюс» АКБ через лампу подключается к болту крепления диодного моста, «минус» — на корпусе. Когда лампа горит, это означает, что произошло короткое замыкание в одном или нескольких «отрицательных» диодах.

Например, на прямоугольной диаграмме легко увидеть, что если два конца диода удалены из схемы, схема становится «полуволновым» выпрямителем.Два средних диода направляют чередующиеся полупериоды на нагрузку в правильном направлении. Какие два диода соответствуют им в схеме в форме ромба?

Схема диода изменяет эту волну различными способами. Вы будете наблюдать выходной сигнал с помощью осциллографа. Потенциал между нагрузками, конечно, пропорционален току через нагрузку, а ток представляет собой интересную величину. Это хороший пример использования вольтметра с высоким сопротивлением для измерения тока через известный резистор.Внутреннее входное сопротивление осциллографа составляет много МОм, намного больше 1 кВт, поэтому его влияние на схему незначительно.

Проверяем «положительные» диоды аналогично, только теперь «минус» подключаем к болту, а «положительный» вывод АКБ определяется зажимом «30». Как и в предыдущем случае, свет лампы сигнализирует о неисправности одного или нескольких «положительных» диодов.

Дополнительные диоды «выкрикиваются» так: «плюс» через лампу подключается к выходу генератора «61», а «-» — к болту диодного моста.Свечение лампы укажет на наличие короткого замыкания в одном из дополнительных диодов. В заключение отметим, что определить, какой диод дает замыкание, можно только после снятия моста и проверки по очереди всех его элементов.

Генератор сигналов 3 находится слева от диаграммы, осциллограф — справа. Все подключения к осциллографу выполняются на одном из его вертикальных входов. Убедитесь, что провод заземления шасси осциллографа имеет прямой путь к главной клемме шасси генератора сигналов.Символ земли показан на схемах, чтобы напомнить вам об этом. Заземлять эту цепь не нужно.

В большинстве частей этого эксперимента вы будете измерять напряжения в различных точках относительно земли. Эти компоненты будут использоваться позже. Установите генератор сигналов для генерации синусоидальных волн с частотой 60 Гц. Затем вы можете одновременно видеть на экране две формы сигнала для упрощения сравнения. Отрегулируйте осциллограф так, чтобы показания калибровки напряжения отображались на вертикальной оси его экранной сетки.Обязательно включайте небольшое напряжение, менее одного вольт. Если оба устройства имеют один из своих выводов, подключенных к электрическому «безопасному» заземлению, они будут «замкнуты накоротко» частью этой цепи.

Автомобильный генератор — один из важнейших механизмов транспортного средства, поскольку от его эффективности зависит функциональность всех электрических компонентов и оборудования. Вышел из строя генератор — машина встала. Некоторые автовладельцы в этой ситуации впадают в панику, отвозят свою машину в СТО для выявления признаков неисправности генератора и проведения довольно дорогостоящего ремонта.Но у более опытных людей такая поломка не вызывает затруднений, так как они прекрасно понимают, что проверку диодного моста генератора или выявление другой неисправности можно легко провести самостоятельно.

Возможные причины выхода из строя диодного моста

Посмотрите, есть ли какой-нибудь инструмент, позволяющий легко устранить это заземление. Если нет, то решение должно «поднять» генератор сигналов силового кабеля заземления. Используйте «адаптер заземления», но не оставляйте его заземляющий язычок.Перед тем как это сделать, посоветуйтесь со своим инструктором.

Проверка генератора на автомобиле мультиметром

Отрегулируйте схему мостового выпрямителя, как показано на рисунке. Нарисуйте результат и объясните его. Мы нарисовали стрелки на диаграмме, показывающей текущие пути за половину периода. Верхний и нижний диоды не имеют тока в этом полупериоде. Используя цветную ручку, укажите пути тока для другого полупериода, когда ток направлен вверх через генератор.

Схема автомобильного генератора довольно проста: основу механизма составляет ротор, на котором расположена обмотка возбуждения генератора, концы которой выходят непосредственно на два контактных кольца.Вторая по важности часть электромеханизма автомобиля — статор, состоящий из пластин из специальной электротехнической стали. Если внимательно осмотреть статор, можно увидеть пазы, в которых находится трехфазная обмотка, подключенная к нулевой точке, и выпрямительный диодный блок.

Фильтрация. Сравните это с соответствующим измерением на шаге 8 процедуры. На рисунке 9 мы показали пути тока, когда ток генератора был понижен, и попросили вас нарисовать пути, когда он был повышенным.На рисунке 10 мы сделали это за вас, чтобы вы могли проверить свой предыдущий ответ. Обратите внимание, что для обоих полупериодов ток через резистор направлен вниз по диаграмме.

Вот важная деталь. Используйте этот факт, чтобы интерпретировать форму наблюдаемой вами пульсации. Прямое отображение характеристических кривых диодов. Если у вас есть осциллограф, который позволяет вводить внешний сигнал на горизонтальную ось, вы можете отобразить график характеристической кривой диода прямо на экране.По горизонтальной оси отложено напряжение на диоде.

На ВАЗ:

Вал ротора снабжен двумя шариковыми подшипниками, смазочного наполнителя которых должно хватить до конца срока службы автомобильного генератора.

Собственно рассмотреть генератор современного автомобиля можно на фото, специально размещенном для этого в статье.

Таким образом, вы ожидаете увидеть график зависимости тока диода от напряжения на экране поля зрения, аналогичный рис.Нарисуйте график того, что вы видите на экране осциллографа, и правильно назовите оси тока и напряжения. Ваш эскиз должен точно отображать детали формы по отношению к линиям сетки в области экрана. Для точности и удобства используйте калибровочную бумагу.

Признаки работы генератора и способы их устранения

Применение: прямое и обратное сопротивление. Альтернативная процедура использования при наличии соответствующего оборудования. Если у вас есть омметр, предназначенный для безопасного измерения сопротивления диодов, вы можете использовать его для измерения прямого и обратного сопротивления диодов на панели компонентов.Такой измеритель должен иметь достаточно малый ток омметра, чтобы не повредить диод. Не думайте, что измеритель способен на это, пока вы не проверите его руководство по эксплуатации или не измерили его ток омметра самостоятельно.

Для проверки работоспособности генератора на автомобилях ВАЗ достаточно обратить внимание на сигнализатор, расположенный на приборной панели автомобиля. Лампа прибора должна загореться при включении зажигания и сразу погаснуть при.Признаком неисправности генератора является то, что детектор слишком яркий или тусклый для освещения, не включается или продолжает работать после запуска двигателя.

В случае сомнений обратитесь к своему инструктору. Неисправный диод, измеряющий долю Ом в обоих направлениях. Неисправен также диод, который измеряет очень высокое сопротивление в обоих направлениях. Шаги 6 и 7 шага — еще один способ измерения прямого и обратного сопротивления диодов. Даже если вы измерили их с помощью омметра, вы должны выполнить следующие шаги для получения их инструктивных значений и получить опыт интерпретации измерений, сделанных с помощью осциллографа.

Все диоды на панели компонентов идентичны, в пределах производственных допусков. На шагах 6 и 7 вы определяете прямое и обратное сопротивление типичного диода, соединяя диоды попарно. Когда два идентичных диода устанавливаются последовательно, в обратном порядке, пара имеет сопротивление, почти равное обратному сопротивлению одного диода. Когда они соединены параллельно, но с противоположной полярностью, их сопротивление почти такое же, как прямое сопротивление каждого диода. Объясните, почему это так, с помощью соответствующих диаграмм.

Есть несколько проблем с этим механизмом, но мы решили посвятить эту статью только одной из неисправностей — проблеме с диодным мостом. Остановимся на этом вопросе подробнее, так как, к сожалению, далеко не каждый автовладелец умеет прозвонить диодный мост генератора. Диодный мост является важной частью генератора, поскольку он обеспечивает подачу электрического тока в правильном направлении, одновременно предотвращая его движение в противоположном направлении.

Как проверить диодный мост ВАЗ в домашних условиях?

Подключите плату, как показано на рисунке, так, чтобы два диода были параллельны с противоположной полярностью.Подключите схему, как показано ниже. Два диода последовательно, но наоборот. Рассчитайте или оцените обратное сопротивление диодов. Если оба устройства имеют один из своих выводов, подключенных к электрическому «безопасному» заземлению, они являются общими. Если их нет, то раствор должен «поднять» защитное заземление силового кабеля генератора сигналов. Используйте «адаптер заземления», но не покидайте язычок заземления.

Есть два варианта тестирования — с помощью обычной лампы накаливания на 12 В и с помощью более совершенного прибора — мультиметра.

Поверка, в принципе, может производиться без разборки генератора, но этот вариант не позволит точно определить, какой диод поврежден, указав лишь примерную зону повреждения.

Перед этим проконсультируйтесь с инструктором. Кто они такие? Подсказка: подумайте, что произойдет, если в цепи остановятся резистор и конденсатор? Изобразите форму выходного фильтра фильтра по сравнению с двухполупериодным выпрямленным сигналом и определите, как постоянная времени влияет на форму выходного сигнала.

Общие причины перегорания диодов

Обсудите преимущества и недостатки использования большого значения емкости фильтра. Обсудите преимущества и недостатки использования фильтра с большим значением сопротивления. Когда два идентичных диода последовательно инвертированы, пара имеет сопротивление в любом направлении, почти равное очень высокому обратному сопротивлению одного диода. Когда они соединены параллельно, но с противоположной полярностью, их сопротивление в любом направлении почти такое же, как и очень низкое прямое сопротивление каждого диода.

Диодный мост проверяется в несколько этапов.

1. Подготовка. Перед тем, как отремонтировать и заменить диоды в генераторе, следует подготовить его к этой процедуре. Для этого необходимо демонтировать защитную крышку механизма и отсоединить выводы регуляторов «В» и «С». Не забывайте, что положительные диоды отмечены красным цветом, а отрицательные — черным.

2. Общая проверка. В первую очередь проверяются все диоды на короткое замыкание.Лампа накаливания подключается «минусом» к корпусу генератора, а «плюс» к выводу «30» от АКБ — если она начинает гореть, значит один или несколько диодов в мосту повреждены, то есть происходит короткое замыкание в цепи.

3. Проверить отрицательные диоды. Лампа соединяет свой «минус» с корпусом генератора, «плюс» — через лампу, соединенную с болтом моста. Если наш диагностический прибор начинает подавать признаки жизни — проблемы в одном или нескольких отрицательных диодах.

4. Проверьте положительные элементы моста генератора. Порядок действий аналогичен предыдущему процессу, только положительный полюс через лампочку перемещается на зажим «30», «минус» переносится на болт крепления. Лампочка четко показывает проблему среди элементов положительных диодов.

5. Завершение поверки. Завершение процедуры, показывающей, что один или несколько диодов перегорели, — это проверка дополнительных диодов.«Минус» лампочки остается на месте (крепежный болт), а «плюс» подключается к клемме «61». Работа лампы накаливания определяет неисправность в цепи дополнительных диодов.

Как проверить диодный мост генератора ваз 2106, 2109, 2110 мультиметром? Достаточно просто. Для этого нужно полностью снять диодный мост с генератора, а прибор перевести в режим проверки диодов. В первую очередь полностью проверяется схема дополнительных диодов, и при обнаружении неисправности каждого из них в отдельности:

• положительный щуп прибора подключен к диодной шине;
• минус к выбранному диоду.

Если элемент в рабочем состоянии, то показания на экране мультиметра должны стремиться к бесконечности — перестановка щупов должна приводить к показателям в несколько сотен Ом. Если прибор дает совсем другие показания, то диагностированный диод следует заменить.

Аналогичный метод используется для проверки цепи положительных или отрицательных диодов, прощупывая каждый из них и при необходимости заменяя изделие.

Причин, по которым перегорает диодный мост генератора, довольно много и, очень часто, они являются результатом невнимательных действий самого водителя.Например, неправильное соединение клемм аккумулятора, повышенная нагрузка, вождение в особо тяжелых условиях и так далее. Поэтому, если вы не хотите иметь проблем с одним из важнейших элементов вашего транспортного средства — генератором, то рекомендуется вести машину более осторожно и осторожно.

Как проверить транзистор и диод »Электроника

Очень быстро и легко научиться тестировать транзистор и диод с помощью аналогового мультиметра — обычно этого достаточно для большинства приложений.

---

Учебное пособие по мультиметру Включает в себя:
Основы работы с измерителем Аналоговый мультиметр Как работает аналоговый мультиметр Цифровой мультиметр DMM Как работает цифровой мультиметр Точность и разрешение цифрового мультиметра Как купить лучший цифровой мультиметр Как пользоваться мультиметром Измерение напряжения Текущие измерения Измерения сопротивления Тест диодов и транзисторов Диагностика транзисторных цепей

---

В то время как многие цифровые мультиметры в наши дни имеют специальные возможности для тестирования диодов, а иногда и транзисторов, не все это делают, особенно старые аналоговые мультиметры, которые все еще широко используются.Однако по-прежнему довольно легко выполнить простой тест «годен / не годен», используя простейшее оборудование.

Этот вид тестирования позволяет определить, работает ли транзистор или диод, и, хотя он не может предоставить подробную информацию о параметрах, это редко является проблемой, потому что эти компоненты проверяются при изготовлении, и производительность сравнительно редко может быть нарушена. упадут до точки, в которой они не работают в цепи.

Большинство отказов являются катастрофическими, в результате чего компонент становится полностью неработоспособным.Эти простые тесты мультиметра позволяют очень быстро и легко обнаружить эти проблемы.

Таким способом можно тестировать диоды

большинства типов — силовые выпрямительные диоды, сигнальные диоды, стабилитроны / опорные диоды, варакторные диоды и многие другие типы диодов.

Как проверить диод мультиметром

Базовый тест диодов выполнить очень просто. Чтобы убедиться, что диод работает нормально, необходимо провести всего два теста мультиметра.

Тест диода основан на том факте, что диод будет проводить только в одном направлении, а не в другом.Это означает, что его сопротивление будет отличаться в одном направлении от сопротивления в другом.

Измеряя сопротивление в обоих направлениях, можно определить, работает ли диод, а также какие соединения являются анодом и катодом.

Поскольку фактическое сопротивление в прямом направлении зависит от напряжения, невозможно дать точные значения ожидаемого прямого сопротивления, так как напряжение на разных измерителях будет разным — оно будет даже различным в разных диапазонах измерителя.

… полоса на корпусе диода представляет катод ….

Метод проверки диода аналоговым измерителем довольно прост.

Пошаговая инструкция:

1. Установите измеритель на его диапазон Ом — подойдет любой диапазон, но, вероятно, лучше всего подойдет средний диапазон Ом, если их несколько.
2. Подключите катодную клемму диода к клемме с положительной меткой на мультиметре, а анод — к отрицательной или общей клемме.
3. Установите измеритель на показания в омах, и должны быть получены «низкие» показания.
4. Поменяйте местами соединения.
5. На этот раз должно быть получено высокое значение сопротивления.

Примечания:

• На шаге 3 выше фактическое показание будет зависеть от ряда факторов. Главное, чтобы счетчик отклонялся, возможно, до половины и более. Разница зависит от многих элементов, включая батарею в глюкометре и используемый диапазон.Главное, на что следует обратить внимание, это то, что счетчик сильно отклоняется.
• При проверке в обратном направлении кремниевые диоды вряд ли покажут какое-либо отклонение измерителя. Германиевые, которые имеют гораздо более высокий уровень обратного тока утечки, могут легко показать небольшое отклонение, если измеритель установлен на высокий диапазон Ом.

Этот простой аналоговый мультиметр для проверки диода очень полезен, потому что он очень быстро показывает, исправен ли диод.Однако он не может тестировать более сложные параметры, такие как обратный пробой и т. Д.

Тем не менее, это важный тест для обслуживания и ремонта. Хотя характеристики диода могут измениться, это случается очень редко, и очень маловероятно, что произойдет полный пробой диода, и это будет сразу видно с помощью этого теста.

Соответственно, этот тип теста чрезвычайно полезен в ряде областей тестирования и ремонта электроники.

Проверка диодов мультиметром

Как проверить транзистор мультиметром

Тест диодов с помощью аналогового мультиметра может быть расширен, чтобы обеспечить простую и понятную проверку достоверности биполярных транзисторов. Опять же, тест с использованием мультиметра дает только уверенность в том, что биполярный транзистор не перегорел, но он все еще очень полезен.

Как и в случае с диодом, наиболее вероятные отказы приводят к разрушению транзистора, а не к небольшому ухудшению характеристик.

Испытание основано на том факте, что биполярный транзистор можно рассматривать как состоящий из двух встречных диодов, и при выполнении теста диодов между базой и коллектором и базой и эмиттером транзистора с использованием аналогового мультиметра, большая часть можно установить базовую целостность транзистора.

Эквивалентная схема транзистора с диодами для проверки мультиметра.

Требуется еще один тест. Транзистор должен иметь высокое сопротивление между коллектором и эмиттером при разомкнутой цепи базы, так как имеется два встречных диода.Однако возможно, что коллектор-эмиттерный тракт перегорел, и между коллектором и эмиттером был создан путь проводимости, при этом все еще выполняя диодную функцию по отношению к базе. Это тоже нужно проверить.

Следует отметить, что биполярный транзистор не может быть функционально воспроизведен с использованием двух отдельных диодов, потому что работа транзистора зависит от базы, которая является переходом двух диодов, являясь одним физическим слоем, а также очень тонкой.

Пошаговая инструкция:

Инструкции даны в основном для транзисторов NPN, поскольку они являются наиболее распространенными в использовании.Варианты показаны для разновидностей PNP — они указаны в скобках (.. .. ..):

1. Установите измеритель на его диапазон Ом — подойдет любой диапазон, но, вероятно, лучше всего подойдет средний диапазон Ом, если их несколько.
2. Подключите клемму базы транзистора к клемме с маркировкой «плюс» (обычно красного цвета) на мультиметре
.
3. Подключите клемму с маркировкой «минус» или «общий» (обычно черного цвета) к коллектору и измерьте сопротивление.Он должен читать обрыв цепи (для транзистора PNP должно быть отклонение).
4. Когда клемма с маркировкой «положительный» все еще подключена к базе, повторите измерение с положительной клеммой, подключенной к эмиттеру. Показание должно снова показать обрыв цепи (мультиметр должен отклоняться для транзистора PNP).
5. Теперь поменяйте местами подключение к базе транзистора, на этот раз подключив отрицательную или общую (черную) клемму аналогового измерительного прибора к базе транзистора.
6. Подключите клемму с маркировкой «плюс» сначала к коллектору и измерьте сопротивление. Затем отнесите к эмиттеру. В обоих случаях измеритель должен отклониться (указать обрыв цепи для транзистора PNP).
7. Далее необходимо подключить отрицательный или общий вывод счетчика к коллектору, а положительный полюс счетчика — к эмиттеру. Убедитесь, что счетчик показывает обрыв цепи. (Счетчик должен показывать обрыв цепи для типов NPN и PNP.
8. Теперь поменяйте местами соединения так, чтобы отрицательный или общий вывод измерителя был подключен к эмиттеру, а положительный полюс измерителя — к коллектору.Еще раз проверьте, что прибор показывает обрыв цепи.
9. Если транзистор проходит все тесты, значит, он в основном исправен и все переходы целы.

Примечания:

• Заключительные проверки от коллектора до эмиттера гарантируют, что база не «продувалась». Иногда возможно, что между коллектором и базой и эмиттером и базой все еще присутствует диод, но коллектор и эмиттер закорочены вместе.
• Как и в случае с германиевым диодом, обратные показания для германиевых транзисторов не будут такими хорошими, как для кремниевых транзисторов. Допускается небольшой уровень тока, поскольку это является следствием присутствия неосновных носителей в германии.

Обзор аналогового мультиметра

Хотя большинство мультиметров, которые продаются сегодня, являются цифровыми, тем не менее, многие аналоговые счетчики все еще используются. Хотя они могут и не быть новейшими технологиями, они по-прежнему идеальны для многих применений и могут быть легко использованы для измерений, подобных приведенным выше.

Хотя описанные выше тесты предназначены для аналоговых измерителей, аналогичные тесты могут быть проведены с цифровыми мультиметрами, цифровыми мультиметрами.

Часто цифровые мультиметры могут включать специальную функцию тестирования биполярных транзисторов, и это очень удобно в использовании. Общие характеристики тестирования с помощью специальной функции тестирования биполярных транзисторов часто очень похожи на упомянутые здесь, хотя некоторые цифровые мультиметры могут давать значение для текущего усиления.

Использование простого теста для диодов и транзисторов очень полезно во многих сценариях обслуживания и ремонта.Очень полезно иметь представление о том, работает ли диод или транзистор. Поскольку тестеры транзисторов широко не продаются, возможность использования любого мультиметра для обеспечения этой возможности особенно полезна. Это даже удобнее, потому что тест выполнить очень просто.

Другие темы тестирования:
Анализатор сети передачи данных Цифровой мультиметр Частотомер Осциллограф Генераторы сигналов Анализатор спектра Измеритель LCR Дип-метр, ГДО Логический анализатор Измеритель мощности RF Генератор радиочастотных сигналов Логический зонд Тестирование и тестеры PAT Рефлектометр во временной области Векторный анализатор цепей PXI GPIB Граничное сканирование / JTAG
Вернуться в меню тестирования.. .

.
