Как прозвонить розетку мультиметром

Как вы понимаете, прозвонив электророзетку, вы сможете определить лишь целостность цепей и линий. Это еще не гарантия полноценной работоспособности электроустановочного оборудования, но очень важный этап в диагностике. С учетом того, что физические повреждения составляют большую часть всех поломок и неисправностей, прозвонка наиболее эффективна.

Ниже, я опишу наиболее оптимальный алгоритм тестирования розеток, следуя которому вы наверняка сможете оперативно обнаружить причины их поломки.

Определение неисправности розетки с помощью мультиметра – замеры параметров и прозвонка питающих линий

В первую очередь я советую провести комплекс несложных замеров – наличия напряжения, фазы, нуля или заземления. Это сильно упростит процесс диагностики.

Если же по какой-то причине не имеете возможности или не хотите этого делать – сразу переходите к следующему пункту – прозвонке.

Замеры параметров электросети в розетке

Замеры напряжения

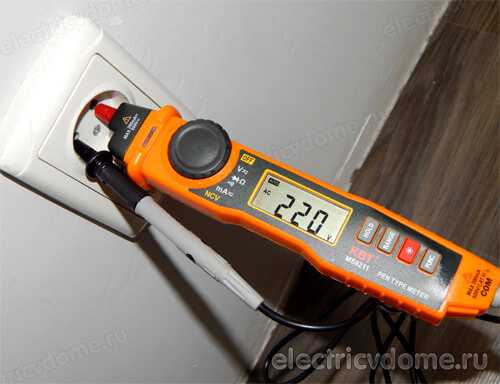

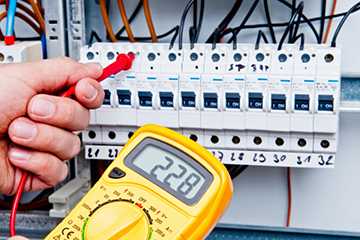

В первую очередь мультиметром определяется наличие напряжение и его величина. По ссылке вам доступна подброная пошаговая инструкция, как измерить напряжение в розетке самому.

— Если мультиметр показывает около 230 Вольт, значит электророзетка исправна. Стоит проверить электрооборудование, которое вы к ней подключали, возможно оно не работает и механизм здесь не при чем. Также нередко контакты разъема могут плохо прилегать к штырям электрической вилки, из-за деформации, окисления или загрязнения.

Здесь достаточно почистить контакты и поджать их. Чтобы всё снова правильно функционировало.

— Если же напряжения нет – переходим к следующему этапу

Определение фазы, нуля и заземления в розетке

Довольно подробно о том, как определить где фаза, ноль и заземление я уже писал. Останавливаться на этом подробно в этой статье я не стану, перейдите по ссылке и проведите комплекс несложных действий, описанных там, прежде чем продолжать диагностику.

Здесь основных варианта, почему может не работать, обычно три:

1. Нет фазы

2. Нет защитного нуля

3. Нет фазы и нуля

Отсутствие защитного нуля – заземления, напрямую на работоспособность не виляет – это лишь элемент безопасности. Но так как оно очень важно, я всегда советую его также проверять. Отсутствие заземления можно заметить лишь по косвенным признакам, вы долгое время не знать, что его нет. Но вы должны помнить, что именно оно может однажды спасти жизнь Вам и вашим близким.

Если в ходе диагностики, вы точно определили какая из линий неисправна, вам будет значительно проще не следующем этапе.

Теперь, имея достаточный объем информации о неисправности розетки – можно приступать к прозваниваю проводки. Обычно, на этом этапе вы уже точно знаете, что, например, отсутствует Фаза и вам необходимо локализовать место повреждение электроцепи. Но, как я уже писал ранее, диагностику можно начинать сразу с прозвонки, просто этот метод менее эффективный и, соответственно, более долгий.

Внимание!!! Прозвонка мультиметром или тестером не требует наличия электрического тока в сети для проведения замеров. Обязательно отключите защитную автоматику, обесточьте контролируемую линию до начала диагностических работ и убедитесь, что напряжения в розетке нет.

Выключайте на тестере режим прозвонки или определения сопротивления (что в принципе одно и то же) и действуем по следующему плану:

Как определить КЗ в розетке

В первую очередь, прозваниваем на наличие короткого замыкания между фазой и нулём.

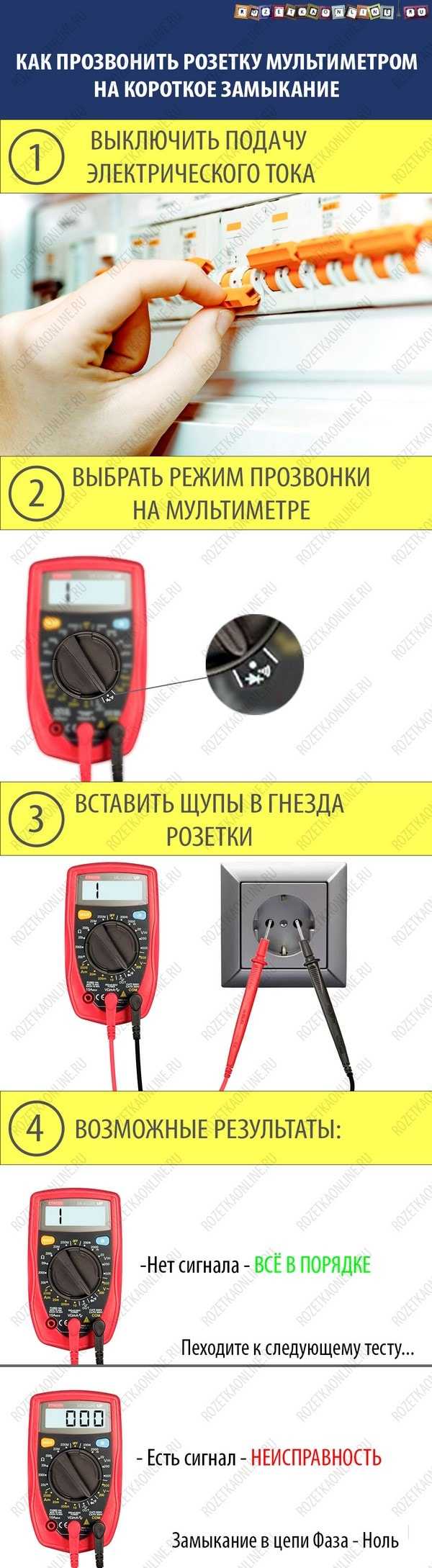

Для этого действуйте по следующей пошаговой инструкции:

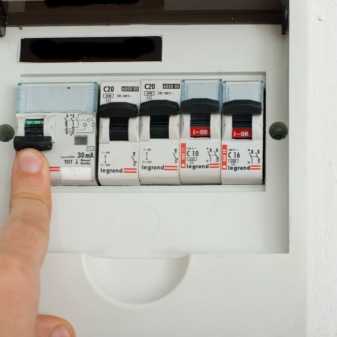

1. Отключается подача электрического тока в месте проверки

2. Выбирается режим Позвонки на мультиметре

3. Красный щуп помещается в левое гнездо розетки, а черный в правое. Можно и наоборот, принципиальной разницы для чистоты эксперимента здесь нет

Дальше возможны два результата:

Вы услышите звуковой сигнал мультиметра и на дисплее значение близкое к «0», любое отличное от единицы. Это означает, что розетка неисправна! Контакты механизма или электропроводка, которая к ним подходит, в каком-то месте замкнуты.

Чаще всего, в таком случае, у вас наверняка сработал и не включался защитный автомат на эту группу, сигнализирующий о коротком замыкании (ссылка на статью). В этом случае необходимо искать место, в котором замыкается нулевой и фазный проводники.

Если же Звукового сигнала не последует, а на экране высвечивается неизменно «1». Это хороший знак, значит параллельные линии проводки не пересекаются и скорее всего, где-то произошёл обрыв одной из них. Переходите к следующему этапу.

Как прозвонить электрическую линию от розетки до электрощита

Далее, проверяется отдельно каждая линия от электророзетки до электрощита. В случае, если вы уже определили, что, например, у вас нет только фазного проводника – проверяете его. Если же вы не делали этого, прозваниваете все цепи.

Обычно, я прозваниваю целиком электрическую цепь от места, где точно известно, что все показатели в норме. Обычно это электрощит квартиры или дома, поэтому здесь в качестве примера используем именно эту схему.

Зачастую, проверяемый механизм находится не рядом с электрическим щитом, чаще в другом помещении, а может и на другом этаже дома. Провода от мультиметра до щупов значительно короче, поэтому для эффективного теста необходимо сделать удлинитель.

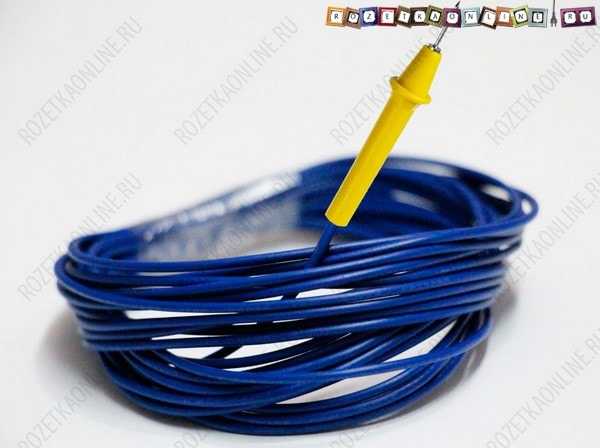

Для этого можно использовать бухту любого провода или кабеля, достаточно одной жилы. С одной стороны, он соединяется с токопроводящей частью щупа мультиметра, например, красного, а с другой стороны устанавливается зажим, например, так называемый «крокодил» или аналогиный щуп.

Далее, начинаем прозванивать каждый контакт механизма розетки отдельно:

Фазный – до выходной клеммы автомата, УЗО или дифавтомата

Нулевой – до нулевой шины в электрощите, клеммы узо или дифавтомата

Заземление – до шины заземления в электрощите

Ниже, показана подробная пошаговая последовательность действий при тестировании розетки мультиметром, на примере определения целостности подходящего к ней фазного проводника:

Если прозвонка показала, что фазный проводник поврежден и электрический сигнал не доходит до соответствующего разъема розетки – переходим к следующей части поиска неисправности – локализации места обрыва.

В таком случае, прозванивается сеть до любых промежуточных коммутационных элементов – обычно распределительных коробок. Там находится соединение фазного проводника – цепь прозванивается сначала от него до электророзетки, затем от него до электрощита.

В нашем случае, мультиметр покажет, что от электрического щита до распределительной коробки – контакт есть, а вот от коробки до розетки – он пропадает. Если на данной ветке, между этими двумя точками больше нет коммутационных аппаратов – других розеток или распаячных коробок, значит повреждение находится где-то на пути прохождения кабеля от данной коробки до электророзетки – обычно это вертикальный участок между ними.

Зная это, вы уже можете достаточно точно найти место разрыва, например, увидев, что недавно здесь устанавливалась картина – в тот момент и была поврежденаь фазная жила подходящего к розетке кабеля.

Помните: Довольно часто, проблемный узел – это место подключения жил питающего кабеля к механизму электроустановочного устройства. Клеммы ослабляются, проводники обгорают, выпадают из зажимов и т.д. –

обязательно проверьте эти контакты. При этом вы также можете воспользоваться мультиметром, прозвонив соответствующие цепи.

Как видите, прозвонить розетку достаточно просто. Необходимо иметь простейший мультиметр или тестер, с функцией прозвонки и, кусок провода, для изготовления удлинителя.

Если жк вы знаете еще способы эффективного тестирования розеток используя лишь тестер и мультиметр – обязательно напишите. Также, как обычно, с удовольствием отвечу на все ваши вопросы, конструктивную критику и приму дополнения.

rozetkaonline.ru

Как проверить в розетке все сразу

Очень часто при плановых работах с домашней электрикой или при поиске неисправностей в проводке, возникает необходимость проверки розеток.

Например, требуется выяснить какое там напряжение — повышенное или пониженное? Соответствует ли оно норме в 230 вольт или нет?

Узнать, правильно ли подключены фаза, ноль и земля. И подсоединены ли вообще заземляющий и нулевой проводники? Нет ли в цепи обрыва?

С какой стороны подключена фаза? Также не лишне заранее проверить, будет ли срабатывать УЗО или диффавтомат в щитке, если в эту розетку воткнуть неисправный прибор.

Для всех этих операций требуются разные измерительные приборы — от обычной индикаторной отвертки, до навороченного мультиметра.

Иногда даже приходится раскручивать и разбирать саму розетку. Сделать это без определенных знаний в области электрики решаются не все и предпочитают вызывать профессионалов.

Что можно измерить тестером розеток

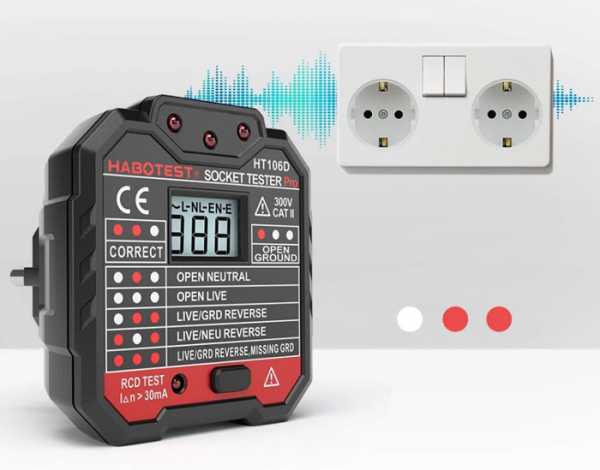

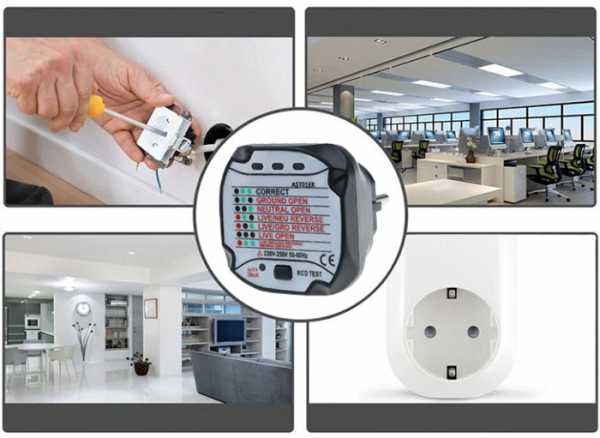

Однако есть один девайс, который с легкостью позволит проверить все вышеперечисленные параметры и исправность розетки абсолютно любому человеку, даже очень далекому от закона Ома.

Все что вам нужно сделать — вставить этот чудо прибор в розетку и он вам наглядно предоставит всю информацию. Называется прибор — тестер розеток Habotest HT106D(B) (с током утечки 30мА или 5мА).

Девайс может быть полезен как любителям, так и профессионалам. Например бригадиру, который должен принять объект после окончания ремонта и проверить качественную работу своих специалистов, дабы потом не краснеть перед заказчиками и не возвращаться на переделки.

Представьте, что речь идет о проверке нескольких десяток или даже сотен розеток в многоэтажке. Без такого тестера вы точно этого не сделаете за короткий промежуток времени.

Также он будет полезен и рядовым пользователям. Особенно тем, кто только что купил новый дом или въезжает в новостройку.

Пробежались с приборчиком по розеткам во всех комнатах и сразу же проверили работу электриков.

Это очень компактная штука, которая не займет много места в подсумке электрика или на полке в шкафу. Вот что данный тестер умеет делать:

показывает текущее напряжение в розетке

определяет правильность подключения фазного, нулевого и заземляющего проводников L-N-Pe

есть ли «земля» в розетке

где находится фаза — справа или слева (только для розеток с наличием заземления!)

создает искусственный ток утечки в 30мА для проверки работоспособности УЗО и диффавтоматов

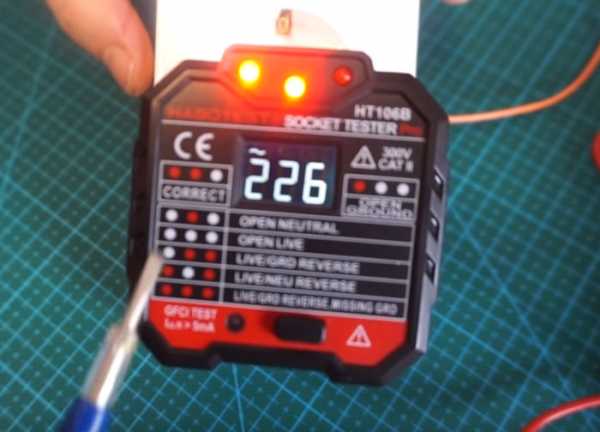

Как работает и что означают горящие светодиоды

С передней стороны тестера расположена информационная панель с цифровым табло и индикаторами в верхней части.

Снизу — кнопка для проверки УЗО.

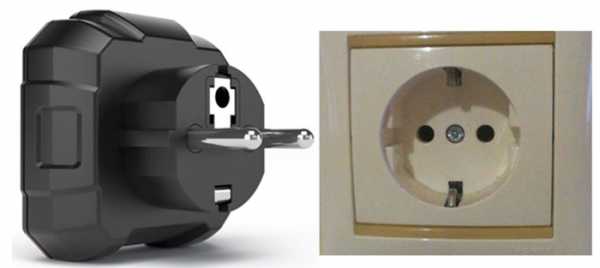

Сзади — полноценная европейская вилка с заземлением.

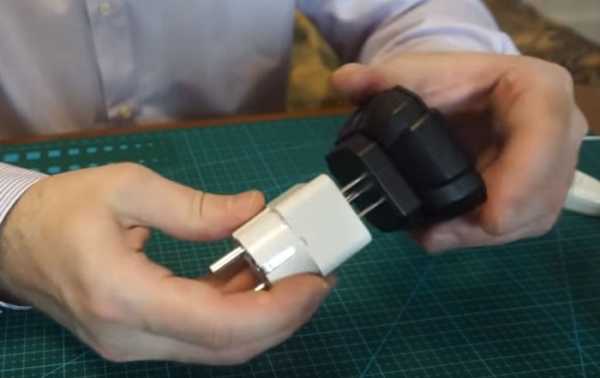

Если у вас попался другой разъем, например под американский или английский тип розетки, то воспользуйтесь переходником.

Главное, чтобы и переходник имел заземляющий контакт, иначе тестер работать не будет.

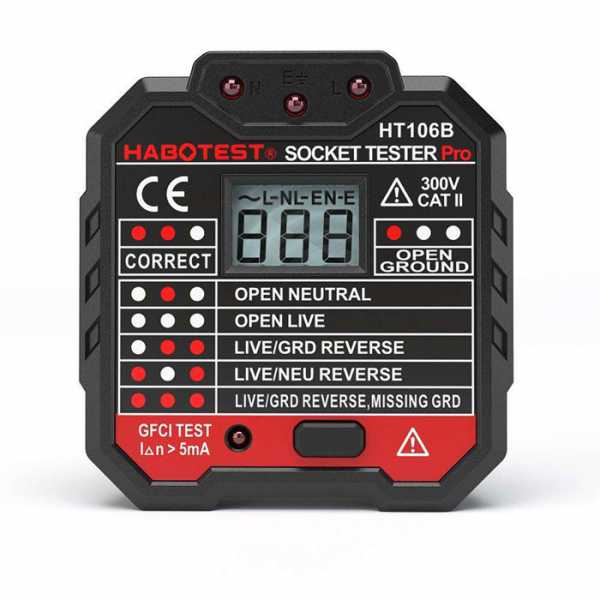

Чтобы не таскать с собой инструкцию, на передней панели изображены подсказки, которые обозначают комбинации свечения светодиодных индикаторов.

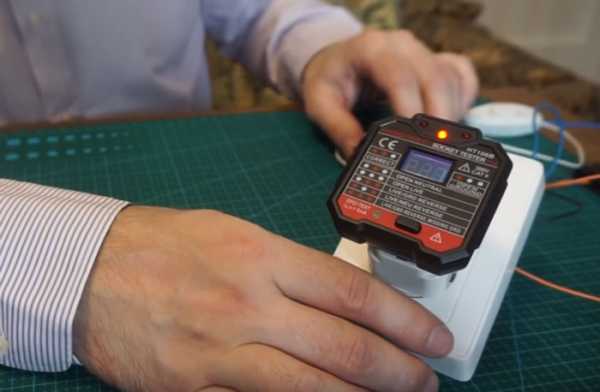

Для начала проверки, просто вставляете прибор в нужную розетку. Он тут же автоматически запускается и выводит для вас всю необходимую информацию.

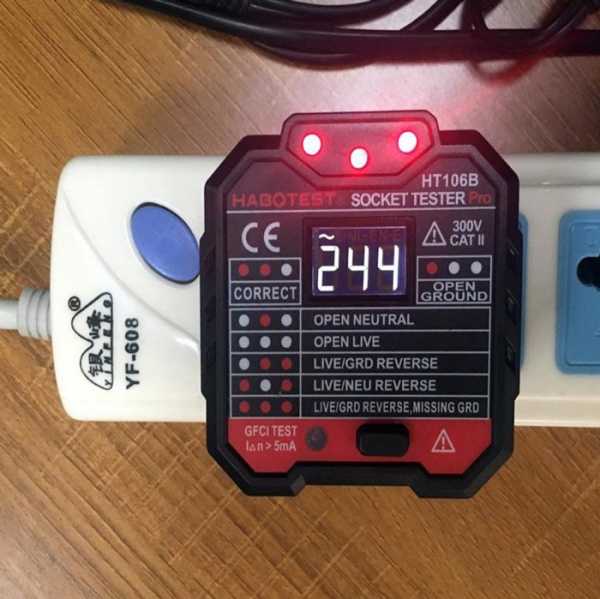

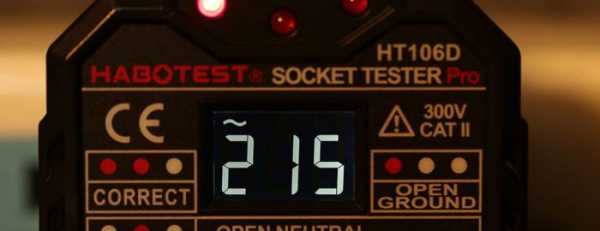

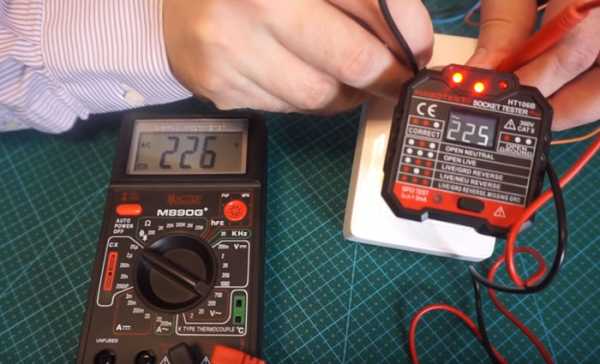

Перво-наперво наглядно демонстрируется какое там напряжение. Заявленная погрешность по сравнению с проверенными мультиметрами и вольтметрами всего 2%.

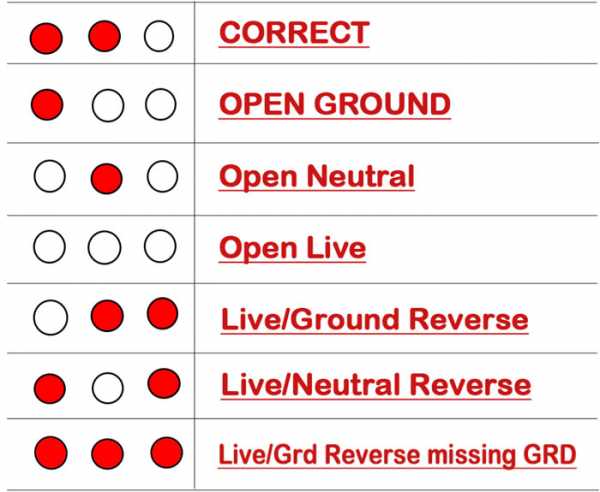

Далее, смотрите на светодиоды и по их свечению определяете, все ли у вас в порядке в розетке с проводами. Если кто не понимает в английских надписях, то обозначают они следующее:

горят два левых светодиода — с вашей розеткой все в порядке и нет никаких замечаний

Пользуйтесь и включайте приборы без опасений.

горит один левый светодиод — в розетке отсутствует заземление!

светится только светодиод посередине — в розетке нет ноля!

если вообще ничего не горит — где-то в обрыве фаза

Соответственно без фазы тестер и не работает.

светятся два правых диода — монтажники перепутали местами фазу и землю

горят два светодиода по краям — перепутаны местами фаза и ноль

Где в розетке фаза и ноль

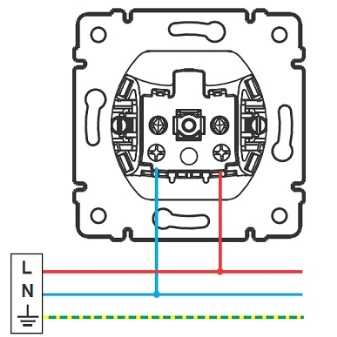

Прибор изначально рассчитан для европейского типа розеток, где расположение фазы строго регламентировано. Например во Франции (стандарт CEE_7/5), когда розетка имеет заземляющий контакт (штырек) сверху, фаза по правилам должна быть подключена справа.

Точно таким же образом спаяны провода внутри прибора. То есть, если тестер показывает, что все нормально, это значит что фаза в вашей розетке справа, а ноль — слева. Именно такие параметры заложены у тестера в программу.

В нашей стране расположение ноля и фазы в розетках не прописано в ПУЭ и каждый электрик при подключении, делает это по своему усмотрению. Хотя там тоже нужно придерживаться определенных правил.

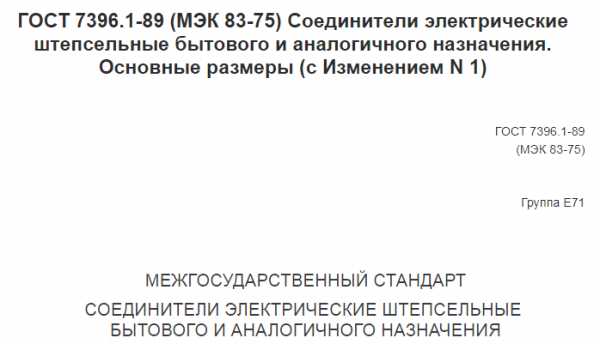

Существует даже межгосударственный стандарт 7396.1-89 (МЭК 83-75) «Соединители электрические штепсельные бытового и аналогичного значения». В нем указано, где должна находиться фаза на некоторых типах однофазных розеток и вилок.

Но мало кто считает данный МЭК обязательным и ориентируется по нему. Скачать и ознакомиться с МЭК можно отсюда.

Если тестер у вас показывает неправильное расположение фазы, то стоит его перевернуть и воткнуть обратно, показания светодиодов изменятся и прибор будет считать, что с розеткой все нормально.

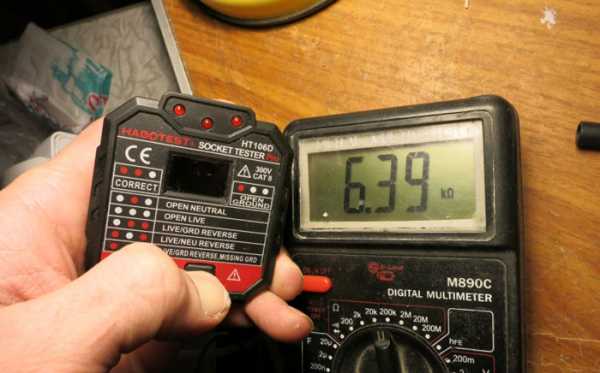

Недостатки тестера

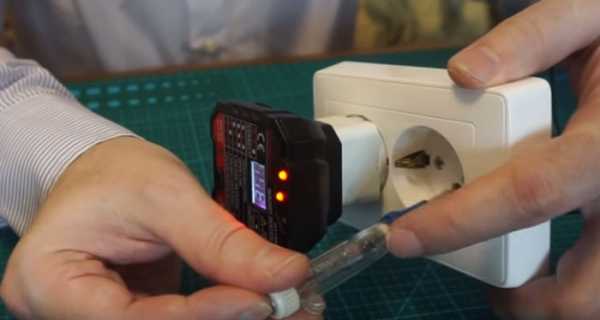

При определении положения фазы будьте внимательны, все эти индикаторы дают верные показания только при наличии земли в розетке. Если у вас проводка в доме выполнена двухжильным кабелем фаза-ноль, то переворачивайте прибор хоть сколько раз, он все равно будет показывать только то, что у вас нет земли.

Заземляющего контакта в сети не будет и сравнивать ему будет не с чем. Здесь придется воспользоваться старой доброй индикаторной отверткой.

Однако стоит вам «занулиться», и на «табло» тут же выскочит неправильное расположение фазы. Хотя занулять заземляющие контакты в розетках крайне не рекомендуется. Почему, читайте в отдельной статье.

Еще из недостатков можно отметить тот факт, что тестер не определяет реверс ноля и земли. Бывает такое, что электрики путают их местами.

При этом проводник Pe подключают на один из рабочих контактов розетки, а ноль — на заземляющий штырек. В этом случае при включении любого аппарата с заземлением будет срабатывать УЗО, хотя тестер покажет, что все в порядке.

Как быстро определить, где у вас ноль, а где земля, читайте ниже.

если горят все три светодиода — фаза присутствует как на своем месте, так и на месте заземления. При этом сама земля в обрыве.

Чтобы проверить УЗО, просто нажимаете кнопку снизу. По инструкции, держать ее нажатой можно не более 3-х секунд. На встроенном резисторе в этот момент выделяет мощность порядка 7,5Вт.

Диффавтомат или узо в электрощитке при нажатии кнопки, тут же должны отключиться от искусственно созданного тока утечки. Только обратите внимание — для такой проверки у вас в электропроводке опять же должен присутствовать провод заземления Pe.

Включите тестер без земли и нажатие на кнопку ничего не даст.

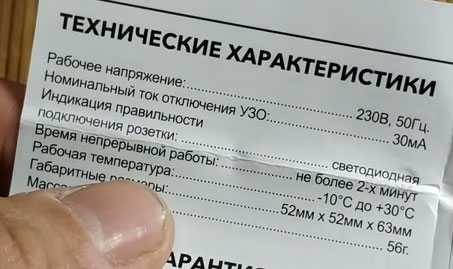

Держать постоянно прибор включенным в розетку не рекомендуется. Время непрерывной работы подобных девайсов — не более 2-х минут.
Внутри тестера имеется встроенный предохранитель. Чтобы до него добраться, следует снять наклейку и открутить четыре винтика по углам.
Так что имейте в виду, если табло перестало показывать напряжение, а светодиоды потухли, то имеет смысл залезть во внутрь и проверить эту защиту.
Аналоги тестера розеток Duwi и КВТ — что лучше?

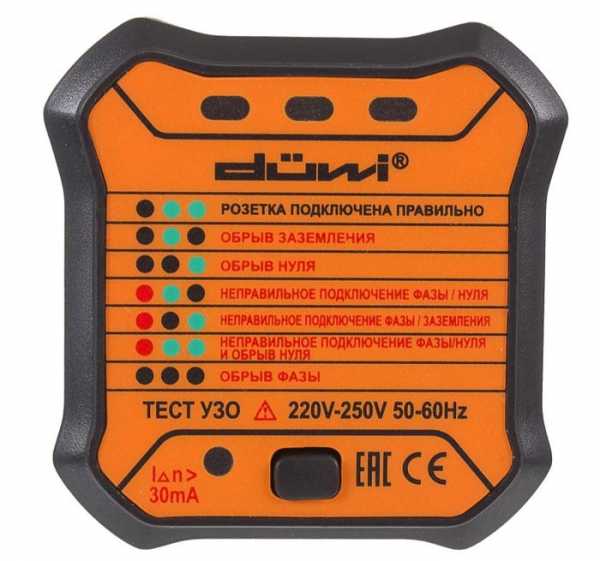

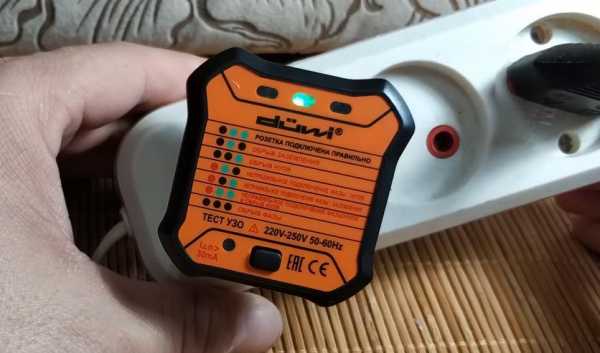

Есть подобные тестеры и у других производителей. Например duwi или КВТ MS686ODR.

Однако в них отсутствует возможность проверки напряжения. Розетки испытываются аналогичным образом.
Втыкаете тестер и по мигающим индикаторам получаете интересующую вас информацию. Благо на этих тестерах все написано по-русски и ничего переводить не нужно.
Вот например, проверка переноски.
Как видите, мигает средний светодиод. А это значит, что в переноске нет заземления. Такая картина к сожалению встречается сплошь и рядом. Поэтому при выборе удлинителей будьте крайне внимательны.
К сожалению, функционал подобных девайсов от КВТ и других производителей немного урезан и в них не хватает табло с показаниями напряжения. А это пожалуй главное, что интересует рядового потребителя.
Ознакомиться с адекватной ценой и заказать себе такой чудо тестер Habotest можно у наших китайских товарищей отсюда.

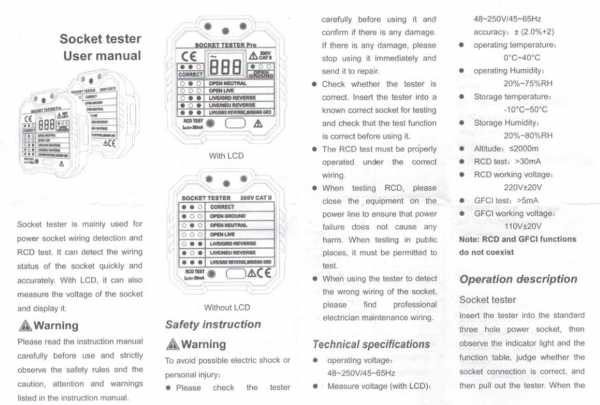

Инструкция по эксплуатации тестера (на английском)

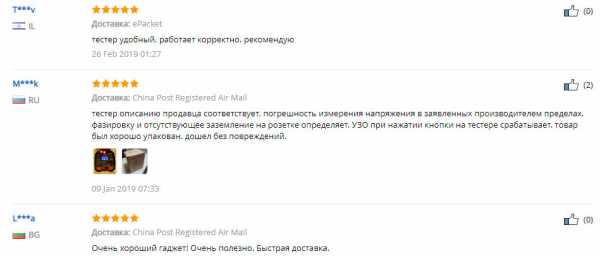

Немного отзывов
Статьи по теме
domikelectrica.ru
Как проверить напряжение в розетке мультиметром
Работать с электричеством приходится в условиях повышенной опасности. Уменьшить риск позволяет измерительное оборудование, с помощью которого можно проверить напряжение в сети. Существуют различные способы проверки напряжения, но самым удобным приспособлением зарекомендовал себя специальный прибор — мультиметр. О том, как проверить напряжение в розетке мультиметром, пойдет речь в этой статье.
Разновидности прибора
Мультиметр (мультитестер) представляет собой прибор для замеров самых разных параметров электросети, а также других питающихся от нее элементов.
Устройство позволяет с высокой точностью установить такие характеристики сети, как напряжение, ток, сопротивление и целый ряд других данных. Мультитестер дает возможность также проверять транзисторы, выполнять «прозвон» кабелей и проводов, тестировать диоды и т.п.
С точки зрения исполнения самого прибора выделяют аналоговые и цифровые мультиметры. Приборы отличаются по функциональным характеристикам, точности работы, качеству изготовления, комплектации.
Аналоговые тестеры нередко именуют вольтметрами или амперметрами, так как такие приборы обычно настроены на выполнение 2-3 функций и не более того. Аналоговые устройства показывают результаты измерений обычной стрелкой на шкале. Такая техника довольно сложна в эксплуатации, требует определенного опыта. Новичок далеко не сразу разберется со всеми имеющимися шкалами, чтобы определить конечное значение электрических данных. К тому же, аналоговое оборудование не способно фиксировать стрелку на позиции, что затрудняет работу с ним.
Цифровое устройство выдает результаты замеров в электронном виде (на жидкокристаллический монитор). Прибор прост в эксплуатации и резко уменьшает участие человеческого фактора, а значит и ошибки в измерениях. Простота и точность показаний сделали цифровые устройства самыми популярными на рынке.
к содержанию ↑
Параметры для измерения
Мультитестер позволяет не только выяснить, какое напряжение в розетке, но и произвести следующие типы измерений:
показатель переменного и постоянного напряжения и тока;
электрическое сопротивление;
емкость;
температура;
частота;
характеристики диодов и транзисторов.
Измерения позволяют получить большой объем нужной информации. К примеру, проверив напряжение в батарейке, можно сделать вывод об остатке ее рабочего ресурса. Другой пример: новая лампа не горит, а после проверки напряжения оказывается, что проблема в электропроводке. Мультиметр поможет и в ситуации, когда нужно удостовериться, что электричество действительно отключено во всей квартире (при проведении электромонтажных работ).
к содержанию ↑
Бытовая электросеть
Чтобы правильно выполнить измерения, нужно иметь хотя бы минимальные представления о параметрах сети электропитания. Розетка является точкой приема напряжения, поэтому полезно знать о величине этого параметра.
В мировой практике принято несколько категорий электросетей, которыми пользуются бытовые потребители. Сколько в розетке вольт знает каждый — 220. Частота составляет 50 герц. В системе имеются два провода (фазовый и нулевой).
Для энергообеспечения частных домов и современных квартир нередко подводят трехфазную сеть, где напряжение составляет 380 вольт, а частота — все те же 50 Герц. Трехфазные схемы рассчитаны на мощные бытовые приборы и оборудование.
Многие электроприборы рассчитаны на некую заданную частоту и напряжение. К примеру, азиатская техника часто предназначена для работы с 60 герцами. В условиях стандартных 50 герц оборудование просто выйдет из строя. Некорректная частота или напряжение по отношению к технике может значительно поменять коэффициент ее полезного действия, что также приведет к поломке.
к содержанию ↑
Техника безопасности
Мультитестер представляет собой достаточно надежный прибор с точки зрения безопасности. Однако его использование все же требует соблюдения определенных правил. В тестере имеется внутренняя защита от чрезмерных нагрузок. Тем не менее, если с прибором обращаются безграмотно, он может быстро выйти из строя.
При замерах входного переменного напряжения рекомендуется придерживаться таких правил:
Если неизвестен примерный показатель замеряемого напряжения, переключатель нужно поставить на максимальный диапазон.
Нельзя подавать на вход напряжение, превышающее 750 вольт. В противном случае существует высокая вероятность разрушения внутренней цепи.

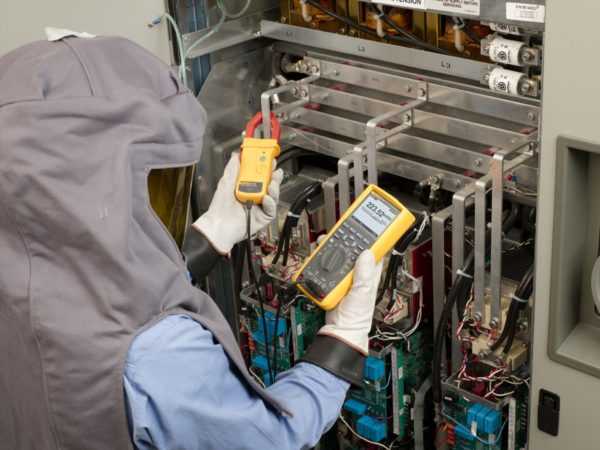

Важно! Нельзя касаться элементов электрической сети, не надев диэлектрические перчатки.
При замерах входного постоянного и переменного тока следует соблюдать следующие правила:
Если предварительные данные по величине измеряемого тока не предопределены, переключатель устанавливают на предельно возможный диапазон.
Если на жидкокристаллическом дисплее установлена единица, триггер следует поставить на соседний диапазон в направлении большего значения.
Время тестирования при работе с 20-амперным диапазоном должно быть не более 15 секунд. Дело в том, что для этого режима плавкий предохранитель не предусмотрен.
При замерах внутреннего сопротивления цепи необходимо удостовериться, что электропитание отключено, а конденсаторы полностью разряжены.
Также следует придерживаться правил хранения оборудования и ухода за ним. Нельзя подавать на вход напряжение, когда поворотный переключатель в позиции Ohm. Не рекомендуется эксплуатировать прибор при открытой или неполностью закрытой крышке.
Существует еще одно правило, касающееся правильной эксплуатации мультиметра. Недопустима замена гальванического элемента и предохранителя при работающем приборе. Необходимо выключить мультиметр и отсоединить все щупы.
к содержанию ↑
Условные обозначения
Мультиметр включает несколько стандартных элементов, в том числе дисплей или стеклянную шкалу, круговой переключатель, розетки для присоединения щупов.
В качестве примера ниже показаны условные обозначения, применяемые для модели мультитестера DT9205A.
к содержанию ↑

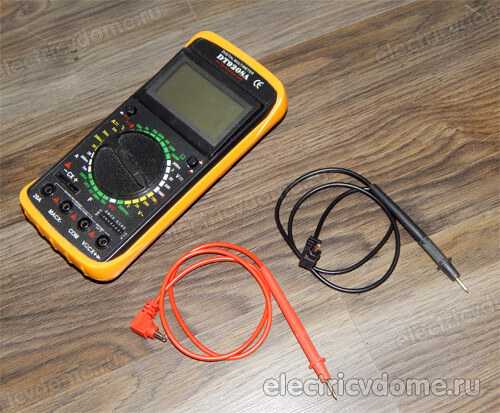

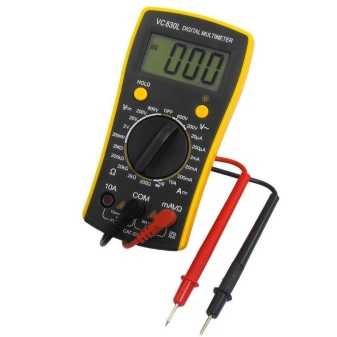

Подключение щупов в мультитестер

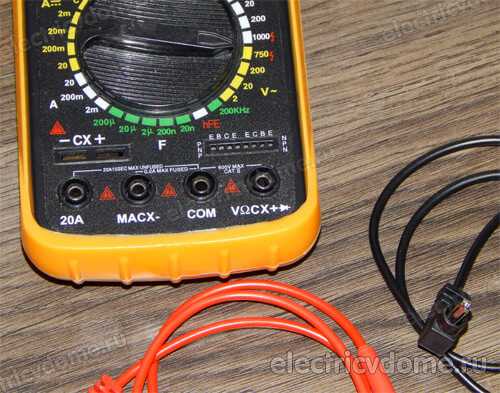

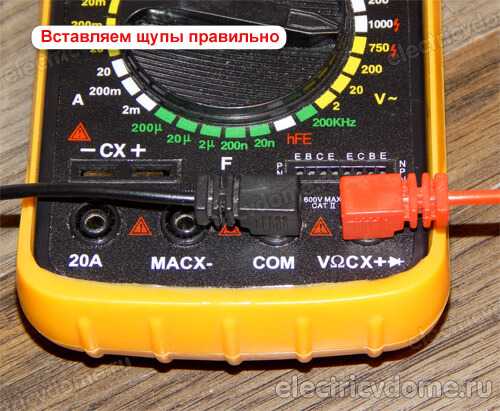

Щупы представляют собой коннекторы для измерения параметров электрических компонентов и участков электроцепи. Устройства помогают объединить разъемы мультиметра с другими выходами. Щупы выглядят как металлический стержень, изолированный пластиком. На одном из концов щупа имеется провод с коннектором для соединения с разъемами (20A, A, VΩ, COM).

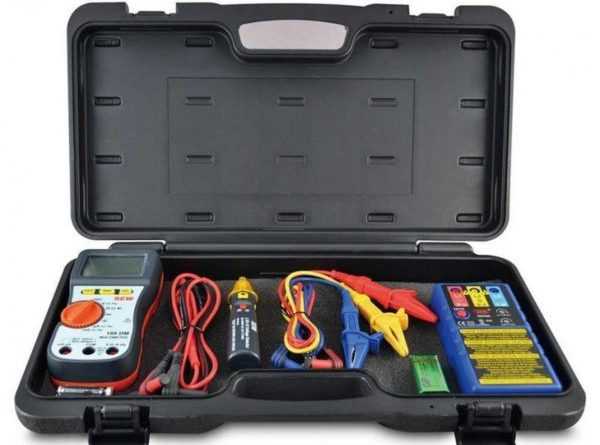

Обратите внимание! Чтобы использовать все возможности мультитестера, нужно иметь дополнительный арсенал щупов, где вместо стержня применяются зубчатые зажимы.
Большая часть измерительного оборудования поставляется из Китая. Некоторые изделия вполне качественные, однако встречается и низкокачественная продукция. Как правило, производители дешевых изделий экономят на материалах для щупов, в результате чего те быстро становятся непригодными для использования.
Щупы при желании можно изготовить своими руками. Нужные детали несложно найти на местном радиорынке или в магазине радиотоваров. В качестве изоляции можно применить подручные материалы, например, пустые пластиковые ампулы или оболочки от шариковых ручек.
к содержанию ↑
Измерение разных параметров
Измерение сопротивления провода
Чтобы измерить сопротивление провода, нужно всего лишь прикоснуться к концам проводника щупами мультитестера. Замер осуществляется за счет источника питания, находящегося внутри прибора. Мультиметр позволяет измерить напряжение и силу тока в электроцепи, после чего высчитывает напряжение исходя из закона Ома.
При измерениях следует учитывать два фактора:
Прибор выдает суммарное сопротивление измеряемого проводника, имея в виду и щупы, которые его касаются. Если необходимы более точные данные, вначале нужно получить результат по проводам щупов, а затем полученные данные вычесть из общего результата.
Нужно загодя определить ориентировочное сопротивление проводника. Поэтому замеры рекомендуется осуществлять, снижая чувствительность мультиметра.
к содержанию ↑
Измерение напряжения
Прежде чем померить напряжение, подготавливают мультитестер: черный провод направляют в клемму, которая промаркирована как COM (земля). Красный провод вставляют в клемму с буквой V. Причем V обычно расположена рядом с прочими буквенными обозначениями (например, VΩmA). Рядом с колесиком подбора режимов указаны пограничные значения — 200 и 750 вольт. Для измерения нужно установить значение 750, а не 200 вольт, так как в противном случае можно вывести прибор из строя.
Когда на мониторе появятся нули, устройство готово к эксплуатации. Щупы направляют в розетку, чтобы получить информацию о наличии в сети напряжения как такового. Если замер осуществляется в электросети переменного тока, безразлично, каким щупом прикасаться к фазе, а каким — к нулю. Результатом будет 220 вольт, если напряжение имеется, или ноль, если оно отсутствует.
При постоянном напряжении замер производится практически так же, но есть и отличие: щуп с черным проводником подводят к минусу, а красный — к плюсу (при условии, что они корректно подключены к клеммам устройства). Колесико для выбора режимов должно быть установлено на DCV.
Обратите внимание! Измерить напряжение нужно так, чтобы не перепутать полярность. Если при измерении напряжения случайно перепутать полярность, на мониторе появится правильный результат, однако со знаком минуса.
к содержанию ↑

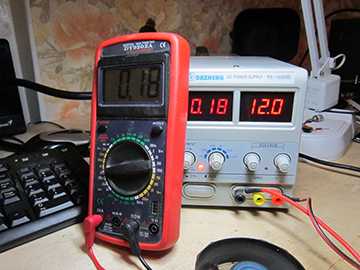

Замер силы тока
Качественная техника позволяет измерять силу переменного тока. Об этом свидетельствует обозначение A~. На недорогих устройствах на шкале чаще всего имеется только аббревиатура DCA (постоянный ток). Пользоваться таким прибором сложнее: придется вспомнить основы построения электрических цепей.
Измерение силы тока осуществляется по тому же принципу, что и замер напряжения. Отличие в последовательном подключении мультиметра к цепи. Проводник от первого разъема стыкуют с первым щупом прибора (в случае с лампой контакт находится на цоколе). От второго контакта цоколя проводник направляют ко второму розеточному разъему. При замыкании электроцепи на мониторе прибора появляется результат измерений — сила тока, идущая через осветительное устройство.
к содержанию ↑
Замер силы тока вольтметром
Иногда нужно срочно произвести замер переменного тока, но в наличии имеется лишь недорогой мультиметр, не обладающий широкой функциональностью. В такой ситуации подойдет замер при помощи метода шунтирования.
Способ описывается формулой:
Согласно формуле, если R равняется единице, сила тока в электроцепи соответствует напряжению. Чтобы осуществить замер, нужно подобрать проводник, сопротивление которого — 1 Ом. Подойдет длинный трансформаторный провод или спираль от электрической печки. Сопротивление проводника (то есть его длина) контролируется при помощи мультитестера в режиме теста.
В конечном счете получается такая схема (используется лампа накаливания):
От первого розеточного разъема проводник направляют к шунту. Тут же подключают щуп мультитестера.
Второй щуп прибора стыкуют с другим концом шунта. От места соприкосновения щупа и шунта провод идет к первому контакту цоколя прибора освещения.
От второго контакта лампы провод направляют ко второму розеточному разъему.
Чтобы замерить напряжение, мультитестер ставят в переменный режим. Прибор должен подключаться к шунту только параллельно (важное условие). Если включить питание, мультиметр определит напряжение, которое равняется силе тока, идущего по шунту. Этот показатель будет аналогичен напряжению при нагрузке.
Даже не очень дорогой мультитестер позволит произвести измерения, вполне достаточные для домашнего применения. Перед покупкой рекомендуется освоить или освежить в памяти основы построения электроцепей и работы в них измерительных устройств.
Как проверить напряжение в розетке мультиметром — правила и инструкция
220.guru
Как проверить напряжение в розетке мультиметром?

Электричество уже давно стало одним из неотъемлемых элементов нашей жизни, без которого представить ее просто невозможно. Именно благодаря ему стал вообще возможен технический прогресс как таковой и работа всей техники, что была изобретена человечеством за последние 100 лет. Но иногда в домашних условиях требуется проверить электрические сети, без которых его получение просто невозможно.
Для этого потребуется иметь под рукой такой аппарат, как мультиметр либо тестер. Как правильно проверить напряжение в розетке, используя мультиметр, чтобы убедиться, что с электроснабжением дома все в порядке, расскажем в этой статье.
Особенности
Рассматриваемое устройство объединяет сразу несколько приборов, подключающихся по-разному к одному участку цепи. Дабы его можно было использовать правильно и получить полную картину о состоянии электросети или отдельной розетки, следует знать хотя бы некоторую теорию. Как минимум следует понимать, чем можно измерить напряжение, а чем именно – силу тока, и как можно правильно подключить тот либо иной прибор.
Когда кабели присоединены к работающему источнику питания, то они получают электрическое напряжение, измеряемое между нулем и фазой. Если говорить проще, это» – + «и» – «. Напряжение в стандартной электросети можно замерить как без подключенной нагрузки в электросеть, так и при ее наличии.
Также в розетке может присутствовать и заземление.

Но сам ток появляется лишь при замкнутости цепи. Лишь после этого он начинает стремиться в движение между полюсами. При этом замеры должны проводиться исключительно при последовательном подсоединении прибора. Для замеров величины тока следует дать ему сначала пройти через мультиметр.
Чтобы сам мультиметр не искажал силу тока и отображал максимально верные данные, его сопротивление должно сводиться к минимуму. Если он выставлен в режим замера силы тока, а при этом попытаться померить им напряжение, то результатом этого станет простое замыкание. Хотя современные модели лишены этой проблемы, и замеры напряжения и тока производятся одним и тем же подключением клемм. Но не будет лишним вспомнить некоторые знания из курса физики. Согласно им, одинаковое напряжение будет наблюдаться на участках электроцепи, подключенных параллельно, а сила тока будет такой лишь тогда, когда проводниковое соединение является последовательным.

Дабы избежать появления ошибок и неточностей, до начала измерений следует проанализировать маркировку, что есть у контактов мультиметра и переключателя режимов. Отметим, что в бытовых условиях применяется несколько групп электросетей. Наиболее часто представленной в современных домах будет система, где присутствует напряжение в 220 вольт при частоте в 50 герц. Обычно она состоит из двух элементов – ноля и фазы. А сама розетка играет роль выхода.
В последние годы в домах новой постройки осуществляется установка другой схемы электропитания – трехфазной. Ее отличием будет более высокое напряжение на уровне в 380 вольт. Это дает возможность запитывать более мощные приборы, что некорректно работают в традиционных системах. Как минимум уже по этой причине в розетке следует замерять номинальное напряжение, дабы просто понять, существует ли возможность подключения какого-то мощного прибора в розетки и возможности проводки, чтобы выдержать создаваемую прибором нагрузку.
Кроме того, замер напряжения потребуется и в иных случаях:
если требуется проверить работу кабелей электропитания;
если необходимо проверить работоспособность выключателя либо розетки;
если в люстре не загорается лампочка, хотя известно, что она работоспособна.
Умение самостоятельного применения мультиметра будет отличной возможностью сэкономить на вызове мастера.
Да и при наличии информации о нестабильном электроснабжении можно будет уберечь бытовые приборы от выхода из строя путем покупки стабилизаторов напряжения.
Подготовительный этап
Прежде чем будет осуществлена проверка напряжения в розетке с применением мультиметра, следует провести кое-какую подготовительную работу. Для вычисления напряжения в разных случаях применяют различные методы подачи тока в приборах и системах. Например, в розетке наблюдается переменный ток. В то же время в аккумуляторах или батарейках ток является постоянным. По этой причине тестеры и предусматривают различные режимы работы. Перед началом работы с определенным прибором или системой устройство следует перевести в нужный режим.
Кроме того, каждый прибор будет иметь определенный поток в измерении напряжения. И если эта характеристика неизвестна заранее, то следует осуществить перевод рычага в максимальное положение. Следует также напомнить назначение разъемов, расположенных на мультиметре. Разъем «10ADC» нужен для определения характеристик силы тока постоянного типа. Максимальная разрешенная величина тогда составляет 10 ампер.
Сюда вставляется исключительно красный щуп, то есть плюс.
Разъем со словом «COM» является общим. Сюда для осуществления измерений подключается лишь щуп черного цвета, то есть минус. Разъем «VΩmA» предназначается для осуществления разного рода замеров. Речь идет о сопротивлении, напряжении, силе тока.
Для осуществления работ следует осуществить правильное проводное подключение. Красный щуп подключают в «VΩmA», а черный – в «COM». После этого следует произвести перевод рычага управления в нужный рабочий режим. Для выяснения напряжения рычаг требуется установить на аббревиатуру «ACV» либо «V~ «. Причем положение колеса должно задаваться так, чтобы оно находилось на отметке, что будет выше предполагаемого напряжения. Для обычной точки питания обычно характерна норма в 220 вольт. То есть необходимо задать ближайшее большее по величине значение. Для большинства моделей тестеров таким значением является 750 вольт.
Если пользователь не знает даже предполагаемого напряжения и оно будет выше указанного значения, то это грозит проблемами. Самым минимальным будет выход из строя мультиметра, а самым тяжелым будут ожоги рук пользователя. Так что перед осуществлением нужных замеров лучше все-таки вычислить параметры сети.

Описание процесса
Итак, осуществить проверку напряжения в розетке с применением мультиметра может даже человек, который ранее этого не проводил. Для этого можно взять цифровой мультиметр либо аналоговый прибор. Сделать указанные действия несложно, если придерживаться следующего алгоритма.
Включаем подачу тока на розетку. Чтобы осуществить это, следует найти выключатель автоматического типа.
Осуществляем подключение проводов к мультиметру. Как уже упоминалось, черный щуп следует подключить к гнезду с буквами «COM» или знаком минуса, а красный – в разъем со знаком «VΩmA» или плюсом.
Нажать на кнопку включения тестера. Рядом с ней расположены надписи «On/Off».
Повернуть рычаг, что расположен на передней приборной панели, в положение шкалы переменного тока, и выставить напряжение 220 вольт, что соответствует показателю тока. В мультиметрах есть 200 вольт и, конечно, 600 либо 750 вольт. Если розетке будет более 200 вольт, лучше выставить 600 либо 750.
На экране должен светиться ноль. После этого зафиксированные щупы следует вставить в розетку. Отметим, что неважно, куда какой щуп вставить.
Когда они вставлены, на дисплее можно будет увидеть рабочий показатель напряжения, который обычно находится в диапазоне 220-240 вольт.
Теперь осуществляется проверка нейтральной линии тока переменного типа. Она характеризуется L-образной формой для всех горячих направлений. В такой слот следует вставить красный щуп, после чего черный щуп вставляется в другое гнездо. На жидкокристаллическом дисплее должно высветиться значение от 100 до 120 вольт. Красный щуп следует переместить в иной слот и получить примерно такой же показатель.
Вытаскиваем щупы и выключаем устройство.

Следует сказать, что напряжение можно узнать лишь при помощи тестера, рассчитанного на силу тока более 20 ампер. Модели, предел которых составляет 6 ампер, при попытке проведения измерений просто сгорят. Дабы уберечь устройство от поломки, следует при вычислении силы тока в розетке выставить наибольший диапазон, постепенно снижая его. Проверка сопротивления стартует с того, что следует начинать с минимальных значений, которые требуется повышать по мере необходимости. Причиной этого является то, что в резисторе тока нет. Поэтому устройство не сломается, а результаты будут точными.

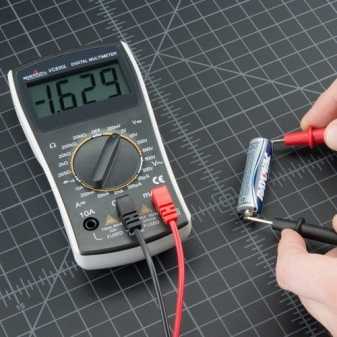

При стартовой попытке осуществления измерений лучше потренироваться на чем-то более простом и безопасном. Например, на батарейках. Кстати, не будет лишним перед началом проведения измерений найти фазу. Это можно сделать при помощи специальной отвертки. Для этого следует поместить ее в одно из гнезд розетки и с другой стороны поднести палец к металлической части для замыкания цепи.

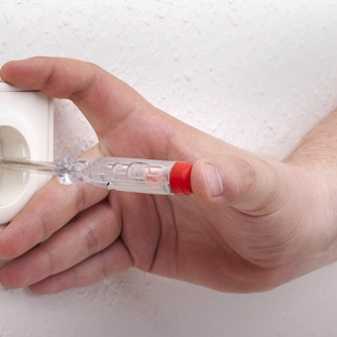

В гнезде, где в отвертке загорится лампочка, и будет фаза.

Меры безопасности
Теперь поговорим о мерах безопасности, которые следует знать при проведении подобного типа работ. Первый момент, о котором следует знать – необходимо избегать касания пальцами деталей. Дело в том, что у тела человека есть сопротивление, что будет влиять на точность измерений и может их исказить. Еще один аспект – если мастер не имеет информации о предварительном напряжении в сети, то можно замерить показатели так, чтобы колесо управления было выставлено на самый большой показатель в вольтах.
Кроме того, лучше всего осуществлять проведение работ в специальных диэлектрических перчатках. Хотя могут подойти обычные резиновые либо хозяйственные. При определении сетевого сопротивления лучше всего убедиться, что питание отключено полностью, а конденсаторы полностью разряжены.
К тому же во время осуществления работ с точкой питания на 20 ампер измерения следует проводить не больше четверти минуты. Также не следует осуществлять проверку показателей сети тестером, если в помещении высокая влажность. Кроме того, во время осуществления измерений ни в коем случае нельзя крутить колесо управления. Также не следует применять устройство, если оплетка щупов деформирована, а на корпусе имеются серьезные повреждения.

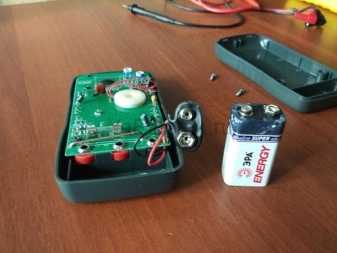

Замену батарейки устройства следует проводить лишь после перевода колеса в режим выключения. После этого отработанный аккумулятор утилизируют. Ни в коем случае нельзя выбрасывать его вместе с бытовыми отходами. Во время измерения внутреннего сопротивления цепи следует убедиться, что она не под напряжением, дабы тестер не был выведен из строя. Существуют нормы эксплуатации и хранения такого точного прибора, как мультиметр. Не следует осуществлять подачу напряжения на устройство, если рычаг поворотного типа находится на «Ohm».
Кроме того, не следует использовать рассматриваемый прибор, если крышка корпуса закрыта неплотно или не полностью.

Не менее важным аспектом будет то, что замена элемента питания гальванического типа должна производиться не только когда устройство выключено, что указывалось выше, но и при отключении всех щупов из гнезд мультиметра. Измерение напряжения в розетке мультиметром – процесс довольно ответственный. Человек, который собирается его осуществлять, должен иметь определенные теоретические и практические знания, а также учитывать определенные нормы и требования, что выдвигаются к оборудованию.
Но, тем не менее, при наличии всех необходимых знаний теоретического и практического характера осуществить данный тип измерений сможет даже человек, который ранее никогда ничем подобным не занимался. Главным моментом будет правильное выставление предполагаемых характеристик электросети, ведь именно этот аспект чаще всего приводит к поломкам оборудования, так как пользователи не уделяют ему должного значения. Поэтому следует еще раз напомнить о важности именно данного компонента.
О том, как проверить напряжение в розетке мультиметром, смотрите в следующем видео.
stroy-podskazka.ru
Как проверить напряжение в розетке мультиметром

В настоящее время существует несколько способов проверки работоспособности приборов в системе электрического снабжения.
Перед тем, как проверить (замерить) напряжение в розетке мультиметром, необходимо ознакомится с правилами использования оборудования, предназначенного для выполнения тестирования. В этой статье все о том, как мультиметром проверить напряжение в сети 220в.
Особенности мультиметра
Измерительный комбинированный прибор мультиметр известен также под названиями тестер и авометр. Такое устройство объединяет сразу несколько функций, и может быть выполнено в форме легкого переносного прибора для базовых измерений или достаточно сложного, стационарного оборудования.
Стандартный, самый минимальный набор функций такого прибора, бывает представлен измерением следующих показателей:
напряжение;
ток;
сопротивление.
Современными производителями выпускаются устройства, способные замерять конденсаторную ёмкость, частоту тока, а также прозванивать диоды и снимать основные параметры транзистора.
Кроме всего прочего, мультиметр может быть представлен:
цифровыми моделями с сегментными индикаторами;
аналоговыми стрелочными моделями.
В бытовых условиях чаще всего используется цифровой мультиметр, при выборе которого нужно ориентироваться на следующие параметры:
максимальные и минимальные границы измерений, которые подбираются в соответствии с областью применения прибора;
показатели погрешности измерительного прибора, позволяющие получить данные с разной степенью точности;
параметры разрядности показаний на дисплее, указывающие на уровень точности выводимых измерительных данных;
питание измерительного прибора, которое может обеспечиваться стандартными батарейками или мощными аккумуляторами.
Следует отметить, что кроме всего прочего, мультиметры различаются исполнением корпуса, но в бытовых условиях чаще всего используется самый простой пластиковый вариант.
Для использования в быту оптимальным станет прибор, имеющий погрешность в 2—3%, разрядность 2,5 и небольшой диапазон измерений.
Подключение щупов к мультиметру
Щупы мультиметра представлены металлическими стержнями с изоляцией. Посредством щупов обеспечивается контакт между измерительным прибором и тестируемым устройством.
В нижней части корпуса измерительного прибора располагаются специальные гнезда, к которым требуется подключать щупы. Выпускаются модели с двумя или тремя гнёздами. Щуп красного цвета нужно подключать в любой свободный разъём.
Любые минусовые разъемы маркируются знаками «Заземление» и «COM». К такому разъёму чаще всего подключается провод черного цвета. Замер сопротивления тока не выше 200 мА и измерение напряжения осуществляется разъемом, имеющим маркировку «VО©mA».

Электрический мультиметр: тестер для различных электротехнических измерений
Разъемы с надписью «10А» или «10 ADC» предназначаются для замера силы тока в пределах 200 мА – 10 А. Если щуп мультиметра в процессе тестирования будет подключен к неверному разъёму, то многократно возрастает риск сгорания предохранителя или самого проверяемого прибора.
Очень удобными в быту являются дополнительные щупы, снабженные наконечниками-«крокодилами» и отличающиеся достаточно длинными проводами.
Мультиметр – нужный прибор для проверки напряжения в сети. Как проверить диод мультиметром – читайте инструкцию по тестированию.
Схемы подключения лампочек параллельным и последовательным способом смотрите тут.
Схема подключения дросселя для ламп дневного света представлена здесь.
Выбор режима измерения
Наличие даже незначительных, но регулярных скачков напряжения, способно негативно отражаться на разных бытовых приборах. Значительно пострадать может техника, имеющая электрические моторы.
Недостаток напряжения способствует преждевременному износу моторных приборов, а избыток — выводит из строя микросхемы.
На любом мультиметре, помимо разъёмов для подключения щупов со шнурами, в обязательном порядке присутствует цифровой дисплей или измерительная шкала, а также многопозиционный переключатель, посредством которого требуется выбрать режим работы измерительного прибора.
Основные положения мультиметра:
OFF —выключение измерительного прибора;
АСV — замер напряжения переменного типа;
DСV — замер напряжения постоянного типа;
АСA — замер уровня переменного тока;
DСА — замер уровня постоянного тока;
в„¦ — замер показателей сопротивления;
hFЕ — замер транзисторных параметров.

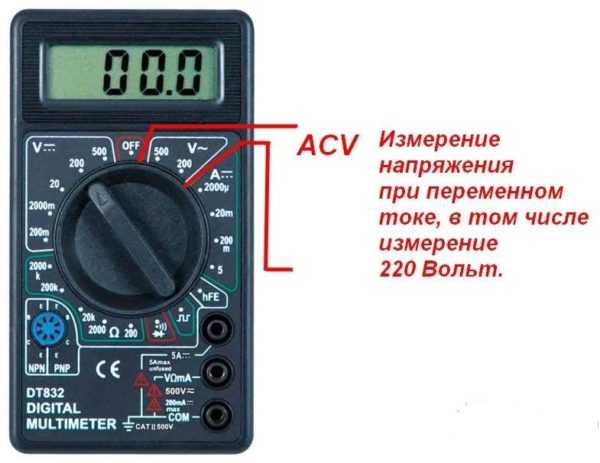

Для замера параметров напряжения переменного типа, мультиметр переключается в положение, обозначаемое «АСV» или «V~».
Как правило, такое положение предполагает значения 200V и 750V. Измерение уровня напряжения постоянного типа осуществляется при переключении тестера в положения, обозначаемые «DСV» или «V». При измерении уровня сопротивления показатели чувствительности могут колебаться от 200 Om до 2 тыс. килоОм, а замеряя постоянное напряжение нужно ориентироваться на параметры чувствительности в пределах 0,2-1,0 тыс Вольт.
Важно помнить, что процедура замера силы тока предполагает последовательное подключение тестера в цепь, а измерение параметров сопротивления и напряжения выполняется при параллельном подключении.
Вставка концов щупов в розетку
Напряжение может иметь переменные или постоянные значения, в соответствии с которыми требуется выбрать оптимальное положение на измерительном приборе. Выбор диапазона не слишком сложный, но чаще всего устанавливаются максимальные значения с постепенным переключением на меньший уровень.
Очень важно проверить правильность выбора гнезд и подключения щупов:
провод черного цвета нужно установить на клемму, имеющую маркировку «СОM», что обозначает «Минус» или «Земля»;
провод красного цвета нужно установить на клемму, в маркировке которой присутствует литера «V».
Правила работы с мультиметром
Рядом с регулятором выбора режима тестирования определяются пограничные значения, которые при замерах уровня напряжения в электрической розетке на 220 Вольт должны устанавливаться на деление с маркировкой «750».
Измерительный прибор считается готовым к выполнению замеров, если после установки всех параметров на дисплее появится ноль, а щупы мультиметра вставлены в тестируемую эклектическую розетку.
Показания прибора
Замеры уровня напряжения в электрической сети с переменным током осуществляются вне зависимости от того, какой из щупов измерительного прибора касается фазы, а какой — ноля.
При наличии в электрической розетке напряжения, показатели мультиметра являются неизменными и составляют 220 (+/-) Вольт. При отсутствии в сети напряжения, измерительный прибор покажет на дисплее 0 Вольт.
Аналогичным способом осуществляются замеры постоянного напряжения, но при таком тестировании очень важно щуп с проводом черного цвета устанавливать на «минус», а красный провод — на «плюс».
В этом случае положение регулятора при выборе режима должно быть представлено сектором с маркировкой DСV.
Важно помнить об особенности мультиметра отображать правильные данные замеров, но с отрицательным знаком, при неправильно установленных щупах.
Варистор используется в качестве предохранителя при использовании электроприборов. Но иногда данная деталь может давать сбой. Как проверить варистор мультиметром и как установить прибор, читайте в статье.
Порядок сборки и подключения разных типов люстр описан в следующей статье.
Только правильная организация проверки напряжения тестером позволяет получить максимально точные данные, обнаружить и устранить неполадку в электрической розетке.
Видео на тему
proprovoda.ru
Как проверить напряжение в розетке мультиметром и отверткой
Если Вам нужно узнать, протекает ли электрической ток в розетке, и какое у него напряжение, то решить проблему можно двумя способами: при помощи специального тестера – мультиметра, либо пробника (отвертки). И тот и другой вариант измерения позволит ответить на возникший вопрос, но все же специальный тестер с дисплеем покажет не только наличие/отсутствие напряжения в сети, но и его величину. Далее мы расскажем читателям энциклопедии Сам Электрик, как проверить напряжение в розетке мультиметром и индикаторной отверткой.
Способ №1 – С помощью мультиметра
Если Вы хотите выполнить проверку и в то же время узнать, какое напряжение на данный момент действует в сети, лучше всего использовать профессиональный прибор. О том, как пользоваться мультиметром мы рассказывали. Даже чайник в электрике сможет быстро проверить розетку этим тестером. Сразу же обращаем Ваше внимание на то, что тип прибора (электронный либо аналоговый или как его еще называют — стрелочный) не влияет на технологию измерения.
Все, что нужно – включить прибор и выставить переключатель на измерение переменного напряжения. Для бытовой электросети необходимо выставить поворотный переключатель на отметку 750 Вольт. После этого на табло засветятся три нуля и все, что останется – вставить два щупа в соответствующие отверстия, как показано на фото ниже.
Не пугайтесь, если на дисплее Вы не увидите ожидаемую цифру – 220 Вольт. По ГОСТу отклонение напряжения в розетке может достигать 10%, поэтому 215, 225 либо даже 198 Вольт для дома это нормально.
Единственный, но очень важный нюанс, который Вы должны учитывать – перед измерениями обязательно нужно проверить изоляцию щупов. Если она повреждена, не нужно использовать такой мультиметр, иначе не исключено, что Вас ударит током. Также будьте внимательными при выборе режима тестера. Если Вы случайно выберите замер сопротивления, тестер может выйти из строя!
Видео инструкция, наглядно показывающая, как померить переменное напряжение в сети 220 Вольт:
Правильная проверка цифровым мультиметром
Способ №2 – Индикатор в помощь
Если у Вас дома нет мультиметра, который обязательно должен входить в набор инструментов электрика, то можете использовать пробник, который также называют индикаторной отверткой. В этом случае проверить, есть ли напряжение в розетке без тестера, Вам удастся, однако узнать, какая его величина, не получится.
О том, как использовать индикаторную отвертку мы говорили. Для измерения напряжения Вам нужно дотронуться пальцем до пятака на пробнике (как показано на фото), после чего жало поочередно вставить в одно и другое отверстие. Если лампочка в рукоятке загорелась, значит электричество есть в сети, а Вы наткнулись на фазу.
Наглядная видео инструкция:
Узнаем, есть ли электричество в комнате
Способ №3 – Современное слежение

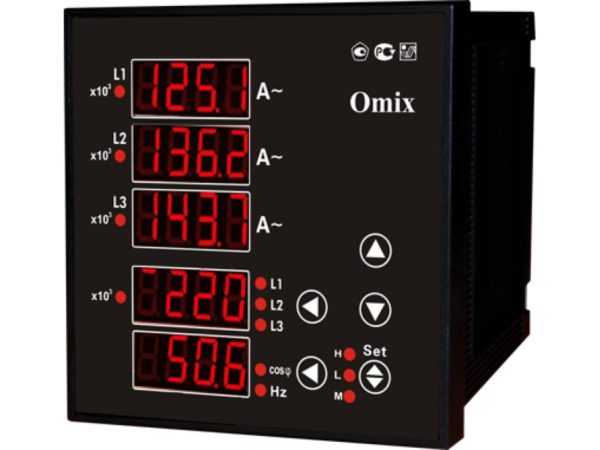

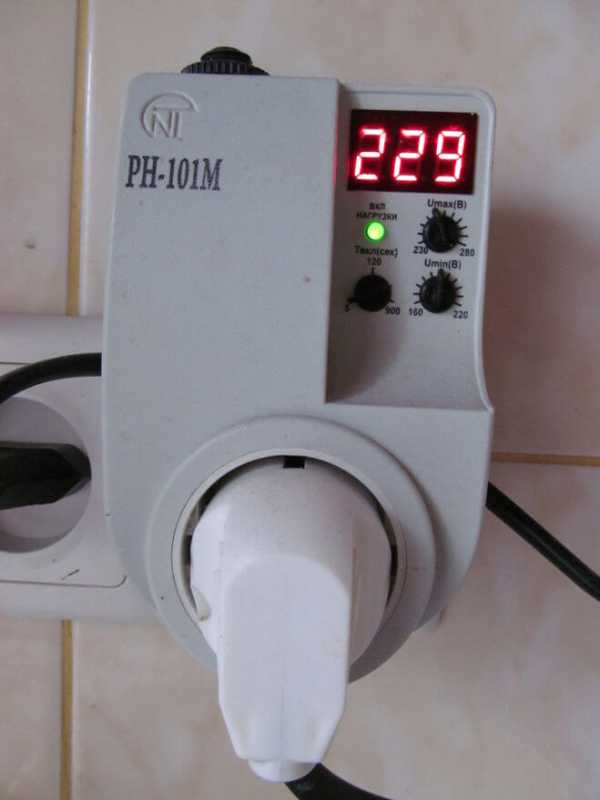

Ну и последний, самый удобный и эффективный вариант, позволяющий проверить напряжение в розетке – использование специального реле контроля. Этот вид автоматики является своеобразным устройством защиты от перенапряжения в сети. Установив его дома, Вы сможете не только замерить нужный параметр, но и защитите отдельный электроприбор от скачков в сети.
Недостаток последнего способа в том, что не целесообразно на каждую розеточку покупать отдельное реле. Поэтому такой вариант защиты и контроля мы советуем ставить на самые ценные электроприборы, к примеру, электроплиту либо холодильник.
Теперь Вы знаете, как проверить напряжение в розетке мультиметром и индикаторной отверткой. Если что-либо было непонятно, задайте вопрос в комментариях либо просмотрите предоставленные видео примеры!
samelectrik.ru
Как проверить напряжение в розетке мультиметром
Для простого ремонта электропроводки достаточно обычного индикаторной отвертки (тестера), но во многих случаях этого недостаточно. Этот прибор показывает наличие или отсутствие напряжения, но при необходимости узнать его величину нужно использовать мультиметр.

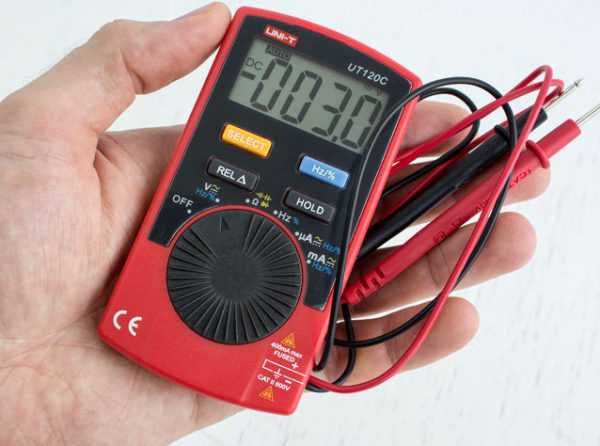

Это многофункциональный измерительный прибор, измеряющий величину постоянного и переменного напряжения, а так же целостность цепи и сопротивление отдельных элементов. Более сложные и дорогие устройства могут измерять ёмкость конденсаторов, индуктивность катушек, частоту переменного напряжения, считать импульсы и мерять температуру. Питание прибора осуществляется от батареек типа АА или аккумуляторов, данные отображаются на цифровом табло.

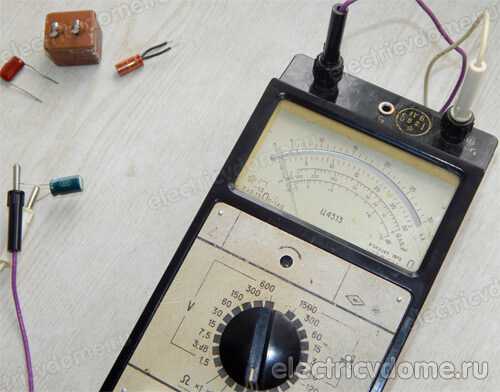

Справка! Советские измерительные приборы серии «Ц» использовали батарейку только для измерения сопротивления и имели шкалу со стрелкой.
Если все эти функции нужны только специалистам, то знать, как проверить напряжение в розетке мультиметром должен каждый электрик и домашний мастер.
Пошаговая инструкция измерения напряжения
Если один из домашних электроприборов не работает, прежде всего, следует проверить работу других аппаратов. При неработающих лампах и других аппаратах следует проверить вводной автоматический выключатель, устройства защиты и наличие напряжения в сети.
Если другие домашние приборы работают нормально, то причина может быть в отсутствии или недостаточном питании в розетке. Некоторые электроприборы не работают также при слишком высоком напряжении. В этом случае необходимо выполнить измерение напряжения мультиметром.
Это устройство позволяет выполнить все необходимые измерения в розетке и поможет в ремонте электрической и электронной аппаратуры.
Пользоваться этим прибором может любой, даже начинающий электромонтёр. Желательно перед началом работ изучить прилагаемую инструкцию или прочитать эту статью, в которой рассказывается, как измерить напряжение мультиметром.
Большинство современных приборов имеют похожие переключатели на передней панели, гнёзда для щупов и цифровое табло, поэтому инструкция, приведённая в этой статье, подходит для всех измерительных устройств.
1. Правильно вставленные щупы
Проверка напряжения мультиметром начинается с подготовки аппарата к работе. Для этого необходимо вставить имеющиеся в комплекте щупы в гнёзда.
При проведении измерений постоянного напряжения или проверке диодов красный щуп является «+», черный «-«.

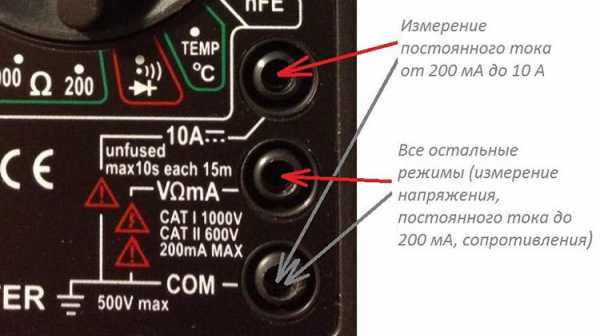

На передней панели есть три отверстия для щупов. Рядом с ними нанесены условные обозначения:
COM — общий контакт. При проведении любых измерений в него вставляется чёрный провод.

VΩCx — разъём для проверки напряжения, сопротивления и малых токов. В него вставляется красный щуп.

10А или 20А. Разъём для измерения больших токов.

Для измерения напряжения щупы вставляются в отверстия с маркировкой «COM» и «VΩCx». При работе в сети переменного тока цветовая маркировка проводов не имеет значения.
Важно! Напряжение в розетке является опасным для жизни, поэтому перед началом работ необходимо проверить изоляцию щупов и проводов.
2. Установка переключателя в нужный режим
Перед тем, как проверить напряжение в розетке мультиметром, необходимо установить переключатель на лицевой панели в правильное положение. Для этого на участке шкалы, имеющей маркировку «ACV» выбирается пункт «750». Этого достаточно для измерений в розетке 220В и даже, при наличии трёхфазного ввода, проверки на вводном автомате междуфазного напряжения 380В.
Справка! Положение «ACV» 200 используется в сетях 36В и 12В.
После установки переключателя в нужное положение и нажатия кнопки включения питания «on-off» или «power» включается табло и на нём появляются нули. На некоторых моделях эта кнопка отсутствует, и прибор отключается поворотов переключателя в положение «off», а включается выбором режима измерения.
Важно! При выборе неправильного диапазона измерений в устройстве может сгореть электронная плата. Особенно это опасно при измерении напряжения в розетке, если переключатель стоит в диапазоне «Ω» (измерение сопротивления).
3. Проверка напряжения мультиметром

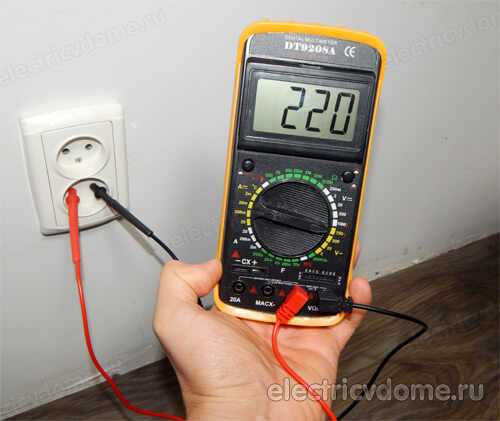

После подготовки прибора к работе можно произвести измерение напряжения. Для этого щупы вставляются в розетку, а нули на табло меняются значением измеряемого параметра.
Внимание! При проведении измерений следует избегать прикосновений к металлической части щупов и замыкания их между собой. Это может привести к поражению электрическим током или короткому замыканию.
При необходимости провести мониторинг напряжения в сети и определить его колебания измерения периодически повторяют. Если суточные и недельные колебания будут значительными, то целесообразно использовать стабилизатор напряжения.
Если отсутствует возможность установить общий стабилизатор для всей квартиры, допускается монтаж отдельной линии розеток, подключённых к аппарату меньшей мощности или монтаж во вводном щитке реле напряжения.
Значение напряжения в розетке
На самом деле классических 220В в розетке не бывает даже после стабилизатора напряжения. Это связано с потерями в проводах и подключением потребителей на всём протяжении линии электропередач.
Для нормальной работы бытовых электроприборов достаточно, если параметры электросети будут поддерживаться на уровне ±10% или 198-242В при частоте 50Гц.
Выход параметров сети за допустимые пределы может привести к поломке электрооборудования ил его нестабильной работе. Поэтому знание того, как проверить напряжение в розетке мультиметром, поможет обеспечить его длительную безаварийную эксплуатацию.
На этом все друзья. Я как автор сайта «Электрик в доме» надеюсь, данная статья вам понравилась, информация была доступной и понятной. Если остались вопросы задавайте их в комментариях. До скорых встреч. Буду благодарен за репосты в соц.сетях.
Похожие материалы на сайте:
Понравилась статья — сохрани на стену!

electricvdome.ru
No related posts.
