В связи с необходимостью запитки жилья электрической энергией внутри помещения необходимо устраивать электрическую сеть. Для этого осуществляется прокладка электропроводки и других элементов для подключения, коммутации и освещения жилища. Так как данная процедура не требует специальной подготовки, ее может выполнить каждый желающий самостоятельно. Но предварительно следует разобраться, как монтируется электропроводка в доме своими рукам, с каких этапов состоит, и что нужно учесть.

Весь процесс можно условно подразделить на несколько этапов, последовательность которых обеспечит качественный результат и экономию времени на выполнение соответствующих работ. Выделяют такие этапы монтажа:

Определение способа прокладки – внешняя или наружная установка кабеля;
Составление схемы электроснабжения в помещении;
Перенос составленной схемы непосредственно на стены;
Расчет сечения электропроводки;
Подбор наиболее подходящих элементов и материалов для выполнения монтажа;
Подготовительные работы по обработке стен и прочих конструкций для монтажа электропроводки, установка групп освещения, автоматов защиты и прочих;
Непосредственно сами монтажные работы;
Получение разрешения у электроснабжающей организации на присоединение к ее сетям, при необходимости формирования новой точки подключения (если вы делаете замену электропроводки на новую, эта процедура не требуется).

Теперь более детально рассмотрите каждый из этапов на практике.

Из существующих вариантов прокладки трасы кабеля выделяют два способа монтажа по отношению к проводам – внутренняя и внешняя электропроводка. Внутренняя электропроводка подразумевает, что кабельные линии находятся внутри стен. Внешняя электропроводка устанавливается на стенах снаружи, при этом она может выполняться либо проводами, либо средствами защиты кабеля от механических повреждений, к примеру, кабель-каналами, в которых располагается проводник.

Преимущества и недостатки внутренней прокладки.

К преимуществам скрытой электропроводки следует отнести большую надежность и долговечность в связи с отсутствием возможности нанести повреждение в нормальном режиме ее эксплуатации. Такая электропроводка требует меньших финансовых затрат на бронированные провода и комплектующие для их установки. Помимо этого скрытая прокладка не вносит изменений в интерьер помещения.

К недостаткам внутренней электропроводки относятся трудоемкие подготовительные работы для выработки штробы и плохую ремонтопригодность в случае возникновения каких-либо повреждений.

Преимущества и недостатки внешней прокладки.

К преимуществам открытой электропроводки относятся куда более простой подготовительный процесс и скорость установки электрической проводки. В процессе эксплуатации ее легче отремонтировать или изменить схему разводки.

Недостатками наружной электропроводки являются куда большая подверженность механическим повреждениям и влияние на общий вид интерьера помещения.

Схема электропроводки помогает определить места установки розеток, выключателей, светильников, линий пролегания электропроводки. Поэтому при ее составлении вам необходимо учесть схему подключения электрических приборов в доме. К примеру, для домашней электропроводки будет актуальным расположение розеток возле телевизора, электрической печки, кровати и т. д.

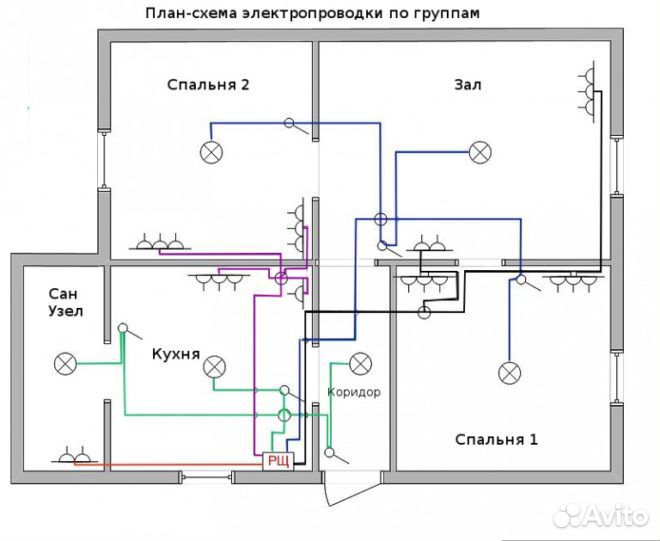

Рисунок 1: Пример схемы прокладки проводки в доме

По способу графического изображения разделяют двухмерные и трехмерные схемы монтажа электропроводки. Первый вариант наиболее простой, так как не требует использования графических редакторов и других программ. Для этого возьмите план собственного жилица и на его копии отметьте места подключения и количество розеток для каждой комнаты, распределительные коробки, провода, выключатели и линии прокладки электропроводки.

Трехмерная модель представляет собой куда более трудоемкий процесс, но отлично помогает при создании проекта электроснабжения. Когда по готовому заданию соответствующие специалисты реализуют такой проект (штробят стены, выполняют разводку электропроводки и прочие электромонтажные работы).

При определении мест прокладки проводки и установки отдельных элементов следует руководствоваться требованиями ПУЭ. Касательно электропроводки и правил ее монтажа в ПУЭ выделена глава 2. 1. Поэтому к монтажной схеме должны предъявляться следующие требования:

Все линии необходимо устанавливать исключительно в вертикальной или горизонтальной плоскости, повороты выполняются под углом 90º. Категорически запрещено сокращать расстояние по диагонали или вести провода по кривой.
По отношению к конструктивным элементам комнаты горизонтальные линии не могут приближаться более 20 см к потолку или полу. Вертикальные линии должны располагаться на расстоянии не ближе 10 см от дверных и оконных проемов, углов.
Розетки должны располагаться на расстоянии от 80 до 100 см от пола согласно п.6.6.30 ПУЭ, в некоторых ситуациях эта величина может изменяться до 150 см. В случае нахождения рядом с розеткой металлических конструкций (радиаторов, труб, плит) запрещено приближать к ним точку подключения более чем на 50 см.
Отдельные требования предъявляются устройству розеток, выключателей, электропроводки в ванной комнате и на кухне согласно пп.
7.1.46 – 7.1.48 ПУЭ
Выключатель устанавливается на высоте до 1 м, 1,8 м или под потолком согласно п.7.1.49 ПУЭ.
Соединение проводов должно осуществляться в коробках, запрещено оставлять их открытыми или закрывать в стене п.2.1.21 ПУЭ.

Чтобы перенести данные монтажной схемы на существующую конструкцию стен необходимо воспользоваться измерительными приборами (рулеткой, уголком и т.д.), уровнем, нитью и карандашом. Для этого отступают необходимое расстояние, согласно указанных на схеме расстояний и наносят соответствующие отметки на строительных конструкциях (стенах или потолке).

Рисунок 2: Разметка стен

Разметку можно выполнять мелом или строительным карандашом. Главное требование к нанесению изображения – обеспечение хорошей видимости и отсутствие лишних деталей. При наличии лазерного уровня данная процедура значительно упрощается.

Конструктивно электропроводка в доме может включать в себя ряд элементов:

Провода – для прокладки в доме используют марки ВВГ, АВВГ, ПСВ и им подобные. Наиболее предпочтительными являются медные провода за счет лучших технических параметров: длительного срока эксплуатации, меньшего удельного сопротивления и т.д. Но, в некоторых ситуациях, могут использоваться и алюминиевые провода для электропроводки. Конкретный вариант выбирается исходя из максимальной нагрузки и требований к изоляции.

Для определения максимальных токов, протекающих по электропроводке, складывается мощность электроприборов, которые могут подключаться, и прибавляется 20 – 30% на запас прочности. Исходя из этого выбирается соответствующее сечение жилы. Сопротивление изоляции должно соответствовать особенностям помещения, в котором используется кабель, и способу прокладки. Следует отметить, что кабели необходимо планировать с запасом, так как в местах подключения или вывода точек они используется больше расчетной дины провода, а запас должен предоставлять возможность повторного соединения.

Рис. 3. провода для проводки

Распределительные коробки – предназначены для соединения различных участков электропроводки, разделения и разводки электричества. Подразделяются на модели наружного и внутреннего размещения, которые выбираются в соответствии с проектом. В зависимости от сечения проводов, подбираются коробки с соответствующей величиной отверстий.

Рисунок 4: Распредкоробки

Розетки – могут отличаться конструктивными особенностями: наличием или отсутствием заземляющего контакта, крышки, размером отверстий и т.д. Также различные модели могут предназначаться для внутренней или наружной установки. Некоторые варианты имеют спаренные выводы точек подключения.

Выключатели

– могут иметь конструкцию с одной, двумя или тремя клавишами, поворотным механизмом или сенсором. Следует отметить, что некоторые выключатели оборудованы делителем напряжения, который может повлиять на работу осветительных приборов.

Осветительные приборы – реализуются светильниками, люстрами, софитами, бра и прочими. Большое многообразие предоставляет возможность выбора для установки в тех или иных помещениях. По назначению можно выделить мощные приборы освещения, маломощные, для ванной, кухни и т.д.

Приборы защитного отключения – представлены автоматическими выключателями на основе электромагнитных, полупроводниковых или микропроцессорных схем. Установка УЗО необходима для защиты как самой электропроводки в доме от коротких замыканий и возгорания с подключенными к ней бытовыми приборами, так и людей, которые могут пострадать при поломке.

Приборы учета – осуществляют контроль за расходом электроэнергии. Их установка требуется при новом подключении электричества или если это предусматривается проектом. По количеству фаз электрические счетчики могут подключаться к трехфазной или однофазной сети.

Рис. 5: Типовой электросчетчик

Защитное заземление – должно предусматриваться для всех потребителей напряжением более 42 В. Из-за чего при подключении новой проводки необходимо иметь контур заземления, к которому подключается PE проводник от всех потребителей.

Кабельные каналы – требуются для наружной установки проводки, по материалу изготовления могут представлять собой пластиковые или металлические короба. По размеру выбирается такой вариант, чтобы при укладке проводов в них свободно помещались все необходимые проводники. Конструктивно могут иметь перфорацию для охлаждения или изготавливаться цельными.

Обратите внимание, что в зависимости от конкретной ситуации, те или иные монтажные операции могут не выполняться.

Подготовьте стены – в случае внутреннего расположения электропроводки в стенах дома производится штробление при помощи болгарки, зубила или специального штробореза. Рисунок 6: штробление стен
При наружной установке на готовую разметку устанавливается основа кабель-канала. Начинается эта процедура от счетчика электроэнергии или места его предполагаемой установки. Если такая электропроводка по конструктивным особенностям дома будет скрыта под натяжным потолком или другими элементами, ее можно прокладывать кабелем без защиты. Рисунок 7: открытые провода по потолку

Просверлите отверстия под розетки и выключатели – выполняется в случае внутренней установки данного оборудования. Для этого применяется дрель со специальной коронкой соответствующего диаметра. Рисунок 8: разработка отверстия сверлом

Сначала сделайте небольшую дырку по центру сверлом, а потом используйте коронку.

Рисунок 9: разработка отверстия коронкой

Проложите провода в штробы. Если их габариты соизмеримы и электропроводка легко фиксируется в отверстиях, то можно не применять специальные средства для крепления проводов. Рисунок 10: проложите провода

Но при этом, следите за тем, чтобы чрезмерные усилия не привели к повреждению изоляции.

Установите коробки для соединения проводов, под выключатели и розетки. При этом можете использовать разнообразные смеси для монтажа – цемент, шпаклевку, гипс и т.д., необходимые для фиксации коробки в стене дома. Рисунок 11: установите коробки
Заведите проводку в коробки – для этого проденьте кабель в нужные отверстия, в некоторых моделях их нужно выломать несильным надавливанием в определенных точках. Рисунок 12: заведите провода в коробки
Установите светильники – подсоедините электропроводку к патрону или выводам устройства. Если установка люстры или софитов планируется только после отделочных работ, провода в этом месте зачищаются, и на них устанавливается временный патрон для проверки работоспособности. Рисунок 13: подключите патрон
Соберите распределительный щит – для этого на каркас набирается нужное число автоматов из расчета 4 – 6 кВт нагрузки на каждый. Рисунок 14: собрать автоматы

Помимо выделенных для отдельный комнат или объектов необходимо установить вводный автомат с большей уставкой. Его устанавливают на вводе электричества в дом. Также можно использовать другие защитные устройства (по напряжению, дифференциальные и прочие, если такие нужны).

Рисунок 15: щит с различными защитами

Подключите необходимые устройства для опробования. Рисунок 16: подключите лампочку

Для этого подайте напряжение на вводе кабеля к электрическому щитку. После чего опробуйте протекание электрического тока во всех точках подключения при помощи контрольной лампы или опробуйте наличие потенциала при помощи индикатора.

Выполните отделочные работы по нанесению шпаклевки или цементной смеси для скрытия проводки. Данная работа выполняется обязательно со снятым напряжением. Рисунок 17: нанесение шпаклевки
После этого установите необходимые элементы электрической сети: розетки, выключатели, светильники и т.д. Подключите фазные и нулевые провода к соответствующим выводам. Если нет необходимости подключения к внешней сети, можете спокойно пользоваться готовой электропроводкой.

Если ваш дом еще не подключен к внешней сети, то делать это самостоятельно не нужно. Так как подключение к воздушной магистрали осуществляется работниками энергоснабжающей организации. Выполнять данную процедуру самостоятельно запрещено и крайне опасно.

Бартош А.И. «Электрика для любознательных» 2019
В. Назарова «Монтаж электропроводки и теплых полов» 2011
В. Новак «Справочник мастера-электрика» 2017
Бедин В. «Сам себе электрик» 2013
Кирюхин А. «Справочник домашнего электрика» 1996

Статистика неумолима – порядка двух третей всех пожаров в коттеджах происходит из-за проблем во внутридомовой электрической сети. Внимание электропроводке в частном доме надо уделять повышенное. Она должна быть всегда исправной и изначально правильно спроектированной. Монтаж ее вполне можно выполнить самому. Главное грамотно спланировать разводку проводов еще на стадии проектирования дома и смонтировать их до начала внутренней отделки комнат.

Монтаж электропроводки своими руками
Пошаговая инструкция

Проверка и ввод в эксплуатацию

Заключение

Прокладку электрических проводов принято начинать сразу после возведения стен и крыши. Для этого можно вызвать электрика либо все сделать самостоятельно. Если понятие «электричество» не является чем-то страшным и непонятным, то второй вариант позволит немного сэкономить на строительстве своего дома. Надо лишь обладать элементарными навыками обращения с перфоратором, пассатижами и отверткой, а также не забывать о должных мерах безопасности.

Типичная схема проводки для частного дома

Однако если есть сомнения в собственной компетенции в данном вопросе, то монтаж домашней электрической проводки лучше доверить профессионалу. Цена ошибки здесь слишком высока, возникший от короткого замыкания пожар в состоянии уничтожить весь коттедж. Прокладывать электропроводку своими руками следует только при четкой уверенности в собственных силах и познаниях. При этом все схемы разводки и выбранные провода должны соответствовать нормам и правилам электромонтажа.

Общий порядок монтажа электропроводки в доме предполагает:

создание плана укладки проводов и расположения в комнатах электроустановочных изделий;
прокладку электропроводов в стенах и перекрытиях или на них;
установку щита, распределительных коробок и розеток с выключателями;
коммутацию всего этого в единую внутридомовую электросеть;
проверку работоспособности созданной системы и ввод ее в эксплуатацию.

Критично сложного здесь ничего нет. Главное выбрать правильные провода, чтобы они без проблем выдерживали нагрузку, не забыть установить устройства защиты и все внимательно соединить в единое целое.

Прежде чем начинать прокладывать электропровода, необходимо произвести разметку их разводки на стенах. Это нужно для точного понимания объема монтажных работ. Плюс сразу будут видны “узкие” места пересечения электропроводки и иных инженерных систем. Например, если рядом с кабелем оказывается водопроводная труба, то что-то надо сместить в сторону. Допускать соприкосновения, пусть даже потенциального в будущем, воды и электричества нельзя никак.

Делая разметку для электропроводки, нужно учитывать наличие обогревательных приборов, высоту потолка, расположение окон или дверей

По негласным правилам при разметке электрической проводки все линии делаются строго вертикальными либо горизонтальными. Это снижает риск повреждения электропроводов при дальнейшей отделке и облегчает их поиск потом при ремонте.

После выполнения разметки можно приступать к сверлильно-долбежным работам. Но сначала следует определиться – электропроводка прокладываться будет открытым либо закрытым способом. В первом случае не нужно штробить стены, но провода придется как-то закрывать декором. А во втором они будут полностью утоплены в толще перекрытий и перегородок, однако посверлить и подолбить перфоратором придется немало.

При открытой прокладке электрические провода укладываются в трубках, специальных плинтусах и кабель-каналах. Выполняются они из несгораемых и самозатухающих пластмасс. Если частный дом сделан из бруса или бревна, то придется выбрать как раз этот вариант. Монтировать провода внутри дерева нельзя.

Варианты прокладки открытой электропроводки

Закрытая проводка предполагает прокладку кабелей скрытым способом в полостях внутри стен и перекрытий. Для создания таких углублений в кирпиче или бетоне придется поработать перфоратором и болгаркой. Грязи будет много. Но зато потом все провода окажутся под слоем штукатурки, что позволит сделать интерьер более эстетичным.

Схему закрытой электропроводки нужно проектировать еще на ранних стадиях ремонта

Электрические провода выбираются исходя из потребляемой мощности электроприборов на конкретной линии от щита. Обычно все потребители электричества в коттедже разбиваются на группы приблизительно с одинаковой нагрузкой, чтобы сечение всех кабелей по частному дому было единым.

По материалу изготовления жил провода бывают:

Алюминиевые;
Медные.

Первые дешевле, но жесткие. Медные сгибать и укладывать в штробы, трубы и каналы гораздо проще. По исполнению они могут быть в одну жилу либо многожильными. Себе в частный коттедж рекомендуется брать двух- и трехжильные провода (первые для освещения, вторые для розеток с заземлением).

Виды проводов для разных схем

На рынке сейчас можно приобрести самые разнообразные провода. Но для самостоятельного монтажа электропроводки стоит выбрать вариант с двойной изоляцией ВВГ или ПВГ с дополнительной маркировкой «нг» (не поддерживает горение). Это наиболее доступные по цене и оптимально подходящие для укладки в зданиях силовые электропровода. Они в магазинах есть во всех сечениях. Требуемые для коттеджа кабели с жилами в 2.5, 4 и 6 кв. мм найти несложно.

Самым толстым проводом в электропроводке частного дома будет вводной, на который ложится общая нагрузка. От столба до электрического щитка электрики с электроснабжающей компании сейчас обычно прокидывают самонесущие изолированные провода (СИП). Этот кабель они монтируют сами, а дальше по придомовому участку и коттеджу провести вводную линию придется самому.

Если щит стоит на улице, то в дом от него придется прокидывать провод в 10–16 кв. мм. Однако если в планах ставить электрокотел или мощную приточно-вытяжную вентиляцию либо несколько кондиционеров, сечение потребуется увеличить до 16–25 кв. мм в зависимости от общей мощности всего этого электрооборудования.

Для повышения безопасности схема электропроводки в коттедже должна быть выполнена с защитным заземлением. Его задача – обезопасить людей в жилище от поражения электрическим током. Подключение всей бытовой техники в доме к розеткам с выводом на «землю» сейчас является нормой.

Помимо проводов заземляющий контур включает в себя УЗО (устройство защитного отключения) и отвод на грунт. Первый устанавливают непосредственно в электрощите, а второй обычно выполняют в виде уголков, забитых в землю.

Заземляющее устройство и его проводка в целом должны соответствовать требованиям ПУЭ. Это проверяют сотрудники снабжающей организации при вводе домовой электросистемы в эксплуатацию. Если заземление будет выполнено с нарушениями, то в подключении коттеджа к сети они просто откажут.

Как сделать заземление в частном доме

Еще один защитный элемент в схеме проводки дома – это автоматический выключатель (дифавтомат, АВДТ). Нельзя его путать с УЗО (дифференциальным выключателем). У них различается предназначение и принцип срабатывания. А вот внешне они сильно похожи.
УЗО отключает линию исключительно при возникновении тока утечки. Дифавтомат дороже и сложнее в исполнении внутри. Он срабатывает также при перегрузках в электросети и коротких замыканиях. То есть второй аппарат изначально включает в себя первый. При этом в большинстве случаев для малоэтажного жилья вполне хватает простого УЗО.

Для упрощения монтажа проводки в доме используются распределительные коробки. В них производится соединение проводов, подведенных с разных сторон. Эти монтажные распредкоробки надежно изолируют места смычек электрических жил и в случае их перегрева предупреждают распространения огня.

Коммутация проводов между собой и с розетками и выключателями производится посредством:

скруток;
пайки;
клеммных колодок с винтовыми и пружинными зажимами.

Самой надежной является пайка. Однако это и наиболее сложный способ. Скрутку жил разрешено применять, только если они из одинаковых металлов. Скручивать алюминий и медь нельзя. Подобное соединение при подаче тока перегреется и расплавится. Чаще всего электропроводка в доме сейчас собирается с использованием различных клемм. Они надежны и сильно упрощают электромонтаж.

Способы соединения проводов

При подключении осветительных приборов и розеток самое важное – это не спутать жилы. Фаза к фазе, ноль к нулю, а земля к земле. Иные варианты здесь исключены. И прежде чем подключать дом к сети и подавать потребителям внутри электроэнергию, не помешает мегаомметром проверить сопротивление изоляции на каждой линии в отдельности.

Схема подключения розеток и осветительных приборов

Самым сложным и важным элементом в системе электроснабжения коттеджа является распределительный щит. Его монтаж лучше всего доверить профессионалу. В нем сходятся все токи и напряжения со здания. Малейшая ошибка в его сборке неизбежно приведет к проблемам.

Схема подключения приборов к распределительному щиту

Проверку всей системы снабжения дома электроэнергией также следует перепоручить специалисту. Все равно потом придется приглашать экспертов из электролаборатории. Без их акта домовая электропроводка введена в эксплуатацию все равно не будет. А если они выявят проблемы, то их потом придется вызывать повторно.

Выполнить разводку бытовой электропроводки, как и ту же вентиляцию частном доме, самостоятельно по инструкции выше не сложно. Основной момент здесь – это подготовка проекта со всеми расчетами мощностей и сечениями жил, а также сборка распределительного щитка. А провода проложить по коттеджу и соединить их с розетками под силу даже начинающему электрику-монтажнику.

1Ремонт электропроводки для обеспечения комфорта и безопасности в доме

Если вы собираетесь сделать в вашем доме ремонт для повышения комфорта и обеспечения безопасности, не забудьте о ремонте электропроводки. Хорошо продуманная и выполненная с соблюдением норм электропроводка обеспечивает безопасность жилья. Максимальная защита вашего жилья, то есть защита людей и электросети, может сочетаться с экономией электроэнергии, в частности, благодаря установке переключателя День / Ночь, рекомендуемого в случае использования электрического накопительного водонагревателя. Безопасность – поистине важное слово, когда речь идет об электричестве. Вот несколько советов, которые помогут вам находиться «под напряжением» в полной безопасности.

Защитите людей и электрические приборы, узнайте все о соответствующих защитных устройствах.

Устройство защитного отключения 30 мА
располагается в сети перед автоматами, защищающими каждую линию групповых сетей. Устройство обеспечивает защиту человека в случае утечки тока или контакта с фазовым проводом. Установка устройств защитного отключения 30 мА обязательна. Количество устройств определяется жилой площадью.

Жилая площадь*	Виды устройств защитного отключения и их количество
< 35 м²	1 устройство защитного отключения класса АС +1 устройство защитного отключения 40 А класса А*
от 35 до 100 м²	2 устройства защитного отключения класса АС +1 устройство защитного отключения 40 А класса А*
> 100 м²	3 устройства защитного отключения класса АС +1 устройство защитного отключения 40 А класса А*

* Для максимальной мощности 18 кВА
** Величина номинального тока (40 А или 63 А) определяется в зависимости от Вашей сети и от условий контракта на
предоставление услуг по электроснабжению. В случае использования электрического отопления мощностью более 8000 Вт необходимо установить устройство защитного отключения, рассчитанного на 63 А.
*** Для защиты кухонной электробытовой техники.

Автомат

Правила монтажа электропроводки предполагают установку автомата для защиты от короткого замыкания и перегрузок (превышение максимальной мощности). Это устройство защищает не людей, а электросеть.

Линия групповой сети

Электропровода

Предохранители

Автоматы

Максимальная мощность

1,5 мм²

10A

16A

2300 Вт

стандарт-
ная
розетка

1,5 мм²
2,5 мм²

—
16A

16A
20А

2300 Вт
3700 Вт

32 A

6 мм²

32A

7400 Вт

Пример
Автомат 16 А защищает линию групповой сети освещения с суммарной мощностью всех источников освещения, не превышающей 2300 Вт. Электропровода для этой линии должны иметь минимальное сечение 1,5 мм². Вместо автомата можно использовать предохранитель 10 А.

Электропровода
Провод следует выбирать по цвету в зависимости от его назначения и по сечению в зависимости от назначения линии групповой сети (сеть освещения, сеть розеток…).

Важно!
Все линии групповых сетей, в том числе и линии освещения, должны быть оборудованы
дифференциальным автоматом и проводом заземления.

Цвета

Красный, черный, коричневый, фиолетовый, оранжевый цвета: фаза

Только желто-зеленый цвет: земля

Только голубой цвет: нейтраль

Это полезно знать
Вы желаете установить дополнительный электрораспределительный щиток в отдельном подсобном помещении? Строго соблюдайте следующие сечения проводов в зависимости от длины кабеля, соединяющего дополнительный щиток с основным распределительным щитком.

Схема электрораспределительного щитка

A	Главный рубильник
B	Встроенная в щиток монтажная рейка для элементов
C	Клеммные колодки
D	Высокочувствительное дифференциальное устройство защитного отключения
E	Переключатель День / Ночь
F	Автомат

2 Отсоединение старого электрораспределительного щитка

Вы решили заменить старый электрораспределительный щиток, сохранив при этом существующую электропроводку. Сначала убедитесь в том, что ваша электропроводка соответствует нормам. Для того чтобы избежать неисправностей в работе электросети, позаботьтесь также о том, чтобы обеспечить безопасность в помещениях, требующих особого внимания (кухня, ванная комната…). Перед началом работ выключите главный рубильник и убедитесь в том, что сеть не находится под напряжением.

	1. Определите предохранители для различных линий групповых сетей и пронумеруйте их. 2. Отвинтите патроны предохранителей и пронумеруйте провода.
	3. Отвинтите старый распределительный щиток и отсоедините провода, связывающие его с главным рубильником.

3Установка нового электрораспределительного щитка

Прикрепите щиток к стене с учетом длины проводов.

2. Закрепите дифференциальные устройства защитного отключения, автоматы и другие модульные элементы на монтажных рейках щитка, соблюдая порядок линий групповых сетей.

Это более надежно
Щиток должен быть закреплен на высоте не менее 1 м и не более 1,80 м от пола. Место, отведенное под счетчик и распределительный щиток, должно иметь ширину не менее 0,6 м.

3. Вставьте в автоматы фазовую и нейтральную шины.

4. Подсоедините нейтральный и фазовый провода, идущие от главного рубильника, к устройству защитного отключения.

5. Подсоедините провода, идущие от устройства защитного отключения, к распределительным шинам. В зависимости от модели устройства, это можно сделать непосредственно с помощью шины или с помощью подсоединенного снизу кабеля.

6. Подсоедините фазу и нейтральный провод каждой линии к
соответствующему модулю.

7. Подсоедините все провода заземления от разных линий к
нулевой шине.

8. Убедитесь в том, что нулевая шина подсоединена к стержню
заземления.

9. Закройте распределительный щиток, предварительно сделав
отверстия для проводов.

10. Отметьте расположение различных линий.

Это полезно знать
После окончания работы отключите все автоматы. Сначала включите главный рубильник, а затем устройства защитного отключения, после чего включайте автоматы по очереди для определения возможных неисправностей.

4 Безопасность электросети

Монтаж электропроводки в частном доме с использованием разрядника и/или дифференциального автомата позволит обеспечить в вашем доме безопасность людей и электроаппаратуры (компьютеры, проигрыватели, телевизоры…).

РАЗРЯДНИК
предохраняет вашу электросеть и защищает ее от перенапряжений, создающихся в атмосфере. Важен для защиты оргтехники.

ДИФФЕРЕНЦИАЛЬНЫЙ АВТОМАТ
обеспечивает защиту людей и линий групповых сетей в случае перегрузки или короткого замыкания. Рекомендуется устанавливать для ванных комнат, оборудованных специальными ванными для водолечения, а также для электроприборов, предназначенных для бассейнов.

Содержание статьи (ссылки кликабельны):

Какой кабель является лучшим для проводки?
Виды электрофурнитуры.
Что надо учесть во время планирования проводки?
Особенности разводки или создания контуров.
Где устанавливать выключатели?
Как установить скрытую проводку?
Открытая проводка.
Использование инсталляционных коробов.
Использование напольной коробки.
Видео. Проводка в частном доме своими руками.

Обязательным условием жизни каждого из нас является наличие электричества в частном доме. Без него мы не смогли бы развлекаться, выполнять различные бытовые дела, создавать свет в ночное время и осуществлять еще много других дел.

Другими словами роль электричества является неоценимой и его отсутствие в некоторой степени ассоциируется с остановкой жизни. Именно поэтому очень важно обеспечить наличие электрического тока в нашем доме.

Для того чтобы им можно было пользоваться, нам нужно сделать две вещи:

Подключиться к общей электрической сети.
Организовать электрическую проводку в любом уголке частного дома, то есть проложить кабели, по которым будет проходить электрический ток.

Первый этап осуществляется специалистами той компании, которая обслуживает электрические сети. То есть здесь мы ничего не делаем. Работники этой компании для подключения к электросети осуществляют установку центрального автомата (рубильника), «защиты» и электросчетчика.

Все остальные работы по электропроводке осуществляются нашими руками. Конечно, это могут сделать и специалисты за определенную плату. Однако в любом случае мы должны четко знать, из каких компонентов состоит проводка в частном доме, как ее нужно организовывать и каким образом проводится ее монтаж?

Эти знания дадут возможность проверить качество работы наемного специалиста и уберечь от различных будущих проблем.
В том случае, если вы планируете сэкономить, то эти знания помогут проложить электрическую проводку в любой уголок частного дома с помощью своих же рук.

Перед тем, как рассмотреть все особенности монтажа электропроводки, следует рассмотреть, какие элементы необходимы для организации и установки домашней электрической сети.

И так, для монтажа электропроводки владельцу частного дома нужно запастись определенным количеством кабеля и электрофурнитурой (ее виды рассмотрим ниже). Кабель может быть медным или алюминиевым. Конечно, он должен иметь изоляцию.

Полезный совет: будет лучше, если использовать медный кабель. Причина этого заключается в том, что он обладает большей пропускной способностью. Это дает возможность использовать провод с меньшим сечением.

Также к преимуществам медного кабеля принадлежит и то, что он может выдерживать большую нагрузку, чем электропровод, сделанный из алюминия.

Различные виды кабеля

Еще стоит сказать и о таком моменте. В частный дом может подаваться как однофазное, так и трехфазное питание. В том случае, когда нужно будет подать ток к однофазным приборам, кабель должен быть трехжильным.

Одна жила является фазной, другая — нейтральной, третья предназначена для заземления. В случае прокладки трехфазного питания кабель должен быть пятижильным.

Для проводки могут использоваться как плоские (удобно монтировать под штукатурку), так и круглые кабели. Важной их характеристикой является поперечное сечение.

Выбор электропровода с определенным сечением зависит от уровня нагрузки. Так, если будет прокладываться провод к розеткам, то эта величина должна быть не менее 2,5 кв. миллиметров. Кабели для питания осветительных приборов должны обладать сечением, которое является не меньшим 1,5 кв. миллиметров.

Полезный совет: чтобы не прогадать с сечением электрического провода, нужно провести подсчет мощности всех возможных приборов, которые будут питаться от отдельного провода. Конечно, нужно учесть некоторую величину в качестве запаса. После этого общую мощность нужно разделить на 220 (если в дом входит одна фаза) или 380 вольт (в случае наличия трехфазной сети). В результате вы будете знать силу тока, которую должен пропустить кабель.

Отталкиваясь от этой величины можно определить нужное сечение. Для этого надо воспользоваться специальными таблицами.

Что касается электрофурнитуры, которая будет использоваться в частном доме для создания эл проводки, то она может состоять из:

монтажных коробок;
розеток;
любых видов выключателей;
переключателей;
кнопки вызова и других видов.

Монтажные коробки используются в любой комнате и могут характеризоваться различными формами. Так, их форма может быть круглой, квадратной или прямоугольной. Назначение этих коробок может быть разным.

Некоторые из них используются для установки розеток или выключателей. Они монтируются под штукатурку и не имеют верхней крышки. Есть и такие коробки, которые также устанавливаются под штукатурку, но имеют крышку. Они являются или распределительными, или сквозными.

Кроме этих есть еще внешние (наружные) коробки. Стоить отметить, что большинство коробок является негерметизированным. Однако некоторые имеют герметизацию.

Полезный совет: в этих коробках часто подключаются и разводятся различные провода. Для их соединения нужно использовать распределительное кольцо и специальные зажимы. Если же просто скрутить провода и использовать изолирующую ленту, то такое соединение будет ненадежным. Результат — искрение в коробке. И это как минимум.

Что касается розеток, то сейчас нужно использовать розетки с тремя полюсами. Третий полюс представляет собой защитный контакт, который подключается к заземляющему проводу.

Стоит сказать и о том факте, что рекомендуется использовать двойные розетки. Они дадут возможность уменьшить количество двойников или тройников.
Как розетки, так и выключатели могут иметь герметизацию, а могут и не иметь.

Герметичную электрофурнитуру целесообразно использовать на внешних стенах частного дома, на балконе, крыльце и т. д.

Итак, материалами следует запасаться перед началом монтажа проводки внутри и снаружи частного дома.

Если говорить о принципе прокладки электрической проводки в частном доме, то он мало чем отличается от этого же процесса в стенах квартиры. Главная разница заключается в том, что частный дом может иметь несколько этажей и в нем кроме многих бытовых приборов могут использоваться и мощные электроприборы, которые являются частью систем отопления, водоснабжения или предназначены для некоторых производственных целей.

Еще одной разницей является получение тока от различных источников. Частный дом получает ток от местного трансформатора или от столба электролинии.

Для того чтобы процесс прокладки проводки был осуществлен очень грамотно и при этом проводка служила в течение большого срока, нужно провести правильное планирование ее проведения. Другими словами нужно составить схему.

Монтаж трех скрытых розеток в стену

Специалисты рекомендуют определиться со списком розеток, светильников, а также всех возможных механизмов и устройств, которые нуждаются в индивидуальном подключении.

Данный список нужно составить для каждой комнаты и каждого вспомогательного здания. При разработке этого списка стоит учесть то, что в будущем список электрических приборов будет только расширяться.

Учитывая это, нужно определиться, куда и каким образом будут подключаться дополнительные приборы.

В процессе планирования размещения розеток стоит также определиться с местом размещения электрических приборов и других электрических «пользователей», которые будут использоваться в будущем.

То есть нужно определиться с тем, где будут размещаться люстры, где будет стоять телевизор, а где будет размещаться холодильник и другие устройства.

Не лишним будет определение мест подключения тех электрических установок, которые будут использоваться за пределами дома, то есть во дворе или на ландшафтном участке.

Когда эту работу сделано, приступают к составлению схемы проводки, которая будет использоваться в частном доме. Составление такой схемы является очень важным. Благодаря ей можно будет определить все необходимое количество материалов.

При этом во время монтажа вы не забудете установить какую-то розетку или провести определенный кабель. Еще одним преимуществом такой схемы является то, что в будущем при проведении ремонта вы будете знать, где проходят все электрические провода.

Благодаря этому будет устранена любая возможность случайного повреждения кабеля во время проведения ремонтных работ.
Какой должна быть разводка?

Стоит отметить, что составление схемы имеет свои секреты. Эти секреты касаются правильности прокладки кабелей и их разводки. Отметим, как правильно делать разводку проводов.

Итак, электричество в частный дом поступает через электрический счетчик. После него устанавливается распределительный щит. Именно от этого щита и начинается разводка различных проводов. Каждый из них может называться контуром.

Количество этих контуров напрямую зависит от количества комнат частного дома и электрических устройств, которые планируется использовать. В небольшом частном доме может быть всего два контура.

Один из них назначается для розеток, другой — для осветительных приборов.

Полезный совет: во время составления любой схемы проводки независимо от размеров частного дома всегда должна быть отдельная разводка на освещение и отдельная разводка на розетки.

Причиной этого является то, что осветительные приборы и подключенные приборы к розеткам имеют разные мощности. В результате для питания светильников нужны более тонкие провода, чем для питания холодильника или микроволновой печи или любого другого электрического устройства.

По сути дела этот совет можно назвать обязательным. Это позволит сэкономить на закупке кабелей. В противном случае, то есть, если к одной разводке подключать и розетки, и светильники, то при перегорании кабеля или замыкании вы не сможете использовать любой прибор или светильник, которые подключены к этому проводу.

Еще одним плюсом наличия большого количества контуров является легкий поиск неисправности.

Следует иметь в виду, что лучше организовать такую схему проводки, которая будет предусматривать монтаж большего количества контуров, чем требует частный дом. Это позволит уменьшить нагрузку на провода и устранит потребность в прокладке дополнительной разводки в будущем.

Обязательным правилом является оснащение каждого контура автоматическим выключателем. Группа контуров должна подключаться и к дифференциальному реле (УЗО). Как выключатель, так и УЗО монтируются в распределительном щитке.

При составлении схемы нужно учесть еще один нюанс: есть электроприборы, которые имеют большую мощность (водяной насос или электрическая плита). Для них нужно использовать кабель с большим сечением. Конечно, этот кабель будет отдельным контуром.

Что касается максимальной нагрузки на контур, то эта величина зависит от типа сети. Если она является трехфазной, то в домашних условиях максимальная нагрузка на одну разводку не должна превышать шести киловатт.

К одной разводки двухфазной системы нужно подключать устройства, общая мощность которых не должна быть большей двух киловатт. Это надо учитывать во время определения количества используемых контуров.

Реальная схема элекстроснабжения частного дома

Соблюдение этого условия позволит повысить уровень безопасности как трехфазной, так и двухфазной проводки в частном доме. В общем, схема проводки в частном доме может выглядеть следующим образом:

Если частный дом состоит из нескольких этажей, то электричество на каждый этаж должно подаваться через отдельную разводку. Специалисты рекомендуют производить подключение комнат по отдельности.

Здесь стоит обратить внимание на том, что требования к прокладке электропроводки в некоторых комнатах являются более жесткими. К списку этих комнат принадлежат те, которые характеризуются постоянным присутствием воды и наличием высокого уровня влажности. Примером является ванная, туалет или прачечная.

Схема подключения выключателя

Главным требованием для этих комнат является вынесение всех выключателей за их пределы. То есть в середине них нельзя монтировать выключатели. Соблюдение этого требования повысит уровень безопасности.

Что касается других комнат, то в них можно использовать выключатели. Желательно, чтобы они находиться на высоте 90-140 сантиметров. При этом расстояние между деревянным дверным коробом и выключателем должно равняться 15-ти сантиметрам.

Выключатель должен находиться с той стороны двери, с которой находится ручка.

Также схема должна предусматривать и контур заземления.

После того, как вы сделали схему проводки, можно приступать к установке каждого провода и всей электрофурнитуры. Одним из главных процессов является монтаж проводки. Он может осуществляться различными способами.

Проводку можно монтировать открытым способом и скрывать под штукатуркой. Последний вариант является очень популярным.

Он заключается в установке каждого электрического провода на стену еще до того, как происходит процесс нанесения штукатурки. При этом прокладка должна осуществляться по определенным правилам.

Так, кабель можно прокладывать только в горизонтальном или вертикальном положении. Установка по диагонали нежелательна, а в ванной, туалете или на кухне является запрещенной.

Придерживаясь этого правила, в будущем можно будет легко угадывать место прохождения электропроводов на случай потери схемы.

Прокладку горизонтальной проводки рекомендуется делать под потолком на уровне, который находится на 30 сантиметров ниже. Конечно, в любой комнате будут размещаться розетки. Для них также можно использовать горизонтальную проводку. Однако она должна осуществляться уже на высоте 30 сантиметров от пола.

Что касается вертикальной прокладки кабелей возле угла стены или дверной коробки, то этот процесс может осуществляться на расстоянии 15 сантиметров от них.

После закрепления проводки монтируются распределительные коробки, наносится штукатурка и устанавливаются выключатели и розетки. Теперь вы знаете, как правильно сделать скрытую проводку в любой части частного дома.

Можно также использовать гофрорукава. Их монтируют на стену. Также у их выходов устанавливают распределительные коробки. После этого наносится штукатурка.

В конце через эти гофрорукава можно втянуть необходимое количество электропроводов. Этот вариант имеет много преимуществ. Главное из них состоит в возможности простой замены поврежденного (перегоревшего) электрокабеля без надобности вырывания его из-под штукатурки.

Также в частном доме с помощью своих рук можно установить и открытую проводку (ее фото приводится ниже).

Обычно такой тип электропроводки устанавливается в середине вспомогательных хозяйственных помещениях, на фасадах частного дома и в подвале. Также ее часто используют и в жилых помещениях.

Если говорить о вспомогательных зданиях, то в них может использоваться многожильный электрокабель или большое количество одножильных электрокабелей. Первый тип кабеля монтируется на стену и прикрепляется к ней специальными зажимами. Одножильные электропровода нужно втягивать в гофрорукава.

Если говорить об открытой проводке электрических коммуникаций внутри частного дома, то для ее монтажа целесообразно использовать инсталляционные коробы.

Инсталляционный короб для розеток

Эти короба имеют достаточно эстетичный вид и используются для монтажа электрической сети после того, как владелец завершил отделку и покраску стен. Благодаря им можно менять электропроводку без разрушения штукатурки стен.

Такие короба могут монтироваться вдоль потолка, пола или дверной коробки. Они могут иметь один, два или больше каналов. Конечно, каждый из этих каналов может быть использован для прокладки различных кабелей.

Материалом, из которого изготавливают инсталляционные короба, является или пластмасса или алюминий. Внутренняя сторона алюминиевого короба покрывается пластмассой.

Нижнюю сторону перфорируют. Стоит отметить, что использование этих коробов является очень выгодным, поскольку их можно легко резать и сгибать. Это дает возможность подгонять их под любые размеры комнат.

Размеры этих коробов могут быть разными. Очень большие короба желательно использовать в тех случаях, когда используется проводка для питания различных видов аппаратуры.

Для того чтобы они не выделялись на фоне интерьера, можно подобрать обшивку или крышку, которые имеют такой цвет, которые соответствует дизайну.
Сверху над этими коробами устанавливаются розетки.

Следует иметь в виду, что каждая розетка, которая устанавливается вместе с открытой проводкой, должна обладать полностью защитным корпусом. Такая розетка монтируется прямо на стену. Такими же являются и требования к выключателям, которые будут использоваться в случае открытой электропроводки.

Довольно часто частные дома имеют комнаты с большой площадью. И в том случае, если есть необходимость размещения нескольких электроприборов на определенном расстоянии от стены и владелец не желает протягивать кабель по полу, можно встроить в пол напольную коробку. Конечно, кабель будет идти уже под полом.

Использование напольной коробки устранит наличие свободных проводов, которые могут валяться на полу и создавать препятствия во время движения. Такие коробки монтируют в полу и находятся на том же уровне, что и пол.

При этом крышка коробки может быть оформлена в стиле пола. В результате напольная коробка не будет препятствием и не станет вещью, которая портит дизайн. При этом она характеризуется герметичностью, что не создает никаких рисков при влажной уборке.

После того, как были сделаны все монтировочные работы, электропроводку нужно проверить. Этот процесс не должен ограничиваться простым включением светильника и проверкой, светится ли он.

Вам нужно определить, установлены ли все элементы, которые предусмотрены схемой, работают ли УЗО и автоматические выключатели, насколько качественным является соединение заземления. Также следует провести проверку надежности крепления выключателей, розеток и других элементов.

Когда этот процесс сделан, можно считать, что прокладка проводки является завершенной.

Скрытая проводка в деревянном доме – преимущества и недостатки, а также особенности проведения Ввод бронированного кабеля в дом – задача для профессионалов Правильная замена проводки в квартире панельного дома — что надо знать и уметь Ретро проводка в деревянном доме – функциональные особенности, а также секреты ее создания

Большой квартирный ремонт обязательно включает замену электропроводки. Есть две главные причины для этого действа.

Первая — возраст этой самой проводки. Как правило, капитальные или любые серьёзные ремонты проводят лет так через 15-20 после сдачи квартиры. За это время, даже правильно сделанная, домашняя электросеть стареет и изнашивается. А значит, потенциально становится источником опасности для обитателей жилья.

Вторая причина — перепланировка и большой ремонт отдельных помещений с добавлением новых электроприборов. Врезки и прочие соединения новой проводки со старой крайне нежелательны. Из-за несовпадения характеристик кабеля или материалов в нём.

Так что, вопрос — менять ли электропроводку, считается решённым, остаётся разобраться с его практическим воплощением. И начать нужно с выбора кабеля.

С какого боку тут начинать? Схватится за голову человек, далёкий от электромонтажа. И есть с чего хвататься. Потому что кабелей и проводов не просто много, их буквально не сосчитать, как Донов Педро в Бразилии. Даже профессиональные электрики иногда «тонут» и путаются в изобилии производителей и продукции.

Выбор же провода для электропроводки в квартире, это вопрос не только стоимости ремонта. Куда важнее момент, что проводка должна обеспечивать «доставку» электричества в любой уголок квартиры и быть безопасной, то есть не «кусаться» током. А так же быть пожаростойкой и надёжной.

Внимание! Главное в надёжной элекропроводке — найти правильного электрика. Заниматься электрикой и выбирать кабель для проводки в квартире должен специально обученный мастер! У которого есть допуск к электромонтажным работам и практический опыт.

Мы кратко расскажем про кабели и провода, их сечение, маркировку, материалы и виды. Объясним, что подходит для домашней проводки, а что использовать нельзя. Чтобы вы были в курсе того, что ваш электрик делает и почему именно так.

Сразу оговорим, что речь идёт о бытовом силовом кабеле или проводе с вольтажом 220/380 В для передачи электротока в домашней сети. Все остальные виды вроде нагревательных, телевизионных, компьютерных и прочих сейчас мы не рассматриваем.

Общий список характеристик выглядит так:

материал жилы;
конструкция;
сечение;
толщина жильной изоляции;
толщина оболочки;
маркировка;
расцветка жил;
упаковка;
сертификат;
состояние продукции.

По составу жилы, кабельная продукция делится на медную и алюминиевую. Изделия из меди более надёжные, сопротивление ниже, показатели тока выше, нагрев меньше, если сравнивать с алюминиевым равного сечения. Кроме того, медь меньше окисляется, более пластичная, а значит, кабель служит дольше без потери свойств и характеристик.

Внимание! Делать проводку в квартире алюминиевый кабель запрещено согласно требованиями ПУЭ (правила устройства электроустановок).

По конструкции выпускаются одножильные (однопроволочные) и многожильные (многопроволочные) кабели и провода. Одножильные разновидности более жёсткие и негибкие, особенно с большим сечением проводника.

Отвечая на вопрос, «какой провод использовать для проводки под штукатурку», можно сказать, что теоретически подойдёт и одножильный однопроволочный медный кабель. Штукатурка создаст дополнительную защиту для такого проводника. Но фактически, никто не прокладывает домашнюю электросеть однопроволочным проводом.

Многопроволочный одножильный кабель мягче и пластичнее. Он хорошо переносит перегибы, повороты и годится как для открытой проводки, так и для скрытой под штукатурку. Именно трехжильный однопроволочный используют сейчас для прокладки в квартирах.

Внимание! Не путайте кабели, в которых каждая жила состоит из одного проводника, с проводами, где жила изготавливается из нескольких проводников. Многопроволочные кабельные изделия запрещены для стационарной прокладки в квартире из-за высокой пожароопасности. Подробнее о них в блоке «какие провода нельзя использовать для электропроводки в квартире»

Сечение кабеля для проводки в квартире

Измеряется в «квадратах», то бишь квадратных миллиметрах и показывает пропускную способность. У медного кабеля один «квадрат» пропускает 8-10 Ампер тока, у алюминиевого лишь 5 А. Для безопасной работы проводник следует подбирать с запасом пропускной способности, что обеспечивает нагрев провода в пределах допустимой величины или говоря проще, чтобы от нагрузки не «поплыла» изоляция. Кроме того, при скрытой проводке надо учитывать, что она слабее охлаждается, а значит, запас сечения должен это компенсировать.

Внимание! Не путайте сечение кабеля с его диаметром, это две большие разницы! Диаметр можно измерить линейкой, а лучше штангенциркулем. А затем подставить его в формулу и посчитать площадь сечения.

Ещё запомните, что выбор кабеля для проводки в квартире всегда идёт с округлением в большую сторону. Если при расчёте получается 2.3 «квадрата», выбирается кабель два с половиной, а не два «квадрата».

В идеале, сечение должно совпадать с маркировкой на бирке кабеля, но фактически оно часто отличается в меньшую сторону. Небольшие расхождения допустимы, потому что кабель сертифицируется по сопротивлению, а не сечению жилы. Если расхождения существенны, это брак. Опытный электрик увидит его визуально, а вы можете измерить диаметр жилы и рассчитать сечение для интереса или помощи другу, который самостоятельно решит купить кабель для квартирной электропроводки.

Некоторые электрики советуют взять кабель с номиналом выше расчётного. Например, 4 «квадрата», вместо 2.5, чтобы покрыть «недостачу» сечения, если таковая окажется. Но, тогда придётся рассчитывать соответственно защиту проводки и ставить правильные автоматы и УЗО.

Совет! Мы рекомендуем на электропроводку в квартире сечение проводов из меди от 1.5 до 2.5 кв. мм. На розетки пускать два с половиной «квадрата» и полтора — на освещение.

Каждая жила в многожильном или одножильном кабеле имеет изоляцию из ПВХ пластиката обычного типа или с пониженной горючестью, также используются полимеры и сшитый полиэтилен. Толщину изоляции регулируют ГОСТы и она должна быть достаточной. Для бытовых кабелей (номинальное напряжение до 660В) сечением 1.5 и 2.5 мм² толщина изоляционного слоя по нормативу — 0.6 мм. Допускается отклонение, но изоляция не должна быть тоньше 0.44 мм.

Проще говоря, есть промежуток толщин, куда должна «вписываться» изоляция, чтобы проводка служила надёжно и не было заморочек при монтаже. Нарушил ли производитель технологию — без микрометра не определишь, если не возишься с кабелями каждый день. Поэтому, если нет рядом опытного электрика — покупать нужно только в проверенных магазинах и кабели известных марок.

Оболочка охватывает кабель поверх изолированных жил, фиксирует их и защищает. Сделана она, как и жильная изоляция, из ПВХ пластиката или полимера, но имеет большую толщину. Для многожильных кабелей толщина равна 1.8 мм, для одножильных — 1.4 мм. Так же возможны отклонения в меньшую сторону, но незначительные.

Изолирующая оболочка — обязательный элемент. Для любого кабеля квартирной проводки, даже с минимальной мощностью, «прописана» двойная изоляция. То есть сначала на жиле, а потом поверх неё. Это обеспечивает безопасность людей и предохраняет сам проводник от повреждений.

Это надпись на оболочке кабеля для монтажа электропроводки в квартире. Она содержит всю нужную информацию для выбора. Надпись пропечатывается или выдавливается при изготовлении кабельной продукции. Она должна быть чёткой, контрастной, хорошо читаемой.

В маркировке указывается:

Марка изделия (кабеля или провода), в которой зашифрованы основные свойства и характеристики.
Название завода-изготовителя.
Год выпуска.
Количество жил.
Сечение.
Номинал напряжения.

Надпись наносится по всей длине проводника с небольшими интервалами.

На ценнике и в каталогах интернет-магазинов обычно не указывают год выпуска и изготовителя и пишут маркировку в виде ВВГнг(ож)-0,66 кВ 3х1,5 или ВВГ, ВВГнг кабель 3х1,5.

Расшифровывается как трёхжильный медный кабель с сечением жилы 1.5 «квадрата» (3х1,5), однопроволочное исполнение жилы (ож). Изоляция и оболочка из ПВХ-пластиката (ВВ), кабель гибкий (Г), негорючий (нг). Номинальное напряжение 660 Вольт.

Запомните! Буквенное обозначение марки кабеля начинается с материала жилы, для алюминия ставится всегда буква А, для меди — буква не указывается, поэтому все кабели марок ВВГ всех модификаций имеют медный проводник.

О расцветке нужно знать, что она или сплошная цветная, или нанесена полоса на оболочке вдоль всего кабеля шириной примерно в миллиметр. Это стандарт. Всё остальное, в виде размазни, пятен, полосочек поперёк — от лукавого. И говорит о том, что делали кабель в каком-то подвале непонятные люди.

По цветам жил есть таблица, которую знает любой опытный электрик. Там расписано, каким оттенком обозначаются основные жилы — фазные, нулевые, заземляющие. Сделано это для удобства при монтаже, чтобы видеть, куда какой проводник подсоединять. Фазные и рабочие проводники могут отличаться по расцветкам, «землю» же всегда «красят» в жёлто-зелёный цвет.

Стандартная для всех видов — это бухта или барабан. Бухты идут для продажи в магазины, на барабаны наматывают для оптовиков, строителей и прочих крупных закупщиков. В любом случае на кабель крепится бирка с описанием.

Содержимое бирки повторяет информацию надписи на оболочке с некоторыми дополнениями. В ней указывается:

наименование завода или товарный знак изготовителя
марка (обозначение) продукции
ГОСТ или ТУ
дата выпуска
число отрезков с их длиной
номер барабана
вес проводника
знак соответствия
отметка ОТК.

Если вы пришли купить кабель для проводки в квартире целой бухтой в 100 м, бирку вы получите вместе с ней. Но если вам отрезают кусок, то ярлык не отдадут, его можно просто посмотреть.

Нужен для подтверждения, что кабель качественный. Обычно продукция имеет 2 документа — сертификат соответствия, отвечающий за годность кабеля как электромонтажного материала и сертификат пожарной безопасности. Вы можете попросить их у продавца для ознакомления. Документы должны быть заполнены с указанием ГОСТов на кабель и иметь действующий срок, например, до конца текущего года. Как правило, в документации указываются ТУ (технические условия) по ГОСТ и для кабельной продукции это равносильно соответствию ГОСТу.

Это внешний вид силового провода. Обращайте внимание, как выглядит кабель, потому что за помятостями, сильными перегибами, сдавленностью скрывается внутренний брак. Жилы могу оказаться переломанными и даже замкнутыми друг на друга. Понятно, что укладывать такой материал нельзя, поэтому, не поленитесь осмотреть кабель в магазине, ещё до оплаты при самостоятельной покупке.

Мы уже говорили, что электропроводка в квартире «требует» 2 сечения кабеля.

Для розеток нужно брать сечение 2.5 мм², потому что включаемая нагрузка может доходить 3-4 киловатт. А кабель в два с половиной «квадрата» как раз и рассчитан на максимум мощности до 5,9 киловатта и ток до 27 Ампер. Это не значит, что нужно «нагружать» кабельную линию до упора. Выбор всегда идёт с запасом от планируемой нагрузки на треть. Тем более, что лежащий под штукатуркой кабель слабее охлаждается и это тоже учитывается при подборе.

Для контура освещения используют сечение 1,5 мм². Нагрузка тут значительно меньше, но даже если вы решите устроить иллюминацию в квартире, тока и запаса мощности хватит с избытком.

Важная информация! Поскольку, современные правила электробезопасности требуют заземлять домашние электроприборы и ставить специальные розетки, то для прокладки используется трёхжильный кабель. В котором, есть рабочий фазный проводник, нулевой рабочий и защитный ноль.

Напомним, что маркировка содержит основные характеристики кабельной продукции. Буквенные обозначения указывают на материалы жил, изоляции, оболочки и гибкость, цифровые — на число проводящих жил и их сечение.

Самый распространённый отечественный кабель для электромонтажа в квартире. Имеет одножильные медные проводники, изоляцию и оболочку из ПВХ пластиката, используется в помещениях с нормальной и повышенной влажностью. Рассчитан на напряжение до 660 Вольт. Относится к гибким небронированным силовым проводам. Может включать от 1 до 5 жил, сечением от полутора до 240 «квадратов». Форма проводника круглая, плоская или треугольная.

Кабели ВВГ выпускаются в нескольких модификациях:

ВВГ — основной тип с виниловой изоляцией и оболочкой;
ВВГнг — негорючий силовой провод, изоляция жил самозатухающая, то есть горение не распространяется;
ВВГнг-LS — так же имеет самозатухающую негорючую изоляцию жил (нг) и оболочку с низким дымовыделением;
ВВГнг FR-LS — в дополнение к негорючести и малой задымлённости, это вид кабеля получил дополнительную огнезащиту из слюдяной ленты.

Все марки с приставкой нг можно монтировать в пучках, то есть прокладывать в одной гофре, трубе или шурфе несколько кабельных линий.

Кабель для электропроводки в квартире советуем брать марок ВВГнг или ВВГнг-LS.

Обычный ВВГ дешевле, но не подходит для пучковой прокладки и оболочка менее огнестойкая и дымящая. А марка ВВГнг FR-LS относится к профессиональным и используется в условиях повышенной пожароопасности на предприятиях и стоит гораздо дороже.

Медный кабель европейского стандарта, разработанный в Германии. Производится на российских заводах и соответствует нормам ЕС и ГОСТам. По исполнению аналогичен кабелю ВВГнг, номинальное напряжение 660 В. Выпускается однопроволочный многожильный NYM-кабель с сечением 1.5-10 мм2 и многопроволочный с сечением от 16 мм2. Число жил 1-5, изоляция и оболочка из ПВХ, негорючесть обеспечивает наполнитель из резины между изоляцией жил и кабельной оболочкой.

Обратите внимание! В магазинах можно встретить дешёвые кабели с маркировкой NUM. Эта «опечатка» говорит, что перед вами копия с пониженными характеристиками. Покупая его, вы рискуете получить некачественную продукцию. Советуем воздержаться от сомнительной экономии на безопасности.

Кабели ВВГнг и NYM имеют схожие характеристики и преимущества использования:

Качественное исполнение. Жилы, изоляция, оболочка соответствуют ГОСТу и это делает кабель надёжным.
Удобный монтаж и лёгкая разделка. Круглый кабель удобен в монтаже из-за отсутствия перекруток, его проще уплотнять при вводе.
Высокая пожаростойкость и безопасность. Соблюдение стандартов обеспечивает безопасную работу кабеля под нагрузкой, а специальная изоляция позволяет прокладывать пучками, без опасности возгорания от взаимного нагрева.
Самозатухание и низкая задымлённость. Материал оболочки самозатухающий и замедляет горение. А так же обеспечивает слабое задымление без опасных галогенов. Если защита сработает с замедлением, то ущерб от возгорания будет минимальным.
Большой выбор вариантов в марках по цене под любой бюджет.

И ещё один важный момент. Мы понимаем, что для большинства «провод» и «кабель» это синонимы. На самом деле, это разные виды кабельной продукции. Основное различие, кабель всегда имеет очень прочную двухслойную изоляцию, с первым слоем поверх токопроводящих жил и вторым, закрывающим весь пучок. Даже если в кабеле одна жила, изоляция всегда двойная. Провод — более слабая конструкция с лёгкой изоляцией.

Обратите внимание! Делать проводку в квартире проводом, даже многожильным или многопроволочным — очень плохая затея.

Главная беда проводов — их слабая стойкость к длительному нагреву при постоянной нагрузке и высокая возгораемость. Поэтому, они не соответствуют требованиям ПУЭ по проводке в жилых помещениях.

Это соединительный медный провод с виниловой изоляцией и оболочкой. Используется для подключения бытовой электротехники к домашней сети, для изготовления удлинительных шнуров. Количество проводников 2-6, конструкция жилы многопроволочная, сечение 0.75-10 мм2. Рассчитан на номинал напряжения в 380 В.

Внимание! Не нужно брать провод ПВС для проводки по совету друзей или из экономии.

Во-первых, ПВС имеют многопроволочную конструкцию жилы. А это значит, что все концы для соединения нужно лудить и обязательно паять. Это занимает много времени и требует высокого качеств обработки жил и большого опыта у электрика.
Во-вторых, многопроволочная конструкция жилы — это фактор повышенной пожароопасности. Такой провод греется сильнее, а значит, изоляция изнашивается быстрее, что опасно и может закончиться коротким замыканием.
В-третьих, провод ПВС нельзя прокладывать пучком, как кабель. Только с расстоянием между нитками. То есть, штробить стены под каждую линию отдельно.

Так что, экономия получается очень сомнительная и символическая. Низкая цена провода будет «съедена» высокой стоимостью монтажа. А качество проводки оставит желать лучшего.

Монтажные шнуры или кабели с одно и многопроволочными медными жилами. Используются для подключения электрооборудования и бытовой техники. Имеют короткий срок эксплуатации, многожильный тип требует обрабатывать окончания и проводить пайку при монтаже. Для стационарной проводки не годятся из-за отсутствия негорючей изоляции и слабых характеристик.

Внимание! ПУНП запрещён к использованию для проводки с 2007 года из-за своей ненадёжности.

Хотя находятся «умельцы» и среди клиентов, и среди горе-электриков, которые его пользуют. Мотивируя это тем, что «во всех старых квартирах стоит именно он».

Но «граждане» забывают, что со времён СССР очень сильно изменилась оснащённость домашним электрооборудованием и выросла его мощность. Поэтому ПУНП и запретили — он маломощный, со слабой изоляцией и не держит современных нагрузок.

При монтаже электропроводки требуется не только кабель, но и целый список оборудования, комплектующих, электроустановочных изделий и аксессуаров. Чтобы определиться с точным количеством, электрик всегда делает план или схему проводки. Но, мы сейчас говорим в общем, поэтому назовём примерный список дополнительных элементов.

Вам потребуются:

автоматы защиты и УЗО;
монтажные коробки и подрозетники;
розетки и выключатели;
гофра, кабель-каналы, крепления для них и электроустановочные изделия для кабель-каналов;
изоляция, хомуты, наконечники и тд.

Естественно, всё подбирается под условия помещения, нагрузку и тип скрытой проводки. Ведь она может быть как в стене, так и в гипсокартонных конструкциях. Опытный электрик учтёт все тонкости и выдаст список или пойдёт закупать товар вместе с вами.

Интернет-магазин 220pro.ru предлагает только качественный кабель для электропроводки в квартире или доме. Полный список марок и типов в разделе: http://220pro.ru/catalog/kabel_provod/

Заходите и выбирайте ваш кабель!

А ещё задавайте любые вопросы. Смешные и наивные в первую очередь! Они самые правильные! Потому что, лучше смешить электриков, чем пожарников, согласитесь?

Мы всегда отвечаем на вопросы и рассказываем обо всех тонкостях монтажа. Быстро подбираем полный комплект для устройства квартирной проводки от кабеля до розеток и выключателей. Учитываем ваши пожелания и бюджет.

Звоните, спрашивайте! Телефоны

или задайте вопрос электрику онлайн.

Ваши дежурные электрики 220pro.ru

Оглавление:
Электропроводка в частном доме: как она устроена
Разводка электропроводки в частном доме своими руками: особенности

Оглянитесь вокруг – дом любого современного человека, можно сказать, напичкан различными электрическими приборами. Если раньше мы обходились только освещением, то сегодня к электропроводке подключается огромное количество потребителей электрического тока. Именно по этой причине ее смело можно назвать системой жизнеобеспечения – она отвечает за тепло в доме, за освещение и за массу других приспособлений, без которых немыслима жизнь современного человека. Об этой системе, а в частности, о том, как делается электропроводка в частном доме, мы и поговорим в данной статье – вместе с сайтом stroisovety.org мы разберемся с ее устройством и особенностями самостоятельного изготовления.

Разводка электропроводки в частном доме своими руками фото

По большому счету, несмотря на всю сложность устройства системы электроснабжения дома, она включает в себя не так уж и много различных элементов – разобравшись с ними и поняв их назначение, вы достаточно легко поймете и сам монтаж электропроводки в частном доме. Начнем по порядку.

Щитовая (распределительный щит). Это самая насыщенная часть, в которой сосредоточено и управление, и безопасность, и многое другое. Если перечислять все то, что находится в домашнем электрическом щитке, то может получиться довольно внушительный список. Если сосредотачиваться на основном оборудовании, то, несомненно, это счетчик потребляемой электроэнергии, автоматические выключатели, в задачи которых входит обесточивать отдельные участки электрической проводки в случае замыкания или просто по необходимости. Также здесь устанавливаются все необходимые вам дополнительные приспособления – например, реле времени для управления роллетами или еще чем-либо. В общем, всякой управляющей и контролирующей всячины здесь может быть масса – и все потому, что именно здесь сходятся все провода, протянувшиеся к каждой лампочке или розетке в доме. В общем, это самый основной узел, и если у вас сложилось впечатление его простого устройства, то поспешу уверить вас в обратном. На самом деле он очень сложный, и от правильности его сборки зависит и удобство домашней электропроводки, и безопасность ее эксплуатации.
Как провести электропроводку в частном доме фото
Коммутационные коробки. Можно сказать, что это миниатюрная щитовая, в которой коммутируются провода одного отдельно взятого помещения. В комнатных распределительных коробках, как правило, оборудование не устанавливается – здесь объединяется в одну линию масса проводов, поступающих от каждой розетки, выключателя или лампочки. Здесь важно правильно соединить все провода, а для этого ни много ни мало очень важно знать принцип устройства электрической проводки в каждой отдельно взятой комнаты дома.
Провода. Они бывают разными, и дело здесь вовсе не в том, из какого металл изготовлены их жилы. Самое главное – это сечение кабеля, именно этот момент и обуславливает область применения того или иного типа провода. В бытовой электрической проводке, как правило, используется три типа провода: во-первых, это кабель сечением 4 квадрата – это магистрали, которые прокладываются от центральной электрощитовой к комнатным коммутационным коробкам. Это мощный кабель, который призван выдерживать большую силу тока – следует понимать, что на него может ложиться нагрузка от большого количества потребителей. Вообще здесь нужно смотреть – если в комнате ничего, кроме освещения и одного или двух других потребителей, не используется, то вместо четырех квадратов можно установить провод в 2,5 квадрата. Во-вторых, провод сечением 2,5 квадрата – его областью применения является подключение розеток и таких мощных домашних потребителей, как стиральные и посудомоечные машины, нагревательные баки и так далее. Если речь идет о розетках, то этот кабель прокладывается к коммутационной коробке – если же вести разговор о мощных потребителях, то кабели сечением в 2,5 квадрата тянутся непосредственно к распределительному щитку, где подключаются к общей схеме через специальный автомат. В-третьих, провода сечением в 1,5 квадрата – как правило, используются в осветительных цепях. Прокладываются они от мест установки осветительных приборов и выключателей в комнатную коммутационную коробку.
Электропроводка в частном доме своими руками фото

Вообще если говорить о кабелях и их разновидностях, то здесь нужно упомянуть еще одну очень важную вещь, которую нельзя не принимать в учет, задаваясь вопросом, как правильно сделать электропроводку в частном доме – это защитное заземление. Без него с современными нагрузками на электропроводку никак не обойтись – для заземления нужна дополнительная жила, и именно по этой причине монтаж проводки в доме лучше производить кабелем не с двумя, а с тремя жилами. Естественно, понадобится изготовить и контур защитного заземления – штука простая, и ее вполне реально сделать самостоятельно, но для ее безотказной работы понадобится производить расчеты. По крайней мере, так правильно, несмотря на то, что многие умельцы прибегают к усредненным параметрам – о них вы может почитать в статье «Контур заземления своими руками».

В принципе, это далеко не все оборудование, используемое в электрической проводке дома или квартиры. Сами понимаете, что не обойтись без осветительных приборов, различного рода розеток и выключателей, всевозможных установочных и крепежных изделий и, конечно же, элементов защиты. В первую очередь любая электрическая проводка, в том числе и электропроводка в частном доме своими руками, должна быть безопасной для человека.

Самое первое, что здесь нужно понять, так это, как правильно тянуть провода – от этого во многом зависит их долговременная и бесперебойная эксплуатация. Нельзя разводить их хаотично – должен быть порядок. Все провода без исключения прокладываются по стенам, либо вертикально либо горизонтально – горизонтальная проводка может прокладываться как под потолком (это лучший вариант), так и над полом на высоте не менее 100мм над его уровнем. Если говорить о вертикальных участках, то они должны располагаться непосредственно над розетками и выключателями, для которых в большинстве случаев и применяется такая схема подключения. Довольно часто при наличии подвесных потолков проводку закладывают за них – удобно это тем, что отпадает необходимость в так называемом штроблении стен. В таких ситуациях все кабели дополнительно помещаются в гофрированный рукав – это и защита от механических повреждений, и дополнительная предосторожность в случае возгорания проводки. Дело в том, что гофра препятствует доступу кислорода в место возгорания, и огонь гаснет – естественно, одновременно с этим срабатывает защитный автомат, который обесточивает поврежденный участок электрической проводки в доме.

Электропроводка в частном доме фото

Кроме этих нюансов, существуют и другие моменты, на которые просто нельзя не обращать внимания в процессе решения вопроса, как провести электропроводку в частном доме?

Качественное соединение проводов – этот момент касается не только коммутационных коробок, в которых соединенные друг с другом жилы проводов должны спаиваться, но и распределительного щитка. Все подсоединяемые к автоматам концы проводов также должны быть пропаяны или хотя бы обжаты специальными наконечниками. Здесь важно понимать одну вещь – плохой контакт обязательно будет греться. Как результат, на нем оплавляется изоляция, что со временем приводит короткому замыканию, а иногда и к пожару. Контакт должен быть надежный – в некотором роде он может обеспечиваться клеммами, которые необходимо зажимать очень сильно.
Также немаловажным нюансом является соблюдение требований к электропроводке в частном доме – их много, и некоторые из них (можно сказать, что основные) мы уже вкратце изложили выше. Это вообще отдельная тема для разговора, о которой мы поговорим в другой статье.
Монтаж электропроводки в частном доме фото

В общем, все просто и одновременно очень сложно, и без понимания принципов и знания основных понятий о работе электрического тока здесь не обойтись. Самое главное – это то, что даже малейшие ошибки в случае с использованием электричества могут привести к фатальным последствиям. В общем, если вы не уверены в своих силах и возможностях и не относите себя к специалистам в этой области, то за эту работу лучше не браться – электропроводка в частном доме должна монтироваться руками опытных специалистов!

Автор статьи Александр Куликов

Для внушительного количества людей домашний ремонт является большой проблемой и тяжелым стрессом, но не бойтесь, в данной статье опытные мастера с удовольствием поделятся знаниями и подробно, пошагово, расскажут, как собственноручно провести электропроводку в квартиру своими руками. Это не сложно, будьте уверены в себе и своих силах, следуйте инструкциям, а так же помните о соблюдении техники безопасности при работе с электричеством.

Если впоследствии у вас возникнут неразрешимые сложности или непонятен какой-либо из описанных ниже шагов, то тогда разумнее обратиться за помощью к командам профессиональных электриков – ремонтников, поскольку они, используя опыт и наработанные умения, выполнят работу самостоятельно и избавят вас от терзающей неуверенности. В противном случае, Ваше подспорье – данная статья.

Прежде чем приступить к воплощению желаемого в действительное, следует, как и во время любой другой работы, разработать план – схему, по которой вам важно ориентироваться впоследствии. В первую очередь нужно на листе изобразить план жилого помещения, а так же учесть местонахождение бытовой техники, осветительных приборов, выключателей, розеток, дверного звонка, телефонов и электрического щитка. Выполняйте эту работу в пошаговом режиме, чтобы добиться максимального качества, и помните, что ко всем проводимой вами мероприятиям нужно отнестись с должной ответственностью, не торопиться, но и не переусердствовать. Ошибки во время составления план – схемы на этапе строительства могут дорого обойтись.

Полезный совет:Для понятного понимания положения дел рекомендуется осветительную, и розеточную схемы рисовать на сторонних листах одного чертежа. Продумайте количество розеток и ламп, а так же местонахождение распределительного щитка, исходя из индивидуальных особенностей жилой площади.

Уделите требуемое внимание помещению с ванной, туалетом и раковиной, так как в данных комнатах присутствует повышенная влажность, соответственно, проводка в подобных местах должна быть хорошо защищенной от воздействия воды. Не лишним будет подвести к ванной комнате устройство защитного отключения, которое, в случае утечки электричества, обесточит всю комнату и спасет от внезапно нагрянувшей катастрофы.

Полезный совет:Розетки в ванной, для большей безопасности и спокойствия жителей квартиры, должны быть обязательно заземлены.

Так же, готовя план – схемы учтите мощность подключаемых в сеть электроприборов, особенно габаритных, таких как холодильник или электрическая плита. Вы рискуете пережечь слабую электропроводку и вызвать пожар, если будете использовать ее там, где требуется более качественная. Не забудьте определиться с выбором автоматического выключателя, устанавливаемого в электрический щит.

Строители предоставляют на выбор два метода монтажа электропроводки – закрытую и открытую.

Открытой называют сеть проводов, располагаемых вдоль полов и стен с помощью специальных пластиковых трубок, а так же под плинтусами. При выборе такого типа проводки внимательно оцените факт того, что нельзя тянуть осветительные и силовые кабели в одном месте, а плинтуса лучше сделать устойчивыми к огню, чтобы, в случае неполадок в электросети, не возникло дополнительных сложностей.

Закрытой электропроводкой именуют кабели, пущенные внутрь стен, потолков и прочих ограждений. Учтите, что при выборе проводки закрытого типа вам понадобятся упрочненные кабели, устойчивые к горению, влажности и физическим повреждениям, поскольку провода, замурованные в стенах, должны безотказно работать в течение крайне обширного периода времени, и экономия денежных средств на кабелях вполне способна вылиться в новый, никому не нужный и совершенно неуместный ремонт.

Полезный совет:Еще на этапе создания план – схемы составьте список необходимых материалов и подсчитайте необходимую длину проводов, учитывая все особенности креплений и подвода контактов.

Забудьте о мысли сэкономить во время ремонта на кабелях, розетках и пластиковых трубах, поскольку Ваша задача – провести в родной дом добротную электропроводку, которая прослужит годы. Установка сомнительной продукции глубинок китайских провинций в будущем зачтется вам дополнительными расходами и растраченными впустую силами и нервами. И помните, что кабели следует располагать в вертикальной или горизонтальной плоскости, но никак не косо, за исключением прямого угла, поскольку косое расположение электропроводки создает риск разрыва кабеля и создания внештатных ситуаций.

После того, как вы определились в выборе типа электропроводки, приготовьте все необходимые инструменты и следуйте пошаговой инструкции.

Штробление – это процесс вырезания в стене небольшого канала, в котором будут располагаться электрические провода. Для выполнения данной задачи вам понадобятся соответствующие инструменты, как, например, зубило или перфоратор со сверлом по бетону. Что касается размеров канала, то он не должен превышать двух сантиметров в ширину и глубину, но исходить следует из размеров используемого кабеля.

Полезный совет:Существует множество способов вырезания каналов в бетонных стенах. Исходите из своих возможностей и наличия рабочих инструментов. Не имея болгарки с диском работы по бетону, можно использовать дрель или зубило и молоток.

Готовясь прокладывать кабель, учтите, что проводник должен иметь запас длины, поскольку подключение проводов к розеткам, электрическому щитку и осветительным приборам, требует контакта оголенными жилами, поэтому прибавляйте к планируемой длине кабеля плюс 7-8 сантиметров. Не забудьте предварительно обесточить дом, отключив главный автомат или иными способами, а так же действуйте крайне осторожно, чтобы исключить возможность поражения электрическим током во время проведения работ.
Установленный кабель должен прочно прилегать к стене, поэтому определитесь со способом фиксирования электропроводки в штробе. Запомните положение проводов в стене, поскольку во время будущих ремонтов эта информация будет для вас невероятной полезной.

Интересный факт:В советское время во время прокладки трасс активно использовался разведенный алебастр, который очень быстро застывал и «захватывал» провод, присоединяя его к стене. При работе с этим материалом учитывайте тот факт, что алебастр схватывается очень быстро, поэтому максимально сократите время работы с данным материалом.

Подключение фурнитуры – не требующий серьезных усилий процесс, целью которого является присоединение выключателей и розеток к протянутым по штробам проводам. Для этой цели используются специальные подрозетники и коробы.

Полезный совет:Для монтажа электросетей лучше использовать одножильный медный провод, поскольку при дальнейшем соединении проводов скрутка с одножильными проводами значительно жестче. Подключение розеток одножильным проводом так же будет надежнее альтернативных.

Выбирая подходящую фурнитуру обращайте внимание на материал и сопроводительные бумаги, которые могли бы подтвердить их качество. И не забывайте, что электрические розетки являются устройствами повышенной пожарной опасности, поэтому не размещайте их рядом с раковинами, газовыми или электрическими плитами и ванной. Так же не подсоединяйте розетки вблизи пола, поскольку, в случае затопления последнего, может возникнуть короткое замыкание и разгореться пожар.

Полезный совет:Помните о технике безопасности при работе с электроприборами и постарайтесь учитывать все возможные ситуации, способные произойти в вашей квартире и за пределами. Помните: Вы строите на годы вперед!

По завершению установки розеток, выключателей и прочей фурнитуры, следует заштукатурить стены, скрывая проделанную работу и приводя жилое пространство в более презентабельный вид.

Сборка и установка электрического щита – это заключительный шаг монтажа электропроводки в квартире. Сопоставьте электрические кабели с устройствами автоматического выключения и УЗО с помощью составленной вами план – схемы. Помните, в аппаратах УЗО вводной провод подключается к верхней части, а отходящий – к распределительной коробке в нижней. С успешным выполнением данного шага монтаж электропроводки в квартире завершен, остается только подключить ее к внешнему энергоносителю, расположенному в самом жилом доме.

Интересный факт:Наличие УЗО в электрической сети не спасает от короткого замыкания и энергетических перегрузок, поэтому обязательно дополняйте цепь автоматическим выключателем.

Подключение электричества от главного носителя в квартиру является весьма трудоемким процессом, поскольку для осуществления данной задачи Вам потребуется согласование ответственных организаций и перечень документов, разрешающих вам проводить данные операции. Нотариально заверенная схема проводки является одним из ключевых документов для получения разрешения на подключение вашей энергосети к главному носителю. «Бумажная волокита», связанная с подключением вашей квартиры к внешнему источнику электропитания может занять столько же времени, сколько занял монтаж электропроводки.

Полезный совет:Подключение вашей домашней электрической сети к внешнему энергоносителю лучше предоставить ответственным за жилое здание лицам, поскольку только им доподлинно известны все тонкости устройства подачи электропитания в доме.

шаг при электромонтаже дома

Электросистема вашего дома представляет собой сложную систему, и знание того, как она работает, поможет вам стать более «уполномоченным домовладельцем». Некоторые районы не позволяют владельцу дома без лицензии проводить проводку в собственном доме из-за риска электрического пожара из-за неисправной проводки. Однако это все еще можно сделать под руководством дипломированного электрика. В других районах, особенно в сельской местности, вы можете бесплатно подключить свой дом.

Ниже приведены шаги, которые необходимо соблюдать при электромонтаже дома.

Создайте письменную схему

Разработайте электрическую схему, которая показывает расположение коробки выключателя и путь проводов к каждой розетке.

Установите кабелепроводы

Начните с прокладки самых длинных проводов в первую очередь, чтобы избежать ненужных трубопроводов в стенах, даже если вы не собираетесь использовать их сразу. Запустите каждый провод наверху и протяните его в подвал.Таким образом, вы не будете использовать лестницу для проталкивания провода между этажами.

Вы также должны оставить по крайней мере один фут дополнительной проволоки на каждом конце на тот случай, если вам понадобится что-то передвинуть позже.

Знать количество розеток

Определите, сколько розеток и переключателей будет работать в одной цепи. Обычно рекомендуется использовать шесть розеток на цепь 110 В в жилой зоне, тогда как всего две розетки на цепь являются стандартом на кухне, где бытовая техника потребляет больше мощности.

Просверлите отверстия для проволоки

Перед сверлением любых отверстий убедитесь, что вы знаете, что находится с другой стороны стены / пола, чтобы избежать просверливания любых электрических проводов, воздуховодов или водопроводных труб. Продолжайте просверливать отверстия с помощью 1-дюймового сверла в середине шпилек, по которым будут проходить ваши провода. Чем больше у вас розеток, тем безопаснее будет ваш дом.

Установите выключатель

Установите коробку выключателя так, чтобы вы могли легко получить к ней доступ в будущем.Желательно размещение в подвале или подсобном помещении.

Протяните провода к розеткам.

Поместите катушку с проволокой рядом с коробкой выключателя и протяните провод в соответствии со схемой к ближайшей розетке или переключателю каждой цепи. Вы также можете пропустить провода прямо через коробку. Любые провода, торчащие из коробки, могут просто засохнуть стенкой или могут быть отрезаны от электрической коробки.

Используйте инструменты для зачистки проводов, чтобы удалить внешнее пластиковое покрытие с концов проводов и прикрепить их в соответствии с инструкциями на коробке к каждой розетке, приспособлению или переключателю.

Установите цепи

Установите отдельные цепи для каждого комплекта проводки. Цепи должны соответствовать силе тока провода и назначению розетки.

Клинт К. Томас, эсквайр.

Фотография Зои Томас

Электротехнические работы, как и все остальное в жизни, могут варьироваться от самых простых до очень сложных.Каждому домовладельцу, который занимается своими руками, полезно иметь хотя бы базовое представление об электромонтажных работах. В этой статье мы попытаемся раскрыть некоторые тайны, окружающие лабиринт проводки, который проходит по всему дому и заставляет все в нем работать одним щелчком выключателя.

Электричество поступает в каждый дом через счетчик мощности, поставляемый местной коммунальной компанией, затем, в большинстве случаев, через главный автоматический выключатель на 200 ампер, а затем через домашний выключатель, который часто еще называют блоком предохранителей.Из коробки выключателя этот поток электричества распределяется по многочисленным цепям в разные части дома, сначала проходя через отдельные автоматические выключатели, которые служат защитным механизмом, предохраняющим систему от перегрузки. Электрическая система дома рассчитана на работу от 120 вольт, за исключением некоторых основных приборов, таких как электрическая сушилка для одежды, которая работает от 240 вольт.

Электропроводка бывает разного калибра или размера. Чем тяжелее калибр, т.е.е., чем толще медный провод, тем больше электрического тока он может пропускать без перегрева. Электрический провод и автоматические выключатели предназначены для работы в тандеме друг с другом, и каждый из них должен иметь соответствующий размер. Например, электрический провод калибра 14/2 рассчитан на максимальный ток 15 ампер и не должен использоваться с любым автоматическим выключателем более 15 ампер. Проводка 12/2 калибра рассчитана на максимальный ток 20 ампер. Эти провода двух размеров являются стандартом, который сегодня используется в домах для большинства осветительных и настенных розеток.Опять же, для некоторых приборов, которые потребляют больше электроэнергии, и в соответствии с местными и государственными строительными нормами, необходимо использовать автоматические выключатели более тяжелого калибра и более высокого тока.

Электрический провод калибруется как дробовик. Чем меньше число, тем толще калибр провода. Проволока 12-го калибра тяжелее и выдерживает большую нагрузку, чем провод 14-го калибра, но на меньше, чем на , чем провод 10-го калибра, и выдерживает меньшую нагрузку, чем провод 10-го калибра.

Использование провода неправильного калибра с автоматическим выключателем неправильного размера может легко привести к возгоранию или неисправности электрической цепи.Например, если используется провод слишком маленького калибра с разрывом высокого тока, то провод может перегреться и загореться задолго до того, как сработает автоматический выключатель. С другой стороны, если слишком большой калибр провода используется с выключателем с низким током, прерыватель может постоянно отключаться, нарушая цепь до того, как провод достигнет своей максимальной электрической нагрузки.

Крайне важно точно знать, какой калибр провода и какой амперный выключатель следует использовать для любого конкретного применения. Это не та область, где можно гадать.Результатом таких догадок может стать пожар в доме или поражение электрическим током. Кроме того, в соответствии с применимыми строительными нормами и правилами существуют ограничения на количество розеток и / или светильников и т. Д., Которые может иметь конкретная цепь, и даже где они могут быть размещены или не размещены. Обязательно ознакомьтесь со своими местными и государственными строительными нормами, прежде чем начинать какие-либо работы с электричеством.

Стандартный бытовой электрический провод состоит из трех проводов: черного (горячий), белого (нейтраль) и неизолированной меди (заземления).

Типичный электрический провод для домашнего использования поставляется в изолированном рукаве и состоит из трех проводов.По черному проводу проходит электрический ток, поэтому его обычно называют «горячим». Есть белый провод, который является «нейтралью», и, наконец, голый медный провод, который является проводом заземления. Когда электрические провода соединяются вместе, черные провода должны быть соединены вместе, белые провода должны быть соединены с белыми проводами, а заземляющие провода должны быть соединены вместе. В противном случае схема не будет работать и приведет к электрическому «короткому замыканию».

Трехжильный электрический провод доступен для использования в приложениях, требующих дополнительного «горячего» провода, например, с трехпозиционным переключателем.Всего в трехпроводной схеме имеется четыре провода: белый нейтральный провод, неизолированный медный провод заземления, черный «горячий» провод и красный провод для второго «горячего» провода.

Используйте плоскогубцы для снятия изоляции, чтобы срезать изоляцию с концов проводов. В приспособлениях для зачистки можно использовать провода различного калибра, чтобы обеспечить снятие изоляции с пластика без повреждения провода.

Простой детектор напряжения — это недорогой инструмент, который может обнаруживать провода под напряжением, чтобы гарантировать отключение питания перед работой с электрическими проводами.

Основные соединения

Прежде всего, всегда отключайте электропитание перед работой с какой-либо частью электрической системы.

Провода обычно соединяются с помощью гаек, которые классифицируются по калибру, чтобы соответствовать электрическим проводам.

Для таких применений, как подключение светильника, провода светильника присоединяются к проводам электропитания с помощью проволочных гаек. Как и сама проволока, гайки бывают разных размеров, чтобы соответствовать разным калибрам проволоки.Для подключения снимите изоляцию с концов проводов, удерживайте их между пальцами и закрутите гайку для проводов по часовой стрелке на концах.

При подключении электрического приспособления соедините проводку, совместив цветные провода линии питания и приспособления, скрутив их вместе, а затем закрыв каждое соединение проволочной гайкой. У многих осветительных приборов нет черных и белых проводов, и в этом случае поищите ребро на оболочке проводов, чтобы определить нейтральный провод.

Выключатели света и настенные розетки имеют винты с обеих сторон для подключения проводов. Зеленые винты предназначены для заземляющих проводов, серебристые / нержавеющие винты — для белых нейтральных проводов, а винты латунного цвета — для черных «горячих» проводов.

Некоторые из наиболее распространенных проектов в области электрооборудования, с которыми сталкивается домовладелец, — это замена выключателей и розеток. Пристройка комнат или капитальный ремонт могут даже включать увеличение количества розеток в определенной области вашего дома.Таким образом, в данной статье будут рассмотрены самые основные электрические работы с использованием только однополюсных переключателей и оконечных розеток.

Электрический ток, передаваемый по проводу, можно прервать с помощью переключателя, который просто разрывает соединение между двумя горячими проводами.

Однополюсный выключатель света имеет два латунных винта с одной стороны для подключения черных проводов.

Выключатели освещения служат просто для того, чтобы прервать или «прервать» электрический ток в проводке, прежде чем он попадет в осветительную арматуру.Это прерывание потока — это то, что выключает, а затем снова включает свет. Чтобы подключить выключатель, представьте себе провод, идущий от точки «горячего» соединения к коробке, в которой будет находиться выключатель света. Другой провод будет идти от этой коробки выключателя света к распределительной коробке, в которой находится осветительный прибор. Сам переключатель — это то, что соединит эти два провода и позволит электрическому току течь к свету или останавливаться на переключателе.

Проложите концы двух проводов в распределительной коробке, зачистите концы и затем соедините белые провода вместе с помощью гайки и заземляющих проводов, закрепив их вокруг зеленого винта в нижней части переключателя.Каждый черный провод подсоединен к переключателю. К каждому латунному винту с правой стороны переключателя прикреплен один провод.

Настенные розетки — это еще одна область, которая может потребовать внимания домовладельца. В отличие от осветительных приборов, настенные розетки остаются «горячими», то есть в них всегда присутствует постоянный электрический ток. Это достигается за счет того, что розетки соединяются в ряд, как огни на рождественской елке. «Горячий» провод идет от автоматического выключателя или другой «горячей» распределительной коробки и ведет к первой розетке.Оттуда другой провод проходит от первой розетки ко второй розетке. Это продолжается до тех пор, пока не будет подключена вся комната или пока максимальное количество приборов не будет подключено к определенной цепи.

Розетки (вилки или розетки) подключаются в ряд, так сказать, путем прикрепления белых проводов к серебристым / металлическим винтам с одной стороны и соединения черных проводов с латунными винтами с другой стороны. Провод заземления подключается к зеленому винту внизу.

В отличие от осветительных приборов, настенные розетки остаются «горячими», то есть в них всегда присутствует постоянный электрический ток.

Розетки, также известные как розетки или вилки, подключаются в ряд, так сказать, путем прикрепления черных проводов к латунным винтам, белых проводов к винтам из серебра / нержавеющей стали и заземляющего провода к зеленому винту. внизу. Современные розетки называются «дуплексными розетками», потому что у них есть два винта с обеих сторон. Как следует из названия, они могут подавать электрический ток на один набор винтов, а затем направлять его через другой «дуплексный» набор винтов на другое приспособление.

Провода прикрепляются к розеткам и переключателям путем загибания конца в форме крючка. Я обычно делаю это, удерживая оголенную проволоку между плоскогубцами, а затем вращая запястье, чтобы образовать крючок в проволоке. Этот крючок легко обойдет винты с каждой стороны розетки и / или переключателя, чтобы обеспечить надежное соединение при затяжке.

Помните, что все электромонтажные работы в доме регулируются «юрисдикцией , имеющей полномочия». Большинство юрисдикций следуют стандартам, провозглашенным в Национальном электротехническом кодексе, но иногда изменяют эти стандарты в своих местных и государственных строительных нормах.Многие штаты и местные юрисдикции разрешают домовладельцам выполнять свои собственные электромонтажные работы, но некоторые этого не делают. Перед началом любых электромонтажных работ проконсультируйтесь с местными законами, постановлениями и местными строительными нормами. Кроме того, убедитесь, что вы знаете, что делаете. Если гипсокартон будет повешен неправильно, то на руках у вас будет просто бельмо на глазу. Если электромонтажные работы выполнены ненадлежащим образом, это может привести к возгоранию вашего дома или поражению электрическим током! Если сомневаетесь, не делайте этого.

Прочие электротехнические изделия

Итак, вы составили план электропроводки, у вас есть все необходимое, и вы готовы подключать провода к дому.Это руководство расскажет вам, что вам нужно знать, чтобы выполнить фактическое подключение. Это руководство начнется с некоторые основные правила, затем есть несколько изображений по правильной прокладке проводов, а также некоторые рисунки, которые помогут вам определить, где будет проходить воздуховод, чтобы вы могли его избежать. Наконец, есть раздел «Не делайте этого», в котором перечислены типичные ошибки, которых следует избегать.

Начните с прокладки в первую очередь самых длинных проводов. Причина в том, что у вас осталось 30 футов в вашей катушке, вы все еще можете где-то его использовать.Если вы сначала пробежите самые короткие дистанции, то у вас будет больше отходов.

Запустите каждый провод наверху и протяните его в подвал. Таким образом, вам не нужно использовать лестницу, чтобы протолкнуть провод между этажами.

Не ставьте две электрические коробки на противоположных сторонах одной стойки. Для этого требуется в сухой машине, чтобы вырезать два отверстия на расстоянии всего 1 1/2 дюйма. Это сложно и обычно в результате получается сломанный кусок гипсокартона, который позже просто залатают. Вам также следует не ставьте электрическую коробку прямо в углу комнаты по той же причине.

Вы будете устанавливать свои электрические коробки на той же высоте, что и электрические шкафы строителя. Это будет примерно 12–16 дюймов от пола до дна коробки. Иногда строитель будет использовать их высота молота является стандартной для монтажных коробок. Я использовал 12-дюймовый Т-образный квадрат, чтобы измерить мою высоту.

Вы можете сначала смонтировать все электрические коробки, чтобы знать, где вы будете проложить провода. Можно смонтировать коробки и написать на шпильке, какие провода нужны, с помощью фломастера.Тогда вы можете добраться до бизнес по прокладке проводов без необходимости возвращаться к своему плану подключения.

Затем проложите все провода. Сохраните скрепку проводов и поместите провода в электрическую коробку на конец. Для первых одного или двух проводов вы можете проигнорировать это правило и установить коробки и скрепить провода. перед тем, как перерезать провод, просто чтобы убедиться, что вы понимаете, какая слабина вам понадобится. Вы также должны оставить по крайней мере один фут дополнительной проволоки на каждом конце на тот случай, если вам понадобится что-то передвинуть позже.

Перед тем, как просверлить какие-либо отверстия, обязательно посмотрите, что находится по ту сторону стены / пола. Ты не хочу просверливать электрические провода, воздуховоды или водопроводные трубы …

Не прокладывайте провода параллельно каким-либо линиям электропередач. Пересечение силового провода под углом 90 градусов — это нормально. Электроэнергия обычно проходит по краям подвала, поэтому проложите провода внутри по балкам пола. Если вам нужно провести провода перпендикулярно балке перекрытия, попробуйте сделать это по воздуховоду или двутавровой балке.Таким образом, если вы закончите подвал позже, эти провода не будут мешать потолку из гипсокартона.

Проведите провода вертикально от потолка пола, а затем вдоль балок пола. Не прокладывайте провод горизонтально посреди стены. Это увеличивает вероятность того, что кто-то забьет гвоздь. Старайтесь держать проволоку как можно ближе к шпильке. Особенно это актуально для наружной стены. где будет установлен утеплитель.

После прокладки проводов обязательно пометьте каждый конец (наклейками или надписью на проводе). маркером с фломастером) и отметьте этикетку провода и его расположение.Я использую букву для обозначения каждой электрической коробки, а затем номер для каждого провода в коробке. Например: я обозначу электрическую коробку позади развлекательного центра в семейной комнате. как». Каждому проводу в коробке присваивается номер «1», «2», «3» … На другом конце на монтажной панели. Обозначаю провода «А1», «А2», «А3» …

После того, как провода будут проложены, их нужно скрепить скобами. Скрепление удерживает провода на месте, так что они не выходите из электрических коробок. Он также удерживает их и убирает с дороги сухогрузов. и чтобы они не свешивались в потолок.Вы всегда должны сшивать провод прямо перед он попадает в электрическую коробку, а также сразу после того, как проходит через дыру в полу. При протягивании проволоки по шпильке старайтесь, чтобы проволока находилась в центре шпильки. Это снижает шанс что гвоздь будет проходить через проволоку с любого конца. Для многих проводов можно прибить скобу в балку / стойку и используйте проволочную стяжку, чтобы прикрепить провода к этой скобе. Этот метод также гарантирует, что скобы не повредят проволоку.

Если конец провода не заходит в электрическую коробку, вам нужно будет измерить местоположение. провода.Измерьте расстояние от ближайшего угла комнаты. Не измеряйте из окна. Также записывайте если провод находится слева или справа от шпильки. Например, если провод прикреплен к левая сторона стойки, и вы записываете, что провод находится на расстоянии 90 дюймов от стены, когда ищите этот провод позже ваш поисковик скажет вам, что есть шпилька на 90 «. Вы не будете знать, с какой стороны стойки, чтобы разрезать гипсокартон. Для сложных пробежек вы можете даже использовать цифровую камеру. для записи расположения проводов.Также не забудьте добавить или вычесть 3/4 дюйма от измерения. чтобы учесть толщину гипсокартона, с которой вы начнете измерения.

Пропустив провода через электрическую коробку, обязательно протолкните все провода в коробку. Драйвальщики хотят работать быстро, и любые провода, торчащие из коробки, могут просто залиться сухими стенками. Их также можно было порезать, когда прорезали отверстие для электрической коробки. Строители, вероятно, не будут не пожалейте времени, чтобы поместить провода в саму коробку.Также, если провода торчат из коробки или находятся очень близко к передней части коробки, тогда они покроются краской и могут скрыть ваш этикетка или этикетки могут быть оторваны.

Некоторые люди проводят провода прямо через коробку. Провод, проходящий через дно коробки, крепится скобами к шпильке. Затем проволока проходит через верх коробки и свободно прикрепляется к шпилька с другой скобой. По окончании монтажа можно затянуть конец провода обратно в коробку.Незакрепленная скоба удерживает ее на месте только для сухих валиков. Я не рекомендую этот метод, потому что Строитель должен изолировать каждую электрическую коробку (если она находится на внешней стене) с расширением пену, чтобы через короб не попадал холодный воздух. Если строитель распыляет Great Stuff в позади каждой электрической коробки, тогда вы не сможете вставить конец этого провода обратно в коробку. Я также не люблю использовать электрические коробки без спинки по той же причине.

Подождите, чтобы установить настенные панели и встраиваемые динамики, пока гипсокартон не будет установлен и покрашен.Вы можете правильно заделать каждый провод, поскольку строитель все еще работает над домом, или вы можете подождать, пока вы переезжаете. Если вы закончите установку, то есть шанс, что город оценщик увидит это, и вы можете повлиять на оценочную стоимость вашего дома и налоговый счет. Для своего дома я использовал глухие стеновые панели на этапе строительства, а затем закончил работу позже. Местные нормы, вероятно, потребуют, чтобы вы закрывали все открытые электрические коробки, даже если их нет. Любая мощность в коробке, поэтому оставлять электрические коробки открытыми — не вариант.

При прокладке проводов до того, как установщики HVAC (отопление, вентиляция и кондиционирование) выполнили их работа, вам нужно проложить свои провода, не мешая им делать. Установщики HVAC установит воздуховоды, по которым горячий или холодный воздух доставляется в дом, и возвращает воздух обратно в дом. печь. Вентиляционные отверстия обычно устанавливаются на полу или низко на стене под окном. Воздуховод для Вентиляционное отверстие второго этажа проходит вертикально на внутренней стене, а затем через балки пола на втором этаже.Возврат обычно у потолка на внутренней стене. Поскольку потеря воздуха не является проблемой при возврате, Установщики не используют воздуховоды для возврата. Они будут использовать стены, стойки, балки пола … в качестве воздуховода. Следует избегать использования вентиляционных каналов внутри стен. Возврат в подвал следует избегать между перекрытия перекрытия. Ниже приведены некоторые конкретные примеры с рисунками и рисунками.

При прокладке проводов от подвала к розеткам на первом или втором этаже избегайте попадания в дымоход и любые воздуховоды HVAC.По возможности избегайте прокладки проводов в потолке к балкам (красный провод вверху). Вместо этого попробуйте попасть прямо под розетку из подвала. а затем запустите его прямо вверх (зеленый провод вверху). То же самое и с потолочными динамиками. По возможности избегайте сверления балок. Вы также можете просмотреть наше руководство по электромонтажу существующих домов для получения дополнительных примеров.

Независимо от того, насколько большой или малой является ваша домашняя пристройка, есть большая вероятность, что вам понадобится подать на нее электроэнергию.При добавлении рабочей комнаты, ванной комнаты или пары спален для расширения семьи строительные нормы и здравый смысл диктуют размещение электрических розеток и освещения. Даже такой маленький объект, как садовое окно, может выиграть от дополнительного светильника. Предварительное планирование и ознакомление с требованиями местного кодекса перед сборкой сэкономят ваше время и деньги.

Масштабный план этажа — лучшее место для начала вашей разводки. Во-первых, решите, будете ли вы подавать питание на пристройку с главной сервисной панели дома или вам нужно установить дополнительную панель в пристройке.Для большого дополнения, где вы ожидаете потребность в нескольких цепях или высоком энергопотреблении, имеет смысл вспомогательная панель, поскольку она сокращает количество проводов питания, которые вам нужно проложить до дополнения, а также дает вам более близкое место для отключения питание для будущего обслуживания или в случае аварии. Оцените силу тока, требуемую для каждой стандартной бытовой цепи на 110 В, а также для любых цепей на 220 В с высокими требованиями, необходимых для обогрева, охлаждения или приготовления пищи. Измерьте общую требуемую силу тока при покупке субпанели.

Мощность автоматического выключателя должна соответствовать безопасным пределам несущей способности проводки. Большинство стандартных цепей освещения можно безопасно запускать от выключателя на 15 А с использованием провода 14/2. Обычная электропроводка для бытовых цепей на 110 вольт обозначается калибром проводов и количеством жил. Термин 14/2 относится к проводу 14 калибра с двумя, обычно одним черным и одним белым, проводниками. Хотя стандартная бытовая электропроводка состоит из трех проводов, оголенный провод заземления не учитывается.Для цепей, предназначенных для более высоких нагрузок, таких как бытовые приборы или компьютеры, используйте более тяжелую проводку 12/2 с 20-амперным выключателем.

В большинстве случаев лучшее время для установки дополнительной проводки — это после установки внешней оболочки и до нанесения гипсокартона на внутреннюю часть. На этом этапе строительства внутренняя часть пристройки защищена от непогоды, а стенные стойки по-прежнему легко доступны. Сантехнику также следует установить перед электромонтажом.Проволока более гибкая, чем медная или ПВХ-труба, и ее проще изменить при необходимости.

Проконсультируйтесь с местным агентством по обеспечению соблюдения нормативных требований перед установкой любой проводки. Точные требования к расстоянию между розетками, заземлению и схемам немного различаются в зависимости от области. В большинстве случаев перед выдачей свидетельства о заселении требуется разрешение на строительство и осмотр. Лучшее время для вызова электрической инспекции — после завершения электропроводки и до того, как стены будут ограждены гипсокартоном или панелями.Это особенно важно, если вы выполняете работы самостоятельно и имеете небольшой опыт работы с электричеством. Инспектор укажет на любые проблемы с безопасностью и расскажет, как их исправить, прежде чем утвердить работу.

Ссылки

Биография писателя

Финн Маккухил — писатель-фрилансер из Северного Мичигана. Он работал репортером и обозревателем в Южной Флориде, прежде чем увлекся компьютерами. После изучения программирования в Университете Южной Флориды он более 20 лет возглавлял ИТ-отделы трех автомобильных поставщиков.Сейчас он строит деревянные лодки в северных лесах.

Безопасны ли дома с алюминиевой проводкой?

Это часто задаваемый вопрос, ответ на который содержит некоторую дезинформацию. Алюминиевая проводка в основном безопасна, хотя при работе с алюминиевой проводкой следует учесть некоторые особые соображения. По большей части у домовладельцев нет проблем с алюминиевой проводкой , но при установке неправильных розеток или проводов угроза опасности велика.

Хотя непрерывное прохождение AL Wire не обязательно является проблемой, когда этот провод подключен к розеткам и выключателям света — и даже к другим проводам в распределительных коробках — соединение может ухудшиться и привести к опасности возгорания. А с таким количеством подключений, которое есть в типичном доме, есть много потенциальных опасностей пожара.

Когда в Британской Колумбии использовалась алюминиевая проводка?

В 1960-х и 1970-х годах алюминиевая проводка использовалась как более дешевая альтернатива медной проволоке.Этот факт, возможно, заставил вас задуматься, а дешевле ли он , почему его до сих пор не используют?

Что не так с алюминиевой проводкой?

Алюминий обладает рядом свойств, по которым он уступает меди при прокладке проводов. Алюминий — более мягкий металл, чем медь, и помимо того, что он подвержен повреждениям во время установки, он также больше расширяется при нагревании. Расширение и сжатие провода может привести к его выползанию из-под винта, удерживающего его на месте, что приведет к ослаблению проводов и перегреву.Еще одно различие между алюминием и медью — это окисление. Слой, образующийся на меди, легко проводит электричество, но оксид алюминия является плохим проводником электричества, что может привести к перегреву.

Как выглядит алюминиевая проводка?

Вы можете определить, есть ли у вас в доме алюминиевый провод, проверив электрическую панель или посмотрев на кабели, проходящие через подвал или чердак. Кабели могут иметь маркировку AL, ALUM или ALUMINIUM, что указывает на алюминиевый провод.Существуют и другие способы проверки алюминиевого провода, однако ни один из них не является таким безопасным, как поиск маркировки на оболочке кабеля, и мы рекомендуем, чтобы электрик провел осмотр у вас дома.

Чем опасна алюминиевая проводка? Как алюминиевая проводка вызывает возгорание?

Симптомы проблем с алюминиевым проводом включают мерцающие огни и признаки перегрева, такие как сгоревшая изоляция или необычно теплые накладки. Вот как алюминиевая проводка может стать причиной пожара.Он может перегреться легче, чем медь, и вызвать электрический пожар, медленно повреждая изоляцию и нагревая предметы вокруг себя. Проблемы вызваны окислением и другими факторами, которые приводят к перегреву в местах подключения проводов к стыкам, розеткам и осветительным приборам. Алюминиевая проволока может стать опасной, потому что все факторы, которые делают ее неполноценной, способствуют ее износу. Это серьезный повод для беспокойства, потому что дома, построенные в 60-х и 70-х годах с алюминиевой проводкой, уже довольно старые и могут подвергаться риску.

В моем доме алюминиевая проводка, что мне делать?

Могут быть предприняты специальные меры для обеспечения безопасности алюминиевой проводки, и в некоторых домах эти меры могут быть уже приняты. Первый шаг, который вы должны предпринять для обеспечения безопасности электропроводки в вашем доме, — это поручить электрику , имеющему лицензию , провести осмотр электрических . Как только вы узнаете состояние вашей проводки, вы можете определить, нужно ли вам принять меры безопасности или полностью изменить проводку.

Возможно, вам вообще не понадобится ремонт алюминия. Если в доме правильно проведена проводка и нет признаков опасности возгорания или неисправной проводки, вы можете отдыхать спокойно, зная, что ваш дом безопасен.

* Даже при отсутствии признаков неисправности рекомендуется периодический осмотр опытным электриком. Если алюминиевая проводка в хорошем состоянии, и вы пытаетесь отложить ремонт на какое-то время, попросите электрика с опытом работы с алюминиевой проводкой Ремонт осмотрите некоторые часто используемые цепи, а затем проводите этот процесс один раз в год.

Алюминиевая проводка и страховое покрытие

Домовладельцы сегодня обнаруживают, что многие страховщики могут не предоставлять или не продлевать страховое покрытие этих домов, если только проводка не будет проверена, отремонтирована или заменена по мере необходимости, а копия сертификата проверки не будет предоставлена страховщику. Вам следует узнать об их требованиях в своей страховой компании.

Если ремонт необходим, помните, что если вы нанимаете кого-то для выполнения электромонтажных работ в своем доме, по закону это должен быть Лицензированный подрядчик по электрике.Рекомендуется нанять человека, имеющего опыт работы с алюминиевой проводкой.

Это может быть длительный процесс и должен выполняться только квалифицированным электриком, который знает, как работать с AL, и который использует надлежащие материалы и заботится о том, чтобы алюминий не был поврежден, вызывая горячие точки и риск возгорания.

Некоторые люди могут подумать, что эту работу может выполнить любой самоделок, однако, правда в том, что это не так просто, как думают люди, даже для обученных профессионалов, и следует избегать стресса для AL.Съемники, плоскогубцы и марретки могут повредить алюминиевые проводники.

В заключение , алюминиевая проводка безопасна *, если выполнены правильные соединения и концевые заделки без повреждения провода, и любые используемые устройства одобрены для использования с алюминиевым проводом.

* (Управление по электробезопасности)

Если вам нужен электрик для ремонта алюминиевой проводки, свяжитесь с нами для получения бесплатного и честного совета.

ВНИМАНИЕ: если вы не обладаете специальной квалификацией для этого, не открывайте, не разбирайте и не прикасайтесь к каким-либо электрическим панелям, устройствам, компонентам, если вы не обучены и не осведомлены.Существует серьезная опасность поражения электрическим током со смертельным исходом.

Похожие сообщения:

Страхование алюминиевой проводки в Ванкувере

Покупка старого дома с устаревшими электрическими системами

Насколько опасна старая электропроводка?

Ресурсы:

Что следует знать об алюминиевой проводке

Зачем нужно заботиться, если в вашем доме алюминиевая проводка

Прелесть современного умного дома в том, что в нем практически нет проводов.Беспроводные протоколы, такие как Zigbee, Z-Wave, Wi-Fi и Bluetooth LE, избавили вас от необходимости устанавливать сложные и дорогие электрические системы для всего дома только для удаленного управления интеллектуальным освещением.

В современном умном доме все, что вам нужно, — это смартфон и маршрутизатор Wi-Fi, чтобы разблокировать мощность подключенных устройств. Большую часть времени.

Тем не менее, есть еще несколько ключевых устройств, которые вам придется подключить. Это не значит, что они могут работать с системами умного дома, а потому, что им необходимо взаимодействовать с вашими «глупыми» приборами, такими как подключенные системы отопления и кондиционирования воздуха, умные садовые оросители и оросители, а также электрические провода, проходящие через ваши потолки и стены. .

Если вам действительно неудобно возиться с проводкой, для некоторых из этих устройств доступны версии с батарейным питанием, но подключение их к домашней проводке — лучший способ получить максимальную отдачу от крутого , связанные возможности, которые они предлагают.

К счастью, большая часть проводки проста. Если вы знаете, где находится ваш блок выключателя, и у вас под рукой есть дрель, вам, вероятно, не придется тратить большие деньги на электрика.

При выборе подключенных гаджетов для дома имейте в виду, что это те, которые вам понадобятся для подключения:

• Умные выключатели света

• Умные розетки

• Умные термостаты

• Умные контроллеры оросителей

• Умные дымовые извещатели

• Умные видеодомофоны

Большинство современных подключенных устройств ориентированы на потребителей, а это значит, что вы можете сделать это самостоятельно.Некоторые компании, в том числе Google Nest, Tado и Amazon, имеют профессиональных установщиков, которые придут и установят для вас свои продукты за определенную плату.

Если вам совсем некомфортно с проводкой, вы должны использовать ее или нанять электрика — возиться с электричеством может быть опасно. Но если вы можете отключить питание с помощью выключателя, вы обнаружите, что справиться с доступной проводкой в вашем доме просто и понятно.

Ring и Nest поставляют отвертки, которые помогут вам установить их продукты.

Основные инструменты, которые вы будете использовать при подключении гаджета для умного дома, включают:

• отвертка

• дрель

• уровень

• устройства для зачистки проводов

• плоскогубцы

• проволочные гайки

• винты

• анкеры стеновые

Многие устройства поставляются со всем необходимым для их установки прямо в коробке (за исключением дрели, которая не всегда нужна).Ring и Nest, например, оба включают в себя отличные маленькие отвертки с двумя головками в составе своих продуктов более высокого класса.

Вот краткое изложение устройств для умного дома, которые вам нужно будет подключить к дому, в порядке сложности.

Мы предоставили простое пошаговое руководство, чтобы дать вам представление о том, как будет проходить процесс, но в каждом случае вам следует обращаться к прилагаемому руководству по установке (или, что более вероятно, к видео), которое поставляется вместе с вашим продуктом.

Интеллектуальные выключатели и розетки заменяют существующие выключатели и розетки, позволяя вам контролировать, к чему они подключены, с помощью приложения на смартфоне или через интеллектуальный динамик. После установки интеллектуальный переключатель будет управлять всем освещением в этой цепи, а интеллектуальная розетка управляет всем, что к нему подключено (например, лампой, настольным вентилятором или другим автономным электрическим устройством).

Мы собрали эти два продукта вместе, потому что проводка для обоих практически идентична.Это также один из наиболее сложных проектов электромонтажа, и может потребоваться использование тестера напряжения, чтобы определить, какой провод является горячим, а какой — проводом нагрузки.

Интеллектуальные выключатели и настенные розетки — это самые сложные устройства, которые нужно установить самостоятельно.

1. Отключите питание вашего выключателя / розетки с помощью автоматического выключателя (если автоматические выключатели не имеют маркировки, вы можете отключить основное питание).

2.Отвинтите настенную пластину и выключатель / розетку от стены.

3. Отсоедините существующие провода от выключателя / розетки, повернув гайки для проводов (см. Ниже) против часовой стрелки.

4. Снимите существующий выключатель / розетку и поместите его в коробку или сумку Ziploc вместе со всеми винтами (на случай, если вам нужно будет снова вставить его позже).

5. Определите провода в вашей системе — для многих интеллектуальных выключателей / розеток требуется нейтральный провод, но не во всех домах он есть (если у вас нет нейтрального провода, обратитесь к электрику).

6. После идентификации подключите соответствующие провода в стене к проводам интеллектуального коммутатора с помощью гаек. Это будут провода линии и нагрузки, обычно черные или красные, и нейтральный провод (часто белый, иногда два соединенных вместе и спрятанных). Если провода линии и нагрузки одного цвета, вам нужно будет использовать тестер напряжения, чтобы проверить, какой из них какой.

7. Вставьте подсоединенные провода обратно в настенную коробку до упора.

8.Вкрутите выключатель / розетку в настенную коробку и прикрепите все прилагаемые настенные пластины.

9. Снова включите питание.

Проволочные гайки используются для соединения двух или более проводов вместе. Удерживайте соединяемые провода так, чтобы концы были выровнены, затем наденьте гайку для проводов сверху и поверните по часовой стрелке до фиксации. Т

Провода не должны выходить при натяжении. Вы также можете использовать плоскогубцы, чтобы скрутить провода вместе перед прикреплением проволочной гайки или выпрямить их перед тем, как прикрепить гайку.

Подключение интеллектуального термостата, такого как Ecobee 4, требует хорошего знания вашей системы HVAC.

Хотя фактический процесс подключения интеллектуального термостата очень прост, сделать его правильно сложнее, чем любой другой проект умного дома своими руками. Это связано с тем, что неправильное выполнение может привести к повреждению вашей системы отопления, вентиляции и кондиционирования воздуха, что может быть дорогостоящим. По этой причине, если вы не уверены в требованиях вашей системы на каком-либо этапе процесса установки, обратитесь к профессионалу.

1. Выключите питание вашего термостата с помощью выключателя.

2. Снимите лицевую панель со старого термостата и сфотографируйте проводку для справки.

3. Пометьте провода термостата (большинство интеллектуальных термостатов поставляются с наклейками для этого в упаковке).

4. Снимите старый термостат.

5. Используя новый термостат в качестве ориентира, отметьте, где будут заходить винты, и, если необходимо, просверлите отверстия и установите анкеры.

6. Протяните провода термостата через новый термостат и прикрепите провода (согласно руководству, прилагаемому к новому термостату), прежде чем прикрепить его к стене.

7. Привинтите основание термостата к стене.

8. Дважды проверьте проводку, наденьте лицевую панель термостата и включите питание.

Подключить интеллектуальный контроллер полива Spruce очень просто.

Умный контроллер оросителя заменяет стандартные часы для полива. Он будет управлять вашей спринклерной системой таким же образом, включая клапаны в запланированное время, но он также может использовать данные о погоде из Интернета, чтобы динамически изменять ваше расписание и избегать полива до, во время или после дождя.

Процесс подключения аналогичен процессу термостата, хотя, поскольку большинство контроллеров спринклерных систем подключаются с помощью адаптера переменного тока, вам не нужно отключать питание на автоматическом выключателе.

1. Сфотографируйте существующую проводку и отметьте, какие провода соответствуют каким зонам.

2. Отключите существующий контроллер и снимите с него проводку.

3. Пропустите проводку через контроллер и закрепите ее на стене, просверлив отверстия в стене и при необходимости поместив анкеры для гипсокартона.

4. Вставьте провода в соответствующие зоны, вставьте провод C в правильный порт и, если у вас есть главный или насосный клапан, обратитесь к руководству по установке, чтобы определить, куда этот провод должен идти (он отличается для каждой модели).

5. Подключите адаптер переменного тока (некоторые модели не имеют адаптеров переменного тока, в этих случаях вам нужно будет подключить провода питания к электрическому блоку, который управляет вашей системой орошения, и вам нужно будет отключить питание на вашем выключателе перед ты сделаешь).

6. Снова включите питание.

Onelink Safe & Sound должен быть подключен жестко для питания динамика Bluetooth.

Интеллектуальные версии дымовой сигнализации могут уведомить вас через ваш смартфон, если они активированы.Дымовые извещатели бывают в версиях с проводным подключением или только с батарейным питанием. Какая версия вам нужна, будет зависеть от того, как устроен ваш дом. Если у вас есть проводка для поддержки дымовой сигнализации, установка умной ничем не отличается от установки обычной сигнализации.

1. Выключите дымовую сигнализацию выключателем.

2. Снимите имеющуюся дымовую пожарную сигнализацию и монтажный кронштейн (вы не можете повторно использовать монтажные кронштейны, поскольку они зависят от производителя).

3. Прикрутите прилагаемый монтажный кронштейн к распределительной коробке.

4. Отвинтите существующие гайки от проводки в потолке или стене и снимите старое соединение с вашей дымовой пожарной сигнализацией.

5. Присоедините соединители проводов к новой дымовой пожарной сигнализации.

6. Вставьте соединитель, идущий от провода, в заднюю часть вашей интеллектуальной дымовой пожарной сигнализации и поверните в нужное положение на монтажном кронштейне.

7. Снова включите питание.

Подключение видеодомофона — это самая простая работа по электромонтажу в умном доме.

Видеодомофон размещает камеру у входной двери, позволяя вам видеть всех присутствующих, даже если они не нажимают на дверной звонок.

Но они работают и как дверные звонки, и если у вас есть электрический дверной звонок, вам необходимо подключить его к домашней проводке.

Если вы не хотите этого делать или у вас нет электрического дверного звонка, доступны видеодомофоны с батарейным питанием, такие как Ring Video Doorbell 3 Plus.Однако вам нужно будет периодически заряжать аккумулятор.

1. Отключите питание дверного звонка с помощью прерывателя.

2. Снимите старый дверной звонок.

3. Если вы устанавливаете дверной звонок на штукатурку, кирпич или бетон, вам понадобится специальное сверло, чтобы просверлить отверстия в нужных местах для установки нового дверного звонка.

4. Подсоедините провода, выходящие из стены, к винтам на задней стороне нового дверного звонка (вам могут понадобиться удлинительные провода, если ваши провода слишком короткие, их нужно будет прикрепить с помощью гаек).

5. Прикрутите дверной звонок к стене.

6. Снова включите питание.

Сечение электропровода

Расстояние в метрах

16А / 3680Вт

20А / 4600Вт

35А / 7360Вт

Q. Во многих домах, в которых мы работаем, нас просят оценить электрическую систему. Иногда мы находим провод 10/3, используемый в цепях на 110 вольт с 15- и 20-амперными выключателями в панели. Установщик использовал красный и черный провода для отдельных цепей. Это приемлемая установка или ее нужно вытащить и поменять?

А. Рекс Колдуэлл отвечает: Приемлемость такой схемы подключения зависит от того, куда ведет провод.

Частично переключаемая розетка. Трехжильный провод имеет две точки — черный и красный — и белую нейтраль. Хотя обычно трехпроводной провод используется для трехстороннего переключения, он также обычно используется для дуплексной проводки розеток. Например, для частично переключаемой розетки отломайте язычок на латунной стороне розетки.Затем черный и красный провода подключаются к теперь независимым латунным винтам, по одному проводу к каждому; не имеет значения, какой провод на каком винте. Нейтральная сторона емкости остается нетронутой. Это делает верхнюю часть дуплексной розетки независимой от нижней, в то время как они оба имеют одну и ту же нейтраль (см. Иллюстрацию ниже). Черный или красный могут перейти на постоянно горячее питание, а другой — на настенный выключатель, создавая переключаемую розетку. Эта схема хорошо подходит для включения настольной лампы в комнате без верхнего освещения, но для нее не требуется толстый провод 10-го калибра.

Чтобы подключить частично переключаемую розетку (вверху), отломите язычок на латунной (горячей) стороне розетки. Затем подключите черный и красный провода входящего питания к теперь независимым латунным винтам. Оставьте язычок на нейтральной стороне нетронутым. Верхняя часть дуплексной розетки теперь постоянно горячая, а нижняя — переключена. И верхняя, и нижняя части имеют одинаковую нейтраль.

Если вы обнаружите, что красный провод и черный провод от одного и того же трехжильного кабеля входят в панель, а затем идут к отдельным однополюсным выключателям, вам необходимо проверить установку.Этот сценарий не является автоматически неправильным, но на всякий случай предполагал, что это было так, пока я не отследил проводку от панели. Это может быть один из нескольких вариантов, но обычно это многопроволочная цепь или цепь 220 В.

Многопроволочные схемы. Трехжильный провод можно использовать для питания одной цепи, для которой в противном случае потребовались бы две двухпроводные цепи. Например, черный может питать линию розеток, а красный — линию утопленных светильников в той же области.Белый цвет является общим для обоих (см. Иллюстрацию ниже). Если нагрузки на каждом проводе почти сбалансированы, нейтральный провод переносит только несимметричный ток, что приводит к меньшему падению напряжения и потерям мощности, чем было бы в двух 2-проводных цепях. В этой ситуации черный и красный должны быть подключены к противоположным фазам на панели, чтобы предотвратить перегрузку нейтрального (белого) провода.

Трехпроводный Romex может использоваться для питания двух отдельных цепей с общей нейтралью.Например, здесь черный провод питает цепь розетки, а красный — цепь освещения. Хотя в некоторых случаях многопроводные ответвленные цепи разрешены правилами, автор не рекомендует их для жилой проводки.
Такой тип разводки называется многопроволочной ответвленной цепью. Хотя это распространено во многих областях, я не рекомендую его. Эта система регулируется определенными правилами кодекса. Многопроволочная ответвленная цепь должна иметь возможность отключать обе фазы (то есть обе ветви) за один ход выключателя.Следовательно, эти цепи должны быть объединены вместе. Если кто-то разделит ветви на части, и обе они будут вести к одной и той же фазе на панели, токи нейтрали будут сложены. Такая перегрузка могла иметь плачевные результаты. Кроме того, розетки, переключатели и другие устройства в многопроволочных ответвленных цепях всегда должны быть соединены , как показано на рисунке выше. Это сделано для того, чтобы нейтраль не была прервана из-за плохого механического соединения на устройстве (проволочная гайка — гораздо более надежное соединение).Из-за этих требований и проблем, связанных с многопроволочными цепями, я советую не использовать их для проводки в жилых помещениях, где с ними могут возиться самодеятельные.
Цепи 220 вольт. Подобная схема (красный и черный для противоположных фаз панели) часто используется самоделками для питания электрических нагревателей плинтуса или какой-либо другой цепи 220 вольт. Но люди, которые делают это своими руками, часто не знают, как использовать двухполюсный выключатель, или не забывают соединять контакты между ручками выключателя.Это также могло бы объяснить проволоку 10-го калибра: кто-то ошибочно предположил, что нагревателям нужен более тяжелый провод. Самоделы часто не знают, что прерыватель защищает проводку.
Было бы невозможно перечислить все мыслимые ситуации, правильные или неправильные, которые вы могли обнаружить. Суть в следующем: проследите за проводами. Посмотрите, куда они идут и с чем связаны. Или бросьте выключатели и посмотрите, что не работает. Затем проследите его.

.
No related posts.
