Ремонт пылесоса своими руками: инструкция по разборке

Ремонт пылесосов, как и прочей бытовой техники – обычная практика, поскольку все приборы имеют свойство ломаться. Причиной поломки чаще всего становятся износ деталей и разрушение механизмов. Однако, поломка пылесоса не всегда означает, что необходимо покупать новый, поскольку вполне возможно отремонтировать такую технику своими руками.

Пылесос по праву считается самой популярным предметом бытовой техники. Большинство хозяек сегодня уже не представляют своей жизни без пылесоса, поскольку он существенно экономит время и помогает содержать жилье в чистоте и порядке.

  Смотрите также – Как выбрать хороший пылесос по доступной цене?

Диагностика неисправностей

В большинстве случаев причиной того, что пылесос вышел из строя, становится двигатель. Такая поломка возникает практически со всеми марками и моделями прибора, независимо от фирмы-производителя. По характерным признакам и особенностям работы прибора можно диагностировать неполадку и попытаться своими руками произвести ремонт пылесоса.

• Первым признаком неправильной работы двигателя является гул и появление пыльного облака во время работы прибора.
• Недостаточная сила всасывания или полное ее отсутствие свидетельствует о том, что вышел из строя шланг. Еще одним признаком того, что нарушена герметичность шланга, является тихая работа прибора. Кроме пробоя в гофре может быть повреждена принимающая щетка.
• Невысокая скорость всасывания и падение скорости работы могут быть следствием поломки подшипников. Доказательством выхода из строя именно этих комплектующих является периодическое восстановление работы в нормальном режиме.
• Чрезмерный гул при исправной работе свидетельствует о том, что из строя вышел двигатель. В большинстве случае неисправности в моторе напрямую влияют на силу мощности всасывания воздуха.

Смотрите также – Ремонт микроволновых печей своими руками на дому

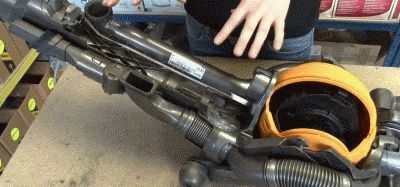

Инструкция по разборке

Независимо от того, какая причина неисправности, необходимо знать, как разобрать пылесос для того, чтобы осуществить его ремонт своими руками.

1. Необходимо снять уплотняющую решетку, которая находится под крышкой отсека пылесборника. Крепится крышка двумя винтами или прочими резьбовыми соединениями. Выкручивают винты с помощью отвертки с подходящим сечением, по часовой стрелке.
2. После снятия уплотняющей решетки необходимо отсоединить блок управления и крышку пылесборника.
3. В зависимости от конфигурации и модели пылесоса пылесборник либо просто вынимается, либо откручивается. Под пылесборником находится система сбора мусора, под которой корпус соединен с двигателем.

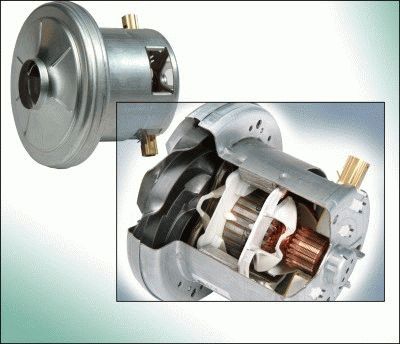

4. Для того чтобы добраться до мотора пылесоса, необходимо отделить корпус прибора от основания. В некоторых моделях это становится возможным после выкручивания потайного винта, скрытого в ручке.
5. Двигатель защищен специальной тканевой прокладкой, которая крепится на входе приемного шланга. Прокладка снимается и очищается, в случаи необходимости прокладку меняют на новую.
6. С двигателя снимаются провода, подающие питание. Для того, чтобы снять провода необходимо открутить винтовые зажимы.
7. Независимо от фирмы производителя прибора (Bosch, LG, Electrolux, Rainbow и прочие), первое, что предпримет опытный мастер – проверка подшипниковых пар (верхние, нижние). Подшипники отвечают за работу мотора. Малейшие признаки износа: неровности, трещины – являются руководством к замене комплектующих. Помимо подшипников, важно проверить целостность щетки и якоря двигателя.
8. Разборка двигателя в домашних условиях требует опыта проведения подобных работ. Если опыт подобных действий отсутствует, правильнее будет обратиться за помощью в центр сервисного обслуживания.
9. На первом этапе разборки двигателя снимается кожух. Снять его можно с помощью прямой отвертки, линейки или планки. Кожух платно прилегает к двигателю, поэтому можно слегка постучать по нему для отсоединения. Важно умеренно прикладывать силы, поскольку крайне просто повредить целостность кожуха.
10. После того как кожух снят, открывается доступ к крыльчатке, которая держится на встроенных гайках. Гайки дополнительно закрепляют с помощью клея, поэтому на данном этапе пригодится растворитель.
11. Под крыльчаткой находятся четыре шурупа, крепящих двигатель. Их поочередно откручивают.
12. Когда к мотору появился свободный доступ, проверяют его работоспособность. При выявлении нарушений или неисправностей, неполадки устраняются, вышедшие из строя детали заменяются, сборка производится в обратном порядке.

Ремонт пылесоса с функцией влажной уборки будет немного сложнее, поскольку придется работать и с водяной помпой. Основной задачей помпы является подача воды в пылесборник, по этой причине помпа устанавливается на его входе. При ремонте моющего пылесоса необходимо уделить внимание и отсоединению помпы.

Смотрите также – Ремонт мультиварки своими силами

Часто встречающиеся неисправности

При ремонте пылесоса фирм: Hoover, Vitek, Samsung, Rowenta – рекомендуется проверить исправность шнура питания.  Проверить целостность шнура можно с помощью мультиметра. Причина выхода кабеля из строя чаще всего кроется в активном использовании пылесоса, при котором кабель перетирается, перекручивается и заламывается. Если подобная поломка подтвердилась, достаточно просто укоротить кабель до нужной длины или заменить его.

Пылесосы марки Dyson, Miele имеют отличительную черту, которая проявляется в частом выходе из строя фильтра. Признаком загрязнения фильтров является низкая мощность всасывания.

Очень важно периодически очищать и промывать не только пылесборник, но и фильтр. Своевременный уход за системой фильтрации пылесоса является залогом его продолжительной и качественной работы, которая в первую очередь зависит от исправности двигателя.

Смотрите также – Как самостоятельно отремонтировать электрочайник

tehrevizor.ru

Ремонт пылесоса своими руками: пошаговый мастер-класс

Во все времена для поддержки чистоты люди использовали разные приспособления и инструменты. С появлением электричества стали доступны эффективные и удобные в использовании помощники в этом деле. Одними из них являются пылесосы. Они бывают, как бытовые, так и производственные.

Пылесосы разделяются по принципу работы и назначению. Так, существуют моющие пылесосы, которые помимо уборки пыли могут делать влажную уборку. К ним есть множество насадок, применение которых расширяет возможности пылесоса.

По конструкции пылесосы могут быть с пылесборочным мешком, с аквафильтром и системой циклон, — когда мусор спрессовывается в брикеты.

На примере можно посмотреть, как работает простой пылесос с мешком для сбора пыли. Главным элементом в его конструкции является электродвигатель коллекторного типа с насаженной на его ось крыльчаткой. Когда крыльчатка начинает свое вращение, она создает поток воздуха, который движется от рабочего шланга через мешок и выходит наружу в помещение.

Проходя через тканевый мешок, пыль задерживается, а уже относительно чистый воздух, проходя через поролоновый фильтр, выходит через решетку пылесоса. Хотя этот способ сбора пыли не самый эффективный, но он считается очень простым. Поэтому пылесосы с таким фильтром очистки недороги и очень популярны. Их главным недостатком является то, что вытряхивание пыли из мешка занимает много времени и требует выхода на улицу. Тем не менее, для многих это не очень большая проблема.

Рис. 1. Ремонтируемый пылесос

Поэтому в статье будет уделено внимание такому типу пылесоса и возможным причинам его поломки.

За пример взят ремонт пылесоса MACh5 немецкого производителя. По конструкции и принципу действия он мало чем отличается от аппаратов других фирм. Поэтому данное руководство по диагностике и ремонту применимо ко многим пылесосам такого исполнения.

Рис. 2. Технические данные

Итак, посмотрим симптомы поломки.

Пылесос перестал работать без каких либо причин. Ни перепадов напряжения, ни падений, ни дыма и треска, ничего такого не происходило.

Просто в один из дней, при включении его в сеть он не подал никаких признаков жизни.

Манипуляции кнопками управления никаких результатов не дали.

Рис. 3. Пылесос не включается

Напряжение в розетке присутствовало. Стало понятно, что разборки пылесоса не избежать.

Сначала нужно определить, где находятся винты крепления верхней крышки корпуса.

В этом пылесосе винты скрыты под панелью пылесборника. Чтобы снять эту панель, необходимо приподнять защелку и отодвинуть ее вперед (рисунок 4 и 5).

Рис. 4. Приподнимаем защелкуРис. 5. Отодвигаем защелку

При этом крышка выходит из зацепления и снимается. Под ней находятся два винта (рисунок 6), которые нужно открутить. Для этого подойдет крестовая отвертка.

Рис. 6. Два винта под крышкой

Открутив винты, снимаем крышку.

Рис. 7. Снимаем крышку пылесоса

Сняв ее можно увидеть основные узлы пылесоса (см. рисунок 8). Среди них: электродвигатель, регулятор мощности, плата разъемов, кнопки управления и катушка сетевого шнура.

Рис. 8. Основные узлы пылесоса

На фото 9 — схема разъемов. Выбираем разъем, от которого провода идут на сетевую катушку (рисунок 10).

Рис. 9. Схема разъемовРис. 10. Провода идут на сетевую катушку

Нужно его снять, чтобы проверить шнур на целостность. Таким образом, можно узнать, приходит ли напряжение сети на пылесос.

Так как шнур часто подвергается механическим воздействиям (скручивание и растяжение) он очень уязвим и часто, одна из его жил обрывается под наружной изоляцией.

Для проверки цепи можно использовать любой прибор, способный это сделать. Например, омметр, мультиметр или указатель напряжения.

Соединяем один конец прибора с одним из выводов на разъеме, а второй со штырем на вилке (рисунок 11).

Рис. 11. Проверка цепи

Если цепь прибор не показал, перебрасываем щуп прибора на другой провод на разъеме. Если в одном из положений цепь присутствует, значит, один провод в кабеле цел и это хорошо.

Теперь проверяем второй провод. Перебрасываем щуп прибора на другой штырь на вилке питания.

Другой конец прибора, так же, как и в первом случае, попеременно соединяем с выводами на разъеме.

Прибор ни на одном из выводов не показал цепь, а это значит, что произошел обрыв данного провода в шнуре. Отсюда отсутствие напряжения на пылесосе и отказ его работы.

Теперь, когда известна причина поломки, нужно найти, где обрыв и устранить его.

Для этого необходимо снять катушку и разобрать ее.

Рис. 12. Проверка цепи. Прибор цепь не показал

Этому могут помешать провода, проходящие поверх катушки. Поэтому, отключаем разъем с этими проводами.

Рис. 13. Отключаем разъем с проводами

Теперь, когда ничего не мешает, снимаем барабан, приподняв его вверх (рисунок 14).

Рис. 14. Снимаем барабан

Когда он будет извлечен, кладем его на бок и откручиваем винты в центре, и по краю.

Рис. 15. Откручиваем винты на барабане

После чего, снимаем защитную крышку катушки. С обратной стороны этой крышки расположены два кольцевых неподвижных контакта.

Когда катушка разматывается, подвижные контакты скользят по кольцевым, таким образом напряжение сети попадает дальше в узлы пылесоса.

При осмотре было обнаружено, что один из проводов «выскочил» из зажима на токосъемнике (рисунок 16).

Это могло произойти из-за тряски и натяжения провода при вращении барабана.

Рис. 16. Выскочил один из проводов

Теперь можно проверить, что шнур действительно цел.

Так же, как уже было сказано выше, поочередно соединяем штыри на вилке, с проводами на окончании шнура. При целом кабеле прибор должен показать цепь на двух проводах.

На фото 17 видно, что так и происходит. Это еще раз подтверждает, что проблема является в послаблении зажима и отсоединении от него провода.

Рис. 17. Проверка шнура

Чтобы такого больше не произошло, удлиняем кабель, добавлением к нему небольшого куска медного провода.

Это предотвратит натяжку и даст возможность не просто завести и зажать жилу, но и сделать из нее петлю. Такое соединение обеспечит хороший контакт и предотвратит повторное выскальзывание.

Рис. 18. Удлиняем провод

Дополнительный провод соединяем с основным посредству скрутки (рисунок 19). При желании скрутку можно пропаять.

Это даст более надежный контакт, но это необязательно. Главное, чтобы оба проводника в месте скрутки, были хорошо зачищены и зажаты с помощью плоскогубцев.

Рис. 19. Дополнительный провод соединяем с основным

Далее, изолируем провод ПВХ лентой.

Рис. 20. Изолируем провод ПВХ лентой

В петлю на конце провода вставляем предварительно открученный винт с зажима. После чего вставляем его в резьбу контакта и затягиваем (рисунки 21 и 22).

Рис. 21. Петля на конце проводаРис. 22. Так получилось в итоге

Теперь, когда провода на своем месте, для хорошего контакта, зачищаем наждачной бумагой неподвижные кольцевые контакты.

Рис. 23. Зачищаем наждачной бумагой

Можно потереть и токосъемники, но в этом пылесосе они достаточно чистые.

После зачистки, контакты необходимо вытереть ватой, смоченной в спирте или одеколоне. Такое действие уберет металлическую стружку, которая может привести к замыканию между двумя контактами.

Далее, устанавливаем крышку барабана на место и закрепляем ее винтами (рис. 24).

Рис. 24. Устанавливаем крышку барабана обратно

Следующий этап — установка барабана в пылесос.

Для этого продеваем шнур с вилкой в выходное отверстие, и вставляем барабан до отказа (рисунок 25).

Рис. 25. Вставляем барабан до отказа

Устанавливаем разъемы на плату, согласно схемы (рисунок 26).

Рис. 26. Устанавливаем разъемы на плату

Перед тем, как надеть защитный кожух, совмещаем шток на ручке регулятора мощности с прорезью на резисторе.

Рис. 27. Совмещаем шток на ручке регулятора

Теперь аккуратно надеваем крышку, соединяя все пазы. Зажимаем ее винтами и устанавливаем панель пылеприемника.

Рис. 28. Зажимаем крышку винтами

Проверяем, как работает механизм барабана, скручивает ли он шнур до конца.

Также, включив пылесос в сеть, тестируем кнопку питания и регулятор мощности.

Рис. 29. Проверка работы пылесоса

Если все работает, то можно считать, что ремонт прошел успешно!

Напоследок, несколько рекомендаций:

1. Во-первых, раскручивая шнур, нужно держать кнопку тормоза барабана нажатой.
2. Во-вторых, не увеличивать длину кабеля, дальше ограничительной метки на нем.
3. В-третьих, не ставить пылесос вертикально при раскрученном шнуре.

Эти простые рекомендации продлят надолго «жизнь» пылесоса.

www.asutpp.ru

Ремонт пылесоса своими руками: разборка пылесоса, ремонт двигателя

Ваш пылесос будет служить долгие годы, если вы будете правильно его эксплуатировать, обслуживать его и руководствоваться рекомендациями производителя. Но бывают случаи, когда бытовой прибор выходит из строя. Если пылесос находится на гарантии, то вам необходимо обратиться в специализированный сервисный центр. Если же пылесос сошел с гарантии, то в случае его поломки не обязательно выбрасывать устройство на помойку. Произвести ремонт пылесоса своими силами можете и вы, если имеете определенный опыт проведения электроремонтных работ. Ремонт некоторых частей, к примеру, замену или профилактику электродвигателя пылесоса, можно дома, не вызывая мастера. Устройство пылесосов у большинства производителей одинаково. По этому, для примера, ремонт пылесоса мы будем рассматривать на примере брэнда Самсунг.

Основные неисправности пылесоса

Как и у всех механизмов у пылесоса есть неисправности, которые встречаются чаще всего. На них и надо сконцентрировать внимание. Такие неисправности есть и у бытовых пылесосов.

• Засорение фильтров пылесоса.
• Обрыв питающего провода.
• Дефекты двигателя.
• Повреждение шланга пылесоса.

Чистка пылесоса

Загрязнение пылесоса — одна из самых частых причин плохой работы пылесоса. Она характеризуется тем, что тяга пылесоса заметно ухудшается. Чтобы привести пылесос в нормальное рабочее состояние, его необходимо разобрать и прочистить. Схема разборки пылесоса у всех брэндов и марок — разная. Но принцип примерно одинаков.
Как разобрать пылесос и почистить его видео ниже:

Ремонт питающего провода

Вилку питающего провода пылесоса воткнули в розетку, но пылесос не включается. И даже не подает признаков жизни. Значит надо искать причину в подаче напряжения на пылесос.
Сначала надо убедиться в исправности самой розетки. Проверить наличие напряжения в розетке можно с помощью вольтметра. Это самый правильный метод. Если вольтметра под рукой не оказалось, можно воспользоваться другим, заведомо исправным электропотребителем. Это может быть настольная лампа или что то аналогичное. Если розетка исправна и напряжение в ней присутствует, приступаем к ремонту пылесоса. Пылесос надо отключить от розетки и осмотреть его питающий провод. Провод обычно переламывается в месте соединения с вилкой или самим пылесосом. Если визуально неисправность не нашли, то пылесос придется разбирать. Как разобрать пылесос видео можете посмотреть выше. Далее проверьте целостность жил питающего провода с помощью омметра. Если провод в обрыве, то его надо заменить на новый. Если провод целый, то омметром проверьте выключатель пылесоса и так до двигателя. В случае необходимости произведите их ремонт или замену.

Как осуществить ремонт пылесоса Samsung

Мысли о ремонте возникают в первую очередь при шуме двигателя. Возможно, внутри прибора скопилось много пыли. Чтобы это проверить, нужно для начала разобрать пылесос.
Необходимые инструменты:
Чтобы осуществить разбор не повредив пылесос окончательно, вам потребуются:

• Две отвертки крестовые для больших и маленьких шурупов, и две плоские;
• Пинцет.
• Плоскогубцы или кусачки.
• Торцовая головка на 12.
• Слесарные тиски.
• Смазка для двигателя, если он того требует.

Важно. Чтобы ремонт пылесоса Samsung не закончился для вас травмой, соблюдайте обязательные меры безопасности. Во время всех проводимых манипуляций, устройство должно быть выключено. Только после того, как напряжение не будет поступать в пылесос, можно начинать разбирать его.

Процесс разборки

Разбирать пылесос нужно в строго определенном порядке:

1. Сначала снимается контейнер для сбора пыли и два фильтра: передний и задний;
2. Крестовой отверткой выкручиваются все болты, под вынутым фильтром;
3. Теперь нужно снять корпус пылесоса. Для этого сначала приподнимается его передняя часть и только потом вся остальная. Корпус вынимается легко, без приложения больших усилий;
4. Можно приступать к небольшой чистке корпуса пылесоса и корпуса электродвигателя. Вся пыль убирается простой кисточкой или сухой тряпкой.

Для удобства, работы по прочистке лучше выполнять на улице.

Пошаговая инструкция по разбору двигателя

Следующий шаг в ремонте пылесоса Samsung — осмотр и починка мотора устройства.
Чтобы осуществить ремонт двигателя пылесоса Самсунг, для начала его нужно разобрать. Делается это следующим образом:

1. 1. При помощи отвертки выкручиваются два боковых болта, находящиеся наверху корпуса.
   2. Поверните немного корпус, и посмотрите на двигатель. Если вы попробуете его снять, то обнаружите, что вам мешает это сделать катушка. Аккуратно освободите двигатель от ее проводов и отсоедините все разъемы.
   3. Осторожно выведите провода катушки так, чтобы, сама катушка осталась на корпусе, и снимите двигатель.
   4. После того, как двигатель будет снят, нужно еще раз повторить чистку.
   5. Теперь нужно снять уплотняющую резинку. Для этого нужно открутить два боковых болта.
   6. При помощи отвертки разъединяются две половины корпуса двигателя.
   7. Далее из пластмассового корпуса вынимается сам двигатель.
   8. Посмотрите на верхнюю часть двигателя. Вы увидите завальцовки. Их нужно выгнуть в обратную сторону. Затем в любую щель втыкается отвертка. Обе половины разъединяются между собой. Таким образом турбина освобождается от корпуса.
   9. При помощи торцевой головки на 12 откручивается болт. Что важно: резьба левая, поэтому при снятии болта, его надо крутить по часовой стрелке. При этом надо статор двигателя заклинить деревянными маленькими брусочками. Всю конструкцию нужно придерживать.
   10. Теперь можно снимать турбинку.
   11. Снимите шайбочку и открутите два болта.
   12. Внизу вы найдете еще четыре винта, которые нужно открутить.
   13. Далее нужно снять щетки, предварительно открутив все болты.
   14. Выбиваем якорь. Вставляем ключ в отверстие и стучим по нему молотком. Двигатель выскочит наружу.
   15. Обратите внимание на подшибники. Если они в хорошем состоянии их можно промазать маслом.
   16. Пинцетом вынимаем пыльник. Если подшибник крутится с шелестящим звуком и остается сухим, его нужно прочистить и смазать. Для прочистки можно использовать очиститель карбюратора.

Соберите пылесос в обратном порядке.

Как разобрать пылесос видео посмотрите ниже:

Важно. Прежде чем отремонтировать свой пылесос Самсунг, в особенности, двигатель, учите, что его стоимость может составлять большую часть от всей стоимости устройства. При сомнениях, лучше не браться за работы по ремонту пылесоса Самсунг самостоятельно. Отнесите его в сервисный центр производителя, или в хорошую мастерскую, где произведут качественное обслуживание техники.

При желании даже можно перемотать статор двигателя пылесоса.
Как перемотать двигатель пылесоса видео смотрите ниже:

Ремонт шланга

В пылесосах можно без особого труда устранить неисправность в виде порыва шлага у соединения с пластмассовым коннектором. Ремонт шланга пылесоса своими руками можно осуществить при помощи медного провода, кусачек, отвертки и плоскогубцев.

• Из проволоки вырезаются куски длиной около 8см.
• Из них нужно сформировать крючки, затем этой проволокой закрепляем шланг к пластмассовой части, выравниваем.
• Витки проволоки стягиваем, при помощи кусачек убираем ненужные излишки.
• Острые края обрабатываются при помощи напильника или наждачной бумаги.
• Место шва заматывается скотчем или изолентой.

Еще вариант, как провести ремонт шланга пылесоса видео смотрите ниже:

electry.ru

Портативный пылесос Polaris PVCS 0922HR — «Слабый электровеник. Разбор, инструкция, видео.»

Вертикальный пылесос без провода, конечно, удобная штука, пылесось где хочешь, нет привязки к розетке и раздражающего шнура. Правда, за это удобство тоже приходится платить упразднением основных функций, в частности, мощности.

По цене такие беспроводные приборы довольно кусачие, значительную часть цены платишь именно за компактность и удобство, это же касается и пылесосов-роботов, при покупке стоит заранее оценить те критерии, которые важнее.

Не изобрели пока люди для уборки то, что и маленькое, и компактное, надежное и одновременно мощное 3 в 1, да еще и доступное по цене, всегда страдают какие-то рабочие стороны техники.Сравнивать пылесосы-роботы и портативные с обычными пылесосами не совсем объективно по этой причине.

Данный пылесос стоит в районе 8000 р на момент написания отзыва. Но я не покупала — подарили.



Устройство пылесоса «2 в 1»

Конструкция данного пылесоса-трансформера предусматривает возможность использования ручного пылесоса. Для этого необходимо всего лишь отсоединить всасывающую трубу, на место которой ставится специальная насадка. Мини-пылесос дает возможность быстро убрать крошки или рассыпанную крупу, очистить углы помещений от паутины, а также провести уборку обивки мебели. Автовладельцы также по достоинству оценят такие возможности трансформации – ручной пылесос пригодится при уборке салона транспортного средства.



Мультициклонные преимущества

Технология «мультициклон» создает вихревой поток, центробежная сила которого подает запыленный воздух в специальную камеру, где пыль отделяется от воздуха и отбрасывается к стенкам циклона. Такой принцип действия позволяет двигателю работать стабильно, а отсутствие взвешенный частиц на подвижных элементах силового агрегата значительно продлевают срок его службы. Основным преимуществам циклонной технологии является то, что сила всасывания пылесоса остается стабильной в процессе уборки, независимо от степени заполнения пылесборника.



Тонкая очистка при помощи фильтра НЕРА 13

HEPA-фильтр и трехступенчатая система фильтрации являются гарантией того, что во время уборки обратно в окружающую среду не попадут частицы пыли, а также большинство болезнетворных микроорганизмов. Высокоэффективное средство удержания взвешенных частиц позволяет избавиться почти от 100% мусора, который нередко становится причиной аллергических реакций.



Оптимизированные характеристики и мощная АКБ

Мотор пылесоса Polaris PVCS 0922HR обеспечивает мощность всасывания на уровне 60 Вт, а объема пылесборника, который составляет 0,5 литра, будет достаточно для того, чтобы не тратить время на его очистку после каждой уборки.

Литиевая аккумуляторная батарея емкостью 2200 мАч обеспечивает беспрерывное функционирование прибора на протяжении 25 минут. На зарядку данной АКБ понадобится порядка 3-х часов. Зарядка аккумулятора, о необходимости которой оповещает индикация надписи «ON», осуществляется при помощи специально предназначенного для этого адаптера.



Улучшенная щетка

Пылесос-стик Polaris PVCS 0922HR оснащен щеткой, щетинки которой расположены в S-образном порядке на вращающемся цилиндре. Она легко справляется с чисткой ковров и твердых напольных покрытий. Среди других преимуществ данного аксессуара возможность вращения на 180 градусов, а также встроенная подсветка, улучшающая видимость в местах с недостаточным освещением.



Универсальная насадка 3 в 1

Пылесос укомплектован многофункциональной насадкой, которую можно легко трансформировать в мини-щетку, щетку для мебели или щелевую насадку для уборки в труднодоступных местах, куда нельзя добраться при помощи основной щетки. На трубе можно закрепить съемный держатель для насадок, а сам пылесос хранить при помощи специального крепления, которое вешается на стену.

В коробке:

В сборке: тут он висит, неплох по дизайну, симпатичный:

Основные составляющие:

Главная деталь — контейнер без мешка для сбора пыли. В крышке стоит нера-фильтр и поролоновый кольцевой фильтр.

Съемный аккумулятор вставляется вот сюда:

Аккумулятор заряжается 3-4 часа, мне его заряда хватает на 8-10 «пылесосений», примерно 2-3 раза в неделю.

ПЛЮСЫ:

+ Турбощетка

Большой плюс — турбощетка, которая включается повторным нажатием кнопки: загорается подсветка, щетка внутри начинает вращаться, и тем самым эффективнее собирает мусор. Без этого вращения прибор теряет почти весь имеющийся функционал, это одновременно и минус.

Щетка с широким углом поворота, весьма маневренная, в месте ее крепления к палке есть шарик, он и помогает вращаться:

Подсветка играет больше декоративную роль, во-первых, освещает только правую узкую небольшую часть перед щеткой, во-вторых, в полумраке эта подсветка вряд ли сыграет роль осветителя, лампочка довольно скромная.

• Однако, именно из-за щетки этот пылесос уже побывал в ремонте: полетел подшипник, щетка перестала вращаться, при «вскрытии» помимо поломки внутри мастер обнаружил намотанные волосы, причем без разбора щетки полностью эти волосы не достать. Поэтому не советую чистить поверхности, где много длинных волос, и каждый раз после уборки осматриваю ворсины щетки и убираю все намотанное.

Внизу есть видео, сколько кошачьих волос и мусора пылесос собрал на кухне с ковра, фото ниже:

Кот у нас жутко линючий, «шерстит» зимой и летом в огромных количествах, сколько ни убирайся, каждый день гарантией будет комок шерсти.

+ Без мешка

Удобно, что нет никаких пыльных мешков, мусор легко вытряхивается в ведро. Контейнер я каждый раз очищаю полностью, он сам по себе небольшой, и чтобы потом не терялась итак скромная мощность, лучше очищать. Ну и смотреть по степени загрязнения, если пылесосить всю квартиру разом, то возможно надежнее будет вытряхивать мусор после каждой комнаты или двух. Снизу на контейнере есть защелка, благодаря которой можно легко вытряхнуть мусор.

Можно мыть под краном внутри, что делаю периодически, но потом следует просушивать досуха, нельзя, чтобы капли воды попали в двигатель при работе.



На фото ниже я собирала манную крупу. Да, ее собрал почти всю. Но в следующий раз ребенок просыпал пшено на кухне, ни одной крупинки вообще не засосалось( Вывод: со средним и крупным мусором пылесос вообще не справляется.

Вес пылесоса в собранном виде примерно 2300 граммов. Когда пылесосишь, щетка упирается в пол и вес еще немного снижается. В целом, держать удобно, моя рука не устает. Но я согласна с теми отзывами, где пишут о неудобном выступе внутри ручки для указательного пальца. Слишком уж этот выступ маленький и остренький, при сильном упоре палец больно, лучше бы сделали углубления для 4 основных пальцев или выступ пообъемнее и пошире.

При включении прибора на ручке видны синие индикаторы заряда (три), когда заряда становится слишком мало, то он начинает мигать и пылесос автоматом выключается.

Удобно, что одна кнопка для всего: включать,выключать и запускать турбощетку, даже бабушка не запутается.

+ Крепление

Чтобы пылесос не валялся в коробке, мы саморезами установили крепление на стену и повесили пылесос (саморезы тоже имеются в комплекте). Так он практически не занимает места, эргономичный, его не нужно каждый раз полностью собирать, просто снял и пропылесосил, потом повесил назад. Тут же рядом у меня холодильник и есть розетка-тройник для зарядки — удобненько.

Без крепления хранить неудобно, стоя он падает, если просто прислонить, от ударов его можно повредить, поэтому советую повесить крепление, найти уютный уголок всего 15 см шириной и 25 см глубиной, у меня он нашелся за холодильником.

+ Малошумный

Этот пылесос самый тихий из трех разных, опробованных мной. Шум у него такой мягкий, деликатный, почти даже не раздражает. На видео можно приблизительно услышать. Ещё тише работает только робот, у меня был этой же марки.



МИНУСЫ (кроме мощности):

— Несъемная доп.щетка

Муж отметил, что пылесосить салон машины данным пылесосом очень неудобно, во многом из-за несъемной мини-щетки: на фото обведена. Под этой щеткой есть щелевая насадка и если бы щетка снималась, то внутренняя насадка смогла бы лучше пролазить в узкие труднодоступные места.

— Проблемы с засасыванием крупного мусора

Если обычные пылесосы в большинстве засасывают все подряд, от пыли до рассыпанной земли, то в этом агрегате есть нюансы, я бы сказала, что он не предназначен для крупного мусора, например, кошачий сухой корм не соберет. Также не предназначен для уборки ковров с большим и средним ворсом, он с ними просто не справится.

— Тугое крепление контейнера с трубой

Иногда нужно открепить щетку с трубой от контейнера, чтобы вытряхнуть мусор, а кнопка, которая их фиксирует довольно тугая, приходится жать на нее и одновременно изо всех сил тянуть трубу в сторону. Очень неудобно и тяжело.

— Выпадение мусора постфактум

Дело в щетке. Когда заканчиваешь пылесосить и разбираешь пылесос, чтобы выкинуть мусор, из щетинок на пол высыпается мусор, застрявший между ними и не успевший «всосаться» в контейнер. Каждый раз у меня так. Поэтому дополнительно надо трясти трубу с щеткой над ведром, после выключения прибора, чтобы остатки выпали.



—ИТОГ:

Беспроводной пылесос мне не очень нравится, хотя пользуюсь. Раньше было лень доставать мощный проводной пылесос, несмотря на то, что он всасывает все как монстр, да еще с аквафильтром, но и громоздкость его приличная, как и габариты. Поэтому достаю редко, только когда делаю полную генеральную уборку.

А для повседневной несложной уборки с натягом подходит данный беспроводник,.Также особо ценишь его, если дома резко отключают электричество, а уборка в разгаре, пылесос автономный в работе, когда нужно, взял и пропылесосил.

Однако, отмечу, что специально я себе такой девайс не стала бы покупать, даже при наличии возможностей. В качестве основного помощника в уборке этот пылесос очень и очень слабый, доработать его надо, со временем, надеюсь, производители решат проблему малой мощности у таких агрегатов.

В целом, это малополезная вещь, с основной задачей всасывать мусор справляется плоховато, не буду советовать покупать.



Инструкция полностью ниже на фото.

Видео:

➥ Пылесос на официальном сайте

irecommend.ru

Ремонт пылесоса своими руками: устройство и поломки

Вне зависимости от типа пылесоса сердцем называют двигатель. Телевизионные передачи любят обрисовывать создание вакуума, на наш взгляд сказанное – неумелая манипуляция словами. Двигатель лопастью втягивает воздух, фильтр уберегает движущиеся части от пыли. Каждый подшипник снабжен вставкой для этих целей. От вакуума двигатель лишен защиты… Ремонт пылесоса своими руками целесообразен, когда сердце прибора исправно функционирует, появляется потребность заменить, доработать щетки, смазать подшипники. Прелестно, что похожи приборы изнутри, как две капли воды. Разнятся механическая часть, устройство емкости сбора пыли, фильтры, щетки, шланги, корпусы. Аксессуары – существенная часть прибора. Устройство пылесоса, основополагающая идея остаются прежними!

Устройство типичного пылесоса

Сердцем пылесоса справедливо называют мотор, традиционно коллекторный. Кратко рассмотрим конструкцию незаменимого изделия, создадим четкое представление. В асинхронном двигателе создается вращающееся поле путем правильного распределения фаз обмотками, коллектор обмотки коммутирует последовательно. Имеются исключения непопулярные. Направление движения определено направлением включения:

1. Ток течет, поля работают на притяжение.
2. Ток течет, поля отталкиваются.

Что касается вопроса, почему ротор крутится именно в эту сторону, не противоположную при подключении обмоток однонаправленно, ответ раскрывается взаимным расположением щеток и катушек статора, строением коллектора. На якоре намотано число катушек, равное количеству контактных площадок вала. Щетки питают каждый момент времени единственную обмотку. Затем вал прокручивается некоторое угловое расстояние, запитывается следующая катушка. Проходит один оборот, начинается цикл заново.

Представьте полюс статора (пока только один – не два), находящийся внизу. Допустим, в начальный момент времени щетки поставлены так, что питается полюс якоря левее строительной оси. Тогда, благодаря отталкиванию, вал начинает описывать часовую стрелку. Ось проходит угловое расстояние, ток начинает обтекать следующую обмотку, успевшую занять место предыдущей. Так происходит, пока существует ток. Причем отсутствует разница, постоянный или переменный. Коллекторный двигатель будет работать, гонимый направлением поля. Скорость вращения определяется не частотой – конструкцией механической части, величиной напряжения.

Теперь если поля притягиваются, вращение начнется против часовой стрелки. К тому моменту, как полюса статора и ротора станут друг напротив друга, питание перекинется следующей катушке, та начнет создавать нужную силу. Цикл происходит круговой. Теперь катушки. Коллекторные двигатели снабжены парой обмоток на статоре для постоянного тока, потому что переменный встречает слишком большое сопротивление со стороны индуктивностей. Вот почему некоторые коллекторные двигатели выполнены с раздельными выводами статора. Позволит использовать вместо двух обмоток одну. Понятно, нагрузочная способность существенно падает. Зато уменьшаются потери.

В пылесосе на статоре двигателя заметим две диаметрально противоположные обмотки, которые помогают друг другу. Взаимовыгодное сосуществование обеспечивается правильным направлением включения (писали выше). В реверсивных моторах имеется специальное силовое реле, коммутирующее полюсы должным порядком. Для сравнения, в асинхронном двигателе подобное реле другим образом распределяет фазы напряжения. Получается реверс. Коллекторный мотор не требует наличия пусковой обмотки и конденсатора (одной фазы), которые пытаются имитировать собой вторую обмотку. Говоря проще, КПД трехфазных асинхронных двигателей выше. Детища Николы Теслы и Доливо-Добровольского применяются промышленным оборудованием, в 90-х годах из бытовой техники вытеснены коллекторными (пылесосы традиционно снабжали графитовыми щетками до перестройки).

Для передачи тока якорю используются две щетки. Разница нивелирована, где плюс, где минус, направление обеспечивается правильной коммутацией.

Можно ли, изменив порядок подключения щеток заставить мотор вращаться в обратном направлении. Полярность поля заменяется противоположной. Этот прием используется для получения реверса постоянным напряжением. Выполняя самостоятельный ремонт пылесосов, запоминайте правильное положение контактов.

Как устроен двигатель пылесоса

За фильтрами грубой и тонкой очистки воздуха прячется вентилятор тангенциального типа. Воздух входит по центру, выбрасывается на периферию, продвигаясь, поступает в комнату через HEPA фильтр, улавливающий частицы размером единицы микрон (микрометров). Лопасть прикрыта крышкой, деталь выполнена в виде алюминиевых изогнутых перегородок между двумя металлическими плоскостями. Получаются замкнутые каналы. Двигатель охвачен пластиковым кожухом (традиционно белого цвета), в котором прорезан выходной тракт потока.

Это интересно! Из-за наличия тангенциального вентилятора КПД пылесоса едва достигает 20-30%. При мощности потребления 1600 Вт всасывание составит 350 Вт.

Щетки крепятся в шахтах, новичкам полезно знать: это типичный карандашный графит (углерод, уголь). Можно при необходимости заточить детали, подгонять нужным образом, чтобы стали по месту. Если площадь соприкосновения с коллектором невелика, нестрашно, постепенно щетки приработаются. Кончики слегка сточатся полукругом внутрь. Каждая щетка прижата пружинкой, через которую проходит ток, мера обеспечит длительный ресурс изделиям. Углерод будет работать, пока не износится до основания. Однако медный коллектор должен быть чистым. Протрите любимым средством при необходимости, снимите оксидную пленку до медного блеска.

Вал крепится к статору двумя подшипниками. Разного размера, чтобы легче вести разборку двигателя пылесоса. Передний подшипник большой, задний – маленький. Вал осторожно выбивается из статора подходящими средствами (пневматический сниматель), помогает умеренный нагрев. Подшипники снабжены пыльниками. Хотя пылесос создает вакуум, грязь туда тоже проникает. Пыльники аккуратно снимаются отверткой при необходимости смазать детали. Подходят: состав HADO, Литол – 24, EP – 2. Смазка закладывается внутрь, пыльник ставится на место.

Разобрать пылесос на починку

Ремонт пылесоса своими руками начинается съемом корпуса. В каждом случае методы свои. Снимаются фильтры, закрывающие доступ к двигателю. Электрический монтаж отсоединяется (пылесос выключен из розетки), пластиковый корпус мотора откручивается от станины. Следует извлечь мотор из кожуха, после чего снимается вентилятор. Гайка снабжена левой резьбой, крутите осторожно. Вслед вентилятору идет коллектор-крышка, под которой прячется электрическая часть. Дальнейший ход операций понятен из ранее прочитанного вплоть до извлечения ротора.

При необходимости подшипники страгивают резьбовым снимателем или гидравлическим прессом. Используются вспомогательные приспособления. Небольшие шарики, по диаметру проходящие внутрь подшипников. Рекомендуется с одной стороны заплющить, чтобы не скатывались. Обратный монтаж ведется схожим образом. Если удерживать якорь за подшипник в руке, вращение должно быть быстрое, бесшумное, уверенное. При смазке снимается наружный пыльник, потрудитесь этой же стороной ставить новые запасные детали.

Типичные поломки пылесосов

Что ломается в пылесосе.

• щетки;
• подшипники;
• обмотки двигателя;
• провод питания;
• предохранитель.

В иных пылесосах двигателя два. Второй расположен на щетке, где заставляет двигаться ворсинки. В циклонных моделях используются турбо, работу выполняет движущийся воздух. Конструктивный изыск упрощает изготовление шланга, избавляет от одной большой проблемы, когда провод рвется в толще резины. Разумеется, современные средства позволят точно определить место расположения казуса, лучше избежать поломки вовсе. Идею конструкторов, поместивших внутрь щетки двигатель, понять легко: отпадает нужда нажимать при уборке, вес приличный. Нравится ли, решайте сами. На взгляд редакции, щетка должна быть легкой, чтобы орудовать проще было.

Ремонт моющих пылесосов не отличается от описанного выше. Однако агрегаты вмещают помпу, подающую воду в шланг. Вернемся к вопросу в обзорах позже. Что касается входного тракта, не отличается конфигурация от обычного, исключая наличие водяного фильтра. Большинство выглядят унылыми коробками, залитыми водой. В некоторых пылесосах с аквафильтром на стыке шланга и корпуса бьют тонкие струйки воды. Работает первичное улавливание пыли. Однако заметить неисправность сложно. Другое дело, если пылесос оснащен опцией самодиагностики, которая подскажет место дислокации поломки.

Ремонт роботов пылесосов затрагивает тесно область электроники. Сервисных механизмов всего нечего. Однако в уменьшенном размере найдете двигатель. Большинство функций реализовано микросхемами, память вмещает различные программы. Ремонт пылесосов Электролюкс покажется детской игрой по сравнению с задачей наладить работу Румбы или Скубы американской фирмы iRobot (разработчик армейской и полицейской автоматики США). Существенным недостатком роботов назовем невозможность уборки неровных покрытий. Электронные слуги лишены умения создавать вакуум… пользуются вращающейся щеточкой, сметая пыль.

vashtehnik.ru

Робот-пылесос Polaris PVCR 0920WV Rufer



Содержание:

Видеообзор

Для начала предлагаем посмотреть наш видеообзор робота-пылесоса Polaris PVCR 0920WV Rufer:

Теперь давайте взглянем на спецификации устройства.

Паспортные технические характеристики, комплект поставки и цена

Кинематическая система	Два ведущих колеса и опорный поворотный ролик
Способ сбора пыли	Вакуумная фильтрация или инерционное перемещение и вакуумная фильтрация
Пылесборник	Одно отделение, емкость 0,3 л
Основная щетка	Отсутствует или одна (щетина + скребки)
Боковые щетки	Две
Дополнительно	Резиновый скребок, влажная протирка пола (емкость резервуара 150 мл)
Режимы очистки	Автоматический до разряда аккумулятора, локальный, вдоль препятствий, змейкой, ручной, по расписанию
Уровень шума	<60 дБ
Датчики препятствий	Механический передний/боковой бампер, ИК-датчики приближения и перепада высоты, датчики вывешивания ведущих колес
Датчики ориентации	ИК-датчики обнаружения базы и виртуальной стены, датчики вращения ведущих колес
Управление на корпусе	Сенсорные кнопки
Дистанционное управление	ИК-пульт ДУ
Оповещение	Светодиодные индикаторы и сегментный дисплей, звуковые сигналы, голосовое оповещение
Время автономной работы	100 минут (в режиме влажной уборки)
Время зарядки	До 5 часов
Способ зарядки	На зарядной базе с автоматическим возвратом или напрямую от блока питания
Источник питания	Литий-ионный аккумулятор 2150 мА·ч, 14,6 В, 31,4 Вт·ч
Потребляемая мощность	25 Вт
Масса	Нет данных
Размеры (диаметр×высота)	∅350×100 мм
Комплект поставки	Пылесос Уборочный блок с щеткой (установлен) Уборочный блок без щетки Зарядная база Блок питания (100—240 В, 50/60 Гц на 24 В, 0,6 А) ИК пульт ДУ Виртуальная стена Поддон с резервуаром для влажной уборки Салфетка из микроволокна Запасной комплект боковых щеток Запасной складчатый фильтр пылесборника Руководство пользователя Гарантийный талон Список сервисных центров
Ссылка на сайт производителя	www.polar.ru
Средняя цена
Розничные предложения

Внешний вид и функционирование

Робот-пылесос Polaris PVCR 0920WV Rufer упакован в красочно оформленную коробку. Коробка оснащена пластиковой ручкой, поэтому донести покупку до дома будет нетрудно.

В комплект поставки входят почти все необходимые для работы аксессуары, почти, так как по паре элементов питания типа AAA для пульта и типа D для виртуальной стены пользователю придется покупать отдельно. Запасные части и расходные материалы в комплекте представлены сменным складчатым фильтром, салфеткой из микроволокна и двумя боковыми щеточками.

Руководство пользователя представляет собой брошюру из нескольких страниц. Руководство на четырех языках, среди которых, разумеется, есть русский. Качество текста и полиграфического исполнения достаточно высокое.

Корпус робота изготовлен из пластика. Верхняя часть корпуса имеет серебристое матовое покрытие, а днище — черное матовое без покрытия. Верхняя часть крышки отсека пылесборника — из прозрачного, но плотно тонированного пластика. Сверху есть вставки из пластика с имитацией неполированного металла.

Бумажная наклейка на крышке удаляется с большим трудом, поэтому проще ее оставить. В передней части крышки отсека пылесборника белым нанесены обозначения кнопок. Сами кнопки сенсорные. Кнопка питания располагается под значком питания, а четыре других кнопки — перед надписями. При нажатии на кнопки раздается звуковой сигнал. При работе пылесоса синим светятся значки кнопок. Между кнопками находится сегментный светодиодный индикатор также синего свечения.

Индикация не яркая и синяя, что затрудняет считывание информации с расстояния. Дополнительно о своем состоянии робот информирует с помощью не очень громких звуковых сигналов из нескольких нот, а некоторые изменения в состоянии дополнены голосовыми сообщениями. Отключить звуковое оповещение нельзя. В плане пылесос имеет почти идеально круглую форму. Края снизу скошены, что помогает роботу преодолевать препятствия, а некоторая угловатость сверху снижает вероятность того, что робот застрянет под низкими предметами обстановки, например, под диваном.

Всю переднюю половину корпуса огибает подпружиненный бампер с небольшим ходом.

Сдвиг бампера вызывает срабатывание механических датчиков препятствий. Для защиты мебели спереди на бампер в нижней его части наклеена полоса из мягкой резины. На бампере за окошком из тонированного пластика находятся ИК-датчики обнаружения препятствий. Датчик обнаружения базовой станции и виртуальной стены расположен под цилиндрическим элементом, обеспечивающим круговой обзор. Возможно, этот датчик работает и как приемник команд с пульта ДУ. Что-то из перечисленного, видимо, также расположено за тонированным окошком в задней части корпуса.

Крышка отсека пылесборника открывается при нажатии на заднюю часть.

Вынимается сам пылесборник за откидную ручку. На крышке пылесборника закреплена кисточка, которую можно использовать при чистке робота и пылесборника. Специальная шторка предотвращает выпадение мусора через отверстие для входа воздуха.

Для опустошения пылесборника нужно откинуть крышку, вынуть предварительный сетчатый фильтр и вытряхнуть собранный мусор из емкости. Затем по необходимости нужно очистить сетчатый фильтр и складчатый фильтр тонкой очистки, вставленный в рамочку из упругого пластика. Удобно производить эти операции, а также опустошать пылесборник с помощью обычного пылесоса с щелевой насадкой.

Отметим, что вентилятора в самом пылесборнике нет, поэтому пылесборник и фильтры можно мыть под водой, главное потом все хорошо высушить. Комплект из специальной насадки с резервуаром для жидкости и двух салфеток и позволяет проводить влажную уборку гладких полов одновременно со сбором мусора.

Для этого на днище робота закрепляется протирочная насадка, на которую на липучке прикрепляется махровая салфетка.

Салфетку можно предварительно увлажнить, а для поддержания ее во влажном состоянии, в резервуар нужно налить чистой воды.

Вода на салфетку просачивается через четыре отверстия на дне резервуара. При сильном загрязнении пола рекомендуется сначала выполнить обычную сухую уборку и только потом влажную. Протирку пола можно выполнять со снятыми боковыми щетками и с установленным блоком без основной щетки.

На левом боку есть разъем питания для прямой зарядки аккумулятора, а на правом — клавиша выключения.

На днище находятся две контактные площадки, передний опорный поворотный ролик, две боковые щетки, крышка батарейного отсека, отсек уборочного блока и два ведущих колеса. Ближе к краю расположены пять ИК-датчиков перепада высоты, благодаря которым робот-пылесос может избежать падения со ступенек.

Оси ведущих колес расположены на одном диаметре окружности корпуса, это позволяет роботу совершать разворот на месте без изменения границ, занимаемой им площади. Положительную роль играет и гладкий по периметру корпус. Ведущие колеса диаметром 58 мм оснащены резиновыми покрышками с выраженными грунтозацепами. Колеса установлены на подпружиненных шарнирах с ходом в 16 мм, что также улучшает способность робота преодолевать препятствия. Передний ролик в черно-белую шашечку (черная резина и белый жесткий пластик), однако ожидаемого оптического датчика вращения нет, под роликом есть только отверстия для этого датчика. Боковые щеточки имеют длинную щетину средней жесткости, пучки которой выходят из коротких упругих поводков. Правая и левая щеточки не отличаются друг от друга. На оси приводов щеточки просто плотно насаживаются, отвертка не потребуется. В комплект поставки входят два уборочных блока, поэтому пользователю предоставляется возможность выбрать в зависимости от задачи, какой блок установить.

Блок без щетки имеет резиновую юбку-скребок и оптический датчик засора воздуховода. Этот блок лучше использовать для уборки легкого мусора с гладких полов, например, шерсти и пыли с ламината. Блок со щеткой активнее воздействует на убираемую поверхность, он лучше справится с уборкой ковровых покрытий и крупного тяжелого мусора, который щетка может закинуть в пылесборник по инерции. Правда, на вращающуюся щетку будут наматываться волосы, нитки, волокна и т. д. Вал щетки гладкий и относительно большого диаметра — это облегчает освобождение вала просто пальцами без помощи инструментов от всего намотавшегося. Щетина на этой щетке относительно мягкая, а лопасти-скребки из полупрозрачного пластика тонкие, нежесткие, но упругие. Рабочая ширина щетки 150 мм. Стальная ось в торце щетки вращается в подшипнике скольжения в виде бронзовой втулки. Это правильное конструктивное решение, так как подшипники качения в этом узле рано или поздно заклинивает, из-за намотавшихся на сепаратор волос, шерсти и прочего. Щетка в блоке фиксируется рамкой из черного пластика. На этой рамке есть резиновый скребок, который помогает щетке подхватывать мусор с пола и забрасывать его в пылесборник. Край рамки со скребком ходит вверх-вниз на 4 мм, что позволят скребку следовать рельефу пола. На рамке есть перемычка, которая уменьшает вероятность наматывания на щетку краев ковриков и т. д. Блок со щеткой легко разбирается для инспекции и очистки — снимается рамка, вставка с подшипником, защитный чехол подшипника, а скребки вытягиваются из направляющих.

При уборке две передние щеточки подгребают мусор к центру, затем частички мусора через воздуховод на днище только потоком воздуха или щеткой и потоком засасываются/забрасываются в пылесборник, где задерживаются сетчатым фильтром, а мельчайшие пылинки остаются на втором складчатом фильтре. Упругие прокладки на всем пути от воздуховода до вентилятора исключают паразитный подсос воздуха мимо фильтров и пылесборника.

Редукторы приводов щеток и колес позволяют их проворачивать рукой, это очень помогает, когда нужно вытащить робот, например, из под дивана, под которым он застрял, или распутать что-то намотавшееся на колеса или щеточки. Масса робота равна без уборочных блоков 2704 г, блок без щетки — 82 г, блок с щеткой — 128 г. Диаметр корпуса, согласно нашим измерениям, составляет 355-358 мм, высота — 102 мм, от поверхности пола до нижнего края бампера — 17,5 мм (это высота ступеньки, которую робот потенциально может преодолеть).

В данном роботе установлена литий-ионная аккумуляторная батарея емкостью 2150 мА·ч и напряжением 14,6 В. Батарейный блок составлен из четырех цилиндрических элементов популярного типоразмера 18650.

Сборка, обтянутая термоусадочной пленкой, дополнительно помещена в защитный футляр из пластика.

База, на которой пылесос заряжается, имеет относительно большое основание.

Снизу на основание наклеены резиновые противоскользящие ножки-накладки.

Питается база от внешнего адаптера питания, который также можно использовать для зарядки робота, минуя базу, если по какой-то причине она недоступна. Длина кабеля от адаптера питания равна 147 см.

К пылесосу прилагается небольшой ИК-пульт дистанционного управления.

Кнопки пульта изготовлены из упругого резиноподобного материала, обозначения на кнопках достаточно крупные и контрастные.

С помощью специального устройства, так называемой виртуальной стены, входящей в комплект поставки, можно отгородить места, где выполнять уборку нежелательно.

Виртуальная стена работает от двух элементов питания типа D (R20/LR20, или 373, или «большой бочонок»). В направлении, указанным стрелкой сверху, создается невидимая преграда, которую пылесос не пересекает. Включается виртуальная стена механическим переключателем сверху.

Робот-пылесос Polaris PVCR 0920WV Rufer имеет несколько режимов уборки:

Автоматический режим до почти полного разряда аккумулятора, при этом робот сам выбирает траекторию движения, как сказано в руководстве «в зависимости от окружающих условий». Включается этот режим нажатием на кнопку On/Off на пульте или на кнопку включения на самом роботе. Также данный режим используется во время уборки по расписанию. Завершив уборку, робот возвращается на базу для зарядки аккумулятора. В этом режиме кнопкой Mode на пульте можно временно принудительно переводить робота в режим локальной уборки, уборки змейкой и вдоль стен.

Для интенсивной очистки определенного места нужно перенести туда робота или направить его в нужное место в режиме ручного управления, а затем нажать на кнопку Spot на пульте. Робот начнет уборку по разворачивающейся и потом сворачивающейся спирали в круге диаметром примерно в один метр.

Уборка змейкой и вдоль стен может быть запущена нажатием кнопок Zig-Zag и Edge Clean на корпусе робота.

В ручном режиме уборки направление движения робота задается с помощью кнопок пульта дистанционного управления. Этот режим удобно использовать как для направления робота в место начала уборки, так и для выполнения самой уборки.

Есть возможность назначить ежедневный запуск уборки в автоматическом режиме на определенное время. Для этого на роботе нужно установить текущее время и время начала уборки.

Тестирование

Ниже представлены результаты тестирования по нашей методике, подробно описанной в отдельной статье. Мы уже тестировали роботы-пылесосы с похожей системой сбора мусора и аналогичным набором фильтров, поэтому нам известно, что в том случае, если нет основной щетки, то складчатый фильтр существенно уменьшает поток воздуха и сильно снижает эффективность уборки нашего тестового мусора в виде риса. В итоге в варианте уборки с блоком без щетки складчатый фильтр мы не устанавливали, благо конструкция пылесборника это позволяет сделать без нарушения герметичности. На самом деле первичного сетчатого фильтра вполне достаточно для отделения даже очень мелких частиц, поэтому устанавливать складчатый фильтр нужно только в том случае, если убираемый мусор в основном очень легкий и необходима самая тщательная фильтрация воздуха.

Вариант первый: установлен уборочный блок со щеткой

Интервал	Общее время уборки, мин.	% (суммарный)
Первые 10 мин.	10	91,2
Вторые 10 мин.	20	95,7
Третьи 10 мин.	30	96,8
Продолжение	126	98,3

Видео ниже снято с одной точки с полным охватом убираемой территории, база находится внизу по центру, при обработке часть видеоряда ускорена в десять раз, показаны только начало уборки — первые 10 минут:



Качество уборки высокое. Через 30 минут работы мусора остается очень мало:

Уборка в тестовом помещении до разряда аккумулятора (126 минут) показала, что робот способен убрать почти весь мусор на доступной ему территории, совсем немного риса осталось в углах, около базы практически чисто:

Вариант второй: установлен уборочный блок без щетки

Интервал	Общее время уборки, мин.	% (суммарный)
Первые 10 мин.	10	82,9
Вторые 10 мин.	20	91,8
Третьи 10 мин.	30	94,7
Продолжение	121	98,0

Видео ниже снято с одной точки с полным охватом убираемой территории, база находится внизу по центру, при обработке часть видеоряда ускорена в десять раз, показаны только начало уборки — первые 10 минут:



Конечное качество уборки также высокое, но скорость уборки несколько ниже. Через 30 минут работы мусора остается немного больше, чем в случае, когда установлен блок со щеткой:

Уборка в тестовом помещении до разряда аккумулятора (в этот раз 121 минуту) показала практически те же результаты, что и с щеткой, — робот способен убрать почти весь мусор на доступной ему территории, совсем немного риса осталось в углах, около базы практически чисто:

Загон шире робота всего на 5 см, но это не помешало роботу заехать туда несколько раз. С базой робот обращается не очень аккуратно, может ее толкнуть и сдвинуть, но и убирает около нее хорошо, и при этом все равно успешно на базу паркуется. Перед высокими вертикальными и хорошо отражающими ИК-лучи стенками робот иногда затормаживает и меняет траекторию движения, но чаще всего робот к препятствиям подъезжает не снижая скорость вплоть до столкновения и срабатывания механического датчика в бампере. Почти полностью разрядив аккумулятор, робот выключает вентилятор и начинает искать базу. Видео ниже это демонстрирует:



На восстановление заряда роботу требуется провести на базе примерно 4 ч 30 мин. Во время зарядки на базе от сети потребляется до 12 Вт. 2,9 Вт потребляется с заряженным роботом на базе в режиме ожидания и 0,6 Вт потребляет база без робота.

В режиме локальной уборки робот убирает по разворачивающейся и потом сворачивающейся спирали. Видео ниже это демонстрирует:



Тестирование показало, что виртуальная стена создает непреодолимое препятствие для робота длиной не менее 3 м.

Уровень шума незначительно различается в зависимости от установленного уборочного блока:

Блок	Уровень шума, дБА
С щеткой	60,2
Без щетки	60,4

Робот относительно громкий, поэтому, хотя характер издаваемого им шума не очень раздражает, находиться в одной комнате с работающим роботом не комфортно. Для сравнения, уровень шума в этих условиях обычного (не самого тихого) пылесоса равен примерно 76,5 дБА.

Выводы

Конструкция и комплектация робота-пылесоса Polaris PVCR 0920WV Rufer позволяют пользователю выбрать ту конфигурацию, которая лучше отвечает типу напольного покрытия и характеру мусора. Можно установить уборочный блок со щеткой или без щетки. Первый вариант лучше подойдет для уборки ковровых покрытий и крупного тяжелого мусора, а второй — для уборки легкого мусора, например пыли и шерсти. Дополнительно робот может выполнять влажную протирку полов, при этом для экономии ресурса щеток допустимо снять боковые щеточки и использовать блок без щетки. В целом робот убирает хорошо и быстро, разве что в случае блока без щетки мы рекомендуем не устанавливать второй складчатый фильтр.

Достоинства

• Два разных уборочных блока
• Удобный в использовании пылесборник
• Функция влажной протирки пола
• Две боковые щеточки
• Уборка по расписанию
• Ограничение движения с помощью виртуальной стены
• Удобное управление в ручном режиме
• Хорошая комплектация
• Проворачиваемые рукой приводы

Недостатки

• При уборке может сдвинуть базу

www.ixbt.com

Ремонт пылесоса | Электрик

В независимости от производителей и типов пылесоса, основное отличие заключается в качестве, мощности и дизайне.

Самым же главным в пылесосе является электродвигатель который и создает вакуум а в результате и всасывает пыль и разные частицы через специальные фильтры сквозь которые проходит лишь воздух.
В разных типах таких устройств эти фильтры разные, и колбы и просто мешки и цыклонного типа пылесосы.

Но наибольшего внимания во всем этом устройстве требует именно двигатель и изредка электронная схема управления мощностью (оборотами).

Ремонт двигателя своими руками не сложно осуществить, если поломка несложная и двигатель еще работает но слышен тяжелый ход мотора (при выключении) или двигатель начал тарахтеть или сильно гудеть, бывает пылесос сильно греется за короткий период времени.

Сердцем пылесоса, как мы уже разобрались, является двигатель и как правило коллекторный.
Что же из себя представляет такой движок?
Двигатель размещен в корпусе где прячутся лопасти крыльчатки вентилятора. Он тангенциального типа, где воздух втягивается по центру и выходит через периферию и через задний фильтр уже выходит наружу.
Щетки в двигателе размещены в специальных шахтах из латуни, как правило это обычный углерод виде графита. Со временем щетки притираются к валику коллектора, их серединка стачивается и они стают слегка полукруглыми за счет чего и увеличивается плосща соприкосновения с площадками коллектора. Щетки в своих шахтах прижаты пружинками, создавая нужное прижатие графита, в процессе роботы, к коллектору. Щетка будет работать до того времени аж пока не сотрется и пружина не сможет должным образом соприкасать графит к коллектору.
Необходимо следить за чистотой самого вала коллектора, чистить от нагара если это необходимо и снимать слой окисла до медного блеска.

Вал крепится к статору на два подшипника разного размера, как правило это сделано для того чтоб было легче разбирать его. Передний как правило большой, а задний поменьше.

Вал осторожно выбивается из статора с помощью любых подходящих инструментов. Дальше смотрим на ход подшипников,из за пыльной роботы они засоряются не смотря на наличие пыльников. При необходимости, пыльники аккуратно снимаются тонкой отверткой или шилом, промываются струей WD-шки после чего шарики необходимо смазать, например смазкой типа Литол-24 или ЕР-2, после чего пыльник ставится на место и защелкивается в свои пазы в самом подшипнике.

Разборка пылесоса

Чтобы начать какой то ремонт или профилактику работы пылесоса, необходимо снять корпус. В каждой модели методы свои.
Прежде всего снимаются все фильтра которые затрудняют доступ к мотору, раскручиваются винты корпуса, в том числе и потайные (под кнопками например). Открутив все винты нужно аккуратно попробовать разобрать корпус, если это не удается присмотритесь где еще могут быть  защелки или дополнительные винты, если на это не обратить внимание можно сломать корпус.

Дальше отсоединяется весь электрический монтаж, как правило соединения сделаны на разъемах.
Пластиковый корпус двигателя откручивается от станины, после чего двигатель извлекается из своего пластикового корпуса.
В некоторых моделях проще и сам мотор закреплен в корпусе пылесоса в специальных резиновых пазах-уплотнителях или же прикручен намертво к общему корпусу пылесоса.

Разборка электродвигателя пылесоса

Чтобы разобрать двигатель и снять крыльчатку вентилятора прежде всего будем снимать переднюю часть кожуха (над крыльчаткой). Берем тонкий металлический предмет, можно отвертку и аккуратно отгибаем с боку кожуха чтоб отвертка прошла немного в середину, дальше аккуратным движением выдвигаем верхнюю часть кожуха в результате чего нам стает доступна вся крыльчатка.

Гайка на крыльчатке как правило имеет левую резьбу (но бывают исключения) Пробуем открутить ее придерживая рукой крыльчатку, если она прокручивается и таким способом не получается открутить гайку, есть один отличный способ
Итак.. берем хороший многожильный проводок сечением больше 1.5мм в плотной резиновой изоляции (чтоб предотвратить скольжение). Просовываем такой проводок и обматываем вал коллектора 2-3 раза, виток к витку и растягиваем в разные стороны тем самым фиксируя вал неподвижно.

Удобней всего делать это вдвоем, один человек фиксирует коллектор с помощью растянутых в стороны концов провода, а второй откручивает гайку на диске вентилятора.
Способ очень удобен и безопасен для фиксации якоря. Таким же способом при обратной сборке и затягиваем гайку.

После снятия крыльчатки вентилятора откручиваем винты корпуса, к этому моменту щетки уже должны быть сняты.

Дальше аккуратно вытягиваем якорь, при необходимости немного страгивая покручивая верхнюю часть.

При необходимости подшипники снимаются с помощью доступного инструмента или специальных резьбовых съемников. В особо тяжелых случаях, бывает подшипник «прикипает» намертво с втулкой, применяют специальный гидравлический пресс для снятия подшипников.

Основные причины поломок пылесоса

• подшипники
• щетки
• предохранитель
• сетевой провод
• не контакт в выключателе
• обмотки двигателя, обрыв или перегорание обмотки (статора или ротора)
• выход из строя конденсатора
• поломка электронной схемы регулятора мощности

Падение мощности и силы всасывания.
Чаще всего причиной бывает или забитые фильтра или неисправность подшипников.
Фильтра необходимо почистить и проверить работу снова, проверить также работу (тягу) пылесоса без фильтров, так как бывает что обычная чистка фильтра не помогает и его уже нужно заменить.
Если же тяга без фильтров не дает прежней рабочей тяги, придется разбирать пылесос, крыльчатка на нем должна легко провернутся пальцем без особых усилий. Дополнительно снимаем и осматриваем щетки и чистим коллектор от нагара, с помощью наждачки нулевки или кусочком обычной ткани.

В некоторых случаях нарушается герметичность шланга, это может быть как нарушение целостности самого шланга так и соединительных патрубков на концах шланга, попросту шланг немного выскальзывает из них.

Пылесос не включается.
Если с напряжением в розетке все нормально, разбираем пылесос и в первую очередь осматриваем предохранитель и сетевой шнур, особенно в самом конце шнура на намоточном барабане в местах пайки.
Если есть тестер — прозваниваем на наличие контакта.
Могла сломаться кнопка включения или в ней просто нарушен контакт, бывает засоряется, опять же с помощью тестера убеждаемся в исправности кнопки.
Если все элементы были прозвонены тестером и напряжение без проблем приходит на щетки двигателя, а сами щетки при этом не стертые то скорее всего вам предстоит дорогостоящий ремонт двигателя или попросту его замена так как в большинстве случаев целесообразней поставить новый мотор чем чинить подуставшый старый делая перемотку.

Если пылесос долго работал и не включается то вполне возможно что сработало защитное термореле на самом двигателе в результате перегрева — в этом случае ремонтировать нечего не надо, достаточно будет оставить пылесос для остывания двигателя.

Не регулируются обороты двигателя пылесоса.
Самой частой причиной такой неисправности есть пробой симистора при котором напряжение через него не регулируется а свободно проходит сквозь него без всякого управления. Возможно выход из строя данного элемента а возможно и потеря контакта на одной из ножек этого элемента на плате.
Немного придавив ручку регулятора оборотов можно убедится исправен ли сам регулятор или может в нем нарушен контакт и ползунок регулятора не контачит к своей площадке.

Пылесос испускает посторонний запах и горячий воздух.
Прежде всего нужно убедится не забит ли всасывающий вход, осмотрите шланг,  проверьте силу втягивания на входе и меняет ли звук работы двигателя при затыкание входа ладошкой. В случае удовлетворительной работы со стороны всасывающей системы, можем предположить о неисправности двигателя а скорее всего щеток.

Пылесос гудит и тарахтит — причиной сего действа двигатель, а в частности его подшипники. Скорее всего они нуждаются в дополнительной смазке или при наличии большого шата вокруг своей оси, замене на новые.

Шнур не затягивается при нажатии на кнопку или постоянно затягивается во время работы — нарушение работы смоточного барабана, возможно лопнула пружина, ослабла или наоборот чересчур натянута.
Осматриваем прижимной ролик кнопки и при необходимости, сняв барабан, подматываем или отматываем провод на барабане — меняя натяжение самого барабана на нужное нам.

Электрическая схема пылесоса

Как правило она не бывает сложной и в большинстве моделей довольно стандартная.

Ремонт моющих пылесосов (Karcher, Zelmer, Bork и других..) мало чем отличается от описанных выше. В их конструкции имеется помпа которая подает воду в шланг и наличия на входе  водяного фильтра.
В моделях пылесосов с аквафильтром на стыке шланга и корпуса бывает пробивают тонкие струйки воды. Бывает помпа засоряется, а бывает нарушена работа электроники.

Не каждому человеку будет под силу починить пылесос, даже с наличием всех инструментов. Но с этой задачей будет куда проще диагностировать причину неисправности и попытаться устранить ее или если причина серьезная обратится в сервисный центр уже зная причину, имея информацию изложену в этой статье.

elektt.blogspot.com
