Как заменить светодиодную ленту в светильнике – Как самостоятельно отремонтировать светодиодную люстру

Как самостоятельно отремонтировать светодиодную люстру

Экономия и дизайн в сфере освещения привели передовые технологии почти в каждый дом. Многие меняют обычные цокольные люстры на экономичные светодиодные изделия. Не все знают, как отремонтировать светодиодный светильник самостоятельно, тем более из каких деталей он состоит внутри. Как инструментом пользоваться при поломке, с чего начать весь процесс. Попробуем разобраться детально, какие бывают поломки в приборах и как некоторые светодиодные люстры отремонтировать своими руками.

Виды поломок и их причины

Типичные поломки: частичное или полное отсутствие освещения, кратковременное мигание или самопроизвольное отключение, выход из строя.

Причины: Температура достигла выше 50 градусов, разрыв контакта самой нити и держателя, если платный вариант, а не ламповый, отслоение контактов на плате.

Выгорел светодиод, частично или полностью. Причина: Перенапряжение в сети, перегорел конденсатор (пробой). Обычно поломка происходит в дешёвых вариантах плат.

Существуют дополнительные причины, приводящие к выходу из строя прибора, а именно: кратковременное замыкание в цепи, неправильное подключение к сети, несоблюдение схемы подключения устройства при монтаже.

Плохая припайка контактов цепи, светодиодов к плате, слабое крепление проводов в цокольной части ламп. Слабая пайка проводящих элементов (проводов, шин). Причина: Заводской дефект. Ремонт многих светодиодных люстр с пультом управления проводят именно по этой причине.

Подготовка к ремонту светодиодных приборов

Перед тем как отремонтировать светодиодный светильник, прибор необходимо снять. Понадобится некоторый инструмент; отвёртка тонкая с плоским концом, крестообразная. Если соединение было смонтировано с помощью скруток, нужны будут клещи с изолированными ручками, изоляционная лента и прибор мультиметр, для проверки контактов. Пинцет пригодится в работе с мелкими деталями.

Понадобится паяльник с тонким жалом и припоем (желательно использовать специальную насадку). Дрель со сверлом 2,5 мм., тоже может пригодиться, отсоединять цокольную часть лампы, высверлив крепления. Несколько тонких проводов по 10 см., длины.

Внимание! Проводить электротехнические работы без специального защищённого инструмента запрещено!

Конструкция светодиодных люстр и визуальный осмотр



С пультом управления люстры появились не так давно. Мало кто знаком с их устройством. Проводя ремонт светодиодных потолочных люстр необходимо знать конструкцию, просто в общих чертах. Разберёмся подробнее, из чего она может состоять.

Простая светодиодная люстра состоит из корпуса, блока регулятора или драйвера. Он применяется в качестве выпрямителя напряжения. В нем установлены клеммы, или клеммные зажимы, к которым подсоединяют питание сети. Затем от блока проходят провода к лампам. Их может быть от одного провода, под обычную лампу, до 12 под дизайнерский вариант устройства.

Более сложный вариант изделия, состоит из антенны, блока управления самим освещением, регулятора напряжения или неск

олькими блоками, проводящие автоматическую настройку. В растровых светильниках может быть несколько драйверов и разные типы светодиодных элементов, ламп. От конкретного вида осветительного прибора зависит проверка и ремонт компонентов.

Почему необходимо знать или выяснить конструкцию, перед тем как
начать ремонт светодиодной люстры. Причина проста, требуется определить, где находятся блоки управления, внутри люстры или в
самом элементе освещения, лампе. Вот здесь нам понадобится та самая схема люстры на светодиодах.

Ремонт светодиодной люстры работающей без пульта проводить проще. В ней нет ничего сложного, собраны по одному типу: один или несколько диодов (возможен компактный мост), электролиты (конденсаторы), пару сопротивлений (резисторов), и катушка с обмоткой. Это простейшая схема без защиты, вариантов их существует множество, но мы сейчас разберём именно простейшую схему.

•   Сняв светильник, осмотрите плату на присутствие видимых дефектов, обрыва проводов, отсутствие таковых хороший признак.
•  Снимите плафон или украшение вокруг лампы, выкрутите элементы освещения. Осмотрите цоколь, подгоревшие места говорят о плохом контакте. Если они есть попробуйте зачистить их ножом.
• Перепакуйте клеммники, или скрутки, подтяните винты на всех деталях. Не обнаружив видимых дефектов, переходим к осмотру ламп. Вариант блочного светильника, где реле и лампы находятся рядом на большой плате, рассматривают как ремонт лампы описанной ниже.
• Ремонт светодиодной люстры своими руками начинают с определения места поломки или обрыва.

Простейший способ проверить цепь светодиодов лампы

Сначала пробуем разобрать саму лампу. Есть разборные модели но порой потребуется нагревать феном строительным или подрезать корпус. Вначале естественно визуальный осмотр. Как правило, сгоревший светодиод отличается по цвету или имеет подгоревшую ножку и  контактные площадки для пайки светодиода обгорели или отслоились.

Способ 1.

Подать питание лучше отдельным блоком питания, на лампу. Обычно 3.7 вольта подается на каждый светодиод, но бывают и другие номиналы м. Необходимо обратить внимание что в зависимости от количества светодиодов и вольтаж изменяется. Для быстрой проверки светодиодных элементов лед лампы  подручными способами можно использовать любую батарейку на 3 вольта и скрепки соединив контакты. Только соблюдайте полярность подключения.

Присоединив контакты к скрепке и соблюдая полярность, проверяем по  очереди светодиоды

Подобное устройство проверки используем и при проверке встроенной подсветки светильника.

Проверяем все светодиоды подсветки на работоспособность

Неисправность одного светодиода, влечет за собой отключение всех!

Способ 2.

Прозвонить прибором нужно все не повреждённые светодиоды в цепи. Но способ есть проще, подключив лампу к питанию провести нехитрые манипуляции

• Поочерёдно замыкать (кинуть перемычку) контакты каждого светодиода пинцетом или проводом с зачищенными и залуженными контактами.
• Лампа загорится тогда, когда вы найдёте (замкнёте контакты) на сгоревшем светодиоде. В случае если этого не произошло, смотрите далее по цепи.
• Проверяйте плату на причину прогаров, вздутие конденсаторов, проверьте внимательно дорожки на самой плате регуляторе. Подпаяйте оборванные контакты.

Нельзя заменять светодиод перемычкой, когда в общей цепи их менее 10, произойдёт перегрузка конденсаторов, блочные светодиоды, сгорят, когда в одном корпусе их по 3 шт. Определить их можно по трём тёмным точкам, внутри жёлтого или белого кристалла.

Ремонт лампы светодиодной

Важно знать что, светодиод имеют полярность и при его замене нужно правильно его установить на  плату. Все светодиоды припаяны печатным методом, то есть погружены в олово.

Обычно, для запайки светодиода  используют паяльный фен. В домашних условиях хоть и затруднительно, но возможно нанести паяльником больше олова.

Для установки  достаточно установить его на печатную плату и прогреть паяльником его торцы с контактными площадками. При мощной припайке придется дополнительно с низу подогреть плату паяльником. Важно не перегреть при пайке светодиодный элемент!

Видео:

Возможный способ ремонта светодиодных ламп с помощью токопроводящей пасты.

Видео:

Схема лед лампы

Обычная схема недорогой китайской лампы на 220 вольт. Вместо надежного драйвера в них собрана простая схема бестрансформаторного питания с конденсаторами и выпрямителем.

Напряжение сети сначала снижается неполярным металлопленочным конденсатором, выпрямляется, а затем сглаживается и повышается до нужного уровня. Ток нагрузки ограничивается обычным SMD резистором, который расположен на печатной плате со светодиодами. При диагностике и ремонте светодиодных ламп такого типа важно соблюдать технику безопасности, т.к. все элементы электрической цепи потенциально находятся под высоким напряжением. Прикоснувшись пальцем к токоведущей части схемы по неосторожности можно получить электрический удар, а соскользнувший щуп мультиметра может закоротить провода с неприятными последствиями.

Устранение поломки люстры с дистанционным управлением

Часто ремонт светодиодных люстр необходимо делать из-за перегрева самой матрицы. Сначала отвинчивают крепления и визуально осматривают внутреннюю часть люстры. Затем осторожно пробуют двигать плату, на месте. Определяют, нет ли обрыва проводов от блока управления, не отгорел ли провод от перенапряжения. Если отгорел, паяют на место. Проверяем поочередно все детали.

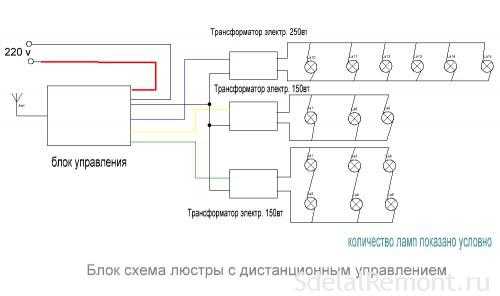

Затем понадобится оригинальная схема люстры. Без неё можно провести ремонт только люстры без дистанционного управления. Если есть блок дистанционного управления, меняют в нём батарейки на новые элементы. Светодиодные люстры с пультом управления встречаются часто, здесь понадобится для выявления поломки, точная схема контроллера люстры.

Блок управления люстрой обычно наглухо запаян в оболочку, а на неё производители прорисовывают схемы. Только это схемы подключения проводов и элементов освещения.

Встречаются и блоки с разборным корпусом, тогда вариант упрощается. При не разборном блоке позваниваем с помощью тестера выходной сигнал на элементы освещения (светодиоды). При отсутствии подачи напряжения причина может быть в поломке приёмника сигнала. Разбираем его, проверяем визуально контакты и дорожки на плате, целостность деталей. Если подача напряжения идёт на одну ветку освещения, значит поломка в блоке управления, а не в самом приёмнике сигнала.

Сгоревшую деталь можно выпаять и прозвонить, для начала все сопротивления (смотреть схему), поставив на приборе значок ОМа. Затем ёмкость конденсаторов, благо на них есть обозначения, полярность и вид также важен при проверке.

Обозначение на схеме

При обнаружении несоответствия в номинале, перепаиваем.

Блок управления люстрой отвечает за интенсивность и режимы горения светодиодных элементов. Нарушение одной из цепи (в плафонном варианте светильника), не выводит из строя блок, возможно, сгорел предохранитель.

Но всё же, проверьте блоки, нет ли на них оплавленных мест, есть, замените его новым. При неправильном подключении проводов горят только детали в блоке питания. Блок регулятор защищён от чрезмерных нагрузок. Его можно прозвонить по схеме.

Видео:

Радиаторы охлаждения

Многие модели регуляторов, драйверов и блоков питания светодиодных светильников идут с радиаторами охлаждения. В них сделано посадочное место, через которое микросхема или другой элемент управления отдаёт тепло. На большинстве ламп радиаторы присутствуют.

Отсутствие специальной смазки, термопасты, причина перегрева большинства (до 15%) плат и блоков. Открутите и проверьте, нанесена ли она по плоскости посадочного места.

Термопаста наносится тонким слоем по всей поверхности посадочного места, большое количество только ухудшит передачу тепла. Прикрутив дополнительную пластинку из тонкого алюминия к радиатору, увеличить теплоотдачу можно, при этом монтаж проводят, не перекрывая основные потоки воздуха проходящие через него.

Вывод

Как видим ничего не обычного в ремонте светодиодных потолочных люстр, нет. Самому сделать это не так уж сложно. Необходимо немного терпения, чуточку практики и оловянную капельку знаний. Конечно разнообразие ламп, светильников и всевозможных люстр, не заставит нас скучать в процессе ремонта. Но в этом количестве деталей, нам поможет разобраться, точная схема светодиодной люстры и конечно огромное желание.

Видео по ремонту люстр с управлением

Не обязательно покупать новый светодиод, починить его просто, киньте маленькую перемычку между контактами. Обязательно уберите остатки сгоревшей части светодиода, зачистите плату от нагара, он проводит электричество.

Видео:

Видео:

sdelalremont.ru

ремонт led светильников

День добрый юным ремонтерам. Сегодня в обзоре ремонт светодиодного светильника Varton 12W с неисправностью ,,не светиться, не работает!», подаренный мне безвоздмездно.

Разбираем светильник и при внимательном осмотре сразу же обнаруживаем светодиод с чёрной точкой, что служит твёрдым доказательством его неработоспособности.

Разборка светильника

Сразу бросается в глаза сгоревший светодиод.

Сгоревший светодиод вблизи.

На других светодиодах точек не обнаружено. Это обнадёжило, так как практика показывает, что в подобных случаях с подобными светодиодными светильниками, причина неисправности с высокой долей вероятности может оказаться в одном лишь светодиоде. Который перегорев, разорвал собой цепь питания остальных светодиодов, включённых в данном случае в последовательную цепь.

Продолжаем, согласно общепринятому алгоритму ремонта. Вторым пунком у нас следует внешний внимательный осмотр платы питания, на предмет вздувшихся электролитических конденсаторов, подозрительных, подгоревших деталей, почернений платы. Таковых не обнаружилось.

Вздувшихся конденсаторов и  изьянов не обнаружено.

С оборотной стороны платы питания, тоже всё оказалось в порядке, сузив таким образом зону поиска неисправности. Что ещё более прибавило оптимизма и уверенности в благополучном исходе ремонта, подсказав что и напряжение питания выдаваемое блоком питания, вполне может оказаться на месте и скорей всего в пределах нормы.

Плата с обратной-стороны в порядке.

Подключил прибор к выходу блока питания, подключил светильник к электросети, заизолировав высоковольтные провода (кембрики, как показано на фото) и увидел что напряжение на выходе блока питания и на входе светодиодной ленты присутствует.

Проверка выходного напряжения без нагрузки.

УВАЖАЕМЫЕ РЕМОНТЕРЫ! ВНИМАНИЕ! СОБЛЮДАЙТЕ ПРАВИЛА БЕЗОПАСНОСТИ В УСЛОВИЯХ С ПОВЫШЕННЫМ, ОПАСНЫМ ДЛЯ ДРАГОЦЕННОЙ ЧЕЛОВЕЧЕСКОЙ ЖИЗНИ, ТОКАМИ И НАПРЯЖЕНИЯМИ!!! ПРИ РЕМОНТЕ ПОД НАПРЯЖЕНИЕМ ДЕРЖИТЕСЬ ПОДАЛЬШЕ ОТ БАТАРЕЙ ОТОПЛЕНИЯ (заземление). Опасными считаются напряжения свыше 50В! Общие рекомендации для ремонтеров-слаботочников таковы; при вынужденной работе под высоким напряжением, берегите глаза, не сидите за рабочим местом с БОСЫМИ НОГАМИ на голом бетонном полу (РЕЗИНОВЫЙ КОВРИК) и РАБОТАЙТЕ ОДНОЙ РУКОЙ! Не становитесь живым проводником тока!

Чтобы уменьшить время на ремонт и на нудную проверку остальных светодиодов мультиметром, для начала замыкаю сгоревший светодиод пинцетом, (пинцет !С ИЗОЛИРОВАННЫМИ РУЧКАМИ!), под напряжением. Светильник заработал. Далее пошёл искать в домашних завалах подходящий светодиод.

Смелое замыкание светодиода.

Нашёл плашку со светодиодами от сгоревшей лампы, предстояла задача их снять. Обычным паяльником в данном случае справиться проблематично. Я демонитрую светодиоды в таких случаях просто применяя обычную кухонную электроплитку. С тем важным условием чтобы НЕ ПЕРЕГРЕТЬ СВЕТОДИОДЫ, так как они очень этого боятся (температурная деградация светодиодов), доводя температуру лишь до уровня расплавления олова. Выставляю на конфорке нагрев на 2-ечку. Нагреваю планку со светодиодами, повторюсь, до температуры расплавления олова, шустро убираю блату с конфорки и быстренько снимаю их по очереди. При необходимости, процесс нагрева-снятия плашки повторяю, памятуя о перегревах. Подобным образом снимаю и наш сгоревший светодиод.

Снятие запасного светодиода.

Прозвонил снятые светодиоды мультиметром, проверил на реальную работоспособность, подавая на них напряжение. Вычислив математически по количеству оных на питающее напряжение с нагрузкой, замеряв и помня что в данном светильнике под нагрузкой реально выходное напряжение проседает до 85В, вышло что-то около 3,5В ,,на брата»,. Припаиваю наш ,,новый» светодиод, так как новых в заначке не обнаружилось, уже обычным паяльником. Снятый светодиод оказался немного короче, поэтому пришлось слега повозиться, проявить внимательность и ,,навесить соплю» из олова. Подробности на фото.

Установка нового светодиода.

Подключил к электросети, заработало, светодиод оказался слегка ,,прохладного» свечения, нежели его новоиспечённые ,,тёплые» собратья. Протестировал светильник, оставив его на пару часов во включенном состоянии, неисправность не повторилась. На сим собрал светильник в обратном порядке и в хорошем расположении духа пошёл отмечать событие чаем с конфетами!

Проверка работоспособности.

Удачи и до встречи!

Автор публикации

не в сети 4 дня

Vasya

225

Мысли имеют свойство материализоваться!

Комментарии: 65Публикации: 28Регистрация: 25-03-2018

Для благодарности и поддержки автора Vasya

WebMoney: R993674847010
Яндекс.Деньги: 410016721348624
Карта Мир: 2202 2017 3486 8330
Подробнее здесь. Загрузка…

remonter.info

Светодиодная лента – выбор и подключение

Светодиодная лента — это искусственный источник света, представляющий собой узкую гибкую ленту с проводниками, длиной до 5 м, на которой равноудаленно установлены светодиоды. Светодиоды на ленте разбиты на группы. Каждая группа состоит из нескольких включенных последовательно светодиодов и является законченной схемой, что позволяет разрезать ленту поперек на отрезки любой длины кратной длине одной группы.

Светодиодные ленты

Светодиодные ленты выпускаются монохромные, светящиеся только одним цветом (красным, синим, зеленым, желтым или белым) и универсальные (RGB), цвет свечения которых можно изменять самостоятельно с помощью пульта дистанционного управления, включая один из основных цветов или выбирая любой, существующий в природе.

Возможно также включать режим, при котором цвет свечения светодиодной ленты будет плавно меняться во всем диапазоне с заданной скоростью изменения во времени.

RGB светодиодные ленты

По организации излучения света RGB светодиодные ленты бывают трех типов.

У первого типа ленты используются светодиоды LED-R-SMD3528 или LED-R-SMD5050 (красный), LED-G-SMD3528 или LED-G-SMD5050 (зеленый) и LED-B-SMD3528 или LED-B-SMD5050 (синий), припаянные по три штуки рядом повторяющимися триадами по всей длине ленты. Изменение цвета свечения ленты достигается групповым изменением интенсивности свечения светодиодов каждого цвета. Такие светодиодные ленты хорошо подойдут для подсветки интерьера в случаях, когда светодиоды спрятаны от глаз человека. Если светодиоды будут видны, то изменение цвета свечения будет менее эффективным.

R, G и B светодиоды серии SMD3528 имеют размер 3,5×2,8 мм² и излучают световой поток от 0,6 до 2,2 люменов, в зависимости от цвета свечения. Светодиоды серии SMD5050 по размеру больше (их размер 5×5 мм²) и соответственно светят ярче, световой поток составляет в зависимости от цвета свечения от 2 до 8 люменов. Поэтому по размеру припаянных светодиодов на ленте, даже не зная технических характеристик, легко определить какая из них будет светить ярче.

Во втором типе лент применяются RGB светодиоды серии LED-RGB-SMD3528 или LED-RGB-SMD5050. Отличительная особенность этих светодиодов в том, что в одном корпусе смонтированы сразу три светодиода – красный, зеленый и синий. Поэтому световой поток у у них намного меньше и составляет у LED-RGB-SMD3528 всего 0,3–1,6 люменов, у LED-RGB-SMD5050 всего 0,6–2,5 люменов. Но благодаря тому, что излучатели цветов расположены практически в одной точке, достигнута высокая эффективность градации цветов.

Совсем недавно появился новый тип светодиодов WS2812B (имеет четыре вывода) и WS2812S (имеет шесть выводов). По геометрическим размерам и внешнему виду эти светодиоды не отличаются от LED-RGB-SMD5050. Однако благодаря установке в корпусе светодиодов WS2812 ШИМ-контроллера WS2811 появилась возможность каждым из светодиодов, установленных на светодиодной ленте управлять персонально всего по двум проводам.

Таким образом, у дизайнеров появилась возможность изменять цвет свечения любого участка ленты вне зависимости от ее длины по своему усмотрению. Широкое распространение светодиодной ленты, созданной на базе светодиодов WS2812, сдерживается высокой ценой и необходимостью применения дорогостоящего специализированного контроллера. Без подачи с контроллера управляющего сигнала на светодиод WS2812 он светить не будет.

Маркировка светодиодных лент

Маркируются светодиодные ленты всеми производителями, как правило, по единому международному стандарту. Класс защиты в маркировке обозначается в соответствии с требованиями стандарта защиты электрооборудования от воздействия внешних факторов IEC-952.

Рассмотрим, например, как расшифровывается маркировка светодиодной ленты LED-CW-SMD-5050/60 IP68. LED – светодиодная лента, CW – белого света, SMD – сделана на базе без выводных светодиодов, 5050 – размер корпуса светодиода 50х50 мм², 60 – на одном метре длины ленты установлено 60 светодиодов, IP68 – по степени защищенности лента рассчитана для длительной работы на глубине (например, для подсветки аквариума или бассейна изнутри).

Если в маркировке параметр IP отсутствует, значит светодиодная лента не имеет никакой степени защиты, то есть степень защиты соответствует IP00.

Стойкость светодиодных лент к воздействию влаги

По степени защиты от воздействия влаги светодиодные ленты можно разделить на три категории: влагонезащищенные, влагозащищенные и влагостойкие.

Влагонезащищенные можно применять только в сухих помещениях, где нет высокой влажности. Влагозащищенные предназначены для эксплуатации в помещениях с повышенной влажностью (ванные комнаты, бани, фасады зданий, где исключено прямое попадание воды на ленту).

Влагостойкие ленты предназначены для работы непосредственно в водной среде, например в аквариуме, их можно разместить для подсветки на дне бассейна.

На фотографии светодиодная лента, полностью герметизированная силиконом, поэтому светодиоды и резисторы надежно защищены от воздействия воды. Влагозащищенные светодиодные ленты можно использовать без ограничений для наружной рекламы, светового украшения улиц и зданий. При выборе влагозащищенной ленты следует учитывать, что часть светового потока при прохождении через слой силикона теряется.

Для уличной декоративной подсветки существуют специальные светодиодные ленты под названием
