Как запустить электродвигатель морозилке с помощью конденсатора

Сердце холодильника запускается, регулируется реле. Одновременно устройство выполняет функции защиты. Реле называется пускозащитным. Нежели гадать, почему холодильник не включается, попробуйте запустить напрямую. В современных моделях мозг электронный – неверно алгоритм укажет, предоставь датчики ложную информацию. В результате кратчайший путь изучения вопроса — с конца.

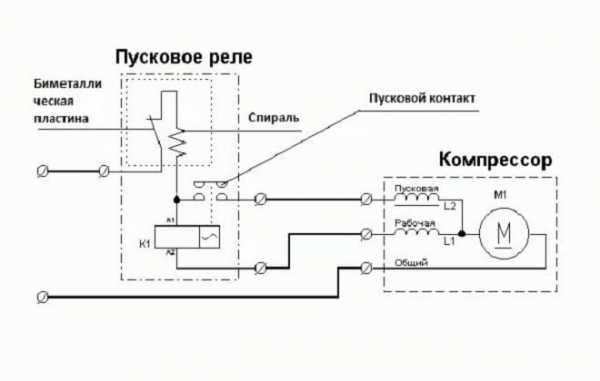

Роль пускозащитного реле холодильника

Двигатель холодильника асинхронный, снабжен пусковой обмоткой. В случае трех фаз сие — излишество, дома приходится вертеться. Сдвигают напряжение на 90 градусов, асинхронный двигатель снабжают пусковой обмоткой. В начальный момент позволит создать внутри статора слабое подобие вращающегося пол. Вполне хватает, чтобы двигатель набрал обороты. Дальше пусковая обмотка не нужна, рекомендуется отключить. Регуляцией занимается пускозащитное реле.

Внутри стоит некий якорь внутри пусковой катушки, большой ток запуска замыкает контакты. Мотор раскручивается, амперы падают, подача напряжения на вспомогательную обмотку статора прекращается. Так обеспечивается пусковая функция. Остается защитная. Ток течет по биметаллической пластине, тепловые режимы которой рассчитаны, чтобы в нормальных условиях холодильник морозил без останова. Только климат изменится, поднимется комнатная температура, – контакты разомкнутся.

Из сказанного понятно: каждой марке двигателя соответствуют один или несколько типов пускозащитных реле. Менять местами нельзя: либо ротор не раскрутится, либо статор сгорит. Прочее – до поры до времени. Поработает – сдохнет. На пускозащитное реле приходят некоторые другие сигналы, разрешающие работу. Прежде всего от термостата.

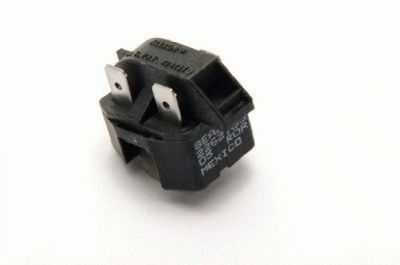

Пускозащитное реле европейского образца

Чувствительным элементом не всегда выступает биметаллическая пластина. Встречаются таблетки, некоторые другие датчики. Везде смысл сводится к тепловому расширению материалов. Теперь пара слов об электрической разводке. Рисунки везде реле изображают красиво, с двумя подходящими проводками, и в большинстве случаев это что-то не то. В реальном холодильнике ситуация гораздо сложнее на вид, поэтому будет полезно знать, что вносит вклад.

Догадываетесь, идеалисты завалили интернет учебной информацией. Отчасти верно, отчасти вводит в заблуждение. Смотрите сами.

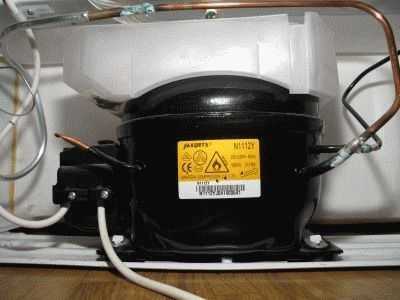

Устройство холодильника Атлант

Прочтя главу, читатели должны будут понять, почему холодильник не включается, как наладить работоспособность зверюги. Рассмотрим простейшую схему холодильника Атлант. Действительно элементарная:

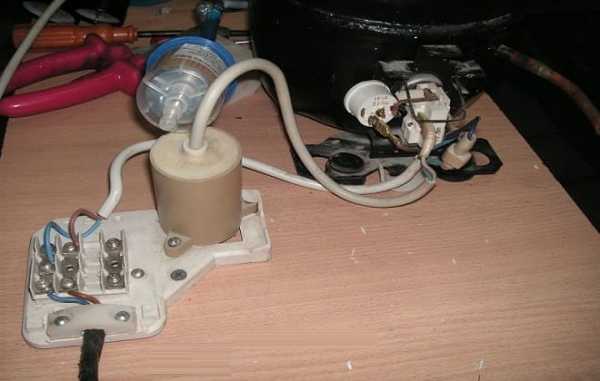

Шнур достигает пускозащитного реле, желтый провод обычно заземление. Этот факт легко проверить. Прозвонить с лепестком вилки. Есть контакт? Значит заземление.
Коричневый, синий провода подходят к клеммам реле в виде фазы (L), нуля (N).
От пускозащитного реле внутрь уходит четырехжильный кабель. Как можно догадаться, желтый провод — земля. Синий, коричневый питают контакты термостата. Черный идет на лампочку, горящую, пока открыта дверца.

Цепь пусковой обмотки содержит солидных размеров конденсатор цилиндрической формы. Пускозащитное реле выглядит черным коробком на боку стальной бочки-компрессора. Конденсатор притулился вглубь корпуса. Реализует сдвиг фазы на 90 градусов, создавая правильное распределение поля внутри статора двигателя. Как дважды два. Предлагается методика диагностирования холодильника Атлант.

Диагностика холодильника Атлант своими руками

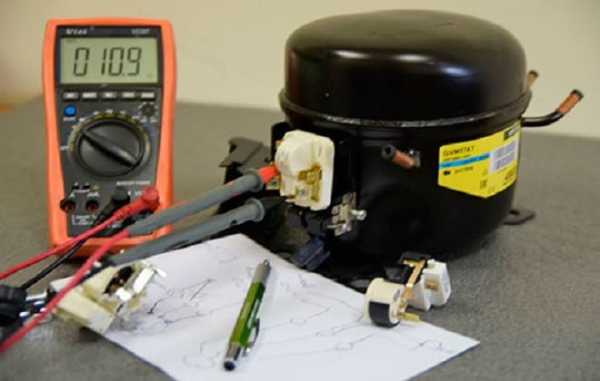

Отказывается включаться компрессор холодильника, хватайте тестер, умелыми руки.

С закрытой дверцей контакты лампочки разомкнуты, ток пойдет через компрессор, минуя пускозащитное реле, термостат. На тестере получим потребляемую мощность, разделив квадрат напряжения на сопротивление, показываемое тестером. 500 — 2000 Вт. Следовательно, значение сопротивления 10 — 30 Ом.

Если холодильник ленится работать, уже вошел в режим — термостат разомкнул контакты. При закрытой дверце будет бесконечно большое сопротивление. Так и есть? Теперь откроем дверцу, получим порядка 1,5 кОм. Это сопротивление лампочки освещения холодильного отсека.
Отсек-то теплый? Зафиксирована поломка. Нарушение контакта. Возможны варианты:

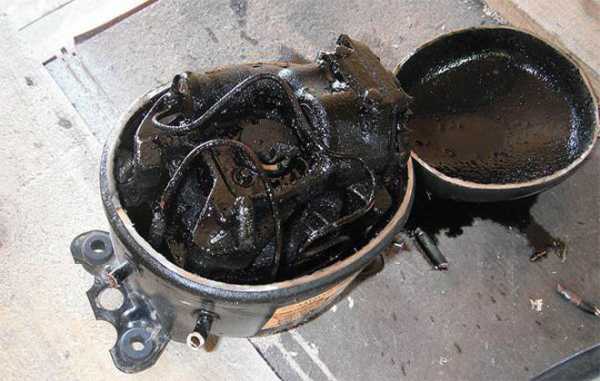

Сгорел двигатель компрессора.
Термостат вышел из строя, либо залипли контакты.
Пускозащитное реле вышло из строя. Либо биметаллическая пластина состарилась, либо контакты просто нужно почистить.

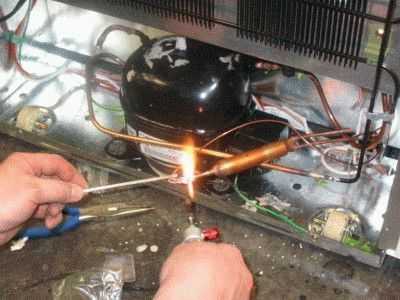

Замена фильтра-осушителя холодильника

Бывает, холодильник включается, сразу выключается. Красноречивый признак: нужно сперва выполнить вышеуказанные операции. Если сразу неисправность не находится, поломался конденсатор цепи пусковой обмотки (в тесте цепь не участвует), либо катушка, отвечающая за подключение фазы на вспомогательную обмотку. Полагаем, проще начать реле. Крышка снимается… лучше не спрашивайте как, будет реально самой трудной операцией из технологической карты ремонта. Боковая крышка реле снята, обнажаются контакты:

Снимаем кабель, идущий внутрь, сделав предварительно качественный снимок, упрощающий обратный монтаж.
Затем снимаем прочие провода, сфотографировав. Реле крепится стальной скобой, которую потребуется снять.
Пускозащитное реле просто надевается на бок компрессора. Рекомендуется стащить. Контакты располагаются в вершинах треугольника.

Полагаем, разобрать реле не составит труда, прозвонить контакты, проверить исправность катушки, подавая на цепь питания основной обмотки компрессора 230 вольт. В качестве нагрузки используем омическое сопротивление порядка измеренного тут же. Хватаем тестер, смотрим, сколько Ом в основной обмотке. Если нагруженное реле щелкает, дело не в сердечнике, а в конденсаторе. Не электролитический, как можно подумать, обманувшись внешним видом. Первые пригодны для постоянного тока, если впаять, взорвется.

Распиновка компрессора. Как понять, где какой контакт? Обычно общий провод находится сверху, при вершине треугольника, справа – пусковая обмотка. На всякий случай померьте сопротивление. У вспомогательной повыше. Например, прозванивая, получается 10, 15, 25 Ом:

25 между концами пусковой и рабочей.
15 между выводами пусковой обмотки.
10 между выводами рабочей обмотки.

Можем ошибаться деталями, например, обмотки могут быть эквивалентными, общая раскладка такова. Парой слов покажем, где достать новый конденсатор, как убедиться, действительно ли сломан старый. Проще купить. Насчет тестирования, обкладки не должны звониться, сопротивление изоляции неполярных конденсаторов не менее 2 МОм. Что касается запуска сетью 230 вольт, никаких проблем возникнуть не должно. Пример пускового конденсатора К78 – 17. Пленочный на метализированном полипропилене. Взорваться не должен. Не доверяйте авторам на слово. Возьмите конденсатор, прочтите маркировку, полистайте интернет.

Удостоверились — безопасно, проведите запуск, изъяв реле. Двигатель завелся? Если нет, найдите новый конденсатор, старого холодильника попробуйте еще раз. Если двигатель исправный, экспериментатора настигнет удача. Что еще ломается, если холодильник выключается-выключается? Оцените проходящее меж срабатываниями время. Если единицы секунд, велика вероятность короткого замыкания витков обмоток. Пускозащитное реле перегревается, отрубает двигатель. Измерьте сопротивление обмоток, сравните со штатной мощность компрессора. Связь уже назвали, повторим: мощность равна квадрату напряжения, деленного на сопротивление. Берем, понятное дело, рабочую обмотку. Цифры не стыкуются — велик шанс выхода из строя компрессора.

Итак, рассказали, почему холодильник не включается, ни словом не помянули термостат. Обычное реле давления. Коробочка с длинной герметичной трубкой. Датчик измеряет температуру испарителя морозильной камеры. Причем трубку можно видеть внутри отсека. Потрогаете руками. Также просто проводится замена, возникни необходимость. Разумеется, модели неравнозначны. Если холодильник Индезит медлит включиться, вероятно, виноваты термопары, датчики температуры. Элемент проверяется проще, потому что в зависимости от условий окружающей среды меняется выходной потенциал. Самсунг вправе использовать такую технологию. Датчик легко достать со стороны камеры, есть один нюанс: часто термопар несколько. Например, на каждом испарителе по штуке, в отсеках. Итого, три-четыре. Фиксация неисправности холодильника вручную стала бы делом мучительным, табло продвинутых холодильников показывает коды ошибок, которые расскажут последовательность действий.

Поэтому совет: покупая холодильник, к примеру, Стинол, попытайтесь заранее узнать побольше.

Для чего нужен пусковой конденсатор?

Пусковой и рабочий конденсаторы служат для запуска и работы элетродвигателей работающих в однофазной сети 220 В.

Поэтому их ещё называют фазосдвигающими.

Место установки — между линией питания и пусковой обмоткой электродвигателя.

Условное обозначение конденсаторов на схемах

Графическое обозначение на схеме показано на рисунке, буквенное обозначение-С и порядковый номер по схеме.

Основные параметры конденсаторов

Ёмкость конденсатора-характеризует энергию,которую способен накопить конденсатор,а также ток который он способен пропустить через себя. Измеряется в Фарадах с множительной приставкой (нано, микро и т.д.).

Самые используемые номиналы для рабочих и пусковых конденсаторов от 1 мкФ (μF) до 100 мкФ (μF).

Номинальное напряжение конденсатора- напряжение, при котором конденсатор способен надёжно и долговременно работать, сохраняя свои параметры.

Известные производители конденсаторов указывают на его корпусе напряжение и соответствующую ему гарантированную наработку в часах,например:

400 В — 10000 часов
450 В — 5000 часов
500 В — 1000 часов

Проверка пускового и рабочего конденсаторов

Проверить конденсатор можно с помощью измерителя ёмкости конденсаторов, такие приборы выпускаются как отдельно, так и в составе мультиметра- универсального прибора, который может измерять много параметров. Рассмотрим проверку мультиметром.

обесточиваем кондиционер
разряжаем конденсатор, закоротив еговыводы
снимаем одну из клемм (любую)
выставляем прибор на измерение ёмкости конденсаторов

прислоняем щупы к выводам конденсатора
считываем с экрана значение ёмкости

У всех приборов разное обозначение режима измерения конденсаторов, основные типы ниже на картинках.

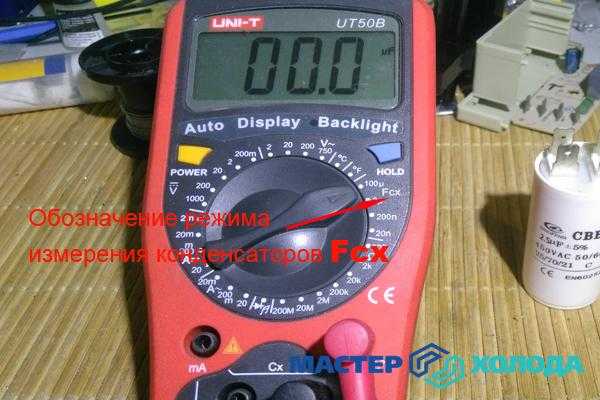

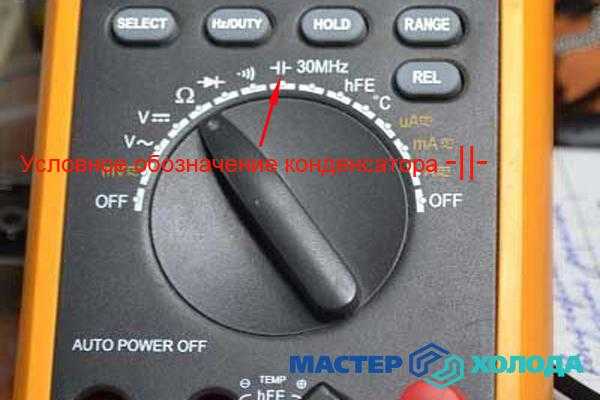

В этом мультиметре режим выбирается переключателем, его необходимо поставить в режим Fcх.Щупы включить в гнёзда с обозначением Сх.

Переключение предела измерения ёмкости ручное. Максимальное значение 100 мкФ.

У этого измерительного прибора автоматический режим, необходимо только его выбрать, как показано на картинке.

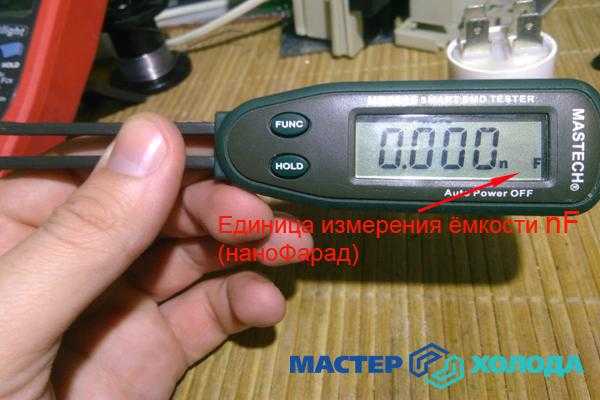

Измерительный пинцет от Mastech также автоматически измеряет ёмкость, необходимо только выбрать режим кнопкой FUNC, нажимая её, пока не появится индикация F.

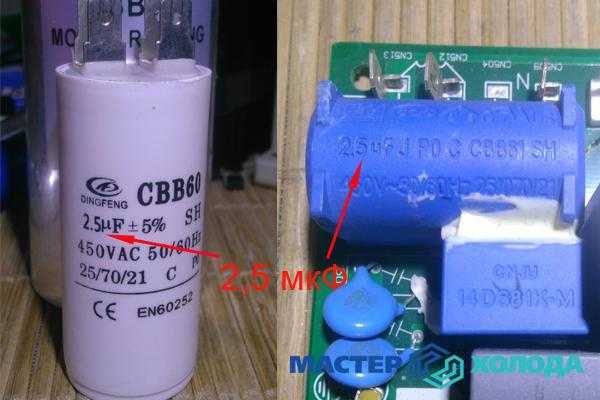

Для проверки ёмкости, считываем на корпусе конденсатора её значение и ставим заведомо больший предел измерения на приборе. (Если он не автоматический)

К примеру, номинал 2,5 мкФ (μF), на приборе ставим 20 мкФ (μF).

После подсоединения щупов к выводам конденсатора ждём показаний на экране, к примеру время измерения ёмкости 40 мкФ первым прибором — менее одной секунды, вторым — более одной минуты, так что следует ждать.

Если номинал не соответствует указанному на корпусе конденсатора, то его необходимо заменить и если нужно подобрать аналог.

Замена и подбор пускового/рабочего конденсатора

Если имеется оригинальный конденсатор, то понятно, что просто-напросто необходимо поставить его на место старого и всё. Полярность не имеет значения, то есть выводы конденсатора не имеют обозначений плюс «+» и минус «-» и их можно подключить как угодно.

Категорически нельзя применять электролитические конденсаторы (узнать их можно по меньшим размерам, при той же ёмкости, и обозначению плюс и минус на корпусе). Как следствие применения — термическое разрушение. Для этих целей производители специально выпускают неполярные конденсаторы для работы в цепи переменного тока, которые имеют удобное крепление и плоские клеммы, для быстрой установки.

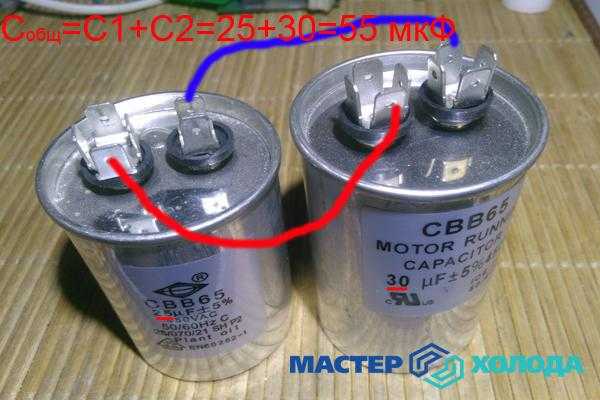

Если нужного номинала нет, то его можно получить параллельным соединением конденсаторов. Общая ёмкость будет равна сумме двух конденсаторов:

То есть, если соединить два конденсатора по 35 мкФ, получим общую ёмкость 70 мкФ, напряжение при котором они смогут работать будет соответствовать их номинальному напряжению.

Такая замена абсолютно равноценна одному конденсатору большей ёмкости.

Если во время замены перепутались провода, то правильное подключение можно посмотреть по схеме на корпусе или здесь: Схема подключения конденсатора к компрессору

Типы конденсаторов

Для запуска мощных двигателей компрессоров применяют маслонаполненные неполярные конденсаторы.

Корпус внутри заполнен маслом для хорошей передачи тепла на поверхность корпуса. Корпус обычно металлический, аллюминиевый.

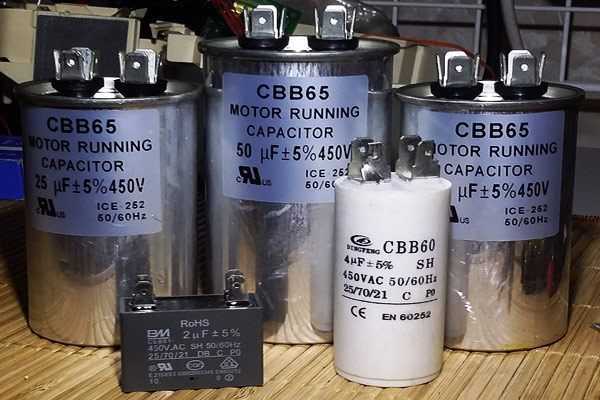

Самые доступные конденсаторы такого типа CBB65.

Для запуска менее мощной нагрузки, например двигателей вентиляторов, используют сухие конденсаторы, корпус которых, обычно, пластмассовый.

Наиболее распространённые конденсаторы этого типа CBB60, CBB61.

Клеммы для удобства соединения сдвоенные или счетверённые.

Создайте аккаунт или войдите в него для комментирования

Вы должны быть пользователем, чтобы оставить комментарий

Создать аккаунт

Зарегистрируйтесь для получения аккаунта. Это просто!

как с конденсатором, включения напрямую

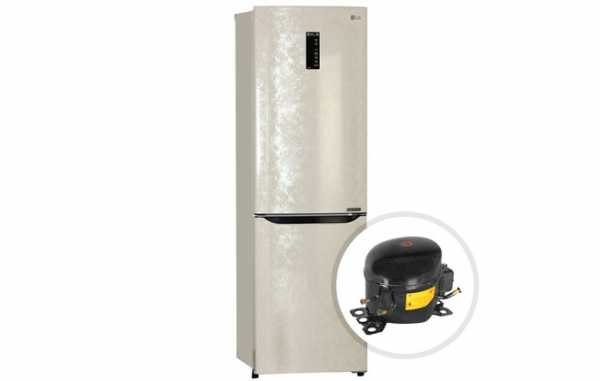

Для циркуляции хладагента в холодильных установках используются насосные блоки с приводом от электрического двигателя. Знание схемы подключения компрессора холодильника понадобится начинающему мастеру или пользователю, самостоятельно обслуживающему холодильное оборудование. Корректная коммутация позволит уточнить пригодность мотора к эксплуатации, но точную причину поломки определит только специалист.

Подключение по инструкции

Электрический двигатель, используемый для привода насоса, оснащается двойной обмоткой возбуждения. Для старта оборудования требуется повышенная мощность, поэтому в конструкции мотора предусмотрена пусковая обмотка. После начала работы происходит автоматическое переключение питания на рабочую обмотку, что обеспечивает снижение энергопотребления. Дополнительные реле, поддерживающие требуемый температурный фон, расположены до корпуса компрессора.

Чтобы подключить компрессор холодильника по заводской схеме, потребуется использовать кабель, оснащенный штепсельной розеткой. Провода подводятся к выводам на корпусе реле, поскольку для питания используется переменный ток, то полярность соединения не учитывается. Для обеспечения надежного контакта на кабелях устанавливаются клеммы, тип элементов зависит от модификации и производителя реле. После включения штепселя в розетку мотор должен заработать, если пуск закончился неудачей, то следует начать проверку компонентов в цепи питания.

Как подключить без реле

В конструкции оборудования используется реле, которое переключает подачу тока в зависимости от режима работы. Изделие обеспечивает защиту обмоток электродвигателя, при его поломке или отсутствии нормальный пуск мотора невозможен. Владелец оборудования может имитировать работу реле, что позволяет проверить работоспособность компрессора. Эксплуатировать холодильник с отсутствующим реле категорически запрещается.

Для включения оборудования необходимо обеспечить подачу переменного тока напряжением 220 В на обе обмотки мотора. Для подсоединения изделия требуется медный кабель сечением не менее 0,75 мм² (допускается использование монолитного или многожильного провода). Для обеспечения контакта на концы провода устанавливаются соединительные клеммы, которые фиксируются припоем или обжатием специальным инструментом. Коммутация питания производится к выводам общей точки и рабочей обмотки (расположение элементов указывается на корпусе компрессора).

На части компрессоров для обеспечения доступа к контактным элементам потребуется снять специальную емкость из пластика, в которую собирается конденсат и талая вода.

Для подачи короткого импульса на пусковую обмотку используется электротехническая отвертка (с рукояткой из специального пластика) или отдельный тумблер. Кнопка помещается в разрыв провода, которым соединяются выводы обмоток. При исправных обмотках и подшипниковых опорах мотор начинает работать, пусковая обмотка отключается удалением отвертки или повторным нажатием на переключатель.

Как подключить без конденсатора

Классический конденсатор в холодильном оборудовании используется для охлаждения и преобразования газообразного хладагента в жидкую фазу. Насос хладагента допускает кратковременную работу без конденсационного блока, но длительно эксплуатировать агрегат не рекомендуется (из-за отсутствия подачи масла). В самом компрессоре встречается электролитический конденсатор, обеспечивающий дополнительный импульс тока в момент пуска оборудования. Конденсатор использовался в холодильниках, выпущенных в 60-70-х гг. прошлого столетия.

Конденсатор работает совместно с управляющим реле, размещается в разрыве между линией питания и пусковой обмоткой. При проверке работоспособности мотора можно подключить питание напрямую, обойдя дополнительные компоненты цепи. В оборудовании, выпущенном после 90-х гг., элемент не используется. Конденсатор применяется для пуска 3-фазных электродвигателей, подключаемых к бытовой сети переменного тока. Установленный элемент имитирует недостающую фазу, но в бытовом холодильном оборудовании такие двигатели не используются.

Если в цепи имелся конденсатор, то он удаляется (выпаивается), последующий пуск производится через штатное реле.

Если мотор не реагирует на подачу питания, то потребуется демонтировать реле. Если при подаче питания из корпуса компрессора доносится монотонное гудение, то причиной поломки являются заклинившие подшипники качения или сломанный поршневой насос. Если мотор не работает и нет постороннего гула, то причину утраты работоспособности следует искать в обрыве проводов внутри компрессора. Подобный агрегат не ремонтируется, а подлежит утилизации.

Проверка правильности подключения

Проверка корректности подключения компрессора холодильной установки выполняется в соответствии с монтажной схемой, прилагаемой к инструкции по эксплуатации. Один провод, идущий от розетки, подключается напрямую к общей точке компрессора. Второй шнур проходит через блок управления холодильником, а затем подсоединяется к реле. Внутри корпуса устройства расположен биметаллический предохранитель, от него питание подается к контактным пластинам, которые распределяют энергию между обмотками (в зависимости от режима работы).

При проверке состояния цепей используется тестовый прибор, позволяющий определить обрывы электропроводки. Дополнительным тестом является контрольный замер давления, создаваемого поршневой группой насоса. Манометр устанавливается к напорной магистрали (предварительно отрезанной от трубок подачи хладагента), затем в систему заправляется газ. После подачи питания давление в системе должно составить не менее 6 МПа. Если давление ниже, то насос считается неисправным и подлежит замене (вне зависимости от состояния электрического привода).

Тестирование электрических цепей компрессора не всегда позволяет найти причину поломки холодильника. При использовании устройств инверторного типа для пуска двигателя необходим электронный блок, который установлен внутри холодильника. Попытки принудительно запустить такой электродвигатель приведут к коротким замыканиям и полной утрате работоспособности. Неработающие установки с электронным управлением и инверторным компрессором рекомендуется обслуживать в специализированных сервисных центрах, оснащенных соответствующим оборудованием.

tehno.expert

подключить, напрямую, двигатель, пускового, схема, проверить мотор

Установленный в холодильных машинах компрессор с электрическим приводом обеспечивает циркуляцию хладагента и поддержание требуемой температуры в морозильных камерах. При снижении производительности или появлении проблем с запуском мотора следует проверить состояние цепей, а затем запустить компрессор холодильника без реле, что позволит убедиться в исправности агрегата.

Когда и зачем нужно такое подключение

Компрессор холодильного оборудования представляет собой поршневую машину с приводом от коллекторного электрического двигателя переменного тока. Привод и нагнетательный механизм установлены на раме внутри металлического замкнутого корпуса. Кожух крепится к корпусу холодильника болтами через опоры с резиновыми демпфирующими вставками. На корпусе установлено специальное пусковое реле, в которое выведены контакты обмоток. Реле работает совместно с термостатом, обеспечивая поддержание заданной температуры в морозильной камере холодильной установки.

Подсоединение напрямую применяется для проверки состояния обмоток электрического двигателя без учета состояния реле, термостата и соединяющей проводки. Перед началом тестирования следует проверить работоспособность обмоток, а также отсутствие пробоя электрических цепей на корпус компрессора.

Проверка работоспособности компрессора

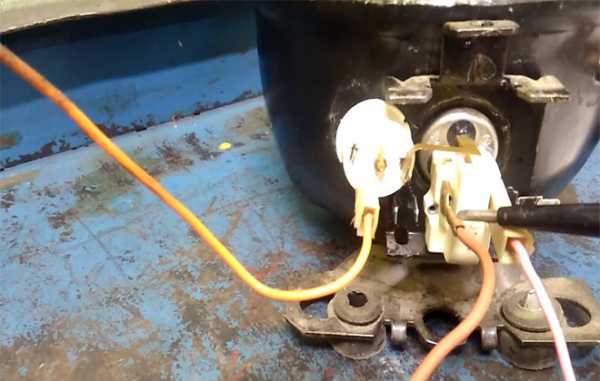

Проверить мотор можно при помощи тестового прибора, переключенного в режим измерения сопротивления. С реле демонтируется защитный кожух, из корпуса насосного агрегата выведены 3 провода, которые подсоединены к общему выходу, рабочей и пусковой обмотке. Щупы прибора поочередно подсоединяются к контактам, сопротивление обмоток зависит от модификации электрического двигателя и даты выпуска. Нормальным считается значение в диапазоне 15-40 Ом, при отклонении параметра на 10 Ом и выше агрегат неисправен.

Для проверки состояния изоляционного слоя тестер подключается к выводам и корпусу компрессора. Рекомендуется прикладывать щуп к участку с удаленным слоем краски. На исправном агрегате цепь будет разомкнутой (измеритель покажет бесконечное сопротивление). После этого запускаем компрессор, подсоединив провода напрямую к контактам в распределительной коробке. Если прибор покажет конечное значение сопротивления, то имеется пробой или повреждение изоляционного слоя. Такое изделие запускать запрещено во избежание поражения пользователя электрическим током.

Как подключить и запустить

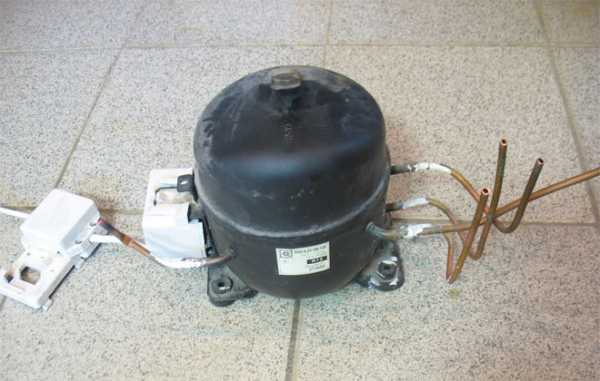

Допускается запустить компрессор холодильника без пускового реле, подав напряжение на пусковую и рабочую обмотку. Для коммутации используется медный многожильный кабель, на конце проводов устанавливаются соединительные клеммы, обеспечивающие надежный контакт. Клеммы крепятся к общей точке и выводу рабочей обмотки. Для улучшения доступа к контактным площадкам допускается временно демонтировать пластиковый лоток для сбора конденсата и талой воды, расположенный на верхней части компрессора.

Подключение компрессора холодильника производится временным подключением пусковой цепи (например, отверткой с изолированной рукояткой). Для повышения безопасности работы в разрыв цепи устанавливается специальная кнопка, активирующая обмотку при нажатии. Если запуск не удается, то заклинили подшипники ротора электромотора или элементы конструкции кривошипного механизма. При заклинивании деталей мотор издает характерное гудение.

После запуска мотора владелец оборудования оставляет холодильник работающим, периодически оценивая состояние морозильной камеры и проверяя температуру теплообменника, расположенного на задней стенке корпуса. Если на поверхности камеры появляется слой льда, а радиатор нагревается, то следует проверять пусковое реле и термостат. При отсутствии нагрева теплообменника и льда необходимо проверить наличие хладагента в магистралях.

Дополнительно рекомендуется проверить состояние поршневой группы. Для тестирования необходимо подсоединить манометр к нагнетательной магистрали; для коммутации используется специальная муфта. После включения мотора описанным выше способом стрелка прибора должна дойти до 6 атмосфер и выше, пониженное давление сигнализирует об износе поршня или зеркала цилиндра, о падении уровня фреона в холодильной установке.

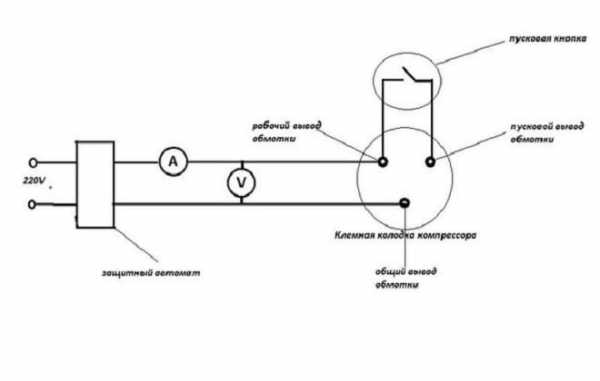

Схема

В схему прямого подключения оборудования входят общая точка и вывод рабочей обмотки, которая имеет сопротивление в пределах 30-40 Ом. При подаче напряжения только на пусковую обмотку мотор работать не будет. На корпусах электрических двигателей или на реле наносится электрическая схема, которая поможет пользователю разобраться в тонкостях подключения. Рекомендуется подсоединять кабели питания инструментом, предназначенным для проведения электромонтажных работ. Перед началом коммутации штепсельная вилка извлекается из розетки бытовой сети.

tehno.expert

Как подключить однофазный электродвигатель через конденсатор

В технике нередко используются двигатели асинхронного типа. Такие агрегаты отличаются простотой, хорошими характеристиками, малым уровнем шума, легкостью эксплуатации. Для того, чтобы асинхронный двигатель вращался, необходимо наличие вращающегося магнитного поля.

Такое поле легко создается при наличии трехфазной сети. В этом случае в статоре двигателя достаточно расположить три обмотки, размещенные под углом 120 градусов друг от друга и подключить к ним соответствующее напряжение. И круговое вращающееся поле начнет вращать статор.

Однако бытовые приборы обычно используются в домах, в которых чаще всего имеется только однофазная электрическая сеть. В этом случае обычно применяются однофазные двигатели асинхронного типа.

Почему применяют запуск однофазного двигателя через конденсатор?

Если на статоре двигателя поместить одну обмотку, то при протекании переменного синусоидального тока в ней образуется пульсирующее магнитное поле. Но это поле не сможет заставить ротор вращаться. Чтобы запустить двигатель надо:

на статоре разместить дополнительную обмотку под углом около 90° относительно рабочей обмотки;
последовательно с дополнительной обмоткой включить фазосдвигающий элемент, например, конденсатор.

В этом случае в двигателе возникнет круговое магнитное поле, а в короткозамкнутом роторе возникнут токи.
Взаимодействие токов и поля статора приведет к вращению ротора. Стоит напомнить, что для регулировки пусковых токов — контроль и ограничение их величины — используют частотный преобразователь для асинхронных двигателей.

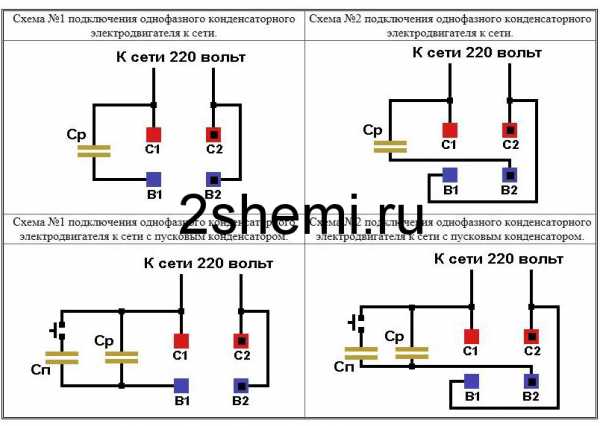

Варианты схем включения — какой метод выбрать?
В зависимости от способа подключения конденсатора к двигателю различают такие схемы с:
пусковым,
рабочим,
пусковым и рабочим конденсаторами.

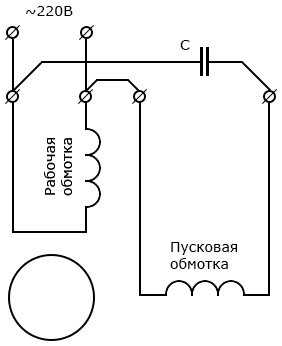

Наиболее распространенной методом является схема с пусковым конденсатором.
В этом случае конденсатор и пусковая обмотка включаются только на момент старта двигателя. Это связано со свойством продолжения агрегатом своего вращения даже после отключения дополнительной обмотки. Для такого включения чаще всего используется кнопка или реле.
Поскольку пуск однофазного двигателя с конденсатором происходит довольно быстро, то дополнительная обмотка работает небольшое время. Это позволяет для экономии выполнять ее из провода с меньшим сечением, нежели основная обмотка. Для предупреждения перегрева дополнительной обмотки в схему часто добавляют центробежный выключатель или термореле. Эти устройства отключают её при наборе двигателем определенной скорости или при сильном нагреве.
Схема с пусковым конденсатором имеет хорошие пусковые характеристики двигателя. Но рабочие характеристики при таком включении ухудшаются.
Это связано с принципом работы асинхронного двигателя, когда вращающееся поле является не круговым, а эллиптическим. В результате этого искажения поля возрастают потери и падает КПД. Есть несколько вариантов подключения асинхронных двигателей под рабочее напряжение. Соединение звездой и треугольником (а также комбинированный способ) имеют свои преимущества и недостатки. Выбранный метод включения влияет на пусковые характеристики агрегата и его рабочую мощность.
Принцип действия магнитного пускателя основан на возникновении магнитного поля при прохождении электричества через втягивающую катушку. Подробнее об управлении двигателем с реверсированием и без читайте в отдельной статье.
Более хорошие рабочие характеристики можно получить при использовании схемы с рабочим конденсатором.
В этой схеме конденсатор после запуска двигателя не отключается. Правильным подбором конденсатора для однофазного двигателя можно компенсировать искажение поля и повысить КПД агрегата. Но для такой схемы ухудшаются пусковые характеристики. Необходимо также учитывать, что выбор величины емкости конденсатора для однофазного двигателя производится под определенный ток нагрузки.
При изменении тока относительно расчетного значения поле будет переходить от круговой к эллиптической форме и характеристики агрегата ухудшатся. В принципе, для обеспечения хороших характеристик необходимо при изменении нагрузки двигателя менять величину емкости конденсатора. Но это может слишком усложнить схему включения.

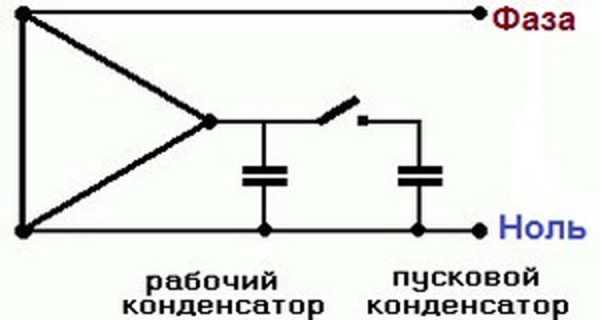

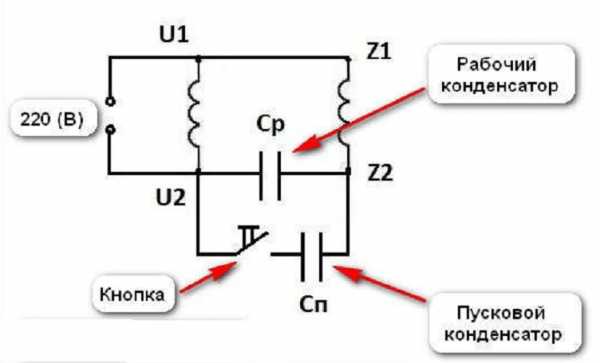

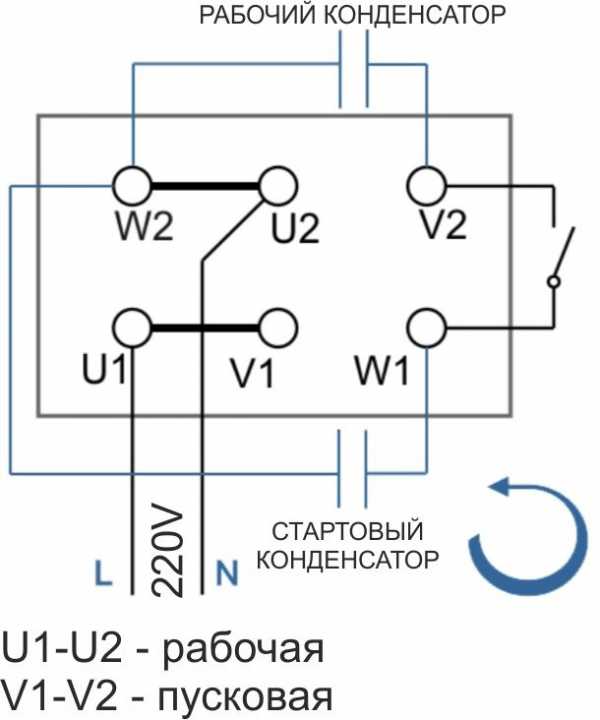

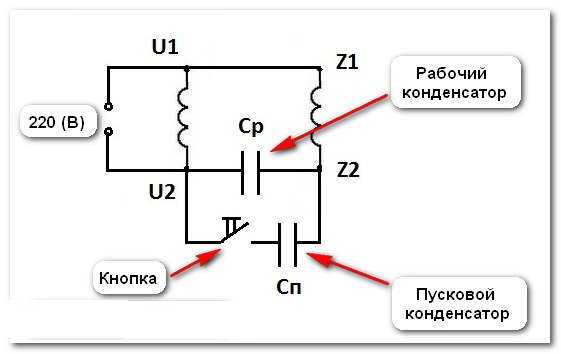

Компромиссным решением является выбор схемы с пусковым и рабочим конденсаторами. Для такой схемы рабочие и пусковые характеристики будут средними по сравнению с рассмотренными ранее схемами.
В общем, если при подключении однофазного двигателя через конденсатор требуется большой пусковой момент, то выбирается схема с пусковым элементом, а при отсутствии такой необходимости – с рабочим.
Подключение конденсаторов для запуска однофазных электродвигателей
Перед подключением к двигателю можно проверить конденсатор мультиметром на работоспособность.
При выборе схемы у пользователя всегда есть возможность выбрать именно ту схему, которая ему подходит. Обычно все выводы обмоток и выводы конденсаторов выведены в клеммную коробку двигателя.
Чтобы установить скрытую проводку в деревянном доме, необходимо кроме обладания определенными знаниями оценить все плюсы и минусы данного вида энергоснабжения помещений.
Наличие трехжильной проводки в частном доме предполагает использование системы заземления, которую можно сделать своими руками. Как заменить электропроводку в квартире по типовым схемам, можно узнать здесь.
При необходимости модернизировать схему или самостоятельно сделать расчет конденсатора для однофазного двигателя можно, исходя из того, что на каждый киловатт мощности агрегата требуется емкость в 0,7 — 0,8 мкФ для рабочего типа и в два с половиной раза большая емкость для пускового. При выборе конденсатора необходимо учитывать, что пусковой должен иметь рабочее напряжение не меньше 400 В.
Это связано с тем, что при пуске и остановке двигателя в электрической цепи из-за наличия ЭДС самоиндукции возникает всплеск напряжения, достигающий 300-600 В.
Выводы:
Однофазный асинхронный двигатель широко используется в бытовых приборах.
Для запуска такого агрегата необходима дополнительная (пусковая) обмотка и фазосдвигающий элемент — конденсатор.
Существуют различные схемы подключения однофазного электродвигателя через конденсатор.
Если надо иметь больший пусковой момент, то используется схема с пусковым конденсатором, при необходимости получения хороших рабочих характеристик двигателя используется схема с рабочим конденсатором.
Подробное видео о том, как подключить однофазный двигатель через конденсатор

elektrik24.net
Схемы включения асинхронных двигателей — Toyota Tercel, 1.5 л., 1994 года на DRIVE2

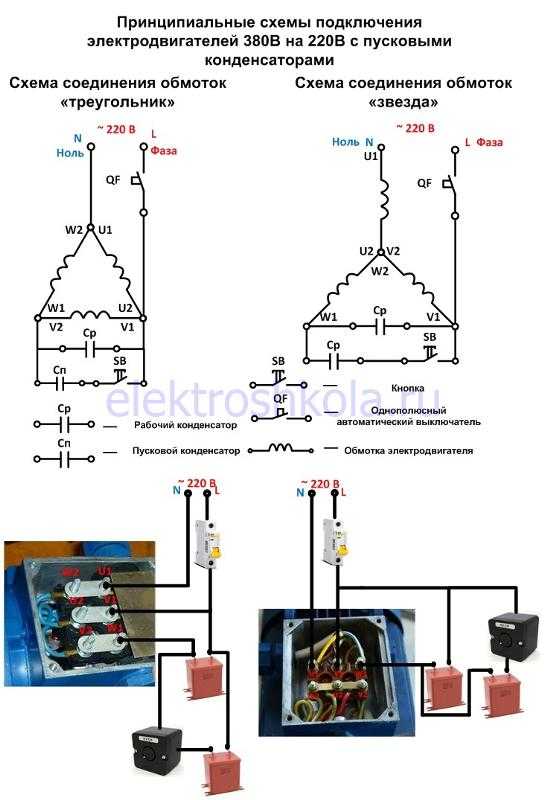

Простые способы включения трехфазных двигателей в однофазную сеть
Всякий асинхронный трехфазный двигатель рассчитан на два номинальных напряжения
трехфазной сети 380 /220 — 220/127 и т. д. Наиболее часто встречаются двигатели 380/220В.
Переключение двигателя с одного напряжения на другое производится подключением обмоток «на
звезду» — для 380 В или на «треугольник» — на 220 В. Если у двигателя имеется колодка
подключения, имеющая 6 выводов с установленными перемычками, следует обратить внимание в
каком порядке установлены перемычки. Если у двигателя отсутствует колодка и имеются 6 выводов
— обычно они собраны в пучки по 3 вывода. В одном пучке собраны начала обмоток, в другом концы
(начала обмоток на схеме обозначены точкой).
В данном случае «начало» и «конец» — понятия условные, важно лишь чтобы направления намоток
совпадали, т. е. на примере «звезды» нулевой точкой могут быть как начала, так и концы обмоток, а
в «треугольнике» — обмотки должны быть соединены последовательно, т. е. конец одной с началом
следующей. Для правильного подключения на «треугольник» нужно определить выводы каждой

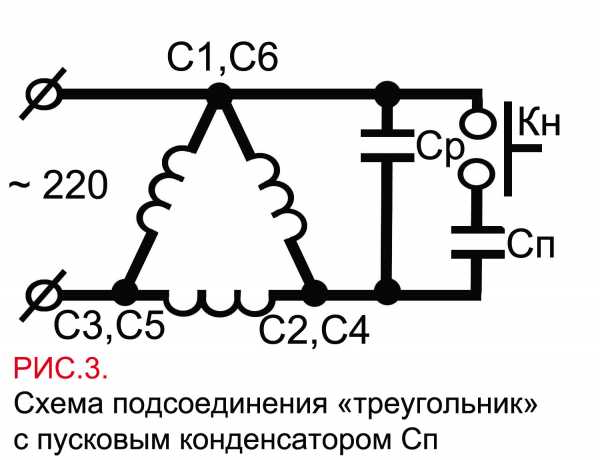

обмотки, разложить их попарно и подключить по след. схеме:
Если развернуть эту схему, то будет видно, что катушки подключены «треугольником».
Если у двигателя имеется только 3 вывода, следует разобрать двигатель: снять крышку со
стороны колодки и в обмотках найти соединение трёх обмоточных проводов (все остальные
провода соединены по 2). Соединение трёх проводов является нулевой точкой звезды. Эти 3
провода следует разорвать, припаять к ним выводные провода и объединить их в один пучок. Таким
образом мы имеем уже 6 проводов, которые нужно соединить по схеме треугольника. Если имеется
6 выводов, но не объединены в пучки и не имеется возможности определить начала и концы.
можно посмотреть здесь.

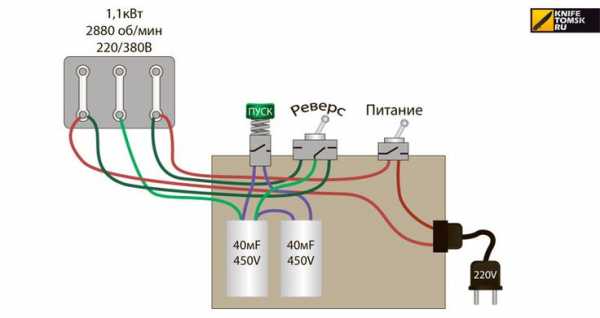

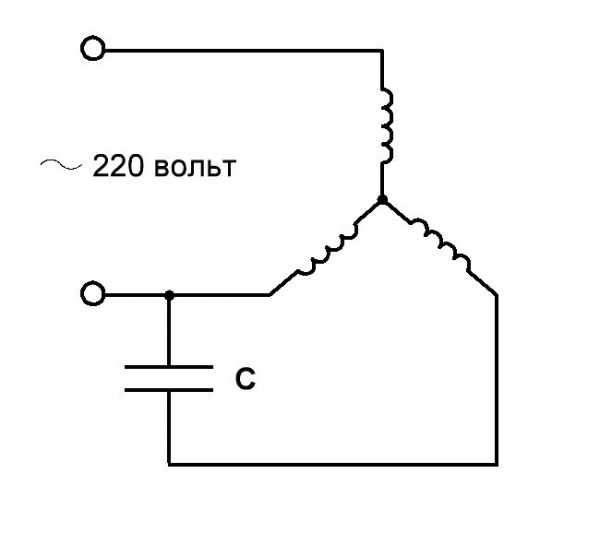

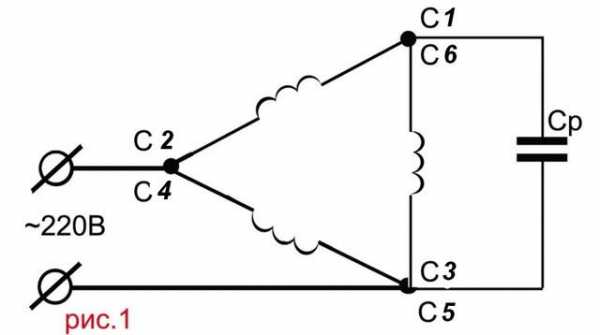

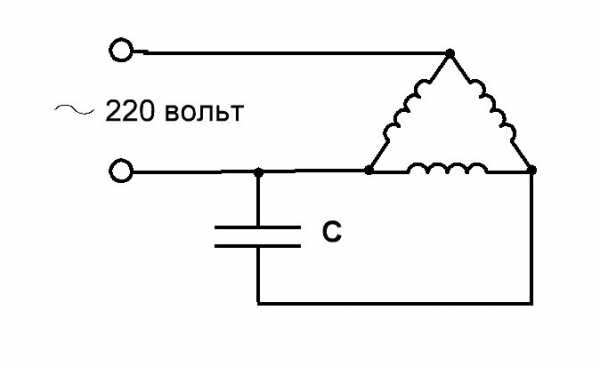

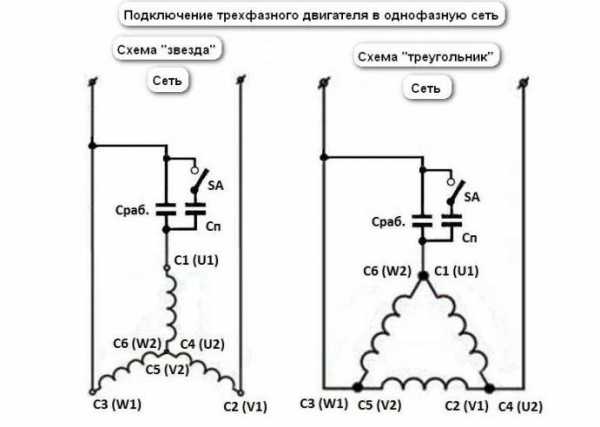

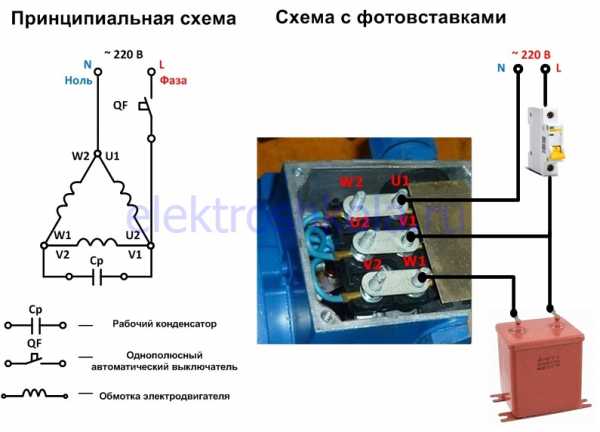

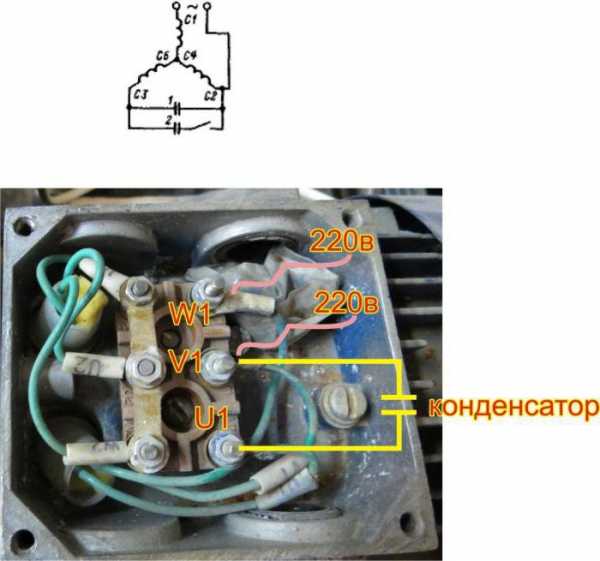

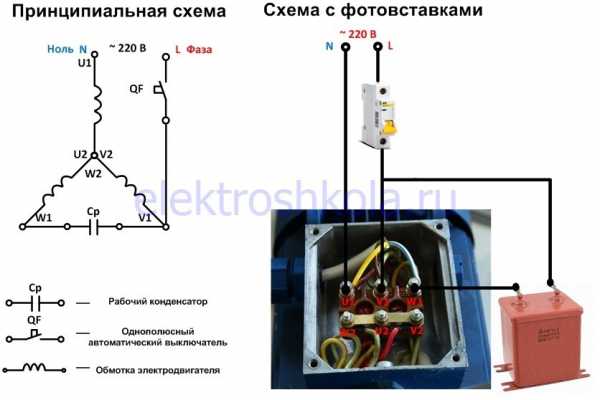

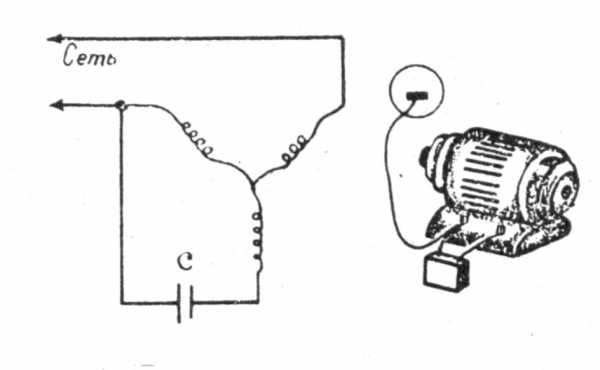

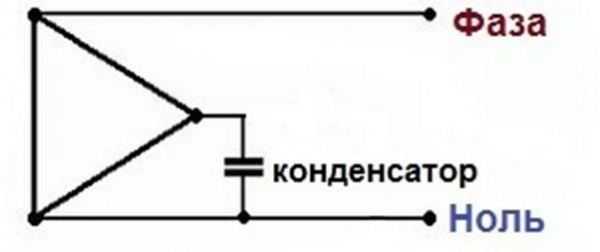

Трехфазный двигатель вполне успешно может работать и в однофазной сети, но ждать от
него чудес при работе с конденсаторами не приходится. Мощность в самом лучшем случае будет не
более 70% от номинала, пусковой момент сильно зависит от пусковой емкости, сложность подбора
рабочей емкости при изменяющейся нагрузке. Трехфазный двигатель в однофазной сети это
компромис, но во многих случаях это является единственным выходом.
Существуют формулы для рассчета емкости рабочего конденсатора, но я считаю их
www.drive2.ru
Схема Подключения Электродвигателя Через Конденсатор
Затем мотор работает как асинхронный двигатель на основной обмотке. Расчет емкости должен производиться с учетом номинальной мощности ЭД.

Найти требуемую емкость опытным путем — самое правильное решение.

Для запуска электромашины этого типа, может быть использован пусковой резистор. Невозможно точно знать коэффициент мощности и мощность двигателя, а следовательно и силу тока.
Как просто подключить трехфазный двигатель треугольником и звездой в сеть 220, через конденсатор.

При необходимости иметь в процессе эксплуатации большую мощность и КПД применяют схему с рабочим конденсатором — обычно в однофазном конденсаторном двигателе для бытовых нужд небольшой мощности, в пределах 1 кВт.

В этом примере направление вращения, вы уже не измените, какое есть такое и будет.

Подключается все просто, на толстые провода подается в. Они играют роль шунтов, однако действую не мгновенно.

Эти соединения и будут выводами двигателя для подключения к электропитанию. Соответственно, первую схему используют в устройствах с тяжелым пуском, а с рабочим конденсором — если нужны хорошие рабочие характеристики.

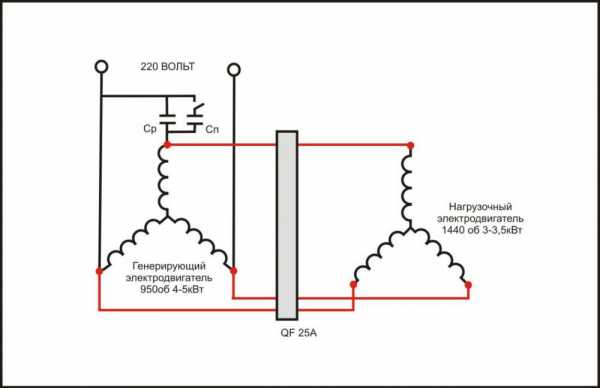

Различные виды двигателей использовались для испытаний на пригодность выполнять функции генератора. В документации описаны способы подключения конденсаторов для реверсирования двигателя.

Подключение конденсатора. Как подключить конденсатор к электродвигателю. Схема.
Подключение
Но тогда параметры элементов цепи, которые зависят от мощности и схемы соединения обмоток будет необходимо менять, что не очень удобно в эксплуатации. Модель с мощностью 3 кВт будет стоить уже около 10 тыс. Подключение производится по этой схеме. Подключение трехфазного двигателя по схеме треугольник Распределительная коробка трехфазного двигателя с положением перемычек для подключения по схеме треугольник В распределительной коробке контакты обычно сдвинуты — напротив С1 не С4, а С6, напротив С2 — С4.

Для возможности работы электродвигателя в однофазной сети вольт необходимо для начала его обмотки переключить на схему треугольник.

Величина рабочей емкости конденсатора определяется конструктивным исполнением двигателя.

Называют их конденсаторными.

Нужно, чтобы номинальное напряжение конденсатора было равно или больше расчетного.

Тем не менее, бесконденсаторный пуск 3-х фазного мотора от однофазной сети возможен, благодаря применению двунаправленных ключей, срабатывающих на короткие промежутки времени.

Чтобы исключить межвитковое короткое замыкание, используют термореле, которое при достижении критической температуры отключает дополнительную обмотку. Не все трехфазные электродвигатели способны хорошо работать в однофазных сетях, однако большинство из них справляются с этой задачей вполне удовлетворительно — если не считать потери мощности.
Подключение 3-фазного двигателя в сеть 220В через пусковой и рабочий конденсаторы
Навигация по записям
Существуют и другие схемы для подключения двигателя через конденсатор, но эти вопросы рассмотрим в другой раз в другой статье.

Заключение Асинхронники на В широко применяются в быту. В качестве основы для статора и ротора используется электротехническая сталь

Все эти схемы успешно применяются при эксплуатации асинхронных однофазных двигателей.

Принцип схемы там очень прост — изменение направления тока в рабочей обмотке С1-С2. А они есть не у всех, даже у электриков. От однофазной сети трехфазные устройства работают с помощью емкостных или индуктивно-емкостных цепей, сдвигающих фазу. Последний предназначен для отключения дополнительной обмотки от источника питания после запуска.

Точные значения потери мощности зависят от схемы подключения, условий работы двигателя, величины емкости фазосдвигающего конденсатора. Применение этого типа однофазных двигателей, как правило, ограничивается прямым приводом таких нагрузок, как вентиляторы, воздуходувки или насосы, которые не требуют высокого пускового крутящего момента. Главную функцию берут на себя рабочие конденсаторы.
Принцип действия и схема запуска

Конденсаторы, которые находятся в цепи, могут быть заряжены. Требуемый момент вращения обеспечивается за счет смещения фазных токов в обмотках АД. И во многих случаях электрооборудование приводится в движение трехфазными двигателями.
Если посмотреть на табличку, где через дробь указываются два тока, то это будет меньший из них. Рабочий конденсатор подключен постоянно в цепи обмоток, пусковой через выключатель запуска замыкается кратковременно Установка и подбор компонентов Конденсаторы имеют немалые габариты, поэтому не всегда помещаются во внутреннюю часть борно распределительная коробка на корпусе электродвигателя. Сразу же заниматься расчетами схемы подключения не имеет смысла.
Емкость пускового конденсатора должна быть в 2,5 — 3 раза больше рабочего. Если двигатель легко запускается и мощности его достаточно для работы, то все подобрано правильно. Подключается все просто, на толстые провода подается в.
подключение двигателя 380 на 220 вольт
Для чего нужен конденсатор
Например, если ток равен 1. Подключение трехфазного двигателя к однофазной сети Частота вращения трехфазного двигателя, работающего от однофазной сети, остается почти такой же, как и при его включении в трехфазную сеть.
В качестве кнопки так же можно использовать обычный выключатель. Как правильно подобрать конденсаторы Теоретически предполагается осуществлять расчет необходимой емкости путем деления силы тока на напряжение и полученную величину умножить на коэффициент.
Если ротор движется в нужном направлении, каких-либо дополнительных манипуляций производить не нужно. Он включается параллельно рабочему на непродолжительное время пуска электродвигателя. На какой из них разницы нет, направление вращения от этого не зависит.
Мы не будем изменять направление тока в той или иной обмотке. Трехфазные агрегаты на практике получили большее распространение, чем однофазные. Но это напряжение переменного тока, а для выбора конденсаторов надо знать напряжение постоянного тока. Рабочая обмотка однофазного двигателя всегда имеет сечение провода большее, а следовательно ее сопротивление будет меньше.
Еще по теме: Составление сметы и плана электромонтажных работ
Это тоже одна из разновидностей обмоток. При подключении двигателя к однофазной сети, ток по обмоткам течет, но вращающегося магнитного поля нет, ротор не крутится. Она всегда работает короткое время и служит для запуска двигателя. Напряжение на них может достигать больших значений.
Первая задача решается «прозваниванием» всех проводов тестером замером сопротивления. Принцип действия используется в насосном оборудовании, холодильных установках, воздушных компрессорах и т. Чтобы исключить межвитковое короткое замыкание, используют термореле, которое при достижении критической температуры отключает дополнительную обмотку. Статор электродвигателя.
На этом все. Через щели в корпусе внутрь устройства втянуты сторонние вещества.
Коллекторный двигатель же двигатель от стиральной машины подключить очень просто. Тепловое реле отключает обе фазы обмотки, если они нагреваются выше допустимого. Знать устройство пусковой и рабочей обмоток однофазного двигателя надо обязательно. Были сделаны выводы, что скорость вращения ротора прибора, который используется в качестве генератора, не зависит от напряжения, которое подано на питающую однофазную сеть. Значит, вычислили мы ёмкость и следующим шагом нам надо знать напряжение на конденсаторе.
Как подключить электродвигатель на 220 вольт.
tokzamer.ru
No related posts.
