Как заземлить газовый котел: Как сделать заземление газового котла

Как сделать заземление газового котла


Для ввода в эксплуатацию отопительного оборудования, потребуется выполнить заземление газового котла, в строгом соответствии с существующими нормами. После проверки заземления, составляется акт приемки. В документацию вносится информация о характеристиках заземления.

Нужно ли заземлять газовый отопительный котел и для чего

Во время работы отопительного оборудования, независимо от типа и степени автоматизации, образуется статическое напряжение. Поэтому, при установке газового котла, должно быть выполнено заземление, по следующим причинам:

  • Поломка автоматики – котлы, оснащенные электронным микропроцессором, чувствительны к любым скачкам напряжения в сети. Выйти из строя, автоматика может и от статического напряжения. Газовый котел без заземления, проработает недолго. Замена платы автоматики, обойдется, приблизительно в половину себестоимости котельного оборудования.
  • Опасность взрыва – скопившееся статическое напряжение, является одной из самых распространенных причин возгорания газового оборудования. Положительное влияние заземления на работу котла, заключается в том, что полностью предотвращается появление искры, приводящей к взрыву при утечке газа.
В ПУЭ 1.7.103 оговариваются параметры и требования к подключению отопительного оборудования. Перед тем как выдать акт проверки заземления газового котла, инспектор проверит, чтобы монтаж контура соответствовал указанным нормам.

Как правильно выполнить заземление котла на газе

В ПУЭ оговаривается необходимость заземления, но не оговаривается, что требуется приобретать уже готовый комплект для заземления (хотя это рекомендуется представителями газовой службы). Контур вполне можно сделать своими руками.

Чтобы самостоятельно и правильно выполнить работы, учитывают следующие нюансы:

  1. Возможный тип системы заземления.
  2. Параметры сопротивления.
  3. Рекомендуемые материалы для изготовления заземляющего контура.
  4. Стоимость работ.

Контур заземления для подсоединения газового котла, должен строго соответствовать указанным в ПУЭ нормам и параметрам. Если проверка показывает отклонение от норм, указанных в документации, представитель Газовой службы вправе отказать в воде оборудования в эксплуатацию.

Способы заземления котлов

Существует несколько способов монтажа заземляющего контура:

  • По типу устройства – существует необходимость отдельного заземления газового котла. Бытовая техника: стиральные машинки, холодильники, чайники и т.п., имеют отличия по параметрам и техническим характеристикам от отопительного оборудования.
    ПУЭ предъявляют более высокие требования к подключению газового котла. Поэтому, если планируется установка заземления посредством розетки, ее необходимо подключать не к щитовой, а непосредственно к контуру.
  • По особенностям изготовления – подключение выполняется готовым комплектом, специально изготовленным для подключения к газовому котлу, либо с помощью подручных материалов.

В ПУЭ, касающихся заземления, описаны нормы, запрещающие использовать водопроводную, канализационную или газовую трубу, как заземление при подключении котла.

Какое сопротивление контура заземления должно быть

Необходимое сопротивление для заземления при подключении газового котла, зависит не только от характеристик отопительного оборудования, но и от грунта. В ПУЭ 1.7.103 указаны следующие нормы:

  • Глинистый грунт – допустимое сопротивление не должно превышать 10 Ом. Норма действительна для однофазного тока и линейного напряжения (380 В).
  • Песчаный грунт – максимальное сопротивление заземляющего устройства должно быть не более 50 Ом.

Представители газового хозяйства, зачастую опираются на пункт ПУЭ 1.7.59, согласно которому, минимальные требования выше, чем в 1.7.103. В обычном грунте, сопротивление не должно быть выше 10 Ом.

Какие материалы необходимы для заземления

Требования к заземлению при подключении газового котла, также затрагивают типы материалов, используемых при проведении монтажных работ. Существуют следующие рекомендации:

  • Провод заземления от щитка к контуру, уложенному в грунт, должен быть сечением: медный – не менее 10 мм², алюминиевый – 16 мм², стальной – 75 мм².
  • В качестве вертикальных штырей, забиваемых в грунт, используют стальные трубы или уголки, соединенные шиной между собой с применением точечной сварки. В готовые комплекты, входят оцинкованные или омедненные электроды.
  • Автоматика и УЗО – котел подключается к щитку с установленной электроарматурой. ПУЭ запрещает устанавливать УЗО с газовым котлом без заземления. Но допускается дублирование системы безопасности, когда заземляющий контур, одновременно устанавливается вместе с устройством защитного отключения.

Стоимость организации заземления котла

Чтобы подсчитать, во сколько обойдется подключение котла, потребуется выполнить расчет контура заземления. На себестоимость влияет несколько факторов:

  1. Тип грунта.
  2. Выбранный материал электродов и толщина провода.
  3. Тип используемого заземления.


Еще один фактор, который, зачастую не учитывается – это то, какая организация будет осуществлять аудит и выдаст протокол проверки сопротивлений заземлителей и заземляющих устройств.

В модульной газовой котельной, предусмотрена специальная металлическая лента или шина, на которую выведена «земля» со всех металлических конструкций и электроузлов. Для подключения, требуется установить металлические электроды в грунт и соединить проводом контур и выходящую клемму.

Кто и как выполняет проверку заземления котла

Достаточно часто, можно встретить противоречивую информацию по вопросу, кто выдает акт на заземление. Дело в том, что проверку правильного подключения и работоспособности котла, должен провести представитель Газового хозяйства.

С другой стороны, замер сопротивления заземления для ввода в эксплуатацию газового котла (как электрооборудования), согласно правилам ПУЭ выполняет электролаборатория. Она же должна проверить показатели сопротивления общей системы молниезащиты.

Как правило, ответ на этот вопрос зависит от местных особенностей. Есть регионы, в которых представители газового хозяйства, во время приемки, сразу же проверяют показатели заземляющего контура, в других случаях, тестирование проводят специально вызванные для этого представители электролаборатории.

Нормы и периодичность испытаний регламентируют следующие документы:

  • Периодичность проверки – ПТЭЭП, пункты с 2.7.8 по 2.7.15.
  • Подготовка и сдача в эксплуатацию – ПУЭ, пункты с 1.7.100 по 1.7.103.


Периодичность измерения сопротивления растекания тока, устанавливается, в зависимости от технических характеристик отопительного оборудования, но делается не реже чем 1 раз в году. Максимальное значение заземляющего устройства, высчитывается в зависимости от типа почвы, наличия грунтовых вод и других факторов. Если установлено, что показатели сопротивления соответствуют указанным в ПУЭ требованиям, выдается акт или протокол о заземлении.

Заземление газового котла в частном доме своими руками

Заземление газового котла в частном доме проводится в целях безопасности. Конечно, почти любой прибор (если он не имеет специальной защиты) может работать без заземления, но это не означает, что им нужно пренебрегать. К газовым котлам это относится в полной мере, так как соединение их корпуса с землей важно для исправной работы систем автоматики, отвода статического потенциала, отвода атмосферных токов, наведенных по газовой магистрали.

Нужно ли заземлять газовый котел

Несмотря на то, что газовая магистраль сама по себе заземлена, заземления газовой трубы недостаточно. Необходимо предусмотреть дополнительную систему. Делается она не просто «на авось», а по типовым примерам конструкций, которые довольно просты. Рассмотрим их подробнее.

Необходимость заземления оборудования газовых котлов является обязательным

Выбор заземлителя

Под заземлителем подразумевают проводник, имеющий контакт с землей. Главная особенность его конструкции — как можно большая площадь соприкосновения с землей. Почва хоть и является проводником, но очень плохим. Именно поэтому, чтобы обеспечить низкое сопротивление заземления (требования нормативов по эксплуатации газовых котлов), необходима большая площадь соприкосновения заземлителя с грунтом. Заземление газовой трубы не является заземлением котла, для него необходим отдельный заземляющий контур.

Предложено множество вариантов конструкции заземлителей, как промышленных (например, для подстанций), так и для частного применения. Главная характеристика для выбора — максимальный ток, который необходимо отвести в землю при полном пробое, то есть то значение, на которое установлена защитная автоматика.

Перед тем, как сделать заземление для газового котла в частном доме, учитывайте, что конструкция заземлителей, проводов, контактных соединений будет проверяться аттестованными специалистами и на основе полученных данных будет составлен «Протокол проверки заземлителей и заземляющих устройств».

Три вида контура заземления: треугольник, линейная схема, модульно-штыревое заземление

На объекте, где сделано заземление котла, проводятся измерения сопротивления растеканию тока контура заземления. Эта процедура позволяет получить объективные данные о качестве заземлителей, которые давно скрыты под землей. Именно поэтому не стоит пытаться сделать схему заземления на непроверенные объекты неизвестной конфигурации: водопровод, арматуру, газопроводы, канализацию. В этом есть риск, что вам не удастся получить акт о заземлении газового котла, и все придется переделывать заново. Нормы на заземление газовых котлов и газопроводов выработаны ПУЭ (Правила Устройства Электроустановок). Они устанавливают характеристики заземления: сопротивление, сечение проводников, используемые материалы и технологии.

Наиболее распространены столбчатые заземлители. Это любой металлопрокат: трубы, уголки, швеллер, двутавры. Необходимое условие — достаточная жесткость используемых элементов, чтобы их можно было вбить в землю. Если используется ямобур, то соблюдать это требование необязательно. Столбики ставят по треугольнику, что делается для ограничения габаритов места на участке.

Готовые комплекты заземлителей имеют довольно высокую стоимость, поэтому используются редко. Они имеют точно такую же столбчатую конструкцию. Их преимущество — возможность сборки без сварочного аппарата (с латунными соединяющими втулками), однако, такое соединение менее надежно.

Столбчатые заземлители для газового котла в частном доме используют только по той причине, что их можно вбить в землю на значительную глубину. На самом деле, это далеко не лучшая конструкция, потому, что надежный электрический контакт может быть только во влажной почве, в последней четверти заглубленной части столба. Если на участке не каменистый и не скальный грунт, то можно выкопать траншею глубиной около 1 м и длиной 3 м и более (длиннее — лучше). В нее укладывается металлический проводник, который тоже может быть сделан из любого черного или цветного проката. Однако, эта схема не является классической, но тоже вполне может пройти аттестацию.

Подбор материалов для заземлителя

Заземление может быть сделано только из металлических элементов. Все другие материалы проводниками не являются. Теоретически, его можно было бы изготовить из графитовых или угольных стержней, но это тоже не вариант из-за слишком большого их сопротивления. Сухой грунт ток не проводит. Проводимость почвы зависит от ее влажности, когда в ней образуются растворы солей (электролиты), очень хорошо проводящие электрический ток.

Любой металлопрокат: трубы, уголки, швеллер, двутавры

Самым лучшим из возможных материалов для заземлителя является медь и нержавеющая сталь. Применяют и обычную сталь, но нужно учитывать, что срок службы такой конструкции будет напрямую зависеть от ее объемов, т.е. металл коррозируется с определенной скоростью (мм и доли мм в год). Стальные детали заземлителя должны иметь большое сечение: толстые арматурные стержни, трубы и любой металлопрокат. Если вы выберите нержавеющую сталь, то уже можно использовать тонкие уголки. Они обеспечат даже еще большую эффективность, чем массивные стальные детали.

Расчет параметров заземляющего устройства

Бытовые газовые котлы (одноконтурные и двухконтурные) подключаются к заземляющей конструкции в виде треугольника со стороной 2,5 и более м. Глубина стержней по углам — 2,5-3 м. Рекомендуется использовать именно эту конструкцию, так как она обеспечивает экономию материалов при значительной площади контакта с грунтом, является типовой и легко проходит аттестацию при проверке экспертами. Ту же схему используют и при монтаже другого газового оборудования, например, бойлера. Ему, так же как и котлу, требуется заземление.

Расчет элементов контура заземления можно произвести с помощью нашего калькулятора расчета сопротивления заземления.

Заземляющий контур в виде равностороннего треугольника – самый распространенный тип заземляющего устройства

Сечение стальных горизонтальных перемычек не должно быть меньше 48 мм2. Чем больше оно — тем лучше, заземляющий контур будет иметь меньшее сопротивление, что обязательно будет отмечено экспертами при прохождении проверки. В схеме треугольника контакт с землей имеют не только вертикальные стержни, но и горизонтальные. Их засыпают на 20-30 см. Глубже — лучше, но на практике сложно копать глубокую траншею.

Наиболее часто встречается глинистый грунт. Он хорошо держит влагу и легко разрабатывается. Заземление в нем делается просто, а благодаря высокому показателю проводимости, оно еще и эффективно. В бытовых условиях сложно получить данные об удельном сопротивлении грунта, поэтому пользуются усредненными значениями.

Чтобы пройти проверку, главное не брать элементы погружения меньше стандартных. Металл не настолько дорог, чтобы экономить на длине стержней. Просто сделайте глубину погружения стержней не менее 2,5 м и сторону треугольника не менее 2,5 м и заземление гарантированно заработает и почти со 100% вы получите акт на заземление газового котла.

Монтаж заземления

Самое сложное в монтаже заземления — земляные работы. Глубина погружения стержней — 2,5-3 м. Это не означает, что надо копать трехметровую яму. Вполне достаточно пройти половину глубины, а остальное получить забиванием стержней в почву. Здесь многое определяется наличием камней в грунте. В каменистых грунтах такой метод погружения невозможен вовсе.

Сначала на участке размечают треугольник со сторонами около 3 м. Располагать его желательно с той стороны дома, где установлено котел, но это необязательно. Гораздо важнее, чтобы это место не было проходным. Нахождение людей в зоне растекания тока в случае срабатывания нежелательно.

Монтаж контура заземления в форме треугольника

По сторонам треугольника копается траншея, а по углам — ямы, в которые потом будут погружены стержни заземления. Здесь можно использовать любой инструмент. Наиболее практичен ямобур, пусть и ручной, или бензиновый. В аренду берется та же модель, которая используется для бурения под легкие винтовые сваи.

В выкопанную яму сложной треугольной формы погружается заземляющая конструкция. Сначала забивают стойки по углам треугольника, После того, как они будут погружены ниже уровня земли (их длина должна составлять 1,5-3 м при вертикальном погружении) к ним привариваются горизонтальные проводники. Сечение горизонтальных проводников должно быть не меньше, чем вертикальных стоек.

Готовые комплекты заземления газового котла часто сделаны под болтовые соединения. Сварное соединение лучше болтового. Это особенно актуально, так как в условиях постоянной почвенной влаги развивается интенсивная коррозия, и место соединения может перестать проводить электрический ток. Эффективность заземления снизится, а внешне это заметно не будет. Таким образом, плохо сделанные соединения в будущем могут спровоцировать аварийную ситуацию, когда сопротивление заземления вдруг окажется слишком большим, чтобы эффективно отвести ток от пробоя.

Если при копании ямы были крупные изъяты камни, то их не надо использовать при засыпке, так как камень ток не проводит. Подсыпается другой мелкозернистый грунт, который впитает почвенную влагу и станет проводником. Грунт уплотняется вровень с землей.

Место залегания заземляющего треугольника удобно сделать под водосточной трубой. Там грунт более влажный и проводимость его более высокая, поэтому заземление газового котла будет работать эффективно при том же количестве использованных материалов.

Подключение контура заземления

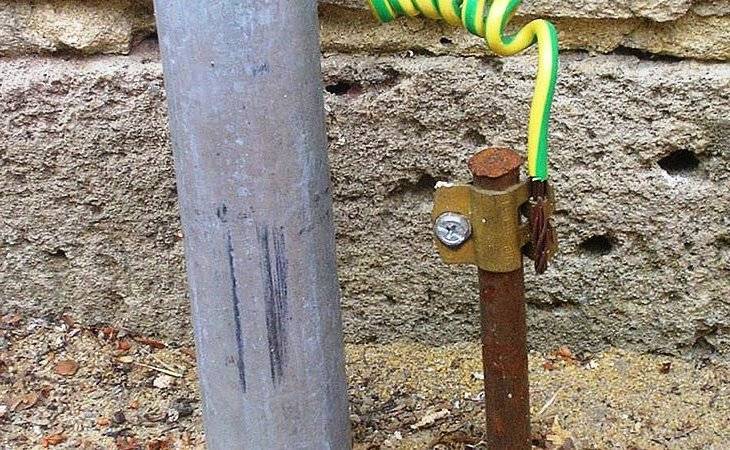

Медный заземляющий проводник уходит на шину РЕ – главную заземляющую шину

Заземляющая петля подключается медным многожильным проводом большого сечения. Лучше всего использовать специальный провод с желто-зеленой изоляцией, который продается именно для заземления и имеет соответствующую цветовую маркировку. Сечение провода заземления должно быть больше всех остальных проводов (фазного и нулевого), которые использовались для подключения котла. Это необходимо для минимального сопротивления в случае срабатывания.

Под подключение контура заземления на котле специально предусмотрена мощная резьбовая клемма с соответствующим символом. Подключение необходимо именно к этой точке, а не к другим, даже если они находятся на общем корпусе.

Проверка работы

Проверке необходимо уделить особое внимание. Сделанное заземление газового котла проверяется экспертами, чтобы получить соответствующий акт. Вызов экспертов платный, поэтому, чтобы пройти проверку наверняка, необходимо систему заземления проверить самостоятельно несколько раз. Сделать это можно как с помощью специальных приборов, так и без них.

Сначала рассмотрим интересную методику проверки с помощью тестера и сети 220 вольт. Метод состоит в том, что вы подключаете нагрузку, например, электрическую лампочку 100 Вт к фазе и нейтрали. Затем измеряется потребляемый ток. Потом, нейтраль отключается, а к свободному концу провода подключают имеющееся заземление. Ток замеряется вновь, и он всегда будет меньше первоначального значения. Чем меньше такое отклонение между токами — тем более качественно сделано заземление газового котла. Высчитав разницу тока по закону Ома находим сопротивление заземления.

Различные методы измерения параметров заземляющих устройств подробно рассмотрены в статье «Как произвести замер сопротивления заземления».

Описанный метод имеет два недостатка. Это необходимость измерения токов с опасным для жизни напряжением, а второе — погрешность, так как к сопротивлению вашей конструкции добавляется еще и сопротивление почвы до подстанции (или другого места, где нейтраль соединена с землей). Поэтому, рассмотрим другой способ. Для него необходимо, чтобы в доме уже было сделано какое-либо заземление, например, металлические водопроводные трубы.

К имеющемуся заземлению подключается низковольтная цепь, например, от автомобильного аккумулятора с какой-либо нагрузкой. Разрыв цепи должен быть между заземлением и новым заземление газового котла, к которому подключают щуп амперметра. Зная ток при нулевом сопротивлении проводов, его сравнивают со значением, полученным через заземление.

Наконец, есть третий способ поверки заземления котла с помощью специальных приборов. Они позволяют замерять токи растекания в почве, удельное сопротивление грунта. Ими пользуются эксперты. На бытовом уровне такое оборудование недоступно, но и более простые способы измерения сопротивления заземления дают достоверный результат.

Заземление газового котла и газопровода



Вступление

По нормативам заземление газового котла и газопровода обязательный этап газификации дома, если устанавливается энергозависимый газовый котел. Все современные газовые котлы не работают без электричества. Оно нужно для автоматики котла, для работы вентилятора и нагнетающего насоса. Следовательно, если вы планируете газифицировать свой дом и установить газовый котел, то вам нужно задуматься о монтаже отдельного заземления для газового оборудования.

Заземление газового котла и газопровода – принципы монтажа

Заземление котла очередной обязательный этап газификации дома. Заземление газового котла и газопровода делается отдельно от локального заземления дома. Кроме отдельного заземления необходимо, обязательно, установить устройство защитного отключения (УЗО) или дифференциальный автомат (Дифавтомат) на линию питания газового котла. УЗО отключит электрическую цепь газового котла при аварийной ситуации. На фото эти устройства помещены в компактный силовой щиток (бокс) с прозрачной крышкой.

Требования к заземлению газового оборудования

Отдельное заземление нужно потому, что к заземлению для газового оборудования предъявляются более жесткие требования по сравнению с локальным заземлением дома.

По нормативам, сопротивление заземления газового котла растеканию тока должно быть (согласно ПУЭ 1-7-103):

  • Меньше 10 Ом для глиняных почв;
  • Менее 50 Ом для  почв песчаных.

Эти требования действительны для однофазного напряжения 220 вольт и трехфазного напряжения 380 Вольт.

Приемка заземления может, производится по двум пунктам ПУЭ: 1-7-103 или 1-7-59. Они отличаются жесткостью требований к заземлению, поэтому предварительно узнайте, на каких нормативах работает газовая компания вашего района.

Обеспечить такое сопротивление заземления может штыревой глубинный заземлитель. По сути это длинный штырь, который нужно вбить в землю.

В качестве заземлителя можно использовать фирменный глубинный заземлитель или металлический профиль (уголок, труба, круглая арматура). Для достижения нужного сопротивления заземления приходится вбивать в землю несколько электродов. Части заводского заземлителя соединяются специальными муфтами. Части самодельного заземлителя соединяются сваркой.

Для монтажа такого заземлителя не нужно много места. Достаточно участка 500×500 мм. Часто заземление газового котла делается непосредственно в помещении, где котел устанавливаются. Просто разбирается пол и в землю вбивается нужное количество электродов. После каждого вбитого электрода замеряется сопротивление заземлителя и по достижению нормативных требований по сопротивлению забивка электродов прекращается. Если невозможно заземлитmся в доме, то монтируется заземлитель на участке. Со щитом заземлитель соединяется заземляющим проводом, который прокладывается в траншее 500 -700 мм глубиной.

Верхний конец электрода должен быть заглублен на 70 см от поверхности земли. К вбитому электроду подсоединяется специальный контактный соединитель на болтах. Через соединитель заземлитель соединяется с электрощитом дома, а именно с главной заземляющей шиной щита. Сечение заземляющего провода 16-25 мм2.

Бетонные фундаменты и фундаменты из бетонных блоков должны заземляться по контуру стальной полосой. Используя для строительства фундамента, подвала и полуподвала готовые фундаментные блоки вы сокращаете время своего строительства. Размеры выпускаемых фундаментных блоков ФБС позволяют собрать любую конструкцию фундамента, а прочность блоков позволяют быстро сделать опоясывающий контур заземления. Купить фундаментные блоки вы можете на сайте https://stroyshans.ru/catalog/fundamentnye-bloki-fbs/.

Дополнительные защиты газового оборудования

  • Кроме защитного заземления и установки УЗО, все металлические трубы газопровода подсоединяются к системе уравнивания потенциалов дома (СУП). Здесь нужен медный провод сечением 6 мм2.
  • Также нельзя забывать о заземлении домового регуляторного газового пункта (ДРП) или регуляторного пункта установленного отдельно на вашем участке в шкафу (ГРПЩ).

Итог работ

Готовое заземление газового котла и газопровода сдается РЭС вашего филиала «Облгаза». Сдача проходит с замером сопротивления заземления и стоит официальных денег. На фото ниже пример актов, которые составляют принимая заземление газового котла и газопровода.

©Obotoplenii.ru

Другие статьи раздела Газификация дома





Как сделать заземление для газового котла в частном доме


Установка газового котла поможет решить вопрос с обогревом, теплой водой и оптимизацией внутреннего микроклимата в жилье по своему усмотрению. Но чтобы избежать поломок и нивелировать риск возгорания газа, монтаж и дальнейшую эксплуатацию такого мощного электроприбора необходимо выполнять с соблюдением всех правил. Согласны?

Мы расскажем, как сделать заземление для газового котла в соответствии со строительными нормами и рекомендациями ПУЭ. В предложенной нами статье детально разобрана монтажная технология. Наши советы по выбору материала и выполнению предварительных расчетов позволят безупречно заземлить оборудование.

Содержание статьи:

Зачем нужно заземлять газовый котел?

Обязательный элемент устройства любого газового котла – металлический кожух, на поверхности которого образуются статические заряды при подключении прибора к сети.

И если не позаботиться о «путях отхода» для электричества, в один неблагоприятный момент может выйти из строя вся электронная составляющая прибора или ее отдельные элементы. Например, плата или система управления.

Чтобы этого не произошло, котел «подстраховывают» заземлением – проводником, который соединяет электроприбор с заземлителем, а последний – непосредственно с грунтом. У земли есть свойство «поглощать» электрический ток, поэтому ее среда и будет являться гарантией безопасности от выхода из строя оборудования при перепадах напряжения или замыканиях в сети.

Какой бы вид котла вы не выбрали – газовый, твердотопливный, электрический – правильный монтаж оборудования невозможен без обустройства заземляющего контура

Заземление необходимо, чтобы:

  • Уменьшить взрывоопасность прибора – статическое электричество нередко становится причиной самовозгорания устройств, работающих от газа, да еще и под давлением.
  • Исключить вероятность травматизма – металлический корпус иногда «пробивает», и при прикосновении человек может ощутить поражение током от легкого покалывания до мощного заряда с последующим летальным исходом.
  • Предупредить поломку автоматики – платы газовых котлов чувствительны к перепадам напряжения, а их замена обойдется минимум в треть стоимости самого оборудования.

Кроме того, к работающему без заземления котлу будет масса вопросов от инспекторов газовой службы, которые могут вылиться в ощутимые штрафы и принудительное отключение прибора. Поэтому оборудовать заземлительный контур стоит в любом случае, ведь речь идет не только об экономических нюансах, а и вашей безопасности.

Галерея изображений

Фото из

Заземление в обязательном порядке выполняют для всех видов энергозависимых газовых котлов — напольных и настенный моделей, в конструкции которых есть питающиеся электричеством устройства

Не допускается заземлять газовое оборудование на трубы контуров отопления и водоснабжения. Систему заземления нужно вывести за пределы дома

В случае пробоя электрозаряда на корпус, возникающего в случае нарушения изоляции провода, заземление обеспечивает отвод тока по наиболее простому пути, защищая оборудование и владельцев дома от ударов

Система заземления, предназначенная для обустройства газового котла, снимает статику, предотвращая сбой показаний датчиков и нарушения в работе электронной платы

Возникающее в ходе работы газового котла статическое поле может повлиять на работу электромагнитного клапана, в результате чего оборудование не будет зажигаться, а в горелку не сможет поступать газ

Заземляющий провод от газового котла выводится наружу и подключается к системе заземления, погруженной в грунт. Заряд, пробитый на корпус, должен выводиться в заземляющий контур

Несмотря на то что допуск регламента ПУЭ по сопротивлению до котла составляет 30 Ом, газовщики рекомендуют придерживаться значений в 10 Ом, т.к. грунт в верхних слоях у нас в основном глинистый (супеси, суглинки)

Внутренний контур заземления может соединяться с наружной частью через шину, установленную в отдельном боксе или через общедомовую шину заземления, расположенную в общем щитке

Напольная модель газового котла

Вывод заземления за пределы дома

Назначение системы заземления для газового котла

Защита датчиков и электронной платы

Электромагнитный клапан газового котла

Вывод системы заземления в грунт

Измерение сопротивления заземления для котла

Подключение заземления в отдельном боксе

Тонкости устройства контура

Система заземления может быть естественной или искусственной. К первому варианту относятся конструкции из металла или железобетона, которые напрямую контактируют с грунтом. Это может быть фундамент здания, трубопровод или другие подземные коммуникации.

Но для естественное заземление предусматривает наличие минимум двух контактов с отдельными частями корпуса, причем трубы канализации, отопления и газопровод в этом случае исключены. Поэтому при монтаже чаще используется искусственная система, организацию которой мы и рассмотрим.

Какой материал выбрать для заземлителей?

Для искусственного заземления проводниками-электродами становятся стержни или трубы, которые соединяются между собой металлическими полосами. Они устанавливаются в толще грунта вертикально, чтобы обеспечить работу системы даже в зимнее время года, когда верхний слой земли промерзает.

Важное условие – металлические элементы не должны быть защищены от коррозии изолирующим материалом.

Срок службы заземляющего контура во многом зависит от наличия антикоррозийной защиты на его электродах – дольше всего прослужат омедненные и нержавеющие элементы

В продаже можно найти и готовые комплекты для системы заземления, которые состоят из стальных стержней (обычно с медным покрытием) и специальными заостренными наконечниками для грунта различной плотности.

В набор также входит антикоррозийное средство для обработки системы перед монтажом и соединительные элементы – латунные муфты, зажимы. Основное преимущество такого решения – собрать контур можно без сварочных работ и длительной подготовки.

Хотя контролирующие службы ратуют за готовые наборы для заземления, конструкцию посильно изготовить самостоятельно – нарушением это не будет, а обойдется в разы дешевле

Чтобы собрать систему из подручных материалов, следует учесть несколько важных нюансов:

  • Металлоконструкции, предназначенные для установки в грунт, могут быть сделаны из профильной трубы, двутавра, швеллера, уголка.
  • Металл заземлителя должен быть защищен от разрушения оцинковкой, омеднением или, на крайний случай, антикоррозийной пастой.
  • Площадь поперечного сечения провода, соединяющего нулевую фазу щитка с заземлительным контуром, зависит от разновидности металла, из которого он изготовлен. Для меди оптимальное значение 1 см2, для стали – 7,5 см2, а для алюминия – 16 см2.
  • Сопротивление заземлителя для песчаной земли не должно превышать 50 Ом, для глинистого грунта – максимум 10 Ом.
  • Материалы для электродов должны выбираться и с учетом сопротивления контура. Оптимальный вариант – двухдюймовые трубы либо уголки длиной от 2 м и площадью поперечного сечения от 5 см2.
  • Заземлительная шина выполняется из медной или стальной полосы (алюминий для данного случая использовать запрещено).

Соблюдение этих требований и правильно выполненный поможет исключить претензии со стороны инспекторов газовой службы вне зависимости от того, использовали вы готовую модульную систему или собрали ее собственноручно.

Галерея изображений

Фото из

Контур заземления из нержавеющей стали

Использование электропроводящей графитовой смазки

Устройство последовательной цепи заземления

Заземляющая шина из луженой меди

Расчет параметров контура

В перечне требований к обустройству заземления есть несколько показателей, алгоритм получения которых может быть непонятен новичку в деле электрики – например, сколько именно электродов потребуется для правильной работы системы или как измерить сопротивление контура. Попробуем прояснить основные принципы определения этих параметров.

Выяснить удельное сопротивление грунта, заземляющих устройств любой конфигурации и даже наличие связи между электродами можно с помощью специального измерителя

Заземление производится после в загородном доме. Физические параметры заземляющего контура подбираются в основном опытным путем. Такой практический способ подойдет для тех, кто боится увязнуть в сложных теоретических расчетах.

Алгоритм выполнения работ такой:

  • Возьмем за основу контур в виде равнобедренного треугольника из трех металлических стержней длиной 3 метра.
  • Соединяем проводники.
  • Берем омметр (прибор для измерения сопротивления) и замеряем показатели для контура. Идеальным считается значение 4 Ом.
  • Если полученный результат значительно превышает оптимальный показатель – добавляем к контуру еще один элемент, снова проверяем сопротивление. Продолжаем до тех пор, пока не получим идеальный показатель или хотя бы максимально допустимое для контура котла значение в 10 Ом.

Но можно определить необходимое количество электродов и при помощи формул, выбрав подходящие варианты для своего случая.

По этой формуле можно выяснить сопротивление для одного электрода, если на участке, где расположен дом, грунт однородный, а не залегает пластами

В формулу нужно подставить среднее значение удельного сопротивления, в зависимости от типа грунта, в котором будет находиться заземлитель:

  • влажный песок – 500 Ом*м;
  • твердая супесь – 300 Ом*м;
  • глиняно-песчаная смесь – 150 Ом*м;
  • суглинок – 100 Ом*м;
  • полутвердая глина и чернозем – 60 Ом*м;
  • садовая земля – 40 Ом*м;
  • суглинок тугопластичный – 30 Ом*м;
  • торф – 25 Ом*м;
  • глина пластичная и солончак – 20 Ом*м.

Меньше всего подходят для установки заземлительного контура камень и скалистый грунт. В этом случае придется возводить искусственную насыпь.

Для неоднородного грунта рассчитать сопротивления для одного электрода будет сложнее, но и это возможно сделать, подставив свои данные в указанную формулу

Значение сезонного климатического коэффициента сопротивления грунта зависит от местности, где расположен ваш дом. Условно их делят на 4 группы.

Поправка на климатические особенности особенно важна для местности с холодными зимами, поскольку в подмерзшем грунте эффективность заземления значительно снижается

Также существуют и более сложные алгоритмы для точного определения параметров электродов и даже специальные программы для их расчетов. Но для корректной работы газового котла будет достаточно следовать общим рекомендациям по обустройству стандартного контура заземления.

Использование заземлителей из омедненной стали позволяет сооружать системы в грунтах с любыми физико-механическими свойствами:

Галерея изображений

Фото из

Комплект для заземления из омедненной стали

Упаковка с вертикальными заземлителями

Установка в грунт с помощью отбойного молотка

Нововведение — применение электропроводящего состава

Монтаж системы заземления для котла

Для установки контура потребуется выделить свободное место, которое находится на расстоянии не ближе одного, но не дальше 5 метров от домового фундамента.

Этот участок в дальнейшем нельзя использовать для возведения различных пристроек, посадочных работ, да и вообще человеку находиться на нем небезопасно, ведь в случае срабатывания это может окончиться летальным исходом. Поэтому стоит огородить контур бордюром и облагородить место какой-нибудь композицией из камня либо украсить садовой скульптурой.

Проектирование и подготовительные работы

Чтобы выполнить заземление газового котла, сначала на выделенном участке рисуется макет будущего контура. Чаще всего используется схема, предполагающая размещение заземлителей по сторонам равнобедренного треугольника.

Но контур может быть и в форме линии, квадрата или многоугольника – все зависит от расчетного количества электродов и месторасположения самого здания.

Хотя традиционно при обустройстве контура выбирается равнобедренный треугольник со сторонами 0,5-2,5 м, при дефиците свободного места возле дома система может быть и линейной

Для сборки самодельной конструкции понадобятся такие инструменты:

  • сварочный аппарат для соединения металлических элементов системы;
  • болгарка для нарезки и заострения труб или стержней;
  • перфоратор или дрель для завода кабеля заземления в дом.

А также необходимо подготовить инструмент для копания. Минимальный набор, который наверняка найдется в запасе у хозяев частного дома – штыковая лопата и тяжелая кувалда. Но если на участке твердый грунт, лучше достать ямобур или мотобур, которые значительно облегчат «глубинный» этап работы.

Установка и подключение контура

Теперь рассмотрим пошагово, как сделать контур треугольной формы для заземления газового котла. Для начала нужно выкопать траншеи по линиям предварительно начерченного макета. Оптимальная ширина каждой канавки – 35-40 см, глубина – 50-70 см. От ближайшей к дому вершины треугольника проводится прямая траншея до фундамента.

Треугольная схема проста и надежна, ведь даже при повреждении металлической перемычки между стержнями она будет продолжать функционировать с другой стороны

С помощью кувалды или ямобура по вершинам треугольника вертикально забиваются электроды – стальные проводники из труб или уголков. Чтобы облегчить этот процесс, можно предварительно заточить болгаркой нижний край каждого отрезка.

Устанавливать их нужно на такую глубину, чтобы расстояние от дна траншеи до верхнего края проводника было в пределах 15-20 см (то есть впоследствии вся конструкция будет укрыта слоем грунта в 30-55 см).

Далее электроды необходимо соединить между собой. Проложите по траншеям, выкопанным по сторонам треугольника, стальной проводник с сечением 4,8-5 см2 или полосу шириной 4 см и толщиной не менее 4 мм.

Вся процедура устройства заземляющего контура включает ряд стандартных шагов:

Галерея изображений

Фото из

Шаг 1: Траншея для устройства контура заземления

Шаг 2: Установка вертикальных заземлителей

Шаг 3: Фиксация горизонтального проводника

Шаг 4: Монтаж отвода к заземляющей шине

Готовые наборы для заземления можно соединять болтами, предусмотренными в комплекте. А для самодельных конструкций лучший выход – точечная сварка.

Наглядная схема устройства заземлительного контура для газового котла, для изготовления которой были использованы стальные полосы и три электрода

Затем нужно приварить к стальному проводнику горизонтальную металлическую полосу, которая будет выведена по траншее на запланированное место для ввода заземления в само здание. Она поднимается над уровнем отмостки приблизительно на 50 см (можно использовать и стальной штырь).

Теперь нужно завести заземление в дом. Для этого с помощью перфоратора в стене делается отверстие, через которое продевается медный провод. К полосе приваривается болт М8. Медный провод фиксируется одним концом к клемме на заземлительной шине, а вторым – к металлической пластине на цоколе.

Схема подключения через трехжильный провод к контуру и столбу ЛЭП (для организации такого подсоединения обязательно нужно получить разрешение от местных энергосетей)

Затем газовый котел подключается к щитку через индивидуальный автомат защиты с помощью трехжильного провода. Дополнительно рекомендуется установить стабилизатор напряжения.

Как проверить работу и получить акт на заземление?

С помощью измерительного прибора выясните сопротивление растекания тока по контуру. Если результат не превышает максимально допустимый показатель в 10 Ом, то можно закапывать траншеи.

Если обнаружились отклонения – добавьте необходимое количество электродов, убедитесь, что сопротивление в норме. Заземление готово, можно закапывать контур и вызывать инспекцию.

Чтобы зарыть траншеи с заземлителями, используйте только однородный грунт, без примеси камней и строительного мусора, а место ввода системы в дом закройте от осадков коробкой ПВХ

Кстати, существует еще один способ проверки работоспособности системы. Для этого понадобится простая лампочка мощностью в 100 Вт (или больше), которую вкручивают в патрон с переноской. Затем один конец переноски подсоединяется к одной из горизонтальных полосок стали, установленных по сторонам заземлительного треугольника, а второй – к фазе 220 вольт.

Сравниваем результат:

  • Лампа горит ярко, как будто подключена к розетке – контур работает.
  • Лампа горит, но свет тусклый или мигает – проварите еще раз стыки конструкции.
  • Лампа не горит – нужно проверять целостность всей схемы, начиная от качества сварки до подводки к щиту.

Представители контролирующих органов обычно руководствуются при проверке готовности оборудования к эксплуатации рекомендациями ПУЭ, указанными в пунктах 1.7-1.8. Они определяют сопротивление грунта и заземлительного контура, правильность подключения к щитку газового котла и другие параметры.

Без акта и протокола проверки от газовой службы могут отказать в присоединении вашего дома к газовой магистрали

Если все показатели будут в норме, выдается акт о заземлении. Он представляет собой набор технической документации из отчета о проведенных испытаниях с указанием перечня примененных измерительных приборов, свидетельства регистрации лаборатории, протокола проверки цепи между контуром заземления и котлом, дефектной ведомости.

С особенностями заземления ванны в квартире многоэтажного дома ознакомит , которую мы советуем прочитать.

Выводы и полезное видео по теме

И напоследок предлагаем подборку видеоматериалов, где можно почерпнуть наглядное представление о том, как безопасно заземлить газовый котел в частом доме.

В этом видеоролике можно увидеть сооружение заземлительного контура из 4 стержней с задачей достигнуть сопротивления до 7 Ом:

Еще один вариант обустройства контура газового котла для частного дома, подключенного от столба:

Система заземления – важный этап, которым не стоит пренебрегать при монтаже газового котла. И если вы не уверены, что сможете правильно установить и подключить к щитку контур, лучше не рисковать и обратиться к строителям, потому что на кону стоит не только сохранность дорогостоящего оборудования, а и самое важное – ваша безопасность и даже жизнь.

Расскажите о том, как сооружали систему заземления на вашем загородном участке. Не исключено, что у вас есть информация, которая будет полезна будущим самостоятельным монтажникам заземляющих систем. Пишите, пожалуйста, комментарии, публикуйте фото по теме и задавайте вопросы в находящемся ниже блоке.

Заземление газового котла / газопровода

Требования к качеству заземления

Сопротивление заземления, использующемуся для подключения газового котла / газопровода, должно быть:

  • в обычном глинистом грунте не более 10 Ом
    (при линейном напряжении 220 В источника однофазного тока или при линейном напряжении 380 В источника трехфазного тока
    (ПУЭ 1.7.103; для всех повторных заземлений))
  • в песчаном грунте не более 50 Ом
    (при линейном напряжении 220 В источника однофазного тока или при линейном напряжении 380 В источника трехфазного тока
    (ПУЭ 1.7.103; для всех повторных заземлений; для грунтов с сопротивлением более 500 Ом*м)

На ПУЭ (пункты 1.7.103 или ПУЭ 1.7.59 (последний менее «требовательный»)) ссылаются специализированные документы:

  • СНиП 31-02-2001
  • СНиП 42-01-2002
  • СП 42-101-2003
  • ТСН 41-312-2004 (для МО)

Несмотря на то, что пункт ПУЭ 1.7.103 описывает менее жесткие нормы для сопротивления каждого из повторных заземлений (в обычном грунте — не более 30 Ом) — представители газовых компаний требуют выполнения заземления с сопротивлением не более 10 Ом в обычном грунте.

Данное требование разумно и связано с распространённым явлением: отсутствием повторного заземления каждого столба воздушной линии (ВЛ).

Таким образом, для компенсации каких-либо нарушений со стороны электросети — непосредственно на месте необходимо обеспечить сопротивление заземления не более 10 Ом и этим выполнить требование ПУЭ по общему сопротивлению растеканию заземлителей всех повторных заземлений PEN-проводника каждой ВЛ.



Комментарий специалиста

Сам ПУЭ (напоминаю):

1.7.103. Общее сопротивление растеканию заземлителей (в том числе естественных) всех повторных заземлений PEN-проводника каждой BЛ в любое время года должно быть не более 5, 10 и 20 Ом соответственно при линейных напряжениях 660, 380 и 220 В источника трехфазного тока или 380, 220 и 127 В источника однофазного тока. При этом сопротивление растеканию заземлителя каждого из повторных заземлений должно быть не более 15, 30 и 60 Ом соответственно при тех же напряжениях.

Согласно этому пункту, общее сопротивление заземлений всех столбов, домов и другого оборудования после «трансформатора», должно быть не более 10 Ом. А вот каждого «потребителя» — повторного заземления при этом не более 30 Ом. Заземление нашей газовой системы является таким КАЖДЫМ повторным заземлением. И казалось бы — нам надо делать 30 Ом.

Однако! Приемная комиссия будет замерять ОБЩЕЕ сопротивление заземления, а не каждый заземлитель. Поскольку у нас столбы часто не заземлены и ничего кроме заземления газового оборудования во многих домах делаться не будет, то получится, что общее сопротивление всех заземлителей, которое должно быть не более 10 Ом, будет равно нашему сопротивлению «повторного заземления» газового оборудования.

Следовательно наше заземление должно быть не более 10 Ом.



Благодарность

Выражаем благодарность Алексею Шахову, участвующему в подготовке материала данной страницы.

Как заземлить котел своими руками

Многим людям, проживающим в частном доме, приходится выполнять монтаж системы отопления своими руками. И первое, что нужно сделать – правильно подобрать котел и выполнить его установку, сделать заземление. Следуя определенным рекомендациям, можно сделать в частном доме отличную систему отопления, которая позволит поддерживать комфортную температуру в жилье круглогодично, независимо от сезона.

Виды котлов отопления, используемые в частном доме

На выбор домовладельца представлены различные виды котлов:

  • электрического отопления, которые не требуют установки дымохода. Они максимально просты в управлении
  • газового отопления. Основное преимущество такого котла – его экономичность
  • устройства на твердом топливе, которые считаются наиболее простыми. Твердотопливный котел работает на угле, коксе, дровах

Независимо от того, какой котел выбран – газовый, электрический или твердотопливный, заземлять его нужно в любом случае.

Для чего нужно заземление котла в доме?

В прежние времена при возведении зданий заземление никто не делал, потому что особой необходимости в этом не было. Сегодня, когда в частном доме не обойтись без электрического или газового котла, используется множество энергоемкой техники, вопрос заземления стал более чем актуальным. Это обеспечит надежную работу устройств и их безопасность.

Заземление, которое получает твердотопливный или какой-либо другой котел, представляет собой определенную проводку, соединяющую систему отопления в частном доме с заземляющим устройством. Заземление котла позволит:

  • исключить вероятность поражения током человека, который прикоснулся к корпусу работающего устройства
  • обеспечить стабильное функционирование газового котла (как уже говорилось выше, это также может быть твердотопливный или электрический аппарат)
  • уменьшить электромагнитные излучения и количество помех в сети

По правилам безопасности, подключить газовый, электрический или твердотопливный котел можно только при наличии заземления. Для газового котла, который считается по схеме работы более сложным, чем твердотопливный, дополнительным условием будет устройство УЗО, которое отключит котел при замыкании в сети.

Заземление газового котла необходимо сделать независимо от срока эксплуатации. Нужно учитывать, что на его корпусе генерируется статическое напряжение, которое при определенных условиях может привести к:

  • вероятности возгорания. Это самая важная причина, по которой необходимо сделать заземление газового котла в доме. Одной случайной искры будет вполне достаточно для взрыва или возгорания природного газа
  • выходу из строя автоматики, замена которой обойдется дорого

Для проведения работ по занулению или заземлению котлов своими руками необходимо обладать определенными электротехническими знаниями. Стоит помнить о том, что напряжение – опасная вещь и при неправильном обращении может привести к летальным случаям. Если есть сомнения относительно уровня своих познаний, лучше доверить работу по заземлению котлов отопления профессиональным специалистам. Они справятся с задачей максимально быстро. Кроме того, опытные мастера знают предъявляемые требования к заземлителям:

  • не более 50 Ом для песчаных почв
  • не более 10 Ом для глинистых почв

Как правильно заземлить газовый котел?

Перед выполнением заземления котла, нужно выбрать заземлитель. Он пребывает в прямом контакте с землей и является частью всей системы. Заземлители могут быть искусственными и естественными. Какой из них использовать – зависит от собственных предпочтений.

Естественными заземлителями являются различные металлические сооружения, контактирующие с грунтом. Такие заземлители необходимо связывать с котлом несколькими проводниками (как минимум, их должно быть два). Запрещается использовать как естественные заземлители трубопроводы горячих жидкостей, канализационной системы. Искусственными заземлителями считаются стальные трубы, уголковая сталь, которые находятся в земле в вертикальном положении.

Сделать подключение котла к заземлению сложнее, чем в случае обычных устройств (стиральной машины, холодильника, электроплиты). Необходимо заблаговременно проверить как общее сопротивление конструкции, так и удельную проводимость почвы.

Заземление котла отопления предполагает ряд работ:

  • выполнение на грунте макета канавы. Для этого чертится равнобедренный треугольник, между углами которого расстояние составляет два погонных метра. После этого выкапывается канава шириной 35-40 см и 50 см глубиной
  • на углах треугольника пробуривают шуфры, для чего может использоваться мотобур
  • в шуфры забивают трехметровые уголки (шестьдесят миллиметров в ширину)
  • далее происходит обваривание треугольника четырехсантиметровой полоской. Аналогичную полосу протягивают от канавы к частному дому
  • далее вваривается 10-миллиметровая шпилька на конце полосы. Ее цепляют к цоколю в здании. В том случае, если хочется спрятать шпильку, можно применить коробку из поливинилхлорида. От шпильки провода подводят к заземляемому устройству отопления

Чтобы быстрее произвести монтаж заземления, необходимо купить готовые комплекты. Их можно легко найти в продаже. Позаботившись о заземлении котла своими руками, можно рассчитывать на надежную и, что немаловажно, безопасную эксплуатацию этого отопительного устройства.

Заземление газового котла в частном доме и квартире: нормы, монтаж, как проверить

Многим известна ситуация, когда сервисная служба компании производителя требует оборудовать заземление газового котла в частном доме. Не просто подключить к общему контуру в доме, а сделать обязательно заземление для газового оборудования по всем требованиям ПУЭ и нормам эксплуатации. Приходится делать, иначе сервисный инженер не поставит котел на гарантию, а это чревато серьезными убытками в случае аварии.

В современном газовом котле много электроники и автоматики

Надо ли заземлять газовый котел

Позиция работников сервисной и газовой служб, с одной стороны, понятна, так требует инструкция, с другой стороны, вызывает недоумение. Для чего нужно заземлить газовый котел в квартире или в современном доме, в котором с проводкой полный порядок, стоят автоматы защиты и даже УЗО.

Ведь заземление в первую очередь требуется для защиты от поражения электрическим током. Мощность электрооборудования в газовом котле максимум на 150 Вт меньше, чем у мясорубки или миксера. Для них же не требуют самостоятельного заземления.

Чтобы понять причины, по которым нужно заземление для газового котла, достаточно почитать документацию к отопительному оборудованию. В результате получаем следующее:

  • Использование пластиковых деталей воздуховодов, вентиляторного наддува камеры сгорания котла приводит к появлению большого количества статического электричества. Поэтому сделать заземление для газового котла нужно для того, чтобы избежать вспышки при утечке бытового газа. Пока система отопления работает на метане, особой опасности нет, но если вдруг нужно будет использовать пропан бутан, который на сегодня является основным топливом для дачных домиков и коттеджей, то риск пожара возрастает в сотни раз;
  • Вторая причина наиболее очевидна. Заземление навесного газового котла помогает избежать повреждения электроники и управляющих плат.

Скачек напряжения от включившегося холодильника может сжечь плату розжига

Если для отопления дома или квартиры используются наиболее современные и эффективные конденсатные модели, в которых установлен практически полноценный компьютер, то при отсутствии заземления речь уже идет о затратах значительно большего порядка. Не говоря уже о том, что заземлить газовый настенный котел необходимо, чтобы появляющийся статический потенциал периодически не сбивал и не влиял на тонкую настройку датчиков котла.

Правильный выбор заземлителя

Самый простой способ заземлить газовый котел заключается в том, чтобы подсоединить клемму заземления на корпусе отопительной системы к металлической трубе, ведущей в грунт, например, к водопроводу или канализации. В результате, если открыть кран с горячей водой и прикоснуться к струе, то можно получить ощутимый удар током. Такой способ не просто не эффективный, он еще и небезопасен для жильцов.

Самый плохой вариант «земли»

Второй вариант, более распространенный, предполагает подключение заземления двухконтурного газового котла к общей «земле» в частном доме. Получается, что на одной заземляющей шине находятся все электроприборы, начиная от стиральной машины и электрочайника до компьютера и телевизора. В таком случае сильный заброс напряжения только в момент включения холодильника или нагревателя стиралки может запросто вывести из строя электронику газового котла.

Поэтому общие требования к обустройству заземления можно сформулировать в двух пунктах:

  • Корпус котла должен быть подключен к отдельному контуру заземления, сваренному по правилам ПУЭ и установленному в грунт в непосредственной близости к зданию;
  • Сопротивление контура заземления должно соответствовать нормам и не должно меняться, увеличиваться в зависимости от погодных условий и поры года.

Кроме того, желательно оборудовать контур в скрытом варианте, таким образом, чтобы его невозможно было извлечь из земли. Металлические детали зачастую становятся легкой добычей искателей металлолома, поэтому для жильцов квартир и дачных домиков наиболее оптимальным вариантом будет оборудование своими руками контура заземления для газового котла где-нибудь в подвальном помещении.

Нормы и требования для заземления газового котла

Основные характеристики и конструктивные особенности контура безопасного заземления написаны в правилах эксплуатации энергоустановок ПУЭ 1.7.59 и 1.7.103. Чтобы излишне не углубляться в изучение нормативных документов, нужно отметить два наиболее важных требования. Во-первых, сопротивление грунта должно быть не более 10 Ом для глины и 50 Ом для песка. На практике делают контур на глубину промерзания грунта, независимо от его состава. Тем более что в чистом виде песок и глину встретить достаточно сложно, поэтому приходится подстраховываться на случай сухого лета.

Металл шины и контура не окрашивают и не обрабатывают антикором

Во-вторых, сечение шины, проложенной от корпуса газового котла к контуру в грунте, должно быть не менее 75 мм2 для стали и 16 мм2 для алюминия. Если вдруг кому-то задумается уложить медную шину, то ее сечение можно уменьшить до 10 мм2.

Как правильно заземлить газовый котел в частном доме

Расстояние от корпуса до места расположения контура должно быть не более 5 м. На каждые 3 м дополнительной длины сечение шины придется увеличивать на 10%. Кроме того, для сборки заземления необходимо выбирать влажное затененное место, максимально удаленное от общей «земли» домашней электросети и от точки установки молниеотвода.

Проектирование и подготовительные работы

Сам по себе процесс изготовления контура и подключения «земли» к газовому оборудованию не представляет особой сложности, так как все основные требования обычно изложены в сопроводительной документации и паспорте на газовый котел. Обычно на установку газового котла выполняется проект монтажа, в котором обязательно будет раздел по электрооборудованию и заземлению. Нужно лишь точно выполнить предписание по размерам контура и сечениям материалов, используемых для оборудования заземления газового котла.

Совет! Если в схеме отсутствует устройство УЗО, то вполне возможно установить его по собственной инициативе, нужно лишь правильно подключить к системе электропитания на щитке. Кроме того, подключать УЗО можно лишь по завершению оборудования заземляющего контура и монтажа шины на корпусе.

Сборка и монтаж заземляющего контура

Если в силу каких-то причин нет возможности собрать полноценный заземляющий контур из стального уголка, то, как альтернативу, можно использовать комплект модульного заземления по типу Z 000 0-15. По сути, это длинный бур-штанга, который заворачивается в грунт на глубину до 2 м и обеспечивает эффективное и надежное заземление даже для высоконагруженных электрических генераторов. Можно установить в подвале дома, а шину подключения выполнить в виде медного провода сечением 15-25 мм2.

Классический вариант контура сваривают точечной сваркой из стальных уголков длиной не менее 200 см каждый. Все три уголка соединяют или обвязывают монтажной шиной сечением 75 мм, обычно это стандартная электрическая шина 40х4 мм, применяемая для изготовления земли для газовых и электрических котлов.

Схема контура

Для монтажа в грунт необходимо вырыть как минимум котлован или три траншеи в виде треугольника на глубину не менее метра. Далее садовым буром пробивают в вершинах углубления еще по 20-30 см. Расстояние между ними должно быть не менее 3 м.

Каждый кол срезают углом с внутренней стороны. Перед тем как забивать уголок, в углубление наливают воды и оставляют на пару часов для размягчения почвы. Кол нужно только забивать, можно кувалдой, можно ручным хоппером, но никаких вариантов с укладкой уголка в пробуренную скважину не допускается.

Нужно будет приварить резьбовую шпильку под контакт

Верхушки кольев обвязывают сваркой с горизонтальными перемычками. К ближайшему уголку подключают шину, идущую от газового котла, и фиксируют контакт металлической накладкой, ее тоже приваривают.

Как подключить заземление к газовому котлу

После того как контур был собран и сварен, нужно убедиться в том, что контакт между концом шины на корпусе газового котла и металлом кольев устойчивый и не исчезает даже при легком постукивании молотком по металлической обвязке. Стандартное заземление, сделанное для газового котла своими руками, не должно исчезать под давлением грунта, при его осадке и пучении, независимо от погоды и температуры воздуха.

Схема обвязки заземляющими перемычками

Клемму заземляющей шины крепят на несущую станину котла, ее, как правило, собирают из алюминиевого или оцинкованного профиля. Отдельно нужно будет прокинуть заземляющий кабель на корпус автоматики и на плату электроники. Для настенного газового котла нужно сделать своими руками заземление для всасывающего патрубка. Именно на нем в сухую ветреную погоду появляется потенциал статического электричества.

Как проверить заземление на газовом котле

Проверкой качества заземления занимается специализированная лаборатория. При подключении котла к магистрали представители газового хозяйства обычно проверяют наличие и факт правильного оформления контура.

Проверять характеристики «земли» нужно специальным генератором

Чтобы убедиться в качестве собранного контура, можно измерить мультиметром разность потенциалов между шиной и общей «землей» в доме или квартире. Если дом новый, то разность достигает десятых долей вольта. Для газового котла это приемлемый результат.

Для примера можно замерить разность потенциала между металлической водопроводной трубой и шиной. Здесь разница может достигать 2-3 В, если больше, то, скорее всего, в соседней квартире неисправно электрооборудование, или заземление газового котла «прикручено» к стояку.

Заключение

Заземление газового котла в частном доме — это обязательная мера предосторожности, которой нельзя пренебрегать даже при полной уверенности в исправности и эффективности электропроводки. Тем более что сервисная служба и газовые инспекторы все равно заставят сделать его для оформления гарантии и запуска котла в работу.

Зачем заморачиваться с заземлением? | Подрядчик

Бесстрашные ковбои нашей индустрии свысока смотрят на обоснование: «Это средство безопасности для неженок. Я круче этого. Дело в том, что заземление не только для безопасности. Иногда от заземления зависит, работает ли электронное управление котлом или нет.

Когда прерывистый пилотный двигатель работает с перебоями, проблема, вероятно, заключается в отсутствии заземления от модуля зажигания к пилотной горелке.Чем меньше электричество, тем больше потребность в заземлении. Цепь розжига котла работает от милливольт, и ее назначение — связь. Заземление позволяет надежно передать сообщение о том, что условия безопасны для открытия газового клапана в мозг элемента управления.

Органы управления заземлением

Вот единственный способ узнать, нужно ли вам заземлять элемент управления — прочитать инструкции по установке. Если производитель говорит заземлить, то делайте это! Хотя заземление может быть связано с безопасностью, о которой вы можете заботиться, а можете и не заботиться, существует большая вероятность того, что на самом деле оно связано с обеспечением надежной работы элемента управления.

В случае розжига котла требуется заземление, чтобы доказать наличие пламени до того, как газовый клапан полностью откроется. Вот как это работает. Пламя проводит электричество. Наличие пламени можно использовать для замыкания цепи. Мозг в электронном модуле ожидает электрического сигнала о наличии пламени, прежде чем он полностью откроет клапан. Поскольку сигнал представляет собой очень маленькое милливольтное напряжение, необходимо заземление от модуля зажигания до пилотной горелки (а не на землю), чтобы гарантировать, что сигнал попадет на модуль.Без этого основания мы получаем то, что техники больше всего ненавидят — прерывистую работу.

Заземляющие инструменты, приспособления

Безопасное заземление, например, на бензопиле, более привычно. Он становится более привлекательным, когда мы узнаем о нем больше. Заземление действительно может иметь значение для сохранения жизни людей. В качестве основы давайте рассмотрим некоторые основные правила электричества:

Электричество лениво и всегда ищет самый простой способ вернуться на землю.

Если электричество не может найти правильный путь к заземлению, которым должен быть нейтральный провод цепи, его следующий выбор — заземляющий провод. Если они недоступны, человеческое тело прекрасно подойдет как путь к земле. Стоять в воде или прикасаться к металлу делают это тело еще более привлекательным.

Когда требуется земля

Заземление необходимо, когда что-то идет не так и есть паразитное электричество. Иногда электричество может отключиться от предписанной цепи.Допустим, внутри лампы горячий провод каким-то образом касается металла. Перегрев лампочки — это большая работа для электричества. Если есть возможность, намного проще спрыгнуть с трассы и попробовать более легкий маршрут. Если это так и нет заземления, когда вы касаетесь лампы, вы проводите электричество.

Такая же ситуация с отсоединением провода может произойти внутри настенного выключателя или розетки. Ослабленный провод касается металлического ящика, и электричество ищет, куда идти дальше.Если вы сделаете себя доступным, у вас все будет хорошо. Но, если цепь заземлена, электричество предпочитает заземляющий провод вам. Хороший выбор!

Почему заземление не везде?

До 1960-х годов не требовалось заземлять обычную проводку. Настенные розетки имели всего два паза и не имели заземления. Сегодня эти розетки представляют собой проблему, как вставить трехконтактную вилку заземленного инструмента или устройства в два разъема. Можно, конечно, взять плоскогубцы и удалить заземляющий контакт.

Второй вариант — использовать адаптер. Это кажется безопаснее, но может и не быть. Это, безусловно, позволяет трехконтактной вилке вставляться в двухпозиционную розетку, но прибор может быть вообще не заземлен.

Вот как адаптер может не обеспечивать заземление:

  • Если розетка не заземлена, она все равно не заземлена при использовании адаптера.
  • Если розетка заземлена, адаптер все равно должен быть подключен к розетке.Просто подключить его не работает.

Шансы на то, что оба эти условия возникнут, невелики. Таким образом, хотя адаптер позволяет подключать прибор, заземление — это иллюзия. Конечно, если вы просто держите адаптер в своем ящике с инструментами или постоянно в розетке, это не обеспечивает безопасности.

Испытание на заземление

Иногда двухслотовая розетка заземлялась. Двухпроводный тестер неоновых розеток — дешевый и простой способ проверки.При включенном питании и все еще закрытой крышкой розетке вставьте один датчик в короткое гнездо. Наденьте другой датчик на винт в середине гнезда, предварительно удалив всю краску. Если тестер светится, розетка заземлена.

Если тестер не светится, попробуйте вставить один датчик в длинную прорезь, а другой — на винт. Если тестер светится, розетка заземлена, но полярность горячего и нейтрального перепутана.

Если розетка проверяется как заземленная, то использование адаптера обеспечивает безопасность.Но вы должны постоянно прикреплять его к розетке.

Чтобы прикрепить адаптер к розетке, отключите питание от розетки, снимите винт крышки, вставьте адаптер в розетку, проденьте винт через кольцо на адаптере и закрутите винт в крышке. Снова включите питание.

Регулятор напряжения линии заземления

Большинству элементов управления 24 В заземление не требуется, за исключением случаев, когда присутствует милливольт.Инструкции по установке сообщат вам. А как насчет регуляторов сетевого напряжения? Они делают это, если они являются нагрузкой — это означает, что они потребляют электроэнергию. Термостат сетевого напряжения не требует заземления, потому что он является переключателем. А вот циркуляционный насос должен быть.

«Не так, — сказал мой друг-сантехник. «Я использовал циркуляционные насосы в течение многих лет, и мне никогда не требовалось заземление. Но, черт возьми, давайте посмотрим».

Он копошится в своих файлах и придумывает инструкции по установке.«Давай посмотрим здесь», — размышляет он. «Он говорит … Хорошо, я буду. Он говорит, что он должен быть заземлен».

Кэрол Фей (Carol Fey) — технический инструктор, работающая в сфере отопления, вентиляции и кондиционирования воздуха более 25 лет. Вы можете найти ее книги и DVD по адресу www.carolfey.com . Чтобы увидеть ее приключения, когда она работала механиком по отоплению в Антарктиде, посетите www.carolfey.blogspot.com .

Нужно ли заземлять черную газовую трубу?

Предыстория:

Мой друг по системе отопления, вентиляции и кондиционирования воздуха, мой отец и я установили новые газовые трубы в моем доме после того, как 40-летняя труба начала протекать.Достаточно сказать, что старая труба не подлежала ремонту, каждое повторное затягивание трубы приводило к тому, что следующее колено терялось до точки, я вырывал гипсокартон, воздуховоды и, возможно, балки, чтобы добраться до него. Итак, мы запустили новую трубу.

Мы получили разрешение, округ провёл проверку. Это прошло, и мы вызвали Xcel (электричество и газ), заменили счетчик, который также был старым и протекал, и включили газ.


Установка прошла проверку с большим, чем необходимо, заземляющим проводом, идущим от черной трубы около счетчика к заземляющему столбу на глубине 5 футов под землей.Xcel выходит сегодня, чтобы заменить счетчик и подключить газ, и говорит, что моего заземляющего провода там не может быть, что он испортит счетчик и ржавеет трубу, в которой провод крепится к трубе, и что небольшой ток проходит от моих приборов к метр. Снаружи, от счетчика до того места, где труба входит в дом, находится около 9 футов трубы. Я спросил, что, если молния ударит в трубу, и парень из Xcel скажет: «Молния сначала ударит в другую часть дома». Итак, я звоню своему HVAC, спрашиваю его мнение, я разговариваю с бывшим старшим водопроводчиком в Home Depot и окружным пожарным маршалом, и все они согласны с тем, что это должно быть заземлено.Как ни странно, Fire Marshall комментирует: «Даже если молния ударит в трубу, ничего не произойдет».

Помните, это установка из черной железной трубы, а не CGGT. Это черная железная труба от счетчика до помещения с водонагревателем и печью. От черной трубы желтая гибкая труба идет к водонагревателю, а гибкая труба из нержавеющей стали идет к печи.

Так что сантехники и округ говорят что-то иное, чем Xcel. Следует ли заземлить трубу? Достаточно ли приклеивания в печи?

Можно положить тонкий слой чего-нибудь между зажимом и черной трубкой? Пена, тонкий пластик, вощеная бумага? Пожарный Маршалл предложил грязь?!?

Заземление и соединение газопровода

Судя по ответам на онлайновый «Кодовый вопрос дня (CQD)» NECA, газопровод и его использование для соединения и заземления, несомненно, вызвали споры и взрывоопасные комментарии.Следующие ниже вопросы и ответы должны прояснить то, что задают многие читатели.

ВОПРОС: Как определить размер перемычки, используемой для соединения металлических газовых трубопроводов?

ОТВЕТ: Раздел 250-2 (c) требует, чтобы соединение проводилось с заземленным проводом системы питания. Я понимаю, что это означает, что размер должен быть выполнен в соответствии с разделом 250-66. Раздел 250-104 (b) требует, чтобы соединение производилось с системой заземляющих электродов, что, как я считаю, также означает в соответствии с разделом 250-66.Существует ряд аргументов относительно использования Раздела 250-104 (c), который требует, чтобы другие внутренние металлические трубопроводы были соединены в соответствии с Таблицей 250-122, исходя из номинальных характеристик цепи, которая может случайно запитать трубопровод. Я считаю, что металлические газовые трубы не включены в Раздел 250-104 (c) по другим причинам. Он может работать как снаружи, так и внутри здания, и его воздействие молнии потребует его размера в соответствии с разделами 250-66. Может быть трудно точно определить, какая цепь (цепи) может привести к возбуждению металлической газовой трубы, проходящей через здание.

ВОПРОС: Когда я подключаю газовый трубопровод к сушилке для белья или к любому другому заземленному газовому прибору с электрическими компонентами, система металлических газовых трубопроводов в здании не заземляется автоматически, а требования Раздела 250-104 (b) довольный?

ОТВЕТ: Многие в это верят, но я не из их числа. Система газовых трубопроводов, несомненно, заземлена посредством заземляющего провода оборудования, подключенного к газовой установке, но как мы можем сказать, что требования Раздела 250-104 (b) выполнены? Этот раздел явно требует, чтобы металлический газовый трубопровод был «электрически непрерывным и соединен с системой заземляющих электродов».”Неправильно полагаться на прибор для обеспечения непрерывности электрической цепи. Удаление устройства приведет к устранению соединения всей системы газовых трубопроводов. По этой причине подключение с помощью заземляющего провода оборудования к прибору не соответствует требованию подключения металлических газовых трубопроводов «к системе заземляющих электродов».

ВОПРОС: Требует ли Национальный электротехнический кодекс заземления внутренних металлических газовых трубопроводов?

ОТВЕТ: Раздел 250-2 (c) гласит: «Склеивание электропроводящих материалов и другого оборудования.Электропроводящие материалы, такие как металлические водопроводные трубы, металлические газовые трубы и конструкционные стальные элементы, которые могут оказаться под напряжением, должны быть прикреплены, как указано в этой статье, к заземленному проводнику системы питания или, в случае незаземленной электрической системы, к заземленному оборудованию электрической системы таким образом, чтобы установить эффективный путь для тока короткого замыкания (курсив добавлен для выделения) ». Исходя из этой формулировки, ответ будет либо «да», либо «возможно». Трудность заключается в формулировке «которые могут возбудиться.На данный момент это похоже на судебное решение для «Власти, обладающей юрисдикцией». Раздел 250-104 (b) гласит: «Металлический газопровод. Каждая надземная часть системы газопровода перед запорным клапаном оборудования должна быть электрически непрерывной и соединена с системой заземляющих электродов ». Похоже, это убирает из ответа «может быть». Требования этого раздела четко сформулированы в том, что не только внутренние газовые трубопроводы, но также и каждая часть надземной системы газовых трубопроводов должна быть связана с системой заземляющих электродов.Это включает в себя как внешние, так и внутренние металлические газовые трубопроводы. То, что мне кажется противоречием между этими двумя разделами, может быть исправлено в предложении NECA 2002 года об исключении из Раздела 250-2 слов «которые могут стать активными». Это было подано как предложение и принято Комиссией по разработке кодов № 5. Нам придется подождать и посмотреть, переживет ли это предложение процесс создания кода и станет ли оно частью Кодекса 2002 года.

ВОПРОС: В одном из ответов CQD вы сказали, что система газовых трубопроводов должна быть соединена с заземленным проводом системы электроснабжения.Я считаю, что вы должны были сказать «подключен к заземляющему проводу». Есть разница. Раздел 250-104 (b) Справочника NEC 1999 г. говорит, что он должен быть подключен к системе заземляющих электродов. Что все это на самом деле означает?

ОТВЕТ: Да, я сказал, что металлический газопровод должен быть присоединен к заземленному проводу системы подачи. Заземленный провод системы питания — это преднамеренно заземленный провод. Заземленный провод системы питания оканчивается на нейтральной шине в сервисном оборудовании и намеренно заземляется с помощью основной перемычки заземления, которая представляет собой винт с зеленой головкой или перемычку, соединяющую нулевую шину с металлической рамой или корпусом оборудования. .Это не заземляющий провод, как вы предлагаете. Заземляющий проводник используется для соединения нетоковедущих металлических частей оборудования, кабельных каналов и других кожухов с заземленным проводником системы, заземляющим электродом или с тем и другим на сервисном оборудовании или в источнике отдельно созданной системы. Раздел 250-104 (b) действительно требует, чтобы металлические газовые трубопроводы были соединены с системой заземляющих электродов. Это можно сделать, подключив нейтраль к шине или любому из электродов в системе заземляющих электродов.Важно понимать, что Раздел 250-52 (а) не разрешает использовать систему металлических подземных газопроводов в качестве заземляющего электрода.

ВОПРОС: Когда я подключаюсь к газовой трубе, заземляю ли я ее? Если да, всегда ли соединение означает заземление?

ОТВЕТ: Я бы предпочел сказать, что вы привязываете к чему-то газовую трубу, чем говорить, что вы привязываете что-то к газовой трубе. В статье 100 соединение определяется как «постоянное соединение металлических частей для образования электропроводящего пути, который будет обеспечивать непрерывность электрического тока и способность безопасно проводить любой ток, который может возникнуть.«Связывание не всегда означает заземление. Металлические части, используемые в бассейне или в бассейне, соединяются вместе, образуя общую соединительную сетку, но нет требования, чтобы общая соединительная сетка была подключена к какому-либо заземленному или заземляющему проводнику. Вывод: природный газ и электричество несовместимы. Утечка газа в сочетании с электрической искрой может быть фатальной, но если мы непреднамеренно активируем металлическую газовую трубу, которая не была заземлена, мы можем ударить электрическим током того, кто коснется этой газовой трубы и заземленной поверхности.Так что выбирайте свой яд, я предпочитаю заземление из металлических газовых труб.

Соединительный провод водонагревателя

— нужен ли он?

Некоторые местные нормы и правила требуют наличия уникального фитинга на водонагревателях, соединенного с медными трубами, известного как соединительный провод. Это требование по коду в Нью-Джерси и некоторых других местных кодах по всей стране. Национальный электротехнический кодекс не требует этого, но многие сантехники устанавливают соединительный провод, даже если он не требуется. Связывающая проволока обычно представляет собой тяжелую медную проволоку, прикрепленную латунными зажимами одним концом к трубе холодной воды, а другим концом — к трубе горячей воды.Детали стоят всего около 10 долларов и могут быть установлены за считанные минуты.

Существуют некоторые аргументы в пользу необходимости использования соединительного провода, учитывая, что это требуется немногими строительными нормами. Сторонники их использования опираются на одну из двух аргументов.

Снижение коррозии

Одна из причин установки соединительной проволоки — это средство предотвращения электролиза, который может возникнуть при соединении разнородных металлов. Когда водонагреватель соединен с медными трубами, соединение, где медь встречается со стальными фитингами на водонагревателе, подвергается небольшому электрическому потенциалу, который может ускорить коррозию.Связывающая проволока предназначена для того, чтобы слабый ток между водопроводными трубами проходил в обход фитингов между медью и сталью и тем самым предотвращал коррозию, вызванную электролизом.

Для юрисдикций, где требуется соединительная проволока, и для сантехников, которые ее обычно устанавливают, одна из причин заключается в том, что соединительная проволока помогает уменьшить коррозию трубопроводной арматуры и внутренних деталей, таких как анодный стержень.

Следует отметить, что электролиз не может произойти, если водонагреватель подключен к PEX или любым другим водопроводным трубам, не содержащим меди.Предотвращение коррозии не является причиной для установки соединительной проволоки, если у вас не медные трубы.

Заземление сантехнической системы

Другая школа мысли заключается в том, что соединительный провод помогает завершить электрическое заземление всей водопроводной системы. Металлические трубы согласно нормам должны быть электрически заземлены, и это обычно делается путем заземления входной трубы холодной воды в дом. Водонагреватель создает разрыв между трубами холодной и горячей воды в доме.Считается, что соединение трубы горячей воды с трубой холодной воды у водонагревателя помогает гарантировать, что вся водопроводная система будет электрически заземлена.

Следует отметить, что Национальный электротехнический кодекс не требует использования соединительного провода на водонагревателе. Причина в том, что металлического кожуха на самом водонагревателе достаточно для завершения непрерывного пути заземления между трубами холодной и горячей воды в доме. Тем не менее, есть электрики и местные строительные нормы и правила, которые решительно защищают соединительный провод водонагревателя в качестве надлежащей меры безопасности.

Для некоторых инспекторов строительства наличие диэлектрических муфт на фитингах медных труб водонагревателя означает, что между трубами горячей и холодной воды ДОЛЖЕН быть установлен соединительный провод. Диэлектрические муфты — это специальные фитинги, используемые для соединения разнородных металлов, предназначенные для предотвращения коррозии, вызванной электролизом. Поскольку диэлектрический переходник нарушает целостность металла и тем самым прерывает путь заземления, соединительный провод служит для восстановления заземления всей водопроводной системы.Обратите внимание, что водопроводная система с PEX или другими формами пластиковых водопроводных труб не требует какого-либо электрического заземления.

Рекомендации

В конце концов, всегда лучше следовать руководящим принципам вашего местного строительного кодекса в отношении установки соединительного провода водонагревателя. Если вы устанавливаете водонагреватель самостоятельно, соединительный провод может добавить некоторую защиту от коррозии, если водонагреватель подключен к медным водопроводным трубам.Связывающая проволока также может помочь установить непрерывный путь электрического закругления ко всем металлическим водопроводным трубам в системе.

Интересный факт

В 1889 году Эдвин Рууд создал первый автоматический водонагреватель в Питтсбурге, штат Пенсильвания. Его бизнес, The Ruud Manufacturing Company, все еще работает.

Гибкий газовый трубопровод и правильное заземление гибкого газового трубопровода

ПРЕДУПРЕЖДЕНИЕ: ЕСЛИ ВЫ ЗАПАХИЛИ, что вы чувствуете, как газ или пропан — ВЫЙДИТЕ ИЗ ДОМА И ЗАКОНА.ЗАТЕМ ПОЗВОНИТЕ 911 И ВАШЕМУ МЕСТНОМУ ПОСТАВЩИКУ ГАЗА.

В этой статье подробно описывается потенциальная опасность, связанная с гибкими желтыми гофрированными трубками из нержавеющей стали (CSST) в вашем доме. В нем также описывается угроза безопасности и изменения кодов из-за истории домашних пожаров, связанных с CSST, когда молния ударяет поблизости или, что еще хуже, в сам дом.

Риск значительно снижается, когда гибкие газовые линии CSST «скреплены» (ОПРЕДЕЛЕНИЕ BONDED: подключено с помощью проводки для отвода электрического тока от гибких газовых линий CSST в случае удара молнии в доме или рядом с ним).Удары молнии имеют задокументированную историю создания дыр в газопроводах CSST, позволяя газу уйти и резко увеличивая риск газовых пожаров в доме. Пары газа в закрытом помещении или в незанятом доме могут привести к взрыву.

Строительный кодекс Коннектикута разрешает использование газопроводов CSST с 1990-х годов. Строительные нормы и правила, требующие подключения гибких газовых линий CSST, вступили в силу не ранее 2007 года. Эти нормы появились в ответ на повреждение гибких газовых линий и пожары в домах, пораженные молнией.Как видите, существует значительный многолетний разрыв, в котором Строительные нормы и правила не требовали надлежащего подключения гибких газовых линий. Строительные нормы и правила, в том числе Сантехнические и Электротехнические, были обновлены с учетом роста числа случаев пожаров в домах.

Дома, построенные с использованием гибких газопроводов CSST до того, как Строительный кодекс требовал соединения, были построены в соответствии со Строительным кодексом во время строительства. НО это не значит, что они в безопасности. В этих домах могут быть, а могут и не быть подключенные газовые линии.Только осмотр позволит определить, надежно ли подсоединены газовые линии в соответствии с требованиями сегодняшних строительных, сантехнических и электрических норм.

Если у вас есть дом с гибкими желтыми газопроводами CSST, построенный до 2007 года, в вашем доме может существовать опасность возгорания. У большинства домов есть газовые линии на чердаках, стенах и подвалах. Гибкие газопроводы CSST на чердаке — главный кандидат на повреждения от ударов молнии. Особенно, если они не защищены связующим звеном, обеспечивающим отвод электроэнергии от трубы (а не ее перенос по трубе).Дом должен быть осмотрен, и необходимо установить надлежащее соединение (если оно еще не установлено) к желтым гибким газопроводам, чтобы защитить дом в случае удара молнии. Многие специалисты по пожарной безопасности уверены, что электрическая энергия удара молнии может проходить через электропроводку в доме, а затем прыгать (или дугу) на газопроводы CSST, где она создает отверстия в трубках, выделяя газ и, возможно, создавая газовый пожар. и / или взрыв.

Имеются задокументированные инциденты, когда в дома попадала сильная молния.Удар молнии в стальной колпак дымохода может распространиться на дом. Например; Молния может проникнуть в дом через металлическую заглушку дымохода, распространяя электроэнергию через медную электропроводку, медный водопровод, саму деревянную конструкцию и, если она есть и не защищена, гибкий газопровод CSST. Электричество пойдет по самому легкому пути или по пути наименьшего сопротивления. Если удар молнии является большим или достаточно близким, электрический ток может перескакивать между продуктами в поисках земли.

В некоторых регионах с 2015 года домашние инспекторы должны были уведомлять своих клиентов (в письменной форме и в форме проверки) о наличии газопроводов CSST, которые не имеют надлежащего соединения.

Если вы владеете домом, построенным с 1990 года, в вашем доме могут быть несвязанные гибкие газовые магистрали. Во многих домах газовые линии проложены на чердаках и заглублены в стены. Если вас это беспокоит, необходимо осмотреть дом и (если его нет) установить надлежащее соединение с газовыми линиями CSST, чтобы защитить дом в случае удара молнии.

Газ в ваш дом

Подземные газопроводы состоят в основном из полиэтилена. Линии пропана, идущие в дом, медные или полиэтиленовые. Гибкие полиэтиленовые газовые трубы спроектированы и сертифицированы для подземной прокладки. Эти линии бывают разных размеров, от довольно больших до линий бытового обслуживания, идущих к отдельным домам или к внешнему оборудованию дома, например, обогревателям бассейнов или резервным генераторам.

Считается, что желтая диэлектрическая оболочка действительно усугубляет эту проблему.В ответ некоторые производители гибких газопроводов CSST теперь имеют версии с черным покрытием, которые более устойчивы к ударам молнии.

CounterStrike® или FlashShield® — это запатентованная инновация CSST, основанная на существующих желтых гибких газовых трубопроводах CSST. Он разработан для значительного снижения вероятности повреждения молнией систем трубопроводов топливного газа IF при правильной установке.

Это словоблудие от производителя TracPipe: «TracPipe® CounterStrike® — это запатентованная инновация CSST, которая разработана для значительного снижения вероятности повреждения систем трубопроводов топливного газа, вызванного молнией.TracPipe® CounterStrike® был разработан с использованием специального материала оболочки вместо стандартной желтой оболочки. Этот черный кожух обладает свойствами рассеивания энергии, которые помогут защитить гильзу TracPipe® CounterStrike® из нержавеющей стали, работающую под давлением, а также другие компоненты системы подачи топливного газа, если TracPipe® CounterStrike® станет активным из-за удара молнии ».

** ПРИМЕЧАНИЕ. Это не одобрение данного продукта компанией JNR Plumbing LLC. Эта информация предоставлена ​​только в качестве любезности для наших читателей.**

Существуют задокументированные пожарные инспекции, в которых считалось, что удар молнии вызвал повреждение несвязанного CSST, что привело к повреждению от пожара, вызванного газом. В ответ производители CSST разработали требования к электрическому соединению, начиная с 2007 года. Их испытания показывают, что соединение в значительной степени снижает риск только «непрямых» ударов молнии (тех, которые не попадают в дом). При испытании использовались гибкие газовые магистрали желтого цвета.

В домах с газопроводами CSST должно быть электрическое соединение — для снижения риска пожара или взрыва в результате повреждения газовых линий в случае удара молнии

Гибкие газовые трубы

CSST должны быть скреплены, чтобы снизить риск повреждения из-за удара молнии в дом.Наиболее частая проблема, которую обнаруживают домашние инспекторы, — это неправильная привязка системы CSST.

Вы можете видеть, что соединительный зажим находится над желтой оболочкой, что не обеспечивает надлежащего соединения.

При установке этого типа газораспределительной системы без надлежащего соответствия действующим стандартам существует повышенный риск повреждения. Поврежденная газовая или пропановая линия может вызвать утечку газа, что приведет к пожару и / или взрыву. Все производители CSST начали внедрять особые требования к склеиванию уже в 2007 году.

А как насчет существующих домов? В строительных нормах есть что-то, называемое «дедовщиной». Это означает, что когда что-то было установлено в соответствии со Строительными нормами во время установки — это считается установленным правильно, продвигаясь вперед во времени, даже если Строительные коды значительно меняются.

Если CSST был установлен (в соответствии с кодексом) до того, как производители CSST выдвинули особые требования для соединения, эта установка по-прежнему соответствует нормам и сегодня. Домашний инспектор укажет (или должен) указать необходимость повышения безопасности на основе сегодняшних Строительных норм и правил техники безопасности.** Это не следует путать с безопасностью несвязанных гибких газопроводов CSST. Только то, что он отвечал требованиям строительных норм на момент установки.

Надлежащее соединение CSST

Соединительные провода или зажимы CSST НИКОГДА НЕ ПОДКЛЮЧАЮТ к:

  • Счетчики или объекты природного газа.

  • Заземление, не зависящее от системы заземления электрических сетей.

  • Гофрированная часть из нержавеющей стали гибкой трубы CSST (зажимы должны быть прикреплены к латунному фитингу, стальному коллектору или другой жесткой стальной трубе).

Соединительные провода или зажимы CSST должны ВСЕГДА подключаться к:

  • Трубопроводы заказчика — как можно ближе к счетчику природного газа.

  • Фитинг из латуни CSST, стальной коллектор или компонент жесткой трубы, соединенный с фитингом CSST.

  • Система заземления электрооборудования. Это соединение может быть выполнено либо на заземляющем стержне, либо на заземляющем проводе, идущем к стержню, либо на электрической сервисной панели (также известной как блок автоматического выключателя или панель).

Газопроводы CSST и гибкие соединители для бытовых приборов

Есть разница между CSST Gas Lines и похожими на вид желтыми гибкими соединителями для устройств (которые здесь называются «FAC»). Хотя и CSST, и FAC изготовлены из нержавеющей стали с газом-носителем, на этом их сходство заканчивается. CSST — это газораспределительная система. FAC — это короткая трубка, предназначенная для соединения газораспределительной трубы с устройством для сжигания газа.

Как еще определить FAC:

  • FAC не требует склеивания.Это связано с тем, что они подключены к замкнутой (при правильной установке) газораспределительной системе.

  • Его длина составляет 1–6 футов.

  • FAC обычно находятся между линиями подачи газа в дом и газовым оборудованием ИЛИ приборами.

  • Гофра FAC хорошо видна. По сравнению с ним CSST имеет оболочку, и гофры не очень заметны.

Мы в JNR Plumbing LLC хотим, чтобы наши клиенты и читатели понимали, что такое безопасность в вашем доме.Мы действительно понимаем, что Bonding должен быть установлен лицензированным профессионалом, в частности, электриком. Мы не ожидаем, что электрики будут знать, какие трубы и какие трубы требуют склеивания, и это может предоставить ваш лицензированный сантехнический подрядчик или домашний инспектор. Если вам нужен лицензированный специалист для осмотра вашего газопровода и его установки, позвоните нам. В конце концов, у нас есть только лицензированные техники, специально обученные обслуживанию жилых домов и коммерческой недвижимости.

Практика хорошего заземления и соединения домашней электропроводки

Соединение и заземление

Все домашние электрические системы должны быть соединены и заземлены в соответствии со стандартами кодов. Это влечет за собой две задачи: Во-первых, металлические трубы для воды и газа должны быть электрически соединены, чтобы создать непрерывный путь с низким сопротивлением обратно к главной электрической панели.

Хорошая практика для заземления и соединения домашней электропроводки (фото предоставлено Inspectionnews.net)

Во-вторых, главная электрическая панель должна быть заземлена на заземляющий электрод, такой как заземляющий стержень или стержни, вбитые в землю рядом с фундаментом вашего дома. .

Хотя система трубопроводов соединена с землей через вашу главную электрическую сервисную панель, заземление панели и соединение трубопроводов не связаны с функцией . Заземляющий провод, идущий от вашей электрической панели к заземляющему электроду, помогает выровнять повышение напряжения, которое часто происходит из-за молнии и других причин.

Провода, которые соединяют ваши металлические трубы, являются профилактическими, и они становятся важными только в том маловероятном случае, когда электрический проводник возбуждает напряжение в трубе.В этом случае правильное соединение трубопроводной системы гарантирует, что ток не останется в системе, что может привести к поражению электрическим током любого, кто прикоснется к какой-либо части системы, например, к ручке крана.

Склеивание на водонагревателе выполняется относительно эффективно, так как газопровод и водопровод обычно там.

Газовая труба в старых домах обычно стальная или медная. Место соединения этих труб может быть в любом доступном месте, например, у водонагревателя или газового счетчика.Газовая труба в некоторых новых домах представляет собой гибкий материал, называемый гофрированными трубками из нержавеющей стали (CSST) .

Точка соединения для CSST должна быть на первом отрезке стальной или медной трубы, через которую газопровод входит в дом. Это потому, что молния может пробить дыры в CSST, вызывая утечку газа.

Пара металлических стержней заземления длиной 8 футов вбивается в землю рядом с вашим домом, чтобы обеспечить заземление для вашей домашней электропроводки.

Как склеить металлические трубы | 6 шагов

Step # 1

Определите номинальную силу тока вашей электросети, посмотрев на ваши главные выключатели.Сила тока системы (обычно 100 или 200 ампер) определяет требуемый калибр заземляющего провода, который вам нужен. Медного провода # 4 достаточно для работы не более 200 ампер .

Меньшие и менее дорогие медные провода разрешены для услуг между 100 и 175 ампер . Проконсультируйтесь со своим электриком, если вы хотите использовать провод меньше №4.

Определите номинальную силу тока

Шаг № 2

Пропустите соединительный провод от точки рядом с водонагревателем (удобное место, если у вас работает газовый водонагреватель) до точки выхода, где провод можно прикрепить к заземляющему проводу. что ведет к внешним заземляющим электродам. Это часто делается на сервисной панели.

Проложите этот провод так же, как любой другой кабель, оставив примерно от 6 до 8 футов провода на водонагревателе . Если вы пропустите этот провод через балки потолка, просверлите отверстие 1⁄2 дюйма как можно ближе к центру, чтобы не ослабить балку. Скрепите провод через каждые 2 фута, если проводите его параллельно балкам.

Пропустите соединительный провод

Шаг № 3

Установите зажимы заземления на каждую трубу (горячее водоснабжение, холодное водоснабжение, газ), примерно на 30 см выше водонагревателя.Не устанавливайте зажимы рядом с штуцером или коленом, потому что затягивание зажимов может сломать или ослабить паяные соединения. Также убедитесь, что на трубах нет краски, ржавчины или других загрязнений, которые могут помешать хорошему чистому соединению.

Не перетягивайте зажимы. Используйте зажимы, совместимые с трубой, во избежание коррозии. Используйте медные или латунные зажимы на медной трубе. Используйте латунные или стальные зажимы на стальной трубе.

Установите зажимы заземления трубы

Шаг № 4

Пропустите заземляющий провод через каждое отверстие зажима для провода и затем затяните зажимы на проводе. Не обрезайте и не сращивайте провод: один и тот же провод должен проходить через все зажимы.

Проложите провод заземления

Шаг № 5

На панели выключите главный выключатель. Откройте крышку, открутив винты, и отложите крышку в сторону. Пропустите провод заземления через небольшое отверстие диаметром 3⁄8 дюйма в направлении задней части панели сверху или снизу.

Обычно вам приходится выбивать заглушку из этого отверстия, поместив на нее отвертку с внешней стороны и постучав молотком. Убедитесь, что заземляющий провод не соприкасается с шинами в середине панели или какими-либо клеммами нагрузки на выключателях .

Пропустите провод заземления через небольшое отверстие диаметром 3⁄8 дюйма в направлении задней части панели сверху или снизу.

Шаг № 6

Найдите открытое отверстие на шине заземления и нейтрали и вставьте провод заземления. Эти отверстия достаточно большие, чтобы вместить до # 4 AWG провода , но иногда это может быть сложно. Если у вас возникли проблемы с проталкиванием проволоки, обрежьте ее конец и попробуйте использовать чистый отрезанный кусок.Закрепите установочный винт на проушине.

Установите крышку панели и снова включите главный выключатель.

Найдите открытое отверстие на шине заземления и нейтрали и вставьте провод заземления.

Советы по заземлению главной сервисной панели

Нейтральный и заземляющий провода не должны подключаться к одной и той же шине в большинстве субпанелей. Шину заземления следует подключить к шкафу подпанели.

Нейтральная шина не должна быть подключена к шкафу дополнительной панели.

Наконечник №1 для заземления главной сервисной панели

Металлический кабелепровод должен быть физически и электрически подсоединен к шкафу панели. Соединительная втулка может потребоваться в некоторых случаях, когда не вся выбивка удалена.

Совет № 2 для заземления главной сервисной панели

Установка заземляющего стержня

Заземляющий стержень является важной частью системы заземления. Его основная функция — создать путь к земле для электрического тока, такого как молния, скачки напряжения в сети и непреднамеренный контакт с линиями высокого напряжения. Если вы обновите свою электрическую службу , вам, вероятно, потребуется обновить заземляющий провод и стержни, чтобы они соответствовали коду .

Примечание! В разных муниципалитетах разные требования к заземлению, поэтому обязательно проверьте их, прежде чем пытаться сделать это самостоятельно. Звоните, прежде чем копать! Убедитесь, что в месте установки заземляющих стержней нет никаких подземных коммуникаций.


Тренируйте своих нарушителей!

Ваши выключатели (включая главный) следует «проверять» один раз в год, чтобы обеспечить надлежащую механическую работу. Просто выключите их, а затем снова включите. Удобное время для выполнения упражнения — летнее время, когда вам все равно придется сбросить все часы.


Как установить систему заземляющих электродов

Шаг № 1

Начните с покупки двух стальных заземляющих стержней с медным покрытием диаметром 5/8 ″ и длиной 8 футов . У заземляющих стержней на одном конце есть забивная точка, а на другом — ударная поверхность.

Начните с покупки двух стальных заземляющих стержней с медным покрытием.

Шаг № 2

Просверлите отверстие 5⁄16 ″ в балке обода вашего дома , как можно ближе к главной панели обслуживания снаружи дома выше уровень земли не менее 6 ″ .

Просверлите 5⁄16 ″ отверстие в балке обода вашего дома

Step # 3

Примерно в футе от фундамента дома загрунтуйте один стержень заземления в землю с помощью пятифунтовой булавы . Если вы наткнулись на камень или другое препятствие, вы можете стучать по заземляющему стержню под углом, если он не превышает 45 °.

Двигайтесь до только 3 или 4 дюйма стержня над землей . Отмерьте не менее 6 футов от первого стержня заземления и забейте его другим.

Примерно в футе от фундамента дома воткните один заземляющий стержень в землю с помощью пятифунтовой булавы.

Step # 4

Протяните неизолированный медный провод №4 от шины заземления на главной панели обслуживания через отверстие в балки обода и снаружи дома, оставив достаточно провода для соединения двух заземляющих стержней.

Проложите неизолированный медный провод №4 от шины заземления на главной сервисной панели.

Шаг №5

С помощью латунного зажима, обычно называемого желудь, подключите провод к первому заземляющему стержню, натягивая провод, чтобы не провисать. существует . Продолжайте тянуть за провод, чтобы добраться до второго заземляющего стержня, создавая непрерывное соединение.

Используя латунный зажим, обычно называемый желудем, подсоедините провод к первому стержню заземления.

Шаг № 6

Соедините второй стержень заземления с другим стержнем с неразрезанным заземляющим проводом, предварительно протянутым через первый стержень заземления.Обрежьте лишнюю проволоку.

Соедините второй заземляющий стержень с другим желудь с неразрезанным заземляющим проводом.

Step # 7

Выкопайте несколько дюймов вокруг каждого стержня, чтобы создать зазор для пятифунтовой молоты. Создание неглубокой траншеи под заземляющим проводом между стержнями также является хорошей идеей. Забейте каждую удочку молотком до тех пор, пока вершина удочки не окажется на несколько дюймов ниже уровня земли.

Забейте каждую штангу молотком до тех пор, пока верхняя часть штанги не окажется на несколько дюймов ниже отметки

Шаг № 8

Введите герметик в отверстие в балке обода с внутренней и внешней стороны.

Введите герметик в отверстие в балке обода как с внутренней, так и с внешней стороны.

Советы по заземлению

Перечисленный металлический ремешок можно использовать для заземления внутренних коммуникационных проводов, таких как телефон и кабельное телевидение, если клемма межсистемного соединения недоступна.

Советы по заземлению # 1

Кусок арматурного стержня, заключенный в бетонное основание, является обычным заземляющим электродом в новом строительстве. Называется ufer, электрод должен быть арматурным стержнем № 4 или больше и иметь длину не менее 20 футов.длинный. (Показано перед заливкой бетона.)

Советы по заземлению # 2

Ссылка // Полное руководство по электромонтажу от Black + Decker

Следует ли использовать соединительный провод на водонагревателе?

Пока у вас есть горячая вода для душа или стирки, вы, вероятно, не часто думаете о своем водонагревателе. Когда вы узнаете, как работает водонагреватель, на самом деле есть ряд довольно интересных компонентов. Одна часть, которая вызывает хорошие разговоры в мире сантехники, — это соединительный провод.

В этой статье мы объясним назначение соединительного провода и расскажем, стоит ли добавить его к водонагревателю.

Что такое соединительный провод?

Соединительный провод — это внешняя часть, которая прикрепляется к водонагревателю. Обычно он имеет два латунных зажима с натянутой между ними толстой медной проволокой. Один зажим надевается на трубу холодной воды, а другой — на трубу горячей воды. Хотя по нормам не всегда требуется соединительный провод, эта деталь стоит всего 10 долларов и очень проста в установке, так что добавить ее к своему водонагревателю не составит большого труда.

Преимущества соединительной проволоки

Соединительная проволока является уникальной деталью, потому что некоторые сантехники рекомендуют их, а некоторые нет. При использовании соединительная проволока может служить двум целям:

  1. Замедление коррозии водонагревателя. Связывающая проволока может перенаправлять небольшой электрический ток, который проходит по медным трубам, к стальной арматуре водонагревателя. Считается, что этот процесс предотвращает электролиз и коррозию, что может продлить срок службы водонагревателя и предотвратить утечку.Однако, если у вас есть трубы из PEX или другие трубы, отличные от меди, вам не нужно беспокоиться об этой проблеме.
  1. Завершить заземление. В целом, в вашей водопроводной системе металлические трубы должны быть заземлены — обычно через впускную трубу для холодной воды. Размещение водонагревателя может создать разрыв между трубами холодной и горячей воды. Таким образом, соединительный провод можно использовать для соединения двух линий и завершения процесса заземления, что может повысить электрическую безопасность в доме.

Требуется ли соединительный провод?

Нужна ли вам соединительная проволока на водонагревателе, зависит от того, где вы живете. Соединительный провод не требуется Национальным электротехническим кодексом, хотя некоторые местные строительные нормы и правила требуют, чтобы деталь была установлена. По всей стране некоторые электрики и строительные инспекторы рекомендуют использовать соединительный кабель при подсоединении медных труб к водонагревателю.

Если соединительный провод не требуется в вашем районе, то его установка на водонагреватель является делом личных предпочтений.

0 comments on “Как заземлить газовый котел: Как сделать заземление газового котла

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
