Как заземлить розетку в квартире?

Современную квартиру трудно представить без электроприборов. Стиральная машина, пылесос, телевизор, электроплита – и это далеко не полный перечень. Электроприборы создают комфортные условия, но в то же время, каждый из них является источником повышенной опасности. Чтобы они нормально работали, нужно заземление. Как заземлить розетку в квартире или на даче? Давайте это обсудим.

к содержанию ↑

Зачем это нужно?

Если электроприбор включен неправильно, на нем скапливается остаточный заряд. С этим сталкивался, наверное, каждый. Самый простой пример: когда касаешься прибора, который в этот момент может и не работать, и слышишь щелчок. Иногда из-под пальцев вылетает искра. Это и есть остаточный заряд.

Важно! Обычно он слабый и никакого вреда здоровью не наносит. Однако, например, на стиральной машине может образоваться заряд довольно большой мощности. Малейшее прикосновение – и человек получает электротравму. Для того чтобы этого не случилось, и нужно заземлить стиральную машину.

Не стоит думать, что остаточное напряжение большой мощности опасно только для человека. Если оно скапливается постоянно, это может привести к сбою в работе прибора, и даже к выходу его из строя. Так что заземление – мера совершенно необходимая.

Важно! Заземление защищает электроприборы:

• от сбоев напряжения в сети;
• от попадания молнии в трансформатор;
• от попадания молнии в антенну.

к содержанию ↑

Когда это необходимо?

Вряд ли вы столкнетесь с отсутствием заземления в новой квартире. Новые дома сдаются в эксплуатацию, если они соответствуют всем правилам техники безопасности. То есть, заземление там предусмотрено проектом. А вот для малоэтажных домов предусмотрены два варианта подключения к электросетям:

• двухфазное;
• трехфазное.

Важно! В первом случае о безопасности придется позаботиться самим. Это же надо сделать, если вы купили квартиру на вторичном рынке, а дом построен очень давно. Это особенно важно, если дом деревянный – малейшая неполадка в электросетях может вызвать короткое замыкание и пожар.

к содержанию ↑

Проверяем розетку

Для начала проверьте одну из розеток:

• В старых домах с газовыми плитами заземления вообще может не быть.
• В квартирах с электрическими плитами современным нормам техники безопасности соответствует обычно всего одна розетка – та самая, в которую включена плита.

Розетку придется снять. Для этого понадобится отвертка. Если есть возможность на время работы отключить электроэнергию в квартире, лучше это сделать. Но позаботиться о безопасности нужно в любом случае. Вам помогут:

• тапочки на резиновой подошве;
• резиновый коврик;
• галоши.

Важно! Резина  является мощным диэлектриком, так что, если не можете отрубить энергоснабжение, наденьте галоши или расстелите под ноги сухой резиновый коврик.

Вариант 1

Осмотрите верхнюю крышку розетки – если она стоит давно и ее не меняли, вы увидите всего две дырочки и не найдете заземляющей шины. Дальше, чтобы проверить, надо ли заземлить розетку в квартире:

1. Не обнаружив шины, открутите крышку.
2. Осмотрите внутренности розетки.
3. Увидели всего два провода, фаза и ноль – заземления нет.
4. Проверьте сопротивление проводов тестером.

Важно! Если проводов больше или есть усики – розетка заземлена и беспокоиться не о чем.

Вариант 2

Тестер вы можете сделать и сами. Для этого способа снимать розетку не нужно. Вам нужны:

• электрическая лампочка;
• патрон;
• 2 провода;
• розетка, которую надо проверить.

Чтобы проверить состояние розетки, присоедините проводки к патрону. Затем концы их вставьте в розетку. Лампочка, конечно, загорится, но это ничего не говорит о заземлении. Дальше действуйте так:

1. Присоедините один из проводов к металлической части розетки.
2. Если лампа не включилась, повторите операцию с другим проводом.
3. Так и не загоревшаяся лампа свидетельствует об отсутствии заземления.

к содержанию ↑

Ставим новую розетку

Если в доме для электропроводки использовался трехжильный провод, но заземлена всего одна розетка, можно обезопасить и остальные.

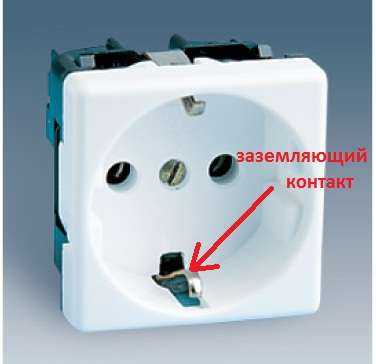

Важно! Розетку с заземлением можно купить в любом магазине электротоваров. Узнать ее просто – у нее есть специальная шина – усики на нижней планке.

Устанавливаем ее таким образом:

1. Зачистите конец заземляющего провода.
2. Ослабьте винт на шине.
3. Присоедините усики к зачищенному концу.
4. Закрутите винт.

к содержанию ↑

Как заземлить стиральную машину?

Современная стиральная машина, у которой есть сетевой фильтр, без заземления выдает довольно приличное остаточное напряжение – 110 В. Это неприятно, но вполне безопасно. А вот если где-то пробило изоляцию – напряжение может быть и 220 В, если на корпус попадает “фаза”. Это уже опасно, особенно когда машина стоит в ванной – вода обладает великолепной электропроводностью.

Подключить машину к энергосистеме дома необходимо с помощью отдельной трехфазной линии. Для ее прокладки нужен трехжильный провод сечением:

• 2,5 кв. мм;
• 4 кв. мм.

Вам понадобится еще розетка, да не любая, а рассчитанная на ток в 16 А. Кроме того, многое зависит от того, где будет стоять машина. Как правило, это помещение с повышенной влажностью – ванная или кухня. Это значит, что крышка розетки должна быть влагоустойчивой. Установить ее нужно так, чтобы провод стиральной машины можно было дотянуть без всяких удлинителей.

Важно! Для больше безопасности работы машины можно установить заземление корпуса и обеспечить автоматическое отключение.

Как проложить проводку?

В любом случае вам понадобятся материалы и инструменты:

• трехжильный провод;
• розетка с заземлением;
• плоскогубцы;
• индикаторная отвертка;
• нож.

Перед тем, как заземлить стиральную машинку, нужно проложить проводку.  Сделать это можно двумя способами:

• скрытым;
• открытым.

Скрытый способ

В этом случае необходимо проштробить каналы в стене. В каналы укладывается трехфазный провод, затем все это убирается под штукатурку.

Преимущества такого способа:

• безопасность – проводка полностью скрыта, а значит — ее нельзя случайно повредить:
• эстетичность – вид проводов не портит интерьера.

Важно! Есть, конечно, и недостатки:

• трудоемкость;
• необходимость использования специальных инструментов;
• если провод вышел из строя – добраться до места повреждения не так-то просто.


Открытый способ

При открытом способе провода укладывают от щитка до розетки в специальные короба. Его достоинства:

• небольшие трудозатраты;
• на устройство такой проводки требуется мало времени;
• легко добраться до места повреждения.

Важно! Главный недостаток – выглядит такой короб не особенно красиво. Впрочем,  его можно “вписать” в интерьер так, что он не только не испортит вид, но даже украсит кухню или ванную.

Когда понадобится удлинитель?

Бывают ситуации, когда провести отдельную линию для стиральной машины нет никакой возможности. Что делать в этом случае? — Действуйте следующим образом, чтобы заземлить стиральную машину в квартире:

1. Поставьте розетку, соответствующую всем правилам безопасности, прямо у распределительного щитка.
2. Приобретите удлинитель.

Важно! Удлинитель для стиральной машины тоже должен быть заземлен. Определить это можно по наличию металлических контактов на вилке и приемнике.

к содержанию ↑

Заземление в квартире

Сделать работу стиральной машины безопасной — полдела. Вообще-то заземлить надо каждую розетку. Как это сделать, если оно не предусмотрено проектом?

Для начала запомните маркировку проводов:

• красный – фаза;
• синий – ноль;
• желто-зеленый – заземление.
• если все провода белые или бесцветные, заземляющий – средний.

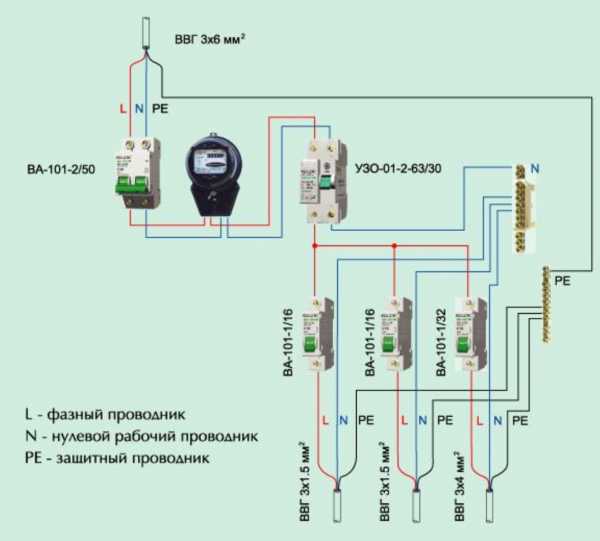

“Плясать” начните от электрического щитка:

1. Установите нулевую и заземляющую шины – первая маркируется как N и PE.
2. От розетки, в которую включается стиральная машина, проложите трехжильный медный провод.
3. Синий провод подключите к шине c маркировкой N.
4. Красный – подсоедините к фазному проводу счетчика через автомат и УЗО.
5. Желто-зеленый проводок подведите к шине PE.

Важно! Нельзя подключать желто-зеленый провод от розетки к синему проводу.

к содержанию ↑

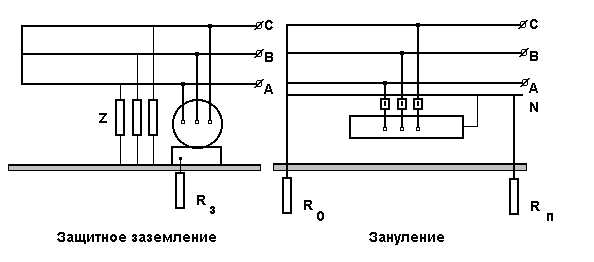

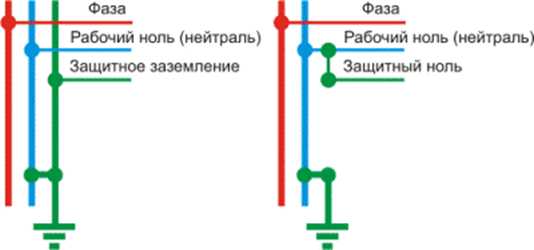

Что такое зануление?

Если в доме нет технической возможности заземлить стиральную машину, нужно сделать зануление:

1. Выведите трехжильный провод от щитка.
2. К синему проводу розетки прикрепите дополнительную шину.
3. Установите розетку – она будет соединяться со щитком трехжильным проводом, но через ноль, что позволит ей безопасно работать.

к содержанию ↑

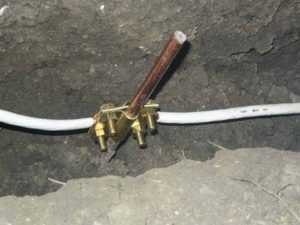

Заземление в частном доме

Для частных домов предусмотрены два варианта подключения – двухфазное и трехфазное. Если проложен трехфазный профиль — проблем нет, вам надо только проверить, как работают розетки.

Когда проводка сделана с помощью двухфазного провода, заземление можно устроить во дворе. Вам необходимы:

• провод;
• 3 металлических штыря длиной 150 см;
• болт;
• гайка;
• гаечный ключ;
• сварочный аппарат;
• лопата.

Порядок выполнения работы:

1. Выберите влажное место во дворе.
2. Выройте небольшую треугольную траншею.
3. Забейте в углы металлические штыри, оставив наружу 10 см.
4. Наварите на штыри металлическую шину.
5. Наварите болт.
6. Гайкой присоедините кабель к болту.
7. Закрутите гайку ключом.
8. Контур засыпьте землей.
9. После этого провод заведите в дом к счетчику.
10. От счетчика сделайте разводку к розеткам.

Важно! Не забудьте, что провод заземления надо присоединять к заземляющей шине.

к содержанию ↑

Ошибки и запреты

Ошибки при любых электромонтажных работах могут привести к трагическим последствиям. Чего же нельзя делать ни в коем случае при устройстве заземления?

1. Использовать как заземлители водопроводные и канализационные трубы,  особенно, если они проложены давно.
2. Устраивать заземление через трубы отопительной системы.
3. Путать провода, соединяя красный с синим или синий с зеленым.
4. Использовать в помещениях с повышенной влажностью розетки, не предназначенные для этого.

Важно! Когда-то коммуникационные системы постоянно использовались в качестве заземлителей. Сейчас же делать этого не стоит — во многих домах металлические трубы меняют на пластмассовые, а они в такой ситуации бесполезны и даже опасны.

к содержанию ↑

Видеоматериал

Теперь вы знаете о всех способах, как заземлить отдельную розетку, стиральную машину или полностью наладить электробезопасность в квартире и частном доме. Надеемся, вы смогли выполнить эти работы, и теперь надежное заземление станет отличной защитой от аварийных ситуаций.

Поделиться в соц. сетях:

serviceyard.net

Как заземлить розетку своими руками

Абсолютно безопасная проводка, с помощью которой происходит соединение всех имеющихся мощных электроприборов с заземляющими устройствами, обязательна и необходима в каждом жилом помещении. Заземление обеспечивает безопасную эксплуатацию электроприборов. При пробое фазного проводника или при нарушении изоляции заземление защищает человека от поражения электрическим током в случае соприкосновения с корпусом электроустройства.

Как заземлить розетку своими руками

Заземление не только сохраняет жизнь и здоровье человека, но и защищает электрические приборы от поломки. Некоторая техника (бойлеры, стиральные машины, посудомойки) должна подключаться только к заземленным розеткам, это указывается производителем в инструкции по эксплуатации. В случае поломки или несчастных случаев из-за неправильного подключения, производитель не несет никакой ответственности.

Стоит знать, что заземление розеток в квартирах и частных домах значительно отличается.

Содержание пошаговой инструкции:

Видео — Как заземлить розетку

Заземление розеток в новой квартире

Заземление розеток в новой квартире

Стоит знать, что новые правила укладки электрической проводки при возведении жилых домов, принятые в 2003 году, подразумевают монтаж 5-ти жильного стояка, в котором один из проводов играет роль заземляющего проводника.

Если в здании используется системы TN-С-S или TN-S, то заземлить все имеющиеся розетки довольно просто. Данная система имеет рабочий нулевой (N) и защитный (PE) проводники и три или одну фазы L, которые соединены в главных электрических щитках, расположенных на площадках перед квартирами. В щитках уже предусмотрены специальные шины, к которым подключают проводники фазы, нуля и заземления, ведущие из квартиры. Шина заземления связана с металлическим корпусом электро щитка.

Как заземлить розетку в квартире

Основные правила подключения розетки с заземлением

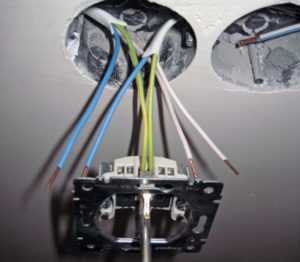

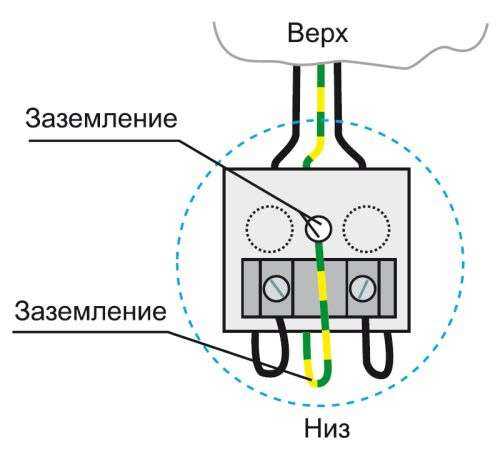

При подключении розетки, из стены должно торчать три или пять проводов: фазы, ноль и непосредственно сам заземляющий провод. При работах требуется отключить подачу электроэнергии в квартиру. Фаза и ноль подсоединяются к тем клеммам, которые расположены возле отверстий в розетке, в которые вставляется вилка электроприбора. Желательно заранее определить с помощью электрического щупа-индикатора фазу и ноль. Заземляющий провод крепится к клеммам, расположенный посередине розетки.

Если в одно гнездо в стене устанавливается двойная или тройная розетка, то следует соединить специальные клеммы-перемычки между устройствами. Не стоит слишком сильно зажимать болтами провода с клеммами, провод может переломиться. После закрепления всех контактов, розетку вставляют в отверстие в стене и фиксируют ее в неподвижном состоянии с помощью специальных лапок-стопоров.

Заземление розеток в старых домах

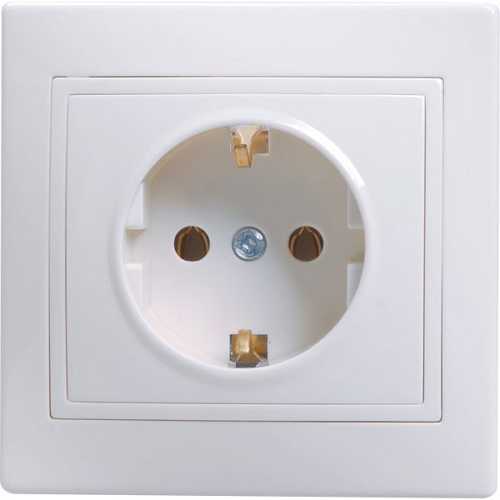

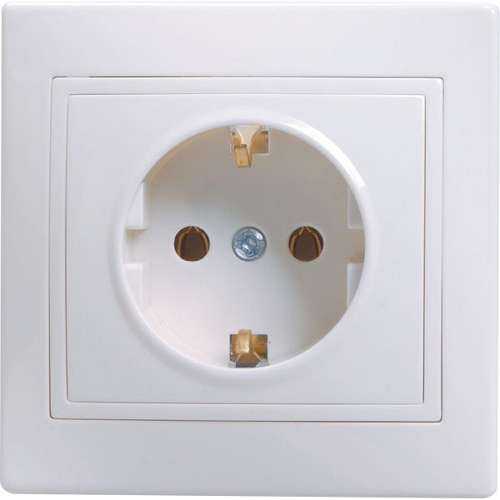

Розетка с заземлением

Практически все старые здания строились по типовому проекту, в котором не предусмотрено заземления электропроводки. Ненадежная система TN-C состоит из фазы и нуля, представленная двужильными или четырех жильными кабелями. Розетки подключаются к двум проводам: фазе и нулю, вместо заземления используется зануление. Считается, что данная система может уберечь только от котроткого замыкания с помощью автоматического выключения. Уберечь человека от поражения электрическим током данная система не может, поэтому считается довольно ненадежной и устаревшей.

В данном случае существует два выхода из ситуации: монтаж энергоснабжающими организациями дополнительного заземления нулевого провода или использование автоматов УЗО, которые располагают на электрическую цепь, питающую мощную бытовую технику. При монтаже дополнительного заземления в квартире требуется поменять всю проводку, чтобы подвести заземление ко всем розеткам.

Если же используется УЗО, то чаще всего его ставят на самые энергоемкие линии: розетки, к которым подключены потребляющие высокую мощность приборы. Конечно, УЗО не защитит от удара электрическим током в случае пробоя, но предотвратит смертельную травму.

Как нельзя заземлять розетки в квартире

Если в проведенных электрических коммуникациях отсутствует провод заземления, а проводить его отдельно хлопотно, иногда советуют заменить обычную розетку на евророзетки и в ней перемкнуть ноль и «землю». Специалисты не рекомендуют пользоваться этим ухищрением, так как существует возможность оплавления вилки электроприбора и его поломки. Также данный способ «заземления» чреват электротравмами.

Как подключить розетку

Нельзя использовать в качестве заземления водопроводные и отопительные трубы. В случае замены соседями металлических труб на пластиковые, получается разрыв, который чреват накапливанием блуждающих токов и электротравмами.

Как сделать надежное и качественное заземление в собственном доме

Сделать заземление розеток в частном доме и обезопасить работу электрических приборов значительно проще, чем в многоквартирном строении, в котором уже утверждены и проведены все электрические коммуникации.

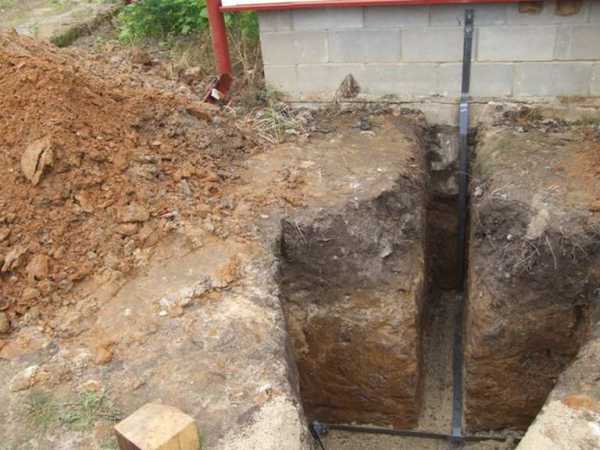

Конструкция заземляющего контура для частного дома состоит из стальных заземлителей, которые вбивают и вкапывают глубоко в почву. Вертикальные стальные уголки скрепляются между собой горизонтальными полосами, образуя контур. К нему ведет проводник, который подключается к шине заземления в электрощите.

Для изготовления вертикального контура применяется стальной угол, имеющий размеры 50 на 50 на 5 миллиметров. Длина уголков должна быть не менее 2 метров. Для горизонтальных заземлителей применяется стальные полосы, имеющие размеры 40 на 4 мм. Длина полос — 1,2 м. Проводник, который ведет в электрощиток, должен быть также стальным, сечением не менее 8 миллиметров.

Эффективное заземление в частном доме предполагает наличие контура заземления, рассчитанного специалистами

Размещают контур заземления в земле, не ближе чем на 1 метр к фундаменту строения. Горизонтальные стальные полосы вкапываются в землю на метр в глубину в форме обычного треугольника или квадрата. В вершины квадрата или треугольника вбивают в землю стальные уголки на 2-3 м в глубину. Далее весь контур нужно скрепить между собой с помощью сварки. К одному из углов приваривают стальной проводник, который прикрепляется другим концом к электрическому щитку в доме.

Заземление розеток

Заземление розеток

После того, как заземляющий контур изготовлен и подключен к электрощитку, можно приступить к монтажу трехжильной проводки в доме или усовершенствовать уже имеющуюся систему проводки в строении. При смене проводки на трехжильную рекомендуется использовать евророзетки, в которых есть специальная клемма заземления.

Основные ошибки при изготовлении заземляющего контура

Для вертикальных заземлителей не желательно использовать обычную арматуру. Поверхность арматуры прокалена, это может нарушить распределение тока по сечению. Также данный материал быстро окисляется в земле, что приводит к появлению ржавчины.

Нельзя соединять детали контура болтами. Со временем крепежные материалы могут окислиться, что приведет к потере контакта между деталями контура. Такое заземление со временем окажется малоэффективным.

Стальной контур, используемый для заземления, нельзя красить. Швы сварки следует обработать антикоррозийными веществами, предварительно зачистив их. Краска создает сопротивление и окрашенный защитный контур окажется абсолютно бесполезным и даже опасным.

Заземление розеток в доме или квартире — дело важное и ответственное. Если человек не знает, как правильно прокладывать электрические коммуникации, лучше всего обратится к специалистам. Тем более, что электромонтажные работы связаны с риском для жизни и здоровья.

Также на нашем сайте Вы можете прочитать статью о электропроводке своими руками в квартире.

svoimi-rykami.ru

варианты соединения, если нет провода земли, куда нужно подключать «ноль» в старых розетках

Рассмотрены вопросы использования заземления в электрической цепи, правила оборудования заземления, подключения розетки, возможные ошибки.

Заземляющий контур или как заземлить розетку по правилам

Обеспечение электробезопасности гарант сохранения здоровья и жизни пользователя.

В некоторых помещениях или при прокладке дополнительной линии заземляющий контур отсутствует, что не позволяет заземлить подключаемое вновь оборудование.

Зачем это нужно

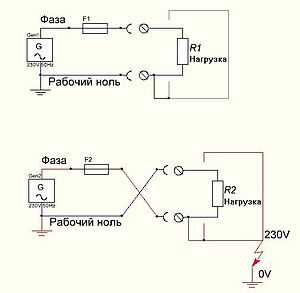

Согласно с определением заземление – это преднамеренное соединение нетоковедущих частей электрооборудования с землей (эквивалентом), которые при повреждении проводки окажутся под напряжением. В такой ситуации создаются условия, чтобы электрический ток имел возможность уйти в землю.

Действие защитной схемы основано на разности оказываемого сопротивления:

• тело человека – не менее 1000 Ом;
• заземлитель – не более 10 Ом.

Таким образом, при утечке тока прикосновение к токопроводящей поверхности оборудования будет безопасно.

Особенно опасным для человека является фибриляционный ток (100 µА). Для однофазной электрической точки возможен вариант протекания тока через тело человека: I=U/R=220/1000=0,22 А или 220 µА, что в два раза выше обозначенного значения.

Как сделать заземление своими руками

При установке (или обследовании) розетки обращают внимание на подключение заземляющего языка к системе заземления.

В домах, построенных после 2003 года, согласно с нормами прокладывают 5-ти жильный основной кабель, где провод заземления предусмотрен.

В случае игнорирования электриками требования подключению розетки к защитной схеме достаточно провести дополнительный провод (или подключить имеющийся) к специальной шине на площадке с распределительным щитком. Такую шину не сложно узнать по подключению ее к металлическому корпусу электрического щитка.

При необходимости чтения схемы прокладки проводов в доме для систем TN-S или TN-C-S используются следующие обозначения:

• L – фазный провод;
• N – нулевой элемент;
• PE – защитный проводник.

В старой розетке

Понятие старой розетки связано с отсутствием точки присоединения заземляющего проводника в керамической сердцевине. В этом случае нельзя обнаружить подпружиненные усики по бокам от гнезда подключения вилки. Также нет и отверстий вывода усов через пластиковую накладку розетки.

При оборудовании в доме заземляющего контура соответствующий провод обматывается и прячется в гнезде. К такому способу прибегают при подключении «неопасных» потребителей – люстры, телевизор.

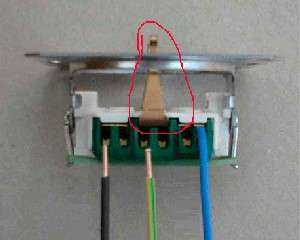

Для исправления ситуации достаточно заменить сердцевину розетки с последовательным подключением фазного и нулевого провода, заземляющего кабеля к точке подпружиненного контакта.

Без провода «земли»

В случае отсутствия штатного заземляющего контура работы по заземлению розетки окажутся более сложными, и предполагают:

• установку заземлителя;
• прокладку соединительного провода.

При размещении заземлителя учитывают ряд условий:

1. Стальной элемент располагается в земле не ближе 1 м к поверхности (в зависимости от грунта).
2. В качестве заземлителя допускается использовать естественные проводники – арматура бетонных конструкций, оплетка кабелей.
3. Заземляющий провод должен быть в надежной оболочке сечением, не менее показателя для фазного провода. Исполнение оплетки – желто-зеленый цвет.

Прокладку кабеля следует доверить специалистам энергоснабжающей организации. Возможно, потребуется и замена проводки по всей квартире в случае ее изношенности. После проведения работ электрики проведут и замер в зоне возможного растекания тока по поверхности земли. Допустимое значение – не более 4 Ом.

Варианты подключения заземления

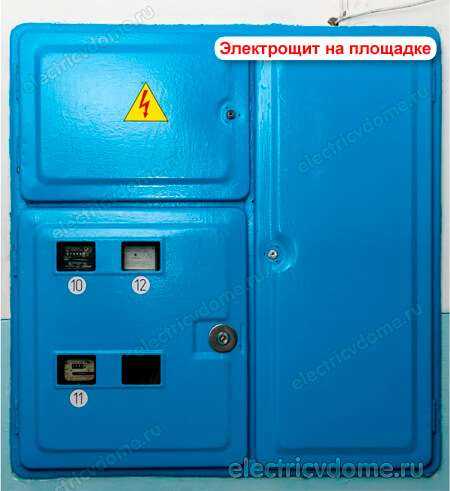

При прокладке провода в квартире делают это через специальную распределительную коробку с тремя парами контактов:

• для фазного провода;
• для нулевого проводника;
• для заземляющего провода.

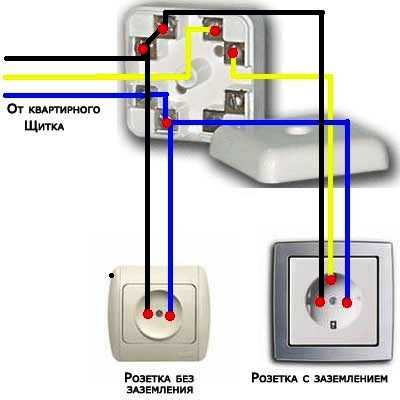

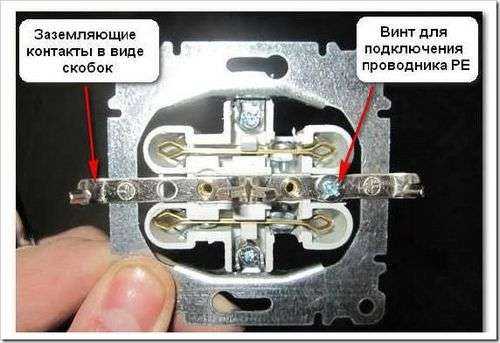

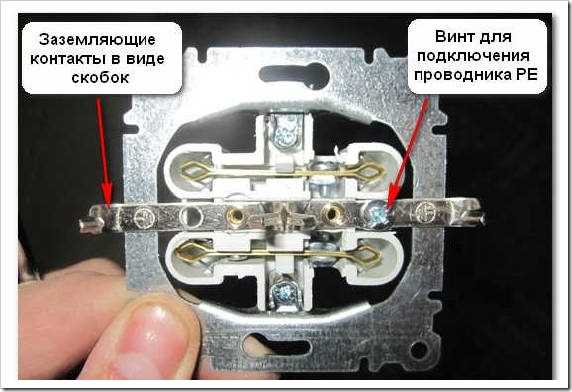

Если к системе заземления подключают многоточечную розетку или выключатель, то обязательным условием является установка перемычек между центральными клеммами каждого из гнезд.

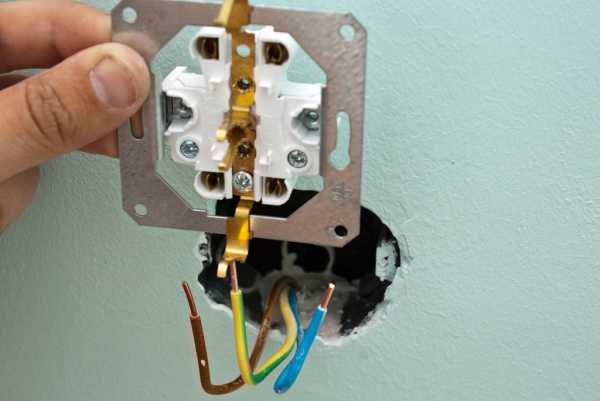

В общем виде алгоритм работ по заземлению розетки выглядит следующим образом:

1. Обнаружение пятижильного стояка и шины.
2. Определение фазного и нулевого провода.
3. Отключение электропитания.
4. Крепление фазного, нулевого и заземляющего провода.
5. Фиксация розетки в гнезде.

По завершению работ не лишним будет проведения тестирования каждой из точек подключения.

Опасные методы работы

В качестве заземления не следует прибегать к упрощенным способам этого вида защиты:

• использования провода зануления;
• заземления через трубы системы отопления.

В первом случае при исправной работе всех электроприборов нулевой проводник готов выполнить роль заземлителя.

Стоит вспомнить назначение устройства защитного отключения.

Зануление – система защиты, когда любая утечка тока преобразуется в короткое замыкание и обеспечивает срабатывание дифференциального «автомата» или УЗО.

При исправной конструкции владелец электроприбора в лучшем случае получит срабатывание защитного элемента вследствие короткого замыкания. Однако при любом повреждении провода зануления фазное напряжение (220 В) окажется на корпусе.

Во втором случае система трубопроводов будет работать до тех пор, пока в многоквартирном доме часть трубы в одной из квартир не будет заменена на пластиковые аналоги. Это из-за выпадания металлической части системы отопления подведенный ток подвергнет опасности, как вас, так и ближайших соседей.

Ни в коем случае нельзя использовать газовые трубы для организации защитной системы заземления. Поскольку электрический потенциал на поверхности способен привести к разрушительным последствиям.

Для обеспечения электробезопасности розетки в доме должны быть подключены к заземляющему контуру. При организации такой системы защиты следует избегать распространенных ошибок, а прокладку контура доверьте опытному электрику.

Полезное видео

elektrika.expert

Как заземлить розетку по всем правилам

Подключаем заземление к розетке

Как подключить заземление к розетке, если во всем доме нет заземляющего контура? Именно такой вопрос возникает у многих из нас после получения небольшого удара электрическим током от стиральной или посудомоечной машины.

Да и по нормам ПУЭ наличие защитного провода обязательно для любых электроустановок. Поэтому в нашей статье мы рассмотрим все аспекты организации заземляющего контура в собственном доме или квартире, а также способы монтажа и подключения электрической цепи с заземляющим проводником.

Что такое заземление и почему нельзя использовать вместо него зануление

Что такое защитное заземление

Согласно п.1.7.6 ПУЭ, заземление — это преднамеренное соединение электроустановки или ее части с заземляющим устройством или землей, главной целью которого является электробезопастность. Основной целью защитного заземления является снижение потенциала на частях электрооборудования, которые могут оказаться под напряжением при его аварии или поломке.

Итак:

• Давайте рассмотрим случаи, при которых защитное заземление будет выполнять свои функции. Например, возьмем стиральную машинку в ванной. При пробое изоляции фазного провода с прикосновением его к корпусу машинки, она оказывается под напряжением равным фазному, то есть 220В. Если защитное заземление отсутствует, то при прикосновении к машинке вы получите удар электрическим током, вполне возможно даже смертельный. Если же заземление имеется, то оно снизит напряжение на машинке практически до нуля и прикосновение к ней не принесет вам вреда.
• То же самое происходит и при частичном снижении изоляции фазного провода. Когда на машинке появляется напряжение меньшее, чем 220В. Защитное заземление снижает потенциал на корпусе практически до нуля, и вы не будете ощущать легкого покалывания при прикосновении к ней.

Отличия заземления и зануления

Почему нельзя применять зануление вместо заземления

Но как сделать заземление в розетке, если в вашем доме нет заземляющего контура. Многие «мегаспециалисты» советуют использовать для этого зануление (нулевой провод).

Он, якобы, почти то же самое. Но здесь важным является слово почти.

Итак:

• Давайте рассмотрим ситуацию, когда у нас пропал по каким-то причинам «ноль». Это может быть обрыв провода во вводном щитке или необдуманные действия еще какого-то «специалиста». В общем, причин множество.
• Мы этого не знаем и просто включаем свет в любой из комнат. У нас замыкается цепь и на нулевом проводе появляется такое же напряжение, как и на фазном. Ведь он не связан с землей. Благодаря этому корпуса всех электроустановок, которые заземлены посредством зануления, так же оказываются под напряжением. И вам очень повезет, если где-то произойдет просто короткое замыкание и просто «выбьет» автомат. Иначе цена такого «заземления» может быть весьма плачевной.
• В случае же обрыва правильного заземляющего провода у вас только не будет защиты от прикосновения. Согласитесь, разница огромна. А если добавить сюда наличие определенного потенциала на нулевом проводе, который связан с окислениями, плохими контактами и тому подобным, то запрет на использование такого вида заземления п.1.7.60 ПУЭ становится вполне объясним.

Возможные способы монтажа заземляющего контура

Вариантов создания правильного заземления в частном доме или квартире множество. Причем, большинство из них не нуждаются в существенных капиталовложениях. Особенно это касается частных домов, где выполнить заземление вообще достаточно просто.

• Самый правильный способ подключения к заземляющему контуру дома — это подключиться к нему в щитке освещения на лестничной площадке. Но, к сожалению, в старых домах далеко не все щитки освещения имеют заземляющую шину.
• Поэтому если вам необходим контур заземления в квартире, то вам придется его сооружать самому. Прежде всего осмотрите свой дом. Некоторые дома имеют молниеотводы, которые подключены к заземляющему контуру. Вы можете использовать их.
• Если таковых нет, то, согласно п.1.7.70 ПУЭ, для организации заземляющего контура можно использовать естественные заземлители. Это могут быть трубопроводы, проложенные в земле, обсадные трубы скважин, металлические и железобетонные конструкции зданий, соприкасающиеся с землей, свинцовые оболочки кабелей.

На фото приведен вариант организации защитного заземления

Обратите внимание! В качестве естественных заземлителей нельзя использовать алюминиевые оболочки кабелей.

• Если же у вас нет естественных заземлителей, то вам придется создать искусственный заземлитель своими руками. Сделать его можно из неокрашенной стали. Для этого применяется круглый неоцинкованный прут диаметром 10 мм или оцинкованный диаметром 6 мм. Если используется прямоугольный или уголковый заземлитель, то его толщина должна быть не менее 4 мм.

Обратите внимание! Заземлители нельзя располагать над трубопроводами, просушивающими грунт. Кроме того, поверхность грунта не должна содержать крупнообломочных пород и строительного мусора.

Подключение защитного провода и его проверка

Общие правила

Перед тем, как к розетке подключить заземление, вам следует правильно подвести его. Поэтому в нашей статье мы опишем все этапы организации защитного заземления, начиная от вводного щитка и заканчивая подключением к электрооборудованию.

• Прежде всего, следует помнить, что защитный провод не должен содержать в своей цепи отключающих устройств. Поэтому он монтируется помимо любых автоматов, рубильников и предохранителей.
• Для обозначения защитного заземления используйте желто-зеленый провод. Это значительно облегчит подключение всех устройств и исключит вопросы, как определить заземление в розетке во время ремонта.
• Сечение провода защитного заземления должно быть не меньше сечений фазного или нулевого провода.
• Согласно п.3.247 СНиП 3.05.06-85, последовательное соединение заземляющих проводников запрещено. Каждое новое подключение должно осуществляться своим проводником.

Разводка защитного провода по квартире

Подключение защитного провода к розетке

Если вы не знаете, как подключается заземление к розетке, то следуя нашей пошаговой инструкции, вы без труда выполните эту задачу.

Итак:

• Прежде всего, снимите напряжение с распределительной коробки, от которой предстоит подключать розетку. Если в этой коробке проходят другие провода, то с них тоже следует снять напряжение. А лучше отключить всю квартиру или дом.
• Вскройте коробку и определите фазный, нулевой и защитный провода. Если ваша сеть освещения сделана согласно нормам ПУЭ, сделать это будет не сложно по цветам. Если же это не так, то придется побегать с указателем напряжения.
• Защитный провод подключается к контактам розетки, расположенным отдельно от двух силовых. У розеток разных моделей он может располагаться по-разному, но обычно обозначен знаком заземления или может быть определен визуально.
• Фазный и нулевой провода подключаем к силовым контактам розетки. Причем, очередность здесь не важна.

Обратите внимание! При подключении электрической печи и некоторых других мощных электроустановок очередность подключения важна. Обычно инструкция по их подключению содержит напоминание об этом. Если таких упоминаний нет или вы подключаете розетку для общего пользования, то порядок не имеет значения.

• Теперь осталось подключить провода от розетки к соответствующим проводам в распределительной коробке. После этого заизолировать и уложить их, и можно подавать напряжение на розетку.

Проверка наличия заземления

Еще один часто задаваемый вопрос, на который мы решили дать ответ в нашей статье, это: как проверить заземление в розетке. Вообще, данным вопросом должны заниматься специализированные организации, которые в зависимости от класса электроустановки производят периодическую проверку.

Ведь для каждого класса и типа электроустановок есть свои граничные нормы сопротивления заземляющего контура. Но для своего спокойствия вы можете сделать это и самостоятельно.

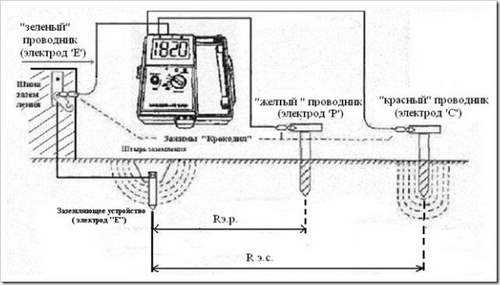

Вариант проверки защитного заземления

• Для этого на даче или в квартире вам надо создать еще один контур заземления, по отношению к которому мы и будем производить замеры.
• Для этого вбиваем железный штырь в землю на глубину не менее 50 см. К нему жестко крепим провод.
• Этот провод прокладываем к розетке, целостность заземления в которой нас интересует, и, используя мультиметр или лучше мегаомметр , замеряем сопротивление изоляции.
• Если это сопротивление не превышает 30 Ом, то ваше заземление соответствует установленным нормам.

Вывод

Теперь вы знаете, как сделать в розетке заземление и проверить его работоспособность. Это позволит вам значительно повысить безопасность вашей электрической сети, привести ее в соответствие с нормами ПУЭ и исключить несчастные случаи. Так что, не стоит относиться к данному вопросу с пренебрежением.

elektrik-a.su

Как заземлить розетку своими руками: при отсутствии провода заземления

Содержание статьи:

Безопасность электропроводки – это обязательное условие для любой квартиры или дома. Заземление обеспечивает безопасную эксплуатацию электрических бытовых приборов. Оно также может спасти человека от поражения электрическим током в случае пробоя фазного проводника, нарушения изоляционного слоя, при накапливании потенциала на металлических частях. Перед тем как сделать розетку с заземлением в квартире или на даче, нужно разобраться с особенностями схемы подачи электропитания в квартире.

Зачем нужно заземление и его типы

Как правило, провод заземления окрашивается в желто-зеленый цвет

Заземление – это способ обеспечения безопасности человека и бытовых приборов. При поломке электронной техники на корпусе накапливается заряд. Если человек дотронется до металла под напряжением, произойдет поражение электрическим током. Заземление используется для того, чтобы ток и потенциал с корпуса шли на землю, не приносят вреда человеку.

Электрическая сеть обязательно должна состоять из фазы и нуля. Дополнительно может подключаться защитный проводник – заземление. Есть разные схемы подключения заземляющей жилы – она может отсутствовать, подключаться совместно с нулевым проводом или выделяться в отдельный проводник.

Прежде чем выбирать схему заземления, нужно узнать, какая схема используется в доме. Она закладывается еще на этапе строительства здания и монтажа электропроводки. Всего выделяют 6 схем, к самым распространенным относятся:

• TN-C. Подача электричества осуществляется с помощью четырехпроводной системы. От фазного проводника отходят 3 жилы, четвертый провод одновременно является нулем и заземлением и имеет маркировку PEN (PE – земля, N – ноль). Такое соединение небезопасно для человеческой жизни. В случае обрыва земли электроприборы прекратят свою работу и устройство будет находиться под напряжением. На металлических частях будет накапливаться потенциал, который при случайном прикосновении человека может привести к летальному исходу. Установка защитных устройств вроде УЗО не поможет. От таких схем нужно переходить к TN-C-S, TN-S.

• TN-C-S. Аналогично предыдущей схеме здесь питание поступает через четырехпроводную систему. В определенном участке цепи PEN провод разрывается на землю и ноль. В месте разветвления устанавливается отдельный заземляющий контур. Для дополнительной защиты в схеме должно быть предусмотрено УЗО, так как до разрыва проводник несет потенциальную угрозу.
• TT. Эта схема применяется в отечественных сетях. Также является четырехпроводной, в которой 3 фазы и один ноль. Земля отсутствует, но ее можно подключить. Схема настраивается индивидуально под каждое помещение.

Схема заземления TN-C-S

Схема заземления TN-C

Схема заземления TT

После выбора схемы можно приступать к монтажу розетки

Подключение розетки с заземлением

Подключение розетки с заземлением

Чтобы занулить розетку своими руками, надо следовать алгоритму:

• отключение фазы и нуля;
• отключение подачи электропитания;
• крепление контактов розетки к фазе и нулю;
• подключение заземляющего провода к розетке;
• установка защитного корпуса электророзетки.

Перед тем как в розетке сделать заземление, определить фазу и ноль можно с помощью индикаторной отвертки или тестера. К соответствующим клеммам розетки нужно подключать фазу и ноль от электропроводки. Заземляющая жила подключается к клемме, которая расположена между фазным и нулевым контактом.

Если заземляющая жила отсутствует, нельзя выполнять зануление. Это приведет к тому, что при пропадании нуля возникнет короткое замыкание, которое может вызвать пожар или выбивание пробок на автомате.

Заземление в доме

В частном доме заземление проводится двумя способами:

• без заземляющего контура;
• с заземляющим контуром.

При отсутствии контура в роли заземляющей конструкции выступает стальная труба или металлические части на деревянном столбе. Используя подобный метод, нужно соблюдать два условия – минимальная глубина должна составлять 1 метр и растекание тока должно быть не более 4 Ом на 220 В.

Схема с заземляющим контуром имеет распределительную шину, с которой начинается вся система. Все металлические части контура должны надежно соединиться друг с другом. Для этого используется сварка компонентов.

При создании контура чаще всего допускаются следующие ошибки:

• Ненадежные соединения частей. Плохой контакт приводит к окислению и образованию ржавчины, из-за чего контур может разрушаться. Важно делать качественное соединение.
• Выбор неподходящего металла. Металлическая арматура не подходит для соединения – в ней нарушается равномерность распределения токов.

Нельзя красить контур. Краска не защищает его от коррозии, а лишь добавляет сопротивления, из-за чего понижается эффект заземления.

Защита при отсутствии заземления

Схема подключения двухполюсного УЗО в однофазной сети

Если в электропроводке стояка есть заземляющая клемма, к ней проводится земля. Это самый простой способ. В ином случае нужно выбирать другой метод.
Как заземлить розетку, если нет провода заземления:

• Использование УЗО. Этот метод применяется, когда в проводке нет клеммы для заземления. УЗО устанавливается на линии, по которым подключаются мощные бытовые приборы с металлическим корпусом (посудомоечные или стиральные машины, водонагреватели). Нужно учитывать, что УЗО не обеспечивает полноценную защиту. Это лишь временный способ до установки заземляющего контура.


  Схемы контура заземления

• Монтаж собственного контура. Создание заземляющего контура проводится в несколько этапов. Сначала выбирается место, в котором будет установлен заземлитель. Нельзя ставить его в каменистую почву, место выброса мусора или выгрузки строительных материалов. Далее подбирается схема и материалы – заземлитель можно установить вертикально или горизонтально, сделать из меди или стали, выбирается тип и размеры. Заземлитель устанавливается в траншею. Ее глубина для горизонтальной установки составляет от 20 до 50 см, для вертикальной – 100 см. Собранная схема подключается к общему шлейфу и производится измерение сопротивления заземлителя. Последним шагом является подключение всех металлических конструкций.

Заземление нужно проводить правильно. Есть опасные способы, которые могут привести к непоправимой ситуации:

• Соединение заземляющего кабеля с нулем. При обрыве нулевой жилы может произойти возгорание.
• Подключение заземления к водопроводной или отопительной системе. В случае нарушения изоляционного слоя все элементы будут находиться под напряжением. Прикосновение к ним приводит к негативным последствиям для здоровья и жизни.
• Подключение к арматуре ближайшей высоковольтной линии. Потенциал с линии может перейти на арматуру, из-за чего нарушатся защитные свойства изолятора, произойдет перенапряжение или другое опасное последствие.

Подобные способы категорически запрещены правилами ПУЭ и СНиП. При использовании перечисленных методов в опасности находится не только владелец квартиры, но и его соседи. Ни в коем случае не стоит заземляться таким способом.

strojdvor.ru

Как заземлить розетку в частном доме – заземление в старых домах

Прежде, чем решить, как сделать заземление розетки, определимся, какие приборы к ней нужно подключать.

• Все устройства и машины, в которых происходят динамические процессы (электро мясорубки, соковыжималки, стиральные машины и пр.)
• устройства высокой мощности
• электроника (компьютеры, телевизоры и пр.)

Все эти аппараты и устройства подлежат обязательному «заземлению». Делаем вывод: в ванной, на кухне, в комнатах где находится такая техника, розетки с «землей» необходимы.

Если прибор маломощный, его можно подключать в обычную «классическую розетку».

Но учитывая техническое оснащение современных квартир, рекомендуется все розетки сделать с «заземлением».

Изготавливаем заземляющее устройство

На самом деле, это очень простое устройство. Берем три 1,5 м., и три метровых штыря арматуры, объединяем их между собой с помощью сварки таким образом, чтобы получилась следующая деталь: из метровых штырей свариваем равнобедренный треугольник, а к каждому его углу перпендикулярно плоскости крепим тем же способом 1,5 м. штыри. Получился своеобразный столик.

Далее, нужно выкопать довольно широкую и глубокую яму в земле такого размера, чтобы сам треугольник находился фактически у поверхности грунта. В яму погружаем получившийся каркас прутьями вниз. В этом варианте заземляющего устройства есть один существенный недостаток: сооружать такую яму весьма трудоемкий процесс.

Рассмотрим альтернативную возможность получить тот же результат: изготовить заземляющее устройство. Дело простое: забить три 1,5 штыря в землю на расстоянии одного метра по форме равностороннего треугольника. Погружать прутья в землю следует таким образом, чтобы их концы немного выступали над поверхностью грунта. Затем к этим выступам привариваем метровые штыри. То есть, повторяем первоначальную деталь, но облегчаем процесс работы.

Размещать конструкцию желательно поближе к электосчетчику, с той целью, чтобы у нас не получились длинные линии проводов. Подключаем к проводке изготовленный нами заземлитель.

И это дело не покажется сложным. К одной из сторон треугольника следует приварить плоский стальной отрезок, который выводим к любой стороне дома. Там, где удобнее. Присоединяем к этой пластине кабель проводки, который идет на счетчик.

Легкая методика — как подключить розетку с заземлением своими руками

Наше заземляющее устройство готово.

Важный момент: принято считать, что если в грунт вбит один штырь, то этого вполне достаточно, чтобы справиться с задачей заземления розеток. Но это является ошибкой. Такое устройство может не справиться с избыточным напряжением.

Как заземлить розетку

Для этой цели нам понадобится провод из трех жил. Лучше, если он будет монолитный. Пускаем наш провод вместо обычной жилы ( в стандартном исполнении это провод ВВП). Теперь к розетке будет подходить не только ноль и фаза, но и «земля».

Работу очень облегчит, если провода будут цветными, и мы точно будем знать, на каком из них земля. Если при устройстве розетки перепутать ноль с фазой, ничего страшного не случиться. Но если мы перепутаем фазу и землю, питание к розетке не будет подведено, и она работать не будет.

Во всех распределительных коробках делаем скрутки проводов соответственно назначению каждого: фазу с фазой, землю с землей.

После того, как в нашем доме проведена проводка, а рядом с ним находится заземляющее устройство, переходим к монтажу розеток.

Розетки европейского стандарта наиболее удобны в использовании и монтаже. В них не перепутаешь точки подключения.

Крайне желательно выполнить в доме молниезащиту, так как смонтированное нами заземляющее устройство фактически является большим «громоотводом». Для того, чтобы в определеннных условиях наше заземление не брало на себя функции громоотвода, сделаем молниезащиту.

Делается оно просто: высокий штырь закрепляем на крыше дома, к нему присоединяем стальную узкую планку, и погружаем ее в землю.

02.07.2013 в 12:07

Заземление в квартире

Обычно вопросами о монтаже заземления в квартире начинают задумываться в момент реконструкции электропроводки. После того как вы частично или полностью заменили старую двухжильную электропроводку на новую, трехжильную (с учетом заземляющего провода), подключили ко всем розеткам заземление, пришло время подключаться к этажному электрощиту.

Однако чтобы подключение было грамотным, а главное, чтобы после этого подключения были оправданы условия электробезопасности, необходимо знать, каким образом произведено подключение самого электрощита.

Система заземления многоэтажных домов

В домах советской постройки, как правило, используются системы заземления TN – C. В этой системе к стоякам подъездов подходят три фазы L и совмещенный PEN проводник. Этажные щитки в этой системе зануляют, заземление в них как правило не предусмотрено.

В более новых домах или с реконструированными сетями установлена система TN – C – S. В этой системе к стоякам подъездов подходят три фазы L и разделенный нулевой рабочий N и защитный PE проводник. В этом случае, подключение происходит гораздо проще, в этажном щитке предусмотрены отдельные шины для подключения фазы, нуля и заземления, причем шина заземления имеет металлическую связь с корпусом щита.

Если ваш дом относится к новостройкам (примерно с 1997 г.), то в таком случае все условия для подключения заземления уже имеются, так как в новых домах устанавливается система заземления TN-S.

При подключении дома по такой системе, заземляющий провод прокладывается отдельно, вместе с нулевым и фазными проводами от самой подстанции к электрощитам дома. В этом случае переживать не следует.

Ваш дом подключен по системе заземления TN – C – S.

Такие системы заземления проектируются в домах новой постройки, в которых электромонтаж выполняется пяти- проводной системой и заземление в квартире в этом случае присутствует.

При такой системе заземления все этажные щитки должны заземляться. Определить подключен ли ваш дом по системе TN – C – S очень просто. Для этого достаточно взглянуть на вводной кабель подходящий к стояку, он должен быть пятипроводным :

• — три фазы L1, L2, L3;
• — рабочий нуль N;
• — защитный нуль PE.

Подключение в этом случае осуществляется таким образом: фазный провод квартиры подключается к той шине, где был старый провод; нулевой рабочий N подключается к шине с нейтральными проводами; заземляющий провод РЕ (нулевой защитный) подключается к корпусу щита.

Причем, подключать все заземляющие провода в щитке на один зажим (болт) — нельзя. Необходимо использовать разные болтовые соединения. А лучше будет использовать шину, прикрутите шину к щитку, а потом подсоединяйте PE.

Такое подключение заземления в квартире аналогично, если ваш дом подключен по системе заземления TN-S.

Ваш дом подключен по системе заземления TN – C.

При такой системе подключения дома к вводному стояку подходит четырехпроводный кабель: три фазы L1, L2, L3; и совмещенный нулевой рабочий и защитный провод PEN. В этом случае заземление в доме полностью отсутствует, контура заземления нет – электрощитки не заземлены! Как произвести подключение в этом случае?

Многие неграмотные электрики считают, что подключать защитный нуль PE необходимо в месте с рабочим N, на корпус щитка. Однако такое зануление является не безопасным!!!

При отгорании рабочего нуля, фазное напряжение через подключенную технику появится на всех нулевых проводах в квартире, а если нулевые защитные и рабочие провода будут связаны, то на всех заземленных корпусах приборов, появится напряжение 220 В.

Заземление на одну розетку

Поэтому прежде чем подключаться таким образом хорошенько подумайте нужна ли вам такая защита!

Наверное, ни для кого не является секретом, что электрические сети ЖКХ находятся в плачевном состоянии и такое явление как отгорание нуля в жилых домах встречается очень часто. Лучше уж без зануления, чем зануляться на изношенное электрооборудование и подвергать себя и своих близких опасности.

По этому, если заземления в доме нет то лучше защитный провод РЕ не подключать вместе с рабочим нулем на корпус щита. Оставьте его просто неподключенным. Будет резервным, на случай повреждения одного из рабочих. А для того чтобы эксплуатация электроустановок в сети без заземления была для вас безопасной, применяйте УЗО.

Установите отдельное УЗО для каждой розетки. УЗО хоть и не предотвратит появление фазы на корпусе, но мгновенно сработает при касании к поврежденному корпусу и отключит электроустановку.

Решением проблемы отсутствия заземления может стать установка своего собственного контура заземления. Встречались случаи, когда жильцы, проживающие на первых этажах домов в которых отсутствует заземление, устанавливали свое заземление. Забивали под окном в почву несколько уголков, обваривали их по контуру и соединяли с заземляющим РЕ проводником в квартире.

Можно также решить проблему с незаземленными этажными щитками проживая на пятом этаже. Проложить к подвалу по этажным стоякам 25 м одножильного провода, сделать в подвале или возле подъезда контур заземления, соединить этот одножильный провод с щитками и заземляющим контуром. Все! В таком случае можно смело подключать заземляющий провод от квартиры к электрощитку.

Ни в коем случае не используйте в качестве заземления батареи отопления, водопроводные и газовые трубы. Такое заземление в квартире является небезопасным не только для вас самих но и для ваших соседей. В случае появления на корпусе электрооборудования напряжения, заземленного через батарею или водопроводную трубу, под напряжением окажутся все батареи и трубы, не только ваши, но и в соседних квартирах и домах.

В итоге соседа с верху, который решил попить воды с крана может смертельно поразить электрическим током!

Как сказано в ПУЭ 1.7.110. «Не допускается использовать в качестве заземлителей трубопроводы горючих жидкостей, горючих или взрывоопасных газов и смесей и трубопроводов канализации и центрального отопления. Указанные ограничения не исключают необходимости присоединения таких трубопроводов к заземляющему устройству с целью уравнивания потенциалов в соответствии с 1.7.82.

Как заземлить розетку своими руками — пошаговые инструкции!

Абсолютно безопасная проводка, с помощью которой происходит соединение всех имеющихся мощных электроприборов с заземляющими устройствами, обязательна и необходима в каждом жилом помещении. Заземление обеспечивает безопасную эксплуатацию электроприборов. При пробое фазного проводника или при нарушении изоляции заземление защищает человека от поражения электрическим током в случае соприкосновения с корпусом электроустройства.

Как заземлить розетку своими руками

Заземление не только сохраняет жизнь и здоровье человека, но и защищает электрические приборы от поломки. Некоторая техника (бойлеры, стиральные машины, посудомойки) должна подключаться только к заземленным розеткам, это указывается производителем в инструкции по эксплуатации. В случае поломки или несчастных случаев из-за неправильного подключения, производитель не несет никакой ответственности.

Стоит знать, что заземление розеток в квартирах и частных домах значительно отличается.

Заземление розеток в новой квартире

Заземление розеток в новой квартире

Стоит знать, что новые правила укладки электрической проводки при возведении жилых домов, принятые в 2003 году, подразумевают монтаж 5-ти жильного стояка, в котором один из проводов играет роль заземляющего проводника.

Если в здании используется системы TN-С-S или TN-S, то заземлить все имеющиеся розетки довольно просто. Данная система имеет рабочий нулевой (N) и защитный (PE) проводники и три или одну фазы L, которые соединены в главных электрических щитках, расположенных на площадках перед квартирами. В щитках уже предусмотрены специальные шины, к которым подключают проводники фазы, нуля и заземления, ведущие из квартиры. Шина заземления связана с металлическим корпусом электро щитка.

Как заземлить розетку в квартире

Основные правила подключения розетки с заземлением

При подключении розетки, из стены должно торчать три или пять проводов: фазы, ноль и непосредственно сам заземляющий провод. При работах требуется отключить подачу электроэнергии в квартиру. Фаза и ноль подсоединяются к тем клеммам, которые расположены возле отверстий в розетке, в которые вставляется вилка электроприбора. Желательно заранее определить с помощью электрического щупа-индикатора фазу и ноль. Заземляющий провод крепится к клеммам, расположенный посередине розетки.

Если в одно гнездо в стене устанавливается двойная или тройная розетка, то следует соединить специальные клеммы-перемычки между устройствами. Не стоит слишком сильно зажимать болтами провода с клеммами, провод может переломиться. После закрепления всех контактов, розетку вставляют в отверстие в стене и фиксируют ее в неподвижном состоянии с помощью специальных лапок-стопоров.

Заземление розеток в старых домах

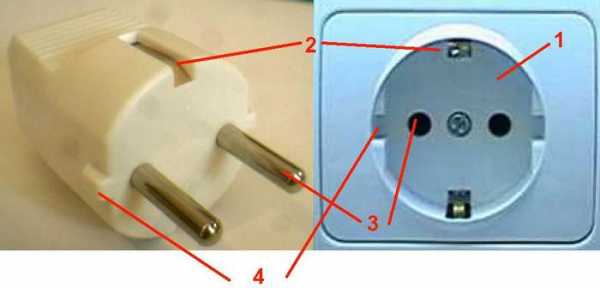

Розетка с заземлением

Практически все старые здания строились по типовому проекту, в котором не предусмотрено заземления электропроводки. Ненадежная система TN-C состоит из фазы и нуля, представленная двужильными или четырех жильными кабелями. Розетки подключаются к двум проводам: фазе и нулю, вместо заземления используется зануление. Считается, что данная система может уберечь только от котроткого замыкания с помощью автоматического выключения. Уберечь человека от поражения электрическим током данная система не может, поэтому считается довольно ненадежной и устаревшей.

В данном случае существует два выхода из ситуации: монтаж энергоснабжающими организациями дополнительного заземления нулевого провода или использование автоматов УЗО, которые располагают на электрическую цепь, питающую мощную бытовую технику. При монтаже дополнительного заземления в квартире требуется поменять всю проводку, чтобы подвести заземление ко всем розеткам.

Если же используется УЗО, то чаще всего его ставят на самые энергоемкие линии: розетки, к которым подключены потребляющие высокую мощность приборы. Конечно, УЗО не защитит от удара электрическим током в случае пробоя, но предотвратит смертельную травму.

Как нельзя заземлять розетки в квартире

Если в проведенных электрических коммуникациях отсутствует провод заземления, а проводить его отдельно хлопотно, иногда советуют заменить обычную розетку на евророзетки и в ней перемкнуть ноль и «землю». Специалисты не рекомендуют пользоваться этим ухищрением, так как существует возможность оплавления вилки электроприбора и его поломки. Также данный способ «заземления» чреват электротравмами.

Как подключить розетку

Нельзя использовать в качестве заземления водопроводные и отопительные трубы. В случае замены соседями металлических труб на пластиковые, получается разрыв, который чреват накапливанием блуждающих токов и электротравмами.

Как сделать надежное и качественное заземление в собственном доме

Сделать заземление розеток в частном доме и обезопасить работу электрических приборов значительно проще, чем в многоквартирном строении, в котором уже утверждены и проведены все электрические коммуникации.

Конструкция заземляющего контура для частного дома состоит из стальных заземлителей, которые вбивают и вкапывают глубоко в почву. Вертикальные стальные уголки скрепляются между собой горизонтальными полосами, образуя контур. К нему ведет проводник, который подключается к шине заземления в электрощите.

Для изготовления вертикального контура применяется стальной угол, имеющий размеры 50 на 50 на 5 миллиметров. Длина уголков должна быть не менее 2 метров. Для горизонтальных заземлителей применяется стальные полосы, имеющие размеры 40 на 4 мм. Длина полос — 1,2 м. Проводник, который ведет в электрощиток, должен быть также стальным, сечением не менее 8 миллиметров.

Эффективное заземление в частном доме предполагает наличие контура заземления, рассчитанного специалистами

Размещают контур заземления в земле, не ближе чем на 1 метр к фундаменту строения. Горизонтальные стальные полосы вкапываются в землю на метр в глубину в форме обычного треугольника или квадрата. В вершины квадрата или треугольника вбивают в землю стальные уголки на 2-3 м в глубину. Далее весь контур нужно скрепить между собой с помощью сварки. К одному из углов приваривают стальной проводник, который прикрепляется другим концом к электрическому щитку в доме.

Заземление розеток

Заземление розеток

После того, как заземляющий контур изготовлен и подключен к электрощитку, можно приступить к монтажу трехжильной проводки в доме или усовершенствовать уже имеющуюся систему проводки в строении. При смене проводки на трехжильную рекомендуется использовать евророзетки, в которых есть специальная клемма заземления.

Основные ошибки при изготовлении заземляющего контура

Для вертикальных заземлителей не желательно использовать обычную арматуру. Поверхность арматуры прокалена, это может нарушить распределение тока по сечению. Также данный материал быстро окисляется в земле, что приводит к появлению ржавчины.

Нельзя соединять детали контура болтами. Со временем крепежные материалы могут окислиться, что приведет к потере контакта между деталями контура.

Как же заземлить стиральную машину, если нет заземления

Такое заземление со временем окажется малоэффективным.

Стальной контур, используемый для заземления, нельзя красить. Швы сварки следует обработать антикоррозийными веществами, предварительно зачистив их. Краска создает сопротивление и окрашенный защитный контур окажется абсолютно бесполезным и даже опасным.

Заземление розеток в доме или квартире — дело важное и ответственное. Если человек не знает, как правильно прокладывать электрические коммуникации, лучше всего обратится к специалистам. Тем более, что электромонтажные работы связаны с риском для жизни и здоровья.

Также на нашем сайте Вы можете прочитать статью о электропроводке своими руками в квартире.

Как сделать заземление в частном доме своими руками: 220 В и 380 В – в чем разница?

Что представляет собой розетка с заземлением?

Розетка с заземлением имеет особую конструкцию, которая позволяет при подключении вилки какого-либо прибора, сначала соединиться с клеммами заземления и только потом — с токопроводящими контактами. Это нужно для того чтобы в случае поломки приборов, их корпус был заземлен и не принес вреда человеку.

Отличить розетку с заземлением от обычной можно по заземляющим металлически контактам.

Схема расположения основных элементов розетки:

Теперь каждый наверняка сможет отличить такую розетку.

Подключение розетки с заземлением

Сейчас во всех современных домах уже предусмотрена трехжильная проводка, поэтому установка розетки не составляет труда. Но вот в старых постройках, а также в тех, где схалтурили строители и не провели защитное заземление, придется потрудиться и обеспечить передачу заземления на прибор самостоятельно.

Как проверить заземление в розетке?

Убедиться в наличии или отсутствии заземления можно просто спросив об этом у электрика, а можно сделать это и самому. Для этого нужно взять патрон с лампочкой и парой проводов: один провод ложится на фазу, а другой — на ноль. Если лампа загорится, то у вас ноль. Затем нужно перебросить провода на фазу и заземление — если при этом сработает устройство защитного отключения (УЗО), значит, в розетке заземление установлено правильно.

Сейчас можно встретить заземление при помощи нулевого проводника. То есть рабочий ноль начинает выполнять роль защиты. Если в розетке всего 2 провода, а между нулем и заземлением находится перемычка, то вы имеете дело именно с занулением.

Важно! Такое подключение может быть очень опасным, так как при повреждении нулевого проводника под напряжением окажутся корпуса электрических приборов. А при работе с такой розеткой можно легко ошибиться, так как жилы проводов не имеют цветовых различий и поэтому очень просто поменять местами ноль и фазу, и тогда приборы также окажутся под напряжением.

Если в доме двухжильная проводка, то нужно будет проложить третий провод заземления от электрощита к каждой из розеток. Для этого проштрабливаются отверстия и прокладывается провод, а уже потом подключается розетка.

Процесс монтажа розетки с заземлением

Сейчас мы рассмотрим монтаж скрытой розетки, которая устанавливается в предварительно подготовленное отверстие в стене.

Перед тем как начать устраивать отверстие, нужно подготовить набор инструментов и материалов:

• Перфоратор
• Гипс
• Подрозетник
• Уровень
• Пассатижи
• Вольтметр
• Отвертка
• Саморезы

Выбрав место, куда будет устанавливаться розетка, необходимо сделать при помощи перфоратора отверстие и вставить туда подрозетник. К готовому отверстию подводится проводка. Для того чтобы правильно определить место подведения проводки, нужно воспользоваться уровнем.

Как только короб установлен, его нужно хорошо зафиксировать, обмазав гипсом, проводка закрепляется в готовой штробе таким же образом.

Подключение розетки с заземлением

Как только все будет выполнено, можно приступать к установке самой розетки.

Как заземлить розетку своими руками — пошаговые инструкции!

Для этого нужно обязательно отключить электричество. Отсутствие напряжения в сети проверяется мультиметром.

Теперь следует важный момент — присоединение проводов. Для этого концы проводов подготавливаются: их нужно зачистить и залудить. После этого они соединяются с соответствующими клеммами розетки. Обычно к правой клемме подключается фаза, к левой — ноль, а заземление крепится к центральной клемме.

На картинке явно видно, куда подключаются фаза, нейтраль и заземление. Заземление находится посередине и на рисунке выделено красным.

Важно! Фаза и ноль обязательно подсоединяются к различным токоведущим пластинам.

Никаких особых указаний по установке фазы и ноля в принципе не существует. Их можно свободно менять местами. Главное, чтобы заземление было установлено верно.

Провода после подключения аккуратно укладываются в подрозетник, и рабочая часть розетки прикрепляется к пластиковой коробке при помощи саморезов. Затем сверху одевается накладка.

Процесс установки розетки с заземлением не так уж сложен, поэтому с ним справиться любой, кто уже имел дело с ремонтом или установкой электрических приборов. Но обязательно нужно следовать инструкциям и придерживаться правил безопасности.

Видео об установке розеток с заземлением:

Как заземлить розетку и сделать заземляющий контур для дома или квартиры

нюсичка спросил в Наука и Техника

Чем «евро» розетка отличается от обычной розетки?

Какие отличия между этими розетками? И чем внешне (и внутренне) розетки наши отечественные от розеток евро отличаются?

Основные отличия простых розеток от розеток «евро» — это большего размера отверстия под контакты на «вилке», а также на этих розетках есть контакт для заземления. Который, как правило, придётся подсоединять к специальной разводке. Этот контакт обеспечивает безопасность при пробивании тока на «массу». lions  26 октября 2010

Да вообще, это какой-то глупый и выдуманный стандарт, по типу евроремонта. Главное отличие, и то, которое есть не всегда, это более толстые контакты на вилке, и как следствие более толстые клемы. Все остальное, аналогично нашим розеткам, тот же вольтаж, те же самые диапазоны переменного тока.lisss  26 октября 2010

Понятие «евророзетка» существует только в сознании безграмотных воинствующих обывателей. Они думают: раз есть евровилка, то должна быть и евророзетка. А если есть домашняя хозяйка, то должна быть и дикая?Гость  27 января 2012

Похоже, за время моего отсутствия некоторые мои ответы потёрли, в том числе и обещание обязательно ответить про вилку. Но поскольку обещал, а тогда сразу это было прочитано многими, то вот сейчас выполняю, чтобы не думали чего. Слово евро-розетка действительно не существует, потому что евро-вилка входит в обычную розетку, и никто не делает под евро-вилку какую-то специальную «евророзетку», из-за ненадобности. Обычная старая советская розетка и евро-вилка полностью совместимы. Это обычная вилка. Это евровилка. Отличается от обычной наличием изоляции, и непараллельностью выводов. И, для сведения, вилка Schuko. Номером 2 обозначен заземляющий контакт.nicco  1 октября 2013

Всё зависит от условий в которых Вы живёте. Если необходима «евро-розетка», то ставьте «евро-вилку». Но при этом не забывайте, что электричество весьма у Вас ограничено, если Вы готовы платить «бешеные» деньги, при отсутствии головы.

Отвечать на вопросы могут только зарегистрированные пользователи. Для участия в проекте пройдите быструю регистрацию на сайте.

Смотреть похожие вопросы

QQ.BY — вопросы и ответы в Беларуси

Related Posts

• Томат дачник отзывы

  Очень вкусные для еды в свежем виде и неплохо переносящие консервацию — все это характеристики…

• Роза джаз почвопокровная

  Почвопокровные розы, которые цветут все лето, вполне заслужено заслужили признание и любовь у цветоводов. Ведь…

• Квадрис инструкция по применению

  Область применения пестицида: для сельскохозяйственного производства.Назначение: КВАДРИС, СК является фунгицидом широкого спектра действия для защиты винограда,…

• Коровы симментальской породы

  Симментальская Симментальская порода выведена в  Швейцарии. В Россию порода симменталов впервые  завезена  в  первой  половине…

fermerslife.ru

Как заземлить розетку своими руками

Абсолютно безопасная проводка, с помощью которой происходит соединение всех имеющихся мощных электроприборов с заземляющими устройствами, обязательна и необходима в каждом жилом помещении. Заземление обеспечивает безопасную эксплуатацию электроприборов. При пробое фазного проводника или при нарушении изоляции заземление защищает человека от поражения электрическим током в случае соприкосновения с корпусом электроустройства.

Как заземлить розетку своими руками

Заземление не только сохраняет жизнь и здоровье человека, но и защищает электрические приборы от поломки. Некоторая техника (бойлеры, стиральные машины, посудомойки) должна подключаться только к заземленным розеткам, это указывается производителем в инструкции по эксплуатации. В случае поломки или несчастных случаев из-за неправильного подключения, производитель не несет никакой ответственности.

Стоит знать, что заземление розеток в квартирах и частных домах значительно отличается.

Видео — Как заземлить розетку

Заземление розеток в новой квартире

Заземление розеток в новой квартире

Стоит знать, что новые правила укладки электрической проводки при возведении жилых домов, принятые в 2003 году, подразумевают монтаж 5-ти жильного стояка, в котором один из проводов играет роль заземляющего проводника.

Если в здании используется системы TN-С-S или TN-S, то заземлить все имеющиеся розетки довольно просто. Данная система имеет рабочий нулевой (N) и защитный (PE) проводники и три или одну фазы L, которые соединены в главных электрических щитках, расположенных на площадках перед квартирами. В щитках уже предусмотрены специальные шины, к которым подключают проводники фазы, нуля и заземления, ведущие из квартиры. Шина заземления связана с металлическим корпусом электро щитка.

Как заземлить розетку в квартире

Основные правила подключения розетки с заземлением

При подключении розетки, из стены должно торчать три или пять проводов: фазы, ноль и непосредственно сам заземляющий провод. При работах требуется отключить подачу электроэнергии в квартиру. Фаза и ноль подсоединяются к тем клеммам, которые расположены возле отверстий в розетке, в которые вставляется вилка электроприбора. Желательно заранее определить с помощью электрического щупа-индикатора фазу и ноль. Заземляющий провод крепится к клеммам, расположенный посередине розетки.

Если в одно гнездо в стене устанавливается двойная или тройная розетка, то следует соединить специальные клеммы-перемычки между устройствами. Не стоит слишком сильно зажимать болтами провода с клеммами, провод может переломиться. После закрепления всех контактов, розетку вставляют в отверстие в стене и фиксируют ее в неподвижном состоянии с помощью специальных лапок-стопоров.

Заземление розеток в старых домах

Розетка с заземлением

Практически все старые здания строились по типовому проекту, в котором не предусмотрено заземления электропроводки. Ненадежная система TN-C состоит из фазы и нуля, представленная двужильными или четырех жильными кабелями. Розетки подключаются к двум проводам: фазе и нулю, вместо заземления используется зануление. Считается, что данная система может уберечь только от котроткого замыкания с помощью автоматического выключения. Уберечь человека от поражения электрическим током данная система не может, поэтому считается довольно ненадежной и устаревшей.

В данном случае существует два выхода из ситуации: монтаж энергоснабжающими организациями дополнительного заземления нулевого провода или использование автоматов УЗО, которые располагают на электрическую цепь, питающую мощную бытовую технику. При монтаже дополнительного заземления в квартире требуется поменять всю проводку, чтобы подвести заземление ко всем розеткам.

Если же используется УЗО, то чаще всего его ставят на самые энергоемкие линии: розетки, к которым подключены потребляющие высокую мощность приборы. Конечно, УЗО не защитит от удара электрическим током в случае пробоя, но предотвратит смертельную травму.

Как нельзя заземлять розетки в квартире

Если в проведенных электрических коммуникациях отсутствует провод заземления, а проводить его отдельно хлопотно, иногда советуют заменить обычную розетку на евророзетки и в ней перемкнуть ноль и «землю». Специалисты не рекомендуют пользоваться этим ухищрением, так как существует возможность оплавления вилки электроприбора и его поломки. Также данный способ «заземления» чреват электротравмами.

Как подключить розетку

Нельзя использовать в качестве заземления водопроводные и отопительные трубы. В случае замены соседями металлических труб на пластиковые, получается разрыв, который чреват накапливанием блуждающих токов и электротравмами.

Как сделать надежное и качественное заземление в собственном доме

Сделать заземление розеток в частном доме и обезопасить работу электрических приборов значительно проще, чем в многоквартирном строении, в котором уже утверждены и проведены все электрические коммуникации.

Конструкция заземляющего контура для частного дома состоит из стальных заземлителей, которые вбивают и вкапывают глубоко в почву. Вертикальные стальные уголки скрепляются между собой горизонтальными полосами, образуя контур. К нему ведет проводник, который подключается к шине заземления в электрощите.

Для изготовления вертикального контура применяется стальной угол, имеющий размеры 50 на 50 на 5 миллиметров. Длина уголков должна быть не менее 2 метров. Для горизонтальных заземлителей применяется стальные полосы, имеющие размеры 40 на 4 мм. Длина полос — 1,2 м. Проводник, который ведет в электрощиток, должен быть также стальным, сечением не менее 8 миллиметров.

Эффективное заземление в частном доме предполагает наличие контура заземления, рассчитанного специалистами

Размещают контур заземления в земле, не ближе чем на 1 метр к фундаменту строения. Горизонтальные стальные полосы вкапываются в землю на метр в глубину в форме обычного треугольника или квадрата. В вершины квадрата или треугольника вбивают в землю стальные уголки на 2-3 м в глубину. Далее весь контур нужно скрепить между собой с помощью сварки. К одному из углов приваривают стальной проводник, который прикрепляется другим концом к электрическому щитку в доме.

Заземление розеток

Заземление розеток

После того, как заземляющий контур изготовлен и подключен к электрощитку, можно приступить к монтажу трехжильной проводки в доме или усовершенствовать уже имеющуюся систему проводки в строении. При смене проводки на трехжильную рекомендуется использовать евророзетки, в которых есть специальная клемма заземления.

Основные ошибки при изготовлении заземляющего контура

Для вертикальных заземлителей не желательно использовать обычную арматуру. Поверхность арматуры прокалена, это может нарушить распределение тока по сечению. Также данный материал быстро окисляется в земле, что приводит к появлению ржавчины.

Нельзя соединять детали контура болтами. Со временем крепежные материалы могут окислиться, что приведет к потере контакта между деталями контура. Такое заземление со временем окажется малоэффективным.

Стальной контур, используемый для заземления, нельзя красить. Швы сварки следует обработать антикоррозийными веществами, предварительно зачистив их. Краска создает сопротивление и окрашенный защитный контур окажется абсолютно бесполезным и даже опасным.

Заземление розеток в доме или квартире — дело важное и ответственное. Если человек не знает, как правильно прокладывать электрические коммуникации, лучше всего обратится к специалистам. Тем более, что электромонтажные работы связаны с риском для жизни и здоровья.

Также на нашем сайте Вы можете прочитать статью о электропроводке своими руками в квартире.

tolkostroyka.ru
