Какой автомат на кондиционер – Какой автомат ставить на кондиционер

Какой автомат ставить на кондиционер

Для чего нужен автоматический выключатель

Автомат служит для защиты провода, который в свою очередь подбирается под мощность кондиционера. Важно при этом учитывать именно мощность потребления устройства, а не мощность охлаждения (холодопроизводительность). Многие не понимают разницы между этими характеристиками, из-за чего на просторах интернета можно найти много неверной информации по данному вопросу.

Две основные защитные функции автомата

• защита от КЗ (короткого замыкания). Если произойдет замыкание, то автомат любого номинала сработает на отключение;
• защита от нагрева провода. Чтобы автомат в этом случае правильно срабатывал, необходимо наиболее точно подобрать его номинал (ток). Если номинал автомата будет слишком мал, то он будет постоянно выключаться. Если номинал будет превышен, то автомат не сможет защитить провод в случае его перегрева (может произойти возгорание).

---

Какой автомат ставить на кондиционер

Давайте рассмотрим данный вопрос на примере с медными проводами, т. к. другие материалы в настоящее время практически не используются.

Важно: Первое, что нужно знать, это потребляемую мощность кондиционера (при этом желательно учитывать максимальный пусковой ток). С учетом этой мощности подбирается сечение провода. А уже под сечение провода подбирается защитный автомат.

Расчеты и практика показывают, что для бытовых кондиционеров мощностью потребления до 2 кВт («семерки», «девятки», «двенадцатые», восемнадцатые») вполне достаточно проводов сечением 1,5 мм. кв. Для «двадцать четвертого» и «тридцать шестого» (однофазного) лучше использовать провода сечением 2,5 мм. кв.

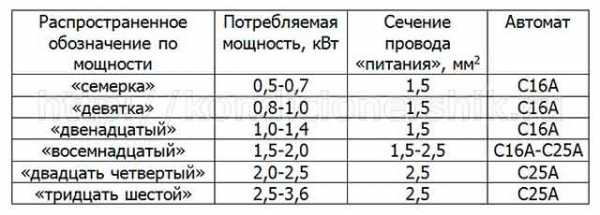

Для удобства и наглядности представим эти значения в виде таблицы.



Как видно из таблицы, для бытовых кондиционеров обычно используются всего два сечения проводов, под которые требуются соответствующие автоматические выключатели. В интернете можно найти рекомендации по выбору более низкого номинала, но мы не рекомендуем этого делать. Дело в том, что указанный автомат наверняка «защитит» соответствующий провод, а меньший номинал может преждевременно срабатывать.

Латинской буквой перед числовым значением указывается характеристика автомата. Чаще всего в бытовых условиях используются автоматы категории «C», которые «выдерживают» умеренные пусковые токи и отлично подходят для кондиционеров. Если выбирать, например, автоматы с характеристиками A или B, то они могут срабатывать при пуске компрессора.

Таким образом, мы выяснили, какой автомат ставить на кондиционер. Если вы только планируете установку кондиционера на этапе ремонта, то вам, возможно, потребуется предусмотреть для него «трассу». А так же будет полезно знать габаритные размеры внутреннего блока.

kondicionershik.ru

Какой ставить автомат на кондиционер. Вопрос от неспециалиста:Что нужно устанавливать для бытовой техники, кондиционеров и т.п: дифф.автомат или автомат?

Какой автомат ставить на кондиционер

Для чего нужен автоматический выключатель

Автомат служит для защиты провода, который в свою очередь подбирается под мощность кондиционера. Важно при этом учитывать именно мощность потребления устройства, а не мощность охлаждения (холодопроизводительность). Многие не понимают разницы между этими характеристиками, из-за чего на просторах интернета можно найти много неверной информации по данному вопросу.

Две основные защитные функции автомата

• защита от КЗ (короткого замыкания). Если произойдет замыкание, то автомат любого номинала сработает на отключение;
• защита от нагрева провода. Чтобы автомат в этом случае правильно срабатывал, необходимо наиболее точно подобрать его номинал (ток). Если номинал автомата будет слишком мал, то он будет постоянно выключаться. Если номинал будет превышен, то автомат не сможет защитить провод в случае его перегрева (может произойти возгорание).

Какой автомат ставить на кондиционер

Давайте рассмотрим данный вопрос на примере с медными проводами, т. к. другие материалы в настоящее время практически не используются.

Важно: Первое, что нужно знать, это потребляемую мощность кондиционера (при этом желательно учитывать максимальный пусковой ток). С учетом этой мощности подбирается сечение провода. А уже под сечение провода подбирается защитный автомат.

Расчеты и практика показывают, что для бытовых кондиционеров мощностью потребления до 2 кВт («семерки», «девятки», «двенадцатые», восемнадцатые») вполне достаточно проводов сечением 1,5 мм. кв. Для «двадцать четвертого» и «тридцать шестого» (однофазного) лучше использовать провода сечением 2,5 мм. кв.

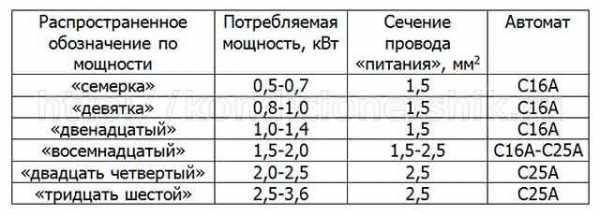

Для удобства и наглядности представим эти значения в виде таблицы.



Как видно из таблицы, для бытовых кондиционеров обычно используются всего два сечения проводов, под которые требуются соответствующие автоматические выключатели. В интернете можно найти рекомендации по выбору более низкого номинала, но мы не рекомендуем этого делать. Дело в том, что указанный автомат наверняка «защитит» соответствующий провод, а меньший номинал может преждевременно срабатывать.

Латинской буквой перед числовым значением указывается характеристика автомата. Чаще всего в бытовых условиях используются автоматы категории «C», которые «выдерживают» умеренные пусковые токи и отлично подходят для кондиционеров. Если выбирать, например, автоматы с характеристиками A или B, то они могут срабатывать при пуске компрессора.

Таким образом, мы выяснили, какой автомат ставить на кондиционер. Если вы только планируете установку кондиционера на этапе ремонта, то вам, возможно, потребуется предусмотреть для него «трассу». А так же будет полезно знать габаритные размеры внутреннего блока.

kondicionershik.ru

Какое оборудование необходимо для того, чтобы самостоятельно выполнить подключение кондиционера к электросети

Кондиционер, как и все прочие бытовые электроприборы, имеет технический паспорт и набор сопроводительной документации, в которой можно найти указания по его подключению к электросети. Данный вид работ производится по завершении монтажа всех его блоков. В жилых помещениях бытовые к сети 220 вольт при помощи обычной вилки и розетки, однако, для обеспечения их нормальной работы производители предъявляют самые строгие требования к качеству электропроводки, сечению кабеля, а также наличию заземляющего контура.

Способы подключения кондиционера

По мере увеличения потребляемой мощности электроприбора его подключение осуществляется с помощью вилки и розетки, через индивидуальный кабель к электрощиту, или к трехфазной электросети. Первый способ – самый простой, поскольку не требует никаких подготовительных работ и не подразумевает установки отдельного автоматического выключателя для кондиционера.

Однако данный вариант подключения применим только для:

• оконных и мобильных кондиционеров;
• сплит-систем малой мощности;
• , имеющего временное расположение.

Мнение эксперта

Задать вопрос эксперту

Совет! При таком варианте электропроводка в помещении должна быть рассчитана с учетом потребляемой мощности, а к розетке, в которую включен прибор, не должно быть подключено никакой другой аппаратуры.

Второй способ подразумевает подключение через отдельную линию. Прокладка индивидуального кабеля позволит разместить блоки в любом удобном месте, не ограничиваясь доступом к розетке, а также подсоединить их к электрощиту проводом нужного сечения. Однако для надежной и безопасной работы сплит-системы линию питания необходимо защитить при помощи одного или нескольких специальных устройств.

к оглавлению ↑

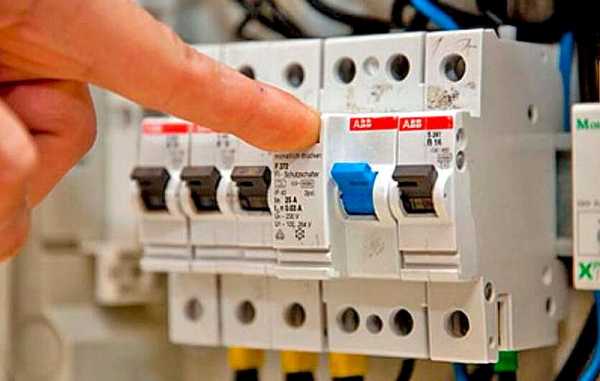

Автоматический выключатель

Данное защитное устройство в обязательном порядке должно быть установлено в электрощите, к которому будет подключен кабель от кондиционера.

Автоматический выключатель защищает аппаратуру от короткого замыкания и перегрузки по току, а для владельца квартиры он становится защитой от:

• пожаров;
• ударов электрическим током;
• неисправности электропроводки.

В отличие от своего предшественника – предохранителя, который нужно было менять каждый раз после срабатывания, «автомат» можно просто включить и использовать многократно.

Автоматические выключатели выпускаются на различные номинальные значения тока срабатывания: 6 А, 10 А, 25 А и более. Дл

10i5.ru

Какое оборудование необходимо для того, чтобы самостоятельно выполнить подключение кондиционера к электросети

Кондиционер, как и все прочие бытовые электроприборы, имеет технический паспорт и набор сопроводительной документации, в которой можно найти указания по его подключению к электросети. Данный вид работ производится по завершении монтажа всех его блоков. В жилых помещениях бытовые к сети 220 вольт при помощи обычной вилки и розетки, однако, для обеспечения их нормальной работы производители предъявляют самые строгие требования к качеству электропроводки, сечению кабеля, а также наличию заземляющего контура.

Способы подключения кондиционера

По мере увеличения потребляемой мощности электроприбора его подключение осуществляется с помощью вилки и розетки, через индивидуальный кабель к электрощиту, или к трехфазной электросети. Первый способ – самый простой, поскольку не требует никаких подготовительных работ и не подразумевает установки отдельного автоматического выключателя для кондиционера.

Однако данный вариант подключения применим только для:

• оконных и мобильных кондиционеров;
• сплит-систем малой мощности;
• , имеющего временное расположение.

Мнение эксперта

Задать вопрос эксперту

Совет! При таком варианте электропроводка в помещении должна быть рассчитана с учетом потребляемой мощности, а к розетке, в которую включен прибор, не должно быть подключено никакой другой аппаратуры.

Второй способ подразумевает подключение через отдельную линию. Прокладка индивидуального кабеля позволит разместить блоки в любом удобном месте, не ограничиваясь доступом к розетке, а также подсоединить их к электрощиту проводом нужного сечения. Однако для надежной и безопасной работы сплит-системы линию питания необходимо защитить при помощи одного или нескольких специальных устройств.

к оглавлению ↑

Автоматический выключатель

Данное защитное устройство в обязательном порядке должно быть установлено в электрощите, к которому будет подключен кабель от кондиционера.

Автоматический выключатель защищает аппаратуру от короткого замыкания и перегрузки по току, а для владельца квартиры он становится защитой от:

• пожаров;
• ударов электрическим током;
• неисправности электропроводки.

В отличие от своего предшественника – предохранителя, который нужно было менять каждый раз после срабатывания, «автомат» можно просто включить и использовать многократно.

Автоматические выключатели выпускаются на различные номинальные значения тока срабатывания: 6 А, 10 А, 25 А и более. Для того чтобы определить, какой автомат ставить на кондиционер, необходимо найти значение потребления тока в техпаспорте для данной модели или вычислить его самостоятельно, разделив мощность прибора на напряжение в сети (220 В). Полученное значение необходимо умножить на 1,5, поскольку пусковой ток компрессора выше номинального.

Подключение автоматического выключателя производится в электрощите. Как правило, на линию либо однополюсный выключатель в разрыв фазного провода, либо двухполюсный, который способен отключить одновременно фазный и нулевой провод. Последний вариант считается более безопасным.

к оглавлению ↑

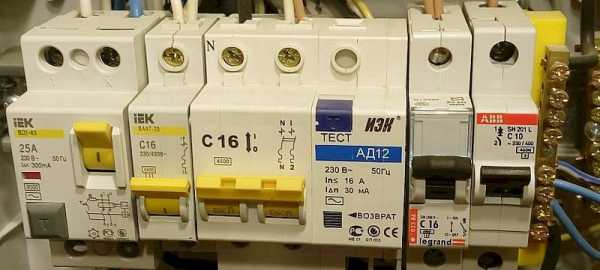

УЗО

В отличие от автомата, устройство защитного отключения (УЗО) срабатывает не на короткое замыкание, а на утечку тока, которая происходит в случае пробоя изоляции или отсоединения одного из проводников и попадания его на корпус электроприбора. В этом случае человек, прикоснувшийся к проводнику, находящемуся под напряжением, может получить серьезную травму или ожог. Однако установленное в сети УЗО моментально срабатывает даже при малых утечках (10 мА или 30 мА, в зависимости от номинальной мощности потребителя), которые не являются опасными для человека.

По своему внешнему виду устройство защитного отключения похоже на автомат и может быть как двухполюсным, так и четырехполюсным. УЗО на кондиционер подключается в электрощите после счетчика и может защитить не только отдельную линию сплит-системы, но и остальные выводы, в случае подключения нескольких автоматических выключателей через одно УЗО. При этом само устройство необходимо защитить от короткого замыкания вводным автоматом.

к оглавлению ↑

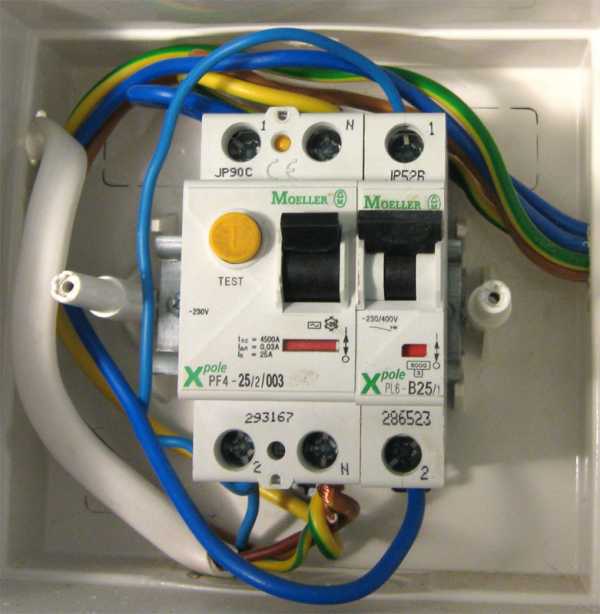

Дифференциальный автомат

Автоматический выключатель дифференциального тока – это , которое совмещает в себе функции обычного автомата и УЗО. Установка такой защиты на линию электропитания сплит-системы позволит защитить оборудование от короткого замыкания и перегрузки по току, а обитателей помещения – от возможного поражения электричеством в случае утечки тока на корпус кондиционера или пробоя изоляции кабеля.

Для бытового напряжения 220 Вольт используются двухполюсные диффавтоматы с возможностью подключения нулевого провода и фазы. Дифференциальные автоматы для сети 380 вольт имеют 4 полюса (для трех фаз и нейтрали). Номинал обозначается буквой С и цифрами, соответствующими току срабатывания. Выбор номинала для линии питания кондиционера производится аналогично обычному автомату и рассчитывается исходя из фактической нагрузки. Диффавтомат подключается в электрощит вместо обычного УЗО после автоматов ввода и электрического счетчика.

к оглавлению ↑

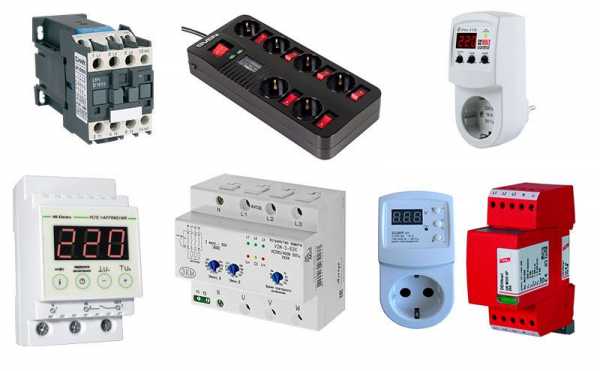

Устройство защиты от перенапряжений

Данный вид аппаратуры устанавливается для защиты кондиционера от скачков напряжения и обрыва нулевого провода, что особенно актуально для домов с устаревшей электропроводкой, частного сектора и новостроек. Данное устройство имеет два регулируемых порога срабатывания (например, нижний – 180 В и верхний – 240 В). Если напряжение в сети выходит за пределы этого диапазона, то реле автоматически отключает подачу электроэнергии на кондиционер. Устанавливать нижний порог меньше значения 180 В не рекомендуется, поскольку пониженное напряжение может вывести из строя компрессор. Если же срабатывания данной аппаратуры случаются слишком часто, то целесообразно заменить ее на стабилизатор напряжения.

ventilationpro.ru

Обеспечение питания для кондиционера | Daikin

Одним из вопросов, которые должны беспокоить владельцев квартир перед установкой кондиционера, является обеспечение питания для кондиционера и выбор автомата.

Конечно, для монтажников наиболее простым вариантом является просто воткнуть шнур в ближайшую розетку показать, что кондиционер работает и получить подписанный акт о проведении работ.

Но не следует забывать, что правильное подключение кондиционера является одним из аспектов безопасности в вашей квартире. Наиболее правильным является проводить монтаж коммуникаций для кондиционера на этапе ремонта.

Подключение во время ремонта и сечение провода

Этап монтажа кондиционера во время ремонта разделен на два этапа. На первом этапе монтажники вешают наружный блок и подключают к нему фреоноведущие и дренажные магистрали, а также провод питания и управления наружным блоком.

Эти магистрали выводятся в штробе к месту, где будет висеть внутренний блок. После проведения всех ремонтных и отделочных работ вешается внутренний блок и заправляется фреоном система.

От владельца потребуется подвести питание для кондиционера. Для того чтобы правильно выбрать провод для кондиционера вам необходимо посмотреть какую максимальную мощность потребляет кондиционер и в соответствии с этим и выбирать кабель.

Также обратите внимание, что по современным нормам запрещено прокладывание алюминиевой проводки в домах, медный провод имеет лучшие характеристики, хоть немного и дороже по цене.

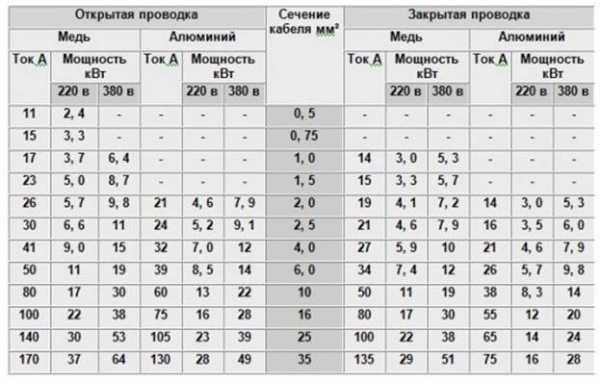

Таблица соотношения мощности и сечения провода

Большинство бытовых кондиционеров вписываются в диапазон потребления электроэнергии 3,5 кВт, это значит, что нам прекрасно подходит провод для кондиционера сечением в 1,5 мм.

Вариант для дома относится к закрытому типу проводки, тип питания 220В.

Преобразовать мощность в ток довольно просто I= (Р/U)*1000, P — в киловаттах, U — у для бытовой серии 220В.

Тип провода

Обратите внимание, что наилучшим проводом для использования в стационарной проводке является ВВГ. Недобросовестные мастера зачастую производят монтаж с использованием ПВС и ШВВП, поскольку они более гибкие и удобные для монтажа. Данные провода предназначены для удлинителей и не рассчитаны производителем для стационарной проводки, срок их эксплуатации согласно данным заводского паспорта составляет 5 лет. Срок службы ВВГ составляет 30 лет, разницы в цене между этими типами проводов практически нет. Для обеспечения питания кондиционера вам потребуется трехжильный провод. Обратите внимание на то, что если вы ведете провод не напрямую, а подсоединяете его к коммуникационной коробке, то если у вас в квартире медная проводка наиболее качественным вариантом станет пайка, соединение медных проводов с алюминиевыми допускается только через винтовое соединение.

Розетка для кондиционера

Принято устанавливать розетку так чтобы она не бросалась в глаза. Также есть вариант подключения кондиционера напрямую к питающему проводу, данный вариант наиболее эстетически привлекателен, поскольку ни будет, ни розетки, ни висящего провода. Если потребляемая мощность кондиционера превышает 3,5 кВт, то подключение только прямое или необходимо использовать розетку, для кондиционера рассчитанную на большую мощность, обычная бытовая розетка не подходит.

Выбор защиты

Второй конец нашей линии мы естественно подключаем в автоматический выключатель, обратите внимание на важный нюанс — выбирать номинал автомата для кондиционера следует ниже, чем пропускная способность провода, но выше чем максимальная мощность, которую потребляет кондиционер. Для большинства бытовых моделей подойдет автомат номиналом 10 ампер. Для кондиционеров следует использовать автоматические выключатели с характеристикой С.

Совсем не лишним будет защитить кондиционер и другие бытовые приборы в доме при помощи реле напряжения, которое будет отключать напряжение при отклонении от значений заданных в реле тем самым, не давая сгореть вашей бытовой технике.

Please enable JavaScript to view the comments powered by Disqus. Загрузка…

daikin.kh.ua

Вопрос от неспециалиста:Что нужно устанавливать для бытовой техники, кондиционеров и т.п: дифф.автомат или автомат?

Добрый день! В 3-комнатной квартире планируется установка из крупной техники:
— кондиционер в каждой комнате (т.е.3 шт),
— встраиваемая посудомоечная машина,

— встраиваемая газовая панель,
— встраиваемый духовой шкаф с грилем,
— встраиваемая стиральная машина,
— встраиваемая СВЧ.
— теплый пол.
остальное — обычные телевизоры, компьютер и мелкие бытовые приборы типа утюг, миксер, мясорубка, холодильник и т.п.

вопрос: на крупную бытовую технику (выше) обязательно нужно устанавливать диффавтомат (причем на каждую единицу)? или можно на некоторые из них (например, на встраиваемую газовую варочную панель) поставить обычные автоматы 16А?
можно ли поставить один дифавтомат на 2 кондиционера?

во-общем, подскажите, пожалуйста, чтобы развеять сомнения как должно быть?
электрику будут устанавливать мастера, но мне нужно все равно для понимания, т.к. пользоваться этим всем буду потом я.
спасибо

verashpiron, 26 мая 2015 Рассказать друзьям Подписаться на еженедельную рассылку «Идеи для ремонта»

Похожие вопросы

Лучший ответ

зачем вообще диф. для кондиционеров? они же под потолком висят, корпуса пластиковые, и их никто не трогает. А вот в духовой шкаф вы своими руками лезете, и там стенки металлические. на эту линию как раз и нужен диф. или узо. в ванную комнату опять же, где вода может в цепь попасть, причем даже без создания короткого.

Интересные предложения

Другие вопросы по этой теме

• Светодиодное освещение есть ли которое заменяет основное ? Светодиодные ленты в профиле ?

  Подскажите по освещению, комната 4 на 4, собираюсь делать «штукатурный» потолок, и не знаю какое сделать освещение, на фото видно что пробовал 3 люминесцентные лампы, в принципе освещение дают нормальное 3 в ряд — 20 Вт, 20 Вт и 20 Вт = 60 Вт в…

  13 мая 2015, 19:20•4 ответа• 1 ответ эксперта• ответить

• Помогите разместить розетки,свет и TV.

  Здравсвуйте!Не можем определиться с расстановкой мебели и TV,чтобы правильно разместить розетки.Как обыграть потолок+свет.Помогите,пожалуйста.Буду рада всем отзывам.Немного отошли от проекта(фото).

  10 мая 2015, 21:09•ответить

• Протяжка проводов

  Здравствуйте! Задались вопросом протянуть провода от щитка электрического, что установлен внутри квартиры до кухни (под розетки). Квартира серии дома П44Т. Тянуть провод по потолку не будем, т.к. натяжных потолков делать не будем. Этот вариант…

  1 мая 2015, 12:01•15 ответов• 6 ответов экспертов• ответить

• Где расположить люстру в гостинной???

  Помогите расположить люстру в гостинной 32 м2?в центре комнаты или поцентру относитльно диванов?Будет еще люстра над столом?какой мощности надо люстру?

  27 апреля 2015, 14:41•3 ответа• 1 ответ эксперта• ответить

• «Окно» на потолке кухни (или коридора)

  В одной из передач «Квартирного вопроса» делали потолок в виде окна. Кто-нибудь реализовывал нечто подобное? Как это делается? И стоит ли оно того? Подскажите. Пришла в голову дурная мысль и не могу избавиться, вот хочется подобное над головой и…

  24 апреля 2015, 00:47•10 ответов• 5 ответов экспертов• ответить

ideas.vdolevke.ru

6. Требования к электропроводке для кондиционера

Вы купили кондиционер! Наконец мастера его установили, вам надо лишь взять в руки пульт и наслаждаться прохладой в знойный летний день. Но прежде, чем начать пользоваться этим мощным электроприбором, можете ли вы быть уверены, что ваша проводка и розетка готовы к повышенной нагрузке?

Конечно, данный, незаменимый во многих квартирах, агрегат не потребляет запредельных киловаттов, но все-таки, к его появлению в доме нужно подготовиться. Поскольку, в моменты включения происходят значительные скачки тока, а кондиционер их не любит и, кроме всего, нужно обязательно продумать, как розетка под кондиционер будет подключаться в квартирном электрощитке.

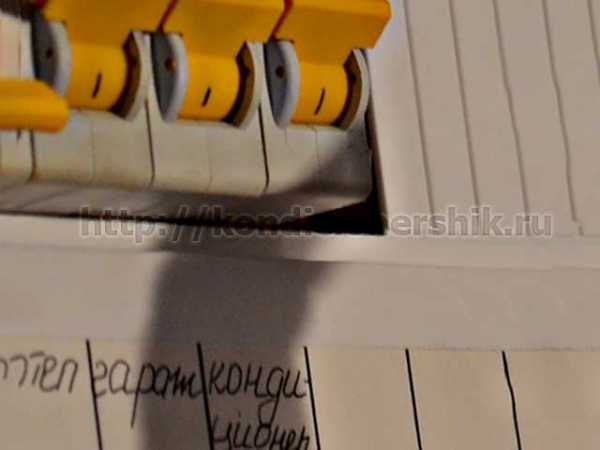

Схема электрического щитка с кондиционером

Идеальным решением для кондиционера будет выделение отдельного автоматического выключателя и прокладка отдельного питающего электрического кабеля.

Но, кондиционер очень часто появляется в доме, когда уже все ремонты давным-давно закончились, и приходится решать задачу уже по месту. В таком случае единственно верное решение – выбрать наименее загруженную ветку электропроводки и включать сплит-систему туда.

Возможно потребуется скорректировать в бОльшую сторону номинал автоматического выключателя, если позволяет сечение провода. Также замена будет нужна, когда из-за индивидуальных особенностей конкретно взятого автомата, он будет беспричинно срабатывать, несмотря на достаточный запас по току. Такое поведение автомата вызвано разбросом параметров его «пусковой характеристики», или правильнее — ампер-секундной.

Обычно, для разработки схемы щитка с учётом кондиционера применяются два подхода:

• индивидуальные кабели на розетки по всей квартире и отдельные кабели на осветительные приборы;
• отдельный кабель на комнату, а уже внутри разделение в коробке на осветительную группу и электроприборы.

Если в схеме «первого типа» (слева) не подготовить электропроводку , то при скачке тока из-за кондиционера в дальней комнате, погаснет, скажем, ни в чём не повинный телевизор на кухне.

Например, в комнате, где нужно обеспечить максимальную стабильность температуры, установлен кондиционер и схема электроснабжения «второго типа». В случае скачка тока выбъет какой-нибудь автомат, но кондиционер должен работать. Иначе обесточится ответственный участок вместе с освещением и другими розетками. Значит на той ветке, и нужно усиливать электропроводку. То есть заменить данный участок от коробки до щитка.

Пока шёл наш ремонт, мы убедились, что нам кондиционер не пригодится. Так как наш дом расположен с запада на восток, а в нашей местности летом преобладают западные ветра. Получается, что дом постоянно продувается, в результате чего в квартире не жарко. Кроме того, три из четырёх окон выходят на север. И кроме этого, большой минус сплит-систем в том, что они не доставляют свежий воздух с улицы, а лишь гоняют и охлаждают его со всеми вирусами и бактериями внутри помещения.

На следующих этапах работы над проектом электроснабжения своей квартиры я займусь

ura-remontu.ru

Кабель для кондиционера | Полезные статьи

Понравилось видео? Подписывайтесь на наш канал!

Прежде чем сделать выбор, какой именно кондиционер вам нужен, необходимо четко представить, насколько велико помещение, в котором он будет установлен, какой величины в нем может быть температура, сколько человек обычно находится, имеется ли оборудование, нагревающееся при работе. Весьма непростым вопросом является также монтаж кондиционера и необходимые для этого расходные материалы.

Правила установки кондиционера

Для бытовых помещений наиболее часто применяются седьмой и девятый типоразмеры кондиционеров. Необходимыми материалами для их установки являются:

• медные трубы;
• термоизолятор;
• кабель для кондиционера;
• крепеж.

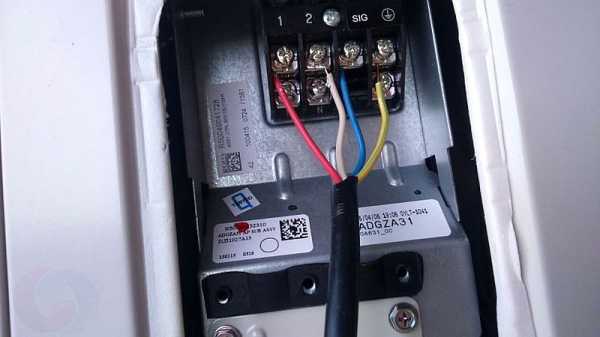

Рисунок 1. Подвод «питающего» кабеля к кондиционеру

Не нужно экономить на расходных материалах. Дешевые трубки могут иметь микротрещины, через которые произойдет быстрое вытекание фреона; некачественный термоизолятор приведет к повышению теплопередачи и, соответственно, снижению мощности сплит-системы; о некачественном крепеже и говорить не приходится. Но самый ответственным моментом при подготовке кондиционера к установке является выбор и прокладка кабеля, который соединяет микропроцессорный блок с датчиками и обеспечивает подводку питания. Кабель нужно выбирать с учетом всех требований надежности и электробезопасности.



Выбор и прокладка кабеля

Главная характеристика, определяющая выбор электротехнического оборудования при установке кондиционера, — это мощность, которая определяет выбор защитного автомата и силового кабеля. Тип автоматического выключателя — это величина мощности кондиционера, указанная в его техническом паспорте, деленная на 0,22 кВ и округленная до большего значения (например, для кондиционера мощностью 1 кВт нужен автомат на 6А). Для выбора типа силового кабеля нужно определить величину длительно допустимого тока, которая равна мощности кондиционера, деленной на напряжение в сети (220 В), с запасом в 20–30 %.

Сила тока определяет, какое сечение должен иметь кабель для кондиционера. Если мощность кондиционера менее 3 кВт, то достаточным будет применить для подключения кабеля с сечением жил 1,5 мм2, для кондиционера мощностью от 3 до 5 кВт — 2,5 мм2, а для больших сплит-систем мощностью до 8 кВт необходим кабель с сечением жил не менее 4 мм2. Кроме того, при выборе кабеля нужно помнить о защитном заземлении кондиционера, поэтому необходимо выбирать трехжильный кабель (1-я жила — фаза, 2-я — ноль, 3-я — защитное заземление).

Наиболее надежными и долговечными в работе являются кабели марки ВВГ (рис. 2). В соответствии с рассчитанной силой тока для монтажа кондиционера используют кабели ВВГ 3х1,5, ВВГ 3х2,5 или ВВГ 3х4.

Рисунок 2. Кабель силовой ВВГ (круглый)

Данный кабель для кондиционера соответствует ГОСТу Р 53769-2010, рассчитан на напряжение до 1 кВт, не распространяет горения. Срок службы — не менее тридцати лет.

Способ прокладки кабеля должен обеспечивать не только безопасность, но и привлекательный вид и комфорт в помещении, в котором будет установлен кондиционер. Наиболее эстетично выглядят коммуникации, скрытые в стене, для которых лучше всего подходит плоский кабель ВВГ-П (рис. 3), при этом нужно учитывать, что штробление стен лучше всего совмещать с ремонтом помещения, к тому же для некоторых типов стен такой процесс может быть трудоемким, а для несущих панельных стен — недопустимым.

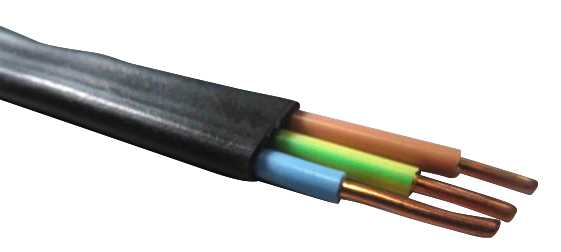

Рисунок 3. Кабель силовой ВВГ-П (плоский)

Хорошим решением будет прокладка кабеля в декоративном пластиковом коробе или кабельном канале. В случае обшивки стен гипсокартоном можно разместить все коммуникации в гофротрубе. Для обеспечения пожарной безопасности при таком размещении лучше выбрать кабель ВВГнг.



Рекомендации по подготовке к монтажу

Перед проведением монтажных работ нужно согласовать их с владельцем помещения, обеспечить доступ к месту монтажа (при необходимости — и на крышу здания), убедиться, что электропитание подведено и все подводки исправны.
