Диаметры металлических труб. Таблица. Размеры в дюймах и мм.

Её величество труба! Безусловно, она делает нашу жизнь лучше. Примерно так:

Ключевая характеристика любой цилиндрической трубы — это её диаметр. Он может быть внутренним (Dу) и наружным (Dn). Диаметр трубы измеряется в миллиметрах, но единица измерения трубной резьбы — дюйм.

На стыке метрической и забугорной систем измерения как правило возникает больше всего вопросов.

Кроме того,реально существующий размер внудреннего диаметра часто не совпадает с Dy.

Давайте подробнее разберемся как нам с этим дальше жить. Трубной резьбе посвящена отдельная статья для ознакомления нажмите здесь. Читайте также про профильные трубы, которые используются для возведения конструкций.

Дюймы против мм.  Откуда путаница и когда необходима таблица соответствия

Трубы, диаметр которых обозначается дюймами (1″, 2″) и/или долями дюймов (1/2″, 3/4″), являются общепринятым стандартом в водо — и водогазоснабжении.

А трудность в чем?

Снимите размеры с диаметра трубы 1″ (о том как измерять трубы написано ниже) и вы получите 33,5 мм, что естественно не совпадает с классической линейной таблицей перевода дюймов в мм ( 25.4 мм ).

Как правило монтаж дюймовых труб проходит без затруднений, но при их замене на трубы из пластика, меди и нержавеющей стали возникает проблема — несоответствие размера обозначенного дюйма (33,5 мм) к его реальному размеру (25,4 мм).

Обычно этот факт вызывает недоумение, но если глубже заглянуть в процессы происходящие в трубе, то логика несоответствия размеров становится очевидна и непрофессионалу. Все довольно просто — читайте дальше.

Дело в том, что при создании водного потока ключевую роль играет не внешний, а внутренний диаметр и по этой причине для обозначения используется именно он.

Однако несоответствие обозначаемых и метрических дюймов все равно остается, т. к. внутренний диаметр стандартной трубы составляет 27,1 мм, а усиленной — 25,5 мм. Последнее значение стоит довольно близко к равенству 1»=25,4 но все же им не является.

Разгадка состоит в том, что для обозначения размера труб применяется номинальный, округленный до стандартного значения диаметр (условный проход Dy). Величина условного прохода подбирается так, чтобы пропускная способность трубопровода увеличивалась от 40 до 60% в зависимости от роста величины индекса.

Пример:

Наружный диаметр трубной системы равен 159 мм, толщина стенки трубы 7 мм. Точный внутренний диаметр будет равен

D = 159 — 7*2= 145 мм. При толщине стенки 5 мм размер составит 149 мм. Однако, как в первом так и во втором случае условный проход будет иметь один номинальный размер 150 мм.

В ситуациях с пластиковыми трубами для решения проблемы несоответствующих размеров используются переходные элементы. При необходимости заменить или состыковать дюймовые трубы с трубами, выполненными по реальным метрическим размерам — из меди, нержавейки, алюминия, следует брать во внимания и наружный, и внутренний диаметры.

Таблица соответствия условного прохода дюймам

Ду	Дюймы	Ду	Дюймы	Ду	Дюймы
6	1/8″	150	6″	900	36″
8	1/4″	175	7″	1000	40″
10	3/8″	200	8″	1050	42″
15	1/2″	225	9″	1100	44″
20	3/4″	250	10″	1200	48″
25	1″	275	11″	1300	52″
32	1(1/4)»	300	12″	1400	56″
40	1(1/2)»	350	14″	1500	60″
50	2″	400	16″	1600	64″
65	2(1/2)»	450	18″	1700	68″
80	3″	500	20″	1800	72″
90	3(1/2)»	600	24″	1900	76″
100	4″	700	28″	2000	80″
125	5″	800	32″	2200	88″

Таблица. Внутренний и наружный диаметры. Стапьные водо/водогазoпроводные, эпектросварные прямошовные, стальные бесшовные горячедеформированные и полимерные трубы

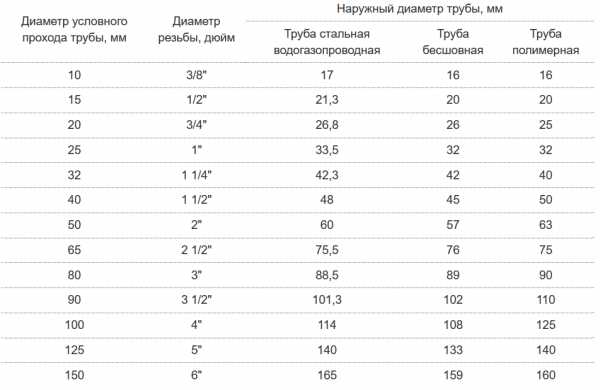

Таблица соответствия диаметра условного прохода, резьбы и наружных диаметров трубопровода в дюймах и мм.

Условный проход трубы Dy. мм	Диаметр резьбы G». дюйм	Наружный диаметр трубы Dn. мм
		Трубы стапьные водо/водогазoпроводные ГОСТ 3263-75	Трубы стальные эпектросварные прямошовные ГОСТ 10704-91. Трубы стальные бесшовные горячедеформированные ГОСТ 8732-78. ГОСТ 8731-74 (ОТ 20 ДО 530 мл)	Полимерная труба. ПЭ, ПП, ПВХ
10	3/8″	17	16	16
15	1/2″	21.3	20	20
20	3/4″	26.8	26	25
25	1″	33.5	32	32
32	1 1/4″	42.3	42	40
40	1 1/2″	48	45	50
50	2″	60	57	63
65	2 1/2″	75.5	76	75
80	3″	88.5	89	90
90	3 1/2″	101.3
100	4″	114	108	110
125	5″	140	133	125
150	6″	165	159	160
160	6 1/2″		180	180
200			219	225
225			245	250
250			273	280
300			325	315
400			426	400

ГОСТ — государственый стандарт , используемый в тепло — газо — нефте — трубопроводах

ISO — стандарт обозанчения диаметров, используется в сантехнических инженерных системах

SMS — шведский стандарт диаметров труб и запорной арматуры

DIN / EN — основной евросортамент для стальных труб по DIN2448 / DIN2458

ДУ (Dy) — условный проход

Таблицы с размерами полипропиленовых труб представлены в следующей статье >>>

Таблица соответствия условного диаметра труб с международной маркировкой

ГОСТ	ISO дюйм	ISO мм	SMS мм	DIN мм	ДУ
8	1/8	10,30			5
10	1/4	13,70	6,35		8
12	3/8	17,20	9,54	12,00	10
18	1/2	21,30	12,70	18,00	15
25	3/4	26,90	19,05	23(23)	20
32	1	33,70	25,00	28,00	25
38	1 ¼	42,40	31,75	34(35)	32
45	1 ½	48,30	38,00	40,43	40
57	2	60,30	50,80	52,53	50
76	2 ½	76,10	63,50	70,00	65
89	3	88,90	76,10	84,85	80
108	4	114,30	101,60	104,00	100
133	5	139,70	129,00	129,00	125
159	6	168,30	154,00	154,00	150
219	8	219,00	204,00	204,00	200
273	10	273,00	254,00	254,00	250

Диаметры и другие характеристики трубы из нержавеющей стали

Проход, мм	Диаметр   наружн., мм	Толщина стенок, мм		Масса 1 м трубы (кг)
		стандартных	усиленных	стандартных	усиленных
10	17	2.2	2.8	0.61	0.74
15	21.3	2.8	3.2	1.28	1.43
20	26.8	2.8	3.2	1.66	1.86
25	33.5	3.2	4	2.39	2.91
32	42.3	3.2	4	3.09	3.78
40	48	3.5	4	3.84	4.34
50	60	3.5	4.5	4.88	6.16
65	75.5	4	4.5	7.05	7.88
80	88.5	4	4.5	8.34	9.32
100	114	4.5	5	12.15	13.44
125	140	4.5	5.5	15.04	18.24
150	165	4.5	5.5	17.81	21.63

Знаете ли вы?

Какие гениальные светильники можно собрать своими руками из обычной металлической трубы? Это под силу каждому! Узнайте больше по ссылке >>>

Какую трубу считать малой — средней -большой?

Даже в серьезных источниках мне приходилось наблюдать фразы типа: «Берем любую трубу среднего диаметра и…», но какой этот средний диаметр никто не указывает.

Чтобы разобраться, стоит сначала понять на какой диаметр нужно ориентироваться: он может быть внутренним и внешним. Первый важен при расчете транспортировочной способности воды или газа, а второй для определения возможности выдерживать механические нагрузки.

Внешние диаметры:

• От 426 мм считается большим;

• 102-246 называют средним;

• 5-102 классифицируется, как маленький.

Что касается внутреннего диаметра, то лучше заглянуть в специальную таблицу(см. выше).

Как узнать диаметр трубы? Измерить!

Этот странный вопрос почему то часто приходит на e-mail и я решил дополнить материал абзацем про замер.

В большинстве случаев при покупке достаточно посмотреть маркировку или задать вопрос продавцу. Но случается, что нужно делать ремонт одной из коммуникационных систем путем замены труб, и изначально неизвестно какой диаметр имеют уже установленные.

Способов определения диаметра есть несколько, но мы перечислим только самые простые:

• Вооружитесь рулеткой или сантиметровой лентой (женщины такими измеряют талию). Оберните ее вокруг трубы и запишите замер. Теперь для получения искомой характеристики достаточно полученную цифру разделить на 3.1415 – это число Пи.

  Пример:

  Представим, что в обхвате (длина окружности L) ваша труба 59,2 мм. L=ΠD, соотв. диаметр будет составлять: 59,2 / 3.1415= 18.85 мм.

• После получения наружного диметра можно узнать и внутренний. Только для этого необходимо знать толщину стенок (при наличии разреза просто измерьте рулеткой или другим приспособлением с миллиметровой шкалой).

  Допустим, что толщина стенок 1 мм. Эта цифра умножается на 2 (если толщина 3 мм, то тоже умножается на 2 в любом случае) и отнимается от внешнего диаметра (18.85- (2 х 1 мм) = 16.85 мм).

  Отлично, если дома есть штангенциркуль. Труба просто обхватывается измерительными зубами. Нужное значение смотрим на двойной шкале.

Виды стальных труб по способу их производства

• Электросварные (прямошовные)

  Для их изготовления применяют штрипс или листовую сталь, которые на специальном оборудовании изгибаются в нужном диаметре, а затем концы соединяются с помощью сварки.

  Воздействие электросварки гарантирует минимальную ширину шва, что делает возможным их применение для сооружения газопроводов или водопроводов. Металл в большинстве случаев углеродистый или низколегированный.

  Показатели готовых изделий регламентируются следующими документами: ГОСТ 10704-91, ГОСТ 10705-80 ГОСТ 10706-76.

  При этом обратите внимание, что труба, изготовленная согласно стандарту 10706-26 отличается максимальной прочностью среди себе подобных – после создания первого соединительного шва он укрепляется еще четырьмя дополнительными (2 внутри и 2 снаружи).

  В нормативной документации указываются диаметры изделий, произведенных путем электросварки. Их величина от 10 до 1420 мм.

• Спиральношовные

  Материалом для производства служит сталь в рулонах. Продукция также характеризуется наличием шва, но в отличие от предыдущего способа производства он шире, а значит, способность выдерживать высокое внутреннее давление ниже. Поэтому их не применяют для сооружения газопроводных систем.

  Регламентируется конкретный вид труб ГОСТом под номером 8696-74.

• Бесшовные

  Производство конкретного вида подразумевает деформацию специально подготовленных заготовок из стали. Процесс деформации может выполняться как под воздействием высоких температур, так и холодным способом (ГОСТ 8732-78, 8731-74 и ГОСТ 8734-75 соответственно).

  Отсутствие шва положительно сказывается на прочностных характеристиках – внутреннее давление равномерно распределяется по стенкам (нет «ослабленных» мест).

  Что касается диаметров, то нормативы контролируют их изготовление со значением до 250 мм. Покупая продукцию с размерами, превышающими указанные, приходится рассчитывать только на добросовестность производителя.

Важно знать!

При желании купить максимально прочный материал, покупайте бесшовные трубы холодной формовки. Отсутствие температурных воздействий положительно сказывается на сохранении изначальных характеристик металла.



Также, если важным показателем является способность выдерживать внутренние давления, то выбирайте круглые изделия. Профильные трубы лучше справляются с механическими нагрузками (из них хорошо изготавливают металлические каркасы и т. п.).

Вашему вниманию ещё пара отличных слайдов креативной рекламы производителя труб:







Распродажа (-53%):

bydom.ru

Диаметры труб стальных | таблица стальных труб

диаметры электросварных круглых труб ГОСТ 10704

Параметры трубы (наружный диаметр)				Сталь	Толщина Стенки, мм
Ø 16	Ø 18	Ø 19	Ø 20	ст3 ст20 09Г2С 08пс	от 1 до 3 мм
Ø 25	Ø 28	Ø 30	Ø 32	ст3 ст20 09Г2С 08пс	от 1 до 3 мм
Ø 35	Ø 38	Ø 40	Ø 42	ст3 ст20 09Г2С 08пс	от 1 до 3 мм
Ø 48	Ø 51	Ø 57	Ø 60	ст3 ст20 09Г2С 08пс	от 1 до 3 мм
Ø 76	Ø 89	Ø 102	Ø 108	ст3 ст20 09Г2С	от 2 до 10 мм
Ø 114	Ø 127	Ø 133	Ø 159	ст3 ст20 09Г2С	от 3 до 10 мм
Ø 219	Ø 273	Ø 325	Ø 377	ст3 ст20 09Г2С	от 3 до 12 мм
Ø 426	Ø 530	Ø 630	Ø 720	17Г1С ст3 ст20 09Г2С	от 4 до 50 мм
Ø 820	Ø 920	Ø 1020	Ø 1220	17Г1С ст3 ст20 09Г2С	от 4 до 50 мм
Ø 1320	Ø 1420	Ø 1520	Ø 1620	17Г1С ст3 ст20 09Г2С	от 4 до 50 мм
Ø 1720	Ø 1820	Ø 1920	Ø 2020	17Г1С ст3 ст20 09Г2С	от 4 до 50 мм
Ø 2120	Ø 2220	Ø 2520	Ø 2620	17Г1С ст3 ст20 09Г2С	от 4 до 50 мм
Ø 2720	Ø 2820			17Г1С ст3 ст20 09Г2С	от 4 до 50 мм

диаметр трубы водогазопроводной вгп ГОСТ 3262-75

Условный проход, внутренний диаметр мм	Наружный диаметр, мм	Сталь	Толщина стенки, мм
Ø 6 ду	Ø 10,2	ст20, ст10, ст1-3 сп/пс	1,8; 2; 2,5
Ø 8 ду	Ø 13,5	ст20, ст10, ст1-3 сп/пс	2; 2.2; 2,8
Ø 10 ду	Ø 17,0	ст20, ст10, ст1-3 сп/пс	2; 2.2; 2,8
Ø 15 ду	Ø 21,3	ст20, ст10, ст1-3 сп/пс	2,35; 2,5; 2,8; 3,2
Ø 20 ду	Ø 26,8	ст20, ст10, ст1-3 сп/пс	2,35; 2,5; 2,8; 3,2
Ø 25 ду	Ø 33,5	ст20, ст10, ст1-3 сп/пс	2,8; 3,2; 4
Ø 32 ду	Ø 42,3	ст20, ст10, ст1-3 сп/пс	2,8; 3,2; 4
Ø 40 ду	Ø 48,0	ст20, ст10, ст1-3 сп/пс	3; 3,5; 4
Ø 50 ду	Ø 60,0	ст20, ст10, ст1-3 сп/пс	3; 3,5; 4,5
Ø 65 ду	Ø 75,5	ст20, ст10, ст1-3 сп/пс	3,2; 4; 4,5
Ø 80 ду	Ø 88,5	ст20, ст10, ст1-3 сп/пс	3,5; 4; 4,5
Ø 90 ду	Ø 101,3	ст20, ст10, ст1-3 сп/пс	3,5; 4; 4,5
Ø 100 ду	Ø 114,0	ст20, ст10, ст1-3 сп/пс	4; 4,5; 5
Ø 125 ду	Ø 140,0	ст20, ст10, ст1-3 сп/пс	4; 4,5; 5,5
Ø 150 ду	Ø 165,0	ст20, ст10, ст1-3 сп/пс	4; 4,5; 5,5

диаметры труб бесшовных ГОСТ 8732-78 и ГОСТ 8734-75

Параметры трубы (наружный диаметр)								Сталь	Толщина стенки, мм
трубы горячедеформированые
Ø 20	Ø25	Ø28	Ø30	Ø32	Ø35	Ø38	Ø40	ст10, ст20, 09г2с	от 2,5-8
Ø 42	Ø 45	Ø 50	Ø 51	Ø 54	Ø 57	Ø 73	Ø 76	ст10, ст20, 09г2с	от 2,5-8
Ø 89	Ø 102	Ø 108	Ø 114	Ø 121	Ø 127	Ø 133	Ø 140	ст10, ст20, 09г2с	от 4-12
Ø 146	Ø 152	Ø 159	Ø 168	Ø 180	Ø 194	Ø 203	Ø 219	ст10, ст20, 09г2с	от 4-15
Ø 245	Ø 273	Ø 299	Ø 325	Ø 351	Ø 377	Ø 402	Ø 406	ст10, ст20, 09г2с	от 4-25
Ø 426	Ø 450	Ø 465	Ø 480	Ø 500	Ø 530	Ø 550		ст10, ст20, 09г2с	от 4-25
трубы холоднодеформированые (наружный диаметр)
Ø 6	Ø 7	Ø 8	Ø 9	Ø 10	Ø 11	Ø 12	Ø 13	ст10, ст20, 09г2с	от 1-2
Ø 14	Ø 15	Ø 16	Ø 17	Ø 18	Ø 19	Ø 20	Ø 21	ст10, ст20, 09г2с	от 1,6-3,5
Ø 22	Ø 23	Ø 24	Ø 25	Ø 26	Ø 27	Ø 28	Ø 29	ст10, ст20, 09г2с	от 1,8-4,5
Ø 30	Ø 32	Ø 34	Ø 35	Ø 36	Ø 38	Ø 40	Ø 42	ст10, ст20, 09г2с	от 2,5-7
Ø 45	Ø 48	Ø 50	Ø 51	Ø 53	Ø 54	Ø 56	Ø 57	ст10, ст20, 09г2с	от 4-9,5
Ø 60	Ø 63	Ø 65	Ø 68	Ø 70	Ø 73	Ø 75	Ø 76	ст10, ст20, 09г2с	от 5-12
Ø 80	Ø 83	Ø 85	Ø 89	Ø 90	Ø 95	Ø 100	Ø 102	ст10, ст20, 09г2с	от 7-18
Ø 108	Ø 110	Ø 120	Ø 130	Ø 140	Ø 150	Ø 160	Ø 170	ст10, ст20, 09г2с	от 9-24
Ø 180	Ø 190	Ø 200	Ø 210	Ø 220	Ø 240	Ø 250		ст10, ст20, 09г2с	от 18-24

Диаметры стальных труб

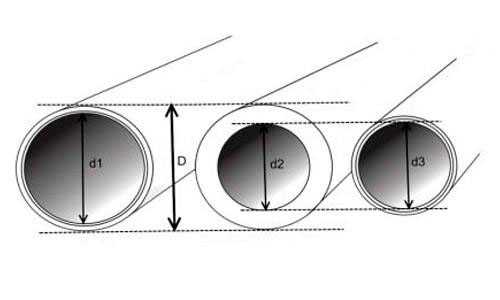

Диаметр трубы по способу измерения разделяется на два вида — внутренний (условный диаметр (Ду, Dy) номинальный размер (в миллиметрах) и внешний (наружный диаметр). По внутреннему диаметру измеряются трубы водогазопроводные, по внешнему электросварные круглые и бесшовные.

Применение труб различных диаметров

В различных отраслях промышленности сегодня широко используются стальные трубы. К ним можно отнести:

• бытовую;
• химическую;
• автомобильную;
• пищевую;
• сельскохозяйственную;
• строительную и другие отрасли.

Прежде всего, такая популярность данного вида трубного проката обусловлена экономической выгодой. Основным отличием стальных труб друг от друга это способы производства, стали из которых изготавливают трубы, а так же диаметры и сечение.

Большое значение для любых работ связанных с использованием труб из стали имеет как внешний, так и внутренний диаметр. Главное принципиальное отличие между измерениями диаметра трубы, это то что внешний диаметр не зависит от толщины стенок, а внутренний зависит к примеры труба 108х3 имеет внешний диаметр 108 мм, а внутренний 102 мм, расчет 108 — (3*2) = 102 мм. Так же есть трубы водогазопроводные, которые измеряются по внутреннему диаметру и имеют следующие размеры ду 15х2,8, в данном случае все наоборот внутренний остается неизменным 15 мм, а внешний будет 20,6 мм, расчет 15 + (2,8*2) = 20,6 мм. Такие трубы изготавливаются по ГОСТу 3262-75 и имеют обозначение ДУ — диаметр условного прохода.

Диаметр труб считается важным, так как показатель служит опорой для проведения классификации изделий. Зная диаметры и толщину стальных труб можно, например, заранее просчитать их необходимое количество, для транспортировки какого – либо вещества по магистрали. И как следствие можно расчитать нагрузку на проектируемую систему, а также выявить слабые места и возможности их устранение.

Разновидности диаметров можно посмотреть в таблице стальных труб

Существующая стандартизация стальных труб необходима для осуществления стыковых соединений с использованием трубопроводной арматуры и четкого определения аналогов данной продукции, изготовленной из других материалов. Ведь соединение деталей из разного материала позволило расширить сферу применения трубопроводов в различных видах промышленности. Именно поэтому всегда значение диаметра металлической трубы должно совпадать, быть тоньше или толще с его соединительным элементом или ее полимерным аналогом, формируя при этом сложную систему. Это, например, дало возможность при масштабном проектировании разнообразнейших магистралей подбирать специалистами различные соединительные узлы.

Ведь если известны значения наружного и внутреннего диаметра, то подобрать необходимые элементы для соединения достаточно легко.

Диаметры стальных труб могут быть:

• трубы с особо тонкими стенками -тонкостенные;
• нормальные, усредненные конструкции — обычные;
• изделия с тонкими стенками — тонкостенные;
• элементы с толстыми стенками — толстостенные;
• трубы с особо толстыми стенками — толстостенные.

Также диаметр и толщина стальной трубы заранее может предопределить сферу ее использования.

Стандартное обозначение диаметра труб

Труба электро сварная прямошовнfя 108х3,5 дл12м (Труба э/с пш 108х3,5 дл12м) 108мм-внешний диаметр, 3,5мм-толщина стенки, 12м-длина хлыста.

Труба водогазопроводная 50х3,5 дл6м (Труба вгп ду 50х3,5 дл6м) 50мм-внутренний диаметр, 3,5мм-толщина стенки, 6м-длина хлыста.

Труба бесшовная холоднодеформированная 35х3 н/д (Труба бш хд 35х3 н/д) 35мм-внешний диаметр, 3мм-толщина стенки, н/д- немерной длины(от 4м до 12м)

Труба бесшовная горячедеформированная 60х5 н/д (Труба бш гд 60х5 н/д) 60мм-внешний диаметр, 5мм-толщина стенки, н/д- немерной длины(от 4м до 12м).

ros-met.com

Диаметр — Википедия

Материал из Википедии — свободной энциклопедии

Диа́метр в изначальном значении термина — отрезок, соединяющий две точки на окружности и проходящий через центр окружности, а также длина этого отрезка. Диаметр равен двум радиусам.

Радиус (r) и диаметр (d) окружности

Диаметр — это хорда (отрезок, соединяющий две точки) на окружности (сфере, поверхности шара), проходящая через центр этой окружности (сферы, шара). Также диаметром называют длину этого отрезка. Диаметр окружности является хордой, проходящей через её центр; такая хорда имеет наибольшую длину. По величине диаметр равен двум радиусам.

Символы со сходным начертанием: Ø · ø · ∅

Символ диаметра «⌀» (может не отображаться в некоторых браузерах) схож начертанием со строчной перечёркнутой буквой «o». В Юникоде он находится под десятичным номером 8960 или шестнадцатеричным номером 2300 (может быть введён в HTML-код как ⌀ или ⌀). Этот символ не присутствует в стандартных раскладках, поэтому для его ввода при компьютерном наборе необходимо использовать вспомогательные средства — например, приложение «Таблица символов» в Windows, программу «Таблица символов» (ранее gucharmap) в GNOME, команду «Вставка» → «Символ…» в программах Microsoft Office и т. д. В Word работает ALT+8960. Специализированные программы могут предоставлять пользователю свои способы ввода этого символа: к примеру, в САПР AutoCAD для ввода символа диаметра используется сочетание символов %%c (буква c — латинская) или \U+2205 в текстовой строке.

Во многих случаях символ диаметра может не отображаться, так как он редко включается в шрифты — например, он присутствует в Arial Unicode MS (поставляется с Microsoft Office, при установке именуется «Универсальный шрифт»), DejaVu (свободный), Code2000 (условно-бесплатный) и некоторых других.

Сопряжённые диаметры эллипса и гиперболы[править | править код]

Сопряжённые диаметры эллипса[править | править код]

Пара сопряжённых диаметров эллипса. Если в точках касания диаметра с эллипсом провести прямую, параллельную сопряжённому диаметру, то прямая будет касательной к эллипсу и четыре таких касательных ко всем четырём концам пары сопряжённых диаметров эллипса образуют описанный около эллипса параллелограмм

• Диаметром эллипса называют произвольную хорду, проходящую через его центр. Сопряжёнными диаметрами эллипса называют пару его диаметров, обладающих следующим свойством: середины хорд, параллельных первому диаметру, лежат на втором диаметре. В этом случае и середины хорд, параллельных второму диаметру, лежат на первом диаметре.

На рисунке представлена пара сопряжённых диаметров (красный и синий). Если в точках пересечения диаметра с эллипсом провести прямую, параллельную сопряжённому диаметру, то прямая будет касательной к эллипсу, и четыре таких касательных ко всем четырём концам пары сопряжённых диаметров эллипса образуют описанный около эллипса параллелограмм (зелёные линии на рисунке).

• Расстояния r1{\displaystyle r_{1}} и r2{\displaystyle r_{2}} от каждого из фокусов до данной точки на эллипсе называются фокальными радиусами в этой точке.
• Радиус эллипса в данной точке (расстояние от его центра до данной точки) вычисляется по формуле r=abb2cos2⁡φ+a2sin2⁡φ=b1−e2cos2⁡φ{\displaystyle r={\frac {ab}{\sqrt {b^{2}\cos ^{2}\varphi +a^{2}\sin ^{2}\varphi }}}={\frac {b}{\sqrt {1-e^{2}\cos ^{2}\varphi }}}}, где φ{\displaystyle \varphi } — угол между радиус-вектором данной точки и осью абсцисс.

Сопряжённые диаметры гиперболы[править | править код]

Диаметры гиперболы

• Диаметром гиперболы, как и всякого конического сечения, является прямая, проходящая через середины параллельных хорд. Каждому направлению параллельных хорд соответствует свой сопряжённый диаметр. Все диаметры гиперболы проходят через её центр. Диаметр, соответствующий хордам, параллельным мнимой оси, есть действительная ось; диаметр соответствующий хордам, параллельным действительной оси, есть мнимая ось.
• Угловой коэффициент k{\displaystyle k} параллельных хорд и угловой коэффициент k1{\displaystyle k_{1}} соответствующего диаметра связан соотношением

k⋅k1=ε2−1=b2a2{\displaystyle k\cdot k_{1}=\varepsilon ^{2}-1={\frac {b^{2}}{a^{2}}}}

Для произвольного угла φ показаны диаметры и сопряжённые им диаметры для окружностей и равнобочных гипербол.

• Если диаметр гипербол a делит пополам хорды, параллельные диаметру b, то диаметр b делит пополам хорды, параллельные диаметру a. Такие диаметры называются взаимно сопряжёнными.
• Главными диаметрами гипербол называются взаимно сопряжённые и взаимно перпендикулярные диаметры. У гиперболы есть только одна пара главных диаметров — действительная и мнимая оси.
• В случае гипербол с асимптотами, образующими прямой угол, её сопряжённые гиперболы получатся при её зеркальном отражении относительно одной из асимптот. При таком зеркальном отражении её диаметр перейдет в сопряжённый диаметр, который будет просто диаметром сопряжённой гиперболы (см. рис.). Также. как наблюдается перпендикулярность сопряжённых диаметров на окружности (на рис. слева), аналогичная ортогональность наблюдается для сопряжённых диаметров гиперболы со взаимно перпендикулярными асимптотами (на рис. справа).

Понятие диаметра допускает естественные обобщения на некоторые другие геометрические и математические объекты. Если в множестве некоторых объектов определена метрика пространства, то для подмножества этих объектов может быть введено понятие диаметра множества.

Диаметром множества M{\displaystyle M}, лежащего в метрическом пространстве с метрикой ρ{\displaystyle \rho }, называется величина (supx,y∈Mρ(x,y)){\displaystyle (\sup _{x,y\in M}\rho (x,y))}.

Под диаметром метрического пространства понимается точная верхняя грань расстояний между парой любых его точек.

• В частности:
  • Под диаметром конического сечения понимается прямая проходящая через середины двух параллельных хорд.
  • Диаметр графа — это максимальное из расстояний между парами его вершин. Расстояние между вершинами определяется как наименьшее число рёбер, которые необходимо пройти, чтобы добраться из одной вершины в другую. Иначе говоря, это расстояние измеренное в количестве рёбер между двумя вершинами графа, максимально удалёнными друг от друга.
  • Максимальное расстояние Хэмминга между двумя словами равной в символах длины n{\displaystyle n} равно n{\displaystyle n}, другими словами диаметр множества слов в метрике Хэмминга равен n{\displaystyle n}.
  • Диаметр геометрической фигуры — максимальное расстояние между точками этой фигуры.

Например, диаметр n-размерного гиперкуба со стороной s равен

d=s⋅n{\displaystyle d=s\cdot {\sqrt {n}}}.

Некоторые окружности, построенные в треугольнике на одном отрезке, как на диаметре[править | править код]

ru.wikipedia.org

Размеры труб в дюймах и миллиметрах, таблицы, формулы и расчеты

Как правильно состыковать трубы из различных материалов, если стальная продукция маркируется в дюймах, а пластик в миллиметрах? Почему при делении миллиметров на 25,4 получаются далекие от нормативных размеров значения? Как определять размеры труб в дюймах и миллиметрах?



Содержание статьи:

В чем подвох?

Со школьных лет мы знаем, что 1 дюйм (или inch) равен 25,4 мм. Если взять трубу, измерить ее штангенциркулем и разделить его показания на величину дюйма в миллиметрах, то результат не совпадет с заводской маркировкой.

Путаница возникла из-за того, что стальные и чугунные трубы начали производиться еще в те далекие времена, когда все стандарты устанавливались в имперской системе измерений. За рубежом это были ярды, футы и дюймы, а в России вершки, аршины и сажени. Однако со времен Петра I Россия, хоть и со скрипом, но приняла западные инчи.

При этом значение самого дюйма в европейских странах существенно отличалось и варьировалось от 2,4 до 3,766 см. Практически в каждом государстве по-своему мерили инчи, что осложняло пересчеты в метрическую систему. И только в 1958 году международные службы стандартизации договорились привести дюйм к единому значению, приняв за эталон английскую мерку в 2,54 см.

Неподготовленный человек ожидает увидеть в ГОСТах единую систему измерения. Но в том же ГОСТ 6357-81 цилиндрическая резьба указана в дюймах, а высота ее зубьев и глубина пазов – в миллиметрах.

Как видно из приведенного примера, в одном нормативном документе метрическая система мирно сосуществует с имперской, дополняя ее.

ГОСТы, регламентирующие нормативы производства труб, разработаны в 1975 и 1981 гг. поэтому можно ожидать, что советские дюймы будут равны международному значению. Почему же тогда дюймовая труба не равна современному inch, а близка к его прусскому значению?

Отчасти это можно объяснить традициями и культурным наследием, отчасти существующей системой внешних и внутренних диаметров.



Диаметры трубы

Чтобы совсем запутать новичка и облегчить жизнь профессионалам, была введена система, состоящая из четырех основных видов диаметра.

1. Dн. Наружный диаметр. Бывает малым, средним и большим. Первый используется при прокладке бытовых коммуникаций, второй – для городского водовода и канализации, а большой существует для промышленных путепроводов.
2. Рабочее сечение. Это внутренний диаметр, измеряемый в знакомых нам миллиметрах. Рассчитывается как разность наружного диаметра и толщины стенок. Т.е. если наружный размер равен 50 мм при толщине стенки в 2 мм, то рабочее сечение находим так: 50мм – 2х2мм = 46 мм.
3. Dу. Условный проход. Внутренний диаметр округляется до ближайшего стандартного значения. Вот здесь-то и кроется причина неразберихи. Почему округляется-то? Для расчетов нарезания резьбы. Толщина стенок может варьироваться, а резьба имеет строгую стандартизацию. К тому же при расчете данной величины в зависимости от размера трубы накладывается определенный коэффициент. Поэтому без специальных таблиц разобраться в этом вопросе будет сложно.
4. Диаметр в дюймах. Это еще более усредненное значение условного прохода. Этот параметр позволяет подбирать изделия, изготовленные из разного вида сырья, при комбинировании их в системе. Дело в том, что размеры труб в дюймах указываются на стальной трубной продукции, а вот медную и алюминиевую — маркируют в миллиметрах. Значения в дюймах нужно округлять.
5. Толщина стенки в миллиметрах (S). От этого параметра зависит качество трубной продукции – ее объем и прочность. Его рассчитывают как разность между величинами наружного и внутреннего сечения трубы.

Иногда специалисты применяют при пересчетах т.н. трубный дюйм, равный 33,249 мм. Но для расчетов с полудюймовой трубой он не работает.



Способ измерения

Далее свой взнос в путаницу в размерах вносит способ измерения. В миллиметрах замеры делаются по наружному диаметру, а в дюймах – по внутреннему.

Это значит, что для стыковки через пластиковый фитинг нужно измерить наружный размер трубы, а для того, чтобы установить металлический, высчитывайте Dу.



Что со всем этим делать?

В зависимости от того, насколько часто вы сталкиваетесь с необходимостью стыковать миллиметровые и дюймовые трубы, есть несколько способов решить проблему перевода измерений.

• Рулетка. Старое доброе правило гласит: не доверяй расчетам, а измеряй внутренний и внешний диаметр того, что есть, и того, что покупаешь. Годится в тех ситуациях, когда вы вживую приобретаете фитинги и можете самостоятельно их измерить. В этом случае вам не нужны сложные профессиональные таблицы. Достаточно знать размеры устанавливаемых труб, и на основании измерения их параметров подбирать в магазине то, что вам нужно.
• Эксперт. Опытные мастера, своим руками проложившие сотни километров трубопровода, по внешнему виду сразу определяют размер трубы и подходящие к ней комплектующие. Если вы доверились специалистам, то переживать за сопряжение инчей и миллиметров уже не придется.
• Таблица. В случае, когда нужно оптом закупить большие объемы проката и соединить его с пластиком, потребуется точно знать, что с чем можно стыковать. Девушки в отделе продаж далеко не всегда могут адекватно подобрать необходимые комплектующие. Да и онлайн консультанты зачастую не отличаются профессионализмом. В этой ситуации вам помогут таблицы. В них вам нужно найти нужный размер в дюймах и посмотреть его аналог в миллиметрах при тонкой, нормальной и усиленной стенке.
• Смешанный. Доверяй, но проверяй. Это простое правило поможет вам избежать досадных ошибок. Собственные расчеты перепроверьте консультацией у опытных мастеров, которым вы доверяете. А советы продавцов соотнесите с замерами, выполненными самостоятельно. Такой подход поможет новичкам обрести уверенность в своих действиях и оградит от ненужных растрат.

Вес и длина

При заказе труб с оптовой базы довольно часто указывается цена не погонного метра, а килограмма. В этом случае необходимо в предоставленном прайсе найти соотношение веса и метража. И уже с учетом этого параметра высчитывать стоимость заказа.

Например, вам нужно 10 метров дюймовой трубы, 1 м которой весит 2,39 кг. Умножаем требуемую длину на ее вес: 10 м * 2,39 кг = 23,9 кг. Далее остается умножить полученный результат на стоимость 1 кг продукции.

(Картинка кликабельна)

Теперь вы знаете, как ориентироваться в хаосе на стыке дюймов и миллиметров. Используйте любой из приведенных способов подбора комплектующих. Наиболее распространенные размеры вы можете найти в приведенных ниже таблицах. Они просты, понятны, и новичкам в них легко ориентироваться.

remontrukami.ru

Все размеры водопроводных труб в мм и дюймах по таблице

Автор Пётр Андреевич На чтение 5 мин. Опубликовано 25.11.2018

Каждому человеку, который осуществляет прокладку водопровода или его ремонт придется ознакомиться с размерами водопроводных труб в мм и дюймах. Без этого не получится добиться качественных соединений и необходимой пропускной способности трубопровода. Разберем детальнее: почему существуют две системы измерения и как пересчитываются размеры.

Классификация водопроводных труб

Исторически величина измерения исчислялась в дюймах. Это значение в каждом государстве отличалось. Его условно приравнивали к:

• ширине указательного пальца;
• длине трех зерен ячменя из середины колоска;
• соотношению расстояния от кончика носа до большого пальца вытянутой руки короля Англии Генриха 1.

В следствие развития цивилизации и взаимоотношений между государствами — люди поняли, что для полноценной торговли использовать такую величину неудобно. По этой причине все перешли на общую мерную систему и расстояние начали измерять в метрах. Величина нынешнего метра закреплена в 1983 году на XVII Генеральной конференции по мерам и весам. На данном этапе она привязана к скорости света. Несмотря на это, диаметры в трубах водопровода продолжают измеряться дюймами. Официально признано, что эта единица приравнивается к 0,0254 метра, либо 25,4 мм.

Основные габаритные параметры

У каждой трубы водопроводной есть диаметр и прочие индивидуальные габариты:

• внутреннее расстояние между стенками;
• величина обусловленного прохода;
• номинальный диаметр;
• внешняя толщина;
• толщина стенки.

От этих величин зависит пропускная способность и рентабельность всей системы водопровода. При его проектировке, монтаже и ремонте необходимо быть особо внимательным к соблюдению данных размеров. Расхождение в 1 мм на одном соединении может привести к выходу из строя всей конструкции.

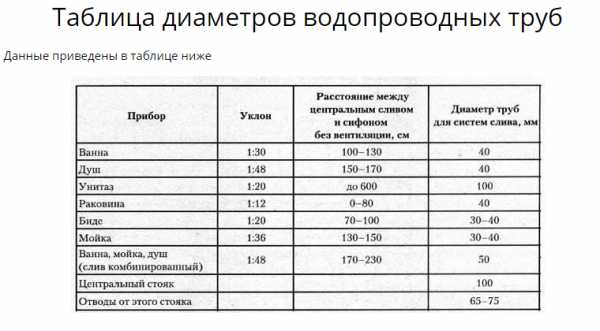

Таблица диаметров водопроводных труб

Трубы квалифицируются по наружной величине, которая указывается производителем. Для определения внутреннего диаметра понадобится от наружной величины вычесть двойное значение толщины стенки. Однако изделия из чугуна и стали маркируются по внутреннему диаметру, с учетом их пропускной способности. Это следует помнить при использовании в одной системе изделий из различных материалов. Рассмотрим несколько примеров.

Стальная труба 76х3 подразумевает:

• наружный диаметр изделия 76 мм;
• толщина стенки 3 мм;
• внутренний проход будет составлять 70 мм.

Вычисление произошло следующим образом: 76 — (3х2) = 70 мм.

2 пример. Труба из меди 1” подразумевает наружную толщину 1 дюйм, либо 25,4 мм.

Стыковка изделий из различного материала применяются фитинги. Для соединения металлической и пластиковой трубы фитинги будут иметь с одной стороны пластик, который позволит произвести качественную пайку, а с другой — резьбу для надежного резьбового соединения. Для этого необходимо обратить внимание на размер резьбы и ее шаг. При соединении с чугуном применяются раструбы и специальные уплотнители. Пластик между собой можно спаять, металл варится электро, газосваркой.

Стальные

Таблица размеров стальных труб

При монтаже со стальными изделиями их выбор осуществляется по внешнему диаметру трубы водопроводной системы. Согласно требованиям ГОСТ 10704–91 — делятся на группы:

• крупного диаметра – от 508 мм;
• среднего – 114-530 мм;
• мелкого – до 114 мм.

В домашнем водопроводе наиболее востребованными являются изделия с малой величиной. Средний — в городском водопроводе. Большой — для магистральных нефтепроводов, газопроводов. К наиболее востребованным изделиям относятся:

• ½” — 12,7 мм;
• ¾” — 19,0 мм;
• 1” — 25,4 мм;
• 1½” — 38,1 мм.

Специалисты, ежедневно занимающиеся укладкой и ремонтом водопровода эти величины знают наизусть, другие — смотрят в таблицах.

Чугунные

Таблица размеров чугунных труб

Эти изделия используются при укладке уличных водопроводных сетей. В помещении их применение ограничено. Они обладают долговечной эксплуатацией, повышенной прочностью. Однако являются хрупкими, боятся ударных воздействий. К недостаткам можно отнести значительный вес и большую стоимость. Размер трубы для такого водопровода считается по внутренней пропускной способности изделия.

Пластиковые

Современные технологии позволяют производить качественный пластик, который обладает достаточной прочностью, небольшим весом, не поддается коррозии и является экологически чистым материалом. Благодаря этим характеристикам он вытесняет из строительного рынка металл и чугун, его себестоимость значительно ниже этих материалов. Наиболее популярными материалами являются:

Таблица размеров пластиковых труб

• полиэтилен — является самым дешевым вариантом, применяется для технического водоснабжения в подсобных помещениях;
• полипропилен — требует специальное оборудование для пайки, хорошо подходит для холодного водоснабжения в доме;
• металлопластик — относится к самым качественным в данном сегменте, используется в холодном и горячем водоснабжении внутри помещения.

Размер этих изделий оставляет желать лучшего. Проблема в том, что каждый производитель самостоятельно устанавливает размерную сетку. Следовательно, при сборе пластикового водопровода желательно закупать все комплектующие у одного производителя. Либо придется производить замеры каждого изделия. Несмотря на это, пластиковые трубопроводы отличаются своими рабочими характеристиками и пользуются большой популярностью, особенно при прокладке разводки воды внутри помещения.

Как правильно перевести мм в дюймы

Таблица перевода дюймов в миллиметры

При прокладке водопровода либо замене его элементов необходимо хорошо ориентироваться в их соотношении. Для осуществления этих переводов мастера пользуются специальными таблицами. Сложность заключается в толщине стенки. Наглядный пример:

• возьмем изделие с наружной толщиной 1”, который должен приравниваться к 25,4 мм;
• диаметр резьбового соединения будет 33,249 мм.

Как просчитать диаметр трубы для водопровода? Резьба нарезается по наружной стороне стенки. Ее номинальное значение по отношению к внутреннему показателю получается условным обозначением. Следовательно, для ее расчета необходимо: к 25,4 мм добавить двойную толщину стенки изделия. В результате получится 33,249 мм. Часто встречаемые резьбовые соединения:

• ½” — 20,4…20,7 мм;
• ¾” — 25,9…26,2 мм;
• 1” — 32,7…33,0 мм;
• 1½” — 45,8…46,2 мм.

Как видим, в каждом случае присущи свои расхождения.

Таблица перевода диаметров водопроводных труб из дюймов в миллиметры

Таблица перевода дюймов в миллиметры

Заключение

При монтаже водопровода или замене его элементов необходимо строго соблюдать диаметр труб водоснабжения. В противном случае, при малейшем расхождении до 1 мм плотность и прочность герметического соединения будет под большим вопросом. Такая стыковка не может считаться надежной и в любой момент может привести к выходу из строя, дать течь.

vodatyt.ru

Таблица перевода диаметров труб из дюймов в мм

Таблица перевода диаметров труб из дюймов в мм

Диаметр условного прохода трубы, мм	Диаметр резьбы, дюйм	Наружный диаметр трубы, мм
		Труба стальная водогазопроводная	Труба бесшовная	Труба полимерная
10	3/8″	17	16	16
15	1/2″	21,3	20	20
20	3/4″	26,8	26	25
25	1″	33,5	32	32
32	1 1/4″	42,3	42	40
40	1 1/2″	48	45	50
50	2″	60	57	63
65	2 1/2″	75,5	76	75
80	3″	88,5	89	90
90	3 1/2″	101,3	102	110
100	4″	114	108	125
125	5″	140	133	140
150	6″	165	159	160

www.smetdlysmet.ru

Труба 3/4 дюйма размеры в мм, какой диаметр, таблица размеров

Важным параметром цилиндрической трубы является её диаметр. Эта величина для водопроводных и газопроводных труб измеряется не в миллиметрах или сантиметрах, а в дюймах. Водогазопроводные трубопроводы имеют размеры, указываемые в дюймах: ½, ¾,1,2 и т.п. Какой диаметр имеет труба ¾ дюйма, и как правильно он определяется?

Почему водо- газопроводные изделия измеряются в дюймах

Система измерения труб в дюймах называется имперской, а в миллиметрах или сантиметрах – метрической. Имперская система измерения была разработана британцами. История основания данной системы уходит в 1495 год, когда английский король Генрих VII ввёл индивидуальный стандарт.

Метрическая система более удобна, но в водопроводных и газопроводных линиях исчисление размеров материалов выполняется именно в дюймах. Это общепринятый стандарт ГОСТ 3262-75, который применяется в водопроводных и газопроводных линиях. Углубляясь дальше, следует отметить, что 1 дюйм равняется 25,4 мм. Однако если взять дюймовую водопроводную трубку, и измерить её диаметр, то получится значение, равняющееся 33,5 мм. Что же это означает?

Такое несоответствие связано с разногласиями между американским дюймом и британским, который был утверждён королём Генрихом. В Британии значение одного дюйма равнялось размеру большого пальца. Именно поэтому сегодня известны такие разногласия с диаметрами обычных трубопроводов и водогазопроводных.

Один дюйм во времена Генриха VII измерялся подушечкой большого пальца, и считается приблизительным.

Как отличить метрическую резьбу от дюймовой

Отличить трубу дюймовую от метрической не составляет большого труда. Для отличия нужно обратить внимание на насечки резьбы. Определить градус насечки на глаз практически невозможно, тем более что разница между метрической и дюймовой резьбой составляет всего 5 градусов.

Метрическая резьба имеет насечку 60 градусов, а дюймовая — 55 градусов.

Отличить трубопроводы можно по закруглённым нитям резьбы, которые видны невооружённым глазом. Ошибиться невозможно, а для уточнения используется специальный прибор – резьбомер. В крайнем случае, для уточнения резьбы, можно воспользоваться и обыкновенной линейкой. Ниже на фото представлена специальная соединительная муфта, при помощи которой обеспечивается соединение водопроводного изделия с обычным.

Какой диаметр имеет труба ¾: особенности определения

В России, как и в большинстве стран бывшего СССР применяется дюймовая система для обозначения в водопроводном и газопроводном снабжении. Из этого следует, что наружный диаметр трубы ¾ согласно ГОСТу 3262-75 равняется 26,8 мм. Внутренний размер стальной трубы ¾ составляет 20 мм. Однако эта величина для водопроводных и газопроводных изделий представляет собой величину условного прохода Dу. Её ещё называют пропускной способностью трубопровода. Если значение наружного диаметра трубопровода соответствует 26,8 мм, то диаметр наружной резьбы приблизительно равняется 26,4 мм. Однако не всегда он может равняться такому значению. Все зависит от толщины стенок используемого изделия. В зависимости от толщины стенок трубопровода, значение наружного параметра может достигать 28 мм.

В Америке и некоторых странах Европы размеры ¾ не соответствуют тем значениям, которые были указаны выше (т.е. применяемые в бывших странах союза). Это значит, что при необходимости стыкования таковых материалов, понадобится воспользоваться специальными переходниками. Применяются трубы ¾ для прокладки водо- и газопроводов, а также систем отопления.

Немаловажным параметром для водогазопроводных трубопроводов является значение количества ниток или шаг резьбы. Для изделий ¾ количество нитей равняется 14 на дюйм. Это означает, что на каждую единицу измерения приходится 14 нитей. Немаловажно знать, что дюймовые трубы измеряются по внутреннему диаметру (величина условного прохода), в то время как метрические меряются по наружным граням нитей. Ниже представлена таблица, где указаны параметры трубопроводов в двух единицах измерения для разных типов изделий.

По длине трубопроводы ¾ могут быть разными, так как для этого имеются соответствующие стандарты. Однако специалисты уделяют внимание необрезанному материалу при наличии больших заказов. Это позволяет существенно сэкономить на переходниках и соединителях.

При выборе трубопроводов важно учитывать, для каких целей планируется их применение. Если необходимо нарезать резьбу, то для этого можно воспользоваться двумя видами инструментов: клупп или плашка. Клупп является более удобным в применении, так как бывает не только ручным, но и электрическим.

Материалы изготовления труб ¾

В зависимости от материала, использованного для изготовления трубопровода ¾, конечное изделие может иметь разные параметры. Изменению не подлежит только внутренний диаметр материалов, который равняется для ¾ дюймовых изделий 20 мм. При этом изменяется исключительно наружный размер изделия.

Если нужна резьба ¾ на трубе, то для этого применяется 3 плашки. При помощи первой плашки выполняется черновой проход, посредством которого формируются нити. Вторая предназначается для зачистки, а третьей плашкой выполняется финишное прохождение. При соединении медных трубопроводов ¾ используется технология пайки. Это обусловлено тем, что внутренний диаметр таких изделий составляет 19,05 мм, то есть меньше, чем необходимо. Толщина стенок таковых изделий составляет 1,07 мм, поэтому резьбовое соединение не может быть выполнено.

Все соединители, краны и вентили для систем водо- и газоснабжения имеют соответствующую маркировку, под которые диаметры трубопроводов они применяются. Эта маркировка указывается на наружной части заводских деталей.

Нарезку резьбы рекомендуется производить непосредственно на специальном оборудовании. Водопровод и газопровод – это системы, которые требуют точности, поэтому при выборе материала нужно учитывать не только размеры, но ещё и качество изделий. Ведь от этого параметра зависит, как долго прослужит конструкция.

gidpotrubam.ru
