Антенна Харченко для цифрового ТВ своими руками: расчет и сборка

Цифровое телевидение набирает популярность в России и постепенно вытесняет аналоговое вещание. Большую распространенность имеет цифровое эфирное телевидение (ЦЭТВ), т.к. для него нужно минимум вложений. В больших городах с организацией нет проблем. В отдаленной местности возникают проблемы из-за удаленности от ретранслятора, а установка спутникового телевидения не всегда доступна из-за высокой стоимости. Выручить может покупка усилителя для антенны, но он стоит хороших денег и при сильной удаленности от вышки прием хорошего сигнала невозможен при пасмурной погоде.

Выгодной альтернативой служит антенна Харченко, которая используется в качестве приемника с усилителем одновременно. Она является универсальной и одинаково подходит для цифрового телевидения или интернета. В статье будет рассмотрено, как сделать антенну Харченко своими руками и настроить.

Назначение и устройство антенны Харченко

Такой приемник универсален и одинаково эффективен для вещания и интернета. Но если для последнего качество влияет лишь на скорость приема и передачи данных, то для цифрового ТВ важна точность, т.к. от этого зависит качество изображения.

Внешне это зигзагообразная антенна с рефлектором — сплошным или решетчатым экраном (рамкой) из токопроводящего материала. Для ее сборки своими руками требуется соблюдать геометрические характеристики и выбирать конкретный материал.
Изначально она была создана для приема интернета, для которого конечные параметры были лишь вопросом скорости. С появлением цифрового телевидения ряд телемастеров ссылается на ее неэффективность. Однако это ошибка, выраженная скептическим отношением к характеристикам.
Антенна Харченко для приема DVB-T2
Сегодня существует несколько модифицированных версий антенны для цифрового ТВ, которые представлены приемником круглой, треугольной, «бабочка» и др. форм. Но самой стабильной и качественной остается именно биквадратный (двойной квадрат) вариант, сборка которого и будет рассматриваться.
Расчет
Перед изготовлением требуется рассмотреть исходные характеристики и провести расчет антенны Харченко. Чертежи и ее схема составляются на основе единственной величиной — частотой, на которой идет сигнал. Она измеряется в Герцах (Гц) и обозначается буквой F. Она напрямую влияет на длину электромагнитного излучения (ƛ), которая вычисляется формулой 300/F.
В качестве примера берется частота вещания первого и второго мультиплексов в Москве — 546 и 498 МГц (мегагерц). Следовательно, нужна двухдиапазонная антенна.
Подставляя оба значения в формулу, находится длина волны излучения сигнала:
ƛ1 = 300/546 = 0.55 м = 550 мм;
ƛ2 = 300/498 = 0.60 м = 600 мм.
В итоге получается длина волн 5.5 и 6.0 дм, для их приема нужны антенны диапазона ДМВ, которые называются дециметровыми. Теперь легко вычислить ширину волны в поперечнике, которой она проецируется на приемник. Она равна ½ длины и составляет 275 и 300 мм для первого и второго мультиплексов.
Для качественного приема цифрового сигнала размер каждого ребра биквадрата должен в точности соответствовать половине проецируемой ширины волны в поперечнике (или ее полудлины). В качестве материала может служить алюминиевая жила или медная трубка. Идеальным вариантом будет медная проволока 3 — 5 мм. У нее устойчивая геометрия и она хорошо гнется.
Сборка

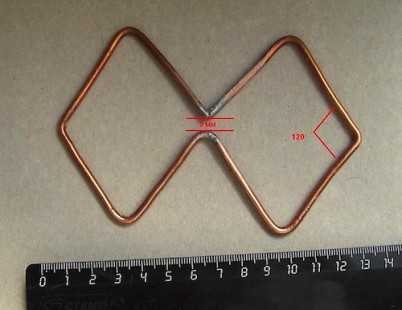

Приемник изготовляется из двух независимых заготовок. Каждая из них будет представлять форму правильного ромб со сторонами 137.5 и 150 мм. Т.к. у данной фигуры все стороны равны, на разрыве будут короткие стороны. Для упрощения процесса нужно отрезать провод длиной 2х137.5 + 2х150 = 575 мм и от краев отмерить 150 мм, а также поставить отметку посередине. Отмеченные точки — это места изгиба. В итоге должно получиться два одинаковых ромба со смежными укороченными сторонами на разрыве.
На следующем этапе изготовления антенны для цифрового ТВ своими руками нужно соединить обе ромбовидные заготовки в единую конструкцию. Для этого их нужно расположить разрывами друг к другу и сварить симметричные концы. Если нет сварочного аппарата, можно использовать холодную пайку или надежный крепеж. В последнем случае заготовки должны быть соединены токопроводящим элементом!
Важно! У готовой самодельной конструкции должна быть ровная плоскость. Чтобы ее соблюсти рекомендуется перед спайкой или креплением зафиксировать заготовки.

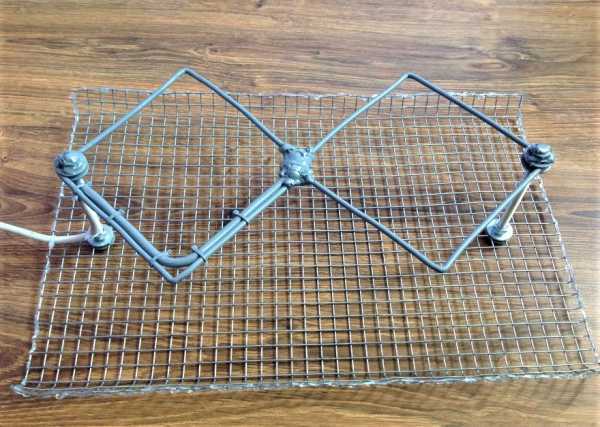

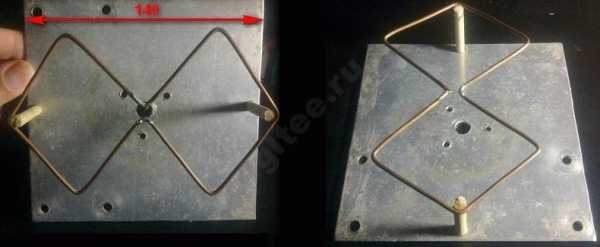

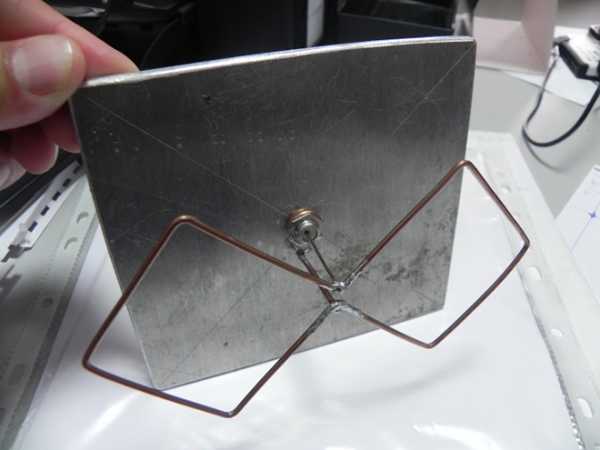

Рефлектор

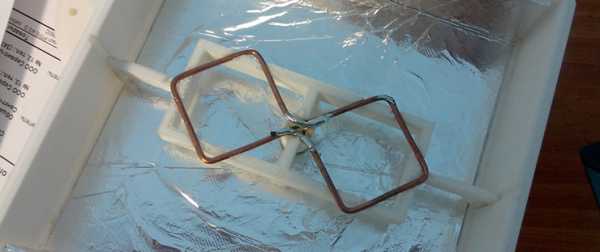

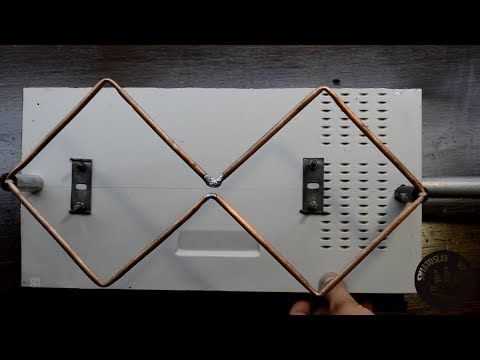

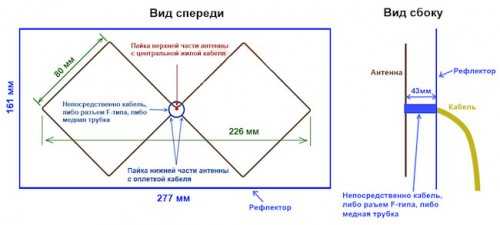

Приемник готов и осталось выбрать рефлектор. В качестве него может служить любая металлическая пластина или фазированная решетка (например, медный экран).
Его нужно выбирать с соблюдением двух условий:
расстояние между рефлектором и приемником составляет ƛmax/7;
площадь активной (токопроводящей) поверхности рефлектора на 20% больше площади биквадрата антенны;
приемник должен «лежать» внутри плоскости рефлектора.
Сначала нужно вычислить площадь приемника, который включает два «квадрата», следовательно, она составит 2х(150х150) мм = 45 000 мм2. Для удобства подбора рефлектора лучше перевести значение в сантиметры — 45 000/100 = 450 см2. В итоге, площадь рефлектора должна быть более 450х1.2 = 540 см2. В качестве примера им может стать лист 20х27 см.
Важно! Учитывая, что из за «разрывов» фактическая площадь биквадрата меньше расчетной, в качестве исходной берется именно последняя. Во-первых, фактическую поверхность рассчитать невозможно. А во-вторых, такой подход гарантирует, что площадь рефлектора всегда будет >120% площади приемника.
Теперь нужно рассчитать расстояние между рефлектором и приемником — L = ƛmax/7 = 600/7 = 85.714 мм = 8.5714 см. В качестве практического берется округленное значение. Важно, чтобы между результатом и выбранным значением погрешность не превышала толщину проводника. При использовании провода диаметром 3 мм между приемником и рефлектором в данном случае расстояние может составлять 8.3 —8.8 см.
Подключение

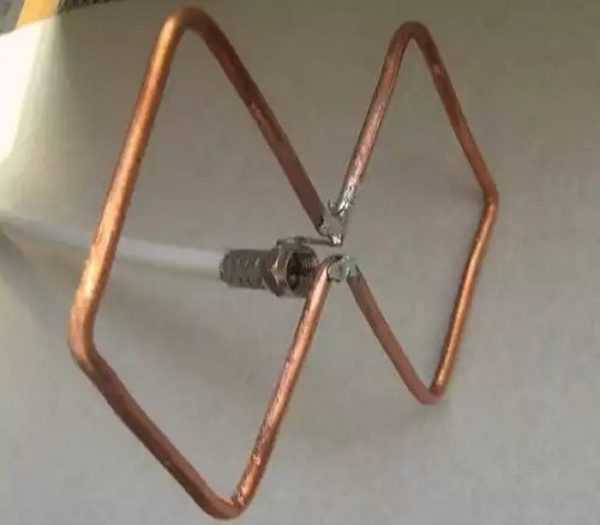

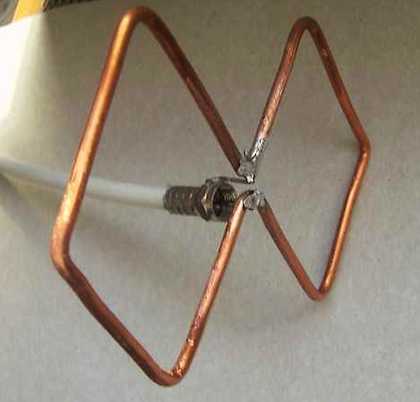

К готовой антенне Харченко для цифрового ТВ припаивается один конец кабеля с сопротивлением 50 — 75 Ом, а к другому — штекер. Как подключить кабель к антенне? Это вопрос надежности — лучше к верхнему основанию, а нижнее использовать в качестве крепежа.
Улучшение скорости интернет-соединения антенной Харченко
Сегодня цифровое телевидение идет рука об руку с интернет технологиями. Среди любителей телевидения есть зрители, предпочитающие просмотр с монитора компьютера через интернет. Но для этого требуется высокая скорость, т.к. в интернет-вещании цифровой сигнал не кодируется и информация передается в большом объеме.
Эта проблема актуальна лишь для владельцев 3G-модемов, которые и будут рассматриваться:
У владельцев 4G-модемов при крайне слабом соединении обмен информации со скоростью 5+ Мб/сек, что лишь заставит дольше ждать загрузку игры или фильма.
Техническая скорость 3G-модемов (3-6 Мб/сек) является пограничной для использования современных интернет функций. При слабом принимаемом сигнале скорость в 3G-сети не более 1 Мб/сек, при которой уже невозможно смотреть прямую трансляцию в Full-HD качестве или находиться в онлайн-играх с хорошей графикой.
Антенну Харченко своими руками поможет увеличить скорость соединения при большой удаленности компьютера от телевизионной вышки и решить проблему описанных выше неудобств. Для модема не требуется основательно соблюдать точность при ее сборке и погрешность лишь незначительно ухудшит скорость.
Расчет
3g-модемы работают на частоте 1.9 — 2.1 ГГц, с учетом которых и потребуется изготовить универсальный приемник. Принцип вычисления сторон биквадратов тот же, что и для просмотра цифрового телевидения, вместо частот мультиплексов выступают минимальное и максимальное значение частотного диапазона.
В котором работают модемы:
ƛmin = 300/2100 = 0.143 м = 143 мм;
ƛmax = 300/1900 = 0.158 м = 158 мм.
Выше сообщалось, что длина стороны биквадрата (зигзага) составляет половину от проецируемой на приемник ширины волны в поперечнике, или ¼ ее длины.
В результате получается:
143/4 = 35.75 мм для сторон, укороченных разрывом;
158/4 = 39.5 мм для двух других сторон.
Сборка

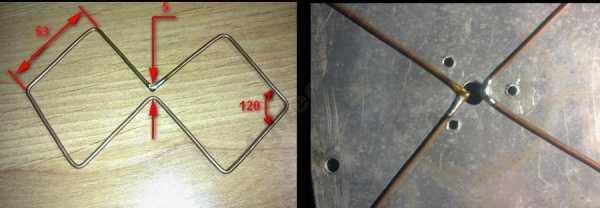

Собирается приемник по той же схеме, рассчитанной для цифрового ТВ. На случай отсутствия паяльного инструмента можно использовать крепеж. Концы обеих заготовок соединяются токопроводящим элементом. Конструкция для работы 3G-модема готова.
Осталось изготовить рефлектор, для которого действуют те же правила, что и при изготовлении антенны, улавливающей DVB-T2 сигнал. Расстояние между рефлектором и приемником составит L = 158/7 = 22.57 мм или 2.5 см. Учитывая малое расстояние, не следует уповать на допустимую погрешность, создаваемую толщиной проводника. Рекомендуется именно такое расстояние между ним и рефлектором. К готовой антенне припаивается кабель сопротивлением 50 — 65 Ом в любой точке приемника.
Подключение

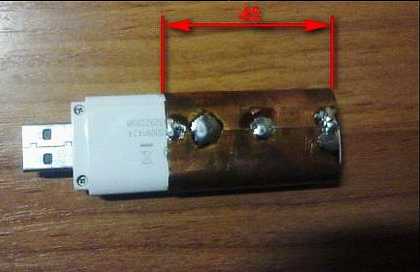

За редким исключением, в 3G-модемах отсутствует разъем и к ним невозможно использовать внешние антенны. Если он есть — к кабелю подключается штекер и все готово. При его отсутствии нужно разобрать модем. К одному из контактов, соединенных с USB-входом, припаивается жила кабеля, а провод от рефлектора — к массе (внешней стороне входа).
Тестирование антенны Харченко

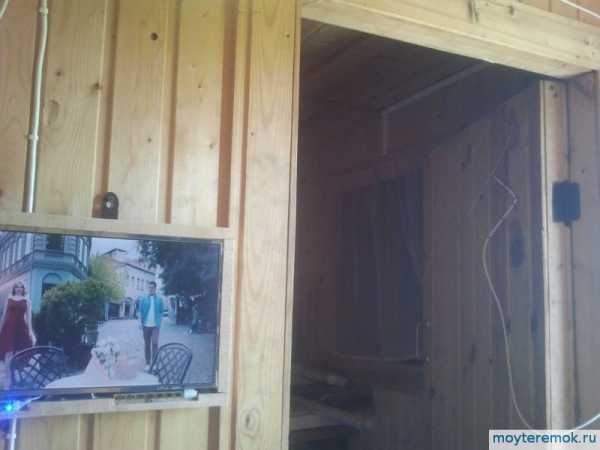

Когда антенна Харченко собрана, перед крепежом и установкой нужно ее проверить. Для проверки приема цифрового ТВ на телевизоре или ресивере запускается автонастройка каналов. Если нет времени на полный поиск или уже присутствуют настроенные каналы, можно сделать проще — выбрать два канала и на каждом установить частоту любого канала разных мультиплексов (в каждом пакете все телеканалы вещают в одном частотном диапазоне).
В результате будет получено качественное изображение или полное отсутствие. В отличие от аналогового вещания, у цифры не бывает показа с помехами, и программа работает качественно или отсутствует.
С модемом ситуация сложнее. Во-первых, результат приема сигнала характеризуется динамически, т.е. он не только присутствует/отсутствует, но и принимается с конкретной эффективностью, которая определяет скорость интернет-соединения.
Этому способствует 3 фактора:
вышка каждого оператора находится на разной удаленности и направленности;
работа ретрансляторов (они отправляют сигнал на пограничных, но разных(!) частотах).
Если прием/передача данных достигает 3 Мб/сек — зигзагообразная антенна справляется со своей задачей. Когда она немного ниже достаточно изменить ее направление. Данная антенна может использоваться и для смартфонов, когда мобильная связь неработает по причине слабого сигнала.
Выводы
Антенна Харченко — практичное и универсальное устройство для приема слабого сигнала. Она легко собирается своими руками, полностью заменяет заводскую антенну и усилитель. Но самое главное — с ней легко ловить простые каналы, она одинаково эффективно усиливает сигнал цифрового телевидения и интернет соединение.

Загрузка…
prosmartv.ru
Расчет антенны Харченко для цифрового ТВ в домашних условиях
Использование антенны стало набирать популярность после появления радиосвязи. Инженер Харченко в 1961 года разработал конструкцию в виде двух ромбов, с помощью которой стало возможно ловить передачи. Такой прибор используется и сегодня, однако уже для цифровых сигналов.
Антенна Харченко – палочка выручалочка для тех, кто хочет сэкономить. Она пользуется высоким спросом на дачных участках и в сельской местности.
В данной статье описан монтаж данной конструкции, а также доступные расчеты антенны Харченко для цифрового ТВ.
Антенна Харченко для цифрового ТВ
В 60-х годах прошлого столетия, Харченко сконструировал антенну, составляющую двойной квадрат из проволоки. Незамкнутыми углами квадраты соединяются между собой. В этом же месте подключаются к телевизионному кабелю. В свою очередь, на задней части конструкции устанавливается решетка из такого материала, который может провести ток.
Бабочка — одно из названий антенны
В простонародьи, данная конструкция имеет и другие названия. Часто ее называют:
Зигзагообразная антенна Харченко;
Восьмерка;
Бабочка;
Биквадратная антенна телевизора.
В настоящее время, успешно используется антенна Харченко не только для аналогового телевидения, но и для цифрового. Это связано с активным переходом телевидения на новый формат – цифровой. Он ведется на частотах дмв расчета на каналах 21-69 способом мультиплекса. А поэтому и конструкция должна быть подходящей.
Поскольку не все телевизоры оснащены встроенной антенной, то сообразительные хозяева изготавливают самодельные антенны Харченко для цифрового ТВ, их еще называют – домашние самоделки. Такие приборы работают не хуже купленных на рынке.
В данном видео вы подробнее узнаете о данном антенне:
<div id="yandex_rtb_5" class="lazy lazy-hidden yandex-adaptive classYandexRTB"></div> <script type="text/javascript">if(rtbW>=960){var rtbBlockID="R-A-744256-3";} else{var rtbBlockID="R-A-744256-5";} window.yaContextCb.push(()=>{Ya.Context.AdvManager.render({renderTo:"yandex_rtb_5",blockId:rtbBlockID,pageNumber:5,onError:(data)=>{var g=document.createElement("ins");g.className="adsbygoogle";g.style.display="inline";if(rtbW>=960){g.style.width="580px";g.style.height="400px";g.setAttribute("data-ad-slot","9935184599");}else{g.style.width="300px";g.style.height="600px";g.setAttribute("data-ad-slot","9935184599");} g.setAttribute("data-ad-client","ca-pub-1812626643144578");g.setAttribute("data-alternate-ad-url",stroke2);document.getElementById("yandex_rtb_5").appendChild(g);(adsbygoogle=window.adsbygoogle||[]).push({});}})});window.addEventListener("load",()=>{var ins=document.getElementById("yandex_rtb_5");if(ins.clientHeight =="0"){ins.innerHTML=stroke3;}},true);</script>
Действительно, такое устройство обладает преимуществами, которые сложно опровергнуть:
сборка такой конструкции требует минимум деталей и навыков;
можно собрать даже школьнику средних классов;
монтаж занимает около получаса;
бюджетность;
бессбойное функционирование устройства.
Далее, будет подробно рассказано о монтаже в домашних условиях.
Важно! Если вы до сих пор не знаете, как выглядит этот прибор, рекомендуется просмотреть чертеж ТВ-антенны Харченко заранее в интернете, просто открыв картинки.
Монтаж любого прибора можно разделить на этапы. Они являются основными составляющими в работе – так можно точно понимать, какая часть плана уже выполнена.
Поэтому, сборку антенны этого вида делят на такие стадии:
подготовительная работа;

сборка;
испытание.
Так и в нашем случае, советуется рассматривать все поэтапно.
Подготовительная стадия
Начинать любую работу нужно с узнавания, какие материалы и инструменты потребуются для монтажа.
Для того чтобы собрать Z-антенну для цифрового ТВ своими руками в домашних условиях, понадобятся следующие элементы:
Проволоки. Желательно использовать проволоку из меди или алюминия, диаметр которой составляет в среднем 3 мм. Если под рукой нет проволоки, а имеется трубка или полоса, которая проводит ток, из аналогичного материала, то можно выгнуть и эти элементы.
Кабель коаксиальный.
Штекер.

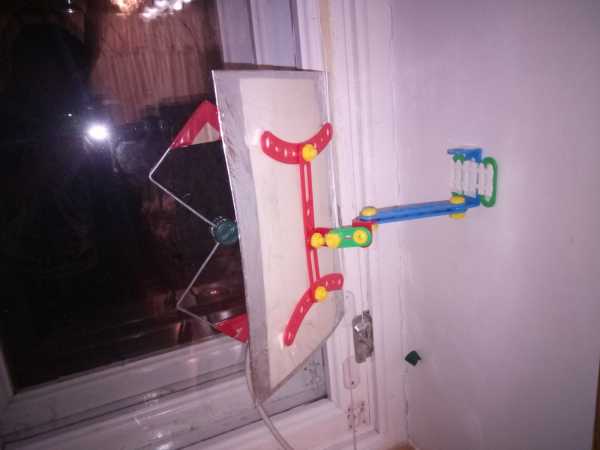

Крепление для конструкции. Оно зависит от месторасположения будущего прибора. К примеру, на последних этажах высотного дома, такую установку можно повесить на окно или на шторы. Если же приспособление будет использоваться в частном секторе, то прикрепить ее лучше к шесту на крыше.
Не забываем подготовить ряд устройств
Помимо вышеперечисленных материалов, необходимо иметь инструменты:
паяльник;
напильник;
надфиль.
Такие материалы и инструменты, в 90% случаев оказываются дома, пылившись на полках. После того, как они найдены и собраны в одном месте, можно приступать к началу конструирования.

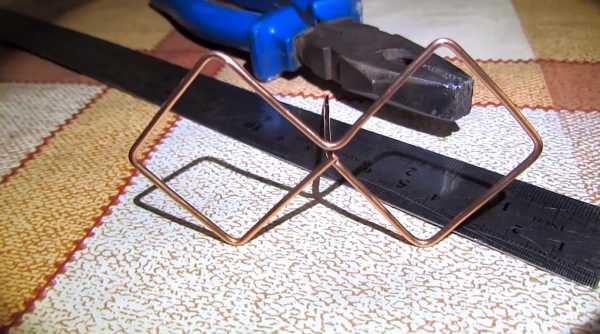

Сперва, нужно просчитать необходимую длину проволоки, отмерить необходимый кусок и согнуть его, строго соблюдая размеры.
Рекомендуется брать проволоку длиною в 1 метр 12 сантиметров, которая потом разрезается на нужную длину и сгибается.
После чего должны образоваться два конца. Их лучше зачистить на расстоянии 1-2 сантиметра. На концах проделываются петли, которые фиксируются между собой.
Важно! Все углы должны приблизительно составлять 90 градусов по Цельсию.
<center><ins class="lazy lazy-hidden adsbygoogle" style="display:block" data-ad-client="ca-pub-1812626643144578" data-ad-slot="3076124593" data-ad-format="auto" data-full-width-responsive="true"></ins> <script>(adsbygoogle=window.adsbygoogle||[]).push({});</script></center>

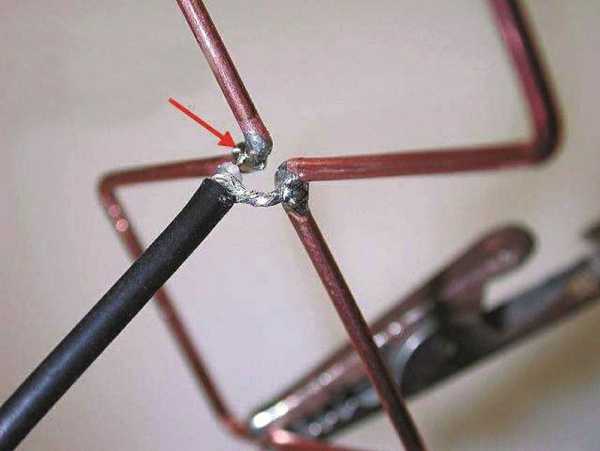

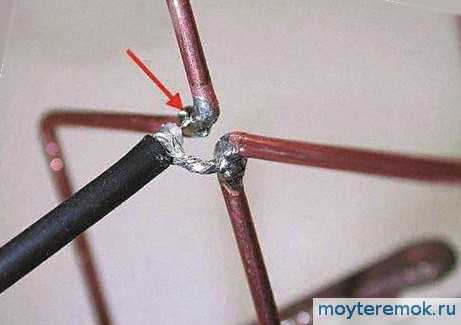

Место стыков нужно запаять. После этого, к одному стыку припаивается центральная жила, а к оставшемуся – оплетка.
Конечным результатом данной стадии должен быть готовый квадрат.
Этап сборки
После того, как конструкция готова, необходимо прикрепить к ней телевизионный кабель.
Антенне Харченко для цифрового ТВ потребуется приблизительно три метра. Причем, со стороны антенны его нужно зачистить на два сантиметра, а вот со стороны штекера – на один. Если получилась лишняя длина, в ходе работы ненужный материал можно будет срезать.
Штекер можно выбирать любой понравившейся. Главное, чтобы он подошел к телевизору.
Штекер также нужно зачистить. Однако, перед этим, места, где проводится пайка нужно протереть спиртом и зачистить надфилем.
На кабель надеть часть штекера и припаять.
<div id="yandex_rtb_3" class="lazy lazy-hidden yandex-adaptive classYandexRTB"></div> <script type="text/javascript">if(rtbW>=960){var rtbBlockID="R-A-744256-3";} else{var rtbBlockID="R-A-744256-5";} window.yaContextCb.push(()=>{Ya.Context.AdvManager.render({renderTo:"yandex_rtb_3",blockId:rtbBlockID,pageNumber:3,onError:(data)=>{var g=document.createElement("ins");g.className="adsbygoogle";g.style.display="inline";if(rtbW>=960){g.style.width="580px";g.style.height="400px";g.setAttribute("data-ad-slot","9935184599");}else{g.style.width="300px";g.style.height="600px";g.setAttribute("data-ad-slot","9935184599");} g.setAttribute("data-ad-client","ca-pub-1812626643144578");g.setAttribute("data-alternate-ad-url",stroke2);document.getElementById("yandex_rtb_3").appendChild(g);(adsbygoogle=window.adsbygoogle||[]).push({});}})});window.addEventListener("load",()=>{var ins=document.getElementById("yandex_rtb_3");if(ins.clientHeight =="0"){ins.innerHTML=stroke3;}},true);</script>
После того, как все стыки зачищены, они заливаются горячим клеем.
После засыхания клея, кабель соединяется с рамкой. Таким образом, подтверждая отсутствие привязанности к конкретному каналу, припаять кабель нужно к средней точке.
Вот и все – конструкция готова к использованию. Теперь можно все проверить и использовать.
Проверка
Для того чтобы проверить функциональность антенны Харченко для телевизора, ее необходимо сразу включить.
Если прием нормальный, сборка заканчивается, а вот если плохой, то лучше сразу подыскать место, где сигнал будет лучше. При чем, если улучшения не происходит, можно просто заменить кабель на другой.
Рекомендации к использованию
Антенна Харченко активно используется в домашнем хозяйстве уже не один год, поэтому для продолжительность ее функционирования, рекомендуется за ней периодически присматривать и ухаживать.

Существует ряд рекомендации
Вот несколько простых советов, для длительной эксплуатации прибора:
Место соединение кабеля и антенной рамки можно защитить от внешних воздействий, перемотав обычной изолентой. Однако, этот способ не вечный. Лучше будет залить все клеем.

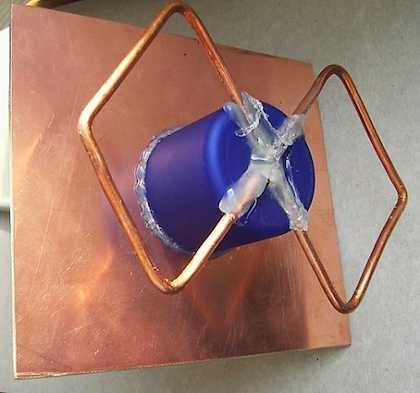

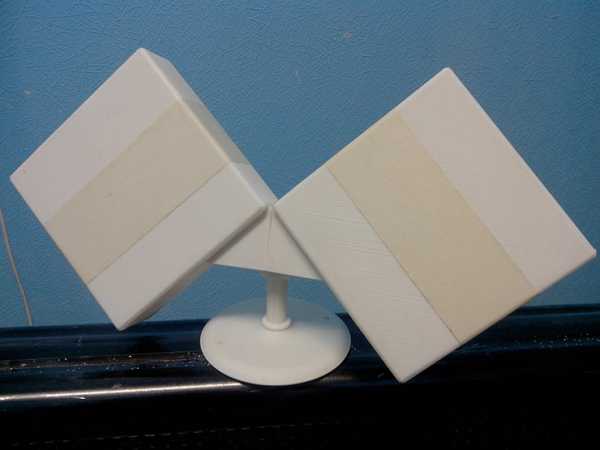

В качестве корпуса, некоторые люди используют обычные крышки на бутылки или баночные пластиковые крышки. В нужных местах делаются углубления для нормального вывода кабеля. После чего, все заливается специальным герметизирующим составом.
При использовании усилителя для антенны Харченко под цифровое ТВ, второй квадрат не обязателен.

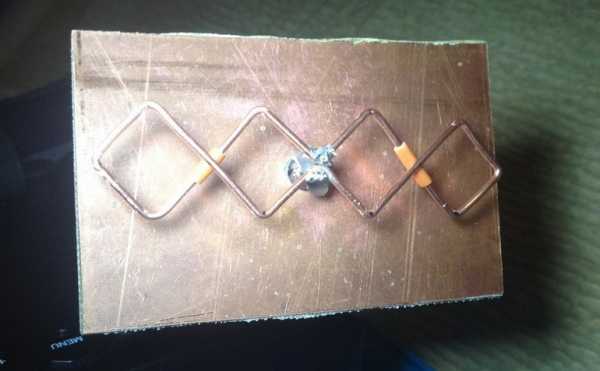

Также, для дополнительного усиления сооружается двойной биквадрат. Монтируется все аналогично обычной версии, просто вместо углов располагаются дополнительные квадраты. Как правило, их четное количество. Их расчет необязателен, потому что по размеру они должен быть аналогичного основному биквадрату.
Все, телевизионная антенна Харченко своими руками готова для использования цифрового ТВ.

Калькулятор
Многих желающих создать такую «чудо» -установку интересует, каким образом правильно просчитать необходимые характеристики для будущего устройства.
Исходя из многолетней практики, для того чтобы принимать цифровой сигнал, высчитывать точную длину волны необязательно. Однако, антенну лучше смонтировать широкополосную. Это обеспечит прием многих сигналов.
При сильном желании можно самостоятельно рассчитать антенну Харченко для цифрового ТВ.
На данный момент используется два вида подсчетов:
ручной;
калькулятор антенны Харченко для цифрового тв.
В случае самостоятельного подсчета, следует узнать на какой волне транслируется сигнал в заданной местности. Такие данные возможно узнать в интернете, просмотрев какая вышка находится ближе всего к месту установки. Далее, следует разделить эту информацию на 4. Таким образом, получается нужная сторона квадрата.

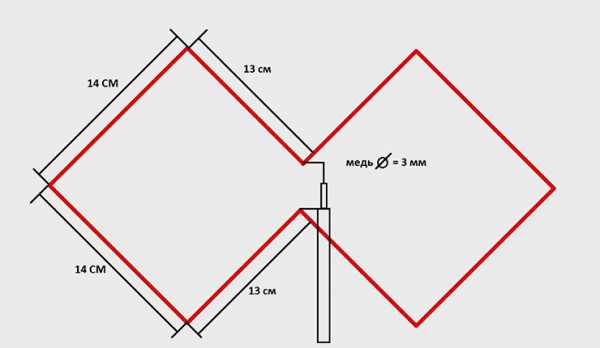

Для получения необходимого расстояние между частями конструкции, наружные стороны должны быть длиннее внутренних.
Обратите внимание, что за счет такой разницы и образуется расстояние между двумя квадратами.
Два крайних участка лучше всего сделать на один сантиметр длиннее, чтобы можно было создать петлю, к которой припаивается кабель.
Конечно, возможно рассчитать габариты для антенны Харченко под цифровое ТВ вручную, используя специальные формулы, а можно воспользоваться онлайн калькулятором.
Используя последний вариант, необходимо просто ввести запрос в одну из поисковых систем «онлайн расчет параметров антенны Харченко» и сразу получить нужную информацию на сайте. Калькулятор предоставит схему антенны Харченко для ТВ. Также, он точно и быстро просчитает длину и другие размеры антенны Харченко для ТВ.
Не забываем рассчитать габариты
Заключение
Подключив такую доступную установку к своему телевизору, можно наслаждаться просмотром любимых программ.
Как можно увидеть, такая конструкция несложна в сборке и собрать ее в домашних условиях можно потратив минимум времени. Более того, затрат на нее практически не требуется, а сборка доступна каждому.
Для улучшения сигнала телевидения можно воспользоваться усилителями, которые будут ловить сигнал в диапазоне до пяти километров.
televizor.guru

Антенна Харченко (зигзагообразная): онлайн расчет
Содержание:
Антенна Харченко для модема
Антенна Харченко для цифрового ТВ
Антенна Харченко для телефона
Онлайн калькулятор расчета антенны Харченко
Видео
Популярность интернета среди населения постоянно растет. Однако многие люди проживают в таких местах, где сигнал очень слабый или отсутствует вообще. В связи с этим, очень остро встает проблема увеличения мощности и качества приема интернета. Медленная скорость отнимает много времени и не дает желаемого результата. Поэтому нередко на помощь приходит внешняя антенна Харченко, сконструированная в виде двойного квадрата, материалом для которого служит толстая медная проволока. Соединение квадратом между собой происходит в местах незамкнутых углов, где и выполняется подключение телевизионного кабеля.
Такая антенна требует точный расчет под цифровое эфирное телевидение. Для улучшения направленности в некоторых конструкциях может быть установлена решетка или сплошной экран из токопроводящего материала. Подобная биквадратная антенна позволяет решить множество проблем с приемом сигнала и скоростью интернета. Самодельные конструкции, включающие в себя различные типы антенны Харченко изготавливаются сравнительно легко и включают в себя металлические и пластиковые детали, а также элементы из других материалов, соединяемые разными способами. Подобные конструкции легко изготавливаются самостоятельно, в том числе и антенна Харченко для ТВ своими руками.
Антенна Харченко для модема
В настоящее время многие пользователи стремятся увеличить скорость своего мобильного интернета. Особенно остро эта проблема стоит перед теми, кто проживает на значительном удалении от базовой станции, пользуясь интернетом на очень низкой скорости. В таких ситуациях наилучшим выходом из положения становится антенна Харченко для 3g модема своими руками, которую достаточно легко изготовить в домашних условиях.
Эта рамочная конструкция известна как ДМВ антенна еще с 60-х годов прошлого века. Она имеет зигзагообразную рамочную конфигурацию, благодаря которой устройство становится очень эффективным.
Система состоит из двух квадратных элементов. Для того чтобы сделать расчет антенны для 3g модема на частоту 2100 МГц, размер каждой стороны квадрата должен составлять 53 мм. Вся конструкция выполняется в виде сцепленной структуры, включающей в себя две ромбовидные фигуры с внутренними углами 1200. Это делается с целью снижения внутреннего сопротивления устройства. Соединение ромбов осуществляется между собой методом пайки. Сюда же в дальнейшем припаивается кабель высокой частоты.
Более точные данные можно получить, используя онлайн калькулятор для расчета антенны Харченко, в который достаточно всего лишь ввести необходимые исходные данные.

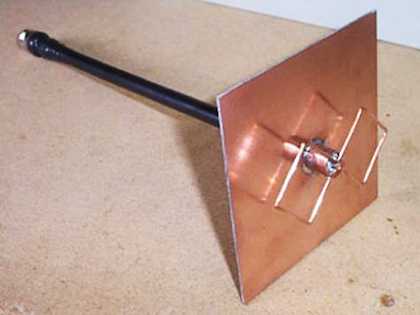

Для повышения эффективности прибор может использоваться совместно с рефлектором. Обычно эта деталь является металлической пластиной, а наиболее подходящим материалом для ее изготовления служит фольгированный текстолит. В данном случае антенны включает в себя определение расстояния между приемным устройством и рефлектором. После расчетов и заготовки материалов, может быть изготовлена антенна Харченко для модема своими руками.
Соединение деталей между собой осуществляется с помощью термоклея. Зафиксировать нужное расстояние между элементами можно с помощью какого-либо предмета с наиболее подходящими размерами. Затем выполняется подключение антенны к устройству. Поскольку в модемах отсутствуют разъемы для подключения внешних антенн, они просто обматываются проволокой, которая затем соединяется через кабель с приемным устройством. В случае необходимости, по такой же схеме может быть изготовлена антенна Харченко для 4g модема.
По окончании сборки, на противоположном конце кабеля, который будет соединяться с модемом, нужно собрать так называемое устройство согласования, предусмотренное специально для таких приборов. Для этой цели используется медная фольга, такая же, как в печатных платах. Выполняемый расчет антенны для 4g модема такой же, как и в предыдущем варианте.
При наличии разъема для внешней антенны, подключение кабеля осуществляется с помощью специального переходника. После всех соединений, антенна для модема считается готовой к использованию. Настройка приема сигнала для 4g выполняется экспериментально, путем медленного поворота конструкции вокруг оси до получения наиболее четкого сигнала. Качество сигнала определяется количеством черточек на значке, отображаемом на компьютере или мобильном телефоне.
Антенна Харченко для цифрового ТВ
Для работы цифрового телевидения используется диапазон дециметровых волн. Поэтому перед конструированием следует выполнить антенны Харченко для DVB t2, чтобы максимально усилить прием сигнала.
Сама конструкция выглядит достаточно компактно, изготавливается в классическом варианте из двух ромбов, в итоге получается антенна зигзагообразная без рефлектора. В качестве основы может использоваться любой токопроводящий материал, например, медный или алюминиевый проводник, диаметром 1-5 мм. Также подойдут трубки, полоски, уголки, профили и т.д. Лучше всего для этих целей подходит медная проволока толщиной 3 мм. Она очень легко гнется, выравнивается и паяется. Далее антенна для цифрового ТВ должна изготавливаться в определенной последовательности. Сопротивление телевизионного кабеля должно быть примерно 50-75 Ом.
Качество цифрового сигнала не зависит от расстояния, как это происходит в аналоговом телевидении. В данном случае, когда антенна для ТВ нормально работает сигнал нормально поступает в телеприемник, если же имеют место сбои, то никакого сигнала вообще не будет. Соответственно не будет и изображения. Если сигнал есть и он нормально принимается, то изображение будет одинакового качества на всех каналах. Этот фактор нужно обязательно учитывать, когда выполняется расчет антенны для цифрового ТВ, хотя индивидуальные настройки могут быть разными для того или иного региона.
Непосредственно телевизионная антенна Харченко изготавливается в определенной последовательности:

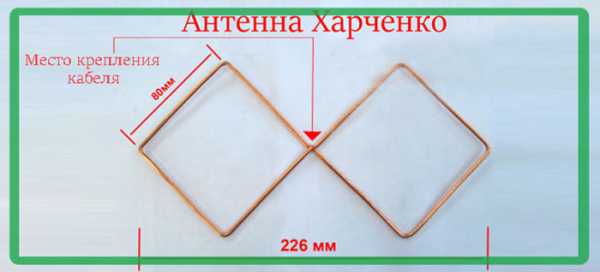

Вначале нужно отмерить кусок проволоки общей длиной 112 см и согнуть его, соблюдая размеры участков попеременно 13 и 14 см.
После всех изгибов образуется два конца, которые необходимо зачистить на расстояние 1,5-2 см. На концах делаются петли и фиксируются между собой. Место стыков полностью запаивается. Затем, к одному из стыков припаивается центральная жила, а к другому – оплетка. В результате, получается готовая антенна или двойной квадрат.
Биквадратная антенна для телевизора требует телевизионного кабеля примерно 3 метра. Со стороны антенны он зачищается на 2 см, а со стороны штекера – на 1 см. Штекер можно выбирать на свое усмотрение. Его так же как и проволоку нужно зачистить с помощью надфиля или какого-то острого предмета. Таким образом, зигзагообразная антенна Харченко для цифрового ТВ почти готова к использованию.
По окончании пайки все стыки следует залить горячим клеем из пистолета. Пока клей не остыл, его излишки нужно собрать. Получается одновременно надежное и эластичное соединение. На самой антенне места пайки тоже заливаются клеем.
Антенна Харченко для телефона
Выносная антенна направленного действия способна существенно увеличить возможности мобильного телефона и повысить качество связи при нахождении абонента в отдаленной местности. В продаже не всегда можно встретить наиболее подходящий вариант, поэтому лучшим выходом из положения становится антенна Харченко для сотовой связи, изготовленная из подручных материалов своими руками.
Наиболее доступный вариант представляет собой стандартную конструкцию, рассмотренную выше. Такая антенна размеры должна иметь исходя из конкретных условий эксплуатации. Все необходимые материалы продаются в хозяйственном магазине. Наиболее простые конструкции могут напрямую соединяться с кабелем и не требуют каких-либо специальных настроек.
Необходимо в первую очередь запастись медной проволокой, диаметром 2-3 мм. Можно взять изолированный провод и снять с него изоляцию. Если соединения будут производиться без пайки, потребуются специальные разъемы для антенн F-типа и соединители. Когда планируется две антенны Харченко соединить в параллель возможно понадобится рефлектор, который может быть жестяным или алюминиевым. Изоляция стыков выполняется с помощью термоусадочной трубки или изоленты. Для соединения методом пайки потребуется паяльник.
Медная проволока, подготовленная заранее, изгибается и превращается в зигзагообразную рамку, представляющую собой два ромба. Стороны каждого из них имеют длину 80 см, а общее расстояние между противоположными углами составит 226 см. Далее калькулятор антенны определяет точку соединения этих ромбов, как место соединения с кабелем. К данной точке припаивается кусок кабеля, размером 50 см, а к его противоположному концу накручивается разъем F-типа. Далее к разъему подключается основной кабель необходимой длины.
В некоторых случаях расчет антенны Харченко онлайн предполагает установку рефлектора, значительно усиливающего прием сигнала в определенной местности. Конструкция получается такая же, как антенна для т2, когда выполняется соединение между собой нижнего конца рамки и рефлектора через оплетку кабеля. С этой целью в рефлектор дополнительно вкручивается болт длиной 50 мм, к которому с помощью стяжки притягивается разъем F-типа. Предварительно к этому разъему припаивается кабель и рамка, расположенная на расстоянии свыше 40 мм. Таким образом, антенна Харченко для мобильного телефона, сделанная самостоятельно в наиболее простом варианте, готова к использованию.
Для непосредственного соединения приемного устройства с мобильным телефоном используется пигтейл, представляющий собой специальный провод. Один его конец соединяется с антенным кабелем, а другой – при помощи разъема с антенным гнездом телефона. В данном случае проблема рассчитать антенну отсутствует и какие-либо отдельные настройки не требуются, достаточно всего лишь наиболее оптимально расположить антенну, ориентируясь на качество принимаемого сигнала. Мачту с приемным устройством рекомендуется устанавливать, как можно ближе к дому, лучше всего возле окна, чтобы максимально уменьшить длину кабеля.
Калькулятор антенны Харченко
electric-220.ru

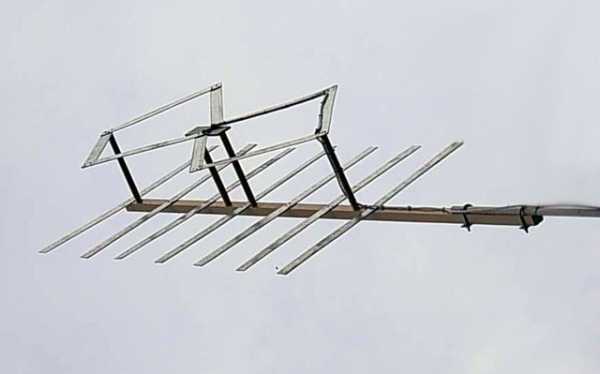

Антенна Харченко для дальнего приёма DVB-T2

Приветствую всех неравнодушных к техническому, и не только, рукоделию.
Хочу представить вашему вниманию вариант антенны для дальнего приёма цифрового вещания. Ничего принципиально нового в моём изделии конечно нет, но возможно кому-то пригодится идея совмещения усилителя с антенной . Антенна Харченко привлекает прежде всего своей простой в изготовлении, хорошей повторяемостью, достаточной широкополосностью, приличным коэффициентом усиления (заявлено до 9дб с рефлектором, а измерять мне всё равно нечем) при малых габаритах. На мой взгляд она работает лучше знакомой всем «сушилки».
Итак, о причинах, побудивших желание создать сие произведение. У нас в городе конечно есть вышка, с которой идёт вещание первого мультиплекса «цифры» и обещают включить второй (вот уже два года), но я-то хочу здесь и сейчас, как и многие. В соседнем городе второй пакет уже давно включен, но у нас он на комнатную антенну конечно не принимается, да и на внешнюю без усилителя тоже. Была у меня такая антенна в саду, недавно соседу отдал в обмен на материал, поэтому появилась возможность показать как я её делаю.
При изготовлении не требуются остродефицитные материалы, даже если всё покупать выйдет дешевле заводской, не говоря уже о супер разрекламированных с обещанием приёма 80(?) каналов (есть такие, сам про этот развод читал) .
Материалы:
1. Отрезок кабеля 4х16мм² — 1,5м.
2. Отрезок провода СИП – 1.5-2м.
3. Листовой алюминий толщиной 1-1.5мм. 60х200мм. (я вырезал из старой кастрюли)
4. Антенный усилитель от «сушилки».
5. Хомуты для крепления антенны к мачте.
6. Герметик силиконовый
7. Ну и конечно кабель и штекер.
8. Маленькая распаячная коробка.
9. Винты М5 (потайная головка) с гайками и шайбами- 2шт.
Инструменты:
1. Ножовка по металлу
2. Ножницы по металлу
3. Дрель (я пользовался ручной)
4. Свёрла 1.5 и 5мм.
5. Напильник личнёвый или плоский надфиль.
Первым делом рассчитываем нашу антенну. Особо не заморачиваясь я взял данные об интересующих меня частотах из Страница . В моём городе это 602 МГц (37 канал) первый пакет и 770 МГц (58 канал) обещанный второй. Меня же интересуют данные соседей -546 МГц (30 канал) первый и 498 МГц (24 канал) второй мультиплексы, вот на них и буду делать антенну. Полученные частоты, точнее среднюю частоту, подставил в онлайн калькулятор из Страница и получил требуемые размеры.
На следующем этапе готовим материал- раздеваем кабель

и СИП для получения голого провода.

Из старой кастрюли добываем кусок листового алюминия.

Из жилы кабеля 16мм² (ø5,1мм) пассатижами выгибаем «восьмёрку» антенны.

Место соединения «восьмёрки» делаем внахлёст, стачивая половину диаметра напильником.

Места соединения сверлим ø1.5мм под заклёпки.

Приклёпываем к месту соединения кабеля полоски из алюминия шириной 7мм, длиной- 50 (с запасом).

Выгибаем полосы таким образом, чтобы к ним можно было при помощи винтов пристыковать усилитель.

В полосах сверлим отверстия ø5мм для винтов крепления усилителя, грубо говоря по месту, используя сам усилитель как шаблон, выдерживая расстояние 10мм (или какое нужно по расчетам) между пластинами. Отверстия зенкуем до диаметра 7мм (диаметр потайной головки винта).
Следующий шаг я назвал бы издевательством над усилителем.

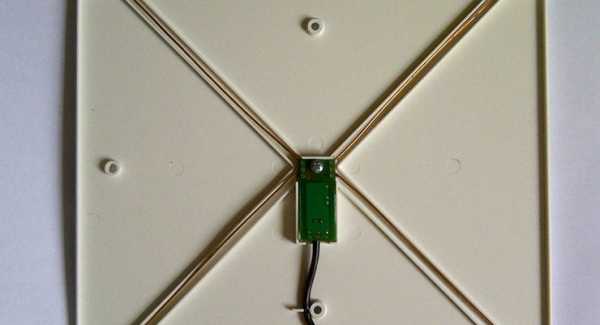

Усилитель в данной конструкции не роскошь, а средство протолкнуть слабый сигнал по кабелю, в котором он бы затух на первом метре, до ресивера.
Так как он по габаритам не влезал в распаячную коробку, а вставить его было надо, то края его и штатное крепление кабеля были просто варварским способом- ножницами по металлу – обрезаны до нужных размеров, а в центре платы просверлено отверстие под крепёжный саморез. Жизненно важные органы усилителя при этой экзекуции не пострадали.

Рефлектор антенны сделан так же согласно онлайн расчётам. Рамки согнуты из той же жилы кабеля, что и антенна. Большая рамка выгнута по расчётным размерам рефлектора, а малая предназначена для крепления антенны к мачте, кронштейнов (металлических изоляторов) полотна антенны ну и попутно для увеличения жесткости решетки.

Рамки соединяем между собой полоской алюминия с последующей опрессовкой пассатижами.

Получаем вот такую конструкцию:

Решетку делается из одиночных жил СИПа, поочерёдно оборачивая вокруг длинных сторон рамок с шагом 10мм.

Для того, чтобы выдержать шаг решетки и размер (чтобы стянуть бока рефлектора в «песочные часы») рекомендую изготовить шаблон из 10мм рейки, пропилив в ней вырезы для рамок по размерам. У меня каким-то чудом сохранился старый шаблон (два года служил подкладкой под ножку комода), по этому не показываю как его сделать, и так понятно.
В результате рефлектор имеет вот такой вид:

Напоминающий решетку холодильника.
Вообще конечно можно обойтись и без рефлектора, но в моём случае нужно было не столько увеличить сигнал дальней станции, сколько ослабить сигнал ближней, хотя лишнее усиление (на мой взгляд некорректное выражение для антенны, правильнее коэффициент направленного действия) не помешает.
Соединение антенны с рефлектором сделано на кронштейнах («металлических изоляторах») из алюминия.

Все неразъёмные соединения выполнены на заклёпках, сделанных из одиночной жилы СИПа.
Кабель снижения, при наличии отсутствия (всё лишнее уже отрезано и отпаяно) штатного крепления просто припаиваем к плате усилителя.

Далее, прячем усилитель в распаячную коробку и, в связи с суровыми метеоусловиями эксплуатации, промазываем все стыки и отверстия силиконовым герметиком.

Приклёпываем полотно антенны через кронштейны к рефлектору, и получаем законченное изделие:

Установку и настройку по азимуту показывать не имеет смысла, покажу результат своих телодвижений в меню настроек ресивера:
Прежде всего нужно включить питание антенны, благо у ресивера такая функция есть.

В меню настроек заходим в ручной поиск каналов, устанавливаем нужный нам канал и по нижней шкале (качество сигнала) настраиваем антенну по азимуту. Напомню, мне нужны 24-й и 30-й каналы.

Ну и сам Бог велел проверить сигнал нашей вышки:

Вот теперь включаем на ресивере автопоиск, и смотрим какие программы он нам изловит:
Сначала он поймал мне второй мультиплекс дальней вышки, это именно то, из-за чего всё было затеяно.

Следующие два пакета практически одинаковые, отличаются только новостными программами разных областей.

В результате имеем 30 каналов , 10 из которых повторяются.
Да, забыл указать расстояния до передатчиков. Если верить сведениям из интерактивной карты ЦЭТВ, то до дальнего по прямой 21 км., а до нашего всего 4км. Угол места между ними 74°.
Примечание: При изготовлении антенны ни один усилитель серьёзно не пострадал.
Доставка новых самоделок на почту
Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!
*Заполняя форму вы соглашаетесь на обработку персональных данных
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
usamodelkina.ru
Антенна биквадрат Харченко для dvb-t2 своими руками
Сделал я самодельный телевизор для дачи с поддержкой DVB-T2 и естественно ему понадобилась антенна, которую естественно нужно сделать своими руками. О том как сделать антенну для DVB-T2 своими руками и пойдет речь дальше.
Для начала я решил протестировать антенну биквадрат Харченко или в просто народе «восьмерка». Для изготовления нам понадобиться медная или алюминиевая проволока диаметром 2-5 мм. У меня под рукой был ВВГ на 2.5 квадрата и я решил попробовать сделать антенну для DVB-T2 из него.
Расчет антенны
Узнаем свои частоты обоих пакетов DVB-T2 в своей местности. Для этого можно перейти на сайт Интерактивной карты ЦЭТВ и посмотреть какая вышка к вам ближе, один или оба пакета каналов вещает и на каких частотах. У нас в пригороде Санкт-Петербурга это 586 МГц и 666 МГц.
Теперь зная частоты пакетов нам нужно рассчитать длину стороны квадрата нашей DVB-T2 антенны. Она равна четверти длины волны.
Можно посчитать по формуле. Она довольно простая:
То есть для наших 586МГц: 300000000/586000000=0,51 метр. Четверть длины волны соответственно 0,51/4=0,127 метра или 12,7 см.
Для второго мультиплекса 666МГц рассчитываем аналогично и получаем 11,2 см.
Кому совсем лень считать по формуле могут воспользоваться автоматическим калькулятором для расчета антенны биквадрат Харченко по этой ссылке.
Нас интересует L1. H и B для антенны с рефлектором (решетка), усиливает сигнал. Я делал без него.
Теперь если мы делаем антенну на два пакета каналов DVB-T2, определяем среднюю длину. То бишь складываем наши длины и делим пополам.
L1=(12,7+11,2)/2=11,95 округляем до 12 см.
Сборка антенны для DVB-T2
Тут должно быть все понятно. Берем наш отрезок ВВГ или что там у вас. Для определения примерной длины проволоки необходимой для сборки антенны, можно L1*8 и накинуть пару сантиметров. 12*8+2=98 см понадобилось для изготовления моей антенны.
Если у вас толстая проволока 4-5 мм диаметром то скорее всего без тисков будет не обойтись. Мне же хватило плоскогубцев.
Зачищаем провод от изоляции. Затем плоскогубцами гнем биквадрат. Смотрим фотки. Все углы под 90 градусов.
Потом припаиваем 75 Омный телевизионный кабель. Жилу паяем к одному квадрату, Оплетку к другому.
Сигнал на высоких частотах распространяется по поверхности проводника, поэтому антенну после сборки лучше покрасить. Я использовал остатки акриловой фасадной краски. Место пайки лучше залить термоклеем или герметиком.

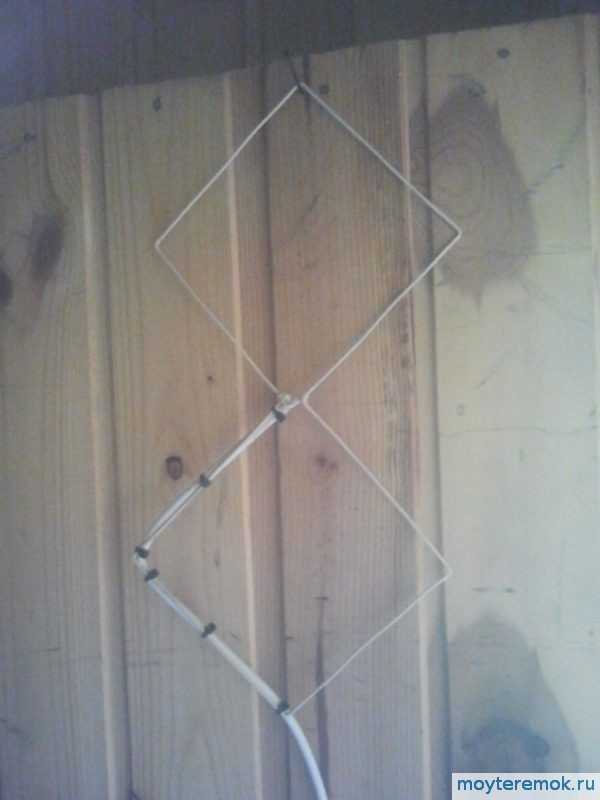

Провод от места пайки крепим стяжками (ремешками) вдоль сторон квадрата, как на фото. Это обязательное действие является согласованием антенны.
Тестирование самодельной антенны на самодельном телевизоре
Так биквадрат дает усиление сигнала порядка 6 дБ, а до вышки 26 км по прямой. Хотя на сайте ЦЭТВ указано что мы находимся в зоне уверенного сигнала я сомневался и приготовил сделанный давно двухкаскадный самодельный усилитель DVB-T2 (ДМВ) сигнала.
Поднялся на второй этаж дома и вытащил антенну на леса. Направил в сторону вышки и включил телевизор. Телевизор уверенно принимал оба пакета цифрового тв.
Я занес самодельную антенну в дом, телевизор продолжал уверенно идеально показывать.
Тогда я притащил свой самодельный телик в бытовку, а антенну повесил внутри бытовки на дверь. Телевизор продолжал уверено принимать сигнал.
Также можно сделать антенну биквадрат Харченко для 3G, 4G или Wi-Fi, только необходимо пересчитать на соответствующую частоту.
moyteremok.ru
Антенна Харченко: расчет и сборка конструкции
Кабельное цифровое телевидение в городе перестает быть диковинкой. Но что делать на даче или загородном доме? Сегодня во многих регионах есть трансляционные станции DVB T2, передающие телесигнал радиоволновым излучением. Для того чтобы смотреть за городом любимые программы и ток шоу, достаточно рассчитать и сделать антенну Харченко для цифрового ТВ. Это устройство отличается максимальной простотой не только конструкции, но и принципа выбора ее отдельных размеров.
Преимущества антенны Харченко
Главные достоинства антенны Харченко перед другими конструкциями — простота изготовления и масштабируемость. В базовом исполнении она имеет два модуля приема. Это называется биквадрат Харченко. Для дальнего приема антенна может быть масштабирована добавлением дополнительных петель. Это позволяет получить достаточный уровень сигнала в областях облучения неоптимальной мощности.
Если еще наращивать количество петель-квадратов, можно построить антенну под цифровое эфирное телевидение в точках, от которых до вышки 100 км с наличием помех на линии обзора транслятора. На практике таких антенн никто не делает, поскольку размеры конструкции становятся чрезмерными, увеличиваются требования к пространству размещения, и устройство начинает генерировать паразитный шум.
Необходимые материалы и инструменты
Антенну Харченко можно сделать практически из любого проводника. Различные умельцы используют как медный прут, так и шины прямоугольного сечения и даже стальную проволоку катанку. Широко применяется плоский алюминиевый провод без изоляции.
Совет! Лучше всего изготавливать устройство из медного прута или проволоки большого (до 10 кв.мм) сечения.
Достоинства именно такого материала очевидны:
медь не подвержена коррозии;
провод предлагает оптимальный баланс между мягкостью (легко гнуть) и сохранением формы сделанной фигуры;
медь без проблем паяется, что будет особенно ценно для начинающих при закреплении концов кабеля.
Для изготовления антенны с дефлектором понадобится ряд простых инструментов и материалов. Краткий список необходимого выглядит так:
проволока нужной длины и рекомендуемого сечения, характеристики определяются по результатам расчетов;
планка из дерева для крепления дефлектора;
небольшие отрезки изолирующего материала (можно куски деревянной планки) для размещения приемного контура на расстоянии от дефлектора;
плоскогубцы или тиски для изгибания проволоки, молоток;
изолента;
паяльник, олово, флюс;
ножовка по металлу или ножницы.
Для подключения к телевизору потребуется кабель достаточной длины и один F-коннектор.
Расчет антенны
Зигзагообразная антенна Харченко для цифрового ТВ своими руками может быть рассчитана при помощи калькулятора. Ее конструкция состоит из двух приемных петель в форме квадратов. В общем случае, чтобы получить максимально возможный коэффициент усиления, сторона каждого квадрата должна быть равна длине волны ДМВ диапазона, в котором вещает передающая станция.

То есть, расчет антенны Харченко для цифрового ТВ сводится к делению 300 000 000 (скорость света в секунду) на частоту трансляции, например, 676 000 000 (676 МГц). Полученный результат в 0,443 м и будет базовым ориентиром, длиной стороны квадрата.
Но при использовании такой простой формулы при реализации антенны в материале трудно будет учесть толщину проволоки для формирования расстояния между точками подключения кабеля. Запутаться и испортить материал при этом совсем нетрудно. Поэтому рекомендуется использовать онлайн калькулятор антенны Харченко. Подобные сервисы есть на множестве сайтов, предлагаются даже приложения для смартфонов.
Сборка конструкции
Сборка конструкции начинается с гнутья квадратов приемных петель.
Совет! Рекомендуется начать с внешнего угла приемного блока (вибратор).
Если использовать результаты расчета онлайн-калькулятора, достаточно будет отмерять нужные отрезки длины и проводить изгиб плоскогубцами или при помощи тисков.
При ориентировке только на длину волны несущей, стоит предварительно сделать шаблон из бумаги. Изгибая прут или проволоку и размещая ее по сторонам вырезанного квадрата, легко отмерить правильную длину отрезка для формирования расстояния между точками подключения кабеля в 6-20 мм.
Если хочется увеличить коэффициент усиления сигнала, антенну Харченко масштабируют, добавляя петли. При этом стоит учесть главный фактор: в точках пересечения проволок не должно быть замыкания, то есть участок нижней или верхней покрывается изолентой.
После завершения изгибов основной приемной части приступают к изготовлению дефлектора. Его можно делать точно по правилам, размещая проволоки строго отмеренной длины на вычисленном по онлайн калькулятору расстоянии, следуя ограничениям площади.
Ту же задачу создания отражающей поверхности можно решить, используя стальной лист с размерами, равными длине волны излучения.
А можно установить в роли дефлектора стальную строительную сетку с ячейкой не менее 1 см. Ее размеры по двум габаритам желательно делать равными длине волны излучения. Сетка сильно облегчит конструкцию и уменьшит ее парусность.
Важно! Главное при размещении дефлектора — выдержать точное расстояние между его поверхностью и петлями приемной части (вибратора). Онлайн калькулятор предоставит требуемое значение. Для тех, кто ориентируется только на длину волны, стоит принимать его равным 12% от опорной величины.
После соединения между собой отдельных блоков и деталей, остается только припаять концы антенного кабеля к средним точкам вибратора. На этом сборка антенны Харченко завершена.
Подключение и проверка работы антенны
Для приема сигнала цифрового телевидения антенну Харченко располагают вертикально. Положение нужно подбирать так, чтобы перпендикуляр к квадратам вибратора и плоскости дефлектора был направлен точно на станцию трансляции.

Выполнить позиционирование нетрудно. Для этого достаточно постепенно вращать устройство вокруг оси, отслеживая изменение качества картинки на экране телевизора. Или воспользоваться индикаторами, которые предлагает большинство моделей современных ресиверов. После подбора оптимального положения антенну фиксируют на опоре.

otvet.tv
Расчет зигзагообразная антенна харченко для цифрового тв. Антенна Харченко. Расчет антенны Харченко
Расчет зигзагообразная антенна харченко для цифрового тв. Антенна Харченко. Расчет антенны Харченко
Зигзагообразные активные антенны ДМВ
Для приема телевизионных сигналов в диапазоне ДМВ, особенно в неблагоприятных условиях, необходимо использовать хорошие антенны с антенными усилителями, т. е. активные антенны. Об опыте постройки таких антенн и рассказывает автор публикуемой статьи.
В диапазоне ДМВ применение эффективных антенно-фидерных систем (АФС) для приема сигналов в сложных условиях не потеряло своей актуальности. Относительно малая длина λ этих волн позволяет создавать высокоэффективные антенны при сравнительно небольших размерах.
После длительных экспериментов с разными антеннами за основу была взята известная зигзагообразная антенна , показанная на рис. 1. Конструктивно в классическом виде полотно антенны состоит из двух одинаковых ромбовидных частей, повернутых одна относительно другой на 180°. Следовательно, такая антенна симметрична. Эта особенность допускает применение антенных усилителей (АУ) с симметричным входом и большим усилением, например, пластинчатых усилителей (ПАУ) SWA и др. .
Усиление зигзагообразной антенны зависит от отношения l/λ, а ее входное сопротивление — от отношений l/d и l/λ. Максимальное усиление достигается при длине l = 0,375λ, но при этом оно сильно зависит от диаметра провода.
При l = 0,25λ усиление получается, конечно, меньше, но и зависимость от диаметра провода уменьшается.
При изменении угла α изменяются габариты полотна. Так, если α = 90°, то SH = 2√2l = 2,83l; SE = l√2 = 1,41l, а если α = 120°, то SH = 2l; SE = 1,73l. Это необходимо учитывать при создании сложных АФС (об этом дальше). Основные размеры полотна антенны, например, для 29-го канала сведены в табл. 1. Следует также иметь в виду и то, что с уменьшением диаметра провода и увеличением периметра полотна усиление растет. Кроме того, при выборе более тонкого провода уменьшается парусность антенны.

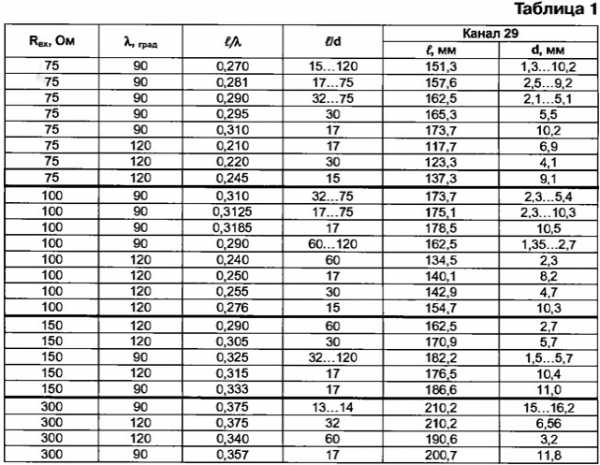

Различные конструктивные исполнения антенны имеют разные входные сопротивления (табл. 1). Следовательно, необходимы и разные способы согласования симметричного входа полотна с симметричным входом АУ, имеющим входное сопротивление 300 Ом. Они показаны на рис. 2 .

При входном сопротивлении полотна 300 Ом АУ, конечно, можно подключить непосредственно к точкам а — а. Однако для увеличения усиления и направленного действия антенны полотно обычно используют вместе с рефлектором (о нем будет рассказано ниже). Поэтому АУ лучше установить за рефлектором, соединив с полотном симметричной линией с волновым сопротивлением 300 Ом так, как показано на рис. 2,а — для воздушной линии, на рис. 2,6 — для кабеля КАТВ или на рис. 2,в — для кабеля РК-150. В последнем случае оплетки двух отрезков кабеля спаивают одну с другой на концах.
Во всех случаях необходимо учитывать коэффициент укорочения линии К. Для воздушной линии из проводов (рис. 2,а) — К=0,975, для КАТВ (рис. 2,6) — К = 0,8, для кабеля РК-150 (рис. 2,в) — К = 0,75…0,86 в зависимости от типа кабеля.
Наиболее удобно (по мнению автора) использовать полотно с входным сопротивлением 75 Ом. В этом случае для согласования можно применить четвертьволновый согласующий трансформатор из линии с волновым сопротивлением 150 Ом так, как изображено на рис. 2, г. Он образован двумя отрезками кабеля РК-75 длиной 0,25λKn, где n — нечетное число. Коэффициент К равен 0,65789 для кабеля с полиэтиленовой изоляцией. Размеры трансформатора даны по спаянным на концах оплеткам.
Формула для расчета трансформатора известна:
Zтр = √Zвх · Zвых ,
поэтому и получается
Zтр = √75 · 300 = 150 Ом.

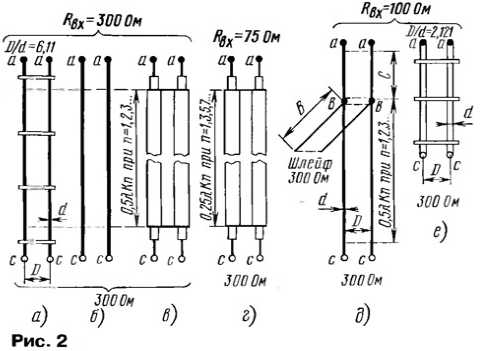

Разомкнутый согласующий шлейф, показанный на рис. 2,д, и четвертьволновый трансформатор (рис. 2,е) позволяют согласовать АУ и антенну с входным сопротивлением, равным менее 300 Ом. Для изготовления шлейфа используют графики в . Ориентировочные коэффициенты для расчета шлейфа и параметры четвертьволнового трансформатора указаны в табл. 2. Основное требование для шлейфа — Zл = Zш = 300 Ом. Размеры шлейфа и соединительной линии связаны соотношением А = В + С.

На рис. 2,д представлен способ подключения полотна с Rвх = 100 Ом к АУ с Rвх = 300 Ом, причем В = 0,13λК, а С = 0,09λК. Для подключения используют симметричный кабель КАТВ (SLX-300) или воздушную линию с волновым сопротивлением 300 Ом. Для второго случая отношение (D/d) = 6,11. При использовании провода диаметром 3,569 мм расстояние между осями проводов равно D = 21,8 мм. Для сохранения фиксированного расстояния между проводами вдоль линии размещают несколько поперечных распорок из высококачественных изоляционных материалов, не ухудшающих свойств при воздействии окружающей среды (фторопласт, полиэтилен, органическое стекло). Следует иметь в виду, что, перемещая шлейф в точках в — в и изменяя тем самым размер С, можно добиться более четкого изображения на экране телевизора.
Четвертьволновый трансформатор можно изготовить из трубок диаметром более 10 мм, как на рис. 2,е. При меньшем диаметре зазор между трубками будет очень мал, что затруднит изготовление трансформатора.
Приведем пример расчета полотна для 29-го канала. При Fиз = 535,25 МГц найдем λиз = 300 000/Fиз = 560,48 мм. Если Rвх = 75 Ом и α = 90°, размер стороны ромбовидной части (см. табл. 1) равен l = 0,29λ = 162,5 мм, α (l/d) = 32…75. Следовательно, диаметр провода полотна равен 2,1…5,1 мм. Можно применить полоски шириной 2d, т. е. 4,2…10,2 мм, из меди или дюралюминия.

Отметим, что на всех последующих рисунках размеры даны для 29-го канала. Пересчет на другие каналы не сложен: зная отношение частоты 29-го канала к частоте определяемого канала, известные размеры умножают на это отношение.

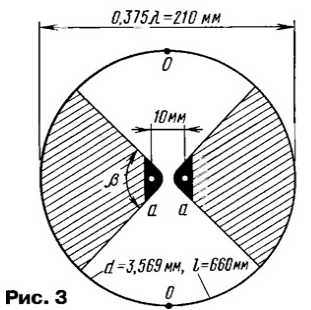

Конечно, полотно антенны, кроме ромбовидных частей, может представлять собой и другие формы, например, зигзагокольцеобразную со сплошными металлическими секторами, как показано на рис. 3.
В зависимости от угла β полотно имеет различное входное сопротивление. Например, при β = 90° оно равно Rвх = 100 Ом, а при β = 140° — Rвх = 75 Ом. Это определяет и разные способы согласования полотна с АУ. Так, полотно при β = 90° более широкополосно и согласуется шлейфом в соответстви и с рис. 2, д. При β = 140° антенна будет более узкополосной из-за необходимости применения четвертьволнового согласующего трансформатора по рис. 2, г.
Для изготовления такого полотна используют пластины из латуни толщиной 0,3 мм. С целью уменьшения парусности полотна в каждом секторе сверлят по 15-20 отверстий диаметром 5 мм с равномерным распределением по площади.
Размеры шлейфа для согласования по рис. 2, д следующие: В=60 мм, С=40 мм, отрезки в — с кабеля КАТВ могут быть длиной 224n мм, где n=1,2,3…. Четвертьволновый трансформатор из кабеля РК-75 при согласовании по рис. 2, г может иметь длину 92,18n мм, где n = 1,3,5,7….
По табл. 1 можно выбрать любое полотно из 25 предложенных исходя из наличия материалов или других характеристик.
Диаграмма направленности полотна антенны (без рефлектора) — двухлепестковая вида «восьмерки», поэтому применение рефлектора во всех случаях целесообразно и эффективно, так как улучшает направленные свойства и повышает усиление антенны примерно на 3 дБ при конструктивном исполнении рефлектора, аналогичном полотну. Однако более эффективный способ увеличения усиления антенны примерно на 7 дБ — установка рефлекторной решетки или сетки с мелкими ячейками. Решетка/сетка должна быть сварной и иметь антикоррозионное покрытие. Размеры решетки/сетки должны быть на 5…10 % больше вертикального (Sн) и горизонтального (SE) размеров полотна.
Решетку/сетку располагают на расстоянии h=100…50 мм позади полотна в зависимости от принимаемого канала (21-69). Значение h влияет на входное сопротивление полотна и может служить дополнительным способом улучшения согласования всей АФС. Изменяя h при размещении решетки на резьбовых шпильках, добиваются более четкого изображения с наименьшим уровнем шумов («снега») на экране телевизора.
Использование рефлекторной решетки/сетки изменяет диаг
wiringexpert.ru
No related posts.
