Расчет резистора для светодиода, калькулятор расчёта сопротивления

Светодиод имеет очень небольшое внутреннее сопротивление, если его подключить напрямую к блоку питания, то сила тока будет достаточной высокой, чтобы он сгорел. Медные или золотые нити, которыми кристалл подключается к внешним выводам, могут выдерживать небольшие скачки, но при сильном превышении перегорают и питание прекращает поступать на кристалл. Онлайн расчёт резистора для светодиода производится на основе его номинальной рабочей силы тока.

Содержание

• 1. Онлайн калькулятор
• 2. Основные параметры
• 3. Особенности дешёвых ЛЕД

Онлайн калькулятор

Предварительно составьте схему подключения, чтобы избежать ошибок в расчётах. Онлайн калькулятор покажет вам точное сопротивление  в Омах. Как правило окажется, что резисторы с таким номиналом не выпускаются, и вам будет показан ближайший стандартный номинал. Если не удаётся сделать точный подбор сопротивления, то используйте больший номинал. Подходящий номинал можно сделать подключая сопротивление параллельно или последовательно. Расчет сопротивления для светодиода можно не делать, если использовать мощный переменный или подстроечный резистор. Наиболее распространены типа 3296 на 0,5W. При использовании питания на 12В, последовательно можно подключить до 3 LED.

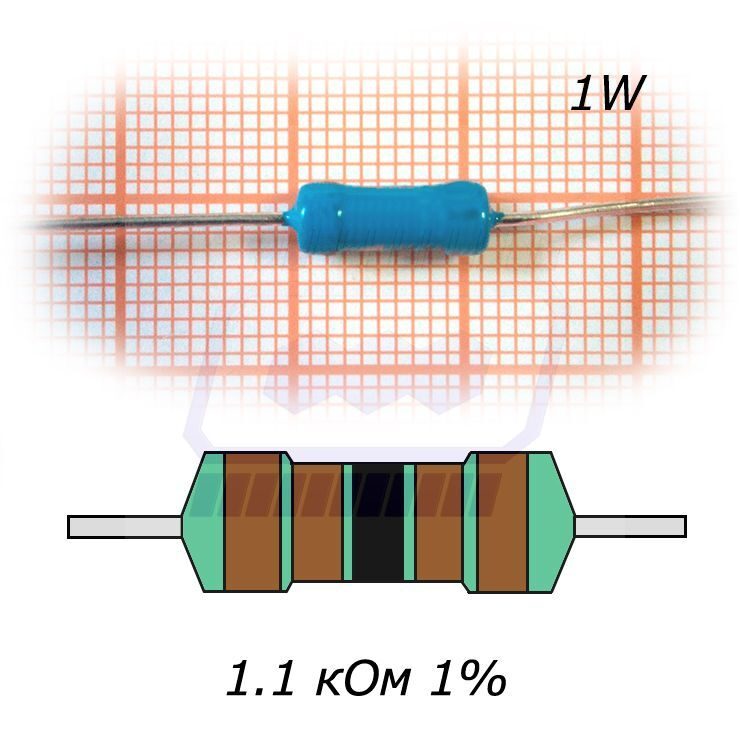

Резисторы бывают разного класса точности, 10%, 5%, 1%. То есть их сопротивление может погрешность в этих пределах в положительную или отрицательную сторону.

Не забываем учитывать и мощность токоограничивающего резистора, это его способность рассеивать определенное количество тепла.  Если она будет мала, то он перегреется и выйдет из строя, тем самым разорвав электрическую цепь.

Чтобы определить полярность можно подать небольшое напряжение или использовать функцию проверки диодов на мультиметре. Отличается от режима измерения сопротивления, обычно подаётся от 2В до 3В.

Основные параметры

Отличие характеристик кристаллов для дешевых ЛЕД

Так же при расчёте светодиодов следует учитывать разброс параметров, для дешевых они будут максимальны, для дорогих они будут более одинаковыми.  Чтобы проверить этот параметр, необходимо включить их в равных условиях, то есть последовательно. Уменьшая тока или напряжение снизить яркость до слегка светящихся точек. Визуально вы сможете оценить, некоторые будут светится ярче, другие тускло.  Чем равномернее они горят, тем меньше разброс. Калькулятор расчёта резистора для светодиода подразумевает, что характеристики светодиодных чипов идеальные, то есть отличие равно нулю.

Напряжение падения для распространенных моделей маломощных до 10W может быть от 2В до 12В. С ростом мощности увеличивается количество кристаллов в COB  диоде, на каждом есть падение. Кристаллы включаются цепочками последовательно, затем они объединяются в параллельные цепи. На мощностях от  10W до 100W снижение растёт с 12В до 36В.

Этот параметр должен быть указан в технических характеристиках LED чипа  и зависит от назначения:

• цвета синий, красный, зелёный, желтый;
• трёхцветный RGB;
• четырёхцветный RGBW;
• двухцветный, теплый и холодный белый.

Особенности дешёвых ЛЕД

Прежде чем подобрать резистор для светодиода на онлайн калькуляторе, следует убедится в параметрах диодов. Китайцы на Aliexpress продают множество led, выдавая их за фирменные. Наиболее популярны модели  SMD3014, SMD 3528, SMD2835, SMD 5050, SMD5630, SMD5730. Всё самое плохое обычно делается под брендом Epistar.

Например, чаще всего китайцы обманывают на SMD5630 и SMD5730. Цифры в маркировке обозначают лишь размер корпуса 5,6мм на 3,0мм. В фирменных такой большой корпус используется для установки мощных кристаллов на 0,5W , поэтому у покупателей диодов СМД5630 напрямую ассоциируется с мощностью 0,5W. Хитрый китаец этим пользуется, и в корпус 5630 устанавливает дешевый и слабенький кристалл в среднем на 0,1W , при этом указывая потребление энергии 0,5W.

Китайские светодиодные лампы кукурузы

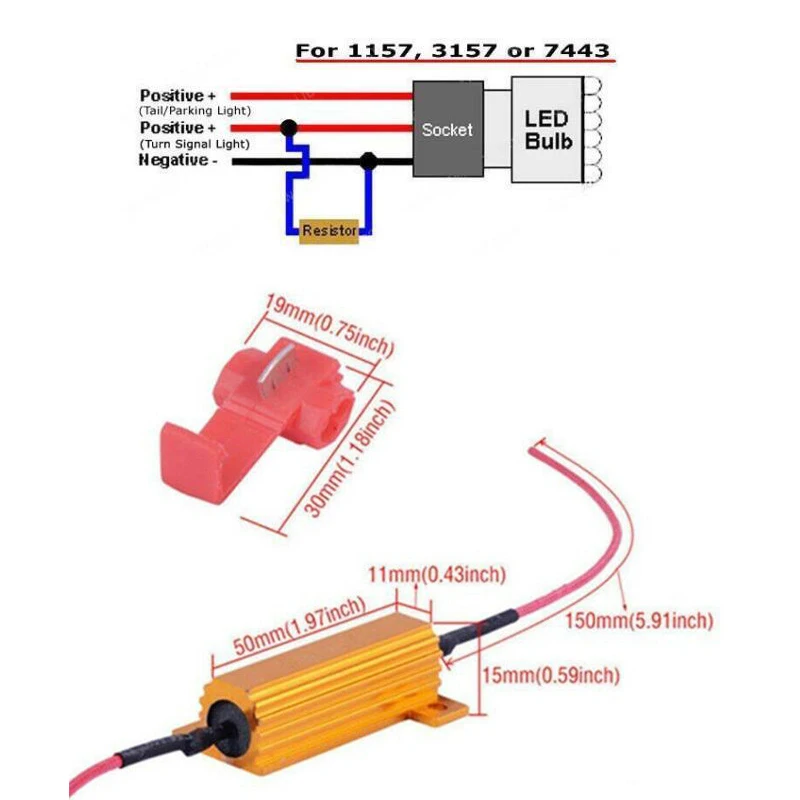

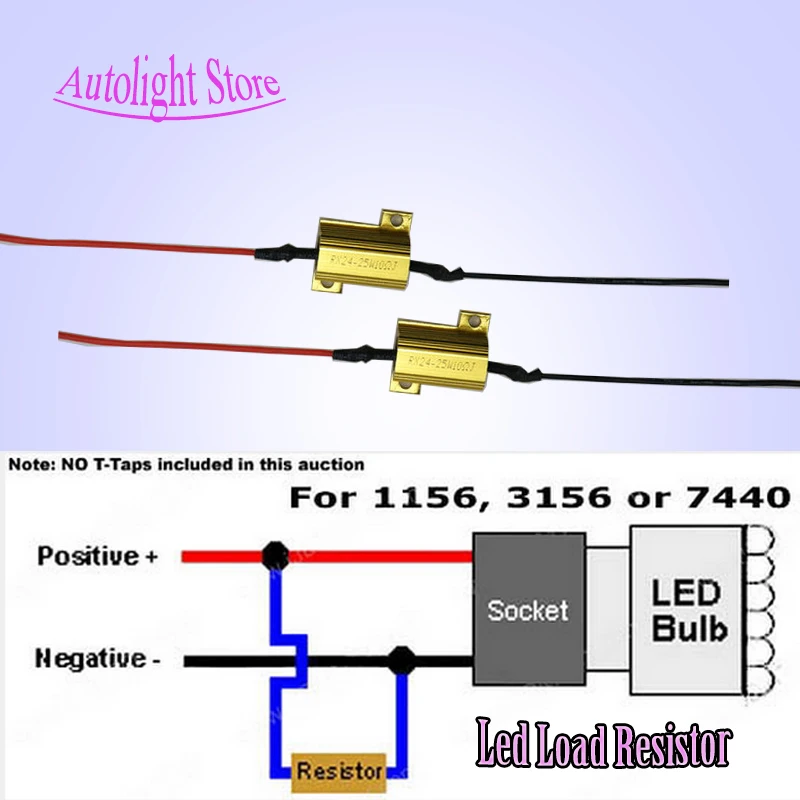

Наглядным примером будут автомобильные лампы и светодиодные кукурузы, в которых поставлено большое количество слабеньких и некачественных ЛЕД чипов. Обычный покупатель считает, чем больше светодиодов чем лучше светит и выше мощность.

Автомобильные лампы на самых слабых лед 0,1W

Чтобы сэкономить денежку, мои  светодиодные коллеги ищут приличные ЛЕД на Aliexpress. Ищут хорошего продавца, который обещает определённые параметры, заказывают , ждут доставку месяц. После тестов оказывается, что китайский продавец обманул, продал барахло. Повезёт, если на седьмой раз придут приличные диоды, а не барахло.

 Обычно сделают 5 заказов, и не добившись результата и идут делать заказ в отечественный магазин, который может сделать обмен.

Калькулятор светодиодов

Я уже прочитал статью, сразу перейти к калькулятору.

Для устойчивой работы светодиоду необходим источник постоянного напряжения и стабилизированный ток, который не будет превышать величины, допустимые спецификой конкретного светодиода. Если необходимо подключить светодиоды индикаторные, рабочий ток которых не превышает 50-100мА, можно ограничить ток посредством резисторов. Если речь идет о питании мощных светодиодов с рабочими токами от сотен миллиампер до единиц ампер, то не обойтись без специальных устройств – драйверов (подробнее об этих устройствах читайте в статье «Драйвера для светодиодов», готовые модели драйверов можно увидеть здесь.). Далее рассмотрим варианты, когда требуемый ток небольшой и обойтись резисторами все же можно.

Резисторы являются пассивными элементами – ток они просто ограничивают, но никак не стабилизируют. Сила тока будет меняться с изменением напряжения в соответствии с законом Ома. Ограничивается ток резистором банальным преобразованием «лишнего» электричества в тепло по формуле

P = I²R, где P — выделяемое тепло в ваттах, I — сила тока в цепи в амперах, R — сопротивление в омах.

Устройство при этом, естественно, греется. Способность резистора рассеивать тепло не безгранична и, при превышении допустимого тока, он сгорит. Допустимая рассеиваемая мощность определяется корпусом резистора. Это нужно учитывать при планировании подключения светодиодов и выбирать элементы с, как минимум, двойным запасом прочности.

Схема подключения одного светодиода

Если необходимо подключить один светодиод, то сопротивление резистора можно рассчитать, в соответствии с законом Ома, по простой формуле:

R = (U — UL) / I, где R — требуемое сопротивление в омах, U — напряжение источника питания, UL — падение напряжения на светодиоде в вольтах, I — нужный ток светодиода в амперах.

Очень часто нужно подключить не один, а несколько светодиодов. В этом случае возможно их последовательное или параллельное подключение.

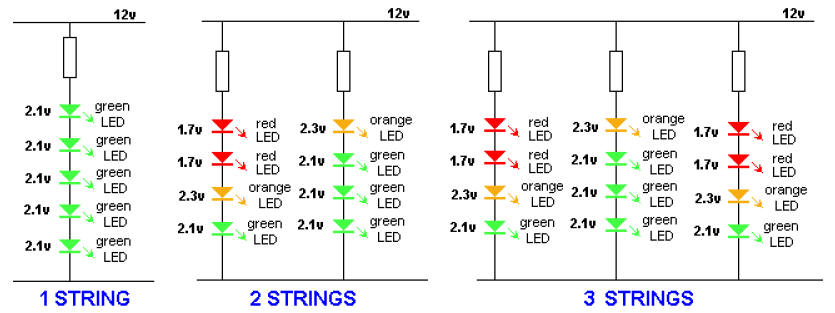

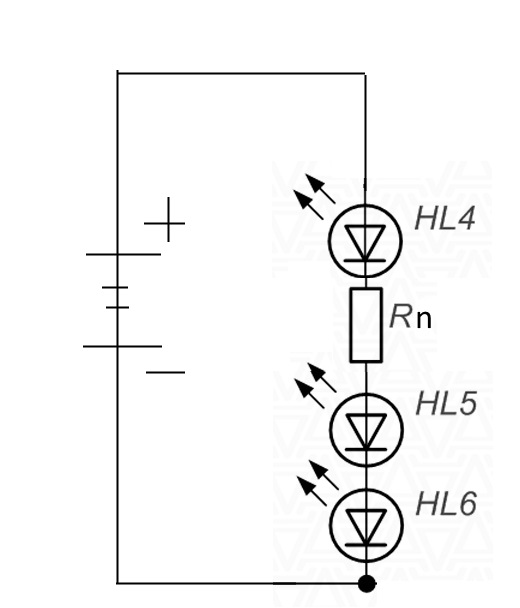

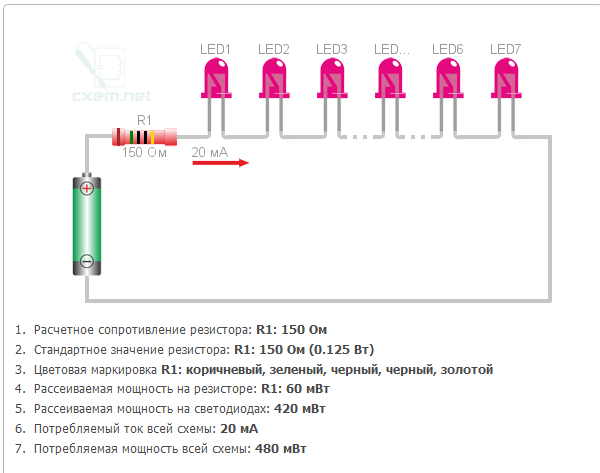

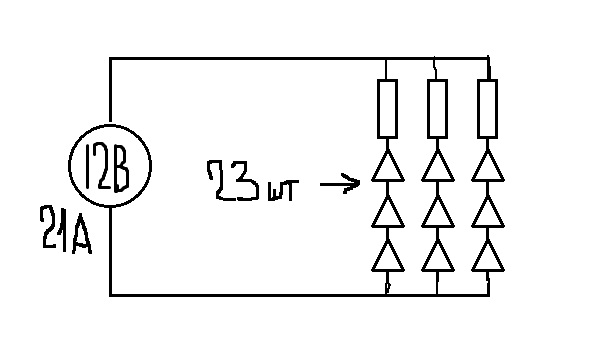

Схема последовательного подключения светодиодов

Падение напряжения на последовательно соединенных светодиодах суммируется, через каждый из них протекает одинаковый ток. Напряжение источника питание должно быть больше, чем суммарное падение напряжения.

Рассчитывается сопротивление резистора по такому же принципу, как и в случае одного светодиода, только учитывается падение напряжения не на одном светляке, а суммарно для всей цепочки.

Последовательное подключение удобно тем, что требует минимум дополнительных деталей, кроме того, от источника питания не требуется большой ток. Но при большом количестве светодиодов может потребоваться существенное напряжение. Кроме того, если один из последовательной цепочки сгорит, то цепь оборвется и светить перестанут все светодиоды. Также при таком варианте подключения важно использовать совершенно одинаковые светодиоды, иначе их разные параметры будут служить источником дисбаланса. В итоге они могут либо светить неравномерно, либо значительно быстрее выходить из строя.

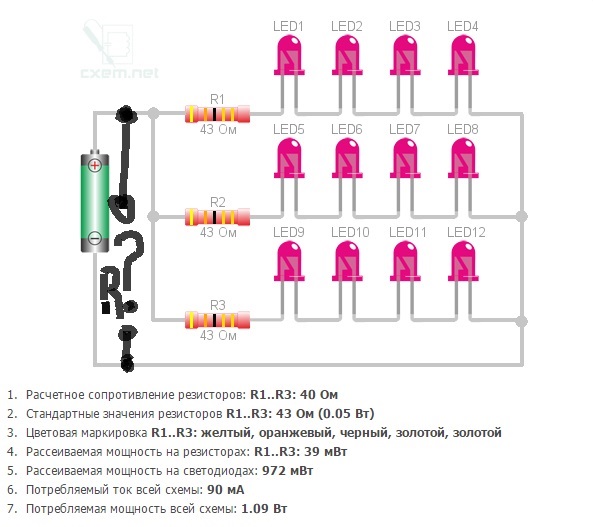

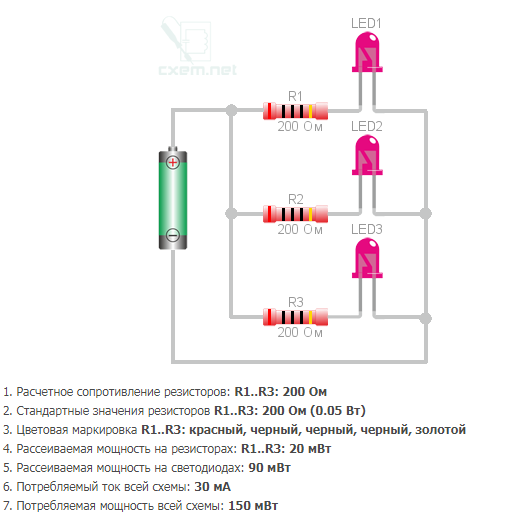

Схема параллельного подключения светодиодов

Параллельное подключение равносильно одновременному подключению отдельных светодиодов, которым совсем «не обязательно знать» о наличии других светодиодов. При этом напряжение источника питания должно превышать падение напряжения на одном светодиоде. Сила тока каждого светодиода может регулироваться индивидуально, выбором сопротивления подсоединенного к нему резистора. Важно, чтобы источник питания «знал», сколько светодиодов к нему подключено, поскольку общая сила тока, которую потребуется от него предоставить, равна сумме токов, протекающих через все светодиоды. Если один из светодиодов выйдет из строя, со свечением остальных ничего не произойдет, поскольку работают они индивидуально. Учтите, что это не относится к параллельным светодиодам, которые питаются от токоограничивающего драйвера! Драйвер стабилизирует ток, выход из строя одной из веток приведет к общему снижению тока.

Это снижение драйвер немедленно компенсирует, что приведет к повышению тока на оставшихся ветках. А они могут это и не пережить. По аналогичной причине следует избегать подключения нескольких параллельных светодиодов через один токоограничивающий резистор.

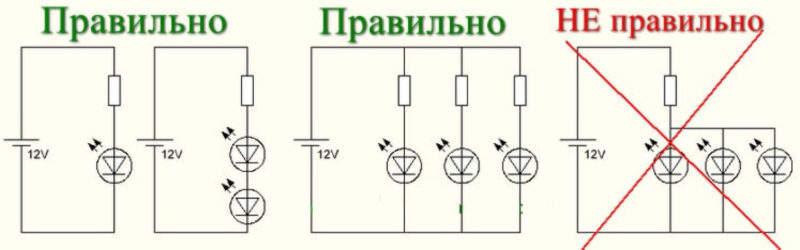

Схема правильного и неправильного параллельного подключения светодиодов

Сопротивление каждого резистора при параллельном подключении светодиодов рассчитывается, повторюсь, так же, как и при подключении одного светодиода.

Параллельное подключение светодиодов не требует высокого напряжения питания, но при его использовании необходимо обеспечить достаточную силу тока. Требуется большее количество деталей, но можно одновременно подключить светодиоды с разными параметрами. Также большее количество токоограничивающих резисторов, которые будут выделять тепло, даст более низкий общий КПД схемы по сравнению с последовательным подключением.

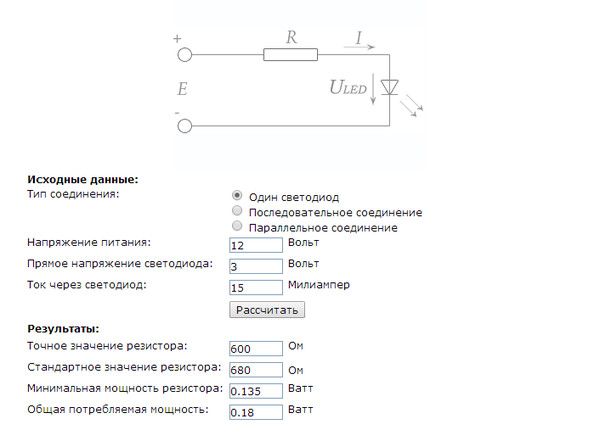

Быстро рассчитать сопротивление резистора при подключении одного или нескольких одинаковых светодиодов поможет предложенная ниже форма онлайн-калькулятора светодиодов.

Расчет резистора для светодиода

Тип подключения:

Выбрано: Один светодиод

Общая потребляемая мощность:

Общий ток источника питания:

На резисторах рассеивается:

На светодиодах рассеивается:

КПД схемы:

Требуемая мощность резисторов — очень большая!!

Выбирайте резисторы с номиналом не меньше рассчитанного!

Онлайн калькулятор — расчет резистора для светодиода

Онлайн калькулятор — расчет резистора для светодиода — достаточно востребованная тема. Я сам, являясь лентяем, люблю пользоваться калькуляторами, дабы сократить время на разбор формул и дальнейшие подсчеты, если уже «все сделали за меня».

Мы подготовили для Вас ряд онлайн калькуляторов, которые помогут Вам в дальнейшем понимании светодиодных тем.

Ранее мы рассматривали в статье «расчет резистора» методы расчета данного параметра при различных соединениях светодиодов: последовательном, параллельном, параллельно-последовательном  соединениях. И сейчас представляем Вашему вниманию онлайн калькулятор для расчета резистора светодиода, с помощью которого можно подобрать сопротивление и мощность резистора для одного светодиода. Для этого Вам стоит просто правильно заполнить необходимые поля.

Ниже калькулятора можно будет прочитать краткую теорию, как он устроен.

Принимаем конструктивную критику, по любому калькулятору. Сделаем любой на светодиодную тематику, если он нужен, но его нет на нашем сайте. Поправим существующие.

Мы рассмотрели самый простой расчет резистора для светодиода. Но можно расширить наши «хотелки» и поэтому мы сделали еще один калькулятор, неразрывно связанный с этой темой — калькулятор расчета КПД схемы светодиода с ограничительным светодиодом. И наиболее полный — с расчетом тока источника питания.
Работа онлайн калькулятора для расчета резистора светодиода. Теория
Калькулятор работает исключительно на основе закона Ома:
U=I*R
R=U/I где,
R — сопротивление — Ом
U — напряжение — В
I — ток- А
Сейчас посмотрим, как происходит вычисление необходимых параметров:

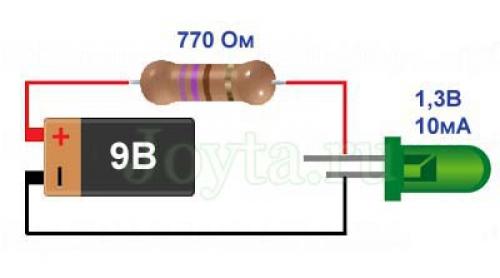

Предположим, что нам необходим источник для питания светодиодов — 9В.
Падение напряжения светодиода — 1,3В и потребляемым током — 20 мА
Первое, преобразуем мА (потребляемый ток светодиодом) в А: 20/1000=0,02 А
Сопротивление резистора составит:
Чтобы рассчитать резистор нам необходимо преобразовать миллиамперы в амперы:
20 мА=0,02 А.
R=7,7/0.02=385 Ом
На сопротивление рассеивается 7,7 В (9-1,3)
Посчитаем мощность сопротивления:
P=U*I
P=7,7*0.02 A=0.154 Вт
Следовательно, нам необходим резистор со следующими параметрами: R=385 Ом и Р=0,154 Вт.
В принципе, именно такой расчет — самый простой. Однако он может вызвать большое количество вопросов у начинающих. Если у Вас остались какие-то вопросы, то милости просим в «комментарии», проведем дискуссию.
Расчет ограничивающего ток резистора для светодиода, формулы и калькулятор
Часто при изготовлении разнообразных устройств возникает необходимость использовать светодиоды и светодиодные индикаторы. Будем полагать что вы знаете что такое светодиод и какие они бывают.
Подключение светодиода к источнику питания выполняется, как правило, через ограничивающий ток резистор (гасящий резистор). Ниже описаны принципы и формулы для расчета гасящего резистора, а также небольшой калькулятор для быстрого подсчета.

Расчет гасящего резистора для светодиода
Первым делом разберемся как выполнить расчет сопротивления гасящего резистора, от чего оно зависит и какой мощности должен быть резистор для питания светодиода от источника питания.

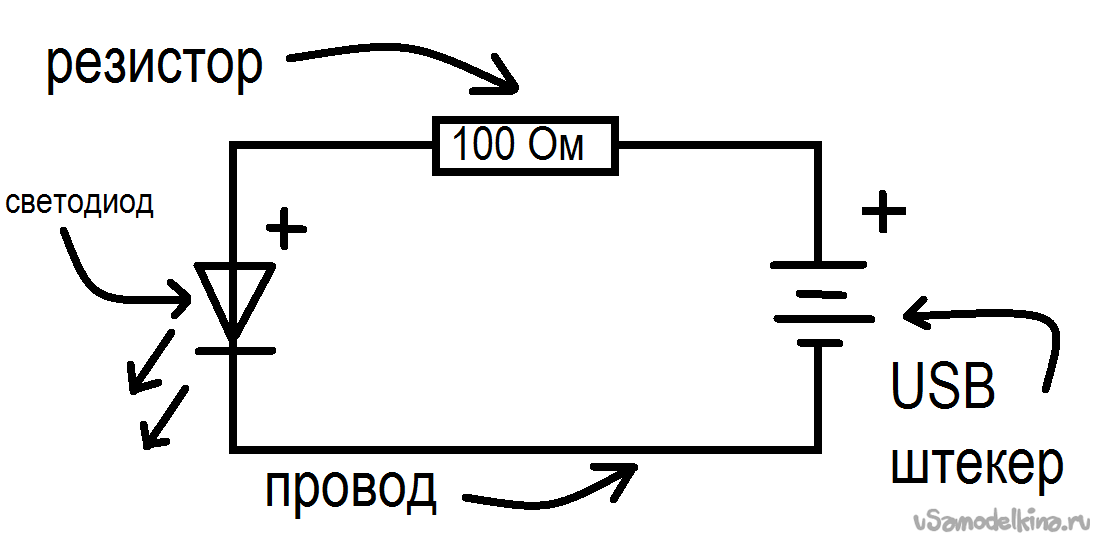

Рис. 1. Схема подключения светодиода к источнику питания через резистор.
Как видим из схемы, ток (I) через резистор и светодиод протекает один и от же. Напряжение на резисторе равно разнице напряжений питания и напряжения на светодиоде (VS-VL). Здесь нам нужно рассчитать сопротивление резистора (R), при котором через цепь будет протекать напряжение I, а на светодиоде будет напряжение VL.
Допустим что мы будем питать светодиод от батареи напряжением 5В, как правило такое питающее напряжение используется при питании микроконтроллерных схем и другой цифровой техники.

Вычислим значение напряжения на гасящем резисторе, для этого нам нужно знать падение напряжения на светодиоде, это можно выяснить по справочнику для конкретного светодиода.
Примерные значения падения напряжения для светодиодов (АЛ307 и другие маломощные в подобном корпусе):
красный — 1,8…2В;
зеленый и желтый — 2…2,4В;
белые и синие — 3…3,5В.
Допустим что мы будем использовать синий светодиод, падение напряжения на нем — 3В.
Производим расчет напряжения на гасящем резисторе:
Uгрез = Uпит — Uсвет = 5В — 3В = 2В.
Для расчета сопротивления гасящего резистора нам нужно знать ток через светодиод. Номинальный ток конкретного типа светодиода можно узнать по справочнику. У большинства маломощных светодиодов (наподобии АЛ307) номинальный ток находится в пределах 10-25мА.
 Допустим что для нашего светодиода номинальный ток для его достаточно яркого свечения составляет 20мА (0,02А). Получается что на резисторе будет гаситься напряжение 2В и проходить ток 20мА. Выполним расчет по формуле закона Ома:
R = U / I = 2В / 0,02А = 100 Ом.
В большинстве случаев подойдет маломощный резистор с мощностью 0,125-0,25Вт (МЛТ-0,125 и МЛТ-0,25). Если же ток и напряжение падения на резисторе будет очень отличаться то не помешает произвести расчет мощности резистора:
P = U * I = 2В * 0,02А = 0,04 Вт.
Таким образом, 0,04 Вт явно меньше номинальной мощности даже для самого маломощного резистора МЛТ-0,125 (0,125 Вт).
Произведем расчет для красного светодиода (напряжение 2В, ток 15мА).
Uгрез = Uпит — Uсвет = 5В — 2В = 3В.
R = U / I = 3В / 0,015А = 200 Ом.
P = U * I = 3В * 0,015А = 0,045 Вт.

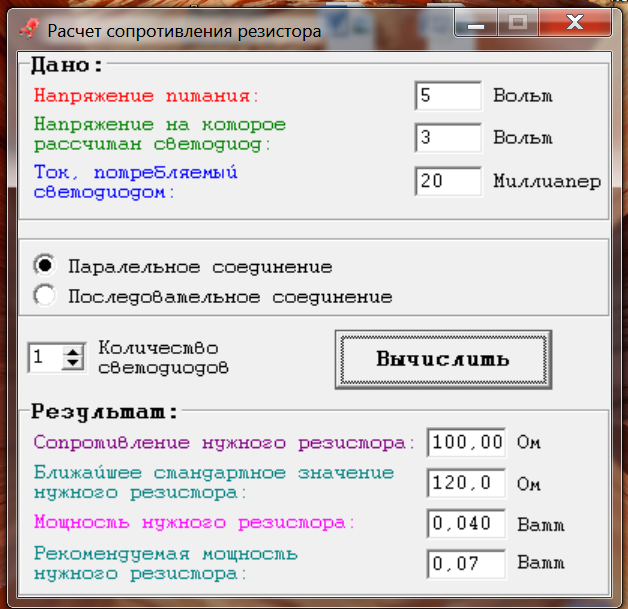

Простой калькулятор для расчета гасящего резистора
Теперь вы знаете как по формулам рассчитать гасящий резистор для питания светодиода. Для облегчения расчетов написан несложный онлайн-калькулятор:
Форму прислал Михаил Иванов.
Заключение
При подключении светодиодов не нужно забывать что они имеют полярность. Для определения полярности светодиода можно использовать мультиметр в режиме прозвонки или же омметр.
Использование гасящих резисторов оправдано для питания маломощных светодиодов, при питании мощных светодиодов нужно использовать специальные LED-драйверы и стабилизаторы.
Расчет резисторов для светодиодов и его сопротивление
Светодиоды все чаще используются нами в различных сферах. Они представляют собой полупроводниковый прибор, превращающий электрический ток в световое излучение.
Для получения света с их помощью, не надо применять специальные дополнительные преобразователи. Достаточно подать на него электрический ток. В этом моменте часто проблемы. Они чувствительны к большим скачкам тока, которые наблюдаются при включении.
Для защиты от таких скачков, в цепь включают специально подобранные резисторы.
Резисторы по праву считаются самыми распространенными радиоэлементами. Главная их характеристика состоит в сопротивлении, в двух словах, они препятствуют протеканию электрического тока.
Резисторы считаются пассивными элементами электрической цепи. Они могут быть постоянными, т.е. такими сопротивлениями, у которых протекание тока остается неизменным. И переменными, где величину сопротивления можно регулировать от 0 до его максимального значения. Их используют как токоограничительные элементы, делители напряжения, шунты для измерительных приборов, и тому подобное.
Основной параметр резистора – это его сопротивление. Сопротивление – это его свойство препятствовать протеканию электрического тока. Измеряемой характеристикой величины сопротивления есть Ом.

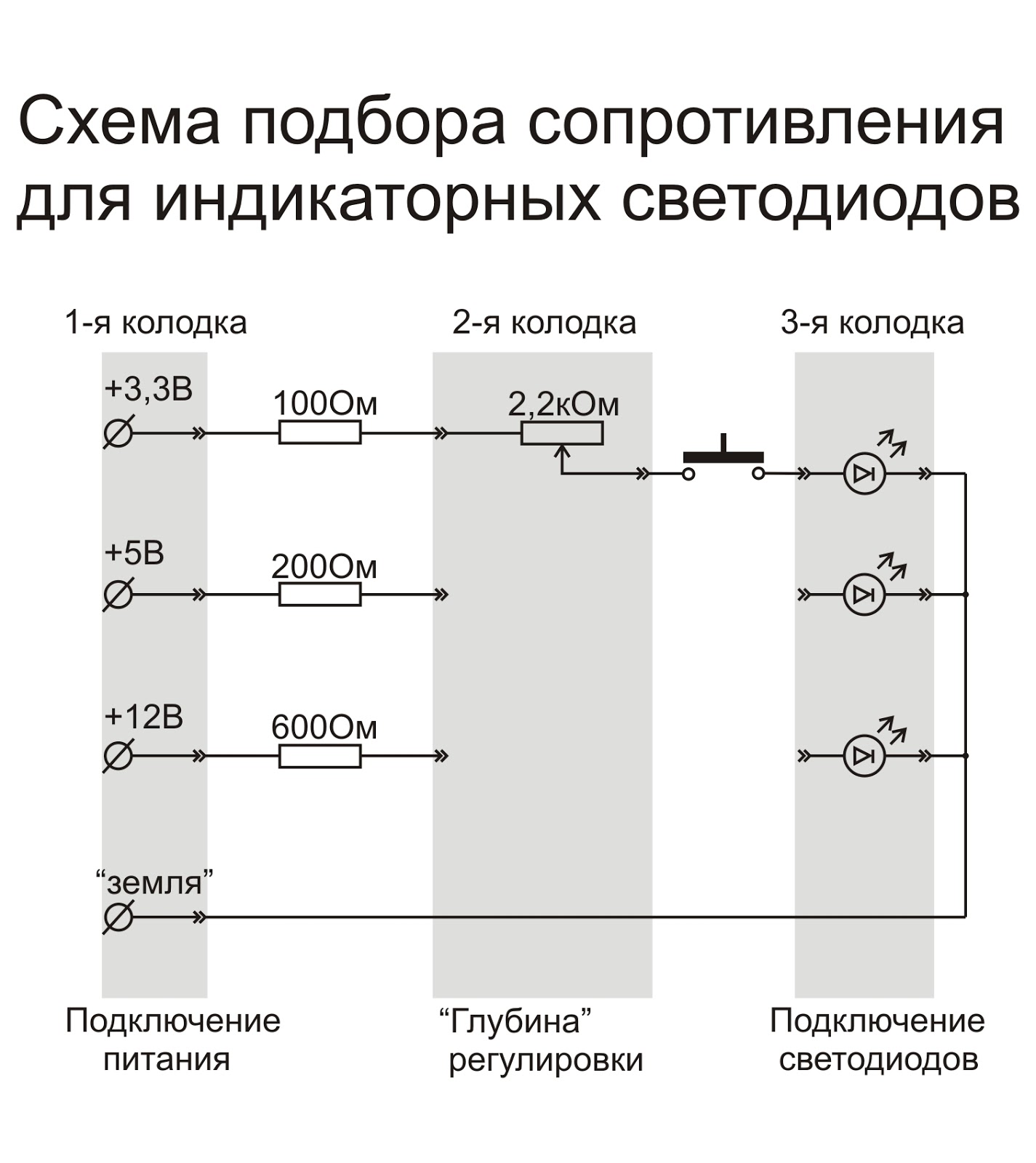

Расчет сопротивления для светодиодов
Как произвести расчет:
Для провидения расчета понадобится знать точные параметры светодиода и источника напряжения. Их можно прочитать в паспортных данных, или найти в интернете. По источнику питания нам понадобятся данные выходного напряжения.
По светодиоду, его номинальное напряжение и рабочий ток.
Возьмем, к примеру, простейшую схему на рисунке выше. У нас источник питания Uи = 12В, напряжение на светодиоде Uvd= 2В, номинальный рабочий ток светодиода будет Ivd = 0,02А, в справочнике эта величина может быть показана как 2мА.
Найдем падения напряжения на резисторе.
Для этого, отнимем от напряжения источника питания, падения на светодиоде:
Ur= Uи – Uvd = 12 – 2 = 10В;
У нас выходит падение напряжения на резисторе 10 вольт.
Используя формулу закона Ома, найдем величину необходимого сопротивления цепи:
R=U/I = 10/0.02 = 500 Ом.
Подставив в формулу значение напряжения и тока, мы получили величину сопротивления. После этого, находим по справочным таблицам, ближайшее стандартное значение. Если нет точного значения, лучше взять с небольшим запасом в большую сторону.
Расчет онлайн

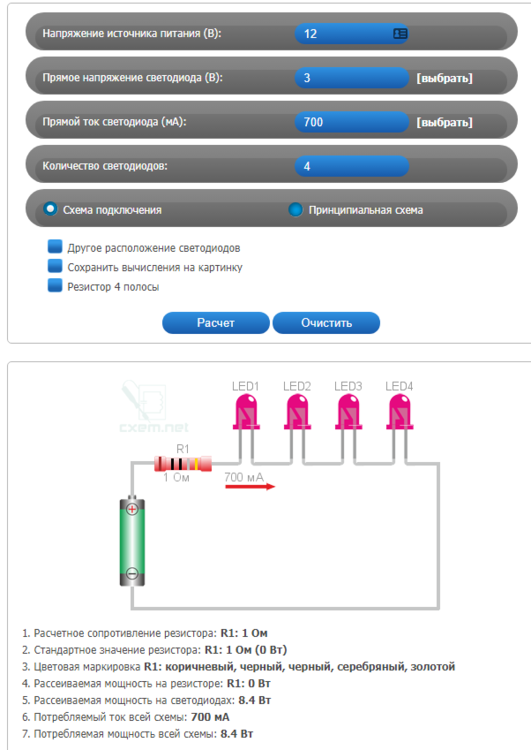

Для расчета на онлайн-калькуляторе понадобятся все те же данные, что и для расчетов в ручном режиме. Это: напряжение источника питания, номинальный прямой ток и напряжение, количество светодиодов, и их схема подключения.
Ниже приведены ссылки на несколько источников с онлайн-калькуляторами:
http://forum220.ru/calc-res-led.php. На странице этого калькулятора вам подскажут, как можно найти номинальное прямое напряжение светодиода по цвету его света, если данные об этом отсутствуют.

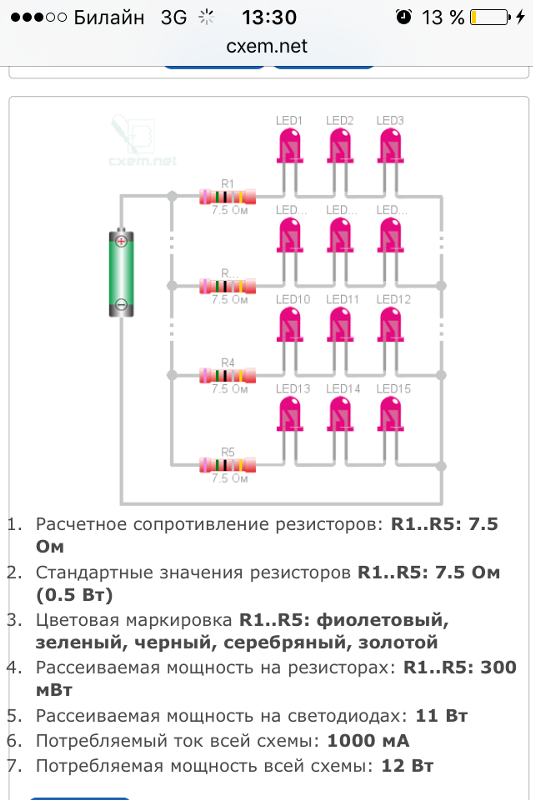

http://cxem.net/calc/ledcalc.php. Этот калькулятор не только рассчитает вам значения сопротивления, но и предложит схему подключения. Это будет удобно в случае большого количества светодиодов.
http://h-t-f.ru/calk/online-calculator-for-resistor-leds. Калькулятор учитывает особенности соединения.
Принцип работы и область применения

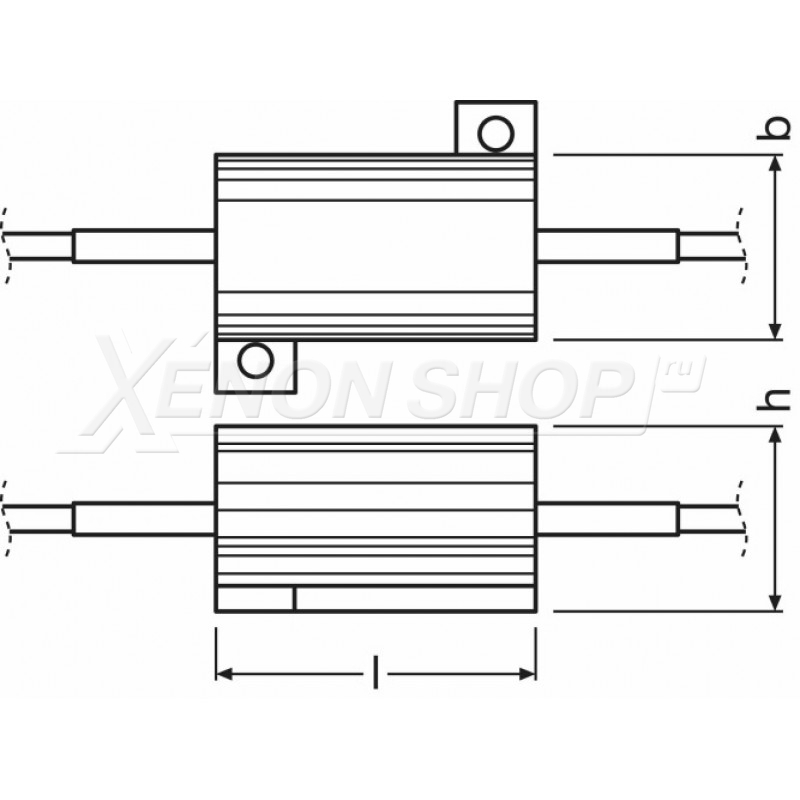

Резисторы разной мощности
Принцип работы резистора построен на рассеивании мощности. Номинальной мощностью рассеивания является та мощность, которую резистор может рассеять не повреждаясь. Единица мощности – ватты.
Рассматривая роль резистора с точки зрения электротехники, мощность можно определить по формуле: Р=I ² * R, где P – мощность, I – значение силы тока, R – сопротивление резистора.
Резисторы являются важными элементами электрической цепи, главная их функция – это сопротивление протеканию электрического тока. Этим он способствует стабилизации и ограничении силы тока протекающей по цепи. Его часто используют в качестве балластного резистора, чтобы иметь возможность регулировать напряжение в цепи.
Резисторы, в том числе балластные, используются для поглощения некоторой части напряжения, выравнивают силы тока в различных участках цепи. Тем самым, они поддерживают стабильность напряжения.
Этот принцип используют в резисторах для светодиодов. Светодиоды чувствительны к большим скачкам тока, которые могут возникнуть при их включении, они могут привести их негодность. Включенный последовательно с ним токоограничивающий резистор, уменьшит ток до приемлемой величины.
Подключение и пайка
Светодиоды – это полупроводниковые приборы, при их подключении необходимо соблюдать полярность. При неправильном подключении они работать не будут, и довольно часто выходят со строя.
Анод имеет полярность +, катод соответственно -. Обычно, ножка катода немного меньше по длине. Часто, катод можно опознать по более толстой ножке внутри прибора. В любом случае, данные по контактам можно найти в справочной литературе.
Диоды также боятся перегрева во время пайки. Для пайки нельзя использовать мощные паяльники, лучше использовать приборы мощностью до 100 Вт.
Также, можно в качестве вспомогательных средств для охлаждения использовать пинцет. Он отведет часть тепла. Вместо пинцета, можно использовать и другие металлические инструменты.
Паяльник перед пайкой надо разогреть до его максимальной температуры. Было бы хорошо, чтобы его температура была в пределах 250-280 градусов Цельсия.
Сам процесс пайки одной ножки не должен превышать 4-5 секунд. При этом времени, прибор не успеет перегреться.
При монтаже светодиода на месте установки, старайтесь, чтобы контакты ближе к корпусу, оставались параллельны, как при выходе из производства. Изгибайте контакты небольшими радиусами, уступив подальше от корпуса. Собирайте их на твердом плоском материале. Предварительно, подготовьте отверстия для ножек светодиодов с помощью дрели.
Подбирая источник питания, следует помнить: чем больше разница рабочего напряжения светодиода и источника питания, тем меньше они будут подвержены влиянию скачков напряжения блока питания. Не забывайте устанавливать предохранители.
Если у вас безвыходные SMD светодиоды, у них вместо ножек для пайки контактные площадки. Эти площадки расположены на нижней части их корпуса. Паяют их маломощными паяльниками не более 15 ВТ.
Часто, для этой работы применяют специальное жало. Оно имеет разветвление на рабочем конце. Народные умельцы вместо специального жала наматывают тонкий медный провод на стандартное жало. Оптимальный диаметр такого провода 1 мм.
Легче всего проверить светодиоды с помощью тестера. Проверяется он как обычный диод. Его надо включить в прямом положении, чтобы между анодом и катодом пошло положительное напряжение. Многие современные цифровые приборы имеют встроенную возможность проверки диодов. Главное при проверке – соблюдать полярность.
Статья была полезна?
0,00 (оценок: 0)
Расчет сопротивления резистора для светодиода
Светоизлучающие диоды, характеризуются рядом эксплуатационных параметров:
Номинальный (рабочий) ток – Iн;
падение напряжения при номинальном токе – Uн;
максимальная рассеиваемая мощность – Pmax;
максимально допустимое обратное напряжение – Uобр.
Самым важным из перечисленных параметров является рабочий ток.
При протекании через светодиод номинального рабочего тока – номинальный световой поток, рабочее напряжение и номинальная рассеиваемая мощность устанавливаются автоматически. Для того чтобы задать рабочий режим LED, достаточно задать номинальный ток светодиода.
В теории светодиоды нужно подключать к источникам постоянного тока. Однако, на практике, LED подключают к источникам постоянного напряжения: батарейки, трансформаторы с выпрямителями или электронные преобразователи напряжения (драйверы).
Для задания рабочего режима светодиода, применяют простейшее решение – последовательно с LED включают токоограничивающий резистор. Их еще называют гасящими или балластными сопротивлениями.
Рассмотрим, как выполняется расчет сопротивления резистора для светодиода.
Расчет резистора светодиода (по формулам)
При расчете вычисляют две величины:
Сопротивление (номинал) резистора;
рассеиваемую им мощность P.
Источники напряжения, питающие LED, имеют разное выходное напряжение. Для того чтобы выполнить подбор резистора для светодиода нужно знать напряжение источника (Uист), рабочее падение напряжения на диоде и его номинальный ток. Формула для расчета выглядит следующим образом:
R = (Uист — Uн) / Iн
При вычитании из напряжения источника номинальное падение напряжения на светодиоде – мы получаем падение напряжения на резисторе. Разделив получившееся значение на ток мы, по закону Ома, получаем номинал токоограничивающего резистора. Подставляем напряжение, выраженное в вольтах, ток – в амперах и получаем номинал, выраженный в омах.
Электрическую мощность, рассеиваемую на гасящем сопротивлении, вычисляют по следующей формуле:
P = (Iн)2 ⋅ R
Исходя из полученного значения, выбирается мощность балластного резистора. Для надежной работы устройства она должна быть выше расчетного значения. Разберем пример расчета.
Пример расчета резистора для светодиода 12 В
Рассчитаем сопротивление для LED, питающегося от источника постоянного напряжения 12В.
Допустим в нашем распоряжении имеется популярный сверхяркий SMD 2835 (2.8мм x 3.5мм) с рабочим током 150мА и падением напряжения 3,2В. SMD 2835 имеет электрическую мощность 0,5 ватта. Подставим исходные значения в формулу.
R = (12 — 3,2) / 0,15 ≈ 60
Получаем, что подойдет гасящий резистор сопротивлением 60 Ом. Ближайшее значение из стандартного ряда Е24 – 62 ома. Таким образом, для выбранного нами светодиода можно применить балласт сопротивлением 62Ом.
Теперь вычислим рассеиваемую мощность на сопротивлении.
P = (0,15)2 ⋅ 62 ≈ 1,4
На выбранном нами сопротивлении будет рассеиваться почти полтора ватта электрической мощности. Значит, для наших целей можно применить резистор с максимально допустимой рассеиваемой мощностью 2Вт.
Осталось купить резистор с подходящим номиналом. Если же у вас есть старые платы, с которх можно выпаять детали, то по цветовой маркировке можно выполнить подбор резистора. Воспользуйтесь формой ниже.
На заметку! В приведенном выше примере на токоограничительном сопротивлении рассеивается почти в три раза больше энергии, чем на светодиоде. Это означает, что с учетом световой отдачи LED, КПД нашей конструкции меньше 25%.
Чтобы снизить потери энергии лучше применить источник с более низким напряжением. Например, для питания можно применить преобразователь постоянного напряжения AC/AC 12/5 вольт. Даже с учетом КПД преобразователя потери будут значительно меньше.
Параллельное соединение
Довольно часто требуется подключить несколько диодов к одному источнику. Теоретически, для питания нескольких параллельно соединенных LED, можно применить один токоограничивающий резистор. При этом формулы будут иметь следующий вид:
R = (Uист — Uн) / (n ⋅ Iн)
P = (n ⋅ Iн)2 ⋅ R
Где n – количество параллельно включенных ЛЕДов.
Почему нельзя использовать один резистор для нескольких параллельных диодов
Даже в «китайских» изделиях производители для каждого светодиода устанавливают отдельный токоограничивающий резистор. Дело в том, что в случае общего балласта для нескольких LED многократно возрастает вероятность выхода из строя светоизлучающих диодов.
В случае обрыва одного из полупроводников, его ток перераспределится через оставшиеся LED. Рассеиваемая на них мощность увеличится и они начнут интенсивно нагреваться. Вследствие перегрева следующий диод выйдет из строя и дальше процесс примет лавинообразный характер.
Совет. Если по какой-то причине нужно обойтись одним гасящим сопротивлением, увеличьте его номинал на 20-25%. Это обеспечит большую надежность конструкции.
Пример правильного подключения резистора
Можно ли обойтись без резисторов?
Действительно, в некоторых случаях можно не использовать токоограничивающий резистор. Рассмотренный нами светодиод можно напрямую запитать от двух батареек 1,5В. Так как его рабочее напряжение составляет 3,2В, то протекающий через него ток будет меньше номинального и балласт ему не потребуется. Конечно, при таком питании светодиод не будет выдавать полный световой поток.
Иногда в цепях переменного тока в качестве токоограничивающих элементов вместо резисторов применяют конденсаторы (подробнее про расчет конденсатора). В качестве примера можно привести выключатели с подсветкой, в которых конденсаторы являются «безваттными» сопротивлениями.
Понравилась статья? Расскажите о ней! Вы нам очень поможете:)
Материалы по теме:
Правильный расчет резистора для светодиода (онлайн калькулятор)
Светодиод является полупроводниковым прибором с нелинейной вольт-амперная характеристикой (ВАХ). Его стабильная работа, в первую очередь, зависит от величины, протекающего через него тока. Любая, даже незначительная, перегрузка приводит к деградации светодиодного чипа и снижению его рабочего ресурса.
Чтобы ограничить ток, протекающий через светодиод на нужном уровне, электрическую цепь необходимо дополнить стабилизатором. Простейшим, ограничивающим ток элементом, является резистор.
Важно! Резистор ограничивает, но не стабилизирует ток.
Расчет резистора для светодиода не является сложной задачей и производится по простой школьной формуле. А вот с физическими процессами, протекающими в p-n-переходе светодиода, рекомендуется познакомиться ближе.
Теория
Математический расчет
Ниже представлена принципиальная электрическая схема в самом простом варианте.
В ней светодиод и резистор образуют последовательный контур, по которому протекает одинаковый ток (I). Питается схема от источника ЭДС напряжением (U). В рабочем режиме на элементах цепи происходит падение напряжения: на резисторе (UR) и на светодиоде (ULED). Используя второе правило Кирхгофа, получается следующее равенство: или его интерпретация
В приведенных формулах R – это сопротивление рассчитываемого резистора (Ом), RLED – дифференциальное сопротивление светодиода (Ом), U – напряжения (В).
Значение RLED меняется при изменении условий работы полупроводникового прибора. В данном случае переменными величинами являются ток и напряжение, от соотношения которых зависит величина сопротивления. Наглядным объяснением сказанного служит ВАХ светодиода.
На начальном участке характеристики (примерно до 2 вольт) происходит плавное нарастание тока, в результате чего RLED имеет большое значение. Затем p-n-переход открывается, что сопровождается резким увеличением тока при незначительном росте прикладываемого напряжения.
Путём несложного преобразования первых двух формул можно определить сопротивление токоограничивающего резистора:
ULED является паспортной величиной для каждого отдельного типа светодиодов.
Графический расчет
Имея на руках ВАХ исследуемого светодиода, можно рассчитать резистор графическим способом. Конечно, такой способ не имеет широкого практического применения. Ведь зная ток нагрузки, из графика можно легко вычислить величину прямого напряжения. Для этого достаточно с оси ординат (I) провести прямую линию до пересечения с кривой, а затем опустить линию на ось абсцисс (ULED). В итоге все данные для расчета сопротивления получены.
Тем не менее, вариант с использованием графика уникален и заслуживает определенного внимания.
Рассчитаем резистор для светодиода АЛ307 с номинальным током 20 мА, который необходимо подключить к источнику питания 5 В. Для этого из точки 20 мА проводим прямую линию до пересечения с кривой LED. Далее через точку 5 В и точку на графике проводим линию до пересечения с осью ординат и получаем максимальное значение тока (Imax), примерно равное 50 мА. Используя закон Ома, рассчитываем сопротивление:
Чтобы схема была безопасной и надёжной нужно исключить перегрев резистора. Для этого следует найти его мощность рассеивания по формуле:
В каких случаях допускается подключение светодиода через резистор?
Подключать светодиод через резистор можно, если вопрос эффективности схемы не является первостепенным. Например, использование светодиода в роли индикатора для подсветки выключателя или указателя сетевого напряжения в электроприборах. В подобных устройствах яркость не важна, а мощность потребления не превышает 0,1 Вт. Подключая светодиод с потреблением более 1 Вт, нужно быть уверенным в том, что блок питания выдаёт стабилизированное напряжение.
Если входное напряжение схемы не стабилизировано, то все помехи и скачки будут передаваться в нагрузку, нарушая работу светодиода. Ярким примером служит автомобильная электрическая сеть, в которой напряжение на аккумуляторе только теоретически составляет 12 В. В самом простом случае делать светодиодную подсветку в машине следует через линейный стабилизатор из серии LM78XX. А чтобы хоть как-то повысить КПД схемы, включать нужно по 3 светодиода последовательно. Также схема питания через резистор востребована в лабораторных целях для тестирования новых моделей светодиодов. В остальных случаях рекомендуется использовать стабилизатор тока (драйвер). Особенно тогда, когда стоимость излучающего диода соизмерима со стоимостью драйвера. Вы получаете готовое устройство с известными параметрами, которое остаётся лишь правильно подключить.
Примеры расчетов сопротивления и мощности резистора
Чтобы помочь новичкам сориентироваться, приведем пару практических примеров расчета сопротивления для светодиодов.
Cree XM–L T6
В первом случае проведем вычисление резистора, необходимого для подключения мощного светодиода Cree XM–L к источнику напряжения 5 В. Cree XM–L с бином T6 имеет такие параметры: типовое ULED = 2,9 В и максимальное ULED = 3,5 В при токе ILED=0,7 А. В расчёты следует подставлять типовое значение ULED, так как. оно чаще всего соответствует действительности. Рассчитанный номинал резистора присутствует в ряду Е24 и имеет допуск в 5%. Однако на практике часто приходится округлять полученные результаты к ближайшему значению из стандартного ряда. Получается, что с учетом округления и допуска в 5% реальное сопротивление изменяется и вслед за ним обратно пропорционально меняется ток. Поэтому, чтобы не превысить рабочий ток нагрузки, необходимо расчётное сопротивление округлять в сторону увеличения.
Используя наиболее распространённые резисторы из ряда Е24, не всегда удаётся подобрать нужный номинал. Решить эту проблему можно двумя способами. Первый подразумевает последовательное включение добавочного токоограничительного сопротивления, который должен компенсировать недостающие Омы. Его подбор должен сопровождаться контрольными измерениями тока.
Второй способ обеспечивает более высокую точность, так как предполагает установку прецизионного резистора. Это такой элемент, сопротивление которого не зависит от температуры и прочих внешних факторов и имеет отклонение не более 1% (ряд Е96). В любом случае лучше оставить реальный ток немного меньше от номинала. Это не сильно повлияет на яркость, зато обеспечит кристаллу щадящий режим работы.
Мощность, рассеиваемая резистором, составит:
Рассчитанную мощность резистора для светодиода обязательно следует увеличить на 20–30%.
Вычислим КПД собранного светильника:
Пример с LED SMD 5050
По аналогии с первым примером разберемся, какой нужен резистор для SMD светодиода 5050. Здесь нужно учесть конструкционные особенности светодиода, который состоит из трёх независимых кристаллов.
Если LED SMD 5050 одноцветный, то прямое напряжение в открытом состоянии на каждом кристалле будет отличаться не более, чем на 0,1 В. Значит, светодиод можно запитать от одного резистора, объединив 3 анода в одну группу, а три катода – в другую. Подберем резистор для подключения белого SMD 5050 с параметрами: типовое ULED=3,3 В при токе одного чипа ILED=0,02 А.
Ближайшее стандартное значение – 30 Ом.
Принимаем к монтажу ограничительный резистор мощностью 0,25 Вт и сопротивлением в 30 Ом ±5%.
У RGB светодиода SMD 5050 различное прямое напряжение каждого кристалла. Поэтому управлять красным, зелёным и синим цветом, придётся тремя резисторами разного номинала.
Онлайн-калькулятор
Представленный ниже онлайн калькулятор для светодиодов – это удобное дополнение, которое произведет все расчеты самостоятельно. С его помощью не придётся ничего рисовать и вычислять вручную. Всё что нужно – это ввести два главных параметра светодиода, указать их количество и напряжение источника питания. Одним кликом мышки программа самостоятельно произведёт расчет сопротивления резистора, подберёт его номинал из стандартного ряда и укажет цветовую маркировку. Кроме этого, программа предложит уже готовую схему включения.
Дополняя вышесказанное стоит отметить, что если прямое напряжение светодиода значительно ниже напряжения питания, то схемы включения через резистор малоэффективны. Вся лишняя энергия впустую рассеивается резистором, существенно занижая КПД устройства.
 Калькулятор резисторов серии
 LED
 Калькулятор резисторов серии
 LED
 Для всех светодиодов требуется определенная форма ограничения тока  . Если подключить светодиод напрямую к источнику питания, он мгновенно сгорит. Даже кратковременная перегрузка значительно сократит срок службы и светоотдачу.
 К счастью, управление одним или цепочкой светодиодов с низким током (20-30 мА) является простой задачей — добавление небольшого резистора  в серию  — самый простой и дешевый способ ограничить ток.Однако имейте в виду, что светодиоды с большим током (более нескольких сотен мА) сложнее управлять, и, хотя они могут работать с последовательным резистором, для минимизации потерь мощности и обеспечения надежности рекомендуется использовать более дорогие переключатели  Регулятор тока .
 Наш калькулятор светодиодов   поможет вам определить номинал токоограничивающего последовательного резистора при подключении одного или нескольких слаботочных светодиодов. Для начала введите необходимые значения и нажмите кнопку «Рассчитать».
 Программа нарисует небольшую схему, отобразит рассчитанное сопротивление и сообщит вам значение и цветовой код ближайшего стандартного резистора более низкого и высокого уровня. Он рассчитает мощность, рассеиваемую резистором и светодиодами, рекомендуемую мощность резистора, общую мощность, потребляемую схемой, и эффективность конструкции (мощность, потребляемая светодиодами / общая потребляемая мощность схемы) x 100. ).
 Поля ввода
  Напряжение питания : Введите напряжение, превышающее падение напряжения светодиода для одной цепи светодиода и параллельного подключения, или сумму всех падений напряжения при последовательном подключении нескольких светодиодов.
  Ток светодиода : Введите ток одного светодиода в миллиамперах. Обычные светодиоды 3 мм и 5 мм обычно работают в диапазоне 10-30 мА, но силовые светодиоды, используемые в осветительных и автомобильных приложениях, могут иметь ток более 200 мА. Ток 20 мА обычно является безопасным значением, если у вас нет доступа к техническому описанию компонента.
  Цвет светодиода  и  Падение напряжения : Выберите цвет светодиода. Поле падения напряжения   автоматически заполнится типичным значением для выбранного цвета (например,грамм. 2В для стандартного красного светодиода; 3,6 В для белого светодиода, используемого в освещении, стробоскопе и т. Д .; 1,7 В для инфракрасного светодиода, используемого в пультах дистанционного управления и т. Д.). Однако падение напряжения сильно различается между разными типами светодиодов, а также незначительно изменяется в зависимости от тока, поэтому, пожалуйста, измените его, если вы знаете правильное значение для вашего компонента.
  Количество светодиодов : Выберите количество светодиодов, которое вы хотите использовать в своей цепи. Для нескольких светодиодов появится второе раскрывающееся меню, в котором вы можете выбрать соединение серии  или параллельное соединение .
 Примечание. Не следует подключать светодиоды параллельно с одним общим резистором. Идентичные светодиоды могут быть успешно подключены параллельно, но у каждого светодиода может быть немного разное падение напряжения, и яркость светодиодов будет отличаться. Если вы хотите подключить светодиоды параллельно, у каждого из них должен быть свой резистор. Рассчитайте значение для одного светодиода и подключите все пары светодиод-резистор параллельно.
  Точность резистора : выберите желаемую стандартную точность резистора: 10% (E12), 5% (E24), 2% (E48) или 1% (E96).Воспользуйтесь нашим калькулятором цветового кода резистора, чтобы узнать цветовые полосы для различных (20%, 0,5% …) прецизионных резисторов.
 Как интерпретировать результаты
 Простая схема   генерируется при каждой загрузке страницы. На схеме показано только ближайшее значение стандартного резистора, и показаны только два подключения светодиодов, независимо от того, сколько светодиодов в цепи (но я уверен, что вы легко можете заполнить недостающие биты).
 Справа показаны два резистора  .Это ближайшие (верхние и нижние) стандартные значения, наиболее близкие к исходному рассчитанному сопротивлению. Вы должны использовать только один в своей схеме — лучше выбрать тот, который ближе (тот, который отмечен * после значения).
 Рекомендуемая мощность  резистора  рассчитана с небольшим запасом прочности, так что рассеиваемая мощность остается в пределах 60% от номинального значения.
 Эффективность   [%] покажет вам, какая часть общей мощности, потребляемой схемой, фактически используется светодиодами.
 Как определить выводы светодиода
 Светодиод имеет два вывода: положительный (анод) и отрицательный (катод). На схематических диаграммах его символ похож на простой диод с двумя стрелками, направленными наружу. Анод (+) отмечен треугольником, а катод (-) — линией. Иногда встречаются дополнительные метки: A или + для анода и K или  —  для катода.
 Есть несколько способов определить выводы светодиода:
 Катод (отрицательный) обычно маркируется плоской кромкой   в нижней части корпуса светодиода.
 Большинство светодиодов изготавливаются с одной длинной ножкой, указывающей на плюс (анод).
 Загляните внутрь самого светодиода — меньшая металлическая деталь внутри светодиода подключается к положительному электроду, а большая — к отрицательному.
 Калькулятор светодиодного резистора
 Используйте этот калькулятор светодиодного резистора, чтобы определить подходящее сопротивление для вашей светодиодной цепи, состоящей из одного или нескольких светодиодов.
 Работа счетчика светодиодного резистора
 Каждый светодиод имеет определенный диапазон рабочего тока, превышающий номинальный уровень тока, который он может повредить. Для защиты или ограничения тока мы просто используем последовательно включенный резистор.
 Этот калькулятор  светодиодных резисторов  поможет вам подобрать правильное значение резистора для светодиода в вашей светодиодной цепи, вам просто нужно ввести значения  Напряжение источника  (V  s ),  Прямой ток светодиода  (I  f ) и  Светодиод прямого напряжения  (V  f ).
 Прямое напряжение или падение напряжения на светодиоде заранее определено (показано в таблице ниже), поскольку оно зависит от цвета, излучаемого светодиодом, типичное значение падения напряжения составляет 2 В.
  Цвет
  Падение напряжения (Vf)
 Красный
 2
 Зеленый
 2.1
 Синий
 3,6
 Белый
 3,6
 Желтый
 2,1
 Оранжевый
 2,2
 Янтарь
 2.1
 Инфракрасный
 1,7
 Уравнение
 Для математического определения значения вы можете использовать приведенное ниже уравнение:
 Где,
 В  с  = Напряжение источника измеряется в вольтах.
 В  f  = прямое напряжение светодиода или падение напряжения. Если вы не знаете падение напряжения светодиода, вы можете использовать 2 В, поскольку это типичное значение для падения напряжения светодиода.
 I  f  = прямой ток светодиода, если вы не знаете прямой ток светодиода вашего светодиода, вы можете использовать 20 мА, поскольку это типичное значение для прямого тока светодиода.
 N = количество светодиодов, подключаемых последовательно.
  Извините, эта страница не существует. Пожалуйста, дайте нам знать, где была неправильная ссылка.
 Спасибо.
 Вот наша карта сайта:
 Контакты
 Как сделать заказ и другая полезная информация
 время выполнения
 Гарантии на продукцию
 Как заказать
 Варианты оплаты
 Варианты доставки
 Стоимость доставки курьером
 Зоны страны доставки
 Образцы политики
 Прейскурант на нашу продукцию
 Прейскурант на светодиоды для сквозных отверстий
 Прейскурант на другие светодиоды
 Прейскурант светодиодной продукции
  Онлайн-каталог наших светодиодов и светодиодной продукции
 Светодиоды для сквозных отверстий
 1. Светодиоды 8мм
 3мм светодиоды
 Светодиоды 4,8 мм, угол XL
 5 мм светодиоды InGan (белый, синий, чистый зеленый)
 5 мм GaAlInP (красный, желтый) светодиоды
 8мм светодиоды
 10мм светодиоды
 Светодиоды 5 мм и 8 мм 100 мА 0,5 Вт
 Двухцветные светодиоды 3 мм и 5 мм
 Мигающие светодиоды
 Плоские светодиоды
 Овальные светодиоды
 ИК-светодиоды и модуль ИК-приемника
 X-типы: дешевое светодиодное издание
 Комплекты для светодиодных бросков
 Детали светодиодной упаковки
 Таблица преобразования старых / новых светодиодных номеров
 Калькулятор светодиодного резистора
 7-сегментный светодиодный дисплей
 Другие светодиоды
 RGB светодиоды
 Светодиоды SMD
 COB СВЕТОДИОДЫ
 Светодиоды мощности 1Вт, 3Вт, 5Вт, 10Вт, 20Вт
 Светодиодные лампы Piranha 0. 2 Вт
 Подробная информация об упаковке
 Светодиодная продукция
 Светодиодные ленты
 Светодиодные ленты — Акционная распродажа
 Светодиодные модули
 Светодиодные лампы — Распродажа
 Светодиодные трубки
 Светодиодные аксессуары
 Держатели для светодиодов со сквозным отверстием 3 ~ 10 мм
 Светодиодная продукция Подробная информация об упаковке
 Прейскурант светодиодной продукции
 Акции и акции
 Светодиодный калькулятор.Расчет токоограничивающих резисторов для одиночного светодиода и светодиодной матрицы • Электрические, радиочастотные и электронные калькуляторы • Онлайн-преобразователи единиц
 Определения и формулы, используемые для расчета
 Одинарный светодиод
 Светодиод (LED) — это полупроводник источник с двумя или более отведениями. Монохромные светодиоды обычно имеют два вывода, двухцветные светодиоды могут иметь два или три вывода, а трехцветные светодиоды и RGB-светодиоды обычно имеют четыре вывода. Светодиод излучает свет, когда на его выводы подается подходящее напряжение.
 Обычный инфракрасный светодиод и его электронный символ. Квадратный полупроводниковый кристалл устанавливается на отрицательный (катодный) вывод. Тонкий провод соединяет квадратный полупроводниковый кристалл с положительным (анодным) выводом.
 Для питания одного светодиода используется простая схема светодиода с последовательным токоограничивающим резистором. Резистор необходим, потому что падение напряжения на светодиоде примерно постоянно в широком диапазоне рабочих токов.
 нм
37 2,1–2,2 В
 Цвета светодиода, материалы, длина волны и падение напряжения
 Цвет
 Полупроводниковый материал
 Длина волны
 Падение напряжения
 Инфракрасный
 Арсенид галлия (GaAs) 850
 Красный
 Фосфид арсенида галлия (GaAsP)
 620–700 нм
 1. От 6 до 2,0 В
 Янтарь
 Фосфид арсенида галлия (GaAsP)
 590–610 нм
 2,0 до 2,1 В
 Желтый
 Фосфид арсенида галлия (GaAsP)

 Зеленый
 Фосфид алюминия-галлия (AlGaP)
 500–570 нм
 1,9–3,5 В
 Синий
 Нитрид индия-галлия (InGaN)
 2
 4 .48–3,6 В
 Белый
 Светодиоды RGB или люминофор
 Широкий спектр
 2,8–4,0 В
 Светодиоды и резисторы в схемах ведут себя по-разному. Поведение резистора линейно, согласно закону Ома
 Вольт-амперные характеристики типичного светодиода разных цветов
 Если напряжение на резисторе увеличивается, пропорционально увеличивается и ток (мы предполагаем, что номинал резистора остается равным значению. одно и тоже).С другой стороны, светодиоды ведут себя иначе. Они ведут себя как обычные диоды согласно показанной на рисунке кривой вольт-амперной характеристики светодиодов разных цветов. Кривые показывают, что ток через светодиод не прямо пропорционален напряжению на нем. Ток через светодиод экспоненциально зависит от прямого напряжения. Это означает, что только небольшое изменение напряжения вызовет большое изменение тока.
 Когда прямое напряжение светодиода небольшое, его сопротивление очень высокое.Если напряжение достигает характерного значения прямого напряжения, указанного в технических характеристиках, светодиод «включается», и его сопротивление быстро падает. Если приложенное напряжение немного больше, чем прямое напряжение светодиода, прямое напряжение превышает рекомендуемое значение, которое может составлять от 1,5 до 4 В для светодиодов разных цветов. В этом случае сила тока быстро возрастает и диод может выйти из строя. Чтобы ограничить этот ток, последовательно со светодиодом подключается резистор, чтобы поддерживать ток на определенном уровне, указанном в технических характеристиках светодиода.
 Расчеты
 Прямоугольный светодиод с плоской вершиной, используемый в таких приложениях, как отображение гистограмм
 Значение резистора ограничения последовательного тока  R   s  можно рассчитать по формуле закона Ома, в которой напряжение питания  В   с  компенсируется прямым падением напряжения на диоде  В   f :
, где  В   с  — напряжение источника питания (например, 5 В USB-питание) в вольтах,  V   f  — прямое падение напряжения светодиода в вольтах, а  I  — ток светодиода в амперах. И  V,   f  и  I   f  можно найти в спецификациях производителя светодиодов. Типичные значения  В, ,  и  показаны в таблице выше. Типичный ток светодиодов, используемых для индикации, составляет 20 мА.
 После расчета номинала резистора из предпочтительных номеров резисторов выбирается ближайшее более высокое стандартное значение. Например, если наш расчет показывает, что нам нужен резистор  R   s  = 145 Ом, мы возьмем резистор  R   sp  = 150 Ом.
 Токоограничивающий резистор рассеивает некоторую мощность, которая рассчитывается как
 Оранжевые светодиоды, обычно используемые в маршрутизаторах для отображения скорости 10/100 Мбит / с; зеленые светодиоды показывают скорость 1000 Мбит / с
 Обычно мощность резистора выбирается близкой к удвоенной величине, рассчитанной здесь. Например, если значение мощности составляет 0,06 Вт, мы выберем резистор с номинальной мощностью 0,125 или 1/8 Вт.
 Теперь мы рассчитаем КПД, который покажет, какая часть общей мощности потребляется в схеме используется светодиод.Мощность, рассеиваемая светодиодом:
 Общая потребляемая мощность
 Эффективность цепи светодиода
 Для выбора источника питания мы рассчитаем ток, потребляемый от источника питания:

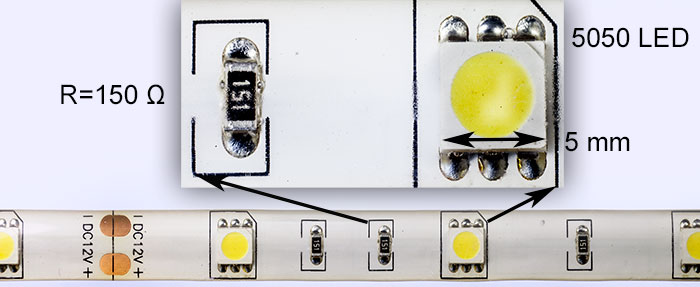

 Светодиодная лента с 5050 диодов; цифры 50 и 50 указывают длину и ширину чипа в миллиметрах; резисторы на 150 Ом предварительно установлены на полосе.
 Светодиодные матрицы
 Один светодиод можно управлять с помощью токоограничивающего резистора.Светодиодные матрицы, которые все чаще используются для освещения помещений, подсветки компьютерных мониторов и телевизоров, а также для других целей, требуют специализированных источников питания. Все мы привыкли к источникам питания, стабилизированным по напряжению. Однако источники питания для управления светодиодами должны стабилизировать свой ток, а не напряжение. В любом случае в светодиодных массивах всегда используются токоограничивающие резисторы.
 Если для приложения необходимо более одного светодиода, можно использовать цепочки из нескольких светодиодов, соединенных последовательно. Для цепочки светодиодов, соединенных последовательно, напряжение источника должно быть больше или равно сумме напряжений на отдельных светодиодах.Если он больше, то можно использовать один токоограничивающий резистор на цепочку. Ток через каждый диод идентичен, что обеспечивает равномерную яркость. Как правило, лучше, если все последовательно соединенные светодиоды будут одного типа.
 Однако в случае отказа одного светодиода в разомкнутом состоянии, который является наиболее распространенным режимом отказа, вся цепочка светодиодов гаснет. В некоторых конструкциях для предотвращения этого используется специальное устройство защиты от шунта. Для этого можно использовать стабилитроны, включенные параллельно каждому светодиоду.Этот подход хорош для маломощных светодиодов, но для мощных светодиодов, используемых, например, в уличном освещении, этот подход не рентабелен, и необходимо использовать более сложные шунтирующие устройства защиты. Конечно, это увеличивает затраты и требования к пространству. В настоящее время (2018 г.) можно наблюдать, что светодиодные уличные фонари с плановым сроком службы 10 лет служат не более года. То же касается и бытовых светодиодных ламп, в том числе ламп известных производителей.
 Эта светодиодная лента используется для подсветки ЖК-панели телевизора; две такие планки устанавливаются с двух сторон от панели экрана.Такая конструкция позволяет использовать самые тонкие дисплеи. Обратите внимание, что телевизоры с ЖК-панелями со светодиодной подсветкой обычно продаются как светодиодные телевизоры. Настоящие светодиодные телевизоры используют OLED-дисплеи.
 При расчете необходимого сопротивления токоограничивающего резистора  R   s  необходимо учитывать все падения напряжения на каждом светодиодах. Например, если падение напряжения на каждом светящемся светодиоде составляет 2 В и мы подключили пять светодиодов последовательно, то общее падение напряжения на всех пяти будет 5 × 2 = 10 В.
 Несколько одинаковых светодиодов также могут быть подключены параллельно. Параллельные светодиоды должны иметь согласованное прямое напряжение  В, ,  и , в противном случае через них не будет одинакового тока и, следовательно, их яркость будет разной. Для параллельного подключения светодиодов рекомендуется последовательно с каждым диодом подключить токоограничивающий резистор. При параллельном подключении отказ одного диода из-за обрыва цепи не приведет к потере света всего набора диодов — он будет работать в обычном режиме.Другой проблемой полностью параллельного соединения является выбор эффективного низковольтного и сильноточного источника питания, который при той же номинальной мощности может быть более дорогим, чем обычные источники питания для более высоких напряжений и более низких токов.
 В этом обычном светодиодном светильнике для уличного освещения 8 цепочек по 5 мощных светодиодов, всего 40 светодиодов, приводятся в действие эффективным источником постоянного тока; обратите внимание, что две гирлянды (верхняя левая и нижняя правая) темные в этом приспособлении, установленном всего пару месяцев назад, потому что в каждой из них вышел из строя один диод и устройства защиты не используются или не работают
 Расчет токоограничивающих резисторов
 Если число  светодиодов в последовательной строке N  светодиодов в строке   (обозначено как N  s  в поле ввода) не введено, то оно будет определено здесь. Максимальное количество светодиодов в серии  N  светодиодов в строке max   для данного напряжения источника питания  В   с  и прямого напряжения светодиодов  В   f :
 Если число  Светодиоды в последовательной строке N  Светодиоды в строке   (обозначается как N  s  в поле ввода), затем  максимальное количество светодиодов в последовательной строке N  светодиодов в строке max   определяется как
 А 3014 (3.0 × 1,4 мм) SMD-светодиод, используемый в ЖК-телевизоре со светодиодной подсветкой
 Количество строк с максимальным количеством светодиодов в строке N  строк :
  количество светодиодов в оставшейся более короткой строке N  светодиоды остатка  :
 Если N  светодиодов остатка  = 0, то дополнительной строки не будет.
 Сопротивление  токоограничивающего резистора для цепочек с макс. количество светодиодов:
 Сопротивление  токоограничивающего резистора для цепочек с меньшим количеством светодиодов, чем макс.количество светодиодов :
 Общая мощность   P   Светодиод , рассеиваемая всеми светодиодами :
 Мощность , рассеиваемая резисторами :
 9000 гибких светодиодных дисплеев общественное место; светодиодный дисплей использует матрицу светодиодов в качестве пикселей; из-за очень высокой яркости светодиодов они обычно используются на открытом воздухе в качестве рекламных щитов или достопримечательностей на шоссе, которые видны при ярком солнечном свете.Светодиодные экраны также могут обеспечивать общее освещение и часто используются в качестве фото- и видеосвета с переменной цветовой температурой
 Номинальная мощность определяется с коэффициентом безопасности  k  = 2, что обеспечивает надежную работу резистора. Выберите номинальную мощность резистора, которая в два раза превышает расчетную мощность из следующих значений: 0,125; 0,25; 0,5; 1, 2, 3, 4, 5, 8, 10, 16, 25, 50 Вт.
 Расчет общей мощности   P   R , рассеиваемой всеми резисторами :
 Расчет общей мощности   P   всего , рассеиваемое массивом :
 Расчет тока , потребляемого массивом от источника питания :
 Расчет эффективности массива  :
 Вас также может заинтересовать преобразователи яркости, силы света и освещенности.
 Калькулятор резисторов светодиодов
 Калькулятор резисторов светодиодов
  Таблица цветов и значений резистора

 У нас есть удобная таблица, показывающая цвета и значения
 резисторов. У нас есть большая версия
 шириной 1200 пикселей
и огромная версия PDF. Надеемся, это пригодится.
 Немного увеличенная версия
 1200 PX jpeg-версия нажмите, чтобы загрузить
 Щелкните правой кнопкой мыши и «Сохранить как»
 Огромная версия PDF нажмите, чтобы загрузить
 Щелкните правой кнопкой мыши и «Сохранить как»
 О нас
  Электронная лаборатория Volthaus — это дом для людей, которые любят электронику.
 Ознакомьтесь с нашими новыми электронными наборами DIY.
 Комплект сигнализации, активируемой движением
 $ 9,99 + 0,99 s & h (Доставка в США только из Остина, Техас)
 Если вы только начинаете свой путь к электронике для хобби, вы не ошибетесь с этим комплектом. Это просто и весело. Действительно весело. Обучающие, удобные и отличные для розыгрышей
 В этот комплект входят:
 Пассивный инфракрасный датчик движения PIR (1)
 9В Активный зуммер (1)
 Мини-макетная доска (1)
 Высококачественная защелка аккумулятора 9 В (1)
 Перемычки (5) штекер / гнездо
 Подробная инструкция и схема
  Цвета могут различаться
 Среднее падение напряжения светодиода обычно составляет 1. 9 ~ 2,2 В
 Обычный ток 20 мА
 Добавьте напряжение питания и нажмите кнопку «Рассчитать».

  Один светодиод:

  Светодиоды в серии:

  Светодиоды параллельно:
 LED_calculators
 Будучи твердо убежденными в том, что «никогда не бывает слишком много инструментов», мы
добавил несколько калькуляторов ниже, чтобы помочь вам быстро вычислить соответствующие
информация, необходимая для правильного использования наших светодиодов.
 Чтобы использовать эти калькуляторы, ваш веб-браузер должен поддерживать
JavaScript. Большинство новых версий Internet Explorer и Netscape должны
нет проблем.
 Вычислитель  LED — RESISTOR  вычисляет
номинал резистора (Ом) и размер (Вт) для желаемого тока светодиода,
напряжение устройства (Vd) и напряжение питания (Vs).
 Калькулятор  LED — CURRENT  вычисляет
ток и мощность резистора для данного сопротивления, а также напряжения устройства / питания.Это удобный инструмент для пересчета тока, если вам нужно оставаться в определенных пределах.
спецификация мощности.
 Калькулятор  LED — MCD  вычисляет
изменение тока светодиода, необходимого для изменения яркости светодиода (выход mcd). Светодиод —
Калькулятор РЕЗИСТОРА может быть использован для определения необходимых значений резистора.
для этого нового светодиодного тока. Подробности см. Ниже.
  ВАЖНО:  Если несколько светодиодов должны быть подключены последовательно,   сложите   напряжения их устройств, чтобы получить значение  Vd .
 Уровни яркости светового потока светодиодов измеряются в милликанделах. Наши светодиоды должны иметь заданную яркость при заданном номинальном значении.
 значение тока (мА или миллиампер), которое не приведет к перегрузке светодиода и сокращению
 это жизнь. Все наши светодиоды указаны с номинальным (рекомендуемым) током.
 значение 20 мА (двадцать тысячных
 усилителя).
 Если ток, потребляемый светодиодом, изменяется (вверх или вниз), его
 яркость (значение mcd) изменится. Производители наших светодиодов
 контролировать свои процессы так, чтобы светодиоды были разумно линейными по этому мкд / току.
 отношение.По большей части это верно примерно для 2 или 3 мА на всем пути.
 примерно до 30 мА. Чтобы лучше это понять, воспользуемся нашим
 2×3 Супер-белый светодиод в качестве примера. Производитель указывает, что этот светодиод должен иметь
 выходная яркость 320 мкд при 20 мА. Если уменьшить ток, светодиод потребляет
 до 10 мА его яркость будет снижена до 160 мкд (примерно наполовину). Если мы спустимся к
 5 мА, она упадет примерно до 80 мкд (около 1/4 яркости). Наоборот,
 если бы мы позволили светодиоду потреблять 25 мА, его выходная мощность увеличилась бы примерно до
 400мкд (на 25% ярче).
  Несколько слов о сроке службы светодиодов …
 При нормальных условиях эксплуатации (не перегревается при пайке и
 ограничен током 20 мА), наши светодиоды могут прослужить в среднем,
 около 80 000 часов, прежде чем яркость начнет существенно уменьшаться. Некоторый
 производители указывают срок службы своих светодиодов 100000 часов, но если вы посмотрите на
 мелким шрифтом или поговорите с их инженерами, вот тогда их светодиод полностью погаснет.
 темный (нет вывода). Кроме того, 80 000 часов — это немногим более 27 лет, если
 вы должны были использовать устройство по 8 часов каждый день! К тому времени,
 мы, вероятно, все равно захотим переделать наш проект.
 Одна вещь, которая   напрямую влияет на ожидаемый срок службы светодиода, — это
 ток, который он рисует. Если мы будем использовать светодиод при пониженном токе, мы увеличим
 это жизнь еще дальше. На значительно пониженных уровнях он может длиться почти
 бесконечно!
 И наоборот, если мы позволим ему видеть ток выше номинального (20 мА),
 его жизнь будет намного короче. К сожалению, связь между LED
 срок службы и ток  не линейный , как и соотношение между током
 и яркость.Работа светодиода на 50% выше номинального уровня тока или 30 мА,  может уменьшить жизнь  на  80% . Будет очень ярко,  но не
 для длинных  … Если вы планируете использовать наши светодиоды при уровнях тока выше 30 мА,
 они могут вести себя как лампы-вспышки.
 Однако (да, еще одно), вы  можете  подвергать светодиоды невероятно
 огромные уровни тока (175 мА)  при условии, что  это импульсный ток на 1/10
 рабочий цикл, ширина импульса 0,1 мс (одна десятитысячная секунды).Пульсирующие светодиоды
 это обсуждение в другой раз. Кроме того, эти уровни яркости
 (подавляющая яркость) действительно не поддаются
 приложения в модельном железнодорожном транспорте.
  Ладно, зачем вообще возиться с яркостью светодиода? …
 Ну, потому что бывают ситуации, когда это может сильно повлиять на
 визуальный эффект, который вы хотите представить. Вот несколько примеров:
  Светофор . С помощью наших микро-светодиодов мы можем создать трафик
 сигнал, который является полностью функциональным в масштабе N и размером прототипа.Мы
 может даже включать функцию «ходить / не ходить», которую можно увидеть в большинстве случаев. Наш
 Микро светодиоды имеют выходную яркость: красный — 20 мкд, желтый — 15 мкд и
 Зеленый 2мкд. Означает ли это, что красный в 10 раз ярче зеленого?
 Ну да, но … Мы не видим его в 10 раз ярче, потому что наш
 глаза гораздо более чувствительны к зеленому спектру, чем к красному.
 Следовательно, нам нужно уменьшить выход красного светодиода примерно на 50-70% до
 баланс внешнего вида для реалистичного вида.Мы также хотим уменьшить
 Желтого изрядное количество. Мы могли бы увеличить зеленый цвет, но мы его сократим.
 жизнь, и это легко увидеть на стандартном уровне яркости.
 Если бы мы по вкусу и включили также огни «Ходить / Не ходить», они
 обычно оранжевые для «Не делать» и белые для «Ходить». Для этого мы бы
 используйте два Micro (или Nano) супербелых светодиода и тонируйте «Don’t» с помощью Tamiya.
 Очистите оранжевый, а затем существенно уменьшите вывод на микроконтроллере.Свет «Прогулка»
 останется белым, но мы бы  очень сильно понизили  яркость.
 Таким образом, мы сможем полюбоваться всем сигналом, не отвлекаясь.
 одной из его особенностей. Довольно круто, да?
  Освещенная деталь в окне здания . Предположим, у нас есть
 витрина в витрине магазина, или телефонная будка в переулке, или
 свет верстака в гараже с открытой дверью. Микро и нано
 Сверхбелые светодиоды из-за своего размера идеально подходят для таких приложений, но могут
 быть слишком ярким. Если вы осветите витрину магазина прожектором
 интенсивности, это может ослабить тонкое настроение, которое вы пытаетесь передать. Верстак
 свет, похожий на галогенный фонарик, может закрывать глаза от инструментов на
 скамейка. В любом случае, вы видите, куда мы идем, иногда лучше меньше, да лучше.
  Цветные световые струны в партии подержанных автомобилей .
 Поскольку наши светодиоды Nano настолько малы, мы можем делать некоторые по-настоящему креативные
 вещи с ними. Используя две цепочки светодиодов, каждый из которых соединен последовательно, мы сделаем
 Красная цепочка из четырех светодиодов, расположенных на расстоянии около 3/4 дюйма между каждым светодиодом.Мы используем наш # 38
 магнитный провод. Затем мы сделаем еще одну цепочку из трех желтых светодиодов, расположенных между
 те же 3/4 дюйма. Мы оставим 6-8 дюймов дополнительной проволоки на концах каждой струны. Сейчас мы
 положите две струны, одну поверх другой, так, чтобы светодиоды чередовались
 Красный / желтый / красный / желтый / красный / желтый / красный и расположены равномерно. Мы будем крутить
 две пряди вместе (не слишком туго), удерживая их прямо. Следующий,
 покрасим скрученные провода в черный цвет Poly-Scale Night Black. Если мы приостановим это
 монтаж между двумя вертикальными стойками (или наш.018 «НКТ с опорными тросами),
 у нас будет струна из семи источников света, которая будет охватывать почти 50 футов шкалы N. Следующий
 мы выберем соответствующий резистор для каждой (красной или желтой) «подстроки»
 соединение, чтобы убедиться, что одно уравновешивается с другим, и ни то, ни другое не
 слишком яркий. Две или три таких нити вокруг нескольких автомобилей и грузовиков на
 небольшой пустырь в центре города действительно привлек бы внимание.
  Световые вывески на барах, гостиницах, ресторанах и т. Д. .Примерно с 1930-х годов было обычным явлением видеть деловые знаки с
 отдельные огни вокруг них. Стрелки, созданные из отдельных лампочек,
 акцентные цветные огни, стратегически размещенные на знаках и рядом с ними и т. д.
 что кто-то мог пофантазировать, чтобы привлечь внимание к своему заведению, было сделано
 с огнями в той или иной форме. С нашими светодиодами Micro и Nano, а также
 бесконечное количество возможных цветов, которые можно смешивать с помощью прозрачного акрила Tamiya
 Краски, теперь мы можем воспроизвести практически любую из этих ловушек, чтобы улучшить нашу
 сцены.Мы можем использовать последовательную, параллельную и последовательную / параллельную проводку для создания
 практически любое сочетание освещения, которое мы выберем. Добавив возможность регулировки
 интенсивности, мы можем сбалансировать и усилить создаваемый эффект для достижения
 абсолютно впечатляющие результаты.
  Играйте с числами …
 Как только вы почувствуете себя комфортно с калькуляторами, их станет легко использовать.
поэкспериментируйте с различными значениями сопротивления / тока / мощности / мкд, чтобы соответствовать конкретным
критерии, которые вы ищете.Очень быстро повторно ввести один или два из
значения в окнах ввода калькулятора и щелкните, чтобы пересчитать. Безусловно
легче, чем иметь
повторно вводите все в свой настольный калькулятор каждый раз или работайте с этим с
карандаш и бумага.
 Вот пример некоторых «настроек», которые мы сделали на
Като Amtrak Superliner с салоном и EOT
фары:
 Немного поэкспериментировав, мы выяснили, что при использовании нашего супер-белого светодиода 2×3
320 при токе 20 мА) светоотдача ~ 240-250 мкд была вполне достаточной для
полностью осветить салон автомобиля.Автомобиль был бы явно освещен, но не
слишком яркий, чтобы не выглядеть прототипом или «игрушечным».
 Схема, которую мы разработали для этого проекта (это
схема), включает в себя мостовой выпрямитель. Диоды в мостовом выпрямителе,
«фильтровать» напряжения переменного или постоянного тока до постоянного постоянного напряжения (необходимого для светодиодов) иметь
небольшое падение напряжения около 0,6 вольт. То есть, если мы подключим мост
выпрямитель, даже при использовании простого постоянного тока на входе, его выход будет около 0,6 вольт
ниже, чем на входе.Это неотъемлемая характеристика большинства кремниевых сигналов.
и выпрямительные диоды. В нашем тестовом треке DCC используется контроллер Digitrax DCS100.
питание от блока питания MRC Control Master 20 (довольно стандартная штука). Наш
мостовой выпрямитель, подключенный через дорожку, имел выходное напряжение 11,4 В постоянного тока, поэтому
вход должен был быть на 12 вольт. Используя это как напряжение источника светодиода, мы
приступили к испытаниям схемы с различными ограничивающими резисторами. После пробежки
После нескольких расчетов и нескольких тестов было определено, что резистор 510 Ом
подойдет и принесет дополнительную пользу.
 Чтобы запустить наш светодиод 2×3 на полном выходе микроконтроллера, нам понадобится резистор 390 Ом, чтобы дать
20 мА при 11,4 В. С помощью калькулятора тока светодиода и замены 510 Ом
резистор для значения 390 дает нам результат 15,3 мА (около 76% от 20 мА).
Помните, что светоотдача светодиодов довольно линейна как функция тока (мА).
15,3 мА составляет ~ 76% от 20 мА, поэтому 76% от 320 мкд составляет около 245 мкд. Тестирование доказало это
очень удовлетворительный выход для освещения салона автомобиля.
 Теперь вот дополнительное преимущество.Если бы мы использовали резистор на 390 Ом на полную
Выход светодиода, быстрый расчет определяет, что нам понадобится резистор, способный
мощность 156 милливатт. Поскольку это нестандартная мощность,
нам потребуется резистор на 1/4 ватта (0,25). Однако при использовании 510 Ом
резистор, уменьшенный ток в цепи требует всего 119 милливатт
резистор, поэтому  1/8  ватт (0,125) будет работать нормально. Обычно это
резистор перегреется, но мы припаяли его одну сторону к одной ножке
мостовой выпрямитель, а другая сторона подключается к проводу №30.Оба действуют как тепло
раковины, чтобы помочь отвести излишнее тепло.
 Если максимальная яркость светодиода не всегда необходима, у вас будет место для игр
с числами и может оказаться полезным сделать это.
 Расчет значений резисторов, ограничивающих ток для цепей светодиодов
 Светодиод — это один из тех компонентов продукта, который просто обязан работать. Если я смотрю на свой компьютер через комнату и не вижу, как его светодиодный индикатор мигает мне в ответ, я предполагаю, что он выключен; Никогда не ожидал, что светодиод мог перегореть.Для этого есть веская причина: при работе в соответствии со спецификациями срок службы светодиода составляет 100000 часов или более.
 Ключом к увеличению срока службы светодиода является ограничение протекающего через него тока. Часто это делается с помощью простого резистора, значение которого рассчитывается по закону Ома. В этой статье рассматривается, как применить закон Ома к одиночным и кластерным схемам светодиодов. Я также предоставил электронную таблицу Excel, чтобы упростить и ускорить процесс.
 Одиночные светодиоды
 При вычислении значения резистора, ограничивающего ток для одного светодиода, основная форма закона Ома — V = IR — становится:
 где:
 V  batt  — напряжение между резистором и светодиодом.
 V  led  — прямое напряжение светодиода.
 I  led  — прямой ток светодиода.
  На рисунке 1 (а)  показан пример схемы с одним светодиодом. Между прочим, V  batt  — V  led  — это падение напряжения на резисторе, а (I  led )  2  R — мощность, рассеиваемая резистором. Расчет рассеиваемой мощности — это шаг, который многие люди — как любители, так и профессионалы — склонны пропускать.Итак, что вы называете резистором на 1/8 Вт, который должен рассеивать 1/2 Вт? Уголь.
 светодиода в серии
 Приведенное выше уравнение становится лишь немного сложнее, если вы соедините несколько светодиодов последовательно. Падение напряжения на светодиодах увеличивается, уменьшая падение напряжения на резисторе. Ток через резистор (и светодиоды) остался прежним:
, где n — количество последовательно включенных светодиодов.  Рисунок 1 (b)  показывает пример с тремя последовательно включенными светодиодами.Падение напряжения на светодиодах в три раза больше, чем у одного светодиода.
 параллельных светодиода

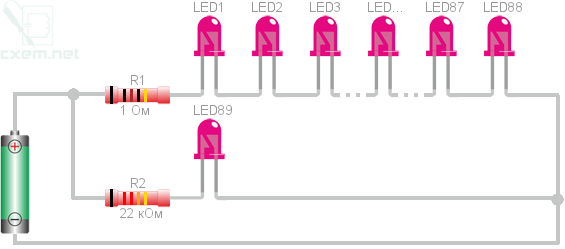

 Если вы подключаете несколько светодиодов параллельно, ток через резистор увеличивается (хотя ток через каждый светодиод остается неизменным). Падение напряжения на светодиодах не изменяется, как и падение напряжения на резисторе:
, где m — количество параллельно включенных светодиодов.  Рисунок 1 (c)  показывает пример с тремя светодиодами, подключенными параллельно.Ток в цепи в три раза превышает ток одного светодиода.
  РИСУНОК 1.  Простые светодиодные схемы. (а) Схема с одним светодиодом. (б) светодиоды последовательно. (c) параллельные светодиоды.

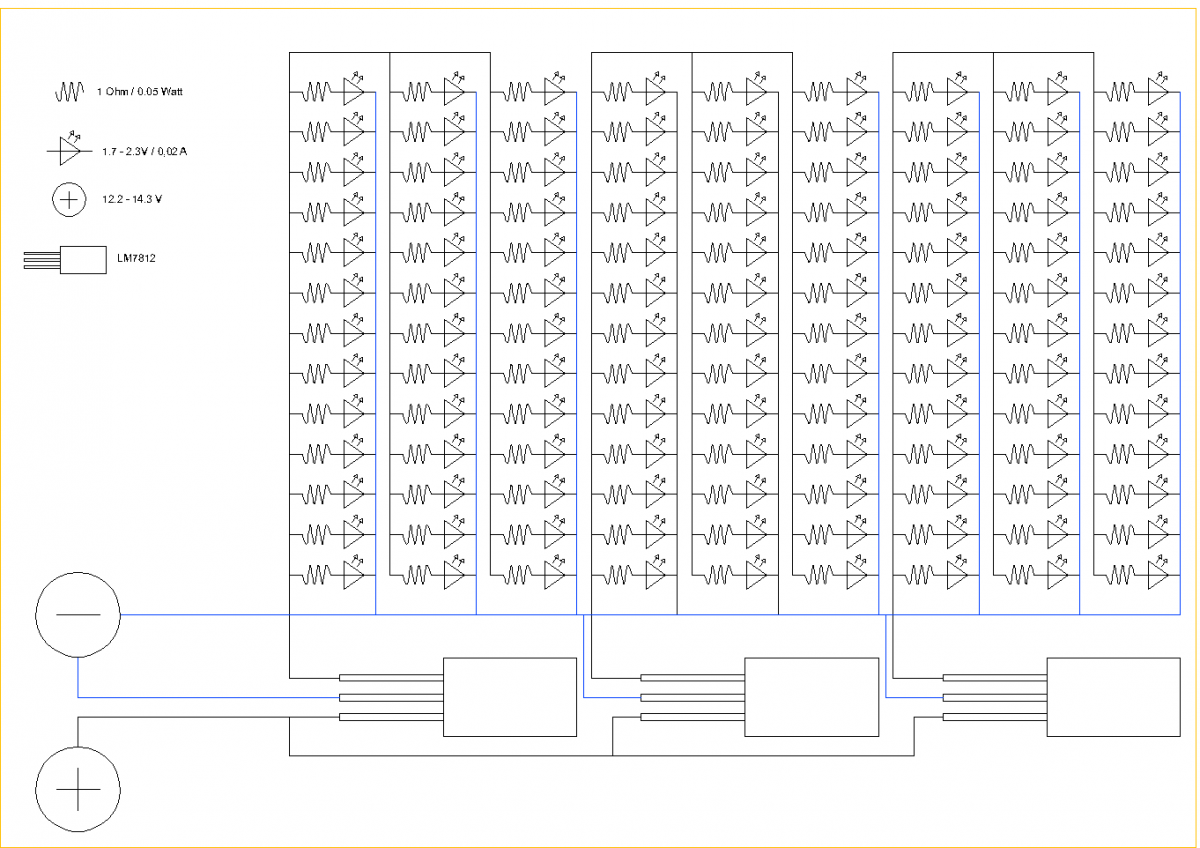

 Светодиодные матрицы
 Если вы соединяете несколько светодиодов в массив, вам просто нужно объединить последовательную и параллельную формы уравнений:
 Важно, чтобы в каждой из m параллельных ветвей цепи было n светодиодов (соединенных последовательно) и чтобы все светодиоды имели одинаковый светодиод V   и светодиод I  .В противном случае все ставки отменены.  Рисунок 2 (a). На  показаны четыре светодиода, подключенные таким образом, что предыдущее уравнение не применяется.  Рисунок 2 (b)  показывает один из нескольких «правильных» способов подключения четырех светодиодов.
  РИСУНОК 2. Светодиодные матрицы .
 Регулировка яркости
 Контроль яркости полезен для гаджетов, которые могут использоваться в различных условиях окружающего освещения (снаружи / внутри, ночью / днем ​​и т. Д.). Для этой функции требуется два резистора — один фиксированный (R  f ) и один переменный (R  v ).R  f  ограничивает ток, когда R  v  находится на минимальном значении — обычно 0 Ом — что позволяет максимальному току проходить через светодиод. Значение R  f  рассчитывается, когда R  v  = 0:
.
, где Iled (max) — это максимальный ток, который вы хотите через светодиод.
 Увеличение значения R  v  добавляет сопротивление цепи, уменьшая ток через светодиод. Когда R  v  установлен на максимальное значение, через светодиод проходит минимальный ток.Значение  рэндов против  определяется по формуле:
, где I  led (min)  — минимальный ток, который вы хотите через светодиод.
  РИСУНОК 3.  Регулировка яркости.
 Этапы проектирования
 Существует четыре шага для выбора подходящего номинала (значений) токоограничивающего резистора:
 Используя желаемые рабочие характеристики и спецификации светодиода, решите соответствующие уравнения для «идеальных» номиналов резистора.
 Выберите подходящие «реальные» значения резистора.Если в расчетах указан резистор 132,27 Ом, ближайшие «реальные» значения резистора составляют 130 Ом и 150 Ом (допуск 5%). Конечно, вы можете выбрать другие значения в зависимости от того, что у вас есть под рукой.
 Вставьте значения резисторов, которые вы выбрали, снова в вычисления, чтобы увидеть, будут ли они удовлетворять желаемым рабочим характеристикам.
 Выполните вычисления, используя выбранные значения резисторов с крайними допусками. Резистор 150 Ом с допуском 5% может иметь диапазон от 142 Ом.От 5 Ом до 157,5 Ом и редко бывает точно 150 Ом. Также рассчитайте ток, потребляемый схемой, и необходимую мощность, рассеиваемую резисторами.
 Некоторые люди не выполняют ни одного из этих шагов и просто угадывают значение. Большинство из них проходят первые два шага, что обычно нормально, если вы не работаете слишком близко к пределам светодиода, где допуски могут подтолкнуть вас к краю. Выполнив все четыре шага, вы можете гарантировать, что, по крайней мере, ваши светодиоды будут работать безопасно и прослужить долгое время.
 Множественные итерации — это перетаскивание
 Подсчитать резисторы для цепей светодиодов довольно просто. Это займет всего несколько минут, даже если вы пройдете все четыре этапа проектирования. В этом нет ничего страшного, если вам нужно сделать это только один раз, но что, если вы хотите увидеть влияние различных резисторов в цепи? Что делать, если у вас есть набор светодиодов, и вы хотите определить, как лучше всего их подключить? ( Рисунок 4  иллюстрирует четыре способа подключения шести светодиодов.) Расчеты по-прежнему просты; вам просто нужно повторить их еще несколько раз.Это утомительно, и именно тогда люди склонны совершать ошибки.
 Чтобы избавиться от скуки и связанных с ней ошибок, я составил электронную таблицу Excel, в которой выполняются все необходимые вычисления, включая поиск «реальных» значений резисторов. Это реальная экономия времени!
  РИСУНОК 4.  Способы подключения шести светодиодов.
 Использование электронной таблицы
 Электронная таблица (доступна на сайте  Nuts & Volts  по адресу  www.nutvolts.com ) разбит на три раздела. В первом разделе «Характеристики цепи» вы вводите параметры цепи. Во втором разделе «Расчетные значения I & R и предлагаемые резисторы» вычисляются необходимые номиналы резисторов и предлагаются «настоящие» резисторы для использования в схеме. Последний раздел, «Расчетная производительность с использованием выбранных резисторов», позволяет вам подключать значения резисторов (предлагаемые значения или значения по вашему выбору) и рассчитывать токи светодиодов, токи источника питания и рассеиваемую мощность резистора.Также учитывается допуск резистора.  Примечание. Вам следует изменить только значения, выделенные синим жирным шрифтом. Обычный черный текст изменять нельзя.   NV
  РИСУНОК 5.  Вид электронной таблицы.
 Загрузки
 Что в почтовом индексе? Таблица калькулятора резисторов
 .
No related posts.
