Принцип работы камер видеонаблюдения – передача изображения через  объектив и специальные фильтры  на светочувствительную матрицу.

Изображение с матрицы в виде электрического сигнала поступает к процессору,  который после обработки информации через соответствующий выход  передает его видеорегистратору, видеосерверу, на монитор оператора,  в облако, либо на мобильное устройство.

Виды камер видеонаблюдения

В зависимости от места установки и условий использования камеры разделяют на:

(Используются для установки вне помещений), к внешним видеокамерам предъявляют  повышенные требования по защите  от неблагоприятных внешних воздействий:  влаги, пыли и низких температур.

(Используются  для установки внутри помещений), имеют более низкую степень защиты от пыли и влаги, не требуют при установке герметичных кожухов и обогрева.

По типу корпуса камеры разделяют на:

Купольные. Как следует из названия, корпус выполнен в форме полусферы, или купола. Данная форма корпуса  подходит для установки и в помещении, и на улице. Корпус купольной видеокамеры закрепляется на стене или потолке, не требуя для установки специальных кронштейнов. Регулировка положения при этом занимает немного времени – нужно лишь снять крышку корпуса и выбрать положение объектива.

Цилиндрические. Корпус имеет форму цилиндра, для защиты объектива от засветки эти корпуса оснащаются козырьком, положение которого у некоторых моделей регулируется.

Видеокамеры с цилиндрическим корпусом комплектуются кронштейном для крепления к поверхности стены и регулировки положения в горизонтальной и вертикальной плоскости.

Поворотные (или скоростные купольные) Положение объектива управляется удаленно. Состоят из кронштейна, на который крепится сферический корпус, верхняя часть которого изготовлена из металла или пластика, а нижняя полусфера из прозрачного пластика или акрила, что позволяет объективу свободно вращаться на 360 градусов, меняя горизонтальную и вертикальную позицию.

Скрытые. Отличаются небольшим размером в сравнении с купольными и цилиндрическими камерами (в 3-4 раза меньше стандартной) для удобства выбора производители предлагают проводные, беспроводные и камеры с автономным питанием от батарейки или аккумулятора, которой хватит на 4-6 часов работы.

Также скрытые камеры могут работать по GSM каналу, передавая поток видео на смартфон, планшет или ноутбук, либо производить запись на встроенную карту памяти.

По виду подключения устройства видеонаблюдения подразделяют на:

• Аналоговые, где подключение происходит посредством коаксикального кабеля. Изображение поступает на матрицу видеокамеры, обрабатывается процессором (DSP – Digital Signal Processor), который преобразует изображение в аналоговый телевизионный сигнал и через BNC видеовыход передает сигнал на видеорегистратор или монитор оператора. При данном виде подключения сигнал  камеры не преобразуется в двоичный код.
• Цифровые, где подключение происходит посредством витой пары. Изображение при этом после обработки преобразуется в цифровой видеосигнал, который передается на видеосервер или цифровой видеорегистратор.
• Wi-Fi, где подключение обеспечивается встроенным беспроводным модулем. Беспроводное подключение используют при работе переносных камер и в местах, где прокладка проводов невозможна или затруднена.

Функции камер видеонаблюдения

Современные системы видеонаблюдения оснащены большим количеством функций, которые призваны упростить монтаж, настройку и эксплуатацию систем видеонаблюдения и облегчить выполнению задач операторов по охране и контролю.

PTZ управление. Сокращение PTZ расшифровывают как Pan-tilt-zoom, что переводится как панарамирование, наклон и зум (приближение). В видеокамерах этого типа существует возможность удаленно управлять положением объектива, регулировать приближение и фокус камеры с рабочего места оператора.

Управлять камерой можно через веб интерфейс на экране компьютера или видеорегистратора, либо через специальные клавиатуры или манипуляторы, которые выпускают специально для видеонаблюдения.

В обиходе PTZ называют поворотными.

Для автоматизации наблюдения в поворотных моделях можно настроить маршрут наблюдения, когда устройство само будет изменять свое положение через заданное время. Оператор при настройке сам определяет точки, которые заслуживают наибольшего внимания и промежуток времени, через который камера будет менять свое положение.

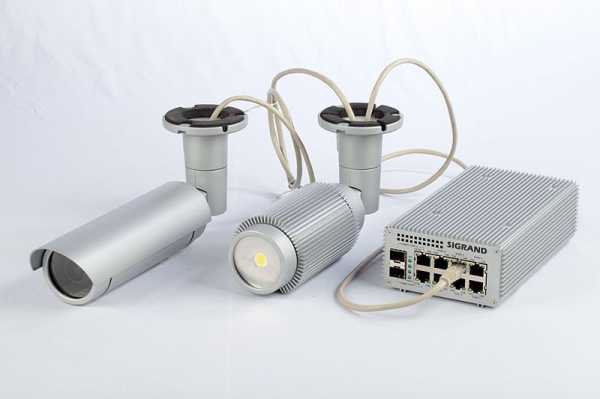

PoE питание (Power over Ethernet) дословно расшифровывается как «питание поверх (над) Интернет». PoE позволяет передавать питание IP видеокамерам по той же витой паре, по которой передается видеопоток и работают по стандарту 100Base-TX, в котором для передачи данных используются две пары из четырех. По двум незадействованным парам и подается питание.

При использовании PoE отпадает необходимость прокладки отдельных проводов для доставки электропитания и установки розеток.

Особенно это удобно, если речь идет об уличных камерах.

Для организации питания PoE используются следующие типы устройств:

• PoE инжектор. Сетевое устройство с двумя портами и подключением к электросети. Первый порт подключается к коммутатору. Ко второму порту подключается IP-видеокамера, по этому же порту передается питание. (по жилам 1,2,3 и 6 передаются данные, по жилам 4,5,7,8 на устройство подается питание.)
• PoE коммутатор. Коммутатор со встроенным PoE инжектором, в котором порт используется одновременно для передачи данных и подачи питания. (Количество портов PoE зависит от модели устройства)

Определение подключения PoE.

Для того, чтобы не подать напряжение на устройство, которое не потребляет питание по витой паре, в оборудовании PoE применяется этап подключения, который призван определить, что устройство является потребителем.

При этом на порт кратковременно подается напряжение величиной от 2 до 10 Вольт.

На основании этого определяется  величина входного сопротивления. После этого инжектор или коммутатор подает на устройство полную мощность.

Для предотвращения выхода из строя видеокамер или иных потребителей, оборудование  PoE постоянно контролирует ток перегрузки, чтобы в случае повышения нагрузки снять напряжение с порта.

Таким образом, если к порту PoE подключить устройство, не потребляющее напряжение, питание на него подано не будет, и устройство  не выйдет из строя.

vash.market

4 правила слежки: виды камер для видеонаблюдения | Блог

Задумавшись о видеонаблюдении, первым делом встает вопрос, какую выбрать камеру. Для чего нужны выносные цилиндры на кронштейнах, а куда лучше подойдут сферические, в каких случаях можно обойтись бюджетной мини-камерой — разбираемся вместе.

Аналоговая или IP?

Существуют два класса видеокамер для наблюдения: аналоговыеи цифровые (IP). Более подробно об их выборе и характеристиках можно почитать в этом материале, а здесь мы кратко отметим базовые отличия двух типов.

Аналоговые камеры видеонаблюдения в последнее время теряют свои позиции на современном рынке, но по-прежнему выигрывают демократичными ценами. Однако они требуют больше кабелей (от 2 до 3), дополнительные разъемы и коннекторы для подключения. Аналоговые камеры скудны по функционалу, чего не скажешь про цифровой класс.

IP видеокамеры предлагают гораздо больше возможностей. У современных IP камер обширный функционал: динамики, микрофоны, встроенная аналитика, различные детекторы, поддержка облачных технологий. Установка тоже проще — для видеосигнала и питания достаточно одного кабеля благодаря технологии PoE.

И те, и другие камеры бывают разных конструктивных модификаций. Отталкиваясь от требуемого места установки, условий объекта и окружающей среды, подбирать конкретный вид и параметры камеры.

Для небольших помещений

Скромным площадям, например на ресепшн, в небольшой офис, над прилавком магазина, обычно нужно прицельное слежение. Тут отлично подходят миниатюрные камеры. Вот, что вам может пригодиться при выборе:

• Фокусное расстояние. Если зона охвата достаточно большая, выбирайте модели с параметром F=2.8–3.6 мм — у таких камер больше угол обзора, следовательно шире визуальный захват пространства. При фокусном расстоянии F>4 мм угол обзора резко снижается, и в маленьком помещении камере будет недостаточно охвата.
• Wi-Fi позволяет не использовать дополнительный кабель для передачи видеосигнала.
• Двусторонняя аудио связь подразумевает наличие встроенного микрофона и динамика. Можно прослушивать звук и вести переговоры в прямом эфире.
• Слот для карт памяти — камеру можно использовать без подключения к видеорегистратору. Установка сверхскоростной карты памяти позволит хранить архив видео несколько дней.
• ИК-подсветка пригодится для ночной съемки или в темном помещении.

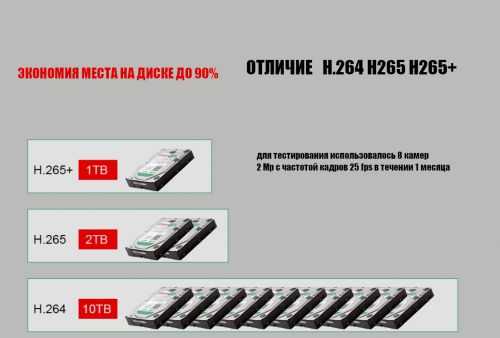

Более дорогие модели камер поддерживают форматы сжатия H.265, H.265+. Этот показатель важен только в тех случаях, когда хочется сэкономить на дисковом пространстве общей системы видеонаблюдения. Эти форматы выгодны по сравнению с H.264 тем, что битрейт записи H.265 в разы меньше (более чем на 80 %). Устройства с подобными характеристиками больше подойдут для желающих построить крупную систему видеонаблюдения из нескольких десятков камер.

Для офисов и производственных помещений, дома и дачи

Там, где нужен обзор пространства во все стороны, больше подходят камеры в купольном или сферическом исполнении. Они грамотно вписываются в любой интерьер, при этом не слишком привлекая к себе внимания, удобны в установке и эксплуатации. Установка очень удобная — положение объектива легко регулируется уже после установки камеры.

Учитывая специфику объекта, необходимо выбирать между простыми и антивандальными камерами. Например, для режимного объекта охранного типа, помещений с отрицательными температурами, пассажирским лифтом жилого дома и т. п, лучше применять уличные камеры, выполненные в антивандальном корпусе. Это повысит безопасность и продлит срок службы камерам.

Помимо корпусного исполнения, следует обратить внимание на наличие микрофона, ИК подсветки, модуля Wi-Fi и установленного объектива. В зависимости от места расположения камеры (холл, кабинет, коридор, тамбур) следует выбирать камеру с необходимым значением объектива. Например, для коридора, подойдут узконаправленные модели с объективом 4–6 мм, а там, где необходим максимальный охват пространства, уместны объективы 2.8–3.6 мм.

Для улицы

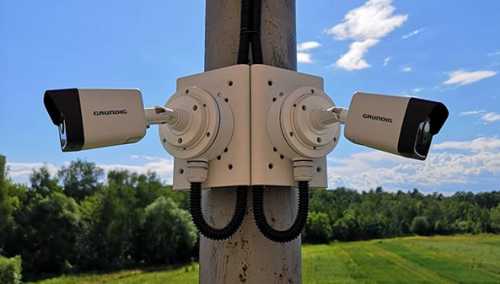

Уличное видеонаблюдение выдвигает свои требования. Для слежения за периметром здания, придомовой территорией и прочими объектами больше подходят bellet или цилиндрические модели камер. Для установки есть специальная ножка, а шарнир в паре с регулировочными винтами меняет положение камеры в плоскости. На корпусе часто располагается небольшой вытянутый козырек для защиты объектива от засветки.

Для периметра лучше выбирать камеры с узким объективом, где величина фокусного расстояния будет варьироваться от 4 до 12 мм. Зачастую требуется установка камеры на дополнительный выносной кронштейн, а камера в свою очередь направляется вдоль здания для фиксации подхода к окнам и запасным выходам.

Уличная установка предполагает подбор камер со степенью защиты как минимум IP 65. Данный параметр обозначает класс герметизации устройства. Первая цифра обозначает защиту от пыли, а вторая — защиту от влаги. Так как в нашем случае камеры установлены на открытом воздухе, то оптимальная степень защиты в данном случае будет именно 65, где 6 — это полная защита от проникновения пыли, а 5 — это защита от струй воды со всех направлений.

Также немаловажна дальность ИК подсветки — она используется в темное время суток для поддержки видимости. Среднее значение — 10—20 метров, но, если планируется использовать камеры для наблюдения за большей площадью или для охраны периметра, следует обратить внимание на модели с дальностью подсветки минимум 30 м.

Помимо охраны периметра порой необходима видеофиксация придомовой территории, стоянок, детской площадки и прочих мест. В таком случае важен охват максимального пространства, и следует делать выбор в пользу моделей с фокусным расстоянием 2.8–3.6 мм.

В единичных случаях требуется совмещение камеры с охранными системами здания, для этого следует выбирать модели с наличием тревожных входов\выходов, например, Hikvision DS-2CD2123G0-IS 6мм.

Для больших территорий

Для торговых центров и специализированных площадок оптимально использование поворотных PTZ камер. Их отличает высокая мобильность и возможность дистанционного управления — на расстоянии можно вращать камеру в разных осях, изменять положение объектива, приближать и отдалять зум. Здесь важно учитывать скоростные показатели, особенно в местах тревожных выходов, когда поворот камеры осуществляется с помощью тревожного сигнала.

В тех случаях, когда применение нескольких камер возможно с трудом, лучше использовать камеры с объективом «Рыбий глаз» (FishEye). Их корпус в чем-то схож с купольными камерами, однако данные модели меньше в габаритах и более плоские. По способу установки удобны как для стены, так и для потолка. Примечательны тем, что угол обзора достигает 180 градусов по каждой оси. Исходя из места монтажа, необходимо обращать внимание при выборе на разрешение камеры. При установке на отдалении до 4 м подойдут модели разрешением 2 Мп, если расстояние выше 4 метров, следует рассматривать модели с более высоким разрешением, не менее 4МП.

Существует еще одна разновидность камер — модульные. В данном случае камера поставляется без объектива и выполнена в стандартном прямоугольном корпусе, объектив выбирается самостоятельно. Такое решение популярно для торговых центров и больших объектов.

Напомним, что, прежде чем устанавливать видеонаблюдение, убедитесь в правомерности своих намерений. Об этом совсем недавно на Клубе вышел материал, где мы объясняем, как поставить видеонаблюдение и не поссориться с законодательством (или соседями).

club.dns-shop.ru

виды камер + нюансы выбора

Системы видеонаблюдения прочно закрепились в нашей повседневности. Сейчас трудно представить без них не только крупное предприятие, но и небольшой магазин, офис. Путем обустройства системы видеонаблюдения мы защищаем от нежелательных посещений и свои дома.

Задумываясь о приобретении такогоо оборудования, приходится сталкиваться с массой вопросов. Какая видеосистема лучше, что обозначают ее характеристики, как выбрать подходящую модель, возможна ли самостоятельная установка камер видеонаблюдения и их подключение? Во всем этом поможет разобраться наш подробный обзор.

Содержание статьи:

Виды камер видеонаблюдения

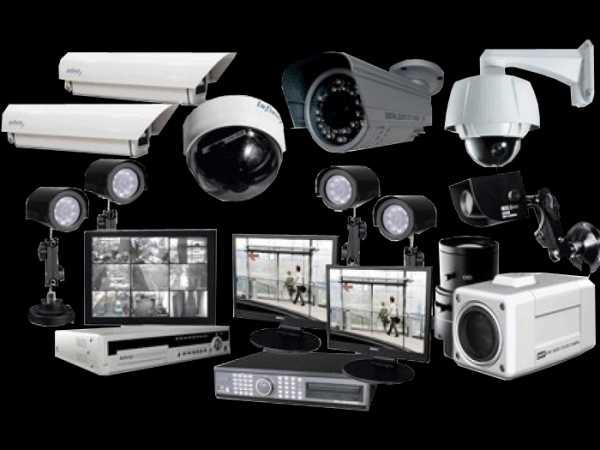

В этом сегменте рынка присутствует различные типы камер. Отличаются они друг от друга принципом работы, конструкцией, техническими характеристиками.

По принципу действия выделяют две большие группы приборов:

• аналоговые;
• цифровые.

Визуально их трудно отличить, но если знать некоторые нюансы, то вы их никогда не перепутаете.

Видеонаблюдение необходимо, чтобы иметь полное представление о том, что происходит за дверью или забором вашего дома. Тем самым вы сможете своевременно выявить то, что потенциально угрожает вашей безопасности и соответственно отреагировать

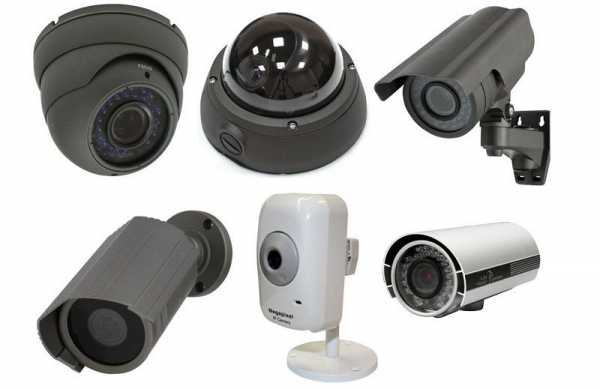

Исходя из конструктивных особенностей и места установки, наиболее популярными являются следующие виды:

1. Классические или корпусные. Устанавливают их в основном снаружи при условии оснащения термокожухом.
2. Купольные. Чаще всего устанавливают на потолок внутри помещения, но можно использовать и для наружной установки.
3. Поворотные. Такой прибор пользователь, находящийся за пультом, может развернуть, увеличить изображение. Система удобна, когда нужно моментально реагировать на ситуацию.
4. Панорамные. Обеспечивают максимальный обзор, сводя к минимуму присутствие «мертвых» зон. Если необходимо, картинку можно разбить на отдельные фрагменты.

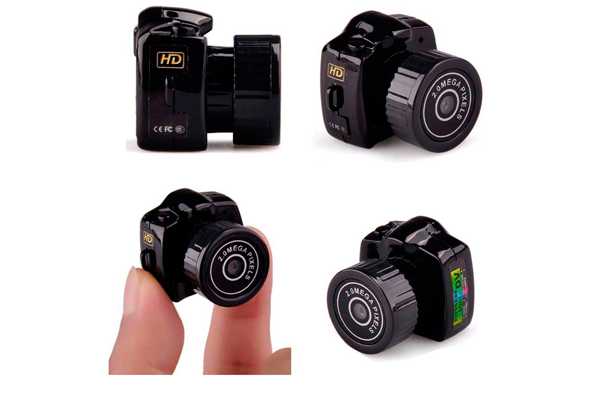

5. Мини-камеры. Незаменимы при необходимости скрытого наблюдения.

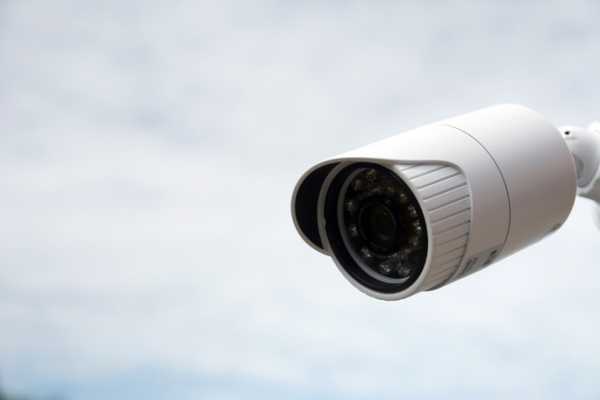

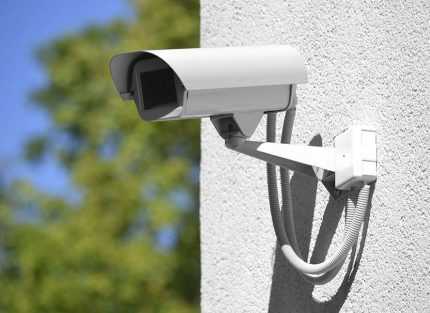

Стритовые камеры (street — улица) присутствуют как на больших, так и малых объектах. Важными характеристиками для них являются удаленность от объекта, геометрия обзора, разрешение картинки.

Обычно эти модели оснащают ИК-подсветкой, корпусом, защищающим от внешних воздействий. Важно, чтобы существовала возможность настраивать отдельные параметры автоматически.

Наружная камера, установленная вблизи платежного терминала либо банкомата, должна быть оснащена антивандальным корпусом и противоударным стеклом, которое не смогут разбить злоумышленники

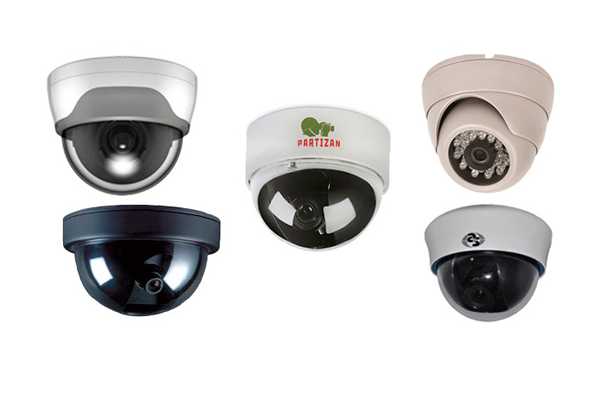

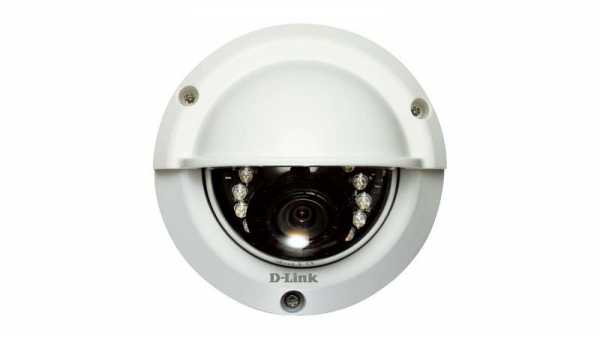

Купольные камеры устанавливают в офисах, торговых центрах, учреждениях как учебных, так и медицинских, в магазинах. Прибор представляет собой полукруглую сферу небольших размеров.

Устройство имеет угол обзора в пределах от 60 до 100⁰. Бывают они черно-белыми и цветными, с подсвечиванием и без него. Они компактны, имеют слабую реакцию на помехи, съемку могут выполнять как в дневное, так и в ночное время.

Купольные поворотные камеры применяют для охраны больших территорий. Вращение их происходит посредством ptz-механизма. Привести камеру в действие можно даже удаленно. Картинку можно не только повернуть, но и масштабировать.

Установка такой камеры допустима и в помещении. Высокий уровень защищенности этого оборудования позволяет использовать его в сложных погодных условиях, в атомной и химической промышленности.

Поворотные камеры обладают большим углом обзора, хорошим качеством изображения, высоким классом защищенности. Можно назвать только один недостаток — высокая цена

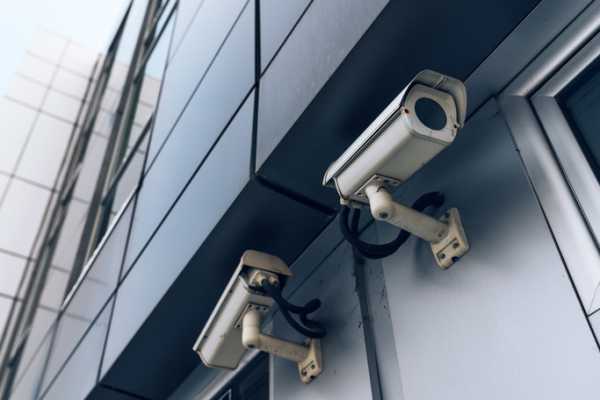

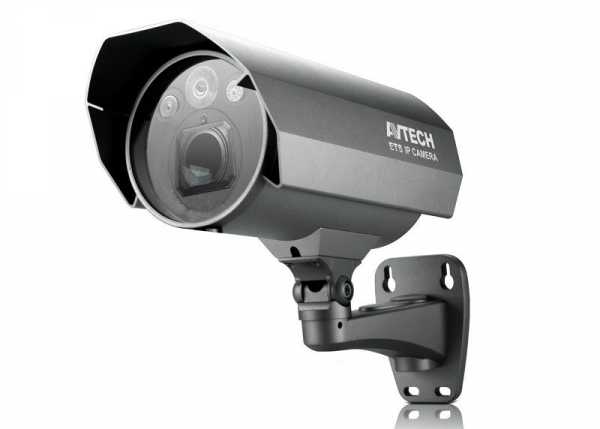

Корпусные камеры. Их популярность небольшая – они не очень удобны из-за того, что нужно самостоятельно компоновать их объективом и кронштейном.

В основном монтируют их снаружи, а если внутри, то только в таких специфических местах, как, например, банковская касса. Изображение выдает такая камера качественное, дальность передачи сигнала довольно большая, объектив можно менять в зависимости от расстояния к объекту.

Мини-камеры могут питаться от аккумулятора, есть модели как проводные, так и беспроводные. Записывают они на мобильное устройство через GSM модуль или на карту памяти. Обладают повышенным классом защиты и хорошими техническими характеристиками.

№1 — цифровые камеры и их характеристики

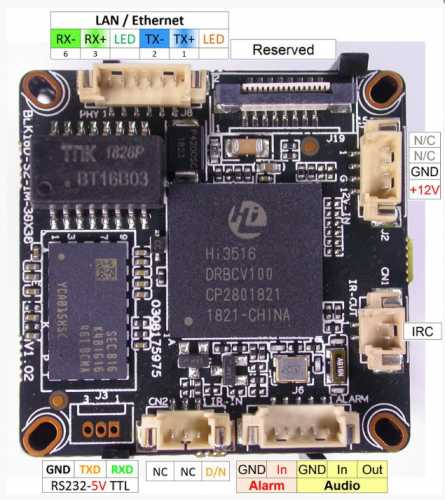

Цифровая или IP-камера снимает сигнал в цифровом виде и в таком же виде передает его к потребителю через компьютерную сеть.

Внешне такая камера отличается от остальных только разъемом. Если в приборах аналоговых это BNC — коаксиальный радиочастотный разъем, то IP-камера оснащена разъемом под витую пару — RJ-45.

Осуществляется подключение такой камеры видеонаблюдения к компьютеру, но здесь следует учесть, что строить всю систему наблюдения на базе домашнего компьютера не стоит.

Он не рассчитан на беспрерывную работу 24/7 и очень быстро выйдет со строя, особенно если в систему включены несколько камер. Для жесткого диска это может оказаться слишком большой нагрузкой.

Лучше сразу приобрести видеорегистратор, хотя многие IP-камеры являются самостоятельным устройством и имеют индивидуальный web интерфейс.

Есть камеры с разъемом под флешку или со слотом для sd-карты, где можно архивировать записи. В этом случае потребность в видеорегистраторе отпадает.

В IP камере видеосигнал проходит процедуру кодирования и сжатия. Для этого необходимы немалые аппаратные мощности. Нагрузку увеличивает и взаимодействие видеокамеры с сетью. Всеми этими факторами объясняется высокая цена прибора

Большое преимущество цифровых видеокамер в том, что находясь хоть на другом конце света, вы сможете наблюдать за тем, что происходит в вашем офисе или дома через монитор ноутбука или мобильный смартфон.

Камеры, созданные на основе IP-технологий, отличаются друг от друга конструкцией корпусов.

IP-камеры можно подключать к облачным хранилищам, с их участием можно создать масштабную систему видеонаблюдения и включить в нее большое количество устройств.

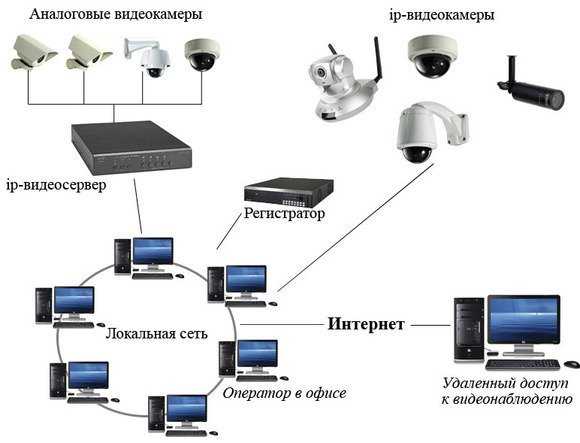

Если необходим удаленный доступ к IP-камере, нужно предусмотреть в системе точку входа в интернет в виде маршрутизатора или Wi-Fi-роутера

Благодаря неуязвимой системе авторизации и надежной кодировке данных, обеспечивается гарантировано высокая степень безопасности для пользователей.

Также эти приборы обладают большим интеграционным потенциалом. Можно с одного устройства удаленно управлять видеонаблюдением, освещением, противопожарной системой.

Видеозапись с цифровой IP имеет высокое разрешение, что позволяет без размытостей видеть мелкие детали, одежду, лицо человека.

Аналоговые камеры такой четкой картинки не дают, по ней трудно идентифицировать увиденное. Объясняется это тем, что аналоговый видеосигнал формируется при помощи системы чередования ТВЛ.

В камерах цифрового типа чередование линий путем использования технологии последовательной развертки убирается. Четко фиксирует IP-камера и быстро движущиеся объекты.

№2 — особенности аналоговых камер

Аналоговую камеру можно легко распознать, посмотрев в описание. Если там есть три английских буквы NVL — это камера аналоговая.

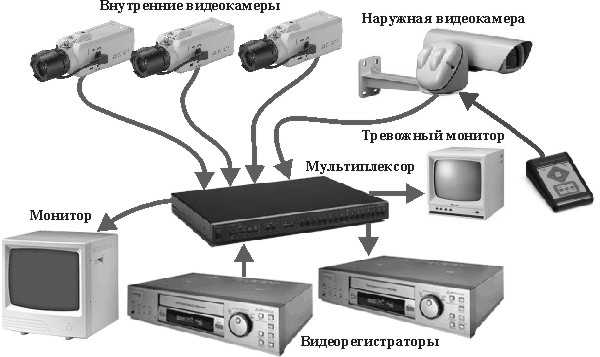

Формат этот самый простой — в схеме присутствует камера, а к ней подведены два проводника. По одному из них поступает питание, по другому — снимается сигнал. Картинка на выходе получается не очень хорошего качества.

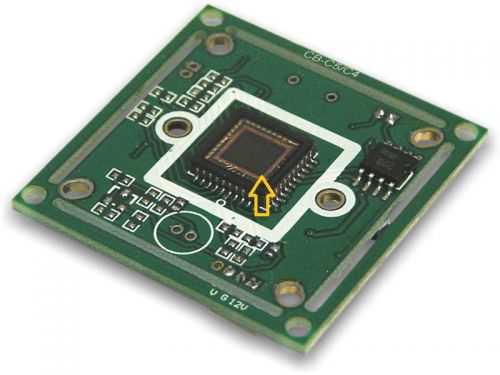

Изображение с аналоговой камеры, попадающее на матрицу, трансформируется в аналоговый сигнал и через коаксиальный кабель поступает на записывающее устройство

Предел разрешающих способностей аналоговых камер для видеонаблюдения 720 х 576 пикселей, что в несколько раз ниже, чем в современных цифровых камер.

Называют такие камеры, способные передать изображение только на небольшое расстояние, просто аналоговыми или CVBS. К таким устаревшим стандартам относятся устройства VGA, D1, 960Н.

№3 — новые стандарты или HD-камеры

По тому же принципу, что простая аналоговая камера устроена HD-камера, только это уже более совершенный вид, в котором соединены воедино три основных формата: TVI, AHD, CVI. Это прорыв в аналоговом видеонаблюдении.

Они могут передавать изображение с разрешением:

• 0,4 МП — 722*576;
• 1 МП — 1280*720;
• 2 МП — 1920*1080;
• 3 МП — 2048*1536;
• 5 МП — 2560*1920.

Качество их сравнимо с камерами IP. Новейшее оборудование способно передать максимальную четкость картинки, заснятой на объекте.

Механизм получения изображения можно вкратце описать так:

1. После прохода через объектив, изображение сосредотачивается на ПЗС матрице.
2. Световая энергия преобразуется в электрический заряд.
3. Происходит конвертация электрических зарядов в сигнал аналогового типа.
4. По кабелю сигнал передается к приемному устройству.

Здесь не происходит преобразование электрического сигнала в двоичный код, он приходит к записывающему устройству неизмененным. Это и отличает аналоговые камеры от цифровых.

Процесс наблюдения это значительно упрощает, необходимость обработки на компьютере отпадает.

Из этого фото можно сделать выводы об уровне информативности изображения от самых простых аналоговых камер и камер технологии AHD

Если соединить видеокамеру аналоговую с цифровым преобразователем, появится возможность принимать сигнал с нескольких камер.

Приобретая любую камеру из категории AHD, HD-CVI, HD-TVI следует знать, что все они между собой несовместимы, поскольку выпускают их разные фирмы. Покупая камеру определенного стандарта, нужно подбирать к ней видеорегистратор, поддерживающий этот же стандарт.

Приборы HD-SDI стандартизованы, поэтому со всеми видеорегистраторами они совместимы. IP-камеры стандартизованы Международной межотраслевой организацией ON VIF.

Эта организация занимается стандартизацией оборудования и IP- камер в том числе. Также они разрабатывают спецификации к ним. Видеокамеры одной спецификации совместимы.

Правила выбора камер видеонаблюдения

В условиях обилия предложений на рынке, решить какую камеру выбрать сложно. Прежде всего, нужно определиться со стандартом, оценив ряд параметров.

Функциональность. Если нужна картинка высокого качества, важно наличие интеллектуальных опций — выявление движения, обнаружение присутствия, высокая детализация тогда приобретать нужно IP- камеру.

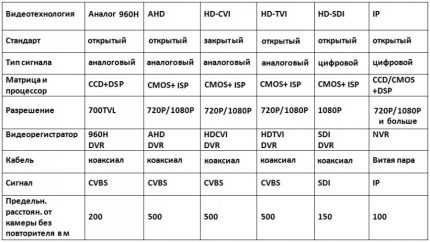

В таблице для сравнения сведены популярные видеотехнологии, которые применяют в приборах видеонаблюдения. Все они отличаются разной сложностью установки. Самая высокая у IP стандарта (+)

Еще такой нюанс: хотя есть камеры, работающие автономно, включать их большое количество в систему нельзя — оптимально не более четырех штук. В противном случае лучше использовать вариант с видеорегистратором.

Разрешение. С переходом аналоговых камер на HD-формат этот параметр приблизился к характеристикам IP-камер. Этот стандарт применим на любых объектах, но все же мелкие детали можно и не рассмотреть.

В пользу их выбора склоняет цена, но функциональность их ниже и к ним обязательно нужен видеорегистратор.

Место монтажа. Если нужно установить систему видеонаблюдения снаружи, то камеры должны обладать соответствующими характеристиками. Для внутренней установки хорошо подойдут купольные камеры без дополнительной защиты.

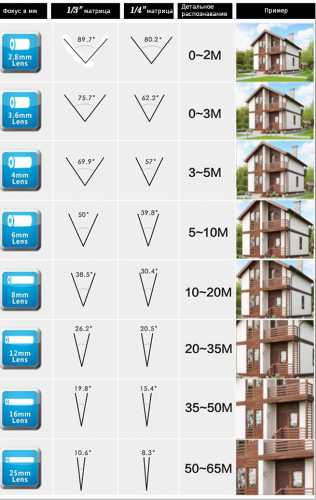

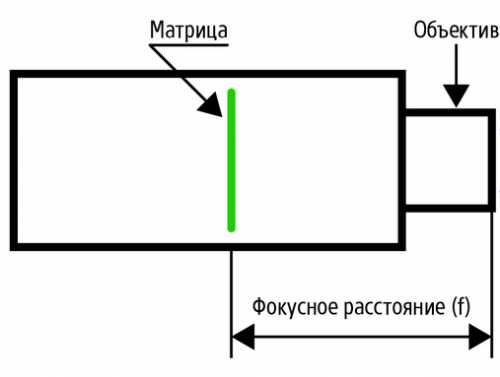

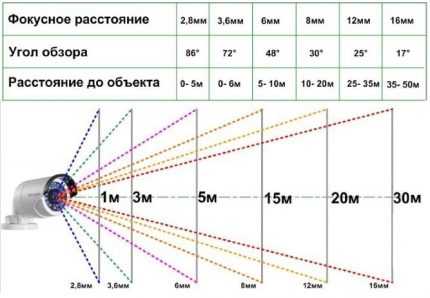

Угол обзора объектива и фокусное расстояние. Широкоугольный короткофокусный объектив — удачное решение для коттеджа, офиса.

Длиннофокусный объектив и максимум 45-градусный угол обзора — хороший вариант для входа в дом или для контроля удаленного объекта, когда в приоритете четкая детализация.

Количество охватываемого пространства прямо пропорционально углу обзора. Чем этот параметр меньше, тем выше детализация, если под видеонаблюдением находится небольшой участок (+)

Есть камеры, оснащенные объективом, имеющим определенный фокусный диапазон, колеблющийся в пределах 2,8 – 12 мм. Называют такие приборы «вариофокальными».

Исходя из потребностей, можно настраивать угол обзора самостоятельно. Стоимость таких камер значительно выше, чем приборов, оснащенных объективом со стабильным фокусным расстоянием.

Некоторые потребители, покупая камеру, ориентируются на число мегапикселей. Это не совсем верно. Очень часто трудно увидеть большую разницу в качестве изображения с IP-камеры с 2 и 8 МП. Зато стоимость отличается значительно.

Светочувствительность. Этот параметр имеет большое значение при выборе камеры для круглосуточного наблюдения. Это минимальный порог освещенности, при котором камера может функционировать.

Чем выше этот параметр, тем четче картинка, полученная в сумерках и ночью. Последние модели практически все имеют ИК подсветку, поэтому видеонаблюдение эффективно даже, когда полностью темно.

Учитывая эти обстоятельства, нужно обязательно смотреть, на какие условия освещенности рассчитана камера.Перед этим нужно измерить люксметром этот параметр в месте, где предполагается монтаж видеокамеры. Если в перспективе устройство будет работать круглосуточно, светочувствительность должна быть минимум 0,01 люкс.

Поскольку освещенность в течение суток не может быть стабильной, необходимо убедиться, что в конструкции камеры присутствует автоматическое регулирование отверстия диафрагмы. Такие устройства способны поддерживать стабильный световой поток, попадающий на матрицу.

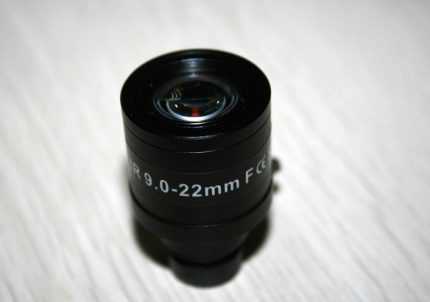

Вариофокальный объектив представляет из себя единую оптическую систему. Ее элементы по отношению друг к другу перемещаются. За счет этого фокусное расстояние и масштаб картинки плавно изменяются

Более качественными являются камеры с поддержкой WDR. Даже во многих камерах эконом-класса поддерживается эта функция, позволяющая выдавать изображение без глубоких теней и слишком ярких участков.

Разница только в том, что дорогие камеры оснащают подлинными WDR, а бюджетные — «аналогами».

Если видеонаблюдение должно не прекращаться ни днем, ни ночью, а информация из камеры должна быть максимально подробной, нужна модель с режимом «день–ночь». Как только наступает ночь, она переходит в монохромный режим автоматом. Цветную картинку ИК фильтр обеспечить не может.

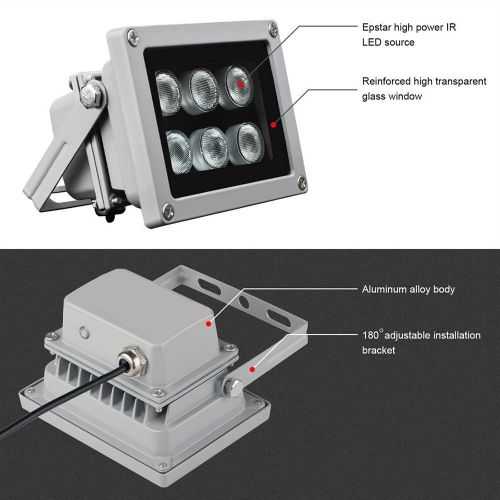

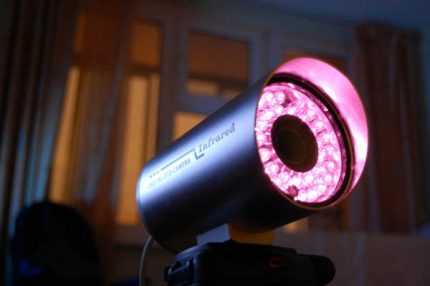

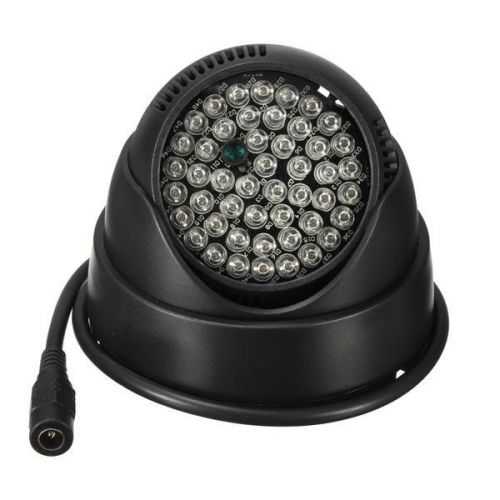

Наличие подсветки. Камера, которая будет работать ночью, обязательно должна иметь инфракрасную подсветку. Ключевой параметр ИК подсветки — дальность действия. Для помещения достаточно 10 – 20 м, на улице — более 20 м.

ИК подсветка глазу человека практически не видна, поэтому не выдает местоположение камеры. Энергопотребление прибора при наличии этой функции увеличивается

Последние модели камер оснащены адаптивной подсветкой. Ее роль — регулировка мощности в зависимости от местоположения объектов, расположенных вблизи камеры.

Самостоятельный монтаж системы

Собираясь увеличить безопасность своего жилья путем , вы можете выбрать два пути осуществления этой идеи: обратиться к специалистам или заняться монтажом камер видеонаблюдения самостоятельно.

Первый способ довольно затратный, а второй — вполне осуществимый, если вы знакомы с современной техникой, а дрель для вас — привычный инструмент.

Этап #1 — планирование и схемы видеонаблюдения

С самого начала необходимо определиться с местом установки, количеством камер и их задачей. Если у вас частный дом или дача, то наблюдением должны быть охвачены не только внутренние помещения, но и придомовая территория.

В квартире камеры чаще всего устанавливают с целью контроля обстановки во время отсутствия хозяев. Желательно иметь их в жилых комнатах, особенно в местах, где хранятся какие-то ценности. Стоит подумать и об установке камеры на входе в квартиру.

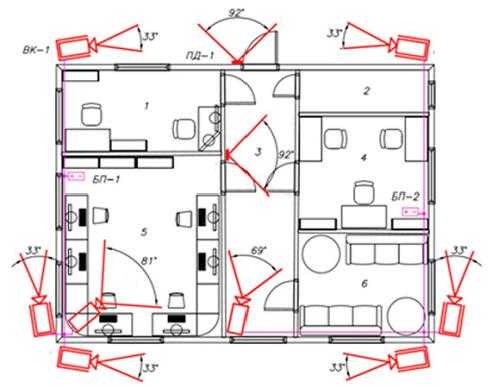

Определившись с общими вопросами, приступают к разработке схемы. Места предполагаемой прокладки проводов выбирают таким образом, чтобы они не пересекались с существующей линией питания.

Она может стать помехой для видеосигнала, если расстояние до нее будет менее одного метра. Обезопасит от помех и защита в виде металлического рукава, в него заводят провода и заземляют.

Система видеосъемки позволит наблюдать за посторонними лицами, больными и детьми в ваше отсутствие. Если вдруг проникнут злоумышленники, все события будут зафиксированы, что поможет правоохранителям оперативней раскрыть преступление

Следующим шагом будет определение угла обзора. В зависимости от целей его можно настроить так, чтобы видны были мелкие детали или же увеличить захват, жертвуя при этом подробностями.

Далее, следует продумать, где разместить видеорегистратор и монитор. Учитывая конфиденциальность, доступ к ним нужно ограничить. Хорошо, если найдется отдельное закрытое помещение или хотя бы шкаф.

Этап #2 — монтаж системы

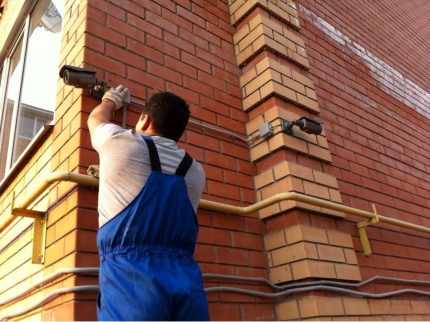

Начинают с установки собственно видеокамер. Внутри их размещают под потолком. Главное, чтобы они находились вблизи розеток. Снаружи устройства видеонаблюдения располагают так, чтобы их невозможно было сорвать.

Монтаж камеры состоит из нескольких операций:

• демонтируют монтажный кожух;
• прикладывают его к заранее выбранному месту и делают разметку через крепежные отверстия;
• берут перфоратор и сверлят стену или потолок, после чего вставляют дюбели;
• прикладывают кожух, совмещая монтажные отверстия на нем с просверленными на прикрепляемой плоскости;
• вкручивают саморезы и дополняют корпус объективом;
• задают угол обзора прибора.

Специалисты не рекомендуют устанавливать приборы видеонаблюдения слишком высоко. Четкое изображение можно получить, если камера будет удалена от земли не больше, чем на 4 м. Чтобы не засветить картинку, нельзя располагать камеру напротив солнца.

Если нужна ночная съемка, необходима ИК-подсветка. Если ее нет, придется монтировать еще и освещение дополнительно, поэтому лучше учесть этот момент при покупке камеры

Кроме крепления саморезами, существуют и другие варианты: присоски, липучки. Первый способ крепления видеоприборов все же считается самым надежным.

Этап #3 — правильно подключаем видеокамеру

Видов подключения всего два: к источнику питания и к устройству, принимающему информацию.

К питанию. Поскольку в каждой камере присутствует адаптер, через который подается пониженное напряжение, то его вилку просто подключают к розетке. Штекер, находящийся на другом конце, вставляют в камеру. Для этого есть специальное гнездо на тыльной части кожуха камеры.

К принимающему устройству. Для второго варианта подключения необходимо, чтобы был провод, оснащенный разъемами BNC -RG6. На видеоприборе для него предусмотрен выход (output), а вход (input) на приемнике.

Беспроводную камеру подключить еще проще. Диск с программой, как правило, включают в комплект камеры. Остается только установить его на компьютер.

Далее, подключают роутер посредством wi-fi, затем собственно камеру. Ее подсоединяют к сети и, используя , соединяют с роутером.

Следующий шаг — настройка параметров сети в самой программе. Для этого вводят ключ и другие данные и отключают сетевой провод. После перезагрузки камера самостоятельно соединится с роутером. Теперь картинка, передаваемая камерой, станет доступной.

Видеокамеры могут являться элементом интеллектуальной системы “умный дом”, осуществляющей управление за разным оборудованием в помещении. Подробнее об устройстве и возможностях такого комплекса читайте в .

Выводы и полезное видео по теме

Чтобы вам проще было разобраться с тонкостями монтажа оборудования и его подключения, предлагаем посмотреть следующий видеоролик, где подробно освещены эти вопросы:

Главное условие правильного выбора видеокамеры — ее соответствие условиям, где она будет применена. Даже если выбранное оборудование окажется далеко недешевым, а на его установку придется потратить много сил, безопасность вашего дома того стоит.

Если же имеются сомнения в собственных силах, тогда лучшим вариантом станет обращение в организацию/компанию, специализирующуюся на монтаже систем видеонаблюдения, в том числе камер и прочего оборудования.

Выбираете камеры видеонаблюдения для частного дома? Или есть опыт монтажа и применения такого оборудования? Пожалуйста, оставляйте комментарии к статье, задавайте вопросы и участвуйте в обсуждениях. Форма для связи расположена ниже.

sovet-ingenera.com

классификация систем и базовые характеристики оборудования

Системы видеонаблюдения уже давно стали обыденностью для большинства людей. На камеры, установленные на улицах, офисах, супермаркетах, подъездах, уже мало кто обращает внимание. Более того, у многих людей они установлены в доме или квартире. И причина такого широкого распространения систем видеонаблюдения проста – их высокая эффективность, как в плане обеспечения безопасности, так и контроля за происходящим.

Существует широкий спектр сложных камер безопасности, которые можно комбинировать и сопоставлять, чтобы создать систему видеонаблюдения в соответствии с конкретными потребностями в безопасности дома, офиса, склада или любого другого объекта.

Достижения в области аналогового, цифрового видео и беспроводной технологии сделали полноцветные, полноразмерные и высококачественные видеоизображения стандартными среди поставщиков систем безопасности. Есть возможность установить полное видеонаблюдение по всему дому или любому другому объекту, выбирая из различных типов камер безопасности, предназначенных для обеспечения внутреннего или наружного просмотра, в хорошо освещенных условиях или когда требуется ночное видение, и даже дистанционный контроль, когда можно управлять системой со смартфона, планшета или ноутбука.

Именно предназначения систем видеонаблюдения, на ровне с их техническими характеристиками определяют разнообразие камер выбора на рынке.

Классификация по типу оборудования

Системы видеонаблюдения появились как 100-процентно аналоговые и постепенно преобразуются в цифровые. Сегодняшние видеосистемы, использующие сетевые камеры и ПК (персональный компьютер) для видеозаписи в полностью цифровой системе, прошли долгий путь от ранних аналоговых камер, которые были подключены к видеомагнитофону.

Между полностью аналоговыми и полностью цифровыми системами существует несколько решений, которые частично являются цифровыми, то есть системами, которые включают как цифровые, так и аналоговые устройства. Это привело к некоторой путанице в индустрии видеонаблюдения сегодня, поскольку некоторые говорят о «цифровой» системе, чтобы означает наличие аналоговых камер, которые подключаются к цифровому видеорегистратору (DVR), тогда как другие используют этот термин для описания сетевой видеосистемы с сетью камер. Хотя в обеих системах есть цифровые компоненты, существуют некоторые очень важные различия между каждой из них.

Аналоговые системы

Условно, существует три основных технологии передачи и декодировки аналогового сигнала с камер видеонаблюдения:

AHD – прежде всего – это технология с открытой лицензией, что означает, что любой производитель оборудования вправе совершенно бесплатно ее интегрировать со своими продуктами. У этой технологии большой потенциал, ввиду ее открытости, однако, пока она не получает должную поддержку от независимых разработчиков.

HD-CVI – лицензионная технология, принадлежащая компании Dahua, которая постоянно модернизирует ее в соответствии с требованием развивающегося рынка. Естественно, такое оборудование стоит дороже, в сравнении с первым вариантом.

HD-TVI – стандарт, аналогичный HD-CVI, не часто использующийся обособленно. Но, созданный на его основе Turbo HD, принадлежащий Hikvision, получил достаточно широкую известность. Компания постоянно его развивает, как программную, так и аппаратную его части.

На базе видеомагнитофона

Традиционная аналоговая система видеонаблюдения включает использование аналоговых камер, подключенных к видеомагнитофону для записи видео. Видеомагнитофон использовал кассеты того же типа, что и для домашнего просмотра фильмов. Каждая камера нуждалась в собственном коаксиальном кабеле для работы, идущего до видеомагнитофона. Видео не было сжато, и при записи с полной частотой кадров одна лента длилась максимум восемь часов.

В конце концов, так называемый режим временной задержки был включен в видеомагнитофоны, чтобы сделать ленту дольше. Режим временной задержки включал запись каждого второго, четвертого, восьмого или шестнадцатого изображений.

Именно так в индустрии видеонаблюдения появились такие характеристики, как 15 кадров в секунду (кадров в секунду), 7,5 кадров в секунду, 3,75 кадра в секунду и 1,875 кадра в секунду.

В еще более крупных системах мультиплексоры стали обычным явлением. Мультиплексор объединил видеосигналы от нескольких камер в мультиплексированный видеосигнал. Это позволило записать еще больше камер, часто на одном устройстве. Мультиплексор также позволял отображать выбранные камеры на определенные мониторы просмотра в диспетчерской. Тем не менее, все оборудование и все сигналы были аналоговыми. Чтобы контролировать видео, аналоговые мониторы подключаются к видеомагнитофону, квадранту или мультиплексору.

На базе DVR

К середине 1990-х годов индустрия видеонаблюдения увидела свою первую цифровую революцию с введением DVR. DVR со своими жесткими дисками заменил видеомагнитофон в качестве носителя записи. Видео было оцифровано, а затем сжато для хранения как можно большего количества записи.

С ранними DVR пространство на жестком диске было ограничено, поэтому длительность записи была ограничена или использовалась более низкая частота кадров. Из-за ограничений на жестком диске многие производители разработали собственные алгоритмы сжатия. Хотя они, возможно, хорошо работали, конечные пользователи были привязаны к инструментам одного производителя, когда приходилось переигрывать видео. Поскольку стоимость жесткого диска значительно сократилась за эти годы, и стандартные алгоритмы сжатия, такие как MPEG-4, стали доступными и широко принятыми, большинство производителей отказались от собственного сжатия в пользу стандартов – в интересах конечных пользователей.

Большинство видеорегистраторов имели несколько видеовходов, обычно 4, 16 или 32, что означало, что они также включали в себя функциональность мультиплексора.

Следовательно, DVR заменили мультиплексор, а также видеомагнитофон и тем самым уменьшили количество компонентов в системе видеонаблюдения.

Внедрение системы DVR обеспечило следующие основные преимущества:

• Отсутствие кассет.
• Постоянное качество записи.
• Возможность быстрого поиска записанного видео.

Ранние DVR использовали аналоговые мониторы, такие как телевизоры для показа видео. Однако, поскольку DVR сделал доступным цифровое видео, стало возможным сетевое и передачу цифрового видео на большие расстояния. Эта функция была сначала решена путем подключения телефонного модема к последовательному порту на DVR.

Позднее телефонный модем был встроен в DVR. Хотя возможность контролировать видео удаленно с помощью ПК была большой выгодой, фактическая функциональность не была чрезвычайно полезна, потому что пропускная способность, доступная для телефонных модемов, была слишком низкой, часто в диапазоне от 10 до 50 кбит / с. Это означало очень низкую частоту кадров, низкое разрешение или сжатое видео, что сделало видео более или менее бесполезным.

Цифровые системы

На базе видеорегистратора

В конечном итоге DVR были оснащены портом Ethernet для подключения к сети. Это привело к появлению сетевых видеорегистраторов на рынке и позволило появится удаленному видеомониторингу с использованием ПК. Некоторым системам требуется специальный клиент Windows для мониторинга видео, тогда как другие используют стандартный веб-браузер; последний делает удаленный мониторинг более гибким.

• Сетевая система DVR обеспечивает следующие преимущества:
• Удаленный мониторинг видео через ПК.
• Удаленное управление системой.

Защита вирусов стала сложной задачей для систем видео мониторинга на базе ПК.

Несмотря на то, что видеорегистратор часто являлся программой на базе Windows, проприетарный интерфейс не позволял антивирусной защиты корректно функционировать.

На основе кодировщика видео

Первый шаг в сетевую видеосистему, основанную на открытой платформе, пришел с введением видеокодера, который также часто называют видеосервером.

Видеокодер подключается к аналоговым камерам оцифровывает и сжимает видео. Затем он отправляет видео через IP-сеть через сетевой коммутатор на ПК-сервер, на котором выполняется программное обеспечение для управления видео для мониторинга и записи. Это настоящая сетевая видеосистема, потому что видео последовательно передается по IP-сети. По существу, задачи, ранее выполняемые DVR, теперь разделены – с оцифровкой и сжатием, выполняемыми видеокодером и записью на ПК-сервере, – таким образом, обеспечивая лучшую масштабируемость.

Сетевая видеосистема с видеокодером имеет следующие преимущества:

• Использование стандартного сетевого и компьютерного оборудования для видеозаписи и управления.
• Масштабируемость пошаговая, по одной камере за раз.
• Возможность записи с сайта.
• Система легко расширяется за счет включения сетевых камер.

NVR и гибридные видеорегистраторы

Альтернативы открытой платформе (на базе ПК с установленным программным обеспечением для управления видео) также возможны при наличии различных типов сетевых видеорегистраторов и гибридных проигрывателей. NVR или гибридный DVR – это запатентованная аппаратная коробка с предустановленным программным обеспечением для управления видео с видеокодеров или сетевых камер.

NVR управляет только сетевыми видеовходами, тогда как гибридный DVR может обрабатывать как сетевое видео, так и аналоговые входы параллельно.

Преимущество использования NVR или гибридного DVR – это простота установки, поскольку функции записи и управления видео доступны в одном устройстве – подобно DVR. NVR или гибридное решение DVR популярны в небольших системах с 4 до 16 камерами.

Сетевые видеосистемы на базе IP-протокола

Сетевая камера, также обычно называемая IP-камерой, является, как ее называют, камерой с IP-сетевым подключением. В сетевой видеосистеме видео передается по сети IP через коммутаторы и записывается на ПК-сервер с установленным программным обеспечением для управления видео. Это представляет собой настоящую сетевую видеосистему. Система полностью цифровая, поскольку аналоговые компоненты не используются.

Одним из самых больших преимуществ сетевой камеры является то, что после записи изображений они оцифровываются один раз внутри камеры и остаются цифровыми по всей системе, что обеспечивает высокое и неизменное качество изображения. Это не относится к аналоговым камерам. Хотя большинство аналоговых камер сегодня называют «цифровыми», у них есть аналоговый выход, и это может привести к некоторой путанице.

Аналоговые камеры делают оцифровку захваченных изображений для обеспечения улучшающих изображение функций. Однако эти изображения затем преобразуются обратно в аналоговое видео. Важно знать, что при каждом преобразовании от аналогового к цифровому или от цифрового к аналоговому, существует некоторая потеря качества видео. Кроме того, аналоговые сигналы ухудшаются при транспортировке по длинным кабелям и с течением времени, если они хранятся на ленте. Поэтому видео идеально должно быть оцифровано один раз и оставаться цифровым во всей системе.

Преимущество использования сети на основе IP заключается в том, что можно использовать сеть не только для транспортировки видео.

IP-сети предоставляют возможность нескольким сетевым камерам использовать один и тот же физический кабель.

Кроме того, сеть может передавать питание сетевым камерам и информации на выходы и входные контакты камер. Он также может выполнять двухстороннюю передачу аудио, а также команды панорамирования, наклона и масштабирования, если камера обладает этой функциональностью. Кроме того, IP-сеть позволяет удаленно настраивать сетевые камеры и позволяет передавать видео и другие данные по сети, чтобы достичь практически любого местоположения без ухудшения качества.

В целом, сеть обеспечивает чрезвычайно гибкую и экономичную среду для всех коммуникаций в сети видеонаблюдения. Масштабируемость сетевого видео позволяет создавать системы видеонаблюдения с сотнями или даже тысячами камер.

Сетевая видеосистема с сетевой камерой обеспечивает следующие преимущества:

• Возможность использования высококачественных (мегапиксельных) камер.
• Постоянное качество изображения, независимо от расстояния.
• Возможность использования Power over Ethernet и функций беспроводной связи.
• Полный доступ к функциям, таким как панорамирование, наклон и масштабирование; аудио и цифровые входы и выходы по IP, вместе с видео.
• Настройки камеры и настройки системы по IP-адресу.
• Полная гибкость и масштабируемость.

Классификация камер видеонаблюдения по типам

Камеры видеонаблюдения могут устанавливаться в различных местах, как на улицах, где они подвержены атмосферному влиянию, так и внутри помещений, где поддерживается постоянная влажность и температура. Также важным аспектом является и обзор, в зависимости от поставленных задач, а также возможная необходимость антивандальной защиты или скрытой установки. Ниже рассмотрим основные типы камер видеонаблюдения.

Наружное ВН

Наружные видеокамеры, как правило, устанавливаются с целью мониторинга и контроля территории, а также оживленных трасс и городских улиц. Они очень важны не только с точки зрения захвата видео потенциальных преступников, чтобы помочь правоохранительным органам, но и с точки зрения предотвращения преступности. Статистика преступлений показывает, что чем более очевидными и высокотехнологичными являются системы камер, тем меньше совершается преступлений.

Важными факторами наружной камеры являются то, что она должна быть устойчивой к атмосферным воздействиям и включать ночное видение даже в хорошо освещенных областях. Это гарантирует, что отключение освещения не делает камеру бесполезной. Установка должна гарантировать, что широкая область будет закрыта и что камера не будет легко доступна с земли. Существуют также антивандальные видеокамеры, с повышенным уровнем защиты от физических воздействий.

Внутреннее ВН

Камеры, устанавливаемые внутри помещения не должны быть устойчивыми к атмосферным воздействиям, а это значит, что они могут быть значительно меньше и проще в установке с гораздо меньшими ограничениями. Для использования внутри помещений более всего подходит камера, обеспечивающая очень широкий угол обзора.

Производители современных систем видеонаблюдения предлагают камеры с обзором в 360 градусов.

Также, часто устанавливают направленные камеры, для контроля за коридорами или лестничными пролетами. Внутренние камеры устанавливаются повсеместно. Сложно себе представить современный офис, банк, супермаркет или даже маленький магазин, без внутренних систем видеонаблюдения. Это помогает не только минимизировать риски воровства, но и, в значительной мере, получить контроль над действиями персонала, для дальнейшего разрешения возможных спорных моментов.

Скрытые камеры-шпионы

Некоторые из лучших типов систем наблюдения также позволяют установить скрытые камеры-шпионы. Часто это необходимо, например, когда факты воровства повторяются на регулярной основе и есть необходимость незаметно вычислить преступника. Не все кражи со взломом очевидны, и такие скрытые камеры могут иметь большое значение для того, чтобы поймать преступников в процессе воровства.

Скрытые камеры, как правило, очень маленькие и беспроводные, чтобы обеспечить установку в очень незаметных местах. Они часто замаскированы под повседневные предметы.

Еще несколько важных аспектов

В зависимости от предназначения и места установки камеры видеонаблюдения, такие их свойства могут оказаться весьма важными:

Камеры с датчиками движения. Камера с детектором движения объединяет датчик движения с камерой, активируя ее только, когда в поле зрения появляется движущийся объект. Это не только избавляет от бесчисленных часов записи и огромных объёмов места для хранения видеоматериалов, но также добавляет дополнительный уровень защиты, предупреждая, когда он воспринимает подозрительную активность.

Регулируемые камеры. Для максимального контроля и покрытия система может включать в себя настраиваемые камеры видеонаблюдения. Эти камеры могут быть запрограммированы для автоматического переключения, чтобы захватить более широкое поле зрения, чем стационарные камеры системы безопасности. Что еще лучше, большинство из них предлагают дистанционное управление панорамированием, наклоном и масштабированием, чтобы дать возможность действительно осмотреть окрестности и сосредоточиться на том, что наиболее важно именно в данный момент.

Камеры с системой безопасности. Защитные камеры составляют лишь половину уравнения видео наблюдения. Чтобы по-настоящему интегрировать каналы камеры безопасности в полноценную систему, поставщики предлагают несколько типов устройств, которые предоставляют гибкие функции просмотра и записи. Если к системе подключено несколько камер, есть выбор переключения между каналами или с помощью видеоразветвителя для одновременного просмотра нескольких каналов. Добавление дубликатора в систему позволяет нескольким пользователям контролировать каналы камеры в любой момент времени.

Полезное видео

Смотрите ролик в котором подробно рассказывается о видах систем видеонаблюдения о том, какую технологию подобрать для своих нужд.

Итог

Современные системы видеонаблюдения могут быть как аналоговыми, смешанными или полностью цифровыми. Важным параметром при выборе является и конечная стоимость всей системы, которая, естественно ниже у первых вариантов, а также количество камер и сложность видеосистемы, в целом.

Также, при выборе камер стоит обращать внимание и на место размещения камеры – улица или помещение, а также на дополнительные возможности, такие как ночное видение или датчик движения. В любом случае, каждая система подбирается индивидуально, в зависимости от конечных целей и возможностей потребителя.

---

Поделиться новостью в соцсетях



svs.guru

Типы камер видеонаблюдения: купольные, корпусные и модульные

Просмотров: 1 289

При помощи средств внутреннего и наружного мониторинга охранных зон можно кардинально улучшить показатели обеспечения безопасности офиса, магазина, квартиры, предприятия. Используя различные виды камер видеонаблюдения, легко решить, как среднестатистические, так и специальные задачи.

Чтобы добиться оптимального соотношения вложенных средств и полученной функциональности — стоит подходить к выбору конкретных устройств для получения изображения внимательно и вдумчиво.

Виды камер видеонаблюдения

Перед походом в магазин — стоит тщательно продумать задачи, стоящие перед будущей системой мониторинга.

Необходимо не менее внимательно проанализировать, какие типы камер видеонаблюдения будут удобны в конкретных условиях эксплуатации. Например, обеспечат быстрый монтаж и легкую прокладку линий связи.

Камеры отличаются множеством параметров, выступающими ключевыми для конкретного потребителя.

Это могут быть геометрические размеры, допустимый температурный диапазон использования, степень защиты от воды и пыли, характер монтажа, возможность изменения положения, дистанционное управление и многое другое.

Конструкция

Корпус считается главным классификационным критерием деления.

Типы видеокамер для видеонаблюдения легко разделить именно по такой черте инженерного исполнения.

К примеру, устройство может обладать:

1. свойствами вандалостойкости, выполненное в прочном металлическом корпусе;
2. отличной защитой от дождя, обледенения;
3. максимальной компактностью;
4. определенным характером направленности и зоной обзора.

Конструктивно камеры отличаются не только материалом и свойствами оболочки, но и формируемыми защитным кожухом особенностями ограничения обзорной зоны.

Одновременно инженеры, занятые решением специфических задач, могут быть заинтересованы и в покупке камер, выполненных в бескорпусном варианте.

Корпусные

Корпусные виды видеокамер для видеонаблюдения — самый обширный сегмент предложений на рынке.

Устройства делятся как по базовому набору условий эксплуатации, так и другим особенностям.

В частности, можно купить модели:

• для установки в помещениях;
• для размещения на открытом воздухе;
• направленного типа, так называемые пушки;
• с широким углом обзора;
• в антивандальном корпусе;
• в специальном исполнении, внутри корпуса размещается система подогрева для работы при экстремально низких температурах;
• с защитой от воды и пыли разного класса;
• с системой компенсации ударных и вибрационных воздействий;
• имеющие системы удаленного управления положением и фокусировкой.

Какую именно модель приобрести — зависит от поставленных перед устройством задач. Разновидности камер видеонаблюдения могут варьироваться по углу обзора, характеристикам формируемой картинки, протоколам передачи и многим другим параметрам.

Купольные

Купольная камера прекрасно смотрится в офисе. В отличие от классической корпусной — невозможно при взгляде на устройство однозначно определить примерное направление обзора и угол зрения. Полусфера хорошо смотрится в интерьере, вписываясь практически в любую обстановку.

Купольные камеры видеонаблюдения

Купольные камеры делятся на два крупных сегмента:

1. с дискретной установкой положения. У таких устройств с помощью сервопривода удаленным управлением можно изменить направление обзора, у сложных моделей — варьировать фокусировку;
2. с высокоскоростным поворотным механизмом. Такие купольные камеры называют устройствами кругового или панорамного обзора. Поворачиваясь с большой скоростью на 360 градусов и изменяя угол зрения по вертикали — модели данного класса способны формировать очень качественную картинку, охватывающую весь объем помещения.

Оборудование купольного типа может использоваться не только для мониторинга происходящего в определенной зоне ответственности. Благодаря наличию поворотного устройства — данный класс камер очень успешен при решении задач слежения за движущимся объектом. Множество производителей предлагают весьма эффективные программные инструменты для такой функциональности.

Миниатюрные

Задача миниатюрных камер достаточно проста: быть незаметными, обеспечивая максимально скрытую установку или — занимать как можно меньше места при монтаже внутри механизмов или приборов.

К самому знакомому среднестатистическому пользователю сегменту рынка подобных устройств относятся видеоглазки. Такая миниатюрная камера легко устанавливается в дверном полотне или монтируется в стене.

Миниатюрная камера видеонаблюдения

Для крайне маленьких устройств — виды камер видеонаблюдения и их характеристика просто не поддаются быстрому перечислению.

В приборах для скрытого слежения применяется специальный объектив класса игольное ушко, имеющий диаметр менее миллиметра.

Камеры выполняются в цилиндрических, прямоугольных, полусферических корпусах. Выбор оптимальной модели при этом зависит, прежде всего, от поставленной перед ней задачи.

Модульные

Модульная камера — настоящая находка для инженера. Грубо говоря, это не имеющая ничего лишнего аппаратная реализация конкретной системы.

Устройство не имеет корпуса, кронштейнов, интерфейсов. Это печатная плата, оптический сенсор, объектив, в зависимости от класса модели — сервоприводы фокусировки, световые фильтры.

Производители данного сегмента продукции, снабжают свои изделия подробнейшими инструкциями касательно цоколевки для подачи напряжения, чтения сигналов, передачи импульсов управления.

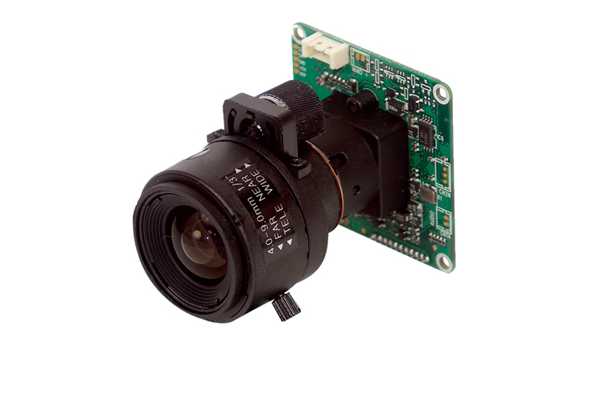

Камера видеонаблюдения модульного типа

Стоимость камер данного класса — минимальна. Поэтому они пользуются большой популярностью у конструкторов и инженеров, разрабатывающих технические решения, в которые, собственно, и встраивается модуль получения видеосигнала.

Особо стоит отметить еще одно достоинство: используя одни и те же продукты, можно создать сразу несколько аппаратных реализаций изделия с их участием, с разным уровнем функциональности.



Поворотные

Поворотная камера — это устройство, прежде всего, для разнопланового наблюдения в пределах охранной площади.

Такие камеры снабжены системами сервоприводов, получают сигналы удаленного управления и позволяют:

• варьировать направление обзора, изменяя положение по вертикали и горизонтали;
• менять угол зрения путем варьирования фокуса оптической системы.

Наибольшей полезностью поворотная камера будет обладать, например, при мониторинге торгового зала. Она одновременно способна охватить большую площадь, а при необходимости нацелиться на конкретный объект и при помощи зума, изменения фокусировки — показать его крупно, во всех деталях.

Цветопередача

Со стороны пользователя — классификация камер видеонаблюдения состоит из двух типов устройств: формирующих черно-белую и цветную картинки.

На практике аппаратная реализация и передаваемый цветовой охват могут быть различными.

Черно-белая и цветная картинка камеры видеонаблюдения

В частности:

1. цветные камеры могут оперировать данными в RGB охвате (практически все цифровые решения) или обрабатывать Lab colors (часть аналоговых моделей), что обеспечивает не только больший набор оттенков, но и улучшенную четкость и резкость изображения;
2. устройства могут работать только в черно-белом формате, при этом чувствительность сенсора, а значит и качество картинки — растет на 30-50%;
3. камеры, способные обеспечивать оба режима, при ярком дневном свете формируя цветной видеопоток, а ночью, при включенной инфракрасной подсветке — черно-белую картину.

Практика использования отдельных вариантов инженерных решений однозначно свидетельствует: при наблюдении человеком — цветные камеры популярнее.

Можно быстро идентифицировать объекты по характеристикам отдельных деталей, например, цвету машины, одежды, кожи. Но для различных программных обработок (чтение номерных знаков, штрих-кодов, отслеживание движения) — гораздо большей результативностью отличаются черно-белые изображения.

Способ обработки данных

Выбор оптимальной схемы обработки и передачи камерой напрямую отвечает за конечную стоимость закупки необходимого для организации системы видеонаблюдения оборудования.

Сегодня на розничном рынке можно приобрести устройства:

• с цифровым форматом передачи сигнала. Такие камеры — самый большой сегмент изделий, интересных массовому потребителю. Они имеют в составе аппаратного решения блок преобразования сигнала (данных оптического сенсора) в один или несколько общепринятых цифровых форматов. При этом обеспечивается легкость взаимодействия с компьютерными системами, множество вариантов подключения, в том числе — для удаленного доступа к видеопотоку и управления;
• с аналоговой трансляцией данных. В этом сегменте множество подтипов устройств. Использование самого популярного формата передачи AHD позволяет камерам транслировать по одному кабелю качественную картинку, а также звук и сигналы удаленного управления. Другие протоколы (CVBS, TVI, CVI) — относятся к постепенно теряющим распространенность сегментам изделий от отдельных брендов.

От выбранного типа обработки и передачи зависит минимальный набор оборудования. К примеру, цифровым камерам не нужны вспомогательные преобразователи.

Цифровая камера видеонаблюдения Ross-F180-PIR и камера AHD HiWatch-Ds-T207

Данные с них можно напрямую получать, обрабатывать и хранить в компьютерных системах. Такие устройства дороже не цифровых решений.

Аналоговые камеры дешевле. Однако для получения видеопотока, пригодного для дальнейшей обработки и хранения, понадобятся промежуточные преобразователи: видеорегистраторы.

Проводные и беспроводные

Камеры могут передавать данные как по кабельной линии, так и при помощи беспроводных протоколов.

Выбор модели с конкретными функциональными особенностями зависит от поставленной задачи и будущих условий эксплуатации.

Стоит особо отметить, что для любого класса устройства (аналогового или цифрового) могут предлагаться возможности работы в том или ином режиме.

Категории используемых механизмов можно описать кратким списком:

1. передача по коаксиальному или комбинированному кабелю характерна для аналоговых камер;
2. трансляция по витой паре — самая часто встречающаяся характеристика цифровых устройств;
3. использование WiFi доступно для множества современных моделей любого типа, могут применяться внешние подключаемые модули;
4. подключение по USB отличается удобством взаимодействия с компьютерной техникой;
5. для трансфера видеопотока может использоваться 3G, 4G сеть мобильных операторов связи.

Каждый тип передачи данных имеет свои достоинства и недостатки. В частности — коаксиальный кабель дешев, доступна прокладка линий до 500 м, а цифровые камеры, использующие витую пару, ограничены дальностью в 100 м.

Проводная камера видеонаблюдения JK-915A и беспроводная ZT-830

Аналогично, 5 м USB (без промежуточных усилителей) недостаточно даже для внутрикомнатного наблюдения, а сигналы WiFi, 3G, 4G могут быть заглушены мощным генератором помех.

Поэтому функционал камеры в области передачи сигнала должен тщательно анализироваться на соответствие будущим условиям эксплуатации. Рекомендуется приобретать модели, способные работать в нескольких схемах трансляции.

Другие функциональные особенности

Современные камеры могут предложить множество полезных функций.

Это, к примеру, программные детекторы движения, возможность транслировать, хранить данные в интернет (облачные сервисы), работа с сигналами внешних датчиков, системами визуального и звукового аварийного обеспечения. Для того, чтобы сделать оптимальную покупку — нужно тщательно анализировать будущие условия эксплуатации.

Есть некоторые критически необходимые элементы функционального оснащения, от наличия которых зависит эффективность того или иного устройства на своем рабочем месте.

Для камер ночного наблюдения — важно иметь инфракрасный фильтр, который обеспечит не только отличную картинку при малом освещении, но и отсутствие лишних шумов при ярком дневном свете.

Отдельные модели могут выбираться по собственному набору функциональных особенностей. К примеру, наличию внешней антенны для формирования устойчивого канала связи в плохих условиях передачи.

Заключение

Тщательно изучить весь спектр особенностей, разновидностей, форматов предлагаемых на современном рынке камер видеонаблюдения — практически нереально.

Но знание основных особенностей позволит построить систему мониторинга с оптимальными вложениями и отличным функциональным набором, полностью удовлетворяющую потребности своего владельца.

Видео: Виды камер видеонаблюдения

bezopasnostin.ru

Виды камер видеонаблюдения и их характеристики

---

	Уличные камеры видеонаблюдения Уличные камеры видеонаблюдения предназначены для установки вне помещений. Имеют влагозащиту и расширенный температурный диапазон, позволяющий их всепогодное и круглогодичное использование.
	Купольные камеры видеонаблюдения Купольные камеры видеонаблюдения предназначены, как правило, для установки внутри помещения, имеют характерную форму корпуса в виде полусферы, либо по типу «шар в стакане».
	Корпусные камеры видеонаблюдения Корпусные камеры видеонаблюдения, как правило, не комплектуются объективом и кронштейном, они приобретаются отдельно, позволяя подобрать их под конкретную задачу. При монтаже данной камеры в гермокожух можно использовать ее для установки на улице. В настоящее время данный тип камер используется довольно редко.
	Миниатюрные (малогабаритные) камеры видеонаблюдения Миниатюрные камеры видеонаблюдения имеют компактный корпус в виде цилиндра или квадрата. Объектив и кронштейн, как правило, идет в комплекте. Используются для монтажа внутри помещений.
	Модульные камеры видеонаблюдения Модульные камеры видеонаблюдения они же бескорпусные характеризуются отсутствием корпуса, что позволяет их применять в различных конструкциях для решения специфических задач, либо используя их для установки в гермокожух.
	Поворотные (купольные) камеры видеонаблюдения Поворотные камеры видеонаблюдения, они же PTZ-видеокамеры — это видеокамеры имеющие моторизованный привод для дистанционного изменения направления положения видеокамеры. Движение происходит в двух осях, вертикальной и горизонтальной. Также камеры обычно оснащены моторизованным ZOOM объективом, позволяющим менять фокусное расстояние (приближение-удаление). Применяются как правило для наблюдения за большими открытыми пространствами.



Камеры наблюдения по цветопередаче изображения

По цветопередаче камеры видеонаблюдения подразделяются на черно-белые и цветные.

Из названия понятно, что черно-белые камеры — это устройства, передающие изображение в черно-белом цвете. Установка таких камер видеонаблюдения идеально подходит при формировании эффективной системы видеонаблюдения бюджетного варианта. Кроме того, черно-белые камеры отличаются от цветных камер не только низкой ценой. Достоинством черно-белых камер является так же то, что на жестких дисках ваших серверов может храниться информации на 30% больше, чем у цветных, а разрешение изображения, измеряемое в телевизионных линиях, у таких камер в большинстве своем выше, чем у цветных.

Цветные видеокамеры, так же как и черно-белые, могут использоваться в целях охраны различных объектов. Но цветные камеры, кроме того, еще удобно использовать для мониторинга работы персонала. Обычно руководители предприятий пользуются возможностью контролировать своих подчиненных дистанционно и выводят изображение с цветных камер видеонаблюдения себе на монитор компьютера.

Видеокамеры день/ночь зачастую позволяют снимать как в цветном режиме, так и в чёрно-белом, используя при этом в тёмное время суток ИК-подсветку. Эта камера видеонаблюдения в зависимости от уровня освещенности снимает либо в цвете, либо в черно-белом режиме. Чувствительность матрицы видеокамеры измеряется в люксах. Чем ниже величина люксов, тем лучше будет работать камера наблюдения в темное время суток.

Классификация камер видеонаблюдения по цветопередаче изображения далеко не единственная. Приняв решение, какая камера больше подходит для видеонаблюдения за вашим объектом (цветная или черно-белая), следует выбрать камеру по ее функциональным особенностям.

Камеры видеонаблюдения по функциональным особенностям

Видеонаблюдение можно вести открыто или с помощью скрытой камеры. Такие камеры производятся специально для того, чтоб объект наблюдения не видел, что его снимают.

Скрытую камеру можно замаскировать, поместив в какой-нибудь предмет, например, в книгу или портфель. Выпускают также совсем миниатюрные видеокамеры, объективы которых не превышают размера спичечной головки. Объективы таких видеокамер называются — «пинхол» (pinhole), что в переводе с английского обозначает «булавка в отверстии». Устанавливаются видеокамеры с пинхолом прямо в стену таким образом, что на поверхности виден только объектив. При установке камеры скрытого наблюдения следует помнить, что в соответствии с российским законодательством тайное наблюдение за объектом скрытой камерой — незаконно.

Объектив камеры видеонаблюдения может быть направлен в одну точку, либо, если у камеры есть поворотный механизм, менять угол обзора. Так называемые поворотные камеры могут практически не иметь «слепых» зон наблюдения за счет того, что автоматически, либо с пульта управления они умеют поворачивать объектив и фиксировать происходящее вокруг камер. Эти устройства удобно использовать, контролируя большие площади, например, автостоянки или супермаркеты. Поворотная функция позволит уменьшить количество камер видеонаблюдения на объекте, не уменьшив при этом площадь обзора. Практически все поворотные камеры обладают функцией приближения снимаемого видео, которой можно воспользоваться в случае, если возникнет необходимость рассмотреть происходящее в деталях. Многие поворотные камеры также можно запрограммировать на какую-то определенную последовательность поворота объектива, указав в настройках периодичность и угол разворота.

Кроме вышеописанных видов камер, обладающих различными функциями, существуют также модульные видеокамеры. Это мини камеры, которые состоят из электронной платы и оптического объектива. Как правило, на данный вид камер требуется приобретение специальных защитных чехлов, кожухов, корпусов для избежания возможного загрязнения.

Камеры видеонаблюдения по месту расположения устройства

Камеры можно разделить на устройства, используемые для внутреннего наблюдения и для наружного.

Уличные камеры видеонаблюдения имеют свою специфику. Так как эти камеры могут быть подвержены резким изменениям погодных условий, они комплектуются термокожухами. Кроме того, кожухи уличных камер обеспечивают защиту от пыли и влаги. Если, например, на камере указана степень защиты IP-66, то первая цифра в этом обозначении говорит о пыленепроницаемости, а вторая — о влагозащищенности.

Камеры видеонаблюдения по внешней форме

Внешне камеры также могут значительно отличаться друг от друга. Один из наиболее интересных примеров такого различия — это купольные и стандартные камеры видеонаблюдения.

Купольная камера наблюдения представляет собой камеру, заключенную в стеклянный тонированный купол, который скрывает от посторонних глаз, в какую сторону в данный момент направлен объектив. Крепится купольная камера к потолку как правило в центре помещения для обеспечения обзора на 360 градусов.

Самая обычная стандартная камера видеонаблюдения выглядит как прямоугольное устройство с объективом. Посмотрев на такую камеру, всегда можно определить, что попадает в ее поле зрения.

Видео камеры наблюдения по способу обработки данных

Все вышеописанные камеры являются аналоговыми. Это значит, что запись, которая ведется такой камерой, оцифровывается не сразу. Сигнал с видео камеры передается на видеорегистратор или другое записывающее устройство, где и осуществляется оцифровка видеозаписи. И только после этого появляется возможность записать готовый видеопоток на жесткий диск.

В настоящее время все большую популярность получают сетевые, или IP камеры. Эти камеры самостоятельно проводят оцифровку полученного сигнала. Такая характеристика дает возможность отправлять полученные видеозаписи с помощью Интернета на любой заданный адрес без необходимости предварительной передачи данных на видеосервер. Конечно, такая функция сетевых камер влечет за собой расходование части необходимого предприятию интернет-трафика, поэтому при использовании данного вида камер необходимо будет потратить время на оптимизацию используемого сетевого ресурса.

Кроме вышеописанных видео камер наблюдения, существуют еще и фальшкамеры, или муляжи камер. Муляж видеокамеры используется для создания видимости видеонаблюдения на объекте и выполняют функцию только психологического воздействия на объект.

Этот краткий обзор характеристик камер видеонаблюдения об основных разновидностях камер. Если же у вас возникли вопросы по поводу видов камер, а так же выбора и монтажа прочих комплектующих системы видеонаблюдения, вы всегда можете связаться со специалистами нашей компании по телефону (495) 363-28-26 и получить консультацию, либо отправить возникшие вопросы по электронной почте [email protected]



---

Расчёт угла обзора видеокамеры

Соотношение сторон матрицы:	4:3	16:9
Формат матрицы видеокамеры:	1/2″1/3″1/4″
Фокусное расстояние объектива (мм):	2,452,82,963,63,74,04,96,08,012,016,036,072,0



www.videomodul.ru

Подробное описание процесса выбора камеры наружного видеонаблюдения

В данной статье постараемся кратко, просто и наглядно объяснить особенности выбора камер видеонаблюдения по различным параметрам, а также дадим советы, на что стоит обратить внимание при выборе, покупке и даже установке системы видеонаблюдения

Корпус видеокамер

Видеокамеры в подавляющем количестве случаев имеют 2 формы корпуса – цилиндрическая и купольная. Купольная камера устанавливается только на потолок! Это связано с ограниченной возможностью настройки поворота видеокамера из-за габаритов платформы, на которой она крепится.

В некоторых случаях опытные специалисты всё же ставят купольную камеру на стену, предварительно рассчитав угол обзора. Но если Вы планируете делать это самостоятельно, то будьте аккуратны.

Цилиндрическая камера имеет явные преимущества в настройке направления обзора:

Если стоит задача установить антивандальную наружную камеру, лучше выбирать всё же купольную в металлическом корпусе, а не цилиндрическую, потому что при ударе по цилиндрической камере её просто отвернут в другую сторону, а она перестанет выполнять свою функцию.

Теперь обсудим степень защиты видеокамер от внешней среды. Для уличных камер IP 66 и IP 67 достаточно. Видеокамера с IP66 – способна выдерживать струи воды, а IP67 – даже кратковременное погружение в воду.

Обычные камеры (не антивандальные и не влагостойкие) внешне могут выглядеть примерно также, только корпус будет пластиковый без дополнительных герметизирующих аксессуаров.

Угол обзора видеокамеры

Камеры видеонаблюдения стоит подбирать, имея на руках план офиса, производства,склада, квартиры, дома или участка:

На нем мы выбираем места, где будут устанавливаться камеры и определяем углы обзора, на которые они должны работать. На этом же этапе подбираем необходимое разрешение камеры 2-5-8 Мегапикселей (MP) — самые актуальные варианты на 2019-2020 года.

Сравнительная таблица углов обзора камер. Эта схема нужна, чтобы не ошибиться с картинкой, которую мы получим на экране. Параметр «Детальное распознавание» приведён для видеокамер с разрешением 2 МП.

При широком угле обзора мы видим всю картину и не только людей, но и то, что происходит на улице в целом, при узком угле обзора мы имеем более четкое изображение лиц, вплоть до распознавания, но то, что происходит перед ними и слева и справа от камеры остается за кадром.

Приведём пример и наглядно покажем, в чем разница между обнаружением, распознаванием и идентификацией:

Что такое фокусное расстояние и с чем его едят:

Угол обзора зависит от двух параметров – размера матрицы камеры и фокусного расстояния. Чем больше размер матрицы, тем более качественное изображение мы получаем (стоит обратить внимание на этот параметр при выборе камеры видеонаблюдения). Необходимо отметить, в большинстве камер на сегодняшний день используются матрицы с так называемой «обратной засветкой» это наиболее продвинутая технология, которая позволяет избежать потерь при получении изображения. Технологию мы описывать не будем, просто следует знать, что термин «обратная засветка» это плюс в карму камере, которую вы покупаете. Все современные матрицы Sony обладают этой технологией.

Запомнить надо одно — чем больше угол обзора, тем больше охват территории, но хуже распознавание лиц, номеров или других деталей, и наоборот.

Также как видно из общего плана в начале статьи, чтобы избежать слепых зон, камеры обычно располагают навстречу друг другу по периметру здания или помещения, ведь у камеры нет «глаз на затылке». Высота размещения камеры и угол наклона камеры тоже играют немаловажную роль.

Горизонтальный угол обзора — наша видимая область по горизонтали, чем она шире, тем больше объектов попадает в наше поле зрения, но распознавание деталей хуже.

Вертикальный угол обзора — видимая область по вертикали, чем он больше, тем дальше мы видим, но меньше объектов различаем поблизости от камеры.

Камеры с вариофокальными объективами, позволяют изменять угол обзора камеры, либо вручную, либо автоматически через терминал наблюдения, но подобные камеры имеют весьма узкий круг применения, больше для профессионального видеонаблюдения.

Вывод, исходя из углов обзора, мы определяемся и в количестве устанавливаемых камер, ведь для нас главное, чтобы не было слепых зон, чтобы камеры получали полный обзор всего пространства, которое нас интересует в первую очередь. Поэтому камеры обычно направляют друг на друга, чтобы перекрыть те «слепые» зоны, которые находятся позади или по бокам от камер.

Процессор видеокамеры

Современная видеокамера это почти как компьютер, в котором есть свой процессор, отвечающий за скорость работы камеры и обработки изображения. От разрешения камеры и мощности процессора камеры зависит также еще один параметр – FPS (frame per second/количество кадров в секунду), знакомый многим по видеоиграм. Количество кадров в секунду имеет огромное значение для качества видео (отсутствия расплывчатости) и очень сильно влияет на временной разрыв между получением тревожного сигнала по видео и реакцией на него из-за нагрузки процессора (иногда реакция процессора достигает более 8-10 секунд). Чем больше разрешение, тем меньше FPS.

Чем мощнее процессор, установленный в камеру или в видеорегистратор, тем временной разрыв меньше, а качество изображения лучше. Например, при слабом процессоре правонарушитель проникает через забор на территорию, а система видеонаблюдения об этом начинает сигнализировать только спустя 10 секунд! Выбирайте камеры и регистраторы с мощными процессорами Hi-Silicon от Huawei, которые на сегодняшний день занимают одно из лидирующих мест при производстве мобильной электроники.

Какое количество кадров и при каком разрешении может работать видеокамера, можно посмотреть на сайте производителя процессоров: http://www.hisilicon.com/en/Products/ProductList/Camera

Зачем эта информация НЕ инженеру? Чтоб показать, что стоимость видеокамеры очень сильно зависит от процессора, матрицы и пр. И если производитель не указывает модели процессора и матрицы, которые используются в камере, то скорей всего это всё максимально дешевое… Частое явление, когда покупают недорогую камеру 5 МП, а на выходе имеют максимум 4 кадра в секунду с задержкой 10 секунд.

Рекомендации по темпу видеоввода (к/c — кадров в секунду):

• 4 к/c — Периметры, запасные выходы, кровля;
• 8 к/с — Автостоянка, коридоры, офисные помещения. обзорные камеры;
• 12 к/с — Ресепшн, холлы, прилегающие улицы, торговый зал;
• 25 к/с — Проходные предприятий, бизнес-центров, вокзалы, аэропорт.

Матрица видеокамеры

Матрица видеокамеры — это элемент, который переводит изображение в электронный вид.

Судя по отзывам основным стандартом в области видеонаблюдения являются матрицы SONY. Есть конечно другие очень неплохие матрицы например Panasonic (весьма недешевые), но в массовом ценовом сегменте матрицы SONY в соотношении цена качество пока наиболее популярны. Также в этом ценовом сегменте весьма популярны матрицы OmniVision и ON Semiconductor (Aptina). Также по наименованию матрицы возможно узнать для каких целей она наиболее всего приспособлена https://www.sony-semicon.co.jp/e/products/IS/security/product.html.

Сравнение двух камер с матрицами Exmor от Sony IMX323 и IMX 291 (с функцией Starvision) при ночном освещении:

Всё таки разница в матрицах есть, и ценник сильно отличается на камеры с разными матрицами!

AHD или IP видеонаблюдение

По способу проводного подключения различают два основных типа камер видеонаблюдения: AHD, IP.

AHD камеры содержат меньше цифровой «начинки», а значит дешевле. Основная задача электроники AHD камер перевести изображение из цифрового в аналоговый сигнал. Также камера производит обработку и настройку качества сигнала при помощи специальных встроенных фильтров. Подключаются AHD камеры при помощи коаксиального кабеля и не могут работать без видеорегистратора. Существует несколько стандартов AHD от разных производителей: AHD, CVI, TVI, — которые практически не отличаются по качеству, но имеют друг перед другом небольшие преимущества по расстоянию, на которое передается сигнал в том или ином формате.

AHD (CVI, TVI) камеры имеют два основных преимущества перед IP камерами:

• Низкая стоимость.

• Дальность передачи сигнала — в отличие от Ethernet кабеля, по которому передается информация от IP камер, коаксиальный кабель может передавать информацию без дополнительного оборудования на 300-500 метров без искажения. Передача информации по Ethernet кабелю ограничивается 90-100 метрами.

• Минимум задержки во время обработки сигнала. За счет простоты электронной начинки AHD камер, видеосигнал передается с минимальными задержками, что позволяет быстрее среагировать на тревожное событие. В IP камерах задержки передачи сигнала достаточно большие могут достигать от 3 до 10 секунд особенно на высоких разрешениях, хотя с улучшением качества оборудования проблемы с задержками становятся все менее актуальными.

• Простота настройки.

Коаксиальный разъем

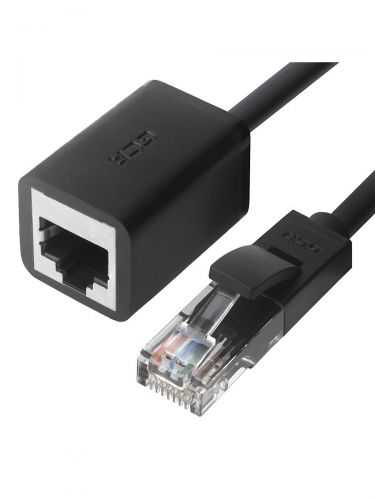

Ethernet разъемы RJ-45

IP камеры выигрывают по другим параметрам:

1. Простота прокладки сетей – Ethernet кабель более гибкий и тонкий, его легко прокладывать даже там, где уже сделан ремонт;

2. Возможность использования камер без регистратора через облачное хранилище;

3. Мощный блок обработки и настройки качества изображения;

4. Встроенные в камеру простейшие тревожные функции типа датчика движения и обнаружения предметов.

Выбирать AHD камеры стоит в том случае, если расстояние от камеры до терминала более 100 метров (хотя и для Ethernet кабеля есть активные удлинители, увеличивающие это расстояние). И тогда, когда требуется недорогое и простое в реализации решение.

IP камеры подойдут для использования опытными специалистами, в более дорогих решениях, в том числе со сложными структурами подключения к локальным и глобальным сетям, и соответственно там, где требуется более качественная обработка и постобработка видео, изображения.

Объём хранения данных и кодек сжатия видеопотока

Для пользователя видеорегистратора очень важно знать какой объем хранилища данных заполнится за определенный промежуток времени. Например, мы устанавливаем жесткий диск на 2Тб, имея 4 Full HD камеры и стандарт видеосжатия H.264 — чтобы узнать на сколько нам хватит жесткого диска при условии круглосуточной записи находим калькулятор, коих в интернете полно и видим, что при таких условиях в среднем нам хватит диска на 22 дня. Опять же если мы хотим, чтобы нам хватило диска на месяц, есть несколько решений:

1. Установить жесткий диск большей емкости;

2. Снизить качество записываемого видеопотока – уменьшить разрешение картинки или количество кадров в секунду. Или то и другое;

3. Переключить кодек видеосжатия на более современную версию, например, при подключении кодека видеосжатия H.265+, при тех же параметрах мы увеличим время записи на 2 Тб диск с 20 дней до 2-х месяцев.

Так что стоит обратить внимание на две вещи:

• Максимальный объем устанавливаемых жестких дисков.

• Поддержка современных стандартов видеосжатия (на сегодняшний день (2019 год) самый экономичный без потери качества — кодек H.265, h.265+ HEVC).

При этом надо не забывать, что и видеорегистратор, и видеокамеры должны одновременно поддерживать кодек H.265+ для его работы.

ИК подсветка камер наружного видеонаблюдения

ИК (инфракрасная) подсветка представляет собой источник освещения для работы камеры видеонаблюдения в темноте, в ночном режиме. Так как инфракрасное излучение работает в диапазоне не видном человеческому глазу, это позволяет избежать обнаружения камер видеонаблюдения в темноте. В последнее время даже источники ИК излучения закрывают темным стеклом, чтобы не спугнуть преступника в темноте красными точками. Выглядит это так, ИК подсветка или ИК прожектор включается в темноте и освещает все на расстоянии от 10 до 150 метров (в зависимости от модели). Человеческий глаз подсветку не видит, но для камеры это настоящий яркий луч света который освещает все вокруг будто днем.

Поколения ИК подсветки:

• Самая простая и самая недорогая ИК подсветка, состоящая из крупных светодиодов, как в обычных старых фонариках.



Мощность подобной подсветки регулируется количеством светодиодов. Обычно эта система работает автоматически, при помощи датчика освещенности, установленного на той же плате.
• Подсветка с современными SMD ИК светодиодами – те самые квадратики, которые в светодиодных лентах используются повсеместно. Здесь они немного покрупнее, но основное их преимущество, что энергии они потребляют меньше, и на занимаемой площади их можно установить намного больше.

• Так называемы LED массивы (IR LED Array) или IR Spot Light.

  Тут варианта два. Либо ставится один крупный массивный светодиод и сверху устанавливается усиливающая линза IR Spot Light. Либо ставится несколько маленьких SMD светодиодов и накрываются также усиливающей линзой. В любом случае подобную подсветку чаще всего используют для дальнобойных камер, от 60 метров и дальше, т.к. помимо мощности сигнала, на таком расстоянии необходим уже достаточно сфокусированный поток света.



• ИК прожекторы

Для сложных случаев, когда ИК подсветку камеры атакуют насекомые или животные, например, при расположении в лесу, используются ИК проекторы.

Их устанавливают отдельно, и подсвечивают ими необходимый периметр наблюдения.

На самом деле актуальная тема в сельской местности в летний период – постоянно насекомые облепляют видеокамеру.

Поэтому в бюджет такую функциональность стоит закладывать заранее.

Функции программного обеспечения

Отличное дополнение для современных камер — это наличие в камере или видеорегистраторе функции «охраны периметра», когда в несколько кликов выставляется охраняемая область, пересечение которой вызывает сигнал тревоги, или функция «детекции движения», которую, кстати, во многих моделях видеорегистратора можно использовать совместно с датчиками движения. Бывают также функции «отслеживания объектов» , «распознавания объектов» и многое другое. Также интересны бывают системы самозащиты камер видеонаблюдения. Например, злоумышленник закрывает камеру рукой, или заливает краской и камера поднимает тревогу — это срабатывает тревога по факту потери видеосигнала от камеры, или теряется связь с камерой (обрезан провод) в таком случае срабатывает сигнализация по случаю потери связи с камерой. Можно также настроить отслеживание конкретного предмета, если он исчезает из области «патрулирования» камеры опять же срабатывает сигнализация.

Мы описали базовые советы по выбору камеры видеонаблюдения, но постарались вместить большинство вопросов которые возникают в процессе знакомства с этой темой. Так что предлагаем задуматься и оценить свои силы, если речь всего об одной или двух камерах, для дачи или квартиры, возможно стоит действительно проникнуться «тематикой» видеонаблюдения и в конечном итоге просто закупиться необходимым оборудованием. Если же камер нужно много, и разговор идет о серьезной системе защиты от проникновения, с охраной периметра, системой распознавания, с установкой датчиков движения, или инфракрасных датчиков, вероятнее всего все таки следует обратиться к специалистам и заказать комплексный проект, в конечном итоге это выйдет дешевле, чем подбирать оборудование, не совсем понимая масштабов задачи.

mobilebooster.ru

No related posts.
