Соединение звездой и треугольником обмоток

Здравствуйте, уважаемые гости и посетители сайта «Заметки электрика».

В прошлой статье я рассказал Вам про применение асинхронного двигателя и его устройство, а также подробно познакомились с двумя разновидностями асинхронного двигателя.

Сегодня я расскажу Вам про соединение звездой и треугольником обмоток асинхронных двигателей, т.к. это один из распространенных вопросов, который мне задают на личную почту.

Вспомним вкратце принцип действия асинхронного двигателя. Питание такого двигателя осуществляется от сети трехфазного переменного напряжения. В статоре имеются 3 обмотки, которые сдвинуты относительно друг друга на 120 электрических градуса. Это сделано с целью создания вращающегося магнитного поля.

Обозначаются вывода обмоток статора асинхронных двигателей следующим образом:

С1, С2, С3 – начала обмоток, С4, С5, С6 – конец обмоток. Но сейчас все чаще применяется новая маркировка выводов по ГОСТу 26772-85. U1, V1, W1 — начала обмоток, U2, V2, W2 – конец обмоток.

Выводы фазных обмоток асинхронного двигателя выводятся на клеммник или колодку и располагаются таким образом, чтобы соединения звездой или треугольником было удобно выполнить без перекрещивания с помощью специальных перемычек.

Клеммник, его еще называют «борно», чаще всего устанавливается сверху, реже – сбоку. Некоторые клеммники можно разворачивать на 180 градусов, для удобства подводки питающих кабелей.

Всего  на клеммник может быть выведено 3 или 6 выводов фазных обмоток статора.

Разберем каждый случай отдельно.

Пример

Если в клеммник выведено 6 выводов обмоток статора, то асинхронный двигатель можно подключить в сеть на 2 разных уровня напряжения, отличающихся на величину в 1,73 раза (√3).

Для наглядности рассмотрим пример. Допустим, у нас имеется электродвигатель, на табличке которого указано напряжение 220/380 (В).

Что это значит?

А это значит, что если в сети уровень линейного напряжения составляет 380 (В), то обмотки статора необходимо соединить в схему звезды.



Соединение звездой

Соединение звездой фазных обмоток статора асинхронного двигателя выполняется следующим образом. Концы всех трех обмоток нужно соединить в одну точку с помощью специальной перемычки, о которой я говорил чуть выше. А на их начала подать трехфазное напряжение сети.

Из рисунка выше видно, что напряжение на фазной обмотке составляет 220 (В), а линейное напряжение между двумя фазными обмотками составляет 380 (В).

На клеммнике соединение звездой обмоток будет выглядеть следующим образом.

Соединение треугольником

Вернемся к нашему примеру.

Если в сети уровень линейного напряжения составляет 220 (В), то обмотки статора необходимо соединить в схему треугольника.

Соединение треугольником фазных обмоток статора асинхронного двигателя выполняется следующим образом.

  • конец обмотки фазы «А» C4 (U2) необходимо соединить с началом обмотки фазы «В» С2 (V1)
  • конец обмотки фазы «В» С5 (V2)  необходимо соединить с началом обмотки фазы «С» С3 (W1)
  • конец обмотки фазы «С» С6 (W2)  необходимо соединить с началом обмотки фазы «А» С1 (U1)

Места их соединения подключаются к соответствующим фазам питающего трехфазного напряжения.

Из рисунка видно, что при линейном напряжении сети 220 (В) напряжение на фазной обмотке составляет тоже 220 (В).

На клеммнике при соединении треугольником обмоток статора асинхронного двигателя специальные перемычки нужно установить следующим образом:

В нашем примере при соединении звездой и треугольником напряжение на каждой фазной обмотке асинхронного двигателя будет 220 (В).

Частный случай

Бывают ситуации, когда на клеммник асинхронного двигателя выведено всего 3 вывода, вместо 6. В этом случае соединение звездой или треугольником выполняется внутри двигателя на лобной (торцевой) его части.

Такой асинхронный двигатель можно включать в сеть только на одно напряжение, указанное на табличке с техническими данными.

В нашем примере обмотки статора асинхронного двигателя соединяются по схеме звезда и его можно включать в сеть напряжением 380 (В).

Выводы

В конце данной статьи про соединение звездой и треугольником сделаю вывод, основанный на опыте эксплуатации электродвигателей.

При соединении звездой обмоток асинхронного электродвигателя наблюдается более мягкий запуск и плавная его работа, а также возможность кратковременной перегрузки.

При соединении треугольником обмоток асинхронного электродвигателя происходит достижение его максимальной мощности, но во время пуска пусковые токи имеют большое значение. Также замечено, что при соединении треугольником двигатель больше нагревается (выявлено опытным путем с помощью тепловизора при одной и той же нагрузке).

В связи с вышесказанным, принято асинхронные двигатели средней  мощности и выше запускать по схеме звезда. При наборе номинальной частоты вращения в автоматическом режиме происходит переключение его на схему треугольника. Эту схему мы с Вами рассмотрим в ближайших статьях. Следите за обновлениями на сайте.

P.S. А что делать, когда вывода фазных обмоток асинхронного двигателя не про маркированы соответствующим образом? Об этом Вы узнаете в моей статье про определение начала и конца обмоток электродвигателя. Чтобы не пропустить выход новой статьи, то подпишитесь. Форма подписки расположена в конце статьи или в правом сайтбаре.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


zametkielectrika.ru

ЭЛЕКТРОДВИГАТЕЛИ

   В этой статье мы поговорим об электродвигателях, какие типы существуют, где применяются. Двигатели подразделяются, по типу питания, на двигатели как

переменного, так и постоянного тока. Из двигателей, рассчитанных на работу при переменном токе, наибольшее распространение получили двигатели с короткозамкнутым ротором.

Фото — двигатель с короткзамкнутым ротором

   Фото такого двигателя можно видеть на рисунке выше. Само название ротора, “короткозамкнутый”, появилось из-за того, что ротор такого двигателя, представляет собой подобие беличьего колеса.

Устройство ротора двигателя беличье колесо

   На следующем рисунке изображен такой двигатель в разрезе:

Двигатель с короткозамкнутым ротором в разрезе

   Существуют также двигатели для работы при переменном токе с фазным ротором, но такие двигатели получили меньшее распространение. Один из таких двигателей в разрезе можно видеть на рисунке ниже:

Двигатель с фазным ротором в разрезе

   В двигателях с фазным ротором для подведения питания к ротору пользуются контактными кольцами. Подключаются фазные обмотки через специальный пусковой реостат. Фото реостата небольшой мощности изображено на рисунке:

Фото пускового реостата

   Пусковые токи асинхронных электродвигателей в 5-7 раз превышают номинальные. Для охлаждения двигателей при работе служит крыльчатка, чем-то напоминающая с виду лопасти вентилятора. Она насаживается на вал двигателя с противоположной стороны (с заднего торца) и вращается вместе с валом двигателя. Создаваемый при вращении вала с крыльчаткой воздушный поток, по специальным горизонтально расположенным пазам, охлаждает двигатель во время работы.

Фото кожух и крыльчатка двигателя

   Крыльчатка, в целях безопасности, обычно закрывается металлическим кожухом, не препятствующим потокам воздуха. Обмотки трехфазного электродвигателя, (как впрочем трансформатора, генератора и любого другого трехфазного устройства имеющего обмотки) нельзя подключать непосредственно к трехфазной сети, напрямую. Обмотки между собой должны быть соединены в звезду либо треугольник.

Схемы подключения электродвигателей

Соединение обмоток звезда и треугольник

   На рисунке 1 соединение обмоток в звезду, на рисунке 2 в треугольник. Наверное, многие, кому доводилось видеть клеммную колодку двигателя, запомнили, что там выходит шесть концов к шести зажимам. У неподготовленного человека сразу возникает вопрос, почему шесть, ведь у нас только 3 фазы и с питания идет 3 провода? Дело в том, что к этим 6-ти зажимам подводятся начала и концы всех трех обмоток.

Клеммная колодка электродвигателя

   К каким выводам на клеммнике подходят начала и концы обмоток, знать в принципе необязательно, если у вас такой клеммник в коробке у двигателя, как на рисунке выше. Достаточно подать питание на выводы обозначенные как L1, L2, L3. Если же кому то будет интересно, то можно снять металлические перемычки и вызвонить тестером схему соединения обмоток. переключив его в режим омметра.

Подключение к 220 вольт треугольник

   Существуют схемы для подключения двигателей рассчитанных на напряжение 380 вольт, треугольник, к сети 220 вольт. В таком случае заместо подключения 2 фазных проводов мы подключаем фазу и нуль. А как быть с третьим проводом? Для этого берется неполярный конденсатор для сдвига фаз, рассчитанный на работу в сети 220 вольт, и соединяется одним выводом, с одним из сетевых проводов, подключенных к контактам двигателя. А вторым выводом конденсатор подключается к оставшемуся неподключенным третьему контакту электродвигателя, что и можно видеть на схеме выше.

Конденсатор неполярный пусковой на 600 вольт

   Если такой конденсатор будет подбираться самостоятельно, по справочнику, необходимо помнить о том, что конденсатор должен быть рассчитан на амплитудное напряжение в сети. Управление двигателями осуществляется с помощью магнитных пускателей.

Магнитный пускатель для электродвигателя

   Существуют схемы как не реверсивного, (с вращением в одну сторону), так и реверсивного (с вращением в обе стороны) пуска двигателей. При питании двигателя от трехфазного тока, для того чтобы заставить двигатель вращаться в другую сторону, достаточно поменять местами любые две фазы. В схеме реверсивного пуска это осуществляется с помощью двух магнитных пускателей.

Схема реверсивного пуска двигателей

   Эту схему мы сейчас подробно рассматривать не будем, скажу только вкратце, что управление осуществляется кнопками пуск вперед, пуск назад и стоп, защита схемы выполнена на предохранителях и тепловых реле. На пускателях реализован самоподхват питания и блокировка от одновременного включения пускателей с помощью блок контактов.

Двигатели постоянного тока

Устройство электродвигателя постоянного тока

   Как видно на рисунке, простейший двигатель постоянного тока состоит из постоянных магнитов, сердечника, обмоток, коллектора и прижимающих токоподводящих контактов (графитовых щеток). На фото ниже изображены эти щетки, наверняка знакомые каждому кто работает с электроинструментом. Щетки со временем изнашиваются и их необходимо менять. Если, к примеру, ваш электроинструмент вдруг стал сильно искрить, одной из причин может быть износ щеток.

Щетки для электроинструмента

   Двигатели постоянного тока выпускаются на различную мощность, начиная знакомых всем моторчиков для детских игрушек, до более крупных двигателей, используемых в дремелях радиолюбителями и значительно более крупных используемых в промышленности. У двигателей постоянного тока можно легко регулировать скорость вращения.

Электрический двигатель от детской игрушки

   В промышленности используются и громадные двигатели постоянного тока длиной в несколько метров, один из таких в разрезе изображен на рисунке ниже:

Мощный электродвигатель постоянного тока

   Электродвигатели постоянного тока находят применение и в общественном электрическом транспорте, это и трамваи, троллейбусы и разнообразный железнодорожный электротранспорт, электрички и метро.

   Двигатели постоянного тока различают по типу возбуждения, которое в свою очередь может быть как последовательным, параллельным, так и смешанным. Также двигатели постоянного тока являются обратимыми. Это означает, что они могут работать и как генераторы, и как двигатели.

el-shema.ru

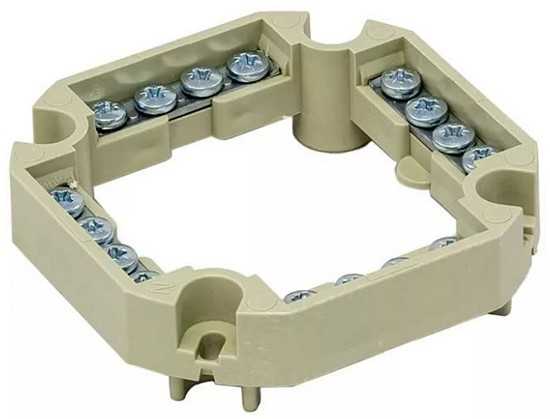

Клеммная колодка для проводов: разновидности, конструкция

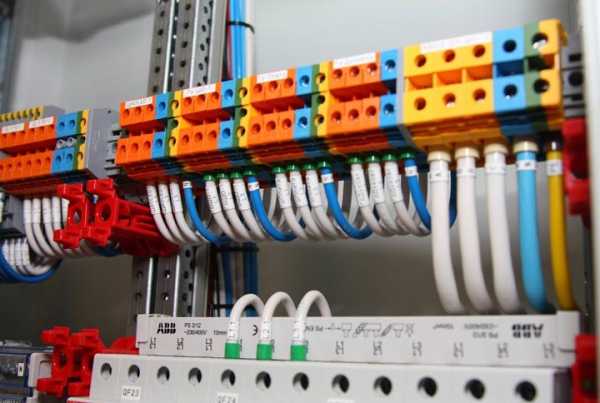

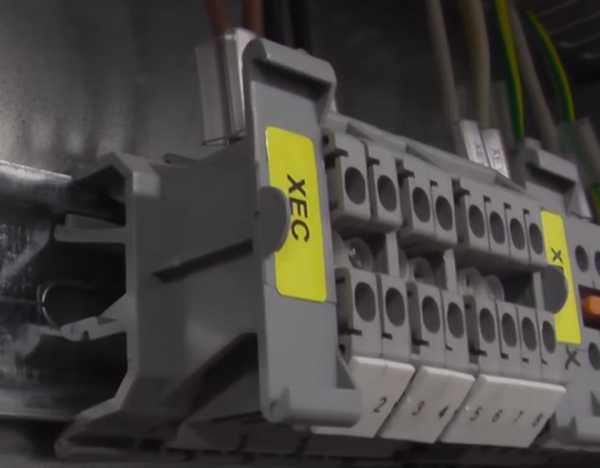

При монтаже электропроводки, особенно в распределительных шкафах, возникает необходимость упорядочить разводку проводов. Для этого применяются клеммные колодки.

Кроме аккуратности и безопасности, такой способ монтажа дает возможность в любой момент оперативно отключить выбранную линию (например, для ремонта), без необходимости обесточивания всей системы. Существуют различные виды электрических клеммных колодок, однако при их производстве должны соблюдаться определенные стандарты. Правила устройства электроустановок предписывают руководствоваться ГОСТ 17557–88 «Колодки клеммные светотехнические». Есть и иные стандарты, в том числе международные (ISO, IEC, ITU, SA, CE и прочие).

Важно! При подборе оборудования, удостоверьтесь в наличии сертификата производителя. Информацию можно запросить у продавца (в технической документации), или увидеть маркировку на корпусе.

Соответствие стандартам нужно не только для соблюдения норм ПУЭ, от этого зависит ваша безопасность.

Основные требования к конструкции клеммников

Так или иначе, требования к надежности и электрическим характеристикам прописаны в различных стандартах.

  1. Стойкость к нагреву определяется материалом несущего корпуса. Он должен быть негорючим. Контактные группы в процессе эксплуатации могут нагреваться до высоких температур (особенно, если контакт плохой, или имеет место превышение допустимой нагрузки). В этом случае не должен возникать очаг горения.
  2. При нагреве, корпус не должен менять прочностных характеристик. Если тепловые зазоры не обеспечивают удержание контактных групп в посадочных гнездах, такие изделия использовать нельзя.
  3. Защитные крышки (при их наличии) не обязательно выполняются из негорючих материалов. Тем не менее, материал не должен поддерживать горение.
  4. Прочностные характеристики должны обеспечить фиксацию клемм при нормальном силовом воздействии (при затягивании винтовых зажимов пластины остаются на месте).
  5. Любые типы зажимов обеспечивают надежную фиксацию проводов без предварительной подготовки (лужение, использование наконечников, формирование колец).
  6. Длина контактных пластин исключает прикосновение вводимых проводников. Это делается для противодействия электрохимической коррозии (например, медь + алюминий).
  7. На маркировке должна быть информация о диаметре проводников, типе тока, предельном значении напряжения.

Разновидности клеммников по материалу корпуса

Как минимум, несущая часть изготавливается из диэлектрика. Исходя из его характеристик, производитель подбирает минимально допустимые расстояния между клеммами, исключающие воздушный пробой.

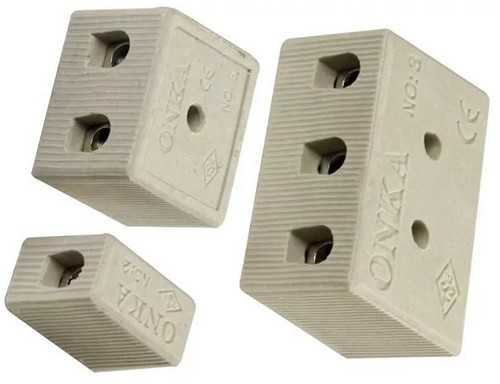

  1. Керамика. Этот материал имеет массу достоинств, и, пожалуй, один недостаток: он хрупкий. Керамическая клеммная колодка применяется в электроустановках с напряженным температурным режимом: нагревательные приборы, мощные силовые шины (допускается естественный нагрев проводника). Кроме того, керамика применяется при организации проводки рядом с механизмами, которые имеют высокую рабочую температуру. Единственное ограничение — в местах установки керамических клеммников не должно быть вибрационных и ударных нагрузок.
  2. Полипропилен. Прочный, относительно пластичный материал. Хорошо противостоит ударным нагрузкам и вибрации, не трескается при деформации. Однако его температурные и диэлектрические характеристики не позволяют использование в высоковольтных сетях, с расположенными по соседству нулевым и фазным проводом. Поэтому полипропиленовые изделия обычно применяются на одной линии (либо ноль, либо фаза), и имеют ограничение до 600 вольт. Еще одно применение — клеммы для подключения приборов освещения бытовой мощности. В таких колодках может соседствовать ноль и фаза.
  1. Полиамид. Прочный негорючий материал с отличными характеристиками. При этом относительно дорогой. Применяется в колодках, к которым предъявляются высокие эксплуатационные требования. Благодаря устойчивости к внешним воздействиям, полиамид может использоваться как в несущих элементах, так и при изготовлении прочного внешнего корпуса.
  2. Карболит. Пожалуй, лучшие характеристики негорючести, да и диэлектрик из этого материала хороший. Выдерживает статические нагрузки и вибрацию, но при ударах может расколоться. Клеммные колодки карболитовые применяются в любых электроустановках, кроме нагревательных элементов. Разве что корпуса из них получаются не очень прочные. Карболитовые колодки массово применяются в бытовой светотехнике. Практически каждая вторая люстра подключена с помощью такого коммутатора.

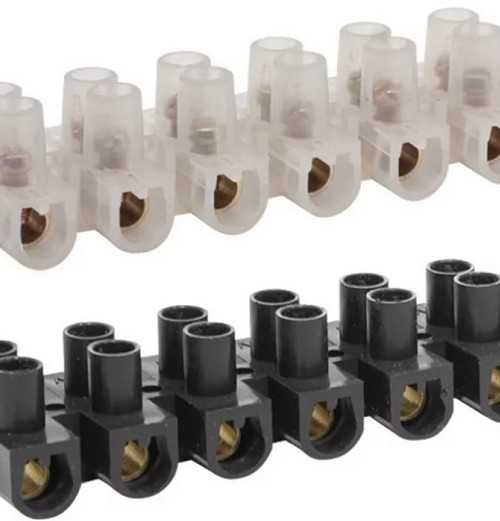

  1. Поливинилхлорид (ПВХ). Колодки массового применения для слаботочных соединений. Опять же, бытовая техника и освещение. Материал негорючий, достаточно прочный, однако при нагреве деформируется. Главное достоинство — низкая цена. По этой причине многие недобросовестные электрики используют эти колодки не по назначению, при сборке мощных электроустановок. Такая «экономия» часто приводит к выходу из строя распределительных щитков и отказам электрооборудования. Кроме того, такие колодки выпускаются в удобном форм-факторе: линейку легко можно разделить на необходимое количество контактов.
  1. При изготовлении клеммных колодок для проводов, еще применяется текстолит и эбонит. Но это штучные изделия для определенных проектов: материал слишком дорогой.

Разновидности клеммных колодок по способу крепления проводника

  1. Винтовые клеммники выпускаются в двух форм-факторах: классические накидные и зажимные.
  • Классические представляют собой соединение винт-гайка. В качестве гайки выступает собственно контактная пластина. Неподготовленный проводник для такой колодки не подходит: необходимо установить на конце клемму, либо сформировать кольцо. Применяются в основном в распределительных коробках для разводки проводов в помещениях. Более продвинутая конструкция имеет прижимную шайбу-пластину, под которую можно завести неподготовленный конец кабеля.
  • Зажимные колодки представлены в виде неподвижного хомута, в котором с помощью винта зажимается кабель: либо в виде подвижного хомута, который подтягивается винтом к контактной площадке. Существенный недостаток — проводник находится под давлением, и может деформироваться (особенно это касается алюминиевых жил). В результате контакт ослабевает. Такие колодки требуется подтягивать хотя бы раз в год. Также винтовые соединения могут ослабнуть от вибрации.
  1. Быстрозажимные колодки лишены недостатков винтового соединения, концы проводников крепятся более надежно. Наибольшее распространение получили изделия фирмы WAGO, фактически так называют любые колодки такого типа. Также выпускаются в двух вариантах:
  • PUSH WIRE (неразъемные одноразовые). При введении провода в отверстие, он зажимается. Извлечь его оттуда невозможно: колодка будет разрушена. При этом, контакт получается более надежным, чем на клеммниках многоразового применения. Их применяют после тщательной проверки правильности разведения кабелей. Для возможной коррекции рекомендуется оставлять запас несколько сантиметров провода.

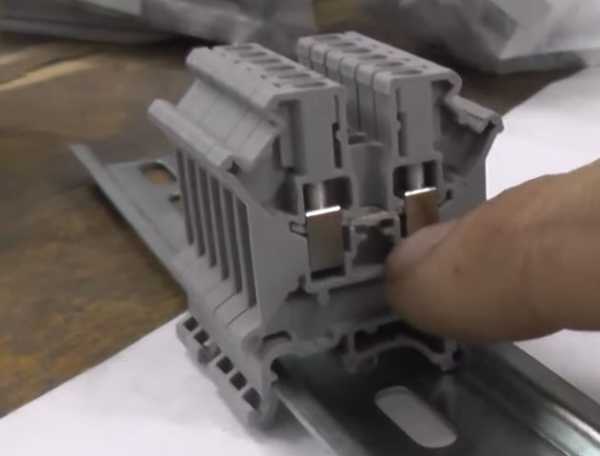

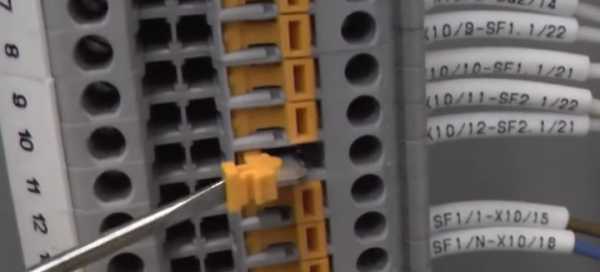

  • CAGE CLAMP (многоразовые). Зажим проводника производится рычагом. Преимущество в том, что можно использовать контактор повторно. Недостаток — зажимной механизм не может обеспечить надежный контакт.
  • Тем не менее, подобные колодки быстро набирают популярность, особенно в бригадах электриков, занимающихся подключением многоквартирных домов.

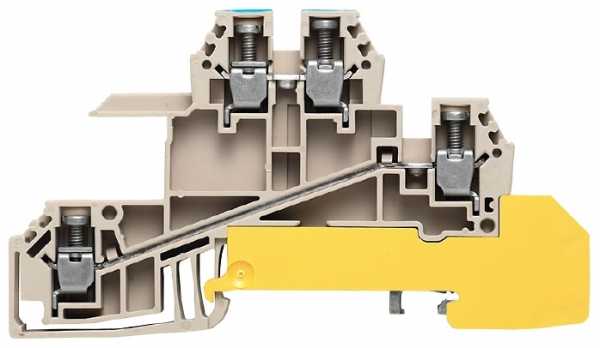

Разновидности клеммных колодок по расположению контактов

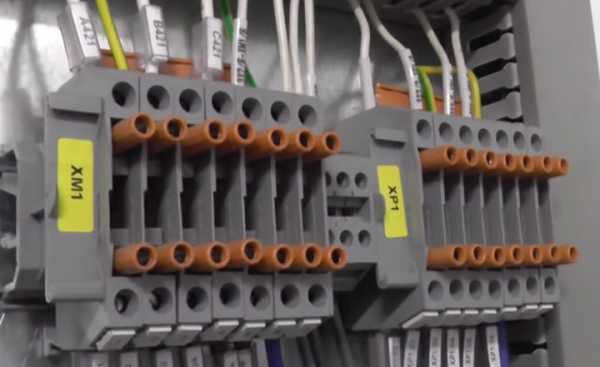

Самая простая колодка — это металлическая рейка с рядом контактных зажимов. Предназначена для объединения множества проводов с одним номиналом. Например, нулевая шина или заземление.

Основной провод приходит на один из винтовых зажимов, и вся колодка приобретает необходимый потенциал.

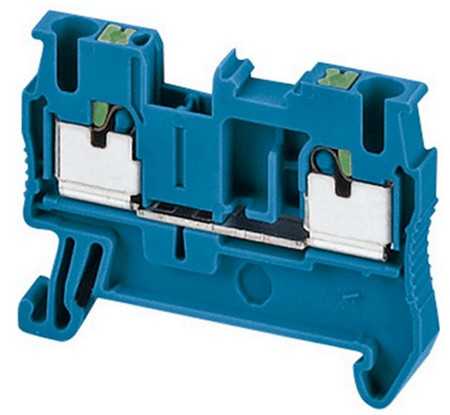

Проходной тип предназначен для линейного соединения проводов. Часто применяется для сращивания разных металлов (медь и алюминий).

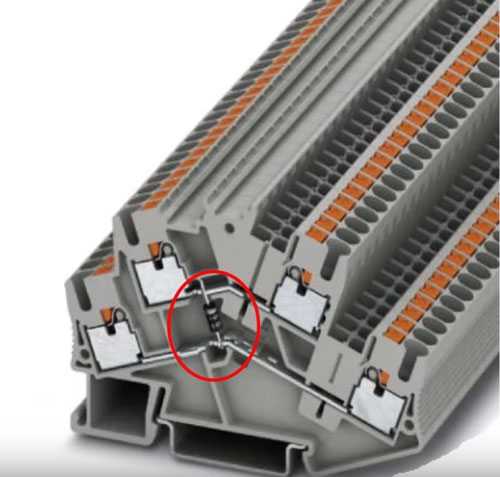

Есть и другая разновидность проходного клеммника.

Главный принцип — параллельные проводники разделены диэлектриком.

Барьерные колодки похожи на проходные, но в них защита от замыкания соседних проводов реализована надежнее. Диэлектрик выходит за плоскость контакта, дополнительно защищает колодку от случайного короткого замыкания (например, падения на клеммы токопроводящего элемента).

Итог

Универсальных клеммников не бывает. Для каждой задачи выбирается необходимая колодка: по электрическим параметрам, прочностным характеристикам, и, разумеется, простоте установки.

Поэтому перед походом в магазин, следует составить схему электропроводки, и обозначить необходимое количество и тип колодок.

Видео по теме

profazu.ru

Клеммы для соединения проводов — виды: винтовые, пружинные и ножевые

Клеммная колодка – это специальное электроустановочное приспособление для соединения проводников. Любая колодка состоит из пары (или нескольких пар) металлических контактов с крепежом для проводников, которые расположены в диэлектрическом корпусе.

Они обладают целым рядом преимуществ:

  1. Простота использования.
  2. Возможность соединения проводов из разнородных материалов.
  3. Защита от коррозии и других внешних воздействий.
  4. Надежность, прочность соединений.

Клеммники могут иметь разную конструкцию. Наиболее популярными являются 3 вида исполнения:

  • винтового;
  • пружинного;
  • ножевого;

Клеммные колодки винтового типа

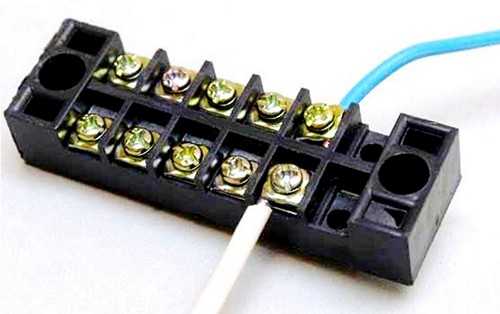

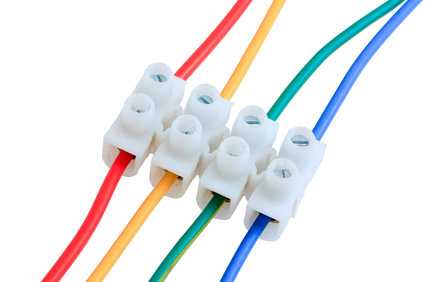

Винтовые клеммники – один из самых распространенных видов. Они представляют собой латунную гильзу с двумя болтами в пластмассовом корпусе. Контакт обеспечивается давлением болта. Корпус может быть выполнен из разных материалов – полиэтилена, полиамида и полипропилена. С их помощью можно соединять провода сечением с 0,5мм2 по 35мм2.

К достоинствам винтовых колодок можно отнести:

  1. Не требуется специальный инструмент (нужна только отвертка).
  2. Возможность многократного использования.
  3. Возможность использования необходимого количества сегментов.

Винтовые колодки имеют также целый ряд недостатков:

  1. Высокое переходное сопротивление.
  2. Невысокая надежность (при вибрации ослабевают).
  3. Ограничения по материалу проводов.
  4. Длительность монтажа.
  5. Требуется определенный навык для затяжки.
  6. Необходимо ежегодное обслуживание.

Такими клеммами нежелательно соединять алюминиевые провода. Они обладают повышенной «текучестью», соединение со временем ослабевает. Чтобы избежать нагрева из-за роста переходного сопротивления, необходимо их регулярно подтягивать. Это создает неудобства при эксплуатации.

Определенные проблемы возникают и с многожильными проводами. Винтовыми соединениями выполнить качественный монтаж можно, только используя специальные наконечники или колодки с прижимной пластиной. В противном случае, возникает вероятность повреждения жил при затягивании винта.

Таким образом, больше всего для такого исполнения подходят медные одножильные провода.

Выполнить монтаж винтовым соединением очень просто:

  1. От колодки отрезать необходимое количество клемм (обычным ножом).
  2. Зачистить изоляцию соединяемых проводов (на 5-12мм).
  3. Вставить зачищенные концы проводов в клеммы;
  4. Затянуть винты.

Справиться с этим несложно. Главное – соблюдать осторожность при затягивании винтов и выбрать качественные клеммники.

При выборе нужно особое внимание уделять производителю продукции. Сегодня в продаже присутствует продукция разных брендов. Лучше использовать продукцию таких известных производителей, как Legrand, АВВ, Tridonic, Werit.

Цены на продукцию зависят не только от технических характеристик, но и от производителя:

ИзготовительТипХарактеристикиЦена,руб
TridonicEKL 0 S450V,32A,12пар,4мм2, белый.55,64
LegrandNybloc 034211250V,24A,12пар,4мм2, черный.209,00
KornerOK 432-PLP-BN450V,32A,12пар,4мм2, белый.118,68
TridonicEKL 3 S750V,76A,12пар,16мм2, белый.158,78
LegrandNybloc 034211250V,76A,12пар,16мм2, белый.540,49
Werit112-11521250V,63A,12пар,16мм2, белый.299,23

Клеммные колодки пружинного типа

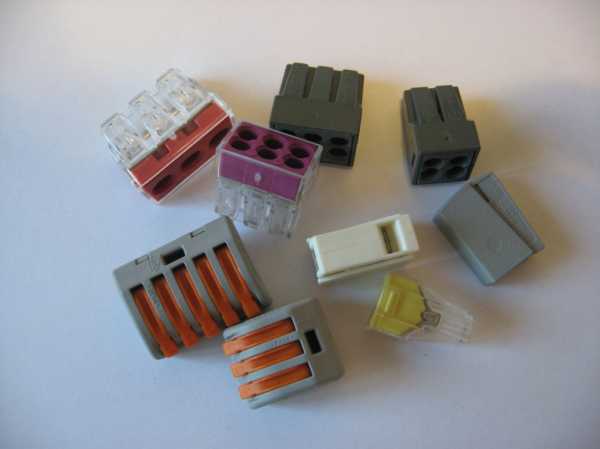

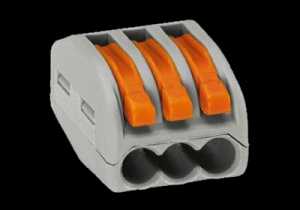

Самыми распространенными колодками этого типа считаются самозажимные клеммники фирмы WAGO.

Серия WAGO выпускается в 2 вариантах:

  1. PUSH WIRE (неразъемные одноразовые).
  2. CAGE CLAMP (многоразовые).

Извлечь проводник из одноразовых клемм, не повреждая клеммник, невозможно. Многоразовые имеют удобный рычажок для освобождения проводника.

Данное оборудование широко применяется не только в промышленном производстве, но и в бытовых условиях. Особенно они популярны для осветительных сетей.

Зажим происходит при помощи пружины из стали, покрытой специальным хромоникелевым сплавом. Пружина сложной формы обеспечивает надежное, прочное соединение. Корпус, изготовленный из поликарбоната или полиамида, выдерживает широкий диапазон температур, стоек к воздействиям агрессивных сред.

Сами клеммники выполнены из луженой меди. Это значительно увеличивает контактное пятно, снижает переходное сопротивление, защищает от коррозии. Кроме этого, WAGO могут заполняться специальной смазкой, обеспечивающей дополнительную защиту от коррозии.

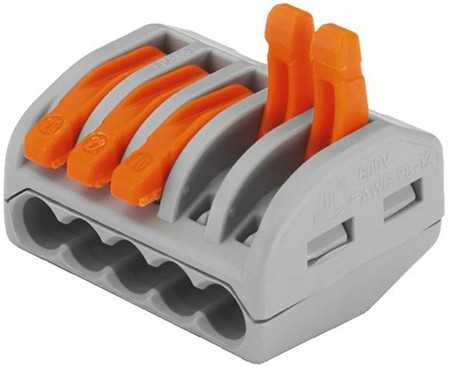

модель WAGO

WAGO способны соединять 2-8 проводников с диаметром 0,5-4мм2. Они рассчитаны на напряжение номинальное 220В и ток 32А.

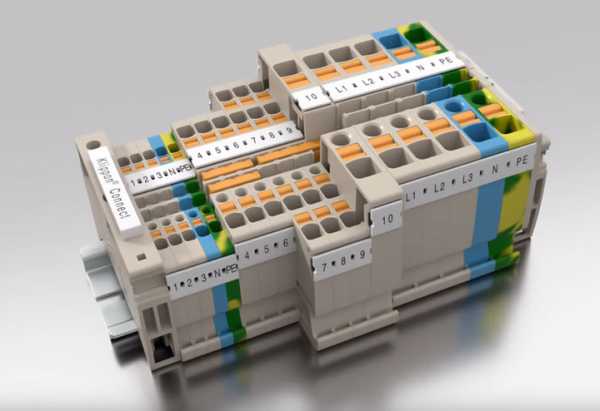

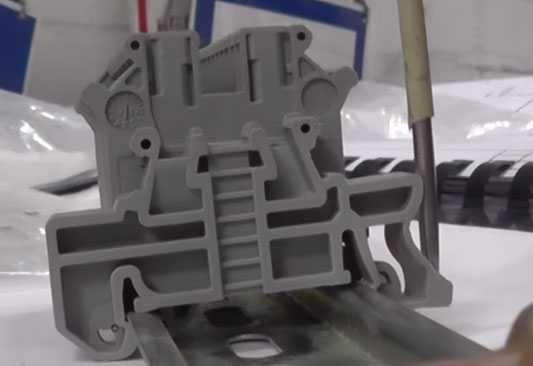

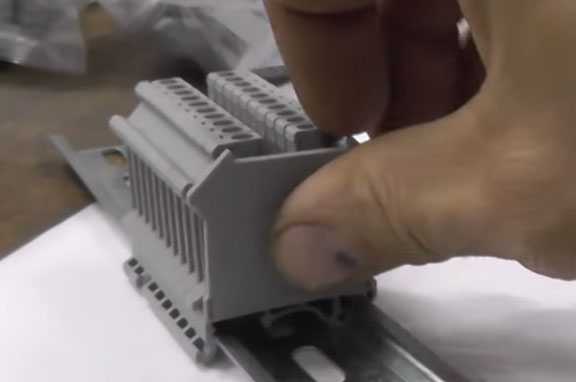

Все пружинные бывают 2 исполнений – под DIN-рейку и обычного исполнения.

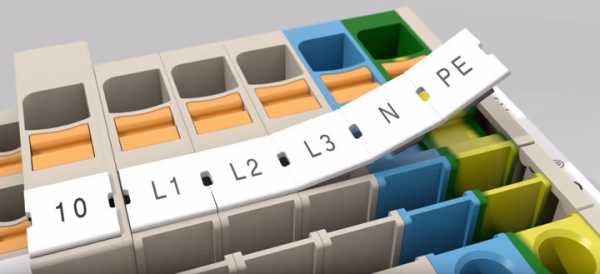

Под DIN-рейку клеммники применяются в пультах и шкафах управления, распределительных ящиках. Они применяются везде, где присутствует повышенная вибрация (например – машиностроительная, железнодорожная промышленность).

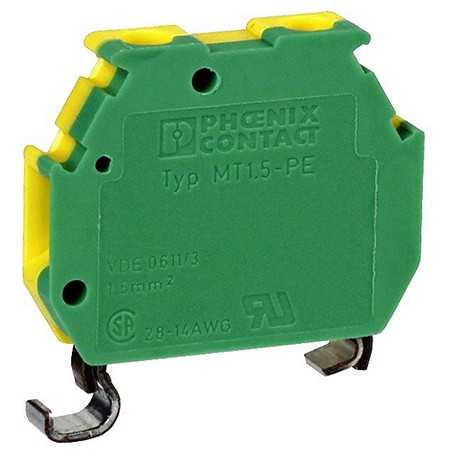

Phoniexcontact выпускает клеммники под DIN-рейку, рассчитанные на провода как с наконечниками, так и без них сечением до 35мм2. Существует возможность соединения до 50 проводов одновременно.

Основное преимущество оборудования Phoniexcontact – универсальность. Можно делать любые сборки. Все элементы легко состыковываются между собой.

Монтаж предельно прост и доступен:

  1. Сначала нужно подготовить проводник – зачистить изоляцию примерно на 10-13мм.
  2. Для подключения провода достаточно открыть при помощи обычной отвертки зажим, вставить проводник и извлечь отвертку. Контакт замкнется автоматически.

Преимущества пружинных соединений:

  1. Наличие отдельного гнезда для каждого проводника.
  2. Прочное, качественное соединение.
  3. Низкое переходное сопротивление.
  4. Возможность состыковки проводов из различных материалов.
  5. Защита от коррозии, а также других внешних воздействий.
  6. Не требуется специальных инструментов.
  7. Не требуется специальных навыков.
  8. Возможность многоразового применения.
  9. Не требует ежегодного обслуживания.
  10. Устойчивость к вибрациям.
  11. Свободный доступ для измерительных инструментов.

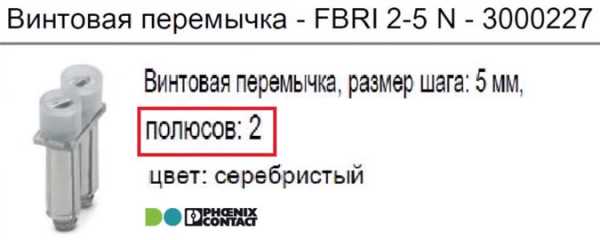

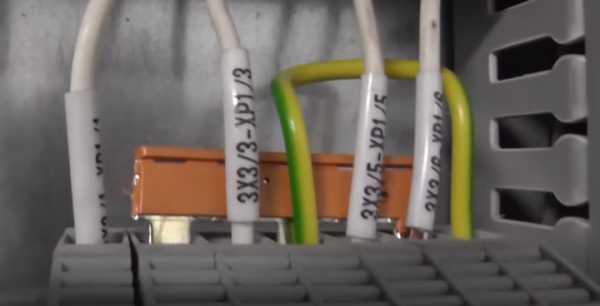

  12. Распределение потенциала (при необходимости) используя перемычки.

К недостаткам можно отнести не высокие допустимые токи.

Кроме таких известных брендов, как WAGO, Phoniexcontact аналогичное оборудование выпускают Legrand, АВВ.

Таблица:

ИзготовительТипХарактеристикиЦена,руб
WAGO222-4122х0,08 – 4мм2, 32А, медь15,80
WAGO222-4155х0,08 – 4мм2, 32А, медь31,50
WAGO273-248 8х0.5-2.5 мм2, 24А, медь/алюминий с пастой Alu-Plus21,70
WAGO273-5033х1,5-4 мм2, 32-24А. медь/алюминий34,10
Phoenixcontact ST 1,5 – 3031076 Проходная, 0,08-1,5мм2, AWG 28 – 16, Ширина: 4,2 мм, 17,5 А22.97
Phoenixcontact SP 2,5/ 1-L 3043019Вставные,1 полюс , 0,08 мм2 – 4 мм2, AWG: 28 – 12, Ширина: 5,2 мм, Высота: 39 мм,24А91.59

Клеммные колодки ножевого типа

Такие колодки применяются гораздо реже. В основном для цепей зануления, заземления при монтаже неразрывным токопроводящим проводником. Их используют для врезания ответвлений в несущий проводник.

Кроме этого, ножевые соединения получили широкое распространение в аудиотехнике. Выпускаются колодки шириной 5мм для проводников 0,2…1мм2, шириной 6мм для проводников 1…2,5мм. Большая площадь контакта позволяет выдерживать токи до 24А. Цветовая гамма довольно разнообразна: желто-зеленые, оранжевые, серые, синие и красные.

Существуют одноразовые и многоразовые колодки.

одноразовая модель Scotchlok

К одноразовым можно отнести колодки типа Scotchlok, которые выпускает компания 3М. В них состыковка нескольких проводов производится надавливанием специальным инструментом.

Их главная отличительная особенность – при монтаже не требуется зачистка проводника. Провод вместе с изоляцией вставляется в клеммник и обжимается до полной фиксации. Изоляция прорезается контактами, обеспечивая надежное неразъемное соединение.

Преимущества ножевых клеммников:

  1. Экономия времени на монтаж.
  2. Зачистка и обжимка провода не требуется.
  3. Безопасное соединение за счет рычага с защелкой.
  4. Надежность, компактность.
  5. Не требуется специальный инструмент.
  6. Не требуются специальные навыки.
  7. Повышенная электробезопасность.

К недостаткам можно отнести только высокую цену.

Продукция выпускается такими известными производителями, как Klemsan, Legrand, 3М, а также многими другими.

Таблица:

ИзготовительТипХарактеристикиЦена,руб
3M7000031438Scotchlok1,5-2,5 мм214.36
3M7000031482 Scotchlok3x(0.5-1.5мм2)38.30
3M7100003139 Scotchlok2,5-4,0 мм217.78

Общие требования к монтажу

Качество соединений и ответвлений при монтаже имеет первостепенное значение. При поиске неисправности в электрической цепи, чаще всего проблема возникает из-за отсутствия контакта. Некачественный контакт может привести не только к разрыву цепи, но и к перегреву проводов. Нередко это является причиной возгорания.

Поэтому к ним предъявляются жесткие требования.

Независимо от того, какими клеммами выполняется монтаж, должны выполняться следующие правила:

  1. При монтаже необходимо оставлять запас проводов перед всеми соединениями (для повторного соединения).
  2. Все соединения должны располагаться в доступных местах.
  3. Месторасположение соединительных элементов нужно защищать от вибрации и любых других механических воздействий.
  4. Изоляция соединительных элементов должна соответствовать изоляции проводников.
  5. Все соединения должны выполняться в распределительных коробках, шкафах и пультах управления, специальных нишах строительных конструкций.

Выпускается множество разновидностей клеммников по назначению:

  • вставные;
  • гибридные;
  • мини и микро клеммы;
  • клеммы с предохранителями;
  • клеммы с размыкателями;
  • многовыводные;
  • многоярусные;
  • проходные и другие;

Для всех разновидностей правила монтажа едины.

Блиц советы

  1. При повышенных вибрациях рекомендуется использовать пружинные клеммники.
  2. Винтовые колодки с прижимными пластинами надежнее обычных.
  3. Все соединения алюминиевых проводов требуют протяжки с периодичностью не менее одного раза в год.
  4. Не допускается располагать клеммники в штукатурке. Они должны быть скрыты в распределительной коробке.
  5. Ввод провода в колодку должен производиться до слоя изоляции.
  6. После монтажа, нужно проверить качество соединения легким вытягиванием провода из клеммника.

housetronic.ru

Клеммники на дин рейку — секреты сборки, ошибки и правила подключения. Винтовые клеммные зажимы.

Такой казалось бы простой и всем знакомый механизм распределительных щитов как клеммник, при более детальном изучении раскрывает в себе множество нюансов и особенностей.

Не все знают о них, а многие даже и не догадываются, продолжая считать, что это всего лишь два винтовых зажима в изолированном корпусе.

Виды клеммников

Из чего состоит обычный клеммник? Если вы думаете, что для его комплектации достаточно самых простых проходных клемм, то вы глубоко заблуждаетесь.

На сегодняшний день массовое распространение получили два вида клеммников:

В статье будут подробно рассмотрены именно те, что под винт. Они более универсальные и ими можно зажимать что угодно – одножильные и многожильные провода, провода запрессованные под наконечник.

В своем обозначении они имеют две цифры.

  • первая цифра указывает на максимально возможное сечение проводника для подключения
  • вторая — ширину колодки в миллиметрах

Один стандартный din модуль в щите занимает 17,5мм. На него как раз вмещается один автомат. В то же время на этот самый модуль спокойно влезет три клеммы МА 2,5/5 или другие подобные модели.

Ток на который рассчитана клемма прописывается на корпусе.

Даже привычные всем проходные клеммы могут быть различных видов:

  • во-первых, под провода разного сечения 2,5-4-6-10мм2 и т.д.

Попадаются силовые модели вплоть до 240-270мм2.

  • с рубильником (ножевым размыкателем)

Легким движением отвертки цепь можно разомкнуть без откручивания винтовых зажимов.

Это бывает удобно, когда в процессе эксплуатации требуется изменение электрической схемы с отключением каких-либо цепей. Либо вам оперативно нужно найти поврежденный кабель.

Откидываете поочередно все цепи и вызваниваете провода.

  • с диодами
  • с предохранителями

Применяются для защиты слаботочных сетей линий управления, контроля и измерений с малыми токами.

  • двух, трех, четырехпроводными

С одной клеммы и одного посадочного места в щитке можно сразу подключить два контакта на кнопке или подать через нее и фазу и ноль.

Однако есть здесь один существенный минус. Большинство таких изделий имеют довольно приличную высоту. И если вы задумали с ее помощью сэкономить место у себя в щитке, то аккуратно спрятать ее под пластиковую крышку не получится.

Она будет выпирать почти на уровне с автоматом. С этим придется мириться. Либо искать варианты подороже.

Токовые клеммы внутри имеют специальный элемент, с помощью которого, не отсоединяя провода также можно сделать разрыв цепи.

Некоторые модели снабжены тестовыми разъемами, в которые втыкаются стандартные штекеры от приборов.

Таким образом, опять же не откручивая жилы, можно проводить все необходимые измерения и испытания. А еще через них легко закорачивать токовые цепи для оперативной замены амперметра или счетчика, не выводя при этом линию отходящего фидера в ремонт.

В советское время монтажники для этого использовали обыкновенные крокодильчики. Зацепляешься ими за оголенные части и вперед.

Однако такой контакт мог отцепиться самопроизвольно в самый неподходящий момент. Сейчас все более продумано, аккуратнее и безопаснее.

Одно перечисление всех вариаций и видов клеммников может занять не одну страницу. Поэтому более подробно остановимся на самых важных моментах, самых ходовых моделей, с которыми наиболее часто приходится иметь дело электрику в своей ежедневной работе.

Обычно цвет проходной клеммы нейтральный – серый.

Однако можно встретить и модели синей и желто-зеленой расцветки. Синие применяются для подключения нулевых рабочих проводов. Желто-зеленые — для защитных заземляющих проводников.

Желто-зеленая клемма имеет отдельный каталожный номер и особое устройство.

Дело тут не только в расцветке. Ее зажим автоматически подключает к дин рейке ту цепь, которую вы сажаете под винты.

Для этого после монтажа, нужно подтянуть центральный болтик. Тем самым снизу механизм крепежа распирается и зацепляется своими металлическими частями за ободки рейки. Это обеспечивает достаточно надежный контакт.

Поэтому будьте внимательны, такими клеммами нельзя подключать фазные провода, иначе вся din рейка у вас окажется под напряжением.

Есть конечно и другие разноцветные модели – желтые, оранжевые, бежевые и т.п.

Но они не несут какой-то функциональной особенности, а выпускаются для удобства сборки и комплектации электрощита.

Вы получаете наглядное расключение фаз, тех или иных силовых цепей или цепей управления.

Сборка клеммника

Клеммники редко используют для подключения одиночных проводников, как правило это несколько фаз или цепей проходящих через одну общую сборку.

Однако эту сборку предварительно нужно правильно собрать из отдельных элементов. И здесь как раз таки есть свои нюансы и особенности, о которых не все знают.

Установка клеммы на Din-рейку операция простая, не требующая особых навыков. Но даже в этом деле можно совершить ошибку.

Запомните, клеммник всегда цепляется своим выступом именно сверху динрейки и защелкивается снизу.

При этом динрейки тоже бывают разные. Стандартная идет шириной 35мм.

Встречаются более мелкие или наоборот глубокие. Отдельные производители могут иметь в ассортименте целый модельный ряд.

Разновидности din-реек и их размеры:

Омега 3FC1FG1G1FOmega 3Omega 3AFOmega 3AC1

Поэтому если у вас клеммник почему-то не защелкивается и не встает нормально на свое место, дело скорее всего в неправильно подобранном основании крепежа.

Кстати, хорошие качественные модели имеют в своей конструкции несколько вариантов крепежа, под разные виды din реек.

После защелкивания, некоторые виды клемм могут помимо основания еще сцепляться друг с другом. Ярко выражено это у производителя ABB.

Вы даже изначально может их собрать на весу, а уже потом группой защелкнуть на подготовленную площадку.

Торцевой изолятор

Еще один важный момент – изолированная часть клеммы всегда должна быть слева, неизолированная справа.

То есть, оголенная контактная часть должна располагаться с правой стороны. Когда клеммник набран, большинство монтажников на этой конструкции и останавливаются. Начинается подключение проводов.

Однако не забывайте про одну из оголенных сторон. Все производители делают свое оборудование так, чтобы оно было защищено от случайного прикосновения токоведущих частей.

Поэтому вместе с покупкой клемм не забывайте про концевые изолированные крышки.

Поштучно они редко продаются, придется покупать целый набор в пакетике. Хотя зачастую на всю сборку в щите может понадобится не более 3-х штук.

Технически грамотно такое изделие называется торцевой изолятор. Легким движение руки он защелкивается благодаря своим выступающим частям.

Торцевые изоляторы также могут выпускаться различных цветов. А что делать, если у вас нет торцевых изоляторов, а изолировать последнюю правую клемму необходимо?

Самый простой выход это поставить рядышком дополнительную пустую клемму. Подключать при этом провода на нее не нужно. Она хоть и будет оголенная, но уже без напряжения.

Либо принудительно удалите из нее все металлические внутренности. Еще один вариант — использовать в качестве крайней клеммы заземляющую.

Фиксатор или стопор клемм

После установки клеммы на рейку ее обязательно нужно зафиксировать на своем месте. В противном случае при затяжке винтов, клеммы будут разъезжаться во все стороны.

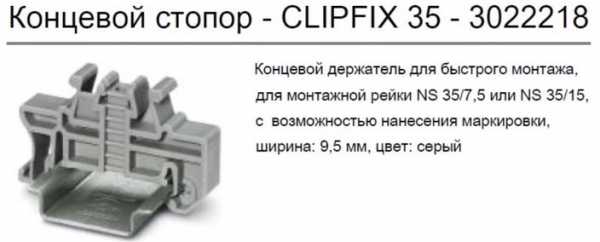

В этом деле вам потребуется концевой стопор, держатель или фиксатор, смотря кто как его называет. Таких торцевых фиксаторов на одну сборку нужно минимум 2 шт.

Если клеммников в щите на одной линейке много, такие стопоры можно использовать в качестве разделителей. Чем труднее защелкивается такой фиксатор, тем надежнее он выполняет свою функцию.

Для того, чтобы снять концевой стопор или саму клемму и не повредить ее при этом, аккуратно вставляете в верхнюю часть отвертку, приподнимаете изделие и вытаскиваете его без излома отдельных пластмассовых частей.

Торцевые фиксаторы даже одной фирмы могут выпускаться различных видов:

  • самозащелкивающиеся
  • под отвертку (BAM от ABB)

Винтовые перемычки

После сборки и фиксации клеммника, перед непосредственным подключением проводов, бывает необходимо объединить несколько клемм в одно целое.

Например, вам необходимо много отходящих проводов подключить к одной цепи или фазе. Не нужно в этом деле использовать самодельные кусочки проволоки, типа шунтов.

Для этого применяются винтовые перемычки. Они могут содержать в себе разное количество цепей объединяющих от 2-х до 10-ти полюсов. Заказывать лучше сразу под десять.

Потом в процессе работы отрежете нужное количество ножницами по металлу. Только предварительно скрутите соседние винтики. Если будете резать в сборе, перемычка погнется.

Объединение происходит очень быстро. Просто опускаете в специальный канал посередине клеммы (там где пустое место) перемычку, и после затяжки винтов все прекрасно держится.

Выпускаются как изолированные, так и не изолированные перемычки.

Если вы шунтируете в ряд несколько клемм, и при этом у вас на клеммнике собраны провода разных цепей и фаз, клеммы в середине колодки лучше всего отделять друг от друга.

Для этого понадобится рассмотренный выше торцевой изолятор. Только монтируется он не с самого края, а внутри всей сборки.

На силовых моделях применяют специальные разделители цепей SCFD. Отличаются они от заглушек большей шириной.

То, какие торцевые фиксаторы, изоляторы, перемычки подходят для той или иной модели, в большей степени определяется сечением проводов на которое рассчитаны клеммы.

Если вы к клемме на 2,5мм2 заказали перемычку на 4мм2, она у вас не подойдет ни по шагу, ни по размеру.

Обратите внимание, что на некоторых токовых клеммниках из-за наличия внутри специального размыкателя, установить стандартные перемычки уже не получится.

Придется воспользоваться другими видами, наподобие гребенчатой шинки, которая многим знакома по модульным автоматам.

Однако есть варианты токовых клемм и под внутренние шунты, но уже немного другой формы.

Самое главное что нужно помнить про такие перемычки – они рассчитаны на определенный ток, равный току самой клеммы.

Поэтому при сборке нескольких клемм вместе, следите чтобы суммарный ток, проходящий через этот шунт, не превышал его номинального значения!

Маркировка клемм

В клеммнике собранном из большого числа наборных элементов, без соответствующих надписей и обозначений, очень не просто найти тот или иной разъем.

Это неудобно как на первоначальном этапе при монтаже проводников, так и при эксплуатации уже готового щита. Чтобы не запутаться куда какой проводник подключен, применяют специальную маркировку клеммных модулей.

При этом производители в разных пакетиках комплектуют разные цифры. Будьте внимательны при покупке. В одном могут идти цифры только от 1 до 10, а в другом от 11 до 20.

У каждого пакета свой номенклатурный номер и своя позиция в каталоге. Существует также универсальная маркировка вообще без цифр.

Все необходимые надписи на них делаются самостоятельно при помощи маркера. Вместо цифр можно подобрать также буквы L1, L2, L3, N, PE и т.д.

Но и на этом обозначение клеммника не заканчивается. Каждая большая сборка может иметь свое название, чтобы посторонний человек свободно ориентировался в схемах.

Для этого существует еще одна комплектующая деталь – держатели маркировки клеммных коробок. Вставляются он в те самые стопоры или фиксаторы, которые имеют универсальное применение.



Есть кстати виды стопоров, которые уже изначально в своей конструкции имеют такую площадку.

Пломбировка клемм

Когда вы собрали всю клеммную колодку, подключили провода, энергоснабжающая организация может потребовать закрыть под пломбу все токоведующие части, дабы в последствии не было возможности внести изменения в схему учета.

Для этого применяются пластиковые прозрачные боксы. В крепежных местах, где стягиваются ”барашки” или гаечки, имеются прорези под леску или проволоку от пломбы.

Как правильно выбрать и заказать

Подводя итог всему вышеизложенному стоит обратить внимание, что для каждого вида и производителя клемм, существуют строго свои комплектующие – торцевые изоляторы, заглушки. И не смотря на всю внешнюю схожесть, запчасти от Phoenix Contact (Феникс Контакт) или Klemsan, зачастую не подойдут к ABB, и наоборот.

Про клеммники ИЭК ЗВИ, ЗНИ даже и упоминать не стоит.

Поэтому при сборке больших электрощитовых, старайтесь использовать продукцию одного производителя. А при заказе этих запчастей, всегда ориентируйтесь не на схожие названия, а только на артикулы и номенклатурные номера.

Именно в этом случае вам доставят то, что необходимо, а не что-нибудь похожее, но совершенно не подходящее по размерам или креплениям.

Каталог клемм ABB — скачать.

Каталог клемм Klemsan — скачать.

Каталог клемм Феникс контакт — скачать.

Статьи по теме

domikelectrica.ru

Клеммная коробка электродвигателя подъема — ЮЖУРАЛКРАН

Электродвигатель подъема КГ

Поз. №

Наименование

Кол-во

Высота подъема

№ по каталогу запчастей

500кг

1000кг

2000кг

3200кг

5000кг

29Уплотнение16-24430102430102430102430102430102
30Крышка16-24430103430103430103430103430103

В наличии на складе:

Уплотнение крышки клеммной коробки (кат. № 430102)
Крышка клеммной коробки электродвигателя КГ 0,5-5,0 т. (кат. № 430103)
Крышка клеммной коробки электродвигателя КГ 8,0 т.



Электродвигатель подъема КГ — исполнение «Д»

Поз. №

Наименование

Кол-во

Высота подъема

№ по каталогу запчастей

500кг

1000кг

2000кг

3200кг

5000кг

49Уплотнение16-24258088258088258088258088258088
48Основание коробки16-24258053258053258054258054258054
29Уплотнение16-24258009258009258009258009258009
30Крышка16-24258010258010258011258011258011

В наличии на складе:

Клеммная коробка электродвигателя КГ исполнение «Д» 0,5-1,0 т. (основание+крышка+уплотнения)
Клеммная коробка электродвигателя КГ исполнение «Д» 2,0-8,0 т. (основание+крышка+уплотнения)

Фотографии клеммных коробок:



telfers.ru

Колодки клеммные для соединения проводов, их разновидности и область применения

Введение

В процессе выполнения электропроводки каждый мастер обязательно сталкивается с таким занятием, как соединение участков проводом между собой. Самой распространенной неисправностью электропроводки является короткое замыкание. Также очень частым неприятным явлением является разрыв цепи, чаще всего он и случается в месте соединения проводов. Эти соединения производят в специализированных коробках и монтируют в плоскости стены или на ее поверхности. Зачастую внутри этих коробок находятся соединения проводов, которые ведут в сторону автоматического распределительного щитка, а также провода, которые отходят к розеткам, выключателям и светильникам. Параллельно им может быть проложен еще один провод, который связывает коробки между собой. Соединения такого рода всегда производятся строго идентично проектным схемам.
Ниже будут представлены самые распространенные виды соединений:

  • С помощью скрутки и дальнейшей пайки или сварки.
  • С помощью «орешков».
  • С помощью клеммных колодок.
  • С помощью пружинных клемм WAGO.
  • С помощью соединения нулевиков соединительными шинами.
  • С помощью болтовых соединений.
  • С помощью гильзовки.

Клеммники

Использование этого варианта коммутации является самым востребованным из – за минимальных затрат труда на монтаж и соответствия всем стандартам. Отдельным преимуществом является возможность соединения проводов разного сечения и материала. В наши дни рынок электрических материалов переполнен различными товарами, но данные клеммники, несомненно, являются лидерами продаж.

Виды клеммных соединений проводов

Клеммные зажимы позволяют исключить контакт проводов из различных материалов в соединении проводов. На сегодняшний день лидерами в области электрических соединений являются 3 типа клеммных колодок:

  1. Пружинного типа.
  2. Винтового типа.
  3. Ножевого типа.

Колодки, в основном, изготавливают из латуни. Они состоят из сборок 2-х или более клемм. Отдельные разновидности заполняются специализированным гелем для защиты от коррозийного воздействия извне. Различаются между собой они по: диаметру соединительных жил, напряжению и силы тока.

Соединение проводов с помощью клеммных колодок

В настоящее время такой вид соединения проводов, как обычное скручивание стало уходить на задний план. Чтобы обеспечить надежный контакт в местах соединения электрической проводки, применяются специализированные соединительные клеммы, которые называются клеммные колодки. На современном рынке нашей страны представлено огромное множество таких колодок. Различаются они между собой: ценником, конструкцией и некоторыми исполнительскими особенностями.
Конструкция колодок идентичная. Она состоит из самого корпуса, внутри которого расположены специальные ячейки, а внутри этих ячеек уже расположены трубки из латуни с несколькими отверстиями под резьбу.


Сами трубки бывают разного сечения, их подбирают по диаметру, соответственно диаметру сечения самих проводов.
Применяют клеммные колодки в самых разнообразных местах. Примером может служить способ подключения обычной люстры в квартире, подключают ее к коротким проводникам, торчащих из дыры на потолке.


Данный способ часто применяют для соединения проводов, которые перебиты и расположены в стене. Зачастую таким проводникам не хватает длины для последующего соединения другим способом.

Совет от мастера: “Колодки должны располагаться непосредственно в распределительной коробке. Расположение их внутри штукатурки строго запрещено!”

Хотя данное соединение по своей надежности уступает соединению с помощью пайки, но в итоге является более удобным и требует минимальных временных затрат.
Главным преимуществом клеммных колодок является тот факт, что ими можно соединять алюминиевые и медные проводники. Чтобы исключить процесс окисления, в данном случае через зажимные винты пропускают только по одному проводу, контакт между жилами полностью исключен.

Клеммы WAGO.Особенности конструкции и отличия от других клемм.

Фирма WAGO (WAGO Kontakttechnik GmbH & Co. KG) была основана в 1951 году в Германии. Начала она свое производство с разработки и внедрении пружинных клемм, в чем сильно преуспела. До сегодняшнего дня компания занимается производством данного электрического оборудования и находит только положительные отзывы на рынке электроники и электротехники.
1973 положил начало выпуска первых малогабаритных клемм к распределительным (распаечным) коробкам. Далее эта продукция была запатентована, и производство стало наращиваться. На сегодняшний день фирма ВАГО является мировым лидером в области производства клемм на пружинах и других разъемов, необходимых для монтажа электрической проводки.

Главными плюсами пружинных клемм являются:

  1. Высокий уровень виброустойчивости полученного соединения.
  2. Сама точка контакта надежно зафиксирована, благодаря давлению пружины. Эта особенность позволяет исключить пластичное деформирование металла.

Клеммники для соединения проводов фирмы WAGO прошли все виды международных сертификаций электромонтажа. Их можно использовать при пере подключении проводов. Также клеммы снабжены технологическими отверстиями для подключения щупа к тонко несущей шине. Продукция не требует использования специального инструмента.
В состав клеммной группы входят как пружины, так и тонко несущие шины. Данные шины изготавливают с помощью лужения меди. Этот факт обеспечивает защиту от коррозионного воздействия и увеличивает площадь контакта жил.
Пружины имеют плоскую форму, их изготавливают из аустенитной стали. Благодаря этому, они имеют повышенную упругость.
Корпус для этих клемм является электроизоляционным. Его производят из модифицированного полиамида и поликарбоната. Эти вещества имеют высокую стойкость воспламенению, самозатуханию, устойчивы к ГСМ и другим воздействиям извне.

Соединение проводов с помощью клеммных колодок

Выбор колодки для соединения проводов является ответственным действием. Необходимо обратить внимание на силу тока, который будет в дальнейшем курсировать через данное изделие. Также необходимо приобрести необходимое количество монтажных клемм.
Сам процесс является не сложной процедурой, даже любители смогут его провести, имея первоначальные необходимые знания и навыки.
Колодка подбирается по размеру ячейки, отрезается все лишние секции. Чаще всего клемными колодками делают соединение в распределительных коробках.
Предварительно сняв изоляцию с соединительных концов проводников, жилы проводов вставляются в клеммные ячейки и с помощью винтов зажимаются все проводники. Поверхность жилы необходимо зачистить. Допускается небольшое усилие при затяжке винтов.
В случае соединения алюминиевых жил, затяжка винтов производится очень аккуратно, без особого нажима. Это делается для исключения перелома провода и ухудшения контакта в дальнейшем, так как этот металл обладает высокой текучестью при сильном нагревании.

Совет от специалиста: ”Узлы и агрегаты, в которых присутствуют алюминиевые соединения, необходимо подтягивать каждый год ”.

Заключение

Наличие хорошего и надежного контакта зависит от выбора качественных расходных материалов и грамотного производства самой операции. Стоит обратить внимание и на стабильность в работе всей электрической цепи, подключенного к ней оборудования и другие системы. Только качественно проделанная работа по соединению электрических проводов и знание необходимых нормативов, сможет исключить различные неприятности с электричеством и работой электрических приборов в дальнейшем.



electry.ru

0 comments on “Клеммник электродвигателя – Клеммные колодки для электродвигателей в России

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
