Клеммник электродвигателя – Панель (клеммная колодка) для асинхронных электродвигателей

Панель (клеммная колодка) для асинхронных электродвигателей

Клеммная колодка,она же панель, является важной частью вводного устройства питания электродвигателя. Для того что бы правильно подключить схему питания обмоток электродвигателя необходима специальная панель, с выводными шпильками с резьбой. Иногда при плохом контакте или механическом воздействии клеммные колодки выходят из строя: плавятся, откалываются шпильки. Наша компания занимается серийным производством и поставкой клеммных панелей для асинхронных общепромышленных двигателей серии АИР, 5АМ, 5А, 5АМХ, АИРМ, 7AVER российского производства и др.

Каталог панелей (колодок клеммных)



Размеры клеммных колодок (панелей)

Все размеры указаны в мм.

А -общая длина панели, мм; B — общая ширина панели, мм; C — межцентровое расстояния крепления
панели по длине, мм; D — межцентровое расстояния крепления панели по ширине, мм; H-общая высота панели, мм; M- диаметр резьбы шпильки.
Завод-изготовитель имеет за собой право на изменение конструкции и внешнего вида клеммных панелей, с целью улучшения ее характеристик, без дополнительного уведомления потребителей.
Информация несет информативный характер и не является публичной офертой, определяемой положениями ст. 437 (2) ГК РФ.

Если у Вас возникли какие-либо вопросы по выпускаемым изделиям, Вы можете получить консультацию следующими способами:

— позвонить по одному из наших городских телефонов:+7 (4922) 53-95-25, 53-96-26,53-95-40,

— написать запрос на нашу электронную почту: [email protected],

— сделать заказ на сайте через специальную форму заказа.

Будем рады проконсультировать Вас по всем интересующим вопросам и предложить Вам большой ассортимент клеммных панелей для электродвигателей из наличия и на заказ.

motors33.ru

Клеммы электродвигателя

Заземляющие клеммы для выполнения проводки в зданиях — UTI 2,5-PE/L/L — 3076029	Заземляющие клеммы для выполнения проводки в зданиях, Винтовые зажимы, cечение: 0,2 мм² — 4 мм², AWG: 24 — 12, ширина: 5,2 мм, цвет: cерый, тип монтажа: NS 35/7,5, NS 35/15
Заземляющие клеммы для выполнения проводки в зданиях — UTI 2,5-PE/L/N — 3076030	Заземляющие клеммы для выполнения проводки в зданиях, Винтовые зажимы, cечение: 0,2 мм² — 4 мм², AWG: 24 — 12, ширина: 5,2 мм, цвет: cерый, тип монтажа: NS 35/7,5, NS 35/15
Клемма для подключения электродвигателя — DLK 2,5-PE — 3011041	Клемма электродвигателя, 4-ярусная, с основанием PE, сечение: 0,2 мм² — 4 мм², AWG: 24 — 12, тип соединения: винтовой, ширина: 6,2 мм, цвет: серый, способ монтажа: NS 35/7,5, NS 35/15
Клемма для подключения электродвигателя — DLKB 2,5-PE — 3011038	Клемма электродвигателя, 4-ярусная, с возможностью шунтирования и основанием PE, сечение: 0,2 мм² – 4 мм², AWG: 24 – 12, тип соединения: винтовой зажим, ширина: 6,2 мм, цвет: серый, монтаж: NS 35/7,5, NS 35/15
Клемма для подключения электродвигателя — DLK 4-PE — 3011999	Клемма электродвигателя, 4-ярусная, сечение: 0,2 мм² — 6 мм², AWG: 24 — 10, тип соединения: винтовой, ширина: 6,2 мм, цвет: серый, способ монтажа: NS 35/7,5, NS 35/15
Заземляющие клеммы для выполнения проводки в зданиях — DLK 4-PE KAN — 3026764	Заземляющие клеммы для выполнения проводки в зданиях, подсоединение PE слева, тип подключения: Винтовые зажимы, cечение: 0,2 мм² — 6 мм², AWG: 24 — 10, ширина: 6,2 мм, цвет: cерый, тип монтажа: NS 35/7,5, NS 35/15
Клемма для подключения электродвигателя — VIOK 1,5-3D/PE — 2718206	Клемма электродвигателя, 4-ярусная, сечение: 0,2 мм² — 4 мм², AWG: 24 — 12, тип соединения: винтовой, ширина: 6,2 мм, цвет: серый, способ монтажа: NS 35/7,5, NS 35/15
Заземляющие клеммы для выполнения проводки в зданиях — PIK 6-PE/L/L — 2714271	Заземляющие клеммы для выполнения проводки в зданиях, Винтовые зажимы, cечение: 0,2 мм² — 10 мм², AWG: 24 — 8, ширина: 8,2 мм, цвет: cерый, тип монтажа: NS 35/7,5, NS 35/15
Заземляющие клеммы для выполнения проводки в зданиях — PIK 6-PE/L/N — 2714297	Заземляющие клеммы для выполнения проводки в зданиях, Винтовые зажимы, cечение: 0,2 мм² — 10 мм², AWG: 24 — 8, ширина: 8,2 мм, цвет: cерый, тип монтажа: NS 35/7,5, NS 35/15

www.control-tec.ru

Соединение звездой и треугольником обмоток

Здравствуйте, уважаемые гости и посетители сайта «Заметки электрика».

В прошлой статье я рассказал Вам про применение асинхронного двигателя и его устройство, а также подробно познакомились с двумя разновидностями асинхронного двигателя.

Сегодня я расскажу Вам про соединение звездой и треугольником обмоток асинхронных двигателей, т.к. это один из распространенных вопросов, который мне задают на личную почту.

Вспомним вкратце принцип действия асинхронного двигателя. Питание такого двигателя осуществляется от сети трехфазного переменного напряжения. В статоре имеются 3 обмотки, которые сдвинуты относительно друг друга на 120 электрических градуса. Это сделано с целью создания вращающегося магнитного поля.

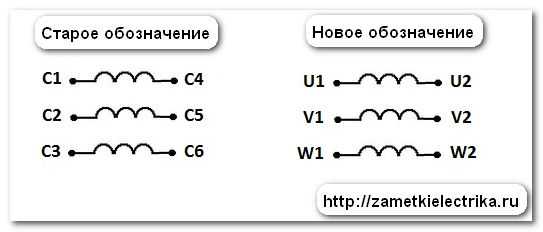

Обозначаются вывода обмоток статора асинхронных двигателей следующим образом:

С1, С2, С3 – начала обмоток, С4, С5, С6 – конец обмоток. Но сейчас все чаще применяется новая маркировка выводов по ГОСТу 26772-85. U1, V1, W1 — начала обмоток, U2, V2, W2 – конец обмоток.

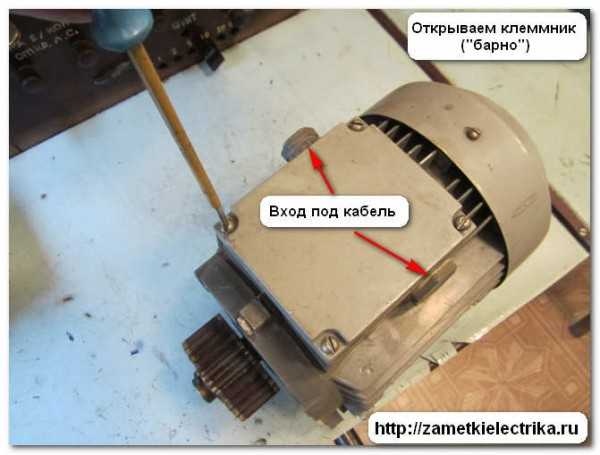

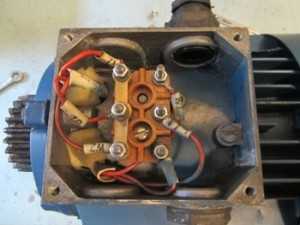

Выводы фазных обмоток асинхронного двигателя выводятся на клеммник или колодку и располагаются таким образом, чтобы соединения звездой или треугольником было удобно выполнить без перекрещивания с помощью специальных перемычек.

Клеммник, его еще называют «борно», чаще всего устанавливается сверху, реже – сбоку. Некоторые клеммники можно разворачивать на 180 градусов, для удобства подводки питающих кабелей.

Всего  на клеммник может быть выведено 3 или 6 выводов фазных обмоток статора.

Разберем каждый случай отдельно.

Пример

Если в клеммник выведено 6 выводов обмоток статора, то асинхронный двигатель можно подключить в сеть на 2 разных уровня напряжения, отличающихся на величину в 1,73 раза (√3).

Для наглядности рассмотрим пример. Допустим, у нас имеется электродвигатель, на табличке которого указано напряжение 220/380 (В).

Что это значит?

А это значит, что если в сети уровень линейного напряжения составляет 380 (В), то обмотки статора необходимо соединить в схему звезды.



Соединение звездой

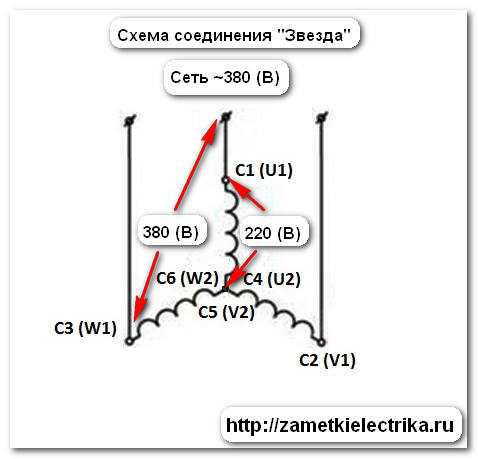

Соединение звездой фазных обмоток статора асинхронного двигателя выполняется следующим образом. Концы всех трех обмоток нужно соединить в одну точку с помощью специальной перемычки, о которой я говорил чуть выше. А на их начала подать трехфазное напряжение сети.

Из рисунка выше видно, что напряжение на фазной обмотке составляет 220 (В), а линейное напряжение между двумя фазными обмотками составляет 380 (В).

На клеммнике соединение звездой обмоток будет выглядеть следующим образом.

Соединение треугольником

Вернемся к нашему примеру.

Если в сети уровень линейного напряжения составляет 220 (В), то обмотки статора необходимо соединить в схему треугольника.

Соединение треугольником фазных обмоток статора асинхронного двигателя выполняется следующим образом.

• конец обмотки фазы «А» C4 (U2) необходимо соединить с началом обмотки фазы «В» С2 (V1)
• конец обмотки фазы «В» С5 (V2)  необходимо соединить с началом обмотки фазы «С» С3 (W1)
• конец обмотки фазы «С» С6 (W2)  необходимо соединить с началом обмотки фазы «А» С1 (U1)

Места их соединения подключаются к соответствующим фазам питающего трехфазного напряжения.

Из рисунка видно, что при линейном напряжении сети 220 (В) напряжение на фазной обмотке составляет тоже 220 (В).

На клеммнике при соединении треугольником обмоток статора асинхронного двигателя специальные перемычки нужно установить следующим образом:

В нашем примере при соединении звездой и треугольником напряжение на каждой фазной обмотке асинхронного двигателя будет 220 (В).

Частный случай

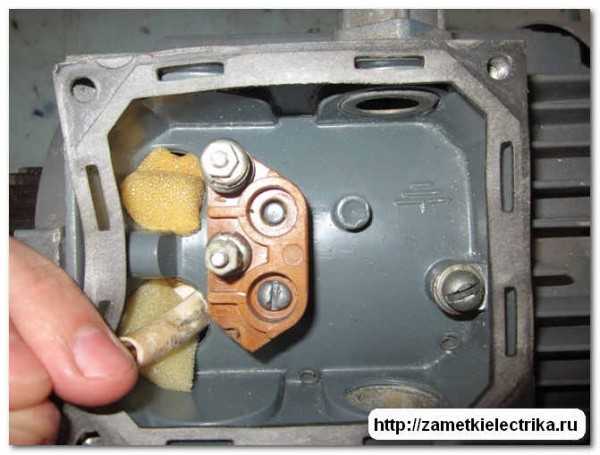

Бывают ситуации, когда на клеммник асинхронного двигателя выведено всего 3 вывода, вместо 6. В этом случае соединение звездой или треугольником выполняется внутри двигателя на лобной (торцевой) его части.

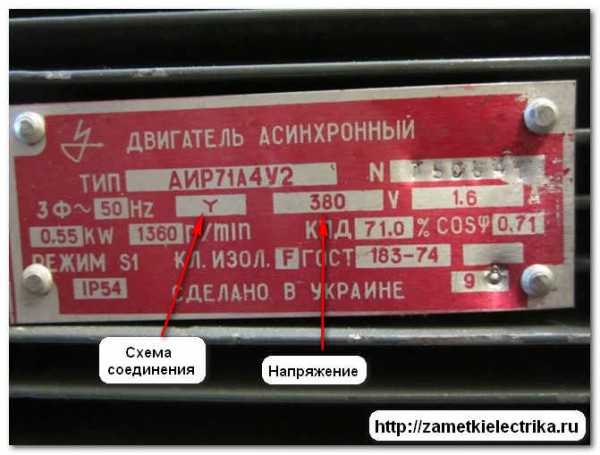

Такой асинхронный двигатель можно включать в сеть только на одно напряжение, указанное на табличке с техническими данными.

В нашем примере обмотки статора асинхронного двигателя соединяются по схеме звезда и его можно включать в сеть напряжением 380 (В).

Выводы

В конце данной статьи про соединение звездой и треугольником сделаю вывод, основанный на опыте эксплуатации электродвигателей.

При соединении звездой обмоток асинхронного электродвигателя наблюдается более мягкий запуск и плавная его работа, а также возможность кратковременной перегрузки.

При соединении треугольником обмоток асинхронного электродвигателя происходит достижение его максимальной мощности, но во время пуска пусковые токи имеют большое значение. Также замечено, что при соединении треугольником двигатель больше нагревается (выявлено опытным путем с помощью тепловизора при одной и той же нагрузке).

В связи с вышесказанным, принято асинхронные двигатели средней  мощности и выше запускать по схеме звезда. При наборе номинальной частоты вращения в автоматическом режиме происходит переключение его на схему треугольника. Эту схему мы с Вами рассмотрим в ближайших статьях. Следите за обновлениями на сайте.

P.S. А что делать, когда вывода фазных обмоток асинхронного двигателя не про маркированы соответствующим образом? Об этом Вы узнаете в моей статье про определение начала и конца обмоток электродвигателя. Чтобы не пропустить выход новой статьи, то подпишитесь. Форма подписки расположена в конце статьи или в правом сайтбаре.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

zametkielectrika.ru

ЭЛЕКТРОДВИГАТЕЛИ

   В этой статье мы поговорим об электродвигателях, какие типы существуют, где применяются. Двигатели подразделяются, по типу питания, на двигатели как переменного, так и постоянного тока. Из двигателей, рассчитанных на работу при переменном токе, наибольшее распространение получили двигатели с короткозамкнутым ротором.

Фото — двигатель с короткзамкнутым ротором

   Фото такого двигателя можно видеть на рисунке выше. Само название ротора, “короткозамкнутый”, появилось из-за того, что ротор такого двигателя, представляет собой подобие беличьего колеса.

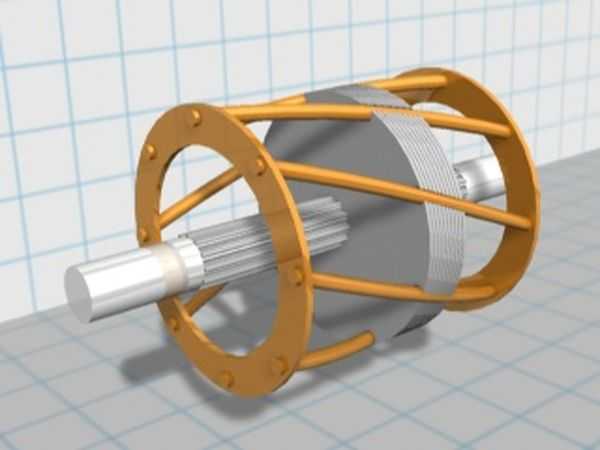

Устройство ротора двигателя беличье колесо

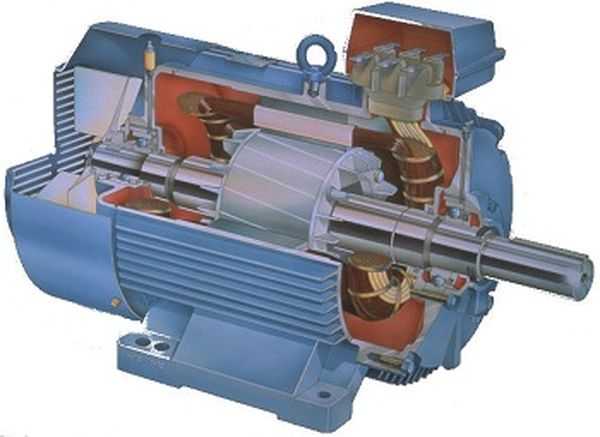

   На следующем рисунке изображен такой двигатель в разрезе:

Двигатель с короткозамкнутым ротором в разрезе

   Существуют также двигатели для работы при переменном токе с фазным ротором, но такие двигатели получили меньшее распространение. Один из таких двигателей в разрезе можно видеть на рисунке ниже:

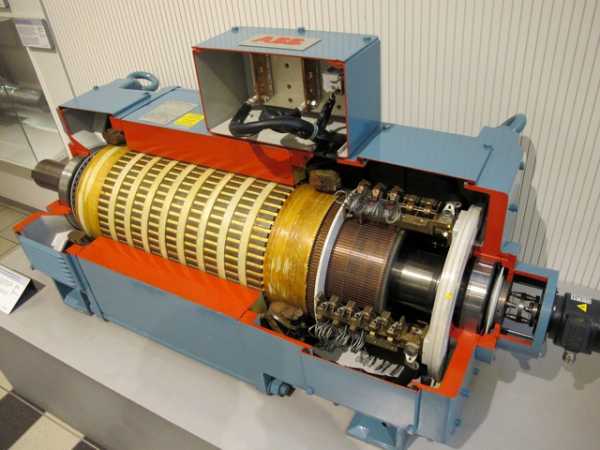

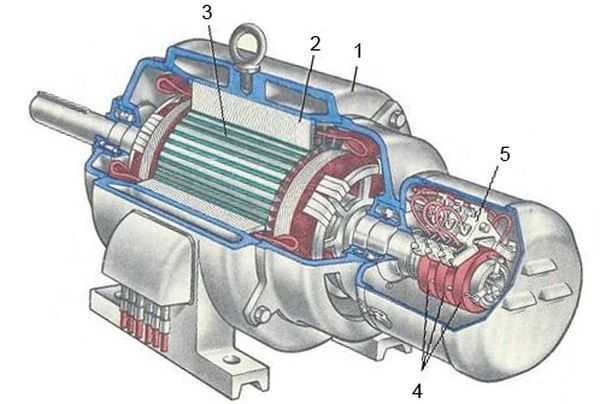

Двигатель с фазным ротором в разрезе

   В двигателях с фазным ротором для подведения питания к ротору пользуются контактными кольцами. Подключаются фазные обмотки через специальный пусковой реостат. Фото реостата небольшой мощности изображено на рисунке:

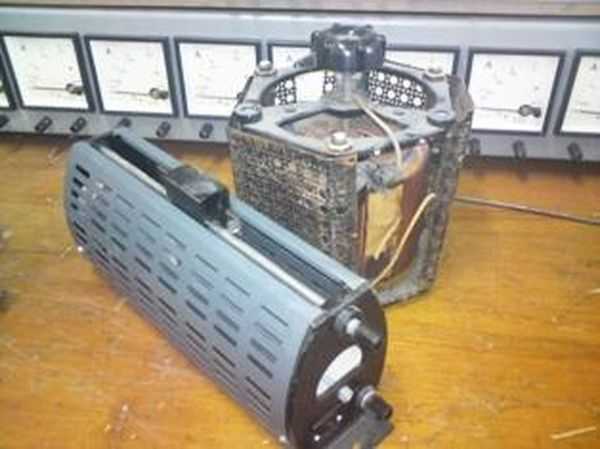

Фото пускового реостата

   Пусковые токи асинхронных электродвигателей в 5-7 раз превышают номинальные. Для охлаждения двигателей при работе служит крыльчатка, чем-то напоминающая с виду лопасти вентилятора. Она насаживается на вал двигателя с противоположной стороны (с заднего торца) и вращается вместе с валом двигателя. Создаваемый при вращении вала с крыльчаткой воздушный поток, по специальным горизонтально расположенным пазам, охлаждает двигатель во время работы.

Фото кожух и крыльчатка двигателя

   Крыльчатка, в целях безопасности, обычно закрывается металлическим кожухом, не препятствующим потокам воздуха. Обмотки трехфазного электродвигателя, (как впрочем трансформатора, генератора и любого другого трехфазного устройства имеющего обмотки) нельзя подключать непосредственно к трехфазной сети, напрямую. Обмотки между собой должны быть соединены в звезду либо треугольник.

Схемы подключения электродвигателей

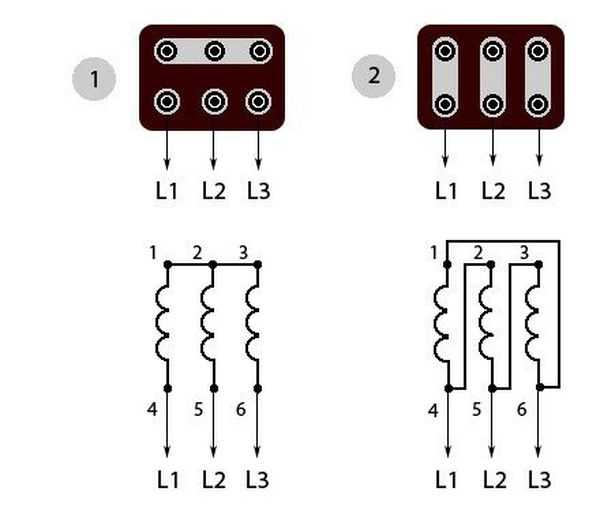

Соединение обмоток звезда и треугольник

   На рисунке 1 соединение обмоток в звезду, на рисунке 2 в треугольник. Наверное, многие, кому доводилось видеть клеммную колодку двигателя, запомнили, что там выходит шесть концов к шести зажимам. У неподготовленного человека сразу возникает вопрос, почему шесть, ведь у нас только 3 фазы и с питания идет 3 провода? Дело в том, что к этим 6-ти зажимам подводятся начала и концы всех трех обмоток.

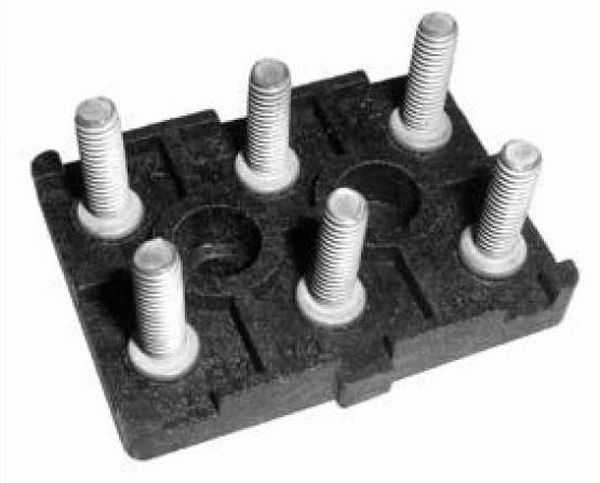

Клеммная колодка электродвигателя

   К каким выводам на клеммнике подходят начала и концы обмоток, знать в принципе необязательно, если у вас такой клеммник в коробке у двигателя, как на рисунке выше. Достаточно подать питание на выводы обозначенные как L1, L2, L3. Если же кому то будет интересно, то можно снять металлические перемычки и вызвонить тестером схему соединения обмоток. переключив его в режим омметра.

Подключение к 220 вольт треугольник

   Существуют схемы для подключения двигателей рассчитанных на напряжение 380 вольт, треугольник, к сети 220 вольт. В таком случае заместо подключения 2 фазных проводов мы подключаем фазу и нуль. А как быть с третьим проводом? Для этого берется неполярный конденсатор для сдвига фаз, рассчитанный на работу в сети 220 вольт, и соединяется одним выводом, с одним из сетевых проводов, подключенных к контактам двигателя. А вторым выводом конденсатор подключается к оставшемуся неподключенным третьему контакту электродвигателя, что и можно видеть на схеме выше.

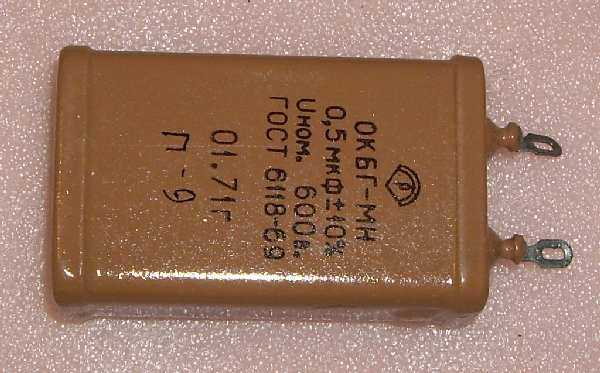

Конденсатор неполярный пусковой на 600 вольт

   Если такой конденсатор будет подбираться самостоятельно, по справочнику, необходимо помнить о том, что конденсатор должен быть рассчитан на амплитудное напряжение в сети. Управление двигателями осуществляется с помощью магнитных пускателей.

Магнитный пускатель для электродвигателя

   Существуют схемы как не реверсивного, (с вращением в одну сторону), так и реверсивного (с вращением в обе стороны) пуска двигателей. При питании двигателя от трехфазного тока, для того чтобы заставить двигатель вращаться в другую сторону, достаточно поменять местами любые две фазы. В схеме реверсивного пуска это осуществляется с помощью двух магнитных пускателей.

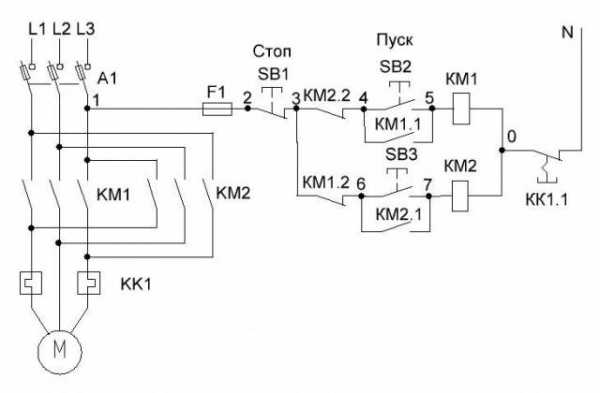

Схема реверсивного пуска двигателей

   Эту схему мы сейчас подробно рассматривать не будем, скажу только вкратце, что управление осуществляется кнопками пуск вперед, пуск назад и стоп, защита схемы выполнена на предохранителях и тепловых реле. На пускателях реализован самоподхват питания и блокировка от одновременного включения пускателей с помощью блок контактов.

Двигатели постоянного тока

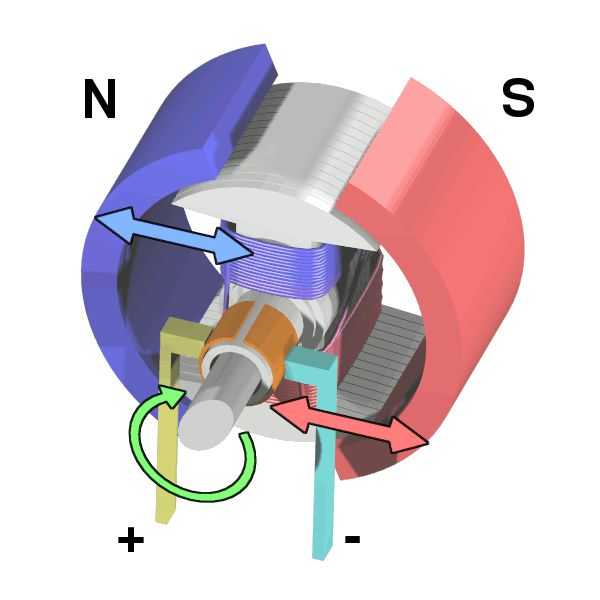

Устройство электродвигателя постоянного тока

   Как видно на рисунке, простейший двигатель постоянного тока состоит из постоянных магнитов, сердечника, обмоток, коллектора и прижимающих токоподводящих контактов (графитовых щеток). На фото ниже изображены эти щетки, наверняка знакомые каждому кто работает с электроинструментом. Щетки со временем изнашиваются и их необходимо менять. Если, к примеру, ваш электроинструмент вдруг стал сильно искрить, одной из причин может быть износ щеток.

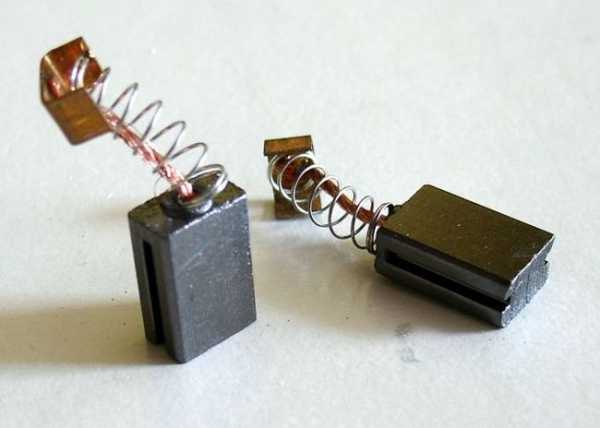

Щетки для электроинструмента

   Двигатели постоянного тока выпускаются на различную мощность, начиная знакомых всем моторчиков для детских игрушек, до более крупных двигателей, используемых в дремелях радиолюбителями и значительно более крупных используемых в промышленности. У двигателей постоянного тока можно легко регулировать скорость вращения.

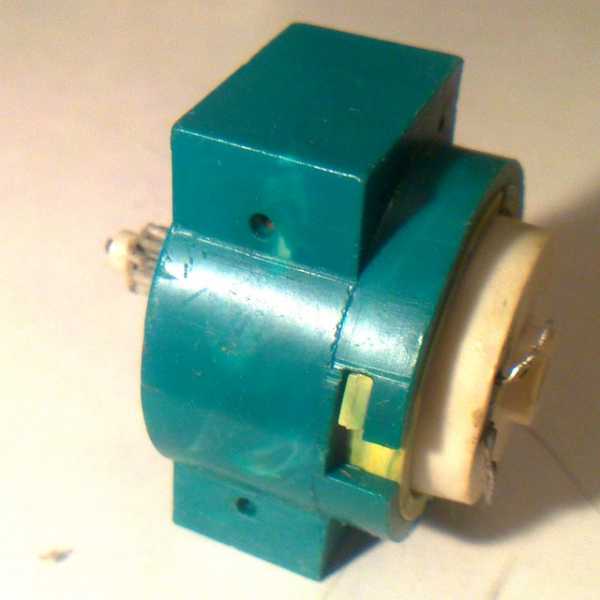

Электрический двигатель от детской игрушки

   В промышленности используются и громадные двигатели постоянного тока длиной в несколько метров, один из таких в разрезе изображен на рисунке ниже:

Мощный электродвигатель постоянного тока

   Электродвигатели постоянного тока находят применение и в общественном электрическом транспорте, это и трамваи, троллейбусы и разнообразный железнодорожный электротранспорт, электрички и метро.

   Двигатели постоянного тока различают по типу возбуждения, которое в свою очередь может быть как последовательным, параллельным, так и смешанным. Также двигатели постоянного тока являются обратимыми. Это означает, что они могут работать и как генераторы, и как двигатели.

el-shema.ru
