Кодировка конденсаторов импортных – Кодовая маркировка емкости импортных конденсаторов — Зарубежные конденсаторы — Конденсаторы — Справочник Радиокомпонентов — РадиоДом

Расшифровка импортных конденсаторов таблица. Условные обозначения конденсаторов

В соответствии со стандартами IEC на практике применяется четыре способа кодировки номинальной емкости.

1. Кодировка тремя цифрами

Первые две цифры указывают на значение емкости в пикофарадах (пФ), последняя — количество нулей. Когда конденсатор имеет емкость менее 10 пФ, то последняя цифра может быть «9». При емкостях меньше 1.0 пФ первая цифра «0». Буква R используется в качестве десятичной запятой. Например, код 010 равен 1.0 пФ, код 0R5 — 0.5 пФ.

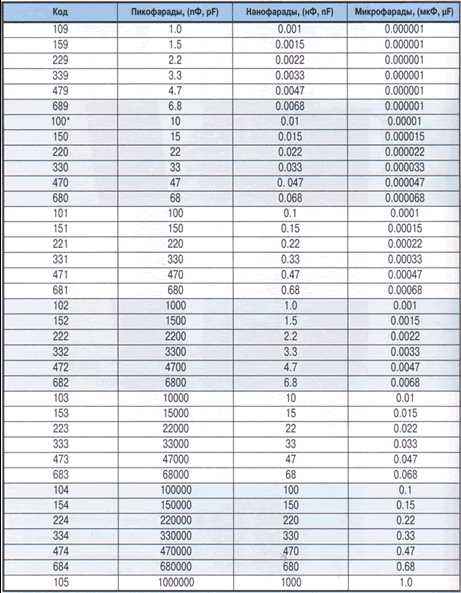

Таблица 1

* Иногда последний ноль не указывают.

2. Кодировка четырьмя цифрами

Возможны варианты кодирования 4-значным числом. Но и в этом случае последняя цифра указывает количество нулей, а первые три — емкость в пикофарадах (pF).

Таблица 2

3. Маркировка ёмкости в микрофарадах

Вместо десятичной точки может ставиться буква R.

4. Смешанная буквенно-цифровая маркировка ёмкости, допуска, ТКЕ, рабочего напряжения

В отличие от первых трех параметров, которые маркируются в соответствии со стандартами, рабочее напряжение у разных фирм имеет различную буквенно-цифровую маркировку.

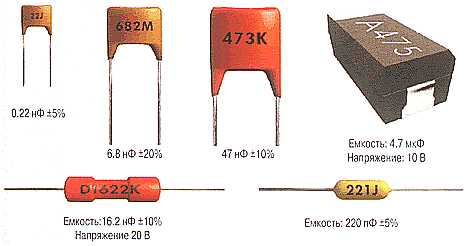

Примеры:

Рисунок 1

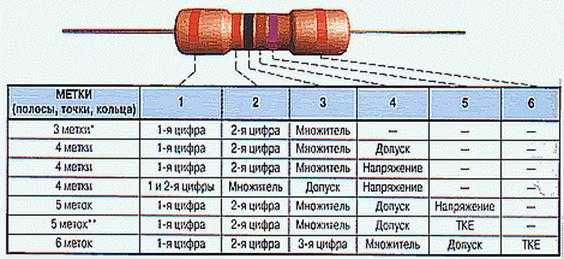

Цветовая маркировка

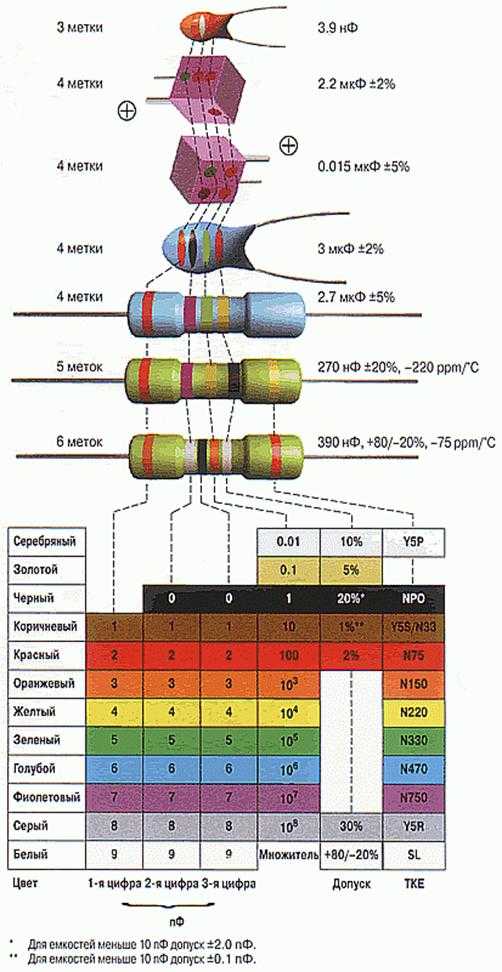

На практике для цветового кодирования постоянных конденсаторов используются несколько методик цветовой маркировки

* Допуск 20%; возможно сочетание двух колец и точки, указывающей на множитель.

** Цвет корпуса указывает на значение рабочего напряжения.

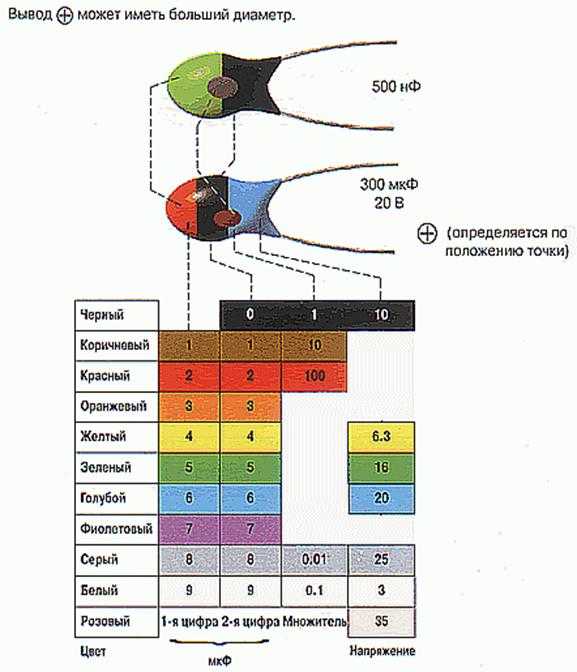

Вывод «+» может иметь больший диаметр.

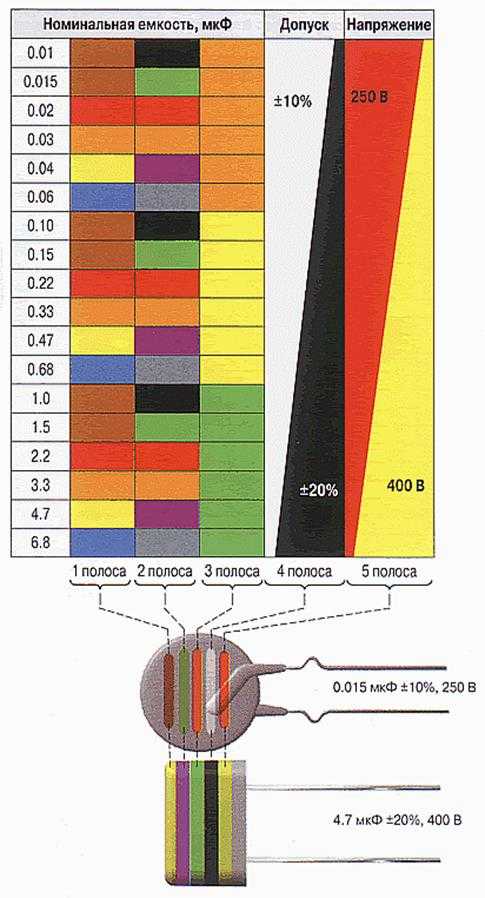

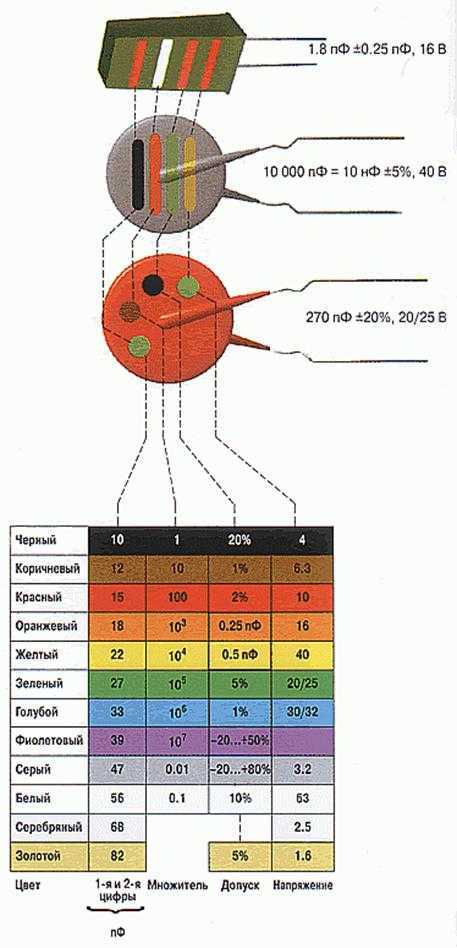

Для маркировки пленочных конденсаторов используют 5 цветных полос или точек:

Первые три кодируют значение номинальной емкости, четвертая — допуск, пятая — номинальное рабочее напряжение.

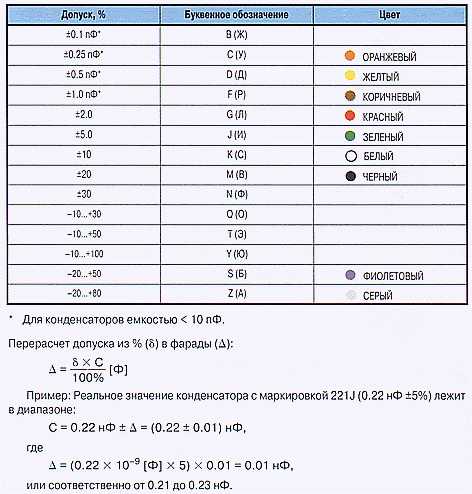

Маркировка допусков

В соответствии с требованиями Публикаций 62 и 115-2 IEC (МЭК) для конденсаторов установлены следующие допуски и их кодировка:

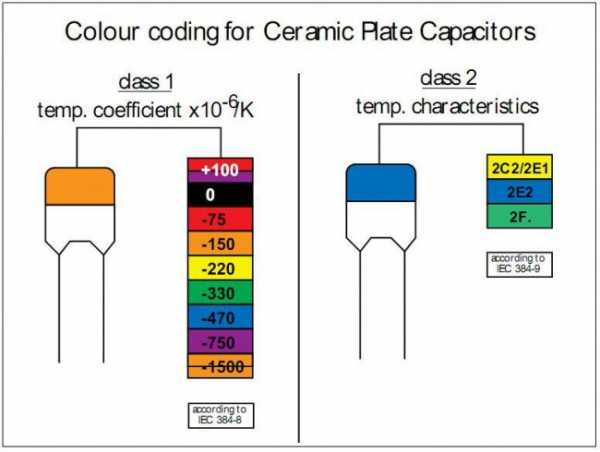

Маркировка ТКЕ

Конденсаторы с ненормируемым ТКЕ

* Современная цветовая кодировка. Цветные полоски или точки. Второй цвет может быть представлен цветом корпуса.

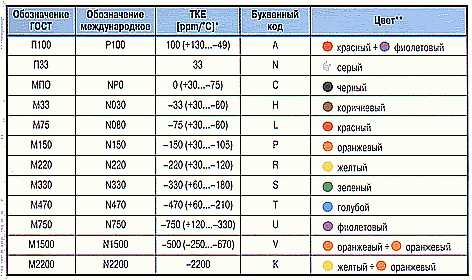

Конденсаторы с линейной зависимостью от температуры

* В скобках приведен реальный разброс для импортных конденсаторов в диапазоне температур -55…+85″С.

** Современная цветовая кодировка. Цветные полоски или точки. Второй цвет может быть представлен цветом корпуса.

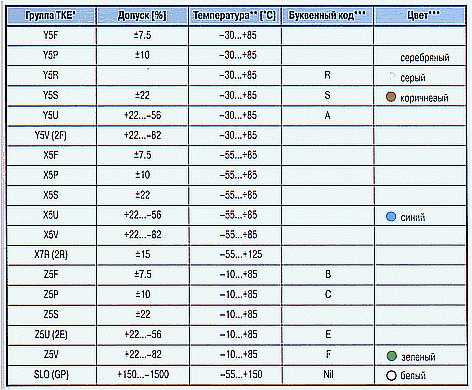

Конденсаторы с нелинейной зависимостью от температуры

* Обозначение приведено в соответствии со стандартом EIA, в скобках — IEC.

** В зависимости от технологий, которыми обладает фирма, диапазон может быть другим.

Например, фирма PHILIPS для группы Y5P нормирует -55…+125 њС.

*** В соответствии с EIA. Некоторые фирмы, например Panasonic, пользуются другой кодировкой.

Особенности кодировки конденсаторов производства СССР

В СССР придерживались стандартов МЭК, поэтому можно пользоваться вышеприведенными данными, но были и незначительные отличия.

Кодированное обозначение номинальных емкостей состоит из двух или трех цифр и буквы. Буква кода является множителем, составляющим значение емкости (см. таблицу), и определяет положение десятичной дроби.

Допускаемое отклонение величины емкости в процентах от номинального значения указывают теми же буквами, что и допуски на сопротивление резисторов, однако, с некоторыми дополнениями (см. таблицу). Для конденсаторов емкостью менее 10 пФ допускаемое отклонение устанавливается

в пикофарадах :

Конденсаторы маркируются кодом в следующем порядке:

• номинальная емкость;
• допускаемое отклонение емкости;
• ТКЕ и (или) номинальное напряжение.

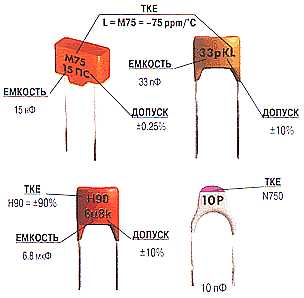

Приведем примеры кодированной маркировки конденсаторов.

Сокращенная буквенно-цифровая маркировка на конденсаторе 33pKL обозначает номинальную емкость 33 пФ с допускаемым отклонением ±10% и температурной нестабильностью группы М75 (75х10 -6 °C -1). Надпись m10SF обозначает 100 мкФ (0,1 миллифарады) с допуском -20…+50% и номинальным напряжением 20 В.

Номинальная емкость 150 пФ может обозначаться 150р или n15; 4700пф — 4n7; 0,15 мкФ — µ15; 2.2мкф — 2µ2.

Примечание . В скобках указано старое обозначение допуска.

Напр. В	Букв. обозн.	Напр. В	Букв. обозн.	Напр. В	Букв. обозн.	Напр. В	Букв. обозн	Напр. В	Букв. обозн
1,0	I	6.3	B	40	S	100	N	350	T
2,5	M	10	D	50	J	125	P	400	Y
3.2	A	16	E	63	K	160	Q	450	U
4.0	C	20	F	80	L	315	X	500	V

В соответствии с требовани

gksteel.ru

Конденсаторы, соответствие емкостей, ТКЕ и кодировка

Соответствие емкостей конденсаторов

мкФ нФ пФ 1м (1м0) 1000н 1000000п 1,1 (1м1) 1100н 1100000п 0,1м 100н 100000п 0,11м 110н 110000п 0,01м 10н 10000п 0,011м 11н 11000п 0,001м 1н (1н0) 1000п 0,0011м 1,1н (1н1) 1100п 0,0001м 0,1н 100п 0,00011м 0,11н 110п 0,00001м 0,01н 10п 0,000011м 0,011н 11п 0,000001м 0,001н 1п (1п0) 0,0000011м 0,0011н 1,1п (1п1)

(ТКЕ) Температурный коэффициент емкости

Величина, применяемая для характеристики конденсаторов с линейной зависимостью емкости от температуры и равная относительному изменению емкости при изменении температуры окружающей среды на один градус Цельсия (Кельвина), называется температурным коэффициентом емкости (ТКЕ)

Конденсаторы с ненормируемым ТКЕ

Группа ТКЕ Допуск при -60…+85 °С (%) Буквенный код Цвет* Н10 +-10 B оранжевый (+черный) Н20 +-20 Z оранжевый (+красный) Н30 +-30 D оранжевый (+зеленый) Н50 +-50 X оранжевый (+голубой) Н70 +-70 E оранжевый (+фиолетовый) Н90 +-90 F оранжевый (+белый) * Цветовая кодировка. Цветные полоски или точки. Второй цвет может быть цветом корпуса.

Конденсаторы с линейной зависимостью от температуры

Обозначение ГОСТ Обозначение международное ТКЕ (ppm/°С)* Буквенный код Цвет** П100 P100 +100 A красный (+фиолетовый) П33   +33 N серый МП0 NP0 0(+30…-75) C черный М33 N030 -33 (+30…-80) H коричневый М47 N050 -47 (+30…-80) M желтый М75 N080 -75 (+30…-80) L красный М150 N150 -150 (+30…-105) P оранжевый М220 N220 -220 (+30…-120) R желтый М330 N330 -330 (+60…-180) S зеленый М470 N470 -470 (+60…-210) T голубой M750 N750 -750 (+120…-330) U фиолетовый M1500 N1500 -1500(-1300) V оранжевый (+оранжевый) M2200 N2200 -2200 K желтый (+оранжевый) * В скобках приведен реальный разброс для импортных конденсаторов в диапазоне температур -55…+85°С ** Современная цветовая кодировка. Цветные полоски или точки. Второй цвет может быть представлен цветом корпуса.

Конденсаторы с нелинейной зависимостью от температуры

Группа ТКЕ* Допуск (%) Температура** (°С) Буквенный код*** Цвет*** У5F +-7,5 -30…+85     Y5P +-10 -30…+85   серебряный Y5R   -30…+85   серый Y5S +-22 -30…+85 R коричневый Y5U +22…-56 -30…+85 S   Y5V (2F) +22…-82 -30…+85 A   X5F +-7,5 -55…+85     X5P +-10 -55…+85     X5S +-22 -55…+85     X5U +22…-56 -55…+85   синий X5V +22…-82 -55…+85     X7R (2R) +-15 -55…+85     Z5F +-7,5 -10…+85 B   Z5P +-10 -10…+85 C   Z5S +-22 -10…+85     Z5U (2E) +22…-56 -10…+85 E   Z5V +22…-82 -10…+85 F зеленый SLO (GP) +150…-1500 -55…+150   белый * Обозначение приведено в соответствии со стандартом EIA, в скобках — IEC. ** В зависимости от технологий, которыми обладает фирма, диапазон может быть другим. *** В соответствии с EIA. Некоторые фирмы пользуются другой кодировкой.

Отечественное обозначение ТКЕ Замена на: М1500, М750 X7R Н10, Н20, Н30, Н50, Н70, Н90 Y5V П33, МП0, М47 NP0

Кодировка допускаемых отклонений емкости

В соотвествии с требованиями публикаций 62 и 115-2 IEC (МЭК) для конденсаторов установлены следующие допуски и их кодировка:

Допуск, % Буквенное обозначение Цвет ±0,1пФ* В (Ж)   ±0,25пФ* С (У) оранжевый ±0,5пФ* D (Д) желтый ±1пФ* F (Р) коричневый ±2 G (Л) красный ±5 J (И) зеленый ±10 К (С) белый ±20 М (В) черный ±30 N (Ф)   -10…+30 Q (О)   -10…+50 Т (Э)   -10…+100 Y (Ю)   -20…+50 S (Б) фиолетовый -20…+80 Z (А) серый * Для конденсаторов емкостью меньше 10пФ

Кодовая маркировка электролитических конденсаторов для поверхностного монтажа (SMD)

Код Емкость Напряжение Код Емкость Напряжение   (мкФ)     (мкФ)   А6 1,0 16/35 ES6 4,7 25 А7 10 4 EW5 0,68 25 АА7 10 10 GA7 10 4 АЕ7 15 10 GE7 15 4 AJ6 2,2 10 GJ7 22 4 AJ7 22 10 GN7 33 4 AN6 3,3 10 GS6 4,7 4 AN7 33 10 GS7 47 4 AS6 4,7 10 GW6 6,8 4 AW6 6,8 10 GW7 68 4 CA7 10 16 J6 2,2 6,3/7/20 CE6 1,5 16 JA7 10 6,3/7 CE7 15 16 JE7 15 6,3/7 CJ6 2,2 16 JJ7 22 6,3/7 CN6 3,3 16 JN6 3,3 6,3/7 CS6 4,7 16 JN7 33 6,3/7 CW6 6,8 16 JS6 4,7 6,3/7 DA6 1,0 20 JS7 47 6,3/7 DA7 10 20 JW6 6,8 6,3/7 DE6 1,5 20 N5 0,33 35 DJ6 2,2 20 N6 3,3 4/16 DN6 3,3 20 S5 0,47 25/35 DS6 4,7 20 VA6 1,0 35 DW6 6,8 20 VE6 1,5 35 E6 1,5 10/25 VJ6 2,2 35 EA6 1,0 25 VN6 3,3 35 EE6 1,5 25 VS5 0,47 35 EJ6 2,2 25 VW5 0,68 35 EN6 3,3 25 W5 0,68 20/35

Различают три основных способа кодирования. 1. Код содержит два или три знака (буквы или цифры), обозначающие рабочее напряжение и номинальную емкость. Причем буквы обозначают напряжение и емкость, а цифра указывает множитель. В случае двухзначного обозначения не указывается код рабочего напряжения. Рабочее напряжение Емкость Множитель G — 4B А — 1,0пФ 5 — 105 J — 6,3 или 7В Е — 1,5пФ 6 — 106 A — 10B J — 2,2пФ 7 — 107 C — 16B N — 3,3пФ   D — 20B S — 4,7пФ   E — 25B W — 6,8пФ   V — 35B     0 — для напряжений до 10В 1- для напряжений до 100В 2- для напряжений до 1000В Например: 0Е — 2,5В; 1Е — 25В; 2Е — 250В 2. Код содержит четыре знака (буквы и цифры), обозначающие номинальную емкость и рабочее напряжение. Буква, стоящая вначале, обозначает рабочее напряжение, последующие знаки — емкость в пФ, а последняя цифра — количество нулей. Возможны 2 варианта кодировки емкости: а) первые две цифры указывают номинал в пФ, третья — количество нулей; б) емкость указывают в микрофарадах, знак ? выполняет функцию десятичной запятой. Рабочее напряжение Емкость, пФ Количество нулей А = 10В 47 00000 (105) 475 = 4700000пФ = 4,ммкФ Рабочее напряжение Емкость, мкФ А = 10В 4,7 3. Если величина корпуса позволяет, то код располагается в две строки: на верхней строке указывается номинал емкости, на второй строке — рабочее напряжение. Емкость может указываться непосредственно в мкФ или в пФ с указанием количества нулей. Емкость,пФ Количество нулей Рабочее напряжение 33 = 33000000пФ = 33мкФ 000000 = 106 20В Емкость, мкФ Рабочее напряжение 10 6В, (6,3В)

newcom.cv.ua

Маркировка импортных конденсаторов на корпусе. Коды напряжения конденсаторов

У меня не возникало вопросов к метало-плёночным конденсаторам. Большинство из них имеют напряжение 63 В, а некоторые — и более. А я до недавнего времени работал с устройствами, у которых напряжения были ниже этого значения.

630В, 0.47 мкф, 10%

Но вот, пришла пора разрабатывать импульсные источники питания, и понеслось! Конденсаторов (выдранных из трупов старых телевизоров) много, а вот на какое они напряжение — хрен его знает! Риск спалить не только сам конденсатор, но и всю схему, оказался очень большой. Пришлось копать Большую Помойку — Интернет.

Стыдно признаться, но я таки не смог в интернете найти готовую таблицу кодов напряжения для конденсаторов. Пришлось её составлять самостоятельно по крупицам скудной информации.

630 В, 22 нФ, 10%

100 В, 0.1 мкФ, 5%

В общем, выношу на суд общественности таблицу кодов напряжения для конденсаторов.

Юзайте на здоровье, а если есть чем дополнить — присылайте коды!

Буква	0x	1x	2x	3x
A		10	100	1000
B		12,5	125
C		16	160
D	2	20	200
E	2,5	25	250
F			315
G	4		400
H		50	500
I
J	6,3	63	630
K	8	80
L	5,5
M
N
O
P			220
Q			110
R
S
T		(50)
U
V		35	350
W			450
X
Y
Z			180

Как правило на конденсаторы наносится значение ёмкости, допуск и номинальное напряжение.

Напряжение может указываться как явно, например, 100V, 250В, 630 В. так и в виде кода. Причем, следует заметить, что в мире действуют две системы кодирования напряжения.

Первая система имеет одно-буквенное значение. Обычно так кодируется напряжение на метало-плёночных конденсаторах. (Возможно и на керамических, но в этом я не уверен.)

Вот эта таблица:

Напр В	Букв. обозн.	Напр. В	Букв. обозн.	Напр. В	Букв. обозн.	Напр. В	Букв. обозн	Напр. В	Букв. обозн
1,0	I	6.3	B	40	S	100	N	350	T
2,5	M	10	D	50	J	125	P	400	Y
3.2	A	16	E	63	K	160	Q	450	U
4.0	C	20	F	80	L	315	X	500	V

Я эту таблицу взял где-то в общедоступных источниках. Где точно — не помню! Найти

ruscos.ru

Коды напряжения конденсаторов | zhevak

У меня не возникало вопросов к метало-плёночным конденсаторам. Большинство из них имеют напряжение 63 В, а некоторые — и более. А я до недавнего времени работал с устройствами, у которых напряжения были ниже этого значения.

630В, 0.47 мкф, 10%

Но вот, пришла пора разрабатывать импульсные источники питания, и понеслось! Конденсаторов (выдранных из трупов старых телевизоров) много, а вот на какое они напряжение — хрен его знает! Риск спалить не только сам конденсатор, но и всю схему, оказался очень большой. Пришлось копать Большую Помойку — Интернет.

Стыдно признаться, но я таки не смог в интернете найти готовую таблицу кодов напряжения для конденсаторов. Пришлось её составлять самостоятельно по крупицам скудной информации.

630 В, 22 нФ, 10%

100 В, 0.1 мкФ, 5%

В общем, выношу на суд общественности таблицу кодов напряжения для конденсаторов.

Юзайте на здоровье, а если есть чем дополнить — присылайте коды!

Буква	0x	1x	2x	3x
A		10	100	1000
B		12,5	125	1250
C		16	160	1600
D	2	20	200	2000
E	2,5	25	250
F			315	(3000)
G	4		400
H		50	500
I
J	6,3	63	630
K	8	80
L	5,5		(550)
M
N
O
P			220
Q			110
R
S
T		(50)
U
V		35	350
W			450
X
Y
Z			180

Напряжения, указанные в скобках, это немного сомнительные напряжения. Либо они взяты из сомнительных источников, либо встретились всего один раз. Пустые клетки означают, что про эти напряжения мне пока ничего не известно.

Как оказалось, помимо кодов, показанных в таблице выше, существует ещё один набор кодов напряжений. Этот набор относится к переменному напряжению (VAC — Volts Alternating Current, напряжение переменного тока). Ссылку на статью, в которой упоминается этот набор кодов прислал Брылёв Сергей. (Спасибо, Сергей!) Вот эти коды:

Код	Напряжение
A1	275VAC
A2	300VAC
A3	250VAC
A4	400VAC
A5	440VAC
A8	305VAC
A9	310VAC

Эти коды, на сколько я понял, присутствуют в обозначении полного кодированного наименования плёночных конденсаторов. Речь идёт о конденсаторах нескольких сериий JF фирмы JB Capacitors. По ссылке, которую я указал перед таблицей, гораздо больше информации.

Я не очень уверен, что эти коды наносят на корпус конденсаторов. Возможно, эти обозначения присутствуют только в накладной. Например, конденсатор обозначается так: JFA02A102J050000B. Расшифровка в тексте по ссылке выше. Но так ли уж часто мы имеем дело с накладными?

Как правило на конденсаторы наносится значение ёмкости, допуск и номинальное напряжение.

Напряжение может указываться как явно, например, 100V, 250В, 630 В. так и в виде кода. Причем, следует заметить, что в мире действуют две системы кодирования напряжения.

Первая система имеет одно-буквенное значение. Обычно так кодируется напряжение на метало-плёночных конденсаторах. (Возможно, и на керамических тоже, но в этом я не очень уверен.)

Вот эта таблица:

Напр В	Букв. обозн.	Напр. В	Букв. обозн.	Напр. В	Букв. обозн.	Напр. В	Букв. обозн	Напр. В	Букв. обозн
1,0	I	6.3	B	40	S	100	N	350	T
2,5	M	10	D	50	J	125	P	400	Y
3.2	A	16	E	63	K	160	Q	450	U
4.0	C	20	F	80	L	315	X	500	V

Я эту таблицу взял где-то в общедоступных источниках. Где точно — не помню! Найти в интернете эту таблицу не составляет особого труда. Она во многих местах опубликована.

К сожалению, пользоваться таблицей не очень удобно. Поэтому я у неё поменял местами колонки и упорядочил по буквам.

Обозначение	Напряжение, В
A	3.2
B	6.3
C	4.0
D	10
E	16
F	20
G
H
I	1.0
J	50
K	63
L	80
M	2.5
N	100
O
P	125
Q	160
R
S	40
T	350
U	450
V	500
W	250
X	315
Y	400
Z

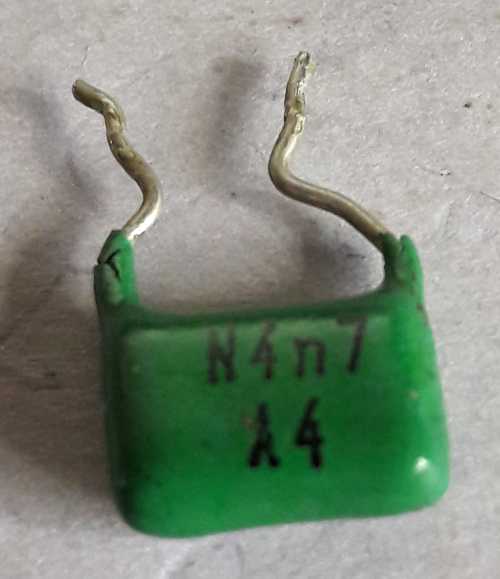

А, вот, пример конденсатора, обозначение напряжения у которого выполнены по первой системе:

Этот конденсатор имеет ёмкость 4.7 нФ (это легко определяется). Напряжение конденсатор — 100 В (буква «N» в начале обозначения). Фото конденсатора прислал Игорь Витальевич К. Я публикую это фото без его разрешения. И, тем не менее, Игорь Витальевич — спасибо за Ваш вклад в общее дело! Уверен, люди будут Вам благодарны.

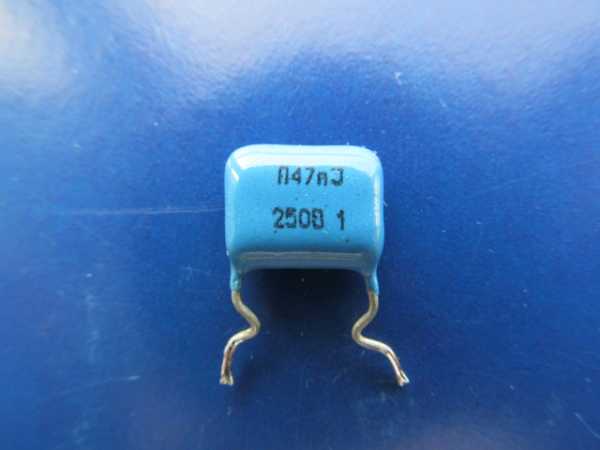

А вот ещё примеры обозначений, выполненные по «советской» схеме. Эти конденсаторы были установлены в одинаковых блоках АТС (телефонной станции), но разного года выпуска, соответственно, разной комплектации:

Здесь сразу видно, Что этот конденсатор имеет ёмкость 47 нФ и рассчитан на напряжение 250 В.

Что обозначает русская заглавная буква «П» в начале обозначения в первой строчке — я не знаю. Далее идет обозначение ёмкости: «47n». Тут без вопросов.

Далее, латинская заглавная буква «J» — это тоже легко. Это отклонение от номинала. Прокручивайте статью вниз, там есть таблица. Букве «J» соответствует отклонение ±5.0%.

Вторая строчка «чёрным по русскому» сообщает нам о напряжении. Что обозначает последний в строке символ «1» — я тоже не знаю.

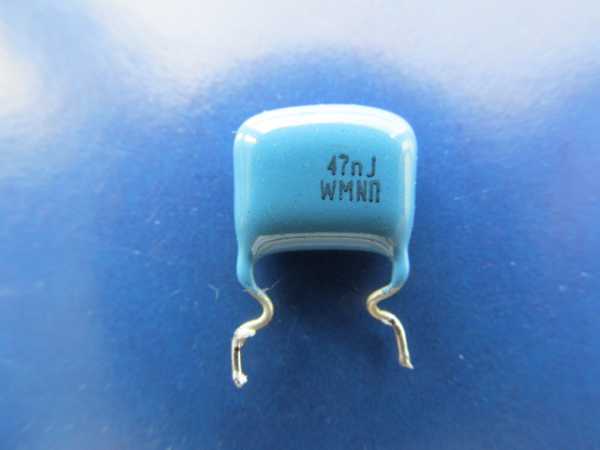

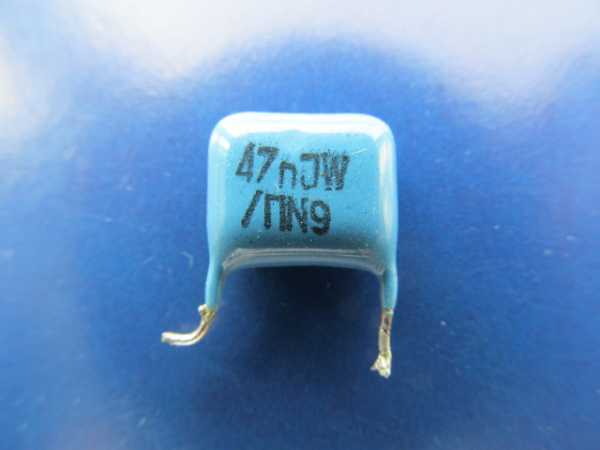

На следующей фотке показан точно такой же конденсатор, но с другим обозначением:

Здесь так же легко угадывается номинальная ёмкость конденсатора — «47n». Зная о том, что это «советское» обозначение, то следующая буква «J» тоже превращается в отклонение — ±5.0%.

А вот дальше наступает ЕГЭ (Единый Государственный Экзамен, то есть — «угадайка»). Можно смело утверждать, что я это экзамен сдал на жиденькую троечку, так как кроме первой буквы «W» во второй строчке, я не знаю что обозначают оставшиеся «MNП».

Буква «W» обозначает номинальное напряжение — 250 В. Это определяется по таблице выше.

Третий точно такой же конденсатор 47 нФ на 250 В имеет вот такой вид:

Здесь, номинальная ёмкость, отклонение и рабочее напряжение сгруппированы в одной строке. Частный опыт, полученный по двум предыдущим конденсаторам, не даст ошибиться. «Частный» — потому, что это так в этом конкретном случае, когда заранее известно, что эти конденсаторы стояли на одинаковых платах. А в целом — да, бардак в обозначениях ещё тот! Сравните с зелёным конденсатором, присланным Игорем Витальевичем К., и попробуйте ответить на вопрос — какие у Вас имеются критерии считать, что первая буква «N» в обозначении этого конденсатора отвечает за его напряжение?

А вот ещё для тренировки

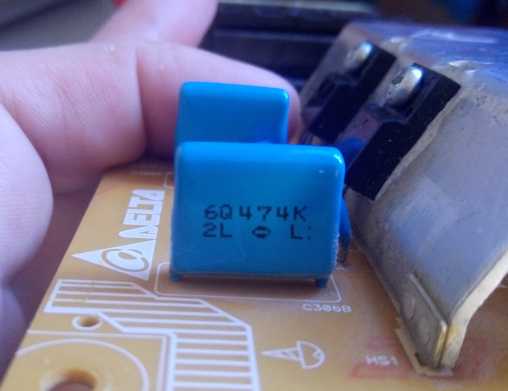

Фото прислал Владимир Коврежников. (Спасибо, Владимир!) Ёмкость конденсатора угадывается легко: «474» — означает 0.47 мкФ. А вот с напряжением придётся немного подумать. Код «6Q» на роль напряжения не подходит, так как согласно таблице «Q» — это мантисса 1.1, а «6» — множитель, равный 1000000. Это что? Вы хотите сказать, что этот конденсатор на 1.1 мегавольта? Ну, бред же!

Код «2L» подходит на обозначение напряжения. Согласно таблице напряжение конденсатора 550 В. Ну что, это больше похоже на истину. Беглый анализ принципиальной схемы подтверждает догадки.

* * *

Вторая система имеет двух-символьный код напряжения. Вот как раз её-то найти и не удалось.

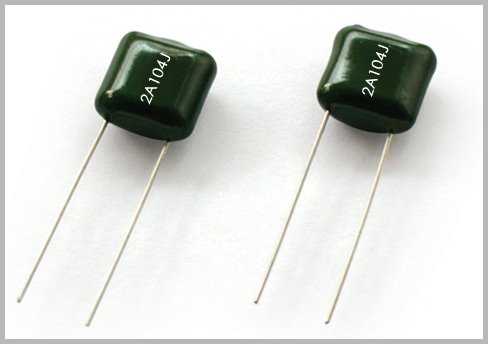

Напряжение в этой системе может обозначаться как: 1J, 2A, 2G, 2J, что соответствуют напряжению 63В, 100В, 400В, 630В.

Эти обозначения также наносятся на метало-плёночные (и, возможно, керамические) конденсаторы.

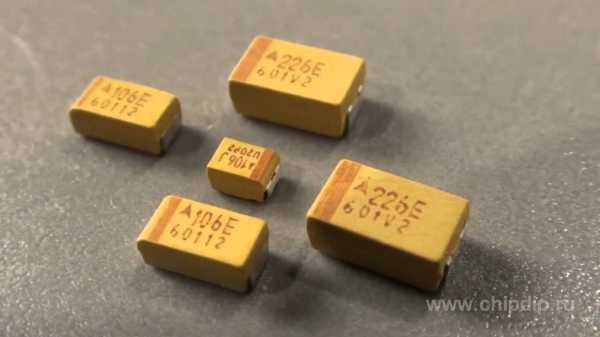

А вот коды напряжения на танталовых конденсаторах я встречал только второй системы. Первую систему ни видел ни разу. Ну, иногда бывает, что на танталовых конденсаторах указывают напряжение непосредственно.

100 мкФ / 16 В

22 мкФ / 6В

Я специально заговорил о танталовых конденсаторах. У них, как правило, небольшое напряжение. Я много раз видел, когда указывается только одна буква, например, — «D». В этом случае подразумевается, что ей предшествует отсутствующая единичка. Нетрудно догадаться, что такой конденсатор рассчитан на напряжение 20 В. Или вместо «1A» или «1E» стоит просто «A» или «E», что означает, что конденсатор рассчитан на напряжение 10 В или 25 В.

«E» = 25 В, «j» = 6.3 В

Здесь очень легко ошибиться, перепутав «J» и «j». Будьте внимательны! Просто подумайте, что танталовый конденсатор 10 мкФ и напряжением 63 В, не может быть меньше конденсатора 10 мкФ и напряжением 25 В. И к тому же, танталовых SMD-конденсаторов на напряжение более 50 В пока не выпускают.

Но там где указывается прописная буква, например, — «e», то следует понимать, что перед ней должен стоять нулик. То есть полное обозначение должно быть «0e», что соответствует напряжению 2.5 В.

«e» = 2.5 В

«A» = 10 В, «C» = 16 В

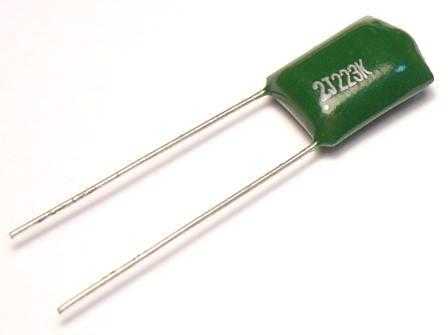

В таблице я указал напряжение для кода «1T» в скобочках. Код этого напряжения я увидел в интернете всего один раз, причем, увидел его не в официальных документах. Возможно, это ошибка, так как согласно таблице напряжению 50 В должен соответствовать код «1H». Тем более, что коду «2H» соответствует напряжение 500 В.

Вы видите, что таблица не полная. Поэтому, я обращаюсь ко всем заинтересованным товарищам — не стесняйтесь присылать мне отсутствующую в таблице информацию. Единственная просьба: информация должна быть достоверной. Например, было бы логично установить в клеточку «1H» значение напряжения 5.0 В. Но я это не сделал, так как еще не встречал этого. Поэтому пусть лучше в клеточке будет «ничего», чем будет указано ошибочное значение.

Таблицу допусков (точности изготовления) тоже относительно легко найти в интернете. Я ее продублирую здесь чтобы вам (да и мне тоже!) не рыть интернет в её поисках. Пусть будет всё в одном месте.

Допуск, в %	Буквен. обозн.	Допуск, в %	Буквен. обозн.	Допуск, в %	Буквен. обозн.	Допуск, в %	Буквен. обозн.
±0.001	Е	±0.05	X	±2.0	G(Л)	-10 ..+30	Q
±0.002	L	±0.1	В (Ж)	±5.0	J(M)	-10…+50	T(Э)
±0.005	R	±0.2	С (У)	±10	К (С)	-10..+100	Y(Ю)
±0.01	P	±0.5	D(Д)	±20	М(В)	-20 . .+50	S(B)
±0.02	U	±1.0	F(P)	±30	N (Ф)	-20 ..+80	Z(A)

К сожалению, мир большой, и не всё в нём однозначно. В статье про плёночные конденсаторы фирмы JB Capacitors (ссылку на которую прислал Брылёв Сергей) обозначения кодов допуска совпадают с таблицей, за исключением кода «E». У фирмы JB Capacitors эта буква используется для обозначения допуска +/- 3%.

И не забывайте, что черточкой (или полоской) у танталовых конденсаторов обозначается «плюсовый» вывод, а у алюминиевых электролитических — «минусовый».

* * *

Добавлено 02.05.2019:

https://wp.me/P1H7g0-11D — это короткая ссылка на эту статью. Она более компактная, и её удобнее размещать в тексте. Для перехода на статью я рекомендую пользоваться именно короткой ссылкой.

Понравилось это:

Нравится Загрузка…

zhevak.wordpress.com

Mаркировка конденсаторов импортных, маркировка импортных конденсаторов, кодовая маркировка конденсаторов, цветовая маркировка конденсаторов, маркировка керамических конденсаторов

Кодовая маркировка конденсаторов

Кодовая маркировка конденсаторов часто используется на маленьких конденсаторах, на которых трудно разместить полное числовое значение емкости конденсатора.

• Первая цифра означает первую цифру емкости
• Вторая цифра — вторую цифру емкости
• Третья цифра означает число нулей, чтобы показать значение емкости конденсатора в pF.
• Следующие знаки означают допуск и напряжение.

Например: 152 означает 1500 pF (не 152 pF)
Например: 512J означает 5100 pF (J означает 5% допуск)

Маркировка керамических конденсаторов

На некоторых типах значение емкости конденсатора напечатано непосредственно на корпусе без всякого множителя и надо иметь определенный опыт, чтобы понять, что это за емкость.
Например: 0.1 означает 0.1µF = 100nF.
Иногда множитель используют вместо десятичной запятой, например: 5n6 означает 5.6nF.

Цветовая маркировка конденсаторов

Цвет	Значение
Чёрный	0
Коричневый	1
Красный	2
Оранжевый	3
Жёлтый	4
Зелёный	5
Голубой	6
Фиолетовый	7
Серый	8
Белый	9

Цветовая маркировка конденсаторов используется уже много лет. В настоящее время она считается устаревшей, но всё ещё используется. Маркировка такая же, как и цветная маркировка резисторов. Первые две цифры — емкость, третья — количество нулей, четвёртая — допуск, пятая — номинальное напряжение.



Маркировка импортных конденсаторов

Например: коричневый, чёрный, оранжевый — означает 10000pF = 10nF = 0.01µF.

Обратите внимание, что между полосами нет никаких промежутков. Поэтому два одинаковых соседних цвета фактически образовывают широкую полосу. Но это всё равно две полосы.

Например: широкий красный (два красных), жёлтый — означает 22000pF = 220nF = 0.22µF.



katod-anod.ru

Цветовая и кодовая маркировка импортных конденсаторов.

Добавил: Master,Дата: 26 Мар 2012

 Ниже представлена таблица цветовой маркировки импортных конденсаторов.





П О П У Л Я Р Н О Е:

• Сервис мануал телевизоров

Команды на вход в сервисное меню телевизора

Ниже перечислены сведения для квалифицированных мастеров! Перед изменением параметров рекомендуем записать текущие данные для возможного возврата в исходное состояние. В любом случае, авторы статьи за выход из строя телевизора из за ошибочных действий в сервисном меню ответственности не несут.

Подробнее…

• Мыловарение как хобби

Чтобы мыться было в радость

Если вы любите делать вещи своими руками вам подойдёт такое хобби, как мыловарение. Это очень полезное и увлекательное занятие. Возможно, поэтому сейчас оно приобретает такую популярность, в том числе и среди молодёжи. Ведь мыло, сделанное своими руками, будет уникальным и выйдет гораздо дешевле подобного хенд-мейд продукта в магазине. Подробнее…

• Краткие характеристики зарубежных диодов

Примечания:

• GE-D — германиевый диод;
• SI-D — кремниевый диод;
• SI-D-S — кремниевый диод Шоттки;
• C-D — варикап. Подробнее…

— н а в и г а т о р —

Популярность: 6 130 просм.

ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ

www.mastervintik.ru

Коды напряжений керамических пленочных конденсаторов

У меня не возникало вопросов к метало-плёночным конденсаторам. Большинство из них имеют напряжение 63 В, а некоторые — и более. А я до недавнего времени работал с устройствами, у которых напряжения были ниже этого значения.

630В, 0.47 мкф, 10%



Но вот, пришла пора разрабатывать импульсные источники питания, и понеслось! Конденсаторов (выдранных из трупов старых телевизоров) много, а вот на какое они напряжение — хрен его знает! Риск спалить не только сам конденсатор, но и всю схему, оказался очень большой. Пришлось копать Большую Помойку — Интернет.

Стыдно признаться, но я таки не смог в интернете найти готовую таблицу кодов напряжения для конденсаторов. Пришлось её составлять самостоятельно по крупицам скудной информации.

630 В, 22 нФ, 10%

100 В, 0.1 мкФ, 5%

В общем, выношу на суд общественности таблицу кодов напряжения для конденсаторов.

Юзайте на здоровье, а если есть чем дополнить — присылайте коды!

Буква	0x	1x	2x	3x
A		10	100	1000
B		12,5	125
C		16	160
D	2	20	200
E	2,5	25	250
F			315
G	4		400
H		50	500
I
J	6,3	63	630
K	8	80
L	5,5
M
N
O
P			220
Q			110
R
S
T		(50)
U
V		35	350
W			450
X
Y
Z			180

Как правило на конденсаторы наносится значение ёмкости, допуск и номинальное напряжение.

Напряжение может указываться как явно, например, 100V, 250В, 630 В. так и в виде кода. Причем, следует заметить, что в мире действуют две системы кодирования напряжения.

Первая система имеет одно-буквенное значение. Обычно так кодируется напряжение на метало-плёночных конденсаторах. (Возможно и на керамических, но в этом я не уверен.)

Вот эта таблица:

Напр В	Букв. обозн.	Напр. В	Букв. обозн.	Напр. В	Букв. обозн.	Напр. В	Букв. обозн	Напр. В	Букв. обозн
1,0	I	6.3	B	40	S	100	N	350	T
2,5	M	10	D	50	J	125	P	400	Y
3.2	A	16	E	63	K	160	Q	450	U
4.0	C	20	F	80	L	315	X	500	V

Найти в интернете эту таблицу не составляет особого труда.

Вторая система имеет двух-символьный код напряжения. Вот как раз её-то найти и не удалось.

Напряжение в этой системе может обозначаться как: 1J, 2A, 2G, 2J, что соответствуют напряжению 63В, 100В, 400В, 630В.

Эти обозначения также наносятся на метало-плёночные (и, возможно, керамические) конденсаторы.

А вот коды напряжения на танталовых конденсаторах я встречал только второй системы. Первую систему ни видел ни разу. Ну, иногда бывает, что на танталовых конденсаторах указывают напряжение непосредственно.

Я специально заговорил о танталовых конденсаторах. У них, как правило, небольшое напряжение. Я много раз видел, когда указывается только одна буква, например, — «D». В этом случае подразумевается, что ей предшествует отсутствующая единичка. Нетрудно догадаться, что такой конденсатор рассчитан на напряжение 20 В. Или вместо «1A» или «1E» стоит просто «A» или «E», что означает, что конденсатор рассчитан на напряжение 10 В или 25 В.

«E» = 25 В, «j» = 6.3 В

Здесь очень легко ошибиться, перепутав «J» и «j». Будьте внимательны! Просто подумайте, что танталовый конденсатор 10 мкФ и напряжением 63 В, не может быть меньше конденсатора 10 мкФ и напряжением 25 В. И к тому же, танталовых SMD-конденсаторов на напряжение более 50 В пока не выпускают.

Но там где указывается прописная буква, например, — «e», то следует понимать, что перед ней должен стоять нулик. То есть полное обозначение должно быть «0e», что соответствует напряжению 2.5 В.

«e» = 2.5 В

«A» = 10 В, «C» = 16 В



В таблице я указал напряжение для кода «1T» в скобочках. Код этого напряжения я увидел в интернете всего один раз, причем, увидел его не в официальных документах. Возможно, это ошибка, так как согласно таблице напряжению 50 В должен соответствовать код «1H». Тем более, что коду «2H» соответствует напряжение 500 В.

Вы видите, что таблица не полная. Поэтому, я обращаюсь ко всем заинтересованным товарищам — не стесняйтесь присылать мне отсутствующую в таблице информацию. Единственная просьба: информация должна быть достоверной. Например, было бы логично установить в клеточку «1H» значение напряжения 5.0 В. Но я это не сделал, так как еще не встречал этого. Поэтому пусть лучше в клеточке будет «ничего», чем будет указано ошибочное значение.

Таблицу допусков (точности изготовления) тоже относительно легко найти в интернете. Я ее продублирую здесь чтобы вам (да и мне тоже!) не рыть интернет в её поисках. Пусть будет всё в одном месте.

Допуск, в %	Буквен. обозн.	Допуск, в %	Буквен. обозн.	Допуск, в %	Буквен. обозн.	Допуск, в %	Буквен. обозн.
±0.001	Е	±0.05	X	±2.0	G(Л)	-10 ..+30	Q
±0.002	L	±0.1	В (Ж)	±5.0	J(M)	-10…+50	T(Э)
±0.005	R	±0.2	С (У)	±10	К (С)	-10..+100	Y(Ю)
±0.01	P	±0.5	D(Д)	±20	М(В)	-20 . .+50	S(B)
±0.02	U	±1.0	F(P)	±30	N (Ф)	-20 ..+80	Z(A)





https://zhevak.wordpress.com/%D0%BA%D0%BE%D0%B4%D1%8B-%D0%BD%D0%B0%D0%BF…

uc.org.ru
