Добавил: STR2013,Дата: 19 Янв 2015В аппаратуре часто встречаются конденсаторы с кодовой маркировкой в виде цифр — 102, 103, 501, 772 и т.д. Как же распознать эти значения? Давайте подробнее рассмотрим кодировку в этой статье.

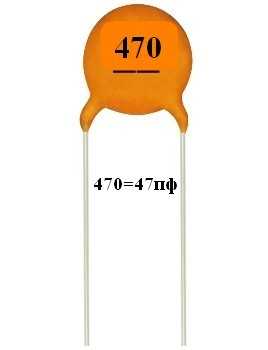

Первые две цифры кода указывают на значение ёмкости в пикофарадах (пф), последняя — количество нулей.
Вот например:
Если на конденсаторе написано «105» (нижняя строчка таблицы) значит у него ёмкость 1,0 мкф (микрофарада) или 1000нф (нанофарад) или 100 000пф (пикофарад).
Если на конденсаторе написано «104» (см. таблицу) значит у него ёмкость 0,1 мкф (микрофарада) или 100нф (нанофарад).
Если на конденсаторе написано «103» (см. таблицу) значит у него ёмкость 0,01 мкф (микрофарада) или 10нф (нанофарад) или 10 000пф (пикофарад).
Если на конденсаторе написано «102» (см. таблицу) значит у него ёмкость 0,001 мкф (микрофарада) или 1нф (нанофарада) или 1000пф (пикофарад).
Если на конденсаторе написано «101» (см. таблицу) значит у него ёмкость 0,0001 мкф (микрофарада) или 0,1нф (нанофарада) или 100пф (пикофарад).
Если конденсатор имеет ёмкость менее 10 пФ, то последняя цифра может быть «9».
Например, код «109» — ёмкость 1,0 пф или 0,001 нф (нанофарад) — смотрите верхняя строчка таблицы.
При ёмкостях меньше 1 пф первая цифра «0». Буква «R» используется в качестве запятой.
Например, код «010» равен 1,0 пф, а код «0R1» — 0,1 пФ.
Краткая таблица цифровой кодировки неполярных керамических конденсаторов
П О П У Л Я Р Н О Е:
- Таблица основных характеристик процессоров Intel LGA775
- Сервис мануал телевизоров
- Распиновка USB разъёма
В статье указаны основные параметры двух и четырех ядерных процессоров Intel LGA775, а также их общие и дополнительные характеристики.
Подробнее…
Команды на вход в сервисное меню телевизора
Ниже перечислены сведения для квалифицированных мастеров! Перед изменением параметров рекомендуем записать текущие данные для возможного возврата в исходное состояние. В любом случае, авторы статьи за выход из строя телевизора из за ошибочных действий в сервисном меню ответственности не несут.
Подробнее…
Распайка Micro USB разъема на планшете (телефоне, ноутбуке)
В этой статье мы рассмотрим варианты распиновок USB разъёмов.
Подробнее…
— н а в и г а т о р —
Популярность: 43 458 просм.
ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ
www.mastervintik.ru
Цифровая маркировка конденсаторов
Цифровая маркировка конденсаторовОтладочные платы на базе модуля SIM900D
ST-LINK-GA
STM32F030F4P6
| Код | Пикофарады (пФ, pF) | Нанофарады (нФ, nF) | Микрофарады (мкФ, uF) |
| 109 | 1.0 | 0.001 | 0.000001 |
| 159 | 1.5 | 0.0015 | 0.000001 |
| 229 | 2.2 | 0.0022 | 0.000001 |
| 339 | 3.3 | 0.0033 | 0.000001 |
| 479 | 4.7 | 0.0047 | 0.000001 |
| 689 | 6.8 | 0.0068 | 0.000001 |
| 100 | 10 | 0.01 | 0.00001 |
| 150 | 15 | 0.015 | 0.000015 |
| 220 | 22 | 0.022 | 0.000022 |
| 330 | 33 | 0.033 | 0.000033 |
| 470 | 47 | 0.047 | 0.000047 |
| 680 | 68 | 0.068 | 0.000068 |
| 101 | 100 | 0.1 | 0.0001 |
| 151 | 150 | 0.15 | 0.00015 |
| 221 | 220 | 0.22 | |
| 331 | 330 | 0.33 | 0.00033 |
| 471 | 470 | 0.47 | 0.00047 |
| 681 | 680 | 0.68 | 0.00068 |
| 102 | 1000 | 1.0 | 0.001 |
| 152 | 1500 | 1.5 | 0.0015 |
| 222 | 2200 | 2.2 | 0.0022 |
| 332 | 3300 | 3.3 | 0.0033 |
| 472 | 4700 | 4.7 | 0.0047 |
| 682 | 6800 | 6.8 | 0.0068 |
| 103 | 10000 | 10 | 0.01 |
| 153 | 15000 | 15 | 0.015 |
| 223 | 22000 | 22 | 0.022 |
| 333 | 33000 | 33 | 0.033 |
| 473 | 47000 | 47 | 0.047 |
| 683 | 68000 | 68 | 0.068 |
| 104 | 100000 | 100 | 0.1 |
| 154 | 150000 | 150 | 0.15 |
| 224 | 220000 | 220 | 0.22 |
| 334 | 330000 | 330 | 0.33 |
| 474 | 470000 | 470 | 0.47 |
| 684 | 680000 | 680 | 0.68 |
| 105 | 1000000 | 1000 | 1.0 |
www.avrki.ru
Кодовая или цифровая маркировка конденсаторов
Кодировка конденсаторов тремя цифрами
Первые две цифры указывают на значение емкости в пикофарадах (пф), последняя — количество нулей. Когда конденсатор имеет емкость менее 10 пФ, то последняя цифра может быть «9». При емкостях меньше 1.0 пф первая цифра «0». Буква R используется в качестве десятичной запятой. Например, код 010 равен 1.0 пф, код0R5 — 0.5 пФ.
| Код | Пикофарады (пФ, pF) | Нанофарады (нФ, nF) | Микрофарады (мкФ, uF) |
|---|---|---|---|
| 109 | 1.0 | 0.001 | 0.000001 |
| 159 | 1.5 | 0.0015 | 0.000001 |
| 229 | 2.2 | 0.0022 | 0.000001 |
| 339 | 3.3 | 0.0033 | 0.000001 |
| 479 | 4.7 | 0.0047 | 0.000001 |
| 689 | 6.8 | 0.0068 | 0.000001 |
| 100* | 10 | 0.01 | 0.00001 |
| 150 | 15 | 0.015 | 0.000015 |
| 220 | 22 | 0.022 | 0.000022 |
| 330 | 33 | 0.033 | 0.000033 |
| 470 | 47 | 0.047 | |
| 680 | 68 | 0.068 | 0.000068 |
| 101 | 100 | 0.1 | 0.0001 |
| 151 | 150 | 0.15 | 0.00015 |
| 221 | 220 | 0.22 | 0.00022 |
| 331 | 330 | 0.33 | 0.00033 |
| 471 | 470 | 0.47 | 0.00047 |
| 681 | 680 | 0.68 | 0.00068 |
| 102 | 1000 | 1 | 0.001 |
| 152 | 1500 | 1.5 | 0.0015 |
| 222 | 2200 | 2.2 | 0.0022 |
| 332 | 3300 | 3.3 | 0.0033 |
| 472 | 4700 | 4.7 | 0.0047 |
| 682 | 6800 | 6.8 | 0.0068 |
| 103 | 10000 | 10 | 0.01 |
| 153 | 15000 | 15 | 0.015 |
| 223 | 22000 | 22 | 0.022 |
| 333 | 33000 | 33 | 0.033 |
| 473 | 47000 | 47 | 0.047 |
| 683 | 68000 | 68 | 0.068 |
| 104 | 100000 | 100 | 0.1 |
| 154 | 150000 | 150 | 0.15 |
| 224 | 220000 | 220 | 0.22 |
| 334 | 330000 | 330 | 0.33 |
| 474 | 470000 | 470 | 0.47 |
| 684 | 680000 | 680 | 0.68 |
| 105 | 1000000 | 1000 | 1 |
* Иногда последний ноль не указывают.
Кодировка конденсаторов с помощью четырёх цифр
| Код | Пикофарады (пФ, pF) | Нанофарады (нФ, nF) | Микрофарады (мкФ, uF) |
|---|---|---|---|
| 1622 | 16200 | 16,2 | 0,0162 |
| 4753 | 475000 | 475 | 0,475 |
 |
Маркировка ёмкости в микрофарадах
Вместо десятичной точки может ставиться буква R.
Смешанная буквенно-цифровая маркировка ёмкости, допуска, ТКЕ, рабочего напряжения
В отличие от первых трех параметров, которые маркируются в соответствии со стандар-
тами, рабочее напряжение у разных фирм имеет различную буквенно-цифровую маркировку.
Информация
Кроме буквенно-цифровой маркировки конденсаторов, применяется способ цифровой маркировки тремя или четырьмя цифрами по стандартам IEC.
При таком способе маркировки конденсаторов первые две или три цифры обозначают значение емкости в пикофарадах (пФ), а последняя цифра — количество нулей. При обозначении емкостей менее 10 пФ последней цифрой может быть «9» (109 = 1 пФ), при обозначении емкостей 1 пФ и менее первой цифрой будет «0» (010 = 1 пФ). В качестве разделительной запятой используется буква R (0 R 5 = 0,5 пФ).
При маркировке емкостей конденсаторов в микрофарадах, применяется цифровая маркировка: 1 — 1 мкФ, 10 — 10 мкФ, 100 — 100 мкФ. В случае необходимости маркировки дробных значений емкости в качестве разделительной запятой используется буква R : R 1 — 0,1 мкФ, R 22 — 0,22 мкФ, 3 R 3 — 3,3 мкФ (при обозначении емкости в мкФ перед буквой R цифра 0 не ставится, а она ставится только при обозначении емкостей менее 1 пФ).
После обозначения емкости, может быть нанесен буквенный символ, обозначающий допустимое отклонение емкости конденсатора.
В статье частично использовался материал со следующих источников: Источник 1 | Источника 2
Похожее
kavmaster.ru
Маркировка конденсаторов
- Подробности
- Категория: Начинающим
Очень важно знать емкость того или иного конденсатора, а под рукой не всегда оказываются измерительные приборы с помощью которых можно эту емкость узнать. Специально для этих случаев были придуманы кодовые маркировки. Существую 4 основных способа маркировки конденсаторов:
- Кодовая маркировка 3 цифрами;
- Кодовая маркировка 4 цифрами;
- Буквенно цифровая маркировка;
- Специальная маркировка для планарных конденсаторов.
Кодовая маркировка конденсаторов 3 цифрами
К примеру конденсатор с обозначением 153 означает что его емкость составляет 15000 пФ.
| Код | Пикофарады, пФ, pF | Нанофарады, нФ, nF | Микрофарады, мкФ, μF |
| 109 | 1.0 пФ | 0.0010нф | |
| 159 | 1.5 пФ | 0.0015нф | |
| 229 | 2.2 пФ | 0.0022нф | |
| 339 | 3.3 пФ | 0.0033нф | |
| 479 | 4.7 пФ | 0.0048нф | |
| 689 | 6.8 пФ | 0.0068нФ | |
| 100 | 10 пФ | 0.01 нФ | |
| 150 | 15 пФ | 0.015 нФ | |
| 220 | 22 пФ | 0.022 нФ | |
| 330 | 33 пФ | 0.033 нФ | |
| 470 | 47 пФ | 0.047 нФ | |
| 680 | 68 пФ | 0.068 нФ | |
| 101 | 100 пФ | 0.1 нФ | |
| 151 | 150 пФ | 0.15 нФ | |
| 221 | 220 пФ | 0.22 нФ | |
| 331 | 330 пФ | 0.33 нФ | |
| 471 | 470 пФ | 0.47 нФ | |
| 681 | 680 пФ | 0.68 нФ | |
| 102 | 1000 пФ | 1 нФ | |
| 152 | 1500 пФ | 1.5 нФ | |
| 222 | 2200 пФ | 2.2 нФ | |
| 332 | 3300 пФ | 3.3 нФ | |
| 472 | 4700 пФ | 4.7 нФ | |
| 682 | 6800 пФ | 6.8 нФ | |
| 103 | 10000 пФ | 10 нФ | 0.01 мкФ |
| 153 | 15000 пФ | 15 нФ | 0.015 мкФ |
| 223 | 22000 пФ | 22 нФ | 0.022 мкФ |
| 333 | 33000 пФ | 33 нФ | 0.033 мкФ |
| 473 | 47000 пФ | 47 нФ | 0.047 мкФ |
| 683 | 68000 пФ | 68 нФ | 0.068 мкФ |
| 104 | 100000 пФ | 100 нФ | 0.1 мкФ |
| 154 | 150000 пФ | 150 нФ | 0.15 мкФ |
| 224 | 220000 пФ | 220 нФ | 0.22 мкФ |
| 334 | 330000 пФ | 330 нФ | 0.33 мкФ |
| 474 | 470000 пФ | 470 нФ | 0.47 мкФ |
| 684 | 680000 пФ | 680 нФ | 0.68 мкФ |
| 105 | 1000000 пФ | 1000 нФ | 1 мкФ |
Кодовая маркировка конденсаторов 4 цифрами
При маркировки конденсаторов этим способом важно запомнить что полученное значение будет измеряться в пикоФарадах. К примеру маркировка конденсатора 1002 будет расшифровываться следующим образом: 1002 = 100*102 пФ = 10000 пФ = 10.0 нФ. Последняя цифра это показатель степени по основанию 10. А первые три это число которое необходимо умножить на 10 возведенную в определенную степень.
Буквенно-цифровая маркировка
В данном случае вместо запятой ставится соответсвующая единица измерения (пФ, нФ, мкФ).
Пример: 10п или 10p = 10 пФ, 4n7 или 4н7 = 4,7 нФ, μ22 = 0.22 мкФ.
Вожно запомнить что буква «п» очень похожа на «n» и не нужно их путать. Что довольно часто делают начинающие радиолюбители.
Иногда вместо мкФ используют букву R.
Например: 6R8 = 6,8 мкФ
Маркировка планарных керамических конденсаторов
Такие конденсаторы маркируются двумя буквами, первая это производитель конденсатора, а вторая это значение в пикофарадах в соответствии с таблицей, приведенной ниже.
| Маркировка | Значение | Маркировка | Значение | Маркировка | Значение | Маркировка | Значение |
| A | 1.0 | J | 2.2 | S | 4.7 | a | 2.5 |
| B | 1.1 | K | 2.4 | T | 5.1 | b | 3.5 |
| C | 1.2 | L | 2.7 | U | 5.6 | d | 4.0 |
| D | 1.3 | M | 3.0 | V | 6.2 | e | 4.5 |
| E | 1.5 | N | 3.3 | W | 6.8 | f | 5.0 |
| F | 1.6 | P | 3.6 | X | 7.5 | m | 6.0 |
| G | 1.8 | Q | 3.9 | Y | 8.2 | n | 7.0 |
| H | 2.0 | R | 4.3 | Z | 9.1 | t | 8.0 |
Маркировка планарных электролитических конденсаторов
Существую два основных способов маркировки таких конденсаторов:
- Буквенно-цифровой. Пример: 10 3.3V что соответсвует 10мкФ и 3.3 Вольтам.
- В соответствии с кодом. Пример : G101 где G — это напряжение по таблице, а 101 это10*101 что соответсвует 100пФ.
| Буква | e | G | J | A | C | D | E | V | H (T для танталовых) |
| Напряжение | 2,5 В | 4 В | 6,3 В | 10 В | 16 В | 20 В | 25 В | 35 В | 50 В |
- < Назад
- Вперёд >
Добавить комментарий
radio-magic.ru
Маркировка конденсаторов — radiohlam.ru
1. Маркировка тремя цифрами.
В этом случае первые две цифры определяют мантиссу, а последняя — показатель степени по основанию 10, для получения номинала в пикофарадах. Последняя цифра «9» обозначает показатель степени «-1». Если первая цифра «0», то емкость менее 1пФ (010 = 1.0пФ).
| код | пикофарады, пФ, pF | нанофарады, нФ, nF | микрофарады, мкФ, μF |
| 109 | 1.0 пФ | ||
| 159 | 1.5 пФ | ||
| 229 | 2.2 пФ | ||
| 339 | 3.3 пФ | ||
| 479 | 4.7 пФ | ||
| 689 | 6.8 пФ | ||
| 100 | 10 пФ | 0.01 нФ | |
| 150 | 15 пФ | 0.015 нФ | |
| 220 | 22 пФ | 0.022 нФ | |
| 330 | 33 пФ | 0.033 нФ | |
| 470 | 47 пФ | 0.047 нФ | |
| 680 | 68 пФ | 0.068 нФ | |
| 101 | 100 пФ | 0.1 нФ | |
| 151 | 150 пФ | 0.15 нФ | |
| 221 | 220 пФ | 0.22 нФ | |
| 331 | 330 пФ | 0.33 нФ | |
| 471 | 470 пФ | 0.47 нФ | |
| 681 | 680 пФ | 0.68 нФ | |
| 102 | 1000 пФ | 1 нФ | |
| 152 | 1500 пФ | 1.5 нФ | |
| 222 | 2200 пФ | 2.2 нФ | |
| 332 | 3300 пФ | 3.3 нФ | |
| 472 | 4700 пФ | 4.7 нФ | |
| 682 | 6800 пФ | 6.8 нФ | |
| 103 | 10000 пФ | 10 нФ | 0.01 мкФ |
| 153 | 15000 пФ | 15 нФ | 0.015 мкФ |
| 223 | 22000 пФ | 22 нФ | 0.022 мкФ |
| 333 | 33000 пФ | 33 нФ | 0.033 мкФ |
| 473 | 47000 пФ | 47 нФ | 0.047 мкФ |
| 683 | 68000 пФ | 68 нФ | 0.068 мкФ |
| 104 | 100000 пФ | 100 нФ | 0.1 мкФ |
| 154 | 150000 пФ | 150 нФ | 0.15 мкФ |
| 224 | 220000 пФ | 220 нФ | 0.22 мкФ |
| 334 | 330000 пФ | 330 нФ | 0.33 мкФ |
| 474 | 470000 пФ | 470 нФ | 0.47 мкФ |
| 684 | 680000 пФ | 680 нФ | 0.68 мкФ |
| 105 | 1000000 пФ | 1000 нФ | 1 мкФ |
2. Маркировка четырьмя цифрами.
Эта маркировка аналогична описанной выше, но в этом случае первые три цифры определяют мантиссу, а последняя — показатель степени по основанию 10, для получения емкости в пикофарадах. Например:
1622 = 162*102 пФ = 16200 пФ = 16.2 нФ.
3. Буквенно-цифровая маркировка.
При такой маркировке буква указывает на десятичную запятую и обозначение (мкФ, нФ, пФ), а цифры — на значение емкости:
15п = 15 пФ , 22p = 22 пФ , 2н2 = 2.2 нФ , 4n7 = 4,7 нФ , μ33 = 0.33 мкФ
Очень часто бывает трудно отличить русскую букву «п» от английской «n».
Иногда для обозначения десятичной точки используется буква R. Обычно так маркируют емкости в микрофарадах, но если перед буквой R стоит ноль, то это пикофарады, например:
0R5 = 0,5 пФ , R47 = 0,47 мкФ , 6R8 = 6,8 мкФ
4. Планарные керамические конденсаторы.
Керамические SMD конденсаторы обычно или вообще никак не маркируются кроме цвета (цветовую маркировку не знаю, если кто расскажет — буду рад, знаю только, что чем светлее — тем меньше емкость) или маркируются одной или двумя буквами и цифрой. Первая буква, если она есть обозначает производителя, вторая буква обозначает мантиссу в соответствии с приведенной ниже таблицей, цифра — показатель степени по основанию 10, для получения емкости в пикофарадах. Пример:
N1 /по таблице определяем мантиссу: N=3.3/ = 3.3*101пФ = 33пФ
S3 /по таблице S=4.7/ = 4.7*103пФ = 4700пФ = 4,7нФ
| маркировка | значение | маркировка | значение | маркировка | значение | маркировка | значение |
| A | 1.0 | J | 2.2 | S | 4.7 | a | 2.5 |
| B | 1.1 | K | 2.4 | T | 5.1 | b | 3.5 |
| C | 1.2 | L | 2.7 | U | 5.6 | d | 4.0 |
| D | 1.3 | M | 3.0 | V | 6.2 | e | 4.5 |
| E | 1.5 | N | 3.3 | W | 6.8 | f | 5.0 |
| F | 1.6 | P | 3.6 | X | 7.5 | m | 6.0 |
| G | 1.8 | Q | 3.9 | Y | 8.2 | n | 7.0 |
| H | 2.0 | R | 4.3 | Z | 9.1 | t | 8.0 |
5. Планарные электролитические конденсаторы.
Электролитические SMD конденсаторы маркируются двумя способами:
1) Емкостью в микрофарадах и рабочим напряжением, например: 10 6.3V = 10мкФ на 6,3В.
2) Буква и три цифры, при этом буква указывает на рабочее напряжение в соответствии с приведенной ниже таблицей, первые две цифры определяют мантиссу, последняя цифра — показатель степени по основанию 10, для получения емкости в пикофарадах. Полоска на таких конденсаторах указывает положительный вывод. Пример:
, по таблице «A» — напряжение 10В, 105 — это 10*105 пФ = 1 мкФ, т.е. это конденсатор 1 мкФ на 10В
| буква | e | G | J | A | C | D | E | V | H (T для танталовых) | K | 2A |
| напряжение (Вольт) | 2,5 | 4 | 6,3 (иногда 63) | 10 | 16 | 20 | 25 | 35 | 50 | 80 | 100 |
Как работают конденсаторы, параметры конденсаторов
radiohlam.ru
керамических, танталовых, обозначение и расшифровка
Основные сведения о характеристиках конденсаторов, являющихся составными частями практически всех электронных схем, принято размещать на их корпусах. В зависимости от типоразмера элемента, производителя, времени производства данные, наносимые на электронный прибор, постоянно изменяются не только по составу, но и по внешнему виду.
С уменьшением размера корпуса состав буквенно-цифровых обозначений изменялся, кодировался, заменялся цветовой маркировкой. Разнообразие внутренних стандартов, используемых производителями радиоэлектронных элементов, требует определенных знаний для правильного интерпретирования информации нанесенной на электронный прибор.
Зачем нужна маркировка?
Цель маркировки электронных компонентов – возможность их точной идентификации. Маркировка конденсаторов включает в себя:
- данные о ёмкости конденсатора – главной характеристике элемента;
- сведения о номинальном напряжении, при котором прибор сохраняет свою работоспособность;
- данные о температурном коэффициенте емкости, характеризующем процесс изменения емкости конденсатора в зависимости от изменения температуры окружающей среды;
- процент допустимого отклонения емкости от номинального значения, указанного на корпусе прибора;
- дату выпуска.
Для конденсаторов, при подключении которых требуется соблюдать полярность, в обязательном порядке указывается информация, позволяющая правильно ориентировать элемент в электронной схеме.
Система маркировки конденсаторов, выпускавшихся на предприятиях, входивших в состав СССР, имела принципиальные отличия от системы маркировки, применяемой на тот момент иностранными компаниями.
Маркировка отечественных конденсаторов
Для всех постсоветских предприятий характерна достаточно полная маркировка радиоэлементов, допускающая незначительные отличия в обозначениях.
Ёмкость
Первым и самым важным параметром конденсатора является емкость. В связи с этим значение данной характеристики располагается на первом месте и кодируется буквенно-цифровым обозначением. Так как единицей измерения емкости является фарада, то в буквенном обозначении присутствует либо символ кириллического алфавита «Ф», либо символ латинского алфавита «F».
Так как фарад – большая величина, а используемые в промышленности элементы имеют намного меньшие номиналы, то и единицы измерения имеют разнообразные уменьшительные префиксы (мили-, микро-, нано- и пико). Для их обозначения используют также буквы греческого алфавита.
- 1 миллифарад равен 10-3 фарад и обозначается 1мФ или 1mF.
- 1 микрофарад равен 10-6 фарад и обозначается 1мкФ или 1F.
- 1 нанофарад равен 10-9 фарад и обозначается 1нФ или 1nF.
- 1 пикофарад равен 10-12 фарад и обозначается 1пФ или 1pF.
Если значение емкости выражено дробным числом, то буква, обозначающая размерность единиц измерения, ставится на месте запятой. Так, обозначение 4n7 следует читать как 4,7 нанофарад или 4700 пикофарад, а надпись вида n47 соответствует емкости в 0,47 нанофарад или же 470 пикофарад.
В случае, когда на конденсаторе не обозначен номинал, то целое значение говорит о том, что емкость указана в пикофарадах, например, 1000, а значение, выраженное десятичной дробью, указывает на номинал в микрофарадах, например 0,01.
Ёмкость конденсатора, указанная на корпусе, редко соответствует фактическому параметру и отклоняется от номинального значения в пределах некоторого диапазона. Точное значение емкости, к которой стремятся при изготовлении конденсаторов, зависит от материалов, используемых для их производства. Разброс параметров может лежать в пределах от тысячных долей до десятков процентов.
Величина допустимого отклонения ёмкости указывается на корпусе конденсатора после номинального значения путем проставления буквы латинского или русского алфавита. К примеру, латинская буква J (русская буква И в старом обозначении) обозначает диапазон отклонения 5% в ту или иную стороны, а буква М (русская В) – 20%.
Такой параметр, как температурный коэффициент емкости, входит в состав маркировки достаточно редко и наносится в основном на малогабаритные элементы, применяемые в электрических схемах времязадающих цепей. Для идентификации используется либо буквенно-цифровая, либо цветовая система обозначений.
Встречается и комбинированная буквенно-цветовая маркировка. Варианты её настолько разнообразны, что для безошибочного определения значения данного параметра для каждого конкретного типа конденсатора требуется обращение к ГОСТам или справочникам по соответствующим радиокомпонентам.
Номинальное напряжение
Напряжение, при котором конденсатор будет работать в течение установленного срока службы с сохранением своих характеристик, называется номинальным напряжением. Для конденсаторов, имеющих достаточные размеры, данный параметр наносится непосредственно на корпус элемента, где цифры указывают на номинальное значение напряжения, а буквы обозначают в каких единицах измерения оно выражено.
Например, обозначение 160В или 160V показывает, что номинальное напряжение равно 160 вольт. Более высокие напряжения указываются в киловольтах – kV. На малогабаритных конденсаторах величину номинального напряжения кодируют одной из букв латинского алфавита. К примеру, буква I соответствует номинальному напряжению в 1 вольт, а буква Q – 160 вольт.
Дата выпуска
Согласно “ГОСТ 30668-2000 Изделия электронной техники. Маркировка”, указываются буквы и цифры, обозначающие год и месяц выпуска.
“4.2.4 При обозначении года и месяца сначала указывают год изготовления (две последние цифры года), затем месяц – двумя цифрами. Если месяц обозначен одной цифрой, то перед ней ставят нуль. Например: 9509 (1995 год, сентябрь).
4.2.5 Для изделий, габаритные размеры которых не позволяют обозначать год и месяц изготовления в соответствии с 4.2.4, следует использовать коды, приведенные в таблицах 1 и 2. Коды маркировки, приведенные в таблице 1, повторяются каждые 20 лет.”
Дата, когда было осуществлено то или иное производство, может отображаться не только в виде цифр, но и в виде букв. Каждый год имеет соотношение с буквой из латинского алфавита. Месяца с января по сентябрь обозначаются цифрами от одного до девяти. Октябрь месяц имеет соотношение с цифрой ноль. Ноябрю соответствует буква латинского типа N, а декабрю – D.
Расположение маркировки на корпусе
Маркировка отыгрывает важную роль на любой продукции. Зачастую она наносится на первую строку на корпусе и имеет значение емкости. Та же строка предполагает размещение на ней так называемого значения допуска. Если же на этой строке не помещаются оба нанесения, то это может сделать на следующей.
По аналогичной системе осуществляется нанесение конденсатов пленочного типа. Расположение элементов должно располагаться по определенному регламенту, который произведен ГОСТ или ТУ на элемент индивидуального типа.
Цветовая маркировка отечественных радиоэлементов
При производстве линий с так называемыми автоматическими видами монтажа появилось и цветное нанесение, а также его непосредственное значение во всей системе.
На сегодняшний день больше всего используют нанесение с помощью четырех цветов. В данном случае прибегли к применению четырех полос. Итак, первая полоска вместе со второй представляют собой значение емкости в так называемых пикофарадах. Третья полоса означает отклонение, которое можно позволить. А четвертая полоса в свою очередь означает напряжение номинального типа.
Приводим для вас пример как обозначается тот или иной элемент – емкость – 23*106 пикофарад (24 F), допустимое отклонение от номинала – ±5%, номинальное напряжение – 57 В.
Маркировка конденсаторов импортного производства
На сегодняшний день стандарты, которые были приняты от IEC, относятся не только к иностранным видам оборудования, а и к отечественным. Данная система предполагает нанесение на корпус продукции маркировки кодового типа, которая состоит из трех непосредственных цифр.
Две цифры, которые расположены с самого начала, обозначают емкость предмета и в таких единицах, как пикофарадах. Цифра, которая расположена третьей по порядку – это число нулей. Рассмотрим это на примере 555 – это 5500000 пикофарад. В том случае, если емкость изделия является меньше, чем один пикофарад, то с самого начала обозначается цифра ноль.
Есть также и трехзначный вид кодировки. Такой тип нанесения применяется исключительно к деталям, которые являются высокоточными.
Цветовая маркировка импортных конденсаторов
Обозначение наименований на таком предмете, как конденсатор, имеет такой же принцип производства, что и на резисторах. Первые полосы на двух рядах обозначают емкость данного устройства в тех же измерительных единицах. Третья полоса имеет обозначение о количестве непосредственных нулей. Но при этом полностью отсутствуют синий окрас, вместо него применяют голубой.
Важно знать, что если цвета идут одинаковые подряд, то между ними целесообразно осуществить промежутки, чтобы было четко понятно. Ведь в другом случае эти полосы будут сливаться в одну.
Маркировка smd компонентов
Так называемые компоненты SMD применяются для монтажа на поверхности и при этом имеют крайне маленькие размеры. Соответственно, по этой причине на них нанесена разметка, которая имеет минимальные размеры. Вследствие этого есть система сокращения как цифр, так и букв. Буква имеет обозначение емкости определенного объекта в единицах пикофарады. Что же касается цифры, то она обозначает так называемый множитель в десятой степени.
Весьма распространенные электролитические конденсаторы могут иметь на своем непосредственном корпусе значения основного типа параметра. Это значение имеет дробь в виде десятичного типа.
Заключение
Как вы уже догадались, маркировка данных предметов имеет весьма широкий вариант. Особенно большое количество маркировок имеют конденсаторы, которые были произведены за границей. Довольно часто встречаются изделия не большого размера, параметры, которых можно определить с помощью специальных измерений.
odinelectric.ru
Маркировка конденсаторов
Маркировка и расшифровка конденсаторов
Всем привет!
Предлагаю вашему вниманию таблицу маркировок и расшифровки керамических конденсаторов.
Конденсаторы имеют определённую кодовую маркировку и, умея расшифровывать эти коды, можно узнать их ёмкость. Для чего это нужно — всем понятно.
Итак, расшифровывать коды нужно так:
Например, на конденсаторе написано «104». Первые две цифры обозначают ёмкость конденсатора в пикофарадах (10 пф), последняя цифра указывает количество нулей, которое нужно прибавить к 10, т.е. 10 и четыре нуля, получится 100000 пф.
Если последняя цифра в коде «9», это значит ёмкость данного конденсатора меньше 10 пф. Если первая цифра «0», то ёмкость меньше 1 пф, например код 010 означает 1 пф. Буква в коде применяется в качестве десятичной запятой, т.е. код, например, 0R5 означает ёмкость конденсатора 0,5 пф.
Также в кодовых обозначениях конденсаторов применяется такой параметр, как температурный коэффициент ёмкости (ТКЕ). Этот параметр показывает изменение ёмкости конденсатора при изменении температуры окружающей среды и выражается в миллионных долях ёмкости на градус (10—6хоС). Существуют несколько ТКЕ – положительный (обозначается буквами «Р» или «П»), отрицательный (обозначается буквами «N» или «М») и ненормированный (обозначается «Н»).
Если кодовое число обозначается четырьмя цифрами, то расчёт производится по такой же схеме, но ёмкость обозначают первые три цифры.
Например код 4753=475000пф=475нф=0.475мкф
Код | Ёмкость | |||
Пикофарад(пФ, pF) | Нанофарад (нФ, nF) | Микрофорад (мкФ, µF) | ||
109 | 1.0 | 0.001 | ||
159 | 1.5 | 0.0015 | ||
229 | 2.2 | 0.0022 | ||
339 | 3.3 | 0.0033 | ||
479 | 4.7 | 0.0047 | ||
689 | 6.8 | 0.0068 | ||
100 | 10 | 0.01 | ||
150 | 15 | 0.015 | ||
220 | 22 | 0.022 | ||
330 | 33 | 0.033 | ||
470 | 47 | 0.047 | ||
680 | 68 | 0.068 | ||
101 | 100 | 0.1 | ||
151 | 150 | 0.15 | ||
221 | 220 | 0.22 | ||
331 | 330 | 0.33 | ||
471 | 470 | 0.47 | ||
681 | 680 | 0.68 | ||
102 | 1000 | 1.0 | 0.001 | |
152 | 1500 | 1.5 | 0.0015 | |
222 | 2200 | 2.2 | 0.0022 | |
332 | 3300 | 3.3 | 0.0033 | |
472 | 4700 | 4.7 | 0.0047 | |
682 | 6800 | 6.8 | 0.0068 | |
103 | 10000 | 10 | 0.01 | |
153 | 15000 | 15 | 0.015 | |
223 | 22000 | 22 | 0.022 | |
333 | 33000 | 33 | 0.033 | |
473 | 47000 | 47 | 0.047 | |
683 | 68000 | 68 | 0.068 | |
104 | 100000 | 100 | 0.1 | |
154 | 150000 | 150 | 0.15 | |
224 | 220000 | 220 | 0.22 | |
334 | 330000 | 330 | 0.33 | |
474 | 470000 | 470 | 0.47 | |
684 | 680000 | 680 | 0.68 | |
105 | 1000000 | 1000 | 1.0 | |
1622 | 16200 | 16.2 | 0.0162 | |
4753 | 475000 | 475 | 0.475 | |
Надеюсь, принцип понятен, а с остальным разберётесь.
На этом всё.
Пишите комментарии и делитесь в соц.сетях!
Успехов вам!
P.S. Если хотите получать уведомления о новых публикациях, рекомендую оформить подписку на обновления, заполнив форму справа.
Этот сайт использует Akismet для борьбы со спамом. Узнайте как обрабатываются ваши данные комментариев.
viktorkorolev.ru
