Транзистор полевой КП723 — DataSheet

Параметр	Обозначение	Маркировка	Условия	Значение	Ед. изм.
Аналог		КП723А		IRFZ44, IRFP044 *1, PHP50N06, BUK466-60A, ВUК456-60А, STV50N06 *1, STP50N06, NTE2395, IRFZ44S *1, IRFZ44, IRFWZ44 *1, IRFIZ44 *1, OM50N06SA *1, OM50N06CSA *1, RFP45N06, RFG45N06 *1, RF1S45N06SM *1, RF1S45N06 *1, IRFIP044 *1
		КП723Б		IRFZ45, STP40N06, BUK454-60H *2, BUK455-60A *2, OM50N06CST *1
		КП723В		IRLZ34, IRFZ40, STV50N05 *1 , IRFWZ40 *1, IRFIZ40 *1, BUK116-50S *1, BUK116-50L *1, MTP50N05E, OM50N05CST *1, OM50N05CSA *1, BUZ102, BUZ12, IRFZ40FI
		КП723Г		IRLZ44, IRF42, STP50N06L, MTB50N06EL *1, 2SK1969-01 *1, RFP45N06LE, RFG45N06LE *1, RF1S45N06LESM *1, RF1S45N06LE *1, NDP606BL, NDP606BEL
Структура				nМОП
Рассеиваемая мощность сток-исток (постоянная).	PСИ, P*СИ, т max	КП723А	—	150*	мВт, (Вт*)
		КП723Б	—	150*
		КП723В	—	150*
		КП723Г	—	150*
Напряжение отсечки транзистора — напряжение между затвором и истоком (полевого транзистора с p-n-переходом и с изолированным затвором).	UЗИ отс, U*ЗИ пор	КП723А	—	—	В
		КП723Б	—	—
		КП723В	—	—
		КП723Г	—	—
Максимальное напряжение сток-исток (постоянное). Со звездочкой максимальное напряжение затвор-сток.	UСИ max, U*ЗC max	КП723А	—	60	В
		КП723Б	—	50
		КП723В	—	60
		КП723Г	—	50
Максимальное напряжение затвор-исток (постоянное).	UЗИ max	КП723А	—	±20	В
		КП723Б	—	±20
		КП723В	—	±20
		КП723Г	—	±20
Ток стока (постоянный). Со звездочкой ток стока (импульсный)	IС, I*С, И	КП723А	—	35	А
		КП723Б	—	35
		КП723В	—	35
		КП723Г	—	35
Начальный ток стока	IС нач, I*С ост	КП723А	—	0.25*	мА
		КП723Б	—	0.25*
		КП723В	—	0.25*
		КП723Г	—	0.25*
Крутизна характеристики полевого транзистора	S	КП723А	—	10000	мА/В
		КП723Б	—	10000
		КП723В	—	10000
		КП723Г	—	10000
Входная емкость транзистора — емкость между затвором и истоком	C11и, С*12и, С*22и	КП723А	—	—	пФ
		КП723Б	—	—
		КП723В	—	—
		КП723Г	—	—
Сопротивление сток-исток в открытом состоянии — сопротивление между стоком и истоком в открытом состоянии транзистора при заданном напряжении сток-исток	RСИ отк, K*у.P, P**вых, ΔUЗИ	КП723А	—	0.028	Ом, (дБ*), (Вт**),(мВ***)
		КП723Б	—	0.028
		КП723В	—	0.035
		КП723Г	—	0.035
Коэффициент шума транзистора	Кш, U*ш, E**ш,  Q***	КП723А	—	—	Дб, (мкВ*), (нВ/√Гц**), (Кл**)
		КП723Б	—	—
		КП723В	—	—
		КП723Г	—	—
Время включения транзистора	tвкл, t*выкл, F**р, ΔU ЗИ/ΔT	КП723А	—	—	нс, (нс*), (МГц**), (мкВ/°C***)
		КП723Б	—	—
		КП723В	—	—
		КП723Г	—	—

rudatasheet.ru

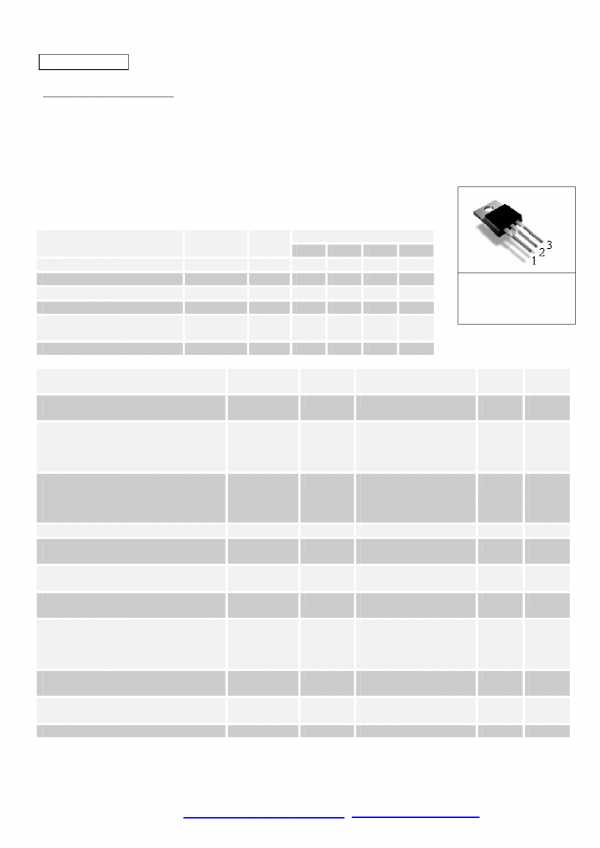

KP723A Datasheet | ETC — Datasheetspdf.com

CИСТЕМА МЕНЕДЖМЕНТА КАЧЕСТВА ПРОЕКТИРОВАНИЯ, РАЗРАБОТКИ И ПРОИЗВОДСТВА ДИСКРЕТНЫХ ПОЛУПРО-

ВОДНИКОВЫХ ПРИБОРОВ И ИНТЕГРАЛЬНЫХ МИКРОСХЕМ СООТВЕТСТВУЕТ ТРЕБОВАНИЯМ СТБ ИСО 9001-2001

КП723А-Г

МОЩНЫЙ ВЕРТИКАЛЬНЫЙ N-КАНАЛЬНЫЙ

МОП ТРАНЗИСТОР

АДБК 432140.415 ТУ

КPЕМНИЕВЫЕ ЭПИТАКСИАЛЬНО-ПЛАНАPНЫЕ ПОЛЕВЫЕ ТPАНЗИСТОPЫ С ИЗОЛИPОВАННЫМ ЗАТВОP-

ОМ ОБОГАЩЕНИЕМ N-КАНАЛА И ВСТРОЕННЫМ ОБРАТНОСМЕЩЕННЫМДИОДОМ. ПPЕДНАЗНАЧЕНЫ ДЛЯ

ИСПОЛЬЗОВАНИЯ В ИСТОЧНИКАХ ВТОPИЧНОГО ЭЛЕКТPОПИТАНИЯ, В PЕГУЛЯТОPАХ , СТАБИЛИ-

ЗАТОPАХ И ПРЕОБРАЗОВАТЕЛЯХ С НЕПPЕPЫВНЫМ ИМПУЛЬСНЫМ УПPАВЛЕНИЕМ , БЛОКАХ ПИ-

ТАНИЯ ЭВМ, CХЕМАХ УПPАВЛЕНИЯ ЭЛЕКТPОДВИГАТЕЛЯМИ И ДPУГИХ БЛОКАХ И УЗЛАХ PА-

ДИОЭЛЕКТPОННОЙ АППАPАТУPЫ.

* Заpубежный аналог — IRFZ44,45,40,IRLZ44

* Изготавливается в коpпусе КТ-28 (ТО-220).

ПРЕДЕЛЬНО-ДОПУСТИМЫЕ РЕЖИМЫ ЭКСПЛУАТАЦИИ

Паpаметpы

Обозна-

Ед.

Пpедельные значения

чение изм. А Б В Г

Напpяжение сток-исток

Uси max В 60 60 50 60

Напpяжениезатвор-исток

Uзи max

В ±20 ±20 ±20 ±10

Постоянный ток стока

Iс max

А 50 50 50 50

Импульсный ток стока

Iс и max

А 200 200 200 200

Рассеиваемая мощность при

Pmax

Вт 150 150 150 150

Ткорп=25°С

Темпеpатуpа пеpехода

Тпеp

°С 175 175 175 175

ОСНОВНЫЕ ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ (Токр.ср.=25°С)

Паpаметpы

Обозначение Ед.изме-

pения

Режимы измеpения

Поpоговое напpяжение КП723А-В

КП723Г

Uзи поp

В Iс=0.25мА,Uзи=Uси

1. Затвор

2. Сток

3. Исток

Min Max

2.0 4.0

1.0 2.0

Ток стока

КП723А,В

КП723Б,

КП723Г

Iс

А tи<300мкс. Q>50

Uси=1.75B,Uзи=10В

50.0

Uси=2.25B,Uзи=10В

50.0

Uси=1.75B,Uзи= 5В

50.0

Сопpотивление сток-исток в откpытом

состоянии

КП723А,В

КП723Б

КП723Г

Остаточный ток стока

Ток утечки затвора

Rси отк

Iс ост

Iз ут

Ом tи<300мкс. Q>50

Iс=31А,Uзи=10В

Iс=31А,Uзи=10В

Iс=31А,Uзи= 5В

мкА Uси=Uси max,Uзи=0

нА tи<300мкс. Q>50

Uси=0,Uзи= Uзи max

0.028

0.035

0.028

250

± 100

Кpутизна ВАХ

КП723А-В

КП723Г

S

А/B tи<300мкс. Q>50 15

Uси=25В,Iс=31А

23

Прямое напряжение диода

Uпр

Время включения/ выключения

* tвкл/* tвыкл

Входная емкость

КП723А-В

КП723Г

КП723А-В

КП723Г

* C11и

В

нс

пФ

tи<300мкс. Q>50

Uзи=0,Iс=-51А

tи<300мкс. Q>50

Uси=30В,Iс=51А,

Rг=9,1Ом, Uзи=10В

Rг=4,6Ом, Uзи=5В

Uзи=0,Uси=25В,

f=1МГц

2.5

130/150

247/152

2500

4300

Выходная емкость

КП723А-В

* C22и

пФ

Uзи=0,Uси=25В,

КП723Г

f=1МГц

1200

1600

Пpоходная емкость

КП723А-Г

* C12и

пФ Uзи=0,Uси=25В, f=1МГц

* Справочные параметры

Диапазон рабочей температуры от -55 до +150°С

220108, г.Минск, ул. Корженевского, 16, УП «Завод ТРАНЗИСТОР»

Отдел маркетинга: тел./факс (10-375-17) 212-59-32

290

E-mail: [email protected] http://www.transistor.by

datasheetspdf.com

Мощный вертикальный n-канальный МОП-транзистор КП723А

Мощный вертикальный n-канальный МОП-транзистор КП723А предназначен для использования в источниках вторичного электропитания, в регуляторах, стабилизаторах и преобразователях с непрерывным импульсным управлением, блоках питания ЭВМ, схемах управления электродвигателями и других блоках и узлах радиоэлектронной аппаратуры.

Основные электрические параметры КП723

Параметры	Обозн.	Ед. измеp.	Режимы измерения	Min	Max
Пороговое напряжение	Uзи поp	В	Iс=0,25мА,Uзи=Uси	2,0	4,0
КП723А, Б, В, АМ
КП723Г				1,0	2,0
Ток стока КП723А, В КП723АМ КП723Б КП723Г	Iс	А	tи50 Uси=1,75B,Uзи=10В Uси=1,75B,Uзи=10В Uси=2,25B,Uзи=10В Uси=1,75B,Uзи= 5В	50,0 48,0 50,0 50,0
Сопротивление сток-исток в открытом	Rси отк	Ом	tи50		0,028
состоянии
КП723А, В			Iс=31А,Uзи=10В
КП723АМ			Iс=25А,Uзи=10В		0,023
КП723Б			Iс=31А,Uзи=10В		0,035
КП723Г			Iс=31А,Uзи= 5В		0,028
Остаточный ток стока	Iс ост	мкА	Uси=Uси max,Uзи=0		250
Ток утечки затвора	Iз ут	нА	tи50 Uси=0,Uзи= Uзи max		± 100
Крутизна ВАХ	S	А/B	tи50	15
КП723А, Б, В			Uси=25В,Iс=31А
КП723АМ			Uси=25В,Iс=25А	17
КП723Г			Uси=25В,Iс=31А	23
Прямое напряжение диода   КП723А, Б, В, Г КП723АМ	Uпр	В	tи50   Uзи=0,Iс=-51А Uзи=0,Iс=-25А		2,5 1,3
Время включения/ выключения	* tвкл/*	нс	tи50		130/150
	tвыкл
КП723А, Б, В			Uси=30В,Iс=51А,
			Rг=9,1Ом, Uзи=10В
КП723АМ			Uси=30В,Iс=29А,		75/152
			Rг=15,0 Ом, Uзи=10В
КП723Г			Uси=30В,Iс=51А		247/152
			Rг=4,6Ом, Uзи=5В
Входная емкость КП723А, Б, В, АМ КП723Г	* C11и	пФ	Uзи=0,Uси=25В,   f=1МГц		2500 4300
Выходная емкость КП723А, Б, В, АМ КП723Г	* C22и	пФ	Uзи=0,Uси=25В,   f=1МГц		1200 1600
Проходная емкость	* C12и	пФ	Uзи=0,Uси=25В, f=1МГц		290
Время восстановления диода КП723А, Б, В, АМ КП723Г	t вос. обр	нс	di/dt= 100А/мкс Iпр=51А Iпр=29А		150 70
Заряд диода	Q	мкКл	di/dt= 100А/мкс		0,7
КП723А, Б, В			Iпр=51А
КП723АМ			Iпр=29А		0,9
КП723Г			Iпр=51А		0,2

texnogaz.ru

Мощный вертикальный n-канальный МОП-транзистор КП723А в Калининграде

Мощный вертикальный n-канальный МОП-транзистор КП723А предназначен для использования в источниках вторичного электропитания, в регуляторах, стабилизаторах и преобразователях с непрерывным импульсным управлением, блоках питания ЭВМ, схемах управления электродвигателями и других блоках и узлах радиоэлектронной аппаратуры.

Основные электрические параметры КП723

Параметры	Обозн.	Ед. измеp.	Режимы измерения	Min	Max
Пороговое напряжение	Uзи поp	В	Iс=0,25мА,Uзи=Uси	2,0	4,0
КП723А, Б, В, АМ
КП723Г				1,0	2,0
Ток стока КП723А, В КП723АМ КП723Б КП723Г	Iс	А	tи50 Uси=1,75B,Uзи=10В Uси=1,75B,Uзи=10В Uси=2,25B,Uзи=10В Uси=1,75B,Uзи= 5В	50,0 48,0 50,0 50,0
Сопротивление сток-исток в открытом	Rси отк	Ом	tи50		0,028
состоянии
КП723А, В			Iс=31А,Uзи=10В
КП723АМ			Iс=25А,Uзи=10В		0,023
КП723Б			Iс=31А,Uзи=10В		0,035
КП723Г			Iс=31А,Uзи= 5В		0,028
Остаточный ток стока	Iс ост	мкА	Uси=Uси max,Uзи=0		250
Ток утечки затвора	Iз ут	нА	tи50 Uси=0,Uзи= Uзи max		± 100
Крутизна ВАХ	S	А/B	tи50	15
КП723А, Б, В			Uси=25В,Iс=31А
КП723АМ			Uси=25В,Iс=25А	17
КП723Г			Uси=25В,Iс=31А	23
Прямое напряжение диода   КП723А, Б, В, Г КП723АМ	Uпр	В	tи50   Uзи=0,Iс=-51А Uзи=0,Iс=-25А		2,5 1,3
Время включения/ выключения	* tвкл/*	нс	tи50		130/150
	tвыкл
КП723А, Б, В			Uси=30В,Iс=51А,
			Rг=9,1Ом, Uзи=10В
КП723АМ			Uси=30В,Iс=29А,		75/152
			Rг=15,0 Ом, Uзи=10В
КП723Г			Uси=30В,Iс=51А		247/152
			Rг=4,6Ом, Uзи=5В
Входная емкость КП723А, Б, В, АМ КП723Г	* C11и	пФ	Uзи=0,Uси=25В,   f=1МГц		2500 4300
Выходная емкость КП723А, Б, В, АМ КП723Г	* C22и	пФ	Uзи=0,Uси=25В,   f=1МГц		1200 1600
Проходная емкость	* C12и	пФ	Uзи=0,Uси=25В, f=1МГц		290
Время восстановления диода КП723А, Б, В, АМ КП723Г	t вос. обр	нс	di/dt= 100А/мкс Iпр=51А Iпр=29А		150 70
Заряд диода	Q	мкКл	di/dt= 100А/мкс		0,7
КП723А, Б, В			Iпр=51А
КП723АМ			Iпр=29А		0,9
КП723Г			Iпр=51А		0,2

klg.texnogaz.ru

Мощный вертикальный n-канальный МОП-транзистор КП723А в Новосибирске

Мощный вертикальный n-канальный МОП-транзистор КП723А предназначен для использования в источниках вторичного электропитания, в регуляторах, стабилизаторах и преобразователях с непрерывным импульсным управлением, блоках питания ЭВМ, схемах управления электродвигателями и других блоках и узлах радиоэлектронной аппаратуры.

Основные электрические параметры КП723

Параметры	Обозн.	Ед. измеp.	Режимы измерения	Min	Max
Пороговое напряжение	Uзи поp	В	Iс=0,25мА,Uзи=Uси	2,0	4,0
КП723А, Б, В, АМ
КП723Г				1,0	2,0
Ток стока КП723А, В КП723АМ КП723Б КП723Г	Iс	А	tи50 Uси=1,75B,Uзи=10В Uси=1,75B,Uзи=10В Uси=2,25B,Uзи=10В Uси=1,75B,Uзи= 5В	50,0 48,0 50,0 50,0
Сопротивление сток-исток в открытом	Rси отк	Ом	tи50		0,028
состоянии
КП723А, В			Iс=31А,Uзи=10В
КП723АМ			Iс=25А,Uзи=10В		0,023
КП723Б			Iс=31А,Uзи=10В		0,035
КП723Г			Iс=31А,Uзи= 5В		0,028
Остаточный ток стока	Iс ост	мкА	Uси=Uси max,Uзи=0		250
Ток утечки затвора	Iз ут	нА	tи50 Uси=0,Uзи= Uзи max		± 100
Крутизна ВАХ	S	А/B	tи50	15
КП723А, Б, В			Uси=25В,Iс=31А
КП723АМ			Uси=25В,Iс=25А	17
КП723Г			Uси=25В,Iс=31А	23
Прямое напряжение диода   КП723А, Б, В, Г КП723АМ	Uпр	В	tи50   Uзи=0,Iс=-51А Uзи=0,Iс=-25А		2,5 1,3
Время включения/ выключения	* tвкл/*	нс	tи50		130/150
	tвыкл
КП723А, Б, В			Uси=30В,Iс=51А,
			Rг=9,1Ом, Uзи=10В
КП723АМ			Uси=30В,Iс=29А,		75/152
			Rг=15,0 Ом, Uзи=10В
КП723Г			Uси=30В,Iс=51А		247/152
			Rг=4,6Ом, Uзи=5В
Входная емкость КП723А, Б, В, АМ КП723Г	* C11и	пФ	Uзи=0,Uси=25В,   f=1МГц		2500 4300
Выходная емкость КП723А, Б, В, АМ КП723Г	* C22и	пФ	Uзи=0,Uси=25В,   f=1МГц		1200 1600
Проходная емкость	* C12и	пФ	Uзи=0,Uси=25В, f=1МГц		290
Время восстановления диода КП723А, Б, В, АМ КП723Г	t вос. обр	нс	di/dt= 100А/мкс Iпр=51А Iпр=29А		150 70
Заряд диода	Q	мкКл	di/dt= 100А/мкс		0,7
КП723А, Б, В			Iпр=51А
КП723АМ			Iпр=29А		0,9
КП723Г			Iпр=51А		0,2

novosibirsk.texnogaz.ru

KP723 Datasheet | Integral — Datasheetspdf.com
