Статья ‘SDR FLEX-3000 – трансивер сегодняшнего дня!’

ВВЕДЕНИЕ
В начале 2000-х годов фирма Flex-radio предложила революционный способ обработки и формирования радиосигнала с помощью обычного персонального компьютера, который сегодня есть практически у каждого человека и тем более у радиолюбителя. Первая модель была представлена SDR трансивером Flex-1000. В течение нескольких лет эта модель трансивера был единственной и популярной моделью SDR трансивера. В России несколько человек даже начали выпускать улучшенные копии данного трансивера. Через некоторое время и в других странах начали производить клоны. Время шло, технологии и программное обеспечение развивались.

Все сотрудники компания Flex Radio являются радиолюбителями и ведут постоянный диалог с пользователями своей продукции. Были устранены все недоработки и ошибки, а так же введены улучшения и пожелания пользователей. И наконец, была разработана полная, максимальная концепция SDR трансивера, которая вылилась в производство трансивера Flex-5000, в котором были реализованы все самые последние достижения и передовые технологии. В программе управления трансивером PowerSDR и в схемотехнике трансивера были полностью учтены все пожелания пользователей, максимально эффективно продуман пользовательский интерфейс. Гибкая конфигурация конструктива трансивера позволяет выбрать трансивер в ценовой категории от 3 до 6 тыс. долларов в зависимости от его наполнения, тем самым был закрыт ценовой сегмент трансиверов Delux класса (более подробно о Flex-5000 мы поговорим в следующей статье). Следующим шагом стало упрощение схемотехники и разработка трансивера среднего класса и соответственно средней ценовой категории – Flex-3000, ценою 2000 долларов, и наконец, в 2010 году, был закрыт бюджетный сегмент, ознаменованный выпуском SDR трансивера Flex-1500, о котором я уже рассказывал в предыдущих статьях.

В данной статье, мы рассмотрим средний уровень SDR трансивера, представленный моделью Flex-3000.

В трансивере Flex-3000, в отличие от бюджетной версии Flex-1500, реализован полноценный, 100-ваттный усилитель мощности, работающий на всех любительских диапазонах от 1.8 до 54 МГц. Трансивер штатно укомплектован хорошим автоматическим антенным тюнером, позволяющим согласовывать антенны с сопротивлением от 17 до 150 Ом, что позволяет эффективно защитить передатчик трансивера от повреждения. Полоса обзора трансивера Flex-3000, составляет уже 96 кГц, в отличие от 48 кГц младшей модели Flex-1500(ссылка), но меньше чем в старшей модели FlexSDR-5000, у которого полоса обзора составляет 192 кГц – возможный максимум. Блок питания трансивера 100-Ваттной модели уже должен выдерживать ток 20-25 Ампер. Например, такой или такой.

В трансивере применены самые передовые технологии обработки сигнала. Как было описано в статье «SDR-radio, передовые технологии уже сегодня!», это трансивер SDR класса и обрабатывает радиосигнал после перенесения его из радиочастотного спектра в низкочастотный. Уже на низкой частоте, сигнал оцифровывается высоко скоростным АЦП, имеющим очень хорошие динамические и частотные характеристики. Полная обработка сигнала в самом трансивере, позволила избавиться от звуковой карты и максимально упростить выбор и настройку компьютера, к которому подсоединён трансивер. Управляется трансивер по высокоскоростной шине FireWare-1394. По этой же шине передаётся аудио-поток в/из трансивера. В этом есть небольшое неудобство, так как не все компьютеры на сегодняшний день оснащаются данным интерфейсом. На момент проектирования трансиверов, более скоростных интерфейсов не существовало для того что бы пропустить в компьютер оцифрованный сигнал полосою 192 кГц, разрядностью 24 бит. Потому плату интерфейса FireWare скорее всего придется докупать отдельно, благо, на рынке их присутствует большое количество.

Распаковка

Открывая коробку, в ней видим внимательный подход к клиенту, так же как и в случае с трансивером Flex-1500. Трансивер находится в мягких нейлоновых стойках, которые избавят трансивер от повреждения при случайном падении или ударе коробки при транспортировке. В комплект так же входит диск, с программным обеспечением. Очень приятно, на этот раз диск оказался со свежими драйверами и последней версией программы PowerSDR. Но сильно не обольщайтесь, уже завтра этот софт может стать устаревшим. Скачать самые последние свежие драйвера и самую последнюю версию программы PowerSDR, Вы можете самостоятельно, на сайте производителя www.flex-radio.com. Так же в комплекте идёт кабель питания и кабель FireWare.

Опять же стоит отметить – на всех прилагаемых кабелях присутствуют ферритовые защёлки, которые предохраняют от попадания ВЧ энергии в компьютер и блок питания. Качество изготовления кабелей отменное. Кабель FireWare, выполнен с хорошим экранированием, а кабель питания, для уменьшения просадки напряжения на передачу, сделан двойным. Вероятно, такое исполнение кабеля питания было задумано специально для того что бы он остался гибким. Толстый кабель, подобного сечения, было бы уже трудно сгибать с малыми радиусами.

Первые чувства при открытии коробки были «О боже, какой он огромный!» После общения с маленьким кирпичиком Flex-1500, Flex-3000 показался достаточно большим и тяжелым. 5.5 кг против 1 кг Flex-1500. Сразу же на ум пришла интересная аналогия. Да это же «Синий квадрат Малевича!»
Конечно, это уже не бюджетный QRP трансивер, выполненный в виде маленького кирпичика, а полноценный взрослый аппарат, которым уже может заменить устаревшую классику и применять как основной трансивер.

Общее описание

Корпус трансивера выполнен из прочного металла с качественной покраской. На столе, в шеке, он может красиво и удобно расположиться под монитором — прочности хватит. А можно спрятать корпус в какую-нибудь нишу и трансивер уже не будет видно вообще.

Для любителей классического стиля расположения аппаратуры на столе уже конечно не столько творчества, но для тех, у кого радио шек скажем на балконе расположен – это несомненное удобство. Места занимает очень мало.
По расположению разъёмов Flex-3000 более эргономичен, чем его младший собрат. На передней панели из органов управления и коммуникаций находится все только самое необходимое. Кнопка питания, разъём под тангенту, разъём для подключения электронного ключа и разъём для подключения наушников.

Как и в случае с Flex-1500, в комплектности трансивер отсутствует микрофон. Но это не беда. Проблему отсутствия микрофона можно решить несколькими путями, в зависимости от поставленных целей и задач. Самый простой — трансивер применяется для цифровых видов связи, и микрофон тут в принципе не нужен. Звук передается в трансивер виртуальным звуковым потоком, например из программы UR5EQF или MixWin. Посредствам этих же программ можно осуществлять запись логов. Так же, можно использовать микрофон и наушники, подключенные к компьютеру. Передача сигнала так же будет осуществляться посредствам виртуальных потоков.

Другой простой способ – применить готовый микрофон от КВ трансиверов Yaesu серии FT-8×7, к примеру, MH-31a8j, распайка разъёма в трансивере FLEX-3000 совпадает с распайкой микрофонных разъёмов этих трансиверов. В этом случае, просто достаточно подключить микрофон к трансиверу и можно выходить в эфир.

Ну а если у вас нет, готового микрофона, то можно сделать бюджетный вариант своими руками. Тут можно нафантазировать целую гору вариантов, от копии фирменного микрофона, до настольного микрофона с педалью под столом. Главное — есть схема распайки микрофонного разъема трансивера FLEX-3000.

Попробуйте немного поискать в ваших запасниках, находите любой электретный микрофон – таблетку, парочку резисторов и парочку конденсаторов. Если у вас ничего подобного нет, то этого добра сейчас масса во многих магазинах радиодеталей или радио рынке. Берем в руки паяльник, и по схемам, которых в интернете достаточное количество, изготавливаем микрофон. К примеру, вы можете использовать следующую схему:

Для любителей сверх высококачественного Hi-Fi звучания, можно порекомендовать применение фирменных микрофонов известной американской компании HeilSound. Вот целый список микрофонов.

Наличие ключа на передней панели это – несомненно, большое удобство! Просто подключаем ключ к трансиверу и можно работать в CW. В табличке указано, к каким контактам разъёма подключать контакты ключа.

При большой необходимости, CW-ключ можно подключить к com-порту компьютера, по следующей распиновке:

Задняя часть трансивера так же не очень богата на разъёмы. Опять же, выведен только самый необходимый минимум.

Разъём питания так сделан, что перепутать полярность невозможно! Он просто не влезет иначе, чем это позволено. Мелочь, а приятно, благо умельцев спутать полярность на просторах нашей родины хватает. Под разъёмом присутствует болт заземления с двумя шайбами. Наилучшим вариантом крепления заземления тут будет вот такое.

Антенный разъём применён BNC-типа. По словам разработчиков – это сделано с целью удешевления аппарата при технологической сборке. Так же BNC разъём имеет более стабильные параметры, чем SO-239. У подавляющего большинства классических трансиверов антенный разъём применён типа SO-239. На этот случай Flex Radio, комплектуют свой товар переходником BNC – SO-239. Опять же приятно! Усилитель мощности трансивера выдаёт стандартные 100 Вт мощности и выполнен на полевых транзисторах RD70HHF1 разработанных специально для линейных усилителей мощности.

Что бы максимально защитить выходной каскад трансивера и облегчить работу в эфире, трансивер имеет встроенный автоматический антенный тюнер. Полоса настраиваемых сопротивлений достаточно широка и позволяет согласовать не только большинство распространённых фирменных направленных или вертикальных антенн, но и правильно выполненных верёвочных антенн. Главное – что бы ВЧ энергия минимум возвращалась по кабелю назад к трансиверу. Почитать более подробно на эту тему, отправляю вас на 4-ую статью об SDR.

Тут же находиться разъём FireWare, для подключения шнура управления. Рядом расположены два разъёма RC-типа. Разъём PTT предназначен для подключения педали или кнопки ручного управления передачей. Разъём TXout может управлять внешним усилителем мощности или трансвертером. Характеристики времени задержки сигнала относительно сигнала PTT можно в программе PowerSDR задавать вручную. Из фирменных педалей могу порекомендовать: MFJ-1709, Heil FS-3 или, если совместно с трансивером управлять усилителем, то Heil FS-2.

Дальше идёт разъём для подключения внешней активной акустической системы или усилителя. Это стерео выход, позволяющий прослушивать две приёмные частоты или бинуарным способом слушать псевдо стерео сигналы высококачественных АМ радиостанций радиовещательного диапазона. Максимальный уровень выходного сигнала составляет -10 дБ на нагрузке 600 Ом. Если по русский – это линейный стерео выход.
Последний крайний разъём это фирменная шина FlexWare.

Выполнена она в стандартном 9-пиновом разъёме DB-9F. Этот разъём содержит в себе несколько сигналов: собственно шина Flex-ware, которая в настоящее время не активирована в программе и предназначена для дальнейших расширений функций. Исходя из того что это обычная шина I2C, можно пока предположить что по ней можно будет управлять тюнером, преселектором, коммутатором, поворотным устройством или еще чем-нибудь.

На настоящий момент в данном разъеме еще есть линейные моно вход и выход аудио сигнала, что позволяет подключать внешние формирователи сигналов, микшеры и другие устройства обработки аудио сигнала. Например, это может быть система для формирования ESSB сигнала или магнитофон для регистрации звука или мониторинга, внешние декодеры цифровых сигналов.

Измеренные характеристики

Максимальная полоса обзора трансивера SDRFlex-3000 составляет 96 кГц. Смотрим картинку.

Хотя, в режиме обычной работы в масштабе 1:1 отображается только 48 кГц. И это более удобно в плане повседневного использования и удобства настройки. Сравните верхний скрин и нижний

Чувствительности трансивера хватает, что бы охотиться за DX как в SSB режиме, так и CW.
Смотрим скриншоты:

Минимальный сигнал, который я смог услышать сидя в наушниках, с включенным предварительным усилителем составил -129 дБм.

На минимальных и максимальных значениях сигнала программа немного врёт. Потому я сфотографировал значения цифр с прибора для особо въедливых читателей.

Эти цифры соответствуют уровню чувствительности в 80 нановольт. Неплохо, однако!!!
Без предусилителя, чувствительность составляет -120 дБм или 0,22 мкВ
Начиная с 2-3х баллов, программа показывает правильные уровни сигнала. Также, на максимальных значениях входного сигнала S-метр начинает опять привирать.
Максимальный уровень, после которого АЦП входит в ограничение составляет -7 дБм или 100 мВ, а с аттенюатором, это значение повышается до +2 дБм или 0.28 Вольт

Максимальный уровень с аттенюатором

Из полученных цифр легко высчитать динамический диапазон приёмника. Он составляет 120-7=114 дБ. Этого ДД вполне хватит, что бы работать в эфире без напрягов с соседом, находящимся на расстоянии где то метров 700-1000м, который будет работать на 100-ватный аппарат.

Одним из животрепещущих вопросов на сегодняшний день стоит вопрос цены современной связной аппаратуры. В ценовую категорию 1500-2500 долларов входят несколько трансиверов среднего класса известных фирм, которые сегодня составляют основную массу потребительского рынка. В эту же нишу входит и SDR трансивер Flex-3000. Он относится к современным трансиверам среднего класса, но это еще не всё. Трансивер Flex-3000 относится не только к трансиверам среднего класса, но и к трансиверам абсолютно иного, нового класса — класса программных трансиверов, за которыми уже совсем ближнее будущее. Еще несколько лет, и трансивер будет неотделим от компьютера. Технология SDR — это первый шаг к освоению новой платформы. Что бы понять, почему трансивер стоит таких немалых денег, давайте разберем аппарат по частям, заглянем во внутрь и ответим на несколько вопросов. Чем же нас Флексы могут порадовать? Каковы новейшие достижения применяются в схемотехнике трансивера? Чем применяемая схемотехника, отличается от классики и каковы её параметры? Что такого можно было установить в столь плоский корпус и чем обеспечиваются хорошие приёмо-передающие характеристики. Ответим на эти вопросы и придём к пониманию, почему Flex-3000 стоит именно столько сколько стоит.

Открываем трансивер

Для открытия трансивера необходимо открутить 3 болта с торца и 7 болтов с нижней стороны трансивера. Ножки трансивера откручивать НЕ НУЖНО!

С передней части корпуса необходимо открутить 2 гайки, фиксирующие разъём наушников и CW – ключа.

После этого очень аккуратно нужно начать сдвигать верхнюю часть корпуса по направлению, показанному стрелкой.

Первое что мы видим – хорошо продуманная компоновка плат и качественная пайка. Это первое на что я обратил внимание. В такой плоский корпус умудриться вставить полноценный 100-ваттный трансивер, со всевозможным наполнением – это нужно постараться. Основные элементы приёмо-передающего тракта спрятаны в хорошие экраны. Вся начинка цифровой обработки так же помещена в свои экраны. Совместно с применением современной сверхмалошумящей схемотехники, обеспечены очень хорошие параметры по шумовым характеристикам и сведены к возможному минимуму помехи от наводок электромагнитного характера и цифровых шин передачи данных при обработке сигналов. Некоторое недоумение возникло по поводу радиатора усилителя мощности. Как можно в таком плоском корпусе обеспечить эффективный отвод тепла? Однако можно! Как? Ниже по тексту узнаете…

Сразу отмечу! Если вы совершенно случайно перепутаете полярность при подключении шнура питания, или трансивер перестанет включаться, то вам придется раскрыть трансивер и лезть вовнутрь, что бы поменять предохранитель.

Предохранитель находится непосредственно возле разъёма питания. Его номинал – 30 А. Похожие предохранители применяются в автомобилях, и поэтому найти их легко можно в автомагазинах или на радиорынке.

Управление режимами и связь с РС

Интерфейс связи с компьютером реализован на отдельном чипе TSB41AB2. Он включает в себя 2 физических порта -IEEE1394, который соединяется непосредственно с чипом управления TCD2210. В Flex-3000 второй физический порт не реализован.
Управление всеми аудио потоками осуществляется специальной микросхемой TCD2210 т.н. системой на кристалле ASIC, включающей в себя 32-битный ARM-процессор. В этой микросхеме осуществляется обработка цифровых аудио потоков, приведение их к стандарту IEEE1394, управление режимами приёма\передачи, управление синтезатором частоты.
Для желающих ознакомиться поближе с описанием микросхем – идём на сайт TCTECHNOLOGIES. А порт IEEE1394 смотрим тут:

Выбор столь специфического интерфейса связи не случаен. Для того что бы обработать полосу частот в 96-192 кГц с разрядностью 24 бита с минимальной задержкой, необходимо обеспечить хорошую пропускную способность канала связи. Интерфейс USB 2.0 позволил с нужными характеристиками обработать всего 48 кГц, и на нём был реализован бюджетный проект Flex-1500 (ссылка). Поэтому разработчики от интерфейса USB 2.0 отказались и применили интерфейс IEEE1394, который смог обеспечить нужную скорость. На время разработки Flex-3000 более скоростного и широко распространённого интерфейса еще не было. Сегодня уже есть интерфейс USB 3.0, который совершеннее и быстрее интерфейса IEEE1394. Будем надеяться, что в скором времени Флексы перейдут на него.

Тракт приёма\передачи и АЦП\ЦАП

Для оцифровки сигналов на приём и передачу в Flex-3000 применена микросхема фирмы CIRRUS LOGICCS42448. Это современный, 24-битный высокоскоростной АЦП\ЦАП с очень высокими динамическими характеристиками и минимальными собственными шумами. К этой же микросхеме подключаются аудио сигналы с шины Flex-ware и обрабатывается сигнал с микрофона.

Микросхема CS42448 имеет следующие характеристики:
Динамический диапазон АЦП – 105дБ.
Соотношение Сигнал\Шум АЦП\ЦАП – 98дБ.
Полоса частот, обрабатываемых АЦП\ЦАП – 192кГц
Даташит на микросхему смотрим тут.

В трансивере Flex–3000 реализованы только половина от всех возможностей микросхемы – 96 кГц полосы оцифровки. Это можно объяснить, как маркетинговый ход, выполненный специально. Что помещает трансивер в среднюю ценовую категорию.
Всего в микросхеме 6 дифференциальных входов АЦП и 8 дифференциальных выходов ЦАП:
2 входа АЦП используется для приемника, один для микрофона и один – линейный вход с шины Flex-ware.
2 выхода используются для смесителя передатчика, один выход идет на усилитель для наушников, один на выход для внешней акустической системы и один выход идет на шину Flex-ware.

На плате микросхема АЦП\ЦАП помещена вместе с синтезатором и трактом приёма\передачи в одно пространство и находится в хорошо экранированном корпусе. Это позволило минимизировать наводки и помехи от цифровых линий и процессора.

Смеситель RX\TX

Во всей линейки трансиверов фирмы FlexSDR применен смеситель приема и передачи выполненный по одной и той же схеме. Квадратурный балансный смеситель на высокоскоростных аналоговых ключах. Использована схемотехника быстрого квадратурного мультиплексирования на основе микросхемы 74CBT3253PW. Данная схемотехника имеет самую максимальную энергоотдачу и максимальный КПД преобразования. Убедиться в этом можно, расписав графически временные диаграммы работы ключей. Отдельно микросхема используется для передачи, и отдельно — на приём.
В МШУ приёмника, применены новые микросхемы от Texas Instruments — THS4520. По параметрам они схожи с INA163, применяемые в SDR-1000. Схемотехника так же практически одинакова с Flex-1500. Даташит на микросхему смотрим тут.

Тракт передачи реализован уже иначе, чем в младшей модели трансивера Flex-1500 . Тут уже есть микросхемы буфера между ЦАП и смесителя – как и приёмном тракте, стоит микросхема THS4520. Примечательной особенностью нашего SDR-трансивера является применение элементов подавления зеркального канала. Буферный каскад перед смесителем введён не случайно. Этот каскад управляется от ДСП и посредством смещения регулируется усиление по канально и соответственно разбаланс каналов. От величины разбаланса амплитуд и фаз каналов зависит величина подавления зеркального канала. Т.о. проводя анализ сигналов в ДСП и имея обратную связь с буфером, автоматический можно давить зеркальный канал. Причём, такой же элемент настройки есть и в приёмном тракте. Так реализована автоматика подавления зеркального канала на приём и на передачу.

Синтезатор гетеродина

Одним из самых важных элементов SDR-трансивера является его синтезатор гетеродина. Во многом от него зависит качество картинки спектра радиоэфира на экране монитора, количество пораженных частот — спурами — (продуктами нелинейного построения синусоиды сигнала), нижний уровень шумовой дорожки в ближней зоне от сигнала (при расстройке 1-5 кГц от 0 Гц), качество излучаемого сигнала в радиоэфир. И в целом – комфортная работа в эфире.

Стандартом де-факто с недавнего времени в структуре построения гетеродинов стало применение DDS-синтезаторов.

DDS-синтезатор (Direct Digital Synthesis) – это новый тип синтезаторов частоты. Выполнен он на принципе математического построения синусоиды. В отличии от синтезаторов классического типа, выполненного с применением петли фазовой автоподстройки частоты (Синтезатор с ФАПЧ, он же PLL), в синтезаторе DDS отсутствуют частотозадающие LC цепочки. Тем самым мы имеем потрясающую стабильность частоты, определяемую внешним высокоточным тактовым генератором. И возможность перестройки синтезатора с шагом в доли Герца. Современная технология высокой интеграции цифровых схем позволяет выполнить синтезатор DDS на одной микросхеме с минимум внешних элементов. Стоимость таких синтезаторов на сегодняшний день получается низкой и их можно применять даже в самодельных конструкциях.

В трансивере Flex-3000 применен синтезатор фирмы AnalogDevices AD9959. На сегодняшний день – это один из самых «чистых» и качественных DDS-синтезаторов. Тактируется DDS-синтезатор с помощью высококачественного и точного кварцевого генератора частотою 38.400 кГц. Стабильность его составляет +\-2.5 ppm, что составляет уход частоты всего 2.5 Гц на 1 МГц.

Описание на синтезатор частоты смотрим тут.

Для сравнения приведены шумовые характеристики синтезатора, применяемого в первой модели трансивера Flex-1000

Шумовые характеристики DDS-синтезатора на AD9854

Из графиков видно, что синтезатор на новом DDS-чипе работает куда лучше. Новый чип имеет более чистый спектр, а это значит что на экране мы увидим и услышим меньше пораженных частот, меньше «свистулек» будет раздражать, и в общем будет меньше помех от побочных преобразований. В ближней зоне (1-2 кгц) так же меньше помех будет наблюдаться, в случае, если под боком включиться мощный сосед.

Для примера, когда работал трансивер Flex-1000, то некоторые часто используемые частоты на 10, 15 и 20-метровом диапазоне были поражены помехой от синтезатора. Соответственно работать в эфире на этих частотах и вблизи них не представлялось возможным. В трансивере Flex-3000 во многом эти проблемные участки устранены, благодаря применению нового более дорогого и совершенного чипа DDS-синтезатора.

Еще одной особенностью нового DDS-чипа является наличие одновременно 4-х парафазных канала генерации частоты. Благодаря этому получилось разделить в пространстве на плате тракт передачи и тракт приёма. Они меньше стали друг на друга влиять и соответственно меньше стало наводиться помех на элементы трактов. Теперь каналы генерации I и Q для приёма и передачи имеют свои выходы. Нагружаются они на двухфазные трансформаторы, а потом фильтруются своим ФНЧ. Применяя такое схемотехническое решение, хорошо подавляются синфазные помехи и упрощается схемотехника фильтрации.

ДПФ и предусилитель

На входе приёмника стоят 3х-контурные ДПФ с гибридной связью, что обеспечивает хорошую селективность. При расстройке на одну октаву подавление за пределами полосы пропускания у такого полосового фильтра превышает 40 дБ. В дополнении ко всему на входе ДПФ стоит последовательный колебательный контур, который давит побочный канал приёма. Схемное решение очень мудрое т.к. смеситель в трансивере хоть и очень хорош, но всё же не идеален и имеет маленький недостаток в виде приёма помех на нечётных гармониках. Дополнительно фильтрацией высших гармоник по приёму занимается ФНЧ 7-ого порядка, который стоит на самом входе радиоприёмного тракта. Катушки ДПФ выполнены на высококачественных стандартных индуктивностях фирмы Coilcraft. Вопросы вызывает применение полупроводниковых ключей в коммутации ДПФ. Есть мнение, что применение полупроводников коммутации снижает динамический диапазон приёмника и может вызвать прямое детектирование сигнала. И для того что бы все эти проблемы избежать – необходимо применять только высококачественные реле.

Думаю это мнение не безосновательно, но было основано на том, что раньше применяли в качестве коммутации pin-диоды. В данном же трансивере применяются специализированные ключи, которые не ухудшаю характеристик приёмника и не подвержены прямому детектированию.

Предусилитель выполнен на микросхеме, разработанной для входных каскадов радиоприёмных устройств — GALI-74, которая имеет нормированное усиление в широкой полосе и обладает хорошим динамическим диапазоном по входу.
Описание смотрим тут.

ФНЧ

2х-звенные ФНЧ 7-ого порядка в трансивере выполнены по стандартной П-образной схеме. Применены 7 фильтров на все основные диапазоны. Подавление 2-ой гармоники таким ФНЧ составляет лучше 40 дБ и лучше 60 дБ подавлены высших гармоник.Следует отметить, что вся коммутации осуществляется высококачественными реле японского производства. Это вам не китайские Tanbo, JRC или, что ещё хуже NO NAME. Словом – настоящий Американец!

Автоматический антенный тюнер

Одной из самых замечательных особенностей трансивера Flex-3000 является наличие встроенного автоматического антенного тюнера. По схемотехнике, данный тюнер похож 1:1 на тюнеры фирмы LDG. В конструкции трансивера Flex-1000 применялся модуль тюнера LDG Z-100, о чем нужно было указать при конфигурации трансивера в программе. Вероятно, что тут стоит нечто похожее. В узле перестройки индуктивности применено 8 звеньев и 7 звеньев в узле перестройки ёмкостей. Схемотехника тюнера позволяет подключать LC – звенья параллельно или последовательно с нагрузкой. Это означает, что тюнер сможет перестраиваться в гораздо более широкой полосе сопротивлений, чем это реализовано в классических трансиверах известных фирм. При данной схемотехнике тюнер может подстраивать КСВ=3:1 , или более широкий диапазон КСВ=7:1.5

На фото ниже хорошо виден датчик КСВ-метра, по которому тюнер определяет рассогласование антенны, с выходом усилителя мощности.

Драйвер и оконечный усилитель

За годы изготовления трансиверов, схемотехника усилителей отработана очень хорошо и находится на достаточно высоком уровне. Сегодня разработаны и повсеместно используются транзисторы, специально предназначенные для линейного усиления сигналов на КВ или УКВ диапазонах. Соответствующее типовое решения можно увидеть так же в нашем трансивере. Драйвер выполнен на полевых транзисторах средней мощности RD16HHF1, они специально разработаны для линейного усиления сигнала в полосе частот 1-60 МГц и имеют высокий КПД усиления. Оконечный каскад выполнен на полевых транзисторах RD70HHF1. Это мощные транзисторы, так же предназначенные для оконечных каскадов. Высокое КПД усилителя обеспечивается двухтактным включением каскадов и работа в режиме АB, что так же способствует подавлению синфазных помех при усилении и подавлению чётных гармоник.

УНЧ и разъёмы

Разъём для наушников, для тангенты и CW-ключа вынесены на плате в одно место. УНЧ трансивера сделано на малошумящей микросхеме LM4911, предназначенной для применения в аппаратуре класса Hi-Fi и усиления сигнала для наушников.

Описание микросхемы смотрим тут.
Наушники и CW-ключ подключаются с помощью качественных разъёмов 1/8” . Разъём тангенты совместим с 8-контактным разъёмом фирмы Yaesu. Это означает, что легко можно подключить тангенту от трансивера Yaesu FT-857/897 или совместимый переходник для микрофонов HEIL. В случае применения высококачественных микрофонов HEIL, трансивер можно сконфигурировать для ESSB передачи.

Вентиляция и охлаждение

Реализуя 100-ваттный усилитель мощности в таком плоском корпусе, необходимо обеспечить очень эффективный отвод тепла. Это возможно, применяя принудительную вентиляцию. После открытия аппарата, первые мысли были о том каким образом 100 Вт мощности, уходящие в тепло, отводятся? Под основной платой можно увидеть массивный, но плоский радиатор.

В непосредственной близости к радиатору стоят 2 мощных вентилятора. Пространство под вентиляторами специально сформировано перегородками так, что воздух прогоняется прямиком по поверхности радиатора.

В корпусе по бокам трансивера так же предусмотрены вентиляционные отверстия. Тем самым происходит очень эффективный отвод тепла, в столь плоском корпусе.

Итого

За вполне адекватные деньги сегодня можно позволить себе купить современный СДР трансивер SDRFlex-3000, который полностью удовлетворит все потребности среднестатистического радиолюбителя. Это и охота за DX и возможность пообщаться с друзьями на 80-метровом диапазоне. Блеснуть ESSB сигналом и поработать цифровыми видами связи не заморачиваясь на необходимость правильного подключения множества кабелей.

Данный трансивер может быть не только вторым, но и основным в шеке радиолюбителя. Со временем, когда вы сможете оценить все прелести цифровой обработки сигнала, сравнить SDR технологию с классической обработкой – данный аппарат, несомненно, станет первым. А потраченные на трансивер деньги окупятся приятными впечатлениями от использования, душевным спокойствием и удовлетворением от времени, проведённого в эфире с трансивером Flex-3000.

radioexpert.ru,

www.radioexpert.ru

КВ sdr трансивер нМр-090 CAVR.ru

Рассказать в:

КВ SDR трансивер рМз-090

———————————————————————-КОВАЛЕВСКИЙ, RN6LW, г.Новочеркасск. E-mail: [email protected] ————————————————————

При разработке KB SDR- трансивера НМр-090 ставилась задача создать простое и надежное устройство на доступной элементной базе, которое имело бы хорошую повторяемость. По мнению автора, предлагаемый трансивер удовлетворяет этим требованиям.

На сегодняшний день разработано достаточно большое количество SDR-трансиверов, построенных практически на одинаковых принципах. Предлагая вниманию читателей настоящую разработку автор не претендует на открытие чего-то нового в этой области радиотехники. В конструкции применены узлы и блоки, хорошо зарекомендовавшие себя не только в SDR, но и в другой связной аппаратуре. Как известно, все новое — это хорошо забытое старое…

Большинство любительских SDR-трансиверов имеет управление от персонального компьютера через порты LPT, СОМ или USB. Для управления трансивером НМр-090 используется USB-порт. Это выгодно отличает данный трансивер от SDR-1000 и его кпонов, управляемых от параллельного порта, потому что современные компьютеры чаще всего не имеют такого порта.

В трансивере НМр-090 в качестве контроллера управления синтезатором частоты Si570 по протоколу I2C используется микрокронтроллер Atmega168 с соответствующим программным обеспечением. Микроконтроллер соединен с компьютером через USB-порт. Схемное решение контроллера и программное обеспечение для него любезно предоставил Loftur Jynasson, VE/TF3LJ. Контроллер также выполняет все функции по управлению трансивером — обеспечивает переключение режимов RX/TX, диапазонных полосовых фильтров (ДПФ) и фильтров нижних частот (ФНЧ), CW-манипуляцию, вывод информации на жидкокристаллический дисплей. В режиме приема на ЖК-дисплее отображаются аббревиатура этого режима (RX) и рабочая частота; в режиме передачи — аббревиатура этого режима (ТХ), выходная мощность (в цифровом формате, а также в графическом виде — «линейка» сегментов с индикацией пик- фактора и КСВ). Кроме того, имеется функция защиты оконечного каскада при высоком значении КСВ.

Когда трансивер выключен, его входные цепи отключены от антенного разъема и закорочены через контакты К31.1 (рис.1) на «общий провод» для защиты от статического напряжения, наводимого на антенну. При включении трансивера контроллер по умолчанию обеспечивает работу синтезатора SI570 (рис.2) на частоте 28200 МГц, что соответствует рабочей частоте трансивера 7050 МГц (FCинт/4). Деление частоты синтезатора на 4 обеспечивает триггер DD9, на выходах которого формируются четыре сигнала — А, В, С и D с относительным фазовым сдвигом 0, 90, 180 и 270°, необходимые для работы квадратурного демодулятора на микросхемах DD3 и DD4 (рис.1). В нескольких изготовленных автором трансиверах вместо микросхем 74LVC4066 применялись более доступные 74НС4066, и при использовании звуковой карты со средними характеристиками разницы по приему не выявлено.

Рассмотрим работу трансивера в режиме приема. Для определенности условимся, что трансивер работает в диапазоне 7 МГц. Сигнал с антенного входа через контакты К31.1 поступает на фильтр нижних частот (ФНЧ) диапазона 7 МГц. Входы и выходы ФНЧ неиспользуемых диапазонов соединены с общим проводом.

Пройдя через ФНЧ, сигнал через нормально замкнутые контакты К1.1 поступает на контакты К30.1 аттенюатора, который при необходимости может обеспечить ослабление входного сигнала на -15 дБм. После аттенюатора сигнал приходит на нормально замкнутую группу контактов К2.1, обеспечивая «обход» оконечного каскада в режиме приема, и дальше поступает на соответствующий диапазонный полосовой фильтр (ДПФ) диапазона 7 МГц. Прохождение сигнала через ФНЧ и ДПФ обеспечивает ослабление приема по 2-й гармонике на -80 дБ, по 3-й гармонике — на -145 дБ. Ослабление сигнала в полосе приема — 0,09 дБ (компьютерное моделирование в программе RFSimm99rus).

Затем сигнал попадает через нормально замкнутые контакты К3.1 на УВЧ с высокими динамическими характеристиками, выполненный на параллельно включенных полевых транзисторах VT8 и VT9. Такой УВЧ довольно часто используется в связной аппаратуре высокого класса (например, в трансивере FT1000MP). В УВЧ транзисторы включены по схеме с общим затвором, обеспечивая тем самым небольшое стабильное усиление +10 дБм в полосе частот 1—30 МГц.

На выходе широкополосного трансформатора Т7 присутствуют два сигнала с фазовым сдвигом 180°, которые подаются на квадратурный демодулятор на микросхемах DD3 и DD4. С выхода демодулятора фазоразностные сигналы поступают на операционные усилители DA3 и DA4 с дифференциальным входом (конструктивно печатная плата допускает установку как микросхем INA163, так и их близкого аналога SSM2019 в корпусе SOIC). В результате, на выходах операционных усилителей формируются два квадратурных сигнала I и Q, подаваемых в звуковую карту компьютера для дальнейшей обработки.

При изменении рабочих диапазонов автоматически подключаются те или иные ФНЧ и ДПФ.

В режиме передачи квадратурные сигналы I и Q со звуковой карты компьютера поступают через группу контактов реле К4 на два низкочастотных фильтра на операционных усилителях DA5.1 и DA5.2. С выходов фильтров сигналы I и Q подаются на операционные усилители DA1 и DA2 с дифференциальными выходами (конструктивно печатная плата допускает установку как микросхем DRV135, так и их близкого аналога SSM2142 в корпусе SOIC). НЧ сигналы с относительными фазовыми сдвигами 0,90,180 и 270° поступают на квадратурный модулятор на микросхемах DD1 и DD2. После преобразования на выходе модулятора формируется диапазонный ВЧ сигнал с заданным видом излучения, который усиливается каскадом на транзисторе VT5, нагруженным на широкополосный трансформатор Т4, обеспечивающий согласование с ДПФ.

Полосовые фильтры используются как в режиме приема, так и в режиме передачи. Сигнал с выхода ДПФ поступает на предоконечный усилитель на транзисторе VT2, обеспечивающий достаточное усиление для оконечного каскада, выполненного на транзисторе VT1 по однотактной схеме с общим истоком. Для согласования с ФНЧ используется широкополосный трансформатор Т2.

Выходная мощность трансивера в диапазоне 1,8 МГц составляет 10 Вт, в диапазонах 3,5—21 МГц — 15 Вт, в диапазоне 28 МГц — 10 Вт.

В выходной цепи (перед антенным гнездом) установлен датчик КСВ, выполненный по традиционной схеме на трансформаторе Т1, диодах VD2 и VD3 и других сопутствующих элементах. Сформированные датчиком сигналы подаются на вход АЦП контроллера Atmega168 (рис.2), что позволяет через программное обеспечение Mobo Control 05 визуально оценивать реальные КСВ и выходную мощность, а также вывести информацию на ЖК-дисплей по шине l2C (адрес 55).

В трансивере НМр-090 в качестве квадратурных модуляторов/демодуляторов применяются микросхемы 74LVC4066 (74НС4066), не имеющие функции аппаратного включения/отключения, как это предусмотрено в микросхемах FST3253 (СВТ3253), используемых в трансивере SDR-1000 и многих его клонах.

Поэтому как в приемном, так и в передающем трактах трансивера усилительные каскады на транзисторах VT8, VT9 и VT5 (рис.1) управляются ключами на полевых транзисторах VT6 и VT7 с целью запирания этих трактов. Например, чтобы закрыть параллельно соединенные транзисторы VT8 и VT9, достаточно подать на их истоки напряжение питания через токоограничивающий резистор сопротивлением 10 кОм. Для открывания транзисторов нужно изменить потенциал на более низкий, для этого используются транзисторные ключи VT6 в передающем тракте и VT7 в приемном. Когда один из этих ключей открыт, работает широкополосный усилитель соответствующего тракта.

Подачу напряжения смещения на транзисторы VT1 и VT2 выходного каскада передатчика обеспечивают электронные ключи на транзисторах VT3 и VT4. Сигнал ТХ, формируемый микроконтроллером, поступает

на затвор транзистора VT4, что приводит к открыванию транзистора VT3. Эти же ключи используются в системе защиты выходного каскада при высоком КСВ. В момент превышения допустимого КСВ микроконтроллер выдает команду на отключение напряжения питания стабилизатора цепей затворов транзисторов оконечного каскада, которые запираются, и выходная мощность трансивера падает до нуля.

При повторении трансивера можно ввести светодиодную индикацию, предупреждающую о срабатывании системы защиты. Величина КСВ, при которой срабатывает защита, а также время срабатывания и удержания устанавливается через программу Mobo Control 05. Кроме того, в этой программе устанавливается перекрытие диапазонных полосовых фильтров и фильтров низких частот в зависимости от рабочей частоты, значение выходной мощности, точка пик-фактора (при использовании ЖК-дисплея) и количество импульсов применяемого валкодера, который обеспечивает перестройку частоты синтезатора Si570, но программно не поддерживается для Power SDR v1.19.3.15.

В трансивере применены элементы поверхностного монтажа (SMD) типоразмера 0805 и 1206, электролитические танталовые конденсаторы и SMD-индуктивности типоразмера (А), (В). Конденсаторы С10—С40, С55—С84 — типоразмера 1206, резисторы R11, R12, R52—R54 и R59— R61 — типоразмера 1206, остальные — типоразмера 0805.

Необходимо уделить особое внимание конденсаторам С125—С128, они должны быть без микрофонного эффекта (лучше всего применять слюдяные конденсаторы) и как можно точнее подобранные между собой по емкости.

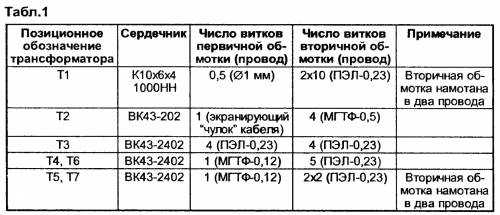

Моточные данные широкополосных трансформаторов приведены в табл.1.

Конструктивные данные диапазонных полосовых фильтров и фильтров нижних частот приведены в табл.2. Указывать число витков в катушках не имеет смысла, т.к. необходимо индуктивность каждой катушки «подгонять» индивидуально и только после этого устанавливать в схему, благо, на сегодня нет проблемы с измерительными приборами для измерения индуктивности.

Дроссели L13 (50 мкГн), L14 (100 мкГн), L33—L41 (100 мкГн), L42 и L43 (330 мкГн) — стандартные.

Реле К4 и К5 — Р-5 на 12 В; остальные реле — 12-вольтовые TR5V.

Как уже отмечалось, микросхемы 74LVC4066 можно заменить на 74НС4066, INA163 — на SSM2019 в корпусе SOIC, DRV135 — на SSM2142 в корпусе SOIC, 4558 — на NE5532.

В качестве радиатора для оконечного транзистора VT1 и интегрального стабилизатора DA8 использовался листовой алюминий по размеру печатной платы, сама плата жестко крепится на стойках высотой 10 мм к данному радиатору.

Особое внимание необходимо уделить преобразователю напряжения на микросхеме DA6, используемому для питания операционных усилителей напряжением ±15 В. Преобразователь довольно сильно «шумит» на частоте 30 кГц, поэтому необходимо принять меры к экранировке входных цепей приемной части для защиты от электромагнитного поля, создаваемого преобразователем. В качестве экрана хорошо себя зарекомендовала трансформаторная ферромагнитная сталь.

После изготовления трех экземпляров описанного SDR-трансивера можно утверждать, что при использовании в нем заведомо исправных деталей и безошибочном монтаже трансивер начинает работать сразу. Настройка заключается в установке токов покоя транзисторов выходного каскада: VT2 — 100 мА, VT1 — 500 мА. Токи устанавливаются с помощью переменных резисторов R20 и R15 соответственно.

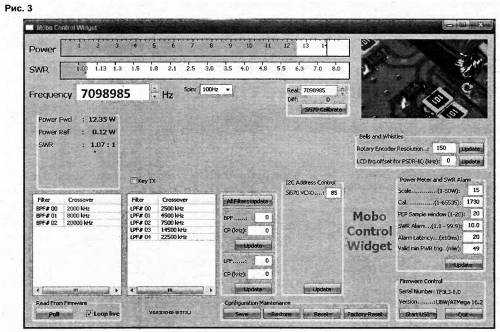

С помощью программы Mobo Control 05, скрин-шот которой показан на рис.3, следует настроить работу микроконтроллера Atmega168. Как правило, после первого включения необходимо через программу Mobo Control 05 произвести аппаратный сброс (RESET) для корректной работы микроконтроллера и синтезатора частоты.

В заключение следует отметить, что для этого трансивера необходимо использовать программу Power SDR v1.19.3.15, поддерживающую работу синтезатора частоты на микросхеме Si570. При использовании звуковой карты Creative SB0570 бюджетного типа шумовая дорожка при отключенной антенне располагалась на уровне -140 дБм.

В настоящее время в Великобритании готовятся к выпуску наборы для индивидуальной сборки описанного трансивера в домашних условиях с полной комплектацией элементов и печатной платы, выполненной на современном технологическом оборудовании.

http://www.qso.ru/rn6lw/txsdr.html http://sites.google.com/site/lofturj/ softrock6_3

http://sites.google.com/site/lofturj/ mobo4_3_firmware

http://code.google.com/p/powersdr- iq/updates/list

http://code.google.com/р/ usbavrsi570/source/browse/tags/ V15.12?spec=svn32&r=32

Раздел: [Трансиверы и радиостанции]
Сохрани статью в:
Оставь свой комментарий или вопрос:

www.cavr.ru

| Трансивер Тюльпан DDC/DUC

Трансивер Тюльпан— что это такое, и чем же он такой особенный?

Наверное каждый, кто хоть раз слушал SDR приемник или трансивер, не смог остаться равнодушным к его приему, а особенно к удобству, которое проявляется в том, что станции на диапазоне можно не только слышать, но и видеть. Обзор диапазона на панораме SDR трансивера позволяет быстро и визуально находить станции в полосе приема, что значительно ускоряет поиск корреспондентов во время контестов, да и при повседневной работе в эфире. С помощью «водопада» визуально отслеживается история сигналов на диапазоне и можно легко осуществить переход на интересного корреспондента. К тому же сама панорама показывает нам АЧХ принимаемых станций, их полосу и ширину излучения, что позволяет оперативно находить свободный участок на диапазоне для вызова других радиолюбителей.

Это только если говорить о визуальной части SDR, но также не стоит забывать и об обработке сигналов, как на прием, так и на передачу. Полный контроль ширины и всего, что находится в полосе приема. На передачу тоже все получается красиво, если руки у оператора растут с нужного места.

Но есть одно но, чтобы заставить работать SDR, нужны дополнительные устройства, а это в первую очередь собственно компьютер, монитор, и качественная звуковая карта. Ну и конечно программное обеспечение к нему и к SDR трансиверу. А это уже влечет за собой определенные специфические требования к знаниям компьютера у радиолюбителя. Что не всегда, и не у всех, к сожалению присутствует.

Имеется еще одна ложка дегтя… Если на прием этого не заметно, то на передачу, в связи со специфической обработкой звукового сигнала в компьютере, возникает значительная задержка сигнала более 150 мс, что полностью исключает нормальную работу самоконтроля во всех видах излучения. Спасает только дополнительный контрольный приемник или товарищ, у которого тоже имеется SDR трансивер, который сделает запись принимаемого сигнала.

С появлением поколения доступных и легко паяемых микропроцессоров от STM, появилась возможность разработки устройств, способных частично заменить некоторые основные функции больших компьютеров. А именно, DSP обработка звука и управление трансивером, а также графическое отображение информации на дисплее трансивера.

Как итог, нами были разработаны основные узлы трансивера, которые позволяют отказаться от внешнего компьютера. Но при этом получить удобный сервис по управлению трансивером, а так же возможность вывода информации на большой дисплей, с обзором панорамы 48 кГц, DSP обработка и формирование сигнала со всеми основными видами излучения. Качественный прием сигнала, высокая крутизна фильтров с плавными настраиваемыми границами, автоматический Notch фильтр. На передачу наличие пяти полосного графического эквалайзера, компрессора, ревербератора, а самое главное, практически полное отсутствие задержки сигнала (в CW 5 мс, а в остальных видах излучениях 21 мс), гибкими настройками, позволяющими удовлетворить самые завышенные требования радиолюбителей.

В ближайшее время функционал дополнится возможностью записи сигналов, как на прием, так и на передачу, с последующим воспроизведением записей через наушники или в эфир во время передачи. Планируется организовать 10 каналов записи, размер которых будет зависеть от используемого размера SD-карты.

Контроллер может работать с аналоговыми SDR при наличии внешнего синтезатора, которым он без проблем управляет. Но полностью оценить всю прелесть данной конструкции позволяет только прямая оцифровка сигнала (DDC). В DDC версии контроллер управляет радиотрактом по отдельной шине SPI , или через плату DSP по основной шине SPI. Во втором варианте управления, присутствует минимум связующих проводов.

DDC версия, на сегодня работает с радиотрактом HiQSDR и HiQSDR-mini 2.0, но ведется работа по расширению списка устройств.

Реализована поддержка радиотракта DDC Module 1

rus-sdr.ru

Трансивер HiQSDR-mini 2.0 — Мои статьи — Каталог статей

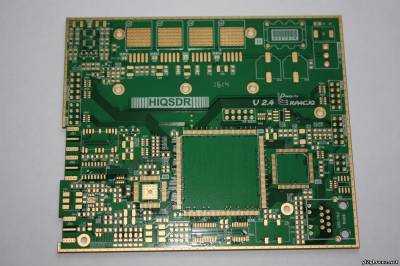

Одноплатный трансивер HiQSDR mini появился как прообраз известной конструкции немецких радиолюбителей HiQSDR . Основная цель проекта — упрощение и удешевление исходной конструкции , разумеется, без потери качественных показателей. Было проведено множество экспериментов , испытано большое количество ревизий плат, что в конечном итоге трансформировалось в вполне удачную законченную конструкцию. Первая версия трансивера, несмотря на внешнюю несхожесть, в большой мере копировала оригинал, такая же ПЛИС EP3C25Q240 работала под управлением с той же прошивки практически без изменений. Более подробно про первую версию Вы можете прочитать на форуме CQHAM

Во второй версии, учитывая предыдущий опыт, произведены значительные изменения. Используется 4-х слойная печатная плата, ПЛИС Cyclone IV EP4CE22 в BGA корпусе.

Плата содержит аттенюатор 0-30 дБ PE4306, УВЧ AD8099, АЦП 14 бит ADS6145. Электронные ключи позволяют переключать вход приемника и выход передатчика на дополнительные разъемы минуя ФНЧ 55 МГц , что позволяет использовать трансивер при определенных условиях на частотах до 500 МГц. При этом аттенюатор приемника и усилитель передатчика, как и ФНЧ 55МГц, не участвует в прохождении сигнала. Для тактирования АЦП, используется тактовый генератор SI590 с собственной стабильностью 7ppm. Трансивер имеет разъем для управления ПФ / ФНЧ , а также разъем для подключения дополнительных устройств.

Система питания основана на применении эффективных высокочастотных преобразователях что обуславливает малое потребление и минимальный нагрев компонентов. Плата не требует никаких специальных мер по охлаждению.

Основные характеристики:

Размер платы 100 * 75 мм

Напряжение питания 5.5 — 15 Вольт

Ток потребления 500 мА (12 Вольт)

Диапазон рабочих частот 0.3 — 55 МГц , сплошной

Разрядность АЦП / ЦАП — 14 бит

Частота сэмплирования 122.880 МГц

Чувствительность MDS(500) -135дБ

Реальный диапазон по блокированию 110дБ

Мощность передатчика 10мВт

Ширина полосы обзора 48 — 960 кГц

Виды рабочих излучений — определяется используемыми программами

Интерфейс связи с компьютером — LAN10/100

Плата может использоваться как основа для создания современного SDR DDC/DUC трансивера и предлагает все преимущества подобной техники за умеренную цену. Исходный код проекта полностью открыт, что позволяет гибко настраивать работу устройства под собственные нужды.

Вы можете обсудить эту статью на форуме.

Вы можете посетить раздел магазина.

Читайте также:

Обзор программ для работы с HiQSDR

Руководство по подключению и настройке HiQSDR совместно с QUISK

Описание протокола обмена HiQSDR

Назначение выводов для платы HiQSDRmini2

Пример использования трансивера для работы на 144МГц (Англ.)

www.sdr-deluxe.com

CODAN Envoy — КВ трансивер — Цифровой Трансивер

О трансивере Codan Envoy™

Трансивер Envoy™ является цифровым КВ трансивером нового поколения, использующим последние разработки в области радиосвязи и цифровой обработки сигналов.
Трансивер предназначен для передачи голосовых сообщений в цифровом и аналоговом форматах и передачи данных.
Благодаря реализованным решениям IP технологий в трансивере Envoy пользователь может управлять трансивером независимо от своего местонахождения.
Практически, использование трансивера становится возможным из любой точки мира, там, где имеется доступ в Интернет.

Благодаря данной функции становится возможным дистанционное программирование, обновление программного обеспечения, изменение конфигурации и настроек трансивера без выезда инженерного состава на место установки радиостанции и ее отправки в сервис центр.

Данная функция облегчает возможность диагностики возникающих неисправностей как трансивера, так и источников питания и антенн.
В результате значительно снижаются эксплуатационные расходы и повышается эффективность использования человеческого ресурса.

Пользовательский интерфейс с поддержкой кириллицы и панель управления, схожая с современными смартфонами, позволяют быстро адаптироваться к работе с трансивером и управлять им на интуитивном уровне.
В трансивере реализована система коммутации двух антенн, что является важным в условиях его использования как в качестве станции низовой радиосвязи, так и магистральной связи или связи с центральным офисом.
Как правило, для реализации данных задач требуется одновременное использование двух различных антенных систем.
В трансивере Envoy данная функция реализована таким образом, что, в зависимости от перехода из одной сети радиосвязи в другую, антенны меняются автоматически, в том числе в режиме сканирования

Возможности трансивера Envoy™:

Превосходное качество связи
Совместимость с аналоговыми КВ радиостанциями
Цифровой преобразователь речи со сжатием, используется вокодер нового поколения
Автоматический антенный коммутатор
Выходная мощность 125 Вт
Превосходные технические характеристики
Программирование и загрузка настроек через USB порт
Наращиваемая архитектура
Дистанционное управление по IP
Подключение через Ethernet / USB интерфейсы
Цветной дисплей с высоким разрешением
Многоязычный графический пользовательский интерфейс
Вcтроенный модем передачи данных (возможен выбор модема военного или коммерческого класса)
Шифрование голоса и данных CES/AES
ПО для программирования настроек трансивера
Выносная консоль управления для стационарного варианта размещения
Поддерживаемые системы вызовов
4/6 разрядная система Selcall на основе стандарта CCIR 493-4 (совместимая с открытой системой селективного вызова ООН)
Система вызова стандарта FED-STD-1045 ALE
Система вызова стандарта MiL-STD-188-141B ALE

Преимущества трансивера Envoy™:

Двойной антенный селектор, позволяющий использовать разные типы антенных систем для выбора наилучшего сигнала
Многоязычная поддержка интерфейса пользователя, управление трансивером с помощью графических символов делает для современного пользователя работу с трансивером простой и удобной
Использование возможностей системы GPS позиционирования позволит Вам всегда получать информацию о местонахождении Ваших сотрудников
USB Smartloader позволяет программировать, конфигурировать и обновлять настройки трансивера через USB
Наличие возможностей по шифрованию голоса и передачи данных (данные опции требуют получения экспортного разрешения)
Возможность записи переговоров радиооператора Rx & Tx через разъем GPIO

КВ трансивер Codan Envoy™

Цифровые трансиверы Codan Envoy™ обеспечивают надежную радиосвязь с превосходным качеством передачи голоса и возможностью передачи данных в условиях отсутствия других видов связи .
Для организации связи с помощью КВ трансивера Codan Envoy™ не требуется никакой инфрастуктуры связи, и взаимодействие осуществляется как в режиме точка-точка, так и в режиме точка-многоточка без промежуточных узлов.
Трансивер Envoy™ — это системное решение с наращиваемой архитектурой, позволяющее создавать систему низовой и магистральной радиосвязи.
Использование цифровой обработки сигналов и передачи голосового сигнала в цифровом формате позволяет достичь превосходного качества речи даже в самых тяжелых шумовых условиях.
Использование специально разработанного вокодера для КВ связи позволяет устранить шумы и помехи в канале связи, в том числе преднамеренно создаваемые помехи.

Одним из ключевых преимуществ трансивера является отсутствие необходимости специальных навыков эксплуатации систем КВ радиосвязи.

В трансиверах Codan Envoy™ реализованы встроенные IP решения, позволяющие управлять трансивером дистанционно, без применения дополнительных устройств и аксессуаров.

Благодаря реализованным в трансиверах Envoy™ встроенным IP-решениям пользователи получили следующие возможности:

Дистанционное управление трансивером вне зависимости от места нахождения оператора .
Возможность программирования трансивера, смены его настроек и ввод дополнительных функций без выезда специалиста и отправки его в сервис центр или центральный офис .
Возможность дистанционного обновления программного обеспечения трансивера и изменения набора опциональных возможностей .
Передача данных и электронных сообщений, с использованием встроенного модема

Варианты использования трансивера Envoy™:

Гуманитарные Организации
Аварийные службы и службы спасения
Скорая медицинская помощь
Промышленные компании
Службы аэронавигации
Министерства Железнодорожного Транспорта
Нефте- и газодобывающие компании
Горнодобывающие компании
Министерства Чрезвычайных Ситуаций
Пограничные Войска
Службы Безопасности
Вооруженные Силы

АРХИТЕКТУРА И ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ
В трансиверах Codan Envoy™ использованы новейшие разработки в области цифровой обработки сигнала. В нем используются мощнейшие высокопроизводительные микропроцессоры последнего поколения.
Благодаря решениям, применяемым в трансивере, удалось получить уникальные характеристики оборудования. Использование программно-управляемой архитектуры (SDR) позволяет расширять систему эволюционно, по мере разработки новых функциональных возможностей, без покупки и замены дорогостоящих аппаратных модулей.

ЦИФРОВАЯ ОБРАБОТКА РЕЧЕВОГО СИГНАЛА

В трансивере Envoy™ реализована передача голосовых сообщений в цифровом формате.
Благодаря использованию вокодера последнего поколения и новейших технологий цифровой обработки сигнала удалось получить высочайшее качество передачи голосовой информации даже в условиях повышенной помеховой обстановки.
В зависимости от качества канала связи трансивер применяет различные системы сжатия голоса 2400, 1200 и 600 бит/c.
Применение сжатия до 600 бит в секунду особенно важно для военных и служб защиты правопорядка в случае применения противником устройств для создания помех сети радиосвязи.
В ближайшее время будут завершены работы по системе сжатия 300 бит/с, которая позволит передавать информацию не в режиме реального времени при применении противником систем блокирования КВ радиосвязи.
Пользователи, не имеющие навыков эксплуатации КВ связи, также оценят качество голосового сигнала в трансиверах Envoy™.
Предоставляем вниманию таблицу реального звучания голосовых сигналов при различном качестве канала радиосвязи и различных систем сжатия, применяемым в КВ трансиверах Codan Envoy™:

СОСТОЯНИЕ КАНАЛА СВЯЗИ (ОТНОШЕНИЕ СИГНАЛ/ШУМ )	АНАЛОГОВЫЙ ГОЛОС	CODAN ЦИФРОВОЙ ГОЛОС
СОСТОЯНИЕ КАНАЛА СВЯЗИ (ОТНОШЕНИЕ СИГНАЛ/ШУМ )	АНАЛОГОВЫЙ ГОЛОС	2400 бит/с	1200 бит/с	600 бит/с
ХОРОШИЙ (+16 dB)
СРЕДНИЙ (+6 dB)
ПЛОХОЙ (0 dB)
ОЧЕНЬ ПЛОХОЙ (-3 dB)

АВТОМАТИЧЕСКИЙ ПРОГРАММИРУЕМЫЙ АНТЕННЫЙ КОММУТАТОР

Для использования трансиверов Envoy™ с различными антенными системами компанией создан автоматический программируемый антенный коммутатор.
Выбор антенны в зависимости от задач производится автоматически.
Данная функция незаменима при организации больших систем КВ радиосвязи, требующих организацию низовой и магистральной связи или при необходимости работы с корреспондентами на различных расстояниях, что требует применения различных антенных систем.
Данное решение может использоваться для автоматического выбора дневных и ночных частот КВ диапазона

УНИКАЛЬНЫЙ ПУЛЬТ УПРАВЛЕНИЯ

Пульт управления трансивера Envoy™ оснащен большим графическим дисплеем с высоким разрешением и подсветкой.
Процедура установления вызова проста и интуитивно понятна оператору.
Возможность работы до 4хх пультов управления с одним радиоблоком. Каждый из пультов управления имеет собственный уникальный ID адрес в КВ радиосети.

В меню пульта управления имеется возможность дистанционной перезагрузки радиоблока трансивера при одновременном использовании одного радиоблока несколькими пультами управления, подключенными через Ethernet. Данная функция необходима в системах дистанционного управления при перепрограммировании трансивера для перезапуска радиоблока трансивера.

ЯЗЫКИ
С целью облегчения пользования трансивером, доступны различные языковые версии .
Для наших заказчиков доступна также русская версия трансивера Codan Envoy™.

ПРОСТОТА ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЯ

Благодаря реализованным в трансиверах Envoy™ решениям трансивер может быть запрограммирован как на месте, так и дистанционно.
Трансивер также можно запрограммировать в полевых условиях, используя интерфейс USB.
Использование устройства USB Smartloader делает процесс программирования– перепрограммирования несложным, доступным для персонала, не обладающего техническими навыками программирования
Доступ к настройкам и параметрам трансивера может быть закрыт полностью или частично административным паролем.

ВСТРОЕННАЯ СИСТЕМА ДИАГНОСТИКИ
Трансиверы Envoy™ оснащены встроенной системой самодиагностики BITE. При включении трансивера автоматически запускается функция самотестирования (также система самотестирования может быть запущена оператором или дистанционно) . Трансивер имеет простую светодиодную индикацию текущего статуса: зеленый – нормальный режим работы, красный — ошибка.
При ошибке на дисплее отображается идентификация неисправности.

ИНТЕЛЛЕКТУАЛЬНАЯ СИСТЕМА СКАНИРОВАНИЯ

Трансиверы Codan Envoy™ оснащены системой интеллектуального сканирования.
При сканировании нескольких сетей трансивер выбирает наиболее подходящую скорость сканирования в соответствии с настройками и требованиями, которые были заложены для данных сетей КВ связи.
Данная функция позволяет выбрать наиболее оптимальный и эффективный режим работы при сканирований сетей, применяющих различные вызовы как Selcall ( селективный вызов) , ALE , голосовые вызовы.
При отсутствии оператора принятый — пропущенный вызов будет отображаться на дисплее оператора, и в памяти трансивера будет сохранена и зарегистрирована информация, включающая адрес и имя корреспондента с адреса которого был произведен вызов , время вызова и канал, который был использован при вызове.
Трансивер Envoy™ может сканировать одновременно до 20 различных сетей с максимальным количеством 100 каналов в каждой сети .
При скорости сканирования до 8 каналов в секунду обеспечивается максимальное эффективное использование сканирования в сетях КВ радиосвязи.
Встроенный голосовой шумоподавитель трансивера Envoy™ эффективно обнаруживает полезный голосовой- сигнал в канале даже при очень высокой шумовой обстановке.
Шумоподавитель отлючается только тогда, когда обнаруживается речь на любом из сканируемых каналов.
При использовании селективного сканирования Selcall или режима ALE трансивер автоматически проверяет все сканируемые каналы на наличие входящего вызова.
При получении селективного или группового вызова оператор оповещается о принятии данного вызова звуковым сигналом.
Трансивер оповестит оператора о входящем вызове, когда вызов будет адресован непосредственно данному трансиверу.

СИСТЕМЫ И СТАНДАРТЫ
Трансивер Envoy™ может работать с различными стандартами вызовов:
— Selcall ( селективный вызов) соответствует стандарту CCIR Международного Союза Электросвязи;
— FED STD-1045 ALE, полностью совместим с трансиверами других производителей, использующих данный стандарт;
— MIL-STD-188-141B ALE, совместимость с трансиверами других производителей, использующих данный стандарт подтверждена результатами испытаний JITC;
Последние два типа вызовов, наряду с совместимостью с вызовами данного стандарта, расширены компанией Codan с целью введения в систему новых функций и дополнительных интеллектуальных возможностей .
Данная доработка имеет название CALM и ее преимущества достаточно подробно представлена на нашем сайте
Трансивер Envoy™ может работать с различными стандартами вызовов:
— Selcall ( селективный вызов) соответствует стандарту CCIR Международного Союза Электросвязи;
— FED STD-1045 ALE, полностью совместим с трансиверами других производителей, использующих данный стандарт;
— MIL-STD-188-141B ALE, совместимость с трансиверами других производителей, использующих данный стандарт подтверждена результатами испытаний JITC;
Последние два типа вызовов, наряду с совместимостью с вызовами данного стандарта, расширены компанией Codan с целью введения в систему новых функций и дополнительных интеллектуальных возможностей .
Данная доработка имеет название CALM и ее преимущества достаточно подробно представлена на нашем сайте.
Ознакомиться с системой CALM можно по ссылке https://at-communication.com/hf-ssb-transceiver/codan/hf_ssb_transceiver_ngt.html

СОВРЕМЕННЫЕ ТЕХНОЛОГИИ ГОЛОСОВОЙ СВЯЗИ
Для обеспечения превосходного уровня голосовой связи и передачи данных в аналоговом режиме в трансиверах Codan Envoy™ применяется зарекомендовавшая себя и успешно эксплуатируемая система цифровой обработки сигнала и подавления помех Easitalk™ компании Codan.

ВСТРОЕННЫЙ МОДЕМ ПЕРЕДАЧИ ДАННЫХ И СООБЩЕНИЙ ЭЛЕКТРОННОЙ ПОЧТЫ
Трансивер Envoy™ может поставляться со встроенным модемом для передачи данных, обеспечивающим возможность работы в соответствии с военными стандартами MIL-STD с максимальной скоростью передачи данных до 9600 бит/с.

Доступен режим излучения ISB. Данная опция предназначена для совместного использования с высокоскоростным модемом передачи данных 2G Data Modem и программным обеспечением RC50-C, позволяя осуществлять передачу данных со скоростью до 19200 бит/с.

Передача данных при использовании модема военного класса защищена шифрованием стандарта AES 256.
Также предусмотрена поставка трансивера со встроенным модемом коммерческого класса со скоростью передачи 2400 бит/с.
Программное обеспечение поддерживает работу модема в режиме чата и отправки сообщений Электронной Почты.
Модемы используют различные алгоритмы для оптимизации скорости передачи данных в соответствии с качеством канала связи.

ШИФРОВАНИЕ И КОМПРЕССИЯ ГОЛОСА

Оптимальное качество голоса обеспечивается за счет использования усовершенствованного вокодера.
Вокодер поддерживает по выбору скорости обработки 600 бит/с, 1200 бит/с или 2400 бит/с.
Трансивер Envoy™ предоставляет пользователям самим выбрать один из трех возможных режимов работы и режим шифрования, которые обеспечат все уровни защиты сети КВ связи.
Голосовой скремблер CIVS – это экономически эффективное, простое в использовании, решение начального уровня, которое обеспечит минимальный уровень защиты голосовой связи от перехвата (работает только в аналоговом режиме).
Опция CES — голосовой шифратор использует технологию кодирования сигнала, в которой применяется кодирование высокого уровня с длиной ключа в 128-бит (работает только в аналоговом режиме).
Пользователь может использовать до 97-ми 16-ти разрядных заранее запрограммированных ключей шифрования. Для повышения уровня защиты во время сеанса связи пользователь может использоваться дополнительный PIN-код.
Опция AES-256 — голосовой шифратор обеспечит высочайший уровень защиты в соответствии со стандартами AES ( применяется в цифровом режиме с вокодером, но может быть применен и в аналоговом режиме).
Все типы голосовых скремблеров трансивера Envoy™ полностью совместимы в работе с основными функциями самого трансивера, такими как Selcall и ALE сканирование.

IP ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ. ИНТЕРФЕЙСЫ
Все трансиверы Envoy™ оснащены возможностью подключения через USB или Ethernet интерфейсы.
Трансивер предоставляет возможность дистанционное управления, программирования и активизации функций по IP-протоколу.
Заказчик получает возможность быстрого программирования и изменения функций трансивера, используя интерфейс USB.

РАБОТА С СИСТЕМОЙ GPS, GLONASS
Трансивер Envoy™ позволяет подключать приемники GPS и GLONASS, совместимые с форматом NMEA 0183.
При подключении навигационного приемника пользователи сети получают возможность получать и отправлять координаты их местонахождения.
Координаты также могут отображаться на дисплее трансивера.
При использовании специального программного обеспечения Internav обеспечиваются дополнительные функции и пользователь имеет доступ к дополнительным функциям, таким как создание коридора следования и маршрута, определение специальных зон с оповещением, отметка точек местоположения в реальном времени, определения расстояния между пользователями.
Подробнее система Internav описана на нашем сайте https://at-communication.com/hf-ssb-transceiver/codan/hf_ssb_gps.html

ВОЗМОЖНОСТЬ ЗАПИСИ ПЕРЕГОВОРОВ РАДИООПЕРАТОРА ЧЕРЕЗ РАЗЪЕМ GPIO

В трансивере Envoy™ доступна такая востребованная функция, как возможность записи как принимаемого, так и передаваемого голосового сигнала Rx & Tx .
Имеется возможность подключения внешнего записывающего устройства к интерфейсному 15-контактному разъему GPIO трансивера Envoy™. Данная опция активируется в меню Peripheral при программировании трансивера.

ИГРА «ЗМЕЙКА»

В меню трансивера Envoy™ начиная с версии V1.09 , появилась возможность выбора известной игры «Змейка». Данная опция может быть скрыта от оператора на административном уровне.

ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ

ОСНОВНЫЕ ПАРАМЕТРЫ

Количество каналов	до 1000 одно или двух частотных симплексных каналов
Сканирование	до 20 групп сканирования Одновременное сканирование разных систем вызовов SelcaII (ALE / CCIR) и голосовой связи. Настраиваемое время сканирования от 125 мс до 9.9 сек.
Адресная книга	до 500 записей
Архитектура SDR	DSP, 456 МГц, 32-битная матрица FPGA, 500,000 gate MCU, ARM9, 300 МГц 32-битный
Интерфейсы	USB (через ручной блок или консоль) последовательный интерфейс RS232 (с поддержкой формата NMEA-0183 GPS) Ethernet интерфейс (TCP / IP, поддержка дистанционного управления ) интерфейс GPIO (вход/выход аудио, PTT, RS232) в модели трансивера Envoy™X2
Аудио	менее чем на 3 дБ в полосе от 300 Гц до 3 кГц (при использовании дополнительного фильтра с полосой 2.7 кГц)
Соответствие	CE, NTIA, FCC, AS/NZS 4770:2000, AS/NZS 4582:1999 (pending)
Диапазон рабочих температур	от -30 до +60°C
Влажность	95% RH максимум, без конденсата

ВЧ-ПАРАМЕТРЫ

Частотный диапазон	Передача: 1.6 — 30 МГц Приём: 250 кГц — 30 МГц Стабильность частоты: ±0.3 ppm при температуре от -30°C до+60°C
Режимы модуляции	Однополосная модуляция (J3E), USB, LSB, AM (h4E), CW (J2A), AFSK (J2B), FIB (FSK) (ширина полосы пропускания фильтра программируется посредством ПО)
Выходная мощность	125 Вт PEP ±1 dB (двух тональный режим или голос), программируемые уровни выходной мощности (низкий / средний / высокий)
Режим работы	100% режим, при передаче Голоса / Передача данных с дополнительным вентилятором охлаждения
Выходное сопротивление ВЧ-тракта	50 Ом
Полоса пропускания фильтров	2.4 кГц стандартная (500 Гц, 2.7 кГц дополнительно по запросу) Возможно программирование настроек для широкополосных фильтров в моделях Envoy™ X2
Параметры передатчика	Подавление паразитных излучений и гармоник: более 69 дБ ниже уровня PEP Интермодуляция: 40 дБ ниже уровня PEP Подавление несущей: более 65 дБ ниже уровня PEP Подавление нежелательной боковой полосы: 70 дБ ниже уровня PEP
Параметры приемника	Чувствительность: 0.12 µV,-125 dBm для 10 dB SINAD Избирательность: >70 dB при -1 kГц и при +4 kГц SCF USB Блокировка: более 100 дБ при ±50 кГц Подавление зеркального канала: более 95 дБ Подавление ложных каналов приема: более 85 дБ Интермодуляция: более 92 дБ для нежелательных сигналов от уровня полезного Точка пересечения: + 38 dbm
Скорость переключения	<25 мс (Tx:Rx или RxTx)

ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ

Напряжение питания	От 10.8 до 13.8 В постоянного тока (12В номинал)
Энергопотребление	Прием: 500 мА (минимальная подсветка, при включенном шумоподавителе) Передача: 12.5 A типовое, в двух тональном режиме, в среднем 8 A при работе в голосовом режиме
Защита	От перенапряжения / низкого напряжения /высоких температур и перегрева/ от переполюсовки питания

МЕХАНИЧЕСКИЕ ПАРАМЕТРЫ
Размер	2210 Радиоблок: 210 x 270 x 65 мм (8.3 x 10.6 x 2.6 in) 2220/1 Ручной блок управления: 75 x 32 x 151 мм (5.9 x 1.3 x 3.0 in) 2230 Выносная консоль: 190 x 228 x 79 мм (7.5 x 9.0 x 3.1 in)
Вес	2210 Радиоблок: 2.8 кг (6.2 фунтов) 2220/1 Ручной блок управления: 0.3 кг (0.7 фунтов) 2230 Выносная консоль: 1.1 кг (2.4 фунтов)
Цвет	2210 Радиоблок: Матовый черный, со специальным покрытием
Защита от внешних воздействий	IP54, MIL-STD-810G метод 510.5
Параметры окружающей среды	В соответствии со стандартом MIL-STD-810G (Погружение, Пыль, Удары, Вибрации), IEC 60945:2002 (Вибрации)

ДРУГИЕ ХАРАКТЕРИСТИКИ
Модем для передачи данных (основной, низкая скорость)	CHIRP / QPSK, 2400 бит/c (до 6000 бит/c при работе в режиме встроенной компрессии)
Модем для передачи данных (высокоскоростной)	В соответствии с MIL-STD-188-110A/B, STANAG 4539, 75 со скоростью передачи до 9600 бит/с
Шифрование	CES-128, до 97-ми программируемых пользовательских 16-разрядных ключей, с 4-х разрядным PIN-кодом AES-256, до 256 –ти программируемых пользовательских 256-битных ключей шифрования (Голос/Передача данных) Вокодер MELPe (1200/2400 бит/с)
Программное обеспечение	TPS-3250 — Программное Обеспечение для программирования настроек трансивера Internav™ GPS — Программное Обеспечение для отслеживания местоположения RC50-C Email Программное Обеспечение для передачи данных и электронной почты (для высокоскоростного режима передачи данных) UUPlus™ — Программное Обеспечение для передачи данных и электронной почты (для основного режима передачи данных)
Языковая реализация ПО трансивера	Английский , Испанский, Русский и Дари

ДОПОЛНИТЕЛЬНЫЕ	АКСЕССУАРЫ
Выносная консоль управления Усилители Мощности 500 Вт / 1 кВт 3040 Автоматическая настраиваемая антенна 3020 Блок питания AC	3033 Телефонный интерфейс Антенный переключатель Набор для установки трансивера в автомобиле Скоба для крепления ручного блока управления в автомобиле

МОДЕЛИ

Тип	ENVOY X1	ENVOY X2
Количество каналов	100	1000
Количество групп сканирования	10	20
Количество записей в адресной книге	200	500
Последовательный интерфейс	N/A	Обычный
Модем для передачи данных	N/A	Дополнительно по запросу
Широкополосный фильтр	N/A	Дополнительно по запросу
Протокол MIL-STD ALE	N/A	Дополнительно по запросу

at-communication.com

Собираем трансивер на базе HIQSDR (SDR трансивер прямой оцифровки) — 8 Июля 2015

В теме будет приведено описание процесса сборки как самой платы HIQSDR, так и сопутствующих блоков для создания современного DSP трансивера с прямой оцифровкой сигнала.

Основа — плата трансивера HIQSDR версии RA4CJQ, совместно с системным блоком управления и индикации от Владимира R6DAN, и блоком DSP обработки сигнала от RX9CIM Георгия.

Основная тема по HIQSDR открыта на cqham.ru — здесь.

Тема по использованию системной платы R6DAN и DSP платы RX9CIM совместно с DDC трансиверами — здесь.

Проект частично закрытый и за прошивками контроллеров и ПЛИС нужно обращаться к авторам разработки: R6DAN и RX9CIM.

Это три прошивки — ПЛИС на плате HIQSDR (отличается от авторской для HIQSDR!), контроллера на системной плате управления и индикации (STM32F407), контроллера на плате DSP (STM32F407).

Авторами проекта создан новый сайт, посвящённый этому проекту.

====================================================

Для прошивки микросхемы ПЛИС на плате HIQSDR необходимо приобрести программатор USB Blaster:

Описание процедуры прошивки ПЛИС на плате HIQSDR при помощи программатора USB Blaster можно скачать здесь.

====================================================

Пока комплектуюсь печатными платами и собираю детали для этого проекта. Печатные платы для HIQSDR можно приобрести здесь. Платы для блока DSP и блока управления — здесь.

11.07.2015 г.

Первой закончил сборку системной платы R6DAN:

Плата аналогична плате в проекта аналогового Тюльпан-DSP, поэтому, имея перед глазами уже работающую плату, вторую собрать достаточно просто, не задумываясь над тем, что и куда должно быть установлено и подсоеденено. Использовал 5 дюймовый дисплей с резистивным тачскрином, как и в аналоговой версии Тюльпана-DSP.

Возле валкодера лежит плата DSP — жду с ebay.com недостающую микросхему кодека TLV320AIC23B, контроллер STM32F407 уже запаян и запрограммирован.

12.08.2015 г.

На сегодня уже собрана значительная часть платы HIQSDR:

На 98% готова, жду недостающие детали….

Схемы трансивера HIQSDR в удобном формате, в отличии от авторского варианта на сайте, можно найти здесь.

=================================================

Для приклейки радиаторов к чипам, решил попробовать китайский термопроводный гель: http://ru.aliexpress.com/item/Glue-Sticy-for-Heat-Heatsink-Plaster-Viscous-Thermal-Conductive-Compounds-Grease/32396128454.html цена котрого в пять раз меньше, чем продаваемые у нас термопроводные клеи:

=================================================

Получена плата преселектора (доработанный вариант) — набиваю деталями:

Схемы последнего варианта платы преселектора можно найти здесь.

Намоточные данные индуктивностей преселектора можно взять из таблицы (номиналы индуктивностей указаны на схеме преселектора):

Заметил некоторые проблемные места на плате:

1. Отверстия под крепление RD16HHF1 находятся под выходным трансформатором усилителя мощности — BN 3312.

2. Светодиоды контроля включения реле полосовиков находятся на обратной (!) стороне печатной платы и не будут видны при работе платы.

3. Трансформатор на входе усилителя мощности можно было бы поставить такого же типоразмера и типа, как и в УВЧ (коэф. трансформации тот же) — места на плате хватает. Нашёл трансформаторы для УВЧ, потом приходится отдельно искать этот…

4. Стабилизаторы LM7805, LM7809 лучше было было бы использовать в корпусах SO-223, применённые на плате корпуса ТО-252 (D-pak) — менее распостранены и трудно доставаемы…

=====================================================

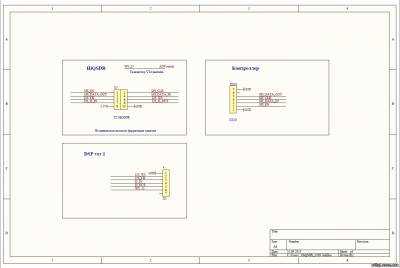

Межблочные соединения между платами DSP, контроллера и HIQSDR:

Дополнительно, между системной платой и платой DSP должно быть соединение по шине SPI, которое не отражено на схеме коммутации (7 проводов) — между разъёмами XS7 и Х6 соответственно. Информация об этом есть на сайте http://rus-sdr.ru/download/ в «Файлы DSP» -> «Cхема DSP модуля».

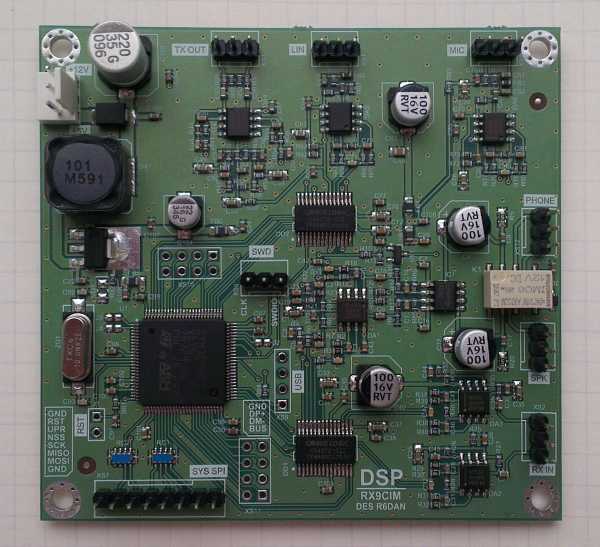

Схема DSP модуля первой версии, используемой у меня:

Небольшие изменения в схеме и авторской печатной плате, которые не отражены в документации:

1. 25 вывод контроллера нужно соединить с 7 выводом X6 (SPI), перерезав подходящую к нему дорожку печатной платы.

2. На авторской печатной плате выводы 63….66 контроллера должны быть соединены вместе.

3. На всех выводах разъёмов X5 и X6 (кроме вывода 6 X5, куда подаётся тактовая частота 24576 кГц с платы HIQSDR) нужно повесить на землю ёмкости по 100 пФ, так как без них были сбои в работе платы кодека.

4. После включений трансивера заметил появление подхрипывание сигналов при приёме станций. Причём этот эффект проявлялся не всегда, иногда был более заметен при включении Noch фильтра.

Выяснил, что это подхрипывание исчезает при перезапуске питания платы кодека. Перебрав различные варианты избавления от этого эффекта — развязки по сигнальным цепям, изменение длительности сигнала RST, поборол этот эффект включением в цепь питания стабилизаторов платы кодека RC цепочки, состоящую из резистора 51 Ом и ёмкости 200 мкФ х 16 В, что обеспечило задержку подачи питания на контроллер кодека и его запуск после установки всех уровней и сигналов на его входах.

После этой модернизации эффект подхрипывания исчез полностью!

=====================================================

05.10.2015 г.

Для подключения платы HIQSDR к компьютеру необходимо использовать перекрёстный LAN кабель. В сетевых установках компьютера необходимо прописать IP адресс: 192.168.2.197

В схемах приёмной части радиотракта HIQSDR, с сайта cqham.ru, опечатка — резисторы RL5 и RL6 номиналами 100 Ом нужно заменить на резисторы 10 Ом.

В противном случае радиотракт не заработает.

Ниже приведены значения индикации светодиодов на плате HIQSDR:

Плата запущена на приём и по LAN соединению с программой Zeus Radio показала прекрасные результаты. Программа пока в стадии доработки, поэтому не все её функции активны. С бетта версией этой же программы проверил наличие передачи и управления аттенюатором — всё работает.

Следующий этап — подключение платы HIQSDR к плате DSP и системному блоку управления.

Пока мучаемся с авторами проекта….

=====================================================

12.10.2015 г.

Наконец запущен весь DDC трансивер, за что Авторам проекта большущее СПАСИБО! Совместно с ними было потрачено немало времени на поиск проблемы. Пришлось повозиться, так как на плату был запаян нерабочий кодек TLV320AIC23B полученный с ebay.com! Перемаркировка?

После замены на аналогичный, фирменный, полученный от farnell, DSP плата заработала. Проверил передачу при подаче однотонового сигнала — при максимальных уровнях, установленных в меню, на нагрузку 50 Ом плата HIQSDR выдаёт около 1 В!

Неравномерность АЧХ при передаче по диапазонам получилась минимальная — 0.96 В на 160 и 10 метровых диапазонах, и 1.02 В на остальных, что говорит о качестве применённых ВЧ трансформаторов.

Кстати, микросхемы платы HIQSDR (AЦП, ПЛИС), при использовании в проекте Тюльпан-DDC, почти не греются — пришёл к выводу, что радиаторы на них не нужны!

При наблюдении за работой трансивера замечен подвозбуд на DSP плате, проявляющийся в виде скачкообразного увеличения шумовой дорожки до максимума. Добавление блокировачных конденсаторов 100 пФ на все выводы входов и выходов с платы DSP (кроме WS, где присутствует частота 24.575 мГц) помогло убрать эту проблему. В основном это касается первого варианта платы DSP для DDS трансивера. В последующих вариантах плат этот момент был учтён.

=====================================================

Столкнулся с появлением артефактов на дисплее после загрузки новых версий прошивок системной платы (со старыми версиями проблем не было), проявляющихся в виде тёмных пятен на графике кнопок:

По информации автора R6DAN, подобные дефекты изображения могут появляться из-за проблем работы микросхемы памяти CY62157EV30LL-45. После поиска причин плохой работы микросхемы, был обнаружен повышенный уровень пульсаций питающего напряжения на ножках микросхемы (300 мВ!), причём на самом стабилизаторе питающего напряжения 3.3 В уровень пульсаций был в норме (менее 40 мВ)! Было принято решение продублировать дорожки питания микросхемы памяти отдельными проводниками, что полностью устранило проблему с графикой!

Подозрение на некачественную металлизацию переходов дорожек печатной платы полученной от китайских производителей.

====================================================

Замерил усиление УВЧ на AD8350 на плате преселектора, получил всего +6 дБ. Непонятно, при данных из даташита на эту микросхему +20 дБ — почему такое малое усиление. Предпологаю, что из-за дифференциального включения, но не уверен.

Немного увеличил усиление УВЧ увеличив номиналы резисторов R1 и R3 до 560 Ом вместо 300 Ом. Изменение уровня шумов эфира при его включении достаточно на всех диапазонах.

Дальнейшее увеличение усиления УВЧ (до +10 дБ), вызывает появление интермодуляционных помех на 40 метровом диапазоне.

====================================================

В дальнейшем, для увеличения чувствительности DDC трансивера, пришёл к выводу, что микросхему ступенчатого аттенюатора RF2420 в применении к DDC трансиверу Тюльран-DSP, лучше не устанавливать, заменив её дополнительной платкой с миниатюрным реле (или перемычкой) и транзисторным ключём, который можно подключить к выходу 81 ПЛИС отвечающему за включение аттенюатора -10 дБ.

Связано это с тем, что микросхема аттенюатора даёт значительные потери уровня сигнала в отключённом состоянии (по замерам: -3 дБ, по даташиту — до -6 дБ!), что ухудшает чувствительность платы HIQSDR в 1.5…2 раза. В принципе, по опыту работы с HIQSDR, дополнительный аттенюатор вообще не нужен, вполне достаточно наличие отключаемого УВЧ на плате преселектора, так как чувствительность платы HIQSDR невысока.

======================================================

Плату усилителя мощности 100 Вт (возможно и с транзисторами RD100) можно приобрести здесь.

Для использования усилителя в проекте HIQSDR в комплекте с преселектором, понадобится только оконечный каскад этого усилителя.

Схема ФНЧ усилителя мощности 100 Вт от Александра UR4QPB, слюдяные конденсаторы (Silver Mica) на 500 В для которого можно приобрести у канадцев, оплатив их стоимость через PayPal (примерно около 45 USD: 35 конденсаторов + пересылка):

Заказывал два раза, оба раза заказ получен очень быстро. Дешевле и такого количества номиналов в одном месте больше нигде не нашёл.

Микросхемы дешифратора и аналого-цифрового преобразователя для варианта использования ФНЧ с платой HIQSDR, на плату ФНЧ не устанавливаются. Для намотки индуктивностей фильтра использовал аналог Амидоновских колец с aliexpress.com, производимый китайскими коллегами, типоразмера T68 (D=17.5mm), которые показали полное соответствие количества витков катушек фильтра с рассчётными для Амидона. Проницаемость китайских колец соответствует Амидоновским! Цена китайского аналога, при этом, в несколько раз меньше.

Моточные данные катушек фильтра:

Провод желательно использовать максимально возможного диаметра.

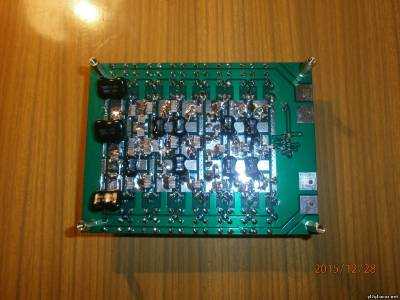

Внешний вид:

Выводные слюдяные конденсаторы припаяны на обратной стороне платы, которая рассчитана под SMD ёмкости. Удалось здорово съэкономить на конденсаторах, так как имею достаточное количество SMD 68 пФ на большое напряжение, демонтированных с аппаратуры кабельного телевидения — использовались для развязки на входах витых пар в списанных кабельных модемах. Комбинируя схемы их соединения — последовательное/параллельное, удалось получить достаточное количество номиналов близких к необходимым для схемы ФНЧ приведённой выше, остальное дополнил слюдяными конденсаторами.

====================================================

05.01.2018 г.

После длительного перерыва и в связи с продажей аналогово Тюльпана-DSP, вернулся к продолжению сборки трансивера с прямой оцифровкой:

====================================================

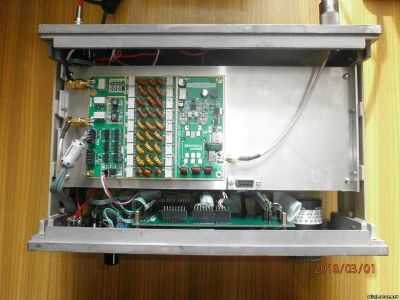

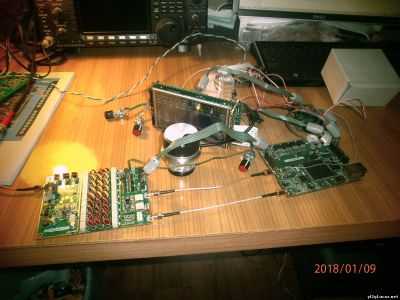

Несколько фото промежуточного этапа изготовления DDC трансивера:

Пока не закончен оконечный каскад трансивера и его ФНЧ.

====================================================

24.12.2018 года.

Осенью запущен трансивер как на приём, так и на передачу. Пока без ФНЧ — на всех диапазонах выдаёт мощность около 8 Вт.

Были проблемы с пропайкой микросхемы ПЛИС, которые выражались в пропадании приёма при «прогреве» трансивера — но после тщательной повторной пропайке всех ножек ПЛИС по отдельности, проблемы исчезли.

====================================================

28.12.2018 года.

Разработан рисунок печатной платы ФНЧ для усилителя на RD16HHF1, расположенного на плате преселектора:

http://yl2gl.ucoz.net/load/pechatnaja_plata_fnch_vykhodnogo_kaskada_na_rd16hhf1_dlja_hiqsdr/1-1-0-94

Для того, чтобы не тянуть лишние провода, разместил на плате линейку таких же дешифраторов, как и на плате преселектора, из-за того, что на плате HiQSR есть ляпы с разводкой управления внешними ФНЧ.

Принципиальной схемы для этой платы нет — всё достаточно понятно, можно посмотреть на схему преселектора. На печатной плате, кое-где, нужно использовать проволочные перемычки, напаиваемые со стороны печатного монтажа. Вторая сторона платы — сплошной слой фольги. Реле использованы на 5 В, их обмотки включены последовательно, как и светодиоды, для индикации включения нужного ФНЧ. Реле — TIANBO TR5V-S-Z.

В датчике КСВ могут быть использованы двухдырочники как BN-43-3312, так и BN-43-202. SMD диоды для датчика КСВ — 1N5711.

ВЧ кольца использую Т-37-2 и Т-37-6 — для ФНЧ 8 ваттного усилителя вполне хватает.

Плата запущена и работает. Единственно, рекомендую убрать на плате преселектора ФНЧ, установленный на выходе усилителя мощности на 2хRD16HHF1, так как с ним был отмечен провал мощности на диапазонах 80 и 40 метров. Причина трудно объяснима, но, видимо, связана с согласованием оконечного каскада с платой диапазонных ФНЧ.

Успехов в повторении этого замечательного трансивера!

yl2gl.ucoz.net

VISAIR | Трансивер Тюльпан DDC/DUC

Перейти на сайт трансивера VisAir HF DDC/DUC 100W ATU

Существуют два варианта трансивера VisAir для самостоятельной сборки:
1. Аналоговый вариант обычного SDR.
2. Прямая оцифровка сигнала DDC.
Контроллер VisAir- универсален и может работать во всех вариантах. К нему требуется дополнительно ( в зависимости от варианта) модуль DSP (RX9CIM), радиотракт, полосовые фильтры (см. ниже), усилитель мощности, LPF.
Для DDC версии имеются несколько радиотрактов которые могут работать с контроллером:

Для всех этих радитрактов подходит DSP DDC версии 2 RX9CIM. Так же у Георгия (RX9CIM) имеется новый вариант платы DSP 96 кГц.
По вопросам приобретения плат и готовых DSP, на данном этапе необходимо обращаться на прямую к Георгию.
Для аналогово варианта можно применить радиотракт от трансивера Тюльпан ( ссылка) или новый радиотракт VisAir на AD9958 (см. ниже). Для обоих вариантов нужен аналоговый DSP трансивера Тюльпан. В разработке новая уменьшенная плата DSP для аналогового варианта.

Контроллер VisAir:

Аналоговый радиотракт VisAir:

Для работы аналогового радиотракта требуется плата DSP от трансивера Тюльпан

Доступна собранная печатная плата DSP для аналогового варианта. Уменьшены габариты и выполнена электронная регулировка громкости.

Полосовые фильтры и предварительный драйвер РА VisAir:

T1 — 2 x 9 витков ПЭВ 0.3
TR1 -3 x 10 витков ПЭВ 0.3
FT23-43

Демонстрация работы аналогового радиотракта на AD9959

rus-sdr.ru

Кв сдр трансивер с дсп на си570 – Купить комплектующие, узлы, блоки и детали для КВ и УКВ трансиверов на QRZ.RU

Статья ‘SDR FLEX-3000 – трансивер сегодняшнего дня!’

КВ sdr трансивер нМр-090 CAVR.ru

| Трансивер Тюльпан DDC/DUC

Трансивер Тюльпан— что это такое, и чем же он такой особенный?

Трансивер HiQSDR-mini 2.0 — Мои статьи — Каталог статей

CODAN Envoy — КВ трансивер — Цифровой Трансивер

Собираем трансивер на базе HIQSDR (SDR трансивер прямой оцифровки) — 8 Июля 2015

VISAIR | Трансивер Тюльпан DDC/DUC

Перейти на сайт трансивера VisAir HF DDC/DUC 100W ATU

Контроллер VisAir:

Аналоговый радиотракт VisAir:

Доступна собранная печатная плата DSP для аналогового варианта. Уменьшены габариты и выполнена электронная регулировка громкости.

Полосовые фильтры и предварительный драйвер РА VisAir:

Демонстрация работы аналогового радиотракта на AD9959

0 comments on “Кв сдр трансивер с дсп на си570 – Купить комплектующие, узлы, блоки и детали для КВ и УКВ трансиверов на QRZ.RU”

Добавить комментарий Отменить ответ

Рубрики
