Сборка своими руками LCR-метра XJW01 и замена предыдущей модели C-ESR измерителя

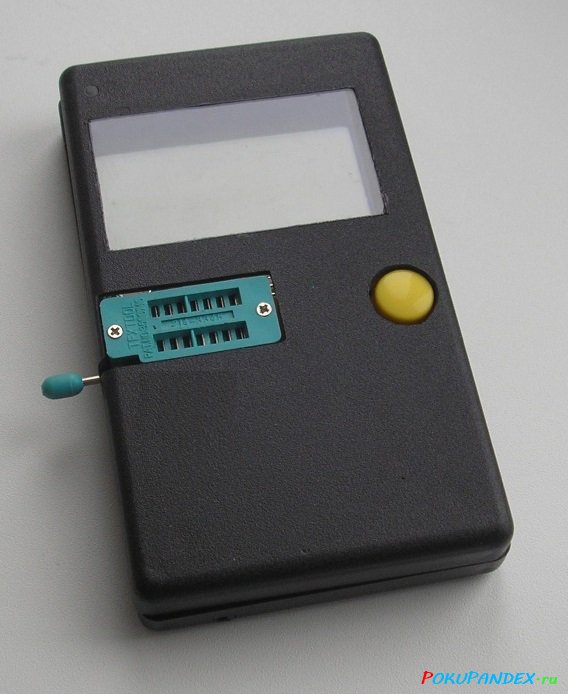

Я уже довольно длительное время пользуюсь самодельным измерителем емкости и ESR конденсаторов, собранного по схеме от автора GO с форума ProRadio. Попутно в моем использовании есть и другой, не менее популярный измеритель FCL с сайта cqham.Сегодня в обзоре прибор, который имеет выше заявленную точность, а также фактически объединяющий оба указанных выше прибора.
Внимание, много фото, мало текста, может быть критично для пользователей с дорогим трафиком.
Стоит наверное начать с того, что данный прибор продается и в полном, т.е. уже собранном виде. Но в данном случае конструктор был выбран целенаправленно, так как это как минимум позволяет немного сэкономить средства, а как максимум, просто получить удовольствие от сборки. Причем наверное второе важнее.
Вообще я давно хотел сменить предыдущую модель C-ESR метра. В принципе он работает, но после как минимум одного ремонта стал вести себя не совсем адекватно при измерении ESR.
Но в данном случае мы имеем дело не с просто измерителем C-ESR, а с прибором, который измеряет ESR + LCR, а полный список измеряемых величин выглядит еще больше, кроме того заявлена еще и неплохая точность.
Индуктивность 0,01 uH — 2000H (10 uH)
Ёмкость 200pF — 200 мФ (10pF) Разрешение 0,01pF
Сопротивление 2000mΩ- 20MΩ (150mΩ) Разрешение 0,1 мОм
Точность 0,3 – 0,5 %
Частота тестового сигнала 100 Гц, 1 кГц, 7,831 кГц
Тестовое напряжение 200 мВ
Функция калибровки автоматическая
Выходное сопротивление 40 Ом
Прибор умеет измерять —
Q — Добротность
D — Коэффициент потерь
Θ — Угол сдвига фаз
ESR — Эквивалентное последовательное сопротивление
Xp — Эквивалентная параллельная емкость
Xs — Эквивалентная последовательная емкость
Cp — Параллельная емкость
Cs — Последовательная емкость
Lp — Параллельная индуктивность
Ls — Последовательная индуктивность
При этом измерение проводится мостовым методом при помощи четырехпроводного подключения компонента.
На мой взгляд ближайшим конкурентом является Е7-22, но он имеет меньше заявленную точность измерения (0.5-0.8%), тестовую частоту только 120 Гц и 1 кГц и тестовое напряжение 0.5 Вольта против 0.3%, 120 Гц — 1 кГц — 7.8 кГц, 0.2 Вольта у обозреваемого.
Продается данное устройство в нескольких вариантах комплектации, в обзоре использован почти самый полный вариант. Цены со страницы продавца.
2. Прибор + один вид щупов — $25.97
3. Прибор + второй вид щупов — $26.75
4. Прибор + два вида щупов — $31.29
5. Корпус к прибору. — $9.70
Упаковано все было в кучу маленьких пакетов.
Так как при доставке через посредника обычно учитывается вес посылки, то я дополнительно решил взвесить, без кабелей вышло 333 грамма, с кабелями заметно больше, 595 грамм.
В общем-то вполне можно покупать и без кабелей, особенно если есть из чего их сделать самому, так как разница только в цене комплекта выходит около 10 долларов, не считая веса.
Вот кстати с кабелей я и начну.
Упакованы в отдельные пакеты, даже просто по ощущениям вес приличный.
Первый комплект представляет из себя по сути обычные «крокодилы», но побольше размером и в пластмассе. Но на самом деле не все так просто, губки подключены к разным проводам (разъемам) чтобы реализовать корректное четырехпроводное подключения.
Кабель в меру гибкий, жесткость скорее добавляет то, что кабелей четыре, при этом они экранированные. К самому прибору щупы подключаются при помощи обычных BNC разъемов, экран подключен только на стороне BNC разъема.
Нареканий к качеству нет, единственно что не очень понравилось, отсутствие цветной маркировки около разъемов, так как сами крокодилы её имеют. В итоге для подключения надо каждый раз смотреть, какой куда подключаем. Решение — сделать метку изолентой около разъемов.
А вот второй комплект куда интереснее, он позволяет работать с мелкими компонентами, так как представляет собой пинцет.
На фото видно, что центральные жилы проводов соединяются не у концов пинцета, а на некотором расстоянии, т.е. такой вариант чуть хуже предыдущего, но и реализовать систему как у «крокодилов» здесь сложнее. Цветовой маркировки нет.
Для удобства пользования пинцет имеет направляющую, защищающую губки от сдвига друг относительно друга. Не знаю насколько долго они прослужат, но пока пользоваться довольно удобно, хотя есть и замечание — сжимать надо ближе к самим губкам, если сжимать пинцет около середины корпуса, то губки могут не сходиться полностью.
Буквально пару слов о том, что вообще такое — четырехпроводное подключение или подключение методом Кельвина. Картинки взяты отсюда, текст мой 🙂
При привычном нам измерении сопротивления (кстати не только сопротивления) может довольно сильно влиять такая паразитная вещь, как провода к щупам. Думаю многие знают, что редко какой мультиметр при замкнутых щупах и нижнем пределе измерения покажет 0. На индикаторе обычно при этом отображается некое значение примерно 0.
Иногда его можно компенсировать путем включения функции относительных измерений(Rel), но это не всегда удобно и далеко не всегда корректно.
Сам принцип измерения сопротивления довольно прост. Подключаем компонент к источнику тока и измеряем напряжение на компоненте. Но так как у нас есть сопротивление проводов, то получим в итоге сумму, состоящею из реального сопротивления компонента и сопротивления провода.
Если сопротивление большое, то обычно это особой роли не играет, а вот если речь идет о величинах в 1-10 Ом и меньше, то проблема вылазит в полный рост.
Для решения этой проблемы разделяют цепи, по которым идет ток через компонент и цепи непосредственно измерения.
В реальной жизни это выглядит примерно так, как показано на схеме.
Кроме того, подобный способ используется к примеру и в блоках питания. Например фото из моего обзора мощного преобразователя. Здесь также можно разделить силовую цепь и цепь обратной связи, тогда падение напряжения на проводах не будет сказываться на напряжении на нагрузке.
Еще вы подобное наверняка видели в компьютерных блоках питания по цепи 3.3 Вольта (оранжевые провода). только там использована трехпроводная схема (тот самый добавочный тонкий провод к силовому разъему)
Блок питания 12 Вольт 1 Ампер, внешне неплохой. Впрочем я пробовал подключать его и просто к нагрузке, работает нормально.
Но из-за вилки с плоскими штырями использовать его неудобно, заменю на что-то другое, благо напряжение стандартное.
Реально прибор может питаться напряжением 9-15 Вольт.
Основная часть комплекта была разбита на три отдельных пакета.
В одном из них самый обычный дисплей 2004 (20 символов, 4 строки) с подсветкой.
Плата прибора была тщательно обернута «воздушной» пленкой.
Здесь как раз тот случай, когда на фото в магазине плата кажется меньше, чем есть на самом деле 🙂
Реальные размеры 100х138мм.
Переднюю часть платы занимает место для разъемов подключения щупов.
Средняя часть — измерительный узел, переключатели, операционные усилители. Видимо предполагалась экранировка данного узла, но самого экрана в комплекте нет.
В верхней части «мозги» и питание.
В первых версиях прибора использовались линейные стабилизаторы питания, в данной версии они заменены на импульсные.
Замена стабилизаторов на импульсные может заметно помочь при питании от аккумуляторов. Например в комплекте к алюминиевому корпусу идет кассета на 3 аккумулятора 18650.
Управляет всем микроконтроллер 12C5A60S2. Базируется он на стареьком 8051 ядре и имеет на борту восьмиканальный 10 бит АЦП. В первых версиях прибора он был в DIP-40 корпусе, в новых версиях заменен на SMD вариант.
Также на плате имеется разъем для подключения к программатору.
Несколько отдельных фото установленных компонентов.
Снизу пусто, сюда выведены только точки пайки экрана и контрольные точки выходов стабилизаторов и преобразователей питания.
Ну и последний пакетик, с радиодеталями, которые собственно надо будет еще установить на плату.
Сюда входит плата клавиатуры, а также всякие резисторы, конденсаторы, разъемы и т.д.
Компоненты разложены по пакетикам, но в основном по нескольку номиналов в одном пакете.
Все резисторы, которые входят в комплект, прецизионные. На начальном этапе я на всякий случай измерил их реальное сопротивление.
В сборке помогает то, что номиналов немного, но при этом они еще и легко измеряются даже дешевым тестером, так как нет резисторов слишком близких друг к другу по номиналу.
Вверху то, что надо паять, номиналов по сути всего шесть — 40 Ом, 1, 2, 10, 16 и 100 кОм.
Вверху резисторы из подписанного пакета, они на плату не запаиваются, а используются для проверки и калибровки прибора. Сначала я думал что их надо запаивать в какие-то ответственные места, собственно потому и измерил сопротивление. Но потом выяснилось, что они «лишние», а количество (16 штук) устанавливаемых резисторов совпадает с количеством, которые были в первом пакете.
В комплект входят конденсаторы с номиналами — 3.3, 10, 22, 47 нФ, 0.1, 0.2 и 0.47мкФ.
Ниже на фото я обозначил конденсаторы так, как они обозначены на плате.
Кроме того дополнительно устанавливаются разъемы, пара электролитических конденсаторов, реле и пищалка.
Пока ждал свою посылку, поискал в интернете расширенную информацию о приборе. Выяснилось что есть не только схема, а и разные версии печатной платы, прошивки, да и вообще довольно много людей занимается данной моделью.
Схема конечно довольно условна, но общее понимание вполне дает.
Но попутно вспомнил, что примерно 8-9 лет назад, в моем же городе человек разрабатывал подобное устройство. Если посмотреть на схему, то можно увидеть много общего, причем разработан он был до обозреваемого.
Очень поднял настроение комментарий продавца на странице товара, сорри за гуглоперевод.
В простом виде (ну очень утрированно) он означает — платы все я проверяю, высылаю в отличном виде, потому не надо мне присылать ваши поделки, паяные горячим гвоздем на коленке с ортофосфоркой вместо флюса.
Любите вашу плату и относитесь к ней как к любимой подруге 🙂
Стоит отметить, что как качество изготовления платы, так и пайка компонентов на 5 баллов. Все не только аккуратно припаяно, но и тщательно промыто!
При этом все установочные места промаркированы и имеют как позиционное обозначение, так и указание номинала компонента. Вот честно, 5 баллов.
Видео распаковки и описания комплекта.
Переходим к сборке. Вообще я когда раскрыл все эти пакеты и разложил на столе, то реально хотелось сразу сесть и спаять эту конструкцию, остановило только то, что было решено сделать некую небольшую инструкцию для сборки, если вдруг это решит делать кто-то из начинающих.
Первым делом высыпаем на стол резисторы и находим те, которых больше всего, это номиналы 2 и 10 кОм.
Устанавливаем и запаиваем сначала их. Это позволит быстро убрать с платы большую часть свободных мест и облегчит потом поиск оставшихся.
Я прекрасно понимаю, что моя инструкция совсем для начинающих, потому остальную часть сборки спрячу под спойлер.
Сборка платы прибора.
Проделываем все то же самое с остальными резисторами, благо их осталось мало.
С конденсаторами аналогичная ситуация, сначала запаиваем конденсаторы 10нФ (103), так как их больше всего.
Затем номиналы 0.1 и 0.22 мкФ (104 и 224).
Ну и еще несколько конденсаторов, их буквально по 1-2 штуки.
Реле и разъемы неправильно установить крайне тяжело, пищалка имеет обозначение + как на плате, так и на самой пищалке (длинный вывод — плюс).
Пара электролитических конденсаторов также вряд ли вызовет проблемы, их по одному каждого номинала, на плате белым обозначен минус (короткий вывод).
BNC разъемы паялись на удивление хорошо. Вообще за все время сборки я не пользовался флюсом, хватало того, что был в припое.
Последний штрих, установка стоек. Здесь уже каждый делает по своему.
Вообще я не совсем понял, почему в комплекте 16 стоек. 8 длинных нужны для установки платы клавиатуры и индикатора, допустим 4 коротких снизу или сверху, но почему 8?
В итоге я сделал по своему, 8 длинных стоят сверху платы, а 4 коротких снизу.
Такой вариант позволяет более удобно использовать временно плату без корпуса. При этом верхние стойки индикатора стоят винтами вверх, а короткие вкручены в них.
Пара фото спаянной платы для контроля.
После сборки мы получаем довольно красивую печатную плату, главное ничего не напутать в процессе 🙂
Выводы резисторов я формовал при помощи небольшого приспособления, но оказалось, что расстояние между выводами получается немного больше, чем надо. В итоге я решил резисторы немного приподнять над платой, но скорее для красоты, по крайней мере мне так больше нравится.
После пайки обязательно промываем плату, так как флюса было мало, то я обошелся спиртом.
Уже после сборки обратил внимание, что плату можно немного укоротить от базовых 138мм. Примерно до 123-124мм если оставить разъем программирования или до 114мм если его тоже вырезать. Разъемы подключения щупов в таком случае подключаются проводами в специально предназначенные отверстия.
Возможно будет полезно при «упаковке» в маленький корпус.
На плате клавиатуры расположены только кнопки, причем случайно дали не 8, а 9 кнопок. Одна кнопка «слиплась» с другой.
Зато не положили в комплекте одну «гребенку», пришлось немного распотрошить «загашник», заодно достал и ответные части.
Правда в моем случае были только угловые разъемы, зато много 🙂
Вообще полезно иметь в хозяйстве набор таких разъемов, бывает частенько выручают.
Припаиваем разъемы к плате клавиатуры и индикатору. Кстати, подключение клавиатуры реализовано полноценно, т.е. каждой кнопке свой вывод процессора, а не использование резисторов и АЦП, как это иногда бывает.
Вот и все, комплект полностью готов.
В собранном виде компоновка напоминает мультиметр, сверху индикатор, ниже кнопки, а еще ниже разъемы.
Как можно понять из того, что я писал выше, это вторая версия прибора, по сути доработанная. Но вот вариант корпуса мне больше нравится именно у предыдущей версии и в планах делать именно такой вариант корпуса.
Правда стоит такой корпус порядка 9-10 долларов, а если покупать с платой клавиатуры и передней панелью, то еще больше. Кстати у меня уже был обзор такого корпуса, где я собирал в нем регулируемый блок питания.
Мой же вариант рассчитан под установки в алюминиевый корпус.
И по задумке должен выглядеть как на этом фото. Но скажем так, дизайн это больше индивидуальное, в интернете мне попадались различные варианты.
После сборки у меня остались тестовые резисторы, кнопка и немного крепежа. Ну и блок питания со щупами конечно.
Теперь переходим к описанию возможностей прибора и специфики его работы.
При включении приветственная надпись, затем базовый рабочий экран. К слову, все заработало сразу, в приборе вообще нет никаких подстроечных элементов, собрал — включил — пользуйся.
Хотя рекомендуется сначала сделать полный сброс всех настроек.
Если у вас после сборки прибор работает, но не правильно меряет (или совсем не меряет) необходимо сбросить настройки калибровки до заводских.
Нажмите и удерживайте кнопку «M» чтобы попасть в меню (возможно оно работает со второго нажатия).
Нажмите кнопку «RNG» чтобы попасть в меню калибровок.
Нажмите кнопку «C» пять раз, чтобы сбросить настройки.
Нажмите кнопку «L» чтобы сохранить изменения.
Далее, вернитесь в меню, удерживая кнопку «M».
Нажмите кнопку «X» чтобы выйти из меню
Прибор умеет работать в четырех основных режимах:
1. Автоматический выбор. Здесь прибор сам определяет что измерять. Выбор производится по преобладающей величине. Т.е. если у компонента преобладает емкостная составляющая, то перейдет в режим измерения емкости, если индуктивная, то в режим измерения индуктивности. Иногда может ошибаться, особенно если компонент имеет несколько выраженных составляющих, например некоторые резисторы могут быть определены как индуктивность.
В помощь автоматике добавили ручной выбор —
2. Измерение емкости
3.
Индуктивности
4. Сопротивления.
Также на индикатор выводится частота тестового сигнала и предел измерения. Пределы измерения несколько «нестандартны» и насчитывают аж 16 штук — 1.5, 4.5, 13, 40, 120, 360 Ом. 1, 3, 9, 10, 30, 90, 100, 300, 900 кОм и 2.7 МОм.
По умолчанию прибор стартует в автоматическом режиме измерения на частоте 1кГц.
Немного об управлении.
Под индикатором расположены восемь кнопок, он подписаны.
M — Меню, отсюда производят необходимые калибровки и сброс настроек на заводские.
RNG — Диапазон. В меню эта кнопка дает доступ к подменю калибровок.
С — Быстрая автоматическая калибровка.
L — Переключение режима индикации (первое фото). В меню — память
X — Переключение режимов работы прибора. В режиме меню — выход.
R — Уменьшение значения в режиме калибровки (X- увеличение)
Q — режим относительных измерений. Можно использовать для подбора двух одинаковых компонентов.
подключаем образцовый компонент, нажимаем на кнопку, отключаем образцовый и подключаем подбираемые. На экране будет отображен процент расхождения (второе фото).
F — Выбор частоты 100 Гц — 1 кГц — 7.8 кГц.
Вид меню прибора.
Режим быстрой калибровки по нажатию кнопки С имеет два варианта:
1. При измерении емкости и индуктивности производится с разомкнутыми щупами.
2. При измерении сопротивления — с замкнутыми. В обоих вариантах прибор самокалибруется три раза по каждой из частот.
3, 4. Калибровка в режиме сопротивления, видно сопротивление щупов до калибровки и после.
В режиме измерения малых сопротивлений калибровка имеет довольно большое значение, так как возможности прибора позволяют даже «увидеть» сопротивление выводов конденсатора, не говоря о разных проводах.
Еще разные всякие тесты.
Естественно в этом режиме удобно измерять сопротивление низкоомных резисторов, а также такие «нестандартные» измерения как — сопротивление контактов кнопок, реле или разъемов.
В плане точности измерения сопротивления прибор вполне может соперничать с моим Unit 181.
При измерении индуктивности прибор также вел себя довольно неплохо. На фото индуктивность 22мкГн и три теста с разными частотами индуктивности с номиналом 150мкГн.
Вот теперь можно перейти к главному, собственно для чего в основном он мне нужен, измерению параметров конденсаторов.
Поначалу я просто тыкал разные конденсаторы и смотрел что показывает, но один (а точнее пара) меня удивил.
Я промерил пару одинаковых конденсаторов, которые были выпаяны из старой (около 20 лет) Венгерской или Чехословацкой аппаратуры. Один показал 488мкФ, а второй почти 600. Все бы ничего, но изначально это конденсаторы 470мкФ 40 Вольт.
Причем они по разному себя ведут на частоте 7.8 кГц. Вернее разница в емкости не пропорциональна друг с другом.
Затем я взял еще один конденсатор (вроде Матсушита), купленный давно, но так и лежащий в загашнике.
Прибор смог нормально измерить емкость на частоте 100 Гц и 1 кГц, но на высокой частоте емкость отобразил несколько некорректно.
Вообще на частоте 7.8 кГц прибор ведет иногда себя немного странно, иногда завышая емкость относительно первых двух частот. Иногда (при измерении емких конденсаторов) сваливается в режим —-OL—- или показывает превышение более 20мФ.

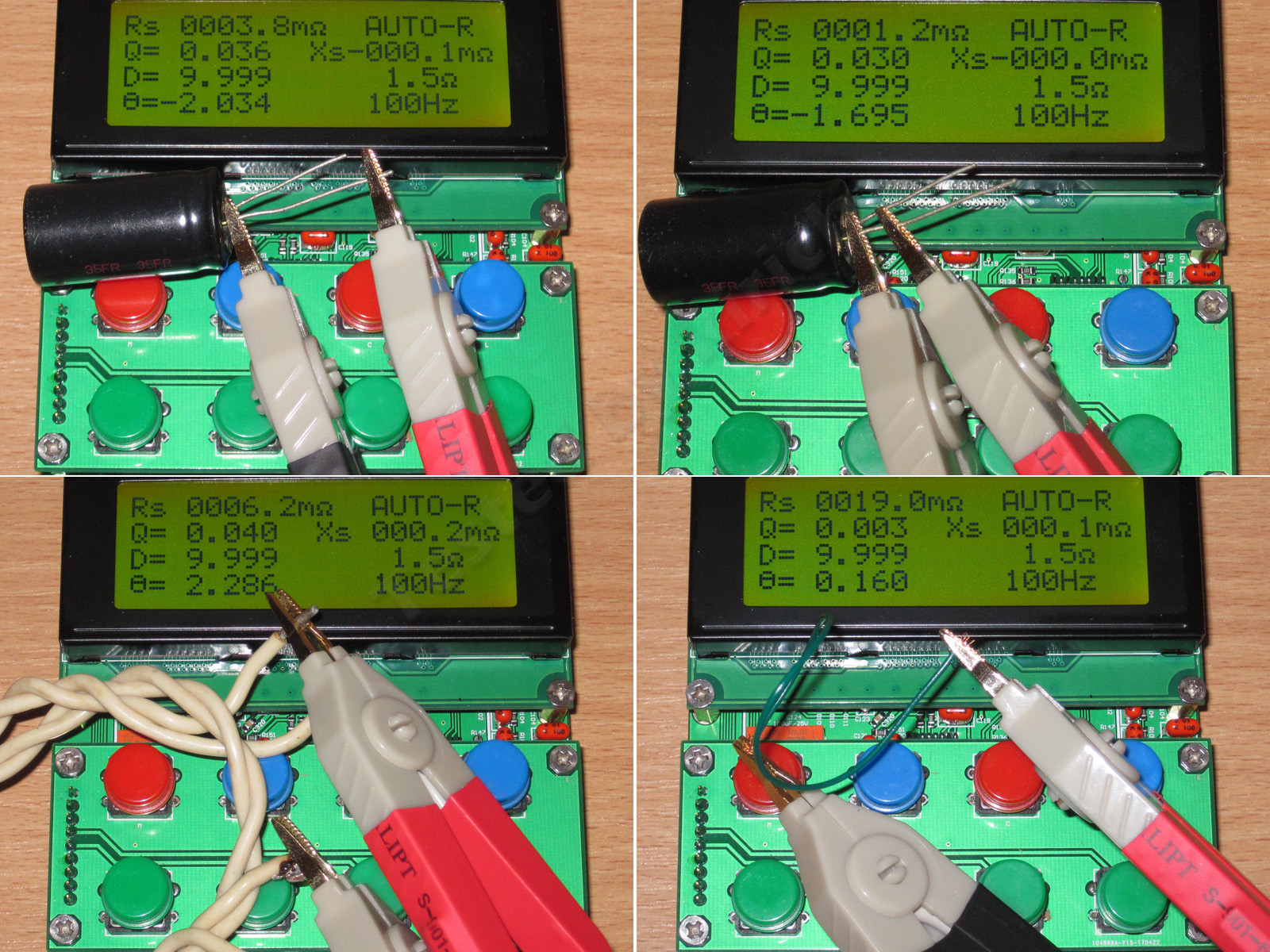

Кстати, разрешение прибора позволяет даже увидеть разницу места подключения к выводу. Да же на примере одного вывода видно, как меняется внутреннее сопротивление. Это я собственно к тому, что меня иногда спрашивают, а можно подключить конденсатор на проводах, если он не влазит на место. Подключить можно, но характеристики немного снизятся.
Как вы понимаете, просто измерять конденсаторы неинтересно, потому я попросил у товарища его Е7-22. Попутно заметил, что даже управление приборами имеет очень много общего.
Первым делом шли пленочные конденсаторы. Внизу прецизионный 1% конденсатор с заявленной емкостью 0.39025 мкФ.
1, 2. Полимерный конденсатор емкостью 100мкФ
3, 4. А вот с измерением больших емкостей у Е7-22 есть проблемы.
Обозреваемый прибор без проблем измеряет емкость в 10000мкФ на частоте 1 кГц, Е7-22 даже на 4700 у меня уже выдавал перегрузку.
1, 2. Capxcon серии KF емкостью 330 мкФ.
3, 4. Конденсатор той же фирмы (якобы), просто пролежавший в ящике несколько лет и вспухший.
А это уже просто ради любопытства. Пара конденсаторов из моей старой материнской платы, которая отработала 24/7 около 10 лет.
1. 2200мкФ
2. 1000мкФ
Емкость у первого конденсатора заметно упала, но вот внутреннее сопротивление в порядке. Чаще бывает наоборот, емкость остается прежней, а внутреннее сопротивление растет.
Видео процесса работы и тестов.
Если у вас есть еще предложения тестов, то пока у меня на руках сразу два прибора, то мог бы поэкспериментировать. Мне же в голову пришло только проверить размах тестового сигнала.
Ниже показан размах тестового сигнала относительно земли. Верхние два — обозреваемый на частотах 100 Гц и 7.8. кГц, нижние — Е7-22 на частотах 120 Гц и 1 кГц. Разница около 2.5 раза.
Выше я писал, что в планах применять корпус где индикатор расположен не параллельно поверхности, а перпендикулярно.
Но в процессе выяснилось, что индикатор хоть применен и относительно неплохой, но ориентирован он именно на то, что смотреть будут спереди или спереди-снизу.
Под большими углами, а тем более при взгляде сверху или сбоку изображение пропадает или начинает инвертироваться.
Собственно потому я решил наконец-то попробовать дисплей изготовленный по технологии VATN. Вообще хотелось OLED, к я уже делал в этом обзоре, но 2004 купить почти нереально, а как потом выяснилось, VATN также мало где продают в онлайне.
В итоге пришлось идти в наш оффлайновый магазин, и покупать там.
На выбор было три модели, с синим, зеленым и белым шрифтом, мне больше понравился с белым, модель — Wh3004A-SLL-CTV, цена около 15-16 долларов, ссылка.
Производитель WINSTAR.
На первый взгляд индикаторы мало отличаются друг от друга, по крайней мере размер платы полностью идентичен — 98х60 мм.
Более подробно о индикаторе и нюансах подключения
Снизу есть небольшая разница, но на вид несущественная.Новый индикатор примерно на 0.5мм тоньше.
Общий принцип подключения практически одинаков, за исключением нескольких нюансов, о которых я расскажу ниже.
Для начала отличие в том, что дисплеям VATN для регулировки контрастности надо отрицательное напряжение, потому на плате смонтирован преобразователь напряжения на базе известной 7660, обзор которой я также делал.
Рядом есть место для подстроечного резистора. Средний вывод идет на контакт регулировки контраста, два других на + 5 и — 5 Вольт соответственно.
Сначала я хотел установить подстроечный резистор, отдав полностью регулировку плате индикатора, но потом решил не выкусывать лишний контакт разъема и просто включил резистор так, чтобы один контакт шел на стандартный вывод регулировки контрастности (номер 3 на общем разъеме), а второй на выход отрицательных 5 Вольт.
Отрегулировал изображение, выпаял подстроечный резистор, получилось что надо было постоянный резистор с сопротивлением 2.6 кОм, ближайший под рукой был 2.49кОм, его и запаял уже «стационарно».
Но это оказалось не все.
А теперь Внимание, 15 контакт разъема у привычных индикаторов это плюсовой вывод подсветки, здесь это выход отрицательного напряжения и ни в коем случае нельзя просто менять индикатор один на другой, в итоге вы просто спалите его.
Я же сделал немного по другому, из 16 контактов запаял только 14.
Контакт 16 это минус подсветки, а плюс подключен ко входным +5 Вольт, потому просто кинул перемычку между минусом подсветки и общим проводом платы индикатора.
А здесь внимание второй раз!
Изначально я думал просто оставить 16 контакт на месте, так как у обычного индикатора туда выведен минус подсветки, рассудив что какая разница где подключать к общему проводу. И оно бы нормально работало, если бы не одно НО.
У платы прибора индикатор питается от + 5 Вольт, а подсветка от -5 Вольт. Потому подключив таким образом новый индикатор я буквально через 10-20 секунд случайно заметил что у него начала дико греться подсветка. Подключившись тестером, выяснил, что на подсветку шло не 5, а 10 Вольт (+5 и -5).
Потому с данным прибором пришлось минус подсветки подключить к общему контакту платы.
Меняем индикатор и пробуем.
Ну что сказать, это конечно не OLED, но и далеко не обычный ЖК.
Из минусов, он больше ориентирован на то, что на него будут смотреть как угодно, только не снизу, в таком варианте от вспышки он «слепнет».
Попутно измерил ток потребления со старым индикатором и новым.
1. старый — 48мА все вместе или 12 мА только индикатор.
2. новый — 153 мА или 120 мА только индикатор.
Да, для батарейного вариант куда выгоднее обычный ЖК индикатор.
Если смотреть сверху, т.е. как я и планировал, то видимость хорошая, но начинают вылазить неактивные пиксели.
От последнего можно легко избавиться, но тогда при прямом взгляде показывает тускло, я выставил нечто среднее.
Углы обзора конечно на голову выше, чем у обычного ЖК, изображение читается даже при почти взгляде параллельно экрану.
Но вылез интересный эффект (последнее фото). Если плавно поворачивать экран от себя, то в какой-то момент (примерно при 30 градусов поворота) изображение бледнеет, пытается инвертироваться, а при дальнейшем повороте почти резко опять становится нормальным. Потому для вертикальной установки дисплей подходит отлично, но при горизонтальной иногда может раздражать.
Вот в таком положении по задумке он должен у меня использоваться, здесь претензий нет.
Дальше я планировал «поселить» его, для чего купил корпус Z1. На первый взгляд все аккуратно.
Но корпус очень большой, реально раза в полтора больше, чем требуется, а хотелось бы что-то более компактное.
Размеры корпуса (наружные) — 188 ширина, 70 высота и 197 глубина.
Вот последний размер и хотелось бы уменьшить до 140-150, хоть бери и пили 🙁
Может кто знает подходящие корпуса?
Ну и наверное обзор был бы неполным, если бы я не показал то, чем пользовался до последнего времени.
По данному прибору также есть обсуждение, но куда больше информации на зарубежных сайтах. Один из пользователей сайта Pro-radio даже сделал подборку, куда сложил всю найденную информацию, прошивки, платы, чертежи и т.п., за что ему огромное человеческое спасибо!
К примеру один из зарубежных радиолюбителей выложил методику калибровки прибора
Без 100 грамм не разберешься.
Неплохой гуглоперевод, оригинал здесь.Калибровка довольно обширная, чтобы описать, я догоню иногда.
ForenMenber Blueskull любезно перевел 6-ю главу с китайского на английский для меня.
Насколько это полезно сейчас, мне придется попробовать, но мой счетчик, по-видимому, хорошо откалиброван, я немного застенчив.Во-первых, я рассмотрю включенные опорные резисторы. У меня есть более точный омметр (DMM PM 2534)
(В процессе строительства!)6. Калибровка счетчика LCR
Существует 7 калибровочных меню, которые должны быть откалиброваны, всего 10 (15?) Параметров, соответственно M0 ~ M8 и «M3.», «M5.», «M6.», «M7.» И «M8.».M0 — смещение нуля при 100 Гц, единица LSB, по умолчанию — 20.
M1 — смещение нуля на 1 кГц, единица LSB, по умолчанию — 20.
M2 — нулевое смещение на 7.8 кГц, единица LSB, по умолчанию — 14.
M3 — фазовый компенсатор для преобразователя VI в диапазоне 20 Ом, единица измерения 0,001rad, по умолчанию — 0.
M4 является фазовым компенсатором для преобразователя VI в диапазоне 1 кОм, единица измерения 0,001rad, по умолчанию — 0.
M5 — фазовый компенсатор для преобразователя VI в диапазоне 10 кОм, единица измерения 0,001rad, по умолчанию — 0.
M6 — фазовый компенсатор для преобразователя VI в диапазоне 100 кОм, единица измерения 0,001rad, по умолчанию — 20.
M7 — компенсация фазы фазы второго этапа, единица измерения 0,001rad, по умолчанию — 16.
M8 — фазовая компенсация фазы PGA первой ступени, единица измерения 0,001rad, по умолчанию — 20.« M3.» — калибровка нижнего рычага для преобразователя VI при 20 Ом, единица измерения 1%, по умолчанию — 0.
« M4.» — калибровка нижнего рычага для преобразователя VI при 1 кОм, единица измерения 1%, по умолчанию — 0.
« M5.» — калибровка нижнего рычага для преобразователя VI при 10 кОм, единица измерения 1%, по умолчанию — 0.
« M6.» — калибровка нижнего рычага для преобразователя VI при 100 кОм, единица измерения 1%, по умолчанию — 0.
« M7.» — вторая калибровка усиления PGA, единица измерения 1%, по умолчанию — 0.
« M8.» — первая калибровка усиления PGA, единица измерения 1%, по умолчанию — 0.В версии LCD1602 эти параметры называются Z0, Z1, Z2, R1X, R2X, R3X, R4X, G1X, G2X, R1, R2, R3, R4, G1 и G2.
Чтобы восстановить заводские настройки, нажмите кнопку C 5 раз, чтобы восстановить настройки по умолчанию, затем нажмите клавишу L для сохранения.
Перед калибровкой необходимо подготовить несколько резисторов:
Для калибровки преобразователя VI необходимы резисторы 20R, 1k, 10k и 100k.
Для калибровки PGA необходимы резисторы 3.3k и 10k (примечание переводчика: вам также нужны 330R и 100R).
При 1 кГц и 7.8 кГц подключите резисторы 20R, 1k, 10k и 100k, когда калибровка соответствующих диапазонов, настройка усиления верхнего и нижнего рычагов должна быть идентичной для калибровки амплитуды и фазы. Нажмите клавишу M + R, чтобы войти в контрольное меню, если отображается «1, 1», тогда обе руки сбалансированы, а коэффициенты усиления идентичны. Если отображается «0, 1» или «1, 0», амплитуда сигнала неверна.
Калибровка смещения (M0, M1, M2)
Обеспечение нулевого нулевого смещения является основанием для измерения точности, и, следовательно, рекомендуется сделать первый шаг в калибровке. Используя заданную спецификацию, нулевые точки смещения также идентичны для отдельных сборок, поэтому можно использовать предустановленные значения.
Для M0 при 100 Гц:
1, Установите f = 100 Гц, диапазон = 100 тыс.
2, Подключите 1% резистор 10R как DUT
3, Чтение значения R из меню 1В диапазоне 10k (100 кГц), измерение резистора 10R приведет к большей ошибке, и это нормально. Если ошибка выше 2%, вам нужно настроить M0, чтобы довести ее до 2%.
M1 и M2 могут быть откалиброваны с использованием того же метода на разных частотах (1 кГц и 7,8 кГц).
Зуммер будет издавать звуковой сигнал всякий раз, когда нажата клавиша, что приводит к увеличению тока ввода-вывода через MCU и возникновению ошибки. Пожалуйста, прочитайте значения после того, как зуммер прекратил звуковой сигнал.
Фазовая компенсация для преобразователя VI и PGA (M3 ~ M8)
Установите f = 7.8 кГц, диапазон = 1k
1, Подключите резистор 20R в качестве DUT, измерьте Q в диапазоне 20R, запишите Q. Вычитайте Q с Q0, установите M3 на это значение (примечание: Q0 должно быть Q-показанием с DUT с разомкнутой цепью.
2, Соедините резистор 1k как DUT, измерьте Q в диапазоне 1k, запишите Q. Вычитайте Q с Q0, установите M4 на это значение.
3, Соедините резистор 10k как DUT, измерьте Q в диапазоне 10k, запишите Q. Вычитайте Q с Q0, установите M5 на это значение.
4, Соедините резистор 10k как DUT, измерьте Q в диапазоне 100k, запишите Q. Вычитайте Q с Q0, установите M6 на это значение.
5, Соедините резистор 330R как DUT, измерьте Q в диапазоне 1k, запишите Q. Вычитайте Q с Q0, установите M7 на это значение. Это калибрует коэффициент усиления PGA = 3x.
6, Соедините резистор 100R как DUT, измерьте Q в диапазоне 1k, запишите Q. Вычитайте Q с Q0, установите M8 на это значение. Это калибрует коэффициент усиления PGA = 9x.Например, чтобы получить M8, измерьте резистор 100R, запишите Q. Например, Q = 0.020, затем установите M8 = 20.
Примечание: на частоте 1 кГц, 1 кГц, когда DUT находится между 640R ~ 1k, это (1, 1) (примечание: WTF? Я не могу понять, что он имеет в виду), когда R = 440R ~ 640R, он находится в области гистерезиса, Когда R = 280R ~ 440R, оно (0, 1), когда R = 250R ~ 280R, находится в области гистерезиса.
Калибровка амплитуды для преобразователя VI и PGA (точка M3 до точки M8)
Умножьте значения ошибок на 10000.
В соответствующих диапазонах на 1 кГц подключите резисторы 20R, 1k, 10k и 100k, измерьте ошибку, затем сохраните калибровочные значения до точки M3 до точки M8 соответственно.
Этот процесс аналогичен описанному ранее.
В случае необходимости калибровки сделайте следующее (примечание: переводчик добавил это предложение):
Умножьте это число на 1000).
Когда R = 85R ~ 250R, это (0, 2), то R = 75R ~ 85R находится в режиме гистерезиса, когда R <75, это (0, 3).На этом пока все, в планах сделать небольшое продолжение, где я собираюсь все таки засунуть все это в корпус, а заодно рассказать о впечатлениях после длительного пользования.
На данный момент я пользуюсь прибором несколько дней и у меня пока только хорошие впечатления.
Из преимуществ:
1. Удовольствие от процесса сборки
2. Отличное качество печатной платы и пайки.
3. Высокая точность работы
4. Наличие частоты 7.8 кГц и больший диапазон измерений на частоте 1 кГц чем у Е7-22.
5. Четырехпроводная схема подключения
6. Малое потребление.
7. Отсутствие необходимости в отладке, с базовой калибровкой декларируют точность 0.5%, при ручной калибровке пишут о 0.3%
8. Довольно большое сообщество пользователей, хотя и иностранных.
9. Низкая цена.
Из недостатков
1. В некоторых ситуациях не совсем адекватные показания на частоте 7.8 кГц. Но здесь я буду еще пробовать.
Суммарно могу сказать, что обозреваемый прибор как функционально, так и в плане точности не хуже, а скорее всего даже лучше, чем более дорогой Е7-22. Но есть конечно и разница, Е7-22 можно поверить, а обозреваемый только для личного пользования.
Покупал через посредника yoybuy.com, стоимость набора около 32 доллара, стоимость доставки зависит от страны, в обзоре указан вес составных частей.
Как обычно жду вопросов, советов, предложений тестов и просто комментариев, надеюсь что обзор был полезен.
Товар предоставлен для написания обзора магазином.
Обзор опубликован в соответствии с п.18 Правил сайта.
Измеритель всего, что попадется под руку (RLC-метр)
РадиоКот >Схемы >Цифровые устройства >Измерительная техника >Измеритель всего, что попадется под руку (RLC-метр)
В процессе создания радиолюбительских конструкций и ремонта радиоаппаратуры довольно часто приходится сталкиваться с необходимостью измерить тот или иной элемент схемы или подобрать номинал. Обычно присутствующий на столе тестер тут может помочь лишь в измерении сопротивлений, иногда емкости с плохой точностью. Это и явилось причиной создания такого прибора, который был бы способен с приемлемой точностью замерить все возможные параметры электронного компонента, попавшего в руки радиолюбителя, но при этом был достаточно прост по конструкции, недорог в сборке и компактен. В результате была придумана конструкция на мк stm32f100c4t6 с такими параметрами:
позволяет измерять:
- резисторы в диапазоне от 0,001Ом до 500кОм
- конденсаторы 1нФ – 10000мкф
- индуктивности 1мкГн – 10Гн
Для конденсаторов и индуктивностей дополнительно оценивается значение внутреннего сопротивления ( ESR ) и добротность Q
Измерение производится на частоте 1кГц.
На измеряемую деталь подается сигнал синусоидальной формы. Амплитуда сигнала зависит от многих факторов. Максимальное ее значение составляет 1В. Во время измерения электролитических конденсаторов данное напряжение не превышает 10мВ, что позволяет производить измерения без выпайки элемента из платы (при этом измеряемая схема не должна быть под напряжением, а сам измеряемый конденсатор должен быть разряжен, те его выводы необходимо ненадолго замкнуть перед измерением, если этого не сделать, то прибор с большой вероятностью сломается).
Прибор потребляет:
- в режиме измерения с включенной подсветкой прибора — 20ма,
- в выключенном состоянии — 15мка.
Питание прибора осуществляется от LiIon аккумулятора, который можно зарядить подсоединив прибор USB кабелем к компьютеру или сетевой зарядке 5В.
Схема прибора
Для включения прибора необходимо нажать и удерживать кнопку PWR в течение 2 секунд. После чего наэкране появится приветствие и начнется калибровка.
На первом шаге калибровки измеряется сопротивление разомкнутых щупов, в случае если это не так прибор выведет подсказку «Open leads», после размыкания щупов или отсоединения от них детали прибор начнет процесс калибровки. Вторым шагом калибровки оценивается сопротивление щупов в замкнутом состоянии, для начала калибровки необходимо замкнуть щупы, до тех пор пока это не сделано на экране будет показываться подсказка «Close leads» . После проведения всех калибровок прибор сразу переходит в режим измерения и показывает на экране результаты замеров.
Управление осуществляется тремя кнопками (PWR, S/P, REL), присутствующими сбоку платы. Во включенном состоянии короткое нажатие кнопки PWR позволяет включать/выключать подсветку. По умолчанию при включении она включена. Длительное удержание кнопки приведет к выключению прибора. Кнопка S/P позволяет переключать режим замещения между двумя режимами:
— последовательный , когда измеряемый элемент представлен активным сопротивлением включенным последовательно с емкостью/индуктивностью.
Данный режим обозначен на экране значком SER в верхней части экрана, а замеренные значения отображаются с именами Rs,Cs,Ls. Это основной режим прибора и позволяет замерять внутреннее сопротивление конденсаторов(ESR) и катушек одновременно с их номиналом.
— параллельный режим замещения, когда измеряемый элемент представлен активным сопротивлением включенным параллельно с емкостью/индуктивностью. Режим в основном используется для оценки элементов с большим внутренним сопротивлением, например .когда требуется оценить ток утечки конденсатора или паразитную емкость высокоомного резистора.
Кнопка REL позволяет включить режим относительных измерений, в этом режиме можно вычесть вклад отдельного элемента в измерение. Используя данный режим можно например замерять элементы, находящиеся под постоянным напряжением. Сам прибор не допускает подключения источников напряжения к щупам, однако, если последовательно со щупами включить емкость, то можно замерять например внутреннее сопротивление аккумуляторов.
Схема измерения при этом такая – разделительную емкость необходимо подсоединить к щупам прибора и произвести измерение, затем нужно включить режим относительных измерений, при этом показания на экране обнулятся . После этого необходимо отсоединить один из щупов от разделительной емкости и включить аккумулятор между этим щупом и свободным выводом разделительной емкости. Прибор при этом отобразит внутреннее сопротивление аккумулятора. ( Это все касается низковольтных аккумуляторов. Напряжение аккумулятора не должно быть выше 3 вольт!)
Сборка прибора не должна представлять особых проблем. Возможно самое сложное это изготовление платы, но ее можно сделать в домашних условиях с ипользованием как ЛУТ технологии так и с помощью фоторезиста. Плата двухсторонняя, вторая сторона ее представляет собой просто слой фольги, желательно позаботиться о нем при травлении верхнего слоя с проводниками. Все те контактные площадки, которые обозначены внутренним серым кружком на рисунке платы необходимо запаять перемычками на нижний слой платы, он служит землей и экраном для схемы.
К этой статье также прикреплено фото собраной платы для того, чтобы можно было сориентироваться что и как припаивается.
После сборки необходимо будет прошить МК. Это можно сделать двумя способами:
Если есть программатор/отладчик для STM32, то достаточно подключить его к соответствующим пинам на разъеме JP2 (верхние 4, два из них это питание, земля, оставшиеся два это SWD).
Если отладчика нету но есть желание прошить мк, то алгоритм действий таков:
- необходимо найти конвертер USB-COM, такой , чтобы его выходные уровни были 3 вольта ,для этого отлично подходят старые кабели от сотовых телефонов.
- надо припаять тонким проводком контакт P1 на + питания — верхний пин разъема JP2
- С сайта STM необходимо скачать утилиту для прошивки МК через компорт и прошить ей МК. (на случай если ссылка сломается на сайте можно поискать «STM32 and STM8 Flash loader demonstrator (UM0462)»)
- Убрать проводок между P1 и питанием.
- Использовать прибор
Вот пожалуй и все. Надеюсь, что данная конструкция окажется полезной многим. Возможно, что в программе данного прибора будут производиться какие то изменения, с целью удаления багов, глюков, неудобств в работе и прочих вещей, в таком случае статья будет обновляться.
Видео работы прибора:
В новой прошивке добавлена поддержка нескольких частот ( 1кГц, 9кГц, 25кГц, 49кГц и 97кГц ) . Каждая из этих частот имеет собственную калибровку, поэтому алгоритм работы прибора поменялся. Теперь при первом включении на всех частотах отсутствует калибровка, это обозначается на экране статусом (—). После проведения калибровки она запоминается и при включении/выключении не пропадает, таким образом не требуется каждый раз калибровать прибор при включении, а лишь в случае необходимости. ( Значения запоминаются в озу прибора, так что в случае пропадания питания они все же будут сбрасываться, но зато ресурс flash мк не тратится при любом количестве перекалибровок ).
В новой прошивке кроме добротности, одновременно рассчитывается также тангенс угла потерь.
В новой версии прошивки
- кнопка S/P , выбирающая режим замещения при долгом нажатии позволяет переключать частоту, на которой производится измерение.
- кнопка REL ,при коротком нажатии активирует режим относительных измерений, что отображается на экране значком >.< , долгое нажатие данной кнопки запускает калибровку на текущей частоте. Сама калибровка делается в два этапа аналогично тому , как это было в первой прошивке.
К данной статье кроме новой версии прошивки прикреплен также архив с собранными прошивками для экранов 1110 и версия для 1202 с перевернутым изображением, что может быть удобно в случае самодельной платы или в силу конструкции корпуса.
Файлы:
Прошивка версии 6.03
Версия 6.03 для дисплеев типа 1110 с отзеркаленым изображением и для 1202 но перевернутая
Исходники 6.
03
Измерение электролитического конденсатороа
Фото (почти)собранной платы прибора
Измерение резистора 0,5 ом
Файл печатной платы для SprintLayout 5
Прошивка для МК
Все вопросы в Форум.
Как вам эта статья? | Заработало ли это устройство у вас? |
Эти статьи вам тоже могут пригодиться:
LC МЕТР
Представляем оригинальную конструкцию lc-метра от нашего коллеги R2-D2. Далее слово автору схемы: В радиолюбительском деле, особенно при ремонтах, необходимо иметь под рукой прибор для измерения емкости и индуктивности — так называемый lc метр. На сегодняшний день для повторения в интернете можно найти много схем подобных устройств, сложных и не очень. Но решил создать свой вариант устройства. Практически все схемы LC метров с использованием микроконтроллеров представленные в интернете, выглядят одинаково.
Идея заключается в расчете номинала неизвестных компонентов по формуле зависимости частоты от емкости и индуктивности. Для простоты своей конструкции решил использовать внутренний компаратор микроконтроллера в качестве генератора. Для отображения информации используется LCD от телефона Nokia 3310 либо ему подобный с контроллером PCD8544 и разрешением 84х48, например Nokia 5110.
Схема lc метра на микроконтроллере
Настройка и функции
Сердцем устройства является микроконтроллер PIC18F2520. Для стабильной работы генератора в качестве С3 и С4 лучше использовать неполярные конденсаторы либо танталовые. Реле можно использовать любое, соответствующее по напряжению (3-5 вольт), но желательно с минимально возможным сопротивлением контактов в замкнутом положении. Для звука используется буззер без встроенного генератора, или обычный пьезоэлемент.
При первом старте собранного устройства, программа автоматически запускает режим настройки контраста дисплея.
Кнопками 2/4 необходимо установить приемлемый контраст и нажать кнопку OK (3). После выполнения данных действий устройство следует выключить и включить заново. Для некоторой настройки работы измерителя в меню есть раздел «Setup». В подменю «Capacitor», необходимо указать точный номинал используемого калибровочного конденсатора (С_cal) в пФ. Точность указанного номинала напрямую влияет на точность измерения. Контролировать работу самого генератора можно с помощью частотомера в контрольной точке «B», однако лучше использовать уже встроенную систему контроля частоты в подменю «Oscillator».
С помощью подбора L1 и С1, необходимо добиться стабильных показаний частоты в районе 500-800 кГц. Большая частота положительно влияет на точность измерения в тоже время с ростом частоты может ухудшаться стабильность генератора. Частоту и стабильность генератора, как я уже сказал выше, удобно мониторить в разделе меню «Oscillator». При наличии внешнего калиброванного частотомера можно выполнить калибровку частотомера LC-метра.
Для этого необходимо подключить внешний частотомер к контрольной точке «B» и с помощью кнопок +/- в меню «Oscillator» подобрать константу «K» таким образом, чтобы показания обоих частотомеров совпадали. Для корректной работы системы отображения состояния батареи питания, необходимо настроить резистивный делитель, построенный на резисторах R9, R10, после чего установить перемычку S1 и записать значения в поля раздела «Battery».
Порядок настройки
- — Измерить напряжение питания микроконтроллера (выводы 19 – 20). Это опорное напряжение “V.ref”
- — Измерить напряжение до резистивного делителя = U1
- — Измерить напряжение питания после делителя = U2
- — Рассчитать коэф. деления “С.div” = U1/U2
- — Внести полученные цифры в соответствующие разделы меню сохраняя их нажатием кнопки «ОК».
Также внести напряжения “V.max” – максимальное напряжение батареи питания (заполнены все сегменты отображаемой батарейки) и соответственно “V.
min” – минимальное напряжение батареи питания (все сегменты батарейки погашены, прибор сигнализирует о необходимой смене или заряде батареи питания). Значения напряжения питания для отображения промежуточных сегментов на пиктограмме батарейки, будут рассчитаны автоматически после внесения информации о “V.max” и “V.min”.
Использование стабилизатора для питания схемы обязательно, так как опорное напряжение должно быть стабильным и не меняться при разряде батареи.
Работа с устройством
Ещё меню lc-метра содержит разделы Light, Sound, Memory. В разделе Light есть возможность включить либо отключить подсветку LCD. Раздел Sound, для вкл/откл звука. В разделе Memory можно посмотреть результаты последних 10 измерений, а также (для новичков) увидеть полученный результат в разных единицах измерения. Назначение кнопок описывают пиктограммы, размещенные в нижней части экрана.
- (F) – “Function” переход в меню Setup
- (M) – “Memory” сохранение результатов измерения в памяти
- (☼) – “Light” вкл/откл подсветки
- (C) – “Calibration” калибровка
Главный экран содержит условную шкалу погрешности в измерениях, которую необходимо контролировать и в случае необходимости своевременно выполнять калибровку.
Измерение емкости
1. Переключить устройство в режим измерения емкости. Выполнить калибровку. Убедиться, что погрешность измерения находится в допустимых пределах. В случае больших отклонений повторить калибровку.
2. Подключить измеряемый конденсатор к клеммам. На экране появится результат измерений. Для сохранения результата в памяти необходимо нажать (M).
Измерение индуктивности
1. Переключить устройство в режим измерения индуктивности. Замкнуть клеммы. Выполнить калибровку. Убедиться, что погрешность измерения находится в допустимых пределах. В случае больших отклонений повторить калибровку.
2. Подключить измеряемую индуктивность к клеммам. На экране появится результат измерений. Для сохранения результата в памяти необходимо нажать (M).
Видео работы измерителя
В качестве корпуса задействовал геройски погибший при ремонте телевизора китайский тестер.
Все файлы — прошивки контроллера, платы в Lay и так далее можно скачать тут или на форуме. Материал предоставил — Савва. Автор схемы R2-D2.
Форум по данному прибору
Измеритель rlc своими руками
Измеритель всего, что попадется под руку (RLC-метр)
Автор: Neekeetos, [email protected]
Опубликовано 16.09.2013
Создано при помощи КотоРед.
В процессе создания радиолюбительских конструкций и ремонта радиоаппаратуры довольно часто приходится сталкиваться с необходимостью измерить тот или иной элемент схемы или подобрать номинал. Обычно присутствующий на столе тестер тут может помочь лишь в измерении сопротивлений, иногда емкости с плохой точностью. Это и явилось причиной создания такого прибора, который был бы способен с приемлемой точностью замерить все возможные параметры электронного компонента, попавшего в руки радиолюбителя, но при этом был достаточно прост по конструкции, недорог в сборке и компактен.
В результате была придумана конструкция на мк stm32f100c4t6 с такими параметрами:
- резисторы в диапазоне от 0,001Ом до 500кОм
- конденсаторы 1нФ – 10000мкф
- индуктивности 1мкГн – 10Гн
Для конденсаторов и индуктивностей дополнительно оценивается значение внутреннего сопротивления ( ESR ) и добротность Q
Измерение производится на частоте 1кГц. На измеряемую деталь подается сигнал синусоидальной формы. Амплитуда сигнала зависит от многих факторов. Максимальное ее значение составляет 1В. Во время измерения электролитических конденсаторов данное напряжение не превышает 10мВ, что позволяет производить измерения без выпайки элемента из платы (при этом измеряемая схема не должна быть под напряжением, а сам измеряемый конденсатор должен быть разряжен, те его выводы необходимо ненадолго замкнуть перед измерением, если этого не сделать, то прибор с большой вероятностью сломается).
- в режиме измерения с включенной подсветкой прибора – 20ма,
- в выключенном состоянии – 15мка.
Питание прибора осуществляется от LiIon аккумулятора, который можно зарядить подсоединив прибор USB кабелем к компьютеру или сетевой зарядке 5В.
Для включения прибора необходимо нажать и удерживать кнопку PWR в течение 2 секунд. После чего наэкране появится приветствие и начнется калибровка. На первом шаге калибровки измеряется сопротивление разомкнутых щупов, в случае если это не так прибор выведет подсказку «Open leads», после размыкания щупов или отсоединения от них детали прибор начнет процесс калибровки. Вторым шагом калибровки оценивается сопротивление щупов в замкнутом состоянии, для начала калибровки необходимо замкнуть щупы, до тех пор пока это не сделано на экране будет показываться подсказка «Close leads» . После проведения всех калибровок прибор сразу переходит в режим измерения и показывает на экране результаты замеров.
Управление осуществляется тремя кнопками (PWR, S/P, REL), присутствующими сбоку платы. Во включенном состоянии короткое нажатие кнопки PWR позволяет включать/выключать подсветку.
По умолчанию при включении она включена. Длительное удержание кнопки приведет к выключению прибора. Кнопка S/P позволяет переключать режим замещения между двумя режимами:
– последовательный , когда измеряемый элемент представлен активным сопротивлением включенным последовательно с емкостью/индуктивностью. Данный режим обозначен на экране значком SER в верхней части экрана, а замеренные значения отображаются с именами Rs,Cs,Ls. Это основной режим прибора и позволяет замерять внутреннее сопротивление конденсаторов(ESR) и катушек одновременно с их номиналом.
– параллельный режим замещения, когда измеряемый элемент представлен активным сопротивлением включенным параллельно с емкостью/индуктивностью. Режим в основном используется для оценки элементов с большим внутренним сопротивлением, например .когда требуется оценить ток утечки конденсатора или паразитную емкость высокоомного резистора.
Кнопка REL позволяет включить режим относительных измерений, в этом режиме можно вычесть вклад отдельного элемента в измерение.
Используя данный режим можно например замерять элементы, находящиеся под постоянным напряжением. Сам прибор не допускает подключения источников напряжения к щупам, однако, если последовательно со щупами включить емкость, то можно замерять например внутреннее сопротивление аккумуляторов. Схема измерения при этом такая – разделительную емкость необходимо подсоединить к щупам прибора и произвести измерение, затем нужно включить режим относительных измерений, при этом показания на экране обнулятся . После этого необходимо отсоединить один из щупов от разделительной емкости и включить аккумулятор между этим щупом и свободным выводом разделительной емкости. Прибор при этом отобразит внутреннее сопротивление аккумулятора. ( Это все касается низковольтных аккумуляторов. Напряжение аккумулятора не должно быть выше 3 вольт!)
Сборка прибора не должна представлять особых проблем. Возможно самое сложное это изготовление платы, но ее можно сделать в домашних условиях с ипользованием как ЛУТ технологии так и с помощью фоторезиста.
Плата двухсторонняя, вторая сторона ее представляет собой просто слой фольги, желательно позаботиться о нем при травлении верхнего слоя с проводниками. Все те контактные площадки, которые обозначены внутренним серым кружком на рисунке платы необходимо запаять перемычками на нижний слой платы, он служит землей и экраном для схемы. К этой статье также прикреплено фото собраной платы для того, чтобы можно было сориентироваться что и как припаивается.
После сборки необходимо будет прошить МК. Это можно сделать двумя способами:
Если есть программатор/отладчик для STM32, то достаточно подключить его к соответствующим пинам на разъеме JP2 (верхние 4, два из них это питание, земля, оставшиеся два это SWD).
Если отладчика нету но есть желание прошить мк, то алгоритм действий таков:
- необходимо найти конвертер USB-COM, такой , чтобы его выходные уровни были 3 вольта ,для этого отлично подходят старые кабели от сотовых телефонов.
- надо припаять тонким проводком контакт P1 на + питания – верхний пин разъема JP2
- С сайта STM необходимо скачать утилиту для прошивки МК через компорт и прошить ей МК. (на случай если ссылка сломается на сайте можно поискать «STM32 and STM8 Flash loader demonstrator (UM0462)»)
- Убрать проводок между P1 и питанием.
- Использовать прибор
(на случай если ссылка сломается на сайте можно поискать «STM32 and STM8 Flash loader demonstrator (UM0462)»)Вот пожалуй и все. Надеюсь, что данная конструкция окажется полезной многим. Возможно, что в программе данного прибора будут производиться какие то изменения, с целью удаления багов, глюков, неудобств в работе и прочих вещей, в таком случае статья будет обновляться.
Видео работы прибора:
Комментарии по обновлению прошивки 6.03:
В новой прошивке добавлена поддержка нескольких частот ( 1кГц, 9кГц, 25кГц, 49кГц и 97кГц ) . Каждая из этих частот имеет собственную калибровку, поэтому алгоритм работы прибора поменялся. Теперь при первом включении на всех частотах отсутствует калибровка, это обозначается на экране статусом (—). После проведения калибровки она запоминается и при включении/выключении не пропадает, таким образом не требуется каждый раз калибровать прибор при включении, а лишь в случае необходимости.
( Значения запоминаются в озу прибора, так что в случае пропадания питания они все же будут сбрасываться, но зато ресурс flash мк не тратится при любом количестве перекалибровок ). В новой прошивке кроме добротности, одновременно рассчитывается также тангенс угла потерь.
Изменение в управлении
В новой версии прошивки
- кнопка S/P , выбирающая режим замещения при долгом нажатии позволяет переключать частоту, на которой производится измерение.
- кнопка REL ,при коротком нажатии активирует режим относительных измерений, что отображается на экране значком >.
Измеритель всего, что попадется под руку (RLC-метр)
Автор: Neekeetos, [email protected]
Опубликовано 16.09.2013
Создано при помощи КотоРед.
В процессе создания радиолюбительских конструкций и ремонта радиоаппаратуры довольно часто приходится сталкиваться с необходимостью измерить тот или иной элемент схемы или подобрать номинал. Обычно присутствующий на столе тестер тут может помочь лишь в измерении сопротивлений, иногда емкости с плохой точностью.
Это и явилось причиной создания такого прибора, который был бы способен с приемлемой точностью замерить все возможные параметры электронного компонента, попавшего в руки радиолюбителя, но при этом был достаточно прост по конструкции, недорог в сборке и компактен. В результате была придумана конструкция на мк stm32f100c4t6 с такими параметрами:
- резисторы в диапазоне от 0,001Ом до 500кОм
- конденсаторы 1нФ – 10000мкф
- индуктивности 1мкГн – 10Гн
Для конденсаторов и индуктивностей дополнительно оценивается значение внутреннего сопротивления ( ESR ) и добротность Q
Измерение производится на частоте 1кГц. На измеряемую деталь подается сигнал синусоидальной формы. Амплитуда сигнала зависит от многих факторов. Максимальное ее значение составляет 1В. Во время измерения электролитических конденсаторов данное напряжение не превышает 10мВ, что позволяет производить измерения без выпайки элемента из платы (при этом измеряемая схема не должна быть под напряжением, а сам измеряемый конденсатор должен быть разряжен, те его выводы необходимо ненадолго замкнуть перед измерением, если этого не сделать, то прибор с большой вероятностью сломается).
- в режиме измерения с включенной подсветкой прибора – 20ма,
- в выключенном состоянии – 15мка.
Питание прибора осуществляется от LiIon аккумулятора, который можно зарядить подсоединив прибор USB кабелем к компьютеру или сетевой зарядке 5В.
Для включения прибора необходимо нажать и удерживать кнопку PWR в течение 2 секунд. После чего наэкране появится приветствие и начнется калибровка. На первом шаге калибровки измеряется сопротивление разомкнутых щупов, в случае если это не так прибор выведет подсказку «Open leads», после размыкания щупов или отсоединения от них детали прибор начнет процесс калибровки. Вторым шагом калибровки оценивается сопротивление щупов в замкнутом состоянии, для начала калибровки необходимо замкнуть щупы, до тех пор пока это не сделано на экране будет показываться подсказка «Close leads» . После проведения всех калибровок прибор сразу переходит в режим измерения и показывает на экране результаты замеров.
Управление осуществляется тремя кнопками (PWR, S/P, REL), присутствующими сбоку платы.
Во включенном состоянии короткое нажатие кнопки PWR позволяет включать/выключать подсветку. По умолчанию при включении она включена. Длительное удержание кнопки приведет к выключению прибора. Кнопка S/P позволяет переключать режим замещения между двумя режимами:
– последовательный , когда измеряемый элемент представлен активным сопротивлением включенным последовательно с емкостью/индуктивностью. Данный режим обозначен на экране значком SER в верхней части экрана, а замеренные значения отображаются с именами Rs,Cs,Ls. Это основной режим прибора и позволяет замерять внутреннее сопротивление конденсаторов(ESR) и катушек одновременно с их номиналом.
– параллельный режим замещения, когда измеряемый элемент представлен активным сопротивлением включенным параллельно с емкостью/индуктивностью. Режим в основном используется для оценки элементов с большим внутренним сопротивлением, например .когда требуется оценить ток утечки конденсатора или паразитную емкость высокоомного резистора.
Кнопка REL позволяет включить режим относительных измерений, в этом режиме можно вычесть вклад отдельного элемента в измерение. Используя данный режим можно например замерять элементы, находящиеся под постоянным напряжением. Сам прибор не допускает подключения источников напряжения к щупам, однако, если последовательно со щупами включить емкость, то можно замерять например внутреннее сопротивление аккумуляторов. Схема измерения при этом такая – разделительную емкость необходимо подсоединить к щупам прибора и произвести измерение, затем нужно включить режим относительных измерений, при этом показания на экране обнулятся . После этого необходимо отсоединить один из щупов от разделительной емкости и включить аккумулятор между этим щупом и свободным выводом разделительной емкости. Прибор при этом отобразит внутреннее сопротивление аккумулятора. ( Это все касается низковольтных аккумуляторов. Напряжение аккумулятора не должно быть выше 3 вольт!)
Сборка прибора не должна представлять особых проблем.
Возможно самое сложное это изготовление платы, но ее можно сделать в домашних условиях с ипользованием как ЛУТ технологии так и с помощью фоторезиста. Плата двухсторонняя, вторая сторона ее представляет собой просто слой фольги, желательно позаботиться о нем при травлении верхнего слоя с проводниками. Все те контактные площадки, которые обозначены внутренним серым кружком на рисунке платы необходимо запаять перемычками на нижний слой платы, он служит землей и экраном для схемы. К этой статье также прикреплено фото собраной платы для того, чтобы можно было сориентироваться что и как припаивается.
После сборки необходимо будет прошить МК. Это можно сделать двумя способами:
Если есть программатор/отладчик для STM32, то достаточно подключить его к соответствующим пинам на разъеме JP2 (верхние 4, два из них это питание, земля, оставшиеся два это SWD).
Если отладчика нету но есть желание прошить мк, то алгоритм действий таков:
- необходимо найти конвертер USB-COM, такой , чтобы его выходные уровни были 3 вольта ,для этого отлично подходят старые кабели от сотовых телефонов.
- надо припаять тонким проводком контакт P1 на + питания – верхний пин разъема JP2
- С сайта STM необходимо скачать утилиту для прошивки МК через компорт и прошить ей МК. (на случай если ссылка сломается на сайте можно поискать «STM32 and STM8 Flash loader demonstrator (UM0462)»)
- Убрать проводок между P1 и питанием.
- Использовать прибор
Вот пожалуй и все. Надеюсь, что данная конструкция окажется полезной многим. Возможно, что в программе данного прибора будут производиться какие то изменения, с целью удаления багов, глюков, неудобств в работе и прочих вещей, в таком случае статья будет обновляться.
Видео работы прибора:
Комментарии по обновлению прошивки 6.03:
В новой прошивке добавлена поддержка нескольких частот ( 1кГц, 9кГц, 25кГц, 49кГц и 97кГц ) . Каждая из этих частот имеет собственную калибровку, поэтому алгоритм работы прибора поменялся.
Теперь при первом включении на всех частотах отсутствует калибровка, это обозначается на экране статусом (—). После проведения калибровки она запоминается и при включении/выключении не пропадает, таким образом не требуется каждый раз калибровать прибор при включении, а лишь в случае необходимости. ( Значения запоминаются в озу прибора, так что в случае пропадания питания они все же будут сбрасываться, но зато ресурс flash мк не тратится при любом количестве перекалибровок ). В новой прошивке кроме добротности, одновременно рассчитывается также тангенс угла потерь.
Изменение в управлении
В новой версии прошивки
- кнопка S/P , выбирающая режим замещения при долгом нажатии позволяет переключать частоту, на которой производится измерение.
- кнопка REL ,при коротком нажатии активирует режим относительных измерений, что отображается на экране значком >.
В радиолюбительской практике часто бывает необходимо измерить емкость конденсатора или индуктивность катушки.
Особенно это актуально для SMD компонентов, на которых отсутствует маркировка. Функция измерения емкости есть во многих мультиметрах, но при измерении небольших емкостей, порядка единиц – десятков пФ, погрешность обычно бывает недопустимо велика.
Индуктивность могут измерять далеко не все мультиметры и, аналогично, в большинстве случаев, погрешность при измерении малых индуктивностей довольно большая. Есть, конечно, точные векторные измерители LC, но их стоимость начинается от 150 USD. Сумма для российского радиолюбителя не малая, особенно учитывая, что такой прибор нужен не каждый день.
Выход есть – собрать измеритель LC своими руками. Еще в 2004 году я разработал и изготовил такой прибор. Его описание было опубликовано в журнале «Радио» №7 за 2004 г. Более 10 лет этот измеритель LC исправно выполнял свои функции, но потом вышел из строя индикатор. В приборе был использован самый дешевый и доступный на момент разработки LCD индикатор типа KO-4B. В настоящее время он снят с производства и найти его почти невозможно.
Поэтому я решил собрать новый вариант измерителя LC на современной элементной базе. Принцип работы прибора остался тот же самый, он основан на измерении энергии, накапливаемой в электрическом поле конденсатора и магнитном поле катушки. При измерении не нужно манипулировать никакими органами управления, достаточно просто подключить измеряемый элемент и считать показания с индикатора.
Принципиальная схема прибора показана на рисунке. Сейчас стоимость платы Arduino практически равна стоимости установленного на ней контроллера, поэтому в качестве основы я использовал плату Arduino-Pro-Mini. Такие платы выпускаются в двух версиях – с напряжением питания 3,3 В и кварцем на 8 мГц, а также 5 В и 16 мГц. В данном случае подойдет только вторая версия – 5 В, 16 мГц. Индикатор – один из самых распространенных на сегодняшний день, Wh2602A фирмы «Winstar» или его аналог. Он имеет две строки по 16 символов.
С целью упрощения схемы и конструкции я использовал операционный усилитель с однополярным питанием типа MCP6002, который допускает работу с уровнями напряжения от нуля до напряжения питания как по входу, так и по выходу. В англоязычных источниках это называется «Rail-to-Rail Input/Output». Возможная замена MCP6001, AD8541, AD8542 и другие, с минимальным потребляемым током, способные работать от однополярного источника 5 В. При поиске задавайте ключевые слова «rail-to-rail input output».
Если в корпусе более одного ОУ, отрицательные входы всех неиспользуемых усилителей нужно подключить к «земле», а положительные – к питанию +5 вольт.
Измерительная схема с незначительными изменениями взята из первого варианта прибора. Принцип измерения следующий. Сигнал возбуждающего напряжения прямоугольной формы с вывода D10 Arduino (порт PB1 микроконтроллера) поступает на измерительную часть схемы. Во время положительной полуволны измеряемый конденсатор заряжается через резистор R1 и диод VD4, а во время отрицательной – разряжается через R1 и VD3. Средний ток разряда, пропорциональный измеряемой емкости, преобразуется с помощью операционного усилителя DA1 в напряжение. Конденсаторы C1 и C2 сглаживают его пульсации.
При измерении индуктивности во время положительной полуволны ток в катушке нарастает до значения, определяемого номиналом резистора R2, а во время отрицательной – ток, создаваемый ЭДС самоиндукции через VD2 и R3, R4 также поступает на вход DA1. Таким образом, при постоянном напряжении питания и частоте сигнала, напряжение на выходе ОУ прямо пропорционально измеряемой емкости или индуктивности.
Но это справедливо только при условии, что емкость успевает полностью зарядиться в течение половины периода возбуждающего напряжения и полностью разрядиться в течение другой половины. Аналогично и для индуктивности. Ток в ней должен успевать нарастать до максимального значения и спадать до нуля. Это обеспечивается соответствующим выбором номиналов R1. R4 и частоты возбуждающего напряжения.
Напряжение, пропорциональное измеренному значению с выхода ОУ через фильтр R9, C4 подается на встроенный 10-и разрядный АЦП микроконтроллера – вывод A1 Arduino (порт PC1 контроллера). Рассчитанное значение индуктивности или емкости отображается на индикаторе. Кнопка SB1 служит для программной коррекции нуля, что компенсирует начальное смещение нуля ОУ, а также емкость и индуктивность клемм и переключателя SA1.
Для повышения точности прибор имеет 9 диапазонов измерения. Частота возбуждающего напряжения на первом диапазоне равна 1мГц. На такой частоте измеряется емкость до
90 пФ и индуктивность до
90 мкГн. На каждом последующем диапазоне частота снижается в 4 раза, соответственно во столько же раз расширяется предел измерения. На 9 диапазоне частота равна примерно 15 Гц, что обеспечивает измерение емкости до
5 мкФ и индуктивности до
5 Гн. Нужный диапазон выбирается автоматически, причем после включения питания измерение начинается с 9 диапазона.
В процессе переключения диапазонов частота возбуждающего напряжения и результат преобразования АЦП отображаются в нижней строке индикатора. Это справочная информация, которая может помочь оценить корректность измерения параметров. Через несколько секунд после стабилизации показаний эта строка индикатора очищается, чтобы не отвлекать внимание пользователя.
Результат измерения отображается в верхней строке. Измеренное значение напряжения с выхода ОУ интерпретируется как емкость или индуктивность в зависимости от положения переключателя SA1.
Стабилизатор напряжения, смонтированный на плате Arduino, очень маломощный. Чтобы не перегружать его, питание подсветки индикатора подается через резистор R11 непосредственно с блока питания прибора. В качестве блока питания используется стабилизированный сетевой адаптер на 9. 12 В с допустимым током нагрузки не менее 100 мА. Диод VD6 защищает прибор от ошибочного подключения к блоку питания обратной полярности. Номинал резистора R11 определяется током светодиодов подсветки индикатора, т.е. необходимой яркостью его свечения.
Измерительный блок смонтирован на печатной плате размерами 40×18 мм. Ее чертеж показан на рисунке. Все постоянные резисторы и конденсаторы в корпусах для поверхностного монтажа типоразмера 1206. Конденсаторы C1 и C2 составлены из двух, включенных параллельно, по 22 мкФ. Диоды VD1. VD4 – высокочастотные с барьером Шоттки. Подстроечные резисторы R3, R5 и R10 малогабаритные типа СП3-19 или их импортные аналоги. DA1 типа MCP6002 в корпусе SOIC.
Номинал емкостей C1, C2 уменьшать не следует. Тумблер SA1 должен быть малогабаритным и с минимальной емкостью между контактами.
Плата Arduino, плата измерительного блока и индикатор монтируются на основной плате. На ней же установлены регулятор контрастности R10, диод VD6, резистор R11, конденсаторы C5, C6, гнездо питания и кнопка калибровки SB1. Индикатор и конденсаторы монтируются со стороны печатных проводников, все остальное – с противоположной стороны.
Все это размещается в корпусе размерами 120х45х35 мм, спаянном из фольгированного гетинакса. Клеммы для подключения измеряемого элемента и переключатель SA1 крепятся непосредственно на корпус. Проводники до SA1 и входных клемм должны быть минимально возможной длины.
Программа для контроллера написана на Си в среде CodeVisionAVR v2.05.0. Совсем не обязательно программировать Arduino в фирменной среде. В контроллер можно загрузить любой HEX файл без программатора с помощью программы XLoader. Однако на плате Arduino-Pro-Mini отсутствует конвертер USB-COM, поэтому придется использовать для программирования внешний конвертер. СтОит он не дорого, а в дальнейшем такой конвертер вам еще пригодится. Так что рекомендую заказать на Aliexpress вместе с платой Arduino-Pro-Mini (5 V, 16 mHz) и модуль USB-COM для ее программирования.
Скачиваем с сайта http://russemotto.com/xloader/ или по ссылке в конце этой странички с моего сайта программу XLoader и устанавливаем ее. Работа с программой проста и интуитивно понятна. Нужно выбрать тип платы – Nano(ATmega328) и номер виртуального COM порта. Скорость обмена 57600 установится сама, менять ее не нужно. Затем указываем путь к HEX файлу прошивки, который находится в папке «Exe» проекта: . Exelcmeter_2.hex. О FUSE битах можно не беспокоиться, они уже выставлены и возможности испортить их нет. После этого нажимаем кнопку «Upload» и ждем несколько секунд до окончания загрузки.
Разумеется, предварительно модуль USB-COM должен быть подключен к USB порту компьютера и для него должен быть установлен драйвер, так, чтобы виртуальный COM порт определился в системе. Разъем программирования на плате Arduino должен быть подключен к соответствующим выводам на плате модуля USB-COM. Внешнее питание на плату во время программирования можно не подавать, она его получит от USB порта компьютера.
Для наладки измерителя LC необходимо подобрать несколько катушек и конденсаторов в диапазоне измерения прибора, имеющих минимальный допуск по номиналу. Если есть возможность, их точные значения следует измерить с помощью промышленного измерителя LC. Учитывая, что шкала линейная, в принципе достаточно одного конденсатора и одной катушки. Но лучше проконтролировать весь диапазон. В качестве образцовых катушек подходят дроссели типа ДМ, ДП.
Устанавливаем движки резисторов R3 и R5 в среднее положение. Переводим SA1 в положение измерения емкости, подаем питание на прибор (к клеммам ничего не подключено) и контролируем результат преобразования АЦП на частоте 1мГц. Эта информация выводится в нижней строке индикатора. Должно быть не менее 15 и не более 30.
Через несколько секунд в верхней строке появится измеренное значение емкости. Если оно отличается от 0.0 pF, нажимаем кнопку коррекции нуля и вновь ждем несколько секунд.
После этого к входным клеммам подключаем образцовую емкость и, вращая движок R5, добиваемся соответствия показаний истинному значению емкости. Оптимально взять емкость номиналом в пределах 4700. 5100 пФ.
Затем подключаем к клеммам конденсатор емкостью 2. 3 пФ и контролируем точность измерения его емкости. Если измеренное значение меньше истинного более, чем на 0,5. 1 пФ, следует увеличить смещение нуля ОУ. Для этого уменьшаем номинал резистора R7. Напряжение на выходе ОУ и результат АЦП должны увеличиться. Если использован операционный усилитель типа «Rail-to-Rail Input/Output» достаточно смещения нуля около 100 мВ, что соответствует результату преобразования АЦП около 20 (к входным клеммам ничего не подключено).
У меня номинал R7 получился 47 кОм, результат АЦП при этом равен 18. 20.
При проведении калибровки обращайте внимание на результат преобразования АЦП, выводимый в нижней строке индикатора. Желательно в качестве эталонной использовать емкость такого номинала, чтобы результат АЦП был по возможности ближе к верхнему пределу измерения на данном диапазоне. Прибор переключается на следующий диапазон, когда результат АЦП превышает 900. Таким образом, для достижения максимально возможной точности измерения, калибровку следует проводить по эталонной емкости, для которой значение АЦП находится в пределах 700. 850.
Затем необходимо проконтролировать весь диапазон и, при необходимости, уточнить положение движка R5, добиваясь точности не хуже +/- 2. 3%.
Настроив прибор в режиме измерения емкости, следует перевести SA1 в нижнее по схеме положение, закоротить входные гнезда и нажать SB1. После коррекции нуля на вход подключается образцовая катушка и резистором R3 выставляются необходимые показания. Цена младшего разряда 0,1 мкГн. Если нужных показаний достичь не удается, следует изменить номинал R4.
Необходимо стремиться к тому, чтобы R2 и сумма (R3+R4) отличались не более, чем на 20%. Такая настройка обеспечит примерно одинаковую постоянную времени «заряда» и «разряда» катушки и, соответственно, минимальную погрешность измерения.
Погрешность не хуже +/- 2. 3% для емкости обеспечивается без труда, с катушками же все обстоит несколько сложнее. Ведь катушка всегда имеет много паразитных параметров – активное сопротивление обмотки, потери в сердечнике на вихревые токи, на гистерезис и др. Кроме того, магнитная проницаемость ферромагнетиков нелинейно зависит от напряженности магнитного поля. Индуктивность при измерении подвергается воздействию однополярных токов, а все реальные ферромагнетики имеют достаточно высокое значение остаточной индукции.
В результате воздействия всех этих факторов показания прибора при измерении индуктивности некоторых катушек могут существенно отличаться от того, что покажет векторный измеритель LC. Тут следует учитывать особенности принципа измерения. Для катушек без сердечника, для незамкнутых магнитопроводов и для ферромагнитных магнитопроводов с зазором точность измерения вполне удовлетворительна, если активное сопротивление катушки не превышает 20…30 Ом. А это значит, что индуктивность всех ВЧ катушек, дросселей, трансформаторов для импульсных источников питания и т.п. можно измерять достаточно точно.
А вот при измерении индуктивности малогабаритных катушек с большим количеством витков тонкого провода и замкнутым магнитопроводом без зазора, особенно из трансформаторной стали, будет большая погрешность. Но ведь в реальной схеме условия работы катушки могут и не соответствовать тому идеалу, который обеспечивается при измерении комплексного сопротивления. Так что еще неизвестно, показания какого прибора будут ближе к реальности.
Самодельный измеритель rlc
Измеритель всего, что попадется под руку (RLC-метр)
РадиоКот >Схемы >Цифровые устройства >Измерительная техника >Измеритель всего, что попадется под руку (RLC-метр)
В процессе создания радиолюбительских конструкций и ремонта радиоаппаратуры довольно часто приходится сталкиваться с необходимостью измерить тот или иной элемент схемы или подобрать номинал. Обычно присутствующий на столе тестер тут может помочь лишь в измерении сопротивлений, иногда емкости с плохой точностью. Это и явилось причиной создания такого прибора, который был бы способен с приемлемой точностью замерить все возможные параметры электронного компонента, попавшего в руки радиолюбителя, но при этом был достаточно прост по конструкции, недорог в сборке и компактен. В результате была придумана конструкция на мк stm32f100c4t6 с такими параметрами:
позволяет измерять:
- резисторы в диапазоне от 0,001Ом до 500кОм
- конденсаторы 1нФ – 10000мкф
- индуктивности 1мкГн – 10Гн
Для конденсаторов и индуктивностей дополнительно оценивается значение внутреннего сопротивления ( ESR ) и добротность Q
Измерение производится на частоте 1кГц. На измеряемую деталь подается сигнал синусоидальной формы. Амплитуда сигнала зависит от многих факторов. Максимальное ее значение составляет 1В. Во время измерения электролитических конденсаторов данное напряжение не превышает 10мВ, что позволяет производить измерения без выпайки элемента из платы (при этом измеряемая схема не должна быть под напряжением, а сам измеряемый конденсатор должен быть разряжен, те его выводы необходимо ненадолго замкнуть перед измерением, если этого не сделать, то прибор с большой вероятностью сломается).
Прибор потребляет:
- в режиме измерения с включенной подсветкой прибора — 20ма,
- в выключенном состоянии — 15мка.
Питание прибора осуществляется от LiIon аккумулятора, который можно зарядить подсоединив прибор USB кабелем к компьютеру или сетевой зарядке 5В.
Схема прибора
Для включения прибора необходимо нажать и удерживать кнопку PWR в течение 2 секунд. После чего наэкране появится приветствие и начнется калибровка. На первом шаге калибровки измеряется сопротивление разомкнутых щупов, в случае если это не так прибор выведет подсказку «Open leads», после размыкания щупов или отсоединения от них детали прибор начнет процесс калибровки. Вторым шагом калибровки оценивается сопротивление щупов в замкнутом состоянии, для начала калибровки необходимо замкнуть щупы, до тех пор пока это не сделано на экране будет показываться подсказка «Close leads» . После проведения всех калибровок прибор сразу переходит в режим измерения и показывает на экране результаты замеров.
Управление осуществляется тремя кнопками (PWR, S/P, REL), присутствующими сбоку платы. Во включенном состоянии короткое нажатие кнопки PWR позволяет включать/выключать подсветку. По умолчанию при включении она включена. Длительное удержание кнопки приведет к выключению прибора. Кнопка S/P позволяет переключать режим замещения между двумя режимами:
— последовательный , когда измеряемый элемент представлен активным сопротивлением включенным последовательно с емкостью/индуктивностью. Данный режим обозначен на экране значком SER в верхней части экрана, а замеренные значения отображаются с именами Rs,Cs,Ls. Это основной режим прибора и позволяет замерять внутреннее сопротивление конденсаторов(ESR) и катушек одновременно с их номиналом.
— параллельный режим замещения, когда измеряемый элемент представлен активным сопротивлением включенным параллельно с емкостью/индуктивностью. Режим в основном используется для оценки элементов с большим внутренним сопротивлением, например .когда требуется оценить ток утечки конденсатора или паразитную емкость высокоомного резистора.
Кнопка REL позволяет включить режим относительных измерений, в этом режиме можно вычесть вклад отдельного элемента в измерение. Используя данный режим можно например замерять элементы, находящиеся под постоянным напряжением. Сам прибор не допускает подключения источников напряжения к щупам, однако, если последовательно со щупами включить емкость, то можно замерять например внутреннее сопротивление аккумуляторов. Схема измерения при этом такая – разделительную емкость необходимо подсоединить к щупам прибора и произвести измерение, затем нужно включить режим относительных измерений, при этом показания на экране обнулятся . После этого необходимо отсоединить один из щупов от разделительной емкости и включить аккумулятор между этим щупом и свободным выводом разделительной емкости. Прибор при этом отобразит внутреннее сопротивление аккумулятора. ( Это все касается низковольтных аккумуляторов. Напряжение аккумулятора не должно быть выше 3 вольт!)
Сборка прибора не должна представлять особых проблем. Возможно самое сложное это изготовление платы, но ее можно сделать в домашних условиях с ипользованием как ЛУТ технологии так и с помощью фоторезиста. Плата двухсторонняя, вторая сторона ее представляет собой просто слой фольги, желательно позаботиться о нем при травлении верхнего слоя с проводниками. Все те контактные площадки, которые обозначены внутренним серым кружком на рисунке платы необходимо запаять перемычками на нижний слой платы, он служит землей и экраном для схемы. К этой статье также прикреплено фото собраной платы для того, чтобы можно было сориентироваться что и как припаивается.
После сборки необходимо будет прошить МК. Это можно сделать двумя способами:
Если есть программатор/отладчик для STM32, то достаточно подключить его к соответствующим пинам на разъеме JP2 (верхние 4, два из них это питание, земля, оставшиеся два это SWD).
Если отладчика нету но есть желание прошить мк, то алгоритм действий таков:
- необходимо найти конвертер USB-COM, такой , чтобы его выходные уровни были 3 вольта ,для этого отлично подходят старые кабели от сотовых телефонов.
- надо припаять тонким проводком контакт P1 на + питания — верхний пин разъема JP2
- С сайта STM необходимо скачать утилиту для прошивки МК через компорт и прошить ей МК. (на случай если ссылка сломается на сайте можно поискать «STM32 and STM8 Flash loader demonstrator (UM0462)»)
- Убрать проводок между P1 и питанием.
- Использовать прибор
Вот пожалуй и все. Надеюсь, что данная конструкция окажется полезной многим. Возможно, что в программе данного прибора будут производиться какие то изменения, с целью удаления багов, глюков, неудобств в работе и прочих вещей, в таком случае статья будет обновляться.
Видео работы прибора:
В новой прошивке добавлена поддержка нескольких частот ( 1кГц, 9кГц, 25кГц, 49кГц и 97кГц ) . Каждая из этих частот имеет собственную калибровку, поэтому алгоритм работы прибора поменялся. Теперь при первом включении на всех частотах отсутствует калибровка, это обозначается на экране статусом (—). После проведения калибровки она запоминается и при включении/выключении не пропадает, таким образом не требуется каждый раз калибровать прибор при включении, а лишь в случае необходимости. ( Значения запоминаются в озу прибора, так что в случае пропадания питания они все же будут сбрасываться, но зато ресурс flash мк не тратится при любом количестве перекалибровок ). В новой прошивке кроме добротности, одновременно рассчитывается также тангенс угла потерь.
В новой версии прошивки
- кнопка S/P , выбирающая режим замещения при долгом нажатии позволяет переключать частоту, на которой производится измерение.
- кнопка REL ,при коротком нажатии активирует режим относительных измерений, что отображается на экране значком >.< , долгое нажатие данной кнопки запускает калибровку на текущей частоте. Сама калибровка делается в два этапа аналогично тому , как это было в первой прошивке.
К данной статье кроме новой версии прошивки прикреплен также архив с собранными прошивками для экранов 1110 и версия для 1202 с перевернутым изображением, что может быть удобно в случае самодельной платы или в силу конструкции корпуса.
Файлы:
Прошивка версии 6.03
Версия 6.03 для дисплеев типа 1110 с отзеркаленым изображением и для 1202 но перевернутая
Исходники 6.03
Измерение электролитического конденсатороа
Фото (почти)собранной платы прибора
Измерение резистора 0,5 ом
Файл печатной платы для SprintLayout 5
Прошивка для МК
Все вопросы в Форум.
Как вам эта статья? | Заработало ли это устройство у вас? |
Эти статьи вам тоже могут пригодиться:
Схема самодельного измерителя индуктивности| Самодельные схемы
В статье рассматривается простая, но точная схема измерителя индуктивности с широким диапазоном измерений. В конструкции используются только транзисторы в качестве основных активных компонентов и несколько недорогих пассивных компонентов.
Предлагаемая схема измерителя индуктивности может точно измерять индуктивность или значения катушки в заданных диапазонах, и в качестве бонуса схема также способна измерять значения дополнительных конденсаторов с такой же точностью.
Работа схемы
Функционирование схемы можно понять по следующим пунктам:
Как мы все знаем, индукторы в основном связаны с генерацией частот или, другими словами, с пульсирующими или переменным током.
Следовательно, для измерения таких компонентов нам необходимо принудительно использовать их специфические функции, чтобы обеспечить извлечение их скрытых характеристик или атрибутов.
Здесь рассматриваемая катушка вынуждена колебаться с заданной частотой, и поскольку эта частота зависит от значения L конкретной катушки индуктивности, ее можно измерить с помощью аналогового устройства, такого как измеритель с подвижной катушкой, после соответствующего преобразования частоты в усиленное напряжение / ток.
В показанной схеме измерителя индуктивности T1 вдоль Lo, Lx, Co, Cx вместе образуют автоколебательную конфигурацию типа генератора Колпитца, частота которой напрямую определяется указанными выше компонентами L и C.
Транзистор T2 и связанные с ним части помогают усилить генерируемые импульсы на коллекторе T1 до разумных потенциалов, которые подаются на следующий каскад, содержащий T4 / T5 для дальнейшей обработки.
Ступень T4 / T5 повышает ток и интегрирует полученную информацию до заметных уровней, так что она становится читаемой через подключенный измеритель мкА.
Опция выбора диапазона
Здесь Cx и Co в основном предоставляют возможность выбора диапазона, многие высококачественные крышки с точными значениями могут быть размещены в слоте с возможностью выбора нужного с помощью поворотного переключателя. Это позволит мгновенно выбрать любой желаемый диапазон для более широкого измерения любого конкретного индуктора.
И наоборот, правильно измеренные катушки индуктивности / конденсатор могут быть расположены на Co, Lo и Lx для получения эквивалентных отклонений измерителя для любого неизвестного конденсатора на Cx.
P1 и P2 могут использоваться для контроля и настройки нулевого положения измерителя, это также позволяет точно настроить выбранный диапазон по измерителю.
Калибровку FSD измерителя можно выполнить по формуле:
ni = нм (1 — fr) / (1 — fc)
где ni — количество делений, измеренное на шкале, нм = общее количество делений шкала, fr = относительная частота, fc = наименьшая измеренная относительная частота.
Потребление тока будет около 12 мА при 12 В при измерении индуктивности.
Принципиальная схема
О компании Swagatam
Я инженер-электронщик (dipIETE), любитель, изобретатель, разработчик схем / печатных плат, производитель. Я также являюсь основателем веб-сайта: https://www.homemade-circuits.com/, где я люблю делиться своими инновационными идеями и руководствами по схемам.
Если у вас есть какой-либо вопрос, связанный со схемой, вы можете взаимодействовать с ним через комментарии, я буду очень рад помочь!
x893 / rlc-meter-balmer: измеритель RLC с микроконтроллером STM32F303
перейти к содержанию Зарегистрироваться- Почему именно GitHub? Особенности →
- Обзор кода
- Управление проектами
- Интеграции
- Действия
- Пакеты
- Безопасность
- Управление командой
- Хостинг
- мобильный
- Истории клиентов →
- Безопасность →
- команда
- предприятие
- Проводить исследования
- Изучить GitHub →
цифровой измеритель rlc, поставщики и производители цифрового измерителя rlc на Alibaba.com
Домой метрцифровой измеритель rlc
453 найденные продукты для
,RLC Meter скачать | SourceForge.net
ФИО
Телефонный номер
Название работы
Промышленность
Компания
Размер компании Размер компании: 1 — 2526 — 99100 — 499500 — 9991,000 — 4,9995,000 — 9,99910,000 — 19,99920,000 или более
Получайте уведомления об обновлениях для этого проекта.Получите информационный бюллетень SourceForge. Получайте информационные бюллетени и уведомления с новостями сайта, специальными предложениями и эксклюзивными скидками на ИТ-продукты и услуги.Да, также присылайте мне специальные предложения о продуктах и услугах, касающихся:
Программное обеспечение для бизнеса Программное обеспечение с открытым исходным кодом Информационные технологии программирование аппаратные средстваВы можете связаться со мной через:
Электронная почта (обязательно) Телефон смс Я согласен получать эти сообщения от SourceForge.сеть. Я понимаю, что могу отозвать свое согласие в любое время. Пожалуйста, обратитесь к нашим Условиям использования и Политике конфиденциальности или свяжитесь с нами для получения более подробной информации. Я согласен получать эти сообщения от SourceForge.net указанными выше способами. Я понимаю, что могу отозвать свое согласие в любое время. Пожалуйста, обратитесь к нашим Условиям использования и Политике конфиденциальности или свяжитесь с нами для получения более подробной информации.Для этой формы требуется JavaScript.
ПодписывайсяКажется, у вас отключен CSS.Пожалуйста, не заполняйте это поле.
Кажется, у вас отключен CSS. Пожалуйста, не заполняйте это поле.
.ИЗМЕРИТЕЛЬ ЕМКОСТИ И ИНДУКТИВНОСТИ НА МИКРОКОНТРОЛЛЕРЕ
Представляем очередное самодельное устройство для арсенала радиолюбителя — очень точный LC метр на микроконтроллере PIC16F628A. Эта конструкция немного отличается от других схем аналогичных измерителей, найденных в интернете. В основе LC метр своеобразный частотомер с LC осциллятором, частота которого колеблется в зависимости от измеряемой величины L или C, и в результате вычисляется. Точность частоты до 1 Гц.
Схема измерителя индуктивности и ёмкости на PIC16F628A
Реле RL1 используется для выбора L или C режима. Счетчик работает на основе четырех базовых уравнений. Для обоих неизвестных L и C, уравнения 1 и 2 являются общими. Можно использовать любые реле на 5 В — будет нормально работать. Работа реле заключается только в выборе режима измерения L или C.
Калибровка прибора
При подаче питания произойдёт автоматическая калибровка. Рабочий режим по умолчанию — индуктивность. Подождите несколько минут для прогрева, затем нажмите кнопку «zero«, чтобы заставить произойти повторную калибровку. Дисплей должен теперь показать ind = 0.00. Теперь подключите известное значение индуктивности, например 10uH или 100uH. LC-метр должен показать точное значение (с точностью до +/- 10% погрешности). Теперь нужно настроить счетчик, чтобы достичь результата в районе +/- 1%. Для этого на схеме есть 4 перемычки Jp1 ~ Jp4. Jp1 и Jp2 добавляют + и — значение. После настройки контроллер будет помнить калибровку до тех пор, пока вы не измените её снова.
Если вы все равно не получите идеального значения, подключитесь частотомером к Jp3, чтобы увидеть значение F1. Он будет показывать около 503292 Гц с 100uH и конденсатором 1nF. Или присоединитесь к Jp4, чтобы увидеть F2. Если не показывает ничего, это означает, что ваш генератор не работает. Проверьте монтаж платы. А тут архив с прошивкой измерителя L-C.
Поделитесь полезными схемами
| ЭЛЕКТРОННЫЙ ЗАМОК ДЛЯ ВХОДНОЙ ДВЕРИ Электронные дверные замки для дома. Развитие высоких технологий уже прочно и надежно вошло в нашу жизнь, и захватила все ее сферы. Разработки в этой сфере проявляются в полную силу в окружающем мире, ведь в нашем мире практически невозможно встретить человека который бы не пользовался мобильными телефонами, компьютерами и другой оргтехникой. |
| ЗВОНОК ОТ БРОНИРОВАННОЙ ДВЕРИ Такой звонок исправно проработал более 3-х лет, после чего стал очень быстро садить батарейки. Попробуем его разобрать и отремонтировать. |
| ИНДУКЦИОННЫЙ СВЕТИЛЬНИК Для индукционной передачи тока, нам нужен сам передатчик и приемник. В качестве передатчика использована простейшая схема, которая состоит из контура и зарядного устройства для мобильного телефона. |
| ИМПУЛЬСНЫЙ БП СВОИМИ РУКАМИ Таким блоком питания можно питать достаточно мощные усилители низкой частоты или же приспособить блок под обыкновенный 12 вольтовый усилитель из серии TDA. Кроме этого блок питания можно дополнить регулятором напряжения и использовать в качестве импульсного лабораторного блока питания. |
| УСТРОЙСТВО ТРАНСФОРМАТОРА Схема включения, устройство и принцип действия стандартного сетевого трансформатора на входное напряжение 220 В. |
Lcr метр
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ LCR Meter XJW01
| Характеристики LCR — метра | |
| Диапазон измерения индуктивности | 0,05 мкГн – 2000 Гн |
| Диапазон измерения сопротивления | 0,0001 Ом – 20 МОм, разрешение 0,1 мОм |
| Диапазон измерения емкости | 1 пФ – 20000 мкФ, разрешение 0,01 пФ |
| Точность | 0,3 – 0,5 % |
| Частота тестового сигнала | 100 Гц, 1 кГц, 7,831 кГц |
| Тестовое пиковое напряжение | 1,75 В |
| Функция калибровки | автоматическая |
| Выходное сопротивление | 40 Ом |
| Функции прибора | На дисплее отображаются:основные параметры: КФ: конденсаторы в параллельном режиме Cs: режим емкости линии LP: индуктивность параллельный режим Ls: линейный режим индуктивности Rp: сопротивление в параллельном режиме Rs: режим сопротивления линиидополнительные параметры: Q: коэффициент качества (добротность) D: коэффициент диэлектрических потерь θ: угол сдвига фаз Rp: эквивалентное параллельное сопротивление ESR: эквивалентное последовательное сопротивление Xp: эквивалент шунтирующих реакторов Xs: эквивалентное последовательное реактивное |
| Общие характеристики | |
| Цвет | серый |
| Дисплей | LCD 2004 |
| Диапазон температур хранения | 0°С — +40°С |
| Питание | AC 110 – 220 В 50 Гц 0,45 Вт |
| Габариты | 150 мм х 115 мм х 35 мм |
| Вес нетто | 510 г |
| Комплектация | многофункциональный измеритель XJW01 – 1 шт |
| щуп с зажимами типа «крокодил» – 2 шт адаптер питания – 1 шт подставка – 1 шт |
Тестер конденсаторов ESR и не только
Бескорпусный тестер транзисторов из Китая, LCR-метр M8, выполнен на микроконтроллере mega328. Цена на набор раза в три ниже, чем на изготовленный в корпусе. Он позволяет производить измерения, таких величин, как индуктивность, ёмкость, характеристики диодов, биполярных и мосфет (MOSFET) транзисторов.
Тестер LCR метр mega328 имеет точность измерения в сотые доли величин и достаточна для радиолюбителей, разработчиков и центров обслуживания. Для удобства сборки малогабаритные компоненты и микросхемы уже размещены на плате. В наборе имеются все необходимые компоненты.
Основные особенности
ESR тестер mg328 M8 идентифицирует неизвестные компоненты, что особенно важно при ремонте электроники и отображает на экране их схемотехническое обозначение. На дисплее сразу же выводятся основные характеристики
Диагностике подлежат линейные и нелинейные устройства их главные характеристики. Расположение выводов определяется автоматически. Важно, что прибором удобно проверять компоненты гибридного поверхностного монтажа — SMD.
Дополнительные особенности
- автоматическая самонастройка;
- проверка силовых транзисторов с определением их структуры;
- диагностика полевых транзисторов с каналами любого типа и изолированным затвором;
- определение характеристик транзисторов JFET, двойных диодов, тиристоров и симисторов;
- снятие параметров транзисторов Дарлингтона с высоким пороговым напряжением.
Новые возможности
При измерении емкости электролитических и обычных конденсаторов на дисплее с точностью до 0,01 Ом отображается их эквивалентное сопротивление. При диагностике диодов выводится важный параметр — падение напряжения на диоде. Если в транзисторе есть защитный диод, то дисплей отображает его. Тестер показывает сопротивление сразу двух плеч потенциометров и подстроечных резисторов. При проверке светодиодов определяется напряжение их включения. Изображение на экране можно корректировать. Дополнительные подсказки могут быть отключены. Для проверки диодных мостов требуется одно измерение.
Схема lc метра на микроконтроллере
Настройка и функции
Сердцем устройства является микроконтроллер PIC18F2520. Для стабильной работы генератора в качестве С3 и С4 лучше использовать неполярные конденсаторы либо танталовые. Реле можно использовать любое, соответствующее по напряжению (3-5 вольт), но желательно с минимально возможным сопротивлением контактов в замкнутом положении. Для звука используется буззер без встроенного генератора, или обычный пьезоэлемент.
При первом старте собранного устройства, программа автоматически запускает режим настройки контраста дисплея. Кнопками 2/4 необходимо установить приемлемый контраст и нажать кнопку OK (3). После выполнения данных действий устройство следует выключить и включить заново. Для некоторой настройки работы измерителя в меню есть раздел «Setup». В подменю «Capacitor», необходимо указать точный номинал используемого калибровочного конденсатора (С_cal) в пФ. Точность указанного номинала напрямую влияет на точность измерения. Контролировать работу самого генератора можно с помощью частотомера в контрольной точке «B», однако лучше использовать уже встроенную систему контроля частоты в подменю «Oscillator».
С помощью подбора L1 и С1, необходимо добиться стабильных показаний частоты в районе 500-800 кГц. Большая частота положительно влияет на точность измерения в тоже время с ростом частоты может ухудшаться стабильность генератора. Частоту и стабильность генератора, как я уже сказал выше, удобно мониторить в разделе меню «Oscillator». При наличии внешнего калиброванного частотомера можно выполнить калибровку частотомера LC-метра. Для этого необходимо подключить внешний частотомер к контрольной точке «B» и с помощью кнопок +/- в меню «Oscillator» подобрать константу «K» таким образом, чтобы показания обоих частотомеров совпадали. Для корректной работы системы отображения состояния батареи питания, необходимо настроить резистивный делитель, построенный на резисторах R9, R10, после чего установить перемычку S1 и записать значения в поля раздела «Battery».
Измеритель емкости и индуктивности LC100-A для обычных и SMD компонентов
Цифровой измеритель емкости конденсаторов и индуктивности катушек LC100-A, укомплектован щупами для SMD. Его следует купить для измерения параметров с точностью до 1%. Небольшая цена прибора объясняется бескорпусным вариантом поставки. Для получения максимальной точности оба параметра измеряются на 2-х диапазонах.
Особенности прибора при измерении больших и малых ёмкостей
При работе с высокочастотной техникой часто требуется измерить малые ёмкости. Нижний предел измерений равен 0,01 пФ и позволяет оценить паразитные ёмкости между дорожками плат, сдвоенных проводов и коаксиальных кабелей. Максимальная измеряемая ёмкость на этом диапазоне равна 10 мкФ. Цифровой измеритель емкости и индуктивности LC100-A позволяет измерять большие ёмкости — до 100 мФ.
Обратите внимание: в России миллифарадами не пользуются. Приняты микрофарады — мкФ
В инструкции указан предел именно в мФ (1 мФ = 1000 мкФ). Это означает, что можно измерять ёмкости электролитических конденсаторов в пределах до 100 000 мкФ. Обычно для таких измерений требуется некоторое время для зарядки конденсатора, но этот измеритель всё делает быстро. Частота переменного тока, генерируемая прибором для пропускания через конденсатор, автоматически изменяется, в зависимости от диапазона. Этим обеспечивается высокая точность измерений.
Особенности прибора при измерении малых индуктивностей
Приборы, работающие на высоких частотах, содержат множество малых по величине индуктивности катушек. Как и при измерении ёмкости, оптимальное значение частоты пропускаемого тока устанавливается автоматически. Верхний предел измерения индуктивности, равный 100 мГн — значительная величина. 0,1 Гн — серьезные катушки. Индуктивность 0,001 мкГн настолько мала, что прибор может оценить её значение даже у короткого провода.
Удобство пользования
В комплект поставки входят знакомые крокодилы, специальный щуп для проверки SMD-компонентов и шнур USB — mini-USB. Для питания подойдет зарядное устройство либо устройства с USB портом. Переключатель питания находится на торце прибора. Купить LC100-A в Москве можно в складе-магазине либо вы можете оформить заказ на сайте.
Статьи:Измеритель емкости и индуктивности LC100-AВидеообзоры:
Видео обзор LC-измерителя LC100-A
Порядок настройки
- — Измерить напряжение питания микроконтроллера (выводы 19 – 20). Это опорное напряжение “V.ref”
- — Измерить напряжение до резистивного делителя = U1
- — Измерить напряжение питания после делителя = U2
- — Рассчитать коэф. деления “С.div” = U1/U2
- — Внести полученные цифры в соответствующие разделы меню сохраняя их нажатием кнопки «ОК».
Также внести напряжения “V.max” – максимальное напряжение батареи питания (заполнены все сегменты отображаемой батарейки) и соответственно “V.min” – минимальное напряжение батареи питания (все сегменты батарейки погашены, прибор сигнализирует о необходимой смене или заряде батареи питания). Значения напряжения питания для отображения промежуточных сегментов на пиктограмме батарейки, будут рассчитаны автоматически после внесения информации о “V.max” и “V.min”.
L/C-метр LC200A — измеритель параметров и исправности электронных компонентов
Если купить LC метр LC200A, то вопрос о том, как измерить индуктивность катушки в домашних условиях отпадает. Это ещё и измеритель ёмкости конденсаторов. Простой на вид прибор имеет точность измерения 1%. Только на верхнем диапазоне значение равно 3%.
LC200A как измеритель ёмкости конденсаторов
Конденсатор имеет проходное сопротивление — важный параметр. Как и при измерении индуктивности прибор имеет разную частоту внутреннего генератора на двух диапазонах: 0,01 пФ — 10 мкФ и 10 мкФ — 100 мФ. Следует учесть, что 1 мФ = 1000 мкФ. Надо помнить, что прибор не имеет защиты от подключения заряженных конденсаторов.
Как измерить индуктивность катушки при помощи прибора
Точность измерения катушки индуктивности сопряжена с трудностями показа малых значений. Она обеспечивается встроенным генератором с частотой 500 Гц — 50 кГц, покрывающей два диапазона: 0,001 мкГн — 100 мГн и 100 мГн — 100 Гн. Чувствительность к малой индуктивности, которую следует учитывать даже у прямых проводников, важна при диагностике высокочастотных и импульсных схем. Низкий порог обнаружения прибора LC200A позволяет её оценить. Большие измеряемые значения требуются для прозвонки трансформаторов питания, индуктивных фильтров и катушек микроволновых печей.
Дополнительная информация
Перед новым измерением требуется всего лишь нажать кнопку обнуления. Если при измерении ёмкости показания прибора нестабильны, то это означает, что частотные характеристики конденсатора крайне низкие.
Жидкокристаллический экран с подсветкой экономичен. Питание LC тестера осуществляется тремя способами: через разъём mini-USB, от 4 батареек АА на 1,5 В или от блока питания на 5 В
Обратите внимание на наличие откидной подставки.
Заказав тестер LC200A у нас на сайте можете быть уверены, что он исправен. Все приборы проходят предварительное тестирование.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ UNI-T UT603
| Основные характеристики измерителя RLC | |
| Выбор пределов измерений | ручной |
| Индуктивность | 2 мГн / 20 мГн / 200 мГн / 2 Гн / 20 Гн ± (2 % + 8) |
| Сопротивление | 200 Ом / 2 кОм / 20 кОм / 200 кОм / 2 мОм / 20 мОм ± (0,8 % + 1) |
| Емкость | 2 нФ / 20 нФ / 200 нФ / 2 мкФ / 20 мкФ / 200 мкФ / 600 мкФ ± (1 % + 5) |
| Тест диодов | есть |
| Тест транзисторов | есть |
| Звуковая прозвонка цепей на проводимость | есть |
| Индикатор низкого заряда батареи | есть |
| Функция «Data Hold» (удержание данных) | нет |
| Общие характеристики | |
| Цвет | красный и серый |
| Дисплей | 3½ (1999) разрядный ЖК дисплей, 61 мм ×32 мм |
| Диапазон температур хранения | -20°С — +50°С |
| Диапазон рабочих температур | 0°С — +40°С |
| Питание | батарейка типоразмера 6F22 9 В |
| Габариты | 172 мм х 83 мм х 38 мм |
| Вес нетто | 310 г |
| Комплектация | измеритель RLC UNI-T UT603 – 1 шт |
| батарейка типоразмера 6F22 – 2 шт измерительный зажим типа крокодил – 1 шт инструкция по эксплуатации – 1 шт |
Работа с устройством
Ещё меню lc-метра содержит разделы Light, Sound, Memory. В разделе Light есть возможность включить либо отключить подсветку LCD. Раздел Sound, для вкл/откл звука. В разделе Memory можно посмотреть результаты последних 10 измерений, а также (для новичков) увидеть полученный результат в разных единицах измерения. Назначение кнопок описывают пиктограммы, размещенные в нижней части экрана.
- (F) – “Function” переход в меню Setup
- (M) – “Memory” сохранение результатов измерения в памяти
- (☼) – “Light” вкл/откл подсветки
- (C) – “Calibration” калибровка
Главный экран содержит условную шкалу погрешности в измерениях, которую необходимо контролировать и в случае необходимости своевременно выполнять калибровку.
Измерительные приборы
Как и любую радиодеталь, ёмкостной элемент можно измерить. Для этого используются измерительные приборы: омметр или мультиметр. В ходе работы неисправный конденсатор можно определить на вид ещё до того, как выпаивать из платы.
Проверка конденсатора мультиметром
Выявить обрыв детали по снижению или полному отсутствию ёмкости можно мультиметром с опцией измерителя емкости электролитических конденсаторов. Если в результате проверки ёмкость отсутствует или понижена, элемент цепи не исправен.
Когда ёмкость детали больше 20 мкФ, то проверку поможет провести любой тестер в режиме омметра. Выставляется предел измерения «200 кОм». После выпаивания для снятия остаточного заряда выводы детали кратковременно закорачиваются между собой.
На выводах измеряется сопротивление, которое будет расти в зависимости от ёмкости. Чем она меньше, тем быстрее растёт величина сопротивления и достигает бесконечности. Бесконечность показывает полностью заряженный конденсатор. Если этого не происходит, а на дисплее сразу значение бесконечности, значит, у детали есть обрыв.
Важно! При значении ёмкости менее 20 мкФ такой способ не годится. Увеличение сопротивления до бесконечной величины в этом случае происходит быстро, его невозможно заметить
Измерение фактических емкостных значений
Пробой между пластинами происходит в результате внутреннего короткого замыкания. Измерение емкости омметром при этом показывает ноль или некоторое сопротивление, которое не растёт. Даже если чуть увеличивается, то не достигает бесконечности.
При внешнем осмотре такие элементы заметны. У электролитических конденсаторов на верхней части корпуса имеются насечки крестом. При коротком замыкании пластин электролит внутри закипает и выделяет газ. Газ пытается выйти наружу и в этом месте раскрывает деталь. Верхушки неисправных элементов разорваны или вспучены.
Измерение прибором ESR
Для измерения емкости конденсатора для определения увеличения внутреннего сопротивления применяют особый прибор – ESR. При его использовании деталь выпаивать не обязательно.
При заряде или разряде неисправного конденсатора увеличение этого параметра указывает на снижение пикового тока через элемент. Картина такая, как будто в цепи с измеряемым элементом находится последовательно подключенный резистор и вносит задержку.
Это называется эквивалентное последовательное сопротивление – ЭПС. В английском языке – ESR.
Самодельный С – метр
Собрать простой измеритель емкости конденсаторов своими руками можно на интегральной микросхеме серии 155ЛА3.
Схема измерителя ёмкости на микросхемах серии 155ЛА3
На самодельную печатную плату устанавливается микросхема К155ЛА3. Плату предварительно отмывают от грязи и флюса, которые останутся после изготовления. Используемые детали:
- микросхема К155ЛА3;
- диоды КД 509;
- подобранные резисторы 47 кОм;
- резисторы 11 кОм;
- конденсатор 0,1 мкФ;
- подобранные ёмкости: С1 0-50 пФ, С2 0-500 пФ, С3 0-5000 пФ, С4 0-0,05 мкФ.
К выводам присоединяется питание 5 В. На вывод 7 – минус, на вывод 14 – плюс. Выводы считаются от ключа, нанесённого на корпус. Источник питания – 5 В при токе 0.1 А.
Проводники, которые соединяют резисторы с переключателем, выполняются по возможности короче. Переменные резисторы после подбора заменяются постоянными эквивалентами. Настройку выполняют с измерительным прибором, который будет использоваться.
Регулировка сводится к установке максимальных границ каждого диапазона при помощи подбора резисторов 47 К.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ LCR M8
| Характеристики LCR — метра | |
| Диапазон измерения индуктивности | 0,1 мкГн – 20 Гн |
| Диапазон измерения сопротивления | 0,1 Ом – 50 МОм |
| Диапазон измерения емкости | 25 пФ – 100000 мкФ |
| Время теста | 2 с |
| Автоматическое определение цоколевки измеряемого компонента | да |
| Определение пригодности конденсатора по параметру ESR | да |
| Напряжение открытия и емкость затвора (для MOSFET) | да |
| Автоматически определяемые компоненты | биполярные, полевые транзисторы (PnP, NPN, N-, MOSFET, JFET), диоды и сдвоенные диоды, постоянные и переменные резисторы, конденсаторы, дроссели и катушки индуктивности, тиристоры и симисторы |
| Определение дополнительных показателей | измерение коэффициента усиления и порогового напряжения база-эмитетр биполярного транзистора, измерение обратного тока коллектора транзистора при отключенной базе; измерение ESR (Equivalent series resistance) — эквивалентное последовательное сопротивление (ЭПС, внутреннее сопротивление) электрических конденсаторов, измерение емкости конденсаторов без демонтажа их из печатной платы, что в значительной степени уменьшает время поиска неисправности, повышает качественные показатели ремонта аппаратуры; измерение сопротивлений и индуктивностей в широком диапазоне; измерение транзистора Дарлингтона через высокое пороговое напряжение и высокий коэффициент усиления тока и др. |
| Общие характеристики | |
| Язык | английский, китайский |
| Дисплей | 12864 LCD |
| Диапазон температур хранения | 0°С — +40°С |
| Потребляемый ток | не более 20 мА |
| Питание | 3.7 В аккумуляторная литиевая батарея модель 14500 (входит в комплект) или внешний блок питания 5 В USB-порт |
| Габариты | 73 мм х 71 мм х 15 мм |
| Вес нетто | 100 г |
| Комплектация | многофункциональный тестер LCR метр M8 – 1 шт аккумуляторная литиевая батарея – 1 шт тестовые зажимы типа «крокодил» – 1 шт |
Высокоточный цифровой LCR метр XJW01
Инструкция XJW01 даёт информацию о точности 0,3%. Минимальная емкость конденсаторов, которую «чувствует» прибор составляет ничтожную величину — 0,1 пФ — ёмкость коротких цепей. Эти параметры исключительно важны при анализе высокочастотных схем и сетей. LCR измеритель XJW01 измеряет не только емкость оксидных конденсаторов и индуктивность, но и может зафиксировать сопротивление от 0,0002 Ом (R провода длиной 1 см).
Специфические измеряемые величины
Измеритель ёмкости оксидных конденсаторов и высокоточный измеритель индуктивности позволяет узнать с высокой точностью величины L и R в параллельном и линейном режиме, а также режим сопротивление линии, что необходимо при работе с кабелями и длинными цепями. К особенностям относится оценка добротности катушек индуктивности, которая имеет решающее значение при настройке ответственных контуров.
Помимо этого измерению подлежит коэффициент диэлектрических потерь и угол сдвига фаз между током и напряжением, которые невозможно узнать при помощи обычного мультиметра. К этим параметром следует добавить эквивалентное параллельное и последовательное сопротивления, эквивалент шунтирующих реакторов и эквивалентное реактивное последовательное сопротивление.
Частота, калибровка и подключение
Высокоточный RLC-метр на микроконтроллере 12C5A60S2, с переключаемой рабочей частотой от 100 Гц до 7, 8 кГц имеет автоматическую калибровку и может производить измерения по методу Кельвина. При этом осуществляется четырехпроводное подключение при помощи экранированных кабелей двух типов. Для измерения параметров радиокомпонентов и цепей можно использовать цифровой мост — digital bridge, входящий в комплект вместе с блоком питания.
Удобство пользования
В комплекте два щупа с зажимами «крокодил» необычны тем, что к губкам соединены два провода. XJW01 автоматически определяет, какой компонент или цепь к нему подключена. Измерение емкости, индуктивности и сопротивления возможно на 16 диапазонах. Для быстрой работы переключение режимов производится не одной, а восьмью кнопками. Источник питания — любой, на напряжение 9-15 В.
Если купить в Москве XJW01 или заказать его, то он будет предварительно проверен. Гарантия прилагается.
Оцените статью:
О компании Точный измеритель LC
Комплект для точного жидкостного хроматографа Special Edition
Как работает LC-метр?
Применение теории к аппаратному обеспечению LC-метра
LC Переключатели счетчика
Характер Подключение ЖК-дисплея
LC Корпус измерителя (4 дюйма x2.5 «x1») ЛН Ранний прототип измерителя Измерение Конденсатор 2pF
|
diy lcr meter kit — купить diy lcr meter kit с бесплатной доставкой на AliExpress
Отличные новости !!! Вы находитесь в нужном месте, чтобы купить комплект самодельного ЖК-измерителя.К настоящему времени вы уже знаете, что все, что вы ищете, вы обязательно найдете на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший набор самодельных ЖК-измерителей станет одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели комплект самодельного ЖК-измерителя на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.
Если вы все еще не уверены в наборе для ЖК-метра своими руками и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими свой опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.
И, если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести diy lcr meter kit по самой выгодной цене.
Мы всегда в курсе последних технологий, новейших тенденций и самых обсуждаемых лейблов.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.
5 лучших измерителей LCR 2021 года. Обзоры и руководство по покупке.
У традиционных электронных измерительных приборов был недостаток, заключающийся в измерении максимум одного или двух конкретных параметров. Например, прибор может измерять ток или индуктивность компонента.
Но современные измерительные приборы имеют возможность измерять более одного параметра. Измеритель LCR — один из таких универсальных измерительных приборов.
Измеритель LCR, как следует из названия, представляет собой оборудование, используемое для измерения трех различных параметров — индуктивности (L), емкости (C) и сопротивления (R).
Устраняет необходимость носить с собой несколько устройств для чтения. Кроме того, измеритель LCR показывает точные измерения этих параметров.
Не все измерители LCR обладают одинаковой точностью и функциями.Это зависит от типа измерителя LCR и конкретной модели, которую вы выбираете.
Ниже приведены основные вещи, которые вам необходимо проверить, прежде чем выбрать лучший измеритель LCR, который соответствует вашим потребностям.
Тип измерителя LCR: цифровой Vs. Аналог: Без сомнения, вам следует выбрать цифровой измеритель LCR. Хотя аналоговые счетчики дешевле, получить точные показания очень сложно.
С другой стороны, цифровые измерители LCR проще в использовании. Вы можете проводить измерения быстрее и получать точные показания.
Выбор частоты: Это индивидуальный выбор, который зависит от частоты компонентов, которые вы будете тестировать.
Большинство электрических компонентов работают в диапазоне частот от 100 до 10 000 Гц. Мы рекомендуем вам использовать модели с частотным диапазоном от 100 Гц до 100 кГц. Это покрывает частоту большинства электрических компонентов.
Дополнительные измерения: Любой измеритель LCR поможет вам измерить индуктивность, емкость и сопротивление.Но некоторые модели показывают показания дополнительных параметров.
Другими общими параметрами, которые вам может потребоваться измерить, являются коэффициент рассеяния, добротность и ESR (эквивалентное последовательное сопротивление).
Хотя это основные функции, которые вам нужно проверить при покупке лучшего измерителя LCR, есть и другие функции, которые повышают ценность ваших денег. Мы настоятельно рекомендуем вам проверить наш «Руководство по покупке» , чтобы узнать полный список таких функций.
Мы понимаем, если вы не хотите тратить время на изучение всех этих функций.Итак, мы перечислили ниже лучшие измерители LCR на основе функций. Вы можете выбрать тот, который соответствует вашим потребностям и бюджету.
5 Лучший измеритель LCR 2021 года
5 Лучший измеритель LCR 2021 года: Обзоры
1. Портативный измеритель LCR DER EE DE-5000На экране с двумя дисплеями вы также можете видеть вторичные параметры кроме первичных. Вторичные параметры включают фазовый угол, добротность, D-фактор и ESR. Это экономит ваше время и избавляет от необходимости использовать другие инструменты для чтения.
Измеритель LCR предлагает широкий диапазон частот. Вы можете выбрать любую частоту в диапазоне 100 Гц, 120 Гц, 1 кГц, 10 кГц и 100 кГц. С помощью этих частот вы сможете измерять параметры самых разных электрических компонентов.
Количество отображений как на основном, так и на дополнительном экранах составляет 19 999. Даже если параметры, которые вы измеряете, высоки, этот счетчик дисплея сможет отображать показания. Кроме того, благодаря дисплею с подсветкой вы можете легко увидеть показания.
Панель управления удобна и снабжена кнопками. Кнопки перехода к настройкам измерения наиболее распространенных параметров расположены вверху. За ними следуют кнопки для дополнительных параметров.
В комплект входят провода с зажимом «крокодил» и пинцет для поверхностного монтажа. Оба идут с переходником. Но провода для зажимов из кожи аллигатора очень короткие. Таким образом, вам может потребоваться получить более длинные лиды отдельно.
Плюсы
- Измеряет большое количество параметров
- Широкий диапазон тестовых частот
- Поставляется с двойным дисплеем — оба имеют большое количество дисплеев
- Дисплей с подсветкой
- Простой пользовательский интерфейс и легкая навигация
Минусы
- Плохое обслуживание клиентов
- Некоторые случаи жалоб клиентов, когда оно перестает работать через несколько месяцев
Купите сейчас на Amazon
2.Портативный измеритель LCR Precision 880 от B&KИзмеритель Precision 880 LCR оснащен двойным экраном. С помощью 40 000 первичных экранов вы можете видеть даже большие значения параметров емкости (C), индуктивности (L) и сопротивления (R). Дополнительный экран имеет скромные 10 000 отсчетов, показывающих такие параметры, как коэффициент рассеяния, тепловой коэффициент, DCR, ESR и Theta.
Благодаря максимальной частоте до 100 кГц вы можете работать практически со всеми электрическими компонентами.Кроме того, он имеет точность до 0,1%. Вы получите максимально точные показания параметров.
Вам не нужно изменять настройки для снятия показаний вторичных параметров. Глюкометр будет автоматически измерять и отображать показания, что сэкономит вам массу времени.
Измеритель LCR имеет в общей сложности 9 кнопок, одна из которых — кнопка питания. У вас также есть возможность удерживать. Показания не исчезнут с экрана после проведения измерений.
В комплекте идут все необходимые аксессуары, которые понадобятся вам для измерения параметров.Вам нужно будет подключить измеритель LCR к электрической розетке для питания устройства.
Плюсы
- Точность до 0,1%
- Хороший диапазон частот
- Измеряет большое количество параметров
- 40000 количество первичных дисплеев
- Несколько функций
Минусы
- Без подсветки
- Количество дисплеев на дополнительном экране меньше — 10 000 единиц
Купить сейчас на Amazon
3.Extech 380193 LCR MeterExtech 380193 LCR Meter оснащен стандартным двойным дисплеем. При этом вы можете одновременно видеть показания первичных и вторичных параметров без изменения каких-либо настроек. Вторичный параметр включает коэффициент тепла и коэффициент рассеяния. Дисплей имеет функцию подсветки, с помощью которой вы можете легко увидеть показания даже в темноте.
Этот LCR имеет максимальную частоту 1 кГц. Этого должно быть достаточно для измерения параметров полного жизненного цикла любого электронного компонента.
Кроме того, вы также можете получить другие ценные данные, такие как максимальные и минимальные значения. У вас также есть возможность удерживать данные, нажав кнопку «Удержать». Вы также можете переключаться между первичными и вторичными параметрами, нажимая кнопки.
Одной из лучших особенностей этого измерителя LCR является то, что вы можете передавать данные на свой компьютер. Вы можете просматривать, распечатывать или экспортировать данные в электронную таблицу и анализировать данные.
В комплект входят измерительные провода, аккумулятор на 9 В, программное обеспечение, защитный чехол и необходимые кабели.
Плюсы
- Достойная частота тестирования — до 1 кГц
- Двойной дисплей — основной и дополнительный
- Дисплей с подсветкой
- Многофункциональность
- Хранение и передача данных
Минусы
- Включают только второстепенные параметры коэффициент тепловыделения и рассеивания
- Диапазон частот можно улучшить
Купить сейчас на Amazon
4. Измеритель Peak Atlas LCR45 LCRВ отличие от других измерителей LCR в нашем списке, этот измеритель имеет только один экран который отображает основные параметры. К основным параметрам относятся индуктивность, емкость и сопротивление, а также импеданс и проводимость.Измеритель LCR имеет повышенное разрешение измерения 0,2 мкГн, 0,2 пФ и 0,2 Ом.
Этот измеритель LCR имеет самый высокий частотный диапазон в нашем списке с максимальной частотой 200 кГц. Излишне говорить, что вы можете использовать его для измерения параметров всех электронных компонентов.
Измеритель LCR имеет всего две кнопки. Одна кнопка для включения устройства и входа в меню. Другая кнопка для выбора настроек и выключения счетчика. Вам может быть сложно перемещаться по настройкам в первые дни, так как на этом глюкометре нет кнопок настроек.
Что касается функций, измеритель LCR предлагает вам возможность удержания и возможность переключения между автоматическими и ручными компонентами.
В комплект входят съемные микро крючки и 2-миллиметровые совместимые зонды.
Плюсы
- Высокочастотный диапазон
- Высокое разрешение измерения — 0,2 мкГн, 0,2 пФ и 0,2 Ом
- Основные параметры включают импеданс и проводимость
- Удержание и функция автоматического / ручного переключения
Минусы
- Нет вторичных параметров или экрана
- Сложно ориентироваться
Купить сейчас на Amazon
5.Измеритель LCR Research Elite2 LCRИзмеритель Elite2 LCR имеет уникальный дизайн в стиле пинцета. Это позволяет очень легко держать глюкометр во время измерения параметров. Но недостатком является то, что у него небольшой дисплей.
LCR поставляется с четырьмя тестовыми частотами — 100 Гц, 120 Гц, 1 кГц и 10 кГц. Вы сможете измерять параметры компонентов, работающих в частотном диапазоне.
С помощью измерителя LCR Elite2 вы сможете измерять только первичные измерители — сопротивление, емкость и индуктивность.Но вы можете сделать это очень точно и аккуратно. У него самая высокая точность в нашем списке: R: 0,2%, C: 0,2% и L: 0,4%.
Традиционные измерители LCR будут повреждены, если компоненты будут иметь высокое напряжение и частоту. Но не измеритель LCR Elite2. LCR Research использовала запатентованную технологию Aegis для защиты измерителя LCR от компонентов, находящихся под напряжением.
При снятии показаний компонентов, находящихся под напряжением, технология Aegis отключает счетчик от компонента.Вы также увидите уведомление с надписью «Over Volt», когда это произойдет.
Измеритель LCR Elite2 упрощает работу. Есть только одна кнопка, которую вы можете использовать для навигации. Вы можете выбирать между автоматическим и ручным выбором с помощью кнопки.
Поскольку для этого не нужны никакие провода, вы не получите никаких дополнительных аксессуаров в комплекте. Вы получите только USB-кабель, который можно использовать для зарядки измерителя LCR.
Плюсы
- Хороший диапазон тестовых частот
- Высокая точность — R: 0.2%, C: 0,2% и L: 0,4%
- Технология Aegis — защита от компонентов под напряжением
- Очень легко держать и использовать
- Заряжается через USB
- Экран OLED-дисплея
- Пожизненная поддержка
Минусы
- Измеряет только три основных параметра
- Экран дисплея маленький
- Дорого
Купить сейчас на Amazon
Факторы, которые необходимо проверить при выборе лучшего измерителя LCRНиже приведен список факторов, которые вы необходимо убедиться, что вы покупаете лучший измеритель LCR, который может удовлетворить ваши потребности.
Точность измеренияХотя мы ясно дали понять, что цифровые измерители LCR более точны, чем аналоговые, они не дают точных показаний. В большинстве моделей возможны отклонения.
Но это не будет большой проблемой. Пока дисперсия составляет менее 1%, все будет в порядке. Вы можете сэкономить немного денег, выбрав измеритель LCR с точностью до одного процента.
ФункцииНекоторые из основных функций, которые вы получите в измерителе LCR, — это калибровка и выбор частоты, а также переключение между последовательным и параллельным.Кроме этого, в некоторых моделях есть кнопки удержания, минимума и максимума, среднего и сортировки параметров.
Одиночный Vs. Двойной дисплейЕще одна вещь, которую вы должны проверить с аспектом дисплея, — хотите ли вы один или два дисплея.
Если у вас бюджетные ограничения, у вас нет этой опции. Более дешевые модели поставляются только с одним дисплеем. Но некоторые дорогие измерители LCR могут отображать более одного параметра одновременно.
Измерители LCR покажут основное показание, а также дополнительные параметры, такие как коэффициент рассеяния, добротность или ESR.
Кроме того, вы должны также проверить счетчик показаний счетчика. На основном дисплее будет больше отсчетов в диапазоне от 20 000 до 40 000, а на дополнительном дисплее — от 2 000 до 10 000 отсчетов.
Когда вы выбираете большее количество дисплеев, вы можете измерять большие параметры с повышенной точностью и чувствительностью.
Дисплей с подсветкойМы настоятельно рекомендуем вам приобрести измеритель LCR с дисплеем с подсветкой.Таким образом, вы можете легко увидеть показания, отображаемые на экране, даже если он темный.
Интерфейс данныхБольшинство счетчиков LCR могут сохранять данные. Но способ хранения данных отличается от одной модели к другой.
Некоторые измерители LCR могут сохранять только основные показания. Но с другими моделями вы можете хранить подробный анализ показаний. Кроме того, вы также можете перенести их на ПК или другие устройства.
Пользовательский интерфейсЗдесь не идет речь о ракетостроении.Используйте измеритель LCR с хорошо расположенными кнопками. Кроме того, если кнопок слишком много, вначале это будет сбивать с толку.
Кнопки часто посещаемых вами настроек должны быть видны.
Кроме того, меню должно быть простым и удобным для навигации. Вам не нужно тратить время на поиск правильных настроек.
ЗаключениеЕсли вам нужен измеритель LCR, который показывает точные показания, то, несомненно, вам следует выбрать измеритель LCR Elite2. Но недостатком является то, что вы можете измерить только основные параметры, и это немного дорого.
Если вам нужен универсальный измеритель LCR, который имеет широкий частотный диапазон и измеряет различные параметры, вы можете попробовать портативный измеритель LCR DE-5000 .
Если у вас все еще есть проблемы с выбором подходящего измерителя LCR, который соответствует вашим потребностям, сообщите нам об этом в разделе комментариев. Моя команда вам поможет. Вы также можете публиковать свои мысли и мнения в поле для комментариев.
Ручной измеритель LCR | Hackaday.io
Самый маленький / самый дешевый микроконтроллер из семейства STM32 был выбран для управления процессом измерения. Тестируемое устройство (DUT) подключается между клеммами Test 1 и Test 2. Диоды D3 — D8 защищают клеммы от подключения к заряженным конденсаторам.
Для генерации синусоиды тестового сигнала использовалась лестничная диаграмма R2R для имитации 5-битного ЦАП (PA3-PA7). Посмотрите красивую статью здесь, на hackaday: https://hackaday.com/2015/11/05/logic-noise-digital-to-analog-with-an-r-2r-dac/.Этот сигнал разделяется, буферизуется, фильтруется и сдвигается операционным усилителем U5A в инвертирующей конфигурации. Конечное испытательное напряжение составляет максимум + -0,25 В, а максимальный испытательный ток ограничивается резистором R34 до 5 мА. Такое низкое испытательное напряжение позволяет проводить некоторые базовые измерения компонентов в цепи без демонтажа припоя.
Ток через тестируемое устройство измеряется в обоих направлениях с помощью операционного усилителя U5B в трансимпедансной конфигурации. Преимущество этой схемы состоит в том, что на ее инвертирующем входе сохраняется то же напряжение, что и на неинвертирующем входе (которое удерживается на уровне половины опорного напряжения) — это означает, что, пока ток находится в пределах диапазона измерения (обеспечивается R34), напряжение при испытании клемма 1 точно такая же, как половина опорного напряжения АЦП.И благодаря этому измерение напряжения на ИУ можно очень точно измерить в обеих полярностях, используя только положительную шину питания. Используются два диапазона измерения напряжения (U4B для диапазона 10 Ом и U4A для диапазона измеренного импеданса 100 Ом). Я рекомендую прочитать аналогичный журнал сборки устройства здесь, в HAD: https://hackaday.com/2019/07/20/create-a-low-cost-high-accuracy-lcr-meter-with-an-stm32-mcu/.
Для отображения измеренных данных небольшой 0,9-дюймовый OLED-дисплей SSD1306 с разрешением 128×32 пикселей подключается к MCU через интерфейс I2C.Из-за отсутствия доступных контактов на микроконтроллере один контакт PB1 используется для измерения напряжения батареи, управления пьезо-звуковым сигналом, а также для чтения состояния 2 кнопок (вторая кнопка отсутствует на схеме, но она просто подключает контакт PB1 к земле через резистор 2K) . Хитрость в том, что при нажатии любой кнопки (или обеих) напряжение можно отличить от измерения напряжения батареи. См. Моделирование в LTSpice, доступном в прилагаемом репозитории HW или в пакете 7z.
Для питания устройства Li-Po аккумулятор напряжением 3.Выбрано 7 В. Напряжение регулируется до 3,3 В с помощью регулятора с малым падением напряжения. Зарядный чип U1 питается через разъем micro USB с транзистором защиты от обратной полярности Q1 (слишком параноидальный) и некоторой базовой импульсной и ESD-защитой D1. Регулятор и MCU получают питание только при нажатии главной кнопки SW2, что обеспечивает низкое энергопотребление, когда устройство не используется.
Для оценки импеданса ИУ используется метод синхронного обнаружения (также известный как измерение с синхронизацией) для извлечения комплексного напряжения и комплексного тока на клеммах / через клеммы.Этот метод также вычитает любые смещения, вызванные схемой. Подробнее см. Https://www.zhinst.com/americas/resources/principles-of-lock-in-detection. Импеданс рассчитывается как сложное деление напряжения и тока (см. Руководства по измерению импеданса Agilent или Hioki: https://www.hioki.cn/ckeditor_assets/attachments/812/.pdf). Теперь есть еще один очень крутой трюк — в схеме нет эталона напряжения для точного измерения, но поскольку погрешность измерения одинакова для измерений напряжения и тока, она устраняется разделением при вычислении импеданса.
Требуется много операций с плавающей запятой, что очень скоро привело к превышению объема флэш-памяти. Объем памяти был значительно уменьшен, и вся программа могла, наконец, вписаться в MCU путем замены предоставленных программным обеспечением GCC операций с плавающей запятой библиотекой QFP https://www.quinapalus.com/qfplib.html.
УПРАВЛЕНИЕ ПОЛЬЗОВАТЕЛЕМ:
— кнопка включения / выключения должна быть нажата, чтобы устройство оставалось активным.
— верхняя кнопка выбирает частоту измерения (короткое нажатие снижает частоту, длительное нажатие увеличивает частоту измерения).
— короткое нажатие на нижнюю кнопку запускает короткое измерение, а длинное …
Читать далее »оригинальный hiland diy многофункциональный тестер транзисторов комплект для lcr esr транзисторный метр генератор сигналов pwm продажа
Точные данные:
DIY Meter Tester Kit for Capacitance ESR Inductance уже доступен на нашем складе в США Бесплатная доставка в США в течение 3-6 рабочих дней
Доставка в Канаду, Бразилию в течение 7-10 дней
DIY Многофункциональный набор тестеров транзисторов для LCR ESR Транзисторный ШИМ-генератор сигналов M328
Если вам нужен чип из этого набора: >>>>> 966305 <<<<<
Характеристика:
Операция измерения ключа, автоматическое отключение питания задерживать .Ток отключения составляет всего 20 нА, поддерживает работу от батареи.
Автоматическое обнаружение биполярных транзисторов типа PNP и NPN, N, P-канальных MOSFET, JFET FET, диодов, двух диодов, тиристоров, резисторов, конденсаторов, катушек индуктивности. Автоматическое определение контактов обнаружения.
Измерение коэффициента усиления биполярного транзистора по току (B) и эмиттерного напряжения проводимости (Uf). Транзистор Дарлингтона можно идентифицировать по коэффициенту усиления высокого порогового напряжения и большого тока.
Может быть обнаружен внутри биполярного транзистора и защитных диодов MOSFET и отображен на экране.
Пороговое напряжение и измерение емкости затвора полевого МОП-транзистора.
Поддержка двух измерительных резисторов, также можно измерить потенциал. Если потенциометр отрегулирован до конца, тестер не сможет различить два конца штифта и середину.
Разрешение измерения сопротивления составляет 0,1 Ом, максимальное значение измерения 50 МОм.
Диапазон измерения емкости от 25 пФ до 100 мФ (100000 мкФ).Разрешение до 1ПФ.
Может обнаруживать эквивалентное последовательное сопротивление конденсатора (ESR) более 2 мкФ с разрешением 0,01 Ом. Эта особенность очень важна для характеристик конденсатора обнаружения.
Вы можете отображать символы двух диодов в правильном направлении, также показывает прямое падение напряжения.
Светодиод, обнаруживающий падение прямого напряжения на диоде выше нормы. Двойной светодиод определяется как двойные диоды. Одновременное обнаружение мигающих светодиодов.
Каждое испытание длится около двух секунд, только измерения большой емкости и индуктивности займут много времени.
Новая функция разговора, в меню можно выбрать следующие дополнительные функции:
1. Генератор сигналов прямоугольной формы, опционально встроенный в диапазоне сигналов прямоугольной волны стойла 1 Гц-2 МГц;
2. Генератор импульсного сигнала ШИМ для 1-99% сигнала с широтно-импульсной модуляцией;
3. Функция частотомера, может тестировать сигнал частоты 1 Гц-25 кГц или выше (в этом случае небольшое снижение точности, эта функция должна иметь свои собственные расширения)
Спецификация:
Диапазон измерения:
Резистор: 0.5 Ом ~ 50 МОм
Конденсатор: 30 пФ ~ 100 мФ
Индуктивность: 0,01 МГц ~ 10 ч
Рабочее напряжение: можно использовать батарею 6FF22 9 В или 5,5 ~ 12 В постоянного тока через разъем постоянного тока
Контроллер: ATmega328 (запрограммировано)
Ток в режиме ожидания: 0,02 мкА
Рабочий ток: 13 мА (при испытательном токе около 18 мА)
Примечание:
При измерении неполярной емкости 1 мкФ обратите внимание на емкость короткого замыкания между двумя футами и отложите накопление электроэнергии при измерении емкости, в противном случае может повредить прибор, если измерительный прибор с электричеством легко отображает на дисплее CELL и не может нормально использоваться, мы не несем ответственности за такого рода ситуации, вы можете заменить чип, это важно отметить, пожалуйста !
Загрузите файл руководства по установке отсюда, потому что его легко повредить, особенно для новичков.
В пакет включено:
Комплект для сборки тестера 1 x (без батареи, не припаян)
Функция генератора сигналов
Генератор импульсов ШИМ
Страница не найдена | MIT
Перейти к содержанию ↓- Образование
- Исследовать
- Инновации
- Прием + помощь
- Студенческая жизнь
- Новости
- Выпускников
- О Массачусетском технологическом институте
- Подробнее ↓
- Прием + помощь
- Студенческая жизнь
- Новости
- Выпускников
- О Массачусетском технологическом институте
Попробуйте поискать что-нибудь еще! Что вы ищете? Увидеть больше результатов
Предложения или отзывы?
ЖК-метр своими руками.Сделай сам LCR / Bridge Meter?
Искать везде только в этой теме. Расширенный поиск. Классический список с резьбой. Адам Филд. Измерения до 10 кГц были бы хороши, больше было бы хорошо. Я уже пытаюсь проводить измерения с помощью своего осциллографа и функционального генератора, но это хлопотно, и я считаю, что даже мои 10-омные щупы могут изменить схему настолько, что я должен это учитывать. Адам, я делаю одну из них. Дэниел МакГлотин. В ответ на это сообщение Адама Филда. Никакой принадлежности, за исключением того, что у меня есть одна, ожидающая сборки.
Исаак Марино Бавареско. В ответ на это сообщение от ivp. Ричард Проссер. В ответ на это сообщение Исаака Марино Бавареско. Для измерения используется частота около 90 кГц. Вы можете найти полную документацию на этой странице.
Измеритель индуктивности своими рукамиПредлагаю для чтения гугл-переводчик. На частоте 90 кГц этот измеритель также не будет правильно работать с большинством электролитических и полиэфирных конденсаторов. Что это за оборудование, на котором электролитические конденсаторы работают на Гц и 1 кГц? Если у вас есть нормальный источник питания постоянного тока, где напряжение линии питания поступает на трансформатор, а выход идет на выпрямительный мост.
Может быть Hz или Hz.
Имеет ли значение ESR в этом типе блока питания? Думаю мало. В этом приложении имеет значение ESR, потому что он быстро нагревается за счет заряда конденсатора.
Значит, это оборудование измеряет частоту, близкую к рабочей. Я могу представить себе 1 кГц в аудиоусилителе, но это уже другая область. Я использую то оборудование, которое я вам предлагал. Он дает больше информации об электролитическом конденсаторе, чем обычное оборудование.
Простой самодельный измеритель индуктивности (L-метр)
Хорошо показывает проблемный конденсатор.Это полезно, когда я что-то ремонтирую. Многие люди построили этот ЖК-счетчик в моей стране, и я могу прочитать о нем только положительные слова.
Таблица плотности gcseМайкл Уоттерсон. Я построил один на основе этой идеи, он работает очень хорошо. НО не для конденсаторов с индуктивной конструкцией, электролитическими, полиэфирными и т. Д. Цепь колеблется на очень высоких частотах s кГц, и MCU измеряет частоту и сравнивает ее с эталонным C2 в этой цепи. Чтобы получить хорошую точность, значение C2 должно быть известно с высокой точностью, и оно должно быть очень стабильным.Кроме того, он дает вам только индуктивность или емкость, не более того.
Часть статьи о том, какие конденсаторы наиболее подходят для использования в высококачественных усилителях звука. Но я не думаю, что это касается индуктивности. Я согласен с тем, что электролитические конденсаторы могут работать на более высоких частотах, но если вы хотите измерить значение, близкое к тому, что напечатано на его корпусе, вам нужно будет измерять с использованием более низких частот. Измеритель емкости — это часть используемого электронного испытательного оборудования для измерения емкости, в основном дискретных конденсаторов.
Измеритель емкости не очень дешевый. В этой инструкции я покажу вам, как с помощью gearbest сделать очень простой, но точный измеритель емкости по очень низкой цене. Это недорогой набор для самостоятельной сборки, для выполнения которого требуются базовые навыки пайки. Для его изготовления используется микросхема
ATmega48. Недавно получил один комплект от gearbest.
Bdo пиратский выпадающий списокНа его заполнение уходит около часа, и я очень доволен его точностью. Паяльник gearbest.Инструкции по базовым навыкам пайки — Как паять. Пакет также включает руководство со схемой и списком спецификаций. Достаточно базовых навыков пайки, чтобы собрать счетчик. Калибровка не требуется. Диапазон измерений: 1 пФ — мкФ. Автоматический выбор диапазона. Возможна установка нуля. Последовательный вывод результатов измерений в реальном времени с отметкой времени Низкая стоимость и простота сборки.
Приступим к пайке. Начать с резисторов несложно. Вам нужно определить место резисторов из списка запчастей. Убедитесь, что каждый резистор установлен в нужное место.Вы можете использовать мультиметр для подтверждения. Поместите все резисторы в плату, а затем прикрепите кусок изолированного отвода, чтобы резисторы не сместились во время пайки. Затем аккуратно припаяйте весь резистор и снимите отвод. После пайки резисторов легко припаять все конденсаторы к плате.
Используя список деталей, поместите все дисковые конденсаторы в соответствующие места и припаяйте. Затем установите на место два электролитических конденсатора. Но учтите, что электролитический конденсатор имеет полярность, а квадратная площадка на печатной плате предназначена для положительной полярности.Так что ставим длинный лаг конденсатора на квадратную площадку. Комплект рассчитан на питание 5 В и имеет на борту регулятор напряжения. Добро пожаловать, Гость.
Пожалуйста, войдите или зарегистрируйтесь. Вы пропустили письмо для активации? Эта тема Эта доска Весь форум Google Bing. Поиск печати. Я не строил этого, так как у меня уже есть счетчик Altronics LC.
Mechatrommer Super Contributor Posts: Страна: пересмотр директив Очень трудно начать жизнь.
Измеритель индуктивностис использованием Arduino
Вы можете спросить, почему? Мы просто должны это принять.Можно было бы описать ситуацию, сказав, что Поль Дирак. Я предпочитаю версию с дисплеем Nokia, которая на ebay стоит несколько долларов. В отличие от настоящего моста LCR, этот измеритель, как правило, зависит от идеального поведения детали. Определенно полезная вещь, но если вам нужны показания, которым можно доверять, вам понадобится мост или один из двух измерителей значения LCR.
Цитата: amspire от 19 ноября, утра. Цитата: Mechatrommer, 19 ноября, утра. Очень интересная идея. Большой потенциал. Думаю, точность будет ограничена, пока схема не будет немного улучшена.Я также хотел бы видеть дифференциальный усилитель на тестируемом компоненте, по крайней мере, для измерения 4-проводного сигнала. Мне нравится, как они используют преобразование Фурье, чтобы исключить влияние всего, кроме тестовой частоты.
Это хорошо. Я уверен, что с правильной схемой диапазон может быть расширен от жалкого нуля. Чтобы проверить что-либо сверх мкФ, потребуется усилитель для повышения мощности сигнала с компьютера. Также, чтобы справиться с ноутбуками, которые часто имеют только монофонический микрофон, было бы хорошо, если бы вход мог переключаться между двумя измеряемыми сигналами.Такое впечатление, что эта схема для этого не оптимальна, но что еще можно использовать?
При выражении благодарности произошла ошибка. SMF 2. EEVblog на Youtube. Я искал хороший измеритель LCR для моей коллекции измерительных приборов. Я нашел хороший счетчик на eBay THA, мне отправили его около евро.
Я обнаружил, что для этого есть очень хорошее решение, парень по имени «Мигель Руш» из Австралии разработал проект измерителя LCR для конкурса дизайна микрочипа. Если интерес к этому проекту будет достаточным, мы можем организовать групповую покупку.Прикрепил реферат из проекта. Выглядит интересно.
Хорошая находка. Большинство производителей указывают здесь значение ESR и индуктивности при частоте измерения кгц, атмега будет медленнее делать это. Моя находка измеряет до 10 кГц. Поэтому, если вам нужен хороший измеритель, чтобы вы могли измерить, соответствует ли компонент его стандартам, вам нужно быть уверенным в измерении его LCR на частоте килогерца.
Если вы используете компоненты только на более низкой частоте, вам подойдет такая конструкция. Из описания LCFesR 3.После этого, подавая импульс тока 5 мА или 50 мА, который держится за очень короткое время, согласованный с частотой измерения кГц, измеритель измеряет напряжение, которое падает на конденсатор или на измеренное сопротивление.
Отсюда рассчитывается значение ESR. Заказал комплект. Также у него были готовые собранные агрегаты.
Демонстрация трассировки лучей UnityOkey расскажите нам, как она преформируется. У вас есть на что ссылаться? Я мог бы попробовать протестировать некоторые более или менее точные компоненты, которые у меня есть. У меня есть простой измеритель емкости и два прицела, но я не уверен, что это поможет.Я мог бы также показать это некоторым парням из лаборатории на работе. У них должно быть более точное оборудование.
Хотя вы уже заказали набор, посетите сайт Analog — у них много новых схем, которые генерируют реальные и мнимые компоненты — некоторые из AP, похоже, используются для гематологии, некоторые — для измерения коррозии. Найти еще сообщения от jackinnj.
Я заметил эти устройства, они могут измерять и анализировать до khz, это ограничено скоростью выборки 1MSPS. В конструкции, которую я нашел, есть только KSPS, позволяющий только до 10 кГц.BB-код включен. Смайлы включены. Правила форума. Часовой пояс GMT. Время PM. Свяжитесь с нами. Форумы по электронике. Поиск по форуму Последние сообщения. Прокрутите, чтобы продолжить содержимое. 28 мая, 1. Я был бы очень рад, если бы присутствующие здесь люди помогли мне объяснить принципы, лежащие в основе измерения индуктивности, емкости и сопротивления соответствующих электрических элементов LCR, а также направили бы меня через процесс их создания.
28 мая, 2. Вы можете начать с чтения этого. 28 мая, 3.Добро пожаловать в Electronics Point! Прежде чем мы начнем долгое и увлекательное обсуждение, расскажите, пожалуйста, о вашем опыте работы в области электроники. Почему вы хотите строить, а не покупать? Если вы хотите увлечься электроникой, как большинство из нас, отвечающих на вопросы здесь, на форуме, вам нужны определенные инструменты, с которыми можно «поиграть».
Среди наиболее важных из них — приличный цифровой мультиметр с разрешением не менее трех с половиной знаков. Многие из них доступны с функцией измерения емкости, и все они измеряют сопротивление.
Найти точный прибор для измерения индуктивности довольно просто, и многие из них используют одну и ту же схему для измерения емкости. Недавно мне подарили очень красивый прибор для измерения индуктивности и емкости, который обычно можно купить в Интернете в виде комплекта или в полностью собранном виде.
Попробуйте эту страницу результатов Google, чтобы найти ссылки на источники. А вот и обзор типового набора для самостоятельной сборки. Приобретая измерители LCR, знайте, какой диапазон индуктивности, емкости и сопротивления вы хотите измерить, и сравните его со спецификациями любого измерителя или схемы DIY, которую вы собираетесь купить или построить.
Процедура измерения сопротивления довольно проста: к неизвестному резистору подается источник постоянного тока, и результирующее напряжение на резисторе линейно пропорционально его сопротивлению.
Сопротивление от почти нуля до нескольких МОм можно измерить практически любым цифровым мультиметром. В процедуре измерения реактивных L и C обычно используется переменный ток для измерения реактивного сопротивления компонента на определенной частоте. Затем результат измерения реактивного сопротивления преобразуется микропроцессором в индуктивность или емкость.
В мультиметрах, которые обеспечивают функцию измерения емкости, к неизвестному конденсатору часто прикладывают постоянный ток, как при измерениях сопротивления, и измеряют время, необходимое для зарядки конденсатора между двумя напряжениями.
Это время пропорционально емкости. Инструмент, с которым Стив связался в посте 2, является самым простым инструментом измерения LCR. В этой статье представлен простой измеритель индуктивности. Он пригодится при намотке собственных катушек или трансформаторов, если это необходимо для импульсных источников питания.
Это становится необходимым даже для намотки обратноходовых трансформаторов, где необходимо регулировать воздушный зазор. Представленная здесь схема генератора не является моей разработкой, ее можно найти на различных сайтах. Мой вклад — это дизайн печатной платы, дополнительный переключатель диапазонов и зуммер. Как уже упоминалось выше, схема была разработана неизвестным автором. Я попытался оптимизировать некоторые значения деталей с помощью LTspice, чтобы увеличить диапазон индуктивностей, при которых схема колеблется, но на самом деле это не удалось.
Это немного упрощает расчет.
Honda gx160 фазы газораспределенияСхема очень толерантна к диапазону питающего напряжения. Хорошо работает с 5В. Простой измеритель индуктивности своими руками L-meter. Если честно, понятия не имею, в чем может быть причина. Моя схема колебалась с частотами, предсказанными орлом, примерно это было недавно.
Портативный измеритель LCR на микроконтроллере PIC
Я предполагаю, что диапазон значений индуктивности, которые колеблются, ограничен. Генератор также может быть чувствителен к типу компаратора и способу стабилизации напряжения питания с помощью конденсаторов.Я только что собрал один из них сегодня вечером, и, похоже, он НЕ колеблется с частотой, заданной резонансом LC-сети. Катушка индуктивности влияет на частоту, но не очень полезна.
Как другой автор написал ниже, это просто релаксационный осциллятор, который, кажется, колеблется примерно на 1. Вопрос LM.
Я думаю, что автор выбрал лм, так как он намного быстрее, чем большинство обычных операционных усилителей, и поэтому подходит для создания генератора, работающего на частотах выше звукового диапазона.Технические характеристики:. Измерения ESR: 2. ESR Meter — незаменимый инструмент для поиска и устранения неисправностей и ремонта электронного оборудования путем определения производительности и исправности электролитических конденсаторов.
Проверяет и идентифицирует контакты и напряжение диодов, сдвоенных диодов, варикапов и их емкости, тестовое напряжение диодов до 5 В и светодиодов. Он измеряет сопротивление резисторов, силовых резисторов, катушек, начиная с нуля.
ESR — одна из характеристик, определяющих производительность электролитического конденсатора.Низкое значение ESR очень желательно для конденсатора, поскольку любая пульсация тока через конденсатор вызывает нагрев конденсатора из-за потерь сопротивления.
Этот нагрев ускоряет выход конденсатора из строя за счет высыхания электролита с постоянно увеличивающейся скоростью. В течение срока службы конденсатора нередко увеличивается ESR в 10–30 раз или даже возникает разрыв цепи. Типичный срок службы электролитов составляет часы и очень зависит от температуры окружающей среды.
По мере увеличения ESR фильтрующая способность конденсатора ухудшается, и в конечном итоге схема перестает работать правильно. Электролитические конденсаторы — это электронные компоненты, которые быстрее всего стареют.
Если у вас есть какое-либо электронное оборудование, которое в течение многих лет ухудшало свою работу, проявляло причуды, иногда заканчивающиеся полным отказом, велика вероятность того, что один или несколько электролитических конденсаторов внутри него вышли из строя, что привело к проблеме. Электролитические конденсаторы стареют по нескольким причинам: они могут стать электрически негерметичными, вызывая через них постоянный ток, который может вызвать их взрыв.
Изготовление самодельного измерителя LCR
Они могут изменять значение емкости. Но наиболее распространенный способ их ухудшения — это чрезмерное увеличение их эквивалентного последовательного сопротивления, которое представляет собой нежелательное внутреннее сопротивление, которое появляется последовательно с желаемой емкостью на данной частоте.
