Марка электродвигателя – Расшифровка обозначений электродвигателей. Маркировка двигателей. — specable.ru

АИР, АО, Сименс и их расшифровка

Электрики, занимавшиеся эксплуатацией электродвигателей производства СССР, не имели затруднений в расшифровке обозначений, которые наносились на шильдик. Асинхронные двигатели, согласно ГОСТ, имели обозначения А, А2, АО2, 4А, 4АМ. Двигатели, произведенные в странах содружества, носили отличные обозначения. Например, маркировка электродвигателей, произведенных в Болгарии, вместо 4А обозначались МО, а 4АМ как М. С развалом СССР заводы-производители стали применять свое обозначение, что затрудняет электрикам подбор двигателей при ремонтных работах. В этой статье будет рассмотрена маркировка электродвигателей и их расшифровка.

Современное обозначение и расшифровка параметров электродвигателей

Маркировка имеет несколько основных позиций:

марка (тип) электродвигателей;
вариант исполнения;
рабочая длина оси вращения;
монтажные размеры крепления;
длина сердечника;
число пар полюсов;
модификация конструкции;
климатическое исполнение.

Ниже приведена расшифровка обозначений современных двигателей.

Ниже вы видите пример полной маркировки асинхронных двигателей и его расшифровка.

Также указывается и степень защиты электродвигателя от пыли и влаги по классу IP, цифрами от 0 до 8. Здесь первая цифра — это защита от пыли, а вторая — от влаги.

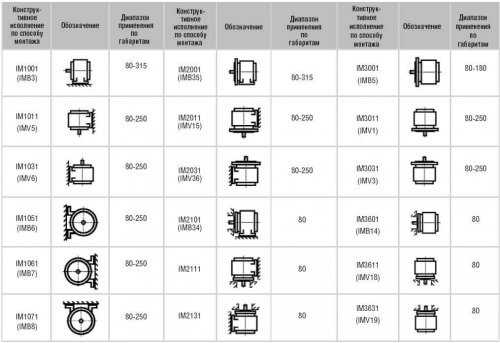

При этом в наименовании указывается монтажное исполнение. По коду монтажного исполнения можно определить, как производится крепление двигателей – на лапах или с помощью фланца. Например, IM 1081 говорит о креплении на лапах, и о том, что возможна установка валом вверх, вниз или горизонтально.

Для электропривода во взрывозащищенном исполнении в пакете сопроводительных документов должен быть сертификат, в котором указана маркировка по степени взрывозащиты, по её виду и сфере применения. Также и в маркировки двигателя если вначале указана буква В – он взрывозащищенный, например ВА07А(М)-450-710.

При этом обозначение двигателей постоянного тока отличается от переменного и имеет такой вид, как показано на рисунке.

На ниже приведенном рисунке представлена информация о тяговых электродвигателях, смонтированных на кранах.

Аналогичные данные размещаются на шильдиках электродвигателей.

Информация на табличке говорит, что:

АИР – тип асинхронной машины;
80 – длина вала;
А-монтажный размер;
4-количество полюсов;
У- предназначен для работы в умеренном климате;
3-устанавливается в закрытом помещении.

Мощность 1,1 кВт, частота вращения 1420 об/мин. Может работать от переменного тока напряжением 220 или 380 вольт при включении обмоток треугольником или звездой.

Ток потребления соответственно будет 4,9/2,8А. Степень защиты IP54. Произведен в республике Беларусь.

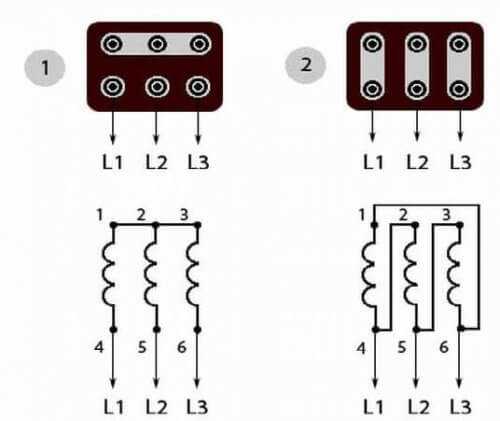

Схема соединения и расшифровка обозначений клемм в коробке

На электродвигателе имеется клеммная коробка, её еще называют «брно». Где на болтах крепятся выводы начала и конца обмоток статора.

На вышеприведенном рисунке представлена коробка с маркировкой клемм, а на нижеприведенном рисунке приведено обозначение выводов обмоток, перемыкая которые определенным образом, можно получить соединение треугольником или звездой:

U1 является концом первой обмотки, а W2 началом третьей;
V1 конец второй, а U2 – начало первой;
W1 конец третьей, а V2 начало второй.

Перемыкая контакты U1, V1, W1 получаем соединение обмоток звездой, а перемыкая пары контактов U1 c W2, V1 c U2, W1 c V2 — обмотки соединенные треугольником.

Маркировка импортных двигателей

На импортных электродвигателях используется аналогичная маркировка.

На рисунке представлен шильдик электродвигателя, произведенного в Италии. Где нанесена маркировка аналогичная отечественным двигателям, но по европейским стандартам. По этим данным можно подобрать отечественный аналог.

Немецкая фирма Siemens выпускает электродвигатели различного назначения. При этом обозначение на шильдике наносятся данные для стандартного напряжения, но для разной частоты питающего напряжения. На приведенном ниже рисунке, представлена расшифровка информации с шильдика двигателя фирмы Сименс.

Аналогичная маркировка электродвигателей размещается на шильдиках китайских производителей. Зачастую они выпускают продукцию под известными брендами, такими как тот же «Сименс».

Определение параметров двигателя при отсутствии таблички

Если нет таблички на двигателе,и отсутствует паспорт, возникает вопрос, как определить его мощность. Для этого существует несколько способов:

Измерив, диаметр и длину вала, по таблице вычисляют его параметры.
Зная габаритные и крепежные размеры, можно по этой информации осуществить подбор электродвигателей, по таблицам, которые вы найдете по ссылке ниже.
Измерив, сопротивление обмоток, по формуле определяют мощность. Для этого замеряют сопротивление при соединении звездой. Результат делят на 2. Полученные данные подставляем в формулу: P=(220v*220v)/R, полученную цифру умножаем на 3, это и будет искомая мощность. При соединении звездой расчет производят по этой же формуле, результат умножаем на 6. Получаем необходимую мощность.
Подключив мотор к сети, амперметром замеряют ток холостого хода. После чего по данным таблицы производят подбор двигателей.

Такая ситуация часто возникает на производстве. Поэтому электрики должны понимать, как узнать мощность двигателей при отсутствии шильдика.

При подключении электрики обязаны учитывать направление вращения вала привода подсоединенного к насосам. Это относится как к трехфазным, так и однофазным двигателям. На некоторых моторах на корпус наносится стрелка, указывающая направление вращения.

Подробно об этом мы писали в отдельной статье, опубликованной ранее — https://samelectrik.ru/kak-opredelit-moshhnost-elektrodvigatelya.html.

Маркировка моторчиков для радиоуправляемых моделей

Маркировка бесколлекторных двигателей на модели имеет два показателя: размеры статора диаметр/высота или внешние габариты. Обозначаются четырехзначным цифровым значением, например, 2212. Первые две цифры определяют диаметр, а вторые — длину статора в миллиметрах.

Обратите внимание, что указываются размеры не корпуса, а статора. Приведенный выше моторчик типа 2212 – outrunner по конструкции, то есть бесколлекторный двигатель с внешним ротором. Размеры его корпуса будут отличаться от 22 и 12 мм.

Однако, внешние размеры статора это маркетинговый ход менеджеров по продажам, потому что обмотка в нём может быть любой.

Вот мы и рассмотрели, какая бывает маркировка электродвигателей и их расшифровка. Если остались вопросы, задавайте их в комментариях под статьей!

Материалы по теме:

samelectrik.ru

Виды и марки электродвигателей

Основными показателями электродвигателей являются: напряжение, мощность, число оборотов в минуту и тип питания. Довольно часто на выбор электродвигателя напрямую влияют энергетические и массогабаритные характеристики.

Марки и виды электродвигателей

Электродвигатель общепромышленный асинхронный серии: А, АД, АИР, АИРМ;

Электродвигатель взрывозащищенный асинхронный серии: АИММ, В, 4 ВР, ВАО 2, АИУ90-250, АИММ90-280, АИУЛ180, ВАИУ112-200, 2АИММ280-315, ВАО2У, ВАО2;
Электродвигатель однофазный асинхронный серии: АИР 1Е;
Крановые электродвигатели серии: МТКН, MTKF, AMTKF, AMTKH, 4МТ, 4МТК, DMTF, DMTH, 4МТМ;
Электродвигатель специальный серии: АИР Е, АИР Т, АИР С;
Электродвигатель высоковольтный серии: А 6000В, типа АД и АОД 560.

Данные установки разделяются на следующие виды:

электродвигатели с постоянным током,
электродвигатели с переменным током.

Электрические агрегаты, работающие от переменного тока, бывают асинхронными и синхронными. При их производстве огромное значение уделяется климатическим условиям и конкретным условиям их эксплуатации, которые напрямую влияют на применение различных типов электродвигателей, обладающих своими конструкционными и техническими особенностями эксплуатации.

Где лучше всего купить нужную разновидность и марку электродвигателя?

Современный рынок электродвигателей буквально переполнен различными производителями. В такой ситуации лучше всего приобретать продукцию, которую предлагают проверенные компании. Наша компания работает на рынке электродвигателей с 1991 г.

Значительный успех нашей деятельности объясняется поддержанием тесных отношений с хорошо проверенными производителями электродвигателей. Сегодня наша компания реализует электродвигатели самых различных марок и видов, поставляя их в предусмотренной клиентом комплектации.

Дата: Воскресенье, 19 Январь 2014

www.rosdiler-electro.ru

Обозначения асинхронных электродвигателей — ООО «СЗЭМО Электродвигатель»

В России принята определенная маркировка асинхронных электродвигателей. Чтобы подобрать подходящий для ваших целей агрегат необходимо знать, как расшифровываются буквы и цифры маркировки. Мы опишем это на конкретном примере.

Обозначение асинхронных электродвигателей

Допустим, на шильдике дано — АО2-62-4. Первые две буквы (или буква) – это выполнение двигателя:

А – брызгозащитное.
АО – закрытое обдуваемое.

Цифра, следующая за буквами, означает номер серии (в нашем случае 2). Двузначное число после первой черточки – типоразмер (6 – внешний сердечник поперечника статора, 2 – длина; оба обозначения условные). Цифра после второй черточки указывает число полюсов. То есть в нашем случае мы имеем дело с четырехполюсным асинхронным трехфазным двигателем второй серии в закрытом обдуваемом выполнении, второй длины, шестого габарита.

Машины от 1 до 5 габарита данной серии считаются более надежными и долговечными, чем двигатели в защищенном исполнении. На основе двигателей серий А, А2, АО и АО2 изготавливается ряд модифицированных моделей. В их маркировку добавляется 2-я (или 3-я) буква:

П – завышенный пусковой момент.
С – завышенное скольжение.

К – модель с фазным ротором.
Т – для применения в текстильной промышленности.
Л – щиты и корпус выполнены из дюралевого сплава.

Двигатели общего предназначения с дюралевой обмоткой статора обозначаются буквой А после последней цифры. Числа, разбитые косыми линиями (12/8/6/4), показывают число полюсов, если агрегат рассчитан на несколько частот вращения.

Возможны также следующие обозначения асинхронных электродвигателей — 4АН280М2УЗ. Расшифровывая маркировку по порядку, мы получаем следующее:

Номер серии – 4.
Вид мотора – асинхронный защищенный – АН. Если нет литеры Н – двигатель закрытого обдуваемого выполнения.
Высота оси вращения– 280 (она может обозначаться двумя цифрами).
Установочный размер по длине станины – М (возможны S и L).
Число полюсов – 2.
Климатическое исполнение – У.
Категория размещения – 3 (цифра).

Литеры А или Х после первой А (АА или АХ) обозначают дюралевые щиты и станину в первом случае и чугунные щиты и дюралевую станину – во втором. Буквой К на четвертой позиции (4АНК) маркируются двигатели с фазным ротором.

Сердечник статора может быть разной длины при неизменных размерах станины. Знаком А обозначается наименьшая, а знаком В – наибольшая длина сердечника. Эти литеры ставятся после маркировки высоты вращения.

Маркировка двигателя по климатическому выполнению

Существует общепринятая маркировка климатического выполнения движка:

Умеренный климат – У.
Прохладный климат – ХЛ.
Влажный тропический климат – ТВ.
Сухой тропический климат – ТС.
Тропические климаты обоих видов – Т.
Общеклиматическое исполнение (любые районы суши) – О.
Прохладный умеренный морской климат – М.
Морской тропический климат – ТМ.
Неограниченный район плавания – ОМ.
Любые районы на море и на суше – В.

Маркировка двигателя по категории размещения

Для маркировки по категории размещения используются цифры от 1 до 5, где:

1 — работа на открытом воздухе.
2 – работа под навесом или в помещении со свободной циркуляцией воздуха.
3 – работа в закрытом помещении со значительно меньшими, чем на улице, колебаниями влажности и температуры, а также с минимальным воздействием пыли и песка.
4 – работа в закрытом вентилируемом и отапливаемом помещении (с регулируемыми климатическими условиями).
5 – работа во влажном помещении (под землей, с продолжительным наличием воды и испарений, с возможной частой конденсацией).

Маркировка двигателей по степени защиты

Степень защиты подразумевает исключение возможности попадания твердых тел и капель воды внутрь механизма и соприкосновения человека с движущимися и токопроводящими узлами. Электродвигатели в защищенном выполнении обозначаются цифрами и буквами — 1Р23 или IP22. Агрегаты в закрытом выполнении маркируются IP44.

Зная расшифровку маркировки асинхронных электродвигателей, вы сможете подобрать модель, оптимально подходящую для эксплуатации в заданных условиях и отвечающую требованиям экологической и технической безопасности.

www.szemo.ru

Подробные характеристики электродвигателей по маркам.

Электродвигатель АИР56А4 0,12 кВт — АИР56В4 0,18 кВт — АИР56А2 — АИР56В2 0,25 кВт
Электродвигатель АИР63А2 0,37кВт | АИР63А4 0,25кВт | АИР63А6 0,18кВт.
Электродвигатель АИР63В2 0,55кВт | АИР63В4 0,37кВт | АИР63В6 0,25кВт.
Электродвигатель АИР71А2 0,75кВт | АИР71А4 0,55кВт | | АИР71А6 0,37 кВт.
Электродвигатель АИР71В2 1,1кВт | АИР71В4 0,75кВт | АИР71В6 0,55кВт.
Электродвигатель АИР80А2 1,5кВт | АИР80А4 1,1кВт | АИР80А6 0,75кВт | АИР80А8 0,37кВт.
Электродвигатель АИР80В2 2,2кВт | АИР80В4 1,5кВт | АИР80В6 1,1кВт | АИР80В8 0,55кВт.
Электродвигатель АИР90L2 3кВт | АИР90L4 2,2кВт | АИР90L6 1,5кВт | АИР90LA8 0,75кВт | АИР90LB8 1,1кВт
Электродвигатель АИР100S2 4кВт | АИР100S4 3кВт.
Электродвигатель АИР100L2 5,5кВт | АИР100L4 4кВт | АИР100L6 2,2кВт | АИР100L8 1,5кВт.
Электродвигатель АИР112М2 7,5кВт | АИР112М4 5,5кВт | АИР112МА6 3кВт | АИР112МВ6 4кВт| АИР112МА8 2,2кВт | АИР112МВ8 3кВт
Электродвигатели АИР132S4 7,5 кВт | АИР132S6 5,5 кВт | АИР132S8 4 кВт
Электродвигатели АИР132М2 11 кВт | АИР132М4 11 кВт | АИР132М6 7,5 кВт | АИР132М8 5,5 кВт
Электродвигатели АИР160S2 15 кВт | АИР160S4 | АИР160S6 11 кВт | АИР160S8 5,5 кВт
Электродвигатели АИР160М2 18,5 кВт | АИР160М4 | АИР160М6 15 кВт | АИР160М8 11 кВт
Электродвигатель АИР180S2 22 кВт | АИР180S2 22кВт.
Электродвигатель АИР180М2 30 кВт | АИР180М4 | АИР180М6 18,5 кВт | АИР180М8 15 кВт
Электродвигатель АИР200М2 37 кВт | АИР200М4 | АИР200М6 22 кВт | АИР200М8 18,5 кВт
Электродвигатель АИР200L2 45 кВт | АИР200L4 | АИР200L6 30 кВт | АИР200L8 22 кВт
Электродвигатель АИР225М2 55 кВт | АИР225М4 | АИР225М6 37 кВт | АИР225М8 30 кВт
Электродвигатель АИР250S2 75 кВт | АИР250S4 | АИР250S6 45 кВт | АИР250S8 37 кВт
Электродвигатель АИР250М2 90 кВт | АИР250М4 | АИР250М6 55 кВт | АИР250М8 45 кВт
Электродвигатель АИР280S2 110 кВт | АИР280S4 | АИР280S6 75 кВт | АИР280S8 55 кВт
Электродвигатель АИР280M2 132 кВт | АИР280M4 | АИР280M6 90 кВт | АИР280M8 75 кВт
Электродвигатель АИР315S2 160 кВт | АИР315S4 | АИР315S6 110 кВт | АИР315S8 90 кВт
Электродвигатель АИР315M2 200 кВт | АИР315M4 | АИР315M6 132 кВт | АИР315M8 110 кВт
Электродвигатель АИР355S2 250 кВт | АИР355S4 | АИР355S6 160 кВт | АИР355S8 132 кВт
Электродвигатель АИР355M2 315 кВт | АИР355M4 | АИР355M6 200 кВт | АИР355MB6 250 кВт | АИР355M8 160 кВт | АИР355MB8 200 кВт
Электродвигатель АИР355M10 110 кВт | АИР355MB10 132 кВт
Электродвигатель АМН200M2 55 кВт | АМН200M4 45 кВт | АМН200M6 30 кВт | АМН200M8 22 кВт
Электродвигатель АМН200L2 75 кВт | АМН200ML4 55 кВт | АМН200L6 37 кВт | АМН200L8 30 кВт
Электродвигатель АМН225M2 90 кВт | АМН225M4 75 кВт | АМН225M6 45 кВт | АМН225M8 37 кВт
Электродвигатель АМН250S2 110 кВт | АМН250S4 90 кВт | АМН250S6 55 кВт | АМН250S8 45 кВт

Для просмотра подробных характеристик и размеров электродвигателя щелкните мышкой на наименовании марки.
Если мощность электродвигателя нужного вам отличается от указанной в таблице, возможно это электродвигатели специального исполнения (с повышенным скольжением, многоскоростные и т.п.) или выпускавшиеся ранее.

Мощность, кВт	Частота вращения, об/мин.
Мощность, кВт	3000	1500	1000	750
0,25		АИР63А4	АИР63В6	АИР71В8
0,37	АИР63А2	АИР63В4	АИР71А6	АИР80А8
0,55	АИР63В2	АИР71А4	АИР71В6	АИР80В8
0,75	АИР71А2	АИР71В4	АИР80А6	АИР90LА8
1,1	АИР71В2	АИР80А4	АИР80В6	АИР90LВ8
1,5	АИР80А2	АИР80В4	АИР90L6	АИР100L8
2,2	АИР80В2	АИР90L4	АИР100L6	АИР112МА8
3	АИР90L2	АИР100S4	АИР112МА6	АИР112МВ8
4	АИР100S2	АИР100L4	АИР112МВ6	АИР132S8
5,5	АИР100L2	АИР112М4	АИР132S6	АИР132М8
7,5	АИР112М2	АИР132S4	АИР132М6	АИР160S8
11	АИР132М2	АИР132М4	АИР160S6	АИР160М8
15	АИР160S2	АИР160S4	АИР160М6	АИР180М8
18,5	АИР160М2	АИР160М4	АИР180М6	АИР200М8
22	АИР180S2	АИР180S4	АИР200М6	АИР200L8
30	АИР180М2	АИР180М4	АИР200L6	АИР225М8
37	АИР200М2	АИР200М4	АИР225М6	АИР250S8
45	АИР200L2	АИР200L4	АИР250S6	АИР250М8
55	АИР225М2	АИР225М4	АИР250М6	АИР280S8
75	АИР250S2	АИР250S4	АИР280S6	АИР280М8
90	АИР250М2	АИР250М4	АИР280М6	АИР315S8
110	АИР280S2	АИР280S4	АИР315S6	АИР315М8
132	АИР280М2	АИР280М4	АИР315М6	АИР355S8
160	АИР315S2	АИР315S4	АИР355S6	АИР355М8
200	АИР315М2	АИР315М4	АИР355М6	АИР355МВ8
250	АИР355S2	АИР355S4	АИР355МВ6
315	АИР355М2	АИР355М4

electronpo.ru

Как выбрать корпус электродвигателя

Корпус электродвигателя: алюминий или чугун

В зависимости от вида электродвигателя, назначения его конструкции, условий использования, станины электродвигателей отличаются как по своей форме, так и по используемому материалу для ее изготовления. Современные электродвигатели изготавливаются в корпусах двух видов: из алюминиевого сплава или чугуна. Как правило, электродвигатели мощностью от 0,12 до 11 кВт имеют алюминиевую станину, а моторы свыше 11 кВт чугунную. В связи с этими отличиями и технологии их изготовления имеют небольшие отличия.

Электродвигатели с чугунной станиной

Станины из чугуна изготавливаются способом отливки по технологии литья в песчаные формы и в большинстве случаев имеют литые лапы для крепления. При этом обрабатывается плоскость лап, внутренняя поверхность корпуса для посадки сердечника статора, поверхность для посадки подшипниковых щитов. Этот материал обеспечивает отсутствие магнитных нагрузок и жесткость конструкции корпуса. На производствах, где присутствуют высокие вибрации, электродвигатели с чугунной станиной являются необходимым условием. Например, в горнодобывающей промышленности на дробильно-сортировочном оборудовании устанавливают только и исключительно агрегаты в чугунном корпусе с литыми лапами. Эксплуатация мотора с алюминиевым корпусом в таких условиях непременно приведет к механическим повреждениям агрегата. Самое распространенное повреждение это трещины соединения лап с корпусом и последствия этого. Ну а если мотор устанавливается на фланец, и по условиям конструкции лапы электромотора будут мешать установке электродвигателя, то, в крайнем случае, лапы можно спилить.

Алюминиевые электродвигатели

Алюминиевые корпуса изготавливаются методом литья под давлением в специальных литейных машинах или методом экструзии из алюминиевой трубы. Для литья станин используется не чистый алюминий, а его сплав. В этих станинах лапы мотора прикручены к корпусу болтами. Эта конструкция обеспечивает легкий переход от крепления 2081 (лапы и фланец) на 3081 (фланец). Для этого нужно просто открутить лапы. В некоторых моторах есть возможность переставить лапы на другую плоскость корпуса, например, можно установить лапы так, что бы коробка выводов находилась справа либо слева, а не сверху как изначально задумано конструкцией. Правда в некоторых изделиях китайского производства, которые предусматривают такую модификацию, в результате этой особенности не соблюдается заявленная степень защиты. Неоспоримым плюсом эл двигателей с алюминиевыми корпусами является их небольшой вес. Сокращаются расходы на транспортировку агрегатов, небольшой вес двигателей положительно сказывается на общем весе оборудования, приводом которого он служит. Правда эксплуатационная надежность такого агрегата снижается, все-таки жесткость конструкции любого изделия является приоритетной при выборе. Однако, эти моторы незаменимы при использовании в вентиляционном оборудовании, поскольку важным условием этих конструкций является как раз небольшой вес.

Как видите в зависимости от использования агрегата и его условий работы можно подобрать и желаемый материал его станины. У разных производителей может быть возможность изготовления в разных корпусах, а может и отсутствовать. Например, ОАО «Владимирский электромоторный завод» изготавливает серию электродвигателей 5АМХ от 132 до 200 габарита в алюминиевом корпусе. Однако подшипниковые щиты у этих эл двигателей сделаны из чугуна, что обеспечивает им дополнительную прочность. На самом деле двигатели с алюминиевой станиной габарита свыше 200 мм редкость. Такие агрегаты изготавливаются только под заказ, и не каждый производитель справится с этой задачей. Если Вы сомневаетесь, какой материал подойдет именно для вашего оборудования или в выборе эл двигателя, обратитесь к нашим специалистам.

www.uesk.org

Виды и типы электродвигателей / Статьи и обзоры / Элек.ру

Электрический двигатель

Электродвигатель представляет собой электрическую машину, которая преобразовывает электроэнергию в энергию вращения вала с незначительными тепловыми потерями. Главный принцип работы любого электродвигателя заключается в использовании электромагнитной индукции в качестве основной движущей силы. Для этого конструкция электродвигателя включает:

Неподвижную часть (статор или индуктор).
Подвижную часть (ротор или якорь).

В зависимости от предназначения, применяемого рода тока и конструктивных особенностей электрические двигатели имеют большое количество разновидностей.

Двигатели постоянного тока

Электродвигатели постоянного тока объединяют широкий ассортимент устройств, обеспечивающих высокий КПД при трансформации электрической энергии в механическую. Для надежного соединения электрической цепи подвижной и неподвижной части электропривода постоянного тока используют щеточно-коллекторный узел. В зависимости от конструктивных особенностей щеточно-коллекторного узла, все электрические машины постоянного тока подразделяют на следующие группы:

Коллекторные.
Бесколлекторные.

В свою очередь коллекторные электродвигатели условно разделяют на следующие виды:

Самовозбуждающиеся.
С возбуждением от электромагнитов постоянного действия.

Устройства с независимым возбуждением характеризуются низкой мощностью, поэтому данные электроприводы используют для не ответственных операций с низкой нагрузкой. Машины с самовозбуждением подразделяют на:

Устройства с последовательным возбуждением, где якорь подключается последовательно обмотке возбуждения.
Электродвигатели с параллельным возбуждением, где якорь включается параллельно обмотке возбуждения.
Электропривод смешанного возбуждения, который характеризуется наличием параллельных и последовательных соединений.

Двигатели переменного тока

Электродвигатели переменного тока представлены широкой номенклатурой устройств, которые различают по многочисленным конструктивным и эксплуатационным характеристикам. В зависимости от скорости вращения ротора выделяют электрические машины синхронного и асинхронного типа.

Синхронные двигатели характеризуются одинаковой скоростью вращения ротора и магнитного поля питающего напряжения. Подобный тип электрических двигателей используют для изготовления устройств с высокой мощностью. Кроме этого существует еще одна разновидность синхронного привода — шаговые двигатели. Они имеют строго заданное в пространстве положение ротора, которое фиксируется подачей питания на обмотку статора. При этом переход из одного положения в другое осуществляется посредством подачи напряжения на требуемую обмотку.

Асинхронный электрический двигатель имеет частоту вращения ротора отличную от частоты вращения магнитного поля питающего напряжения. В настоящее время этот тип электродвигателей получил самое широкое распространение как на производстве, так и в быту.

В зависимости от количества фаз питающего напряжения электропривод принадлежит к одной из групп:

1-нофазные;
2-хфазные;
3-хфазные;
многофазные.

Категория размещения и климатическое исполнение

Все электродвигатели производят с учетом воздействия во время эксплуатации определенных факторов окружающей среды. По этой причине все электрические машины подразделяют на следующие категории размещения:

Для помещений с высоким уровнем влажности.
Для помещений закрытого типа с вентиляцией естественного типа без искусственного регулирования климатических параметров. При этом ограничено воздействие пыли, влаги и УФ- излучения.
В условиях открытого пространства.
Для помещений закрытого типа с искусственным регулированием климатических параметров. При этом ограничено воздействие пыли, влаги и УФ-излучения.
Для помещений с изменением влажности и температуры, которые не отличаются от изменений на улице.

В зависимости от климатического исполнения в соответствии с требованиями ГОСТ 15150 — 69 все электрические двигатели подразделяют на следующие типы исполнения:

Все возможные макроклиматические районы (В).
Холодный (ХЛ).
Все морские районы (ОМ).
Сухой тропический (ТС).
Общий (О).
Умеренный (У).
Умеренный морской (М).
Влажный тропический (ТВ).

Категория размещения и климатическое исполнение указывают в условном обозначении электродвигателя на его бирке и в паспорте.

Степень защиты корпуса

Для условного обозначения степени защиты корпуса электрической машины от воздействия вредных факторов окружающей среды используют аббревиатуру IP. При этом на корпусе электропривода указывают следующую информацию:

Высокий уровень защиты от пыли — IP65, IP66.
Защищенные — не ниже IP21, IP22.
С защитой от влаги — IP55, IP5.
С защитой от брызг и капель — IP23, IP24.
Закрытое исполнение — IP44 — IP54.
Герметичные — IP67, IP68.

При подборе электрического двигателя для эксплуатации в условиях воздействия определенных вредных факторов, необходимо тщательно подходить к выбору степени защиты его корпуса.

Общие требования безопасности при монтаже и эксплуатации

При монтаже электрического двигателя необходимо придерживаться следующих требований:

Перед подключением проверить соответствие частоты и напряжения питающей сети с информацией на паспорте электрического двигателя.
Перед установкой электрической машины обязательно проводят измерение сопротивления электрической изоляции обмотки статора относительно корпуса. При неудовлетворительных значениях проводят просушивание изоляции до достижения требуемого значения.
При сопряжении валов необходимо точно соблюдать соосность с допустимым отклонением не более 0,2 мм.
Для заземления корпуса электродвигателя используют только специальные заземляющие устройства, предусмотренные инструкцией завода производителя.
Строго запрещен монтаж электропривода под напряжением.

В процессе эксплуатации электрических машин следует придерживаться следующих основных правил:

Регулярный осмотр состояния электродвигателя является залогом своевременного определения неисправностей.
Регулярно на протяжении всего срока эксплуатации проводят проверку исправности токовой и тепловой защиты, чистку и смазку, проверку контактных соединений и надежности заземления.
При наличии повышенного шума или стука, проводят вибродиагностику с целью определения состояния подшипников и других вращающихся деталей.
Следует исключить длительную работу однофазного электродвигателя в режиме холостого хода, что негативно влияет на срок его службы.
Запрещается эксплуатация электрического двигателя с неисправной защитой от перегрева, перегрузки или завышенным значением сопротивления контура заземления.

Крановые электродвигатели

Крановые электродвигатели представляют собой асинхронные устройства переменного тока или двигатели постоянного тока с параллельным или последовательным возбуждением.

В отличие от других категорий электродвигателей, крановые электроприводы имеют следующие особенности:

Большинство крановых электрических двигателей имеет закрытое исполнение корпуса.
Момент инерции на роторе составляет минимально возможное значение, что обеспечивает минимальные потери энергии во время переходных процессов.
Кратковременная перегрузка по моменту для крановых двигателей постоянного тока составляет 2,0 — 5,0, а для электромоторов переменного тока 2,3 — 3,5.
Класс нагревостойкости изоляционных материалов не менее F.
У кранового электропривода переменного тока в номинальном режиме ПВ составляет не менее 80 минут.
С целью получения большой перегрузочной способности по моменту добиваются высоких значений магнитного потока.
Отношение максимально допустимой частоты вращения к номинальному значению для электродвигателей постоянного тока составляет 3,5 — 4,9, а для машин переменного тока 2,5.

Эксплуатация кранового привода характеризуется следующими условиями эксплуатации:

Частые пуски, реверсы и торможения.
Регулирование частоты вращения в широком диапазоне значений.
Повышенная вибрация и тряски.
Повторно-кратковременный режим работы.
Воздействие высокой температуры, газа, пыли и пара.
Значительная перегрузка во время работы.

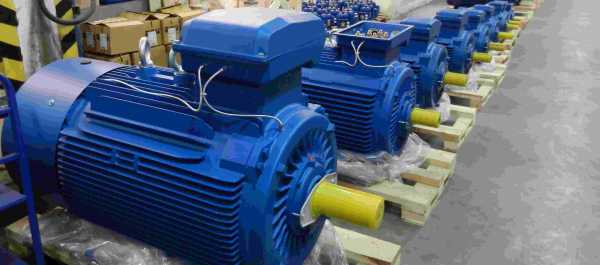

Общепромышленные электрические двигатели

Электродвигатели общепромышленного исполнения применяют для привода механизмов, которые не предъявляют особых требований к показателям КПД, энергосбережения, скольжению и пусковым характеристикам. Они характеризуются повторно-кратковременным режимом работы и изоляцией с классом нагревостойкости класса F. Наиболее популярными в этой категории являются асинхронные электрические двигатели марки АИР с короткозамкнутым ротором. Благодаря многочисленным достоинствам, этот тип электропривода с успехом применяется на всех производственных предприятиях. От продукции других торговых марок его отличает:

Простая конструкция с отсутствием подвижных контактов.
Низкая стоимость в сравнении с электрическими машинами других типов.
Высокая ремонтопригодность всех главных узлов и рабочих элементов.
Использование напряжения сети 380 В без дополнительных регуляторов или фильтров.
Монтаж двигателя осуществляется на лапах или фланцах, поэтому происходит в минимально короткий срок.

Электрические машины общепромышленного исполнения находят применение в сферах деятельности, где нет необходимости в высоких эксплуатационных параметрах: вентиляционные системы, насосные станции, станочное оборудование, компрессорные установки и др. Эксплуатация общепромышленных электродвигателей осуществляется в двух основных режимах: генераторный и двигательный. При этом в генераторном режиме электрические двигатели являются источником электроэнергии за счет преобразования механической энергии вращения вала. В двигательном режиме привод общепромышленного исполнения потребляет электроэнергию и превращает её в механическую энергию вращения вала.

Электрические двигатели с электромагнитным тормозом

Электрический привод с электромагнитным тормозом предназначен для эксплуатации в повторно-кратковременном или кратковременном режиме. Он разработан специально для механизмов, которые требуют форсированной остановки в строго регламентированное время. К таким механизмам относят: электрические тали, автоматизированные складские системы, обрабатывающие станки и др. Тормозной механизм, как правило, располагают со стороны противоположной валу двигателя. Он обеспечивает быстрое торможение электрического привода при отключении питания, а при повторной подаче напряжения растормаживает его.

Электрические машины со встроенным электромагнитным тормозом работают по следующему принципу:

Электромагнитную катушку тормоза подключают последовательно к одной из фазных обмоток электродвигателя.
Катушка получает постоянное напряжение посредством выпрямляющего устройства, которое располагают возле коробки с выводами или переменное напряжение непосредственно с обмотки электродвигателя.
При отсутствии фазного напряжения катушка обесточивается, и якорь прочно зажимает блокировочный механизм.
После восстановления электрического питания катушка подтягивает якорь, что позволяет валу двигателя свободно перемещаться.

В зависимости от способа монтажа электромоторы со встроенным электромагнитным тормозом изготавливают в следующих исполнениях:

С горизонтальным валом.
С вертикальным валом.

Благодаря своим преимуществам по времени остановки вала электродвигателя, этот тип электропривода обеспечивает надежную и безопасную эксплуатацию устройств с высокими требованиями к позиционированию или аварийной остановке.

Источник: Технический отдел ЗАО «КранЭлектроМаш»

Марка электродвигателя – Расшифровка обозначений электродвигателей. Маркировка двигателей.
