Фотодиод — chipenable.ru

Фотодиод — это полупроводниковый диод, у которого ток зависит от освещенности. Обычно под этим током подразумевают обратный ток фотодиода, потому что его зависимость от освещенности выражена на порядки сильнее, чем прямого тока. В дальнейшем мы будем говорить именно про обратный ток.

В общем случае фотодиод представляет собой p-n переход, открытый для светового излучения. Под воздействием света в области p-n перехода генерируются носители заряда (электроны и дырки), которые проходят через него и вызывают напряжение на выводах фотодиода или протекание тока в замкнутой цепи.

Фотодиод, в зависимости от его материала, предназначен для регистрации светового потока в инфракрасном, оптическом и ультрафиолетовом диапазоне длин волн. Фотодиоды изготавливают из кремния, германия, арсенида галлия, арсенида галлия индия и других материалов.

Фотодиоды широко используются в системах управления, метрологии, робототехнике и других областях. Также они используются в составе других компонентов, например, оптопар, оптореле. Применительно к микроконтроллерам, фотодиоды находят применение в качестве различных датчиков — концевых датчиков, датчиков освещенности, расстояния, пульса и т.д.

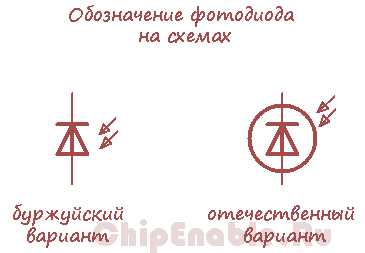

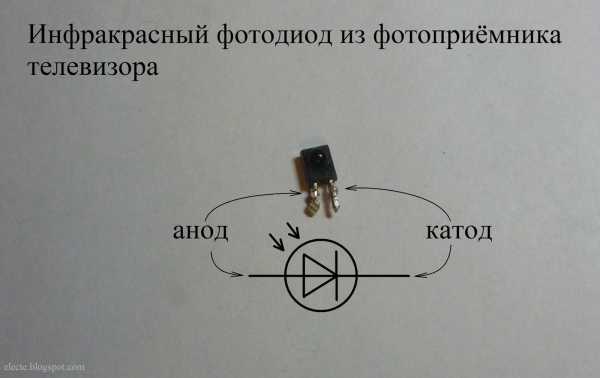

На электрических схемах фотодиод обозначается как диод, с двумя направленными к нему стрелочками. Стрелки символизируют падающее на фотодиод излучение. Не путайте с обозначением светодиода, у которого стрелки направлены от него.

Буквенное обозначение фотодиода может быть VD или BL (фотоэлемент).

Фотодиод работает в двух режимах: фотодиодном и фотогальваническом (фотовольтаическом, генераторном).

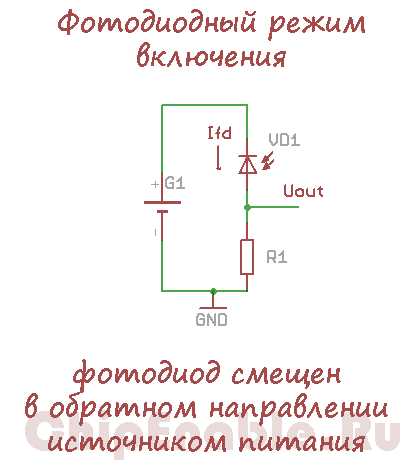

В фотодиодном режиме используется источник питания, который смещает фотодиод в обратном направлении. В этом случае через фотодиод течет обратный ток, пропорциональный падающему на него световому потоку. В рабочем диапазоне напряжений (то есть до наступления пробоя), этот ток практически не зависит от приложенного обратного напряжения.

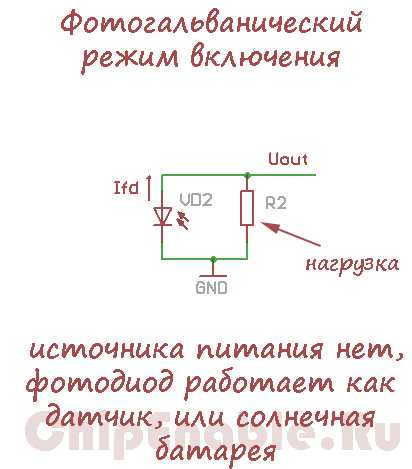

В фотогальваническом режиме фотодиод работает без внешнего источника питания. В этом режиме он может работать в качестве датчики или в качестве элемента питания (солнечной батареи), так как под воздействием света на выводах фотодиода появляется напряжение, зависящее от потока излучения и нагрузки.

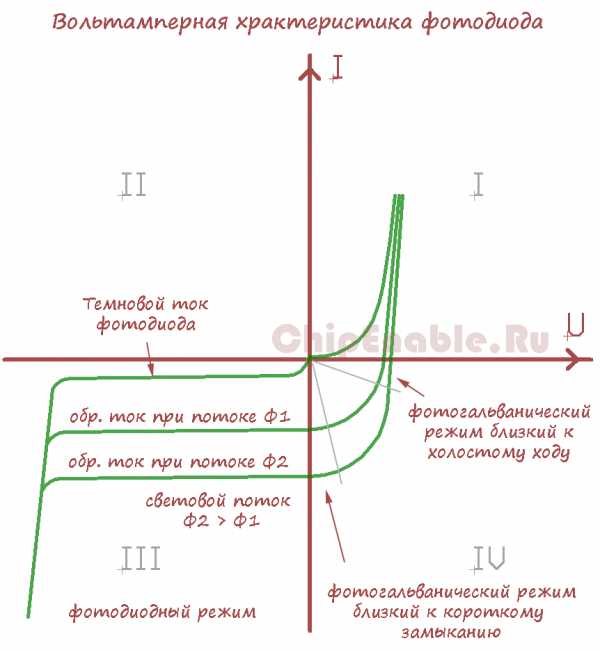

Чтобы получше разобраться с режимами работы фотодиода, нужно рассмотреть его вольтамперную характеристику.

График состоит из 4 областей, так называемых квадрантов. Фотодиодному режиму соответствует работа в 3-м квадранте.

При отсутствии излучения график представляет собой обратную ветвь вольтамперной характеристики обычного полупроводникового диода. Присутствует небольшой обратный ток, который называется тепловым (темновым) током обратно смещенного p-n перехода.

При наличии светового потока, сопротивление фотодиода уменьшается и обратный ток фотодиода возрастает. Чем больше света падает, тем больший обратный ток течет через фотодиод. Зависимость обратного тока фотодиода от светового потока в этом режиме линейная.

Из графика видно, что обратный ток фотодиода слабо зависит от обратного напряжения. Посмотрите на наклон графика от нулевого напряжения до напряжения пробоя, он маленький.

Фотогальваническому режиму соответствует работа фотодиода в 4-м квадранте. И здесь можно выделить два предельных случая:

— холостой ход (хх),
— короткое замыкание (кз).

Режим близкий к холостому ходу используется для получения энергии от фотодиода. То есть для применения фотодиода в качестве солнечной батареи. Конечно, от одного фотодиода будет мало проку, да и КПД у него невысокий. Но если соединить много элементов, то такой батареей можно запитать какое-нибудь мало-потребляющее устройство.

В режиме короткого замыкания, напряжение на фотодиоде близкое к нулю, а обратный ток прямо пропорционален световому потоку. Этот режим используется для построения фотодатчиков.

В чем преимущество и недостатки фотодиодного и фотогальванического режимов работы? Фотодиодный режим обеспечивает большее быстродействие фотодиода, но в этом режиме всегда есть темновой ток. В фотогальваническом режиме темнового тока нет, но быстродействие датчиков будет ниже.

Продолжение следует.

chipenable.ru

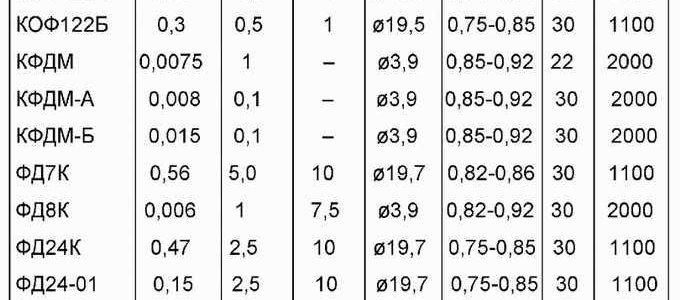

Советские фотодиоды технические характеристики и схемы включения. Фотодиоды. фотодиод схема

Фотодиод может работать в фотодиодном и гальваническом режиме.

В фотодиодном режиме p-n переход смещается обратным напряжением величина которого зависит от конкретного фотодиода от единиц до сотни вольт, чем больше смещение тем быстрее он будет работать, и больше токи через него будут течь.

Недостаток фотодиодного режима в том, что с ростом обратного тока, в последствии увеличения напряжения или освещения, увеличивается уровень шумов, а уровень полезного сигнала в целом остается постоянным, считается, что в этом режиме диод имеет меньшую постоянную времени.

В фотогальваническом режиме к диоду не прикладывается ни какое напряжение, он сам становится источником ЭДС с большим внутренним сопротивлением.

Фотодиодная схема включения.

Приведенная схема (рис.1.) включения фотодиода является универсальной и подходит для тестирования и выбора, применительно к окончательной схеме своей конструкции.

Изменяя положение подстроечного резистора, в приведенной схеме, можно протестировать и выбрать оптимальный режим работы фотодиода.

Изменяя сопротивление резистора от минимального до максимального, можно подобрать наилучший режим смещения на фотодиоде.

Вывернув резистор на минимум, замкнув подвижный контакт на землю, мы переведем схему в фотогальванический режим.

Можно попробовать работу фотодиода и в прямом смещении (он все равно будет реагировать на свет), для этого надо поменять схему включения, перевернув диод.

Сопротивление в 50 Ком, не должно дать повредить фотодиод, а по переменной составляющей оно оказывается включенным параллельно с нагрузкой (меньше 5 КОм), и полезный сигнал практически не ослабляет. Конденсатор избавляет нас от постоянной составляющей. Если мы принимаеи импульсный сигнал то от постоянной составляющей, которая меняется в зависимости от фоновой засветки, лучше избавится сразу, смысла ее усиливать нет.

Еще одна стандартная схема включения фотодиода показана на рис.2.

В данной установке для уменьшения влияния шумов и наводок в схему добавлены буферные конденсаторы в цепи питания, накопительный конденсатор С3 и интегрирующая цепочка R2С4 на выходе.

C1- электролитический конденсатор большой ёмкости С = 100 мкФ, С2 — быстрый керамический 0,1 мкФ, С3, С4 — керамические по 100 пФ, R1 — 8 кОм, R2- 5,6 кОм.

Нагрузкой для достижения максимального быстродействия должен быть или каскад с общей базой (рис.3.) или быстродействующий операционник (рис.4.) включенный по схеме преобразователя ток-напряжение. Эти усилители имеют минимальное входное сопротивление.

Практическая схемотехника включения фотодиода со смещением (рис.5.).

Величина R фильтра подбирается в зависимости от засвечивания фотодиода в рабочем варианте с установленной оптикой, учитывается направление по азимуту (юг,запад и т.д.) в разных направлениях разные засветки от солнца.

Ёмкость Сф=0.1мкФ ещё и замыкает цепь фотодиода по высокой частоте на землю.

Вместо Rн можно поставить дроссель, либо трансформатор, надо смотреть, не будет ли искажений или затяжек импульсов или прочих подводных камней.

Включение фотодиода в каскад с общей базой.

Схема включения фотодиода ФД 263 в каскад с общей базой (рис.6.).

В схеме с ОБ — база разделяет входную и выходную цепи, и практически исключает влияние выходного напряжения на вход схемы (подобно экранной сетке в пентоде) по-этому имеется возможность увеличить нагрузочное сопротивление и получить больший размах напряжения на выходе схемы без ущерба для скорости.

Фотодиод активно используется в современных электронных устройствах, из названия становится понятно, что прибор из себя представляет конструкцию с применением полупроводника, так давайте рассмотрим, что такое фотодиод Фотодиод — это полупроводниковый диод, который обладает свойством односторонней проводимости при воздействия на него оптического излучения. Фотодиод представляет собой полупроводниковый кристалл, обычно с электронно — дырочным переходом (пн). Он снабжен двумя металлическими выводами и вмонтированный в пластмассовый или же в металлически

crabo.ru

Фотодиод обозначение на схемах

Что такое фотодиод? Фотодиод — это полупроводниковый диод, у которого ток зависит от освещенности. Обычно под этим током подразумевают обратный ток фотодиода, потому что его зависимость от освещенности выражена на порядки сильнее, чем прямого тока. В общем случае фотодиод представляет собой p-n переход, открытый для светового излучения. Под воздействием света в области p-n перехода генерируются носители заряда (электроны и дырки), которые проходят через него и вызывают напряжение на выводах фотодиода или протекание тока в замкнутой цепи. Фотодиод, в зависимости от его материала, предназначен для регистрации светового потока в инфракрасном, оптическом и ультрафиолетовом диапазоне длин волн. Фотодиоды изготавливают из кремния, германия, арсенида галлия, арсенида галлия индия и других материалов. Фотодиод широко используются в системах управления, метрологии, робототехнике и других областях. Также они используются в составе других компонентов, например, оптопар, оптореле. Применительно к микроконтроллерам, фотодиоды находят применение в качестве различных датчиков — концевых датчиков, датчиков освещенности, расстояния, пульса и т.д. Обозначение на схемах На электрических схемах фотодиод обозначается как диод, с двумя направленными к нему стрелочками. Стрелки символизируют падающее на фотодиод излучение. Не путайте с обозначением светодиода, у которого стрелки направлены от него. Буквенное обозначение фотодиода может быть VD или BL (фотоэлемент). Режимы работы фотодиода Фотодиод работает в двух режимах: фотодиодном и фотогальваническом (фотовольтаическом, генераторном). В фотодиодном режиме используется источник питания, который смещает фотодиод в обратном направлении. В этом случае через фотодиод течет обратный ток, пропорциональный падающему на него световому потоку. В рабочем диапазоне напряжений (то есть до наступления пробоя), этот ток практически не зависит от приложенного обратного напряжения. В фотогальваническом режиме фотодиод работает без внешнего источника питания. В этом режиме он может работать в качестве датчики или в качестве элемента питания (солнечной батареи), так как под воздействием света на выводах фотодиода появляется напряжение, зависящее от потока излучения и нагрузки.

videouroki.net

Фотодиод, фототранзистор, фототиристор, оптрон, разновидности индикаторов

Фотодиод

Рассмотрим устройства, основные физические процессы, характеристики и параметры фотодиода.

Устройство и основные физические процессы.

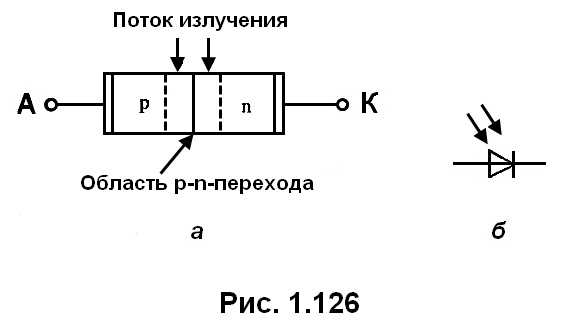

Изобразим упрощенную структуру фотодиода (рис. 1.126, а) и его условное графическое обозначение (рис. 1.126, б).

Физические процессы, протекающие в фотодиодах, носят обратный характер по отношению к процессам, протекающим в светодиодах. Основным физическим явлением в фотодиоде является генерация пар электрон-дырка в области p-n-перехода и в прилегающих к нему областях под действием излучения.

Электрическое поле p-n-перехода разделяет электроны и дырки. Неосновные носители электричества, для которых поле является ускоряющим, выводятся этим полем за переход. Основные носители задерживаются полем в своей области проводимости.

Генерация пар электрон-дырка приводит к увеличению обратного тока диода при наличии обратного напряжения и к появлению напряжения

u

ак

между анодом и катодом при разомкнутой цепи. Причем в соответствии со сделан­ным замечанием о разделении электронов и дырок

u

ак

> 0 (дырки переходят к аноду, а электроны — к катоду).

Характеристики и параметры.

Фотодиоды удобно характеризовать семейством вольт-амперных характеристик, соответствующих различным световым потокам (световой поток измеряется в люменах, лм) или различным освещенностям (освещенность измеряется в люксах, лк).

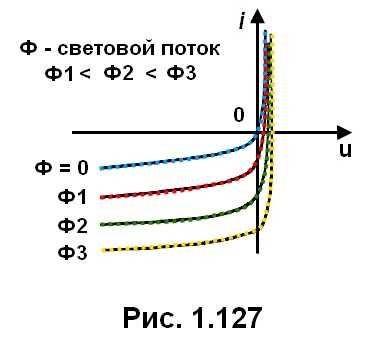

Обратимся к вольт-амперным характеристикам (ВАХ) фотодиода (рис. 1.127).

Пусть вначале световой поток равен нулю, тогда ВАХ фотодиода фактически повторяет ВАХ обычного диода. Если световой поток не равен нулю, то фотоны, проникая в область p-n-перехода, вызывают генерацию пар электрон-дырка. Под действием электрического поля p-n-перехода носители электрода движутся к электродам (дырки — к электроду слоя

p

, электроны — к электроду слоя

n

). В результате между электродами возникает напряжение, которое возрастает при увеличении светового потока. При положительном напряжении анод-катод ток диода может быть отрицательным (четвертый квадрант характеристики). При этом прибор не потребляет, а вырабатывает энергию.

На практике фотодиоды используют и в так называемом режиме фотогенератора (фотогальванический режим, вентильный режим), и в так называемом режиме фотопреобразователя (фотодиодный режим).

Режим фотогенератора имеет место при

u

> 0 и

i

< 0 (четвертый квадрант). При этом диод отдает энергию во внешнюю цепь (

u

·

i

< 0). В этом режиме работают солнечные элементы. В настоящее время коэффициент полезного действия солнечных элементов достигает 20%. Пока энергия, вырабатываемая солнечными элементами, примерно в 50 раз дороже энергии, получаемой из угля, нефти или урана. Но ожидается, что стоимость энергии, получаемой с помощью солнечных батарей, будет снижаться.

Режим фотопреобразователя соответствует соотношениям

u

< 0 и

i

< 0 (третий квадрант). В этом режиме фотодиод потребляет энергию (

u

·

i

> 0) от некоторого обязательно имеющегося в цепи внешнего источника напряжения (рис. 1.128).

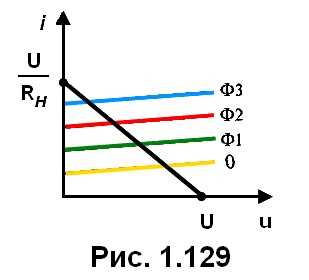

Графический анализ этого режима выполняется при использовании линии нагрузки, как и для обычного диода. При этом характеристики обычно условно изображают в первом квадранте (рис. 1.129).

Фотодиоды являются более быстродействующими приборами по сравнению с фоторезисторами. Они работают на частотах 10⁷

—

10¹⁰ Гц. Фотодиод часто используется в оптопарах светодиод-фотодиод. В этом случае различные характеристики фотодиода соответствуют различным токам светодиода (который при этом создает различные световые потоки). Изобразим соответствующие току светодиода 20 мА характеристики фотодиода, входящего в оптопару АОД112А-1 (рис. 1.130, а).

При этом ток

i

и напряжение

u

фотодиода соответствуют обычным для диодов условно-положительным направлениям (рис. 1.130,6).

Фототранзистор и фототиристор

Выходные характеристики фототранзистора подобны выходным характеристикам обычного биполярного транзистора, но теперь положение характеристик определяется не током базы, а уровнем освещенности (или величиной светового потока).

Свойства фототиристора подобны свойствам обычного тиристора, однако с той лишь особенностью, что включение тиристора осуществляется не с помощью импульса тока управления, а с помощью светового импульса.

Оптрон (оптопара)

Оптрон — полупроводниковый прибор, содержащий источник излучения и приемник излучения, объединенные в одном корпусе и связанные между собой оптически, электрически или одновременно обеими связями. Очень широко распространены оптроны, у которых в качестве приемника излучения используются фоторезистор, фотодиод, фототранзистор и фототиристор.

В резисторных оптронах выходное сопротивление при изменении режима входной цепи может изменяться в 10⁷ … 10⁸раз. Кроме того, вольт-амперная характеристика фоторезистора отличается высокой линейностью и симметричностью, что и обусловливает широкую применимость резисторных оптопар в аналоговых устройствах. Недостатком резисторных оптронов является низкое быстродействие — 0,01 … 1 с.

В цепях передачи цифровых информационных сигналов применяются главным образом диодные и транзисторные оптроны, а для оптической коммутации высоковольтных сильноточных цепей — тиристорные оптроны. Быстродействие тиристорных и транзисторных оптронов характеризуется временем переключения, которое часто лежит в диапазоне 5…50 мкс. Для некоторых оптронов это время меньше.

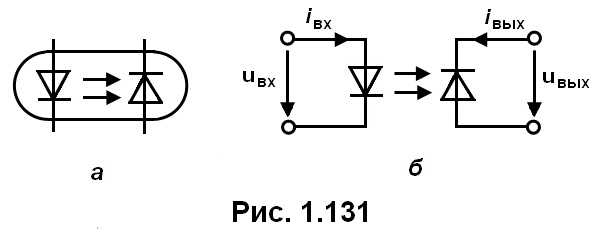

Рассмотрим несколько подробнее оптопару светодиод-фотодиод. Дадим условное графическое обозначение этой оптопары (рис. 1.131, а).

Напомним, что излучающий диод (слева) должен быть включен в прямом направлении, а фотодиод — в прямом (режим фотогенератора) или в обратном направлении (режим фотопреобразователя).

Воспользуемся общепринятым выбором условно-положительных направлений для токов и напряжений диодов оптопары (рис. 1.131,6).

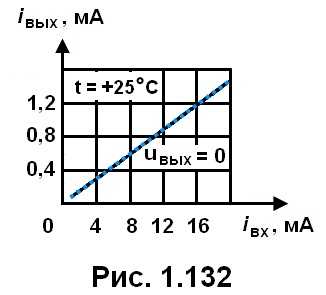

Изобразим зависимость тока i_вых от тока i_вx при

u

вых

= 0 для оптопары АОД107А (рис. 1.132).

Указанная оптопара предназначена для работы как в фотогенераторном, так и в фотопреобразовательном режиме.

Разновидности индикаторов

К основным типам индикаторов относятся:

● полупроводниковые индикаторы (ППИ),

● вакуумные люминесцентные индикаторы (ВЛИ),

● газоразрядные индикаторы (ГРИ)

● жидкокристаллические индикаторы (ЖКИ).

Простейшими ППИ являются светодиоды. Помимо них выпускаются цифровые и буквенно-цифровые, одно- и многоразрядные, шкальные и матричные ППИ. Они характеризуются высокой яркостью, большим сроком службы, низким рабочим напряжением, имеют малую инерционность и очень стойки к механическим воздействиям.

ВЛИ представляют собой вакуумный триод, содержащий прямонакальный катод, сетку и несколько анодов, покрытых люминофором и расположенных в одной плоскости. При подаче напряжения накала катод испускает электроны, которые под действием электрических полей сетки и анодов устремляются к анодам, и люминофор анодов начинает светиться.

Индикаторы этого типа обладают большой яркостью и долговечностью, незначительной потребляемой мощностью и хорошо сопрягаются с микросхемами на МДП-структурах.

Газоразрядные индикаторы до появления ВЛИ и ППИ были основными приборами техники индикации. И сейчас они широко применяются из-за высокой яркости, малой потребляемой мощности и высокого быстродействия. Но значительные рабочие напряжения (сотни вольт) не позволяют подключить ГРИ непосредственно к микросхемам.

Практически все ГРИ представляют собой газоразрядные диоды, содержащие один или несколько катодов и анод. При увеличении разности потенциалов между анодом и некоторым катодом ток через такой диод резко возрастает, а газ начинает светиться.

ЖКИ имеют небольшие размеры, питаются от источника с низким напряжением, потребляют очень малую мощность (не более 100 мкВт) и обеспечивают хорошую четкость знаков при самом различном наружном освещении.

Поясним подробнее, что же такое жидкие кристаллы. Среди большого количества различных веществ, находящихся в жидком состоянии, значительная часть состоит из молекул, имеющих форму нити. Под воздействием электрического поля и в определенном диапазоне температур (10 … 55°С) в таких веществах возникает специфический эффект динамического рассеивания, в результате которого их коэффициент преломления (как для проходящего, так и для отраженного света) изменяется, и жидкость, непрозрачная в нормальном состоянии, начинает пропускать свет (она оказывается подобной твердому кристаллу). Таким образом, сами жидкокристаллические индикаторы света не излучают. Для них необходимы источники постороннего света той или иной длины волны.

pue8.ru

Фотодиод — это… Что такое Фотодиод?

Фотодиод ФД-10-100 активная площадь-10х10 мм² ФД1604 (активная площадь ячейки 1,2х4мм2 — 16шт) Обозначение на схемах

Фотодио́д — приёмник оптического излучения^[1], который преобразует попавший на его фоточувствительную область свет в электрический заряд за счёт процессов в p-n-переходе.

Фотодиод, работа которого основана на фотовольтаическом эффекте (разделение электронов и дырок в p- и n- области, за счёт чего образуется заряд и ЭДС), называется солнечным элементом. Кроме p-n фотодиодов, существуют и p-i-n фотодиоды, в которых между слоями p- и n- находится слой нелегированного полупроводника i. p-n и p-i-n фотодиоды только преобразуют свет в электрический ток, но не усиливают его, в отличие от лавинных фотодиодов и фототранзисторов.

Описание

Структурная схема фотодиода. 1 — кристалл полупроводника; 2 — контакты; 3 — выводы;

Φ — поток электромагнитного излучения; Е — источник постоянного тока; R_H — нагрузка.

Принцип работы:

При воздействии квантов излучения в базе происходит генерация свободных носителей, которые устремляются к границе p-n-перехода. Ширина базы (n-область) делается такой, чтобы дырки не успевали рекомбинировать до перехода в p-область. Ток фотодиода определяется током неосновных носителей — дрейфовым током. Быстродействие фотодиода определяется скоростью разделения носителей полем p-n-перехода и ёмкостью p-n-перехода C_p-n

Фотодиод может работать в двух режимах:

• фотогальванический — без внешнего напряжения
• фотодиодный — с внешним обратным напряжением

Особенности:

• простота технологии изготовления и структуры
• сочетание высокой фоточувствительности и быстродействия
• малое сопротивление базы
• малая инерционность

Параметры и характеристики фотодиодов

Параметры:

• чувствительность

  отражает изменение электрического состояния на выходе фотодиода при подаче на вход единичного оптического сигнала. Количественно чувствительность измеряется отношением изменения электрической характеристики, снимаемой на выходе фотоприёмника, к световому потоку или потоку излучения, его вызвавшему.

  ;  — токовая чувствительность по световому потоку

  ;  — вольтаическая чувствительность по энергетическому потоку

• шумы

  помимо полезного сигнала на выходе фотодиода появляется хаотический сигнал со случайной амплитудой и спектром — шум фотодиода. Он не позволяет регистрировать сколь угодно малые полезные сигналы. Шум фотодиода складывается из шумов полупроводникового материала и фотонного шума.

Характеристики:

• вольт-амперная характеристика (ВАХ)

  зависимость выходного напряжения от входного тока.

• спектральные характеристики

  зависимость фототока от длины волны падающего света на фотодиод. Она определяется со стороны больших длин волн шириной запрещённой зоны, при малых длинах волн большим показателем поглощения и увеличения влияния поверхностной рекомбинации носителей заряда с уменьшением длины волны квантов света. То есть коротковолновая граница чувствительности зависит от толщины базы и от скорости поверхностной рекомбинации. Положение максимума в спектральной характеристике фотодиода сильно зависит от степени роста коэффициента поглощения.

• световые характеристики

  зависимость фототока от освещённости, соответствует прямой пропорциональности фототока от освещённости. Это обусловлено тем, что толщина базы фотодиода значительно меньше диффузионной длины неосновных носителей заряда. То есть практически все неосновные носители заряда, возникшие в базе, принимают участие в образовании фототока.

• постоянная времени

  это время, в течение которого фототок фотодиода изменяется после освещения или после затемнения фотодиода в е раз (63 %) по отношению к установившемуся значению.

• темновое сопротивление

  сопротивление фотодиода в отсутствие освещения.

• инерционность

Классификация

• В p-i-n структуре средняя i-область заключена между двумя областями противоположной проводимости. При достаточно большом напряжении оно пронизывает i-область, и свободные носители, появившееся за счет фотонов при облучении, ускоряются электрическим полем p-n переходов. Это дает выигрыш в быстродействии и чувствительности. Повышение быстродействия в p-i-n фотодиоде обусловлено тем, что процесс диффузии заменяется дрейфом электрических зарядов в сильном электрическом поле. Уже при U_обр≈0.1В p-i-n фотодиод имеет преимущество в быстродействии.

Достоинства:

1) есть возможность обеспечения чувствительности в длинноволновой части спектра за счет изменения ширины i-области.

2) высокая чувствительность и быстродействие

3) малое рабочее напряжение U_раб

Недостатки:

сложность получения высокой чистоты i-области

• Фотодиод Шоттки (фотодиод с барьером Шоттки)

  Структура металл-полупроводник. При образовании структуры часть электронов перейдет из металла в полупроводник p-типа.

• Лавинный фотодиод

• В структуре используется лавинный пробой. Он возникает тогда, когда энергия фотоносителей превышает энергию образования электронно-дырочных пар. Очень чувствительны. Для оценки существует коэффициент лавинного умножения:

  Для реализации лавинного умножения необходимо выполнить два условия:

  1) Электрическое поле области пространственного заряда должно быть достаточно большим, чтобы на длине свободного пробега электрон набрал энергию, большую, чем ширина запрещённой зоны:

  2) Ширина области пространственного заряда должна быть существенно больше, чем длина свободного пробега:

  Значение коэффициентов внутреннего усиления составляет M=10-100 в зависимости от типа фотодиодов.

• Фотодиод с гетероструктурой

  Гетеропереходом называют слой, возникающий на границе двух полупроводников с разной шириной запрещённой зоны. Один слой р+ играет роль «приёмного окна». Заряды генерируются в центральной области. За счет подбора полупроводников с различной шириной запрещённой зоны можно перекрыть весь диапазон длин волн. Недостаток — сложность изготовления.

См. также

Примечания

В этой статье не хватает ссылок на источники информации. Информация должна быть проверяема, иначе она может быть поставлена под сомнение и удалена. Вы можете отредактировать эту статью, добавив ссылки на авторитетные источники. Эта отметка установлена 15 мая 2011.

partners.academic.ru

Фотодиод — это… Что такое Фотодиод?

Фотодиод ФД-10-100 активная площадь-10х10 мм² ФД1604 (активная площадь ячейки 1,2х4мм2 — 16шт) Обозначение на схемах

Фотодио́д — приёмник оптического излучения^[1], который преобразует попавший на его фоточувствительную область свет в электрический заряд за счёт процессов в p-n-переходе.

Фотодиод, работа которого основана на фотовольтаическом эффекте (разделение электронов и дырок в p- и n- области, за счёт чего образуется заряд и ЭДС), называется солнечным элементом. Кроме p-n фотодиодов, существуют и p-i-n фотодиоды, в которых между слоями p- и n- находится слой нелегированного полупроводника i. p-n и p-i-n фотодиоды только преобразуют свет в электрический ток, но не усиливают его, в отличие от лавинных фотодиодов и фототранзисторов.

Описание

Структурная схема фотодиода. 1 — кристалл полупроводника; 2 — контакты; 3 — выводы; Φ — поток электромагнитного излучения; Е — источник постоянного тока; R_H — нагрузка.

Принцип работы:

При воздействии квантов излучения в базе происходит генерация свободных носителей, которые устремляются к границе p-n-перехода. Ширина базы (n-область) делается такой, чтобы дырки не успевали рекомбинировать до перехода в p-область. Ток фотодиода определяется током неосновных носителей — дрейфовым током. Быстродействие фотодиода определяется скоростью разделения носителей полем p-n-перехода и ёмкостью p-n-перехода C_p-n

Фотодиод может работать в двух режимах:

• фотогальванический — без внешнего напряжения
• фотодиодный — с внешним обратным напряжением

Особенности:

• простота технологии изготовления и структуры
• сочетание высокой фоточувствительности и быстродействия
• малое сопротивление базы
• малая инерционность

Параметры и характеристики фотодиодов

Параметры:

• чувствительность

  отражает изменение электрического состояния на выходе фотодиода при подаче на вход единичного оптического сигнала. Количественно чувствительность измеряется отношением изменения электрической характеристики, снимаемой на выходе фотоприёмника, к световому потоку или потоку излучения, его вызвавшему.

  ;  — токовая чувствительность по световому потоку

  ;  — вольтаическая чувствительность по энергетическому потоку

• шумы

  помимо полезного сигнала на выходе фотодиода появляется хаотический сигнал со случайной амплитудой и спектром — шум фотодиода. Он не позволяет регистрировать сколь угодно малые полезные сигналы. Шум фотодиода складывается из шумов полупроводникового материала и фотонного шума.

Характеристики:

• вольт-амперная характеристика (ВАХ)

  зависимость выходного напряжения от входного тока.

• спектральные характеристики

  зависимость фототока от длины волны падающего света на фотодиод. Она определяется со стороны больших длин волн шириной запрещённой зоны, при малых длинах волн большим показателем поглощения и увеличения влияния поверхностной рекомбинации носителей заряда с уменьшением длины волны квантов света. То есть коротковолновая граница чувствительности зависит от толщины базы и от скорости поверхностной рекомбинации. Положение максимума в спектральной характеристике фотодиода сильно зависит от степени роста коэффициента поглощения.

• световые характеристики

  зависимость фототока от освещённости, соответствует прямой пропорциональности фототока от освещённости. Это обусловлено тем, что толщина базы фотодиода значительно меньше диффузионной длины неосновных носителей заряда. То есть практически все неосновные носители заряда, возникшие в базе, принимают участие в образовании фототока.

• постоянная времени

  это время, в течение которого фототок фотодиода изменяется после освещения или после затемнения фотодиода в е раз (63 %) по отношению к установившемуся значению.

• темновое сопротивление

  сопротивление фотодиода в отсутствие освещения.

• инерционность

Классификация

• В p-i-n структуре средняя i-область заключена между двумя областями противоположной проводимости. При достаточно большом напряжении оно пронизывает i-область, и свободные носители, появившееся за счет фотонов при облучении, ускоряются электрическим полем p-n переходов. Это дает выигрыш в быстродействии и чувствительности. Повышение быстродействия в p-i-n фотодиоде обусловлено тем, что процесс диффузии заменяется дрейфом электрических зарядов в сильном электрическом поле. Уже при U_обр≈0.1В p-i-n фотодиод имеет преимущество в быстродействии.

Достоинства:

1) есть возможность обеспечения чувствительности в длинноволновой части спектра за счет изменения ширины i-области.

2) высокая чувствительность и быстродействие

3) малое рабочее напряжение U_раб

Недостатки:

сложность получения высокой чистоты i-области

• Фотодиод Шоттки (фотодиод с барьером Шоттки)

  Структура металл-полупроводник. При образовании структуры часть электронов перейдет из металла в полупроводник p-типа.

• Лавинный фотодиод

• В структуре используется лавинный пробой. Он возникает тогда, когда энергия фотоносителей превышает энергию образования электронно-дырочных пар. Очень чувствительны. Для оценки существует коэффициент лавинного умножения:

  Для реализации лавинного умножения необходимо выполнить два условия:

  1) Электрическое поле области пространственного заряда должно быть достаточно большим, чтобы на длине свободного пробега электрон набрал энергию, большую, чем ширина запрещённой зоны:

  2) Ширина области пространственного заряда должна быть существенно больше, чем длина свободного пробега:

  Значение коэффициентов внутреннего усиления составляет M=10-100 в зависимости от типа фотодиодов.

• Фотодиод с гетероструктурой

  Гетеропереходом называют слой, возникающий на границе двух полупроводников с разной шириной запрещённой зоны. Один слой р+ играет роль «приёмного окна». Заряды генерируются в центральной области. За счет подбора полупроводников с различной шириной запрещённой зоны можно перекрыть весь диапазон длин волн. Недостаток — сложность изготовления.

См. также

Примечания

В этой статье не хватает ссылок на источники информации. Информация должна быть проверяема, иначе она может быть поставлена под сомнение и удалена. Вы можете отредактировать эту статью, добавив ссылки на авторитетные источники. Эта отметка установлена 15 мая 2011.

biograf.academic.ru

Фотодиоды | Техника и Программы

Принцип действия фотодиода

Полупроводниковый фотодиод — это полупроводниковый диод обратный ток которого зависит от освещенности.

Обычно в качестве фотодиода используют полупроводниковые диоды с р-п переходом, который смещен в обратном направлении внешним источником питания. При поглощении квантов света в р-n переходе или в прилегающих к нему областях образуются новые носители заряда. Неосновные носители заряда, возникшие в областях, прилегающих к р-п переходу на расстоянии, не превь,’ ,ающем диффузионной длины, диффундируют в р-п переход и проходя* через него под действием электрического поля. То есть обратный ток при освещении возрастает. Поглощение квантов непосредственно в р-п переходе приводит к аналогичным результатам. Величина, на которую возрастает обратный ток, называется фототоком.

Характеристики фотодиодов

Свойства фотодиода можно охарактеризовать следующими характеристиками:

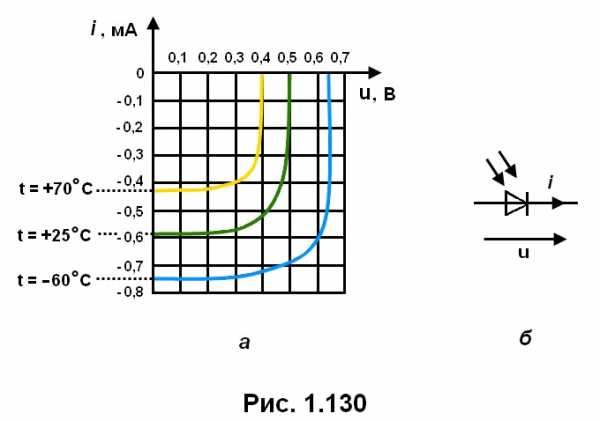

Вольт-амперная характеристика фотодиода представляет собой зависимость светового тока при неизменном световом потоке и темнового тока 1_т от напряжения.

Световая характеристика фотодиода обусловлена зависимостью фототока от освещенности. При увеличении освещенности фототок возрастает.

Спектральная характеристика фотодиода — это зависимость фототока от длины волны падающего света на фотодиод. Она определяется для больших длин волн шириной запрещенной зоны, а при малых длинах волн большим показателем поглощения и увеличения влияния поверхностной рекомбинации носителей заряда с уменьшением длины волны квантов света. То есть коротковолновая граница чувствительности зависит от толщины базы и от скорости поверхностной рекомбинации. Положение максимума в спектральной характеристике фотодиода сильно зависит от степени роста коэффициента поглощения.

Постоянная времени — это время, в течение которого фото- ток фотодиода изменяется после освещения или после затемнения фотодиода в е раз (63%) по отношению к установившемуся значению.

Темновое сопротивление — сопротивление фотодиода в отсутствие освещения.

Интегральная чувствительность определяется формулой:

где 1_ф — фототок, Ф — освещенность.

Инерционность

Существует три физических фактора, влияющих на инерционность:

1.          Время диффузии или дрейфа неравновесных носителей через базу т;

2.           Время пролета через р-n переход т,;

3.          Время перезарядки барьерной емкости р-п перехода, характеризующееся постоянной времени RC_6ap.

Толщина р-п перехода, зависящая от обратного напряжения и концентрации примесей в базе, обычно меньше 5 мкм, а значит, т, — 0,1 не. RC_6ap определяется барьерной емкостью р-п перехода, зависящей от напряжения и сопротивления базы фотодиода при малом сопротивлении нагрузки во внешней цепи. Величина RC_6ap обычно составляет нескольких наносекунд.

Расчет КПД фотодиода и мощности

КПД вычисляется по формуле:

где Р_осв — мощность освещенности; I — сила тока;

U — напряжение на фотодиоде.

Расчет мощности фотодиода иллюстрирует рис. 2.12 и таблица 2.1.

Рис. 2.12. Зависимость мощности фотодиода от напряжения и силы тока

Максимальная мощность фотодиода соответствует максимальной площади данного прямоугольника.

Таблица 2.1. Зависимость мощности от КПД

Мощность освещенности, мВт	Сила тока, мА	Напряжение, В	КПД, %
1	0,0464	0,24	1,1
3	0,1449	0,41	2
5	0,248	0,26	1,3
7	0,242	0,45	1,6

Применение фотодиода в олтоэлектронике

Фотодиод является составным элементом во многих сложных оптоэлектронных устройствах:

•        Оптоэлектронные интегральные микросхемы.

Фотодиод может обладать большим быстродействием, но его коэффициент усиления фототока не превышает единицы. Благодаря наличию оптической связи оптоэлектронные интегральные микросхемы обладают рядом существенных достоинств, а именно: почти идеальная гальваническая развязка управляющих цепей от силовых при сохранении между ними сильной функциональной связи.

•        Многоэлементные фотоприемники.

Эти приборы (сканистор, фотодиодная матрица с управлением на МОП-транзисторе, фоточувствительные приборы с зарядовой связью и другие) относятся к числу наиболее быстро развивающихся и прогрессирующих изделий электронной техники. Оптоэлектрический «глаз» на основе фотодиода способен реагировать не только на яркостно-временные, но и на пространственные характеристики объекта, то есть воспринимать его полный зрительный образ.

Число фоточувствительных ячеек в приборе является достаточно большим, поэтому кроме всех проблем дискретного фотоприемника (чувствительность, быстродействие, спектральная область) приходится решать и проблему считывания информации. Все многоэлементные фотоприемники представляют собой сканирующие системы, то есть устройства, позволяющие производить анализ исследуемого пространства путем последовательного его просмотра (поэлементного разложения).

Как происходит восприятие образов?

Распределение яркости объекта наблюдения превращается в оптическое изображение и фокусируется на фоточувствительную поверхность. Здесь световая энергия переходит в электрическую, причем отклик каждого элемента (ток, заряд, напряжение) пропорционален его освещенности. Яркостная картина преобразуется в электрический рельеф. Схема сканирования производит периодический последовательный опрос каждого элемента и считывание содержащейся в нем информации. Тогда на выходе устройства мы получаем последовательность видеоимпульсов, в которой закодирован воспринимаемый образ.

При создании многоэлементных фотоприемников стремятся обеспечить наилучшее выполнение ими функций преобразования и сканирования. • Оптроны.

Оптроном называется такой оптоэлектронный прибор, в котором имеются источник и приемник излучения с тем или иным видом оптической связи между ними, конструктивно объединенные и помещенные в один корпус. Между управляющей цепью (ток в которой мал, порядка нескольких мА), куда включен излучатель, и исполнительной, в которой работает фотоприемник, отсутствует электрическая (гальваническая) связь, а управляющая информация передается посредством светового излучения.

Это свойство оптоэлектронной пары (а в некоторых видах оптронов присутствует по несколько не связанных друг с другом даже оптически оптопар) оказалось незаменимым в тех электронных узлах, где нужно максимально устранить влияние выходных электрических цепей на входные. У всех дискретных элементов (транзисторов, тиристоров, микросхем, являющихся коммутационными сборками, или микросхем с выходом, позволяющим коммутировать нагрузку большой мощности) управляющие и исполнительные цепи электрически связаны друг с другом. Это часто недопустимо, если коммутируется высоковольтная нагрузка. К тому же, возникающая обратная связь неминуемо приводит к появлению дополнительных помех.

Конструктивно фотоприемник обычно крепится на дне корпуса, а излучатель — в верхней части. Зазор между излучателем и фотоприемником заполнен иммерсионным материалом — чаще всего эту роль выполняет полимерный оптический клей. Этот материал исполняет роль линзы, фокусирующей излучение на чувствительный слой фотоприемника. Иммерсионный материал снаружи покрыт специальной пленкой, отражающей световые лучи внутрь, чтобы препятствовать рассеянию излучения за пределы рабочей зоны фотоприемника.

Роль излучателей в оптронах, как правило, выполняют светодиоды на основе арсенид-галлия. Светочувствительные элементы в оптопарах могут представлять собой фотодиоды (оптопары серии АОД…), фототранзисторы, фототринисторы (оптопары серии АОУ.,.) и высокоинтегрированные схемы фотореле. В диодной оптопаре, например, в качестве фотоприемного элемента используется фотодиод на основе кремния, а излучателем служит инфракрасный излучающий диод. Максимум спектральной характеристики излучения диода приходится на длину волны около 1 мкм. Диодные оптопары применяются в фотодиодном и фотогенераторном режимах.

Транзисторные оптроны (серия АОТ…) имеют некоторые преимущества относительно диодных. Коллекторным током биполярного транзистора управляют как оптически (воздействуя на светодиод), так и электрически по базовой цепи (в данном случае работа фототранзистора при отсутствии излучения управляющего светодиода оптрона практически не отличается от работы обыкновенного кремниевого транзистора). У полевого транзистора управление осуществляется через цепь затвора.

Кроме того, фототранзистор может работать в ключевом и усилительных режимах, а фотодиод — только в ключевом. Оптроны с составными-транзисторами (например, АОТ1ЮБ), имеют наибольший коэффициент усиления (как и обычный узел на составном транзисторе), могут коммутировать напряжение и ток достаточно больших величин и по данным параметрам уступают только тиристорным оптронам и оптоэлектронным реле типа КР293КП2 — КР293КП4, которые приспособлены для коммутации высоковольтных и сильноточных цепей. Сегодня в розничной продаже появились новые оптоэлектронные реле серий К449 и К294. Серия К449 позволяет коммутировать напряжение до 400 В при токе до 150 мА. Такие микросхемы в четырехвы- водном компактном корпусе DIP-4 приходят на смену маломощным электромагнитным реле и имеют по сравнению с реле массу преимуществ (бесшумность работы, надежность, долговечность, отсутствие механических контактов, широкий диапазон напряжения срабатывания). Кроме того, их доступная цена объясняется тем, что нет необходимости использовать драгметаллы (в реле ими покрываются коммутирующие контакты).

В резисторных оптронах (например, ОЭП-1) и-злучателями являются электрические минилампы накаливания, помещенные также в один корпус.

Графическим обозначениям оптронов по ГОСТу присвоен условный код — латинская буква U, после которой следует порядковый номер прибора в схеме.

В главе 3 книги описаны приборы и устройства, иллюстрирующие применение оптронов.

Применение фотоприемников

Любое оптоэлектронное устройство содержит фотоприемный блок. И в большинстве современных оптоэлектронных устройств фотодиод составляет основу фотоприемника.

обладают наилучшим сочетанием фотоэлектрических параметров, основных с точки зрения использования в оптоэлектронике: высокие значения чувствительности и быстродействия, малые значения паразитных параметров (например, тока утечки). Простота их устройства позволяет достигнуть физического и конструктивного оптимума и обеспечить наиболее полное использование падающего света.

В сопоставлении с другими, более сложными фотоприемниками, они обладают наибольшей стабильностью температурных характеристик и лучшими эксплуатационными свойствами.

Основной недостаток, на который обычно указывают, — отсутствие усиления. Но он достаточно условен. Почти в каждом оп- тоэлектронном устройстве фотоприемник работает на ту или иную согласующую электронную схему. И введение усилительного каскада в нее значительно проще и целесообразнее, чем придание фотоприемнику несвойственных ему функций усиления.

Высокая информационная емкость оптического канала, связанная с тем, что частота световых колебаний (около 10¹⁵ Гц) в 10³…10⁴ раз выше, чем в освоенном радиотехническом диапазоне. Малое значение длины волны световых колебаний обеспечивает высокую достижимую плотность записи информации в оптических запоминающих устройствах (до 10⁸ бит/см²).

Острая направленность (кучность) светового излучения, обусловленная тем, что угловая расходимость луча пропорциональна длине волны и может быть меньше одной минуты. Это позволяет концентрированно и с малыми потерями передавать электрическую энергию в любую область пространства.

Возможность двойной — временной и пространственной — модуляции светового луча. Так как источник и приемник в опто- электронике не связаны друг с другом электрически, а связь между ними осуществляется только посредством светового луча (электрически нейтральных фотонов), то они не влияют друг на друга. И поэтому в оптоэлектронном приборе поток информации передается лишь в одном направлении — от источника к приемнику. Каналы, по которым распространяется оптическое излучение, не воздействуют друг на друга и практически не чувствительны к электромагнитным помехам, что определяет их высокую помехозащищенность.

Важная особенность фотодиодов — высокое быстродействие. Они могут работать на частотах до нескольких МГц. обычно изготовляют из германия или кремния.

Фотодиод является потенциально широкополосным приемником. Этим обуславливается его повсеместное применение и популярность.

ИК спектра

Инфракрасный излучающий диод (ИК диод) представляет собой полупроводниковый диод, который при протекании через него прямого тока излучает электромагнитную энергию в инфракрасной области спектра.

В отличие от видимого человеческим глазом спектра излучения (какое, например, производит обычный светоизлучающий диод на основе фосфида галлия) ИК излучение не может быть воспринято человеческим глазом, а регистрируется с помощью специальных приборов, чувствительных к данному спектру излучения. Среди популярных фотоприемных диодов ИК спектра можно отметить фоточувствительные приборы МДК-1, ФД263-01 и подобные им.

Спектральные характеристики ИК излучающих диодов имеют выраженный максимум в интервале волн 0,87…0,96 мкм. Эффективность излучения и КПД данных приборов выше, чем у светоизлучающих диодов.

На основе ИК диодов (которые в электронных конструкциях занимают важное место передатчиков импульсов ИК спектра) конструируются волоконно-оптические линии (выгодно отличающиеся своим быстродействием и помехозащищенностью), многоплановые электронные бытовые узлы и, конечно же, электронные узлы охраны. В этом есть свое преимущество, т.к. ИК луч невидим человеческим глазом и в некоторых случаях (при условии использования нескольких разнонаправленных ИК лучей) определить визуально наличие самого охранного устройства невозможно до его перехода в режим «тревога»). Опыты работы в сфере производства и обслуживания систем охраны на основе ИК излучателей позволяют все же дать некоторую рекомендацию по определению рабочего состояния ИК излучателей.

Если близко всмотреться в излучающую поверхность ИК диода (например, АЛ147А, АЛ156А), когда на него подан сигнал управления, то можно заметить слабое красное свечение. Световой спектр этого свечения близок к цвету глаз животных альбиносов (крыс, хомяков и т.д.). В темноте ИК свечение еще более выражено. Необходимо заметить, что длительное время всматриваться в излучающий ИК световую энергию прибор нежелательно с медицинской точки зрения.

Кроме систем охраны, ИК излучающие диоды в настоящее время находят применение в брелоках сигнализации для автомобилей, различного рода беспроводных передатчиках сигналов на расстояние. Например, подключив к передатчику модулированный НЧ сигнал от усилителя, с помощью ИК приемника на некотором расстоянии (зависит от мощности излучения и рельефа местности) можно прослушивать звуковую информацию, телефонные переговоры также можно транслировать на расстояние. Этот способ сегодня менее эффективен, но все же является альтернативным вариантом домашнему радиотелефону. Самым популярным (в быту) применением ИК излучающих диодов являются пульты дистанционного управления различными бытовыми приборами.

Как может легко убедиться любой радиолюбитель, вскрыв крышку ПДУ, электронная схема этого прибора не сложна и может быть повторена без особых проблем. В радиолюбительских конструкциях, некоторые из которых описаны в третьей главе данной книги, электронные устройства с ИК излучающими и приемными приборами намного проще, чем промышленные устройства.

Параметры, определяющие статические режимы работы ИК диодов (прямое и обратное максимально допустимое напряжение, прямой ток и т.д.) сходны с параметрами фотодиодов. Основными специфическими параметрами, по которым их идентифицируют, для ИК диодов являются:

Мощность излучения — Р_изл — поток излучения определенного спектрального состава, излучаемого диодом. Характеристикой диода, как источника ИК излучения, является ватт-амперная характеристика — зависимость мощности излучения в Вт (милливаттах) от прямого тока, протекающего через диод. Диаграмма направленности излучения диода показывает уменьшение мощности излучения в зависимости от угла между направлением излучения и оптической осью прибора. Современные ИК диоды различаются между имеющими остронаправленное излучение и рассеянное.

При конструировании электронных узлов следует учитывать, что дальность передачи ИК сигнала прямо зависит от угла наклона (совмещения передающей и приемной частей устройства) и мощности ИК диода. При взаимозаменах ИК диодов необходимо учитывать этот параметр мощности излучения. Некоторые справочные данные по отечественным ИК диодам приведены в табл. 2.2.

Данные по взаимозаменам зарубежных и отечественных приборов приведены в приложении. Сегодня наиболее популярными типами ИК диодов среди радиолюбителей считаются приборы модельного ряда АЛ 156 и АЛ147. Они оптимальны по универсальности применения и стоимости.

Импульсная мощность излучения — Р_{изл им} — амплитуда потока излучения, измеряемая при заданном импульсе прямого тока через диод.

Ширина спектра излучения — интервал длин волн, в котором спектральная плотность мощности излучения составляет половину максимальной.

Максимально допустимый прямой импульсный ток 1_{пр им} (ИК диоды в основном используются в импульсном режиме работы).

Таблица 2.2. Излучающие диоды инфракрасного спектра

ИК диод	Мощность излучения, мВт	Длина волны, мкм	Ширина спектра, мкм	Напряжение на приборе, В	Угол излучения, град
АЛ107Б	9	0,94…0,96	0,03	2	60
АЛ107Г	12	0,94…0,96	0,03	2	60
АЛ145Д	20	0,93…0,98	0,06	1,6	40
АЛ156В	12	0,82…0,9	0,04	1,8	35
АЛ161А	8	0,83…0,9	0,07	1,5	10
АЛ165Б	15	0,85…0,89	0,04	2	35
АЛ165В	400	0,85…0,9	нет данных	1,6	нет данных
АЛ170В	100	0,85…0,89	0,1	1,5	4

Время нарастания импульса излучения t_Hapизл — интервал времени, в течение которого мощность излучения диода нарастает с 10 до 100% от максимального значения.

Параметр времени спада импульса t_cnM3J1 аналогичен предыдущему.

Скважность — Q — отношение периода импульсных колебаний к длительности импульса.

В основе предлагаемых к повторению электронных узлов (глава 3 данной книги) лежит принцип передачи и приема модулированного ИК сигнала. Но не только в таком виде можно использовать принцип работы ИК диода. Такие оптореле могут работать и в режиме реагирования на отражение лучей (фотоприемник размещается рядом с излучателем). Этот принцип воплощен в электронные узлы, реагирующие на приближение к объединенному приемо-передающему узлу какого-либо предмета или человека, что также может служить датчиком в системах охраны.

Вариантов применения ИК диодов и устройств на их основе бесконечно много и они ограничиваются только эффективностью творческого подхода радиолюбителя.

nauchebe.net
