Mini Soldering Station BAKU BK-938 для SMD компонентов
Обзор про мини паяльную станцию.Паяльных станций в личном пользовании у меня нет. На работе не в счёт. Поэтому и заказал.
Пробегусь по-быстрому, в каком виде прислали.
Коробку немного помяли. Но даже при более сильных повреждениях испортить содержимое сложно.
Когда поднял пенопласт, сильно удивился.
Меня шокировали размеры этой станции.
Взвесил.
Даже не предполагал, что паяльные станции бывают такими маленькими.
Вот, что написано на странице магазина:
Product DescriptionТо, что паяльник питается от 12В и можно регулировать температуру жала – это хорошо. Обязательно поверю.
BAKU BK-938 Powerful & Fast Mini Soldering Station
•Professional soldering tool for telecommunication, small but very full and fast
•450°C achievable in less than a minute
•Variable wattage from 1 to 18 watt at 50 to 450°C
•Electricity saving up to 70%(THT)
•Short handle for perfect soldering balancing
•Light weight handle for perfect soldering for long time
•No leakage of AC volt as soldering pen is working at 12V technology(safe for sensitive IC’s)
•Electric shock proof(It is fully safe against electrical shock)
•User friendly, long life heater
•The soldering handle cable length: about 80cm; charging cable length: about 110cm
•With exquisite packaging box
Package includes:
•1 x BAKU BK-938 Powerful & Fast Mini Soldering Station
Паяльная станция пришла с нашей вилкой. Вариантов для выбора нет. Всё как на странице магазина.
Паяльник, как и сама станция миниатюрный. Ручка из алюминия.
В месте хвата и входа кабеля мягкая резинка.
Резинка с трудом, но снимается, оголяя алюминиевую суть ручки.
Паяльник подключается к станции посредством разъёма типа тюльпан.
Кабель мягкий, вместе с паяльником длиной чуть более метра.
Можете оценить размеры жала.
Этот паяльник только для SMD компонентов.
Что-то серьёзное им паять не получится.
Жало почти как иголка.
Чтобы его снять, достаточно скинуть пружинку.
Жало с разрезом.
Проверил магнитом, оно абсолютно не магнитится, что за сплав не знаю.
Запасные жала можно купить в одном известном китайском магазине.
Разбор паяльника закончу вот этим фото.
Перехожу к изучению самой станции.
Чтобы понять принцип работы, необходимо разобрать. Открутил четыре самореза. Один из них держит подставку под паяльник.
Внутри обычный понижающий трансформатор 220В/12В и регулировочный узел.
Далее необходимо открутить гайку переменного резистора.
А вот и регулятор.
Внутри схема на «мощном» симисторе МАС97А6.
www.allcomponents.ru/motorola/mac97a6.htm
Симисторный блок регулировки мощности (температуры) подключен последовательно первичной обмотке трансформатора. Принцип его работы объяснять не буду, он понятен по кракозабрам на выходе трансформатора (на нагревательном элементе пальника) при различных положениях движка регулятора мощности.
Ну и в конце несколько тестов.
На выходе станции переменное напряжение. При максимальной мощности — 12,8В. На холостом ходу (без паяльника) чуть повыше.
Измерил мощность потребления от сети (обещал в самом начале).
12,8Вт при напряжении в сети 227В. Это явно не 18Вт.
По поводу температуры жала. Максимально сколько даёт паяльник — 326˚С. И это не 450˚С, как обещано.
2 — 2,2Вт — 89˚С.
3 — 3,5Вт — 133˚С.
4 — 5,9Вт — 148˚С.
5 — 6,5Вт — 210˚С.
6 — 8,0Вт — 234˚С.
7 — 9,4Вт — 261˚С.
8 — 10,9Вт — 287˚С.
9 — 11,8Вт — 297˚С.
10 — 12,7Вт — 326˚С.
И по поводу основного предназначения. Жало облудилось хорошо. Паять одно удовольствие.
Пора подводить итоги.
Плюсы:
+ Малый вес.
+ Сменные тонкие жала. Если вам нужен паяльник для монтажа SMD компонентов, всякой мелочи – это то, что нужно.
+ Длинный и гибкий кабель.
+ Подставка под паяльник, с возможностью смены расположения.
+ Наша сетевая вилка.
Минусы:
— 18Вт наверное лучше, чем 12Вт 🙂
Вот, в общем-то, и всё. Для правильного вывода того, что написал, должно хватить. Кому что-то неясно, задавайте вопросы. Возможно, какие-то моменты упустил.
Удачи!
Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.
mysku.ru
Мини обзор паяльной станции Quecoo (Quicko?) STC T12-946 Mini
Раз уж нравится электроника, то пора бы уже и свой обзор на паяльную станцию с жалами T12. Судя по их количеству на ресурсе — это уже добрая традиция радиогубителей!Скажу сразу — никаких тестов и детального анализа не будет. Это уже делали до меня и весьма качественно. Просто коробочка с новыми циферками и новая ручка паяльника в наборе. Вот их я вам, уважаемые читатели, и покажу!
Приступим. Потрошение посылки:
Дошла кстати за 18 дней до Белгорода — доставка PDP. Внутри коробка блок управления в пупырке, ручка, кабель и набор жал (заказал опцию с 3 в комплекте) в отдельном обычном пакете. Дополнительно это все было обернуто поролоном.
Ручка, кабель и жала:
Ручка пластиковая с прорезиненной вставкой в мест хвата. Держать весьма удобно. Провод длиной 1м, гибкий.

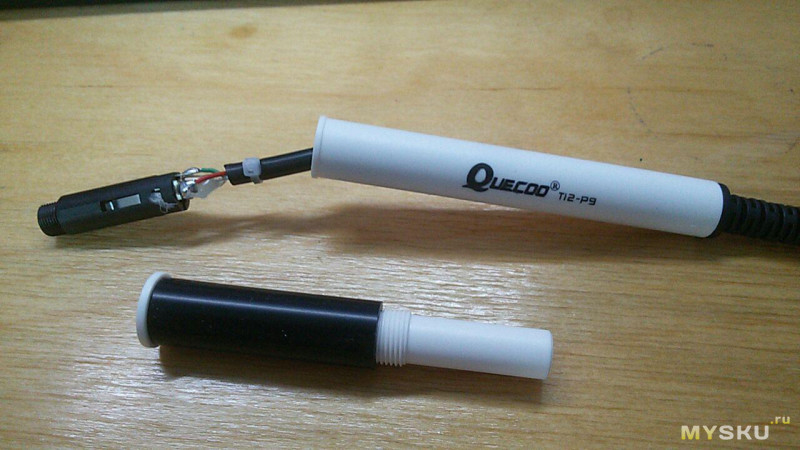

Состоит из 3х частей — половинки ручки и блок контактов для жала. Проблем с разборкой никаких.
Пайка кабеля к блоку контактов:
Установка жала:
Как видно, внутри жало к корпусу касается только в 3 точках благодаря выступам. Благодаря этому ручка не греется. Сидит весьма плотно, не прокручивается.
Вылет жала:
Вот фото со старичком, отправленным на пенсию. Кому нравятся «удочки», не оценят. Но и поменять жало на ходу будет проблематично — или ждать остывания, или обезопасить руки от горячего жала при проведении операции.
Та самая коробочка с циферками:
В комплекте 4 резиновых ножки для наклейки на корпус.
Коробочка с мозгами внутри:
4 части корпуса, 8 винтов, плата контроллера с дисплеем, разъёмы, выключатель — все это блюдо обильно заправлено термоклеем.
Вид сзади:
Подойдут блоки питания от 12v до 24v с разъемом 5.5*2.5мм. На всякий пожарный, табличка мощности паяльника (жал) в зависимости от напряжения источника питания:
Плата контроллера:
Версия ПО 2.1. Меню и функционал аналогичен всем прочим паяльным станциям на контроллере STC (то есть нет калибровки под каждое жало). Калибруется только под температуру в 350 градусов.
Легкую панику по началу вызвал интерфейс на китайском. Но это лечится просто
— нажимаем на энкодер при выключенном питании
— включаем питание
— отпускаем энкодер
— выбираем наш родной английский язык интерфейса.
В итоге
С блоком питания 19.5v до 310 разогревается примерно за 9 секунд. Если верить термопаре мультиметра показания температуры завышены на 10-15 градусов.
ILS — 235
KU — 237
BC2 — 250
Вот собственно и все) Покупал за свои кровные и весьма доволен паяльником! А покупать или нет — решать вам!
Подтверждение покупки
PS
Вот пример детального обзора на подобные паяльные наборы с разбором меню и функций:
mysku.ru/blog/aliexpress/61975.html
mysku.ru
Мини паяльная станция на жалах T12.
РадиоКот >Лаборатория >Цифровые устройства >Мини паяльная станция на жалах T12.
На просторах интернета вариантов паяльных станций на жалах Е12 очень много. Как от готовых вариантов «HAKKO», так и китайских клонов и самоделок на платах ARDUINO. И почти везде восторженные отзывы. Решил попробовать изготовить свой вариант, а за одно, освоить среду программрования «ARDUINO IDE». Паяльную станцию назвал «мини» потому, что она размещается в корпусе сетевого адаптера питания.
1. Блок питания.
Блок питания выполнен по распространенной схеме на ШИМ контроллере UC3845. Нагревательный элемент потребляет ток 3 ампера при напряжении 24 вольта. Исходя из этого выполнен подбор и расчет импульсного трансформатора. Импульсный трансформатор намотан на ферритовом сердечнике PQ2016. Блок питания имеет два выходных напряжения +5 вольт для питания цифровой части схемы и +24 вольта для питания нагревательного элемента. Блок питания стабилизирован по линии питания +5 вольт. На алиэкспресс много готовых миниатюрных блоков питания достаточной мощности. С одним из таких паяльная станция работала некоторое время. Не устраивал сильный нагрев компонентов. Скорее всего из за того, что не оптимизирована частота работы ШИМ и импульсного трансформатора. В самостоятельно изготовленном блоке питания нагрев элементов в разы меньше.
Схема блока питания представлена на Рис.1.
Вариант печатной платы блока питания представлена на Рис.2.
Расчет импульсного трансформатора выполнен в программе Flyback.
Собранная без ошибок схема в настройке не нуждается. Первый пуск через лампу накаливания.
2. Цифровая часть.
Цифровая часть достаточно простая и не содержит дорогих и труднодоступных деталей:
— микроконтроллер Atmega328;
— китайский дисплей Nokia5110;
— тактовые кнопки;
— опрационный усилитель LM358;
— оптопара PC817;
— полевой P-канальный транзистор FQD11P06.
Схема цифровой представлена на Рис.3
3. Описание работы и настройка.
Управление реализовано шестью кнопками: «ONOFF(SET)», «+», «-«, «M1», «M2», «M3» . После включении в сеть, при длительном удержании кнопки «ONOFF(SET)» переходим в меню основных настроек, где можно установить контрастность дисплея, настроить таймер сна, установить величину корректировки температуры, сохранить уставки в ЕЕПРОМ. Вход в меню возможен не позднее 15 секунд после включения питания. После включения в сеть, нагреватель выключен, в середине дисплея отображается текущая температура нагревателя,в правом верхнем углу дисплея отображается надпись «OFF». При нажатии кнопки «ONOFF(SET)»в правом верхнем углу дисплея отображается надпись «ON», начинается нагрев. На дисплее так же отобраается процент заполнения ШИМ и температура уставки. Для того чтобы изменить уставку температуры необходимо нажать кнопку «+»или «-«. При длительном удержании кнопок «+»или «-» уставка меняется в ускоренном режиме. Для того чтобы значение уставки сохранилось в ЕЕПРОМ необходимо нажать и удерживать кнопку «ONOFF(SET)». При следующем включении сохраненное значение считается из ЕЕПРОМ. Если температура нагревателя превысит значение 420 градусов или станет менее 5 градусов, нагрев отключится и на индикаторе отобразится «(!)» . Так же в программе микроконтроллера есть таймер сна, то есть, если в течении времени, установленном в настройках, после включения в сеть не нажимались кнопки, нагрев отключится. Чтобы вывести паяльник из режима «сон» необходимо нажать кнопку «ONOFF(SET)». До температуры 260 градусов паяльник нагревается за несколько секунд (20-25). Кнопками «M1», «M2», «M3» можно выбрать сохраненные в ЕЕПРОМ уставки температуры. При длительном удержании любой из кнопок «M1», «M2», «M3» уставка температуры сохраняется в ЕЕПРОМ.
Прошивка скомпилирована в среде «ARDUINO IDE» 1.8.4. Так как использован микроконтроллер Atmega328 с настройкой на внутренний генератор 8 MГц (без внешнего кварца), применена библиотека Mini-core, которая добавляет в среду программирования варианты плат с внутренним генератором. А так же можно использовать готовые варианты плат Arduino. После компиляции готовый HEX файл находится во временной папке. Его нужно скопировать в любое удобное место и прошить микроконтроллер любым имеющимся в наличии программатором. Настройка FUSE bit представлена на рисунке. С готовым вариантом платы Arduino все гораздо проще.
4. Сборка.
Печатные платы блока питания и цифровой части односторонние, выполнены по ЛУТ. Частично применены смд компоненты. Вся пайка платы цифровой части выполнена обычным паяльником. Конденсаторы С1, С2, С3, С4, С5, резисторы R1, R3, R6, R7, R9, диоды D1, D2, D4, операционный услитель U3, оптопара U4 впаяны в первую очередь, то есть они располагаются под дисплеем. Резистор R9 и перемычку на линии питания +5 вольт я заменил дросселями. Дисплей Nokia5110 мноей немного модифицирован, переклеил поляризационную пленку для инверсии изображения. Корпус взял от старого сетевого адаптера питания. Плата цифровой части закреплена в корпус термоклеем и заэкранирована медной фольгой. Сборка и готовый вариант на фотографиях:
5. Итог.
Паяльная станция получилась достаточно компактная и удобная. Паяльником работать одно удовольствие. Но не скажу что очень доволен жалами T12. Старый доработанный паяльник с нагревательным элементом A1321, купленным на алиэкспресс, с этой же цифровой частью и блоком питания работает не же. Скорее всего из-за большей мощности нагревательного элемента. При 24 вольтах нагреватель потребляет почти 5 ампер. Доработка паяльника уже многократно обсуждалась. От себя добавлю, «тепловой воздушный зазор» между жалом и нагревателем лучше всего компенсировать аллюминиевой фольгой. Эффект очень ощутимый. Для паяльника с нагревательным элементом A1321 цифровая часть отличается только обвязкой операционного усилителя и выходного транзистора. И, скорее всего, необходимо немного подправить исходник.
Исходник с комментариями, используемые библиотеки, два варианта проекта (для жал T12 и для обычного нагревателя с терморезистором) в Proteus находятся в архиве ниже. Исходник один и то же для двух вариантов.
Файлы:
Проект с исходниками
Схема БП2
Все вопросы в Форум.
