Инфракрасный теплый пол под плитку

В свете южнокорейской экспансии наблюдается значительное увеличение числа новых дилеров, предлагающих инфракрасную пленку (отопительный материал) разных конструкций. Применение пленки предлагается всегда, везде и куда угодно. При этом продавцов не смущают ни строительные нормы, ни нормы электробезопасности, ни даже законы физики. В том числе предлагается применение ИК пленки под керамическую плитку.

   Сразу отбросим все чудодейственные свойства ИК пленки. Это ионизация воздуха!!!, антиалергенный эффект???, нейтрализация запахов))), снижение уровня электромагнитных полей, повышенный КПД и пр. Ну и главная фишка — это конечно фантастически малое энергопотребление.
Пленка, уложенная под плитку, представляет собой не что иное как тонкий нагревательный элемент, который передает тепло плитке с помощью ТЕПЛОПЕРЕДАЧИ. Потому как инфракрасные (ИК) лучи не проникают сквозь цементно — песчаную стяжку, плиточный клей и саму плитку. Вообще очень мало существует непрозрачных материалов, которые пропускают ИК лучи.

Например кристаллы кремния…
Так что мы имеем горячую пленку, которая нагревает только соприкасающиеся с ней материалы, которые в свою очередь передают тепло плитке. При этом КПД — процент преобразования электрической энергии в тепловую у пленки такой же как и у любого электрического нагревателя — близок к 100 %. И чтобы нагреть напольное покрытие до комфортной температуры, любой вид теплого пола электрического — тонкие маты, инфракрасная пленка и греющие кабели — потратят примерно одинаковое количество ватт/час электроэнергии.

   Теперь рассмотрим варианты укладки пленочного теплого пола под плитку.
1. Вариант KNAUF «Суперпол»
КНАУФ Суперпол представляет собой элемент пола заводского изготовления, склеенный из двух малоформатных влагостойких гипсоволокнистых листов размером 1500x500x10 мм со смещением относительно друг друга в двух перпендикулярных направлениях на 50 мм. Общая толщина — 20мм. Конструкции с использованием КНАУФ Суперпола применяются для устройства оснований под чистовые покрытия как по железобетонным, так и по деревянным перекрытиям.

Они подходят для любого типа современных напольных покрытий (линолеума, паркета, керамической плитки и т.п.). Укладку покрытия можно начинать сразу после высыхания клея, используемого при соединении элементов пола между собой. Для склеивания элементов пола при монтаже используется клеи, поставляемые предприятиями группы КНАУФ. До отвердения клея надежную фиксацию выполняют винты для ГВЛ.
В нашем случае Heat-Plus — инфракрасная пленка, а сухая засыпка — керамзит, может быть заменен на пенополистирольные плиты.
Тут есть опасность повреждения пленки излишне перекрученными саморезами и трудности при монтаже пленки на больших площадях. Кроме этого, вне доступа остаются недоступные рукодельные соединения  кусков пленки.

2. Вариант когда поверх пленки укладывается лист СМЛ, ЦСП, ГВЛ.
Предлагается многими продавцами пленочных полов.

В этом варианте монтажа есть проблемы надежной фиксации листового защитного материала. При фиксации саморезами можно попасть в токоведущие дорожки пленки а также нарушить гидроизоляцию комнаты.

3. Вариант с заливкой пленки непосредственно стяжкой или клеем отметаем как проверенно неправильный.

Вывод

Что мы имеем в результате? Плюс у инфракрасной пленки под плитку один — цена самой пленки. Это преимущество имеет классическая полосатая пленка. Многослойные пленки со сплошным карбоновым слоем стоят в разы дороже.

Минусов немного но…
1. Меньшая надежность по сравнению с классическими кабельными системами, собранными в заводских условиях. Самое слабое место — соединение токоведущих шин с силовыми проводами делается на месте руками

2. Усложнение структуры пола за счет дополнительных слоев и, соответственно его удорожание.
3. Электробезопасность. Пленка предназначена для использования в сухих помещениях. Пленка с заземлением существует, но стоит дороже классического тонкого экранированного нагревательного мата, предназначенного для монтажа под плитку. Кроме всего этого  нагревательные пленки неэкранированы, зачем вам лишний электромагнитный фон под ногами.
4. Невлагостойкость. Места подсоединения пленки с питающим проводом не герметичны, а значит, при прорыве трубы, влага может просто навсего закоротить всю систему, или фазное напряжение окажется на поверхности плитки.

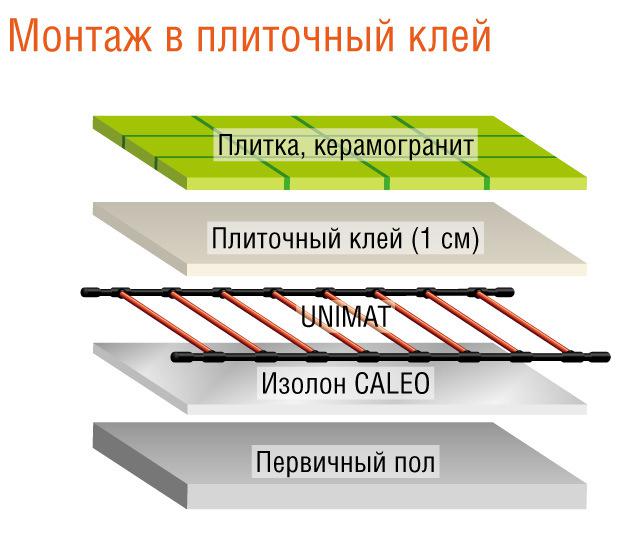

Мы рекомендуем для укладки под плитку тонкие маты в слой плиточного клея. Из Европы Ceilhit (Испания) или Азии Lavita (Ю. Корея), а также российский «Теплый пол №1», а теперь и  маты с пожизненной гарантией «Золотое Сечение GS». Для бюджетного применения есть в наличии универсальный кабель Теплый пол №1, толщина и мощность его подобраны специально для монтажа в плиточный клей или тонкий наливной пол. Также его можно уложить и под толстую стяжку под любое половое покрытие.

Центр Теплых Полов предлагает все виды теплого пола под все виды напольных покрытий. Просьба решать вопросы по конструктивному исполнению отапливаемого пола с нашими квалифицированными специалистами.

Статья «Какой теплый пол под плитку лучше..?»

Переход к выбору теплого пола под плитку…

Google

Инфракрасный пленочный теплый пол под плитку: монтаж, установка.

Керамическая плитка и керамогранит являются эффективными поглотителями тепла, имеют хорошую теплопроводность, поэтому без дополнительного подогрева субъективно ощущаются холодными.

Технология укладки нагревательной пленки под плитку несколько отличается от технологии укладки под ламинат. Наиболее важным моментом является плохое сцепление (адгезия) клея для плитки с поверхностью пленочного нагревательного элемента. Мы можем вам рекомендовать пару способов укладки инфракрасного пленочного теплого пола. Точное соблюдение рекомендаций поможет вам избежать трудностей в этом процессе.

Для начала следует определиться, стоит ли вам устраивать стяжку. В основном, это требуется при капитальном ремонте помещений, а также строительстве новых. А может вы пожелаете уложить плитку на старую основу, немного теряя в высоте помещения, делая косметический ремонт. В любом случае настоятельно рекомендуем соблюдать несложные правила по укладке.

Укладывать керамическую плитку (керамогранит) на пленочный инфракрасный теплый пол можно одним из двух способов:



1. С использованием гипсоволоконного или стекломагнезитового листа (ГВЛ, СМЛ).

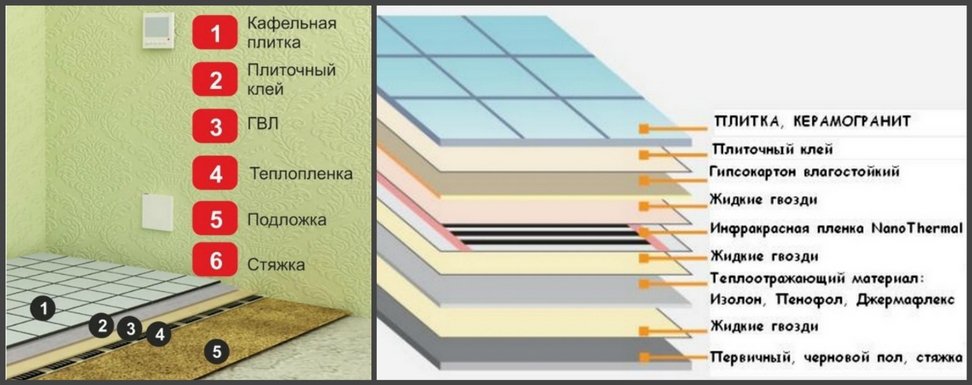

Порядок укладки: в качестве подложки используйте теплоотражающий материал, обладающий малой усадкой (рулонная техническая пробка толщиной 2мм, пенополистирол для пола, изолон или фольгоизол. Подложку укладывайте на всю поверхность пола, даже там где не будет нагревательного элемента. Поверх нагревательной пленки следует уложить полиэтиленовую пленку (или гидробарьер).

Затем укладываем ГВЛ (или стекломагнезитовый лист толщиной 6 — 8 мм) в один или два слоя. Аккуратно, стараясь не повредить графитовые полосы и медную шину термопленки, прикрепите листы ГВЛ (СМЛ) к первичной стяжке при помощи дюбелей путем сверления пола. ВАЖНО: закреплять исключительно в «местах разреза» и сбоку, не задевая медной и карбоновых полос. Количество мест крепления определяется в зависимости от конкретных условий, мастером по укладке плитки.

ГВЛ (СМЛ) будет являться хорошим основанием для укладки керамической плитки.

Укладывая плитку, не забудьте оставить зазор между стеной и плиткой, так называемый термошов, и нанести на СМЛ «бетоноконтакт».

Преимущества данного способа: увеличивается срок службы термопленки, исключается влияния агрессивной среды плиточного клея с водой, листы СМЛ водонепроницаемы и огнеупорны, повреждение нагревательной инфракрасной пленки даже в случае некачественной изоляции сводится к нулю.



2. С заливкой стяжки («мокрый» монтаж).

Порядок укладки: в качестве подложки используйте теплоотражающий материал, обладающий малой усадкой (рулонная техническая пробка толщиной 2мм, пенополистирол для пола, изолон или фольгоизол.

 Разрезайте подложку на полосы по ширине термопленки. Для достижения наибольшей связи первичной стяжки со вторичной (или плиточным клеем) при укладке подложки, кладите ее с отступом 15-20 см от стены.

Оставляйте расстояние 1-2 см между полосами термопленки, для лучшего скрепления с первичной стяжкой.

Для армирования бетонной стяжки, применяйте грубую малярную сетку (пластиковую не токопроводящую) с ячейкой 5х5 или10х10 м. Прикрепите точечно сетку на термопленку к первичной стяжке при помощи дюбелей путем сверления пола. ВАЖНО: закреплять исключительно в «местах разреза» и сбоку, не задевая медной и карбоновых полос. Количество мест крепления определяется в зависимости от конкретных условий, мастером по укладке плитки.

Для прочного крепления сетки к первичной стяжке при укладке больших площадей можно применять перфорированную нагревательную пленку ( или с круглыми отверстиями по всей площади материала) для более частого крепления сетки к черновому основанию пола.

Также рекомендуем применять для теплого пола под плитку сплошные многослойные нагревательные пленки повышенной прочности и устойчивости к агрессивным средам.

После того, как пленка и теплоотражающий материал уложены, мы советуем нанести на пленку «бетоноконтакт» и тонкую стяжку (или жидкий плиточный клей) слоем 5 мм, чтобы заполнить технологические отверстия. Затем наносится плиточный клей (с пластификатором), и укладывается плитка.

При укладке плитки на термопленку, соблюдайте также некоторые общие правила:

• Избегайте механического повреждения термопленки (работайте в мягкой обуви, не царапайте пленку мастерком, не вбивайте в медные и карбоновые полосы гвозди, дюбеля и т.п.).
• Не используйте теплоотражающий материал на основе алюминиевой фольги и металлическую армирующую сетку.

При соблюдении этих рекомендаций, ваш теплый пол прослужит под плиткой или керамогранитом безупречно долгие годы.

Инфракрасный теплый пол под плитку: выбор, монтаж

Отделка пола керамической плиткой в жилых и общественных зданиях, давно и прочно завоевало лидирующие позиции. Заслугой тому, большое количество положительных качеств, которыми обладает отделочная продукция из керамики, это прочность, долговечность, несложный монтаж, большой выбор форм, размеров, фактуры и цветов, позволяющие реализовать любые дизайнерские задумки. К тому же материал экологически безопасен и прост в обслуживании.

Пленочный теплый пол состоит из полос углеродного материала, соединенных между собой медными шинами с серебряным покрытием

Но есть у кафельной или керамогранитной плитки один существенный недостаток, из-за большого коэффициента теплопроводности, при тактильном контакте возникают неприятные ощущения от холодной поверхности материала. Впрочем, хорошую теплопроводность керамики, можно использовать и на благо, если предусмотреть инфракрасный теплый пол под плитку, то это свойство поможет обеспечить качественный подогрев помещения с высоким КПД.

Виды «тёплых полов»

На сегодняшний день системы «тёплых полов» можно разделить на два основных вида:

• Водяной «тёплый пол». Состоит из уложенных особым образом, контуров труб в полу, по которым подаётся теплоноситель из общей системы отопления. Данное устройство неплохо себя зарекомендовало, но, к сожалению, имеются ряд недостатков, ограничивающих его использование. В первую очередь – это сложный монтаж и потребность в специальном дополнительном и к тому же дорогостоящем оборудовании, вторым пунктом будет проблематичность, а в некоторых случаях и невозможность выполнить монтаж водяного «тёплого пола» в многоквартирных домах, где этот вопрос обязательно нужно согласовывать с управляющей компанией.

Водяной тёплый пол

• Электрический подогрев полов. Такая система значительно дешевле, проще в исполнении и избавлена от представленных выше, недостатков водяного подогрева. В свою очередь, электрический подогрев полов можно реализовать разными способами: резистивный (в виде нагревательных элементов выступают кабели или специальные маты), или инфракрасный (ИК) на котором мы и остановимся более подробно.

Электрический теплый пол

Допускается ли устройство ИК обогревателя под керамическую плитку

Ответ на этот вопрос нужно искать в технических условиях, нормативной документации и в рекомендациях которые предоставляет производитель оборудования относительно условий эксплуатации той или иной системы обогрева.

Основное назначение плёночных систем отопления, это монтаж «сухим» методом, без заливки на них стяжки, оптимальное покрытия для них это ламинат, линолеум, ковролин. В щелочной среде, которую имеют все плиточные растворы и клеи, со временем, плёнка обогревателя может прийти в негодность, что приведёт к выходу из строя системы отопления.

Пленочный теплый пол очень прост в укладке

Более пригодны для монтажа под керамическую плитку стержневые инфракрасные обогреватели, в устройстве стяжки на такую систему, нет необходимости, керамика может укладываться непосредственно на стержневые маты, при помощи плиточного клея.

Инфракрасный способ подогрева пола

Если при резистивном методе, нагрев происходит во время протекания электрического тока по металлическим проводникам, благодаря правильно подобранному сопротивлению, то при инфракрасном методе, принцип получения тепловой энергии принципиально иной. Электрический ток, проходя через плёночный обогреватель или стержневой мат, незначительно его нагревает, но при этом создаёт ИК излучение, которое прямолинейно распространяется, нагревая все предметы на своём пути.

Инфракрасный подогрев пола – залог тепла в вашем доме

Как уже было сказано, инфракрасный «тёплый пол», можно встретить в двух видах:

1. Плёночный ИК обогреватель. Устройство состоит из двух слоёв плёнки, между которыми расположены токопроводящие шины, сделанные из меди, между собой шины соединяются полосками из специальной карбоновой пасты, которая начинает излучать тепло во время подачи электрического потенциала на контакты обогревателя.
2. Стержневой обогреватель. Данная система появилась на рынке относительно недавно, но уже стала востребованной и приобрела популярность. Выглядит она в виде своеобразной лестницы, где роль тетивы выполняют два проводника в надёжной изоляции, между которыми расположены стержни (ступени), сделанные из карбона серебра и графита. Маты, стержневого обогревателя, имеют стандартную ширину 83 см, а расстояние между стержнями составляет 9 см или 10 см, общая же длина устройства, может достигать 20 м. При подаче электрического тока на контакты обогревателя, из стержня выделяется тепло в виде инфракрасного излучения с длинной волны от 8 до 14 мкм.

Достоинства и недостатки инфракрасного «тёплого пола»

Система «тёплого пола», в которой в качестве источника тепла применяется стержневой или плёночный ИК обогреватель, оптимальный вариант для небольших помещений, таких как ванная комната, туалет, кухня или коридор, особенно учитывая то обстоятельство, что его можно укладывать на поверхность стяжки под керамическую плитку. Устройство хорошо прогревает пол, при этом тепло передаётся не конвекцией, а излучением, что сказывается на минимальном расходе электроэнергии и высоком КПД.

Если система постоянно подключена к питанию, то в режиме потребления электропитания, она работает одну треть времени.

В среднем, расход электроэнергии составляет от 10 до 70 Ват

Преимущества ИК обогревателей:

• Тепловые волны, исходящие от устройства, нагревают не только керамический пол, под которым находится система, но и, проникая через плитку, обогреваются все предметы, находящиеся в помещении, происходит это благодаря длине волны инфракрасного излучения составляющей 8-14 мкм.
• При использовании инфракрасных устройств, для подогрева пола, температуру воздуха в помещении можно снизить на несколько градусов, в сравнении с радиаторной системой отопления, это происходит благодаря тому, что тёплый поток поднимается от самого низа пола и, подымаясь выше, постепенно остывает, делая комфортной температуру воздуха в помещении.
• Система ионизирует и не сушит воздух и к тому же не вызывает аллергии.
• Тёплый пол, в котором использован стержневой или плёночный обогреватель, за счёт вторичной конвекции, прогревает не только пол, но и другие предметы, находящиеся в комнате, что делает прогрев равномерным.
• При монтаже ИК «тёплого пола», высота конструкции от стяжки занимает всего 2-3 см, поэтому устройство можно укладывать в невысоких помещениях;
• Меньшее движение пыли в отапливаемом помещении, в сравнении с радиаторной системой.
• ИК устройства, можно укладывать на неидеальную поверхность стяжки, при этом монтаж системы достаточно прост.
• Так как в системе отопления отсутствует вода в качестве теплоносителя, нет проблемы размораживания и возможность использования устройств на даче и других помещениях, в которых нет постоянного отопления.
• Стержневой и плёночный обогреватель, существенно меньше выделяют вредного электромагнитного излучения, чем электрические тёплые полы с резистивными нагревательными элементами.

Возможность программирования режима отопления электрических «тёплых полов», позволяет существенно экономить на потребляемой электроэнергии.

Инфракрасный пленочный теплый пол подходит в помещениях любого типа

Недостатки:

• монтаж электрического «тёплого пола», требует достаточно высокой квалификации исполнителя;
• для достижения эффекта экономии, максимальная рабочая температура плёночного обогревателя ограничивается 21 градусами С;
• плёночные ИК системы нельзя располагать под мебелью и оборудованием.

Подготовка под укладку, монтаж, необходимые инструменты

Монтаж оборудования можно произвести своими руками, но для получения качественного результата нужен комплект инструментов и материалов, правильная подготовка системы к монтажу и чёткое соблюдение рекомендаций завода изготовителя.

1. Подготовка поверхности. Залогом успеха, является качество основания.
2. Устройство теплоизоляции. Эти работы позволят значительно снизить энергозатраты.
3. Устройство заземления из электропроводного скотча.
4. Рассчитывается и переносится на чертёж схема укладки оборудования.
5. Монтаж инфракрасных обогревателей.
6. Подключение системы. Осуществляется через термостат, обеспечивающий обогрев до 20-25 м. кв.
7. Испытание работоспособности системы.
8. Укладка керамической плитки.

Тёплый пол кладётся поверх стяжки под керамическую плитку

Для проведения работ по устройству «тёплого пола», понадобится стандартный набор материалов и инструментов:

• непосредственно сам обогреватель в комплекте с контактными зажимами;
• провода;
• терморегулятор;
• битумная изоляция;
• теплоизолирующие материалы;
• плоскогубцы;
• отвёртка;
• скотч обыкновенный и электропроводный;
• при необходимости, другие материалы (плёнка, фанера и др.)

ИК системы отопления, подключаются к напряжению в 220В, и поэтому процесс укладки обязательно предусматривает несколько степеней защиты, но, тем не менее, во время эксплуатации нужно бережно относиться к устройству, не допускать падения тяжёлых предметов на пол и исключить возможность протечек воды.

—>

Инфракрасный теплый пол под плитку

Современная промышленность на сегодняшний день предлагает домовладельцу разнообразные варианты устройства отопления своего дома,из который не так то просто выбрать наиболее подходящий и выгодный по энергопотребляющим характеристикам. Тем не менее, выбор в пользу наиболее современный технологий отопления практически всегда бывает оправдан, поскольку все технологии, разработанные в наше время отличаются низким потреблением энергии и высокой способностью к обогреву помещения, то есть высоким КПД. Одной из таких технологий будет инфракрасный теплый (пленочный) пол, о монтаже которого под плитку мы сегодня и поговорим.

Преимущества инфракрасного пленочного пола

Инфракрасный теплый пол отличается следующими характеристиками:

• более 90% излучения приходится на длину волны от 5 до 20 мкм, которая свободно проходит сквозь плитку и стяжку, нагревая не только помещение, но и тело человека;
• температура при обогреве инфракрасным излучением на 4-5 градусов ниже, чем при традиционном отоплении, при этом человек чувствует себя так же комфортно;
• прогрев помещения улучшается благодаря вторичной конвекции уже нагретых предметов;
• воздух в помещении будет чистый и свежий;
• повышается концентрация отрицательно заряженных ионов в помещении в 4 раза;
• отсутствует шум, пыль, вибрация и запах;
• минимальное электромагнитное излучение.

Что-же, с преимуществами предлагаемого способа отопления мы определились, и теперь перейдем в деталям монтажа теплого пола под плитку.

 Порядок монтажа инфракрасного теплого пола

Для установки под кафельную плитку нам понадобятся следующие материалы:

1. комплект инфракрасного пленочного пола;
2. теплоотражающий материал;
3. монтажная сетка, не проводящая электрический ток;
4. провода;
5. непосредственно керамическая плитка;
6. клей для плитки.

Для начала, как водится подготавливаем пол к укладке всех слоев теплого пола: проверяем его на отсутствие неровностей, очищаем и сушим. Затем необходимо определится с местом установки терморегулятора — пульта управления температурой нашего теплого пола.

Первым слоем укладывается теплоотражающий материал, затем на него сверху укладываем сам теплый пол — инфракрасную пленку. Этот этап работ нужно производить с максимальной осторожностью, чтобы не повредить тонкую пленку. После этого подключаем между собой листы инфракрасной пленки, а затем и весь комплект к терморегулятору. Особое внимание нужно обратить на тщательную изоляцию линий отреза пленки.

Датчик температуры необходимо монтировать в гофрированной трубке между первым слоем стяжки и вторым, чтобы показания температуры были без искажений. Теперь можно вмонтировать терморегулятор в стену. Не торопитесь укладывать следующий слой пола — для начала нужно включить теплый пол в тестовом режиме и проверить на ощупь его работоспособность. Лучше исправить повреждение на этом этапе, чем ломать кафель по окончании работ. Итак, все в порядке, пленка нагревается — укладываем следующий слой, которым будет монтажная сетка.

По монтажной сетке уже производим закрепление уложенных слоев саморезами через отверстия, стараясь не повредить пленку и контакты. После этого этапа монтажа нужно еще раз включить пол и проверить его работоспособность.

Настала пора заливать первичную стяжку — как правило ее делают из цементно-песчаного раствора, не очень густого. Стяжка должна едва закрывать пленку, иначе обогрев ухудшится. После полного высыхания стяжки произведем последнее тестовое включение инфракрасного пола, и приступим непосредственно к укладке плитки. Плитка укладывается традиционным способом, о котором я уже рассказывал в этой статье — если нужно, перечитайте.

 Важно! Если при монтаже вы все-же повредили инфракрасную пленку, то ее нужно заизолировать с двух сторон алюминиевым скотчем. Не используйте при укладке кафеля металлическую сетку. Не подключайте теплый пол, не проведя изоляцию контактов и линий отреза. Монтаж пола производите только на сухой поверхности.

Видео-инструкция по монтажу теплого пола:

Монтаж инфракрасного теплого пола под плитку

Инфракрасный электрический пол представляет из себя нагревательные карбоновые элементы, упакованные методом горячего ламинирования между двумя листами полиэстеровой плёнки. В электрическую схему входят также контакты, медные токоведущие шины. Терморегулятор и датчики температуры в комплект, обычно, не включены. Их надо докупать самостоятельно.

По сути, инфракрасный подогрев пола – это более удобный в монтаже и эксплуатации аналог обычного кабельного электрического теплого пола.

Инфракрасный теплый пол под плитку

Монтаж инфракрасного теплого пола имеет много общего с установкой кабельного пола, и осуществлять его также лучше под керамическую плитку – ввиду ее хорошей теплопроводности. Если вы приобрели теплый пол инфракрасный пленочный, монтаж своими силами не составит особого труда.

Укладка термоизоляционной отражающей плёнки

Но все-таки, в виду того, что это электропотребляющее устройство, работающее под напряжением, установка его требует специальных навыков и знаний, и лучше доверить ее профессионалам. Далее мы приведем лишь общий порядок и описание основных этапов работ установки инфракрасного теплого пола.

1. Демонтаж существующего напольного покрытия, зачистка и выравнивание чернового пола (плиты межэтажного перекрытия). Удалить с чернового пола мусор, собрать пыль пылесосом.
2. Уложить на черновой пол термоизолятор. Оптимальный вариант – изолон (полиэстеровая плёнка с отражающим покрытием из металлизированного лавсана).
3. Уложить на термоизолятор инфракрасный теплый пол, под ним не должно оказаться пузырей воздуха, воздушной прослойки. Укладывать надо токоведущими шинами вниз.

Зафиксировать инфракрасный плёночный пол на термоизолирующей плёнке скотчем.

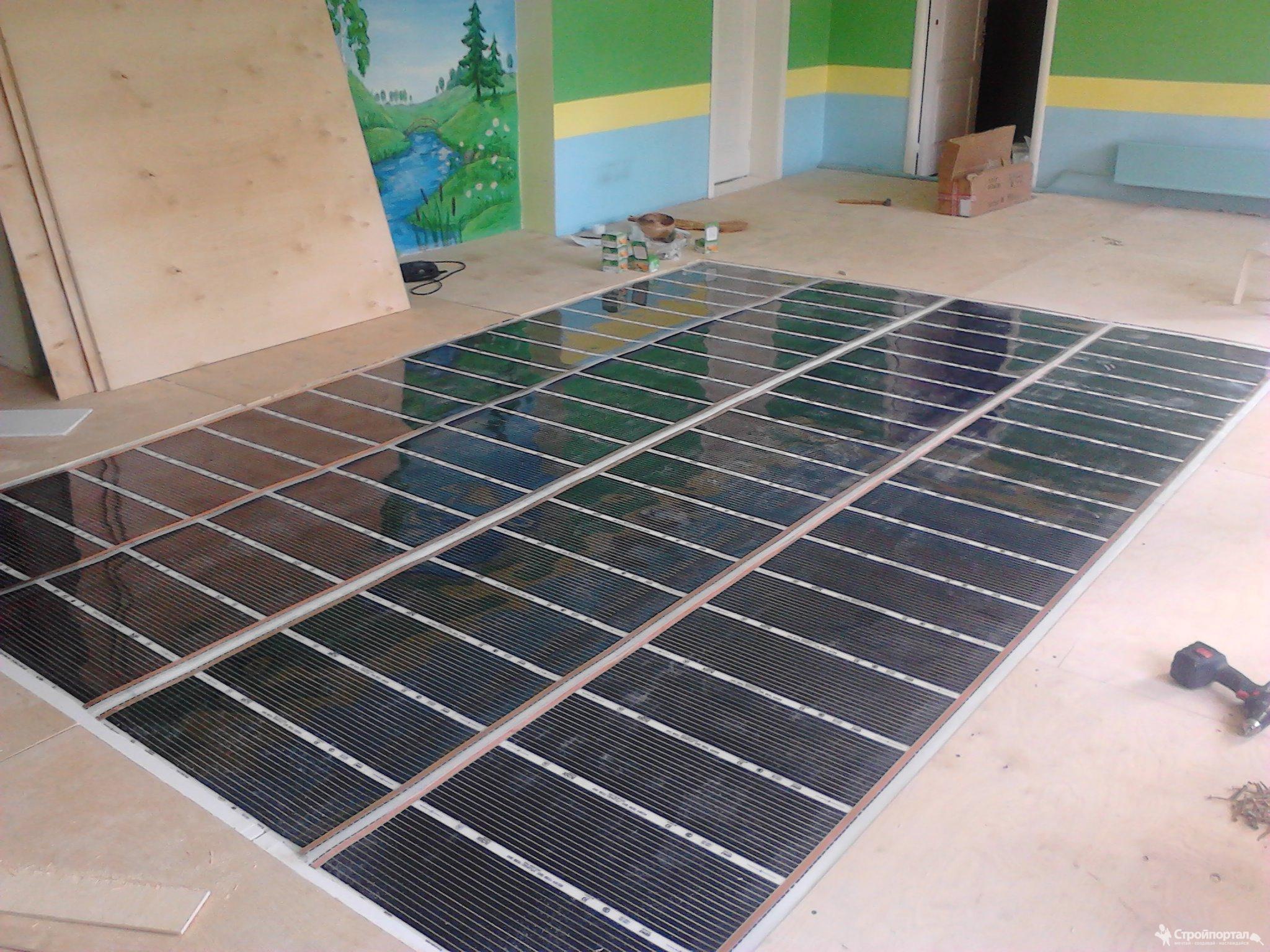

Укладка инфракрасного плёночного пола

Укладка инфракрасных полов должна осуществляться вдоль стен, полосами. Для этого нагревательный мат можно разрезать: производители предусмотрели линии отреза через каждые 25 см.

4. Установить в удобном месте терморегулятор (чаще всего его крепят к стене поближе к розетке). При помощи контактных клемм и проводов соедините терморегулятор с инфракрасным полом. Изолировать места разреза токоведущей шины (если в ходе выкраивания полос теплого пола она была разрезана). Разместить датчики температуры.

Подключение теплого электрического пола к терморегулятору

После этого этапа следует проверить работоспособность электрической схемы. Если всё в порядке, то можете доделывать инфракрасный пол своими руками: работа для специалистов-электриков закончилась.

5. Чтобы доделать инфракрасный пол под плитку, его накрывают сверху настилом из СМЛ (стекломагниевый лист) «Премиум» или влагостойким гипсоволоконным листом. Настил надо прикрепить в черновому полу дюбелями, но так, чтобы не повредить нагревательную плёнку (напомним, что она расположена полосами вдоль стен).

Керамическая плитка поверх инфракрасного теплого пола

6. Кафельную плитку укладывают поверх настила из СМЛ или ГВЛ в обычном порядке. Главные особенности:
   • Расстояние от нагревающей плёнки до поверхности уложенной плитки не должно превышать 3 см – иначе инфракрасный теплый пол будет плохо греть;
   • Включать теплый пол можно только после полного высыхания плиточного клея, оптимально – через 4 недели после завершения укладки.

Монтаж инфракрасного пола под ламинат

Инфракрасный пол под ламинат укладывают также, как и под плитку. Отличия – лишь на завершающем этапе. Например, когда кладут инфракрасный теплый пол под ламинат, то часто вместо листов ГВЛ или СМЛ настилают толстую полиэтиленовую плёнку (главное – не повредить ее при монтаже ламината).

Инфракрасный плёночный пол под ламинат

Еще чаще вместо полиэтилена используют ту подложку, которая идёт в комплекте с ламинатом. Вариант люкс – устройство поверх инфракрасного теплого пола тончайшей цементной стяжки и монтаж поверх нее ламината.

Устраивая инфракрасный теплый пол своими руками, помните, что нельзя:

Закреплять теплоизлучающую плёнку гвоздями, делать в ней отверстия, разрезы кроме линий раскроя;

Укладка инфракрасного теплого пола вокруг лестницы

Укладывать плёнку рядам с печью, камином;

Заниматься монтажом инфракрасного теплого пола при минусовых температурах.

Видео монтажа инфракрасного теплого пола можно посмотреть по адресу:

Ещё одно видео монтажа инфракрасного пола здесь:

http://www.youtube.com/watch?v=Dyx_tStXjjg

Инструкция по монтажу инфракрасного теплого пола своими руками

Монтаж инфракрасного теплого пола под ламинат, паркет, ковролин, линолеум

Смотрите также: видео монтажа теплого пола своими руками из инфракрасной пленки, матов и кабеля

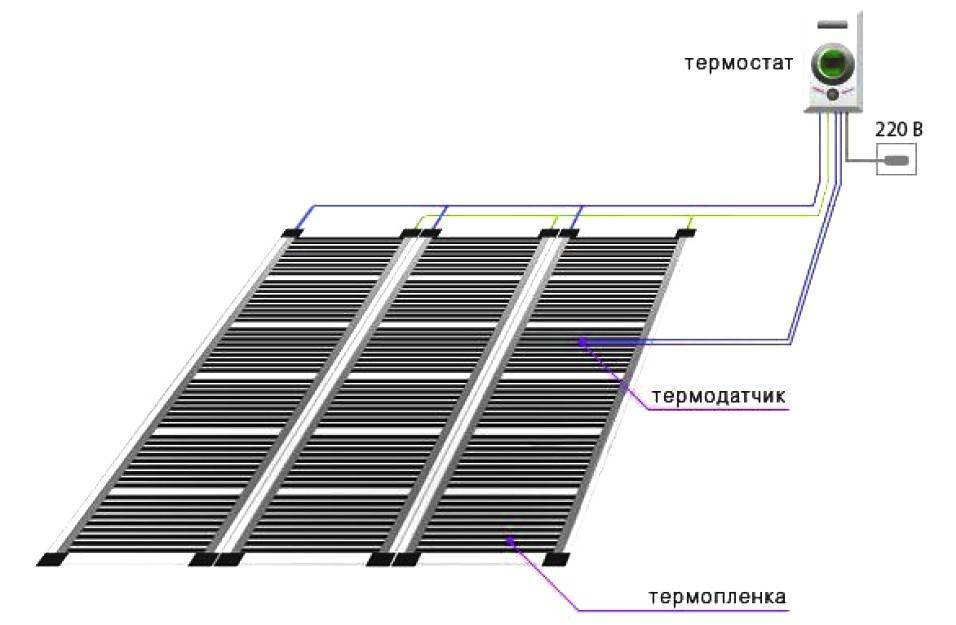

Схема подключения пленочного теплого пола

Этапы подключения пленочного теплого пола

	1. На подготовленную поверхность уложить рулонный теплоотражающий материал. В качестве теплоотражающего материала разрешается применение материала, покрытого металлизированной лавсановой или полипропиленовой пленкой.
	2. Разрезать термоплёнку на полосы необходимой длины и уложить их лицевой стороной вверх (медной шиной вниз). По рекомендации изготовителя термопленкой достаточно покрывать 70—80% от общей площади пола, отступив по периметру помещения, с расчетом на мебель, бытовую технику и др. Резать термоппенку разрешается только в местах, обозначенных специальным знаком . Шаг реза 250 мм.
	3 .Прикрепить электрические клеммы к каждой полосе термоплёнки. а) Пробить отверстие в медной шине дыроколом.
	б) Вставить клемму между слоями полимерной плёнки.
	в) Надёжно закрепить клемму заклёпкой при помощи специального инструмента. Также возможен монтаж клемм при помощи пайки.
	4. Закрепить провода в клеммах в соответствии со схемой подключения.
	5. Изолировать электрические клеммы с двух сторон при помощи электроизоляционной мастики (скотч) и изоляционной ленты.
	6. Изолировать противоположные концы медной шины изоляционной лентой.
	7. Установить под термоплёнку термодатчик и подключить термостат. Внимание, необходимо проверить, чтобы суммарная мощность термоплёнки соответствовала термостату!
	8. Проверить работоспособность путём подключения к сети.
	9. Уложить напольное покрытие (линолеум, ковролин, ламинат, паркетная доска и т.п.). Если в качестве напольного покрытия используется линолеум, поверх термопленки рекомендуется дополнительно уложить материал типа фанеры или ДВП (оргалит).

Система должна подключаться к сети через УЗО (Устройство Защитного Отключения).

Расчет теплого пола должен быть выполнен точно. Приобретая систему «теплый пол», внимательно отнеситесь к этому моменту, и расскажите консультанту о том, что вы собираетесь монтировать теплый пол под ламинат, линолеум, паркет или плитку.

Важным элементом системы теплого пола, которая укладывается под ламинат, является терморегулятор. Нужно избежать чрезмерного пересушивания воздуха или перегрева поверхности пола, иначе ламинат может потрескаться и деформироваться. Терморегулятор позволит выбрать оптимальный режим работы всей системы для того, чтобы уберечь дерево от деформаций.

Установка теплого пола осуществляется стандартным путем.

• 1. Определение обогреваемой площади. Для экономии материала его не следует размещать в меблированных зонах.
• 2. Подготовка поверхности пола. Демонтаж существующего покрытия, выравнивание поверхности пола с помощью специальных строительных составов.
• 3. Монтаж теплого пола. Укладка термоотражающего материала, термопленки, установка терморегулятора, проводки, датчика тепла.

Укладка теплого пола под любой из отделочных материалов, будь то плитка, ламинат или ковролин, осуществляется по одинаковой схеме, но, несмотря на стандартизированный процесс, существуют некоторые индивидуальные нюансы:

• — в качестве термоотражателя для полов из ламината лучше всего использовать материал с мягкой поверхностью, к примеру, изолон, пенофол или инфрафлекс. В то время как теплый пол под линолеум требует материал с твердой поверхностью, такой как оргалит или СМЛ;
• — после сборки теплого пола и перед укладкой ламината, поверхность термопленки нужно покрыть дополнительным слоем полиэтилена;
• — во время укладки ламината или паркета нужно быть предельно аккуратным, чтобы не повредить уязвимую к физическому воздействию термопленку;
• — температуру пола нужно повышать постепенно, по 5 градусов в сутки, иначе резкий перепад может деформировать дерево;
• — перед влажной уборкой с использованием химических средств, ламинат нужно охладить, предварительно отключив систему.

Монтаж пленочного инфракрасного теплого пола под плитку

Внимание! Устанавливать теплый пленочный пол под плитку можно только сухим способом: при соприкосновении с цементной стяжкой или плиточным клеем пленка может повредиться!

Пленку необходимо изолировать от стяжки и клея!

Укладка пленочного пола любых производителей не может производиться в стяжку или плиточный клей, т. к. происходит реакция щелочной среды стяжки или клея с материалом пленки, в результате чего пленочный пол деструктурируется и выходит из строя. Сверху пленки необходимо положить стекломагниевый лист или лист ЦСП, чтобы избежать ее контакта со стяжкой, и уже затем выполнить работы связанные с нанесением слоя цемента или клея.

Обратите внимание! Инфракрасный пленочный пол не всегда является лучшим вариантом. Ведь вы укладываете его под стяжку и плитку, а это значит, что если он потребует ремонта, то нужно будет вскрывать весь пол рискуя целостностью плитки. И существует большая вероятность, что плитка будет повреждение и придется заново переделывать всю ванну. Поэтому предлагаем ознакомится с другими, более надежными вариантами электрического теплого пола под плитку.

Необходимые материалы:

• — Материалы, необходимые для монтажа теплого пола Hot-Film.
• — Плитка и материалы для укладки плитки.
• — Стекломагниевые листы, цементно-стружечные плиты.

Соблюдайте все рекомендации, изложенные в нашей инструкции по монтажу инфракрасного теплого пола. Укладка пленки под плитку имеет ряд дополнений.

Порядок работ

• 1. Укладываем теплоотражающий материал.
• 2. Поверх теплоотражающего материала укладывается сама инфракрасная пленка. Медная шина должна быть обращена вниз. Пленку для удобства можно закрепить двусторонней клеящей лентой, только сделать это нужно за областью непосредственно греющей зоны.
• 3. Следите за тщательной изоляцией линий отреза! Концы медной шины и основные контактные соединения изолируйте с помощью изоляционной ленты и электроизоляционной мастики.
• 4. Терморегулятор и датчик температур необходимо поместить в гофрированную трубку и установить поверх пленки.
• 5. Подключите проводку и произведите тестовое включение инфракрасного пола. Тестовое включение необходимо провести в соответствии с инструкцией по монтажу инфракрасного пола.
• 6. Закрепляем саморезами пленку и теплоотражающий слой. Делать это надо строго по линии отреза пленки.
• 7. Размещаем поверх стекломагниевые листы или цементно-стружечные плиты.
• 8. При укладке теплого пола под плитку провод датчика терморегулятора размещайте непосредственно под плиткой.
• 9. Приступаем к укладке плитки. Перед укладкой проведите еще одно тестовое подключение системы.

Подключать систему можно после полного высыхания, т.е. не менее 20 дней!

!!! НЕЛЬЗЯ

• — Устанавливать пленку рядом с нагревательными приборами
• — Производить монтаж теплого пола при повышенной влажности и температуре ниже 0 С
• — Устанавливать и подключать пленку без заземления
• Использовать в качестве теплоотражающего материала алюминиевую фольгу
• — Самостоятельно делать отверстия, вбивать дюбеля, гвозди. Избегайте других механических повреждений на поверхности пленки
• — Изгибать пленку на 90
• — Использовать один отрезок пленки с потреблением более 10А

Укладка пленочного пола любых производителей не может производиться в стяжку или плиточный клей, т. к. происходит реакция щелочной среды стяжки или клея с материалом пленки, в результате чего пленочный пол деструктурируется и выходит из строя. Сверху пленки необходимо положить стекломагниевый лист или лист ЦСП, чтобы избежать ее контакта со стяжкой, и уже затем выполнить работы связанные с нанесением слоя цемента или клея.Самостоятельно делать отверстия, вбивать дюбеля, гвозди. Избегайте других механических повреждений на поверхности пленки

Инфракрасный теплый пол под плитку

Кафель – один из лучших вариантов оформления покрытия пола в ванной комнате, санузле или кухне. Он не портится от воздействия влаги и очень прочен. Однако при передвижении по нему ногам может быть неприятно из-за ощущения холода, ведь этот материал довольно быстро остывает и не держит тепло. Именно поэтому инфракрасный теплый пол под плитку – отличный вариант сделать и ванную комнату, и кухню максимально комфортными.

Кафельный пол на кухне

Инфракрасный теплый пол под плитку

Содержание статьи

Какой теплый пол лучше

На строительном рынке существует несколько вариантов организации теплого пола в помещениях – это системы водяного и электрического типа, притом последние бывают двух видов – кабельные и пленочные. Каждый из них имеет свои достоинства и недостатки, которые могут существенно повлиять на итоговый выбор владельца дома. И все нюансы стоит обязательно учесть еще на этапе проектировки дизайна и ремонта помещений.

Основные виды теплых полов

Водяные полы представляют собой систему труб, по которым протекает горячая вода, подаваемая из системы централизованного отопления или от автономных котлов. Такие полы обустраиваются обычно при помощи стяжки, однако есть варианты, которые можно оборудовать и без заливки цементных смесей.

Водяной теплый пол

Схема монтажа водяного теплого пола

На заметку! Из-за необходимости заливки стяжки высота потолков в помещении снижается минимум на 7-10 см. Также водяные полы не всегда можно обустраиваться в квартирах, расположенных в домах старого фонда, из-за невозможности подключения к системе централизованного отопления (нагрузка на нее будет слишком велика).

Электрический кабельный пол представляет собой систему, созданную из нагревательного кабеля, уложенного на черновое основание и также залитого стяжкой. Иногда кабель может укладываться и без заливки цементной смеси. Работает такой пол, как нетрудно догадаться, от электросети.

Электрический кабельный пол

Инфракрасные полы – это тоже электрические системы, только нагрев основания производится за счет инфракрасного излучения. Система представляет собой тонкие пленочные маты, уложенные на пол и вырабатывающие тепло. Обычно такие полы укладываются поверх на залитую стяжку. Одно из главных преимуществ использования ИК полов – это отсутствие значительного повышения уровня пола ввиду отсутствия необходимости заливать стяжку.

ИК пленка для теплого пола

Можно ли укладывать пленочный пол под плитку?

Дать ответ на этот вопрос легко, но перед этим важно проанализировать условия эксплуатации пола, посмотреть рекомендации по укладке системы. В инструкции к нагревательным полотнам указано, что они могут быть уложены и под ламинат, и под дерево, и в том числе под плитку кафельную. Таким образом, монтаж этой системы под кафель можно производить смело.

Монтаж пленочного теплого пола

На заметку! Системы ИК полов можно монтировать даже на улице под плиты из керамогранита, так как такой подогрев не боится воздействия воды. Таким образом, возле дома никогда не будет покрытых льдом дорожек.

Инфракрасная пленка для пола

В целом же, ИК полы обычно укладываются под ламинат, ковролин и т. д. по технологии так называемого «сухого монтажа». Но, тем не менее, их укладывают и под плитку, но уже с использованием плиточного клея, а иногда и стяжки или смесей для наливных полов. Однако в последних двух случаях важно помнить о некоторых особенностях проведения работ.

1. Адгезия у пленки невелика. Именно поэтому просто заливать ее цементным раствором нежелательно – стяжка получится плавающей. При падении на такое основание чего-то тяжелого на стяжке может образоваться трещина, исправить которую не получится. Интересно, что для повышения адгезии многие пытаются сделать на поверхности пленки насечки и разрезы, но ряд этих процедур негативно скажется на результате работ. Все эти места придется тщательно изолировать, иначе полы могут начать биться током.

   Инфракрасная пленка RexVA XICA FILM XM-305

2. Пленка не любит щелочь. Цементные растворы, которые используются для заливки стяжки, имеют щелочную среду и будут оказывать крайне негативное воздействие на ИК пленку. Таким образом, она быстро придет в негодность. Результатом может стать короткое замыкание или просто поломка всей нагревательной системы.

У инфракрасного теплого пола есть свои минусы

В целом же, под плитку можно использовать кабельный пол – он, скорее всего, прослужит дольше, чем пленочный, и является специально предназначенным для такого вида работ типом подогрева полов. По крайней мере, для «мокрой» установки он идеален. Однако, если монтировать ИК полы правильно и с соблюдением всех требований безопасности (заземление, работы в сухом помещении и т. д.), проблем с ними быть не должно.

Пленочный теплый пол Heat Plus

Принцип работы пленочных покрытий

ИК полы – это довольно тонкая пленка, между слоями которой имеются полоски, созданные из графита (карбона). Именно эти черные полоски и являются теми самыми нагревательными элементами, из-за которых система начинает выделять тепло. Также бывают пленочные полы, полностью покрытые карбоном. Пленка раскладывается на подготовленное основание пола, подключается за счет проводов к сети электропитания и начинает нагреваться. Все поверхности вокруг пленки обогреваются за счет инфракрасного излучения.

Инфракрасная пленка — фото

Пол за счет работы пленки нагревается очень быстро, а благодаря «умному» терморегулятору отключается после нагрева. Таким образом, ИК пол работает всего около 20 минут в час. При необходимости система снова запускается и подогревает основание.

Инфракрасный пол обладает наибольшим коэффициентом полезного действия по сравнению с другими типами нагревательных систем для пола. Нагревается он довольно быстро, при этом расходуя совсем небольшой объем электроэнергии. Таким образом, он очень экономичен.

Характеристики инфракрасных теплых полов

Пленка отлично подходит для укладки в помещениях любого типа, будь это спальня, детская, зал или ванная комната с кухней. При этом укладка полотен производится в соответствии со схемой расстановки мебели в помещении – там, где будут стоять крупногабаритные объекты (диван, шкафы и т. д.), пленка не укладывается. Проще всего монтировать ее только там, где ноги соприкасаются с полом – например, на выходе из ванной.

Схема стандартной установки ИК пленочного пола

Внимание! Существуют два вида ИК полов – биметаллический и карбоновый. Первый укладывать под плитку категорически нельзя.

Интересно, что, в отличие от других систем подогрева, ИК пол нагревает именно окружающие его предметы, а не воздух. Благодаря этому, такая система положительно влияет на формирование микроклимата в помещении, она не сушит воздух, а напротив, обогащает его отрицательно заряженными ионами.

Пленочный ИК пол Teplotex

Характеристики инфракрасных обогревателей

ИК полы легко регулировать по температуре – например, установив терморегулятор на 21 градус, можно добиться максимально комфортной температуры пола. Хотя в целом нагревать систему можно до 50 градусов, но необходимости в этом нет. Так как сейчас на рынке появилось достаточно много производителей ИК систем, можно легко подобрать оборудование по подходящей цене. Монтаж можно произвести самостоятельно и довольно быстро, а это тоже положительно скажется на кошельке владельца обустраиваемого помещения. А в отдельных случаях ИК полы могут даже заменить централизованную систему отопления.

ИК теплый пол под плитку — какой лучше

Достоинства инфракрасного пола

ИК пол обладает немалым числом достоинств.

1. ИК система отлично справляется с нагревом окружающих ее предметов интерьера. Длина волны равна 5-20 мкм, что позволяет ей проходить сквозь плитку.
2. Регулировать температуру при установленной системе ИК полов довольно просто, что позволит создать оптимальный микроклимат в любой комнате.
3. Такие полы экономны, они тратят мало электроэнергии.
4. Здоровье человека не будет страдать от значительного электромагнитного излучения, как при укладке кабельного пола.
5. ИК полы могут стать своеобразным ионизатором воздуха.

ИК теплый пол под плитку — какой лучше

Недостатки инфракрасных систем при укладке их под кафель

Но у ИК полов есть и свои минусы использования. Особенно это касается варианта, при котором система укладывается под кафельную плитку.

1. Обогревать не только полы, но и комнату при помощи этой системы выгодно только в помещениях небольших размеров. В противном случае система подогрева заставит нещадно тратить деньги на коммунальные платежи.
2. ИК полы нельзя укладывать там, где они будут закрыты мебелью или сантехническими приборами. Поэтому перестановку в комнате сделать уже не получится.
3. Плиточный клей, как и цементная стяжка, пусть и не так интенсивно, но будет постепенно повреждать пленку ИК пола, из-за чего сроки ее службы значительно снизятся.
4. Если ИК полы вышли из строя, они могут стать причиной возникновения пожара в результате короткого замыкания.
5. Небольшая адгезия пленки становится причиной затрудненных работ по монтажу. К слову, адгезию можно повысить, если уложить между системой подогрева и плиткой гипсокартон и стеклотканную сетку. Но в этом случае нагревательная способность системы будет несколько снижена.

   Инфракрасная нагревающая пленка Heat Plus, Hi Heat (теплый пол)

6. Укладка полов такого типа должна производиться на идеально ровную поверхность, что требует ряда подготовительных работ.

Инфракрасный теплый пол под плитку: особенности укладки

Монтаж ИК полов под плитку не так сложен, как может показаться на первый взгляд. Но тут есть несколько нюансов, которые важно обязательно учитывать. Для начала нужно побеспокоиться о материалах и инструментах, которые могут понадобиться для работы. Это могут быть теплоотражающая подложка, непосредственно сама ИК пленка в необходимом количестве, лента для изоляции проводов, кафель и клей для него, скотч, гофрированная трубка, гипсокартон, зажимы контактные, полиэтилен, провода для подключения, ножницы и т. д.

Инфракрасный пол — монтаж

Для укладки и плитки, и ИК системы подогрева нужно ровное основание. Поэтому оно должно быть очищено от мусора и осмотрено на наличие повреждений, выступов. Никакого рельефа на нем быть не должно – все трещины заделываются, а выпуклости рекомендуется сошлифовать.

Также к предварительным работам по монтажу системы ИК полов относится создание схемы укладки ИК пленки и размещения различных элементов типа терморегулятора. При этом должно учитываться и месторасположение крупногабаритной мебели, и места, где пленка монтироваться не будет. Важно помнить, что все провода, идущие от системы подогрева к терморегулятору, должны быть уложены в гофру и желобок, проштробленный в стене. Однако не всегда штробить стены есть необходимость. Иногда провода укладываются в пластиковый узкий канал, который крепится на поверхность стены.

Внимание! Работать с пленкой ИК подогрева важно аккуратно, так как ее довольно легко повредить. А разрезают ее только по четко обозначенным линиям отреза. Разрезав пленку в другом месте, ее можно привести в негодность.

Как резать инфракрасную нагревательную пленку

Все монтажные работы должны производиться при температуре воздуха свыше 0 градусов, а также при влажности не более 60%. Также важно обязательно всю систему заземлить. Особое внимание уделяется изоляции контактов, а также возможным местам повреждения пленки.

Таблица. Виды монтажа ИК пленки.

Вид	Описание
Сухой	Применяется при монтаже на поверхности ИК пленки ламината, ковролина. Для монтажа плитки используется, но редко. Подразумевает тщательное выравнивание поверхности, укладку теплоизоляционного материала и непосредственно самой пленки, затем – монтаж защитного пленочного слоя (полиэтилена), листов гипсокартона и непосредственно самой кафельной плитки, которая закрепляется при помощи клея. В этом случае пленка не подвергается контактам с едкими веществами и прослужит долго. Но вот высота основания в этом случае получается довольно значительной, что не всегда актуально. К тому же такой способ проведения работ обойдется дороже.
Мокрый	Используется для укладки плитки кафельной, камня и т. д. Так называемый классический метод. Работы будут стоить дешевле, чем при сухом типе монтажа, но они гораздо сложнее. В этом случае также подготавливается поверхность, затем укладывается теплоотражатель, на который монтируется ИК пленка. Далее она закрывается пленкой полиэтиленовой, армируется и заливается смесью для наливных полов. Плитка керамическая монтируется классическим методом (на клей) поверх этого слоя после его высыхания. Систему теплого пола можно запускать в работу примерно через неделю после укладки плитки.

Установка инфракрасного теплого пола под плитку

Рассмотрим, как происходит процесс монтажа ИК пола фирмы LamaHeat мокрым методом. Это особый вид ИК полов, выглядящий, как мелкоячеистая сетка, и он отлично подходит для мокрого метода укладки.

Шаг 1. Поверхность чернового пола тщательно очищается от мусора. Затем на нее укладывается лавсановая теплоотражающая подложка. Отдельные ее полосы соединяются между собой при помощи скотча.

Укладка лавсановой теплоотражающей подложки

Шаг 2. Далее стелется специальное монтажное ИК сетчатое полотно, которое отлично подходит для мокрого монтажа.

Укладка сетчатого полотна

Шаг 3. Это полотно соединяется с электросетью при помощи специальных клемм и проводов. Клеммы со вставленными в них проводами зажимаются плоскогубцами.

Клемма зажимается плоскогубцами

Шаг 4. Места подсоединения проводов изолируются при помощи кусочков битумной изоляции с двух сторон.

Используются кусочки битумной изоляции

Шаг 5. При помощи канцелярского ножа на поверхности термоизоляции вырезаются выемки для укладки в них проводов.

Выемка для укладки провода

Шаг 6. Концы ИК полотна там, где не подсоединены провода, обязательно изолируются.

Изолируется конец провода

Шаг 7. Поверх ИК сетки заливается слой наливных полов. Слой тщательно разравнивается и просушивается.

Заливается наливной пол

Шаг 8. Производится укладка кафеля на слой наливного пола. Кафель крепится к поверхности при помощи плиточного клея, нанесенного зубчатым шпателем.

Укладка кафельной плитки

Цены на ИК теплый пол пленочный

инфракрасный теплый пол

Видео – Монтаж ИК пленки под плитку

Видео – Монтаж классического типа ИК пленки под плитку

ИК пол под плитку укладывать можно, но важно проводить все работы аккуратно и внимательно, обязательно соблюдая все правила работы. В противном случае теплые полы такого типа просто не будут радовать владельца квартиры своей работой – они быстро выйдут из строя. В целом же, такая система довольно надежна и отличается отменным качеством работы.

Нагревательная пленка под излив и плитку

Однако следует помнить, что слишком высокая температура также отрицательно сказывается на работе самой стяжки, вызывая большую усадку и релаксацию материала.

Слишком высокая температура пола вызывает дискомфорт при использовании.

Температура пола в системе теплого пола не должна превышать следующие температуры:

— 28 ⁰ C в таких комнатах, как гостиная, кухня, комнаты, коридор

— 34 ⁰ C в санитарных помещениях, таких как ванная и туалет.

Меньшее покрытие нагревательной пленки допускается в зданиях с очень хорошей теплоизоляцией, где потребность в тепле низкая, а нагревательные пленки, используемые под изливом, имеют низкую мощность, например 80 Вт / м2. Тем не менее, мы рекомендуем устанавливать нагревательную пленку по всей поверхности помещения, даже в зданиях с очень низким потреблением тепла, потому что ровная поверхность нагрева более удобна в использовании. По равномерно теплому полу ходить приятнее и комфортнее. В случае неравномерного покрытия нагревательной фольгой могут быть места, где мы будем чувствовать дискомфорт при ходьбе из-за разницы в температуре пола.Кроме того, равномерное покрытие нагревательной фольги полов с подогревом вызывает

ТИП СОЕДИНЕНИЙ, ИСПОЛЬЗУЕМЫХ ДЛЯ НАПОЛЬНОГО ОТОПЛЕНИЯ С ФОЛЬГАМИ

Важным элементом теплого пола является выбор соответствующей стяжки, которая будет действовать как проводник тепла, обеспечивая надлежащее и постоянное взаимодействие с нагревательной пленкой и структурную функцию соответствующей прочности.

В жилищном строительстве наиболее популярными стяжками для теплых полов являются ангидритные стяжки и цементные стяжки.

Ангидритные стяжки из-за очень хороших параметров электропроводности больше подходят для теплого пола, чем цементные стяжки.

Ангидритная стяжка — это самовыравнивающаяся жидкая смесь, не требующая расширения даже на очень больших поверхностях. Преимущество ангидритной стяжки перед цементной — лучшие параметры теплопроводности и самовыравнивающиеся свойства, что облегчает и ускоряет дальнейшие отделочные работы.Процесс изготовления ангидридной стяжки короче цементной стяжки и сама стяжка делается точнее

Недостатком ангидритной стяжки является способность впитывать воду, означает, что в помещениях с повышенной влажностью, например в ванной, ангидритная стяжка должна быть тщательно изолирована от влаги с использованием высококачественных материалов.

При установке нагревательной пленки под изливом во влажных помещениях, например, в ванной комнате, мы рекомендуем делать традиционную цементную стяжку, в других сухих помещениях мы рекомендуем делать ангидритную стяжку.

ОТОПЛЕНИЕ СКЛАДСКИХ И ПРОИЗВОДСТВЕННЫХ ЗАЛОВ

Благодаря очень большой активной поверхности нагрева пленки и широкому диапазону мощности нагрева пленки мы можем спроектировать и изготовить систему теплого пола в складских и производственных цехах. Конструкция нагревательной фольги позволяет выполнять теплый пол на основе промышленных или традиционных стяжек без риска затопления или разгерметизации системы отопления из-за чрезмерной нагрузки стяжки на нагревательный элемент.По сравнению с нагревательными кабелями, которые нагреваются с малым поперечным сечением и более высокой температурой, нагревательная пленка является низкотемпературной и равномерно нагревает всю поверхность стяжки . Большая поверхность нагрева пленки ускоряет процесс нагрева стяжки и обеспечивает равномерное распределение температуры в поперечном сечении стяжки .

Промышленные стяжки и традиционные цементные стяжки обладают большой теплоемкостью, что означает, что нагревательная пленка под стяжкой работает в накопительной системе.Накопительная система отопления с нагревательной пленкой позволяет использовать более дешевую на электроэнергию по второму тарифу, снижая эксплуатационные расходы на . Энергия, произведенная и сохраненная в желобе во время ночной работы системы отопления по более дешевому тарифу на электроэнергию II, доставляется позже в течение дня.

Нагревательная пленка под изливом не требует постоянного обслуживания , как в случае традиционных систем водяного отопления. На нагревательные пленки распространяется долгосрочная гарантия, которая обеспечивает безотказную работу системы отопления на долгие годы.

КАК УСТАНОВИТЬ НАГРЕВАТЕЛЬНУЮ ПЛЕНКУ ПОД РАЗЪЕМОМ

Базовая система теплых полов с нагревательной пленкой под стяжкой состоит из нагревательной пленки, пенополистирола, пароизоляционной пленки, соединителей нагревательной пленки, самовулканизирующейся ленты, электрических кабелей, сетки из нержавеющей стали Heat Decor, ангидридной или цементной стяжки и термостата. для управления отоплением.

Мы различаем два типа монтажа нагревательной фольги под изливом.

1. Монтаж отопительной пленки в сухих помещениях.
2. Установка нагревательной пленки во влажных помещениях.

Сухие помещения будут состоять из таких помещений, как гостиная, спальня, офисные помещения, коридоры и другие помещения, в которых нет влаги. Монтаж нагревательной пленки в помещениях с повышенной влажностью — это в основном ванные комнаты, туалеты, кухни и другие помещения, где может быть влажность.

1. Установка нагревательной пленки под излив — сухие помещения.

Способ установки нагревательной пленки под изливом в сухом помещении вместе с основными материалами для монтажа представлен на многослойной схеме.

Как установить плитку с электрическим лучистым обогревом

Плитка натуральная для лучистого отопления.

Однако установка плитки с лучистым обогревом может стать непосильной задачей, если вы поймете, что Совет по плитке Северной Америки (TCNA) Handbook включает несколько методов, которые решают этот тип укладки. Детали несколько различаются в зависимости от конструкции, над которой вы работаете, и от того, какой тип источника тепла использует ваша излучающая система — гидравлический или электрический.

• На грунтованном бетоне
• Надземный бетон
• Деревянный черновой пол / балочная система

К счастью, Марк Хайнлайн CTI # 1112 и директор по обучению Национальной ассоциации производителей плитки, технический инструктор / ведущий делятся своим опытом в этой статье.

Гидравлическое или электрическое лучистое отопление?

В гидронной системе трубы, содержащие воду или жидкий теплоноситель, размещаются под подложкой, в подложке или поверх подложки.Вода или теплоноситель нагревается котлом и перекачивается через систему клапанов и труб. Тепло от труб передается основанию, укладывающемуся слою и плитке и, в конечном итоге, в окружающую среду, где согревает пространство над плиткой.

В системе водяного отопления довольно много компонентов, которые, вероятно, будут спроектированы инженером-механиком. Подрядчик по плитке может положиться на TCNA Handbook , который поможет укладывать плитку во многих из этих систем.

В электрической системе провода проводят электрический ток под плитками. Эти провода очень хорошо изолированы, поэтому электричество не создает угрозы безопасности. Провода предназначены для сопротивления или препятствования прохождению электрического тока. Тепло генерируется, когда электричество проходит через сопротивление провода. Это тепло становится тепловой энергией, которая нагревает основание, укладку и плитку. В зависимости от электрической системы, часть этого тепла также согреет окружающую среду в пространстве над плиткой.

Существует несколько разновидностей систем электрического обогрева. Некоторые из них поставляются в виде предварительно формованных волокнистых матов, которые становятся неотъемлемой частью установочного стола. Некоторые из них прикреплены к сетчатой ​​системе, которой можно придать форму, соответствующую дизайну комнаты. Некоторые из них представляют собой катушку специальной проволоки, помещенную в сетку мембраны, которая станет основой для укладки плитки.

Это обсуждение будет сосредоточено на установке электрического лучистого тепла при укладке плитки на разделительную мембрану.

Электрический нагрев в разделительной мембране

Справочник Совета по плитке Северной Америки (TCNA), издание 2018 г., включает методы установки разделительной мембраны для внутренних полов на бетонные и деревянные основания. Для справки это методы F128, F147 и F148.

Многие подрядчики и установщики плитки знакомы с процессом установки разделительных мембран в своей системе плитки. Некоторые производители делают версии своих мембран, которые позволяют накладывать электрические нагревательные провода на мембрану до укладки плитки.Как и в случае с любым продуктом для укладки плитки, установщики должны прочитать и внимательно следовать инструкциям производителя по установке нагревательных проводов (также известных как элементы) на мембрану.

>> Игнорируете ли вы инструкции производителя затирки?

Шаг 1: Немодифицированный раствор против модифицированного тонкого раствора: в соответствии с рекомендациями производителя

Прежде чем мы приступим к прокладке проволоки, давайте поговорим о растворе , который мы будем использовать для установки мембраны и плиток на мембрану после того, как проволока будет вставлена.

Это просто: следуйте инструкциям производителя и используйте раствор, который они рекомендуют для установки своего продукта. Подрядчики и установщики плитки умны. Они знают разницу между немодифицированным (ANSI A118.1) сухим раствором и (ANSI A118.4) модифицированным сухим раствором. И они знают о более модифицированных (ANSI A118.11) растворах EGP (наружная клеевая фанера) латексно-портландцементном растворе и (ANSI A118.15) улучшенных модифицированных растворах сухого схватывания.

При всех наших знаниях, информации и опыте подрядчики и установщики иногда упускают из виду основную концепцию следования инструкциям производителя по использованию их конкретных продуктов и объединение этих продуктов в систему, на которую распространяется гарантия.

Я повторю это еще раз. Гарантия на систему .

Это важная вещь для экономного установщика и владельца, который платит за установку, которая, как он рассчитывает, прослужит очень долго.

Я рекомендую то, что TCNA Handbook рекомендует в разделе «Материалы» методов F128, F147 и F148 для установки разделительных мембран, соответствующих стандартам ANSI A118.12. Вот что там написано:

«Цементный раствор — в соответствии с рекомендациями производителя мембран.”

Производитель сообщит вам в своих инструкциях по укладке, какой тип раствора рекомендуется для использования их мембраны в вашей плиточной системе. Это беспроигрышный вариант. Поставщик плитки следует методу TCNA и требованиям производителя, тогда система защищена гарантией производителя; владелец получает выгоду от отличной установки, подрядчик получает деньги, и все довольны.

Шаг 2: Соответствует ли субстрат отраслевым стандартам плоскостности?

Если вы когда-нибудь были на одном из моих обучающих семинаров, вы знаете, что я звучу как побитый рекорд, когда дело касается подготовки субстрата.Здесь все начинается. Именно здесь подрядчик / установщик плитки должен проверить основание ПЕРЕД началом укладки плитки, чтобы убедиться, что она соответствует требованиям к плоскостности промышленного стандарта, о которых вы читали на этом сайте и в этом блоге.

>> См. Достаточно ли ровной поверхности вашего пола или стены для плитки большого формата?

Не устаю приводить стандартные требования:

• 1/4 дюйма на 10 дюймов для плитки со всеми сторонами менее 15 дюймов
• 1/8 дюйма в 10 дюймов для плитки с одной стороной 15 дюймов или более

Проверьте это с помощью линейки 10 футов.Если у вас нет 10-дюймовой линейки, вам необходимо ее приобрести. (Нет, у меня нет акций 10-дюймовой линейки.)

>> Сравнение плоского пола и ровного пола: в чем разница?

Если вы обнаружите, что основание, на котором будет установлена ​​разобщающая мембрана, не соответствует отраслевым стандартам плоскостности, подрядчик, ответственный за основу, должен сделать его ровным. Если это вы, то вам нужно убедиться, что вам платят за то, что вы сделали квартиру.

Чтобы сделать основу плоской, используйте один или несколько из следующих способов:

• Отшлифуйте выступы (соблюдайте требования OSHA по улавливанию кремнеземной пыли)
• Заполните низкие места подходящим быстро схватывающимся материалом для заплат
• Установка ступки
• Установить жидкую грунтовку и самовыравнивающуюся подложку

>> См. Полное руководство по подкладке плитки

В большинстве случаев наиболее подходящим методом выравнивания подложки перед установкой разделительной мембраны является комбинация шлифования высоких участков и заполнения низких участков быстросхватывающимся пластырем.

Шаг 3: Установите мембрану

Подложка плоская.

Вы приобрели раствор, рекомендованный производителем.

Пришло время установить мембрану. Но, прежде чем замесить раствор (по инструкции производителя), поговорим о периметре помещения.

Деформационные швы по периметру чистые и открытые?

Всем известно, что стандарты ANSI и TCNA Handbook Method EJ-171 требуют подвижного шва там, где напольная плитка будет соприкасаться со стеной, или где она будет соприкасаться со шкафом, бордюром, колонной или трубой, или… вы поняли.Итак, наша плитка не может плотно прижиматься к этим объектам. Наш субстрат тоже.

Например, если бы мы использовали Cementitious Backer Unit (CBU) в качестве основы, мы бы не хотели, чтобы CBU сильно наталкивался на любую точку периметра или изменял плоскость. Мы хотели бы иметь хороший, открытый стык шириной около дюйма по периметру. Нам не нужен раствор или раствор в этом красивом, чистом открытом шве, потому что это нарушит цель. Но все это мы уже знаем, правда?

Я хочу убедиться, что мы говорим о том, что мы должны держать нашу разъединяющую мембрану хорошо согласованной ¼ ”вдали от любых препятствий или изменений в плоскости и по всему периметру .Так же, как и с CBU.

Когда мы устанавливаем мембрану, и из-под нее выдавливается какой-то раствор и попадает между мембраной и пиломатериалом на нижней плите стены, нам нужно его очистить. Если мы оставим раствор там для высыхания, он создаст твердый шов и не позволит установке и конструкции двигаться.

Хорошо. Итак, теперь мы готовы замешать раствор и установить мембрану.

Вы устранили разрыватели сцепления на черновом полу?

Подождите.Неа. Мы проверяли, нет ли на черновом полу разрушителей сцепления?

Мы не хотим делать все это после того, как ожидаем, что наша система будет удерживаться вместе за счет избыточного количества краски, которое попадает на фанеру из краскопульта маляра.

Если это так, нам придется отшлифовать эту краску, затем очистить черновой пол и убедиться, что на нем нет пыли, грязи, герметика или любого другого материала, который будет мешать нашему раствору должным образом приклеить мембрану к черному полу. .

Хорошо.Теперь перемешайте раствор в соответствии с инструкциями производителя и установите мембрану.

Шаг 4. Установите нагревательный провод

Вы сняли мембрану. Пришло время установить электрический нагревательный провод.

У каждого производителя проводов есть определенные инструкции, описывающие, как размещать провод в их развязывающей мембранной системе. Например,

• Они скажут вам, на каком расстоянии друг от друга нужно разместить ряды проволоки, как близко или как далеко от стены должен быть провод и т. Д.
• Они расскажут, как проверить проволоку, прежде чем снимать ее с рулона.
• Некоторые требуют пары простых электрических проверок.
• Вам необходимо знать, где находится или будет находиться термостат, и достаточно ли у вас подводящего провода, чтобы добраться до него.
• Вам необходимо знать, где будет размещен датчик температуры термостата.
• Не забудьте установить датчик температуры, чтобы система работала.

Итак, теперь вы задаетесь вопросом, почему подрядчик по плитке стал электриком? Посмотрите на это с другой стороны: это еще один инструмент в вашем арсенале, позволяющий зарабатывать деньги.Вы не будете работать с живым электричеством, но вам нужно узнать о системе электропроводки, которую вы устанавливаете, и у вас должен быть план, прежде чем вы начнете. Как и любой аспект укладки плитки.

Я не собираюсь рассказывать вам все детали установки проводной системы каждого производителя, но скажу вам следующее: Прочтите инструкции производителя и следуйте им.

• Звоните им, если у вас есть вопросы.
• Убедитесь, что у вас есть полное представление о том, как работает их система, ПРЕЖДЕ, чем вы начнете.
• Пройдите конкретное практическое обучение у производителя. Это будет стоить вашего времени.

Если вы являетесь владельцем, ищущим установку, возьмите интервью у обученного, опытного, квалифицированного профессионального подрядчика по плитке.

Шаг 5. Установите плитку

Провод вставлен. Проверено. Результаты тестирования записаны в гарантийный талон. Теперь вы готовы выложить плитку.

Не так быстро… Вот еще одно предложение от меня: Сначала сделайте снимки. Вытащите телефон или фотоаппарат и сделайте снимки каждого участка проводной установки. Убедитесь, что у вас есть ориентир на каждой фотографии, чтобы вы могли выровнять их по комнате после того, как плитка будет снята, затирка будет установлена ​​и все затвердеет.

Убедитесь, что на ваших фотографиях изображено:

• Расположение датчиков температуры
• Расположение выводных проводов термостата и проводов датчика температуры
• Расстояние между проводами и друг от друга
• Расстояние между проводами и препятствиями, такими как стены, туалеты, обогреватели и умывальники
• Любые другие изображения, которые, по вашему мнению, необходимы для документирования монтажа проводов.

Скорее всего, вам больше НИКОГДА не придется смотреть на эти фотографии.Особенно, если вы все сделали правильно.

Дважды проверьте каждую деталь вашей установки.

Хорошо. Теперь установите плитку и отлично поработайте.

Шаг 6. Обратите внимание на гарантийный талон

После установки плитки проверьте провода еще раз. Убедитесь, что все ваши показания верны. Обязательно укажите это в гарантийном талоне. Обязательно заполните и передайте владельцу гарантийный талон, прилагаемый к системе отопления. Если на карте есть все те электрические показания, которые вы записали, сделайте копию и сохраните ее в своем файле работы.

Владелец этой установки будет очень доволен ею, а также тем, что вы проделали такую ​​огромную работу по ее установке. Вы, вероятно, никогда больше о них не услышите, если только это не для того, чтобы нанять вас для дополнительной работы. Вот как мне это нравится.

Устранение неисправностей электрического лучистого отопления

Вы приступаете к следующей работе. Ваш телефон звонит…

… Это владелец того места, где вы установили электрическую отопительную систему, и она не работает. Что теперь?

Для начала, вы можете проверить, был ли электрик, чтобы подключить провода к термостату и установить его.Вы можете убедиться, что владелец правильно использует термостат. Вы можете проверить с электриком, что он / она подключил датчик температуры, который вы так тщательно и точно поместили в систему.

Если все в порядке, все те фотографии, которые вы сделали, вдруг станут очень интересными. Внимательно изучите их, чтобы не упустить ни одной детали. Вы не случайно поместили зонд там, где собирался коврик. Или где солнце светит на него весь день. Убедитесь, что ваши провода расположены правильно.

Все в порядке. Что теперь?

Что ж, эти системы действительно хорошо сконструированы, чтобы выдерживать процесс укладки плитки. Так что, скорее всего, она не провалилась сама по себе. На сделанных вами снимках все выглядит хорошо. Все ваши электрические показания были записаны и находились в пределах допуска. Но вы не можете увидеть провод сквозь плитку, чтобы увидеть, как он работает, или найти причину проблемы.

Подождите, да, вы можете…

Распространенные проблемы с установкой электропроводки и способы их поиска и устранения

Существует довольно распространенный миф о том, что если что-то случится с электрообогревательной установкой, есть две альтернативы.

1. Живи с этим.
2. Вырвите все и переделайте.

Не обязательно. Есть как минимум еще одна альтернатива:

Обученный, опытный техник-электрик, использующий надлежащее испытательное оборудование и методы тестирования, может диагностировать причину и определить местонахождение проблемы.

Это почти как видеть сквозь плитку.

Я знаю несколько случаев, когда подрядчики и владельцы плитки экономили тысячи долларов, связавшись с производителем системы отопления, который связал их с обученным, квалифицированным и должным образом оснащенным техником, который мог диагностировать, локализовать и устранить проблему, иногда удаляя всего одна-две плитки.

Иногда это довольно просто. Иногда не так уж и много.

Распространенные проблемы системы электрического лучистого отопления

Это несколько общих проблем с системами электрического отопления.

• Провода системы обогрева слишком близко к стенам или под основанием обшивки
• Провода системы обогрева под навесами или такими приборами, как шкафы, умывальники, ванны и т. Д.
• Обрезка кабелей — обычно происходит после того, как канцелярский нож очищает стыки между плитками перед заливкой швов.
• Винты или крепежные детали, вбитые в нагревательные кабели.Обычно это происходит из-за отсутствия связи между подрядчиком по плитке и
  • Приставка для душевых дверей,
  • или плотник, который устанавливает упор на пол,
  • или сантехник, который устанавливает напольный унитаз,
  • или….
• Неправильное расстояние между нагревательными кабелями. Слишком близко или слишком далеко друг от друга.

A FLIR (Forward Looking InfraRed) Тепловизионная камера часто используется для просмотра тепловых характеристик электрических проводов под плиткой.

Провода неправильно установлены

Ниже приведена фотография нагревательных кабелей, обнаруженных камерой FLIR, которые не были установлены в соответствии с инструкциями производителя.

• В одном месте провода были проложены на слишком далеко от т, чтобы правильно взаимодействовать друг с другом, и они не создавали тепла. Это темно-розовый / фиолетовый участок слева на фотографии.

• В прилегающей зоне провода были проложены слишком близко друг к другу , создавая слишком много тепла.Это ярко-желтый участок ближе к середине фотографии. В результате пол стал очень неравномерным.

Если бы она использовалась намного больше, вся система вышла бы из строя, и владельцу пришлось бы просто высосать ее и жить с ней, или же подрядчик по плитке сделал бы полный демонтаж и замену. Вы можете догадаться, что произошло?

Черновой пол не выровняли перед установкой лучистого отопления

Вот история более простого ремонта, но не столь яркого действия мастера по укладке плитки, который не выровнял черновой пол перед установкой разделительной мембраны.

На черновом полу были неровности и неровности. Разъединяющая мембрана была установлена ​​поверх неровного чернового пола. Эти неровности и выпуклости переходили прямо к верху мембраны после того, как она была установлена. «Не беспокойтесь, — подумал установщик, — я просто добавлю или уберу тонкую сетку, как я обычно делаю, когда устанавливаю плитку». (Это еще одна тема, на которую вы можете меня завести, но не сегодня).

>> Посмотрите, правильно ли вы подготовили основание для плитки?

Так вот что он сделал.Кроме того, когда он добрался до перехода между плиткой и деревянным полом в соседней комнате. Прямо у перехода была горка в полу, которую установщик не обнаружил, пока не начал укладывать плитку на двери. Что теперь? Что ж, выходит хороший острый универсальный нож, чтобы отрезать разъединяющую мембрану и подвести нижнюю часть плитки к верху деревянного чернового пола (с очень небольшим количеством связующего слоя под ним). Задача решена.

Установка выглядит хорошо, и все в порядке, пока через пару недель не включат отопление и пол не прогреется.Что случилось? Ты угадал. После долгого стресса, суеты и суеты, а также обращения к производителю системы отопления, разрезанный провод был обнаружен у входа, где установщик вырезал мембрану, чтобы получить готовую высоту, соответствующую дереву.

Это тот случай, когда квалифицированный специалист по ремонту смог найти неисправность и, в конечном итоге, спасти ситуацию, когда для ремонта перерезанного кабеля приходилось снимать только одну плитку.

Вот фотография того ремонта. Как и я, вы заметите, что с этой работой все еще ожидает куча возможных сбоев.По крайней мере, провод можно было отремонтировать.

Обратите внимание на : Ни один из продуктов, показанных на этой фотографии, не привел к неисправности, которую мы видим. Сбой и другие проблемы возникли в результате несоблюдения нескольких отраслевых стандартов и передовых методов производства плитки или инструкций производителя продукции.

Успешные установки лучистого отопления

Может быть поучительно посмотреть на сбои. Но каждый день происходит огромное количество установок систем электрического лучистого тепла с разделительными мембранами под плиткой.Они созданы очень многими установщиками плитки и подрядчиками , которые знают, как читать и следовать инструкциям производителя .

Они также владеют и используют отраслевые стандарты плитки, опубликованные в ANSI A108, а также методы и передовые практики, опубликованные в Справочнике по плитке Северной Америки (TCNA) Handbook .

Я надеюсь, что это поможет вам немного разобраться в этих установках и как убедиться, что каждая укладка плитки хороша.

Спасибо за чтение!

Марк Хайнлайн — CTI № 1112

Особая благодарность SunTouch — A Watts Brand за предоставленную техническую информацию и поддержку для этой статьи.

Как установить теплый пол под плитку

Самым распространенным местом, где можно найти полы с подогревом, является ванная комната. Таким образом, само собой разумеется, что большую часть времени профессионалы торговли и домовладельцы устанавливают систему лучистого теплого пола под плиточным полом.

WarmlyYours — флагманский продукт лучистого отопления — TempZone ™ был специально разработан для обогрева плиточных, мраморных и каменных полов путем заделки их в тонкослойный или самовыравнивающийся цемент под напольным покрытием (в отличие от некоторых других систем отопления, которые нагреваются из-под пола и устанавливаются между балками перекрытия).Системы электрического обогрева TempZone ™ доступны в четырех форматах — Flex Rolls, Easy Mats, Cable и Custom Mats. Существует много различий между системами, основанными на рулонах, нагревательных матах или кабелях. Например, ролики TempZone ™ Flex Rolls просты в использовании и доступны по цене, что делает их одним из самых популярных продуктов компании. Их можно установить практически под любым напольным покрытием, приклеив их к черному полу, разрезав и поворачивая сетку по очереди, и подключив систему к термостату.

Если вам интересно, как установить обогрев под кафельный пол, вам повезло.В этом посте мы рассмотрим, как эти отопительные приборы устанавливаются под наиболее распространенным материалом для полов с подогревом — плиткой. Процесс различается в зависимости от напольного покрытия (поэтому установка деревянного пола будет отличаться от того, как вы устанавливаете ламинат).

TempZone Flex Rolls доступны по цене и просты в установке.

Конечно, перед началом установки необходимо ответить на несколько вопросов. Вы захотите узнать, какой тонкослойный материал использовать, необходима ли изоляция, как при необходимости сформировать кабель произвольной формы и как обеспечить ровный пол из плитки.Следуя этим пошаговым инструкциям, вы сможете ответить на эти вопросы и узнать, насколько просто установить электрическую систему теплого пола.

1. Измерьте комнату, которую хотите обогреть.

Измерьте всю комнату, исключив такие постоянные приспособления, как умывальники, туалеты, ванны, душевые и вентиляционные отверстия в полу. Вы будете использовать эту информацию для создания эскиза проекта, который включает размеры комнаты (а не только требуемую площадь обогрева в квадратных футах), который вы отправите в WarmlyYours.Наша команда опытных инженеров создаст индивидуальный SmartPlan, как правило, всего за один день. В вашем бесплатном плане установки WarmlyYours будет подробно описано, как именно ваша система теплого пола должна быть установлена ​​в соответствии с вашими измеренными параметрами.

Цифровой омметр подтвердит, что ваша система теплого пола находится в хорошем рабочем состоянии.

2. Проверьте свои электрические рулоны для обогрева пола.

С помощью цифрового омметра проверьте свои рулоны для теплого пола, чтобы убедиться, что они находятся в хорошем рабочем состоянии.Результаты должны быть в пределах 15 процентов от значения, указанного на ярлыке UL на продукте.

3. Осмотрите черный пол.

Очистите черновой пол, чтобы убедиться, что на нем нет гвоздей или других острых предметов, которые могут повредить нагревательный элемент (это относится также к вашим полам и стенам). Если ваш черновой пол состоит из бетонной плиты, вам нужно будет приклеить пробковую или синтетическую пробковую подкладку в шахматном порядке, прежде чем начинать установку теплого пола. Если у вас деревянный пол, в подкладке нет необходимости.Под этот TempZone Flex Roll была установлена ​​синтетическая пробковая подкладка

CeraZorb для предотвращения поглощения тепла бетонным основанием.

4. Установите гибкий ролик.

Следуя плану установки, разверните гибкий рулон до конца комнаты. Затем отрежьте сетку (не нагревательный кабель) и поверните рулон на 180 градусов, чтобы продолжить установку в другом направлении. Если вам нужно нагреть вокруг столба или сложного угла, вы можете произвольно сформировать кабель, чтобы он был более гибким.Просто удалите часть кабеля из сетки и освободите его в соответствии с вашим планом установки. В вашем плане установки также будет указано, какая часть сетки должна быть удалена.

Во время установки гибкого ролика используйте ленту или горячий клей, чтобы прикрепить сетку к черному полу или подстилке.

5. Установите датчик.

Некоторые термостаты (например, Nest) считывают только температуру окружающей среды (или воздуха), поэтому датчик температуры пола не требуется. Однако, если ваш термостат для теплого пола позволяет использовать датчик температуры пола, убедитесь, что датчик расположен рядом с местом расположения термостата и точно между двумя нагревательными кабелями, чтобы они не перекрывали их.Чтобы закрепить его на месте, вплетите его в сетку или воспользуйтесь горячим клеем.

6. Проверьте систему еще раз.

Используйте цифровой омметр и проверьте цепь, чтобы убедиться, что система по-прежнему находится в хорошем рабочем состоянии.

7. Подключите термостат.

Мы рекомендуем подключить термостат к квалифицированному электрику. Часто возникает вопрос: «Нужен ли для теплого пола выделенный контур?» Ответ заключается в том, что мы настоятельно рекомендуем, чтобы система отопления была подключена к собственному контуру, чтобы предотвратить ненужное срабатывание GFCI в термостате.

8. Установите плитку.

Вы можете спросить, а нужна ли специальная плитка для теплого пола? Нет, почти любую плитку можно установить поверх наших систем отопления TempZone, но, конечно, всегда полезно обратиться к руководству производителя плитки, чтобы убедиться в этом.

Наконец, нанесите слой модифицированного тонкого раствора на нагревательный элемент и установите сверху плитку. Чтобы убедиться, что пол выровнен, вы можете использовать механическую систему выравнивания, такую ​​как система контроля отскока плитки Spin Doctor.Как только тонкий слой застынет, вы готовы пользоваться всеми преимуществами вашего нового пола с подогревом!

Механическая система выравнивания гарантирует, что вы не столкнетесь с нежелательными выступами плитки.


Помимо TempZone ™ Flex Rolls, еще одним очень популярным вариантом подогрева пола под плиткой является кабель TempZone ™ с монтажной мембраной Prodeso. Этот вариант дороже, но установка особенно проста. Кроме того, он предлагает преимущества предотвращения трещин, а также вариант гидроизоляции (с отдельными аксессуарами).Для получения дополнительной информации об установочной мембране Prodeso щелкните здесь. Вы также можете узнать больше о TempZone ™ Flex Rolls и процессе установки здесь.

После того, как вы ознакомитесь с доступными системами теплого пола, ознакомьтесь с конструктором расценок на теплый пол. Он покажет вам, какие продукты лучше всего подходят для вашего проекта, сколько стоит плиточный пол с подогревом и многое другое. Это лучшее место для начала, когда вы хотите приобрести полы с подогревом самостоятельно.

Ремонт теплых полов | Как найти обрыв провода в теплом полу

Вещи ломаются. Это факт жизни, и, как и все остальное, с водяным теплым полом могут возникнуть проблемы. Плиткоукладчик по незнанию перерезает проволоку шпателем и продолжает укладывать плитку. Нож для затирки пробивает нагревательный кабель. Предыдущий ремонт, сделанный много лет назад, не работает. В полу просверливается отверстие для нового дверного упора, перерезая нагревательный провод где-то между концевой заглушкой кабеля и автоматическим выключателем.

Это все, что может привести к тому, что ваш электрический теплый пол не будет работать. Однако еще не все потеряно, потому что ремонт полов с подогревом и домашняя проводка, как правило, довольно простой процесс. Сложная часть — найти перерыв. К счастью, у WarmlyYours есть все необходимое для работы.

Теперь, если вы задаетесь вопросом: «Как мне найти под землей сломанный электрический провод?» Первый шаг — связаться с нами. Связавшись с представителем учетной записи WarmlyYours или членом нашей группы технической поддержки, вы можете арендовать наш комплект для устранения неполадок (TSK), который состоит из тестера электрической прочности изоляции (Hipot), переменного трансформатора переменного тока (Variac), мультиметра (который может быть используется в качестве тестера цепей или напряжения), рефлектометра с временной задержкой (Shortstop) и, конечно же, некоторых комплектов для сращивания для устранения разрыва после его обнаружения.Также понадобится тепловизионная камера (TIC), которая арендуется отдельно, чтобы помочь нам «видеть» сквозь плитку.

Процесс диагностики электрического теплого пола довольно прост. Всегда начинайте со снятия показаний сопротивления с напольной цепи. Если показания разомкнуты или бесконечны от одного провода с сердечником к другому проводу с сердечником, у вас разрыв. Если у вас есть показания сопротивления между любым проводом с сердечником и оболочкой заземления, у вас короткое замыкание. В одной электрической цепи возможен как обрыв, так и короткое замыкание.Если сопротивление подтверждает разрыв, Hipot будет тем инструментом, который вам понадобится. Если показания подтверждают короткое замыкание (независимо от того, есть перерыв или нет), вы можете использовать Variac.

Шорт-стоп может пригодиться, помогая сузить область, в которой произошел разрыв или короткое замыкание. Это устройство просто измеряет длину провода до места повреждения и сообщает длину в футах провода. Например, если вы тестируете проект, в котором используются гибкие ролики TempZone, а шорт-стоп дает вам 40 футов, мы будем знать, что повреждение будет на первых 5 или 6 футах нагревательного мата.Знание этого поможет сосредоточить наши усилия на обнаружении повреждений при работе с Hipot.

Но прежде чем мы перейдем к самим процессам, вот несколько советов, которые применимы к обоим. Это помогает сделать комнату как можно более прохладной и темной, чтобы мы могли легче видеть нагретый кабель через плитку с помощью TIC. Я обычно беру с собой черные мешки для мусора, чтобы заклеивать окна в комнате, если нет жалюзи или жалюзи. Это поможет ограничить воздействие солнечных лучей на пол.Фактически, все огни должны быть выключены, особенно верхнее освещение лампами накаливания, поскольку оно имеет тенденцию оставлять свой собственный тепловой след.

Hipot Process

Важно: Только лицензированный квалифицированный электрик должен выполнять этот процесс.

Этот процесс включает подачу от 400 до 600 вольт через провод с сердечником с намерением «перескочить» ток через заземляющий экран кабеля для покрытия пола, по существу дублируя поведение свечи зажигания.При выполнении этого процесса необходимо соблюдать осторожность из-за опасности поражения электрическим током.

Как только мы сможем перепрыгнуть через эти два компонента провода, мы повторяем процесс, отправляя напряжение через каждые 2 секунды с 2-секундными импульсами. Это утомительная работа. Обычно я использую секундомер или устанавливаю таймер на своем мобильном телефоне и пытаюсь войти в ритм — 2 секунды включен, 2 секунды выключен, при этом постукивая по проводу датчиком одной рукой и удерживая поршень сброса другой. Я делаю это 10 минут.После 10 минут зарядки провода возьмите TIC и просканируйте пол в поисках горячей точки, созданной Hipot.

Тепловой сигнатурой обычно является оранжевая точка размером с десять центов, которая лишь на несколько градусов теплее остальной части пола. Если сигнатуры нет, снимите показания сопротивления еще раз. Иногда такая зарядка провода приводит к слиянию сердечника провода с экраном заземления, создавая короткое замыкание. Если на этом этапе у нас есть показания между сердечником и землей с помощью омметра, мы можем перейти к процессу Variac (объяснено ниже), если нет, зарядите провод еще десять минут.Помните: каждые 2 секунды, в течение 2 секунд, в течение 10 минут. При необходимости повторите и снимайте показания сопротивления после каждого цикла. У вас может возникнуть соблазн постоянно заряжать провод в надежде ускорить процесс. Не надо. Подобная эксплуатация Hipot может серьезно повредить оборудование. Это может оказаться дорогостоящим и отсрочить ваши усилия.

Процесс Variac

По сравнению с процессом Hipot, процесс Variac — это прогулка по парку. Риск поражения электрическим током сведен к минимуму, так как теперь мы имеем дело с низким напряжением.В комплекте будет удлинитель с небольшим участком оголенного провода. Этот шнур подключается к Variac, а свободный конец подключается к сердечнику и заземляющему экрану, которые регистрируют значение сопротивления или короткое замыкание.

Короткое замыкание — это просто точка в цепи, где основной провод входит в контакт с экраном заземления. Поскольку этот экран заземления имеет более низкое сопротивление, любое напряжение, с которым он сталкивается, будет направлено от цепи и безопасно к заземлению дома.Электричество ищет путь наименьшего сопротивления, и теперь мы собираемся использовать это в наших интересах с Variac.

Подключив вариак и удлинительный шнур к сердечнику и заземляющему экрану, найдите мультиметр и настройте его на измерение силы тока. Поместите зажим вокруг оголенного участка провода на удлинителе. Установите циферблат в нулевое положение, включите Variac и медленно поверните циферблат вверх. Старайтесь не превышать 10% номинального напряжения цепи (12 В для нагревательных элементов на 120 В и 24 В для любой цепи на 240 В).Мультиметр должен начать регистрировать показания усилителя. Сила тока должна быть в диапазоне от 1,5 до 2 ампер. Убедитесь, что эта сила тока постоянна. Если сила тока упадет до нуля, короткое замыкание прервано, и вам придется вернуться к процессу Hipot. Старайтесь не пропускать через эту цепь большее напряжение и более высокий ток, так как это может привести к разрыву короткого замыкания. Дайте системе «приготовиться» при 1,5–2 амперах примерно 10 минут. Подготовьте ТИЦ и начните сканировать пол. С этого момента мы должны увидеть нагретую проволоку сквозь плитку.Это будет выглядеть как оранжевая линия в змеевидном узоре, плетущуюся взад и вперед по полу. Оранжевая линия заканчивается там, где находятся основной провод и экран заземления, и вы нашли короткое замыкание.

Теперь все, что осталось сделать, это сломать плитку и начать откалывать куски. Поднесите молоток к центру плитки и тупой отверткой начните поддевать детали. Действуйте медленно и осторожно, избегайте использования каких-либо острых инструментов, поскольку мы не хотим еще больше повредить систему обогрева, которую мы так усердно пытались исправить.Затем, после того как вы обнажили поврежденный провод, вы можете использовать комплект для сращивания, чтобы отремонтировать его (не используйте изоленту). Как только это будет сделано и все ваши показания вернутся к чистоте, вы можете заменить удаленную плитку.

Чтобы поговорить с представителем WarmlyYours по поводу аренды нашего набора для устранения неполадок, воспользуйтесь нашей страницей «Контакты». Если у вас возникнут какие-либо вопросы, не стесняйтесь обращаться в нашу службу технической поддержки по телефону 1-800-875-5285.

Реконструкция 101: 5 вещей, которые нужно знать о теплых полах

Может ли кто-нибудь устоять перед ощущением ходьбы босиком по теплому полу? Если вы только приступаете к ремонту или строительству нового дома, подумайте об установке лучистого отопления (также известного как пол с подогревом) — энергоэффективного способа согреться в холодные месяцы.Как архитектор, который руководил многими реконструкциями и пережил их, я испытал на себе лучистые полы с подогревом в домах других людей и жажду этого в своем собственном. Вот краткая информация по этой теме: Продолжайте читать, если вы готовы взорвать полы во имя рентабельного и энергоэффективного отопления.

Вверху: В деревенском домике, спроектированном архитектором на южной оконечности Пьюджет-Саунд, тепло проходит через бетонные полы. См. Больше в «Кабина Пьюджет-Саунд, которая слегка покоится на ландшафте».

1.Что такое лучистый пол с подогревом?

Изобретенный технически подкованными древними римлянами, у которых были рабы, раздувающие дровяные костры под высокими мраморными полами, лучистое напольное отопление представляет собой систему подогрева пола, которая проводит тепло через поверхность пола, а не через воздух (как в обычных системах воздушного отопления).

Вверху: зимой вы каждое утро просыпаетесь и кладете босые ноги на теплые дубовые полы. Фотография из семейного дома Динесен: исторический ремонт для датской королевской семьи.

2. Как работает теплый пол?

Двумя наиболее распространенными типами систем лучистого теплого пола являются электрические (нагрев через электрические провода) и гидронные (нагрев через трубы с горячей водой), обе из которых расположены под полом. Вот их сравнение: электрические системы лучистого теплого пола проще и доступнее в установке, но они более дороги в эксплуатации, что делает их идеальными для обогрева небольших площадей. Гидравлические системы менее дороги в эксплуатации, поэтому они хорошо подходят для больших площадей и даже целых домов.Предостережение заключается в том, что они имеют более высокие начальные затраты, потому что их сложнее установить и для них требуется подогретая вода от бойлера или водонагревателя. Чтобы узнать больше о плюсах и минусах каждой системы, а также о том, какая из них может быть лучше вам подходит, см. «Теплый пол: электрическое и водяное отопление» от подрядчика из Сан-Франциско Джеффа Кинга из Jeff King & Co., члена Директории архитекторов и дизайнеров Remodelista. .

Вверху: установка системы электрического лучистого обогрева от подрядчика Jeff King & Co.

3. Каковы преимущества лучистого теплого пола?

Теплый пол с подогревом не только согревает пальцы ног, но и обеспечивает комфортную температуру для всего тела. Волны инфракрасного излучения, поднимающиеся от пола, нагревают строительную массу, гарантируя, что тепло не будет отдано окружающим поверхностям. В обычной системе воздушного отопления нагретый воздух (вместе с пылью и аллергенами) поднимается к потолку и снова опускается вниз по мере понижения температуры, что затрудняет сохранение тепла ногами, даже если все выше ваших плеч кипит.«Мы ощущаем чистое тепло с лучистыми полами с подогревом. По мере того, как мы нагреваемся от ног, мы остаемся теплее при более низкой температуре », — говорит подрядчик Джефф Кинг. Эффективная доставка тепла и комфорта: что не понравится?

Вверху: Схема слева иллюстрирует принцип лучистого теплого пола, при котором нагретые поверхности передают тепло всем окружающим объектам. Нет потери тепла, потому что все находится при одинаковой температуре. На диаграмме справа показано, как нагретый воздух в обычной системе принудительной подачи воздуха поднимается к потолку, а затем возвращается вниз в виде холодного воздуха.Это объясняет, как можно оставаться холодным, когда термостат показывает 72 градуса. Диаграмма из семинара по устойчивому развитию.

Можно ли использовать теплый пол под винил | Разминка

ЛУЧЕВОЕ ОТОПЛЕНИЕ ПОЛА ПОД ВИНИЛ

Виниловый пол легко чистится, водонепроницаем и устойчив к скольжению, что делает его идеальным покрытием для полов в зонах с интенсивным движением, таких как ванные комнаты и кухни. Роскошную виниловую плитку и виниловые полы можно безопасно использовать с теплыми полами Warmup, включая линии Amtico и Karndean.

В рамках наших текущих исследований и разработок мы провели испытания на экстремальные температуры в наших испытательных центрах EN442-2, чтобы понять, какое влияние теплый пол может оказать на физические и эстетические свойства виниловых полов. Результаты этих испытаний показали, что обесцвечивания, усадки или влияния на внешний вид не наблюдалось, а это означает, что можно безопасно использовать теплый пол под винилом.

Расчет теплопотерь должен быть получен при поиске системы отопления для обеспечения правильной тепловой мощности.Затем комнатная температура регулируется с помощью термостата, который дает вам полный контроль над настройками отопления и позволяет вам при желании наслаждаться теплой комнатой без потерь энергии, нагревая комнату, когда это не требуется.

>> Подробнее о виниловых полах

ОГРАНИЧЕНИЕ ВЕРХНЕЙ ТЕМПЕРАТУРЫ

Температура винилового пола не должна превышать 27 ° C. Это обеспечивается за счет использования термостата и указания в установке, что система используется с виниловыми полами.Если вы думаете приобрести систему и установить ее под виниловые полы, обратите внимание на наши комнатные термостаты, которые предназначены для использования с виниловыми полами.

ЛУЧЕВОЕ ОТОПЛЕНИЕ ПОЛОВ ПОД ВИНИЛОВЫМ ПОЛОМ

Так как системы влажных полов встроены в структурный черновой пол, все продукты из ассортимента влажных систем можно использовать с виниловыми и ламинатными напольными покрытиями.

В зависимости от ваших предпочтений, вы также можете выбрать электрические полы с подогревом.Электрические теплые полы из фольги и изоляционного кабеля можно использовать с винилом. Мы рекомендуем использовать изолированную подложку и двойную накладку для максимальной энергоэффективности с системами электрического отопления.

ВЫБОР ПРАВИЛЬНОЙ СИСТЕМЫ

Важно убедиться, что система дает достаточно тепла, чтобы вы могли в полной мере насладиться комфортом теплого пола. Здесь наша команда экспертов будет рада помочь вам и почему вам следует произвести расчет потерь тепла перед покупкой системы.

Чтобы найти лучшее решение для вашего проекта, воспользуйтесь нашим инструментом выбора продукции для теплых полов. Также следует отметить, что любой используемый клей подходит для полов с подогревом.

ОБЕСПЕЧЕНИЕ ЭФФЕКТИВНОГО ТЕПЛООБМЕНА

Чтобы обеспечить эффективную работу системы, все, что находится выше утеплителя, включая подложку, накладку и окончательную отделку пола, должно находиться в пределах, установленных ниже.

Не рекомендуется устанавливать систему, если не соблюдаются указанные ниже ограничения.Это может снизить производительность системы и привести к тому, что система не будет работать должным образом.

Передача пределов тепла

Переключатель	Не более 2,5
R SI	Не более 0,25
R-значение (США)	Не более 1,42
Значение U	Не менее 4,0

>> Подробнее о виниловых полах

Какой пол для теплого пола лучше всего?

Полы с подогревом становятся все более привлекательным вариантом для домов в Австралии.Вместо обычных систем отопления, основанных на конвекции, полы с подогревом используют тепловое излучение для создания теплой и уютной домашней среды. Естественно, учитывая, что тепло излучается через пол, важно взвесить, какой тип напольного покрытия является лучшим выбором. Различные материалы и разные покрытия дают разные результаты в зависимости от их теплопроводности.

Плитка

Каменная плитка и керамика — идеальный выбор, поскольку они отлично проводят тепло.Они хорошо и долго сохраняют тепло, а это означает, что они являются высокоэффективными вариантами, а также являются очень хорошими проводниками тепла. Отопление под плиткой рекомендуется как для комфорта, так и для эффективности.

Бетон

Полированный бетон, который также становится все более популярным с эстетической точки зрения, обладает дополнительным преимуществом, так как является высокоэффективным выбором для полов с подогревом. Тепловая масса бетона означает, что он способен сохранять тепло при низких температурах. В частности, если система теплых полов проложена непосредственно в плите, затраты на обогрев бетона будут сравнительно низкими.

Деревянные полы

Поскольку существует множество различных типов деревянных полов, сложно говорить об их эффективности для теплого пола. Есть много видов деревянных полов, которые могут быть хорошими проводниками тепла. Идеально подходят плотные и тонкие деревянные полы.

Инженерные половицы — привлекательный вариант для полов с подогревом. Иногда проблема с деревянным теплым полом заключается в том, что тепло изменяет уровень влажности, что приводит к движению или изменению цвета.Многослойность инженерной доски означает, что она не реагирует таким образом на изменения температуры.

Ламинат

Деревянный ламинат состоит из слоев древесины, идущих в противоположных направлениях. Структура деревянного ламината означает, что он может поглощать изменения температуры, но, возможно, придется исследовать пригодность того или иного ламината.

Виниловые полы

Винил можно безопасно использовать для полов с подогревом. В отличие от других вариантов, он довольно быстро нагревается и остывает.Важно, чтобы винил укладывался на ровную поверхность, поэтому для его установки лучше обратиться к профессионалам.

Ковровые покрытия

При наличии подходящего оборудования и ноу-хау можно сделать обогрев ковров. Некоторые типы ковров и ковровых покрытий могут контрпродуктивно блокировать тепло, выделяемое системой обогрева ковров. Лучше всего уточнить у производителя подходящую подложку и наиболее подходящую толщину ковра.

Выбор подходящего напольного покрытия

Напольные покрытия — важный выбор в любом доме, но тем более, если они должны быть совместимы с системой теплых полов.Всегда полезно поговорить с производителем о любом из вариантов напольного покрытия, которое вы хотите сделать, равно как и проконсультироваться со специалистами по полам с подогревом.

Свяжитесь с нами

Наша команда в Comfort Heat готова помочь с вашими потребностями в теплых полах.

No related posts.
