Открытая проводка, наружная проводка, открытая прокладка кабеля
Существует множество способов проложить провод. Его закапывают в грунт, замуровывают в стену, крепят на несущие конструкции, подвешивают в воздухе. Мы рассмотрим самую простую с точки зрения монтажа технологию: открытая электропроводка.
Определение звучит так: это способ прокладки кабеля, при котором он не находится в несущих конструкциях, и не скрыт под отделочными материалами. При этом наружная проводка должным образом закреплена, то есть она не раскачивается под воздействием атмосферных явлений.
Стало быть, прокладка воздушных сетей между столбами к этому способу не относится. Технология называется «воздушная подвеска».
Правила устройства электросетей (ПУЗ) предусматривают следующие виды прокладки открытой (наружной) электропроводки:
- На поверхности вертикальных стен или перекрытий (потолков). Способ предусматривает непосредственное закрепление провода к поверхности с помощью специальных приспособлений. Кабель вплотную прилегает к стене (потолку).
- Прокладка с помощью точечных креплений: изолирующих роликах, подвесах. В этом случае открытая проводка не касается поверхности, но не имеет длинных свободно провисающих участков.
- Прокладка на струнах. В отличие от свободной подвески, кабель по-прежнему не имеет провисающих участков. Принципиальное отличие от предыдущих способов: на несущей поверхности монтируется трос, а провод крепится к нему. Технология применяется при опасности механического воздействия на проводку.
- Монтаж открытой электропроводки в специальных рукавах (трубах). Это может быть жесткая конструкция, либо гибкий гофр. Внутри кабель не закреплен, и может быть легко извлечен для замены или ремонта. Фиксация на стене организуется за наружную оболочку.
- Открытая электропроводка может быть уложена в специальные лотки. Профессиональные электрики называют их кабельростами. Причем направляющие могут быть закреплены как вдоль стен (перекрытий), так и между объектами (опорами). Этот способ не относится к свободному подвесу, поскольку кабели не имеют возможности перемешаться.
- Монтаж наружной электропроводки в специальных коробах. Пожалуй, самый распространенный способ при необходимости защитить провода от внешнего воздействия. Короба, как правило, имеют легкосъемные крышки. Это позволяет получать быстрый доступ к содержимому.
- Открытая проводка в доме или квартире, может быть уложена в декоративные элементы: пустотелые наличники, плинтусы из электротехнического пластика.
Любой из перечисленных способов не противоречит требованиям ПУЭ, если соблюдены меры безопасности. Учитывая доступность, и слабую защищенность от механических воздействий, открытая проводка может стать причиной поражения электротоком.
Поэтому, соблюдение Правил — не просто формальность, а ваша жизнь и здоровье.
Меры безопасности при организации наружной проводки
- Кабель, это проводник в изоляции, имеющий вокруг дополнительное покрытие, часто бронированное. Оно должно выдержать воздействие внешней среды без нарушения изоляционных параметров. Как правило, кабели являются магистральными, для подключения конечного потребителя они применяются редко.
- Провод — это тот же проводник (чаще всего в изоляции, но применяются и неизолированные изделия: например, для заземления). Вокруг основных жил при необходимости может находиться внешняя оболочка. Особой прочности не требуется, просто дополнительная изоляция.
Если монтаж наружной проводки выполняется проводом, наличие второй оболочки крайне желательно (при напряжении более 42 вольт — обязательно). При механическом воздействии, есть шанс повредить лишь наружную изоляцию, но контакта с оголенным проводником не будет.
И теперь основные требования к безопасности:
- Монтаж открытой электропроводки на поверхности стен внутри помещения, допускается лишь с использованием кабеля, или провода с внешней оболочкой. При этом стены (или их отделка) не могут быть выполнены из горючего материала. Речь идет о способе крепления непосредственно к поверхности.
- Если стены поддерживают горение — крепление электрической проводки к стене производится с помощью изоляционных катушек, а сам провод не должен касаться поверхности.
Идеальный вариант — укладка в стальные трубы или несгораемые гофры.
- В одном жгуте (коробе, кабельросте) не допускается прокладка взаиморезервирующих кабелей (проводов).
- Также нежелательно в одной магистрали укладывать силовые и слаботочные цепи.
- Опасно прокладывать фазные и нулевые провода одного потребителя по разным маршрутам.
- Все соединения кабелей (проводов) на маршруте укладки производятся только методом опрессовки, сварки или пайки. Простая скрутка недопустима. После соединения, необходимо восстановить изоляцию всех оболочек.
- В местах стыков, ответвлений, подходов к абонентским устройствам (конечному потребителю), наружная проводка должна иметь запас по длине (слабину), на случай ремонта. В этих местах вообще не допускается силовой натяг кабеля.
- Точки стыков и ответвлений должны быть доступны для ремонта и профилактического осмотра. Желательно, такие места проводки прятать в распределительные коробочки.
- Распаячные и разветвительные коробки подбираются в зависимости от условий внешней среды. Например, уличная прокладка с возможностью попадания влаги, должна иметь резиновые уплотнители.
- Вводы со стороны улицы организуются с защитой от попадания воды во внутренние магистрали.
- Если несущие стены могут перемещаться под воздействием смены температуры (пусть даже на несколько миллиметров), монтаж открытой проводки выполняется с учетом тепловых зазоров.
- Защитные короба, кабельросты, гофры и трубы, выполненные из металла, должны иметь антикоррозийное покрытие. Вполне достаточно качественной покраски, хотя производители подобной фурнитуры часто применяют оцинковку.
- Провода и кабели могут быть проложены в одном коробе по разные стороны. В одном гофре, магистральный кабель и абонентские провода, не прокладываются. Правильнее организовать «шлейф» из проводов разного назначения.
Пусть это не всегда эстетично выглядит, зато проводка в безопасности.
- При выборе мест прокладки, не допускайте монтаж в непосредственной близости от источников нагрева. Кроме того, нельзя размещать открытую проводку под трубопроводами, на которых может сконденсироваться влага.
Рассмотрим несколько вариантов отрытой проводки на примерах
Лофт открытая проводка. Эта модная тенденция позволяет не только быть в тренде, но и сэкономить на эстетической составляющей. То есть, вы просто укладываете промышленный гофр, не заботясь о соответствии цвета и формы (в этом и есть стиль лофт). Крепления и материалы могут быть самыми дешевыми, главное — надежность.
Хотя помещения, отделанные под заказ, могут выглядеть и оцениваться весьма недешево. Но технология монтажа открытых электропроводок к этому не имеет никакого отношения.
Еще одна тенденция, которая отнимает много средств — ретропроводка. Если вы готовы приобретать дорогостоящие аксессуары (провод в оплетке из стекловолокна стоит на порядок дороже обычного), можно выполнить электромонтаж красиво и безопасно.
Вся фурнитура сделана из керамики. К слову сказать — один из лучших диэлектриков с точки зрения пожарной безопасности. Организовывать общие жгуты и кабельные короба нет смысла. Винтажный дизайн как раз говорит о том, что чем больше проводов, тем более стильно выглядит помещение.
Кроме того, стиль ретро предполагает прокладку проводов в металлических трубах. Для деревянных помещений самое то: и красиво, и пожаробезопасно, и проводка надежно защищена от механического воздействия.
А если эти самые трубы еще и подсоединить к защитному заземлению, вы можете не беспокоиться, что проводка пробъет фазу на корпус трубы.
Не менее эстетично можно организовать открытую проводку в кабельных коробах. Это вообще классика. Изначально, профтрубы применялись лишь для оптимизации жгутов с большим количеством проводов. А сегодня это способ прокладки одиночных кабелей.
К тому же, современный дизайн этих аксессуаров позволяет вписать короб в любой интерьер.
Хотите — контрастный белый цвет. А нет — подбирайте кабельный короб с отделкой под дерево: выбор в магазинах огромный.
Важно! Укладка проводки в коробе имеет неоспоримые преимущества:
- Открыв крышку, вы всегда сможете добавить новый проводник (если это не противоречит ограничениям ПУЭ).
- Провода в коробе можно использовать без внешней оболочки — опять же, экономия.
- Никаких стяжек, крепежных клипс, красивой укладки. Главное — чтобы не было узлов и заломов провода. Остальное скроется под крышкой.
Немного сложнее обстоит дело с так называемыми электротехническими плинтусами.
Важно! При покупке подобного товара, уточните у продавца: проводку какого типа можно укладывать в нишу декоративного элемента. Иначе вы купите не защищенный от пожара плинтус, в котором можно смонтировать лишь телефонную или интернет линию.
При единственном недостатке: невысокая вместительность, плинтус для открытой проводки фактически может заменить штробление.
Используя эту технологию совместно с прокладкой кабеля за подвесным потолком, вы вообще можете оставить стены нетронутыми. При этом вся электропроводка будет заменена.
Совет! При совместной укладке в плинтус силового и сигнального (телефон, телевидение, интернет) провода, помните о взаимных наводках. Не помешают ферритовые фильтры на концах проводов.
И наконец, поговорим о преимуществах и недостатках подобного способа
Что мы имеем в плюсе:
- Простота монтажа. Никаких тяжелых и грязных работ, связанных с долблением стен, заглублением розеток и выключателей, и последующей штукатурки помещения.
- При организации новой проводки нет необходимости затевать ремонт помещения. Воздействие на интерьер минимально.
- Ревизионный доступ: проводка легко осматривается в любой момент времени.
- Возможность замены, модернизации, добавления новых линий. И все это в любой момент, без применения сложного оборудования.
- Если вы передумаете — провод всегда можно спрятать в стену. А вот обратный процесс затруднителен.
- Организация открытой проводки подходит для любых помещений. А вот скрытая в стенах, имеет ограничения. Например, ее нельзя проложить в деревянных домах.
Недостатки также имеются:
- Главный из них — нет 100% совместимости с дизайном помещения. Если вы не поклонник стиля «винтаж» или «лофт», для экспериментов с открытой проводкой остается разве что гараж.
- Какой бы прочной не была оболочка (кабельный короб, гофр и прочих), все равно, вероятность повреждения выше, чем у кабеля в стене.
- Возможность схватить провод руками, и получить поражение электротоком, ничтожна. Но она есть.
Какие материалы потребуются для монтажа открытой проводки
Кабельные короба крепятся обычными метизами, а то и просто на липкую ленту. Винтажные, и прочие «лофт» комплекты, уже снабжены не менее «старинными» керамическими роликами и клипсами. Для остальных способов придется подбирать наборы крепежа.
Гофр и кабельные трубы удобно монтировать на специальные хомуты.
Они имеют стандартную конфигурацию, и позволяют аккуратно организовать «дорожки» из любого количества проводов.
Крепление провода и кабеля непосредственно на стену, также осуществляется клипсами быстрого монтажа.
Под любой размер и форму. Просто сверлим отверстие в стене, и загоняем туда крепежный элемент.
Готовые кабельросты также не представляют сложности при монтаже.
Хотя в домашних условиях такую картину встретишь нечасто.
Итог
Не надо бояться открытой проводки, вы всегда можете определить по месту: какой способ прокладки подходит для вашего помещения. А на любой экстренный случай есть компромисс: плинтус с кабельным коробом внутри.
Видео по теме
profazu.ru
Прокладка кабеля из сшитого полиэтилена
Монтажом кабелей СПЭ должны заниматься специализированные бригады, с соответствующим оборудованием, спец.инструментом, механизмами и обученным персоналом.
Два основных действующих норматива, которыми нужно при этом руководствоваться:
- СНиП 3.05.06-85 ”Строительные нормы и правила. Электротехнические устройства” — скачать
- Правила устройства электроустановок
Практически все правила в них, которые касаются обычных силовых кабелей, в равной степени применимы и к кабелям с изоляцией из сшитого полиэтилена.
Температура прокладки
Прокладка кабеля СПЭ разрешена при температуре окружающего воздуха не ниже -20 градусов. Но это, если его оболочка выполнена из полиэтилена. То есть, это марки – ПвП, АПвП, ПвПу, АПвПу.
Если же внешняя оболочка изготовлена из ПВХ пластиката, т.е. марки ПвВ, АПвВ, ПвВнг, АПвВнг и другие, предельная температура для прокладки – не ниже -15 градусов.
При температуре (до -40С), монтаж разрешен только после предварительного прогрева кабеля. Если t меньше -40C, монтаж СПЭ запрещен.
При метеоусловиях от -20С до -40С разрешается укладка, если кабель хранился в отапливаемом помещении и температура его верхних слоев не меньше +15 градусов.
Однако в этом случае имеется большой риск того, что можно не успеть размотать кабель с барабана, до того как он остынет.
Поэтому в большинстве электросетей условно придерживаются правила, что монтаж кабелей с изоляцией из СПЭ допускается при температуре не ниже -10С.
Перед прокладкой в первую очередь составляется схема трассы и расстановка механизмов на ней.
Обязательно должны быть указаны:
- места установки барабанов
- вспомогательные устройства
- расстановка контролирующих лиц
- механизмы для протяжки
- количество поворотов
- переводы в трубах
- пересечения с различными сетями (водопровод, канализация, другие кабеля)
К сожалению, в наших условиях, основной способ прокладки всех кабелей – это прокладка вручную. Принято считать, что главное — это собрать по больше людей или выбрать по мощнее тяговую машину.
Однако нормативы, которые предъявляются к новым кабелям с изоляцией из сшитого полиэтилена, требуют, чтобы при прокладке контролировалось усилие тяжения. Поэтому применение механизмов типа трактора или грузового автомобиля недопустимо.
Если вы их все же используете, вы наносите кабелю повреждения, которые сразу после прокладки не выявляются.
Они начинают ”вылазить” только после первых 2-3 лет эксплуатации:
- микроскопические трещины на оболочке
- сдвиги ленточной брони
- разрывы проволок экрана
- растяжение сшитого полиэтилена основной изоляции
Вариант расположения кабелей и устройств для тяжения при монтаже:
Если расчетное тяжение протяженного кабеля СПЭ на сложной трассе превышает максимально допустимые значения, то применяют дополнительные тяговые лебедки и подталкивающие устройства посередине трассы.
Раскатка с барабанов и транспортных тележек
Для транспортировки кабеля используются специальные тележки. Их же можно применять и для размотки. Раскатка осуществляется непосредственно с тележки.
Специализированные тележки комплектуются тормозными устройствами, а некоторые даже имеют автономный двигатель и привод. Если будет необходимость, с их помощью можно легко смотать кабель обратно на барабан.
Но чаще всего для размотки применяют механические домкраты с ручным подъемом. Однако на них обязательно необходимо предусматривать ручное устройство для торможения, чтобы предотвратить самопроизвольное инерционное сматывание и образование петель.
При установке барабана на домкрат следует соблюдать правило:
При раскатке кабеля он должен сматываться сверху, а не снизу!
Тяжение кабеля
Схема подключения кабеля на барабане к тяговому тросу:
Заметьте, что на этом устройстве имеется динамометр, который контролирует усилие тяжения. Максимально допустимые усилия для кабелей СПЭ можно взять из таблиц:
Технические характеристики для кабелей из сшитого полиэтилена на 6-10кв, 20кв, 35кв, 110кв, 220кв.
6-10кв20кв35кв110кв220кв
В современных монтажных организациях для монтажа используются тяговые лебедки оснащенные миникомпьютером, который автоматически контролирует тяжение и составляет протокол протяжки кабеля.
В таком протоколе указывают усилие тяжения, скорость и другие данные монтажа. Протокол входит в паспорт любой кабельной линии СПЭ.
На сложных трассах, при больших длинах, широко применяют подтягивающее устройство. Кабель проходит сквозь него.
Работать такое устройство должно синхронно с тяговой лебедкой. Достигается это путем соединения их цепей управления между собой.
Захват кабеля
Для захвата конца кабеля при тяжении, можно использовать два приспособления:
- чулок изготовленный из стальных проволок
- клиновой захват
Клиновой захват цепляется за оголенную токоведущую жилу. Прокладка кабеля в трубах с его использованием запрещена. Дело в том, что в трубах, зачастую встречаются остатки воды.
Они там появляются в результате промывки, после проколов под землей.
Кроме того, при дождливой погоде, также запрещено протягивать кабель СПЭ с помощью клинового захвата.
Поэтому в 90% случаев используется чулок. Сначала на конец КЛ устанавливается капа, а уже затем, на нее одевается сам чулок.
Поверх чулка наносится несколько витков бандажей. Бандажи выполняются либо медной, либо стальной (не магнитной) проволокой. Количество бандажей – минимум 5шт.
При протяжке, несколько из них могут разрушиться. Остальные должны удержать чулок в натянутом состоянии. Поставите меньше, они все оборвутся и кабель у вас при прокладке, может застрять посередине трубы.
Придется вытягивать его обратно, перетаскивать трос и начинать все по новой.
Есть специальные чулки, предназначенные для закрепления одновременно на трех однофазных кабелях. Правда, у вас должна иметься возможность протягивать три фазы СПЭ одновременно.
Правило ограничивающее такой монтаж – не более двух поворотов по трассе, с углом максимум в 30 градусов.
Еще имеются промежуточные чулки. Они представляют из себя разъемную сетку, которая накладывается на кабель. Далее все это скрепляется тросом, вплетенным в эту сетку.
Такой крепежный захват можно одевать в любом месте кабеля без риска его повреждения. Применяется это для установки в середине КЛ вспомогательной лебедки, с целью соблюдения допустимых усилий тяжения.
Приспособления для прокладки
Основные устройства помогающие прокладывать кабель в траншеях и туннелях — это ролики. В непосредственной близости от раскаточного барабана ставится приемный ролик.
Ширина его должна быть не меньше ширины самого барабана. Если у вас в комплекте инструмента отсутствует подобный ролик, его можно заменить самодельной конструкцией.
В ней, в качестве направляющих, применяют полиэтиленовые трубы. При скольжении полиэтилена по полиэтилену, очень низкий коэффициент трения. Поэтому такая конструкция во многих сложных условиях монтажа вполне оправдана.
Перед непосредственным спуском кабеля в траншею (канал), ставится опорный ролик или желоб.
Уже в самой траншее используются простые линейные ролики. У них на раме должны быть отверстия. Через них ролик можно зафиксировать на любой поверхности.
На углах трассы применяются поворотные ролики.
Причем через специальные крепления по бокам, можно собрать целую поворотную систему.
Помимо вышеперечисленных применяются и специальные:
- устанавливаемые в распорку траншеи
- на край траншеи

Длительное нахождение (лежание) кабеля на раскаточных роликах более 3-х часов не допускается.
Способы укладки кабеля СПЭ в траншее
Однофазные кабеля из сшитого полиэтилена в траншею можно уложить 2-мя вариантами:
- треугольником
- в один ряд или плоскость
Основной способ это треугольник. В этом случае, образуется симметричная система и минимальные потери на взаимоиндукцию. Но самое главное – это экономия места, тем более это актуально в городских условиях монтажа кабелей СПЭ.
Укладка 3-х фаз производится поочередно. Причем, проложив эти три фазы, их сразу же необходимо увязать в треугольник, и только после этого приступать к прокладке остальных фидеров. Иначе вполне реально перепутать фазы разных КЛ.
По условиям прокладки, в стандартную траншею рекомендуется укладывать не более 6-ти кабельных линий СПЭ (шесть треугольников). Но если позволяет ширина трассы, то умещают и более.
А если прокладывать их в ряд, то поместится максимум 2 кабельных фидера.
При стесненных условиях, для защиты соседних кабелей, в качестве перегородок применяют вертикально стоящие железо-бетонные плиты. Высоты кирпича для этих целей не хватит.
Увязка однофазных КЛ 6-10кв СПЭ в треугольник производится ПВХ хомутами.
Могут применяться и другие приспособления. Самое главное, чтобы они были не магнитными.

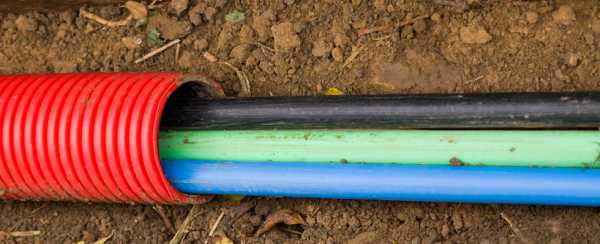

Переходы в трубах
При выполнении переходов через дороги, труба перед непосредственной протяжкой должна визуально проверяться на просвет. При этом если труба не цельная, соединения труб нужно залить бетоном.
Применение самодельных муфт для этих целей не допускается.
Кроме этого, в начале и конце трубы необходимо устанавливать направляющую воронку.
Она представляет из себя разъемную конструкцию с ограничивающим кольцом.
Также для защиты от трения, при протяжке в трубах, кабели необходимо смазывать. При протяженности переходов до 100м, можно использовать обыкновенный мыльный раствор.
При большей длине, такая смазка успевает высохнуть и эффект скольжения пропадает. Поэтому на таких переводах применяют технический вазелин или тавот. В общем все смазки, которые не оказывают вредного химического воздействия на оболочку.
Чтобы посторонние предметы и вода не могли свободно попасть во внутрь трубы с кабелем, ее требуется герметизировать. Для этого можно использовать:
- манжету с термоусадкой
- строительную монтажную пену (позаботьтесь о том, чтобы она была морозостойкой)
- ветошь, промоченную в цементной болтушке
Ошибки при монтаже
1Монтаж протяженных КЛ из СПЭ при температуре от -20С даже с предварительным прогревом можно считать потенциальной ошибкой.В процессе укладки время работы может затянуться, и кабель остынет до недопустимой температуры, вследствие чего при изгибах изоляция будет повреждена.



Статьи по теме
domikelectrica.ru
Технология монтажа кабельных линий
Монтаж регламентирован рядом технологических правил и требований, при соблюдении которых обеспечивается сохранность того уровня электрической и механической прочности кабеля, который достигнут на заводе при его изготовлении.
Монтаж кабельных линий, как и других устройств канализации электроэнергии, состоит из двух стадий: подготовки трасс для прокладки кабелей и прокладки кабелей по подготовленным трассам.
Кабели прокладывают в земляных траншеях, воде, воздухе, каналах, блоках, туннелях по внутренним и наружным стенам зданий, по эстакадам, на лотках и тросах. Канализация энергии кабелями в земляных траншеях не является надежным способом электроснабжения территорий строительных площадок и промышленных предприятий, так как происходят частые разрытия и связанные с ними механические повреждения кабелей. Кроме того, траншейная прокладка создает трудности при ремонтах и заменах кабелей, особенно в зимних условиях. Траншейная прокладка кабелей целесообразна только при ограниченном числе кабелей ( не более пяти-шести ), следующих в одном направлении, на участках территории, не загруженных другими подземными коммуникациями. При большом потоке кабелей на территориях, загруженных коммуникациями, обычно применяют прокладку в специальных кабельных сооружениях (каналах, блоках, туннелях) или открытую прокладку по технологическим эстакадам либо по стенам зданий и т.п.
В последнее время кабели прокладывают с использованием комплекса протяжных устройств с автономным приводом.
Внедрение индивидуальных приводов позволяет механизировать прокладку кабелей в стесненных условиях, на строительных площадках, не имеющих подъездных путей, а также при наличии подземных коммуникаций и переходов.
Прокладка кабельной линии в траншее состоит из следующих основных операций: рытье траншеи; доставка, раскатка и укладка кабелей в траншее; защита кабелей от механических повреждений и засыпка траншеи; монтаж соединительных муфт.

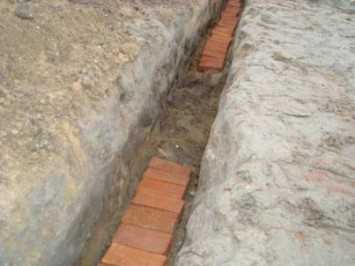

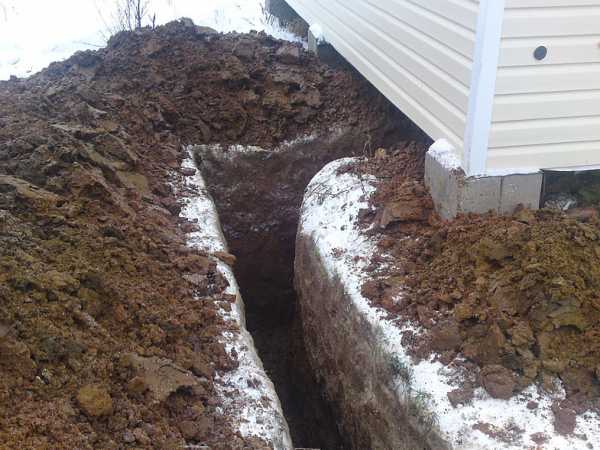

Кабельную трассу выполняют в соответствии с проектом. Глубина траншеи от планировочной отметки для кабелей напряжением до 10 кВ должна быть 0,8 м, а при пересечении улиц, площадей и но пахотным землям — 1,1 м. Меньшая глубина траншеи (до 0,6 м) допускается при вводе кабелей в здания, а также в местах пересечения с подземными сооружениями, при условии защиты кабелей от механических повреждений на участках длиной до 5 м. Размеры траншеи для прокладки кабелей 1-10 кВ, рис 6.13, принимаются в зависимости от ее типа, табл. 6.2.
Рис.6.13. Размеры траншеи для прокладки кабелей 1-10 кВ:
B1-размер на дне траншеи;
B2.-размер у поверхности земли;
В3-размер зоны отвода.
При прокладке в земле параллельно с другими эксплуатируемыми
кабелями или инженерными коммуникациями должны соблюдаться наименьшие расстояния между ними, табл. 6.2.
Таблица 6.2 Размеры траншей для кабелей 1-10 кВ.
Тип траншеи | Размеры мм, по рис. 8. | Число проклады-ваемых силовых кабелей, шт. | ||
В1 | В2 | В3 | ||
Т – 1 Т – 2 Т – 3 Т – 4 Т – 5 Т – 6 | 250 300 400 600 750 900 | 350 500 600 700 830 1000 | 2150 2300 2400 2500 2600 2800 | 1 1 – 2 2 – 3 3 – 4 4 – 5 5 – 6 |
Перед прокладной кабелей проверяется готовность трассы, а именно:
— укладка и крепление (при необходимости) труб;
— заготовка кирпича или плит для механической защити кабелей или наличие сигнальной ленты;
— отсутствие воды в траншеях;
— отсутствие камней и прочих предметов в траншее;
— углы поворотов траншеи;
— глубина траншеи по всей трассе;
— заделка труб в проходы при входе в здание через фундаменты и стены;
— на кабели, которые будут прокладываться, предъявляют протоколы испытания и акты осмотра.
После выполнения всех этих требований приступают к прокладке кабелей. Сначала дно траншеи по всей длине присыпают песком — или мелкой землей, не содержащей камней, мусора и т.д. Толщина подсыпки должна быть не менее 100 мм. Кабели в траншее укладываются с запасом 1 – 2% («змейкой») от его длины для исключения возможности возникновения опасных механических напряжений при смещениях почвы и температурных деформациях. Способы прокладки кабелей показаны на рис.6.14 и 6.15.
Рис.6.14 Прокладка кабелей с помощью: а) с помощью оборудованного грузового автомобиля, б) с помощью крана трубопрокладчика
Рис. 6.15. Прокладка кабеля вручную:
а-с выносом всей строительной длины;
б-методом «петли».
Наименьшие расстояния между кабелями (до 10 кВ) и другими сооружениями представлено в таблице 6.3.
Таблица 6.3 Наименьшие расстояния между кабелями (до 10 кВ) и другими сооружениями.
Прокладка кабеля параллельно с другими сооружениями | Наименьшее расстояние, м |
Между кабелем до 10 кВ От кабеля до 35 кВ От кабеля связи От фундаментов зданий и сооружений От трубопроводов, канализации и газопроводов низкого и среднего давления От газопровода высокого давления и теплопроводов От трамвайных путей От крайнего провода ВЛ 110 кВ От электрофицированной железной дороги | 0,1 0,25 0,5 0,6 1,0 2,0 2,75 10,0 10,75 |
При параллельной прокладке кабелей в траншее концы кабелей, предназначенных для последующего монтажа соединительных муфт, располагаются со сдвигом мест соединения не менее чем на 2 м. При этом предусматривается запас кабеля по длине, необходимый для проверки изоляции на влажность, для монтажа соединительных муфт и укладки дуг компенсаторов, предохраняющих муфты от повреждения при возможных смещениях почвы и при температурных деформациях кабеля, а также на случай переразделки муфт при ее повреждении. Запас кабеля в компенсаторе должен быть 350 мм. Муфты необходимо располагать на уровне прокладки кабелей.
Число соединительных муфт на 1 км вновь строящихся кабельных линий должно быть не более 4 шт. для трехжильных кабелей 1 — 10 кВ сечением до 3х70 мм2 , 5 шт.- сечением 3х95 — 3х240 мм2 — 2 шт. для одножильных кабелей.
Кабели необходимо прокладывать, как правило, при положительной температуре окружающего воздуха. Размотка, переноска и прокладка кабелей с бумажной или пластмассовой изоляцией допускается только в том случае, если их температура не ниже 5град С.
Изгибание кабеля при низких температурах представляет большую опасность прежде всего для его изоляции ( как бумажной, так и пластмассовой ), поскольку при низких температурах пропитанная бумага и пластмасса становятся неэластичными (при изгибаниях образуются разрывы).
Химическое воздействие среды на металлические покровы кабелей происходит даже в помещениях с нейтральной средой, поэтому оголенная бронь кабеля должна иметь противокоррозионное покрытие (внутри помещений джутовый покров не применяется по противопожарным соображениям).
Места прохода кабелей через перекрытия, стены, огнестойкие перегородки в кабельных туннелях следует тщательно заделать негорючим материалом, при этом выполнять уплотнение и вокруг кабелей, проходящих сквозь патрубки. Эта мера препятствует распространению пожаров в кабельных сетях и проникновению воды в здание через трубы.

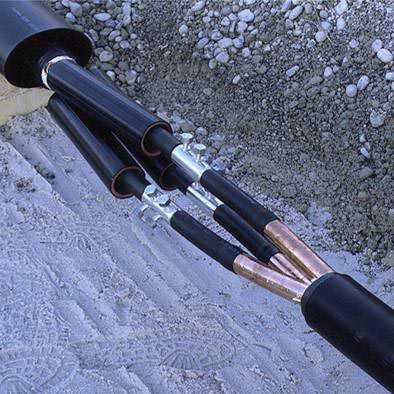

Монтаж кабельных концевых заделок и соединительных муфт является наиболее сложной работой при канализации электроэнергии кабелями. В последние годы разработаны и внедрены новые способы заделки и соединений кабелей, которые значительно повысили надежность работы кабельных сетей. Вместо применяемых ранее концевых заделок в стальных воронках и с помощью киперной ленты теперь используют заделки полихлорвиниловой лентой и эпоксидные. Эти заделки кабеля отличаются малыми размерами, обладают необходимой диэлектрической и механической прочностями, стойкостью по отношению к минеральным маслам, влаго- и термостойкостью, меньшей трудоемкостью и рядом других преимуществ.
Общее требование ко всем видам заделок и соединений -обеспечение герметичности изоляции кабеля в месте вывода токопроводящих жил во избежание проникновения влаги в кабель.
Попадание влаги или грязи в муфту или заделку резко ухудшает электрическую прочность и приводит к выходу из строя кабеля при его испытаниях после монтажа или во время эксплуатации. Поэтому работы по монтажу муфт и заделок должны выполняться чистыми руками и инструментом без перерыва в работе до полного их окончания. Корпус муфты перед началом работы также необходимо тщательно очистить с обеих сторон и протереть тряпками смоченными в бензине.

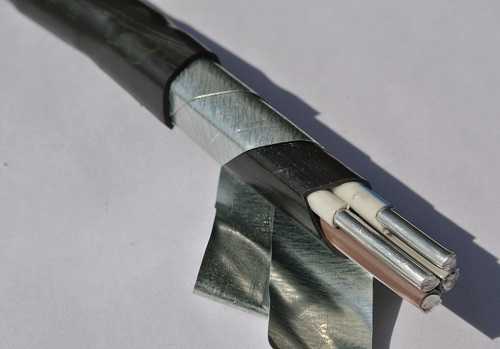

Монтаж заделок и муфт начинают с монтажных операций, называемых разделкой конца кабелей, которые заключаются в последовательном удалении на определенной длине защитных покровов, брони, оболочки и изоляции кабеля. В результате получается ступенчатая разделка, размеры ступеней которой зависят от напряжения, типа и габаритов муфт и заделок.
Предварительно, до разделки, проверяют бумажную изоляцию на отсутствие влаги: обрывают с конца кабеля бумажные ленты и опускают в разогретый парафин до 140-150 град. С. При увлажненной изоляции наблюдается потрескивание и выделение пены. Увлажненную изоляцию на участке 250…300 мм удаляют и еще раз проверяют до получения положительных результатов.
Разделку кабеля с пластмассовой изоляцией выполняют в той же последовательности, что и с бумажной, ступенчатым удалением шланга, брони, подушек под ней, экранов и изоляции. После соединения жил удаленную изоляцию восстанавливают изолированием мест соединения и оконцевания бумажными рулонами и роликами, а в последнее время — самослипающимися лентами.
Соединение кабелей на напряжение до 1000 В выполняют, как правило, в чугунных муфтах, в которых основной изоляцией служит заливочная мастика, что вполне достаточно для низкого напряжения при сохранении изоляционных расстояний между жилами фарфоровыми распорками. Корпус муфты СЧ (СЧм) состоит из двух половин, соединяемых болтами. В нижней полумуфте по всему периметру имеется паз с уложенной в нем герметизирующей прокладкой из маслостойкой резины или пенькового просмоленного каната, в верхней полумуфте по всему периметру промокания — выступ, входящий в паз нижней полумуфты. На кабели в местах их ввода в муфту подматываютсмоляную ленту, которая обжимается в выступах, имеющихся в горловине корпуса муфты.
Фарфоровые распорки устанавливают на жилах по одной с каждой стороны от места соединения (закрытые РМ — присоединении жил пайкой и открытые Р — при опрессовании или сварке). В муфтах СЧм вместо распорок используют изолирующие подмотки на оголенных местах жил. Распорки скрепляют с жилами хлопчатобумажной лентой, проваренной в кабельном составе. Основной изоляцией служит битумный состав, заливаемый в разогретом виде (до 50-60 град. С) через отверстия в верхней половине корпуса в 3-4 приема в избежании образования усадочных раковин и пустот.
После остывания состава до температуры окружающей среды закладывают в канавку заливочного отверстия прокладку из резины или пенькового каната, закрепляют крышку болтами и покрывают швы сочленений, шейки, муфты и болты горячим битумным составом или лаком. Муфты заземляют медным многопроволочным проводом, который присоединяют одним концом к оболочкам и бронелентам каждого кабеля, а другим (с напрессованным или приваренным наконечником) — контактной площадке (под болт заземления) в нижней полумуфте.
Соединение жил в муфте должно обеспечивать надежность контакта, обладать малым переходным сопротивлением и механической прочностью. Место соединения должно быть без наплывов, заусенцев и других выступающих частей, с ровной поверхностью и плавными закругленными переходами.
Соединение кабелей на напряжение до 1000 В выполняют также в эпоксидных муфтах СЭ, ПСсл др., которые выпускают в виде готовых комплектов, имеющих съемные или несъемные жесткие формы из пластмассы или металла, заливаемые на месте монтажа эпоксидным компаундом.
Соединительная муфта ПСсл из самослипающихся лент предназначена для соединения кабелей с пластмассовой изоляцией, проложенных в земле и кабельных сооружениях. При разделке концов пластмассовую изоляцию жил восстанавливают самослипающимися лентами, а пластмассовый шланг — термоусаживаемой трубкой на лаке КО-916.
Смонтированную муфту укладывают в защитный пластмассовый или металлический кожух.
Для оконцевания кабелей рекомендуются концевые заделки внутренней и наружной установки с герметизацией жил трубками разных исполнений: ТВ ( термоусаживаемая ), К (кремний-органические), Н (из натриевой резины), Т (трехслойные пластмассовые), а также в резиновых перчатках и стальных воронках. В последнее время появились новые заделки на основе самослипающихся лент КВсл и термоусаживаемых перчатках КВТп .
Прокладка кабелей через улицы, проезды и дороги с усовершенствованными покрытиями, а также через трамвайные и железнодорожные пути может осуществляться не только открытым, но и закрытым способами без разрытия траншей, разрушения дорогостоящего бетонного основания и асфальтового покрова, а также нарушения движения транспорта: методами горизонтального бурения, продавливания и прокола с одновременной прокладкой в земле трубопроводов для кабелей.
Применение того или иного метода определяется в зависимости от состояния грунтов, наличия и расположения действующих подземных коммуникаций, характера проектируемого трубопровода, а также экономической целесообразности.
Недостатками их являются, однако, ограниченность длины проходки и возможность отклонения от заданного направления.
Метод горизонтального бурения применяется для скрытой прокладки трубопроводов разных диаметров. Установкой, типа УГБ-150, выполняется буровая скважина для прокладки в ней трубы диаметром 100-150 мм, в которую затем затягивается кабель. Длина скважины и прокладываемых в ней труб достигает 15-20 м при скорости бурения 1 м за 1,5-3 мин.
Метод продавливания отличается от метода горизонтального бурения тем, что труба в месте забоя продавливается мощными домкра тами в грунт.
Длину проходки определяют в зависимости от характера грунтов (песчаные, глинистые), их степени влажности (сухие, мокрые), а также диаметра трубопроводов. Для прокладки трубопроводов как методом продавливания, так и прокола рекомендуется применение гидравлических домкратов типа ГД-170/1150, выпускаемых комплектно с масляными высоконапорными насосами. Гидродомкраты этого типа имеют грузоподъемность 170 т, ход штока 1150 мм.
Метод прокола наиболее часто применяется при устройстве кабельных переходов через проезды улиц, дорог, трамвайных и железнодорожных путей, взлетно-посадочных полос и т.д. В отличие от продавливания метод прокола не требует разработки и удаления грунта. Для снижения сопротивления грунта на передний конец трубы надевается специальный конусообразный наконечник. Производство прокола осуществляется с помощью домкратов по аналогии с продавливанием. Длина проходок составляет от 20 до 35 м и реже 50 м.
Заслуживает внимания разработанный институтом Мосинжпроект метод одновременного прокола пучком труб (до трех труб или футляров для них) от 150 до 300 мм. Прокладка каждого кабеля в отдельной стальной трубе, имеющий надежное соединение с грунтом, создает более нормальное условие работы линий.
После окончания электромонтажных работ производят маркировку
кабельных линий, облегчающую их эксплуатацию и предупреждающую возможные механические повреждения при выполнении земляных работ в зоне размещения кабелей.
Каждой кабельной линии присваивают свой номер или наименование. Если линия состоит из нескольких параллельных кабелей, каждый из них обозначают одним и тем же номером, но с добавлением прописных букв русского алфавита (А, Б, В, Г и др.). На трассе кабельной линии наносят опознавательные знаки в виде надписей на стенах постоянных зданий и сооружений. При отсутствии на трассе постоянных строений (например, в незастроенной местности) используют специальные опознавательные знаки (пикеты), устанавливаемые через каждые 100 м на прямолинейных участках, на всех поворотах и пересечениях с дорогами (с обеих сторон), другими земельными сооружениями, а также в местах размещения соединительных муфт. На пахотных землях расстояние между опознавательными знаками на прямолинейных участках могут быть увеличены до 500 м. На табличке опознавательных знаков наносят номера пикетов по проекту и знаки напряжения (красной краской), обозначения кабельных трасс, расстояний от сооружений и направлений к сооружениям (черной краской).
Открыто проложенные кабели и все кабельные муфты снабжают маркировочными бирками, на которых указывают марку, напряжение и сечение кабеля, номер или наименование кабельной линии. На бирках соединительных и концевых муфт (заделок) указывают номер муфты, дату монтажа и фамилию электромонтажника, производящего монтаж. Кроме того, на бирках у концевых муфт (заделок) обозначают конечные пункты (откуда или куда проложен кабель). На кабелях, проложенных в кабельных сооружениях, бирки устанавливают не реже чем через каждые 50-70 м, а также в местах изменения направления трассы, с обеих сторон проходов через междуэтажные перекрытия, стены и перегородки, в местах ввода (вывода) кабеля в траншеи и кабельные сооружения.
Маркировку контрольных кабелей и силовых небронированных кабелей с сечение жил до 16 мм2 включительно прокладываемых многослойно и пучками на опорных конструкциях, лотках, в коробках и каналах, рекомендуется производить только у концевых заделок.
На скрыто проложенных кабелях в трубах или блоках бирки устанавливают на конечных пунктах у концевых муфт ( заделок ). В колодцах и камерах блочной канализации, а также у каждой соединительной муфты. На скрыто проложенных кабелях в траншеях бирки устанавливают у конечных пунктов и у каждой соединительной муфты.
Для кабелей различного назначения применяют маркировочные бирки, отличающиеся геометрическими размерами и формой: прямоугольные — для силовых кабелей напряжения до 1 кВ; круглые — для силовых кабелей на напряжение выше 1 кВ; треугольные — для контрольных кабелей. Материал бирок выбирают в зависимости от условий среды. В сухих помещениях применяют бирки из пластмассы, стали или алюминия; в сырых помещениях, вне зданий и в земле — из пластмассы.
В соответствии с ПУЭ прокладку и монтаж КЛ, сооружаемых строительно-монтажными организациями, выполняют под техническим надзором эксплуатационного персонала. Выполняющий надзор контролирует качество работ, проверяет состояние кабеля, качество муфт и монтажных материалов, принимает скрытые работы, к которым относится осмотр проложенного кабеля, проверяет габаритные размеры в местах сближений и пересечений сооружаемой линии с другими кабелями и подземными коммуникациями, монтаж муфт и др.
studfile.net
Прокладка кабеля в полу в доме, в квартире: правила разводки
Монтаж скрытой электропроводки в полу является популярной разновидностью электротехнических работ. Немногие хозяева частных домов или квартир выбирают такой способ прокладки кабеля, тем не менее он имеет большое количество веских преимуществ. Но прежде чем приступать к работе, следует немного узнать о некоторых нюансах данного монтажа.
Плюсы и минусы такого монтажа
Не стоит прокладывать кабель в полу, не зная всех тонкостей этого процесса. А начать следует с преимуществ скрытой электропроводки:
- Высокая степень электробезопасности. Напольное покрытие (половая доска, ламинат, линолеум) станет тем самым диэлектриком, который предотвратит распространение потенциала в случае пробоя кабеля. Это означает, что человека не поразит электрический ток даже если он будет стоять в том месте, под которым проходит кабель.
- Меньшие траты. Для качественной разводки потребуется меньшее количество кабеля, что обеспечит солидную экономию.
- Простота работ. Самым тяжёлым этапом станет заливка бетонного пола. При монтаже электропроводки необходимо вводить кабель в гофру и просто укладывать на пол. Многие электрики даже не крепят гофру к бетонному основанию.
Но любые работы помимо преимуществ имеют и свои недостатки. К минусам монтажа проводки кабеля под полом следует отнести:
- Трудоемкость определения и устранения неисправности. При пробое кабеля придётся прокладывать новую линию или демонтировать напольную поверхность.
- Дополнительные траты на заливку нового пола, если потребуется выполнять демонтаж. Также к разряду дополнительных вложений средств следует отнести расход гофры, без которой кабель в полу укладывать нельзя.
В каких случаях следует прибегать к монтажу электропроводки в полу
Не всегда прокладка кабеля в полу станет правильным решением. Иногда стоит прибегнуть к привычному штроблению стен, укладке проводки и последующей шпаклёвки. Но существует несколько вариантов, при которых стоит склониться к монтажу проводов в полу.
- При монтаже совершенно новой проводки в помещении без ремонта. Такая ситуация ждёт хозяина, который совсем недавно приобрёл жилище. А чаще всего полное отсутствие ремонта можно наблюдать только в новостройках. И тогда прокладка кабеля в полу станет идеальным решением. Не требуется нарушать целостность стен, а на проведение работ потребуется гораздо меньше времени чем при монтаже скрытой проводки.
- При укладке кабелей и проводов в деревянных домах, где использование кабельных каналов из пластика не актуально. Тогда необходимо прокладывать кабели в полу, незаметно подводя ответвления к розеткам и выключателям. Также в полу монтируются и распределительные коробки.
В остальных случаях, например, при проведении ремонта, прибегать к данному способу прокладки электрической сети не актуально. Затраты на подобные работы будут слишком высокими.
Как осуществляется правильная укладка кабеля в полу
Следует запомнить основное правило: при монтаже кабеля в бетонном полу используется обыкновенная гофра, а при монтаже в деревянном — металлическая. Прокладка проводки без какой-либо защиты запрещена всеми нормативными документами.
Что следует знать, приступая к разводке электрики по полу:
- Все места соединений должны быть выполнены только в распределительных коробках. Наличие скруток в полу, без дополнительной защиты, недопустимо. Также нельзя оставлять открытыми другие виды соединений: с применением гильз или клеммных колодок, болтовых соединений и другого.
- Очень удобно распределительную коробку выводить на поверхность пола. Это позволяет быстро определить и устранить неисправность, при этом не нарушая целостность напольного покрытия.
- Гофру нельзя заполнять кабелем больше чем на половину. Это следует учесть и выбирать гофру соответствующего диаметра. Только тогда, для замены провода, его можно будет полностью достать из пола.
- Не стоит монтировать слишком длинные линии — 20 м вполне достаточно. Если требуется применение проводников большей длины, то необходимо применять специальные транзитные короба.
- На одном кабеле не должно быть более двух изгибов, углы которых составляют 90 градусов и выше. Это пагубно скажется на дальнейшей эксплуатации электрической сети и при необходимости проводник невозможно будет достать.
- При прокладке кабеля в деревянном полу, не стоит крепить его к лагам, в этом случае, в них делают специальные отверстия, через которые потом пропускают гофру. Наличие таких отверстий никак не повлияет на устойчивость напольного покрытия. Для дополнительной безопасности, все элементы деревянного пола должны быть обработаны специальным составом, предотвращающим горение.
- Приступая к заливке бетонного пол необходимо помнить, что толщина цементной стяжки над проводкой должна составлять приблизительно 30 см. Для лучшей устойчивости (но не в целях электробезопасности), в стяжку также укладывают армированную сетку.
- Гофра с проводниками не должна пересекаться, все кабели должны проходить параллельно друг другу. При их пересечении потребуется поднимать уровень пола, что подразумевает дополнительный расход строительного материала.
Прокладка кабелей в бетонном полу: правила и особенности монтажа
Прокладка проводки по бетонному полу имеет свои полюсы и минусу, но на сегодняшний день является наиболее актуальной.
К преимуществам такого монтажа следует отнести высокий уровень электробезопасности — даже при пробое, опасный потенциал никак не попадёт на жильца, даже находящегося вблизи места пробоя. Слой бетона скроет всю электрическую сеть, а армированный пояс придаст конструкции дополнительной прочности. При правильной укладке и последующей эксплуатации, провода в бетоне будут исправно функционировать в течение нескольких десятилетий.
Теперь следует перейти к недостаткам. Основной минус монтажа кабеля в полу – невозможность создания мест соединений. Ведь если скрутка или клеммная колодка прогорит в бетоне, то найти место повреждения практически невозможно. Поэтому необходимо прокладывать цельные линии, непосредственно от щитка или мест соединений, расположенных над уровнем пола.
Согласно техническим нормам, слой бетона над электропроводкой должен составить не менее 30 см. При большой площади помещения, для создания подобной стяжки, потребуется большое количество строительного материала, что приводит к дополнительным расходам.
Для замены электропроводки, расположенной в стяжке пола, а также при устранении неисправности или укладке новой линии, необходимо проводить демонтаж бетонной поверхности. А после всех работ заново заливать пол. Для того, чтобы бетон набрал необходимую твёрдость, должно пройти определённое время, поэтому устранения погрешностей прокладки кабеля в бетонном полу может занять не один день.
Для резки бетонного покрытия, используют алмазные диски, стоимость которых сейчас довольно высока. Также может потребоваться наличие перфоратора, применение которого приведёт к большому количеству строительного мусора.
Последовательность укладки проводки в полу
Монтаж электропроводки в полу не очень трудоёмкий процесс, основное преимущество здесь – это работа не на высоте, что в солидной мере упрощает процедуру в целом, а также сокращает время, необходимое для прокладки кабелей.
Пошаговый процесс укладки электропроводки в полу:
- Каждый монтаж электрической сети начинается с планировки и разметки. Поэтому перед началом работ необходимо пройтись по периметру помещения и сделать разметку: указать направление кабелей, их количество и определить места вывода на поверхность. Также, работу можно начинать если в помещении наведён порядок.
- Далее кабель укладывают в гофру, для ускорения процесса потребуется не менее двух человек. Кабели должны быть уже отмерены и нарезаны, не следует забывать и про некоторый запас.
- Кабели в гофре растягивают по всей площади помещения, от электрического щитка к потребителю: розетке, выключателю, определённому бытовому прибору. Для крепления гофры к поверхности можно использовать одиночные клипсы или специальные пластиковые ленты, способные захватить несколько проводников одновременно.
- Все соединения необходимо вывести на поверхность, иначе устранение неполадки может занять в последствии достаточной солидный промежуток времени.
- Можно приступать к заливке бетонного пола или укладке деревянного.
При должном опыте и соблюдении инструкций, укладка электропроводки по полу занимает совсем немного времени. А срок эксплуатации составит несколько десятков лет.
Видео по теме
profazu.ru
как протянуть кабель через гофру
Любое здание в современном мире буквально оплетено сотнями метров кабелей различного назначения. Для изоляции проводников в зонах, где не требуется обеспечивать внешнюю привлекательность, но существует необходимость ограждения кабелей от воздействия окружающей среды применяются гофрированные трубки.
Что такое гофра
Гофра может изготавливаться из поливинилхлорида, полиэтилена, полипропилена, полиамида или из металла. Она имеет форму гофрированной трубы, внутри которой находится тонкая металлическая проволока, предназначенная для облегчения помещения в нее кабеля.
Наибольшую популярность при прокладке электрической проводки приобрели гофры из поливинилхлорида, так как они стоят дешевле и весят меньше, чем их металлические аналоги. Кроме того, этот материал снижает вероятность пожара в помещении по причине короткого замыкания в проводниках, так как предоставляет дополнительную изоляцию кабелю и обладает свойством самозатухания.
Все гофрированные трубы характеризуются длительным периодом эксплуатации, в течении всего срока службы сохраняют свои свойства, обладают высокой сопротивляемостью механическим нагрузкам, выполнены из экологически чистых и безопасных для здоровья человека материалов, имеют незначительный вес, что облегчаем монтаж и транспортировку.
Чтобы обеспечивать прокладку кабелей различного сечения, гофрированная трубка может иметь диаметр от 16 до 63 миллиметров.
Сфера применения гофрированных труб
Гофрированную трубу допускается применять для прокладки скрытой и открытой проводки как в обычных жилых, так и в промышленных, технических, административных помещениях. Гофру можно крепить к стенам, потолку или полу. Он применяется для прокладки не только силовых кабельных линий, но и для монтажа кабелей сетей связи.
Выгодным преимуществом гофра перед монтажом в кабельный канал, который крепится только на ровную и гладкую стену является возможность укладки на любой поверхности. Гибкость трубки позволяет ей поворачиваться практически под любым углом или даже ложиться извивами.
Важно помнить, что поливинилхлорид, из которого изготавливается большая часть легких гофр, чувствителен к резкому изменению температуры, повышенной влажности и ультрафиолетовому излучению солнца, поэтому такие изделия следует применять для протяжки кабелей только в закрытых помещениях. Для монтажа наружной проводки существует отдельный тяжелый тип гофр, обладающих повышенной прочностью, высокой влагоустойчивостью.
В целях удобства цвет гофротрубы подбирается в соответствии с назначением. Существует общий европейский стандарт согласно которому:
- Белые трубы используются для монтажа компьютерных сетей
- Серые трубы применяются при прокладке электропроводки
- Коричневые или черные используются при подключении бытовой техники
- Зеленые защищают телефонную проводку
- Красные применяются при прокладке внешней проводки
- Желтые используются в системах газоснабжения
- Синие для труб водоснабжения
Заведение кабеля в гофру
Работами по прокладке кабелей в гофрированной трубке следует заниматься бригадной состоящей не менее чем из двух человек. Это связано с особенностями следующего алгоритма действий, поясняющего как правильно протянуть провод через гофру.
В начале требуется извлечь конец проволоки из конструкции и соединить его с монтируемым кабелем. Для чего следует проделать отверстие в обмотке провода, просунуть в него проволоку и надежно ее закрепить методом тщательного скручивания. Далее требуется разровнять гофру по всей длине и можно приступать к протяжке кабеля. Один рабочий должен удерживать край гофрированной трубы, с которого вводится провод, а второй вытягивать стальную проволоку с другой стороны, таким образом проталкивая кабель внутрь гофры. Нередко проводник застревает внутри гофрированной трубы, эта ситуация возникает из-за ослабления ее натяжения или появления изгибов, поэтому следует контролировать состояние гофры до окончания процесса протяжки.
Полностью протянутый кабель следует зафиксировать, плотно примотав его к трубе, это делается с целью избежать сдвижения частей конструкции относительно друг друга.
Стоит отметить, что в продаже имеются гофрированные трубы, не оснащенные стальным зондом, цена на такие изделия значительно ниже, но протяжка в них кабелей становиться не простым, трудоемким делом. В этих случаях один работник должен толкать кабель, а остальные обеспечивать его продвижение путем деформирования гофрированный трубы в месте нахождения конца кабеля.
Прокладка кабеля в гофре
Прокладка по стене кабеля в гофре может выполняться при помощи специальных клипс, диаметр которых подбирается в соответствии с сечением гофротрубы. Этот способ крепления выглядит наиболее эстетично, но в скрытых местах, как правило применяются скобы из металлической упаковочной ленты, закрепляемые при помощи дюбель-гвоздей.
Для стыковки кусков гофры применяются недорогие соединительные муфты. Если на данном участке нет соединений кабелей, то допускается место крепления трубы к муфте заклеивается герметиком, в ином случае следует применять более надежные методы изоляции. Для проходов через стены подбираются специальные гильзы, которые также при необходимости герметизируются.
Очень важно при прокладке избегать перегибов гофры менее разрешенного радиуса, такая информация обычно указывается изготовителем на упаковке изделия.
Монтаж электропроводки в гофре
При прокладке электропроводки любым способом универсальным требованием является использование клеммников, пайки, опрессовки или спайки для монтажа соединений. Места контакта проводников должны быть доступны для осмотра, поэтому если кабеля размещаются в гофрированных трубах, соединения следует помещать в распределительные коробки.
Еще одним требованием ПУЭ является необходимость разнесения по разным каналам основной и резервной кабельной линии, жил рабочего и аварийного освещения, то есть гофры с этими проводами должны быть территориально разделены.
Пластиковый гофр, который не является несгораемым разрешается закладывать в штробы стен, состоящих из бетона, кирпичи или других несгораемых материалов. Во всех других случаях, например, при монтаже скрытой проводки в деревянных домах, следует применять несгораемые прокладки (цемент, штукатурка, асбест), отделяющие гофрированные трубки от поверхности на расстояние не менее чем в 10 миллиметров. При прокладке пластикового гофра по несгораемой поверхности расстояние от сгораемых участков должно быть более 10 сантиметров.
Особенности монтажа электропроводки в гофре открытым способом
При монтаже открытой электропроводки согласно требованиям ПУЭ расстояние от гофрированной трубы до сгораемого основания должно составлять не менее десяти миллиметров. Понятно, что, например, в деревянном доме такое условие выполнить невозможно без применения специальных прокладок. Часто для таких целей используется пенофол, обладающий наиболее сбалансированным сочетанием цены и качества. Следует учитывать, что для соблюдения требований пожарной безопасности прокладка должна выступать на 10 мм во все стороны от границы пластикового гофра.
Согласно ПУЭ допускается монтаж открытой электропроводки в помещениях на высоте от двух метров над поверхностью. Использование гофры позволяет обойти это ограничение, так как они все обладают необходимой степенью прочности для защиты кабелей от повреждений проникающими предметами диаметром сверх 12.5 миллиметров (IP20). Ведь согласно тому же ПУЭ выполнение этого условия позволяет осуществлять монтаж открытой электропроводки в помещениях на любой высоте, но при этом стоит учитывать, что проводку такого типа нельзя использовать на крышах за исключением места ввода кабеля в здание.
Особенности использования металлического гофра
Металлическая гофра требуется соединять с контуром заземления громоотвода, а также защищать от коррозии. Сопротивление заземленной гофрированной трубы до места выхода на шину не должно превышать 10 Ом.
Он прокладывается с таким учетом, чтобы избегать мест скопления влаги, а стыки соединения с распределительными коробками в обязательном порядке изолируются при помощи герметика или штатных средств.
При соблюдении данных требований допускается прокладка кабеля в металлическом гофре по стенам зданий как снаружи, так и внутри. Если же условия герметизации не соблюдаются, то попадание в систему даже небольшого количества воды способно привести к полной неисправности линии.
Запрещено использовать металлическую гофру в санузлах и ванных комнатах, кроме случаев прохождения под полом и покрытия заземлительной сеткой.
Ремонт гофрированных трубок
При повреждении уже проложенной гофры, пластиковая гофра заваривается полиэтиленом, а на металлической выполняется пайка специальной кислотой.
Видео по теме
profazu.ru
монтаж кабеля — это… Что такое монтаж кабеля?
- монтаж кабеля
Network technologies: cabling
Универсальный русско-английский словарь. Академик.ру. 2011.
- монтаж кабельных лотков
- монтаж кадров
Смотреть что такое «монтаж кабеля» в других словарях:
монтаж кабеля местной связи — 113 монтаж кабеля местной связи: Комплекс работ, проводимых при соединении кабелей местной связи между собой, ремонте и постановке их под воздушное давление Источник: ГОСТ Р 50889 96: Сооружения местных телефонных сетей линейные. Термины и… … Словарь-справочник терминов нормативно-технической документации
Монтаж кабеля местной связи — 1. Комплекс работ, проводимых при соединении кабелей местной связи между собой, ремонте и постановке их под воздушное давление Употребляется в документе: ГОСТ Р 50889 96 Сооружения местных телефонных сетей линейные. Термины и определения … Телекоммуникационный словарь
монтаж — 3.7 монтаж : Сборка, установка в проектное положение и постоянное крепление конструкций (конструктивных элементов). Источник … Словарь-справочник терминов нормативно-технической документации
монтаж с ограниченной подвижностью проводов и кабелей — 3.2 монтаж с ограниченной подвижностью проводов и кабелей: Прокладка провода или кабеля свободно в трубах, желобах, коробах, металлорукавах и т. п., при этом на концах проводов и кабелей или другом месте по длине может быть свободная петля,… … Словарь-справочник терминов нормативно-технической документации
ГОСТ 23587-96: Монтаж электрический радиоэлектронной аппаратуры и приборов. Технические требования к разделке монтажных проводов и креплению жил — Терминология ГОСТ 23587 96: Монтаж электрический радиоэлектронной аппаратуры и приборов. Технические требования к разделке монтажных проводов и креплению жил оригинал документа: изоляционная часть хвостовика кабельного наконечника: Составная… … Словарь-справочник терминов нормативно-технической документации
Маркировка кабеля — нанесение на кабель цветовой разметки, условных знаков (надписей), бирок и этикеток, а также специальных электронных маркеров. Маркировка сообщает о свойствах данного кабеля, позволяет однозначно идентифицировать его среди других кабелей или… … Википедия
ГОСТ Р 50571.15-97: Электроустановки зданий. Часть 5. Выбор и монтаж электрооборудования. Глава 52. Электропроводки — Терминология ГОСТ Р 50571.15 97: Электроустановки зданий. Часть 5. Выбор и монтаж электрооборудования. Глава 52. Электропроводки оригинал документа: 522 Выбор и монтаж электропроводок в зависимости от внешних воздействий Примечания 1 В данном… … Словарь-справочник терминов нормативно-технической документации
Выбор и монтаж электропроводок в зависимости от внешних воздействий — 522 Выбор и монтаж электропроводок в зависимости от внешних воздействий Примечания 1 В данном разделе рассматриваются лишь те из внешних воздействий, указанных в ГОСТ 30331.2, которые существенно влияют на электропроводку. 2 Конкретные условия… … Словарь-справочник терминов нормативно-технической документации
ГОСТ Р 50889-96: Сооружения местных телефонных сетей линейные. Термины и определения — Терминология ГОСТ Р 50889 96: Сооружения местных телефонных сетей линейные. Термины и определения оригинал документа: 6 абонентская линия местной телефонной сети: Линия местной телефонной сети, соединяющая оконечное абонентское телефонное… … Словарь-справочник терминов нормативно-технической документации
Внекорабельная деятельность космонавтов (таблица) — Основная статья: Выход в открытый космос Содержание 1 Введение 2 Выходы с 1 го по 50 й (1965 1984 годы) … Википедия
ГОСТ Р МЭК 60204-1-2007: Безопасность машин. Электрооборудование машин и механизмов. Часть 1. Общие требования — Терминология ГОСТ Р МЭК 60204 1 2007: Безопасность машин. Электрооборудование машин и механизмов. Часть 1. Общие требования оригинал документа: TN систем питания Испытания по методу 1 в соответствии с 18.2.2 могут быть проведены для каждой цепи… … Словарь-справочник терминов нормативно-технической документации
universal_ru_en.academic.ru
Монтаж кабельных линий | Нева контроль
Рассмотрим основные способы прокладки кабельных линий и познакомимся с особенностями выполнения монтажных работ. Наиболее широкое распространение получили следующие способы прокладки:
1. Прокладка кабеля открыто без крепления
Самый простой и дешевый способ прокладки. Слово «открыто» в данном случае подразумевает, что кабель не помещается в какую либо оболочку, такую как гофрированная ПВХ труба или иное, и не закрепляется к каким-либо конструкциям. Нередко такой вид прокладки встречается при протяжке слаботочных сетей кабелем типа “витая пара”. Для такого вида прокладки характерна самая слабая защищенность от обрывов и механических повреждений. Эстетика минимальная.
Cамый дешевый способ. Может встречаться на объектах где стоят цели тотально сэкономить на всем, и отсутствует какой-либо технический надзор.
2. Прокладка кабеля открыто
При таком способе монтажа подразумевается, что кабель виден, но закреплен к основанию, например хомутами, пластиковыми скобами или иным способом. Частота точек крепления кабеля, которые
встречаются — на объектах 25 см между точками крепления. Чаще встречается 50 см, или «чтоб не провисал». В прошлом веке распространенным способом была прокладка кабеля на фарфоровых изоляторах, и в наше время начинает встречаться в деревянных загородных домах, при создании «ретро» интерьера. Такой способ прокладки требует и подходящих по стилю распределительных коробок, розеток и выключателей.
Это лучший способ прокладки кабеля если:
- штробление затруднено
- основание сгораемое
- нужен приемлемый внешний вид
Например при монтаже электрического кабеля в деревянном доме.
3. Прокладка кабеля открыто в пучках
При таком способе прокладки на основание предварительно монтируется перфолента, либо иная направляющая, к которой крепится пучок кабелей с помощью монтажных хомутов, иначе называемых «стяжками» или «галстуками». Пучок собирается предварительно, или к уже закрепленным кабелям добавляются новые. Такой способ прокладки относится к одному из самых экономичных, защищенность кабеля от внешних воздействий весьма невелика.
Лучший в данном случае:
- для экономии средств при отсутствии запрета на такой вид прокладки
- если имеется возможность скрыть такой электромонтаж от восхищенных взоров
Эстетика такого вида прокладки пока не дошла даже до «лофт»-интерьеров.
4. Прокладка кабеля в кабель-канале
Кабель помещается в предварительно закрепленный кабельный канал и закрывается крышкой, позволяя ему находиться внутри без дополнительного крепления. Трудность прокладки состоит в том, что кабель-канал нужно монтировать по уровню или лазерному нивелиру, иначе выглядеть такой монтаж будет неаккуратно. Также требует навыков подгонка стыков и поворотов. Прокладка кабеля в кабель-каналах часто относится к монтажу «эконом-класса». Также встречаются системы кабельных коробов шириной 80-100 мм, в которые монтируются розетки, выключатели, слаботочные розетки Ethernet. Например, такие системы есть у Legrand, DKC, используются такие системы чаще в офисах, пример на наших объектах.
Лучший в данном случае:
- самый экономичный для мест где присутствуют люди
- для опусков к розеткам и выключателям
- там где нет возможности проложить кабель скрыто
Часто встречается в офисах эконом-класса и магазинах недорогого сегмента.
5. Прокладка кабеля в лотке
Для такого вида прокладки требуется предварительно смонтированная система лотков. Под лотком подразумевают перфорированный или неперфорированный металлический короб, внешне напоминающий широкий профиль для гипсокартона. Стандартная ширина лотков 50мм, 100мм, 150мм, 200мм, 300мм. Выпускаются также крышки для лотков, которыми можно закрыть короб и предотвратить скопление пыли или иных отложений на кабелях. Чаще всего в лотках кабель прокладывается открыто, без гофры. Применяется такой способ прокладки чаще на промышленных объектах, крупных магазинах и торговых центрах, либо когда есть возможность скрыть лоток за потолком и в одном направлении идет более 10 кабелей.
Лучшим этот способ можно назвать для:
- больших пространств где не планируется потолок, закрывающий коммуникации
- присутствуют требования по надежности и технической эстетике
- большого количества кабелей
Пример прокладки кабелей в лотках на нашем объекте и еще одном нашем объекте.
6. Прокладка кабеля в гофротрубе
При таком способе прокладки, кабель, предварительно отмеренный от бухты, затягивается в предварительно отмеренную пластиковую ПХВ или ПВХ гофротрубу, на сленге “гофру”. На качество монтажа влияет качество гофротурбы, ровность и частота точек крепления. Крепление гофротрубы к основанию может быть выполнено на клипсах или хомутах, иногда применяют перфоленту. Хорошо выполненный монтаж кабеля в гофре на клипсы выглядит весьма эстетично, хотя и является промышленным решением. Такой вид монтажа слаботочного кабеля годится для промышленных объектов или технических помещений. Для монтажа кабеля на клипсы важно правильно выбрать сами клипсы и гофру, так как они могут очень плохо стыковаться друг с другом, а гофра может сминаться при попытке вставить ее в клипсу, что делает монтаж поврежденного участка гофры невозможным, либо ненадежным. Хорошо зарекомендовали себя материалы RuVinil и DKC. Для затягивания кабеля в гофру требуется достаточно большое пространство и хорошо, когда есть длинный коридор или можно выйти на улицу. Этот способ прокладки кабеля один из самых распространенных при скрытом электромонтаже во всех помещениях и открытом электромонтаже в промышленных и больших торговых помещениях. Встречается в продаже серая, черная, синяя, оранжевая, белая и других цветов. Бывает одностенная и двустенная, последняя применяется при прокладке в земле.
Лучшим данный способ прокладки можно назвать для:
- прокладки за гипсокартоном
- разводка слаботочного кабеля за «армстронгом» или «грильято»
- при наличии формальных требований, например госзаказ или отсутствии у заказчика целей максимально сэкономить.
Это один из самых распространенных способов прокладки кабеля в настоящее время. Пример прокладки кабеля в гофротрубе на нашем объекте.
7. Прокладка кабеля в металлорукаве
Все то же самое как для прокладки в гофре, только вместо ПХВ или ПВХ гофры используется металлорукав типа РЗ-Ц или РЗ-ЦХ. Назначение металлорукава — защита от механических повреждений кабелей, например в производственных помещениях, металлообрабатывающих цехах. Некоторые предполагают, что кабель в металлорукаве можно прокладывать по горючим основаниям, в деревянных домах, но это не верно. ПУЭ разрешает прокладку кабеля по горючим основаниям в металлической трубе, в то время как металлорукав не является металлической трубой и имеет воздушные зазоры по всей длине. Подходящим вариантом для прокладки по деревянным основаниям является сплошная гофрированная металлическая труба типа Lavita или Kofulso. Трудность такого монтажа обусловлена тем, что металлорукав часто не имеет кондуктора, и гораздо тяжелее, чем пластиковая гофротруба. Таким образом, возрастают трудозатраты как при затяжке кабеля в металлорукав, так и при монтаже металлорукава к основанию.
Лучшим такой вид прокладки является:
- На улице, от механических воздействий
- В помещениях с возможностью механических воздействий на кабель.
Чаще всего такой способ прокладки кабеля применяется на промышленных объектах(например видеонаблюдение на производстве).
8. Прокладка кабеля в металлической трубе.
Один из самых трудозатратных вариантов прокладки кабеля. Является одним из самых древних и надежных способов. По сути, для каждого кабеля делается отдельный «трубопровод» из металлических труб с нарезанием резьбы и сборкой на уголки и сгоны. Применяется для:
- взрывоопасных помещений
- для прокладки участков стояков многоэтажных домов
- иногда встречается при наружном монтаже
- вводы в кабельные киоски
- при проходе перекрытий и стен
Облегченным способом монтажа в сплошной металлической трубе, является применение труб которые являясь сплошными (используются для водопровода и газопровода), имеют повышенную гибкость и продаются бухтами, а не хлыстами. Такой способ прокладки не является экономичным и должен быть осмыслен и обоснован — горючие основания, пожароопасные помещения, прочее.
Это лучший способ с точки зрения пожаро- и взрыво- безопасности. Следует иметь ввиду что взрывобезопасная и взрывозащищенная электропроводка это сложная тема. Все части такой электропроводки должны быть взрывозащищенными — светильники, распределительные коробки, электроустановочные изделия и прочее.
9. Прокладка кабеля в штробе
Под штрабой понимается борозда в основании глубиной достаточной для прокладки кабеля либо гофры с кабелем, либо трубы с кабелем и последующей заделки. Например, для гофры 20мм достаточно глубины 25-30 мм. Часто применяется для помещений со штукатурными стенами, либо кирпичными, бетонными, где не планируется отделка гипсокартоном или иными панелями, имеющими за собой промежуток достаточный для прокладки кабеля. Выполнение штробы является одной из самых тяжелых и трудозатратных работ в электромонтаже, и во многом зависит от материала основания и качества используемого инструмента. Прокладка в штробе без гофры является скорее признаком плохого монтажа, так как сменяемость в данном случае невозможна вообще, а пробить кабель в стене не имея металлодетектора очень просто при монтаже навесного оборудования, полок, картин. Качественный монтаж в этом случае подразумевает штробление по нивелиру для обеспечения вертикальности и ровности штробы, прокладка в гофре без разрывов. Иначе при замазывании штробы оголенная часть кабеля окажется примурованной к стене, и сменяемость данного участка будет невозможна.
Этот вид электропроводки лучший для:
- интерьеров средней и высокой ценовой категории,
- при использовании штукатурки
- по сплошным основаниям (не пустые стены)
- где недопустимы кабель-каналы по эстетическим соображениям.
Практически НЕ используется за подвесными потолками и гипсокартоном ввиду отсутствия какого-либо смысла.
10. Прокладка кабеля в трубе(закладные для проводов)
Под трубой в этом случае понимается пластиковая жесткая ПНД труба, которая применяется для водопровода низкого давления. Радиус изгиба такой трубы с внешним диаметром 25мм составляет примерно 0,5 метра, что при определенной сноровке позволяет проложить трубы от распределительной коробки до розеток и выключателей одним участком с одним-двумя поворотами. При этом в трубу может закладываться кондуктор, и кабель протягивается после монтажа и заделки трубы. Данный способ является одним из немногих способов скрытого электромонтажа проводки, обеспечивающим сменяемость, которая требуется по ПУЭ. При этом чаще используют отдельные провода типа ПВ1 (ПуВ), а не кабели.
11. Прокладка кабеля в земле.
Первым делом нужно рассказать Вам о том, какие нормативные документы могут повлиять на то, как Вы будете выполнять монтаж электропроводки в земляной траншее. Итак, рекомендуем учитывать следующие ограничения согласно правилам ПУЭ, СНиП и ГОСТ при электромонтажных работах:
- Глубина заложения кабеля в земле должна быть не менее 70 см. Если длина подземной линии будет менее 5 метров и при этом электропроводка будет дополнительной защищена трубой, допускается прокладывать проводник на глубине 50 см, как показано на картинке
- Под фундаментом дома проводить линию запрещается. Минимальное расстояние от фундамента должно быть 60 см. Если нужно проложить кабель от дома к бане (либо другой постройке) через фундамент, обязательно защитите транзитную силовую линию стальной трубой.
- Расстояние между двумя кабелями в одной траншее должно быть не меньше, чем 10 см, на основании чего и выбирается ширина технологической канавы.
- От деревьев нужно отступать не менее 2 метров для прокладки электропроводки в траншее, а от кустарников – не менее 75 см. Если Вы дополнительно организуете защиту кабельной линии трубой, этим правилом можно пренебречь.
- Расстояние от водопровода и канализации должно быть свыше 1 метра, а от газовой трубы – не менее 2 метров.
- Если не обойтись без пересечения кабельных линий в траншее, отделяющий слой земли должен быть от полуметра.
- Сам проводник должен быть бронированным, специально предназначенным для прокладки под землей. Бронирующий слой необходим для защиты электропроводки от грызунов и механических повреждений.
- Если Вы решили проложить кабель с помощью специальной лебедки, которая раскручивает барабан, механизм нужно дополнительно оснастить ограничителем (СНиП п.3.58). Ограничивающее устройство позволяет выполнить прокладку проводника с запасом (змейкой), чтобы не было натяжки линии.
- Если нужно самостоятельно выполнить соединение электрического кабеля под землей, используйте специальные муфты, как показано на фото.
- Для дополнительной защиты силовой линии под землей (к примеру, при сильных просадках грунта) можно использовать асбоцементную трубу либо специальное кабельное сооружение из кирпича (укладывается поперек траншеи, как на фото ниже). Использовать пустотелый кирпич категорически запрещается.

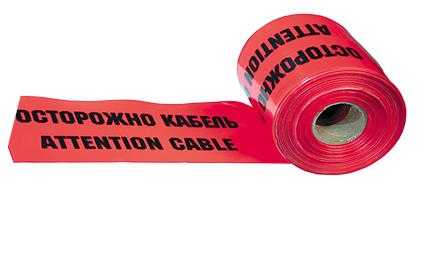

- Обязательно поверх уложенного в земле проводника нужно самому проложить сигнальную ленту с надписью: «Осторожно, кабель!».
Учитывая данные требования и правила, Вы можете быть уверенным, что прокладка кабеля в траншее не подвергнет угрозе Вас и линию домашней электропроводки! Это конечно же не все ограничения, которые существуют в правилах ПУЭ и СНиП, но для домашних условий предоставленных требований будет достаточно даже при подключении участка от столба к дому.
Нюансы при прокладке в зимнее время
Ну и последнее, о чем хотелось бы рассказать – можно ли прокладывать кабель под землей при низких температурах, а в частности зимой. Электромонтажные работы в зимнее время допускаются, но нужно учитывать следующие нормы и правила:
- Перед прокладкой электропроводки в траншее нужно отогреть проводник в теплом помещении либо с помощью трансформатора. Последний метод использовать не рекомендуем, если Вы с ним не сталкивались ранее, т.к. для этого нужны определенные навыки.
- Без предварительного подогрева допускается проложить кабель под землей в следующих случаях: если температура не ниже -5 оС, а сам проводник высокого давления; если температура не ниже -7 оС и кабель защищен изоляцией, -15 оС если изоляция ПВХ либо резиновая, -20 оС в том случае, если изоляция жил представлена полиэтиленовой оболочкой либо резиной и дополнительной свинцовой оболочкой.
neva-control.ru
