Монтаж осветительных щитков – Установка щита освещения: подробная инструкция

Установка щита освещения: подробная инструкция

На сегодняшний день щиты освещения считаются одним из главных элементов электрической сети. Поэтому установка щита освещения должна выполняться ответственно. Если у вас недостаточно знаний, тогда монтажные работы нужно доверять специализированным компаниям.

Монтаж щита освещения

Работоспособность всей электросети в вашем доме будет зависеть именно от этого узла. Поэтому при повреждении или неправильной установке ЩО питание всех потребителей может прекратиться. В этой статье сайт “vse-elektrichestvo.ru” постаралися детально рассмотреть, как установить щит освещения своими руками.

Место расположения и размеры

Перед тем, как приступать к монтажу щитка освещения нужно выполнить ряд подготовительных работ. Также нужно правильно подобрать размеры.

Расположение ЩО

Одним из главных правил является расположение. Оно должно соответствовать ряду правил, с которыми мы детально ознакомимся. В п.7.1.28 ПУЭ указано, что место размещения должно быть удобным для обслуживания. Кроме этого, установку нельзя проводить в помещениях, которые располагаются под душевыми, ванными или банными помещениями.

Ниша в стене для установки щита

Вот дополнительные правила, которыми нужно руководствоваться:

1. Расстояние от труб коммуникаций должно составлять 1 метр. При этом необходимо полностью исключить вариант затопления. Уровень расположения щита от пола должен быть выше возможного уровня затопления.
2. К следующему этапу специалисты относят выбор конструкции. Здесь вам нужно будет определиться с местом установки конструкции. Вариант установки может быть встроенным и навесным. Первый вариант является более подходящим, так как он не занимает много места.
3. Если вы решили заниматься установкой самостоятельно, тогда нужно обратить внимание на материал. В этом вопросе принципиальным будет становиться место установки щита.
4. Для установки в доме лучше выбирать пластиковые щиты освещения. Для улицы можно выбрать металлическую конструкцию. Ко второму варианту также нужно подключать заземление.
5. Установка конструкции должна осуществляться на высоте в 20 см от пола. На улице конструкцию лучше монтировать на высоте в 1 метр.
6. Если в уличном щите освещения будут устанавливаться измерительные приборы, тогда нужно организовать его подогрев.

Габариты

Теперь пришло время определиться с размерами распределительного щита. Этот фактор в большинстве случаев зависит от количества оборудования, которое вы решили подключить. Поэтому перед покупкой сначала нужно определиться, что здесь будет установлено.

Размеры ЩО

Для выбора оптимального размера обратите внимание на:

1. Определитесь с вводным автоматом. Если они уже присутствуют на этажном щите, тогда установка будет нецелесообразной.
2. Специалисты рекомендуют устанавливать отдельный вводный автомат только в том случае, если электрический ЩО получает питание от распределительного щитка с автоматами защиты, имеющими больший номинальный ток.
3. Если планируете установить предохранители для защиты групповых сетей, тогда установка вводного автомата является обязательной.
4. Наличие счетчика. При установке счетчика в щитке должны присутствовать конструктивные элементы для опечатывания зажимов от вводного автомата до счетчика.
5. Если подключение счетчика будет осуществляться через трансформаторы, тогда здесь должен быть предусмотрен отдельный отсек, который при необходимости можно запереть.
6. Чтобы правильно подобрать габариты щита освещения нужно знать количество групп. Поэтому расчет лучше всего выполнить заранее.
7. Подумайте о дополнительном оборудовании, которое желаете установить. Если вы решили выполнить установку дополнительного оборудования, тогда нужно предусмотреть место для его дальнейшего монтажа.

Монтаж щита освещения

Когда подготовительные работы полностью завершены можно приступать непосредственно к установке. Процесс установки будет зависеть от количества фаз.

Однофазные щиты освещения

На сегодняшний день наибольшей популярностью пользуются щиты освещения с однофазными потребителями.

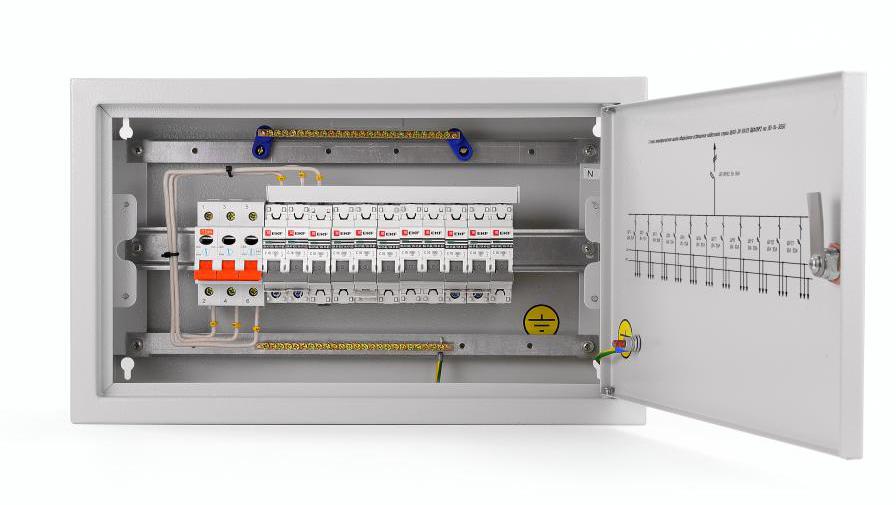

Подключение однофазного щита освещения

Процесс монтажа таких щитков заключается в следующем:

• Перед началом монтажа нужно изучить и подготовить однолинейную схему. Некоторые прикрепляют схему в дальнейшем на дверце электрического щита.
• Процесс монтажа начинают с крепления DIN-реек. На них вы сможете закрепить все современные коммутационные аппараты. В некоторых конструкциях уже присутствуют din-рейки, но в большинстве случаев их потребуется переделать.
• Сразу желательно установить и шины для крепления проводов. Эти шины в дальнейшем могут крепиться на рейки или к ящику. Все зависит от их конструкции.
• Теперь можно приступать к установке оборудования на рейки. Крепление осуществляется за счет пружинного механизма.
• Согласно нормам ПУЭ питание всегда будет находиться слева. Поэтому, если впервые открываете электрический щиток можете быть уверенны, что в левом верхнем углу располагается вводный автомат. Если есть автомат резервного питания, то обычно его располагают справа.
• Если в конструкции есть вводный автомат, тогда фазный провод устанавливают сразу под ним. Клеммники для нулевых проводов могут располагаться немного ниже. В некоторых случаях их также размещают на боковые стенки шкафа.
• В дальнейшем от фазного клеммника запитывают групповые автоматы. Поэтому они располагаются ниже шин.

На фото представлена трехлинейная схема распределительного щитка

• Если вы решили установить УЗО, тогда их нужно разместить ниже групповых автоматов. В этом ряду вы также можете разместить дополнительное оборудование.
• Когда силовое оборудование будет установлено можно будет приступать к его подключению. Для этого вам потребуется принципиальная схема щита освещения. Она позволяет проследить каждый провод.
• Когда распределительный щиток будет расключен внутри его можно будет монтировать на постоянное место установки.

Трехфазный ЩО

Монтаж, а также изготовление, которое выполнено в трехфазном исполнении практически не отличается, но здесь есть определенные нюансы.

На фото представлена схема трехфазного расключения щитка освещения

Теперь давайте рассмотрим нюансы, с которыми вы можете столкнуться при установке:

• Главное отличие заключается в возможности подключения трехфазных и однофазных нагрузок. В зависимости от типов нагрузки также существует вариант, когда однофазная нагрузка будет питаться от 2 или 3 разных фаз.
• Первым возможным вариантом является питание от вводного автомата трехфазных и однофазных нагрузок. В этом случае ниже вводного автомата, вам потребуется разместить три шины фазных проводов. От них могут запитываться однофазные и трехфазные нагрузки. В другом принцип построения такого щита будет похож на однофазный.
• Если от трехфазного вводного автомата будут питаться только однофазные нагрузки, тогда в этом случае ниже вводного автомата на одном уровне нужно установить три шины для фазных проводников. От каждой из этих шин можно запитывать отдельные группы.

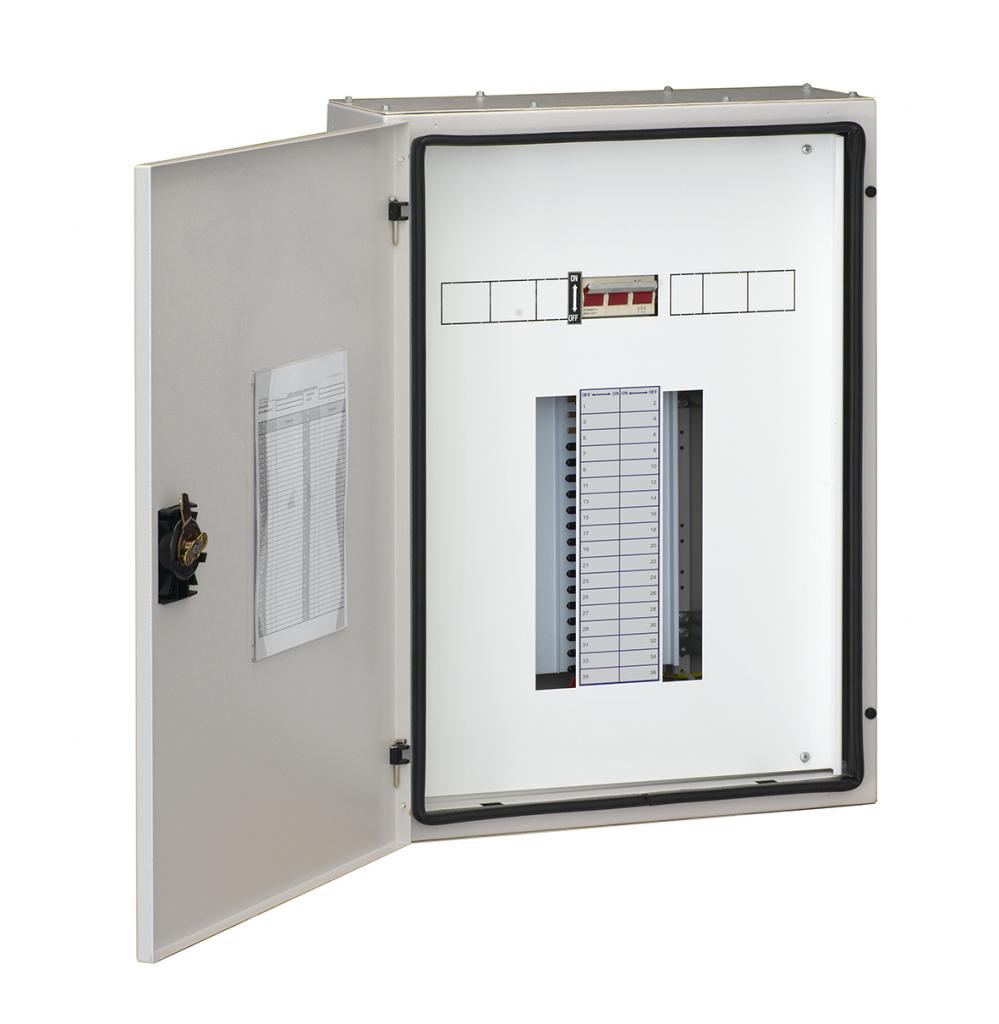

Готовые к установке щиты освещения

Сейчас на рынке также представлены и готовые к монтажу распределительные щиты освещения. В их конструкции уже присутствует все необходимое оборудование, которое достаточно просто подключить. Есть множество типов таких щитов, поэтому рассматривать каждый нет смысла.

1. Обозначение комплектации и типа устройства будет наноситься в верхней части. Первый символ указывает на наличие вводного автомата. Если стоит цифра «1», тогда это означает, что здесь присутствует выключатель без встроенных защит. Символ «1А» говорит о том, что здесь присутствует выключатель со встроенными защитами. Символ «1Д» говорит о том, что в конструкции есть автомат со встроенными защитами защитного отключения. Соответственно, цифра «0» обозначает, что в устройстве нет вводного автомата.
2. Следующие цифры говорят о номинальном токе, на который рассчитывается щит освещения.
3. Через дробь указывается количество автоматический выключателей и автоматов УЗО.

Кроме этого в обозначении вы можете встретить следующие буквы:

• «У» – обозначает необходимость встраивания щитка в нишу;
• «Сч» – наличие в конструкции щита счетчика;
• «Ф» – наличие дополнительных приборов контроля, а также сигнализации.

Выводы

Щиток освещения – это главный элемент, который должен присутствовать в любой электрической сети. Поэтому к выбору подходите ответственно. Надеемся, что информация, которая представлена в этой статье помогла разобраться с установкой. Если вы уверенны, что не сможете справиться с монтажом самостоятельно, тогда обратитесь к профессионалам.

Рекомендуем изучить:

Вводное распределительное устройство.

Главный распределительный щит.

vse-elektrichestvo.ru

Монтаж щитков осветительных | Справочник строителя

Щитки осветительные (они же – щиты управления освещением) являются основой любого дома или же здания.

Соответственно такие работы, как монтаж щитов освещения должны проводиться на высоком уровне качества и безопасности подготовленными специалистами.
Стоит обратить внимание, что щиты освещения различаются между собой размерами и формами. Так, например, щиты серии ОЩВ 6 имеют размеры 310х265х120мм, в то время как ОЩВ 12 имеет размер 450х265х120мм. Данные характеристики необходимо учитывать еще на этапе строительства здания, заранее предусмотрев для щита место.

Не менее важен также вопрос, какой именно вид освещения будет обеспечивать тот или иной осветительный щит. Современные осветительные щиты могут использоваться для наружного (уличного), внутреннего, или же аварийного освещения. В соответствии с этим выбирается наиболее оптимальное место для установки щита, определяются пути прокладки трасс, подводки кабелей, и т.п.

Перед началом установки, щит необходимо осмотреть, проверить его состояние, полноту и соответствие комплектации документам и схеме проекта.

Монтаж щитов управления освещением в основном выполняется в два этапа.

На первом этапе, вместе с проведением строительных работ, устанавливаются закладные части согласно проекта, происходит прокладка кабельных трасс к щиту, подготавливается сеть заземления. Также до начала установочных работ, производится закладка сети освещения, заземляющей магистрали, установка опорных конструкций для крепления кабелей.

После того, как подготовительные работы закончены, можно переходить ко второй стадии установки осветительного щита, которая состоит из непосредственного монтажа щита, прокладки кабелей в заранее подготовленные трассы, установка кабельных муфт, подсоединение кабелей.

Установка щитов происходит в строго вертикальном положении. Для этого можно воспользоваться уровнем или отвесом. Расстояние щита от трубопроводов должно быть не менее 50 сантиметров. Крепление щитов в нишах осуществляется с помощью распорных болтов (закладных деталей), или же дюбелями.

Конструкция современных осветительных щитов позволяет производить их установку до начала отделочных работ. В соответствии со стандартами безопасности (большинство моделей щитов имеют степень защиты IP 31) в обязательном порядке необходимо произвести подключение щита к магистрали заземления.

Строительный термин

Пожарный рукав — гибкий трубопровод для транспортирования огнетушащих веществ, оборудованный пожарными соединительными головками. (ГОСТ 12.2.047-86)

p-projector.com

Схема и монтаж щита освещения

В электросетях многоквартирных домов достаточно редко можно встретить отдельные щиты для освещения, розеток. Чаще всего агрегаты для коммуникации, защиты световых, силовых линий монтируются в одном корпусе. Основное назначение подобного варианта — для большинства офисных центров, небольших промышленных предприятий. Но иногда просто необходимо разделить силовые и осветительные сети.

Это может быть связано со следующими обстоятельствами:

• монтажом механизмов управления системами освещения;
• потребности в аварийном питании осветительных цепей;
• удобством обслуживания;
• размещением кабельных каналов;
• местными условиями.

В подобных ситуациях делают щитки исключительно для обеспечения функционирования приборов освещения. На них делают сокращенные надписи «ЩО» — щиток освещения. Далее через дефис, пробел после сокращенной фразы обозначается номер щитка, присвоенный согласно проекту, например следующие надписи — ЩО-3 или ЩО 4-2.

Конструктивные особенности щита освещения

К устройству щита освещения предъявляются аналогичные требования, как и к распределительным щитам. Подведение питания осуществляется посредством автоматического рубильника, который рассчитан на нагрузку всех светотехнических приборов, подсоединенных к щиту.

Мнение эксперта

Иван Зайцев

Специалист по освещению, консультант в отделе строительных материалов крупной сети магазинов

Задать вопрос эксперту

Если схема щита освещения предусматривает использование рубильника, тогда кабельная линия питания ЩО обязательно обеспечивается защитой автоматического выключателя. В данной ситуации в рабочую зону защиты включается одновременно электрическая проводка щита, соединяющая его с автоматами отходящих электрических линий, каждая из которых имеет собственную защиту от автоматического выключателя.

Ток номинальный подбирается по суммарному значению токов подсоединенной нагрузки. Можно одновременно подсоединять пару отходящих проводов к единому автомату. В таком случае при ремонте осветительной линии будет отключаться больше устройств освещения, чем должно быть.

Рекомендация! Не стоит экономить денежные средства на автоматах.

В защите световой электрической проводки, приборов освещения при помощи УЗО (устройства защитного отключения) нет необходимости.

Вся проектируемая заново электропроводка освещения делается трехпроводной. Для обеспечения питания светотехники применяются проводники «нуля», «фазы». Нулю соответствует жила синего цвета. Для заземления корпуса осветительных приспособлений применяется желто-зеленый проводник, который входит в состав 3-жильного кабеля. На нем нанесены символы РЕ.

Важно! Корпуса осветителей запрещено соединять с «нулем».

Для подсоединения нулевых проводников в конструкцию ЩОВ включены две шинки:

• с маркировкой N — для подсоединения рабочих проводников;
• с маркировкой РЕ на лицевой стороне — для подсоединения защитных проводников.

В том случае, когда корпуса светотехнического оборудования сделаны из материалов, которые не проводят электрический ток (пластик), а отражатель светового потока выполнен из стали, нет необходимости проводить заземление отражателя. Но это не означает, что для обеспечения питания светотехники можно взять двухжильный кабель. Только трехжильный кабель, как и для розетки, не имеющей контакта заземления. В период эксплуатации осветительное устройство (розетку), к примеру, поменяют на электротехническое оборудование другого типа, и понадобится защитный проводник.

Размещение ЩО

Один из важнейших критериев однолинейной схемы электрического щита освещения — это месторасположение щитка распределения.

К расположению ЩР предъявляются следующие требования:

• его можно устанавливать на расстоянии от одного метра, но не ближе к газопроводам, водопроводам, канализационным коммуникациям. Вариант возможного затопления помещения, в котором будет размещена щитовая, полностью исключается. Но если все-таки по ряду обстоятельств ЩОВ пришлось монтировать в помещении, которое может быть затоплено, щиток нужно устанавливать выше вероятной границы затопления;
• правильный подбор распределительного щитка — это тоже очень важный момент. Здесь в первую очередь учитывается вариант монтажа электрического щита освещения. Есть два способа — навесной, встраиваемый. Последний наиболее удобный, так как конструкция не будет занимать свободное пространство, и окажется дополнительно защищена от возможных температурных, механических влияний;
• если осуществляется самостоятельная установка РЩ, то следующий этап — это выбор материала, из которого сделан РЩ. В данном случае принципиальным становится вопрос месторасположения щитовой;
• если место для установки электрощита выполнено из сгораемых средств, ЩО обязательно выполняется из негорючих материалов (сталь). При осуществлении установки изделия на основание, выполненное из негорючих материалов, сам щит может быть изготовлен из слабогорючих средств;
• щитовая наружного освещения по ПУЭ/п.4.1.28 должна монтироваться на расстоянии 20 см в высоту от поверхности грунта, бетонного основания. Важно учитывать возможность снежных заметов. Если такой фактор возможен, то монтаж ЩНО производится на предварительно возведенный фундамент;
• если НРЩ дополнительно оборудованы счетчиками, измерительными устройствами, импульсным реле, то обязательно обустраивается их подогрев. Исключением являются щитовые с такими приборами, способными нормально функционировать при температуре ниже плюс 5 градусов.

Мнение эксперта

Иван Зайцев

Специалист по освещению, консультант в отделе строительных материалов крупной сети магазинов

Задать вопрос эксперту

Важно! Перед тем, как самостоятельно устанавливать щит освещения, важно выполнить все необходимые подготовительные работы, правильно подобрать сам щиток распределения.

cdelct.ru

Сборка и установка щита освещения

На сегодняшний день щиты освещения считаются одним из главных элементов электрической сети. Поэтому установка щита освещения должна выполняться ответственно. Если у вас недостаточно знаний, тогда монтажные работы нужно доверять специализированным компаниям.

Монтаж щита освещения

Работоспособность всей электросети в вашем доме будет зависеть именно от этого узла. Поэтому при повреждении или неправильной установке ЩО питание всех потребителей может прекратиться. В этой статье сайт “vse-elektrichestvo.ru” постаралися детально рассмотреть, как установить щит освещения своими руками.

Место расположения и размеры

Перед тем, как приступать к монтажу щитка освещения нужно выполнить ряд подготовительных работ. Также нужно правильно подобрать размеры.

Расположение ЩО

Одним из главных правил является расположение. Оно должно соответствовать ряду правил, с которыми мы детально ознакомимся. В п.7.1.28 ПУЭ указано, что место размещения должно быть удобным для обслуживания. Кроме этого, установку нельзя проводить в помещениях, которые располагаются под душевыми, ванными или банными помещениями.

Ниша в стене для установки щита

Вот дополнительные правила, которыми нужно руководствоваться:

1. Расстояние от труб коммуникаций должно составлять 1 метр. При этом необходимо полностью исключить вариант затопления. Уровень расположения щита от пола должен быть выше возможного уровня затопления.
2. К следующему этапу специалисты относят выбор конструкции. Здесь вам нужно будет определиться с местом установки конструкции. Вариант установки может быть встроенным и навесным. Первый вариант является более подходящим, так как он не занимает много места.
3. Если вы решили заниматься установкой самостоятельно, тогда нужно обратить внимание на материал. В этом вопросе принципиальным будет становиться место установки щита.
4. Для установки в доме лучше выбирать пластиковые щиты освещения. Для улицы можно выбрать металлическую конструкцию. Ко второму варианту также нужно подключать заземление.
5. Установка конструкции должна осуществляться на высоте в 20 см от пола. На улице конструкцию лучше монтировать на высоте в 1 метр.
6. Если в уличном щите освещения будут устанавливаться измерительные приборы, тогда нужно организовать его подогрев.

Габариты

Теперь пришло время определиться с размерами распределительного щита. Этот фактор в большинстве случаев зависит от количества оборудования, которое вы решили подключить. Поэтому перед покупкой сначала нужно определиться, что здесь будет установлено.

Размеры ЩО

Для выбора оптимального размера обратите внимание на:

1. Определитесь с вводным автоматом. Если они уже присутствуют на этажном щите, тогда установка будет нецелесообразной.
2. Специалисты рекомендуют устанавливать отдельный вводный автомат только в том случае, если электрический ЩО получает питание от распределительного щитка с автоматами защиты, имеющими больший номинальный ток.
3. Если планируете установить предохранители для защиты групповых сетей, тогда установка вводного автомата является обязательной.
4. Наличие счетчика. При установке счетчика в щитке должны присутствовать конструктивные элементы для опечатывания зажимов от вводного автомата до счетчика.
5. Если подключение счетчика будет осуществляться через трансформаторы, тогда здесь должен быть предусмотрен отдельный отсек, который при необходимости можно запереть.
6. Чтобы правильно подобрать габариты щита освещения нужно знать количество групп. Поэтому расчет лучше всего выполнить заранее.
7. Подумайте о дополнительном оборудовании, которое желаете установить. Если вы решили выполнить установку дополнительного оборудования, тогда нужно предусмотреть место для его дальнейшего монтажа.

Монтаж щита освещения

Когда подготовительные работы полностью завершены можно приступать непосредственно к установке. Процесс установки будет зависеть от количества фаз.

Однофазные щиты освещения

На сегодняшний день наибольшей популярностью пользуются щиты освещения с однофазными потребителями.

Подключение однофазного щита освещения

Процесс монтажа таких щитков заключается в следующем:

• Перед началом монтажа нужно изучить и подготовить однолинейную схему. Некоторые прикрепляют схему в дальнейшем на дверце электрического щита.
• Процесс монтажа начинают с крепления DIN-реек. На них вы сможете закрепить все современные коммутационные аппараты. В некоторых конструкциях уже присутствуют din-рейки, но в большинстве случаев их потребуется переделать.
• Сразу желательно установить и шины для крепления проводов. Эти шины в дальнейшем могут крепиться на рейки или к ящику. Все зависит от их конструкции.
• Теперь можно приступать к установке оборудования на рейки. Крепление осуществляется за счет пружинного механизма.
• Согласно нормам ПУЭ питание всегда будет находиться слева. Поэтому, если впервые открываете электрический щиток можете быть уверенны, что в левом верхнем углу располагается вводный автомат. Если есть автомат резервного питания, то обычно его располагают справа.
• Если в конструкции есть вводный автомат, тогда фазный провод устанавливают сразу под ним. Клеммники для нулевых проводов могут располагаться немного ниже. В некоторых случаях их также размещают на боковые стенки шкафа.
• В дальнейшем от фазного клеммника запитывают групповые автоматы. Поэтому они располагаются ниже шин.

На фото представлена трехлинейная схема распределительного щитка

• Если вы решили установить УЗО, тогда их нужно разместить ниже групповых автоматов. В этом ряду вы также можете разместить дополнительное оборудование.
• Когда силовое оборудование будет установлено можно будет приступать к его подключению. Для этого вам потребуется принципиальная схема щита освещения. Она позволяет проследить каждый провод.
• Когда распределительный щиток будет расключен внутри его можно будет монтировать на постоянное место установки.

Трехфазный ЩО

Монтаж, а также изготовление, которое выполнено в трехфазном исполнении практически не отличается, но здесь есть определенные нюансы.

На фото представлена схема трехфазного расключения щитка освещения

Теперь давайте рассмотрим нюансы, с которыми вы можете столкнуться при установке:

• Главное отличие заключается в возможности подключения трехфазных и однофазных нагрузок. В зависимости от типов нагрузки также существует вариант, когда однофазная нагрузка будет питаться от 2 или 3 разных фаз.
• Первым возможным вариантом является питание от вводного автомата трехфазных и однофазных нагрузок. В этом случае ниже вводного автомата, вам потребуется разместить три шины фазных проводов. От них могут запитываться однофазные и трехфазные нагрузки. В другом принцип построения такого щита будет похож на однофазный.
• Если от трехфазного вводного автомата будут питаться только однофазные нагрузки, тогда в этом случае ниже вводного автомата на одном уровне нужно установить три шины для фазных проводников. От каждой из этих шин можно запитывать отдельные группы.

Готовые к установке щиты освещения

Сейчас на рынке также представлены и готовые к монтажу распределительные щиты освещения. В их конструкции уже присутствует все необходимое оборудование, которое достаточно просто подключить. Есть множество типов таких щитов, поэтому рассматривать каждый нет смысла.

1. Обозначение комплектации и типа устройства будет наноситься в верхней части. Первый символ указывает на наличие вводного автомата. Если стоит цифра «1», тогда это означает, что здесь присутствует выключатель без встроенных защит. Символ «1А» говорит о том, что здесь присутствует выключатель со встроенными защитами. Символ «1Д» говорит о том, что в конструкции есть автомат со встроенными защитами защитного отключения. Соответственно, цифра «0» обозначает, что в устройстве нет вводного автомата.
2. Следующие цифры говорят о номинальном токе, на который рассчитывается щит освещения.
3. Через дробь указывается количество автоматический выключателей и автоматов УЗО.

Кроме этого в обозначении вы можете встретить следующие буквы:

• «У» – обозначает необходимость встраивания щитка в нишу;
• «Сч» – наличие в конструкции щита счетчика;
• «Ф» – наличие дополнительных приборов контроля, а также сигнализации.

Выводы

Щиток освещения – это главный элемент, который должен присутствовать в любой электрической сети. Поэтому к выбору подходите ответственно. Надеемся, что информация, которая представлена в этой статье помогла разобраться с установкой. Если вы уверенны, что не сможете справиться с монтажом самостоятельно, тогда обратитесь к профессионалам.

Рекомендуем изучить:

dekormyhome.ru

Осветительные щиты: монтаж и особенности эксплуатации

Электрические сети квартир крайне редко подразделяются на силовые и осветительные щиты. Обычно такое оборудование размещается в одном корпусе. Аналогичная ситуация встречается в офисных и небольших промышленных помещениях.

Разделение сетей

Несмотря на это, в некоторых ситуациях требуется разделение силовых и осветительных сетей по нескольким причинам:

• Необходимость создания аварийного питания.
• Монтаж приборов, контролирующих освещение.
• Условия в помещении.
• Местоположение кабельных трасс.
• Удобство эксплуатации.

В перечисленных ситуациях устанавливают только щиты для функционирования осветительных приборов и маркируют их аббревиатурой ЩО.

Конструкция щита освещения

К осветительным щитам предъявляются те же требования, что и к распределительным. Подведение питания осуществляется через рубильник или автоматический вводной выключатель, рассчитанный на нагрузку, создаваемую всеми подключенными к щиту приборами. Линия питания щитка при использовании рубильника обязательно защищается автоматическим выключателем, зона защиты которого должна охватывать электропроводку, протянутую до автоматов отходящих линий.

Отходящие линии оснащаются собственными автоматическими выключателями, номинальный ток которых рассчитывается исхода из суммарной подключенной нагрузки. К одному автоматическому выключателю допустимо подключать несколько отходящих кабелей, однако при ремонте проводки или освещения придется отключать все запитанные приборы, в связи с чем не стоит экономить на количестве автоматов.

Осветительная электропроводка, проектируемая в освещении, выполняется трехпроводной. Светильники запитываются от проводника рабочего нуля и фазного проводника. Жила рабочего ноля в кабеле выполнена в синем цвете. Корпуса осветительных приборов заземляются проводником желто-зеленого оттенка, являющегося частью трехжильного защитного кабеля. Запрещается соединение нулевого проводника и корпуса светильника.

В осветительном щите есть две шины, предназначенные для подключения нулевых проводников: N — для рабочих проводников и PE — для защитных проводников. Заземление отражателя не требуется в том случае, если корпус осветительного прибора выполнен из не проводящего ток материала, а отражатель — из металла. Однако кабель в любом случае используется трехжильный, как и при обустройстве розеток без заземляющего контакта.

Щиты питания переносных светильников

Переносные светильники, расположенные в помещениях с высоким уровнем опасности, питаются от напряжения не более 50 В. С этой целью устанавливаются понижающие трансформаторы, преобразующие напряжение.

Специально для таких трансформаторов производятся специальные щитки особой конструкции со следующими комплектующими:

• Понижающий трансформатор, преобразующий напряжение до нужного.
• Автоматический выключатель, предназначенный для защиты обмотки от высокого напряжения.
• Автоматический выключатель для защиты линий на стороне низкого напряжения, отходящих от трансформатора.
• Розетка для подключения переносных приборов.

К трансформатору подключают не только розетки, но и кабельные линии, ведущие к стационарным осветительным приборам. Светильники, питающиеся от низкого напряжения, чаще всего устанавливаются в помещениях с высоким риском поражения электрическим током.

Светильники, работающие от сетей с напряжением не более 12 В, устанавливаются в следующих случаях:

• Малогабаритные помещения.
• Неудобное положение для работы.
• Постоянный контакт работника с заземленными металлическими конструкциями.

Понижающий трансформатор может устанавливаться в осветительные щиты, используемые для подключения общего освещения.

Щиты наружного освещения

В отличие от обычного осветительного щита, наружный оснащен автоматическим либо ручным устройством включения оповещения. Для управления наружным освещением в автоматическом режиме используют:

• Фотореле. Реагирует на уровень освещения в подведомственной территории.
• Датчики звука.
• Датчики движения. Фиксируют появление в освещенной зоне людей или животных.
• Годовые или месячные реле, программируемые на включение света в определенное время, изменяющееся в течение месяца или года.
• Реле, включающее освещение в зависимости от географических координат его установки.

Ручное управление

Переход на ручное управление освещением осуществляется в следующих случаях:

• Для ремонта сети в дневное время.
• Для активации освещения при вышедшем из строя реле управления.
• Включение освещения в ситуациях, когда реле управления не срабатывает по заданным условиям.

На дверце или боковой поверхности осветительного щита размещаются переключатели, благодаря которым осуществляется переход на ручное управление. Выполнить ручное включение можно несколькими способами:

• Выключателем внутренней либо наружной установки.
• Переводом ключа ручного управления в одно из положений.
• Кнопочной станцией управления — промышленным вариантом.

Работа реле управления зависит от датчиков, располагающихся в максимально удобных местах. Нередко под щитами и осветительными опорами размещают фотореле. К схеме кабелями подключаются датчики при помощи клеммников, установленных на DIN-рейке.

Если нагрузка, подключенная к щитку наружного освещения, превышает максимально допустимую, то ее подключение осуществляется через пускатель. В таком случае реле отвечает за включение пускателя, который, в свою очередь, включает светильники.

Щиты аварийного освещения

Аварийное освещение является полностью автономной системой с независимым питанием, которое протягивается от вводного распределительного устройства. Его подключение осуществляется через систему автоматического ввода резерва, питающуюся от двух независимых источников.

Аварийное освещение, в отличие от рабочего, не отключается вручную: после осветительного щита не устанавливаются выключатели. Такое освещение либо постоянно работает, либо включается автоматически при помощи магнитных пускателей или автоматики.

Размещение щитов

К местоположению и монтажу осветительных щитов предъявляются следующие требования:

• Щиты устанавливаются на расстоянии одного метра от канализационных коммуникаций, газопроводов и водопроводов. При этом помещение, в котором располагается щитовая, не должно подвергаться затоплениям. Если же эксплуатация осветительного щита и силовых шкафов будет осуществляться в помещении, которое может быть затоплено, то их устанавливают выше возможной границы затопления.
• Многое зависит от правильного выбора распределительного щита. При подборе учитывается способ монтажа щита освещения — встраиваемый или навесной. Наиболее удобным считается встраиваемый способ, поскольку конструкция, устанавливаемая таким способом, занимает минимум свободного пространства и дополнительно защищается от воздействия температуры и механических влияний.
• При самостоятельной установке распределительного щита необходимо учитывать материал, из которого он выполнен. Его выбор осуществляется исходя из местоположения щитовой: если оно выполнено из сгораемых материалов, то сам щит обязательно должен быть выполнен из стали. Если щит устанавливается на основание из негорючих материалов, то он может быть изготовлен из слабогорючих средств.
• Щиты наружного освещения устанавливаются на высоте 20 сантиметров от грунта или бетонного основания. Если велика вероятность появления снежных заносов, то щиты устанавливаются на специальном фундаменте.
• Оборудованные импульсными реле, счетчиками и измерительными устройствами, наружные щиты обязательно оснащаются подогревом. Исключением являются щитовые с устройствами, которые сохраняют функционал при температуре ниже 5 градусов.

Осветительный щит ОЩВ-12

Щит выполнен из металла, в корпусе которого находится монтажная панель, предназначенная для установки вводного и распределительного оборудования.

Щит ОЩВ обладает высоким уровнем безопасности и надежности и отличительными особенностями:

• возможностью установки вводного выключателя;
• стационарной конструкцией с монтажом на стене.

Осветительный щит ЩРО-63А

Щит для приема и передачи электрической энергии в осветительном оборудовании, расположенном в зданиях административного, промышленного и общественного назначения. Также может использоваться для защиты цепей от перегрузок и коротких замыканий. Подключается к трехфазным электрическим сетям и обеспечивает работу четырех- и пятипроводных систем с заземлением.

fb.ru

Как правильно собрать и установить щит освещения

Выбираем и монтируем щиток освещения

Щиты освещения являются одним из наиболее ответственных элементов электрической сети квартиры или дома. Именно поэтому к их монтажу следует подойти максимально внимательно и не допускать ошибок.

Ведь именно от этого узла напрямую зависит работоспособность всей электросети, а его повреждение приведет к длительному обесточению всех питающихся от него потребителей.

Блок: 1/4 | Кол-во символов: 406
Источник: https://Elektrik-a.su/raspredelitelnye-ustrojstva/do1000v/shhit-osveshheniya-412

Место расположения и размеры распределительного щита

Прежде чем рассматривать непосредственно монтаж щита освещения следует выполнить целый ряд подготовительных работ и правильно выбрать сам распределительный щиток. Поэтому давайте рассмотрим каждый этап отдельно.

Расположение щита освещения

Одним из самых важных факторов является расположение распределительного щита. Оно должно отвечать целому ряду правил, о которых мы и поговорим ниже.

Согласно п.7.1.28 ПУЭ это должно быть место удобное для обслуживания. Кроме того, распределительный щит нельзя располагать в помещениях под душевыми, ванными, банными помещениями.

Ниша для установки щитка освещения

Итак:

• Расстояние от газо-, водо- и канализационных сетей должно быть не менее 1 метра. При этом должен быть полностью исключен вариант затопления данного помещения. Если же помещение может быть затоплено, то уровень установки щита должен быть выше возможного уровня затопления.
• Следующим важным этапом является выбор необходимо нам распределительного щита. И здесь первоочередным фактором становится способ его установки. Существует два варианта – встроенный и навесной. Первый вариант считается более удобным, так как в этом случае распределительный щит не занимает свободного пространства. Кроме того, это повышает его надежность от механических и тепловых воздействий.
• Если вы монтируете щиток освещения своими руками, то на следующем этапе должны выбрать материал, из которого изготовлен распределительный щит. В этом вопросе принципиальным становится вопрос места его установки.
• Если на место монтажа изготовлено из сгораемых материалов, то распределительный щит обязательно должен быть изготовлен из несгораемых материалов. Наиболее часто применяется железо. Для монтажа на поверхности из несгораемых материалов можно применять щиты, изготовленные из слабогорючих материалов.
• Щит наружного освещения согласно п.4.1.28 ПУЭ должен устанавливаться на высоте не менее 0,2 метра от уровня земли или площадки. При этом если возможны снежные заметы на высоту в 1 метр и выше, то шкафы следует устанавливать на специальном повышенном фундаменте.
• Если же наружные распределительные щиты содержат средства измерений, релейной защиты и счетчики, то они должны иметь подогрев. Исключения составляют щиты с приборами номинальные параметры которых позволяют работать с температурой ниже +5⁰С.

Габариты распределительного щита

Теперь что касается размеров и наполнения распределительного щита. Этот фактор во многом зависит от количества основного и дополнительного оборудования. Поэтому прежде чем приобретать щитки освещения следует определиться с тем, что в них будет установлено.

Выбираем габариты щитка освещения

Итак:

• Прежде всего следует определиться с вводным автоматом. Если планируется установка квартирного распределительного щита уже имеющего вводные автоматы в этажном распределительном щите, то их установка не целесообразна.
• Вообще отдельный вводной автомат устанавливается только в случае, если данный электрический щиток получает питание от распределительного устройства с автоматами защиты имеющими больший номинальный ток. Либо если в данном щитке предусматривается установка счетчика.

Обратите внимание! Если в вашем распределительном щите планируется устанавливать предохранители в качестве защиты групповых сетей, то согласно п.6.2.15 ГОСТ Р 51778-2001 установка вводного автомата обязательна.

• Следующим важным аспектом является наличие счетчика. Если он есть, то согласно п.6.2.20 ГОСТ Р 51778-2001 распределительный щиток должен содержать конструктивные элементы для опечатывания зажимов от вводного автомата до счетчика.
• Если же вас электрический счетчик подключен через трансформаторы тока, то в таком случае распределительный щиток должен иметь отдельный запирающийся отсек, в котором монтируется сам счетчик и вся дополнительная аппаратура к нему.
• Теперь переходим к групповым автоматам. Для правильного выбора размеров щита нам необходимо знать количество групп. Поэтому расчет количества групп для освещения квартиры или дома должен быть выполнен заблаговременно.
• Далее наша инструкция советуем подумать о дополнительном оборудовании. Это могут быть автоматы УЗО, импульсные реле, защиты от перенапряжения, защиты от изменения напряжения, контролеры качества электроэнергии и многое другое. Поэтому если таковое оборудование планируется, то следует предусмотреть место для его монтажа.

Блок: 2/4 | Кол-во символов: 4364
Источник: https://Elektrik-a.su/raspredelitelnye-ustrojstva/do1000v/shhit-osveshheniya-412

Современные щиты освещения

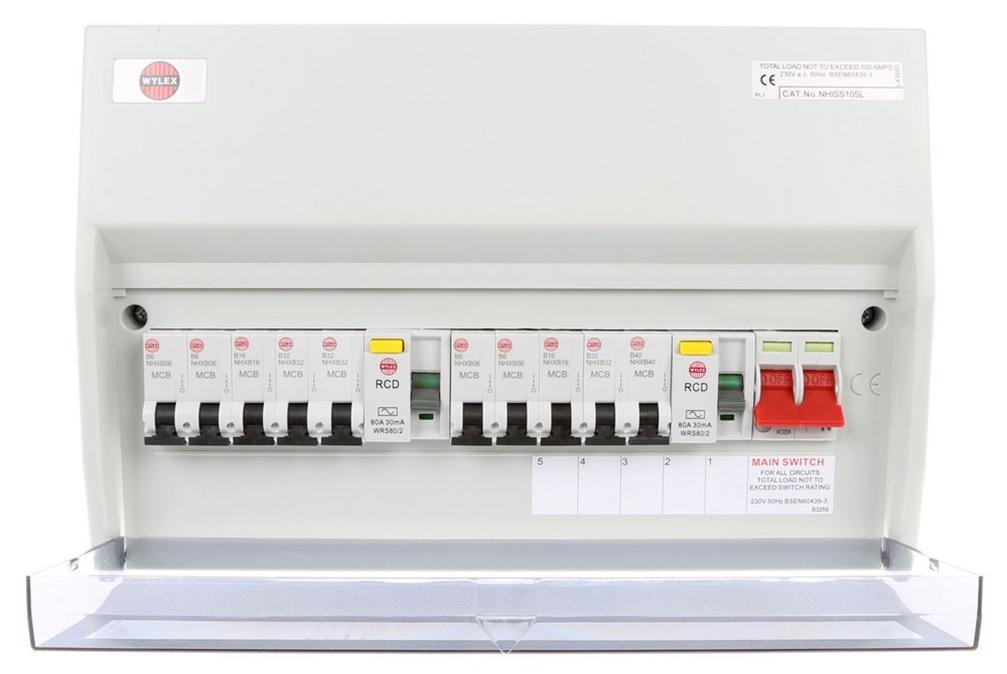

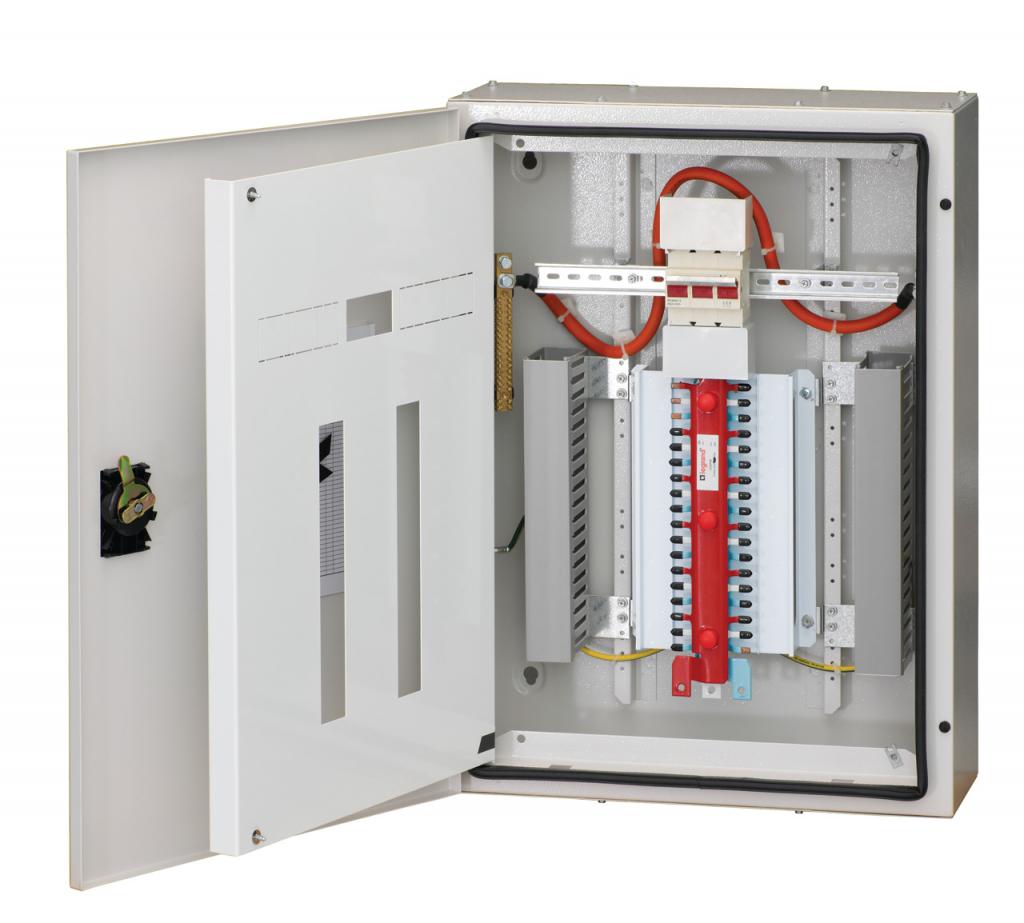

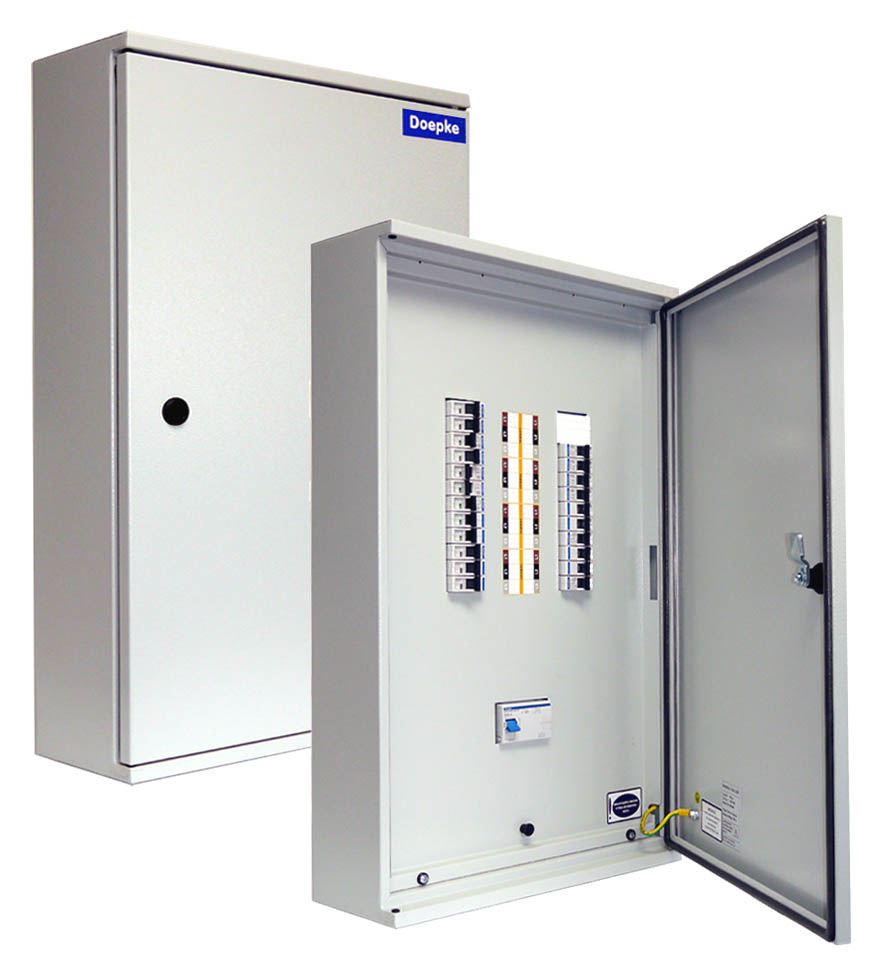

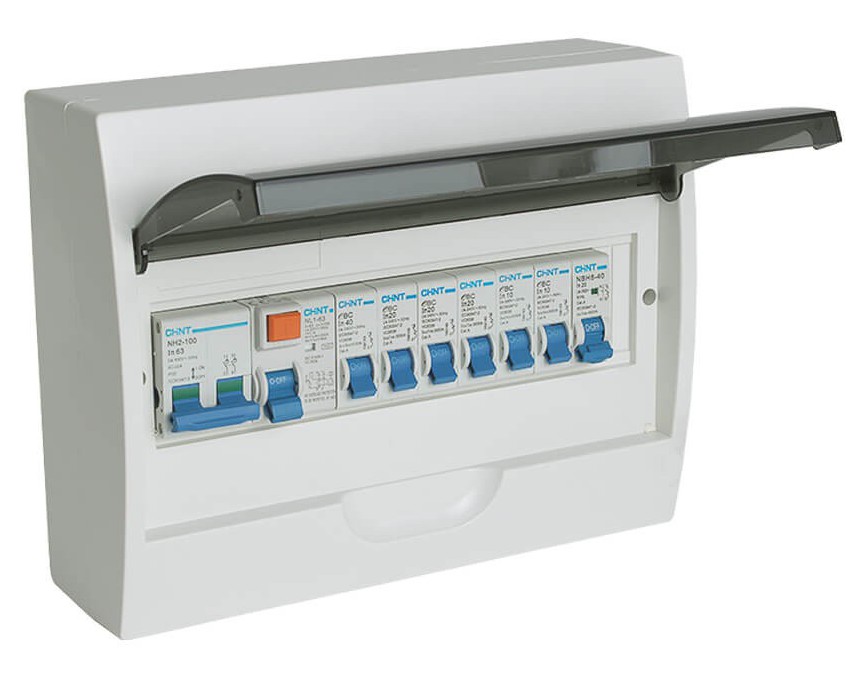

В настоящее время современные щиты освещения оборудуются DIN-рейками, клеммниками, специальными креплениями для установки электроприборов и имеют модульную структуру. Каждый щит представляет собой металлический корпус, в котором находится предустановленная аппаратура, с помощью которой осуществляется управление осветительными приборами в пределах определенного участка сети. Сам корпус изготавливается из тонкого листового металла с целью снижения его себестоимости. Снаружи щит покрывается специальной краской из порошка, которая предохраняет от воздействия электростатического поля.

В основном их конструкция предусматривает навесной монтаж. С помощью крепежных деталей они навешиваются на внутреннюю стену помещения. Кроме того есть модели, которые встраиваются в заранее подготовленную нишу, оборудованную в стене. Внешний вид щитка зависит от того, в каких условиях он будет эксплуатироваться. При его размещении в квартире или в коридоре помимо качественного исполнения должен быть эстетичный внешний вид. Как правило, это аккуратные и красивые внешне модели из пластмассы. При установке щита освещения в производственных или подсобных помещениях в первую очередь рассматривается практическая сторона и здесь предпочтение нужно отдавать надежным металлическим конструкциям.

Блок: 2/4 | Кол-во символов: 1314
Источник: https://electric-220.ru/news/ustanovka_shhita_osveshhenija/2012-07-27-151

Конструктивные особенности щита освещения

К устройству щита освещения предъявляются аналогичные требования, как и к распределительным щитам. Подведение питания осуществляется посредством автоматического рубильника, который рассчитан на нагрузку всех светотехнических приборов, подсоединенных к щиту.

Мнение эксперта

Иван Зайцев

Специалист по освещению, консультант в отделе строительных материалов крупной сети магазинов

Задать вопрос эксперту

Если схема щита освещения предусматривает использование рубильника, тогда кабельная линия питания ЩО обязательно обеспечивается защитой автоматического выключателя. В данной ситуации в рабочую зону защиты включается одновременно электрическая проводка щита, соединяющая его с автоматами отходящих электрических линий, каждая из которых имеет собственную защиту от автоматического выключателя.

Ток номинальный подбирается по суммарному значению токов подсоединенной нагрузки. Можно одновременно подсоединять пару отходящих проводов к единому автомату. В таком случае при ремонте осветительной линии будет отключаться больше устройств освещения, чем должно быть.

Рекомендация! Не стоит экономить денежные средства на автоматах.

В защите световой электрической проводки, приборов освещения при помощи УЗО (устройства защитного отключения) нет необходимости.

Вся проектируемая заново электропроводка освещения делается трехпроводной. Для обеспечения питания светотехники применяются проводники «нуля», «фазы». Нулю соответствует жила синего цвета. Для заземления корпуса осветительных приспособлений применяется желто-зеленый проводник, который входит в состав 3-жильного кабеля. На нем нанесены символы РЕ.

Важно! Корпуса осветителей запрещено соединять с «нулем».

Для подсоединения нулевых проводников в конструкцию ЩОВ включены две шинки:

• с маркировкой N — для подсоединения рабочих проводников;
• с маркировкой РЕ на лицевой стороне — для подсоединения защитных проводников.

В том случае, когда корпуса светотехнического оборудования сделаны из материалов, которые не проводят электрический ток (пластик), а отражатель светового потока выполнен из стали, нет необходимости проводить заземление отражателя. Но это не означает, что для обеспечения питания светотехники можно взять двухжильный кабель. Только трехжильный кабель, как и для розетки, не имеющей контакта заземления. В период эксплуатации осветительное устройство (розетку), к примеру, поменяют на электротехническое оборудование другого типа, и понадобится защитный проводник.

Блок: 2/3 | Кол-во символов: 2483
Источник: https://cdelct.ru/oborudovanie/shhit-seti-osveshheniya.html

Использование щитов освещения

Щиты освещения используются в быту и на предприятиях для немедленного отключения электросетей осветительной системы при возникновении нештатных или аварийных ситуаций. При этом наибольший эффект достигается за счет компактного размещения всех контакторов и выключателей, к которым имеют доступ все необходимые группы лиц.

Каждый щиток имеет надежную дверцу с замком, защищающую от несанкционированного проникновения посторонних лиц к установленному внутри управляющему оборудованию. Кроме того отмечается очень высокая степень безопасности установленных в щите приборов, обеспеченная с помощью эффективной защиты оголенных участков электропроводов с помощью изолированного корпуса, что полностью исключает контакт человека с электротоков при неосторожном движении.

Блок: 3/4 | Кол-во символов: 798
Источник: https://electric-220.ru/news/ustanovka_shhita_osveshhenija/2012-07-27-151

Сборка распределительного щита

Блок: 4/4 | Кол-во символов: 33
Источник: https://electric-220.ru/news/ustanovka_shhita_osveshhenija/2012-07-27-151

Вывод

Распределительный щиток освещения это один из самых главных элементов любой электрической сети. Поэтому к его выбору и монтажу следует подойти со всей ответственностью.

Ведь если оборудование внутри щита будет расположено хаотично, то велика вероятность ошибки. А если аппараты расположены слишком близко, то высока вероятность повреждения одного оборудования при повреждении другого. Поэтому к выбору типоразмера распределительного шкафа следует подойти взвешенно.

Блок: 4/4 | Кол-во символов: 472
Источник: https://Elektrik-a.su/raspredelitelnye-ustrojstva/do1000v/shhit-osveshheniya-412

Кол-во блоков: 8 | Общее кол-во символов: 11174
Количество использованных доноров: 4
Информация по каждому донору:

1. https://Elektrik-a.su/raspredelitelnye-ustrojstva/do1000v/shhit-osveshheniya-412: использовано 3 блоков из 4, кол-во символов 5242 (47%)
2. http://p-projector.com/montazh-shhitkov-osvetitelnyx/: использовано 1 блоков из 2, кол-во символов 1304 (12%)
3. https://electric-220.ru/news/ustanovka_shhita_osveshhenija/2012-07-27-151: использовано 3 блоков из 4, кол-во символов 2145 (19%)
4. https://cdelct.ru/oborudovanie/shhit-seti-osveshheniya.html: использовано 1 блоков из 3, кол-во символов 2483 (22%)

lightika.com

Монтаж групповых осветительных щитков и светильников — МегаЛекции

Для питания светильников общего освещения применяют напряжение не свыше 380/220 В переменного тока при заземленной нейтрали и не свыше 200 В переменного тока при изолированной нейтрали. В помещениях без повышенной опасности указанное напряжение допускается для всех стационарных светильников вне зависимости от высоты их установки.

Питание специальных ламп (ксеноновых, ДРЛ, ДРИ, натриевых, рассчитанных на напряжение 380 В) и пускорегулирующих аппаратов (ПРА) для газоразрядных ламп, имеющих специальные схемы (например, трехфазные) с последовательным соединением ламп, применяют напряжение не свыше 380 В, включая и фазное напряжение системы 660/380 В с заземленной нейтралью. Ввод в светильник и пускорегулирующую аппаратуру выполняют проводом или кабелем с медными жилами и изоляцией, рассчитанной на напряжение не менее 660 В; при этом обеспечивается одновременное отключение всех фазных проводов, вводимых в светильник.

Светильники с люминесцентными лампами на напряжение 127—220 В допускается устанавливать на высоте менее 2,5 м от пола при условии недоступности их токоведущих частей для случайных прикосновений. В виде исключения групповые линии рабочего и аварийного освещения прокладывают проводами и кабелями с изоляцией на напряжение не ниже 660 В в одном коробе, используемом для установки светильников с люминесцентными лампами; при этом не допускается возможность их взаимного соприкосновения и крепление к общему тросу с расстоянием между ними в свету не менее 20 мм.

В двухпроводных линиях четырехпроводных систем с заземленной нейтралью выключатели устанавливают только в цепи фазного провода. Установка предохранителей, автоматов, выключателей в нулевых рабочих проводах запрещается.

Заземление или зануление корпусов светильников общего освещения с лампами накаливания и с лампами ДРЛ, ДРИ, натриевыми и люминесцентными (с встроенными внутрь светильника пуско- регулирующими аппаратами) делают в сетях с заземленной нейтралью при вводе в светильник кабеля, защищенного провода, незащищенных проводов в трубе или металлорукаве. Заземление можно выполнять также скрыто без труб как исключение, а также ответвлением от нулевого рабочего провода внутри светильника, а при вводе в светильник открытых незащищенных проводов — гибким изолированным проводом, присоединяемым к заземляюще­му винту корпуса светильника и к рабочему нулевому проводу у ближайшей к светильнику неподвижной опоры или коробки.

Заземление или зануление корпуса светильников общего освещения с лампами ДРЛ, ДРИ, натриевыми и люминесцентными (с вынесенными пускорегулирующими аппаратами) осуществляют с помощью перемычки между заземляющим винтом заземленного (зануленного) пускорегулирующего аппарата и заземляющим винтом светильника.

Металлические отражатели светильников, укрепленные на корпусах из изолирующих материалов, заземлять или занулять не требуется. Для облегчения монтажа осветительных установок заводы изготовляют электромонтажные изделия, позволяющие свести работы по монтажу выключателей, штепсельных розеток и светильников лишь к креплению готовых конструкций к строи­тельным элементам зданий.

При строительстве зданий, особенно крупнопанельных, в них, как правило, предусматривают все отверстия, ниши и закладные части для установки осветительного оборудования и прокладки осветительных сетей. Так, выключатели и штепсельные розетки при скрытой проводке устанавливают в готовых нишах, коробах или стаканах, с креплением с помощью шурупов, винтов или имеющихся на них распорных лапок. Надплинтусные штепсельные розетки и потолочные выключатели имеют металлические основания, их устанавливают непосредственно на стене. Выключатели и штепсельные розетки для открытой проводки, потолочные и настенные ламповые патроны, а также потолочные и настенные светильники с лампами накаливания (за исключением имеющих специальные основания) устанавливают на деревянных розетках с помощью шурупов.

Подвесные светильники укрепляют к перекрытиям на крюках. В соответствии с требованиями правил к подвеске светильников с металлическими корпусами в жилых и общественных зданиях конец крюков изолируют. К стенам, колоннам и фермам подвесные светильники крепят с помощью различного вида кронштейнов, стоек, обхватов и подвесов (рис. 2-44).

При однорядном и двухрядном подвесе люминесцентных светильников на тросах, под перекрытиями и у стен для прокладки проводов применяют стальные короба. Двухметровые секции коробов соединяют между собой в непрерывную линию и крепят к перекрытию, стене или к тросу с помощью кронштейнов, скоб и подвесов.



Осветительные щиты и щитки, вводные шкафы и распределительные пункты представляют собой законченное комплексное устройство, монтаж которого сводится лишь к установке их на соответствующее место. Собранные в мастерских блоки щитков поступают на монтажную площадку в полностью законченном виде: окрашенные, с надписями и укомплектованные вспомогательными материалами.

Монтаж распределительных устройств, щитов или шкафов состоит из разметки, установки и выверки рамы, установки на раму блоков щита, состоящего из отдельных панелей или секций, соединения блоков между собой и закрепления их на раме, подключения проводов и кабелей и заземления.

Щиты, вводные устройства и щитки устанавливают по отвесу или уровню строго вертикально. Расстояние от трубопроводов должно быть не менее 0,5 м. При установке в нишах этажные и квартирные щитки закрепляют распорными болтами, предусмотренными конструкцией щитков, или на закладных деталях. При установке щитков выдерживают расстояние от оголенных, находящихся под напряжением частей, до заземленных металлических нетоковедущих частей не менее чем 20 мм по поверхности изоляции и 12 мм по воздуху. Щитки и пункты снабжают надписями, указывающими номер щитка, назначение и номер каждой линии в соответствии со схемой и планом электрической сети. Щитки, на которых размещают приборы и провода, принадлежащие к установкам переменного и постоянного токов или разных напряжений, должны иметь четкие надписи и расцветку, обеспечивающие возможность легкого распознания их принадлежности к этим установкам



---

Рекомендуемые страницы:

Воспользуйтесь поиском по сайту:

megalektsii.ru
