Моргает светодиодная лампа в выключенном состоянии

В виду того что последнее время мы наблюдаем постепенное повышение тарифов на ЖКХ, народ стремиться к экономии и переходит на энергосберегающие источники освещения.

По сравнению с обычными лампами накаливания энергосберегающие и светодиодные лампы обладают огромным количеством преимуществ. И один из больших плюсов это малое потребление электроэнергии. Но встречается также один недостаток. Человек купил в магазине светодиодную лампочку пришел домой вкрутил ее вместо лампочки Ильича и наблюдает необычный эффект который до этого не видел. Выключатель отключен, а лампочка начинает мигать.

Многие грешным делом думают, что лампа неисправна или бракована, относят их обратно в магазин с требованием заменить или вернуть деньги. Однако не стоит паниковать, так как проблема кроется не в лампе. И сегодня мы рассмотрим, почему так происходит и как можно эту проблему решить.

Мигание светодиодных ламп как избавиться от проблемы

Приветствую всех посетителей на сайте «Электрик в доме». Сегодня хочу рассмотреть вопрос почему моргает светодиодная лампа в выключенном состоянии и как избавиться от проблемы, который как оказалось тревожит многих пользователей. Вопрос, казалось бы, простой, но почему то у многих возникают трудности с решением. Эта статья будет дополнением ранее опубликованной на эту же тему. Если помните, то в прошлой статье мы рассматривали причину мигания энергосберегающих ламп. Для решения проблемы использовали резистор. Подключался он параллельно лампе, что в свою очередь решало проблему с миганием энергосберегайки.

На моем видео канале Ютуб есть даже видео как устранить проблему. Но комментариев приходит очень много. Видно, что людям не понятно как избавиться от проблемы. Одним понравился способ решения с помощью резистора, другим нет. Многие ищут решение в демонтаже подсветки на выключателе. Некоторые советуют поставить параллельно светодиодной лампе обычную лампу накаливания. Это конечно решит проблему мигания, но не всем такой вариант подойдет.

На сегодняшний день энергосберегающие лампы вытесняются светодиодными аналогами. Но проблема остается, при отключении выключателя возникает эффект мигание светодиодных ламп как избавиться от этой проблемы рассмотрим в данной статье.

Сразу хочу сказать что эффект мигание лампы в выключенном состоянии наблюдается не зависимо от того энергосберегающая лампа или светодиодная. Поэтому данный способ решения можно применять к любым видам ламп.

Более качественные светодиодные лампы не мигают, но такие экземпляры стоят соответственно дороже. Не каждый может позволить себе купить лампочку за 10 долларов. А если учесть что таких лампочек требуется 5-6 штук на квартиру, то цена вообще получается непосильной для семейного бюджета.

Светодиодная лампа моргает после выключения – решение проблемы

Как вы помните, причина мигания энергосберегающих и светодиодных ламп при подключении их через выключатель с подсветкой кроется в электронной схеме лампы. А точнее в сглаживающем конденсаторе. Когда лампа подключается через выключатель с подсветкой

, через диодный индикатор подсветки в отключенном состоянии выключателя протекает ток. Этот ток небольшой, сотые части ампера, но его хватает для подзарядки сглаживающего конденсатора в схеме лампы.

Как только этот конденсатор набирает достаточное количество заряда, он пытается запустить схему питания, но заряда хватает лишь на короткий импульс, лампа вспыхивает и гаснет. По мере заряда конденсатора процесс повторяется, в результате чего мы и наблюдаем мигающую лампу.

Здесь я приведу наиболее распространенные варианты, которые приводят к миганию ламп и способы их решения.

1) Одноклавишный выключатель с подсветкой

Самая простая схема подключения — один выключатель с подсветкой одна светодиодная лампочка. Лампочек может быть и больше (например трех- или пяти- рожковая люстра) главное, чтобы они все подключались через одноклавишный выключатель.

Итак, мигание светодиодных ламп как избавиться от проблемы при такой схеме? Как я уже упомянул выше, в прошлой статье способом решения проблемы мигания энергосберегающих ламп был резистор мощностью 2 Вт сопротивлением 50 кОм. Сегодня рассмотрим другой способ, как можно решить данную проблему с помощью конденсатора.

Я применяю конденсаторы на напряжение 630 В и емкостью 0.1 мкФ. Многие советуют применять конденсаторы на 220 Вольт. Я считаю это не совсем правильно, так как такой конденсатор может не выдержать напряжения сети и в один прекрасный момент выйдет из строя. Не обязательно, что это случится сразу после подключения, возможно пройдет некоторый промежуток времени (все зависит от качества).

Почему я так думаю? Все знают, что напряжение в сети равно 220 Вольт. А какое это напряжение? Правильно действующее! А чему равно действующее напряжение. Максимальное значение напряжения (амплитудное) разделенное на корень из двух. А амплитудное значение напряжения в свою очередь равно: корень из двух умножить на 220 В. То есть при нормальной работе в сети 220 Вольт амплитудное значение напряжения равно 311 Вольт. И конденсатор который рассчитан на напряжение 220 В может попросту лопнуть при таком значении амплитудного напряжения.

Итак, если у Вас мигает светодиодная лампа одним из способов решением проблемы, может стать керамический конденсатор 630 Вольт, 0.1 мкФ.

Подключаем конденсатор параллельно лампе. Для удобства можно напаять провода к ножкам. Полярности конденсатор не имеет, поэтому без разницы как его подключать (фаза — ноль), главное чтобы он был подключен параллельно с лампой.

Сделать это можно непосредственно на плафоне если это точечный светильник, если это люстра то под декоративной тарелкой люстры, в распределительной коробке и т.п. То есть основная задача скрыть его от глаз, а как вы это будете делать это уже без разницы.

Для наглядности я решил показать как можно подключить конденсатор в распределительной коробке и непосредственно в плафоне (люстре). Первый вариант размещение конденсатора в распредкоробке.

Когда выключатель включен, лампа работает без замечаний, конденсатор не греется — все нормально.

Второй вариант, подключение конденсатора непосредственно в плафоне:

Проверяем работоспособность всей схемы, все работает:

2) Двухклавишный выключатель с подсветкой

Следующим вариантом рассмотрим схему подключения, когда освещение разделено на несколько групп. Например, когда светодиодные точечные светильники разделены на две группы и управляются через двухклавишный выключатель. Или просто двойным выключателем управляется освещение в двух разных комнатах.

Большинство пользователей решают проблему подключением конденсатора к одной лампе (группе) забывая о том, что подсветки две. Потом удивляются, почему моргает светодиодная лампа в выключенном состоянии, я же конденсатор установил?

Если при такой схеме подключения в каждую группу вкрутить по светодиодной лампочке, то они начнут мигать, не зависимо друг от друга. Это происходит, потому что на каждую лампочку (каждую группу) воздействует свой индикатор подсветки в выключателе.

Выключатель двухклавишный, поэтому как вы понимаете световых индикаций тоже две. Соответственно нужно устанавливать не один конденсатор, а два, каждый на свою группу.

Кстати, Вы наверное заметили что у выключателя фирмы Lezard клавиши расположены наоборот. Включение происходит не вверх, а вниз.

3) Неправильная схема подключения

Еще одной причиной, почему моргает светодиодная лампа в выключенном состоянии, может стать неправильная схема подключения. Причем такая проблема может возникнуть, даже если выключатель будет без подсветки. Что я имею в виду под выражением неправильная схема.

Все мы знаем, что при расключении проводов в распределительной коробке схема собирается таким образом, чтобы на выключатель шла фаза. Ноль напрямую подключается к лампочке (люстре). Это делается в целях безопасности. Если подключение выполнено наоборот, таким образом, что именно фазный провод подключается к светильнику напрямую, может возникнуть эффект мигания при отключенном выключателе.

За счет того что цоколь лампы всегда находится под потенциалом, конденсатор постоянно заряжается и при отключенном выключателе мы наблюдаем тот же эффект что и с выключателем с подсветкой.

Бывает так, что человек намеренно ставит выключатели без подсветки, чтобы избавиться от мигания светодиодных ламп, а после установки получает противоположный эффект. Многих это вводит в ступор, почему так происходит. Это часто можно наблюдать особенно в домах со старой электропроводкой. Раньше при сборке распределительных коробок на этот счет не очень переживали.

Есть спецы, у которых установлен выключатель с подсветкой, и чтобы уйти от проблемы мигания светодиодных ламп они специально меняют местами фазу и ноль. Но это как вы поняли, не поможет, и лампа будет мигать в обоих случаях.

4) Наведенное напряжение в электропроводке

И еще один вариант, который может привести к миганию светодиодных ламп – наведенное напряжение в электропроводке.

Когда в штробе проложено несколько магистралей электропроводки, да и еще с хорошей нагрузкой на отключенных участках проводки может возникнуть наведенное напряжение. Его значения может вполне хватить для того чтобы лампа начала мигать. Причем такое может возникнуть, даже если выключатель будет без подсветки и схема подключения будет правильной.

Или как бывает, некоторые умельцы чтобы сэкономить на кабеле прокладывают один четырех или пяти- жильный кабель и подключают две жилы (фазу и ноль) к одному потребителю, а остальные жилы к другому. Получается, что одним кабелем питается два потребителя. В этом случае если один из потребителей будет работать, а другой будет отключен, на его контактах может возникнуть наведенное напряжение.

А на сегодня все, думаю я рассмотрел все варианты, при которых может возникнуть мигание светодиодных ламп как избавиться от данной проблемы, тоже надеюсь понятно. Уверен, что данная статья поможет Вам или уже помогла решить этот вопрос.

Понравилась статья — сохрани на стену!

electricvdome.ru

Почему мигает светодиодная лампа при выключенном свете и что делать

Чаще всего с вопросом почему мигает светодиодная лампа вы можете столкнуться после ремонта или замены обычных лампочек на энергосберегающие. Решить эту проблему можно 6 разными способами. Но чтобы узнать в чем причина такого странного поведения ламп для начала покопаемся в теории.

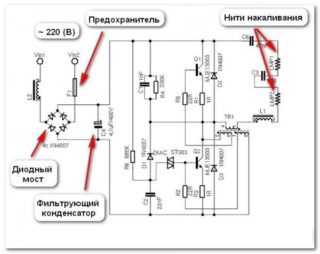

Вот одна из типовых схем энергосберегающей лампы.

Напряжение 220В поступает на диодный мост. В итоге получается постоянное напряжение определенной пульсации. Чтобы выровнять эти пульсации используется конденсатор С4. Вот как раз этот конденсатор и является всему виновником.

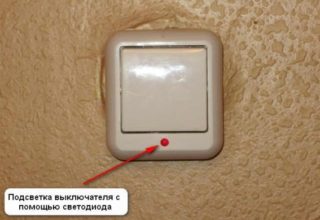

Подсветка выключателя

Самой главной причиной моргания выключенных светодиодных и энергосберегающих лампочек является наличие подсветки в выключателе. При выключенном выключателе маленький ток все равно продолжает течь по цепи подсветки заряжая фильтрующий конденсатор. Зарядившись, конденсатор пытается запустить схему питания лампы, однако «силы» не хватает и он тут же разряжается, а лампочка кратковременно вспыхивает. Затем все это повторяется снова и снова.

Распространены 6 основных методов избавления мигания выключенных энергосберегающих ламп:

1. шунтирование резистором
2. шунтирование конденсатором
3. подключение подсветки отдельным проводом
4. использование проходного выключателя
5. демонтаж подсветки внутри выключателя
6. включение параллельно светодиодной обычной лампочки

Шунтирование резистором

Бороться с миганием можно зашунтировав схему определенным сопротивлением. Для этого берете резистор сопротивлением 1мОм и мощностью от 0,5 до 2Вт. Для безопасности лучше заизолировать его термоусадкой.
Лучшее место подключения для резистора — это распределительная коробка. Подключаете его между нулевым и фазным проводами лампочки (параллельно энергосберегайке). Особенно удобно подключать этот резистор через зажимы Wago.

После этого ваша лампа перестанет моргать.

Если ваша распредкоробка запрятана и к ней нет доступа (хотя это уже является нарушением), или в ней нет свободного места, то резистор можно припаять прямо к фазному и нулевому проводу люстры. После чего запрятать концы в клеммник.

Метод имеет большой минус.

Сопротивление будет греться, а при неправильном подборе мощности и вовсе может привести к пожару.

Кроме того, современные электронные счетчики в квартире будут учитывать расход энергии на нагрев сопротивления, и вы в конечном итоге будет платить не только за освещение, но и за эту «модернизацию».

Устраняем мигание светодиодной лампы с помощью конденсатора

Если у вас нет резистора, то вместо него можно воспользоваться конденсатором емкостью от 0,01 до 1мкФ и напряжением с двухкратным запасом от импульсных помех 2*220=440В. Но надежнее всего брать минимум 630В.

Когда нет конденсатора на 630В, а есть на 400В, то при помощи паяльника можно собрать вот такую схемку.

Здесь один резистор служит для защиты конденсатора от импульсных помех, а второй для разряда конденсатора.

В цепи переменного тока, конденсатор это по сути реактивное сопротивление, которое не учитывается эл.счетчиком и в отличии от резистора конденсатор не греется.

Поэтому установка конденсатор более предпочтительнее и безопаснее. Устанавливайте его в те же места, что и вышеописанные с использованием сопротивления (распредкоробка, клеммник люстры).

Где найти такой конденсатор? Чтобы не бегать по радиомагазинам можно просто разобрать уже сгоревшую энергосберегающую лампу и вытащить оттуда или взять из обычного стартера для люминисцентных ламп. Правда есть одно НО. Применять лучше бумажный или керамический, т.к. электролитический при скачках напряжения может не безопасно взорваться. Так что если вы взяли именно его в качестве шунта, обязательно берите с большим запасом по напряжению.

Отдельный нулевой провод

Если у вас выключатель находится в одном блоке с розеткой или к выключателю подведен еще и нулевой провод, то подсветку можно жестко подключить к фазе и нулю. Она будет гореть постоянно, но лампочка моргать уже не будет. Метод связан с прокладкой дополнительных проводов и не очень удобен.

Проходной выключатель

Также можно воспользоваться проходным выключателем вместо обычного. В этом случае в одном положении будет гореть лампочка, а во втором подсветка. Лампочка также моргать не будет.

Это достигается за счет прямой подачи в отключенном положении на лампу только нулевых проводников.

И уже никакие наводки не заставят ее засветиться. Правда здесь также нужно заводить нулевой проводник на выключатель. Зато данный способ позволяет избавиться от мигания, даже когда подсветка не является этому причиной! (об этом сказано ниже).

Если вас не сильно напрягают дополнительные затраты связанные с покупкой проходного переключателя, и залезать в дебри с выбором подходящих резисторов и конденсаторов у вас нет желания, то этот метод наиболее оптимальный.

Подключение простой лампочки

А когда в люстре имеется несколько рожков, то можно вместо одной энергосберегающей лампочки параллельно поставить лампу накаливания. Мигания также должны прекратиться.
Метод работает только при наличии нескольких патронов в одной лампе и наверное самый мало затратный.

Здесь есть плюсы и минусы. Минус — вы лишаетесь преимущества экономии электроэнергии, ради которой скорее всего и переходили на энергосберегайки.
Плюс — освещение становится приятнее для глаз. В некоторых ювелирных мастерских применяют именно такой свет.

Демонтаж подсветки

Ну а наконец самый радикальный метод, когда уже сдают нервы — просто выдерните ненавистную подсветку из выключателя. Правда возникает вопрос для чего вы тогда покупали такой выключатель?

Моргает даже без выключателя с подсветкой

А что делать если ваш выключатель без подсветки, а лампа все равно моргает? При отключенном выключателе длинный питающий провод лампы может выступать своеобразной антенной. И если рядом с ним в одной штробе проложены много параллельных проводов под напряжением, то в отключенном проводе лампочки, они начнут наводить свое электрическое поле.

В результате чего образуется потенциал, который может заряжать фильтрующий конденсатор в схеме питания люминесцентной лампы.

Что с этим делать? Все также шунтировать лампу относительно маленьким сопротивлением, конденсатором или применять методы описанные выше.

Статьи по теме

domikelectrica.ru

Почему мигает светодиодная лампа при выключенном выключателе: причины неисправности

Содержание статьи:

Светодиодные источники света отличаются минимальным энергопотреблением и яркостью. Но при нестабильности сети питания под воздействием внешних факторов наблюдается неприятное мерцание. Если мигает светодиодная лампа при выключенном выключателе, проблему можно решить самостоятельно, но только после проверки факта пульсации.

Почему мигают дешевые лампочки

В бюджетных моделях устанавливается источник питания с балластным или гасящим конденсатором. Они не подходят для светодиодов, поскольку при повышении номинала напряжения элементы перегорают. Первый признак неисправности – раздражающее органы зрения моргание.

Устройства подороже оснащаются импульсными понижающими драйверами. За счет цепочки обратной связи элементы умеют стабилизировать напряжение, поэтому лампы практически не мигают.

Мигание в отключенном состоянии выключателя

Схема энергосберегающей лампы

Светильник на светодиодах оснащается электронным преобразователям и диодами, подсоединенным к его выходам. При подаче напряжения в схему возникает его преобразование в нужную величину с дальнейшей подачей к светодиодам.

Если в электросхеме не предусмотрен бестрансформаторный блок питания, импульсные помехи не устраняют, а гальваническая связь с линий отсутствует. Без электролитического конденсатора также невозможно сглаживать пульсации.

К контактам датчика подключены дополнительные цепи – подсветки, ограничения тока. При изменении положения контактной группы выключателя или реле лампа находится под напряжением постоянно. Нормально замкнутое состояние контактов способствует подаче на источник света напряжения 220 В. В нормально разомкнутом положении на нее поступает ток подсветки либо искрогасящей цепи. Они становятся причиной эффекта моргания.

Основные причины работы в нештатном режиме

Режим подсветки выключателя может стать причиной мигания светодиодной лампочки

Для запитки бытовой сети используется переменный ток. В данном случае светодиод, укомплектованный выпрямителем с фильтром, останется исправным. При накапливании напряжения наблюдается мигание.

У явления может быть и другая причина:

• Неправильная схема подсоединения. Ноль уходит на выключатель, фаза – на светильник, ноль заземлен.
• Наличие режима подсветки у выключателя.
• Близкое расположение оборудования с сильным магнитным полем – радиостанции, большой телевизора, вышки сотовой связи.
• Прокладка проводки внутри сырой стены.
• Наличие нескольких кабелей в штробе.

Указанные факторы создают паразитные токи, нарушающие работу ламп на светодиодах.

Мерцание из-за подсветки выключателя

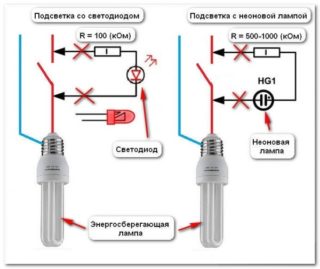

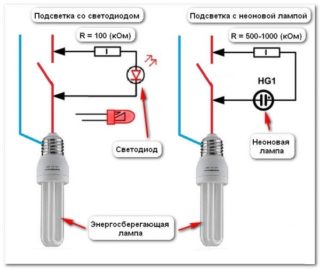

Схема подключения светодиодной и неоновой подсветок

Подсветка потолочного светильника, совмещенного с индикатором яркости, провоцирует вспышки мощности диода. Для понимания причины, нужно разобраться с конструкцией устройства.

У подсветки есть резисторы и диоды, поэтому при выключении нет разрыва контактов. Резистор пропускает ток небольшой величины, накапливает его в конденсаторе. После переполнения остаточные токи поступают в осветительный прибор. Количества тока не хватает для включения, поэтому моргает лампа периодически.

Мигание из-за напряжения в сети

Частая причина неисправности – низкие параметры напряжения. Вольтажа в 220 В не хватает для качественного свечения источника со встроенным драйвером. Явление характерно для ламп, подключенных посредством диммера. Без поддержки данного параметра диммер не станет работать на полную мощность, появится мерцание. Проблему можно решить путем регулировки номинала или монтажа стабилизатора.

Без моргания будут работать только лампы, рассчитанные на номинал 180-250 В.

Наличие токовой утечки

Выпрямитель на входе драйвера выполняется как диодный мост с конденсатором фильтрации. В процессе работы на нем остается ток для зарядки. После накопления достаточного количества переизбыток начинает растекаться, вызывая вспышки.  Утечка происходит и через некачественную изоляцию проводников, направленных на переключатель. Протекание малого тока приводит к мерцанию, оплавлению проводки, аварийным ситуациям.

Лампочки с большой емкостью входного конденсатора практически не мигают.

Проблема, созданная проводкой

Плохая проводка – одна из причин мигания лампочки при выключенном включателе

Когда мигает в выключенном состоянии светодиодная лампа, проблема может состоять в качестве схемы подключения. При обустройстве осветительной линии фаза из короба подается на выключатель, ноль – на светильник. В перепутанном положении происходит непрерывная зарядка конденсатора и моргание отключенного светодиода.

При соблюдении схемы мигающая лампа сигнализирует о наведенном напряжении. Вместе с проводами осветительного прибора могут находиться другие кабели. Чтобы избавиться от явления, нужно полностью поменять проводку.

Если дом находится в сырой местности, для защиты от мерцания устанавливается УЗО.

Как правильно обнаружить неисправность

Проверка проводки при помощи индикаторной отвертки

Для обнаружения неполадки нужно присмотреться к периодичности вспышек и выполнить поиск фазного и нулевого проводника с помощью индикаторной отвертки. Фаза, подкинутая на контакт выключателя, свидетельствует об исправности сети. Подвод тока к лампе провоцирует мигание.

Если поломка осталась, понадобится:

• поменять переключатель;
• осмотреть проводку на предмет разрыва изоляции или окисления контактов;
• проверить стабильность напряжения, включив отключатель.

При нормальных параметрах осмотра и повторном обнаружении проблемы стоит поставить новую лампочку.

Методы устранения мигания бюджетной лампочки

Простейший способ решения проблемы мигающей лампы – демонтаж подсветки. Для современных переключателей такой вариант не подходит. Если источник света недорогой, можно применить одну из технологий, описанных ниже.

Повышение емкости конденсатора

Отключение светодиода или неоновой лампочки в выключателе

В качестве резистора допускается использовать бумажный или керамический конденсатор емкостью 0,01-1 мкФ с напряжением 630 В. Элемент отличается минимальным энергопотреблением и нагревом.

На один переключатель понадобится припаять два резистора.

Ограничение протекания тока через светодиоды при помощи токогасящего резистора

В схему светодиодного источника света можно включить маломощный резистор на 1-2 Вт. Изделие примет токи утечки, которые заряжают конденсатор.

Установка резистора производится в распредкоробе, поскольку при включении он будет нагреваться. Для дополнительной защиты допускается применять трубку с термоусадкой. При правильном монтаже диоды мерцать перестанут.

Использование самодельных фильтров

В качестве приемника импульса можно установить в соседнее гнездо лампу накаливания малой мощности

Когда моргает светодиодная лампа при выключенном свете, стоит сделать самодельный фильтр. Понадобится лампочка накаливания, вкрученная во второе гнездо, как можно ближе к точке напряжения на входе. Изделие будет своеобразным приемником импульса.

Недостаток технологии – наличие одного гнезда в люстре. Если поставить лампу накаливания с большой мощностью, электричество экономиться не будет. Ситуацию легко исправить, установив в один рожок LED-источник, а во второй – маломощный на 25-40 Вт.

Доработка проводки

Изменение мест фазы и нуля приводит к обрыву последнего на выключателе с дальнейшей подачей фазы на источник света. Даже конденсатор с увеличенной емкостью будет мигать. Решение проблемы заключается в замене фазы:

• изменение места расположения нейтрали и фазы в распределительном боксе на весь дом или квартиру;
• аналогичные работы в распредкоробе помещения.

Для поиска фазного кабеля используйте мультиметр или индикаторную отвертку.

Замена выключателя

После установки нового переключателя видимое мерцание пропадет. Лампочка будет пульсировать, но без восприятия свечения органами зрения. Минус технологии – повышение утомляемости глаз, негативное воздействие мигания на нервную систему.

Нормальный коэффициент пульсаций составляет не более 5 %.

Удаление диода

Строение выключателя с подсветкой

Технология подходит для моделей без защиты от моргания в режиме отключения. Для работы понадобятся шлицевая или крестовая отвертка, кусачки, пассатижи, указатель напряжения.

Если в конструкции источника света есть диодный резистор на плате, его можно отключить. Понадобится сделать следующее:

1. Обесточить линию через автомат питания.
2. Проверить наличие напряжения на контактах.
3. Извлечь выключатель из короба в стене. Отверткой снимаются подвижные накладки, а потом тянутся с усилием в направлении пола.
4. Удалить шурупы-фиксаторы с усиков переключателя.
5. Произвести отключение диода, разорвав кусачками провод.

Чтобы не обрезать электроцепь, нужно проверять питание лампы тестером.

Замена коммутатора

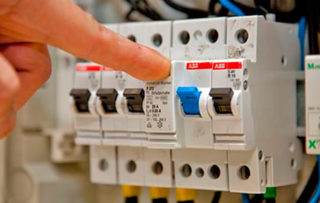

Перед проведением любых работ, связанных с электричеством, необходимо выключить питание в электрощитке

Делать замену стоит, когда нет возможности отключить диод на переключателе. Для работы понадобятся большая и маленькая отвертки, кусачки и пассатижи. Процесс замены реализуется так:

1. Обеспечение безопасности мероприятий. Выключается питание в щитке и проверяется сеть на предмет напряжения.
2. Снятие декоративной накладки, извлечение переключатели из ниши в стене.
3. Удаление проводов коммутатора, установка нового переключателя и подсоединение на него кабелей.
4. Укладка жил.
5. Монтаж фурнитуры так, чтобы кабель питания не попал под зажимы.
6. Сборка нового коммутатора в обратной последовательности.

Чтобы не запутаться, промаркируйте проводники и гнезда.

Организация отдельной нейтрали

Способ приемлем на этапе ремонтных работ или при наружном типе проводки. На подсветку понадобится подсоединить индивидуальные фазный и нейтральный провод. Переключатель можно будет легко найти в темноте, мигание лампочки пропадет.

Причины мигания лампочек во включенном состоянии

Светодиодная лампа в разобранном виде

Если лампочка моргает при выключенном и выключенном свете в доме или квартире, понадобится заменить пусковое устройство. Когда проблема осталась, понадобится:

1. Проверить параметры напряжения. При наличии сбоев источник света будет пульсировать. Показатель ниже 5 % будет поводом для обращения в компанию энергосбыта.
2. Осмотреть пусковой механизм. Светодиоды в данном случае будут пульсировать при включении, что отразиться на длительности работы лампы.
3. Разобрать устройство и проверить качество матрицы диодов. При классическом подключении наблюдается пульсация выходного напряжения. Яркость потока снижается, но ее можно увеличить емким конденсатором. Для жилых помещений данный способ не подойдет.

В условиях пониженного напряжения срок эксплуатации LED-лампы сокращается на 20 %.

Особенности тестирования мерцания включенной лампы

Проверка мерцания лампы с помощью карандашного теста

Установить наличие моргания сложно, поскольку глаз не воспринимает такие пульсации. Для предотвращения утомляемости, бессонниц и пагубного влияния на психику, нужно проверить лампу.

• При помощи карандаша. В темной комнате включить только светильник. Над устройством проводят простым карандашом. Прерывистый след говорит о пульсации, сплошной свидетельствует, что моргание отсутствует.
• С использованием камеры смартфона. На расстоянии 1 м на включенную лампочку наводится камера в режиме съемки видео. Темные полосы на дисплее подтвердят факт пульсации.

Поломка чаще всего наблюдается у бюджетных моделей. Но к основным причинам мигания в режиме включения относятся недостаточная емкость конденсатора или несовместимость с диммером (нагрузка регулятора превышает нагрузку светодиода).

Мигание светодиодных источников света наблюдается из-за некачественного подключения, превышения напряжения и наличия тока утечки. Эти проблемы можно устранить самостоятельно. Если после ремонта пульсации не прекратились, есть вероятность неисправности выключателя, несовместимости патрона со светильником, поломки драйвера, окончания периода эксплуатации или порчи лампы под воздействием высоких температур и вибраций.

strojdvor.ru

Моргает светодиодная лампа при выключенном свете: причины и их устранение

Распространённая ситуация — купили экономичную светодиодную лампочку, подобрали и мощность, и цветовую температуру, работает отлично. Но появилась другая проблема — при отключении питания она мигает. Разобраться, почему моргает led-лампа при выключенном свете, довольно просто.

Из чего состоит светодиодная лампочка

Светодиод — полупроводниковый элемент, который преобразует электрический ток в видимое световое излучение. Отличается односторонней проводимостью, поэтому для подключения к бытовой сети переменного тока требует отдельного блока питания или встроенного в светодиодную лампу драйвера, играющего роль преобразователя.

Стандартная конструкция светодиодной лампочки выглядит следующим образом:

Конструкция светодиодной лампы

Причины и способы их устранения

Причины мерцания светодиодных лампочек и как их устранить.

Причина 1

Если установлены недорогие светодиодные лампы, в первую очередь ищите проблему в ней. Такие изделия, особенно неизвестного происхождения, сделаны с применением некачественных комплектующих. По этой причине возможно накопление заряда и мерцание даже при отключённом питании.

Чтобы убедиться, что проблема кроется в невысоком качестве лампы, то попробуйте поменяйте её. В 25% случаев мигание прекращается. Но меняйте не на такую же, купленную из одной партии, а попробуйте поставить лампу другого производителя.

Причина 2

Если замена лампы не помогла, проверьте правильность подключения к сети выключателя, особенно если электромонтаж был выполнен самостоятельно, а не профессиональным электриком.

Стандартная схема подключения предполагает, что фазный провод идёт на выключатель и разрывается им. Когда фаза подключена непосредственно к светодиодной лампе, то она в половине случаев будет мигать при выключенном питании.

Для устранения проблемы возьмите обычный пробник для определения фазы, который напоминает обычную отвёртку с металлическим колпачком на рукоятке. Прикоснитесь рабочей частью индикатора к контакту выключателя и пальцем коснитесь колпачка. Если провод фазный, то внутри пробника загорится индикаторная лампочка. При необходимости переключите провода, так чтобы на включение света шла фаза, то есть выключатель должен разрывать фазу.

Правильное подключение выключателя

Обращаем внимание — при использовании пробника-индикатора беритесь только за рукоятку, касание к рабочей части станет причиной удара током.

Причина 3

Если первые два способа не помогли устранить проблему, проверьте расположенную рядом проводку. В отдельных случаях она становится причиной появления устойчивого электрического поля, которое даёт наводку на часть цепи, идущей к светодиодной лампе. В результате этого и происходит периодическое вспыхивание отключённого осветительного прибора. Такой же эффект может быть и при нахождении рядом источник излучения, например, плохо экранированной микроволновой печи.

Для устранения проблемы уберите от лампы возможные источники электрического или электромагнитного поля. Поочерёдно отключите участки проводки в распределительной коробке. Если найден участок, при отсоединении которого светодиодная лампа перестала мигать, задумайтесь о замене провода в этой зоне квартирной сети.

Причина 4

Подобное мерцание может возникнуть и при плохом контакте в патроне или разъёме, при помощи которого подключена светодиодная лампа. Выкрутите её, проверьте состояние этой детали. При наличии окислов создаются условия для появления утечек тока, которые и становятся причиной кратковременного включения. Обычная зачистка контактов в большинстве случаев позволяет решить проблему.

Обращаем внимание — такие работы необходимо выполнять только при выкрученных пробках или отключённом автомате.

Основная причина 5

Но в основном с проблемой моргания светодиодной лампочки сталкиваются тогда, когда она подключается через выключатель с подсветкой. Причина заключается в следующем:

• Для сглаживания пульсации электрического тока после выпрямления на диодном мосте в драйверах применяется конденсатор. Отказаться от него нельзя, так как это вызовет увеличение показателя пульсации самого светодиода, что и встречается в дешёвых моделях led-лампочек.
• Установленная в выключателе подсветка обеспечивает наличие постоянного, хоть и минимального тока в цепи.
• В результате зарядившийся конденсатор активирует процесс включения светодиода, но его энергии хватает только для краткосрочной подачи необходимого напряжения на лампу.

Именно это и становится причиной периодического мигания светодиодной лампы. Причём такая проблема характерна и для люминесцентных экономок. Периодичность кратковременного включения лампочки зависит именно от ёмкости конденсатора драйвера.

Проблему можно решить несколькими способами. Но обращаем внимание — работы должен выполнять электрик. Самостоятельная реализация любого решения без опыта электромонтажных может стать причиной короткого замыкания.

Установка шунтирующего резистора

Принцип этого решения заключается в установке сопротивления, через которое будет замыкаться основная цепь. В результате это предотвратит зарядку конденсатора драйвера и предотвратит подачу напряжения на светодиод.

Установка шунтирующего резистора

Единственный минус такого способа — шунтирующий резистор будет постоянно находиться под нагрузкой, то есть, возрастёт расход электроэнергии. Пусть он будет и минимальным, но часть экономии он просто съест. Кроме того, определённую опасность представляет и то, что резистор будет греться. Поэтому особое внимание требуется уделять подбору номинала этой детали. Подойдут резисторы на 1 МОм, мощностью не менее 0,5–2 Вт.

Существует два лёгких способа подключения:

Обращаем внимание — повысить безопасность применения шунтирующего резистора можно, заизолировав его при помощи термоусадки или простого кембрика, подходящего по диаметру.

Применение дополнительного конденсатора

По своей сути конденсатор является реактивным сопротивлением. Поэтому его применение позволит получить результат, аналогичный установке шунтирующего резистора. С той лишь разницей, что конденсатор не потребляет активную энергию, поэтому никакой реакции электросчётчика на такое решение не последует.

Устанавливают ёмкость по тому же принципу, что и резисторы — в распредкоробку или перед патроном. Но при выборе элемента следует обратить внимание на его параметры:

• Предельно допустимое напряжение должно быть не менее двукратного значения в сети, то есть — 440 В. Для этих целей подходят конденсаторы на 630 В.
• Если такого не удалось найти, подойдёт и ёмкость на 400 В, но её следует включать по схеме с одним последовательным и дополнительным шунтирующим сопротивлением в соответствии со следующей схемой.

Схема подключения конденсатора с сопротивлениями

Обращаем внимание — хватит ёмкости на 0,33 мкФ, но используйте не электролитические конденсаторы, а керамические или бумажные элементы. Электролиты могут потечь или даже взорваться при неправильном подборе и аварийных режимах работы.

Подключение отдельного нулевого провода

Если к выключателю подведены и нулевой, и фазный провода, то проблем решается ещё проще. Потребуется подключить подсветку к обоим этим проводам. При такой жёсткой схеме подсоединения индикатор будет гореть постоянно, но основная светодиодная лампа моргать перестанет.

Схема с подключением отдельного нулевого провода

Комбинация светодиодных и простых ламп накаливания

Когда речь идёт о мигании ламп в люстре, то проблему можно устранить ещё проще. Для этого в один патрон вкручивают обычную лампочку накаливания. В этом случае она будет играть роль шунта и мерцание светодиодного источника света прекратится.

Следует понимать, что в этом случае экономия электроэнергии будет меньше, что связано с расходом на обычную лампу.

Применение проходного выключателя

Этот способ применяется крайне редко. Если собрались менять выключатель, то сразу ставьте обычный без галогенной или светодиодной подсветки, проблема гарантированно будет устранена. Но если наличие подсветки важно и в кладовой нашёлся проходной выключатель, то устранить мерцание лампы можно с его помощью.

Для этого подключите выключатель проходного типа по следующей схеме:

Подключение светодиодной лампы через проходной выключатель

А самым кардинальным способом считается демонтаж лампочки, отвечающей за подсветку, из выключателя. Её просто выкусывают бокорезами или выпаивают.

Если говорить об общем алгоритме определения причин моргания лампочки, то электрики рекомендуют следующую схему действий:

• Если светодиодная лампа подключена через выключатель с подсветкой, сразу выбирайте один из описанных способов.
• Когда подключение сделано через выключатель без подсветки, двигайтесь от простых способов к сложным. То есть, в первую очередь поменяйте лампу или прочистите контакты, не стоит сразу браться за поиск электромагнитного излучения, которое создаёт наводку.

А лучше вызвать квалифицированного электрика, который найдёт причину и быстро устранит мерцание светодиодной лампы.

ofaze.ru

Боремся с мерцание светодиодных ламп в выключенном состоянии

Сегодня я расскажу Вам о том, как избавиться от «мерцание светодиодных ламп». И заметьте, мы будем говорить не о пульсации, коэффициенте пульсации, которую очень часто, так называемые «эксперты, знатоки и т.п.», постоянно путают с миганием (морганием). Но опять же — это проблема всех, кто верит таким чудо-знатокам. Мы написали еще одну статью, благодаря которой Вы сможете быстро исправить мерцание светодиодных ламп.

к оглавлению ↑

Устройство светодиодной лампы, заставляющее мигать моргать LED лампы в выключенном состоянии

---

В прошлом году мы уже писали об устройстве светодиодных ламп. В данной статье мы рассмотрели основные компоненты и принципы работы ламп: не смотря на то, что лампа вкручивается в сеть переменного тока, работает на постоянном. В сети мы имеем напряжение в 220 вольт, LED лампе же необходимо напряжение на много меньше. Для понижения напряжения и преобразования переменного тока в постоянный используется светодиодный драйвер. Вход драйвера оснащается диодным мостом ( выпрямитель на диодах ). Для сглаживания пульсаций используется электролитический конденсатор. После этого фильтра напряжение поступает на электронную схему, где происходит преобразование и стабилизация выходного напряжения. Это вкратце. Более подробно расписано в статье, ссылку на которую указал выше.

к оглавлению ↑

Мигание (мерцание, моргание) светодиодной лампы из-за подсветки в выключателе

---

Основная причина мигания светодиодной лампы — наличие подсветки в выключателе. Когда выключатель находится во включенном состоянии, ток идет к лампе через контактную систему. Если выключатель отключить, то ток побежит через индикатор. После отключения индикатор подключен последовательно с нагрузкой ( в нашем случае со светодиодами ) и идет мизерное потребление тока. Соответственно ток бежит не только через индикатор, но через нагрузку.

Проходя через диодный мост драйвера, ток заряжает конденсатор фильтра. Напряжение на нем будет возрастать. Как только будет достигнута величина, позволяющая сработать схеме стабилизации. ток пойдет на светодиоды, и они «мигнут, моргнут», тем самым разрядив конденсатор. После процесс повторяется — зарядка, разрядка конденсатора. Частота мигания будет зависеть от многих факторов — драйвера, светодиодов, мощности диодов и т.п.

к оглавлению ↑

Избавляемся от мигания моргания LED лампы при отключенном выключателе

---

Так как избавиться от мерцания в светодиодных лампах? Ответ очевиден))) Удалите подсветку из выключателя))) Просто и со вкусом. Но не всегда это можно сделать. Да и схема подключения индикатора может быть на порядок сложнее, чем я показал на картинке. Что делать в этом случае?

Если у Вас несколько ламп в люстре, то можно пойти по легкому пути — одну из светодиодных ламп заменить на галогенную или накаливания. В отключенном состоянии ток протекающий через эти лампы будет намного больше и его не хватит для зарядки конденсатора. Тем самым диодные лампы перестанут мигать. Но скажем так — это радикальный метод и не эстетичный.

Если у Вас только одна лампа, или не хочется заменять диодные лампы на накаливания, то стоит установить резистор сопротивлением не менее 51 кОм и не менее 2 Вт. Подключение должно быть параллельное лампе.

Параллельное соединение резистора

Не забываем о том, что нужно все вывода хорошо изолировать, т.к. 220В это не шутки. Такой способ идеален, если у Вас одна лампа в люстре.

к оглавлению ↑

Еще один способ — как избавиться от мигания, моргания или мерцаниеясветодиодных ламп, если в люстре не одна лампа

---

Для избавления от мигания (свечения ) Вам необходимо взять конденсатор полиэтилен террафталатный металлизированный К-73-17 0,47мкФ/400V. Есть и другие виды конденсаторов с такими же параметрами, но об их эффективности ничего сказать не могу. Конденсатор нужен не полярный.

Конденсатор К-73-17

Разбираем лампу и впаиваем конденсатор, как указано на фото. Просто припаиваем параллельно непосредственно к проводам или на плату.

Впаиваем конденсатор

Данный способ идеален, если у Вас несколько ламп в люстре.

к оглавлению ↑

Видео как устранить мерцание светодиодных ламп

---

leds-test.ru

Моргает светодиодная лампа в выключенном состоянии. Еще один способ устранения

Здравствуйте, уважаемые читатели сайта sesaga.ru. Благодаря малому потреблению энергии и относительно длительному сроку эксплуатации энергосберегающие лампы достаточно прочно вошли в наш быт, практически полностью вытеснив привычные нам лампы накаливания. Теперь уже трудно представить дом или квартиру, где бы не излучали свет светодиодные или компактные люминесцентные (энергосберегающие) лампы.

Однако при переходе с ламп накаливания на светодиодные или компактные люминесцентные надо помнить, что при работе с выключателями с подсветкой и датчиками движения для включения освещения они могут моргать или мерцать, находясь в выключенном состоянии. Особенно такому эффекту подвержены светодиодные лампы.

Все дело в различном устройстве и принципе работы ламп накаливания и светодиодных ламп.
У лампы накаливания сопротивлением нагрузки и источником света является спираль, которая нагревается проходящим током и излучает свет.

Светодиодная лампа содержит электронный преобразователь и несколько светодиодов, подключенных к выходу преобразователя. Напряжение сначала подается в схему преобразователя, где преобразуется до необходимых параметров, и только потом поступает на светодиоды.

Однако некоторые бюджетные светодиодные лампы имеют упрощенную схему преобразователя напряжения, за основу которого взята схема простого бестрансформаторного блока питания, в котором нет должной защиты от импульсных помех и отсутствует гальваническая развязка с электрической сетью.

Причиной мерцания светодиодных ламп в выключенном состоянии и является этот блок питания, а именно фильтрующий электролитический конденсатор (на рисунке ниже оранжевого цвета), применяемый в блоке питания для сглаживания пульсаций выпрямленного напряжения.

Если посмотреть схему выключателя с подсветкой и схему выходной части датчика движения, то сразу бросается в глаза, что параллельно их рабочим контактам включены дополнительные электрические цепи: у выключателя установлена цепь подсветки (токоограничивающий резистор, неоновая лампа или светодиод),

у датчика движения стоит искрогасящий конденсатор.

Вот здесь и получается, что при любом положении контактов выключателя или контактов реле датчика движения осветительная лампа всегда находится под напряжением: при замкнутых контактах выключателя и реле датчика на лампу поступает 220 В, а при разомкнутых контактах, как на рисунках выше, на лампу поступает ток подсветки или ток искрогасящей цепи. Так вот эти токи и создают эффект моргания или мерцания светодиодных и компактных люминесцентных (энергосберегающих) ламп.

Для спирали лампы накаливания, обладающей большим сопротивлением рассчитанным на напряжение 220 В, эти токи слишком малы, поэтому преодолевая сопротивление спирали у них не хватает силы ее нагреть.

Для блока питания светодиодной лампы эти токи являются накопителем энергии и проходя через блок питания они попадают на обкладки фильтрующего конденсатора и заряжают его. Как только заряд достигает номинальной емкости конденсатора конденсатор разряжается.

Чтобы устранить эффект моргания параллельно светодиодным и компактным люминесцентным лампам подключают резистор или конденсатор.

А если в цепи стоит несколько таких ламп, то чтобы на каждую лампу не ставить резисторы или конденсаторы одну лампу заменяют лампой накаливания.

Предлагаю свой вариант устранения мигания светодиодных ламп с применением промежуточного реле.

Здесь все очень просто: вместо лампы подключаем катушка реле, а лампу или несколько ламп подключаем непосредственно к контактам реле. Причем благодаря реле мы получаем мощный выключатель, позволяющий одновременно коммутировать несколько разных нагрузок.

Это вариант чуть сложнее и чуть дороже предыдущих за счет покупки и монтажа реле, но он хорош тем, что не требуется подбирать сопротивление резисторов и емкость конденсаторов, а также включать в цепь лампу накаливания, так как их роль выполняет катушка реле.

Причем само реле можно располагать вместе с лампами прямо на потолке, что очень удобно при монтаже. Если же Вы плохо знакомы с работой промежуточных реле, рекомендую прочитать статью устройство, схема и подключение промежуточного реле.

Электрическая схема и нумерация контактов реле указывается в сопроводительной документации и на защитной крышке, закрывающей контакты и катушку: выводы катушки обозначены цифрами 10 и 11, а группы контактов (в данном реле их три) цифрами: 1 — 7 – 4; 2 — 8 – 5; 3 -9 — 6.

Здесь же под схемой указаны электрические параметры контактов, показывающие, какой максимальный ток они могут пропустить (коммутировать) через себя. Контакты данного реле коммутируют переменный ток не более 5 А при напряжении 230 В, и постоянный ток не более 5 А при напряжении 24 В.

Также нумерация контактов указывается на колодке, в которую вставляется реле (на рисунке показана только нижняя часть колодки).

Теперь, собственно, принципиальная схемы включения промежуточного реле с одной лампой, состоящая из выключателя с подсветкой SA1, реле KL1 и нормально-разомкнутым контактом KL1.1 обозначенным цифрами 4 и 7.

На левый контакт выключателя SA1 поступает фаза L. Правый контакт выключателя SA1 соединен с выводом 10 катушки реле KL1 и нижним контактом реле с номером 7. Верхний контакт реле с номером 4 соединен с нижним выводом лампы EL1, а верхний вывод лампы и вывод 11 катушки реле соединены с нулем N.

Схема работает следующим образом.
Пока контакт выключателя SA1 разомкнут ток движется через цепь подсветки R1, VD1 и катушку реле KL1. При этом светодиод VD1 горит, а реле KL1 находится в отключенном состоянии, так как проходящая через катушку реле сила тока подсветки слишком мала, чтобы ее намагнитить.

При включении выключателя SA1 его контакт замыкается и ток, минуя цепь подсветки, поступает на контакт 10 катушки реле KL1 и на вывод 7 контакта KL1.1. При срабатывании реле его контакт KL1.1 замыкается и напряжение поступает на лампу EL1. Лампа загорается.

При отключении выключателя SA1 его контакт размыкается и реле обесточивается. При этом контакт KL1.1 размыкается и лампа гаснет.

На заметку: для включения обычного светодиода достаточно тока 3 – 4 mA и напряжения 1,5 В, тогда как для включения промежуточного реле необходим ток в пределах 150 – 300 mA и напряжение 220 В.

Теперь рассмотрим монтажную схему включения реле с одной лампой.
Фаза L заходит в распределительную коробку 7 и в точке 1 соединяется с коричневой жилой провода 4, приходящей от левого контакта выключателя.

С правого контакта выключателя синяя жила проводом 4 заходит в распределительную коробку и в точке 2 соединяется с коричневой жилой провода 5, приходящей от контакта 10 колодки реле.

От контакта 10 на контакт 7 брошена перемычка, позволяющая не тянуть на реле дополнительный провод от точки 2 распределительной коробки к контакту 7 колодки реле.

Ноль N заходит в распределительную коробку и в точке 3 соединяется с синей жилой провода 5, приходящей от контакта 11 колодки реле. Затем от контакта 11 ноль синей жилой провода 6 уходит к лампе EL1 и соединяется с внешней частью цоколя. От центрального контакта цоколя коричневая жила проводом 6 уходит к колодке и подключается на контакт 4.

Следующая схема позволяет коммутировать количество ламп с общим потреблением тока не превышающим 5 Ампер. Ток ограничивается пропускной способностью контакта KL1.1 и контакта выключателя SA1. На схеме все лампы включены параллельно.

Если необходимо включать лампы в двух или трех разных точках одновременно, то задействуются два или три контакта реле.

Схема работает следующим образом.
При замыкании контакта выключателя SA1 напряжение 220 В поступает на катушку реле KL1. При его срабатывании контакты KL1.1, KL1.2 и KL1.3 замыкаются и напряжение поступает на лампы EL1, EL2 и EL3. Лампы загораются.

Ну и по сложившейся традиции в качестве дополнения к статье посмотрите видеоролик, дополняющий все выше сказанное.

Вот, в принципе, и все, что хотел рассказать о своем способе устранения мерцания и моргания светодиодных или компактных люминесцентных ламп.
Удачи!

sesaga.ru

Почему светодиодная лампа мигает: 5 причин

Современное освещение требует денежных затрат и может серьезно разочаровать владельца квартиры когда новый светильник из магазина не оправдал ожиданий.

Покупателю лучше заранее понять, почему мигают светодиодные лампы во включенном состоянии или при отключенном выключателе, какие электрические процессы влияют на их работу.

Эту тему я излагаю ниже.

Содержание статьи

Почему светодиодная лампа может создавать нестабильное освещение: краткое объяснение физических процессов

Свечение светильника создается светодиодами за счет протекания через их полупроводниковый переход тока только постоянно направленного в одну сторону.

При смене полярности света не будет, что хорошо видно на приложенном графике протекания синусоиды.

Современная светодиодная лампа состоит из какого-то определенного количества светодиодов, подключенных последовательными и параллельными цепочками. По ним протекает постоянный ток от источника напряжения, называемого драйвером питания или просто блоком.

Сила свечения каждого полупроводникового перехода определяется величиной тока, проходящего через него. С увеличением силы тока световой поток возрастает по кривой реальной характеристики, а с уменьшением снижается.

На свечении сильно сказывается величина нагрева полупроводникового перехода. Поэтому применение качественных радиаторов охлаждения, принудительный обдув и даже естественная система вентиляции улучшают световые характеристики.

Помещение же светодиодного источника внутрь не вентилируемого пространства подвесного либо натяжного потолка или в другое подобное место ухудшает освещение и снижает ресурс работы самых качественных светодиодов.

Для дальнейшего анализа принципов работы светодиодного освещения нам важно учитывать еще один научный факт: даже очень незначительное изменение прямого падения напряжения на полупроводниковом переходе ведет к большим колебаниям протекающего тока.

Это значит, что стабильности величине тока необходимо уделять повышенное внимание. Но, производители светодиодных ламп в этом вопросе идут двумя путями, создавая:

1. сложные и дорогостоящие модули, обеспечивающие устойчивую стабилизацию тока даже при значительных колебаниях входного напряжения;
2. самые простые блоки, которые за счет резистивно-емкостного делителя значительно снижают амплитуду входной синусоиды 220 до нескольких вольт, а затем пропускают ее через диодный мост. После него получается пульсирующий сигнал, который затем сглаживается выравнивающим электролитическим конденсатором.

Конечно, есть еще и промежуточные варианты, но останавливаться на них сейчас нет смысла: у нас другая задача.

Простой драйвер ASD JCDR 5.5W GU5.3 выглядит следующим образом.

Его электрическая схема приведена ниже. Ни о какой стабилизации тока здесь не думали.

Даже вопрос стабилизации напряжения в нем не решен: нет ни одного даже простейшего стабилитрона. Схема работы построена на том принципе, что входные 220 вольт не должны меняться, а в нашей действительности это неосуществимо.

Драйвер тока светодиодной лампы среднего качества уже содержит в своем составе фильтр помех, микросхему, работающую по принципам учета обратной связи выходного сигнала, трансформаторные высокочастотные преобразователи, разделяющие каналы передачи информации.

Разнообразными моделями производители предоставляют довольно широкий ассортимент своей светодиодной продукции разной ценовой категории для массового покупателя.

Задача потребителя: выбрать для себя такой светильник, который лучше подойдет под конкретные условия эксплуатации по стоимости и цене. Каждый человек должен руководствоваться в этом вопросе только личными интересами.

Как проверить качество светодиодной лампы самостоятельно: 2 простых визуальных метода и опыт измерения коэффициента пульсаций

Мигание любой лампочки может быть:

1. низкочастотным, когда оно явно раздражает наши глаза;
2. высокочастотным, которое не так заметно сразу, но тоже отрицательно влияет на зрение.

Скрытые отклонения стабильности работы любого источника света можно визуально оценить по стробоскопическому эффекту.

Первый способ

Достаточно взять в руку карандаш, шариковую ручку или любую похожую палочку. Останется только поднести его к работающему источнику и создать возле него быстрые возвратно-поступательные движения на пути глаз человека.

В этой ситуации наш взгляд заметит небольшие области свечения, выдающие пульсации нестабильного освещения. Требуется небольшой навык.

Метод приблизительный, оценочный, но работающий.

Второй способ визуальной оценки

Сейчас в каждом мобильном гаджете встроен цифровой фотоаппарат, который позволяет сразу оценить состояние стабильности потока светового излучения.

Посредством любого смартфона или мобильника можно приблизительно оценивать качество освещения. В нем пульсации видны лучше.

Третий способ: определение коэффициента пульсаций

Более качественно и точно оценить качество свечения позволяет метод измерения.

Принцип его работы:

• свет лампы направляется на фотодиод широкого спектра;
• вырабатываемый ток направляется на операционный усилитель, преобразующий его в пропорциональное напряжение;
• подключенный осциллограф показывает состояние сигнала и величины колебаний напряжения;
• по полученным значениям рассчитывается коэффициент пульсаций.

Реализовать этот принцип позволяет сборка усилителя по нижеприведенной электрической схеме. Основные компоненты и их маркировка приведены подписями.

Коэффициент пульсаций оценивается отношением уровней минимального напряжения к максимальному, выраженному в процентных отношениях и вычисляемому по формуле:

К = 1 — (Uмин / Uмакс)

Весь этот процесс подробно объясняет владелец видеоролика Publikz.com. Тема познавательная, полезная. Смотрите и повторяйте.

А я перехожу от теоретического объяснения физических процессов к практическим рекомендациям.

Как влияет заниженное напряжение сети на мерцание светодиодов

Здесь работает тот же принцип, что и у «севшей батарейки», которая долго не проработает. Любой драйвер питания создается для эксплуатации в определенном диапазоне рабочего напряжения и имеет какой-то свой резерв.

У дорогих моделей создан запас побольше, а на бюджетных — ограничен, а то и занижен. Это необходимо учитывать.

Особенно характерно некачественное электроснабжение с просадками амплитуд для жителей сельской местности с протяженными воздушными линиями электропередач.

Такова суровая реальность, но ее можно исправить. Как поднять заниженное напряжение сети до 220 вольт в частном доме я специально изложил в отдельной статье. Читайте там.

Для нормальной работы светодиодной лампы необходимо создать ей оптимальное питание. Поэтому с проверки его величины я рекомендую начинать процесс ремонта и поиска места неисправности.

Уровень должен укладываться в 207÷253 вольта. Причем на нижних значениях некачественные драйверы могут уже нестабильно работать.

Какие проблемы создает наведенное напряжение

Термин наведенное напряжение используется для определения потенциала электрической энергии, передающегося за счет электромагнитного преобразования от действующего силового оборудования на замкнутую цепь.

В ней начинает протекать ток разряда. Нарисовал эти процессы упрощенной картинкой, показав электромагнитное преобразование символом трансформатора.

Прочувствовать, что это такое мне помогла прогулка не велосипеде. Я в сырую погоду возвращался по хорошо проверенной трассе. На ней автомобильное шоссе пересекается с действующей воздушной ЛЭП 330 кВ.

До этого момента я много раз проезжал в сухую погоду без каких-либо ощущений, а влажность сыграла злую шутку: небольшой по силе, но вполне ощутимый разряд пришлось почувствовать всем телом.

Точно так же силовые провода, расположенные параллельно или рядом с цепями освещения, могут наводить дополнительное напряжение на светодиоды.

Под действием приложенного потенциала возникнет их мерцание. В этой ситуации может спасти экранирование, как частный случай.

Однако лучше заранее исключить наводку на стадии проекта, не допускать близкой прокладки высоковольтных цепей, работу мощных нагрузок типа сварочных аппаратов и подобных устройств.

Как влияют на качество светодиодного освещения импульсные блоки питания

Вся современная бытовая техника имеет в своем составе ИБП. Их принцип работы основан на преобразовании 50 герц бытового напряжения в высокочастотный сигнал с последующим его выпрямлением и дальнейшей обработкой.

Эта высокая частота с техники должна отфильтровываться конденсаторами и дросселями, встроенными в блок. Но, они в каких-то ситуациях могут не справиться с этой задачей или быть повреждены.

Тогда наведенный в/ч сигнал, например, от включенной микроволновки, цифрового телевизора или другой техники будет проникать в бытовую сеть, создавать высокочастотные помехи.

Они тоже скажутся на работе драйвера светодиодной лампы, что особенно будет заметно на моделях, использующих резистивно-емкостной делитель напряжения или простое трансформаторное преобразование.

Проверить наводку высокочастотных импульсов от оборудования в своей квартире просто: достаточно отключить их из работы. Но этот прием может не сработать, когда помехи идут от соседей или из сети.

Здесь лучше всего оценивать качество синусоиды питающего напряжения осциллографом, но это дорогая проверка.

Некачественный монтаж проводки и дребезг контактов

О том, как выполнять электромонтажные работы в квартире и частном доме я уже написал отдельную статью. Электрические нагрузки должны надежно передаваться, не вызывать перегрев токоведущих жил и повреждение изоляции.

На качество работы электропроводки влияют способы соединения проводов между собой и с коммутационными аппаратами. Контакты выключателей, клеммников, соединителей необходимо подбирать по коммутируемой мощности.

Любое нарушение переходного электрического сопротивления сказывается на качестве питающего напряжения, а оно может повлиять на мерцание чувствительных светодиодов.

Если в лампе работает хорошо налаженный дорогой драйвер, то он справится с такими помехами. А вот упрощенные модели с простым преобразованием сигнала могут и подвести.

Отдельно остановлюсь на дребезге контактов. Он характерен практически для всех механических выключателей и переключателей, включая релейные устройства.

У них коммутации мощностей, особенно разрывы токоведущих цепочек под нагрузкой, происходят максимально быстро под действием сил отключающих пружин или электромагнитов.

Замыкание контактов сопровождается ударом металлической части подвижного контакта по стационарно закрепленному основанию. При этом создается усилие противодействия, под действием которого контакт отскакивает, как мячик или молоток при ударе по наковальне.

Пружина дожимает контакт на основание, преодолевая затухающее усилие сопротивления. Во время кратковременного протекания этих противоположных процессов ток меняется по величине. Дополнительно сказываются переходные процессы.

Качественно собранная проводка и хорошо подобранные и налаженные коммутационные аппараты не создают проблем владельцу квартиры, а всевозможные нарушения и упрощения вполне способны ухудшить эксплуатационные характеристики, привести к миганию светодиодов.

Диммирование светодиодных ламп: когда возникает мигание света

Следует четко представлять, что не все конструкции led ламп подвергаются внешнему способу управления своей яркости от диммера, а только те, которые специально разработаны для таких условий эксплуатации.

Диммируемая лампа имеет специальное обозначение на упаковке в виде знака ручки поворотного регулятора — диммера.

Если он не обозначен и отсутствует, то нет смысла подключать упрощенную модель: она станет мерцать, ибо не приспособлена к таким условиям работы с пониженным напряжением.

Однако при желании регулирования светового потока led диодов можно воспользоваться специальной конструкцией драйвера с встроенным диммером.

Сейчас производители стали выпускать даже универсальный диммер для энергосберегающих и светодиодных ламп Dimax 544 plus.

Насколько эффективно он работает, здесь разбирать не будем. Я постарался дать общее представление, как избавиться от мигания светодиодных ламп, которые не приспособлены к диммированию, но подключены для него.

Не предназначенные для работы от диммера лед лампы могут создавать мерцание освещения. Им просто не хватит уровня напряжения для работы низкокачественного драйвера питания.

Как убрать мерцание бюджетной светодиодные лампы своими руками: 3 схемы

Выше по тексту я пытался сосредоточить ваше внимание на том, что не стоит приобретать дешевые led светильники. Но, если они уже куплены, то можно попытаться улучшить их работу.

Способ №1. Увеличение емкости выравнивающего конденсатора

Простой блок питания светодиодной лампы после делителя напряжения или входного трансформатора выпрямляет переменный сигнал электролитическим конденсатором С, сглаживающим пульсации.

Уменьшить их влияние на качество выровненного сигнала позволяет увеличение его емкости. Для этого допустимо параллельно обмоткам C подключить дополнительный конденсатор C1.

Второй вариант — заменить конденсатор C другим, более высокой емкости. Здесь действует принцип: чем больше, тем лучше. Но, без фанатизма. Дело в том, что все это электронное хозяйство размещается в цоколе лампы, а габариты там ограничены.

Можно, конечно, попытаться вывести дополнительный конденсатор наружу проводами, как отдельный модуль. Но, насколько удобно будет такое исполнение при эксплуатации?

Показал это решение на схеме пунктирными линиями и выделил добавляемые элементы сиреневым цветом.

Здесь же указал место для подключения дополнительного резистора R1.

Способ №2. Ограничение тока через светодиоды токогасящим резистором

Подключение добавочного сопротивления R1 в последовательную цепочку со светодиодами снижает потребляемую мощность, ток нагрузки и уменьшает их свечение, а заодно и пульсации.

Вполне достаточно снизить ток через цепочку HL1-HLn процентов на 25-30. Потребуется выполнить замер падения напряжения мультиметром на ней в реальной схеме и последующий расчет.

Зная напряжение и сопротивление R=1 кОм, по закону Ома рассчитывается ток, протекающий через все светодиоды. В принципе, его тоже можно измерить, или воспользоваться онлайн калькулятором.

Далее просто уменьшаем величину тока примерно на четверть и рассчитываем общее сопротивление. Из него вычитаем величину резистора R и получаем номинал R1.

Не забываем подобрать его по допустимой мощности. Иначе он может перегреваться и нарушать температурный режим всей лед конструкции либо вообще сгореть.

Оба способа использования дополнительного конденсатора и резистора кардинально не устраняют мигание led лампы, но значительно его ограничивают. Такие доработанные светильники можно устанавливать в подсобных помещениях, где они будут работать вполне надежно.

Варианты технической реализации этих двух методов показывает в своем видеоролике владелец Master Bobrov. Большую пользу вам может принести также ознакомление с комментариями, расположенными под видео.

Способ №3. Подключение самодельных фильтров

Считаю этот метод более эффективным, чем разобранные выше. Принцип его работы я уже объяснял раньше, рассматривая схемы импульсных блоков питания.

Подключение дросселей и конденсаторов должно гасить в/ч помехи, которые идут из сети на блок питания светодиодной лампы. Для простейших драйверов этого вполне достаточно.

Такой фильтр можно собрать отдельным модулем и включить непосредственно перед светильником. Его не обязательно встраивать в цоколь лампочки. Он не создаст проблем с оформлением малогабаритной конструкции.

Фильтр делается в диэлектрическом корпусе, монтируется в любом месте квартиры, но лучше — перед патроном.

Вот в принципе и все объяснение, почему мигают светодиодные лампы во включенном состоянии. Теперь кратко коснусь похожего вопроса, когда напряжение отключено коммутационным аппаратом.

Почему моргает светодиодная лампа при выключенном свете

Поможет ответить на этот вопрос простая развернутая схема подключения лед источника с простым драйвером питания.

Чрез подсветку отключенного выключателя (с неонкой или светодиодами) течет маленький ток, который проходит по обмотке трансформатора или резистивно-емкостного делителя и трансформируется или поступает на диодный мост.

После него небольшие импульсы воздействуют на обкладки конденсатора C. Они постоянного его подзаряжают, повышая емкостной заряд.

Когда потенциал его энергии становится достаточным для пробоя сопротивления цепочки подключенных светодиодов, то происходит разряд через их полупроводниковые переходы.

В этот момент наблюдается кратковременное свечение, и процесс повторяется по циклу.

Исключить это явление можно двумя способами:

1. Изъять цепь подсветки из выключателя, что проще всего сделать.
2. Зашунтировать цепочку подачи импульсов на блок питания светодиодной лампы.

Во втором случае можно использовать металлопленочный неполярный конденсатор на общее напряжение 630 вольт. Его номинал надо подбирать опытным путем из расчета емкости на 0,1÷1 мкФ в зависимости от конструкции и мощности светильника.

Другой вариант исполнения шунта — резистивное сопротивление с номиналом порядка 50 Ом и мощностью не меньше 2 ватта. Номинал ориентировочный, дан для справки при наладке. Требуется проверка по местным условиям.

Резистору может потребоваться охлаждение и отвод тепла, на него больше тратится полезная мощность. Но выбор способа за вами.

Вот и все основные причины, почему светодиодная лампа мигает и как можно устранить эти неприятные явления. Если знаете другие методы, то поделитесь в комментариях. Там же можете задать вопрос. Будем обсуждать и совместно решать.

electrikblog.ru
