Инфракрасный теплый пол: примеры расчетов мощности

Инфракрасные полы очень популярны, поскольку имеют множество неоспоримых достоинств. Грамотно рассчитать необходимую для поддерживания комфортной температуры в помещении мощность на 1м2 такого пола – задача нелегкая.

Виды инфракрасного пола

Сегодня доступны для домашнего пользования три варианта ИК-полов:

• Пленочные с углеродными нагревательными элементами, защищенными с двух сторон термопленкой.
• Карбоновые с графитово-серебряными стержнями.
• Стержневые.

Все они могут использоваться в качестве добавочных источников обогрева или самостоятельной и единственной отопительной системы. Естественно, мощность для каждого варианта потребуется разная. Для дополнительного комфорта вполне достаточно 100-150 Вт/м². Единственный обогрев требует 200 Вт на квадрат. Неотапливаемые холодные лоджии – до 250.

Расчет мощности инфракрасного теплого пола на 1м2

Кроме того, приступая к расчетам, приходится учитывать конкретные условия эксплуатации теплого ИК пола:

• Вид напольного покрытия, точнее, степень его теплопроводности и термочувствительности.
• На что укладывается ИК пол. Снизу может быть цементная стяжка либо сухая, утепляющие материалы.
• Наличие сверху и внизу отапливаемых этажей либо фундамента и холодного подвала.
• Общая площадь комнаты и площадь свободная от мебели.

Крайне важно учитывать пороги допустимых температур для разных напольных покрытий. Производители должны это указывать. К примеру, при монтаже ИК пола под линолеум и ламинат поверхность не может нагреваться выше 28 градусов. Стало быть, мощность будет ограничена 130 Вт на квадрат. Для керамогранита и напольной плитки допустима мощность до 250 Вт.

Пример расчета

Инфракрасные обогревательные элементы в основном устанавливаются в свободных от тяжелых предметов меблировки зонах помещений. Если проигнорировать это правило или заниматься перестановками кроватей, холодильников и шкафов после установки теплого пола, под мебелью произойдет перегрев системы.

Исключение составляют саморегулирующиеся стержневые маты, которые способны подстраиваться под нужный режим нагрева, понижать либо увеличивать потребление энергии. Но популярные пленочные инфракрасные полы такой способности не имеют. Поэтому для расчета из общей площади вычитается ее часть, занятая мебелью.

Например, есть детская на 12 квадратов. 5 из них под мебелью. Поэтому 12 – 5 = 7, то есть в комнату можно устанавливать 7 м² инфракрасной обогревающей пленки.

Инфракрасный теплый пол потребляемая мощность

Необходимая мощность кабеля определяется умножением мощности требуемой для получения нужной степени обогрева на свободную площадь. Например, для кухни требуется мощность не меньше 160 Вт. Площадь кухни 10 квадратов. 4 из них под мебелью. Следовательно, получается, что 160 нужно умножить на 6 кв. метров свободной площади, то есть результатом будет число 960. И термокабель выбирается с максимально близким показателем мощности 1020 Вт.

Таблица расчета расхода электроэнергии ИК пола на дом 166 квадратных метров:

Саморегулирующийся стержневой ИК мат защищен от запирания системы и перегрева. Поэтому площадь обогрева равна площади помещения. А мощность регулируется наличием терморегулятора с ручным управлением либо необходимыми настройками в зависимости от потребностей в тепле. Так удается экономить до 35 процентов на оплате электричества.

Какая мощность пленочного теплого пола на 1м2. Расчет на примерах и помощь в подборе.

Какая мощность пленочного теплого пола?

    Многие покупатели нашего сайта задают менеджерам следующий вопрос: «Какая мощность пленочного теплого пола?».

    На этой странице мы предоставим точный расчет и распишем, как его высчитывать.

    Потребляемая мощность инфракрасной пленки 220 Вт/м2.

    Это есть стандарт. Практически все ТМ ИК-плекни, которые представлены на украинском рынке имеют эту мощность. Да, есть в продаже мощности и 150Вт/м2, но это в частности исключения. Так, если вы позвоните в любою компанию по продажам электрооборудования, то вам ответят следующие: «Мощность пленочного теплого пола на 1м2 составляет — 200Вт/м2».

Что означает этот показатель?

    Приведем пример:

    Данные: гостиная (площадь — 8м2), площадь теплого пола (общая площадь — площадь низкостоящих предметов) — 5 м2.

    Максимальная мощность теплого пола: 5м2*220Вт/м2=1100Вт (или 1,1кВт).

    Условное потребление электроэнергии для ИК-пола:

    (1,1кВт*24ч*31дней)*(0,5….0,6)=(410…..490)кВт/месяц,

где (0,5…..0,6) — коэффициент использования теплого пола (сколько времени работает электропол, а сколько не работает в единицу измерения).

    Разные производители пленочного пола заявляют, что при применении программируемого терморегулятор работа отопления может сократиться с 24 часов в сутки до 8-12часов. Но в монтажных кругах устоялся коэффициент от 0,5 до 0,6.

    В среднем цена за 1м2 составляет от 260грн. Если у вас остались вопросы или возникли сложности с расчетом, обратитесь к нашим менеджерам, и они вам обязательно помогут. На сайте постоянно действуют акции и скидки для конечного покупателя.

    Если Вы прораб или монтажная организация, то для Вас у нас отдельные линейка скидок. Не стесняйтесь и спрашивайте у наших сотрудников. Приятных покупок и теплых вечеров.

Потребление электроэнергии инфракрасным пленочным теплым полом, как снизить расход

На чтение 9 мин. Обновлено 24 марта, 2020

Инфракрасные тёплые полы отличная альтернатива водяным и кабельным системам. Они работают от электричества, и траты на него — это основной минус данных конструкций. Хотя стоит сказать, что в сравнении с электрическими полами кабельного типа, расходы значительно ниже.

На уровень расходов связанных с эксплуатацией плёночных полов влияет площадь обогреваемого помещения и мощность устройства. Поэтому, важно грамотно провести расчёт производительности инфракрасного пола для конкретной площади.

Кроме того, существуют методы способные снизить затраты на электроэнергию — качественная теплоизоляция помещения и установка правильного терморегулятора со специальной программой.

Расход при постоянном включении

Функционирование тёплого плёночного пола без терморегулятора является не безопасным.

Ведь работа устройства без данного прибора может привести не только к поломке системы, но и к повреждению напольного покрытия.

При такой работе, электропотребление пола составляет 0,22 кВт/час. За 30 дней беспрерывного функционирования устройства, энергопотребление будет равно 158,4 кВт/м.кв или 533,8 руб/м.кв..

Потребление с использованием терморегуляторов

Установка терморегулятора позволяет уменьшить расход потребления ИК полами энергии приблизительно на 30 — 40%. При его отсутствии, поверхность будет чрезмерно нагреваться, что снизит комфортность полов.

Основная функция термостата — отслеживать уровень нагрева поверхности чистовых полов, и при необходимости выключать и включать подачу электропитания.

Термостаты бывают механическими — предназначены для работы в полах не более 12 часов в сутки, и автоматическими. На автоматических приспособлениях, возможно, устанавливать программу для контроля режимов обогрева, а также с их помощью осуществлять контроль над устройством.

Принцип функционирования терморегулятора прост — когда прибор фиксирует изменения температурных показателей, он отключает подачу питания или возобновляет её при понижении градуса нагрева ниже установленного уровня.

Способы снижения расходования электричества

Чтобы снизить расход потребления электроэнергии инфракрасным тёплым полом, следует учитывать ряд моментов при сооружении системы.

Выбор мощности

Для обеспечения комфортного температурного уровня в квартире необходима плёнка с параметрами 150 Вт/м2. Возможно, укладывать изделие, мощность которого составляет 220 Вт — если пол выступает основным источником тепла.

Инфракрасные полы рекомендовано стелить только в местах, где требуется подогрев. При этом необходимо строго придерживаться правил монтажа. Плёнка должна покрывать около 70% от общей площади.

К сведениям! В загородных домах, на первых этажах и балконах нужна сплошная карбоновая плёнка со специальным слоем, который защищает от влаги.

Утепление помещения

Большую роль в экономии ресурсов играет теплоизоляция помещения, то есть снижение теплопотерь. Если комната плохо утеплена, то тепло будет уходить сквозь щели. И, чтобы поддерживать необходимый температурный уровень, циклы нагрева пола будут более продолжительным, тем самым увеличивая расходы на электричество.

Избежать потери тепла поможет хорошая теплоизоляция не только пола, но также стен и потолка, так как через них уходит около 20% тепла. Утеплять потолок лучше базальтовой ватой в два слоя, а стены с укладыванием теплоизоляционного материала и возведением дополнительной кирпичной кладки.

Для предотвращения утечки тепла через полы, помимо укладки теплоизоляционного материала, хорошим вариантом будет дополнительный слой бетонной стяжки. В качестве напольного утеплителя подойдёт вспененный полиэтилен с отражающим слоем.

К сведению! Наличие металлизированного отражающего слоя позволяет экономить до 40% электроэнергии, так как она направляет тепло вверх, и не позволяет уходить ему через перекрытия в полу.

А с учётом того, что тарифы на электроэнергию сегодня достаточно высокие, то это позволит значительно сберечь семейный бюджет от лишних расходов.

Двери и окна

Двери и окна должны устанавливаться и закрываться плотно, чтобы через них не выходил тёплый воздух.

Если эти условия не будут соблюдены, то половина тепла будет выдуваться, и устройству придётся работать больше по времени, что приведёт к дополнительным тратам.

Использование программируемых терморегуляторов

При установке программируемого термостата в каждой комнате, можно значительно снизить потребление энергии плёночным тёплым полом. Так как его наличие позволяет производить регулировку температуры с учётом предназначения и характеристик помещения, а также времени года.

В отличие от обычного устройства, где терморегулятор отключается по достижению требуемой температуры, и включается при охлаждении пола, программируемый может производить регулировку по установленному времени, или осуществлять полное отключение нагрева. Использование программируемого терморегулятора экономит до 30% электричества.

Зонирование пространства

Снизить потребление на электроэнергии позволит зонирование пространства, особенно при наличии программируемых терморегуляторов, с установкой на них функции чередующего обогрева. Кроме того, нет необходимости располагать плёнку под тяжёлой мебелью — это деньги на «ветер».

Напольное покрытие

Так как инфракрасная плёнка обладает незначительной толщиной, то её можно монтировать под любое половое покрытие.

Выбирая напольное изделие для тёплого плёночного пола, нужно учитывать, что разные покрытия имеют различную степень теплоизоляции. Уровень теплопроводности влияет на мощность устройства, которое требуется для данного «пирога».

Отключение системы, и недопущение её работы без необходимости

Дополнительный способ снизить затраты на электроэнергию является отключение системы, когда в доме нет людей. Но этот вариант подходит только в случаи, если плёночный пол выступает в качестве дополнительного источника тепла.

Если устройство является основной системой обогрева, то отключение не целесообразно, так как помещение остынет, а для его повторного обогрева уйдёт приблизительно такое же количество энергии, которое вы сэкономите на отключении.

К сведению! Понижение уровня обогрева помещения всего на 1 градус, позволит уменьшить расходы на 5%.

При соблюдении данных правил, вы сможете существенно снизить затраты на электропитание, при этом на комфорте в доме это не отразится.

Расход мощности потребления на 1 м2 в зависимости от покрытия

Как уже говорилось выше, на мощность устройства оказывает влияние теплопроводность полового покрытия, то есть, для разных изделий требуется свой уровень обогрева. Если укладывается линолеум или плиты ПВХ, то достаточно использовать пол с небольшой мощностью, не превышающей 100 — 130 Вт/м2.

Если в помещении деревянные полы, то мощность плёночного теплого пола на 1 м2 повышается пропорционально толщине досок, так как дерево имеет низкую степень теплопроводности.

Не рекомендовано стелить инфракрасные полы под кафель, ведь клей или стяжка не достаточно плотно соприкасаются с основанием, что приведёт к трещинам на поверхности.

Рассчитаем потребление электроэнергии для одной комнаты

Чтобы вычислить, сколько потребляет электроэнергии инфракрасный тёплый пол, нужно отталкиваться от его модификации и назначения — устройство будет основным или дополнительным источником обогрева.

Средний расход колеблется от 150 до 220 Вт, если плёнка — это основной источник тепла, то 150 — 200 Вт/м2, если дополнительный — от 100 до 160. При этом расчётное потребление составляет 2,5 Вт в час, но фактическое значение намного меньше. Снижать этот показатель позволяет установленный специальный аппарат управления. При помощи его, отдельные зоны помещения нагреваются по очереди, тем самым мощность плёночного пола можно снизить в 3 раза.

Показатель затрат на электроэнергию меняется от:

• вида системы — основная или дополнительная;
• мощности пола;
• температуры воздуха снаружи;
• степени утепления помещения;
• наличия терморегулятора;
• правильности монтажа;
• количества окон.

Поэтому, 100% точно рассчитать, сколько потребляет плёночный тёплый пол электроэнергии не возможно.

Пример расчёта потребляемой энергии

Прежде чем приступить к расчёту, нужно вычислить площадь помещения, определиться с желаемой температурой, и рассчитать коэффициент теплопотерь, который умножается на мощность метра квадратного.

Произведём расчёт потребляемой электроэнергии на примере помещения, общая площадь которой составляет 60 м2. За вычетом мебели, размер помещения будет 40 м2.

Теплопотери с 60 м2 будут равны 30 Ватт на м2, или 0,03 кВт.

0,03 x 60 = 1,8 кВт в час — столько происходит потерь энергии за час.

Чтобы компенсировать данные потери и создать комфортную атмосферу в комнате, потребуется больше энергии на 0,2 кВт, то есть 2 кВт. Такая мощность должна быть у плёночного пола без терморегулятора.

Если планируется пол с терморегулятором, то мощность 1 метра квадратного должна равняться 2000/40 = 50 Вт/м2.

При установке программируемого терморегулятора требуется более мощная плёнка — 80 Вт/м2. При наличии данного устройства пол будет работать в 2 раза меньше. Несмотря на это, в квартире будет комфортная температура, а потребление электроэнергии небольшое. Вместо 1,8, всего 0,8 кВт/час.

То есть, 0,8 x 24 = 19 кВт, а в месяц расход энергии плёночного тёплого пола составит около 600 кВт. Это в том случаи, если инфракрасный пол выступает основным источником обогрева.

Чтобы определить затраты в денежном эквиваленте, необходимо воспользоваться простой формулой — умножить 600 кВт на стоимость 1 кВт.

К сведению! Специалисты рекомендуют производить расчёт потребляемой мощности инфракрасного пола с запасом. На размер данного запаса влияет тип помещения и климатические условия.

Какие теплые полы самые экономичные в расходовании электроэнергии

Существуют следующие типы тёплых полов: водяные и электрические, последние в свою очередь подразделяются на кабельные и инфракрасные.

Водяные подключаются к центральному отоплению (при наличии разрешения) или к специально оборудованному котлу. Нагрев воды в котле осуществляется от электричества — в этом случаи это достаточно дорого, или источником питания выступает газ — это наиболее дешевый способ.

Если сравнивать электрические системы в плане расхода электроэнергии, то это выглядит следующим образом.

Тип тёплого пола	Уровень эффективности расхода электроэнергии	Энергосбережение
Кабельный, в них нагревательный элемент — кабель	68%	58%
Инфракрасный — плёнка с карбоновыми пластинами	82%	87%

На основании этой таблицы, можно сделать вывод, что инфракрасный электрический пол, в плане потребления электроэнергии является самым экономичным. Плёнка быстро нагревается и долго держит тепло. При этом тепло не тратится на обогрев воздуха, а передаётся на прямую предметам и человеку.

К сведению! Любая отопительная система интенсивно затрачивает энергию лишь на первом этапе обогрева, впоследствии она тратит ресурс только на поддержание заданного температурного уровня, поэтому расход будет небольшой.

Стоит сказать, что помимо экономии электрической энергии, инфракрасная конструкция ионизирует воздух и устраняет неприятный запах. Кроме того, плёночный пол не сушит воздух, и не оказывает влияние на его влажность.

Если правильно рассчитать мощность инфракрасного пола и теплопотери, а также установить терморегулятор, то достичь необходимые комфортные условия в квартире можно без труда. При этом, система будет экономичной, а траты на эксплуатацию не значительные.

Видео пособия

Электрический теплый пол: мощность на метр квадратный

Теплый пол появился сравнительно недавно и быстро стал популярным. Его основным показателем является потребление энергии, которое зависит прежде всего от назначения. Если теплый пол является основным обогревателем, мощность составит 180-200 Вт/м², если дополнительным — 100-160 Вт/м².

При любом отоплении, в том числе когда применяется теплый пол, мощность больше всего расходуется на разогрев. В стационарный режим отопления параметры энергии только поддерживаются и ее требуется меньше. При благоприятных условиях теплый пол может включаться только на 15 мин за часовой период. За сутки это составит всего 6 часов.

Энергопотребление в доме

На потребления энергии влияют следующие факторы:

• чем выше теплоизоляция помещений, тем меньше расходуется энергии на отопление;
• в холодное время электрический пол включается намного чаще;
• мощность нагревателей требуется больше с увеличением толщины стяжки;
• каждый человек по-разному воспринимает температуру: для одних требуется больше обогрева, для других — меньше;
• наличие программируемых терморегуляторов снижает расход энергии при их правильной настройке.

Типы нагревателей

Для обогрева помещений применяются:

• греющий кабель;
• термоматы;
• инфракрасные устройства (пленка или стержни).

Кабель закладывается в стяжку или клеевую прослойку керамической кладки. Пленка может размещаться в клеевом слое, под ламинатом или линолеумом. Как правило, она применяется для тонкого напольного покрытия. Каждый способ обогрева имеет особенности, но общим для всех является обогрев снизу, на что требуется на 15 % меньше затрат энергии. Радиаторы не греют нижнюю часть помещения. Чтобы там было тепло, следует подавать на них теплоноситель с большей температурой подогрева.

Какой выбрать пол?

Теплый пол может быть водяным или электрическим на усмотрение хозяина. Первый вариант разрешается применять в частных домах, поскольку его подключение к централизованной системе отопления запрещено. Для своего дома водяной пол предпочтительней, поскольку применение электричества для отопления обходится дороже.

В квартирах многоэтажек предпочтительно применять электрический теплый пол. Мощность можно выбирать небольшую, поскольку напольное отопление является дополнительным, а радиаторное — основным. Выбор типа нагревателя зависит от того, какое применяется покрытие.

Греющий кабель

По причине небольшой стоимости кабеля, укладываемого в стяжке, многие предпочитают применять его. Толщина бетона составляет около 5 см. С ее увеличением потери тепла увеличиваются. Чтобы сделать стяжку тоньше, применяют армирование или наливные полы.

Самый простой и дешевый кабель — резистивный. Он выпускается одножильным и двухжильным. Последний удобней применять, поскольку обратный конец не нужно заводить обратно на терморегулятор. При этом встречное протекание электрического тока в соседних жилах взаимно компенсирует помехи.

Мощность у кабеля небольшая, но ее можно увеличить до 200 Вт/м² при плотной укладке витками на каждом квадратном метре.

Тепло по всей поверхности провода выделяется равномерно. Если в определенном месте сверху поставить мебель или постелить ковер, там может возникнуть перегрев из-за ухудшения теплообмена. Этого недостатка лишен саморегулирующийся кабель, у которого сопротивление зависит от температуры. Ток течет в поперечном направлении через электропроводный слой от одного проводника к другому, проходящему с ним параллельно.

Однако, прокладка теплого пола под бытовыми приборами или мебелью является нерациональным решением. Обогрев помещения зависит от того, какая мощность теплого пола в нем заложена. При наличии препятствий в отдаче тепла его может оказаться недостаточно.

Теплый пол обычно прокладывают в местах, где не предполагается установка мебели и бытовых приборов. В качестве основного обогрева он эффективен, если занимает не менее 70 % площади помещения. Когда комната сильно заставлена, целесообразно применять радиаторное отопление. Под дополнительный обогрев достаточно использовать не ниже 30 %. Применяют также комфортный режим, когда важно, чтобы пол не был холодным.

Кабельные маты

Тонкий греющий кабель производят закрепленным на гибкой сетке. Преимущество заключается в небольшой толщине кабельного мата. Кроме того, нет необходимости в его прокладке по полу змейкой. Достаточно расстелить мат по полу и подключить к нему питание. Кабельный мат помещается даже в слое плиточного клея. Стяжка с покрытием нагревается быстрее, благодаря ее малой толщине.

Конструкция кабельного мата совершенствуется. Сейчас стали выпускаться изделия с теплоизолирующим слоем и прочным покрытием. Теплый пол расстилается на ровной поверхности и сверху без стяжки укладывается доска или ламинат.

Инфракрасная пленка

Рулонный пленочный нагреватель на основе углерода — это инновационное решение. Толщина пленки не превышает 3 мм. Нагрев происходит инфракрасным излучением, что дает возможность повысить КПД до 95 %. Поэтому мощность инфракрасного теплого пола расходуется более экономично. Такой подогреватель подходит под любые покрытия.

Кроме пленки, производятся термоматы с карбооновыми нагревательными стержнями, работающие по тому же принципу. Его укладывают под напольное покрытие. Если используется стяжка, термомат защищают полиэтиленовой пленкой.

Мощность пленочного теплого пола составляет 110-220 Вт/м², стержневого — 70-160 Вт/м².

Электро-водяное отопление

Разработана новая система, которая не нуждается в бойлерах, насосах и системе коллекторов. В полиэтиленовую трубку, залитую антифризом вставлен по всей длине нагревательный кабель. При включении теплоноситель нагревается и кипит. В результате повышается эффективность отопления.

Электро-водяной пол можно оставлять в квартире без присмотра, благодаря высокой надежности и безопасности. Большая инерционность стяжки позволяет переключаться на другое помещение, когда одна комната нагрета.

Расчет потребления энергии в одном помещении

Для площади комнаты среднего размера 14 м² обогревать достаточно 70 % поверхности, что составляет 10 м². Средняя мощность теплого пола составляет 150 Вт/м². Тогда расход энергии на весь пол составит 150∙10=1500 Вт. При оптимальном суточном энергопотреблении в течение 6 часов месячный расход электроэнергии составит 6∙1,5∙30= 270 кВт∙час. При стоимости киловатт-часа 2,5 р. затраты составят 270∙2,5=675 р. Эта сумма тратится при постоянной круглосуточной эксплуатации теплого пола. При установке терморегулятора на программируемый экономичный режим со снижением интенсивности отопления при отсутствии в доме хозяев, расход энергии можно уменьшить на 30-40 %.

Свой расчет можно проверить с помощью онлайн-калькулятора.

Расчет мощности теплого пола делается с небольшим запасом. Кроме того, она зависит от типа помещения. Реальный среднегодовой расчет будет меньше, поскольку отопление выключается в теплое время (в конце весны, летом и в начале осени).

Проверить реальное потребление энергии можно с помощью счетчика, когда остальные электроприборы будут отключены.

Мощность водяных теплых полов рассчитать сложней. Здесь лучше воспользоваться оннлайн-калькулятором Audytor CO.

Мощность обогрева в разных помещениях

Когда устанавливается в разных помещениях теплый пол, мощность в каждом из них должна отличаться в зависимости от функционального назначения. Максимальный обогрев нужен для балконов и застекленных лоджий. Комфортные условия достигаются при мощности 180 Вт/м². При этом помещения должны быть тщательно утеплены и в них заделаны все щели. Потребляемая мощность теплого пола на балконе или лоджии будет небольшой, так как в постоянном включении нет необходимости.

Спальня, кухня, гостиная требуют небольшого уровня — 120 Вт/м². В детской, ванной и комнатах, где снизу отсутствуют отапливаемые помещения, мощность теплого пола должна быть порядка 140 Вт/м².

Для разных покрытий требуются свои условия обогрева. Линолеум и ламинат могут подогреваться теплым полом, мощность которого не должна превышать 100-130 Вт/м². При его применении как дополнительного обогревателя, рекомендуемая мощность составляет 110-140 Вт/м².

С учетом требований всех жильцов и влияния погодных условий напольное отопление следует взять с запасом. Кроме того, почти в каждом помещении устанавливаются теплорегуляторы, с помощью которых можно устанавливать желаемый режим обогрева. Отопление работает эффективно и без аварий, когда оно загружено не более чем на 70 % от максимальной мощности.

Заключение

При правильном проектировании система теплого пола обеспечивает экономное использование электроэнергии, создавая при этом комфортные условия в доме. Для получения эффекта нужно правильно сделать расчеты нагревателей и подобрать элементы управления. Энергозатраты также зависят от правильной эксплуатации системы отопления. Следует устанавливать программируемый регулятор на теплый пол, мощность которого определяется временем включения, типом помещения и другими факторами.

Сравнение плёночных инфракрасных тёплых полов

Для начала разберем, что это такое инфракрасный плёночный тёплый пол? И в чём его преимущество?

Инфракрасный пленочный теплый пол — это категория электрических систем обогрева нового поколения, представляющая собой тонкую термопленку, нагревательными элементами которой являются полосы карбона (углерода), изолированные специальным слоем, который обеспечивает защиту от внешних физических воздействий.

Преимущество инфракрасного обогрева в том, что он не поглощает кислород, экономичен, благотворно влияет на здоровье и воспринимается человеком как наиболее комфортный вид обогрева.

Как известно, организм человека является носителем инфракрасного тепла, вырабатывая волны от 6 до 20 мкм. В свою очередь, инфракрасный теплый пол имеет длину ИК-волны от 5 до 20 мкм. Поэтому вырабатываемое им тепло является биологически оптимальным для человека и оказывает положительное воздействие на здоровье.

Инфракрасный пленочный пол не создает конвекционных потоков (в отличии от радиаторного отопления) и не поднимает в воздух пылевые отложения, которые способны негативно сказаться на здоровье аллергиков и астматиков.

Радиаторные системы отопления построены по принципу конвекции. Тёплый воздух, исходящий от радиатора, стремится к потолку, остывает, затем опять попадает в радиатор. Поэтому, температура у потолка всегда выше, чем у пола. Такое распределение температуры не благоприятствует созданию оптимальной температуры для человека.

При использовании тёплого плёночного пола происходит равномерный нагрев покрытия, температура которого выше, чем у поверхности потолка.Такое распределение температур считается идеальным для создания комфорта человеку: 22°С у ног, 18°С у головы.

Также к преимуществу тёплого пола можно отнести низкую температуру теплоносителя, что нехарактерно для радиаторных систем отопления. Тепловой поток, исходящий от пола, составляет 40-220 Вт на квадратный метр, температура теплоносителя при этом составляет лишь 30-50°C.

Из-за своих конструкционных и технических параметров (плавное нарастание и равномерное распределение температуры, ограниченная габаритная мощность) инфракрасный теплый пол идеален для отопления покрытий из ламината, дерева, линолеума или ковролина.

Обязательно применение терморегулятора для ограничения температуры покрытия ниже рекомендуемых производителем.

Потребление электричества таким полом при установочной мощности 220 Вт/ м. кв. составит порядка 50 Вт/ час на 1 метр квадратный, а при использовании программируемого терморегулятора ещё меньше.

Диапазон потребления электроэнергии варьируется в зависимости от температуры нагрева, вида нагрева (отопление помещения либо поддержание температуры пола), теплопотерь в самом помещении и составляют от 30 до 80 Вт/ м. кв.

Виды инфракрасного пленочного пола

На данный момент существует три вида инфракрасных плёночных теплых полов.

Каждый из них применяется в зависимости от метода установки, потребностей заказчика или необходимостью соблюдения схемы установки согласно строительному плану.

Разберем все три вида на примере одного производителя, а именно Южнокорейской фирмы Eastec/ MARPE. Компания Eastec/Истэк берет свое начало в 2007 году и обладает огромным опытом в области систем обогрева.

1) Стандартная плёнка Eastec/ MARPE 220 Вт/м2

Разделена на секции по 25 см., имеет ширины в 30, 50, 80, 100 см. Наиболее бюджетный вариант, ввиду отсутствия эффекта саморегуляции и сплошного карбонового слоя.

Применяется на участках, где полностью исключены тепловые запирания (проходные зоны (коридоры, открытые стены (в случае установки на стены), балконы).

2) Пленка с эффектом саморегуляции Eastec/ MARPE РТС 30% (220 Вт/м2)

Эта та же на вид пленка, только ее отличие в том, что она способна при перегреве снижать свое тепловыделение на 30%. То есть обычная пленка имеет мощность 220 Вт/ м2 и при перегреве она не меняется.

РТС ( Positive Temperature Cofficient) имеет 220 Вт/кв. м, а при перегреве мощность падает до 150 Вт/кв. м, что делает ее более безопасной.

3) Сплошная пленка Marpe Black Heat

Это современная супер энергосберегающая инфракрасная пленка с применением карбоновых нанотрубок (CNT).

Структура нагревательной пленки MARPE для теплого пола, конструкционно усилена за счет добавления пяти мощных слоев особо прочных материалов и имеет «прошитую» структуру для повышенной прочности склеивания слоев.

При этом MARPE является саморегулирующейся нагревательной пленкой, как и Eastec PТС 30%.

Наличие дополнительной изоляции делает данную пленку устойчивой к механическому давлению и в совокупности с эффектом саморегуляции, наиболее устойчивой к тепловым перегревам, по сравнению со всеми остальными видами пленок.

Фактически эта нагревательная пленка одна-единственная воплотила в себе полезные свойства всех карбоновых пленок . Она делает теплей пол (электрический пол), и безопасней, и экономичней.

Таблица сравнения инфракрасных тёплых полов

Вид плёночного пола	Мощность, Вт/ м2	Энергопотребление, Вт/ м2	Изоляция, количество слоёв	Толщина, микрон	Снижение мощности при перегреве	Шаг отреза, см
Eastec «Стандарт»	220	от 50 до 90	2	338	нет	25
Eastec /  MARPE «РТС 30%»*	220	от 40 до 60	2	338	да	25
Marpe «Black Heat»	220	от 30 до 50	5	520	да	в любом месте

В таблице наглядно видно, что плёночные полы с эффектом саморегуляции потребляют меньше электроэнергии.

Плёночный пол Eastec  и  MARPE это один и тот же завод GREEN IND. То есть один и тот же плёночный пол под разными торговыми марками.

Инфракрасные пленки разной мощности.

Инфракрасные пленки со сниженной мощностью стоят несколько дешевле, чем более мощные модели. Какая пленка лучше: мощностью 130-170 Вт/м² или мощностью 220 Вт/м²? Как выбрать инфракрасный теплый пол правильной мощности и не потратить лишних денег? Отвечаем на вопросы!

Ориентируйтесь на помещение

Очевидно, что неотапливаемые помещения нуждаются в основном источнике тепла, а квартире с центральным отоплением или частному дому с хорошей печью нужен только дополнительный источник обогрева. ИК-пленки мощностью от 220 Вт/м² – правильное решение для обогрева помещений без отопления или с плохой теплоизоляцией. Пленки мощностью 130-170 Вт/м

2 созданы для поддержания комфортного микроклимата в квартирах и домах, имеющих основной источник тепла.

Пленки с высокой мощностью обычно устанавливаются: в бани, мастерские, гаражи, на террасах. Также они могут потребоваться в домах, где основной источник тепла не способен обеспечить комфортные температурные условия, на первых этажах многоквартирных домов. Инфракрасные теплые полы со сниженной мощностью отлично подходят для нормально отапливаемых частных домов и квартир.

Популярные модели инфракрасной пленки разной мощности

Среди множества инфракрасных пленок с мощностью 220 Вт/м² можно выделить несколько наиболее востребованных моделей, у каждой из которых есть свои достоинства. Так, пленка Heatus Heating Film TL исключает риск сдвигания медной шины, так как все слои этого теплого пола плотно склеены без образования пустот. У инфракрасной пленки

Lavita LH-220 – надежное водонепроницаемое покрытие, так что при установке теплого пола во влажных помещениях лучше выбирать именно эту модель. Также среди бюджетных тонких теплых полов популярна модель Caleo Gold Silver-220.

Для квартир и домов, в которых есть основной источник тепла, лучше использовать инфракрасную пленку сниженной мощности. У производителя теплых полов Caleo есть серия изделий со сниженной мощностью – Caleo Gold Silver-150, а также прочный и качественный теплый пол по доступной цене Caleo Line. Обратите внимание на ИК-пленку Caleo Gold-170, она также подходит для обогрева полов с деревянным или гибким покрытием.

Как обогревать помещения пленками разной мощности

Есть несколько вариантов установки инфракрасного пола в помещении в зависимости от наличия основного отопления и мощности выбранной модели.

Правильно подобранный теплый пол позволяет выбрать оптимальный метод монтажа и при этом использовать весь потенциал инфракрасной пленки. При покупке пленки слишком высокой мощности придется использовать различные ухищрения, чтобы в помещении было не слишком жарко. Ниже приведены различные способы укладки нагревательной пленки. В таблице справа выделены наиболее удобные и экономичные варианты.

Мощность пленки	Пленка 220-230 Вт/м2	Пленка 220-230 Вт/м2	Пленка 220 Вт/м2	Пленка 150 Вт/м2
Из ассортимента «Аварит»	Heatus PTC, Heatus TL, Caleo Gold-230, Caleo Platinum-220, Caleo Gold Silver-220, Q-Term KH-220, Lavita LH-220	Heatus PTC, Heatus TL, Caleo Gold-230, Caleo Platinum-220, Caleo Gold Silver-220, Q-Term KH-220, Lavita LH-220	Heatus PTC, Heatus TL, Caleo Gold-230, Caleo Platinum-220, Caleo Gold Silver-220, Q-Term KH-220, Lavita LH-220	Caleo Line, Caleo Gold Silver-150, Caleo Gold-170Lavita LH-150, Q-Term KH-150
Тип помещения	С отоплением	С отоплением	Без отопления	С отоплением
Вариант монтажа
Достоинства и недостатки	Вся свободная поверхность пола теплая, но ресурсы пленки используются не полностью.	Температура воздуха комфортная, однако часть пола остается без обогрева.	В помещении тепло, весь пол обогревается, ресурс пленки используется полностью. Лучший вариант!	В помещении комфортная температура, весь пол обогревается, ресурс пленки используется полностью. Лучший вариант!

Терморегулятор для контроля температуры в помещении

Чтобы в доме всегда был комфортный микроклимат, нужно правильно настроить терморегулятор. Этот прибор является обязательной частью системы теплый пол – он отвечает за поддержание нужного температурного режима и экономный расход электроэнергии, а также защищает пленку от перегрева. Специальные датчики снимают температурные показания воздуха и изменяют интенсивность нагрева. Механический терморегулятор обеспечивает поддержание заданного температурного режима кнопками, а программируемый позволяет подстраивать систему под ваши нужды и привычки с помощью предустановленных настроек в автоматическом режиме.

В случае мощного теплого пола в квартире с отоплением терморегулятор сдерживает работу пленки, поэтому часть потенциала греющей системы, которую вы приобрели, оказывается ненужной. Разумнее купить инфракрасную пленку мощностью 130-170 Вт/м², чтобы в полной мере использовать возможности теплого пола и не платить за невостребованный ресурс.

Монтаж инфракрасной пленки

При монтаже инфракрасной пленки слои укладываются в следующем порядке (сверху вниз):

1) конечное напольное покрытие;

2) заземление;

3) монтажный скотч для закрепления ИК-пленки;

4) инфракрасная пленка;

5) монтажный скотч для закрепления отражающей подложки;

6) отражающая подложка толщиной 3–4 мм;

7) черновой пол.

Установка инфракрасного пола под ламинат и ковролин проводится по одной из приведенных схем. Обратите внимание: инфракрасная пленка малой мощности Caleo недавно появилась в ассортименте интернет-магазина Аварит. Это отличное решение для обогрева дома: есть несколько вариантов — бюджетная пленка, саморегулирующаяся пленка.

Пленочный теплый пол для дома: отзывы, расход электроэнергии

Полы с подогревом уже давно перешли из разряда новинок в комфортный атрибут современной жизни. Такая разработка подарила массу возможностей. При обустройстве используются разные конструкции: водяные устройства или модели с электронагревателями. Но все более популярным становится пленочный теплый пол. Отзывы, расход электроэнергии и некоторые нюансы самостоятельного монтажа мы разберем в сегодняшнем обзоре. Ведь с помощью пленки можно обогреть разные поверхности, например горизонтальные, вертикальные и даже крышу. При его использовании нагрев выполняется с помощью излучения определенных частот.

Пленочная конструкция гарантия того, что ноги всегда будут в тепле

Содержание статьи

Пленочный теплый пол: области применения

Разберемся, в каких случаях применяется необычная технология ИК. Теплый пол оснащен двухслойной пленкой между двумя прослойками излучателей. Они подключаются по параллельной схеме, и даже если один из излучателей выходит из строя, то устройство работает.

Монтаж пленочного материала отличается простотой

Конструкции используются как для разных организаций, так и в частном строительстве. Применяют данный материал не только в жилых комнатах, но и для бассейна, ванной или сауны. Подходит такой вариант и для жителей многоквартирных домов, так как на высоких этажах трубы могут быть более холодными. Излучение считается полностью безопасным, что позволяет применять его для жилых комнат. Можно использовать нагревательную пленку и для обустройства сауны, что считается очень полезным для здоровья. Применяется напольный материал и в сельском хозяйстве, например, для выращивания цыплят. Кроме того, пленка применяется для защиты взлетно-посадочных линий от обледенения.

Пленочная конструкция часто используется как дополнение к основному отоплению

Излучатели выпускаются  в форме рулонов, что удобно для применения любого покрытия. Термостат является обязательным компонентом системы, который идет в комплекте, если купить теплый инфракрасный пленочный пол. Это устройство фиксирует показатели датчиков, что позволяет регулировать нужный нагрев.

Схема подключения пленочной системы

Из технических характеристик у теплого пола стоит отметить следующие показатели:

• мощность зависит от определенной пленки и варьируется в пределах 150÷400 Вт/кв.м;
• небольшое выделение электромагнитного поля;
• материал отличается тугоплавкостью;
• показатель длины излучения – 7÷20 мкм.

В таблице представлены сравнительные характеристики с аналогичными конструкциями

К сведению! Если вы хотите использовать пленку как единственный вариант обогрева, то она должна покрывать более 70% всей площади. Ее не используют как единственный способ отопления в слишком морозных регионах.

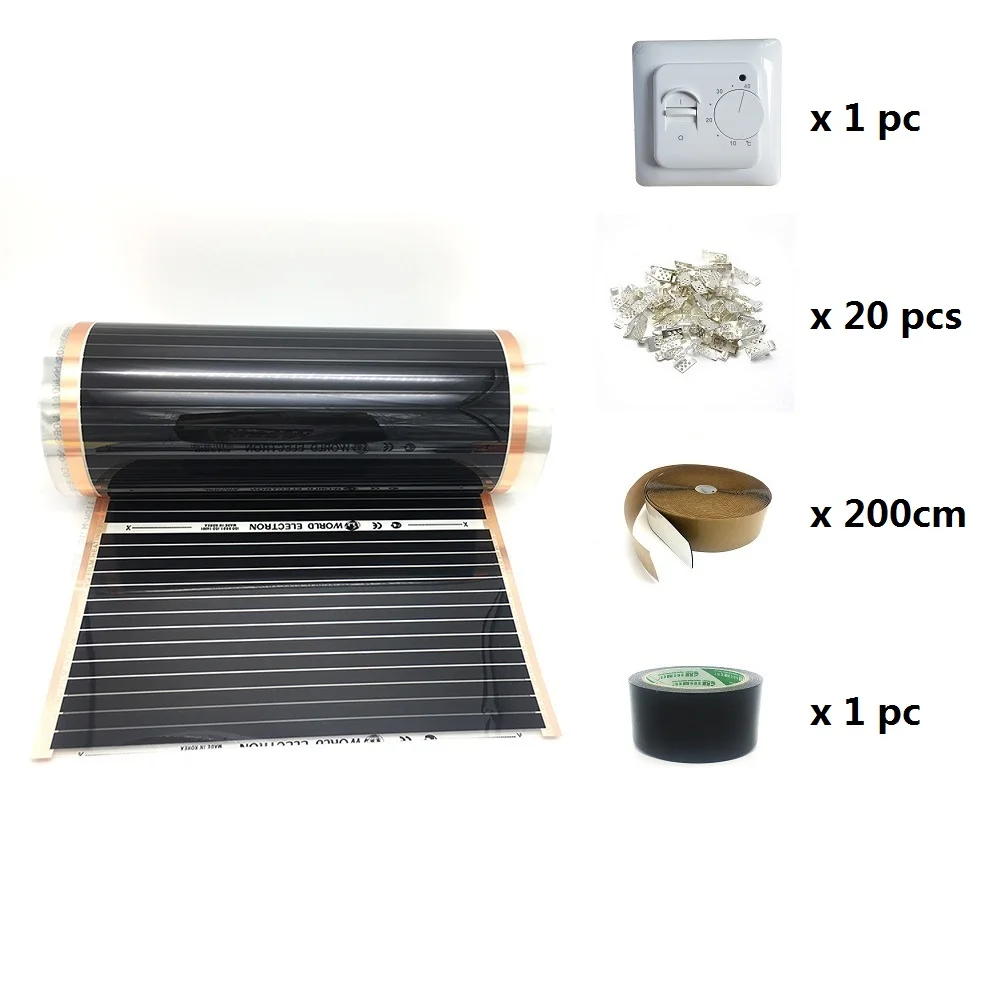

Состав системы пленочного теплого пола

Пленочный пол состоит из карбоновой смеси, которая запакована в пленку из полиэстера. Между двумя прослойками располагается углеродная наноструктура, способствующая выработке инфракрасного излучения. Элементы углеродного материала соединяются при помощи меди. При прохождении тока через эти элементы происходит нагрев поверхности всех предметов в радиусе излучения.

Основные элементы теплого пола

ИК пленка выполняется из плотного полимера, который обладает прекрасными звукоизоляционными качествами и противопожарными свойствами. Между двумя слоями находятся нагревательные элементы. Они могут быть сделаны не только из углерода, но и быть биметаллическими. Стоит учитывать, что материал с биметаллическим нагревателем не используется под керамическую плитку.

Конструкционные особенности теплого пола

Система работает от электрической сети. По краям размещаются проводники, к которым подключаются провода от источников питания. В комплект обязательно входит термостат. Он позволяет контролировать степень нагрева с помощью датчиков.

Принцип действия системы пленочного теплого пола

При использовании технологии инфракрасного пола не придется кардинально менять обстановку. Все элементы подогрева закладываются под декоративное покрытие, например, под ламинат или под линолеум. При такой технологии не понадобится переделывать стяжку.

Особенностью системы является то, что излучение в инфракрасном спектре способствует нагреву непрозрачных предметов. При этом сами компоненты системы не нагреваются. Процесс нагрева происходит, благодаря такому явлению, как конвекция: передача тепла происходит предметам помещения, а не воздуху.

Принцип действия системы следующий:

• Внутри пленки находятся полоски из графита и медно-серебряные проводники. Ток проходит к полоскам, в результате чего и образуется инфракрасное излучение;
• терморегулятор осуществляет контроль работы системы, а также с его помощью можно запускать определенные режимы;
• температурный датчик не допускает перегрева пленки.

Особенности работы инфракрасного устройства

Основные технические характеристики: расход электроэнергии

Каждый год электроэнергия становится все более дорогой, поэтому владельцев автономных отопительных систем очень волнует вопрос ее расхода. Чтобы узнать данный показатель необходимо провести расчеты. Вот какие параметры оказывают влияние на расход электроэнергии:

Сравнительная характеристика систем обогрева

Об особенностях вычисления и реальном опыте расхода электроэнергии для пленочных теплых полов можно прочитать в отзывах пользователей. Если материал используется, как дополнительное отопление, то на каждый квадратный метр обогревающего оборудования приходится до 150 Вт в час. А если в качестве основного источника тепла, то расход варьируется в пределах 200÷250 Вт в час. Другими словами, для обогрева помещения площадью 20 кв.м только лишь теплым полом за сутки будет израсходовано 96÷120 кВт электроэнергии. Немало в пересчете на месяц и рубли.

Виды пленок для теплого пола

Для теплого пола используется два типа пленок:

• инфракрасные – графитовые или карбоновые;
• биметаллические конвективные с медью и алюминием.

Обе разновидности объединяет исполнение. То есть нагревающие части располагаются внутри запаянной пленки. Но длина волн будет различаться: тепловой и ИК диапазон.

ИК пленка с биметаллом

Пленочный инфракрасный теплый пол: особенности материала

Перед покупкой материала стоит разобраться в основных его характеристиках. Данные нужны, чтобы правильно рассчитать мощность, правильно выполнить разметку основания  и распланировать размещение полотен.

Вот стандартные показатели обогревающей пленки:

• ширина рулона – 50÷100 см. В жилых помещениях применяются варианты 50÷60 см. Для офиса, бани или промышленного объекта подойдет вариант 70÷100 см;
• длина полосы может варьироваться в пределах – 6÷50 см. Если помещение слишком длинное, то можно сделать раздельное подключение. При этом устанавливается два терморегулятора. В этом случае применяется бытовая однофазная электросеть;
• максимальный показатель мощности составляет 150÷230 Вт/кв.м;
• температура плавления — 210÷250°С.

Состав пленочного материала

Преимущества и недостатки пленочных теплых полов

Пленочная технология обогрева имеет следующие плюсы:

• эффективное расходование электроэнергии;
• равномерный прогрев;
• исключение перегрева или переохлаждения;
• снижается запыленность помещения;
• не требуется специальное обслуживание;
• излучение электромагнитного поля сводится к нулю;
• не перегорает кислород в воздухе;
• при переезде пленку можно демонтировать;
• устанавливается под любую поверхность;
• не оказывается воздействие на влажность помещения;
• высокий показатель теплоотдачи;
• простота укладки.

При правильном монтаже у такого покрытия масса достоинств

Стоит отметить и некоторые минусы:

• требуется соблюдать правила подключения системы;
• не рекомендуется применять, как основное отопление;
• нет устойчивости к механическим воздействиям.

К сведению! Укладка материала производится без формирования бетонной стяжки. На процесс монтажа уходит немного времени.

Инфракрасная пленка для теплого пола: основные виды

Инфракрасные пленки в зависимости от нагревательного элемента бывают биметаллическими и углеродными.

В углеродном покрытии нагревательные детали выполнены из карбонового волокна. Это углеродная масса со специальными добавками. Углеродный материал используется как для горизонтальных, так и для вертикальных поверхностей. Пленку можно комбинировать и с другими материалами. К минусам покрытия относится его дороговизна. Пленки с графитовым напылением особенно прочные и могут прослужить долгое время. Покрытие выполняется из лавсановой пленки.

Рулоны инфракрасного покрытия

Как альтернативный вариант применяется биметаллическая пленка. Нагревательный элемент представлен медным и алюминиевым слоем. Покрытие выполняется из эластичной полиуретановой пленки. Пленку с биметаллическим составом нельзя использовать для укладки под керамическую плитку. Кроме того, режим нагрева не рекомендуется выставлять более 27 градусов. При постоянном перегреве пленка может деформироваться.

Саморегулируемая пленка

Пленки классифицируются в зависимости от показателя мощности:

• материал с мощностью 130÷160 Вт/кв.м подходит для обогрева небольшой площади и под облегченные напольные покрытия;
• 170÷220 – может использоваться для укладки под плитку и керамогранит, а также для просторных помещений;
• более 220 – для обустройства теплого пола в промышленных зданиях.

Выбирая материал по мощности, необходимо учитывать и высоту потолков.

Особенности укладки пленочного теплого пола под различные покрытия

Перед монтажом пленки нужно выполнить расчет и сделать проект раскладки. Сначала выполняется план помещения и отмечаются места для установки мебели. Приступая к монтажным работам, нужно заранее узнать особенности укладки материала с учетом напольного покрытия.

Особенности установки варьируются в зависимости от вида финишного материала

Пленочный теплый пол под ламинат

Ламинат — популярное покрытие, которое само по себе достаточно теплое и приятное. Но установка теплого пола поможет создать более комфортные условия в помещении без избыточной влажности.

Преимуществом применения данной технологии является то, что при монтаже пленочного теплого пола под ламинат не требуется стяжка. Как происходит процесс можно посмотреть на видео ниже:

Важное требование к укладке инфракрасного пола – ровное основание. Важно, чтобы на деревянном основании не было щелей или деформаций.

Монтаж под ламинат

Паркет

Паркетная доска является достаточно хрупким материалом. При ее использовании запрещается прогревание более, чем на 27 градусов. Если применяется лаковое покрытие, то оптимальная температура – 21 градус.

При сочетании покрытия с системой «теплый пол» необходимо равномерно прогревать все планки, а доски должны быть из устойчивых к высоким температурам материалов.

Укладка под паркетную доску

Теплый пленочный пол под линолеум

Линолеум – замечательный вариант, так как недорогой и очень практичный. Данный материал легко вписывается в интерьер и за ним просто ухаживать. При использовании пленочного пола следует выбрать многослойный линолеум. Материал должен быть устойчивым к механическим воздействиям, деформациям и выцветанию. Но покрытие  с толстым теплоизоляционным слоем не подойдет, так как оно сделает полы более холодным. Хорошим выбором станет линолеум не очень большой толщины, но с устойчивостью к нагреванию.

В таблице представлен пошаговый монтаж  пленочного теплого пола под линолеум:

Теплый пленочный пол под плитку

Для плитки больше подойдут кабельные маты. Прежде чем установить теплое покрытие нужно сделать выравнивание и утепление пола.

Укладка пленки под плитку отличается от метода укладки под линолеум или ламинат. Пленочный материал может укладываться на имеющуюся основу сухим способом или на новую стяжку. При этом черновой пол, куда выполняется монтаж, должен быть ровным.

В некоторых случаях плитку укладывают на пластины из стекломагнезита или гипсоволокна. На инфракрасное полотно стелется полиэтилен, а затем листы, на которые монтируется керамика.

Монтаж теплого пола под плитку

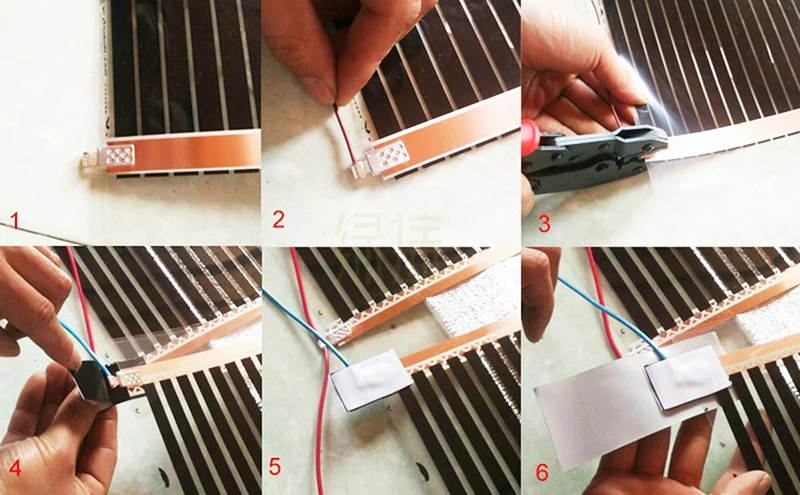

Подключение пленочного теплого пола к сети

Пленку следует прикрепить к основанию с помощью скотча. Во время монтажных работ не стоит ронять на покрытие тяжелые предметы или сильно ходить по нему. Далее вам пригодится информация, как подключить инфракрасный теплый пол.

В подложке необходимо сделать углубление для размещения клемм, проводов и термодатчика.

Подключение выполняется следующим образом:

• к медной шине подсоединяются зажимы;
• монтируются провода. При этом соблюдается требование параллельного подключения. Можно использовать провода разного цвета но лучше с маркировкой;
• по центру нагревающей полосы монтируется термодатчик;
• все места соединений изолируются. К клеммам присоединяются гудроновые накладки.

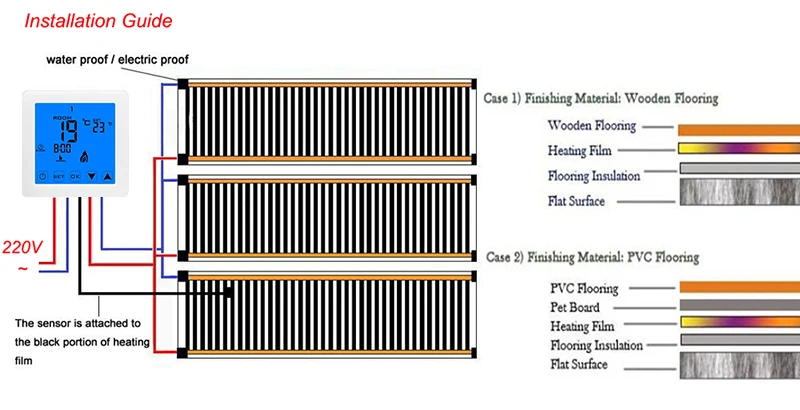

Схема подключения к сети

Установка терморегулятора

Начать монтаж теплых полов рекомендуется с установки терморегулятора. Его монтируют на стене на высоте не ниже 30 см. Прибор устанавливают в стандартную коробку, под которой просверливают отверстия. При этом применяют дрель со специальной насадкой.

Схема подключения прибора

Основные положения безопасности при монтаже теплого инфракрасного пола

Есть определенные правила безопасности, которые следует соблюдать:

• нельзя подключать к сети рулон с пленкой;
• во время установки сеть должна быть обесточена;
• термопленка не должна касаться коммуникаций или арматуры;
• не стоит выполнять монтаж на участках с большим риском попадания влаги;
• нельзя заламывать, перерезать и перегибать пленку;
• установку следует производить при плюсовой температуре;
• запрещено размещать покрытие рядом с отопительными приборами;
• при монтаже не используются шурупы или гвозди.

Резистивный пленочный пол — что это?

В резистивных кабелях тепло производится при прохождении по проводнику из алюминия или меди. При этом проводник состоит из множества тонких полос, запаянных в слои полимерной пленки. Расстояние между полосами не более 1 мм. Ток к проводнику подводится при помощи шин, которые располагаются сбоку.

Резистивные пленки устанавливаются только сухим бом, поэтому их не применяют под плитку.

Резистивная пленка

Обзор лучших производителей пленочных теплых полов

Множество компаний предлагают ИК – пленку. Стоит отметить некоторые из них:

• Caleo – корейская компания, предлагающая самые простые покрытия и ультрасовременные пленки с системой саморегуляции. Продукция данной компании предназначена для укладки сухим способом;
• Rexva предлагает пленки из углеродных полос стержней с полиэстерным покрытием высокой прочности. Тонкую пленку можно использовать не только для пола, но и для стен или потолка;
• Heat Plus производит сплошную термопленку и «полосатую». Карбон равномерно наносится на полиэстерную основу, что позволяет увеличить площадь нагрева.

Если вы не решили, какой компании приобрести пленочный теплый пол, почитайте некоторые отзывы на одном из популярном ресурсов:

Отзыв, Duduvanchik: Инфракрасный пленочный теплый пол Caleo — Пользуемся редко, но вещь стоящая.

Достоинства: Греет

Недостатки: Долго разогревается

Кода начинали делать ремонт — я как-то даже не задумывалась о теплом поле. Тем более, что в качестве напольного покрытия мы выбрали пробку, а под нее теплые полы не стелят — она и так теплая.

Подробнее на Отзовик: http://otzovik.com/review_3950669.html

Отзыв, Egorya 17, Мурманск: Инфракрасный теплый пленочный пол «ТермоДАР» — Теплое чудо!

Достоинства: дает тепло

Недостатки: не обнаружено;

В нашей квартире зимой было очень холодно, т. к. две комнаты находятся над аркой мы в них просто замерзали. И вот мы делали ремонт и нам посоветовали этот теплый пол. И теперь у нас в комнате тепло и уютно. Дети и мы ходим босиком и не боимся замерзнуть, а особенно приятно в периоды когда отключают отопление просто здорово.

Подробнее на Отзовик: http://otzovik.com/review_246811.html

Как выбрать и купить пленочные теплые полы — цены, каталоги

В таблице представлены цены на инфракрасный пленочный теплый пол от некоторых производителей. С ее помощью вы получите какое-то представление о существующих на рынке предложениях.

Надеемся, что наш обзор поможет вам сделать правильный выбор. Теплый инфракрасный пол станет превосходным дополнением к основной отопительной системе. А при правильном монтаже прослужит долгие годы.



Предыдущая

ИнженерияДренажные трубы для отвода грунтовых вод: назначение, виды, особенности монтажа

Следующая

ИнженерияБесшумный вентилятор в ванную комнату: особенности, виды и порядок монтажа

Понравилась статья? Сохраните, чтобы не потерять!

ТОЖЕ ИНТЕРЕСНО:

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

Энергосберегающая электрическая пленка для теплого пола для плитки, дерева

Энергосберегающая электрическая пленка для обогрева полов под плитку, дерево

1. Напряжение: 220 В

2. Мощность: 220 Вт / м2 280 Вт / м2 300 Вт / м2

3. Безопасность: Да 9000

4.Применение: системы напольного отопления

5.Ширина: 50 см

GALAXY: полезная модель раскрывает балансировочную электрическую нагревательную пленку XI’AN GALAXY,

, которая представляет собой новое поколение электрического отопления. пленка, которая пробивает физику узора

и решает проблемы нынешней электронагревательной пленки.

В том числе:

1. Температура покрытия контролируется, безопасность выше, мощность автоматически уменьшается

уменьшается с повышением температуры, температура контролируется

2. Укоротите линию угля, температура слишком высока высокий для контроля температуры

3. Можно заказать от 12 В до 250 В, ширина больше не ограничена, чтобы сделать более широкую нагревательную пленку,

обычная ширина 50 см.

4. Более тщательное разделение углерода меди, меди и углерода для устранения линейного контакта

, вызванного явлением дуги

Что такое нагревательная пленка PTC?

Номер P.T.C — это аббревиатура от Positive Temperature Coefficient, что означает интеллектуальный продукт

, нагревательный элемент которого самостоятельно регулирует свою температуру. Нагревательная пленка PTC

может реализовать более экономичную и безопасную систему обогрева, чем любой другой подогрев пола, за счет возможности снижения энергопотребления и предотвращения перегрева за счет управления электрическими токами и теплопроизводительностью этой части, поскольку частицы нагревателя действуют сами по себе. как датчик температуры

.

22м2 Пленка для инфракрасного обогрева ЭЛЕКТРИЧЕСКАЯ ПЛЕНКА ДЛЯ НАПОЛЬНОГО ОБОГРЕВА, ИНФРАКРАСНАЯ ПЛЕНКА 220Вт / м с принадлежностями | |

>>> Технические характеристики:

Рабочее напряжение: 200 ~ 240 В, 50/60 Гц

Номинальная мощность: 220 Вт / м2

Максимальная температура поверхности: 52 ° C

Толщина: 0,338 мм (нагревательная пленка 0,25 мм не подходит для теплых полов).

Ширина: 50см, 80см

В комплект входит: нагревательная пленка 22м2

44 шт зажимы

4.Изоляционная паста 4 м

1 рулон изоляционной изоленты (15 м)

Превосходство системы нагревания с помощью нагревательной пленки:

Инфракрасное отопление — один из самых здоровых и современных методов обогрева, который использует те же тепловые свойства, что и само солнце. Инфракрасные лучи напрямую нагревают людей, стены и предметы, а затем от них нагревается воздух.При традиционном радиаторном отоплении он приводит к нагреванию и сушке воздуха. Теплый воздух поднимается вверх и нагревает сначала верхнюю часть комнаты, а затем расположенные ниже предметы, людей и т. Д.

— Инфра-панели имеют КПД 98%, средняя экономия энергии 30%.

— Инфракрасное отопление не вызывает рассеивания пыли

— Создает здоровую среду, уничтожает бактерии

— Обеспечивает равномерную температуру во всем помещении

— Чистая, бесшумная, не требующая обслуживания работа и экономия места

— Простота управления и эксплуатации с термостатами

— Простая установка, нет необходимости переделывать пол или стены

При использовании инфракрасного обогрева температура воздуха обычно ниже на 3-4 ° C, как в помещении с традиционным обогревом, чтобы добиться сравнимого ощущения тепла.Понижение температуры воздуха на 1 ° C позволяет сэкономить до 5-6% энергии.

Реальные фотографии товаров:

Примечание: на пленке теперь есть этикетка «Newly Produced»: «HEATINGBRO», старая этикетка «WORLD ELECTRON» и новая этикетка «HEATINGBRO» будут отправлены по адресу randon. Характеристики пленок точно такие же, разница только в этикетках. Спасибо за заботу 🙂

Схема подключения нагревательной пленки

1.Нагревательная пленка

2. Питание нагревательной пленки.

3. Датчик температуры пола.

4. Термостат

5. Мощность всей установки

Подключить

Общие шаги по установке

>>> Напоминание:

1. При установке не перекрывайте каждую пленку.Всегда соблюдайте расстояние 1-3 см между пленками.

2. Максимальная длина пленки для одного ряда.

Модель 50 см: 12 ~ 13 м; Модель 80 см: 7 ~ 8 м; Модель на 100 см: 5 ~ 6 м.

>>> Установочные детали (Нажмите на картинку, чтобы купить)

1) Аксессуары для установки нагревательной пленки:

2) Маршированные комнатные термостаты:

Термостат управления мобильным приложением Wifi — — — — >>

.

4 метра углеродной масляной пленки Полы с подогревом Heathy Продукты Электрический нагревательный пленочный мат | |

В комплект входит: Нагревательная пленка 2 м2

Технические характеристики:

Рабочее напряжение: AC200 ~ 240 В, 50/60 Гц.

Номинальная мощность: 220 Вт / м2 (может поставлять нагревательную пленку более высокой мощности, 280 Вт / м2 и 400 Вт / м2).

Ширина: 50 см по умолчанию (может поставляться шириной 80 см и 100 см).

Толщина: 0,338 мм Стандартная толщина (0.Пленка толщиной 25 мм не подходит для теплого пола).

Максимум. температура поверхности: 52С градуса.

Сертифицировано: CE, ROHS, EAC.

Превосходство системы нагревания пленки:

Инфракрасное отопление — один из самых здоровых и современных методов обогрева, который использует те же тепловые свойства, что и само солнце.Инфракрасные лучи напрямую нагревают людей, стены и предметы, а затем от них нагревается воздух. При традиционном радиаторном отоплении он приводит к нагреванию и сушке воздуха. Теплый воздух поднимается вверх и нагревает сначала верхнюю часть комнаты, а затем расположенные ниже предметы, людей и т. Д.

— Инфра-панели имеют КПД 98%, средняя экономия энергии 30%.

— Инфракрасное отопление не вызывает рассеивания пыли

— Создает здоровую среду, уничтожает бактерии

— Обеспечивает равномерную температуру во всем помещении

— Чистая, бесшумная, не требующая обслуживания работа и экономия места

— Простота управления и эксплуатации с термостатами

— Простая установка, нет необходимости переделывать пол или стены

При использовании инфракрасного обогрева температура воздуха обычно ниже на 3-4 ° C, как в помещении с традиционным обогревом, чтобы добиться сравнимого ощущения тепла.Понижение температуры воздуха на 1 ° C позволяет сэкономить до 5-6% энергии.

Реальные фотографии товаров:

Примечание: на пленке теперь есть этикетка «Newly Produced»: «HEATINGBRO», старая этикетка «WORLD ELECTRON» и новая этикетка «HEATINGBRO» будут отправлены по адресу randon. Характеристики пленок точно такие же, разница только в этикетках. Спасибо за заботу 🙂

Схема подключения нагревательной пленки

1.Нагревательная пленка

2. Питание нагревательной пленки.

3. Датчик температуры пола.

4. Термостат

5. Мощность всей установки

Подключить

Общие шаги по установке

>>> Напоминание: 1. При установке не перекрывайте каждую пленку. Всегда соблюдайте расстояние 1-3 см между пленками.

2. Максимальная длина пленки для одного ряда.

Модель 50 см: 12 ~ 13 м; Модель 80 см: 7 ~ 8 м; Модель на 100 см: 5 ~ 6 м.

>>> Установочные детали (Нажмите на картинку, чтобы купить)

1) Аксессуары для установки нагревательной пленки:

2) Маршированные комнатные термостаты:

.

MINCO HEAT Инфракрасная нагревательная пленка 10м2 Комплект теплой пленки для электрического пола под ламинатом Твердый пол | |

MINCO HEAT Инфракрасная нагревательная пленка 10 м2 Комплект теплой пленки для электрического пола под ламинатный пол

Номинальная мощность: 220 Вт / м2 (+ -10%)

Рабочее напряжение: 220 ~ 240 В переменного тока 50/60 Гц

Ширина: 50см

Толщина: 0,338 мм (есть продавцы, продающие 0.Пленка 25 мм вместо пленки 0,338 мм)

В комплект входит: 10м2 нагревательных пленок

1 шт. Термостат (включая внешний датчик 3 метра)

20 х зажимов

1 рулон x изоляционная паста (2 м)

1 рулон изоляционной клейкой ленты (15 м)

Что такое нагревательная пленка?

Это инновационная система нагрева, выполненная с помощью глубокой печати теплогенерирующей углеродной ткани на ПЭТ-пленке и медной шине.Поскольку он излучает дальние инфракрасные лучи и анионы, можно почувствовать теплое лучистое тепло для благополучной жизни.

1. преимущества нагревательной пленки

1) Энергия может быть сэкономлена более 65% (на регулярной основе).

2) Нет места для котла

3) Дальнее инфракрасное излучение (90,3%) и анионы (250 куб. См) испускаются для улучшения здоровья.

4) Не беспокойтесь о дыме, шуме, заправке, замерзании.

5) Удобное управление, например, секционное отопление, центральное отопление и секционное управление.

6) Однодневная установка и сразу готово к использованию

7) Свободный выбор отделочных материалов

8) Быстрый монтаж без снятия существующего пола

9) Он может снизить высоту потолка и вес здания.

2. Особенность нагревательной пленки

1. Нанесение стойкого к горению ПЭТ: ПЭТ-пленка из слоновой кости используется в XB-65 с чипом VTH-2 для теплоизоляции, которая имеет сертификат UL и производится Doraysaeghan.

2. Глубокая печать: поскольку трафаретная печать не может печатать на углеродной ткани равномерно, она не подходит для

пластина, генерирующая тепло. Он может частично перегреться и вызвать возгорание и короткое замыкание. Мы,

тем не менее, они выбрали ротационный печатный станок глубокой печати, чтобы обеспечить безопасность, обеспечивая электрическую

сопротивление равномерно к теплогенерирующей пластине.

3. Широкое серебряное пространство: серебряное пространство предназначено для промежутка между углеродной и медной шинами, где

электрическая энергия преобразуется в тепловую.Это пространство предотвращает искру, и это важно

часть, связанная с сроком службы и безопасностью продукта. Мы расширили это пространство в целях безопасности.

4. Медная шина шириной 12 мм и током 10 А: Широкая медная шина для предотвращения перегрева.

Более тонкий полиэтилентерефталат обладает превосходной адгезионной способностью и обеспечивает резку на воздухе.

Простая конструкция, долгий срок службы, экономия денег, эпохальные новинки отопления, дневное потребление 0,1-0,15 градусов на квадрат (6-8 часов)

1.Номинальная мощность электрической пленки 220 Вт / квадрат, работа при полной нагрузке около 0,22 градуса в час

2. Простая установка, их собственная независимая установка, будет обычная проводка, или найти электриков, чтобы помочь. Клей, соединительные карты, термостаты у нас товар, можете выбрать.

3. Подходит для плитки, деревянных полов, кожи пола, ковров и других сред.

Установка: (Вам понадобится 2 зажима и 4 пасты на один кусок пленки)

Приложения:

Реальные фото

Примечание: на пленке недавно выпущена этикетка «HEATINGBRO», старая этикетка «WORLD ELECTRON» и новая этикетка «HEATINGBRO» будут отправляться случайным образом.Характеристики пленок точно такие же, разница только в этикетках. Спасибо !!!

Доставка

О доставке: если вам нужна быстрая доставка, например, по Fedex , DHL и UPS Express, пожалуйста, свяжитесь с нами, чтобы рассчитать доставку для вас, обычно это намного дешевле, даже бесплатная доставка с быстрой доставкой .

Уведомление

Если у вас есть особые требования, напишите сообщение / сообщение о заказе или свяжитесь с нами напрямую.

О нагревательной пленке:

1. Другая ширина (30см / 50см / 80см / 100см)

2. Мощность (220Вт / м2, 280Вт / м2, 400Вт / м2), при необходимости свяжитесь с нами.

3. Углеродная нагревательная пленка и нагревательная пленка PTC

Подходящий этаж

Соответствующие аксессуары (щелкните изображение, чтобы проверить):

1) Аксессуары для установки нагревательной пленки:

Рекомендуемые комнатные термостаты

1) Пожалуйста, нажмите на фотографии, чтобы купить термостаты

2) Термостаты, управляемые мобильным приложением Wi-Fi

.
