Мощность в цепи постоянного тока

Здравствуйте! Эту статью можно считать началом знакомства с электричеством. Напряжение, ток, сопротивление – это три главные величины, на которых построены основные законы электротехники и эти величины связаны между собой еще одной – мощностью. А чтобы было проще знакомиться с электротехникой, мы будем рассматривать мощность в цепи постоянного тока. Дело в том, что при расчетах в цепях переменного тока появляется довольно много условий. Впрочем, обо всём по порядку и вы сейчас сами с этим разберётесь.

Для удобства я сразу напишу международные обозначения этих четырёх величин:

U – напряжение (В, вольт)

I – ток (А, ампер)

R – сопротивление (Ом, ом)

P – мощность (Вт, ватт – не надо путать с вольтом, который обозначается только одной буквой В)

Для начала абстрактный пример, чтобы проще было понимать термины, которые я сейчас буду использовать. Допустим, есть магазин товаров (условно это можно представить, как напряжение), есть деньги (условно это будет ток), есть совесть, которая не позволяет вам тратить много или наоборот, шепчет, чтобы вы крупно потратились (это можно считать сопротивлением) и есть купленные товары или продукты, которые вы несёте домой (это мощность).

Собственно, на этом примере можно объяснить многие законы, связанные с электрическим током. Все обозначенные величины связаны между собой законом Ома, который гласит, что сила тока в цепи прямо пропорциональна напряжению и обратно пропорциональна сопротивлению цепи, а именно:

В абстрактном примере – чем больше магазин (напряжение) и чем меньше вам шепчет совесть (сопротивление), тем больше вы тратите денег (сила тока), а когда вы несёте купленный товар домой, вы совершаете работу (мощность). Мощность в цепи постоянного тока это и есть работа, совершаемая электричеством. Мощность это произведение тока на напряжение, а если вместо тока или напряжения подставить соответствующие значения, то можно получить мнемоническую табличку:

Как видите, мощность в цепи постоянного тока это довольно простое понятие, если немного вдуматься в материал. По сути, это всего две формулы с заменой значений. Как это выглядит:

Если теперь в формуле мощности подставить место значения тока формулу тока, то получим следующее:

Именно таким образом и получилось 12 формул на основе закона Ома, которые вы видите в мнемонической табличке. Что такое мощность в цепях постоянного тока мы более или менее разобрались, но есть ещё один момент.

Баланс мощностей в цепи постоянного тока.

Собственно, это просто проверка правильности расчетов электрической цепи. Возвращаясь к нашему абстрактному примеру это выглядит так: вы купили товары, забрали их на кассе, отошли от кассы и вам показалось, что ваши пакеты должны быть больше или меньше, чем получились. Тогда вы берёте чек и начинаете сравнивать товар в чеке и товар в наличии. Если товары в чеке и товары в руках совпали, значит всё в порядке. Если мы обратимся к определению, то

баланс мощностей – сумма мощностей потребляемых приемниками, равна сумме мощностей отдаваемых источниками.

Как это использовать на практике? Допустим, у нас есть задача, которую нужно решить:

Поскольку решение задачи не является целью этой статьи, я дам уже готовые ответы.

Теперь надо проверить правильно ли были посчитаны токи в задаче. Ток в цепи равен току , следовательно, мощность источника питания (Е1хI1) должна быть равна сумме мощностей сопротивлений

Что мы и получаем с учетом потерь при округлениях.

Таким образом, баланс мощностей в электрической цепи постоянного тока — это ничто иное, как проверка самого себя, своих расчётов.

Как видите, мощность в цепи постоянного тока посчитать довольно легко. Гораздо больше сложностей возникнет, если ток будет переменный. Другими словами, на примере магазина это выглядит так:

Постоянный ток – от входа до выхода прямая линия и вы спокойно идете от начала и до конца без каких-либо приключений.

Переменный ток – магазин представляет из себя зигзаг и вам приходится делать лишние движения.

Поэтому в переменном токе мощность считать немного сложнее, но это уже тема совсем другой статьи.

Поделиться ссылкой:

Похожее

Мощность постоянного тока

Мощность постоянного тока P – это величина, которая показывает какую работу совершил постоянный ток по перемещению электрического заряда за единицу времени.

Измеряется электрическая мощность, как и механическая – в ваттах.

Для того чтобы понять что такое электрическая мощность представим себе электрическое поле, в котором находится свободная частица.

Под действием напряженности E электрического поля, частица перемещается из точки a в точку b.

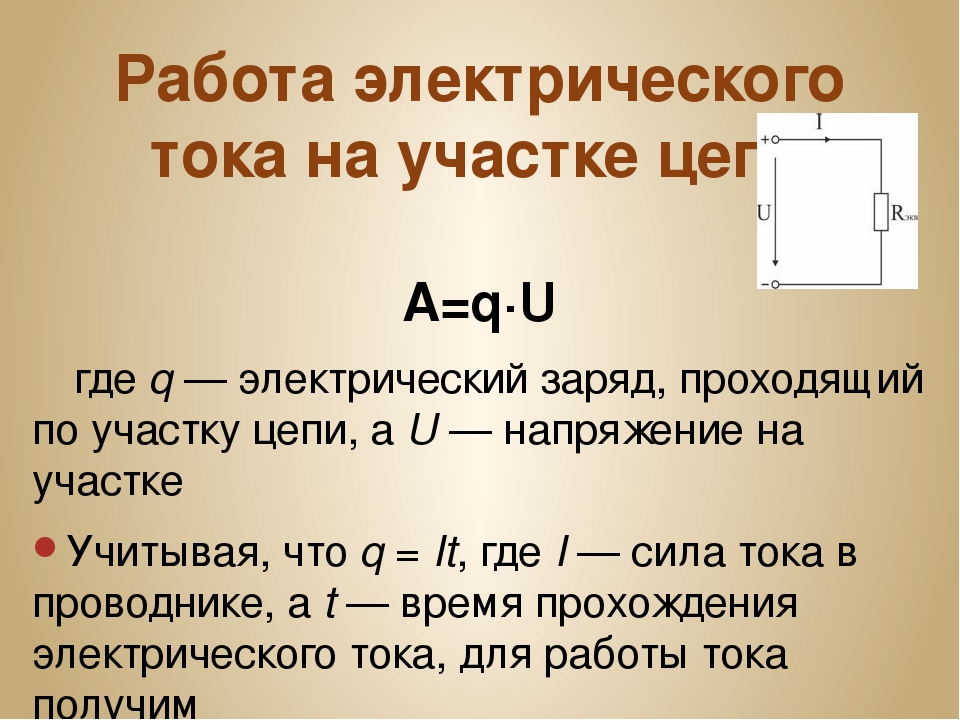

При перемещении частицы из точки a в точку b электрическое поле совершает работу А. Эта работа зависит от напряженности, заряда и расстояния между a и b.

Так как работа зависит еще и от величины заряда, то энергетической характеристикой электрического поля служит напряжение, которое является отношением работы A по перемещению заряда к величине самого заряда Q.

Если заряд равен единичному (Q=1), то получается, что напряжение это есть работа по перемещению единичного заряда из точки a в точку b.

Мощность определяется как отношение работы к промежутку времени , за который была совершена эта работа.

Выходит, что мощность, затрачиваемая на единичный заряд равна

А на некоторое количество зарядов Q

Если присмотреться ко второму множителю, то можно рассмотреть в нем электрический ток, который выражен как скорость изменения заряда. Таким образом, получаем всем известную формулу

Для того чтобы узнать, какое количество энергии выделилось источником постоянного тока, нужно воспользоваться законом Джоуля –Ленца.

Пример

Узнать какое количество энергии получит резистор от источника за 10 секунд, если его сопротивление равно 100 Ом, а ЭДС источника равно 12 В. Сопротивление источника принять равным нулю.

Найдем силу тока по закону Ома

Посчитаем мощность

Такое количество энергии получает резистор за секунду, а за десять секунд он получит в десять раз больше

Рекомендуем прочесть статью о балансе мощностей и о мгновенной мощности.

Мощность в цепи постоянного тока, электрическая энергия и коэффициент полезного действия

Электрическая мощность Р (Вт) определяется произведением напряжения на силу тока:

P = U•I

где U — напряжение на токоприемнике, В; I — сила тока через токоприемник, А.

Единица мощности — 1 ватт = 1 вольт х 1 ампер.Принимая во внимание закон Ома (U = IR; I = U/R), равенство (2.28) можно представить следующим образом:

P = 12R. (2.29)

Р = U2/R. (2.30)

В практике пользуются производной единицей мощности — киловатт (кВт), 1 кВт = 1000 Вт. Как и в механике электрическая энергия, или р а б о т а(Дж), равна произведению мощности на время:

W= Pt, (2.31)

где Р — мощность, Вт; t — время, с. Единица энергии 1 джоуль = 1 ватт х 1 секунду. В практике пользуются значительно более крупной единицей — киловатт-часом (кВт • ч),1 кВт-ч = 1 кВт-1 ч = 1000 Вт-3600 с = 3 600 000 Дж = 3,6 МДж. Если взять значение Р из выражений (2.28), (2.29) и (2.30), то формулу (2.31) можно переписать так:

. U²

W= U It = —— •t = I²R•t. (2.32)

. R

Пример 1. Нагревательный прибор, включенный в сеть 220 В, потребляет ток 5 А.Сколько энергии расходуется за сутки? Решение. Количество энергии W = 220 ■ 5 • 24 = 26 400 Вт • ч = 26,4 кВт • ч = 95,04 МДж.

Пример 2. Какова мощность нагревательного прибора, если за 5 ч потребляемая имэнергия составила 10 кВт ч?

Решение. Мощность прибора Р = w/t = 10/5 = 2 кВт. Тепловое действие тока. Прохождение электрическоготока через проводник сопровождается выделением тепла. В нагревательных приборах получение тепла — это конечная цель. Но в другихприборах и устройствах выделение тепла представляет собой непроизводительные потери электрической энергии. Количество теплоты измеряют в джоулях, причем 1 Дж = 1 Вт-1 с = 1 Вт·с.

По закону Ленца—Джоуля количество теплоты Q, выделяемой то-ком в проводнике, пропорционально квадрату тока, сопротивлению проводника и времени прохождения тока:

Q =I2RTT (2.33)

где I — сила тока, A; R — сопротивление, Ом; t — время, с.

Пример 3. Найти количество теплоты, которое выделяется на сопротивлении R = 20 Ом в течение t = 1 ч при протекании тока / = 10 А. Решение. Искомое количество теплоты

Q = 100 ■ 20 ■ 3600 = 7200 кДж;

При всяком превращении одного вида энергии в другой наблюдаются потери энергии. Например, при превращении электрической энергии в механическую (в электрическом двигателе) часть электроэнергии, потребляемой электродвигателем из сети, расходуется на нагрев двигателя, на трение в подшипниках и т. д.

Этот процесс количественно характеризует величина, называемая коэффициентом полезного действия (к.п.д.). Под к.п.д понимают отношение полезной мощности Р_пол, отдаваемой машиной, к подведенной мощности P_подв:

ή = P_пол/P_подв. . (2.34)

Пример 4. Водонагревательный прибор потребляет из сети мощность, равную 1 кВт, причем 50 л воды нагреваются на 80°С в течение 5 ч. Каков к.п.д. водонагревателя?

Решение. Потребляемая из сети за 5 ч электроэнергия W=Pt = 1•5=5 кВтч = 5000-3600 Дж.

Для нагревания 50 л воды на 80°С используется энергия, равная

W_пол=cV(t₂—t₁) =4,19-50 000-80 Дж,

где с =4,19 — теплоемкость воды, Дж/см^3оС.

Часть энергии, равная разности W_подв— W_пол, теряется при охлаждении нагревателя.

. W_{пол 4,19•-50 000• 80 4,19}

Тогда к.п.д. ή = ——— = —————————— = ——— = 0,93, или 93%

. W_{подв 5000•3600 4,5}

где W_пол—энергия, израсходованная на нагрев воды; W_подв—энергия, выделившаяся в нагревателях.

мощность постоянного тока

Немного о мощности постоянного тока. Не надо долго ходить за примерами и что-то объяснять в том плане, что механическая работа, которую совершает двигатель, выделяемая нагревателем теплота вполне измеримы. От каких же величин зависит совершаемая работа?
Чем дольше потребители тока, будь то лампы или двигатель, включены, тем больше электроэнергии потребляется. И тем больше количество произведенной работы. Но и при простом увеличении количества потребителей сила тока увеличивается, поскольку обычно они включаются параллельно. Следовательно, произведенная электрическая работа возрастает с увеличением силы тока и времени. Но влияет еще и третья величина. Две параллельно включенные лампы потребляют двойную энергию по сравнению с одной. А, значит, и двойной ток. Тот же результат получим, если соединим две лампы последовательно и подадим двойное напряжение (см. рис.1).
Электрическая работа зависит, следовательно, и от напряжения. Поэтому для работы электрического тока в течение отрезка времени получим зависимость:

W=UIt

Здесь U — напряжение, I — сила тока, t — время, W — количество произведенной работы. Теперь о самой мощности. Под мощностью понимают работу, совершаемую за определенное время. Таким образом, P=W/t. Если теперь вместо W подставить выражение для электрической работы, то

P=UIt/t=UI

Таким образом, мощность — это произведение напряжения на силу тока. Единицей мощности служит 1Вт, в честь ее открывателя, шотландского инженера, Джеймса Уайта (1736 — 1819).
Вернувшись назад к формуле работы тока W=UIt увидим, что это произведение электрической мощности P=UI и времени t, в течение которого эта мощность действует. Если время выразить в часах, то плучим количество потребленной энергии «ватт-час». Такая единица измерения является маленькой, поэтому пользуются «киловатт-часом». 1кВтч=1000Втч
Кстати, кто еще далек от электричества, есть «хитрый» перерасчет электрической мощности в механическую:

1кВтч=367000кгсм; 1кВт=102кгсм/с

Мощность постоянного и переменного электрического тока.

Мощность постоянного тока

Так как значения силы тока и напряжения постоянны и равны мгновенным значениям в любой момент времени, то мощность можно вычислить по формуле:

Для пассивной линейной цепи, в которой соблюдается закон Ома, можно записать:

, где — электрическое сопротивление.

Если цепь содержит источник ЭДС, то отдаваемая им или поглощаемая на нём электрическая мощность равна:

, где — ЭДС.

Если ток внутри ЭДС противонаправлен градиенту потенциала (течёт внутри ЭДС от плюса к минусу), то мощность поглощается источником ЭДС из сети (например, при работе электродвигателя или заряде аккумулятора), если сонаправлен (течёт внутри ЭДС от минуса к плюсу), то отдаётся источником в сеть (скажем, при работегальванической батареи или генератора). При учёте внутреннего сопротивления источника ЭДС выделяемая на нём мощность прибавляется к поглощаемой или вычитается из отдаваемой.

Мощность переменного тока[править | править вики-текст]

В цепях переменного тока формула для мощности постоянного тока может быть применена лишь для расчёта мгновенной мощности, которая сильно изменяется во времени и для практических расчётов бесполезна. Прямой расчёт среднего значения мощности требует интегрирования по времени. Для вычисления мощности в цепях, где напряжение и ток изменяются периодически, среднюю мощность можно вычислить, интегрируя мгновенную мощность в течение периода. На практике наибольшее значение имеет расчёт мощности в цепях переменного синусоидального напряжения и тока.

Для того, чтобы связать понятия полной, активной, реактивной мощностей и коэффициента мощности, удобно обратиться к теории комплексных чисел. Можно считать, что мощность в цепи переменного тока выражается комплексным числом таким, что активная мощность является его действительной частью, реактивная мощность — мнимой частью, полная мощность — модулем, а угол (сдвиг фаз) — аргументом. Для такой модели оказываются справедливыми все выписанные ниже соотношения.

Активная мощность[править | править вики-текст]

Единица измерения — ватт (W, Вт).

Среднее за период значение мгновенной мощности называется активной мощностью: . В цепях однофазного синусоидального тока , где и — среднеквадратичные значения напряжения и тока, — угол сдвига фаз между ними. Для цепей несинусоидального тока электрическая мощность равна сумме соответствующих средних мощностей отдельных гармоник. Активная мощность характеризует скорость необратимого превращения электрической энергии в другие виды энергии (тепловую и электромагнитную). Активная мощность может быть также выражена через силу тока, напряжение и активную составляющую сопротивления цепи или её проводимость по формуле . В любой электрической цепи как синусоидального, так и несинусоидального тока активная мощность всей цепи равна сумме активных мощностей отдельных частей цепи, для трёхфазных цепейэлектрическая мощность определяется как сумма мощностей отдельных фаз. С полной мощностью активная связана соотношением .

В теории длинных линий (анализ электромагнитных процессов в линии передачи, длина которой сравнима с длиной электромагнитной волны) полным аналогом активной мощности является проходящая мощность, которая определяется как разность между падающей мощностью и отраженной мощностью.

Реактивная мощность[править | править вики-текст]

Единица измерения — вольт-ампер реактивный (var, вар)

Реактивная мощность — величина, характеризующая нагрузки, создаваемые в электротехнических устройствах колебаниями энергии электромагнитного поля в цепи синусоидального переменного тока, равна произведению среднеквадратичных значений напряжения и тока , умноженному на синус угла сдвига фаз между ними: (если ток отстаёт от напряжения, сдвиг фаз считается положительным, если опережает — отрицательным). Реактивная мощность связана с полной мощностью и активной мощностью соотношением: .

Физический смысл реактивной мощности — это энергия, перекачиваемая от источника на реактивные элементы приёмника (индуктивности, конденсаторы, обмотки двигателей), а затем возвращаемая этими элементами обратно в источник в течение одного периода колебаний, отнесённая к этому периоду.

Необходимо отметить, что величина для значений от 0 до плюс 90° является положительной величиной. Величина для значений от 0 до −90° является отрицательной величиной. В соответствии с формулой , реактивная мощность может быть как положительной величиной (если нагрузка имеет активно-индуктивный характер), так и отрицательной (если нагрузка имеет активно-ёмкостный характер). Данное обстоятельство подчёркивает тот факт, что реактивная мощность не участвует в работе электрического тока. Когда устройство имеет положительную реактивную мощность, то принято говорить, что оно её потребляет, а когда отрицательную — то производит, но это чистая условность, связанная с тем, что большинство электропотребляющих устройств (например, асинхронные двигатели), а также чисто активная нагрузка, подключаемая через трансформатор, являются активно-индуктивными.

Синхронные генераторы, установленные на электрических станциях, могут как производить, так и потреблять реактивную мощность в зависимости от величины тока возбуждения, протекающего в обмотке ротора генератора. За счёт этой особенности синхронных электрических машин осуществляется регулирование заданного уровня напряжения сети. Для устранения перегрузок и повышения коэффициента мощности электрических установок осуществляется компенсация реактивной мощности.

Применение современных электрических измерительных преобразователей на микропроцессорной технике позволяет производить более точную оценку величины энергии возвращаемой от индуктивной и емкостной нагрузки в источник переменного напряжения.

Полная мощность

Единица полной электрической мощности — вольт-ампер (V·A, В·А)

Полная мощность — величина, равная произведению действующих значений периодического электрического тока в цепи и напряжения на её зажимах: ; связана с активной и реактивной мощностями соотношением: где — активная мощность, — реактивная мощность (при индуктивной нагрузке , а при ёмкостной ).

Векторная зависимость между полной, активной и реактивной мощностью выражается формулой:

Полная мощность имеет практическое значение, как величина, описывающая нагрузки, фактически налагаемые потребителем на элементы подводящей электросети (провода, кабели, распределительные щиты, трансформаторы, линии электропередачи), так как эти нагрузки зависят от потребляемого тока, а не от фактически использованной потребителем энергии. Именно поэтому полная мощность трансформаторов и распределительных щитов измеряется в вольт-амперах, а не в ваттах.

Комплексная мощность[править | править вики-текст]

Мощность, аналогично импедансу, можно записать в комплексном виде:

где — комплексное напряжение, — комплексный ток, — импеданс, * — оператор комплексного сопряжения.

Модуль комплексной мощности равен полной мощности . Действительная часть равна активной мощности , а мнимая — реактивной мощности с корректным знаком в зависимости от характера нагрузки.

Мощность в цепи постоянного и переменного тока

Мощность в цепи постоянного и переменного тока.

В цепи постоянного тока мощность потребляемая нагрузкой определяется по формуле: (1). В цепи переменного тока мощность потребляемая нагрузкой имеет несколько значений.

Опр. Среднюю за период мощность, потребляемую нагрузкой, для этого в начале найдём мгновенную мощность электрического тока в нагрузке.

Нагрузка, потребляющая эл. энергию (мощность).

Активная нагрузка R.
Реактивная нагрузка
Комплексная нагрузка , где j – минимальная единица. Комплексное сопротивление , его модуль называется полным сопротивлением нагрузки . В общем случае на комплексной нагрузке ток и напряжение имеют фазовый сдвиг , где и начальные фаза тока и напряжение на нагрузке. Математически уравнение мгновенных напряжения и тока: ; , тогда мгновенное значение мощности найдется:

(2)

Из ф. 2 видно, что мгновенная мощность содержит постоянную составляющую и переменную гармоническую составляющую удвоенной частоты. Найдём ср.мощность по ф. 1.

(3)

Здесь U и I действующие значения тока и напряжения, а — коэффициент мощности нагрузки, определяющий способность нагрузки поглощать эл. энергию и превращать её в тепловую. Ф. 3 определяет активную мощность поглощаемой нагрузки. Реактивная мощность, проходящая через нагрузку определяется по формуле (4).

Реактивная мощность нагрузкой не поглощается и возвращается в источник.

Внутри конденсатора протекает ток смещения сила которого численно равна: , где . Кроме реактивной мощности вводится понятие полной мощности нагрузки (5), где U и I действительное значение тока и напряжения

(6). Комплексная мощность нагрузки (7).

Мощность электрического тока — Основы электроники

Обычно электрический ток сравнивают с течением жидкости по трубке, а напряжение или разность потенциалов — с разностью уровней жидкости.

В этом случае поток воды, падающий сверху вниз, несет с собой определенное количество энергии. В условиях свободного падения эта энергия растрачивается бесполезно для человека. Если же направить падающий поток воды на лопасти турбины, то последняя начнет вращаться и сможет производить полезную работу.

Работа, производимая потоком воды в течение определенного промежутка времени, например, в течение одной секунды, будет тем больше, чем с большей высоты падает поток и чем больше масса падающей воды.

Точно так же и электрический ток, протекая по цепи от высшего потенциала к низшему, совершает работу. В каждую данную секунду времени будет совершаться тем больше работы, чем больше разность потенциалов и чем большее количество электричества ежесекундно проходит через поперечное сечение цепи.

Мощность электрического тока это количество работы, совершаемой за одну секунду времени, или скорость совершения работы.

Количество электричества, проходящего через поперечное сечение цепи в течение одной секунды, есть не что иное, как сила тока в цепи. Следовательно, мощность электрического тока будет прямо пропорциональна разности потенциалов (напряжению) и силе тока в цепи.

Для измерения мощности электрического тока принята единица, называемая ватт (Вт).

Мощностью в 1 Вт обладает ток силой в 1 А при разности потенциалов, равной 1 В.

Для вычисления мощности постоянного тока в ваттах нужно силу тока в амперах умножить на напряжение в вольтах.

Если обозначить мощность электрического тока буквой P, то приведенное выше правило можно записать в виде формулы

P = I*U. (1)

Воспользуемся этой формулой для решения числового примера. Требуется определить, какая мощность электрического тока необходима для накала нити радиолампы, если напряжение накала равно 4 в, а ток накала 75 мА

Определим мощность электрического тока, поглощаемую нитью лампы:

Р= 0,075 А*4 В = 0,3 Вт.

Мощность электрического тока можно вычислить и другим путем. Предположим, что нам известны сила тока в цепи и сопротивление цепи, а напряжение неизвестно.

В этом случае мы воспользуемся знакомым нам соотношением из закона Ома:

U=IR

и подставим правую часть этого равенства (IR) в формулу (1) вместо напряжения U.

Тогда формула (1) примет вид:

P = I*U =I*IR

или

Р = I²*R. (2)

Например, требуется узнать, какая мощность теряется в реостате сопротивлением в 5 Ом, если через него проходит ток, силой 0,5 А. Пользуясь формулой (2), найдем:

P= I²*R = (0,5)²*5 =0,25*5 = 1,25 Вт.

Наконец, мощность электрического тока может быть вычислена и в том случае, когда известны напряжение и сопротивление, а сила тока неизвестна. Для этого вместо силы тока I в формулу (1) подставляется известное из закона Ома отношение U/R и тогда формула (1) приобретает следующий вид:

Р = I*U=U²/R (3)

Например, при 2,5 В падения напряжения на реостате сопротивлением в 5 Ом поглощаемая реостатом мощность будет равна:

Р = U²/R=(2,5)²/5=1,25 Вт

Таким образом, для вычисления мощности требуется знать любые две из величин, входящих в формулу закона Ома.

Мощность электрического тока равна работе электрического тока, производимой в течение одной секунды.

P = A/t

ПОНРАВИЛАСЬ СТАТЬЯ? ПОДЕЛИСЬ С ДРУЗЬЯМИ В СОЦИАЛЬНЫХ СЕТЯХ!

Общие сведения об источниках питания переменного / постоянного тока | Статья

СТАТЬЯ ОБРАЗОВАНИЯ

Получайте ценные ресурсы прямо на ваш почтовый ящик — рассылается один раз в месяц

Мы ценим вашу конфиденциальность

Что такое блок питания?

Источник питания — это электрическое устройство, которое преобразует электрический ток, поступающий от источника питания, такого как сеть, в значения напряжения и тока, необходимые для питания нагрузки, такой как двигатель или электронное устройство.

Назначение источника питания — обеспечить нагрузку надлежащим напряжением и током. Ток должен подаваться контролируемым образом — и с точным напряжением — на широкий диапазон нагрузок, иногда одновременно, и все это без изменения входного напряжения или других подключенных устройств, влияющих на выход.

Источник питания может быть внешним, что часто встречается в таких устройствах, как ноутбуки и зарядные устройства для телефонов, или внутренним, например, в более крупных устройствах, таких как настольные компьютеры.

Источник питания может быть регулируемым или нерегулируемым. В регулируемом источнике питания изменения входного напряжения не влияют на выход. С другой стороны, в нерегулируемом источнике питания выходная мощность зависит от любых изменений на входе.

Все источники питания объединяет то, что они берут электроэнергию от источника на входе, каким-то образом преобразуют ее и доставляют в нагрузку на выходе.

Питание на входе и выходе может быть переменным (AC) или постоянным (DC) током:

Постоянный ток (DC) возникает, когда ток течет в одном постоянном направлении. Обычно он поступает от батарей, солнечных элементов или преобразователей переменного тока в постоянный. Постоянный ток — предпочтительный тип питания для электронных устройств.
Переменный ток (AC) возникает, когда электрический ток периодически меняет свое направление. Переменный ток — это метод, используемый для доставки электроэнергии по линиям электропередачи в дома и предприятия

Следовательно, если переменный ток — это тип питания, подаваемого в ваш дом, а постоянный ток — это тип питания, который вам нужен для зарядки телефона, вам понадобится источник питания переменного / постоянного тока для преобразования переменного напряжения, поступающего от электросети к напряжению постоянного тока, необходимому для зарядки аккумулятора вашего мобильного телефона.

Общие сведения о переменном токе (AC)

Первым шагом в разработке любого источника питания является определение входного тока. И в большинстве случаев источником входного напряжения электросети является переменный ток.

Типичная форма волны переменного тока — синусоида (см. Рисунок 1) .`

Рисунок 1: Форма сигнала переменного тока и основные параметры

Есть несколько показателей, которые необходимо учитывать при работе с блоком питания переменного тока:

Пиковое напряжение / ток: максимальное значение амплитуды волны
Частота: количество циклов, которые волна завершает в секунду.Время, необходимое для завершения одного цикла, называется периодом.
Среднее напряжение / ток: Среднее значение всех точек напряжения в течение одного цикла. В чисто переменном токе без наложенного постоянного напряжения это значение будет равно нулю, потому что положительная и отрицательная половины компенсируют друг друга.
Среднеквадратичное напряжение / ток: определяется как квадратный корень из среднего значения за один цикл квадрата мгновенного напряжения. В чистой синусоидальной волне переменного тока его значение можно рассчитать с помощью Уравнение (1) :
Он также может быть определен как эквивалентная мощность постоянного тока, необходимая для достижения такого же нагревающего эффекта. Несмотря на сложное определение, он широко используется в электротехнике, поскольку позволяет найти эффективное значение переменного напряжения или тока. Из-за этого его иногда выражают как V _AC.
Фаза: угловая разница между двумя волнами. Полный цикл синусоидальной волны делится на 360 °, начиная с 0 °, с пиками на 90 ° (положительный пик) и 270 ° (отрицательный пик) и дважды пересекая начальную точку, на 180 ° и 360 °. Если две волны изображены вместе, и одна волна достигает своего положительного пика в то же самое время, когда другая достигает своего отрицательного пика, то первая волна будет иметь угол 90 °, а вторая волна — 270 °; это означает, что разность фаз составляет 180 °.Считается, что эти волны находятся в противофазе, так как их значения всегда будут иметь противоположные знаки. Если разность фаз равна 0 °, мы говорим, что две волны находятся в фазе.

Переменный ток (AC) — это способ передачи электроэнергии от генерирующих объектов конечным пользователям. Он используется для транспортировки электроэнергии, потому что в процессе транспортировки электроэнергию необходимо преобразовывать несколько раз.

Электрические генераторы вырабатывают напряжение около 40 000 В или 40 кВ.Затем это напряжение повышается до любого значения от 150 кВ до 800 кВ, чтобы снизить потери мощности при транспортировке электрического тока на большие расстояния. Когда он достигает места назначения, напряжение снижается до 4–35 кВ. Наконец, прежде чем ток достигнет отдельных пользователей, он снижается до 120 В или 240 В, в зависимости от местоположения.

Все эти изменения напряжения будут либо сложными, либо очень неэффективными по сравнению с постоянным током (DC), потому что линейные трансформаторы зависят от колебаний напряжения для передачи и преобразования электрической энергии, поэтому они могут работать только с переменным током (AC).

Линейный и импульсный источник питания переменного / постоянного тока

Линейный источник питания переменного / постоянного тока

Линейный источник питания переменного / постоянного тока имеет простую конструкцию.

При использовании трансформатора входное напряжение переменного тока (AC) снижается до значения, более подходящего для предполагаемого применения. Затем пониженное напряжение переменного тока выпрямляется и превращается в напряжение постоянного тока (DC), которое фильтруется для дальнейшего улучшения качества формы сигнала (Рисунок 2) .

Рисунок 2: Блок-схема линейного источника переменного / постоянного тока

Традиционная конструкция линейного источника питания переменного / постоянного тока развивалась с годами, улучшаясь с точки зрения эффективности, диапазона мощности и размера, но эта конструкция имеет некоторые существенные недостатки, которые ограничивают ее интеграцию.

Огромным ограничением линейного источника питания переменного / постоянного тока является размер трансформатора. Поскольку входное напряжение преобразуется на входе, необходимый трансформатор должен быть очень большим и, следовательно, очень тяжелым.

На низких частотах (например, 50 Гц) необходимы большие значения индуктивности для передачи большого количества энергии от первичной катушки ко вторичной. Это требует больших сердечников трансформатора, что делает практически невозможной миниатюризацию этих источников питания.

Еще одним ограничением линейных источников питания переменного / постоянного тока является регулировка напряжения большой мощности.

Линейный источник питания переменного / постоянного тока использует линейные регуляторы для поддержания постоянного напряжения на выходе. Эти линейные регуляторы рассеивают лишнюю энергию в виде тепла.Для малой мощности особых проблем не представляет. Однако для высокой мощности тепло, которое должен рассеивать регулятор для поддержания постоянного выходного напряжения, очень велико и потребует добавления очень больших радиаторов.

Импульсный источник питания переменного / постоянного тока

Новая методология проектирования была разработана для решения многих проблем, связанных с проектированием линейных или традиционных источников питания переменного / постоянного тока, включая размер трансформатора и регулировку напряжения.

Импульсные источники питания теперь возможны благодаря развитию полупроводниковой технологии, особенно благодаря созданию мощных полевых МОП-транзисторов, которые могут очень быстро и эффективно включаться и выключаться даже при больших напряжениях и токах.

Импульсный источник питания переменного / постоянного тока позволяет создавать более эффективные преобразователи мощности, которые больше не рассеивают избыточную мощность.

Блоки питания

AC / DC, в которых используются импульсные преобразователи мощности, называются импульсными блоками питания. Импульсные источники питания переменного / постоянного тока имеют несколько более сложный метод преобразования переменного тока в постоянный.

В импульсных источниках питания переменного тока входное напряжение больше не снижается; скорее, он выпрямляется и фильтруется на входе.Затем постоянное напряжение проходит через прерыватель, который преобразует напряжение в серию высокочастотных импульсов. Наконец, волна проходит через другой выпрямитель и фильтр, который преобразует ее обратно в постоянный ток (DC) и устраняет любую оставшуюся составляющую переменного тока (AC), которая может присутствовать до достижения выхода (см. Рисунок 3) .

При работе на высоких частотах катушка индуктивности трансформатора может передавать больше мощности, не достигая насыщения, что означает, что сердечник может становиться все меньше и меньше.Следовательно, трансформатор, используемый для переключения источников питания переменного / постоянного тока для уменьшения амплитуды напряжения до заданного значения, может составлять часть размера трансформатора, необходимого для линейного источника питания переменного / постоянного тока.

Рисунок 3: Блок-схема импульсного источника питания переменного / постоянного тока

Как и следовало ожидать, этот новый метод проектирования имеет некоторые недостатки.

Импульсные преобразователи мощности переменного / постоянного тока могут создавать в системе значительный уровень шума, который необходимо устранить, чтобы исключить его на выходе.Это создает потребность в более сложных схемах управления, что, в свою очередь, усложняет конструкцию. Тем не менее, эти фильтры состоят из компонентов, которые можно легко интегрировать, поэтому они не оказывают существенного влияния на размер блока питания.

Меньшие трансформаторы и повышенная эффективность регуляторов напряжения в импульсных источниках питания переменного / постоянного тока — вот причина, по которой теперь мы можем преобразовывать напряжение переменного тока 220 В ¬RMS в напряжение 5 В постоянного тока с помощью преобразователя питания, который может поместиться в ладони.

Таблица 1 суммирует различия между линейными и импульсными источниками питания переменного / постоянного тока.

Транзисторы

	Линейный источник питания переменного / постоянного тока	Импульсный источник питания переменного / постоянного тока
Размер и вес	Необходимы большие трансформаторы, что значительно увеличивает размер и вес	Более высокие частоты позволяют при необходимости использовать трансформаторы гораздо меньшего размера.
КПД	Если не регулировать, потери в трансформаторе являются единственной существенной причиной потери эффективности. В случае регулирования приложения с высокой мощностью будут иметь решающее влияние на эффективность.	обладают небольшими коммутационными потерями, поскольку они ведут себя как малые сопротивления. Это обеспечивает эффективных приложений высокой мощности .
Шум	Нерегулируемые источники питания могут иметь значительный шум, вызванный пульсациями напряжения, но регулируемые линейные источники питания постоянного тока переменного тока могут иметь чрезвычайно низкий уровень шума. Вот почему они используются в медицинских приложениях.	Когда транзисторы переключаются очень быстро, они создают шум в цепи. Однако это может быть либо отфильтровано, либо частота переключения может быть сделана чрезвычайно высокой, превышающей предел человеческого слуха, для аудиоприложений
Сложность	Линейный источник питания переменного / постоянного тока, как правило, имеет меньше компонентов и более простые схемы, чем импульсный источник питания переменного / постоянного тока.	Дополнительный шум, создаваемый трансформаторами, вынуждает добавлять большие сложные фильтры, а также схемы управления и регулирования для преобразователей.

Таблица 1: Линейные и импульсные источники питания

Сравнение однофазных и трехфазных источников питания

Источник питания переменного тока может быть однофазным или трехфазным:

Трехфазный источник питания состоит из трех проводников, называемых линиями, каждая из которых передает переменный ток (AC) той же частоты и амплитуды напряжения, но с относительной разностью фаз 120 °, или одной трети цикл (см. рисунок 4) .Эти системы являются наиболее эффективными при передаче большого количества энергии и поэтому используются для доставки электроэнергии от генерирующих объектов в дома и на предприятия по всему миру.
Однофазный источник питания является предпочтительным методом подачи тока в отдельные дома или офисы, чтобы равномерно распределять нагрузку между линиями. В этом случае ток течет от линии питания через нагрузку, а затем обратно через нейтральный провод. Это тип питания, который используется в большинстве установок, за исключением крупных промышленных или коммерческих зданий.Однофазные системы не могут передавать столько энергии на нагрузку и более подвержены сбоям питания, но однофазное питание также позволяет использовать гораздо более простые сети и устройства.

Рисунок 4: Форма кривой переменного тока трехфазного источника питания

Существует две конфигурации для передачи энергии через трехфазный источник питания: конфигурация треугольником $ (\ Delta) $ и конфигурация звезды (Y), также называемые конфигурациями треугольника и звезды, соответственно.

Основное различие между этими двумя конфигурациями — возможность добавить нейтральный провод (см. Рисунок 5) .

Соединения

треугольником обеспечивают большую надежность, но соединения типа Y могут подавать два разных напряжения: фазное напряжение, которое является однофазным напряжением, подаваемым в дома, и линейное напряжение для питания больших нагрузок. Соотношение между фазным напряжением (или фазным током) и линейным напряжением (или линейным током) в конфигурации Y заключается в том, что амплитуда линейного напряжения (или тока) в √3 раз больше, чем амплитуда фазы.

Поскольку стандартная система распределения электроэнергии должна обеспечивать питанием как трехфазные, так и однофазные системы, большинство сетей распределения электроэнергии имеют три линии и нейтраль.Таким образом, и дома, и промышленное оборудование могут быть снабжены одной и той же линией электропередачи. Поэтому конфигурация Y наиболее часто используется для распределения мощности, тогда как конфигурация треугольника обычно используется для питания трехфазных нагрузок, таких как большие электродвигатели.

Рисунок 5: Трехфазные конфигурации Y и треугольника

Напряжение, при котором электросеть поставляет однофазную электроэнергию своим пользователям, имеет различные значения в зависимости от географического положения.Вот почему очень важно проверять диапазон входного напряжения источника питания перед его покупкой или использованием, чтобы убедиться, что он предназначен для работы в электросети вашей страны. В противном случае вы можете повредить блок питания или подключенное к нему устройство.

В таблице 2 сравниваются напряжения в сетях в разных регионах мира.

Действующее значение (AC) Напряжение	Пиковое напряжение	Частота	Регион
230 В	310V	50 Гц	Европа, Африка, Азия, Австралия, Новая Зеландия и Южная Америка
120 В	170V	60 Гц	Северная Америка
100 В	141V	50 Гц / 60 Гц	Япония *

* Япония имеет две частоты в своей национальной сети из-за истоков ее электрификации в конце 19 века.В западном городе Осака поставщики электроэнергии купили генераторы 60 Гц в Соединенных Штатах, а в Токио, который находится на востоке Японии, они купили немецкие генераторы 50 Гц. Обе стороны отказались изменить свою частоту, и по сей день в Японии все еще есть две частоты: 50 Гц на востоке и 60 Гц на западе.

Как упоминалось ранее, трехфазное питание используется не только для транспортировки, но также для питания больших нагрузок, таких как электродвигатели или зарядки больших аккумуляторов. Это связано с тем, что параллельное приложение мощности в трехфазных системах может передавать намного больше энергии нагрузке и может делать это более равномерно из-за перекрытия трех фаз (см. Рисунок 6) .

Рисунок 6: Передача энергии в однофазных (слева) и трехфазных (справа) системах

Например, при зарядке электромобиля (EV) количество энергии, которое вы можете передать аккумулятору, определяет, насколько быстро он заряжается.

Однофазные зарядные устройства подключаются к сети переменного тока (AC) и преобразуются в постоянный ток (DC) внутренним силовым преобразователем переменного / постоянного тока автомобиля (также называемым бортовым зарядным устройством). Мощность этих зарядных устройств ограничена сетью и розеткой переменного тока.

Ограничение варьируется от страны к стране, но обычно составляет менее 7 кВт для розетки на 32 А (в ЕС 220 x 32 А = 7 кВт). С другой стороны, трехфазные источники питания преобразуют мощность из переменного в постоянный извне и могут передавать более 120 кВт на батарею, обеспечивая сверхбыструю зарядку.

Сводка

Источники питания переменного / постоянного тока есть повсюду. Основная задача источника питания переменного / постоянного тока — преобразовывать переменный ток (AC) в стабильное постоянное напряжение (DC), которое затем может использоваться для питания различных электрических устройств.

Переменный ток используется для транспортировки электроэнергии по всей электрической сети от генераторов до конечных потребителей. Цепь переменного тока (AC) может быть сконфигурирована как однофазная или трехфазная система. Однофазные системы проще и могут обеспечивать мощность, достаточную для питания всего дома, но трехфазные системы могут обеспечивать гораздо больше мощности более стабильным образом, поэтому они часто используются для питания промышленных приложений.

Разработка эффективных источников питания переменного / постоянного тока — непростая задача, поскольку современные рынки требуют мощных, чрезвычайно эффективных и миниатюрных источников питания, способных поддерживать эффективность в широком диапазоне нагрузок.

Способы проектирования источников питания переменного / постоянного тока со временем изменились. Линейные источники питания переменного / постоянного тока ограничены по размеру и эффективности, поскольку они работают на низких частотах и регулируют выходную температуру, рассеивая избыточную энергию в виде тепла. Напротив, импульсные источники питания стали чрезвычайно популярными, потому что в них используются импульсные регуляторы для преобразования переменного тока в постоянный. Импульсные блоки питания работают на более высоких частотах и преобразуют электроэнергию намного эффективнее, чем предыдущие разработки, что позволило создать мощные блоки питания переменного / постоянного тока размером с ладонь.

_________________________

Вам это показалось интересным? Получайте ценные ресурсы прямо на свой почтовый ящик — рассылайте их раз в месяц!

Статьи по теме

Чему о синхронных выпрямителях не говорят в школе — Избранные темы из реальных проектов

Зависимость переменного тока (AC) от постоянного (DC)

Пораженный громом!

Откуда австралийская рок-группа AC / DC получила свое название? Да ведь переменный ток и постоянный ток, конечно же! И переменный, и постоянный ток описывают типы протекания тока в цепи.В постоянного тока (DC) электрический заряд (ток) течет только в одном направлении. Электрический заряд в переменном токе (AC), напротив, периодически меняет направление. Напряжение в цепях переменного тока также периодически меняется на противоположное, потому что ток меняет направление.

Большая часть создаваемой вами цифровой электроники будет использовать постоянный ток. Однако важно понимать некоторые концепции переменного тока. Большинство домов подключены к сети переменного тока, поэтому, если вы планируете подключить свой проект музыкальной шкатулки Tardis к розетке, вам нужно будет преобразовать переменный ток в постоянный ток.Переменный ток также обладает некоторыми полезными свойствами, такими как способность преобразовывать уровни напряжения с помощью одного компонента (трансформатора), поэтому переменный ток был выбран в качестве основного средства для передачи электроэнергии на большие расстояния.

Что вы узнаете

История создания переменного и постоянного тока
Различные способы генерации переменного и постоянного тока
Некоторые примеры приложений переменного и постоянного тока

Переменный ток (AC)

Переменный ток описывает поток заряда, который периодически меняет направление. В результате уровень напряжения также меняется на противоположный вместе с током. AC используется для подачи электроэнергии в дома, офисные здания и т. Д.

Генератор переменного тока

переменного тока может производиться с использованием устройства, называемого генератором переменного тока. Это устройство представляет собой особый тип электрического генератора, предназначенного для выработки переменного тока.

Проволочная петля скручена внутри магнитного поля, которое индуцирует ток по проводу. Вращение провода может происходить с помощью любого количества средств: ветряной турбины, паровой турбины, проточной воды и так далее.Поскольку провод вращается и периодически меняет магнитную полярность, напряжение и ток на проводе чередуются. Вот короткая анимация, показывающая этот принцип:

(Видео предоставлено: Хуррам Танвир)

Генератор переменного тока можно сравнить с нашей предыдущей аналогией с водой:

Чтобы генерировать переменный ток в наборе водопроводных труб, мы соединяем механический кривошип с поршнем, который перемещает воду по трубам вперед и назад (наш «переменный» ток). Обратите внимание, что защемленный участок трубы по-прежнему оказывает сопротивление потоку воды независимо от направления потока.

Формы сигналов

AC может быть разных форм, если напряжение и ток чередуются. Если мы подключим осциллограф к цепи переменного тока и построим график ее напряжения с течением времени, мы можем увидеть несколько различных форм сигналов. Наиболее распространенным типом переменного тока является синусоида. Переменный ток в большинстве домов и офисов имеет колеблющееся напряжение, которое создает синусоидальную волну.

Другие распространенные формы переменного тока включают прямоугольную волну и треугольную волну:

Прямоугольные волны часто используются в цифровой и переключающей электронике для проверки их работы.

Треугольные волны используются при синтезе звука и используются для тестирования линейной электроники, такой как усилители.

Описание синусоидальной волны

Мы часто хотим описать форму волны переменного тока в математических терминах. В этом примере мы будем использовать обычную синусоидальную волну. Синусоидальная волна состоит из трех частей: амплитуда, частота и фаза .

Рассматривая только напряжение, мы можем описать синусоидальную волну как математическую функцию:

V (t) — это наше напряжение как функция времени, что означает, что наше напряжение изменяется с изменением времени. Уравнение справа от знака равенства описывает, как напряжение изменяется с течением времени.

V _P — амплитуда . Это описывает максимальное напряжение, которое наша синусоида может достигать в любом направлении, что означает, что наше напряжение может быть + V _P вольт, -V _P вольт или где-то посередине.

Функция sin () указывает, что наше напряжение будет в форме периодической синусоидальной волны, которая представляет собой плавные колебания около 0 В.

2π — это константа, которая преобразует частоту из циклов (в герцах) в угловую частоту (радианы в секунду).

f описывает частоту синусоидальной волны. Это дается в виде герц или единиц в секунду . Частота показывает, сколько раз определенная форма волны (в данном случае один цикл нашей синусоидальной волны — подъем и спад) происходит в течение одной секунды.

t — наша независимая переменная: время (измеряется в секундах). Со временем меняется и форма нашего сигнала.

φ описывает фазу синусоидальной волны. Фаза — это мера того, насколько сдвинута форма сигнала во времени. Часто это число от 0 до 360, которое измеряется в градусах. Из-за периодической природы синусоидальной волны, если форма волны сдвинута на 360 °, она снова становится такой же, как если бы она была сдвинута на 0 °.Для простоты мы предполагаем, что в остальной части этого руководства фаза равна 0 °.

Мы можем обратиться к нашей надежной розетке за хорошим примером того, как работает форма сигнала переменного тока. В Соединенных Штатах в наши дома подается питание переменного тока с размахом 170 В (амплитуда) и 60 Гц (частота). Мы можем подставить эти числа в нашу формулу, чтобы получить уравнение (помните, что мы предполагаем, что наша фаза равна 0):

Мы можем использовать наш удобный графический калькулятор, чтобы построить график этого уравнения. Если графического калькулятора нет, мы можем использовать бесплатную онлайн-программу для построения графиков, такую как Desmos (обратите внимание, что вам может потребоваться использовать «y» вместо «v» в уравнении, чтобы увидеть график).

Обратите внимание, что, как мы и предсказывали, напряжение периодически повышается до 170 В и понижается до -170 В. Кроме того, каждую секунду происходит 60 циклов синусоидальной волны. Если бы мы измеряли напряжение в розетках с помощью осциллографа, мы бы увидели именно это ( ПРЕДУПРЕЖДЕНИЕ: не пытайтесь измерять напряжение в розетке с помощью осциллографа! Это может привести к повреждению оборудования).

ПРИМЕЧАНИЕ: Возможно, вы слышали, что напряжение переменного тока в США составляет 120 В. Это тоже правильно.Как? Говоря об переменном токе (поскольку напряжение постоянно меняется), часто проще использовать среднее или среднее значение. Для этого мы используем метод под названием «Среднеквадратичный корень». (RMS). Часто бывает полезно использовать среднеквадратичное значение для переменного тока, когда вы хотите рассчитать электрическую мощность. Несмотря на то, что в нашем примере у нас было напряжение от -170 В до 170 В, среднеквадратичное значение составляет 120 В RMS.

Приложения

В розетках дома и в офисе почти всегда есть кондиционер. Это связано с тем, что генерировать и транспортировать переменный ток на большие расстояния относительно просто.При высоких напряжениях (более 110 кВ) при передаче электроэнергии теряется меньше энергии. Более высокие напряжения означают более низкие токи, а более низкие токи означают меньшее тепловыделение в линии электропередачи из-за сопротивления. Переменный ток можно легко преобразовывать в высокое напряжение и обратно с помощью трансформаторов.

AC также может питать электродвигатели. Двигатели и генераторы — это одно и то же устройство, но двигатели преобразуют электрическую энергию в механическую (если вал двигателя вращается, на выводах генерируется напряжение!).Это полезно для многих крупных бытовых приборов, таких как посудомоечные машины, холодильники и т. Д., Которые работают от сети переменного тока.

Постоянный ток (DC)

Постоянный ток немного легче понять, чем переменный. Вместо того, чтобы колебаться вперед и назад, постоянный ток обеспечивает постоянное напряжение или ток.

Генерация постоянного тока

постоянного тока можно создать несколькими способами:

Генератор переменного тока, оснащенный устройством, называемым «коммутатором», может производить постоянный ток.
Использование устройства, называемого «выпрямитель», которое преобразует переменный ток в постоянный ток
Батареи вырабатывают постоянный ток, который образуется в результате химической реакции внутри батареи

Используя нашу аналогию с водой снова, DC подобен резервуару с водой со шлангом на конце.

Бак может выталкивать воду только в одном направлении: из шланга. Как и в случае с нашей батареей постоянного тока, когда резервуар опустеет, вода больше не течет по трубам.

Описание DC

DC определяется как «однонаправленный» ток; ток течет только в одном направлении. Напряжение и ток могут изменяться с течением времени до тех пор, пока направление потока не меняется. Для упрощения предположим, что напряжение является постоянным. Например, мы предполагаем, что батарея AA обеспечивает 1.5 В, что математически можно описать как:

Если мы построим график с течением времени, мы увидим постоянное напряжение:

Что это значит? Это означает, что мы можем рассчитывать на то, что большинство источников постоянного тока обеспечат постоянное напряжение во времени. В действительности батарея будет медленно терять заряд, а это означает, что напряжение будет падать по мере использования батареи. В большинстве случаев мы можем предположить, что напряжение постоянно.

Приложения

Практически все проекты электроники и запчасти для продажи на SparkFun работают на DC.Все, что работает от батареи, подключается к стене с помощью адаптера переменного тока или использует USB-кабель для питания, зависит от постоянного тока. Примеры электроники постоянного тока включают:

Сотовые телефоны
D&D Dice Gauntlet на основе LilyPad
Телевизоры с плоским экраном (переменный ток переходит в телевизор, который конвертируется в постоянный ток)
Фонари
Гибридные и электромобили

Битва течений

Почти каждый дом или офис подключен к сети переменного тока.Однако это решение не было мгновенным. В конце 1880-х годов различные изобретения в Соединенных Штатах и Европе привели к полномасштабной битве между распределением переменного и постоянного тока.

В 1886 году электрическая компания Ganz Works, расположенная в Будапеште, электрифицировала весь Рим с помощью переменного тока. Томас Эдисон, с другой стороны, построил 121 электростанцию постоянного тока в Соединенных Штатах к 1887 году. Поворотный момент в битве наступил, когда Джордж Вестингауз, известный промышленник из Питтсбурга, в следующем году приобрел патенты Николы Теслы на двигатели переменного тока и трансмиссии .

AC против постоянного тока

Томас Эдисон (Изображение любезно предоставлено biography.com)

В конце 1800-х годов постоянный ток было нелегко преобразовать в высокое напряжение. В результате Эдисон предложил систему небольших местных электростанций, которые питали бы отдельные кварталы или участки города. Электроэнергия распределялась по трем проводам от электростанции: +110 вольт, 0 вольт и -110 вольт. Освещение и двигатели могут быть подключены между розеткой + 110 В или 110 В и 0 В (нейтраль). 110 В допускает некоторое падение напряжения между установкой и нагрузкой (дома, в офисе и т. Д.).).

Несмотря на то, что падение напряжения на линиях электропередач было учтено, электростанции необходимо было располагать в пределах 1 мили от конечного пользователя. Это ограничение сделало распределение электроэнергии в сельской местности чрезвычайно трудным, если не невозможным.

Используя патенты Tesla, компания Westinghouse работала над усовершенствованием системы распределения переменного тока. Трансформаторы предоставили недорогой метод повышения напряжения переменного тока до нескольких тысяч вольт и его снижения до приемлемого уровня. При более высоких напряжениях та же мощность могла передаваться при гораздо меньшем токе, что означало меньшие потери мощности из-за сопротивления проводов.В результате крупные электростанции могут быть расположены за много миль от них и обслуживать большее количество людей и зданий.

Кампания Эдисона по выявлению мазков

В течение следующих нескольких лет Эдисон провел кампанию по категорическому противодействию использованию AC в Соединенных Штатах, которая включала лоббирование законодательных собраний штатов и распространение дезинформации о AC. Эдисон также приказал нескольким техникам публично казнить животных переменным током, пытаясь показать, что переменный ток более опасен, чем постоянный ток. Пытаясь показать эти опасности, Гарольд П.Браун и Артур Кеннелли, сотрудники Edison, разработали первый электрический стул для штата Нью-Йорк с использованием переменного тока.

Возвышение AC

В 1891 году Международная электротехническая выставка проходила во Франкфурте, Германия, и показала первую передачу трехфазного переменного тока на большие расстояния, которая питала фары и двигатели на выставке. Присутствовали несколько представителей того, что впоследствии станет General Electric, и впоследствии они были впечатлены дисплеем. В следующем году была создана компания General Electric, которая начала инвестировать в технологии переменного тока.

Электростанция Эдварда Дина Адамса в Ниагарском водопаде, 1896 год (изображение любезно предоставлено teslasociety.com)

Westinghouse выиграла контракт в 1893 году на строительство плотины гидроэлектростанции, чтобы использовать энергию Ниагарского водопада и передавать переменный ток в Буффало, штат Нью-Йорк. Проект был завершен 16 ноября 1896 года, и электроэнергия переменного тока начала снабжать электроэнергией предприятиями Буффало. Эта веха ознаменовала упадок DC в США. В то время как Европа примет стандарт переменного тока 220–240 В при 50 Гц, стандартом в Северной Америке станет 120 В при 60 Гц.

Высоковольтный постоянный ток (HVDC)

Швейцарский инженер Рене Тюри в 1880-х годах использовал серию двигателей-генераторов для создания высоковольтной системы постоянного тока, которую можно было использовать для передачи постоянного тока на большие расстояния. Однако из-за высокой стоимости и высокой стоимости обслуживания систем Thury HVDC никогда не применялся в течение почти столетия.

С изобретением полупроводниковой электроники в 1970-х годах стало возможным экономичное преобразование между переменным и постоянным током. Для генерации постоянного тока высокого напряжения (иногда до 800 кВ) можно использовать специальное оборудование.Некоторые страны Европы начали использовать линии HVDC для электрического соединения различных стран.

В линиях

HVDC потери меньше, чем в аналогичных линиях переменного тока на очень больших расстояниях. Кроме того, HVDC позволяет подключать различные системы переменного тока (например, 50 Гц и 60 Гц). Несмотря на свои преимущества, системы HVDC более дороги и менее надежны, чем обычные системы переменного тока.

В конце концов, Эдисон, Тесла и Вестингауз могут осуществить свои желания. Переменный ток и постоянный ток могут сосуществовать, и каждый служит определенной цели.

Ресурсы и дальнейшее развитие

Теперь вы должны хорошо понимать разницу между переменным и постоянным током. Переменный ток легче преобразовывать между уровнями напряжения, что делает передачу высокого напряжения более возможной. Напротив, постоянный ток присутствует почти во всей электронике. Вы должны знать, что они не очень хорошо сочетаются, и вам нужно будет преобразовать переменный ток в постоянный, если вы хотите подключить большую часть электроники к розетке. С таким пониманием вы должны быть готовы заняться некоторыми более сложными схемами и концепциями, даже если они содержат переменный ток.

Взгляните на следующие учебные пособия, когда будете готовы глубже погрузиться в мир электроники:

и nbsp

Что означает источник питания постоянного тока?

Когда дело доходит до продуктов питания постоянного тока, широкая публика, вероятно, знает, что эти продукты нужны нам для правильного питания некоторого нашего оборудования, но что именно означает «постоянный ток»? Как работает этот блок питания? Для чего нужен источник постоянного тока? В этом сообщении блога мы рассмотрим все эти и многие другие вопросы.

Компания Conley Equipment Company предлагает первоклассное аккумуляторное оборудование, в том числе продукты питания переменного и постоянного тока, для известных клиентов по всей стране. Мы являемся экспертами в области экономичных решений для энергосистем, а также предлагаем различные услуги, связанные с энергосистемами. Свяжитесь с нашей командой сегодня для получения бесплатного предложения.

Что означает / обозначает постоянный ток?

«Постоянный ток» — это сокращение от «постоянный ток», который, в основном, представляет собой движение электрического заряда, которое обеспечивает постоянное напряжение (или ток), который течет только в одном направлении.

Проще всего представить себе аккумулятор постоянного тока как кормушку для домашнего кролика или хомяка. Вы наполняете кормушку водой, и по мере того, как она используется с течением времени, кормушка начинает медленно опорожняться, поскольку вода выталкивается (или вытягивается) в одном направлении. Как только кормушка опустеет, вода больше не сможет протекать через нее.

Продукты питания постоянного тока

работают аналогично этой концепции — после того, как электричество разряжается в батарее, она больше не может обеспечивать питание. Однако, пока батарея не разрядится, она обеспечивает одно постоянное напряжение в одном направлении.

Интересный факт: Обычная батарея AA обеспечивает около 1,5 вольт постоянного тока.

Как работает питание постоянного тока?

Большинство розеток, которые вы найдете в домах и на предприятиях, подключены к сети переменного тока (переменного тока), но есть много случаев, когда эта мощность преобразуется в мощность постоянного тока. Что касается продуктов питания постоянного тока, электричество постоянного тока может вырабатываться различными способами.

Типичный аккумулятор работает от источника постоянного тока, который образуется в результате реакции химических веществ, происходящих внутри аккумулятора.Электроэнергия постоянного тока также может быть произведена и преобразована из мощности переменного тока с помощью коммутатора, который является устройством, используемым в генераторах переменного тока. Выпрямитель, трансформатор или фильтр также можно использовать для преобразования мощности переменного тока в мощность постоянного тока.

Приложения питания постоянного тока

Есть много применений и применений для электричества постоянного тока. Для большинства используемых нами электронных устройств требуются батареи с питанием от постоянного тока, которые можно подключать или вставлять в наши розетки с помощью адаптеров переменного тока.

Вот несколько примеров распространенных продуктов с питанием от постоянного тока, которые мы используем ежедневно:

Сотовые телефоны
Фонари
Легковые автомобили
телевизоров (мощность преобразуется из переменного в постоянный)
Солнечные батареи

Магазин продуктов питания постоянного тока в Conley Equipment Company

Если вы в настоящее время ищете высококачественные продукты питания постоянного тока или услуги, связанные с питанием, от надежной компании по производству аккумуляторного оборудования, не ищите ничего, кроме Conley Equipment Company.Мы — одна из лучших энергетических компаний страны, и мы всегда уделяем приоритетное внимание потребностям наших клиентов, обеспечивая при этом исключительную работу. Что касается продуктов питания постоянного тока, мы тесно сотрудничаем с ABB и Eltek.

Свяжитесь с нами сегодня, чтобы поговорить с одним из наших экспертов в области энергетики или получить бесплатное предложение по нашим услугам в области энергетики. Вы можете связаться с нами, позвонив в наш корпоративный офис по телефону (303) 371-6777 или заполнив нашу онлайн-форму.

В чем разница между питанием переменного и постоянного тока?

Благодаря своей способности обеспечивать питание различными способами, источники переменного и постоянного тока уже давно участвуют в битве за превосходство.Тем не менее, эти двое, похоже, совсем недавно объединились, чтобы существовать в гармонии.

Различия в переменном токе и постоянном токе

Постоянный ток, разработанный Томасом Эдисоном и ставший стандартом первых набегов Америки в мир электричества, предполагает использование тока, протекающего в одном направлении. К сожалению, его неспособность легко преобразовывать в более высокие / более низкие напряжения заставила других искать альтернативные решения: а именно переменный ток Николы Теслы. Переменный и реверсивный 60 раз в секунду (50 в Европе) переменный ток можно было бы легче преобразовать в различные напряжения с помощью трансформатора. «Война течений» последовала, когда изобретатели боролись за актуальность (и гонорары) для будущего электрической инфраструктуры Америки. В конце концов, Джордж Вестингауз стал партнером Tesla, направив AC в дома американцев по всей стране. Однако в последние годы округ Колумбия переживает некоторый ренессанс. Почему?

Приложение обеспечивает потребность в переменном и постоянном токе

Хотя и переменный, и постоянный ток вырабатывают электроэнергию, способы доставки электричества в конечный пункт назначения различаются.Что ест ваша техника и электроника?

AC
Ваш дом или офис получает электричество в виде волнообразного переменного тока, который может изменять направление и напряжение с более высокого на более низкий ток с помощью трансформаторов. В вашем доме его едят большие и маленькие проводные приборы, от системы отопления, вентиляции и кондиционирования воздуха до телевизора и посудомоечной машины.
DC
Стабильное и постоянное напряжение источника постоянного тока для электроники, использующей аккумулятор, например мобильного устройства или смартфона.Подобно батарее дистанционного управления автомобилем вашего ребенка, ровный, устойчивый электрический ток постоянного тока всегда течет в одном и том же направлении между положительной и отрицательной клеммами.
AC / DC
В вашем ноутбуке используется комбинация обоих типов электрического тока, начиная с переменного тока от розетки до зарядного шнура, который преобразуется в постоянный ток через небольшую громоздкую коробку (адаптер питания) между розеткой и конец, который подключается к компьютеру, чтобы подзарядить аккумулятор.В некоторых автомобилях также используется комбинация переменного и постоянного тока.

Будущее AC / DC

Хотя мы не можем предсказать будущее знаменитой рок-группы, ожидается, что переменный и постоянный ток продолжат свое соперничество, хотя и гораздо более дружелюбно. Дома и предприятия по всей стране по-прежнему будут питаться преимущественно от сети переменного тока. Однако с появлением светодиодов, солнечных элементов, электромобилей и мобильной электроники прогресс в области постоянного тока растет, и постоянно разрабатываются методы для транспортировки и преобразования постоянного тока в более высокие и более низкие напряжения с меньшими потерями электроэнергии.Возможное решение «Войны течений»? Пара работает бок о бок в домах и на предприятиях по всей территории США

Вы переживаете «войну токов» у себя дома или на работе, когда электрические устройства соперничают за истощение энергоснабжения? Дайте миру шанс с помощью электрического шкафа или обновления услуг от Mr. Electric сегодня.

Хотите узнать больше об электрическом токе? Ознакомьтесь с этим блогом об устранении неисправностей в электросети от мистера Разнорабочего, соседской компании.

Доступ к этому блогу предоставил Mr.Электрооборудование только для образовательных целей, чтобы дать читателю общую информацию и общее представление о конкретном предмете, указанном выше. Блог не должен использоваться в качестве замены лицензированного специалиста-электрика в вашем штате или регионе. Перед выполнением любого домашнего проекта сверьтесь с законами города и штата.

Как выбрать разъем питания постоянного тока

Вы завершили начальные этапы своего нового проекта и очень хотите довести проект до его завершения, но остается еще несколько задач, включая выбор входного разъема питания постоянного тока низкого напряжения.Выбор подходящего разъема питания постоянного тока не является сложной задачей и может быть выполнен быстро и безболезненно. Выбор одной из наиболее часто используемых моделей часто является лучшим выбором для подключения источника питания, поскольку эти разъемы недороги и легко доступны.

Разъемы питания постоянного тока низкого напряжения

Низковольтные силовые соединители постоянного тока, часто называемые цилиндрическими соединителями, имеют номинальные значения как по току, так и по напряжению, указанные производителем. Эти характеристики гарантируют надежность при использовании этих разъемов в системах подачи питания.Как гнездо, так и штекер цилиндрических соединителей имеют один оголенный провод и второй утопленный провод. Преимущество утопленного второго проводника заключается в том, что трудно случайно создать короткое замыкание между двумя проводниками. Кроме того, не стоит беспокоиться о том, что чувствительные компоненты будут повреждены из-за подключения силового разъема к неправильной розетке, поскольку цилиндрические разъемы почти исключительно используются для подачи питания на электронные устройства.

Гнезда, вилки и розетки в системах питания постоянного тока

Хотя абсолютного стандарта для определения цилиндрических силовых разъемов не существует, электронная промышленность перешла к общепринятому использованию терминов «гнездо», «вилка» и «розетка».Гнездо обычно получает питание и устанавливается в приборе либо на печатной плате, либо в шасси. Вилка чаще всего находится на электрическом шнуре и обеспечивает питание от блока питания. Розетка также устанавливается на шнур питания и получает питание от ответной вилки.

Определение пола разъема питания постоянного тока

Определения пола для разъемов питания постоянного тока менее стандартизированы, чем определения разъемов, вилок и розеток. Некоторые в отрасли избегают объявлять вилку и розетку при обсуждении разъемов, в то время как многие инженеры, следуя соглашениям, принятым в отрасли радиочастотных разъемов, приняли конфигурацию центрального контакта для определения пола цилиндрических разъемов питания.Разъем с центральным штифтом принимается за вилку, а ответный разъем — за охват. Пользователи должны знать, что существуют стандартизированные комбинации разъемов и вилок, в которых центральный контакт находится в разъеме для одних и в вилке для других.

Общие сведения о размерах соединителя цилиндра

Общим стандартом для определения цилиндрических соединителей является диаметр внутреннего штифта и внешней втулки. Общие диаметры внутреннего пальца и внешней втулки показаны в таблице ниже:

0. 50		2,35
0,65		3,20
0,80		3,30
1,00		3,50
1,30		4,00
1,65		4,30
2,00		4,75
2.34		5,50
2,50
3,00

Типичные диаметры внутреннего штифта и наружной втулки разъема питания постоянного тока

Диаметр внутренней втулки (которая сопрягается с внутренним штифтом) должен быть немного больше, чем у ответного штифта, но производители не стандартизировали общий зазор. Типичное стыковочное соединение с внешней втулкой представляет собой консольную плоскую пружину, и, таким образом, зазор между внешней втулкой и ответным соединителем не критичен для правильного функционирования соединителя.

Третьим параметром разъемов питания постоянного тока является глубина вставки. Размеры глубины установки домкрата часто могут быть меньше длины цилиндра пробки, что можно объяснить двумя причинами. Во-первых, может не потребоваться, чтобы цилиндр вилки был полностью закрыт приемным гнездом, когда соединители состыкованы, и, следовательно, более длинная длина цилиндра вилки, чем глубина вставки домкрата, является приемлемой. Во-вторых, в некоторых случаях необходимо учитывать глубину стенки корпуса. Когда соединители состыкованы, эта дополнительная глубина должна быть учтена в длине цилиндра вилки.

Проводники в разъемах питания постоянного тока

Стандартный цилиндрический штекер или гнездо постоянного тока имеет два провода, по одному для питания и заземления. Обычно центральный штифт используется для питания, а внешняя втулка — для заземления, но можно поменять местами соединения. Некоторые модели разъемов питания включают в себя третий проводник, который образует переключатель с проводом внешней оболочки. Одним из способов использования функции переключателя является обнаружение или индикация вставки вилки. Еще одно использование функции переключателя — выбор между источниками питания в зависимости от того, вставлен ли штекер в гнездо или нет.

Типы крепления соединителя цилиндра

Помимо выбора размеров штифта и гильзы разъема, инженер-конструктор должен также указать способ монтажа разъема питания постоянного тока. Разъемы, устанавливаемые на панели, имеют то преимущество, что они монтируются практически в любом месте корпуса продукта, но для подключения к соответствующей схеме требуются провода. Разъемы на печатной плате доступны в горизонтальном и вертикальном механическом положении, а электрические соединения могут быть поверхностными (SMT) или сквозными.Следует отметить, что многие разъемы с сигнальными соединениями SMT также будут иметь штыри или выступы со сквозными отверстиями для повышения надежности установки разъема. Хотя язычки будут припаяны к печатной плате через отверстие, они могут быть электрически подключены к разъему, а могут и не быть. Обычно установочные стабилизирующие штифты не проводят ток и вставляются с натягом в отверстия в печатной плате, в то время как для некоторых горизонтальных разъемов требуется вывод отверстия из печатной платы, в которой находится разъем. Установка разъема в пределах толщины печатной платы сводит к минимуму физическую высоту разъема над печатной платой.

Использование аудиоразъемов в приложениях питания

Несмотря на то, что он может передавать ток и напряжение, использование общего аудиоразъема (наконечник, кольцо и гильза) не рекомендуется в силовых приложениях по нескольким ключевым причинам. Во-первых, не все производители указывают этот тип разъема с учетом необходимых характеристик напряжения и тока. Вторая проблема — вилка (вилка), половина разъема часто подключается к источнику питания. У этой вилки все проводники открыты, что позволяет легко случайно создать короткое замыкание между двумя или более проводниками.Третья причина не использовать аудиоразъемы в качестве источника питания — предотвратить возможность случайного включения питания в цепь аудиовхода и повреждения чувствительных компонентов.

Использование разъемов USB в приложениях питания

USB-разъемы

являются одними из наиболее широко известных и распространенных разъемов, доступных для инженеров-проектировщиков, известных своими возможностями передачи данных и подачи питания. Однако до появления стандарта USB Type C максимальная номинальная мощность USB-разъемов была несколько ограничена.

Имея 4 контакта питания и 4 контакта заземления, разъемы USB Type C выдерживают более высокий номинальный ток до 5 А и более высокое напряжение до 20 В, обеспечивая мощность до 100 Вт. Благодаря своей доступности, широкому распространению и упрощенной интеграции конструкции, разъемы USB Type C стали интригующим вариантом для приложений, работающих только с питанием, но их характеристики высокоскоростной передачи данных могут быть непомерно дорогими, если зарядка или питание являются единственной функцией. Таким образом, новая тенденция заключается в использовании разъемов USB типа C только для питания, в которых удалены контакты для передачи данных, что дает пользователям более экономичное решение для устройств, работающих только с питанием. Для получения дополнительной информации прочтите нашу запись в блоге о USB Type C в приложениях питания.

Заключительные замечания

Процесс выбора разъемов питания постоянного тока низкого напряжения должен быть быстрым и безболезненным. Инженеры-проектировщики могут выбирать из широкого диапазона стилей монтажа разъемов питания постоянного тока в зависимости от физических требований их конструкции. Следует соблюдать осторожность при указании диаметров штифта и цилиндра, а также длины цилиндра, чтобы обеспечить механическую совместимость между выбранными штекерами и гнездами.

Дополнительные ресурсы

У вас есть комментарии к этому сообщению или темам, которые вы хотели бы, чтобы мы освещали в будущем?
Отправьте нам письмо по адресу cuiinsights@cuidevices. com

Мощность постоянного тока (DC): определение и применение

Мощность постоянного тока (DC) относится к однонаправленному потоку электронов и представляет собой форму энергии, которая чаще всего вырабатывается такими источниками, как солнечные элементы и батареи.

Что такое мощность?

Мощность можно определить как количество энергии, потребляемой в единицу времени. Единица измерения мощности — ватт, в честь известного ученого восемнадцатого века, Джеймса Ватта , который изобрел паровой двигатель. В механических системах мощность известна как механическая сила и представляет собой комбинацию сил и движения. В электрических системах электрическая мощность — это скорость потока электрической энергии через заданную точку в замкнутой цепи. Для наших приложений мы будем рассматривать только электрическую мощность .

Переменный и постоянный ток

Электроэнергия может быть классифицирована как AC Power или DC Power в зависимости от направления потока энергии.

Здесь AC означает переменный ток, а DC — постоянный ток. Мощность, возникающая в результате протекания тока в переменном направлении, называется мощностью переменного тока, а мощность, возникающая в результате протекания тока только в одном направлении, называется мощностью постоянного тока.

Форма кривой постоянного тока

В цепях постоянного тока (постоянного тока) поток электрического заряда (или, другими словами, электронов) составляет однонаправленных и, в отличие от переменного тока, он периодически не меняет свое направление.Типичная форма волны переменного тока представляет собой чистую синусоидальную волну, как показано на рисунке ниже.

Постоянный ток (красная кривая). Горизонтальная ось измеряет время; по вертикали, току или напряжению. Источник: Wikipedia.org

Какие распространенные приложения DC?

Этот вид энергии чаще всего вырабатывается такими источниками, как солнечные элементы, батареи и термопары. Электропитание постоянного тока широко используется в низковольтных устройствах , таких как зарядные батареи, автомобильные, авиационные и другие низковольтные и слаботочные приложения.

В настоящее время все солнечные панели вырабатывают постоянный ток. Обычными приложениями с питанием постоянного тока в фотоэлектрической промышленности являются портативные солнечные системы и другие автономные устройства. Отсутствие солнечного инвертора для преобразования постоянного тока в переменный сократит расходы на такие системы.

Преимущества и недостатки Постоянный ток

В настоящее время для распределения электроэнергии в основном используется переменный ток, так как он имеет существенных преимуществ перед постоянным током при передаче и преобразовании. Одним из самых больших преимуществ питания постоянного тока является возможность использования в специальных приложениях .Когда передача электроэнергии переменного тока практически невозможна или невозможна на большие расстояния, используется мощность постоянного тока. Одним из таких приложений являются подводные высоковольтные линии передачи постоянного тока .

Здесь электричество вырабатывается в форме переменного тока, преобразуется в постоянный ток на коммутационной / оконечной станции, передается по подводной кабельной сети, повторно преобразуется в переменный ток другой оконечной станцией и, наконец, доставляется потребителям.

Кабель постоянного тока Norned между Норвегией и Нидерландами Источник: Википедия

Линии передачи постоянного тока Sub-Sea

Многие из таких линий работают на сегодняшний день.Некоторые известные примеры:

Baltic Cable Link
- Между Швецией и Германией
- Длина: 250 км
NorNed Cable Link
- Между Норвегией и Нидерландами
- Длина: 580 км
Basslink
- Между материковой частью Австралии и Тасманией
- Длина: 290 км

Большим недостатком этих высоковольтных передач является более высокая стоимость строительства оконечных станций и коммутационных станций.Используемые детали нуждаются в длительном техническом обслуживании, что является дорогостоящим и имеет ограниченную перегрузочную способность .

Блоки питания постоянного тока

-Gwinstek

100 В / 30 А (2 шт.) 100 В / 45 А (3 шт.) 100 В / 60 А (4 шт.)

12,5 В / 240 А (2 шт.) 12,5 В / 360 А (3 шт.) 12,5 В / 480 А (4 шт.)

150 В / 20 А (2 шт.) 150 В / 30 А (3 шт.) 150 В / 40 А (4 шт.)

160В / 14.4А (2 шт.) 160 В / 21,6 А (3 шт.)

160 В / 28,8 А (2 шт.) 160 В / 43,2 А (3 шт.)

160 В / 43,2 А (2 шт.) 160 В / 64,8 А (3 шт.)

20В / 152А (2 шт.) 20В / 228А (3 шт.) 20V / 304A (4 шт.)

250 В / 18 А (2 шт.) 250 В / 27 А (3 шт.)

250 В / 27 А (2 шт.) 250В / 40.5А (3 шт.)

250 В / 9 А (2 шт.) 250 В / 13,5 А (3 шт.)

300 В / 10 А (2 шт.) 300 В / 15 А (3 шт.) 300 В / 20 А (4 шт.)

30 В / 144 А (2 шт.) 30В / 216А (3 шт.)

30В / 216А (2 шт.) 30В / 324А (3 шт.)

30 В / 72 А (2 шт.) 30 В / 108 А (3 шт.)

400 В / 7.6А (2 шт.) 400 В / 11,4 А (3 шт.) 400 В / 15,2 А (4 шт.)

40В / 76А (2 шт.
