На какую мощность рассчитана проводка в квартире – Сколько киловатт выдерживает проводка в квартире?

Последнее обновление 24 сентября 2017

Поделись статьей с друзьями:

Похожее

remont-kuxni.ru

Расчет проводки в доме — выполняем самостоятельно

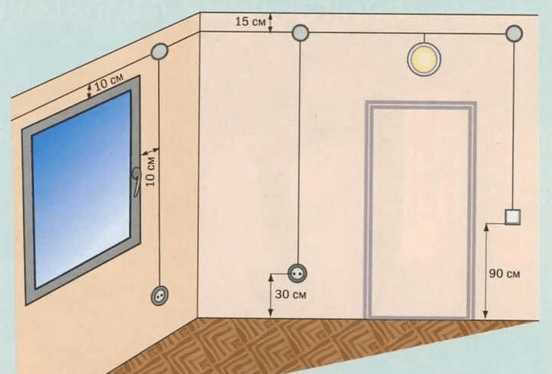

Пример проводки, которую нужно рассчитать

Почти каждый настоящий домашний мастер имеет навыки электромонтера, поэтому прокладку электропроводки в новом доме или квартире многие не доверяют никому, а делают своими руками. Первый этап — это сделать проект и определить, сколько и какого провода и фурнитуры нужно закупить. Постараемся рассказать, как сделать расчет электропроводки в доме.

Блок: 1/4 | Кол-во символов: 393
Источник: https://Elektrik-a.su/energii/raschet/raschet-provodki-v-dome-4

Разделы статьи

Нормативно-правовые ограничения

Коммунальные предприятия, обеспечивающие население электроэнергией, вправе вводить ограничения на максимальную суммарную мощность приборов в квартире. Достигаться это может установкой электросчетчиков с определенной пропускной способностью. На прибор ставятся автоматические одноразовые или многоразовые предохранители, которые срабатывают при превышении порогового значения тока.

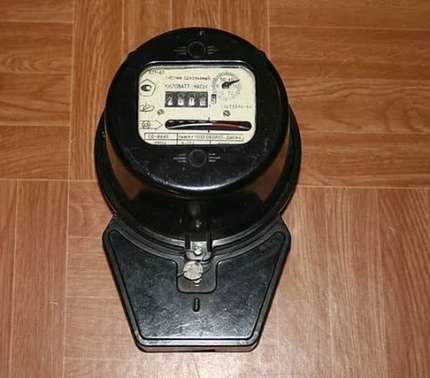

Электросчетчики советского типа массово заменяются на электронные. Они ещё более чувствительны к перегрузкам, из-за которых быстро выходят из строя

Если убрать со счетчика пробки и подключить его к квартирной проводке напрямую, то он гарантировано сгорит при длительном нарушении режима работы. Большинство советских счетчиков, установленных в квартирах, выдерживают пиковую нагрузку в 25А до 1 минуты. После этого они сгорают, что чревато оплатой установки нового прибора и штрафом за нарушение правил эксплуатации.

Не выдержать высоких нагрузок способна и проводка в подъезде, перегорание которой может обесточить сразу несколько квартир. Поэтому при подключении квартиры к внутридомовой сети кабелем 2,5 мм не стоит рассчитывать, что более толстый внутриквартирный провод будет способен выдержать высокие нагрузки.

Особенно важно учитывать фактор нормативных ограничений на этапе планирования монтажа электрического отопления, теплых полов, инфракрасных саун и прочего энергоемкого оборудования. Предварительно нужно проконсультировать о возможностях электрооборудования, установленного перед квартирой, в соответствующих коммунальных службах

Блок: 2/10 | Кол-во символов: 1559
Источник: https://plusmillion.ru/rascet-elektroprovodki-pravila-osobennosti-12-rekomendacij

Готовим исходные данные

Составить такую схему, это полдела.

Для расчета нам нужно знать:

• где и какие приборы будем устанавливать;
• потребляемую мощность, с учетом запаса на появление новой техники;
• тип проводки, открытая или закрытая.

С этим вопросом лучше всего справится, конечно, хозяин, а не проектировщик. Последний часто даже не тратит времени на натурные замеры или изучение чертежей дома.

Они делают всего лишь три шага:

1. умножают площадь квартиры на два и получившуюся цифру берут за метраж;
2. для обычных комнат принимают сечение провода 2,5 или 3 мм2, чего хватает с запасом для большинства случаев;
3. для мощных потребителей (электроплиты) планируют сечение в 6 мм.

Все, для них расчет количества провода для электропроводки окончен. Примерно поэтому же принципу работают и многочисленные онлайн калькуляторы, которые легко найти в интернете. Но готовя расчет для себя, мы можем сделать его более точно, поэтому не надо жалеть времени, а просчитаем все досконально.

Какой будет ввод: одна или три фазы

Однофазный щиток в три раза меньше

Вопрос не ставится, если подключение к жилью уже произведено. Но чаще проводку делают до подключения коммуникаций. Если речь идет о городской квартире то здесь ясно — три фазы не имеют смысла. Для коттеджа такой вариант нужно продумать.

Он выгоден лишь в двух случаях:

• если будет подключено мощное оборудование — электрокотел, теплые полы;
• если Вы планируете, например, в гараже использовать станки или инструмент с асинхронными двигателями, которые заведомо лучше работают от трех фаз, чем от одной с подключением через конденсатор.

В прочих случаях три фазы излишни. К тому счетчики, автоматы и УЗО (устройство защитного отключения) которые нужно ставить на вводе заведомо дороже и больше для трех, чем для одной фазы.

Определяемся,  как будем делать разводку

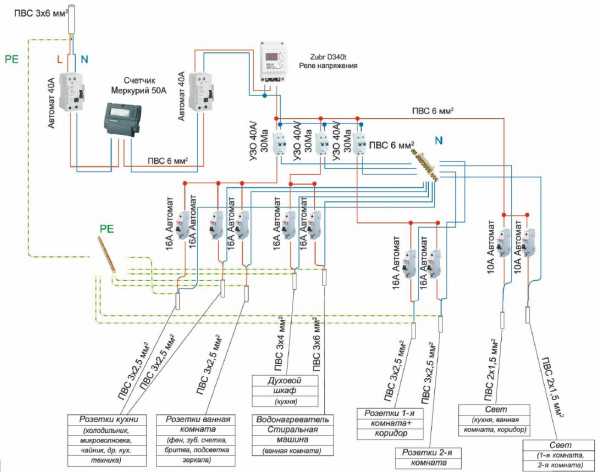

Пример разводки, когда на каждую группу потребителей отдельная линия и защита

Возможны несколько вариантов:

• Все устройства будут подключены через один автомат — для более мощных потребителей просто предусмотрим большее сечение провода. Не самый оптимальный выбор, установленное защитное устройство, рассчитанное на большие токи, может не сработать при замыкании, например в настольной лампе.
• Для наиболее мощных потребителей предусматриваем отдельную защиту и проводку, второй кабель предназначается   для прочего оборудования дома. К розеткам и освещению идет одна разветвляющаяся линия. Этот способ применяется чаще всего.
• Прокладываем отдельные линии на мощные устройства, освещение и розетки. Увеличивает длину проводки, зато упрощает обслуживание и выявление неисправностей.

Тип проводки

Есть два типа проводки, открытая и скрытая:

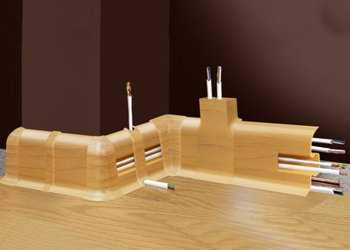

• Открытая — для квартир применяется редко так как портит интерьер. Но ее разновидности, когда провод все прикрывается плинтусом или пластиковых коробах. Такой метод увеличивает расход провода, но зато упрощает монтаж и ремонт.
• Скрытая — провода укладываются в материале стен в специально сделанных каналах (штробах). Для удобства прокладки и ремонта используют специальные лотки или трубы. Там где это возможно проводят линию под листовой облицовкой стен или прячут под натяжным или подвесным потолком.

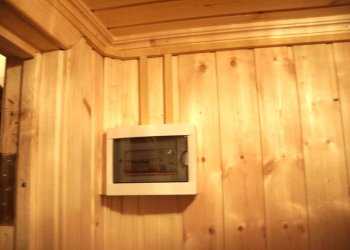

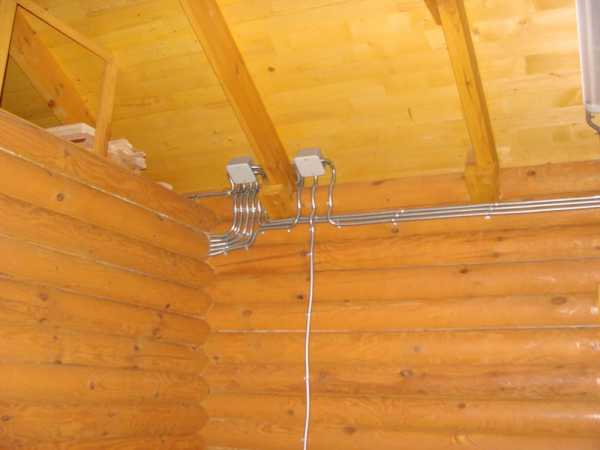

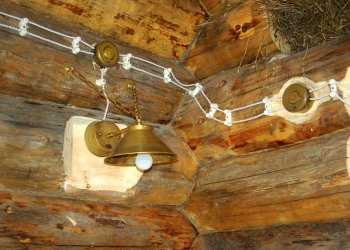

Кстати, расчет электропроводки в деревянном доме,  хотя часть ее и будет возможно открыта, тоже делается по этой методике. Правила безопасности требуют, чтобы по сгораемым конструкциям все провода шли в трубе.

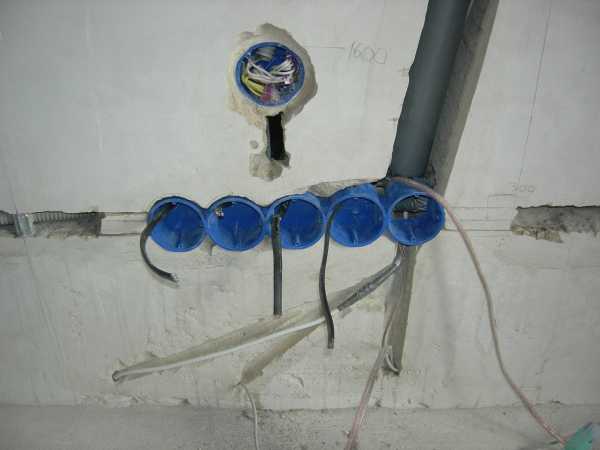

Провода скрытые в пробитых в стене штробах

Чертим схему разводки

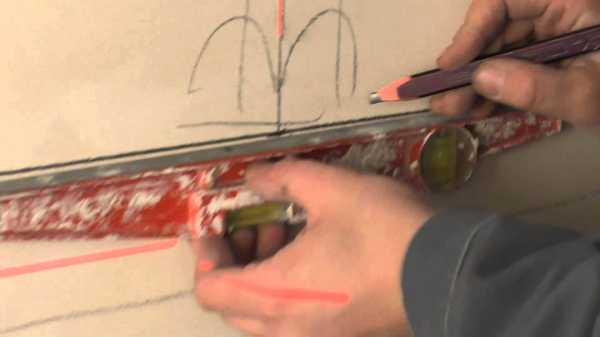

Дальше нам необходимо определить, где будут находиться розетки, выключатели, светильники, распределительные коробки. Можн

kachestvolife.club

Как рассчитать количество кабеля для электропроводки

Существует два основных метода расчета длины кабеля на проектирование проводки в помещении. Первый и в том же время правильный – опираясь на готовую схему электропроводки, второй – подсчет по суммарной площади комнат. Далее мы рассмотрим оба способа, чтобы Вы знали, как рассчитать количество кабеля для электропроводки в частном доме либо квартире.

Схема в помощь!

Лучше и точнее всего выполнять расчет, предварительно составив схему электропроводки в доме.

На подготовленном проекте должны быть указаны следующие моменты:

1. Точное количество розеток, выключателей и распределительных коробок, а также высота их крепления и способ подключения к сети (через распределительные коробки в комнатах либо напрямую от щитка). Подробнее о расположении розеток в квартире читайте в статье: https://samelectrik.ru/pravilnoe-raspolozhenie-rozetok-v-kvartire.html.
2. Места установки всех осветительных приборов в комнатах: бра, люстр и что самое важное – точечных светильников. Кстати, перед тем, как рассчитать длину кабеля на электропроводку, определитесь с высотой потолка. Вы должны понимать, что запас будет около 20 см, если потолки не будут опускаться, и около 50 см, если потолок опуститься на 30 см.
3. Выбранное сечение кабеля для розеточной группы, подключения мощных электроприборов и линии освещения. К примеру, при проектировании освещения обычно используются провода сечением 3*1,5 мм², на розетки нужен кабель с более мощными жилами – 3*2,5 мм². Что касается мощных электроприборов, то даже для подключения варочной панели должен использоваться кабель сечением 3*6 мм² (cогласно СП 256.1325800.2016 п. 10.2). Как Вы понимаете, это очень важный момент при расчете длины проводки, т.к. покупать придется каждый тип проводов отдельно в нужном количестве. Рассчитать сечение кабеля по мощности и току можно без особых проблем.

Кстати, с подключением бытовой техники нужно тоже определиться сразу. Скорее всего, на каждую группу электроприборов придется вести отдельный провод от щитка, а не просто выводить новую линию от распределительной коробки в комнате!

Уже подготовив наглядный проект электропроводки, можно подсчитать, сколько кабеля нужно на электроснабжение дома либо квартиры. Конечно, идеально будет сразу же выполнить разметку стен и потолка под проводку, чтобы потом просто рулеткой замерить все отчерченные линии и рассчитать суммарное количество каждого из типов проводов для проектируемой сети, но, как показывает практика, этого никто не делает.

Дополнительно в расчет Вы должны внести следующие корректировки о которых, возможно, не знали:

• Суммарное количество проводов умножьте на коэффициент 1,1-1,2. Это запас, который не допустит ситуации, когда до розеток не хватило несколько метров и приходится идти докупать материал.
• На розетки и выключатели оставьте запас длины не менее 20 см для соединения электрических проводов.
• Если не определились с потолком, лучше рассчитать запас не менее 50 см кабеля на подключение светильников.
• Для сборки распределительного щитка запас должен быть около 50 см.

Вот по такому принципу можно самостоятельно рассчитать количество материалов на монтаж электропроводки в доме либо квартире. О более простой технологии расчетов мы расскажем ниже.

Вариант для ленивых

Если Вам лень тратить время на проектирование домашней сети, можете воспользоваться упрощенным расчетом длины проводников. Этим методом, кстати, пользуется множество даже профессиональных электриков, которые уже по собственному опыту могут посчитать, сколько провода нужно на тот или иной объект. Суть заключается в том, что нужно рассчитать количество кабеля для электропроводки по площади помещения. Все очень просто – берете площадь частного дома либо квартиры и умножаете на «2». Вот столько примерно Вам нужно длины кабельной продукции, чтобы провести проводку.

Помимо того, что это «расчет на глаз», так еще и не стоит забывать о важном нюансе – Вы, таким образом, сможете рассчитать только протяженность одной из линий (освещения либо силовой). А вот точно узнать, сколько провода Вам потребуется на розетки, а сколько на освещение, не получится.

В этом случае, опять-таки, принято брать продукцию в соотношении 1:1,5 – 1 часть на то, чтобы провести свет в комнатах, а 1,5 части на розетки и подключение техники. К примеру, если дом площадью 100 кв.м., придется купить 200 метров на светильники и 300 на розетки.

Опираясь на отзывы множества форумчан, в том числе и электриков, можно сказать, что такой вариант расчета электропроводки в большинстве случаев оказывается верным. Люди пишут, что, к примеру, на однокомнатную квартиру площадью 40 кв.м. вполне хватило 100 метров кабеля. В то же время для электроснабжения двухэтажного коттеджа общей площадью 400 кв.м. достаточно рассчитать по 1 км из каждого типа проводов. Если же расчет будет неверным, лучше докупить несколько десятков метров, чем переплатить довольно приличную сумму.

Напоследок рекомендуем просмотреть видео, на котором изложен расчет количества материалов для электромонтажа:

Вот таким образом можно узнать, сколько провода нужно на электроснабжение собственного жилья. Кстати, если Вы решите сделать открытую проводку, подсчет длины кабель-каналов делать нужно только опираясь на готовую схему. Надеемся, что теперь Вы знаете, как рассчитать количество кабеля на электропроводку.

Также читают:

samelectrik.ru

Статья вторая. Старая проводка и новая нагрузка. Риски при эксплуатации электропроводки.

 Здравствуйте!

С вами опять я – Дмитрий Омётов. Сегодня мы поговорим о старой проводке и новой нагрузке. Еще раз напоминаю, что предлагаемая информация для людей не особо разбирающихся в электричестве, и предназначена помочь ориентироваться в этой сфере.

Старую проводку я условно разделю на три вида:

— ветхая – это когда изоляция имеет разрушения, потрескалась и, при малейшем шевелении провода, осыпается. С этим все понятно – такую проводку надо срочно менять;

— старая по сроку, т.е. когда проводке более 30 лет. Выполнена она еще в советские времена и, как правило, алюминиевым проводов в резиновой изоляции.

— старая по проектному решению, а именно выполненная двумя проводами и(или) не рассчитанная на возросшее количество электроприборов.

С ветхой все и так понятно. Поговорим о старой советской.

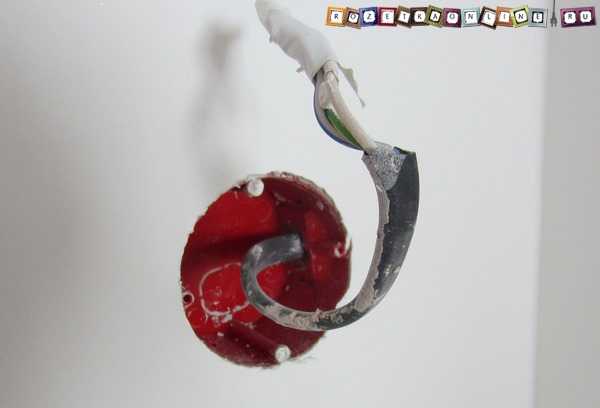

Провода в «сталинках» и «хрущевках» проложены под штукатуркой. При проведении ремонта или замены проводки в таких домах самыми плохими с точки зрения состояния изоляции являются участки в распаячных коробках и в местах протечек воды. За 50 и более лет, наверное, каждую квартиру хоть раз да заливали. Резина в таких местах практически превратилась в труху. Иногда можно наблюдать даже потемнение штукатурки. В распаячных коробках также наблюдается потемнение и разрушение изоляции. Это еще связано с возросшей нагрузкой в домах по сравнению с той, под которую проектировалась и закладывалась проводка 50 лет назад. Алюминиевый провод сечением 2,5 мм² (как раз такой в наших старых квартирах) способен выдерживать около 3,5 кВт. Нет смысла объяснять, что сейчас мы используем гораздо больше бытовой техники, чем раньше. Чтобы прояснить себе этот вопрос, достаточно посчитать какая у вас в доме может быть максимальная нагрузка. Это не сложно. Нужно просто сложить мощности ваших приборов. Их значения можно посмотреть в паспортах либо руководствах по эксплуатации на эти приборы, или на шильдиках, наклеенных на корпуса. Наиболее энергоемкие – это нагревательные устройства, такие как: электрокамины, утюги, духовки, хлебопечки, тостеры, микроволновки, стиральные машины, фены, кондиционеры, мультиварки. Как правило, их мощность колеблется от 1 до 2,2 кВт. Немного меньше потребляют телевизоры, компьютеры, миксеры и т.д. Прибавьте сюда освещение с люстрами  на 3-5 ламп, которое в старом исполнении объединено с розетками. Вот и выходит, что уложиться в 3,5 кВт довольно сложно. При повышенном потреблении возрастает ток. Это может привести к нагреву проводов, разрушению изоляции и возгоранию.

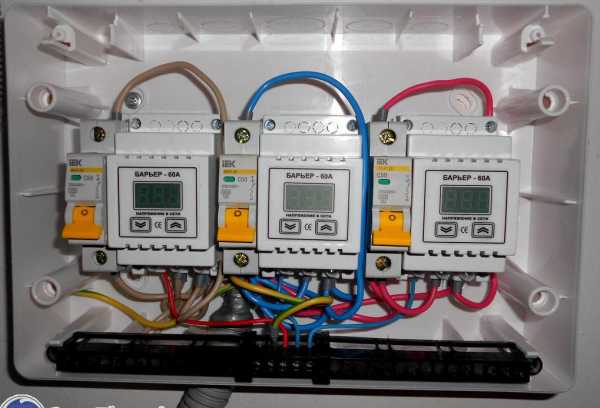

Для предотвращения такого развития событий применяется  автоматический выключатель. Другими словами, при возникновении перегрузки, он должен отключиться. Но, что иногда делают наши граждане, когда у них периодически «вышибает» автомат? Меняют его на другой, более мощный, выдерживающий больший ток. Это категорически делать нельзя! Автоматический выключатель как раз не должен «выдерживать», его задача защищать проводку. Иначе в нем просто нет смысла. О правилах выбора «автоматов» обязательно поговорим в следующих статьях.

            Еще чем плоха старая проводка – это отсутствием третьего провода, а именно провода заземления. У трехпроводной системы более функциональная защита от поражения человека электрическим током. К тому же, при ремонте или монтаже вновь, этого требуют современные нормативы. Но здесь тоже есть «подводный камень». Мне попадаются квартиры, в которых при замене проводки проложена линия из трех проводов, но третий провод в вводном щитке ни к чему не подключен. Т.е. заземления как такового нет! Это связано с тем, что в старых многоквартирных домах линии заземления от ввода в дом до квартирных щитков раньше не прокладывали, и подключиться просто не к чему.

На основании выше изложенного настоятельно рекомендую жителям таких домов (а также управляющим компаниям и ТСЖ) предпринять шаги по приведению электроснабжения дома в соответствие с современными требованиями электробезопасности. Для этого сначала необходимо выполнить диагностику всей системы с проведением замеров, а затем, на основании полученных данных, разработать мероприятия по улучшению. И не стоит этого пугаться. Совершенно необязательно потребуется замена всей проводки со всеми вытекающими последствиями в виде больших затрат. Чаще можно обойтись выявлением и устранением «узких» мест, и приведением в соответствие автоматической защиты.

Удачного выбора!

А в следующий раз мы поговорим об автоматических выключателях и как их правильно выбирать.

specmontazh-v.ru

Сечение проводов в городской квартире

Сечения проводов и кабелей, которые используется в электропроводке городской квартиры, выбираются согласно нескольким простым правилам, следуя которым, вы сможете сделать правильную, надежную проводку, которая без сбоев прослужит вам долгие годы.

В первую очередь вам необходимо знать, что сечение кабеля выбирается по мощности электроприборов или оборудования, которые будут запитаны им. Здесь, я думаю, должно быть всё понятно, чем более энергоёмкий прибор (или группа приборов), чем он мощнее, тем больший ток должны выдерживать проводники, а это достигается увеличением сечения жил.

Все сечения кабелей стандартизированы и каждое из них рассчитано на какой-то определенный максимальный ток, соответственно суммарная мощность электроприборов, которые подключены этими проводниками, не может превышать конкретное значение – это нужно учитывать при проектировании электрики в квартире. Если по вашим расчетам и прикидкам к двум, пусть даже рядомстоящим, розеткам будут подключены потребители, общая мощность которых превысит максимальное для розеточного кабеля значение, необходимо разбить электропроводку этих розеток на две группы и тянуть их двумя отдельными кабелями.

В электропроводке квартир, чаще всего, используются кабели четырех видов, четырех разных сечений:

1. Вводной кабель

2. Электроплита или варочная панель

3. Розеточные группы

4. Освещение

Сечение вводного кабеля в квартиру

Общая потребляемая мощность квартиры всегда ограниченна величиной выделенной мощности, которая регулируется установкой вводного автоматического выключателя. Вводной автомат рассчитан на определенный ток, при превышении которого, он отключит подачу электричества.

Проще говоря, вам энергосбыт разрешил использовать электричество, максимальной потребляемой мощностью, допустим, 5,5 кВт, это величина пиковой нагрузки,, вы сможете одновременно включить электроприборы общая потребляемая мощность которых будет не более этой величины. Для того чтобы эти показатели не были превышены, на вводе установлен автоматический выключатель на 25А, который разорвет электрическую цепь при обнаржении болшего тока.

Чаще всего, в многоквартирном доме, вводной автомат установлен в электрощите в общем коридоре на лестничной площадке, от него уже вам в квартиру проброшен питающий кабель – это и есть для вводной кабель.

Вся электрическая нагрузка вашей квартиры ложится на вводной кабель, поэтому у него самое большое сечение. К его выбору необходимо относиться максимально серьезно и лучше сразу предусмотреть запас по мощности.

Чаще всего, согласно СП31-110-2003, выделенная мощность современных квартир с электроплитами составляет 10 кВт и даже если у вас дом старой постройки, рано или поздно в нём будет выполнена модернизация электросети и при прокладке вводного кабеля в квартиру, лучше быть готовым к этому и заложить соответствующее сечение.

В квартирах используются вводные кабели следующих сечений:

Для однофазной сети: Медный кабель (например, ВВГнг-lS) 3 х 10 мм.кв. [три жилы (фаза, ноль, заземление) с сечением десять миллиметров квадратных каждая], защитный автомат 50А

Для трехфазной сети: Медный кабель (например, ВВГнг-lS) 5 х 4 мм.кв. [пять жиль (три фазы, ноль, заземление) с сечением два с половиной миллиметра квадратных каждая], защитный автомат 25А

Номинальная мощность, которую выдерживают эти кабели, превышает 10 кВт, это необходимый запас, учитывая логику работы, заложенную в защитной автоматике.

На практике, большинство квартир имеет выделенную электрическую мощность от 3 кВт до 15 кВт, всё зависит от года постройки дома, наличия газовой или электрической плиты и некоторых других показателей. В старых домах, с газовой плитой, выделенная мощность редко превышает 3 – 5 кВт, в современных же квартирах с электрической, варьируется от 8-15 кВт.

Косвенно, о выделенной мощности может рассказать номинал вводного автомата в квартиру, установленного в этажном щите. Но в любом случае, если вы выберете провода рекомендованные выше, вы не прогадаете.

Сечение кабеля для электроплиты

Электрическая плита или варочная панель в квартире, чаще всего самый энергоёмкий потребитель, соответственно, сечение кабеля для её подключения, отличается от других и, чаще всего, составляет:

Для однофазного подключения – 3 х 6 мм.кв

Для трехфазного подключения – 5 х 2.5 мм.кв

Не стоит подключать электроплиту, при трехфазном вводе в квартиру, только на одну фазу трехжильным кабелем, пусть даже взяв при этом сечение с запасом, т.к. возможно произойдёт «перекос фаз» – неравномерно распределенная нагрузка на разные фазы. Обязательно читайте нашу статью, о выборе сечения кабеля для варочной панели или электрической плиты, в ней достаточно подробно описаны правила выбора кабеля, его сечения и всего с этим связанного.

Сечение кабеля для розеток

При выборе сечения кабеля для бытовых розеток в квартире, в первую очередь обращаемся к ПУЭ (правила устройства электроустановок) Таблица 7.1.1., в которой указано минимальное сечение для линий групповых сетей 1,5 мм.кв.

Но медный кабель, таким сечением, выдерживает ток всего в 18А, что соответствует примерной мощности 4,1 кВт. Если учесть то, что мы редко прокладываем отдельные кабели от распределительного щита на каждую розетку, а на одной линии, зачастую, подключены сразу несколько розеток, то такого сечения явно будет недостаточно.

Оптимальным же сечением кабеля для розеточных групп в квартире является 2,5 мм.кв., такой кабель выдерживает ток в 27 А, соответственно нагрузку общей мощностью около 6 кВт. Использовать жилы большего сечения, например, 4мм.кв, уже нет смысла, т.к. они физически не поместятся в клеммах механизмов розеток, а кроме того, такие кабели, тяжелее прокладывать и экономически, это будет более затратно.

Стоит отметить, что все выпускаемые бытовые электроприборы, которые включаются в розетку, редко бывают мощнее, чем 3,5 кВт. Поэтому, используя в электропроводке розеточных групп кабель сечением 2,5 мм.кв. вы можете быть уверенными, что они выдержат любой бытовой электроприбор, даже при длительной работе.

Сечение проводов для освещения

По традиции, самая ненагруженная часть электропроводки в квартире – это освещение. Раньше это было обусловлено малым количеством устанавливаемых ламп, да и сейчас довольно часто можно встретить ситуацию, когда в каждой комнате смонтировано всего по одному источнику света. Также, в связи с активным применением энергосберегающих технологий, в частности светодиодных ламп, даже большое количество светильников не даёт высокую нагрузку на электросеть.

Поэтому, на группы освещения в стандартной городской квартире, достаточно использовать провода и кабели, сечением 1,5мм.кв — это, как вы помните, минимально допустимое сечение для групповых линий жилых квартир. Важно, чтобы общая нагрузка на каждую такую группу освещения, не превышала 3,5 кВт. Зачастую, всё освещение квартир сделано одной группой, кабелем сечением 1,5мм.кв., чего, по мощности, вполне достаточно.

Подведем итоги по выбору сечения кабелей, используемых в электропроводке городских квартир, чаще всего вам понадобятся:

Вводной кабель: 3х10мм.кв при однофазной сети, 5х2,5мм при трехфазном вводе

Электроплита или варочная: 3х6мм.кв в однофазной сети, 5х2,5 мм.кв. в трехвазной

Розеточные группы: 3х2,5 мм.кв

Освещение: 3х1,5 мм.кв.

Сечения всех проводников одной группы должны быть одинаковыми, в том числе и защитного нуля – заземления. Кроме того, вы должны знать, что в городской квартире разрешено применять не любой провод или кабель – обязательно читайте нашу статью, в которой подробно рассказывается, какой кабель можно использовать для проводки, а какой нет, кроме того, вам полезно будет знать о разрешенных способах их соединения в распределительных коробках.

Любые ваши вопросы, по электропроводке квартир или домов, по выбору кабеля для каких-то нестандартных ситуаций – оставляйте в комментариях к статье, я обязательно всем отвечу и постараюсь помочь.

rozetkaonline.ru

Расчет электропроводки в квартире — Energy

Расчет электропроводки в квартире

Если вы переехали в квартиру, в которой уже установлена современная электропроводка – вам крупно повезло. Но к сожалению в большинстве квартир вторичного жилья проводка все же старая и при ремонте, первым делом необходимо поменять старые алюминиевые провода и счетчики с керамическими пробками, во избежания перегрева и короткого замыкания в будущем.

Самостоятельно проводить проектные и монтажные работы по электроснабжению квартиры категорически запрещается, информация в данной статье является не инструкцией, а носит исключительно ознакомительный характер.

Основные моменты расчета и проектирования электропроводки

Расчет электропроводки в квартире всегда начинается с составления планировки электропроводки в квартире. Во время проектирования электропроводки нужно помнить о следующих моментах:

— заземление;

— мощность потребителей;

— материалы проводки;

— сечение кабеля;

— прокладка кабеля;

— подключение счетчика;

— устройства защитного отключения.

Определение мощности потребителей

Далее необходимо определить общую мощность потребителей, без этого грамотный расчет электропроводки не выполним.

Постараемся перечислить основные электроприборы, потребляющие электроэнергию:

— водонагреватель — 2кВт;

— электрический утюг – 2 кВт;

— электрический чайник – 2 кВт;

— стиральная машинка – 1 кВт;

— холодильник – 0,7 кВт

— телевизор – 1 кВт;

— микроволновка – 0,7 кВт;

— свет – 0,5 кВт;

— остальные бытовые электрические приборы.

Минимальное потребление электроэнергии при учете использования данной техники составляет приблизительно 12 кВт, на квартиру в среднем выделяется 15 кВт.

Пример проекта электроснабжения квартиры

Для удобства и безопасности всю электропроводку необходимо разбить на группы, каждая группа будет подключена к отдельному автоматическому выключателю на электросчетчике. В первую очередь это обезопасит сеть от возможных перегрузов и сбоев, если, например, по какой либо причине, коротнет розетка на кухне, то приборы в комнатах из-за скачка электроэнергии не пострадают. Так же это удобно при ремонте. Меняя выключатели в одной комнате, не придется обесточивать всю квартиру, розетки остаются включенными в сеть.

Разделение на группы можно произвести следующим образом:

— розетки в комнате;

— розетки на кухне;

— розетки в ванны;

— розетки в коридоре;

— освещение.

Для энергоснабжения кухни необходимо учесть тот факт, что наибольшие потребители находятся именно здесь – холодильник, печь СВЧ, духовка, чайник и т.д. Также особое внимание нужно будет уделить автомату для кухни.

В ванной комнате розеток в принципе быть не должно, из-за влажной среды помещения. Водонагреватель и стиральная машина, как правило, подключены на прямую к автоматическим выключателям на счетчике. Розетка может быть одна для бритвы, но она монтируется особым образом и подключена на отдельный трансформатор.

Сечение кабеля

Прежде чем выбирать кабель, необходимо просчитать потребляемую мощность. Сечение кабеля напрямую зависит от этого фактора. Итак, допустим, что у нас на кухне следующие приборы:

— электрический чайник 2,0 кВт

— печь СВЧ 0,7 кВт;

— холодильник 0,7 кВт;

2,0 + 0,7 + 0,7 = 3,4 кВт

Потребление на кухне составило  3,4 кВт.

Чтобы перевести в ваты, необходимо умножить на 1000:  3,4 кВт * 1000 = 3400 Вт.

Для нахождения силы тока переводим в амперы по формуле: мощность, деленная на напряжение (P / U = I)  3400 / 250 = 13,6.

Сила тока равняется 13,6А.

Теперь необходимо учесть коэффициент спроса, он учитывает количество электроприборов, в нашем случае их 3, значения коэффициента следующие:

2 электроприбора – 0,8

3 электроприбора – 0,75

5и более электроприборов – 0,7

И так наш коэффициент 0,7. Умножаем на полученную силу тока: 13,6 * 0,7 = 9,52 А

Таким образом, сила рабочего тока на кухне составила 9,52 ампер.

Зная рабочую силу тока, мы смело можем подобрать автомат и провода. Выбирать их нужно с небольшим зазором. Так нам подойдет автомат с рабочей силой тока в 10А

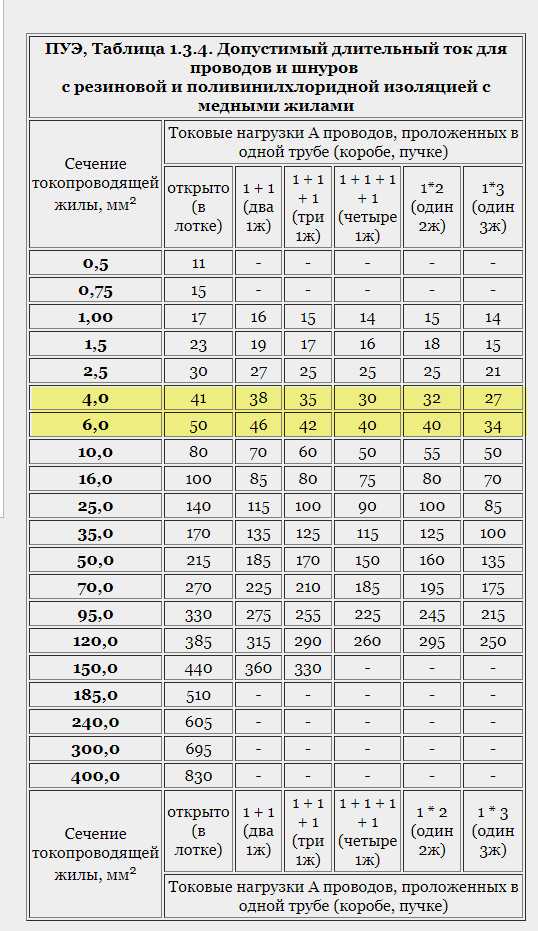

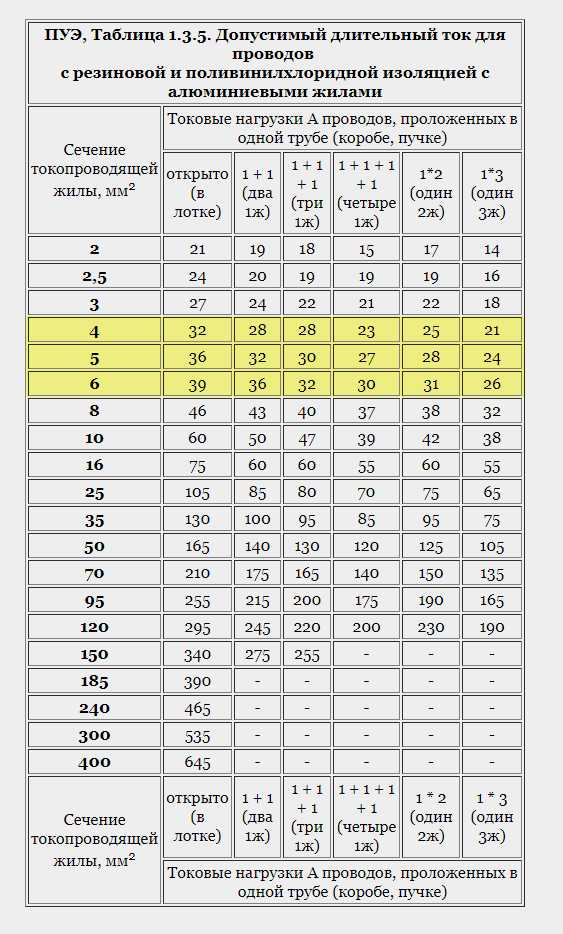

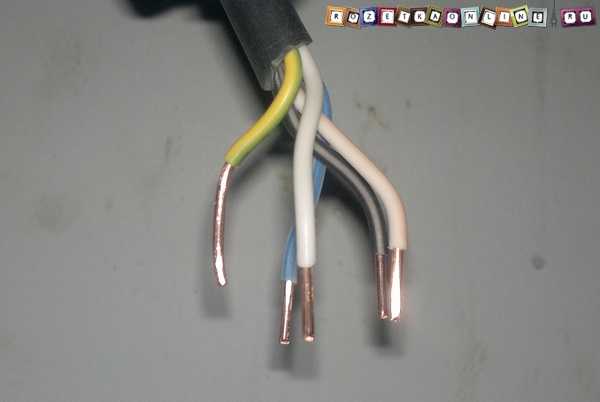

Кабель подбирается в соответствии с таблицей правил устройств электроустановок, таблицу приводим ниже.

Исходя из таблицы, нам подойдет медный кабель сечением 0,75 мм²

Как уже говорилось выше кабель необходимо подбирать с небольшим зазором, это необходимо для избежания перегрева проводов.

Также при выборе кабеля большую роль играет среда, в которой он будет использоваться, а также условия эксплуатации. Например, в помещениях, где хранятся горючее материалы (гараж, склад и т.д.) используется кабель с негорючей обмоткой. В квартирах чаще всего применяют кабеля ПБПП, ПВС – гибкие, с многопроволочными жилами, или ВВГнг и ВВГ – жесткие, с однопроволочной жилой.

Необходимую длину кабеля также посчитать не сложно. Именно для этого мы изначально просили выполнять план квартиры с учетом масштаба. Единственный нюанс заключается в том, что к полученной длине необходимо добавить 15% — это стандартный запас.

Способы монтажа электропроводки в квартире

 Существует три способа монтажа электропроводки: скрытый, открытый и смешанный (комбинация первых двух). Теперь подробнее.

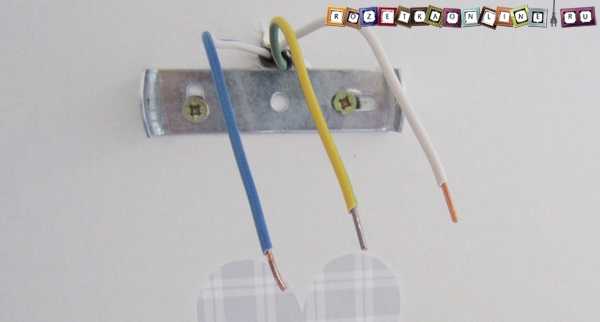

— Скрытый метод прокладки кабеля

По сути, способ прокладки кабеля квартиры заложен в названии. Скрытый способ подразумевает скрытие кабеля в стенах под слоем штукатурки, подвесными потолками, гипсокартонном, плинтусам и так далее. Такой способ наиболее распространен, так как наиболее безопасен для эксплуатации. Отрицательным моментом является сложность в ее ремонте. Так как она скрыта, трудно найти ее месторасположение (именно поэтому план электропроводки не в коем случае нельзя выкидывать).

В основном такая проводка ведется в стенах. Делаются специальные технологические полости-трассы, выполняются эти работы с помощью перфоратора. Проделать такую работу, не имея специальных навыков, будет весьма проблематично. В проделанные штробы укладывается кабель, затем замазывается шпаклевкой. В деревянных помещениях скрытый метод проводки кабеля не выполняется.

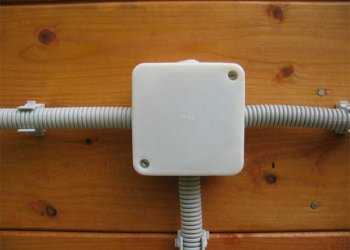

— Открытый метод прокладки кабеля

Такой способ прокладки кабелей выполняется в основном как временная электропроводка либо в деревянных домах. Очевидный плюс такой проводки – это ее цена и скорость прокладки. Минус – безопасность и хрупкость (так как провода открыты, их легко случайно повредить, например, при перестановке мебели и т.д.).

При таком методе используются специальные провода с улучшенной изоляцией. Для большей безопасности провода можно спрятать в гофротрубу или специальные лотки.

Ниже вы можете воспользоваться онлайн-калькулятором для рассчёта стоимости проектирования сетей электроснабжения:

Поделитесь ссылкой

Дата публикации: 18.09.2014

energy-systems.ru

Расчёт электропроводки в квартире своими силами

Вступление

Если вы ремонтируете, меняете, делаете новую электропроводку в квартире, нельзя обойти этап расчёта электропроводки. Этот расчёт даст требуемое сечение кабеля проводки и прояснит варианты защиты проводки.

Что включает расчёт электропроводки в квартире?

Давайте определимся, что включает полный расчёт электропроводки квартиры.

• Во-первых, это расчёт сечения кабеля или кабелей необходимого для проводки.
• Во-вторых, это вычисление длины необходимых кабелей.
• В третьих, это подбор номиналов автоматов и устройств  защиты электропроводки.

Посмотрим подробно на каждый этап расчёта электропроводки подробно, но для начала выполним некоторые подготовительные работы.

Выбор типа проводки

На этом этапе вы должны определиться с типом электропроводки, а именно будет ли проводка скрытой или она будет открытой.

Скрытой электропроводкой считается проводка, монтируемая внутри строительных конструкций помещений. Иначе, скрытая проводка это проводка визуально не видимая глазу. При чём, невидимость распространяется не только на кабели, но и конструкции монтажа.

Например, кабель, уложенный в слой штукатурки в стене, считается скрытым, а кабель, уложенный в кабель канале плинтуса или кабель канале, относится к открытой проводке.

Открытой электропроводкой считается проводка визуально видимая глазу. При чём, кабель, уложенный в плинтусе, наличнике, видимом коробе, лотке, видимой трубе относится к открытой проводке.

Выбор типа проводки повлияет на расчёт сечения жил кабеля, о котором чуть ниже.

Расчёт сечения кабеля

Этот расчёт важнейший в общем расчёт электропроводки квартиры. От него будет зависеть безаварийная и стабильная работа электропроводки, а также её безопасность для окружающих.

Расчёт сечения кабеля проводится по мощности планируемых к подключению электроприборов и длине электрических линий. Второй расчёт называется расчётом потерь, и он не актуален для проводки квартиры.

Сечение кабеля рассчитываем по мощности на основе простых законов физики из курса средней школы и таблиц ПУЭ.

Напомню, ПУЭ это «Правила Устройства Электроустановок» — базовый нормативный закон электрика. Скачать его можно тут и тут.

Простейший расчёт по мощности проводим на основе закона Ома: Электрическая мощность сети прямо пропорциональна силу тока и напряжению в сети. Нам нужно расчитать не мощность, а силу тока, поэтому нам актуальна такая версия закона: сила тока в электрической цепи прямо пропорциональная мощности, и обратно пропорциональная напряжению в цепи.

Математическая формула расчёта выглядит так:

P=U×I

Для этой формулы у нас точно известно напряжения в цепи (U). Бытовое напряжение в квартире равно 220-230 Вольт.

Мощность для формулы (P) нам нужно посчитать самостоятельно, сложив потребляемые мощности всех бытовых приборов, которые будут включены в эту электрическую цепь.

Взять мощность бытовых приборов можно из их паспорта, описании в магазине или запросив в Интернет поиск «мощности бытовых приборов». Вы легко найдете таблицу основных бытовых приборов используемых в квартире.

Имея суммарную мощность и напряжение цепи, мы легко посчитаем максимальную силу тока (I) этой цепи. Например, вы делаете новую розетку для электрической плиты. Пусть по паспорту её максимальная мощность будет 5100 Вт. Напряжение мы знаем оно 220 Вольт. Простым делением получаем, что максимальная сила тока этой цепи будет 23,18 А. Округляем в большую сторону, получаем, что сила тока этой цепи, с максимальной нагрузкой, будет 24 Ампера.

Имя это значения, мы легко рассчитаем сечение необходимого кабеля, воспользовавшись таблицам 3 из ПУЭ. Не буду приводить все таблицы ПУЭ, покажу сводный вариант расчёта:

Как видите по таблице, вы легко по силе тока определите сечение необходимого кабеля. Более того вы можете это сделать даже по расчётной мощности включаемый приборов.

Расчет автоматов и устройств защиты

Итак, мы рассчитали сечение необходимого кабеля, заодно рассчитав максимальную силу тока в цепи. По значению силы тока мы можем подобрать автомат защиты этой цепи.

Автомат защиты это электротехническое устройство, обеспечивающее автоматическое отключение электропитания цепи за безопасно короткое время при возникновении аварийных ситуаций короткого замыкания и перегрузки.

При подборе номинала автомата защиты нам понадобится округлённое в большую сторону значение силы тока нашей цепи и знание шага номиналов имеющихся в продаже. В продаже вы найдете автоматы защиты с номиналов по току 6, 10, 16, 25, 32, 64 Ампера.

Чтобы выбрать устройство защиты нужно вспомнить, что это такое.

Устройство защиты или УЗО, это электротехническое устройство, обеспечивающее автоматическое отключение электропитания цепи при возникновении потенциальных угроз человеку быть пораженным электротоком.

Например, в ванной идет утечка тока от питающего кабеля на металлический корпус машины. Сила этого тока недостаточна, чтобы сработал автомат защиты. Вместе с тем во влажной среде этот ток может быть опасен для человека. УЗО определяет такие токи, которые называются дифференциальными, и отключает электропитание цепи.

При выборе УЗО нужно учесть, что:

• УЗО ставится в цепь со стороны подачи электропитания вместе с автоматом защиты.
• Устройство ставится в цепь после автомата защиты этой электрической группы.
• Номинал УЗО по току должен быть на шаг меньше номинала автомата защиты, установленного вместе с УЗО.

Данные правила относятся к УЗО отдельной группы, но не относятся к выбору УЗО используемого для защиты нескольких групп электропроводки.

Чтобы упростить задачу расчёта номиналов автоматов защиты квартирной электропроводки, есть рекомендуемый вариант, который сработает для любой средней квартиры.

В этой визуальной таблице вы видите, как нужно разбить электропроводку квартиры на группы и какой подобрать номинал автомата защиты для каждой группы.

Расчёт длины кабеля

Длину необходимых кабелей нужно промерить рулеткой от мест расстановки розеток и светильников квартиры до щита.

Если вы делаете проводку для отдельной электроточки это сделать несложно. Однако если вы делаете проводку для всей квартиры с несколькими группами вам нужно предварительно нарисовать схему электропроводки с обозначением на схеме групп проводки и трасса прокладки кабелей.

К полученной длине кабеля нужно прибавить 10%-15% для запаса. Для правильного выбора трассировки кабеля нужно помнить о правилах монтажа электропроводки.

Пример

Для примера проведём расчёт электропроводки в квартире для новой стиральной машины. Я выбрал для примера, стиральную машину Bosch WAN20060OE. Её максимальная потребляемая мощность 2300 Вт (по описанию).

Для стиральной машины нужно сделать отдельную группу со своим автоматом защиты и УЗО. Отдельная группа защиты означает, что розетка стиральной машины должна питаться электрическим кабелем, идущим от квартирного щита и защищаться отдельным автоматом защиты и желательно, отдельным УЗО.

Расчёт по току:

Делим 2300 Вт на 220 Вольт и получаем силу тока цепи равную 10,45 Ампер. Здесь округляем в меньшую сторону, так как напряжение может быть 220-230 В.

Получаем ток данной цепи 10 Ампер. По таблице смотрим сечение кабеля. Оно равно 2,5 мм², для меди. Алюминиевый кабель  в рассмотрение не берем.

Автомат защиты выбираем с запасом на 16 Ампер. УЗО выбираем на рабочий ток 10 или 16 Ампер. Ток срабатывания УЗО 30 мА.

Для улучшения эргономии щита, пару автомат защиты+УЗО лучше заменить на дифференциальный автомат защиты (дифавтомат). Он выполнит обе функции защиты. Номинал дифференциального автомата защиты 16 Ампер.

Длину необходимого кабеля промеряем рулеткой от места установки розетки до места установки автомата защиты. К этой длине прибавляем 10%.

Всё, расчет электропроводки в квартире для новой стиральной машины проведён.

Вывод

В этой статье я показал общий расчёт электропроводки в квартире своими силами. Конечно, расчёт всей электропроводки более сложен, но базироваться он будет именно на этих общих принципах.

©elektriksan.ru

(Просмотров всего:178)

Поделиться ссылкой:

elektriksan.ru
