Накопители электроэнергии для дома на случай отключения электричества

На чтение 5 мин Просмотров 3.1к. Опубликовано Обновлено

Отключение электроснабжения — это довольно частое явление в новостройках, старых домах и особенно в частом секторе. Выходят из строя подстанции, происходит обрыв линий, не выдерживают предохранительные устройства. Современные накопители электрической энергии позволяют комфортно и без ущерба для бытовых приборов пережить эти неприятности.

Принцип работы

Источники бесперебойного питания для частного дома

Принцип работы состоит в том, что при наличии внешней электросети инвертор пропускает напряжение к потребителям, одновременно встроенное в нем зарядное устройство подзаряжает аккумуляторную батарею. При исчезновении электросети инвертор мгновенно переключается на работу от аккумуляторов и преобразует их постоянное напряжение в переменное.

По своему назначению накопители электричества подразделяются на 2 категории:

  • источник бесперебойного питания (ИБП) для обеспечения работы домашних электроприборов;
  • бесперебойник для дома на случай отключения электричества.

Изделия различаются по составу, размерам, мощности, стоимости и продолжительности разряда. Они могут располагаться как в здании, так и за его пределами в отдельных строениях.

Как выбрать аккумулятор для дома

ИБП для дачи мощностью 0,8 кВт

Если выключение света становится постоянным явлением, следует задуматься о приобретении накопителя электроэнергии для дома. Батарея для компьютера проблемы не решит, так как имеет ограниченный ресурс. Необходимы устройства, которые могут обеспечить нормальную жизнедеятельность людей на протяжении нескольких часов, а лучше — суток. Такая техническая рука помощи пригодится при масштабных авариях на линии.

Критерии выбора следующие

Современные накопители электрической энергии большой мощности могут обеспечивать дом энергией на протяжении 1-2 суток. При восстановлении электроснабжения их отключать не надо, все происходит в автоматическом режиме.

Большая домашняя батарейка

Большая домашняя батарейка

Большая домашняя батарейка российского производства Экомоторс является недорогим и эффективным аналогом накопителю Tesla PowerWall. Изделие используется для резервного питания частных домов, дач, офисов и прочих объектов, которые в любой момент могут отключить от электричества. Также его можно устанавливать в жилых фургонах, бытовках и передвижных столовых. Устройство накапливает энергию по низким тарифам в ночное время. Имеет компактные размеры, крепится на стене в вертикальном или горизонтальном положении.

Технические характеристики:

  • емкость — 7,8 кВт/ч;
  • напряжение батареи — 24 В;
  • мощность — 7,2 кВт;
  • размеры — 1000×500×250 мм;
  • вес — 100 кг;
  • количество циклов — 7000.

Контроль работы и состояния устройства осуществляется с помощью планшета Android с возможностью вывода информации на ПК или сотовый телефон.

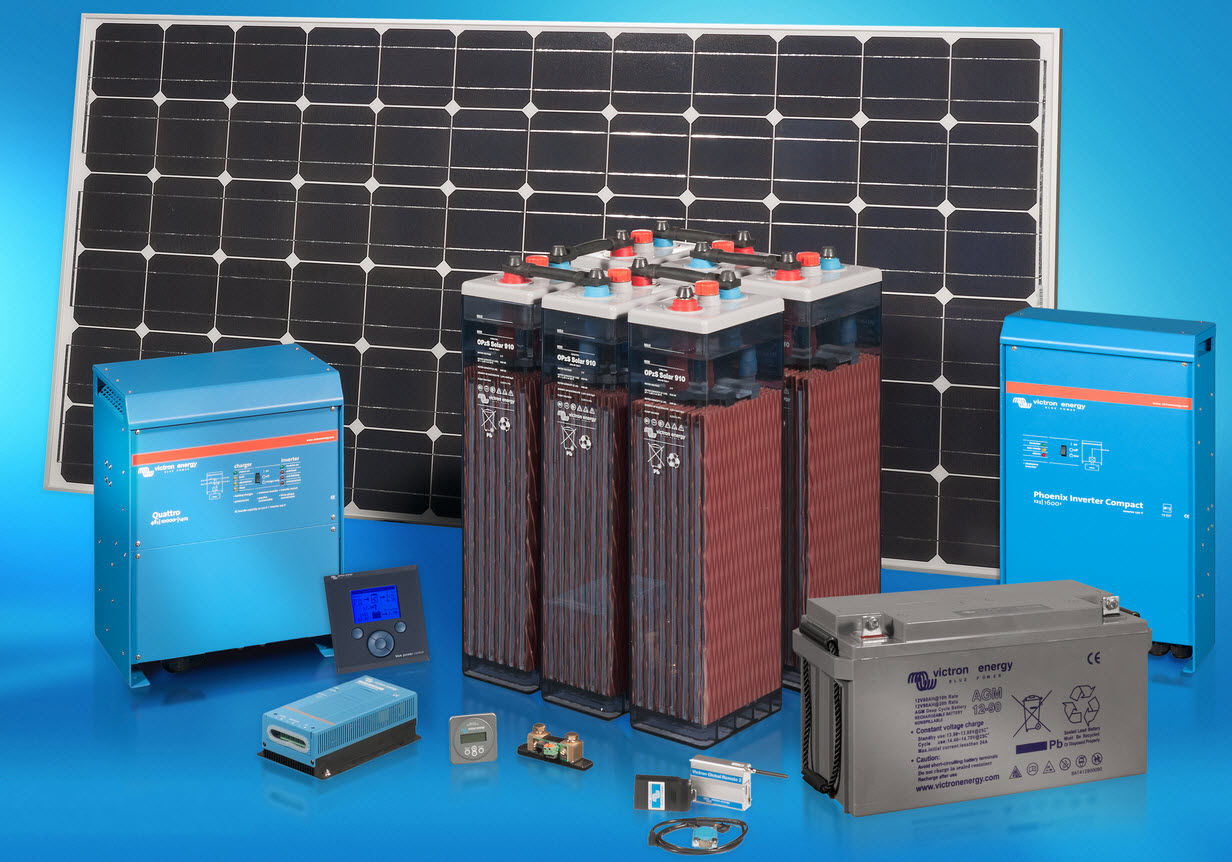

Накопители электроэнергии для дома

Накопители энергии sess

Накопительные системы для частного дома способны обеспечить питанием на протяжении 24-48 ч. Этот показатель зависит от полноты зарядки, количества потребителей и емкости АКБ.

Используются такие типы батарей:

  • Свинцово-кислотные. Недорогие, хорошо держат заряд и быстро выходят на полную мощность.
  • Литий-ионные. Отличаются небольшим весом, низким саморазрядом и высокой емкостью.

Выбор определяется собственными потребностями и финансовыми возможностями.

Устройство накопителей

Накопители электроэнергии для дома и дачи представляют собой систему, состоящую из двух функциональных узлов, выполняющих определенную задачу:

  • Аккумуляторный блок. Предназначен для накопления энергии от промышленной сети, топливного или ветрового генератора, солнечной панели или водяной турбины.
  • Автономный инвертор. В режиме ожидания осуществляет подзарядку АКБ до заданного значения. При пропадании питания переключается в режим преобразователя постоянного напряжения в переменное (220 В или 380 В), подавая его во внутреннюю сеть жилья.

По месту расположения устройства подразделяются на встраиваемые, отдельно стоящие, напольные и настенные.

Типовое решение и модернизация

Инвертор МАП SIN Энергия 48-220 18 кВт HYBRID

В зависимости от потребностей и частоты отключения тока приобретается один или несколько элементов, которые соединяются последовательно или параллельно.

Для установки конструкции внутри помещения лучше брать модели AGM и гелевые. Они герметичны, хорошо переносят полный разряд и не требуют обслуживания.

Изделия с жидким электролитом выделяют пары кислоты, опасные для здоровья. Их можно устанавливать только вне жилых помещений. Такие модели при частых разрядах быстро изнашиваются.

Компания «Экомоторс» постоянно работает над усовершенствованием своей продукции. При этом она выпускается как серийно, так и под заказ.

Клиент может приобрести товар с такими модернизациями и характеристиками:

  • мощность;
  • емкость;
  • сила тока;
  • напряжение;
  • продолжительность работы;
  • количество фаз.

Исходя из внесенных изменений определяется конечная цена.

Применение накопителей электроэнергии

Источники бесперебойного питания для газовых котлов

Бытовые и промышленные накопители могут использоваться для повышения мощности, бесперебойного питания в аварийных ситуациях и автономного электроснабжения неподключенных к сети объектов.

Таковыми могут быть:

  • дом;
  • дача;
  • кафе;
  • мастерская;
  • прорабская;
  • котельная;
  • водонапорная станция;
  • склад;
  • гараж.

Инверторные устройства не зависят от условий окружающей среды, но могут подзаряжаться от внешних источников, в том числе в процессе работы.

Накопители энергии

Накопители энергии — это больше, чем просто аккумуляторы. Накопители энергии — это комплексные, интегрированные решения по накоплению электрической энергии, ее преобразованию и дальнейшему использованию. Накопители энергии — это новый тренд на рынке альтернативной энергетики. Накопители строятся, обычно, на литиевых аккумуляторах, и включают в себя контроллер заряда (зарядное устройство), инвертор (преобразователь напряжения), систему управления. Накопители энергии способны заменить целый ряд оборудования, применяемого в системах аварийного и альтернативного электроснабжения — контроллеры, зарядные устройства, аккумуляторы, инверторы, стабилизаторы, источники бесперебойного питания…

Накопители энергии SESS — это гибридные устройства, рассчитанные на работу как от линейной сети 220В, так и от солнечных батарей.
Линейка накопителей SESS представлена тремя моделями, каждая из которых имеет выходную мощность в нагрузке 5 кВт, и снабжается литий-ионными аккумуляторами различной мощности
Нажмите на картинку, чтобы открыть в новом окне
Гибридные накопители SESS созданы по принципу «включай и работай». Как таковой инсталляции не требуется. Всё, что нужно, это подключить накопитель к солнечным батареям, линейной сети 220В, электрической сети вашего дома…
Нажмите на картинку, чтобы открыть в новом окне

Накопитель энергии — это компактный и очень надежный прибор, все компоненты которого рассчитаны и собраны на одном заводе. Читать статью про гибридные накопители энергии — ссылка

Сортировать по: наименованию (возр | убыв), цене (возр | убыв), рейтингу (возр | убыв)

1 Июля 2013

Солнечная система для автокемпера
Категория — Солнечные электрические системы

Идеальный вариант получения электроэнергии в доме на колесах — автокемпере — использование солнечной энергии, трансформируемой с помощью солнечных батарей в привычное электричество - экологически чисто и бесшумно. Многие караванеры уже используют солнечные системы для получения..

21 Мая 2013

Солнечная система для дачи
Категория — Солнечные электрические системы

Наступила теплая пора года, и горожане, спасаясь от суеты и духоты асфальтовых улиц, стали массово проводить выходные на дачах, порой без всяких удобств и электричества. Как электрифицировать свой дачный участок — быстро и не очень дорого?.. Рассмотрим вариант построения солнечной системы для..

17 Июля 2013

Велосипедный литиевый аккумулятор — LiFePo4
Категория — Электротранспорт

Большинство любителей, переоборудующих свои велосипеды в электрические, применяют в качестве тяговых свинцово-кислотные необслуживаемые — гелевые или AGM — аккумуляторы.

Они недорогие, неприхотливые, но имеют достаточно большой вес и ограниченный срок службы — до 500 циклов заряда/разряда. На..

21 Июля 2012

Мотор-колесо электровелосипеда
Категория — Электротранспорт

На электровелосипедах применяют два вида электрических двигателей: традиционный коллекторный двигатель постоянного тока, и бесколлекторный (бесщеточный) синхронный электродвигатель постоянного тока — мотор-колесо

23 Ноября 2012

Гибридный накопитель электрической энергии
Категория — Аккумуляторы, накопители энергии

Гибридные накопители энергии включают в себя сам накопитель энергии на литиевых аккумуляторах, а также другие модули и электронные блоки, применяемые в системах аварийного, бесперебойного или альтернативного энергоснабжения. По своей сути гибридный накопитель является законченным решением,..

10 Августа 2012

Аккумуляторы
Категория — Аккумуляторы, накопители энергии

Рассмотрим популярные необслуживаемые свинцово-кислотные аккумуляторы, которые используются в качестве накопителя энергии в альтернативных энергосистемах, для питания электровелосипедов. Широкое распространение получили благодаря невысокой стоимости, достаточно большой емкости, способности..

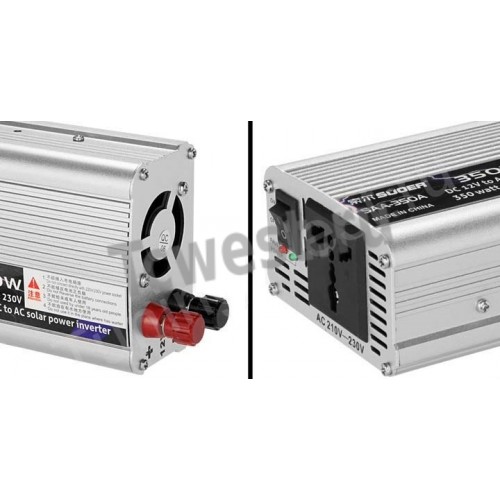

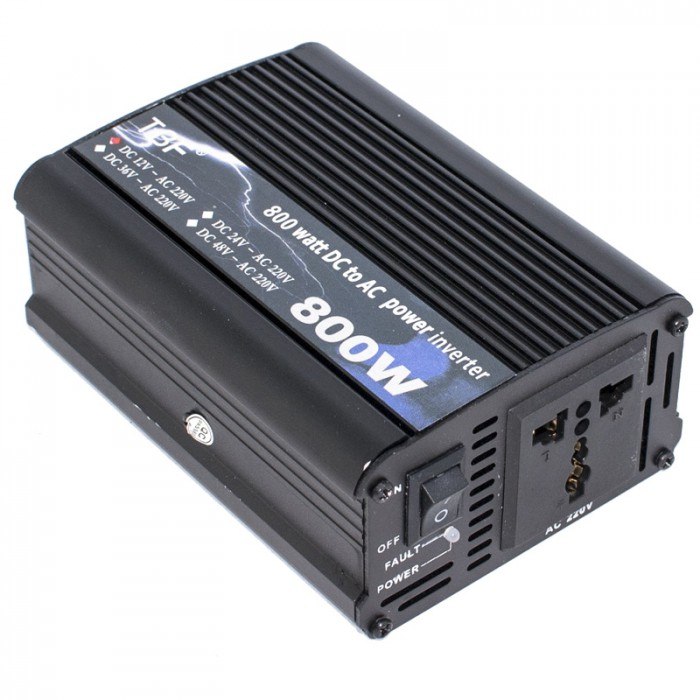

Как выбрать инвертор 12 — 220 В или 24

Инвертор 12 — 220 В, инвертор 24 — 220 В

Что такое инвертор ?

Инвертор — это устройство, которое подключается к источнику постоянного тока, преобразует его и выдаёт переменный ток, и может изменять напряжение — повышать или понижать.

Для чего нужен инвертор (преобразователь напряжения)?

Обычно инверторы (преобразователи напряжения) подключают к автомобильным аккумуляторам или к стационарным аккумуляторам, бензогенераторам, газогенераторам и так далее, чтобы получить переменный ток для питания бытовых приборов, электроинструментов, радиоаппаратуры и т.д.

Инверторы 12-220 Вольт (преобразователь

напряжения).

Есть электроприборы, которые можно подключать к источнику с напряжением 12 Вольт постоянного тока (автомобильный аккумулятор или прикуриватель) без применения инвертора.

К таким приборам относятся ноутбуки, зарядки, планшеты, нетбуки, то есть приборы, которые питаются от постоянного тока и их Вольтаж не превышает 24 Вольта. Их можно подключать непосредственно к источнику постоянного тока 12 Вольт или 24 Вольта . Например- к прикуривателю автомобиля. Но при этом необходимо использовать специальный шнур-адаптер ( или преобразователь напряжения ) со штекером для прикуривателя или с USB-штекером. Причём обязательно смотрите, чтобы на этом адаптере были указаны характеристики (Вольты, Амперы, Ватты), совпадающие с характеристиками на Вашем электроприборе. Например, на Вашем ноутбуке указано:

19 V — 2 ,7 A (19 Вольт — 2,7 Ампер), то и на адаптере (блоке питания) должно быть 19 V —  ( и не менее)2,7 A. В этом случае покупать инвертор необязательно. На некоторых адаптерах (блоках питания) есть возможность подключать электроприборы с различным напряжением и мощностью. На таких адаптерах (блоках питания) стоят переключатели напряжения и имеются переходники для подключения к различным видам электроприборов.

Виды инверторов.

Инверторы 12 Вольт на 220 Вольт (преобразователи напряжения) бывают с модифицированной синусоидой и с чистой (нормальной) синусоидой.

Модифицированный синус — простыми словами, когда магнитное поле имеет некоторое искажение,*биение*, всплески.

Схема-график модифицированной синусоиды.


Хотя большинство электроприборов работают при модифицированной синусоиде (кроме  плазменных ТВ).

Нежелательно подключать к инверторам модифицированного синуса: автоматику газовых котлов, аудио-аппаратуру(высокого класса) , медицинскую высокоточную измерительную технику.



С инвертором модифицированного синуса работают ноутбуки, радио, цифровые телевизоры (кроме плазменных) и т.д.

К такому типу инверторов относятся такие модели как HP-600(12-220 V), SP 600 (12- 220 V) , PI-2000 (12-220 V)

Чистый синус (синусоидальный, нормальный синус)  — когда магнитное поле не имеет искажений.

То есть колебания напряжения в электрической сети переменного тока происходят плавно и гладко, без резких скачков и перепадов.

Схема — график чистой синусоиды.


С инверторами (преобразователями напряжения) с чистой синусоидой работают любые электрические приборы, в том числе : электродвигатели, точная измерительная техника, медицинская техника, насосы и т.д.

К таким инверторам можно отнести следующие модели: ИБП CPS 600E (12 -220 V ), ИС 12-3000 DC-AC (12-220 V)

Бывают стационарные инверторы (не автомобильные), то есть, которые могут подключаться к домашней сети 220 Вольт и работать как ИБП (источник бесперебойного питания). Когда в дом или квартиру перестаёт поступать электричество, такой инвертор самостоятельно переключается и берёт ток от аккумуляторов 12 или 24 Вольт, встроенных или установленных рядом с инвертором, преобразует его в переменный и выдаёт 220 вольт на выходе. Если Ваши приборы заранее были подключены к этому инвертору, то отключение тока в домашней сети будет незаметно для Вас и ваших приборов. В таком режиме инвертор может работать от нескольких минут до нескольких часов, это зависит от емкости и количества подсоединенных аккумуляторов. Как только подадут ток в домашнюю сеть, инвертор самостоятельно в доли секунды переключится в режим зарядки аккумуляторов, и будет просто пропускать через себя ток домашней сети. Можно, конечно, использовать и автомобильный инвертор и аккумулятор, но они должны быть мощными.

Как рассчитать мощность и подобрать нужный Вам инвертор (преобразователь напряжения)?

Сначала нужно узнать мощность Вашего электроприбора в Ваттах (W). Обычно производитель указывает номинальную (рабочую, постоянную) и пиковую (максимальную, кратковременную) мощность в паспорте самого прибора. Тогда всё просто. Если пиковая мощность прибора 1500 Ватт, то Вам нужен инвертор с пиковой мощностью 1500 Ватт + 15-20 процентов запаса = 1800 Ватт. Вам нужен инвертор тоже с пиковой мощностью 1800 -2000 Ватт. (инверторы на1800 Ватт редко выпускаются на нашем рынке). Чем больше запас мощности в Ваттах, тем лучше!

Как узнать мощность прибора в Ваттах, если указаны только Вольты и Амперы? Например, утюг 220 Вольт, 11,36 Ампер ( 220V, 11,36 A).

Нужно просто напряжение в Вольтах умножить на силу тока в Амперах и получим мощность в Ваттах: 220 * 11,36 = 2500 Ватт.

Инверторы 24-220 Вольт (преобразователь напряжения).

Модели этого типа работают по тому же принципу, что и модели 12 -220 Вольт. Просто входное напряжение у них 24 Вольта. То есть они могут подсоединяться к аккумуляторам в 24 Вольта большегрузных машин или к бензогенераторам 24 Вольта, газогенераторам 24 Вольта и т. д.

К таким инверторам можно отнести модели : PI 2000 (24V-220 V), ИС3-24-600 инвертор DC-AC

Внимание! При выборе инвертора, всегда обращайте внимание на пиковую мощностью подключаемого к нему электроприбора и пиковую мощностью самого инвертора (эти параметры отражается либо в тех.паспорте, либо на самом приборе). В компрессорных установках пусковые токи могут превышать в разы рабочую мощность прибора. Инвертор лучше брать, ориентируясь по его пиковой мощности и сопоставлять эту мощность с пиковой мощностью электроприбора, плюс 15-20 процентов.

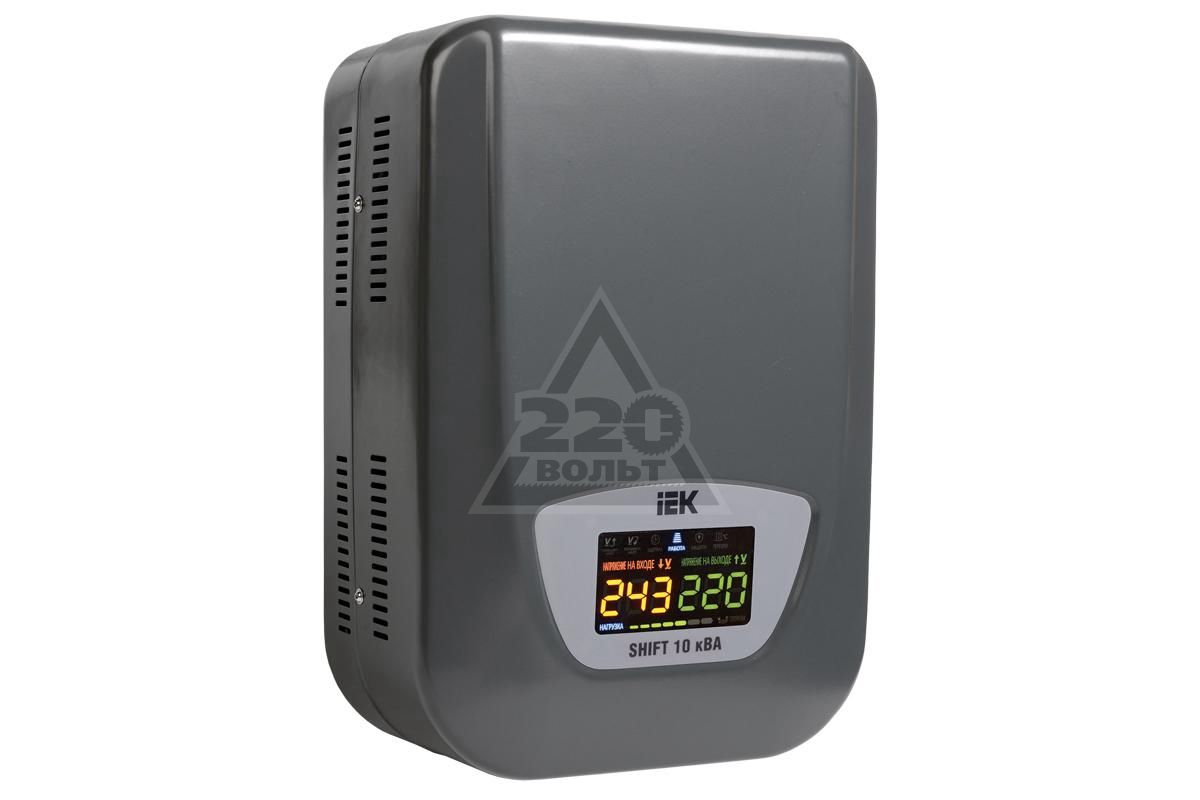

Стабилизатор напряжения 220 В для дома и дачи (однофазный): цены, характеристики, фото, инструкции

Однофазный стабилизатор напряжения применяется в бытовой сети 220 В, поэтому его можно использовать дома в квартире. По мощности однофазные бытовые приборы обычно не превышают 20 кВт и предназначены для устранения негативного влияния таких явлений, как падение или повышение напряжения, импульсное перенапряжение, всплеск, шумы.

Виды однофазных стабилизаторов напряжения

1. Электромеханические аппараты представляют собой автотрансформаторы с плавной регулировкой выходящего напряжения за счет перемещения графитовой щетки вдоль катушки трансформатора. Скорость обработки возмущений в электросети ограничивается склонностью графитовых щеток к износу, но она приемлема для стабилизации работы не только бытовых, но и промышленных, и медицинских приборов.

Преимущества: электромеханический однофазный стабилизатор обеспечивает самую высокую точность выходящего напряжения и характеризуется высокой перегрузочной способностью.
Технические характеристики: параметры входного напряжения зависят от производителя, могут составлять 140-260 В или 160-250 В. Мощность от 0,5 до 30 кВт. Выходное напряжение регулируется с точностью 2 или 3%. Вес от 5 до 80 кг.
Ценовой диапазон: стоимость от 40 до 1100 USD.

2. Стабилизаторы напряжения однофазные со ступенчатым регулированием включают две разновидности: релейный и электронный. Работают по принципу переключения витков трансформатора с помощью ключей (автоматический переключатель). В релейном однофазном стабилизаторе автоматический переключатель механический, в электронном или цифровом переключатель выполнен в виде тиристоров и симисторов. Стабилизаторы со ступенчатым регулированием обрабатывают возмущения в электросети быстро, но дают высокую погрешность выходного напряжения. Подходят для использования дома, в офисе.

Преимущества: отсутствует проблема механического износа деталей, шумит только трансформатор, электронные ключи работают бесшумно, низкая чувствительность к частоте сети.
Технические характеристики: параметры входного напряжения 140-260 В. Мощность от 0,5 до 10 кВт. Выходное напряжение регулируется с точностью 8%. Вес от 3 до 18 кг.
Ценовой диапазон: стабилизатор 220 В с релейным управлением стоит от 30 USD, цифровые от 40 до 250 USD.

ИБП для дома и дачи. Надёжные и долговечные источники бесперебойного питания с аккумуляторами

I.

Бесперебойное питание отдельной группы потребителей в доме

Мощность группы до 3кВт. Эти решения оптимальны для защиты ограниченного перечня нагрузок, таких как: газовый котел с насосами, септик, немощный насос скважины, холодильник, домофон, небольшой свет и т.п. Другими словами, мы подключаем на ИБП отдельные автоматы в вашем электрощите (или выводим «бесперебойные» розетки).

ИБП типа off-line – «инверторы». Бесшумные, малое количество внешних аккумуляторов, держат перегрузки.

Инвертор 3кВт и 2 АКБ на 100Ач

Инвертор 3кВт и 2 АКБ на 200Ач

Инвертор 3кВт и 4 АКБ на 150Ач

Инвертор 3кВт и 4 АКБ на 250Ач

ИБП типа on-line – «онлайники». Рекомендуется при плохом и нестабильном напряжении.

ИБП 800Вт для котла

ИБП онлайн 1,8кВт и 4 АКБ на 100Ач

ИБП онлайн 2,7кВт и 6 АКБ на 55Ач

ИБП онлайн 2,7кВт и 6 АКБ на 100Ач

Примеры установок

ИБП для газового котла со стеллажем

ИБП Tieber T1000 800Вт / Автономия: ~15ч.

Бюджет: ~ 57т.р. под ключ

Подробнее в блоге

Инвертор для группы потребителей

Stark INV 2.4кВт / Автономия: ~20ч.

Бюджет: ~ 82т.р. под ключ

ИБП со стабилизацией напряжения

Stark On-line 2.4кВт / Автономия: ~30ч.

Бюджет: ~ 82т.р. под ключ

Компактная система на дренаж и отопление

BiNeos 2.4кВт/ Автономия: ~10ч.

Бюджет: ~ 130т.р. под ключ

Инвертор на группу потребителей

Stark 2.4кВт/ Автономия: ~18ч.

Бюджет: ~ 140т.р. под ключ

Стабилизаторы на 3-и фазы и инвертор на автоматы

Stark 2,4кВт/ Автономия: ~15ч.

Бюджет: ~ 230т.р. под ключ

Подробнее в блоге

Стабилизаторы на 3-и фазы и ИБП на котёл

ИБП 0,8кВт/ Автономия: ~15ч.

Бюджет: ~ 18т.р. под ключ

Комплекс: стабилизатор, щит и инвертор

Stark 1.6кВт / Автономия: ~3.5ч.

Бюджет: ~ 120т.р. под ключ

Инвертор на группу + стаб-ор на фазу

Инвертор на 3кВт / Автономия: ~9ч.

Бюджет: ~ 150т.р. под ключ

Инвертор на газовый котел, холодильник и свет

Инвертор Stark 2.4кВт / Автономия: ~8ч.

Бюджет: ~ 59т.р. под ключ

Подробнее в блоге

Он-лайник для котла отопления, освещения и ТВ

ИБП Tieber T3000 2.4кВт / Автономия: ~12ч.

Бюджет: ~ 90т.р. под ключ

Подробнее в блоге

Он-лайник для котла отопления, освещения и ТВ

Stark INV 2. 4кВт / Автономия: ~8ч.

Бюджет: ~ 110т.р. со шкафом

ИБП для важной нагрузки с подключением генератора

ИБП Tieber T3000 3.0кВА / Автономия: ~24ч.

Бюджет: ~ 220т.р. под ключ

Подробнее в блоге

Инвертор на группу + стаб-ор на фазу

Инвертор на 3кВт / Автономия: ~9ч.

Бюджет: ~ 150т.р. под ключ

ИБП для газового котла

ИБП 800Вт / Автономия: ~10ч.

Цена: ~ 56т.р.

Инвертор на резерную группу

Мощность 3кВт / Автономия: ~10ч.

Цена: ~ 120т.р.

ИБП для дома и дачи

Бесперебойник для дома – это современное и удобное решение на случай отключения электричества, которое обладает рядом преимуществ:

  • работает полностью автоматически
  • не требует обслуживания
  • время переключения на питание от аккумуляторов от 0 до 20мс (ПК, газовый котел не успевают перезагрузиться)
  • работает бесшумно
  • дополнительно защищает потребителей от проблем с перенапряжениями
  • существенно меньше требований к месту монтажа
  • можно добиться запаса автономии больше, чем время беспрерывной работы генератора
  • возможна интеллектуальная работа с генератором: запуск при низком заряде аккумуляторных батарей

Какие же есть варианты подключений?

I. Однофазное подключение дома

Вариант 1.
Подключение на резервное питание частного дома от аккумулятора отдельных автоматов в щитке, которые питают самые важные потребители, среди которых могут быть:

  • система отопления
  • насос водоснабжения
  • холодильник
  • основной свет
  • гостиная и т. п.

В этом случае, определяются совокупная возможная мощность потребителей, средняя длительная нагрузка на систему и рассчитывается объем аккумуляторных батарей под заданную автономию. Тут вам может помочь наш калькулятор. Как правило, в таком случае используются ИБП и инверторы мощностью от 2 до 6 кВт.

Что выбрать: инвертор или ИБП On-line? Читайте в нашем блоге

Вариант 2.
Подключение всего дома. В этом случае, как правило, мощность источника бесперебойного питания подбирается под номинал вводного автомата:

  • Автомат 16А — инвертор 3,5-4кВт (например, МАП ПРО 4,5/48)
  • 25А — 6кВт (МАП 6.0/48)
  • 32А, 40А — 9кВт (МАП 9.0/48)
  • 50А — 12кВт (МАП 12.0/48)

Для расчета аккумуляторного банка необходимо определить среднюю нагрузку во время отключений и произвести расчет на нашем калькуляторе. Обычно, для газифицированных домов средняя длительная расчетная нагрузка находится в диапазоне 700-1000Вт.

Примеры резервного энергоснабжения фазы

II. Трехфазное подключение участка

В зависимости от схемы, которую реализовал ваш электрик на участке, распределение по фазам может быть различным.

Вариант 1
Основной дом «сидит» на одной фазе, другие фазы распределены на подсобные помещения, баню, гостевой дом и т.п. В этом случае можно зарезервировать:

  • отдельные автоматы в электрощите дома (свет, холодильник, котел и т.п.). Мощность ИБП подбирается по совокупной нагрузке
  • всю фазу пропустить через бесперебойник, мощность подбираем по номиналу вводного автомата

Вариант 2
Все три фазы заходят в дом и далее по одной фазе на этаж. На резерв можно подключить:

  • отдельные автоматы
  • всю фазу (весь этаж)
  • две фазы – одна через ИБП, другая через контактор
  • 3 фазы через автоматический коммутатор (АКФ), о котором подробнее будет изложено ниже. При использовании АКФ рекомендуемая мощность инвертора — 9кВт и более
  • использовать ИБП с трехфазным входом и однофазным выходом (3в1) или трехфазные ИБП/инверторы (3в3)

Вариант 3
Три фазы заходят в дом и равномерно распределяются по всем этажам. В этом случае подключаются на резерв:

  • отдельные автоматы, которые выводятся из под общей схемы. Как правило, это одна фаза.
  • две фазы – одна через ИБП, другая через контактор
  • все 3 фазы с использованием АКФ
  • все 3 фазы через ИБП 3в1 или 3в3

Пример монтажа бесперебойника для дома на 2 фазы из 3-х

Автоматический коммутатор фаз или трехфазный ИБП?
При необходимости обеспечить бесперебойным питанием весь коттедж, подключенный по трехфазной схеме можно воспользоваться двумя решениями:

  • Автоматический коммутатор фаз. Принцип работы: при наличии центрального напряжения все три фазы транслируются на потребителей. Если случилось отключение, по команде реле контроля напряжения через контактор объединяет все фазы в одну, которая питается от инвертора. Схема исключает возможность короткого замыкания и встречного напряжения на электронном и механическом уровне. Переключение на резерв происходит за доли секунды. Это решение бюджетное и надежное.
  • Трехфазный ИБП через двойное преобразование обеспечивает стабилизацию напряжения и переключение на аккумуляторы за 0 секунд, что обеспечивает максимально качественное питание для коттеджа. Решения на базе ИБП 3в1 стартуют от бюджета 250т.р., ИБП 3в3 – от 380т.р.

Бесперебойник 3в1 для всего коттеджа

Трехфазный ИБП для питания всего дома

Бесперебойник для всего коттеджа со встроенными аккумуляторами


Дополнительные возможности

Подкачка с аккумулятора — когда не хватает выделенной мощности

Часто в коттеджных поселках приходится иметь дело с ограничением мощности, выделенной на участок, которая, например, может составлять 6кВт по 3 фазам (автомат на 10А), т. е. 2кВт на фазу. При превышении нагрузки происходит отключение питания дома (выбивает вводной автомат или срабатывает автоматический ограничитель), что приводит к дискомфорту проживания. Покупка дополнительной мощности может обернуться серьезными финансовыми затратами. Здесь на помощь может придти гибридный инвертор, который способен добавлять/»подкачивать» необходимую мощность с аккумуляторов в пик потребления, не допуская срабатывания вводного автомата.


Работа с генератором

В случае, если вы сталкиваетесь с отключениями электричества на длительное время (от 12 часов и более) или вы проектируете автономное электропитание, можно рассмотреть систему резервного электроснабжения и бесперебойного питание дома в совокупности с генератором . Тут возможны два варианта:

  • Автоматический запуск генератора в случае, если заряд на аккумуляторах близок к минимальному: МАП даст сигнал на запуск электростанции и заглушит её, когда заряд АКБ закончится.
  • Ручной запуск генератора. При минимальном заряде АКБ, при соответствующих настройках, МАП начинает издавать звуковые сигналы. Вы запускаете электростанцию и переключаете реверсный рубильник – питание пошло на инвертор, который продолжает питать ваш дом и параллельно зарядит АКБ.

Пример установки бесперебойника для загородного коттеджа

Комплексные решения по электрике

В нашей работе мы часто сталкиваемся с проблемами в электрике и электроснабжении частных коттеджей, которые требуют комплексного подхода. К таким проблемам можно отнести: периодические отключения электричества, нестабильное напряжение, некорректно сделанная электрика.


Периодические отключения электричества

Обладая большим опытом реализации проектов по бесперебойному питанию как для частных домов, так и для различных отраслей промышленности и медицины, мы предложим самое оптимальное решения для вас под заданный бюджет. Отключения электричества больше не будут доставлять дискомфорт.


Нестабильное напряжение

Напряжение может быть пониженным, повышенным, плавающим, скачущим – для каждого из этих случаев следует использовать правильно подобранные стабилизаторы напряжения, чтобы надежно устранить проблему. На российском рынки представлено несколько технологий и десятки различных марок стабилизаторов, которые можно купить по различным ценам. Наши специалисты помогут подобрать и квалифицированно установить оборудование.

Какие стабилизаторы напряжения для дома лучше? Читайте в нашем блоге


Электрика

Электрика в доме, которая сделана с серьезными нарушениями, может привести к пожарам, поражениям током, выходу бытовых приборов и электроники из строя. Часто в электрощите стоят просто морально и физически устаревшие автоматы, УЗО и дифы. В соответствии с нормативами и стандартами (ПУЭ 7, ГОСТ, СНиП и проч.) мы осуществляем сборку и переборку щитов. При вашем желании, мы можем уставить различную автоматику, мониторинг напряжения и нагрузки, сделать подготовку под монтаж генератора и т.д.

Купите ИБП для дома на длительное время автономной работы по лучшей цене с профессиональным монтажем по Москве, Московской области и всей России.

Выбираем преобразователь с 12 на 220 вольт

За долгие годы после появления электричества мы окончательно привыкли к сети 220, что любой прибор может от неё работать. Различную бытовую технику нам хочется взять с собой в путешествия или на отдых, но в автомобиле только 12 или 24. Для решения этой проблемы лучше всего использовать преобразователь напряжения с 12 до 220 вольт. Благодаря современной элементной базе и ШИМ контроллерам, такой блок стал миниатюрным и лёгким.

Второе распространённое название, это «автомобильный инвертор». Соответственно в интернет-магазине может называться по-разному, не всегда бывает легко найти.

Как всегда китайцы заманивают нас низкими ценами и большими мощностями инверторов 12 в 220. Об этом расскажу отдельно, вас вряд ли интересуют китайские ватты, у которых один нолик бывает лишний.

Содержание

  • 1. Применение
  • 2. Технические характеристики
  • 3. Мощность
  • 4. Охлаждение
  • 5. Пример характеристик
  • 6. Типовое энергопотребление
  • 7. Дополнительная защита
  • 8. Подключение в авто
  • 9. Как сделать своими руками
  • 10. Подключение ноутбука в авто
  • 11. Цены на преобразователи

Применение

Инверторы напряжения DC-AC нашли широкое применение  в местности без электрификации. От стандартного аккумулятора на 12В можно получить  бытовые 220В. Форма электрического тока на выходе немного ограничивает применение, не все электрические приборы могут переносить синусоиду почти прямоугольной формы.

По количеству Ватт на выходе в основном бывают:

  • автомобильные на 100вт, 300вт, 500 Ватт;
  • мощные стационарные 2000вт, 3000вт, 5000вт, 10000вт.

По конструкции делятся на:

  1. на автомобильные;
  2. стационарные;
  3. компактные.

Рассматривать преобразователь с 12 на 220 в машину буду для использования питания светодиодного освещения, так как весь сайт этому посвящен. Но всё это распространяется и на любую бытовую технику с питанием от сети 220В.

При выезде на пикник или отдаленную дачу бывает необходимость осветить помещение или место ночёвки. Самый простой способ, подключить светодиодный светильник или лампу для дома в автомобильный инвертор 12 220v. Это конечно не очень оптимально с точки зрения экономного расхода энергии аккумулятора авто, КПД снижается вместе с увеличением нагрузки. В лампочке  тоже стоит ШИМ драйвер для питания светодиодов.

Стационарный  инвертор 12 в 220 с чистым синусом незаменим при использовании энергии солнечных батарей или ветряков. Изначально такие генераторы выдают 12В, 24В, 36В, которые можно напрямую аккумулировать.

Компактные модели могут питаться от 12в до 50в, более неприхотливы в выборе источника питания.  В автомобильном варианте выглядят как большая зарядка с розеткой.

Технические характеристики

Все DC — AC преобразователи тока с 12 на 220 на выходе имеют стандартные параметры, частота 50 Герц и 220V. Они соответствуют параметрам в нашей домашней сети и  совместимы практически со всеми домашними устройствами.

Основные параметры:

  1. номинальная мощность;
  2. коэффициент полезного действия;
  3. активное или пассивное охлаждение;
  4. энергопотребление на холостом ходу;
  5. максимальный ток потребления на входе;
  6. напряжение питания;
  7. защита от замыкания и перегрева;
  8. вид синусоиды на выходе.

Все современные преобразователи конструктивно реализованы на импульсных контроллерах, которые обеспечивают высокий коэффициент полезного действия. Это значение может достигать 95%, остальные 5% энергии будут рассеиваться самим прибором, за счет которых он нагревается.

Самые доступные модели имеют модифицированную синусоиду на выходе, прямоугольного вида. У дорогих «чистая синусоида», такая же плавная, как обычной домашней розетке.

Некоторые электроприборы при включении потребляют энергии в 2 раза больше. Например, бытовая дрель на 750вт не сможет запуститься от инвертора на 1000вт. Пиковой кратковременной мощности повышающего преобразователя напряжения может не хватить для старта двигателя.  Решением такой проблемы будет использование электроприборов с плавным пуском.

Мощность

Реальная мощность дешевых DC-AC преобразователей с 12 на 220 может быть  в 2 – 3 раза ниже. Интернет-магазины и производители используют китайский маркетинг для увеличения продаж. Крупно указывают кратковременную пиковую мощность, на которой прибор может работать 5 минут, пока не отключится из-за перегрева и перегрузки.

Для домашнего можно смело покупать стационарные на 2000 вт, 3000 вт, 5000 вт, всегда найдется чем его загрузить. Промышленные уже на 10000вт, 15000вт и выше, рассчитаны на энергоснабжение электроинструментов. Для легковых автомобилей достаточно 100вт, 300вт, 500 Ватт, 2000вт. Если больше, то требуется серьёзная подготовка транспорта.

При выборе уточняйте, как мощность указана, номинальная долговременная или кратковременная.  При подсчёте предполагаемой нагрузки делайте запас  на 20%, чтобы не эксплуатировать преобразователь не пределе, это значительно продлит его ресурс.  У дорогих есть запас, у дешевых наоборот, слегка не хватает до нормы.

Подключение лучше проводит у специалистов, сила тока  от аккумулятора для автомобильного инвертора на 500W будет около 50А. По неосторожности можно спалить провода и много чего другого. Лучше перестраховаться и поставить дополнительный предохранитель или систему защиты. Джиперы ставят отдельную кнопку отключения массы. Я сторонник максимальной безопасности, на себе попробовал все виды воздействия электричества, даже когда отвертка в руках плавится.

Охлаждение

Пассивное с ребрами из алюминия

..

Нагрев зависит от полной мощности инвертора и подключенной нагрузки. В качестве системы охлаждения используется алюминиевый корпус устройства. Когда  мощность большая, то устанавливается вентилятор, за счёт которого циркулирует воздух внутри. Активное охлаждение работает не постоянно,  только когда температура корпуса превышает установленную и термодатчик включает вентилятор.

Автомобильный транспорт и любой другой подвержены сильному воздействию пыли. Поэтому при большой нагрузке вентилятор может просто не включится, потому что забился  пылью.

Активное охлаждение с вентилятором

Пример характеристик

В качестве наглядного примера рассмотрим типовые параметры обычного повышателя.

1. Номинальная рабочая  1000вт, работать на ней может любое количество времени.

2. Максимальная 2000вт, только в течение короткого промежутка времени 5-10 минут, некоторые приборы на старте потребляют в 2 раза больше.

3. Ток без нагрузки 1А, энергопотребление самого преобразователя напряжения от батареи без нагрузки. При 12В это будет 12 Ватт в час.

4. Форма сигнала, модифицированная синусоида — колебания тока прямоугольной формы, все дешевые повышатели дают только такую форму.

5. Входное напряжение 11-15В, при выходе за эти значения сработает защита, и всё отключится.

6. Напряжение на выходе 220В ±10%. Показатель зависит от нагрузки на инвертор и его качества. Обычно питание электроники рассчитано на изменения питания в этих пределах.

7. Частота тока 50Гц, частота колебаний в секунду.

8. КПД 94%, средний коэффициент полезного действия. Остальные 6% потребляет сам прибор, за счёт которых и нагревается. Хорошим КПД считается от 90%.

Типовое энергопотребление

В таблице указано  минимальное потребление энергии для популярной бытовой техники. Чтобы узнать  количество Ватт для конкретного прибора, посмотрите  количество Ватт на его блоке питания или поищите на корпусе. Если известна только маркировка и название модели, то всегда можно погуглить характеристики. Точнее всего будет замерять ваттметром еще дома, чтобы узнать точные реальные показатели, которые сильно зависят от режима работы.

 НаименованиеПримерное энергопотребление
Зарядное для смартфона или планшетаот 10вт
Нетбукот 15вт
Ноутбукот 30вт
Принтер струйныйот 30вт
Компьютерот 50вт
Бритваот 10вт
ЖК телевизорот 20вт
Фенот 700вт
Утюгот 1000вт
Чайник обычныйот 2000вт
Микроволновкаот 1000вт

Дополнительная защита

Хорошая модель с индикаторами

Хороший преобразователь напряжения с 12 на 220 должен иметь защиту от короткого замыкания, перегрузки и перегрева. Обязательно должен быть предохранитель  в самом устройстве. Мощность подключаемых приборов может меняться, да и дети случайно могут подключить утюг. Чтобы инвертор не сгорел, защита от перегрузки должна его своевременно отключить. Короткое замыкание приводит к возникновению большой силы тока, которая моментально разогревает провода и они воспламеняются. Блок защиты должен отключить выход инвертора, и не включать пока есть замыкание.

В качественных моделях блок защищен от неправильной полярности, слишком низкого и слишком высокого входного напряжения. Дополнительные индикаторы и встроенные вольтметры покажут текущее состояние, и помогают заблаговременно выявить неисправность.

Начинка и конструкция

Наличие термозащиты можно определить по наличию датчика температуры на радиаторе охлаждения силовых транзисторов. Этот датчик включает вентилятор, когда температура системы охлаждения превысила допустимую.

Подключение в авто

Чаще всего подключают в автомобилях, по неосторожности многие спалили не один предохранитель в блоке защиты электрики машины.   Прикуриватель имеет ограничение по мощности подключаемой нагрузки, смартфон и планшет вы можете заряжать без проблем. Во всех авто прикуриватель защищён предохранителем  около 15 Ампер от короткого замыкания. Это около 180W. В инструкции по эксплуатации производитель пишет, что не надо подключать в прикуриватель нагрузку более 130-150W, то есть максимум 12 ампер. При  перегрузке сгорит предохранитель и всё отключится. Если такое случилось, то можно временно взять предохранитель со второстепенной электрики, типа задних стеклоподъемников или противотуманных фар.

Только толстые провода или хорошие крокодилы

Мощную нагрузку на 12V можно подключать  только напрямую к аккумулятору или делать отдельную толстую проводку в салон авто. Провода не должны касаться подвижных частей силового агрегата и других механизмов под капотом.  Должны иметь защиту от истирания и замыкания на массу. С этим  сам сталкивался, когда прямо находу на трассе резко потухли все приборы в машине.

Нельзя использовать

Не используйте переходники с прикуривателя на крокодилы. Они бывают собраны только на обжиме, без пропайки. Избегайте любого плохого контакта на линиях питания, это приведет к нагреву этих участков.

Как сделать своими руками

Многим будет интересно собрать преобразователь напряжения с 12 на 220 своими руками. Чтобы сберечь своё время, предпочитаю использовать готовые блоки или подручные приборы. В интернете есть хорошие схемы на 2000, 2500 и 3000 Вт, они отличаются в основном количеством силовых транзисторов на выходе.

На Ебее и Алиэкспресс продаётся около 10  разновидностей готовых высоковольтных модулей. От простейших до качественных с кулером на радиаторе. Остаётся добавить провода и клеммы, установить розетку и дополнительную защиту.

Старый ИБП

Но  самый лучший вариант изготовления инвертора 12 в 220 своими руками, это использование источника бесперебойного питания ИБП. Это полностью готовое устройство, продвинутые модели снабжены экранами и индикаторами. Остаётся только вывести кабель на 12 вольт наружу. В ИБП есть основные виды защиты, на корпусе от 1 до 6 розеток.

Старый ИБП стоит 100-300руб, иногда их отдают бесплатно, у меня их валялось 3 штуки. Проще и быстрее их найти на Авито, встречаются очень хорошие модели по сказочным ценам.

Подключение ноутбука в авто

Отдельно рассмотрим подключение к прикуривателю ноутбука с  питанием на 19V. Использовать  автомобильный инвертор на 220V не рационально, придется с 12V делать 220V и потом 19V. Слишком много энергии будет уходить на преобразование. Оптимальный вариант, использование повышающего преобразователя с 12 на 19В.

Я купил универсальный блок за 250руб вместе с доставкой на Aliexpress. В российских магазинах за него просят слишком много, но можно поискать на Авито по доступной цене. Протестировал его своим ноутбуком, держит ток до 4А, количество вольт не проседает при нагрузке, нагрев в норме.

XL4016

Дешевые китайские блоки конечно имеют реальные параметры ниже заявленных  Но всегда можно доработать конструкцию и элементную базу.

Цены на преобразователи

Россияне любят затариваться мелкой электроникой на китайском базаре Aliexpress. По роду своей деятельности постоянно слежу за ценами на Алиэкспресс и сравниваю с российскими. На октябрь 2016 года покупать на Алиэкспресс не выгодно из-за курса доллара. Можно дешевле и лучше купить в России, к тому же получите гарантию и возможность обмена в течение 2 недель.

Китайцы любят завысить технические характеристики, ведь 99% из вас не будут проверять соответствие обещанных параметрам. А оставшийся 1% потребует небольшой компенсации за обман со стороны продавца. По опыту коллег обещанные китайцами 3000вт можно смело делить на 3, и получите реальное долговременную мощность.

Если вы прочитали обзор про китайский преобразователь с 12 на 220, где им довольны и пишут, что хорошо работает, не бросайтесь идти и покупать по ссылке. Их выпускают разные заводы, начинка бывает разные даже в пределах одной партии. Контроль качества у них низкий, процент брака относительно высокий. Отзывы пишут в основном люди, которые купили его недавно и пользуются ими в первый раз. То есть объективность мнения очень низкая, верьте только результатам измерений и тестов.

Электричество из земли дома своими руками: как получить

Энергетический потенциал Земли невообразимо огромен. Магнитное поле планеты вместе с солнечной радиацией способствует генерации колоссального количества электрической энергии. Подтверждением тому являются искровые электрические разряды в виде молний. При разряде молнии, хоть и очень кратковременно, развивается мощность около 100 млн. кВт. Проблема лишь в том, как извлечь эту энергию и обратить себе на пользу.

Электрический потенциал атмосферы

Разность потенциалов между поверхностью земли и ионосферой составляет около 300 000 Вольт. Напряженность электрического поля вблизи поверхности достигает 150 Вольт на метр (В/м) и снижается по экспоненте с увеличением высоты. На высоте 30 км величина напряженности составляет около 1 В/м. На уровне ионосферы напряженность поля стремится к нулю, из-за увеличения проводимости среды в результате ионизации под воздействием солнечного излучения.

Многие из нас ощущали на себе эффект накопления атмосферного заряда. Например, в сухую ветреную погоду, выходя из автомобиля, можно почувствовать разряд статического напряжения. Дело в том, что электрический заряд накапливается на автомобиле благодаря шинам. Резиновые шины являются хорошим изолятором, который предотвращает стекание заряда на землю. При выходе из автомобиля накопленный заряд с кузова уходит в землю через наше тело в виде искры и лёгкого, но неприятного удара током.

Заманчиво выглядит идея обуздания энергии молнии, но на этом пути масса технических сложностей. Огромная энергия, заключенная в молнии очень кратковременна и непостоянна. Нужно поймать разряд и направить энергию в какой-то накопитель. Поскольку место попадания молнии непредсказуемо а пиковая мощность очень велика, современная техника не обладает достаточными возможностями, чтобы справиться с этой задачей.

Теоретически, если взять два листа металла площадью 1 м2 и разнести их на расстояние 500 м по вертикали относительно поверхности земли, то напряжение между ними составит около 80 В. Очевидно, что целесообразность и эффективность такой «электростанции» весьма сомнительна, учитывая масштаб необходимого сооружения для разнесения листов.

Несмотря на то, что атмосфера Земли буквально пропитана электричеством, какого либо действенного способа извлечения и использования этой энергии на сегодняшний день не существует.

Земляная батарейка

Данный способ никак не связан с магнитными или электрическими полями планеты. Он основан на явлении возникновения электрического тока между разнородными металлическими электродами в среде электролита.

В качестве электродов можно использовать штыри из различных металлов. Оптимальной эффективностью обладает пара меди с алюминием или цинком. Можно использовать стальной оцинкованный электрод. Забив электроды в грунт на расстоянии около 20 см и полив землю между ними раствором поваренной соли, можно зафиксировать наличие напряжения между электродами в районе 3 В.

Эффективность данной энергоустановки зависит от множества факторов: влажности почвы, концентрации в ней солей, площади электродов, температуры и многих других. Увеличивая количество электродов и применяя последовательно-параллельные схемы соединения земляных элементов, можно получить различные уровни напряжения и мощности земляной батарейки. Собрав последовательно около сотни ячеек вполне реально получить из земли 220В. Второй вариант – использовать повышающий преобразователь напряжения.

Учитывая количество и стоимость применяемых цветных металлов, этот способ, так же как и предыдущий экономически вряд ли оправдан. Кроме того, соляной раствор испортит почву, в результате она станет непригодной для роста растений.

Электроэнергия от нулевого провода

Как правило, для электропитания жилых домов используется трёхфазная сеть с глухозаземленной нейтралью. Отдельные потребители запитываются фазным напряжением от одной фазы и нулевого провода. Если в доме имеется надёжный контур заземления с низким сопротивлением, то в периоды интенсивного потребления электрической энергии, между нулевым проводом питающей сети и заземляющим проводником образуется разность потенциалов. Эта разность может достигать 12-15 В. Проблема заключается в нестабильности величины напряжения между нулем и заземлением, которая напрямую зависит от величины потребляемой домом мощности. Максимальное напряжение достигается только при пиковом токопотреблении.

Описанные выше способы получения электроэнергии вполне работоспособны. С применением импульсных электронных преобразователей, возможно получение напряжения любой величины. Однако, для реального использования в быту описанные способы не годятся ввиду очень низкой мощности подобных источников тока. Исключение составляет схема с металлическими электродами, но для достижения приемлемой мощности, потребуется занять большую площадь металлическими штырями и периодически поливать её раствором соли. Добыть электричество из земли в достаточном для использования количестве не так просто, как кажется. Несмотря на то, что магнитные и электрические поля окутывают планету, на сегодняшний день нет технической возможности использовать этот потенциал. Рассматривать такие способы как источник энергоснабжения дома нельзя. Своими руками можно соорудить разве что источник питания для пары светодиодов, часов или радиоприёмника с очень низким уровнем потребления мощности.

Читайте также:

Однофазный частотно-регулируемый привод

с входом / выходом 220 В

Этот документ является общим руководством или учебным пособием по установке частотно-регулируемых приводов на однофазных источниках питания. Два обсуждаемых напряжения питания будут включать системы однопроводного заземления (SWER) 220 В (230 В, 240 В) и 480 В. Емкость однофазных частотно-регулируемых приводов

включает: 1 л.с., 2 л.с., 3 л.с. и 5 л.с., которые вы можете купить такие однофазные частотно-регулируемые приводы на ATO.com .

ЧРП (частотно-регулируемый привод) дает множество преимуществ, в том числе:


  • Плавный запуск двигателя и уменьшение нагрузки, снижение механических нагрузок и уменьшение гидравлического удара с помощью насосов.
  • Значительно уменьшите пусковой ток с 600-800% до <110-150% двигателей с номиналом FLC.
  • Автоматизация и управление технологическим процессом с использованием встроенной электроники для обеспечения систем постоянного давления / расхода для орошения или других насосных приложений.
  • Возможность контролировать скорость мотора.
  • Экономия энергии: Существенная экономия энергии может быть достигнута при нагрузках с вентиляторами и насосами.

Комбинация мощности, двигателя и частотно-регулируемого привода


Требуемый частотно-регулируемый привод будет зависеть как от двигателя, так и от доступного источника питания. Общее правило, о котором следует помнить, заключается в том, что частотно-регулируемый привод может преобразовывать однофазное питание в трехфазное, но он не может обеспечивать более высокое выходное напряжение, чем то, которое вы вводите. Поэтому, если у вас есть только однофазный вход источника питания 220 В, вы не можете получить трехфазное напряжение 415 В. выход. Он будет обеспечивать только трехфазный выход 220 В.Если у вас есть источник питания 480 В, вы можете выводить трехфазный 415 В — более низкое напряжение.

В основном у вас могут быть 4 ситуации:

Блок питания
Двигатель
Комментарии
220 В однофазный
220 В треугольник / 415 В звезда
Частотно-регулируемый привод 220В; подключить мотор для 220V Delta
220 В однофазный
415V Delta
Для двигателя, рассчитанного только на 415 В, потребуется повышающий трансформатор для увеличения входного напряжения до> 415 В и частотно-регулируемый привод на 415 В с дросселем шины постоянного тока.
480 В, однофазный, однопроводной, заземляющий,
415V Delta
Частотно-регулируемый привод 480 В с дросселем звена постоянного тока; подключить двигатель для 415V Delta
480 В, однофазный, однопроводной, заземление, возврат
220 В треугольник / 415 В звезда
Частотно-регулируемый привод 480 В с дросселем звена постоянного тока; подключить двигатель для 415V Star

Частотно-регулируемый привод


Стандартный частотно-регулируемый привод разработан для работы как от однофазного, так и от трехфазного источника питания, что делает его идеальным для однопроводных заземляющих обратных линий или однофазных систем питания.
  • Стандартный частотно-регулируемый привод может работать от однофазного источника питания 480 В переменного тока (однопроводной заземляющий возврат) и обеспечивать управляемый трехфазный выход 415 В на двигатель.
  • Стандартный частотно-регулируемый привод (или аналог) может работать от однофазного источника питания 220 В переменного тока и обеспечивать управляемый трехфазный выход 220 В на двигатель.
При выборе частотно-регулируемого привода важно определить ток полной нагрузки двигателя при том напряжении, при котором он будет работать.Для этого полезно знать взаимосвязь между напряжениями и токами звезды и линии.

Это особенно важно, когда двигатель 415 В звезда / 220 В треугольник используется в однофазной системе питания 220 В.

Например. 1,5 кВт; 3,4 А 415 В, звезда

Соединение звездой:

IL = IP
VL = 3 x VP

При подключении по схеме Delta:

VL = VP
IL = 3 x IP

Следовательно, линейный ток или ток полной нагрузки двигателя при однофазном подключении 220 В, треугольник, равен 5. 9Ампер. Требуется частотно-регулируемый привод с непрерывной выходной мощностью 5,9 А.

Проблемы использования частотно-регулируемых приводов в однофазных источниках питания


Эксплуатация частотно-регулируемого привода на однофазной линии питания проста, но вы должны знать о некоторых проблемах и о том, как их можно решить.

1. Соответствие требованиям по электромагнитной совместимости:
Все частотно-регулируемые приводы удовлетворяют требованиям определенных стандартов. Для достижения этих стандартов необходимо установить оборудование в соответствии с инструкциями производителя.Для этого могут потребоваться экранированные кабели частотно-регулируемого привода от частотно-регулируемого привода к двигателю. Для установок, чувствительных к радиопомехам, могут потребоваться дополнительные меры. Доступны дополнительные меры и альтернативы экранированным кабелям частотно-регулируемого привода, например, высокопроизводительный выходной фильтр.

2. Гармоники
Все частотно-регулируемые приводы генерируют в сети те или иные гармоники, которые значительно увеличиваются при работе от однофазного источника питания и, в частности, при работе с однопроводным заземлением или в сельской местности, где нагрузка на меньшие источники питания может быть относительно высокой. Дроссель шины постоянного тока является обязательным для преобразователей частоты, работающих от источника питания с однопроводным заземлением. Когда речь идет о гармониках, необходимо принимать во внимание размер трансформатора и нагрузку частотно-регулируемого привода / двигателя на источник питания. Влияние чрезмерных гармоник может вызвать перегрев электрических компонентов, таких как трансформаторы и кабели. Для двигателей меньшего размера, работающих от однофазного источника питания 220 В, гармоники несколько ниже, и дроссель шины постоянного тока может не потребоваться.

3. Температурный режим
Поскольку однопроводные системы обратного заземления используются только в сельской местности, где могут наблюдаться более высокие температуры окружающей среды, необходимо учитывать температуру окружающей среды. Некоторые производители предлагают частотно-регулируемые приводы с постоянной температурой окружающей среды 50 ° C. Также доступен закрытый частотно-регулируемый привод со степенью защиты IP66, поэтому оборудование можно монтировать прямо на стене без дополнительного ограждения. Это способствует лучшему охлаждению и более низким внутренним рабочим температурам.

4. Дроссель шины постоянного тока
Дроссель шины постоянного тока обязателен для работы от источника питания с однопроводным заземлением 480 В и некоторых однофазных установок на 220 В в зависимости от размера двигателя.Дроссель шины постоянного тока дает множество преимуществ, в том числе:

  • Снижение гармоник линии электропередачи
  • Улучшенный коэффициент мощности
  • Переходный фильтр
  • Снижение пиковых пусковых токов
5. Пропускная способность по току
Поскольку частотно-регулируемый привод действует как инвертор и вырабатывает трехфазный источник питания из однофазного источника, ожидается, что ток на входе будет выше, чем на выходе.Поэтому важно определить, какой уровень тока питания требуется для предполагаемого двигателя. Ориентировочно допустимое среднеквадратичное значение переменного линейного тока в 1,84 раза превышает фазный ток двигателя.

6. Рейтинг ЧРП
Когда частотно-регулируемый привод работает от однофазного источника питания с однопроводным заземлением, стандартный частотно-регулируемый привод должен иметь соответствующие характеристики. Другие соображения при выборе наиболее подходящего частотно-регулируемого привода — это температура окружающей среды и тип нагрузки. Производители ваших частотно-регулируемых приводов могут помочь вам выбрать правильный частотно-регулируемый привод для вашего приложения.ЧРП следует выбирать в зависимости от тока полной нагрузки при подключении двигателя.

7. Пригодность двигателя
Двигатель должен подходить для работы с частотно-регулируемым приводом и соответствовать определенным стандартам.

Однофазный ЧРП


ЧРП работает от однофазной линии питания, подключенной к L1 и L2.

1. Однопроводное заземление на 480 В: преобразователь частоты принимает однофазное питание переменного тока 480 В и преобразует его в трехфазный выход, подходящий для стандартного трехфазного двигателя 415 В.

2. Однофазное питание 220 В: преобразователь частоты принимает однофазное питание переменного тока 220 В и преобразует его в трехфазный выход, подходящий для стандартного трехфазного двигателя 220 В (см. Однофазный в трехфазный частотно-регулируемый привод).

Больше преимуществ от VFD


На самом деле VFD делает больше, чем просто преобразует однофазное питание в трехфазное. Частотно-регулируемый привод управляет формой выходного сигнала, позволяя регулировать скорость, изменяя частоту двигателя от 0 до 200 Гц.Нормальная частота сети составляет 50 Гц, поэтому частотно-регулируемый привод позволяет при желании увеличить скорость двигателя. С полным контролем скорости двигателя вы можете напрямую управлять нагрузкой, обеспечивая ручное или автоматическое управление процессом, например давлением или расходом воды. ЧРП также полностью контролирует скорость разгона и замедления двигателя, обеспечивая плавный управляемый плавный пуск и плавный останов.

ЧРП имеет прочный корпус IP66 и температуру 50 ° C.
  • Допускает непосредственный монтаж рядом с двигателем (требуется защита от солнечных лучей)
  • Защита от попадания пыли и влаги
  • Более эффективное охлаждение и снижение внутренней рабочей температуры
  • Увеличенный срок службы электронных компонентов
  • Нет воздушных фильтров, которые нужно чистить, что устраняет неприятные ощущения при перегреве из-за плохой вентиляции.
  • Прочный металлический корпус
Другие типы корпусов также включают; IP30 и нержавеющая сталь IP66.

В ЧРП встроена технология для обеспечения автоматизированных систем управления и взаимодействия с внешними системами управления.
В том числе:

  • Цифровые и аналоговые входы / выходы для дистанционного управления и взаимодействия с системами управления.
  • ПИД-регулирование для автоматизированного управления технологическим процессом, например, системы постоянного давления.
  • Режим гибернации для автоматического включения и выключения вывода по запросу.

Установка частотно-регулируемого привода


Как показано на рисунке, установка частотно-регулируемого привода проста.

Регулировка скорости может осуществляться вручную с помощью предоставленных средств управления или удаленного потенциометра скорости. Система управления давлением может быть легко реализована с использованием внутреннего ПИД-регулирования частотно-регулируемого привода и внешнего датчика давления.
Подробные сведения об установке, в частности с использованием экранированных кабелей двигателя, см. В руководстве по эксплуатации.

Выбор частотно-регулируемого привода и требования к питанию


За помощью в выборе подходящего частотно-регулируемого привода обращайтесь к своим поставщикам.

Факторы, которые необходимо учитывать:

  • Паспортная табличка двигателя: ток и напряжение полной нагрузки (FLC).
  • Тип нагрузки.
  • Среда:
    • Степень защиты корпуса IP.
    • Температура окружающей среды.
    • Защита от солнечного света и других источников тепла.
  • Фактическое напряжение питания.
  • Соответствующее снижение номинальных характеристик для однофазной работы.
  • Имеется адекватная производственная мощность.
  • Преобразователь частоты Требуются дополнительные опции.
  • Особые требования от производителя двигателя или насоса.
Для получения дополнительной информации о том, как выбрать / использовать ЧРП, лучше обратиться к производителям ЧРП.
Преобразователь фазы

против VFD, что использовать?

Характеристики управления ЧРП

Приводы переменного тока

используются для улучшения процессов и качества в промышленных и коммерческих приложениях, таких как ускорение, поток, мониторинг, давление, скорость, температура, натяжение и крутящий момент. Эта простота управления делает более сложные приложения, такие как вертикальные фрезерные станки, сверлильные станки. , токарный станок, даже пила или воздушный компрессор идеально подходят для нашего выбора частотно-регулируемых приводов.

Нагрузки с фиксированной скоростью подвергают двигатель воздействию высокого пускового момента и скачков тока, которые до восьми раз превышают ток полной нагрузки. Вместо этого приводы переменного тока постепенно увеличивают скорость двигателя до рабочей, чтобы уменьшить механическую и электрическую нагрузку, снизить затраты на техническое обслуживание и ремонт и продлить срок службы двигателя и приводимого в действие оборудования.

Приводы

с регулируемой скоростью также могут запускать двигатель по специальным схемам, чтобы дополнительно минимизировать механические и электрические нагрузки. Большинство производителей частотно-регулируемых приводов производят приводы с входным напряжением 115 В, рассчитанные на 1 или 1.Номинальная мощность 5 л. с. и однофазное входное напряжение 208–240 В с заводской мощностью до 3 л.с. Если требуется более высокая мощность, номинал VFD может быть понижен (увеличен), чтобы разрешить однофазный вход и при этом обеспечить номинальную мощность в лошадиных силах. Для этого потребуется рейтинг FLA вашего двигателя, а иногда и S.F. (коэффициент использования) двигателя в зависимости от области применения.

Параметры установки

Что нужно для установки этих устройств? В таких ситуациях, как токарные станки, сверлильные станки и вертикальные фрезерные станки, идея состоит в том, чтобы подключить питание от блока выключателя к розетке или провести проводку от блока выключателя (используя) выключатель подходящего размера.

Затем вы подключаете частотно-регулируемый привод к входящей силовой линии, а также напрямую от частотно-регулируемого привода к двигателю на машине. Это означает отключение действующих пускателей двигателей из цепи. Любые установленные на машине переключатели, которые находятся на оборудовании, необходимо будет повторно подключить к клеммным колодкам на частотно-регулируемом приводе для отдельного управления внешним сигналом. Их нельзя оставлять на машине как есть и ожидать, что они будут работать.

Преимущества использования частотно-регулируемого привода

  • Регулятор скорости двигателя
  • Побочный продукт фазового преобразования
  • Прецизионный регулятор частоты
  • Двигатели с плавным пуском
  • Экономия энергии
  • HVAC, насосы, ЧПУ, деревообработка, конвейеры, миксеры, подъемники, краны, лифты для повышения производительности.
  • Системы автоматизации зданий

Как выбрать домашнее зарядное устройство для электромобилей

1

Скорость: как быстро вы хотите заряжать?

Все зарядные устройства уровня 2 используют 240 В, но скорость зарядки зависит от силы тока зарядного устройства или электрического тока. Ваша потребность в скорости будет варьироваться в зависимости от дальности полета вашего электромобиля, ваших поездок на работу и стиля вождения: автомобиль с меньшим запасом хода, длительная поездка на работу или постоянное движение на максимальной скорости могут означать, что вы могли бы получить выгоду от более быстрой зарядки дома. Большинство электромобилей могут потреблять около 32 ампер, что увеличивает запас хода на 25 миль в час, поэтому зарядная станция на 32 ампера является хорошим выбором для многих транспортных средств. Вы также можете увеличить скорость или подготовиться к следующему автомобилю с более быстрым зарядным устройством на 50 А, которое может увеличить запас хода примерно на 37 миль за час.

2

Поставка: Сколько места на вашей электрической панели?

Как уже отмечалось, для всех зарядных устройств уровня 2 требуется электрическое соединение на 240 В.Вам нужно будет выбрать зарядное устройство с силой тока или силой тока, которое подходит для вашего автомобиля и доступной электрической емкости вашего дома. Согласно требованиям национального электрического кодекса, электрическая цепь должна быть рассчитана на силу тока на 25% больше, чем выходная мощность вашего зарядного устройства. Например, если вы хотите купить зарядное устройство уровня 2 на 40 ампер, вам понадобится автоматический выключатель, рассчитанный как минимум на 50 ампер. (Или вы можете получить гибкое домашнее зарядное устройство, такое как ChargePoint Home Flex, которое можно настроить на силу тока, подходящую для вашего дома.Проверьте свою электрическую панель, чтобы узнать, сколько ампер доступно для зарядки в вашем доме: откройте дверцу панели и посмотрите, есть ли неиспользуемый автоматический выключатель, или поговорите с электриком. Если ваша панель уже заполнена или почти заполнена, вам может потребоваться обновить электрическое обслуживание.

Краткое руководство по количеству тока, необходимого для каждой скорости зарядки
20A 16A 12 миль (19 км)
30A 24A 18 миль (29 км)
40A 32A 25 миль (40 км)
50A 40A 30 миль (48 км)
60A 48A 36 миль (58 км)
70A / 80A 50A 37 миль (60 км)

3

Местоположение: Куда вы хотите поставить зарядное устройство?

По возможности установите домашнее зарядное устройство рядом с электрической панелью. Вашему электрику может потребоваться проложить кабелепровод от вашей панели к месту, где вы будете заряжать, а большая часть трубопровода может стать дорогостоящей. Установка зарядного устройства рядом с воротами гаража может упростить зарядку нескольких автомобилей, а защищенное от атмосферных воздействий зарядное устройство, предназначенное для использования на открытом воздухе, дает вам гибкость при установке в помещении или на улице в зависимости от того, где вы хотите припарковаться. Использование контура осушителя обычно небезопасно для зарядных устройств, но ищите зарядное устройство, которое может использовать вилку NEMA 6-50 или 14-50, два распространенных типа вилок, которые электрики могут легко установить.

4

Безопасность и надежность: Насколько важны для вас безопасность и надежность?

Отдыхайте спокойно с зарядным устройством, которое было протестировано и сертифицировано национально признанной испытательной лабораторией, чтобы убедиться, что оно безопасно для использования в вашем доме и с вашим электромобилем. Сертификация ENERGY STAR показывает, что зарядное устройство потребляет минимальное количество энергии, когда не заряжается, что может помочь снизить ваши счета за электроэнергию. Портативное зарядное устройство может показаться привлекательным для путешествий, но работа с лежащими на земле кабелями и разъемами быстро устаревает, когда вы заряжаете их почти ежедневно — и это не очень безопасно, особенно если у вас бегают маленькие (животные или люди).Подумайте о приобретении настенной станции с безопасным местом для подвешивания зарядного кабеля и разъема, когда они не подключены.

Обязательно ознакомьтесь с условиями гарантии и поддержки для зарядного устройства, которое вы собираетесь приобрести, а также с репутацией компании-производителя. Обязательным условием является трехлетняя гарантия от уважаемой компании, занимающейся зарядкой, и круглосуточная поддержка по телефону без выходных, когда вам нужна зарядка, но вы не можете что-то придумать.

5

Экономия: поможет ли мне зарядное устройство сэкономить деньги?

Многие коммунальные предприятия имеют специальные тарифные планы для зарядки электромобилей, которые экономят ваши деньги, если вы заряжаете их в непиковое время (обычно в ночное время). Вы можете спросить у местного коммунального предприятия, доступен ли такой план, и получить зарядное устройство со встроенным расписанием, чтобы вам не приходилось ложиться до полуночи, чтобы подключиться. (Хотя многие автомобили поддерживают планирование зарядки, использование автомобиля для планирования зарядки может помешать зарядке, когда вы находитесь вдали от дома и в пути.) Местное коммунальное предприятие также может предлагать субсидии и скидки на домашнюю зарядку. Эти стимулы часто требуют, чтобы зарядные устройства были умными (с включенным Wi-Fi), чтобы соответствовать требованиям.

6

Smart Особенности: Что еще может сделать зарядное устройство?

Подобрать подходящее зарядное устройство — это одно.Собственно с его помощью можно и другое. Некоторые «умные» зарядные устройства для электромобилей с поддержкой Wi-Fi подключаются к приложению, чтобы управлять зарядкой, устанавливать расписание и получать удобные напоминания о зарядке. Если вы фанат данных или просто хотите знать, сколько именно вы тратите на зарядку, приложение также может помочь вам отслеживать расходы на зарядку и пробег в одном месте без каких-либо дополнительных усилий. Если у вас есть домашнее зарядное устройство ChargePoint, приложение ChargePoint показывает вашу общедоступную активность ChargePoint вместе с домашней зарядкой.Умные зарядные устройства также автоматически обновляются новыми функциями.

7

Стоимость: Сколько это будет стоить?

Как и все остальное, вы получаете то, за что платите. Среднее домашнее зарядное устройство для электромобиля стоит около 500-900 долларов, что примерно вдвое меньше, чем большинство водителей платят за бензин в год. Вы, вероятно, будете хранить домашнее зарядное устройство в течение многих лет, беря его с собой и (если возможно) регулируя силу тока для вашей следующей машины.Ваши вложения в электромобиль стоит защитить с помощью умного зарядного устройства, прошедшего испытания на безопасность и имеющего гарантию. Более дешевые зарядные устройства могут не проходить проверку на безопасность и могут не иметь полезных функций, таких как возможность устанавливать напоминания и планировать зарядку. Выберите зарядное устройство, которое не только защитит ваш автомобиль и дом, но и поможет вам сэкономить деньги на зарядке по расписанию и возможных скидках, для которых может потребоваться сертификат безопасности и «умная» зарядка.

8

Теперь, когда вы знаете, что нужно учитывать при покупке домашнего зарядного устройства, пора взглянуть на ваши варианты.ChargePoint Home Flex может заряжать до 50 ампер, что увеличивает запас хода до 37 миль в час, поддерживает электрическую мощность вашего дома, может быть установлен в помещении или на улице, внесен в список UL для обеспечения безопасности, включает в себя интеллектуальные функции, такие как зарядка по расписанию, и является доступным инвестиции.

Подробнее о Flex

Идите дальше с зарядным устройством от 110 до 220 EV!

Заменить вонючий, грязный бензонасос на простую и чистую пробку — прекрасное дело. С десятками розеток в вашем доме это намного удобнее.Но простая зарядка уровня 1 от стандартной розетки может быть мучительно медленной. Если тарифы на зарядку выражаются однозначными цифрами за час зарядки, полная зарядка от разряженной розетки на 110 В может занять полные 24 часа или более. Теперь, если вы едете намного меньше, чем максимальный диапазон вашего электромобиля, в этом нет ничего страшного; Вы можете взимать плату за ежедневные поездки на работу в ночное время и в офисе. Но если вы, как многие американцы, между долгой поездкой на работу и поручениями, вы будете терять целый день за рулем каждую неделю, просто чтобы подзарядиться! Что, если бы существовал простой способ преобразовать зарядное устройство с 110 на 220 EV?

Давайте посмотрим на Mobile Connector от Tesla.Если вы подключаетесь только к стандартной сетевой розетке, как тостер или зарядное устройство для телефона, лучшая скорость зарядки, на которую вы можете надеяться, — жалкие 4 мили в час. Однако, когда вы можете подключить к розетке 220 вольт и увеличить силу тока, даже без дорогостоящей двойной бортовой системы зарядного устройства, вы можете в четыре раза увеличить количество миль в час, которое вы можете получить! Имейте в виду, это дома. Если вам нужно больше заниматься вождением после того, как вы проехали весь день, вам больше не нужно оставлять электромобиль на общественном зарядном устройстве в нескольких кварталах от вас, если оно вообще есть!

Но не в каждом доме есть бесплатная розетка 220 в гараже.Если есть поблизости, вероятно, он для сушилки и уже используется. Если вы арендуете или у вас есть газовые приборы, то ни одной розетки на 220 может не быть. Так что же делать, если вы хотите управлять электромобилем, но не испытываете неудобств из-за абсурдного времени зарядки при стандартном напряжении? Ответ: вы получаете преобразователь напряжения от Quick220.com и меняете зарядное устройство с 110 на 220 EV.

Преобразователь напряжения Quick 220 ® объединяет 110 вольт от двух разных розеток в вашем доме в надежное и простое в использовании напряжение 220 вольт для зарядки вашего электромобиля за четверть времени и без высоких затрат на найм электрика!

Можно ли подключить электромобиль к розетке дома? | Home Guides

Автор SF Gate Contributor Обновлено 18 февраля 2021 г.

Электромобили обещают более чистый воздух в сообществах, где электроэнергия вырабатывается из возобновляемых источников энергии, таких как солнечная, ветровая, гидроэлектрическая или ядерная энергия, которые не выделяют загрязняющих веществ в атмосферу. воздух.Как ни удивительно, вам не нужна домашняя зарядная станция или специальное зарядное устройство для электромобилей, потому что электрические транспортные средства (PEV) можно заряжать в домашней розетке, хотя это самый медленный метод.

Электромобили также являются более чистым выбором, чем обычные автомобили, в сообществах, которые получают электроэнергию от сжигания угля или природного газа. Поскольку цены на бензин растут, использование электроэнергии становится более экономичной альтернативой. Отсутствие общественных зарядных станций раньше препятствовало более быстрому внедрению электромобилей, но сейчас все меняется.Удобство подключения к стандартной настенной розетке на 110 вольт или к специальной розетке на 240 вольт для электромобиля делает это препятствие легким для преодоления. Для большинства водителей зарядка электромобиля дома обеспечит всю энергию, необходимую для ежедневных поездок на работу.

Решение на 110 В

При наличии подходящего кабеля для зарядки электромобиль можно подключить к обычной трехконтактной розетке на 110 В в гараже или на навесе для автомобиля, уверяет Drive Clean California. Большинство разновидностей электромобилей, известных как зарядка первого уровня, можно полностью зарядить за ночь.Перед первым включением проконсультируйтесь с электриком. Зарядка 110 В считается зарядкой уровня 1 и добавляет от 3,5 до 6,5 миль запаса хода за час времени зарядки.

Если ваша розетка подключена к той же цепи, что и ваша кухня или прачечная, например, дополнительной потребляемой силы тока может быть достаточно, чтобы сработать выключатель. Создание отдельной цепи для зарядки гарантирует, что ваш PEV будет питаться непрерывным током всю ночь.

Зарядное устройство для электромобилей на 240 В

Система зарядки на 240 В, известная как зарядка уровня 2, обеспечивает питание PEV примерно в два раза быстрее, чем соединение на 120 В. Согласно Energy.gov, зарядка уровня 2 увеличивает запас хода автомобиля на 10-60 миль за час зарядки, что делает его подходящим для всех электромобилей.

Использование домашней зарядной станции уровня 2 требует от водителей использования специального кабеля и установки специального зарядного оборудования, а также наличия специальной электрической цепи от 20 до 100 ампер. Это та же самая услуга, которая обеспечивает более высокое напряжение для больших приборов, таких как сушилки для одежды и электрические плиты, доступ к которым во многих домах есть через гараж.

Для большинства электромобилей это сокращает стандартное время зарядки до четырех часов. Некоторым электромобилям требуется 16-часовая зарядка при 120 вольт, если батарея полностью разряжена, но только восемь часов при 240 вольт. Домашние розетки для зарядки 240 вольт должны быть подключены к отдельной независимой цепи.

The Solar Solution

Установка фотоэлектрических солнечных панелей на крыше вашего гаража дает вам бесплатный источник энергии для зарядки вашего электромобиля. Солнечная и ветровая энергия производят чистую энергию, которую можно подавать к розетке на 120 вольт, а это означает, что ваш электромобиль может работать на электроэнергии, полностью исключающей выбросы вредных веществ.Хотя солнечные панели требуют больших первоначальных затрат, эти расходы могут быть компенсированы различными федеральными, государственными и региональными субсидиями.

Стимулы экономии

У штатов и муниципалитетов есть мощные стимулы для субсидирования зарядки электромобилей в домашних условиях. Например, Департамент водоснабжения и энергетики Лос-Анджелеса, по данным Drive Clean California, предлагает скидку до 1500 долларов владельцам электромобилей, которые приобретают подержанный электромобиль 1 сентября 2019 года или после этой даты.Поощрение использования экологически чистых ПЭВ позволяет сообществам снизить опасные уровни смога и помогает этим сообществам соблюдать стандарты качества воздуха, установленные Агентством по охране окружающей среды.

Сколько времени нужно для зарядки электромобиля?

Точное определение того, сколько времени нужно для зарядки электромобиля, похоже на вопрос: «Сколько времени нужно, чтобы пересечь страну?» Это зависит от того, находитесь ли вы в самолете или пешком. Время перезарядки зависит от множества переменных, многие из которых имеют нюансы (даже длина зарядного кабеля может повлиять на него), что делает невозможным дать точный ответ.Но мы можем дать вам несколько надежных рекомендаций.

Игнорируя некоторые из меньших переменных, время зарядки автомобиля сводится к двум основным факторам: источнику питания и емкости зарядного устройства автомобиля. Окружающие условия играют меньшую роль, а экстремальные погодные условия как в холодную, так и в жаркую погоду увеличивают время зарядки.

Источник питания

Начнем с источника питания. Не все электрические розетки одинаковы. Обычная розетка на 120 вольт и 15 ампер на кухне подключена к розетке на 240 вольт, которая питает электрическую сушилку, как распылитель для садового шланга. Теоретически все электромобили могут заряжать свои большие батареи от стандартной кухонной розетки, но представьте, что вы пытаетесь наполнить 55-галлонную бочку из пистолета-распылителя. Зарядка аккумуляторной батареи электромобиля от источника на 120 вольт — они классифицируются как уровень 1 в соответствии с SAE J1772, стандартом, который инженеры используют для проектирования электромобилей — измеряется в днях, а не часах.

Если вы являетесь владельцем или планируете владеть электромобилем, разумно будет рассмотреть возможность установки в вашем доме зарядного устройства уровня 2 — минимум 240 Вольт.Типичное соединение уровня 2 — 240 вольт и 40 ампер. Хотя меньшее количество ампер по-прежнему считается уровнем 2, схема на 40 ампер, вероятно, максимизирует бортовые зарядные устройства электромобиля (подробнее об этом через минуту). Потому что, если вы не максимизируете эффективность бортовых зарядных устройств автомобиля, источник питания ниже оптимального — это, по сути, ограничительная пластина, которая увеличивает время зарядки.

Время зарядки автомобиля зависит от двух основных факторов: емкости зарядного устройства и источника питания

Для максимально быстрой зарядки подключите к сети быстрое зарядное устройство постоянного тока.Это эквивалент наполнения бочки пожарным шлангом для электромобилей. В аккумуляторную батарею автомобиля подается гарантированно смертельный ток постоянного тока, и за короткое время увеличивается запас хода. Нагнетатели Tesla V3 развивают мощность до 250 кВт, а автомобильные дефибрилляторы Electrify America вырабатывают до 350 кВт мощности, от которой останавливается сердце. Но, как и при любой зарядке, поток снижается, когда уровень заряда аккумулятора транспортного средства низкий или высокий. А способность транспортных средств принимать зарядку постоянным током сильно различается.Например, Porsche Taycan может заряжать до 270 кВт, а Chevy Bolt EV может управлять только 50 кВт (и добавление этой возможности стоит дополнительных 750 долларов).

Когда SoC автомобильного аккумулятора ниже 20 процентов или выше 80 процентов, скорость зарядки быстрого зарядного устройства постоянного тока значительно снижается; это продлевает срок службы батареи и снижает риск перезарядки. Вот почему, например, производители часто заявляют, что быстрая зарядка доведет вас до «80 процентов за 30 минут».

Эти последние 20 процентов могут удвоить время подключения к быстрой зарядке.Трудоемкий процесс полной зарядки аккумулятора с помощью зарядного устройства постоянного тока позволяет использовать их лучше всего в те дни, когда вы беспокоитесь о превышении дальности действия вашего автомобиля или когда вы путешествуете и вам нужно заправиться, чтобы добраться до места назначения. Зарядка дома на ночь — лучшее решение для получения заряда, необходимого для ежедневных поездок по окрестностям.

Емкость зарядного устройства

Существует распространенное заблуждение, что вещь, которую вы подключаете к электромобилю, является «зарядным устройством», хотя на самом деле в машине есть зарядное устройство, которое преобразует электричество переменного тока от стены в постоянный ток для зарядки аккумулятор. Бортовые зарядные устройства безопасно подают энергию в аккумуляторную батарею и имеют собственные номинальные мощности, обычно в киловаттах. Если в автомобиле есть зарядное устройство на 10 кВт и аккумулятор на 100 кВтч, теоретически для зарядки полностью разряженного аккумулятора потребуется 10 часов.

Чтобы определить оптимальное время зарядки конкретного электромобиля, необходимо разделить значение емкости аккумулятора в кВтч на номинальную мощность бортового зарядного устройства, а затем добавить 10 процентов к потерям, связанным с зарядкой. Это, конечно, при условии, что источник питания может максимально использовать зарядные устройства.

Типичные бортовые зарядные устройства имеют мощность не менее 6,0 киловатт, но некоторые производители предлагают почти вдвое больше. Текущая версия Tesla Model 3 Performance, например, оснащена зарядным устройством на 11,5 кВт, которое может в полной мере использовать 240-вольтную 50-амперную схему для зарядки своей батареи на 80,5 кВтч, в то время как Model 3 Standard Plus оснащен зарядным устройством 7,6 кВт. -кВт зарядное устройство. Выполнение математических расчетов времени перезарядки показывает, что для заполнения батарей двух автомобилей потребуется примерно одинаковое время, хотя модель Performance на 50 процентов больше.Прелесть хорошо спаренного источника электроэнергии и бортового зарядного устройства заключается в том, что вы можете подключить свой электромобиль дома с почти разряженной батареей, и утром вас ждет полностью заряженный конь.

Примерное время зарядки можно также найти на веб-сайтах некоторых производителей электромобилей. Mini, например, перечисляет время перезарядки своего будущего Mini Cooper Electric несколькими разными способами. Он требует 36-минутной перезарядки до 80 процентов на станции быстрой зарядки постоянного тока уровня 3 мощностью до 50 кВт; 20 процентов в час на домашней или общественной зарядной станции Уровня 2 до 7.4 кВт; а также 15–25 миль диапазона в час на станции Уровня 2. Но нигде не говорится, на каком SoC находится аккумулятор, когда начинается зарядка.

Несомненно, когда-нибудь производители остановятся на единой метрике для выражения времени зарядки. Но пока знайте, что заправка аккумулятора электромобиля по-прежнему занимает значительно больше времени, чем заправка бензобака автомобиля, независимо от того, как и где вы это делаете.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Часто задаваемые вопросы — Домашняя зарядная установка

Как лучше всего зарядить Tesla?
Мы рекомендуем включать его каждый вечер, чтобы зарядить аккумулятор. Это гарантирует, что вы всегда будете просыпаться с полностью заряженной Tesla.

На какой процент заряжать аккумулятор?
Отрегулируйте уровень заряда аккумулятора в меню настроек заряда.Для регулярного использования мы рекомендуем держать ваш автомобиль в пределах диапазона «Daily», примерно до 90%. Зарядку до 100% лучше всего сэкономить, когда вы готовитесь к более длительной поездке.

Следует ли подождать, пока аккумулятор полностью разрядится, перед зарядкой?
Tesla использует литий-ионные батареи, поэтому нет эффекта памяти, а это означает, что нет необходимости разряжать батарею перед зарядкой. Мы рекомендуем подключаться как можно чаще.

Нужно ли мне устанавливать настенный соединитель Tesla?
Настенный разъем — это наше рекомендуемое решение для домашней зарядки, так как оно обеспечивает максимальное удобство и максимальную скорость зарядки.Однако Tesla также можно заряжать с помощью мобильного разъема или на универсальных зарядных станциях с помощью прилагаемого адаптера J1772.

Как подключить настенный разъем к Wi-Fi?
Следуя инструкциям по подключению настенного разъема к локальной сети Wi-Fi, вы можете убедиться, что настенный разъем всегда актуален с помощью беспроводных обновлений прошивки и удаленной диагностики.

Могу ли я использовать для зарядки обычную розетку на 110 вольт?
Да. Адаптер для розетки на 110 вольт (NEMA 5-15) входит в стандартную комплектацию всех новых автомобилей Tesla.Это обеспечивает примерно от двух до четырех миль запаса хода в час в зависимости от автомобиля. Для наилучшей домашней зарядки мы рекомендуем установить настенный разъем.

Сколько времени нужно, чтобы зарядить Tesla?
Время зарядки зависит от автомобиля и подключенного источника питания. Узнайте больше о скорости зарядки настенных соединителей при различных уровнях мощности.

У меня в гараже есть розетка на 240 вольт. Могу я его использовать?
Существует множество различных типов розеток на 240 вольт.Tesla поддерживает адаптеры для наиболее распространенных розеток. Узнайте больше о поддерживаемых адаптерах.

Я живу в квартире или кондоминиуме. Могу ли я установить домашнюю зарядку Tesla?
Для клиентов, проживающих в многоквартирных домах, могут потребоваться дополнительные уровни одобрения руководства, прежде чем вы сможете начать работу.

Мы создали шаблон, чтобы сообщить о ценности домашней зарядки для вас и вашего здания, чтобы все заинтересованные стороны знали о вашей запланированной покупке и желали иметь варианты домашней зарядки для электромобилей.

Сколько стоит установка домашнего зарядного устройства Tesla?
Стоимость варьируется в зависимости от дома. Вы можете получить несколько предложений по установке при работе с независимыми электриками. Tesla предоставляет список рекомендованных электриков в вашем районе, которые могут предоставить вам расценки.

Сколько времени нужно, чтобы установить домашнее зарядное оборудование?
Установка бытового зарядного оборудования может занять несколько часов. Более сложные работы могут занять до двух дней.

У меня две машины Тесла. Как лучше всего заряжать оба устройства одновременно?
Лучшим вариантом будет установка двух настенных соединителей, настроенных на разделение питания. Скоро появится возможность разделения питания для настенного разъема Gen 3.

Почему Supercharging намного быстрее, чем зарядка дома?
Нагнетатели пропускают бортовое зарядное устройство автомобиля, обеспечивая до 120 кВт постоянного тока (DC) для аккумулятора. Для этого уровня мощности требуются специальные трансформаторы и подключения к электросети, которые недоступны в жилых помещениях.

Могу ли я просто использовать местное зарядное устройство и пропустить зарядку дома?
Лучше всего заряжать дома. Подключите к сети, когда вернетесь домой, и проснетесь с полной зарядкой. Многие коммунальные предприятия предлагают дешевую электроэнергию в ночное время, чтобы стимулировать зарядку дома.

Где я могу узнать больше о дальних поездках с использованием сети Tesla Supercharger?
Спланируйте свой маршрут с помощью планировщика поездок или просмотрите обзор наших нынешних и будущих нагнетателей.

Что такое тарификация по месту назначения?
Мы работаем с гостиницами, курортами, ресторанами и другими заведениями сферы гостеприимства, чтобы установить настенные соединители для зарядки вдали от дома. Узнайте больше о начислении платы в пункте назначения.

У меня есть собственность с общедоступной парковкой. Как я могу присоединиться к программе тарификации пункта назначения?
Подайте заявку, чтобы стать партнером Tesla по зарядке.

Где я могу узнать больше о льготах, связанных с зарядкой дома?
Поощрения, связанные с зарядкой дома, можно найти на сайте U.S. Центр данных по альтернативным видам топлива Министерства энергетики.

Стимулы, специфичные для домашних зарядных устройств, обычно назначаются на местной основе, часто в виде тарифов на электроэнергию по времени использования или скидок от поставщиков коммунальных услуг. Свяжитесь с вашим поставщиком электроэнергии, чтобы узнать, есть ли у них специальные тарифы на зарядку электромобилей.

0 comments on “Накопитель 220 вольт для дома: Накопитель электроэнергии 220 Вольт — цены, Москва, СПБ

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
