Маркировка конденсаторов — radiohlam.ru
1. Маркировка тремя цифрами.
В этом случае первые две цифры определяют мантиссу, а последняя — показатель степени по основанию 10, для получения номинала в пикофарадах. Последняя цифра «9» обозначает показатель степени «-1». Если первая цифра «0», то емкость менее 1пФ (010 = 1.0пФ).
код | пикофарады, пФ, pF | нанофарады, нФ, nF | микрофарады, мкФ, μF |
109 | 1.0 пФ | ||
159 | 1.5 пФ | ||
229 | 2.2 пФ | ||
339 | 3.3 пФ | ||
479 | 4.7 пФ | ||
689 | 6. 8 пФ | ||
100 | 10 пФ | 0.01 нФ | |
150 | 15 пФ | 0.015 нФ | |
220 | 22 пФ | 0.022 нФ | |
330 | 33 пФ | 0.033 нФ | |
470 | 47 пФ | 0.047 нФ | |
680 | 68 пФ | 0.068 нФ | |
101 | 100 пФ | 0. 1 нФ | |
151 | 150 пФ | 0.15 нФ | |
221 | 220 пФ | 0.22 нФ | |
331 | 330 пФ | 0.33 нФ | |
471 | 470 пФ | 0.47 нФ | |
681 | 680 пФ | 0.68 нФ | |
102 | 1000 пФ | 1 нФ | |
152 | 1500 пФ | 1. 5 нФ | |
222 | 2200 пФ | 2.2 нФ | |
332 | 3300 пФ | 3.3 нФ | |
472 | 4700 пФ | 4.7 нФ | |
682 | 6800 пФ | 6.8 нФ | |
103 | 10000 пФ | 10 нФ | 0.01 мкФ |
153 | 15000 пФ | 15 нФ | 0.015 мкФ |
223 | 22000 пФ | 22 нФ | 0. 022 мкФ |
333 | 33000 пФ | 33 нФ | 0.033 мкФ |
473 | 47000 пФ | 47 нФ | 0.047 мкФ |
683 | 68000 пФ | 68 нФ | 0.068 мкФ |
104 | 100000 пФ | 100 нФ | 0.1 мкФ |
154 | 150000 пФ | 150 нФ | 0.15 мкФ |
224 | 220000 пФ | 220 нФ | 0.22 мкФ |
334 | 330000 пФ | 330 нФ | 0. 33 мкФ |
474 | 470000 пФ | 470 нФ | 0.47 мкФ |
684 | 680000 пФ | 680 нФ | 0.68 мкФ |
105 | 1000000 пФ | 1000 нФ | 1 мкФ |
2. Маркировка четырьмя цифрами.
Эта маркировка аналогична описанной выше, но в этом случае первые три цифры определяют мантиссу, а последняя — показатель степени по основанию 10, для получения емкости в пикофарадах. Например:
1622 = 162*102 пФ = 16200 пФ = 16.2 нФ.
3. Буквенно-цифровая маркировка.
При такой маркировке буква указывает на десятичную запятую и обозначение (мкФ, нФ, пФ), а цифры — на значение емкости:
15п = 15 пФ , 22p = 22 пФ , 2н2 = 2. 2 нФ , 4n7 = 4,7 нФ , μ33 = 0.33 мкФ
Очень часто бывает трудно отличить русскую букву «п» от английской «n».
Иногда для обозначения десятичной точки используется буква R. Обычно так маркируют емкости в микрофарадах, но если перед буквой R стоит ноль, то это пикофарады, например:
0R5 = 0,5 пФ , R47 = 0,47 мкФ , 6R8 = 6,8 мкФ
4. Планарные керамические конденсаторы.
Керамические SMD конденсаторы обычно или вообще никак не маркируются кроме цвета (цветовую маркировку не знаю, если кто расскажет — буду рад, знаю только, что чем светлее — тем меньше емкость) или маркируются одной или двумя буквами и цифрой. Первая буква, если она есть обозначает производителя, вторая буква обозначает мантиссу в соответствии с приведенной ниже таблицей, цифра — показатель степени по основанию 10, для получения емкости в пикофарадах. Пример:
N1 /по таблице определяем мантиссу: N=3.3/ = 3.3*101пФ = 33пФ
S3 /по таблице S=4. 7/ = 4.7*103пФ = 4700пФ = 4,7нФ
маркировка | значение | маркировка | значение | маркировка | значение | маркировка | значение |
A | 1.0 | J | 2.2 | S | 4.7 | a | 2.5 |
B | 1.1 | K | 2.4 | T | 5.1 | b | 3.5 |
C | 1. 2 | L | 2.7 | U | 5.6 | d | 4.0 |
D | 1.3 | M | 3.0 | V | 6.2 | e | 4.5 |
E | 1.5 | N | 3.3 | W | 6.8 | f | 5.0 |
F | 1.6 | P | 3.6 | X | 7.5 | m | 6. 0 |
G | 1.8 | Q | 3.9 | Y | 8.2 | n | 7.0 |
H | 2.0 | R | 4.3 | Z | 9.1 | t | 8.0 |
5. Планарные электролитические конденсаторы.
Электролитические SMD конденсаторы маркируются двумя способами:
1) Емкостью в микрофарадах и рабочим напряжением, например: 10 6.3V = 10мкФ на 6,3В.
2) Буква и три цифры, при этом буква указывает на рабочее напряжение в соответствии с приведенной ниже таблицей, первые две цифры определяют мантиссу, последняя цифра — показатель степени по основанию 10, для получения емкости в пикофарадах. Полоска на таких конденсаторах указывает положительный вывод. Пример:
, по таблице «A» — напряжение 10В, 105 — это 10*105 пФ = 1 мкФ, т.е. это конденсатор 1 мкФ на 10В
буква | e | G | J | A | C | D | E | V | H (T для танталовых) | K | 2A |
напряжение (Вольт) | 2,5 | 4 | 6,3 (иногда 63) | 10 | 16 | 20 | 25 | 35 | 50 | 80 | 100 |
Как работают конденсаторы, параметры конденсаторов
Преобразовать нФ в Ф (нанофарад в фарад)
Прямая ссылка на этот калькулятор:
https://www. ), скобки и π (число пи), уже поддерживаются на настоящий момент.
С помощью этого калькулятора можно ввести значение для конвертации вместе с исходной единицей измерения, например, ‘779 нанофарад’. При этом можно использовать либо полное название единицы измерения, либо ее аббревиатуруНапример, ‘нанофарад’ или ‘нФ’. После ввода единицы измерения, которую требуется преобразовать, калькулятор определяет ее категорию, в данном случае ‘Ёмкость’. После этого он преобразует введенное значение во все соответствующие единицы измерения, которые ему известны. В списке результатов вы, несомненно, найдете нужное вам преобразованное значение. Как вариант, преобразуемое значение можно ввести следующим образом: ’58 нФ в Ф‘ или ’84 нФ сколько Ф‘ или ’57 нанофарад -> фарад‘ или ‘1 нФ = Ф‘ или ’31 нанофарад в Ф‘ или ’72 нФ в фарад‘ или ’60 нанофарад сколько фарад‘. В этом случае калькулятор также сразу поймет, в какую единицу измерения нужно преобразовать исходное значение. Независимо от того, какой из этих вариантов используется, исключается необходимость сложного поиска нужного значения в длинных списках выбора с бесчисленными категориями и бесчисленным количеством поддерживаемых единиц измерения. Все это за нас делает калькулятор, который справляется со своей задачей за доли секунды.
Кроме того, калькулятор позволяет использовать математические формулы. В результате, во внимание принимаются не только числа, такие как ‘(73 * 73) нФ’. Можно даже использовать несколько единиц измерения непосредственно в поле конверсии. 3′. Объединенные таким образом единицы измерения, естественно, должны соответствовать друг другу и иметь смысл в заданной комбинации.
Если поставить флажок рядом с опцией ‘Числа в научной записи’, то ответ будет представлен в виде экспоненциальной функции. Например, 1,234 567 89×1024. В этой форме представление числа разделяется на экспоненту, здесь 24, и фактическое число, здесь 1,234 567 89. В устройствах, которые обладают ограниченными возможностями отображения чисел (например, карманные калькуляторы), также используется способ записи чисел 1,234 567 89E+24. В частности, он упрощает просмотр очень больших и очень маленьких чисел. Если в этой ячейке не установлен флажок, то результат отображается с использованием обычного способа записи чисел. В приведенном выше примере он будет выглядеть следующим образом: 1 234 567 890 000 000 000 000 000. Независимо от представления результата, максимальная точность этого калькулятора равна 14 знакам после запятой. Такой точности должно хватить для большинства целей.
Сколько фарад в 1 нанофарад?
1 нанофарад [нФ] = 0,000 000 001 фарад [Ф] — Калькулятор измерений, который, среди прочего, может использоваться для преобразования нанофарад в фарад.
Маркировка конденсаторов.
Правила маркировки конденсаторов постоянной ёмкости
При сборке самодельных электронных схем поневоле сталкиваешься с подбором необходимых конденсаторов.
Притом, для сборки устройства можно использовать конденсаторы уже бывшие в употреблении и поработавшие какое-то время в радиоэлектронной аппаратуре.
Естественно, перед вторичным использованием необходимо проверить конденсаторы, особенно электролитические, которые сильнее подвержены старению.
При подборе конденсаторов постоянной ёмкости необходимо разбираться в маркировке этих радиоэлементов, иначе при ошибке собранное устройство либо откажется работать правильно, либо вообще не заработает. Встаёт вопрос, как прочитать маркировку конденсатора?
У конденсатора существует несколько важных параметров, которые стоит учитывать при их использовании.
Первое, это номинальная ёмкость конденсатора. Измеряется в долях Фарады.
Второе – допуск. Или по-другому допустимое отклонение номинальной ёмкости от указанной. Этот параметр редко учитывается, так как в бытовой радиоаппаратуре используются радиоэлементы с допуском до ±20%, а иногда и более. Всё зависит от назначения устройства и особенностей конкретного прибора. На принципиальных схемах этот параметр, как правило, не указывается.
Третье, что указывается в маркировке, это допустимое рабочее напряжение. Это очень важный параметр, на него следует обращать внимание, если конденсатор будет эксплуатироваться в высоковольтных цепях.
Итак, разберёмся в том, как маркируют конденсаторы.
Одни из самых ходовых конденсаторов, которые можно использовать – это конденсаторы постоянной ёмкости K73 – 17, К73 – 44, К78 – 2, керамические КМ-5, КМ-6 и им подобные. Также в радиоэлектронной аппаратуре импортного производства используются аналоги этих конденсаторов. Их маркировка отличается от отечественной.
Конденсаторы отечественного производства К73-17 представляют собой плёночные полиэтилентерефталатные защищённые конденсаторы. На корпусе данных конденсаторов маркировка наноситься буквенно-числовым индексом, например 100nJ, 330nK, 220nM, 39nJ, 2n2M.
Конденсаторы серии К73 и их маркировка
Правила маркировки.
Ёмкости от 100 пФ и до 0,1 мкФ маркируют в нанофарадах, указывая букву H или n.
Обозначение 100n – это значение номинальной ёмкости. Для 100n – 100 нанофарад (нФ) — 0,1 микрофарад (мкФ). Таким образом, конденсатор с индексом 100n имеет ёмкость 0,1мкФ. Для других обозначений аналогично. К примеру:
330n – 0,33 мкФ, 10n – 0,01 мкФ. Для 2n2 – 0,0022 мкФ или 2200 пикофарад (2200 пФ).
Можно встретить маркировку вида 47HC. Данная запись соответствует 47nK и составляет 47 нанофарад или 0,047 мкФ. Аналогично 22НС – 0,022 мкФ.
Для того чтобы легко определить ёмкость, необходимо знать обозначения основных дольных единиц – милли, микро, нано, пико и их числовые значения. Подробнее об этом читайте здесь.
Также в маркировке конденсаторов К73 встречаются такие обозначения, как M47C, M10C.
Здесь, буква М условно означает микрофарад. Значение 47 стоит после М, т.е номинальная ёмкость является дольной частью микрофарады, т.е 0,47 мкФ. Для M10C — 0,1 мкФ. Получается, что конденсаторы с маркировкой M10С и 100nJ обладают одинаковой ёмкостью. Различия лишь в записи.
Таким образом, ёмкость от 0,1 мкФ и выше указывается с буквой M, m вместо десятичной запятой, незначащий ноль опускается.
Номинальную ёмкость отечественных конденсаторов до 100 пФ обозначают в пикофарадах, ставя букву П или p после числа. Если ёмкость менее 10 пФ, то ставиться буква R и две цифры. Например, 1R5 = 1,5 пФ.
На керамических конденсаторах (типа КМ5, КМ6), которые имеют малые размеры, обычно указывается только числовой код. Вот, взгляните на фото.
Керамические конденсаторы с нанесённой маркировкой ёмкости числовым кодом
Например, числовая маркировка 224 соответствует значению 220000 пикофарад, или 220 нанофарад и 0,22 мкФ. В данном случае 22 это числовое значение величины номинала. Цифра 4 указывает на количество нулей. Получившееся число является значением ёмкости в пикофарадах. Запись 221 означает 220 пФ, а запись 220 – 22 пФ. Если же в маркировке используется код из четырёх цифр, то первые три цифры – числовое значение величины номинала, а последняя, четвёртая – количество нулей. Так при 4722, ёмкость равна 47200 пФ – 47,2 нФ. Думаю, с этим разобрались.
Допускаемое отклонение ёмкости маркируется либо числом в процентах (±5%, 10%, 20%), либо латинской буквой. Иногда можно встретить старое обозначение допуска, закодированного русской буквой. Допустимое отклонение ёмкости аналогично допуску по величине сопротивления у резисторов.
Буквенный код отклонения ёмкости (допуск).
Так, если конденсатор со следующей маркировкой – M47C, то его ёмкость равна 0,047 мкФ, а допуск составляет ±10% (по старой маркировке русской буквой). Встретить конденсатор с допуском ±0,25% (по маркировке латинской буквой) в бытовой аппаратуре довольно сложно, поэтому и выбрано значение с большей погрешностью. В основном в бытовой аппаратуре широко применяются конденсаторы с допуском H, M, J, K. Буква, обозначающая допуск указывается после значения номинальной ёмкости, вот так 22nK, 220nM, 470nJ.
Таблица для расшифровки условного буквенного кода допустимого отклонения ёмкости.
Допуск в % | Буквенное обозначение | |
лат. | рус. | |
± 0,05p | A | |
± 0,1p | B | Ж |
± 0,25p | C | У |
± 0,5p | D | Д |
± 1,0 | F | Р |
± 2,0 | G | Л |
± 2,5 | H | |
± 5,0 | J | И |
± 10 | K | С |
± 15 | L | |
± 20 | M | В |
± 30 | N | Ф |
-0. ..+100 | P | |
-10…+30 | Q | |
± 22 | S | |
-0…+50 | T | |
-0…+75 | U | Э |
-10…+100 | W | Ю |
-20…+5 | Y | Б |
-20…+80 | Z | А |
Маркировка конденсаторов по рабочему напряжению.
Немаловажным параметром конденсатора также является допустимое рабочее напряжение. Его стоит учитывать при сборке самодельной электроники и ремонте бытовой радиоаппаратуры. Так, например, при ремонте компактных люминесцентных ламп необходимо подбирать конденсатор на соответствующее напряжение при замене вышедших из строя. Не лишним будет брать конденсатор с запасом по рабочему напряжению.
Обычно, значение допустимого рабочего напряжения указывается после номинальной ёмкости и допуска. Обозначается в вольтах с буквы В (старая маркировка), и V (новая). Например, так: 250В, 400В, 1600V, 200V. В некоторых случаях, буква V опускается.
Иногда применяется кодирование латинской буквой. Для расшифровки следует пользоваться таблицей буквенного кодирования рабочего напряжения.
Номинальное рабочее напряжение, B | Буквенный код |
1,0 | I |
1,6 | R |
2,5 | M |
3,2 | A |
4,0 | C |
6,3 | B |
10 | D |
16 | E |
20 | F |
25 | G |
32 | H |
40 | S |
50 | J |
63 | K |
80 | L |
100 | N |
125 | P |
160 | Q |
200 | Z |
250 | W |
315 | X |
350 | T |
400 | Y |
450 | U |
500 | V |
Таким образом, мы узнали, как определить ёмкость конденсатора по маркировке, а также по ходу дела познакомились с его основными параметрами.
Маркировка импортных конденсаторов отличается, но во многом соответствует изложенной.
Главная » Радиоэлектроника для начинающих » Текущая страница
Также Вам будет интересно узнать:
Маркировка конденсаторов
- Подробности
- Категория: Начинающим
Очень важно знать емкость того или иного конденсатора, а под рукой не всегда оказываются измерительные приборы с помощью которых можно эту емкость узнать. Специально для этих случаев были придуманы кодовые маркировки. Существую 4 основных способа маркировки конденсаторов:
- Кодовая маркировка 3 цифрами;
- Кодовая маркировка 4 цифрами;
- Буквенно цифровая маркировка;
- Специальная маркировка для планарных конденсаторов.
Кодовая маркировка конденсаторов 3 цифрами
К примеру конденсатор с обозначением 153 означает что его емкость составляет 15000 пФ.
Код | Пикофарады, пФ, pF | Нанофарады, нФ, nF | Микрофарады, мкФ, μF |
109 | 1.0 пФ | 0.0010нф | |
159 | 1.5 пФ | 0.0015нф | |
229 | 2.2 пФ | 0.0022нф | |
339 | 3.3 пФ | 0.0033нф | |
479 | 4.7 пФ | 0.0048нф | |
689 | 6. 8 пФ | 0.0068нФ | |
100 | 10 пФ | 0.01 нФ | |
150 | 15 пФ | 0.015 нФ | |
220 | 22 пФ | 0.022 нФ | |
330 | 33 пФ | 0.033 нФ | |
470 | 47 пФ | 0.047 нФ | |
680 | 68 пФ | 0.068 нФ | |
101 | 100 пФ | 0. 1 нФ | |
151 | 150 пФ | 0.15 нФ | |
221 | 220 пФ | 0.22 нФ | |
331 | 330 пФ | 0.33 нФ | |
471 | 470 пФ | 0.47 нФ | |
681 | 680 пФ | 0.68 нФ | |
102 | 1000 пФ | 1 нФ | |
152 | 1500 пФ | 1. 5 нФ | |
222 | 2200 пФ | 2.2 нФ | |
332 | 3300 пФ | 3.3 нФ | |
472 | 4700 пФ | 4.7 нФ | |
682 | 6800 пФ | 6.8 нФ | |
103 | 10000 пФ | 10 нФ | 0.01 мкФ |
153 | 15000 пФ | 15 нФ | 0.015 мкФ |
223 | 22000 пФ | 22 нФ | 0. 022 мкФ |
333 | 33000 пФ | 33 нФ | 0.033 мкФ |
473 | 47000 пФ | 47 нФ | 0.047 мкФ |
683 | 68000 пФ | 68 нФ | 0.068 мкФ |
104 | 100000 пФ | 100 нФ | 0.1 мкФ |
154 | 150000 пФ | 150 нФ | 0.15 мкФ |
224 | 220000 пФ | 220 нФ | 0.22 мкФ |
334 | 330000 пФ | 330 нФ | 0. 33 мкФ |
474 | 470000 пФ | 470 нФ | 0.47 мкФ |
684 | 680000 пФ | 680 нФ | 0.68 мкФ |
105 | 1000000 пФ | 1000 нФ | 1 мкФ |
Кодовая маркировка конденсаторов 4 цифрами
При маркировки конденсаторов этим способом важно запомнить что полученное значение будет измеряться в пикоФарадах. К примеру маркировка конденсатора 1002 будет расшифровываться следующим образом: 1002 = 100*102 пФ = 10000 пФ = 10.0 нФ. Последняя цифра это показатель степени по основанию 10. А первые три это число которое необходимо умножить на 10 возведенную в определенную степень.
Буквенно-цифровая маркировка
В данном случае вместо запятой ставится соответсвующая единица измерения (пФ, нФ, мкФ).
Пример: 10п или 10p = 10 пФ, 4n7 или 4н7 = 4,7 нФ, μ22 = 0.22 мкФ.
Вожно запомнить что буква «п» очень похожа на «n» и не нужно их путать. Что довольно часто делают начинающие радиолюбители.
Иногда вместо мкФ используют букву R.
Например: 6R8 = 6,8 мкФ
Маркировка планарных керамических конденсаторов
Такие конденсаторы маркируются двумя буквами, первая это производитель конденсатора, а вторая это значение в пикофарадах в соответствии с таблицей, приведенной ниже.
Маркировка | Значение | Маркировка | Значение | Маркировка | Значение | Маркировка | Значение |
A | 1. 0 | J | 2.2 | S | 4.7 | a | 2.5 |
B | 1.1 | K | 2.4 | T | 5.1 | b | 3.5 |
C | 1.2 | L | 2.7 | U | 5.6 | d | 4.0 |
D | 1.3 | M | 3.0 | V | 6. 2 | e | 4.5 |
E | 1.5 | N | 3.3 | W | 6.8 | f | 5.0 |
F | 1.6 | P | 3.6 | X | 7.5 | m | 6.0 |
G | 1.8 | Q | 3.9 | Y | 8.2 | n | 7.0 |
H | 2. 0 | R | 4.3 | Z | 9.1 | t | 8.0 |
Маркировка планарных электролитических конденсаторов
Существую два основных способов маркировки таких конденсаторов:
- Буквенно-цифровой. Пример: 10 3.3V что соответсвует 10мкФ и 3.3 Вольтам.
- В соответствии с кодом. Пример : G101 где G — это напряжение по таблице, а 101 это10*101 что соответсвует 100пФ.
Буква | e | G | J | A | C | D | E | V | H (T для танталовых) |
Напряжение | 2,5 В | 4 В | 6,3 В | 10 В | 16 В | 20 В | 25 В | 35 В | 50 В |
- < Назад
- Вперёд >
Добавить комментарий
Таблица значений конденсаторов, маркировка | Техническая информация
2011-06-23
Ёмкость конденсаторов может обозначаться в микрофарадах (uF), нанофарадах (nF), пикофарадах (pF), либо кодом. Данная таблица поможет вам разобраться в одинаковых значениях при различных обозначениях и подобрать аналоги для замены.

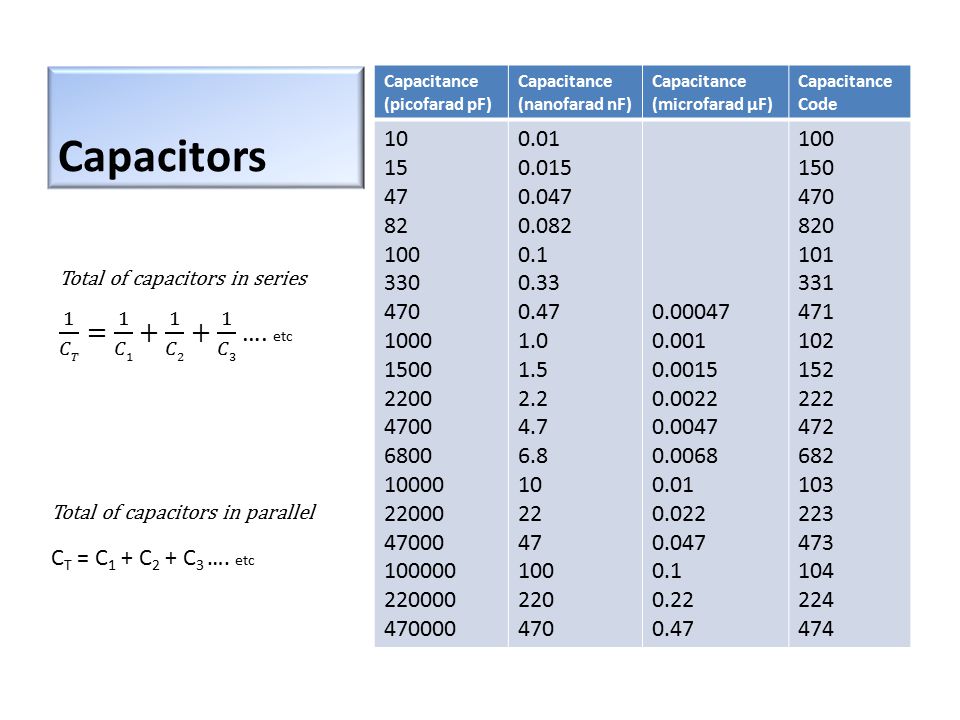

Таблица обозначений конденсаторов uF (мкФ) nF (нФ) pF (пФ) Code (Код)
* более подробную информацию для конкретных серий конденсаторов (DataShet-ы, описание, параметры, технические характеристики, и тд.) вы сможете найти на сайтах поисковых систем Яндекс или Google.
1uF 1000nF 1000000pF 105 0.82uF 820nF 820000pF 824 0.8uF 800nF 800000pF 804 0. 7uF 700nF 700000pF 704 0.68uF 680nF 680000pF 684 0.6uF 600nF 600000pF 604 0.56uF 560nF 560000pF 564 0.5uF 500nF 500000pF 504 0.47uF 470nF 470000pF 474 0.4uF 400nF 400000pF 404 0.39uF 390nF 390000pF 394 0.33uF 330nF 330000pF 334 0. 3uF 300nF 300000pF 304 0.27uF 270nF 270000pF 274 0.25uF 250nF 250000pF 254 0.22uF 220nF 220000pF 224 0.2uF 200nF 200000pF 204 0.18uF 180nF 180000pF 184 0.15uF 150nF 150000pF 154 0.12uF 120nF 120000pF 124 0.1uF 100nF 100000pF 104 0. 082uF 82nF 82000pF 823 0.08uF 80nF 80000pF 803 0.07uF 70nF 70000pF 703 0.068uF 68nF 68000pF 683 0.06uF 60nF 60000pF 603 0.056uF 56nF 56000pF 563 0.05uF 50nF 50000pF 503 0.047uF 47nF 47000pF 473 0.04uF 40nF 40000pF 403 0. 039uF 39nF 39000pF 393 0.033uF 33nF 33000pF 333 0.03uF 30nF 30000pF 303 0.027uF 27nF 27000pF 273 0.025uF 25nF 25000pF 253 0.022uF 22nF 22000pF 223 0.02uF 20nF 20000pF 203 0.018uF 18nF 18000pF 183 0.015uF 15nF 15000pF 153 0. 012uF 12nF 12000pF 123 0.01uF 10nF 10000pF 103 0.0082uF 8.2nF 8200pF 822 0.008uF 8nF 8000pF 802 0.007uF 7nF 7000pF 702 0.0068uF 6.8nF 6800pF 682 0.006uF 6nF 6000pF 602 0.0056uF 5.6nF 5600pF 562 0.005uF 5nF 5000pF 502 0.0047uF 4.7nF 4700pF 472 0.004uF 4nF 4000pF 402 0.0039uF 3.9nF 3900pF 392 0.0033uF 3.3nF 3300pF 332 0.003uF 3nF 3000pF 302 0.0027uF 2.7nF 2700pF 272 0.0025uF 2.5nF 2500pF 252 0.0022uF 2.2nF 2200pF 222 0.002uF 2nF 2000pF 202 0.0018uF 1.8nF 1800pF 182 0.0015uF 1.5nF 1500pF 152 0.0012uF 1.2nF 1200pF 122 0.001uF 1nF 1000pF 102 0.00082uF 0.82nF 820pF 821 0.0008uF 0.8nF 800pF 801 0.0007uF 0.7nF 700pF 701 0.00068uF 0.68nF 680pF 681 0.0006uF 0.6nF 600pF 621 0.00056uF 0.56nF 560pF 561 0.0005uF 0.5nF 500pF 52 0.00047uF 0.47nF 470pF 471 0.0004uF 0.4nF 400pF 401 0.00039uF 0.39nF 390pF 391 0.00033uF 0.33nF 330pF 331 0.0003uF 0.3nF 300pF 301 0.00027uF 0.27nF 270pF 271 0.00025uF 0.25nF 250pF 251 0.00022uF 0.22nF 220pF 221 0.0002uF 0.2nF 200pF 201 0.00018uF 0.18nF 180pF 181 0.00015uF 0.15nF 150pF 151 0.00012uF 0.12nF 120pF 121 0.0001uF 0.1nF 100pF 101 0.000082uF 0.082nF 82pF 820 0.00008uF 0.08nF 80pF 800 0.00007uF 0.07nF 70pF 700 0.000068uF 0.068nF 68pF 680 0.00006uF 0.06nF 60pF 600 0.000056uF 0.056nF 56pF 560 0.00005uF 0.05nF 50pF 500 0.000047uF 0.047nF 47pF 470 0.00004uF 0.04nF 40pF 400 0.000039uF 0.039nF 39pF 390 0.000033uF 0.033nF 33pF 330 0.00003uF 0.03nF 30pF 300 0.000027uF 0.027nF 27pF 270 0.000025uF 0.025nF 25pF 250 0.000022uF 0.022nF 22pF 220 0.00002uF 0.02nF 20pF 200 0.000018uF 0.018nF 18pF 180 0.000015uF 0.015nF 15pF 150 0.000012uF 0.012nF 12pF 120 0.00001uF 0.01nF 10pF 100 0.000008uF 0.008nF 8pF 080 0.000007uF 0.007nF 7pF 070 0.000006uF 0.006nF 6pF 060 0.000005uF 0.005nF 5pF 050 0.000004uF 0.004nF 4pF 040 0.000003uF 0.003nF 3pF 030 0.000002uF 0.002nF 2pF 020 0.000001uF 0.001nF 1pF 010
Магазин Dalincom предлагает большой ассортимент конденсаторов — керамические, электролитические, металлопленочные, пусковые, и др, которые вы можете купить в разделе Конденсаторы. Так-же обратите внимание на наше предложение по оптовым поставкам электролитических конденсаторов.
Предыдущая публикация: Замена ламп в LCD-панелях Следующая публикация: LVDS кабели серий FIX и DF
расшифровка букв, цифр, смешанных значений
Маркировка конденсаторов при выборе какого-либо элемента в схеме имеет большое значение. Она разнообразная и сложная по сравнению с резисторами. Специалист, который работает непосредственно с конденсаторами должен обязательно знать, как расшифровывается та или иная маркировка.

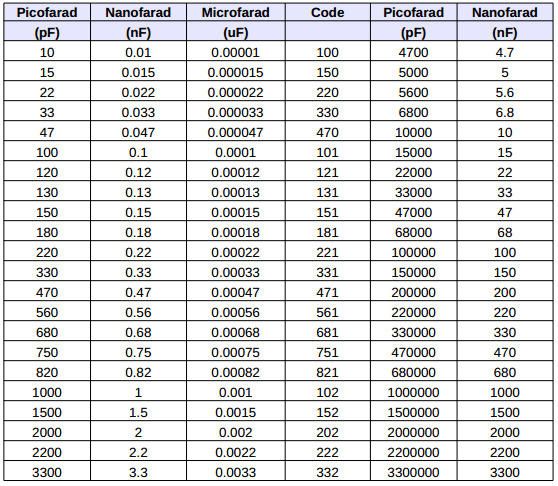

Таблица маркировки конденсаторов
Код | Пикофарады, (пф, pf) | Нанофарады, (нф, nf) | Микрофарады, (мкф, µf) |
109 | 1.0 | 0.001 | 0.000001 |
159 | 1.5 | 0.0015 | 0.000001 |
229 | 2.2 | 0.0022 | 0.000001 |
339 | 3.3 | 0.0033 | 0.000001 |
479 | 4.7 | 0.0047 | 0.000001 |
689 | 6.8 | 0.0068 | 0.000001 |
100* | 10 | 0.01 | 0.00001 |
150 | 15 | 0.015 | 0.000015 |
220 | 22 | 0.022 | 0.000022 |
330 | 33 | 0.033 | 0.000033 |
470 | 47 | 0.047 | 0.000047 |
680 | 68 | 0.068 | 0.000068 |
101 | 100 | 0.1 | 0.0001 |
151 | 150 | 0.15 | 0.00015 |
221 | 220 | 0.22 | 0.00022 |
331 | 330 | 0.33 | 0.00033 |
471 | 470 | 0.47 | 0.00047 |
681 | 680 | 0.68 | 0.00068 |
102 | 1000 | 1.0 | 0.001 |
152 | 1500 | 1.5 | 0.0015 |
222 | 2200 | 2.2 | 0.0022 |
332 | 3300 | 3.3 | 0.0033 |
472 | 4700 | 4.7 | 0.0047 |
682 | 6800 | 6.8 | 0.0068 |
103 | 10000 | 10 | 0.01 |
153 | 15000 | 15 | 0.015 |
223 | 22000 | 22 | 0.022 |
333 | 33000 | 33 | 0.033 |
473 | 47000 | 47 | 0.047 |
683 | 68000 | 68 | 0.008 |
104 | 100000 | 100 | 0.1 |
154 | 150000 | 150 | 0.15 |
224 | 220000 | 220 | 0.22 |
334 | 330000 | 330 | 0.33 |
474 | 470000 | 470 | 0.47 |
684 | 680000 | 680 | 0.68 |
105 | 1000000 | 1000 | 1.0 |
Маркировка твердотельных конденсаторов
По международному стандарту — начинают читать с единиц измерения. Фарады применяются для измерения ёмкости. Маркировку наносят на корпус самого устройства.
Иногда наносят маркеры, которые указывают на допустимые отклонения от нормы емкости самого конденсатора (указывается в процентах).
Порой, вместо них используется буква, которая обозначает то или иное значение самого допуска. Затем опреедляем номинальное напряжение. В том случае, если же корпус устройства имеет большие размеры, данный параметр обозначается цифрой, за которой далее следуют буквы. Максимально допустимое значение параметра указывается с помощью цифр. Если на корпусе нет никакой информации о допустимом значении напряжения, то использовать его можно только в цепях с низким напряжением. Если же устройство, согласно его параметрам, должно использоваться в цепях, где есть переменный ток, то применяться оно, соответсвенно, должно именно так и не иначе.
Устройство, которое работает с постоянным током, нельзя использовать в цепях с переменным.
Далее, определием полярность устройства: положительную и же отрицательную. Этот шаг очень важен. Если полюса будут определены неверно, велик риск возникновения короткого замыкания или даже взрыва самого устройства. Независимо от полярности, конденсатор можно будет подключить в том случае, если не указана какая-либо информация о плюсе и же минусе клемм.
Значение полярности могут наносить в виде специальных углублений, которые имеют форму кольца, или же в виде одноцветной полосы. В конденсаторах из алюминия, которые по своему внешнему виду похожи на банку из-под консервов, подобные обозначения говорят об отрицательной полярности. А, например, в танталовых конденсаторах, которые имеют небольшие габариты, все наоборот — полярность при данных обозначениях будет являться положительной. Цветовую маркировку не стоит учитывать лишь в том случае, если на самом конденсаторе будут указаны плюс и минус.
Маркировка конденсаторов: расшифровка
Значения первых двух цифр на корпусе, которые указывают на ёмкость устройства. Если конденсатор небольшого размера — маркировка осуществляется согласно стандарту EIA.
Цифры: обозначение
Когда в обозначении указаны только одна буква и две цифры, то цифры соответствуют параметру ёмкости конденсатора. По-своему нужно расшифровывать остальные маркировки, опираясь на ту или иную инструкцию. Множитель нуля — это третья по счету цифра. Расшифровку проводят в зависимости от того, какая цифра находится в конце. К первым двум цифрам необходимо добавить определённое количество нолей, если цифра входит в диапазон от ноля до шести. Если последней цифрой является число восемь, то в таком случае необходимо на 0,01 умножить две первые цифры. Когда значение ёмкости конденсатора станет известным, нужен будет определить то, в таких единицах измерения указана данная величина. Устройства из керамики, а также плёночные варианты являются мелкими. В них данный параметр измеряется в пикофарадах. Микрофарады используются для больших конденсаторов.
Буквы: их обозначение
Далее необходимо провести расшифровку букв, которые есть в маркировке. Если в первых двух символах есть буква, то в таком случае расшифровать ее можно несколькими методами. Если есть буква R, то она играет роль запятой, которая используется в дроби. Если есть буквы u, n, p — то оно тоже выполняют роль запятой в той же самой дроби.
Керамические конденсаторы: маркировка
Данные виды устройств имеют два контакта, а также круглую форму. На корпусе будут указаны как основные показатели, так и допуск отклонений от номы параметра ёмкости. Для этого используют специальную букву, которая находится после обозначения ёмкости в цифрах.
Если есть буква В, то отклонение в таком случае будет равняться +0,1 пФ, если буква С — то + 0,25 пФ и так далее. Только при значении параметра ёмкости менее 10пФ используются данные значения. Если параметр ёмкости больше указанного выше, то буквы — это процент допустимых отклонений.
Смешанная маркировка из цифр и букв
Маркировка может быть указана в виде буквы, затем цифры, а после снова буквы. Первый символ — это самая маленькая допустимая температура. Второй символ обозначает, наоборот, самую большую допустимую температуру. Третий символ — это ёмкость устройства, которая может изменяться в переделах ранее указанных значений температур.
Остальные маркировки
Значение напряжения можно узнать с помощью маркировки, которая находится на корпусе устройства. Символы говорят о допустимом максимальном значении параметра для того или иного конденсатора. Иногда маркировку упрощают. Например, используется только первая цифра. Напряжение меньше десяти вольт будет обозначаться, например, нулём, а этот же параметр, который будет иметь напряжение в пределах от десяти до девяноста девяти вольт — единицей и так далее. Другую маркировку имеют устройства, которые были выпущены намного раньше. Тогда нужно обратиться к справочнику во избежание совершения ошибок. У нас вы можете также узнать, как проверить конденсатор мультиметром на плате.
Нанофарад в Микрофарады Преобразование (нФ в мкФ)
Введите ниже емкость в нанофарадах, чтобы получить значение, переведенное в микрофарады.
Как преобразовать нанофарады в микрофарады
Чтобы преобразовать измерение нанофарад в измерение микрофарад, разделите емкость на коэффициент преобразования.
Поскольку один микрофарад равен 1000 нанофарад, вы можете использовать эту простую формулу для преобразования:
микрофарады = нанофарады ÷ 1000
Емкость в микрофарадах равна нанофарадам, разделенным на 1000.
Например, вот как преобразовать 5000 нанофарад в микрофарады, используя приведенную выше формулу.5000 нФ = (5000 ÷ 1000) = 5 мкФ
Нанофарады и микрофарады — это единицы измерения емкости. Продолжайте читать, чтобы узнать больше о каждой единице измерения.
Нанофарад составляет 1/1000000000 фарада, что представляет собой емкость конденсатора с разностью потенциалов в один вольт, когда он заряжается одним кулоном электричества.
Нанофарад кратно фараду, который является производной единицей измерения емкости в системе СИ. В метрической системе «нано» является префиксом для 10 -9 . Нанофарады можно обозначить как нФ ; например, 1 нанофарад можно записать как 1 нФ.
Микрофарад составляет 1/1 000 000 фарада, что представляет собой емкость конденсатора с разностью потенциалов в один вольт, когда он заряжается одним кулоном электричества.
Микрофарад — это величина, кратная фараду, которая является производной единицей измерения емкости в системе СИ. В метрической системе «микро» является префиксом для 10 -6 . Микрофарады можно обозначить как мкФ ; например, 1 мкФ можно записать как 1 мкФ.
Перевести нанофарады в микрофарады — Перевод единиц измерения
›› Перевести нанофарады в микрофарады
Пожалуйста, включите Javascript для использования
конвертер величин.
Обратите внимание, что вы можете отключить большинство объявлений здесь:
https://www.convertunits.com/contact/remove-some-ads.php
›› Дополнительная информация в конвертере величин
Сколько нанофарад в 1 мкФ?
Ответ — 1000.
Мы предполагаем, что вы конвертируете между нанофарад и мкФ .
Вы можете просмотреть более подробную информацию о каждой единице измерения:
нанофарад или
микрофарад
Производной единицей в системе СИ для емкости является фарад.
1 фарад равен 1000000000 нанофарад или 1000000 мкФ.
Обратите внимание, что могут возникать ошибки округления, поэтому всегда проверяйте результаты.
Используйте эту страницу, чтобы узнать, как преобразовать нанофарады в микрофарады.
Введите свои числа в форму, чтобы преобразовать единицы!
›› Таблица преобразования нанофарадов в микрофарады
1 нанофарад в микрофарад = 0,001 мкФ
10 нанофарад в микрофарад = 0,01 микрофарад
50 нанофарад в микрофарад = 0.05 микрофарад
100 нанофарад в микрофарад = 0,1 микрофарад
200 нанофарад в микрофарад = 0,2 мкФ
500 нанофарад в микрофарад = 0,5 микрофарад
1000 нанофарад в микрофарад = 1 микрофарад
›› Хотите другие единицы?
Вы можете произвести обратное преобразование единиц измерения из микрофарад в нанофарад, или введите любые две единицы ниже:
›› Преобразование общей емкости
нанофарад в электромагнитную единицу
нанофарад в банку
нанофарад в мегафарад
нанофарад в статфарад
нанофарад в пикофарад
нанофарад в сантифарад
нанофарад в затяжку
нанофарад в децифарад
нанофарад на 41 терафарад в электростатическую единицу
›› Определение: Нанофарад
Префикс SI «nano» представляет собой коэффициент 10 -9 , или в экспоненциальной записи 1E-9.
Итак, 1 нанофарад = 10 -9 фарад.
›› Определение: микрофарад
Префикс SI «micro» представляет собой коэффициент 10 -6 , или в экспоненциальной записи 1E-6.
Итак, 1 микрофарад = 10 -6 фарад.
›› Метрические преобразования и др.
ConvertUnits.com предоставляет онлайн калькулятор преобразования для всех типов единиц измерения. Вы также можете найти метрические таблицы преобразования для единиц СИ. в виде английских единиц, валюты и других данных.Введите единицу символы, сокращения или полные названия единиц длины, площадь, масса, давление и другие типы. Примеры включают мм, дюйм, 100 кг, жидкая унция США, 6 футов 3 дюйма, 10 стоун 4, кубический см, метры в квадрате, граммы, моль, футы в секунду и многое другое!
Используйте следующий калькулятор для преобразования в нанофарад и мкФ . Если вам нужно преобразовать нанофарад в другие единицы, попробуйте наш универсальный Конвертер единиц электростатической емкости. | |||||||
| |||||||
Как использовать калькулятор преобразования нанофарад в микрофарады | |||||||
Загрузить преобразователь единиц электростатической емкости наша мощная программная утилита, которая поможет вам легко преобразовать более 2100 различных единиц измерения в более чем 70 категорий. Откройте для себя универсального помощника для всех ваших потребностей в преобразовании единиц измерения — скачать бесплатную демо-версию прямо сейчас! Сделайте 78 764 преобразования с помощью простого в использовании, точного и мощного калькулятора единиц измерения | |||||||
Мгновенно добавьте бесплатный виджет преобразователя электростатической емкости на свой веб-сайт Это займет меньше минуты, это так же просто, как вырезать и наклеить.Конвертер органично впишется в ваш веб-сайт, поскольку его можно полностью изменить. Щелкните здесь, чтобы просмотреть пошаговое руководство по размещению этого конвертера единиц на своем веб-сайте. | |||||||
|
Преобразовать нанофарад [нФ] в микрофарад [мкФ, мкФ] • Конвертер емкости • Электротехника • Компактный калькулятор • Онлайн-конвертеры единиц , Конвертер напряжения, модуля ЮнгаПреобразователь энергии и работыПреобразователь мощностиПреобразователь силыКонвертер времениЛинейный преобразователь скорости и скоростиКонвертер угла поворотаПреобразователь топливной экономичности, расхода топлива и экономии топливаПреобразователь чиселПреобразователь единиц информации и хранения данныхКурсы обмена валютЖенская одежда и размеры обувиМужская одежда и размеры обувиКонвертер угловой скорости и скорости вращения Конвертер ускорения Конвертер плотности Конвертер удельного объема Конвертер момента инерции Конвертер момента силы Конвертер крутящего момента Конвертер удельной энергии, теплоты сгорания (на массу) rter Конвертер удельной энергии, теплоты сгорания (на объем) Конвертер температурного интервалаКонвертер коэффициента теплового расширенияКонвертер теплового сопротивленияКонвертер теплопроводностиКонвертер удельной теплоемкостиКонвертер удельной теплоемкостиПреобразователь удельной теплоемкостиПреобразователь коэффициента теплопередачиКонвертер плотности потока теплаКонвертер удельной массы Конвертер плотности потока Конвертер раствора Конвертер динамической (абсолютной) вязкости Конвертер кинематической вязкости Конвертер поверхностного натяженияПроницаемость, проницаемость, проницаемость водяного пара Конвертер скорости передачи водяного параКонвертер уровня звукаКонвертер чувствительности микрофонаКонвертер уровня звукового давления (SPL) Конвертер уровня звукового давления с выбираемым эталонным давлениемКонвертер световой интенсивностиКонвертер световой интенсивности и светового разрешения От мощности (диоптрии) до фокальной Конвертер длиныПреобразователь оптической мощности (диоптрий) в увеличение (X )Преобразователь электрического зарядаЛинейный преобразователь плотности зарядаПреобразователь поверхностной плотности зарядаПреобразователь объемной плотности зарядаПреобразователь электрического токаЛинейный преобразователь плотности токаПреобразователь плотности поверхностного токаПреобразователь напряженности электрического поляПреобразователь электрического потенциала и удельной проводимостиПреобразователь электрического сопротивления Конвертер американского калибра проводовПреобразование уровней в дБм, дБВ, ваттах и других единицахПреобразователь магнитодвижущей силыПреобразователь напряженности магнитного поляКонвертер магнитного потокаПреобразователь плотности магнитного потокаМощность поглощенной дозы излучения, Конвертер мощности полной дозы ионизирующего излученияКонвертер радиоактивного распада Конвертер радиоактивного облученияРадиация. Конвертер поглощенной дозы Конвертер метрических префиксов Конвертер передачи данных Конвертер единиц типографии и цифровой обработки , используя осциллограф мультиметра.
Емкость — это физическая величина, которая представляет способность проводника накапливать заряд.Он находится путем деления величины электрического заряда на разность потенциалов между проводниками:
C = Q / ∆φ
Здесь Q — электрический заряд, который измеряется в кулонах (Кл), а ∆φ — разность потенциалов, измеряемая в вольтах (В).
Емкость измеряется в фарадах (Ф) в СИ. Этот блок назван в честь британского физика Майкла Фарадея.
Один фарад представляет собой чрезвычайно большую емкость для изолированного проводника.Например, изолированный металлический шар с радиусом в 13 раз большим, чем у Солнца, будет иметь емкость в одну фарад, а емкость металлического шара с радиусом Земли будет около 710 микрофарад (мкФ).
Поскольку один фарад является такой большой величиной, используются меньшие единицы, такие как микрофарад (мкФ), что соответствует одной миллионной фарада, нанофарад (нФ), равный одной миллиардной фарада, и пикофарад (пФ). , что составляет одну триллионную фарада.
В расширенной CGS для электромагнитных устройств основная единица емкости описывается в сантиметрах (см).Один сантиметр электромагнитной емкости представляет собой емкость шара в вакууме с радиусом 1 см. Система CGS расшифровывается как система сантиметр-грамм-секунда — она использует сантиметры, граммы и секунды в качестве основных единиц длины, массы и времени. Расширения CGS также устанавливают одну или несколько констант на 1, что позволяет упростить определенные формулы и вычисления.
Использование емкости
Конденсаторы — электронные компоненты для накопления электрических зарядов
Электронные символы
Емкость — это величина, имеющая значение не только для электрических проводников, но и для конденсаторов (первоначально называемых конденсаторами).Конденсаторы состоят из двух проводников, разделенных диэлектриком или вакуумом. Самый простой вариант конденсатора имеет две пластины, которые действуют как электроды. Конденсатор (от латинского condender — конденсировать) — это двухслойный электронный компонент, используемый для хранения электрического заряда и энергии электромагнитного поля. Самый простой конденсатор состоит из двух электрических проводников, между которыми находится диэлектрик. Энтузиасты радиоэлектроники, как известно, делают подстроечные конденсаторы для своих схем с эмалированными проводами разного диаметра.Более тонкая проволока наматывается на более толстую. Схема RLC настраивается на желаемую частоту путем изменения количества витков провода. На изображении есть несколько примеров того, как конденсатор может быть представлен на принципиальной схеме.
Параллельная RLC-цепь: резистор, катушка индуктивности и конденсатор
Немного истории
Ученые смогли создать конденсаторы еще 275 лет назад. В 1745 году в Лейдене немецкий физик Эвальд Георг фон Клейст и физик из Нидерландов Питер ван Мушенбрук создали первое конденсаторное устройство, получившее название «лейденская банка».Стенки сосуда служили диэлектриком, а вода в кувшине и рука экспериментатора — проводящими пластинами. В такой банке может накапливаться заряд порядка одного микрокулона (мкКл). В то время были популярны эксперименты и демонстрации с лейденскими кувшинами. В них банку заряжали статическим электричеством за счет трения. Затем участник эксперимента касался банки и подвергался поражению электрическим током. Однажды 700 монахов в Париже провели Лейденский эксперимент. Они взялись за руки, и один из них прикоснулся к банке.В этот момент все 700 человек воскликнули от ужаса, почувствовав толчок.
«Лейденская банка» попала в Россию благодаря русскому царю Петру Великому. Он встретился с Питером ван Мушенбруком во время своего путешествия по Европе и познакомился с его творчеством. Когда Петр Великий основал Российскую академию наук, он поручил Мушенбруку изготовить для Академии различное оборудование.
Со временем конденсаторы были усовершенствованы, и их размер уменьшался по мере увеличения емкости.Сегодня конденсаторы широко используются в электронике. Например, конденсатор и катушка индуктивности образуют цепь резистора, катушки индуктивности и конденсатора, также известную как цепь RLC, LCR или CRL. Эта схема используется для установки частоты приема на радио.
Существует несколько типов конденсаторов, различающихся постоянной или переменной емкостью, а также типом используемого диэлектрического материала.
Примеры конденсаторов

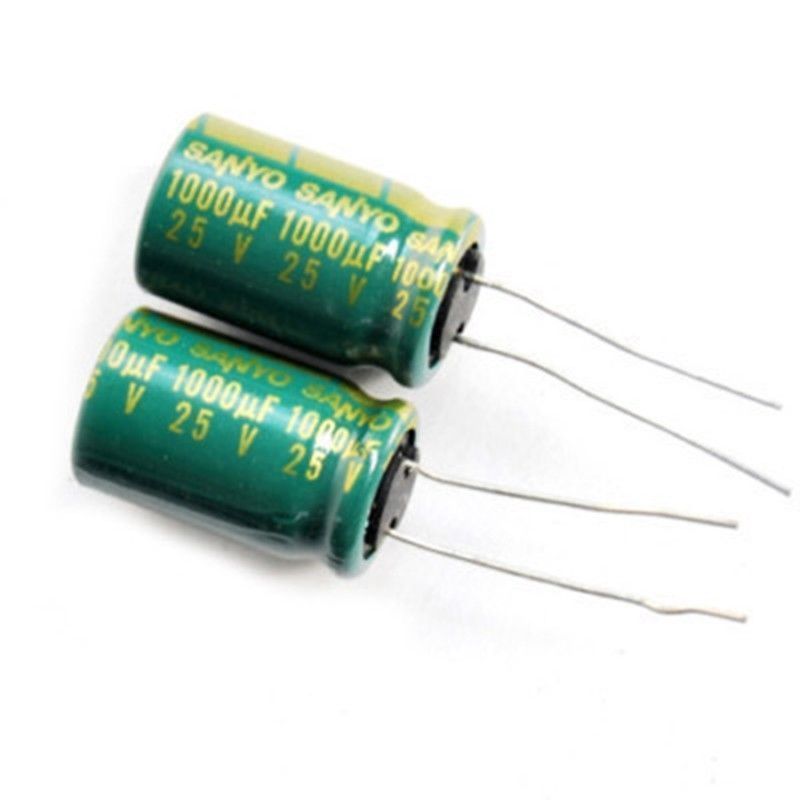

Конденсаторы электролитические в блоке питания.
Сегодня существует множество различных типов конденсаторов для различных целей, но их основная классификация основана на их емкости и номинальном напряжении.
Обычно емкость конденсаторов находится в диапазоне от нескольких пикофарад до нескольких сотен микрофарад. Исключением являются суперконденсаторы, потому что их емкость формируется иначе, чем у других конденсаторов — это, по сути, двухслойная емкость. Это похоже на принцип действия электрохимических ячеек.Суперконденсаторы, построенные из углеродных нанотрубок, имеют повышенную емкость из-за большей поверхности электродов. Емкость суперконденсаторов составляет десятки фарад, и иногда они могут заменить электрохимические ячейки в качестве источника электрического тока.
Вторым по важности свойством конденсатора является его номинальное напряжение . Превышение этого значения может сделать конденсатор непригодным для использования. Вот почему при построении схем обычно используются конденсаторы со значением номинального напряжения, которое вдвое превышает напряжение, приложенное к ним в цепи.Таким образом, даже если напряжение в цепи немного превышает норму, с конденсатором все будет в порядке, пока увеличение не станет вдвое больше нормы.
Конденсаторы могут быть объединены в батареи для увеличения общего номинального напряжения или емкости системы. При последовательном подключении двух конденсаторов одного типа номинальное напряжение увеличивается вдвое, а общая емкость уменьшается вдвое. При параллельном подключении конденсаторов общая емкость удваивается, а номинальное напряжение остается прежним.
Третье по важности свойство конденсаторов — температурный коэффициент емкости . Он отражает взаимосвязь между емкостью и температурой.
В зависимости от назначения конденсаторы подразделяются на конденсаторы общего назначения, которые не должны соответствовать требованиям высокого уровня, и специальные конденсаторы. К последней группе относятся высоковольтные конденсаторы, прецизионные конденсаторы и конденсаторы с различным температурным коэффициентом емкости.
Маркировка конденсаторов
Как и резисторы, конденсаторы маркируются в соответствии с их емкостью и другими свойствами. Маркировка может включать информацию о номинальной емкости, степени отклонения от номинального значения и номинальном напряжении. Малогабаритные конденсаторы маркируются трех- или четырехзначным или буквенно-цифровым кодом, а также могут иметь цветовую маркировку.
Таблицы с кодами и соответствующими им значениями номинального напряжения, номинальной емкости и температурного коэффициента емкости доступны в Интернете, но самый надежный способ проверить емкость и выяснить, правильно ли работает конденсатор, — это удалить конденсатор из цепи. и производить измерения с помощью мультиметра.
Электролитический конденсатор в разобранном виде. Он изготовлен из двух алюминиевых фольг. Один из них покрыт изолирующим оксидным слоем и действует как анод. Бумага, пропитанная электролитом, вместе с другой фольгой действует как катод. Алюминиевая фольга протравливается для увеличения площади поверхности.
Предупреждение: конденсаторы могут хранить очень большой заряд при очень высоком напряжении. Во избежание поражения электрическим током крайне важно принять меры предосторожности перед выполнением измерений.В частности, важно разряжать конденсаторы путем короткого замыкания их выводов с помощью провода, изолированного из высокопрочного материала. В этой ситуации хорошо подойдут обычные провода измерительного прибора.
Электролитические конденсаторы: эти конденсаторы имеют большой объемный КПД. Это означает, что они имеют большую емкость для данной единицы веса конденсатора. Одна из пластин такого конденсатора обычно представляет собой алюминиевую ленту, покрытую тонким слоем оксида алюминия.Электролитическая жидкость действует как вторая пластина. Эта жидкость имеет электрическую полярность, поэтому крайне важно обеспечить правильное добавление такого конденсатора в схему в соответствии с его полярностью.
Полимерные конденсаторы: в конденсаторах этих типов в качестве второй пластины используется полупроводник или органический полимер, проводящий электричество, а не электролитическая жидкость. Их анод обычно изготавливается из металла, такого как алюминий или тантал.
3-секционный воздушный конденсатор переменной емкости
Переменные конденсаторы: емкость этих конденсаторов можно изменять механически, регулируя электрическое напряжение или изменяя температуру.
Пленочные конденсаторы: их емкость может составлять от 5 пФ до 100 мкФ.
Есть и другие типы конденсаторов.
Суперконденсаторы
Суперконденсаторы в наши дни становятся популярными. Суперконденсатор — это гибрид конденсатора и химического источника питания. Заряд сохраняется на границе, где встречаются две среды, электрод и электролит. Первый электрический компонент, который был предшественником суперконденсатора, был запатентован в 1957 году.Это был конденсатор с двойным электрическим слоем и пористым материалом, который помог увеличить емкость из-за увеличенной площади поверхности. Этот подход известен теперь как двухслойная емкость. Электроды были угольными и пористыми. С тех пор конструкция постоянно улучшалась, и первые суперконденсаторы появились на рынке в начале 1980-х годов.
Суперконденсаторы используются в электрических цепях как источник электрической энергии. У них много преимуществ перед традиционными батареями, включая их долговечность, малый вес и быструю зарядку.Вполне вероятно, что благодаря этим преимуществам суперконденсаторы в будущем заменят батареи. Основным недостатком использования суперконденсаторов является то, что они производят меньшее количество удельной энергии (энергии на единицу веса), а также имеют низкое номинальное напряжение и большой саморазряд.
В гонках Формулы 1 суперконденсаторы используются в системах рекуперации энергии. Энергия вырабатывается, когда автомобиль замедляется. Он хранится в маховике, батарее или суперконденсаторах для дальнейшего использования.
Электромобиль A2B производства Университета Торонто. Общий вид
В бытовой электронике суперконденсаторы используются для обеспечения стабильного электрического тока или в качестве резервного источника питания. Они часто обеспечивают питание во время пиков потребления энергии в устройствах, которые используют питание от батареи и имеют переменную потребность в электроэнергии, например MP3-плееры, фонарики, автоматические счетчики электроэнергии и другие устройства.
Суперконденсаторы также используются в общественном транспорте, особенно в троллейбусах, поскольку они обеспечивают более высокую маневренность и автономное движение при проблемах с внешним источником питания.Суперконденсаторы также используются в некоторых автобусах и электромобилях.
Электромобиль A2B производства Университета Торонто. Под капотом
В наши дни многие компании производят электромобили, в том числе General Motors, Nissan, Tesla Motors и Toronto Electric. Исследовательская группа Университета Торонто совместно с компанией Toronto Electric, занимающейся дистрибьюцией электродвигателей, разработала канадскую модель электромобиля A2B. В нем используются как химические источники энергии, так и суперконденсаторы — такой способ хранения энергии называется гибридным накопителем электроэнергии.Двигатели этого электромобиля питаются от аккумуляторов массой 380 кг. Солнечные батареи также используются за дополнительную плату — они устанавливаются на крыше автомобиля.
Емкостные сенсорные экраны
В современных устройствах все чаще используются сенсорные экраны, которые управляют устройствами с помощью сенсорных панелей или экранов. Существуют различные типы сенсорных экранов, включая емкостные и резистивные, а также многие другие. Некоторые могут реагировать только на одно прикосновение, а другие реагируют на несколько прикосновений.Принцип работы емкостных экранов основан на том, что большое тело проводит электричество. Это большое тело в нашем случае и есть человеческое тело.
Поверхностные емкостные сенсорные экраны
Сенсорный экран для iPhone выполнен по технологии проецируемой емкости.
Поверхностный емкостный сенсорный экран представляет собой стеклянную панель, покрытую прозрачным резистивным материалом. Как правило, этот материал отличается высокой прозрачностью и низким поверхностным сопротивлением. Часто используется сплав оксида индия и оксида олова.Электроды в углах экрана подают на резистивный материал низкое колеблющееся напряжение. Когда палец касается этого экрана, возникает небольшая утечка электрического заряда. Эта утечка обнаруживается датчиками в четырех углах, и информация отправляется контроллеру, который определяет координаты касания.
Преимущество этих экранов в их долговечности. Они могут выдерживать прикосновения с частотой до одного раза в секунду в течение до 6,5 лет. Это составляет около 200 миллионов касаний.Эти экраны имеют высокий коэффициент прозрачности, до 90%. Из-за своих преимуществ емкостные сенсорные экраны заменяют резистивные сенсорные экраны на рынке с 2009 года.
Недостатки емкостных экранов заключаются в том, что они плохо работают при минусовых температурах и их трудно использовать в перчатках, потому что перчатки действовать как изолятор. Сенсорный экран чувствителен к воздействию элементов, поэтому, если он расположен на внешней панели устройства, он используется только в устройствах, защищающих экран от воздействия.
Проекционные емкостные сенсорные экраны
Помимо поверхностных емкостных экранов, существуют также проекционные емкостные сенсорные экраны. Они отличаются тем, что на внутренней стороне экрана находится сетка электродов. Когда пользователь касается электрода, тело и электрод работают вместе как конденсатор. Благодаря сетке электродов легко получить координаты той области экрана, к которой прикоснулись. Этот тип экрана реагирует на прикосновения даже в тонких перчатках.
Проекционные емкостные сенсорные экраны также обладают высокой прозрачностью до 90%. Они прочные и долговечные, что делает их популярными не только в личных электронных устройствах, но и в устройствах, предназначенных для общественного использования, таких как торговые автоматы, электронные платежные системы и другие.
Эту статью написали Сергей Акишкин, Татьяна Кондратьева
Есть ли у вас трудности с переводом единицы измерения на другой язык? Помощь доступна! Задайте свой вопрос в TCTerms , и вы получите ответ от опытных технических переводчиков в считанные минуты.
Таблица преобразования конденсаторов»Электроника
Значения конденсатора могут быть выражены в мкФ, нФ и пФ, и часто требуется преобразование значений между ними, нФ в мкФ, нФ в пФ и наоборот.
Емкостное руководство Учебное пособие включает:
Емкость
Формулы конденсатора
Емкостное реактивное сопротивление
Параллельные и последовательные конденсаторы
Диэлектрическая проницаемость и относительная диэлектрическая проницаемость
Коэффициент рассеяния, тангенс угла потерь, СОЭ
Таблица преобразования конденсаторов
Конденсаторы — это очень распространенная форма электронных компонентов, и номиналы конденсаторов обычно выражаются в микрофарадах, мкФ (иногда мкФ, когда микроконтроллер недоступен), нанофарадах, нФ и пикофарадах, пФ.
Часто эти множители перекрываются. Например, 0,1 мкФ также можно выразить как 100 нФ, и есть еще много примеров такого рода путаницы в обозначениях.
Также в некоторых областях использование нанофарад, нФ, менее распространено, и значения выражаются в долях мкФ и большим кратным пикофарадам, пФ. В этих условиях может потребоваться преобразование в нанофарады, нФ, когда доступны компоненты, отмеченные в нанофарадах.
Иногда может сбивать с толку, когда на принципиальной схеме или в списке электронных компонентов может указываться значение в пикофарадах, например, а в списках дистрибьютора электронных компонентов в магазине электронных компонентов может упоминаться это в другом.
Также при проектировании электронной схемы необходимо убедиться, что значения электронных компонентов указаны в текущем кратном десяти. Вылет в десять раз может быть катастрофой!
Таблица преобразования конденсаторов ниже показывает эквиваленты между & мкФ, нФ и пФ в удобном табличном формате. Часто при покупке у дистрибьютора электронных компонентов или в магазине электронных компонентов в маркировке спецификаций могут использоваться другие обозначения, и может потребоваться их преобразование.
Значения конденсаторов могут быть в диапазоне 10 9 и даже больше, поскольку в настоящее время используются суперконденсаторы. Чтобы избежать путаницы с большим количеством нулей, прикрепленных к номиналам различных конденсаторов, широко используются общие префиксы pico (10 -12 ), nano (10 -9 ) и micro (10 -6 ). При преобразовании между ними иногда полезно иметь таблицу преобразования конденсаторов или таблицу преобразования конденсаторов для различных номиналов конденсаторов.
Еще одним требованием для преобразования емкости является то, что для некоторых схем маркировки конденсаторов фактическое значение емкости указывается в пикофарадах, а затем требуется преобразование значения в более обычные нанофарады или микрофарады.
Также другие формы электронных компонентов используют те же формы умножителя. Резисторы, как правило, не подходят, поскольку их значения измеряются в Ом и более высоких кратных, таких как кОм или & МОм, но индукторы измеряются в Генри, а значения намного меньше.Поэтому милли-Генри и микро-Генри широко используются, и поэтому могут потребоваться аналогичные преобразования.
Калькулятор преобразования емкости
Калькулятор преобразования значений емкости, представленный ниже, позволяет легко преобразовывать значения, выраженные в микрофарадах: мкФ, нанофарадах: нФ и пикофарадах: пФ. Просто введите значение и то, в чем оно выражается, и значение будет отображаться в мкФ, нФ и пФ, а также значение в фарадах!
Калькулятор преобразования емкости
Преобразовать электростатическую емкость.
Конденсатор Таблица преобразования
Диаграмма или таблица, доказывающая простой перевод между микрофарадами, мкФ; нанофарады, нФ, и пикофарады, пФ приведены ниже. Это помогает уменьшить путаницу, которая может возникнуть при переключении между разными множителями значений.
Таблица преобразования значений емкости конденсатора пФ в нФ, µ в нФ и т. Д. . | ||
---|---|---|
микрофарад (мкФ) | нанофарад (нФ) | пикофарады (пФ) |
0.000001 | 0,001 | 1 |
0,00001 | 0,01 | 10 |
0,0001 | 0,1 | 100 |
0,001 | 1 | 1000 |
0,01 | 10 | 10000 |
0,1 | 100 | 100000 |
1 | 1000 | 1000000 |
10 | 10000 | 10000000 |
100 | 100000 | 100000000 |
Эта таблица преобразования конденсаторов или таблица преобразования конденсаторов позволяет быстро и легко найти различные значения, указанные для конденсаторов, и преобразовать их между пикофарадами, нанофарадами и микрофарадами.
Популярные преобразования конденсаторов
Существует несколько популярных способов записи значений конденсаторов. Часто, например, керамический конденсатор может иметь значение 100 нФ. При использовании в цепях с электролитическими конденсаторами часто бывает интересно понять, что это 0,1 мкФ. Эти полезные преобразования могут помочь при проектировании, создании или обслуживании схем.
Преобразование обычных конденсаторов |
---|
100 пФ = 0,1 нФ |
1000pf = 1 нФ |
100 нФ = 0.1 мкФ |
При проектировании схем или любом использовании конденсаторов часто бывает полезно иметь в виду эти преобразования конденсаторов, поскольку значения переходят от пикофарад к нанофарадам, а затем от нанофарад к микрофарадам.
Более подробная таблица коэффициентов преобразования для преобразования между различными значениями, нФ в пФ, мкФ в нФ и т. Д. Приведена ниже.
Таблица коэффициентов преобразования для преобразования между мкФ, нФ и пФ | |
---|---|
Преобразовать | Умножить на: |
от пФ до нФ | 1 x 10 -3 |
пФ до мкФ | 1 x 10 -6 |
нФ до пФ | 1 х 10 3 |
от нФ до мкФ | 1 x 10 -3 |
мкФ до пФ | 1 х 10 6 |
мкФ до нФ | 1 х 10 3 |
Номенклатура преобразования конденсаторов
Хотя большинство современных схем и описаний компонентов используют номенклатуру мкФ, нФ и пФ для детализации значений конденсаторов, часто в старых схемах цепей, описаниях схем и даже самих компонентах может использоваться множество нестандартных сокращений, и это не всегда может быть понятно именно то, что они означают.
Основные варианты для различных подкратных значений емкости приведены ниже:
- Микрофарад, мкФ: Значения для конденсаторов большей емкости, таких как электролитические конденсаторы, танталовые конденсаторы и даже некоторых бумажных конденсаторов, измеренные в микрофарадах, могли быть обозначены в мкФ, мФД, МФД, МФ или мкФ. Все они относятся к величине, измеренной в мкФ. Эта терминология обычно связана с электролитическими конденсаторами и танталовыми конденсаторами.
- Нано-Фарад, нФ: Терминология нФ или нано-Фарад не использовалась широко до стандартизации терминологии, и поэтому у этой части не было множества сокращений. Термин нанофарад стал использоваться гораздо шире в последние годы, хотя в некоторых странах его использование не так широко, поскольку значения выражаются в большом количестве пикофарад, например 1000 пФ на 1 нФ или доли микрофарады, например 0,001 мкФ, опять же для нанофарада.Эта терминология обычно ассоциируется с керамическими конденсаторами, металлизированными пленочными конденсаторами, включая многослойные керамические конденсаторы для поверхностного монтажа, и даже с некоторыми современными конденсаторами из серебряной слюды.
- Пико-Фарад, пФ: Снова использовали множество сокращений для обозначения значения в пикофарадах, пФ. Используемые термины включали: микроромикрофарады, mmfd, MMFD, uff, мкФ. Все они относятся к значениям в пФ. Значения конденсаторов, измеряемые в пикофарадах, часто используются в радиочастотных, РЧ-цепях и оборудовании.Соответственно, эта терминология используется в основном для керамических конденсаторов, но она также используется для серебряных слюдяных конденсаторов и некоторых пленочных конденсаторов.
Стандартизация терминологии помогла в преобразовании значений из одного подмножества в другое. Это означает, что здесь значительно меньше места для недоразумений. Проще преобразовать из мкФ в нФ и пФ. Это часто бывает полезно, когда на принципиальной схеме может упоминаться номинал конденсатора, упомянутый одним способом, а в списках дистрибьюторов электронных компонентов — другим.
Таблица преобразования емкости очень полезна, потому что разные производители электронных компонентов могут маркировать компоненты по-разному, иногда маркируя их как несколько нанофарад, тогда как другие производители могут маркировать свои эквивалентные конденсаторы как доли микрофарад и так далее. Очевидно, что дистрибьюторы электронных компонентов и магазины электронных компонентов будут использовать номенклатуру производителей.
Подобным образом на принципиальных схемах компоненты могут быть помечены по-разному, часто для сохранения общности и т. Д.Соответственно, это помогает иметь возможность конвертировать пикофарады в нанофарады и микрофарады и наоборот. Это может помочь идентифицировать компоненты, отмеченные значениями, выраженными в нанофарадах, когда в спецификации или списке деталей для схемы могут быть значения, выраженные в микрофарадах, мкФ и пикофарадах, пФ.
Часто бывает полезно иметь возможность использовать калькулятор преобразования емкости, подобный приведенному выше, но часто вы знакомы с преобразованиями, и популярные эквиваленты, такие как 1000 пФ — это нанофарад, а 100 нФ — 0.1 мкФ.
При использовании электронных компонентов и проектировании электронных схем эти преобразования быстро становятся второй натурой, но даже в этом случае таблицы преобразования емкости и калькуляторы часто могут быть очень полезными. Эти преобразования, очевидно, полезны для конденсаторов, а также других электронных компонентов, таких как катушки индуктивности.
Другие основные концепции электроники:
Напряжение
Текущий
Мощность
Сопротивление
Емкость
Индуктивность
Трансформеры
Децибел, дБ
Законы Кирхгофа
Q, добротность
РЧ шум
Вернуться в меню «Основные понятия электроники».. .
Перевести нанофарады в микрофарады
Нанофарад и Микрофарад являются единицами измерения емкости. Производная единица измерения емкости СИ — фарад [стандарт СИ]. Нанофарад не является производной единицей SI по умолчанию для категории емкости.
Символ нанофарада — , альтернативное название этого устройства — Недоступно .
Микрофарад Символ — мкФ , а альтернативное название этого устройства — мкФ .
Масштабный коэффициент нанофарада по сравнению с производной единицей СИ фарад [стандарт СИ] составляет 1.0E-9 и Коэффициент масштабирования микрофарад по сравнению с производной единицей СИ (фарад) [стандарт СИ] составляет 1.0E-6 .
Для преобразования микрофарадов в нанофарады будет использоваться следующая формула:
Нанофарад = 0,001 мкФ
Нанофарад ↔ Таблица преобразования в микрофарадах
1 Нанофарад = 0.001 микрофарад
2 Нанофарад = 0,002 микрофарад
3 Нанофарад = 0,003 микрофарад
4 Нанофарад = 0,004 микрофарад
0,0041 5 Нанофарад 5 0,006 мкФ
7 Нанофарад = 0,007 мкФ
8 Нанофарад = 0,008 мкФ
9 Нанофарад = 0.009 микрофарад
10 Нанофарад = 0,01 микрофарад
11 Нанофарад = 0,011 микрофарад
12 Нанофарад = 0,012 микрофарад
13 Фарад 5 = Нанофарад 14 0,925 0,014 мкФ
15 Нанофарад = 0,015 мкФ
16 Нанофарад = 0,016 мкФ
17 Нанофарад = 0.017 мкФ
18 Нанофарад = 0,018 мкФ
19 Нанофарад = 0,019 мкФ
20 Нанофарад = 0,02 90 мкФ
21 мкФ 5 0,021
23 Нанофарад = 0,023 мкФ
24 Нанофарад = 0,024 мкФ
25 Нанофарад = 0.025 микрофарад
26 Нанофарад = 0,026 микрофарад
27 Нанофарад = 0,027 микрофарад
28 Нанофарад = 0,028 микрофарад
29 Нанофарад 5 0,029
Нанофарад 0,03 мкФ
31 Нанофарад = 0,031 мкФ
32 Нанофарад = 0,032 мкФ
33 Нанофарад = 0.033 мкФ
34 Нанофарад = 0,034 мкФ
35 Нанофарад = 0,035 мкФ
36 Нанофарад = 0,036 90 мкФ
37 Нанофарад 95 0,034 0,038 мкФ
39 Нанофарад = 0,039 мкФ
40 Нанофарад = 0,04 мкФ
41 Нанофарад = 0.041 мкФ
42 Нанофарад = 0,042 мкФ
43 Нанофарад = 0,043 мкФ
44 Нанофарад = 0,044 90 мкФ
45 Нанофарад = 0,045
45 Нанофарад Нанофарад = 0,0900 0,046 мкФ
47 Нанофарад = 0,047 мкФ
48 Нанофарад = 0,048 мкФ
49 Нанофарад = 0.049 мкФ
50 нанофарад = 0,05 мкФ
Таблица преобразования нанофарадов:
Преобразование Нанофарада в другие Единицы Емкости.
Преобразователь единиц емкости— Преобразование измерений A-I
Наиболее часто используемое преобразование единиц измерения
- Преобразование из фарадов в микрофарады (из Ф в мкФ)
- 1 Фарад (F) равен 1000000 микрофарад (мкФ) используйте этот преобразователь
- Преобразование микрофарад в фарады (мкФ в Ф)
- 1 Микрофарад (мкФ) равен 1.0E-6 Farad (F) используйте этот преобразователь
- Преобразование микрофарад в пикофарады (мкФ в пФ)
- 1 микрофарад (мкФ) равен 1000000 пикофарад (пФ) используйте этот преобразователь
- Пикофарады в микрофарады (пФ в мкФ) преобразование
- 1 пикофарад (пФ) равен 1.0E-6 микрофарад (мкФ) используйте этот преобразователь
Определение
Емкость — количество электрических зарядов, которые может удерживать изолированный проводник.Единица СИ, используемая для описания емкости, — фарад, символ — C.
Формула емкости:
Где: q — заряды на пластинах V — напряжение между пластинами |
Абфарад (abF), Аттофарад (aF), Сентифарад (cF), Кулон на вольт, Декафарад (daF), Децифарад (dF), Экзафарад (EF), Фарад (F), Фемтофарад (fF), Гигафарад (GF), Гектофарад (hF), Килофарад (kF), Мегафарад (MF), Микрофарад (µF), Миллифарад (mF), Нанофарад (nF), Петафарад (PF), Пикофарад (pF), Статфарад (statF), Терафарад (TF), Йоктофарад (yF), Йоттафарад (YF), Зептофарад (zF), Зеттафарад (ZF)
Об инструменте «Конвертер единиц емкости».
Мы используем округление в unit-conversion.info. Это означает, что некоторые результаты будут округлены, чтобы числа не становились слишком длинными. Хотя часто округление работает до определенного десятичного знака, мы решили, что ограничение длины результата 13 цифрами будет более благоприятным для сохранения согласованности результатов. Конвертеры принимают научную нотацию и немедленно преобразуют.
.
