Вольт — Википедия

Материал из Википедии — свободной энциклопедии

Вольт (русское обозначение: В; международное: V) — в Международной системе единиц (СИ) единица измерения электрического потенциала, разности потенциалов, электрического напряжения и электродвижущей силы. Названа в честь итальянского физика и физиолога Алессандро Вольты (1745—1827), который изобрёл первую электрическую батарею — вольтов столб и опубликовал результаты своих экспериментов в 1800 году.

Разность потенциалов между двумя точками равна 1 вольту, если для перемещения заряда величиной 1 кулон из одной точки в другую над ним надо совершить работу величиной 1 джоуль. Вольт также равен электрическому напряжению, вызывающему в электрической цепи постоянный ток силой 1 ампер при мощности 1 ватт.

В соответствии с правилами СИ, касающимися производных единиц, названных по имени учёных, наименование единицы вольт пишется со строчной буквы, а её обозначение — с прописной. Такое написание обозначения сохраняется и в обозначениях производных единиц, образованных с использованием вольта. Например, обозначение единицы измерения напряжённости электрического поля «вольт на метр» записывается как В/м.

1 В = (1/300) ед. потенциала СГСЭ^[1].

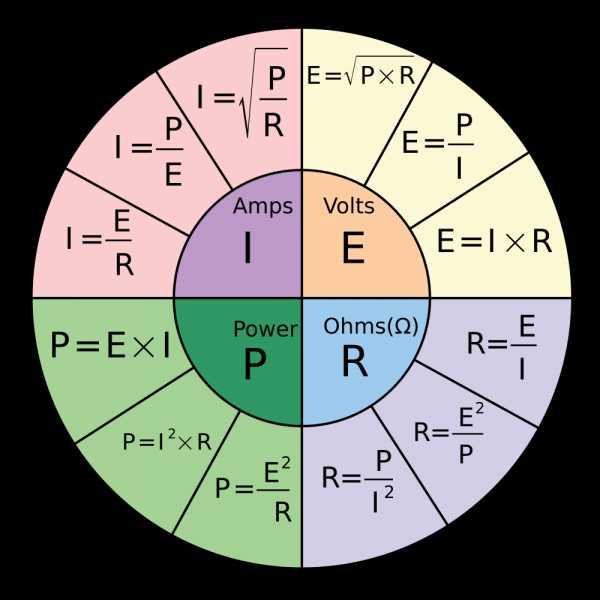

Вольт (В, V) может быть определён либо как электрическое напряжение на концах проводника, необходимое для выделения в нём теплоты мощностью в один ватт (Вт, W) при силе протекающего через этот проводник постоянного тока в один ампер (A), либо как разность потенциалов между двумя точками электростатического поля, при прохождении которой над зарядом величиной 1 кулон (Кл, C) совершается работа величиной 1 джоуль (Дж, J), либо как разность потенциалов на резисторе в 1 Ом (Ω) при протекании через него тока в 1 ампер^[2]. Выраженный через основные единицы системы СИ, один вольт равен м² · кг · с⁻³ · A⁻¹.

V=WA=JC=m2⋅kgs3⋅A=A⋅Ω.{\displaystyle {\mbox{V}}={\dfrac {\mbox{W}}{\mbox{A}}}={\dfrac {\mbox{J}}{\mbox{C}}}={\dfrac {{\mbox{m}}^{2}\cdot {\mbox{kg}}}{{\mbox{s}}^{3}\cdot {\mbox{A}}}}={\mbox{A}}\cdot {\mbox{Ω}}.}

Определение на основе эффекта Джозефсона[править | править код]

С 1990 года вольт стандартизирован посредством измерения с использованием нестационарного эффекта Джозефсона, при котором для привязки к эталону используется константа Джозефсона, зафиксированная 18-й Генеральной конференцией по мерам и весам как^[3]:

KJ−90=2eh={\displaystyle K_{J-90}={\frac {2e}{h}}=} 0,4835979 ГГц/мкВ,

где e — элементарный заряд, h — постоянная Планка

Этим методом величина вольта однозначно связывается с эталоном частоты, задаваемым цезиевыми часами: при облучении матрицы, состоящей из нескольких тысяч джозефсоновских переходов, микроволновым излучением на частотах от 10 ГГц до 80 ГГц, возникает вполне определённое электрическое напряжение, с помощью которого калибруются вольтметры^[4]. Эксперименты показали, что этот метод нечувствителен к конкретной реализации установки и не требует введения поправочных коэффициентов^[5].

Наименьшее измеряемое напряжение — порядка 10 нВ.^{[источник не указан 2173 дня]}
Чувствительность связной аппаратуры при работе голосом — 1…1,5 мкВ (одни из самых слабых сигналов, массово применяемых в настоящее время)^{[источник не указан 2173 дня]}
Выходное напряжение на обмотке магнитной головки кассетного магнитофона — 0,3 мВ^[6].
Разность потенциалов на мембране нейрона — 70 мВ.
NiCd аккумулятор — 1,2 В.
Щелочной элемент — 1,5 В.
Литий-железо-фосфатный аккумулятор (LiFePO₄) — 3,3 В.
Зарядное устройство для мобильных телефонов — 5.0 В.
Батарейка «Крона» — 9 В.
Автомобильный аккумулятор — 12 В (для тяжёлых грузовиков — 24 В).
Напряжение бытовой сети в России — 230 В (межфазное), 400 В (фаза-нейтраль)^[7].
Напряжение в некоторых промышленных сетях — 400 В (трёхфазное), 400 В (однофазное), 690 В (трёхфазное)
Напряжение в контактной сети трамвая, троллейбуса — 600 В (660 В) (постоянный ток).
Напряжение контактного рельса в метрополитене — 825 В (постоянный ток)^{[источник не указан 2160 дней]}.
Электрифицированные железные дороги — 3 кВ (контактная сеть постоянного тока), 25 кВ (контактная сеть переменного тока).
Магистральные ЛЭП — 110, 220, 330, 500, 750 и 1150 кВ.
Самое высокое постоянное напряжение, полученное в лаборатории на пеллетроне — 25 МВ.
Молния — от 100 МВ и выше.

Единица измерения «вольт» была введена в 1861 году комитетом электрических эталонов, созданным Уильямом Томсоном. Её введение было связано с текущими нуждами инженерной физики. 1 июня 1898 года имперским законом в Германии 1 вольт был установлен как «законная» единица измерения ЭДС, равная ЭДС, возбуждающей в проводнике сопротивлением 1 ом ток силой 1 ампер^[8]. В Международную систему единиц (СИ) вольт введён решением XI Генеральной конференцией по мерам и весам в 1960 году одновременно с принятием системы СИ в целом

[9].

Впоследствии 1 вольт обычно определялся через единицу энергии джоуль и единицу заряда кулон.

Десятичные кратные и дольные единицы образуются с помощью стандартных приставок СИ.

Кратные				Дольные
величина	название	обозначение		величина	название	обозначение
10¹ В	декавольт	даВ	daV	10⁻¹ В	децивольт	дВ	dV
10² В	гектовольт	гВ	hV	10⁻² В	сантивольт	сВ	cV
10³ В	киловольт	кВ	kV	10⁻³ В	милливольт	мВ	mV
10⁶ В	мегавольт	МВ	MV	10⁻⁶ В	микровольт	мкВ	µV
10⁹ В	гигавольт	ГВ	GV	10⁻⁹ В	нановольт	нВ	nV
10¹² В	теравольт	ТВ	TV	10⁻¹² В	пиковольт	пВ	pV
10¹⁵ В	петавольт	ПВ	PV	10⁻¹⁵ В	фемтовольт	фВ	fV
10¹⁸ В	эксавольт	ЭВ	EV	10⁻¹⁸ В	аттовольт	аВ	aV
10²¹ В	зеттавольт	ЗВ	ZV	10⁻²¹ В	зептовольт	зВ	zV
10²⁴ В	иоттавольт	ИВ	YV	10⁻²⁴ В	иоктовольт	иВ	yV
применять не рекомендуется

ru.wikipedia.org

Прибор для измерения напряжения. Как измерить напряжение мультиметром

Здравствуйте, уважаемые читатели сайта sesaga.ru. Основной единицей измерения электрического напряжения является вольт. В зависимости от величины напряжение может измеряться в вольтах (В), киловольтах (1 кВ = 1000 В), милливольтах (1 мВ = 0,001 В), микровольтах (1 мкВ = 0,001мВ = 0,000001 В). На практике, чаще всего, приходится сталкиваться с вольтами и милливольтами.

Существует два основных вида напряжений – постоянное и переменное. Источником постоянного напряжения служат батареи, аккумуляторы. Источником переменного напряжения может служить, например, напряжение в электрической сети квартиры или дома.

Для измерения напряжения используют вольтметр. Вольтметры бывают стрелочные (аналоговые) и цифровые.

На сегодняшний день стрелочные вольтметры уступают пальму первенства цифровым, так как вторые более удобны в эксплуатации. Если при измерении стрелочным вольтметром показания напряжения приходится вычислять по шкале, то у цифрового результат измерения сразу высвечивается на индикаторе. Да и по габаритам стрелочный прибор проигрывает цифровому.

Но это не значит, что стрелочные приборы совсем не применяются. Есть некоторые процессы, которые цифровым прибором увидеть нельзя, поэтому стрелочные больше применяются на промышленных предприятиях, лабораториях, ремонтных мастерских и т.п.

На электрических принципиальных схемах вольтметр обозначается кружком с заглавной латинской буквой «V» внутри. Рядом с условным обозначением вольтметра указывается его буквенное обозначение «

PU» и порядковый номер в схеме. Например. Если вольтметров в схеме будет два, то около первого пишут «PU 1», а около второго «PU 2».

При измерении постоянного напряжения на схеме указывается полярность подключения вольтметра, если же измеряется переменное напряжение, то полярность подключения не указывается.

Напряжение измеряют между двумя точками схемы: в электронных схемах между плюсовым и минусовым полюсами, в электрических схемах между фазой и нулем. Вольтметр подключают параллельно источнику напряжения или параллельно участку цепи — резистору, лампе или другой нагрузке, на которой необходимо измерить напряжение:

Рассмотрим подключение вольтметра: на верхней схеме напряжение измеряется на лампе HL1 и одновременно на источнике питания GB1

. На нижней схеме напряжение измеряется на лампе HL1 и резисторе R1.

Перед тем, как измерить напряжение, определяют его вид и приблизительную величину. Дело в том, что у вольтметров измерительная часть рассчитана только для одного вида напряжения, и от этого результаты измерений получаются разными. Вольтметр для измерения постоянного напряжения не видит переменное, а вольтметр для переменного напряжения наоборот, постоянное напряжение измерить сможет, но его показания будут не точными.

Знать приблизительную величину измеряемого напряжения также необходимо, так как вольтметры работают в строго определенном диапазоне напряжений, и если ошибиться с выбором диапазона или величиной, прибор можно повредить. Например. Диапазон измерения вольтметра составляет 0…100 Вольт, значит, напряжение можно измерять только в этих пределах, так как при измерении напряжения выше 100 Вольт прибор выйдет из строя.

Помимо приборов, измеряющих только один параметр (напряжение, ток, сопротивление, емкость, частота), существуют многофункциональные, в которых заложено измерение всех этих параметров в одном приборе. Такой прибор называется

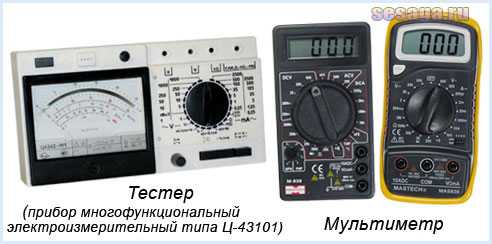

тестер (в основном это стрелочные измерительные приборы) или цифровой мультиметр.

На тестере останавливаться не будем, это тема другой статьи, а сразу перейдем к цифровому мультиметру. В основной своей массе мультиметры могут измерять два вида напряжения в пределах 0…1000 Вольт. Для удобства измерения оба напряжения разделены на два сектора, а в секторах на поддиапазоны: у постоянного напряжения поддиапазонов пять, у переменного — два.

У каждого поддиапазона есть свой максимальный предел измерения, который обозначен цифровым значением: 200m, 2V, 20V, 200V, 600V. Например. На пределе «200V» измеряется напряжение, находящееся в диапазоне 0…200 Вольт.

Теперь сам процесс измерения.

1. Измерение постоянного напряжения.

Вначале определяемся с видом измеряемого напряжения (постоянное или переменное) и переводим переключатель в нужный сектор. Для примера возьмем пальчиковую батарейку, постоянное напряжение которой составляет 1,5 Вольта. Выбираем сектор постоянного напряжения, а в нем предел измерения «2V», диапазон измерения которого составляет 0…2 Вольта.

Измерительные щупы должны быть вставлены в гнезда, как показано на нижнем рисунке:

красный щуп принято называть плюсовым, и вставляется он в гнездо, напротив которого изображены значки измеряемых параметров: «VΩmA»;
черный щуп называют минусовым или общим и вставляется он в гнездо, напротив которого стоит значок «СОМ». Относительно этого щупа производятся все измерения.

Плюсовым щупом касаемся положительного полюса батарейки, а минусовым — отрицательного. Результат измерения 1,59 Вольта сразу виден на индикаторе мультиметра. Как видите, все очень просто.

Теперь еще нюанс. Если на батарейке щупы поменять местами, то перед единицей появится знак минуса, сигнализирующий, что перепутана полярность подключения мультиметра. Знак минуса бывает очень удобен в процессе наладке электронных схем, когда на плате нужно определить плюсовую или минусовую шины.

Ну а теперь рассмотрим вариант, когда величина напряжения неизвестна. В качестве источника напряжения оставим пальчиковую батарейку.

Допустим, мы не знаем напряжение батарейки, и чтобы не сжечь прибор измерение начинаем с самого максимального предела «600V», что соответствует диапазону измерения 0…600 Вольт. Щупами мультиметра касаемся полюсов батарейки и на индикаторе видим результат измерения, равный «001». Эти цифры говорят о том, что напряжения нет или его величина слишком мала, или выбран слишком большой диапазон измерения.

Опускаемся ниже. Переключатель переводим в положение «200V», что соответствует диапазону 0…200 Вольт, и щупами касаемся полюсов батарейки. На индикаторе появились показания равные «01,5». В принципе этих показаний уже достаточно, чтобы сказать, что напряжение пальчиковой батарейки составляет 1,5 Вольта.

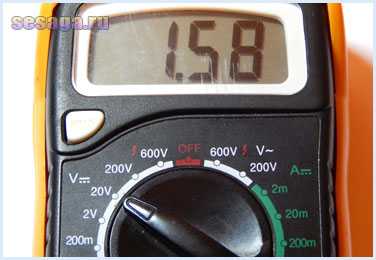

Однако нолик, стоящий впереди, предлагает снизиться еще на предел ниже и точнее измерить напряжение. Снижаемся на предел «20V», что соответствует диапазону 0…20 Вольт, и снова производим измерение. На индикаторе высветились показания «1,58». Теперь можно с точностью сказать, что напряжение пальчиковой батарейки составляет 1,58 Вольта.

Вот таким образом, не зная величину напряжения, находят ее, постепенно снижаясь от высокого предела измерения к низкому.

Также бывают ситуации, когда при измерении в левом углу индикатора высвечивается единица «1». Единица сигнализирует о том, что измеряемое напряжение или ток выше выбранного предела измерения. Например. Если на пределе «2V» измерить напряжение равное 3 Вольта, то на индикаторе появится единица, так как диапазон измерения этого предела всего 0…2 Вольта.

Остался еще один предел «200m» с диапазоном измерения 0…200 mV. Этот предел предназначен для измерения совсем маленьких напряжений (милливольт), с которыми иногда приходится сталкиваться при наладке какой-нибудь радиолюбительской конструкции.

2. Измерение переменного напряжения.

Процесс измерения переменного напряжения ни чем не отличается от измерения постоянного. Отличие состоит лишь в том, что для переменного напряжения соблюдать полярность щупов не требуется.

Сектор переменного напряжения разбит на два поддиапазона 200V и 600V.
На пределе «200V» можно измерять, например, выходное напряжение вторичных обмоток понижающих трансформаторов, либо любое другое находящееся в диапазоне 0…200 Вольт. На пределе «600V» можно измерять напряжения 220 В, 380 В, 440 В или любое другое находящееся в диапазоне 0…600 Вольт.

В качестве примера измерим напряжение домашней сети 220 Вольт.

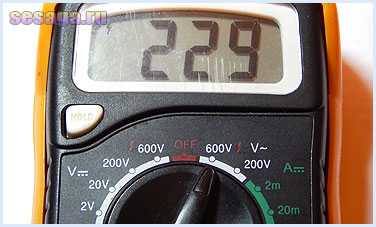

Переводим переключатель в положение «600V» и щупы мультиметра вставляем в розетку. На индикаторе сразу появился результат измерения 229 Вольт. Как видите, все очень просто.

И еще один момент.
Перед измерением высоких напряжений ВСЕГДА лишний раз убеждайтесь в исправности изоляции щупов и проводов вольтметра или мультиметра, а также дополнительно проверяйте выбранный предел измерения. И только после всех этих операций производите измерения. Этим Вы убережете себя и прибор от неожиданных сюрпризов.

А если что осталось не понятно, то посмотрите видеоролик, где показано измерение напряжения и силы тока с помощью мультиметра.

Как Вы убедились, измерить напряжение мультиметром не так уж и сложно. Главное понимать что, где и как. И в заключении хочу предложить Вам прочитать статью прибор для измерения силы тока, как измерить силу тока мультиметром.
Удачи!

sesaga.ru

Измерение напряжения. Виды и принцип измерений. Особенности

Измерение напряжения на практике приходится выполнять довольно часто. Напряжение измеряют в радиотехнических, электротехнических устройствах и цепях и т.д. Вид переменного тока может быть импульсным или синусоидальным. Источниками напряжения являются химические элементы или генераторы тока.

Виды измерения напряжения

Напряжение импульсного тока имеет параметры амплитудного и среднего напряжения. Источниками такого напряжения могут быть импульсные генераторы. Напряжение измеряется в вольтах, имеет обозначение «В» или «V». Если напряжение переменное, то впереди ставится символ «~», для постоянного напряжения указывается символ «-». Переменное напряжение в домашней бытовой сети маркируют ~220 В.

На аккумуляторах и гальванических элементах при указании напряжения знак «-» не используют, а ставят только цифры, например, «1,5 В». На корпусе гальванического элемента обязательно присутствует обозначение «+» возле положительного полюса. В практических электротехнических измерениях применяются кратные единицы: милливольты, киловольты и т.д.

Переменное напряжение имеет полярность, которая изменяется с течением времени. В бытовой сети напряжение изменяет полярность 50 раз за секунду, что означает частоту 50 герц. Постоянное напряжение имеет неизменную полярность. Поэтому для замеров напряжений переменного и постоянного тока применяют измерительные приборы, имеющие отличие в устройстве – вольтметры. Они могут быть цифровыми или аналоговыми (стрелочные). Однако существуют универсальные приборы, которые способны измерить постоянное и переменное напряжение, не переключая режимы.

Для начала измерений измерительный прибор соединяют параллельно с выводами источника питания или нагрузки специальными щупами.

Кроме вольтметров для измерения напряжения используют электронные осциллографы.

Это приборы, предназначенные для измерения и контроля характеристик электрических сигналов. Осциллографы работают на принципе отклонения электронного луча, который выдает изображение значений переменных величин на дисплее.

Измерение напряжения в сети переменного тока

Согласно нормативным документам величина напряжения в бытовой сети должна быть равной 220 вольт с точностью отклонений 10%, то есть напряжение может меняться в интервале 198-242 вольта. Если в вашем доме освещение стало более тусклым, лампы стали часто выходить из строя, либо бытовые устройства стали работать нестабильно, то для выяснения и устранения этих проблем для начала необходимо измерение напряжения в сети.

Перед измерением следует подготовить имеющийся измерительный прибор к работе:

Проверить целостность изоляции контрольных проводов со щупами и наконечниками.
Установить переключатель на переменное напряжение, с верхним пределом 250 вольт или выше.
Вставить наконечники контрольных проводов в гнезда измерительного прибора, например, мультиметра. Чтобы не ошибиться, лучше смотреть на обозначения гнезд на корпусе.
Включить прибор.

На мультиметре выбрана граница измерений 700 вольт. Некоторые приборы требуют для измерения напряжения устанавливать в нужное положение несколько разных переключателей: вид тока, вид измерений, а также вставить наконечники проводов в определенные гнезда. Конец черного наконечника в мультиметре воткнут в гнездо СОМ (общее гнездо), красный наконечник вставлен в гнездо с обозначением «V». Это гнездо является общим для измерения любого вида напряжения. Гнездо с маркировкой «ma» применяется для замеров небольших токов. Гнездо с обозначением «10 А» служит для измерения значительной величины тока, который может достичь 10 ампер.

Если измерять напряжение со вставленным проводом в гнездо «10 А», то прибор выйдет из строя, или сгорит предохранитель. Поэтому при выполнении измерительных работ следует быть внимательным. Наиболее часто ошибки возникают в случаях, когда сначала измеряли сопротивление, а затем, забыв переключить на другой режим, начинают измерение напряжения. При этом внутри прибора сгорает резистор, отвечающий за измерение сопротивления.

После подготовки прибора, можно начинать измерения. Если при включении мультиметра на индикаторе ничего не появляется, это означает, что элемент питания, расположенный внутри прибора, отслужил свой срок и требует замены. Чаще всего в мультиметрах стоит «Крона», выдающая напряжение 9 вольт. Срок ее службы составляет около года, в зависимости от производителя. Если мультиметром долго не пользовались, то крона все равно может быть неисправной. Если батарейка исправна, то мультиметр должен показать единицу.

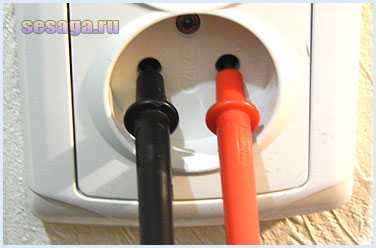

Щупы проводов необходимо вставить в розетку или прикоснуться ими к оголенным проводам.

На дисплее мультиметра сразу появится величина напряжения сети в цифровом виде. На стрелочном приборе стрелка отклонится на некоторый угол. Стрелочный тестер имеет несколько градуированных шкал. Если их внимательно рассмотреть, то все становится понятным. Каждая шкала предназначена для определенных измерений: тока, напряжения или сопротивления.

Граница измерений на приборе была выставлена на 300 вольт, поэтому нужно отсчитывать по второй шкале, имеющий предел 3, при этом показания прибора необходимо умножить на 100. Шкала имеет цену деления, равной 0,1 вольта, поэтому получаем результат, изображенный на рисунке, около 235 вольт. Этот результат находится в допустимых пределах. Если при измерении показания прибора постоянно меняются, возможно, плохой контакт в соединениях электрической проводки, что может привести к искрению и неисправностям в сети.

Измерение постоянного напряжения

Источниками постоянного напряжения являются аккумуляторы, низковольтные блоки питания или батарейки, напряжение которых не более 24 вольт. Поэтому прикосновение к полюсам батарейки не опасно, и нет необходимости в специальных мерах безопасности.

Для оценки работоспособности батарейки или другого источника, необходимо измерение напряжения на его полюсах. У пальчиковых батареек полюсы питания расположены на торцах корпуса. Положительный полюс маркируется «+».

Постоянный ток измеряется аналогичным образом, как и переменный. Отличие заключается только в настройке прибора на соответствующий режим и соблюдении полярности выводов.

Напряжение батарейки обычно обозначено на корпусе. Но результат измерения еще не говорит об исправности батарейки, так как при этом измеряется электродвижущая сила батарейки. Продолжительность эксплуатации прибора, в котором будет установлен элемент питания, зависит от его емкости.

Для точной оценки работоспособности батарейки, необходимо проводить измерение напряжения при подключенной нагрузке. Для пальчиковой батарейки в качестве нагрузки подойдет обычная лампочка для фонарика на 1,5 вольта. Если напряжение при включенной лампочке снижается незначительно, то есть, не более, чем на 15%, следовательно, батарейка пригодна для работы. Если напряжение падает значительно сильнее, то такая батарейка может еще послужить только в настенных часах, которые расходуют очень мало энергии.

электрическое напряжение и его измерение

Электрическое напряжение-Напряже́ние между точками A и B электрической цепи или электрического поля — отношение работы электрического поля при переносе пробного электрического заряда из точки A в точку B к величине пробного заряда. <img src=»//otvet.imgsmail.ru/download/c380dc219caea85417e50e3d6e93eafa_i-1240.jpg» > При этом считается, что перенос пробного заряда не изменяет распределения зарядов на источниках поля (по определению пробного заряда) . В потенциальном электрическом поле эта работа не зависит от пути, по которому перемещается заряд. В этом случае электрическое напряжение UAB между двумя точками совпадает с разностью потенциалов между ними. Альтернативное определение — <img src=»//otvet.imgsmail.ru/download/c380dc219caea85417e50e3d6e93eafa_i-1241.jpg» > — интеграл от проекции поля эффективной (напряжённости поля ) (включающего сторонние поля) на расстояние между точками A и B вдоль заданной траектории, идущей из точки A в точку B. В электростатическом поле значение этого интеграла не зависит от пути интегрирования и совпадает с разностью потенциалов. Единицей измерения напряжения в системе СИ является вольт. Напряжение показывает, какую работу совершает суммарное поле сторонних и кулоновских сил при перемещении единичного положительного заряда из одной точки в другую. Единица измерения напряжения названа вольтом (В) в честь итальянского ученого Алессандро Вольта, создавшего первый гальванический элемент. За единицу напряжения принимают такое электрическое напряжение на концах проводника, при котором работа по перемещению электрического заряда в 1 Кл по этому проводнику равна 1 Дж. 1В = 1Дж/Кл Кроме вольта применяют дольные и кратные ему единицы: милливольт (мВ) и киловольт (кВ) . 1мВ = 0,001В; 1кВ = 1000В. Для измерения напряжения на полюсах источника тока или на каком-нибудь участке цепи применяют прибор, называемый вольтметром. На приборе ставят букву V. На схемах вольтметр изображают кружком с буквой V внутри. Зажимы вольтметра присоединяют к тем точкам цепи, между которыми надо измерить напряжение. Такое включение называют параллельным, кроме того необходимо соблюдать полярность <a href=»/» rel=»nofollow» title=»6625:##:articles/569994/»>[ссылка заблокирована по решению администрации проекта]</a> Как измерить электрическое сопротивление переменному току <a rel=»nofollow» href=»http://electricalschool.info/main/naladka/381-kak-izmerit-jelektricheskoe.html» target=»_blank»>http://electricalschool.info/main/naladka/381-kak-izmerit-jelektricheskoe.html</a>

Измеряется в Вт

touch.otvet.mail.ru

Электрическое напряжение — это… Что такое Электрическое напряжение?

У этого термина существуют и другие значения, см. Напряжение.

Электри́ческое напряже́ние между точками A и B электрической цепи или электрического поля — физическая величина, значение которой равно отношению работы электрического поля, совершаемой при переносе пробного электрического заряда из точки A в точку B, к величине пробного заряда.

При этом считается, что перенос пробного заряда не изменяет распределения зарядов на источниках поля (по определению пробного заряда). В потенциальном электрическом поле эта работа не зависит от пути, по которому перемещается заряд. В этом случае электрическое напряжение между двумя точками совпадает с разностью потенциалов между ними.

Альтернативное определение —

— интеграл от проекции поля эффективной напряжённости поля (включающего сторонние поля) на расстояние между точками A и B вдоль заданной траектории, идущей из точки A в точку B. В электростатическом поле значение этого интеграла не зависит от пути интегрирования и совпадает с разностью потенциалов.

Единицей измерения напряжения в системе СИ является вольт.

Напряжение в цепях постоянного тока

Напряжение в цепи постоянного тока определяется так же, как и в электростатике.

Напряжение в цепях переменного тока

Для описания цепей переменного тока применяются следующие понятия:

Мгновенное напряжение

Мгновенное напряжение есть разность потенциалов между двумя точками, измеренная в данный момент времени. Оно является функцией времени:

Амплитудное значение напряжения

Амплитуда напряжения есть максимальное по модулю значение мгновенного напряжения за весь период колебаний:

Для гармонических (синусоидальных) колебаний напряжения мгновенное значение напряжения выражается как:

Для сети переменного синусоидального напряжения со среднеквадратичным значением 220 В амплитудное равно приблизительно 311,127 В.

Амплитудное напряжение можно измерить с помощью осциллографа.

Среднее значение напряжения

Среднее значение напряжения (постоянная составляющая напряжения) определяется за весь период колебаний, как:

Для чистой синусоиды среднее значение напряжения равно нулю.

Среднеквадратичное значение напряжения

Среднеквадратичное значение (устаревшее наименование: действующее, эффективное) наиболее удобно для практических расчётов, так как на линейной активной нагрузке оно совершает ту же работу (например, лампа накаливания имеет ту же яркость свечения, нагревательный элемент выделяет столько же тепла), что и равное ему постоянное напряжение:

Для синусоидального напряжения справедливо равенство:

В технике и быту при использовании переменного тока под термином «напряжение» имеется в виду именно эта величина, и все вольтметры проградуированы исходя из её определения. Однако конструктивно большинство приборов фактически измеряют не среднеквадратичное, а средневыпрямленное (см. ниже) значение напряжения, поэтому для несинусоидального сигнала их показания могут отличаться от истинного значения.

Средневыпрямленное значение напряжения

Средневыпрямленное значение есть среднее значение модуля напряжения:

Для синусоидального напряжения справедливо равенство:

На практике используется редко, однако большинство вольтметров переменного тока (те, в которых ток перед измерением выпрямляется) фактически измеряют именно эту величину, хотя их шкала и проградуирована по среднеквадратичным значениям.

Напряжение в цепях трёхфазного тока

В цепях трёхфазного тока различают фазное и линейное напряжения. Под фазным напряжением понимают среднеквадратичное значение напряжения на каждой из фаз нагрузки, а под линейным — напряжение между подводящими фазными проводами. При соединении нагрузки в треугольник фазное напряжение равно линейному, а при соединении в звезду (при симметричной нагрузке или при глухозаземлённой нейтрали) линейное напряжение в раз больше фазного.

На практике напряжение трёхфазной сети обозначают дробью, в знаменателе которой стоит линейное напряжение, а в числителе — фазное при соединении в звезду (или, что то же самое, потенциал каждой из линий относительно земли). Так, в России наиболее распространены сети с напряжением 220/380 В; также иногда используются сети 127/220 В и 380/660 В.

Стандарты

Объект	Тип напряжения	Значение (на вводе потребителя)	Значение (на выходе источника)
Электрокардиограмма	Импульсное	1-2 мВ	—
Телевизионная антенна	Переменное высокочастотное	1-100 мВ	—
Батарейка AA («пальчиковая»)	Постоянное	1,5 В	—
Литиевая батарейка	Постоянное	3 В — 1,8 В (в исполнении пальчиковой батарейки , на примере Varta Professional Lithium, AA)	—
Управляющие сигналы компьютерных компонентов	Импульсное	3,5 В, 5 В	—
Батарейка типа 6F22 («Крона»)	Постоянное	9 В	—
Силовое питание компьютерных компонентов	Постоянное	12 В	—
Электрооборудование автомобиля	Постоянное	12/24 В	—
Блок питания ноутбука и жидкокристаллических мониторов	Постоянное	19 В	—
Сеть «безопасного» пониженного напряжения для работы в опасных условиях	Переменное	36-42 В	—
Напряжение наиболее стабильного горения свечи Яблочкова	Постоянное	55 В	—
Напряжение в телефонной линии (при опущенной трубке)	Постоянное	60 В	—
Напряжение в электросети Японии	Переменное трёхфазное	100/172 В	—
Напряжение в домашних электросетях США	Переменное трёхфазное	120 В / 240 В (сплит-фаза)	—
Напряжение в электросети России	Переменное трёхфазное	220/380 В	230/400 В
Разряд электрического ската	Постоянное	до 200—250 В	—
Контактная сеть трамвая и троллейбуса	Постоянное	550 В	600 В
Разряд электрического угря	Постоянное	до 650 В	—
Контактная сеть метрополитена	Постоянное	750 В	825 В
Контактная сеть электрифицированной железной дороги (Россия, постоянный ток)	Постоянное	3 кВ	3,3 кВ
Распределительная воздушная линия электропередачи небольшой мощности	Переменное трёхфазное	6-20 кВ	6,6-22 кВ
Генераторы электростанций, мощные электродвигатели	Переменное трёхфазное	10-35 кВ	—
Анод кинескопа	Постоянное	7-30 кВ	—
Статическое электричество	Постоянное	1-100 кВ	—
Свеча зажигания автомобиля	Импульсное	10-25 кВ	—
Контактная сеть электрифицированной железной дороги (Россия, переменный ток)	Переменное	25 кВ	27,5 кВ
Пробой воздуха на расстоянии 1 см		10-20 кВ	—
Катушка Румкорфа	Импульсное	до 50 кВ	—
Пробой трансформаторного масла на расстоянии 1 см		100-200 кВ	—
Воздушная линия электропередачи большой мощности	Переменное трёхфазное	35 кВ, 110 кВ, 220 кВ, 330 кВ	38 кВ, 120 кВ, 240 кВ, 360 кВ
Электрофорная машина	Постоянное	50-500 кВ	—
Воздушная линия электропередачи сверхвысокого напряжения (межсистемные)	Переменное трёхфазное	500 кВ, 750 кВ, 1150 кВ	545 кВ, 800 кВ, 1250 кВ
Трансформатор Тесла	Импульсное высокочастотное	до нескольких МВ	—
Генератор Ван де Граафа	Постоянное	до 7 МВ	—
Грозовое облако	Постоянное	От 2 до 10 ГВ	—

См. также

Ссылки

dic.academic.ru

Напряжение в 1 Вольт, физический смыл, простое определение

Что такое напряжение в 1 вольт?

Напряжение электрического тока – это величина, характеризующая разность зарядов (потенциалов) между полюсами либо участками цепи, по которой идет ток. Классическое определение: напряжение это величина, которая показывает разность потенциалов между двумя точками. Оно равно 1 вольту (это единица измерения напряжения), когда необходимо переместить единичный заряд в 1 кулон, приложив для этого усилие всего в 1 джоуль выполненной работы.

Наиболее простое сравнение

Для понимания данной величины, можно описать на примере работы водопровода или резервуара с водой, где напряжение соответствует давлению воды в емкости, трубе. Вода в нашем примере – это заряд, а скорость потока, который возникает под давлением – и есть электрический ток. Чем больше давление воды – напряжение, тем больше скорость струи в трубе – больше тока получает потребитель.

Как в водопроводе, так и в электрических сетях важное значение имеет диаметр проводника. При большом диаметре трубы и достаточном давлении через нее проходит много воды. Так и в электрической сети: при требуемом сечении проводника и высоком напряжении ваши электроприборы будут получать достаточно электроэнергии для работы. Если не рассчитать сеть и перегрузить ее, то на примере водопровода это закончится аварией: трубу от избыточного давления может разорвать. Так и с электрической сетью: если ваши провода и приборы рассчитанные на 10 ампер и внезапно по ним начнет протекать ток в 30А, то они могут элементарно оплавиться или сгореть.

Исходя из этого становится понятно, почему одни напряжения неопасны для человека, а другие – смертельны? Сравним снова водой. Например, вода в океане – это огромный источник давления. Если человека поместить на глубину больше 5 метров, то ему становится плохо от давления воды на его ткани. Так же и с током: когда источник тока мощный, а человек содержит в себе незначительный заряд, то между источником тока и человеком возникает огромное напряжение, способное человека травмировать или убить.

А кто это все придумал?

Изучение электричества, согласно историческим данным, началось в 15 веке, хотя о действии данных сил люди знали давно: кто-то находил намагниченные куски металла, кто-то наблюдал и задумывался, откуда берутся молнии, а кто-то не мог избавиться от пыли, которую удерживает на поверхности статическое электричество. После было три столетия опытов, споров, разработки различных теорий. Прорыв в изучении темы случился в конце 16 века, когда был изобретен первый конденсатор. Это время и выпало на молодость и взросление талантливого ученого из Италии — Алессандро Вольты (1745—1827).

Вольт был химиком, физиком и физиологом, основательно знал математику, с трудами Ньютона он познакомился в 13 лет, а к своим 55 годам изобрёл первую электрическую батарею в мире. Этот простейший гальванический элемент произвел переворот в мире электричества: так людям открылись электролиз, который сегодня повсеместно применяется при производстве и обработке металлов и электрическая дуга. В честь заслуг Алессандро Вольты в изучении электричества, и было присвоено его имя единице измерения напряжения.

pue8.ru

В чём измеряется электричество? Что такое Ватт? Разница между понятием киловатт и киловатт-час

Международная система единиц подскажет любому человеку, в чём измеряется электроэнергия. Такая информация нужна для того, чтобы правильно и безопасно использовать в домашних условиях электрические бытовые приборы.

Единицы измерения напряжения

Напряжение измеряется в вольтах. Чтобы снабдить электроэнергией частные дома используется однофазная сеть с напряжением 220 Вольт.

Но, существует также и трёхфазная сеть, для которой напряжение равно 380 Вольт. В 1000 Вольтах состоит 1 киловольт. Согласно этому показателю, напряжение 220 и 380 Вольт равно 0,22 и 0,4 киловольт.

Измерение силы тока

Сила тока представляет собой потребляемую нагрузку, которая возникает во время работы бытовых приборов или оборудования. Её измеряют в амперах.

Измерение сопротивления

Сопротивление является важным показателем, который показывает, с каким противодействием материалу проходит электроток. При замере сопротивления специалист сможет сказать, рабочий ли электрический прибор или же он вышел из строя. Сопротивление измеряется в Омах.

Человеческое тело имеет сопротивление от двух до десяти килоОм.

Для оценки сопротивляемости материалов, чтобы в дальнейшем их использовать для производства электротехнических продуктов используется показатель удельного сопротивления проводника. Такой показатель зависит от площади поперечного сечения и длины проводника.

Измерение мощности

Количество электроэнергии, которую потребляют приборы за определённую единицу времени, называют мощностью. Она измеряется в Ваттах, киловаттах, мегаваттах, гигаваттах.

Измерение электроэнергии по счётчику

Для определения потребления электроэнергии в квартире или доме используют такое измерение как 1 киловатт за 60 минут. Когда проводится запись потребления электричества важно мощность умножить на время, чтобы правильно измерить электроэнергию.

Теперь вам известно, в чём измеряется электричество. Теперь без труда сможете определить мощность прибора и какое напряжение в розетке, чтобы не вывести его из строя. Благодаря описанным показателям можно избежать серьёзных и опасных ошибок в использовании электрических приборов.

Ватт (обозначение: Вт , W ) — в системе СИ единица измерения мощности.

Для расчётов, связанных с мощностью, не всегда удобно использовать ватт сам по себе. Иногда, когда измеряемые величины очень большие или очень маленькие, гораздо удобнее пользоваться единицей измерения со стандартными приставками, что позволяет избежать постоянных вычислений порядка значения. Так, при проектировании и расчёте радаров и радиоприёмников чаще всего используют пВт или нВт, для медицинских приборов, таких как ЭЭГ и ЭКГ, используют мкВт. В производстве электричества, а также при проектировании железнодорожных локомотивов, пользуются мегаваттами (МВт) и гигаваттами (ГВт).

Из-за схожих названий, киловатт и киловатт-час часто путают в повседневном употреблении, особенно когда это относится к электроприборам. Однако эти две единицы измерения относятся к разным физическим величинам. В ваттах и, следовательно, киловаттах измеряется мощность, то есть количество энергии, потребляемое прибором за единицу времени. Ватт-час и киловатт-час являются единицами измерения энергии, то есть ими определяется не характеристика прибора, а количество работы, выполненной этим прибором.

Эти две величины связаны следующим образом. Если лампочка мощностью в 100 Вт работала на протяжении 1 часа, её работа потребовала 100 Вт·ч энергии, или 0,1 кВт·ч. 40-ваттная лампочка потребит такое же количество энергии за 2,5 часа. Мощность электростанции измеряется в мегаваттах, но количество проданной электроэнергии будет измеряться в киловатт-часах (мегаватт-часах).

Следовательно Килова́тт-час (кВт·ч) — внесистемная единица измеренияработы или количества произведенной энергии. Используется преимущественно для измерения потребления электроэнергии в быту, народном хозяйстве и для измерения выработки электроэнергии в электроэнергетике.

Интересные факты

С помощью 1 кВт·ч можно добыть 75 кгугля, 35 кгнефти, испечь 88 буханок хлеба, выткать 10 метровситца, вспахать 2,5 соткиземли

— Вольт (часто обозначается просто V) — это величина напряжения, которое толкает ток по цепи. В Европе ток, снабжающий домашние строения, обычно имеет напряжение в 240 вольт, хотя напряжение может варьировать до 14 вольт выше или ниже этой величины.

— Ампер (амп. или А, для сокращения) — это величина, которая используется для измерения силы тока, т.е. количества электрических заряженных частиц, называемых электронами, которые проходят через данную точку цепи каждую секунду. Биллионы электронов необходимы, чтобы получить один ампер. Величина, выраженная в амперах, определяется частично напряжением и частично сопротивлением.

— Ом — величина, служащая для измерения сопротивления. Она названа в честь немецкого физика 19 века Георга Симона Ома, который установил закон, гласящий, что сила тока, проходящего через проводник, обратно пропорциональна сопротивлению. Этот закон можно выразить уравнением: Вольты/Омы = Амперы. Следовательно, если вам известны две из названных величин, вы можете вычислить и третью.

— Ватт (W) — это величина энергии, показывающая, какое количество тока в приборе потребляется в любой момент. Соотношение между вольтами, амперами и ваттами выражено другим уравнением, которое поможет вам сделать любые расчеты. Они вам могут понадобиться для вычислений в данной книге:

Вольты х Амперы = Ватты

Принято пользоваться киловаттом (kW) как единицей энергии для крупных вычислений. Один киловатт равен одной тысяче ваттов.

— Киловатт-час — это величина для измерения полного количества потребляемой энергии. Например, если вы из расходуете 1 kW энергии за 1 час, это будет отражено на счетчике, и это значение израсходованной электроэнергии будет включено в вашу книгу расчета за электричест

stroyew.ru

Напряжение питания в чем измеряется – Вольт — Википедия

Вольт — Википедия

Определение на основе эффекта Джозефсона[править | править код]
