Радиодетали — это… Что такое Радиодетали?

Радиодетали Обозначение радиодеталей на схемах

Радиодетали — просторечное название электронных компонентов, применяемых для изготовления устройств (приборов) цифровой и аналоговой электроники.

На появление названия повлиял тот исторический факт, что в начале XX века первым повсеместно распространнёным, и при этом технически сложным для неспециалиста электронным устройством, стало радио. Изначально термин радиодетали означал электронные компоненты, применяемые для производства радиоприёмников; затем обиходное, с некоторой долей иронии, название распространилось и на остальные радиоэлектронные компоненты и устройства, уже не имеющие прямой связи с радио.

Классификация

Электронные компоненты делятся, по способу действия в электрической цепи, на активные

и пассивные.

Пассивные

Базовыми элементами, имеющиеся практически во всех электронных схемах радиоэлектронной аппаратуры (РЭА), являются:

С использованием электромагнитной индукции

На базе электромагнитов:

Кроме того, для создания цепи используются всевозможные соединители и разъединители цепи — ключи; для защиты от перенапряжения и короткого замыкания — предохранители; для восприятия человеком сигнала — лампочки и динамики (динамическая головка громкоговорителя), для формирования сигнала — микрофон и видеокамера; для приёма аналогового сигнала, передающегося по эфиру, приёмнику нужна Антенна, а для работы вне сети электрического тока — аккумуляторы.

Активные

Вакуумные приборы

С развитием электроники появились вакуумные электронные приборы:

Полупроводниковые приборы

В дальнейшем получили распространение полупроводниковые приборы:

и более сложные комплексы на их основе — интегральные микросхемы

По способу монтажа

Технологически, по способу монтажа, радиодетали можно разделить на:

См. также

Ссылки

dic.academic.ru

ФИГУРКИ ИЗ РАДИОДЕТАЛЕЙ

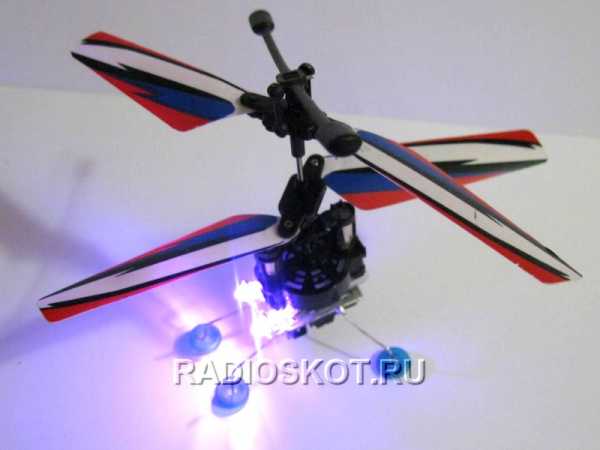

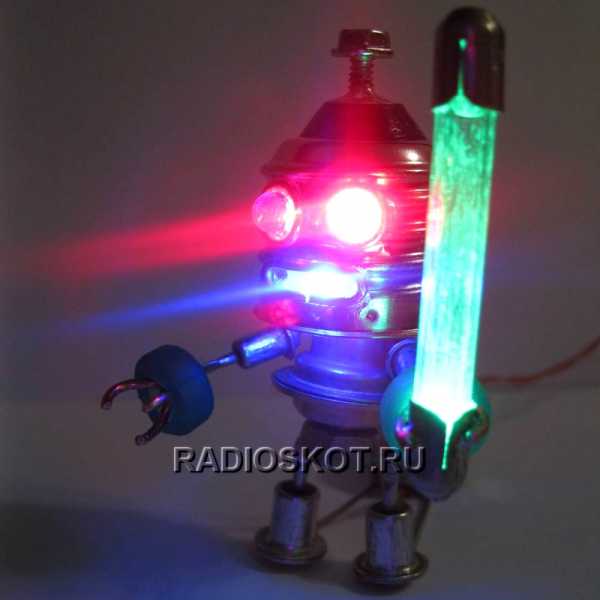

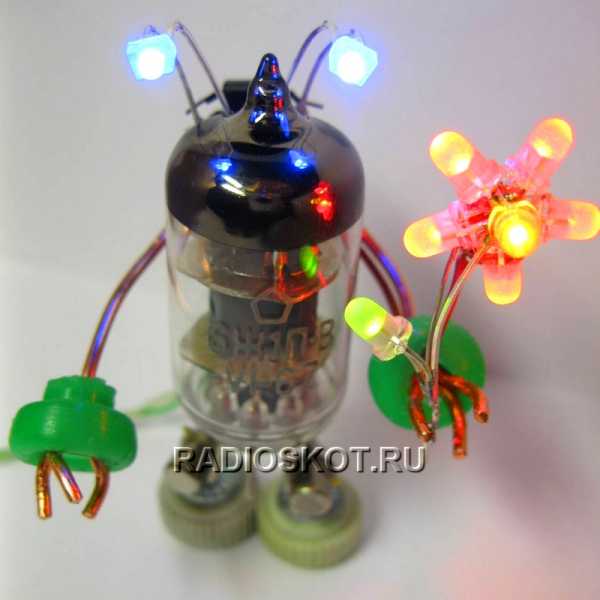

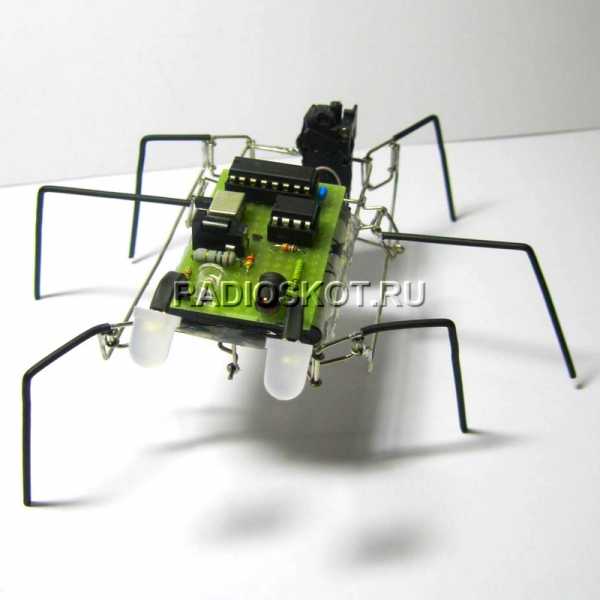

     У каждого радиолюбителя и не только, дома скопилось немало различных импортных и советских радиодеталей — резисторов, конденсаторов, радиоламп и других компонентов. Многие из них нерабочие, многие морально устарели за давностью лет. Но не спешите их выкидывать — из них можно собрать интересные поделки, которые станут достойным украшением вашего стола или даже серванта в гостинной. Особенно эффектно получается, если оснастить эти фигурки различными светодиодными индикаторами синих, красных, зелёных и других цветов. В общем смотрите сами, что из этого получается:

   Вот что можно сделать из микросхем, диодов, ламп и транзисторов, которым не нашлось применения в электросхемах. Далее смотрите несколько видеороликов, на которых показаны эти фигурки в действии. Остальные видео смотрите на авторской странице Вконтакте — ukrnano.

   Форум по самоделкам из нерабочих деталей

   Обсудить статью ФИГУРКИ ИЗ РАДИОДЕТАЛЕЙ

radioskot.ru

Старые радиодетали | RUQRZ.COM — сайт радиолюбителей.

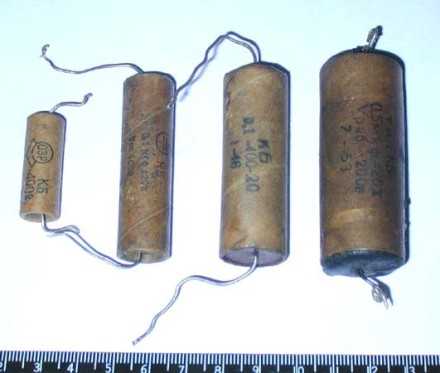

Конденсаторы «КБ» («Конденсатор бумажный»). До 1941 г. именовались «БК».
Обкладки — алюминий, диэлектрик — бумага в парафине. Корпус — пропарафиненная бумага. Выпускались с 1930-х по 1960-е годы.
Широко использовались в низкочастотных цепях вещательных приемников.

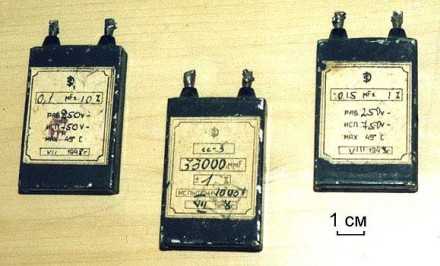

Конденсаторы «CC». («Слюдосеребряные») Этикетка заполнена от руки 1940-е годы.

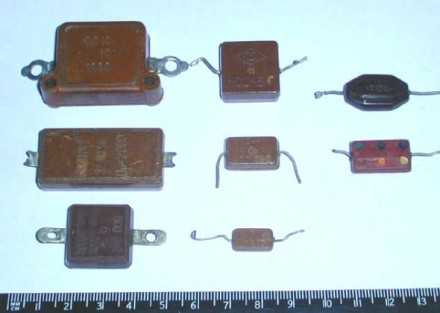

Конденсаторы «КСО».

(«Конденсатор слюдяной опресованный»). Диэлектрик — слюда, обкладки — алюминиевое напыление. Опресованы пластической массой. Выпускались с 1930-х по 1960-е годы (на ранних — емкость обозначена в микромикрофарадах). Во втором столбце сверху — конденсатор довоенного образца, под ним — американский аналогичного типа с цветовой маркировкий емкости. Использовались в высокочастотных цепях.

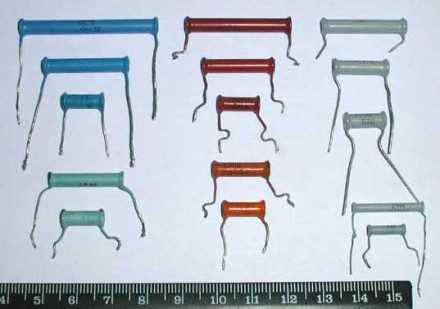

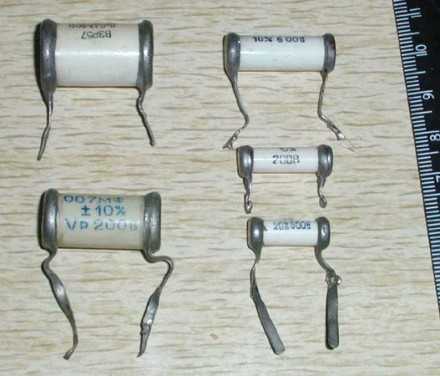

Конденсаторы «КТК».

(«Конденсатор трубчатый керамический»). Диэлектрик — керамика, серебряные обкладки нанесены методом вжигания. Выпускались с 1940-х по 1970-е годы. Широко применялись в колебательных контурах ламповой аппаратуры.

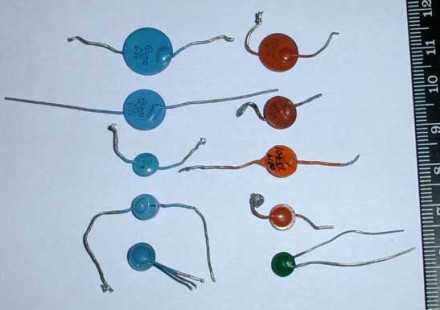

Конденсаторы «КДК».

(«Конденсатор дисковый керамический»). Диэлектрик — керамика, серебряные обкладки нанесены методом вжигания. Выпускались с 1940-х по 1970-е годы. Применялись в высокочастотных цепях ламповой аппаратуры.

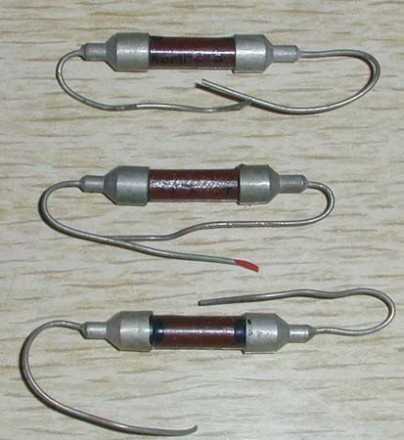

Конденсаторы «КБГ-И».

(«Конденсатор бумажный герметизированный»). Диэлектрик — бумага в церезине, обкладки — алюминиевое напыление. Корпус — керамика. Выпускались с 1940-х по 1960-е годы. Обладая стабильными параметрами и высокой надежностью, применялись в различных цепях приемников улучшенного качества.

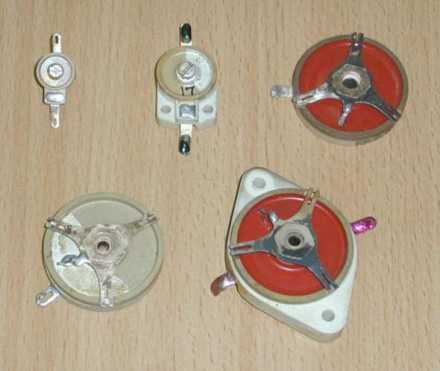

Подстроечные конденсаторы «КПК».

(«Конденсатор подстроечный керамический»). Диэлектрик — керамика, обкладки — серебряное напыление. Выпускались с 1940-х по 1970-е годы. Использовались для подстройки резонансных цепей.

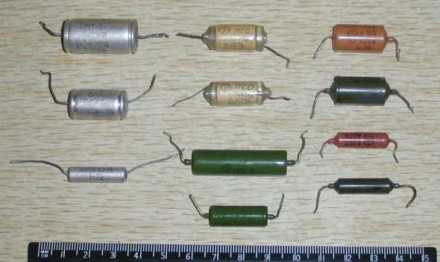

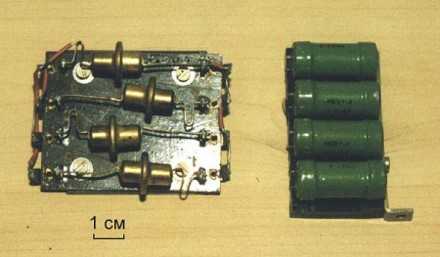

Конденсаторы других типов. (1940-е — 1970-е годы)

Левый столбец — БМТ (бумажные), в середине сверху вниз — ПО (полистирольные), К40У-2 (бумажные герметизированные), справа — К40П-2 (бумажные герметизированные)



Оксидный конденсатор послевоенной модели.

(конец 1940-х годов)
Диэлектрик — бумага, пропитанная пастообразным электролитом, обкладки — губчатая поверхность алюминиевой фольги. Корпус — алюминий.



Оксидные конденсаторы «КЭ». (1950-1960)

(«Конденсатор Электролитический»). Диэлектрик — бумага, пропитанная пастообразным электролитом, обкладки — губчатая поверхность алюминиевой фольги. Корпус — алюминий. Выпускались с 1940-х по 1950-е годы. Широко применялись в качестве фильтров в цепях анодного питания.

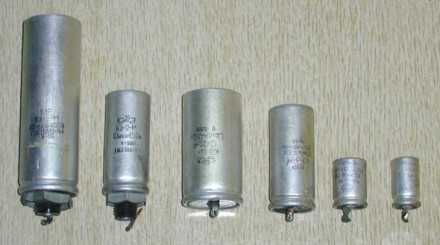

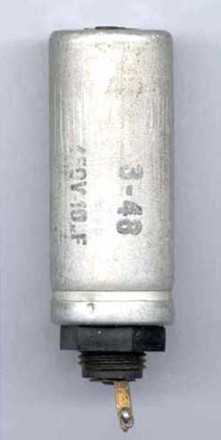

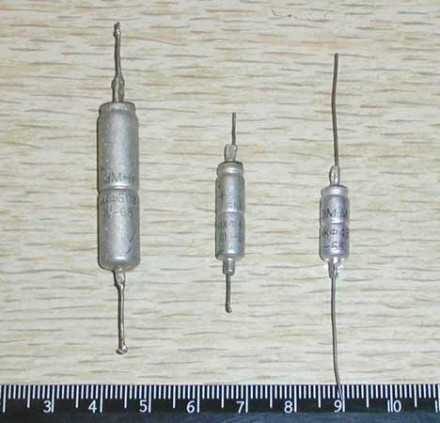

Оксидные конденсаторы «ЭМ».

(Электролитические Малогабаритные).
Выпускались в модификациях ЭМ-М («морозостойкие») и ЭМ-Н («неморозостойкие»)
Диэлектрик — бумага, пропитанная пастообразным электролитом, обкладки — губчатая поверхность алюминиевой фольги.
Корпус — алюминий. Использовались в первых транзисторных приемниках. 1950-1960 годы.

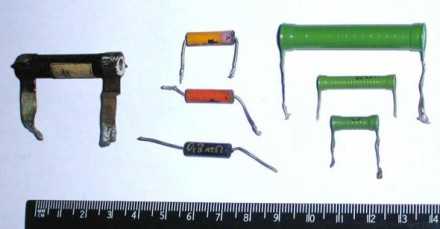

Резисторы отечественного производства.

Слева — сопротивление Каминского (1920-30 годы, углеродистая мастика на керамике). Средний столбец — ТО (1930-1950, опрессованы пластмассой, ранние — с цветовой маркировкой). Справа — ВС, основной тип, применявшийся в 1940-1960-х годах (ВысокоСтабильные углеродистые).

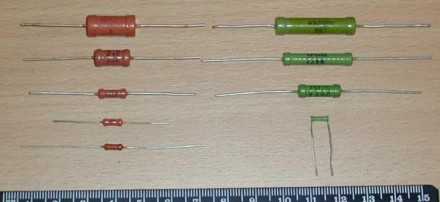

Резисторы МЛТ и ВС.

Левый столбец — МЛТ (1970-1990-е годы) мощностью от 2 Вт до 0,125 Вт. Справа — ВС с круглыми выводами (1970-е годы) и миниатюрный резистор УЛМ, применявшийся в первых транзисторных радиоприемниках..



Резисторы зарубежного производства.



Купроксные вентили.

Твердотельные выпрямители на основе закиси меди. Одни из первых полупроводниковых приборов — известны с 1930-х годов.
Слева — 1СБ (1946 год), справа — МКВ4-1 (1963 год).



Купроксные вентили КВПМ-02-1.

Применялись в серийной аппаратуре 50-х годов
(«Искра», «Новь»)

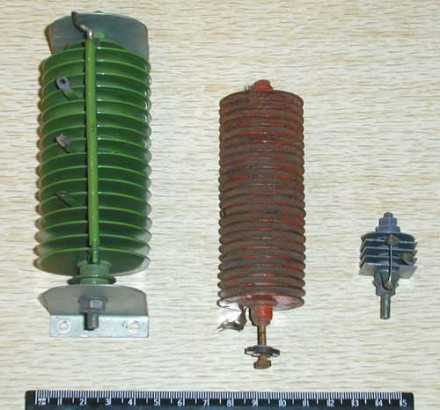

Селеновые выпрямители с открытыми шайбами.

1930-е — 1950-е годы. Выпрямляющий слой на основе селенового напыления. Шайбы большего диаметра обеспечивали больший выпрямленный ток, обратное напряжение вентиля определялось количеством шайб.
Применялись в приемниках АРЗ-49, Москвич-В
и некоторых других.

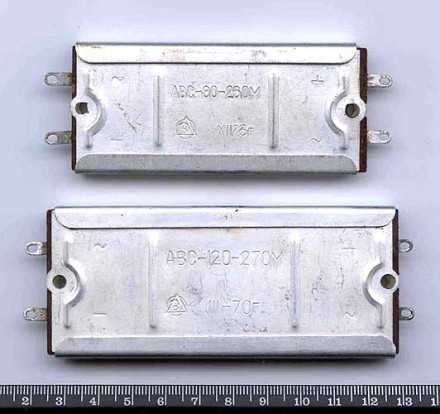

Селеновые выпрямительные мосты закрытой конструкции. (конец 1950-х — 1970-е годы).

Шайбы квадратной формы уложены в алюминиевый корпус и соединены по схеме мостового выпрямителя.
Применялись в подавляющем большинстве приемников 1960-х годов вплоть до последних ламповых моделей 1970-х.
Сверху АВС-80-260М, внизу АВС-120-270М

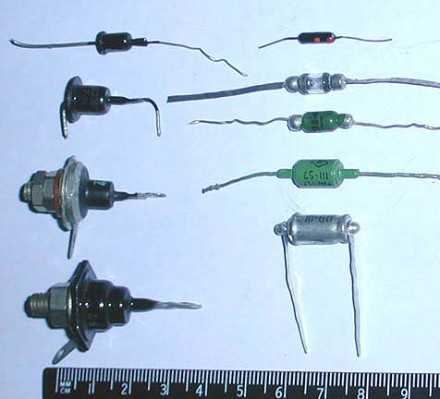

Первые отечественные кремниевые и германиевые диоды. (1950-1960-е годы)

Левый столбец — стабилитрон Д808, плоскостные выпрямительные диода Д7Ж, Д205, Д305, справа — точечные германиевые Д9Б, Д2Е, Д2Б, ДГ-Ц21, ДГ-Ц24.

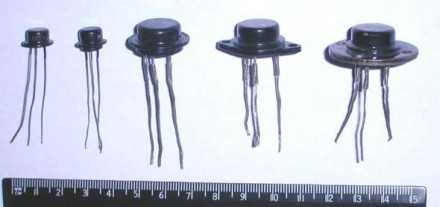

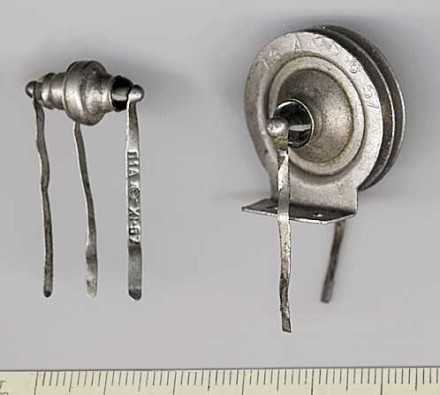

Первые отечественные транзисторы.

Диффузионно-сплавные плоскостные германиевые
П1А (1957 год, завод «Светлана»), П3А (1957 год).

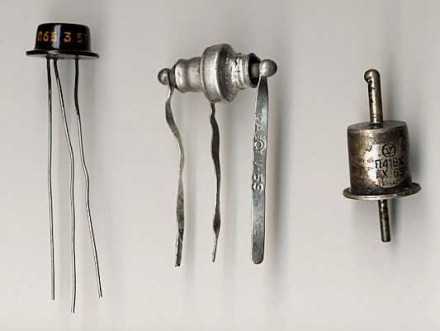

Диффузионно-сплавные плоскостные германиевые
П6Б, П2А, П418Ж



(1960-е годы)
Диффузионно-сплавные плоскостные германиевые П13, МП39, П4Б, П201Э, П4БЭ.
