Причины низкого напряжения в сети

25-10-2016

Причины понижения напряжения в сети могут быть различные. В этой статье мы остановимся на основных причинах, приводящих к низкому напряжению.

Основные причины снижения напряжения в сети

Всегда ли в нашей сети — 220? Вопрос, конечно, риторический, очень часто напряжение в сети не соответствует нормативам и является пониженным или повышенным.
Приводим список основных причин низкого напряжения:

низкое напряжение в линии ЛЭП;
недостаточная мощность трансформатора, установленного на подстанции;
перекос напряжения по фазам на линии от трансформатора до дома;
проблемы в распределительном щитке, малое сечение проводов в разводке.

Подробнее о причинах низкого напряжения и методах решения данной проблемы

Падение напряжения в линии ЛЭП

Одной из глобальных причин понижения напряжения является недостаточная мощность электрогенерации и электротрансформации в регионе.

Недостаточное финансирование электрической отрасли с одной стороны, и бурный рост потребления электроэнергии в последние годы с другой стороны приводят к проблемам с качеством электроснабжения.

Повлиять на решение данной проблемы мы практически не можем, единственное решение в этой ситуации — покупка и установка повышающего стабилизатора напряжения.

Низкая мощность распределительного трансформатора или неправильная его настройка

Часто бывает так. К одному трансформатору было подключено определенное количество потребителей, и проблем с качеством электроэнергии не было. Потом к этому же трансформатору или подстанции подключаются ещё новые дома, и мощность его оказывается недостаточной, это приводит к понижению напряжения во всей подключенной сети. Такое явление часто наблюдается в дачных посёлках, и напряжение в 180, 170, 160 и даже 150 Вольт там не редкость.

Какие есть методы решения?. Наиболее правильный — замена трансформатора на более мощный.

Но для этого нужно иметь общее решение всех потребителей и финансовые возможности. Индивидуально решить проблему в этом случае можно путём установки повышающих стабилизаторов напряжения на весь дом или нужную группу приборов.

Перекос фаз в распределительной сети, вызывающий снижение напряжения, и методы решения

Причиной снижения напряжения на входе в дом может быть неравномерное распределение потребителей в распределительной сети или «перекос фаз». Как правило, такое явление наблюдается в сельской местности, в дачных посёлках и частном секторе. Дома в таких сетях подключаются к электросети по мере строительства новых объектов индивидуально. Часто при этом подключение идёт по принципу «так удобно монтеру» или «этот провод ближе». В результате на одной «фазе» или одном «плече» сети потребителей оказывается больше, чем на других. Напряжение в этой части электросети будет ниже.

Исправить ситуацию путём повышения значения напряжения на питающем трансформаторе не получится, так как этот приведёт к повышенному (или опасно высокому) значению напряжения на других участках этой электросети.

Правильное решение — устранить неравномерность распределения потребителей, переключится на питание от другой фазы сети. Но часто это бывает не возможно физически. Второй вариант решения проблемы — установка стабилизатора напряжения на входе в дом.

Проблемы в домашней сети, приводящие к понижению напряжения и методы их устранения

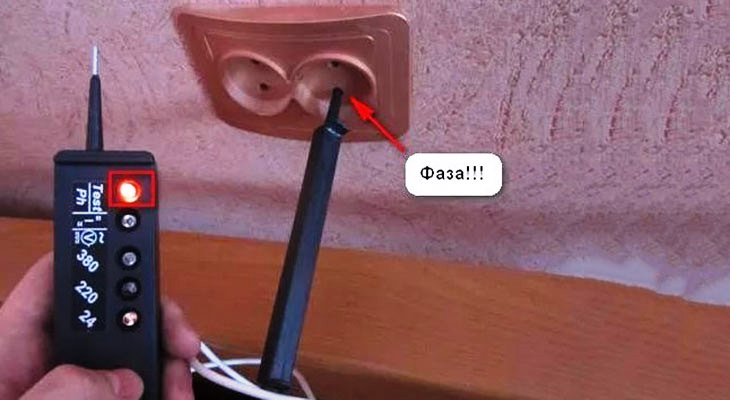

Первое, что нужно сделать, если у Вас низкое напряжение в розетке, — это выяснить, является ли проблема внутренней или внешней.

Самое простое — узнать, есть ли проблемы с электропитанием у соседей. После надо отключить автоматы в распределительном щите и измерить напряжение на входе в доме. Если напряжение низкое — то проблема во внешней сети. Если напряжение на входе в дом нормальное, то проблема в доме.
Приводим список частых проблем в электросети дома или квартиры:

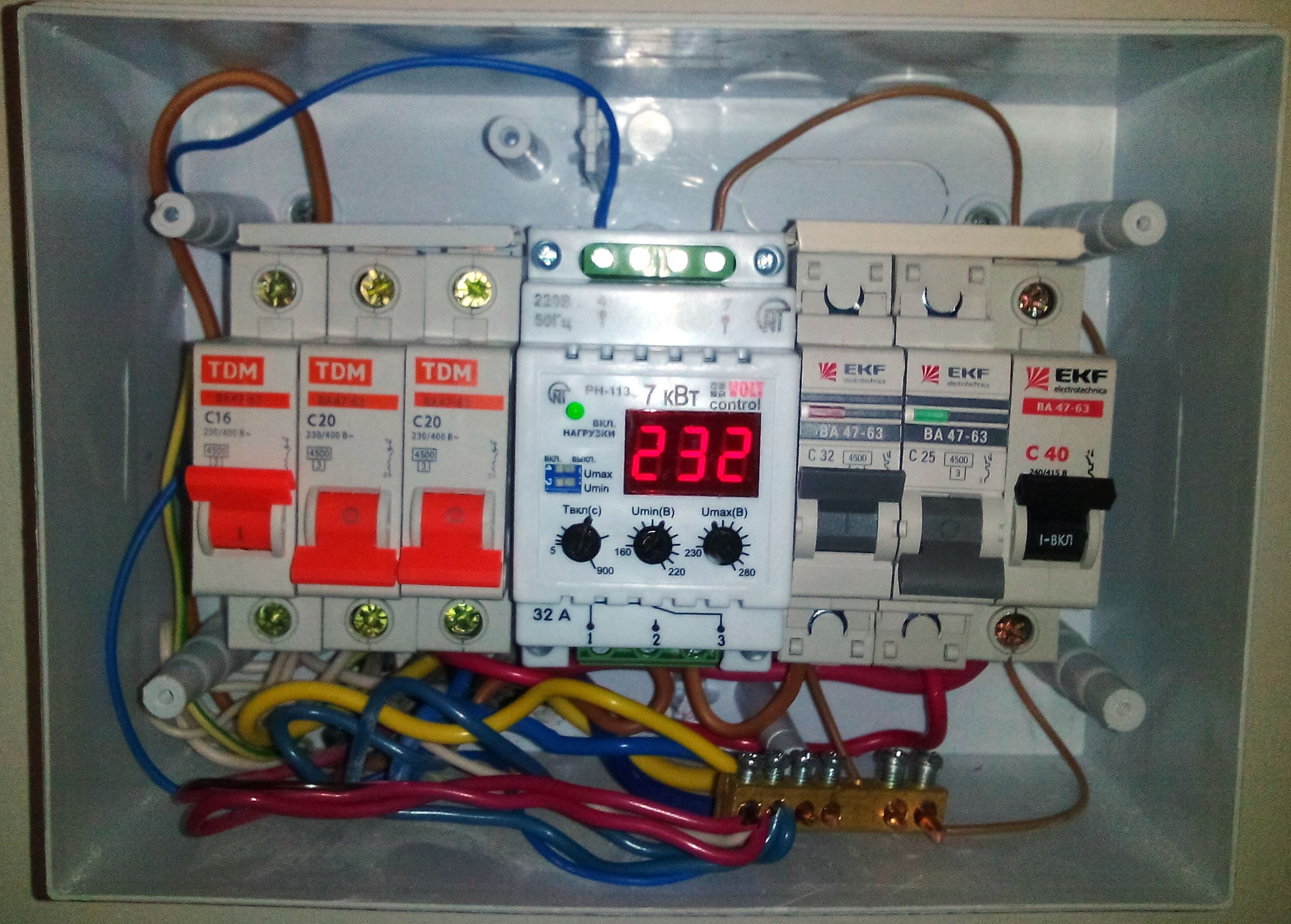

снижение напряжения может быть вызвано плохими контактами на входе в распределительный щит или плохими контактами в самом распределительном щите;
снижение напряжения может быть вызвано плохими контактами в комнатных распределительных коробах и на самих розетках;
снижение напряжения может быть вызвано неправильным выбором сечения провода в разводке.

Если выявить точную причину самостоятельно не получилось, следует обратиться за помощью к профессиональному электрику.

Как поднять напряжение с помощью стабилизаторов

Существует два основных способа решить проблему низкого напряжения.
Первый способ — установка большого мощного стабилизатора на входе в дом. Такой стабилизатор должен иметь большую мощность, большой диапазон входного напряжения и высокую надёжность. Мы рекомендуем стабилизаторы напряжения SKAT ST мощность от 3,5 кВт до 12 кВт.

На следующем видео представлены возможности стабилизатора SKAT ST-12345.

Второй способ — установка локальных стабилизаторов для питания отдельных электроприборов. Такие стабилизаторы должны иметь достаточную мощность, большой диапазон входного напряжения, компактный размер и высокую надёжность. Мы рекомендуем стабилизаторы напряжения SKAT ST мощность от 1,5 кВт до 3 кВт.
На следующем видео представлены возможности стабилизатора SKAT ST-2525.

Выводы: для решения проблемы низкого напряжения в доме необходимо установить причины этого явления, попытаться устранить проблемы в сети, использовать стабилизаторы напряжения.

Товары из статьи

Низкое напряжение в сети – причины и методы стабилизации

: Категория: Поддержка по стабилизаторам напряжения; Опубликовано 23.03.2015 09:41; Автор: Abramova Olesya

Одной из самых частых проблем электроснабжения в Украине является несоответствие уровня входного напряжения, в подавляющем большинстве случаев наблюдается низкое напряжение. Данная статья позволит узнать причины возникновения и влияние пониженного напряжения на электрические приборы, а также предлагаются оптимальные методы устранения данной проблемы.

В соответствии с ГОСТ 13109-97 «Нормы качества электрической энергии в системах электроснабжения общего назначения» допускается длительное отклонение на уровне ±5% и кратковременные предельные отклонения на уровне ±10%. В настоящее время нередко наблюдаются значительное снижение напряжения вплоть до 50% в меньшую сторону, чаще всего это сезонное явление, но бывают случаи, когда уровень сети постоянно не соответствует ГОСТу.

Что обуславливает сезонное и постоянное снижение уровня напряжения:

Линии электропередач. Одна из главных причин кроется в старых линиях электропередач, которые имеют большое количество так называемых «скруток», где часто наблюдается слабый контакт. В следствии этого происходят вполне закономерные потери.
Трансформаторные подстанции.
Мощность подстанций закладывалась еще в СССР, конечно, инженеры того времени старались предвидеть рост количества потребителей и общей потребляемой мощности, однако время этого оборудования давно ушло, но даже сейчас в огромном количестве ТП работают без полного обновления или даже частичной модернизации.
Несбалансированная мощность. В подавляющем большинстве случаев в дома и квартиры вводится однофазная сеть, но это лишь одно из трех плечей трехфазной сети. При неправильно сбалансированной нагрузке по каждой из фаз, будет наблюдаться перекос фаз, который ведет к повышенному или пониженному напряжению.

Вышеуказанные причины очень часто наблюдаются одновременно и устранение лишь одной из них ведет только к частичному улучшению. Особенно сильно страдают потребители электроэнергии, которые находятся в конце линии ТП, потребители, которые расположены ближе, потребляют больше мощности и у них может наблюдаться лучший уровень напряжения.

2. Влияние низкого напряжения на электрические приборы

Ухудшение характеристик пуска двигателей и компрессоров;
Увеличение тока при запуске двигателей и компрессоров;
Перегрев проводов и нарушение изоляции;
Снижение качества освещения;
Сокращение срока службы;
Нарушения в работе;
Снижение эксплуатационных характеристик.

Конечно, при некачественном электропитании в первую очередь страдают электрические потребители. Холодильники и кондиционеры, в составе которых есть компрессоры, а также стиральные машинки и всевозможные другие устройства, где есть двигатели, также получают существенный урон при пуске. Несколько меньше могут страдать электронные потребители, но в любом случае, могут наблюдаться сбои в работе или неправильные режимы работы.

Человек, как пользователь бытовых приборов, также замечает воздействие сниженного напряжения, нагревательная аппаратура дольше достигает требуемой температуры, при работе холодильника или кондиционера могут выделяться посторонние звуки, но особенно сильно человек страдает от тусклого освещения, которое очень часто наблюдается в подобных ситуациях.

3. Методы стабилизации напряжения в сети

Претензия в энергосберегающую организацию. Для подготовки претензии о некачественном энергоснабжении объекта крайне желательно иметь подтверждающий факт, который можно фиксировать при помощи специального устройства – регистратора электрических параметров сети. Данный прибор должен быть сертифицирован и быть установлен непосредственно на объекте, где наблюдается проблема. Фиксация происходит путем записи данных на карту памяти или на жесткий диск персонального компьютера, после чего графики могут быть распечатаны и использованы как доказательство.
Составить претензионное письмо в организацию с которой заключен договор поможет юрист, а в случае отказа решать проблему, можно подать иск в суд. Ускорить процесс может составление коллективной претензии жителями улицы, квартала или многоквартирного дома.
Стабилизатор напряжения. Данный метод является наиболее популярным, поскольку решает проблему мгновенно после установки дополнительного оборудования в виде стабилизатора напряжения. К счастью, в настоящее время в Украине есть большое множество достойных производителей, которые выпускают качественные аппараты по приемлемой цене. Кроме стабильного напряжения, стабилизаторы обеспечат надежную защиту для всех бытовых приборов при резких перепадах или основных типах аварии сети.
Источники бесперебойного питания. Это более дорогостоящие устройства, которые обеспечат надежную защиту от любых проблем в сети, а также обеспечат дополнительное резервное питание в случае полного отсутствия напряжения в сети. Могут устанавливаться как на вводе, так и персонально для ответственного оборудования, например, газовых котлов или систем безопасности и охраны. Главным достоинством перед стабилизаторами является наличие технологии двойного преобразования, в следствии чего выходное напряжение будет иметь идеальную форму синусоиды.
Независимое энергоснабжение. При условии, что речь идет о частном доме, где есть возможность установить солнечные панели или ветрогенератор, всегда есть возможность создать систему альтернативного электроснабжения. Энергия Солнца и ветра – бесплатны, а качественная система может служить более 25 лет. При этом владелец получает полную или частичную независимость от общей сети электропитания. Недостатком является стоимость подобной установки, однако затраты в будущем многократно окупятся, т. к. больше не будет необходимости оплачивать существенные объемы электроэнергии.
Комплектная трансформаторная подстанция. Это наиболее дорогостоящий метод решения проблемы. Персональная подстанция или отдельная линия в настоящее время стоят очень дорого, к тому же не в каждом районе есть возможность установки.

4. Статистика на основе опроса клиентов

В завершении статьи предлагаем ознакомиться с интересной статистикой, которая была собрана посредством анкетирования клиентов компании. Всего было опрошено более 1500 звонящих, которые испытывали проблемы вследствие низкого напряжения с сети.

Уровень входного напряжения

На данной диаграмме отображено процентное соотношение в зависимости от уровня входного напряжения. У третьей части опрошенных (33,13%) наблюдалось напряжение в диапазоне от 195 до 170В, у 27,15% наблюдалось падение в диапазоне от 170 до 145В, у 21,37% входное напряжение было нормальным или с незначительными отклонениями 230 – 195В, 11,20% опрошенных получали критические значения от 145 до 120В, а еще 7,15% наблюдали снижение менее 120В.

Востребованность производителей стабилизаторов в Украине

Данная инфографика демонстрирует зависимость покупаемых стабилизаторов от уровня входного напряжения. Как можно заметить, при напряжении, близком к номинальному, лидирует итальянский производитель ORTEA, а также турецкий NTT Stabilizer. По мере снижения входного напряжения растет доля донецкого производители RETA и одесского ELEKS. Такая ситуация обусловлена тем, что при напряжении с незначительными отклонениями, пользователи хотят получить наибольшее соответствие с номинальным 220/230В, т. е. требуется высокая точность стабилизации, которую обеспечивают зарубежные производители. При критических значениях точность не имеет большого значения, однако требует недорогое решение с широким диапазоном, вследствие чего наиболее популярными становятся модели компании RETA и ELEKS.

Не хватает напряжения в электросети в Томске

29. 12.2019

низкое напряжение в сетиДалеко не всегда, заявленные в сети 220 вольт, подаются в ваши розетки. Диапазон колебаний достигает 5%-10%, в зависимости от состояния самой электросети, удаленности от ближайшей подстанции, состояния нулевой шины.
Иногда, напряжение может доходить до 230-240В, что приводит к быстрому перегоранию ламп, порче электроприборов и очень яркому, неестественному освещению в помещениях.

Такое случается, когда потребление в электросети мало, а подстанция находится где-то рядом и ваш дом — первый в цепи.
Но на практике, такое бывает довольно редко. Куда чаще другая проблема…

Недостаточное напряжение в электрической сети

Многочисленные поселки из частных домов, в последние 10 лет разрослись в пригороде Томска.
В абсолютном их большинстве, дома, гаражи, бани и прочие строения подключались к уже имеющейся электросети, которую построили лет 30-40 назад.
Она была рассчитана на в разы меньшее потребление, так как в домах было значительно меньше электроприборов, да и самих жителей окрестностей Томска было намного меньше!

Теперь же, обычный жителей поселка постоянно использует водонагреватель, микроволновку, газовый или электрический котел, плиту и духовой шкаф, разнообразные электронагреватели и все это в постоянном режиме. В итоге, фактическое напряжение в сети сильно уменьшается, доходя до критических отметок в 170-180В.
Самое низкое из увиденных значений было 162В, в морозный день, когда весь поселок активно использовал системы отопления.

Чем грозит низкое напряжение?

Электроприборы работают на износ, очень тяжело включаясь или не включаясь вообще
Компьютеры быстро входят из строя, так как низкое напряжение резко повышает износ жесткого диска, а скачки напряжения, неизбежные при его снижении, очень плохо влияют на всю систему в целом.
Освещенность в помещении намного ниже нормальной
Бытовые приборы быстро ломаются, так как недостаток мощности, сильно бьет по электрическим частям: двигателям, щеткам, нагревательным элементам.

Как решить проблемы низкого напряжения в электросети?

Способа есть всего два, различающиеся по эффекту и затратам.

Обратиться с жалобой в электроснабжающую организацию, чтобы провели замеры напряжения и привели его в нормативные показатели. Обычно подается коллективно, жителям улицы, срок принятия решения долгий и возможен отказ из-за отсутствия технической возможности увеличить напряжение сети.
Купить и установить стабилизатор напряжения, который будет работать на вводе питающего кабеля в дом, что даст устойчивые 220В на все электроточки, независимо от того низкое напряжение там, или повышенное.

Стабилизатор напряжения (латер) решит проблему только в вашем доме, но чаще всего, это единственный способ эту проблему решить вообще.

Так была решена проблема с низким напряжением в одном из поселков недалеко от Томска, где стабилизатор был установлен в подвале, на ввод, а уже от него напряжение пошло в остальные помещения.
До установки, даже свет в подвале мучительно включался несколько минут, так как лампы не могли зажечься из-за катастрофически низкого напряжения в сети!

Эта проблема вполне решаема, хотя актуальна обычно для жителей частного сектора, так как в многоэтажках напряжение более-менее нормативно.

Как повысить напряжение в сети до 220 в частном доме

Морозной зимой сельским жителям много хлопот доставляет обогрев своих жилищ. Тем же, кто отказался от печного отопления, проблему, как будто специально, создает заниженный уровень поступающей электроэнергии.

Да и в многоэтажных зданиях многочисленных городских поселков жители страдают от плохого электричества. Вот люди и задаются вопросом: Как повысить напряжение в сети до 220 в частном доме с наименьшими затратами и почему энергоснабжающие организации не качественно выполняют свои обязанности?

Предлагаю рассмотреть его объективно с точки зрения потребителя и поставщика. Решение проблем лучше искать совместными усилиями на основе компромисса.

Содержание статьи

Электрические районные сети: где искать потери напряжения

Рекомендую обратить внимание на три вопроса:

Работу трансформаторной подстанции.
Состояние линии электропередач.
Равномерность распределения нагрузки по фазам.

Виды трансформаторных подстанций 10/0,4 кВ: простая оценка по внешнему виду

Электроэнергия от промышленных генераторов к нам в жилой дом поступает по линиям электропередач через трансформаторные подстанции. На них напряжение с 10 или 6 киловольт снижается до 0,4.

Конструкция ТП должна пройти реконструкцию с заменой изношенного оборудования, отвечать современным требованиям надежности и безопасности.

В этом случае вам просто уже повезло. Если воздушная ЛЭП 380 вольт идет от подобной модульной подстанции, то она обладает резервом мощности.

Однако довольно часто еще можно встретить старые конструкции ТП, введенные в работу в советское время.

Нельзя сказать, что они выработали свой ресурс и не пригодны к работе. Просто надо понять, что сейчас сильно изменились условия их эксплуатации. Они уже не справляются нормально с современными, сильно возросшими нагрузками.

Их резерв мощности был рассчитан на энергоснабжение групп потребителей в частных домах, подключенных к бытовой проводке, собранной алюминиевыми жилами 2,5 мм кв. Сила тока тогда практически никогда не превышала 16 ампер, что соответствовало примерно 3 киловаттам.

С тех пор многое изменилось. Даже простой электрочайник потребляет 2 кВт. А ведь еще есть различные отопители и нагреватели, стиральные машины, микроволновки, бытовой инструмент. У многих мастеров работают насосы, станки, сварка.

Все эти потребители вместе сильно нагружают старые трансформаторные подстанции: их мощности не хватает на обеспечение полноценного питания подключенных нагрузок.

Воздушная линия электропередач: влияние конструкции на качество электроснабжения

Закон Ома определяет, что падение напряжения на участке воздушной линии электропередач от трансформаторной подстанции до конечного потребителя зависит от силы тока и величины сопротивления проводов.

На последний параметр влияют протяженность токопроводящей магистрали и конструкция проводников:

тип металлических жил;
общее поперечное сечение провода;
качество контактных соединений в местах стыковок — переходное сопротивление.

Чем длиннее магистраль от трансформаторной подстанции до последнего потребителя, тем больше проблем возникает у энергоснабжающей организации, да и жителей дальних домов.

Существующие нормативы ПУЭ определяют, что уровень напряжения в однофазной сети должен укладываться в предел 207÷253 вольта. Для обеспечения этого условия на ТП предусмотрена возможность его оперативного регулирования.

Обычно им пользуются для переключения режимов работы при смене сезонов: зимний период связан с большим энергопотреблением. Он требует завышать выходной уровень сети 0,4 на трансформаторной подстанции.

Длинные воздушные линии и возросшее количество мощных потребителей приводят к тому, что у владельцев домов, запитанных около ТП, напряжение находится на максимуме предела регулирования и поднимать его уже нельзя, а на самых удаленных потребителях падает ниже допустимого уровня вплоть до 180 вольт, а то и ниже.

В этой ситуации поставщик энергии быстро решить вопрос не сможет. Ему необходимо:

полностью менять оборудование трансформаторной подстанции;
или строить новые линии электроснабжения;
либо решать одновременно все задачи.

Нам следует понимать, что они энергозатратны, не дешевы, требуют приложения больших усилий и материальных средств.

Как устроена старая ВЛ

За основу передачи энергии раньше массово использовали алюминиевые провода со стальным сердечником. Их так и называли: АС. Кстати, производство алюминиево-стальных проводов различных типов существует до сих пор.

В сельской местности применяется провод АС с сечением 16 мм квадратных, как наиболее бюджетный вариант. Его небольшой диаметр при значительной длине и наличии стальной жилы создает довольно высокое электрическое сопротивление.

Ухудшает его еще способ соединения раскатки провода на составляющие проволоки и скрутку их в единый узел. Хорошо, если он выполняется с обжатием в гильзе. А ведь его могут сделать и на скорую руку.

Косвенным признаком вины алюминиевых проводов является характерное снижение напряжения вечером и нормальная величина ночью, когда большая часть нагрузки снята.

Модернизация ВЛ кабелем СИП

Современная конструкция воздушного кабеля сделана для обеспечения минимальных потерь напряжения. У них используется улучшенная технология сборки и повышенная проводимость токопроводящих жил. Каждая из фаз покрыта слоем светостойкой ПВХ изоляции, что разрешает скручивать их единой магистралью.

Кабель СИП монтируется по специальной технологии, обеспечивающей минимальные потери напряжения при транспортировке по нему электрической энергии.

Переход воздушной линии с открытых алюминиевых проводов типа АС на кабель СИП повышает надежность и эксплуатационные характеристики ВЛ.

Распределение нагрузки по фазам: как просто определить дисбаланс

Идеальное трехфазное напряжение создается генераторами на холостом ходу.

Его схему и диаграмму удобно представлять векторной формой в виде равностороннего треугольника. Между вершинами A, B и C создается линейное напряжение 380, а относительно нуля и вершин — фазное.

Это напряжение 220 поступает к нам в жилой дом и ко всем потребителям. К нему каждый владелец по своему усмотрению подключает нагрузку. Процесс этот носит чисто случайный характер на всем протяжении питающей ЛЭП.

Если какая-то фаза станет перегруженной (течет больший ток), то на ней может произойти посадка напряжения. Точка рабочего нуля в треугольнике смещается из центра, меняются разности двух других фазных потенциалов.

На этот процесс снабжающая организация реагировать практически не может. Она влияет на него на стадии проекта и очень редко переключает потребителей при эксплуатации.

Электрические замеры под напряжением на ВЛ около дома способны дать объективную оценку качества напряжения. Но делать их могут только подготовленные бригады электриков с соблюдением ряда организационных и технических мероприятий.

Владелец дома может оценить роль снабжающей организации в подводе электричества в его жилище только визуально по внешнему виду подстанции, воздушной ЛЭП и опросе ближайших соседей о качестве электроэнергии в их зданиях.

Причина низкого напряжения довольно часто может быть создана по вине владельца здания.

Электропроводка в частном доме: скрытые ошибки монтажа, создающие проблемы

Внимание: зона ответственности снабжающей организации заканчивается на ответвительной опоре! Схема подключения к ней, кабель ввода в дом и весь внутренний монтаж лежат на совести частного владельца.

Поэтому вначале надо обращать внимание на состояние качества уличной проводки, а затем — внутридомовой.

Контакты на улице

Ввод в здание и подключение к счетчику делают бригады электриков от поставщика и энергосбыта. От качества их работы может пострадать хозяин дома. Ему следует контролировать состояние проводов и создаваемых контактов.

Обычная скрутка алюминиевых жил на воздухе покрывается слоем окислов и ухудшает переходное сопротивление. Это место начинает больше греться и сильнее окисляться. Процесс со временем нарастает, хотя визуально может быть не заметен.

Естественный обдув воздухом и длина открытого провода его маскируют, но не останавливают. Увеличенное переходное сопротивление такого контакта — причина потери напряжения на нем.

Подключение ответвления специальными зажимами с нарушениями технологии — тоже возможная причина плохого контакта.

Если на нем образовались трещины, сколы, потемнения и другие дефекты, то они явно свидетельствуют об увеличенном переходном сопротивлении, потерях энергии.

Контакты вводного автомата

Подключение силового провода к автоматическому выключателю на вводе часто требует использования специальных переходников с созданием надежного ужима. Халатная работа сразу может не сказаться, но со временем проявиться.

Переходное сопротивление контактов владелец может проверить созданием электропроводке режима максимальной нагрузки на некоторое время. Сразу потребуется проконтролировать их нагрев. Проводя визуальный осмотр, следует обращать внимание на потемнение корпуса защитного модуля, состояние изоляции.

Внутри дома возможны и другие причины, ведущие к снижению уровня электричества.

Общие организационные вопросы: что обсуждать с поставщиком электроэнергии

Приступать к обсуждению возникших проблем следует только после того, как окончательно стало ясно, что у владельца здания все выполнено надежно и его вины нет.

Это же должны подтвердить соседи, у которых не решены аналогичные вопросы. Действовать лучше сообща. Обращаться следует в различные инстанции власти с письменными заявлениями, но начать необходимо с поставщика. Он в первую очередь должен обеспечить качество подводимой электроэнергии.

Однако, как показано выше, этот процесс, скорее всего, растянется на длительный срок. Владельцу дома до его решения придется принимать самостоятельные меры.

Как повысить напряжение в сети: 2 подхода

Решить вопрос можно своими руками или приобрести специальное промышленное оборудование.

Как повысить напряжение: бюджетные варианты от бывалого

Способ №1: старый стабилизатор от черно-белого телевизора

Кинескопные ламповые модели телевизоров в советское время потребляли много электроэнергии, порядка 400 ватт. Им требовалось стабилизированное питание.

Для них многочисленные заводы массово выпускали различные модели стабилизаторов напряжения. Со временем необходимость в них пропала и они попали к мастерам в кладовки, а кто-то просто выбросил, хотя надежность и работоспособность этих устройств сохранилась и по сей день.

Использовать такой старый стабилизатор вполне допустимо, но, стоит обратить внимание на его выходную мощность. Питать через него лучше какой-то один бытовой прибор с электродвигателем.

Если имеются два одинаковых стабилизатора, то их можно объединить и подключить более высокую нагрузку.

Способ №2: понижающий трансформатор

Подойдет любая модель от старого ненужного зарядного устройства автомобильных аккумуляторов или самодельная конструкция. Показываю на примере трансформатора 220/12-36 вольт. Его номинальная мощность 315 вольт-ампер.

На правой части картинки показаны выходные цепи со снятым корпусом. Подобных зарядных было выпущено очень много. Из них можно выцепить схему электроники. Она не нужна.

Далее поступаем очень просто. Собираем схему увеличения напряжения, когда первичная обмотка работает, как обычно, а вторичка добавляет свои вольты к питанию прибора.

С научной точки зрения необходимо выполнять фазировку, а на ее основе ставить перемычку между обмотками, которая позволит сделать вольт-добавку. Предлагаю более простой вариант:

Соединяем перемычкой произвольно одну клемму входной цепи с любой выходной, действуя по принципу: «мне повезет».
Включаем трансформатор в сеть обмоткой 220 и замеряем сигнал на его выходе вольтметром.
Если он увеличился, то удача нам улыбнулась и все получилось.
Когда напряжение снизилось, то это значит, что мы собрали схему понижения и требуется переключить перемычку на одной из клемм входа или выхода.

Если отсутствует трансформатор заводского исполнения, то его не так уж сложно намотать своими руками на подходящем магнитопроводе. Можно использовать даже статор от сгоревшего асинхронного двигателя.

Методику расчета и сборки описывать не буду. Она довольно подробно изложена в этой статье про трансформаторный паяльник Момент. Что будет не понятно — спрашивайте. Я помог уже многим читателям в этом вопросе.

Подключать бытовой прибор к добавленному трансформатором напряжению следует с учетом мощности нагрузки. Первичная и вторичная обмотки могут перегреться от повышенных токов.

Чтобы не допустить перегрева добавочного ТН, достаточно правильно подобрать к нему предохранитель, контролировать и ограничивать время работы при максимальных нагрузках.

При скачках напряжения в сети на величину до 25-30 вольт необходимо в выходную цепь трансформатора включать реле РКН. Без него выходной уровень при броске может перевалить за 253 вольта, что создаст аварийную ситуацию.

Способ №3: стабилизатор напряжения своими руками

Любителям мастерить предлагаю собрать относительно не сложную электронную схему на трансформаторе с тремя обмотками, работающими по принципу приведенной выше вольт-добавки понижающего трансформатора.

Предлагаемый стабилизатор напряжения своими руками нормально справляется со стабилизацией электроэнергии для нагрузок 1,5 кВт при уровне сети 200 вольт и 700 ватт при снижении до 180В. Работает он автоматически.

Компаратор имеет 4 ступени настройки порогов срабатывания. Переключение обмоток осуществляют контакты реле РП-21 постоянного тока с напряжением 24 вольта. Их можно заменить аналогами, но обращайте внимание на коммутационную способность контактов. Иначе они сгорят.

Марки и номиналы компонентов электронной базы показаны на схеме. Однако, проще купить такой прибор промышленного изготовления.

Стабилизатор напряжения для частного дома: на какие характеристики обращать внимание

Индуктивная нагрузка

Выбирать модель стабилизатора следует под конкретные нужды его эксплуатации. Необходимо учесть, что пусковые токи электродвигателей превышают в два-три раза номинальную величину нагрузки.

Мощность источника должна их надежно перекрывать. Особенно важно выполнять это требование для электродвигателей насосов различных жидкостей и компрессоров, начинающих свой запуск под нагрузкой рабочей среды, а не раскручивающихся на холостом режиме.

Способы регулирования

Стабилизаторы напряжения работают по принципу автотрансформатора и построены по одной из двух схем:

ступенчатого переключения дополнительных обмоток релейными или полупроводниковыми ключами;
плавного регулирования выходной величины за счет перемещения сервопривода по принципу работы ЛАТР.

В первом случае на автотрансформаторе создаются отпайки. Их количество влияет на величину ступени регулирования напряжения. Коммутации происходят по командам от электронного блока тиристорами или симисторами.

Стабилизатор с сервоприводом плавнее переключает напряжение движением угольных электродов по виткам автотрансформатора.

Сервоприводный механизм и щетки плохо переносят часто меняющиеся нагрузки и разрушаются от токов, которые возникают при работе от сварочных трансформаторов. Даже если кто-то из соседей пользуется сваркой, то он может повредить сервопривод.

Стабилизаторы напряжения изготавливают для работы с трехфазной и однофазной нагрузкой. Однако при их выборе надо хорошо представлять условия их эксплуатации.

Особенности трехфазного питания

В доме с таким электроснабжением на вводе лучше устанавливать 3 однофазных устройства на каждую фазу отдельно. Любой из них будет нормально выравнивать напряжение при разных нагрузках намного лучше, чем один общий.

Трехфазные электродвигатели и трансформаторы подключают через соответствующие 3-х фазные стабилизаторы. Они больше приспособлены к симметричным нагрузкам.

Режим Bypass

Полезной функцией прибора является возможность транзита электроэнергии, минуя орган стабилизации.

Режим байпас имеется не на всех стабилизаторах, а только на более дорогих. Он позволяет при номинальных уровнях напряжения экономить ресурс работы оборудования.

Видеоролик владельца Voltra BY «Как выбрать стабилизатор для дома» поможет вам определиться с поиском подходящей конструкции. Рекомендую посмотреть.

Если же у вас еще остались вопросы и не ясно, как повысить напряжение в сети до 220 в частном доме, то спрашивайте. Постараюсь помочь.

Низкое напряжение и работа стиральной машины

Чем чревато низкое напряжение для стиральной машины- ее неработоспособностью, при напряжении ниже 180 в.

При таком напряжении возможен не стабильный запуск сливного насоса, увеличение времени до окончания стирки, в машинах с быстрыми замками не блокировка люка либо блокировка с 5-6 попыток (в основном марка Bosch).

В машинах которых есть так называемый вольт-контроль будут высвечиваться ошибки низкого напряжения, машина не будет включаться до момента нормализации напряжения (обычно этот предел составляет 180-250 в )

Еще одним фактором влияния низкого напряжение на работу стиральной машины является не возможность провернуть барабан (не хватает напряжения сети для питания электродвигателя), это проявляется попыткой провернуть барабан на пол-оборота вперед и пол-оборота назад, и возможен не выход электродвигателя на максимальные обороты при отжиме.

Так же могут возникать любые другие неисправности в связи с тем, что напряжение может быть понижено не только на вашу стиральную машину, а так же на устройства которые обеспечивают ваш дом водой (насосы водоснабжения), при этом будет пониженное давление воды в водопроводе.

В идеальных условиях (новая стиральная машина) минимальное давление при котором машинка может работать с 0,6 атм.

Приемлемое давление воды должно быть 1,5-3 атм.

По чему увеличивается время до окончания стирки, это объясняется не возможностью нагреть воду до установленной температуры за заложенный период времени программой. Соответственно при напряжении 220 в ваша машина будет греть воду 15 мин., при напряжении 180 вона будет ее греть 30-40 мин., этим и обусловлено увеличение времени до окончания стирки. Так же при нормальном давлении водопровода машина набирает воду до 2мин., не высвечивая ошибку отсутствия воды, при напряжении 180 в и давлении водопровода в 0,6 атм машина будет набирать воду 5 мин., что соответственно в одних машинах будет выдавать ошибку после 2х минут набора, в других машинах увеличивать время до окончания стирки.

Ситуации которые могут возникнуть при напряжении в 180 в и ниже , обусловлены выше так же вступают в роль факторы возраста стиральной машины, например: в машинах старше 5ти лет насос может не запускаться даже при 195в , в машинах старше 10 лет с механической системой управления не путайте с ручками на новых машинах) не возможность провернуть барабан и слить воду будет так же встречаться на уровне 195 в

Совокупность факторов и условия позволяют некоторым машинам работать и при 165в, на грани своих возможностей, но это не так часто встречается

Обычно нижний придел является 180 в, при которых машина отказывается правльно выполнять свои функции.

чем это опасно и куда жаловаться

При низком напряжении в сети электроприборы могут работать не корректно или не работать вовсе. Недостаточное напряжение может привести к перегреву прибора, уменьшению срока службы, поломке или возгоранию.

Низкое напряжение может возникать из-за:

старения электрических сетей,
плохого обслуживания сетей,
износа основного оборудования,
неверного планирования сетей,
значительного роста потребления электроэнергии.

Читайте также: Что делать, если поставщик электричества внес в квитанцию неправильные показания счетчика

Как защитить свои права

Согласно Правилам пользования электрической энергией для населения в пункте 45 отмечено: «Компания — поставщик электроэнергии несет ответственность за вред, причиненный потребителю или его имуществу, в размере и порядке, определенном законодательством». В пункте 41 данного документа прописано: «Потребитель имеет право на получение электрической энергии, качественные характеристики которой определены государственными стандартами Украины». А согласно стандартам, колебания электричества допустимы в рамках: 210-230 В.

Читайте также: За какую сумму долга могут прекратить поставки электричества потребителям

Алгоритм возмещения убытков

В случае выхода техники из строя в результате низкого или высокого напряжения в сети, необходимо:

1. Обратиться в компанию, которая поставляет услугу и вызвать ремонтную бригаду. Специалисты должны зафиксировать факт аварии и составить акт о том, кто виноват в случившемся.

2. Следующий шаг — необходимо обратиться в сервисный центр, где определят причину поломки техники и дадут письменное заключение. В центре также укажут стоимость ремонта оборудования.

3. Далее следует подать письменное обращение энергопоставщику или ЖЭКу с требованием возместить ущерб.

4. Также можно обратиться в суд первой инстанции (районный суд).

Читайте также: Сколько можно сэкономить на электроэнергии при использовании зонного счетчика

Отметим, если от перепада напряжения пострадало несколько потребителей, следует подать коллективное исковое заявление. Такой документ увеличит шансы потребителей на возмещение ущерба, так как будет проще собрать доказательства вины компании-поставщика услуги.

Компенсационный стабилизатор напряжения и низкое качество сети

Качество сети

Низкое напряжение в сети — довольно обычное явление.

Качество сети зависит от многих факторов.

Почему в сети низкое напряжение, например, на даче?

Что делать, если низкое напряжение на даче мешает комфортному проживанию за городом? Какой стабилизатор от пониженного напряжения выбрать для дачи или загородного дома?

Настоящие причины пониженных или повышенных значений в бытовых электролиниях загородом лежат на самом видном месте.

Помощь — WIKI покупателю: популярные вопросы

Качество сетей в загородной местности

Напряжение — это необходимый потенциал энергии для работы электрооборудования. Качество сети в электрических линиях далеко не идеальное. В России 90% дачников мучаются от пониженного напряжения, а 10% от повышенного. Пониженное напряжение, частенько бывает в сельской местности и очень редко в городской сети.

Каковы причины такого низкого качества сетей в загородной местности?

Низкое напряжение — определение

Если напряжение в сети опускается ниже 198 вольт, то такие параметры сети считаются пониженными, потому что они выходят за рамки стандартов ГОСТ РФ 220в ± 10%.

Низкое напряжение в сети — причины

Что влияет на качество сети и почему параметры «гуляют» от низких до высоких?

Причины низкого напряжения самые разные и могут включать, как технические проблемы, так и человеческий фактор.

В 90х годах началась эпоха массового строительства, освоение новых земель-).

За пределами больших городов, дачные и жилые городки росли, как грибы…

Когда проектировались и массово строились дачные поселки в «бум» 90-х годов прошлого века, ситуация с сетями в будущем не учитывалась.

Если, ко всему сказанному, добавить простой человеческий фактор с прямым расхищением электроэнергии, то ситуация с электроснабжением и вовсе становится критической.

Энергии на всех не хватает и в электролинии наблюдаются крайне маленькие значения, опускающиеся до 165 вольт и ниже.

Сегодня процесс строительства не затормозился, а с каждым годом все увеличивается.

Потребители, находищиеся в загородной местности, в 95% случаев испытывают неудобства от низкого качества сетей.

Так почему же наблюдается плохое качество электроэнергии и низкое напряжение в сети?

Ответ прост и лежит на поверхности!

Потому что повсеместно сети старые, проводка старая, подстанции не тянут потребителей.

Такова существующая, даже пугающая, Отечественная реальность.

К примеру, если электростанция маломощная и не тянет большое количество потребителей, запитанных от нее, тогда низкое напряжение в сети обеспечено 100%.

Чем опасно низкое напряжение в сети?

Как на технику влияет пониженное напряжение?

Да, особо, никак-) Это скорее бытовое неудобство, нежели опасность.

Если в бытовой сети сильно пониженное напряжение, приборы просто не включаются, но ничего, на самом деле, не горит и не взрывается — ) … это про форумы, где людей пугают, что техника, якобы, загибается от пониженного напряжения.

С повышенным напряжением ситуация совершенно другая (см. ниже)

В чем выражается бытовое неудобство и почему люди стремятся нормализовать качество сетей и повысить напряжение на даче?

Люди, живущие загородом, при низком напряжении не могут, полноценно, пользоваться домашней техникой.

К примеру, насос, качающий воду в дом, не включается при низком напряжении и люди сидят без воды.

На даче у многих вода из крана не льется, когда это необходимо. Люди «видят» воду только в дневные часы, а по утрам и вечерам, когда большинство потребителей дома, воды нет.

Приходится днем запасать воду впрок. Такова реальность пониженного напряяжения.

Почему вода не льется? Ответ прост. Насос не может качать воду при низких параметрах сети, потому что моторчик не может завестись.

Вы только представьте себе, что стало бы, если бы бытовая техника поголовно ломалась и горела от того, что у Вас в сети нет этой мифической цифры РОВНО 220 вольт и при любом отклонение от этого заветного числа, Вы не смогли бы пользоваться бытовыми приборами?

Настал бы каменный век и кругом пожароопасная обстановка.

Смешно, правда? -)

Для бытовой техники страшны, только, сильно завышенные параметры сети — выше 250 вольт. При таких значениях сети, да , бытовые приборы могут реально сгореть. Электроника любой бытовой техники горит, именно, при сильно высоких параметрах и от этого можно и нужно обезопаситься. (см. ниже)

Какое нормальное напряжение сети?

Вопрос: А что, вообще, должно быть в домашней сети, чтобы все приборы работали исправно и всегда включались?

Ответ: Должны быть параметры сети по стандарту Гост, а это составляет 220 ± 10% , т.е. все, что находится в диапазоне от 198 вольт до 244 вольт считается нормальными значениями сети.

При таких показателях все приборы бесперебойно и стабильно работают!

Нормальное рабочее напряжение для 98% любой аппаратуры находится в диапазоне от 198в до 244в.

К примеру, в Московской, внутриквартирной городской сети напряжение меняется так — то 202 вольта, то 235 вольт, то 240, а иногда и 250 вольт…и это абсолютно нормально.

Любая бытовая техника прекрасно работает с таким входящим диапазоном — это Гост сети РФ. Не нужно волноваться, что никогда не бывает ровно 220в — это бессмысленно.

90% бытовых приборов, на самом деле, прекрасно работает в диапазоне от 180 до 250 вольт, потому что имеют встроенный стабилизатор.

Вы даже не заметите, что в сети что-то не так, пока параметры не выйдут за эти пределы.

Вот, если напряжение опустится ниже 180 вольт или повысится выше 250 вольт, только тогда, вы реально ощутите, что что-то не так.

В первом случае приборы не включаются, во втором, электроника от повышенного напряжения, просто, горит.

Низкое напряжение (ниже 180 вольт) не позволит включаться основному большинству техники и лампочки будут тускло гореть. Некоторые приборы могут уйти в перезагру, как компьютер.

Что происходит при повышенном напряжении?

Если напряжение превысти 250 вольт, тогда возникает большой риск выхода аппаратуры из строя. Электроника горит, именно, от высокого напряжения. К примеру, электроника у холодильника сгорает моментально, а ремонт дорогой.

Высокое напряжение убийственно для любой техники, потому что электроника не выносит высоковольтных скачков.

Повышенное напряжение — причины

Типы сетей с повышенным напряжением

Существует два типа сетей с повышенным напряжение, первый, кратковременного характера, второй, хронического, где высокие показатели наблюдаются либо постоянно, либо в определенные часы времени.

Кратковременно повышенное напряжение, вариант лечения простой — поставить УЗСП. Некоторые потребители, у кого в основном параметры сети находятся в норме (в пределах стандарта ГОСТ), на всякий случай, чтобы подстраховаться ( аварийные ситуации с высоковольтными скачками не редкость), для защиты от высокого Uвх, просто, стявят УЗСП — устройство защиты сети от высоковольтных скачков. И тогда, если по сети прошел всплеск высокого Uвх, устройство просто отключит потребителей от сети.

Кратковременные аварии в сети (высокое напряжение) случаются по разным причинам, например, ноль отвалился в подвале вашего дома или ремонтные работы на линии велись, или еще что-то, подстраховаться не помешает.

Хронически повышенное напряжение, варианты лечения ЗА ДЕНЬГИ и БЕСПЛАТНО. Кроме низковольтных сетей, которые составляют 98%, есть 2% потребителей с аварийными сетями амплитудного типа, где на линии повышенное напряжение присутствует только в определенные часы или оно, вообще, всегда слегка повышенное. Повышенное напряжение в бытовой сети — это НЕ НОРМАЛЬНО и чревато чем угодно, вплоть до пожара. Такие сети, с повышенными параметрами, считаются АВАРИЙНЫМИ и лечить их надо кардинально, жалобой в Госэнергонадзор. Если же бесплатно исправить амплитудную сеть не удалось, стоит купить широкодиапазонный стабилизатор, но это мера локального характера, а угроза высокого напряжения так и остается не решенной, авария в сети остается и никуда не девается.

Почему это происходит и как с этим бороться?

Повышенное напряжение в сети особенно часто наблюдается в загородной местности.

Это связано, в первую очередь:

с особенностью разводки фаз;
с большой протяженностью сетей;
с недостатком генерирующих и преобразующих мощностей;

Как уже говорилось, способов борьбы с этим явлением всего два — ПЛАТНЫЙ и БЕСПЛАТНЫЙ.

Бесплатный способ — подача жалобы в Госэнергонадзор.

Платный способ — покупка стабилизатора с широким диапазоном, но он дорогой, громоздкий и тяжелый.

Итог про высокое напряжение

Высокое напряжение в сети — РЕАЛЬНО СТРАШНО.

В качестве примера: электроника у холодильников очень требовательная к качественному электропитанию и, если качество сетей плохое, эти бытовые приборы очень быстро выходят из строя, при скачке высокого напряжение плата управления сразу горит.

Итог про низкое напряжение

Низкое напряжение в сети — обычное, не опасное БЫТОВОЕ НЕУДОБСТВО, ничем не грозящее, от которого надо срочно избавляться, чтобы получить комфорное житие — бытие на даче не хуже, чем в городской квартире. Жалобу в Госэнергонадзор подавать бесполезно — не приедут, потому что нет ОПАСНОСТИ, проще купить повышающий стабилизатор напряжения.

Компенсационный стабилизатор напряжения

Компенсационный стабилизатор напряжения от пониженного напряжения — это самое верное решение и недорогое.

Стабилизатор от пониженного напряжения — это прибор который поднимает параметры сети до регламентированных норм Госэнергонадзором и удерживает его в диапазоне ГОСТ РФ.

У него есть несколько названий и самое популярное — компенсационный стабилизатор напряжения, от слова «компенсировать». Компенсировать, значит добавлять недостающие значения (вольты).

Другими словами — это повышающий стабилизатор напряжения, тот самый традиционный, обычный, простой, классический прибор для низковольтных сетей.

Третье название, более современное — вольтодобавочный стабилизатор напряжения.

Четвертое название — низковольтный стабилизатор напряжения, менее часто употребляемое значение для этого устройства.

Все это названия одного и того же устройства для повышения напряжения в низковольтных сетях.

Плохая электропроводка, различные скрутки, толщина проводов, мощность электростанции, распределяющей ток на потребителей и многие другие факторы приводят к тому, что напряжение в сети становится низким, а сама сеть называется низковольтной.

Именно, для низковольтных сетей, компания «Норма М» выпускает вольтодобавочные стабилизаторы напряжения, где параметры сети от 198 вольт и ниже.

Частые вопросы покупателей о повышающих стабилизаторах напряжения:

Вопрос: Какое должно быть напряжение в сети, чтобы все приборы работали стабильно?

Ответ: Напряжение в сети должно быть в диапазоне стандарта ГОСТ РФ 220в ± 10%, т.е находиться между 198 — 244 вольт, и любые значения в этом диапазоне считаются нормальными.

Если напряжение опускается ниже 198 вольт — это пониженное напряжение.

Если напряжение повышается выше 244 вольт — это повышенное напряжение.

Вопрос: Как именно работает повышающий стабилизатор напряжения?

Ответ: Если напряжение в сети пониженное, допустим, 175 вольт, то прибор добавит недостающие вольты до нормы 220в ± 10%, чтобы напряжение стало нормальным, как в городской квартире.

Вопрос: Повышающий стабилизатор поднимает напряжение вверх бесконечно?

Ответ: Нет, конечно, не бесконечно. Он поднимает его ровно на столько, чтобы на выходе получилось нормальное напряжение по стандарту ГОСТ РФ 220в ± 10%.

Вопрос: Когда, при каких условиях повышающий стабилизатор перестанет повышать напряжение?

Ответ: Как только напряжение в сети установится в пределах от 198 вольт до 244 вольт, стабилизатор перестанет поднимать напряжение, но продолжит поддерживать его в этом диапазоне.

Вопрос: Что будет, если напряжение прыгнет выше 244 вольта?

Ответ: В стабилизаторе сработает защита от повышенного напряжения и стабилизатор отключит нагрузку.

Повышающие стабилизаторы напряжения, как любые другие качественные стабилизаторы, оснащаются всеми видами защит от высокого напряжения, от скачков, от короткого замыкания и т.д.

Вопрос: Какую выгоду я получу, покупая повышающий стабилизатор напряжения?

Ответ: Самую прямую — ДЕНЕЖНУЮ. Вы не переплачиваете за широкий диапазон, так как 1 квт повышающего стабилизатора стоит в два раза дешевле широкодиапазонного, который работает как на повышение, так и на понижение. Если у вас в сети пониженное напряжение, то переплачивать за стабилизатор, который работает и на понижение смысла нет.

Диагностика падений напряжения Диагностика электрических неисправностей в автомобилях

Одним из наиболее распространенных электрических заболеваний, обнаруживаемых сегодня в автомобильных сервисных центрах, является явление, известное как падение напряжения. Если не контролировать, то падение напряжения вызывает бесчисленное количество неразрешенных загадок, особенно когда оно поражает заземляющую сторону цепи. Это также может обманом заставить вас заменить неплохие детали.

Чем больше соединений и проводов в автомобиле, тем более уязвима электрическая система к падению напряжения.

Соблюдайте правила безопасного обслуживания электрооборудования при наличии перепада напряжения. Это означает измерение падения напряжения, прежде чем делать какие-либо выводы. «Падение напряжения» — схема сообщает вам, когда схема слишком ограничена для работы компонента (например, двигателя, реле, лампочки) или для правильной работы. Если цепь заблокирована, отремонтируйте ее и повторите проверку. Если ограничений нет, а компонент по-прежнему не работает или работает правильно, замените компонент.

В этом примере при обрыве провода или обрыве соединения ток перестает течь, а напряжение падает до нуля.Выключается стартер или гаснет фара.

Симптомы падения напряжения

Часто сбивающие с толку и противоречивые симптомы падения электрического напряжения различаются в зависимости от работы схемы и серьезности падения напряжения.

Неисправные электрические детали
Вялые, ленивые электрические устройства
Неустойчивые, прерывистые устройства
Устройства, которые работают медленно или беспорядочно в периоды высоких электрических нагрузок
Чрезмерные радиопомехи или шумы в радио
Повреждена дроссельная заслонка или кабели передачи
Неоднократные отказы дроссельной заслонки или троса трансмиссии
Поврежденные детали трансмиссии
Жалобы на работу двигателя или трансмиссии
Отсутствие запуска или резкий запуск
Высокое напряжение датчика или компьютера
Неустойчивая работа компьютера двигателя или трансмиссии
Ложные коды неисправностей в памяти бортового компьютера
Преждевременный или повторяющийся отказ муфты компрессора кондиционера

В этом списке симптомов можно выделить несколько моментов.

Визуальный осмотр пропускает большинство случаев падения электрического напряжения. Обычно вы не можете увидеть коррозию внутри соединения или поврежденный провод, из-за которого возникла проблема.
Падение напряжения на стороне заземления, часто игнорируемая причина электрических неисправностей, может вызвать большинство из этих симптомов. Любая цепь или компонент хороши ровно настолько, насколько хорошо его заземление.
Чем сложнее становятся электрические системы, тем важнее их заземление. Количество электрических компонентов быстро увеличивалось, и большинство из них не имеют отдельных заземляющих проводов.Вместо этого эти устройства заземлены на двигатель или кузов. Ржавчина, жир, вибрация и / или небрежный ремонт часто ограничивают цепь от двигателя / кузова обратно к аккумуляторной батарее.
Многие компоненты, например датчики двигателя, имеют общую землю. Таким образом, плохое заземление усложняет диагностику, поскольку затрагивает сразу несколько компонентов.
В некоторых руководствах и диагностических таблицах или схемах неисправностей рекомендуется проверять заземление в последнюю очередь. Гораздо быстрее проверить цепи заземления перед тем, как взобраться на это дерево неисправностей.
Быстрее и разумнее регулярно проверять падение напряжения в цепи, чем запоминать длинные списки симптомов. Если опыт ничему другому нас не научил, так это тому, что погоня за симптомами не заменяет рутинных и тщательных проверок падения напряжения.

Опыт научил нас другим причинам для проверки падения напряжения в первую очередь. Падение напряжения, обычно на стороне земли, вызывает неточные или странные показания цифрового мультиметра и диаграммы осциллографа. Более того, когда вы подключаете цифровой мультиметр или осциллограф к системе с плохим заземлением, само испытательное оборудование может создать хорошую замену заземления, в зависимости от импеданса инструмента.Если сопротивление достаточно низкое, это может расстраивать — если ваше оборудование подключено, схема работает, и вы не найдете ничего плохого.

Основные процедуры

Всякий раз, когда у вас возникает проблема с электричеством, сделайте глубокий вдох и подумайте об основном электрическом строительном блоке: последовательной цепи. Независимо от того, насколько сложна система, вы всегда можете упростить ее до меньших серий схем. Затем проверьте каждую цепь на предмет падения напряжения.

В электрической цепи электрическое давление (напряжение или вольты) проталкивает электрический объем (ток или амперы) через цепь, приводя в действие нагрузку.Нагрузкой может быть компьютер, двигатель, лампа, реле или другое устройство. Электрическое давление (напряжение) расходуется на работу нагрузки. Следовательно, на стороне земли напряжение падает примерно до нуля, но ток продолжает течь к батарее. Поскольку напряжение в цепи исправного заземления должно быть около нуля, некоторые техники называют его нулевым заземлением.

Падение напряжения на стороне заземления ухудшает характеристики нагрузки и вызывает считывание напряжения на стороне заземления нагрузки.

Сопротивление — ограничение

Чрезмерное сопротивление в электрической цепи может вызвать ограничение тока.Плохие соединения и обрыв или недостаточный размер проводов действуют как изгиб трубы, ограничивая прохождение тока. Ограничение прохождения тока в любом месте — на горячей стороне или на стороне земли — ухудшает характеристики нагрузки. Влияние на нагрузку трудно предсказать, поскольку оно зависит от степени ограничения. Например, двигатель в цепи с ограничениями может перестать работать или просто работать медленнее, чем обычно.

Ограниченный контур может вызвать проскальзывание и преждевременное сгорание муфты компрессора кондиционера. Компьютер в цепи с ограниченным доступом может отключиться или работать нестабильно.Когда коррозия, ослабленные соединения или другие типы сопротивления ограничивают цепь, напряжение и ток падают. Если напряжение падает, падает и сила тока. Вот почему, когда вы обнаруживаете падение напряжения в соединении или кабеле, вы знаете, что соединение или кабель ограничены.

Посмотрите на схемы на наших чертежах и запомните две критические точки:

Свободная сторона заземления так же важна, как и свободно протекающая горячая сторона.
Ограничение со стороны земли — единственное, что вызывает показания напряжения больше 0–0.1В в любой цепи заземления.

Обрыв провода заземления полностью блокирует прохождение тока, отключает нагрузку и заставляет сторону заземления нагрузки считывать напряжение системы.

Испытания падения напряжения

Падение электрического напряжения зависит от протекающего тока. Если вы не управляете схемой так, чтобы через нее протекал ток, вы не сможете измерить падение напряжения. Поскольку батарея цифрового мультиметра не может обеспечивать ток, который обычно протекает через большинство цепей, тесты цифрового мультиметра обычно не могут обнаружить ограничения так же точно, как тест падения напряжения.

Проблемы с обрывом цепи, например обрыв или отсоединение проводов или соединений, останавливают прохождение тока. После устранения обрыва цепи снова включите ее и проверьте, не наблюдается ли продолжающегося падения напряжения. Пока вы не пропустите ток и не проверите цепь снова, вы не сможете узнать, исправна ли вся цепь.

Хотя соединения, провода и кабели без сопротивления были бы идеальными, большинство из них будет иметь хотя бы некоторое падение напряжения. Если в ваших руководствах не указаны значения падения напряжения, используйте следующие максимальные пределы:

0.00 В по соединению
0,20 В по проводу или кабелю
0,30 В по переключателю
0,10 В по земле

Поскольку большинство компьютерных схем работают в миллиамперном диапазоне, они не допускают падения напряжения, а также других схемы делаем. Обратите внимание, что миллиампер равен одной тысячной (0,001) ампер. Рекомендуемый рабочий предел — падение 0,10 В на слаботочные провода и переключатели. Для тестирования слаботочных цепей также требуется цифровой мультиметр с высоким сопротивлением (10 МОм). Цифровой мультиметр с низким импедансом может настолько нагружать слаботочную цепь, что дает неверные показания или вообще не показывает их. Большинство цифровых мультиметров профессионального уровня имеют входное сопротивление 10 МОм. Использование цифрового мультиметра — самый быстрый способ точно измерить падение напряжения. Если у вашего цифрового мультиметра нет возможности автоматического выбора диапазона, используйте шкалу низкого напряжения (от 0 до 1 В) для проверки падения напряжения. Помните, что контрольные лампы недостаточно точны для диагностики падения электрического напряжения и могут повредить большинство компьютерных цепей.

Быстрые проверки заземления

Поскольку падение напряжения в цепи заземления может вызвать большинство перечисленных выше симптомов, подумайте о том, чтобы принять этот новый рабочий навык: сначала проверьте заземление. Прежде чем выполнять настройку, проверять электрические проблемы или проверять запуск, зарядку, АБС или систему кондиционирования воздуха, регулярно проверяйте двигатель и заземление кузова. Подключите цифровой мультиметр между двигателем и отрицательной клеммой аккумуляторной батареи. Безопасно отключите зажигание и проверните двигатель на несколько секунд, или, если ваш мультиметр имеет функцию записи данных, он будет регистрировать показания всего за 100 миллисекунд.

Если падение напряжения слишком велико, отремонтируйте цепь массы двигателя и повторите проверку. Обратите внимание, что в некоторых системах зажигания без распределителя самый простой способ предотвратить запуск двигателя во время проверки заземления — вытащить предохранитель топливного насоса. Затем подключите цифровой мультиметр между отрицательной клеммой аккумулятора и межсетевым экраном автомобиля. Затем запустите двигатель и включите основные электрические аксессуары. Если падение напряжения слишком велико, зафиксируйте массу тела и проведите повторную проверку.

Когда двигатель и масса кузова находятся в допустимых пределах, приступайте к диагностике. Не удивляйтесь, если исправление этих оснований решит проблемы автомобиля. Тот факт, что автомобиль проходит испытание на массу, не означает, что вы можете безопасно заземлить свой цифровой мультиметр в любом месте. Некоторые техники часами бегают по кругу из-за того, что их цифровые мультиметры не имеют хорошего заземления. Для безопасного электрического обслуживания сделайте себе 20- или 30-футовую перемычку с зажимом типа «крокодил» на каждом конце, чтобы вы могли проверить электрический топливный насос, систему освещения или компьютер АБС в задней части автомобиля, заземлив цифровой мультиметр на аккумулятор с перемычкой.

Перегибы заземления компьютера

Поскольку компьютерные цепи работают с таким низким током, стандартные тесты заземления могут не выявить пограничного заземления на бортовом компьютере. Прежде чем осуждать какой-либо бортовой компьютер, сначала проверьте его обоснованность. Включите компьютерную систему и проверьте каждую клемму заземления компьютера. Если вы измеряете напряжение выше 0,10 В, проследите цепь заземления и найдите проблему.

Иногда заземления компьютера подключаются к месту, где они легко повреждаются или подвержены коррозии, например к болту корпуса термостата.Клеммы разъема компьютера также могут подвергнуться коррозии. Удаление разъема и обработка клемм электроочистителем — все, что нужно для устранения падения напряжения.

Опыт показывает, что всего лишь 0,30 В на клемме заземления компьютера может вызвать проблемы. Прежде чем определить это с помощью электронной контрольной лампы, помните, что традиционная контрольная лампа потребляет слишком большой ток и может повредить компьютер. Плохое заземление компьютера и / или датчика может вызвать превышение нормального напряжения датчика и появление ложных кодов неисправностей.Во многих случаях плохое заземление не позволяет компьютеру или датчику понижать сигнал напряжения до нулевого уровня или приближаться к нему. Доступ к компьютеру для проверки заземления может быть проблемой, однако ошибочная замена дорогих датчиков и компьютеров — большая проблема.

Подключите цифровой мультиметр к любой части цепи, чтобы напрямую измерить падение напряжения на этом проводе, кабеле, переключателе или соединении. В этом примере один цифровой мультиметр будет отображать потерю напряжения между батареей и нагрузкой, другой — потерю напряжения со стороны заземления нагрузки на батарею.

Гремлины от земли

Внимательно следите за отсутствием грунта. Если с транспортным средством работал кто-то другой, возможно, он забыл повторно подключить провода или кабели заземления кузова. Помните, что когда земля ограничена, ток пытается найти другой путь обратно к батарее. Самый простой альтернативный маршрут может быть через трос переключения передач или трос дроссельной заслонки. Этот ток может не только сваривать кабель, он также может вызвать коррозию или разъедание втулок и подшипников внутри трансмиссии или колесных подшипников.

Если вы обнаружите, что изоляция на заземляющем проводе кузова сгорела или покрылась волдырями, вы можете держать пари, что ток стартера перегрел провод. Когда заземление двигателя ограничено, стартерный ток пытается вернуться в аккумулятор через цепь заземления кузова. Опыт показывает, что если цепь заземления кузова не выдерживает текущей нагрузки, заказчик может не сразу заметить проблему.

В периоды сильного электрического тока ограниченное заземление может препятствовать работе компонента или отключать его.Например, известно, что указатели поворота перестают мигать, когда водитель нажимает на педаль тормоза. Тестирование подтвердило, что ограниченный участок земли заглушает поворотники. Земля не могла одновременно пропускать ток от указателей поворота и стоп-сигналов.

Безопасное обслуживание

Практика безопасного обслуживания электрооборудования поможет вам решать электрические проблемы быстрее и выгоднее, чем угадывать и менять детали. Заставьте свой цифровой мультиметр работать, устраняя падение электрического напряжения уже сегодня.Это ответственный поступок.

Низковольтная проводка — что нужно знать

Низкое напряжение в проводке низкого напряжения

Многие современные домовладельцы не могут представить себе дом без высокоскоростного Интернета и Wi-Fi, средств домашней автоматизации для таких удобств, как освещение и музыка, и современных систем безопасности с камерами.

Вот почему многие застройщики делают установку структурированной кабельной разводки в соответствии с новым строительным стандартом или предлагают ее в качестве опции.И хотя некоторые основы остались прежними, установка низковольтной проводки — это совсем другое дело. Независимо от того, управляете ли вы электрическим проектом или являетесь домовладельцем, это руководство поможет вам лучше понять, как работает низковольтная проводка и чем может помочь подрядчик по электрике.

В двух словах о проводке низкого напряжения

Итак, чем монтаж структурированных кабелей отличается от монтажа стандартных электрических кабелей? В большинстве розеток для кабеля подается электричество напряжением 120 или 240 В.Но низковольтная проводка не пропускает такой же ток, как электрические розетки, приборы и выключатели, обычно устанавливаемые в домах. Низковольтная проводка рассчитана на подачу электричества 50 вольт или меньше. Обычные низкие напряжения — 12 В, 24 В и 48 В.

Низковольтная проводка часто используется для интеллектуальных дверных звонков, телефонов, устройств управления открыванием гаражных ворот, термостатов нагрева и охлаждения, ландшафтного освещения, датчиков и элементов управления системой сигнализации (камеры системы безопасности, датчики движения), аудиовизуальной проводки (аудиосистемы объемного звука, кабельное телевидение, системы внутренней связи), интернет-сеть и Wi-Fi, а также светодиодное или низковольтное освещение.

Инфраструктура, на которой работает низковольтная проводка, называется структурированной кабельной разводкой. Структурированная система электропроводки построена на отдельной сети от большей части домашней электропроводки. В большинстве случаев сначала монтируется основная электрическая система дома, а затем проводка низкого напряжения.

Оптимальная производительность структурированной кабельной системы зависит от хорошей конструкции. Хороший дизайн учитывает проблемы с воздушным потоком и охлаждением, обеспечивает резервирование, выбирает правильную кабельную разводку для работы и планирует пути прокладки кабелей. Некоторые из наиболее распространенных типов кабелей, используемых в низковольтной проводке, включают:

Неэкранированная витая пара (UTP) — кабели категории 6 или 6a сегодня наиболее часто используются в домах.
Волоконно-оптический кабель — используется для дальних поездок. С ним сложно работать, и для него требуются специальные инструменты для обжима и соединители.
Провод динамика — используется для домашнего аудио и домашнего кинотеатра.
Провод термостата
Коаксиальный кабель (коаксиальный) — в домашних условиях чаще всего используются типы RG-59 / U (.Жила 64 мм и одинарный экран), RG-6 / U (жила 1,024 мм с двойным экраном) и / RG-6 / UQ (жила 1,024 мм с четырехслойным экраном.
Провод системы безопасности — Обычно 18 и 24AWG, с двумя или четырьмя проводниками.

Структурированная кабельная система проста, эффективна, легко адаптируется и организована. Определенные провода можно быстро определить. Кроме того, он гибкий, и в него легко вносить изменения или дополнения. Он может передавать данные с высокой скоростью, снижая при этом затраты на электроэнергию и обслуживание.

Вот некоторые из наиболее важных деталей, которые необходимо изучить подрядчикам-электрикам перед установкой структурированных кабельных систем.

Нельзя тянуть за провод низкого напряжения так же, как за электрический провод. Провод низкого напряжения очень хрупкий. Неосторожное обращение может привести к его повреждению, выдергиванию скрутки и ухудшению характеристик кабеля. Рекомендуется максимальная сила тяги 25 фунтов, хотя у каждого производителя есть свои стандарты, которым вы должны следовать.

Еще одна важная вещь, на которую следует обратить внимание, это то, что низковольтные провода, такие как оптоволоконный кабель, не могут изгибаться под углом 90 градусов. Если вам нужно повернуть его в другом направлении, вам придется образовать петлю. Опять же, посмотрите на стандарты производителя, чтобы определить максимальный радиус петли. Волокна кабеля склонны к перекручиванию или разрыву, что может ухудшить сигнал.

Низковольтные провода следует прокладывать как минимум в футе от основных электрических проводов дома, параллельно со всеми кабелями.Более высокое напряжение на электрических кабелях может создавать помехи сигналам, которые могут повлиять на кабели данных. Если вы не можете избежать прокладки низковольтных проводов между электрическими проводами, их следует прокладывать под углом 90 градусов. И, как правило, длина медных кабелей не должна превышать 100 метров, хотя есть некоторые исключения.

Отличная возможность роста

Ожидается, что к 2022 году мировой рынок структурированных кабелей достигнет 17 181,2 миллиона долларов.Рынок особенно устойчив в США из-за высокого спроса на подключение к Интернету, а также из-за того, что здесь расположены штаб-квартиры многих технологических гигантов.

Это создает отличные финансовые возможности для подрядчиков по электротехнике. В то время как существует жесткая конкуренция со стороны других установщиков кабелей, таких как подрядчики электронных систем, установщики систем сигнализации и установщики домашних развлечений, электрические подрядчики во многих отношениях имеют более выгодные возможности для использования этой прибыльной возможности.

Почему? Генеральным подрядчикам нравится работать с компаниями, с которыми они знакомы, и с компаниями, с которыми у них был хороший опыт работы на предыдущих должностях. Генеральные подрядчики осознают важность отношений, построенных на доверии. Кроме того, электрические подрядчики являются основной частью проекта и уже на строительной площадке устанавливают основные электрические компоненты. Например, их нельзя заменить установщиком сигнализации.

Другая причина, по которой генеральные подрядчики предпочитают отдавать все кабельные установки подрядчикам, сводится к чистой прибыли.Наличие электрического подрядчика в качестве единого контактного лица вместо того, чтобы иметь дело с несколькими установщиками, может сэкономить генеральному подрядчику до 20 процентов затрат на электромонтаж работы.

Стоит ли прыгнуть на подножку?

То, что это было бы выгодно для генеральных подрядчиков, не обязательно означает, что электрические подрядчики должны присоединиться к делу. Как мы видели, установка основной электрической системы сильно отличается от установки системы низкого напряжения.Без надлежащей подготовки и опыта использование этой новой возможности может привести к отказу сети. А это может поставить черную метку на профессиональной репутации вашей компании. Это также требует смещения фокуса: ваша компания должна будет стать более ориентированной на обслуживание клиентов при работе с клиентами.

Низковольтная проводка работает в соответствии с другим набором правил и руководящих органов (IEEE, ANSI, EIA, TIA и BICSI), чем электрическая проводка, которая соответствует стандартам, установленным NEC.Лицензирование низковольтного оборудования варьируется от штата к штату и даже от города к городу в некоторых штатах.

Индустрия структурированных кабелей также сталкивается с конкуренцией со стороны других домашних сетевых технологий, таких как системы связи по линиям электропередач и беспроводные системы. Оба варианта менее дороги в установке и требуют минимум профессиональных навыков установки.

Тем не менее, структурированная кабельная система — это бизнес-возможность, которую электрические подрядчики не должны упускать из виду. Это потребует лицензирования, страховки, профессиональных сертификатов и возможности протестировать и сертифицировать установку системы.

Но, обладая надлежащей подготовкой и аккредитацией, электрические подрядчики могут успешно конкурировать с другими монтажниками кабеля.

Если вы предпочитаете окунуться в воду, чем нырнуть прямо в воду, подумайте о партнерстве с подрядчиком по низковольтному оборудованию в качестве субподрядчика. Таким образом, вы сможете изучить основы, прежде чем принять решение. Роль и обязанности подрядчиков по низковольтному оборудованию расширились, и теперь они включают разработчика систем, интегратора и специалиста по устранению неполадок, а также установщика.Подрядчики по низковольтному оборудованию могут очень захотеть передать монтажную часть подрядчикам-электрикам. Это могло быть беспроигрышным вариантом для всех.

Каждая компания должна принимать решение сама. Но в будущем электрические подрядчики с опытом и образованием в области структурированной прокладки кабелей будут иметь сильное конкурентное преимущество перед электрическими подрядчиками, у которых нет этого инструмента в своем наборе инструментов.

Руководство по поиску и устранению неисправностей CAN-шины

(с видео) — Справочный центр Enovation Controls

Об этом руководстве

Мы создали это руководство, чтобы помочь нашим клиентам решить наиболее распространенные проблемы, с которыми они могут столкнуться при сбоях связи на шине CAN. Наши продукты предназначены для связи с ЭБУ двигателя и другими устройствами по шине CAN, но это руководство не ограничивается использованием шины CAN с нашими продуктами. Хорошее понимание того, как должна быть настроена сеть CAN-шины и как устранять любые проблемы, жизненно важно для дальнейшего успеха наших клиентов. Приведенное ниже видео и другие руководства дадут вам знания и уверенность, необходимые для быстрого и легкого устранения проблем с шиной CAN.

Сначала посмотрите это видео

Знакомство с CAN-шиной

Физический уровень

Узлы шины CAN

соединяются по двухпроводной шине с помощью кабеля витой пары номиналом 120 Ом.

Примечание. Для получения более подробной информации о физическом уровне мы рекомендуем прочитать отчет о приложении (SLLA270) от Texas Instruments .

Окончание CAN-шины

Для предотвращения отражений сигнала на каждом конце шины должен быть установлен согласующий резистор на 120 Ом. Когда вы измеряете сопротивление между CAN HI и CAN LOW на жгуте проводов, вы должны измерить 60 Ом. Это измерение следует проводить при выключенном питании устройства.

В некоторых случаях согласующий резистор может располагаться внутри устройства и переключаться электронным способом. В этих случаях его нельзя обнаружить путем измерения сопротивления. Вместо этого следуйте инструкциям производителя, чтобы убедиться, что оконечный резистор с электронной коммутацией включен (например, для дисплея убедитесь, что эта опция включена в меню настроек).

Если один или несколько оконечных резисторов отсутствуют, связь может временно работать, но она будет ненадежной и в конечном итоге выйдет из строя.

Уровни напряжения шины CAN

При измерении напряжения CAN с помощью мультиметра отображается только среднее напряжение. См. Таблицу и рисунки ниже для измерения общих сигналов.

Измерение сигнала шины CAN
	Холостой ход *	Активные данные	Типичный
CAN HI (≥ 2,5 В постоянного тока)	2,5 В постоянного тока	от 2,5 до 3,5 В постоянного тока	2. От 6 до 3,0 В постоянного тока
НИЗКИЙ МОЖЕТ (≤ 2,5 В постоянного тока)	2,5 В постоянного тока	от 2,5 до 1,5 В постоянного тока	от 2,4 до 2,0 В постоянного тока

* В отношении ЗЕМЛИ при отсутствии активных данных

ВАЖНАЯ ИНФОРМАЦИЯ: Эти измерения следует проводить только с одним устройством, подключенным к сети. Если к сети подключено несколько устройств, измеренное напряжение CAN будет средним для всех устройств, и вы не сможете определить, вышло ли из строя одно устройство.

Общая процедура поиска и устранения неисправностей

Данная процедура является общей рекомендацией. Проконсультируйтесь с информацией о проводке производителя, чтобы определить соединения CAN и распиновку для вашего конкретного оборудования.

Общие сбои CAN

Настройки конфигурации устройства
Отсутствуют согласующие резисторы
CAN Hi и CAN Low с обратным подключением
Поврежден порт CAN из-за удара молнии или сварки

Проверить настройки конфигурации устройства

Если устройство имеет параметры конфигурации через меню дисплея, настройки двухпозиционного переключателя, настройки перемычек или загрузку программного обеспечения, проверьте правильность следующих данных.

Скорость передачи — J1939 использует 250 кбит / с, но некоторые другие сети используют 500 кбит / с
Адрес источника устройства — убедитесь, что каждое устройство в сети имеет уникальный адрес источника
Убедитесь, что ваше устройство настроено для приема данных с исходного адреса нужного источника данных.

Проверка оконечного сопротивления сети

Выключив питание, отсоедините разъем от любого устройства в сети и измерьте сопротивление между CAN Hi и CAN Low .
Сопротивление должно быть 60 Ом, если присутствуют оба оконечных резистора.
Если измерение составляет 120 Ом, используется только один согласующий резистор, требуются два резистора (см. Примечание ниже).
Если измеряется сопротивление 40 Ом, устанавливается третий согласующий резистор, который следует удалить.
Если сопротивление меньше 40 Ом, возможно, произошло короткое замыкание в жгуте проводов или поврежден порт CAN одного из устройств, подключенных к сети.

ПРИМЕЧАНИЕ. Некоторые устройства CAN могут иметь внутренний согласующий резистор, который переключается программно при включении устройства; обратитесь к документации производителя, чтобы определить, так ли это.

Проверка напряжения CAN

Отключите все устройства, кроме тестируемого, затем включите устройство.
Измерьте напряжение на любой из отсоединенных клемм между CAN HI и ЗАЗЕМЛЕНИЕМ. Результирующее напряжение должно быть от 2,5 до 3,0 В постоянного тока.
В том же месте измерьте напряжение между CAN LOW и массой. Результирующее напряжение должно быть от 2,5 до 2,0 В постоянного тока.

Низкое напряжение 1,4 В постоянного тока или меньше на любом из них указывает на потенциальную неисправность порта CAN устройства.

Если напряжение составляет точно 2,50 В постоянного тока и не меняется через несколько секунд, это означает, что подключенное устройство получает питание, но не передает данные.

Проверка обратного подключения

Выполните тест напряжения CAN, описанный выше, и убедитесь, что напряжение CAN HI больше, чем напряжение CAN LOW. В противном случае провода меняются местами.

Проверка порта CAN устройства

Если проверка напряжения CAN показывает низкое напряжение, исходящее от устройства, вы можете убедиться, что порт CAN поврежден, измерив сопротивление относительно земли.Повреждение от молнии или сварки обычно вызывает короткое замыкание на массу в одной или обеих линиях CAN.

Отсоедините разъем от устройства.
Измерьте сопротивление на контактах разъема устройства между CAN HI и CAN LOW. Результирующее сопротивление должно быть в пределах 28-50 кОм.
Измерьте сопротивление между CAN HI и ЗАЗЕМЛЕНИЕМ. Результат должен быть Мега Ом или разомкнутый.
Измерьте сопротивление между CAN LOW и массой. Результат должен быть Мега Ом или разомкнутый.
Если произошло повреждение входа, измерение обычно составляет 10 кОм или меньше между CAN HI / LOW и GROUND

Диагностика в сетях низкого напряжения

Изображение предоставлено: Stock

Проблемы в сетях среднего напряжения обычно решаются за счет резервирования внутри сети, наряду с реализацией соответствующих мер переключения, которые обычно обеспечивают относительно бесперебойное продолжение подачи питания.

Эта статья изначально была опубликована в Smart Energy International, выпуске 2-2020. Прочтите полный диджимаг здесь или подпишитесь, чтобы получить печатную копию здесь.

Более длительное ожидание, пока неисправность не будет исправлена, в большинстве случаев приводит только к повышенному риску из-за возможности последующих сбоев. В сетях низкого напряжения, которые обычно не имеют резервного источника питания, интервалы времени до повторного подключения потребителя к источнику питания во многом зависят от скорости обнаружения неисправности.Более длительные периоды ожидания из-за более удаленной системы поиска неисправностей очень проблематичны.

Однако установка низкого напряжения также имеет преимущества. Расстояния относительно короткие и легко управляемые. Во многих случаях совместное положение также может быть очень четко очерчено на основе известных положений частных связей. Поскольку 80–90% повреждений кабеля происходят в стыках, возможна упреждающая локализация повреждения.

Переходные неисправности

Переходный процесс Нерегулярные кратковременные падения напряжения без срабатывания предохранителя
Прерывистый Нерегулярный срабатывание предохранителей с более длительными интервалами

Многие неисправности кабеля низкого напряжения меняются с переходных на постоянные («мерцающие огни» являются возможными признаками переходной неисправности).Кроме того, неисправности кабеля низкого напряжения часто бывают нестабильными / нелинейными и поэтому могут быть обнаружены только тогда, когда кабель находится под напряжением. Только после того, как повреждение стало постоянным, его можно обнаружить с помощью обычных методов с кабелем в обесточенном состоянии.

Для локализации всех нестабильных повреждений низковольтного кабеля необходимо изменить их аварийное состояние. Единственный способ сделать это — при подключенных потребляющих устройствах — повторно подключить сетевое напряжение.

Если период между повторным включением и возникновением неисправности слишком велик, более эффективным и простым способом является повторное включение через сетевой предохранитель.Если интервалы короче и имеется достаточно места, можно использовать устройства автоматического повторного включения, такие как PowerFuse, для поддержания сетевого питания и изменения состояния неисправности.

Техническая проблема поиска неисправностей в разветвленных сетях

Так как для обнаружения повреждений кабеля с высоким сопротивлением необходимо использовать постоянное и импульсное напряжение, предохранители для частных подключений должны быть удалены. Проблема доступа к сервисному ящику не всегда является заданной.Реальная проблема предварительного определения места повреждения на кабелях с множеством тройников возникает из-за сильного затухания сигналов измерения отражения и сложности рефлектограммы из-за скачков импеданса на стыках и разветвлениях. Часто неисправности, возникающие после третьего или четвертого тройника, больше не распознаются из-за этих эффектов. Еще более сложной является ситуация с дефектами в соединениях ответвлений, поскольку они сами создают сильное отражение. Даже испытанный и испытанный метод отражения дуги (ARM) в равной степени подвержен этим ограничениям.

Ввиду этого даже опытным техническим специалистам сегодня часто приходится обнаруживать неисправность, измеряя различные конечные точки разветвленного кабеля. В некоторых случаях кабель действительно разрезают, чтобы ограничить испытательное растяжение.

Основные принципы

Использование тройников в сетях низкого напряжения значительно затрудняет оценку рефлектограмм. Только путем сравнительных измерений исправных и дефектных проводов можно получить результаты, поддающиеся оценке.При использовании рефлектометра Telefl ex тестовые импульсы частично отражаются на тройнике с отрицательным алгебраическим знаком, в то время как продолжающиеся тестовые импульсы одновременно уменьшаются по амплитуде. Степень отражения зависит от импеданса основной и продолжающейся линий. Тройник — это, согласно теории линий передачи, параллельное переключение импеданса двух проводников.

Рисунок 1: Т-образная ветвь

При одинаковом импедансе обеих непрерывных линий Z уменьшается на 50% в тройнике.

Однако на практике это случается редко.

Как правило, основная линия имеет большее поперечное сечение, чем вторичная линия, и, следовательно, другое сопротивление.

Коэффициент отражения «r» можно получить с помощью следующего уравнения:

Результат показывает, что при одинаковом импедансе 33% тестового импульса отражается с отрицательным алгебраическим знаком, а 33% импульса продолжается в каждой из двух продолжающихся линий.

Из-за различного поперечного сечения основных и вторичных линий и, следовательно, различного импеданса, отражения на Т-образных ответвлениях обычно составляют от 10% до 30%.

Фактические результаты испытаний показывают, что в сетях с одиночным разветвлением положительные результаты могут быть достигнуты даже после 10 тройников. Однако в сетях с несколькими разветвлениями ситуация более сложная.

На этой схеме показана разветвленная низковольтная сеть с 12 тройниками и двумя соединительными муфтами.

Конец красной линии соответствует расстоянию до места разлома, которое может располагаться на прямой линии или в Т-образном ответвлении.

Обнаружение неустойчивой неисправности.

Периодические неисправности очень трудно локализовать.

Из-за большого количества стыков и соединений эти неисправности часто возникают в сетях низкого напряжения и уличного освещения. К этим неисправностям приводят коррозия в опорах светильников и плохие соединения в соединениях.

Digiflex Com и Teleflex MX

Megger оснащены «режимом IFL», и оба устройства выполняют непрерывные измерения и записывают их.

Каждое изменение импеданса, короткое замыкание и прерывание автоматически сохраняется и отображается в виде справочной кривой.

Преимущества режима IFL:

Синхронизация времени не требуется, каждое изменение записывается автоматически.
Оператор может самостоятельно выполнить измерение и определить конец строки. Рефлектометр можно подключать к неисправному кабелю в течение более длительного периода. Все события отображаются графически.
В «дифференциальном режиме» видны даже небольшие изменения импеданса.
Пусковое устройство не требуется.
Высокое напряжение не требуется.

Измерение сетей низкого напряжения под напряжением

Разделительные фильтры (400 В) позволяют напрямую подключать рефлектометр к низковольтной сети, находясь под напряжением.

Измерение всегда следует выполнять от конца кабеля или сервисной коробки в направлении подающей станции. Трансформаторы, распределительные устройства и распределительные коробки создают сильные отражения, которые перекрывают измерительные сигналы. Кроме того, тестовый импульс проходит через все исходящие линии, а также принимает от них несколько возвращаемых сигналов.Это значительно увеличивает сложность оценки фактических отражений от повреждений. Измерение от конца, удаленного от распределения, обычно имеет только определенное направление диффузии.

В некоторых странах такие измерения в реальном времени используются для обнаружения нелегальных потребителей. Требование к этому — сравнительное измерение с ранее записанными эталонными образцами. Измерение, проведенное в непосредственной близости от сервисного бокса и счетчика, содержит так много отражений, что обнаружение дополнительных линий и потребителей возможно только посредством сравнительного измерения.Однако такое измерение требует соблюдения определенных критериев безопасности, например: линий связи. Эти критерии безопасности описаны ниже.

Безопасность измерений в сетях под напряжением

Измерительные цепи подвержены нагрузке из-за рабочего напряжения и переходных нагрузок электрической системы, к которой они подключены во время измерения.

Использование измерительных приборов в сетях, находящихся под напряжением, требует определенных конструктивных мер безопасности и соответствующей маркировки.Они определены техническим стандартом VDE 0411 / IEC 61010 и разделены на категории от CAT 1 до CAT 4.

Определяющим элементом здесь является опасность, связанная с скачками и пиковыми напряжениями в соответствующем диапазоне CAT. Изоляция устройства и соответствующих измерительных линий должна надежно изолировать эти напряжения.

В случае зажигания дуги из-за перенапряжения может возникнуть несколько тысяч ампер, в зависимости от зоны подключения, прежде чем сработают вышестоящие элементы безопасности.

Категория IV Трехфазное подключение к источнику низкого напряжения, а также к воздушным линиям низкого напряжения: подходит для измерений на источнике низковольтной установки.

Примеры: счетчики и измерения на первичных устройствах максимальной токовой защиты и устройствах контроля пульсаций.

Категория III Трехфазные распределительные сети, а также однофазные общественные / промышленные системы освещения: подходят для измерений при установке в зданиях.Примерами являются измерения распределителей, автоматических выключателей и кабелей.

Распределительные устройства железнодорожные, распределительные коробки, выключатели, розетки стационарной установки, промышленные устройства и другое оборудование, а также стационарные двигатели.

Категория I I Однофазные приложения с питанием от вилки: подходят для измерений в цепях, которые напрямую связаны электрически с сетью низкого напряжения. Примерами являются измерения на бытовых устройствах, портативных инструментах и аналогичных устройствах.

Электронная система категории I: подходит для измерений в цепях, не связанных напрямую с сетью. Примерами являются измерения в цепях, которые представляют собой специально защищенные цепи, отведенные от сети.

ARM метод

Высокоомные повреждения кабеля в сетях низкого напряжения можно локализовать методом отражения дуги. Для оценки этого метода требуются как исправные, так и неисправные образцы.

Недостатки разветвленных сетей, такие как затухание тестовых импульсов в тройниках и дополнительные отражения от концов кабеля, также относятся к этому методу предварительного определения местоположения.Кабель должен быть отключен, и все предохранители должны быть удалены из сервисной коробки. Если повреждение кабеля расположено после нескольких тройников, разница между нормой и картиной повреждения очень незначительна. Увеличивая ширину импульса, можно сделать разницу более заметной. При необходимости следует внедрять систему локализации неисправностей.

В принципе, практически любая измерительная система может использоваться с методом ARM. Самый низкий доступный уровень импульсного напряжения представляет собой ограничение.

Оптимально от 3 до 4 кВ, при этом «меньше значит больше»!

Если, например, напряжение на уровне 8 кВ необходимо снизить до 3 кВ, остается доступной только ограниченная энергия скачка напряжения. (W = 0,5 x C x UÇ).

Для предварительной локации это не так важно, но для точной локализации должно быть доступно не менее 300–500 Дж.

EZ Thump

Компактная и практичная система для этого применения — EZ Thump, которая предлагает полную систему поиска неисправностей.

EZ Thump имеет уровень 4 кВ (альтернативно также 12 кВ), который используется для тестирования, обнаружения поломки, предварительного определения местоположения и точного определения местоположения.

Автоматическая процедура позволяет обнаруживать неисправности, практически не разбираясь в оборудовании. Система автоматически направляет оператора через различные приложения, определяет ситуацию на тестовом объекте и соответствующим образом информирует пользователя.

Результаты теста отображаются непосредственно на дисплее в виде буквенно-цифровых значений.

Teleflex LV Monitor — онлайн-мониторинг рефлектометра

Teleflex LV Monitor служит для обнаружения всех неисправностей в сетях низкого напряжения, но особенно периодических неисправностей. При этом LV Monitor работает при пониженном напряжении, не отключая потребляющие устройства.

В режиме рефлектометра / TDR обычное измерение отражения выполняется с помощью устройства. Здесь применяются те же принципы теории линий передачи, что и в классическом измерении отражения.

В отличие от обычных устройств для определения места повреждения рефлектометра, Telefl ex LV Monitor подключается онлайн одновременно со всеми тремя фазами рабочего низковольтного кабеля и позволяет оператору выполнять измерение отражения локально или удаленно на любой комбинации фаз.

Монитор Teleflex LV получает питание по линии с трехфазным подключением, в которой хотя бы одна фаза должна находиться под напряжением.

При использовании монитора Telefl ex LV измерение всегда выполняется на кабеле, находящемся под напряжением.После настройки всех основных параметров, таких как усиление, ширина импульса, диапазон измерения и выбор неисправного провода, LV Monitor непрерывно отправляет тестовые импульсы на неисправный кабель. В случае падения напряжения или срабатывания предохранителей в хронологическом порядке записываются 64 рефлектограммы вокруг события. Локализация неисправности выполняется путем сравнения измерения до события (ОК) и во время события (образец неисправности). Поскольку измерение выполняется на кабелях, находящихся под напряжением, интервалы времени для измерений между «ОК» и «типом неисправности» должны быть очень короткими, поскольку в противном случае включение мощных потребляющих устройств (короткое замыкание для импульса рефлектометра) приведет к к ложным толкованиям.Тип напряжения и развитие неисправности отдельных фаз, а также кривую тока можно увидеть во временном окне события и включить его для оценки.

Дополнительные методы:

Плавкий предохранитель

Powerfuse служит автоматическим резервным предохранителем и используется для предварительного обнаружения периодически возникающих неисправностей в сетях низкого напряжения с подключенными потребителями.

Низковольтные сети в значительной степени защищены предохранительными элементами NH.Если предохранитель выходит из строя из-за нарушения изоляции, клиент отключается от сети. Повторное подключение требует ручной замены неисправного предохранителя NH.

В частности, при периодических неисправностях предохранитель срабатывает нерегулярно, и его замена требует большего объема работ.

С помощью Powerfuse соответствующий участок кабеля автоматически включается.

В сочетании с рефлектометром предварительное расположение кабеля в соответствии с шаблоном исправности / неисправности может быть выполнено одновременно.

После 9 включений в течение 5 минут устройство отключается. Ток отключения можно установить постепенно от 125 до 315A. В случае неисправностей в IT-сетях, линиях управления или, например, сигнальных линиях на железных дорогах, для этого используется термин «короткое замыкание на землю», а не неисправность.

Сети

IT представляют собой специально защищенные сети, которые спроектированы таким образом, чтобы контакт с линией напряжения был безвредным (больницы) и чтобы в случае короткого замыкания на заземление не протекал ток (взрывозащита).

Особенно в промышленных системах, в которых кабели почти всегда находятся в среде с хорошей электропроводностью, короткие замыкания представляют собой одну из самых серьезных потенциальных опасностей.

Обычно в сети IT короткое замыкание на землю не приводит к срабатыванию предохранителей и, следовательно, не прерывает никаких процессов.

Однако короткое замыкание приводит к тому, что ранее незаземленная беспотенциальная система настраивается на потенциал заземления, возникший в результате замыкания.

Как следствие, незатронутые фазы приобретают определенный потенциал относительно заземления.

Дополнительное короткое замыкание другой фазы (двойное замыкание на землю) теперь может вызвать настоящее короткое замыкание и, таким образом, привести к полному отказу источника питания. Это может, например, привести к остановке критических производственных процессов или возникновению дуги из-за сильного тока, что на самом деле представляет наибольшую опасность во взрывозащищенной среде.

Такие установки имеют изоляцию или систему контроля замыкания на землю, которая отображает это состояние в случае замыкания на землю, таким образом предупреждая оператора.

Таким образом, оператор может локализовать и устранить это замыкание на землю как можно быстрее, чтобы восстановить безопасность работы системы.

Обрыв нейтрального провода — измерение импеданса

N-проводник является наиболее важным проводником в сети, поскольку он необходим для всех фаз. Мерцающий свет может указывать на обрыв нейтрального проводника.

Из-за более высокого фазного напряжения не исключено повреждение пользователей.Чаще всего случаются обрывы нейтрального проводника в соединениях.

Коррозия из-за влажности на клеммах, неправильная сборка и внешние механические повреждения в результате строительных работ могут быть катализаторами и причинами этой неисправности. Обрыв нейтрального проводника является нарушением электроснабжения и приводит к сильному дисбалансу в сети.

В зависимости от типа этого повреждения, такого как контакт с землей, могут применяться следующие методы испытаний для предварительного определения местоположения:

Метод отражения импульса (изменение импеданса)
Определение места повреждения оболочки для контакта с землей
Измерение импеданса

Для получения дополнительной информации об этих и других методах поиска повреждений в сетях низкого напряжения, свяжитесь с Megger: www.megger.com

Низковольтная проводка

— что это такое и где она используется?

Низковольтная проводка (также известная как низковольтная кабельная разводка или структурированная проводка) относится к основанию электрической сети, на котором цифровые технологии и оборудование связи функционируют эффективно и последовательно. Коммерческие здания часто содержат сложные системы проводки, такие как сетевые данные, телефонный и Wi-Fi доступ, HD-видео и аудиосистемы, а также компьютерные сетевые системы. Для всех этих компонентов требуется отдельная электрическая сеть, отличная от стандартной электрической проводки.

Низковольтная проводка требует опыта и знаний сертифицированного специалиста, который специализируется на установке всей низковольтной сети по всему зданию. В некоторых случаях кабельная инфраструктура должна быть настроена для обеспечения различной емкости на нескольких объектах. Только обученный и опытный техник может справиться с сетью такого масштаба. Когда работа будет завершена, система низковольтной проводки должна быть оборудована для обслуживания дополнительных обновлений электрического оборудования в будущем, а также для обеспечения безопасности и хорошей организации системы.

Для чего используется низковольтная проводка?

Одним из самых больших преимуществ низковольтной проводки является то, что ее можно использовать для широкого спектра применений практически в любом типе зданий. Вот некоторые из наиболее распространенных приложений для низковольтных систем:

Телефоны. Телефонные розетки по-прежнему являются жизненно важной частью любого бизнеса и используются в многофонных системах, а также в компьютерных сетях. Во многих случаях проводка используется в виде оптоволоконных кабелей, сетей Ethernet или Wi-Fi.

Wi-Fi. В наши дни почти каждое устройство в вашем офисе поддерживает ту или иную функцию Wi-Fi. Низковольтная проводка используется для создания целых сетей Wi-Fi.

Кабель. Потребность в кабеле в коммерческих сооружениях больше, чем когда-либо. Поскольку все больше и больше предприятий используют видео- и аудиооборудование, а также подписываются на кабельное телевидение, кабели низкого напряжения становятся ценными и экономичными в установке и использовании. Прежде чем прокладывать кабель в здании, важно хорошо понимать, где в вашем здании будет размещено все аудио и визуальное оборудование.

Безопасность и наблюдение. Низковольтная проводка имеет решающее значение для составления дорожной карты безопасности или наблюдения. Например, проводка будет направлена в области, где установлены видеокамеры, датчики движения и сигнализация.

Advanced Communications Services, Inc. может удовлетворить ваши потребности в кабелях низкого напряжения

Если вы ищете решение для проводки низкого напряжения для своего бизнеса, обратитесь в Advanced Communications Services, Inc. сегодня.Мы предлагаем широкий спектр услуг по прокладке кабелей, включая полную установку, надежный ремонт и полную замену системы. Вы можете положиться на нас, поскольку мы гарантируем высочайшее качество работы, быстрое и эффективное обслуживание и доступные цены, которые не выходят за рамки вашего бюджета. Позвоните нам сегодня по телефону (800) 236-4402.

Что такое низковольтные системы | Эксперты по низковольтному оборудованию

Для получения услуг по низковольтному оборудованию звоните по телефону 901-531-6550!

Низковольтные системы состоят из электрического оборудования, которое потребляет электричество 50 вольт (В) или меньше.Обычные низкие напряжения включают 48 В, 24 В и 12 В. Примеры низковольтных систем в жилых домах включают дверные звонки, устройства открывания гаражных ворот, датчики домашней безопасности, термостаты и ландшафтное освещение.

Коммерческие низковольтные системы охватывают широкий спектр категорий, от противопожарной защиты до систем безопасности, звука и связи. State Systems Inc. является признанным лидером в области анализа, проектирования, монтажа и обслуживания всего спектра электрических систем низкого напряжения. Рассмотрим некоторые из вариантов, которые мы предлагаем, чтобы помочь вам определить, какие системы больше всего нужны вашему бизнесу на Среднем Юге.

Низковольтные системы противопожарной защиты

Системы противопожарной защиты, соответствующие требованиям

, имеют решающее значение для сохранения жизни и сохранности имущества в вашем здании. Следующие низковольтные системы противопожарной защиты являются важными компонентами ваших общих усилий по обеспечению пожарной безопасности:

Пожарная сигнализация: Эта система низкого напряжения, от простой пожарной сигнализации в одном здании до сложных сетей пожарной сигнализации на нескольких объектах, гарантирует, что каждый в помещении знает, как эвакуироваться во время пожара.
Системы пожаротушения: Это автоматическое оборудование определяет наличие огня и тушит его сухими химикатами, влажными химикатами, жидкостью, газом или пеной для тушения пожара без использования воды. Вам может понадобиться система пожаротушения, если у вас есть опасные материалы или хрупкое оборудование.

Низковольтные системы безопасности

Безопасность зданий жизненно важна для предотвращения краж и вандализма, а также для обеспечения безопасности ваших людей. Системы безопасности низкого напряжения, доступные от State Systems, включают:

Системы видеонаблюдения: Закрытое телевидение состоит из камер наблюдения, цифровых записывающих устройств и мониторов, предназначенных для информирования вас о том, что происходит в вашем здании и вокруг него.При правильной настройке сети вы можете удаленно просматривать живые и записанные кадры для максимальной безопасности.
Системы обнаружения вторжений: Сеть датчиков движения, дверных и оконных контактов, аварийных выключателей и других средств защиты вашего здания от злоумышленников. Если у вас также есть службы мониторинга, полиция автоматически уведомляется, когда эти датчики активируются.
Системы контроля доступа: Решите, кому разрешено идти куда с помощью низковольтной системы контроля доступа.При этом используются считыватели карт, биометрические сканеры и другие средства для ограничения доступа к определенным областям вашего офиса, гостиницы, больницы, многоквартирного дома или другого строения.

Низковольтные звуковые и коммуникационные системы

Убедитесь, что вы передаете важные сообщения нужным людям с помощью этих низковольтных звуковых и коммуникационных систем:

Системы оповещения и внутренней связи: Доставлять сообщения лично по всему зданию неэффективно, особенно когда вы работаете на большом предприятии.Система оповещения и внутренней связи с вызывными станциями и громкоговорителями увеличивает продуктивность вашего бизнеса.
Системы вызова медсестер: Быстрая передача сообщения в медицинском учреждении может означать разницу между жизнью и смертью. Системы вызова медсестры включают устройства определения местоположения в реальном времени, беспроводные телефоны и пейджеры, а также базы данных EMR, чтобы ваш централизованный или децентрализованный персонал получал информацию быстро и эффективно.
Системы массового оповещения: При аварии на счету каждая секунда.Система массового оповещения позволяет доставлять инструкции людям в здании. При наличии надлежащей сети вы также можете отправлять междугородние сообщения по электронной почте, текстовым сообщениям или телефонным звонком людям за пределами офиса.
Беспроводные часы: Синхронизированные часы обеспечивают согласованность усилий всей вашей организации. Интеграция беспроводных часов выполняется автоматически и легко управляется из центра, что упрощает задачу синхронизации ваших часов.

Низковольтные сетевые системы

Для правильного функционирования всех перечисленных выше низковольтных систем требуется эффективная сеть.Вот ваши варианты подключения:

Структурированная кабельная система: Выберите медную, оптоволоконную или коаксиальную структурированную кабельную систему для различных сред. Они могут подключать камеры видеонаблюдения к мониторам и записывающим устройствам, обеспечивать питание вашей системы контроля доступа и связывать вместе коммерческие аудиокомпоненты. Проводная инфраструктура — хорошее решение, если вам требуется гарантированное покрытие и надежность.
Беспроводное подключение: Если подключение невозможно, уберите кабели с помощью беспроводного подключения.Устройства с низким напряжением могут обмениваться данными по беспроводной сети различными способами, в том числе по радиочастоте, через микроволны и с помощью инфракрасной лазерной технологии. Обследование беспроводного сайта может помочь определить ваше право на использование этого типа инфраструктуры.

Полностью интегрируйте низковольтные системы в свое здание на Среднем Юге

Когда вы рассматриваете системы противопожарной защиты, безопасности и связи вашего здания, вы не должны думать о них отдельно от других. Благодаря услугам полной интеграции от State Systems Inc., вы можете легко контролировать и контролировать каждую часть низковольтного оборудования в единой дополнительной системе.

Когда они работают в тандеме, вы можете быть уверены, что в безопасности ваших сотрудников, гостей и клиентов нет пробелов.

Свяжитесь с State Systems онлайн или позвоните нам по телефону 901-531-6550 сегодня, чтобы установить одну или несколько систем низкого напряжения в вашем здании на Среднем Юге.

Низкое напряжение, но не низкий риск

Хорошая новость заключается в том, что электрический ток через низковольтные кабели, такие как телекоммуникации, системы безопасности или видео, недостаточно силен, чтобы вызвать смертельный удар электрическим током.Плохая новость заключается в том, что при установке низковольтного оборудования все еще существует реальная угроза безопасности.

«Даже на низковольтных установках подрядчикам легко испытывать чувство самоуспокоенности, которое может создать ложное чувство безопасности», — сказал Майкл Джонстон, исполнительный директор по стандартам и безопасности Национальной ассоциации подрядчиков электротехники (NECA). «Вот почему важно, чтобы подрядчики соблюдали Национальный электротехнический кодекс (NEC) при выполнении любых работ по установке, в том числе низкого напряжения.”

Он отметил, что глава 7 «Особые условия» и глава 8 «Системы связи» включают темы, особенно относящиеся к низковольтным установкам. Джонстон предупредил, что подрядчикам, работающим с низковольтным оборудованием, следует опасаться вторичного поражения электрическим током.

«Даже установщики низкого напряжения могут по-прежнему испытывать тревожные удары, особенно если они работают в небезопасной среде, например, если они не заземлены или стоят на мокром месте», — сказал Джонстон. «Хотя маловероятно, что такие удары сами по себе вызовут серьезные травмы, они, безусловно, могут буквально вывести кого-то из равновесия, что могло бы представлять реальную угрозу безопасности, если бы установщик стоял на лестнице.

«Кроме того, дуга в системе низкого напряжения имеет такой же потенциал воспламенения взрывчатых материалов, как и дуга в системе с напряжением 120+ вольт. Глава 5 NEC содержит правила для установки электропроводки любого напряжения в опасном (классифицированном) месте, особенно в местах с высокой концентрацией легковоспламеняющихся или горючих жидкостей, легковоспламеняющихся или горючих паров, проводящей и горючей пыли и т. Д. ».

Не ходи в слепую

Фил Джейнвей, председатель комитета по кодам BICSI, сказал, что монтажники низкого напряжения должны знать, как распознать электрические кабели высокого напряжения и держаться подальше от них.BICSI — это профессиональная ассоциация, поддерживающая индустрию информационных транспортных систем (ИТС).

«Большинство низковольтных кабелей в какой-то момент перекрещиваются с устройствами, которые действительно проводят опасный электрический ток, такими как электронные переключатели, мультиплексирующее оборудование и системы PBX [частные телефонные станции]», — сказал Джейнвей. «Таким образом, при установке низкого напряжения никогда не возникает риска высокого напряжения. Из-за условий, в которых вы находитесь, при работе с электроникой почти всегда существует какой-либо риск высокого напряжения.

«Подрядчик должен убедиться, что его установщики знают, когда следует остановиться и привлечь к работе лицензированного и опытного электрика», — сказал он. «Важно, чтобы они осознавали, с чем работают. Не позволяйте им заходить вслепую. Попросите их использовать VOM [вольт-ом миллиамперметр], чтобы определить, работают ли они в среде с высоким или низким напряжением. Но если установщиков просят установить цепь высокого напряжения на электронику, а они не имеют квалификации, их безопасность оказывается под угрозой.”

Волоконная оптика

«Оптоволоконные кабели

— это низковольтная технология, которая предъявляет некоторые уникальные требования к безопасности при установке», — сказал Джон Джей, менеджер группы разработки приложений оптического волокна Corning Inc., Корнинг, штат Нью-Йорк.

Во-первых, установщикам, выполняющим заделку оптоволоконных кабелей в полевых условиях, необходимо тщательно отслеживать и обрабатывать неиспользуемые осколки стекла, отколовшиеся от кабеля для заделки в полевых условиях.

«Они похожи на занозы, только их намного труднее увидеть или удалить, особенно когда они попадают в ткань или переплетение», — сказал Джей.

Один из лучших способов закрепить оторванные осколки стекла — это использовать простую петлю из ленты, сказал он, добавив, что «так не будет пальцев, пытающихся взять их или управлять ими».

Существуют также недорогие и эффективные коммерчески доступные устройства для удаления волоконно-оптических кабелей от различных производителей.

Безопасность глаз — важная проблема при работе с оптоволоконными кабелями. Осколки волокна в глазу могут быть как очень болезненными, так и опасными, поэтому важно, чтобы установщики носили защитные очки при работе с волокном и не касались лица, пока не вымыли руки.И никогда не стоит смотреть прямо в оптоволоконный кабель, через который может протекать лазерный ток, сказал Джей.

Он также предупреждает, что оптоволоконные разъемы следует содержать в чистоте, потому что грязь на конце разъема может быстро окислиться при приеме сигнала, что создает как возгорание, так и функциональную опасность. Установщик должен проявлять особую осторожность при использовании сварочного аппарата, который соединяет волокна вместе с помощью электрической дуги. Рабочие места для сварки должны быть сухими и чистыми, в них не должно быть легковоспламеняющихся паров, в том числе паров изопропилового спирта, который часто используется для очистки волоконной оптики.

Многое о безопасности

Reese Electric, многопрофильный подрядчик, базирующийся в Норт-Бенде, штат Орегон, понимает важность низкого напряжения и безопасности на рабочем месте. Риз в 2008 году занял первое место в конкурсе Associated General Contractors / Willis Construction Safety Excellence Award для специализированных подрядчиков, наработавших менее 100 000 рабочих часов. Неудивительно, что владелец Reese Electric Рэнди Рема много говорит о безопасности.

«Работы с низковольтным оборудованием имеют многие из тех же опасностей, что и любая другая строительная отрасль», — сказал он.«Самое важное, что я могу сделать, — это дать моим сотрудникам возможность принимать решения, связанные с безопасностью, во время работы. Все мои бригады имеют право прекратить работу, если они окажутся в небезопасном состоянии. И наши ребята также должны знать, что руководство поддержит их в таких ситуациях, иначе вся идея расширения прав и возможностей сотрудников улетучится ».

Рема поделился множеством анекдотов о случаях, когда его экипажи поступали именно так, останавливая работу в небезопасных ситуациях, пока риски не были устранены.Было время, когда бригада обнаружила множество обнаженных игл для подкожных инъекций неизвестного происхождения, которые валялись в подвесном пространстве здания, куда бригады Reese Electric были направлены для выполнения работы. В другой раз команда наблюдала, как асбест выступает из изоляции трубы на чердаке старого школьного здания.

Его люди не были наказаны за прекращение работы в таких обстоятельствах; фактически, они были утверждены за то, что они принимали правильные решения.

«Возможно, они даже не рискуют», — сказал Рема.«Если мои ребята видят что-то небезопасное для другой компании или профессии, я хочу, чтобы они прекратили работу, пока ситуация не будет урегулирована. Если кто-то делает что-то небезопасное — мне все равно, кто это — скажите ему, чтобы он прекратил. При необходимости сообщите об этом генподрядчику. Но не продолжайте работать, если происходит что-то небезопасное ».

Рема объяснил часть своей мотивации: «Однажды я был на рабочем месте, где получил серьезную травму. Производство всех участников этого проекта, а не только компании, попавшей в аварию, упало на две недели.Весь проект практически остановился ».

Рема также подчеркнул важность выявления опасностей и их устранения. Это включает в себя поиск и устранение опасностей, связанных с поездкой, выбор безопасного перемещения оборудования и использование защиты от падения. Это также означает определение того, что делать, когда опасности не могут быть устранены.

«Умение отличать означает обучение и образование», — сказал он. «Вашим людям нужно знать, что им делать и кому звонить, когда они попадают в ситуацию, которая им не по силам.”

Именно поэтому Reese Electric ежемесячно проводит для своих сотрудников обязательные собрания по технике безопасности. Примерно восемь месяцев в году Рема использует внешние ресурсы, например представителей местного комитета по безопасности, консультантов по убыткам Ассоциированных генеральных подрядчиков или местного сотрудника Управления по охране труда (OSHA), отвечающего за соблюдение требований техники безопасности. Раз в год на собраниях основное внимание уделяется безопасному использованию тяжелого оборудования компании. А в оставшиеся месяцы они сосредотачиваются на текущих горячих темах, которым должны быть подвержены экипажи.

Рема пользуется услугами местного специалиста по соблюдению требований OSHA не только для ежемесячных совещаний по безопасности.

«Мы обнаруживаем, что, проводя с ним время, он привыкает к нам и видит нашу приверженность безопасности, а наши установщики привыкают к нему. Иногда мы проходим потенциально опасные места работы [с] сотрудником OSHA еще до того, как работа начнется. Все это помогает всем чувствовать себя комфортнее друг с другом, чтобы мы могли работать вместе, чтобы обеспечить безопасные рабочие места ».

Наконец, Рема считает, что признание сотрудников является важной частью стратегии безопасности компании.Для Reese Electric это означает ежегодный банкет с вручением наград в области безопасности для всех сотрудников компании.

«Но у нас не было бы их, если бы у нас началась череда несчастных случаев», — сказал Рема.

Хотя признание стоит компании денег, Рема сказал, что более низкие страховые расходы его компании помогают оплачивать их.

«И дело не только в деньгах», — сказал он. «Личные и финансовые затраты были бы ужасными, если бы наши показатели безопасности не находились под контролем. Все наши сотрудники действительно гордятся нашими показателями безопасности и полученными наградами.И вы можете быть уверены, что никто не захочет быть первым, кто все испортит и пострадает ».

МУНЯН — писатель-фрилансер из Олате, штат Канзас, специализируется на технических и деловых текстах. С ним можно связаться на сайте www.russwrites.
