Нужно ли реле напряжения в квартире – . ( )

Реле напряжения для квартиры как выбрать

Обязательно ли сегодня использовать для щитовой квартиры реле напряжения или можно обойтись обычными модульными автоматическими выключателями? Давайте сперва разберемся что это такое реле напряжения? Это устройство для отключения электроэнергии при перепадах напряжения в заданных диапазонах от нормального. А какое напряжение считается нормальным? Раньше номинальным считалось напряжение 220 Вольт. На сегодняшний день произошли некоторые изменение. Есть ГОСТ 29322-2014 напряжения стандартные, который устанавливает уровни напряжения:

• ⚡номинальное напряжение – 230В (не 220В!)
• ⚡наибольшее напряжение питания – 253В
• ⚡наименьшее напряжение питания – 207В
• ⚡наименьшее используемое напряжение – 198В

То есть как видно из данных, перепады напряжения при которых оборудование еще может работать, не должны превышать 10%.

Причины изменения напряжения

Основные причины того, что напряжение может в кратковременный, либо длительный период времени выйти из этих диапазонов следующие:

• ⚡обрыв нулевого питающего провода
• ⚡короткое замыкание нулевого проводника с фазным
• ⚡неравномерное распределение нагрузки

Как защитить свои электроприборы от этого? Есть два способа:

• ⚡установить стабилизатор напряжения (более дорогое решение)
• ⚡использовать реле напряжения для квартиры (экономичное решение)

При этом не стоит путать роль стабилизатора и реле напряжения.

Реле напряжения не поддерживает напряжение в заданном диапазоне, оно лишь прерывает его подачу при повышении или понижении.

Также реле напряжения, равно как и стабилизатор, не способны полноценно защитить вашу эл.проводку от молниевого удара. Для этого есть другие специальные устройства.

Еще помните, что стабилизатор не всегда способен защитить вас от резких перепадов из-за своей инерционности.

Чтобы сгорела техника достаточно долей секунд. Время срабатывания большинства реле напряжений – 0,02 сек.

Повышенное и пониженное напряжение

При понижении напряжения сверх номинала может:

• ⚡“сгореть” холодильник, кондиционер, стиральная машинка
• ⚡тускло светить лампа освещения
• ⚡не запускаться компрессор или двигатели
• ⚡долго готовиться пища в микроволновке, нагреваться вода в эл.титане и др.

Повышение напряжения просто приведет к выходу из строя техники, а может даже к пожару.

Виды реле

Реле напряжения состоит из электронного блока и силовой части, собранных в одном корпусе. Самый главный параметр реле – его быстродействие, причем порог срабатывания вы можете устанавливать сами по заданной шкале.

Основные типы реле напряжения:

Рассмотрим в отдельности каждый вид реле.

Реле розетка-вилка – включается непосредственно в розетку, если Вам необходимо защитить конкретный прибор, либо нет возможности установить отдельное реле в щитовую. Отключение потребителя происходит эл.магнитным расцепителем внутри реле. Для настройки имеются кнопки и цифровое табло. Обычно рассчитано на максимальный рабочий ток в 10-16А.

Реле удлинитель. Совпадает по исполнению с предыдущим, только может иметь несколько розеток. Например, если Вам от одной розетки нужно защитить несколько приборов малой мощности.

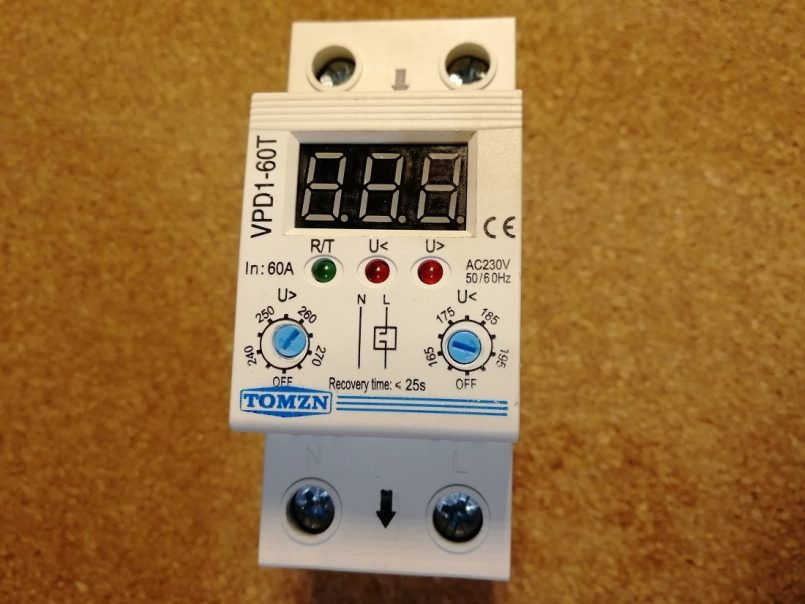

Реле под Din-рейку устанавливается в распредщиток. С помощью его защищается вся квартира или дом. Они имеют наибольший диапазон регулировок. Рассчитаны на мощность до 7квт. При большей мощности, необходимо еще использовать магнитный контактор.

Выбор реле напряжения для квартиры

Как правильно выбрать реле напряжения?

Реле напряжения всегда нужно использовать в связке с автоматическим выключателем.

Само по себе оно не способно защитить от короткого замыкания.

Номинальный ток реле должен быть на порядок больше, чем подключенный перед ним автомат.

Например — установлен автомат 25А, реле выбираем 32А. Автомат 16А, тогда реле – 25А. Учтите, что номинальный ток реле – это ток, который проходит через него в нормальном режиме.

Что такое время задержки в реле напряжения и зачем оно нужно? При отключении реле по причине перепада напряжения, его ”мозги” контролируют входное напряжение и при нормализации параметров, реле включается. Однако такие скачки могут быть очень частыми. Кто-то занимается сварочными работами на вашей фазе, где-то ветром схлестывает провода и т.д. Частые включения-отключения электроэнергии крайне отрицательно сказываются на аппаратуре.

Холодильники, кондиционеры, рекомендуется включать с перерывом 5-6 минут – это время необходимое для конденсации и спада давления хладагента. Поэтому в реле вручную можно установить время задержки, через которое происходит его включение. Если у Вас в группе электропроводки нет подключенного холодильного оборудования, можно выставить время до 10 сек. В противном случае от 5 минут и более.

Еще одной головной болью может стать вопрос выставления порога срабатывания реле. С одной стороны, если поставить минимальные значения от номинала, это максимально защитит вашу аппаратуру. Но с другой стороны, приведет к очень частым коммутациям, или постоянным включениям-выключениям напряжения.

Бороться с этим можно, установив несколько реле напряжения, отдельно под каждую группу электро-приемников. Для телевизоров, компьютеров и другой видео и радио аппаратуры рекомендуется установить диапазон 200-230В. Для другой бытовой техники 190-235В. Если имеется нагревательное оборудование – тены, бойлеры и т.д. для них можно увеличить диапазон от 170 до 250В.

Подводя итого можно однозначно сделать вывод, что имея в современном доме большое многообразие электроприборов и аппаратуры без реле напряжения для квартиры просто не обойтись. И главный вопрос должен стоять не в том, устанавливать или нет данную защиту, а в том — на каком производителе остановить свой выбор?

Статьи по теме

• Реле напряжения Zubr, digitop, УЗМ-51М, РН111 — обзор, схема подключения
• 4 вида стабилизаторов напряжения. Выбор лучшего. Сравнение цен за 1квт.
• Реле напряжения в розетку — РН-101М и Zubr R116y
• Устройства защиты УЗМ 51МД и УЗИС С1 40. Сравнение, технические характеристики, схемы подключения.
• 5 в 1 — УЗО, УЗИП, УЗИС, реле напряжения, автомат. Обзор УЗО Элта 2Д — недостатки и преимущества.
• Выбор места установки стабилизатора напряжения в доме — правила и советы

domikelectrica.ru

Как выбрать реле напряжения для квартиры и дома

Из года в год производители бытовых электроприборов и электронной аппаратуры предлагают более сложную и совершенную продукцию. Следствием внедрения достижений научно-технического прогресса является то, что даже самое простейшее электротехническое изделие, используемое в домашнем хозяйстве, оснащено элементами электронного управления и контроля его работы. Техника становится сложнее, ее обслуживание все более комфортным, в то же время проблемы стабильности параметров электроэнергии в сети остаются прежними. Всплески и провалы напряжения пагубно сказываются на работе электроники, сокращают ее срок службы, а также могут привести к безвозвратной потере бытовой техники. Причин, вызывающих нестабильность параметров электроэнергии много, характерными и наиболее часто встречающимися необходимо отметить резкую перегрузку в электросети по току, перекос фаз, аварии на линиях передач, связанные с обрывом или перехлестом проводников и воздействием на них грозовых разрядов, неисправности в схеме электроприбора. Правильный выбор технических средств защиты от перенапряжений обеспечит долгосрочную и безаварийную работу домашнего парка электроприборов. В этой статье мы рассмотрим, как выбрать реле напряжения для квартиры и частного дома.

Реле напряжения или стабилизатор — что лучше?

Для защиты потребителей электроэнергии предусмотрены стабилизаторы напряжения, с возможным вариантом установки, как на входе в домашнюю электрическую сеть, так и для отдельно взятого прибора. Эти устройства осуществляют контроль параметров напряжения в сети с последующим приведением их к номинальному значению. Однако, несмотря на все преимущества систем стабилизации, они имеют существенный недостаток – относительно длительный период времени, в течение которого происходит приведение параметров электросети до номинального значения, что не всегда допустимо для сложной, чувствительной и дорогостоящей электронной техники. Оптимальным вариантом защиты электрических приборов от всплесков и провалов параметров электроэнергии служат реле напряжения (РН). Главным достоинством этих приборов является быстродействие, время срабатывания измеряется в наносекундах. Конструкцией аппарата предусмотрена регулировка порога срабатывания.

Реле напряжения осуществляет функции контроля параметров напряжения сети и мгновенного отключения потребителя в случае их недопустимого отклонения от номинала. В качестве рабочего органа выступает электронное устройство, собранное на базе компаратора или микропроцессора. В зависимости от технических условий защищаемого оборудования, определяющих допустимые пределы отклонения текущей величины от номинальной, устройство реле предусматривает возможность выбрать порог чувствительности прибора. На практике находят применение модели, обеспечивающие автоматическую подачу электроэнергии на потребитель после нормализации параметров напряжения, а также, возобновляющие свою работу после нажатия кнопки разблокировки. Решение, какой из двух выше указанных аппаратов защиты выбрать, необходимо решать исходя из конкретных условий.

Определяемся с типом подключения

На сегодняшний день выбору потребителя предлагаются реле, выполненных в нескольких конструктивных исполнениях, в зависимости от типа подключения в домашнюю сеть:

1. Вилка-розетка.
2. Удлинитель.
3. Модуль, установленный на дин-рейку.

Все вышеперечисленные типы реле исполнения имеют широкое применение и являются актуальным и проверенным вариантом контроля параметров электросети. Несведущему человеку тяжело определиться, как правильно подобрать реле напряжения, приемлемое для дома или для квартиры. Ответ на вопрос надо искать исходя из тех задач, которые будут возложены на защитное устройство.

Вилка-розетка устанавливается непосредственно в квартирной розетке. Выбор этого варианта контроля идеален для защиты от всплесков и спадов напряжений в сети отдельно взятого электроприбора. Цифровое табло, которым оснащено это устройство, высвечивает текущую величину напряжения в сети.

Удлинитель по принципу действия идентичен вилке-розетке, отличие составляет то, данное устройство оснащено двумя или более розетками. Приобретая РН для защиты нескольких потребителей, целесообразно выбрать удлинитель.

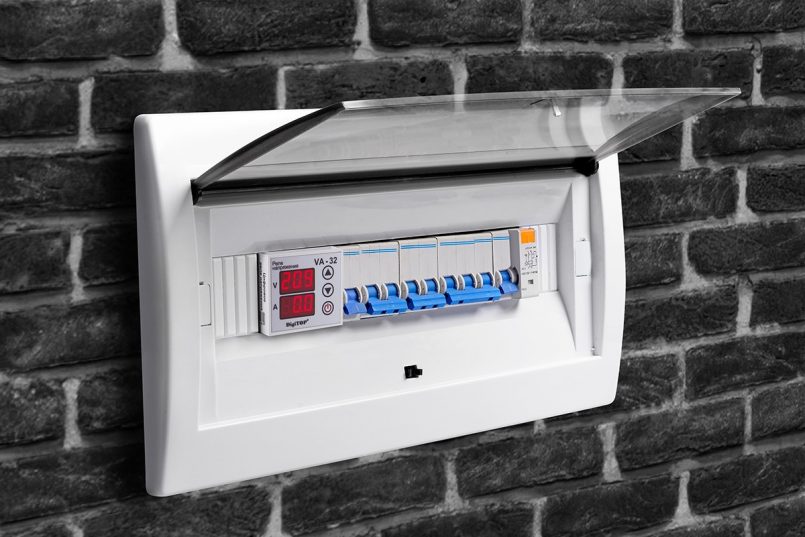

Реле в виде модуля, установленного на дин-рейку, подключается в распределительном щите квартиры или дома и предназначено для защиты от недопустимых скачков напряжения всех электропотребителей квартиры или дома. Конструкция предусматривает работу устройства в режиме максимального и минимального реле, а также выполнять функции реле времени.

РН имеют ограничения нагрузки по току, их силовые контакты рассчитаны на максимальную нагрузку 11 кВА. Если суммарная потребляемая мощность потребителей превышает этот номинал, аппарат следует использовать, как реле промежуточное. В качестве разъединителя силовой сети необходимо установить магнитный пускатель или контактор, выбрать который надо с учетом общей нагрузки домашней сети.

Выбираем фазность и номинальный ток аппарата

РН подразделяются на трехфазные и однофазные. Трехфазные модели применяются в сетях 380 вольт для защиты электрических приводов. Для квартирной сети 220 вольт следует выбрать однофазное реле напряжения.

Также не менее важно выбрать номинальный ток РН. Для этого первоначально нужно определить потребляемую мощность электроприборов и подобрать характеристики аппарата с запасом в 20-30%. К примеру, если вам нужно выбрать РН для кондиционера, номинальный ток которого 5 Ампер, вполне достаточно приобрести реле, рассчитанное на номинальный ток 10 Ампер. Если же вам нужно защитить всю электропроводку в квартире либо доме, обратите внимание на номинал автоматического выключателя. Если стоит автомат на 25А, нужно выбрать реле на 32А либо 40А. Если же номинальный ток автомата составляет 32А, ток РН должен составлять 40, а лучше 50 А.

Чтобы вы понимали, однофазные реле напряжения для установки в розетку рассчитаны на ток от 6 до 16 Ампер. Аппараты, устанавливаемые на DIN-рейку может выдерживать нагрузку от 8 и вплоть до 80А (максимальный ток, при этом номинальный составляет 63А, модель VA-protector 63A).

Остается немаловажный вопрос, какую марку аппарата лучше выбрать для обеспечения защиты электрооборудования квартиры. На российском рынке наиболее популярна линейка ZUBR компании DC Electronics. Для справки необходимо отметить, что ZUBR – это устаревшее название бренда, в настоящее время продукция фирмы поставляется в РФ под названием RBUZ.

Напоследок рекомендуем просмотреть полезное видео по теме:

Советы экспертов

Теперь вы знаете, как выбрать реле напряжения для дома и квартиры. Как вы видите, критерии выбора достаточно простые: нужно определиться с вариантом исполнения аппарата, фазностью, номинальным током и маркой.

Будет полезно прочитать:

samelectrik.ru

Реле напряжения или стабилизатор что лучше

Каждый кто задавался вопросом, как же защитить свое оборудование от перепадов напряжения и некачественной эл.энергии в сети, перед походом в магазин сталкивался с проблемой — а что лучше всего выбрать, реле напряжения или стабилизатор?

Прежде чем делать такой выбор в первую очередь вам нужно определиться, что вы хотите стабилизировать — напряжение во всем доме, или защитить какие-то отдельные дорогостоящие приборы (компьютер, led телевизор, холодильник). То есть фактически решить, покупать вам оборудование для подключения к электрощитку или просто в розетку.

Если вариант защиты всего оборудования в доме преобладает, то остановиться можно на таких вот реле:

или стабилизаторах с клеммным подключением:

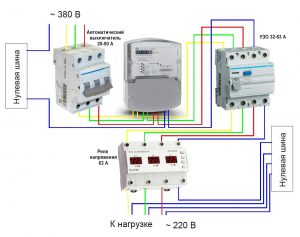

Чтобы установить и подключить подобные реле и стабилизаторы напряжения понадобятся определенные знания или помощь профессиональных электриков.

Когда речь идет о том, чтобы защитить от перенапряжения только холодильник или телевизор, то выбирайте простой розеточный вариант реле и стабилизатора. Подробно о их настройке и работе можно прочесть в статьях Реле напряжения в розетку и Виды стабилизаторов напряжения.Никаких проводов у них нет, а все подключение происходит через привычную нам розетку и вилку.

Отличия реле напряжения от стабилизатора

В чем же заключается принципиальная разница между реле и стабилизатором? Стабилизатор напряжения — это аппарат предназначенный для выравнивания входного напряжения до стандартной величины в 220 вольт. Он также как и реле имеет предельные максимальный и минимальные пороги. То есть при определенном повышенном напряжении, когда его уже невозможно выровнять, он отключается и перестает выдавать на выходе напряжение вообще.

Но все же главное его отличие от реле именно и заключается в том, что он стабилизирует напряжение до нужных параметров, поднимая или опуская его в зависимости от ситуации. А реле напряжения никоим образом его не изменяет и не корректирует.

Оно лишь контролирует напряжение в заданных вами или заводскими установками параметрах.

Пределы срабатывания

Обычно выставляются пределы от 195 до 245 Вольт. И пока напряжение не выйдет за эти границы, реле будет исправно работать.

Например, если на входе в дом у вас будет 196 Вольт, то и в розетках после реле также будет 196 Вольт. А используя стабилизатор вы будете всегда иметь полноценные 220В.

И только после превышения напряжения этих величин (меньше 195В), реле отключится и обесточит аппаратуру, тем самым защитив ее от выхода из строя. Как только напряжение станет 195В, после определенной задержки времени, которую вы сами выбираете в настройках, реле включится и вновь подаст эти самые 195В в розетку.

Стоит напряжению буквально через 1 секунду опять упасть до нижнего предела, все повторится заново. То же самое происходит при изменении по верхнему пределу. Выставляете 245В, напряжение подскакивает до 250В — реле отключается и включается только после его нормализации.

Еще раз повторяю — пределы в большинстве марок реле вы выставляете самостоятельно. У каждого производителя они разные. Более подробно с ними можно ознакомиться в статье — Реле напряжения 220в для дома



Как вы понимаете, если у вас такие скачки напряжения происходят очень часто, и вы решили защититься от них с помощью реле — все это время вы попросту будете сидеть без света. Такова цена вашей защиты.

Поэтому в таких случаях лучше всего вместо реле контроля напряжения ставить стабилизатор.

Если же вы хотите просто перестраховаться и у вас проблем со светом практически нет, или они бывают не часто — тогда выбирайте установку реле напряжения. Это будет гораздо экономичный и более выгодный вариант. Разница в ценах реле и стабилизаторов очень существенна.

Замер напряжения перед выбором

В целом реле напряжения — это бюджетный вариант, и они на сегодняшний день, по-хорошему должны стоять в каждой квартире. Просто верхние и нижние пороги для нечастых срабатываний нужно задавать грамотно. А для этого необходимо по крайней мере иметь мультиметр и опытным путем замерить входное напряжение в пиковые часы нагрузки.

Желательно сделать три замера — утром, вечером и ночью. И уже после этого исходя из результатов, устанавливать пороги срабатывания реле.

Если же замеры показывают, что напряжение у вас не скачет, но зато стабильно низкое 190В или наоборот высокое 260В и более, то вас спасет только стабилизатор напряжения.

Любой нормальный человек побоится выставлять такие пороги срабатывания на реле без наличия какой-либо другой защиты, и продолжать пользоваться электроэнергией при таких неудовлетворительных показателях.

Сравнение преимуществ и недостатков реле и стабилизатора

Все преимущества и недостатки выбора реле напряжения или стабилизатора можно свести в одну таблицу. Воспользовавшись ей и взвесив все за и против, можно легко определиться с правильным выбором того, что подойдет в вашем конкретном случае:

Параметры сравнения	Стабилизатор напряжения	Реле контроля напряжения
Потребление эл.энергии на холостом ходу	Да	Нет
Выравнивание напряжения до 220В	Да	Нет
Работоспособность приборов, если на входе от 160В до 260В	Да	Нет
Габариты	Большие	Малые
Цена	От 5000р и выше	До 3000р
Зависимость работоспособности от внешних условий	Да	Нет
Чувствительность к помехам	Да	Нет
Быстродействие при скачках	Низкая	Высокая
Шум при работе	Есть	Нет

Ну а вообще грубо говоря, нет какого-то универсального способа применения того или иного устройства, который дал бы 100% результат и удовлетворил все ваши потребности в защите от перекосов напряжений. Поэтому максимальную защиту может обеспечить только совместное применение реле напряжения и стабилизаторов.
Ознакомиться с текущими цена на стабилизаторы и подобрать себе необходимый вариант можно здесь.

Статьи по теме

domikelectrica.ru

Реле контроля напряжения, правильное их использование

Главный враг домашних электроприборов – низкое напряжение. От провалов напряжения более всех страдают холодильники, стиральные машины, телевизоры, компьютеры, а также другая аппаратура с электродвигателями и импульсными блоками питания. Часто в зимнее время в
многоэтажных домах случается отгорание нулевого провода, поэтому в части квартир подъезда напряжение может упасть ниже 180 В, а в других квартирах напряжение превысит 250 В.

Когда нужно устанавливать реле контроля напряжения?

Реле контроля напряжения (еще их называют ограничители напряжения, отсекатели напряжения) применяются исключительно в аварийных ситуациях – при поломках на линии. В случае, когда в вашей сети постоянно «нестандартное» напряжение или очень частые его скачки, то правильнее использовать стабилизатор напряжения.

Например, если в вашей сети напряжение обычно на уровне 170 – 190 В, то современный холодильник протянет не более года или полтора. Реле ограничения напряжения в данном случае не поможет, оно только отключает питание и обратно включает при восстановлении напряжения к норме. Реле напряжения, в приведенном примере, будет часто срабатывать или надолго отключит питание, и ваш холодильник потечет.

Как правильно выбрать реле контроля напряжения?

При выборе реле напряжения можно ориентироваться на следующие особенности:

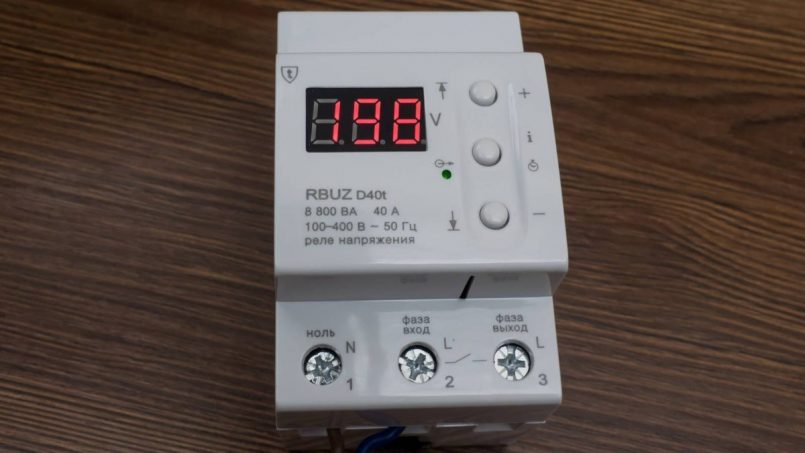

• Наличие вольтметра у некоторых реле напряжения;
• По типу установки реле напряжения бывают: на DIN-рейку и подключаемые в розетку.

• По типу подключения реле напряжения выпускаются: трехфазные и однофазные.

• Номинальный ток для однофазных реле напряжения, устанавливаемых на DIN-рейку, в амперах равен: 8, 16, 20, 25, 32, 40, 50, 63, 80.
• Номинальный ток для однофазных реле напряжения, включаемых в розетку, в амперах равен: 6, 10, 16.

Распространенная ошибка при выборе однофазного реле напряжения – неправильно подобранный ток. Указанное значение тока на корпусе это величина номинального тока, который долго могут выдерживать контакты реле. Но большинство людей не знают, что при больших токах контакты сцепляются магнитодинамической силой, поэтому катушка реле должна иметь дополнительную мощность, чтобы преодолеть усилие сомкнутых контактов. А еще, при размыкании контактов происходит их разрушение электродвижущей силой.

Вам достаточно знать, что выбирать однофазное реле напряжения необходимо с запасом в 20 – 30% по току. Таким образом, если у вас установлен вводной автомат на 25А, то нужно ставить реле на 32А или 40А. Если установлен вводной автомат на 40А, то необходимо реле на 50А или 63А.

Все трехфазные реле напряжения выпускаются на ток максимум 16А. Это объясняется тем, что в промышленности эти реле своими контактами управляют пускателями или контакторами.

Кстати, также можно подключить и однофазное реле напряжения, соединив его контакты с катушкой пускателя или контактора.

Можно ли установить трехфазное реле напряжения на однофазные цепи?

Между однофазными и трехфазными реле напряжения есть принципиальное различие.

Однофазное реле напряжения нужно использовать, если ваше оборудование питается от одной фазы. Трехфазное реле напряжения (технически правильно называть их реле контроля фаз или чередования фаз) используется строго для защиты трехфазных двигателей.

Если в ваш дом заходит три фазы, то для защиты однофазного оборудования правильно поставить три однофазных реле на каждую фазу.

Нельзя применять трехфазное реле напряжение для защиты однофазных потребителей. Факт в том, что при отрыве одной из фаз трехфазное реле контроля отключает остальные две фазы. Поскольку обрыв фазы это аварийный режим работы трехфазного электродвигателя. Кроме того, трехфазное реле контроля обязательно сработает при малейшем перекосе фаз. Ведь несимметричность нагрузки свидетельствует о неисправности подключенного трехфазного оборудования.

Таким образом, если напряжение на одной из фаз будет 210В, а на другой 230В, то трехфазное реле напряжение полностью отключит ваш дом от питания. А ведь значения напряжений 210 – 230В – абсолютно безопасны для работы бытовых приборов!

Так что установка трехфазного реле напряжения в однофазной цепи – неразумна.

Может ли реле контроля напряжения обеспечить защиту от импульсных напряжений?

Обратите внимание, что ни стабилизаторы, ни реле напряжения, не защищают от импульсных скачков напряжения. Импульсы напряжения от ударов молний или от коммутации нагрузок настолько кратковременны, что эти приборы не успеют на них среагировать.

Как известно, от попадания молнии в электролинию защищают молниеотводы и разрядники. А вот для защиты от коммутационных скачков напряжения и от остаточных импульсов после удара молнии, применяются несколько ступеней варисторов. Для защиты от импульсного напряжения во многих электроприборах установлены варисторы.

volt-index.ru

Что лучше стабилизатор или реле напряжения на 220 В для квартиры

На вопрос, что лучше стабилизатор или реле контроля, трудно ответить однозначно. Для каждого случая проблему защиты следует решать с учетом конкретных факторов. Объективно сравнить данные устройства можно только, зная принцип их действия и отличительные особенности.

Отличия реле напряжения от стабилизатора

Современная квартира напичкана многочисленными электрическими и электронными приборами, многие из которых достаточно чувствительны к изменению напряжения. В то же время, даже в крупных городах электрическая сеть грешит нестабильностью, а что говорить о сельской местности. От любого скачка напряжения домашняя электроника может просто выйти из строя.

Защита бытовой техники от скачков напряжения и перенапряжения в сети обеспечивается в основном двумя типами устройств – стабилизатор и реле контроля максимального и минимального напряжения. Их работа основывается на различных принципах, и выбор проводится с учетом особенностей.

Стабилизаторы напряжения

Стабилизатор – это прибор, который поддерживает напряжение на заданном уровне при его колебании в сети в определенных пределах. Обычно в бытовых условиях применяется стабилизатор, удерживающий значение 220 В ±5% при колебании входного сигнала от 160 до 260 В. При скачке за пределы возможностей прибор просто отключает сеть.

Конструктивно стабилизаторы подразделяются на несколько типов. Наиболее распространены приборы ступенчатого типа, включающие трансформатор и силовые ключи (релейные или полупроводниковые). Плавная установка обеспечивается в электромеханических стабилизаторах, в которых трансформатор имеет регулировку первичной и вторичной обмотки. Этот прибор снижает нижний предел входного напряжения до 120-130 В.

Наиболее совершенным, но и самым дорогим, является инверторный стабилизатор, содержащий накопительную ёмкость. Она способна сгладить перепады напряжения в пределах 100-300 В, а выходной сигнал имеет значение 220 В ± (1-3)% с практически идеальной синусоидальной формой.

Реле напряжения

Реле контроля – это устройство, контролирующее нижнюю или верхнюю границу допустимого значения напряжения. Соответственно, существуют реле минимального и максимального напряжения. Для защиты от перенапряжений используется реле максимального напряжения. Если входное напряжение превысит установленное значение (например, 230 В), то нагрузка отключается. При возврате его величины в нужные пределы сеть снова включается.

Чаще используется принцип задержки включения. В таких реле есть настройка времени отключения. Например, если осуществлена установка 2 с, то после истечения этого времени сеть снова включится, и ток поступит на бытовое оборудование.

Надо отметить, что при коротких импульсах скачка реле может не сработать. Для таких случаев существует многофункциональное реле МР-63, которое выполняет роль максимального и минимального реле, а также реагирует на мгновенные импульсы значительной амплитуды.

В чем заключается различие

Предыдущий анализ показывает, что рассматриваемые устройства имеют принципиальные различия. Оба прибора отключают подачу электроэнергии, если напряжение превышает минимально или максимально допустимое значение. Однако, стабилизатор в пределах между экстремальными значениями еще и выравнивает напряжение, поддерживая его на заданном уровне. Реле осуществляет только контроль предельных величин, после чего отключает сеть, но включает снова при исправлении положения.

Таким образом, бытовая техника при использовании стабилизатора не только защищена от скачков напряжения и перенапряжения в сети, но и получает стабильный электросигнал, что повышает её работоспособность. В то же время, нельзя говорить о полном превосходстве стабилизаторов над реле. Для составления полной картины необходимо разобраться со всеми плюсами и минусами этих приборов.

Преимущества использования стабилизаторов

Стабилизаторы имеют ряд несомненных преимуществ:

1. При скачке напряжения за пределы допустимых значений обеспечивается отключение электросети, что предохраняет технику от сбоев в работе. Пороговые значения можно устанавливать на нужном уровне.
2. В пределах предельных значений происходит стабилизация напряжения с достаточной точностью. Даже самые простые и дешевые устройства обеспечивают выравнивание в пределах ±5%. Современные электромеханические приборы дают точность 3%, а инверторные устройства – 1%.
3. Стабилизаторы значительно повышают долговечность бытовой техники и электроники. Улучшается качество показа видеотехники. Прекращается мерцание ламп накаливания, что увеличивает их срок службы.
4. Широкий выбор по техническим характеристикам. Мощность разных моделей колеблется от 50 до 50 ВА до 150 кВА.
5. Качественные стабилизаторы практически не влияют на форму сигнала, а инверторные установки даже улучшают синусоиду.
6. Высокий КПД (98-99%).

Важно! Стабилизаторы имеют простое подключение, а потому для их установки не надо приглашать специалиста. При этом к прибору может подводиться любая фаза трехфазной цепи. При подключении автоматический автомат необходимо устанавливать до ввода в стабилизатор.

Недостатки стабилизаторов

Несмотря на выраженные преимущества стабилизаторов, они имеют серьезные недостатки, ограничивающие их использование:

1. Значительные размеры. Этот параметр прямо зависит от мощности прибора. Даже при минимальном количестве бытовой техники на входе нужно ставить стабилизатор, который не поместится в стандартный электрический щиток. Для него необходимо выделить отдельное место.
2. Необходимость эффективного охлаждения аппарата, т.к. при работе его основные элементы и корпус нагреваются.
3. Высокая цена, возрастающая с увеличением мощности.
4. Необходимость надежной защиты от пыли и влаги. Электромагнитное поле внутреннего трансформатора активно притягивает пыль, а потому необходимо максимально оградить стабилизатор от запыления.
5. Повышенный уровень шума, что требует дополнительной звукоизоляции или вынесение стабилизатора за пределы жилого помещения.
6. Чувствительность электроники стабилизатора к помехам в электрической сети.

Наиболее значительными недостатками стабилизаторов является громоздкость, большой вес и высокая цена. Особенно они чувствительны для устройств мощностью 3 и более кВт, которые необходимы для установки на входе квартиры. При мощности менее 1 кВт эти характеристики находятся в разумных пределах, а потому стабилизаторы чаще применяются в качестве индивидуальной защиты отдельных бытовых приборов. Некоторые современные бытовые электроприборы имеют встроенные стабилизаторы.

Преимущества реле

Несмотря на то, что реле не способны удерживать напряжение в нужных пределах, они достаточно часто применяются в схеме защиты от перенапряжения. Этому способствуют следующие их преимущества:

1. Гарантированное отключение электричества при критических скачках напряжения. При кратковременной продолжительности такого скачка питания включается сразу после возврата сети в нормальное состояние. Реле уже через 1 с готово снова автоматически включить цепь.
2. Малые габариты. Вся схема защиты на основе реле легко помещается во входном щитке, даже когда монтируется несколько устройств (минимальное и максимальное реле).
3. Удобный монтаж. Современные реле выполнены так, чтобы могли устанавливаться на стандартную DIN-рейку, а провод цепи легко и быстро закрепляется в клеммном зажиме. При защите отдельных бытовых приборов можно использовать модель реле, которая просто подключается в розетку.
4. Доступная цена. Стоимость реле значительно ниже стоимости стабилизатора. Покупка даже нескольких таких устройств обойдется заметно дешевле, чем одного стабилизатора.
5. Бесшумность работы.

Важно! Для надежной защиты электроники важным параметром считается быстрота ее реакции на опасный импульс. Реле контроля напряжения относятся к специальным устройствам релейной защиты, а потому их срабатывание происходит практически мгновенно.

Недостатки реле

Основной недостаток реле контроля – неспособность выравнивать напряжение. Например, предельные его значения составляют 190-240 В. Если в сети длительно подается напряжение 195 В, то именно оно и будет питать все электроприборы, что, несомненно, скажется на качестве работы видеотехники и накале ламп в осветительной аппаратуре. Такое явление характерно для сельской местности. На долговечность приборов может отразиться и длительная подача напряжения 235 В. Отключение электроэнергии произойдет только при выходе напряжения за предельные значения.

Отсутствие стабилизации напряжения особенно сильно сказывается там, где электрическая сеть далека от идеальной. Нередко его колебания считаются обычным явлением, а это приводит, в частности, к миганию ламп накаливания, что резко снижает их срок службы, влияет на качество освещения и даже на человеческую психику.

Отмечается и другой недостаток. Для обеспечения полной защиты требуется установка, как минимум, двух максимальных реле – минимального и максимального. Схему такого подключения может разработать только человек с соответствующими навыками, а значит, необходимо привлекать специалиста.

Наконец, надежность работы всей бытовой техники в доме существенно зависит от правильности настройки реле контроля. Далеко не всякие скачки напряжения способны существенно повлиять на работу бытовой техники, а вот частое отключение электричества не пройдет незаметно. Пределы лучше устанавливать после консультации со специалистом и с учетом наличия конкретных приборов в доме.

Стабилизаторы напряжения по своему функционалу смотрятся значительно привлекательнее реле. Однако стоимость, габариты и масса существенно ограничивает их применение. Именно поэтому такие приборы чаще применяются для индивидуальной защиты бытовой техники, а не всей внутренней цепи в целом. Реле контроля напряжения доступны по цене и обеспечивают надежную защиту от перенапряжения без его выравнивания. Какой вид защиты выбрать, прежде всего, зависит от финансовых возможностей, а также от качества и стабильности входной электрической сети.

odinelectric.ru

нужно ли реле напряжения ?

На хорошее дорогое оборудование никаких стабилизаторов не надо !

Любое реле — это нагрузка,

Нам сейчас обязательно сам энергосбыт ставит. Вещь полезная потребляет очень мало, реле нормально замкнуто.

есть возможность и необходимость ставьте. не ходовая это часть…

У меня стоит, на всю квартиру, нижний предел 190в верхний 245в. Потребляет, несколько ватт… Для города возможно и не нужное, но на всякий случай поставьте…

Стабилизатор не имеет функцию защиты. Он для другого. Со стабилизаторами включенные в них приборы при скачке напряжения горят даже лучше, чем без них. Поверьте старому электрику. Это предрассудки от незнания матчасти. Существуют другие способы защиты. То же реле напряжения, различные УЗИП-ы. А с новостройками сейчас обычно строятся новые подстанции. Вообще никаких проблем быть не должно.

Не понятна суть вопроса. Если в вашей сети нет больших колебаний напряжения, то и реле контроля напряжения Вам и не нужно. С другой стороны в наших сетях может случится всё что угодно . Поэтому, покупать или нет, решать только Вам. Устройства защиты многофункциональные УЗМ-50М, УЗМ-51М — Потребление электроэнергии — 2.2 Вт*ч . Реле напряжения Zubr (Rbuz) — Производитель не указывает потребляемую мощность. Реле напряжения НоваТек РН-104, РН-106 — Производитель не указывает потребляемую мощность. Schneider electric реле напряжения easy9 — Производитель не указывает потребляемую мощность. То же стою перед выбором реле напряжения в деревню на даче. Напряжение постоянное 228 — 238 Вольт, что является идеальным. Но частые летние отключения, грозы и пр., выводят бытовую электронику из строя. — 1 ТВ и 1 ПК.

У меня стоит, на всю квартиру, нижний предел 190в верхний 245в. Потребляет, несколько ватт… Для города возможно и не нужное, но на всякий случай поставьте…

touch.otvet.mail.ru

Что такое реле контроля напряжения

Многое может способствовать выходу из рабочего состояния технических средств. Не являются исключением здесь и скачки электрических напряжений, которые провоцируются различными факторами. В таких случаях на помощь приборам приходит реле контроля напряжения. Оно предотвращает перегрузку электросети, так происходит предотвращение перегрузки подключенных к электричеству приборы.

Краткое содержимое статьи:

Нужно ли использование реле?

Назначение реле контроля напряжения широко распространено. Вот некоторые ситуации, в которых помощь данного прибора необходима:

• Устанавливают данные приборы при частых попаданиях проводов на нейтральную фазу, тогда напряжение растет с нормальных 220 В до 380 В. Такие случаи очень часто происходят в частных домах.
• Также необходима установка реле, если трансформаторная подстанция находится на большом расстоянии. Так, как не будет достаточного напряжения для работы приборов.
• Существует возможность обрыва нейтрали, что приведет к перенагрузке сети.
• Опасность перегрузки сети существует и при использовании трехфазной системы. Если одна из фаз потребляет большее количество напряжения, в остальных будет недостаток, из-за этого могут пострадать многие бытовые приборы.

В большинстве случаев стоимость реле контроля напряжения довольно не высока.

В чем заключается работа реле контроля напряжения

Принцип работы реле контроля напряжения довольно прост. При перегрузке электросети из микросхемы прибора поступает соответствующий сигнал на электромагнитное реле. После этого, реле приостанавливает работу всей техники и электричество отключается.

Этот процесс происходит всего за несколько секунд и перегрузка не доходит до работающих приборов. Когда напряжение восстанавливается, реле автоматически подключает все приостановленные приборы к сети.

electrikexpert.ru

No related posts.
