Dcv и acv обозначение на мультиметре: расшифровка
Есть различные измерительные устройства для работы в электрических цепях. Чтобы определить напряжение, ток, сопротивление, необходимо произвести настройки. DCV и ACV на мультиметре отображает тип цепи.
Что такое мультиметр
Мультиметр называют комбинированным измерительным устройством. Оно сочетает в себе омметр, вольтметр, амперметр. Устройство может использоваться в цепи постоянного, переменного тока. Модели выбирают из-за их компактности и точности.
Мультиметр
Востребованными остаются цифровые измерители, которые имеют преимущество перед аналоговыми приборами. Показатель погрешности не превышает 15%. Устройства отличаются по разрядности, учитывается класс проводимости.
Расшифровка DCV и ACV

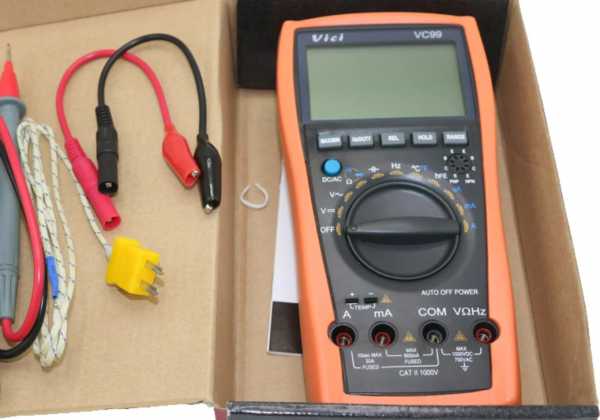

Если взглянуть на панель мультиметра, видны надписи DCV и ACV. DCV — это «постоянное напряжение», а ACV — это «переменный тип». Отличие заключается в изменении величины либо направлении электрического потока.
Измерение мультиметром
Важно! Постоянный ток стабилен и движется в одном направлении.
На графике величина выглядит, как прямая линия. Чтобы произвести замер электрического тока, необходимо использовать мультиметр. Если требуется увидеть пульсацию, надо потратить некоторое время. При постоянном токе напряжение может быть понижающим либо возрастающим.
Заряженные частицы при этом движутся в заданном направлении по схеме. Учитывается их количество и скорость передвижения внутри проводника. Речь идёт о металлах, ионах, электронах и т. п. На заряды действует электрическое поле. Оно отвечает за распределение элементов. В стационарной модели заряды держаться кучно.
Постоянный ток

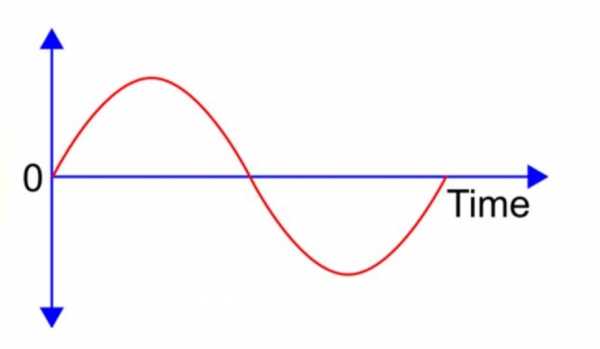

В случае с переменным током величина изменяется. Мультиметр показывает колебания энергетического потока (иначе он называется синусоидальным). Если подключить измерительный прибор, заметна малая либо большая амплитуда тока.
Важно! Ещё один фактор это направление заряженных частиц.
Характеристика подчиняется алгебраическим правилам и можно высчитать положительный, отрицательный коэффициент. Взглянув на диаграмму, можно увидеть связь между показателем тока и временем.
Переменный ток
Обозначение на мультиметре
При использовании измерительных приборов часто встаёт вопрос обозначения на мультиметре, расшифровка. Режимы DCV и ACV у моделей прописываются английскими буквами. Также есть укороченные обозначения DC и AC. Если встречается компактная панель, вовсе может быть «A» и «V». На китайской мультиметровой технике прописаны надписи «ACA» и «ACV».
ACA и ACV
Как использовать мультиметр
Мультиметр отлично подходит для диагностики неисправности электрооборудования, однако важно знать основные правила эксплуатации. Тестеры отличаются по функциональности, внешнему виду, но можно дать общие рекомендации. Простые варианты для домашнего использования имеют стандартные функции и годятся для измерения напряжения, сопротивления, силы тока.
Все данные отображаются на экране, а измерения производятся щупом. Чтобы выбрать режим, нужно крутить поворотный механизм пока отметка не совпадет с надписью. На экране отображается вся необходимая информация, есть текст и значки. Распространенными считаются варианты на четыре заряда.
Тестеры на четыре заряда
Интересно! Значки показывают уровень заряда аккумулятора и выбранный режим.
Необходимо учитывать единицы измерения и тип цепи. Также предусмотрена кнопка включения-выключения прибора. При выборе определенного режима учитывается рабочий диапазон мультиметра. Обратив внимание на значения, можно заметить, что есть разделение для цепей постоянного и переменного тока. Установлены выделенные кнопки для замера сопротивления, проверки транзисторов и прозвона элементов.
Прозвон элементов
При замере необходимо начинать с меньших единиц и продвигаться далее. На панели нет обозначения больших значений, поэтому используются сокращения. К примеру, проверяя сопротивление, рядом с отметками можно увидеть надписи — «микро», «мили», «кило», «мега». Таким образом удается избежать длинных значений. В случае с напряжением имеет смысл двигаться от большего к меньшему.

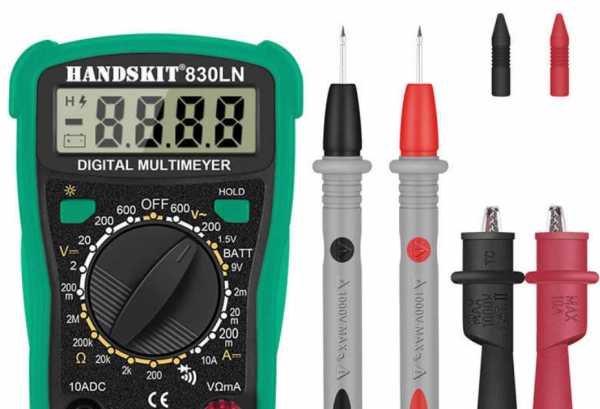

У стандартной модели есть разъём для подключения щупа. Чёрный провод является общим, а красный используется с целью замера силы тока, сопротивления, напряжения. Разъем постоянного тока обозначается как ADC, но китайцы используют сокращение — AC. Общий выход находится под надписью COM или встречается текст «common».
COM на мультиметровом устройстве
Измерение с помощью мультиметра
Чтобы произвести замер постоянного напряжения, необходимо выбрать соответствующее значение на поворотном механизме — DCV. Проверяется подключение щупа и общего разъёма. Начинать следует с максимального значения на панели. Щуп фиксируется на компоненте, например, клемме батарейки. Экран в автоматическом режиме покажет значение, можно узнать точную величину.
Важно! Если на дисплее перед цифрами указываются нули, значит, следует понижать единицы измерения.
Чтобы проверить переменное напряжение в цепи, стоит поставить переключатель на надпись ACV. Следуя инструкции, важно установить щупы на контактах элемента. К примеру, это может быть розетка 220 вольт. Как в случае с постоянным током, необходимо начинать с максимальной отметки рабочего диапазона.

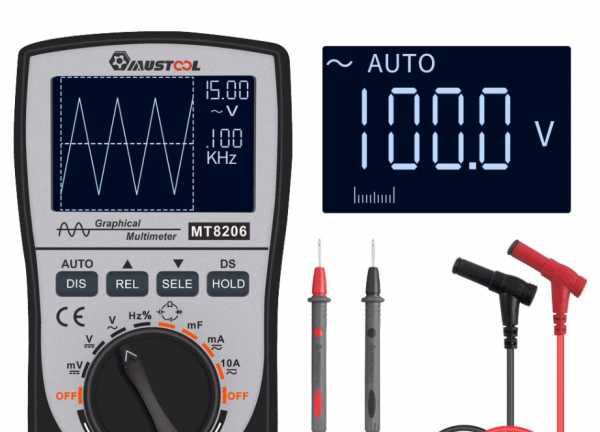

Дисплей тестера
Меры безопасности
При использовании мультиметра важно придерживаться правил:
- не допускается напряжение свыше 500 в,
- необходимо проверять тестер,
- необходим учет рабочей температуры.
Выше рассмотрены обозначения на мультиметре, дана их расшифровка. Раскрыты режимы DCV и ACV постоянного, переменного тока. Чтобы использовать мультиметр, необходимо знать о мерах безопасности.
rusenergetics.ru
Обозначение постоянного и переменного тока на схемах
Содержание:
- Как обозначаются различные токи
- Обозначения токов в измерительных приборах
- Видео
Каждый домашний мастер и начинающий электрик при выполнении электромонтажных работ пользуется специальными схемами. Для того чтобы правильно прочитать любую из них, необходимо знать все значки и символы, в том числе обозначение постоянного и переменного тока. Эта символика присутствует на корпусах большинства современных измерительных аппаратов, позволяющих определять значение всех основных электрических параметров.
Как обозначаются различные токи
По своим специфическим качествам электрический ток разделяется на два основных типа:
- Постоянный ток. Обозначается прямой линией (—). Кроме того, используются символы DC – Direct Current, которые переводятся как постоянный ток.
- Переменный ток. Известен под собственным обозначением в виде змейки (~) и символов АС, означающих Alternating Current.
Отличительной особенностью постоянного тока является его направленность. Он протекает лишь в одном определенном направлении, условно принимаемое от положительного контакта «+» к отрицательному контакту «-». От этого свойства и происходит наименование этого тока DC, который присутствует в солнечных панелях, всех типах сухих батареек и аккумуляторах, предназначенных для питания маломощных потребителей.
В некоторых технологических процессах, таких как дуговая электросварка, электролиз алюминия или электрифицированный железнодорожный транспорт, необходим постоянный ток DC с высоким значением силы. Чтобы его создать, необходимо выпрямить переменный или воспользоваться любым из генераторов постоянного тока.
Переменный ток AC, в отличие от постоянного, способен к изменению своего направления и величины. Существует параметр, известный как мгновенное значение переменного тока, определяемое в конкретный момент времени. Частота, с которой изменяется направление тока, составляет 50 Гц, то есть данная перемена происходит 50 раз в течение одной секунды.
Переменный ток AC может быть однофазным или трехфазным. В первом случае необходимо только два провода: основной и дополнительный, он же обратный. Именно по основному проводнику протекает электрический ток, а обратный считается нулевым проводом.
Трехфазное переменное напряжение вырабатывается соответствующим генератором тока AC. В этом процессе участвуют три обмотки, каждая из которых является своеобразной однофазной электрической цепью. Между собой они сдвинуты по фазе под углом 120 градусов. Благодаря данной системе электроэнергией могут быть обеспечены сразу три сети, независимые друг от друга. Для этого понадобится уже порядка шести проводов – трех прямых и трех обратных.
При необходимости дополнительные провода возможно соединить между собой и получить в итоге общий проводник, называемый нулевым или нейтральным. В этом случае проводники переменного тока на схемах обозначаются символами L1, L2, L3, а нулевой провод – буквой N.
Обозначения токов в измерительных приборах
Общепринятое обозначение постоянного и переменного тока нашло свое отражение в различных измерительных приборах, в том числе и на мультиметре. Вся необходимая символика наносится на лицевую панель того или иного устройства. Это позволяет измерить именно тот параметр, который необходим в данный момент.
Например, если на шкале выставлено положение АС, в этом случае можно проводить измерение значения переменного тока. Как правило, такие приборы предназначены для работы в электросетях с обычными напряжениями 220 или 380 вольт. Существуют модели с рабочими режимами в пределах 600 В и выше.
Если же мультиметр выставлен напротив отметки DC, то рабочий режим аппарата станет соответствовать постоянному току. В этом положении замеряется ток на аккумуляторах, батарейках и других источниках питания, вырабатывающих постоянный ток. В данном режиме требуется непременно соблюдать полярность полюсов. Диапазон измерений обычно составляет от нуля до нескольких тысяч вольт, в зависимости от характеристик конкретной модификации устройства.
electric-220.ru
Сварочный аппарат для TIG сварки AC DC: что это такое?
Время чтения: 9 минут
Сварочный аппарат TIG — это давно известная разновидность сварочного оборудования. TIG-аппарат можно найти как на крупном производстве, так и в мастерской у частного мастера или в гараже у сварщика-любителя. Сама технология TIG сварки универсальна и проста в применении, поэтому ее используются многие мастера по всему миру.
Большинство TIG-аппаратов работают на постоянном токе, поскольку это стандарт среди современного сварочного оборудования. Такие аппараты называют DC (DC — постоянный ток). Но в продаже так же есть TIG аппараты с приставкой AC/DC в названии, что означает ток переменный/ток постоянный.
Что это такое? Зачем современному TIG-аппарату работать не только на постоянном, но и на переменном токе? На все вопросы вы найдете ответы в этой статье. Мы также расскажем про лучшие TIG AC/DC аппараты для дома и гаража по цене от 500$ до 800$. Это стандартная цена для аппаратов с таким функционалом. Есть модели и существенно дороже, но их покупка целесообразна только при работе на крупном производстве.
Содержание статьи
Общая информация
Аппараты TIG имеют множество названий: от «аргонный аппарат» до «установка аргоно-дуговой сварки». Но, несмотря на множество терминов, за всеми ними кроется вполне определенный тип сварочного оборудования. Все аппараты TIG — это устройства, предназначенные для дуговой сварки неплавящимся электродом в среде аргона.
Сварка TIG используется повсеместно как среди любителей, так и среди профессионалов. Этот метод позволяет сваривать все типы металлов, получая качественные эстетичные швы.
Аппарат DC и AC/DC: в чем разница?
Большинство аппаратов для TIG сварки работают на постоянном токе (DC), поскольку в данном режиме дуга легче поджигается, горит стабильнее и в целом позволяет получить швы лучшего качества. Но иногда для выполнения особо сложных работ необходимо использовать переменный ток (AC). Профессионалы особенно часто сталкиваются с необходимостью сварки именно на переменном токе.
Производители прекрасно знают об этом. Поэтому с развитием технологий инженеры смогли создать аппараты, способные работать сразу в двух режимах: и AC, и DC. Т.е., такие устройства могут варить как на переменном токе, так и на постоянном. Сварщик сам решает, какой ток выбрать для выполнения тех или иных задач.
Так у мастеров появилось больше возможностей в работе при использовании аппаратов AC DC. Такие аппараты незаменимы при работе с металлами, на поверхности которых есть окисная пленка. При сварке на переменном токе эта пленка не препятствует формированию шва, чего нельзя добиться при использовании обычного TIG DC аппарата.
TIG AC/DC аппараты для дома и гаража
BRIMA TIG 160 AC/DC
Аппараты Brima известны многим мастерам уже много лет. Они стабильно пользуются спросом, поскольку собираются из качественных комплектующих, и благодаря расширенному функционалу позволяют выполнить работу на 5 с плюсом. У бренда большой ассортимент, и не удивительно, что среди всего разнообразия у них есть аппараты TIG AC/DC.

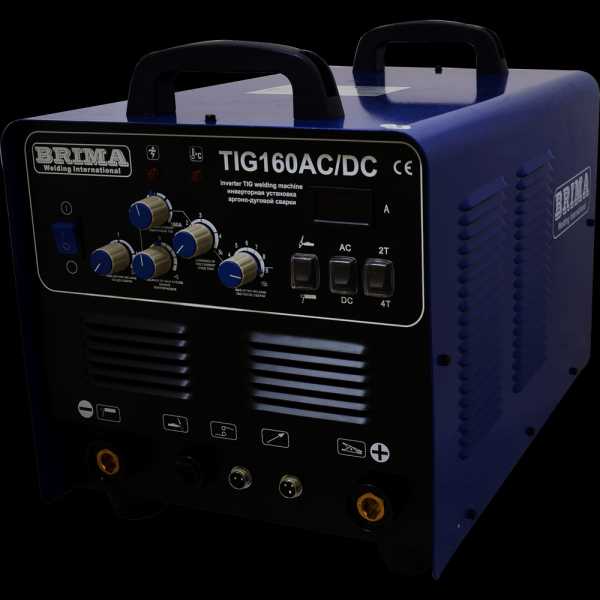

Первый аппарат в нашем списке — это BRIMA TIG 160 AC/DC. Типичный представитель TIG AC/DC оборудования, пользуется большой популярностью у любителей и полупрофессионалов. А все из-за доступной цены. BRIMA TIG 160 AC/DC — самый недорогой TIG AC/DC аппарат из всех перечисленных в этой статье.
Аппарат работает не только в режиме TIG, но и в режиме ММА (ручная дуговая сварка плавящимся электродом). Выдает сварочный ток около 160 Ампер, чего достаточно для решения множества задач. Питается от обычной розетки 220В, работает без перерыва до 60% всего сварочного цикла.
Читайте также: Аргонная сварка для начинающих
Дуга поджигается бесконтактным способом, есть возможность подключения пульта ДУ для дистанционного управления аппаратом. Габариты компактные, вес не превышает 25 кг. Так что эту модель вполне можно назвать портативной. Учитывая, что большинство других TIG AC/DC аппаратов весят заметно больше.
VARTEG TIG 160 AC/DC PULSE
О производителе VARTEG мало кто слышал, но на самом деле это всего лишь один из подбрендов компании FOXWELD, которая существует на нашем рынке уже много лет. FOXWELD выпускают бюджетные инверторы, а вот полупрофессиональное и профессиональное оборудование выпускается под маркой VARTEG.
В наш список попал недорогой TIG AC/DC аппарат VARTEG TIG 160 AC/DC PULSE. Это современная аргоно-дуговая установка для работы со всеми типами металлов: начиная от черных и цветных, заканчивая нержавеющей сталью и алюминием. Эта модель отлично подойдет для небольшой мастерской, гаража или для первого ознакомления с TIG AC/DC аппаратами.
Помимо TIG AC и TIG DC здесь есть стандартный режим ММА, так что вы сможете выполнять классическую ручную дуговую сварку. При ММА сварке доступен режим «форсаж дуги», с помощью которого поджиг дуги упрощается. Это особенно оценят новички, у которых часто возникают проблемы с поджигом.
К данному аппарату можно подключить пульт ДУ и управлять им дистанционно, что очень удобно. Пульт выполнен в виде педали, так что вам не придется занимать руки и вы сможете полностью сосредоточиться на работе. Словом, это отличный аппарат как для новичка, так и для тех, кто устал от ручной дуговой сварки и хочет изучить что-то новое. При этом VARTEG TIG 160 AC/DC PULSE стоит не так уж дорого, он далеко не самый дорогой в нашем списке.
Сварог REAL TIG 200P AC/DC
Сварочное оборудование Сварог давно известно на отечественном рынке, но сделано оно вовсе не в России, как думают многие. Аппараты собираются под контролем компании Jasic в Китае. Кстати, оборудование Jasic тоже представлено на нашем рынке, их ассортимент практически не отличается от бренда Сварог. Это, по сути, одинаковые аппараты, но с разными логотипами на корпусе. Просто оборудование Сварог больше адаптировано под наш рынок и условия использования.
Аппарат REAL TIG 200 P AC/DC от бренда Сварог – это отличный выбор по соотношению цены и качества. У него неплохая сборка, богатый функционал и простое управление. В вашем распоряжении TID AC и TIG DC сварка, а также импульсный режим и ММА сварка. Этот аппарат понравится и новичку, и практикующему мастеру. Новичок сможет перепробовать различные режимы сварки и обучиться чему-то новому, а мастер с опытом оценит множество настроек.
Из особенностей отметим высокочастотный поджиг дуги и качественные швы даже при работе на минимальном сварочном токе. Частота переменного тока и баланс полярности гибко регулируются вплоть до 250 Гц. Дополнительно можно подключить педаль управления, чтобы освободить руки.
Также эта модель оснащена режимами 2Т и 4Т, вы сможете отпустить кнопку горелки при работе с очень длинными швами. Из дополнительных регулировок отметим возможность изменения частоты импульса. Вы сможете следить за параметром тепловложения. Также отметим возможность продувки шва газом после окончания сварки и наличие продвинутой системы охлаждения.
AuroraPRO INTER TIG 200 AC/DC PULSE
Бренда Aurora давно зарекомендовал себя как производитель качественного, относительно недорого и функционального сварочного оборудования. О сварочниках Aurora положительно отзываются и новички, и профессионалы. Они понятны для всех и каждого, при этом дают множество возможностей по относительно доступной цене.
Профессиональный аппарат от бренда Aurora модели INTER TIG 200 AC/DC PULSE известен многим мастерам. Он стоит не так уж дорого, при этом отлично собран, позволяет получить достойный результат и бесперебойно работает долгие годы. В нем предусмотрено множество настроек, что понравится профессионалам.
В арсенале есть TIG AC и TIG DC сварка, а также импульсная сварка (Pulse) и ручная дуговая сварка (ММА). На первый взгляд панель управления кажется запутанной и непонятной, но стоит вам пару раз вникнуть в настройки, как все сразу становится ясно. Параметров очень много, но все они интуитивно понятны.
БАРС Profi TIG-217 DP AC/DC МОД. II
Про аппараты Барс нечасто говорят, а зря. Этот Бренд не так давно представлен на отечественном рынке, но уже успел завоевать множество хороших отзывов от мастеров с опытом. Без недостатков здесь не обошлось, но все минусы перекрываются большим функционалом и хорошей ремонтопригодностью.
Аппарат БАРС Profi TIG 217 DP AC/DC — самый дорогой в нашем списке. Он отлично справляется со сложной продолжительной сваркой всех типов металлов. При этом потребляет мало электроэнергии, компактный и работает в 5 режимах: TIG AC, TIG DC, TIG AC Pulse, TIG DC Pulse, MMA DC. TIG AC/DC Pulse — это импульсный режим. В импульсном режиме сварка нержавеющей стали и алюминия часто получается куда проще и качественнее.
Теперь о характеристиках. Аппарат выдает до 200 Ампер сварочного тока, питается от обычной розетки. Построен на базе IGBT-транзисторов, управление микропроцессорное. Все технологично и современно. Аппарат можно настраивать в 20 параметрах, так что профессионал сможет в полной мере раскрыть его потенциал.
Вместо заключения
Современные сварочные аппараты для TIG сварки могут работать как на постоянном токе, так и на переменном. Некоторые модели осуществляют сварку только на «постоянке», а некоторые позволяют вручную выбирать тип тока. Последние называют TIG AC/DC, они наиболее универсальны и часто применяются при профессиональной сварке. С их помощью у сварщика появляется больше возможностей при выполнении работ.
Конечно, при сварке в режиме «AC» дуга горит не очень стабильно, трудно поджигается. И в целом, работая на переменном токе, требуется большой опыт, чтобы сформировать прочный красивый шов. Но благодаря встроенной электронике многие TIG AC/DC аппараты могут похвастаться функциями, упрощающими поджиг дуги и стабилизирующими ее горение. Также эти функции помогут новичкам быстрее обучиться сварочному делу, какой бы режим сварки они не выбрали.
А что вы думаете по этому поводу? Делитесь своим опытом в комментариях. Он будет полезен для всех, кто только начинает изучать азы сварочного дела. Желаем удачи в работе!
[Всего голосов: 0 Средний: 0/5]svarkaed.ru
Ответы@Mail.Ru: а как расшифровывается AC/DC?
Это обозначение тока!
Переменный ток, постоянный ток
х. з. ..участники AC/DC вроде как увидли эту надпись на стиральной машинке и решили так назвать группу
Переменный/постоянный ток
Переменный ток/постоянный ток
Alternating Current—Direct Current или я не электроинженер )))))
две трактовки слышал: переменный и постоянный ток, и бисексуальность.
Бисексуал — слэнг Переменное, постоянное напряжение — термин электрический
религиозные фанаты переводят как: AVE SATAN / DIE Christ странно если сатана пишется с буквы S а не с С
touch.otvet.mail.ru
Как обозначается переменный и постоянный ток, обозначение acc
Среди видов электрического тока различают:
• Постоянный ток:
Обозначение (—) или DC (Direct Current = постоянный ток).
• Переменный ток:
Обозначение (~) или AC (Alternating Current = переменный ток).
В случае постоянного тока (—) ток течет в одном направлении. Постоянный ток поставляют, например, сухие батарейки, солнечные батареи и аккумуляторы для приборов с небольшим потреблением электротока. Для электролиза алюминия, при дуговой электросварке и при работе электрифицированных железных дорог требуется постоянный ток большой силы. Он создается с помощью выпрямления переменного тока или с помощью генераторов постоянного тока.
В качестве технического направления тока принято, что он течет от контакта со знаком «+» к контакту со знаком «—».
В случае переменного тока (~) различают однофазный переменный ток, трехфазный переменный ток и высокочастотный ток.
При переменном токе ток постоянно изменяет свою величину и свое направление. В западноевропейской энергосети ток за секунду меняет свое направление 50 раз. Частота изменения колебаний в секунду называется частотой тока. Единица частоты — герц (Гц). Однофазный переменный ток требует наличия проводника, проводящего напряжение, и обратного проводника.
Переменный ток применяется на стройплощадке и в промышленности для работы электрических машин, например ручных шлифовальных устройств, электродрелей и круговых пил, а также для освещения стройплощадок и оборудования стройплощадок.
Генераторы трехфазного переменного тока вырабатывают на каждой из своих трех намоток переменное напряжение частотой 50 Гц. Этим напряжением можно снабжать три раздельные сети и при этом использовать для прямых и обратных проводников всего шесть проводов. Если объединить обратные проводники, то можно ограничиться только четырьмя проводами
Общим обратным проводом будет нейтральный проводник (N). Как правило, он заземляется. Три другие проводника (внешние проводники) имеют краткое обозначение LI, L2, L3. В единой энергосистеме Германии напряжение между внешним проводником и нейтральным проводником, или землей, составляет 230 В. Напряжение между двумя внешними проводниками, например между L1 и L2, составляет 400 В.
О высокочастотном токе говорят, когда частота колебаний значительно превышает 50 Гц (от 15 кГц до 250 МГц). С помощью высокочастотного тока можно нагревать токопроводящие материалы и даже плавить их, например металлы и некоторые синтетические материалы.
Преобразователи переменного постоянного тока. Устройство …
Источники питания постоянным током. … вырабатывающую переменный ток частотой 300 Гц. Машина оснащена выпрямительным устройством из кремниевых вентилей и … |
Электрический ток
Такой ток называется постоянным током. Однако в технике чаще используется переменный ток, направление и сила которого периодически изменяются. Как обозначают постоянный ток. Переменный электрический ток… |
Трансформатор. Аппараты преобразующие переменный ток одного …
Переменный ток выгодно отличается от постоянного тем, что относительно легко можно изменять его силу. Аппараты, преобразующие переменный ток одного … |
Источники питания постоянным током. Сварочные преобразователи …
Они обладают следующими преимуществами по сравнению с источниками переменного тока: … при сварке постоянным током возможно применение всех выпускаемых … источники постоянного тока—сварочные генераторы, вырабатывающие постоянный ток, … |
Самостоятельное подключение автомагнитолы или приемника в авто
Установка или замена автомагнитолы в авто возможна самостоятельно любым автомобилистом, который не тратит деньги на все подряд. Если у Вас большие проблемы с руками, то тогда лучше обратиться в автосервис — так точно получится дешевле и в разы быстрей. Далее статья для тех, у кого «прямые руки» и фамилия не Рокфеллер. 🙂 Схема подключения различных магнитол в разнообразные авто остается одинаковой, однако имеются различные нюансы и особенности. До всеобщей стандартизации и взаимозаменяемости еще, к сожалению, далеко.
По способу установки автомобильные магнитолы или приемники бывают встраиваемые и стационарные.
Для защиты от воровства встраиваемые магнитолы довольно часто комплектуются съемной лицевой панелью, раньше применялись направляющие салазки с замком, для быстрого снятия всего устройства.
Стационарные автомагнитолы от кражи защищают их оригинальная форма и нестандартные размеры. Подходят они в определенную марку автомобиля, что лишает их универсальности. Как правило, устанавливаются такие магнитолы производителями автомобилей еще на сборочном конвейере. Контейнеры под магнитолу в некоторых моделей авто снабжаются специальной шторкой – устройство довольно простое, но весьма эффективное от авто воров.
Современные магнитолы бывают двух размеров по высоте — одно блочные и двух блочные (или однодиновые и двухдиновые). Европейские производители в большинстве производят автомагнитолы стандарта 1DIN (одноблочные). И в автомобиле должна быть подходящего размера ниша. Японские, американские, а так же и корейские фирмы представляют аппаратуру вдвое большую по высоте, под соответствующую нишу для установки в автомобиле, которая носит название 2DIN. Это основное, на что надо обратить внимание при покупке автомагнитолы для Вашего автомобиля.
Далее разъемы. Различные магнитолы и автомобили могут иметь различные виды разъемов. Поэтому нужно посмотреть, какой разъем в автомобиле перед покупкой магнитолы. Если в приобретенной магнитоле разъем не совпадает с автомобильным, то тоже ничего страшного.
Вариант 1 (предпочтительный) — существует большое количество различных переходников, главное правильно подобрать. Также выпускаются специальные переходники, позволяющие перейти с оригинальных колодок на стандарт ISO.
Вариант 2 — Расковырять разъем и подключиться напрямую. Крайний метод, но зная схему — без музыки не останетесь.

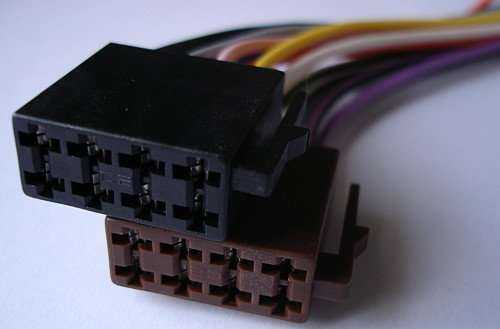

Самый распространенный разъем для подключения автомагнитолы — ISO 10487. Первым делом проверьте его наличие в Вашем автомобиле.

Если таков иметься, то необходимо просто удостовериться в правильной распиновке Вашего разъема.
По входам в магнитолу почти все производителепридерживаются стандартной цветовой маркировки проводов.
— Желтый провод (BAT) — к постоянному +, независимо от положения замка зажигания, напрямую к аккумулятору через предохранитель на 10-20А;
— Красный провод (ACC) — к клемме замка зажигания, на которой появляется + при повороте ключа зажигания. На многих иномарках существует уже отдельно проведенный провод в колодке. Надо его лишь найти (довольно просто при помощи тестера или контрольной лампочки). Либо, если возникнут затруднения, к любой клемме, где появляется +12 при включении зажигания.
— Черный провод — это минус или масса, что то же самое. Подключается на кузов хорошим контактом. (там постоянный минус).
— Голубой/бело — голубой провод (REM) — это управляющий провод, который при включении магнитолы, автоматически включает автомобильный усилитель или активную антенну.
— Оранжевый провод авто магнитолы (либо вариации) (ILL) — подлючается к клемме переключателя освещения либо к любой другой клемме, где появляется +12 при включении габаритных огней или фар.
— Желто — черный провод (вариации) (MUTE) — это дистанционное это выключение звука или его приглушение. Подключается к соответствующему проводу Вашего автомобильного Hands. Если комплект отсутствует — не подключайте никуда. Это опция и на работоспособность магнитолы и качество работы не влияет.
Выходы магнитолы — это акустические провода на динамики. Они имеют по парные цвета. К каждой цветовой паре подключается определенный динамик:
Белая пара проводов — передний левый динамик;
Серая пара — передний правый динамик;
Зеленая пара — задний левый динамик;
Фиолетовая пара — задний правый динамик.
Каждая пара проводов на динамики состоит из монотонный провода и провода с черной полосой. Черной полосой обозначается минусовой провод.
Очень важно соблюсти правильность подключения акустических проводов, в противном случае, при несоблюдении цветовой схемы – будет не корректна регулировка баланса, при несоблюдении полярности – задние колонки будут играть в противофазе, это проявиться отсутствием баса.
Общая схема подключения автомагнитолы
Схемные, буквенные обозначения, встречающие в инструкциях по подключению магнитол различных марок
Акустическая группа:
— R = Динамик правый.
— L = Динамик левый.
— FR+, FR- или RF+, RF- = Динамик передний — правый (Соответственно плюс или минус).
— FL+, FL- или LF+, LF- = Динамик передний — левый (Соответственно плюс или минус).
— RR+, RR- = Динамик задний — правый (Соответственно плюс или минус).
— LR+, LR- или RL+, RL- = Динамик задний — левый (Соответственно плюс или минус).
— GND SP = Общий провод динамиков.
Разъём питания:
— B+ или BAT или K30 или Bup+ или B/Up или B-UP или MEM +12 = Питание от аккумулятора (плюс)
— GND или GROUND или K31 или просто указан минус = Общий провод (Масса), минус аккумулятора.
— A+ или ACC или KL 15 или S-K или S-kont или SAFE или SWA = +12 с замка зажигания.
— N/C или n/c или N/A = Нет контакта. (Физически вывод имеется но никуда не подключен).
— ILL или LAMP или обозначение солнышка или 15b или Lume или iLLUM или K1.58b = Подсветка панели. На контакт подаётся +12 вольт при включении габаритных огней. На некоторых магнитолах есть два провода, -iLL+ и iLL- Минусовой провод гальванически отвязан от массы.
— Ant или ANT+ или AutoAnt или P.ANT = После включения магнитолы с этого контакта подаётся питание +12 вольт на управление выдвижной антенной, если такова, естественно, присутствует.
— MUTE или Mut или mu или изображение перечеркнутого динамика или TEL или TEL MUTE = Вход выключения или приглушения звука при приеме звонка телефона или других действиях (например движения задним ходом).
Другие возможные контакты:
-Amp = Контакт управления включением питания внешнего усилителя
-DATA IN = Вход данных
-DATA OUT = Выход данных
-Line Out = Линейный выход
-REM или REMOTE CONTROL = Управляющее напряжение (Усилитель)
-ACP+, ACP- = Линии шины (Ford)
-CAN-L = Линия шины CAN
-CAN-H = Линия шины CAN
-K-BUS = Двунаправленная последовательная шина (К-line)
-SHIELD = Подключение оплётки экранированного провода.
-AUDIO COM или R COM, L COM = Общий провод (земля) входа или выхода предварительных усилителей
-CD-IN L+, CD-IN L-, CD-IN R+, CD-IN R- = Симметричные линейные входы аудио сигнала с ченжера
-SW+B = Переключение питания +B батареи.
-SEC IN = Второй вход
-DIMMER = Изменение яркости дисплея
-ALARM = Подключение контактов сигнализации для выполнения магнитолой функций охраны автомобиля (магнитолы PIONEER)
-SDA, SCL, MRQ = Шины обмена с дисплеем автомобиля.
-LINE OUT, LINE IN = Линейный выход и вход, соответственно.
-D2B+, D2B- = Оптическая линия связи аудиосистемы
Если при подключении видеорегистратора или навигатора появляются помехи радиоприему, причина не в магнитоле. Способы устранения по ссылке.
Рекомендации при подключении магнитолы на машине:
Питание желательно осуществлять при помощи отдельной проводки, непосредственно идущей от аккумулятора к магнитоле.
Диаметр проводки должен быть не меньше чем на разъеме магнитолы, в идеале в полтора-два раза толще.
Обозначение постоянного и переменного тока
Это касается как питающей проводки, так и акустической. Рекомендуется применить специализированные акустические провода сечением порядка 1.5-4 мм2 с бескислородной меди и силиконовой изоляцией. Кабель должен быть как можно менее короткий и без скруток.
Сопротивление акустики, как правило, 4 Ом, а проводка из комплекта акустики будет соизмерима по сопротивлению с динамиками. Это свою очередь повлечет значительное рассеивание мощности усилителя магнитолы, именно на вспомогательном оборудовании – акустической проводке, а не на динамиках (акустике). В итоге, громкость воспроизведения уменьшится и, что еще хуже, уменьшится и диапазон воспроизводимых частот. Особенности распространения ВЧ заключаются в том, что сигнал идет лишь только по поверхности провода, соответственно при меньшем диаметре провода уменьшится его пропускная способность к ВЧ, и как следствие, ухудшение общего качества звучания.
При питании магнитолы используются красный и желтый провода. Желтый предназначен для питания памяти, а красный служит для отключения магнитолы и предполагает наличие выхода на замок зажигания. Это означает, что после выключения зажигания автоматически будет выключаться и автомагнитола. Наиболее удобным вариантом считается параллельное присоединение желтого и красного проводов, тогда выключение магнитолы будет происходить только при нажатии кнопки на панели магнитолы.
Однако в данном случае могут возникнуть проблемы, связанные с тем, что усилители магнитолы питаются от красного провода, в том числе и в режиме ожидания. Поэтому увеличивается потребление тока, а значит, аккумулятор может быстрее разрядиться. Для того чтобы избежать данной ситуации, на красный провод магнитолы можно поставить отдельный выключатель, тогда питание будет самостоятельно отключаться при длительной стоянке автомобиля.
Если у Вас магнитола с внутренним аккумулятором для сохранения настроек, то используйте схему с полным отключением питания при выключении магнитолы. Тогда Ваша основная батарея на машине гарантировано не будет разряжаться во время длительной стоянки через приемник.
В конце тестируем звучание и правильность работы всех функций (баланс передние/задние, левые/правые динамики, частоты, радиоволны). Если фазировка и установка динамиков была проведена правильно, то не должно быть ни хрипов, ни помех при воспроизведении.
Постоянный электрический ток
Постоянный ток (DC — Direct Current) — электрический ток, не меняющий своей величины и направления с течением времени.
В реальности постоянный ток не может сохранять величину постоянной. Например, на выходе выпрямителей всегда присутствует переменная составляющая пульсаций. При использовании гальванических элементов, батареек или аккумуляторов, величина тока будет уменьшаться по мере расхода энергии, что актуально при больших нагрузках.
Постоянный ток существует условно в тех случаях, где можно пренебречь изменениями его постоянной величины.
Постоянная составляющая тока и напряжения. DC
Если рассмотреть форму тока в нагрузке на выходе выпрямителей или преобразователей, можно увидеть пульсации — изменения величины тока, существующие, как результат ограниченных возможностей фильтрующих элементов выпрямителя.
В некоторых случаях величина пульсаций может достигать достаточно больших значений, которые нельзя не учитывать в расчётах, например, в выпрямителях без применения конденсаторов.
Такой ток обычно называют пульсирующим или импульсным. В этих случаях следует рассматривать постоянную DC и переменную AC составляющие.
Постоянная составляющая DC — величина, равная среднему значению тока за период.
AVG — аббревиатура Avguste — Среднее.
Переменная составляющая AC — периодическое изменение величины тока, уменьшение и увеличение относительно среднего значения .
Следует учитывать при расчётах, что величина пульсирующего тока будет равна не среднему значению, а квадратному корню из суммы квадратов двух величин — постоянной составляющей (DC) и среднеквадратичного значения переменной составляющей (AC), которая присутствует в этом токе, обладает определённой мощностью и суммируется с мощностью постоянной составляющей.
Что означает AC и DC на панели мультиметра?
Вышеописанные определения, а так же термины AC и DC могут быть использованы в равной степени как для тока, так и для напряжения .
Отличие постоянного тока от переменного
По ассоциативным предпочтениям в технической литературе импульсный ток часто называют постоянным, так как он имеет одно постоянное направление. В таком случае необходимо уточнять, что имеется в виду постоянный ток с переменной составляющей.
А иногда его называют переменным, по той причине, что периодически меняет величину. Переменный ток с постоянной составляющей.
Обычно берут за основу составляющую, которая больше по величине или которая наиболее значима в контексте.
Следует помнить, что постоянный ток или напряжение характеризует, кроме направления, главный критерий — постоянная его величина, которая служит основой физических законов и является определяющей в расчётных формулах электрических цепей.
Постоянная составляющая DC, как среднее значение, является лишь одним из параметров переменного тока.
Для переменного тока (напряжения) в большинстве случаев бывает важен критерий — отсутствие постоянной составляющей, когда среднее значение равно нулю.
Это ток, который протекает в конденсаторах, силовых трансформаторах, линиях электропередач. Это напряжение на обмотках трансформаторов и в бытовой электрической сети.
В таких случаях постоянная составляющая может существовать только в виде потерь, вызванных нелинейным характером нагрузок.
Параметры постоянного тока и напряжения
Сразу следует отметить, что устаревший термин «сила тока» в современной отечественной технической литературе используется уже нечасто и признан некорректным. Электрический ток характеризует не сила, а скорость и интенсивность перемещения заряженных частиц. А именно, количество заряда, прошедшее за единицу времени через поперечное сечение проводника.
Основным параметром для постоянного тока является величина тока.
Единица измерения тока — Ампер.
Величина тока 1 Ампер — перемещение заряда 1 Кулон за 1 секунду.
Единица измерения напряжения — Вольт.
Величина напряжения 1 Вольт — разность потенциалов между двумя точками электрического поля, необходимая для совершения работы 1 Джоуль при прохождения заряда 1 Кулон.
Для выпрямителей и преобразователей часто бывает важными следующие параметры для постоянного напряжения или тока:
Размах пульсаций напряжения (тока) — величина, равная разности между максимальным и минимальным значениями.
Коэффициент пульсаций — величина, равная отношению действующего значения переменной составляющей AC напряжения или тока к его постоянной составляющей DC.
Похожие статьи: Параметры переменного тока.
Замечания и предложения принимаются и приветствуются!
Существует два типа ксеноновых ламп и блоков — это тип DC и тип АС. Главное их отличие друг от друга в том, что в первом случае питание ламп производится постоянным током DC (с низкой амплитудой колебаний импульсов 40-60 Гц), в то время как в типе АС используется переменный ток.
Как правило, блоки розжига типа DC имеют более низкую стоимость, т.к.
Обозначение переменного тока
имеют более упрощенную схему электроники — в схеме отсутствует инвертор (в некоторых случаях присутствует только его «фейк»). Чаще всего, срок «жизни» таких блоков весьма невелик, поэтому гарантийный срок достаточно мал. При использовании блоков с несоответствующим им типом ламп, приводит к значительному сокращению срока «жизни» блоков. Несоответствие блоков и ламп можно выявить визуально — при использовании блоков DC с лампами AC проявляется эффект «подрагивания света», которое происходит за счёт нестабильности электрической дуги в колбе. Если же использовать АС блоки с DC лампами, то такая связка вовсе не станет работать, т.к. лампа DC имеет полярность, а блок АС выдаёт переменный ток (без полярности). Ещё одно отличие — это звуковое сопровождение… AC балласт издаёт достаточно громкий характерный «писк» в начале розжига, который затихает по мере розжига лампы, в то время как DC балласт не издаёт ни единого звука, либо издаёт очень тихий однотонный писк на всём протяжении работы.
Ксенон переменного тока AC имеет иной принцип работы нежели DC. За счет более сложной схемы блоков AC, достигается более высокая светоотдача ламп, но и цена, при этом, несколько выше. Сам АС блок имеет либо двухкомпонентное строение (slim — тонкие): основная часть в металлическом корпусе, а высоковольтная часть вынесена в отдельный пластиковый корпус; либо один корпус в котором располагается обе части схемы. Обычно, блоки типа AC имеют процент брака от 0.5 до 2, в то время как у блоков DC брак достигает 5 и более процентов.
Соблюдайте правильную комплектацию ксенона: DC блоки + DC лампы, либоAC блоки + АС лампы.
П.С. Все блоки розжига и ксеноновые лампы марки LX (Legal Xenon) имеют тип AC !
Постоянный ток
Категория применения аппарата характеризуется одним или несколькими из следующих условий эксплуатации.
- током(ми), выраженным(ми) в кратности к номинальному рабочему току;
- напряжением(ями), выраженным(ми) в кратности к номинальному рабочему напряжению;
- коэффициентом мощности или постоянной времени;
- работоспособностью в условиях короткого замыкания;
- селективностью;
- прочими условиями эксплуатации в меру их необходимости.
Категории применения для пускателей и контакторов
ГОСТ 30011.4.1-96
| Род тока | Категория применения | Типичные области применения |
|---|---|---|
| Переменный | АС-1 | Неиндуктивные или слабоиндуктивные нагрузки, печи сопротивления |
| АС-2 | Двигатели с контактными кольцами: пуск, отключение | |
| АС-3 | Двигатели с короткозамкнутым ротором: пуск, отключение без предварительной остановки1) | |
| АС-4 | Двигатели с короткозамкнутым ротором: пуск, торможение противотоком, повторно-кратковременные включения | |
| АС-5а | Коммутирование разрядных электроламп | |
| АС-5b | Коммутирование ламп накаливания | |
| АС-6а | Коммутирование трансформаторов | |
| АС-6b | Коммутирование батарей конденсаторов | |
| AС-7а3) | Слабоиндуктивные нагрузки бытового и аналогичных назначений | |
| АС-7b3) | Двигательные нагрузки бытового назначения | |
| АС-8а | Управление герметичными двигателями компрессоров холодильников с ручным взводом расцепителей перегрузки2) | |
| АС-8b | Управление герметичными двигателями компрессоров холодильников с автоматическим взводом расцепителей перегрузки2) | |
| Постоянный | DC-1 | Неиндуктивные или слабоиндуктивные нагрузки, печи сопротивления |
| DC-3 | Шунтовые двигатели: пуск, торможение противотоком, повторно-кратковременные включения. Динамическое отключение двигателей постоянного тока | |
| DC-5 | Сериесные двигатели: пуск, торможение противотоком, повторно-кратковременные включения. Динамическое отключение двигателей постоянного тока | |
| DC-6 | Коммутирование ламп накаливания |
1) Категория АС-3 может предусматривать случайные повторно-кратковременные включения или торможение противотоком ограниченной длительности, например при наладке механизма; в эти ограниченные периоды число срабатываний не должно превышать пяти в 1 мин или более 10 за 10 мин.
2) Герметичный двигатель компрессора холодильника представляет собой комбинацию компрессора и двигателя, заключенную в одну оболочку, без наружного вала или его уплотнения, причем двигатель работает в холодильнике.
3) Для АС-7а и АС-7b смотрите ГОСТ Р 51731.
Категории применения коммутационных элементов
ГОСТР 50030.5.1-2005
| Род тока | Категория применения | Типичные области применения |
|---|---|---|
| Переменный | АС-12 | Управление омическими и статическими нагрузками, отключаемыми с помощью фотоэлементов |
| АС-13 | Управление статическими нагрузками, отключаемыми с помощью трансформатора | |
| АС-14 | Управление электромагнитами малой мощности (до 72Вт включительно) | |
| АС-15 | Управление электромагнитами большой мощности (свыше 72 Вт) | |
| Постоянный | DC-12 | Управление омическими и статическими нагрузками, отключаемыми с помощью фотоэлементов |
| DC-13 | Управление электромагнитами | |
| DC-14 | Управление электромагнитами, снабженными ограничительными резисторами |
Категории применения для низковольтных коммутационных аппаратов
ГОСТ Р 50030.3-99
| Род тока | Категория применения | Типичные области применения |
|---|---|---|
| Переменный | AC-1 | Электроцепи сопротивления; неиндуктивная или малоиндуктивная нагрузка |
| AC-2 | Пуск и торможение противовключением электродвигателей с фазным ротором | |
| AC-3 | Прямой пуск электродвигателей с короткозамкнутым ротором, отключение вращающихся двигателей | |
| AC-4 | Пуск и торможение противовключением электродвигателей с короткозамкнутым ротором | |
| AC-11 | Управление электромагнитами переменного тока | |
| AC-20 | Коммутация электрических цепей без тока или с незначительным током | |
| AC-21 | Коммутация активных нагрузок, включая умеренные перегрузки | |
| AC-22 | Коммутация смешанных активных и индуктивных нагрузок, включая умеренные перегрузки | |
| AC-23 | Коммутация нагрузок двигателей или других высокоиндуктивных нагрузок | |
| Переменный и постоянный | A | Отключение электрических цепей в условиях короткого замыкания при отсутствии специальной избирательности (селективности) по времени относительно последовательно соединенных нижестоящих на стороне нагрузки аппаратов |
| B | Отключение электрических цепей в условиях короткого замыкания при наличии специальной избирательности (селективности) по времени относительно последовательно соединенных нижестоящих на стороне нагрузки аппаратов | |
| Постоянный | DC-1 | Электропечи сопротивления; неиндуктивная или малоиндуктивная нагрузка |
| DC-2 | Пуск электродвигателей с параллельным возбуждением и отключение вращающихся двигателей с параллельным возбуждением | |
| DC-3 | Пуск электродвигателей с параллельным возбуждением, отключение неподвижных или медленно вращающихся электродвигателей, торможение противовключением | |
| DC-4 | Пуск электродвигателей с последовательным возбуждением и отключение вращающихся электродвигателей с последовательным возбуждением | |
| DC-5 | Пуск электродвигателей с последовательным возбуждением, отключение неподвижных или медленно вращающихся двигателей, торможение противовключением | |
| DC-11 | Управление электромагнитами постоянного тока | |
| DC-20 | Включение и отключение цепи без нагрузки или с незначительным током | |
| DC-21 | Коммутация активных нагрузок, включая умеренные перегрузки | |
| DC-22 | Коммутация смешанных активных и индуктивных нагрузок, включая умеренные перегрузки, например, двигателей с параллельным возбуждением | |
| DC-23 | Коммутация высокоиндуктивных нагрузок, например, двигателей с последовательным возбуждением |
Похожие статьи
shtyknozh.ru
Электричество переменного и постоянного тока 2019
AC VS. ЭЛЕКТРИЧЕСТВО DC
Мы часто используем электроэнергию в нашей жизни, и мы склонны забывать о том, что в природе существует более одной формы: есть переменный ток (переменный ток) и постоянный ток (постоянный ток). Эти две формы, в то время как оба являются в основном электрическими токами, имеют много различий в том, как они себя ведут и функционируют. Это особенно важно знать из-за специфических применений, для которых лучше всего подходят оба типа электрического тока. Учитывая обеспокоенность в отношении силы, которая царит в нашем мире сегодня, было бы лучше всего понять, что такое различия между AC и DC.
Альтернативный ток (AC) является более распространенной формой в нашем современном мире. Электричество, которое наши дома, офисы, школы и другие учреждения получают от электростанций, находится в форме переменного тока. Причиной этого является то, что электричество переменного тока может эффективно передаваться, что облегчает переход от источника (например, энергосистемы) к потребителю (например, к вашим домам). По сравнению с ранними годами, когда электричество только становилось домашней необходимостью, современные дома и учреждения часто получают больше энергии, чем они на самом деле потребляют.
Термин «переменный ток» исходил из простого факта, что ток меняется с определенными интервалами, т. Е. Он меняет «направление», когда он течет. Этот интервал варьируется в зависимости от вашего местоположения и потребностей области. Например, США имеют разные интервалы для переменного тока, проходящего через линии электропередачи, чем страны Европы или Азии. Диапазон частот составляет 50 или 60 Гц, а в некоторых странах, например в Японии, используются оба. Для дополнительной иллюстрации местная электростанция может выделять несколько миллионов вольт переменного тока через линии электропередач; как только эта мощность достигает области потребления, тогда вступает в силу принцип использования трансформаторов. Трансформатор может использоваться для увеличения или уменьшения объема элект
