ΠžΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ автоматичСского Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ – ΠœΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠ° автоматичСских Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ: Π½Π°Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ ΠΈ ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ надписСй

ΠžΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΡ Π½Π° автоматичСских Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡΡ… β€” ΠžΡ‚ΠΎΠΏΠ»Π΅Π½ΠΈΠ΅

ABB-Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Ρ‹ ΡΠ²Π»ΡΡŽΡ‚ΡΡ высококачСствСнными ΠΏΡ€ΠΎΠ΄ΡƒΠΊΡ‚Π°ΠΌΠΈ ΠΊΠΎΠΌΠΏΠ°Π½ΠΈΠΈ ABB. Она ΠΏΠ΅Ρ€Π²ΠΎΠΉ Π² ΠΌΠΈΡ€Π΅ Π½Π°Ρ‡Π°Π»Π° Ρ€Π°Π·Ρ€Π°Π±ΠΎΡ‚ΠΊΡƒ автоматичСских Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ ΠΈ Π΄ΠΎ сих ΠΏΠΎΡ€ сохраняСт лидСрскиС ΠΏΠΎΠ·ΠΈΡ†ΠΈΠΈ ΠΏΠΎ ΠΈΡ… производству. ΠšΠ°Ρ‡Π΅ΡΡ‚Π²Π΅Π½Π½Ρ‹ΠΉ Π°ΠΏΠΏΠ°Ρ€Π°Ρ‚ отличаСтся ΡΠΏΠΎΡΠΎΠ±Π½ΠΎΡΡ‚ΡŒΡŽ Π·Π°Ρ‰ΠΈΡ‰Π°Ρ‚ΡŒ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΊΡƒ ΠΎΡ‚ Ρ‚ΠΎΠΊΠ° ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания Π·Π°Π΄Π°Π½Π½ΠΎΠΉ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρ‹ ΠΈ Ρ‡Π΅Ρ‚ΠΊΠΈΠΌ соотвСтствиСм Ρ‚Π΅ΠΏΠ»ΠΎΠ²ΠΎΠ³ΠΎ расцСпитСля Π·Π°Π΄Π°Π½Π½Ρ‹ΠΌ характСристикам ΠΏΡ€ΠΈ Π·Π°Ρ‰ΠΈΡ‚Π΅ элСктричСских Ρ†Π΅ΠΏΠ΅ΠΉ ΠΎΡ‚ ΠΏΠ΅Ρ€Π΅Π³Ρ€ΡƒΠ·ΠΎΠΊ.

АвтоматичСский Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ – слоТноС элСктротСхничСскоС устройство, Ρ‚Ρ€Π΅Π±ΡƒΡŽΡ‰Π΅Π΅ ΠΊ сСбС Π³Ρ€Π°ΠΌΠΎΡ‚Π½ΠΎΠ³ΠΎ ΠΏΠΎΠ΄Ρ…ΠΎΠ΄Π°. Π­Ρ‚ΠΎ касаСтся Π½Π΅ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Π΅Π³ΠΎ использования, Π½ΠΎ ΠΈ нСпосрСдствСнно Π²Ρ‹Π±ΠΎΡ€Π°. Π‘ΠΎΠ»ΡŒΡˆΠΎΠ΅ Ρ€Π°Π·Π½ΠΎΠΎΠ±Ρ€Π°Π·ΠΈΠ΅ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ΠΎΠ², прСдставлСнноС Π½Π° соврСмСнном Ρ€Ρ‹Π½ΠΊΠ΅, Π΄ΠΈΠΊΡ‚ΡƒΠ΅Ρ‚ свои условия ΠΏΠΎΡ‚Ρ€Π΅Π±ΠΈΡ‚Π΅Π»ΡŽ, Π±ΡƒΠΊΠ²Π°Π»ΡŒΠ½ΠΎ заставляя Π΅Π³ΠΎ ΠΎΡ€ΠΈΠ΅Π½Ρ‚ΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒΡΡ Π² Π±Π°Π·ΠΎΠ²Ρ‹Ρ… знаниях элСктротСхники. Π§Ρ‚ΠΎΠ±Ρ‹ Π½Π΅ Π΄ΠΎΠΏΡƒΡΡ‚ΠΈΡ‚ΡŒ ошибок Π²ΠΎ врСмя ΠΏΠΎΠΊΡƒΠΏΠΊΠΈ устройства, слСдуСт ΠΎΠ±ΡΠ·Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ ΠΎΠ±Ρ€Π°Ρ‚ΠΈΡ‚ΡŒ Π²Π½ΠΈΠΌΠ°Π½ΠΈΠ΅ Π½Π° стандартныС обозначСния Ρ‚Π΅Ρ… ΠΈΠ»ΠΈ ΠΈΠ½Ρ‹Ρ… ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€ΠΎΠ² – Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ ABB ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠ°.

Π›ΡŽΠ±ΠΎΠΉ автоматичСский Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ ΠΈΠΌΠ΅Π΅Ρ‚ ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½Π½ΡƒΡŽ ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΡƒ. Она состоит ΠΈΠ· Π±ΡƒΠΊΠ², Ρ†ΠΈΡ„Ρ€ ΠΈ схСм. По всСму этому ΠΌΠΎΠΆΠ½ΠΎ сразу ΡƒΠ·Π½Π°Ρ‚ΡŒ всС характСристики Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π°, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ Π²Π°ΠΌ Π±ΡƒΠ΄ΡƒΡ‚ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΡ‹ ΠΏΡ€ΠΈ Π΅Π³ΠΎ Π²Ρ‹Π±ΠΎΡ€Π΅. Π‘Π΅Π· этих ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ Π½Π΅Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎ ΡƒΠ·Π½Π°Ρ‚ΡŒ ΠΎΠ± автоматичСском Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ практичСски Π½ΠΈΡ‡Π΅Π³ΠΎ.

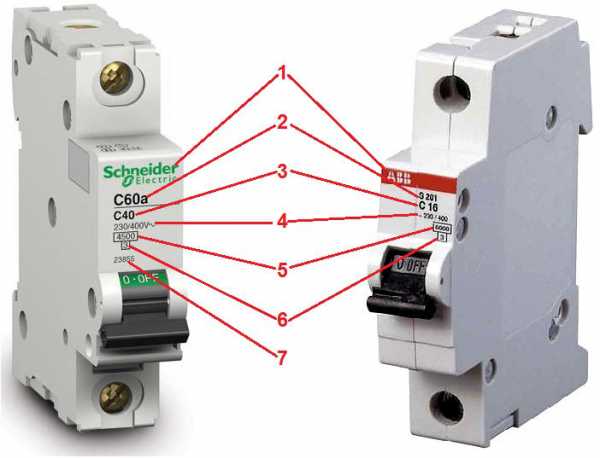

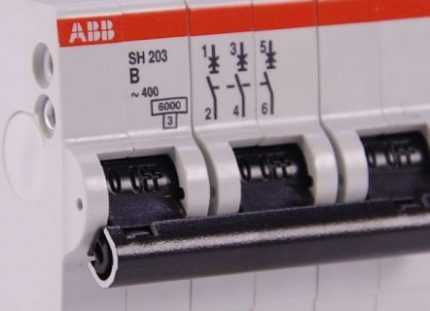

Автомат ABB ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠ°

  1. ΠœΠ°Ρ€ΠΊΠ° (ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚Π΅Π»ΡŒ) автоматичСского Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ.
  2. БСрия Π»ΠΈΠ½Π΅ΠΉΠΊΠΈ автоматичСских Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ. Π£ ΠΊΠ°ΠΆΠ΄ΠΎΠ³ΠΎ производитСля Π΅ΡΡ‚ΡŒ нСсколько сСрий Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ΠΎΠ², ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ Ρ€Π°Π·Π»ΠΈΡ‡Π°ΡŽΡ‚ΡΡ Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΌΠΈ характСристиками ΠΈ соотвСтствСнно Ρ†Π΅Π½ΠΎΠΉ.
  3. Номинал автоматичСского Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ ΠΈ Π΅Π³ΠΎ врСмя токовая характСристика.
    На ΠΏΠ΅Ρ€Π²ΠΎΠΌ мСстС стоит Π±ΡƒΠΊΠ²Π°. Она ΡƒΠΊΠ°Π·Ρ‹Π²Π°Π΅Ρ‚ Π½Π° врСмя-Ρ‚ΠΎΠΊΠΎΠ²ΡƒΡŽ характСристику Π΄Π°Π½Π½ΠΎΠ³ΠΎ Π°ΠΏΠΏΠ°Ρ€Π°Ρ‚Π° ΠΈ Π±Ρ‹Π²Π°Π΅Ρ‚ Β«BΒ», Β«CΒ» ΠΈ Β«DΒ». Π’ ΠΌΠ°Π³Π°Π·ΠΈΠ½Π΅ Π²Ρ‹ Π±Π΅Π· особых ΠΏΡ€ΠΎΠ±Π»Π΅ΠΌ Π½Π°ΠΉΠ΄Π΅Ρ‚Π΅ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Ρ‹ с характСристикой Β«CΒ». Она самая ΡƒΠ½ΠΈΠ²Π΅Ρ€ΡΠ°Π»ΡŒΠ½Π°Ρ. Если ΠΏΠΎΡ‚Ρ€Π΅Π±ΡƒΡŽΡ‚ΡΡ Β«BΒ» ΠΈ Β«DΒ», Ρ‚ΠΎ скорСС всСго ΠΎΠ½ΠΈ Π±ΡƒΠ΄ΡƒΡ‚ ΠΈΠ΄Ρ‚ΠΈ Π² ΠΎΠ±Ρ‹Ρ‡Π½Ρ‹Ρ… ΠΌΠ°Π³Π°Π·ΠΈΠ½Π°Ρ… ΠΏΠΎΠ΄ Π·Π°ΠΊΠ°Π·.
    Π‘Π»Π΅Π΄ΠΎΠΌ Π·Π° Π±ΡƒΠΊΠ²ΠΎΠΉ ΠΈΠ΄ΡƒΡ‚ Ρ†ΠΈΡ„Ρ€Ρ‹. Они ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π°ΡŽΡ‚ Π½ΠΎΠΌΠΈΠ½Π°Π» Π΄Π°Π½Π½ΠΎΠ³ΠΎ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π°. Π’ΠΎ Π΅ΡΡ‚ΡŒ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρƒ максимального Ρ‚ΠΎΠΊΠ°, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ ΠΌΠΎΠΆΠ΅Ρ‚ ΠΏΡ€ΠΎΡ‚Π΅ΠΊΠ°Ρ‚ΡŒ Ρ‡Π΅Ρ€Π΅Π· Π½Π΅Π³ΠΎ Π΄Π»ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ΅ врСмя Π±Π΅Π· Π΅Π³ΠΎ срабатывания. Если Ρ‚ΠΎΠΊ Π² Ρ†Π΅ΠΏΠΈ Π±ΡƒΠ΄Π΅Ρ‚ ΠΏΡ€Π΅Π²Ρ‹ΡˆΠ°Ρ‚ΡŒ Π½ΠΎΠΌΠΈΠ½Π°Π» Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π° Π½Π° 13-45%, Ρ‚ΠΎ Π² Π½Π΅ΠΌ сработаСт Ρ‚Π΅ΠΏΠ»ΠΎΠ²ΠΎΠΉ Ρ€Π°ΡΡ†Π΅ΠΏΠΈΡ‚Π΅Π»ΡŒ. На это ΠΌΠΎΠΆΠ΅Ρ‚ ΠΏΠΎΡ‚Ρ€Π΅Π±ΠΎΠ²Π°Ρ‚ΡŒΡΡ врСмя ΠΎΡ‚ Π½Π΅ΡΠΊΠΎΠ»ΡŒΠΊΠΈΡ… сСкунд Π΄ΠΎ Π½Π΅ΡΠΊΠΎΠ»ΡŒΠΊΠΈΡ… ΠΌΠΈΠ½ΡƒΡ‚. ΠŸΡ€ΠΈ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΈΡ… замыканиях исправный Π°ΠΏΠΏΠ°Ρ€Π°Ρ‚ Π΄ΠΎΠ»ΠΆΠ΅Π½ ΠΎΡ‚Ρ€Π°Π±ΠΎΡ‚Π°Ρ‚ΡŒ Π·Π° 0,01-0,02 сСкунды, ΠΈΠ½Π°Ρ‡Π΅ изоляция элСктропроводки Π½Π°Ρ‡Π½Π΅Ρ‚ ΠΏΠ»Π°Π²ΠΈΡ‚ΡŒΡΡ ΠΈ ΠΌΠΎΠΆΠ΅Ρ‚ Π²ΠΎΡΠΏΠ»Π°ΠΌΠ΅Π½ΠΈΡ‚ΡŒΡΡ. Π—Π° это Π² автоматичСском Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ ΠΎΡ‚Π²Π΅Ρ‡Π°Π΅Ρ‚ элСктромагнитный Ρ€Π°ΡΡ†Π΅ΠΏΠΈΡ‚Π΅Π»ΡŒ.

  4. 230/400Π’ ΠΈΠ»ΠΈ 230/400V~ ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚ Π² ΠΊΠ°ΠΊΠΈΡ… сСтях Π΄ΠΎΠ»ΠΆΠ½Ρ‹ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒΡΡ Π΄Π°Π½Π½Ρ‹Π΅ устройства. 230Π’ β€” это Π² ΠΎΠ΄Π½ΠΎΡ„Π°Π·Π½Ρ‹Ρ… сСтях, 400Π’ β€” это Π² Ρ‚Ρ€Π΅Ρ…Ρ„Π°Π·Π½Ρ‹Ρ…. Π”Π°Π½Π½Ρ‹ΠΉ ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€ ΠΏΠΎΠΊΠ°Π·Ρ‹Π²Π°Π΅Ρ‚, Ρ‡Ρ‚ΠΎ Π΄Π°Π½Π½Ρ‹Π΅ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Ρ‹ ΠΌΠΎΠΆΠ½ΠΎ смСло ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ ΠΊΠ°ΠΊ Π² ΠΎΠ΄Π½ΠΎΡ„Π°Π·Π½Ρ‹Ρ… Ρ€Π°ΡΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… Ρ‰ΠΈΡ‚Π°Ρ…, Ρ‚Π°ΠΊ ΠΈ Π² Ρ‚Ρ€Π΅Ρ…Ρ„Π°Π·Π½Ρ‹Ρ… Ρ€Π°ΡΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… Ρ‰ΠΈΡ‚Π°Ρ… для ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ ΠΎΠ΄Π½ΠΎΡ„Π°Π·Π½Ρ‹Ρ… ΠΏΠΎΡ‚Ρ€Π΅Π±ΠΈΡ‚Π΅Π»Π΅ΠΉ.
  5. 4500, 6000 ΠΈΠ»ΠΈ ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ 10000 β€” это ΠΏΡ€Π΅Π΄Π΅Π»ΡŒΠ½Ρ‹Π΅ значСния Ρ‚ΠΎΠΊΠΎΠ² ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ ΠΏΡ€ΠΈ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΈΡ… замыканиях, послС прохоТдСния ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ ΠΌΠΎΠΆΠ΅Ρ‚ ΠΏΡ€ΠΎΠ΄ΠΎΠ»ΠΆΠ°Ρ‚ΡŒ Ρ€Π°Π±ΠΎΡ‚Ρƒ Π² ΡˆΡ‚Π°Ρ‚Π½ΠΎΠΌ Ρ€Π΅ΠΆΠΈΠΌΠ΅.
  6. Π¦ΠΈΡ„Ρ€ΠΎΠΉ 6 ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ Ρ‚Π°ΠΊΠΎΠΉ ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€, ΠΊΠ°ΠΊ класс токоограничСния. Π‘Ρ‹Π²Π°ΡŽ ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΠ΅ классы: 1,2 ΠΈ 3. Π›ΡŽΠ±ΠΎΠΌΡƒ Ρ‚ΠΎΠΊΡƒ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ врСмя Ρ‡Ρ‚ΠΎΠ±Ρ‹ Π΄ΠΎΡΡ‚ΠΈΡ‡ΡŒ своСго максимального значСния. ΠŸΠΎΡΡ‚ΠΎΠΌΡƒ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΠΎΠ±Π΅ΡΡ‚ΠΎΡ‡ΠΈΡ‚ΡŒ Π°Π²Π°Ρ€ΠΈΠΉΠ½Ρ‹ΠΉ участок ΠΊΠ°ΠΊ ΠΌΠΎΠΆΠ½ΠΎ быстрСС, Ρ‡Ρ‚ΠΎΠ±Ρ‹ Ρ‚ΠΎΠΊ ΠšΠ— Π½Π΅ успСл ΠΏΠΎΠ²Ρ€Π΅Π΄ΠΈΡ‚ΡŒ ΠΈΠ·ΠΎΠ»ΡΡ†ΠΈΡŽ элСктропроводки. Π”Ρ€ΡƒΠ³ΠΈΠΌΠΈ словами автоматичСский Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ с Ρ‚ΠΎΠΊΠΎΠΎΠ³Ρ€Π°Π½ΠΈΡ‡Π΅Π½ΠΈΠ΅ΠΌ Π½Π΅ позволяСт Ρ‚ΠΎΠΊΡƒ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания ΠΏΡ€ΠΈΠ½ΡΡ‚ΡŒ своС максимальноС Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ ΠΈ быстрСС ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅. Класс токоограничСния – 2 ΠΎΠ³Ρ€Π°Π½ΠΈΡ‡ΠΈΠ²Π°Π΅Ρ‚ ΠΏΠΎ Π²Ρ€Π΅ΠΌΠ΅Π½ΠΈ ΠšΠ— Π² ΠΏΡ€Π΅Π΄Π΅Π»Π°Ρ… 1/2 ΠΏΠΎΠ»ΡƒΠΏΠ΅Ρ€ΠΈΠΎΠ΄Π°, класс – 3 ΠΎΠ³Ρ€Π°Π½ΠΈΡ‡ΠΈΠ²Π°Π΅Ρ‚ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ΅ Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅ Π² ΠΏΡ€Π΅Π΄Π΅Π»Π°Ρ… 1/3 ΠΏΠΎΠ»ΡƒΠΏΠ΅Ρ€ΠΈΠΎΠ΄Π°.

elektro-tovars.ru

Β Π₯арактСристики автоматичСских Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ (Π½ΠΈΠΆΠ΅ сокращСнно – Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ΠΎΠ²) Π²Π°ΠΆΠ½Ρ‹ΠΉ Ρ„Π°ΠΊΡ‚ΠΎΡ€ ΠΏΡ€ΠΈ Π²Ρ‹Π±ΠΎΡ€Π΅ Π·Π°Ρ‰ΠΈΡ‚Ρ‹ элСктроприборов Π² ΠΊΠ°ΠΆΠ΄ΠΎΠΌ ΠΊΠΎΠ½ΠΊΡ€Π΅Ρ‚Π½ΠΎΠΌ случаС

АвтоматичСский Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ Π²Ρ‹Π±ΠΈΡ€Π°Ρ‚ΡŒ учитывая характСристики автоматичСских Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ, обозначСния ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… нанСсСны Π½Π° корпусС Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π°


  • ΠΠΎΠΌΠΈΠ½Π°Π»ΡŒΠ½Ρ‹ΠΉ Ρ‚ΠΎΠΊ автоматичСского Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ
  • ВрСмятоковыС характСристики элСктромагнитного ΠΈ Ρ‚Π΅ΠΏΠ»ΠΎΠ²ΠΎΠ³ΠΎ расцСпитСлСй Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π°
  • ΠšΠΎΠΌΠΌΡƒΡ‚Π°Ρ†ΠΈΠΎΠ½Π½Π°Ρ ΡΠΏΠΎΡΠΎΠ±Π½ΠΎΡΡ‚ΡŒ автоматичСского Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ
  • Класс токоограничСния Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π°

Автомат Π½ΡƒΠΆΠ΅Π½ Π½Π°ΠΌ, потрСбитСлям элСктричСской энСргии, Ρ‡Ρ‚ΠΎΠ±Ρ‹ Π·Π°Ρ‰ΠΈΡ‰Π°Ρ‚ΡŒ ΠΈΠ΄ΡƒΡ‰ΠΈΠΉ ΠΊ Ρ€ΠΎΠ·Π΅Ρ‚ΠΊΠ΅, ΡΠ²Π΅Ρ‚ΠΈΠ»ΡŒΠ½ΠΈΠΊΡƒΒ  ΠΈ Π²ΠΎΠΎΠ±Ρ‰Π΅ ΠΊ Β Π»ΡŽΠ±ΠΎΠΌΡƒ элСктричСскому ΠΏΡ€ΠΈΠ±ΠΎΡ€Ρƒ кабСль. НуТСн ΠΎΠ½, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΠΌΡ‹ ΠΏΠΎΡ‚Ρ€Π΅Π±ΠΈΡ‚Π΅Π»ΠΈ Π½Π΅ ΠΏΠ΅Ρ€Π΅Π³Ρ€Π΅Π»ΠΈ кабСль ΠΈ Π½Π΅ соТгли Π΅Π³ΠΎ ΠΈΠ·ΠΎΠ»ΡΡ†ΠΈΡŽ, ΠΏΠ΅Ρ€Π΅Π³Ρ€ΡƒΠ·ΠΈΠ² Π΅Π³ΠΎ ΠΊΡƒΡ‡Π΅ΠΉ ΠΌΠΎΡ‰Π½Ρ‹Ρ… ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠ², для ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… сСчСниС ΠΆΠΈΠ»Ρ‹ слишком ΠΌΠ°Π»ΠΎ. Или ΠΆΠ΅ Π²ΠΊΠ»ΡŽΡ‡ΠΈΠ², допустим нСисправный элСктроприбор, Π½Π΅ расплавили ΠΆΠΈΠ»Ρ‹ кабСля большим Ρ‚ΠΎΠΊΠΎΠΌ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания. Если сила Ρ‚ΠΎΠΊΠ° прСвысит Π΄ΠΎΠΏΡƒΡΡ‚ΠΈΠΌΡƒΡŽ Π½ΠΎΡ€ΠΌΡƒ, ΠΊΠΎΡ‚ΠΎΡ€ΡƒΡŽ ΠΌΠΎΠ³ΡƒΡ‚ вынСсти ΠΆΠΈΠ»Ρ‹ ΠΈ изоляция кабСля, Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ Π΄ΠΎΠ»ΠΆΠ΅Π½ ΠΎΠ±Π΅ΡΡ‚ΠΎΡ‡ΠΈΡ‚ΡŒ ΡΠ΅Ρ‚ΡŒ автоматичСски.

Для Ρ‚ΠΎΠ³ΠΎ Β Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΠΌΡ‹ ΠΌΠΎΠ³Π»ΠΈ ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎ Π²Ρ‹Π±Ρ€Π°Ρ‚ΡŒ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚, ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚Π΅Π»ΡŒ ΠΏΠΈΡˆΠ΅Ρ‚ основныС характСристики автоматичСских Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ Π½Π° Π΅Π³ΠΎ корпусС. Π’ Π±Ρ‹Ρ‚ΠΎΠ²ΠΎΠΌ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π΅ ΠΎΠ±ΡΠ·Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ стоят Π΄Π²Π° Π·Π°Ρ‰ΠΈΡ‚Π½Ρ‹Ρ… Ρ€Π΅Π»Π΅ – Ρ‚Π΅ΠΏΠ»ΠΎΠ²ΠΎΠ΅ Π² качСствС Β Π·Π°Ρ‰ΠΈΡ‚Ρ‹ ΠΎΡ‚ ΠΏΠ΅Ρ€Π΅Π³Ρ€ΡƒΠ·ΠΊΠΈ ΠΈ элСктромагнитноС  для Π·Π°Ρ‰ΠΈΡ‚Ρ‹ ΠΎΡ‚ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания. Π Π΅Π»Π΅ эти ΠΈ сам Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ Π² Ρ†Π΅Π»ΠΎΠΌ ΠΎΠ±Π»Π°Π΄Π°ΡŽΡ‚ Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹ΠΌΠΈ характСристиками ΠΈ Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΠΈΠ· Π½ΠΈΡ…  написаны Π½Π° корпусС Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π°, Π° Π΄Ρ€ΡƒΠ³ΠΈΠ΅ Π½ΡƒΠΆΠ½ΠΎ ΡΠΌΠΎΡ‚Ρ€Π΅Ρ‚ΡŒ Π΄ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ Π² Π³Ρ€Π°Ρ„ΠΈΠΊΠ°Ρ… ΠΈ Ρ‚Π°Π±Π»ΠΈΡ†Π°Ρ… производитСля.

НавСрху ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ ΡƒΠΊΠ°Π·Π°Π½Π° Ρ„ΠΈΡ€ΠΌΠ° ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚Π΅Π»ΡŒ – IEK, SchneiderΒ  electric, Legrand ΠΈ Ρ‚ΠΎΠΌΡƒ ΠΏΠΎΠ΄ΠΎΠ±Π½ΠΎΠ΅. Π§ΡƒΡ‚ΡŒ Π½ΠΈΠΆΠ΅ написана сСрия Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π°, Β Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€ C60a ΠΈΠ»ΠΈ Ic60N Ρƒ Schneider ΠΈΠ»ΠΈ S201, Sh303L Ρƒ ABB. Π’Π°Ρ€ΠΈΠ°Π½Ρ‚ΠΎΠ² сСрий Ρƒ Ρ€Π°Π·Π½Ρ‹Ρ… Ρ„ΠΈΡ€ΠΌ Π²Π΅Π»ΠΈΠΊΠΎΠ΅ мноТСство. ΠŸΠ΅Ρ€Π²Ρ‹Π΅ Π±ΡƒΠΊΠ²Ρ‹ ΠΈ Ρ†ΠΈΡ„Ρ€Ρ‹ сСрии ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ Π½ΠΈΡ‡Π΅Π³ΠΎ Π½Π΅ говорят ΠΏΠΎΡ‚Ρ€Π΅Π±ΠΈΡ‚Π΅Π»ΡŽ – просто Ρ€ΠΎΠ΄ΠΈΡ‚Π΅Π»ΠΈ Ρ‚Π°ΠΊ Π½Π°Π·Π²Π°Π»ΠΈ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ Π½Π° Π·Π°Π²ΠΎΠ΄Π΅. ПослСдниС ΠΆΠ΅ символы сСрии ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ ΠΎΠ·Π½Π°Ρ‡Π°ΡŽΡ‚ количСство полюсов Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π°, (Ρ‚ΠΎ Π΅ΡΡ‚ΡŒ количСство ΠΊΠ»Π΅ΠΌΠΌ крСплСния ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠ² Π²Ρ…ΠΎΠ΄Π° ΠΈ Π²Ρ‹Ρ…ΠΎΠ΄Π°, располоТСнных  Π²Π²Π΅Ρ€Ρ…Ρƒ ΠΈ Π²Π½ΠΈΠ·Ρƒ Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ), Π½ΠΎΠΌΠΈΠ½Π°Π»ΡŒΠ½Ρ‹ΠΉ Ρ‚ΠΎΠΊ ΠΈ Ρ‚ΠΎΠΌΡƒ ΠΏΠΎΠ΄ΠΎΠ±Π½ΠΎΠ΅. Π‘ΠΎΠ»Π΅Π΅ Ρ€Π°Π·Π²Π΅Ρ€Π½ΡƒΡ‚ΠΎΒ  сСрии Β Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ΠΎΠ² расписаны Π² ΠΊΠ°Ρ‚Π°Π»ΠΎΠ³Π°Ρ… ΠΈΠ·Π³ΠΎΡ‚ΠΎΠ²ΠΈΡ‚Π΅Π»Π΅ΠΉ,Β  ΠΏΠΎ ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΌ ΡƒΠ΄ΠΎΠ±Π½ΠΎ ΠΏΠΎΠ΄Π±ΠΈΡ€Π°Ρ‚ΡŒ ΠΎΠ±ΠΎΡ€ΡƒΠ΄ΠΎΠ²Π°Π½ΠΈΠ΅ ΠΏΠΎΒ  ΠΊΠ°ΠΆΠ΄ΠΎΠΌΡƒ ΠΊΠΎΠ½ΠΊΡ€Π΅Ρ‚Π½ΠΎΠΌΡƒ ΠΌΠΎΠ½Ρ‚Π°ΠΆΡƒ.

ΠΠΎΠΌΠΈΠ½Π°Π»ΡŒΠ½Ρ‹ΠΉ Ρ‚ΠΎΠΊ автоматичСского Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ

НиТС сСрии, рядом Π΄Ρ€ΡƒΠ³ с Π΄Ρ€ΡƒΠ³ΠΎΠΌ ΠΈΠ·ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½Ρ‹ латинская Π±ΡƒΠΊΠ²Π° ΠΈ число. Допустим  C25, B10 ΠΈΠ»ΠΈ Β D32. Число ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚ Π½ΠΎΠΌΠΈΠ½Π°Π»ΡŒΠ½Ρ‹ΠΉ Ρ‚ΠΎΠΊ автоматичСского Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ (In). Π’ΠΎ Π΅ΡΡ‚ΡŒ,  это самоС большоС Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ силы Ρ‚ΠΎΠΊΠ°, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ Π² ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏΠ΅ бСсконСчно Π΄ΠΎΠ»Π³ΠΎ ΠΌΠΎΠΆΠ΅Ρ‚ ΠΏΡ€ΠΎΡ‚Π΅ΠΊΠ°Ρ‚ΡŒ Ρ‡Π΅Ρ€Π΅Π· Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ Π² Π½ΠΎΡ€ΠΌΠ°Π»ΡŒΠ½Ρ‹Ρ… условиях. ΠΠΎΡ€ΠΌΠ°Π»ΡŒΠ½Ρ‹Π΅ условия – это ΠΎΠΊΠΎΠ»ΠΎ 30ΒΊC, Ρ‚ΠΎ Π΅ΡΡ‚ΡŒ комнатная Ρ‚Π΅ΠΌΠΏΠ΅Ρ€Π°Ρ‚ΡƒΡ€Π° плюс Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Ρ‹ Π² ΡƒΠ·ΠΊΠΎΠΌ пространствС элСктрощита Π³Ρ€Π΅ΡŽΡ‚ Π΄Ρ€ΡƒΠ³ Π΄Ρ€ΡƒΠ³Π°. ΠŸΡ€ΠΈ ΠΏΠΎΠ½ΠΈΠΆΠ΅Π½ΠΈΠΈ Ρ‚Π΅ΠΌΠΏΠ΅Ρ€Π°Ρ‚ΡƒΡ€Ρ‹ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ смоТСт Π²Ρ‹Π΄Π΅Ρ€ΠΆΠΈΠ²Π°Ρ‚ΡŒ больший Ρ‚ΠΎΠΊ, Ρ‚Π°ΠΊ ΠΊΠ°ΠΊ Π»ΡƒΡ‡ΡˆΠ΅ охлаТдаСтся, Π° ΠΏΡ€ΠΈ ΠΏΠΎΠ²Ρ‹ΡˆΠ΅Π½ΠΈΠΈ  соотвСтствСнно Β Π±ΡƒΠ΄Π΅Ρ‚ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π°Ρ‚ΡŒΡΡ Β ΠΏΡ€ΠΈ Ρ‚ΠΎΠΊΠ΅ мСньшС номинального.Β  Π’ Ρ‚Π°Π±Π»ΠΈΡ†Π°Ρ… ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚Π΅Π»Π΅ΠΉ срСди Ρ„Π°ΠΊΡ‚ΠΎΡ€ΠΎΠ², ΠΎΠΊΠ°Π·Ρ‹Π²Π°ΡŽΡ‰ΠΈΡ… влияниС Π½Π° Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρƒ номинального Ρ‚ΠΎΠΊΠ°, учитываСтся Π΅Ρ‰Π΅ высота Π½Π°Π΄ ΡƒΡ€ΠΎΠ²Π½Π΅ΠΌ моря,Β  частота Ρ‚ΠΎΠΊΠ° ΠΈ количСство устройств Π² Ρ‰ΠΈΡ‚Π΅.


ВрСмятоковыС характСристики элСктромагнитного ΠΈ Ρ‚Π΅ΠΏΠ»ΠΎΠ²ΠΎΠ³ΠΎ расцСпитСлСй Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π°

Латинская Π±ΡƒΠΊΠ²Π° Π² обозначСниях Β ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚ Π²Ρ€Π΅ΠΌΡΡ‚ΠΎΠΊΠΎΠ²ΡƒΡŽ характСристику элСктромагнитного расцСпитСля Β (упомянутого Π²Ρ‹ΡˆΠ΅ Ρ€Π΅Π»Π΅, стоящСго для Π·Π°Ρ‰ΠΈΡ‚Ρ‹ ΠΎΡ‚ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания) ΠΈ Ρ‚Π΅ΠΏΠ»ΠΎΠ²ΠΎΠ³ΠΎ расцСпитСля (бимСталличСской пластины, ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π°ΡŽΡ‰Π΅ΠΉ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Ρ‹ ΠΏΡ€ΠΈ ΠΏΠ΅Ρ€Π΅Π³Ρ€ΡƒΠ·ΠΊΠ΅) – Β Π·Π° ΠΊΠ°ΠΊΠΎΠ΅ врСмя ΠΈ ΠΏΡ€ΠΈ ΠΊΠ°ΠΊΠΎΠΉ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Π΅ Ρ‚ΠΎΠΊΠ° ΠΎΠ½ΠΈ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡ΠΈΡ‚ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΡƒ ΠΎΡ‚ напряТСния. Π‘ΡƒΡ‰Π΅ΡΡ‚Π²ΡƒΡŽΡ‚ ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΠ΅ Π±ΡƒΠΊΠ²Π΅Π½Π½Ρ‹Π΅ обозначСния –

A; B; C; D; L; U; K; Z. ΠžΠ±ΠΎΠ·Π½Π°Ρ‡Π°ΡŽΡ‚ ΠΎΠ½ΠΈ врСмя ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π° ΠΏΡ€ΠΈ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠΌΒ  Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠΈ ΠΈΠ»ΠΈ ΠΏΠ΅Ρ€Π΅Π³Ρ€Π΅Π²Π΅ Π² зависимости ΠΎΡ‚ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρ‹ номинального Ρ‚ΠΎΠΊΠ°. Π’ Π±Ρ‹Ρ‚Ρƒ ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ΡΡ Π² основном B; C; D. Π˜Ρ… ΠΈ рассматриваСм Π² Π΄Π°Π½Π½ΠΎΠΌ случаС.

Π’Π°ΠΊ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Ρ‹ характСристики B ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π°Ρ‚ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΡƒ ΠΏΡ€ΠΈ Ρ‚ΠΎΠΊΠ΅ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания ΠΏΡ€Π΅Π²Ρ‹ΡˆΠ°ΡŽΡ‰ΠΈΠΉ Π½ΠΎΠΌΠΈΠ½Π°Π»ΡŒΠ½Ρ‹ΠΉ ΠΎΡ‚ 3 (Π·Π° врСмя β‰₯0,1 сСкунды)Β  Π΄ΠΎ 5 Ρ€Π°Π· (Π·Π° ΠΌΠ΅Π½Π΅Π΅ 0,1 сСкунды) ΠΈ ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ΡΡ для элСктричСских Ρ†Π΅ΠΏΠ΅ΠΉ, ΠΏΡ€ΠΈ Π²ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠΈ ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… Π½Π΅ происходит Β Ρ€Π΅Π·ΠΊΠΎΠ³ΠΎ увСличСния силы Ρ‚ΠΎΠΊΠ° – Π»Π°ΠΌΠΏΡ‹ накаливания, тэны.

АвтоматичСскиС Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΠΈ с характСристикой C ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π°ΡŽΡ‚ΡΡ ΠΏΡ€ΠΈ Ρ‚ΠΎΠΊΠ°Ρ… Π² 5 (Π·Π° β‰₯0,1 сСкунды)-10 Ρ€Π°Π·Β (Π·Π° <0,1 сСкунды) ΠΏΡ€Π΅Π²Ρ‹ΡˆΠ°ΡŽΡ‰ΠΈΡ… Π½ΠΎΠΌΠΈΠ½Π°Π»ΡŒΠ½Ρ‹ΠΉ Β ΠΈ ΡΠ²Π»ΡΡŽΡ‚ΡΡ самыми распространСнными, ΠΏΠΎΡ‚ΠΎΠΌΡƒ Ρ‡Ρ‚ΠΎ ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ΡΡ для Π·Π°Ρ‰ΠΈΡ‚Ρ‹ смСшанной Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ. Π’ ΠΏΡ€ΠΎΠ΄Π°ΠΆΠ΅ ΠΎΠ½ΠΈ Ρ‚Π°ΠΊΠΆΠ΅ ΠΎΡ‡Π΅Π½ΡŒ распространСны ΠΈ особСнно Π»ΡŽΠ±ΠΈΠΌΡ‹ ΠΏΡ€ΠΎΠ΄Π°Π²Ρ†Π°ΠΌΠΈ Ρ…ΠΎΠ·Ρ‚ΠΎΠ²Π°Ρ€ΠΎΠ². И это лишний ΠΏΠΎΠ²ΠΎΠ΄ ΠΏΠΎΠΊΡƒΠΏΠ°Ρ‚ΡŒ элСктроматСриалы Π² спСциализированный ΠΌΠ°Π³Π°Π·ΠΈΠ½Π°Ρ… элСктротоваров.

НСсколько Ρ€Π΅ΠΆΠ΅ имССтся Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎΡΡ‚ΡŒ ΠΊΡƒΠΏΠΈΡ‚ΡŒ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Ρ‹ B Ρ‚ΠΈΠΏΠ° ΠΈ Π΅Ρ‰Π΅ Ρ€Π΅ΠΆΠ΅ с характСристиками D, ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π°ΡŽΡ‰ΠΈΠΌΠΈ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΡƒ ΠΏΡ€ΠΈ ΠΏΡ€Π΅Π²Ρ‹ΡˆΠ΅Π½ΠΈΠΈ Π½ΠΎΠΌΠΈΠ½Π°Π»Π° Π² 10 (Π·Π° β‰₯0,1 сСкунды) -20 Ρ€Π°Π· (Π·Π° <0,1 сСкунды), Ρ‡Ρ‚ΠΎ Π½Π΅Π·Π°ΠΌΠ΅Π½ΠΈΠΌΠΎ для Π·Π°Ρ‰ΠΈΡ‚Ρ‹ элСктродвигатСлСй, ΠΈΠΌΠ΅ΡŽΡ‰ΠΈΡ… большой пусковой Ρ‚ΠΎΠΊ.

Из этого слСдуСт, Ρ‡Ρ‚ΠΎ Π² Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π΅, Π½Π° ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΌ написано C25, элСктромагнитноС Ρ€Π΅Π»Π΅ ΠΎΡ‚ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания сработаСт ΠΏΡ€ΠΈ Ρ‚ΠΎΠΊΠ°Ρ… ΠΎΡ‚Β  25*5=125 Π°ΠΌΠΏΠ΅Ρ€ Π±ΠΎΠ»Π΅Π΅ Ρ‡Π΅ΠΌ Ρ‡Π΅Ρ€Π΅Π· 0,1 сСкунду ΠΈ Π³Π°Ρ€Π°Π½Ρ‚ΠΈΡ€ΠΎΠ²Π°Π½ΠΎ сработаСт  ΠΏΡ€ΠΈ 25*10=250 Π°ΠΌΠΏΠ΅Ρ€ Π·Π° 0,1 сСкунду ΠΈΠ»ΠΈ Π΅Ρ‰Π΅ быстрСС. А, скаТСм, B25 ΠΎΡ‚ΠΊΠ»ΡŽΡ‡ΠΈΡ‚ΡΡ Π² ΠΏΡ€Π΅Π΄Π΅Π»Π΅ Ρ‚ΠΎΠΊΠΎΠ² ΠΎΡ‚ 75 Π΄ΠΎ 125 Π°ΠΌΠΏΠ΅Ρ€.

ВрСмятоковыС характСристики Ρ‚Π΅ΠΏΠ»ΠΎΠ²ΠΎΠ³ΠΎ расцСпитСля для автоматичСских Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ

B; C; DΒ  ΠΎΠ΄ΠΈΠ½Π°ΠΊΠΎΠ²Ρ‹. Π—Π°Π΄Π΅Ρ€ΠΆΠΊΠ° ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ ΠΏΠΎ ΠΏΠ΅Ρ€Π΅Π³Ρ€ΡƒΠ·ΠΊΠ΅ составляСт ΠΈΠ½Ρ‚Π΅Ρ€Π²Π°Π» ΠΌΠ΅ΠΆΠ΄Ρƒ условным Π½Π΅ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π°ΡŽΡ‰ΠΈΠΌ Ρ‚ΠΎΠΊΠΎΠΌ Ρ€Π°Π²Π½Ρ‹ΠΌ 1,13 In (врСмя срабатывания большС ΠΈΠ»ΠΈ Ρ€Π°Π²Π½ΠΎ часу) ΠΈ условным Ρ‚ΠΎΠΊΠΎΠΌ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ Ρ€Π°Π²Π½Ρ‹ΠΌ 1,45 In (врСмя срабатывания мСньшС часа).

Π—Π½Π°Ρ‡ΠΈΡ‚ автоматичСский Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ C16 ΠΏΡ€ΠΈ ΠΏΠ΅Ρ€Π΅Π³Ρ€ΡƒΠ·ΠΊΠ΅ сСти Π΄ΠΎ 18,08 Π°ΠΌΠΏΠ΅Ρ€Π° (16*1,13=18,08) Π½Π΅ Π±ΡƒΠ΄Π΅Ρ‚ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π°Ρ‚ΡΡ Π² Ρ‚Π΅Ρ‡Π΅Π½ΠΈΠΈ часа ΠΈΠ»ΠΈ Π±ΠΎΠ»Π΅Π΅.
ΠΏΡ€ΠΈ достиТСнии ΠΏΠ΅Ρ€Π΅Π³Ρ€ΡƒΠ·ΠΊΠΈ Π² 23,2 A (16*1,45=23,2) ΠΎΡ‚ΠΊΠ»ΡŽΡ‡ΠΈΡ‚ΡΡ Ρ‚Π΅ΠΏΠ»ΠΎΠ²Ρ‹ΠΌ расцСпитСлСм ΠΌΠ΅Π½Π΅Π΅ Ρ‡Π΅ΠΌ Ρ‡Π΅Ρ€Π΅Π· час. ΠŸΡ€ΠΈ ΡƒΠ²Π΅Π»ΠΈΡ‡Π΅Π½ΠΈΠΈ ΠΏΠ΅Ρ€Π΅Π³Ρ€ΡƒΠ·ΠΊΠΈ врСмя срабатывания Ρ‚Π΅ΠΏΠ»ΠΎΠ²ΠΎΠ³ΠΎ Ρ€Π΅Π»Π΅ Π±ΡƒΠ΄Π΅Ρ‚ постоянно ΡƒΠΌΠ΅Π½ΡŒΡˆΠ°Ρ‚ΡŒΡΡ. ΠŸΡ€ΠΈ достиТСнии силы Ρ‚ΠΎΠΊΠ° ΠΏΡ€Π΅Π²Ρ‹ΡˆΠ°ΡŽΡ‰ΠΈΠΉ Π½ΠΎΠΌΠΈΠ½Π°Π»ΡŒΠ½Ρ‹ΠΉ Π² 5 Ρ€Π°Π· (для Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π° характСристики C) Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ Π±ΡƒΠ΄Π΅Ρ‚ ΠΎΠ±Π΅ΡΡ‚ΠΎΡ‡ΠΈΠ²Π°Ρ‚ΡŒ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΡƒ ΠΏΡ€ΠΈ ΠΏΠΎΠΌΠΎΡ‰ΠΈ элСктромагнитного Ρ€Π΅Π»Π΅. ΠžΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅ ΠΏΡ€ΠΈ ΠΏΠΎΠΌΠΎΡ‰ΠΈ элСктромагнитного расцСпитСля Π±ΡƒΠ΄Π΅Ρ‚ ΠΏΡ€ΠΎΠΈΡΡ…ΠΎΠ΄ΠΈΡ‚ΡŒ для характСристики B ΠΏΡ€ΠΈ Ρ‚ΠΎΠΊΠ΅ большС номинального Π² 3 Ρ€Π°Π·Π°, Π° для

D соотвСтствСнно Π² 10 Ρ€Π°Π·.

ΠšΠΎΠΌΠΌΡƒΡ‚Π°Ρ†ΠΈΠΎΠ½Π½Π°Ρ ΡΠΏΠΎΡΠΎΠ±Π½ΠΎΡΡ‚ΡŒ автоматичСского Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ

Π’ Π½ΠΈΠ·Ρƒ Π² ΠΏΡ€ΡΠΌΠΎΡƒΠ³ΠΎΠ»ΡŒΠ½ΠΎΠΉ Ρ€Π°ΠΌΠΊΠ΅ стоит ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ ΠΊΠΎΠΌΠΌΡƒΡ‚Π°Ρ†ΠΈΠΎΠ½Π½ΠΎΠΉ способности Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π°, Ρ‚ΠΎ Π΅ΡΡ‚ΡŒ Ρ‚Π°ΠΊΠΎΠΉ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρ‹ Ρ‚ΠΎΠΊΠ°, ΠΏΡ€ΠΈ ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΉ Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ ΠΌΠΎΠΆΠ΅Ρ‚ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡ΠΈΡ‚ΡŒΡΡ ΠΏΡ€ΠΈ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠΌ Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠΈ ΠΈ ΠΏΡ€ΠΈ этом ΠΎΡΡ‚Π°Ρ‚ΡŒΡΡ ΠΆΠΈΠ²Ρ‹ΠΌ ΠΈ Π·Π΄ΠΎΡ€ΠΎΠ²Ρ‹ΠΌ. ΠžΠ±Ρ‹Ρ‡Π½ΠΎ – это числа 3000, 4500, 6000, 10000 Π°ΠΌΠΏΠ΅Ρ€ ΠΈ Ρ‚Π°ΠΊ Π΄Π°Π»Π΅Π΅. На 3000 Π°ΠΌΠΏΠ΅Ρ€ сСйчас Π²Ρ€ΠΎΠ΄Π΅ Β Π½ΠΈΠΊΡ‚ΠΎ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Ρ‹ Π½Π΅ выпускаСт, Ρ‚Π°ΠΊ Ρ‡Ρ‚ΠΎ с Ρ‚Π°ΠΊΠΈΠΌ ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ΠΌ ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Ρ‡Ρ‚ΠΎ Ρ‚ΠΎ ΡƒΡΡ‚Π°Ρ€Π΅Π²ΡˆΠ΅Π΅. Автоматы Π½Π° 4500 Π°ΠΌΠΏΠ΅Ρ€ – это ΠΎΠ±Ρ‹Ρ‡Π½Ρ‹ΠΉ Π±Ρ‹Ρ‚ΠΎΠ²ΠΎΠΉ ΡƒΡ€ΠΎΠ²Π΅Π½ΡŒ. Π‘ 6000 Π°ΠΌΠΏΠ΅Ρ€ Π½Π°Ρ‡ΠΈΠ½Π°ΡŽΡ‚ΡΡ автоматичСскиС Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΠΈ для Π½Π΅Π±ΠΎΠ»ΡŒΡˆΠΈΡ… производствСнных ΠΎΠ±ΡŠΠ΅ΠΊΡ‚ΠΎΠ² ΠΈ Ρ‚Π°ΠΊ Π΄Π°Π»Π΅Π΅ ΠΏΠΎ Π½Π°Ρ€Π°ΡΡ‚Π°ΡŽΡ‰Π΅ΠΉ.Β  Но Π² Π±Ρ‹Ρ‚Ρƒ ΠΌΠΎΠΆΠ½ΠΎ ΡƒΡΡ‚Π°Π½ΠΎΠ²ΠΈΡ‚ΡŒ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Ρ‹ с ΠΏΡ€Π΅Π΄Π΅Π»ΡŒΠ½ΠΎΠΉ ΠΊΠΎΠΌΠΌΡƒΡ‚Π°Ρ†ΠΈΠΎΠ½Π½ΠΎΠΉ ΡΠΏΠΎΡΠΎΠ±Π½ΠΎΡΡ‚ΡŒΡŽ ΠΈ 10000 Π°ΠΌΠΏΠ΅Ρ€ – ΠΊΠ°ΡˆΡƒ маслом Π½Π΅ ΠΈΡΠΏΠΎΡ€Ρ‚ΠΈΡˆΡŒ. Π“Π»Π°Π²Π½ΠΎΠ΅ Ρ‡Ρ‚ΠΎΠ±Ρ‹ Π΄Ρ€ΡƒΠ³ΠΈΠ΅ характСристики автоматичСских Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ ΠΏΠΎΠ΄Ρ…ΠΎΠ΄ΠΈΠ»ΠΈ для ΠΊΠ°ΠΆΠ΄ΠΎΠ³ΠΎ ΠΊΠΎΠ½ΠΊΡ€Π΅Ρ‚Π½ΠΎΠ³ΠΎ случая. Π‘ΠΎΠ»Π΅Π΅ ΠΏΠΎΠ΄Ρ€ΠΎΠ±Π½ΠΎ ΠΏΡ€ΠΎ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π°ΡŽΡ‰ΡƒΡŽ ΡΠΏΠΎΡΠΎΠ±Π½ΠΎΡΡ‚ΡŒ.

www.natrix-el.kz


МнС стыдно ΠΏΡ€ΠΈΠ·Π½Π°Π²Π°Ρ‚ΡŒ, Π½ΠΎ Π±Ρ‹Π»ΠΎ врСмя, ΠΊΠΎΠ³Π΄Π° я Π½Π΅ ΡƒΠΌΠ΅Π» Ρ‡ΠΈΡ‚Π°Ρ‚ΡŒ характСристики автоматичСского Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ. БСгодня научимся Ρ‡ΠΈΡ‚Π°Ρ‚ΡŒ ΠΌΠΎΠ΄ΡƒΠ»ΡŒΠ½Ρ‹Π΅ автоматичСскиС Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΠΈ ΠΏΠΎ Π²Π½Π΅ΡˆΠ½Π΅ΠΌΡƒ Π²ΠΈΠ΄Ρƒ ΠΈ Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹ΠΌ надписям Π½Π° Π½Π΅ΠΌ. Π­Ρ‚ΠΎ пригодится Π½Π΅ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ проСктировщикам…

ΠœΠΎΠ΄ΡƒΠ»ΡŒΠ½Ρ‹Π΅ автоматичСскиС Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΠΈ ΠΏΡ€Π΅Π΄Π½Π°Π·Π½Π°Ρ‡Π΅Π½Ρ‹ Π² основном для примСнСния Π² ΠΆΠΈΠ»Ρ‹Ρ… ΠΈ общСствСнных зданиях. Π­Ρ‚ΠΎ совсСм Π½Π΅ Π·Π½Π°Ρ‡ΠΈΡ‚, Ρ‡Ρ‚ΠΎ ΠΈΡ… Π½Π΅ ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ Π² ΠΏΡ€ΠΎΠΌΡ‹ΡˆΠ»Π΅Π½Π½ΠΎΡΡ‚ΠΈ.

Π£Π²ΠΈΠ΄Π΅Π² автоматичСский Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ Π² ΠΌΠ°Π³Π°Π·ΠΈΠ½Π΅ Π»ΠΈΠ±ΠΎ Π½Π° Ρ€Ρ‹Π½ΠΊΠ΅ Π½ΡƒΠΆΠ½ΠΎ Π·Π½Π°Ρ‚ΡŒ, ΠΊΠ°ΠΊΡƒΡŽ ΠΈΠ½Ρ„ΠΎΡ€ΠΌΠ°Ρ†ΠΈΡŽ ΠΌΠΎΠΆΠ½ΠΎ ΠΈΠ·Π²Π»Π΅Ρ‡ΡŒ ΠΏΠΎ Π²Π½Π΅ΡˆΠ½Π΅ΠΌΡƒ Π²ΠΈΠ΄Ρƒ ΠΈ надписям.

ВсС ΠΌΠΎΠ΄ΡƒΠ»ΡŒΠ½Ρ‹Π΅ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Ρ‹ ΠΈΠΌΠ΅ΡŽΡ‚ ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½Π½Ρ‹Π΅ Π³Π°Π±Π°Ρ€ΠΈΡ‚Π½Ρ‹Π΅ Ρ€Π°Π·ΠΌΠ΅Ρ€Ρ‹. Π’ основном ΠΎΠ΄Π½ΠΎΠΏΠΎΠ»ΡŽΡΠ½Ρ‹ΠΉ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ соотвСтствуСт ΠΎΠ΄Π½ΠΎΠΌΡƒ ΠΌΠΎΠ΄ΡƒΠ»ΡŽ, Ρ‡Ρ‚ΠΎ ΠΏΠΎ ΡˆΠΈΡ€ΠΈΠ½Π΅ Π·Π°Π½ΠΈΠΌΠ°Π΅Ρ‚ Π½Π΅ Π±ΠΎΠ»Π΅Π΅ 18ΠΌΠΌ. Π’Ρ€Π΅Ρ…ΠΏΠΎΠ»ΡŽΡΠ½Ρ‹ΠΉ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ Π±ΡƒΠ΄Π΅Ρ‚ ΠΈΠΌΠ΅Ρ‚ΡŒ Π³Π°Π±Π°Ρ€ΠΈΡ‚ Ρ‚Ρ€Π΅Ρ… ΠΌΠΎΠ΄ΡƒΠ»Π΅ΠΉ.

НиТС прСдставлСна ΠΊΠ°Ρ€Ρ‚ΠΈΠ½ΠΊΠ° ΠΌΠΎΠ΄ΡƒΠ»ΡŒΠ½ΠΎΠ³ΠΎ однополюсного автоматичСского Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ.

ΠŸΠ΅Ρ€Π²ΠΎΠ΅, Π½Π° Ρ‡Ρ‚ΠΎ ΠΎΠ±Ρ€Π°Ρ‰Π°Π΅ΠΌ Π²Π½ΠΈΠΌΠ°Π½ΠΈΠ΅ это Π½Π° Ρ‚ΠΎΡ€Π³ΠΎΠ²ΡƒΡŽ ΠΌΠ°Ρ€ΠΊΡƒ. ΠžΡ‚ Ρ‚ΠΎΡ€Π³ΠΎΠ²ΠΎΠΉ ΠΌΠ°Ρ€ΠΊΠΈ ΠΎΡ‡Π΅Π½ΡŒ сильно зависит Ρ†Π΅Π½Π° Π½Π° Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚. ЕвропСйскиС Π±Ρ€Π΅Π½Π΄Ρ‹ стоят Π·Π½Π°Ρ‡ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ Π΄ΠΎΡ€ΠΎΠΆΠ΅ китайских Π°Π½Π°Π»ΠΎΠ³ΠΎΠ². Π¦Π΅Π½Π° ΠΈ качСство взаимосвязаны.

НиТС ΠΈΠ΄Π΅Ρ‚ Π½Π°Π·Π²Π°Π½ΠΈΠ΅ Π°ΠΏΠΏΠ°Ρ€Π°Ρ‚Π°. Π’ ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏΠ΅ Π½ΠΈΠΊΠ°ΠΊΠΎΠΉ ΠΏΠΎΠ»Π΅Π·Π½ΠΎΠΉ ΠΈΠ½Ρ„ΠΎΡ€ΠΌΠ°Ρ†ΠΈΠΈ Π½Π°Π·Π²Π°Π½ΠΈΠ΅ Π°ΠΏΠΏΠ°Ρ€Π°Ρ‚Π° Π½Π°ΠΌ Π½Π΅ нСсСт.

Π•ΡΡ‚ΡŒ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Ρ‹, Π½Π° ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… ΠΌΠΎΠΆΠ΅Ρ‚ ΠΏΡ€ΠΈΡΡƒΡ‚ΡΡ‚Π²ΠΎΠ²Π°Ρ‚ΡŒ ΠΈΠ½Π΄ΠΈΠΊΠ°Ρ‚ΠΎΡ€Π½ΠΎΠ΅ окошко. ΠžΡ‡Π΅Π½ΡŒ нуТная Π²Π΅Ρ‰ΡŒ, Π½ΠΎ ΠΌΠΎΠΆΠ½ΠΎ ΠΎΠ±ΠΎΠΉΡ‚ΠΈΡΡŒ ΠΈ Π±Π΅Π· Π½Π΅Π΅. Π”Π΅Π»ΠΎ Π² Ρ‚ΠΎΠΌ, Ρ‡Ρ‚ΠΎ Π²ΠΎΠ·ΠΌΠΎΠΆΠ½Ρ‹ ситуации, ΠΊΠΎΠ³Π΄Π° ΠΏΡ€ΠΈ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠΌ Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠΈ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Ρ‹ ΠΌΠΎΠ³ΡƒΡ‚ ΠΏΡ€ΠΈΠ²Π°Ρ€ΠΈΡ‚ΡŒΡΡ Π΄Ρ€ΡƒΠ³ ΠΊ Π΄Ρ€ΡƒΠ³, Π° Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ ΠΏΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡ΠΈΡ‚ΡΡ Π² ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½Π½ΠΎΠ΅ состояниС. Π’ случаС Ρ€Π΅ΠΌΠΎΠ½Ρ‚Π° Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎ ΠΎΠΊΠ°Π·Π°Ρ‚ΡŒΡΡ ΠΏΠΎΠ΄ опасным напряТСниСм, поэтому ΠΈΠ½Π΄ΠΈΠΊΠ°Ρ‚ΠΎΡ€Π½ΠΎΠ΅ окошко сигнализируСт Π½Π°ΠΌ ΠΎ состоянии ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ΠΎΠ².

Π‘ΠΎΡ‡Π΅Ρ‚Π°Π½ΠΈΠ΅ Π±ΡƒΠΊΠ²Ρ‹ ΠΈ Ρ†ΠΈΡ„Ρ€Ρ‹ – характСристика срабатывания Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π°. Одна ΠΈΠ· основных характСристик автоматичСского Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ. Π‘ΡƒΠΊΠ²Π° ΡƒΠΊΠ°Π·Ρ‹Π²Π°Π΅Ρ‚ Π½Π° врСмя-Ρ‚ΠΎΠΊΠΎΠ²ΡƒΡŽ характСристику Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π°. Π‘Π°ΠΌΡ‹Π΅ распространСнныС характСристики – Π’, C ΠΈ D. Для Π΄ΠΎΠΌΠ° ΠΏΠΎΠ΄ΠΎΠΉΠ΄ΡƒΡ‚ B ΠΈ C, Π° D – для Π΄Π²ΠΈΠ³Π°Ρ‚Π΅Π»Π΅ΠΉ с большими пусковыми Ρ‚ΠΎΠΊΠ°ΠΌΠΈ. Данная характСристика ΠΏΠΎΠΊΠ°Π·Ρ‹Π²Π°Π΅Ρ‚ ΠΊΠ°ΠΊ быстро ΠΎΡ‚ΠΊΠ»ΡŽΡ‡ΠΈΡ‚ΡΡ автоматичСский Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ Π² случаС  Π·Π½Π°Ρ‡ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ ΠΏΡ€Π΅Π²Ρ‹ΡˆΠ΅Π½ΠΈΡ Ρ‚ΠΎΠΊΠ° ΠΏΠΎ ΡΡ€Π°Π²Π½Π΅Π½ΠΈΡŽ с Π½ΠΎΠΌΠΈΠ½Π°Π»ΡŒΠ½Ρ‹ΠΌ Ρ‚ΠΎΠΊΠΎΠΌ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π°. Π¦ΠΈΡ„Ρ€Π° соотвСтствуСт Π·Π½Π°Ρ‡Π΅Π½ΠΈΡŽ Ρ‚ΠΎΠΊΠ° (Π² Π°ΠΌΠΏΠ΅Ρ€Π°Ρ…) Ρ‚Π΅ΠΏΠ»ΠΎΠ²ΠΎΠ³ΠΎ расцСпитСля. Π’.Π΅. Ρ†ΠΈΡ„Ρ€Π° (характСристика Ρ‚Π΅ΠΏΠ»ΠΎΠ²ΠΎΠ³ΠΎ расцСпитСля) ΡƒΠΊΠ°Π·Ρ‹Π²Π°Π΅Ρ‚ Π½Π° Π΄Π»ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ допустимый Ρ‚ΠΎΠΊ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π°, Π° Π±ΡƒΠΊΠ²Π° (характСристика элСктромагнитного расцСпитСля)Β β€” Π½Π° характСристику ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π° ΠΏΡ€ΠΈ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΈΡ… замыканиях ΠΈ пусковых Ρ‚ΠΎΠΊΠ°Ρ….

Π Π°Π±ΠΎΡ‡Π΅Π΅ напряТСниС сСти – Ρ‚ΠΎ напряТСниС, ΠΏΡ€ΠΈ ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΌ способСн Ρ€Π°Π±ΠΎΡ‚Π°Ρ‚ΡŒ Π΄Π°Π½Π½Ρ‹ΠΉ автоматичСский Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ.

Π¦ΠΈΡ„Ρ€Π° 4500 (6000, 15000) – ΠΏΡ€Π΅Π΄Π΅Π»ΡŒΠ½Ρ‹ΠΉ Ρ‚ΠΎΠΊ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания (ПКБ). Π”Ρ€ΡƒΠ³ΠΈΠΌΠΈ словами, ПКБ ΠΏΠΎΠΊΠ°Π·Ρ‹Π²Π°Π΅Ρ‚ ΠΌΠ°ΠΊΡΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΉ Ρ‚ΠΎΠΊ, ΠΏΡ€ΠΈ ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΌ ΠΏΠΎΠ΄Π²ΠΈΠΆΠ½Ρ‹ΠΉ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ автоматичСского Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ Π½Π΅ приварится ΠΊ Π½Π΅ΠΏΠΎΠ΄Π²ΠΈΠΆΠ½ΠΎΠΌΡƒ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Ρƒ Π² Ρ€Π΅Π·ΡƒΠ»ΡŒΡ‚Π°Ρ‚Π΅ возникновСния Π΄ΡƒΠ³ΠΈ ΠΏΡ€ΠΈ ΠΊ.Π·. Π”Π°Π½Π½ΠΎΠ΅ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ влияСт ΠΈ Π½Π° Π³Π°Π±Π°Ρ€ΠΈΡ‚Ρ‹ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π°. ПКБ Π±ΠΎΠ»Π΅Π΅ 10000А Ρ‚Ρ€Π΅Π±ΡƒΠ΅Ρ‚ Π±ΠΎΠ»ΡŒΡˆΡƒΡŽ Π΄ΡƒΠ³ΠΎΠ³Π°ΡΠΈΡ‚Π΅Π»ΡŒΠ½ΡƒΡŽ ΠΊΠ°ΠΌΠ΅Ρ€Ρƒ. Один полюс Ρ‚Π°ΠΊΠΎΠ³ΠΎ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π° ΠΊΠ°ΠΊ ΠΏΡ€Π°Π²ΠΈΠ»ΠΎ Π·Π°Π½ΠΈΠΌΠ°Π΅Ρ‚ 1,5 модуля.

ΠŸΡ€ΠΈΠ½Ρ†ΠΈΠΏΠΈΠ°Π»ΡŒΠ½Π°Ρ схСма автоматичСского Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ Π³ΠΎΠ²ΠΎΡ€ΠΈΡ‚ Π½Π°ΠΌ, ΠΊΠ°ΠΊΠΈΠ΅ расцСпитСли ΠΈΠΌΠ΅ΡŽΡ‚ΡΡ Π² Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π΅. ΠŸΡ€Π°ΠΊΡ‚ΠΈΡ‡Π΅ΡΠΊΠΈ всС ΠΌΠΎΠ΄ΡƒΠ»ΡŒΠ½Ρ‹Π΅ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Ρ‹ ΠΈΠΌΠ΅ΡŽΡ‚ Ρ‚Π΅ΠΏΠ»ΠΎΠ²ΠΎΠΉ ΠΈ элСктромагнитный расцСпитСли.

Π‘Π±ΠΎΠΊΡƒ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π° ΠΌΠΎΠΆΠ΅Ρ‚ ΠΏΡ€ΠΈΡΡƒΡ‚ΡΡ‚Π²ΠΎΠ²Π°Ρ‚ΡŒ фирмСнная Π³ΠΎΠ»ΠΎΠ³Ρ€Π°ΠΌΠΌΠ°, которая ΡƒΠΊΠ°Π·Ρ‹Π²Π°Π΅Ρ‚ Π½Π° Ρ‚ΠΎ, Ρ‡Ρ‚ΠΎ скорСС всСго это фирмСнная Π²Π΅Ρ‰ΡŒ, Π° Π½Π΅ ΠΏΠΎΠ΄Π΄Π΅Π»ΠΊΠ°.

Π•Ρ‰Π΅ ΠΎΠ΄ΠΈΠ½ ΠΏΡ€ΠΈΠΌΠ΅Ρ€ ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠΈ автоматичСского Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ ΠΏΠΎ Π“ΠžΠ‘Π’ Π  Β 50345-2010:

Π”ΡƒΠΌΠ°ΡŽ Ρ‚Π΅ΠΏΠ΅Ρ€ΡŒ Π±Π΅Π· особого Ρ‚Ρ€ΡƒΠ΄Π° смоТСтС ΠΈΠ΄Π΅Π½Ρ‚ΠΈΡ„ΠΈΡ†ΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ Π½Π° Π²ΠΈΡ‚Ρ€ΠΈΠ½Π΅ ΠΌΠ°Π³Π°Π·ΠΈΠ½Π° любой ΠΌΠΎΠ΄ΡƒΠ»ΡŒΠ½Ρ‹ΠΉ автоматичСский Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ.

220blog.ru

ΠœΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠ° элСктричСских Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ΠΎΠ² β€” обозначСния Π½Π° корпусС

ВсС автоматичСскиС Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΠΈ ΠΎΠ±Π»Π°Π΄Π°ΡŽΡ‚ ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½Π½Ρ‹ΠΌΠΈ тСхничСскими характСристиками. Для ознакомлСния с Π½ΠΈΠΌΠΈ ΠΏΡ€ΠΈ Π²Ρ‹Π±ΠΎΡ€Π΅ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π° Π½Π° корпусС наносится ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠ°, Π²ΠΊΠ»ΡŽΡ‡Π°ΡŽΡ‰Π°Ρ Π² сСбя Π½Π°Π±ΠΎΡ€ схСм, Π±ΡƒΠΊΠ², Ρ†ΠΈΡ„Ρ€ ΠΈ ΠΏΡ€ΠΎΡ‡ΠΈΡ… символов. Π”Ρ€ΡƒΠ·ΡŒΡ ΡΠΎΠ³Π»Π°ΡΠΈΡ‚Π΅ΡΡŒ, Ρ‡Ρ‚ΠΎ внСшний Π²ΠΈΠ΄ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π° Π½ΠΈΡ‡Π΅Π³ΠΎ Π½Π΅ смоТСт ΡΠΊΠ°Π·Π°Ρ‚ΡŒ ΠΎ сСбС ΠΈ всС Π΅Π³ΠΎ характСристики ΠΌΠΎΠΆΠ½ΠΎ ΡƒΠ·Π½Π°Ρ‚ΡŒ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ ΠΏΠΎ нанСсСнной ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠ΅.

ΠœΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠ° наносится Π½Π° Π»ΠΈΡ†Π΅Π²ΠΎΠΉ (ΠΏΠ΅Ρ€Π΅Π΄Π½Π΅ΠΉ) сторонС корпуса Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π° стойкой Π½Π΅ΡΡ‚ΠΈΡ€Π°ΡŽΡ‰Π΅ΠΉΡΡ краской, благодаря Ρ‡Π΅ΠΌΡƒ с ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€Π°ΠΌΠΈ ΠΌΠΎΠΆΠ½ΠΎ ΠΎΠ·Π½Π°ΠΊΠΎΠΌΠΈΡ‚ΡŒΡΡ Π΄Π°ΠΆΠ΅ ΠΊΠΎΠ³Π΄Π° Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ находится Π² Ρ€Π°Π±ΠΎΡ‚Π΅, Ρ‚ΠΎ Π΅ΡΡ‚ΡŒ, установлСн Π² Ρ€Π°ΡΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠΌ Ρ‰ΠΈΡ‚Π΅ Π½Π° Π΄ΠΈΠ½-Ρ€Π΅ΠΉΠΊΠ΅ ΠΈ ΠΊ Π½Π΅ΠΌΡƒ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½Ρ‹ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π° (Π½Π΅ Π½ΡƒΠΆΠ½ΠΎ ΠΎΡ‚ΡΠΎΠ΅Π΄ΠΈΠ½ΡΡ‚ΡŒ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π° ΠΈ Π²Ρ‹Ρ‚Π°ΡΠΊΠΈΠ²Π°Ρ‚ΡŒ Π΅Π³ΠΎ ΠΈΠ· Ρ‰ΠΈΡ‚Π°, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΠΏΡ€ΠΎΡ‡ΠΈΡ‚Π°Ρ‚ΡŒ ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΡƒ).

На ΠΊΠ°Ρ€Ρ‚ΠΈΠ½ΠΊΠ΅ снизу Π²Ρ‹ ΠΌΠΎΠΆΠ΅Ρ‚Π΅ ΡƒΠ²ΠΈΠ΄Π΅Ρ‚ΡŒ нСсколько ΠΏΡ€ΠΈΠΌΠ΅Ρ€ΠΎΠ², ΠΊΠ°ΠΊ наносится ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠ° элСктричСских Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ΠΎΠ² Ρ€Π°Π·Π½Ρ‹Ρ… Π·Π°Π²ΠΎΠ΄ΠΎΠ² ΠΈΠ·Π³ΠΎΡ‚ΠΎΠ²ΠΈΡ‚Π΅Π»Π΅ΠΉ. На ΠΊΠ°ΠΆΠ΄ΠΎΠΌ ΠΈΠ· Π½ΠΈΡ… ΠΎΡ‚Ρ‡Π΅Ρ‚Π»ΠΈΠ²ΠΎ Π²ΠΈΠ΄Π½Π° ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠ°, выполнСнная Ρ€Π°Π·Π½Ρ‹ΠΌΠΈ Π±ΡƒΠΊΠ²Π°ΠΌΠΈ ΠΈ Ρ†ΠΈΡ„Ρ€Π°ΠΌΠΈ. Π’ Π΄Π°Π½Π½ΠΎΠΉ ΡΡ‚Π°Ρ‚ΡŒΠ΅ ΠΌΡ‹ Π½Π΅ Π±ΡƒΠ΄Π΅ΠΌ Ρ€Π°Π·Π±ΠΈΡ€Π°Ρ‚ΡŒ ΠΏΡ€ΠΎΠΌΡ‹ΡˆΠ»Π΅Π½Π½Ρ‹Π΅ устройства Π·Π°Ρ‰ΠΈΡ‚Ρ‹, Π° Π·Π°Ρ‚Ρ€ΠΎΠ½Π΅ΠΌ лишь ΠΎΠ±Ρ‹Ρ‡Π½Ρ‹Π΅ Π±Ρ‹Ρ‚ΠΎΠ²Ρ‹Π΅ ΠΌΠΎΠ΄ΡƒΠ»ΡŒΠ½Ρ‹Π΅ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Ρ‹. Но Π² любом случаС ΡΡ‚Π°Ρ‚ΡŒΡ Π±ΡƒΠ΄Π΅Ρ‚ интСрСсна Π½Π΅ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Π½ΠΎΠ²ΠΈΡ‡ΠΊΠ°ΠΌ, Π½ΠΎ ΠΈ профСссионалам, Β«Π·ΡƒΠ±Ρ€Π°ΠΌΒ» ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ повсСднСвно ΡΡ‚Π°Π»ΠΊΠΈΠ²Π°ΡŽΡ‚ΡΡ с этим, Ρ‚Π°ΠΊΠΆΠ΅ Π±ΡƒΠ΄Π΅Ρ‚ интСрСсно Π²ΡΠΏΠΎΠΌΠ½ΠΈΡ‚ΡŒ Π°Π·Ρ‹ своСй профСссии.

Π Π°ΡΡˆΠΈΡ„Ρ€ΠΎΠ²ΠΊΠ° ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠΈ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π°

Π§Ρ‚ΠΎΠ±Ρ‹ ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎ Π²Ρ‹Π±Ρ€Π°Ρ‚ΡŒ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ Π·Π°Ρ‰ΠΈΡ‚Ρ‹ ΠΏΡ€ΠΈ ΠΏΠΎΠΊΡƒΠΏΠΊΠ΅ слСдуСт ΠΎΠ±Ρ€Π°Ρ‰Π°Ρ‚ΡŒ Π²Π½ΠΈΠΌΠ°Π½ΠΈΠ΅ Π½Π΅ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Π½Π° внСшний Π²ΠΈΠ΄ ΠΈ ΠΌΠ°Ρ€ΠΊΡƒ устройства, Π½ΠΎ ΠΈ Π½Π° Π΅Π³ΠΎ характСристики. Π”Π°Π²Π°ΠΉΡ‚Π΅ ΠΏΠΎ порядку Ρ€Π°Π·Π±Π΅Ρ€Π΅ΠΌ, ΠΊΠ°ΠΊΠΈΠ΅ характСристики ΠΎΡ‚ΠΎΠ±Ρ€Π°ΠΆΠ°Π΅Ρ‚ ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚Π΅Π»ΡŒ Π½Π° корпусС автоматичСского Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ для Π΅Π³ΠΎ ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎΠ³ΠΎ Π²Ρ‹Π±ΠΎΡ€Π°. ΠœΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠ° Π½Π° Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π΅ прСдставляСт ΠΊ ознакомлСнию ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΡƒΡŽ ΠΈΠ½Ρ„ΠΎΡ€ΠΌΠ°Ρ†ΠΈΡŽ ΠΎ сСбС.

1. Π€ΠΈΡ€ΠΌΠ° ΠΈΠ·Π³ΠΎΡ‚ΠΎΠ²ΠΈΡ‚Π΅Π»ΡŒ (Π±Ρ€Π΅Π½Π΄) автоматичСского Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ

ΠœΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠ° автоматичСских Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ начинаСтся с Π»ΠΎΠ³ΠΎΡ‚ΠΈΠΏΠ° ΠΈΠ»ΠΈ названия производитСля. На ΠΊΠ°Ρ€Ρ‚ΠΈΠ½ΠΊΠ°Ρ… ΠΈΠ·ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½Ρ‹ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Ρ‹ Π½Π°ΠΈΠ±ΠΎΠ»Π΅Π΅ популярных Π±Ρ€Π΅Π½Π΄ΠΎΠ² hager, IEK, ABB, Schneider Electric.

Π­Ρ‚ΠΈ Π±Ρ€Π΅Π½Π΄Ρ‹ ΡƒΠΆΠ΅ Π΄ΠΎΠ»Π³ΠΎΠ΅ врСмя прСдставлСны ΠΌΠΈΡ€ΠΎΠ²ΠΎΠΉ ΠΏΡƒΠ±Π»ΠΈΠΊΠΈ ΠΈ Π·Π° своС сущСствованиС Π·Π°Ρ€Π΅ΠΊΠΎΠΌΠ΅Π½Π΄ΠΎΠ²Π°Π»ΠΈ сСбя выпуском качСствСнной ΠΏΡ€ΠΎΠ΄ΡƒΠΊΡ†ΠΈΠΈ. На корпусС Π½Π°ΠΈΠΌΠ΅Π½ΠΎΠ²Π°Π½ΠΈΠ΅ Π·Π°Π²ΠΎΠ΄Π°-изготовитСля наносится Π² самом Π²Π΅Ρ€Ρ…Ρƒ ΠΈ Π΅Π³ΠΎ Ρ‚Ρ€ΡƒΠ΄Π½ΠΎ Π½Π΅ Π·Π°ΠΌΠ΅Ρ‚ΠΈΡ‚ΡŒ.

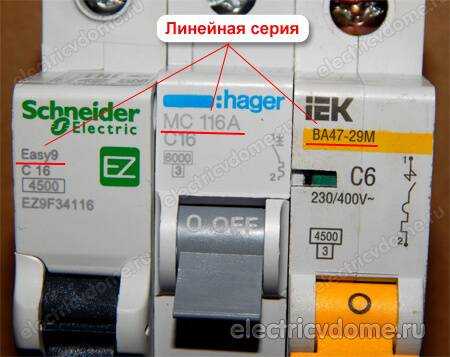

2. ЛинСйная сСрия Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ΠΎΠ² (модСль)

МодСль автоматичСского Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ ΠΎΡ‚Ρ€Π°ΠΆΠ°Π΅Ρ‚ ΡΠ΅Ρ€ΠΈΡŽ устройства Π² Π»ΠΈΠ½Π΅ΠΉΠΊΠ΅ Π·Π°Π²ΠΎΠ΄Π°-изготовитСля ΠΈ прСдставляСт собой Π±ΡƒΠΊΠ²Π΅Π½Π½ΠΎ-Ρ†ΠΈΡ„Ρ€ΠΎΠ²ΠΎΠ΅ ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅, Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Ρ‹ сСрии Sh300 ΠΈ S200 ΠΏΡ€ΠΈΠ½Π°Π΄Π»Π΅ΠΆΠ°Ρ‚ ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚Π΅Π»ΡŽ ABB, Π° Ρƒ Schneider Electric Π²ΡΡ‚Ρ€Π΅Ρ‡Π°ΡŽΡ‚ΡΡ Acti9, Nulti9, Π”ΠΎΠΌΠΎΠ²ΠΎΠΉ.

ΠŸΡ€ΠΈΠΌΠ΅Ρ€ ΠΊΠ°ΠΊ обозначаСтся ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠ° автоматичСских Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ Ρ„ΠΈΡ€ΠΌΡ‹ Schneider Electric, hager ΠΈ IEK.

Π—Π°Ρ‡Π°ΡΡ‚ΡƒΡŽ сСрия присваиваСтся Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Ρƒ для отличия ΠΌΠΎΠ΄Π΅Π»Π΅ΠΉ ΠΏΠΎ тСхничСским характСристикам ΠΈΠ»ΠΈ Ρ†Π΅Π½ΠΎΠ²ΠΎΠΉ ΠΊΠ°Ρ‚Π΅Π³ΠΎΡ€ΠΈΠΈ, Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, Sh300 рассчитаны Π½Π° ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ΅ Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅ Π΄ΠΎ 4.5 кА, ΠΌΠ΅Π½Π΅Π΅ Π·Π°Ρ‚Ρ€Π°Ρ‚Π½Ρ‹Π΅ Π² производствС ΠΈ дСшСвлС ΠΏΠΎ стоимости, Ρ‡Π΅ΠΌ S200, рассчитанныС Π½Π° 6 кА.

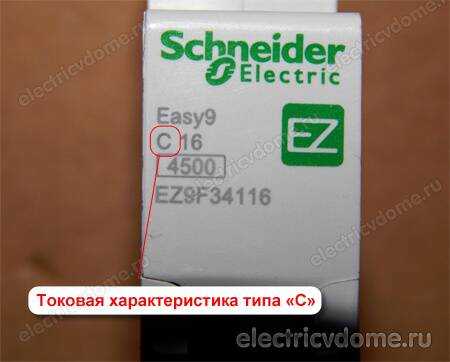

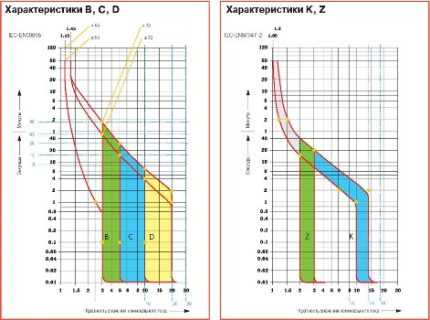

3. ВрСмя-токовая характСристика Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π°

Данная характСристика обозначаСтся латинской Π±ΡƒΠΊΠ²ΠΎΠΉ. ВсСго сущСствуСт 5 Ρ‚ΠΈΠΏΠΎΠ² врСмя-Ρ‚ΠΎΠΊΠΎΠ²Ρ‹Ρ… характСристик: Β«Π’Β», Β«Π‘Β», Β«DΒ», Β«KΒ», Β«ZΒ». Но Π½Π°ΠΈΠ±ΠΎΠ»Π΅Π΅ распространСнныС ΠΈΠ· Π½ΠΈΡ… это ΠΏΠ΅Ρ€Π²Ρ‹Π΅ Ρ‚Ρ€ΠΈ: Β«Π’Β», Β«Π‘Β» ΠΈ Β«DΒ».

Автоматы с характСристиками Ρ‚ΠΈΠΏΠ° Β«KΒ» ΠΈ Β«ZΒ» ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ для Π·Π°Ρ‰ΠΈΡ‚Ρ‹ ΠΏΠΎΡ‚Ρ€Π΅Π±ΠΈΡ‚Π΅Π»Π΅ΠΉ, Π³Π΄Π΅ примСняСтся Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎ индуктивная Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ° ΠΈ элСктроника соотвСтствСнно.

Бамая ΡƒΠ½ΠΈΠ²Π΅Ρ€ΡΠ°Π»ΡŒΠ½Π°Ρ, которая ΠΏΠΎΠ΄Ρ…ΠΎΠ΄ΠΈΡ‚ для примСнСния Π² Π±Ρ‹Ρ‚Ρƒ β€” характСристика Ρ‚ΠΈΠΏΠ° Β«Π‘Β». Π‘ΠΎΠ»ΡŒΡˆΠΈΠ½ΡΡ‚Π²ΠΎ элСктриков, для Π·Π°Ρ‰ΠΈΡ‚Ρ‹ элСктропроводки ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ ΠΈΠΌΠ΅Π½Π½ΠΎ Π΅Π΅. Π£Π·ΠΊΠΎΠΏΡ€ΠΎΡ„ΠΈΠ»ΡŒΠ½Ρ‹Π΅ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Ρ‹ с Π’Π’Π₯ Β«BΒ» ΠΈΠ»ΠΈ Β«DΒ» ΠΌΠΎΠΆΠ½ΠΎ Π²ΡΡ‚Ρ€Π΅Ρ‚ΠΈΡ‚ΡŒ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Π² спСциализированных ΠΌΠ°Π³Π°Π·ΠΈΠ½Π°Ρ… ΠΈ, Π·Π°Ρ‡Π°ΡΡ‚ΡƒΡŽ, ΠΏΠΎ Π·Π°ΠΊΠ°Π·Ρƒ.

Π”Ρ€ΡƒΠ·ΡŒΡ Π½Π° Ρ‚Π΅ΠΌΡƒ врСмя Ρ‚ΠΎΠΊΠΎΠ²Ρ‹Ρ… характСристик Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ΠΎΠ² Ρƒ мСня Π΅ΡΡ‚ΡŒ ΠΎΡ‚Π΄Π΅Π»ΡŒΠ½Π°Ρ ΡΡ‚Π°Ρ‚ΡŒΡ, поТалуйста Π·Π°Ρ…ΠΎΠ΄ΠΈΡ‚Π΅, Ρ‡ΠΈΡ‚Π°ΠΉΡ‚Π΅, ΠΎΠ·Π½Π°ΠΊΠ°ΠΌΠ»ΠΈΠ²Π°ΠΉΡ‚Π΅ΡΡŒ.

4. ΠΠΎΠΌΠΈΠ½Π°Π»ΡŒΠ½Ρ‹ΠΉ Ρ‚ΠΎΠΊ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π°

ПослС Π±ΡƒΠΊΠ²Π΅Π½Π½ΠΎΠ³ΠΎ значСния ΠΈΠ΄Π΅Ρ‚ Ρ†ΠΈΡ„Ρ€Π°, ΠΎΠΏΡ€Π΅Π΄Π΅Π»ΡΡŽΡ‰Π°Ρ Π½ΠΎΠΌΠΈΠ½Π°Π» автоматичСского Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ. Номинал опрСдСляСт максимальноС Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ Ρ‚ΠΎΠΊΠ°, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ ΠΌΠΎΠΆΠ΅Ρ‚ постоянно ΠΏΡ€ΠΎΡ…ΠΎΠ΄ΠΈΡ‚ΡŒ Π±Π΅Π· срабатывания автоматичСского Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ. ΠŸΡ€ΠΈΡ‡Π΅ΠΌ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ номинального Ρ‚ΠΎΠΊΠ° указываСтся для ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½Π½ΠΎΠΉ Ρ‚Π΅ΠΌΠΏΠ΅Ρ€Π°Ρ‚ΡƒΡ€Ρ‹ ΠΎΠΊΡ€ΡƒΠΆΠ°ΡŽΡ‰Π΅ΠΉ срСды + 30 градусов.

НапримСр, Ссли Π½ΠΎΠΌΠΈΠ½Π°Π»ΡŒΠ½Ρ‹ΠΉ Ρ‚ΠΎΠΊ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π° Ρ€Π°Π²Π΅Π½ 16А, Ρ‚ΠΎ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ Π±ΡƒΠ΄Π΅Ρ‚ Π΄Π΅Ρ€ΠΆΠ°Ρ‚ΡŒ эту Π½Π°Π³Ρ€ΡƒΠ·ΠΊΡƒ ΠΈ Π½Π΅ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π°Ρ‚ΡŒΡΡ ΠΏΡ€ΠΈ Ρ‚Π΅ΠΌΠΏΠ΅Ρ€Π°Ρ‚ΡƒΡ€Π΅ ΠΎΠΊΡ€ΡƒΠΆΠ°ΡŽΡ‰Π΅ΠΉ срСды Π½Π΅ Π²Ρ‹ΡˆΠ΅ +30 градусов. Если ΠΆΠ΅ Ρ‚Π΅ΠΌΠΏΠ΅Ρ€Π°Ρ‚ΡƒΡ€Π° Π±ΡƒΠ΄Π΅Ρ‚ Π²Ρ‹ΡˆΠ΅ +30, Ρ‚ΠΎ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ ΠΌΠΎΠΆΠ΅Ρ‚ ΡΡ€Π°Π±ΠΎΡ‚Π°Ρ‚ΡŒ ΠΏΡ€ΠΈ Ρ‚ΠΎΠΊΠ΅ ΠΈ мСньшСм 16 А.

Если Π² сСти Π²ΠΎΠ·Π½ΠΈΠΊΠ°ΡŽΡ‚ ΠΏΠ΅Ρ€Π΅Π³Ρ€ΡƒΠ·ΠΊΠΈ, Ρ‚ΠΎ Π΅ΡΡ‚ΡŒ ситуация ΠΊΠΎΠ³Π΄Π° Ρ‚ΠΎΠΊ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ ΠΏΡ€Π΅Π²Ρ‹ΡˆΠ°Π΅Ρ‚ Π½ΠΎΠΌΠΈΠ½Π°Π»ΡŒΠ½Ρ‹ΠΉ Ρ‚ΠΎΠΊ Π½Π° это Ρ€Π΅Π°Π³ΠΈΡ€ΡƒΠ΅Ρ‚ Ρ‚Π΅ΠΏΠ»ΠΎΠ²ΠΎΠΉ Ρ€Π°ΡΡ†Π΅ΠΏΠΈΡ‚Π΅Π»ΡŒ автоматичСского Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ. Π’ зависимости ΠΎΡ‚ кратности ΠΏΠ΅Ρ€Π΅Π³Ρ€ΡƒΠ·ΠΊΠΈ врСмя, Π·Π° ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ΅ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡ΠΈΡ‚ΡΡ, Π±ΡƒΠ΄Π΅Ρ‚ ΡΠΎΡΡ‚Π°Π²Π»ΡΡ‚ΡŒ ΠΎΡ‚ Π½Π΅ΡΠΊΠΎΠ»ΡŒΠΊΠΈΡ… ΠΌΠΈΠ½ΡƒΡ‚ Π΄ΠΎ сСкунд. Π’ΠΎΠΊ, ΠΏΡ€ΠΈ ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΌ Ρ‚Π΅ΠΏΠ»ΠΎΠ²ΠΎΠΉ Ρ€Π°ΡΡ†Π΅ΠΏΠΈΡ‚Π΅Π»ΡŒ сработаСт Π΄ΠΎΠ»ΠΆΠ΅Π½ ΠΏΡ€Π΅Π²Ρ‹ΡˆΠ°Ρ‚ΡŒ Π½ΠΎΠΌΠΈΠ½Π°Π» Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π° Π½Π° 13% – 55%.

ΠŸΡ€ΠΈ Π²ΠΎΠ·Π½ΠΈΠΊΠ½ΠΎΠ²Π΅Π½ΠΈΠΈ Π² сСти ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания Π²ΠΎΠ·Π½ΠΈΠΊΠ°Π΅Ρ‚ свСрхток, Π½Π° ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ Ρ€Π΅Π°Π³ΠΈΡ€ΡƒΠ΅Ρ‚ элСктромагнитный Ρ€Π°ΡΡ†Π΅ΠΏΠΈΡ‚Π΅Π»ΡŒ автоматичСского Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ. Π˜ΡΠΏΡ€Π°Π²Π½Ρ‹ΠΉ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ ΠΏΡ€ΠΈ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠΌ Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠΈ обязан ΡΡ€Π°Π±ΠΎΡ‚Π°Ρ‚ΡŒ Π² Ρ‚Π΅Ρ‡Π΅Π½ΠΈΠ΅ 0,01 – 0,02 сСкунды, Π² ΠΏΡ€ΠΎΡ‚ΠΈΠ²Π½ΠΎΠΌ случаС начнСтся ΠΏΠ»Π°Π²Π»Π΅Π½ΠΈΠ΅ изоляции элСктропроводки с риском дальнСйшСго воспламСнСния.

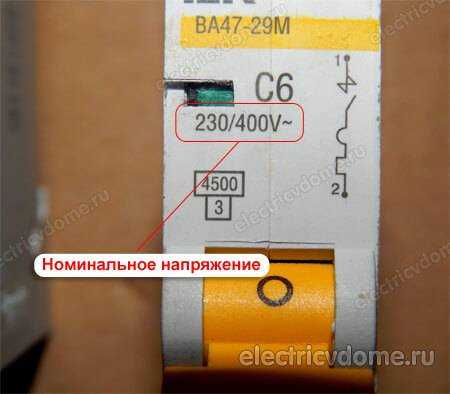

5. НоминальноС напряТСниС

Π‘Ρ€Π°Π·Ρƒ ΠΏΠΎΠ΄ ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠΎΠΉ Π½Π° Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π΅ врСмя-Ρ‚ΠΎΠΊΠΎΠ²ΠΎΠΉ характСристики ΠΈΠ΄Π΅Ρ‚ ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ номинального напряТСния, Π½Π° ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ΅ рассчитан Π΄Π°Π½Π½Ρ‹ΠΉ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚. ΠŸΠΎΠΊΠ°Π·Π°Ρ‚Π΅Π»ΡŒ номинального напряТСния отобраТаСтся Π² Π’ΠΎΠ»ΡŒΡ‚Π°Ρ… (Π’/V), ΠΈ ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ постоянным (Β«-Β») ΠΈΠ»ΠΈ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½Ρ‹ΠΌ (Β«~Β»).

Π—Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ номинального напряТСния опрСдСляСт, для ΠΊΠ°ΠΊΠΈΡ… сСтСй прСдусмотрСно устройство. ΠœΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠ° напряТСния прСдусматриваСт Π΄Π²Π° значСния для ΠΎΠ΄Π½ΠΎΡ„Π°Π·Π½Ρ‹Ρ… ΠΈ Ρ‚Ρ€Π΅Ρ…Ρ„Π°Π·Π½Ρ‹Ρ… сСтСй. НапримСр, ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠ° 230/400V~ ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚, Ρ‡Ρ‚ΠΎ 230 Π’ΠΎΠ»ΡŒΡ‚ напряТСниС ΠΎΠ΄Π½ΠΎΡ„Π°Π·Π½ΠΎΠΉ сСти, 400 Π’ΠΎΠ»ΡŒΡ‚ напряТСниС Ρ‚Ρ€Π΅Ρ…Ρ„Π°Π·Π½ΠΎΠΉ сСти. Π—Π½Π°Ρ‡ΠΎΠΊ Β«~Β» ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ΅ напряТСниС сСти.

6. ΠŸΡ€Π΅Π΄Π΅Π»ΡŒΠ½Ρ‹ΠΉ Ρ‚ΠΎΠΊ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ

Π‘Π»Π΅Π΄ΡƒΡŽΡ‰ΠΈΠΉ ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€ ΠΏΡ€Π΅Π΄Π΅Π»ΡŒΠ½Ρ‹ΠΉ Ρ‚ΠΎΠΊ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ ΠΈΠ»ΠΈ ΠΊΠ°ΠΊ Π΅Π³ΠΎ Π΅Ρ‰Π΅ Π½Π°Π·Ρ‹Π²Π°ΡŽΡ‚ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π°ΡŽΡ‰Π°Ρ ΡΠΏΠΎΡΠΎΠ±Π½ΠΎΡΡ‚ΡŒ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π°. Π­Ρ‚ΠΎΡ‚ ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€ Ρ…Π°Ρ€Π°ΠΊΡ‚Π΅Ρ€ΠΈΠ·ΡƒΠ΅Ρ‚ Ρ‚ΠΎΠΊ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ способСн ΠΏΡ€ΠΎΠΏΡƒΡΡ‚ΠΈΡ‚ΡŒ Ρ‡Π΅Ρ€Π΅Π· сСбя Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ ΠΈ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡ΠΈΡ‚ΡΡ, Π½Π΅ тСряя своСй работоспособности (Π±Π΅Π· риска Π²Ρ‹Ρ…ΠΎΠ΄Π° ΠΈΠ· строя).

ЭлСктричСская ΡΠ΅Ρ‚ΡŒ слоТная систСма, Π² ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΉ часто Π²ΠΎΠ·Π½ΠΈΠΊΠ°ΡŽΡ‚ свСрхтоки вслСдствиС ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания. Π‘Π²Π΅Ρ€Ρ…Ρ‚ΠΎΠΊΠΈ ΠΊΡ€Π°Ρ‚ΠΊΠΎΠ²Ρ€Π΅ΠΌΠ΅Π½Π½Ρ‹, Π½ΠΎ Ρ…Π°Ρ€Π°ΠΊΡ‚Π΅Ρ€ΠΈΠ·ΡƒΡŽΡ‚ΡΡ большой Π²Π΅Π»ΠΈΡ‡ΠΈΠ½ΠΎΠΉ. ΠšΠ°ΠΆΠ΄Ρ‹ΠΉ автоматичСский Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ ΠΎΠ±Π»Π°Π΄Π°Π΅Ρ‚ ΠΏΡ€Π΅Π΄Π΅Π»ΡŒΠ½ΠΎΠΉ ΠΊΠΎΠΌΠΌΡƒΡ‚Π°Ρ†ΠΈΠΎΠ½Π½ΠΎΠΉ ΡΠΏΠΎΡΠΎΠ±Π½ΠΎΡΡ‚ΡŒΡŽ, ΠΎΠΏΡ€Π΅Π΄Π΅Π»ΡΡŽΡ‰Π΅ΠΉ Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎΡΡ‚ΡŒ Π²Ρ‹Π΄Π΅Ρ€ΠΆΠ°Ρ‚ΡŒ свСрхтоки ΠΈ ΡΡ€Π°Π±ΠΎΡ‚Π°Ρ‚ΡŒ ΠΏΡ€ΠΈ этом.

Для ΠΌΠΎΠ΄ΡƒΠ»ΡŒΠ½Ρ‹Ρ… Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ΠΎΠ² ΠΏΡ€Π΅Π΄Π΅Π»ΡŒΠ½ΠΎ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ Ρ‚ΠΎΠΊΠΎΠ² ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ ΡΠΎΡΡ‚Π°Π²Π»ΡΡŽΡ‚ 4500, 6000 ΠΈΠ»ΠΈ 10000. ЗначСния ΡƒΠΊΠ°Π·Ρ‹Π²Π°ΡŽΡ‚ΡΡ Π² АмпСрах.

7. Класс токоограничСния

Π‘Ρ€Π°Π·Ρƒ ΠΏΠΎΠ΄ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ΠΌ ΠΏΡ€Π΅Π΄Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ° ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ Π½Π° корпусС указываСтся Ρ‚Π°ΠΊ Π½Π°Π·Ρ‹Π²Π°Π΅ΠΌΡ‹ΠΉ класс токоограничСния. Π’ΠΎΠ·Π½ΠΈΠΊΠ½ΠΎΠ²Π΅Π½ΠΈΠ΅ свСрхтоков опасно Ρ‚Π΅ΠΌ, Ρ‡Ρ‚ΠΎ ΠΏΡ€ΠΈ ΠΈΡ… появлСнии выдСляСтся тСпловая энСргия. Π’ Ρ€Π΅Π·ΡƒΠ»ΡŒΡ‚Π°Ρ‚Π΅ Ρ‡Π΅Π³ΠΎ изоляция элСктропроводки Π½Π°Ρ‡ΠΈΠ½Π°Π΅Ρ‚ ΠΏΠ»Π°Π²ΠΈΡ‚ΡŒΡΡ.

АвтоматичСский Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡ΠΈΡ‚ΡΡ, ΠΊΠΎΠ³Π΄Π° Ρ‚ΠΎΠΊ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания достигнСт максимального значСния. А для Ρ‚ΠΎΠ³ΠΎ Ρ‡Ρ‚ΠΎΠ±Ρ‹ Ρ‚ΠΎΠΊ ΠšΠ— достиг своСго максимума трСбуСтся Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ΅ врСмя ΠΈ Ρ‡Π΅ΠΌ большС Π±ΡƒΠ΄Π΅Ρ‚ это врСмя Ρ‚Π΅ΠΌ большС Π±ΡƒΠ΄Π΅Ρ‚ ΡƒΡ‰Π΅Ρ€Π± нанСсСнный ΠΎΠ±ΠΎΡ€ΡƒΠ΄ΠΎΠ²Π°Π½ΠΈΡŽ ΠΈ изоляции элСктропроводки.

Π’ΠΎΠΊΠΎΠΎΠ³Ρ€Π°Π½ΠΈΡ‡ΠΈΡ‚Π΅Π»ΡŒ способствуСт ускорСнному ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡŽ автоматичСского Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ Ρ‚Π΅ΠΌ самым Π½Π΅ давая Ρ‚ΠΎΠΊΡƒ ΠšΠ— Π΄ΠΎΡΡ‚ΠΈΠ³Π½ΡƒΡ‚ΡŒ своСго максимального значСния. По сути, этот ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€ ΠΎΠ³Ρ€Π°Π½ΠΈΡ‡ΠΈΠ²Π°Π΅Ρ‚ врСмя ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания.

Π Π°Π·Π»ΠΈΡ‡Π°ΡŽΡ‚ Ρ‚Ρ€ΠΈ класса токоограничитСля, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΠΌΠ°Ρ€ΠΊΠΈΡ€ΡƒΡŽΡ‚ Π² Ρ‡Π΅Ρ€Π½ΠΎΠΌ ΠΊΠ²Π°Π΄Ρ€Π°Ρ‚Π΅. Π§Π΅ΠΌ Π²Ρ‹ΡˆΠ΅ класс, Ρ‚Π΅ΠΌ быстрСС ΠΎΡ‚ΠΊΠ»ΡŽΡ‡ΠΈΡ‚ΡΡ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚.

  1. β€” класс – 1 ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠ° отсутствуСт, ΠΈΠ»ΠΈ ΠΈΠ½Ρ‹ΠΌΠΈ словами, Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Ρ‹, Π½Π° корпусС ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… отсутствуСт класс токоограничСния, относятся ΠΊ ΠΏΠ΅Ρ€Π²ΠΎΠΌΡƒ классу. ВрСмя ограничСния составляСт Π±ΠΎΠ»Π΅Π΅ 10 мс;
  2. β€” класс – 2 ΠΎΠ³Ρ€Π°Π½ΠΈΡ‡ΠΈΠ²Π°Π΅Ρ‚ врСмя прохоТдСния Ρ‚ΠΎΠΊΠ° ΠšΠ— Π² ΠΏΡ€Π΅Π΄Π΅Π»Π°Ρ… 6-10 мс;
  3. β€” класс – 3 ΠΎΠ³Ρ€Π°Π½ΠΈΡ‡ΠΈΠ²Π°Π΅Ρ‚ врСмя прохоТдСния Ρ‚ΠΎΠΊΠ° ΠšΠ— Π² ΠΏΡ€Π΅Π΄Π΅Π»Π°Ρ… 2.5-6 мс (самый быстрый).

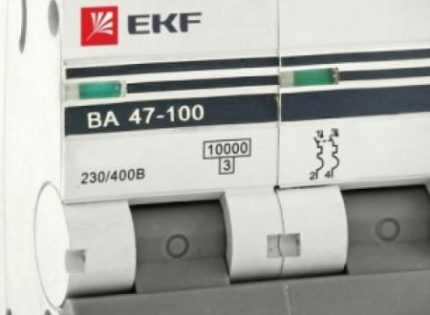

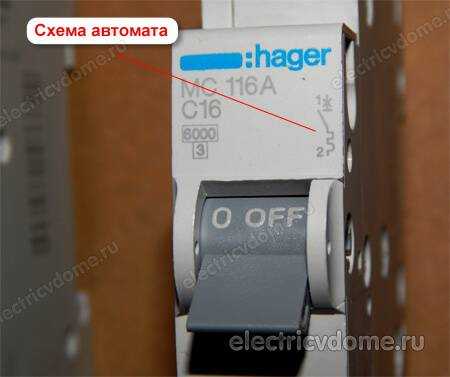

8. Π‘Ρ…Π΅ΠΌΠ° ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ ΠΈ ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ ΠΊΠ»Π΅ΠΌΠΌ

НСкоторыС ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚Π΅Π»ΠΈ наносят Π½Π° корпус схСму ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π° для информирования потрСбитСля. Π‘Ρ…Π΅ΠΌΠ° ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ прСдставляСт собой ΡΠ»Π΅ΠΊΡ‚Ρ€ΠΈΡ‡Π΅ΡΠΊΡƒΡŽ Ρ†Π΅ΠΏΡŒ с ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ΠΌ Ρ‚Π΅ΠΏΠ»ΠΎΠ²ΠΎΠ³ΠΎ ΠΈ элСктромагнитного расцСпитСлСй. На схСмС Ρ‚Π°ΠΊΠΆΠ΅ ΠΌΠ°Ρ€ΠΊΠΈΡ€ΡƒΡŽΡ‚ΡΡ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Ρ‹, ΡƒΠΊΠ°Π·Ρ‹Π²Π°ΡŽΡ‰ΠΈΠ΅ Π½Π° мСсто ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠ².

На ΠΎΠ΄Π½ΠΎΠΏΠΎΠ»ΡŽΡΠ½Ρ‹Ρ… Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π°Ρ… ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Ρ‹ ΠΌΠ°Ρ€ΠΊΠΈΡ€ΡƒΡŽΡ‚ΡΡ ΠΊΠ°ΠΊ Β«1Β» β€” Π²Π΅Ρ€Ρ…Π½ΠΈΠΉ ΠΈ Β«2Β» β€” Π½ΠΈΠΆΠ½ΠΈΠΉ. К Π²Π΅Ρ€Ρ…Π½Π΅ΠΌΡƒ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Ρƒ, ΠΊΠ°ΠΊ ΠΏΡ€Π°Π²ΠΈΠ»ΠΎ, ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ΡΡ ΠΏΠΈΡ‚Π°ΡŽΡ‰ΠΈΠΉ ΠΏΡ€ΠΎΠ²ΠΎΠ΄, Π° ΠΊ Π½ΠΈΠΆΠ½Π΅ΠΌΡƒ β€” Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ°. ΠšΡΡ‚Π°Ρ‚ΠΈ Π½Π° эту Ρ‚Π΅ΠΌΡƒ Π΅ΡΡ‚ΡŒ ΠΎΡ‚Π΄Π΅Π»ΡŒΠ½Π°Ρ ΡΡ‚Π°Ρ‚ΡŒΡ, ΠΊΠ°ΠΊ ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡ΠΈΡ‚ΡŒ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚. На Π΄Π²ΡƒΡ…ΠΏΠΎΠ»ΡŽΡΠ½Ρ‹Ρ… Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π°Ρ… ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Ρ‹ ΠΌΠ°Ρ€ΠΊΠΈΡ€ΡƒΡŽΡ‚ΡΡ Β«1Β», Β«3Β» β€” Π²Π΅Ρ€Ρ…Π½ΠΈΠΉ; Β«2Β», Β«4Β» β€” Π½ΠΈΠΆΠ½ΠΈΠΉ.

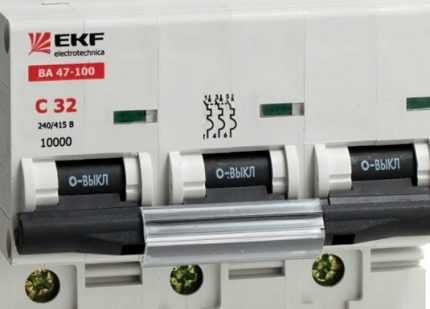

А Ρ‚Π°ΠΊ выглядит ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ схСмы ΠΈ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ΠΎΠ² для ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ Π½Π° Π΄Π²ΡƒΡ…ΠΏΠΎΠ»ΡŽΡΠ½ΠΎΠΌ автоматичСском Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅

Π’Π°ΠΊΠΆΠ΅ Π½Π° Π΄Π²ΡƒΡ…- ΠΈ Ρ‡Π΅Ρ‚Ρ‹Ρ€Π΅Ρ…- ΠΏΠΎΠ»ΡŽΡΠ½Ρ‹Ρ… Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π°Ρ… Π²ΠΎΠ·Π»Π΅ схСмы ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ ΠΌΠΎΠΆΠ½ΠΎ Π²ΡΡ‚Ρ€Π΅Ρ‚ΠΈΡ‚ΡŒ ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ Π² Π²ΠΈΠ΄Π΅ латинской Π±ΡƒΠΊΠ²Ρ‹ Β«NΒ», ΡƒΠΊΠ°Π·Ρ‹Π²Π°ΡŽΡ‰Π΅Π΅ ΠΊΠ»Π΅ΠΌΠΌΡƒ для ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ Π½ΡƒΠ»Π΅Π²ΠΎΠ³ΠΎ Ρ€Π°Π±ΠΎΡ‡Π΅Π³ΠΎ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠ°. Π­Ρ‚ΠΎ Π²Π°ΠΆΠ½ΠΎ, Ρ‚Π°ΠΊ ΠΊΠ°ΠΊ Π½Π΅ Π½Π° всСх ΠΏΠΎΠ»ΡŽΡΠ°Ρ… ΠΌΠ½ΠΎΠ³ΠΎΠΏΠΎΠ»ΡŽΡΠ½Ρ‹Ρ… Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ΠΎΠ² ΠΈΠΌΠ΅ΡŽΡ‚ΡΡ расцСпитСли (Ρ‚Π΅ΠΏΠ»ΠΎΠ²ΠΎΠΉ ΠΈ элСктромагнитный).

9. Артикул

На любой сторонС корпуса Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π° Ρ‚Π°ΠΊΠΆΠ΅ наносится информация ΠΎ ΠΏΡ€ΠΎΠ΄ΡƒΠΊΡ‚Π΅ (Π°Ρ€Ρ‚ΠΈΠΊΡƒΠ», QR-ΠΊΠΎΠ΄), прСдусмотрСнная Π·Π°Π²ΠΎΠ΄ΠΎΠΌ-ΠΈΠ·Π³ΠΎΡ‚ΠΎΠ²ΠΈΡ‚Π΅Π»Π΅ΠΌ, которая ΠΏΠΎΠΌΠΎΠ³Π°Π΅Ρ‚ Π±Π΅Π· ΠΏΡ€ΠΎΠ±Π»Π΅ΠΌ Π½Π°ΠΉΡ‚ΠΈ ΠΊΠΎΠ½ΠΊΡ€Π΅Ρ‚Π½ΡƒΡŽ модСль Π² ΠΊΠ°Ρ‚Π°Π»ΠΎΠ³Π΅ ΠΌΠ°Π³Π°Π·ΠΈΠ½ΠΎΠ².

Ознакомившись с Π²Ρ‹ΡˆΠ΅ΡƒΠΊΠ°Π·Π°Π½Π½ΠΎΠΉ ΠΈΠ½Ρ„ΠΎΡ€ΠΌΠ°Ρ†ΠΈΠ΅ΠΉ, ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠ° автоматичСских Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ для вас Π½Π΅ станСт ΠΏΡ€ΠΎΠ±Π»Π΅ΠΌΠΎΠΉ, ΠΈ Π²Ρ‹ с Π»Π΅Π³ΠΊΠΎΡΡ‚ΡŒΡŽ смоТСтС Π²Ρ‹Π±ΠΈΡ€Π°Ρ‚ΡŒ устройство Π·Π°Ρ‰ΠΈΡ‚Ρ‹ с Ρ‚Π°ΠΊΠΈΠΌΠΈ характСристиками, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ Π²Π°ΠΌ подходят.

Π”Ρ€ΡƒΠ·ΡŒΡ Ссли данная ΡΡ‚Π°Ρ‚ΡŒΡ Π±Ρ‹Π»Π° для Вас интСрСсной, Π±ΡƒΠ΄Ρƒ ΠΏΡ€ΠΈΠ·Π½Π°Ρ‚Π΅Π»Π΅Π½, Ссли Π²Ρ‹ ΠΏΠΎΠ΄Π΅Π»ΠΈΡ‚Π΅ΡΡŒ Сю Π² ΡΠΎΡ†ΠΈΠ°Π»ΡŒΠ½Ρ‹Ρ… сСтях. Если Ρƒ Вас Π²ΠΎΠ·Π½ΠΈΠΊΠ»ΠΈ ΠΊΠ°ΠΊΠΈΠ΅-Π½ΠΈΠ±ΡƒΠ΄ΡŒ вопросы ΠΈΠ»ΠΈ поТСлания Π½Π΅ ΡΡ‚Π΅ΡΠ½ΡΠΉΡ‚Π΅ΡΡŒ Π·Π°Π΄Π°Π²Π°Ρ‚ΡŒ ΠΈΡ… Π² коммСнтариях, ΠΏΠΎΡΡ‚Π°Ρ€Π°ΡŽΡΡŒ ΠΎΡ‚Π²Π΅Ρ‚ΠΈΡ‚ΡŒ всСм.

electricvdome.ru

Π‘ автоматичСскими Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡΠΌΠΈ Π·Π½Π°ΠΊΠΎΠΌΡ‹ всС. Π’ Π½Π°Ρ€ΠΎΠ΄Π΅ ΠΈΡ… Π½Π°Π·Ρ‹Π²Π°ΡŽΡ‚ просто Β«Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Β». И Ρƒ ΠΊΠ°ΠΆΠ΄ΠΎΠ³ΠΎ Π² Π΄ΠΎΠΌΠ΅ ΠΈΠ»ΠΈ ΠΊΠ²Π°Ρ€Ρ‚ΠΈΡ€Π΅ Π΅ΡΡ‚ΡŒ ΠΊΠ°ΠΊ ΠΌΠΈΠ½ΠΈΠΌΡƒΠΌ ΠΎΠ΄ΠΈΠ½, Π° Ρ‚ΠΎ ΠΈ Π΄Π²Π° Ρ‚Π°ΠΊΠΈΡ… ΠΏΡ€ΠΈΠ±ΠΎΡ€Π°. Автоматы Π·Π°Ρ‰ΠΈΡ‰Π°ΡŽΡ‚ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΊΡƒ ΠΎΡ‚ Π°Π²Π°Ρ€ΠΈΠΉΠ½Ρ‹Ρ… ситуаций ΠΈ ΠΏΡ€Π΅Π΄ΠΎΡ‚Π²Ρ€Π°Ρ‰Π°ΡŽΡ‚ ΠΈΡ… Ρ€Π°Π·Π²ΠΈΡ‚ΠΈΠ΅. На ΠΈΡ… корпусС ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚Π΅Π»ΠΈ ΠΏΠ΅Ρ‡Π°Ρ‚Π°ΡŽΡ‚ Ρ†Π΅Π»Ρ‹ΠΉ ряд тСкста, Π½ΠΎ Π½Π΅ всС ΠΏΠΎΠ½ΠΈΠΌΠ°ΡŽΡ‚, ΠΎ Ρ‡Π΅ΠΌ Ρ‚Π°ΠΌ говорится. Π­Ρ‚Π° ΡΡ‚Π°Ρ‚ΡŒΡ ΠΏΠΎΠΌΠΎΠΆΠ΅Ρ‚ Π²Π°ΠΌ Ρ€Π°ΡΡˆΠΈΡ„Ρ€ΠΎΠ²Π°Ρ‚ΡŒ ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΡƒ автоматичСских Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ.

Π Π°ΡΡˆΠΈΡ„Ρ€ΠΎΠ²ΠΊΠ° ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠΈ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ΠΎΠ²

По Π²Π½Π΅ΡˆΠ½Π΅ΠΌΡƒ Π²ΠΈΠ΄Ρƒ Π±ΠΎΠ»ΡŒΡˆΠΈΠ½ΡΡ‚Π²Π° нСльзя ΠΎΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚ΡŒ Π½Π° ΠΊΠ°ΠΊΠΎΠΉ Ρ‚ΠΎΠΊ ΠΎΠ½ рассчитан, СдинствСнноС, ΠΎ Ρ‡Π΅ΠΌ ΠΌΠΎΠΆΠ½ΠΎ Π΄ΠΎΠ³Π°Π΄Π°Ρ‚ΡŒΡΡ ΠΏΠΎ Π΅Π³ΠΎ Ρ€Π°Π·ΠΌΠ΅Ρ€Π°ΠΌ – большой ΠΈΠ»ΠΈ ΠΌΠ°Π»Ρ‹ΠΉ Ρ‚ΠΎΠΊ ΠΎΠ½ пропускаСт ΠΈ Π½Π° сколько Ρ„Π°Π· (полюсов) рассчитан. Как ΠΎΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚ΡŒ характСристики Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π°? НуТно просто ΠΏΡ€ΠΎΡ‡Π΅ΡΡ‚ΡŒ ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΡƒ. И Ρ‚Π°ΠΊ Ρ‡Ρ‚ΠΎ Π²Ρ‹ ΠΌΠΎΠΆΠ΅Ρ‚Π΅ ΡƒΠ²ΠΈΠ΄Π΅Ρ‚ΡŒ Π½Π° корпусС автоматичСского Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ:

1. НазваниС производитСля.

2. Π‘Π΅Ρ€ΠΈΡŽ ΠΈΠ»ΠΈ модСль.

3. ΠΠΎΠΌΠΈΠ½Π°Π»ΡŒΠ½Ρ‹ΠΉ Ρ‚ΠΎΠΊ.

4. ΠΠΎΠΌΠΈΠ½Π°Π»ΡŒΠ½Ρ‹Π΅ напряТСниС ΠΈ частоту.

5. ВрСмя Ρ‚ΠΎΠΊΠΎΠ²ΡƒΡŽ характСристику.

6. Иногда ΠΈΠ·ΠΎΠ±Ρ€Π°ΠΆΠ°Π΅Ρ‚ Π΅Π³ΠΎ Π²Π½ΡƒΡ‚Ρ€Π΅Π½Π½ΡŽΡŽ схСму.

Но Π½Π΅ Π½Π° ΠΊΠ°ΠΆΠ΄ΠΎΠΌ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π΅ присутствуСт ΠΏΠΎΠ»Π½Ρ‹ΠΉ Π½Π°Π±ΠΎΡ€ этой ΠΈΠ½Ρ„ΠΎΡ€ΠΌΠ°Ρ†ΠΈΠΈ, Π³Π΄Π΅-Ρ‚ΠΎ Π΅Ρ‘ большС, Π³Π΄Π΅-Ρ‚ΠΎ мСньшС. Π’ этом Π²Ρ‹ ΡƒΠ±Π΅Π΄ΠΈΡ‚Π΅ΡΡŒ ΠΏΡ€ΠΎΡ‡ΠΈΡ‚Π°Π² ΡΡ‚Π°Ρ‚ΡŒΡŽ Π΄ΠΎ ΠΊΠΎΠ½Ρ†Π° ΠΈ рассмотрСв всС ΠΈΠ»Π»ΡŽΡΡ‚Ρ€Π°Ρ†ΠΈΠΈ.

Рассмотрим всё ΠΏΠΎ порядку

ΠŸΠΎΠΏΡƒΠ»ΡΡ€Π½Ρ‹ΠΌΠΈ производитСлями автоматичСских Π²ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ ΡΠ²Π»ΡΡŽΡ‚ΡΡ:

  • ABB;

  • IEK;

  • Schneider electric;

  • Legrand.

ЀактичСски ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚Π΅Π»Π΅ΠΉ Π³ΠΎΡ€Π°Π·Π΄ΠΎ большС. На ΠΊΠ°Ρ€Ρ‚ΠΈΠ½ΠΊΠ΅ Π½ΠΈΠΆΠ΅ Π²Ρ‹ Π²ΠΈΠ΄ΠΈΡ‚Π΅, Π³Π΄Π΅ это ΡƒΠΊΠ°Π·Π°Π½ΠΎ:

БСрия Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ΠΎΠ²

ΠœΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠ° сСрии Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ΠΎΠ² позволяСт Π½Π°ΠΉΡ‚ΠΈ ΠΏΠΎΠ»Π½ΡƒΡŽ Π΄ΠΎΠΊΡƒΠΌΠ΅Π½Ρ‚Π°Ρ†ΠΈΡŽ со всСми тСхничСскими характСристиками ΠΈ особСнностями ΠΌΠΎΠ΄Π΅Π»ΠΈ. Она указываСтся Π»ΠΈΠ±ΠΎ ΠΏΠΎΠ΄ Π»ΠΎΠ³ΠΎΡ‚ΠΈΠΏΠΎΠΌ Ρ„ΠΈΡ€ΠΌΡ‹-производитСля, Π»ΠΈΠ±ΠΎ Π² Π΄Ρ€ΡƒΠ³ΠΎΠΌ мСстС.

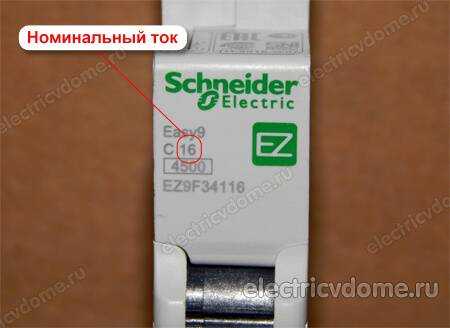

ΠΠΎΠΌΠΈΠ½Π°Π»ΡŒΠ½Ρ‹ΠΉ Ρ‚ΠΎΠΊ

Π­Ρ‚ΠΎ основная Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Π°, ΠΏΠΎ ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΉ Π²Ρ‹Π±ΠΈΡ€Π°ΡŽΡ‚ автоматичСский Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ. Π­Ρ‚ΠΎ номинальноС Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ Ρ‚ΠΎΠΊΠ°, ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ΅ ΠΎΠ½ ΠΌΠΎΠΆΠ΅Ρ‚ Π²Ρ‹Π΄Π΅Ρ€ΠΆΠ°Ρ‚ΡŒ Π² Ρ‚Π΅Ρ‡Π΅Π½ΠΈΠ΅ Π΄ΠΎΠ»Π³ΠΎΠ³ΠΎ Π²Ρ€Π΅ΠΌΠ΅Π½ΠΈ. Π­Ρ‚ΠΎ всСгда указываСтся Π½Π° автоматичСских Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡΡ…, ΠΊΠ°ΠΊ Π½Π° этих ΠΏΡ€ΠΈΠΌΠ΅Ρ€Π°Ρ…:

Π’ зависимости ΠΎΡ‚ потрСбностСй ΠΏΠΎΠ΄Π±ΠΈΡ€Π°ΡŽΡ‚ ΡΠΎΠΎΡ‚Π²Π΅Ρ‚ΡΡ‚Π²ΡƒΡŽΡ‰ΠΈΠΉ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚, Π² ΠΊΠ²Π°Ρ€Ρ‚ΠΈΡ€Π°Ρ… ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ ставят ΠΎΡ‚ 16 Π΄ΠΎ 32А.

Π’ Ρ‚Π°Π±Π»ΠΈΡ†Π΅ ΠΏΡ€ΠΈΠ²Π΅Π΄Π΅Π½Π° Ρ‡Π°ΡΡ‚ΡŒ ряда автоматичСских Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ ΠΈ значСния Π½ΠΎΠΌΠΈΠ½Π°Π»ΡŒΠ½Ρ‹Ρ… Ρ‚ΠΎΠΊΠΎΠ² ΠΏΡ€ΠΈ Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Ρ… Ρ‚Π΅ΠΌΠΏΠ΅Ρ€Π°Ρ‚ΡƒΡ€Π°Ρ… ΠΎΠΊΡ€ΡƒΠΆΠ°ΡŽΡ‰Π΅ΠΉ срСды.

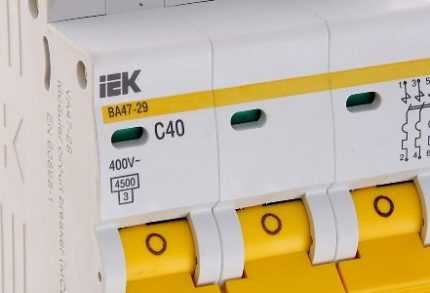

ΠŸΡ€Π΅Π΄Π΅Π»ΡŒΠ½Ρ‹ΠΉ Ρ‚ΠΎΠΊ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ ΠΈ класс токоограничСния

На ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠ΅ ΠΎΠ½ часто ΠΎΠ±Π²Π΅Π΄Π΅Π½ ΠΊΠ²Π°Π΄Ρ€Π°Ρ‚ΠΎΠΌ, указываСтся ΠΌΠ΅Π»ΠΊΠΈΠΌ ΡˆΡ€ΠΈΡ„Ρ‚ΠΎΠΌ:

ΠŸΡ€Π΅Π΄Π΅Π»ΡŒΠ½Ρ‹ΠΉ Ρ‚ΠΎΠΊ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ – это Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Π° Ρ‚ΠΎΠΊΠ° ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания Π² тысячах АмпСр, Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€ 4500А ΠΈΠ»ΠΈ 6000А. ΠŸΡ€ΠΈ Ρ‚Π°ΠΊΠΎΠΌ Ρ‚ΠΎΠΊΠ΅ ΠšΠ— Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ ΡƒΡΠΏΠ΅ΡˆΠ½ΠΎ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡ΠΈΡ‚ΡΡ ΠΈ Π½Π΅ Π²Ρ‹ΠΉΠ΄Π΅Ρ‚ ΠΈΠ· строя. НуТно ΡƒΡ‡ΠΈΡ‚Ρ‹Π²Π°Ρ‚ΡŒ этот ΠΌΠΎΠΌΠ΅Π½Ρ‚, подбирая ΠΏΡ€Π΅Π΄Π΅Π»ΡŒΠ½ΡƒΡŽ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρƒ Π²Ρ‹ΡˆΠ΅ Ρ‡Π΅ΠΌ Ρ‚ΠΎΠΊ ΠšΠ— Π½Π° Π΄Π°Π½Π½ΠΎΠΉ Π»ΠΈΠ½ΠΈΠΈ.

Π’ Π±Ρ‹Ρ‚ΠΎΠ²Ρ‹Ρ… элСктроцСпях Π½Π° этот Ρ„Π°ΠΊΡ‚ΠΎΡ€ ΠΏΠΎΡ‡Ρ‚ΠΈ Π½Π΅ ΠΎΠ±Ρ€Π°Ρ‰Π°ΡŽΡ‚ Π²Π½ΠΈΠΌΠ°Π½ΠΈΠ΅. Автомат ΠΌΠΎΠΆΠ΅Ρ‚ ΡΠ³ΠΎΡ€Π΅Ρ‚ΡŒ ΠΈΠ»ΠΈ Π·Π°Π»ΠΈΠΏΠ½ΡƒΡ‚ΡŒ Ссли Ρ‚ΠΎΠΊ ΠšΠ— Π² Π·Π°Ρ‰ΠΈΡ‰Π°Π΅ΠΌΠΎΠΉ Ρ†Π΅ΠΏΠΈ прСвысит это Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅, Ссли Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ Π·Π°Π»ΠΈΠΏΠ½Π΅Ρ‚ (Ρ‚.Π΅. ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Ρ‹ останутся Π·Π°ΠΌΠΊΠ½ΡƒΡ‚Ρ‹ΠΌΠΈ) Ρ‚ΠΎ Π² Π»ΡƒΡ‡ΡˆΠ΅ΠΌ случаС отгорят ΠΊΠ»Π΅ΠΌΠΌΡ‹ Π½Π° ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π΅, Π² Ρ…ΡƒΠ΄ΡˆΠ΅ΠΌ – ΠΌΠΎΠΆΠ΅Ρ‚ ΠΏΡ€ΠΎΠΈΠ·ΠΎΠΉΡ‚ΠΈ Π²ΠΎΠ·Π³ΠΎΡ€Π°Π½ΠΈΠ΅.

Π”Ρ€ΡƒΠ³ΠΈΠΌΠΈ словами ΠΏΡ€Π΅Π΄Π΅Π»ΡŒΠ½Ρ‹ΠΉ Ρ‚ΠΎΠΊ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ – это коммутационная ΡΠΏΠΎΡΠΎΠ±Π½ΠΎΡΡ‚ΡŒ автоматичСских Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ.

Π‘Ρ€Π°Π·Ρƒ ΠΏΠΎΠ΄ Π½ΠΈΠΌ ΡƒΠΊΠ°Π·Π°Π½ класс токоограничСния это Ρ†ΠΈΡ„Ρ€Π° 1, 2 ΠΈΠ»ΠΈ 3. ΠžΠ±ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚ Π²Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠΉ ΠΈΠ½Ρ‚Π΅Ρ€Π²Π°Π» Π² Ρ‚Π΅Ρ‡Π΅Π½ΠΈΠ΅ ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ³ΠΎ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ ΠΌΠΎΠΆΠ΅Ρ‚ ΠΎΠ³Ρ€Π°Π½ΠΈΡ‡ΠΈΡ‚ΡŒ Ρ‚ΠΎΠΊ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания.

Класс токоограничСнияВрСмя протСкания, мс
1Π‘ΠΎΠ»ΡŒΡˆΠ΅ 10
26-10
32.5-6

ВрСмя-токовая характСристика

Вторая ΠΏΠΎ ваТности характСристика ΠΏΡ€ΠΈ Π²Ρ‹Π±ΠΎΡ€Π΅ автоматичСского Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ – это врСмя-токовая характСристика. ΠŸΡ€ΠΈ ΠΏΡ€Π΅Π²Ρ‹ΡˆΠ΅Π½ΠΈΡΡ… номинального Ρ‚ΠΎΠΊΠ° автоматичСский Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ размыкаСтся ΠΈ Ρ‚ΠΎΠΊ пСрСстаСт Ρ‚Π΅Ρ‡ΡŒ ΠΏΠΎ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π°ΠΌ. ΠŸΡ€ΠΈ ΠΊΠ°ΠΊΠΎΠΌ ΠΏΡ€Π΅Π²Ρ‹ΡˆΠ΅Π½ΠΈΠΈ Ρ‚ΠΎΠΊΠ° ΠΈ ΠΊΠ°ΠΊ быстро Ρ€Π°Π·ΡŠΠ΅Π΄ΠΈΠ½ΠΈΡ‚ΡΡ Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ зависит ΠΊΠ°ΠΊ Ρ€Π°Π· ΠΎΡ‚ врСмя-Ρ‚ΠΎΠΊΠΎΠ²ΠΎΠΉ характСристики. Она ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ указываСтся ΠΏΠ΅Ρ€Π΅Π΄ Ρ‚ΠΎΠΊΠΎΠΌ.

Π’ Π±Ρ‹Ρ‚Ρƒ Π½Π°ΠΈΠ±ΠΎΠ»Π΅Π΅ распространСны Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Ρ‹ с Π±ΡƒΠΊΠ²Π°ΠΌΠΈ BCD, ΠΈΡ… врСмя-токовая характСристика ΠΈΠ·ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½Π° Π½ΠΈΠΆΠ΅:

Но Π΅ΡΡ‚ΡŒ ΠΈ Π΄Ρ€ΡƒΠ³ΠΈΠ΅ ΠΌΠΎΠ΄Π΅Π»ΠΈ.

Она Π½ΡƒΠΆΠ½Π° для Ρ‚ΠΎΠ³ΠΎ Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΠΎΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚ΡŒ для ΠΊΠ°ΠΊΠΈΡ… Ρ†Π΅Π»Π΅ΠΉ ΠΏΡ€Π΅Π΄Π½Π°Π·Π½Π°Ρ‡Π΅Π½ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ ΠΈ ΠΊΠ°ΠΊΠΎΠ²ΠΎ Π΅Π³ΠΎ быстродСйствиС ΠΏΡ€ΠΈ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠΈ. Π­Ρ‚ΠΎ Π²Π°ΠΆΠ½ΠΎ, Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, ΠΏΡ€ΠΈ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠΈ Π΄Π²ΠΈΠ³Π°Ρ‚Π΅Π»Π΅ΠΉ, Ρ‡Ρ‚ΠΎΠ±Ρ‹ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ ΠΏΡ€Π΅ΠΆΠ΄Π΅Π²Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎ Π½Π΅ сработал, Ссли ΠΏΡ€ΠΎΠΈΠ·ΠΎΠΉΠ΄Π΅Ρ‚ затяТной пуск ΠΈ Π΄Ρ€ΡƒΠ³ΠΎΠ΅.

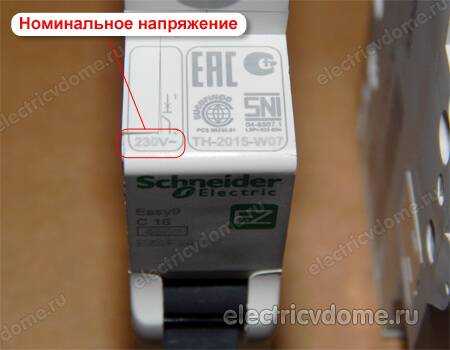

НапряТСниС ΠΈ частота

На корпусС автоматичСского Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ часто ΡƒΠΊΠ°Π·Ρ‹Π²Π°ΡŽΡ‚ ΠΈ номинальноС напряТСниС, Π½Π° ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ΅ ΠΎΠ½ рассчитан.

Π‘Ρ…Π΅ΠΌΠ°

Π‘Ρ€Π΅Π΄ΠΈ многочислСнных ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΎΠΊ ΠΌΠΎΠΆΠ½ΠΎ Π½Π°ΠΉΡ‚ΠΈ ΠΈ схСму Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ, ΠΎΠ½Π° Π½Π΅ нСсСт особой цСнности, для элСктрика.

Для Ρ‡Π΅Π³ΠΎ это Π½ΡƒΠΆΠ½ΠΎ?

Вакая ΡˆΠΈΡ€ΠΎΠΊΠ°Ρ ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠ° Π½ΡƒΠΆΠ½Π°, для ΠΎΠΏΠ΅Ρ€Π°Ρ‚ΠΈΠ²Π½ΠΎΠΉ Π·Π°ΠΌΠ΅Π½Ρ‹ Π²Ρ‹ΡˆΠ΅Π΄ΡˆΠΈΡ… ΠΈΠ· строя автоматичСских Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ ΠΈ ΠΏΠΎΠ΄Π±ΠΎΡ€Π° подходящих Π°ΠΏΠΏΠ°Ρ€Π°Ρ‚ΠΎΠ² ΠΏΡ€ΠΈ ΠΌΠΎΠ½Ρ‚Π°ΠΆΠ΅ элСктроцСпСй, Π±Π΅Π· обращСния ΠΊ справочникам ΠΈ тСхничСской Π΄ΠΎΠΊΡƒΠΌΠ΅Π½Ρ‚Π°Ρ†ΠΈΠΈ.

ΠŸΡ€ΠΈΠΌΠ΅Ρ€Ρ‹ Ρ€Π°ΡΡˆΠΈΡ„Ρ€ΠΎΠ²ΠΊΠΈ ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΎΠΊ

Для закрСплСния ΠΏΡ€ΠΎΠΉΠ΄Π΅Π½Π½ΠΎΠ³ΠΎ ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»Π° ΠΌΡ‹ ΠΏΠΎΠ΄ΠΎΠ±Ρ€Π°Π»ΠΈ нСсколько ΠΏΡ€ΠΈΠΌΠ΅Ρ€ΠΎΠ² Ρ€Π°ΡΡˆΠΈΡ„Ρ€ΠΎΠ²ΠΊΠΈ ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΎΠΊ Π½Π° Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Ρ… автоматичСских Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡΡ….

Π—Π°ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅

ПодвСдСм ΠΈΡ‚ΠΎΠ³ΠΈ – ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠ° автоматичСских Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ Π²ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ Π² сСбя Π²Π°ΠΆΠ½Ρ‹Π΅ ΠΈ Π²ΡΠΏΠΎΠΌΠΎΠ³Π°Ρ‚Π΅Π»ΡŒΠ½Ρ‹Π΅ Π΄Π°Π½Π½Ρ‹Π΅. Благодаря Π΅ΠΉ элСктромонтСр ΠΌΠΎΠΆΠ΅Ρ‚ ΠΎΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚ΡŒ Ρ‚ΠΈΠΏ, Π½ΠΎΠΌΠΈΠ½Π°Π»ΡŒΠ½Ρ‹ΠΉ Ρ‚ΠΎΠΊ, ΠΏΡ€Π΅Π΄Π΅Π»ΡŒΠ½Ρ‹ΠΉ Ρ‚ΠΎΠΊ, врСмя-Ρ‚ΠΎΠΊΠΎΠ²ΡƒΡŽ характСристику Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ ΠΈ быстро ΠΏΠΎΠ΄ΠΎΠ±Ρ€Π°Ρ‚ΡŒ подходящий для Π·Π°Ρ‰ΠΈΡ‚Ρ‹ ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½Π½ΠΎΠΉ Π»ΠΈΠ½ΠΈΠΈ.

АлСксСй Π‘Π°Ρ€Ρ‚ΠΎΡˆ

electrik.info

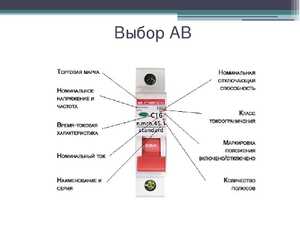

ΠœΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠ° устройства ΠΏΠΎ стандартам

ΠšΠ°ΠΆΠ΄Ρ‹ΠΉ ΡƒΠΊΠ°Π·Π°Π½Π½Ρ‹ΠΉ Π½Π° Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π΅ элСмСнт ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠΈ являСт собой ΠΊΡ€Π°Ρ‚ΠΊΡƒΡŽ Ρ„ΠΎΡ€ΠΌΡƒ ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡ΠΈ Π΄Π°Π½Π½Ρ‹Ρ… ΠΎ тСхничСских ΠΈ эксплуатационных характСристиках устройства. Π Π°Π·ΠΎΠ±Ρ€Π°Ρ‚ΡŒΡΡ Π² Π½ΠΈΡ… Π½Π΅ составит Ρ‚Ρ€ΡƒΠ΄Π° Π΄Π°ΠΆΠ΅ Ρ‡Π΅Π»ΠΎΠ²Π΅ΠΊΡƒ, Π½Π΅ Π²Π»Π°Π΄Π΅ΡŽΡ‰Π΅ΠΌΡƒ спСциализированными знаниями Π² этой области. На сСртифицированном Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ ΡƒΠΊΠ°Π·Π°Π½ΠΎ:

  • ΠŸΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚Π΅Π»ΡŒ ΠΈ модСль (сСрийный Π½ΠΎΠΌΠ΅Ρ€).
  • Показания номинального напряТСния. Π£Π½ΠΈΠ²Π΅Ρ€ΡΠ°Π»ΡŒΠ½Ρ‹Π΅ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Ρ‹ ΠΌΠΎΠ³ΡƒΡ‚ ΠΈΠΌΠ΅Ρ‚ΡŒ Π΄Π²Π° значСния – ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ° ΠΈ постоянного.
  • Показания номинальной частоты.
  • Для ΡƒΠ½ΠΈΠ²Π΅Ρ€ΡΠ°Π»ΡŒΠ½ΠΎΠ³ΠΎ устройства ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ ΡƒΠΊΠ°Π·Π°Π½Π° ΠΊΠ°ΠΊ Π² ΠΎΠ΄Π½ΠΎΠΌ ΠΎΠ±Ρ‰Π΅ΠΌ, Ρ‚Π°ΠΊ ΠΈ Π² Π½Π΅ΡΠΊΠΎΠ»ΡŒΠΊΠΈΡ… ΠΈΠ½Π΄ΠΈΠ²ΠΈΠ΄ΡƒΠ°Π»ΡŒΠ½Ρ‹Ρ… ΠΏΡ€ΡΠΌΠΎΡƒΠ³ΠΎΠ»ΡŒΠ½ΠΈΠΊΠ°Ρ….
  • ΠΠΎΠΌΠΈΠ½Π°Π»ΡŒΠ½Ρ‹ΠΉ Ρ‚ΠΎΠΊ. ΠŸΠ΅Ρ€Π΅Π΄ этим ΠΏΠΎΠΊΠ°Π·Π°Ρ‚Π΅Π»Π΅ΠΌ указываСтся Ρ‚ΠΈΠΏ ΠΌΠ³Π½ΠΎΠ²Π΅Π½Π½ΠΎΠ³ΠΎ расцСплСния: B, C ΠΈΠ»ΠΈ D.
  • ΠšΠΎΠ»ΠΈΡ‡Π΅ΡΡ‚Π²ΠΎ полюсов.
  • НаличиС встроСнных Π΄ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… устройств.
  • ИсполнСниС ΠΊΠΎΠΌΠΌΡƒΡ‚Π°Ρ†ΠΈΠΎΠ½Π½ΠΎΠ³ΠΎ Π°ΠΏΠΏΠ°Ρ€Π°Ρ‚Π°.
  • ΠœΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠ° полоТСния Π²ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΎ/Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΎ.
  • Класс токоограничСния.

Π’Π°ΠΆΠ½ΠΎ ΠΏΠΎΠ½ΠΈΠΌΠ°Ρ‚ΡŒ,Ρ‡Ρ‚ΠΎ Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ элСмСнты ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠΈ ΠΌΠΎΠ³ΡƒΡ‚ Π±Ρ‹Ρ‚ΡŒ Π½Π΅ ΡƒΠΊΠ°Π·Π°Π½Ρ‹, ΠΊΠ°ΠΊ ΠΈ, Π½Π°ΠΎΠ±ΠΎΡ€ΠΎΡ‚, ΠΌΠΎΠ³ΡƒΡ‚ ΠΈΠΌΠ΅Ρ‚ΡŒΡΡ Π΄ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Π΅ Π΄Π°Π½Π½Ρ‹Π΅!

На Ρ‡Ρ‚ΠΎ слСдуСт ΠΎΠ±Ρ€Π°Ρ‚ΠΈΡ‚ΡŒ Π²Π½ΠΈΠΌΠ°Π½ΠΈΠ΅ Π² ΠΏΠ΅Ρ€Π²ΡƒΡŽ ΠΎΡ‡Π΅Ρ€Π΅Π΄ΡŒ?

ВсС пСрСчислСнныС Π²Ρ‹ΡˆΠ΅ элСмСнты ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠΈ ΠΌΠΎΠΆΠ½ΠΎ условно Ρ€Π°Π·Π΄Π΅Π»ΠΈΡ‚ΡŒ Π½Π° Π²Π°ΠΆΠ½Ρ‹Π΅ ΠΈ второстСпСнныС. Π’ΠΎ врСмя Π²Ρ‹Π±ΠΎΡ€Π° устройства ΠΎΡ‡Π΅Π½ΡŒ Π²Π°ΠΆΠ½ΠΎ Π½Π΅ ΠΎΡˆΠΈΠ±ΠΈΡ‚ΡŒΡΡ с Ρ‚Π°ΠΊΠΈΠΌΠΈ ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€Π°ΠΌΠΈ:

  • ΠΠΎΠΌΠΈΠ½Π°Π»ΡŒΠ½Ρ‹ΠΉ Ρ‚ΠΎΠΊ автоматичСского Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ. ΠŸΠΎΠΊΠ°Π·Π°Ρ‚Π΅Π»ΡŒ ΡƒΠΊΠ°Π·Ρ‹Π²Π°Π΅Ρ‚ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ Ρ‚ΠΎΠΊΠ°, ΠΏΡ€ΠΈ ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΌ сработаСт защитная функция устройства. НСкоторыС Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Ρ‹ ΠΏΠΎΠ·Π²ΠΎΠ»ΡΡŽΡ‚ Π΅Π³ΠΎ ΠΊΠΎΠ½Ρ‚Ρ€ΠΎΠ»ΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ Π²Ρ€ΡƒΡ‡Π½ΡƒΡŽ.
  • Номинальная ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π°ΡŽΡ‰Π°Ρ ΡΠΏΠΎΡΠΎΠ±Π½ΠΎΡΡ‚ΡŒ автоматичСского Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ (ΠΏΡ€Π΅Π΄Π΅Π»ΡŒΠ½Π°Ρ коммутационная ΡΠΏΠΎΡΠΎΠ±Π½ΠΎΡΡ‚ΡŒ). ΠŸΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€ ΡƒΠΊΠ°Π·Ρ‹Π²Π°Π΅Ρ‚ Π½Π° Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρƒ Ρ‚ΠΎΠΊΠ° ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания, Π²ΠΎΠ·Π½ΠΈΠΊΠ°ΡŽΡ‰Π΅Π³ΠΎ Π½Π° Π·Π°Ρ‰ΠΈΡ‰Ρ‘Π½Π½ΠΎΠΌ участкС Ρ†Π΅ΠΏΠΈ, ΠΏΡ€ΠΈ ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΌ устройство ΠΎΡ‚ΠΊΠ»ΡŽΡ‡ΠΈΡ‚ Π΅Π³ΠΎ ΠΏΠΈΡ‚Π°Π½ΠΈΠ΅.

Автомат Π΄ΠΎΠ»ΠΆΠ΅Π½ строго ΡΠΎΠΎΡ‚Π²Π΅Ρ‚ΡΡ‚Π²ΠΎΠ²Π°Ρ‚ΡŒ Π²ΠΎΠ·Π»ΠΎΠΆΠ΅Π½Π½Ρ‹ΠΌ Π½Π° Π½Π΅Π³ΠΎ оТиданиям. Π­Ρ‚ΠΎ Π°ΠΊΡ‚ΡƒΠ°Π»ΡŒΠ½ΠΎ Π½Π΅ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ для производствСнных сСтСй, Π½ΠΎ ΠΈ для Π΄ΠΎΠΌΠ°ΡˆΠ½ΠΈΡ…. ΠžΡ‡Π΅Π½ΡŒ Π²Π°ΠΆΠ½ΠΎ ΡƒΡ‡Π΅ΡΡ‚ΡŒ мощности всСх ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠ² ΠΈ ΠΏΡ€ΠΎΡΡƒΠΌΠΌΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ ΠΈΡ…. ΠŸΡ€ΠΈΠΌΠ΅Ρ€Π½Ρ‹Π΅ Π΄Π°Π½Π½Ρ‹Π΅ ΠΌΠΎΠΆΠ½ΠΎ ΡƒΠ·Π½Π°Ρ‚ΡŒ с ΠΏΡ€ΠΈΠ»ΠΎΠΆΠ΅Π½Π½ΠΎΠΉ Π½ΠΈΠΆΠ΅ Ρ‚Π°Π±Π»ΠΈΡ†Ρ‹.

ΠŸΡ€ΠΈ нСобходимости, Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Π΅ части Π΄ΠΎΠΌΠ° ΠΌΠΎΠΆΠ½ΠΎ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡ΠΈΡ‚ΡŒ Π½Π° ΠΎΡ‚Π΄Π΅Π»ΡŒΠ½Ρ‹Π΅ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Ρ‹, Ρ‡Ρ‚ΠΎ, Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, ΠΏΠΎΠΌΠΎΠΆΠ΅Ρ‚ ΠΎΠ³Ρ€Π°Π½ΠΈΡ‡ΠΈΡ‚ΡŒ Π²ΠΎΠ·Π½ΠΈΠΊΠ½ΡƒΠ²ΡˆΡƒΡŽ ΠΏΡ€ΠΎΠ±Π»Π΅ΠΌΠ½ΡƒΡŽ ΠΎΠ±Π»Π°ΡΡ‚ΡŒ ΠΈΡΠΊΠ»ΡŽΡ‡ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ ΠΎΠ΄Π½ΠΎΠΉ ΠΊΠΎΠΌΠ½Π°Ρ‚ΠΎΠΉ.

prokommunikacii.ru


otoplenie.site

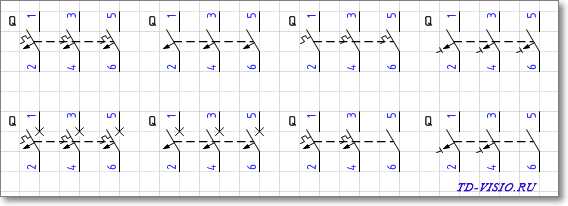

УсловноС ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ автоматичСского Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ Π½Π° схСмС гост

АвтоматичСский Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ являСтся основным элСмСнтом ΠΎΠ΄Π½ΠΎΠ»ΠΈΠ½Π΅ΠΉΠ½Ρ‹Ρ… схСм Π² элСктрикС.

Π’ настоящСС врСмя встрСчаСтся масса Π²Π°Ρ€ΠΈΠ°Π½Ρ‚ΠΎΠ² Ρ‚ΠΎΠ³ΠΎ, ΠΊΠ°ΠΊ ΠΏΡ€ΠΎΠ΅ΠΊΡ‚ΠΈΡ€ΠΎΠ²Ρ‰ΠΈΠΊΠΈ ΠΏΠΎΠΊΠ°Π·Ρ‹Π²Π°ΡŽΡ‚ Π΅Π³ΠΎ Π½Π° ΠΏΠ»Π°Π½Π°Ρ… ΠΈ схСмах, Π½ΠΎ Π΄Π°Π»Π΅ΠΊΠΎ Π½Π΅ всСгда ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎ, Ρ‡Ρ‚ΠΎ Π½Π΅Ρ€Π΅Π΄ΠΊΠΎ ΠΏΡ€ΠΈΠ²ΠΎΠ΄ΠΈΡ‚ ΠΊ ошибкС ΠΏΡ€ΠΈ сборкС элСктрощитов ΠΈΠ»ΠΈ ΠΌΠΎΠ½Ρ‚Π°ΠΆΠ΅ элСктропроводки.

Π§Ρ‚ΠΎΠ±Ρ‹ этого Π½Π΅ ΠΏΡ€ΠΎΠΈΠ·ΠΎΡˆΠ»ΠΎ, Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚ΡŒ простым ΠΏΡ€Π°Π²ΠΈΠ»Π°ΠΌ отобраТСния Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ΠΎΠ² ΠΈ ΠΈΡ… ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠΈ.

ГрафичСский Π²ΠΈΠ΄ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ΠΎΠ² стандартизирован Π²:

Π“ΠžΠ‘Π’ 2.755-87 Π•Π‘ΠšΠ” Β«ΠžΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΡ условныС графичСскиС Π² элСктричСских схСмах. Устройства ΠΊΠΎΠΌΠΌΡƒΡ‚Π°Ρ†ΠΈΠΎΠ½Π½Ρ‹Π΅ ΠΈ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π½Ρ‹Π΅ соСдинСния»

Π“ΠžΠ‘Π’ Π  МЭК 60617-DB-12M-2015 «ГрафичСскиС символы для схСм», ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ ΠΈΠ΄Π΅Π½Ρ‚ΠΈΡ‡Π΅Π½ ΠΌΠ΅ΠΆΠ΄ΡƒΠ½Π°Ρ€ΠΎΠ΄Π½ΠΎΠΌΡƒ стандарту IEC 60617-DB-12M:2012* «Π“рафичСскиС символы для Π΄ΠΈΠ°Π³Ρ€Π°ΠΌΠΌ» (IEC 60617-DB-12M:2012 «Graphical symbols for diagrams»).

Богласно этим стандартам условноС ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π° Π½Π° ΠΎΠ΄Π½ΠΎΠ»ΠΈΠ½Π΅ΠΉΠ½ΠΎΠΉ схСмС выглядит Ρ‚Π°ΠΊ:

Оно создано ΠΈΠ· Π½Π΅ΡΠΊΠΎΠ»ΡŒΠΊΠΈΡ… графичСских символов Π“ΠžΠ‘Π’Π°, говорящих ΠΎΠ± ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½Π½Ρ‹Ρ… ΠΏΡ€ΠΈΠ·Π½Π°ΠΊΠ°Ρ… ΠΈ функциях устройства.
Π£ однополюсного Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π° ΠΈΡ… Ρ‚Ρ€ΠΈ:

β€” Π—Π°ΠΌΡ‹ΠΊΠ°ΡŽΡ‰Π΅Π΅ ΠΊΠΎΠΌΠΌΡƒΡ‚Π°Ρ†ΠΈΠΎΠ½Π½ΠΎΠ΅ устройство

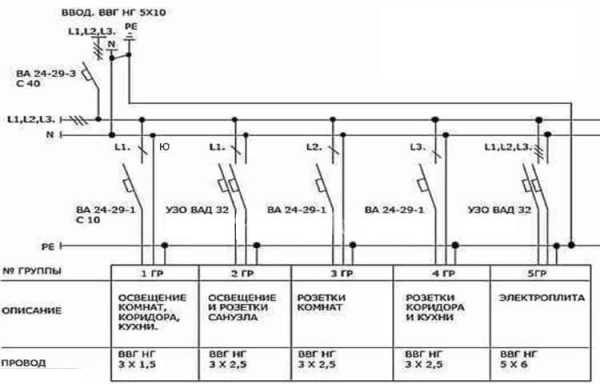

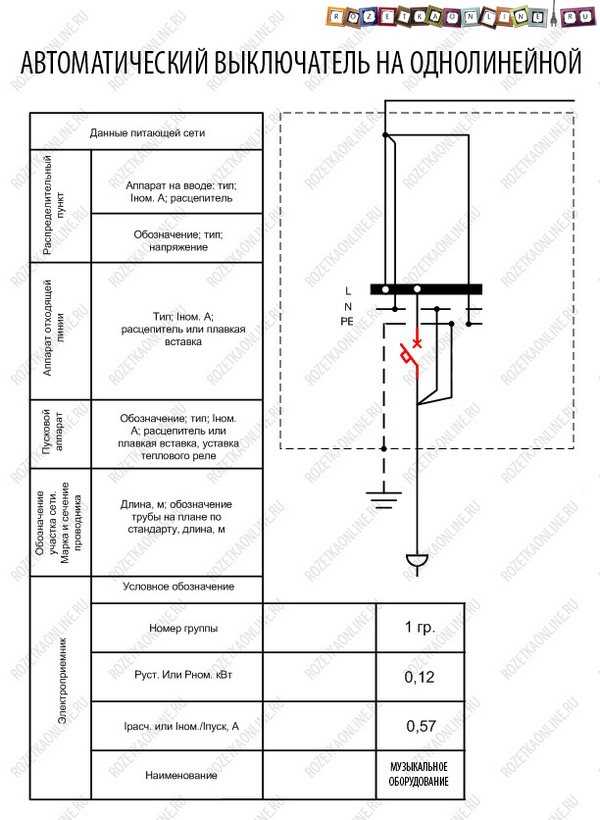

ΠŸΡ€ΠΈΠΌΠ΅Ρ€ простой ΠΎΠ΄Π½ΠΎΠ»ΠΈΠ½Π΅ΠΉΠ½ΠΎΠΉ схСмы элСктрощита, состоящСго всСго ΠΈΠ· ΠΎΠ΄Π½ΠΎΠ³ΠΎ Ρ‚Π°ΠΊΠΎΠ³ΠΎ однополюсного автоматичСского Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ:

Π”Π²ΡƒΡ…-, Ρ‚Ρ€Π΅Ρ…- ΠΈΠ»ΠΈ Ρ‡Π΅Ρ‚Ρ‹Ρ€Π΅Ρ…ΠΏΠΎΠ»ΡŽΡΠ½Ρ‹ΠΉ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ обозначаСтся косыми Ρ‡Π΅Ρ€Ρ‚ΠΎΡ‡ΠΊΠ°ΠΌΠΈ, Ρ€Π°Π·ΠΌΠ΅Ρ‰Π΅Π½Π½Ρ‹ΠΌΠΈ Π½Π° входящСй Π»ΠΈΠ½ΠΈΠΈ, количСство ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… соотвСтствуСт числу полюсов:

Π‘Π£ΠšΠ’Π•ΠΠΠ«Π™ ΠšΠžΠ”

Богласно Π΅ΠΌΡƒ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Ρ‹ Π½Π° схСмах ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π°ΡŽΡ‚ΡΡ символами β€” QF :

Q β€” Π’Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΠΈ ΠΈ Ρ€Π°Π·ΡŠΠ΅Π΄ΠΈΠ½ΠΈΡ‚Π΅Π»ΠΈ Π² силовых цСпях

F β€” Устройства Π·Π°Ρ‰ΠΈΡ‚Π½Ρ‹Π΅

Π—Π° Π±ΡƒΠΊΠ²Π΅Π½Π½Ρ‹ΠΌ ΠΊΠΎΠ΄ΠΎΠΌ ΠΏΠΈΡˆΠ΅Ρ‚ΡΡ порядковый Π½ΠΎΠΌΠ΅Ρ€ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π°.


Π’Ρ€Π°Ρ„Π°Ρ€Π΅Ρ‚ Visio Π’Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ автоматичСский.

Π’ состав Ρ‚Ρ€Π°Ρ„Π°Ρ€Π΅Ρ‚Π° Visio Π’Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ автоматичСский, Π²Ρ…ΠΎΠ΄ΠΈΡ‚ Ρ‚Ρ€ΠΈ Π²Π°Ρ€ΠΈΠ°Π½Ρ‚Π° условных ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ автоматичСских:

УсловныС обозначСния автоматичСских Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ (Π²Π°Ρ€ΠΈΠ°Π½Ρ‚ 1).

Π‘Π°Π·ΠΎΠ²Ρ‹Π΅ символы (Π²Π°Ρ€ΠΈΠ°Π½Ρ‚ 1):

Врансформация условных ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ Π²ΠΎΠ·ΠΌΠΎΠΆΠ½Π° Ρ‡Π΅Ρ€Π΅Π· контСкстноС мСню Ρ„ΠΈΠ³ΡƒΡ€Ρ‹ ΠΏΡƒΡ‚Π΅ΠΌ Π²ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ-ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΡ… Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΎΠ½Π°Π»ΡŒΠ½Ρ‹Ρ… символов ΠΈ ΠΈΡ… ΠΊΠΎΠΌΠ±ΠΈΠ½Π°Ρ†ΠΈΠΈ:

  • Ѐункция Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ
  • Ѐункция Ρ€Π°Π·ΡŠΠ΅Π΄ΠΈΠ½ΠΈΡ‚Π΅Π»Ρ
  • АвтоматичСскоС ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅
  • Π ΡƒΡ‡Π½ΠΎΠΉ ΠΏΡ€ΠΈΠ²ΠΎΠ΄
  • Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅ Π»ΠΈΠ½ΠΈΠΈ мСханичСской связи
  • для Π΄Π²ΡƒΡ…ΠΏΠΎΠ»ΡŽΡΠ½Ρ‹Ρ…, Ρ‚Ρ€Π΅Ρ…ΠΏΠΎΠ»ΡŽΡΠ½Ρ‹Ρ… ΠΈ Ρ‡Π΅Ρ‚Ρ‹Ρ€Π΅ΠΊΠΏΠΎΠ»ΡŽΡΠ½Ρ‹Ρ… Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ имССтся ΠΏΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ для ΠΊΠ°ΠΆΠ΄ΠΎΠ³ΠΎ соотвСтствСнно: 2P ↔ 1P+N, 3P ↔ 2P+N, 4P ↔ 3P+N

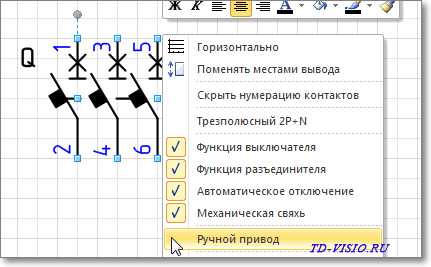

ΠšΠΎΠ½Ρ‚Π΅ΠΊΡΡ‚Π½ΠΎΠ΅ мСню Ρ„ΠΈΠ³ΡƒΡ€Ρ‹ условного обозначСния Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ автоматичСского.

НСкоторыС ΠΈΠ· Π²ΠΎΠ·ΠΌΠΎΠΆΠ½Ρ‹Ρ… Π²Π°Ρ€ΠΈΠ°Π½Ρ‚ΠΎΠ² трансформации Ρ„ΠΈΠ³ΡƒΡ€Ρ‹ условного обозначСния Ρ‚Ρ€Π΅Ρ…ΠΏΠΎΠ»ΡŽΡΠ½ΠΎΠ³ΠΎ Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ:

Аналогично, ΠΌΠΎΠΆΠ½ΠΎ ΠΏΠΎΠ»ΡƒΡ‡ΠΈΡ‚ΡŒ Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Π΅ ΠΊΠΎΠ½Ρ„ΠΈΠ³ΡƒΡ€Π°Ρ†ΠΈΠΈ условных ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ ΠΈ для Π΄Ρ€ΡƒΠ³ΠΈΡ… Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ Π΄Π°Π½Π½ΠΎΠ³ΠΎ Π²Π°Ρ€ΠΈΠ°Π½Ρ‚Π°.

Π›ΡŽΠ±ΠΎΠΉ ΠΈΠ· символов условного обозначСния ΠΌΠΎΠΆΠ½ΠΎ Ρ€Π°ΡΠΏΠΎΠ»ΠΎΠΆΠΈΡ‚ΡŒ Π²Π΅Ρ€Ρ‚ΠΈΠΊΠ°Π»ΡŒΠ½ΠΎ ΠΈΠ»ΠΈ Π³ΠΎΡ€ΠΈΠ·ΠΎΠ½Ρ‚Π°Π»ΡŒΠ½ΠΎ, Π° Ρ‚Π°ΠΊ ΠΆΠ΅ ΠΏΠΎΠΌΠ΅Π½ΡΡ‚ΡŒ мСстами ΠΏΠΎΠ΄Π²ΠΈΠΆΠ½Ρ‹Π΅ ΠΈ Π½Π΅ΠΏΠΎΠ΄Π²ΠΈΠΆΠ½Ρ‹Π΅ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Ρ‹.

УсловныС обозначСния автоматичСских Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ (Π²Π°Ρ€ΠΈΠ°Π½Ρ‚ 2).

Π‘Π°Π·ΠΎΠ²Ρ‹Π΅ символы (Π²Π°Ρ€ΠΈΠ°Π½Ρ‚ 2):

Врансформация условных ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ Π²ΠΎΠ·ΠΌΠΎΠΆΠ½Π° Ρ‡Π΅Ρ€Π΅Π· контСкстноС мСню Ρ„ΠΈΠ³ΡƒΡ€Ρ‹ ΠΏΡƒΡ‚Π΅ΠΌ Π²ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ-ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΡ… Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΎΠ½Π°Π»ΡŒΠ½Ρ‹Ρ… символов ΠΈ ΠΈΡ… ΠΊΠΎΠΌΠ±ΠΈΠ½Π°Ρ†ΠΈΠΈ:

  • функция Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ
  • для Π΄Π²ΡƒΡ…ΠΏΠΎΠ»ΡŽΡΠ½Ρ‹Ρ…, Ρ‚Ρ€Π΅Ρ…ΠΏΠΎΠ»ΡŽΡΠ½Ρ‹Ρ… ΠΈ Ρ‡Π΅Ρ‚Ρ‹Ρ€Π΅ΠΊΠΏΠΎΠ»ΡŽΡΠ½Ρ‹Ρ… Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ имССтся ΠΏΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ для ΠΊΠ°ΠΆΠ΄ΠΎΠ³ΠΎ соотвСтствСнно: 2P ↔ 1P+N, 3P ↔ 2P+N, 4P ↔ 3P+N
  • ΠΏΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΈ расцСпитСля:
  • элСктромагнитный;
  • Ρ‚Π΅ΠΏΠ»ΠΎΠ²ΠΎΠΉ;
  • Ρ‚Π΅ΠΏΠ»ΠΎΠ²ΠΎΠΉ + элСктромагнитный;
  • остаточного Ρ‚ΠΎΠΊΠ° (Π£Π—Πž).

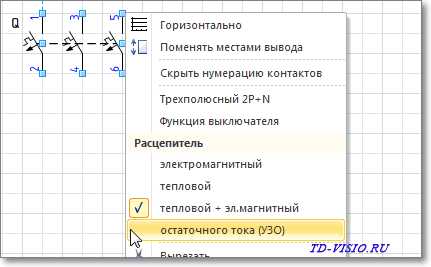

ΠšΠΎΠ½Ρ‚Π΅ΠΊΡΡ‚Π½ΠΎΠ΅ мСню Ρ„ΠΈΠ³ΡƒΡ€Ρ‹ условного обозначСния Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π°.

НСкоторыС ΠΈΠ· Π²ΠΎΠ·ΠΌΠΎΠΆΠ½Ρ‹Ρ… Π²Π°Ρ€ΠΈΠ°Π½Ρ‚ΠΎΠ² трансформации Ρ„ΠΈΠ³ΡƒΡ€Ρ‹ Ρ‚Ρ€Π΅Ρ…ΠΏΠΎΠ»ΡŽΡΠ½ΠΎΠ³ΠΎ Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ (Π²Π°Ρ€ΠΈΠ°Π½Ρ‚ 2):


Π’Π°Ρ€ΠΈΠ°Π½Ρ‚Ρ‹ условного обозначСния Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π° Ρ‚Ρ€Π΅Ρ…ΠΏΠΎΠ»ΡŽΡΠ½ΠΎΠ³ΠΎ

Аналогично, ΠΌΠΎΠΆΠ½ΠΎ ΠΏΠΎΠ»ΡƒΡ‡ΠΈΡ‚ΡŒ Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Π΅ ΠΊΠΎΠ½Ρ„ΠΈΠ³ΡƒΡ€Π°Ρ†ΠΈΠΈ условных ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ ΠΈ для Π΄Ρ€ΡƒΠ³ΠΈΡ… Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ Π΄Π°Π½Π½ΠΎΠ³ΠΎ Π²Π°Ρ€ΠΈΠ°Π½Ρ‚Π°.

Π›ΡŽΠ±ΠΎΠΉ ΠΈΠ· символов условного обозначСния ΠΌΠΎΠΆΠ½ΠΎ Ρ€Π°ΡΠΏΠΎΠ»ΠΎΠΆΠΈΡ‚ΡŒ Π²Π΅Ρ€Ρ‚ΠΈΠΊΠ°Π»ΡŒΠ½ΠΎ ΠΈΠ»ΠΈ Π³ΠΎΡ€ΠΈΠ·ΠΎΠ½Ρ‚Π°Π»ΡŒΠ½ΠΎ, Π° Ρ‚Π°ΠΊ ΠΆΠ΅ ΠΏΠΎΠΌΠ΅Π½ΡΡ‚ΡŒ мСстами ΠΏΠΎΠ΄Π²ΠΈΠΆΠ½Ρ‹Π΅ ΠΈ Π½Π΅ΠΏΠΎΠ΄Π²ΠΈΠΆΠ½Ρ‹Π΅ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Ρ‹.

УсловныС обозначСния автоматичСских Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ (Π²Π°Ρ€ΠΈΠ°Π½Ρ‚ 3).

Π›ΡŽΠ±Ρ‹Π΅ элСктричСскиС Ρ†Π΅ΠΏΠΈ ΠΌΠΎΠ³ΡƒΡ‚ Π±Ρ‹Ρ‚ΡŒ прСдставлСны Π² Π²ΠΈΠ΄Π΅ Ρ‡Π΅Ρ€Ρ‚Π΅ΠΆΠ΅ΠΉ (ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏΠΈΠ°Π»ΡŒΠ½Ρ‹Ρ… ΠΈ ΠΌΠΎΠ½Ρ‚Π°ΠΆΠ½Ρ‹Ρ… схСм), ΠΎΡ„ΠΎΡ€ΠΌΠ»Π΅Π½ΠΈΠ΅ ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… Π΄ΠΎΠ»ΠΆΠ½ΠΎ ΡΠΎΠΎΡ‚Π²Π΅Ρ‚ΡΡ‚Π²ΠΎΠ²Π°Ρ‚ΡŒ стандартам Π•Π‘ΠšΠ”. Π­Ρ‚ΠΈ Π½ΠΎΡ€ΠΌΡ‹ Ρ€Π°ΡΠΏΡ€ΠΎΡΡ‚Ρ€Π°Π½ΡΡŽΡ‚ΡΡ ΠΊΠ°ΠΊ Π½Π° схСмы элСктропроводки ΠΈΠ»ΠΈ силовых Ρ†Π΅ΠΏΠ΅ΠΉ, Ρ‚Π°ΠΊ ΠΈ элСктронныС ΠΏΡ€ΠΈΠ±ΠΎΡ€Ρ‹. БоотвСтствСнно, Ρ‡Ρ‚ΠΎΠ±Ρ‹ Β«Ρ‡ΠΈΡ‚Π°Ρ‚ΡŒΒ» Ρ‚Π°ΠΊΠΈΠ΅ Π΄ΠΎΠΊΡƒΠΌΠ΅Π½Ρ‚Ρ‹, Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΠΏΠΎΠ½ΠΈΠΌΠ°Ρ‚ΡŒ условныС обозначСния Π² элСктричСских схСмах.

НормативныС Π΄ΠΎΠΊΡƒΠΌΠ΅Π½Ρ‚Ρ‹

Учитывая большоС количСство элСктроэлСмСнтов, для ΠΈΡ… Π±ΡƒΠΊΠ²Π΅Π½Π½ΠΎ-Ρ†ΠΈΡ„Ρ€ΠΎΠ²Ρ‹Ρ… (Π΄Π°Π»Π΅Π΅ Π‘Πž) ΠΈ условно графичСских ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ (Π£Π“Πž) Π±Ρ‹Π» Ρ€Π°Π·Ρ€Π°Π±ΠΎΡ‚Π°Π½ ряд Π½ΠΎΡ€ΠΌΠ°Ρ‚ΠΈΠ²Π½Ρ‹Ρ… Π΄ΠΎΠΊΡƒΠΌΠ΅Π½Ρ‚ΠΎΠ² ΠΈΡΠΊΠ»ΡŽΡ‡Π°ΡŽΡ‰ΠΈΡ… Ρ€Π°Π·Π½ΠΎΡ‡Ρ‚Π΅Π½ΠΈΠ΅. НиТС прСдставлСна Ρ‚Π°Π±Π»ΠΈΡ†Π°, Π² ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΉ прСдставлСны основныС стандарты.

Π’Π°Π±Π»ΠΈΡ†Π° 1. Нормативы графичСского обозначСния ΠΎΡ‚Π΄Π΅Π»ΡŒΠ½Ρ‹Ρ… элСмСнтов Π² ΠΌΠΎΠ½Ρ‚Π°ΠΆΠ½Ρ‹Ρ… ΠΈ ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏΠΈΠ°Π»ΡŒΠ½Ρ‹Ρ… элСктричСских схСмах.

НомСр Π“ΠžΠ‘Π’Π°ΠšΡ€Π°Ρ‚ΠΊΠΎΠ΅ описаниС
2.710 81Π’ Π΄Π°Π½Π½ΠΎΠΌ Π΄ΠΎΠΊΡƒΠΌΠ΅Π½Ρ‚Π΅ собраны трСбования Π“ΠžΠ‘Π’Π° ΠΊ Π‘Πž Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Ρ… Ρ‚ΠΈΠΏΠΎΠ² элСктроэлСмСнтов, Π²ΠΊΠ»ΡŽΡ‡Π°Ρ элСктроприборы.
2.747 68ВрСбования ΠΊ Ρ€Π°Π·ΠΌΠ΅Ρ€Π°ΠΌ отобраТСния элСмСнтов Π² графичСском Π²ΠΈΠ΄Π΅.
21.614 88ΠŸΡ€ΠΈΠ½ΡΡ‚Ρ‹Π΅ Π½ΠΎΡ€ΠΌΡ‹ для ΠΏΠ»Π°Π½ΠΎΠ² элСктрооборудования ΠΈ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΊΠΈ.
2.755 87ΠžΡ‚ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½ΠΈΠ΅ Π½Π° схСмах ΠΊΠΎΠΌΠΌΡƒΡ‚Π°Ρ†ΠΈΠΎΠ½Π½Ρ‹Ρ… устройств ΠΈ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π½Ρ‹Ρ… соСдинСний
2.756 76Нормы для Π²ΠΎΡΠΏΡ€ΠΈΠ½ΠΈΠΌΠ°ΡŽΡ‰ΠΈΡ… частСй элСктромСханичСского оборудования.
2.709 89Настоящий стандарт Ρ€Π΅Π³ΡƒΠ»ΠΈΡ€ΡƒΠ΅Ρ‚ Π½ΠΎΡ€ΠΌΡ‹, Π² соотвСтствии с ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΌΠΈ Π½Π° схСмах ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π°ΡŽΡ‚ΡΡ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π½Ρ‹Π΅ соСдинСния ΠΈ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π°.
21.404 85БхСматичСскиС обозначСния для оборудования, ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅ΠΌΠΎΠ³ΠΎ Π² систСмах Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ΠΈΠ·Π°Ρ†ΠΈΠΈ

Π‘Π»Π΅Π΄ΡƒΠ΅Ρ‚ ΡƒΡ‡ΠΈΡ‚Ρ‹Π²Π°Ρ‚ΡŒ, Ρ‡Ρ‚ΠΎ элСмСнтная Π±Π°Π·Π° со Π²Ρ€Π΅ΠΌΠ΅Π½Π΅ΠΌ мСняСтся, соотвСтствСнно вносятся измСнСния ΠΈ Π² Π½ΠΎΡ€ΠΌΠ°Ρ‚ΠΈΠ²Π½Ρ‹Π΅ Π΄ΠΎΠΊΡƒΠΌΠ΅Π½Ρ‚Ρ‹, ΠΏΡ€Π°Π²Π΄Π° это процСсс Π±ΠΎΠ»Π΅Π΅ ΠΈΠ½Π΅Ρ€Ρ‚Π΅Π½. ΠŸΡ€ΠΈΠ²Π΅Π΄Π΅ΠΌ простой ΠΏΡ€ΠΈΠΌΠ΅Ρ€, Π£Π—Πž ΠΈ Π΄ΠΈΡ„Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Ρ‹ ΡˆΠΈΡ€ΠΎΠΊΠΎ ΡΠΊΡΠΏΠ»ΡƒΠ°Ρ‚ΠΈΡ€ΡƒΡŽΡ‚ΡΡ Π² России ΡƒΠΆΠ΅ Π±ΠΎΠ»Π΅Π΅ дСсятка Π»Π΅Ρ‚, Π½ΠΎ Π΅Π΄ΠΈΠ½ΠΎΠ³ΠΎ стандарта ΠΏΠΎ Π½ΠΎΡ€ΠΌΠ°ΠΌ Π“ΠžΠ‘Π’ 2.755-87 для этих устройств Π΄ΠΎ сих ΠΏΠΎΡ€ Π½Π΅Ρ‚, Π² ΠΎΡ‚Π»ΠΈΡ‡ΠΈΠ΅ ΠΎΡ‚ автоматичСских Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ. Π’ΠΏΠΎΠ»Π½Π΅ Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎ, Π² блиТайшСС врСмя это вопрос Π±ΡƒΠ΄Π΅Ρ‚ ΡƒΡ€Π΅Π³ΡƒΠ»ΠΈΡ€ΠΎΠ²Π°Π½. Π§Ρ‚ΠΎΠ±Ρ‹ Π±Ρ‹Ρ‚ΡŒ Π² курсС ΠΏΠΎΠ΄ΠΎΠ±Π½Ρ‹Ρ… Π½ΠΎΠ²ΠΎΠ²Π²Π΅Π΄Π΅Π½ΠΈΠΉ, профСссионалы ΠΎΡ‚ΡΠ»Π΅ΠΆΠΈΠ²Π°ΡŽΡ‚ измСнСния Π² Π½ΠΎΡ€ΠΌΠ°Ρ‚ΠΈΠ²Π½Ρ‹Ρ… Π΄ΠΎΠΊΡƒΠΌΠ΅Π½Ρ‚Π°Ρ…, Π»ΡŽΠ±ΠΈΡ‚Π΅Π»ΡΠΌ это Π΄Π΅Π»Π°Ρ‚ΡŒ Π½Π΅ ΠΎΠ±ΡΠ·Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ, достаточно Π·Π½Π°Ρ‚ΡŒ Ρ€Π°ΡΡˆΠΈΡ„Ρ€ΠΎΠ²ΠΊΡƒ основных ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ.

Π’ΠΈΠ΄Ρ‹ элСктричСских схСм

Π’ соотвСтствии с Π½ΠΎΡ€ΠΌΠ°ΠΌΠΈ Π•Π‘ΠšΠ” ΠΏΠΎΠ΄ схСмами ΠΏΠΎΠ΄Ρ€Π°Π·ΡƒΠΌΠ΅Π²Π°ΡŽΡ‚ΡΡ графичСскиС Π΄ΠΎΠΊΡƒΠΌΠ΅Π½Ρ‚Ρ‹, Π½Π° ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… ΠΏΡ€ΠΈ ΠΏΠΎΠΌΠΎΡ‰ΠΈ принятых ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ ΠΎΡ‚ΠΎΠ±Ρ€Π°ΠΆΠ°ΡŽΡ‚ΡΡ основныС элСмСнты ΠΈΠ»ΠΈ ΡƒΠ·Π»Ρ‹ конструкции, Π° Ρ‚Π°ΠΊΠΆΠ΅ ΠΎΠ±ΡŠΠ΅Π΄ΠΈΠ½ΡΡŽΡ‰ΠΈΠ΅ ΠΈΡ… связи. Богласно принятой классификации Ρ€Π°Π·Π»ΠΈΡ‡Π°ΡŽΡ‚ Π΄Π΅ΡΡΡ‚ΡŒ Π²ΠΈΠ΄ΠΎΠ² схСм, ΠΈΠ· ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… Π² элСктротСхникС, Ρ‡Π°Ρ‰Π΅ всСго, ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ Ρ‚Ρ€ΠΈ:

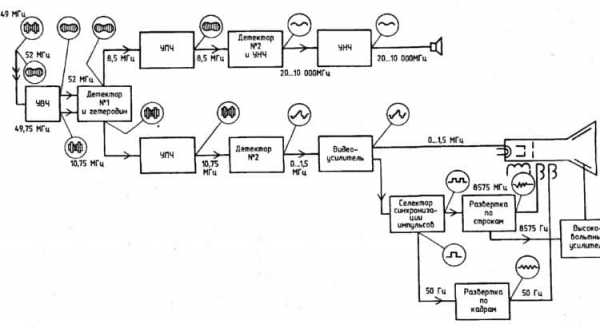

  • Π€ΡƒΠ½ΠΊΡ†ΠΈΠΎΠ½Π°Π»ΡŒΠ½Π°Ρ, Π½Π° Π½Π΅ΠΉ прСдставлСны ΡƒΠ·Π»ΠΎΠ²Ρ‹Π΅ элСмСнты (ΠΈΠ·ΠΎΠ±Ρ€Π°ΠΆΠ°ΡŽΡ‚ΡΡ ΠΊΠ°ΠΊ ΠΏΡ€ΡΠΌΠΎΡƒΠ³ΠΎΠ»ΡŒΠ½ΠΈΠΊΠΈ), Π° Ρ‚Π°ΠΊΠΆΠ΅ ΡΠΎΠ΅Π΄ΠΈΠ½ΡΡŽΡ‰ΠΈΠ΅ ΠΈΡ… Π»ΠΈΠ½ΠΈΠΈ связи. Π₯арактСрная ΠΎΡΠΎΠ±Π΅Π½Π½ΠΎΡΡ‚ΡŒ Ρ‚Π°ΠΊΠΎΠΉ схСмы – минимальная дСтализация. Для описания основных Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΉ ΡƒΠ·Π»ΠΎΠ², ΠΎΡ‚ΠΎΠ±Ρ€Π°ΠΆΠ°ΡŽΡ‰ΠΈΠ΅ ΠΈΡ… ΠΏΡ€ΡΠΌΠΎΡƒΠ³ΠΎΠ»ΡŒΠ½ΠΈΠΊΠΈ, ΠΏΠΎΠ΄ΠΏΠΈΡΡ‹Π²Π°ΡŽΡ‚ΡΡ стандартными Π±ΡƒΠΊΠ²Π΅Π½Π½Ρ‹ΠΌΠΈ обозначСниями. Π­Ρ‚ΠΎ ΠΌΠΎΠ³ΡƒΡ‚ Π±Ρ‹Ρ‚ΡŒ Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Π΅ части издСлия, ΠΎΡ‚Π»ΠΈΡ‡Π°ΡŽΡ‰ΠΈΠ΅ΡΡ Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΎΠ½Π°Π»ΡŒΠ½Ρ‹ΠΌ Π½Π°Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ΠΌ, Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, автоматичСский Π΄ΠΈΠΌΠΌΠ΅Ρ€ с Ρ„ΠΎΡ‚ΠΎΡ€Π΅Π»Π΅ Π² качСствС Π΄Π°Ρ‚Ρ‡ΠΈΠΊΠ° ΠΈΠ»ΠΈ ΠΎΠ±Ρ‹Ρ‡Π½Ρ‹ΠΉ Ρ‚Π΅Π»Π΅Π²ΠΈΠ·ΠΎΡ€. ΠŸΡ€ΠΈΠΌΠ΅Ρ€ Ρ‚Π°ΠΊΠΎΠΉ схСмы прСдставлСн Π½ΠΈΠΆΠ΅. ΠŸΡ€ΠΈΠΌΠ΅Ρ€ Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΎΠ½Π°Π»ΡŒΠ½ΠΎΠΉ схСмы Ρ‚Π΅Π»Π΅Π²ΠΈΠ·ΠΈΠΎΠ½Π½ΠΎΠ³ΠΎ ΠΏΡ€ΠΈΠ΅ΠΌΠ½ΠΈΠΊΠ°
  • ΠŸΡ€ΠΈΠ½Ρ†ΠΈΠΏΠΈΠ°Π»ΡŒΠ½Π°Ρ. Π”Π°Π½Π½Ρ‹ΠΉ Π²ΠΈΠ΄ графичСского Π΄ΠΎΠΊΡƒΠΌΠ΅Π½Ρ‚Π° ΠΏΠΎΠ΄Ρ€ΠΎΠ±Π½ΠΎ ΠΎΡ‚ΠΎΠ±Ρ€Π°ΠΆΠ°Π΅Ρ‚ ΠΊΠ°ΠΊ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅ΠΌΡ‹Π΅ Π² конструкции элСмСнты, Ρ‚Π°ΠΊ ΠΈ ΠΈΡ… связи ΠΈ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Ρ‹. ЭлСктричСскиС ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€Ρ‹ Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… элСмСнтов ΠΌΠΎΠ³ΡƒΡ‚ Π±Ρ‹Ρ‚ΡŒ ΠΎΡ‚ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½Ρ‹, нСпосрСдствСнно Π² Π΄ΠΎΠΊΡƒΠΌΠ΅Π½Ρ‚Π΅, ΠΈΠ»ΠΈ прСдставлСны ΠΎΡ‚Π΄Π΅Π»ΡŒΠ½ΠΎ Π² Π²ΠΈΠ΄Π΅ Ρ‚Π°Π±Π»ΠΈΡ†Ρ‹. ΠŸΡ€ΠΈΠΌΠ΅Ρ€ ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏΠΈΠ°Π»ΡŒΠ½ΠΎΠΉ схСмы Ρ„Ρ€Π΅Π·Π΅Ρ€Π½ΠΎΠ³ΠΎ станка

Если Π½Π° схСмС отобраТаСтся Ρ‚ΠΎΠ»ΡŒΠΊΠΎ силовая Ρ‡Π°ΡΡ‚ΡŒ установки, Ρ‚ΠΎ ΠΎΠ½Π° называСтся ΠΎΠ΄Π½ΠΎΠ»ΠΈΠ½Π΅ΠΉΠ½ΠΎΠΉ, Ссли ΠΏΡ€ΠΈΠ²Π΅Π΄Π΅Π½Ρ‹ всС элСмСнты, Ρ‚ΠΎ – ΠΏΠΎΠ»Π½ΠΎΠΉ.

ΠŸΡ€ΠΈΠΌΠ΅Ρ€ ΠΎΠ΄Π½ΠΎΠ»ΠΈΠ½Π΅ΠΉΠ½ΠΎΠΉ схСмы

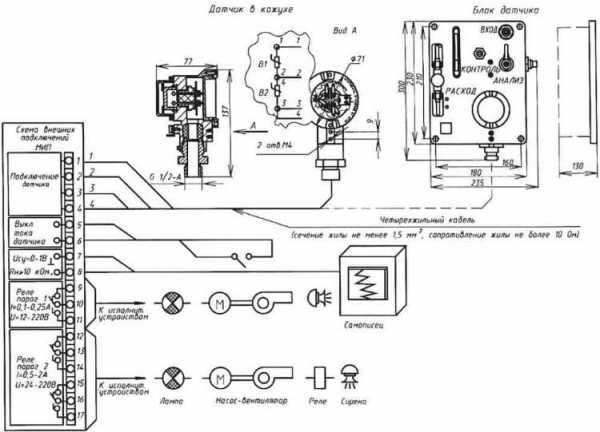

  • ΠœΠΎΠ½Ρ‚Π°ΠΆΠ½Ρ‹Π΅ элСктричСскиС схСмы. Π’ Π΄Π°Π½Π½Ρ‹Ρ… Π΄ΠΎΠΊΡƒΠΌΠ΅Π½Ρ‚Π°Ρ… ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ΡΡ ΠΏΠΎΠ·ΠΈΡ†ΠΈΠΎΠ½Π½Ρ‹Π΅ обозначСния элСмСнтов, Ρ‚ΠΎ Π΅ΡΡ‚ΡŒ указываСтся ΠΈΡ… мСсто располоТСния Π½Π° ΠΏΠ»Π°Ρ‚Π΅, способ ΠΈ ΠΎΡ‡Π΅Ρ€Π΅Π΄Π½ΠΎΡΡ‚ΡŒ ΠΌΠΎΠ½Ρ‚Π°ΠΆΠ°. ΠœΠΎΠ½Ρ‚Π°ΠΆΠ½Π°Ρ схСма стационарного сигнализатора Π³ΠΎΡ€ΡŽΡ‡ΠΈΡ… Π³Π°Π·ΠΎΠ²

Если Π½Π° Ρ‡Π΅Ρ€Ρ‚Π΅ΠΆΠ΅ отобраТаСтся ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΊΠ° ΠΊΠ²Π°Ρ€Ρ‚ΠΈΡ€Ρ‹, Ρ‚ΠΎ мСста располоТСния ΠΎΡΠ²Π΅Ρ‚ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠ², Ρ€ΠΎΠ·Π΅Ρ‚ΠΎΠΊ ΠΈ Π΄Ρ€ΡƒΠ³ΠΎΠ³ΠΎ оборудования ΡƒΠΊΠ°Π·Ρ‹Π²Π°ΡŽΡ‚ΡΡ Π½Π° ΠΏΠ»Π°Π½Π΅. Иногда ΠΌΠΎΠΆΠ½ΠΎ ΡƒΡΠ»Ρ‹ΡˆΠ°Ρ‚ΡŒ, ΠΊΠ°ΠΊ Ρ‚Π°ΠΊΠΎΠΉ Π΄ΠΎΠΊΡƒΠΌΠ΅Π½Ρ‚ Π½Π°Π·Ρ‹Π²Π°ΡŽΡ‚ схСмой элСктроснабТСния, это Π½Π΅Π²Π΅Ρ€Π½ΠΎ, ΠΏΠΎΡΠΊΠΎΠ»ΡŒΠΊΡƒ послСдняя ΠΎΡ‚ΠΎΠ±Ρ€Π°ΠΆΠ°Π΅Ρ‚ способ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ ΠΏΠΎΡ‚Ρ€Π΅Π±ΠΈΡ‚Π΅Π»Π΅ΠΉ ΠΊ подстанции ΠΈΠ»ΠΈ Π΄Ρ€ΡƒΠ³ΠΎΠΌΡƒ источнику питания.

Π Π°Π·ΠΎΠ±Ρ€Π°Π²ΡˆΠΈΡΡŒ с элСктричСскими схСмами, ΠΌΠΎΠΆΠ΅ΠΌ ΠΏΠ΅Ρ€Π΅Ρ…ΠΎΠ΄ΠΈΡ‚ΡŒ ΠΊ обозначСниям ΡƒΠΊΠ°Π·Π°Π½Π½Ρ‹Ρ… Π½Π° Π½ΠΈΡ… элСмСнтов.

ГрафичСскиС обозначСния

Для ΠΊΠ°ΠΆΠ΄ΠΎΠ³ΠΎ Ρ‚ΠΈΠΏΠ° графичСского Π΄ΠΎΠΊΡƒΠΌΠ΅Π½Ρ‚Π° прСдусмотрСны свои обозначСния, Ρ€Π΅Π³ΡƒΠ»ΠΈΡ€ΡƒΠ΅ΠΌΡ‹Π΅ ΡΠΎΠΎΡ‚Π²Π΅Ρ‚ΡΡ‚Π²ΡƒΡŽΡ‰ΠΈΠΌΠΈ Π½ΠΎΡ€ΠΌΠ°Ρ‚ΠΈΠ²Π½Ρ‹ΠΌΠΈ Π΄ΠΎΠΊΡƒΠΌΠ΅Π½Ρ‚Π°ΠΌΠΈ. ΠŸΡ€ΠΈΠ²Π΅Π΄Π΅ΠΌ Π² качСствС ΠΏΡ€ΠΈΠΌΠ΅Ρ€Π° основныС графичСскиС обозначСния для Ρ€Π°Π·Π½Ρ‹Ρ… Π²ΠΈΠ΄ΠΎΠ² элСктричСских схСм.

ΠŸΡ€ΠΈΠΌΠ΅Ρ€Ρ‹ Π£Π“Πž Π² Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΎΠ½Π°Π»ΡŒΠ½Ρ‹Ρ… схСмах

НиТС прСдставлСн рисунок с ΠΈΠ·ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½ΠΈΠ΅ΠΌ основных ΡƒΠ·Π»ΠΎΠ² систСм Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ΠΈΠ·Π°Ρ†ΠΈΠΈ.

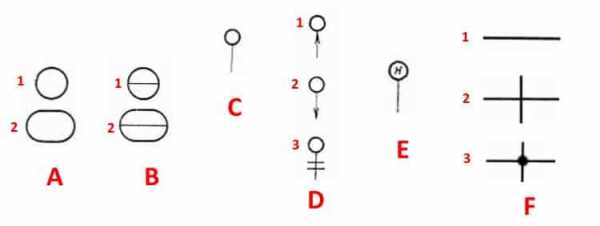

ΠŸΡ€ΠΈΠΌΠ΅Ρ€Ρ‹ условных ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ элСктроприборов ΠΈ срСдств Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ΠΈΠ·Π°Ρ†ΠΈΠΈ Π² соотвСтствии с Π“ΠžΠ‘Π’ΠΎΠΌ 21.404-85

ОписаниС ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ:

  • А – ΠžΡΠ½ΠΎΠ²Π½Ρ‹Π΅ (1) ΠΈ допускаСмыС (2) изобраТСния ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠ², ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΡƒΡΡ‚Π°Π½Π°Π²Π»ΠΈΠ²Π°ΡŽΡ‚ΡΡ Π·Π° ΠΏΡ€Π΅Π΄Π΅Π»Π°ΠΌΠΈ элСктрощита ΠΈΠ»ΠΈ Ρ€Π°ΡΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠΉ ΠΊΠΎΡ€ΠΎΠ±ΠΊΠΈ.
  • Π’ – Π’ΠΎΠΆΠ΅ самоС, Ρ‡Ρ‚ΠΎ ΠΈ ΠΏΡƒΠ½ΠΊΡ‚ А, Π·Π° ΠΈΡΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅ΠΌ Ρ‚ΠΎΠ³ΠΎ, Ρ‡Ρ‚ΠΎ элСмСнты Ρ€Π°ΡΠΏΠΎΠ»Π°Π³Π°ΡŽΡ‚ΡΡ Π½Π° ΠΏΡƒΠ»ΡŒΡ‚Π΅ ΠΈΠ»ΠΈ элСктрощитС.
  • Π‘ – ΠžΡ‚ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½ΠΈΠ΅ ΠΈΡΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… ΠΌΠ΅Ρ…Π°Π½ΠΈΠ·ΠΌΠΎΠ² (ИМ).
  • D – ВлияниС ИМ Π½Π° Ρ€Π΅Π³ΡƒΠ»ΠΈΡ€ΡƒΡŽΡ‰ΠΈΠΉ ΠΎΡ€Π³Π°Π½ (Π΄Π°Π»Π΅Π΅ РО) ΠΏΡ€ΠΈ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠΈ питания:
  1. ΠŸΡ€ΠΎΠΈΡΡ…ΠΎΠ΄ΠΈΡ‚ ΠΎΡ‚ΠΊΡ€Ρ‹Ρ‚ΠΈΠ΅ РО
  2. Π—Π°ΠΊΡ€Ρ‹Ρ‚ΠΈΠ΅ РО
  3. ПолоТСниС РО остаСтся Π½Π΅ΠΈΠ·ΠΌΠ΅Π½Π½Ρ‹ΠΌ.
  • Π• – ИМ, Π½Π° ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ Π΄ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ установлСн Ρ€ΡƒΡ‡Π½ΠΎΠΉ ΠΏΡ€ΠΈΠ²ΠΎΠ΄. Π”Π°Π½Π½Ρ‹ΠΉ символ ΠΌΠΎΠΆΠ΅Ρ‚ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒΡΡ для Π»ΡŽΠ±Ρ‹Ρ… ΠΏΠΎΠ»ΠΎΠΆΠ΅Π½ΠΈΠΉ РО, ΡƒΠΊΠ°Π·Π°Π½Π½Ρ‹Ρ… Π² ΠΏΡƒΠ½ΠΊΡ‚Π΅ D.
  • F- ΠŸΡ€ΠΈΠ½ΡΡ‚Ρ‹Π΅ отобраТСния Π»ΠΈΠ½ΠΈΠΉ связи:
  1. ΠžΠ±Ρ‰Π΅Π΅.
  2. ΠžΡ‚ΡΡƒΡ‚ΡΡ‚Π²ΡƒΠ΅Ρ‚ соСдинСниС ΠΏΡ€ΠΈ пСрСсСчСнии.
  3. НаличиС соСдинСния ΠΏΡ€ΠΈ пСрСсСчСнии.

Π£Π“Πž Π² ΠΎΠ΄Π½ΠΎΠ»ΠΈΠ½Π΅ΠΉΠ½Ρ‹Ρ… ΠΈ ΠΏΠΎΠ»Π½Ρ‹Ρ… элСктросхСмах

Для Π΄Π°Π½Π½Ρ‹Ρ… схСм сущСствуСт нСсколько Π³Ρ€ΡƒΠΏΠΏ условных ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ, ΠΏΡ€ΠΈΠ²Π΅Π΄Π΅ΠΌ Π½Π°ΠΈΠ±ΠΎΠ»Π΅Π΅ распространСнныС ΠΈΠ· Π½ΠΈΡ…. Для получСния ΠΏΠΎΠ»Π½ΠΎΠΉ ΠΈΠ½Ρ„ΠΎΡ€ΠΌΠ°Ρ†ΠΈΠΈ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΠΎΠ±Ρ€Π°Ρ‚ΠΈΡ‚ΡŒΡΡ ΠΊ Π½ΠΎΡ€ΠΌΠ°Ρ‚ΠΈΠ²Π½Ρ‹ΠΌ Π΄ΠΎΠΊΡƒΠΌΠ΅Π½Ρ‚Π°ΠΌ, Π½ΠΎΠΌΠ΅Ρ€Π° государствСнных стандартов Π±ΡƒΠ΄ΡƒΡ‚ ΠΏΡ€ΠΈΠ²Π΅Π΄Π΅Π½Ρ‹ для ΠΊΠ°ΠΆΠ΄ΠΎΠΉ Π³Ρ€ΡƒΠΏΠΏΡ‹.

Π˜ΡΡ‚ΠΎΡ‡Π½ΠΈΠΊΠΈ питания.

Для ΠΈΡ… обозначСния приняты символы, ΠΏΡ€ΠΈΠ²Π΅Π΄Π΅Π½Π½Ρ‹Π΅ Π½Π° рисункС Π½ΠΈΠΆΠ΅.

Π£Π“Πž источников питания Π½Π° ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏΠΈΠ°Π»ΡŒΠ½Ρ‹Ρ… схСмах (Π“ΠžΠ‘Π’ 2.742-68 ΠΈ Π“ΠžΠ‘Π’ 2.750.68)

ОписаниС ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ:

  • A – источник с постоянным напряТСниСм, Π΅Π³ΠΎ ΠΏΠΎΠ»ΡΡ€Π½ΠΎΡΡ‚ΡŒ обозначаСтся символами Β«+Β» ΠΈ Β«-Β».
  • Π’ – Π·Π½Π°Ρ‡ΠΎΠΊ элСктричСства, ΠΎΡ‚ΠΎΠ±Ρ€Π°ΠΆΠ°ΡŽΡ‰ΠΈΠΉ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ΅ напряТСниС.
  • Π‘ – символ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ ΠΈ постоянного напряТСния, ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ Π² Ρ‚Π΅Ρ… случаях, ΠΊΠΎΠ³Π΄Π° устройство ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ Π·Π°ΠΏΠΈΡ‚Π°Π½ΠΎ ΠΎΡ‚ любого ΠΈΠ· этих источников.
  • D – ΠžΡ‚ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½ΠΈΠ΅ аккумуляторного ΠΈΠ»ΠΈ Π³Π°Π»ΡŒΠ²Π°Π½ΠΈΡ‡Π΅ΡΠΊΠΎΠ³ΠΎ источника питания.
  • E- Π‘ΠΈΠΌΠ²ΠΎΠ» Π±Π°Ρ‚Π°Ρ€Π΅ΠΈ, состоящСй ΠΈΠ· Π½Π΅ΡΠΊΠΎΠ»ΡŒΠΊΠΈΡ… элСмСнтов питания.

Π›ΠΈΠ½ΠΈΠΈ связи

Π‘Π°Π·ΠΎΠ²Ρ‹Π΅ элСмСнты элСктричСских соСдинитСлСй прСдставлСны Π½ΠΈΠΆΠ΅.

ΠžΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ Π»ΠΈΠ½ΠΈΠΉ связи Π½Π° ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏΠΈΠ°Π»ΡŒΠ½Ρ‹Ρ… схСмах (Π“ΠžΠ‘Π’ 2.721-74 ΠΈ Π“ΠžΠ‘Π’ 2.751.73)

ОписаниС ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ:

  • А – ΠžΠ±Ρ‰Π΅Π΅ ΠΎΡ‚ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½ΠΈΠ΅, принятоС для Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Ρ… Π²ΠΈΠ΄ΠΎΠ² элСктричСских связСй.
  • Π’ – ВоковСдущая ΠΈΠ»ΠΈ Π·Π°Π·Π΅ΠΌΠ»ΡΡŽΡ‰Π°Ρ шина.
  • Π‘ – ΠžΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ экранирования, ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ элСктростатичСским (помСчаСтся символом Β«Π•Β») ΠΈΠ»ΠΈ элСктромагнитным («М»).
  • D – Π‘ΠΈΠΌΠ²ΠΎΠ» зазСмлСния.
  • E – ЭлСктричСская связь с корпусом ΠΏΡ€ΠΈΠ±ΠΎΡ€Π°.
  • F – На слоТных схСмах, ΠΈΠ· Π½Π΅ΡΠΊΠΎΠ»ΡŒΠΊΠΈΡ… составных частСй, Ρ‚Π°ΠΊΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ обозначаСтся ΠΎΠ±Ρ€Ρ‹Π² связи, Π² Ρ‚Π°ΠΊΠΈΡ… случаях Β«Π₯Β» это информация ΠΎ Ρ‚ΠΎΠΌ, Π³Π΄Π΅ Π±ΡƒΠ΄Π΅Ρ‚ ΠΏΡ€ΠΎΠ΄ΠΎΠ»ΠΆΠ΅Π½Π° линия (ΠΊΠ°ΠΊ ΠΏΡ€Π°Π²ΠΈΠ»ΠΎ, указываСтся Π½ΠΎΠΌΠ΅Ρ€ элСмСнта).
  • G – ΠŸΠ΅Ρ€Π΅ΡΠ΅Ρ‡Π΅Π½ΠΈΠ΅ с отсутствиСм соСдинСния.
  • H – Π‘ΠΎΠ΅Π΄ΠΈΠ½Π΅Π½ΠΈΠ΅ Π² мСстС пСрСсСчСния.
  • I – ΠžΡ‚Π²Π΅Ρ‚Π²Π»Π΅Π½ΠΈΡ.

ΠžΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΡ элСктромСханичСских ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠ² ΠΈ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π½Ρ‹Ρ… соСдинСний

ΠŸΡ€ΠΈΠΌΠ΅Ρ€Ρ‹ обозначСния ΠΌΠ°Π³Π½ΠΈΡ‚Π½Ρ‹Ρ… пускатСлСй, Ρ€Π΅Π»Π΅, Π° Ρ‚Π°ΠΊΠΆΠ΅ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ΠΎΠ² ΠΊΠΎΠΌΠΌΡƒΠ½ΠΈΠΊΠ°Ρ†ΠΈΠΎΠ½Π½Ρ‹Ρ… устройств, ΠΌΠΎΠΆΠ½ΠΎ ΠΏΠΎΡΠΌΠΎΡ‚Ρ€Π΅Ρ‚ΡŒ Π½ΠΈΠΆΠ΅.

Π£Π“Πž, принятыС для элСктромСханичСских устройств ΠΈ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ΠΎΡ€ΠΎΠ² (Π“ΠžΠ‘Π’Ρ‹ 2.756-76, 2.755-74, 2.755-87)

ОписаниС ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ:

  • А – символ ΠΊΠ°Ρ‚ΡƒΡˆΠΊΠΈ элСктромСханичСского ΠΏΡ€ΠΈΠ±ΠΎΡ€Π° (Ρ€Π΅Π»Π΅, ΠΌΠ°Π³Π½ΠΈΡ‚Π½Ρ‹ΠΉ ΠΏΡƒΡΠΊΠ°Ρ‚Π΅Π»ΡŒ ΠΈ Ρ‚.Π΄.).
  • Π’ – Π£Π“Πž Π²ΠΎΡΠΏΡ€ΠΈΠ½ΠΈΠΌΠ°ΡŽΡ‰Π΅ΠΉ части элСктротСпловой Π·Π°Ρ‰ΠΈΡ‚Ρ‹.
  • Π‘ – ΠΎΡ‚ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½ΠΈΠ΅ ΠΊΠ°Ρ‚ΡƒΡˆΠΊΠΈ устройства с мСханичСской Π±Π»ΠΎΠΊΠΈΡ€ΠΎΠ²ΠΊΠΎΠΉ.
  • D – ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Ρ‹ ΠΊΠΎΠΌΠΌΡƒΡ‚Π°Ρ†ΠΈΠΎΠ½Π½Ρ‹Ρ… ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠ²:
  1. Π—Π°ΠΌΡ‹ΠΊΠ°ΡŽΡ‰ΠΈΠ΅.
  2. Π Π°Π·ΠΌΡ‹ΠΊΠ°ΡŽΡ‰ΠΈΠ΅.
  3. ΠŸΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π°ΡŽΡ‰ΠΈΠ΅.
  • Π• – Π‘ΠΈΠΌΠ²ΠΎΠ» для обозначСния Ρ€ΡƒΡ‡Π½Ρ‹Ρ… Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ (ΠΊΠ½ΠΎΠΏΠΎΠΊ).
  • F – Π“Ρ€ΡƒΠΏΠΏΠΎΠ²ΠΎΠΉ Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ (Ρ€ΡƒΠ±ΠΈΠ»ΡŒΠ½ΠΈΠΊ).

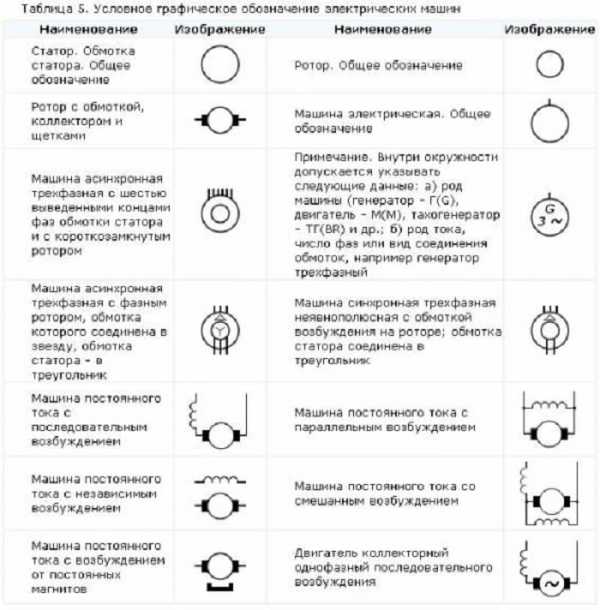

Π£Π“Πž ΡΠ»Π΅ΠΊΡ‚Ρ€ΠΎΠΌΠ°ΡˆΠΈΠ½

ΠŸΡ€ΠΈΠ²Π΅Π΄Π΅ΠΌ нСсколько ΠΏΡ€ΠΈΠΌΠ΅Ρ€ΠΎΠ², отобраТСния элСктричСских машин (Π΄Π°Π»Π΅Π΅ ЭМ) Π² соотвСтствии с Π΄Π΅ΠΉΡΡ‚Π²ΡƒΡŽΡ‰ΠΈΠΌ стандартом.

ΠžΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ элСктродвигатСлСй ΠΈ Π³Π΅Π½Π΅Ρ€Π°Ρ‚ΠΎΡ€ΠΎΠ² Π½Π° ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏΠΈΠ°Π»ΡŒΠ½Ρ‹Ρ… схСмах (Π“ΠžΠ‘Π’ 2.722-68)

ОписаниС ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ:

  • A – Ρ‚Ρ€Π΅Ρ…Ρ„Π°Π·Π½Ρ‹Π΅ ЭМ:
  1. АсинхронныС (Ρ€ΠΎΡ‚ΠΎΡ€ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ·Π°ΠΌΠΊΠ½ΡƒΡ‚Ρ‹ΠΉ).
  2. Π’ΠΎΠΆΠ΅, Ρ‡Ρ‚ΠΎ ΠΈ ΠΏΡƒΠ½ΠΊΡ‚ 1, Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Π² двухскоростном исполнСнии.
  3. АсинхронныС ЭМ с Ρ„Π°Π·Π½Ρ‹ΠΌ исполнСниСм Ρ€ΠΎΡ‚ΠΎΡ€Π°.
  4. Π‘ΠΈΠ½Ρ…Ρ€ΠΎΠ½Π½Ρ‹Π΅ Π΄Π²ΠΈΠ³Π°Ρ‚Π΅Π»ΠΈ ΠΈ Π³Π΅Π½Π΅Ρ€Π°Ρ‚ΠΎΡ€Ρ‹.
  • B – ΠšΠΎΠ»Π»Π΅ΠΊΡ‚ΠΎΡ€Π½Ρ‹Π΅, с ΠΏΠΈΡ‚Π°Π½ΠΈΠ΅ΠΌ ΠΎΡ‚ постоянного Ρ‚ΠΎΠΊΠ°:
  1. ЭМ с Π²ΠΎΠ·Π±ΡƒΠΆΠ΄Π΅Π½ΠΈΠ΅ΠΌ Π½Π° постоянном ΠΌΠ°Π³Π½ΠΈΡ‚Π΅.
  2. ЭМ с ΠΊΠ°Ρ‚ΡƒΡˆΠΊΠΎΠΉ возбуТдСния.

ΠžΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ элСктродвигатСлСй Π½Π° схСмах

Π£Π“Πž трансформаторов ΠΈ дроссСлСй

Π‘ ΠΏΡ€ΠΈΠΌΠ΅Ρ€Π°ΠΌΠΈ графичСских ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ Π΄Π°Π½Π½Ρ‹Ρ… устройств ΠΌΠΎΠΆΠ½ΠΎ ΠΎΠ·Π½Π°ΠΊΠΎΠΌΠΈΡ‚ΡŒΡΡ Π½Π° прСдставлСнном Π½ΠΈΠΆΠ΅ рисункС.

ΠŸΡ€Π°Π²ΠΈΠ»ΡŒΠ½Ρ‹Π΅ обозначСния трансформаторов, ΠΊΠ°Ρ‚ΡƒΡˆΠ΅ΠΊ индуктивности ΠΈ дроссСлСй (Π“ΠžΠ‘Π’ 2.723-78)

ОписаниС ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ:

  • А – Π”Π°Π½Π½Ρ‹ΠΌ графичСским символом ΠΌΠΎΠ³ΡƒΡ‚ Π±Ρ‹Ρ‚ΡŒ ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½Ρ‹ ΠΊΠ°Ρ‚ΡƒΡˆΠΊΠΈ индуктивности ΠΈΠ»ΠΈ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΈ трансформаторов.
  • Π’ – Π”Ρ€ΠΎΡΡΠ΅Π»ΡŒ, Ρƒ ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ³ΠΎ имССтся Ρ„Π΅Ρ€Ρ€ΠΈΠΌΠ°Π³Π½ΠΈΡ‚Π½Ρ‹ΠΉ сСрдСчник (ΠΌΠ°Π³Π½ΠΈΡ‚ΠΎΠΏΡ€ΠΎΠ²ΠΎΠ΄).
  • Π‘ – ΠžΡ‚ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½ΠΈΠ΅ Π΄Π²ΡƒΡ…ΠΊΠ°Ρ‚ΡƒΡˆΠ΅Ρ‡Π½ΠΎΠ³ΠΎ трансформатора.
  • D – Устройство с трСмя ΠΊΠ°Ρ‚ΡƒΡˆΠΊΠ°ΠΌΠΈ.
  • Π• – Π‘ΠΈΠΌΠ²ΠΎΠ» автотрансформатора.
  • F – ГрафичСскоС ΠΎΡ‚ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½ΠΈΠ΅ Π’Π’ (трансформатора Ρ‚ΠΎΠΊΠ°).

ΠžΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠ² ΠΈ Ρ€Π°Π΄ΠΈΠΎΠ΄Π΅Ρ‚Π°Π»Π΅ΠΉ

ΠšΡ€Π°Ρ‚ΠΊΠΈΠΉ ΠΎΠ±Π·ΠΎΡ€ Π£Π“Πž Π΄Π°Π½Π½Ρ‹Ρ… элСктронных ΠΊΠΎΠΌΠΏΠΎΠ½Π΅Π½Ρ‚ΠΎΠ² ΠΏΠΎΠΊΠ°Π·Π°Π½ Π½ΠΈΠΆΠ΅. Π’Π΅ΠΌ, ΠΊΡ‚ΠΎ Ρ…ΠΎΡ‡Π΅Ρ‚ Π±ΠΎΠ»Π΅Π΅ ΡˆΠΈΡ€ΠΎΠΊΠΎ ΠΎΠ·Π½Π°ΠΊΠΎΠΌΠΈΡ‚ΡŒΡΡ с этой ΠΈΠ½Ρ„ΠΎΡ€ΠΌΠ°Ρ†ΠΈΠ΅ΠΉ Ρ€Π΅ΠΊΠΎΠΌΠ΅Π½Π΄ΡƒΠ΅ΠΌ ΠΏΡ€ΠΎΡΠΌΠΎΡ‚Ρ€Π΅Ρ‚ΡŒ Π“ΠžΠ‘Π’Ρ‹ 2.729 68 ΠΈ 2.730 73.

ΠŸΡ€ΠΈΠΌΠ΅Ρ€Ρ‹ условных графичСских ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ элСктронных ΠΊΠΎΠΌΠΏΠΎΠ½Π΅Π½Ρ‚ΠΎΠ² ΠΈ ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠ²

ОписаниС ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ:

  1. Π‘Ρ‡Π΅Ρ‚Ρ‡ΠΈΠΊ элСктроэнСргии.
  2. Π˜Π·ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½ΠΈΠ΅ Π°ΠΌΠΏΠ΅Ρ€ΠΌΠ΅Ρ‚Ρ€Π°.
  3. ΠŸΡ€ΠΈΠ±ΠΎΡ€ для измСрСния напряТСния сСти.
  4. Π’Π΅Ρ€ΠΌΠΎΠ΄Π°Ρ‚Ρ‡ΠΈΠΊ.
  5. РСзистор с постоянным Π½ΠΎΠΌΠΈΠ½Π°Π»ΠΎΠΌ.
  6. ΠŸΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½Ρ‹ΠΉ рСзистор.
  7. ΠšΠΎΠ½Π΄Π΅Π½ΡΠ°Ρ‚ΠΎΡ€ (ΠΎΠ±Ρ‰Π΅Π΅ ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅).
  8. ЭлСктролитичСская Π΅ΠΌΠΊΠΎΡΡ‚ΡŒ.
  9. ΠžΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ Π΄ΠΈΠΎΠ΄Π°.
  10. Π‘Π²Π΅Ρ‚ΠΎΠ΄ΠΈΠΎΠ΄.
  11. Π˜Π·ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½ΠΈΠ΅ Π΄ΠΈΠΎΠ΄Π½ΠΎΠΉ ΠΎΠΏΡ‚ΠΎΠΏΠ°Ρ€Ρ‹.
  12. Π£Π“Πž транзистора (Π² Π΄Π°Π½Π½ΠΎΠΌ случаС npn).
  13. ΠžΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ прСдохранитСля.

Π£Π“Πž ΠΎΡΠ²Π΅Ρ‚ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠ²

Рассмотрим, ΠΊΠ°ΠΊ Π½Π° ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏΠΈΠ°Π»ΡŒΠ½ΠΎΠΉ схСмС ΠΎΡ‚ΠΎΠ±Ρ€Π°ΠΆΠ°ΡŽΡ‚ΡΡ элСктричСскиС Π»Π°ΠΌΠΏΡ‹.

ΠŸΡ€ΠΈΠΌΠ΅Ρ€ Ρ‚ΠΎΠ³ΠΎ, ΠΊΠ°ΠΊ ΡƒΠΊΠ°Π·Ρ‹Π²Π°ΡŽΡ‚ΡΡ Π»Π°ΠΌΠΏΠΎΡ‡ΠΊΠΈ Π½Π° схСмах (Π“ΠžΠ‘Π’ 2.732-68)

ОписаниС ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ:

  • А – ΠžΠ±Ρ‰Π΅Π΅ ΠΈΠ·ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½ΠΈΠ΅ Π»Π°ΠΌΠΏ накаливания (ЛН).
  • Π’ – ЛН Π² качСствС сигнализатора.
  • Π‘ – Π’ΠΈΠΏΠΎΠ²ΠΎΠ΅ ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ газоразрядных Π»Π°ΠΌΠΏ.
  • D – Газоразрядный источник свСта ΠΏΠΎΠ²Ρ‹ΡˆΠ΅Π½Π½ΠΎΠ³ΠΎ давлСния (Π½Π° рисункС ΠΏΡ€ΠΈΠ²Π΅Π΄Π΅Π½ ΠΏΡ€ΠΈΠΌΠ΅Ρ€ исполнСния с двумя элСктродами)

ΠžΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ элСмСнтов Π² ΠΌΠΎΠ½Ρ‚Π°ΠΆΠ½ΠΎΠΉ схСмС элСктропроводки

Π—Π°Π²Π΅Ρ€ΡˆΠ°Ρ Ρ‚Π΅ΠΌΡƒ графичСских ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ, ΠΏΡ€ΠΈΠ²Π΅Π΄Π΅ΠΌ ΠΏΡ€ΠΈΠΌΠ΅Ρ€Ρ‹ отобраТСния Ρ€ΠΎΠ·Π΅Ρ‚ΠΎΠΊ ΠΈ Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ.

ΠŸΡ€ΠΈΠΌΠ΅Ρ€ изобраТСния Π½Π° ΠΌΠΎΠ½Ρ‚Π°ΠΆΠ½Ρ‹Ρ… схСмах Ρ€ΠΎΠ·Π΅Ρ‚ΠΎΠΊ скрытой установки

Как ΠΈΠ·ΠΎΠ±Ρ€Π°ΠΆΠ°ΡŽΡ‚ΡΡ Ρ€ΠΎΠ·Π΅Ρ‚ΠΊΠΈ Π΄Ρ€ΡƒΠ³ΠΈΡ… Ρ‚ΠΈΠΏΠΎΠ², нСслоТной Π½Π°ΠΉΡ‚ΠΈ Π² Π½ΠΎΡ€ΠΌΠ°Ρ‚ΠΈΠ²Π½Ρ‹Ρ… Π΄ΠΎΠΊΡƒΠΌΠ΅Π½Ρ‚Π°Ρ…, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ доступны Π² сСти.

ΠžΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΠΈ скрытой установки ΠžΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ Ρ€ΠΎΠ·Π΅Ρ‚ΠΎΠΊ ΠΈ Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ

Π‘ΡƒΠΊΠ²Π΅Π½Π½Ρ‹Π΅ обозначСния

Π’ элСктричСских схСмах ΠΏΠΎΠΌΠΈΠΌΠΎ графичСских ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ Ρ‚Π°ΠΊΠΆΠ΅ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ΡΡ Π±ΡƒΠΊΠ²Π΅Π½Π½Ρ‹Π΅, ΠΏΠΎΡΠΊΠΎΠ»ΡŒΠΊΡƒ Π±Π΅Π· послСдних Ρ‡Ρ‚Π΅Π½ΠΈΠ΅ Ρ‡Π΅Ρ€Ρ‚Π΅ΠΆΠ΅ΠΉ Π±ΡƒΠ΄Π΅Ρ‚ довольно ΠΏΡ€ΠΎΠ±Π»Π΅ΠΌΠ°Ρ‚ΠΈΡ‡Π½Ρ‹ΠΌ. Π‘ΡƒΠΊΠ²Π΅Π½Π½ΠΎ-цифровая ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠ° Ρ‚Π°ΠΊ ΠΆΠ΅, ΠΊΠ°ΠΊ ΠΈ Π£Π“Πž рСгулируСтся Π½ΠΎΡ€ΠΌΠ°Ρ‚ΠΈΠ²Π½Ρ‹ΠΌΠΈ Π΄ΠΎΠΊΡƒΠΌΠ΅Π½Ρ‚Π°ΠΌΠΈ, для элСктро это Π“ΠžΠ‘Π’ 7624 55. НиТС прСдставлСна Ρ‚Π°Π±Π»ΠΈΡ†Π° с Π‘Πž для основных ΠΊΠΎΠΌΠΏΠΎΠ½Π΅Π½Ρ‚ΠΎΠ² элСктросхСм.

Π‘ΡƒΠΊΠ²Π΅Π½Π½Ρ‹Π΅ обозначСния основных элСмСнтов

К соТалСнию, Ρ€Π°Π·ΠΌΠ΅Ρ€Ρ‹ Π΄Π°Π½Π½ΠΎΠΉ ΡΡ‚Π°Ρ‚ΡŒΠΈ Π½Π΅ ΠΏΠΎΠ·Π²ΠΎΠ»ΡΡŽΡ‚ привСсти всС ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½Ρ‹Π΅ графичСскиС ΠΈ Π±ΡƒΠΊΠ²Π΅Π½Π½Ρ‹Π΅ обозначСния, Π½ΠΎ ΠΌΡ‹ ΡƒΠΊΠ°Π·Π°Π»ΠΈ Π½ΠΎΡ€ΠΌΠ°Ρ‚ΠΈΠ²Π½Ρ‹Π΅ Π΄ΠΎΠΊΡƒΠΌΠ΅Π½Ρ‚Ρ‹, ΠΈΠ· ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… ΠΌΠΎΠΆΠ½ΠΎ ΠΏΠΎΠ»ΡƒΡ‡ΠΈΡ‚ΡŒ всю Π½Π΅Π΄ΠΎΡΡ‚Π°ΡŽΡ‰ΡƒΡŽ ΠΈΠ½Ρ„ΠΎΡ€ΠΌΠ°Ρ†ΠΈΡŽ. Π‘Π»Π΅Π΄ΡƒΠ΅Ρ‚ ΡƒΡ‡ΠΈΡ‚Ρ‹Π²Π°Ρ‚ΡŒ, Ρ‡Ρ‚ΠΎ Π΄Π΅ΠΉΡΡ‚Π²ΡƒΡŽΡ‰ΠΈΠ΅ стандарты ΠΌΠΎΠ³ΡƒΡ‚ ΠΌΠ΅Π½ΡΡ‚ΡŒΡΡ Π² зависимости ΠΎΡ‚ ΠΌΠΎΠ΄Π΅Ρ€Π½ΠΈΠ·Π°Ρ†ΠΈΠΈ тСхничСской Π±Π°Π·Ρ‹, поэтому, Ρ€Π΅ΠΊΠΎΠΌΠ΅Π½Π΄ΡƒΠ΅ΠΌ ΠΎΡ‚ΡΠ»Π΅ΠΆΠΈΠ²Π°Ρ‚ΡŒ Π²Ρ‹Ρ…ΠΎΠ΄ Π½ΠΎΠ²Ρ‹Ρ… Π΄ΠΎΠΏΠΎΠ»Π½Π΅Π½ΠΈΠΉ ΠΊ Π½ΠΎΡ€ΠΌΠ°Ρ‚ΠΈΠ²Π½Ρ‹ΠΌ Π°ΠΊΡ‚Π°ΠΌ.

ostwest.su

ΠžΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ Π½Π° автоматичСских Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡΡ…

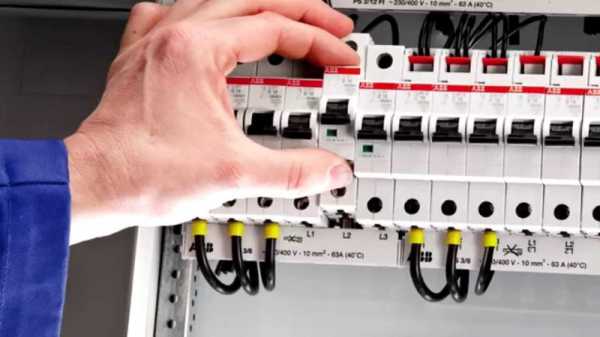

Автоматы, установлСнныС Π² ΠΊΠ²Π°Ρ€Ρ‚ΠΈΡ€Π½Ρ‹Ρ… элСктрощитах, ΠΏΡ€Π΅Π΄Π½Π°Π·Π½Π°Ρ‡Π΅Π½Ρ‹ для Π°Π²Π°Ρ€ΠΈΠΉΠ½ΠΎΠ³ΠΎ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ элСктроэнСргии Π² случаС ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания ΠΈΠ»ΠΈ ΠΏΡ€Π΅Π²Ρ‹ΡˆΠ΅Π½ΠΈΡ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ Π½Π° ΠΊΠΎΠ½Ρ‚ΡƒΡ€. Ими ΠΌΠΎΠΆΠ½ΠΎ ΡƒΠΏΡ€Π°Π²Π»ΡΡ‚ΡŒ ΠΈ Π²Ρ€ΡƒΡ‡Π½ΡƒΡŽ, ΠΊΠΎΠ³Π΄Π° Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΠΏΠΎΠΌΠ΅Π½ΡΡ‚ΡŒ Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ.

Какими ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€Π°ΠΌΠΈ ΠΎΠ±Π»Π°Π΄Π°Π΅Ρ‚ ΠΏΡ€ΠΈΠ±ΠΎΡ€, подскаТСт ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠ° автоматичСских Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ, прСдставлСнная Π² Π²ΠΈΠ΄Π΅ Π½Π°ΠΈΠΌΠ΅Π½ΠΎΠ²Π°Π½ΠΈΠΉ, Π±ΡƒΠΊΠ²Π΅Π½Π½ΠΎ-Ρ†ΠΈΡ„Ρ€ΠΎΠ²Ρ‹Ρ… ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ ΠΈ схСм.

Для Ρ‡Π΅Π³ΠΎ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠ° ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠ°

Для ΠΊΠ²Π°Π»ΠΈΡ„ΠΈΡ†ΠΈΡ€ΠΎΠ²Π°Π½Π½ΠΎΠ³ΠΎ элСктрика лицСвая панСль Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π° ΠΊΠ°ΠΊ открытая ΠΊΠ½ΠΈΠ³Π° – Π·Π° ΠΏΠ°Ρ€Ρƒ ΠΌΠΈΠ½ΡƒΡ‚ ΠΎΠ½ ΠΌΠΎΠΆΠ΅Ρ‚ ΡƒΠ·Π½Π°Ρ‚ΡŒ ΠΎ ΠΏΡ€ΠΈΠ±ΠΎΡ€Π΅ всС, ΠΎΡ‚ производитСля Π΄ΠΎ значСния номинального Ρ‚ΠΎΠΊΠ°. ΠžΠΏΡ‹Ρ‚Π½Ρ‹ΠΉ ΠΌΠΎΠ½Ρ‚Π°ΠΆΠ½ΠΈΠΊ Π»Π΅Π³ΠΊΠΎ Ρ€Π°Π·Π»ΠΈΡ‡Π°Π΅Ρ‚ устройства, Π°Π±ΡΠΎΠ»ΡŽΡ‚Π½ΠΎ ΠΎΠ΄ΠΈΠ½Π°ΠΊΠΎΠ²Ρ‹Π΅ с Ρ‚ΠΎΡ‡ΠΊΠΈ зрСния обыватСля.

Π’Π»Π°Π΄Π΅Π»Π΅Ρ† Тилья, Π½Π΅Π·Π½Π°ΠΊΠΎΠΌΡ‹ΠΉ с тонкостями элСктромонтаТного рСмСсла, Ρ‚Π°ΠΊΠΆΠ΅ ΠΌΠΎΠΆΠ΅Ρ‚ Ρ€Π°Π·ΠΎΠ±Ρ€Π°Ρ‚ΡŒΡΡ Π² ΠΈΠ½Ρ„ΠΎΡ€ΠΌΠ°Ρ†ΠΈΠΈ, прСдставлСнной ΠΈΠ·Π³ΠΎΡ‚ΠΎΠ²ΠΈΡ‚Π΅Π»Π΅ΠΌ. Π‘ ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ ΡΠΏΠ΅Ρ†ΠΈΠ°Π»ΡŒΠ½Ρ‹Ρ… ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ, располоТСнных Π½Π° ΠΏΠ΅Ρ€Π΅Π΄Π½Π΅ΠΉ ΠΏΠ°Π½Π΅Π»ΠΈ, ΠΌΠΎΠΆΠ½ΠΎ ΠΎΡ‚Π»ΠΈΡ‡ΠΈΡ‚ΡŒ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ ΠΎΡ‚ Π£Π—Πž, ΡƒΠ·Π½Π°Ρ‚ΡŒ Π΅Π³ΠΎ основныС тСхничСскиС характСристики ΠΈ Π²Ρ‹ΡΡΠ½ΠΈΡ‚ΡŒ, Π² ΠΊΠ°ΠΊΠΎΠΉ ΠΏΠΎΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎΡΡ‚ΠΈ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°ΡŽΡ‚ΡΡ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π°.

Π§Ρ‚ΠΎΠ±Ρ‹ ΡƒΡ‚ΠΎΡ‡Π½ΠΈΡ‚ΡŒ Π΄Π°Π½Π½Ρ‹Π΅ ΠΎ ΠΊΠΎΠ½ΠΊΡ€Π΅Ρ‚Π½ΠΎΠΌ устройствС, достаточно Ρ€Π°ΡΠΏΠ°Ρ…Π½ΡƒΡ‚ΡŒ Π΄Π²Π΅Ρ€ΠΊΡƒ мСталличСского ΡˆΠΊΠ°Ρ„Π°, Π² ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΌ установлСны ΠΏΡ€ΠΈΠ±ΠΎΡ€Ρ‹ ΡƒΡ‡Π΅Ρ‚Π° ΠΈ Π·Π°Ρ‰ΠΈΡ‚Ρ‹: всС обозначСния находятся Π½Π° Π²ΠΈΠ΄Ρƒ

Π˜Π½Ρ„ΠΎΡ€ΠΌΠ°Ρ†ΠΈΡ ΠΎΠ± ΠΎΡ‚Π΄Π΅Π»ΡŒΠ½ΠΎΠΌ автоматичСском Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ ΠΌΠΎΠΆΠ΅Ρ‚ ΠΏΠΎΡ‚Ρ€Π΅Π±ΠΎΠ²Π°Ρ‚ΡŒΡΡ, Ссли:

  • Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ произвСсти Π·Π°ΠΌΠ΅Π½Ρƒ устройства;
  • слСдуСт ΡƒΡΡ‚Π°Π½ΠΎΠ²ΠΈΡ‚ΡŒ Π½ΠΎΠ²Ρ‹ΠΉ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ Π² связи с появлСниСм Π½ΠΎΠ²ΠΎΠ³ΠΎ ΠΊΠΎΠ½Ρ‚ΡƒΡ€Π°;
  • трСбуСтся ΡΡ€Π°Π²Π½ΠΈΡ‚ΡŒ Π½ΠΎΠΌΠΈΠ½Π°Π»ΡŒΠ½ΡƒΡŽ Ρ‚ΠΎΠΊΠΎΠ²ΡƒΡŽ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΡƒ Π»ΠΈΠ½ΠΈΠΈ ΠΈ Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ;
  • Π½ΡƒΠΆΠ½ΠΎ Π½Π°ΠΉΡ‚ΠΈ ΠΏΡ€ΠΈΡ‡ΠΈΠ½Ρƒ Π°Π²Π°Ρ€ΠΈΠΉΠ½ΠΎΠ³ΠΎ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ ΠΈ Π΄Ρ€.

НСкоторыС символы становятся понятны ΠΈΠ½Ρ‚ΡƒΠΈΡ‚ΠΈΠ²Π½ΠΎ, для Ρ€Π°ΡΡˆΠΈΡ„Ρ€ΠΎΠ²ΠΊΠΈ Π΄Ρ€ΡƒΠ³ΠΈΡ… Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΡ‹ ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½Π½Ρ‹Π΅ знания. Если Π²Ρ‹ Π·Π°Π΄ΡƒΠΌΠ°Π»ΠΈ ΡΠ°ΠΌΠΎΡΡ‚ΠΎΡΡ‚Π΅Π»ΡŒΠ½ΠΎ произвСсти Π·Π°ΠΌΠ΅Π½Ρƒ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΊΠΈ ΠΈΠ»ΠΈ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡ΠΈΡ‚ΡŒ Π΅Ρ‰Π΅ ΠΎΠ΄ΠΈΠ½ силовой ΠΊΠΎΠ½Ρ‚ΡƒΡ€, ΠΈΠ½Ρ„ΠΎΡ€ΠΌΠ°Ρ†ΠΈΡŽ ΠΎΠ± Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π°Ρ… Π»ΡƒΡ‡ΡˆΠ΅ ΠΈΠ·ΡƒΡ‡ΠΈΡ‚ΡŒ Π·Π°Ρ€Π°Π½Π΅Π΅.

Π§Ρ‚ΠΎ ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π°ΡŽΡ‚ надписи Π½Π° Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅

Π‘ΠΈΠΌΠ²ΠΎΠ»Ρ‹, Ρ†ΠΈΡ„Ρ€Ρ‹, Π±ΡƒΠΊΠ²Ρ‹, схСмы нанСсСны Π½Π° тСхничСский пластик ΡΠΏΠ΅Ρ†ΠΈΠ°Π»ΡŒΠ½ΠΎΠΉ нСсмываСмой краской. Π”Π°ΠΆΠ΅ Ρƒ старых ΠΌΠΎΠ΄Π΅Π»Π΅ΠΉ ΠΎΠ½ΠΈ ΠΎΡΡ‚Π°ΡŽΡ‚ΡΡ Ρ‡ΠΈΡ‚Π°Π΅ΠΌΡ‹ΠΌΠΈ. ΠŸΡ€Π΅Π΄ΠΏΠΎΠ»Π°Π³Π°Π΅Ρ‚ΡΡ, Ρ‡Ρ‚ΠΎ ΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒ ΠΈΠ»ΠΈ элСктромонтаТник, Π΅Π΄Π²Π° бросив взгляд Π½Π° Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚, Π΄ΠΎΠ»ΠΆΠ΅Π½ быстро ΠΎΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚ΡŒ Π΅Π³ΠΎ Ρ‚ΠΎΠΊΠΎΠ²Ρ‹Π΅ характСристики ΠΈ напряТСниС.

ΠŸΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚Π΅Π»ΡŒ ΠΈ модСль Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π°

Π‘Π°ΠΌΡƒΡŽ Π²Π΅Ρ€Ρ…Π½ΡŽΡŽ строку ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΎΡ‡Π½ΠΎΠ³ΠΎ Π±Π»ΠΎΠΊΠ° Π·Π°Π½ΠΈΠΌΠ°Π΅Ρ‚ Π½Π°Π·Π²Π°Π½ΠΈΠ΅ Π±Ρ€Π΅Π½Π΄Π°. Для ΠΏΠ΅Ρ‡Π°Ρ‚ΠΈ Π²Ρ‹Π±Ρ€Π°Π½ ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½Π½Ρ‹ΠΉ Ρ†Π²Π΅Ρ‚, Ρ‡Π°Ρ‰Π΅ яркий, ΠΈ ΠΏΠΎΡ€ΠΎΠΉ Π΄Π°ΠΆΠ΅ ΠΏΠΎ ΠΎΡ‚Ρ‚Π΅Π½ΠΊΡƒ ΠΌΠΎΠΆΠ½ΠΎ ΠΎΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚ΡŒ, продукция ΠΊΠ°ΠΊΠΎΠ³ΠΎ производитСля находится ΠΏΠ΅Ρ€Π΅Π΄ Π²Π°ΠΌΠΈ.

Π¦Π²Π΅Ρ‚ надписи ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ повторяСтся ΠΈ Π² ΠΎΡ„ΠΎΡ€ΠΌΠ»Π΅Π½ΠΈΠΈ элСмСнта управлСния – Ρ€Ρ‹Ρ‡Π°Π³Π°, с ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ³ΠΎ производится ΠΏΡ€ΠΈΠ½ΡƒΠ΄ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ΅ Π²ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅ ΠΈΠ»ΠΈ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅ ΠΏΡ€ΠΈΠ±ΠΎΡ€Π°. Однако ΠΈΠ½ΠΎΠ³Π΄Π° Ρ€ΡƒΡ‡ΠΊΠ° ΠΎΠΊΡ€Π°ΡˆΠ΅Π½Π° Π² Π½Π΅ΠΉΡ‚Ρ€Π°Π»ΡŒΠ½Ρ‹ΠΉ сСрый ΠΈΠ»ΠΈ Ρ‡Π΅Ρ€Π½Ρ‹ΠΉ Ρ†Π²Π΅Ρ‚

ΠžΠΏΡ‹Ρ‚Π½Ρ‹Π΅ элСктромонтаТники ΠΏΡ€Π΅Π΄Π»Π°Π³Π°ΡŽΡ‚ Π½Π΅ ΡΠΊΡƒΠΏΠΈΡ‚ΡŒΡΡ ΠΏΡ€ΠΈ ΠΏΠΎΠΊΡƒΠΏΠΊΠ΅ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ΠΎΠ² ΠΈ ΠΏΡ€ΠΈΠΎΠ±Ρ€Π΅Ρ‚Π°Ρ‚ΡŒ ΠΏΡ€ΠΈΠ±ΠΎΡ€Ρ‹ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ ΠΏΡ€ΠΎΠ²Π΅Ρ€Π΅Π½Π½Ρ‹Ρ… СвропСйских ΠΌΠ°Ρ€ΠΎΠΊ: Schrack Technik, Schneider Electric, ABB, Schaltbau, Moeller, HAGER, Legrand. Π•ΡΡ‚ΡŒ нСсколько российских Π±Ρ€Π΅Π½Π΄ΠΎΠ², ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΌ Ρ‚Π°ΠΊΠΆΠ΅ ΠΌΠΎΠΆΠ½ΠΎ смСло Π΄ΠΎΠ²Π΅Ρ€ΡΡ‚ΡŒ: Π­Π»Π΅ΠΊΡ‚Ρ€ΠΎΡ‚Π΅Ρ…Π½ΠΈΠΊ, TDM Π•LECTRIC, EKF.

НиТС строкой ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½Π° модСль устройства. ВсС ΠΎΡΡ‚Π°Π»ΡŒΠ½Ρ‹Π΅ надписи, ΠΊΡ€ΠΎΠΌΠ΅ наимСнования производитСля, ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ ΠΎΡ‚ΠΏΠ΅Ρ‡Π°Ρ‚Π°Π½Ρ‹ сСрым Ρ†Π²Π΅Ρ‚ΠΎΠΌ, поэтому ΡΠ΅Ρ€ΠΈΡŽ ΠΌΠΎΠΆΠ½ΠΎ Π»Π΅Π³ΠΊΠΎ ΡΠΏΡƒΡ‚Π°Ρ‚ΡŒ с тСхничСскими характСристиками. Π§Ρ‚ΠΎΠ±Ρ‹ Π½Π΅ ΠΎΡˆΠΈΠ±ΠΈΡ‚ΡŒΡΡ, смотрим ΠΈΠΌΠ΅Π½Π½ΠΎ Π½Π° Π²Ρ‚ΠΎΡ€ΡƒΡŽ строку. ΠžΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ Π»ΠΈΠ½Π΅ΠΉΠΊΠΈ ΠΈΠ»ΠΈ ΠΌΠΎΠ΄Π΅Π»ΠΈ ΠΌΠΎΠΆΠ΅Ρ‚ ΠΈΠΌΠ΅Ρ‚ΡŒ ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΠΉ Π²ΠΈΠ΄: ВА63, Sh300, Acti9.

МоТно ΠΏΠΎΠΏΡ‹Ρ‚Π°Ρ‚ΡŒΡΡ Ρ€Π°ΡΡˆΠΈΡ„Ρ€ΠΎΠ²Π°Ρ‚ΡŒ ΡΠ΅Ρ€ΠΈΡŽ, ΠΎΠ΄Π½Π°ΠΊΠΎ Π½Π΅ всСгда Π·Π° Π±ΡƒΠΊΠ²Π°ΠΌΠΈ ΠΈ Ρ†ΠΈΡ„Ρ€Π°ΠΌΠΈ скрыты тСхничСскиС характСристики, Ρ‡Π°Ρ‰Π΅ это просто Π½Π°ΠΈΠΌΠ΅Π½ΠΎΠ²Π°Π½ΠΈΠ΅ ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½Π½ΠΎΠΉ ΠΌΠΎΠ΄Π΅Π»ΠΈ.

МодСли ΠΈΠ· сСрии ВА47-29 ΠΈΠΌΠ΅ΡŽΡ‚ Π±ΠΎΠ»Π΅Π΅ Π΄Π²ΡƒΡ… сотСн типоисполнСний, ΠΏΡ€ΠΈ этом ΠΎΠ½ΠΈ Π½Π΅ привязаны ΠΊ ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½Π½Ρ‹ΠΌ Π½ΠΎΠΌΠΈΠ½Π°Π»ΡŒΠ½Ρ‹ΠΌ Ρ‚ΠΎΠΊΠ°ΠΌ – ΠΌΠΎΠ³ΡƒΡ‚ Π±Ρ‹Ρ‚ΡŒ ΠΈ 0,5 Π°, ΠΈ 5 А, ΠΈ 63 А

ΠžΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ Π»ΠΈΠ½Π΅ΠΉΠΊΠΈ ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ Π½Π°ΠΏΠ΅Ρ‡Π°Ρ‚Π°Π½ΠΎ ΠΊΠ°ΠΊ Π½Π° ΠΎΠ±Ρ‰Π΅ΠΌ сСром Ρ„ΠΎΠ½Π΅, Ρ‚Π°ΠΊ ΠΈ Π½Π° Ρ†Π²Π΅Ρ‚Π½ΠΎΠΉ Π»ΠΈΠ½ΠΈ, которая находится нСпосрСдствСнно ΠΏΠΎΠ΄ Π±Ρ€Π΅Π½Π΄ΠΎΠΌ.

ΠžΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½ΠΈΠ΅ врСмя-Ρ‚ΠΎΠΊΠΎΠ²ΠΎΠΉ характСристики

Π‘Π»Π΅Π΄ΡƒΡŽΡ‰Π°Ρ строка – это сочСтаниС латинской Π±ΡƒΠΊΠ²Ρ‹ ΠΈ Ρ†ΠΈΡ„Ρ€Ρ‹. Π‘ΡƒΠΊΠ²Π°, стоящая ΠΏΠ΅Ρ€Π²ΠΎΠΉ, ΠΊΠ°ΠΊ Ρ€Π°Π· ΠΈ ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚ врСмя-Ρ‚ΠΎΠΊΠΎΠ²ΡƒΡŽ характСристику. Она ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚, ΠΊΠ°ΠΊ быстро срабатываСт Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ ΠΏΡ€ΠΈ ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½Π½ΠΎΠΉ силС Ρ‚ΠΎΠΊΠ°, ΠΏΡ€ΠΎΡ‚Π΅ΠΊΠ°ΡŽΡ‰Π΅ΠΉ Ρ‡Π΅Ρ€Π΅Π· Π½Π΅Π³ΠΎ. ВсСго сущСствуСт ΠΏΡΡ‚ΡŒ Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Ρ… Ρ‚ΠΈΠΏΠΎΠ²: Β«Π’Β», Β«Π‘Β», Β«DΒ», Β«KΒ», Β«ZΒ», ΠΎΠ΄Π½Π°ΠΊΠΎ Π² Π±Ρ‹Ρ‚Ρƒ ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ΡΡ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Ρ‹ Π’, Π‘, D.

Π—Π°Π²ΠΈΡΠΈΠΌΠΎΡΡ‚ΡŒ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½ часто ΠΏΡ€Π΅Π΄ΡΡ‚Π°Π²Π»ΡΡŽΡ‚ Π² Π²ΠΈΠ΄Π΅ Π³Ρ€Π°Ρ„ΠΈΠΊΠΎΠ², ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΠΌΠΎΠΆΠ½ΠΎ ΠΎΡ‚Ρ‹ΡΠΊΠ°Ρ‚ΡŒ Π² Π˜Π½Ρ‚Π΅Ρ€Π½Π΅Ρ‚Π΅. Они ΠΈΠΌΠ΅ΡŽΡ‚ ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΠΉ Π²ΠΈΠ΄:

На Π³Ρ€Π°Ρ„ΠΈΠΊΠ΅ Π²ΠΈΠ΄Π½ΠΎ, ΠΊΠ°ΠΊ зависит ΡΠΊΠΎΡ€ΠΎΡΡ‚ΡŒ срабатывания Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π° ΠΎΡ‚ кратности Π΄Π΅ΠΉΡΡ‚Π²ΡƒΡŽΡ‰Π΅Π³ΠΎ Ρ‚ΠΎΠΊΠ° ΠΊ Π½ΠΎΠΌΠΈΠ½Π°Π»ΡŒΠ½ΠΎΠΌΡƒ Π΅Π³ΠΎ Π·Π½Π°Ρ‡Π΅Π½ΠΈΡŽ. РасчСты ΠΏΠΎΠ΄Ρ‡ΠΈΠ½ΡΡŽΡ‚ΡΡ Ρ„ΠΎΡ€ΠΌΡƒΠ»Π΅ k=I/In (+)

Π’Π°ΠΊΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ, Ссли Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ k находится ΠΌΠ΅ΠΆΠ΄Ρƒ 3 ΠΈ 5 – это катСгория Π’, ΠΌΠ΅ΠΆΠ΄Ρƒ 5 ΠΈ 10 – Π‘, ΠΌΠ΅ΠΆΠ΄Ρƒ 10 ΠΈ 20 – D.

ΠžΠ±Ρ€Π°Π·Π΅Ρ† обозначСния Π’Π’Π₯ Π½Π° корпусС ΠΏΡ€ΠΈΠ±ΠΎΡ€Π°. Π’ сочСтании Β«Π’16Β» Π’ – это ΠΈ Π΅ΡΡ‚ΡŒ врСмя-токовая характСристика, Π° 16 – Π½ΠΎΠΌΠΈΠ½Π°Π»ΡŒΠ½Ρ‹ΠΉ Ρ‚ΠΎΠΊ

Если Π²Π·ΡΡ‚ΡŒ Π΄Π²Π° Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ с ΠΎΠ΄Π½ΠΈΠΌ ΠΈ Ρ‚Π΅ΠΌ ΠΆΠ΅ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ΠΌ номинального Ρ‚ΠΎΠΊΠ°, Π½ΠΎ с Ρ€Π°Π·Π½Ρ‹ΠΌΠΈ свойствами срабатывания, Ρ€Π΅Π°Π³ΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ ΠΎΠ½ΠΈ Π±ΡƒΠ΄ΡƒΡ‚ Ρ‚ΠΎΠΆΠ΅ ΠΏΠΎ-Ρ€Π°Π·Π½ΠΎΠΌΡƒ. Для сравнСния рассмотрим Π‘16 ΠΈ Π’16. Если Π²ΠΎΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒΡΡ Ρ„ΠΎΡ€ΠΌΡƒΠ»ΠΎΠΉ, Ρ‚ΠΎ Π² Ρ€Π΅Π·ΡƒΠ»ΡŒΡ‚Π°Ρ‚Π΅ ΠΌΡ‹ ΠΏΠΎΠ»ΡƒΡ‡ΠΈΠΌ для Π‘16 – 80-160А, Π° для Π’16 – 46-80А.

Как это выглядит Π½Π° ΠΏΡ€Π°ΠΊΡ‚ΠΈΠΊΠ΅? ΠŸΡ€Π΅Π΄ΠΏΠΎΠ»ΠΎΠΆΠΈΠΌ, Ρ‚ΠΎΠΊ Ρ€Π΅Π·ΠΊΠΎ увСличился Π΄ΠΎ 100А. Π’16 Π²Ρ‹ΠΊΠ»ΡŽΡ‡ΠΈΡ‚ΡΡ ΠΌΠΎΠΌΠ΅Π½Ρ‚Π°Π»ΡŒΠ½ΠΎ, Ρ‚Π°ΠΊ ΠΊΠ°ΠΊ для Π½Π΅Π³ΠΎ достаточно ΠΈ 80А, Π° Ρ‡Ρ‚ΠΎΠ±Ρ‹ сработал Π‘16, Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ΅ врСмя Π½Π° Π½Π°Π³Ρ€Π΅Π² пластины. Π—Π°Ρ‚Π΅ΠΌ Π½Π°Ρ‡ΠΈΠ½Π°Π΅Ρ‚ Π΄Π΅ΠΉΡΡ‚Π²ΠΎΠ²Π°Ρ‚ΡŒ тСпловая Π·Π°Ρ‰ΠΈΡ‚Π°, ΠΈ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ΡΡ. Π Π°Π·Π½ΠΈΡ†Π° Π²ΠΎ Π²Ρ€Π΅ΠΌΠ΅Π½ΠΈ ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ Π·Π°Π½ΠΈΠΌΠ°Π΅Ρ‚ Π΄ΠΎΠ»ΠΈ сСкунды.

ΠΠΎΠΌΠΈΠ½Π°Π»ΡŒΠ½Ρ‹ΠΉ Ρ‚ΠΎΠΊ ΠΈ Π΅Π³ΠΎ ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅

Π¦ΠΈΡ„Ρ€Π°, которая находится справа ΠΎΡ‚ латинской Π±ΡƒΠΊΠ²Ρ‹ (Π’Π’Π₯), ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚ Π½ΠΎΠΌΠΈΠ½Π°Π» Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π°. ΠΠΎΠΌΠΈΠ½Π°Π»ΡŒΠ½Ρ‹ΠΉ Ρ‚ΠΎΠΊ ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚, ΠΏΡ€ΠΈ ΠΊΠ°ΠΊΠΎΠΌ max Π·Π½Π°Ρ‡Π΅Π½ΠΈΠΈ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ Π±ΡƒΠ΄Π΅Ρ‚ Π½Π°Ρ…ΠΎΠ΄ΠΈΡ‚ΡŒΡΡ Π² Π΄Π΅ΠΉΡΡ‚Π²ΡƒΡŽΡ‰Π΅ΠΌ состоянии, Ρ‚ΠΎ Π΅ΡΡ‚ΡŒ Ρ‚ΠΎΠΊ Π±ΡƒΠ΄Π΅Ρ‚ свободно ΠΏΡ€ΠΎΡ…ΠΎΠ΄ΠΈΡ‚ΡŒ Ρ‡Π΅Ρ€Π΅Π· Π½Π΅Π³ΠΎ Π±Π΅Π· Π°Π²Π°Ρ€ΠΈΠΉΠ½ΠΎΠ³ΠΎ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ.

Π’Π°ΠΆΠ½Ρ‹ΠΉ ΠΌΠΎΠΌΠ΅Π½Ρ‚: ΡƒΠΊΠ°Π·Π°Π½Π½Ρ‹Π΅ Π΄Π°Π½Π½Ρ‹Π΅ Π°ΠΊΡ‚ΡƒΠ°Π»ΡŒΠ½Ρ‹ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ ΠΏΡ€ΠΈ ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½Π½ΠΎΠΉ Ρ‚Π΅ΠΌΠΏΠ΅Ρ€Π°Ρ‚ΡƒΡ€Π΅, Π° ΠΈΠΌΠ΅Π½Π½ΠΎ +30ΒΊΠ‘. Если Ρ‚Π΅ΠΌΠΏΠ΅Ρ€Π°Ρ‚ΡƒΡ€Π° окаТСтся Π²Ρ‹ΡˆΠ΅, Ρ‚ΠΎ Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ ΠΌΠΎΠΆΠ΅Ρ‚ ΡΡ€Π°Π±ΠΎΡ‚Π°Ρ‚ΡŒ ΠΏΡ€ΠΈ мСньшСм Π·Π½Π°Ρ‡Π΅Π½ΠΈΠΈ Ρ‚ΠΎΠΊΠ°.

Π£ΠΊΠ°Π·Π°Π½Π½Ρ‹ΠΉ Π½ΠΎΠΌΠΈΠ½Π°Π» – 32А. Π‘Π»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ, ΠΏΡ€ΠΈ благоприятных условиях Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ Π½Π΅ Π²Ρ‹ΠΊΠ»ΡŽΡ‡ΠΈΡ‚ΡΡ, ΠΏΠΎΠΊΠ° Ρ‚ΠΎΠΊ Π½Π΅ прСвысит это Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅. Но Ссли Ρ‚Π΅ΠΌΠΏΠ΅Ρ€Π°Ρ‚ΡƒΡ€Π° поднимСтся, ΠΎΠ½ ΠΌΠΎΠΆΠ΅Ρ‚ ΡΡ€Π°Π±ΠΎΡ‚Π°Ρ‚ΡŒ ΠΈ ΠΏΡ€ΠΈ 25…30А

Рассмотрим, Ρ‡Ρ‚ΠΎ происходит Π²ΠΎ врСмя срабатывания Π²Π½ΡƒΡ‚Ρ€ΠΈ устройства. Автомат Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ΡΡ благодаря Ρ€Π°Π±ΠΎΡ‚Π΅ Π΄Π²ΡƒΡ… Π²ΠΈΠ΄ΠΎΠ² расцСпитСлСй Ρ†Π΅ΠΏΠΈ – Ρ‚Π΅ΠΏΠ»ΠΎΠ²ΠΎΠ³ΠΎ ΠΈ ΠΌΠ°Π³Π½ΠΈΡ‚Π½ΠΎΠ³ΠΎ.

ΠŸΠ΅Ρ€Π²Ρ‹ΠΉ Π²ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ΡΡ Π² Ρ€Π°Π±ΠΎΡ‚Ρƒ, Ссли Π² элСктросСти ΡΠ»ΡƒΡ‡ΠΈΠ»Π°ΡΡŒ ΠΏΠ΅Ρ€Π΅Π³Ρ€ΡƒΠ·ΠΊΠ°. Π—Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ Ρ‚ΠΎΠΊΠ° Π²Ρ‹ΡˆΠ΅ номинального Π½Π°Π³Ρ€Π΅Π²Π°Π΅Ρ‚ Π±ΠΈΠΌΠ΅Ρ‚Π°Π»Π»ΠΈΡ‡Π΅ΡΠΊΡƒΡŽ пластину, ΠΎΠ½Π° изгибаСтся ΠΈ Ρ€Π°Π·Ρ€Ρ‹Π²Π°Π΅Ρ‚ Ρ†Π΅ΠΏΡŒ – Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ΡΡ. ΠŸΠΎΠ΄ΡΡ‡ΠΈΡ‚Π°Π½ΠΎ, Ρ‡Ρ‚ΠΎ Ρ‚ΠΎΠΊ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ Π΄ΠΎΠ»ΠΆΠ΅Π½ ΠΏΡ€Π΅Π²Ρ‹ΡˆΠ°Ρ‚ΡŒ Π½ΠΎΠΌΠΈΠ½Π°Π» Π½Π° 15-55%, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΠΏΡ€ΠΎΠΈΠ·ΠΎΡˆΠ΅Π» Ρ€Π°Π·Ρ€Ρ‹Π².

Но ΠΊΡ€ΠΎΠΌΠ΅ ΠΏΠ΅Ρ€Π΅Π³Ρ€ΡƒΠ·ΠΊΠΈ Π² сСти Π²ΠΎΠ·Π½ΠΈΠΊΠ°Π΅Ρ‚ ΠΈ Ρ‚Π°ΠΊΠΎΠ΅ явлСниС, ΠΊΠ°ΠΊ свСрхток. ΠŸΡ€ΠΈΡ‡ΠΈΠ½ΠΎΠΉ Π΅Π³ΠΎ появлСния являСтся ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ΅ Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅. На свСрхтоки Ρ€Π΅Π°Π³ΠΈΡ€ΡƒΠ΅Ρ‚ ΡƒΠΆΠ΅ Π½Π΅ Ρ‚Π΅ΠΏΠ»ΠΎΠ²ΠΎΠΉ, Π° элСктромагнитный Ρ€Π°ΡΡ†Π΅ΠΏΠΈΡ‚Π΅Π»ΡŒ.

Если ΠΏΡ€ΠΈΠ±ΠΎΡ€ находится Π² Ρ€Π°Π±ΠΎΡ‡Π΅ΠΌ состоянии, Ρ‚ΠΎ срабатываниС происходит ΠΌΠ³Π½ΠΎΠ²Π΅Π½Π½ΠΎ, максимум Ρ‡Π΅Ρ€Π΅Π· 0,02 сСкунды. Π—Π°Π΄Π΅Ρ€ΠΆΠΊΠ° Π² Π°Π²Π°Ρ€ΠΈΠΉΠ½ΠΎΠΌ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠΈ ΠΏΡ€ΠΈΠ²ΠΎΠ΄ΠΈΡ‚ ΠΊ Π²Ρ‹Ρ…ΠΎΠ΄Ρƒ ΠΈΠ· строя ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠ². Π‘Π½Π°Ρ‡Π°Π»Π° плавится изоляционный слой, Π·Π°Ρ‚Π΅ΠΌ ΠΌΠΎΠΆΠ΅Ρ‚ ΠΏΡ€ΠΎΠΈΠ·ΠΎΠΉΡ‚ΠΈ Π²ΠΎΠ·Π³ΠΎΡ€Π°Π½ΠΈΠ΅.

Π§Ρ‚ΠΎΠ±Ρ‹ Π·Π°Ρ‰ΠΈΡ‚ΠΈΡ‚ΡŒ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΊΡƒ ΠΈ ΡΠΎΠ±ΡΡ‚Π²Π΅Π½Π½ΡƒΡŽ Тизнь ΠΎΡ‚ ΠΏΠ΅Ρ€Π΅Π³Ρ€ΡƒΠ·ΠΎΠΊ ΠΈ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΈΡ… Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠΉ, ΠΈ рСкомСндуСтся ΠΏΡ€ΠΈΠΎΠ±Ρ€Π΅Ρ‚Π°Ρ‚ΡŒ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ качСствСнныС устройства Π·Π°Ρ‰ΠΈΡ‚Ρ‹.

ΠœΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠ° номинального напряТСния ΠΈ частоты

НиТС строкой ΡƒΠΊΠ°Π·Π°Π½ΠΎ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ номинального напряТСния. Π•Π³ΠΎ Ρ‚Π°ΠΊΠΆΠ΅ Π½ΡƒΠΆΠ½ΠΎ ΡΠΎΠ±Π»ΡŽΠ΄Π°Ρ‚ΡŒ ΠΏΡ€ΠΈ Π²Ρ‹Π±ΠΎΡ€Π΅ устройства Π² ΠΎΠ±ΡΠ·Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎΠΌ порядкС. ΠœΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΡƒ ΠΌΠΎΠΆΠ½ΠΎ ΠΎΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚ΡŒ ΠΏΠΎ Π΅Π΄ΠΈΠ½ΠΈΡ†Π°ΠΌ измСрСния – Π’ΠΎΠ»ΡŒΡ‚Π°ΠΌ, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π°ΡŽΡ‚ΡΡ Π±ΡƒΠΊΠ²Π°ΠΌΠΈ V ΠΈΠ»ΠΈ Π’. Для точности Ρ‚Π°ΠΊΠΆΠ΅ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ΡΡ Π·Π½Π°Ρ‡ΠΊΠΈ: Β«-Β» β€” постоянноС напряТСниС, Β«~Β» β€” ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ΅.

Π’Π°Ρ€ΠΈΠ°Π½Ρ‚ обозначСния номинального напряТСния. Если ΡƒΠΊΠ°Π·Π°Π½Ρ‹ Π΄Π²Π΅ Ρ†ΠΈΡ„Ρ€Ρ‹, Ρ‚ΠΎ ΠΏΡ€ΠΈΠ±ΠΎΡ€ ΠΌΠΎΠΆΠ½ΠΎ ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡ‚ΡŒ для Π·Π°Ρ‰ΠΈΡ‚Ρ‹ 1-Ρ„Π°Π·Π½Ρ‹Ρ… ΠΈ 3-Ρ„Π°Π·Π½Ρ‹Ρ… сСтСй: 230Π’ – для ΠΎΠ΄Π½ΠΎΡ„Π°Π·Π½ΠΎΠΉ, 400Π’ – для Ρ‚Ρ€Π΅Ρ…Ρ„Π°Π·Π½ΠΎΠΉ

Частота опрСдСляСтся Π² Π“Π΅Ρ€Ρ†Π°Ρ… ΠΈ обозначаСтся Ρ‚Π°ΠΊ β€” 50 Hz. Но Π΅Π΅ ΠΌΠΎΠΆΠ½ΠΎ Π½Π΅ ΠΎΠ±Π½Π°Ρ€ΡƒΠΆΠΈΡ‚ΡŒ Π½Π° корпусС, ΠΏΠΎΡ‚ΠΎΠΌΡƒ Ρ‡Ρ‚ΠΎ практичСски всС Π±Ρ‹Ρ‚ΠΎΠ²Ρ‹Π΅ ΠΏΡ€ΠΈΠ±ΠΎΡ€Ρ‹ Ρ€Π°Π±ΠΎΡ‚Π°ΡŽΡ‚ Π² ΠΎΠ΄ΠΈΠ½Π°ΠΊΠΎΠ²ΠΎΠΌ Ρ€Π΅ΠΆΠΈΠΌΠ΅. Если Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ Ρ‚ΠΎΡ‡Π½ΠΎ Π·Π½Π°Ρ‚ΡŒ ΠΊΠ°ΠΊΠΈΠ΅-Ρ‚ΠΎ характСристики Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π°, Π° ΠΈΡ… ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ Π½Π΅Ρ‚ Π½Π° ΠΏΠ°Π½Π΅Π»ΠΈ, слСдуСт Π·Π°Π³Π»ΡΠ½ΡƒΡ‚ΡŒ Π² ΠΈΠ½ΡΡ‚Ρ€ΡƒΠΊΡ†ΠΈΡŽ, Π³Π΄Π΅ пСрСчислСны всС тСхничСскиС Π΄Π°Π½Π½Ρ‹Π΅ ΠΎ ΠΏΡ€ΠΈΠ±ΠΎΡ€Π΅.

ΠŸΡ€Π΅Π΄Π΅Π»ΡŒΠ½Ρ‹ΠΉ Ρ‚ΠΎΠΊ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ

Π‘Π»Π΅Π΄ΡƒΡŽΡ‰Π°Ρ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Π°, указанная Π½Π° корпусС Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π°, – Ρ‚ΠΎΠΊ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ ΠΏΠΎ-Π΄Ρ€ΡƒΠ³ΠΎΠΌΡƒ ΠΈΠΌΠ΅Π½ΡƒΡŽΡ‚ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π°ΡŽΡ‰Π΅ΠΉ ΡΠΏΠΎΡΠΎΠ±Π½ΠΎΡΡ‚ΡŒΡŽ устройства. Если Π²Π΄Ρ€ΡƒΠ³ ΠΏΡ€ΠΎΠΈΠ·ΠΎΠΉΠ΄Π΅Ρ‚ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ΅ Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅ ΠΈ Π² ΠΊΠΎΠ½Ρ‚ΡƒΡ€Π΅ появится свСрхток, Ρ‚ΠΎ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ сработаСт Π² Π°Π²Π°Ρ€ΠΈΠΉΠ½ΠΎΠΌ Ρ€Π΅ΠΆΠΈΠΌΠ΅, Π½ΠΎ ΠΏΡ€ΠΈ этом ΠΏΠΎΠ»Π½ΠΎΡΡ‚ΡŒΡŽ сохранит свою Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΎΠ½Π°Π»ΡŒΠ½ΠΎΡΡ‚ΡŒ. МоТно Π·Π°ΠΌΠ΅Ρ‚ΠΈΡ‚ΡŒ, Ρ‡Ρ‚ΠΎ Ρ‚ΠΎΠΊ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ Π² Ρ€Π°Π·Ρ‹ ΠΏΡ€Π΅Π²Ρ‹ΡˆΠ°Π΅Ρ‚ Π½ΠΎΠΌΠΈΠ½Π°Π».

Π’ΠΎΠ·ΠΌΠΎΠΆΠ΅Π½ ΠΈ Ρ‚Π°ΠΊΠΎΠΉ Π²Π°Ρ€ΠΈΠ°Π½Ρ‚, Ρ‡Ρ‚ΠΎ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ свСрхтока Π±ΡƒΠ΄Π΅Ρ‚ Π²Ρ‹ΡˆΠ΅ ΡƒΠΊΠ°Π·Π°Π½Π½ΠΎΠ³ΠΎ Π½Π° Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π΅. Π’ΠΎΠ³Π΄Π° Π½Π΅Ρ‚ Π½ΠΈΠΊΠ°ΠΊΠΈΡ… Π³Π°Ρ€Π°Π½Ρ‚ΠΈΠΉ, Ρ‡Ρ‚ΠΎ устройство сработаСт ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎ ΠΈ само Π½Π΅ пострадаСт. Π‘ΠΊΠΎΡ€Π΅Π΅ всСго, ΠΌΠ°Π³Π½ΠΈΡ‚Π½Ρ‹ΠΉ Ρ€Π°ΡΡ†Π΅ΠΏΠΈΡ‚Π΅Π»ΡŒ просто Π½Π΅ справится с Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΎΠΉ.

ΠžΠ±Ρ€Π°Π·Π΅Ρ† обозначСния Ρ‚ΠΎΠΊΠ° ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ – Ρ†ΠΈΡ„Ρ€Π° 4500 Π² Ρ‡Π΅Ρ€Π½ΠΎΠΉ Ρ€Π°ΠΌΠΎΡ‡ΠΊΠ΅, находится прямо ΠΏΠΎΠ΄ значСниями напряТСния ΠΈ частоты. На Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… модСлях этот ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€ Π½Π΅ ΡƒΠΊΠ°Π·Π°Π½

ΠšΡ€ΠΎΠΌΠ΅ значСния 4500А, ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ΅ Ρ…Π°Ρ€Π°ΠΊΡ‚Π΅Ρ€Π½ΠΎ для ΠΌΠ½ΠΎΠ³ΠΈΡ… Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ΠΎΠ² Π±Ρ‹Ρ‚ΠΎΠ²ΠΎΠ³ΠΎ класса, ΠΌΠΎΠΆΠ½ΠΎ Π²ΡΡ‚Ρ€Π΅Ρ‚ΠΈΡ‚ΡŒ 6000А ΠΈ 10000А.

Π§Ρ‚ΠΎ Ρ‚Π°ΠΊΠΎΠ΅ класс токоограничСния

Π‘Ρ€Π°Π·Ρƒ ΠΏΠΎΠ΄ ΠΏΡ€Π΅Π΄Π΅Π»ΡŒΠ½Ρ‹ΠΌ Ρ‚ΠΎΠΊΠΎΠΌ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ находится класс токоограничСния. Π•Π³ΠΎ Π»Π΅Π³ΠΊΠΎ Π½Π°ΠΉΡ‚ΠΈ Π½Π° ΠΏΠ°Π½Π΅Π»ΠΈ – это Ρ†ΠΈΡ„Ρ€Π° 1,2 ΠΈΠ»ΠΈ 3, Π·Π°ΠΊΠ»ΡŽΡ‡Π΅Π½Π½Π°Ρ Π² Ρ‡Π΅Ρ€Π½Ρ‹ΠΉ ΠΊΠ²Π°Π΄Ρ€Π°Ρ‚. Π’ΠΎ врСмя ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания ΠΈ появлСния Π² сСти свСрхтока систСма ΠΌΠΎΠΆΠ΅Ρ‚ ΠΏΠΎΡΡ‚Ρ€Π°Π΄Π°Ρ‚ΡŒ. Π§Π΅ΠΌ быстрСС сработаСт Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚, Ρ‚Π΅ΠΌ Ρ€Π°Π½ΡŒΡˆΠ΅ ΠΏΡ€Π΅ΠΊΡ€Π°Ρ‚ΠΈΡ‚ΡŒΡΡ воздСйствиС Ρ‚Π΅ΠΏΠ»ΠΎΠ²ΠΎΠΉ энСргии, которая являСтся слСдствиСм возникновСния свСрхтока, Ρ‚Π΅ΠΌ быстрСС наступит ΡΡ‚Π°Π±ΠΈΠ»ΡŒΠ½ΠΎΡΡ‚ΡŒ.

Π’Π°ΠΊΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ, класс токоограничСния ΠΏΠΎΠΊΠ°Π·Ρ‹Π²Π°Π΅Ρ‚ Π²Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠΉ ΠΈΠ½Ρ‚Π΅Ρ€Π²Π°Π», Π΄ΠΎ ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ³ΠΎ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ ΠΌΠΎΠΆΠ΅Ρ‚ ΠΎΠ³Ρ€Π°Π½ΠΈΡ‡ΠΈΡ‚ΡŒ врСмя ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания.

Под Ρ†ΠΈΡ„Ρ€ΠΎΠΉ 6000 Ρ…ΠΎΡ€ΠΎΡˆΠΎ Π²ΠΈΠ΄Π΅Π½ класс токоограничСния – 3. Если ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠΈ Π½Π΅Ρ‚ (Π° это встрСчаСтся Ρƒ ΠΌΠ½ΠΎΠ³ΠΈΡ… ΠΌΠΎΠ΄Π΅Π»Π΅ΠΉ), Π·Π½Π°Ρ‡ΠΈΡ‚ Π΅Π΅ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ Ρ€Π°Π²Π½ΠΎ 1

1 класс – ΠΎΠ³Ρ€Π°Π½ΠΈΡ‡Π΅Π½ΠΈΠ΅ > 10 мс, 2 класс – ΠΎΡ‚ 6 Π΄ΠΎ 10 мс, 3 класс – ΠΎΡ‚ 2,5 Π΄ΠΎ 6 мс. Π’Ρ€Π΅Ρ‚ΠΈΠΉ класс Π½Π°ΠΈΠ±ΠΎΠ»Π΅Π΅ «быстрый» ΠΈ ΠΏΡ€Π΅Π΄ΠΏΠΎΡ‡Ρ‚ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΉ ΠΏΡ€ΠΈ Π²Ρ‹Π±ΠΎΡ€Π΅ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π°.

Π‘Ρ…Π΅ΠΌΠ° ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠ²

На Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… автоматичСских Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡΡ… ΠΊΡ€ΠΎΠΌΠ΅ основных характСристик ΠΌΠΎΠΆΠ½ΠΎ ΠΎΠ±Π½Π°Ρ€ΡƒΠΆΠΈΡ‚ΡŒ схСму ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ. ΠžΠ±Ρ‹Ρ‡Π½ΠΎ ΠΎΠ½Π° находится справа Π½Π° Π»ΠΈΡ†Π΅Π²ΠΎΠΉ ΠΏΠ°Π½Π΅Π»ΠΈ.

На схСмС условными обозначСниями ΠΈΠ·ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½Π° ΡΠ»Π΅ΠΊΡ‚Ρ€ΠΎΡ†Π΅ΠΏΡŒ, Π²ΠΊΠ»ΡŽΡ‡Π°ΡŽΡ‰Π°Ρ расцСпитСли ΠΈ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Ρ‹, ΠΊ ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΌ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°Ρ‚ΡΡ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΊΠ°. Для указания ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ΠΎΠ² ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ Ρ†ΠΈΡ„Ρ€Ρ‹

Π‘Ρ…Π΅ΠΌΡ‹ Π½Π° 1-ΠΏΠΎΠ»ΡŽΡΠ½Ρ‹Ρ… ΠΈ 2-ΠΏΠΎΠ»ΡŽΡΠ½Ρ‹Ρ… ΠΏΡ€ΠΈΠ±ΠΎΡ€Π°Ρ… ΠΎΡ‚Π»ΠΈΡ‡Π°ΡŽΡ‚ΡΡ. На Π²Ρ‚ΠΎΡ€Ρ‹Ρ… ΠΊΡ€ΠΎΠΌΠ΅ Ρ†Π΅ΠΏΠΈ с ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π°ΠΌΠΈ присутствуСт ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠ° ΠΊΠ»Π΅ΠΌΠΌ, Π° Ρ‚Π°ΠΊΠΆΠ΅ Ρƒ Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… ΠΌΠΎΠ΄Π΅Π»Π΅ΠΉ Π·Π½Π°Ρ‡ΠΎΠΊ N, ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π°ΡŽΡ‰ΠΈΠΉ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅ Π½ΡƒΠ»Π΅Π²ΠΎΠΉ ΠΆΠΈΠ»Ρ‹.

Π‘ΠΎΠ²Π΅Ρ‚Ρ‹ ΠΏΠΎ Π²Ρ‹Π±ΠΎΡ€Ρƒ автоматичСского Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ

Автомат Π²Ρ‹Π±ΠΈΡ€Π°ΡŽΡ‚ Π½Π° основС ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½Π½Ρ‹Ρ… характСристик, ΠΌΠ½ΠΎΠ³ΠΈΠ΅ ΠΈΠ· ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… ΠΌΠΎΠΆΠ½ΠΎ ΡƒΠ·Π½Π°Ρ‚ΡŒ ΠΏΠΎ ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠ΅ Π½Π° ΠΏΠ΅Ρ€Π΅Π΄Π½Π΅ΠΉ ΠΏΠ°Π½Π΅Π»ΠΈ.

Π¨ΠΏΠ°Ρ€Π³Π°Π»ΠΊΠ° ΠΏΠΎ Ρ‡Ρ‚Π΅Π½ΠΈΡŽ ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ. НС всС ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚Π΅Π»ΠΈ ΡƒΠΊΠ°Π·Ρ‹Π²Π°ΡŽΡ‚ Ρ‚Π΅Ρ…Π½ΠΈΡ‡Π΅ΡΠΊΡƒΡŽ ΠΈΠ½Ρ„ΠΎΡ€ΠΌΠ°Ρ†ΠΈΡŽ Π² ΠΏΠΎΠ»Π½ΠΎΠΌ объСмС, поэтому ΠΏΡ€Π΅Π΄Π²Π°Ρ€ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ Π½ΡƒΠΆΠ½ΠΎ ΠΈΠ·ΡƒΡ‡ΠΈΡ‚ΡŒ ΠΈ Π΄ΠΎΠΊΡƒΠΌΠ΅Π½Ρ‚Π°Ρ†ΠΈΡŽ Π½Π° устройство

ΠšΡ€ΠΎΠΌΠ΅ Ρ€Π°Π·ΠΎΠ±Ρ€Π°Π½Π½Ρ‹Ρ… характСристик, слСдуСт Π·Π½Π°Ρ‚ΡŒ ΠΈ Π΄Ρ€ΡƒΠ³ΠΈΠ΅ Π½ΡŽΠ°Π½ΡΡ‹ Π²Ρ‹Π±ΠΎΡ€Π°. НапримСр, ΠΏΠ΅Ρ€Π΅Π΄ ΠΏΠΎΠΊΡƒΠΏΠΊΠΎΠΉ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π° ΠΎΠ±ΡΠ·Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ Ρ€Π°ΡΡΡ‡ΠΈΡ‚Ρ‹Π²Π°ΡŽΡ‚ Π΅Π³ΠΎ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ ΠΈ Π²Ρ‹Π±ΠΈΡ€Π°ΡŽΡ‚ Π½ΡƒΠΆΠ½ΠΎΠ΅ количСство полюсов. Π’Π°ΠΆΠ½ΠΎΠ΅ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ ΠΈΠΌΠ΅Π΅Ρ‚ Π±Ρ€Π΅Π½Π΄, Π° Ρ‚Π°ΠΊΠΆΠ΅ состояниС ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΊΠΈ.

ГалСрСя ΠΈΠ·ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½ΠΈΠΉ

Π€ΠΎΡ‚ΠΎ ΠΈΠ·

Как Ρ€Π°ΡΡΡ‡ΠΈΡ‚Π°Ρ‚ΡŒ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ ΠΏΡ€ΠΈΠ±ΠΎΡ€Π°

ΠšΠΎΠ»ΠΈΡ‡Π΅ΡΡ‚Π²ΠΎ полюсов Π±Ρ‹Ρ‚ΠΎΠ²ΠΎΠ³ΠΎ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π°

ΠžΠ±ΡΠ·Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎΠ΅ Π½Π°Π»ΠΈΡ‡ΠΈΠ΅ Π²Ρ‚ΠΎΡ€ΠΎΠ³ΠΎ ΠΊΠΎΠΌΠΌΡƒΡ‚Π°Ρ‚ΠΎΡ€Π° – Π£Π—Πž

ΠžΡΠΎΠ±Π΅Π½Π½ΠΎΡΡ‚ΠΈ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ Π°Π»ΡŽΠΌΠΈΠ½ΠΈΠ΅Π²Ρ‹Ρ… ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠ²

Π”Π΅Π»Π°Ρ‚ΡŒ ΠΏΠΎΠΊΡƒΠΏΠΊΡƒ Ρ€Π΅ΠΊΠΎΠΌΠ΅Π½Π΄ΡƒΡŽΡ‚ Π² спСциализированном ΠΌΠ°Π³Π°Π·ΠΈΠ½Π΅. Но Π² послСднСС врСмя стала распространСнной ΠΏΡ€Π°ΠΊΡ‚ΠΈΠΊΠ° приобрСтСния тСхничСских устройств Π½Π° коммСрчСских ΠΈΠ½Ρ‚Π΅Ρ€Π½Π΅Ρ‚-ΠΏΠ»ΠΎΡ‰Π°Π΄ΠΊΠ°Ρ…, ΠΌΠ½ΠΎΠ³ΠΈΠ΅ ΠΈΠ· ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… находятся Π² ΠšΠΈΡ‚Π°Π΅.

ΠŸΡ€ΠΈ Π²Ρ‹Π±ΠΎΡ€Π΅ ΠΎΠ±Ρ€Π°Ρ‚ΠΈΡ‚Π΅ Π²Π½ΠΈΠΌΠ°Π½ΠΈΠ΅ Π½Π° Ρ†Π΅Π»ΠΎΡΡ‚Π½ΠΎΡΡ‚ΡŒ ΠΈ ΠΏΡ€ΠΎΡ‡Π½ΠΎΡΡ‚ΡŒ корпуса. МалСйший скол ΠΈΠ»ΠΈ Ρ‚Ρ€Π΅Ρ‰ΠΈΠ½Π° ΠΌΠΎΠΆΠ΅Ρ‚ ΡΡ‚Π°Ρ‚ΡŒ ΠΏΡ€ΠΈΡ‡ΠΈΠ½ΠΎΠΉ ΠΏΠΎΠ»ΠΎΠΌΠΊΠΈ, ΠΊ Ρ‚ΠΎΠΌΡƒ ΠΆΠ΅ мСханичСскиС поврСТдСния ΡΠ²Π»ΡΡŽΡ‚ΡΡ ΠΏΡ€ΠΈΠ·Π½Π°ΠΊΠ°ΠΌΠΈ нСкачСствСнного ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»Π°.

Π’Ρ‹Π²ΠΎΠ΄Ρ‹ ΠΈ ΠΏΠΎΠ»Π΅Π·Π½ΠΎΠ΅ Π²ΠΈΠ΄Π΅ΠΎ ΠΏΠΎ Ρ‚Π΅ΠΌΠ΅

ΠžΠ±Ρ‰Π°Ρ информация ΠΎΠ± Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π°Ρ… раскрыта Π²Ρ‹ΡˆΠ΅, Π° ΠΈΠ· интСрСсных Π²ΠΈΠ΄Π΅ΠΎΡ€ΠΎΠ»ΠΈΠΊΠΎΠ² Π²Ρ‹ ΠΌΠΎΠΆΠ΅Ρ‚Π΅ ΡƒΠ·Π½Π°Ρ‚ΡŒ ΠΎ тонкостях, извСстных Ρ‚ΠΎΠ»ΡŒΠΊΠΎ профСссионалам.

Как устроСн ΠΈ Ρ€Π°Π±ΠΎΡ‚Π°Π΅Ρ‚ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚:

ΠŸΠΎΠ΄Ρ€ΠΎΠ±Π½Π΅Π΅ ΠΎ Ρ‚Π΅ΠΏΠ»ΠΎΠ²Ρ‹Ρ… Π½ΠΎΠΌΠΈΠ½Π°Π»Π°Ρ… – Ρ€Π°Π·Π±ΠΎΡ€ Ρ‚Π°Π±Π»ΠΈΡ†Ρ‹:

Π§ΠΈΡ‚Π°Π΅ΠΌ ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΡƒ со спСциалистом:

ΠŸΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎ Π²Ρ‹Π±Ρ€Π°Ρ‚ΡŒ ΠΈ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡ΠΈΡ‚ΡŒ устройство Π·Π°Ρ‰ΠΈΡ‚Ρ‹ домашнСй элСктросСти ΠΏΠΎΠΌΠΎΠ³Π°Π΅Ρ‚ ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠ°, нанСсСнная прямо Π½Π° корпус ΠΏΡ€ΠΈΠ±ΠΎΡ€Π°. Π£ΠΌΠ΅Π½ΠΈΠ΅ Ρ€Π°ΡΡˆΠΈΡ„Ρ€ΠΎΠ²Ρ‹Π²Π°Ρ‚ΡŒ символы ΠΈ ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎ ΠΎΠΏΡ€Π΅Π΄Π΅Π»ΡΡ‚ΡŒ характСристики ΠΏΠΎΠΌΠΎΠΆΠ΅Ρ‚ Π² дальнСйшСм ΠΏΡ€ΠΈ ΡΠ°ΠΌΠΎΡΡ‚ΠΎΡΡ‚Π΅Π»ΡŒΠ½ΠΎΠΌ ΠΌΠΎΠ½Ρ‚Π°ΠΆΠ΅ Π½ΠΎΠ²ΠΎΠ³ΠΎ ΠΊΠΎΠ½Ρ‚ΡƒΡ€Π°.

Β Π₯арактСристики автоматичСских Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ (Π½ΠΈΠΆΠ΅ сокращСнно – Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ΠΎΠ²) Π²Π°ΠΆΠ½Ρ‹ΠΉ Ρ„Π°ΠΊΡ‚ΠΎΡ€ ΠΏΡ€ΠΈ Π²Ρ‹Π±ΠΎΡ€Π΅ Π·Π°Ρ‰ΠΈΡ‚Ρ‹ элСктроприборов Π² ΠΊΠ°ΠΆΠ΄ΠΎΠΌ ΠΊΠΎΠ½ΠΊΡ€Π΅Ρ‚Π½ΠΎΠΌ случаС

АвтоматичСский Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ Π²Ρ‹Π±ΠΈΡ€Π°Ρ‚ΡŒ учитывая характСристики автоматичСских Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ, обозначСния ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… нанСсСны Π½Π° корпусС Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π°

  • ΠΠΎΠΌΠΈΠ½Π°Π»ΡŒΠ½Ρ‹ΠΉ Ρ‚ΠΎΠΊ автоматичСского Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ
  • ВрСмятоковыС характСристики элСктромагнитного ΠΈ Ρ‚Π΅ΠΏΠ»ΠΎΠ²ΠΎΠ³ΠΎ расцСпитСлСй Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π°
  • ΠšΠΎΠΌΠΌΡƒΡ‚Π°Ρ†ΠΈΠΎΠ½Π½Π°Ρ ΡΠΏΠΎΡΠΎΠ±Π½ΠΎΡΡ‚ΡŒ автоматичСского Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ
  • Класс токоограничСния Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π°

Π₯арактСристики автоматичСских Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ – ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅

Автомат Π½ΡƒΠΆΠ΅Π½ Π½Π°ΠΌ, потрСбитСлям элСктричСской энСргии, Ρ‡Ρ‚ΠΎΠ±Ρ‹ Π·Π°Ρ‰ΠΈΡ‰Π°Ρ‚ΡŒ ΠΈΠ΄ΡƒΡ‰ΠΈΠΉ ΠΊ Ρ€ΠΎΠ·Π΅Ρ‚ΠΊΠ΅, ΡΠ²Π΅Ρ‚ΠΈΠ»ΡŒΠ½ΠΈΠΊΡƒΒ  ΠΈ Π²ΠΎΠΎΠ±Ρ‰Π΅ ΠΊ Β Π»ΡŽΠ±ΠΎΠΌΡƒ элСктричСскому ΠΏΡ€ΠΈΠ±ΠΎΡ€Ρƒ кабСль. НуТСн ΠΎΠ½, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΠΌΡ‹ ΠΏΠΎΡ‚Ρ€Π΅Π±ΠΈΡ‚Π΅Π»ΠΈ Π½Π΅ ΠΏΠ΅Ρ€Π΅Π³Ρ€Π΅Π»ΠΈ кабСль ΠΈ Π½Π΅ соТгли Π΅Π³ΠΎ ΠΈΠ·ΠΎΠ»ΡΡ†ΠΈΡŽ, ΠΏΠ΅Ρ€Π΅Π³Ρ€ΡƒΠ·ΠΈΠ² Π΅Π³ΠΎ ΠΊΡƒΡ‡Π΅ΠΉ ΠΌΠΎΡ‰Π½Ρ‹Ρ… ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠ², для ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… сСчСниС ΠΆΠΈΠ»Ρ‹ слишком ΠΌΠ°Π»ΠΎ. Или ΠΆΠ΅ Π²ΠΊΠ»ΡŽΡ‡ΠΈΠ², допустим нСисправный элСктроприбор, Π½Π΅ расплавили ΠΆΠΈΠ»Ρ‹ кабСля большим Ρ‚ΠΎΠΊΠΎΠΌ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания. Если сила Ρ‚ΠΎΠΊΠ° прСвысит Π΄ΠΎΠΏΡƒΡΡ‚ΠΈΠΌΡƒΡŽ Π½ΠΎΡ€ΠΌΡƒ, ΠΊΠΎΡ‚ΠΎΡ€ΡƒΡŽ ΠΌΠΎΠ³ΡƒΡ‚ вынСсти ΠΆΠΈΠ»Ρ‹ ΠΈ изоляция кабСля, Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ Π΄ΠΎΠ»ΠΆΠ΅Π½ ΠΎΠ±Π΅ΡΡ‚ΠΎΡ‡ΠΈΡ‚ΡŒ ΡΠ΅Ρ‚ΡŒ автоматичСски.

Для Ρ‚ΠΎΠ³ΠΎ Β Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΠΌΡ‹ ΠΌΠΎΠ³Π»ΠΈ ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎ Π²Ρ‹Π±Ρ€Π°Ρ‚ΡŒ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚, ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚Π΅Π»ΡŒ ΠΏΠΈΡˆΠ΅Ρ‚ основныС характСристики автоматичСских Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ Π½Π° Π΅Π³ΠΎ корпусС. Π’ Π±Ρ‹Ρ‚ΠΎΠ²ΠΎΠΌ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π΅ ΠΎΠ±ΡΠ·Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ стоят Π΄Π²Π° Π·Π°Ρ‰ΠΈΡ‚Π½Ρ‹Ρ… Ρ€Π΅Π»Π΅ – Ρ‚Π΅ΠΏΠ»ΠΎΠ²ΠΎΠ΅ Π² качСствС Β Π·Π°Ρ‰ΠΈΡ‚Ρ‹ ΠΎΡ‚ ΠΏΠ΅Ρ€Π΅Π³Ρ€ΡƒΠ·ΠΊΠΈ ΠΈ элСктромагнитноС  для Π·Π°Ρ‰ΠΈΡ‚Ρ‹ ΠΎΡ‚ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания. Π Π΅Π»Π΅ эти ΠΈ сам Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ Π² Ρ†Π΅Π»ΠΎΠΌ ΠΎΠ±Π»Π°Π΄Π°ΡŽΡ‚ Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹ΠΌΠΈ характСристиками ΠΈ Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΠΈΠ· Π½ΠΈΡ…  написаны Π½Π° корпусС Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π°, Π° Π΄Ρ€ΡƒΠ³ΠΈΠ΅ Π½ΡƒΠΆΠ½ΠΎ ΡΠΌΠΎΡ‚Ρ€Π΅Ρ‚ΡŒ Π΄ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ Π² Π³Ρ€Π°Ρ„ΠΈΠΊΠ°Ρ… ΠΈ Ρ‚Π°Π±Π»ΠΈΡ†Π°Ρ… производитСля.

НавСрху ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ ΡƒΠΊΠ°Π·Π°Π½Π° Ρ„ΠΈΡ€ΠΌΠ° ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚Π΅Π»ΡŒ – IEK, SchneiderΒ  electric, Legrand ΠΈ Ρ‚ΠΎΠΌΡƒ ΠΏΠΎΠ΄ΠΎΠ±Π½ΠΎΠ΅. Π§ΡƒΡ‚ΡŒ Π½ΠΈΠΆΠ΅ написана сСрия Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π°, Β Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€ C60a ΠΈΠ»ΠΈ Ic60N Ρƒ Schneider ΠΈΠ»ΠΈ S201, Sh303L Ρƒ ABB. Π’Π°Ρ€ΠΈΠ°Π½Ρ‚ΠΎΠ² сСрий Ρƒ Ρ€Π°Π·Π½Ρ‹Ρ… Ρ„ΠΈΡ€ΠΌ Π²Π΅Π»ΠΈΠΊΠΎΠ΅ мноТСство. ΠŸΠ΅Ρ€Π²Ρ‹Π΅ Π±ΡƒΠΊΠ²Ρ‹ ΠΈ Ρ†ΠΈΡ„Ρ€Ρ‹ сСрии ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ Π½ΠΈΡ‡Π΅Π³ΠΎ Π½Π΅ говорят ΠΏΠΎΡ‚Ρ€Π΅Π±ΠΈΡ‚Π΅Π»ΡŽ – просто Ρ€ΠΎΠ΄ΠΈΡ‚Π΅Π»ΠΈ Ρ‚Π°ΠΊ Π½Π°Π·Π²Π°Π»ΠΈ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ Π½Π° Π·Π°Π²ΠΎΠ΄Π΅. ПослСдниС ΠΆΠ΅ символы сСрии ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ ΠΎΠ·Π½Π°Ρ‡Π°ΡŽΡ‚ количСство полюсов Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π°, (Ρ‚ΠΎ Π΅ΡΡ‚ΡŒ количСство ΠΊΠ»Π΅ΠΌΠΌ крСплСния ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠ² Π²Ρ…ΠΎΠ΄Π° ΠΈ Π²Ρ‹Ρ…ΠΎΠ΄Π°, располоТСнных  Π²Π²Π΅Ρ€Ρ…Ρƒ ΠΈ Π²Π½ΠΈΠ·Ρƒ Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ), Π½ΠΎΠΌΠΈΠ½Π°Π»ΡŒΠ½Ρ‹ΠΉ Ρ‚ΠΎΠΊ ΠΈ Ρ‚ΠΎΠΌΡƒ ΠΏΠΎΠ΄ΠΎΠ±Π½ΠΎΠ΅. Π‘ΠΎΠ»Π΅Π΅ Ρ€Π°Π·Π²Π΅Ρ€Π½ΡƒΡ‚ΠΎΒ  сСрии Β Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ΠΎΠ² расписаны Π² ΠΊΠ°Ρ‚Π°Π»ΠΎΠ³Π°Ρ… ΠΈΠ·Π³ΠΎΡ‚ΠΎΠ²ΠΈΡ‚Π΅Π»Π΅ΠΉ,Β  ΠΏΠΎ ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΌ ΡƒΠ΄ΠΎΠ±Π½ΠΎ ΠΏΠΎΠ΄Π±ΠΈΡ€Π°Ρ‚ΡŒ ΠΎΠ±ΠΎΡ€ΡƒΠ΄ΠΎΠ²Π°Π½ΠΈΠ΅ ΠΏΠΎΒ  ΠΊΠ°ΠΆΠ΄ΠΎΠΌΡƒ ΠΊΠΎΠ½ΠΊΡ€Π΅Ρ‚Π½ΠΎΠΌΡƒ ΠΌΠΎΠ½Ρ‚Π°ΠΆΡƒ.

ΠΠΎΠΌΠΈΠ½Π°Π»ΡŒΠ½Ρ‹ΠΉ Ρ‚ΠΎΠΊ автоматичСского Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ

НиТС сСрии, рядом Π΄Ρ€ΡƒΠ³ с Π΄Ρ€ΡƒΠ³ΠΎΠΌ ΠΈΠ·ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½Ρ‹ латинская Π±ΡƒΠΊΠ²Π° ΠΈ число. Допустим  C25, B10 ΠΈΠ»ΠΈ Β D32. Число ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚ Π½ΠΎΠΌΠΈΠ½Π°Π»ΡŒΠ½Ρ‹ΠΉ Ρ‚ΠΎΠΊ автоматичСского Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ (In). Π’ΠΎ Π΅ΡΡ‚ΡŒ,  это самоС большоС Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ силы Ρ‚ΠΎΠΊΠ°, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ Π² ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏΠ΅ бСсконСчно Π΄ΠΎΠ»Π³ΠΎ ΠΌΠΎΠΆΠ΅Ρ‚ ΠΏΡ€ΠΎΡ‚Π΅ΠΊΠ°Ρ‚ΡŒ Ρ‡Π΅Ρ€Π΅Π· Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ Π² Π½ΠΎΡ€ΠΌΠ°Π»ΡŒΠ½Ρ‹Ρ… условиях. ΠΠΎΡ€ΠΌΠ°Π»ΡŒΠ½Ρ‹Π΅ условия – это ΠΎΠΊΠΎΠ»ΠΎ 30ΒΊC, Ρ‚ΠΎ Π΅ΡΡ‚ΡŒ комнатная Ρ‚Π΅ΠΌΠΏΠ΅Ρ€Π°Ρ‚ΡƒΡ€Π° плюс Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Ρ‹ Π² ΡƒΠ·ΠΊΠΎΠΌ пространствС элСктрощита Π³Ρ€Π΅ΡŽΡ‚ Π΄Ρ€ΡƒΠ³ Π΄Ρ€ΡƒΠ³Π°. ΠŸΡ€ΠΈ ΠΏΠΎΠ½ΠΈΠΆΠ΅Π½ΠΈΠΈ Ρ‚Π΅ΠΌΠΏΠ΅Ρ€Π°Ρ‚ΡƒΡ€Ρ‹ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ смоТСт Π²Ρ‹Π΄Π΅Ρ€ΠΆΠΈΠ²Π°Ρ‚ΡŒ больший Ρ‚ΠΎΠΊ, Ρ‚Π°ΠΊ ΠΊΠ°ΠΊ Π»ΡƒΡ‡ΡˆΠ΅ охлаТдаСтся, Π° ΠΏΡ€ΠΈ ΠΏΠΎΠ²Ρ‹ΡˆΠ΅Π½ΠΈΠΈ  соотвСтствСнно Β Π±ΡƒΠ΄Π΅Ρ‚ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π°Ρ‚ΡŒΡΡ Β ΠΏΡ€ΠΈ Ρ‚ΠΎΠΊΠ΅ мСньшС номинального.Β  Π’ Ρ‚Π°Π±Π»ΠΈΡ†Π°Ρ… ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚Π΅Π»Π΅ΠΉ срСди Ρ„Π°ΠΊΡ‚ΠΎΡ€ΠΎΠ², ΠΎΠΊΠ°Π·Ρ‹Π²Π°ΡŽΡ‰ΠΈΡ… влияниС Π½Π° Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρƒ номинального Ρ‚ΠΎΠΊΠ°, учитываСтся Π΅Ρ‰Π΅ высота Π½Π°Π΄ ΡƒΡ€ΠΎΠ²Π½Π΅ΠΌ моря,Β  частота Ρ‚ΠΎΠΊΠ° ΠΈ количСство устройств Π² Ρ‰ΠΈΡ‚Π΅.

ВрСмятоковыС характСристики элСктромагнитного ΠΈ Ρ‚Π΅ΠΏΠ»ΠΎΠ²ΠΎΠ³ΠΎ расцСпитСлСй Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π°

Латинская Π±ΡƒΠΊΠ²Π° Π² обозначСниях Β ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚ Π²Ρ€Π΅ΠΌΡΡ‚ΠΎΠΊΠΎΠ²ΡƒΡŽ характСристику элСктромагнитного расцСпитСля Β (упомянутого Π²Ρ‹ΡˆΠ΅ Ρ€Π΅Π»Π΅, стоящСго для Π·Π°Ρ‰ΠΈΡ‚Ρ‹ ΠΎΡ‚ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания) ΠΈ Ρ‚Π΅ΠΏΠ»ΠΎΠ²ΠΎΠ³ΠΎ расцСпитСля (бимСталличСской пластины, ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π°ΡŽΡ‰Π΅ΠΉ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Ρ‹ ΠΏΡ€ΠΈ ΠΏΠ΅Ρ€Π΅Π³Ρ€ΡƒΠ·ΠΊΠ΅) – Β Π·Π° ΠΊΠ°ΠΊΠΎΠ΅ врСмя ΠΈ ΠΏΡ€ΠΈ ΠΊΠ°ΠΊΠΎΠΉ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Π΅ Ρ‚ΠΎΠΊΠ° ΠΎΠ½ΠΈ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡ΠΈΡ‚ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΡƒ ΠΎΡ‚ напряТСния. Π‘ΡƒΡ‰Π΅ΡΡ‚Π²ΡƒΡŽΡ‚ ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΠ΅ Π±ΡƒΠΊΠ²Π΅Π½Π½Ρ‹Π΅ обозначСния – A; B; C; D; L; U; K; Z. ΠžΠ±ΠΎΠ·Π½Π°Ρ‡Π°ΡŽΡ‚ ΠΎΠ½ΠΈ врСмя ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π° ΠΏΡ€ΠΈ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠΌΒ  Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠΈ ΠΈΠ»ΠΈ ΠΏΠ΅Ρ€Π΅Π³Ρ€Π΅Π²Π΅ Π² зависимости ΠΎΡ‚ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρ‹ номинального Ρ‚ΠΎΠΊΠ°. Π’ Π±Ρ‹Ρ‚Ρƒ ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ΡΡ Π² основном B; C; D. Π˜Ρ… ΠΈ рассматриваСм Π² Π΄Π°Π½Π½ΠΎΠΌ случаС.

Π’Π°ΠΊ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Ρ‹ характСристики B ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π°Ρ‚ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΡƒ ΠΏΡ€ΠΈ Ρ‚ΠΎΠΊΠ΅ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания ΠΏΡ€Π΅Π²Ρ‹ΡˆΠ°ΡŽΡ‰ΠΈΠΉ Π½ΠΎΠΌΠΈΠ½Π°Π»ΡŒΠ½Ρ‹ΠΉ ΠΎΡ‚ 3 (Π·Π° врСмя β‰₯0,1 сСкунды)Β  Π΄ΠΎ 5 Ρ€Π°Π· (Π·Π° ΠΌΠ΅Π½Π΅Π΅ 0,1 сСкунды) ΠΈ ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ΡΡ для элСктричСских Ρ†Π΅ΠΏΠ΅ΠΉ, ΠΏΡ€ΠΈ Π²ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠΈ ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… Π½Π΅ происходит Β Ρ€Π΅Π·ΠΊΠΎΠ³ΠΎ увСличСния силы Ρ‚ΠΎΠΊΠ° – Π»Π°ΠΌΠΏΡ‹ накаливания, тэны.

АвтоматичСскиС Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΠΈ с характСристикой C ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π°ΡŽΡ‚ΡΡ ΠΏΡ€ΠΈ Ρ‚ΠΎΠΊΠ°Ρ… Π² 5 (Π·Π° β‰₯0,1 сСкунды)-10 Ρ€Π°Π·Β (Π·Π°

По ΡΡ€Π°Π²Π½Π΅Π½ΠΈΡŽ с ΠΎΠ±Ρ‹Ρ‡Π½Ρ‹ΠΌΠΈ Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡΠΌΠΈ автоматичСскиС Ρ€Π°Π·ΠΌΠ΅Ρ‰Π°ΡŽΡ‚ΡΡ Π² Ρ€Π°ΡΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… ΡˆΠΊΠ°Ρ„Π°Ρ… ΠΈ ΠΏΡ€Π΅Π΄Π½Π°Π·Π½Π°Ρ‡Π΅Π½Ρ‹ для Π·Π°Ρ‰ΠΈΡ‚Ρ‹ элСктропроводки ΠΎΡ‚ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΈΡ… Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠΉ ΠΈ ΠΏΠ΅Ρ€Π΅Π³Ρ€ΡƒΠ·ΠΎΠΊ ΠΏΡ€ΠΈ скачках напряТСния. ΠœΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠ° автоматичСских Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ, нанСсСнная Π½Π° корпус, содСрТит ΠΈΡ… основныС характСристики. По Π½ΠΈΠΌ ΠΌΠΎΠΆΠ½ΠΎ ΠΏΠΎΠ»ΡƒΡ‡ΠΈΡ‚ΡŒ ΠΏΠΎΠ»Π½ΠΎΠ΅ прСдставлСниС ΠΎ ΠΏΡ€ΠΈΠ±ΠΎΡ€Π΅.

АвтоматичСскиС Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΠΈ: ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠ° ΠΈ обозначСния

БущСствуСт ΠΌΠ½ΠΎΠ³ΠΎ Π²ΠΈΠ΄ΠΎΠ² Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ΠΎΠ², ΠΊ ΠΏΡ€ΠΈΠΌΠ΅Ρ€Ρƒ, старого Ρ‚ΠΈΠΏΠ° β€” АЕ20Π₯Π₯Π₯.

НапримСр, для Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π° АЕ2044 ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠ° Ρ€Π°ΡΡˆΠΈΡ„Ρ€ΠΎΠ²Ρ‹Π²Π°Π΅Ρ‚ΡΡ Ρ‚Π°ΠΊ: 20 β€” Ρ€Π°Π·Ρ€Π°Π±ΠΎΡ‚ΠΊΠ°, 4 β€” 63 А, 4 β€” ΠΎΠ΄Π½ΠΎΠΏΠΎΠ»ΡŽΡΠ½Ρ‹ΠΉ с Ρ‚Π΅ΠΏΠ»ΠΎΠ²Ρ‹ΠΌ ΠΈ элСктромагнитным расцСпитСлСм. Устройства ΠΎΡ‚Π»ΠΈΡ‡Π°ΡŽΡ‚ΡΡ ΠΏΠΎ Ρ…Π°Ρ€Π°ΠΊΡ‚Π΅Ρ€Π½ΠΎΠΌΡƒ Ρ‡Π΅Ρ€Π½ΠΎΠΌΡƒ Ρ†Π²Π΅Ρ‚Ρƒ ΠΊΠ°Ρ€Π±ΠΎΠ»ΠΈΡ‚ΠΎΠ²ΠΎΠ³ΠΎ корпуса.

Π‘Ρ…Π΅ΠΌΠ° ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠΈ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ΠΎΠ² стандартизована. Π•Π΅ Π³Π»Π°Π²Π½ΠΎΠΉ Ρ†Π΅Π»ΡŒΡŽ являСтся Π½Π°ΠΈΠ±ΠΎΠ»Π΅Π΅ понятно донСсти Π΄ΠΎ свСдСния ΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚Π΅Π»Π΅ΠΉ основныС ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€Ρ‹ устройства.

ΠœΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠ° автоматичСских Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ читаСтся Π½Π° корпусС свСрху Π²Π½ΠΈΠ·.

  1. Π˜Π·Π³ΠΎΡ‚ΠΎΠ²ΠΈΡ‚Π΅Π»ΡŒ ΠΈΠ»ΠΈ Ρ‚ΠΎΠ²Π°Ρ€Π½Ρ‹ΠΉ Π·Π½Π°ΠΊ β€” Schneider, ABB, IEK, EKF.
  2. НомСр сСрии ΠΈΠ»ΠΈ ΠΊΠ°Ρ‚Π°Π»ΠΎΠ³Π° (сСрии S200Π£, Sh300 ΠΊΠΎΠΌΠΏΠ°Π½ΠΈΠΈ ABB).
  3. ВрСмя-токовая характСристика (А, Π’, Π‘) ΠΈ Π½ΠΎΠΌΠΈΠ½Π°Π» Π² Π°ΠΌΠΏΠ΅Ρ€Π°Ρ… (IΠ½ΠΎΠΌ.).
  4. НоминальноС напряТСниС.
  5. ΠŸΡ€Π΅Π΄Π΅Π»ΡŒΠ½ΠΎ допустимыС Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρ‹ Ρ‚ΠΎΠΊΠΎΠ² ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ ΠΏΡ€ΠΈ ΠΊ. Π·.
  6. Класс токоограничСния.
  7. Артикул производитСля, ΠΏΠΎ ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΌΡƒ ΠΌΠΎΠΆΠ½ΠΎ Π½Π°ΠΉΡ‚ΠΈ Π΄Π°Π½Π½Ρ‹ΠΉ Ρ‚ΠΈΠΏ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π° ΠΏΠΎ ΠΊΠ°Ρ‚Π°Π»ΠΎΠ³Ρƒ.

На ΠΊΠ°Ρ€Ρ‚ΠΈΠ½ΠΊΠ΅ Π½ΠΈΠΆΠ΅ ΠΏΠΎΠΊΠ°Π·Π°Π½ΠΎ, ΠΊΠ°ΠΊ производится ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠ° автоматичСских Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ ABB ΠΈ Schneider.

Кнопка размыкания маркируСтся ΠΈΠ»ΠΈ обозначаСтся красным Ρ†Π²Π΅Ρ‚ΠΎΠΌ. Если ΠΎΠ½Π° всСго ΠΎΠ΄Π½Π° ΠΈ Π²Ρ‹ΠΏΠΎΠ»Π½Π΅Π½Π° Π½Π°ΠΆΠΈΠΌΠ½ΠΎΠΉ, Ρ‚ΠΎ Π²Π΄Π°Π²Π»Π΅Π½Π½ΠΎΠ΅ ΠΏΠΎΠ»ΠΎΠΆΠ΅Π½ΠΈΠ΅ ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚, Ρ‡Ρ‚ΠΎ Ρ†Π΅ΠΏΡŒ Π·Π°ΠΌΠΊΠ½ΡƒΡ‚Π°.

ΠœΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠ° автоматичСских Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ Ρƒ основных ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚Π΅Π»Π΅ΠΉ содСрТит QR-ΠΊΠΎΠ΄Ρ‹, Π³Π΄Π΅ отраТаСтся вся информация ΠΎ ΠΌΠΎΠ΄Π΅Π»ΠΈ. Π˜Ρ… Π½Π°Π»ΠΈΡ‡ΠΈΠ΅ являСтся своСобразной Π³Π°Ρ€Π°Π½Ρ‚ΠΈΠ΅ΠΉ качСства.

ВлияниС срСды

  1. Π”ΠΈΠ°ΠΏΠ°Π·ΠΎΠ½ Ρ‚Π΅ΠΌΠΏΠ΅Ρ€Π°Ρ‚ΡƒΡ€ для ΠΎΠ±Ρ‹Ρ‡Π½Ρ‹Ρ… ΠΌΠΎΠ΄Π΅Π»Π΅ΠΉ находится Π² ΠΏΡ€Π΅Π΄Π΅Π»Π°Ρ… ΠΎΡ‚ -5 Β°Π‘ Π΄ΠΎ +40 Β°Π‘. Для Ρ€Π°Π±ΠΎΡ‚Ρ‹ Π·Π° этими ΠΏΡ€Π΅Π΄Π΅Π»Π°ΠΌΠΈ Π²Ρ‹ΠΏΡƒΡΠΊΠ°ΡŽΡ‚ΡΡ ΡΠΏΠ΅Ρ†ΠΈΠ°Π»ΡŒΠ½Ρ‹Π΅ ΠΌΠΎΠ΄Π΅Π»ΠΈ.
  2. ДопускаСтся Ρ€Π°Π±ΠΎΡ‚Π° Π°ΠΏΠΏΠ°Ρ€Π°Ρ‚ΠΎΠ² ΠΏΡ€ΠΈ ΠΎΡ‚Π½ΠΎΡΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠΉ влаТности Π΄ΠΎ 50% ΠΏΡ€ΠΈ 40 Β°Π‘. Π‘ΠΎ сниТСниСм Ρ‚Π΅ΠΌΠΏΠ΅Ρ€Π°Ρ‚ΡƒΡ€Ρ‹ допустимая Π²Π»Π°ΠΆΠ½ΠΎΡΡ‚ΡŒ увСличиваСтся (Π΄ΠΎ 90% ΠΏΡ€ΠΈ 20 Β°Π‘).

Π’ΠΈΠΏΡ‹ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ΠΎΠ²

Автоматы ΠΏΠΎΠ΄Π±ΠΈΡ€Π°ΡŽΡ‚ΡΡ Π² зависимости ΠΎΡ‚ схСмы элСктросСти.

1. ΠžΠ΄Π½ΠΎΠΏΠΎΠ»ΡŽΡΠ½Ρ‹ΠΉ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚

Устройства ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ΡΡ Π² ΠΎΠ΄Π½ΠΎΡ„Π°Π·Π½Ρ‹Ρ… сСтях. Π€Π°Π·Π° ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ΡΡ ΠΊ Π²Π΅Ρ€Ρ…Π½Π΅ΠΉ ΠΊΠ»Π΅ΠΌΠΌΠ΅, Π° Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ° β€” ΠΊ Π½ΠΈΠΆΠ½Π΅ΠΉ. ΠŸΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅ Π°ΠΏΠΏΠ°Ρ€Π°Ρ‚Π° производится Π² Ρ€Π°Π·Ρ€Ρ‹Π² Ρ„Π°Π·Π½ΠΎΠ³ΠΎ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π° с Ρ†Π΅Π»ΡŒΡŽ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ питания ΠΎΡ‚ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ ΠΏΡ€ΠΈ Π°Π²Π°Ρ€ΠΈΠΉΠ½ΠΎΠΉ ситуации.

2. Π”Π²ΡƒΡ…ΠΏΠΎΠ»ΡŽΡΠ½Ρ‹ΠΉ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚

ΠšΠΎΠ½ΡΡ‚Ρ€ΡƒΠΊΡ‚ΠΈΠ²Π½ΠΎ устройство являСтся Π±Π»ΠΎΠΊΠΎΠΌ ΠΈΠ· Π΄Π²ΡƒΡ… однополюсников, соСдинСнных Ρ€Ρ‹Ρ‡Π°ΠΆΠΊΠΎΠΌ. Π‘Π»ΠΎΠΊΠΈΡ€ΠΎΠ²ΠΊΠ° ΠΌΠ΅ΠΆΠ΄Ρƒ ΠΌΠ΅Ρ…Π°Π½ΠΈΠ·ΠΌΠ°ΠΌΠΈ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ Π²Ρ‹ΠΏΠΎΠ»Π½Π΅Π½Π° Ρ‚Π°ΠΊΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ, Ρ‡Ρ‚ΠΎΠ±Ρ‹ Ρ„Π°Π·Π° ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π°Π»Π°ΡΡŒ Ρ€Π°Π½ΡŒΡˆΠ΅ нуля (ΠΏΠΎ ΠΏΡ€Π°Π²ΠΈΠ»Π°ΠΌ ПУЭ).

3. Π’Ρ€Π΅Ρ…ΠΏΠΎΠ»ΡŽΡΠ½Ρ‹ΠΉ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚

Устройство слуТит для ΠΎΠ΄Π½ΠΎΠ²Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ питания Ρ‚Ρ€Π΅Ρ…Ρ„Π°Π·Π½ΠΎΠΉ сСти Π² случаС Π°Π²Π°Ρ€ΠΈΠΈ. Π’Ρ€Π΅Ρ…ΠΏΠΎΠ»ΡŽΡΠ½ΠΈΠΊ совмСщаСт Π² сСбС 3 однополюсника с настройкой Π½Π° ΠΎΠ΄Π½ΠΎΠ²Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ΅ срабатываниС. Π­Π»Π΅ΠΊΡ‚Ρ€ΠΎΠΌΠ°Π³Π½ΠΈΡ‚Π½Ρ‹ΠΉ ΠΈ Ρ‚Π΅ΠΏΠ»ΠΎΠ²ΠΎΠΉ расцСпитСли Π²Ρ‹ΠΏΠΎΠ»Π½ΡΡŽΡ‚ΡΡ ΠΎΡ‚Π΄Π΅Π»ΡŒΠ½ΠΎ Π½Π° ΠΊΠ°ΠΆΠ΄Ρ‹ΠΉ ΠΊΠΎΠ½Ρ‚ΡƒΡ€.

АвтоматичСский Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ: характСристики

Автоматы ΠΌΠΎΠ³ΡƒΡ‚ ΠΈΠΌΠ΅Ρ‚ΡŒ Ρ€Π°Π·Π½Ρ‹Π΅ врСмя-Ρ‚ΠΎΠΊΠΎΠ²Ρ‹Π΅ характСристики:

Π°) Π·Π°Π²ΠΈΡΠΈΠΌΡƒΡŽ ΠΎΡ‚ Ρ‚ΠΎΠΊΠ°;
Π±) Π½Π΅Π·Π°Π²ΠΈΡΠΈΠΌΡƒΡŽ ΠΎΡ‚ Ρ‚ΠΎΠΊΠ°;
Π²) Π΄Π²ΡƒΡ…ΡΡ‚ΡƒΠΏΠ΅Π½Ρ‡Π°Ρ‚ΡƒΡŽ;
Π³) Ρ‚Ρ€Π΅Ρ…ΡΡ‚ΡƒΠΏΠ΅Π½Ρ‡Π°Ρ‚ΡƒΡŽ.

На корпусах Π±ΠΎΠ»ΡŒΡˆΠΈΠ½ΡΡ‚Π²Π° Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ΠΎΠ² ΠΌΠΎΠΆΠ½ΠΎ ΡƒΠ²ΠΈΠ΄Π΅Ρ‚ΡŒ Π·Π°Π³Π»Π°Π²Π½Ρ‹Π΅ латинскиС Π±ΡƒΠΊΠ²Ρ‹ B, C, D. ΠœΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠ° автоматичСских Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ B, C, D ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚ характСристику, ΠΎΡ‚Ρ€Π°ΠΆΠ°ΡŽΡ‰ΡƒΡŽ Π·Π°Π²ΠΈΡΠΈΠΌΠΎΡΡ‚ΡŒ Π²Ρ€Π΅ΠΌΠ΅Π½ΠΈ срабатывания Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π° ΠΎΡ‚ ΠΎΡ‚Π½ΠΎΡˆΠ΅Π½ΠΈΡ K = I/IΠ½ΠΎΠΌ.

  1. B β€” тСпловая Π·Π°Ρ‰ΠΈΡ‚Π° срабатываСт Ρ‡Π΅Ρ€Π΅Π· 4-5 с ΠΏΡ€ΠΈ ΠΏΡ€Π΅Π²Ρ‹ΡˆΠ΅Π½ΠΈΠΈ Π½ΠΎΠΌΠΈΠ½Π°Π»Π° Π² 3 Ρ€Π°Π·Π°, Π° элСктромагнитная β€” Ρ‡Π΅Ρ€Π΅Π· 0,015 с. Устройства ΠΏΡ€Π΅Π΄Π½Π°Π·Π½Π°Ρ‡Π΅Π½Ρ‹ для Π½Π°Π³Ρ€ΡƒΠ·ΠΎΠΊ с нСбольшими значСниями пусковых Ρ‚ΠΎΠΊΠΎΠ², Π² частности для освСщСния.
  2. C β€” самая распространСнная характСристика Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ΠΎΠ², Π·Π°Ρ‰ΠΈΡ‰Π°ΡŽΡ‰ΠΈΡ… элСктроустановки с ΡƒΠΌΠ΅Ρ€Π΅Π½Π½Ρ‹ΠΌΠΈ пусковыми Ρ‚ΠΎΠΊΠ°ΠΌΠΈ.
  3. D β€” Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Ρ‹ для Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ с большими Ρ‚ΠΎΠΊΠ°ΠΌΠΈ пуска.

ΠžΡΠΎΠ±Π΅Π½Π½ΠΎΡΡ‚ΡŒ врСмя-Ρ‚ΠΎΠΊΠΎΠ²ΠΎΠΉ характСристики Π·Π°ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ΡΡ Π² Ρ‚ΠΎΠΌ, Ρ‡Ρ‚ΠΎ ΠΏΡ€ΠΈ ΠΎΠ΄ΠΈΠ½Π°ΠΊΠΎΠ²Ρ‹Ρ… Π½ΠΎΠΌΠΈΠ½Π°Π»Π°Ρ… Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ΠΎΠ² Ρ‚ΠΈΠΏΠΎΠ² B, C ΠΈ D ΠΈΡ… ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ Π±ΡƒΠ΄ΡƒΡ‚ ΠΏΡ€ΠΎΠΈΡΡ…ΠΎΠ΄ΠΈΡ‚ΡŒ ΠΏΡ€ΠΈ Ρ€Π°Π·Π½Ρ‹Ρ… ΠΏΡ€Π΅Π²Ρ‹ΡˆΠ΅Π½ΠΈΡΡ… Ρ‚ΠΎΠΊΠ°.

Π”Ρ€ΡƒΠ³ΠΈΠ΅ Ρ‚ΠΈΠΏΡ‹ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ΠΎΠ²

  1. MA β€” Π±Π΅Π· Ρ‚Π΅ΠΏΠ»ΠΎΠ²ΠΎΠ³ΠΎ расцСпитСля. Если Π² Ρ†Π΅ΠΏΠΈ установлСно Ρ‚ΠΎΠΊΠΎΠ²ΠΎΠ΅ Ρ€Π΅Π»Π΅, достаточно ΡƒΡΡ‚Π°Π½ΠΎΠ²ΠΈΡ‚ΡŒ автоматичСский Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ с Π·Π°Ρ‰ΠΈΡ‚ΠΎΠΉ ΠΎΡ‚ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания.
  2. A β€” Ρ‚Π΅ΠΏΠ»ΠΎΠ²ΠΎΠΉ Ρ€Π°ΡΡ†Π΅ΠΏΠΈΡ‚Π΅Π»ΡŒ срабатываСт ΠΏΡ€ΠΈ ΠΏΡ€Π΅Π²Ρ‹ΡˆΠ΅Π½ΠΈΠΈ IΠ½ΠΎΠΌ. Π² 1,3 Ρ€Π°Π·Π°. ΠŸΡ€ΠΈ этом врСмя ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ ΠΌΠΎΠΆΠ΅Ρ‚ ΡΠΎΡΡ‚Π°Π²ΠΈΡ‚ΡŒ 1 час. Если Π½ΠΎΠΌΠΈΠ½Π°Π» ΠΏΡ€Π΅Π²Ρ‹ΡˆΠ΅Π½ Π² 2 Ρ€Π°Π·Π° ΠΈ Π±ΠΎΠ»Π΅Π΅, срабатываСт Ρ‚ΠΎΠΊΠΎΠ²Ρ‹ΠΉ Ρ€Π°ΡΡ†Π΅ΠΏΠΈΡ‚Π΅Π»ΡŒ Ρ‡Π΅Ρ€Π΅Π· 0,05 с. Π’ случаС нСсрабатывания этой Π·Π°Ρ‰ΠΈΡ‚Ρ‹ Ρ‡Π΅Ρ€Π΅Π· 20-30 с дСйствуСт Π·Π°Ρ‰ΠΈΡ‚Π° ΠΏΠΎ ΠΏΠ΅Ρ€Π΅Π³Ρ€Π΅Π²Ρƒ. Автомат с характСристикой А примСняСтся для Π·Π°Ρ‰ΠΈΡ‚Ρ‹ элСктроники. Π—Π΄Π΅ΡΡŒ Ρ‚Π°ΠΊΠΆΠ΅ ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ΡΡ устройства с характСристикой Z.

ΠšΡ€ΠΈΡ‚Π΅Ρ€ΠΈΠΈ Π²Ρ‹Π±ΠΎΡ€Π° Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ΠΎΠ²

  1. IΠ½ΠΎΠΌ.- ΠΏΡ€Π΅Π²Ρ‹ΡˆΠ΅Π½ΠΈΠ΅ ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ³ΠΎ ΠΏΡ€ΠΈΠ²ΠΎΠ΄ΠΈΡ‚ ΠΊ ΠΊ ΡΡ€Π°Π±Π°Ρ‚Ρ‹Π²Π°Π½ΠΈΡŽ Π·Π°Ρ‰ΠΈΡ‚Ρ‹ ΠΎΡ‚ ΠΏΠ΅Ρ€Π΅Π³Ρ€ΡƒΠ·ΠΊΠΈ. Номинал ΠΏΠΎΠ΄Π±ΠΈΡ€Π°ΡŽΡ‚ ΠΏΠΎ допустимому ΠΌΠ°ΠΊΡΠΈΠΌΠ°Π»ΡŒΠ½ΠΎΠΌΡƒ Ρ‚ΠΎΠΊΡƒ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΊΠΈ, Π° Π·Π°Ρ‚Π΅ΠΌ ΡƒΠΌΠ΅Π½ΡŒΡˆΠ°ΡŽΡ‚ Π΅Π³ΠΎ Π½Π° 10-15 %, выбирая Π΅Π³ΠΎ ΠΈΠ· стандартного ряда.
  2. Π’ΠΎΠΊ срабатывания. Класс ΠΊΠΎΠΌΠΌΡƒΡ‚Π°Ρ†ΠΈΠΈ автоматичСского Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ подбираСтся Π² зависимости ΠΎΡ‚ Ρ‚ΠΈΠΏΠ° Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ. Для Π±Ρ‹Ρ‚ΠΎΠ²Ρ‹Ρ… Ρ†Π΅Π»Π΅ΠΉ Π½Π°ΠΈΠ±ΠΎΠ»Π΅Π΅ распространСна характСристика Π‘.
  3. Π‘Π΅Π»Π΅ΠΊΡ‚ΠΈΠ²Π½ΠΎΡΡ‚ΡŒ β€” свойство ΠΈΠ·Π±ΠΈΡ€Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ. Автоматы Π²Ρ‹Π±ΠΈΡ€Π°ΡŽΡ‚ΡΡ ΠΏΠΎ Π½ΠΎΠΌΠΈΠ½Π°Π»ΡŒΠ½ΠΎΠΌΡƒ Ρ‚ΠΎΠΊΡƒ, Ρ‡Ρ‚ΠΎΠ±Ρ‹ Π² ΠΏΠ΅Ρ€Π²ΡƒΡŽ ΠΎΡ‡Π΅Ρ€Π΅Π΄ΡŒ срабатывали устройства Π½Π° сторонС Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ. Π’ ΠΏΠ΅Ρ€Π²ΡƒΡŽ ΠΎΡ‡Π΅Ρ€Π΅Π΄ΡŒ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ΡΡ Π·Π°Ρ‰ΠΈΡ‚Π° Π² мСстах, Π³Π΄Π΅ происходят ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΈΠ΅ замыкания ΠΈΠ»ΠΈ ΠΏΠ΅Ρ€Π΅Π³Ρ€ΡƒΠΆΠ΅Π½Π° ΡΠ΅Ρ‚ΡŒ. ВрСмСнная ΡΠ΅Π»Π΅ΠΊΡ‚ΠΈΠ²Π½ΠΎΡΡ‚ΡŒ подбираСтся Ρ‚Π°ΠΊΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ, Ρ‡Ρ‚ΠΎΠ±Ρ‹ врСмя срабатывания Π±Ρ‹Π»ΠΎ большС Ρƒ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π°, располоТСнного Π±Π»ΠΈΠΆΠ΅ ΠΊ источнику питания.
  4. ΠšΠΎΠ»ΠΈΡ‡Π΅ΡΡ‚Π²ΠΎ полюсов. На Ρ‚Ρ€Π΅Ρ…Ρ„Π°Π·Π½Ρ‹ΠΉ Π²Π²ΠΎΠ΄ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ΡΡ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ с Ρ‡Π΅Ρ‚Ρ‹Ρ€ΡŒΠΌΡ полюсами, Π° Π½Π° ΠΎΠ΄Π½ΠΎΡ„Π°Π·Π½Ρ‹ΠΉ β€” с ΠΎΠ΄Π½ΠΈΠΌ ΠΈΠ»ΠΈ двумя. ΠžΡΠ²Π΅Ρ‰Π΅Π½ΠΈΠ΅ ΠΈ бытовая Ρ‚Π΅Ρ…Π½ΠΈΠΊΠ° Ρ€Π°Π±ΠΎΡ‚Π°ΡŽΡ‚ Π½Π° ΠΎΠ΄Π½ΠΎΠΏΠΎΠ»ΡŽΡΠ½ΠΈΠΊΠ°Ρ…. Если Π² Π΄ΠΎΠΌΠ΅ Π΅ΡΡ‚ΡŒ элСктричСский ΠΊΠΎΡ‚Π΅Π» ΠΈΠ»ΠΈ Ρ‚Ρ€Π΅Ρ…Ρ„Π°Π·Π½Ρ‹ΠΉ ΡΠ»Π΅ΠΊΡ‚Ρ€ΠΎΠ΄Π²ΠΈΠ³Π°Ρ‚Π΅Π»ΡŒ, для Π½ΠΈΡ… ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ΡΡ Ρ‚Ρ€Π΅Ρ…ΠΏΠΎΠ»ΡŽΡΠ½Ρ‹Π΅ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Ρ‹.

Π”Ρ€ΡƒΠ³ΠΈΠ΅ ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€Ρ‹

Когда приобрСтаСтся автоматичСский Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ, характСристики Π΄ΠΎΠ»ΠΆΠ½Ρ‹ Π²Ρ‹Π±ΠΈΡ€Π°Ρ‚ΡŒΡΡ Π² соотвСтствии с условиями эксплуатации ΠΈ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ. ΠšΠ°ΠΆΠ΄Ρ‹ΠΉ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ рассчитан Π½Π° ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½Π½ΠΎΠ΅ количСство Ρ†ΠΈΠΊΠ»ΠΎΠ² срабатывания. Как Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ Π΅Π³ΠΎ ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡ‚ΡŒ Π½Π΅ рСкомСндуСтся. ΠšΠΎΠ»ΠΈΡ‡Π΅ΡΡ‚Π²ΠΎ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ΠΎΠ² подбираСтся ΠΏΠΎ нСобходимости. ΠžΠ±ΡΠ·Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ устанавливаСтся Π²Π²ΠΎΠ΄Π½ΠΎΠΉ, Π° послС Π½Π΅Π³ΠΎ β€” Π½Π° Π»ΠΈΠ½ΠΈΠΈ освСщСния, Ρ€ΠΎΠ·Π΅Ρ‚ΠΎΠΊ ΠΈ ΠΎΡ‚Π΄Π΅Π»ΡŒΠ½ΠΎ ΠΊ ΠΌΠΎΡ‰Π½Ρ‹ΠΌ потрСбитСлям. Бпособы крСплСния Ρƒ Ρ€Π°Π·Π½Ρ‹Ρ… ΠΌΠΎΠ΄Π΅Π»Π΅ΠΉ ΠΌΠΎΠ³ΡƒΡ‚ ΠΎΡ‚Π»ΠΈΡ‡Π°Ρ‚ΡŒΡΡ. ΠŸΠΎΡΡ‚ΠΎΠΌΡƒ Π²Ρ‹Π±ΠΈΡ€Π°ΡŽΡ‚ΡΡ устройства, Π°Π½Π°Π»ΠΎΠ³ΠΈΡ‡Π½Ρ‹Π΅ установлСнным Π² ΡˆΠΊΠ°Ρ„Ρƒ.

Π—Π°ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅

ΠœΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠ° автоматичСских Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ трСбуСтся для ΠΈΡ… Π²Ρ‹Π±ΠΎΡ€Π° Π² соотвСтствии с ΠΊΠΎΠ½ΠΊΡ€Π΅Ρ‚Π½Ρ‹ΠΌΠΈ потрСбностями. Π˜Ρ… характСристики прямо связаны с сСчСниСм ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΊΠΈ ΠΈ Ρ‚ΠΈΠΏΠ°ΠΌΠΈ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ. ΠŸΡ€ΠΈ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΈΡ… замыканиях Π² ΠΏΠ΅Ρ€Π²ΡƒΡŽ ΠΎΡ‡Π΅Ρ€Π΅Π΄ΡŒ происходит срабатываниС элСктромагнитных расцСпитСлСй, ΠΏΡ€ΠΈ Π΄Π»ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… ΠΏΠ΅Ρ€Π΅Π³Ρ€ΡƒΠ·ΠΊΠ°Ρ… β€” тСпловая Π·Π°Ρ‰ΠΈΡ‚Π°.

stroyka-electro.ru

класс токоограничСния, Π½ΠΎΠΌΠΈΠ½Π°Π»ΡŒΠ½Ρ‹ΠΉ Ρ‚ΠΎΠΊ ΠΈ напряТСниС, ΠΈΠ½Ρ‹Π΅ обозначСния

Автомат прСдставляСт собой ΡΠΏΠ΅Ρ†ΠΈΠ°Π»ΡŒΠ½ΠΎΠ΅ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π½ΠΎΠ΅ устройство, ΠΏΡ€Π΅Π΄Π½Π°Π·Π½Π°Ρ‡Π΅Π½Π½ΠΎΠ΅ для ΠΊΠΎΠΌΠΌΡƒΡ‚Π°Ρ†ΠΈΠΈ (Π²ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ/ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ) элСктроцСпи, Π·Π°Ρ‰ΠΈΡ‚Ρ‹ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠ² ΠΈ ΠΊΠ°Π±Π΅Π»Π΅ΠΉ, Π° Ρ‚Π°ΠΊΠΆΠ΅ ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠ² ΠΎΡ‚ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания. Π’Π°ΠΆΠ½Ρ‹ΠΌ ΠΊΡ€ΠΈΡ‚Π΅Ρ€ΠΈΠ΅ΠΌ Π²Ρ‹Π±ΠΎΡ€Π° ΠΏΡ€ΠΈΠ±ΠΎΡ€Π° являСтся Π½Π΅ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ ΠΈΠ·Π³ΠΎΡ‚ΠΎΠ²ΠΈΡ‚Π΅Π»ΡŒ, Π½ΠΎ ΠΈ номинальноС напряТСниС, ΠΈ Ρ‚ΠΎΠΊ, Π° Ρ‚Π°ΠΊΠΆΠ΅ класс токоограничСния автоматичСского Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ.

Роль ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ Π½Π° корпусС

Устройство ΠΎΠ΄Π½ΠΎΠ²Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎ выполняСт Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΈ управлСния ΠΈ Π·Π°Ρ‰ΠΈΡ‚Ρ‹. МногиС ΠΏΠΎΠ½ΠΈΠΌΠ°ΡŽΡ‚, Ρ‡Ρ‚ΠΎ ΠΊΠΎΠ³Π΄Π° ΠΏΡ€ΠΎΠΏΠ°Π΄Π°Π΅Ρ‚ элСктричСство Π² ΠΊΠ²Π°Ρ€Ρ‚ΠΈΡ€Π΅ ΠΈΠ»ΠΈ Π΄ΠΎΠΌΠ΅, Π½ΡƒΠΆΠ½ΠΎ ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΈΡ‚ΡŒ, Π½Π΅ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡ΠΈΠ»ΡΡ Π»ΠΈ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ Π² Ρ‰ΠΈΡ‚Π΅. Но Π½Π΅ всС Π·Π½Π°ΠΊΠΎΠΌΡ‹ с характСристиками устройств ΠΈ с критСриями, ΠΏΠΎ ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΌ ΠΈΡ… стоит Π²Ρ‹Π±ΠΈΡ€Π°Ρ‚ΡŒ, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΡΠΎΡ…Ρ€Π°Π½ΠΈΡ‚ΡŒ эксплуатационныС характСристики Ρ‰ΠΈΡ‚Π° распрСдСлСния элСктричСства.

По конструктивным особСнностям Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Ρ‹ Π±Ρ‹Π²Π°ΡŽΡ‚:

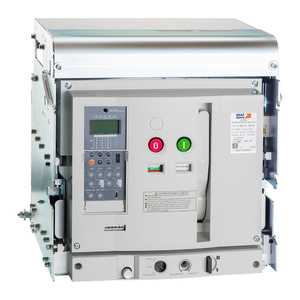

  • Π’ΠΎΠ·Π΄ΡƒΡˆΠ½Ρ‹Π΅ β€” ΡƒΡΡ‚Π°Π½Π°Π²Π»ΠΈΠ²Π°ΡŽΡ‚ΡΡ Π½Π° ΠΏΡ€ΠΎΠΌΡ‹ΡˆΠ»Π΅Π½Π½Ρ‹Ρ… ΠΎΠ±ΡŠΠ΅ΠΊΡ‚Π°Ρ…, Π³Π΄Π΅ Ρ‚ΠΎΠΊ достигаСт значСния тысячи АмпСр.
  • Π›ΠΈΡ‚Ρ‹Π΅ β€” ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ΡΡ Π² цСпях ΠΎΡ‚ 16 Π΄ΠΎ 1 тыс. АмпСр.
  • ΠœΠΎΠ΄ΡƒΠ»ΡŒΠ½Ρ‹Π΅ β€” для ΠΆΠΈΠ»Ρ‹Ρ… ΠΏΠΎΠΌΠ΅Ρ‰Π΅Π½ΠΈΠΉ.

ΠžΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΡ Π½Π° корпусС говорят ΠΎ тСхничСских характСристиках ΠΏΡ€ΠΈΠ±ΠΎΡ€Π°. ΠœΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠ° наносится Π½Π° Π»ΠΈΡ†Π΅Π²ΡƒΡŽ Ρ‡Π°ΡΡ‚ΡŒ корпуса ΡΠΏΠ΅Ρ†ΠΈΠ°Π»ΡŒΠ½ΠΎΠΉ краской, которая Π½Π΅ стираСтся, поэтому ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€Ρ‹ (символы, Π±ΡƒΠΊΠ²Ρ‹, Ρ†ΠΈΡ„Ρ€Ρ‹ ΠΈ схСмы) ΠΌΠΎΠΆΠ½ΠΎ ΡƒΠ²ΠΈΠ΄Π΅Ρ‚ΡŒ Π΄Π°ΠΆΠ΅ Ρ‚ΠΎΠ³Π΄Π°, ΠΊΠΎΠ³Π΄Π° Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ ΡƒΠΆΠ΅ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Ρ‘Π½.

Для прочтСния ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ Π²Ρ‹Ρ‚Π°ΡΠΊΠΈΠ²Π°Ρ‚ΡŒ устройство ΠΈΠ· Ρ‰ΠΈΡ‚Π° Π½Π΅Ρ‚ нСобходимости.

Π Π°ΡΡˆΠΈΡ„Ρ€ΠΎΠ²ΠΊΠ° ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠΈ

ΠŸΡ€ΠΈ ΠΏΠΎΠΊΡƒΠΏΠΊΠ΅ ΠΌΠΎΠ΄ΡƒΠ»ΡŒΠ½ΠΎΠ³ΠΎ ΠΏΡ€ΠΈΠ±ΠΎΡ€Π° Π·Π°Ρ‰ΠΈΡ‚Ρ‹ стоит ΠΎΡ†Π΅Π½ΠΈΠ²Π°Ρ‚ΡŒ Π½Π΅ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ ΠΌΠ°Ρ€ΠΊΡƒ ΠΈ внСшний Π²ΠΈΠ΄. Π’Π°ΠΆΠ½ΡƒΡŽ Ρ€ΠΎΠ»ΡŒ ΠΈΠ³Ρ€Π°ΡŽΡ‚ характСристики Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π°. Для этого Π½ΡƒΠΆΠ½ΠΎ Ρ€Π°Π·Π±ΠΈΡ€Π°Ρ‚ΡŒΡΡ Π² ΠΈΠ½Ρ„ΠΎΡ€ΠΌΠ°Ρ†ΠΈΠΈ, ΠΊΠΎΡ‚ΠΎΡ€ΡƒΡŽ нСсёт Π² сСбС ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠ° автоматичСских Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ. Она Π²ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚:

  • Π±Ρ€Π΅Π½Π΄;
  • модСль;
  • Π°Ρ€Ρ‚ΠΈΠΊΡƒΠ»;
  • класс токоограничСния;
  • Ρ‚ΠΎΠΊ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ;
  • врСмя-Ρ‚ΠΎΠΊΠΎΠ²ΡƒΡŽ характСристику;
  • Π½ΠΎΠΌΠΈΠ½Π°Π»ΡŒΠ½Ρ‹ΠΉ Ρ‚ΠΎΠΊ ΠΈ напряТСниС;
  • схСму ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ.

Π‘Ρ€Π΅Π½Π΄, модСль ΠΈ токовая характСристика

НачинаСтся ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠ° с названия Ρ„ΠΈΡ€ΠΌΡ‹ изготовитСля, ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ΅ наносится Π½Π° Π²Π΅Ρ€Ρ…Π½ΡŽΡŽ Ρ‡Π°ΡΡ‚ΡŒ корпуса. Π‘Π°ΠΌΡ‹Π΅ извСстныС β€” Schneider Electric, ABB, Hager ΠΈ IEK. Они Π΄Π°Π²Π½ΠΎ ΠΎΡΡ‚Π°ΡŽΡ‚ΡΡ Π»ΠΈΠ΄Π΅Ρ€Π°ΠΌΠΈ ΠΏΡ€ΠΎΠ΄Π°ΠΆ Π½Π° Ρ€Ρ‹Π½ΠΊΠ΅, Ρ‚Π°ΠΊ ΠΊΠ°ΠΊ Π²Ρ‹ΠΏΡƒΡΠΊΠ°ΡŽΡ‚ ΠΏΡ€ΠΎΠ΄ΡƒΠΊΡ†ΠΈΡŽ высокого качСства.

ЛинСйная сСрия Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ Π·Π°Ρ‡Π°ΡΡ‚ΡƒΡŽ ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚ ΡΠ΅Ρ€ΠΈΡŽ ΠΏΡ€ΠΈΠ±ΠΎΡ€Π° Π² Π»ΠΈΠ½Π΅ΠΉΠΊΠ΅ изготовитСля, выполняСтся ΠΎΠ½Π° Ρ†ΠΈΡ„Ρ€Π°ΠΌΠΈ ΠΈ Π±ΡƒΠΊΠ²Π°ΠΌΠΈ. К ΠΏΡ€ΠΈΠΌΠ΅Ρ€Ρƒ, Sh300 β€” это сСрия устройств ΠΎΡ‚ ABB, Π° Acti9 β€” прСдставляСт Schneider Electric.

По ΠΌΠΎΠ΄Π΅Π»ΠΈ ΠΌΠΎΠΆΠ½ΠΎ ΠΎΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚ΡŒ Ρ†Π΅Π½Ρƒ ΠΈ тСхничСскиС характСристики. S200, ΠΊ ΠΏΡ€ΠΈΠΌΠ΅Ρ€Ρƒ, рассчитан Π½Π° Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅ Π΄ΠΎ 6 кА ΠΈ Π±ΠΎΠ»Π΅Π΅ Π΄ΠΎΡ€ΠΎΠ³ΠΎΠΉ, Ρ‡Π΅ΠΌ модСль Sh300 (Π΄ΠΎ 4,5 кА).

БущСствуСт ΠΏΡΡ‚ΡŒ Π²ΠΈΠ΄ΠΎΠ² врСмя-Ρ‚ΠΎΠΊΠΎΠ²Ρ‹Ρ… свойств Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ, наносятся ΠΎΠ½ΠΈ латинскими Π±ΡƒΠΊΠ²Π°ΠΌΠΈ B, C, D, K ΠΈ Z. Π¨ΠΈΡ€ΠΎΠΊΠΎ распространСны ΠΏΠ΅Ρ€Π²Ρ‹Π΅ 3 характСристики. Π’ случаях сильной Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ ΠΈ Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎΠ³ΠΎ примСнСния элСктроники Π½ΡƒΠΆΠ½Ρ‹ Β«KΒ» ΠΈ Β«ZΒ».

Бамая подходящая характСристика для Π·Π°Ρ‰ΠΈΡ‚Ρ‹ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΊΠΈ Π² Π±Ρ‹Ρ‚Ρƒ β€” C. Π£Π·ΠΊΠΎΠΏΡ€ΠΎΡ„ΠΈΠ»ΡŒΠ½Ρ‹Π΅ Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΠΈ Ρ‚ΠΈΠΏΠ° B ΠΈ D ΡƒΡΡ‚Π°Π½Π°Π²Π»ΠΈΠ²Π°ΡŽΡ‚ΡΡ Ρ€Π΅Π΄ΠΊΠΎ, Π² основном, ΠΏΠΎ Π·Π°ΠΊΠ°Π·Ρƒ.

ΠΠΎΠΌΠΈΠ½Π°Π»ΡŒΠ½Ρ‹ΠΉ Ρ‚ΠΎΠΊ ΠΈ напряТСниС

Π¦ΠΈΡ„Ρ€Π°, идущая послС Π±ΡƒΠΊΠ², ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚ Π½ΠΎΠΌΠΈΠ½Π°Π» Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ β€” это ΠΌΠ°ΠΊΡΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΉ проходящий Ρ‚ΠΎΠΊ, ΠΏΡ€ΠΈ ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΌ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ Π½Π΅ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ΡΡ. УказываСтся ΠΎΠ½ для t +30 Π‘. К ΠΏΡ€ΠΈΠΌΠ΅Ρ€Ρƒ, устройство с Π½ΠΎΠΌΠΈΠ½Π°Π»ΡŒΠ½Ρ‹ΠΌ Ρ‚ΠΎΠΊΠΎΠΌ 15 А Π²Ρ‹Π΄Π΅Ρ€ΠΆΠΈΡ‚ Ρ‚Π°ΠΊΡƒΡŽ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΡƒ Π΄ΠΎ 30 Π‘, Ссли ΠΆΠ΅ t поднимСтся Π²Ρ‹ΡˆΠ΅, Ρ‚ΠΎ ΠΏΡ€ΠΈΠ±ΠΎΡ€ сработаСт ΠΏΡ€ΠΈ мСньшСм Ρ‚ΠΎΠΊΠ΅.

ΠŸΡ€ΠΈ ΠΏΠ΅Ρ€Π΅Π³Ρ€ΡƒΠ·ΠΊΠ΅ сСти, ΠΊΠΎΠ³Π΄Π° Ρ‚ΠΎΠΊ ΠΏΡ€Π΅Π²Ρ‹ΡˆΠ°Π΅Ρ‚ Π½ΠΎΠΌΠΈΠ½Π°Π»ΡŒΠ½Ρ‹ΠΉ Π½Π° 15β€”50%, срабатываСт Ρ‚Π΅ΠΏΠ»ΠΎΠ²ΠΎΠΉ Ρ€Π°ΡΡ†Π΅ΠΏΠΈΡ‚Π΅Π»ΡŒ ΠΏΡ€ΠΈΠ±ΠΎΡ€Π°.

ΠŸΡ€ΠΈ Π²ΠΎΠ·Π½ΠΈΠΊΠ½ΠΎΠ²Π΅Π½ΠΈΠΈ ΠšΠ— Π² сСти появляСтся свСрхток ΠΈ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ срабатываСт Π·Π° 0,015 с. Если ΠΆΠ΅ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ нСисправСн, изоляция ΠΌΠΎΠΆΠ΅Ρ‚ Π½Π°Ρ‡Π°Ρ‚ΡŒ ΠΏΠ»Π°Π²ΠΈΡ‚ΡŒΡΡ, Ρ‡Ρ‚ΠΎ Ρ‡Ρ€Π΅Π²Π°Ρ‚ΠΎ воспламСнСниСм.

Под врСмя-Ρ‚ΠΎΠΊΠΎΠ²ΠΎΠΉ характСристикой Π² Π’ΠΎΠ»ΡŒΡ‚Π°Ρ… ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΎ напряТСниС (ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ΅/постоянноС) с Π½ΠΎΠΌΠΈΠ½Π°Π»ΡŒΠ½Ρ‹ΠΌ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ΠΌ. Π­Ρ‚ΠΎΡ‚ ΠΏΠΎΠΊΠ°Π·Π°Ρ‚Π΅Π»ΡŒ опрСдСляСт Ρ‚ΠΈΠΏ сСти, Π² ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΉ ΠΌΠΎΠΆΠ΅Ρ‚ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒΡΡ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚. НапримСр, 230/400 V Π·Π½Π°Ρ‡ΠΈΡ‚, Ρ‡Ρ‚ΠΎ напряТСниС Ρ‚Ρ€Ρ‘Ρ…Ρ„Π°Π·Π½ΠΎΠΉ сСти Ρ€Π°Π²Π½ΠΎ 400 V, Π° ΠΎΠ΄Π½ΠΎΡ„Π°Π·Π½ΠΎΠΉ β€” 230 V.

Π’ΠΎΠΊ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ ΠΈ класс токоограничСния

ΠœΠ°ΠΊΡΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΉ Ρ‚ΠΎΠΊ ΠšΠ—, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ ΠΏΡ€ΠΎΡ…ΠΎΠ΄ΠΈΡ‚ Ρ‡Π΅Ρ€Π΅Π· устройство ΠΈ Π½Π΅ Π²Ρ‹Π²ΠΎΠ΄ΠΈΡ‚ Π΅Π³ΠΎ ΠΈΠ· строя, называСтся Π½ΠΎΠΌΠΈΠ½Π°Π»ΡŒΠ½Ρ‹ΠΌ Ρ‚ΠΎΠΊΠΎΠΌ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ. Π—Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ ΠΏΡ€Π΅Π΄Π΅Π»ΡŒΠ½Ρ‹Ρ… Ρ‚ΠΎΠΊΠΎΠ² для ΠΌΠΎΠ΄ΡƒΠ»ΡŒΠ½Ρ‹Ρ… Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ Π±Ρ‹Π²Π°Π΅Ρ‚ 4500 А, 6000 А ΠΈ 1000 А.

НиТС наносится класс токоограничСния. Π‘Π²Π΅Ρ€Ρ…Ρ‚ΠΎΠΊΠΈ опасны Π²Ρ‹Π΄Π΅Π»Π΅Π½ΠΈΠ΅ΠΌ энСргии, Ρ‡Ρ‚ΠΎ ΠΏΡ€ΠΈΠ²ΠΎΠ΄ΠΈΡ‚ ΠΊ плавлСнию ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΊΠΈ. Π’Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ срабатываСт Ρ‚ΠΎΠ³Π΄Π°, ΠΊΠΎΠ³Π΄Π° Ρ‚ΠΎΠΊ ΠšΠ— максималСн. Но Ρ‡Ρ‚ΠΎΠ±Ρ‹ Π½Π°Π±Ρ€Π°Ρ‚ΡŒ этот максимум, Π΄ΠΎΠ»ΠΆΠ½ΠΎ ΠΏΡ€ΠΎΠΉΡ‚ΠΈ врСмя. Π§Π΅ΠΌ ΠΎΠ½ΠΎ большС, Ρ‚Π΅ΠΌ сильнСС нанСсённый ΠΎΠ±ΠΎΡ€ΡƒΠ΄ΠΎΠ²Π°Π½ΠΈΡŽ ΠΈ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΊΠ΅ ΡƒΡ‰Π΅Ρ€Π±.

Π’ΠΎΠΊΠΎΠΎΠ³Ρ€Π°Π½ΠΈΡ‡ΠΈΡ‚Π΅Π»ΡŒ ускоряСт врСмя ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π°, это Π½Π΅ позволяСт Ρ‚ΠΎΠΊΡƒ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания Π΄ΠΎΡΡ‚ΠΈΡ‡ΡŒ своСго ΠΏΠΈΠΊΠ°. ΠšΠ»Π°ΡΡΡ‹ токоограничСния наносятся Π² ΠΊΠ²Π°Π΄Ρ€Π°Ρ‚. Π§Π΅ΠΌ большС Ρ†ΠΈΡ„Ρ€Π°, Ρ‚Π΅ΠΌ скорСС сработаСт Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ:

  1. ΠžΠ³Ρ€Π°Π½ΠΈΡ‡Π΅Π½ΠΈΠ΅ для ΠΏΠ΅Ρ€Π²ΠΎΠ³ΠΎ класса составляСт большС 10 мс. ΠŸΡ€ΠΈ этом классС Π½Π΅Ρ‚ ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠΈ Π½Π° корпусС Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π°.
  2. ВрСмя Π²Ρ‚ΠΎΡ€ΠΎΠ³ΠΎ класса β€” ΠΎΡ‚ 6 мс Π΄ΠΎ 10 мс.
  3. Π’Ρ€Π΅Ρ‚ΠΈΠΉ класс срабатываСт быстрСС всСх β€” 2βˆ’6 мс.

ΠŸΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅ ΠΈ Π°Ρ€Ρ‚ΠΈΠΊΡƒΠ»

Π‘Ρ‹Π²Π°Π΅Ρ‚, Ρ‡Ρ‚ΠΎ Π½Π° производствС Π² ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΡƒ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ΠΎΠ² Π²ΠΊΠ»ΡŽΡ‡Π°ΡŽΡ‚ схСму для ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ. Она состоит ΠΈΠ· Ρ†Π΅ΠΏΠΈ, расцСпитСлСй ΠΈ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ΠΎΠ².

ΠœΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠ° 1 ΠΈ 2 Π½Π° ΠΎΠ΄Π½ΠΎΠΏΠΎΠ»ΡŽΡΠ½Ρ‹Ρ… Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡΡ… ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚ Π²Π΅Ρ€Ρ…Π½ΠΈΠΉ ΠΈ Π½ΠΈΠΆΠ½ΠΈΠΉ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚. К 1 ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ΡΡ ΠΏΠΈΡ‚Π°ΡŽΡ‰ΠΈΠΉ ΠΏΡ€ΠΎΠ²ΠΎΠ΄, Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ° β€” ΠΊ 2. На Π΄Π²ΡƒΡ…ΠΏΠΎΠ»ΡŽΡΠ½Ρ‹Ρ… Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π°Ρ… Ρ†ΠΈΡ„Ρ€Ρ‹ 1/3 ΠΎΠ·Π½Π°Ρ‡Π°ΡŽΡ‚ Π²Π΅Ρ€Ρ…Π½ΠΈΠΉ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚, 2/4 β€” Π½ΠΈΠΆΠ½ΠΈΠΉ.

Π•Ρ‰Ρ‘ Π²ΠΎΠ·Π»Π΅ схСмы ΠΈΠ½ΠΎΠ³Π΄Π° встрСчаСтся ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠ° N, ΡƒΠΊΠ°Π·Ρ‹Π²Π°ΡŽΡ‰Π°Ρ Π½Π° ΠΊΠ»Π΅ΠΌΠΌΡƒ, ΠΊ ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΉ Π½ΡƒΠΆΠ½ΠΎ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°Ρ‚ΡŒ Π½ΡƒΠ»Π΅Π²ΠΎΠΉ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊ. Π’Π°ΠΆΠ½ΠΎ Ρ‚Π°ΠΊΠΎΠ΅ ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ Π² Ρ‚ΠΎΠΌ случаС, ΠΊΠΎΠ³Π΄Π° отсутствуСт Ρ€Π°ΡΡ†Π΅ΠΏΠΈΡ‚Π΅Π»ΡŒ.

Найти Π»ΡŽΠ±ΡƒΡŽ модСль Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ Π² ΠΊΠ°Ρ‚Π°Π»ΠΎΠ³Π΅ Ρ‚ΠΎΡ€Π³ΠΎΠ²ΠΎΠΉ Ρ‚ΠΎΡ‡ΠΊΠΈ ΠΏΠΎΠΌΠΎΠΆΠ΅Ρ‚ Π°Ρ€Ρ‚ΠΈΠΊΡƒΠ». Вакая информация ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ нанСсСна с Ρ€Π°Π·Π½Ρ‹Ρ… сторон ΠΏΡ€ΠΈΠ±ΠΎΡ€Π°.

ΠœΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠ° элСктричСских Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ΠΎΠ² ΠΏΠΎΠΌΠΎΠΆΠ΅Ρ‚ ΠΏΠΎΠ΄ΠΎΠ±Ρ€Π°Ρ‚ΡŒ Π½Π°ΠΈΠ±ΠΎΠ»Π΅Π΅ подходящий ΠΏΡ€ΠΈΠ±ΠΎΡ€ для ΠΆΠΈΠ»ΠΎΠ³ΠΎ помСщСния. Однако стоит ΡƒΡ‡ΠΈΡ‚Ρ‹Π²Π°Ρ‚ΡŒ Π½Π΅ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ тСхничСскиС характСристики, Π½ΠΎ ΠΈ эксплуатационныС особСнности Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π°. Π’Π΅Π΄ΡŒ ΠΏΠΎΠ½ΠΈΠΌΠ°Π½ΠΈΠ΅ условий эксплуатации Π½Π΅ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ ΠΏΡ€Π΅Π΄ΠΎΡ‚Π²Ρ€Π°Ρ‚ΠΈΡ‚ ΠΏΠΎΠ»ΠΎΠΌΠΊΠΈ, Π½ΠΎ ΠΈ ΡƒΠ²Π΅Π»ΠΈΡ‡ΠΈΡ‚ Π±Π΅Π·ΠΎΠΏΠ°ΡΠ½ΠΎΡΡ‚ΡŒ Ρ€Π°Π±ΠΎΡ‚Ρ‹ с элСктроприборами Π² Π΄ΠΎΠΌΠ΅.

220v.guru

Π§Ρ‚ΠΎ Π²Ρ‹ ΠΌΠΎΠΆΠ΅Ρ‚Π΅ ΡƒΠ·Π½Π°Ρ‚ΡŒ ΠΏΠΎ ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠ΅ автоматичСского Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ?

ΠŸΠΎΠ΄Ρ€ΠΎΠ±Π½ΠΎΡΡ‚ΠΈ
ΠŸΡ€ΠΎΡΠΌΠΎΡ‚Ρ€ΠΎΠ²: 28409

Π›ΡŽΠ±ΠΎΠΉ автоматичСский Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ ΠΈΠΌΠ΅Π΅Ρ‚ ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½Π½ΡƒΡŽ ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΡƒ. Она состоит ΠΈΠ· Π±ΡƒΠΊΠ², Ρ†ΠΈΡ„Ρ€ ΠΈ схСм. По всСму этому ΠΌΠΎΠΆΠ½ΠΎ сразу ΡƒΠ·Π½Π°Ρ‚ΡŒ всС характСристики Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π°, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ Π²Π°ΠΌ Π±ΡƒΠ΄ΡƒΡ‚ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΡ‹ ΠΏΡ€ΠΈ Π΅Π³ΠΎ Π²Ρ‹Π±ΠΎΡ€Π΅. Π‘Π΅Π· этих ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ Π½Π΅Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎ ΡƒΠ·Π½Π°Ρ‚ΡŒ ΠΎΠ± автоматичСском Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ практичСски Π½ΠΈΡ‡Π΅Π³ΠΎ.

Данная ΡΡ‚Π°Ρ‚ΡŒΡ Π±ΡƒΠ΄Π΅Ρ‚ своСобразным ΠΎΠ±ΠΎΡ‰Π΅Π½ΠΈΠ΅ΠΌ всСх ΠΏΡ€Π΅Π΄Ρ‹Π΄ΡƒΡ‰ΠΈΡ… ΠΏΡƒΠ±Π»ΠΈΠΊΠ°Ρ†ΠΈΠΉ ΠΏΡ€ΠΎ автоматичСскиС Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΠΈ. Π’ΡƒΡ‚ Π²Ρ‹ Π½Π°ΠΉΠ΄Π΅Ρ‚Π΅ ΠΊΡ€Π°Ρ‚ΠΊΠΎΠ΅ описаниС всСх ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€ΠΎΠ² со ссылками Π½Π° ΠΈΡ… ΠΏΠΎΠ΄Ρ€ΠΎΠ±Π½ΠΎΠ΅ Ρ€Π°Π·ΡŠΡΡΠ½Π΅Π½ΠΈΠ΅.

ВсС ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€Ρ‹ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ΠΎΠ² наносятся Π½Π° корпус ΡΠΏΠ΅Ρ†ΠΈΠ°Π»ΡŒΠ½ΠΎΠΉ стойкой краской. Они находятся Π½Π° ΠΏΠ΅Ρ€Π΅Π΄Π½Π΅ΠΉ (Π»ΠΈΡ†Π΅Π²ΠΎΠΉ) сторонС. Π­Ρ‚ΠΎ позволяСт ΠΈΡ… Ρ‡ΠΈΡ‚Π°Ρ‚ΡŒ Π΄Π°ΠΆΠ΅ Ρ‚ΠΎΠ³Π΄Π°, когда автоматичСский Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ установлСн Π² Ρ€Π°ΡΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠΌ ΡˆΠΊΠ°Ρ„Ρƒ.

На Π²Π΅Ρ€Ρ…Π½Π΅ΠΉ ΠΈ Π½ΠΈΠΆΠ½Π΅ΠΉ ΠΊΠ°Ρ€Ρ‚ΠΈΠ½ΠΊΠ°Ρ… прСдставлСны автоматичСскиС Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΠΈ Ρ€Π°Π·Π½Ρ‹Ρ… ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚Π΅Π»Π΅ΠΉ. На Π½ΠΈΡ… Ρ€Π°Π·Π½Ρ‹ΠΌΠΈ Ρ†ΠΈΡ„Ρ€Π°ΠΌΠΈ ΠΈ Π±ΡƒΠΊΠ²Π°ΠΌΠΈ ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½Ρ‹ ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½Π½Ρ‹Π΅ характСристики. Π”Π°Π²Π°ΠΉΡ‚Π΅ Π½ΠΈΠΆΠ΅ Ρ€Π°Π·Π±Π΅Ρ€Π΅ΠΌ ΠΈΡ… всС ΠΏΠΎ порядку.

  1. ΠœΠ°Ρ€ΠΊΠ° (ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚Π΅Π»ΡŒ) автоматичСского Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ. Они Π±Ρ‹Π²Π°ΡŽΡ‚ Ρ€Π°Π·Π½Ρ‹Π΅. На ΠΊΠ°Ρ€Ρ‚ΠΈΠ½ΠΊΠ°Ρ… прСдставлСны Π°ΠΏΠΏΠ°Ρ€Π°Ρ‚Ρ‹ ΠΊΠΎΠΌΠΏΠ°Π½ΠΈΠΉ Schneider Electric, ABB, IEK ΠΈ EKF. Π­Ρ‚ΠΈ Π±Ρ€Π΅Π½Π΄Ρ‹ извСстны ΠΌΠ½ΠΎΠ³ΠΈΠΌ ΠΈ сСгодня Π·Π° ΠΊΠ°ΠΆΠ΄Ρ‹ΠΌ ΠΈΠ· Π½ΠΈΡ… ΡƒΠΆΠ΅ ΠΏΡ€ΠΎΡ‡Π½ΠΎ Π·Π°ΠΊΡ€Π΅ΠΏΠΈΠ»Π°ΡΡŒ своя рСпутация ΠΏΠΎ ΠΏΠΎΠ²ΠΎΠ΄Ρƒ качСства выпускаСмой ΠΏΡ€ΠΎΠ΄ΡƒΠΊΡ†ΠΈΠΈ. Π§ΠΈΡ‚Π°ΠΉΡ‚Π΅ ΠΏΠΎ этому ΠΏΠΎΠ²ΠΎΠ΄Ρƒ — Какой ΠΌΠ°Ρ€ΠΊΠΈ Π²Ρ‹Π±Ρ€Π°Ρ‚ΡŒ автоматичСский Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ?
  2. БСрия Π»ΠΈΠ½Π΅ΠΉΠΊΠΈ автоматичСских Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ. Π£ ΠΊΠ°ΠΆΠ΄ΠΎΠ³ΠΎ производитСля Π΅ΡΡ‚ΡŒ нСсколько сСрий Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ΠΎΠ², ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ Ρ€Π°Π·Π»ΠΈΡ‡Π°ΡŽΡ‚ΡΡ Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΌΠΈ характСристиками ΠΈ соотвСтствСнно Ρ†Π΅Π½ΠΎΠΉ. НапримСр Ρƒ ABB Π΅ΡΡ‚ΡŒ Π±ΡŽΠ΄ΠΆΠ΅Ρ‚Π½Π°Ρ сСрия Sh300 ΠΈ Π±ΠΎΠ»Π΅Π΅ наворочСнная S200. Π’ послСднСй сСрии Π΅ΡΡ‚ΡŒ Π΄Π²Π° отсСка Π² Π²ΠΈΠ½Ρ‚ΠΎΠ²ΠΎΠΉ ΠΊΠ»Π΅ΠΌΠΌΠ΅ для ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ Π΄Π²ΡƒΡ… ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠ² ΠΈΠ»ΠΈ ΠΎΠ±ΡŠΠ΅Π΄ΠΈΠ½ΡΡŽΡ‰Π΅ΠΉ Π³Ρ€Π΅Π±Π΅Π½ΠΊΠΈ. Π’Π°ΠΊΠΆΠ΅ S200 рассчитаны Π½Π° ΠΌΠ°ΠΊΡΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹Π΅ Ρ‚ΠΎΠΊΠΈ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания Π΄ΠΎ 6кА, Π° Sh300 Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Π΄ΠΎ 4,5кА. А компания Schneider Electric выпускаСт Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Ρ‹ ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΡ… сСрий: Π”ΠΎΠΌΠΎΠ²ΠΎΠΉ, Acti9, Multi9.
  3. Номинал автоматичСского Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ ΠΈ Π΅Π³ΠΎ врСмя токовая характСристика.

    На ΠΏΠ΅Ρ€Π²ΠΎΠΌ мСстС стоит Π±ΡƒΠΊΠ²Π°. Она ΡƒΠΊΠ°Π·Ρ‹Π²Π°Π΅Ρ‚ Π½Π° врСмя-Ρ‚ΠΎΠΊΠΎΠ²ΡƒΡŽ характСристику Π΄Π°Π½Π½ΠΎΠ³ΠΎ Π°ΠΏΠΏΠ°Ρ€Π°Ρ‚Π° ΠΈ Π±Ρ‹Π²Π°Π΅Ρ‚Β  «B», «C» ΠΈ «D». Π’ ΠΌΠ°Π³Π°Π·ΠΈΠ½Π΅ Π²Ρ‹ Π±Π΅Π· особых ΠΏΡ€ΠΎΠ±Π»Π΅ΠΌ Π½Π°ΠΉΠ΄Π΅Ρ‚Π΅ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Ρ‹ с характСристикой «C». Она самая ΡƒΠ½ΠΈΠ²Π΅Ρ€ΡΠ°Π»ΡŒΠ½Π°Ρ. Если ΠΏΠΎΡ‚Ρ€Π΅Π±ΡƒΡŽΡ‚ΡΡ «B» ΠΈ «D», Ρ‚ΠΎ скорСС всСго ΠΎΠ½ΠΈ Π±ΡƒΠ΄ΡƒΡ‚ ΠΈΠ΄Ρ‚ΠΈ Π² ΠΎΠ±Ρ‹Ρ‡Π½Ρ‹Ρ… ΠΌΠ°Π³Π°Π·ΠΈΠ½Π°Ρ… ΠΏΠΎΠ΄ Π·Π°ΠΊΠ°Π·. Π§ΠΈΡ‚Π°ΠΉΡ‚Π΅ ΠΏΡ€ΠΎ это ΠΏΠΎΠ΄Ρ€ΠΎΠ±Π½Π΅Π΅ Π² ΡΡ‚Π°Ρ‚ΡŒΠ΅ — ВрСмя-Ρ‚ΠΎΠΊΠΎΠ²Ρ‹Π΅ характСристики автоматичСских Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ.

    Π‘Π»Π΅Π΄ΠΎΠΌ Π·Π° Π±ΡƒΠΊΠ²ΠΎΠΉ ΠΈΠ΄ΡƒΡ‚ Ρ†ΠΈΡ„Ρ€Ρ‹. Они ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π°ΡŽΡ‚ Π½ΠΎΠΌΠΈΠ½Π°Π» Π΄Π°Π½Π½ΠΎΠ³ΠΎ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π°. Π’ΠΎ Π΅ΡΡ‚ΡŒ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρƒ максимального Ρ‚ΠΎΠΊΠ°, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ ΠΌΠΎΠΆΠ΅Ρ‚ ΠΏΡ€ΠΎΡ‚Π΅ΠΊΠ°Ρ‚ΡŒ Ρ‡Π΅Ρ€Π΅Π· Π½Π΅Π³ΠΎ Π΄Π»ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ΅ врСмя Π±Π΅Π· Π΅Π³ΠΎ срабатывания. Если Ρ‚ΠΎΠΊ Π² Ρ†Π΅ΠΏΠΈ Π±ΡƒΠ΄Π΅Ρ‚ ΠΏΡ€Π΅Π²Ρ‹ΡˆΠ°Ρ‚ΡŒ Π½ΠΎΠΌΠΈΠ½Π°Π» Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π° Π½Π° 13-45%, Ρ‚ΠΎ Π² Π½Π΅ΠΌ сработаСт Ρ‚Π΅ΠΏΠ»ΠΎΠ²ΠΎΠΉ Ρ€Π°ΡΡ†Π΅ΠΏΠΈΡ‚Π΅Π»ΡŒ. На это ΠΌΠΎΠΆΠ΅Ρ‚ ΠΏΠΎΡ‚Ρ€Π΅Π±ΠΎΠ²Π°Ρ‚ΡŒΡΡ врСмя ΠΎΡ‚ Π½Π΅ΡΠΊΠΎΠ»ΡŒΠΊΠΈΡ… сСкунд Π΄ΠΎ Π½Π΅ΡΠΊΠΎΠ»ΡŒΠΊΠΈΡ… ΠΌΠΈΠ½ΡƒΡ‚. ΠŸΡ€ΠΈ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΈΡ… замыканиях исправный Π°ΠΏΠΏΠ°Ρ€Π°Ρ‚ Π΄ΠΎΠ»ΠΆΠ΅Π½ ΠΎΡ‚Ρ€Π°Π±ΠΎΡ‚Π°Ρ‚ΡŒ Π·Π° 0,01-0,02 сСкунды, ΠΈΠ½Π°Ρ‡Π΅ изоляция элСктропроводки Π½Π°Ρ‡Π½Π΅Ρ‚ ΠΏΠ»Π°Π²ΠΈΡ‚ΡŒΡΡ ΠΈ ΠΌΠΎΠΆΠ΅Ρ‚ Π²ΠΎΡΠΏΠ»Π°ΠΌΠ΅Π½ΠΈΡ‚ΡŒΡΡ. Π—Π° это Π² автоматичСском Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ ΠΎΡ‚Π²Π΅Ρ‡Π°Π΅Ρ‚ элСктромагнитный Ρ€Π°ΡΡ†Π΅ΠΏΠΈΡ‚Π΅Π»ΡŒ. Π’Ρ‹ Π΄ΠΎΠ»ΠΆΠ½Ρ‹ ΠΎΠ±ΡΠ·Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ Π·Π½Π°Ρ‚ΡŒ ΠΊΠ°ΠΊ ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎ Π²Ρ‹Π±Ρ€Π°Ρ‚ΡŒ автоматичСский Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ ΠΏΠΎ Π½ΠΎΠΌΠΈΠ½Π°Π»Ρƒ.

  4. 230/400Π’ ΠΈΠ»ΠΈ 230/400V~ ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚ Π² ΠΊΠ°ΠΊΠΈΡ… сСтях Π΄ΠΎΠ»ΠΆΠ½Ρ‹ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒΡΡ Π΄Π°Π½Π½Ρ‹Π΅ устройства. 230Π’ — это Π² ΠΎΠ΄Π½ΠΎΡ„Π°Π·Π½Ρ‹Ρ… сСтях, 400Π’ — это Π² Ρ‚Ρ€Π΅Ρ…Ρ„Π°Π·Π½Ρ‹Ρ…. Π”Π°Π½Π½Ρ‹ΠΉ ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€Β  ΠΏΠΎΠΊΠ°Π·Ρ‹Π²Π°Π΅Ρ‚, Ρ‡Ρ‚ΠΎ Π΄Π°Π½Π½Ρ‹Π΅ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Ρ‹ ΠΌΠΎΠΆΠ½ΠΎ смСло ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ ΠΊΠ°ΠΊ Π² ΠΎΠ΄Π½ΠΎΡ„Π°Π·Π½Ρ‹Ρ… Ρ€Π°ΡΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… Ρ‰ΠΈΡ‚Π°Ρ…, Ρ‚Π°ΠΊ ΠΈ Π²Β Ρ‚Ρ€Π΅Ρ…Ρ„Π°Π·Π½Ρ‹Ρ… Ρ€Π°ΡΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… Ρ‰ΠΈΡ‚Π°Ρ… для ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ ΠΎΠ΄Π½ΠΎΡ„Π°Π·Π½Ρ‹Ρ… ΠΏΠΎΡ‚Ρ€Π΅Π±ΠΈΡ‚Π΅Π»Π΅ΠΉ.
  5. 4500, 6000 ΠΈΠ»ΠΈ ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ 10000 — это ΠΏΡ€Π΅Π΄Π΅Π»ΡŒΠ½Ρ‹Π΅ значСния Ρ‚ΠΎΠΊΠΎΠ² ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ ΠΏΡ€ΠΈ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΈΡ… замыканиях, послС прохоТдСния ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ ΠΌΠΎΠΆΠ΅Ρ‚ ΠΏΡ€ΠΎΠ΄ΠΎΠ»ΠΆΠ°Ρ‚ΡŒ Ρ€Π°Π±ΠΎΡ‚Ρƒ Π² ΡˆΡ‚Π°Ρ‚Π½ΠΎΠΌ Ρ€Π΅ΠΆΠΈΠΌΠ΅.
  6. Π¦ΠΈΡ„Ρ€ΠΎΠΉ 6 ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ Ρ‚Π°ΠΊΠΎΠΉ ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€, ΠΊΠ°ΠΊ класс токоограничСния. Π‘Ρ‹Π²Π°ΡŽ ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΠ΅ классы: 1,2 ΠΈ 3. Π›ΡŽΠ±ΠΎΠΌΡƒ Ρ‚ΠΎΠΊΡƒ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ врСмя Ρ‡Ρ‚ΠΎΠ±Ρ‹ Π΄ΠΎΡΡ‚ΠΈΡ‡ΡŒ своСго максимального значСния. ΠŸΠΎΡΡ‚ΠΎΠΌΡƒ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΠΎΠ±Π΅ΡΡ‚ΠΎΡ‡ΠΈΡ‚ΡŒ Π°Π²Π°Ρ€ΠΈΠΉΠ½Ρ‹ΠΉ участок ΠΊΠ°ΠΊ ΠΌΠΎΠΆΠ½ΠΎ быстрСС, Ρ‡Ρ‚ΠΎΠ±Ρ‹ Ρ‚ΠΎΠΊ ΠšΠ— Π½Π΅ успСл ΠΏΠΎΠ²Ρ€Π΅Π΄ΠΈΡ‚ΡŒ ΠΈΠ·ΠΎΠ»ΡΡ†ΠΈΡŽ элСктропроводки. Π”Ρ€ΡƒΠ³ΠΈΠΌΠΈ словами автоматичСский Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ с Ρ‚ΠΎΠΊΠΎΠΎΠ³Ρ€Π°Π½ΠΈΡ‡Π΅Π½ΠΈΠ΅ΠΌ Π½Π΅ позволяСт Ρ‚ΠΎΠΊΡƒ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания ΠΏΡ€ΠΈΠ½ΡΡ‚ΡŒ своС максимальноС Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ ΠΈ быстрСС ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅. Класс токоограничСния – 2 ΠΎΠ³Ρ€Π°Π½ΠΈΡ‡ΠΈΠ²Π°Π΅Ρ‚ ΠΏΠΎ Π²Ρ€Π΅ΠΌΠ΅Π½ΠΈ ΠšΠ— Π² ΠΏΡ€Π΅Π΄Π΅Π»Π°Ρ… 1/2 ΠΏΠΎΠ»ΡƒΠΏΠ΅Ρ€ΠΈΠΎΠ΄Π°, класс – 3 ΠΎΠ³Ρ€Π°Π½ΠΈΡ‡ΠΈΠ²Π°Π΅Ρ‚ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ΅ Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅ Π² ΠΏΡ€Π΅Π΄Π΅Π»Π°Ρ… 1/3 ΠΏΠΎΠ»ΡƒΠΏΠ΅Ρ€ΠΈΠΎΠ΄Π°.
  7. На корпусС автоматичСского Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ (Π½Π΅ ΠΎΠ±ΡΠ·Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ Π½Π° Π»ΠΈΡ†Π΅Π²ΠΎΠΉ сторонС) ΠΌΠΎΠΆΠ½ΠΎ Π²ΡΡ‚Ρ€Π΅Ρ‚ΠΈΡ‚ΡŒ ΠΊΠΎΠΌΠ±ΠΈΠ½Π°Ρ†ΠΈΡŽ Ρ†ΠΈΡ„Ρ€ с Π±ΡƒΠΊΠ²Π°ΠΌΠΈ. Π­Ρ‚ΠΎ Π°Ρ€Ρ‚ΠΈΠΊΡƒΠ» Π΄Π°Π½Π½ΠΎΠ³ΠΎ устройства, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ присвоил Π΅ΠΌΡƒ ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚Π΅Π»ΡŒ. По Π½Π΅ΠΌΡƒ ΠΌΠΎΠΆΠ½ΠΎ быстро Π½Π°ΠΉΡ‚ΠΈ ΠΏΠΎ ΠΊΠ°Ρ‚Π°Π»ΠΎΠ³Ρƒ ΠΈΠ»ΠΈ Π² ΠΈΠ½Ρ‚Π΅Ρ€Π½Π΅Ρ‚Π΅ Π΄Π°Π½Π½Ρ‹ΠΉ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚.
  8. ЭлСктричСская схСма устройства. Π•Π΅ ΠΌΠΎΠΆΠ½ΠΎ Π²ΡΡ‚Ρ€Π΅Ρ‚ΠΈΡ‚ΡŒ Π½Π° корпусах Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… автоматичСских Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡΡ…. Она носит ΠΈΠ½Ρ„ΠΎΡ€ΠΌΠ°Ρ‚ΠΈΠ²Π½Ρ‹ΠΉ Ρ…Π°Ρ€Π°ΠΊΡ‚Π΅Ρ€. На Π½Π΅ΠΉ стрСлками ΠΌΠΎΠ³ΡƒΡ‚ Π±Ρ‹Ρ‚ΡŒ ΠΏΠΎΠΊΠ°Π·Π°Π½Ρ‹ ΠΊΡƒΠ΄Π° Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°Ρ‚ΡŒ приходящиС ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π°.

Π•Ρ‰Π΅ Π½Π° корпусах 2-Ρ… ΠΈ 4-Ρ… ΠΏΠΎΠ»ΡŽΡΠ½Ρ‹Ρ… Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ΠΎΠ² ΠΌΠΎΠΆΠ½ΠΎ Π²ΡΡ‚Ρ€Π΅Ρ‚ΠΈΡ‚ΡŒ ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ «N». Π’Π°ΠΊ маркируСтся винтовая ΠΊΠ»Π΅ΠΌΠΌΠ°, ΠΊ ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΉ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°Ρ‚ΡŒ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Π½ΡƒΠ»Π΅Π²ΠΎΠΉ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊ.

Если Π²Ρ‹ ΠΏΠΎΠ·Π½Π°ΠΊΠΎΠΌΠΈΡ‚Π΅ΡΡŒ со всСм Π²Ρ‹ΡˆΠ΅ΠΈΠ·Π»ΠΎΠΆΠ΅Π½Π½Ρ‹ΠΌ ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»ΠΎΠΌ ΠΏΡ€ΠΎ автоматичСскиС Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΠΈ, Ρ‚ΠΎ Π²Ρ‹ ΠΏΡ€ΠΎ Π½ΠΈΡ… Π±ΡƒΠ΄Π΅Ρ‚Π΅ Π·Π½Π°Ρ‚ΡŒ практичСски всС, Ρ‡Ρ‚ΠΎ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ для ΠΈΡ… ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎ Π²Ρ‹Π±ΠΎΡ€Π°, ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎΠ³ΠΎ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ ΠΈ ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎΠΉ эксплуатации.

Β

УлыбнСмся:

Π­Π»Π΅ΠΊΡ‚Ρ€ΠΈΠΊ ΠΎΡˆΠΈΠ±Π°Π΅Ρ‚ΡΡ Π΄Π²Π° Ρ€Π°Π·Π° Π² ΠΆΠΈΠ·Π½ΠΈ. ΠŸΠ΅Ρ€Π²Ρ‹ΠΉ Ρ€Π°Π· ΠΏΡ€ΠΈ Π²Ρ‹Π±ΠΎΡ€Π΅ профСссии….!

Π”ΠΎΠ±Π°Π²ΠΈΡ‚ΡŒ ΠΊΠΎΠΌΠΌΠ΅Π½Ρ‚Π°Ρ€ΠΈΠΉ

sam-sebe-electric.ru

ΠœΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠ° автоматичСских Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ. ΠžΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ автоматичСских Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ

ΠœΠ°Ρ€ΠΊΠΈ автоматичСских Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ

ΠžΡ‚Π΄Π΅Π»ΡŒΠ½Ρ‹Π΅ ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚Π΅Π»ΠΈ качСствСнных ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠ² ΠΌΠ°Ρ€ΠΊΠΈΡ€ΡƒΡŽΡ‚ ΠΈΡ… QR ΠΊΠΎΠ΄Π°ΠΌΠΈ, ΠΏΠΎΠΊΠ°Π·Ρ‹Π²Π°ΡŽΡ‰Π΅Π΅ ΠΏΠΎΠ»Π½ΡƒΡŽ характСристику элСктротСхничСских ΠΈΠ·Π΄Π΅Π»ΠΈΠΉ.

ΠžΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ автоматичСских Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ

Π’Π°ΠΊΠΈΠΌ производитСлям ΠΌΠΎΠΆΠ½ΠΎ Π΄ΠΎΠ²Π΅Ρ€ΡΡ‚ΡŒ, ΠΈ Π½Π΅ ΠΎΠΏΠ°ΡΠ°Ρ‚ΡŒΡΡ Π·Π° качСство ΠΏΡ€ΠΈΠ±ΠΎΡ€Π°. ΠœΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠ° автоматичСских Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ наносится Π½Π° Π»ΠΈΡ†Π΅Π²ΡƒΡŽ сторону корпуса ΠΈ Π΄ΠΎΠ»ΠΆΠ½Π° Π±Ρ‹Ρ‚ΡŒ стойкой ΠΊ внСшним воздСйствиям.

ΠžΡΠ½ΠΎΠ²Π½Ρ‹Π΅ ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€Ρ‹ ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠΈ автоматичСских Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ:

β€” Π½Π°ΠΈΠΌΠ΅Π½ΠΎΠ²Π°Π½ΠΈΠ΅ производитСля;

β€” сСрийный Π½ΠΎΠΌΠ΅Ρ€ ΠΈΠ»ΠΈ Π½ΠΎΠΌΠ΅Ρ€ ΠΊΠ°Ρ‚Π°Π»ΠΎΠ³Π° издСлия, Π“ΠžΠ‘Π’. ΠŸΡ€ΠΈΠΌΠ΅Ρ€ BA47 β€” 29;

β€” Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Π° ΠΈ Π²ΠΈΠ΄ напряТСния. ΠŸΡ€ΠΈΠΌΠ΅Ρ€ 230/400;

β€” Π½ΠΎΠΌΠΈΠ½Π°Π»ΡŒΠ½Ρ‹ΠΉ Ρ‚ΠΎΠΊ, с ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ΠΌ Π½Π° автоматичСских Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡΡ… Ρ‚ΠΈΠΏΠ° расцСпитСля. ΠŸΡ€ΠΈΠΌΠ΅Ρ€ C16, Π³Π΄Π΅ C Ρ‚ΠΈΠΏ расцСпитСля;

β€” коммутационная ΡΠΏΠΎΡΠΎΠ±Π½ΠΎΡΡ‚ΡŒ, указанная для ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ ΠΈ постоянного источника Ρ‚ΠΎΠΊΠ°, Π² рядом располоТСнных ΠΏΡ€ΡΠΌΠΎΡƒΠ³ΠΎΠ»ΡŒΠ½ΠΈΠΊΠ°Ρ…. ΠŸΡ€ΠΈΠΌΠ΅Ρ€ 4500/3;

β€” ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ ΡΡ‚Π΅ΠΏΠ΅Π½ΡŒ Π·Π°Ρ‰ΠΈΡ‚Ρ‹ ip20 Π½Π΅ указываСтся. ВсС Π΄Ρ€ΡƒΠ³ΠΈΠ΅ стСпСни Π·Π°Ρ‰ΠΈΡ‚Ρ‹ ΠΌΠ°Ρ€ΠΊΠΈΡ€ΡƒΡŽΡ‚ΡΡ Π½Π° корпусС ΠΏΡ€ΠΈΠ±ΠΎΡ€Π°; β€” ΠΏΠΎΠ»ΠΎΠΆΠ΅Π½ΠΈΠ΅ Ρ€Ρ‹Ρ‡Π°Π³Π° Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ Π’Ρ‹ΠΊΠ»/Π’ΠΊΠ» ΠΈΠ»ΠΈ 0/I Π΄ΠΎΠ»ΠΆΠ½Ρ‹ Π±Ρ‹Ρ‚ΡŒ Ρ…ΠΎΡ€ΠΎΡˆΠΎ Π·Π°ΠΌΠ΅Ρ‚Π½Ρ‹ Π½Π° установлСнных Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π°Ρ….

На корпусС имССтся Π±ΡƒΠΊΠ²Π΅Π½Π½ΠΎΠ΅ ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ класса Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ΠΎΠ²;

β€” А β€” для протяТСнных сСтСй ΠΈ элСктронных устройств, Π³Π΄Π΅ Ρ‚ΠΎΠΊ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания Π½Π΅ ΠΏΡ€Π΅Π²Ρ‹ΡˆΠ°Π΅Ρ‚ 1-3 Π·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ номинального Ρ‚ΠΎΠΊΠ°;

β€” B β€” для ΠΎΠ±Ρ‰ΠΈΡ… сСтСй;

ΠŸΠ΅Ρ€Π΅Π³Ρ€ΡƒΠ·ΠΎΡ‡Π½Π°Ρ ΡΠΏΠΎΡΠΎΠ±Π½ΠΎΡΡ‚ΡŒ B,C ΠΈ D классов Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ΠΎΠ²

β€” C β€” для ΠΎΡΠ²Π΅Ρ‚ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠΉ сСти, элСктродвигатСлСй;

β€” D β€” для сСтСй с большим числом ΠΌΠΎΡ‰Π½Ρ‹Ρ… элСктродвигатСлСй ΠΈ большим пусковым Ρ‚ΠΎΠΊΠΎΠΌ;

β€” K β€” для участков с ΠΈΠ½Π΄ΡƒΠΊΡ‚ΠΈΠ²Π½Ρ‹ΠΌ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΎΠΉ.

Π‘Π΅Ρ€ΠΈΠΈ автоматичСских Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ

Π‘Π°ΠΌΡ‹ΠΌΠΈ популярными ΡΠ²Π»ΡΡŽΡ‚ΡΡ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Ρ‹ класса C, c ΠΏΠ΅Ρ€Π΅Π³Ρ€ΡƒΠ·ΠΎΡ‡Π½ΠΎΠΉ ΡΠΏΠΎΡΠΎΠ±Π½ΠΎΡΡ‚ΡŒΡŽ Π² Π΄Π²Π° Ρ€Π°Π·Π° большС Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ΠΎΠ² класса B. Π”Π°Π»Π΅Π΅ посмотрим популярныС Ρ„ΠΈΡ€ΠΌΡ‹ ΠΈ ΠΊΠ°ΠΊΠΈΠ΅ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Ρ‹ ΠΎΠ½ΠΈ Π²Ρ‹ΠΏΡƒΡΠΊΠ°ΡŽΡ‚.

Автоматы АЕ β€” это ΡƒΠΆΠ΅ ΠΎΡ‚ΡΠ»ΡƒΠΆΠΈΠ²ΡˆΠΈΠ΅ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Ρ‹. Они ΠΈΠΌΠ΅ΡŽΡ‚ Π½Π΅ ΠΏΡ€ΠΎΡ‡Π½Ρ‹ΠΉ корпус, Π½Π΅ ΡƒΡΡ‚Π°Π½Π°Π²Π»ΠΈΠ²Π°ΡŽΡ‚ΡΡ Π½Π° din-Ρ€Π΅ΠΉΠΊΡƒ ΠΈ Π½ΠΈΡ… отсутствуСт элСктромагнитная Π·Π°Ρ‰ΠΈΡ‚Π°. Π›ΡƒΡ‡ΡˆΠ΅ Ρ‚Π°ΠΊΠΈΠ΅ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Ρ‹ Π½Π΅ ΡƒΡΡ‚Π°Π½Π°Π²Π»ΠΈΠ²Π°Ρ‚ΡŒ.

Автоматы ВА β€” эти Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Ρ‹ ΠΏΡ€ΠΈΡˆΠ»ΠΈ Π½Π° смСну Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π°ΠΌ сСрии АЕ ΠΈ ΡƒΠΆΠ΅ ΡƒΡΡ‚Π°Π½Π°Π²Π»ΠΈΠ²Π°ΡŽΡ‚ΡΡ Π½Π° din-Ρ€Π΅ΠΉΠΊΡƒ, ΠΈΠΌΠ΅ΡŽΡ‰ΠΈΠ΅ Ρ‚Π΅ΠΏΠ»ΠΎΠ²ΡƒΡŽ ΠΈ ΡΠ»Π΅ΠΊΡ‚Ρ€ΠΎΠΌΠ°Π³Π½ΠΈΡ‚Π½ΡƒΡŽ Π·Π°Ρ‰ΠΈΡ‚Ρƒ. Π’Ρ‹ΠΏΡƒΡΠΊΠ°ΡŽΡ‚ΡΡ ΠΎΠ½ΠΈ с Π½ΠΎΠΌΠΈΠ½Π°Π»ΡŒΠ½Ρ‹ΠΌ Ρ‚ΠΎΠΊΠΎΠΌ 0,5 – 63А ΠΈΠΌΠ΅ΡŽΡ‰ΠΈΠ΅ класс B, C ΠΈ D. Π‘Ρ€ΠΎΠΊ эксплуатации ΠΈΡ… Π΄ΠΎ 10000 часов. Π’Ρ‹Π΄Π΅Ρ€ΠΆΠΈΠ²Π°ΡŽΡ‚ Ρ‚ΠΎΠΊ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания Π΄ΠΎ 4,5 кА. Π’Ρ‹ΠΏΡƒΡΠΊΠ°ΡŽΡ‚ ΠΈΡ… Ρ„ΠΈΡ€ΠΌΡ‹ с Ρ‚ΠΎΡ€Π³ΠΎΠ²Ρ‹ΠΌΠΈ ΠΌΠ°Ρ€ΠΊΠ°ΠΌΠΈ IEK, Π”Π­Πš, ИНВЭБ, EKF, всС ΠΎΠ½ΠΈ отСчСствСнных ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚Π΅Π»Π΅ΠΉ.

ΠœΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠ° автоматичСских Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ ВА

Автоматы Schneider Electric ΠΈΠΌΠ΅ΡŽΡ‚ Π²Ρ‹Π±ΠΎΡ€ ΠΏΠΎ Ρ‚ΠΎΠΊΡƒ ΠΎΡ‚ 6 Π΄ΠΎ 63 А класса C, D, срок эксплуатации Π΄ΠΎ 10000 часов, ΠΏΠ΅Ρ€Π΅Π³Ρ€ΡƒΠ·ΠΊΠ° ΠΏΠΎ Ρ‚ΠΎΠΊΡƒ 4,5 кА. По основным ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€Π°ΠΌ ΠΎΠ½ΠΈ Π½Π΅ Π»ΡƒΡ‡ΡˆΠ΅ российских Π°Π½Π°Π»ΠΎΠ³ΠΎΠ², Π½ΠΎ Π΄ΠΎΡ€ΠΎΠΆΠ΅.

Автоматы АВВ, Legrand, Siemens. Π­Ρ‚ΠΎ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Ρ‹ высокого класса. Они ΠΎΡ‚Π»ΠΈΡ‡Π°ΡŽΡ‚ΡΡ корпусом высокого качСства с ΠΏΡΡ‚ΡŒΡŽ ΠΊΡ€Π΅ΠΏΠ΅ΠΆΠ½Ρ‹ΠΌΠΈ Π·Π°ΠΊΠ»Π΅ΠΏΠΊΠ°ΠΌΠΈ (Ρƒ классов Π½ΠΈΠΆΠ΅ ΠΊΠ»Π΅ΠΏΠΎΠΊ 4). Π’Π°ΠΊΠΆΠ΅ ΠΎΠ½ΠΈ ΠΈΠΌΠ΅ΡŽΡ‚ ΠΏΠ΅Ρ€Π΅Π³Ρ€ΡƒΠ·ΠΊΡƒ ΠΏΠΎ Ρ‚ΠΎΠΊΡƒ Π΄ΠΎ 8 кА, большой срок слуТбы ΠΈ Π²Ρ‹ΡΠΎΠΊΡƒΡŽ ΠΌΠ΅Ρ…Π°Π½ΠΈΡ‡Π΅ΡΠΊΡƒΡŽ ΠΏΡ€ΠΎΡ‡Π½ΠΎΡΡ‚ΡŒ. Π’ качСствС Π΄ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… элСмСнтов Π½Π° Π½ΠΈΡ… установлСны ΠΈΠ½Π΄ΠΈΠΊΠ°Ρ‚ΠΎΡ€Ρ‹, ΠΊΡ€Ρ‹ΡˆΠΊΠΈ ΠΈ Π΄Ρ€ΡƒΠ³ΠΈΠ΅ ΠΈΠ·Π»ΠΈΡˆΠ΅ΡΡ‚Π²Π°.

Π’ΠΎΠΆΠ΅ интСрСсныС ΡΡ‚Π°Ρ‚ΡŒΠΈ

electricavdome.ru

ΠœΠ½ΠΎΠ³ΠΎΠΎΠ±Ρ€Π°Π·ΠΈΠ΅ Π»ΠΈΠ΄Π΅Ρ€Π°. ΠžΡΠ½ΠΎΠ²Π½Ρ‹Π΅ сСрии автоматичСских Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ АВВ ΠΈ ΠΈΡ… ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠ°

Компания АВВ, ΠΊΠ°ΠΊ ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚Π΅Π»ΡŒ самой качСствСнной элСктротСхничСской ΠΏΡ€ΠΎΠ΄ΡƒΠΊΡ†ΠΈΠΈ, выпускаСт всС Π²ΠΈΠ΄Ρ‹ автоматичСских Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ. АвтоматичСскиС Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΠΈ ΠΊΠΎΠΌΠΏΠ°Π½ΠΈΠΈ АВВ дСлятся Π½Π° сСрии ΠΏΠΎ характСристикам ΠΈ области примСнСния.

АвтоматичСскиС Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΠΈ АВВ сСрии S200

АвтоматичСскиС Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΠΈ этой сСрии слуТат для Π·Π°Ρ‰ΠΈΡ‚Ρ‹ Ρ†Π΅ΠΏΠ΅ΠΉ ΠΎΡ‚ Π²ΠΎΠ·ΠΌΠΎΠΆΠ½Ρ‹Ρ… ΠΏΠ΅Ρ€Π΅Π³Ρ€ΡƒΠ·ΠΎΠΊ ΠΈ Ρ‚ΠΎΠΊΠΎΠ² ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания Π² элСктричСских линиях ΠΈ кабСлях Ρ€Π°Π·Π»ΠΈΡ‡Π½ΠΎΠ³ΠΎ назначСния. Они ΠΌΠΎΠ³ΡƒΡ‚ ΠΌΠΎΠ½Ρ‚ΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒΡΡ Π½Π° ΡΡ‚Π°Π½Π΄Π°Ρ€Ρ‚Π½ΡƒΡŽ DIN-Ρ€Π΅ΠΉΠΊΡƒ Π² элСктричСских Ρ‰ΠΈΡ‚Π°Ρ…, ΡˆΠΊΠ°Ρ„Π°Ρ… ΠΈ боксах.
ΠžΡΠΎΠ±Π΅Π½Π½ΠΎΡΡ‚ΡŒΡŽ этих автоматичСских Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ являСтся Ρ‚ΠΎ, Ρ‡Ρ‚ΠΎ ΠΎΠ½ΠΈ ΠΈΠΌΠ΅ΡŽΡ‚ Π±ΠΎΠ»ΡŒΡˆΡƒΡŽ Π½Π°Π΄Π΅ΠΆΠ½ΠΎΡΡ‚ΡŒ ΠΈ ΠΏΠΎΠ²Ρ‹ΡˆΠ΅Π½Π½ΡƒΡŽ ΠΊΠΎΠΌΠΌΡƒΡ‚Π°Ρ†ΠΈΠΎΠ½Π½ΡƒΡŽ ΡΠΏΠΎΡΠΎΠ±Π½ΠΎΡΡ‚ΡŒ. Π’Π°ΠΊΠΆΠ΅ сСрия S200 отличаСтся большим ассортимСнтом прСдставлСнных устройств.
ВипоисполнСния ΠΈ тСхничСскиС характСристики сСрии Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ΠΎΠ² S200:

  • β€’ ΠΎΠ΄Π½ΠΎΠ²Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ΅ устройство элСктромагнитного ΠΈ Ρ‚Π΅ΠΏΠ»ΠΎΠ²ΠΎΠ³ΠΎ расцСпитСля,
  • β€’ количСство полюсов ΠΈΠΌΠ΅Π΅Ρ‚ нСсколько Π²Π°Ρ€ΠΈΠ°Ρ†ΠΈΠΉ:
    • β€’ с расцСпитСлСм Π½Π° Ρ„Π°Π·Π΅ ΠΈ Ρ€Π°Π·Ρ€Ρ‹Π²ΠΎΠΌ Π½Π΅ΠΉΡ‚Ρ€Π°Π»ΠΈ ΠΏΡ€ΠΈ сработкС (1+N ΠΈΠ»ΠΈ 3+N),
    • β€’ с расцСпитСлСм Π² ΠΊΠ°ΠΆΠ΄ΠΎΠΌ полюсС ( 1 ΠΈΠ»ΠΈ 3 ΠΏΠΎΠ»ΡŽΡΠ½Ρ‹Π΅),
    • β€’ с расцСпитСлСм Π² Ρ„Π°Π·Π½Ρ‹Ρ… ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π°Ρ… ΠΈ Π½Π΅ΠΉΡ‚Ρ€Π°Π»ΠΈ (2 ΠΈΠ»ΠΈ 4 ΠΏΠΎΠ»ΡŽΡΠ½Ρ‹Π΅).
  • β€’ исполнСния с Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹ΠΌΠΈ характСристиками срабатывания (B, C, D, Π° Ρ‚Π°ΠΊΠΆΠ΅ K ΠΈ Z),
  • β€’ исполнСния с Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹ΠΌΠΈ характСристиками ΠΏΡ€Π΅Π΄Π΅Π»ΡŒΠ½ΠΎΠΉ способности ΠΊΠΎΠΌΠΌΡƒΡ‚Π°Ρ†ΠΈΠΈ (25 кА, 15кА, 10кА, 6кА),
  • β€’ Π½Π°Π»ΠΈΡ‡ΠΈΠ΅ Π΄ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π°,
  • β€’ Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎΡΡ‚ΡŒ использования приставки DDA-200 для обСспСчСния Π΄ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠΉ Π·Π°Ρ‰ΠΈΡ‚Ρ‹ ΠΎΡ‚ Ρ‚ΠΎΠΊΠΎΠ² ΡƒΡ‚Π΅Ρ‡ΠΊΠΈ.

ΠœΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠ° ΠΈ обозначСния сСрии S200 Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ΠΎΠ² АВВ

STO S 201 C1
S20 — сСрия Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ΠΎΠ² S200,
Π”ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½Π°Ρ Π±ΡƒΠΊΠ²Π° ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚ ΠΎΡ‚ΠΊΠ»ΡŽΡ‡Π°ΡŽΡ‰ΡƒΡŽ ΡΠΏΠΎΡΠΎΠ±Π½ΠΎΡΡ‚ΡŒ:

  • β€’ Π½Π΅Ρ‚ Π±ΡƒΠΊΠ²Ρ‹ — 6кА,
  • β€’ Π±ΡƒΠΊΠ²Π° М — 10кА,
  • β€’ Π±ΡƒΠΊΠ²Π° Π  — 15-25кА.

1 Π² ΠΊΠΎΠ½Ρ†Π΅ сСрии (S201) — количСство полюсов:

  • β€’ S201 ΠΎΠ΄ΠΈΠ½ полюс,
  • β€’ S202 Π΄Π²Π° полюса,
  • β€’ S203 Ρ‚Ρ€ΠΈ полюса,
  • β€’ S204 Ρ‡Π΅Ρ‚Ρ‹Ρ€Π΅ полюса.

Π‘ΡƒΠΊΠ²Π° послС обозначСния сСрии ΠΈ количСства полюсов — характСристика сработки ΠΏΡ€ΠΈ ΠšΠ— (Ρ‚ΠΈΠΏ назначСния Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Π°):

  • β€’ Π’ — для Π·Π°Ρ‰ΠΈΡ‚Ρ‹ ΠΏΡ€ΠΈ Π°ΠΊΡ‚ΠΈΠ²Π½Ρ‹Ρ… Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ°Ρ… (Π»ΠΈΠ½ΠΈΠΈ освСщСния с Π·Π°Π·Π΅ΠΌΠ»Π΅Π½ΠΈΠ΅ΠΌ),
  • β€’ Π‘ — для Π·Π°Ρ‰ΠΈΡ‚Ρ‹ ΠΏΡ€ΠΈ Π°ΠΊΡ‚ΠΈΠ²Π½Ρ‹Ρ… ΠΈ ΠΈΠ½Π΄ΡƒΠΊΡ‚ΠΈΠ²Π½Ρ‹Ρ… Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ°Ρ… (элСктродвигатСли ΠΌΠ°Π»ΠΎΠΉ мощности, вСнтиляторы, компрСссоры),
  • β€’ D — для Π·Π°Ρ‰ΠΈΡ‚Ρ‹ ΠΏΡ€ΠΈ Π±ΠΎΠ»ΡŒΡˆΠΈΡ… пусковых Ρ‚ΠΎΠΊΠ°Ρ… ΠΈ высоком Ρ‚ΠΎΠΊΠ΅ Π²ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ (трансформаторы, разрядники, насосы ΠΈ Ρ‚.ΠΏ.),
  • β€’ К — для Π·Π°Ρ‰ΠΈΡ‚Ρ‹ Π»ΠΈΠ½ΠΈΠΉ с ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅ΠΌ Π°ΠΊΡ‚ΠΈΠ²Π½ΠΎ-ΠΈΠ½Π΄ΡƒΠΊΡ‚ΠΈΠ²Π½Ρ‹Ρ… Π½Π°Π³Ρ€ΡƒΠ·ΠΎΠΊ (элСктродвигатСли, трансформаторы ΠΈ Ρ‚.Π΄.),
  • β€’ Z — для Π·Π°Ρ‰ΠΈΡ‚Ρ‹ элСктронных систСм с ΠΏΠΎΠ»ΡƒΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠΎΠ²Ρ‹ΠΌΠΈ элСмСнтами.

ПослСдниС Ρ†ΠΈΡ„Ρ€Ρ‹ Π² ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠΈ — Π½ΠΎΠΌΠΈΠ½Π°Π»Ρ‹ (уставки) Ρ‚ΠΎΠΊΠΎΠ².

АвтоматичСскиС Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΠΈ сСрии Sh300L

Автоматы сСрии Sh300L ΡΠ²Π»ΡΡŽΡ‚ΡΡ ΠΎΠ±Π»Π΅Π³Ρ‡Π΅Π½Π½Ρ‹ΠΌ Π²Π°Ρ€ΠΈΠ°Π½Ρ‚ΠΎΠΌ автоматичСских Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ сСрии S200.
Автоматы этой сСрии ΠΎΠ±Π»Π°Π΄Π°ΡŽΡ‚ всСми характСристиками качСства ΠΏΡ€ΠΎΠ΄ΡƒΠΊΡ†ΠΈΠΈ ΠΊΠΎΠΌΠΏΠ°Π½ΠΈΠΈ АВВ ΠΈ ΠΏΡ€Π΅Π΄Π½Π°Π·Π½Π°Ρ‡Π΅Π½Ρ‹ для систСм освСщСния ΠΈ Ρ€ΠΎΠ·Π΅Ρ‚ΠΎΡ‡Π½Ρ‹Ρ… Π³Ρ€ΡƒΠΏΠΏ. Но Ρ‚Π°ΠΊ ΠΊΠ°ΠΊ Π² этой сСрии Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Ρ‹ ΠΈΠΌΠ΅ΡŽΡ‚ Π½Π΅Π²Ρ‹ΡΠΎΠΊΡƒΡŽ ΠΏΡ€Π΅Π΄Π΅Π»ΡŒΠ½ΡƒΡŽ ΠΊΠΎΠΌΠΌΡƒΡ‚Π°Ρ†ΠΈΠΎΠ½Π½ΡƒΡŽ ΡΠΏΠΎΡΠΎΠ±Π½ΠΎΡΡ‚ΡŒ, Ρ‚ΠΎ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ ΠΈΡ… Π² качСствС Π²Π²ΠΎΠ΄Π½Ρ‹Ρ… Π½Π΅ рСкомСндуСтся.
ΠŸΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€Ρ‹ автоматичСских Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ сСрии Sh300L ΠΌΠ°Π»ΠΎ ΠΎΡ‚Π»ΠΈΡ‡Π°ΡŽΡ‚ΡΡ ΠΎΡ‚ ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€ΠΎΠ² Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ΠΎΠ² сСрии S200, ΠΊΡ€ΠΎΠΌΠ΅ ΠΏΡ€Π΅Π΄Π΅Π»ΡŒΠ½ΠΎΠΉ ΠΊΠΎΠΌΠΌΡƒΡ‚Π°Ρ†ΠΈΠΎΠ½Π½ΠΎΠΉ способности (4.5кА). Π’Π°ΠΊΠΆΠ΅ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚Ρ‹ этой сСрии прСдставлСны Π² Π±ΠΎΠ»Π΅Π΅ ΡƒΠ·ΠΊΠΎΠΌ ассортимСнтС ΠΏΠΎ ΡΡ€Π°Π²Π½Π΅Π½ΠΈΡŽ с сСриСй S200.

ΠŸΡ€Π°Π²ΠΈΠ»Π° ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠΈ автоматичСских Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ

ВсС элСктротСхничСскиС издСлия, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ относятся ΠΊ автоматичСским Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡΠΌ, Π΄ΠΎΠ»ΠΆΠ½Ρ‹ ΠΈΠΌΠ΅Ρ‚ΡŒ Ρ‡Π΅Ρ‚ΠΊΠΎ Ρ‡ΠΈΡ‚Π°Π΅ΠΌΡƒΡŽ ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΡƒ. Π­Ρ‚Π° ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠ° Π΄ΠΎΠ»ΠΆΠ½Π° ΡΠΎΡΡ‚ΠΎΡΡ‚ΡŒ ΠΈΠ· ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ:

  • β€’ Ρ‚ΠΎΠ²Π°Ρ€Π½ΠΎΠ³ΠΎ Π·Π½Π°ΠΊΠ° ΠΈΠ»ΠΈ ΠΈΠΌΠ΅Π½ΠΈ производитСля,
  • β€’ Ρ‚ΠΈΠΏΠΎΠ²ΠΎΠ³ΠΎ, сСрийного ΠΈΠ»ΠΈ ΠΊΠ°Ρ‚Π°Π»ΠΎΠΆΠ½ΠΎΠ³ΠΎ обозначСния (Π½ΠΎΠΌΠ΅Ρ€Π°),
  • β€’ Ρ€Π°Π±ΠΎΡ‡ΠΈΡ… Π½ΠΎΠΌΠΈΠ½Π°Π»ΡŒΠ½Ρ‹Ρ… напряТСний с символом Ρ€ΠΎΠ΄Π° напряТСния (ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ΅ ( ~ ) ΠΈΠ»ΠΈ постоянноС),
  • β€’ номинального Ρ‚ΠΎΠΊΠ° Π² Π°ΠΌΠΏΠ΅Ρ€Π°Ρ… с Π±ΡƒΠΊΠ²ΠΎΠΉ Ρ‚ΠΈΠΏΠ° ΠΌΠ³Π½ΠΎΠ²Π΅Π½Π½ΠΎΠ³ΠΎ расцСплСния (B, C, D, K, Z),
  • β€’ номинальной частоты ΠΏΡ€ΠΈ Ρ€Π°Π±ΠΎΡ‡Π΅ΠΉ ΠΎΠ΄Π½ΠΎΠΉ частотС,
  • β€’ номинальной ΠΊΠΎΠΌΠΌΡƒΡ‚Π°Ρ†ΠΈΠΎΠ½Π½ΠΎΠΉ способности ΠΏΡ€ΠΈ ΠšΠ— ΡƒΠΊΠ°Π·Π°Π½Π½ΠΎΠ³ΠΎ Π² ΠΏΡ€ΡΠΌΠΎΡƒΠ³ΠΎΠ»ΡŒΠ½ΠΈΠΊΠ΅ ΠΏΡ€ΠΈ ΠΎΠ΄ΠΈΠ½Π°ΠΊΠΎΠ²ΠΎΠΉ Ρ†ΠΈΡ„Ρ€Π΅ для постоянного ΠΈ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ° ΠΈ Π² Ρ€Π°Π·Π½Ρ‹Ρ… ΠΏΡ€ΡΠΌΠΎΡƒΠ³ΠΎΠ»ΡŒΠ½ΠΈΠΊΠ°Ρ… с символами Ρ‚ΠΈΠΏΠ° напряТСния ΠΏΡ€ΠΈ Ρ€Π°Π·Π½Ρ‹Ρ… Ρ†ΠΈΡ„Ρ€Π°Ρ…,
  • β€’ схСмы устройства (ΠΏΡ€ΠΈ слоТности опрСдСлСния схСмы),
  • β€’ ΠΊΠΎΠ½Ρ‚Ρ€ΠΎΠ»ΡŒΠ½ΡƒΡŽ Ρ‚Π΅ΠΌΠΏΠ΅Ρ€Π°Ρ‚ΡƒΡ€Ρƒ Π²ΠΎΠ·Π΄ΡƒΡ…Π° (для 30 градусов Π½Π΅ ставят),
  • β€’ ΡΡ‚Π΅ΠΏΠ΅Π½ΡŒ Π·Π°Ρ‰ΠΈΡ‚Ρ‹ IP (ΠΏΡ€ΠΈ IP20 Π½Π΅ проставляСтся).

На Π»ΠΈΡ†Π΅Π²ΠΎΠΉ ΠΏΠ°Π½Π΅Π»ΠΈ указываСтся Ρ‚ΠΈΠΏ расцСплСния ΠΈ Π½ΠΎΠΌΠΈΠ½Π°Π»ΡŒΠ½Ρ‹ΠΉ Ρ‚ΠΎΠΊ, Π° вся ΠΎΡΡ‚Π°Π»ΡŒΠ½Π°Ρ информация наносится Π½Π° Π±ΠΎΠΊΠΎΠ²ΡƒΡŽ ΠΈΠ»ΠΈ заднюю ΠΏΠΎΠ²Π΅Ρ€Ρ…Π½ΠΎΡΡ‚ΡŒ.
Если Π²Ρ…ΠΎΠ΄Π½Ρ‹Π΅ ΠΈ Π²Ρ‹Ρ…ΠΎΠ΄Π½Ρ‹Π΅ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Ρ‹ Π½ΡƒΠΆΠ½ΠΎ Ρ‡Π΅Ρ‚ΠΊΠΎ Ρ€Π°Π·Π»ΠΈΡ‡Π°Ρ‚ΡŒ, Ρ‚ΠΎ ΠΎΠ½ΠΈ Π΄ΠΎΠ»ΠΆΠ½Ρ‹ ΠΈΠΌΠ΅Ρ‚ΡŒ обозначСния Π² Π²ΠΈΠ΄Π΅ стрСлок (ΠΊ Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŽ — Π²Ρ…ΠΎΠ΄, ΠΎΡ‚ Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ — Π²Ρ‹Ρ…ΠΎΠ΄).
ΠšΠΎΠ½Ρ‚Π°ΠΊΡ‚ для Π½Π΅ΠΉΡ‚Ρ€Π°Π»ΠΈ обозначаСтся Π±ΡƒΠΊΠ²ΠΎΠΉ N. ΠšΠΎΠ½Ρ‚Π°ΠΊΡ‚ для ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠ° Π·Π°Ρ‰ΠΈΡ‚Ρ‹ обозначаСтся символикой зазСмлСния.
ΠžΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΡ автоматичСских Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ Π΄ΠΎΠ»ΠΆΠ½Ρ‹ ΠΈΠΌΠ΅Ρ‚ΡŒ ΠΌΠ°ΠΊΡΠΈΠΌΠ°Π»ΡŒΠ½ΡƒΡŽ ΠΈΠ½Ρ„ΠΎΡ€ΠΌΠ°Ρ†ΠΈΡŽ ΠΎ устройствС, которая Π΄ΠΎΠ»ΠΆΠ½Π° Π΄Π°Π²Π°Ρ‚ΡŒ ΡΡΠ½ΡƒΡŽ ΠΊΠ°Ρ€Ρ‚ΠΈΠ½Ρƒ прСдставлСнного устройства. НаличиС ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠΈ Π³ΠΎΠ²ΠΎΡ€ΠΈΡ‚ ΠΎΠ± отвСтствСнности производитСля ΠΏΠ΅Ρ€Π΅Π΄ ΠΏΠΎΡ‚Ρ€Π΅Π±ΠΈΡ‚Π΅Π»Π΅ΠΌ Π·Π° соотвСтствиС заявлСнных характСристик Ρ€Π΅Π°Π»ΡŒΠ½Ρ‹ΠΌ.

ΠœΠ½ΠΎΠ³ΠΎΠΎΠ±Ρ€Π°Π·ΠΈΠ΅ автоматичСских Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ АВВ Π½Π΅ ограничиваСтся описанными сСриями ΠΈ ΠΈΠΌΠ΅Π΅Ρ‚ Π½Π°ΠΌΠ½ΠΎΠ³ΠΎ больший спСктр. Компания АВВ выпускаСт большоС мноТСство спСциализированных автоматичСских Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ для ΠΏΡ€ΠΎΡ„Π΅ΡΡΠΈΠΎΠ½Π°Π»ΡŒΠ½ΠΎΠ³ΠΎ ΠΌΠΎΠ½Ρ‚Π°ΠΆΠ° элСктричСских производствСнных схСм ΠΈ систСм Π΄Ρ€ΡƒΠ³ΠΎΠ³ΠΎ примСнСния.

www.21vek-220v.ru

0 comments on “ΠžΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ автоматичСского Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ – ΠœΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠ° автоматичСских Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Π΅ΠΉ: Π½Π°Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ ΠΈ ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ надписСй

Π”ΠΎΠ±Π°Π²ΠΈΡ‚ΡŒ ΠΊΠΎΠΌΠΌΠ΅Π½Ρ‚Π°Ρ€ΠΈΠΉ

Π’Π°Ρˆ адрСс email Π½Π΅ Π±ΡƒΠ΄Π΅Ρ‚ ΠΎΠΏΡƒΠ±Π»ΠΈΠΊΠΎΠ²Π°Π½. ΠžΠ±ΡΠ·Π°Ρ‚Π΅Π»ΡŒΠ½Ρ‹Π΅ поля ΠΏΠΎΠΌΠ΅Ρ‡Π΅Π½Ρ‹ *
