Маркировка автоматических выключателей: специфика буквенно-цифровых обозначений

Автоматы, установленные в квартирных электрощитах, предназначены для аварийного отключения электроэнергии в случае короткого замыкания или превышения нагрузки на контур. Ими можно управлять и вручную, когда необходимо поменять выключатель.

Какими параметрами обладает прибор подскажет маркировка автоматических выключателей, представленная в виде наименований, буквенно-цифровых обозначений и схем. Согласитесь, умение “читать” надпись пригодится домашнему мастеру при необходимости замены устройства, устранении поломок или подключении дополнительного автомата.

Мы поможем вам разобраться что к чему. В статье описана подробная расшифровка маркировочного блока на выключателях, а также приведены рекомендации по выбору автомата с учетом его характеристик.

Содержание статьи:

Для чего необходима маркировка

Для квалифицированного электрика лицевая панель автомата как открытая книга – за пару минут он может узнать о приборе все, от производителя до значения номинального тока. Опытный монтажник легко различает устройства, абсолютно одинаковые с точки зрения обывателя.

Владелец жилья, незнакомый с тонкостями электромонтажного ремесла, также может разобраться в информации, представленной изготовителем.

С помощью специальных обозначений, расположенных на передней панели, можно , узнать его основные технические характеристики и выяснить, в какой последовательности подключаются провода.

Чтобы уточнить данные о конкретном устройстве, достаточно распахнуть дверку металлического шкафа, в котором установлены приборы учета и защиты: все обозначения находятся на виду

Информация об отдельном автоматическом выключателе может потребоваться, если:

необходимо произвести замену устройства;
следует в связи с появлением дополнительного контура;
требуется сравнить номинальную токовую нагрузку линии и выключателя;
нужно найти причину аварийного отключения и др.

Некоторые символы становятся понятны интуитивно, для расшифровки других необходимы определенные знания. Если вы задумали самостоятельно произвести замену проводки или , информацию о приборах лучше изучить заранее.

Что обозначают надписи на выключателе

Символы, цифры, буквы, схемы нанесены на технический пластик специальной несмываемой краской. Даже у старых моделей они остаются читаемыми. Предполагается, что пользователь или электромонтажник, едва бросив взгляд на автомат, должен быстро определить его токовые характеристики и напряжение.

Производитель и модель автомата

Самую верхнюю строку маркировочного блока занимает название бренда. Для печати выбран определенный цвет, чаще яркий, и порой даже по оттенку можно определить, продукция какого производителя находится перед вами.

Цвет надписи обычно повторяется и в оформлении элемента управления – рычага, с помощью которого производится принудительное включение или отключение прибора. Однако иногда ручка окрашена в нейтральный серый или черный цвет

Опытные электромонтажники предлагают не скупиться при покупке автоматов и приобретать приборы только проверенных европейских марок: Schrack Technik, Schneider Electric, ABB, Schaltbau, Moeller, HAGER, Legrand. Есть несколько российских брендов, которым также можно смело доверять: Электротехник, TDM ЕLECTRIC, EKF.

Ниже строкой обозначена модель устройства. Все остальные надписи, кроме наименования производителя, обычно отпечатаны серым цветом, поэтому серию можно легко спутать с техническими характеристиками.

Чтобы не ошибиться, смотрим именно на вторую строку. Обозначение линейки или модели может иметь следующий вид: ВА63, Sh300, Acti9.

Можно попытаться расшифровать серию, однако не всегда за буквами и цифрами скрыты технические характеристики, чаще это просто наименование определенной модели.

Модели из серии ВА47-29 имеют более двух сотен типоисполнений, при этом они не привязаны к определенным номинальным токам – могут быть и 0,5 а, и 5 А, и 63 А

Обозначение линейки может быть напечатано как на общем сером фоне, так и на цветной лини, которая находится непосредственно под брендом.

Определение время-токовой характеристики

Следующая строка – это сочетание латинской буквы и цифры. Буква, стоящая первой, как раз и обозначает время-токовую характеристику. Она обозначает, как быстро срабатывает выключатель при определенной силе тока, протекающей через него. Всего существует пять различных типов: «В», «С», «D», «K», «Z», однако в быту применяются автоматы В, С, D.

Зависимость величин часто представляют в виде графиков, которые можно отыскать в Интернете. Они имеют следующий вид:

На графике видно, как зависит скорость срабатывания автомата от кратности действующего тока к номинальному его значению. Расчеты подчиняются формуле k=I/In (+)

Таким образом, если значение k находится между 3 и 5 – это категория В, между 5 и 10 – С, между 10 и 20 – D.

Образец обозначения ВТХ на корпусе прибора. В сочетании «В16» В – это и есть время-токовая характеристика, а 16 – номинальный ток

Если взять два выключателя с одним и тем же значением номинального тока, но с разными свойствами срабатывания, реагировать они будут тоже по-разному. Для сравнения рассмотрим С16 и В16. Если воспользоваться формулой, то в результате мы получим для С16 – 80-160 А, а для В16 – 46-80 А.

Как это выглядит на практике? Предположим, ток резко увеличился до 100 А. В16 выключится моментально, так как для него достаточно и 80 А, а чтобы сработал С16, необходимо некоторое время на нагрев пластины. Затем начинает действовать тепловая защита, и автомат выключается. Разница во времени обычно занимает доли секунды.

Номинальный ток и его обозначение

Цифра, которая находится справа от латинской буквы (ВТХ), обозначает . Номинальный ток обозначает, при каком max значении автомат будет находиться в действующем состоянии, то есть ток будет свободно проходить через него без аварийного отключения.

Важный момент: указанные данные актуальны только при определенной температуре, а именно +30ºС. Если температура окажется выше, то выключатель может сработать при меньшем значении тока.

Указанный номинал – 32А. Следовательно, при благоприятных условиях автомат не выключится, пока ток не превысит это значение. Но если температура поднимется, он может сработать и при 25…30А

Рассмотрим, что происходит во время срабатывания внутри устройства. Автомат выключается благодаря работе двух видов расцепителей цепи – теплового и магнитного.

Первый включается в работу, если в электросети случилась перегрузка. Значение тока выше номинального нагревает биметаллическую пластину, она изгибается и разрывает цепь – автомат отключается. Подсчитано, что ток нагрузки должен превышать номинал на 15-55%, чтобы произошел разрыв.

Но кроме перегрузки в сети возникает и такое явление, как сверхток. Причиной его появления является короткое замыкание. На сверхтоки реагирует уже не тепловой, а электромагнитный расцепитель.

Если прибор находится в рабочем состоянии, то срабатывание происходит мгновенно, максимум через 0,02 секунды. Задержка в аварийном отключении приводит к выходу из строя проводов. Сначала плавится изоляционный слой, затем может произойти возгорание.

Чтобы защитить проводку и собственную жизнь от перегрузок и коротких замыканий, и рекомендуется приобретать только качественные устройства защиты.

Маркировка номинального напряжения и частоты

Ниже строкой указано значение номинального напряжения. Его также нужно соблюдать при выборе устройства в обязательном порядке. Маркировку можно определить по единицам измерения – Вольтам, которые обозначаются буквами V или В. Для точности также используются значки: «-» – постоянное напряжение, «~» – переменное.

Вариант обозначения номинального напряжения. Если указаны две цифры, то прибор можно применять для защиты 1-фазных и 3-фазных сетей: 230В – для однофазной, 400В – для трехфазной

Частота определяется в Герцах и обозначается так – 50 Hz. Но ее можно не обнаружить на корпусе, потому что практически все бытовые приборы работают в одинаковом режиме.

Если необходимо точно знать какие-то характеристики автомата, а их обозначений нет на панели, следует заглянуть в инструкцию, где перечислены все технические данные о приборе.

Предельный ток отключения

Следующая величина, указанная на корпусе автомата, – ток отключения, который по-другому именуют отключающей способностью устройства.

Если вдруг произойдет короткое замыкание и в контуре появится сверхток, то автомат сработает в аварийном режиме, но при этом полностью сохранит свою функциональность. Можно заметить, что ток отключения в разы превышает номинал.

Возможен и такой вариант, что значение сверхтока будет выше указанного на автомате. Тогда нет никаких гарантий, что устройство сработает правильно и само не пострадает. Скорее всего, магнитный расцепитель просто не справится с нагрузкой.

Образец обозначения тока отключения – цифра 4500 в черной рамочке, находится прямо под значениями напряжения и частоты. На некоторых моделях этот параметр не указан

Кроме значения 4500 А, которое характерно для многих автоматов бытового класса, можно встретить 6000 А и 10000 А.

Что такое класс токоограничения

Сразу под предельным током отключения находится класс токоограничения. Его легко найти на панели – это цифра 1,2 или 3, заключенная в черный квадрат. Во время короткого замыкания и появления в сети сверхтока система может пострадать.

Чем быстрее сработает автомат, тем раньше прекратиться воздействие тепловой энергии, которая является следствием возникновения сверхтока, тем быстрее наступит стабильность.

Таким образом, класс токоограничения показывает временной интервал, до которого автомат может ограничить время короткого замыкания.

Под цифрой 6000 хорошо виден класс токоограничения – 3. Если маркировки нет (а это встречается у многих моделей), значит ее значение равно 1

Деления по классам:

1 класс – ограничение > 10 мс;
2 класс – от 6 до 10 мс;
3 класс – от 2,5 до 6 мс.

Третий класс наиболее «быстрый» и предпочтительный при выборе автомата.

Схема подключения проводов

На некоторых автоматических выключателях кроме основных характеристик можно обнаружить схему подключения. Обычно она находится справа на лицевой панели.

На схеме условными обозначениями изображена электроцепь, включающая расцепители и контакты, к которым подключатся проводка. Для указания контактов используют цифры

Схемы на 1-полюсных и 2-полюсных приборах отличаются. На вторых кроме цепи с контактами присутствует маркировка клемм, а также у некоторых моделей значок N, обозначающий подключение нулевой жилы.

Советы по выбору автоматического выключателя

Автомат выбирают на основе определенных характеристик, многие из которых можно узнать по маркировке на передней панели.

Шпаргалка по чтению обозначений. Не все производители указывают техническую информацию в полном объеме, поэтому предварительно нужно изучить и документацию на устройство (+)

Кроме разобранных характеристик, следует знать и другие нюансы выбора. Например, перед покупкой автомата обязательно рассчитывают его мощность и выбирают нужное количество полюсов.

Подробнее о расчете и подборе автоматического выключателя написано в .

Важное значение имеет бренд, а также состояние проводки.

Галерея изображений

Фото из

Как рассчитать мощность прибора

Количество полюсов бытового автомата

Обязательное наличие второго коммутатора – УЗО

Особенности подключения алюминиевых проводов

Делать покупку рекомендуют в специализированном магазине. Но в последнее время стала распространенной практика приобретения технических устройств на коммерческих интернет-площадках, многие из которых находятся в Китае.

При выборе обратите внимание на целостность и прочность корпуса. Малейший скол или трещина может стать причиной поломки, к тому же механические повреждения являются признаками некачественного материала.

Выводы и полезное видео по теме

Общая информация об автоматах раскрыта выше, а из интересных видеороликов вы можете узнать о тонкостях, известных только профессионалам.

Как устроен и работает автомат:

Подробнее о тепловых номиналах – разбор таблицы:

Читаем маркировку со специалистом:

Правильно выбрать и подключить устройство защиты домашней электросети помогает маркировка, нанесенная прямо на корпус прибора. Умение расшифровывать символы и правильно определять характеристики поможет в дальнейшем при самостоятельном монтаже нового контура.

Есть, что дополнить, или возникли вопросы по расшифровке маркировки автоматических выключателей? Можете оставлять комментарии к публикации и участвовать в обсуждениях. Форма для связи находится в нижнем блоке.

sovet-ingenera.com

Маркировка автоматических выключателей. Расшифровка маркировки электрических автоматов

Каждый человек в общих чертах знает, что представляет собой автоматический выключатель, установленный в электрощите. Большая часть населения на генетическом уровне знает, когда пропал свет в квартире нежно пойти и проверить, не отключился ли автомат в этажном щите, и при необходимости его включить. Однако не все имеют представления об технических характеристиках данных устройств, и по каким критериям их требуется подбирать для сохранения высоких эксплуатационных качеств работы распределительного щита.

Приветствую всех друзья на сайте «Электрик в доме». Сегодня разберем очень важную, на мой взгляд, тему, которая напрямую влияет на нормальные условия работы автоматических устройств защиты, а именно — маркировка автоматических выключателей. Не все знают, что означают символы и обозначения на корпусе автомата, поэтому давайте расшифруем маркировку и подробно разберем что означает каждая надпись на корпусе автоматического выключателя.

Маркировка электрических автоматов — обозначения на корпусе

Все автоматические выключатели обладают определенными техническими характеристиками. Для ознакомления с ними при выборе автомата на корпусе наносится маркировка, включающая в себя набор схем, букв, цифр и прочих символов. Друзья согласитесь, что внешний вид автомата ничего не сможет сказать о себе и все его характеристики можно узнать только по нанесенной маркировке.

Маркировка наносится на лицевой (передней) стороне корпуса автомата стойкой нестирающейся краской, благодаря чему с параметрами можно ознакомиться даже когда автомат находится в работе, то есть, установлен в распределительном щите на дин-рейке и к нему подключены провода (не нужно отсоединять провода и вытаскивать его из щита, чтобы прочитать маркировку).

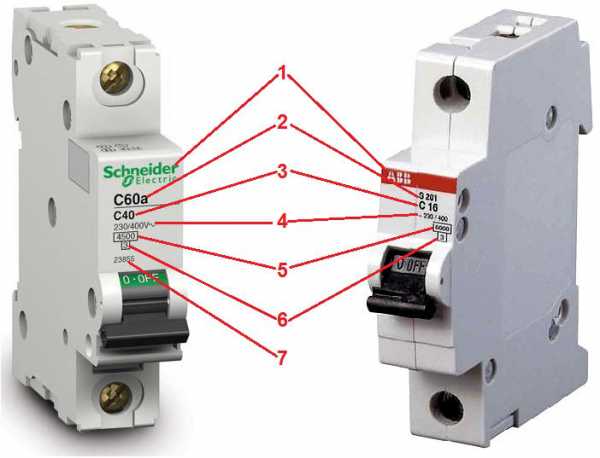

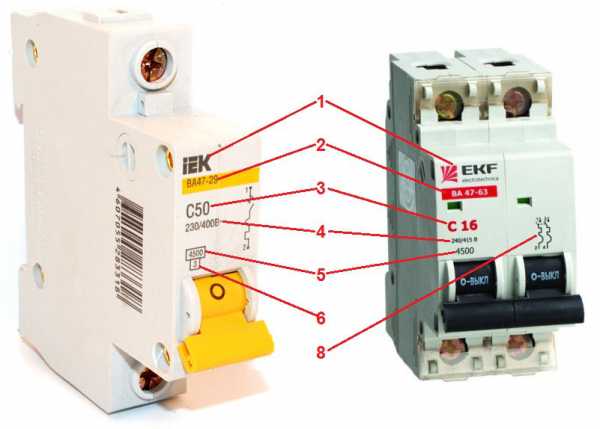

На картинке снизу вы можете увидеть несколько примеров, как наносится маркировка электрических автоматов разных заводов изготовителей. На каждом из них отчетливо видна маркировка, выполненная разными буквами и цифрами. В данной статье мы не будем разбирать промышленные устройства защиты, а затронем лишь обычные бытовые модульные автоматы. Но в любом случае статья будет интересна не только новичкам, но и профессионалам, «зубрам» которые повседневно сталкиваются с этим, также будет интересно вспомнить азы своей профессии.

Расшифровка маркировки автомата

Чтобы правильно выбрать автомат защиты при покупке следует обращать внимание не только на внешний вид и марку устройства, но и на его характеристики. Давайте по порядку разберем, какие характеристики отображает производитель на корпусе автоматического выключателя для его правильного выбора. Маркировка на автомате представляет к ознакомлению следующую информацию о себе.

1. Фирма изготовитель (бренд) автоматического выключателя

Маркировка автоматических выключателей начинается с логотипа или названия производителя. На картинках изображены автоматы наиболее популярных брендов hager, IEK, ABB, Schneider Electric.

Эти бренды уже долгое время представлены мировой публики и за свое существование зарекомендовали себя выпуском качественной продукции. На корпусе наименование завода-изготовителя наносится в самом верху и его трудно не заметить.

2. Линейная серия автоматов (модель)

Модель автоматического выключателя обычно отражает серию устройства в линейке завода-изготовителя и представляет собой буквенно-цифровое обозначение, например, автоматы серии Sh300 и S200 принадлежат производителю ABB, а у Schneider Electric встречаются Acti9, Nulti9, Домовой.

Пример как обозначается маркировка автоматических выключателей фирмы Schneider Electric, hager и IEK.

Зачастую серия присваивается автомату для отличия моделей по техническим характеристикам или ценовой категории, например, Sh300 рассчитаны на короткое замыкание до 4.5 кА, менее затратные в производстве и дешевле по стоимости, чем S200, рассчитанные на 6 кА.

3. Время-токовая характеристика автомата

Данная характеристика обозначается латинской буквой. Всего существует 5 типов время-токовых характеристик: «В», «С», «D», «K», «Z». Но наиболее распространенные из них это первые три: «В», «С» и «D».

Автоматы с характеристиками типа «K» и «Z» используют для защиты потребителей, где применяется активно индуктивная нагрузка и электроника соответственно.

Самая универсальная, которая подходит для применения в быту — характеристика типа «С». Большинство электриков, для защиты электропроводки использует именно ее. Узкопрофильные автоматы с ВТХ «B» или «D» можно встретить только в специализированных магазинах и, зачастую, по заказу.

Друзья на тему время токовых характеристик автоматов у меня есть отдельная статья, пожалуйста заходите, читайте, ознакамливайтесь.

4. Номинальный ток автомата

После буквенного значения идет цифра, определяющая номинал автоматического выключателя. Номинал определяет максимальное значение тока, который может постоянно проходить без срабатывания автоматического выключателя. Причем значение номинального тока указывается для определенной температуры окружающей среды + 30 градусов.

Например, если номинальный ток автомата равен 16А, то автомат будет держать эту нагрузку и не отключаться при температуре окружающей среды не выше +30 градусов. Если же температура будет выше +30, то автомат может сработать при токе и меньшем 16 А.

Если в сети возникают перегрузки, то есть ситуация когда ток нагрузки превышает номинальный ток на это реагирует тепловой расцепитель автоматического выключателя. В зависимости от кратности перегрузки время, за которое автомат отключится, будет составлять от нескольких минут до секунд. Ток, при котором тепловой расцепитель сработает должен превышать номинал автомата на 13% – 55%.

При возникновении в сети короткого замыкания возникает сверхток, на который реагирует электромагнитный расцепитель автоматического выключателя. Исправный автомат при коротком замыкании обязан сработать в течение 0,01 – 0,02 секунды, в противном случае начнется плавление изоляции электропроводки с риском дальнейшего воспламенения.

5. Номинальное напряжение

Сразу под маркировкой на автомате время-токовой характеристики идет обозначение номинального напряжения, на которое рассчитан данный автомат. Показатель номинального напряжения отображается в Вольтах (В/V), и может быть постоянным («-») или переменным («~»).

Значение номинального напряжения определяет, для каких сетей предусмотрено устройство. Маркировка напряжения предусматривает два значения для однофазных и трехфазных сетей. Например, маркировка 230/400V~ означает, что 230 Вольт напряжение однофазной сети, 400 Вольт напряжение трехфазной сети. Значок «~» означает переменное напряжение сети.

6. Предельный ток отключения

Следующий параметр предельный ток отключения или как его еще называют отключающая способность автомата. Этот параметр характеризует ток короткого замыкания, который способен пропустить через себя автомат и отключится, не теряя своей работоспособности (без риска выхода из строя).

Электрическая сеть сложная система, в которой часто возникают сверхтоки вследствие короткого замыкания. Сверхтоки кратковременны, но характеризуются большой величиной. Каждый автоматический выключатель обладает предельной коммутационной способностью, определяющей возможность выдержать сверхтоки и сработать при этом.

Для модульных автоматов предельно значение токов отключения составляют 4500, 6000 или 10000. Значения указываются в Амперах.

7. Класс токоограничения

Сразу под значением предельного тока отключения на корпусе указывается так называемый класс токоограничения. Возникновение сверхтоков опасно тем, что при их появлении выделяется тепловая энергия. В результате чего изоляция электропроводки начинает плавиться.

Автоматический выключатель отключится, когда ток короткого замыкания достигнет максимального значения. А для того чтобы ток КЗ достиг своего максимума требуется некоторое время и чем больше будет это время тем больше будет ущерб нанесенный оборудованию и изоляции электропроводки.

Токоограничитель способствует ускоренному отключению автоматического выключателя тем самым не давая току КЗ достигнуть своего максимального значения. По сути, этот параметр ограничивает время короткого замыкания.

Различают три класса токоограничителя, которые маркируют в черном квадрате. Чем выше класс, тем быстрее отключится автомат.

— класс – 1 маркировка отсутствует, или иными словами, автоматы, на корпусе которых отсутствует класс токоограничения, относятся к первому классу. Время ограничения составляет более 10 мс;
— класс – 2 ограничивает время прохождения тока КЗ в пределах 6-10 мс;
— класс – 3 ограничивает время прохождения тока КЗ в пределах 2.5-6 мс (самый быстрый).

8. Схема подключения и обозначение клемм

Некоторые производители наносят на корпус схему подключения автомата для информирования потребителя. Схема подключения представляет собой электрическую цепь с обозначением теплового и электромагнитного расцепителей. На схеме также маркируются контакты, указывающие на место подключения проводов.

На однополюсных автоматах контакты маркируются как «1» — верхний и «2» — нижний. К верхнему контакту, как правило, подключается питающий провод, а к нижнему — нагрузка. Кстати на эту тему есть отдельная статья, как правильно подключить автомат. На двухполюсных автоматах контакты маркируются «1», «3» — верхний; «2», «4» — нижний.

А так выглядит обозначение схемы и контактов для подключения на двухполюсном автоматическом выключателе

Также на двух- и четырех- полюсных автоматах возле схемы подключения можно встретить обозначение в виде латинской буквы «N», указывающее клемму для подключения нулевого рабочего проводника. Это важно, так как не на всех полюсах многополюсных автоматов имеются расцепители (тепловой и электромагнитный).

9. Артикул

На любой стороне корпуса автомата также наносится информация о продукте (артикул, QR-код), предусмотренная заводом-изготовителем, которая помогает без проблем найти конкретную модель в каталоге магазинов.

Ознакомившись с вышеуказанной информацией, маркировка автоматических выключателей для вас не станет проблемой, и вы с легкостью сможете выбирать устройство защиты с такими характеристиками, которые вам подходят.

Друзья если данная статья была для Вас интересной, буду признателен, если вы поделитесь ею в социальных сетях. Если у Вас возникли какие-нибудь вопросы или пожелания не стесняйтесь задавать их в комментариях, постараюсь ответить всем.

Понравилась статья — сохрани на стену!

electricvdome.ru

Маркировка автоматических выключателей: обозначения и надписи

У всех защитных устройств есть определенная техническая характеристика. При выборе автомата необходимо ознакомиться с ними для того, чтобы правильно выбрать прибор. Эти характеристики расположены на корпусе автомата, и называется маркировкой.

Маркировка автоматических выключателей необходима при производстве замены поломанного устройства, а также когда прокладывается новая проводка с новым заземляющим контуром. Кроме этого знание маркировки нужно для того, чтобы найти причину возникновения аварийной ситуации. Электромонтер должен суметь прочитать характеристики, которые относятся именно к этому защитному устройству.

Обозначение и надписи

Символы, буквы, надписи и цифры наносятся на корпус автоматического выключателя специальной несмываемой краской. Со временем использования маркировка не должна стираться. Маркировка наносится на лицевую панель прибора, это делается для того, чтобы в рабочем состоянии устройства его не пришлось демонтировать, для того чтобы узнать нужные характеристики.

Маркировка включает в себя такие показатели как:

фирма-производитель;
номинальный ток;
напряжение; частота;
ток отключения; модель;
класс токоограничения;
схема подключения;
обозначение клемм;
артикул.

Маркировочные данные дополнительно дублируются в техническом паспорте устройства.

Номинальный ток

Данная характеристика обозначается в виде цифр и наносится рядом с временно токовой характеристикой. Производители выпускают пять видов автоматов: В, С, D, К, Z. Самыми популярными являются В, C, D. Для бытовых условий применяются автоматы, с временно токовой характеристикой типа С.

Остальные виды предназначены для узкопрофильной направленности. После этого значения наносится цифра, обозначающая номинальный ток автоматического выключателя. Он указывает максимальное значения тока, при котором защитное устройство способно сохранять работоспособность.

В случае превышения этого значения автомат сработает. При этом номинальный ток рассчитан на температурный режим, который соответствует величине + 30 градусов. Так, если температура в помещении будет выше этого показателя, то защитный прибор может сработать, даже если сила тока была меньше указанной.

Принцип работы основан на защите двух расцепителей – теплового и электромагнитного. При этом тепловой расцепитель обесточит электрическую цепь в промежутке от нескольких секунд до нескольких минут. Электромагнитная защита сработает значительно быстрее – 0,01 – 0,02 секунды, иначе проводка начнет плавиться, что может повлечь дальнейший пожар.

Напряжение и частота

Номинальное напряжение расположено под время токовой характеристикой. Данный норматив может относиться к постоянному и переменному току и указывается в вольтах. При этом постоянный ток обозначается «?», а переменный –« ~». Каждое значение соответствует данной электрической сети.

Напряжение указывается в двух обозначениях: одно для однофазной электрической сети, второе — для трехфазной. Так маркировка в виде 230/400V~, обозначает, что автомат предназначен для электросети, имеющих одну фазу и напряжение 230 вольт, а также для электрической цепи, обладающей тремя фазами и напряжением 400 вольт.

Для электрической сети, имеющей напряжение 220 вольт, в нашей стране стандартной частотой вращения является 50 Герц.

Ток отключения

Этот критерий обозначает ток короткого замыкания. При этом защитное устройство сработает без ущерба для своей работоспособности. Электрическая линия имеет достаточно сложное устройство, в которой иногда появляются повышенные токовые величины, вызванные коротким замыканием.

Это кратковременный процесс, но при этом ток слишком завышен. Автоматические выключатели обладают отключающейся способностью, когда ток превысит 4500А, 6000А или 10000А. При этом, чем выше этот показатель, тем больше гарантий, что защитный прибор сработает даже при самой тяжелой аварийной ситуации.

Производитель

В самой верхней части автоматического выключателя указывается бренд прибора. Для этого зачастую выбирается более яркий цвет краски. Обычно этот цвет совпадает с цветом рычага управления. Иногда для этого выбирается нейтральный серый цвет.

При выборе производителя профессионалы рекомендуют покупать более надежные и дорогие проверенные марки.

Обозначение автоматов в щитке — Отопление

Недопустимо объединять шины N и PE, если в питающем щит кабеле они разделены. В каждом щите должны быть шины (сборки зажимов) для подключения нулевых проводников: рабочих — N, защитных – PE, либо PEN. Объединенный проводник PEN кабеля, питающего щит, подключают к шине PE щита (требования п.п. 1.7.135; 4.1.22 ПУЭ).

Надежность и долговечность любого электрощита во многом определяется способом соединения входных клемм аппаратов защиты отходящих кабелей с выходными клеммами вводного аппарата защиты. Раньше для этих целей всегда использовали шины, которые были очень надежны, но занимали много места (см. Рис. 1). В настоящее время подобные шины используют только в щитах с нагрузками большой мощности (ВРУ, ГРЩ). А в обычных распределительных щитах используют специально предназначенные для этих целей блоки сжимов и малогабаритные шины, устанавливаемые на модульные автоматические выключатели. Использование для ошиновки щита проводов, как показано на Рис. 2, зачастую менее надежно.

Важно:

При монтаже любого электрощита должны применяться инструменты, соответствующие выполняемой задаче. При закручивании винтов необходимо следить, что бы шлицы отверток соответствовали шлицам винтов. Особенно это касается крестообразных шлицев. В случае использования отверток со сточенными шлицами, передача момента вращения и давления на головку винта может оказаться недостаточной для получения качественного контакта. Новый хороший электроинструмент, также как и различный ручной инструмент, можно всегда быстро приобрести в широкой сети интернет магазинов. Официальные сайты некоторых популярных магазинов приведены в статье сайта Магазины инструментов.

Все аппараты защиты, а также другие комплектующие изделия должны быть надлежащим образом закреплены. Несмотря на наличие этого очевидного требования можно увидеть автоматические выключатели, подвешенные на проволочках (Рис. 3).

Электрический распределительный щит

Рис. 1 Распределительный щит

Ошиновка щита проводами

Рис.2 Ошиновка щита проводами

Недопустимые способы крепления

Рис.3 Недопустимые способы крепления

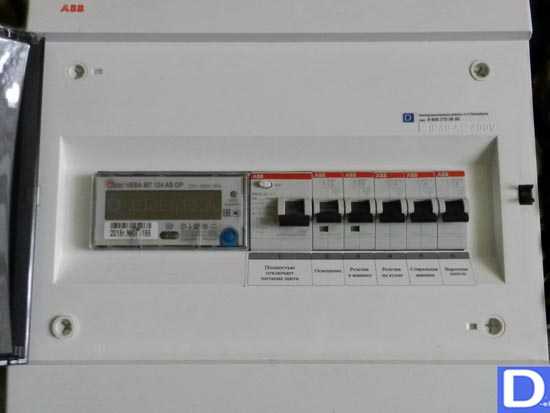

Отсутствует маркировка внутри щита

Необходимо обеспечивать легкое распознавание всех устройств и проводников внутри любого электрощита. Раньше для маркировки проводников использовали ПВХ трубки белого цвета, на которые наносили соответствующие надписи. Сейчас выполнение данной задачи существенно упростилось – используют готовые маркировочные изделия. На Рис. 4 показан способ маркировки проводников внутри электрощита. Используют буквенно-цифровую маркировку в соответствие с электрической схемой щита. Шины для подключения нулевых рабочих и защитных проводников обозначают N и PE соответственно. Для нулевых рабочих проводников используют провода с изоляцией синего (голубого) цвета. Для нулевых защитных – с изоляцией, содержащей полосы желтого и зеленого цветов. Фазные шины обозначают L1, L2, L3. В отношении цветового обозначение фазных шин в настоящее время нет однозначного решения – имеется существенная нестыковка в нормативных документах, подробно описанная в аннотации к ГОСТ Р 50462-2009.

В соответствие с требованиями некоторых нормативных документов маркировать необходимо и контактные зажимы шин N и PE. Порядковые номера при этом должны соответствовать порядковым номерам аппаратов защиты (см. например п. 6.3.10 ГОСТ Р 51628-2000 и п. 6.4.6 ГОСТ Р 51732-2001). Но выполнение данного требования, к сожалению, часто бывает труднореализуемо при использовании малогабаритных шин.

Маркировка проводников в электрощите

Рис. 4 Маркировка проводников в электрощите

Отсутствует возможность установки резервных аппаратов защиты

Как показывает практика, при эксплуатации электроустановок со временем возникает необходимость установить в корпус распределительного щита дополнительные аппараты защиты. Для этих целей всегда должно быть зарезервировано свободное место. Кроме того, следует предусматривать несколько резервных автоматических выключателей, к которым оперативно можно подключить отходящую линию в случае выхода из строя одного из аппаратов защиты.

Некачественное крепление отходящих кабелей

Все кабели, отходящие от электрощита, должны быть надежно закреплены. В первую очередь это касается открытой электропроводки, когда к кабелю могут быть приложены механические воздействия. В соответствие с п. 4.1.22 ПУЭ ввод кабелей внутрь щита не должен нарушать степень защиты его оболочки.

Для предотвращения попадания в оболочку щита пыли и посторонних предметов в месте ввода кабелей в щит необходимо предусматривать уплотняющие устройства (п. 4.1.18 ПУЭ).

Не правильное подключение отходящих кабелей

Это наиболее распространенная ошибка электромонтажа. И прежде всего это касается цепей рабочего N и защитного PE нулевых проводников. В квартирных щитках не допускается подключать более одного проводника под один зажим к шинам N и PE (требование п. 6.3.6 ГОСТ Р 51628-2000), но стремясь изготовить щиток минимально-возможных размеров многие идут на нарушение этого требования. В ВРУ такое подключение допускается: в п. 6.4.5 ГОСТ Р 51732-2001 записано «как правило» должен подключаться один проводник. При такой записи отклонение от этого правило должно быть обосновано (см. п. 1.1.17 ПУЭ).

На Рис. 5 показано подключение нулевых проводников отходящих кабелей в распределительном щите пищеблока, где собраны воедино все возможные нарушения правил электромонтажа: отсутствуют отдельные шины для нулевых рабочих и защитных проводников, под один болт подключены проводники N и PE, не предусмотрены меры против выдавливания проводников, отсутствуют меры против ослабления контакта. Аналогичные замечания можно сделать к подключению нулевых рабочих и защитных проводников в щите, показанном на Рис. 2.

Недопустимые методы подключения жил

Рис. 5 Недопустимые методы подключения жил

Отсутствуют обозначения кабелей

Все отходящие от распределительного щита кабели должны быть промаркированы (требования п.п. 3.103, 3.104 СНиП 3.05.06-85, п. 2.3.23 ПУЭ 6-го издания). Для этих целей могут быть применены бирки: квадратные для маркировки кабельных линий напряжением до 1000 В, круглые – свыше 1000 В и треугольные для маркировки контрольных кабелей. Требования к биркам установлены в ТУ 36-1440-82. На бирках указывают марку, сечения и наименования кабельных линий. Недопустимо использовать для маркировки самодельные бирки, изготовленные из недолговечных материалов, как показано на Рис. 3 (малярный скотч вокруг кабеля).

О наиболее типичных ошибках электромонтажа, не касающихся напрямую электрощитов можно почитать в статье Типичные нарушения правил электромонтажа.

Отсутствует селективность защиты

Если автоматические выключатели выбраны не правильно, то при коротком замыкании в одной из отходящих линий может отключиться вводной аппарат защиты электрощита. Для выбора типов выключателей пользуются таблицами селективности, предоставляемыми производителями оборудования. Подробнее о выборе автоматических выключателей, обеспечивающих требуемые уровни селективности см. статью Селективность защиты в схемах электроснабжения.

03.08.2014 г.

К ОГЛАВЛЕНИЮ (Все статьи сайта)

www.electromontaj-proekt.ru

Любой автоматический выключатель имеет определенную маркировку. Она состоит из букв, цифр и схем. По всему этому можно сразу узнать все характеристики автомата, которые вам будут необходимы при его выборе. Без этих обозначений невозможно узнать об автоматическом выключателе практически ничего.

Данная статья будет своеобразным обощением всех предыдущих публикаций про автоматические выключатели. Тут вы найдете краткое описание всех параметров со ссылками на их подробное разъяснение.

Все параметры автоматов наносятся на корпус специальной стойкой краской. Они находятся на передней (лицевой) стороне. Это позволяет их читать даже тогда, когда автоматический выключатель установлен в распределительном шкафу.

На верхней и нижней картинках представлены автоматические выключатели разных производителей. На них разными цифрами и буквами обозначены определенные характеристики. Давайте ниже разберем их все по порядку.

Марка (производитель) автоматического выключателя. Они бывают разные. На картинках представлены аппараты компаний Schneider Electric, ABB, IEK и EKF. Эти бренды известны многим и сегодня за каждым из них уже прочно закрепилась своя репутация по поводу качества выпускаемой продукции. Читайте по этому поводу — Какой марки выбрать автоматический выключатель?
Серия линейки автоматических выключателей. У каждого производителя есть несколько серий автоматов, которые различаются некоторыми характеристиками и соответственно ценой. Например у ABB есть бюджетная серия Sh300 и более навороченная S200. В последней серии есть два отсека в винтовой клемме для подключения двух проводов или объединяющей гребенки. Также S200 рассчитаны на максимальные токи короткого замыкания до 6кА, а Sh300 только до 4,5кА. А компания Schneider Electric выпускает автоматы следующих серий: Домовой, Acti9, Multi9.
Номинал автоматического выключателя и его время токовая характеристика.
На первом месте стоит буква. Она указывает на время-токовую характеристику данного аппарата и бывает «B», «C» и «D». В магазине вы без особых проблем найдете автоматы с характеристикой «C». Она самая универсальная. Если потребуются «B» и «D», то скорее всего они будут идти в обычных магазинах под заказ. Читайте про это подробнее в статье — Время-токовые характеристики автоматических выключателей.
Следом за буквой идут цифры. Они обозначают номинал данного автомата. То есть величину максимального тока, который может протекать через него длительное время без его срабатывания. Если ток в цепи будет превышать номинал автомата на 13-45%, то в нем сработает тепловой расцепитель. На это может потребоваться время от нескольких секунд до нескольких минут. При коротких замыканиях исправный аппарат должен отработать за 0,01-0,02 секунды, иначе изоляция электропроводки начнет плавиться и может воспламениться. За это в автоматическом выключателе отвечает электромагнитный расцепитель. Вы должны обязательно знать как правильно выбрать автоматический выключатель по номиналу.
230/400В или 230/400V~ обозначает в каких сетях должны использоваться данные устройства. 230В — это в однофазных сетях, 400В — это в трехфазных. Данный параметр показывает, что данные автоматы можно смело использовать как в однофазных распределительных щитах, так и в трехфазных распределительных щитах для подключения однофазных потребителей.
4500, 6000 или может быть 10000 — это предельные значения токов отключения при коротких замыканиях, после прохождения которых автомат может продолжать работу в штатном режиме.
Цифрой 6 обозначен такой параметр, как класс токоограничения. Бываю следующие классы: 1,2 и 3. Любому току короткого замыкания необходимо время чтобы достичь своего максимального значения.
этому необходимо обесточить аварийный участок как можно быстрее, чтобы ток КЗ не успел повредить изоляцию электропроводки. Другими словами автоматический выключатель с токоограничением не позволяет току короткого замыкания принять свое максимальное значение и быстрее производит отключение. Класс токоограничения – 2 ограничивает по времени КЗ в пределах 1/2 полупериода, класс – 3 ограничивает короткое замыкание в пределах 1/3 полупериода.
На корпусе автоматического выключателя (не обязательно на лицевой стороне) можно встретить комбинацию цифр с буквами. Это артикул данного устройства, который присвоил ему производитель. По нему можно быстро найти по каталогу или в интернете данный автомат.
Электрическая схема устройства. Ее можно встретить на корпусах некоторых автоматических выключателях. Она носит информативный характер. На ней стрелками могут быть показаны куда необходимо подключать приходящие провода.

Еще на корпусах 2-х и 4-х полюсных автоматов можно встретить обозначение «N». Так маркируется винтовая клемма, к которой необходимо подключать только нулевой проводник.

Если вы познакомитесь со всем вышеизложенным материалом про автоматические выключатели, то вы про них будете знать практически все, что необходимо для их правильно выбора, правильного подключения и правильной эксплуатации.

Улыбнемся:

Электрик ошибается два раза в жизни. Первый раз при выборе профессии….!

sam-sebe-electric.ru

Автоматические выключатели: маркировка и обозначения

Существует много видов автоматов, к примеру, старого типа — АЕ20ХХХ.

Например, для автомата АЕ2044 маркировка расшифровывается так: 20 — разработка, 4 — 63 А, 4 — однополюсный с тепловым и электромагнитным расцепителем. Устройства отличаются по характерному черному цвету карболитового корпуса.

Схема маркировки автоматов стандартизована. Ее главной целью является наиболее понятно донести до сведения пользователей основные параметры устройства.

Маркировка автоматических выключателей читается на корпусе сверху вниз.

Изготовитель или товарный знак — Schneider, ABB, IEK, EKF.
Номер серии или каталога (серии S200У, Sh300 компании ABB).
Время-токовая характеристика (А, В, С) и номинал в амперах (I_ном.).
Номинальное напряжение.
Предельно допустимые величины токов отключения при к. з.
Класс токоограничения.
Артикул производителя, по которому можно найти данный тип автомата по каталогу.

На картинке ниже показано, как производится маркировка автоматических выключателей ABB и Schneider.

Кнопка размыкания маркируется или обозначается красным цветом. Если она всего одна и выполнена нажимной, то вдавленное положение означает, что цепь замкнута.

Маркировка автоматических выключателей у основных производителей содержит QR-коды, где отражается вся информация о модели. Их наличие является своеобразной гарантией качества.

Влияние среды

Диапазон температур для обычных моделей находится в пределах от -5 °С до +40 °С. Для работы за этими пределами выпускаются специальные модели.
Допускается работа аппаратов при относительной влажности до 50% при 40 °С. Со снижением температуры допустимая влажность увеличивается (до 90% при 20 °С).

Типы автоматов

Автоматы подбираются в зависимости от схемы электросети.

1. Однополюсный автомат

Устройства используются в однофазных сетях. Фаза подключается к верхней клемме, а нагрузка — к нижней. Подключение аппарата производится в разрыв фазного провода с целью отключения питания от нагрузки при аварийной ситуации.

2. Двухполюсный автомат

Конструктивно устройство является блоком из двух однополюсников, соединенных рычажком. Блокировка между механизмами отключения выполнена таким образом, чтобы фаза отключалась раньше нуля (по правилам ПУЭ).

3. Трехполюсный автомат

Устройство служит для одновременного отключения питания трехфазной сети в случае аварии. Трехполюсник совмещает в себе 3 однополюсника с настройкой на одновременное срабатывание. Электромагнитный и тепловой расцепители выполняются отдельно на каждый контур.

Автоматический выключатель: характеристики

Автоматы могут иметь разные время-токовые характеристики:

а) зависимую от тока;
б) независимую от тока;
в) двухступенчатую;
г) трехступенчатую.

На корпусах большинства автоматов можно увидеть заглавные латинские буквы B, C, D. Маркировка автоматических выключателей B, C, D обозначает характеристику, отражающую зависимость времени срабатывания автомата от отношения K = I/I_ном.

B — тепловая защита срабатывает через 4-5 с при превышении номинала в 3 раза, а электромагнитная — через 0,015 с. Устройства предназначены для нагрузок с небольшими значениями пусковых токов, в частности для освещения.
C — самая распространенная характеристика автоматов, защищающих электроустановки с умеренными пусковыми токами.
D — автоматы для нагрузки с большими токами пуска.

Особенность время-токовой характеристики заключается в том, что при одинаковых номиналах автоматов типов B, C и D их отключения будут происходить при разных превышениях тока.

Другие типы автоматов

MA — без теплового расцепителя. Если в цепи установлено токовое реле, достаточно установить автоматический выключатель только с защитой от короткого замыкания.
A — тепловой расцепитель срабатывает при превышении I_ном. в 1,3 раза. При этом время отключения может составить 1 час. Если номинал превышен в 2 раза и более, срабатывает токовый расцепитель через 0,05 с. В случае несрабатывания этой защиты через 20-30 с действует защита по перегреву. Автомат с характеристикой А применяется для защиты электроники. Здесь также применяются устройства с характеристикой Z.

Критерии выбора автоматов

I_ном.— превышение которого приводит к к срабатыванию защиты от перегрузки. Номинал подбирают по допустимому максимальному току проводки, а затем уменьшают его на 10-15 %, выбирая его из стандартного ряда.
Ток срабатывания. Класс коммутации автоматического выключателя подбирается в зависимости от типа нагрузки. Для бытовых целей наиболее распространена характеристика С.
Селективность — свойство избирательного отключения. Автоматы выбираются по номинальному току, чтобы в первую очередь срабатывали устройства на стороне нагрузки. В первую очередь отключается защита в местах, где происходят короткие замыкания или перегружена сеть. Временная селективность подбирается таким образом, чтобы время срабатывания было больше у автомата, расположенного ближе к источнику питания.
Количество полюсов. На трехфазный ввод подключается автомат с четырьмя полюсами, а на однофазный — с одним или двумя. Освещение и бытовая техника работают на однополюсниках. Если в доме есть электрический котел или трехфазный электродвигатель, для них применяются трехполюсные автоматы.

Другие параметры

Когда приобретается автоматический выключатель, характеристики должны выбираться в соответствии с условиями эксплуатации и подключения. Каждый автомат рассчитан на определенное количество циклов срабатывания. Как выключатель нагрузки его применять не рекомендуется. Количество автоматов подбирается по необходимости. Обязательно устанавливается вводной, а после него — на линии освещения, розеток и отдельно к мощным потребителям. Способы крепления у разных моделей могут отличаться. Поэтому выбираются устройства, аналогичные установленным в шкафу.

Заключение

Маркировка автоматических выключателей требуется для их выбора в соответствии с конкретными потребностями. Их характеристики прямо связаны с сечением проводки и типами нагрузки. При коротких замыканиях в первую очередь происходит срабатывание электромагнитных расцепителей, при длительных перегрузках — тепловая защита.

fb.ru

Виды схем в электрике

Для составления и чтения различных схем обычно требуются разные элементы. Типов схем есть много, но в электрике обычно используются:

Функциональные, на которых отображаются основные узлы устройства, без детализации. Внешне выглядит как набор прямоугольников с проложенными между ними связями. Дает общее представление о функционировании объекта.
Принципиальные. Этот тип схем подробный, с указанием каждого элемента, его контактов и связей. Есть принципиальные схемы устройств, есть — электросетей. Принципиальные схемы могут быть однолинейными и полными. На однолинейных изображены только силовые цепи, а управление и контроль прорисованы на отдельном листе. Если электросеть или устройство несложное, все можно разместить на одном листе. Это и будет полная принципиальная схема.
Монтажная. На монтажных схемах присутствуют не только элементы, но и указано их точное расположение. В случае с электросетями (проводкой в доме или квартире) указаны конкретные места расположения светильников, выключателей, розеток и других элементов. Часто тут же проставлены расстояния и номиналы. На монтажных схемах устройств указано расположение деталей на печатной плате, порядок и способ их соединения.

Есть еще много других видов электрических схем, но в домашней практике они не используются. Исключение — трасса прохождения кабелей по участку, подвод электричества к дому. Этот тип документа точно понадобится и будет полезным, но это больше план, чем схема.

Базовые изображения и функциональные признаки

Коммутационные устройства (выключатели, контакторы и т.д.) построены на контактах различной механики. Есть замыкающий, размыкающий, переключающий контакты. Замыкающий контакт в нормальном состоянии разомкнут, при переводе его в рабочее состояние цепь замыкается. Размыкающий контакт в нормальном состоянии замкнут, а при определенных условиях он срабатывает, размыкая цепь.

Переключающий контакт бывает двух и трех позиционным. В первом случае работает то одна цепь, то другая. Во втором есть нейтральное положение.

Кроме того, контакты могут выполнять разные функции: контактора, разъединителя, выключателя и т.п. Все они также имеют условное обозначение и наносятся на соответствующие контакты. Есть функции, которые выполняют только подвижные контакты. Они приведены на фото ниже.

Основные функции могут выполнять только неподвижные контакты.

Условные обозначения однолинейных схем

Как уже говорили, на однолинейных схемах указывается только силовая часть: УЗО, автоматы, дифавтоматы, розетки, рубильники, переключатели и т.д. и связи между ними. Обозначения этих условных элементов могут использоваться в схемах электрических щитов.

Основная особенность графических условных обозначений в электросхемах в том, что сходные по принципу действия устройства отличаются какой-то мелочью. Например, автомат (автоматический выключатель) и рубильник отличаются лишь двумя мелкими деталями — наличием/отсутствием прямоугольника на контакте и формой значка на неподвижном контакте, которые отображают функции данных контактов. Контактор от обозначения рубильника отличает только форма значка на неподвижном контакте. Совсем небольшая разница, а устройство и его функции другие. Ко всем этим мелочам надо присматриваться и запоминать.

Также небольшая разница между условными обозначениями УЗО и дифференциального автомата. Она тоже только в функциях подвижных и неподвижных контактов.

Примерно так же обстоит дело и с катушками реле и контакторов. Выглядят они как прямоугольник с небольшими графическими дополнениями.

В данном случае запомнить проще, так как есть довольно серьезные отличия во внешнем виде дополнительных значков. С фотореле так совсем просто — лучи солнца ассоциируются со стрелками. Импульсное реле — тоже довольно легко отличить по характерной форме знака.

Немного проще с лампами и соединениями. Они имеют разные «картинки». Разъемное соединение (типа розетка/вилка или гнездо/штепсель) выглядит как две скобочки, а разборное (типа клеммной колодки) — кружочки. Причем количество пар галочек или кружочков обозначает количество проводов.

Изображение шин и проводов

В любой схеме приличествуют связи и в большинстве своем они выполнены проводами. Некоторые связи представляют собой шины — более мощные проводниковые элементы, от которых могут отходить отводы. Провода обозначаются тонкой линией, а места ответвлений/соединений — точками. Если точек нет — это не соединение, а пересечение (без электрического соединения).

Есть отдельные изображения для шин, но они используются в том случае, если надо графически их отделить от линий связи, проводов и кабелей.

На монтажных схемах часто необходимо обозначить не только как проходит кабель или провод, но и его характеристики или способ укладки. Все это также отображается графически. Для чтения чертежей это тоже необходимая информация.

Как изображают выключатели, переключатели, розетки

На некоторые виды этого оборудования утвержденных стандартами изображений нет. Так, без обозначения остались диммеры (светорегуляторы) и кнопочные выключатели.

Зато все другие типы выключателей имеют свои условные обозначения в электрических схемах. Они бывают открытой и скрытой установки, соответственно, групп значков тоже две. Различие — положение черты на изображении клавиши. Чтобы на схеме понимать о каком именно типе выключателя идет речь, это надо помнить.

Есть отдельные обозначения для двухклавишных и трехклавшных выключателей. В документации они называются «сдвоенные» и «строенные» соответственно. Есть отличия и для корпусов с разной степенью защиты. В помещения с нормальными условиями эксплуатации ставят выключатели с IP20, может до IP23. Во влажных комнатах (ванная комната, бассейн) или на улице степень защиты должна быть не ниже IP44. Их изображения отличаются тем, что кружки закрашены. Так что их отличить просто.

Есть отдельные изображения для переключателей. Это выключатели, которые позволяют управлять включением/выключением света из двух точек (есть и из трех, но без стандартных изображений).

В обозначениях розеток и розеточных групп наблюдается та же тенденция: есть одинарные, сдвоенные розетки, есть группы из нескольких штук. Изделия для помещений с нормальными условиями эксплуатации (IP от 20 до 23) имеют неокрашенную середину, для влажных с корпусом повышенной защиты (IP44 и выше) середина тонируется темным цветом.

Поняв логику обозначения и запомнив некоторые исходные данные (чем отличается условное изображение розетки открытой и скрытой установки, например), через некоторое время вы уверенно сможете ориентироваться в чертежах и схемах.

Светильники на схемах

В этом разделе описаны условные обозначения в электрических схемах различных ламп и светильников. Тут ситуация с обозначениями новой элементной базы лучше: есть даже знаки для светодиодных ламп и светильников, компактных люминесцентных ламп (экономок). Неплохо также что изображения ламп разного типа значительно отличаются — перепутать сложно. Например, светильники с лампами накаливания изображают в виде кружка, с длинными линейными люминесцентными — длинного узкого прямоугольника. Не очень велика разница в изображении линейной лампы люминесцентного типа и светодиодного — только черточки на концах — но и тут можно запомнить.

В стандарте есть даже условные обозначения в электрических схемах для потолочного и подвесного светильника (патрона). Они тоже имеют довольно необычную форму — круги малого диаметра с черточками. В общем, в этом разделе ориентироваться легче чем в других.

Элементы принципиальных электрических схем

Принципиальные схемы устройств содержат другую элементную базу. Линии связи, клеммы, разъемы, лампочки изображаются также, но, кроме того, присутствует большое количество радиоэлементов: резисторов, емкостей, предохранителей, диодов, тиристоров, светодиодов. Большая часть условных обозначений в электрических схемах этой элементной базы приведена на рисунках ниже.

Более редкие придется искать отдельно. Но в большинство схем содержит эти элементы.

elektroznatok.ru

Нормативная база

Разновидностей электрических схем насчитывается около десятка, количество различных элементов, которые могут там встречаться, исчисляется десятками если не сотнями. Чтобы облегчить распознавание этих элементов, введены единые условные обозначения в электрических схемах. Все правила прописаны в ГОСТах. Этих нормативов немало, но основная информация есть в следующих стандартах:

Изучение ГОСТов дело полезное, но требующее времени, которое не у всех есть в достаточном количестве. Потому в статье приведем условные обозначения в электрических схемах — основную элементную базу для создания чертежей и схем электропроводки, принципиальных схем устройств.

Обозначение электрических элементов на схемах

Некоторые специалисты внимательно посмотрев на схему, могут сказать что это и как оно работает. Некоторые даже могут сразу выдать возможные проблемы, которые могут возникнуть при эксплуатации. Все просто — они хороша знают схемотехнику и элементную базу, а также хорошо ориентируются в условных обозначениях элементов схем. Такой навык нарабатывается годами, а, для «чайников», важно запомнить для начала наиболее распространенные.

Электрические щиты, шкафы, коробки

На схемах электроснабжения дома или квартиры обязательно будет присутствовать обозначение электрического щитка или шкафа. В квартирах, в основном устанавливается там оконечное устройство, так как проводка дальше не идет. В домах могут запроектировать установку разветвительного электрошкафа — если из него будет идти трасса на освещение других построек, находящихся на некотором расстоянии от дома — бани, летней кухни, гостевого дома. Эти другие обозначения есть на следующей картинке.

Если говорить об изображениях «начинки» электрических щитков, она тоже стандартизована. Есть условные обозначения УЗО, автоматических выключателей, кнопок, трансформаторов тока и напряжения и некоторых других элементов. Они приведены следующей таблице (в таблице две страницы, листайте нажав на слово «Следующая»)

Элементная база для схем электропроводки

При составлении или чтении схемы пригодятся также обозначения проводов, клемм, заземления, нуля и т.д. Это то, что просто необходимо начинающему электрику или для того чтобы понять, что же изображено на чертеже и в какой последовательности соединены ее элементы.

Пример использования приведенных выше графических изображений есть на следующей схеме. Благодаря буквенным обозначениям все и без графики понятно, но дублирование информации в схемах никогда лишним не было.

Изображение розеток

На схеме электропроводки должны быть отмечены места установки розеток и выключателей. Типов розеток много — на 220 В, на 380 в, скрытого и открытого типа установки, с разным количеством «посадочных» мест, влагозащищенные и т.д. Приводить обозначение каждой — слишком длинно и ни к чему. Важно запомнить как изображаются основные группы, а количество групп контактов определяется по штрихам.

Розетки для однофазной сети 220 В обозначаются на схемах в виде полукруга с одним или несколькими торчащими вверх отрезками. Количество отрезков — количество розеток на одном корпусе (на фото ниже иллюстрация). Если в розетку можно включить только одну вилку — вверх рисуют один отрезок, если два — два, и т.д.

Если посмотрите на изображения внимательно, обратите внимание, что условное изображение, которое находится справа, не имеет горизонтальной черты, которая отделяет две части значка. Эта черта указывает на то, что розетка скрытого монтажа, то есть под нее необходимо в стене сделать отверстие, установить подрозетник и т.д. Вариант справа — для открытого монтажа. На стену крепится токонепроводящая подложка, на нее сама розетка.

Также обратите внимание, что нижняя часть левого схематического изображения перечеркнута вертикальной линией. Так обозначают наличие защитного контакта, к которому подводится заземление. Установка розеток с заземлением обязательна при включении сложной бытовой техники типа стиральной или посудомоечной машины, духовки и т.д.

Ни с чем не перепутаешь условное обозначение трехфазной розетки (на 380 В). Количество торчащих вверх отрезков равно количеству проводников, которые к данному устройству подключаются — три фазы, ноль и земля. Итого пять.

Бывает, что нижняя часть изображения закрашена черным (темным). Это обозначает что розетка влагозащищенная. Такие ставят на улице, в помещениях с повышенной влажностью (бани, бассейны и т.д.).

Отображение выключателей

Схематическое обозначение выключателей выглядит как небольшого размера кружок с одним или несколькими Г- или Т- образными ответвлениями. Отводы в виде буквы «Г» обозначают выключатель открытого монтажа, с виде буквы «Т» — скрытого монтажа. Количество отводов отображает количество клавиш на этом устройстве.

Кроме обычных могут стоять проходные выключатели — для возможности включения/выключения одного источника света из нескольких точек. К такой же небольшой окружности с противоположных сторон пририсовывают две буквы «Г». Так обозначается одноклавишный проходной переключатель.

В отличие от обычных выключателей, в этих при использовании двухклавишных моделей добавляется еще одна планка, параллельная верхней.

Лампы и светильники

Свои обозначения имеют лампы. Причем отличаются лампы дневного света (люминесцентные) и лампы накаливания. На схемах отображается даже форма и размеры светильников. В данном случае надо только запомнить как выглядит на схеме каждый из типов ламп.

Радиоэлементы

При прочтении принципиальных схем устройств, необходимо знать условные обозначения диодов, резисторов, и других подобных элементов.

Знание условных графических элементов поможет вам прочесть практически любую схему — какого-нибудь устройства или электропроводки. Номиналы требуемых деталей иногда проставляются рядом с изображением, но в больших многоэлементных схемах они прописываются в отдельной таблице. В ней стоят буквенные обозначения элементов схемы и номиналы.

stroychik.ru

otoplenie.site
D-Electric.ru Наклейки для маркировки электрощитов.
Как подписать автоматы в электрощите
Здравствуйте, уважаемые посетители сайта D-Electric.ru.
Заключительный этап сборки любого электрощита – это маркировка автоматов. Для этих целей все щитки комплектуются наклейками с пустыми полями, в которые от руки вписываются названия групп: смотрится, конечно, не очень, но в целом свою функцию они выполняют.
Если же есть задача сделать маркировку аппаратов защиты действительно понятной и удобной предлагаю Вам заказать наклейки для маркировки автоматов в щитке. Пользоваться электрощитом с данной маркировкой гораздо проще – назначение автоматов становится интуитивно понятным с первого взгляда:
Для большинства электропотребителей нарисованы свои «иконки», которые непременно дублируются текстом.
Если по каким-то причинам «иконки» использовать не хочется или щит предназначен для подключения сложных инженерных систем и «картинки» в данном случае не совсем уместны — можно обойтись только текстом:
Наклейки для маркировки автоматов в щитке печатаются на прозрачной или белой самоклеящейся пленке, сроки изготовления 3-4 дня. Стоимость, в большинстве случаев, от 500р до 2000р в зависимости от размера щита (стоимость указана для С-Петербурга без учета доставки). Способы оплаты: наличные или переводом на карту сбербанка или электронный кошелек («Яндекс-деньги»).
Что нужно для заказа? В идеале — марка щита (производитель, серия, цвет щита) и фотографии следующего вида (+Ваши комментарии, если что-то надо поменять). Например:
Щит встраиваемый ABB Mistral на 24 модуля
DIN-рейка №1
DIN-рейка №2
Далее — Ваши комментарии.
Внимание! В данный момент заказы на изготовление наклеек Не принимаются. Ваши вопросы, предложения и пожелания можно направить на электронную почту [email protected]
P.S Для электромонтажников приятный бонус – пару наклеек в щиток с Вашими контактными данными совершенно бесплатно.
При полном или частичном использовании материалов ссылка на сайт
D-Electric.ru обязательна.
d-electric.ru
Что вы можете узнать по маркировке автоматического выключателя?
Подробности
Опубликовано: 06 Май 2015
Просмотров: 27259
Любой автоматический выключатель имеет определенную маркировку. Она состоит из букв, цифр и схем. По всему этому можно сразу узнать все характеристики автомата, которые вам будут необходимы при его выборе. Без этих обозначений невозможно узнать об автоматическом выключателе практически ничего.
Данная статья будет своеобразным обощением всех предыдущих публикаций про автоматические выключатели. Тут вы найдете краткое описание всех параметров со ссылками на их подробное разъяснение.
Все параметры автоматов наносятся на корпус специальной стойкой краской. Они находятся на передней (лицевой) стороне. Это позволяет их читать даже тогда, когда автоматический выключатель установлен в распределительном шкафу.
На верхней и нижней картинках представлены автоматические выключатели разных производителей. На них разными цифрами и буквами обозначены определенные характеристики. Давайте ниже разберем их все по порядку.
Марка (производитель) автоматического выключателя. Они бывают разные. На картинках представлены аппараты компаний Schneider Electric, ABB, IEK и EKF. Эти бренды известны многим и сегодня за каждым из них уже прочно закрепилась своя репутация по поводу качества выпускаемой продукции. Читайте по этому поводу — Какой марки выбрать автоматический выключатель?

Серия линейки автоматических выключателей. У каждого производителя есть несколько серий автоматов, которые различаются некоторыми характеристиками и соответственно ценой. Например у ABB есть бюджетная серия Sh300 и более навороченная S200. В последней серии есть два отсека в винтовой клемме для подключения двух проводов или объединяющей гребенки. Также S200 рассчитаны на максимальные токи короткого замыкания до 6кА, а Sh300 только до 4,5кА. А компания Schneider Electric выпускает автоматы следующих серий: Домовой, Acti9, Multi9.

Номинал автоматического выключателя и его время токовая характеристика.
На первом месте стоит буква. Она указывает на время-токовую характеристику данного аппарата и бывает «B», «C» и «D». В магазине вы без особых проблем найдете автоматы с характеристикой «C». Она самая универсальная. Если потребуются «B» и «D», то скорее всего они будут идти в обычных магазинах под заказ. Читайте про это подробнее в статье — Время-токовые характеристики автоматических выключателей.

Следом за буквой идут цифры. Они обозначают номинал данного автомата. То есть величину максимального тока, который может протекать через него длительное время без его срабатывания. Если ток в цепи будет превышать номинал автомата на 13-45%, то в нем сработает тепловой расцепитель. На это может потребоваться время от нескольких секунд до нескольких минут. При коротких замыканиях исправный аппарат должен отработать за 0,01-0,02 секунды, иначе изоляция электропроводки начнет плавиться и может воспламениться. За это в автоматическом выключателе отвечает электромагнитный расцепитель. Вы должны обязательно знать как правильно выбрать автоматический выключатель по номиналу.

230/400В или 230/400V~ обозначает в каких сетях должны использоваться данные устройства. 230В — это в однофазных сетях, 400В — это в трехфазных. Данный параметр показывает, что данные автоматы можно смело использовать как в однофазных распределительных щитах, так и в трехфазных распределительных щитах для подключения однофазных потребителей.

4500, 6000 или может быть 10000 — это предельные значения токов отключения при коротких замыканиях, после прохождения которых автомат может продолжать работу в штатном режиме.

Цифрой 6 обозначен такой параметр, как класс токоограничения. Бываю следующие классы: 1,2 и 3. Любому току короткого замыкания необходимо время чтобы достичь своего максимального значения. Поэтому необходимо обесточить аварийный участок как можно быстрее, чтобы ток КЗ не успел повредить изоляцию электропроводки. Другими словами автоматический выключатель с токоограничением не позволяет току короткого замыкания принять свое максимальное значение и быстрее производит отключение. Класс токоограничения – 2 ограничивает по времени КЗ в пределах 1/2 полупериода, класс – 3 ограничивает короткое замыкание в пределах 1/3 полупериода.

На корпусе автоматического выключателя (не обязательно на лицевой стороне) можно встретить комбинацию цифр с буквами. Это артикул данного устройства, который присвоил ему производитель. По нему можно быстро найти по каталогу или в интернете данный автомат.

Электрическая схема устройства. Ее можно встретить на корпусах некоторых автоматических выключателях. Она носит информативный характер. На ней стрелками могут быть показаны куда необходимо подключать приходящие провода.

Еще на корпусах 2-х и 4-х полюсных автоматов можно встретить обозначение «N». Так маркируется винтовая клемма, к которой необходимо подключать только нулевой проводник.
Если вы познакомитесь со всем вышеизложенным материалом про автоматические выключатели, то вы про них будете знать практически все, что необходимо для их правильно выбора, правильного подключения и правильной эксплуатации.

Улыбнемся:
Электрик ошибается два раза в жизни. Первый раз при выборе профессии….!
Добавить комментарий
sam-sebe-electric.ru
Маркировка автоматических выключателей
Содержание:
Маркировка обычных автоматов
Маркировка автоматов АВВ
Видео: Виды автоматов и характеристики
Каждое электротехническое изделие обладает собственной маркировкой. С ее помощью можно точно определить характерные особенности, свойства и технические данные того или иного прибора. Точно такие же функции выполняет и маркировка автоматических выключателей, в состав которой входят буквы, цифры и схемы. Эти обозначения позволяют сделать наиболее оптимальный выбор устройства, чтобы его использование было максимально эффективным.
Маркировка обычных автоматов
Для нанесения параметров прибора используется краска устойчивая к внешним воздействиям. Все данные наносятся на лицевую сторону и могут быть прочитаны даже при установке автомата в распределительном щите. Несмотря на различие в производителях, маркировка автоматических выключателей, отличающихся между собой, имеет много общего. На примере рисунков можно наглядно убедиться в идентичности основных символов.
Под № 1 обозначены марки или производители автомата. Далее, № 2 указывает на линейку автоматических выключателей. Каждый производитель выпускает разные серийные изделия, имеющие собственные технические характеристики и соответствующую стоимость. Они могут отличаться наличием дополнительных клемм для подключения дополнительных проводов, максимальным током короткого замыкания и другими параметрами.
Следующий № 3 обозначает номинал автомата и его времятоковую характеристику, обозначаемую символами В, С и D. Эти буквы стоят первыми, после них идут цифры, соответствующие номиналу автомата. Эта величина означает максимальный ток, протекающий через прибор в течение длительного времени, и не вызывающий его срабатывание. Наибольшее распространение получили автоматы с маркировкой С, которые считаются универсальными.
Далее идет № 4, отображающий сети, наиболее подходящие для конкретного устройства. В этих случаях маркировка автоматов будет выглядеть как «230/400В» или «230/400V~». Соответственно, 230В означает возможность эксплуатации в однофазных сетях, а 400В – в трехфазных. То есть, эти устройства могут быть установлены не только в однофазные распределительные щиты, но и в трехфазные, к которым в дальнейшем будут подключаться однофазные потребители.
Ниже располагается символ № 5, обозначаемый цифрами 4500, 6000 или 10000 и соответствующий предельным значениям токов отключения во время короткого замыкания, после чего устройство сможет работать и далее в обычном режиме.
На следующий параметр указывает цифра 6. Данный символ соответствует классам ограничения токов и обозначается как 1,2,3. Каждый ток короткого замыкания набирает максимальное значение за определенный промежуток времени. Поэтому обесточивание аварийного участка нужно выполнить еще быстрее, во избежание повреждений изоляции и других негативных последствий. Таким образом, автомат с ограничением тока не допускает, чтобы ток короткого замыкания дошел до своего максимального значения и выполняет быстрое отключение. Класс 2 ограничивает время короткого замыкания в пределах ½ полупериода, а класс 3 – в 1/3 полупериода.
На корпусах автоматических выключателей в некоторых случаях наносится артикул устройства (№ 7) в виде цифровой и буквенной комбинации, который присваивается производителем. Такая маркировка значительно облегчает поиск в каталогах того или иного устройства. На корпусах некоторых моделей наносится схема (№ 8). На ней отображается информация, касающаяся в основном подключения входящих проводов.
У некоторых автоматов с 2 или 4 полюсами на корпусе имеется символ N, обозначающий винтовую клемму, предназначенную для подключения только нулевого проводника. Зная, как расшифровывается каждая надпись, можно легко выбрать наиболее подходящую модель автоматического выключателя.
Маркировка автоматов АВВ
В электрических цепях широко применяются автоматические выключатели от производителя АВВ. Данные приборы выпускаются несколькими сериями, которые, в свою очередь, имеют большое количество разновидностей. Для маркировки каждой из них используется код, состоящий из буквенных и цифровых символов. Все они соответствуют определенным техническим характеристикам конкретного устройства.
После символа АВВ наносится маркировка кода, обозначающего серию изделия. Это может быть S200, S280, S800 и другие. Каждая серия имеет свои характерные особенности в вопросах эксплуатации. Например, в серии S200 существует облегченный вариант Sh300. Возле буквенного обозначения в некоторых случаях наносятся дополнительные символы, соответствующие токам отсечки: М = 10кА, Р = 15 кА и т.д. Если такие буквы отсутствуют, то по умолчанию ток отсечки составляет 6кА. Автоматы АВВ производятся в однополюсных, двухполюсных, трехполюсных и четырехполюсных вариантах. В связи с этим последняя цифра в маркировке будет меняться: прибор с двумя полюсами – S202, с тремя полюсами – S203.
Существуют буквенные индексы, обозначающие специальные возможности автоматических выключателей. Каждый из таких символов означает следующее:
В – указывает на возможность работы автомата в цепях с активными нагрузками.
С – автомат может защищать электродвигатели от индуктивных нагрузок.
D – защита нагрузок, имеющих увеличенные пусковые токи. Данные приборы используются при запуске электродвигателей с короткозамкнутым ротором, когда пиковые нагрузки не превышают максимально допустимых значений.
К – применяются на линиях с активными индуктивными нагрузками.
Z – защита линий с полупроводниками при отсутствии скачков напряжения, вызывающих пробой.
Например, маркировка АВВ S804C означает, что автоматический выключатель АВВ серии 800 имеет 4 полюса и предназначен для использования в цепях с индуктивными нагрузками – электродвигателями.
Перед покупкой автомата АВВ нужно заранее определить оборудование, подлежащее защите. Наиболее важным параметром считается ток отсечки, который будет разным для каждого устройства.
electric-220.ru
No related posts.
