Содержание статьи:

Для чего необходима маркировка

Для квалифицированного электрика лицевая панель автомата как открытая книга – за пару минут он может узнать о приборе все, от производителя до значения номинального тока. Опытный монтажник легко различает устройства, абсолютно одинаковые с точки зрения обывателя.

Владелец жилья, незнакомый с тонкостями электромонтажного ремесла, также может разобраться в информации, представленной изготовителем.

С помощью специальных обозначений, расположенных на передней панели, можно , узнать его основные технические характеристики и выяснить, в какой последовательности подключаются провода.

Чтобы уточнить данные о конкретном устройстве, достаточно распахнуть дверку металлического шкафа, в котором установлены приборы учета и защиты: все обозначения находятся на виду

Информация об отдельном автоматическом выключателе может потребоваться, если:

  • необходимо произвести замену устройства;
  • следует в связи с появлением дополнительного контура;
  • требуется сравнить номинальную токовую нагрузку линии и выключателя;
  • нужно найти причину аварийного отключения и др.

Некоторые символы становятся понятны интуитивно, для расшифровки других необходимы определенные знания. Если вы задумали самостоятельно произвести замену проводки или , информацию о приборах лучше изучить заранее.

Что обозначают надписи на выключателе

Символы, цифры, буквы, схемы нанесены на технический пластик специальной несмываемой краской. Даже у старых моделей они остаются читаемыми. Предполагается, что пользователь или электромонтажник, едва бросив взгляд на автомат, должен быстро определить его токовые характеристики и напряжение.

Производитель и модель автомата

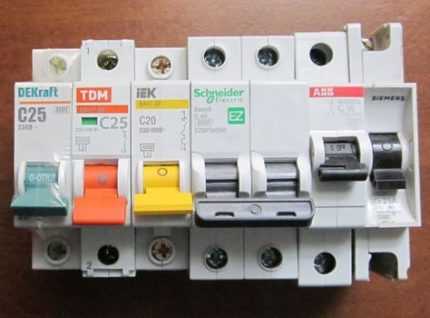

Самую верхнюю строку маркировочного блока занимает название бренда. Для печати выбран определенный цвет, чаще яркий, и порой даже по оттенку можно определить, продукция какого производителя находится перед вами.

Цвет надписи обычно повторяется и в оформлении элемента управления – рычага, с помощью которого производится принудительное включение или отключение прибора. Однако иногда ручка окрашена в нейтральный серый или черный цвет

Опытные электромонтажники предлагают не скупиться при покупке автоматов и приобретать приборы только проверенных европейских марок: Schrack Technik, Schneider Electric, ABB, Schaltbau, Moeller, HAGER, Legrand. Есть несколько российских брендов, которым также можно смело доверять: Электротехник, TDM ЕLECTRIC, EKF.

Ниже строкой обозначена модель устройства. Все остальные надписи, кроме наименования производителя, обычно отпечатаны серым цветом, поэтому серию можно легко спутать с техническими характеристиками.

Чтобы не ошибиться, смотрим именно на вторую строку. Обозначение линейки или модели может иметь следующий вид: ВА63, Sh300, Acti9.

Можно попытаться расшифровать серию, однако не всегда за буквами и цифрами скрыты технические характеристики, чаще это просто наименование определенной модели.

Модели из серии ВА47-29 имеют более двух сотен типоисполнений, при этом они не привязаны к определенным номинальным токам – могут быть и 0,5 а, и 5 А, и 63 А

Обозначение линейки может быть напечатано как на общем сером фоне, так и на цветной лини, которая находится непосредственно под брендом.

Определение время-токовой характеристики

Следующая строка – это сочетание латинской буквы и цифры. Буква, стоящая первой, как раз и обозначает время-токовую характеристику. Она обозначает, как быстро срабатывает выключатель при определенной силе тока, протекающей через него. Всего существует пять различных типов: «В», «С», «D», «K», «Z», однако в быту применяются автоматы В, С, D.

Зависимость величин часто представляют в виде графиков, которые можно отыскать в Интернете. Они имеют следующий вид:

На графике видно, как зависит скорость срабатывания автомата от кратности действующего тока к номинальному его значению. Расчеты подчиняются формуле k=I/In (+)

Таким образом, если значение k находится между 3 и 5 – это категория В, между 5 и 10 – С, между 10 и 20 – D.

Образец обозначения ВТХ на корпусе прибора. В сочетании «В16» В – это и есть время-токовая характеристика, а 16 – номинальный ток

Если взять два выключателя с одним и тем же значением номинального тока, но с разными свойствами срабатывания, реагировать они будут тоже по-разному. Для сравнения рассмотрим С16 и В16.  Если воспользоваться формулой, то в результате мы получим для С16 – 80-160 А, а для В16 – 46-80 А.

Как это выглядит на практике? Предположим, ток резко увеличился до 100 А. В16 выключится моментально, так как для него достаточно и 80 А, а чтобы сработал С16, необходимо некоторое время на нагрев пластины. Затем начинает действовать тепловая защита, и автомат выключается. Разница во времени обычно занимает доли секунды.

Номинальный ток и его обозначение

Цифра, которая находится справа от латинской буквы (ВТХ), обозначает . Номинальный ток обозначает, при каком max значении автомат будет находиться в действующем состоянии, то есть ток будет свободно проходить через него без аварийного отключения.

Важный момент: указанные данные актуальны только при определенной температуре, а именно +30ºС. Если температура окажется выше, то выключатель может сработать при меньшем значении тока.

Указанный номинал – 32А. Следовательно, при благоприятных условиях автомат не выключится, пока ток не превысит это значение. Но если температура поднимется, он может сработать и при 25…30А

Рассмотрим, что происходит во время срабатывания внутри устройства. Автомат выключается благодаря работе двух видов расцепителей цепи – теплового и магнитного.

Первый включается в работу, если в электросети случилась перегрузка. Значение тока выше номинального нагревает биметаллическую пластину, она изгибается и разрывает цепь – автомат отключается. Подсчитано, что ток нагрузки должен превышать номинал на 15-55%, чтобы произошел разрыв.

Но кроме перегрузки в сети возникает и такое явление, как сверхток. Причиной его появления является короткое замыкание. На сверхтоки реагирует уже не тепловой, а электромагнитный расцепитель.

Если прибор находится в рабочем состоянии, то срабатывание происходит мгновенно, максимум через 0,02 секунды. Задержка в аварийном отключении приводит к выходу из строя проводов. Сначала плавится изоляционный слой, затем может произойти возгорание.

Чтобы защитить проводку и собственную жизнь от перегрузок и коротких замыканий, и рекомендуется приобретать только качественные устройства защиты.

Маркировка номинального напряжения и частоты

Ниже строкой указано значение номинального напряжения. Его также нужно соблюдать при выборе устройства в обязательном порядке. Маркировку можно определить по единицам измерения – Вольтам, которые обозначаются буквами V или В. Для точности также используются значки: «-» – постоянное напряжение, «~» – переменное.

Вариант обозначения номинального напряжения. Если указаны две цифры, то прибор можно применять для защиты 1-фазных и 3-фазных сетей: 230В – для однофазной, 400В – для трехфазной

Частота определяется в Герцах и обозначается так – 50 Hz. Но ее можно не обнаружить на корпусе, потому что практически все бытовые приборы работают в одинаковом режиме.

Если необходимо точно знать какие-то характеристики автомата, а их обозначений нет на панели, следует заглянуть в инструкцию, где перечислены все технические данные о приборе.

Предельный ток отключения

Следующая величина, указанная на корпусе автомата, – ток отключения, который по-другому именуют отключающей способностью устройства.

Если вдруг произойдет короткое замыкание и в контуре появится сверхток, то автомат сработает в аварийном режиме, но при этом полностью сохранит свою функциональность. Можно заметить, что ток отключения в разы превышает номинал.

Возможен и такой вариант, что значение сверхтока будет выше указанного на автомате. Тогда нет никаких гарантий, что устройство сработает правильно и само не пострадает. Скорее всего, магнитный расцепитель просто не справится с нагрузкой.

Образец обозначения тока отключения – цифра 4500 в черной рамочке, находится прямо под значениями напряжения и частоты. На некоторых моделях этот параметр не указан

Кроме значения 4500 А, которое характерно для многих автоматов бытового класса, можно встретить 6000 А и 10000 А.

Что такое класс токоограничения

Сразу под предельным током отключения находится класс токоограничения. Его легко найти на панели – это цифра 1,2 или 3, заключенная в черный квадрат. Во время короткого замыкания и появления в сети сверхтока система может пострадать.

Чем быстрее сработает автомат, тем раньше прекратиться воздействие тепловой энергии, которая является следствием возникновения сверхтока, тем быстрее наступит стабильность.

Таким образом, класс токоограничения показывает временной интервал, до которого автомат может ограничить время короткого замыкания.

Под цифрой 6000 хорошо виден класс токоограничения – 3. Если маркировки нет (а это встречается у многих моделей), значит ее значение равно 1

Деления по классам:

  • 1 класс – ограничение > 10 мс;
  • 2 класс – от 6 до 10 мс;
  • 3 класс – от 2,5 до 6 мс.

Третий класс наиболее «быстрый» и предпочтительный при выборе автомата.

Схема подключения проводов

На некоторых автоматических выключателях кроме основных характеристик можно обнаружить схему подключения. Обычно она находится справа на лицевой панели.

На схеме условными обозначениями изображена электроцепь, включающая расцепители и контакты, к которым подключатся проводка. Для указания контактов используют цифры

Схемы на 1-полюсных и 2-полюсных приборах отличаются. На вторых кроме цепи с контактами присутствует маркировка клемм, а также у некоторых моделей значок N, обозначающий подключение нулевой жилы.

Советы по выбору автоматического выключателя

Автомат выбирают на основе определенных характеристик, многие из которых можно узнать по маркировке на передней панели.

Шпаргалка по чтению обозначений. Не все производители указывают техническую информацию в полном объеме, поэтому предварительно нужно изучить и документацию на устройство (+)

Кроме разобранных характеристик, следует знать и другие нюансы выбора. Например, перед покупкой автомата обязательно рассчитывают его мощность и выбирают нужное количество полюсов.

Подробнее о расчете и подборе автоматического выключателя написано в .

Важное значение имеет бренд, а также состояние проводки.

Галерея изображений

Фото из

Как рассчитать мощность прибора

Количество полюсов бытового автомата

Обязательное наличие второго коммутатора – УЗО

Особенности подключения алюминиевых проводов

Делать покупку рекомендуют в специализированном магазине. Но в последнее время стала распространенной практика приобретения технических устройств на коммерческих интернет-площадках, многие из которых находятся в Китае.

При выборе обратите внимание на целостность и прочность корпуса. Малейший скол или трещина может стать причиной поломки, к тому же механические повреждения являются признаками некачественного материала.

Выводы и полезное видео по теме

Общая информация об автоматах раскрыта выше, а из интересных видеороликов вы можете узнать о тонкостях, известных только профессионалам.

Как устроен и работает автомат:

Подробнее о тепловых номиналах – разбор таблицы:

Читаем маркировку со специалистом:

Правильно выбрать и подключить устройство защиты домашней электросети помогает маркировка, нанесенная прямо на корпус прибора. Умение расшифровывать символы и правильно определять характеристики поможет в дальнейшем при самостоятельном монтаже нового контура.

Есть, что дополнить, или возникли вопросы по расшифровке маркировки автоматических выключателей? Можете оставлять комментарии к публикации и участвовать в обсуждениях. Форма для связи находится в нижнем блоке.

sovet-ingenera.com

Основные правила маркировки электрощитов.

В электрических шкафах содержится масса различных компонентов и элементов проводки. Чтобы не потеряться в этом многообразии, требуется наносить маркировку. Это ряд специальных обозначений, созданных по определенным правилам. Какие-то из этих правил закреплены в ГОСТах, ПУЭ и ПТЭЭП. А какие-то продиктованы нормами логического мышления и человеческого восприятия, например цветовая маркировка.

Для кого наносится маркировка электрических щитов? Такой способ обозначений будет полезен в первую очередь пользователю. Он помогает быстро разобраться в том, за что отвечает та или иная линия — свет, группы розеток, система отопления, бытовые потребители и др. В случае необходимости отключения или включения легко можно будет найти нужный автомат. Еще больше информации маркировка дает для электриков. Очень часто бывает так, что подключением и вводов оборудования занимаются одни люди, а спустя время ремонтом и заменой компонентов приходится заниматься совсем другим электрикам. Вот здесь и приходит на помощь подробная маркировка.

Еще один распространенный вопрос — кто должен заниматься нанесением маркировки? Сами электрические шкафы маркируются изготовителем на производстве. А вот в отношении компонентов и всех подключений нет четких требований. Это могут сделать либо сборщики в процессе сборки, либо пусконаладчики во время проводимых работ. Впрочем, довольно часто эти задачи выполняют одни и те же люди.

Маркировка корпуса электрических щитов.

Прежде всего, должен быть промаркирован сам корпус. На лицевой стороне должна присутствовать надпись, информирующая о наименовании щита и его порядковом номере. К примеру, для осветительного щита с порядковым номером «один» будет маркировка «ЩО-1». В качестве места нанесения обычно выступает дверца шкафа. Надпись должна быть хорошо видна и легко читаема (заглавные печатные буквы и цифры). Помимо этого, на корпус необходимо нанести предупреждающую надпись «Опасность поражения электрическим током» или соответствующий знак.

Частью маркировки корпуса может являться однолинейная схема. Как правило, ее размещают с внутренней стороны шкафа. Содержание зависит от назначения и компоновки щита. К примеру, в числе полезной информации может присутствовать указание наименований электроприемников, номинальные токи автоматов, уставки плавких предохранителей и др. Помимо этого, на корпусе размещают менее значимую информацию — о производителе, особенностях конструкции и эксплуатации.

Маркировка компонентов электрических щитов.

В данном случае маркировка обязана давать представление о том, за что отвечает то или иное устройство. Поэтому нет смысла использовать технические термины наподобие QF или SF. Для этих целей больше подходят значки или краткие описания — «освещение кухни», «розетки спальни», «котел отопления» и др. Но так получается далеко не всегда. На крупных предприятиях и в многоэтажных зданиях автоматических выключателей в электрощитах может быть очень много и назначение их часто меняется. В этом случае целесообразно использовать нумерацию, а обозначения вынести на отдельный лист бумаги, который крепится на дверь в щитке.

В качестве материала для маркировки на практике удобно использовать самоклеящуюся ленту. Такие обозначения при необходимости удобно снять и наклеить новые. Наклейки можно наносить на сами автоматы или единой полосой вдоль автоматов, расположенных на одной DIN-рейке. Во втором случае обязательно нужно убедиться, что каждая наклейка соответствует заданному автомату. Если она будет смещена относительно устройства, то возможны недоразумения.

Маркировка проводов электрических щитов.

В сравнении с предыдущими видами маркировки здесь все гораздо серьезнее. Неправильное подключение может стать причиной аварийной ситуации. Вот почему правила подключения и маркировки проводов регулируются нормами ПТЭЭП, ПУЭ и ГОСТ. Маркировке подлежат не только отдельные провода, но также их групповые цепи.

В качестве материала используются бирки или ленты из поливинилхлорида. В длину бирка должна превышать 25 миллиметров. Шрифт должен быть разборчивым и заметным. Для цветовой маркировки отлично подходят термоусаживаемые трубки. Также допускается наносить маркировку прямо на изоляцию провода, если она будет хорошо видна.

Для кабелей и проводов существует два вида маркировки — цветовой и буквенно-числовой способ. Цвета удобны для визуального восприятия. Они позволяют обеспечить безопасность электромонтажных работ, ускорить поиск и подключение контактов. Суть в том, что в каждом цвете заложено определенное назначение провода (фазный, защитный или нейтральный проводник, положительный или отрицательный проводник постоянного тока и др.). Эти значения стандартизированы и отражены в ГОСТ Р 50462-2009. К примеру, защитные проводники всегда имеют желтый и зеленый окрас. Цветовым индикатором может служить не только окрас изоляции, но также цветная изолента или термоусадки.

Однако невозможно использовать цветовой способ для всех видов маркировки. Во-первых, количество цветов ограничено. А, во-вторых, новые правила, созданные по европейскому образцу, зачастую противоречат старой советской системе, которая все еще встречается на практике. И здесь на помощь приходят буквенно-числовые обозначения. Они универсальные и несут больше информации. Так, входящая группа проводов обозначается латинской буквой «L». На выходе используется маркировка «Гр», то есть «группа». Дополняется все соответствующим номером группы и номером линии.

Соблюдение правил существенно уменьшает вероятность ошибиться. В результате сводится к минимуму возможность короткого замыкания или поражения электрическим током. Каждый специалист должен понимать, что маркировка делается не для себя, а для облегчения труда и защиты тех, кто будет работать с данной электротехнической частью в дальнейшем.

chint-electric.ru

Автоматический выключатель на схеме: буквенное обозначение по ГОСТу

Содержание статьи:

Для обустройства электроснабжения необходимы проекты чертежей. Чтобы разобраться в чертеже и прочитать его, нужно знать условные обозначения. Автоматический выключатель на схеме указывают по-разному, что часто приводит к недоразумениям, ошибкам при сборке электрощитов и монтаже проводки.

Условные обозначение электрических элементов и виды схем

Выключатель автомат

Первоначальный вопрос, с которым обычно сталкивается каждый электрик, – проектная документация помещения или объекта, который необходимо электрифицировать. Прежде чем приступить к монтажу оборудования, квалифицированный специалист должен ознакомиться с сопровождающими документами.

Оборудование и элементы на схеме могут обозначаться как буквенным, так и графическим изображением. Чертежи разрабатываются в соответствии с ГОСТами и правилами маркировки оборудования и элементов на чертежах и планах. Подробное описание и требования к электрическим схемам приводятся в ГОСТе 2.702-2011 ЕСКД. Кроме графических и буквенных обозначений на схемах проставляют номинальные размеры.

Принципиальная схема квартирного электрощитка

Есть много типов различных схем. В электрике чаще всего используют три основных вида. Функциональные отображают основные узлы устройства, без подробной детализации. Они выглядят как набор отдельных блоков, связанных между собой определенным образом. Схема дает общее представление о работе объекта.

Принципиальная схема содержит подробные указания для каждого элемента, его контакты и связи. Она может описывать как отдельное устройство, так и электросеть. На однолинейных схемах указывают силовые цепи. Способ управления и контроль описывают на отдельном листке. Если устройство не сложное, все размещают на одном документе.

На монтажных схемах указывают элементы и точное их расположение. Если это проводка в квартире или доме, обозначают место установки выключателей, светильников, розеток. Также проставляют расстояния и номиналы. Указывают положение деталей, порядок и способ их соединения.

Устройство защитного отключения (УЗО) и дифавтомат на схеме не имеют определенного геометрического начертания. Для их графического выполнения используют изображение блоков и динамических блоков. Каждому устройству на схеме присваивают буквенную маркировку и указывают позиционный номер.

Кроме того, наносят параметры элементов, которые есть в чертеже. Расписывают основные данные об элементе, чтобы не ошибиться при монтаже и подобрать соответствующее устройство. Эти условные знаки применяют для составления чертежей электроснабжения, силового оборудования и электрического освещения. А также в принципиальной однолинейной схеме электрощитов.

Обозначение автоматического выключателя на схеме

Трехполюсной автоматический выключатель

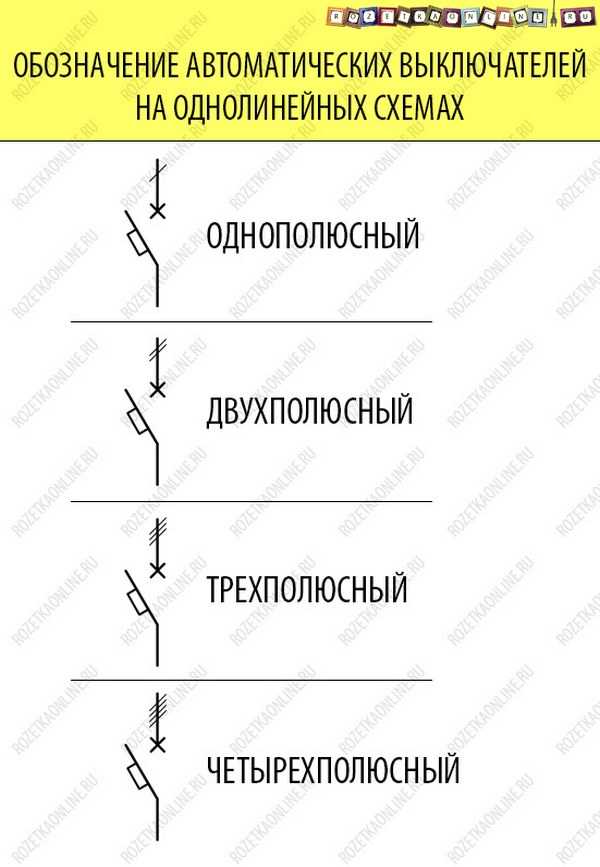

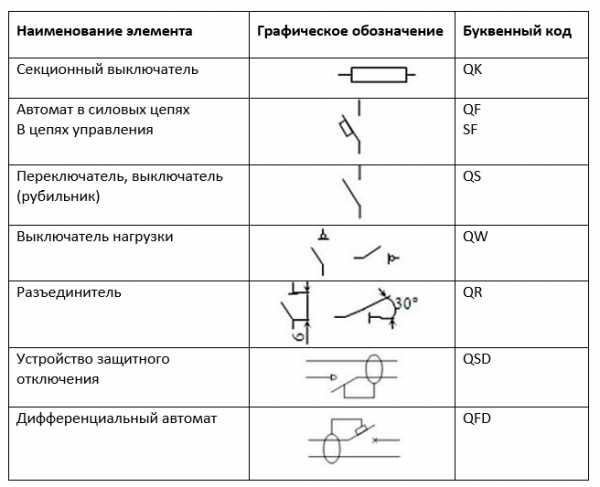

Условное графическое обозначение автомата на схеме обусловлено ГОСТом 2.755-87 ЕСКД, буквенно-цифровое – ГОСТ 2.710-81 ЕСКД. Особых требований к маркировке нет, поэтому электромонтеры часто используют собственные значения и метки. Можно встретить документацию, когда определение коммутационного аппарата отличается в разных проектах.

Каждый проектировщик, выполняя схему, может изобразить УЗО на свое усмотрение. Достаточно в пояснениях к схеме указать УГО (условные графические обозначения) и их расшифровку.

В зависимости от характеристик устройства элементы имеют разные буквенные символы, а также следующие графические обозначения на электрических схемах.

Автоматические выключатели рекомендуется позиционировать как, QF1, QF2, QF3. Рубильники разъединители – QS1,QS2,QS3. Предохранители на схемах показывают как FU с порядковым номером, где кодировка буквы Q расшифровывается как выключатель или рубильник силовых цепей, а F – защитный. Эта комбинация вполне применима не только к обычным автоматам, но может быть обозначением диф автомата на схеме.

Для УЗО используют комбинацию QSD, обозначение дифференциального автомата на схеме выглядит как QFD.

Обозначение УЗО на однолинейной схеме

Это вид выключающего аппарата, в функции которого входит разъединение сети или ее части, когда произошло превышение определенной отметки дифференциального тока. Устройство способствует повышению электробезопасности, предотвращает возникновение чрезвычайных ситуаций, как в производственной сфере, так и дома. Схема подключения УЗО проста, но недочеты при монтаже могут привести к серьезным неприятностям.

Так можно обозначить УЗО на принципиальной схеме.

УЗО вместе с другими элементами в проектной документации чаще всего выполняют условно, что затрудняет расшифровку принципа работы как всей схемы, так и отдельно взятых элементов. Изображение защитного устройства может выглядеть как обычный выключатель. Но на нелинейной схеме он представляет собой два параллельно расположенных выключателя. На однолинейной –  элементы, провода и полюса изображаются символически.

Подключение нулевого и заземляющего провода после УЗО

Любое схематическое изображение должно быть правильно составлено, а в дальнейшем прочитано. Самый маленький изъян может привести к неисправности УЗО или всей системы. Важно учитывать следующие часто встречающиеся ошибки:

  • Ноль и заземление соединяются после защитного устройства. Если схема неправильно интерпретирована, нейтраль может быть соединена с открытой частью электроустановки или с нулевым защитным проводником.
  • Если устройство подключено неполнофазно, возникает ложное срабатывание автомата.
  • Неправильное соединение проводников в розетках приводит к срабатыванию устройства, даже если в розетку ничего не включено.
  • Соединение нулевых проводников двух автоматов приводит к неконтролированным отключениям.
  • Распространенной ошибкой является ситуация, когда перепутаны фазы и нули, относящиеся к разным устройствам.
  • Несоблюдение полярности ведет к движению токов в одном направлении. Перед установкой следует внимательно ознакомиться с расположением клемм.

Всегда выполняется предварительная схема, с учетом возможных ошибок, происходящих в сети. Если документ составлен правильно, работа защитного устройства приносит эффект.

Важно помнить о технике безопасности. Необходимо периодически проводить осмотр проводов, в случае их повреждения УЗО срабатывает и прекращается подача электроэнергии. Поэтому с ремонтом лучше не медлить.

Пример реального проекта

Трехфазное устройство защитного отключения (УЗО)

Однолинейная принципиальная схема (ОПС) не что иное, как чертеж плана, например, квартиры. На нем должны быть указаны распределительные группы. Для этого необходимо измерить все стены и выполнить чертеж с соблюдением масштаба. Понадобится несколько копий, что бы на каждой изобразить отдельную группу.

Распределительные группы – это точки, которые будут подключены к одному автомату квартирного щитка. Всю проводку нельзя подключать к одной группе. В противном случае понадобится мощный кабель, который будет способен выдержать нагрузку всех приборов.

В зависимости от количества комнат и наличия энергопотребляющих устройств распределительные группы могут выглядеть следующим образом.

  • освещение комнаты, прихожей и кухни;
  • свет и розетки в туалете;
  • розетки в жилой комнате;
  • розетки в коридоре и кухне;
  • электрическая плита.

Помещения с повышенной влажностью рекомендуется подключать отдельной группой, для которой необходима установка УЗО. Если в квартире есть маленькие дети, защитное устройство подключают на каждую группу.

Принципиальная, или однолинейная схема необходима для правильного подключения щитовой и распределительных групп.

В данном примере отражено подключение к трехфазному питанию. Всю квартиру питает вводный кабель из 5 жил, сечением 10 мм2. Фазы пронумерованы, как L1, L2, L3, заземление – PE, которое замыкается с нолем. Вводный автомат (ВА) отключает все автоматы групп, которые маркируются таким же способом.

Количество фаз определяется по количеству черточек на схеме. Однофазная – \,  или трехфазная – \\\. Маркировка провода ВВГ НГ говорит о том, что он с негорящей изоляцией, трехжильный с сечением 1,5 мм2.

Чертеж дает возможность определиться с количеством и маркой нужных защитных устройств. Подсчитать число выключателей и розеток, а также, сколько метров кабеля потребуется.

Все соединения проводов должны находиться в распределительных коробках. Рекомендуется для каждого помещения отдельная коробка. Если, например, в кухне располагается газовый котел и другие электроприборы, потребуются две распределительные коробки.

Особых требований по установлению розеток и выключателей не существует. Их устанавливают так, чтобы было удобно. На кухне и на рабочем месте розетки размещают над столом.

Стационарную бытовую технику, бойлеры, вытяжки, сушилку для полотенец подключают сразу через клеммники. Интернет и телевизионные розетки можно объединять с электрическими.

Обозначение дифференциального автомата на схеме

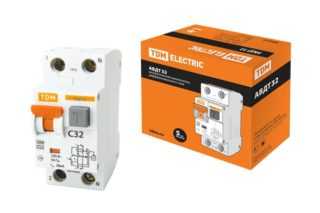

Дифференциальный автомат совмещает в одном аппарате устройство защитного отключения и автоматический выключатель, чем и отличается от УЗО. В этом случае графическое изображение на схеме выглядит следующим образом.

Если для УЗО принимаются буквенно-цифровые обозначения Q1, то для АВДТ (автоматический выключатель дифференциального тока) – QF1. Буквы говорят о функциях аппарата, а цифры указывают на его порядковый номер в схеме. Другая буквенная комбинация QF1D, где D обозначает «дифференциальный».

Обозначения УЗО

Основной характеристикой таких устройств является номинальный рабочий ток, при котором автомат остается включенным продолжительное время. Эти показатели строго стандартизированы, а ток может иметь значения: 6 Ампер; 10; 16; 25; 50 и т.д.

Другая важная характеристика – это быстродействие. Токовый показатель обозначается буквами B, C, D, стоящими перед значением номинального тока. Например, комбинация C16, говорит, что автомат быстродействия C, рассчитан на номинальный ток в 16 Ампер.

Дифференциальный допустимый показатель укладывается в следующий ряд: 10; 30; 100; 500 миллиампер. На корпусе прибора обозначается знаком «дельта» с цифрой, соответствующей току утечки.

Эксплуатационные возможности автомата рассчитаны на номинальное напряжение в 220 Вольт для однофазной цепи и 380 для трехфазной.

Дифавтоматы различают по типам, в зависимости от тока утечки и маркируются такими буквенными индексами:

  • A – реагирующие на утечку переменного или постоянного пульсирующего тока;
  • AC – рассчитанные на срабатывание при утечке с постоянной составляющей;
  • B – тип устройства, включающий обе предыдущие возможности.

Эта характеристика может маркироваться небольшим рисунком, обозначающим вид тока.

Устройства работают по селективному признаку, обладают способностью задержки по времени срабатывания. Это обеспечивает выборочное отключение прибора от сети и устойчивость системы защиты. Такая характеристика обозначается буквой S и дает задержку в 200–300 миллисекунд. Маркировка G соответствует 60–80 миллисекундам.

Так как пусковые токи превышают рабочее значение, защита устроена так, что электромагнитный независимый расцепитель отключает устройство в том случае, когда ток в несколько раз превышает номинальный размер.

В нормативных документах содержится много специальных шифров и знаков. Большая их часть в быту практически не применяется. Для правильного чтения электрической схемы нужно знать основные обозначения и учитывать некоторые нюансы. Один из них – страна производитель оборудования, кабелей или проводки, так как существует разница в маркировке и условных обозначениях, что затрудняет правильную трактовку чертежа.

strojdvor.ru

Обозначение автоматов в щитке — Отопление

    Недопустимо объединять шины N и PE, если в питающем щит кабеле они разделены. В каждом щите должны быть шины (сборки зажимов)  для подключения нулевых проводников: рабочих — N, защитных – PE, либо PEN. Объединенный проводник PEN кабеля, питающего щит, подключают к шине PE щита (требования п.п. 1.7.135; 4.1.22 ПУЭ).

    Надежность и долговечность любого электрощита во многом определяется способом соединения входных клемм аппаратов защиты отходящих кабелей с выходными клеммами вводного аппарата защиты. Раньше для этих целей всегда использовали шины, которые были очень надежны, но занимали много места (см. Рис. 1). В настоящее время подобные  шины используют только в щитах с нагрузками большой мощности (ВРУ, ГРЩ). А в обычных распределительных щитах используют специально предназначенные для этих целей блоки сжимов и малогабаритные шины, устанавливаемые на модульные автоматические выключатели. Использование для ошиновки щита проводов, как показано на Рис. 2, зачастую менее надежно.

Важно:

     При монтаже любого электрощита должны применяться инструменты, соответствующие выполняемой задаче. При закручивании винтов необходимо следить, что бы  шлицы отверток соответствовали шлицам винтов. Особенно это касается крестообразных шлицев. В случае использования отверток со сточенными шлицами, передача момента вращения и давления на головку винта может оказаться недостаточной для получения качественного контакта. Новый хороший электроинструмент, также как и различный ручной  инструмент, можно всегда быстро приобрести в широкой сети интернет магазинов. Официальные сайты некоторых популярных магазинов приведены в статье сайта Магазины инструментов.

    Все аппараты защиты, а также другие комплектующие изделия должны быть надлежащим образом закреплены. Несмотря на наличие этого очевидного требования можно увидеть автоматические выключатели, подвешенные на проволочках (Рис. 3).



Электрический распределительный щит

Рис. 1 Распределительный щит




Ошиновка щита проводами

Рис.2 Ошиновка щита проводами



 Недопустимые способы крепления

Рис.3 Недопустимые способы крепления



Отсутствует маркировка внутри щита

    Необходимо обеспечивать легкое распознавание всех устройств и проводников внутри любого электрощита. Раньше для маркировки проводников использовали ПВХ трубки белого цвета, на которые наносили соответствующие надписи. Сейчас выполнение данной задачи существенно упростилось – используют готовые маркировочные изделия. На Рис. 4 показан способ маркировки проводников внутри электрощита. Используют буквенно-цифровую маркировку в соответствие с электрической схемой щита. Шины для подключения нулевых рабочих и защитных проводников обозначают N и PE соответственно. Для нулевых рабочих проводников используют провода с изоляцией синего (голубого) цвета. Для нулевых защитных – с изоляцией, содержащей полосы желтого и зеленого цветов. Фазные шины обозначают L1, L2, L3. В отношении цветового обозначение фазных шин в настоящее время нет однозначного решения – имеется существенная нестыковка в нормативных документах, подробно описанная в аннотации к ГОСТ Р 50462-2009.

    В соответствие с требованиями некоторых нормативных документов маркировать необходимо и контактные зажимы шин N и PE. Порядковые  номера при этом должны соответствовать порядковым номерам аппаратов защиты (см. например п. 6.3.10 ГОСТ Р 51628-2000 и  п. 6.4.6 ГОСТ Р 51732-2001). Но выполнение данного требования, к сожалению, часто бывает труднореализуемо при использовании малогабаритных шин.



 Маркировка проводников в электрощите

Рис. 4 Маркировка проводников в электрощите



Отсутствует возможность установки резервных аппаратов защиты

    Как показывает практика, при эксплуатации электроустановок со временем возникает необходимость установить в корпус распределительного щита дополнительные аппараты защиты. Для этих целей всегда должно быть зарезервировано свободное место. Кроме того, следует предусматривать несколько резервных автоматических выключателей, к которым оперативно можно подключить отходящую линию в случае выхода из строя одного из аппаратов защиты.



Некачественное крепление отходящих кабелей

    Все кабели, отходящие от электрощита, должны быть надежно закреплены. В первую очередь это касается открытой электропроводки, когда к кабелю могут быть приложены механические воздействия. В соответствие с п. 4.1.22 ПУЭ ввод кабелей внутрь щита не должен нарушать степень защиты его оболочки.

Для предотвращения попадания в оболочку щита пыли и посторонних предметов в месте ввода кабелей в щит необходимо предусматривать уплотняющие устройства (п. 4.1.18 ПУЭ).



Не правильное подключение отходящих кабелей

    Это наиболее распространенная ошибка электромонтажа. И прежде всего это касается цепей рабочего N и защитного PE нулевых проводников. В квартирных щитках не допускается подключать более одного проводника под один зажим к шинам N и PE (требование п. 6.3.6 ГОСТ Р 51628-2000), но стремясь изготовить щиток минимально-возможных размеров многие идут на нарушение этого требования. В ВРУ такое подключение допускается: в п. 6.4.5 ГОСТ Р 51732-2001 записано «как правило» должен подключаться один проводник. При такой записи отклонение от этого правило должно быть обосновано (см. п. 1.1.17 ПУЭ).

    На Рис. 5 показано подключение нулевых проводников отходящих кабелей в распределительном щите пищеблока, где собраны воедино все возможные нарушения правил электромонтажа: отсутствуют отдельные шины для нулевых рабочих и защитных проводников, под один болт подключены проводники N и PE, не предусмотрены меры против выдавливания проводников, отсутствуют меры против ослабления контакта. Аналогичные замечания можно сделать к подключению нулевых рабочих и защитных проводников в щите, показанном на Рис. 2.



Недопустимые методы подключения жил

Рис. 5 Недопустимые методы подключения жил

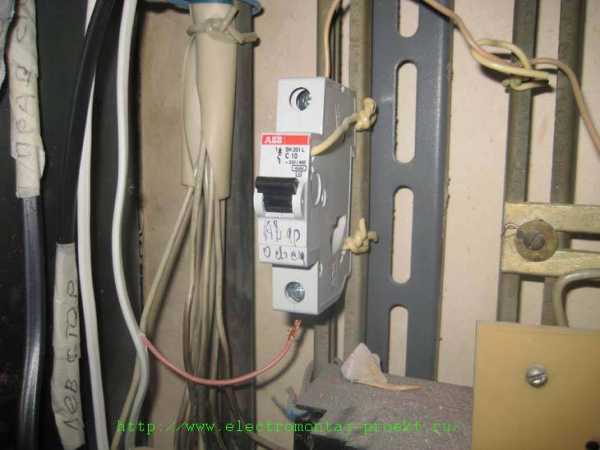

Отсутствуют обозначения кабелей

    Все отходящие от распределительного щита кабели должны быть промаркированы (требования п.п. 3.103, 3.104 СНиП 3.05.06-85, п. 2.3.23 ПУЭ 6-го издания). Для этих целей могут быть применены бирки: квадратные для маркировки кабельных линий напряжением до 1000 В, круглые – свыше 1000 В и треугольные для маркировки контрольных кабелей. Требования к биркам установлены в ТУ 36-1440-82. На бирках указывают марку, сечения и наименования кабельных линий. Недопустимо использовать для маркировки самодельные бирки, изготовленные из недолговечных материалов, как показано на Рис. 3 (малярный скотч вокруг кабеля).

    О наиболее типичных ошибках электромонтажа, не касающихся напрямую электрощитов можно почитать в статье Типичные нарушения правил электромонтажа.



Отсутствует селективность защиты

     Если автоматические выключатели выбраны не правильно, то при коротком замыкании в одной из отходящих линий может отключиться вводной аппарат защиты электрощита. Для выбора типов выключателей пользуются таблицами селективности, предоставляемыми производителями оборудования. Подробнее о выборе автоматических выключателей, обеспечивающих требуемые уровни селективности см. статью Селективность защиты в схемах электроснабжения.



                                                                                                                                      03.08.2014 г.

    К ОГЛАВЛЕНИЮ (Все статьи сайта)

www.electromontaj-proekt.ru

Любой автоматический выключатель имеет определенную маркировку. Она состоит из букв, цифр и схем. По всему этому можно сразу узнать все характеристики автомата, которые вам будут необходимы при его выборе. Без этих обозначений невозможно узнать об автоматическом выключателе практически ничего.

Данная статья будет своеобразным обощением всех предыдущих публикаций про автоматические выключатели. Тут вы найдете краткое описание всех параметров со ссылками на их подробное разъяснение.

Все параметры автоматов наносятся на корпус специальной стойкой краской. Они находятся на передней (лицевой) стороне. Это позволяет их читать даже тогда, когда автоматический выключатель установлен в распределительном шкафу.

На верхней и нижней картинках представлены автоматические выключатели разных производителей. На них разными цифрами и буквами обозначены определенные характеристики. Давайте ниже разберем их все по порядку.


  1. Марка (производитель) автоматического выключателя. Они бывают разные. На картинках представлены аппараты компаний Schneider Electric, ABB, IEK и EKF. Эти бренды известны многим и сегодня за каждым из них уже прочно закрепилась своя репутация по поводу качества выпускаемой продукции. Читайте по этому поводу — Какой марки выбрать автоматический выключатель?
  2. Серия линейки автоматических выключателей. У каждого производителя есть несколько серий автоматов, которые различаются некоторыми характеристиками и соответственно ценой. Например у ABB есть бюджетная серия Sh300 и более навороченная S200. В последней серии есть два отсека в винтовой клемме для подключения двух проводов или объединяющей гребенки. Также S200 рассчитаны на максимальные токи короткого замыкания до 6кА, а Sh300 только до 4,5кА. А компания Schneider Electric выпускает автоматы следующих серий: Домовой, Acti9, Multi9.
  3. Номинал автоматического выключателя и его время токовая характеристика.

    На первом месте стоит буква. Она указывает на время-токовую характеристику данного аппарата и бывает  «B», «C» и «D». В магазине вы без особых проблем найдете автоматы с характеристикой «C». Она самая универсальная. Если потребуются «B» и «D», то скорее всего они будут идти в обычных магазинах под заказ. Читайте про это подробнее в статье — Время-токовые характеристики автоматических выключателей.

    Следом за буквой идут цифры. Они обозначают номинал данного автомата. То есть величину максимального тока, который может протекать через него длительное время без его срабатывания. Если ток в цепи будет превышать номинал автомата на 13-45%, то в нем сработает тепловой расцепитель. На это может потребоваться время от нескольких секунд до нескольких минут. При коротких замыканиях исправный аппарат должен отработать за 0,01-0,02 секунды, иначе изоляция электропроводки начнет плавиться и может воспламениться. За это в автоматическом выключателе отвечает электромагнитный расцепитель. Вы должны обязательно знать как правильно выбрать автоматический выключатель по номиналу.

  4. 230/400В или 230/400V~ обозначает в каких сетях должны использоваться данные устройства. 230В — это в однофазных сетях, 400В — это в трехфазных. Данный параметр  показывает, что данные автоматы можно смело использовать как в однофазных распределительных щитах, так и в трехфазных распределительных щитах для подключения однофазных потребителей.
  5. 4500, 6000 или может быть 10000 — это предельные значения токов отключения при коротких замыканиях, после прохождения которых автомат может продолжать работу в штатном режиме.
  6. Цифрой 6 обозначен такой параметр, как класс токоограничения. Бываю следующие классы: 1,2 и 3. Любому току короткого замыкания необходимо время чтобы достичь своего максимального значения.
    этому необходимо обесточить аварийный участок как можно быстрее, чтобы ток КЗ не успел повредить изоляцию электропроводки. Другими словами автоматический выключатель с токоограничением не позволяет току короткого замыкания принять свое максимальное значение и быстрее производит отключение. Класс токоограничения – 2 ограничивает по времени КЗ в пределах 1/2 полупериода, класс – 3 ограничивает короткое замыкание в пределах 1/3 полупериода.
  7. На корпусе автоматического выключателя (не обязательно на лицевой стороне) можно встретить комбинацию цифр с буквами. Это артикул данного устройства, который присвоил ему производитель. По нему можно быстро найти по каталогу или в интернете данный автомат.
  8. Электрическая схема устройства. Ее можно встретить на корпусах некоторых автоматических выключателях. Она носит информативный характер. На ней стрелками могут быть показаны куда необходимо подключать приходящие провода.

Еще на корпусах 2-х и 4-х полюсных автоматов можно встретить обозначение «N». Так маркируется винтовая клемма, к которой необходимо подключать только нулевой проводник.

Если вы познакомитесь со всем вышеизложенным материалом про автоматические выключатели, то вы про них будете знать практически все, что необходимо для их правильно выбора, правильного подключения и правильной эксплуатации.



Улыбнемся:

Электрик ошибается два раза в жизни. Первый раз при выборе профессии….!

sam-sebe-electric.ru

Автоматические выключатели: маркировка и обозначения

Существует много видов автоматов, к примеру, старого типа — АЕ20ХХХ.

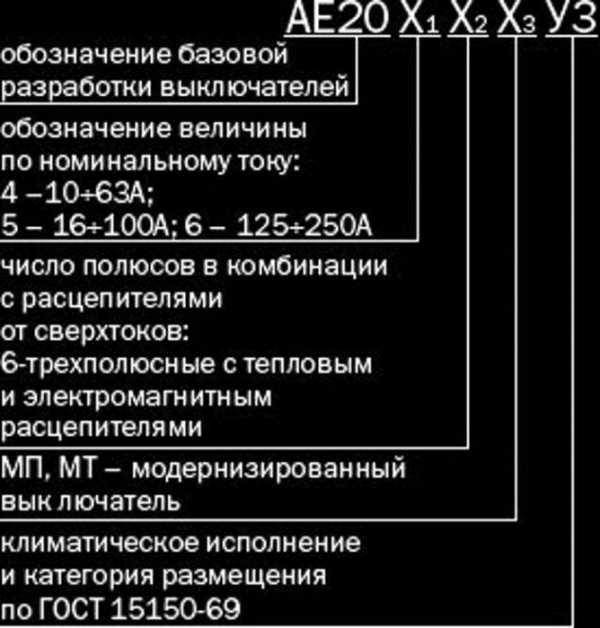

Например, для автомата АЕ2044 маркировка расшифровывается так: 20 — разработка, 4 — 63 А, 4 — однополюсный с тепловым и электромагнитным расцепителем. Устройства отличаются по характерному черному цвету карболитового корпуса.

Схема маркировки автоматов стандартизована. Ее главной целью является наиболее понятно донести до сведения пользователей основные параметры устройства.

Маркировка автоматических выключателей читается на корпусе сверху вниз.

  1. Изготовитель или товарный знак — Schneider, ABB, IEK, EKF.
  2. Номер серии или каталога (серии S200У, Sh300 компании ABB).
  3. Время-токовая характеристика (А, В, С) и номинал в амперах (Iном.).
  4. Номинальное напряжение.
  5. Предельно допустимые величины токов отключения при к. з.
  6. Класс токоограничения.
  7. Артикул производителя, по которому можно найти данный тип автомата по каталогу.

На картинке ниже показано, как производится маркировка автоматических выключателей ABB и Schneider.

Кнопка размыкания маркируется или обозначается красным цветом. Если она всего одна и выполнена нажимной, то вдавленное положение означает, что цепь замкнута.

Маркировка автоматических выключателей у основных производителей содержит QR-коды, где отражается вся информация о модели. Их наличие является своеобразной гарантией качества.

Влияние среды

  1. Диапазон температур для обычных моделей находится в пределах от -5 °С до +40 °С. Для работы за этими пределами выпускаются специальные модели.
  2. Допускается работа аппаратов при относительной влажности до 50% при 40 °С. Со снижением температуры допустимая влажность увеличивается (до 90% при 20 °С).

Типы автоматов

Автоматы подбираются в зависимости от схемы электросети.

1. Однополюсный автомат

Устройства используются в однофазных сетях. Фаза подключается к верхней клемме, а нагрузка — к нижней. Подключение аппарата производится в разрыв фазного провода с целью отключения питания от нагрузки при аварийной ситуации.

2. Двухполюсный автомат

Конструктивно устройство является блоком из двух однополюсников, соединенных рычажком. Блокировка между механизмами отключения выполнена таким образом, чтобы фаза отключалась раньше нуля (по правилам ПУЭ).

3. Трехполюсный автомат

Устройство служит для одновременного отключения питания трехфазной сети в случае аварии. Трехполюсник совмещает в себе 3 однополюсника с настройкой на одновременное срабатывание. Электромагнитный и тепловой расцепители выполняются отдельно на каждый контур.

Автоматический выключатель: характеристики

Автоматы могут иметь разные время-токовые характеристики:

а) зависимую от тока;
б) независимую от тока;
в) двухступенчатую;
г) трехступенчатую.

На корпусах большинства автоматов можно увидеть заглавные латинские буквы B, C, D. Маркировка автоматических выключателей B, C, D обозначает характеристику, отражающую зависимость времени срабатывания автомата от отношения K = I/Iном.

  1. B — тепловая защита срабатывает через 4-5 с при превышении номинала в 3 раза, а электромагнитная — через 0,015 с. Устройства предназначены для нагрузок с небольшими значениями пусковых токов, в частности для освещения.
  2. C — самая распространенная характеристика автоматов, защищающих электроустановки с умеренными пусковыми токами.
  3. D — автоматы для нагрузки с большими токами пуска.

Особенность время-токовой характеристики заключается в том, что при одинаковых номиналах автоматов типов B, C и D их отключения будут происходить при разных превышениях тока.

Другие типы автоматов

  1. MA — без теплового расцепителя. Если в цепи установлено токовое реле, достаточно установить автоматический выключатель только с защитой от короткого замыкания.
  2. A — тепловой расцепитель срабатывает при превышении Iном. в 1,3 раза. При этом время отключения может составить 1 час. Если номинал превышен в 2 раза и более, срабатывает токовый расцепитель через 0,05 с. В случае несрабатывания этой защиты через 20-30 с действует защита по перегреву. Автомат с характеристикой А применяется для защиты электроники. Здесь также применяются устройства с характеристикой Z.

Критерии выбора автоматов

  1. Iном.— превышение которого приводит к к срабатыванию защиты от перегрузки. Номинал подбирают по допустимому максимальному току проводки, а затем уменьшают его на 10-15 %, выбирая его из стандартного ряда.
  2. Ток срабатывания. Класс коммутации автоматического выключателя подбирается в зависимости от типа нагрузки. Для бытовых целей наиболее распространена характеристика С.
  3. Селективность — свойство избирательного отключения. Автоматы выбираются по номинальному току, чтобы в первую очередь срабатывали устройства на стороне нагрузки. В первую очередь отключается защита в местах, где происходят короткие замыкания или перегружена сеть. Временная селективность подбирается таким образом, чтобы время срабатывания было больше у автомата, расположенного ближе к источнику питания.
  4. Количество полюсов. На трехфазный ввод подключается автомат с четырьмя полюсами, а на однофазный — с одним или двумя. Освещение и бытовая техника работают на однополюсниках. Если в доме есть электрический котел или трехфазный электродвигатель, для них применяются трехполюсные автоматы.

Другие параметры

Когда приобретается автоматический выключатель, характеристики должны выбираться в соответствии с условиями эксплуатации и подключения. Каждый автомат рассчитан на определенное количество циклов срабатывания. Как выключатель нагрузки его применять не рекомендуется. Количество автоматов подбирается по необходимости. Обязательно устанавливается вводной, а после него — на линии освещения, розеток и отдельно к мощным потребителям. Способы крепления у разных моделей могут отличаться. Поэтому выбираются устройства, аналогичные установленным в шкафу.

Заключение

Маркировка автоматических выключателей требуется для их выбора в соответствии с конкретными потребностями. Их характеристики прямо связаны с сечением проводки и типами нагрузки. При коротких замыканиях в первую очередь происходит срабатывание электромагнитных расцепителей, при длительных перегрузках — тепловая защита.

fb.ru

Виды схем в электрике

Для составления и чтения различных схем обычно требуются разные элементы. Типов схем есть много, но в электрике обычно используются:

  • Функциональные, на которых отображаются основные узлы устройства, без детализации. Внешне выглядит как набор прямоугольников с проложенными между ними связями. Дает общее представление о функционировании объекта.
  • Принципиальные. Этот тип схем подробный, с указанием каждого элемента, его контактов и связей. Есть принципиальные схемы устройств, есть — электросетей. Принципиальные схемы могут быть однолинейными и полными. На однолинейных изображены только силовые цепи, а управление и контроль прорисованы на отдельном листе. Если электросеть или устройство несложное, все можно разместить на одном листе. Это и будет полная принципиальная схема.
  • Монтажная. На монтажных схемах присутствуют не только элементы, но и указано их точное расположение. В случае с электросетями (проводкой в доме или квартире) указаны конкретные места расположения светильников, выключателей, розеток и других элементов. Часто тут же проставлены расстояния и номиналы. На монтажных схемах устройств указано расположение деталей на печатной плате, порядок и способ их соединения.

Есть еще много других видов электрических схем, но в домашней практике они не используются. Исключение — трасса прохождения кабелей по участку, подвод электричества к дому. Этот тип документа точно понадобится и будет полезным, но это больше план, чем схема.

Базовые изображения и функциональные признаки

Коммутационные устройства (выключатели, контакторы и т.д.) построены на контактах различной механики. Есть замыкающий, размыкающий, переключающий контакты. Замыкающий контакт в нормальном состоянии разомкнут, при переводе его в рабочее состояние цепь замыкается. Размыкающий контакт в нормальном состоянии замкнут, а при определенных условиях он срабатывает, размыкая цепь.

Переключающий контакт бывает двух и трех позиционным. В первом случае работает то одна цепь, то другая. Во втором есть нейтральное положение.

Кроме того, контакты могут выполнять разные функции: контактора, разъединителя, выключателя и т.п. Все они также имеют условное обозначение и наносятся на соответствующие контакты. Есть функции, которые выполняют только подвижные контакты. Они приведены на фото ниже.

Основные функции могут выполнять только неподвижные контакты.





Условные обозначения однолинейных схем

Как уже говорили, на однолинейных схемах указывается только силовая часть: УЗО, автоматы, дифавтоматы, розетки, рубильники, переключатели и т.д. и связи между ними. Обозначения этих условных элементов могут использоваться в схемах электрических щитов.

Основная особенность графических условных обозначений в электросхемах  в том, что сходные по принципу действия устройства отличаются какой-то мелочью. Например, автомат (автоматический выключатель) и рубильник отличаются лишь двумя мелкими деталями — наличием/отсутствием прямоугольника на контакте и формой значка на неподвижном контакте, которые отображают функции данных контактов. Контактор от обозначения рубильника отличает только форма значка на неподвижном контакте. Совсем небольшая разница, а устройство и его функции другие. Ко всем этим мелочам надо присматриваться и запоминать.

Также небольшая разница между условными обозначениями УЗО и дифференциального автомата. Она тоже только в функциях подвижных и неподвижных контактов.

Примерно так же обстоит дело и с катушками реле и контакторов. Выглядят они как прямоугольник с небольшими графическими дополнениями.

В данном случае запомнить проще, так как есть довольно серьезные отличия во внешнем виде дополнительных значков. С фотореле так совсем просто — лучи солнца ассоциируются со стрелками. Импульсное реле — тоже довольно легко отличить по характерной форме знака.

Немного проще с лампами и соединениями. Они имеют разные «картинки». Разъемное соединение (типа розетка/вилка или гнездо/штепсель) выглядит как две скобочки, а разборное (типа клеммной колодки) — кружочки. Причем количество пар галочек или кружочков обозначает количество проводов.

Изображение шин и проводов

В любой схеме приличествуют связи и в большинстве своем они выполнены проводами. Некоторые связи представляют собой шины — более мощные проводниковые элементы, от которых могут отходить отводы. Провода обозначаются тонкой линией, а места ответвлений/соединений — точками. Если точек нет — это не соединение, а пересечение (без электрического соединения).

Есть отдельные изображения для шин, но они используются в том случае, если надо графически их отделить от линий связи, проводов и кабелей.

На монтажных схемах часто необходимо обозначить не только как проходит кабель или провод, но и его характеристики или способ укладки. Все это также отображается графически. Для чтения чертежей это тоже необходимая информация.

Как изображают выключатели, переключатели, розетки

На некоторые виды этого оборудования утвержденных стандартами изображений нет. Так, без обозначения остались диммеры (светорегуляторы) и кнопочные выключатели.

Зато все другие типы выключателей имеют свои условные обозначения в электрических схемах. Они бывают открытой и скрытой установки, соответственно, групп значков тоже две. Различие — положение черты на изображении клавиши. Чтобы на схеме понимать о каком именно типе выключателя идет речь, это надо помнить.

Есть отдельные обозначения для двухклавишных и трехклавшных выключателей. В документации они называются «сдвоенные» и «строенные» соответственно. Есть отличия и для корпусов с разной степенью защиты. В помещения с нормальными условиями эксплуатации ставят выключатели с IP20, может до IP23. Во влажных комнатах (ванная комната, бассейн) или на улице степень защиты должна быть не ниже IP44. Их изображения отличаются тем, что кружки закрашены. Так что их отличить просто.

Есть отдельные изображения для переключателей. Это выключатели, которые позволяют управлять включением/выключением света из двух точек (есть и из трех, но без стандартных изображений).

В обозначениях розеток и розеточных групп наблюдается та же тенденция: есть одинарные, сдвоенные розетки, есть группы из нескольких штук. Изделия для помещений с нормальными условиями эксплуатации (IP от 20 до 23) имеют неокрашенную середину, для влажных с корпусом повышенной защиты (IP44 и выше) середина тонируется темным цветом.

Поняв логику обозначения и запомнив некоторые исходные данные (чем отличается условное изображение розетки открытой и скрытой установки, например), через некоторое время вы уверенно сможете ориентироваться в чертежах и схемах.

Светильники на схемах

В этом разделе описаны условные обозначения в электрических схемах различных ламп и светильников. Тут ситуация с обозначениями новой элементной базы лучше: есть даже знаки для светодиодных ламп и светильников, компактных люминесцентных ламп (экономок). Неплохо также что изображения ламп разного типа значительно отличаются — перепутать сложно. Например, светильники с лампами накаливания изображают в виде кружка, с длинными линейными люминесцентными — длинного узкого прямоугольника. Не очень велика разница в изображении линейной лампы люминесцентного типа и светодиодного — только черточки на концах — но и тут можно запомнить.

В стандарте есть даже условные обозначения в электрических схемах для потолочного и подвесного светильника (патрона). Они тоже имеют довольно необычную форму — круги малого диаметра с черточками. В общем, в этом разделе ориентироваться легче чем в других.

Элементы принципиальных электрических схем

Принципиальные схемы устройств содержат другую элементную базу. Линии связи, клеммы, разъемы, лампочки изображаются также, но, кроме того, присутствует большое количество радиоэлементов: резисторов, емкостей, предохранителей, диодов, тиристоров, светодиодов. Большая часть условных обозначений в электрических схемах этой элементной базы приведена на рисунках ниже.



Более редкие придется искать отдельно. Но в большинство схем содержит эти элементы.





elektroznatok.ru

Нормативная база

Разновидностей электрических схем насчитывается около десятка, количество различных элементов, которые могут там встречаться, исчисляется десятками если не сотнями. Чтобы облегчить распознавание этих элементов, введены единые условные обозначения в электрических схемах. Все правила прописаны в ГОСТах. Этих нормативов немало, но основная информация есть в следующих стандартах:

Изучение ГОСТов дело полезное, но требующее времени, которое не у всех есть в достаточном количестве. Потому в статье приведем условные обозначения в электрических схемах — основную элементную базу для создания чертежей и схем электропроводки, принципиальных схем устройств.

Обозначение электрических элементов на схемах

Некоторые специалисты внимательно посмотрев на схему, могут сказать что это и как оно работает. Некоторые даже могут сразу выдать возможные проблемы, которые могут возникнуть при эксплуатации. Все просто — они хороша знают схемотехнику и элементную базу, а также хорошо ориентируются в условных обозначениях элементов схем. Такой навык нарабатывается годами, а, для «чайников», важно запомнить для начала наиболее распространенные.

Электрические щиты, шкафы, коробки

На схемах электроснабжения дома или квартиры обязательно будет присутствовать обозначение электрического щитка или шкафа. В квартирах, в основном устанавливается там оконечное устройство, так как проводка дальше не идет. В домах могут запроектировать установку разветвительного электрошкафа — если из него будет идти трасса на освещение других построек, находящихся на некотором расстоянии от дома — бани, летней кухни, гостевого дома. Эти другие обозначения есть на следующей картинке.

Если говорить об изображениях «начинки» электрических щитков, она тоже стандартизована. Есть условные обозначения УЗО, автоматических выключателей, кнопок, трансформаторов тока и напряжения и некоторых других элементов. Они приведены следующей таблице (в таблице две страницы, листайте нажав на слово «Следующая»)

Элементная база для схем электропроводки

При составлении или чтении схемы пригодятся также обозначения проводов, клемм, заземления, нуля и т.д. Это то, что просто необходимо начинающему электрику или для того чтобы понять, что же изображено на чертеже и в какой последовательности соединены ее элементы.

Пример использования приведенных выше графических изображений есть на следующей схеме. Благодаря буквенным обозначениям все и без графики понятно, но дублирование информации в схемах никогда лишним не было.

Изображение розеток

На схеме электропроводки должны быть отмечены места установки розеток и выключателей. Типов розеток много — на 220 В, на 380 в, скрытого и открытого типа установки, с разным количеством «посадочных» мест, влагозащищенные и т.д. Приводить обозначение каждой — слишком длинно и ни к чему. Важно запомнить как изображаются основные группы, а количество групп контактов определяется по штрихам.

Розетки для однофазной сети 220 В обозначаются на схемах в виде полукруга с одним или несколькими торчащими вверх отрезками. Количество отрезков — количество розеток на одном корпусе (на фото ниже иллюстрация). Если в розетку можно включить только одну вилку — вверх рисуют один отрезок, если два — два, и т.д.

Если посмотрите на изображения внимательно, обратите внимание, что условное изображение, которое находится справа, не имеет горизонтальной черты, которая отделяет две части значка. Эта черта указывает на то, что розетка скрытого монтажа, то есть под нее необходимо в стене сделать отверстие, установить подрозетник и т.д. Вариант справа — для открытого монтажа. На стену крепится токонепроводящая подложка, на нее сама розетка.

Также обратите внимание, что нижняя часть левого схематического изображения перечеркнута вертикальной линией. Так обозначают наличие защитного контакта, к которому подводится заземление. Установка розеток с заземлением обязательна при включении сложной бытовой техники типа стиральной или посудомоечной машины, духовки и т.д.

Ни с чем не перепутаешь условное обозначение трехфазной розетки (на 380 В). Количество торчащих вверх отрезков равно количеству проводников, которые к данному устройству подключаются — три фазы, ноль и земля. Итого пять.

Бывает, что нижняя часть изображения закрашена черным (темным). Это обозначает что розетка влагозащищенная. Такие ставят на улице, в помещениях с повышенной влажностью (бани, бассейны и т.д.).

Отображение выключателей

Схематическое обозначение выключателей выглядит как небольшого размера кружок с одним или несколькими Г- или Т- образными ответвлениями. Отводы в виде буквы «Г» обозначают выключатель открытого монтажа, с виде буквы «Т» — скрытого монтажа. Количество отводов отображает количество клавиш на этом устройстве.

Кроме обычных могут стоять проходные выключатели — для возможности включения/выключения одного источника света из нескольких точек. К такой же небольшой окружности с противоположных сторон пририсовывают две буквы «Г». Так обозначается одноклавишный проходной переключатель.

В отличие от обычных выключателей, в этих при использовании двухклавишных моделей добавляется еще одна планка, параллельная верхней.

Лампы и светильники

Свои обозначения имеют лампы. Причем отличаются лампы дневного света (люминесцентные) и лампы накаливания. На схемах отображается даже форма и размеры светильников. В данном случае надо только запомнить как выглядит на схеме каждый из типов ламп.

Радиоэлементы

При прочтении принципиальных схем устройств, необходимо знать условные обозначения диодов, резисторов, и других подобных элементов.

Знание условных графических элементов поможет вам прочесть практически любую схему — какого-нибудь устройства или электропроводки. Номиналы требуемых деталей иногда проставляются рядом с изображением, но в больших многоэлементных схемах они прописываются в отдельной таблице. В ней стоят буквенные обозначения элементов схемы и номиналы.

stroychik.ru


otoplenie.site

Маркировка автоматических выключателей: обозначения и надписи

У всех защитных устройств есть определенная техническая характеристика. При выборе автомата необходимо ознакомиться с ними для того, чтобы правильно выбрать прибор. Эти характеристики расположены на корпусе автомата, и называется маркировкой.

Маркировка автоматических выключателей необходима при производстве замены поломанного устройства, а также когда прокладывается новая проводка с новым заземляющим контуром. Кроме этого знание маркировки нужно для того, чтобы найти причину возникновения аварийной ситуации. Электромонтер должен суметь прочитать характеристики, которые относятся именно к этому защитному устройству.

Обозначение и надписи

Символы, буквы, надписи и цифры наносятся на корпус автоматического выключателя специальной несмываемой краской. Со временем использования маркировка не должна стираться. Маркировка наносится на лицевую панель прибора, это делается для того, чтобы в рабочем состоянии устройства его не пришлось демонтировать, для того чтобы узнать нужные характеристики.

Маркировка включает в себя такие показатели как:

  • фирма-производитель;
  • номинальный ток;
  • напряжение; частота;
  • ток отключения; модель;
  • класс токоограничения;
  • схема подключения;
  • обозначение клемм;
  • артикул.

Маркировочные данные дополнительно дублируются в техническом паспорте устройства.

Номинальный ток

Данная характеристика обозначается в виде цифр и наносится рядом с временно токовой характеристикой. Производители выпускают пять видов автоматов: В, С, D, К, Z. Самыми популярными являются В, C, D. Для бытовых условий применяются автоматы, с временно токовой характеристикой типа С.

Остальные виды предназначены для узкопрофильной направленности. После этого значения наносится цифра, обозначающая номинальный ток автоматического выключателя. Он указывает максимальное значения тока, при котором защитное устройство способно сохранять работоспособность.

В случае превышения этого значения автомат сработает. При этом номинальный ток рассчитан на температурный режим, который соответствует величине + 30 градусов. Так, если температура в помещении будет выше этого показателя, то защитный прибор может сработать, даже если сила тока была меньше указанной.

Принцип работы основан на защите двух расцепителей – теплового и электромагнитного. При этом тепловой расцепитель обесточит электрическую цепь в промежутке от нескольких секунд до нескольких минут. Электромагнитная защита сработает значительно быстрее – 0,01 – 0,02 секунды, иначе проводка начнет плавиться, что может повлечь дальнейший пожар.

Напряжение и частота

Номинальное напряжение расположено под время токовой характеристикой. Данный норматив может относиться к постоянному и переменному току и указывается в вольтах. При этом постоянный ток обозначается «?», а переменный –« ~». Каждое значение соответствует данной электрической сети.

Напряжение указывается в двух обозначениях: одно для однофазной электрической сети, второе — для трехфазной. Так маркировка в виде 230/400V~, обозначает, что автомат предназначен для электросети, имеющих одну фазу и напряжение 230 вольт, а также для электрической цепи, обладающей тремя фазами и напряжением 400 вольт.

Для электрической сети, имеющей напряжение 220 вольт, в нашей стране стандартной частотой вращения является 50 Герц.

Ток отключения

Этот критерий обозначает ток короткого замыкания. При этом защитное устройство сработает без ущерба для своей работоспособности. Электрическая линия имеет достаточно сложное устройство, в которой иногда появляются повышенные токовые величины, вызванные коротким замыканием.

Это кратковременный процесс, но при этом ток слишком завышен. Автоматические выключатели обладают отключающейся способностью, когда ток превысит 4500А, 6000А или 10000А. При этом, чем выше этот показатель, тем больше гарантий, что защитный прибор сработает даже при самой тяжелой аварийной ситуации.

Производитель

В самой верхней части автоматического выключателя указывается бренд прибора. Для этого зачастую выбирается более яркий цвет краски. Обычно этот цвет совпадает с цветом рычага управления. Иногда для этого выбирается нейтральный серый цвет.

При выборе производителя профессионалы рекомендуют покупать более надежные и дорогие проверенные марки.

Популярные серии

Автоматические выключатели ВА. Эти выключатели относятся к современным устройствам. Они устанавливаются на дин-рейку, также отдельные производители выпускают специальные монтажные планки, приспособленные именно к автоматам данной серии. Защитные приспособления применяются для токовых характеристик, которые составляют от 0,5А до 63А.

Отключающая способность равна 4,5 кА. Автомат имеет от одного до четырех полюсов. Характеристика этих изделий также быть: B, C, D. Эту серию автоматов изготовляют такие популярные фирмы как EKF, ДЭК, Контактор, ИНТЭС. Выключатели этих марок отличаются небольшой ценой и хорошим качеством.

Выключатели серии Schneider Electric. Токи таких автоматов настроены на 6А до 63А. Защитные устройства имеют отключающую способность в 4,5 кА; характеристику C, D; численность полюсов 1, 2, 3; рассчитано на 20 тысяч срабатываний. Практически ничем не отличается от предыдущей серии, но стоит на порядок дороже.

Автоматические выключатели серий ABB, Legrand, Siemens. Более дорогой вид автоматов. К сожалению, на современном рынке встречаются подделки данной продукции. Отличить такие изделия можно по корпусу устройства, он должен быть изготовлен из качественной пластмассы.

У настоящих приборов количество крепежей должно быть пять. Фирменные автоматы обладают большей отключающей способностью в отличие от остальных – 6кА – 8кА. Помимо этого эти выключатели снабжены дополнительными компонентами в виде крышки или индикатора.

uzotoka.ru

Обозначение автомата на однолинейных схемах

Автоматический выключатель является основным элементом однолинейных схем в электрике.

В настоящее время встречается масса вариантов того, как проектировщики показывают его на планах и схемах, но далеко не всегда правильно, что нередко приводит к ошибке при сборке электрощитов или монтаже электропроводки.

Чтобы этого не произошло, необходимо следовать простым правилам отображения автоматов и их маркировки.


Графический вид автоматов стандартизирован в:

ГОСТ 2.755-87 ЕСКД «Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения»

ГОСТ Р МЭК 60617-DB-12M-2015 «Графические символы для схем», который идентичен международному стандарту IEC 60617-DB-12M:2012* «Графические символы для диаграмм» (IEC 60617-DB-12M:2012 «Graphical symbols for diagrams»).

Согласно этим стандартам условное обозначение автомата на однолинейной схеме выглядит так:

Оно создано из нескольких графических символов ГОСТа, говорящих об определенных признаках и функциях устройства.
У однополюсного автомата их три:

— Замыкающее коммутационное устройство

— Функция выключателя

— Автоматическое срабатывание

 Пример простой однолинейной схемы электрощита, состоящего всего из одного такого однополюсного автоматического выключателя:


Двух-, трех- или четырехполюсный автомат обозначается косыми черточками, размещенными на входящей линии, количество которых соответствует числу полюсов:

БУКВЕННЫЙ КОД

Буквенный код, которым маркируется автоматические выключатели, укзаан в ГОСТ 2.710-81 (ЧИТАТЬ PDF) Единая система конструкторской документации (ЕСКД). «Обозначения буквенно-цифровые в электрических схемах».

Согласно ему автоматы на схемах обозначаются символами — QF:

Q — Выключатели и разъединители в силовых цепях

F — Устройства защитные

За буквенным кодом пишется порядковый номер автомата.

rozetkaonline.ru

Силовые щиты для квартиры: Новая маркировка и спасение ситуации на CS-CS.Net: Лаборатория Электрошамана

Силовой трёхфазный щит с автоматикой

А вот и снова приключения! Позонил мне тут один заказчик и говорит: «А можно щит собрать? Только мне СРОЧНО!». Я ему отвечаю: «Да без проблем!». А потом выясняется: квартира, трёхфазный ввод 20 кВт, примерно 52 кабеля, надо сделать две группы неприоритета, неотключаемые линии. И для этого всего куплен Mistral IP65 на 72 модуля и места вокруг вообще НЕТ от слова «СОВСЕМ». И ещё и кучка одномодульных автоматов накуплена.

Первым делом заказчик пытался попросить меня уложиться в этот щит и как-то ужаться. Диалог был примерно такой:

— А кем ты работаешь и чего делаешь?
— Сети, IT.
— Ага, ну вот представь — по твоему проекту тебя просят сэкономить на 19″ шкафу и вместо хорошего свитча на 48 портов накидать в помещения мелких восьмипортовок. Ты бы так сделал?
— Конечно нет!
— Вот и я не буду!

И после этого у нас начался лихорадочный поиск решения. В итоге на противоположной стене в ущерб части гардеробной заказчику удалось придумать небольшой металлический ящик, куда решили поставить EDF-панель 2х5 реек. Ну а основной щит у нас превратился в щит IPM — управления питанием. Туда я поставил НоваТек ОМ-310 для того, чтобы получить две группы неприоритета. Там же были сделаны неотключаемые линии и ещё и реле времени НоваТек РЭВ-302 для управления дежурным светом по квартире. Защиту от аварийного напряжения я сделал на базе реле РН-106 от НоваТек, потому что Меандр окончательно сгавнился (я как-то обещал его допорвать, но тихо забил и давно использую продукцию от НоваТека).

Из щита IPM питание подаётся во второй силовой щит, где уже разводится по УЗО и автоматам. Для трёхфазного щита мы использовали бюджетную схему на четырёхполюсных УЗО и двухполюсных автоматах. А для неотключаемых линий я заложил дифавтоматы, потому что эти линии отвечают за разные нагрузки и должны не влиять друг на друга (чтобы если что-то случится с одной линией — не отрубались сразу все).

Ну и самое главное — это был первый щит, на котором я смог испытать свою новую систему маркировки при помощи термотрансферного принтера GODEX G500 и расходников от WAGO, так что большая часть фоток будет посвящена именно описанию макировки и тому, как ей пользоваться и как она легла на щит. Ну а ещё эти два щита собирались в очень авральном темпе, потому что сделать их надо было сверхсрочно. Я напрягся и закончил их в час ночи (а на утро в 8-9 утра уже сдал). Из-за этого часть фотографий в посте хорошие и яркие, а другая часть — тёмные, потому что снимались ночью и на них плавал баланс белого.

Итак, сначала я отладил 1Ску, чтобы она выдавала мне нужные распечатки в автоматическом режиме, а потом распечатал все нужные знаки на принтере, получив длинную ленту.

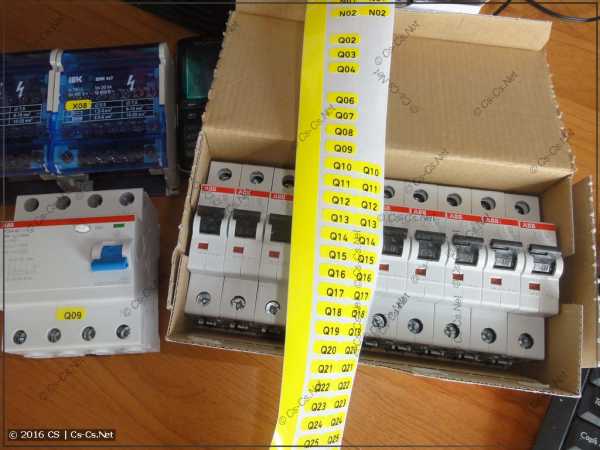

Распечатанная маркировка для модульки

Дальше у меня сначала руки вроде как потянулись к желанию клеить специальные ГрафоПласт’овские площадки для маркировки, и я долго тупил, свыкаясь с мыслью о том что теперь можно ничего не клеить, а сразу лепить распечатанные маркеры прямо на автоматы. В итоге получилось круто и удобно — берёшь автоматы чуть ли не сразу из коробки и маркируешь их!

Маркировку можно наклеивать прямо из коробки

Вот так это всё выглядело в процессе работы.

Маркировка наклеена на модульку

Попутно надо подпустить небольшую долю злобства и немного поргуать WAGO. Во-первых, в пошлом посте я уже ругал их за неконтактность и некоторую незаинтересованность в своих же товарах. Во-вторых, меня очень удивляет цена на их расходники и на то, что текстильные и более мягкие этикетки (201-811/000-002) стоят чуть ли не 17-18 тыр за рулочник.

В-третьих, более дешёвые этикетки (артикул 210-805/000-002) имеют несколько особенностей. Они более жёсткие и меня волнует то, как хорошо они будут клеиться на неровный автомат (он состоит из двух половинок, которые иногда дают перепад высоты). А ещё они плоховато держатся на своей подложке и иногда отклеиваются от неё все разом:

Маркировка от WAGO — держится на основе плоховато

Так как это обычные этикетки, то я думаю что я доберусь до http://pos-shop.ru/ и закажу там этикеток своего собственного размера для маркировки модульки. При этом я подберу такой материал, чтобы они были достаточно гибкими для неровностей, но при этом имели прочный клеевой слой. Именно такие этикетки изготовить на заказ не сложно. Сложнее изготовить специальные расходники для маркировки проводов, но и это возможно.

И ещё сначала мне было очень неудобно клеить этикетки на автоматы, пока руки не привыкли. Я постоянно приклеивал их криво. Но моя рука переучилась, и наклейка пошла очень быстро и легко и я полюбил даже такие вот этикетки. Мне нравится, что они жёлтого цвета, потому что за счёт контраста чёрный цвет смотрится на жёлтом очень даже здорово и технично. И мне нравится то, что этикетка выглядит как отдельное изделие, с любовью наклеенное на модульку щита.

Все элементы щита расставлены и промаркированы

Вот эта наклейка крупным планом. Ложится она на модульку хорошо. Держится, на удивление, тоже хорошо, сама не отваливается. Наклеивать её надо чистыми руками. Здесь у меня печать сделана демо-риббоном типа «WAX» (воск), который не подходит для печати на пластике, из-за чего он на нём немного размазывается и стирается при царапании руками. Риббон типа RESIN (смола) более прочный и должен держаться на пластике гораздо лучше. Как только я добью тестовый риббон (его осталось совсем чуть-чуть), то перейду на правильный. Ещё по этой же этикетке видно, что гоняться за разрешением в 300 dpi не обязательно — разрешения в 203 dpi отлично хватает для читаемости текста.

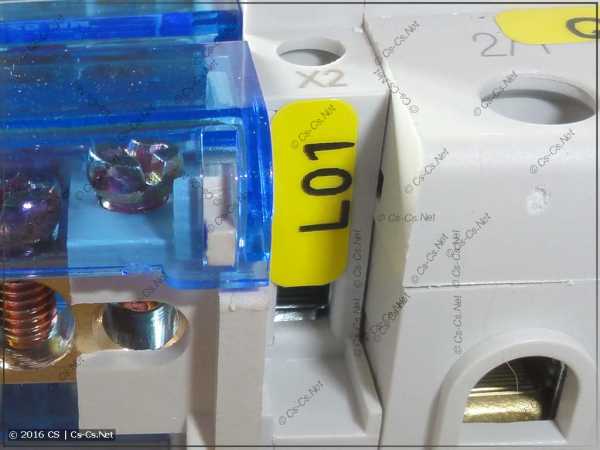

Метка маркировки на автомате

А ещё эти наклейки решили проблему с обозначениями всякой мелочёвки в полмодуля шириной. Раньше площадка от ГрафоПласта сильно торчала и мешала закручивать винт или вставлять провод. Сейчас вместо этого плоская наклейка, котоорая ничему не мешает! Ура!

Метка маркировки на узкой модульке (0,5 модуля)

В результате всего этого мы получаем вот такую вот красоту:

Метки маркировки на модульной начинке щита

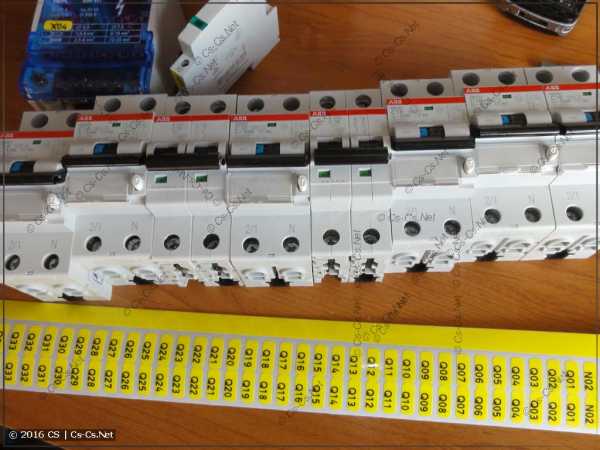

На одномодульных автоматах (я использовал часть автоматов заказчика) тоже всё смотрится красиво:

Метки маркировки на модульной начинке щита

Дальше я напечатал на HTP500 маркировку для клемм (потому что мне надо было ещё и фотки для поста на блоге сделать):

Напечатанная маркировка для клемм

Маркировка встала на свои места отлично и круто.

Маркировка на клеммы установлена

Тепеь ещё расскажу про WAGO’вскую маркировку проводов. Я использую бирки с артикулом 211-862. В них спокойно влезает провод ПуГВ на 6 квадратов. Я распечатываю названия линий, которые пойдут к автоматам от кросс-модуля и обозначаю их «LQxx». Читать обозначение надо как «Line Qxx» — линия от Qxx.

Эта маркировка удобная и хорошая, и я буду заказывать её у WAGO, пока не придумаю, можно ли изготовить свою аналогичную. Мы просто продеваем провод в первую дырку листа:

Применение маркировки для проводов WAGO

Потом немного сгибаю лист и продеваю провод во вторую дырку.

Применение маркировки для проводов WAGO

После этого остаётся резко дёрнуть, и маркировка выдирается из листа и остаётся на проводе. Удобно до жути!

Маркировка для проводов WAGO

Вот так это выглядит вживую на проводах от кросс-модуля. Конечно трубочки с цифрами от ГрафоПласта были удобнее при более плотном монтаже, но и эта маркировка отлично годится. Единственное, что работать с ней будет не слишком удобно, если у нас нет свободного места около кросс-модуля. В этом случае нам понадобится пинцет, чтобы отыскать нужный провод.

Маркировка для проводов WAGO

Вот так это всё набивается около кросс-модуля. Сейчас, если я не собираю щит на серии AT/U, то я стараюсь обязательо оставить около кросс-модулей отступ для более удобного подключения проводов. Я отступаю или пластроном, или опускаю кросс-модули чуть ниже при помощи реек с регулировкой высоты MBK.

Маркировка для проводов WAGO

Ну а на клеммы в этом щите приходит питание от первого щита ввода и IPM.

Клеммы с напечатанной маркировкой подключены

Вот щит после сборки. Самое интересное, что за это время качество винтов у ИЭКовских кросс-модулей чуть-чуть улучшилось, и сами они немного изменились и стали чуть-чуть красивее.

Щит полностью собран и отмаркирован

Итак, что в этом щите получилось? Я разделил его на три условных секции: неотключаемое питание, освещение (отключается общим выключателем во всей квартире через контактор), отключаемое питание: розетки, техника и климат. То, что питание каждого вида есть, показывается индикаторной лампочкой. Часть УЗОшек я применил типа «А» (для розеток и техники). Так как надо было использовать хотя бы часть купленных заказчиков однополюсных автоматов, то я поставил их на освещение и на климат, решив что если наглухо отключится УЗО света или климата, то это будет проще пережить чем глухое отключение УЗО розеток или техники. Поэтому на розетки и технику я заказал уже двухполюсные автоматы, какие и должны стоять по моей разработке бюджетного трёхфазного щита.

Собранный щит закрыт пластроном

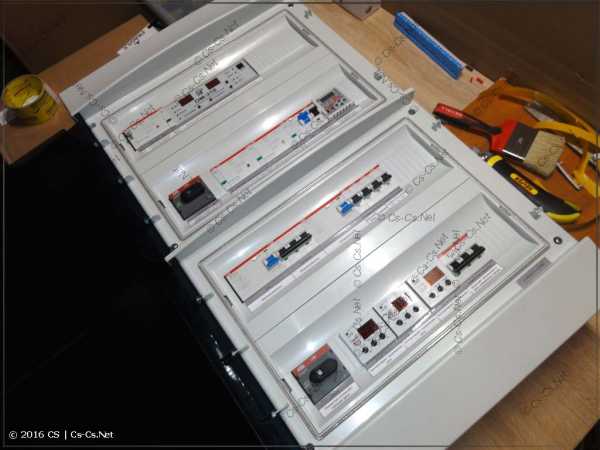

Теперь глянем в щит управления питанием (IPM). Он собирался с 22 часов до часу ночи, поэтому фотографировать его было совсем некогда и я покажу его в собранном виде. Тут тоже есть куча решений, которые заточены под конкретного заказчика и объект.

Во-первых, оказалось что ввод у заказчика короткий и приходит снизу. Поэтому рейку с вводным рубильником и реле защиты от аварийного напряжения я опустил вниз и даже сделал подключение вводного кабеля снизу рубильника. Дальше питание проходит на ограничитель мощности НоваТек ОМ-310, который мониторит параметры сети (заказчик завернёт его через конвертор RS-232/Ethernet в сетку) и делает нам две группы неприоритетных нагрузок. Ограничитель и его автоматика защищены автоматом на 6А.

После ограничителя мощности мы получаем неотключаемое питание, которое идёт у нас на дежурный свет, на управление освещением квартиры и на рубильник полного питания. Задумка здесь такая, что можно отключать отдельно свет, а отдельно полное питание всей квартиры, если это потребуется.

Щит ввода и автоматики IPM

Из неприоритета у нас есть мощный проточный водонагреватель и злобный кондей, которому нужно однофазное (!!) питание аж на 32А. Это полная ЖЕСТЬ! Не делайте так! Если уж выбираете себе главный внешний блок мультисплита, то берите его или трёхфазным при такой мощности или учитывайте номиналы автоматов. Тут получается так, что в худшем случае кондей будет отрубать при перегрузке чуть ли не вводной автомат (он тоже на 32А). У меня не было выхода, кроме как запихать кондей в неприоритет, потому что всё уже было выбрано, куплено и установлено. Так что здесь вся надежда на OM-310.

Схема задумана так, что первым делом система пытается отключить бойлер, а потом, если это не помогло (большую часть времени бойлер будет отключен) — отключает кондиционер. Если нужна другая последовательность приоритетов, то в щите достаточно поменять местами два провода (это описано в докуме на щит).

Ну а для управления дежурной подсветкой мы с заказчиком постаили ради эксперимента реле времени НоваТек РЭФ-302. Это адски навороченное реле с датчиком напряжения и с фотодатчиком, которое может управлять двумя каналами нагрузки по уровню напряжения, по освещённости или по разным программам по часам. Часы в нём идут очень точно прямо с завода: когда я его только включил, мне даже не пришлось корректировать время и дату — они совпали с точностью около минуты с текущими! Это реле я защитил автоматом на 10А и вывел его каналы на парочку клемм D4/6.NLP (подарил их заказчику).

Реле НоваТек РЭВ-302 для управления ночной подсветкой

Собственно, сейчас эти щиты уже скорее всего стоят и работают на квартире заказчика. Ну а я рад тому, что мы смогли помочь человеку и выйти из сего сложной ситуации. Нам очень повезло, что нашлось место под второй щит и удалось всё это придумать и родить. Пожалуйста понимайте, что не всегда проекты от мутных проектантов правильные и что не всегда щит для большой квартиры будет занимать 72 модуля. Если делать его грамотно (в плане монтажа, защиты, автоматики), то он потребует гораздо больше места.

Ну а я сам испытал новую маркировку и остался ею доволен И с денег за щит заказал её ещё немного для следующих работ. В другом щите, который поедет в Краснодар, я ещё попробую распечатать заказчику в подарок бирки на кабели, которые он подведёт к щиту. когда буду писать про щит пост — покажу эти бирки.

cs-cs.net

0 comments on “Обозначение автоматов в щитке – Расшифровка обозначений автоматов в электрощитке

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
