Обозначение выключателей и розеток на чертежах

Мы уже много раз говорили о том, насколько важно перед выполнением ремонтных работ по домашней электрике грамотно составить схему электроснабжения, с неё всё должно начинаться. На схемах отображаются основные электрические узлы – вводная линия, счётчик электрической энергии, устройства защиты, распределительные коробки и отходящие от них проводники, коммутационные аппараты, осветительные элементы. Чтобы глядя на схему хотя бы мало-мальски в ней разбираться, нужно знать каково условное обозначение выключателей и розеток на чертежах. Предлагаем вам этому немного поучиться.

Очень многие начинают ремонтные работы в строящемся доме или вновь приобретённой квартире с приглашения специалиста для помощи в составлении схемы. От вас потребуется лишь подробно рассказать, где вы планируете располагать крупногабаритную мебель и бытовую электротехнику. А уже задача профессионала – схематически отобразить всё это с указанием места установки выключателей и розеток на плане.

Такой чертёж поможет вам чётко определиться с количеством необходимых материалов и рационально распланировать порядок ведения электромонтажных работ.

Мы не будем вести речь о сложных электрических элементах, типа рубильников, реле, тиристоров, симисторов, двигателей. Для домашних электросетей в этом нет необходимости. Наша главная задача – научиться распознавать обозначение бытовых выключателей и розеток на схематических чертежах.

Условное обозначение электрических элементов выполняется при помощи графических символов – треугольников, окружностей, прямоугольников, линий и т. д.

Обозначение розеток

Розетка – коммутационный аппарат, который является частью штепсельного соединения, работает в паре с вилкой, предназначен для подключения электроприборов в сеть.

Обозначение розеток на чертежах выполняется полукругом, от выпуклой части которого отходят одна или несколько чёрточек в зависимости от типа коммутационного аппарата.

На видео показаны основные обозначения электрооборудования:

Розетки по способу монтажа бывают:

Наружные (для открытой проводки). Их монтируют на стенной поверхности. Они обозначаются пустым полукругом, не имеющим внутри никаких дополнительных чёрточек.
Внутренние (для скрытой проводки). Они монтируются внутри стены, для этого необходимо проделать отверстие и вставить в него специальный подрозетник, напоминающий по форме неглубокий стакан. В схематическом изображении таких коммутационных аппаратов полукруг внутри имеет по центру черту.

Часто применяют в бытовых сетях сдвоенные розетки. Они представляют собой моноблок, в котором есть два штепсельных разъёма (то есть можно подключить в них две вилки от двух различных электроприборов) и одно установочное место (монтаж производится в один подрозетник). Обозначение сдвоенной розетки на электрической схеме выглядит как полукруг с двумя чёрточками с внешней выпуклой стороны:

В современных бытовых сетях всё чаще используют розетки с заземлением, они гарантируют долгую надёжную работу электроприборов и безопасность людей в плане поражения электрическим током.

Эти устройства отличаются от обыкновенных тем, что у них имеется третий контакт, к которому подсоединяется провод заземления.

Этот провод идёт к общему распределительному щитку, где подключается к специальной клемме заземления. Обозначение такой розетки на электрической схеме выглядит следующим образом:

Как видите, заземление обозначается горизонтальной чертой, которая по касательной примыкает к выпуклой части полукруга.

Уже не редкость, когда для современного дома подводится не однофазная электрическая сеть, а трёхфазная. Некоторые потребители электроэнергии требуют напряжения именно 380 В (отопительные котлы, водонагреватели, электрические плиты). Для их подключения применяют трёхполюсные розетки с защитным заземлением. Коммутационные аппараты такого типа имеют пять контактов – три фазных, один нулевой и ещё один для защитного заземления. Розетка трёхполюсная обозначается с тремя чёрточками с внешней стороны полукруга:

А вот так выглядят условные обозначения розеток сдвоенных, с защитным заземлением:

Иногда вы можете увидеть обозначение розетки, у которой полукруг внутри полностью закрашен чёрным цветом. Это означает, что коммутационный аппарат влагостойкого исполнения, он оснащён защитной крышкой, которая исключает возможность попадания в розетку влаги или пыли. Степень защиты подобных элементов маркируется специальными символами:

Две английские буквы IP обозначают само понятие, что розетка имеет определённый уровень защиты.
Затем следуют две цифры, первая из которых означает степень защиты от пыли, вторая – от влаги.

На схеме розетки со степенью защиты IP 44-55 выглядят так:

Если у них есть контакт защитного заземления, то соответственно добавляется ещё горизонтальная черта:

Если делать схему электропроводки в специализированных программах, то на видео пример чертежа в AutoCad:

Обозначение выключателей

Выключатель – коммутационный аппарат, предназначенный для управления осветительными приборами в доме. Во время его включения-отключения электрическая цепь замыкается либо размыкается. Соответственно при включенном выключателе по замкнутой цепочке напряжение поступает на светильник, и он загорается. И наоборот, если выключатель отключен, электрическая цепь разорвана, напряжение до лампочки не доходит, и она не горит.

Обозначение выключателей на чертежах выполняется кружочком с чёрточкой вверху:

Как видите, чёрточка на конце ещё имеет небольшой крючок. Это означает, что коммутационный аппарат одноклавишный. Обозначение двухклавишного и трёхклавишного выключателя соответственно будет иметь два и три крючочка:

Аналогично розеткам выключатели бывают наружными и внутренними. Все выше приведенные обозначения относятся к аппаратам открытой (или наружной) установки, то есть когда они монтируются на поверхности стены.

Выключатель скрытой (или внутренней) установки на схеме обозначается точно так же, только с крючочками, направленными в обе стороны:

Выключатели, предназначенные для монтажа на улице или в помещениях с повышенной влажностью, имеют определённую степень защиты, которая маркируется так же, как и у розеток — IP 44-55.

На схемах такие выключатели изображаются с кружочком, закрашенным внутри чёрным цветом:

Иногда можно увидеть на схеме изображение выключателя, у которого от окружности чёрточки с крючочками направлены в две противоположные стороны, как будто в зеркальном отображении. Таким образом обозначается переключатель или, как его по-другому называют, проходной выключатель.

Эти коммутационные аппараты подключаются по специальной схеме и дают возможность управлять одним и тем же осветительным прибором из разных мест (их применение очень удобно в длинных коридорах, на лестничных маршах).

Они также бывают двухклавишными или трёхклавишными:

Обозначение блоков

Многим наверняка приходилось сталкиваться с таким элементом электрической сети, как блок «выключатель-розетка». Его применение весьма выгодно. Во-первых, это экономит немного места. А во-вторых, не нужно проделывать штробы для прокладки проводов отдельно к каждому коммутационному аппарату (проводники, идущие и на розетку, и на выключатель, укладывают в одной штробе). Компонуют подобные блоки по-разному.

Наглядно про блоки на следующем видео:

Обозначение розеток и выключателей, совмещённых в один блок, выглядит на схеме уже гораздо сложнее:

Блок скрытой установки из одного выключателя и одной розетки.

Блок скрытой установки из одного выключателя и одной розетки с защитным заземлением.

Блок скрытой установки из двух выключателей и розетки с защитным заземлением.

Блок скрытой установки из одноклавишного выключателя, двухклавишного выключателя и розетки с защитным заземлением.

Все эти изображения не нужно заучивать наизусть, главное, их понимать. А хороший, грамотно составленный чертёж всегда должен иметь внизу сноски с расшифровкой тех или иных обозначений.

Обозначение розеток и выключателей на строительных чертежах и электрических схемах.

Любое строительный процесс или монтаж электрических цепей зданий и сооружений начинается с проекта. Для удобства ориентации в многочисленных типах монтируемого оборудования, а также для исключения монтажных ошибок, существуют условные обозначения. Не обязательно их все запоминать. Достаточно знать нормативные документы, в которые можно заглянуть при возникновении трудной ситуации. Рассмотрим, как выяснить, где на чертеже розетки и выключатели.

Регламентирующие документы

Главным строительным или монтажным документом является проект. СНиПы и ГОСТы — более глобальные документы, распространяющие свой регламент в масштабах государства или отрасли. Проект — это более узкий, в этом плане, документ. Он распространяет свой регламент на конкретный объект.

Проект должен быть универсальным в плане понимания условных обозначений всеми категориями специалистов, осуществляющих монтаж. Для этого и разработаны государственные и отраслевые нормативные документы, регламентирующие вид условных обозначений всех категорий монтируемого оборудования и его элементов (СНиПы и ГОСТы).

Электрооборудование также имеет условные обозначения.

Существует две основных разновидности обозначений электрооборудования:

Условное обозначение электрооборудования (в частности, розеток и выключателей) на строительных чертежах.
Условное обозначение электрооборудования на электрических схемах.

Такие обозначения имеют существенную разницу. Поэтому их следует рассмотреть по отдельности. Но прежде необходимо разобраться в нормативных документах, которые устанавливают правила в соответствии графических обозначений тому или иному электрическому оборудованию.

В настоящее время на территории России действует следующий стандарт:

ГОСТ 21.614–88 «Изображения условные графические электрооборудования и проводок на планах» из раздела «Система проектной документации для строительства».

Этот государственный стандарт введён в действие ещё в 1988 году.

Условные графические обозначения электрооборудования

Только этот документ регламентирует графические обозначения электрооборудования на планах, схемах и чертежах. В частности, изображения бытовых и промышленных выключателей, розеток.

Другое электротехническое оборудование (их условные графические обозначения) стандартизированы другим документом:

ГОСТ 2.721–74 «Обозначения условные графические в схемах».

Электрические схемы силовых и оперативных цепей электрооборудования составлены с использованием графических обозначений, указанных в этом ГОСТе.

Условные обозначения электрооборудования

Обозначение розеток

Существуют розетки различных типов и назначения. Их исполнение зависит от класса напряжения, степени защищённости, наличия заземляющих контактов, способа монтажа и прочее. Рассмотрим поэтапно графические условные обозначения для каждого типа розеток.

На строительных планах, схемах, чертежах условное графическое обозначение розеток для скрытой проводки выполняется следующим образом:

Общее условное графическое изображение розеток

Графическое условное обозначение для розеток открытой проводки выполнено следующим образом:

Общее условное графическое изображение розеток

Условные графические обозначения розеток влагозащищенного исполнения на схемах и строительных чертежах выполняются следующим образом:

Общее условное графическое изображение розеток

В кодировке IP, изображённой на электрооборудовании, зашифрован показатель степени защиты корпуса оборудования от механических повреждений токоведущих частей и попадания на них влаги. IP — заглавные буквы выражения Ingress Protection Rating (англ. — степень защиты от проникновения). Классификация электрооборудования, согласно этого показателя, соответствует международным стандартам IEC 60529, DIN 40050, а также ГОСТ-14254.

Кодировка степени защиты составляется таким образом:

IP X₁X₂ AM где:

Х₁— цифра, характерезующая степень защиты токоведущих частей оборудования от попадания твёрдых частиц;

X_{2 —}цыфра, характерезующая степень защиты токоведущих частей оборудования от попадания влаги;

АМ — буквы, характеризующие степень защиты оборудования от проникновения людей к токоведущим частям. Первая буква может быть А, И, С, D. Каждая из них имеет свои характеристики. Вторая буква несёт дополнительную информацию, например, о классе рабочего напряжения, об испытаниях оборудования и другое. Эта буква может быть Н, М, S, W.

Для удобства ориентации в кодировке степени защиты приведена справочная таблица.

Характеристики электрооборудования, согласно кодировке IP.

Справочная таблица

Графические обозначения выключателей

Выключатели, как и розетки, классифицируются по своему исполнению. Которое, в свою очередь, зависит от класса рабочего напряжения выключателя, способа установки, степени защиты и другого.

Основные типы выключателей и их условные графические обозначения на строительных планах, чертежах и схемах приведены ниже.

Обозначение основных типов выключателей

Наглядный пример:

Условные обозначения выключателей

Международная классификация IP распространяется на выключатели аналогично розеткам.

Отдельного внимания заслуживает комбинированное электрооборудование. Для рассматриваемого оборудования — это совмещённый блок из розетки и выключателя. Он также имеет своё условное графическое обозначение.

Совмещенное электрооборудование

Условные символы на электрических схемах

С электрическими схемами проще. Классификация выключателей и розеток по их исполнению в этом случае не особо учитывается. Рассматриваемое электрооборудование имеет такие условные графические обозначения.

Обозначения электрооборудования

Для обозначения защитных автоматических выключателей на электрических схемах приняты такие условные обозначения.

Условное графическое обозначение

Трёхполюсные и четырёхполюсные автоматические выключатели имеют такое обозначение.

Условное обозначение

А также, в качестве примера, ниже приведена электрическая схема электроснабжения помещения или постройки. На схеме обозначен вводной трёхполюсный автоматический выключатель 380 В, от которого фазные провода отходят на группу из двенадцати однополюсных автоматических выключателей. Эти выключатели формируют разветвлённую и защищённую электрическую цепь 220 В.

Условные обозначения выключателей (автоматических) на электрической схеме

Современное электрооборудование обновляется новыми разработками с внушительной скоростью. Учитывая это, возникает ситуация, в которой разработка новых условных обозначений и утверждение современных государственных стандартов — отстающий процесс. Поэтому не страшно, если для специфического электрооборудования нет графического условного обозначения. Для его обозначения выбирается максимально приближенное по смыслу. А в разделе условных обозначений проекта вносится уточнение по этому поводу.

Дмитрий. 29 лет. Образование — инженер-механик. Работаю в горнодобывающей промышленности. Оцените статью: Поделитесь с друзьями!

Обозначение розеток и выключателей на чертежах

В давние времена инженеры вручную рисовали схемы, всячески их упрощая. Это ускоряло выпуск проектной документации. С развитием техники появилась необходимость выработки определенных правил, для того чтобы любой человек мог разобраться в чертежах. С целью создания единой системы оформления и чтения чертежей все электротехнические элементы обозначаются в соответствии с требованиями ГОСТ 21.614 и ГОСТ 21.608. Стандарты предусматривают введение условно-графических обозначений на чертежах (ОУГ), в том числе для розеток и выключателей. Их правильное нанесение дает возможность без ошибок трактовать содержимое чертежа, в то время как отсутствие привело бы к возникновению споров и разногласий.

План расположения электротехнических приборов в квартире

На рисунке выше изображена электрическая схема электроснабжения помещения. В распределительную коробку входят ноль синего цвета и фаза красного. Скрутка ноля расходится на розетки и лампы, а фазы – на розетки и двухклавишный выключатель (коричневый провод), с которого идут два провода на лампы.

Чертеж – это официальный документ, который составляется по всем действующим правилам.

Когда делают графическое обозначение выключателей, светильников, розеток и других приборов, преимущественно применяются простые геометрические фигуры: треугольники, квадраты, окружности, сегменты, отрезки и точки. Сочетая их, создают стандартные изображения электрических приборов и механизмов, используемых в электротехнике.

При необходимости разобраться в существующей схеме или составить ее нужно обратиться к ГОСТу, где есть изображение любого электротехнического элемента.

Условное обозначение розеток

В нормативной технической документации за основу электрической розетки взят полукруг. К нему добавляются один или несколько отрезков, отражающих разновидности изделия.

Изображения электротехнических изделий на чертежах

Когда от выпуклой части полукруга вверх отходит одна черта – это обозначается двухполюсная розетка, две – сдвоенная двухполюсная, три веерообразных – трехполюсная (рис. а). Горизонтальной чертой отмечается наличие защитного заземления у изделия. Вертикальная черта внутри полукруга говорит о том, что розетка скрытая (рис. б). Она вставляется во внутреннюю коробку и выравнивается по плоскости стены.

Если полукруг имеет черную сплошную заливку, это означает, что розетка должна быть влагостойкой (рис. в). Ее можно устанавливать на наружные поверхности зданий.

Когда делается изображение выключателя, за основу взята окружность, к которой также добавляются отрезки с крючками на концах, характеризующие конкретный тип изделия. Для освещения применяются преимущественно однополюсные выключатели.

Условное обозначение выключателей

Условные обозначения и внешний вид типовых выключателей освещения

Количество крючков означает, сколько у него клавиш. На рисунке выше они имеют небольшие отличия, что связано с тем, скрытый тип выключателя или открытый. На розетках также приводятся их обозначения, поскольку в некоторых моделях их совмещают в общие блоки (рис. г).

Если окружность выполнена с внутренней черной заливкой, это означает повышенную защиту изделия от влаги. На рисунке ниже приведено расширенное обозначение электрических выключателей и переключателей. Двух,- и трехполюсные устройства – это пакетные выключатели, применяемые для включения электродвигателей, подачи электричества в жилье, а переключатели на два направления проходного типа служат для управления из двух и более мест.

Условные обозначения на чертежах выключателей

На рисунке выше указана защищенность изделий в виде маркировки из латинских букв IP и двух последующих цифр. Первая из цифр означает защиту от проникновения твердых загрязнений в зависимости от размеров, а следующая – стойкость против влаги. Диапазон возможных значений находится в пределах 0-9. Часто встречается маркировка IP44, IP54, IP65, IP20.

Расположение розеток и выключателей в квартире

Схема проводки и расположение электротехнических приборов в квартире составлены правильно, если нет потребности в дополнительных тройниках и удлинителях.

В особом внимании нуждается кухня, где сосредоточено максимальное количество потребителей электроэнергии. К электроплите проложен отдельный кабель из электрощитка (красная пунктирная линия на рисунке ниже). Все розетки сделаны скрытыми и с заземлением, как видно по их условным обозначениям.

Размещение выключателей и розеток на плане типовой квартиры

Их следует правильно подобрать, чтобы мощность соответствовала проводке и подключаемым приборам. На кухне указаны только самые необходимые розетки и выключатели для освещения и основных электроприборов. Не обозначены розетки для встроенной техники и вытяжной вентиляции. Кроме того, следует предусмотреть подключение электроприборов: миксера, чайника, хлебопечки, кофеварки, светильников для определенных зон и многих других. Для этого устанавливают 3-4 дополнительные розетки рядом со столешницей. В некоторых кухонных столах и шкафчиках сейчас заранее монтируются выдвижные розеточные блоки.

Выключатели также сделаны встроенными. Кое-где их можно совместить с розетками, например, для включения вытяжной вентиляции, холодильника и микроволновой печи.

Выключатели применяются преимущественно однополюсные для скрытой проводки. Защитное отключающее устройство устанавливают на входе перед счетчиком, согласно ПУЭ. В ванной комнате предусмотрена розетка для стиральной машины с повышенной защитой от влаги. Выключатель там устанавливается снаружи.

В зале целесообразно поставить двух,- или трехклавишный выключатель для люстры. Традиционное групповое включение светильников часто оказывается удобнее, чем использование диммера, который не всегда подходит. Например, его нельзя применять для люминесцентных ламп.

Выключатели можно показывать на схеме в общем виде, а в спецификациях указывать их характеристики. Придерживаясь ГОСТов, можно подробно указывать на схемах типы розеток и выключателей, по которым наглядно видно, что нужно покупать для электроснабжения дома или квартиры.

Выбор. Видео

О показателях качества розеток и выключателей расскажет следующее видео.

Условные обозначения розеток и выключателей на схемах в соответствии с требованиями ГОСТов позволяют легче разбираться в чертежах при проектировании, монтаже и ремонте электрооборудования.

Оцените статью:

Обозначение розеток на схемах

Одним из наиболее распространенных элементов домашней электросети является электрическая розетка. На схеме она может выглядеть в виде различных обозначений, которые зависят от типа и конструкции этого устройства.

Важнейшим этапом обустройства электрической проводки является составление плана размещения всех ее элементов. Грамотное нанесение на электрическую схему всех составных частей электросети обеспечивает правильность планирования необходимого количества материалов, а также высокий уровень электробезопасности. Правильно составленная схема значительно облегчает выбор типов необходимого оборудования.

План электрической проводки составляется с учетом масштаба помещений и особенностей его планировки.

Совет! Традиционно для составления подобных чертежей используется однолинейная схема, которая позволяет отобразить все элементы сети, не загромождая чертеж большим количеством линий, изображающих соединительные провода.

Руководящие документы

Для того чтобы унифицировать обозначения, используемые в электрических схемах, еще в советское время был принят ГОСТ 21.614-88 «Изображения условные графические электрооборудования и проводок на планах».

В соответствии с этим документом, для обозначения всех элементов электросети используются простейшие геометрические фигуры, позволяющие легко наносить, а также идентифицировать тот или иной элемент на электрической схеме.

Жесткие требования к выполнению подобных чертежей исключают путаницу и двоякое толкование всех нанесенных на схеме символов, что крайне важно при выполнении монтажных работ в электрической сети.

Обозначения элементов открытой установки

Простейшая двухполюсная электрическая розетка открытой установки без заземляющего контакта изображается на электрической схеме в виде полукруга с чертой, проведенной перпендикулярно к его выпуклой части.

Обозначение сдвоенной розетки отличается от предыдущего наличием двух параллельных линий. Графический символ, соответствующий трехполюсному изделию, представляет собой полукруг, к выпуклой части которого примыкают три линии, сходящиеся в одной точке и расположенные веером.

Для обозначения розетки с заземляющим контактом к ее изображению добавляется горизонтальная черта, которая является касательной к верхней точке полукруга.

Розетки для скрытой электропроводки

Скрытая электропроводка является наиболее распространенным типом домашней электрической сети. Для ее прокладки используются устройства, встраиваемые в стену при помощи специальных монтажных коробок.

Единственным отличием обозначения подобных розеток от приведенного выше рисунка является перпендикуляр, опускаемый от середины прямого отрезка к центру окружности.

Устройства с повышенной защитой от пыли и влаги

Рассмотренные розетки не отличаются высоким уровнем защиты от проникновения в их корпус твердых предметов, а также влаги. Такие изделия могут применяться во внутренних помещениях, где условия эксплуатации исключают подобные воздействия. Что касается устройств, предназначенных для установки на открытом воздухе или, например, в ванных комнатах, то согласно принятой классификации степень их защиты должна быть ниже IP44 (где первая цифра соответствует уровню защиты от пыли, вторая – от влаги).

Такие розетки обозначаются на схеме в виде полностью закрашенного черным цветом полукруга. Как и в предыдущем случае, двухполюсные и трехполюсные влагозащищенные розетки обозначаются соответствующим количеством отрезков, примыкающих к выпуклой части полукруга.

Выключатели

Выключатель на схеме обозначается в виде окружности, к которой под углом 45 ^{с наклоном в правую сторону проведена черта, имеющая на конце один, два или три перпендикулярных отрезка (в зависимости от количества клавиш изображаемого выключателя).}

Изображение выключателей скрытой установки такое же, только отрезки на конце наклонной черты проводятся в обе стороны от нее на одинаковое расстояние.

Влагостойкие изделия обозначаются окружностью черного цвета.

Стоит обратить внимание на изображение проходных выключателей, которое напоминает два обычных выключателя, зеркально отраженных от центра одной окружности.

Блоки розеток

Нередко в плане домашней электросети необходимо предусмотреть установку блоков, включающих в себя различное количество наиболее распространенных элементов – розеток и выключателей.

Простейший блок, содержащий в своем составе двухполюсную розетку, и одноклавишный выключатель скрытой установки изображается в виде полукруга, от центра которого проведен перпендикуляр, а также линия под углом 45 ^{, соответствующая одноклавишному выключателю.}

Аналогичным образом наносятся на схему блоки, содержащие различное количество розеток и выключателей. Например, блок скрытой установки, имеющий в своем составе двухполюсную розетку, а также одноклавишный и двухклавишный выключатели, имеет обозначение:

Таким образом, обозначение элементов на электрической схеме выполняется таким образом, чтобы обеспечить наибольшую легкость в ее составлении и чтении. Стоит один раз запомнить основные принципы построения подобных схем, чтобы в дальнейшем с легкостью пользоваться планом квартирной электропроводки любой сложности.

Условное обозначение розеток и выключателей на чертежах

Планирование размещения электрической проводки в помещении является серьёзной задачей, от точности и правильности выполнения которой зависят качество последующего её монтажа и уровень безопасности людей, находящихся на этой территории. Для того чтобы электропроводка была размещена качественно и грамотно, требуется предварительно составить подробный план.

Он представляет собой чертёж, выполненный с соблюдением выбранного масштаба, в соответствии с планировкой жилья, отражающий расположение всех узлов электропроводки и основных её элементов, таких, как распределительные группы и однолинейная принципиальная схема. Только лишь после того, как чертёж составлен можно вести речь о подключении электрики.

Однако, важно не только иметь в распоряжении такой чертёж, надо ещё и уметь его читать. Каждый человек, имеющий дело с работами, предполагающими необходимость проведения электромонтажа, должен ориентироваться в условных изображениях на схеме, обозначающих различные элементы электрооборудования. Они имеют вид определённых символов и их содержит практически каждая электрическая схема.

Но сегодня речь пойдет не о том, как начертить план схему, а о том, что на ней отображено. Скажу сразу сложные элементы, такие как резисторы, автоматы, рубильники, переключатели, реле, двигатели и т.п. мы рассматривать не будем, а рассмотрим лишь те элементы которые встречаются любому человеку каждый день т. е. обозначение розеток и выключателей на чертежах. Я думаю, это будет интересно всем.

По каким документам регламентируется обозначение

Разработанные ещё в советское время ГОСТы чётко определяют соответствие на схеме и в конструкторской документации элементов электрической цепи определённым установленным графическим символам. Это необходимо для ведения общепринятых записей, содержащих информацию о конструкции электрической системы.

Роль графических обозначений выполняют элементарные геометрические фигуры: квадраты, окружности, прямоугольники, точки и линии. В разнообразных стандартных сочетаниях эти элементы отображают все составные части электроприборов, машин и механизмов, применяющихся в современной электротехнике, а также принципы управления ними.

Нередко возникает естественный вопрос о нормативном документе, регламентирующем все вышеизложенные принципы. Методы построения условных графических изображений электрической проводки и оборудования на соответствующих схемах определяет ГОСТ 21. 614-88 «Изображения условные графические электрооборудования и проводок на планах». Из него можно узнать, как обозначаются розетки и выключатели на электрических схемах.

Обозначение розеток на схеме

Нормативная техническая документация даёт конкретное обозначение розетки на электрических схемах. Её общий схематичный вид представляет собой полукруг, от выпуклой части которого вверх отходит черта, её внешний вид и определяет тип розетки. Одна черта — двухполюсная розетка, две — сдвоенная двухполюсная, три, имеющие вид веера, — трёхполюсная розетка.

Подобные розетки характеризуются степенью защиты в диапазоне IP20 — IP23. Наличие заземления обозначается на схемах плоской чертой, параллельной центру половины окружности, что отличает обозначения всех розеток открытых установок.

В том случае если установка скрытая, схематические изображения розеток меняются посредством добавления ещё одной черты в центральной части полукруга. Она имеет направление от центра к черте, обозначающей число полюсов розетки.

Сами розетки при этом вмуровываются в стену, уровень их защиты от воздействия влаги и пыли находится в диапазоне, приведенном выше (IP20 — IP23). Стена не становится от этого опасной, поскольку все части, проводящие ток, надёжно скрыты в ней.

На некоторых схемах обозначения розеток имеют вид чёрного полукруга. Это влагостойкие розетки, степень защиты оболочки которых IP 44 — IP55. Допускается их внешняя установка на поверхностях зданий, выходящих на улицу. В жилых помещениях такие розетки устанавливаются во влажных и сырых помещениях, например ванные комнаты и душевые помещения.

Обозначение выключателей на электрических схемах

Все типы выключателей имеют схематическое изображение в виде окружности с чертой в верхней части. Окружность с чёрточкой, содержащей крючок на конце, обозначает одноклавишный выключатель освещения открытой установки (степень защиты IP20 — IP23). Два крючка на конце чёрточки означают двухклавишный выключатель, три — трёхклавишный.

Если на схематическом обозначении выключателя над чёрточкой ставится перпендикулярная линия, речь идёт о выключателе скрытой установки (степень защиты IP20 — IP23). Линия одна — выключатель однополюсный, две — двухполюсный, три — трёхполюсный.

Окружностью чёрного цвета обозначается влагостойкий выключатель открытой установки (степень защиты IP44 — IP55).

Окружность, пересекаемая линией с чёрточками на концах, применяется для изображения на электрических схемах проходных выключателей (переключателей) с двумя положениями (IP20 — IP23). Изображение однополюсного переключателя напоминает зеркальное отображение двух обычных. Влагостойкие переключатели (IP44 — IP55) обозначаются на схемах в виде закрашенной окружности.

Как обозначается блок выключателей с розеткой

Для экономии места и с целью компоновки в общем блоке устанавливают розетку с выключателем или несколько розеток и выключатель. Наверное, многие такие блоки встречали. Такое размещение коммутационных аппаратов очень удобно, так как находится в одном месте, к тому же при монтаже электропроводки можно сэкономить на штробах (провода на выключатель и розетки прокладываются в одной штробе).

В общем, компоновка блоков может быть любой и все как говорится, зависит от вашей фантазии. Можно установить блок выключателей с розеткой, несколько выключателей или несколько розеток. В данной статье не рассмотреть обозначение розеток и выключателей на чертежах в таких блоках я просто не имею права.

Итак, первый из них блок розетка выключатель. Обозначение для скрытой установки.

Второй более сложный, блок состоит из одноклавишного выключателя, двухклавишного выключателя и розетки с заземлением.

Последнее обозначения розеток и выключателей в электрических схемах отображено в виде блока два выключателя и розетка.

Для наглядности представлен лишь один небольшой пример, собрать (начертить) можно любую комбинацию. Еще раз повторюсь все зависит от вашей фантазии ).

Понравилась статья — поделись с друзьями!

Как обозначаются электрические розетки на чертежах?

Где можно найти условное обозначение разных видов розеток?

Регламентирует обозначение розеток на схеме ГОСТ. В нем указаны точные размеры и вид условно-графического обозначения.

Было бы слишком просто, если бы я сейчас начал рассказывать про ГОСТ 21.614. Думаю, большинство знает его очень хорошо. Дело в том, что в этом ГОСТе не хватает всех необходимых условных обозначений. Кстати, в проекте новая редакция данного ГОСТа.

Насколько мне известно, последняя версия ГОСТ 21.614-88.

Я разработал свои условные обозначения для розеток и выключателей на основе данного документа. Ведь ничто нам не запрещает вводить новые обозначения?

Может быть мои обозначения получат более широкое распространение и станут поводом для внесения в данный ГОСТ, т.к. я сомневаются, что разработкой ГОСТов занимаются проектировщики. А посторонние от проектирования люди не всегда знают тех тонкостей, с которыми сталкиваются при проектировании.

1 В зависимости от исполнения:

скрытой установки;
открытой установки.

2 В зависимости от степени защиты от попадания влаги и пыли:

без защиты IP20;
с защитой IP44 (IP54).

На основе этой классификации я разработал свои обозначения.

Для розеток скрытого исполнения IP44 я ввел обозначение в виде «заливки половины области розетки», чтобы было видно как бы вертикальную черту розетки, которая указывает, что розетка скрытого исполнения, розетка открытого исполнения IP44 имеет всю залитую область розетки.

Для двухместных, трехместных и четырехместных розеток ввел также дополнительные обозначения.

Все розетки с заземляющим контактом.

Похожее обозначение ввел и для выключателей. Двухполюсные и трехполюсные выключатели понадобятся для обозначения пакетных выключателей вблизи двигателей, переключатель на два направления 2Р – нужен для обозначения проходного выключателя при управлении из трех или более мест (средние выключатели по схеме).

Можно было бы расширить список обозначений или даже наоборот, некоторые исключить, т.к. они возможно и не существует в природе, но пока остановлюсь на таком списке.

На выключатели и розетки у меня сделано 2 блока. Сейчас я их тестирую и буду применять уже в новых проектах. Данные условные обозначения буду прилагать к каждому проекту.

P
.
S
. Скоро поговорим и о блоках программы
AutoCAD
, а все те, кто оказывает помощь в развитии блога, будут периодически получать подарки в виде моих блоков.

Чтобы глядя на схему хотя бы мало-мальски в ней разбираться, нужно знать каково условное обозначение выключателей и розеток на чертежах. Предлагаем вам этому немного поучиться.

Схема электропроводки

Составление схемы электропроводки необходимо при строительстве или капитальном ремонте дома. Выполняется эта схема на плане помещения с указанием высоты прокладки кабелей и мест установки автоматов, розеток и выключателей.

Этим планом будет пользоваться не только тот человек, который её составил, но и монтажники, а впоследствии и электромонтёры, ремонтирующие электропроводку. Поэтому условные изображения розеток и выключателей на чертежах должны быть понятны всем и соответствовать ГОСТу.

Обозначение розеток на электросхемах

Условное обозначение розетки – полукруг. Количество и направление чёрточек, отходящих от него, показывают все параметры этих устройств:

Для скрытой проводки полукруг пересекается вертикальной чертой. В устройствах для открытой проводки она отсутствует;
В одинарной розетке вверх отходит одна линия. В двойных – такая черточка сдвоенная;
Однополюсная розетка обозначается одной линией, трёхполюсная – тремя, расходящимися веером;
Степень защиты от погодных условий. Приборы с защитой IP20 изображаются прозрачным полукругом, а с защитой IP44-IP55 – этот полукруг закрашивается чёрным цветом;
Наличие заземления показывается горизонтальной чертой. Она одинаковая в устройствах любой конфигурации.

Условное обозначение розеток на чертеже

Интересно. Кроме электрических розеток, есть компьютерные (для LAN-кабеля), телевизионные (для антенны) и даже вакуумные, к которым подключается шланг от пылесоса.

Обозначение выключателей на схемах

Выключатели на всех чертежах имеют вид небольшого кружка с наклонённой вправо чертой вверху. На ней нанесены дополнительные чёрточки. По количеству и виду этих чёрточек можно определить параметры устройства:

крючок в виде буквы «Г» – аппарат для открытой проводки, поперечная черта в виде буквы “Т” – для скрытой;
черта одна – одноклавишный выключатель, две – двухклавишный, три – трёхклавишный;
если кружок закрашен, то это устройство со степенью защиты от погодных условий IP44-IP55.

Условное обозначение выключателей

Кроме обычных выключателей, есть проходные и перекрёстные, позволяющие управлять светом из нескольких мест. Обозначение таких аппаратов в электрических схемах аналогично обычным, но наклонных черт две: вправо-вверх и влево-вниз. Условные знаки на них дублируются.

Обозначение блока выключателей с розеткой

Для удобства пользования и более эстетичного вида эти приборы устанавливаются в соседних монтажных коробках и закрываются общей крышкой. Обозначаются по ГОСТу такие блоки полукругом, линии на котором соответствуют каждому устройству в отдельности.

На следующем рисунке два примера блоков выключателей и розеток:

конструкция для скрытой проводки из розетки с заземляющим контактом и двойного выключателя;
конструкция для скрытой проводки из розетки с заземляющим контактом и двух выключателей: двойного и одинарного.

Обозначение блока выключателей с розеткой

Условные обозначения других приборов

Кроме розеток и выключателей, в схемах электропроводки используются и другие элементы, имеющие свои обозначения.

В основу обозначения устройств защиты: автоматических выключателей, УЗО и реле контроля напряжения, заложено изображение открытого контакта.

Обозначение автоматического выключателя по ГОСТу состоит из необходимого количества контактов, соединённых между собой, и квадратика сбоку. Это символизирует одновременное срабатывание и системы защиты. Вводные автоматы в квартирах обычно двухполюсные, а для отключения отдельных нагрузок используют однополюсные.

Автоматический выключатель на обычных и однолинейных схемах

Специальных обозначений по ГОСТу для УЗО и дифференциальных автоматов не существует, поэтому они отражают особенности конструкции. Такие устройства представляют собой трансформатор тока и исполнительное реле с контактами. В дифавтоматах к ним добавлен автомат защиты от перегрузки и короткого замыкания.

Изображение УЗО и дифференциального автомата на схемах

Реле контроля напряжения отключает электроприборы при отклонении напряжения за допустимые пределы. Состоит такое устройство из электронной платы и реле с контактами. Это видно на схеме таких приборов. Она изображается на верхней крышке корпуса.

Схема реле контроля напряжения

Графические символы приборов освещения и подсветки, в том числе люстр на светодиодах, символизируют внешний вид и назначение приборов.

Условные обозначения светильников

Знание условных обозначений розеток и выключателей и другой аппаратуры на чертежах нужно при составлении проекта, монтаже и ремонте электропроводки и другого электрооборудования.

Виды и типы электрических схем

Перед тем, как начать изучать существующие обозначения электрооборудования и его соединения, необходимо разобраться с типологией схем. На территории нашей страны введена стандартизация по ГОСТ 2.701-2008 от 1.07.2009 года, согласно «ЕСКД. Схемы. Типы и виды. Общие требования».

Объединенные.
Расположенные.
Общие.
Подключения.
Монтажные соединений.
Полные принципиальные.
Функциональные.
Структурные.

Среди существующих 10 видов, указанных в данном документе, выделяют:

Комбинированные.
Деления.
Энергетические.
Оптические.
Вакуумные.
Кинематические.
Газовые.
Пневматические.
Гидравлические.
Электрические.

Для электриков представляет наибольший интерес среди всех вышеперечисленных типов и видов схем, а также самая востребованная и часто используемая в работе – электрическая схема.

Последний ГОСТ, который вышел, дополнен многими новыми обознвачениями, актуальный на сегодня с шифром 2.702-2011 от 1.01.2012 года. Называется документ «ЕСКД. Правила выполнения электрических схем», ссылается на другие ГОСТы, среди которых упомянутый выше.

В тексте норматива изложены четкие требования в подробностях к электросхемам всех видов. Поэтому руководствоваться при монтажных работах с электрическими схемами следует именно данным документом. Определение понятия электрической схемы, согласно ГОСТ 2.702-2011 следующее:

«Под электрической схемой следует понимать документ, содержащий условные обозначения частей изделия и/или отдельных деталей с описанием взаимосвязи между ними, принципов действия от электрической энергии».

После определения в документе содержатся правила реализации на бумаге и в программных средах обозначений контактных соединений, маркировки проводов, буквенных обозначений и графического изображения электрических элементов.

Следует заметить, что чаще в домашней практике используются всего три типа электросхем:

Монтажные – для прибора изображается печатная плата с расположением элементов при четком указании места, номинала, принципа крепления и подведения к другим деталям. В схемах электропроводки для жилых помещений указывается количество, место расположения, номинал, способ подключения и другие точные указания для монтажа проводов, выключателей, светильников, розеток и т.п.
Принципиальные – на них указываются подробно связи, контакты и характеристика каждого элемента для сетей или приборов. Различают полные и линейные принципиальные схемы. В первом случае изображается контроль, управление элементами и сама силовая цепь; в линейной схеме ограничиваются только цепью с изображением остальных элементов на отдельных листах.
Функциональные – здесь без детализации физических габаритов и других параметров указывается основные узлы прибора или цепи. Любая деталь может изображаться в виде блока с буквенным обозначением, дополненного связями с другими элементами устройства.

Виды электросхем

Схемы, необходимые для выполнения работ, имеют разный вид и назначение.

Структурная и функциональная электросхемы

Структурная схема – это самый простой вид схем. На ней условно, чаще всего квадратами, изображены элементы цепи с поясняющими надписями. Это позволяет разобраться в принципе работы установки.

Функциональная электросхема отличается от структурной более подробным описанием всех элементов и связей между ними.

Принципиальная схема

Такие электросхемы используются в распредсетях и панелях управления. Они подробно показывают все элементы, без учёта взаимного расположения. Такие чертежи позволяют разобраться в деталях работы линий электроснабжения и цепей управления.

Принципиальные схемы есть двух видов:

Полная. На ней изображены все элементы и соединяющие их провода. Может быть развёрнутой, изображающей всю электроустановку целиком, и элементной, показывающей на отдельных листах узлы и части установки;
Однолинейная. На чертеже изображены только силовые цепи. Однолинейной такая схема называется потому, что вместо нескольких линий, изображающих три фазы, ноль и заземление, проводится только одна.

Монтажная электросхема

Необходима для выполнения монтажных работ. На этой схеме на плане расположения оборудования указано положение всех светильников, соединяющих проводов и другая информация, необходимая для выполнения электромонтажа.

Объединенная электросхема

Включает в себя различные типы электросхем в одной. Выполняется в случае, если это возможно выполнить без загромождения листа различными элементами и поясняющими надписями.

Это интересно: Лучшие розетки и выключатели

Обозначение блоков

Наглядно про блоки на следующем видео:

Обозначение розеток и выключателей, совмещённых в один блок, выглядит на схеме уже гораздо сложнее:

Блок скрытой установки из одного выключателя и одной розетки.

Блок скрытой установки из одного выключателя и одной розетки с защитным заземлением.

Блок скрытой установки из двух выключателей и розетки с защитным заземлением.

Блок скрытой установки из одноклавишного выключателя, двухклавишного выключателя и розетки с защитным заземлением.

{SOURCE}

Подробнее о расположении и обозначениях розеток на чертежах

Как обозначается электрическая розетка на чертеже, схеме?

Прокладывание проводки в помещении начинается с разработки проекта — составления и утверждения электросхемы. Условные обозначения на строительных схемах регламентируются ГОСТ 21.614-88.

Что касается обозначения розетки на электрической схеме, то его определяет ГОСТ 21.608-84. Согласно данному нормативному документу, все штепсельные розетки подразделяются на:

те, которые предназначаются для открытой установки;
те, которые устанавливаются скрытым способом;
блоки, состоящие из электророзетки с выключателем.

Данные виды розеток могут быть одно-, двух- или трехполюсными. Двух- и трехполюсные источники электропитания могут обладать защитным контактом.

Условные обозначения розетки на схеме продемонстрированы на фото ниже.

Чем отличаются план и схема электропроводки, и какие особенности их составления?

План электропроводки отличается от схемы тем, что на нем отображаются все особенности помещения, может осуществляться привязка к масштабу.

Сначала на бумаге вычерчивается полная планировка квартиры, включая жилые комнаты, санузел, кухню и прихожую. Далее на плане схематически намечают окна, двери, лоджию/балкон. Можно также отметить расположение бытовой техники и мебели — это даст полную картину прокладки проводки.

Далее производится разметка групповых электролиний — их количество зависит от площади квартиры, ее планировки, оснащения бытовой техникой. Чтобы равномерно распределить нагрузку, линии для электрических приборов и освещения лучше разделить. Затем производится обозначение розеток на чертежах, выключателей, лампочек.

Изображение ниже продемонстрирует пример плана проводки в двухкомнатной квартире, а также то, как на чертежах обозначаются розетки и выключатели.

Подскажите, какое размещение розеток оптимальное для кухни?

В кухонном помещении часто устанавливается крупногабаритная техника (электроплита, холодильник, посудомоечная машина, вытяжка, СВЧ-печь) — данные приборы нуждаются в стационарном электроснабжении. Поэтому на вопрос как на кухне расположить розетки для этих приборов есть один ответ — внизу.

Для мелких бытовых приборов, которые используются периодически (тостер, чайник, кухонный комбайн), можно использовать дополнительные источники питания, расположенные в фартуке, либо встроенные в столешницу.

Розетку для вытяжки лучше разместить над кухонным гарнитуром. Если вытяжка встроенная, источник питания лучше поместить внутрь того шкафчика, в который она вмонтирована. Также сверху можно расположить розетки для мебельного освещения.

Запрещено размещение розетки на кухне:

над мойкой;
плитой;
непосредственно за корпусом бытового прибора.

Как правильно обозначить выключатели на строительных схемах?

Как и розетки, выключатели света заносятся в проектную документацию. Рассмотрим, как на схеме обозначается выключатель света.

Обозначение выключателей регламентируется ГОСТ 21.614-88 и зависит от их конструкции, параметров работы и степени защиты. Конструкционно выключатели делятся на одно-(сдвоенные или строенные), двух- и трехполюсные. Также существуют отдельные обозначения для выключателей открытой и закрытой установки, моделей с разной степенью защиты.

Данный ГОСТ определяет также обозначения для переключателей – электромеханических устройств, которые используются для соединения/разъединения электрических цепей.

Существуют ли правила, регулирующие количество и размещение розеток в доме, или квартире?

Четких правил, регламентирующих расположение розеток в квартире или частном доме, не существует. В СП 31-110 от 2003 года рекомендовано устанавливать выключатели по стороне дверной ручки. Для удобного использования источника электроэнергии, он должен находиться не выше 1 м от пола. Установка розеток под потолком допускается в том случае, если управление ими производится при помощи шнура.

В целях безопасности, розетка должна находиться на расстоянии 0,5 м от газопровода и 0,6 м от раковины, мойки, душевой.

Как и где размещать розетки в квартире зависит от предназначения помещения. В коридоре достаточно одной розетки в углу возле плинтуса для подзарядки телефона. В ванной комнате можно установить 1-2 розетки (возле зеркала и для стиральной машины), на кухне и в гостиной — 2-4 (в зависимости от количества бытовой техники).

Виды электрических схем

В соответствии с нормами ЕСКД под схемами подразумеваются графические документы, на которых при помощи принятых обозначений отображаются основные элементы или узлы конструкции, а также объединяющие их связи. Согласно принятой классификации различают десять видов схем, из которых в электротехнике, чаще всего, используется три:

Функциональная, на ней представлены узловые элементы (изображаются как прямоугольники), а также соединяющие их линии связи. Характерная особенность такой схемы – минимальная детализация. Для описания основных функций узлов, отображающие их прямоугольники, подписываются стандартными буквенными обозначениями. Это могут быть различные части изделия, отличающиеся функциональным назначением, например, автоматический диммер с фотореле в качестве датчика или обычный телевизор. Пример такой схемы представлен ниже. Пример функциональной схемы телевизионного приемника
Принципиальная. Данный вид графического документа подробно отображает как используемые в конструкции элементы, так и их связи и контакты. Электрические параметры некоторых элементов могут быть отображены, непосредственно в документе, или представлены отдельно в виде таблицы. Пример принципиальной схемы фрезерного станка

Если на схеме отображается только силовая часть установки, то она называется однолинейной, если приведены все элементы, то – полной.

Пример однолинейной схемы

Монтажные электрические схемы. В данных документах применяются позиционные обозначения элементов, то есть указывается их место расположения на плате, способ и очередность монтажа. Монтажная схема стационарного сигнализатора горючих газов

Если на чертеже отображается проводка квартиры, то места расположения осветительных приборов, розеток и другого оборудования указываются на плане. Иногда можно услышать, как такой документ называют схемой электроснабжения, это неверно, поскольку последняя отображает способ подключения потребителей к подстанции или другому источнику питания.

Разобравшись с электрическими схемами, можем переходить к обозначениям указанных на них элементов.

Условные обозначения однолинейных схем

Как уже говорили, на однолинейных схемах указывается только силовая часть: УЗО, автоматы, дифавтоматы, розетки, рубильники, переключатели и т.д. и связи между ними. Обозначения этих условных элементов могут использоваться в схемах электрических щитов.

Основная особенность графических условных обозначений в электросхемах в том, что сходные по принципу действия устройства отличаются какой-то мелочью. Например, автомат (автоматический выключатель) и рубильник отличаются лишь двумя мелкими деталями — наличием/отсутствием прямоугольника на контакте и формой значка на неподвижном контакте, которые отображают функции данных контактов. Контактор от обозначения рубильника отличает только форма значка на неподвижном контакте. Совсем небольшая разница, а устройство и его функции другие. Ко всем этим мелочам надо присматриваться и запоминать.

Обозначения элементов на однолинейной схеме

Также небольшая разница между условными обозначениями УЗО и дифференциального автомата. Она тоже только в функциях подвижных и неподвижных контактов.

Примерно так же обстоит дело и с катушками реле и контакторов. Выглядят они как прямоугольник с небольшими графическими дополнениями.

Условные обозначения катушек контакторов и реле разных типов (импульсная, фотореле, реле времени)

В данном случае запомнить проще, так как есть довольно серьезные отличия во внешнем виде дополнительных значков. С фотореле так совсем просто — лучи солнца ассоциируются со стрелками. Импульсное реле — тоже довольно легко отличить по характерной форме знака.

Условные обозначения разъемного (вилка-штепсель) и разборного (клеммная колодка) соединения), измерительных приборов

Немного проще с лампами и соединениями. Они имеют разные «картинки». Разъемное соединение (типа розетка/вилка или гнездо/штепсель) выглядит как две скобочки, а разборное (типа клеммной колодки) — кружочки. Причем количество пар галочек или кружочков обозначает количество проводов.

Обозначения общего применения. ГОСТ 2.721. Часть 2

6в. Обозначения электрических связей, проводов, кабелей и шин

1. Линия электрической связи, провода, кабели, шины, линия групповой связи.

1. Допускается защитный проводник (РЕ) изображать тонкой штрихпунктирной линией

2. При необходимости для линий групповой связи применяются утолщенные линии

3. При наличии текста к линии электрической связи, кабелю, шине или к линии групповой связи текст помещают:

б) в разрыве линии

в) в начале или в конце линии

2. Графическое разветвление (слияние) линий электрической связи в линию групповой связи, разводка жил кабеля или проводов жгута.

1. Расстояние между соседними линиями, отходящими в разные стороны, должно быть не менее 2 мм.

2. Для облегчения поиска отдельных линий связи можно указывать направление каждой линии при помощи излома под углом 45°, при этом:

а) точка излома должна быть удалена от групповой линии связи не менее чем на 3 мм;

б) наклонные участки соседних линий, изображенных по одну сторону от групповой линии связи, не должны пересекаться или иметь общие точки

3. Графическое разветвление (слияние) линий групповой связи

4. Графический излом линий электрической связи, линий групповой связи, провода, кабеля, шины:

б) под углом 135°

5. Пересечение линий электрической связи, линий групповой связи электрически не соединенных проводов, кабелей, шин, электрически не соединенных.

Линии должны пересекаться под углом 90°

Примечание. Линия, имеющая излом под углом 135°, не должна пересекаться с другой линией в точке излома

6. Линия электрической связи с ответвлениями:

1. Ответвления допускается изображать под углами, кратными 45°

2. Линию электрической связи с одним ответвлением допускается изображать без точки

3. При изображении ответвлений электрической связи не допускается в качестве точек ответвления использовать элементы условных графических обозначений, имеющие вид точек, изломов, пересечений и т.д.

4. Если при выполнении схем автоматизированным способом линии групповой связи выполняют неутолщенными, то для графического отделения этих линий от пересекающихся с ними или параллельных им линий электрической связи на линию групповой связи наносят наклонные штрихи.

7. Линии электрической связи, графически сливаемые и расположенные:

Примечание. На месте знаков Х и Y должны быть указаны условные обозначения линий по ГОСТ 2.702-75

8. Обрыв линии электрической связи.

Примечание. На месте знака Х указывают необходимые данные о продолжении линии на схеме

10. Ответвление шины

11. Шины, графически пересекающиеся и электрически не соединенные

12. Отводы (отпайки) от шины.

13. Группа проводов, подключенных к одной точке электрического соединения:

б) четыре провода

в) более четырех проводов

14. Линия электрической связи с ответвлением в несколько параллельных идентичных цепей.

Внутри обозначения ответвления указывают общее количество параллельных цепей, включая изображенную цепь, например:

15. Группа линий электрической связи, имеющих общее функциональное назначение, изображенная:

1. В однолинейном изображении буква n заменяется числом, указывающим количество линий в группе, например группа линий электрической связи, состоящей из семи линий

2. При многолинейном изображении группы для облегчения поиска линий допускается разбивать группу линий на подгруппы при помощи интервалов. При этом в каждой подгруппе должно быть одинаковое количество линий; крайняя подгруппа может содержать меньшее количество линий

3. В однолинейном изображении группы линий электрической связи, состоящей из 2 — 4 линий, допускается изображать:тоящей из 2 — 4 линий, допускается изображать:

а) группу из двух линий

б) группу из трех линий

в) группу из четырех линий

16. Переход группы линий электрической связи, имеющих общее функциональное назначение, от многолинейного изображения к однолинейному (например, восемь линий)

17. Группа линий электрической связи, имеющих общее функциональное назначение, каждая из которых имеет ответвление

18. Группа линий электрической связи, имеющих общее функциональное назначение и осуществляемых многожильным кабелем, например семижильным, изображенная:

19. Группа линий электрической связи, четыре из которых осуществлены многожильным кабелем

20. Группа линий электрической связи, осуществленная n скрученными проводами, например, шестью скрученными проводами, изображенная:

Буквенные обозначения в электрических схемах

Буквами на электросхемах и чертежах маркируют радиоэлементы, электронные детали, интегральные микросхемы, электродвигатели и прочее. Примерный перечень буквенной маркировки представлен нижеследующим списком.

Буквенная символика

Наряду с принятыми международными буквенными кодировками элементов, существует русскоязычная версия, отражённая УГО ГОСТа 7624-55. Выдержка из него приводится в таблице.

Обозначения по ГОСТу 7624-55

Электронная и энергетическая промышленность постоянно пополняется новыми радиокомпонентами и оборудованием. Их обозначения появляются в новостях электрики. Если встречаются новые элементы, то совсем нетрудно дополнить ими свою справочную литературу.

Базовые изображения и функциональные признаки

Коммутационные устройства (выключатели, контакторы и т.д.) построены на контактах различной механики. Есть замыкающий, размыкающий, переключающий контакты. Замыкающий контакт в нормальном состоянии разомкнут, при переводе его в рабочее состояние цепь замыкается. Размыкающий контакт в нормальном состоянии замкнут, а при определенных условиях он срабатывает, размыкая цепь.

Переключающий контакт бывает двух и трех позиционным. В первом случае работает то одна цепь, то другая. Во втором есть нейтральное положение.

Кроме того, контакты могут выполнять разные функции: контактора, разъединителя, выключателя и т. п. Все они также имеют условное обозначение и наносятся на соответствующие контакты. Есть функции, которые выполняют только подвижные контакты. Они приведены на фото ниже.

Функции подвижных контактов

Основные функции могут выполнять только неподвижные контакты.

Функции неподвижных контактов

Обозначение на схемах лампочек, выключателей света , розеток

Автор Alexey На чтение 5 мин. Просмотров 1.2k. Опубликовано 19.01.2016 Обновлено 20.01.2016

Умение читать электротехнические схемы, способность распознавать на чертеже дома обозначенные символами различные условные графические обозначения коммутационных аппаратов и элементов сети – позволит разобраться в обустройстве проводки самостоятельно.

Понятная пользователю схема даёт ему ответ на вопрос, какие провода подключить к тем, или иным клеммам электроприбора. Но для чтения чертежа недостаточно помнить символы разнообразных электротехнических устройств, нужно также понимать, что они делают, какие функции выполняют, чтобы улавливать взаимосвязь между ними, необходимой для того, чтобы понять работу всей системы целиком.

Изучению всей номенклатуры электротехнических аппаратов посвящается много времени в специальных учебных заведениях, и нет никакой возможности в одной статье вместить обозначение всех этих устройств, с детальным описанием их функциональных возможностей и характерных взаимосвязей с другими приборами.

Поэтому нужно начинать с изучения простых схем, включающих в себя небольшой набор элементов.

Проводники, линии, кабели

Самый распространённый компонент любой электросети – обозначение проводов. На схемах он обозначается линией. Но нужно помнить, что один отрезок на чертеже может означать:

один провод, являющийся электрическим соединением между контактами;
двухпроводную однофазную, или четырёх проводную трёхфазную линию групповой электрической связи;
электрический кабель, включающий в себя целый набор силовых и сигнальных групп электрических связей.

Как видим, уже на стадии изучения, казалось бы, простейших проводов существуют сложные разнообразные обозначения их разновидностей и взаимодействий.

Изображение распредкоробок , щитков

На данном фрагменте из таблицы № 6 ГОСТ 2.721-74 показаны различные обозначения элементов, как простых одножильных соединений и их пересечений, так и жгутов проводников с ответвлениями.

Изображение проводов , ламп и вилки

Нет смысла начинать заучивать все эти значки. Они сами отложатся в сознании после изучения разнообразных чертежей, при котором время от времени придётся заглядывать в данную таблицу.

Компоненты сети

Набор элементов, состоящий из светильника, выключателя, розетки является достаточным для функционирования жилой комнаты, он обеспечивает освещение и питание электроприборов.

Выучив их обозначение, можно с лёгкостью понять обустройство проводки у себя в комнате, или даже спроектировать свой собственный план электропроводки, учитывающий насущные потребности.

Обозначение одноклавишного выключателя , двухклавишного и проходноого выключателя

Взглянув на таблицу №1 ГОСТ 21.608-84, можно удивиться тому разнообразию имеющихся в обиходе электротехнических изделий. Находясь у себя дома и читая данную статью, стоит оглянуться и найти у себя в комнате компоненты электросети, соответствующие обозначенным в таблице. Например, розетка обозначается на схеме полукругом.

Схематическое изображение различных видов розетокСхематическое изображение различных видов выключателей

Существует много их разновидностей (только фаза и ноль, с дополнительным контактом заземления, двойные, блочные с выключателями, скрытые и т. д.), поэтому каждая имеет своё графическое обозначение, также как и множество типов выключателей.

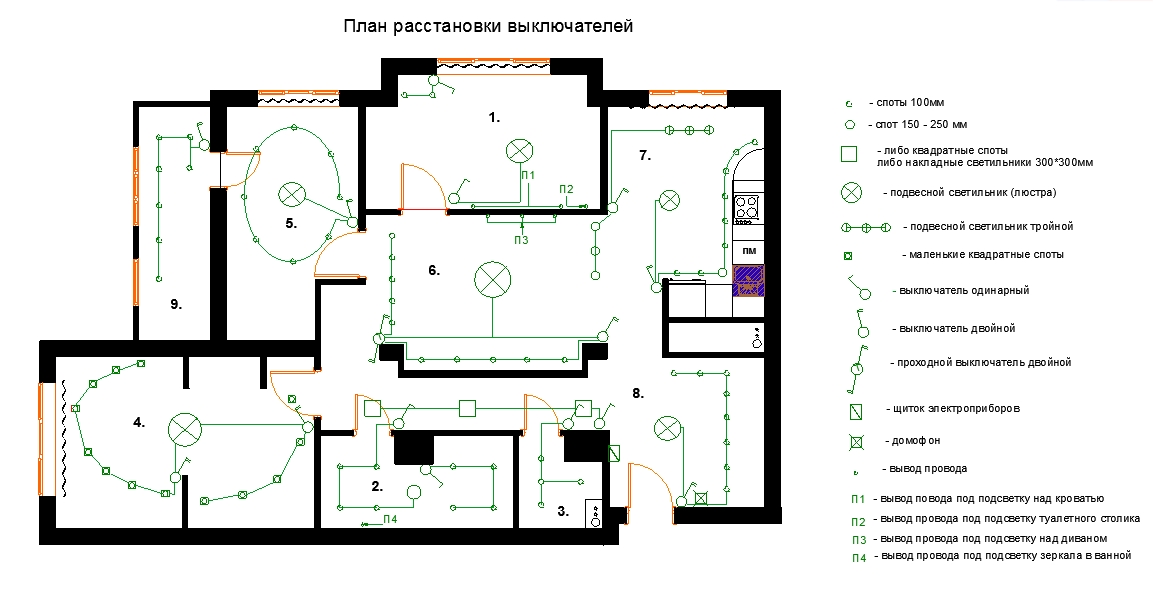

Пример монтажной схемы небольшой квартиры

Немного практики для запоминания

Выделив найденные элементы, желательно попробовать их начертить, можно даже по правилам, указанным в таблице №2. Данное упражнение поможет запомнить выбранные компоненты.

Имея начертание графических символов, можно соединить их линиями, и получить схему проводки в комнате. Поскольку провода спрятаны в стенном покрытии, монтажный чертёж нарисовать не удастся, но электрическая схема будет верной.

Пример простой схемы

Косыми чёрточками обозначено количество проводников в линии. Стрелками указаны выходы на щиток с защитными автоматами и УЗО. Линия синего цвета означает подключение двухпроводным кабелем к коробке распределения, от которой выходят по три провода на выключатель и светильник.

Чёрным показана трёхпроводная проводка с защитным проводником РЕ. Данный рисунок приведён лишь для примера. Для проектирования сложных электрических систем нужно пройти целый курс высшего специализированного учебного заведения.

Но, выучив несколько часто встречающихся символов, можно нарисовать от руки проводку комнаты, гаража или целого дома, и работать по ней, воплощая её в реальности.

УЗО, автоматы, электрощит

Для полноты картины нужно ещё выяснить обозначение распределительных коробок, защитного автомата, УЗО, счётчика.

Обозначения элементов сети

На изображении видно, что однополюсный автоматический выключатель отличается от двухполюсного наличием косых линий на обозначении проводов подключения.

Защитные системы

Для возможности понимания обустройства всей проводки загородного дома (не только электросети), нужно также изучить средства молниезащиты,ноля, фазы, значок датчика движения и других сигнальных средств ПОС (пожарно-охранной сигнализации).

схема молниезащиты загородного дома проволочным молниеотводом, устанавливаемым на крыше

На рисунке указана схема молниезащиты загородного дома проволочным молниеотводом, устанавливаемым на крыше:

проволочный молниеприемник;
ввод воздушной ВЛ и заземление крюков ВЛ на стене;
токоотводящий провод;
контур заземления.

Датчики сигнализации имеют свое специфическое обозначение, в паспортах некоторых производителей они могут отличаться. Наиболее типичными символами представлены средства ПОС, описанные ниже.

На данном рисунке показан план коттеджа с изображённой схемой подключения различных датчиков пожарно-охранной сигнализации.

Пример плана коттеджа

В этой статье показана та часть обозначений, которая касается обустройства дома или квартиры. Для более полного ознакомления с графическими символами электротехники и других отраслей, нужно изучать ГОСТ и различные справочники.

И ещё раз стоит напомнить, что мало выучить значки, нужно понимать принцип работы обозначаемых элементов в электрике.

Разъяснение схемы управления автоматическим выключателем

Краткий обзор типовой схемы управления выключателем среднего напряжения с объяснением важных компонентов.

Типичная электрическая схема с управлением постоянным током для Westinghouse DHP показана на рисунке ниже. Мы будем использовать эту простую диаграмму, чтобы обсудить компоненты, связанные с электрической последовательностью выключателя.

(>> #) Вторичный разъединитель

Управляющее напряжение для электрического управления подается на выключатель через вторичный выключатель.Вторичный разъединитель также является интерфейсом для вспомогательных контактов выключателя с соответствующим распределительным щитом и обеспечивает индикацию для системы управления о положении выключателя.

(CS) Переключатель управления

Обычно располагается на двери шкафа или на панели дистанционного управления. Используется для ручного управления выключателем с помощью электрического управления. CSC = Тесный контакт. CST = контакт отключения.

(PR) Реле защиты

Основное назначение защитного реле — минимизация повреждений оборудования и перебоев в энергосистемах при возникновении электрических сбоев.Релейному оборудованию в этой задаче помогают измерительные трансформаторы, которые обнаруживают аномальные условия питания.

(TC) Катушка срабатывания

Катушка отключения — это простой соленоид, который управляет защелкой отключения выключателя.

(Y) Реле антипомпы

Блокирует цепь управления, если операция включения не завершена. Если выключатель не замыкается с первой попытки, а катушка включения остается под напряжением, Y-реле обеспечивает блокировку, предотвращающую повторную попытку включения выключателя.

Если сигнал включения инициирован, но не удален, прерыватель может циклически пройти бесконечный цикл включения, отключения, зарядки, включения и отключения (откачка). Катушка Y размыкает контакт Y в замкнутой цепи, и пока присутствует сигнал включения, автоматический выключатель не может снова включиться.

(SR) Пружинный выключатель

Катушка включения — это соленоид, который управляет защелкой включения выключателя, обеспечивая дистанционное включение.

(M) Двигатель взвода пружины

Автоматически заряжает пружинный механизм для включения автоматического выключателя, а также перезаряжает пружинный механизм, когда автоматический выключатель находится в положении ВКЛ. , Обеспечивая мгновенное повторное включение автоматического выключателя после размыкания.Зарядный двигатель автоматически включается при вкатывании автоматического выключателя.

(Lsb) Выключатель двигателя

Обычно приводится в действие кулачком времени, который приводит в действие переключатель для размыкания нормально замкнутых контактов и обесточивания двигателя, когда прерыватель заряжен. Он также может иметь набор нормально разомкнутых контактов, которые замыкают и замыкают цепь до замыкающей катушки.

(LC) Переключатель проверки защелки

Переключатель с механическим управлением, который определяет, сброшена ли защелка отключения.Указывает, когда выключатель «готов к включению».

(G) Зеленая сигнальная лампа

Когда выключатель размыкает, загорается зеленая лампа, цепь завершена с переключением контакта 52b с разомкнутого на замкнутое.

(R) Красная сигнальная лампа

Когда выключатель замкнут и включен, красная лампа загорается, указывая на то, что выключатель находится под напряжением. Цепь отключения активирована, и при срабатывании управляющего переключателя или контакта защитного реле выключатель размыкается.

(| | | / |) Вспомогательный переключатель

Контакты вспомогательного выключателя предназначены для размыкания или замыкания внешних цепей управления при срабатывании выключателя. Приводной механизм выключателя контролирует размыкание или замыкание выключателей.

Когда механизм поднимается в положение «разомкнуто» (срабатывание выключателя), переключатель принудительно замыкает или размыкает контакты. Когда механизм замкнут (выключатель включен), переключатель сбрасывается и возвращает контакты в деактивированное положение.

(| |) Контакт вспомогательного переключателя (a)

Контакты вспомогательного переключателя, которые разомкнуты, когда выключатель разомкнут, называются контактами. Эти контакты находятся в том же положении, что и главные контакты выключателя.

(| / |) Контакт вспомогательного переключателя (b)

Контакты вспомогательного переключателя, которые замыкаются при разомкнутом выключателе, называются b-контактами. Эти контакты находятся в положении, противоположном основным контактам выключателя.

на комментарий.

Силовой выключатель — Схема работы и управления

Понимание схемы выключателя важно, если вы планируете проектировать подстанцию.Довольно часто бывает сложно разобраться во всей схеме с первого взгляда. Поэтому рисунок ниже, изображающий схему выключателя, будет использован для упрощения и объяснения различных элементов конструкции выключателя и управления им.

Рисунок 1: Цепь включения и отключения выключателя

Формы контакта

Прежде чем объяснять, что делает каждое устройство в схеме, необходимо понять различные формы вспомогательного контакта. Каждый выключатель оснащен вспомогательным выключателем.Он механически связан с механизмом включения выключателя. Внутри корпуса вспомогательного переключателя вы можете иметь контакт « a » (он же 52a по ANSI) или форму « b » (он же 52b).

Рис. 2: Группа контактов вспомогательного переключателя, механически привязанная к рабочему стержню масляного выключателя.

Контакт формы « a » представляет собой нормально разомкнутый (НР) контакт. Таким образом, когда выключатель разомкнут, его контакты 52a разомкнуты. Когда выключатель замкнут, контакты 52a замкнуты.Контакт 52a следует за состоянием прерывателя .

Контакт формы « b » представляет собой нормально замкнутый (Н.З.) контакт. Он работает с прямо противоположно тому, что делает . Когда прерыватель разомкнут, контакты 52b замкнуты. Когда выключатель замкнут, контакты 52b разомкнуты.

С контактом 52a в цепи отключения (как показано на схеме выше), как только выключатель размыкается, этот контакт размыкается. Теперь независимо от того, что делают реле, катушка отключения изолирована.С другой стороны, при разомкнутом выключателе контакт 52b в замкнутой цепи замкнут, позволяя при желании замкнуть.

Помимо контактов вспомогательного переключателя выключателя, в схеме выключателя вы увидите такие реле, как реле защиты от помпы 52Y, реле низкого уровня газа 63X, реле минимального напряжения 27 и т. Д. Контакты «a» и «b» каждого из этих реле заблокированы с другими реле или переключателями, так что они либо разрешают, либо не разрешают работу выключателя.

Схема отключения автоматического выключателя

Рисунок 3: Схема управления отключением

Для цепи отключения необходимо подключить контакт «a» реле отключения параллельно. См. Рисунок 2 . Следовательно, когда замыкается одно реле или переключающий контакт, замыкая цепь, срабатывает выключатель. Единственным исключением из параллельного подключения контактов является контакт вспомогательного реле низкого уровня газа (63X на рисунке). Этот подключен последовательно. Почему?

В современных силовых выключателях для гашения дуги используется гексафторид серы (SF6). Без достаточного количества газа, то есть с уменьшенной отключающей способностью, внутри резервуара может произойти вспышка. Для предотвращения пробоев из-за низкого уровня газа выключатели оснащены реле ANSI ’63’. Срабатывание выключателя отключается контактом этого реле.

Большинство современных автоматических выключателей имеют две катушки отключения. При подаче питания на выключатель срабатывает любой из них. Поскольку в систему защиты и управления энергосистемой встроено достаточное резервирование, нередко можно увидеть все первичные реле в катушке отключения отключения системы 1 и катушке отключения резервного отключения 2.

На этом этапе, Надеюсь, читатель уловил стратегию последовательно-параллельного размещения контактов реле.

Давайте посмотрим на другие реле и переключатели из цепи отключения нашего выключателя. Катушка отключения реле пониженного напряжения 27B подключена к тому же источнику постоянного тока, что и источник, питающий цепь отключения. Когда это питание прерывается, катушка реле 27B обесточивается, приводя в действие ее контакты. В нашем выключателе мы не блокируем отключение из-за этого ненормального состояния. В отрасли принято сигнализировать только локально и пересылать сигнал тревоги удаленному оператору через SCADA. Выключатель также оснащен переключателем 43, который переключает между местным и дистанционным отключением.Местное расположение позволяет людям, находящимся у распределительной коробки выключателя, отключать выключатель, замыкая выключатель управления (CS). Переключение в дистанционное положение позволяет реле в диспетчерской отключать выключатель.

Целевые устройства

Целевые лампы используются в цепях для передачи определенных условий. Когда выключатель замкнут и находится под напряжением, загорается красная лампа, указывая на то, что выключатель находится под напряжением. При размыкании выключателя загорается зеленая лампа — цепь в комплекте с контактом 52b переключается с размыкания на замыкание.

Теперь вы можете заметить, что красная контрольная лампа подключена таким образом, что по существу замыкает реле отключения и срабатывает автоматический выключатель. Неудивительно, что это не так. Лампы-мишени имеют достаточное сопротивление (~ 200 Ом для цепи 125 В постоянного тока), ограничивая ток, который может питать катушку.

Схема включения выключателя

Рисунок 4: Схема управления включением

Для этой схемы вы должны соединить контакт реле управления выключателем последовательно с цепочкой из 86 контактов реле блокировки, прежде чем вы нажмете реле насоса в замкнутой цепи. Почему? Что ж, вы бы хотели замкнуть выключатель в неисправной цепи? См. рисунок 3 . В этом примере у вас есть контакты «b» 86T (трансформатор LOR) и 86B (шина LOR), соединенные последовательно с контактом «a» реле управления выключателем SEL351S. Поэтому, когда происходит отказ трансформатора или шины, соответствующий ему LOR блокирует замыкание цепи SEL351S.

Современные реле управления выключателем запрограммированы на проверку синхронизма. То есть, прежде чем выключатель будет включен, реле проверяет фазовый угол источника и напряжение на стороне нагрузки любой одной фазы.Если углы не синхронизированы, логика реле не позволит сработать замыкающему управляющему контакту.

Замыкающая цепь также имеет контакты от выключателя двигателя (MS). Двигатель используется для взвода пружины, которая замыкается-срабатывает. Контакты выключателя двигателя не позволяют выключателю замкнуться, пока он не завершит свою работу.

Хорошо! Хватит теории. Хотите реальную реализацию дизайна? Тогда ознакомьтесь с электронной книгой ниже. Используется популярная в отрасли схема выключателя Siemens SPS2 на 138 кВ. Онлайновая ретрансляция для двух разных подстанций, созданная с нуля, чтобы объяснить, что отключает, закрывает и блокирует закрытие.Спасибо за поддержку этого блога.

Схема управления автоматическим выключателем Aleen Mohammed

Реле защиты от накачки

Для предотвращения случайного многократного включения выключатели оснащены реле защиты от накачки (обозначение 52Y ANSI). Предположим сценарий, в котором неисправность сохраняется на линии, и человек пытается замкнуть выключатель на ней. Хотя человек нажимает кнопку включения на секунду или две, для выключателя, который работает циклически, эта продолжительность составляет вечность. При нажатой кнопке включения выключатель несколько раз пытается размыкаться и замыкаться.Поскольку двигатель выключателя не рассчитан на продолжительную работу, это может привести к серьезным повреждениям.

В заключение, имейте в виду, что не все реле в здании управления могут обрабатывать мгновенный пусковой ток от катушки отключения выключателя. Например, управляющие реле SCADA. Промежуточные реле, подобные тем, которые производит Potter-Brumfield, обычно устанавливаются в качестве посредников. Таким образом, в нашем случае реле SCADA отключает промежуточное реле, и это реле активирует катушку отключения выключателя.

Большинство современных микропроцессорных реле, особенно производства Schweitzer, могут выдерживать пусковые токи до 30 А и, таким образом, могут быть подключены напрямую к катушкам выключателя.

Сводка

Схема выключателя представляет собой сеть блокированных реле и переключателей.
Работа выключателя контролируется реле и переключателями.
Контакты отключения подключены параллельно.
Замыкающие контакты подключаются последовательно, т. Е. Контакт реле управления выключателем «a», за которым следует серия контактов LOR «b».

Поддержите этот блог, поделившись статьей

Электрические сокращения — archtoolbox.com

Список сокращений, используемых в наборе технических чертежей, варьируется от офиса к офису. Обязательно проверьте переднюю часть набора чертежей на предмет сокращений, используемых в этом конкретном наборе чертежей.

9018 9018 9018 9018 Алюминий 9018 9018 Коммутатор CAT 9018 Кабель 9018 Антенны телевидения 90 188, 9018 9018 9018 9018 9018 9018 9018 9018 9018 9018 9018 9018 9018 9018 9018 9018 9018 9018 9018 9018 9018 9018 9018 9018 9018 9018 9018 9 0191 9018 9018 EMM EP 9018 9018 9018 FA GFC 9018, Заземление 9018 Hert198 9018 9018 IEEE 9018 9018 IEEE 9018 IEEE 9018 9018IL 9018 KC 9018 9018 LUF 9018 с минеральной изоляцией 9018 Только 9018 901 86 Rigid Non-Metallic Conduit 9018 9 0187 SYM

#	Номер
Ом	Ом
Φ	Фаза
A	Ампер7	9018 9018 9018 9018 9018 9018 9018 9018 9018 Кондиционер
AFCI	Прерыватель цепи дугового замыкания
AHU	Устройство обработки воздуха
AIC	Ампер Размыкающая способность
Алюминий
ATC	Автоматический контроль температуры
AWG	Американский калибр проводов
BTU	Британские тепловые блоки
C
CB	Critical Branch
C / B	Автоматический выключатель
CBM	Сертифицированный производитель балласта
CCT	Цепь CTV 9018	Замкнутая система телевидения
CD	Candela
CIR	Цепь (также: CCT, CKT)
CKT	Цепь (также: CCT
CLR) Токоограничивающий предохранитель
CPT	Трансформатор мощности управления
CT	Трансформатор тока
CU	Медь
дБ	DIA	Диаметр
EB	Отделение оборудования
EC	Электротехнический кодекс или подрядчик по электротехнике
EF	Вытяжной вентилятор
ELEV	Лифт
EM	9018 9018 9018 9018 EM 9018 EM 9018 EMM	EMEA
Аварийное питание
EPO	Аварийное отключение питания (кнопка или переключатель)
EWC	Электрический водоохладитель
F	Предохранитель
FAA	Сигнализатор пожарной тревоги
FLA	Ампер полной нагрузки
FMC	Гибкий металлический кабелепровод
G	Заземление
GND	Земля 901 88
GRMC	Жесткий оцинкованный металлический кабелепровод
HOA	Автоматический выключатель
HVAC	Отопление, вентиляция, кондиционирование воздуха
Институт инженеров по электротехнике и электронике
IG	Изолированное заземление
IMC	Промежуточный металлический кабелепровод
INT	Блокировка
Киловольт-ампер
КВАР	Киловольт-ампер, реактивный
LFMC	Жидкостный герметичный гибкий металлический трубопровод
LTG		LTG 9018 9018 MC	Металл Cl ad Кабель
MCB	Главный автоматический выключатель
MCC	Центр управления двигателем
MCP	Защита цепи двигателя
MI
МВт	МВт
NC	Нормально закрытый
NEC	Национальный электротехнический кодекс
NEMA	Национальная ассоциация производителей электротехнической продукции 9018 9018 NEMA 9018 9018 Национальная ассоциация производителей электрооборудования 9018 9018
NL	Night Light
NO	Нормально открытый или номер
P	Полюс
PB	Кнопка или кнопка паники		Кнопка или кнопка Pull Панель
PWR	Мощность
PT	Трансформатор напряжения
Кол-во	Количество
REQ	Требуется
REQ	RCC Прерыватель цепи 9018 9018 RCCC 9018 9018 RCC 9018 Резистор 9018	Устройство остаточного тока
RMC	Жесткий металлический кабелепровод
RMS	Среднеквадратичный
RNC
RTU	Блок на крыше
SE	Служебный вход
SEB	Сервисный блок конечной линии или сервисный электрический блок
SP	Запасной	Шунт
SW	Переключатель
Симметричный
TEL	Телефон
TGB	Телекоммуникационная шина заземления
TMCB	Термический магнитный выключатель	U188 9018 9018 9018 9018 9018 9018 9018 9018 9018 9018 9018 9018 Лаборатория андеррайтеров
В	Вольт
ВА	Вольт-ампер
VFD	Частотно-регулируемый привод
Трансформатор напряжения 9018 9018 9018		VT 9018 9018
WH	Водонагреватель
WP	Всепогодный или водонепроницаемый
XFMR	Трансформатор

: Статья обновлена: 15 февраля 2021 г.

Как правильно маркировать коробку автоматического выключателя и зачем это делать

Почему необходимо маркировать коробку автоматического выключателя

Снимаете ли вы квартиру или владеете домом, очень важно понимать основы электрической системы, установленной в вашем доме.Вы должны знать, что делать, если что-то пойдет не так. Эта информация имеет решающее значение, когда вам нужно отключить цепь для ремонта, когда вам нужно сбросить автоматический выключатель после его срабатывания или в случае аварийной ситуации. Автоматический выключатель — это ваш главный компонент, потому что он контролирует подачу электроэнергии в различные области вашей собственности.

Когда электричество отключается только в одной части вашего дома, причина в срабатывании панели автоматического выключателя. Если вы внимательно посмотрите на коробку автоматического выключателя, вы увидите, что один переключатель переключился в другую сторону.Маркировка автоматического выключателя поможет вам подтвердить, какой автоматический выключатель сработал, без необходимости играть в угадайку и все сбрасывать.

Основная процедура маркировки коробки автоматического выключателя

Если на панели автоматического выключателя есть индекс и она старая, вытащите ее. Не пытайтесь стереть или переписать, это только создаст путаницу. Для маркировки выключателя вам понадобятся липкие этикетки, бумага, тестер и маркер с фетровым наконечником.

Шаг 1 — Пронумеруйте каждый автоматический выключатель

Присвойте номер каждому автоматическому выключателю внутри панели выключателя.Начните с №1 сверху слева и продолжайте вниз, пока не дойдете до конца. Как только вы дойдете до конца, начните снова с верхнего правого угла и идите вниз.

Используйте квадратную липкую этикетку размером 1 дюйм и отметьте каждое число маркером рядом с выключателем, к которому он относится. Нарисуйте диаграмму на бумаге размером 8 X 11 и расположите числа точно так, как они находятся на панели, и напишите описание рядом с каждым числом.

Шаг 2 — Найдите все устройства в блоке автоматического выключателя

Выключите все автоматические выключатели и начните с первой цепи. Проверьте каждую розетку и осветительную арматуру, установленную в вашем доме, чтобы определить, какая из них управляется каким автоматическим выключателем. Заклейте все проверенные розетки и осветительные приборы, чтобы не запутаться. После того, как вы определили все розетки и приборы, контролируемые первым контуром, переходите к следующему и повторите ту же процедуру.

Шаг 3 — Список результатов

Составьте список всех розеток и приспособлений, которые работают от питания при включении определенного выключателя.Не думайте, что все устройства на определенном автоматическом выключателе будут расположены в одной комнате или зоне. Он также может подключаться к розетке, расположенной на открытом воздухе, и одновременно обеспечивать питание кухонного освещения.

К тому времени, когда вы дойдете до конца своего списка, у вас должны быть все до единого выключатели, осветительные приборы и розетки, идентифицированные соответствующей цепью, включая те, которые находятся в вашем подвале и гараже.

Шаг 4. Тестирование всех цепей устройства

По мере того, как вы перебираете автоматические выключатели, вы поймете, что некоторые автоматические выключатели спарены.Парные наборы управляют устройством на 240 вольт, таким как печь, кондиционер, плита, электрическая сушилка и водонагреватель. Проверьте каждый спаренный набор, чтобы проверить, какое устройство получает питание от этого автоматического выключателя.

Некоторые однополюсные автоматические выключатели также служат для питания специальной бытовой техники, такой как духовка, холодильник, посудомоечная машина, мусоропровод и микроволновая печь. Всегда используйте бесконтактный тестер напряжения при проверке мощности, потому что это самый простой и безопасный способ сделать это.

Шаг 5 — Сделайте индекс

Сопоставьте свои выводы с подробным описанием каждого автоматического выключателя и пометьте его рядом с соответствующим номером.Описывая области в указателе, убедитесь, что вы используете термины, которые могут быть легко понятны будущему домовладельцу. Например, вместо того, чтобы писать «детская спальня», напишите «юго-западная спальня» и прикрепите индекс на внутренней стороне панели выключателя.

Наконец, нарисуйте план этажа, на котором показано точное расположение всех приспособлений, розеток и проводных домашних приборов, чтобы любой, кто работает с электрической системой вашего дома, нашел эту информацию полезной для выявления неисправностей и проведения ремонта.

D&F Liquidators имеет большой запас электроприборов, автоматических выключателей и предохранительных выключателей. Свяжитесь с нами по телефону 800-458-9600, чтобы получить надежные электрические материалы от ведущих производителей по конкурентоспособным ценам.

D&F Liquidators обслуживает потребности в строительных материалах для электротехники более 30 лет. Это международная информационная служба площадью 180 000 квадратных метров, расположенная в Хейворде, Калифорния. В нем хранится обширный перечень электрических разъемов, кабелепроводов, автоматических выключателей, распределительных коробок, проводных кабелей, предохранительных выключателей и т. Д.Он закупает электрические материалы у ведущих компаний по всему миру. Компания также ведет обширный инвентарь взрывозащищенной продукции и современных решений в области электрического освещения. Поскольку компания D&F закупает материалы оптом, она занимает уникальное положение, предлагая конкурентоспособную структуру ценообразования. Кроме того, он может удовлетворить самые взыскательные запросы и отгрузить материал в тот же день.

общих электрических символов, которые должны знать все строители | 2020

Системы отопления и кондиционирования, водопровод, электрические розетки и проводка (включая освещение), а также другие механические системы обычно подробно описываются в планах инженерных сетей (механических, электрических, сантехнических) и устанавливаются специалистами в своей области.В то время как строителям не нужно понимать все в планах MEP, строители должны, , знать, как эти системы будут работать и где будут размещаться провода и трубы.

Architects также включают информацию о розетках и переключателях в свои планы питания и передачи данных, которые являются частью пакета чертежей, хотя они, как правило, не так полны, как планы MEP. Некоторые элементы этих планов будут иметь более непосредственное значение для строителей, например, встроенное освещение, потолочные вентиляторы и элементы, которые должны быть заблокированы (окружены небольшой рамой) для поддержки.

Из различных систем на планах MEP особое внимание следует уделить электрическим элементам и их размещению. Джордан Смит объясняет в своем курсе «Введение в чтение чертежей»:

«Домовладелец будет взаимодействовать с электричеством гораздо больше, чем с такими вещами, как водопровод или воздуховоды. По всему дому будет много точек, в которых домовладелец будет взаимодействовать с выключателями света, приборами и другими вещами, которые питаются через электрическую систему.Поэтому архитектор уделяет много внимания электрическому дизайну ».

Хотя монтаж электропроводки и розеток будет оставлен на усмотрение электрика, вот общие обозначения на чертежах. Обычно они также указываются в легенде, поэтому нет необходимости запоминать их все.

Общие электрические и световые символы

1. Дуплексы

Круг на стене, соединенный с ней двумя параллельными линиями, представляет собой типичную розетку (или розетку) с двумя розетками.Сокращения и цифры рядом с дуплексом предоставляют дополнительную информацию.

Например, GFCI обозначает прерыватель цепи при замыкании на землю (розетка со встроенным быстродействующим автоматическим выключателем, который предотвращает поражение электрическим током и обычно используется с розетками рядом с водой, в ванных комнатах и кухнях). Число 220 рядом с дуплексом указывает на то, что это розетка на 220 вольт, обычно используемая для приборов, требующих 220 вольт, таких как духовки и сушилки.

Наконец, если вы видите квадрат вокруг дуплекса или квадрата (это розетка с четырьмя розетками), это означает, что это напольная розетка.

2. Освещение и вентиляторы

Основным символом большинства огней является круг, и, как и в случае с дуплексами, варианты его отображения и сокращения рядом с ним передают дополнительную и важную информацию. Обозначения на планах этажей объясняют, какие символы используются в любом проекте.

Например, половина круга может быть заштрихована черным, чтобы указать, что это светодиодная настенная лампа; буква W рядом с ним указывает, что он предназначен для влажной зоны (например, ванной комнаты).Утопленный свет иногда представлен диагональной косой чертой по кругу, хотя на других планах буква R рядом с кругом используется, чтобы указать, что он должен быть утоплен.

Однако не все огни представлены кружками. Линия с полукругами на каждом конце может использоваться для освещения под шкафом, а линия с маленькими кружками с обеих сторон часто используется для освещения полосы.

Потолочные вентиляторы часто также представлены в виде круга, хотя от него отходят две угловые линии, символически представляющие (по крайней мере, очень свободно) лопасти вентилятора.Потолочный вентилятор также может быть обозначен кружком с выходящими из него тремя лопастями. Как объясняет Джордан, символы освещения представляют особую важность для строителей, потому что вы должны убедиться, что вы поставили блокировку, то есть элементы каркаса, во всех этих местах для поддержки потолочных вентиляторов и светильников.

3. Переключатели

Когда вы видите на плане что-то похожее на знак доллара, но с одной вертикальной полосой, это обычный символ переключателя. (Иногда полоса опускается, и вы видите только букву S.) Если рядом с ним нет других обозначений, одна буква S представляет собой самый простой из переключателей, однополюсный, но, конечно, в современных домах существует огромное количество переключателей.

Трех- или четырехпозиционные переключатели, одна лампа которых управляется несколькими переключателями, обозначаются маленькой цифрой рядом с S. Диммер, предохранители, дистанционно управляемые и погодозащищенные переключатели, чтобы выбрать несколько примеров, обычно обозначается сокращениями рядом с S.

4.Бытовая техника

Розетки для более крупных бытовых приборов часто обозначаются треугольником. Сокращения рядом с ними указывают, для какого устройства они предназначены: CD (сушилка для белья), CW (стиральная машина), DW (посудомоечная машина), R (холодильник) и т. Д. Телевизор обычно обозначается буквами TV в коробке. .

5. Проволока

Изогнутые пунктирные линии на плане этажа, соединительные выключатели и приспособления указывают (примерно) маршрут проводки по всему дому. Эти участки проводов неточно расположены на плане этажа — да и не обязательно.Найти наиболее подходящее размещение проводов будет задачей мастера-электрика.

Пунктирные линии на плане этажа в основном предназначены для вас, как застройщика, чтобы лучше понять, как будущий домовладелец будет жить в этом помещении, и какие переключатели будут соответствовать освещению или другим приборам. В тех местах, где вы видите, как одна пунктирная линия перескакивает через другую, это не обязательно означает, что они встретятся именно в этом месте. Вместо этого план просто указывает вам, что два участка провода пройдут друг мимо друга в некоторой точке комнаты.

MT Copeland предлагает онлайн-классы на основе видео, которые дают вам фундамент в области строительства с использованием реальных приложений. Классы включают профессионально подготовленные видеоролики, преподаваемые практикующими мастерами, и дополнительные загрузки, такие как викторины, чертежи и другие материалы, которые помогут вам овладеть навыками.

электрических символов на чертежах

Мэг Эскотт

Если вы хотите разобраться в электрических символах на своих чертежах, то вы попали в нужное место.Размещение розеток для всех электрических устройств в вашем доме может существенно повлиять на дизайн вашего дома.

Если вы хотите получить бесплатный PDF-файл со всеми чертежами и символами планов этажей, зарегистрируйтесь ниже.

Я включил символы (вместе с небольшими пояснениями) и контрольный список. Вот и …

Большинство электрических символов, используемых на чертежах, стали стандартными. Некоторые архитекторы или дизайнеры могут использовать немного другие символы.Всегда сверяйтесь с ключом на своих чертежах.

Несколько пояснений …

Вы заметите, что у некоторых символов есть нижний индекс (эта маленькая надпись внизу символа), которая помогает объяснить, для чего предназначена розетка. Вы можете встретить символ с нижним индексом, который здесь не объясняется. Если да, то это следует объяснить где-нибудь в ключе чертежа.

Все розетки относятся к розеткам, если они не заключены в квадрат, что означает, что они розетки в полу.

Обозначения настенных и напольных розеток

Совет для мобильных браузеров — эти таблицы лучше всего просматривать на телефоне в альбомной ориентации.

Одно выходное отверстие

Дуплексный выход

Несколько розеток (цифра означает количество розеток)

Двойная розетка с выключателем

Квадратный выход

Розетка 220 вольт

Розетка GFCI (более подробное объяснение ниже)

Специальная розетка (некоторые примеры приведены ниже)

Выход холодильника

Выход для стиральной машины

Выход для посудомоечной машины

Розетка для сушилки для белья (примечание 220 В)

Выходной диапазон

Напольный выход

GFCI расшифровывается как «прерыватель цепи при замыкании на землю» или, для краткости, прерыватель цепи. Эти выходы необходимы в местах с водой — например, в ванных комнатах, кухнях и, возможно, на улице — особенно возле бассейна. Так что, уронив фен в ванну, никого не ударишь электрическим током!

Общие торговые точки

Общие розетки — это места, где требуется провод для питания прибора, при этом прибор будет подключаться, а не вставляться в розетку.

Маленькая горизонтальная линия слева от круга указывает на то, что розетка монтируется на стене.

Круг без горизонтальной линии означает, что розетка установлена в потолке.

Световая розетка

Заглушенная (неиспользуемая) розетка

Выход вентилятора

Распределительная коробка

Патрон

Патрон лампы с выключателем

Символ тягового переключателя

Символ выхода часов

Схемы и панели

Панель питания

Ответвительная цепь скрыта в потолке или стене

Ответвительная цепь, скрытая в полу

Открытая ответвительная цепь

Дополнительные электрические символы.

Символ кнопки

Символ колокола

Символ зуммера

Символ термостата

Символ дымового извещателя

Обозначение детектора окиси углерода

Символ тревожной кнопки

Контрольный список электрических символов

Убедитесь, что вас устраивает расположение торговых точек — сравните с запланированной компоновкой мебели.Убедитесь, что они указаны на правильной высоте.
Довольны ли вы расположением главного блока предохранителей? Это доступно? Потому что меньше всего вам нужно бороться с факелом и лестницей, если перегорел предохранитель.

Другие символы плана дома для вас …

Как определить неисправность автоматического выключателя

Автоматический выключатель контролирует все в цепи внутри электрической панели в доме. От приборов до ламп, светильников и т. Д.Однако, как и все, автоматические выключатели могут выйти из строя. Если вы поймаете это раньше, это может быть не так дорого.

Как узнать, что автоматический выключатель неисправен? Что ж, выключатель не остается в режиме «сброса», из коробки электрического щита пахнет гари, он горячий на ощупь, есть физические повреждения, он часто срабатывает или просто старый, чтобы назвать его неисправным. немного.

Давайте посмотрим, почему это важно, ключевые индикаторы, перечисленные выше, чтобы увидеть, что может вызвать это, другие области, вызывающие беспокойство, отзывы, важность немедленного решения этой проблемы, а также когда вызывать профессионала для помощь.

Почему это важно

Как упоминалось выше, автоматический выключатель находится внутри электрического щитка, который контролирует все в доме. Сюда входят приборы, лампы, фонари, маршрутизатор для компьютера, гаражные ворота и т. Д. Прерыватели должны всегда работать исправно и безопасно.

Ключевые индикаторы, указывающие на неисправный автоматический выключатель

1.

Выключатель не остается в режиме «Сброс»

Возможно, в выключателе произошло короткое замыкание, но вызовите специалиста-электрика, чтобы проверить это.Важно отметить, что вы хотите, чтобы они более внимательно осмотрели внутреннюю часть устройства и стены, чтобы убедиться, что нет других опасных проблем.

2. Запах гари

Если вы чувствуете запах гари, исходящий из коробки электрического щита, значит, что-то неисправно. Немедленно отключите основное питание в доме и сразу же вызовите специалиста для оказания экстренной помощи. Это могло привести к возгоранию дома.

3. Горячий на ощупь

Если вы обнаружите, что автоматический выключатель (или распределительный щиток) горячий на ощупь, выключите электропитание в доме и сразу же вызовите специалиста по экстренной помощи.

Кроме того, может нагреваться не только электрическая панель, но и диммер в доме. Если вы обнаружите, что это тоже происходит, вам нужно будет выяснить, какое количество мощности может удерживаться и какая мощность подключена к розетке.

4. Видимые повреждения коробки или розеток

Вы замечаете подпалины возле розеток, приборов или монтажной коробки? Если да, отключите электричество в доме и вызовите специалиста-электрика для оказания экстренной помощи.Это означает, что проволока расплавилась, и вскоре дом может загореться.

Тепловизор также может найти источник тепла. Камера FLIR может показать, где в доме уходит тепло. С помощью инфракрасной камеры можно найти источник тепла и помочь инспекторам узнать, в чем проблема. Поскольку мы не можем видеть за стенами, это добавляет необходимые виды.

5. Частое срабатывание выключателя

Если вы обнаружите, что каждый раз, когда вы включаете выключатель в определенной области, выключатель выключается, это может быть неисправным выключателем или вам нужно добавить дополнительную цепь.Обратиться к электрику — это разумная идея, чтобы он смог диагностировать проблему.

6. Старость

В зависимости от возраста дома или автоматических выключателей может потребоваться их замена и модернизация. Они рассчитаны на работу десятилетиями, но иногда изнашиваются быстрее. Вызов профессионала для диагностики проблемы и возраста — хорошая идея.

Пример панели FPE

Другие проблемы, вызывающие озабоченность

Панели FPE

Панели

Federal Pacific, или панели FPE, были установлены во многих домах в период с 1950-х по 1980-е годы.Стаб-Лок — еще одно их название. Материалы, которые использовались для их изготовления, были неподходящими и могли привести к пожару.

Если у вас есть дом, построенный в это время, или вы хотите его купить, имейте в виду, что страховые компании не будут страховать эти панели. Вы можете идентифицировать комиссию Federal Pacific по следующему: выключатели с красными наконечниками, надпись «FPE», слова «Federal Pacific Electric Company» или слова «Stab-Lok».

Как определить неисправность автоматического выключателя

Сначала определите выключатель.
Подойдите к распределительной коробке и найдите этикетку, указывающую на неисправный выключатель.
Убедитесь, что это правильный ярлык, соответствующий правильной цепи.
Затем переведите выключатель в выключенное положение.
Отключите и отключите все в вашем доме, связанное с этим выключателем.
Переустановите прерыватель, переместив его в положение «включено», и посмотрите, что он делает.
Срабатывает ли выключатель, когда вы снова подключаете все приборы в этой комнате? Тогда это означает, что в цепи произошло короткое замыкание или электрическая перегрузка.

Проверьте, отозвали ли ваш выключатель

Пример панели Challenger GFCI

Отзыв выключателей Challenger GFCI

Дома, построенные после 1988 года, могут иметь выключателя GFCI, и они были отозваны. Эти выключатели обычно находятся рядом с источниками воды в доме, такими как прачечные, кухни и ванные комнаты. Они помогают предотвратить поражение электрическим током. Однако в домах в 1988 г. и позже могут быть выключатели Challenger GFCI , и они могут не «отключиться» при перегрузке по мощности.К сожалению, они могут вызвать электрическую перегрузку.

Убедитесь, что в доме, который вы собираетесь купить, этого нет. Кроме того, если вы обнаружите, что это слишком громоздко или не работает, обратитесь к профессионалу.

Важность ухода за неисправным автоматическим выключателем и немедленного устранения неисправности

Никогда не знаешь, есть ли у тебя потенциальная опасность пожара, скрытая в стенах или в электрическом щите, где ты не можешь видеть, что происходит.Важно не только уделять приоритетное внимание любым вопросам, которые вы считаете приоритетными, но и возиться с электричеством — это не шутка.

Цифровой мультиметр
Источник: Amazon

Цифровой мультиметр для проверки напряжения и тока

Другой способ — использовать цифровой мультиметр . Это портативная машина, которая может проверять напряжение и ток через электрические компоненты. Вы можете купить это на Amazon или в местном хозяйственном магазине.

Для использования цифрового мультиметра

Выключите и отсоедините все, что подключается к выключателю, который вы хотите проверить.
Снимите панель с электрической коробки, открутив винты с помощью отвертки Philips или плоской головки. Положите винты в надежное место, они понадобятся вам позже.
Затем включите цифровой мультиметр, убедившись, что черный провод подключен к точке с надписью COM или Common. Красный провод нужно вставить в тот, который имеет букву «V» и символ подковы. Примечание. В зависимости от типа цифрового мультиметра, который вы покупаете, направления могут незначительно отличаться.
Подключив их таким образом, вы сможете проверить напряжение выключателя.
Удерживайте красный зонд на винте прерывателя. Убедитесь, что вы не прикасаетесь к оголенному металлу, а именно металл касается винта.
Черный щуп к белой нейтральной полосе — проверьте, где подключены выводящие провода, и поместите черный щуп на нейтральную полосу.
Двухполюсный выключатель — читает от 220 до 250. Если он показывает 120 В, значит, это только половина мощности и требует ремонта.
Однополюсный выключатель — должен показывать 120 В. Если 0, то его необходимо заменить.

Как определить, неисправен ли у вас двухполюсный автоматический выключатель или однополюсный выключатель

Двухполюсный выключатель

Этот выключатель вдвое больше по размеру, занимает два слота в распределительной коробке и имеет напряжение 240 В.

Однополюсный выключатель

Этот выключатель меньше по размеру, имеет только одно гнездо в коробке электрического щита и напряжение 120 В.

Замена автоматического выключателя, которая, как вы можете сказать, плохая

Теперь, когда вы нашли автоматический выключатель, который необходимо заменить, вы можете сделать это самостоятельно или вызвать электрика.

Если решите сделать самостоятельно:

Запишите марку электрической панели или одобренную (ые) марку (а), так как вы хотите получить панель той же марки. Проверьте внутреннюю этикетку электрической панели на наличие утвержденных автоматических выключателей. Это очень важно.
Затем зайдите в хозяйственный магазин (или закажите через Интернет) и найдите выключатель на необходимое вам напряжение. Хорошо, что они довольно дешевые, по 5-10 долларов за штуку.
Затем выключите прерыватель, чтобы отключить электрический ток.
Используйте плоскогубцы с резиновым наконечником, это поможет избежать поражения электрическим током. Вы ослабите винт клеммы и вытащите провода. Клещи вытащат провода из клеммы.
Найдите прерыватель, который необходимо заменить, и пальцами потяните его вверх, чтобы вынуть из заблокированного места.
Вставьте фиксаторы нового выключателя и убедитесь, что выключатель находится в выключенном положении.
Удерживая плоскогубцы, используйте плоскогубцы для удержания проводов, чтобы можно было затянуть винт клеммы.
Наконец, включите выключатель и снова прикрепите панель.

Когда обращаться к специалисту, чтобы узнать, неисправен ли у вас автоматический выключатель

Особенно важно обратиться к профессионалу, если у вас возникнут какие-либо из перечисленных выше проблем или предупреждающие знаки, если вы не хотите решать их самостоятельно.Без сомнения, электричество опасно, и вы рискуете поражением электрическим током и даже травмой или смертью. Сертифицированные и обученные специалисты являются экспертами в этих областях и всегда готовы помочь.

Заключение

Наконец, срабатывание выключателей раздражает, но важно выяснить причину. Однако, если вы посмотрите на области, упомянутые выше, вы сможете найти виновника и не тратить много денег.

Однако, если коробка электрического щита старая или неисправная, вероятно, потребуется ее замена.
