Обозначение заземления: Системы заземления TN-S, TN-C, TNC-S, TT, IT

Системы заземления TN-S, TN-C, TNC-S, TT, IT

При проектировании, монтаже и эксплуатации электроустановок, промышленного и бытового электрооборудования, а также электрических сетей освещения, одним из основополагающих факторов обеспечения их функциональности и электробезопасности является точно спроектированное и правильно выполненное заземление. Основные требования к системам заземления содержатся в пункте 1.7 Правил устройства электроустановок (ПУЭ). В зависимости от того, каким образом, и с каким заземляющими конструкциями, устройствами или предметами соединены соответствующие провода, приборы, корпуса устройств, оборудование или определенные точки сети, различают естественное и искусственное заземление.

Естественными заземлителями являются любые металлические предметы, постоянно находящиеся в земле: сваи, трубы, арматура и другие токопроводящие изделия. Однако, ввиду того, что электрическое сопротивление растеканию в земле электротока и электрических зарядов от таких предметов плохо поддается контролю и прогнозированию, использовать естественное заземление при эксплуатации электрооборудования запрещается.

В нормативной документации предусмотрено использование только искусственного заземления, при котором все подключения производятся к специально созданным для этого заземляющим устройствам.

Основным нормируемым показателем, характеризующим, насколько качественно выполнено заземление, является его сопротивление. Здесь контролируется противодействие растеканию тока, поступающего в землю через данное устройство — заземлитель. Величина сопротивления заземления зависит от типа и состояния грунта, а также особенностей конструкции и материалов, из которых изготовлено заземляющее устройство. Определяющим фактором, влияющих на величину сопротивления заземлителя, является площадь непосредственного контакта с землей составляющих его пластин, штырей, труб и других электродов.



Виды систем искусственного заземления

Основным документом, регламентирующим использование различных систем заземления в России, является ПУЭ (пункт 1.7), разработанный в соответствии с принципами, классификацией и способами устройства заземляющих систем, утвержденных специальным протоколом Международной электротехнической комиссии (МЭК). Сокращенные названия систем заземления принято обозначать сочетанием первых букв французских слов: «Terre» — земля, «Neuter» — нейтраль, «Isole» — изолировать, а также английских: «combined» и «separated» — комбинированный и раздельный.

• T — заземление.
• N — подключение к нейтрали.
• I — изолирование.
• C — объединение функций, соединение функционального и защитного нулевых проводов.
• S — раздельное использование во всей сети функционального и защитного нулевых проводов.

В приведенных ниже названиях систем искусственного заземления по первой букве можно судить о способе заземления источника электрической энергии (генератора или трансформатора), по второй – потребителя. Принято различать TN, TT и IT системы заземления. Первая из которых, в свою очередь, используется в трех различных вариантах: TN-C, TN-S, TN-C-S. Для понимания различий и способов устройства перечисленных систем заземления следует рассмотреть каждую из них более детально.



1. Системы с глухозаземлённой нейтралью (системы заземления TN)

Это обозначение систем, в которых для подключения нулевых функциональных и защитных проводников используется общая глухозаземленная нейтраль генератора или понижающего трансформатора. При этом все корпусные электропроводящие детали и экраны потребителей следует подключить к общему нулевому проводнику, соединенному с данной нейтралью. В соответствии с ГОСТ Р50571.2-94 нулевые проводники различного типа также обозначают латинскими буквами:

• N — функциональный «ноль»;
• PE — защитный «ноль»;
• PEN — совмещение функционального и защитного нулевых проводников.

Построенная с использованием глухозаземленной нейтрали, система заземления TN характеризуется подключением функционального «ноля» — проводника N (нейтрали) к контуру заземления, оборудованному рядом с трансформаторной подстанцией. Очевидно, что в данной системе заземление нейтрали посредством специального компенсаторного устройства — дугогасящего реактора не используется. На практике применяются три подвида системы TN: TN-C, TN-S, TN-C-S, которые отличаются друг от друга различными способами подключения нулевых проводников «N» и «PE».

Система заземления TN-C

Как следует из буквенного обозначения, для системы TN-C характерно объединение функционального и защитного нулевых проводников. Классической TN-C системой является традиционная четырехпроводная схема электроснабжения с тремя фазными и одним нулевым проводом. Основная шина заземления в данном случае – глухозаземленная нейтраль, с которой дополнительными нулевыми проводами необходимо соединить все открытые детали, корпуса и металлические части приборов, способные проводить электрический ток..

Данная система имеет несколько существенных недостатков, главный из которых – утеря защитных функций в случае обрыва или отгорания нулевого провода. При этом на неизолированных поверхностях корпусов приборов и оборудования появится опасное для жизни напряжение. Так как отдельный защитный заземляющий проводник PE в данной системе не используется, все подключенные розетки земли не имеют.

Поэтому используемое электрооборудование приходится занулять – соединять корпусные детали с нулевым проводом. .

Если при таком подключении фазный провод коснется корпуса, из-за короткого замыкания сработает автоматический предохранитель, и опасность поражения электрическим током людей или возгорания искрящего оборудования будет устранена быстрым аварийным отключением. Важным ограничением при вынужденном занулении бытовых приборов, о чем следует знать всем проживающим в помещениях, запитанных по системе TN-C, является запрет использования дополнительных контуров уравнивания потенциалов в ванных комнатах.

В настоящее время данная система заземления сохранилась в домах, относящихся к старому жилому фонду, а также применяется в сетях уличного освещения, где степень риска минимальна.

Система TN-S

Более прогрессивная и безопасная по сравнению с TN-C система с разделенными рабочим и защитным нолями TN-S была разработана и внедрена в 30-е годы прошлого века. При высоком уровне электробезопасности людей и оборудования это решение имеет один, но достаточно очень существенный недостаток — высокую стоимость. Так как разделение рабочего (N) и защитного (PE) ноля реализовано сразу на подстанции, подача трехфазного напряжения производится по пяти проводам, однофазного — по трем. Для подключения обоих нулевых проводников на стороне источника используется глухозаземленная нейтраль генератора или трансформатора.

В ГОСТ Р50571 и обновленной редакции ПУЭ содержится предписание об устройстве на всем ответственных объектах, а также строящихся и капитально ремонтируемых зданиях энергоснабжения на основе системы TN-S, обеспечивающей высокий уровень электробезопасности. К сожалению, широкому распространению и внедрению системы TN-S препятствует высокий уровень затрат и ориентированность российской энергетики на четырехпроводные схемы трехфазного электроснабжения.

Система TN-C-S

С целью удешевления оптимальной по безопасности, но финансово емкой системы TN-S с разделенными нулевыми проводниками N и PE, было создано решение, позволяющее использовать ее преимущества с меньшим бюджетом, незначительно превышающим расходы на энергоснабжение по системе TN-C. Суть данного способа подключения состоит в том, что с подстанции осуществляется подача электричества с использованием комбинированного нуля «PEN», подключенного к глухозаземленной нейтрали. Который при входе в здание разветвляется на «PE» — ноль защитный, и еще один проводник, исполняющий на стороне потребителя функцию рабочего ноля «N».

Данная система имеет существенный недостаток — в случае повреждения или отгорания провода PEN на участке подстанция — здание, на проводнике PE, а, следовательно, и всех связанных с ним корпусных деталях электроприборов, появится опасное напряжение. Поэтому при использовании системы TN-C-S, которая достаточно распространена, нормативные документы требуют обеспечения специальных мер защиты проводника PEN от повреждения.

Система заземления TT

При подаче электроэнергии по традиционной для сельской и загородной местности воздушной линии, в случае использования здесь небезопасной системы TN-C-S трудно обеспечить надлежащую защиту проводника комбинированной земли PEN. Здесь все чаще используется система TT, которая предполагает «глухое» заземление нейтрали источника, и передачу трехфазного напряжения по четырем проводам. Четвертый является функциональным нолем «N». На стороне потребителя выполняется местный, как правило, модульно-штыревой заземлитель, к которому подключаются все проводники защитной земли PE, связанные с корпусными деталями.

Совсем недавно разрешенная к использованию на территории РФ, данная система быстро распространилась в российской глубинке для энергоснабжения частных домовладений. В городской местности TT часто используется при электрификации точек временной торговли и оказания услуг. При таком способе устройства заземления обязательным условием является наличие приборов защитного отключения, а также осуществление технических мер грозозащиты.



2. Системы с изолированной нейтралью

Во всех описанных выше системах нейтраль связана с землей, что делает их достаточно надежными, но не лишенными ряда существенных недостатков. Намного более совершенными и безопасными являются системы, в которых используется абсолютно не связанная с землей изолированная нейтраль, либо заземленная при помощи специальных приборов и устройств с большим сопротивлением. Например, как в системе IT. Такие способы подключения часто используются в медицинских учреждениях для электропитания оборудования жизнеобеспечения, на предприятиях нефтепереработки и энергетики, научных лабораториях с особо чувствительными приборами, и других ответственных объектах.

Система IT

Классическая система, основным признаком которой является изолированная нейтраль источника – «I», а также наличие на стороне потребителя контура защитного заземления – «Т». Напряжение от источника к потребителю передается по минимально возможному количеству проводов, а все токопроводящие детали корпусов оборудования потребителя должны быть надежно подключены к заземлителю. Нулевой функциональный проводник N на участке источник – потребитель в архитектуре системы IT отсутствует.



Надежное заземление — гарантия безопасности

Все существующие системы устройства заземления предназначены для обеспечения надежного и безопасного функционирования электрических приборов и оборудования, подключенных на стороне потребителя, а также исключения случаев поражения электрическим током людей, использующих это оборудование. При проектировании и устройстве систем энергоснабжения, необъемлемыми элементами которых является как функциональное, так и защитное заземление, должна быть уменьшена до минимума возможность появления на токопроводящих корпусах бытовых приборов и промышленного оборудования напряжения, опасного для жизни и здоровья людей.

Система заземления должна либо снять опасный потенциал с поверхности предмета, либо обеспечить срабатывание соответствующих защитных устройств с минимальным запаздыванием. В каждом таком случае ценой технического совершенства, или наоборот, недостаточного совершенства используемой системы заземления, может быть самое ценное — жизнь человека.



---

Смотрите также:

Смотрите также:

условное обозначение, место размещения, размеры

Любое электрооборудование, независимо от его типа и функционального назначения должно быть заземлено. Это делается путем соединения какой-либо точки сети, электроустановки или оборудования с заземляющим контуром здания, что обеспечивает безопасность работы электроустановок и предотвращение поражения людей электрическим током. Места подключения заземляющего кабеля к корпусу должны обозначаться знаком безопасности «Заземление».

Особенности изображения

Основным документом, регламентирующим обозначение заземления, является ГОСТ 21130-75. В нем оговариваются места нанесения и особенности изображения в зависимости от типа оборудования, а также его размеры.

Согласно требованиям ГОСТ данное изображение наносится на корпус электрооборудования рядом с местом присоединения заземляющего кабеля к прибору. Дополнительно изображение должно быть нанесено рядом с клеммой для присоединения нулевого защитного провода (РЕ). Также символ заземления должен быть изображен внутри электрического щита, к которому подключаются электроустановки или электропроводка.

Обозначение заземления на оборудовании может быть нанесено при помощи краски, выполнено в виде наклейки, выгравировано на корпусе или изготовлено любым другим способом, обеспечивающим его сохранение в процессе эксплуатации изделия. То есть изображение должно быть нестираемым и расположенным так, чтобы избежать его повреждения или замазывания.

Кроме обозначения контактов на электроустановках рекомендуется обозначать и места расположения заземляющих контуров.

Дополнительно рядом с ним могут быть изображены буквенные обозначения, обозначающие тип заземления.

Способы обозначения

Существует несколько вариантов того, как обозначается заземление. В случае изготовления литых деталей электрооборудования его отливают вместе с металлическими или пластиковыми деталями. Раньше часто использовался вариант изготовления штампованным способом или при помощи чеканки. Таким образом, знак заземления на оборудовании получался либо выпуклым, либо вогнутым в зависимости от стороны, с которой его наносили.

Обратите внимание! Независимо от способа изготовления, он должен быть окрашен в яркие цвета для обеспечения визуального выделения места подключения к контуру.

Использование наклеек (стикеров) с изображением знака заземления не противоречит требованиям ГОСТ(р) 51778-200. Главное требование к наклейкам с изображением знака заземления – это обеспечение их заметности и сохранение качества рисунка в течение длительного времени. Для того чтобы стикер со временем не отклеился его рекомендуется наклеивать на чистую ровную поверхность. В процессе наклеивания необходимо тщательно разровнять наклейку, удалив из-под нее весь воздух. Если стикер не имеет клейкого слоя на тыльной стороне изображения, его фиксируют при помощи прозрачной клейкой ленты.

Наклейки знака заземления

Варианты графического изображения

Значок заземления на чертежах и электрических принципиальных схемах регламентируется ГОСТ 2.721-74 и единой системой конструкторской документации (ЕСКД). В данных нормативных документах описано, как в электрике обозначается заземление, а также место подключения оборудования к заземляющему контуру. Также оговариваются его размеры, пропорции и способы изображения.

В зависимости от типа и особенностей подключения электроустановки к контуру выделяют 4 основных способа обозначения заземления на схеме:

Знак заземления на схемах

1. Одна вертикальная черта и 3 горизонтальных, расположенных одна под другой, каждая последующая горизонтальная линия меньше предыдущей, такой вариант является стандартным изображением заземления;
2. Второй вариант отличается от первого неполной окружностью, в которую заключен знак, он применяется для обозначения соединения с «землей» отдельно стоящих электроустановок, не включенных в общий заземляющий контур;
3. В третьем случае окружность, описанная вокруг знака, является полной, этот вариант обозначает соединение с общей заземляющей шиной токоведущих частей, которые в нормальных условиях не находятся под напряжением;
4. Последний вариант условного обозначения заземления напоминает грабли и обозначает соединение прибора с заземляющим контуром через его корпус.

Размеры

Согласно требованиям ГОСТ 21130-75 параметры изображения символа отличаются в зависимости от способа его нанесения на корпус электроустановки. Например, минимальный диаметр знака изготовленного при помощи литья или штамповки составляет 10 мм, а для изготовленного ударным способом, этот параметр составит 14 мм. Один из самых часто используемых размеров знака безопасности заземление составляет 30 х 30 мм. Более подробно с размерами значка заземления можно ознакомиться в п. 3.1 вышеуказанного ГОСТа.

Конструкция и размеры знаков заземления, выполняемых методами литья в металле (в том числе цветном) и прессования в пластмассеРазмеры знаков заземления, выполняемых методами литья



Конструкция и размеры знаков заземления, выполняемых ударным способомРазмеры знаков заземления, выполняемых ударным способом

Еще одним важным требованием, предъявляемым к картинке знака заземления, является его цветовая гамма. Согласно ГОСТ основной фон должен отличаться от цвета оборудования, на которое он нанесен. Чаще всего в качестве основного фона применяется желтый цвет, а сам значок и контуры окружности делают черными.

Лучшим способом обновить знаки на предприятии является приобретение наклеек. Знак заземления на наклейках может быть в формате «вектор» или в виде картинки. Срок службы стикеров составляет до 2 лет, а их замена не представляет никакой сложности. Также можно скачать трафарет знака заземления и нанести обозначения краской. При проектировании заземляющего контура и установке нового оборудования лучше заранее уточнить наличие значков «Заземлено» на их корпусах.

Как должен выглядеть знак заземления?

Как известно, правильно выполненное соединение корпуса электрического оборудования с контуром заземления, напрямую влияет на безопасность его эксплуатации. Заземление радио и электронного оборудования зачастую является важным фактором его правильной работы. Именно поэтому символ обозначающий заземление – наверное, самый распространённый знак в электротехнике и электронике. Он встречается на корпусах оборудования, специальных заземляющих шинах в производственных цехах и электроподстанциях, его нередко можно встретить и на радиоэлектронных схемах, а также схемах связи.

Знак заземления, нанесенный на корпус электрооборудования

Основное назначение знака заземления – информирование о месте соединения оборудования с «землёй», то есть заземляющим контуром. Как правило, символ заземления наносится возле шпильки, к которой непосредственно прикручивается заземляющая шина или заземляющий проводник. Также он может наноситься возле специальной клеммы или  на самой клемме. Размеры этого знака пропорциональны размерам устройства, то есть, он должен быть без труда различим на оборудовании и чётко указывать на точку заземления.

Способы нанесение знака на оборудование

Принято считать, что все места подключения оборудования к заземляющему контуру должны иметь оговоренное ГОСТом условное обозначение. В большинстве случаев знак наносится на оборудование на заводе-изготовителе и имеет рельефную поверхность. Знаки, нанесённые на заводе, могут иметь как выпуклую, так и вдавленную структуру. Чаще такие знаки отливаются вместе с металлическим или пластмассовым корпусом оборудования, реже выпрессовываются.

При любом из этих вариантов, знаки подлежат дополнительной окраске, дабы более наглядно выделяться на корпусе. Сейчас популярно наклеивание знака заземления с помощью специальных клейких составов, или липкой ленты, это достаточно простой способ. Применение клеящихся символов заземления не противоречит ГОСТ, и может быть выполнено уже после транспортировки, к тому же такие знаки легко обновлять и заменять.

Государственный Стандарт 21130-75 чётко оговаривает параметры наносимого обозначения заземления на металлические или пластмассовые корпуса методом литья.

Размеры знака заземления, выполняемого методом литья

Подробная расшифровка размеров приводится в таблице.

Типовые размеры для вышеприведённого знака

b	D	H	H1	h	r
0,7	10	5	3,5	2,5	0,35
1,2	16	8	6,0	4,0	0,6
1,4	20	10	7,0	5,0	0,7
1,8	25	14	9,0	5,5	0,9
3,0	40	22	15,0	9,0	1,5
3,5	45	28	17,5	8,5	1,75
4,0	50	30	20,0	10,0	2,0
7,0	90	50	35,0	20,0	3,5

Этот способ нанесения маркировки получил широкую популярность ещё с конца XIX века и активно применяется на современном оборудовании, имеющем как большие, так и малые габариты. Аналогично должен выглядеть знак соединения с заземляющим контуром, выполненный методом штамповки цветного или чёрного металла. Данный способ удобен для производителя, значок наносится в процессе изготовления корпуса, что позволяет избежать дополнительных манипуляций.

Нанесение условного обозначения заземления ударным способом на корпус электрооборудования чаще также выполняется на заводе-изготовителе, но и не исключено его применение непосредственно по месту установки изделия.

Чаще ударным способом наносят маркировку на малогабаритном оборудовании, корпуса которого изготовлены из чёрного или цветного металла.

Требования ГОСТ 21130-75 для «ударных» символов заземления несколько иные, чем для знаков, выполненных литьём. Основные размеры таких знаков изображены на рисунке ниже.

Знак присоединения к «земле», выполняемый ударным способом

Типовые размеры для вышеприведённого знака

D	b	H	H1	h	r
		±IT1,5/2
14	1,2	8	6,0	2,5	0,6
18	1,4	10	7,0	5,0	0,7
25	1,8	14	9,0	5,5	0,9

Размеры в Таблицах указаны в миллиметрах.

В обоих случаях окружность вокруг знака заземления, имеющая диаметр D, окрашивается в цвет, отличный от основного цвета изделия, как правило, это жёлтый или чёрный цвет.

В настоящее время для обозначения мест соединения с контуром защитного заземления, соответствующий знак может наноситься методом наклеивания. Это либо отпечатывание знака на клейкой бумаге, либо нанесение символа на ламинированный картон с последующим его наклеиванием на оборудование.

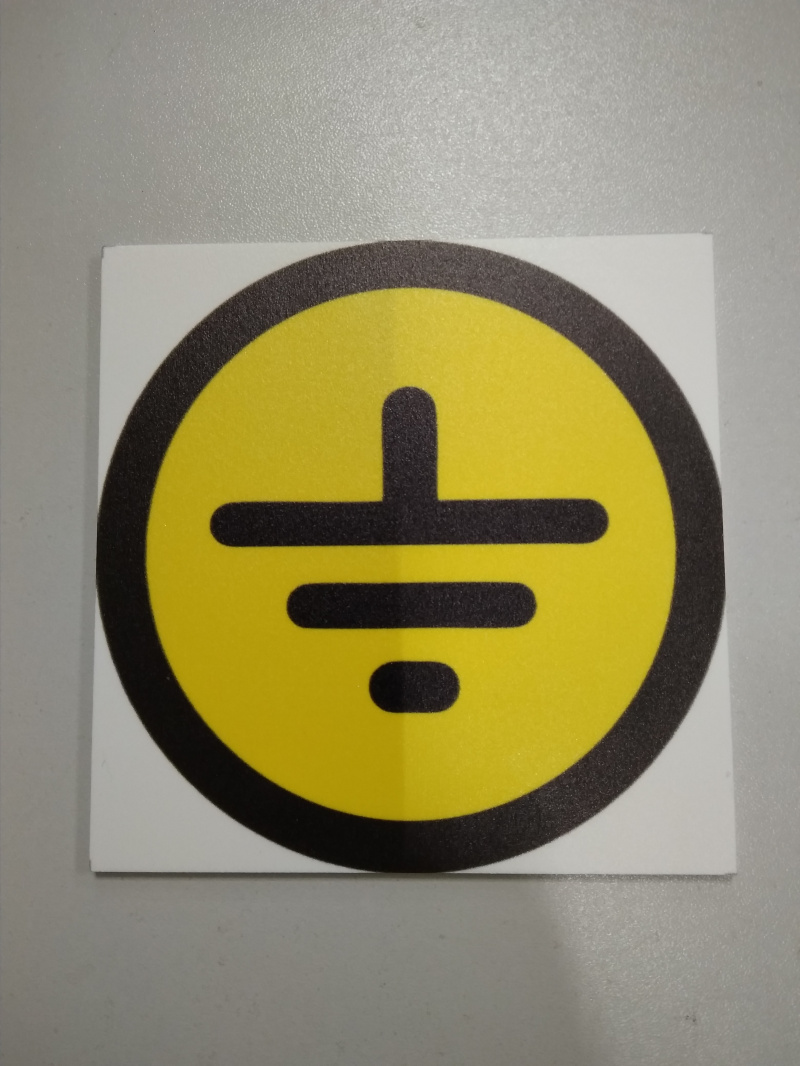

Знак, нанесённый на клейкое основание

Размеры такого значка должны также соответствовать ГОСТ и быть пропорциональны оборудованию. Применение такого вида знаков имеет ряд преимуществ, главное из которых – лёгкость нанесения и простота обновления изношенных знаков даже в труднодоступных местах и на изделиях с небольшими габаритами. Технология изготовления символов заземления на клейкой основе предусматривает применение высококачественных клеёв и ламинита, что позволяет их использовать на оборудовании, подверженном действию вибрации и влаги.

Знаки заземления на схемах

На электрических схемах нанесение изображения символа заземления также оговаривается Государственным стандартом. В этом случае пользуются ГОСТ 2.721-74 и Единой Системой Конструкторской Документации. В отличие от знака на корпусе, обозначения заземления на схемах могут отличаться.

Различают три основных символа заземления и знак соединения выводов с корпусом оборудования.

Изображение заземления на электрических схемах

В первом случае, изображённом на рисунке, представлено общее графическое обозначения соединения участка цепи с «землёй». Этот знак довольно распространён в радиоэлектронных схемах, а также им нередко пользуются для обозначения рабочего или измерительного заземления на электрических схемах. В более ранних вариантах, ГОСТ предусматривал только такое обозначение заземления, поэтому на старых схемах его можно встретить и как защитное или бесшумное соединение токоведущих частей с «землёй».

На втором примере изображён знак бесшумного заземления. Несмотря на то что такой вид заземления достаточно редкий, ГОСТ 2.721-74 предусмотрел для него отдельное обозначение. Изображение такого знака требуется, когда среди множества оборудования, подключённого к общим заземляющим магистралям, имеется устройство, требующее отдельного соединения с собственным заземляющим контуром. Иногда бывает, что один и тот же прибор требует подключения измерительного, защитного, рабочего и бесшумного заземления, в таких случаях на схеме можно встретить все три варианта символов.

Третьим вариантом представлено изображение защитного заземления. Поскольку Правила безопасности требуют соединения всех токоведущих частей электрооборудования, нормально находящихся без напряжения, с «землёй» – этот знак самый распространённый на силовых электрических схемах. По своему начертанию он аналогичен знаку, наносимому на корпуса оборудования, и также вписан в окружность.

Кроме вышеприведённых знаков, в электронике часто встречается соединение токоведущей части с корпусом оборудования. Такой вид соединения обозначается четвёртым вариантом значков. Важно заметить, соединение с корпусом не может считаться полноценным заземлением, даже если корпус оборудования впоследствии соединён с заземляющим контуром.

Размеры наносимых на схему значков, должны соответствовать ЕСКД и быть пропорциональны размерам других элементов схемы.

Видео. Правильное заземление

Знание ГОСТ 21130-75 позволяет правильно определить все точки заземления на электрооборудовании и производить периодическое обновление маркировок, что является гарантией безопасной и корректной работы устройств. Без знания требований ГОСТ 2.721-74 практически невозможно прочесть или изобразить электрическую схему. Правильно разбираясь в начертании знаков, можно сразу понять специфику и принцип работы любого электрического или электронного оборудования.

Оцените статью:

Знак заземления картинка в электроустановках. Опознавательный знак заземления ГОСТ

Безопасность эксплуатации электрического оборудования напрямую зависит насколько правильно и качественно выполнено соединение корпусов электрооборудования с заземляющим контуром. Одним из важных факторов правильной работы электрического оборудования (сюда можно отнести как промышленное производство, так и бытовые установки) является заземление.

Поэтому открыв «нормальный» распределительный щит наряду с современным модульным оборудованием, аппаратами защиты и автоматики часто можно увидеть символ обозначающий заземление.

Знак заземления размещают возле главных заземляющих шин электрических станций и подстанций, на корпусах оборудования, на дверцах щита возле крепления заземляющего проводника. Часто встречается в радиоэлектронных схемах, на электронных компонентах таких, например как блок питания Led ленты.

Думаю, что многие из Вас замечали этот знак у себя в электрощитах, но из-за непонимания данного обозначения большинство просто не обращают особого внимания. Висит себе наклейка, да и ладно. А что это такое — уже другой вопрос.

Поэтому дорогие друзья я бы хотел подробно уделить внимание этому вопросу. В сегодняшней статье разберем, какие размеры должны быть у знака заземления в соответствии ГОСТу и правил, а также на каких местах его необходимо накосить.

Какие места обозначаются знаком заземления

Как известно основным назначением заземления является обеспечение электробезопасности. А основным назначением знака заземления указать на конкретное место, где оборудование соединено с заземляющим контуром.

Где же принято наносить символы указывающие связь оборудования с «землей»? Прежде всего, это места соединения защитных проводников с главными заземляющими шинами, возле клемм или шпилек подключения защитного проводника.

Друзья давайте разберемся, где устанавливаются знаки заземления в электроустановках, согласно правил и ГОСТ.

Первый нормативный документ, в котором сказано про нанесение знака заземления ГОСТ Р 51778-2001 «Щитки распределительные для производственных и общественных зданий» В пункте 6. 4.6 данного документа сказано что знак заземления должен наноситься возле заземляющего зажима, а также возле зажима куда подключается нулевой защитный проводник — PE.

Следующий нормативный документ — ГОСТ 12.2.007.0-75 ИЗДЕЛИЯ ЭЛЕКТРОТЕХНИЧЕСКИЕ. Общие требования безопасности. В пункте 3.3.5 сказано, что возле места присоединения заземляющего проводника должен наноситься любым способом нестираемый (подразумевается во время эксплуатации) знак заземления. Кстати в этом же пункте сказано, что место для подключения заземляющего проводника должно быть зачищено от коррозии, а подключаемая площадка (гильза) не иметь поверхностной окраски.

Насчет зачистки от коррозии считаю очень важным замечанием. Я сам лично долго искал, где прописано данное действие.

Идем дальше — ПБ 08-624-03 «Правила безопасности в нефтяной и газовой промышленности». В пункте 1.5.14 сказано что символ «заземления» должен быть изображен в том месте, где металлические части оборудования соединяются с защитным проводником PE.

Ну и конечно не забываем про наше родное ПУЭ. В пунктах 1.7.118 и 1.7.119 которого также оговорено про нанесение опознавательных знаков заземления.

Знак заземления размеры по госту

Друзья мы с вами выяснили, что места, где выполняется подключение оборудования к заземляющему проводнику необходимо маркировать специальным символом. Размеры данного символа и методы его выполнения регламентируются ГОСТ 21130-75. В этом ГОСТе речь идет о нанесении знаков на оборудовании заводом-изготовителем. Методов исполнения в этом случае не много: штамповка, литье в металле, ударный метод и прессовка в пластмассе.

Как можно понять нанесенные таким образом знаки будут иметь либо вдавленную, либо выпуклую поверхность. После изготовления одним из вышеперечисленных методом для большей наглядности знак дополнительно окрашивается.

Это было раньше. Мы же с вами живем в современном мире и понимаем что квартирный щиток никто на завод отвозить не будет для того что на нем поставили «заземляющий штамп».

Благо есть в ГОСТ 21130-75 примечание позволяющее наносить символы заземления не только штамповкой и литьем.

Для всех скептиков в ГОСТ 21130-75 к пункту 3.1 есть примечание 2, в котором сказано что допускается выполнять знаки заземления аппликацией, краской, фотохимическим и иными способами. Главное требование в таком случае соблюдение размеров.

А размеры знака заземления по ГОСТ 21130 75 должны быть такими:

Для изготовления методом литья на металле или прессования в пластмассе.

H	h2	D*	b	h	r
5	3.6	10	0.7	2.5	0.35
8	6.0	16	1.2	4.0	0.6
10	7.0	20	1.4	5.0	0. 7
14	9.0	25	1.8	5.5	0.9
22	15.0	40	3.0	9.0	1.5
28	17.5	45	3.5	8.5	1.75
30	20.0	50	4.0	10.0	2.0
50	35.0	90	7.0	20.0	3.5

Для изготовления заземляющих символов ударным способом.

D	H	h2	b	h	r
14	8	6.0	1.2	2.5	0.6
18	10	7.0	1.4	5. 0	0.7
25	14	9.0	1.8	5.5	0.9

Цвет окружности D вокруг знака, должен отличаться от цвета поверхности оборудования, на котором он нанесен. Как правило, фон окрашивается в желтый, а рельеф окружности выполняется черным цветом.

Сегодня очень популярный способ нанесения символа заземления в виде наклейки. Я сам люблю им пользоваться, очень просто и удобно (легко заменить в случае износа).

Как заземление обозначается на электрических схемах

При разработке и черчении электрических схем проектировщики не только обозначают там коммутационные аппараты, элементы управления и линии связи между ними, но также указывают заземление.

Нанесение символа заземления на электрических схемах установлено ГОСТ 2.721-74.

Давайте посмотрим, как на схемах обозначается заземление общего назначения (еще есть бесшумное и защитное, кому интересно посмотрите в ГОСТ 2. 721-74 как они отображаются).

На этом все дорогие друзья, до скорых выпусков. Оставляйте свои пожелания и впечатления, это мотивирует на написание и публикацию новых статьей. А напоследок, немного юмора нам всем.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



место расположения, размеры и обозначение на схемах

Все распределительные щиты и другие разновидности модульного электрооборудования имеют на корпусе знак заземления. С помощью этого обозначения помечается место соединения основной части корпуса выбранного электрооборудования с элементами заземления. Благодаря заземляющему кабелю обеспечивается безопасность при использовании электрооборудования на промышленном производстве.

Место расположения на оборудовании

В зависимости от типа электрического оборудования ГОСТом нормируется вариант маркировки и то место на корпусе, где должно находиться обозначение соединения с «землей»:

1. Значок заземления возле зажима/клипсы на щитке. Согласно пункту 6.4.6 ГОСТа Р 51778 от 2001 года, обозначение должно быть расположено у зажима. Дополнительно знаком помечается место подключения нулевого защитного проводника PE.
2. Знак «заземлено» рядом с соединением металлических частей корпуса и проводника PE. Вариант обусловлен требованиями правил безопасности 08-624-03. На корпусе может быть приклеена наклейка или выгравирован соответствующий символ прямо в металле.

Важно! Знак заземления наносится на поверхность электрического щита любым нестираемым способом. Само место соединения заземляющего кабеля и щитка зачищается от коррозии, а на подключаемой площадке удаляется часть краски.

Варианты нанесения маркировки на электрооборудование

Чаще всего символьное или буквенное обозначение наносится на щитки или ПЭУ непосредственно на заводе-изготовителе. Место обозначения имеет выпуклую или вдавленную рельефную поверхность. На новых технологических линиях у щитков значок «заземлено» отливается прямо при изготовлении металлического или пластмассового корпуса.

Вне зависимости от того, есть рельефная маркировка или нет, символ заземления дополнительно окрашивается для визуального выделения на поверхности корпуса.

Для старых электроприборов на производстве обычно просто используют наклейку знака заземления, которая клеится на специальный клейкий состав или при помощи липкой ленты. В результате удается быстро пометить все щитки и значительно сэкономить денежные расходы. Стоит отметить, что применение символа заземления в виде наклейки не противоречит действующему ГОСТу.

Как обозначается заземление на схемах и чертежах

При проектировании электрических схем на производственной линии помечаются не только конструктивные элементы, коммутационные аппараты и оборудования для управления, но и места расположения заземляющего контура.

Нормативный документ, в котором указаны все особенности обозначения знака на схемах, — ГОСТ 2.721 от 1974 года. Обозначение бесшумного и защитного варианта знаков заземления в чертежах

Важно! Для выбора правильного символа необходимо уделить особое внимание характеристикам оборудования, которое нужно заземлить. В зависимости от типа заземления дополнительно к значку проставляют буквенные символы (N, PE, PEN).

Размеры знака заземления по ГОСТ 21130-75

В указанном ГОСТе прописаны не только размеры, но и методы нанесения знака на оборудовании завода-изготовителя щитков и другого электрооборудования. Регламентируются 4 типа исполнения обозначения:

1. Метод штамповки.
2. Литье в стальном корпусе.
3. Ударный метод.
4. Прессовальный способ в пластмассовых корпусах.

В пункте 3.1 вышеуказанного ГОСТа прописана возможность выполнения знаков с помощью аппликации, нанесением краской, фотохимическим способом. Единственное жесткое требование — их размер:

• При литье или прессовании на корпусе

H	h2	D*	b	h	r
5	3,6	10	0,7	2,5	0,35
8	6,0	16	1,2	4,0	0,6
10	7,0	20	1,4	5,0	0,7
14	9,0	25	1,8	5,5	0,9
22	15,0	40	3,0	9,0	1,5
28	17,5	45	3,5	8,5	1,75
30	20,0	50	4,0	10,0	2,0
50	35,0	90	7,0	20,0	3,5

• При изготовлении с помощью ударного способа

D	H	h2	b	h	r
14	8	6,0	1,2	2,5	0,6
18	10	7,0	1,4	5,0	0,7
25	14	9,0	1,8	5,5	0,9

Важно! По цвету окружность знака должна заметно отличаться от внешней поверхности корпуса оборудования. Фон принято окрашивать в желтый цвет, а рельеф по контуру выполняется в черных или темно-серых оттенках.

Заключение

Если необходимо быстро обновить значки на производстве, лучше всего воспользоваться наклейками, которые прослужат 1–2 года, после чего их просто заменяют новыми.

В случае строительства нового промышленного помещения и заказа новых электрических приборов и оборудования предварительно уточните наличие обозначения «заземлено» прямо на корпусе.

Знак заземления: место расположения, размеры и обозначение на схемах

как выглядит и где наносится в картинках

Заземление выполненное по всем правилам, надежно соединяет корпуса электроустановок и оборудования с контуром, обеспечивая безопасную эксплуатацию. В каждом распределительном щите имеется шина, к которой подключаются провода, окрашенные в желто-зеленый цвет. В соответствии с правилами, каждая точка подключения маркируется. Для этих целей применяется знак заземления, изготовленный в соответствии с ГОСТом.

В каких местах наносится знак заземления

Знаки, обозначающие заземление, используются и в чертежах при составлении проектной документации. Они наносятся отдельно, наряду с коммутационной аппаратурой, системами управления и линиями, связывающими их между собой.

Специальные знаки – бирки размещаются непосредственно на корпусах электрооборудования, рядом с главными заземляющими шинами подстанций и электростанций, на дверцах распределительных щитов возле контакта с закрепленным проводом заземления и местом подключения к заземляющему проводнику.

Основная функция систем заземления заключается в обеспечении безопасности электроустановок. В свою очередь, знак заземления предназначен для указания точного места соединения оборудования и контура. Специальная символика наносится непосредственно на место подключения защитного проводника к заземляющей шине, а также рядом с клеммами или шпильками, через которые провод соединяется с корпусом распределительного щита.

Знак заземления может наноситься любыми способами, обеспечивающими его устойчивость к стиранию в процессе эксплуатации. Вся площадь, с которой будет контактировать заземляющий проводник, необходимо очистить от коррозии, а с подключаемого наконечника проводника удаляется вся краска.

Как обозначается заземление

Существует специальный норматив, который определяет знак заземления, это ГОСТ 21130-75, в котором определяются его размеры и способы нанесения. Символы, имеющие собственный стандарт, располагаются на ярком фоне желтого цвета и по периметру окантовываются черной каймой.

На свои места они могут наноситься разными способами:

• Пластины из металла. Устанавливаются сразу же заводом-изготовителем на изделия. Представляют собой вдавленный или выпуклый логотип, наносимый на поверхность заготовки. Готовая пластина приваривается точечной сваркой или прикручивается с помощью винтов.
• Клейкие знаки. Изготавливаются в виде стикеров с клейкой основой, защищенной пленкой. Перед тем как выполнять наклеивание, пленка снимается, а наклейка – знак заземления прижимается в нужном месте. Поверхность под значок должна быть чистой, а сама табличка после наклеивания проглаживается чистой ветошью, чтобы выгнать из-под знака воздушные пузырьки. Каждый такой мини- плакат изготавливается с применением высококачественных материалов, обладающих устойчивостью к влажности, вибрации и прочим воздействиям агрессивной среды.
• Отливка изображений. Осуществляется одновременно с изготовлением корпуса электротехнического устройства. В результате, на корпусе оборудования получается рельефный значок заземления в виде оттиска. Окраска выполняется вручную. Для этой цели применяется желтая и черная эмаль, которая в процессе эксплуатации периодически обновляется. Точно так же оформляются не только металлические, но и пластмассовые изделия.
• Штамповка. Широко применяется при нанесении на корпуса, изготавливаемые из цветных металлов. Деталировка штамповки и весь знак заземления имеет размеры отличающиеся от литья своими параметрами – диаметром круга, длиной и толщиной линий, углами и другими показателями.

Обозначение на электрических схемах

При разработке проектной документации вычерчивается большое количество электрических схем. Все детали обозначаются специальными символами, в том числе и системы заземления.

Нормативными документами определено несколько видов изображений, из которых четыре типа используются на схемах чаще всего:

• В первом рисунке содержится одна вертикальная и три горизонтальные черты. Данный знак является основным во многих электрических схемах, применяется с прошлых лет и до настоящего времени. Обозначает соединение контура с заземлительным проводником.
• Второй символ заземления похож на предыдущий. Однако, в отличие от первого, он располагается в окружности и обладает укороченным рисунком. Наносится на отдельно установленное оборудование, исключенное из общей системы защиты других электроустановок. По сути, означает индивидуальное подключение к заземляющему контуру и соединение с землей.
• Знак № 3 немного похож на грабли и соответствует заземлению, выполненному через корпус устройства. Обеспечивает лишь частичную защиту от поражения током.
• Четвертое обозначение заземления применяется редко и означает защитное соединение с токоведущими частями, которые не находятся под напряжением.

Цветовые обозначения фазы L, нуля N и заземления

Любой электрический кабель для удобства монтажа изготавливается с разноцветной изоляцией на жилах. При монтаже стандартной электропроводки обычно используются трехжильные кабели (фаза, ноль, заземление).

Фаза («L», «Line»)

Основным проводом в кабеле всегда является фаза. Само по себе слово «фаза» означает «провод под напряжением», «активный провод» и «линия». Чаще всего он бывает строго определенных цветов. В распределительном щитке фазовый провод, перед тем как идти к потребителю, подключается через устройство защитного отключения (УЗО, предохранитель), в нем происходит коммутация фазы. Внимание! С голой фазой шутки плохи, по этому, чтобы не спутать фазу с чем-либо еще — запомните: контакты фазы всегда маркируются латинским символом «L», а провод фазы бывает красным, коричневым, белым или черным! Если же вы не уверены в этом или проводка устроена иначе, то приобретите отвертку с простым индикатором фазы. Прикоснувшись его жалом к голому проводнику, всегда можно узнать — фаза это или нет по характерному свечению индикатора. А лучше сразу обратитесь к квалифицированному специалисту.

Ноль («N», «Neutre», «Neutral», «Нейтраль» «Нуль»)

Вторым немаловажным проводом является ноль, известный в народе как «провод без тока», «пассивный провод» и «нейтраль». Он бывает только синим. В квартирных распределительных щитках его нужно подключать к нулевой шине, она помечена символом «N». К розетке провод нуля подключается к контактам, также обозначенным знаком «N».

Заземление («G», «T», «Terre» «Ground», «gnd» и «Земля»)

Изоляция заземляющего провода бывает только желтого цвета с зеленой полоской. В распределительном щитке он подключается к шине заземления, к дверце и корпусу щитка. В розетках заземление подключается к контактам, обозначенным латинским символом «G» или с знаком в виде перевернутой и коротко подчеркнутой буквой «Т». Обычно заземлительные контакты на виду и могут выступать из розеток, становясь доступными детям, что порой вызывает у многих родителей шок, тем не менее эти контакты не опасны, хотя совать пальцы туда все же не рекомендуется.

Внимание! При работе с электрическими сетями под напряжением всегда велика вероятность поражения человека электрическим током или пожара. Если даже установлено УЗО, настоятельно рекомендуется соблюдать все меры предосторожности! Известно, что специальная конструкция такого выключателя сверяет синхронность работы фазы и нуля, и в случае, если УЗО обнаружит утечку тока фазы без возвращения каких-то его процентов по нулю, то немедленно разорвет контакт, что спасет человеку жизнь; однако если прикоснуться не только к фазе, но еще и к нулю — то УЗО не спасет. Прикосновение к обоим проводам смертельно опасно!!!

Заземление и соединение электрических систем

Навигация по заземлению и подключению электрических систем может быть сложной задачей, если вы не уделили время ознакомлению с требованиями статьи 250 NFPA 70

^® , Национального электрического кодекса ® (NEC ^® ).

С чего начать? Ниже приведены некоторые общие вопросы от людей, которые только начинают изучать Статью 250. Однако, помимо новичков, эта информация также может быть полезна для опытных установщиков, которые хотят узнать больше о , почему они делают то, чему их научили, и были ли они обучены делать это должным образом.

1. Заземление и соединение — одно и то же?

Статья 250 NEC касается заземления и соединения электрических систем. По определению, а также по функциям, заземление и соединение — это не одно и то же. Тем не менее, они действительно работают в тесном взаимодействии в отношениях инь и янь, чтобы обеспечить безопасность в электрических системах.

2. Что такое заземление?

Заземление — это соединение электрической системы с землей. Статья 100 NEC определяет землю как «землю.Раздел 250.4 (A) (1) гласит, что заземленные электрические системы «должны быть подключены к земле таким образом, чтобы ограничивать напряжение, создаваемое молнией, скачками напряжения в сети или непреднамеренным контактом с линиями более высокого напряжения, и что стабилизирует напряжение до земля во время нормальной работы ».

3. Что такое склеивание?

Статья 100 NEC определяет соединение (соединение) как «соединение для обеспечения непрерывности и проводимости электрической цепи». Склеивание металлических частей, таких как кожухи и кабельные каналы, гарантирует, что все они будут непрерывными на эффективном пути тока замыкания на землю (EGFCP), который ссылается на землю (землю).EGFCP помогает управлять такими устройствами, как автоматические выключатели и предохранители или детекторы замыкания на землю в незаземленных системах.

В заземленных системах важно соединить заземляющие провода оборудования с заземленным проводом системы, чтобы завершить EGFCP обратно к источнику электричества. Электропроводность EGFCP имеет решающее значение для правильной работы защитных устройств. Это объясняет, почему мы соскабливаем краску с контактных поверхностей металлических корпусов, чтобы выполнить соединительные соединения нашей электрической системы.Удаление краски, как требуется в Разделе 250.12, обеспечивает лучшее соединение и проводимость.

В редакции NEC 2020 года в раздел 250.12 был добавлен термин «или связанный», который теперь гласит: «Непроводящие покрытия… на оборудовании, которое должно быть заземлено или соединено, должны быть удалены…». Это дополнительно подчеркивает, что заземление и соединение не являются то же самое, но работают вместе, чтобы обеспечить безопасность электрической системы.

4. Почему так важно обеспечить надлежащее заземление и соединение для вашей электрической системы?

Прежде всего, это безопасность персонала в здании.Обеспечение надлежащего заземления и соединения электрической системы вполне может стать причиной того, что сотрудник в здании избежит непреднамеренного поражения электрическим током и сможет отправиться домой той же ночью. Это так важно.

Другие элементы, на которые может негативно повлиять неправильное заземление и соединение, — это чувствительное оборудование и низковольтные сигналы. Хотя эти элементы могут быть связаны с безопасностью, их функциональность также имеет решающее значение для производства. Как отреагирует руководство, если неправильная установка заземления и соединения отрицательно повлияет на их производственные цели?

5.Какова цель требований NEC к заземлению?

Раздел 250.4 устанавливает общие требования к заземлению и соединению электрических систем как для заземленных, так и для незаземленных систем. Для заземленных систем NEC требует, чтобы вы выполнили все следующие действия: заземление электрической системы, заземление электрического оборудования, соединение электрического оборудования и соединение электропроводящих материалов. В незаземленных системах требуются те же действия, за исключением заземления электрической системы.При выполнении этих требований NEC создается эффективный путь тока замыкания на землю, что и является желаемой конечной целью.

По определению, эффективный путь тока замыкания на землю (EGFCP) — это специально сконструированный токопроводящий путь с низким импедансом, спроектированный и предназначенный для передачи тока в условиях замыкания на землю от точки замыкания на землю до источника электропитания. Хорошо спроектированный EGFCP может помочь удалить опасное напряжение из-за непреднамеренных отказов, позволяя устройствам защиты от сверхтоков, таким как автоматические выключатели и предохранители, должным образом обнаруживать неисправность и размыкать цепь.

6. В каких разделах NEC вы должны хорошо разбираться, чтобы правильно выполнить заземление и подключение электрической системы?

Статья 250 — основа НИК; его следует изучить полностью, чтобы убедиться, что и заземление, и соединение выполнены правильно. Несколько важных ресурсов, которые вы должны использовать регулярно, — это таблицы 250.66, 250.102 (C) (1) и 250.122. Эти таблицы помогут вам правильно подобрать размер проводки для заземления и соединения вашей электрической системы.Знакомство с правильным использованием этих таблиц может помочь установщикам обеспечить надлежащее заземление и соединение в своих проектах и, в свою очередь, обеспечить безопасность тех, кто находится в здании.

Символы заземления — Журнал соответствия

Имея различные маркировки для обозначения клемм заземления, как узнать, какой именно символ следует использовать? Международные стандарты — это то, что вам нужно, и в этой колонке будут описаны передовые методы использования символов и обозначений заземления.

Символы заземления

Определение клеммы заземления имеет решающее значение для обеспечения правильного использования и безопасного обслуживания проектируемых вами продуктов. Фактические символы, используемые для обозначения клемм заземления, можно найти в IEC 60417 . Графические символы для использования на оборудовании (рисунок 1).

Рисунок 1: Символы заземления IEC 60417

Вот точные определения IEC для каждого символа:

№5017 Заземление (заземление): Для идентификации клеммы заземления в случаях, когда явно не указаны символы 5018 или 5019.

№ 5018 Бесшумное (чистое) заземление (заземление): Для идентификации бесшумной (чистой) клеммы заземления, например специально разработанной системы заземления, чтобы избежать неисправности оборудования.

№ 5019 Защитное заземление: Для обозначения любой клеммы, которая предназначена для подключения к внешнему проводнику для защиты от поражения электрическим током в случае повреждения, или клеммы электрода защитного заземления (заземления).

№ 5020 Рама или шасси: Для идентификации рамы или терминала шасси.

Применение символов

Когда дело доходит до того, чтобы знать, где применять эти символы заземления, вы захотите сослаться на IEC 60204 Безопасность машин — Электрооборудование машин — Часть 1, 2005. ¹ В этом стандарте говорится следующее о символах заземления (выдержки из разделов 4.4.2 и 8.2.6). (Показано справа в таблице 1.)

4.4.2 Электромагнитная совместимость (ЭМС) Для повышения устойчивости оборудования к кондуктивным и излучаемым радиочастотным помехам принимаются следующие меры: — подключение чувствительных электрических цепей к шасси. Такие выводы должны быть помечены или помечены символом IEC 60417-5020: . — подключение чувствительного электрического оборудования или цепей непосредственно к цепи защитного заземления или к функциональному заземляющему проводу (FE) (см. Рисунок 2) для минимизации синфазных помех.Эта последняя клемма должна быть помечена или помечена символом IEC 60417-5018: . 8.2.6 Точки подключения защитного провода Точки подключения защитного проводника не должны иметь никакой другой функции и не предназначены, например, для присоединения или соединения приборов или частей. Каждая точка подключения защитного проводника должна быть промаркирована или промаркирована как таковая с использованием символа IEC 60417-5019 или букв PE, предпочтительно графического символа, или использования двухцветной комбинации ЗЕЛЕНО-ЖЕЛТЫЙ или любой их комбинации. .

Обратите внимание на предпочтение использования символа 5019 в последней цитате перед использованием букв «PE». Я считаю, что это было сделано для того, чтобы сохранить полностью символический язык для идентификации компонентов, а не использовать буквы, которые плохо переводятся на другие языки. ИСО и МЭК создают глобальный язык безопасности и идентификации, и использование слов или букв в качестве символов может подорвать эту цель.

С точки зрения США, вы можете подумать об этом в Национальном электротехническом кодексе NFPA 70-2011. Не надо. Совет этого кода по использованию наземных символов бесполезен, потому что они показывают иллюстрацию неправильно нарисованного символа (см. Рисунок 2 — обратите внимание, как вертикальная полоса касается круга). Код NFPA 70 указывает на то, что это «информационная записка» и что это «один из примеров символа, используемого для обозначения точки подключения заземляющего проводника оборудования».Эти слова заставляют задуматься о других символах, которые могут существовать, а также о том, где и как их лучше всего использовать. Ясно, что IEC 60204 более полезен по этой теме.

Рисунок 2: Неправильный чертеж IEC 5019, как показано в Национальном электротехническом кодексе NFPA 70-2011 .

Наука, лежащая в основе дизайна и удобочитаемости

Здесь следует сделать последнее замечание. Будь то символ безопасности или символ функции / управления, есть наука в создании значков, которые сообщают друг другу.ИСО и МЭК разработали тщательно определенный набор правил для рисования различных типов символов. Комитеты ISO и IEC, отвечающие за функциональные / управляющие символы, используют тщательно разработанный шаблон (рисунок 3) и рекомендации по ширине линий, чтобы гарантировать, что их стандартизированные символы нарисованы с использованием общих принципов проектирования и постоянного визуального веса для обеспечения разборчивости и удобочитаемости.

Тема следующего выпуска будет посвящена использованию знаков безопасности, чтобы сообщить, как пользователи должны читать и понимать руководства к вашему продукту, прежде чем использовать или обслуживать ваш продукт.

Рис. 3: IEC 5019 на шаблоне чертежа символа функции / управления ISO / IEC.

Для получения дополнительной информации о знаках и символах безопасности посетите сайт www.clarionsafety.com.

Примечание

1. Версия IEC этого стандарта почти идентична европейской версии EN 60204. Для инженеров, строящих оборудование, обратите внимание, что в ноябре 2011 года Европейская комиссия признала, что 60204 «гармонизирован» с Директивой по машинному оборудованию 2006/42 / EC.Это означает, что вы можете использовать 60204 для выполнения требований по электробезопасности в соответствии с положениями Директивы по машинному оборудованию, что является важным аспектом для получения знака CE.

Основы подключения и заземления трансформаторов

После того, как национальный проект анализа опасности дугового разряда был выполнен на восьми недавно построенных складских площадках для распределения запчастей для компании Global 100 в рамках Программы добровольной защиты OSHA (VPP), руководство обнаружило, что результаты несколько шокируют.

В процессе сбора данных компания Electrical Service Solutions, Inc. обнаружила более 35 нарушений NEC, связанных с неправильным подключением и заземлением трансформаторов. Нарушения варьировались от перемычек системы заземления, которые отсутствовали, были недостаточного размера, неправильно подключены и установлены в двух местах, до проводников заземляющих электродов, которые отсутствовали, имели малый размер, неправильно подключены к электроду и / или подключены к отдельно созданной системе в другом месте. чем то, где была подключена перемычка соединения системы.Эти результаты подтверждают тот факт, что в отрасли все еще сохраняется значительная путаница по поводу подключения и заземления трансформаторов. Давайте подробнее рассмотрим области, в которых возникает большинство заблуждений.

Эффективная цепь тока замыкания на землю

Чтобы понять концепцию соединения и заземления в целях безопасности, установщик должен знать, что для протекания нормального тока нагрузки, тока короткого замыкания или тока замыкания на землю должна быть непрерывная цепь или путь — и разница потенциалов.NEC 2011 определяет эффективный путь тока замыкания на землю как «специально сконструированный токопроводящий путь с низким импедансом, спроектированный и предназначенный для передачи тока в условиях замыкания на землю от точки замыкания на землю в системе электропроводки до источника электропитания. и это облегчает работу устройства защиты от перегрузки по току или детекторов замыкания на землю в системах с заземлением с высоким сопротивлением ». Эффективный путь тока замыкания на землю является важной частью системы максимальной токовой защиты.

Фото 1. Эта соединительная перемычка системы с неизолированной медью 8 AWG недостаточна для данной установки. Таблица 250.66 NEC требует наличия медной перемычки 4 AWG или больше для медных проводников незаземленных цепей 3/0 AWG.

Нормальный ток нагрузки, ток короткого замыкания или ток замыкания на землю будут использовать все без исключения завершенные пути, разделенные пропорционально импедансу на каждом пути, чтобы вернуться к своему источнику, а затем обратно к источнику повреждения. Непреднамеренный протекание тока замыкания на землю в этих завершенных путях способствует надежному мгновенному срабатыванию устройства максимального тока, быстро прерывая источник энергии, обеспечивающий замыкание на землю.Путь тока замыкания на землю должен быть полным и соответствовать трем важным критериям:

1. Путь для тока замыкания на землю должен быть электрически непрерывным и надежным.
2. Он должен иметь достаточную пропускную способность по току, чтобы безопасно проводить (как по величине, так и по продолжительности) любую неисправность, которая может быть на нем наложена.
3. Он должен иметь низкий импеданс, чтобы обеспечить мгновенное срабатывание устройства максимального тока в цепи тока замыкания на землю.

Путь тока замыкания на землю для заземленной отдельно выделенной системы / трансформатора, который не соответствует этим критериям, становится бесшумным и часто смертельным источником электрического удара при замыкании на землю.Если эффективный путь тока замыкания на землю не установлен и замыкание на землю происходит на производных незаземленных проводниках цепи трансформатора, ток замыкания на землю не протекает; следовательно, срабатывание устройства максимальной токовой защиты в цепи тока замыкания на землю не запускается. Электрические кабельные каналы, корпуса и оборудование будут заряжаться опасной энергией, постоянно ищущей путь к своему источнику. Когда человеческое тело завершает путь тока замыкания на землю, это приводит к поражению электрическим током или поражению электрическим током.В отличие от очевидных признаков неисправности проводки в ответвленных или фидерных цепях, дефектные пути тока замыкания на землю с высоким импедансом трудно обнаружить, потому что эти цепи в основном вызываются при возникновении замыкания на землю.

Пять ключевых компонентов

Ниже приводится обзор основных областей, связанных с соединением и заземлением одиночных, глухозаземленных, 480–208 / 120 В, трехфазных трансформаторов «треугольник».

Перемычка заземления системы — NEC 2011 определяет перемычку заземления системы как «соединение между заземленным проводником цепи и перемычкой заземления на стороне питания, или заземляющим проводником оборудования, или тем и другим в отдельно производной системе.Назначение перемычки заземления системы состоит в том, чтобы соединить заземленный провод (нейтраль), перемычку заземления на стороне питания и заземляющие проводники оборудования отдельно выделенной системы / трансформатора, что необходимо для создания эффективного пути тока замыкания на землю.

Фото. 2. Обратите внимание на фотографию, как провод заземляющего электрода без покрытия из меди 3/0 AWG выходит из нейтральной точки XO и проходит сквозь сетку в нижней части корпуса трансформатора. Поскольку провод заземляющего электрода не имеет прочного соединения с корпусом трансформатора, эта перемычка не соответствует требованиям для этой отдельно созданной системы.

Этот путь позволяет непреднамеренному току замыкания на землю течь от точки замыкания на землю по производным проводникам незаземленной цепи к производному источнику, а затем обратно к источнику замыкания на землю. Этот непреднамеренный протекание тока замыкания на землю увеличивает ток в первичной обмотке трансформатора для замыканий на землю между производным источником трансформатора и первым устройством максимальной токовой защиты или облегчает работу вторичных устройств максимальной токовой защиты трансформатора, если замыкание на землю происходит на сторона нагрузки этих устройств.Перемычка заземления системы является одним из ключевых элементов, которые формируют эффективный путь тока замыкания на землю от самой дальней точки в электрической системе обратно к производному источнику, вторичной обмотке трансформатора. Если перемычка заземления системы не установлена ​​должным образом ( фото 1 и фото 2 ), эффективный путь тока замыкания на землю не будет установлен.

Таблица 250.66 NEC 2011 года используется для определения размера перемычки заземления системы на основе размера производных проводников незаземленной цепи, питаемых вторичной обмоткой трансформатора.Поскольку перемычка заземления системы является частью пути тока замыкания на землю, необходимо поддерживать пропорциональное соотношение размеров между производными проводниками незаземленной цепи и перемычкой заземления системы. Если производные проводники незаземленной цепи больше, чем максимальные размеры, указанные в этой таблице, 250.28 (D) (1) требует, чтобы перемычка заземления системы составляла не менее 12,5% площади наибольшего производного проводника незаземленной цепи. Для целей данной статьи это требование будет обозначено как «12.Правило 5% ».

Заземляющий электрод и провод заземляющего электрода — NEC 2011 определяет заземляющий электрод как «проводящий объект, через который устанавливается прямое соединение с землей», а провод заземляющего электрода — как «проводник, используемый для подключения заземленного проводника системы или оборудования к заземляющему электроду или к точке в системе заземляющих электродов ». Назначение заземляющего электрода и проводника заземляющего электрода состоит в том, чтобы соединить отдельно выделенный заземленный проводник или оборудование системы / трансформатора с землей (землей), ограничить напряжение, возникающее при скачках напряжения в сети, и стабилизировать вторичное напряжение трансформатора относительно земли во время нормальной работы ( Фото 3 ).

Фото 3. Эта отдельно производная система / трансформатор имеет соответствующую перемычку соединения системы; однако необходимый провод заземляющего электрода отсутствует.

Заземляющий электрод обеспечивает заземление вторичной цепи трансформатора. Это должно быть эффективное соединение, и к нему должны быть подключены все заземляющие пути. Во избежание нежелательного протекания тока соединение заземляющего электрода с заземленным проводом должно выполняться в той же точке отдельно производной системы, где соединяются соединительная перемычка системы и соединительная перемычка на стороне питания, как указано в разд.250,30 (А) (5).

Раздел 250.66 и Таблица 250.66 используются для определения размеров проводника заземляющего электрода на основе размера производных проводников незаземленной цепи, питаемых вторичной обмоткой трансформатора; однако, поскольку максимальный ток в проводе заземляющего электрода ограничен путем импеданса через заземляющий электрод и землю — и не предназначен для включения в эффективный путь тока замыкания на землю — правило 12,5% не применяется.

Склеивание металлических систем водопровода и открытых металлических конструкций — Раздел 250.104 (D) NEC 2011 года требует, чтобы в случае, когда отдельно выделенная система / трансформатор подает питание на территорию, заземленный проводник должен быть подключен к ближайшей доступной точке металлической системы (систем) водопровода и открытого металлического каркаса здания в зоне, обслуживаемой трансформатором. Это соединение с перемычкой эффективно устраняет любую возможную разницу потенциалов, которая может существовать между заземленным проводником источника, полученного от трансформатора, металлической системой (ами) водяного трубопровода и открытым металлическим каркасом здания.Он также обеспечивает путь тока замыкания на землю для тока замыкания на землю, который может быть наложен на систему (системы) металлических водопроводных труб или обнаженный конструкционный металл каркаса здания в зоне, обслуживаемой трансформатором.

Таблица 250.66 используется для определения размеров этих соединительных проводов перемычки в зависимости от размера производных проводов незаземленной цепи, питаемых вторичной обмоткой трансформатора. Поскольку металлическая водопроводная система (системы) или открытый структурный металл каркаса здания в зоне, обслуживаемой трансформатором, будет преимущественно использоваться в качестве заземляющего электрода, как указано в пункте 250.30 (A) (4) применяются правила заземления проводов электродов. Следовательно, правило 12,5% не применяется. Чтобы предотвратить нежелательное протекание тока, это соединение проводника соединительной перемычки должно быть выполнено в той же точке на отдельно производной системе, где подсоединяется провод заземляющего электрода, как указано в 250.104 (D).

Отдельная перемычка от заземляющего проводника к металлической системе (ам) водопровода и оголенному металлическому каркасу здания не требуется, когда они используются в качестве заземляющих электродов, как указано в 250.30 (A) (4), и если перемычка установлена ​​между оголенным металлическим каркасом здания и металлической системой водопровода в зоне, обслуживаемой трансформатором.

Соединительная перемычка на стороне питания — NEC 2011 определяет соединительную перемычку на стороне питания как «проводник, установленный на стороне питания службы или в корпусе (ах) служебного оборудования, или для отдельно производной системы, который обеспечивает требуемая электрическая проводимость между металлическими частями, которые необходимо электрически соединить.Конкретно для этой статьи соединительная перемычка на стороне питания представляет собой проводник типа провода, идущий с проводниками производной цепи от корпуса источника / трансформатора к первому средству отключения системы. Назначение соединительной перемычки на стороне питания состоит в том, чтобы соединить заземляющие проводники оборудования источника, производного от трансформатора, с соединительной перемычкой системы / соединением заземляющего проводника оборудования, что необходимо для создания эффективного пути тока замыкания на землю. Если замыкание на землю происходит на производных незаземленных проводниках цепи, ток замыкания на землю будет течь от точки замыкания на землю на производных незаземленных проводниках цепи к соединительной перемычке системы / соединению заземляющего проводника оборудования с помощью перемычки заземления на стороне питания. к производному источнику, а затем обратно к источнику неисправности.Этот непреднамеренный протекание тока замыкания на землю увеличивает ток в первичной обмотке трансформатора для замыканий на землю между производным источником трансформатора и первым устройством максимальной токовой защиты или облегчает работу устройств защиты от перегрузки по току вторичной обмотки трансформатора, если замыкание на землю происходит на нагрузке. сторона этих устройств.

Таблица 250.66 используется для определения размеров соединительной перемычки на стороне питания в зависимости от размера проводников незаземленной цепи, питаемых вторичной обмоткой трансформатора.Перемычка на стороне питания является частью пути тока замыкания на землю. Таким образом, правило 12,5% действительно применяется.

Когда перемычка заземления системы не расположена на производном источнике отдельно производной системы, заземленный провод (нейтраль) служит частью перемычки заземления на стороне питания во время замыкания на землю. Таким образом, в дополнение к существующим требованиям к размерам заземленного проводника, заземленный провод должен соответствовать тем же минимальным требованиям к размерам, что и соединительная перемычка на стороне питания на 250.30 (А) (3).

Заземляющий провод оборудования — NEC 2011 определяет заземляющий провод оборудования как «проводящий путь (и), установленный для соединения обычно нетоковедущих металлических частей оборудования вместе и с заземленным проводом системы или с проводом заземляющего электрода, или оба.» Назначение заземляющего проводника оборудования для первичной цепи трансформатора состоит в том, чтобы соединить весь проводящий материал, который окружает незаземленные проводники первичной цепи трансформатора или электрическое оборудование, что необходимо для создания эффективного пути тока замыкания на землю.Этот путь позволяет непреднамеренному току замыкания на землю течь от точки замыкания на землю на незаземленных проводниках первичной цепи трансформатора к металлическому корпусу трансформатора к основному обслуживанию здания или источнику первичной цепи трансформатора, а затем обратно к источнику повреждения. , облегчая работу устройств максимальной токовой защиты первичной цепи трансформатора. Заземляющие провода оборудования также предотвращают появление нежелательного потенциала над землей (землей) на кабельных каналах и корпусах оборудования.

Раздел 250.122 и Таблица 250.122 используются для определения размеров заземляющего проводника оборудования на основе номинальных значений или настроек автоматических устройств максимального тока в цепи перед электрическими дорожками, кожухами и оборудованием.

Таблица (щелкните здесь, чтобы увидеть таблицу ) обобщает компоненты, описанные в этой статье, соответствующие разделы NEC 2011 года и заголовки таблиц размеров. Он обеспечивает функции компонентов и излагает минимальные требования, определенные в NEC, связанные с подключением / заземлением для безопасности одиночных, глухозаземленных, 480–208 / 120 В, трехфазных трансформаторов, соединенных треугольником.

Шамел — президент компании Electrical Service Solutions, Inc., Хантингтон-Бич, Калифорния. С ним можно связаться по адресу [email protected].

Стандарты строительства лодок | Базовое электричество

Соединение между соединением, заземлением и Молния

Электроэнергия для судостроителей, ремонтники и владельцы лодок. Как все эти системы связаны? Связь между AC, DC, Bonding, Заземление и молния Системы защиты.

Я разговаривал со многими владельцами лодок и обнаружил, что электрическое соединение между Большинство из них очень неправильно понимают переменный и постоянный ток. Добавьте связь, Заземление и молниезащита, и люди так путаются, что становится настоящая путаница.

Чтобы разделить вопросы и понять, что за связь, где это так, и почему это так, вам сначала нужно начать с некоторых определений. Вы также должны рассматривать их как отдельные системы, которые просто оказываются соединенными в одной и только одной точке лодки.

Также: ABYC и другие органы, такие как ISO, проводите различие между термином «Земля» и термином «Заземление» . В Европе и других частях света это может называться Земля и Заземление . Земля в системах переменного тока обычно относится к белой нейтрали. провод и его соединение с землей (или землей) и заземление относится к третьему, зеленому проводу.

DC: постоянный ток. Система низкого напряжения обычно составляет 12 Вольт, но на большие суда могут иметь напряжение 24 или 48 вольт для питания основного оборудования. используя батарейки.Все, что превышает 50 вольт переменного или постоянного тока, считается высокое напряжение. DC — это двухпроводная система, положительная (красный) и отрицательный (черный или желтый), но может быть и третий провод, зеленый заземляющий провод или заземляющая шина, подключенная к земле лодки. Этот обычно не является проводником с током. См. Заземление постоянного тока кондуктор внизу. См. Системы постоянного тока https://newboatbuilders.co/pages/electricity1.html/pages/electricity1.html

AC: переменный ток. В основном тот же 60-цикл, 110-вольтная система (номинально 120 вольт) у вас дома, с некоторыми очень важные отличия. Это трехпроводная система с горячей проволокой. (черный), нейтральный (белый и тоже очень горячий) и зеленый провод. В зеленый провод (страховочная проволока) — альтернативный путь для обратного тока к земле и обычно не является проводником с током. См. AC заземляющий провод внизу. Системы на 220 В переменного тока встречаются редко. на лодках в США, но распространены в Европе.Эти системы будет иметь четвертый красный провод и часто встречается во многих домах на севере Электросушилки для одежды в Америке См. Системы переменного тока https://newboatbuilders.com/pages/electricity7.html

Склеивание: Отдельная система, электрически соединяющая всю металлическую арматуру на лодки, контактирующие с водой, включая жертвенный анод (аноды), и соединение их с землей земля, поэтому все они имеют одинаковый потенциал напряжения — ноль. В системе заземления никогда не должно быть тока. В сопротивление этой цепи должно быть меньше одного (1) Ом.
См. https://newboatbuilders.com/pages/electricity6.html

Молниезащита: Отдельная система для обеспечения прямого, путь с низким сопротивлением от молнии к земле при одновременной защите лодка и ее обитатели. (очень упрощенное определение) Видеть https://newboatbuilders.com/pages/links_electrical.html для ссылок к информации о системах молниезащиты.

Система заземления: См. Определение заземления ABYC ниже.

Следующие данные взяты непосредственно из стандарта ABYC E-11 AC и DC. электрические системы на лодках.

11.4.1 Заземленный провод переменного тока

Токоведущий провод, который намеренно поддерживается на потенциал земли.

ПРИМЕЧАНИЕ. Его можно назвать нейтральным (белым) проводом. в электрических системах переменного тока.

11.4.2 Провод заземления переменного тока (зеленый или зеленый с желтой полосой) — проводник, обычно не проводящий ток, используемый для подключения металлические нетоковедущие части электрооборудования переменного тока к Шину заземления переменного тока, отрицательную клемму двигателя или ее шину, а также к источник заземления.
ПРИМЕЧАНИЯ:
1. Это может называться землей (зеленый или зеленый с желтая полоса) в электрических системах переменного тока.
2. Источником электроэнергии может быть береговая сеть переменного тока, инвертор, изолирующий трансформатор или генератор.

11.4.9 Заземленный проводник постоянного тока — токоведущий провод, подключенный к сторона источника питания, преднамеренно поддерживаемая на лодке потенциал земли.

11.4.10 Заземляющий провод постоянного тока — нормально нетоковедущий провод проводник, используемый для соединения металлических нетоковедущих частей устройства постоянного тока к отрицательной клемме двигателя или его шине.

11.4.11 Отрицательный вывод двигателя — точка на двигателе, в которой отрицательный провод аккумуляторной батареи связанный.

11.4.16 Земля

Потенциал земной поверхности. Земля лодки установленный проводящим соединением (преднамеренным или случайным) с землей, включая любую проводящую часть смачиваемой поверхности корпуса.

11.4.26 Polarized System (AC) — система в к которым заземленный и незаземленный проводники подключаются в такое же отношение к клеммам или проводам устройств в цепи.
11.4.27 Polarized System (DC) — система, в которой заземлено (отрицательный) и незаземленный (положительный) проводники подключаются в такое же отношение к клеммам или проводам устройств в цепи.

Заземление устанавливает соединение между системами или оборудованием на лодка, чтобы довести эту систему или оборудование до нулевого напряжения, или земля земля. Система заземления может быть подключена к двигателю. отрицательная клемма или подключена к подключенной шине заземления. к отрицательной клемме двигателя.Это не то же самое, что Система склеивания выше. Обычно это используется для электрических цепей постоянного тока. оборудование. Некоторое оборудование на лодках, не входящее в электрическая система, должна иметь нулевой потенциал и обеспечивать путь заземлить на предмет статического электричества. В в частности топливная система, топливный бак, заправка топливом и топливный бак арматура должна быть заземлена для рассеивания статического электричества. электричество, которое может возникнуть во время заправки. Провода для масса топливной системы идёт к отрицательной клемме двигателя или шина заземления.

Ground Fault: Короткое замыкание на землю — это горячий провод переменного тока, либо черный или белый, непреднамеренное прикосновение к чему-то, чего не должно быть касаясь, например, металлического корпуса. Это не то же самое, что два горячих замыкания проводов между собой. Это провода, замыкающиеся на массу. Это может произойти из-за нарушения изоляции, обрыва провода или неплотное соединение. Натирание об острый край или шероховатую поверхность может истереть провод и вызвать разрыв изоляции.

W вот все эти системы нормально подключены?

Система постоянного тока подключается заземляющим проводом постоянного тока к двигатель минус или это Бусс. Обычно это провод от Отрицательная клемма аккумуляторной батареи к проворачивающему электродвигателю двигателя, но может отдельный провод от минуса АКБ к блоку двигателя.

Система AC подключена к заземлению в двух местах, одно на лодка и один не на лодке. На лодке заземляющий провод переменного тока (зеленый провод) подключается к массе на минусе двигателя. Терминал. Другое соединение с землей всегда на источник питания, электростанция, где переменный ток Заземленный провод (белый провод, нейтраль) и заземление переменного тока жилы (зеленый провод) соединены между собой и соединен с землей с помощью стержня, вбитого в землю.

Обычно зеленый заземляющий провод и белый нейтральный провод не подсоединены. подключен в любом месте на лодке. Исключение составляют случаи, когда вы есть изолирующий трансформатор, тогда нет физического соединения от лодки до земли на электростанции, только на лодке. Заземленный провод переменного тока (белый провод, нейтраль) и заземляющий провод переменного тока (зеленый провод) соединены друг с другом на трансформаторе, источник питания для лодка.

Если у вас есть встроенный генератор или инвертор, тогда переменный ток Заземляющий провод подключен к заземлению внутри внутри генератор или инвертор, источник питания. Но единственный связь на лодке, которая имеет для вас значение владелец / установщик / техник, это подключение к двигателю отрицательный вывод или заземляющая шина.

Дополнительно к металлический корпус бытовой техники переменного тока, такой как электрические плиты, холодильники, стиральные машины / сушилки, микроволновые печи и т. д. Это обеспечивает заземление, если произошло случайное замыкание оборудования на корпус (замыкание на землю). При прикосновении к металлическому корпусу ток идет по проводу. а не через вас. Крайне важно проверять любые Бытовые приборы переменного тока, чтобы проверить, подключен ли зеленый провод внутри к белому проводу. Обычно это делается на бытовая техника. Его нужно отключить. если ты оставьте это подключенным, затем зеленый заземляющий провод и белый Нейтральный провод подсоединен к лодке, и существует опасность поражения электрическим током. потому что теперь по зеленому проводу течет ток.Зеленый Провод заземления следует подключать только к металлическому корпусу.

Соединительный провод: Соединительный провод, также зеленый, подключен к заземление на отрицательной клемме двигателя или на шине заземления.

Система молниезащиты: Система молниезащиты также подключен к отрицательной клемме двигателя. Но при изготовлении необходимо соблюдать осторожность при подключении системы молниезащиты. следовать инструкциям в ABYC TE-4 Lightning Protection. ABYC www.abycinc.org.

ABYC ожидает объединения систем заземления постоянного тока и соединения системы. В Е-11 написано:

11.17.4 Комбинированные системы заземления и соединения
11.17.4.1 Заземляющие провода постоянного тока можно комбинировать с следующие системы, обеспечивающие все требования в отношении размеры проводников соответствуют каждой системе (см. РИСУНОК 5 и РИСУНОК 11). Вы можете приобрести текущую копию в ABYC по адресу https: // www.abycinc.org

11.17.4.1.1 Молниезащита — см. ABYC TE-4, Молниезащита .

11.17.4.1.2 Катодная связь — см. ABYC E-2 Катодная защита . (Это старый экземпляр 2013 года выпуска)

11.17.4.1.3 Заземление от статического электричества — см. E-11.16.2.3, ABYC H-24, Бензиновые топливные системы и ABYC H-33, Дизельные топливные системы.

Причина, по которой все эти системы подключены к двигателю отрицательная клемма одинакова для всех систем.Это ставит система при нулевом потенциале напряжения во время нормальной работы, и обеспечивает контрольную точку нулевого напряжения, от которой измеряется напряжение потенциал с положительной и горячей стороны. Заземление провод действует как альтернативный путь для обратного тока на землю, , но только когда в системе есть замыкание на землю. Это предотвращает опасность поражения электрическим током и препятствует тому, чтобы вы были путем возврата тока к земле. Это также предотвращает появление паразитного тока. коррозия и гальваническая коррозия.Вот почему это очень Важно убедиться в правильности подключения зеленого заземляющего провода. подключен и не имеет обрывов, чтобы проводить ток назад к источнику силы.

См. Схему ниже: Нажмите на нее, чтобы увеличить.

Земля Земля: Некоторые люди не согласны с предположением, что подключение заземляющего провода к блоку двигателя обеспечивает путь обратно на землю. Однако вода, как пресная, так и соленая, — электролит, и ток будет проходить через него.Пресная вода не такой хороший проводник, как соленая вода, и имеет высокое сопротивление путь к земле. Если вы измеряли ток утечки вокруг лодки в пресной воде, а затем проделали такое же измерение в соленой воде. ток был бы намного выше в свежем виде. Вот почему утечка переменного тока так опасно для пловцов в пресной воде. Увидеть горячие Доки Электрошок Утопление https://marinesurvey.ca/hot-docks/ В соленой воде все еще есть опасность, хотя ее нет. большое текущее поле вокруг лодки.Но нынешняя будет определенно путешествовать по воде обратно на землю. Это были установлены путем исследований и экспериментов.

Однако этого никогда не должно происходить. Не должно быть ток от точки заземления в воду . Если это происходит короткое замыкание на землю либо в проводе Black Hot Wire, либо в Белый нейтральный провод и неисправность зеленого провода заземления. Это где-то сломан. Жизненно важно поддерживать целостность зеленого заземляющего провода.

Для систем постоянного тока некоторые люди предпочитают не подключаться к минус аккумуляторной батареи к блоку двигателя. Это то, что обычно называется плавающей или изолированной системой. Они верят в это предотвращает попадание в воду блуждающего тока. Их вера просто то, что если у вас нет электрического подключения к какому-либо металл соприкасается с водой, тогда вы не можете заблудиться Текущий. В этом аргументе есть свои достоинства. Так и будет предотвращает коррозию от блуждающего тока, но не предотвращает гальваническую коррозия.См. «Коррозия на лодках» https://newboatbuilders.com/pages/corrosion.html

На практике этого трудно добиться, потому что стартер (запускающий двигатель) заземлен на блок цилиндров на большинстве двигателей, и подключив отрицательный провод к отрицательному аккумулятору, вы также подключив блок двигателя. Это то же самое, что использовать блок двигателя в качестве точки заземления.

newboatbuilders.com 2007 Все права защищены.пересмотренный 27.04.2021

5-футовый заземляющий стержень и его малоизвестное использование в NEC

Время чтения: 10 минут

Если я слышал это однажды, я слышал это тысячу раз. Единственный законный стержень заземления должен быть установлен на высоте не менее 8 футов в земле. Длина стержневых и трубчатых электродов составляет 250,52 (A) (5) в Национальном электротехническом кодексе (NEC) от 2017 г. Требования к разделам см. На рисунках 1 и 2.

Однако что, если бы я сказал вам, что это утверждение не совсем верно? Что, если бы был пример, а может быть, два, где 5-футовая заземляющая удочка была приемлемой? Чтобы найти эту неуловимую информацию, нужно обратиться к последним главам NEC .Чтобы понять, почему существует такая разная длина, вам нужно знать историю.

Статья 250 NEC — 8-футовая заземляющая штанга

Статья 250 содержит общие требования к заземлению и соединению электроустановок. Разделы 250.52 (A) (1) — (A) (7) инструктируют пользователей, что все заземляющие электроды, имеющиеся в каждом обслуживаемом здании или сооружении, должны быть соединены вместе, чтобы сформировать систему заземляющих электродов. Если ни один из этих заземляющих электродов отсутствует, следует использовать один или несколько заземляющих электродов, указанных в пункте 250.52 (A) (4) — (A) (8) должны быть установлены и использованы (см. Рисунок 3).

Рисунок 1. Требования к заземляющим стержням.

Рисунок 2. Требования к заземляющим стержням (продолжение). Рисунок 3. Требования к системе заземляющих электродов.

Информацию о заземляющих электродах можно найти в 250.52. В этом разделе подробно объясняются различные типы заземляющих электродов. В этой статье обсуждается тот, который расположен по адресу 250,52 (A) (5). См. Язык ниже, а также рисунок 4.

---

(5) Стержневые и трубчатые электроды. Стержневые и трубчатые электроды должны быть не менее 2,44 м (8 футов) в длину и состоять из следующих материалов.

(a) Заземляющие электроды трубы или кабелепровода не должны быть меньше метрического обозначения 21 (торговый размер 3-4), а в случае стальных электродов они должны иметь гальванизированную внешнюю поверхность или иное металлическое покрытие для защиты от коррозии.

(b) Стержневые заземляющие электроды из нержавеющей стали и меди или стали с цинковым покрытием должны быть не менее 15.Диаметр 87 мм (5∕8 дюймов), если не указан. (2017 NEC)

---

Рисунок 4. Различные стержни заземления.

Другая информация, относящаяся к установке заземляющих стержней, такая как установка и минимальное сопротивление, может быть найдена в Разделах 250.53 (G) и 250.53 (A) (2). См. Рисунки 5, 6 и 7 для получения дополнительной информации.

Рисунок 5. Варианты установки ведомого заземляющего стержня. Рисунок 6. Основное правило для дополнения стержневого, трубчатого или пластинчатого электрода. Рисунок 7. Это исключение из основного правила для дополнения стержневого, трубчатого или пластинчатого электрода. если гарантировано, что одиночный стержень, труба или электрод выдерживают сопротивление 25 Ом или меньше.

Путешествие к главе 8 NEC — В поисках 5-футового заземляющего стержня

Теперь вот информация, которую вы все ждали. Где я могу найти эту информацию «только для участников, строго засекреченную», где я могу установить 5-футовый заземляющий стержень? Я устал вбивать 8-футовые заземляющие стержни в землю. Эта информация может сэкономить мне годы, не говоря уже о деньгах. Неужели все так просто? Есть ли место, где можно установить более короткие заземляющие стержни для электрических служб?

Ответ: «Да, нет и не так быстро.«Необходимо иметь полное представление о NEC , чтобы понимать, где эти 5-футовые заземляющие стержни допустимы и при каких конкретных обстоятельствах.

Статья 800 озаглавлена ​​«Цепи связи». Цель данной статьи — охватить различные схемы и оборудование связи. Раздел 800.2 определяет коммуникационную цепь как цепь, которая распространяет голос, аудио, видео, данные, интерактивные услуги, телеграф (кроме радио), внешнюю проводку для пожарной сигнализации и охранной сигнализации от коммуникационного предприятия до коммуникационного оборудования клиента до терминала включительно. оборудование, такое как телефон, факс или автоответчик.На эту статью не распространяются требования глав с 1 по 7 NEC , за исключением случаев, когда требования конкретно упомянуты в главе 8 (см. Рисунок 8).

Рис. 8. Расположение кода, приведенное в NEC 2017 г., раздел 90.3.

NEC состоит из различных частей; нам нужно в следующий раз взглянуть на Часть IV, озаглавленную «Методы заземления». В разделе 800.100 обсуждается подключение и заземление кабеля и первичной защиты. Здесь говорится, что первичное устройство защиты и металлический элемент (-ы) оболочки кабеля должны быть соединены или заземлены, как указано в 800.От 100 (A) до 800,100 (D).

Требования к заземляющему электроду приведены в 800.100 (B). В этом разделе говорится, что заземляющий проводник или провод заземляющего электрода должен быть подключен в соответствии с 800.100 (B) (1), 800.100 (B) (2) или 800.100 (B) (3). Давайте посмотрим на информацию, содержащуюся в 800.100 (B) (3).

---

(3) В зданиях или сооружениях без межсистемного соединения или средств заземления. Если в обслуживаемом здании или сооружении нет оконечных устройств для межсистемного соединения или заземления, как описано в 800.100 (B) (2), провод заземляющего электрода должен быть подключен к одному из следующих проводов:

(1) К любому из отдельных заземляющих электродов, описанных в 250.52 (A) (1), (A) (2), (A) (3) или (A) (4).

(2) Если обслуживаемое здание или сооружение не имеет оконечной нагрузки для межсистемного соединения или средств заземления, как описано в 800.100 (B) (2) или (B) (3) (1), к любому из отдельных заземляющих устройств). электроды, описанные в 250.52 (A) (7) и (A) (8), или к заземляющему стержню или трубе не менее 1.5 м (5 футов) в длину и 12,7 мм (1-2 дюйма) в диаметре, загнанные, где это практически возможно, в постоянно влажную землю и отделенные от проводников системы молниезащиты, как указано в 800.53, и не менее 1,8 м (6 футов) от электродов других систем. Паровые трубы, трубы с горячей водой или проводники системы молниезащиты не должны использоваться в качестве электродов для защитных устройств и заземленных металлических элементов. (2017 NEC)

---

Вау, вы это видели? В одном из мест указано использование и установка 5-футового заземляющего стержня.Однако вы также видели специфику этого языка? Во-первых, это допустимо только в том случае, если в здании или сооружении нет оконечных устройств для межсистемного соединения или заземления. В этом случае допускается использование 5-футового заземляющего стержня.

Заземляющий стержень или труба:

1. должен быть не менее 1,5 м (5 футов) в длину и 12,7 мм (1/2 дюйма) в диаметре;
2. забиты, где это возможно, в постоянно влажную землю; и
3. отделен от проводов системы молниезащиты, как указано в 800.53 и не менее 1,8 м (6 футов) от электродов других систем.

Следующее использование 5-футового заземляющего стержня можно найти в статье 830, которая касается систем широкополосной связи с питанием от сети. Эти системы предоставляют любую комбинацию голоса, аудио, видео, данных и интерактивных услуг через блок сетевого интерфейса (NIU).

Типичная базовая конфигурация системы включает в себя кабель, по которому подается питание и широкополосный сигнал на блок сетевого интерфейса, который преобразует широкополосный сигнал в компонентные сигналы.Типичные кабели представляют собой коаксиальный кабель с широкополосным сигналом и питанием по центральному проводнику, композитный металлический кабель с коаксиальным элементом (элементами) или элементы витой пары для широкополосного сигнала и элементы витой пары для питания, а также композитный оптоволоконный кабель с пара проводников для питания. Более крупные системы могут также включать сетевые компоненты, такие как усилители, которым требуется питание от сети.

Статья 830 состоит из различных частей. В части IV статьи 830 вы найдете способы заземления.Язык здесь гласит, что блоки сетевого интерфейса, содержащие устройства защиты, NIU с металлическими корпусами, первичные устройства защиты и металлические элементы сетевого широкополосного коммуникационного кабеля, которые предназначены для соединения или заземления, должны быть подключены, как указано в 830.100 (A), через 830.100 (Д).

Информация об электроде также находится по адресу 830.100 (B). Давайте посмотрим на язык по адресу 830.100 (B) (3) (2).

---

(3) В зданиях или сооружениях без оконечных устройств для межсистемных соединений или средств заземления.
Если обслуживаемое здание или сооружение не имеет оконечной нагрузки для межсистемного соединения или заземления, как описано в 830.100 (B) (2), провод заземляющего электрода должен быть подключен к одному из следующих компонентов:

(1) К любому из отдельных заземляющих электродов, описанных в 250.52 (A) (1), (A) (2), (A) (3) или (A) (4).

(2) Если обслуживаемое здание или сооружение не имеет оконечной нагрузки для межсистемного соединения или заземления, как описано в 830.100 (B) (2) или (B) (3) (1), к любому из отдельных заземляющих электродов, описанных в 250.52 (A) (7) и (A) (8), или к заземляющему стержню или трубе не менее 1,5 м (5 футов) в длину и 12,7 мм (1 in2 дюйма) в диаметре, загнанные, где это практически возможно, в постоянно влажную землю и отделенные от молниеотводов, как предусмотрено в 800.53, и не менее 1,8 м (6 футов) ) от электродов других систем. Паровые трубы, трубы с горячей водой или проводники системы молниезащиты не должны использоваться в качестве заземляющих электродов для протекторов, NIU со встроенной защитой, заземленных металлических элементов, NIU с металлическими кожухами и другого оборудования.(2017 NEC)

---

Вау, вы видели это еще раз? Это второе место, где говорится об использовании и установке 5-футового заземляющего стержня. Но вы тоже видели специфику этого языка? Во-первых, это допустимо только в том случае, если в здании или сооружении нет оконечных устройств для межсистемного соединения или заземления. В этом случае допускается использование 5-футового заземляющего стержня. Заземляющий стержень или труба:
1. должны быть не менее 1,5 м (5 футов) в длину и 12,7 мм (1-2 дюйма) в диаметре;
2.по возможности забиты на постоянно влажную землю; и
3. отделены от проводников системы молниезащиты, как указано в 800.53, и не менее 1,8 м (6 футов) от электродов других систем.

На рис. 9 предпринята попытка показать требования, содержащиеся в статье 250, и требования, содержащиеся в статьях 800 и 830, в отношении использования 8-футовой или 5-футовой заземляющей штанги.

Рис. 9. Сравнение 8-футовой и 5-футовой наземной колонны.

История 5-футовой заземляющей штанги

Ходят слухи, что длина 5-футового стержня заземления существует исключительно потому, что это была длина пространства в задней части служебных автомобилей Bell Telephone.Однако так ли это полностью? Исследование, предоставленное мне г-ном Уильямом МакКоем из Telco Sales, Inc., который представляет Институт инженеров по электротехнике и электронике (IEEE), показывает, что в отношении использования этих стержней проводились научные исследования. Исследования показали, что широко распространенное использование 5-футового стержня для релейной защиты от короткого замыкания было признано удовлетворительным для нормальных почвенных условий (см. Рисунок 10).

Рисунок 10. Информация о стержнях с низким сопротивлением из совместного исследования под названием «Технический отчет №31 ”между Эдисонским электрическим институтом (EEI) и телефонной системой Bell с 1935 года.

Изучая историю NEC , я также обнаружил, что первые 8 футов длины, указанные для заземляющего стержня, были найдены в 1940 . NEC . В NEC 1937 года существовала формулировка приемлемых заземляющих электродов: 2571 для водопровода и 2572 для искусственного грунта. В тексте здесь искусственное заземление называется землей, электрод которой состоит из ведомой трубы, ведомого стержня, заглубленной пластины или другого устройства, одобренного для этой цели.Пользователю Кодекса не было предоставлено никакой дополнительной информации о требуемой длине этого стержня (см. Рисунок 11).

В 1940 NEC требования к установке были помещены на 2583 для искусственных электродов. Одно из условий заключается в том, что стержень должен быть погружен на глубину не менее 8 футов независимо от размера или количества используемых электродов. См. Рисунок 12 для получения дополнительной информации.

Для тех, кто помоложе, пользователи Code, ниже фото NEC 1937 и 1940 годов, ранее принадлежавшее Mr.Сесил Т. Джонс. Интересно отметить, что издание 1937 года было дополнением таких гигантов электротехники, как Cutler-Hammer, Inc., Square D Company, Trumbull Electric Manufacturing Company и Westinghouse Electric and Manufacturing Company.

Рисунок 11. Требования к заземляющему электроду NEC 1937 года. Рисунок 12. Требования к заземляющему электроду 1940 NEC.

Я благодарен мистеру Джонсу, а также мистеру Филипу Х. Коксу, бывшему генеральному директору Международной ассоциации электротехнических инспекторов (IAEI), за то, что они передали мне эту историю для использования в моей карьере.Хотя действия этих двух джентльменов, такую ​​информацию, как история, найденная выше, можно исследовать и довести до нового поколения профессионалов в области электротехники. Если мы не знаем, не уважаем и не ценим нашу электрическую историю и работу других новаторов, которые были до нас, мы позорим электрическую промышленность (см. Рисунок 13).

Рисунок 13. NEC 1937 и 1940 годов.

Заключение

На этапе первого чернового варианта для NEC 2020 года я представил общественные материалы с просьбой к группе разработчиков кода (CMP), отвечающей за главу 8 NEC , обеспечить согласованность, удалив 5-футовую длину стержня и заменив ее на длина 8 футов в вышеупомянутых двух секциях.Я был несколько шокирован тем, что в обоих случаях CMP-16 разрешил или отклонил мой запрос.

Требование 8 футов не относится к статье 250; в главе 8 есть два места, которые позволяют использовать стержень меньшей длины, но для очень специфических установок. Члены CMP-16 связались со мной и предоставили руководство и историю для этой сокращенной длины. Большое спасибо таким людям, как Том Мур, Уильям Маккой и Джефф Сарджент за лакомые кусочки информации, которые помогли написать эту статью.

Я надеюсь, что если у вас когда-либо были такие же проблемы, эта статья предоставила понимание того, как дать ответы на вопрос, почему существует разная длина. Это напоминает поговорку, которую часто используют в торговле электроэнергией. «Если вам не нравится ответ в NEC, ищите внимательнее. Где-то обязательно должно быть исключение, которое позволит вам это сделать ».

Типы шнуров питания, номиналы, обозначения NEMA и IEC и многое другое

Этот месяц посвящен тонкостям питания / удлинителей.Этот информация может быть немного технической, так что будьте терпеливы. Эта статья будет состоит из краткого введения в концепции, за которым следует то, что по сути быть глоссарием терминов.

Здесь мы обсудим 2 основные группы обозначений разъемов: NEMA и IEC.

NEMA

Учреждена Национальной ассоциацией производителей электрооборудования (N.E.M.A.), NEMA описывает различные разъемы, используемые на шнурах питания по всему Северу. Америка и некоторые другие страны.Устройства NEMA имеют диапазон силы тока от 15 до 60, и в напряжениях от 125-600. Разные, невзаимозаменяемые типы штекеров: созданы на основе определенных значений силы тока / напряжения, и каждому из них присвоен сертификат NEMA. обозначение. Таким образом, то, что требует 125 вольт, не может быть по ошибке вставлен в розетку 220 В.

Существует две основных классификации устройств NEMA. Один называется прямой клинок, другой — запорный. Прямые лезвия — наиболее распространенный тип в обычной бытовой электронике, а запорные устройства предназначены для больше промышленных применений, где вилка случайно выпадает из розетки. большее беспокойство.У запорного типа будут изогнутые лезвия, которые позволяют заглушке быть скрученным и заблокированным в гнезде. Буква «L» перед Код NEMA указывает на фиксирующий разъем.

Итак, давайте обсудим эти коды NEMA. Наиболее распространенные разъемы NEMA: обозначения 5-15 и 5-20. Первая цифра указывает на штекер конфигурация. Сюда входит количество полюсов и проводов, а также напряжение. А устройство заземляющего типа будет называться двухполюсным, трехпроводным или четырехполюсным, пятипроводной и т. д.Незаземляющее устройство будет двухполюсным, двухпроводным или трехполюсный, трехпроводной и т. д. Вторая цифра в коде указывает на усилитель рейтинг устройства, за которым следует буква «R» для розетки, или буква «P» для пробки.

Например: 5-15R — это розетка 125 В, 2-полюсная, 3-проводная, рассчитанная на 15 А и это самая распространенная розетка в домах в США.

Обозначения NEMA

В NEMA есть несколько групп обозначений. Мы рассмотрим только самые общий.

NEMA 1

Устройства NEMA 1 — это 2-проводные устройства без заземления, рассчитанные на 120 вольт. В стандартный 2-контактный штекер, который можно найти в базовой лампе или незаземленный шнур питания ноутбука оба NEMA 1-15P.

NEMA 1-15P

NEMA 5

Устройства NEMA 5 представляют собой 3-проводные заземляющие устройства, рассчитанные на 125 вольт. Иногда вилка Эдисона, вилка 5-15P является наиболее распространенным типом вилки, используемой в U.S. NEMA 5-15P — это заземленная версия 1-15P. Эти стандартные вилки, которые есть в большинстве электронных устройств (компьютеры, сетевые фильтры, приемники и т. д.), а также на стандартные удлинители .

NEMA 5-15P

NEMA 5-15R

NEMA 14

Устройства NEMA 14 представляют собой 4-проводные заземляющие устройства. 14-30 и 14-50 — общие неблокирующие устройства, используемые в электрических сушилках для одежды или электрических плитах, соответственно.Учитывая оба напряжения 120/240 вольт, самая большая разница между 14-30 и 14-50 (помимо силы тока) — это то, что 14-30 имеет Верхнее лезвие L-образной формы, а у 14-50 прямая середина. лезвие. Это запрещает случайное использование 14-30 на розетке 14-50. Устройства NEMA 14-50 часто можно найти в автодомах для питания больших прогулочные автомобили.

NEMA TT-30

Еще чаще в стоянках для автофургонов используется NEMA TT-30. Рассчитанные на 125 вольт, почти все дома на колесах используют это заземляющее устройство на 30 ампер для питания.

IEC

IEC — это обозначение разъемов, используемых в некоторых устройствах и компьютерах / ноутбуках. В этих обозначениях, учрежденных Международной электротехнической комиссией (МЭК), в кодах используется буква «С», за которой следует число. Опять же, мы не будем останавливаться на одном типе разъема.

Разъемы C13 и C14

Разъемы C14 используются в большинстве шнуры питания настольного компьютера . Знакомая розетка на задней панели принтеров, компьютеров, ИБП или компьютерные мониторы — это разъем C14.Конец, который вставляется в эти розетки — разъем C13.

Разъем C13

Разъем C14

Разъемы C15 и C16

Трехконтактные розетки C16 можно найти на некоторых горячих приборах, например, на электрических чайники и соответствующая вилка для этих розеток — C15. Эти аналогичны разъемам C13 / C14, но рассчитаны на более высокую температуру, именно поэтому они используются на «горячих» приборах.

Разъемы C17 и C18

Эти разъемы похожи на C13 / C14, за исключением того, что у них нет третий контакт используется для заземления. Xbox 360 использует этот тип разъема для это силовой блок.

Разъемы C19 и C20

Они используются в некоторых серверных, где требуются более высокие токи. Эти разъемы представляют собой квадратные версии разъемов C13 / C14.

Разъем C7

Это разъем в форме восьмерки на незаземленном источнике питания ноутбука. расходные материалы, некоторые игровые приставки и т. д.

Разъем C7

Разъем C5

Это вилка в виде листа клевера, которую можно найти на заземленном ноутбуке. запасы. C6 — соответствующая розетка.

Разъем C5

Типы кожухов и калибры проводов

В силовых кабелях используется множество различных кожухов. Чтобы отличить различных типов и характеристик куртки, для опишите куртку.Каждая буква имеет особое значение, как определено в UL. стандарт № 62 (UL62) и проштампован прямо на куртке. Буквы могут Опишите материал, используемый в куртке, номинальное напряжение, устойчивость куртки к погодным условиям или другим факторам. Ниже краткое глоссарий некоторых различных кодов, которые вы найдете:

• S — Уровень обслуживания. Это означает, что шнур рассчитан на 600 вольт.
• SJ — Младший сервис. Это означает номинальное напряжение 300 вольт.
• T — Термопласт. Проволока покрыта ПВХ.
• P — Параллельно. Это типы шнуров, в которых каждый проводник изолирован отдельно, как в обычном шнуре лампы.
• O — Маслостойкий. Одна буква «О» означает, что куртка маслостойкая. Две буквы «О» означают, что куртка и изоляция внутри шнура маслостойкие.
• W — атмосферостойкий. По сути, эти шнуры предназначены для использования вне помещений.Они включают устойчивость к влажным условиям, а также защиту от ультрафиолета.
• V — вакуумного типа. Изначально гибкая куртка использовалась для пылесосов, но теперь ее можно найти на самых разных товарах.

3232

Оболочка	Разрешенный калибр проводов	Разрешенное количество проводников
SPT-1	20-18	2 или 3
	2 или 3
-14	2 или 3
SPT-3	18-10	2 или 3
NISPT-1	18-16	2 или 3
	NISPT-2 18-16	2 или 3
SVT	18-16	2 или 3
SJT	18-10	2-6
ST	18-2 2 или более

Например, на шнуре может быть SJTW на куртке.Это означало бы Шнур для младших классов обслуживания, рассчитанный на 300 В, с оболочкой из ПВХ, устойчив к атмосферным воздействиям. Значения -1, -2 и -3, указанные выше, указывают толщину. куртки. -1 — тонкий, -2 — средний и -3 — толстый.

А и калибр проводов

Существует прямая зависимость между длиной кабеля, силой тока и калибром проводов. Следующий список представляет собой базовую разбивку отношения силы тока к току. калибр проволоки. Это только основные рекомендации, так как длина шнура увеличится либо ток уменьшится, либо калибр провода должен быть выросла.

Эти разные оболочки подходят для проводов разного калибра и количества провода (жилы) внутри шнура питания. Ниже представлена ​​диаграмма различных курток. типы, какие калибры проводов разрешены для использования внутри, и сколько проводов разрешается:

9026 9026 9026

Сила тока	Рекомендуемый калибр проводов
7a	20 AWG
10a	18 AWG
20a	12 AWG

Цветовое кодирование проводов

По соображениям безопасности и удобства стандарты цветовой кодировки проводов были разработан для оболочки отдельных проводов внутри шнуров питания.Ниже приведен список стандартов цветовой кодировки США и Европы. Пожалуйста, обрати внимание что они относятся к большинству шнуров питания в США и Европе. Цветовая кодировка может отличаться в определенных приложениях.

⁶

Провод	Цвет США	Цвет провода ЕС
Провод под напряжением	Черный	Коричневый
Отрицательный белый провод		Зеленый	Желтый / Зеленый

Доработаны схемы пожарной сигнализации

| Журнал электрического подрядчика

Электротехнические подрядчики знакомы с требованиями к прокладке кабелей NFPA 70 2011, Национальными электротехническими правилами (NEC), а некоторые знакомы с требованиями к кабелям NFPA 72 2010, Национальными правилами пожарной сигнализации и сигнализации.Однако в выпуске NFPA 72 2010 г. есть новая глава (12), посвященная цепям и путям.

Глава 12 определяет характеристики цепей и путей, используемых в системе пожарной сигнализации, по их характеристикам в различных неблагоприятных условиях и по их способности выдерживать атаки от огня, известной как живучесть. Как указано в приложении к кодексу, «в выпуске NFPA 72 2007 года, схема инициирующего устройства, цепь сигнальной линии и таблицы классов / стилей характеристик схемы устройства уведомления были основаны на методах« медной »проводки.В блоках управления пожарной сигнализацией используются новые коммуникационные технологии, такие как Ethernet, оптоволокно и беспроводная связь, которые не подходят для «медной» проводки ».

Как всегда, подрядчики должны установить всю проводку, цепи и пути в соответствии с NEC. Таким образом, новая глава соответствующим образом ссылается на конкретные требования NEC. К ним относятся статьи 760, 770 и 800, а также несколько других конкретных параграфов.

Как указано в приложении NFPA 72: «Важно защитить систему пожарной сигнализации от удара молнии.Одним из ключевых требований, связанных с защитой от переходных процессов, является NFPA 70, Национальный электротехнический кодекс, раздел 760.32, который охватывает требования к установке. Правила заземления и соединения, содержащиеся в Части IV Статьи 800, являются частью этих требований по установке. Подключения к системе заземляющих электродов здания следует выполнять там, где электрические цепи входят в здание и выходят из него. Чтобы свести к минимуму потенциальное повреждение от индуцированных переходных процессов, цепи, входящие и выходящие из здания, должны подключаться к системе заземляющих электродов и оборудованию защиты от переходных процессов, ближайшему к точке входа, прежде чем они будут смешаны с другими цепями.

«Раздел 760.32 NEC содержит ссылки на цепи пожарной сигнализации, выходящие за пределы одного здания. Требования к установке цепей с ограничением мощности и цепей связи охватываются Частями II, III и IV Статьи 800 «Цепи связи». Методы и оборудование, используемые для обеспечения защиты цепей от переходных процессов, указанных в Статье 800, не обязательно подходят для напряжений, ожидаемых во всех цепях пожарной сигнализации.

«Требования к установке подземных наружных цепей без ограничения мощности содержатся в Части I Статьи 300 и соответствующих разделах в Части I Статьи 225« Подземные ответвительные цепи и фидеры ».Обратите внимание, что статья 225 конкретно не требует защиты цепей от переходных процессов, но важно учитывать защиту подземных цепей.

«Как в цепях с ограничением мощности, так и в цепях без ограничения мощности могут быть установлены устройства защиты от перенапряжения для защиты от скачков напряжения. При установке устройств защиты от перенапряжения следует соблюдать требования статьи 285 NEC ».

Последние изменения кода включают исключение обозначений стиля для любых цепей пожарной сигнализации.Код теперь обозначает цепи только по классам. Эти обозначения включают классы A, B, C, D, E или X, в зависимости от характеристик цепи или пути. Технический комитет пояснил, что он не намеревался использовать обозначения схем для создания иерархического ранжирования. Скорее, обозначения просто указывают на уровни производительности и живучести.

Например, путь, обозначенный как класс A, будет включать в себя резервный путь. Его оперативная способность будет продолжаться после одного открытия.И любые условия, которые влияют на предполагаемую работу пути, будут объявлены.

Код обеспечивает новое обозначение класса X для обеспечения дополнительных требований к рабочим характеристикам. Путь класса X будет включать в себя резервный путь. Его работоспособность сохранится после одного обрыва или короткого замыкания. И любые условия, которые влияют на предполагаемую работу пути, будут объявлены. Обозначение тракта Класса X предназначено для определения тех характеристик производительности, которые предыдущие редакции кода определяли как «цепь сигнальной линии стиля 7».«Адресные системы пожарной сигнализации часто используют этот тип цепи. В предыдущих редакциях кодекса цепь сигнальной линии класса A описывалась как «цепь сигнальной линии стиля 6».

Обозначение пути класса B указывает на то, что путь не включает в себя избыточный путь. Его работоспособность ограничивается одним открытием. И любые условия, которые влияют на предполагаемую работу пути, будут объявлены.

Новое обозначение пути класса C включает в себя один или несколько путей, по которым сквозная связь проверяет целостность работы.Но целостность отдельных трактов не контролируется, и сообщается о потере сквозной связи.

Как указано в приложении к кодексу, ссылка на класс C «предназначена для описания технологий, которые контролируют канал связи путем опроса или непрерывного« квитирования »связи, например:

« (1) Блок управления пожарной сигнализацией или диспетчерская станция. подключения к проводной локальной сети, глобальной сети или Интернету

“(2) Подключение блока управления пожарной сигнализацией или диспетчерской станции к беспроводной локальной сети, глобальной сети и Интернету

“ (3) Подключение блока управления пожарной сигнализацией или диспетчерской станции к беспроводной сети (проприетарная связи)

«(4) Соединения передатчика цифровой сигнализации пожарной сигнализации или приемника цифровой сигнализации на станции наблюдения с коммутируемой телефонной сетью общего пользования»

Ссылка класса D описывает пути, которые имеют отказоустойчивую работу, которая выполняет намеченную функцию когда соединение потеряно, но пути класса D не контролируют целостность пути.Наиболее распространенная цепь, которую вы используете в системе пожарной сигнализации, которая соответствует этому обозначению, будет включать проводку, которая обеспечивает питание дверных держателей. Прерывание подачи электроэнергии приводит к закрытию двери.

И, наконец, обозначение класса E предназначено для описания путей, которые не требуют контроля целостности или электрического контроля.

Вторая часть главы 12 описывает живучесть цепей. Требования живучести определенных коммуникационных цепей существуют более 30 лет.К сожалению, проектировщики, компетентные органы и установщики часто неправильно понимали эти требования. В главе 3 кодекса нет определения «живучести». Однако в разделе 23.10.2 главы 23, в частности, говорится: «Системы пожарной сигнализации, используемые для частичной эвакуации и перемещения, должны быть спроектированы и установлены таким образом, чтобы нападение с помощью огня в зоне сигнализации об эвакуации не ухудшало управление и работу устройств оповещения за пределами зона сигнализации эвакуации.”

В этом разделе приводится описание характеристик живучести. Проектировщики, уполномоченные органы и подрядчики должны также спроектировать и установить цепи, управляющие цепями и оборудованием уведомляющих устройств, которые работают совместно с более чем одной зоной сигнализации об эвакуации — таким образом, чтобы пожар не отключил их.

Обратите внимание, что Глава 12 не требует живучести. Он просто описывает обозначения уровней. Глава 24 содержит требования к живучести.Глава 24 также включает ссылки на описания различных уровней живучести в главе 12. Каждый уровень живучести пути предлагает проектировщику и установщику варианты для удовлетворения требований. Некоторые пользователи кода были сбиты с толку и предположили, что, если подрядчик установит цепь в кабелепроводе, эта цепь будет иметь живучесть. Провод или кабель в кабелепроводе, например кабелепроводе, безусловно, имеют механическую защиту, но кабелепровод или кабельный канал не могут сохранить целостность цепей при пожаре.

«Уровни» живучести, описанные в главе 12, включают уровни 0, 1, 2 и 3. По сути, пути уровня 0 не имеют требуемой живучести. К проходам уровня 1 относятся те, которые установлены в зданиях, полностью защищенных автоматическими спринклерными системами в соответствии с NFPA 13, Стандартом по установке спринклерных систем, с любыми соединительными проводниками, кабелями или другими физическими проходами, проложенными в металлических кабельных каналах.
Уровень живучести пути 2 состоит из одного или нескольких из следующих элементов:

“(1) 2-часовой кабель огнестойкости (CI)

“ (2) 2-часовой огнестойкий кабель [защита электрической цепи система (ы)]

«(3) 2-часовой огнеупорный корпус или защищенная зона

« (4) 2-часовые альтернативные варианты производительности, утвержденные уполномоченным органом »

Уровень живучести 3 идентичен уровню 2 , за исключением проходов, которые установлены в зданиях, полностью защищенных автоматическими спринклерными системами в соответствии с NFPA 13, Стандарт на установку спринклерных систем.

Подрядчики установят большинство цепей в неголосовых системах пожарной сигнализации с обозначением живучести Уровня 0 или Уровня 1. Вообще говоря, подрядчики будут использовать живучесть проходов Уровня 2 или 3 для внутренней голосовой / тревожной связи при пожаре, когда находящиеся в здании люди будут либо частично эвакуированы, либо перемещены в не пожарную зону внутри здания.

По мере того, как новый код становится предпочтительным, проектные чертежи будут обозначать пути для определения свойств межсоединений системы и требований к живучести.

Исходя из количества штатов, уже принявших NFPA 72 2010, подрядчик должен понимать эти новые обозначения цепей, кабелей и путей для систем пожарной сигнализации.

---

MOORE , лицензированный инженер по противопожарной защите, частый выступающий и эксперт в области безопасности жизнедеятельности, в прошлом председатель Технического комитета по корреляции NFPA 72. Мур является руководителем Hughes Associates, Inc.

No related posts.
