Как определить номинал диода

Предлагаемая схема служит для простого определения номинала напряжения стабилизации стабилитрона с помощью вольтметра, а также для определения его исправности.

Сейчас промышленностью выпускается невероятное количество различных электронных компонентов и зачастую при сборке радиоэлектронного изделия возникает множество затруднений по определению номинала компонента. Особенно в этом плане «отличилась» отечественная промышленность — в частности стабилитроны в стеклянном корпусе имеют, порой, очень похожую маркировку, отличить которую не представляется возможным. Хороший пример это стабилитроны КС211 и КС175 — иногда встречаются варианты маркировки, в которых оба выглядят как маленький выводной стеклянный диод с чёрной полосой. Их также можно спутать, например, со стабилитроном Д814. Так или иначе, запоминать цветовую маркировку стабилитронов не самая лучшая идея, учитывая насколько просто их можно проверить.

Для определения напряжения стабилизации понадобится простая схема:

Обычно диапазон рабочего тока маломощных стабилитронов лежит в пределах 1-10 мА, поэтому сопротивление резистора выбрано 2.2 кОм. Это оптимально для проверки маломощных стабилитронов. Для проверки мощных стабилитронов сопротивление возможно придётся уменьшить — для этого в схеме предусмотрена перемычка. Для проверки маломощных стабилитронов перемычку нужно ставить в верхнее положение, для проверки мощных — в нижнее.

Оптимальное напряжение питания — 25В.

Если стабилитрон подсоединён правильно — анодом к X1, катодом к X2, то вольтметр покажет его напряжение стабилизации, а если неправильно — какое-то очень малое напряжение около нуля. Если при одном подключении мультиметр показывает минимум напряжения, а при другом — максимальное, равное напряжению источника питания, значит испытуемый радиоэлемент либо простой диод, либо стабилитрон с напряжением стабилизации выше напряжения источника питания. Если вы уверены что это стабилитрон — нужно увеличить напряжение источника до предполагаемой величины и проверить ещё раз.

Если вольтметр показывает минимальное напряжение, либо напряжение питания при любом подключении — значит данный стабилитрон или диод неисправен.

Если напряжение стабилизации показывается при любом подключении — значит это двусторонний стабилитрон.

Аналогичным способом можно проверять исправность диодов и светодиодов, только полярность будет противоположная. Способ хорош тем, что позволяет узнать падение напряжения, что бывает очень важно. Проверяя светодиоды необходимо помнить, что некоторые светодиоды очень чувствительны к завышенному обратному напряжению, поэтому напряжение источника при их проверке желательно выставлять не выше 9В.

Стандартная конструкция полупроводникового диода выполнена в виде полупроводникового прибора. В нем имеется два вывода и один выпрямляющий электрический переход. В работе прибора использованы различные свойства, связанные с электрическими переходами. Вся система соединена в едином корпусе из пластмассы, стекла, металла или керамики. Часть кристалла с более высокой концентрацией примесей носит название эмиттера, а область, имеющая низкую концентрацию, называется базой. Маркировка диодов и схема обозначений применяются в соответствии с их индивидуальными свойствами, конструктивными особенностями и техническими характеристиками.

Характеристики и параметры диодов

В зависимости от применяемого материала, диоды могут быть выполнены из кремния или германия. Кроме того, для их изготовления используется фосфид индия и арсенид галлия. Диоды из германия обладают более высоким коэффициентом передачи, по сравнению с кремниевыми изделиями. У них большая проводимость при сравнительно невысоком напряжении. Поэтому, они широко используются в производстве транзисторных приемников.

В соответствии с технологическими признаками и конструкциями, диоды различаются как плоскостные или точечные, импульсные, универсальные или выпрямительные. Среди них следует отметить отдельную группу, куда входят светодиоды, фотодиоды и тиристоры. Все перечисленные признаки дают возможность определить диод по внешнему виду.

Характеристики диодов определяются такими параметрами, как прямые и обратные токи и напряжения, диапазоны температур, максимальное обратное напряжение и другие значения. В зависимости от этого, производится нанесение соответствующих обозначений.

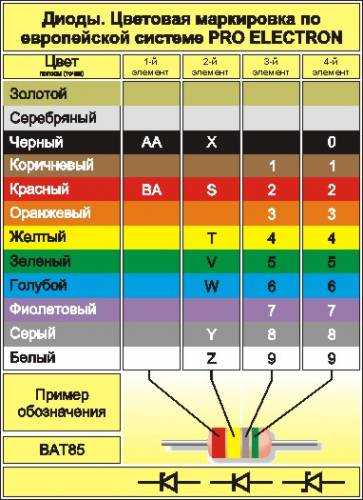

Обозначения и цветовая маркировка диодов

Современные обозначения диодов соответствуют новым стандартам. Они разделяются на группы, в зависимости от предельной частоты, при которой происходит усиление передачи тока. Поэтому, диоды бывают низкой, средней, высокой и сверхвысокой частоты. Кроме того, у них различная рассеиваемая мощность: малая, средняя и большая.

Маркировка диодов представляет собой краткое условное обозначение элемента в графическом исполнении с учетом параметров и технических особенностей проводника. Материал, из которого изготовлен полупроводник, имеет обозначение на корпусе соответствующими буквенными символами. Эти обозначения проставляются вместе с назначением, типом, электрическими свойствами прибора и его условным обозначением. Это помогает, в дальнейшем, правильно подключить диод в электронную схему устройства.

Выводы анода и катода обозначаются стрелкой или знаками плюс или минус. Цветовые коды и метки в виде точек или полосок, наносятся возле анода. Все обозначения и цветовая маркировка позволяют быстро определить тип устройства и правильно использовать его в различных схемах. Подробная расшифровка данной символики приводится в справочных таблицах, которые широко используются специалистами в области электроники.

Маркировка импортных диодов

В настоящее время широко используются SMD-диоды зарубежного производства. Конструкция элементов выполнена в виде платы, на поверхности которой закреплен чип. Слишком маленькие размеры изделия не позволяют нанести на него маркировку. На более крупных элементах обозначения присутствуют в полном или сокращенном варианте.

В электронике SMD-диоды составляют около 80% всех используемых изделий этого типа. Такое разнообразие деталей заставляет внимательнее относиться к обозначениям. Иногда они могут не совпадать с заявленными техническими характеристиками, поэтому желательно провести дополнительную проверку сомнительных элементов, если они планируются к использованию в сложных и точных схемах. Следует учитывать, что маркировка диодов этого типа может быть разной на совершенно одинаковых корпусах. Иногда присутствует только буквенная символика, без каких-либо цифр. В связи с этим рекомендуется использовать таблицы с типоразмерами диодов от разных производителей.

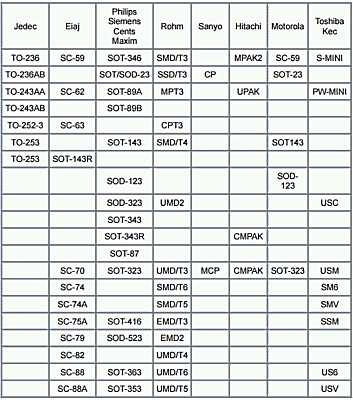

Для SMD-диодов чаще всего используется тип корпуса SOD123. На один из торцов может наноситься цветная полоса или тиснение, что означает катод с отрицательной полярностью для открытия р-п-перехода. Единственная надпись соответствует обозначению корпуса.

Тип корпуса не играет решающей роли при использовании диода. Одной из основных характеристик является рассеивание некоторого количества тепла с поверхности элемента. Кроме того, учитываются значения рабочего и обратного напряжения, величина максимально допустимого тока через р-п-переход, мощность рассеивания и другие параметры. Все эти данные указаны в справочниках, а маркировка лишь ускоряет поиск нужного элемента.

По внешнему виду корпуса не всегда удается определить производителя. Для поиска нужного изделия существуют специальные поисковики, в которые нужно ввести цифры и буквы в определенной последовательности. В некоторых случаях диодные сборки вообще не несут какой-либо информации, поэтому в таких случаях сможет помочь только справочник. Подобные упрощения, делающие обозначение диода очень коротким, объясняются крайне ограниченным пространством для нанесения маркировки. При использовании трафаретной или лазерной печати удается разместить 8 символов на 4 мм2.

Стоит учесть и тот факт, что одним и тем же буквенно-цифровым кодом могут обозначаться совершенно разные элементы. В таких случаях анализируется вся электрическая схема.

Иногда в маркировке указывается дата выпуска и номер партии. Подобные отметки наносятся для возможности отслеживания более современных модификаций изделий. Выпускается соответствующая корректирующая документация с номером и датой. Это позволяет более точно установить технические характеристики элементов при сборке наиболее ответственных схем. Применяя старые детали для новых чертежей, можно не получить ожидаемого результата, готовое изделие в большинстве случаев просто отказывается работать.

Маркировка диодов анод катод

Каждый диод, как и резистор, оборудован двумя выводами – анодом и катодом. Эти названия не следует путать с плюсом и минусом, которые означают совершенно другие параметры.

Тем не менее, очень часто требуется определить точное соответствие каждого диодного вывода. Существует два способа определения анода и катода:

• Катод маркируется полоской, которая заметно отличается от общего цвета корпуса.
• Второй вариант предполагает проверку диода мультиметром. В результате, не только устанавливается местонахождение анода и катода, но и проверяется работоспособность всего элемента.

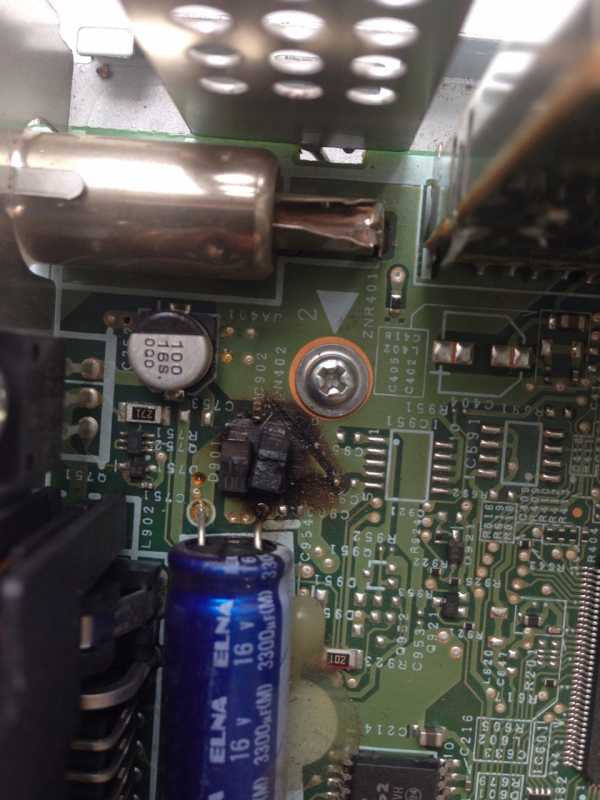

Друг попутал провода при подключении магнитолы Pioneer deh-1320mp.И у него сгорели два диода.Не могу найти его параметры или чем можно заменить.На нем написано 14 00.

Комментарии 16

Поставить можно почти любые на ток от 3х а и напругу от 40в., только обязательно нужно стаивть и предохранитель какой следует, иначе погорит или сама магнитола или дороги на плате, как повезет. Не фиг с ледующий раз жука ставить и полярность путать.

У диода есть маркировка и параметры, а номиналы у резисторов и конденсаторов))
По параметрам уже подсказали ))

Они горят до такой степени когда предохранителя нет по цепи питания магнитолы, либо он с каким-то безумным номиналом.
Ставьте обязательно предохранитель, в следующий раз может и что-то подороже сгореть!

У него сперва пред и сгорел так он намотал проволочек на ножки преда.😂

Молодец однако, сообразительный! )))

Спасибо всем огромное за помощь. Поставил М7 и мажок заработал. Пока полет нормальный.

туда разве что КД236 советские не встанут. любой на ток от 2 Ампер

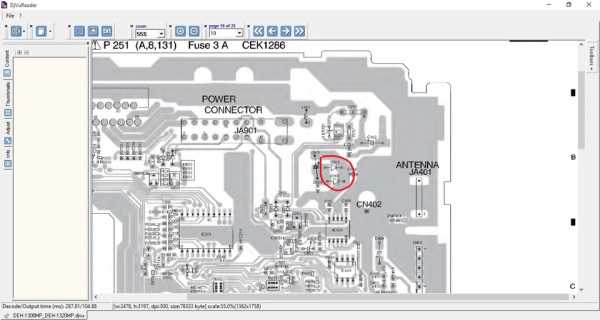

по мануалу D901 и D902 — 1SR154-400

Как раз для такого друга туда они и ставились. Просто убери их и правильно подключи питание.

Ставь любой, по размерам и по напряжению чтобы подходили. Ну и полярность соблюдай. Возможно не только они сгорели.

а ампер сколько? M7 подойдет?

Про м7 гугли, а ампераж ставь, чуть больше чем заявленно в магнитоле.

Ставь любой, по размерам и по напряжению чтобы подходили. Ну и полярность соблюдай. Возможно не только они сгорели.

Они скорее всего стоят для того что бы при переполюсовке вышибало пред, но как всегда — пред выгорает последним) На будущее — ставте предохранители по номиналу, по моим наблюдениям — 10А за глаза, а вот от 20А вот такие последствия иногда случаются) Диоды можешь выпаять, пролуди пятаки и впаяй диоды одной серии, ну хотя бы модели, что бы в сумме тащили 10-15А, напряжение ->18в

vi-pole.ru

Маркировка стабилитронов: детальное описание | 1posvetu.ru



Имея дома радиоэлектронную лабораторию, можно своими руками сделать самые различные приспособления для электрооборудования или сами приборы, что позволит значительно сэкономить на покупке техники. Важным элементом многих электрических схем приборов является стабилитрон.

Такой элемент (smd, смд) является необходимой частью многих электросхем. Благодаря обширной области применения, стабилитрон имеет различную маркировку. Маркировка, нанесенная на корпус такого диода, дает подробную, но зашифрованную, информацию о данном элементе. Наша сегодняшняя статья поможет вам разобраться в том, какая цветовая маркировка встречается на корпусе (стеклянном и нет) импортных стабилитронов.

Что представляет собой данный элемент электрических схем

Прежде чем приступить к рассмотрению вопроса о том, какая цветовая маркировка таких элементов существует, нужно разобраться, что это вообще такое.

Вольт-амперная характеристика стабилитрона

Стабилитрон представляет собой полупроводниковый диод, который предназначается для стабилизации в электросхеме постоянного напряжения на нагрузке. Наиболее часто такой диод используется для стабилизации напряжения в различных источниках питания. Данный диод (smd) имеет участок с обратной веткой вольт-амперной характеристики, которая наблюдается в области электрического пробоя.

Имея такую область, стабилитрон в ситуации изменения параметра тока, протекающего через диод от IСТ.МИН до IСТ.МАКС практически не наблюдается изменений показателя напряжения. Данный эффект применяется для стабилизации напряжения. В ситуации, когда к смд подключена параллельно нагрузка RH, тогда напряжение диода будет оставаться постоянным, причем в указанных пределах изменения тока, текущего через стабилитрон.

Обратите внимание! Стабилитрон (smd) способен стабилизировать напряжение выше 3,3 В.

Кроме смд существуют еще и стабистроны, которые включаются при прямом включении. Они применяются в ситуации, когда есть необходимость стабилизировать напряжение в определенном диапазоне. Обычный диод можно использовать тогда, когда нужно стабилизировать напряжение в диапазоне от 0,3 до 0,5 В. Область их прямого смещения наблюдается при падении напряжения до 0,7 – 2v. При этом оно практически не зависит от силы тока. Стабисторы в своей работе применяют прямую ветвь вольт-амперной характеристики.

Их также следует включать при прямом подключении. Хотя это будет не самое лучшее решение, поскольку стабилитрон в такой ситуации будет все же более эффективен.
Стабисторы, как и smd, производятся зачастую из кремния.
Стабилитроны маркируют по их основным характеристикам. Эта маркировка имеет следующий вид:

• UСТ. Эта маркировка означает номинальное напряжение для стабилизации;
• ΔUСТ. Означает отклонение показателя напряжения номинального напряжения стабилизации;
• IСТ. Обозначает ток, который протекает через диод при номинальном напряжении стабилизации;
• IСТ.МИН — минимальное значение тока, которые течет через стабилитрон. При этом значении такой smd диод будет иметь напряжение в диапазоне UСТ ± ΔUСТ;
• IСТ.МАКС. Означает максимально допустимую величину тока, которая может течь через стабилитрон.

Такая маркировка важна при выборе элемента под определенную электросхему.

Обозначения работы элемента электросхемы

Схематическое обозначение стабилитрона

Поскольку стабилитрон представляет собой специальный диод, то его обозначение не отличается от них. Схематически smd обозначается следующим образом:

Стабилитрон, как и диод, имеет в своем составе катодную и анодную часть. Из-за этого имеется прямое и обратное включение данного элемента.

Включение стабилитрона

На первый взгляд, включение такой диод имеет неправильное, ведь он должен подключаться «наоборот». В ситуации подачи на смд обратного напряжения наблюдается явление «пробоя». В результате чего напряжение между его выводами остается неизменным. Поэтому он должен быть последовательно подключен к резистору с целью ограничения проходящего через него тока, что будет обеспечивать падение «лишнего» напряжения от выпрямителя.

Обратите внимание! Каждый диод, предназначенный для стабилизации напряжения, обладает своим напряжением «пробоя» (стабилизации), а также имеет свой рабочий ток.

Из-за того, что каждый стабилитрон обладает такими характеристиками, для него можно рассчитать номинал резистора, который будет подключаться с ним последовательно. У импортных стабилитронов их напряжение стабилизации представлено в виде маркировки, нанесенной на корпусе (стеклянном или нет). Обозначение такого диода smd всегда начинается с BZY… или BZX…, а их напряжение пробоя (стабилизации) имеет маркировку V. Например, обозначение 3V9 расшифровывается как 3.9 вольта.

Обратите внимание! Минимальное напряжение для стабилизации у таких элементов составляет 2 В.

Принцип функционирования стабилизационных диодов

Несмотря на то, что смд похож на диод, он по сути является иным элементом электросхемы. Конечно, он может выполнять функцию выпрямителя, но обычно используется для стабилизации напряжения. Данный элемент способен поддерживать в цепи постоянного тока постоянное напряжение. Этот его принцип работы применяется в питании различного радиотехнического оборудования.



Стабилитрон и диод

Внешне смд очень похож на стандартный полупроводник. Схожесть сохраняется и в конструкционных особенностях. Но при обозначении такого радиотехнического элемента, в отличие от диода, на схеме ставится буква Г.
Если не вникать в математические расчеты и физические явления, то принцип функционирования smd будет достаточно понятным.

Обратите внимание! При включении такого smd диода нужно соблюдать обратную полярность. Это означает, что подключение проводится анодом к минусу.

Проходя через этот элемент, небольшое напряжение цепи провоцирует сильный ток. При увеличении обратного напряжения ток так же растет, только в этом случае его рост будет наблюдаться слабо. Доходя до отметки, она может быть любой. Все зависит от типа устройства. При достижении отметки происходит «пробой». После случившегося «пробоя» через smd начинает течь обратный ток большого значения. Именно в этот момент и начинается работа данного элемента до времени превышения его допустимого предела.

Как отличить стабилизационный диод от обычного полупроводника

Очень часто люди задаются вопросом, как можно отличить стабилитрон от стандартного полупроводника, ведь, как мы выяснили раньше, оба этих элемента имеют практически идентичное обозначение на электросхеме и могут выполнять схожие функции.
Самым простым способом отличить стабилизационный полупроводник от обычного является использование схемы приставки к мультиметру. С его помощью можно не только отличить оба элемента друг от друга, но и выявить напряжение стабилизации, которое характерно для данного смд (если оно, конечно, не превышает 35В).

Схема приставки мультиметра является DC-DC преобразователем, в которой между входом и выходом имеется гальваническая развязка. Эта схема имеет следующий вид:

Схема приставки мультиметра

В ней генератор с широтно-импульсной модуляцией выполняется на специальной микросхеме МС34063, а для создания гальванической развязки между измерительной частью схемы и источником питания контрольное напряжение следует снимать с первичной обмотки трансформатора. Для этой цели имеется выпрямитель на VD2. При этом величина для выходного напряжения или тока стабилизации устанавливается путем подбора резистора R3. На конденсаторе С4 происходит выделение напряжения примерно в 40В.
При этом проверяемый смд VDX и стабилизатор для тока А2 будут формировать параметрический стабилизатор. Мультиметр, который подключили к выводам Х1 и Х2, будет измерять на данном стабилитроне напряжение.

При подключении катода к «-«, а анода к «+» диода, а также к несимметричному смд мультиметра, последний покажет незначительное напряжение. Если подключать в обратной полярности (как на схеме), то в ситуации с обычным полупроводником прибор будет регистрировать напряжение около 40В.

Обратите внимание! Для симметричного смд напряжение пробоя будет появляться при наличии любой полярности подключения.

Здесь трансформатор Т1 будет намотан на торообразном ферритовом сердечнике с внешним диаметром в 23 мм. Такая обмотка 1 будет содержать 20 витков, а вторая обмотка — 35 витков провода ПЭВ 0,43. При этом важно при намотке укладывать виток к витку. Следует помнить, что первичная обмотка идет на одной части кольца, а вторая – на другой.
Проводя настройку прибора, подключите резистор вместо smd VDX. Этот резистор должен иметь номинал 10 кОм. А сопротивление R3 нужно подбирать для того, чтобы добиться напряжения в 40В на конденсаторе С4

Вот так можно выяснить, стабилитрон у вас или обычный диод.

Подробно о цветовой маркировке стабилизирующего диода

Маркировка стабилитрона

Любой диод (стабилитрон и т.д.) на своем корпусе содержит специальную маркировку, которая отражает то, какой материал использовался для изготовления каждого конкретного полупроводника. Такая маркировка может иметь следующий вид:

• буква или цифра;
• буква.

Кроме этого маркировка отражает электрические свойства и назначение прибора. Обычно за это отвечает цифра. Буква, в свою очередь, отражает соответствующую разновидность устройства. Кроме этого маркировка содержит дату изготовления и условное обозначение изделия.
Смд интегрального типа часто содержат полную маркировку. В такой ситуации на корпусе изделия имеется условный код, который обозначает тип микросхемы. Пример расшифровки нанесенной на корпус кодовой маркировки для микросхем приведен на рисунке:

Пример маркировки микросхем

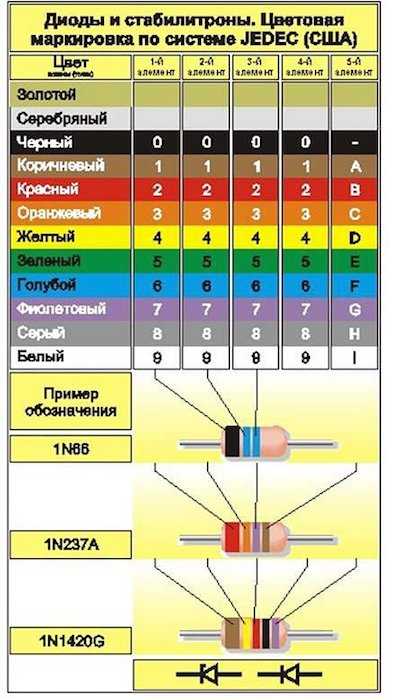

Кроме этого имеется еще и цветовая маркировка. Она существует в нескольких вариантах, но наиболее часто используется японская маркировка (JIS-C-7012).

Обозначения цветовой маркировки приведены в следующей таблице.

Цветовая маркировка стабилитрона

В ней:

• первая полоска обозначает тип устройства;
• вторая – полупроводник;
• третья – что это за прибор, а также, какая у него проводимость;
• четвертая — номер разработки;
• пятая — модификация устройства.

Нужно отметить, что четвертая и пятая полоски не очень важны для выбора изделия.

Заключение

Как видим, существует много разных маркировок и обозначений для стабилитрона, о которых нужно помнить при его выборе для домашней лаборатории и изготовления своими руками различных электротехнических приборов. Если хорошо владеть этим вопросом, то это залог правильного выбора.



1posvetu.ru

Светодиод на схеме, обозначение светодиодов на электрических

Сразу оговорюсь, что статья будет посвящена не только как обозначается светодиод на схеме, но и диодов как таковых, ввиду того, что они являются прародителями LED.

Обратимся к физике: диод – можно перевести как «двухэлектродный». Издревле электроника строилась на электровакуумных приборах и именно оттуда телевизионные лампы носили названия как: диоды, триоды, пентоды и т.п.

Вообще полупроводниковые диоды изобретены в начале 20 века и использовались для «различения» детектирования радиосигналов. Название диодов построено по количеству электродов (ножек прибора) – диоды (два), триод (три) и т.д.

Главное свойство любого диода – характеристика проводимости. Обозначение диода на схеме позволяет определить направление тока. Движение тока всегда будет совпадать со стрелкой на Условно-Графическом Обозначении. УГО – элемент (значок) которым обозначается диод на схеме. Рассмотрим ряд наиболее распространенных видов полупроводников на схеме от других подобных элементов.

к оглавлению ↑

Обозначение светодиодов и фотодиов на схеме

---

Мы уже знаем, что светодиод – это обычный диод, способный излучать свет. Традиционным обозначением светодиодов, требования к графическому изображению которого устанавливает еще советский ГОСТ 2.730-73, выступает графический значок обычного диода. Чтобы это отобразить на схеме – было принято изображать на схеме две исходящие стрелки.

к оглавлению ↑

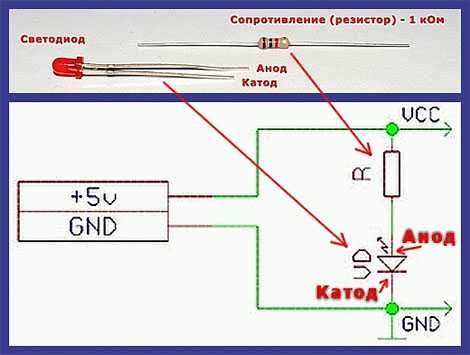

Как обозначается светодиод на схеме

---

Вход в светодиод – анод, выход – катод. На схеме этого, как правило, не показывают. Это необходимо просто запомнить. Маркировка выводов выполняется либо метками, либо длиной пинов. Короткий пин (ножка) – катод

Светодиод на схеме — обозначение

к оглавлению ↑

Обозначение фотодиодов на схеме

---

Фотодиод на схеме обозначается с точностью наоборот светодиодов. В таких УГО стрелки указываются в обратную сторону. Свойство фотодиода – изменение проводимости в зависимости от количество света, попадающего на его поверхность. Яркий пример применения – в фотодатчиках, которые включают и отключают искусственный свет, в зависимости от времени суток (освещенности).

Отображение фотодиода на схеме

к оглавлению ↑

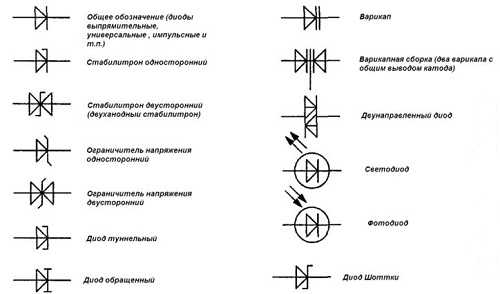

Графические обозначения распространенных диодов на схеме

---

к оглавлению ↑

Простой диод на схеме

---

На схеме я показал обычный диод, который будет изображаться таким образом и никак иначе. Общий вид диодов не обязательно должен иметь такой вид, как на фото. В настоящий момент насчитывается до десятка разновидностей простых диодов.



к оглавлению ↑

Схема диода Шоттки

---

Диод Шоттки – один из видов выпрямительных диодов и применяется в высокочастотных цепях. Могут выпускаться как в дискретных видах, так и сразу в сборках. Кто хоть раз разбирал блоки питания, мог их там видеть. В частности в блоках питания компьютеров. На корпусе диода указывается графическая схема цоколевки и внутренняя схема включения.

к оглавлению ↑

Схема диода Зенера

---

Схема Зенера диод

Диод Зенера – в отечественной технической литературе трактуют «стабилитроном»

Внешне такие диоды выпускают в различных видо форматах. Выглядит как простой диод с меткой на одной из сторон. Может быть как в черной цветовой гамме, так и в стеклянном корпусе красного цвета с черной меткой на катоде. Основное свойство диода Зенера – стабилизация напряжения. Как правило его используют параллельно нагрузке в обратном направлении: к катоду подводят «+», а аноду «-«.

к оглавлению ↑

Схема варикапа

---

Схема и вид варикапа

Варикап – полупроводниковый прибор, диод. Применяется в цепях, где производятся операции с частотой сигнала. На схеме диод обозначется совместно с конденсатором.

к оглавлению ↑

Заключение по светодиодам на схемах

---

Мы рассмотрели наиболее распространенные диоды, светодиоды и их обозначение на схемах. Есть более специфические, но они вряд ли Вам могут пригодиться на первоначальном этапе знакомства со светодиодами.

leds-test.ru

Обозначение светодиода на схеме по ГОСТу

Светодиодом принято называть полупроводниковый прибор, при подаче напряжения на который, происходит излучение света — как видимой, так и не видимой части светового диапазона. Международное обозначение светодиодов происходит от сокращения английских слов Light Emitting Diode — LED.

Для правильного определения светодиодов на электрических схемах, приняты единые графические и буквенные символы, которые позволяют унифицировать техническую работу со светодиодами и источниками света на их основе.

Графическое обозначение светодиода на схемах

Традиционным обозначением светодиодов, требования к графическому изображению которого устанавливает еще советский ГОСТ 2.730-73, выступает графический значок обычного диода, помещенный в кружок, и двумя стрелками. В отличие от фотодиода, который воспринимает излучение света, стрелки в обозначении светодиода на схемах направлены наружу, что указывает на его излучающую способность.

На схемах светодиод чаще обозначают без использования окружности — только в виде символа диода и двух исходящих стрелок.

Рабочая полярность подключения светодиода на схеме совпадает с его полупроводниковым предшественником — обычным диодом. Черточкой обозначает катод изделий, а треугольник — его анод. Такое традиционное свойство обычного диода, как односторонняя проводимость, определяет и правило подключения светодиодов — они начинают светиться только при соблюдении прямой полярности подключаемого напряжения. Чтобы светодиод излучал свет, необходимо к катодному выводу подключить отрицательный полюс источника питания постоянного напряжения, а к аноду — положительный.

Буквенное обозначение и особенности маркировки

Общепринятым обозначением светодиодов на принципиальных электрических схемах выступает латинская аббревиатура HL, что означает по ГОСТ 2.702-2011 — приборы световой сигнализации. Единого стандарта для технической маркировки светодиодных изделий не существует, поэтому каждый производитель полупроводниковой техники использует свою собственную систему, в которой отображает технические параметры компонента из целого ряда возможных электрических и оптических характеристик:

• серия светоизлучающего прибора;
• минимальный рабочий ток;
• кодированное обозначение цвета излучения;
• световой поток в люменах.

Также в маркировке могут зашифровываться индекс цветопередачи, тип оптической линзы, мощность в ваттах, цветовая температура и прямое падение напряжения в номинальном режиме работы.
