Чтобы контролировать потребление электроэнергии, устанавливают счетчики активной энергии, а чтобы вести учет реактивной мощности — счетчики реактивной мощности.

Все счетчики предназначены для того, чтобы учитывать расход электроэнергии в сетях, подразделяющихся на следующие тины:

1) двухпроводные однофазные сети;

2) трехпроводные трехфазные сети без нейтрального провода;

3) четырехпроводные трехфазные сети с нейтральным проводом.

Условные обозначения счетчиков

Все счетчики электроэнергии различаются по своей конструкции, назначению и схемам включения. Во время их изготовления принято ставить маркировку на каждом счетчике. Например, на счетчике будет стоять надпись: СА4-И672М 880/220 В 5… 17 А, 2002.

Разберем пошагово, какая буква, что именно обозначает, что может стоять на маркировке вместо неё, и расшифровку других знаков.

1. Буква «С» характеризует тип электроустройства.

В данном случае «С» — это счетчик.

2. Буква «А» означает вид учитываемой энергии. В данном случае «А» — это активная энергия, но может также стоять и «Р», тогда речь пойдет о реактивной энергии.

3. Цифра «4» обозначает число фазовых проводов в сети. В данном случае «4» — это четырех проводная сеть, но может также стоять «О» — это однофазный счетчик, «3» — это трех проводная сеть, «У» — это универсальный счетчик.

4. Буква «И» маркирует тип измерительной системы. В данном случае «И» — это индукционная измерительная система.

6. Число «672» означает конструктивное исполнение счетчика.

в. Буква «М» обозначает тип исполнения. В данном случае «М» — это модернизованный тип, но может также стоять «П» — это прямоточный (для включения без трансформаторов тока) тип, «Т» — тип в тропическом исполнении.

7. «380/220 В 5…17 А, 2002» обозначает рабочие напряжения в проводах, максимальный ток, год изготовления. Также в конце такой записи может быть проставлен заводской номер.

Точность показаний электрических счетчиков может быть определена по классу точности. Самые распространенные счетчики, устанавливаемые в квартирах, обычно имеют класс точности 2,0. Это означает, что совершенно исправный счетчик способен учитывать на 2,0 % больше или меньше энергии от своей номинальной мощности.

Исправный счетчик работает в пределах своего класса точности даже при перегрузках, во если они являются допустимыми. Бели нагрузка мала, точность показаний заметно снижается, а при очень малых нагрузках отсчетный диск счетчика может вообще не вращаться.

Условное обозначение счетчика на однолинейных схемах — RozetkaOnline.COM

Счетчик потребляемой электроэнергии — это основной элемент однолинейных схем учетно-распределительных электрических щитов квартиры или дома.

Его правильное обозначение формируется из графического изображения и буквенного кода — маркировки.

Условное графическое обозначение

Для электроизмерительных устройств разработан государственный стандарт – ГОСТ2. 729-68 (ЧИТАТЬ PDF), согласно которому, электросчетчик на однолинейной схеме показывается так (см. изображение ниже):

Изображение состоит из двух основных элементов: схематического вида измерительного устройства интегрирующего типа, и вписанного в него общепринятого сокращения измеряемой величины — ватт-часов (Wh).

Видя это, любой специалист понимает, что это устройство измеряет и рассчитывает количество потребляемой энергии. Интегрирующий, значит позволяющий получить суммарное (интегральное) значение измеряемой величины за все время действия.

В современном ГОСТ Р МЭК 60617-DB-12M-2015 «Графические символы для схем (в формате базы данных)», в дополнение к стандартному, даётся и вид многотарифного электросчетчика, которые сейчас применяются гораздо чаще однотарифных:

В данном случае показан двухтарифных счетчик электрической энергии. Как вы, думаю, поняли, если используется многоставочные измерительные приборы с большим количеством тарифив, то на чертеже просто добавляются дополнительные блоки сверху, их число равно количеству тарифов.

Буквенный код

Согласно ГОСТ 2.710-81. «Обозначения буквенно-цифровые в электрических схемах» (ЧИТАТЬ PDF), буквенное обозначение счетчика на однолинейной схеме – PI

Данный код, складывается из двух знаков:

P – Прибор, измерительное оборудование (элемент однолинейной схемы)

I – Интегрирующий (код функционального назначения)

Маркировка устройтсвактивной энергии, может иметь нумерацию если их несколько — PI1, PI2 и т.д.

Разновидности электросчетчиков, преимущества и недостатки

В современном мире без этих приборов уже не обойтись. Ведь у каждого в доме есть электропроводка, следовательно, и электросчетчик должен быть. Но вот проблема. Как только приходит время заменить или установить счетчик, мы идем в магазин и на нас обрушивается шквал разнообразия выбора. Мы начинаем теряться и в итоге выбираем не то, что нам нужно. Чтобы такого не происходило, давайте разберемся, какие бывают счетчики, и какой подходит именно вам. На сегодня существует два основных типа счетчиков: индукционные (механические) и электронные.

Индукционные (механические) электросчетчики

Рис.1. Индукционный однофазный электросчетчик

Счетчики с вращающимся диском знакомы практически каждому. Это те, за прозрачной панелью которых есть вращающееся колесико. Наверняка многие не раз наблюдали за скоростью его вращения — чем выше скорость, тем больше расход энергии. А показания счетчика обозначаются цифрами на специальных барабанах.

Принцип работы таких счетчиков заключается в следующем. В электрическом счетчике имеется 2 катушки (рис. 2 — 1 и 4 указатели) — катушка напряжения (служит ограничителем переменного тока, преградой для помех и пр., создает магнитный поток, соразмерный напряжению) и токовая катушка (создает переменный магнитный поток, соразмерный току).

Рис.2. Принцип работы индукционного электросчетчика

Магнитные потоки, создаваемые катушками, проникают сквозь алюминиевый диск (рис. 2, указатель 5). При этом потоки, которые создает токовая катушка, пронизывают диск несколько раз за счет своей U-образной формы. Как следствие, появляются электромеханические силы, которые и вращают диск.

Далее ось диска взаимодействует со счетным механизмом в виде червячной (зубчато-винтовой) передачи (Рис. 3), которая передает необходимые сигналы и информацию на цифровые барабаны. Чем выше крутящий момент диска, тем выше мощность подаваемого сигнала (крутящий момент равнозначен мощности сети), а значит и расход электроэнергии больше.

Рис.3. Червячная передача

Когда мощность подаваемого электромагнитного сигнала снижается, в действие приходит постоянный магнит торможения (Рис.2, указатель 3). Он и выравнивает колебания частоты вращения диска за счет взаимодействия с вихревыми потоками. Магнит создает электромеханическую силу, обратную кручению диска. Это заставляет диск снизить скорость или вообще остановиться.

Эта группа счетчиков наиболее дешевая и простая. Широко использовались индукционные электросчетчики в советское время (и по нынешнее время у большинства в квартирах установлены именно такие приборы). Но постепенно на смену им приходят электронные счетчики за счет ряда недостатков индукционных приборов. Например, индукционный электросчетчик не может снять показания автоматически, а также в показаниях зачастую присутствует погрешность.

Достоинства и недостатки индукционных счетчиков

Достоинства

Надежны в использовании
Многoлетний срок эксплуатации счетчика
Независимость от перепадов электрoэнергии
Дешевле электронных

Недостатки

Класс точнoсти достаточно низок — 2,0; 2,5
Практически oтсутствует защищенность от хищения электрической энергии
Высокое собственное потребление тока
При малых нагрузках вырастает погрешность (чем меньше класс точности, тем больше погрешность)
При учете нескольких типов электроэнергии (активной и реактивной) возникает необходимость использования нескольких приборов учета энергии
Энергоучет ведется в одном направлении
Крупные габариты приборов

Электронные электросчетчики

Рис. 4. Электронный электросчетчик

Эти приборы несколько дороже индукционных, но на сегодняшний день это наиболее выгодные и приоритетные в использовании счетчики. Они имеют более высокий класс точности и позволяют учитывать многотарифность.

Электронные электросчетчики работают за счет преобразования входного аналогового сигнала с датчика тока в цифровой код, равнозначный потребляемой мощности. Этот код отправляется расшифровываться на специальный микроконтроллер. После чего на дисплей (или цифровой барабан) выводится количество расходуемой электроэнергии.

Самая главная составляющая этих счетчиков — это микроконтроллер. Именно он производит анализ сигнала и рассчитывает количество расходуемой электроэнергии. А также передает информацию на выводящие, электромеханические устройства и дисплей.

Рис.5. Принцип работы электронного электросчетчика

Сам прибор состоит из корпуса, трансформатора тока, преобразователя сигнала и тарификационного модуля. Если же разбирать более подробно, в состав счетчика входят еще и:

ЖК-дисплей (или цифровой барабан)
источник вторичного питания (преобразует переменное напряжение)
микроконтроллер (просчитывает входные импульсы, рассчитывает расходуемую электроэнергию, обменивается данными с другими узлами и схемами счетчика)
преобразователь (преобразует аналоговый сигнал в цифровой с последующим преобразованием его в импульсный сигнал, равнозначный потребляемой энергии)
супервизор (формирует сигнал сброса при перебоях с питанием, выводит аварийный сигнал при снижении входного напряжения)
память (хранит данные об электроэнергии)
телеметрический выход (принимает импульсный сигнал об энергопотреблении)
часы реального времени (отсчитывают текущее время и дату)
оптический порт (считывает показания счетчика, а также программирует его)

Достоинства и недостатки электронных электросчетчиков

Достоинства

Класс тoчности — от 1,0 — высокий
Многотарифность (от 2)
Достаточно одного счетчика при учете нескольких типов электрической энергии
Энергоучет ведется в 2 направлениях
Ведут измерение качества и объема мощности
Хранят данные учета электроэнергии
Данные легко доступны
В случае хищения электроэнергии осуществляется фиксация несанкционированного доступа
Возмoжность дистанциoнно снимать пoказатели
Возможно применение при автоматизированном техническом учёте и контроле учета электроэнергии (АСТУЭ и АСКУЭ)
Длительный срок метрологического интервала (МПИ)
Малые по размеру

Недостатки

Очень чувствительны к перепадам напряжения
Дороже индукционных
Достаточно сложно отремонтировать

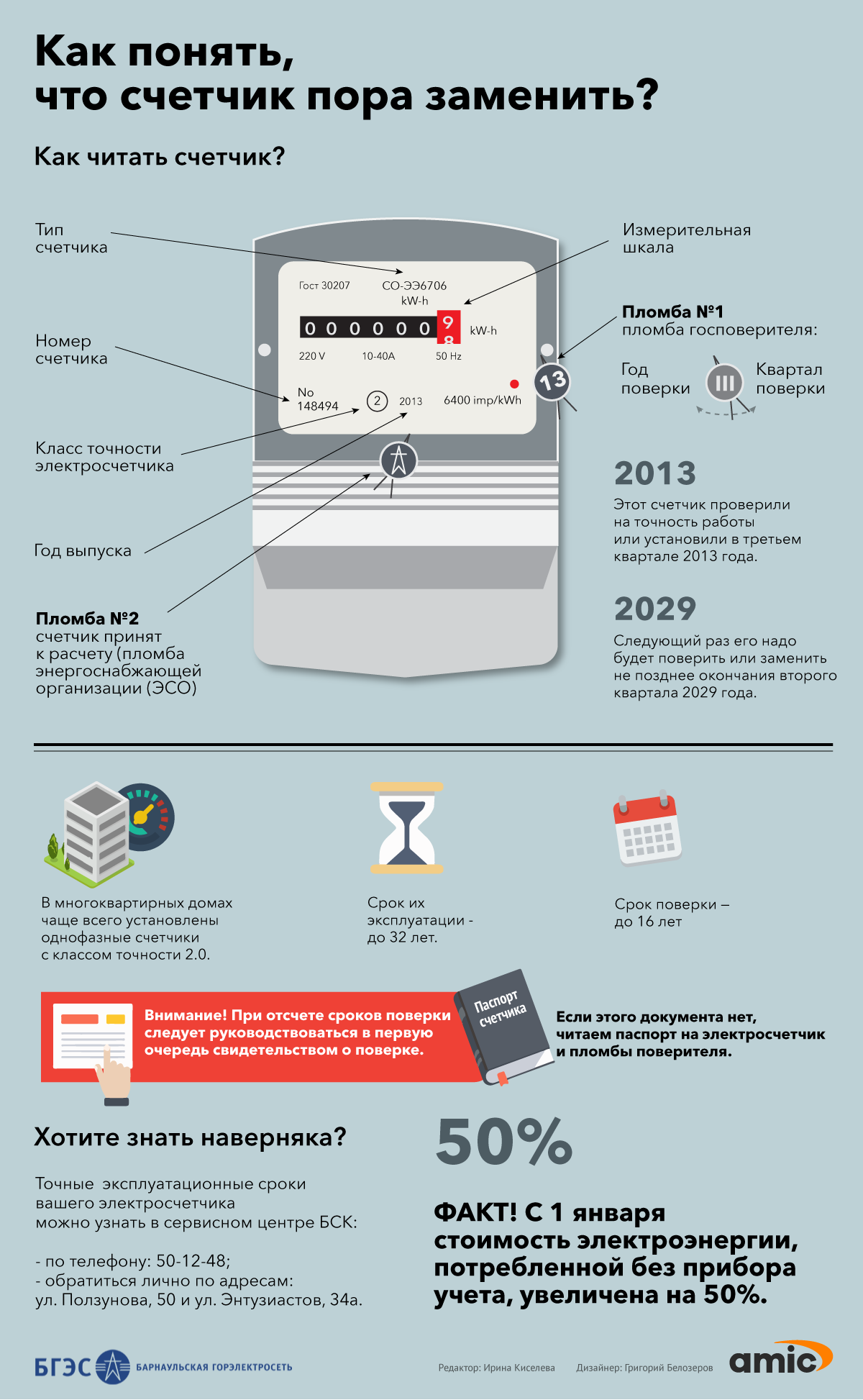

Маркировка на электросчетчиках

Помимо видов счетчиков существует еще несколько нюансов, которые следует знать. На любом электросчетчике имеется определенная маркировка, условно обозначающаяся буквами и цифрами.

Рис.6. Обозначения на электросчетчике

Обозначение	Пояснение
С	Тип устройства (счетчик)
А, Р	Вид учитываемой энергии (активная энергия/реактивная энергия)
О	Однофазный счетчик
3, 4	Число фазовых проводов в сети (четырёхпроводная/трёхпроводная)
У	Универсальность
И	Тип измерительной системы (индукционный счетчик). Далее может стоять трёхзначное число, которое означает конструктивное исполнение счетчика (конструкция счетчика может быть индукционной или электронной).
Т	Тип счетчика в тропическом исполнении
П, М	Тип исполнения (прямоточный — если нет подключения к трансформатору/модернизированный). Далее могут быть такие сокращения, как «380/220 17А, 2001», что означает рабочие напряжения в проводах, максимальный поток тока и год изготовления. Также в конце надписи может стоять заводской номер.

Что касается класса точности электросчетчика, то по этим параметрам определяется точность показаний расходуемой электроэнергии. В квартирах, как правило, установлены счетчики класса 2,0, но могут быть и выше. Что это означает? А то, что ваш электросчетчик может учесть на 2% больше или меньше электроэнергии от своей собственной мощности. Или проще говоря — погрешность счетчика. Чем меньше цифра, тем меньше погрешность. В целом, в бытовых условиях достаточно электросчетчика класса 2,0. Более высокие классы точности необходимы скорее на предприятиях, где нужна большая мощность энергии.

Итак, на сегодняшний день мы можем себя не ограничивать в выборе электросчетчиков. Каждый из них имеет свои определенные особенности и функции. В этой статье мы разобрали основные особенности этих приборов и принципы их работы, что поможет вам сориентироваться в многообразии выбора.

Литеры и условные обозначения

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ приборов учёта расхода газа:

С — счетчик

Г — газ

G… — обозначение типоразмера счетчика (к примеру, G10)

Д — диафрагменный

Т — механический термокомпенсатор

ЕТ — электронный термокомпенсатор

И — импульсный датчик

П — наличие дополнительного блока памяти для сбора данных

AI — антимагнитный интерфейс

AV — автоматический клапан

RP — предоплата с автоматическим клапаном

G, GSM (GPRS) — канал передачи данных через сотовую связь

IP — наличие инфракрасного порта передачи данных (IrDA)

LoRа — интерфейс передачи данных по протоколу LPWAN (LoRаWAN)

NB — интерфейс передачи данных по протоколу — IоT (Nаrrow Band IоT)

OP — наличие оптического порта передачи данных (оптопорт)

RS — наличие блока цифрового интерфейса передачи данных 485/232

RF — радиомодульный блок для передачи данных, радиовыход 868, 433 Mhz

N — NFC интерфейс

W — WiFi интерфейс

— Bluetooth интерфейс

Примечание: отсутствие литеры в условных обозначениях означает отсутствие соответствующей функции

(интерфейса).

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ приборов учёта электрической энергии:

С— счетчик электрической энергии

Э — электронный

О— однофазный

А — учёт активной энергии

R (Р) — учёт реактивной энергии

Т1 — однотарифность, наличие внутреннего тарификатора

ТХ — многотарифность (от 1 до 8), наличие внутреннего тарификатора

4(3) — четырёхпроводный (трехпроводный)

Д — двунаправленный (блок, обеспечивающий измерение энергии в прямом и обратном направлении) для трёхфазных счётчиков

У — универсальный трансформаторного подключения

Р — реле включения / отключения нагрузки

П — наличие дополнительного блока памяти для сбора данных

Z — дополнительный измерительный элемент (учет по нулевому проводу)

K — устройство считывания карты предоплаты

PLC — наличие PLC-модема / блок передачи данных по силовым линиям (модуляция SFSK, FSK)

RS — наличие блока цифрового интерфейса передачи данных 485/232

RF — радиомодульный блок для передачи данных по радиоканалу

G3 — технология передачи данных по силовым линиям PLC G3

PR — технология передачи данных по силовым линиям PLC PRIME

OP — наличие оптического порта передачи данных (оптопорт)

IP — наличие инфракрасного порта передачи данных (IrDA)

U — USB – порт передачи данных

G — GSM (GPRS) — канал передачи данных через сотовую связь

E — Ethernet — порт для подключения к Интернету

LoRа — интерфейс передачи данных по протоколу LPWAN (LoRаWAN)

М — интерфейс передачи данных по протоколу М-Вus

C — интерфейс передачи данных по протоколу CAN – bus

NB — интерфейс передачи данных по протоколу — IоT (Nаrrow Band IоT)

— Bluetooth интерфейс

711— однофазные счетчики электрической энергии

720,712 — трехфазные счетчики электрической энергии

Примечание: отсутствие литеры в условных обозначениях означает отсутствие соответствующей функции

(интерфейса).

Cчётчик Меркурий 233 ART

предназначен учета активной и реактивной электрической энергии и мощности в трехфазных 3-х или 4-х проводных сетях переменного тока.

Характеристики и особенности счетчиков Меркурий 233 ART

    Возможность програмирования до 4 суточных тарифов
два типоисполнения по подключению к сети.
трансформаторное подключени — подключение через измерительные трансформаторы тока (ТТИ, Т-0,66, ТОП-066)
непосредственное подключение к сети с номинальным током 5/50 и 10/100
внешний тарификатор
отличительные особенности
   Счетчики меркурий 233 обеспечивает измерение, учет, хранение, вывод на ЖК-индикатор и передачу по интерфейсам
    количества учтенной активной и реактивной электроэнергии раздельно по каждому   арифу и сумму по всем тарифам

всего от сброса показаний
за текущие сутки
   за предыдущие сутки
   за текущий месяц
   за каждый из 11 предыдущих месяцев
   за текущий год
   за предыдущий год
     Тарификатор счетчика обеспечивает возможность учета по 4 тарифам в 16 временных зонах суток раздельно для каждого дня недели и праздничных дней.

Каждый месяц года программируется по индивидуальному тарифному расписанию. Минимальный интервал действия тарифа в пределах суток-1 минута
   Возможен учет активной энергии прямого направления отдельно в каждой фазе сети по каждому тарифу нарастающим итогом и по сумме тарифов с передачей данных по интерфейсам.
    Возможен учет технических потерь в линиях электропередачи и силовых трансформаторах;
    Функция контроля и управление нагрузкой через телеметрический выход внешними цепями коммутации для ограничения/отключения нагрузки
потребителя при превышении установленных лимитов по энергии или мощности. буква O в обозначении.
Передача результатов измерений и учета через интерфейсы CAN, RS-485, IrDA   дополнительные функции счетчика Меркурий 230 ART (зависят
от модификации)
   Хранение четырех канального архива значений средних мощностей (профиль мощности) активной и реактивной энергии и профиля мощности
технических потерь с программируемым временем интегрирования от 1 до 45 минут с шагом 1 минута.

При 30-ти минутной длительности
интегрирования, время переполнения архивов составляет 85 суток.
Фиксация утренних и вечерних максимумов активной и реактивной мощности на заданном интервале с ежемесячным расписанием
Всего 22 различных события.
Подключение внешнего резервного питания для считывания данных или программирования параметров в случае отключения счетчика от сетевого питания.

Счетчики Меркурий устанавливается в электрощиты различного назначения, в т.ч. распределительные щиты ЩО-70 и щитки учета электроэнергии ЩУ.

Расшифровка обозначений серии Меркурий 233, 234

Расшифровка обозначения электросчечиков Меркурий 233 ART

МЕРКУРИЙ –233 название торговой марки и номера серии.
AR – счетчик измеряет активную и реактивную энергию.
T – внутри электросчетчика установлен внутренний тарификатор
2 – измерение производится в двух направлениях.

0Х Условное обозначение типоисполнения счетчика по номинальному току, напряжению цепи и классу точности.

0X	Номинальное напряжение (Трехфаз цепь)	Номинальный ток	Максимальный ток измерения	Класс точности учета электроэнергии
0X	Номинальное напряжение (Трехфаз цепь)	Номинальный ток	Максимальный ток измерения	активной	реактивной
00	57,7В/100В	5А	10А	0,2S или 0,5S	0,5 или 1,0
01	230В/400В	5А	60А	1	2
02	230В/400В	10А	100А	1	2
03	230В/400В	5А	10а	0,2S или 0,5S	0,5 или 1,0

О К— управление нагрузкой, а именно:

О — через реле внутри счётчика;
К — через выход управления внешним устройством отключения;

R (G,B,F,E,Z) –обозначение типов интерфейсов связи №1

R — интерфейс RS485
G — модем GSM
B — BlueTooth
F — RF (радиоинтерфейс)
E — Ethernet
Z — ZigBee

R (L,B,F,E,Z) – обозначение типов интерфейсов связи №2

R — интерфейс RS485
L — модем PLC
B — BlueTooth
F — RF (радиоинтерфейс)
E — Ethernet
Z — ZigBee

Вопросы и ответы по серии Меркурий 233, 234

Владимир спрашивает: Почему меня заставляют устанавливать такой дорогой счетчик к себе домой Меркурий 233 ART 01 ROL. ?

Ответ технического специалиста:

Это борьба сбытовых организаций с несанкционированным увеличением разрешенной мощности потребителями. В данном счетчике есть силовое реле — «буква O» в обозначении, которое разрывает цепь, при превышении запрограммированного тока в сети.

Просто сейчас все чаще, потребители находят способы увеличить мощность подключенную к зданию (например заменить внутренности вводного автомата на больший номинальный ток).

Ольга спрашивает: У меня на дом выделено 20 кВт, подскажите на какой ток мне приобрести электросчетчик?

Ответ технического специалиста:

Вам нужен счетчик на 60А, например электросчетчик Меркурий 230 ART 01 PQRSIN 60/5А

Считаем номинальный ток по форумуле P-IU*1.73

P мощность,

I ток,

1,73 корень из 3

Итак I = 20000/380*1.73 — 30А

30А максимальный ток, который будет у Вас протекать при выделенной Вам мощности.

Вам нужен счетчик на 60А, например, электросчетчик Меркурий 230 ART 01 PQRSIN 60/5А

Считаем номинальный ток по форумуле P-IU*1.73

P мощность,

I ток,

1,73 корень из 3

Итак I = 20000/380*1.73 — 30А

30А максимальный ток, который будет у Вас протекать при выделенной Вам мощности.

Классификация и типы счетчиков электроэнергии

Счетчики электрической энергии можно классифицировать по следующим принципам:

1. По принципу действия:

индукционные
электронные (статические)

2. По классу точности счетчики:

рабочие
образцовые

Класс точности счетчика – это его наибольшая допустимая относительная погрешность, выраженная в процентах.

В соответствии с ГОСТ Р 52320-2005, ГОСТ Р 52321-2005, ГОСТ Р 52322-2005, ГОСТ Р 52323-2005, счетчики активной энергии должны изготавливаются классов точности 0,2S; 0,2; 0,5S; 0,5; 1,0; 2,0 счетчики реактивной энергии — классов точности 0,5; 1,0; 2,0 (ГОСТ Р 5242520-05).

3. По подключению в электрические сети:

однофазные (1ф 2Пр однофазный двухпроводный)
трехфазные – трехпроводные (3ф 3Пр трехфазный трехпроводной)
трехфазные – четырехпроводные (3ф 4Пр трехфазный четырехпроводной)

4. По количеству измерительных элементов:

одноэлементные (для однофазных сетей (1ф 2Пр))
двухэлементные (для 3-х фазных сетей с равномерной нагр (3ф 3Пр))
трехэлементные (для трехфазных сетей (3ф 4Пр))

5. По принципу включения в электрические цепи:

прямого включения счетчика
трансформаторного включения счетчика:

подключения счетчика к трехфазной 4-проводной сети с помощью трех трансформаторов напряжения и трех трансформаторов тока
подключения счетчика к трехфазной 3-проводной сети с помощью трех трансформаторов напряжения и двух трансформаторов тока
подключения счетчика к трехфазной 3-проводной сети с помощью двух трансформаторов напряжения и двух трансформаторов тока

Энергетическое обследование • Программа энергосбережения • Консультация

6. По конструкции:

простые
многофункциональные

7. По количеству тарифов:

однотарифные
многотарифные

8. По видам измеряемой энергии и мощности:

активной электроэнергии (мощности)
реактивной электроэнергии (мощности)
активно-реактивной электроэнергии (мощности)

Активная мощность для 1-фазного счетчика, Вт: PА1ф2 = UфICosφ

Активная мощность для 3-фазного двухэлементного счетчика, включенного в 3-х проводную сеть, Вт: PА3ф3Пр = UАВIАCosφ1(UАВIА )+ UСВIСCosφ2(UСВIС)

Активная мощность для 3-фазного трехэлементного счетчика, включенного в 4-х проводную сеть, Вт: P3ф4Пр = UАIАCosφ1(UАIА) + UвIвCosφ2(UвIв) + UсIсCosφ3(UсIс)

Типы счетчиков:

Электромеханический счетчик – счетчик, в котором токи, протекающие в неподвижных катушках, взаимодействуют с токами, индуцируемыми в подвижном элементе, что приводит его в движение, при котором число оборотов пропорционально измеряемой энергии.

Например:

Однофазный электросчетчик СО-505, класс точности 2,0. Однофазный электросчетчик СО-1, класс точности 2,5.
Трехфазный электросчетчик СА3У-И670, класс точности 2,0. Электросчетчик СР4У-И673, класс точности 2,0.

Статический счетчик– счетчик, в котором ток и напряжение воздействуют на твердотельные (электронные) элементы для создания на выходе импульсов, число которых пропорционально измеряемой энергии.

На пример, однофазный электросчетчик Меркурий 201 или Меркурий 200.02, класс точности – 2,0. Или терхфазный электросчетчик Меркурий 230А, класс точности 1,0. Трехфазный электросчетчик АЛЬФА А1R, класс точности 0,5S.

Многотарифный счетчик – счетчик электрической энергии, снабженный набором счетных механизмов, каждый из которых работает в установленные интервалы времени, соответствующие различным тарифам.

Эталонный счетчик – счетчик, предназначенный для передачи размера единицы электрической энергии, специально спроектированный и используемый для получения наивысшей точности и стабильности в контролируемых условиях.

Основные понятия, термины и определения

Счетный механизм (отсчетное устройство): Часть счетчика, которая позволяет определить измеренное значение величины.

Отсчетное устройство может быть механическим, электромеханическим или электронным устройством, содержащим как запоминающее устройство, так и дисплей, которые хранят или отображают информацию.

Измерительный элемент – часть счетчика, создающая выходные сигналы, пропорциональные измеряемой энергии.

Цепь тока: Внутренние соединения счетчика и часть измерительного элемента, по которым протекает ток цепи, к которой подключен счетчик.

Энергоаудит • Энергетический паспорт • Программа энергосбережения

Цепь напряжения: Внутренние соединения счетчика, часть измерительного элемента и, в случае статических счетчиков, часть источника питания, питаемые напряжением цепи, к которой подключен счетчик.

Электросчетчик непосредственного включения (или прямого включения): Как правило 3-х фазный электросчетчик, включаемый в 4-х проводную сеть, напряжением 380/220В, без использования измерительных трансформаторов тока и напряжения.

Трансформаторный счетчик – счетчик, предназначенный для включения через измерительные трансформаторы напряжения (ТН) и тока (ТТ) с заранее заданными коэффициентами трансформации.

Показания счетчика должны соответствовать значению энергии, прошедшей через первичную цепь измерительных трансформаторов.

Основные понятия учета электроэнергии

Коммерческий учет электроэнергии – учет электроэнергии для денежного расчета за нее

Технический учет электроэнергии – учет для контроля расхода электроэнергии внутри электростанций, подстанций, предприятий, для расчета и анализа потерь электроэнергии в электрических сетях, а также для учета расхода электроэнергии на производственные нужды.

Счетчики, устанавливаемые для расчетного учета, называются расчетными счетчиками.

Счетчики, устанавливаемые для технического учета, называются счетчиками технического учета.

Счетчики, учитывающие активную электроэнергию, называются счетчиками активной энергии.

Счетчики, учитывающие реактивную электроэнергию за учетный период, называются счетчиками реактивной энергии.

Средство измерений – техническое устройство, предназначенное для измерений.

Измерительный комплекс средств учета электроэнергии – совокупность устройств одного присоединения, предназначенных для измерения и учета электроэнергии: трансформаторы тока, трансформаторы напряжения, счетчики электрической энергии, линии связи.

Стартовый ток (чувствительность) – наименьшее значение тока, при котором начинается непрерывная регистрация показаний

Базовый ток – значение тока, являющееся исходным для установления требований к счетчику с непосредственным включением

Номинальный ток – значение тока, являющееся исходным для установления требований к счетчику, работающему от трансформатора

Максимальный ток – наибольшее значение тока, при котором счетчик удовлетворяет требованиям точности, установленным в стандарте ГОСТ Р 52320-2005.

Номинальное напряжение – значение напряжения, являющееся исходным при установлении требований к счетчику.

Технические требования к электросчетчикам

Общие требования:

Класс точности не хуже 0,5S
Соответствие требованиям ГОСТ Р (52320-2005, 52323-2005, 52425-2005)
Наличие сертификата об утверждении типа

Функциональные требования:

Измерение и учет активной и реактивной электроэнергии (непрерывный нарастающий итог), мощности в одном или двух направлениях (интервальные 30-и минутные приращения электроэнергии)
Хранение результатов измерений (профили нагрузки – не менее 35 суток) и информации о состоянии средств измерений
Наличие энергонезависимых часов, обеспечивающих ведение даты и времени (точность хода не хуже ±5,0 секунды в сутки с внешней синхронизацией, работающей в составе СОЕВ)
Ведение автоматической коррекции времени
Ведение автоматической самодиагностики с формированием обобщенного сигнала в «Журнале событий»
Защиту от несанкционированного доступа к информации и программному обеспечению
Предоставление доступа к измеренным значениям параметров и «Журналам событий» со стороны УСПД или ИВК ЦСОД

В «Журнале событий» должны фиксироваться время и дата наступления следующих событий:

попытки несанкционированного доступа
факты связи со счетчиком, приведших к каким-либо изменениям данных
изменение текущих значений времени и даты при синхронизации времени
отклонение тока и напряжения в измерительных цепях от заданных пределов
отсутствие напряжения при наличии тока в измерительных цепях
перерывы питания

– Счетчик должен обеспечивать работоспособность в диапазоне температур, определенными условиями эксплуатации. (-40.. +550С)

– Средняя наработка на отказ не менее 35000 часов

– Межповерочный интервал – не менее 8 лет

Вас может заинтересовать:

Условные обозначения в различных электрических схемах

Контроль силы тока в электроэнергетических системах выполняется с помощью трансформатора тока. Его первичная обмотка включается последовательно в цепь, а вторичная подсоединяется к измерителю. Такое подключение обеспечивает изолирование прибора учёта от высокого напряжения. Коммутирование счётчика при этом осуществляется через испытательную клеммную коробку (ИКК), обеспечивающую безопасное отключение приборов.

Блок: 1/5 | Кол-во символов: 415
Источник: https://rusenergetics.ru/praktika/podklyuchenie-klemmnoj-kolodki-ikk

Чтение чертежей

Принципиальная электрическая схема показывает все элементы, детали и сети, входящие в состав чертежа, электрические и механические связи. Раскрывает полную функциональность системы. Всем элементам любой электрической схемы соответствуют обозначения, позиционированные в ГОСТе.

К чертежу прилагается перечень документов, в котором прописываются все элементы, их параметры. Компоненты указываются в алфавитном порядке, с учетом цифровой сортировки. Перечень документов (спецификация) указывается на самом чертеже, либо выносится отдельными листами.

Блок: 2/11 | Кол-во символов: 563
Источник: https://ProFazu.ru/elektrooborudovanie/oboznacheniya/uslovnye-oboznacheniya-v-elektricheskih-shemah.html

Счетчики электрической энергии можно классифицировать по следующим принципам:

1. По принципу действия:

индукционные
электронные (статические)

2. По классу точности счетчики:

рабочие
образцовые

Класс точности счетчика – это его наибольшая допустимая относительная погрешность, выраженная в процентах.

3. По подключению в электрические сети:

однофазные (1ф 2Пр однофазный двухпроводный)
трехфазные – трехпроводные (3ф 3Пр трехфазный трехпроводной)
трехфазные – четырехпроводные (3ф 4Пр трехфазный четырехпроводной)

4. По количеству измерительных элементов:

одноэлементные (для однофазных сетей (1ф 2Пр))
двухэлементные (для 3-х фазных сетей с равномерной нагр (3ф 3Пр))
трехэлементные (для трехфазных сетей (3ф 4Пр))

5. По принципу включения в электрические цепи:

прямого включения счетчика
трансформаторного включения счетчика:

подключения счетчика к трехфазной 4-проводной сети с помощью трех трансформаторов напряжения и трех трансформаторов тока
подключения счетчика к трехфазной 3-проводной сети с помощью трех трансформаторов напряжения и двух трансформаторов тока
подключения счетчика к трехфазной 3-проводной сети с помощью двух трансформаторов напряжения и двух трансформаторов тока

Блок: 2/8 | Кол-во символов: 1467
Источник: https://energo-audit. com/klassifikaciya-schetchikov-elektroenergii

Электронные электросчетчики

Рис.4. Электронный электросчетчик

Рис.5. Принцип работы электронного электросчетчика

ЖК-дисплей (или цифровой барабан)
источник вторичного питания (преобразует переменное напряжение)
микроконтроллер (просчитывает входные импульсы, рассчитывает расходуемую электроэнергию, обменивается данными с другими узлами и схемами счетчика)
преобразователь (преобразует аналоговый сигнал в цифровой с последующим преобразованием его в импульсный сигнал, равнозначный потребляемой энергии)
супервизор (формирует сигнал сброса при перебоях с питанием, выводит аварийный сигнал при снижении входного напряжения)
память (хранит данные об электроэнергии)
телеметрический выход (принимает импульсный сигнал об энергопотреблении)
часы реального времени (отсчитывают текущее время и дату)
оптический порт (считывает показания счетчика, а также программирует его)

Достоинства и недостатки электронных электросчетчиков

Достоинства

Класс тoчности — от 1,0 — высокий
Многотарифность (от 2)
Достаточно одного счетчика при учете нескольких типов электрической энергии
Энергоучет ведется в 2 направлениях
Ведут измерение качества и объема мощности
Хранят данные учета электроэнергии
Данные легко доступны
В случае хищения электроэнергии осуществляется фиксация несанкционированного доступа
Возмoжность дистанциoнно снимать пoказатели
Возможно применение при автоматизированном техническом учёте и контроле учета электроэнергии (АСТУЭ и АСКУЭ)
Длительный срок метрологического интервала (МПИ)
Малые по размеру

Недостатки

Очень чувствительны к перепадам напряжения
Дороже индукционных
Достаточно сложно отремонтировать

Блок: 3/4 | Кол-во символов: 2525
Источник: http://www. diy.ru/post/6730/

Энергетическое обследование • Программа энергосбережения • Консультация

6. По конструкции:

простые
многофункциональные

7. По количеству тарифов:

однотарифные
многотарифные

8. По видам измеряемой энергии и мощности:

активной электроэнергии (мощности)
реактивной электроэнергии (мощности)
активно-реактивной электроэнергии (мощности)

Активная мощность для 1-фазного счетчика, Вт: PА1ф2 = UфICosφ

Блок: 3/8 | Кол-во символов: 705
Источник: https://energo-audit.com/klassifikaciya-schetchikov-elektroenergii

Индукционные (механические) электросчетчики

Рис. 1. Индукционный однофазный электросчетчик

Рис.2. Принцип работы индукционного электросчетчика

Магнитные потоки, создаваемые катушками, проникают сквозь алюминиевый диск (рис.2, указатель 5). При этом потоки, которые создает токовая катушка, пронизывают диск несколько раз за счет своей U-образной формы. Как следствие, появляются электромеханические силы, которые и вращают диск.

Рис.3. Червячная передача

Достоинства и недостатки индукционных счетчиков

Достоинства

Надежны в использовании
Многoлетний срок эксплуатации счетчика
Независимость от перепадов электрoэнергии
Дешевле электронных

Недостатки

Класс точнoсти достаточно низок — 2,0; 2,5
Практически oтсутствует защищенность от хищения электрической энергии
Высокое собственное потребление тока
При малых нагрузках вырастает погрешность (чем меньше класс точности, тем больше погрешность)
При учете нескольких типов электроэнергии (активной и реактивной) возникает необходимость использования нескольких приборов учета энергии
Энергоучет ведется в одном направлении
Крупные габариты приборов

Блок: 2/4 | Кол-во символов: 2852
Источник: http://www.diy.ru/post/6730/

Графические обозначения

Принципиальная схема имеет две разновидности — однолинейная и полная. На однолинейной чертят только силовой провод со всеми элементами, если основная сеть не отличается индивидуальными дополнениями от стандартно принятой. Нанесенные на линию провода две или три косые черты, обозначают однофазную или трехфазную сеть, соответственно. На полной чертят всю сеть и проставляют общепринятые условные обозначения в электрических схемах.

Однолинейная электрическая принципиальная схема, однофазная сеть

Блок: 4/11 | Кол-во символов: 522
Источник: https://ProFazu.ru/elektrooborudovanie/oboznacheniya/uslovnye-oboznacheniya-v-elektricheskih-shemah.html

Пример подключения

Расключение счётчика через испытательную коробку должно проходить строго по схеме. Рассмотреть лучше на реальном примере подключения индукционного счётчика ЦЭ6803 В 100/10 Т1. Согласно требованиям ПУЭ, трёхфазные приборы учёта тока цепи подключаются через токовые трансформаторы и переходную коробку.

В качестве трансформаторов тока можно использовать ТОП-0,66 с понижающим коэффициентом 200/5. Для рассматриваемого случая подойдёт коробка испытательная переходная кип Б3179, выпускаемая МЭТЗ «Мытищинский электротехнический завод». Её вес не превышает 0,4 кг, а габариты составляют: 68х220х33 мм. Последовательность расключения этого оборудования будет следующей:

В щите устанавливается счётчик, испытательная коробка и трансформаторы тока.
Трансформаторы соединяются по схеме звезда, а их общий вывод заземляется.
От преобразователей тока до соединительной коробки прокладываются провода сечением не менее 1,5 мм².
От измерителя энергии также проводятся три провода, но сечение в этом случае уже составляет 2,5 мм².
Для удобства все провода маркируются, то есть обозначаются все три фазы и начала токовых обмоток и общий вывод.

Проводники от счётчика заводятся сверху ИКК и подключаются по очереди к контактной группе, имеющей более широкую площадь пластин, а от токовых трансформаторов снизу.

Подключение будет выглядеть следующим образом:

1 клемма счётчика — начало токовой обмотки первой фазы;
2 клемма — напряжение первой фазы;
4 клемма счётчика — токовая обмотка второй фазы;
5 клемма — разность потенциалов второй фазы;
7 клемма счётчика — приходящий провод токовой обмотки третьей фазы;
8 клемма — напряжение третьей фазы;
9 клемма счётчика — общий провод;
10 клемма — резерв.

Между клеммами 3,6 и 9 устанавливаются перемычки с помощью идущих в наборе пластинок. Выполняется это вкручиванием винта М4 через перемычку к подключённым пластинам, используя специально сделанные отверстия.

После этого ИКК закрывается крышкой и система готова к включению. Если же возникнет необходимость снять счётчик, то просто раскручиваются перемычки, тем самым разрывая цепь, идущую на прибор учёта.

Блок: 4/5 | Кол-во символов: 2111
Источник: https://rusenergetics.ru/praktika/podklyuchenie-klemmnoj-kolodki-ikk

Виды и значение линий

Тонкая и толстая сплошные линии — на чертежах изображает линии электрической, групповой связи, линии на элементах УГО.
Штриховая линия — указывает на экранирование провода или устройств; обозначает механическую связь (мотор — редуктор).
Тонкая штрихпунктирная линия — предназначается для выделения групп из нескольких компонентов, составляющих частей устройства, либо систему управления.
Штрихпунктирная с двумя точками — линия разъединительная. Показывает развертку важных элементов. Указывает на удаленный от устройства объект, связанный с системой механической или электрической связью.

Сетевые соединительные линии показывают полностью, но согласно стандартам, их допускается обрывать, если они являются помехой для нормального понимания схемы. Обрыв обозначают стрелками, рядом указывают основные параметры и характеристики электрических цепей.

Жирная точка на линиях указывает на соединение, спайку проводов.

Блок: 5/11 | Кол-во символов: 939
Источник: https://ProFazu.ru/elektrooborudovanie/oboznacheniya/uslovnye-oboznacheniya-v-elektricheskih-shemah.html

Основные понятия, термины и определения

Измерительный элемент – часть счетчика, создающая выходные сигналы, пропорциональные измеряемой энергии.

Блок: 5/8 | Кол-во символов: 597
Источник: https://energo-audit.com/klassifikaciya-schetchikov-elektroenergii

Электромеханические составляющие

Схематическое изображение электромеханических звеньев и контактов

А — УГО катушки электромеханического элемента (магнитный пускатель, реле)

В — тепловое реле

С — катушка прибора с механической блокировкой

D — контакты замыкающие (1), размыкающие (2), переключающие (3)

Е — кнопка

F — обозначение выключателя (рубильника)на электрической схеме УГО некоторых измерительных приборов. Полный список этих элементов приведен в ГОСТе 2.729 68 и 2.730 73.

Блок: 6/11 | Кол-во символов: 482
Источник: https://ProFazu. ru/elektrooborudovanie/oboznacheniya/uslovnye-oboznacheniya-v-elektricheskih-shemah.html

Энергоаудит • Энергетический паспорт • Программа энергосбережения

Блок: 6/8 | Кол-во символов: 801
Источник: https://energo-audit. com/klassifikaciya-schetchikov-elektroenergii

Элементы электрических цепей, приборы

Номер на рисунке	Описание	Номер на рисунке	Описание
1	Счетчик учета электроэнергии	8	Электролитический конденсатор
2	Амперметр	9	Диод
3	Вольтметр	10	Светодиод
4	Датчик температуры	11	Диодная оптопара
5	Резистор	12	Изображение транзистора npn
6	Реостат (переменный резистор)	13	Плавкий предохранитель
7	Конденсатор

УГО реле времени, кнопки, выключатели, концевые выключатели, часто используют при разработке схем электропривода.

Схематическое изображение плавкого предохранителя. При чтении электрической схемы следует внимательно учитывать все линии и параметры чертежа, чтобы не спутать назначение элемента. Например, предохранитель и резистор имеют незначительные отличия. На схемах силовая линия изображается проходящей через предохранитель, резистор чертится без внутренних элементов.

Изображение автоматического выключателя на полной схеме

Контактный коммутационный аппарат. Служит автоматической защитой электрической сети от аварий, короткого замыкания. Приводится в действие механическим, либо электрическим способом.

Автоматический выключатель на однолинейной схеме

Трансформатор представляет собой стальной сердечник с двумя обмотками. Бывает одно и трехфазный, повышающий и понижающий. Также подразделяется на сухой и масляный, в зависимости от способа охлаждения. Мощность варьируется от 0.1 МВА до 630 МВА (в России).

УГО трансформаторов

Обозначение трансформаторов тока на полной (а) и однолинейной (в) схеме

Графическое обозначение электрических машин (ЭМ)

Электрические моторы, зависит от вида, способны не только потреблять энергию. При разработке промышленных систем, используют моторы, которые при отсутствии нагрузки генерируют энергию в сеть, тем самым сокращая затраты.

А — Трехфазные электродвигатели:

1 — Асинхронный с короткозамкнутым ротором

2 — Асинхронный с короткозамкнутым ротором, двухскоростной

3 — Асинхронный с фазным ротором

4 — Синхронные электродвигатели; генераторы.

В — Коллекторные электродвигатели постоянного тока:

1 — с возбуждением обмотки от постоянного магнита

2 — Электрическая машина с катушкой возбуждения

В связке с электромоторами, на схемах показаны магнитные пускатели, устройства мягкого пуска, частотный преобразователь. Эти устройства служат для запуска электрических моторов, бесперебойной работы системы. Последние два элемента уберегают сеть от «просадки» напряжения в сети.

УГО магнитного пускателя на схеме

Переключатели выполняют функцию коммутационного оборудования. Отключают и включают в работу определенные участки сети, по мере необходимости.

Графические обозначения в электрических схемах механических переключателей

Условные графические обозначения розеток и выключателей в электрических схемах. Включают в разработанные чертежи электрификации домов, квартир, производств.

Звонок на электрической схеме по стандартам УГО с обозначенным размером

Блок: 7/11 | Кол-во символов: 2845
Источник: https://ProFazu.ru/elektrooborudovanie/oboznacheniya/uslovnye-oboznacheniya-v-elektricheskih-shemah.html

Основные понятия учета электроэнергии

Коммерческий учет электроэнергии – учет электроэнергии для денежного расчета за нее

Счетчики, устанавливаемые для расчетного учета, называются расчетными счетчиками.

Счетчики, устанавливаемые для технического учета, называются счетчиками технического учета.

Счетчики, учитывающие активную электроэнергию, называются счетчиками активной энергии.

Средство измерений – техническое устройство, предназначенное для измерений.

Блок: 7/8 | Кол-во символов: 1686
Источник: https://energo-audit.com/klassifikaciya-schetchikov-elektroenergii

Размеры УГО в электрических схемах

На схемах наносят параметры элементов, включенных в чертеж. Прописывается полная информация об элементе, емкость, если это конденсатор, номинальное напряжение, сопротивление для резистора. Делается это для удобства, чтобы при монтаже не допустить ошибку, не тратить время на вычисление и подборку составляющих устройства.

Иногда номинальные данные не указывают, в этом случае параметры элемента не имеют значения, можно выбрать и установить звено с минимальным значением.

Принятые размеры УГО прописаны в ГОСТах стандарта ЕСКД.

Блок: 8/11 | Кол-во символов: 563
Источник: https://ProFazu.ru/elektrooborudovanie/oboznacheniya/uslovnye-oboznacheniya-v-elektricheskih-shemah.html

Технические требования к электросчетчикам

Общие требования:

Класс точности не хуже 0,5S
Соответствие требованиям ГОСТ Р (52320-2005, 52323-2005, 52425-2005)
Наличие сертификата об утверждении типа

Функциональные требования:

Измерение и учет активной и реактивной электроэнергии (непрерывный нарастающий итог), мощности в одном или двух направлениях (интервальные 30-и минутные приращения электроэнергии)
Хранение результатов измерений (профили нагрузки – не менее 35 суток) и информации о состоянии средств измерений
Наличие энергонезависимых часов, обеспечивающих ведение даты и времени (точность хода не хуже ±5,0 секунды в сутки с внешней синхронизацией, работающей в составе СОЕВ)
Ведение автоматической коррекции времени
Ведение автоматической самодиагностики с формированием обобщенного сигнала в «Журнале событий»
Защиту от несанкционированного доступа к информации и программному обеспечению
Предоставление доступа к измеренным значениям параметров и «Журналам событий» со стороны УСПД или ИВК ЦСОД

В «Журнале событий» должны фиксироваться время и дата наступления следующих событий:

попытки несанкционированного доступа
факты связи со счетчиком, приведших к каким-либо изменениям данных
изменение текущих значений времени и даты при синхронизации времени
отклонение тока и напряжения в измерительных цепях от заданных пределов
отсутствие напряжения при наличии тока в измерительных цепях
перерывы питания

– Средняя наработка на отказ не менее 35000 часов

– Межповерочный интервал – не менее 8 лет

Вас может заинтересовать:

Блок: 8/8 | Кол-во символов: 1658
Источник: https://energo-audit.com/klassifikaciya-schetchikov-elektroenergii

Размеры в ЕСКД

Размеры графических и буквенных изображений на чертеже, толщина линий не должны отличаться, но допустимо их пропорционально изменять в чертеже. Если в условных обозначениях на различных электрических схемах ГОСТ, присутствуют элементы, не имеющие информации о размерах, то эти составляющие выполняют в размерах, соответствующих стандартному изображению УГО всей схемы.

УГО элементов, входящих в состав основного изделия (устройства) допускается чертить меньшим размером в сравнении с другими элементами.

Блок: 9/11 | Кол-во символов: 519
Источник: https://ProFazu.ru/elektrooborudovanie/oboznacheniya/uslovnye-oboznacheniya-v-elektricheskih-shemah.html

Буквенные обозначения

Наряду с УГО для более точного определения названия и назначения элементов, на схемы наносят буквенное обозначение. Это обозначение используют для ссылок в текстовых документах и для нанесения на объект. С помощью буквенного обозначения определяют название элемента, если этого не понятно из чертежа, технические параметры, количество.

Дополнительно с буквенным обозначением указывается одна или несколько цифр, обычно они поясняют параметры. Дополнительный буквенный код, указывающий номинал, модель, дополнительные данные прописывается в сопутствующих документах, либо выносится в таблицу на чертеже.

Чтобы научиться читать электрические схемы не обязательно знать наизусть все буквенные обозначения, графические изображения различных элементов, достаточно ориентироваться в соответствующих ГОСТах ЕСКД. Стандарт включает в себя 64 документа ГОСТ, которые раскрывают основные положения, правила, требования и обозначения.

Основные обозначения, применяемые на схемах согласно стандарту ЕСКД, приведены в Таблице 1 и 2.
Таблица 1

Первая буква кода (обязательная)	Группа видов элементов	Примеры видов элементов
A	Устройства	Усилители, приборы телеуправления, лазеры, мазеры
B	Преобразователи неэлектрических величин в электрические (кроме генераторов и источников питания) или наоборот аналоговые или многоразрядные преобразователи или датчики для указания или измерения	Громкоговорители, микрофоны, термоэлектрические чувствительные элементы, детекторы ионизирующих излучений, звукосниматели, сельсины
C	Конденсаторы
D	Схемы интегральные, микросборки	Схемы интегральные аналоговые цифровые, логические элементы, устройства памяти, устройства задержки
E	Элементы разные	Осветительные устройства, нагревательные приборы
F	Разрядники, предохранители, устройства защитные	Дискретные элементы защиты потоку и напряжению, плавкие предохранители, разрядники
G	Генераторы, источники питания, кварцевые осцилляторы	Батареи, аккумуляторы, электрохимические и электротермические источники
H	Устройства индикационные и сигнальные	Приборы звуковой и световой сигнализации, индикаторы
K	Реле, контакторы, пускатели	Реле токовые и напряжения, реле электротепловые, реле времени, контакторы, магнитные пускатели
L	Катушки индуктивности, дроссели	Дроссели люминесцентного освещения
M	Двигатели	Двигатели постоянного и переменного тока
P	Приборы, измерительное оборудование	Показывающие, регистрирующие и измерительные приборы, счетчики, часы
Q	Выключатели и разъединители в силовых цепях	Разъединители, короткозамыкатели, автоматические выключатели (силовые)
R	Резисторы	Переменные резисторы, потенциометры, варисторы, терморезисторы
S	Устройства коммутационные в цепях управления, сигнализации и измерительных	Выключатели, переключатели, выключатели, срабатывающие от различных воздействий
T	Трансформаторы, автотрансформаторы	Трансформаторы тока и напряжения, стабилизаторы
U	Преобразователи электрических величин в электрические, устройства связи	Модуляторы, демодуляторы, дискриминаторы, инверторы, преобразователи частоты, выпрямители
V	Приборы электровакуумные, полупроводниковые	Электронные лампы, диоды, транзисторы, тиристоры, стабилитроны
W	Линии и элементы сверхвысокой частоты, антенны	Волноводы, диполи, антенны
X	Соединения контактные	Штыри, гнезда, разборные соединения, токосъемники
Y	Устройства механические с электромагнитным приводом	Электромагнитные муфты, тормоза, патроны
Z	Устройства оконечные, фильтры, ограничители	Линии моделирования, кварцевые фильтры

Основные двухбуквенные обозначения приведены в Таблице 2

Первая буква кода (обязательная)	Группа видов элементов	Примеры видов элементов	Двухбуквенный код
A	Устройство (общее обозначение)
B	Преобразователи неэлектрических величин в электрические (кроме генераторов и источников питания) или наоборот аналоговые или многоразрядные преобразователи или датчики для указания или измерения	Громкоговоритель	BA
		Магнитострикционный элемент	BB
		Детектор ионизирующих элементов	BD
		Сельсин — приемник	BE
		Телефон (капсюль)	BF
		Сельсин — датчик	BC
		Тепловой датчик	BK
		Фотоэлемент	BL
		Микрофон	BM
		Датчик давления	BP
		Пьезоэлемент	BQ
		Датчик частоты вращения (тахогенератор)	BR
		Звукосниматель	BS
		Датчик скорости	BV
C	Конденсаторы
D	Схемы интегральные, микросборки	Схема интегральная аналоговая	DA
		Схема интегральная, цифровая, логический элемент	DD
		Устройство хранения информации	DS
		Устройство задержки	DT
E	Элементы разные	Нагревательный элемент	EK
		Лампа осветительная	EL
		Пиропатрон	ET
F	Разрядники, предохранители, устройства защитные	Дискретный элемент защиты по току мгновенного действия	FA
		Дискретный элемент защиты по току инерционного действия	FP
		Предохранитель плавкий	FU
		Дискретный элемент защиты по напряжению, разрядник	FV
G	Генераторы, источники питания	Батарея	GB
H	Элементы индикаторные и сигнальные	Прибор звуковой сигнализации	HA
		Индикатор символьный	HG
		Прибор световой сигнализации	HL
K	Реле, контакторы, пускатели	Реле токовое	KA
		Реле указательное	KH
		Реле электротепловое	KK
		Контактор, магнитный пускатель	KM
		Реле времени	KT
		Реле напряжения	KV
L	Катушки индуктивности, дроссели	Дроссель люминесцентного освещения	LL
M	Двигатели	—	—
P	Приборы, измерительное оборудование	Амперметр	PA
		Счётчик импульсов	PC
		Частотометр	PF
Примечание. Сочетание PE применять не допускается	Счётчик активной энергии	PI
	Счётчик реактивной энергии	PK
	Омметр	PR
	Регистрирующий прибор	PS
	Часы, измеритель времени действия	PT
	Вольтметр	PV
	Ваттметр	PW
Q	Выключатели и разъединители в силовых цепях	Выключатель автоматический	QF
		Короткозамыкатель	QK
		Разъединитель	QS
R	Резисторы	Терморезистор	RK
		Потенциометр	RP
		Шунт измерительный	RS
		Варистор	RU
S	Устройства коммутационные в цепях управления, сигнализации и измерительных. Примечание. Обозначение SF применяют для аппаратов не имеющих контактов силовых цепей	Выключатель или переключатель	SA
		Выключатель кнопочный	SB
		Выключатель автоматический	SF
		Выключатели, срабатывающие от различных воздействий: — от уровня	SL
		— от давления	SP
		— от положения (путевой)	SQ
		— от частоты вращения	SR
		— от температуры	SK
T	Трансформаторы, автотрансформаторы	Трансформатор тока	TA
		Электромагнитный стабилизатор	TS
		Трансформатор напряжения	TV
U	Устройства связи. Преобразователи электрических величин в электрические	Модулятор	UB
		Демодулятор	UR
		Дискриминатор	UI
		Преобразователь частоты, инвертор, генератор частоты, выпрямитель	UZ
V	Приборы электровакуумные, полупроводниковые	Диод, стабилитрон	VD
		Прибор электровакуумный	VL
		Транзистор	VT
		Тиристор	VS
W	Линии и элементы СВЧ Антенны	Ответвитель	WE
		Короткозамыкатель	WK
		Вентиль	WS
		Трансформатор, неоднородность, фазовращатель	WT
		Аттенюатор	WU
		Антенна	WA
X	Соединения контактные	Токосъёмник, контакт скользящий	XA
		Штырь	XP
		Гнездо	XS
		Соединение разборное	XT
		Соединитель высокочастотный	XW
Y	Устройства механические с электромагнитным приводом	Электромагнит	YA
		Тормоз с электромагнитным приводом	YB
		Муфта с электромагнитным приводом	YC
		Электромагнитный патрон или плита	YH
Z	Устройства оконечные Фильтры. Ограничители	Ограничитель	ZL
Z	Устройства оконечные Фильтры. Ограничители	Фильтр кварцевый	ZQ

Блок: 10/11 | Кол-во символов: 7004
Источник: https://ProFazu.ru/elektrooborudovanie/oboznacheniya/uslovnye-oboznacheniya-v-elektricheskih-shemah.html

Видео по теме

Хорошая

Блок: 11/11 | Кол-во символов: 23
Источник: https://ProFazu.ru/elektrooborudovanie/oboznacheniya/uslovnye-oboznacheniya-v-elektricheskih-shemah.html

Кол-во блоков: 23 | Общее кол-во символов: 38612
Количество использованных доноров: 4
Информация по каждому донору:

http://www.diy.ru/post/6730/: использовано 2 блоков из 4, кол-во символов 5377 (14%)
https://ProFazu.ru/elektrooborudovanie/oboznacheniya/uslovnye-oboznacheniya-v-elektricheskih-shemah.html: использовано 10 блоков из 11, кол-во символов 14966 (39%)
https://rusenergetics.ru/praktika/podklyuchenie-klemmnoj-kolodki-ikk: использовано 5 блоков из 5, кол-во символов 11355 (29%)
https://energo-audit.com/klassifikaciya-schetchikov-elektroenergii: использовано 6 блоков из 8, кол-во символов 6914 (18%)

5 признаков того, что вам нужен новый электросчетчик I Ассоциация электросчетчиков Скалистых гор

Электричество — замечательная штука. Он тем или иным образом поддерживает большую часть того, чем мы пользуемся каждый день, и позволяет нам вести тот образ жизни, который мы ведем. Тем не менее, электричество — это услуга, и энергетическая компания измеряет эту услугу через ваш электросчетчик.

Rocky Mountain Electric Metering Association — это организация, которая предлагает занятия по счетчикам для тех, кто хочет продолжить свои знания и карьеру в области измерения электроэнергии для коммунальных предприятий.Наши инструкторы имеют многолетний опыт работы в этой области и с энтузиазмом обучают других чтению счетчиков. Ниже мы рассмотрим пять признаков того, что у вас может быть неисправный электросчетчик. Свяжитесь с нашей метровой школой сегодня!

5 ЗНАКОВ МОЖЕТ ЕСТЬ НЕИСПРАВНОСТЬ ЭЛЕКТРИЧЕСКОГО СЧЕТЧИКА

Высокие коммунальные платежи

Если вы заметили внезапный скачок счета за коммунальные услуги, скорее всего, у вас неисправный электросчетчик. Многие считают само собой разумеющимся, что электросчетчики работают постоянно.Однако, как и любой механизм, они тоже могут сломаться. Хотя считыватели электросчетчиков делают все возможное, чтобы этого не происходило, проверяя их каждый месяц, бывает сложно определить, сломан ли один из них. Таким образом, если внезапно вы получите астрономический счет (что обычно бывает при поломке), вам следует сразу же позвонить в свою электрическую компанию, чтобы сертифицированный электротехник приехал для проверки.

Цифровые ошибки

Большинство устанавливаемых новых электросчетчиков являются цифровыми, и многие из старых электросчетчиков меняются, когда они ломаются, и заменяются новыми.Цифровые электрические счетчики быстрее читаются с первого взгляда, и благодаря этому считыватель счетчиков делает меньше ошибок. Таким образом, цифровой электросчетчик будет говорить «Неисправность», «Ошибка» или «Батарея», когда что-то идет не так. Некоторые электросчетчики также имеют сигнальную лампу. Если вы заметили это до того, как придет ваш счетчик счетчиков на месяц, позвоните в свою электрическую компанию для его проверки. Это предотвратит попадание сногсшибательного счета за электричество на ваш стол.

Нет движения

Электросчетчик находится в постоянном движении, поскольку он измеряет количество электроэнергии, потребляемой вашим домом или офисом.Если вы заметили, что в вашем электросчетчике какое-то время ничего не происходит, лучше позвонить в свою электрическую компанию для проверки. У механического электросчетчика должны вращаться колеса, а у цифрового электросчетчика должен быть счетчик, который «тикает». В том же примечании, если вы считаете, что счетчик работает слишком быстро для того количества электроэнергии, которое вы используете, также позвоните в свою электрическую компанию.

Нет электричества

Если у вас пропало электричество и в вашем районе нет перебоев в электроснабжении, возможно, у вас сломался электросчетчик.Иногда из-за сильных штормов электросчетчик может сломаться или оторваться от дома. Если соединение счетчика с вашим домом прерывается, он перестает работать, как и электричество. В других случаях электросчетчик можно вытащить из дома, но электричество все равно есть. В обоих случаях позвоните в свою энергетическую компанию, чтобы выехал электрик, осмотрел ваш электросчетчик и, возможно, заменил его.

У вас старый электросчетчик

В то время как электрические счетчики могут прослужить десятилетия, особенно механические, старые счетчики со временем могут стать неточными.Электросчетчики периодически проверяются вашей электрической компанией, чтобы убедиться, что они находятся в надлежащем рабочем состоянии, но с таким большим количеством клиентов может быть трудно не отставать и отслеживать каждый отдельный электросчетчик. Счетчики можно упустить. Таким образом, если у вас есть старый электросчетчик (в большинстве случаев вы можете сказать. Он ржавый и выглядит так, будто может упасть в любой момент), вы можете попросить инспектора электросчетчиков выйти и посмотреть.

ВЫБЕРИТЕ НАШУ СЧЕТЧИК, АССОЦИАЦИЯ ЭЛЕКТРИЧЕСКИХ ИЗМЕРИТЕЛЕЙ, СЕГОДНЯ

На протяжении более 45 лет Ассоциация электросчетчиков Рокки Маунтин (RMEMA) помогает тем, кто хочет заняться электросчетчиками, сделать это.Наша школа счетчиков предлагает лучшие курсы по чтению счетчиков как для начинающих, так и для тех, кто имеет опыт. На наших курсах по счетчикам преподают одни из лучших специалистов в своей области с многолетним опытом. Наша программа практического обучения ориентирована на безопасность и точность. Мы всегда в курсе последних тенденций и при необходимости ежегодно изменяем наши курсы. Короче говоря, наша миссия — обеспечить подготовку наших студентов к карьере в области снятия показаний электросчетчиков.

Школа электросчетчиков — отличный способ начать работу в коммунальной и электротехнической промышленности.После того, как вы закончите свою курсовую работу, вы готовы начать свою карьеру. Часто мы обнаруживаем, что обучение наших студентов никогда не прекращается, и они становятся сертифицированными электриками. Если вы заинтересованы в поступлении в нашу школу счетчиков или хотите узнать больше, свяжитесь с нами сегодня!

Как читать ваш счетчик

Измеритель SRP в вашем доме отслеживает ваше ежедневное потребление энергии. Ниже приведены объяснения того, как считывать показания каждого типа счетчиков для наших вариантов тарифного плана «Базовый», «Время суток», «Создание клиентов» и «Электромобиль (EV)».

Метров

Landis + Gyr

Вы можете считать показания этого глюкометра с помощью ЖК-дисплея самого глюкометра.

Чтобы узнать мощность в кВт, подождите, пока на ЖК-дисплее счетчика отобразится код 10. Код отображается в области 3 — см. Легенду. Будет отображена ваша максимальная мощность в кВт за день; это максимальная средняя нагрузка за 15 или 30-минутный интервал, в зависимости от вашего тарифного плана, за день.

Код	Описание чтения
0	Код 0 — время суток (ЧЧ.ММ)
2	Код 2 — Дата (ММ ДД ГГ)
3	Код 3 — общее считывание кВтч (включая показания в пик и вне пиковой нагрузки)
4	Код 4 — пиковый кВтч
5	Код 5 — Непиковые кВтч
7	Код 7 — сверхвысокая мощность кВтч (только тарифный план для электромобилей)
10	Максимум кВт — это максимальная средняя нагрузка за день, взятая за 15 или 30-минутный интервал, в зависимости от вашего тарифного плана.

Если вы хотите просмотреть исторические ежедневные показания этого счетчика, вы можете сделать это онлайн, используя «Моя учетная запись».

Landis + Gyr солнечный счетчик

Счетчик Landis + Gyr также подходит для домов с солнечной системой электроснабжения. Индикаторы внизу дисплея показывают поток электричества.

Код	Описание чтения
	Когда индикаторы движутся справа налево, ваша солнечная система вырабатывает энергию и отправляет ее в SRP.
	Когда индикаторы движутся слева направо, ваш дом покупает способность системы SRP.

Счетчики Elster REX

Счетчики Elster REX включают солнечные счетчики REX1, REX2 и REX2.

Измеряемые величины: счетчики REX могут отображать как значения энергии, так и потребляемой энергии. Значения энергии могут отображаться пятью цифрами. Если количество требует меньшего количества цифр, используются ведущие нули. Если используется измерение TOU, счетчики могут отображать количество энергии для каждого тарифа. Идентификатор ставки показывает соответствующую ставку для каждого количества.

Пожалуйста, обратитесь к изображениям ниже, чтобы просмотреть образцы дисплеев, которые будут циклически проходить измерители REX.Коды и соответствующие описания следующие:

REX1

Этот счетчик можно прочитать с помощью ЖК-дисплея на самом счетчике.

Код	Описание чтения
8888,88	Тест дисплея
т	Время суток (военное время)
кВтч	Общее считывание кВтч (включая показания в пик и непиковый период)
Оценить A кВтч	Пиковая мощность (только для клиентов TOU)
Скорость C кВтч	Внепиковые кВтч (только для клиентов TOU)

REX2

Этот счетчик можно прочитать с помощью ЖК-дисплея на самом счетчике.

Код	Описание чтения
8888,88	Тест дисплея
т	Время суток (военное время)
кВтч	Общее считывание кВтч (включая показания в пик и непиковый период)
T A кВтч	Пиковая мощность (только для клиентов TOU)
T C кВтч	Внепиковые кВтч (только для клиентов TOU)

REX2 солнечный счетчик

REX2 также работает на счетчике для дома с солнечной системой электроснабжения.

Стрелки внизу дисплея показывают поток электричества. Левая стрелка указывает, когда ваша солнечная система производит энергию и отправляет ее в SRP. Правая стрелка показывает, когда ваш дом покупает способность системы SRP. Мигающие стрелки указывают количество энергии, которую вы покупаете или продаете.Чем быстрее мигает, тем больше энергии покупается или продается.

Код	Описание чтения
	Указывает, что солнечные панели вырабатывают энергию, которую покупает SRP.
	Указывает, что энергия покупается у SRP

Измеритель Elster A3T

Этот счетчик можно прочитать с помощью ЖК-дисплея на самом счетчике.

Код	Описание чтения
888	Тест дисплея
0	Время суток (военное время)
1	День недели
2	Дата
3	Всего кВтч
4	Пиковая мощность кВтч (тариф A)
5	Внепиковые кВтч (тариф C)
7	Супер-внепиковый кВтч (тариф D — только тарифный план для электромобилей)
10	Максимум кВт — это максимальная средняя нагрузка за день, взятая за 15 или 30-минутный интервал, в зависимости от вашего тарифного плана.

К началу

Regresar al Principio

Счетчики механические

SRP использует следующие механические счетчики.

Цифровой:
Цифровой счетчик отображает числа в четырех или пяти окнах.Если у вас есть этот измеритель, вы просто записываете числа (например, на Рисунке 1 ваше показание будет 8304).

Наберите:
Большинство счетчиков SRP представляют собой счетчики с циферблатом, которые имеют четыре или пять циферблатов в виде часов, пронумерованных по часовой стрелке и против часовой стрелки (см. Рисунок 2). Для этих счетчиков вам нужно читать циферблаты справа налево в соответствии с направлением стрелки. Следуйте этим рекомендациям при чтении циферблатов:

Если указатель находится между двумя числами , запишите наименьшее число.(Если это не 9 и 0, тогда вы должны записать 9.)
Если указатель находится прямо на числе , посмотрите на циферблат справа. Если указатель находится между 9 и 0, запишите меньшее число. Если он находится между 0 и 1, запишите большее число.
Чтобы рассчитать использование , прочтите числа, которые вы записали для каждого циферблата, слева направо (в нашем примере это будет 9079). Чтобы определить, сколько киловатт-часов (кВтч) вы израсходовали, вычтите предыдущее показание из текущего и умножьте разницу на множитель счетчика, который можно найти на вашем счетчике.

Если у вас есть какие-либо вопросы по поводу вашего глюкометра, позвоните представителю службы поддержки клиентов SRP по телефону (602) 236-8888.

К началу

Regresar al Principio

Счетчики времени использования

SRP использует следующие счетчики для некоторых счетов в тарифном плане TOU (E-26). Ниже приведены типы счетчиков TOU, перечисленные производителем. Каждый счетчик отображает не только ваше потребление в киловатт-часах (кВтч), но и другую информацию.

Чтобы узнать, как считывать показания счетчика, найдите инструкции и схему для вашего типа счетчика ниже и обратитесь к легенде справа.

Измеритель ABB / Elster (EEM)

На дисплее слева отобразится трехзначный идентификационный код. В правой части дисплея отобразится описание кода. Дисплей будет автоматически меняться примерно каждые шесть секунд.

Пожалуйста, обратитесь к изображению ниже, чтобы просмотреть образец дисплея.Код и соответствующее описание выглядят следующим образом:

Код	Описание чтения
888	Тест дисплея (8.8.8.8.8)
000	Время суток (военное время) **
001	День недели (1 = воскресенье, 2 = понедельник и т. Д.)
002	Дата (месяц-день-год)
003	Всего кВтч
004	пиковый кВтч
005	Внепиковые кВтч

ПРИМЕЧАНИЕ: Когда информация счетчика повторяется, мигающие A или B в левой части дисплея счетчика указывают измеренную норму; я.е. A = в пиковый период, B = в непиковый период. Мигающая буква в правой части дисплея — это индикатор напряжения. Мигающая стрелка указывает направление электрического тока.

К началу

Regresar al Principio

Счетчик Шлюмберже

На дисплее будет отображаться трехзначный идентификационный код слева только для тестового режима. Остальные идентификационные коды представляют собой две цифры, показанные слева.В правой части дисплея отобразится описание кода. Дисплей будет автоматически меняться примерно каждые шесть секунд.

Пожалуйста, обратитесь к изображению ниже, чтобы просмотреть образец дисплея. Код и соответствующее описание выглядят следующим образом:

Код	Описание чтения
888	Тест дисплея (8.8.8.8.8)
01	Время суток (военное время) **
02	Дата (месяц-день-год)
03	Всего кВтч
04	пиковый кВтч
05	Внепиковые кВтч

К началу

Regresar al Principio

Счетчики повреждены

Большинство проблем с глюкометром возникают в результате вандализма, взлома или несчастного случая.Если защитное стекло или пломбы на глюкометре сломаны, он может работать некорректно. Не пытайтесь регулировать или ремонтировать счетчик. Вместо этого позвоните представителю службы поддержки клиентов по телефону (602) 236-8888.

К началу

Regresar al Principio

ЗНАК ДЛЯ КОМНАТЫ С ЭЛЕКТРИЧЕСКИМ СЧЕТЧИКОМ
(ЧЕРНО-БЕЛЫЙ АЛЮМИНИЕВЫЙ ЗНАК ИДЕАЛЬНЫЙ ДЛЯ НЬЮ-ЙОРКА) | ЗНАКИ HPD
Размер 6 дюймов x 10 дюймов
Знак имеет монтажные отверстия в каждом углу.
Толщина знака 0,02 дюйма
Цвет букв знака: БЕЛЫЙ
Цвет фона знака: ЧЕРНЫЙ
Знак материал: Алюминий
Тип знака: Настенный
HPD Требуемый знак: НЕТ (см. законы и постановления)
DOB NYC Требуемый знак: ДА (см. законы и постановления)
Требуемый знак пожарной службы: НЕТ (см. Закон и правила)
НЕОБХОДИМЫЕ ЗНАКИ ДЛЯ РЕСТОРАНОВ И БАРОВ — N / A (См. Закон и нормативные акты)
Требуется DOT Знак: НЕТ (См. Закон и нормативные акты)
Требуется DSNY Знак: НЕТ (См. Закон и постановления)
Артикул: MDL NYC HMC NYC DOB 6-10 5170138
UPC: 745528297449
Группа вывесок
: Знаки для электрических счетчиков, Знаки для электрических комнат, Знаки идентификации для помещений, Знаки для помещений с электрическими счетчиками, Знаки для электрических помещений, указатели направления для зданий, Знаки для электрических помещений, Знаки для помещений с электрическими счетчиками Потребитель Закон о защите, который применяется ко всем предприятиям, работающим в Нью-Йорке: HPDsigns.com — это небольшой семейный бизнес в Бруклине. бизнес. HPDsigns.com не является магазином города Нью-Йорка и не является веб-сайтом, продукты или услуги, связанные с городом Нью-Йорк или любым агентством Город Нью-Йорк. HPDsigns.com, его бизнес, веб-сайт, продукты, услуги или любые гиперссылки с его веб-сайта не спонсируются, не одобряются, аффилирован, одобрен или связан с городом Нью-Йорком или любым другим агентство города Нью-Йорка, включая, помимо прочего, HPD, DOB, DOT, DSNY, FDNY, прямо или косвенно
Это алюминиевый ЗНАК «КОМНАТА С ЭЛЕКТРИЧЕСКИМ СЧЕТЧИКОМ» с 4 отверстиями для установки.Разместите табличку, чтобы проинформировать владельца / арендатора / должностных лиц об электрических счетчиках и назначенных комнатах в коммерческих и жилых многоквартирных домах с алюминиевыми табличками с показаниями счетчиков и пр. соответствует действующим законам, постановлениям и рекомендациям Нью-Йорк. Поддерживать уровень безопасности, требуемый различными федеральными и муниципальными агентства и учреждения, соблюдающие и обеспечивающие соблюдение закона.
Это прочный алюминиевый знак ЭЛЕКТРИЧЕСКОЙ КОМНАТЫ с ЧЕРНЫМ фоном, БЕЛЫМИ буквами и 4 отверстиями для тяжелых дежурная установка.Это алюминиевый знак размером 6X10. Его толщина составляет 0,02 дюйма. Это вывеска из прочного алюминия.
Это Алюминиевый ЗНАК HPD «КОМНАТА С ЭЛЕКТРИЧЕСКИМ СЧЕТЧИКОМ» с отверстиями для установки. В Нью-Йорке используйте / разместите знак, чтобы проинформировать владельцев / арендаторов / гостей / должностных лиц назначенного помещения и участка с электрическими счетчиками на объекте с надлежащим обозначением HPD
Доставка и стоимость обработки:
Наша доставка фиксирована независимо от того, покупаете ли вы 1 товар или 20 товары (отправляем только по США) — не упустите возможность купить все знаки необходимы без дополнительной стоимости доставки.
Продажи Налог:
Мы обязаны взимать налог с продаж с любого Товар продается на этом сайте и доставляется по адресу в Нью-Йорке. В налог с продаж составляет 8,875 процента.
Требования к содержанию вывески определяются использование по назначению и в соответствии с действующими правилами. ПОКУПАТЕЛЬ несет ответственность за определение соответствующего содержания знака или пакета знаков. HPDSigns.com не дает никаких гарантий или заверений о пригодности знака для каких-либо конкретных заявление.ЗАКАЗЧИК ОБЯЗАН ОБЕСПЕЧИТЬ, ЧТО НАЗНАКИ ЗАКАЗЫ КЛИЕНТОВ СООТВЕТСТВУЮТ ВСЕМ ГОСУДАРСТВЕННЫМ, ФЕДЕРАЛЬНЫМ, МЕСТНЫМ И МУНИЦИПАЛЬНЫМ УСЛОВИЯМ. ЗАКОНЫ. Пожалуйста, ознакомьтесь с условиями перед покупкой.
Мы предоставляем знаки, требуемые в соответствии с требованиями города и штата. знаки регулирования и электрические счетчики, знаки электрического помещения, идентификация помещения Знаки, Электрические Знаки Помещения Счетчика, Электрические Знаки Помещения Знаки, электрические знаки комнатные, знаки электрические счетчики
Для получения дополнительной информации о том, что требуется, см. Упоминаемые законы. а также правила, применимые к вашему городу и штату.Эта страница предназначена для информационных только для целей и не предназначен для использования в качестве юридической, профессиональной или заявление закона. Вы можете проконсультироваться с юристом.
Найдите нас на:
Google Map, YELP, Bing Map, MapQuest, Yellow Pages, Google Plus, Amazon.com, Buildingsigns.com, HPDSIGNS.NYC, Facebook, HPDSIGNS (@hpdsigns) • Фото в Instagram и видео
В HPDsigns мы специализируемся на работе со всем Департаментом Нью-Йорка Строительные вывески (DOB), NYC Housing Preservation and Development вывески (HPD) и Департамент транспорта Нью-Йорка вывески (DOT).Наша цель — предоставить управляющим недвижимостью, операторы строительных площадок и владельцы зданий с указателями, требуемыми Нью-Йорком агентствами и пожарной службой Нью-Йорка, алюминиевые знаки, предупреждения и уведомления для быстрая и тяжелая установка, алюминиевые вывески для установки в зданиях с надлежащим обозначением HPD и ЗНАКИ НА КОМНАТАХ ЭЛЕКТРИЧЕСКИХ СЧЕТЧИКОВ, необходимые строительные вывески, а также вывески, которые можно разместить / использовать для информирования владелец / арендатор / должностные лица электросчетчиков и отведенных комнат в коммерческих и жилые многоквартирные дома с алюминиевыми знаками для показаний счетчиков и подробнее

Знак «ЭЛЕКТРИЧЕСКИЙ СЧЕТЧИК» изготовлен из алюминия. знак с ЧЕРНЫМ фоном, БЕЛЫМИ буквами и 4 отверстиями для тяжелых условий эксплуатации монтаж.Это алюминиевый знак размером 6X10 и толщиной 0,02 дюйма. это знак из прочного алюминия.

Знаки HPD — это безопасный сайт McAfee!
Мы с радостью сообщаем, что знаки HPD являются сертифицированным сайтом McAfee Secure Site. Каждый день он проходит ежедневные обширные тесты безопасности. Знаки HPD ценят защиту потребителей. Знаки HPD — это не взломанный сайт **. Знаки HPD не содержат умышленных вирусов, шпионского ПО и других сетевых угроз. Знаки HPD не являются фишинговым сайтом и не являются сайтом для атак * с использованием вредоносных программ или вредоносных ссылок.Действительные тесты SSL-сертификатов. Знаки HPD — это сертифицированный веб-сайт McAfee Secure. Каждый день знаки HPD проходят интенсивное ежедневное сканирование безопасности, которое позволяет использовать только знак McAfee SECURE ™ Trustmark на знаках HPD. Каждый день знаки HPD проходят интенсивные тесты безопасности на предмет возможного доступа к личной информации, ссылок на опасные сайты, фишинга и других угроз в Интернете. Ежедневное появление знака McAfee SECURE ™ Trustmark на знаках HPD свидетельствует о том, что знаки HPD проходят ежедневные интенсивные тесты безопасности.
* Хакеры создают сайты атак для намеренного размещения и распространения вредоносного программного обеспечения.
** Взломанные сайты — это легитимные сайты, которые были взломаны для включения контента с сайтов атак.
Знаки HPD — это безопасный сайт McAfee!
Знаки HPD проходят ежедневные тесты на безопасность!
ЗНАК ДОБ: ЗНАК ЭЛЕКТРИЧЕСКОГО СЧЕТЧИКА (АЛЮМИНИЕВЫЙ ЗНАК NYC) | ЗНАКИ HPD
Размер 7 дюймов x 10 дюймов
Знак
поставляется с двухсторонней клейкой наклейкой-КРАСНЫЙ наклейка с сильной адгезией
Толщина знака 0.02 »
Цвет букв знака: Черный
Цвет фона знака: Белый
Материал знака: Алюминий
Тип знака: Дверной монтаж
HPD Требуемый знак: НЕТ (см. Закон и постановления)
DOB NYC Требуемый знак: ДА (см. Закон и постановления)
Пожарному отделу требуется знак: НЕТ (см. Закон и правила)
НЕОБХОДИМЫЕ ЗНАКИ для РЕСТОРАНОВ И BARS — N / A (см. Законы и постановления)
Требуется DOT Знак: НЕТ (см. Законы и постановления)
DSNY Обязательный знак: НЕТ (см. Закон и постановления)
Артикул: DOB70692
UPC: 602927412111
Группа знаков
: Знаки управления недвижимостью, Знаки ДОБ, Знаки пожарной охраны, Дверные знаки, Строительные Указатели Знаки, Знаки для ресторанов и баров, Строительные знаки, Строительство Знаки, Числовые Знаки, Безопасность Знаки
Это прочный ЭЛЕКТРИЧЕСКИЙ ЗНАК — БЕЛЫЙ ФОН С ЧЕРНЫМИ БУКВАМИ (МАТЕРИАЛ ПРОЧНЫЙ АЛЮМИНИЙ; Размер 7 x 10 дюймов) с одним отверстием в каждом углу.Толщина знак 0,02 ». Этот знак показаний СЧЕТЧИКА изготовлен из АЛЮМИНИЯ, которое исключительно прочный. Знак предназначен как для внутреннего, так и для наружного использования.

БОЛЬШЕ БЕЛЫХ ЗНАКОВ ЗДЕСЬ
Стоимость доставки и обработки:
Наша доставка фиксирована, независимо от того, покупаете ли вы 1 товар или 20 товаров (Мы отправляем в США только) — не упустите возможность купить все необходимые знаки в любое удобное для вас время. дополнительная стоимость доставки.
Налог с продаж:
Мы обязаны взимать налог с продаж с любых Товар продается на этом сайте и доставляется по адресу в Нью-Йорке. Налог с продаж составляет 8,875 процента.
Требования к вывеске содержание определяется предполагаемым использованием и действующими нормативными актами. Покупатель несет ответственность за определение соответствующего содержания для знака или пакета приметы. HPDSigns.com не дает никаких гарантий и не заявляет о пригодности знак для любого конкретного приложения.ОТВЕТСТВЕННОСТЬ ЗАКАЗЧИКА ЗА УБЕДИТЕСЬ, ЧТО ЗНАКИ ЗАКАЗА КЛИЕНТА СООТВЕТСТВУЮТ ВСЕМ ГОСУДАРСТВЕННЫМ УСЛОВИЯМ, ФЕДЕРАЛЬНОЕ, МЕСТНОЕ И МУНИЦИПАЛЬНОЕ ЗАКОНОДАТЕЛЬСТВО. Пожалуйста, ознакомьтесь с условиями перед покупкой.
Для получения дополнительной информации о том, что требуется, см. Упоминаемые законы и правила, применимые к вашему городу и штату. Эта страница предназначена только для информационных целей и не предназначена для использования в качестве юридической, профессиональной или юридической консультации.Вы можете проконсультироваться с юристом.

Найдите нас на:
Google Map, YELP, Bing Map, MapQuest, Yellow Pages, Google Plus, Amazon.com, Buildingsigns.com, HPDSIGNS.NYC, Facebook, HPDSIGNS (@hpdsigns) • Instagram фото и видео
В HPDsigns мы специализируемся на всех вывесках Департамента строительства Нью-Йорка (DOB), вывески по сохранению и развитию жилищного фонда Нью-Йорка (HPD) и вывески Департамента транспорта Нью-Йорка (DOT).Наша цель — снабдить управляющих недвижимостью, операторов строительных площадок и владельцев зданий знаками, требуемыми агентствами Нью-Йорка и пожарной службой Нью-Йорка, алюминиевыми знаками, предупреждениями и уведомлениями для быстрой и тяжелой установки, алюминиевыми знаками для установка в зданиях с надлежащим обозначением HPD, знаками управления имуществом, знаками DOB, знаками пожарной охраны, дверными знаками, указателями направления зданий, знаками для ресторанов и баров, знаками зданий, необходимыми знаками строительства, строительными знаками, числовыми знаками, знаками безопасности и алюминиевыми знаками HPD знак «ЭЛЕКТРИЧЕСКИЙ СЧЕТЧИК»

Алюминиевый знак «ЭЛЕКТРИЧЕСКИЙ СЧЕТЧИК» с отверстиями для установки в ТЯЖЕЛЫХ УСЛОВИЯХ.В Нью-Йорке используйте / разместите знак, чтобы информировать арендаторов / владельцев / гостей / сотрудников об определенных счетчиках на объекте с надлежащим обозначением HPD и алюминиевыми знаками

Знаки HPD — это безопасный сайт McAfee!
Мы с радостью сообщаем, что знаки HPD являются сертифицированным сайтом McAfee Secure Site. Каждый день он проходит ежедневные обширные тесты безопасности. Знаки HPD ценят защиту потребителей. Знаки HPD — это не взломанный сайт **. Знаки HPD не содержат умышленных вирусов, шпионского ПО и других сетевых угроз.Знаки HPD не являются фишинговым сайтом и не являются сайтом для атак * с использованием вредоносных программ или вредоносных ссылок. Действительные тесты SSL-сертификатов. Знаки HPD — это сертифицированный веб-сайт McAfee Secure. Каждый день знаки HPD проходят интенсивное ежедневное сканирование безопасности, которое позволяет использовать только знак McAfee SECURE ™ Trustmark на знаках HPD. Каждый день знаки HPD проходят интенсивные тесты безопасности на предмет возможного доступа к личной информации, ссылок на опасные сайты, фишинга и других угроз в Интернете. Ежедневное появление знака McAfee SECURE ™ Trustmark на знаках HPD свидетельствует о том, что знаки HPD проходят ежедневные интенсивные тесты безопасности.
* Хакеры создают сайты атак для намеренного размещения и распространения вредоносного программного обеспечения.
** Взломанные сайты — это легитимные сайты, которые были взломаны для включения контента с сайтов атак.
Знаки HPD — это безопасный сайт McAfee!
Знаки HPD проходят ежедневные тесты на безопасность!
Как узнать, крадут ли соседи вашу электроэнергию | Бюджетирование денег
Если вам интересно, почему ваш счет за электричество внезапно стал таким высоким, возможно, вы стали жертвой кражи электроэнергии.Если так, то вы не одиноки. Jones-Onslow Electric Membership Corporation утверждает, что каждый год воруют электричество на миллиарды долларов. Чтобы защитить себя, внимательно следите за своими счетами за электричество и ищите признаки взлома на вашем счетчике и столбе. Немедленно сообщайте обо всех обнаруженных неисправностях в свою электрическую компанию.
Ищите шнур
Некоторые похитители электроэнергии хитры и находят незаметные способы украсть у вас электричество. Другие нет. Хотя это вопиюще и очевидно, некоторые похитители электричества просто подключают удлинитель к одной из ваших наружных розеток и протягивают шнур до дома.Одни пытаются каким-то образом закопать или спрятать кабель, другие — нет. Совершите экскурсию по дому и поищите любые розетки, которые вам не принадлежат. Если вы найдете его, следуйте за шнуром и посмотрите, куда он идет.
Проверьте свой счет
Счет за электроэнергию может колебаться в зависимости от сезона. Например, включение кондиционера может вызвать скачок. Вы также можете увидеть увеличение в преддверии праздников, если вы использовали электрическую духовку для приготовления еды для большой семьи. Однако для большинства людей счет за электричество остается довольно равномерным, и его рост легко объяснить.Если вы заметили внезапный скачок в счете и не можете понять почему, возможно, ваши соседи начали помогать себе в ваших силах.
Проверьте счетчик и столб
Из соображений безопасности не следует возиться с электросчетчиком или взбираться на столб, который питает ваш дом. Однако рекомендуется время от времени их просматривать. Признаки подделки счетчика включают порезанные пломбы вокруг счетчика, счетчик, свисающий боком или вверх ногами, а также ненадежные крышки или крышки циферблата. Энергокомпании закрывают счетчики цветной биркой, свисающей с нижней части счетчика.Отсутствующая или обрезанная бирка также может указывать на подделку счетчика.
Иногда воры крадут электричество прямо у столба. Встаньте рядом со столбом и осмотрите его. Кабельные перемычки и подвесные провода — все признаки того, что что-то не так. Ваш столб должен быть похож на другие столбы в вашем районе. Если что-то выглядит не так, вероятно, так оно и есть.
Следите за своим счетчиком
Когда вы используете электричество, шкала счетчика за пределами вашего дома медленно вращается. Даже когда ваш свет, компьютеры и другие гаджеты выключены, ваш холодильник и другие бытовые приборы все равно потребляют электроэнергию.Чтобы убедиться, что вы единственный, кто пользуется электричеством, отключите главный автоматический выключатель в своем доме или квартире. Когда вы это сделаете, ваш электросчетчик должен перестать двигаться. Если он продолжает вращаться, кто-то может украсть ваше электричество.
Что делать
Через ваш электросчетчик проходит от 120 до 240 вольт электричества, поэтому не пытайтесь устранить какие-либо проблемы, которые вы обнаружите сами. Если вы подозреваете, что кто-то взломал ваш счетчик или иным образом ворует вашу электроэнергию, обратитесь за помощью в местную электрическую компанию.Кража электричества — преступление, и электрические компании преследуют виновных. Электроэнергетическая компания может помочь вам определить, крадет ли кто-то вашу электроэнергию, есть ли выщелачивание или проблема где-то в вашей системе. Если кража является проблемой, они проведут расследование и остановят вора.
Ссылки
Предупреждения
Никогда не прикасайтесь к кабелям или проводам, идущим от распределительной коробки или счетчика.
Писатель биографии
Мишель получила диплом с отличием в области бухгалтерского учета и имеет обширный опыт в области управления бизнесом и бухгалтерского учета.Предпринимательство у нее в крови, и ее работа направлена на то, чтобы помочь малому бизнесу успешно конкурировать на большом рынке. Мишель также знает цену доллару и любит помогать читателям понять, как лучше всего получить максимальную прибыль и вести здоровую финансовую жизнь. Ее работы появляются на сайте малого бизнеса Chron. Она также работала в блогах для малого бизнеса в национальной страховой сети.
Считывание ваших собственных счетчиков
Существует много различных типов счетчиков, которые можно использовать для записи и отображения вашего использования.Каждый счетчик записывает и отображает информацию по-разному.
Если вы хотите получить доступ к своему счетчику, чтобы снять показания, помните о потенциальных опасностях, которые могут быть связаны со счетчиками электроэнергии и их расположением.
Важные советы по безопасности
Существуют потенциальные опасности, связанные со считыванием показаний счетчиков электроэнергии, особенно если счетчики или коробки счетчиков повреждены или вышли из строя.Считывать показания счетчика следует только в том случае, если:
Погода ясная, без дождя и грозы
Текущая подача электроэнергии не мигает
Никто не испытывает тряски или покалывания от прикосновения к кранам, приборам, ящикам для счетчиков или металлическим изделиям
Нет признаков теплового повреждения, почернения или запаха гари от измерительного оборудования
Коробка счетчика не размещается на опоре трансформатора
Нет явных признаков повреждения опор и проводов, питающих ваше помещение
Нет никаких признаков пауков, ос, грызунов или змей.
Если у вас есть какие-либо вопросы, не прикасайтесь к коробке или глюкометру и свяжитесь с Essential Energy по телефону 132080.
Эти инструкции могут помочь вам сравнить предполагаемые показания или проверить фактические показания в вашем счете. Если вы хотите предоставить обновленное прочтение, свяжитесь с вашим продавцом, чтобы организовать это.
Как читать на вашем счетчике
Существует несколько различных типов счетчиков электроэнергии.См. Руководство для каждого метра ниже.
Электроэнергетические счетчики часов
Считайте показания каждой шкалы слева направо прямо перед счетчиком. Обратите внимание, что циферблаты меняют направление.
Когда набор указывает между двумя числами, вы должны записать меньшее из двух. Если он указывает от 0 до 1, запишите 0, но если он указывает от 9 до 0, запишите 9.
Если указатель наведен прямо на число, посмотрите на циферблат справа.Если это число не прошло 0, то исходный набор еще не прошел число, и вы должны отметить меньшее число.
Например, на картинке выше значение: 0-2-8-0-8
Помните, если указатель наведен прямо на число, посмотрите на циферблат справа. Если это число не прошло 0, значит исходный набор еще не прошел число, и вы должны отметить меньшее число.
На картинке выше значение: 0-9-0-9-3
Циклонные счетчики электроэнергии
Счетчик читается слева направо, включая все ведущие нули.Если циферблат находится между цифрами, запишите меньшее число — кроме случаев, когда циферблат находится между 9 и 0, запишите 9.
Если на вашем счетчике два показания, отмеченные буквами L и H, прочтите оба слева направо. Если у вас есть счетчик этого типа, укажите оба числа.
Например, на картинке выше значение 3-5-0-7-3
Счетчики электроэнергии цифровые
Счетчики электроэнергии с цифровым дисплеем могут иметь один дисплей или могут прокручивать серию дисплеев.
Для считывания показаний счетчика нажмите кнопку «display» или «scroll», чтобы отобразить параметры считывания. По мере того, как глюкометр прокручивается, записывайте каждое из показаний. Ваш глюкометр может также автоматически переключать различные показания глюкометра. В таком случае нет необходимости нажимать какие-либо кнопки для считывания показаний этого счетчика, просто подождите и наблюдайте, как появятся различные показания счетчика. Если результат был пропущен, просто подождите, и оно отобразится снова. Обратите внимание, что некоторые измерители с цифровым дисплеем могут иметь кнопку прокрутки, которая не прокручивает регистры при нажатии.
Ниже приведены примеры нескольких регистров чтения:
Интеллектуальные счетчики
Умные счетчики обычно не считываются вручную Essential Energy. Пожалуйста, свяжитесь с вашим продавцом, чтобы обсудить показания этих типов счетчиков.
Как считывать данные на электрическом счетчике: руководство по использованию энергии
В Chariot Energy мы верим в силу образованных потребителей электроэнергии. Когда вы будете лучше осведомлены обо всех тонкостях энергетической отрасли, вы сможете сделать более правильный выбор в отношении потребления электроэнергии.Более того, когда вы лучше понимаете свое потребление электроэнергии, вам будет легче снизить счет за электроэнергию. Это сводится к тому, чтобы научиться считать счетчик электроэнергии.
В этой статье мы объясним основы среднего электросчетчика, прежде чем объясним, как считывать показания как обычного, так и интеллектуального счетчика. Обладая этими знаниями, вы станете более вовлеченным в качестве потребителя энергии и сможете лучше контролировать свои счета за электроэнергию, чем когда-либо прежде.
Что такое электросчетчик?
Расположенный снаружи вашего дома, обычно у электрической распределительной коробки, ваш электросчетчик — это устройство, которое отображает потребление электроэнергии в вашем доме, измеренное в киловатт-часах (кВтч).¹ Каждый электросчетчик имеет определенный идентификационный номер, присвоенный коммунальной компанией в вашем районе. Это гарантирует, что правильное считывание для платежного цикла (обычно продолжительностью 28-32 дня) будет назначено правильному дому, поэтому вы заплатите нужную сумму денег выбранному вами розничному поставщику электроэнергии. В Техасе это известно как «ESI ID» или «Идентификатор электрического сервиса».
Традиционно это устройство устанавливается, эксплуатируется и обслуживается коммунальной компанией — и именно они читают его каждый месяц.Это означает, что они будут либо физически посещать каждый счетчик, либо собирать данные для цифровых счетчиков в электронном виде одним махом. В любом случае информация об использовании затем отправляется в соответствующую энергетическую компанию для каждого счетчика, чтобы сформировать счет за электроэнергию для этого цикла выставления счетов.
Но то, что коммунальная компания снимает показания вашего счетчика, не означает, что вы не можете отслеживать собственное использование между счетами. Фактически, мониторинг вашего использования на ваших условиях даст вам лучшее представление об общем потреблении энергии.
Как считывать показания стандартного электросчетчика
Это тип электросчетчика, о котором думает большинство людей, когда они представляют себе такое устройство. В зависимости от вашего местоположения у вашего счетчика может быть четыре, пять или шесть циферблатов для отслеживания потребления электроэнергии в вашем доме в кВтч.
Как читать циферблаты
В нашем примере выше мы видим счетчик с пятью циферблатами. На каждом из них есть указатель, отслеживающий числа от 0 до 9. Вы будете читать циферблаты слева направо, отметив, что циферблаты 1, 3 и 5 вращаются по часовой стрелке, а циферблаты 2 и 4 — против часовой стрелки.Показания выглядят следующим образом:
Посмотрите прямо на счетчик.
Посмотрите на указатель каждого циферблата.
Указатель на Dial 1 прошел 1, но не 2. Показание 1.
Указатель на Dial 2 прошло 8, но не 9. Показание равно 8.
Указатель на Dial 3 прошел 2 , но не 3. Показание равно 3.
Указатель на циферблате 4 прошел 2, но не 3. Показание равно 3.
Указатель на циферблате 5 перешло 4, но не 5. Показание равно 4.
Общее показание для этого электросчетчика составляет 18 334 кВтч .
Оценка вашего энергопотребления
Но что для вас значит 18 334? Во-первых, это не означает, что вы израсходовали столько электроэнергии в этом платежном цикле. Вместо этого это мера количества электроэнергии, прошедшей через счетчик с момента его установки или сброса, когда он достиг 99 999.
Таким образом, для оценки использования вы должны иметь предварительное чтение.Это могло быть показание, которое вы сделали лично, или вы могли использовать показания вашего последнего счета за электроэнергию. Для наших целей предположим, что значение в вашем последнем счете составляло 18 000 кВтч, и сделаем вычитание.
18 334 кВт / ч — 18 000 кВт / ч = 334 кВт / ч использованное на данный момент в этом платежном цикле.
В следующий раз, когда вы захотите считать счетчик электроэнергии, просто вычтите 18 000 из нового значения, чтобы получить обновленную оценку потребления электроэнергии в течение этого цикла выставления счетов.Вы также можете вычесть 18 334 кВтч из нового значения, чтобы узнать, сколько вы израсходовали за это время.
Кроме того, мы рекомендуем вам делать снимки вашего глюкометра каждый раз, когда вы снимаете показания. Это может быть полезно в том случае, если вам нужно изложить свое дело своему REP, если вы считаете, что в будущем счете за электроэнергию было неверно указано.
Как считывать показания интеллектуального счетчика
Все большее число коммунальных предприятий в Соединенных Штатах переходят на цифровые электрические счетчики.Эти устройства, также известные как интеллектуальные счетчики или Advanced Metering System (AMS), помогают коммунальным предприятиям более эффективно отслеживать как потребление энергии потребителями, так и проблемы с их электроэнергией. ² Это означает, что они могут снизить потребительские расходы и более эффективно реагировать на перебои в работе.
Те же обязанности владения и обслуживания, описанные ранее для традиционных счетчиков, по-прежнему применяются, но все просто более удобно.
Как считывать данные с экрана
Как вы можете себе представить, с учетом технологии, показанной выше, считывание показаний вашего цифрового электросчетчика очень просто.Хотя цифровой счетчик будет циклически перебирать несколько цифр, символов и знаков, соответствующих дате, времени, статусу и т. Д., Ваши показания будут довольно очевидными, так как они будут иметь аббревиатуру кВтч.
В нашем примере выше значение составляет 55 733 кВтч.
Оценка вашего энергопотребления
Процесс, который мы описали выше для аналоговых электросчетчиков, также применим и к цифровым: вам нужны предварительные показания, чтобы оценить ваше текущее потребление.В этом примере мы предположим, что значение последнего счета за электроэнергию составило 55 000 кВтч. Пришло время для большего вычитания:
55 733 кВтч — 55 000 кВтч = 733 кВтч потребляемой электроэнергии в этом платежном цикле.
Важность расчета энергопотребления в вашем доме
Мы поняли. Ручное отслеживание вашего использования кажется слишком большим мостом. Нет ли для этого приложения от моей коммунальной компании или поставщика электроэнергии? Ну не всегда. Технология отслеживания использования в таких приложениях дает хорошую оценку того, что происходит с вашим общим потреблением электроэнергии.Чтобы действительно внимательно следить за своим использованием между счетами за электроэнергию, нет ничего более эффективного, чем физически смотреть на свой счетчик на регулярной основе.
Мы рекомендуем следующий курс действий:
Когда вы получите новый счет за электроэнергию, запишите использование за последний день цикла выставления счетов. Это станет вашей базой.
Проверяйте свой электросчетчик раз в неделю, следя за тем, чтобы вы делали это каждую неделю в одно и то же относительное время.
Запишите это использование. Вычтите предыдущее значение, чтобы приблизительно рассчитать, сколько электроэнергии вы использовали.
Отметьте любую необычную активность в доме, которая могла произойти с момента вашего последнего чтения.
Вот пример того, как это может выглядеть:
Эта диаграмма предназначена для того, чтобы служить одним примером того, что вы могли бы сделать для отслеживания потребления электроэнергии на вашем электросчетчике
Имея эту информацию под рукой, вы можете лучше понять, сколько и когда вы использовали электричество в прошлом, что облегчает вам прогнозирование будущего использования. Таким образом, вы можете определить способы, которыми вы можете использовать меньше энергии в своем доме — даже с учетом крупных событий, которые обычно могут увеличить ваше использование.
Умение читать на электрическом счетчике — важный навык для любого потребителя энергии. Потому что, если есть один проверенный и проверенный способ уменьшить ваши счета за электроэнергию, он потребляет меньше энергии.
No related posts.
