Однофазный частотный преобразователь Danfoss — Статьи

Дата публикации: 25.06.2019

В настоящее время частотные преобразователи получили широкое распространение за счет:

простоты регулирования скорости вращения вала электродвигателя
уменьшении пусковых токов
защиты от токов к.з и перегрузок
экономии электроэнергии
увеличения срока службы оборудования

Применяются для приводов транспортеров, станков, вентиляторов, в дымососах и насосных системах, дробилках и тд.

В случаях когда имеется 3-х фазная сеть 380 В, использование «частотников» не составляет труда, но зачастую не всегда есть возможность подключиться к 3-х фазной сети. Поэтому в таких случаях можно подключить трехфазный электродвигатель к частотному преобразователю с входным питанием 220 В.

Рисунок 1 — Схема подключения преобразователя частоты

Однофазный частотный преобразователь, подключается к однофазной сети с напряжением 220 В.

При этом, на выходе частотного преобразователя получаем трехфазное напряжение с амплитудой 220 В. В таком случае обмотки электродвигателя переменного тока следует соединить по схеме тругольник.

Важно! Подключение однофазного электродвигателя к частотному преобразователю недопустимо!

Рисунок 2 — Подключение обмоток электродвигателя треугольником

Преобразователи частоты Danfoss VLT Micro Drive FC-051 с однофазным питанием, выпускаются следующих номиналов: от 0,18 кВт до 2,2 кВт.

Монтаж и подключение преобразователей частоты следует выполнять соблюдая требования безопасности приведенные в инструкции по эксплуатации преобразователя частоты.

Правильно подбирайте однофазный частотный преобразователь для трехфазного э.д.

Cмотрите так же:

Функция «Спящий режим» преобразователя частоты Danfoss FC-051 (Реализация на встроенном контроллере)

Управление частотным преобразователем Danfoss серии FC51 с панели оператора Weintek MT8121XE1WK

Режим поддержания постоянной температуры. Задание в цифровом виде. Видео инструкция

Работа частотника с однофазным двигателем

В силу ряда причин однофазные двигатели получили широкое распространение в быту. Их, как и трехфазные приводы, можно подключать через преобразователи частоты, при этом сохраняются все преимущества такой схемы подключения — плавный разгон и замедление, установка любой скорости вращения, контроль за током и моментом на валу, защита. Однако подключение однофазных двигателей имеет свои особенности, о которых мы и расскажем ниже.

Электродвигатель

В статье пойдет речь об однофазных асинхронных электродвигателях, имеющих два вывода питания и питающее напряжение 220 или 380 В при номинальной частоте 50 Гц. Как правило, такие агрегаты имеют в своей схеме пусковой либо фазосдвигающий конденсатор.

Частотный преобразователь

По способу подключения питания на входные клеммы различают однофазные и трехфазные частотники. При этом однофазные частотные преобразователи питаются фазным напряжением 220 В, трехфазные – линейным 380 В. Однако на выходе ПЧ обычно вырабатывается трехфазное напряжение со сдвигом фаз 120°, величина которого ограничена напряжением питания на входе.

Однофазный и трехфазный преобразователи SIEMENS Micromaster 420

В контексте однофазных двигателей преобразователи частоты можно условно разделить на три группы:

Преобразователи, специально предназначенные для однофазных двигателей.
Преобразователи с опциональной возможностью подключения однофазных двигателей, при этом необходимо использовать соответствующие настройки и схему подключения.

Преобразователи без возможности подключения однофазного двигателя.

Мы рассмотрим частотники из второй группы.

Обратите внимание! Не стоит путать преобразователи с однофазным питанием по входу с частотниками, имеющими однофазный выход. Возможны комбинации, когда преобразователь с однофазным питанием имеет на выходе 3 фазы с напряжением 220 В, либо когда ПЧ с трехфазным питанием выдает на однофазный двигатель напряжение 220 или 380 В.

Особенности подключения

Как было сказано выше, не каждый частотный преобразователь может работать с однофазным двигателем, поскольку при его подключении третья (неподключенная) фаза фактически будет в обрыве, что вызовет ошибку. Поэтому необходимо внимательно ознакомиться с документацией к ПЧ — производитель должен явно указать, что имеется возможность подключения и работы однофазной нагрузки.

Поскольку однофазный двигатель содержит конденсатор, при изменении рабочей частоты не удастся обеспечить нужный сдвиг фаз, и двигатель на пониженных частотах (менее 30 Гц) будет перегреваться. Это следует учитывать при выборе диапазона рабочих частот и способа охлаждения привода.

При однофазном подключении двигателя оперативный реверс через панель управления или настройки ПЧ невозможен. Поменять направление вращения можно, изменив схему подключения обмоток внутри двигателя.

Настройка преобразователя частоты

При настройке частотника нужно обратить внимание на следующие моменты:

По возможности ограничить время разгона и торможения с целью уменьшения нагрева ПЧ и двигателя. Тоже самое касается и количества циклов включения/выключения в единицу времени.

Выбрать скалярный режим частотного управления.
Отключить контроль обрыва фаз на выходе ПЧ.
Перед первым пуском обязательно провести автоматическую настройку (адаптацию) согласно инструкции.

Здесь нужно обратить внимание на один важный момент. Однофазный двигатель имеет КПД ниже, чем трехфазный с теми же параметрами. Это следует учитывать при выборе пары ПЧ/двигатель. Для повышения КПД и уменьшения нагрева можно экспериментально выставить точки на вольт-частотном графике. Как вариант, можно отключить пусковой конденсатор, а выводы от пусковой и рабочей обмоток подключить к выходу трехфазного преобразователя. Далее провести настройку, как указано выше.

Переделка однофазного двигателя в трехфазный

Нередко однофазный асинхронный двигатель на деле оказывается трехфазным. Его переделка на одну фазу обычно связана с ограничениями по питанию, которое в некоторых локациях может быть только однофазным.

Перед тем, как подключать однофазный двигатель к ПЧ, можно проверить возможность его работы на трех фазах. Для этого нужно вскрыть борно, определить тип двигателя и его исходную схему. Чаще всего выясняется, что привод имеет трехфазное питание с линейным напряжением 220 В и собран по схеме «Треугольник», при этом для обеспечения его работы от одной фазы применяют фазосдвигающий конденсатор. Следовательно, достаточно исключить из схемы конденсатор и запускать двигатель по обычной трехфазной схеме.

Другие полезные материалы:
5 шагов подключения неизвестного электродвигателя
Преимущества векторного управления электродвигателем
Настройка ПЧ для работы на несколько двигателей

Однофазный преобразователь частоты | INSTART

Данная политика конфиденциальности относится к сайту под доменным именем instart-info.

ru. Эта страница содержит сведения о том, какую информацию мы (администрация сайта) или третьи лица могут получать, когда вы пользуетесь нашим сайтом.

Данные, собираемые при посещении сайта

Персональные данные

Персональные данные при посещении сайта передаются пользователем добровольно, к ним могут относиться: имя, фамилия, отчество, номера телефонов, адреса электронной почты, адреса для доставки товаров или оказания услуг, реквизиты компании, которую представляет пользователь, должность в компании, которую представляет пользователь, аккаунты в социальных сетях; поля форм могут запрашивать и иные данные.

Эти данные собираются в целях оказания услуг или продажи товаров, связи с пользователем или иной активности пользователя на сайте, а также, чтобы отправлять пользователям информацию, которую они согласились получать.

Мы не проверяем достоверность оставляемых данных, однако не гарантируем качественного исполнения заказов или обратной связи с нами при некорректных данных.

Данные собираются имеющимися на сайте формами для заполнения (например, регистрации, оформления заказа, подписки, оставления отзыва, обратной связи и иными).

Формы, установленные на сайте, могут передавать данные как напрямую на сайт, так и на сайты сторонних организаций (скрипты сервисов сторонних организаций).

Также данные могут собираться через технологию cookies (куки) как непосредственно сайтом, так и скриптами сервисов сторонних организаций. Эти данные собираются автоматически, отправку этих данных можно запретить, отключив cookies (куки) в браузере, в котором открывается сайт.

Не персональные данные

Кроме персональных данных при посещении сайта собираются не персональные данные, их сбор происходит автоматически веб-сервером, на котором расположен сайт, средствами CMS (системы управления сайтом), скриптами сторонних организаций, установленными на сайте. К данным, собираемым автоматически, относятся: IP адрес и страна его регистрации, имя домена, с которого вы к нам пришли, переходы посетителей с одной страницы сайта на другую, информация, которую ваш браузер предоставляет добровольно при посещении сайта, cookies (куки), фиксируются посещения, иные данные, собираемые счетчиками аналитики сторонних организаций, установленными на сайте.

Эти данные носят неперсонифицированный характер и направлены на улучшение обслуживания клиентов, улучшения удобства использования сайта, анализа посещаемости.

Предоставление данных третьим лицам

Мы не раскрываем личную информацию пользователей компаниям, организациям и частным лицам, не связанным с нами. Исключение составляют случаи, перечисленные ниже.

Данные пользователей в общем доступе

Персональные данные пользователя могут публиковаться в общем доступе в соответствии с функционалом сайта, например, при оставлении отзывов, может публиковаться указанное пользователем имя, такая активность на сайте является добровольной, и пользователь своими действиями дает согласие на такую публикацию.

По требованию закона

Информация может быть раскрыта в целях воспрепятствования мошенничеству или иным противоправным действиям; по требованию законодательства и в иных случаях, предусмотренных законом.

Для оказания услуг, выполнения обязательств

Пользователь соглашается с тем, что персональная информация может быть передана третьим лицам в целях оказания заказанных на сайте услуг, выполнении иных обязательств перед пользователем. К таким лицам, например, относятся курьерская служба, почтовые службы, службы грузоперевозок и иные.

Сервисам сторонних организаций, установленным на сайте

На сайте могут быть установлены формы, собирающие персональную информацию других организаций, в этом случае сбор, хранение и защита персональной информации пользователя осуществляется сторонними организациями в соответствии с их политикой конфиденциальности.

Сбор, хранение и защита полученной от сторонней организации информации осуществляется в соответствии с настоящей политикой конфиденциальности.

Как мы защищаем вашу информацию

Мы принимаем соответствующие меры безопасности по сбору, хранению и обработке собранных данных для защиты их от несанкционированного доступа, изменения, раскрытия или уничтожения, ограничиваем нашим сотрудникам, подрядчикам и агентам доступ к персональным данным, постоянно совершенствуем способы сбора, хранения и обработки данных, включая физические меры безопасности, для противодействия несанкционированному доступу к нашим системам.

Ваше согласие с этими условиями

Используя этот сайт, вы выражаете свое согласие с этой политикой конфиденциальности. Если вы не согласны с этой политикой, пожалуйста, не используйте наш сайт. Ваше дальнейшее использование сайта после внесения изменений в настоящую политику будет рассматриваться как ваше согласие с этими изменениями.

Отказ от ответственности

Политика конфиденциальности не распространяется ни на какие другие сайты и не применима к веб-сайтам третьих лиц, которые могут содержать упоминание о нашем сайте и с которых могут делаться ссылки на сайт, а также ссылки с этого сайта на другие сайты сети Интернет. Мы не несем ответственности за действия других веб-сайтов.

Изменения в политике конфиденциальности

Мы имеем право по своему усмотрению обновлять данную политику конфиденциальности в любое время. В этом случае мы опубликуем уведомление на главной странице нашего сайта. Мы рекомендуем пользователям регулярно проверять эту страницу для того, чтобы быть в курсе любых изменений о том, как мы защищаем информацию пользователях, которую мы собираем. Используя сайт, вы соглашаетесь с принятием на себя ответственности за периодическое ознакомление с политикой конфиденциальности и изменениями в ней.

Как с нами связаться

Если у вас есть какие-либо вопросы о политике конфиденциальности, использованию сайта или иным вопросам, связанным с сайтом, свяжитесь с нами:

8 800 222 00 21

[email protected]

Цена на однофазный частотник для трехфазного электродвигателя

Класс напряжения питания	Однофазное 220/240 В
Мощность двигателя (кВт)	0.1	0.2	0.4	0.75	1.5	2.2
Модель	VF-nC3S-2001PL	VF-nC3S-2002PL	VF-nC3S-2004PL	VF-nC3S-2007PL	VF-nC3S-2015PL	VF-nC3S-2022PL
Преобразователь частоты
Выходная мощность (кВА)¹	0. 3	0.6	1.3	1.6	3.0	4.2
Выходной ток (А)²	0.7(0.7)	1.4(1.4)	2.4(2.4)	4.2(3.2)	7.5(7.5)	10.0(9.1)
Выходное напряжение³	3-фазное 200 – 240 В
Питающее напряжение
Напряжение и частота	Однофазное 200 – 240 , 50/60 Гц
Допустимые отклонения	Напряжение 170–264 В⁴, Частота +/-5%
Функциональные особенности
Выходное напряжение	Регулируется в пределах от 50 до 330 В⁴
Режим управления	Режим частотного регулирования, режим переменного момента нагрузки, режим автоматического увеличения момента, режим векторного управления, автоматический энергосберегающий режим, режим автоматической настройки параметров
Ток перегрузки (%)	150% в течение 60 секунд
Параметры окружающей среды
Среда эксплуатации	Максимальная высота над уровнем моря: 3000м (со снижением выходного тока после высоты 1000м) Допустимые вибрации: не более 5. 9м/с2 (от 10 до 55 Гц)
Температура и влажность	От -10 до + 60 ºС (со снижением выходного тока при температуре более 40 ºС)
Степень защиты и способ охлаждения	IP 20 с естественным охлаждением				IP20 с принудительным воздушным охлаждением
Встроенный фильтр	Высокочастотный фильтр ЭМС

Частотник для однофазного электродвигателя, принцип действия

С все более увеличивающимся ростом автоматизации в бытовой сфере появляется необходимость в современных системах и устройствах управления электродвигателями.

Управление и преобразование частоты в небольших по мощности однофазных асинхронных двигателях, запускаемых в работу с помощью конденсаторов, позволяет экономить электроэнергию и активирует режим энергосбережения на новом, прогрессивном уровне.

Принцип работы однофазной асинхронной машины

В основе работы асинхронного двигателя лежит взаимодействие вращающегося магнитного поля статора и токов, наводимых им в роторе двигателя. При разности частоты вращения пульсирующих магнитных полей возникает вращающий момент. Именно этим принципом руководствуются при регулировании скорости вращения асинхронного двигателя с помощью частотного преобразователя.

Электродвигатель по факту может считаться двухфазным, но у него только одна рабочая обмотка статора, вторая, расположенная относительно главной под углом в 90^о является пусковой.

Пусковая обмотка занимает в конструкции статора 1/3 пазов, на главную обмотку приходится 23 паза статора.

Ротор однофазного двигателя коротко замкнутый, помещенный в неподвижное магнитное поле статора, начинает вращаться.

Рис.№1 Схематический рисунок двигателя, демонстрирующий принцип работы однофазного асинхронного двигателя.

Основные виды однофазных электроприводов

Кондиционеры воздуха, холодильные компрессоры, электрические вентиляторы, обдувочные агрегаты, водяные, дренажные и фекальные насосы, моечные машины используют в своей конструкции асинхронный трехфазный двигатель.

Все типы частотников преобразуют переменное сетевое напряжение в постоянное напряжение. Служат для формирования однофазного напряжения с регулируемой частотой и заданной амплитудой для управления вращения асинхронных двигателей.

Управление скоростью вращения однофазных двигателей

Существует несколько способов регулирования скорости вращения однофазного двигателя.

Управление скольжением двигателя или изменением напряжения. Способ актуален для агрегатов с вентиляторной нагрузкой, для него рекомендуется использовать двигатели с повышенной мощностью. Недостаток способа – нагрев обмоток двигателя.
Ступенчатое регулирование скорости вращения двигателя с помощью автотрансформатора.

Рис.№2. Схема регулировки с помощью автотрансформатора.

Достоинства схемы – напряжение выхода имеет чистую синусоиду. Способность трансформатора к перегрузкам имеет большой запас по мощности.

Недостатки – автотрансформатор имеет большие габаритные размеры.

Использование тиристорного регулятора оборотов двигателя. Применяются тиристорные ключи, подключенные встречно-параллельно.

Рис. №3.Схема тиристорного регулирования однофазного асинхронного электродвигателя.

При использовании для регулирования скорости вращения однофазных асинхронных двигателей, чтобы избежать негативного влияния индукционной нагрузки производят модификацию схемы. Добавляют LRC-цепи для защиты силовых ключей, для корректировки волны напряжения используют конденсатор, минимальная мощность двигателя ограничивается, так гарантируется старт двигателя. Тиристор должен иметь ток выше тока электродвигателя.

Транзисторный регулятор напряжения

В схеме используется широтно-импульсная модуляция (ШИМ) с применением выходного каскада, построенного на использовании полевых или биполярных IGBT транзисторах.

Рис. №4. Схема использования ШИМ для регулирования однофазного асинхронного электродвигателя.

Частотное регулирование асинхронного однофазного электродвигателя считается основным способом регулирования частоты электродвигателя, мощности, эффективности использования, скорости и показателей энергосбережения.

Рис. №5. Схема управления электродвигателем без исключения из конструкции конденсатора.

Частотный преобразователь: виды, принцип действия, схемы подключения

Частотный преобразователь разрешает своему владельцу снизить энергопотребление и автоматизировать процессы в управлении оборудованием и производством.

Основные компоненты частотного преобразователя: выпрямитель, конденсатор, IGBT-транзисторы, собранные в выходной каскад.

Благодаря способности управлением параметрами выходной частоты и напряжения достигается хороший энергосберегающий эффект. Энергосбережение выражается в следующем:

В двигателе поддерживается неизменный текущий момент ращения вала. Это обусловлено взаимодействием выходной частоты инверторного преобразователя с частотой вращения двигателя и соответственно, зависимостью напряжения и крутящего момента на валу двигателя. Значит, что преобразователь дает возможность автоматически регулировать напряжение на выходе при обнаружении превышающего норму значения напряжения с определенной рабочей частотой нужно для поддержания требуемого момента. Все инверторные преобразователи с векторным управлением имеют функцию поддержания постоянного вращающего момента на валу.
Частотный преобразователь служит для регулировки действия насосных агрегатов (см. страницу). При получении сигнала, поступающего с датчика давления, частотник снижает производительность насосной установки. При снижении оборотов вращения двигателя уменьшается потребление выходного напряжения. Так, стандартное потребление воды насосом требует 50Гц промышленной частоты и 400В напряжения. Руководствуясь формулой мощности можно высчитать соотношение потребляемых мощностей.

Уменьшая частоту до 40Гц, уменьшается величина напряжения до 250В, означает, что уменьшается количество оборотов вращения насоса и потребление энергии снижается в 2,56 раз.

Рис. №6. Использование частотного преобразователя Speedrive для регулирования насосных агрегатов по систем CKEA MULTI 35.

Для повышения энергетической эффективности использования частотного преобразователя в управлении электродвигателем необходимо сделать следующее:

Частотный преобразователь должен соответствовать параметрам электродвигателя.
Частотник подбирается в соответствии с типом рабочего оборудования, для которого он предназначен. Так, частотник для насосов функционирует в соответствии с заложенными в программу параметрами для управления работой насоса.
Точные настройки параметров управления в ручном и автоматическом режиме.
Частотный преобразователь разрешает использовать режим энергосбережения.
Режим векторного регулирования позволяет произвести автоматическую настройку управления двигателем.

Преобразователь частоты однофазный

Компактное устройство преобразования частоты служит для управления однофазными электродвигателями для оборудования бытового предназначения. Большинство частотных преобразователей обладает следующими конструктивными возможностями:

Большинство моделей использует в своей конструкции новейшие технологии векторного управления.
Они обеспечивают улучшенный вращающий момент однофазного двигателя.
Энергосбережение введено в автоматический режим.
Некоторые модели частотных преобразователей используют съемный пульт управления.
Встроенный PLC контроллер (он незаменим для создания устройств сбора и передачи данных, для создания систем телеметрии, объединяет устройства с различными протоколами и интерфейсами связи в общую сеть).
Встроенный ПИД регулятор (контролирует и регулирует температуру, давление и технологические процессы).
Напряжение выхода регулируется в автоматическом режиме.

Рис.№7. Современный преобразователь Optidrive с основными функциональными особенностями.

Важно: Однофазный преобразователь частоты, питаясь от однофазной сети напряжением 220В, выдает три линейных напряжения, величина каждого из них по 220В. То есть, линейное напряжение между 2 фазами находится в прямой зависимости от величины выходного напряжения самого частотника.

Частотный преобразователь не служит для двойного преобразования напряжения, благодаря наличию в конструкции ШИМ-регулятора, он может поднять величину напряжения не более чем на 10%.

Главная задача однофазного преобразователя частоты – обеспечить питание как одно- так и трехфазного электродвигателя. В этом случае ток двигателя будет соответствовать параметрам подключения от трехфазной сети, и оставаться постоянным

Частотное регулирование однофазных асинхронных электродвигателей

Первое на что обращаем внимание при выборе частотника для своего оборудования – это соответствие сетевого напряжения и номинального значения тока нагрузки, на который рассчитан двигатель. Способ подключения выбирается относительно рабочего тока.

Главным в схеме подключения является наличие фазосдвигающего конденсатора, он служит для сдвига напряжения, поступающего на пусковую обмотку. Она служит для пускового включения двигателя, иногда после того, как двигатель заработал, пусковая обмотка вместе с конденсатором отключается, иногда остается включенной.

Схема подключения однофазного двигателя с помощью однофазного частотного преобразователя без использования конденсатора

Выходное линейное напряжение устройства на каждой фазе равно выходному напряжению частотника, то есть на выходе будет три напряжения линии, каждое по 220В. Для запуска может использоваться только пусковая обмотка.

Рис. №8. Схема присоединения однофазного асинхронного двигателя через конденсатор

Фазосдвигающий конденсатор не может обеспечить равномерный фазовый сдвиг в пределах границ частот инвертора. Частотник обеспечит равномерный сдвиг фаз. Для того, чтобы исключить из схемы конденсатор, нужно:

Конденсатор стартера С1 удаляется.
Вывод обмотки двигателя присоединяем к точке выхода напряжения частотника (используется прямая проводка).
Точка А присоединяется к СА; В соединяется с СВ; W соединяется к СС, таким образом электродвигатель присоединится напрямую.
Для включения в обратном направлении (обратная проводка) необходимо В присоединить к СА; А присоединить к СВ; W соединить с СС.

Рис. №9. Схема подключения однофазного асинхронного двигателя без использования конденсатора.

На видео — Частотный преобразователь. Подключение трехфазного двигателя в однофазную сеть 220В.

Частотный преобразователь. Подключение трехфазного двигателя в однофазную сеть 220В.

Watch this video on YouTube

Преобразователи частоты число фаз/напряжение на входе 1-ф/220 (одна фаза 220в) В

Страницы

1
2 2
3 3
4 4
5 . ..
19 19

Однофазный частотный преобразователь для электродвигателя

Сфера применения частотного преобразователя для однофазного двигателя достаточно широка и прекрасно подходит для любого производства. В связи с этим необходимо выделить одно из главных достоинств прибора, однофазный частотный преобразователь не требует дополнительной модернизации всего оборудования. Он очень компактный по своим габаритам, легко настраивается и работает на повышение КПД. Необходимо отметить, что преобразователь частоты однофазный для двигателя просто находка, ведь таким образом можно контролировать и повышать показатели работы, не потребляя дополнительных энергоресурсов.

Преобразователь частоты для однофазной сети

Довольно часто люди сталкиваются с проблемой, когда для работы, скажем, станка или прибора двигатель рассчитан на 380 В, а в наличии имеется стандартная розетка на 220 В. В этом случае частотный преобразователь, цена на который стартует от 1478 грн., станет решением всех проблем. Итак, частотный преобразователь 220 В помогает регулировать и задавать скорость вращения механики двигателя, повысить КПД работы механизма и, наконец, экономить энергоресурсы. Как правило, частотный преобразователь 220, держит перегруз до 150%. Преобразователь частоты 220 может иметь расширенный функционал: ПИД-регулятор, дистанционное управление, выход USB, регулятор температуры и др. И широко применяться на глубинных насосах, холодильниках и других компрессорах, кондиционерах, системах отдельного водоснабжения и полива, системах вентиляции.

Преобразователь; частоты для однофазного двигателя и его применение в быту

Во время работы преобразователь частоты для однофазного двигателя первоначально повышает скорость вращения, а уже потом подгоняет интенсивность вращения под заданные параметры. Данная группа преобразоватилей частоты используется только для однофазных двигателей. Типичные применения это бытовые насосы, вентиляторы прочие простые применения. В промышленности они очень часто используются на животноводческих фермах, для регулирования температуры помещений. На нашем сайте можно найти любой необходимый преобразователь частоты 220В, проконсультироваться со специалистами и оформить заказ.

Однофазные частотные преобразователи — Промэлектромонтаж

Однофазный частотный преобразователь (иначе называемый «инвертером» или «частотником») представляет собой устройство, управляющее асинхронным двигателем (как правило – с конденсаторным пуском) переменного тока. Он отвечает за регулировку скорости вращения ротора при помощи соответствующего изменения частоты внешнего напряжения питания.

Устанавливаться подобный однофазный частотник может в любом электрооборудовании с однофазными двигателями. Например, в кондиционерах, холодильных компрессорах, обдувочных аппаратах, моечных машинах и пр. Таким образом, использование инвертера позволяет контролировать работу привода, добиваясь при этом оптимальных показателей. Как следствие, весьма существенно снижаются расходы на эксплуатацию, а само устройство становится более удобным в использовании.

Принцип действия и особенности применения

Однофазный частотный преобразователь «превращает» питающее напряжение с частотой 50 Гц (сети 220 В) в импульсное напряжение, частота которого варьируется от 0 Гц и вплоть до 1000 Гц. При этом скорость вращения ротора двигателя, который запитан от синусоидального тока, будет пропорциональна поданному напряжению.

Данное устройство позволяет также осуществлять плавную регулировку скорости вращения и контролировать время «разгона/торможения» электродвигателя. Иными словами, можно управлять асинхронным приводом извне, например, при помощи дистанционного пульта.

Однофазный частотник позволяет:

повысить КПД асинхронного привода;
регулировать и контролировать скорость вращения в определенном диапазоне;
снизить энергопотребление за счет использования оптимальных скоростных режимов;
оперативно менять направление вращения;
осуществлять плавную остановку/разгон двигателя.

Кроме того, такой инвертер легко монтируется, удобен в эксплуатации и быстро настраивается.

В настоящее время выпускаются непосредственные и двухступенчатые преобразователи. Двухступенчатые модели более востребованы, так как они преобразуют и постоянный, и переменный ток. По способу же управления частотники подразделяются на скалярные и векторные. Векторное управление сложнее скалярного, но гораздо более эффективно.

Вам нужен однофазный частотник и Вы хотите быть уверены в его качестве? Тогда просто позвоните в компанию «ПромЭлектроМонтаж» и подберите подходящий вариант в наших каталогах!

Однофазный статический преобразователь частоты

серии SFC1

Однофазный статический преобразователь частоты

Power Systems & Controls идеально подходит для коммерческих или промышленных потребителей электроэнергии, которым требуется одна фаза. SFC1 серии — это полностью оцифрованная система преобразователя частоты, управляемая микропроцессором и использующая настоящую интерактивную технологию, которая обеспечивает чистый синусоидальный выходной сигнал с коэффициентом нелинейных искажений менее 3%. Доступны размеры от 1 до 20 кВА.Благодаря низкому уровню шума, двойному преобразованию и онлайн-топологии этот небольшой однофазный преобразователь частоты обеспечивает непрерывную чистую мощность для нагрузки. Он также имеет самые современные средства связи и наименьшую занимаемую площадь на рынке. Выше этого размера вам понадобится SFC3 серии (3-фазный статический преобразователь частоты).

Преимущества:
Твердотельная топология
Прецизионное регулирование напряжения
Контроль и мониторинг неисправностей
Инвертор и выпрямитель ШИМ
Интегрированная бесшумная конструкция
Малая занимаемая площадь
Управляемый микропроцессором
SFC1 серии (однофазный статический преобразователь частоты) имеет универсальную коммуникационную платформу, позволяющую осуществлять локальный, сетевой или удаленный мониторинг и управление. Коммуникационные пакеты включают RS-232 последовательный порт , а также USB . PS&C потратила много времени на разработку этого сложного коммуникационного пакета для сегодняшних технически подкованных клиентов.
Некоторые из элементов защиты, которые использует SFC1 , — это защита от перенапряжения, защита от перегрузки и защита от короткого замыкания. Системный дисплей и предупреждения включают ЖК-дисплей, светодиоды и звуковые сигналы. Светодиодные визуальные дисплеи включают: зеленый (ИБП включен), линейный режим (зеленый), режим работы от батареи (желтый), байпас (желтый) и неисправность (красный).Power Systems & Controls Серия SFC1 также предлагается с многочисленными опциями, чтобы создать идеальное решение для вашей проблемы преобразования частоты.

Преобразователи частоты
, твердотельные преобразователи частоты
Преобразователи частоты, твердотельные преобразователи частоты — Nova Прочные твердотельные преобразователи частотыtech support2021-05-11T09: 38: 25-04: 00
Nova Electric предлагает полный набор систем твердотельных преобразователей частоты повышенной прочности для любого коммерческого, промышленного или военного применения, включая те, которые требуют военных экологических и электрических стандартов, таких как MIL-STD-810, MIL-S-901, MIL- STD-167, MIL-STD-1399, MIL-STD-461 и другие. Эти прочные твердотельные системы преобразователей частоты доступны в стойках, отдельно стоящих или настенных шкафах NEMA, а также в корпусах нестандартных конфигураций, которые подходят для приложений с ограниченным пространством. Может использоваться любое стандартное одно- или трехфазное напряжение переменного тока с частотой 50, 60 или 400 Гц. Также доступны специальные частоты, такие как 100 Гц для железнодорожного транспорта. Наконец, все системы твердотельных преобразователей частоты Nova Electric имеют модульную конструкцию и прочную конструкцию нашего действительно прочного преобразователя частоты, обеспечивающую долгие годы надежной работы, а также в результате низкие показатели среднего времени восстановления работоспособности и стоимости владения.
Преобразователи частоты для монтажа в стойку
Напольные преобразователи частоты
Прочные преобразователи частоты для военных нужд
Однофазные преобразователи частоты
Трехфазные преобразователи частоты
Системы преобразователей частоты по индивидуальному заказу
Для получения дополнительной информации или ценового предложения надежной системы твердотельного преобразователя частоты Nova Electric или любой другой нашей качественной продукции, пожалуйста, свяжитесь с Nova Electric. Все технические характеристики могут быть изменены без предварительного уведомления.
High Power
Jupiter-Series

Изолированный трансформатор
Одно- и трехфазный
Заявление нашим клиентам о пандемии COVID-19 | Отклонить
Преобразователи частоты от 50 Гц до 60 Гц
Преобразователи из 50 Гц в 60 Гц
Эти преобразователи частоты от 50 Гц до 60 Гц предназначены для питания критических нагрузок трехфазного переменного тока с высокой стабильностью частотой 50 или 60 Гц от входного источника питания 50 или 60 Гц.
Этот компактный продукт идеально подходит для применения в военной и гражданской авиации, службах берега и кораблей, мастерских авионики и радиолокационных станциях. Продукт часто используется там, где системы с частотой 50 Гц должны работать от источников питания с частотой 60 Гц, например США. Точно так же систему можно использовать, когда оборудование 60 Гц должно работать от источника питания 50 Гц.
Конструкция преобразователя частоты
Конструкция преобразователя частоты основана на стандартных узлах выпрямителя и инвертора.Батареи могут быть добавлены к устройству, чтобы обеспечить автономность и безопасность питания для пользователей, которым требуется постоянное питание. В частности, в периоды, когда существует риск ухудшения характеристик или отказа входной магистрали.
На передней дверце преобразователя частоты может быть установлена дополнительная панель мнемосхемы состояния и сигнализации с цифровым или аналоговым измерением. Интерфейс удаленной сигнализации также доступен в качестве дополнительной функции.
Мы предлагаем три типа блоков для поддержки различных комбинаций частоты и напряжения.
50 Гц частота и напряжение от входной мощности 60 Гц.
60 Гц частота и напряжение от входной мощности 50 Гц.
Наши продукты обычно поставляются с нейтралью, однако мы можем легко создать ложную нейтраль для бортовых приложений.
Более крупные единицы в настоящее время предлагаются в качестве модульного подхода с возможностью иметь N + 1 резервирование и горячей замены блоков.
Для получения дополнительной информации и загрузки продукта нажмите здесь
Или для получения дополнительной информации о преобразователях частоты от 60 Гц до 50 Гц / от 50 Гц до 60 Гц используйте форму ниже

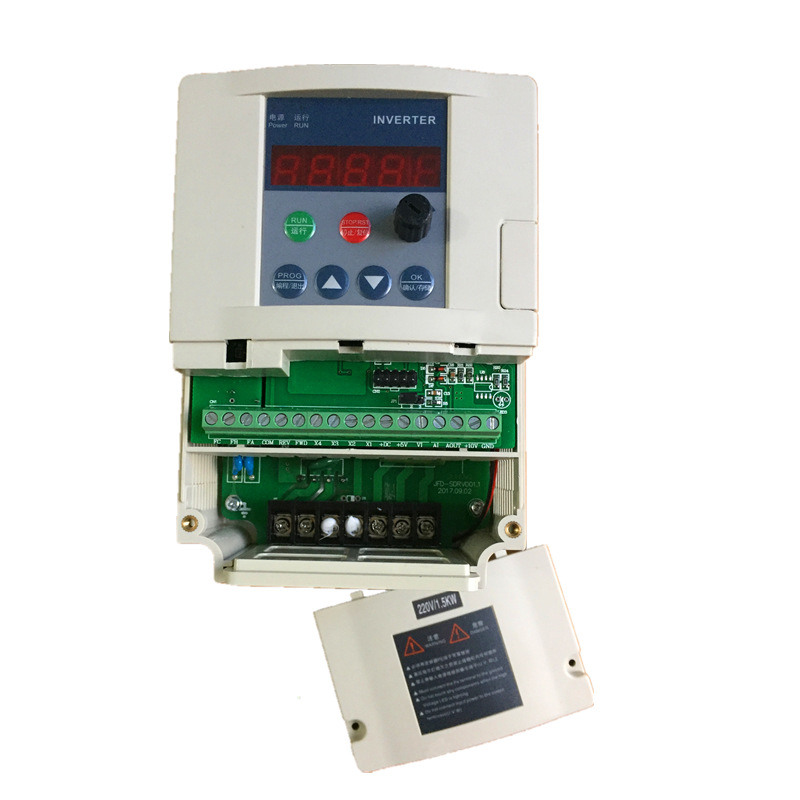

однофазный преобразователь частоты 50 Гц 60 Гц
Отличные новости !!! Вы попали в нужное место для однофазного преобразователя частоты 50 Гц 60 Гц.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший однофазный преобразователь частоты 50 Гц 60 Гц должен стать одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели однофазный преобразователь частоты 50 Гц 60 Гц на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.
Если вы все еще не уверены в однофазном преобразователе частоты 50 Гц 60 Гц и думаете о выборе аналогичного продукта, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.
А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести single phase frequency converter 50hz 60hz по самой выгодной цене.
У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.
Преобразователь фазы
против VFD, что использовать?
Характеристики управления ЧРП
Приводы переменного тока
используются для улучшения процессов и качества в промышленных и коммерческих приложениях, таких как ускорение, поток, мониторинг, давление, скорость, температура, напряжение и крутящий момент.Эта простота управления делает более сложные приложения, такие как вертикальная фреза, сверлильный станок, токарный станок, даже пила или воздушный компрессор, идеально подходящими для нашего выбора частотно-регулируемых приводов.
Нагрузки с фиксированной скоростью подвергают двигатель воздействию высокого пускового момента и скачков тока, которые до восьми раз превышают ток полной нагрузки. Вместо этого приводы переменного тока постепенно увеличивают скорость двигателя до рабочей, чтобы снизить механические и электрические нагрузки, снизить затраты на техническое обслуживание и ремонт и продлить срок службы двигателя и приводимого в действие оборудования.
Приводы
с регулируемой скоростью также могут запускать двигатель по специальным схемам, чтобы дополнительно минимизировать механические и электрические нагрузки. Большинство производителей частотно-регулируемых приводов производят приводы с входным напряжением 115 В с номинальной мощностью до 1 или 1,5 л.с. и однофазным входом от 208 до 240 В с номинальной мощностью до 3 л.с. Если требуется более высокая мощность, можно снизить номинальную мощность частотно-регулируемого привода (увеличить), чтобы обеспечить однофазный вход и при этом обеспечить номинальную мощность в лошадиных силах. Для этого потребуется рейтинг FLA вашего двигателя, а иногда и S.F. (коэффициент использования) двигателя в зависимости от области применения.
Параметры установки
Что нужно для установки этих устройств? В таких ситуациях, как токарные станки, сверлильные станки и вертикальные фрезерные станки, идея состоит в том, чтобы подключить питание от блока выключателя к розетке или провести проводку от блока выключателя (используя) выключатель подходящего размера.
Затем вы подключаете частотно-регулируемый привод к входящей силовой линии, а также напрямую от частотно-регулируемого привода к двигателю на машине. Это означает отключение действующих пускателей двигателей из цепи.Любые установленные на машине переключатели, которые находятся на оборудовании, необходимо будет повторно подключить к клеммным колодкам на частотно-регулируемом приводе для отдельного управления внешним сигналом. Их нельзя оставлять на машине как есть и ожидать, что они будут работать.
Преимущества использования частотно-регулируемого привода
Регулятор скорости двигателя
Побочный продукт фазового преобразования
Прецизионный регулятор частоты
Двигатели с плавным пуском
Экономия энергии
HVAC, насосы, ЧПУ, деревообработка, конвейеры, миксеры, подъемники, краны, лифты для повышения производительности.
Системы автоматизации зданий
Hybrid Мощный однофазный преобразователь частоты 50 Гц 60 Гц для разнообразного использования
Получите доступ к нескольким разновидностям мощного, надежного и эффективного однофазного преобразователя частоты 50 Гц 60 Гц на Alibaba.com для всех типов жилых и коммерческих помещений. Эти однофазные преобразователи частоты 50 Гц 60 Гц оснащены новейшими технологиями и обладают различной мощностью, чтобы с легкостью служить вашим целям.Вы можете выбрать одну из существующих моделей однофазного преобразователя частоты 50 Гц 60 Гц на сайте или выбрать полностью адаптированные версии этих продуктов. Они долговечны и устойчивы, чтобы постоянно предлагать стабильное обслуживание без каких-либо поломок.
Однофазный преобразователь частоты 50 Гц 60 Гц Коллекции , найденные на сайте, оснащены всеми интересными функциями, такими как интеллектуальная технология охлаждения для более быстрого и интеллектуального охлаждения, защита от короткого замыкания, интеллектуальная сигнализация для обнаружения и дисплеи для отображения любых ошибок , защита от перенапряжения и т. д.Эти однофазные преобразователи частоты 50 Гц 60 Гц доступны с различными значениями напряжения, такими как 230 В переменного тока, 220 В / 230 В / 240 В для преобразователей и 100 В / 110 В / 120 В / 220 В / 230 В / 240 В для линейки инверторов. Эти однофазные преобразователи частоты 50 Гц 60 Гц также оснащены функциями защиты входа от обратной полярности.
Alibaba.com может помочь вам выбрать один из различных однофазных преобразователей частоты 50 Гц 60 Гц с различными моделями, размерами, мощностью, потребляемой мощностью и многим другим.Эти интеллектуальные однофазные преобразователи частоты 50 Гц 60 Гц эффективны для экономии счетов за электроэнергию даже в самых экстремальных климатических условиях. У них также есть возможность быстрой зарядки. Вы можете использовать этот однофазный преобразователь частоты 50 Гц 60 Гц в своих домах, гостиницах, офисах или в любой другой коммерческой недвижимости, где энергопотребление является дорогостоящим и критически важным.
Просмотрите разнообразные диапазоны однофазных преобразователей частоты 50 Гц 60 Гц на Alibaba.com и купите лучшие из этих продуктов.Все эти продукты имеют сертификаты CE, ISO, RoHS и имеют гарантийный срок. OEM-заказы доступны для оптовых закупок с индивидуальными вариантами упаковки.
Что такое преобразователь частоты? Как это работает?
Работа с переменной частотой в виде генератора переменного тока существует с момента появления асинхронного двигателя. Измените скорость вращения генератора, и вы измените его выходную частоту. До появления высокоскоростных транзисторов это был один из немногих вариантов, доступных для изменения скорости двигателя, однако изменения частоты были ограничены, поскольку снижение скорости генератора приводило к снижению выходной частоты, но не напряжения.Мы увидим, почему это важно, чуть позже. В нашей отрасли насосы с регулируемой скоростью в прошлом были намного сложнее, чем сегодня. Один из более простых методов заключался в использовании многополюсного двигателя, намотанного таким образом, чтобы переключатель (или переключатели) мог изменять количество полюсов статора, которые были активными в любой момент времени. Скорость вращения можно было изменять вручную или с помощью датчика, подключенного к переключателям. Этот метод до сих пор используется во многих насосных системах с переменным расходом.Примеры включают циркуляционные насосы горячей и охлажденной воды, насосы для бассейнов, а также вентиляторы и насосы градирни. Некоторые отечественные бустерные насосы использовали гидравлический привод или системы ременного привода с переменной скоростью (своего рода автоматическая трансмиссия) для изменения скорости насоса на основе обратной связи от мембранного клапана давления. И несколько других были еще более сложными.
Судя по обручам, через которые нам приходилось преодолевать в прошлом, становится довольно очевидно, почему появление современного преобразователя частоты произвело революцию (еще один каламбур) в среде насосов с регулируемой скоростью.Все, что вам нужно сделать сегодня, — это установить относительно простой электронный блок (который часто заменяет более сложное пусковое оборудование) на месте применения и внезапно вы можете вручную или автоматически изменить скорость насоса по своему желанию.
Итак, давайте взглянем на компоненты преобразователя частоты и посмотрим, как они на самом деле работают вместе, чтобы изменять частоту и, следовательно, скорость двигателя. Думаю, вы удивитесь простоте этого процесса. Все, что для этого потребовалось, — это созревание твердотельного устройства, известного как транзистор.
Преобразователь частоты Компоненты
Выпрямитель
Поскольку трудно изменить частоту синусоидальной волны переменного тока в режиме переменного тока, первая задача преобразователя частоты — преобразовать волну в постоянный ток. Как вы увидите немного позже, относительно легко управлять постоянным током, чтобы он выглядел как переменный ток. Первым компонентом всех преобразователей частоты является устройство, известное как выпрямитель или преобразователь, оно показано слева на рисунке ниже.
Схема выпрямителя преобразует переменный ток в постоянный и делает это во многом так же, как и в зарядном устройстве для аккумуляторов или в аппарате для дуговой сварки. Он использует диодный мост для ограничения распространения синусоидальной волны переменного тока только в одном направлении. В результате получается полностью выпрямленная форма волны переменного тока, которая интерпретируется цепью постоянного тока как естественная форма волны постоянного тока. Трехфазные преобразователи частоты принимают три отдельные входные фазы переменного тока и преобразуют их в один выход постоянного тока. Большинство трехфазных преобразователей частоты также могут принимать однофазное питание (230 В или 460 В), но, поскольку есть только две входящие ветви, мощность преобразователя частоты (HP) должна быть снижена, поскольку производимый постоянный ток уменьшается пропорционально.С другой стороны, настоящие однофазные преобразователи частоты (те, которые управляют однофазными двигателями) используют однофазный вход и вырабатывают выход постоянного тока, который пропорционален входу.
Есть две причины, по которым трехфазные двигатели более популярны, чем их однофазные счетчики, когда речь идет о работе с регулируемой скоростью. Во-первых, они предлагают гораздо более широкий диапазон мощности. Но не менее важна их способность начать вращение самостоятельно. С другой стороны, однофазный двигатель часто требует некоторого вмешательства извне, чтобы начать вращение.В этом случае мы ограничимся рассмотрением трехфазных двигателей, используемых в трехфазных преобразователях частоты.
Шина постоянного тока
Второй компонент, известный как шина постоянного тока (показан в центре рисунка), не виден и не во всех преобразователях частоты, потому что он не вносит прямого вклада в работу с переменной частотой. Но он всегда будет там в виде высококачественных преобразователей частоты общего назначения (производимых специализированными производителями преобразователей частоты).Не вдаваясь в подробности, шина постоянного тока использует конденсаторы и катушку индуктивности для фильтрации «пульсаций» переменного напряжения от преобразованного постоянного тока до того, как оно попадет в секцию инвертора. Он также может включать фильтры, препятствующие гармоническим искажениям, которые могут возвращаться в источник питания, питающий преобразователь частоты. Преобразователи частоты более старых версий и некоторые преобразователи частоты для конкретных насосов требуют отдельных сетевых фильтров для выполнения этой задачи.
Инвертор
Справа от рисунка — «внутренности» преобразователя частоты.Инвертор использует три набора высокоскоростных переключающих транзисторов для создания «импульсов» постоянного тока, которые имитируют все три фазы синусоидальной волны переменного тока. Эти импульсы определяют не только напряжение волны, но и ее частоту. Термин инвертор или инверсия означает «реверсирование» и просто относится к движению вверх и вниз генерируемой формы волны. В современном преобразователе частоты преобразователь частоты использует метод, известный как «широтно-импульсная модуляция» (ШИМ) для регулирования напряжения и частоты. Мы рассмотрим это более подробно, когда рассмотрим выход инвертора.
Еще один термин, с которым вы, вероятно, столкнулись при чтении литературы или рекламы по преобразователям частоты, — это «IGBT». IGBT относится к «биполярному транзистору с изолированным затвором», который является переключающим (или импульсным) компонентом инвертора. Транзистор (который заменил лампу) выполняет две функции в нашем электронном мире. Он может действовать как усилитель и увеличивать сигнал, как в радио или стерео, или он может действовать как переключатель и просто включать и выключать сигнал. IGBT — это просто современная версия, которая обеспечивает более высокие скорости переключения (3000 — 16000 Гц) и пониженное тепловыделение.Более высокая скорость переключения приводит к повышению точности эмуляции волн переменного тока и снижению слышимого шума двигателя. Уменьшение выделяемого тепла означает меньшие радиаторы и, следовательно, меньшую площадь основания преобразователя частоты.
Выход инвертора
На рисунке справа показана форма сигнала, генерируемого инвертором преобразователя частоты ШИМ, в сравнении с формой синусоидального сигнала истинного переменного тока. Выход инвертора состоит из серии прямоугольных импульсов с фиксированной высотой и регулируемой шириной.В этом конкретном случае есть три набора импульсов — широкий набор в середине и узкий набор в начале и конце как положительной, так и отрицательной частей цикла переменного тока. Сумма площадей импульсов равна эффективному напряжению истинной волны переменного тока (мы обсудим эффективное напряжение через несколько минут). Если бы вы отрезали части импульсов выше (или ниже) истинной волны переменного тока и использовали их для заполнения пустых пространств под кривой, вы бы обнаружили, что они почти идеально совпадают.Таким образом, преобразователь частоты регулирует напряжение, подаваемое на двигатель.
Сумма ширины импульсов и пустых промежутков между ними определяет частоту волны (отсюда ШИМ или широтно-импульсная модуляция), воспринимаемой двигателем. Если бы импульс был непрерывным (то есть без пробелов), частота все равно была бы правильной, но напряжение было бы намного больше, чем у истинной синусоидальной волны переменного тока. В зависимости от желаемого напряжения и частоты преобразователь частоты будет изменять высоту и ширину импульса, а также ширину пустых промежутков между ними.Хотя внутренние компоненты, обеспечивающие это, относительно сложны, результат элегантно прост!
Некоторые из вас, вероятно, задаются вопросом, как этот «поддельный» переменный ток (на самом деле постоянный ток) может управлять асинхронным двигателем переменного тока. В конце концов, разве не требуется переменный ток, чтобы «вызвать» ток и соответствующее ему магнитное поле в роторе двигателя? Итак, переменный ток вызывает индукцию естественным образом, потому что он постоянно меняет направление. DC, с другой стороны, этого не делает, потому что обычно он неподвижен после активации цепи.Но постоянный ток может индуцировать ток, если его включать и выключать. Для тех из вас, кто достаточно взрослый, чтобы помнить, что автомобильные системы зажигания (до появления твердотельного зажигания) имели набор точек в распределителе. Назначение точек было «импульсное» питание от батареи в катушку (трансформатор). Это вызвало заряд в катушке, который затем увеличил напряжение до уровня, при котором свечи зажигания могли загореться. Широкие импульсы постоянного тока, показанные на предыдущем рисунке, на самом деле состоят из сотен отдельных импульсов, и именно это включение и выключение выхода инвертора позволяет возникать индукции через постоянный ток.
Эффективное напряжение
Мощность переменного тока — довольно сложная величина, и неудивительно, что Эдисон почти выиграл битву за то, чтобы сделать постоянный ток стандартом в США. К счастью, для нас все сложности были объяснены, и все, что нам нужно сделать, это следовать правилам, изложенным до нас.
Одним из атрибутов, делающих переменный ток сложным, является то, что он непрерывно изменяет напряжение, переходя от нуля к некоторому максимальному положительному напряжению, затем обратно к нулю, затем к некоторому максимальному отрицательному напряжению, а затем снова обратно к нулю. Как определить действительное напряжение, приложенное к цепи? На рисунке слева изображена синусоида 60 Гц, 120 В. Обратите внимание, однако, что его пиковое напряжение составляет 170 В. Как мы можем назвать это волной 120 В, если ее фактическое напряжение составляет 170 В? В течение одного цикла он начинается с 0 В и повышается до 170 В, затем снова падает до 0. Он продолжает падать до –170, а затем снова повышается до 0. Оказывается, площадь зеленого прямоугольника, верхняя граница которого находится на уровне 120 В, равна сумме площадей под положительной и отрицательной частями кривой.Может ли тогда 120 В быть средним? Что ж, если бы вы усреднили все значения напряжения в каждой точке цикла, результат был бы примерно 108 В, так что это не должно быть ответом. Почему тогда значение, измеренное VOM, составляет 120 В? Это связано с тем, что мы называем «эффективным напряжением».

Если бы вы измерили тепло, выделяемое постоянным током, протекающим через сопротивление, вы бы обнаружили, что оно больше, чем тепло, производимое эквивалентным переменным током. Это связано с тем, что переменный ток не поддерживает постоянное значение в течение всего цикла.Если вы проделали это в лаборатории в контролируемых условиях и обнаружили, что определенный постоянный ток вызывает повышение температуры на 100 градусов, его эквивалент по переменному току приведет к увеличению на 70,7 градуса или всего 70,7% от значения постоянного тока. Следовательно, эффективное значение переменного тока составляет 70,7% от постоянного. Также оказывается, что действующее значение переменного напряжения равно квадратному корню из суммы квадратов напряжения на первой половине кривой. Если пиковое напряжение равно 1, и вы должны были измерить каждое из отдельных напряжений от 0 до 180 градусов, эффективное напряжение будет равно 0.707 пикового напряжения. 0,707 пикового напряжения 170, показанного на рисунке, равно 120 В. Это эффективное напряжение также известно как среднеквадратическое или среднеквадратичное напряжение. Отсюда следует, что пиковое напряжение всегда будет в 1,414 пикового значения от эффективного напряжения. Ток 230 В переменного тока имеет пиковое напряжение 325 В, а 460 — пиковое напряжение 650 В. Эффект пикового напряжения мы увидим немного позже.
Что ж, я, вероятно, говорил об этом дольше, чем необходимо, но я хотел, чтобы вы получили представление об эффективном напряжении, чтобы вы поняли иллюстрацию ниже.В дополнение к изменению частоты преобразователь частоты также должен изменять напряжение, даже если напряжение не имеет ничего общего со скоростью, с которой работает двигатель переменного тока.

На рисунке показаны две синусоидальные волны 460 В переменного тока. Красный — это кривая 60 Гц, а синий — 50 Гц. Оба имеют пиковое напряжение 650 В, но 50 Гц намного шире. Вы можете легко увидеть, что область под первой половиной (0–10 мс) кривой 50 Гц больше, чем площадь первой половины (0–8,3 мс) кривой 60 Гц.И, поскольку площадь под кривой пропорциональна эффективному напряжению, его эффективное напряжение выше. Это увеличение эффективного напряжения становится еще более значительным при уменьшении частоты.
No related posts.
