Какой опасный ток для человека? Смертельные и опасные значения тока

Электрический удар — это поражение человека током, после которого может возникнуть шок — тяжёлая реакция организма на сильнейший раздражитель, которым является электрический ток. Стоит понимать, что любой ток опасен для жизни человека. В статье ответим также на вопрос, какой ток и напряжение опасны для человека.

Исход поражения электрическим током

В зависимости от ситуации исход шока может быть разнообразным. Если человек получил сильный электрический удар, у него могут возникнуть проблемы с кровообращением и дыханием. В тяжёлых ситуациях может начаться фибрилляция сердца — сердечная мышца начинает хаотично подёргиваться. Так как сердце фактически перестаёт работать, приток крови останавливается. При не оказанной первой медицинской помощи своевременно человек может умереть.

Чаще всего наблюдаются электрические удары в момент поражения людей током при его силе до 1000 В. Ожоги могут возникнуть при воздействии тока от 1 А и выше. Происходит это в основном, если при работе с током более 1000 В человек не соблюдает элементарных правил техники безопасности. Токоведущая часть находится на довольно близком для тела человека расстоянии, между ними возникает искровой разряд, который приводит к тяжёлым ожогам.

Если человек случайно получил искровой разряд, ток в момент соединения с телом нагревает ткани до 60°. Это приводит к свёртыванию белка, и на поражённом участке образуется ожог. Ожоги, вызванные электрическим током, вылечить довольно сложно.

Признаки ожогов от электрического удара

Существует такое понятие, как электрические метки. Это отмершие участки кожи желтоватого цвета, которые на вид напоминаю мозоли. Если ток проник глубоко в кожу, то ткани тела со временем отомрут.

Признаки электрического ожога:

• кожа в районе удара покраснела;
• на месте очага начали появляться ожоги с образованием пузырей;
• ткани в месте удара обуглились;
• в кожу могли попасть кусочки металла при расправлении одежды.

Опаснее всего, если электрический удар пришёлся на область:

• висков;
• спины;
• кистей рук;
• голеней;
• затылка;
• шеи.

Классификация электрического тока по степени воздействия на человека

Электрический ток различается по своей степени воздействия на человека. Он может быть:

• ощутимым;
• неотпускающимся;
• фибрилляционным.

Ощутимым называют электрический ток, при ударе которого человек чувствует явное раздражение. Ощутить на себе удар тока можно при 0,6 мА.

Неотпускающий — электрический ток, вызывающий непроизвольные судорожные движения конечностей, которые прикасаются к оголённым проводам.

Переменный ток, проходя по клеткам человеческого организма, подаёт импульсы, при которых у человека появляется эффект прилипания.

Фибрилляционный ток при ударе вызывает проблемы с сердечной системой. В этот момент человек может умереть от остановки сердца.

Опасный ток

В зависимости от ситуации через организм человека способно пройти напряжение разной величины, а значит, следствие поражения может быть многообразно. Нужно знать, что ток, опасный для человека, имеет силу тока более 15 мА, при которой человек не способен освободиться без посторонней помощи. Сила тока в 50 мА способна причинить сильный ущерб здоровью, а в 100 мА при воздействии 1-2 секунды считается смертельно опасной и обычно вызывает остановку сердца.

Самым опасным током для человека является переменный, частота которого составляет более 50-500 Гц. Если его величина составляет около 9 мА, человек способен сам освободиться от источника поражения (провод). Необходимо понимать, что для жизни и здоровья людей представляет опасность и постоянный ток, освободиться от которого можно, только если он не превышает 20-25 мА.

Какой переменный ток опасен для человека?

Люди, которые регулярно работают с электронными и электрическими приборами, знают, что такое переменный и постоянный ток. Но далеко не все они владеют информацией, какой из них более опасный для человека.

Стоит понимать, что электричество представляет опасность для людей, на это оказывают влияние много факторов. Таких как:

• сколько времени длился контакт;
• пути, по которым ток прошёл через тело;
• каким силой был удар;
• сопротивления тела человека.

Считается опасным для человека переменный ток. Причины:

• Постоянный ток будет иметь такую же силу воздействия на организм людей, если он будет в 3 раза больше переменного тока. Происходит это, потому что переменный ток намного больше возбуждает нервы и стимулирует мышцы и сердце.
• Смерть из-за удара тока обычно возникает в результате остановки сердца. Риск летального исхода чаще всего присутствует при работе с переменным током.
• Сопротивление, выдаваемое телом человека, выше постоянного тока, а чем выше частота, тем меньше сопротивление.

Отсюда становится понятно, что переменный ток намного опаснее для жизни человека, чем постоянный.

Какой постоянный ток опасен для человека

Опасность для человека представляет как переменный, так и постоянный ток. Единственное, что переменный опаснее в 35 раз, чем постоянный. Стоит знать, что безопасной считается сила постоянного тока в 50 мА, у переменного же тока эта отметка всего 10 мА. Но главное — опасность любого тока зависит именно от его интенсивности.

Считается:

• при напряжении до 400 В опаснее переменный ток;
• если напряжение 500 В, воздействие тока одинаково;
• при напряжении свыше 500 В более опасен постоянный ток.

Переменный ток бьёт прерывисто, постоянный же поступает непрерывно. Когда ударило переменным током, есть шансы оторваться от источника поражения. Стоит понимать, что опасность представляет не только вид тока, поразившего человека, но также какой участок был поражен. Наиболее опасен путь тока через сердце, мозг, легкие.

Постоянный ток опасен для человека, так как при электрическом ударе могут образоваться ожоги или появиться проблемы с дыханием.

Какие органы поражает электричество?

Насколько сильно поразило тело человека в момент удара током, зависит от того, по какому пути прошёл ток. В практике имеется несколько вариантов, по которым ток может пройти по организму:

• Если человек берет оголённый провод, находящийся под напряжением, двумя руками. Именуется этот путь рука — рука и проходит между руками, затрагивая органы дыхания и сердце.
• Когда человек стоит на земле, при этом прикасается к оголённому проводу рукой. Путь именуется рука — ноги, ток проникает через внутренние органы дыхания и сердца.
• Рабочий стоит ногами на земле, в районе неисправного заземления. Разряд тока получают ноги. Путь тока именуется нога — нога.
• Когда человек случайно прикоснулся головой токопроводящей части. Путь может именоваться голова — рука, голова — ноги.
• Самые опасные пути, по которым ток может пройти через организм, являются те, в которых задействованы самые важные для человека системы.

Насколько опасен удар электрическим током

Если удар электричества будет при напряжении в 500 В, человек ощутит боль в месте прикосновения, в суставах, появятся ожоги. А также имеется большая вероятность того, что дыхание остановится или сердцебиения прекратится.

Стоит понимать, что при напряжении в 500 В различие между обоими видами токов фактически отсутствует. Между током, который проходит через организм человека и напряжением, имеется нелинейная зависимость. Поэтому при увеличении напряжения сила тока возрастает.

В любом случае сила электрического удара зависит только от индивидуальных условий, при которых человек попал в электросеть.

fb.ru

Какой ток опаснее постоянный или переменный

Трудно даже представить жизнь современного человека без электричества. Но, пользуясь эти достижением прогресса человечества, никогда не стоит забывать о том, что электрический ток — не только верный друг и помощник. При безалаберном отношении к соблюдению элементарных требований безопасности, при нарушении установленных правил монтажа и эксплуатации приборов, он способен превратиться в страшного врага. И ему ничего не стоит в доли секунды лишить человека здоровья или даже жизни.

К сожалению, немало людей даже не читают те разделы инструкций к приобретённым электроприборам, которые посвящены проблемам безопасности. По всей видимости, они не осознают в полной мере, какие последствия могут случиться из-за пренебрежения этими рекомендациями. Поэтому эта публикация будет отличаться от остальных. В ней, вместо практических вопросов, попробуем разъяснить читателю, что электричество легкомысленности не прощает. Разберем, какие угрозы таит вообще любой электрический ток. Постараемся ответить на часто задаваемый вопрос – какой ток опаснее постоянный или переменный.

Опасность электрического тока для человека

В статьях нашего портала, посвященных электрохозяйству – системам проводки доме или квартире, осветительным приборам, бытовой технике и электроинструментам всегда отводится должное внимание обеспечению безопасности. Это касается и монтажных работ, и эксплуатации. Специальные публикации подробно рассказывают о системах защиты – заземлении в частном доме, автоматических выключателях, дифференциальных автоматах и УЗО. Особое внимание уделено правильности организации домашней или квартирной электрической сети.

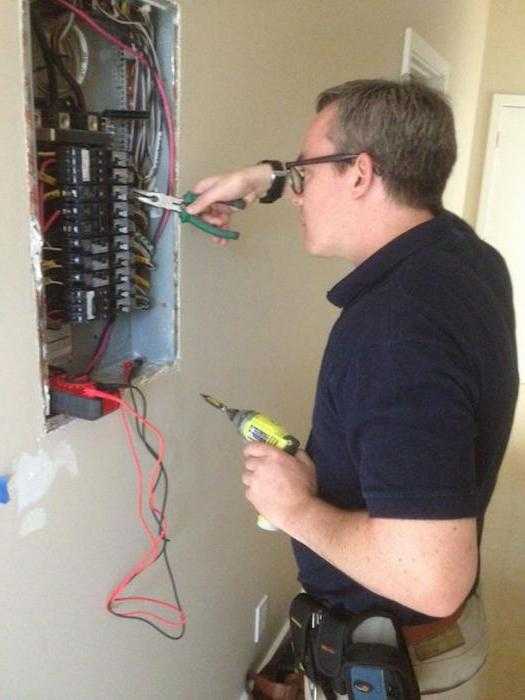

Монтаж электропроводки в доме не терпит упрощений и безалаберности!

Здесь должно действовать жёсткое правило: нет уверенности в своих возможностях – не принимайся за работу, зови специалиста. А если уж взялся делать сам, то строго соблюдай все до мелочей требования монтажа электрической проводки в доме – об этом рассказывает специальная статья портала. Свои особенности всегда имеет и прокладка электропроводки в деревянном доме.

Не следует относиться к рекомендациям по безопасности, как каким-то навязчивым нравоучениям. Электричество не прощает ошибок и небрежности. Его основная опасность в том, что угроза здоровью и жизни человека вообще может себя никак не проявлять.

Органы чувств предупреждают нас о многих видах опасностей. Можно увидеть приближающуюся угрозу, услышать ее, почувствовать запах газа или горения, ощутить кожей повышение температуры и т.п. Электричество же не имеет ни цвета, ни запаха, разит молниеносно, часто не давая ни доли секунды на ответную реакцию. Причем, даже те объекты (домашняя бытовая техника, приборы, сантехническое оборудование, инструменты, предметы обстановки т.п.) которые, казалось бы, никогда не представляли никакой угрозы, могут внезапно стать потенциально опасными.

Еще одна важнейшая опасность электричества – при его воздействии поражаются не только участки непосредственного контакта, но и системы и органы, находящиеся на пути прохождения тока через тело человека. Но и это не всё. Воздействие электричеством вызывает рефлекторные реакции, судорожные сокращения мышечных тканей, приводит к глубоким поражениям нервной системы и другим необратимым последствиям.

Ознакомьтесь с инструкцией, как измерить силу тока мультиметром, из нашей новой статьи на нашем портале.

Для начала рассмотрим, в каких условиях человек может быть поражен электрическим током.

Как человек может стать «звеном» электрической цепи?

Возможные случаи поражения током

Для того чтобы человек получил поражение током, он должен стать одним из звеньев электрической цепи, то есть через его тело должен пройти ток. Предпосылок к этому – немало.

• Самые распространенные случаи – касание предметов, находящихся под напряжением. Это могут быть оголенная проводка, неисправные, с разбитым или отсутствующим корпусом розетки, выключатели или иные приборы. Напряжение может присутствовать на металлическом корпусе прибора или инструмента, если нарушилась внутренняя изоляция, а объект не имеет заземления. В этом случае цепь может замкнуться через пол. Но особую опасность представляют одновременные касания заземленных предметов, например, труб или радиаторов отопления, водопровода, сантехнических приборов.

• Она из коварных особенностей электричества – это способность поражать даже без непосредственного контакта с токопроводящими предметами. При определенных условиях достаточно будет недопустимо близкого сближения с проводами, шинами, мощными установками, чтобы возникла электрическая дуга. Вероятность ее образования особенно возрастает при повышенной влажности.

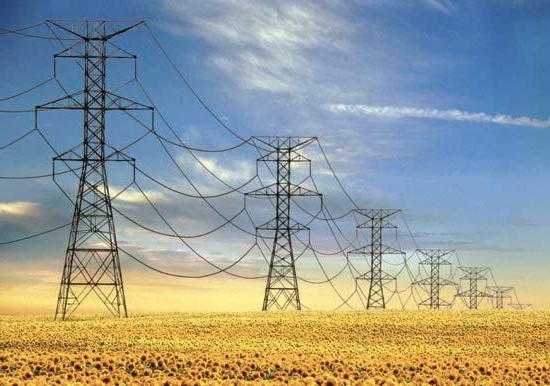

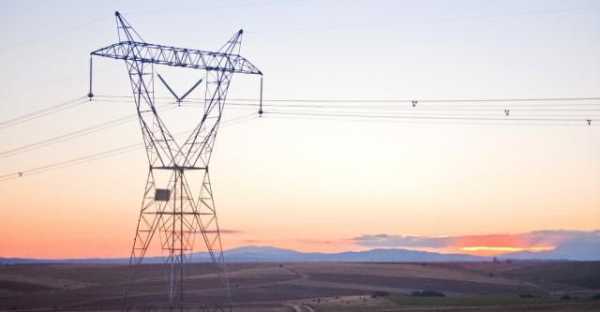

• Еще одну серьезную опасность представляют обрывы линий электропередач от 0,38 кВт и выше, лежащие на земле. В радиусе до 10 метров от точки касания провода с грунтом создается опасная зона. По сути, земля становится проводником электрического тока. Но в связи с ее высоким сопротивлением, потенциал уменьшается от центра к периферии. В чем же опасность? Дело в том, что у перемещающегося по этой зоне человека под разными ногами может оказаться и весьма значительная разность потенциалов. А это уже – напряжение, то есть необходимое условие для протекания электрического тока. И чем шире шаг, тем напряжение (а отсюда – и сила тока) может быть больше. Это явление называется шаговым напряжением, которое может оказаться чрезвычайно опасным.

Безусловно, всегда стоит избегать приближения к замеченным лежащим на земле проводам. Но если уж угораздило попасть в такую зону, то следует знать, как максимально безопасно из нее выбираться. Ни в коем случае нельзя пытаться ускорить выход за счет широких шагов – так опасность поражения многократно возрастает. Выходить необходимо «гусиными шагами», перемещая ногу вперед без отрыва от земли и ставя ее пятку к носку другой. И так далее – до полного выхода из зоны, хотя бы на 10 метров от центра.

Пути прохождения электрического тока через тело человека

Степень опасности, глубины и необратимости поражения во многом зависит от пути, которым пойдет ток через человеческое тело. Особо тяжкие последствия могут наступить, если в эту «петлю» попадают наиболее уязвимые и жизненно важные органы – сердце, центральная нервная система, спинной мозг, легкие. Но это вовсе не означает, что если ток пошел по иному пути, то последствий может не быть. Выше уже упоминалось, что воздействие электричества приводит к непредсказуемым рефлекторным реакциям организма. И вероятность смертельного поражения хоть и становится ниже, но не исчезает полностью.

Путей прохождение тока через организм человека может быть очень много. Из их числа называют наиболее вероятными пятнадцать. Но и из этого количества можно выделить несколько случаев, которые на практике встречаются особенно часто.

Иллюстрация	Путь прохождения тока и его особенности
	Рука — рука. Статистика показывает, что до 40% всех поражений проходит именно по этой петле. Путь опасен тем, что проходит через верхнюю область грудной клетки, и до 3,3% тока может идти через сердце. Если рассматривать привычное бытовое напряжение в 220 вольт, то доля терявших сознание при таком поражении доходит до 83%.
	Правая рука — ноги. Петля через ноги всегда опасная, так как проходит через жизненно важные органы, в том числе через сердце, легкие и периферическую нервную систему спинного мозга. Это – явные последствия работы на токопроводящем полу в обуви с недиэлектрическими подошвами. Статистическая частота – до 20% от общего количества случаев. Доля тока, проходящего через сердце – до 6,7%. Потеря сознания – у 87% пораженных.
	Левая рука — ноги. Аналогично предыдущему варианту, но статистическая частота случаев несколько меньше (17%), наверное, просто из-за того, что преобладают люди-правши. Доля тока, проходящего через сердечную мышцу – до 3,7%. Порядка 80% случаев сопровождалось потерей сознания.
	Нога — нога. Типичный пример поражения в зоне шагового напряжения, о чем говорилось выше. На такой тип поражения приходится до 6% всех зарегистрированных случаев. Казалось бы, жизненно важные органы не затрагиваются – через сердце при такой петле может пройти не более 0,4% тока. Однако, до 15% случаев поражений заканчиваются потере сознания. Опасность кроется в рефлекторном сокращении мышц – у человека в зоне поражения могут буквально просто подкоситься ноги.
	Голова — ноги. Нечастый (порядка 5% от общего количества поражений), но чрезвычайно опасный путь прохождения тока через тело. В зоне поражения оказывается головной мозг, позвоночник, все органы грудной клетки и брюшной полости. Доля тока, приходящееся на сердце – 6,8%. До 88% случаев оканчиваются потерей сознания и срочной необходимостью реанимационных действий. Важный аргумент в пользу того, что электромонтажные работы под напряжением следует проводить с закрытой головой.
	Голова — руки. Эта петля даже опаснее предыдущей. На долю сердечной мышцы выпадает до 7% проходящего через тело тока. Потеря сознания фиксировалась в 92% случаях такого поражения. Статистически частота возникновения подобной петли – до 4% от общего количества.
	На оставшиеся возможные пути прохождения тока приходится порядка 8% случаев. Чаще всего они связаны со случайными прикосновения к предметам или приборам под напряжением незакрытыми участками тела – плечом, бедром, локтем и т.п. Степень опасности определить сложно, так как она зависит от конкретного участка контакта. Но даже если она и ниже, чем в описанных выше петлях, то это не значит, что можно к такой вероятности поражения относиться с пренебрежением. В медицинской практике зарегистрированы случаи летальных исходов даже при прохождении тока от пальца к пальцу на одной руке.

Как видно, большинство из представленных случаев легко представляются возможными в бытовых условиях. Так что следует соблюдать осторожность самому, научить правилам безопасности всех своих домочадцев, в особенности – детей. И никогда не пренебрегать требованиями организации заземляющего контура, в особенности если речь идет о собственном загородном доме. Не следует жалеть денег на надёжные средства защиты от поражения электрическим током от стационарных бытовых приборов – устанавливать УЗО или дифференциальные автоматы.

В качестве интересного примера предлагаем посмотреть книгу, выпущенную еще в начале 30-х годов прошлого века в Германии. Зная техническую «неподкованность» тогдашних обывателей, авторы постарались максимально наглядно показать опасность электрического тока, продемонстрировать возможные случаи поражения в самых элементарных бытовых условиях. И несмотря на то что многие приборы, изображённые в этой книге, сейчас выглядят анахронизмом, большинство иллюстраций вовсе не потеряло своей актуальности и в наше время.

Впечатляет? Наверное, будет нелишним познакомить с этими картинками и своих домашних. Нередко информация, изложенная в подобном виде, воспринимается лучше, чем докучливые поучения.

Разновидности электрических травм

Электрический ток, проходя через тело человека, способен оказывать целый ряд негативных воздействий, угрожающих здоровью и жизни. К таковым относят термическое, электролитическое, биологическое и световое.

Просто из этических соображений не станем размещать в данной публикации фотографии последствий поражений электричеством – это жуткое зрелище. Любой желающий сможет без труда их найти в интернете.

• Местные электротравмы обычно обусловлены термическим действием и чаще всего проявляются в виде ожогов различной степени. В большинстве случаев это не приводит к летальному исходу, но если ожог обширный, отнесен к III или IV степени, то велика вероятность и необратимых последствий.

Воздействие тока нередко оставляет на коже электрические знаки – в точках входа и выхода в виде пятен или омертвелых кожных отвердений по типу мозоли. Случается, что такие знаки сопровождаются и металлизацией кожи – при попадании на нее брызг расплавленного электрической дугой металла.

• Электролитическое действие заключается в резко нарушении сбалансированного химико-биологического состава жизненно важных жидкостей. Это прежде всего касается крови, но может отразиться и на лимфе и спинномозговой жидкости. Последствия бывают очень печальные, причем проявляться во всей своей тяжести они могут даже спустя некоторое время после получения травмы, переходить в хроническую стадию.
• Электрическая дуга, даже если не было прямого поражения током через кожу, способна своей ультрафиолетовой составляющей вызвать ожоги роговицы глаза, воспаление слизистых оболочек, поражения век, слезных желез. Это последствия электроофтальмии (так правильно называется подобное воздействие), хоть и не относятся к смертельно опасным, способны надолго испортить человеку жизнь, привести к стойким, длительным или даже безвозвратным ухудшениям зрения. Типичный пример – ожоги глаз при выполнении сварочных работ без средств защиты.
• Самыми опасными для здоровья и жизни человека являются биологические воздействия электрического тока. Такие поражения чаще называть электрическими ударами. Они сопровождаются судорожными неконтролируемыми сокращениями мышечных тканей или, наоборот, параличом отдельных групп мышц.

Электрические удары подразделяют на четыре группы по степени тяжести их последствий:

— Первая группа – удар сопровождается ощутимыми судорожными мышечными сокращениями, но человек не сознание не теряет.

— Вторая группа – судорожные сокращения сопровождаются резкими болевыми ощущениями, но без потери сознания.

— Третья группа – потеря сознания, но без катастрофических нарушений функции сердца и органов дыхания.

— Четвертая группа – полная потеря сознания с явными нарушениями сердечной и (или) дыхательной деятельности.

— Пятая группа – электрические удары, вызывающие клиническую смерть, то есть полную остановку сердца или полный паралич мышц грудной клетки, делающий невозможным дыхание.

Особая опасность электрических ударов связана с возможным вызовом фибрилляции сердца. Под этим термином понимают непроизвольное хаотичное сокращение мышечных волокон миокарда с большой частотой. Это резко нарушает нормальный режим работы сердца, приводит к утрате им своих перекачивающих возможностей, откуда недалеко до полной остановки (сердце перестает питать кровью себя) или до глубоких нарушений работы всего организма, в том числе – центральной нервной системы.

Электрические удары часто сопровождаются и сильными механическими повреждениями. Судорожные сокращения мышц могут закончиться разрывом тканей и кровеносных сосудов, вывихами суставов и даже переломами костей. Естественно, все это часто приводит к болевым шокам, еще больше усугубляющим состояние пораженного током человека.

От чего зависит тяжесть последствий поражения электрическим током

Степень поражения человека электрическим током зависит от множества факторов. Один уже был упомянут выше – это путь протекания тока через тело. К остальным можно отнести следующее:

• силу тока и величину напряжения;
• сопротивление человеческого тела;
• тип тока и его частоту;
• продолжительность воздействия;
• индивидуальные особенности пораженного.

Сила тока и напряжение

Если быть точнее, то решающим фактором является все же сила тока. Напряжение играет больше опосредованную роль, влияющую именно на силу тока в конкретных условиях. Так, в медицинской практике немало примеров смертельных исходов при, казалось бы, «смешном» напряжении в 12 вольт, и случаев благополучного возвращения к жизни человека, перенесшего воздействие в несколько киловольт.

А вот сила тока действительно напрямую влияет и на восприятие человеком, и на степень поражения. По этим параметрам его разделяют на ощутимый ток, неотпускающий (притягивающий) и фибриляционный.

• Граница с которой начинаются неприятные ощущения от воздействия тока, но пока не приводящие к травмам — 0,8÷1,2 мА (обратите внимание – именно миллиампер). Для постоянного тока этот порог существенно выше — 5÷ 7 мА.
• Неотпускающий (притягивающий) пороговый ток, когда человеку становится трудно, а то и вовсе невозможно самостоятельно освободиться от проводника (токоведущих деталей), вызывающего поражение — 10÷15 мА. Для постоянного тока этот порог составляет 50÷80 мА.
• Фибриляционный порог – это значение силы тока, которое способно спровоцировать фибрилляцию сердца и его последующую остановку. Таким образом, его можно рассматривать уже как смертельно опасный для человека. Для переменного тока (при обычной частоте в 50 Гц) этот порог обозначен в 100 мА, для постоянного – 300 мА.

Отчасти этим подразделом мы уже начали отвечать на вопрос: какой ток опаснее — постоянный или переменный.

Длительность поражающего воздействия

Вполне понятно, что чем дольше человек находится под воздействием электрического тока, тем обширнее и глубже полученные поражения. Есть и еще один очень важный фактор, напрямую влияющий на тяжесть электрического удара.

Дело в том, что если рассматривать цикл сердечных сокращений, то в фазе относительного покоя сердца, на переходе от систолы к диастоле, есть небольшой период (на схеме он обозначен буквой Т) продолжительностью около 0,2 секунды. Если поражение током произойдет именно в этот период, то вероятность возникновения эффекта фибрилляции стремится к 100%. За пределами этого временного отрезка риск резко падает практически впятеро.

Именно поэтому столь важное значение имеют исправность защитных систем отключения (УЗО или дифференциальных автоматов) и скорость из срабатывания. Современные приборы такого типа при опасных токах утечки (обычно  для жилых комнат это 30 мА, для влажных помещений и детских – 10 мА) могут срабатывать буквально в течение 0,2 секунды, и чем больше ток утечки, тем выше и скорость. То есть вероятность получить электрический удар, приводящий к остановке сердца или тяжелым травмам, сводится к минимуму.

Сопротивление человеческого тела

Элементарные законы физики дают четкое представление – чем выше сопротивление электрической цепи, тем меньше сила тока при равных значениях напряжения на входе и выходе. Это в полной мере относится и к человеческому телу.

Его суммарное сопротивление – достаточно велико, и может доходить до 10 ÷ 100 кОм. Но это если речь идет о практически идеальных условиях. В реальности может быть все совсем не так.

Дело в том, что сопротивление тела зависит далеко не только от физических свойств – здесь вступают в силу многочисленные биохимические факторы. Например, сухие, здоровые, неповрежденные кожные покровы при огрубелом роговом слое близки к своим токопроводящим способностям к диэлектрику – настолько высоко их сопротивление. Но стоит току найти лазейку (участок воспалённой или поврежденной кожи), как картина становится кардинально иной – при отсутствии кожных покровов в месте контакта с проводником сопротивление тела резко падает до 500÷600 Ом. То есть во многом общее сопротивление тела напрямую зависит от диэлектрических характеристик эпидермиса.

Но и сопротивление кожи – тоже не постоянная величина. В условиях повышенной температуры (при обильном потоотделении и открытых порах) или высокой влажности (тем более – при полном погружении в воду) оно падает буквально на порядок.

Одна из причин категорического запрета на электротехнические работы для лиц в состоянии опьянения – это не только из-за возможных недостаточных координации движений и адекватности мышления. У выпившего человека резко снижается сопротивление тела, и риск получить смертельную травму многократно возрастает.

Из-за степени огрубелости кожи обычно сопротивление тела у женщин меньше, чем у мужчин. Соответственно, у детей оно ниже, чем у взрослых. То есть дети и представители слабого пола при получении электротравм рискуют больше.

На теле у каждого человека есть участки, наиболее уязвимые для поражения током, как обладающие минимальным сопротивлением кожи. К таковым можно отнести височную область, боковые поверхности шеи, участок между большим и указательным пальцем, спину, плечи, запястья, передние поверхности ног и другие точки.

Тип тока и его частота

Вот, наконец, вплотную мы добрались до вопроса, вынесенного в заголовок статьи – какой же ток опаснее. Однозначного ответа нет – здесь тоже прослеживается зависимость от нескольких факторов. Но если рассматривать в диапазоне напряжений, с которыми приходится сталкиваться в бытовых условиях, то вероятность получить серьёзное поражение постоянным током все же значительно меньше.

По-разному ощущается и воздействие тока. При постоянном токе человек чувствует разовый «толчок» а после этого ощущения притупляются. Переменный же воспринимается как постоянно чередующаяся серия толчков, и это сопровождается весьма болезненными ощущениями. Но, повторимся, речь здесь идет о напряжениях, которые неспособны на пробой кожных покровов.

 Кстати, доказано, что опасность переменного тока несколько снижается с ростом его частоты. Правда, имеются в виду значения в несколько килогерц. А так, в диапазоне, скажем, от привычных 50 до 500 герц говорить об уменьшении опасности – совершенно незачем.

В таблице ниже приведены некоторые сравнения воздействия на организм человека равных по силе постоянного и переменного тока.

Какой вывод?

Действительно, при напряжениях в пределах до 220 вольт можно говорить, что переменный ток — намного опаснее постоянного. Но это не должно никого успокаивать – воздействие всегда имеет сугубо индивидуальный характер, о чем мы уже выше говорили. Так что в равных условиях и болезненность порогового восприятия, и степень поражения для разных людей могут значительно отличаться.

В диапазоне от 220 до 500 вольт можно говорить, что по степени опасности переменный и постоянный токи примерно выравниваются. А вот при более высоких значениях напряжения картина меняется даже на противоположную – значительно большую опасность начинает представлять постоянный ток. Это обуславливается его выраженным электролитическим действием – в считанные секунды он способен кардинально нарушить биохимический состав крови и других жизненно важных жидкостей.

*  *  *  *  *  *  *

Надеемся, полученная информация подвигнет читателя к правильным выводам – он не только сам станет безоговорочно соблюдать все требования безопасности и рекомендации, изложенные в инструкциях к электроприборам, но и научит, если надо – заставит следовать им всех своих домочадцев. И уж, конечно, не пожалеет денег на приобретение эффективных средств защиты.

Остается добавить, что воздействие электрического тока на организм во многом зависит от индивидуальных особенностей человека, в том числе – и в текущий момент. Так, гораздо больше риск получить серьёзную травму у человека больного, утомленного, возбужденного, испугавшегося, с учащенным сердцебиением, испытывающего голод или жажду, употребившего спиртное или некоторые типы лекарств. И, наоборот, вероятность поражения снижается, если человек настороже, но не теряет спокойствия и способен предпринять адекватные шаги в экстремальной ситуации. Все это необходимо в обязательном порядке учитывать, если планируется проведение электротехнических работ.

В завершение публикации – видеосюжет, который, наверное, будет одинаково полезным и взрослым, и детям.

Видео: Когда электричество становится коварным врагом?

stroyday.ru

ИНСТРУКЦИЯ для всех работников по электробезопасности

1. Общие требования безопасности.

1.1  Электрический ток, проходя через тело человека, может поразить отдельные участки тела в виде ожогов и металлизации кожи или воздействовать на нервную систему и мышцы, в результате чего могут произойти судороги мышц, остановка дыхания, фибриляция ( беспорядочное подёргивание сердечной мышцы ) и остановка сердца, что в свою очередь, может привести к смертельному исходу.

1.2  Влияние электрического тока на различных людей зависит от целого ряда условий. Так, сопротивляемость человеческого тела значительно понижается, когда он работает в условиях повышенной влажности и высоких температур ( свыше +30 С ), когда человек потный, когда кожа и одежда загрязнены металлической пылью или увлажнены, когда человек утомлён, расстроен, раздражён, находится в нетрезвом состоянии .Особенно опасно попадание под напряжение, людей страдающих нервными и сердечными болезнями, так как они имеют чрезвычайно пониженную сопротивляемость электрическому току .

1.3  Люди уравновешенные, со здоровым сердцем и нервной системой, сухим, чистым телом, а также в трезвом состоянии имеют большую сопротивляемость току .

1.4  Сопротивление сухой неповреждённой кожи человека может быть до 80 000 Ом, сопротивление внутренних органов составляет 800 — 1000 Ом, поэтому расчетное сопротивление человека электрическому току принимается равным 1000 Ом. ( 1 кОм ).

1.5  Безопасным для организма человека можно считать переменный ток силой не выше 0,05 А ток силой более 0,05 — 0,1 А опасен и может вызвать смертельный исход .

1.6  Безопасным напряжением для человека считается напряжение 42 В в нормальных условиях и 12 В в условиях повышенной опасностью ( сырость, высокая температура, металлические полы и др. ).

1.7  Производственные помещения по наличию в них условий для поражения людей электротоком подразделяются на три категории: особо опасные, с повышенной опасностью и без повышенной опасности . Помещения особо опасные характеризуются наличием одновременно двух или более признаков: высокой влажностью, высокой температурой ( более 30 С ), токопроводящей пыли, токопроводящих полов, стен и др. Помещения с повышенной опасностью характеризуются одним из вышеперечисленных признаков . В помещениях без повышенной опасности указанные признаки отсутствуют.

1.8  Поражение человека электрическим током возможно в следующих случаях:

а) когда человек прикоснулся к конструкциям, находящимся под напряжением, или к одному проводнику электрического тока, а сам стоит на земле или токопроводящей конструкции;.

б) когда человек прикоснулся руками или другими частями тела одновременно к двум проводникам электрического тока, независимо от того стоит ли он на токопроводящей конструкции. Прикосновение к токопроводящим частям, находящихся под напряжением, вызывает судорожное сокращение мышц, в следствии этого пальцы пострадавшего, держащего провод руками могут так сильно сжиматься, что высвободить провод из его рук становится невозможным .

1.9  Всё электрическое оборудование и электрические приёмники, металлические корпуса рубильников и распределительных пунктов, ящиков должны иметь надёжное защитное заземление .

1.10                     Токоведущие части электрического оборудования, рубильников, распределительных щитов должны иметь надёжные кожуха, двери, не имеющие открытых отверстий, щелей и закрывающиеся на запорное устройство .

1.11                     Электропроводка должна выполнятся изолированными проводами и подвешиваться на высоте не менее 2,5 метров, если рабочее напряжение в проводе более 42 В.

1.12                     Всем работникам КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ заменять перегоревшие электролампы, плавкие вставки и другие элементы электропроводки и электрооборудования, а так же самостоятельно пытаться устранить неисправность электроприёмников. Данные виды работ производит только электромонтёр.

1.13                     Все работники автохозяйства, работающие с электроинструментом или электрооборудованием, обязаны пройти обучение и сдать экзамены на соответствующую группу допуска по электробезопасности, соответствующей их специальности.

2        Требования безопасности перед началом работы.

2.1  Для предотвращения случаев попадания работников под напряжение и поражения их электрическим током, необходимо выполнять следующие мероприятия:

2.2   Обращать внимание на предупредительные знаки и надписи по электробезопасности.

2.3  Самовольное снятие предупредительных знаков, плакатов, а также включение электроустановок при их наличии — ЗАПРЕЩЕНО!

2.4  Если перед выполнением работ необходимо включать рубильники или другие включающие пункты ( в помещениях с повышенной опасностью или особо опасных, а также в помещениях с влажной средой ), то работающие должны быть снабжены средствами индивидуальной защиты:

а) диэлектрические перчатки

б) диэлектрические коврики

в) диэлектрические калоши ( боты ) .

Эти средства должны быть проверены и иметь клеймо, в котором указана дата, до какого срока разрешено их использование и на какое напряжение .

2.5 Перед началом работы ручным электроинструментом, необходимо проверить его на наличие трещин в корпусе. Кабель для подключения ручного электроинструмента в сеть, не должен иметь заломов и задиров изоляции, вилка не должна иметь сколов. Разрешается работать только при соблюдении этих требований.

2.6  Если корпус электроинструмента металлический, работник должен быть снабжён диэлектрическими перчатками. При работе с электроинструментом с двойной изоляцией ( пластмассовый корпус ) диэлектрические перчатки не требуются .

2.7  Дпя переносных светильников в условиях ремонтных работ допускается применять напряжение только 12 В или 36 В . Лампы переносных светильников должны быть снабжены защитной сеткой . Использовать для местного освещения при ремонтных  работах напряжение 110 В или 220 В — ЗАПРЕЩАЕТСЯ !

2.8  Выдача электроинструмента и переносных светильников производится мастером или винструментальной, с обязательным фиксированием в специальном журнале, После работы инструмент возвращается с указанием возможной неисправности, если таковая имеется.

3        Требования безопасности во время работы.

3.1  При малейших ощущениях электрического тока на корпусе электрооборудования и электроинструмента необходимо сразу же отключить его и поставить в известность мастера (начальника подразделения ), вызвать электромонтёра. Приступать к работе на данном электрооборудовании не удостоверившись у мастера в том, что неисправность устранена — ЗАПРЕЩАЕТСЯ !

3.2  Во время работы не рекомендуется без необходимости прикасаться к понижающим трансформаторам, распределительным щитам, корпусам рубильников. К оголённым проводам, не имеющим изоляции прикасаться ЗАПРЕЩЕНО!

3.3  О всех замеченных неполадках в электропроводке или электрооборудовании (обрывы, оголённые провода, искрящие контакты, возгорания, запах горения электропроводки и т.д.) каждый работник должен немедленно доложить своему непосредственному руководителю.

3.4  Работники, занятые работой вблизи мест электропрогрева железобетонных конструкций прогревными трансформаторами, не должны заходить на прогреваемые места, не подлезать под ограждения и не ломать их.

3.5  Производство строительных, погрузочно — разгрузочных работ вблизи линий электропередачи и в охранной зоне ЛЭП без специального разрешения (наряд — допуска )- ЗАПРЕЩАЕТСЯ !

3.6  Все виды работ в этом случае необходимо выполнять согласно инструкции «По безопасной эксплуатации механизмов и транспорта вблизи и в охранной зоне ЛЭП и коммуникаций трубопроводов ».

3.7  В случае попадания транспорта в зону обрыва провода на земле в радиусе 5 — 10 метров или наезда автотракторной техники на опору с высоковольтными проводами, их последующего обрыва и попадания провода на корпус машины, необходимо: выходя из кабины техники, прижать руки к телу и мелкими шагами приблизится к краю кабины. Затем, выпрыгнуть из кабины, прижимая руки к телу, а ступни ног держать вместе.

Затем, очень мелкими шагами отойти на 10 — 15 метров от места обрыва провода, чтобы избежать попадания под «шаговое» напряжение . После этого доложить о случившемся диспетчеру предприятия, ответственного за высоковольтную линию, ответственному за производство работ, диспетчеру автохозяйства .

Допускается перемешаться от автомобиля лёжа, перекатываясь, прижимая руки к телу, а ноги держа вместе.

Проезд под высоковольтными линиями электропередачи машин и механизмов, имеющих общую высоту с грузом или без груза от поверхности дороги более 4,5 метров- ЗАПРЕЩАЕТСЯ !

3.8  При использовании нагревательного прибора с открытыми спиралями (элементами ) в производственных помещениях, необходимо удостоверится в его работоспособности и безопасной эксплуатации, Нагревательный прибор должен находиться не менее чем в 2 метрах от сгораемых предметов и установлен на огнестойкой подставке . Корпус нагревательного прибора должен быть надёжно заземлён . Использование нагревательных приборов с открытыми элементами в пожаро и взрывоопасных помещениях — ЗАПРЕЩЕНО!

4        Требования безопасности в аварийных ситуациях.

4,1 Работник должен знать порядок действий при несчастном случае и уметь оказать первую медицинскую помощь .

Последовательность действий при поражении электрическим током

а) устранить воздействие на организм поражающих факторов, угрожающих здоровью и жизни пострадавшего ( освободить от действия электрического тока, вынести из заражённой зоны, погасить горящую одежду, извлечь из воды и т.д. ), оценить состояние пострадавшего;

б) определить характер и тяжесть травмы, наибольшую угрозу для жизни пострадавшего и последовательность мероприятий по его спасению;

в) выполнять необходимые мероприятия по спасению пострадавшего в порядке срочности (восстановить проходимость дыхательных путей, провести искусственное дыхание, наружный массаж сердца, остановить кровотечение „наложить на место перелома шину, повязку и т.п.)

г) вызвать скорую медицинскую помощь (по телефону 03), врача, либо принять меры к транспортировке пострадавшего в ближайшее лечебное учреждение;

д) поддерживать основные жизненные функции пострадавшего до прибытия медицинского работника;

4.2 Первая медицинская помощь пострадавшим от электрического тока:

4.2.1. При поражении электрическим током напряжением до 1 кВ, необходимо как можно скорее освободить пострадавшего от действия тока, так как от продолжительности этого действия зависит тяжесть травмы .

Если пострадавший держит провод руками его пальцы так сильно сжимаются, что

высвободить провод из его рук становится невозможным . Поэтому нужно немедленно отключить электроустановку которой касается пострадавший . Отключение производится с помощью выключателя, рубильника или другого аппарата .

Если отключение электроустановки не может быть произведено достаточно быстро, то необходимо принять меры по освобождению пострадавшего от действия электрического тока другими способами .

Для этой цели можно использовать сухие не металлические предметы: пеньковый канат, палку, не промасленную спецодежду или перерубить провод топором, лопатой с сухой деревянной ручкой и отбросить его от пострадавшего .

При отталкивании пострадавшего нужно прежде всего изолировать руки . Лучше всего надеть диэлектрические перчатки, но можно обмотать руки прорезиненной тканью, плащом, шарфом, фуражкой или сухой спецодеждой, можно также браться за одежду пострадавшего (за полы, воротник), если она сухая и отстаёт от тела .Можно также изолировать себя встав на сухую доску или другую, не проводящую электрический ток, подстилку ( резину, свёрток одежды и т.п.).

При отделении пострадавшего от токоведущих частей рекомендуется действовать по возможности правой рукой .

4.2.2. Для освобождения пострадавшего от действия электрического тока напряжением выше 1 кВ, находящегося на земле или касающегося токоведущих частей, следует пользоваться только диэлектрическими перчатками, ботами, ковриками, специальными штангами, клещами или инструментами рассчитанными на напряжение данной установки. Когда освобождение пострадавшего от действия электрического тока вышеуказанными способами выполнить достаточно быстро и безопасно невозможно, необходимо прибегнуть к короткому замыканию и заземлению всех видов проводов линии или одного провода, которого касается пострадавший.

Следует помнить, что после отключения линии на ней может сохраниться остаточное напряжение (заряд) опасное для жизни, и что обезопасить линию может только её надёжное заземление.

4.3 Способы восстановления нормальной жизнедеятельности организма пострадавшего от воздействия электрического тока:

4.3.1. Искусственное дыхание.

Проводится в тех случаях, когда пострадавший не дышит или дышит очень плохо

( редко, судорожно, со всхлипыванием).

Наиболее эффективным считают способ «изо рта в рот» или «изо рта в нос» -. Эти способы относятся к способам искусственного дыхания по методу вдувания, при котором воздух выдыхаемый оказывающим помощь насильно подаётся в дыхательные пути пострадавшего.

Вдувание воздуха можно производить через марлю, платок, специальное

приспособление «воздуховод».

В первую очередь обеспечивают проходимость верхних дыхательных путей . Для этого гортань человека освобождают от запавшего языка или какого — либо инородного тела ( протез, песок , скопление слюны и т.д.) .После этого оказывающий помощь располагается сбоку от пострадавшего, одну руку подсовывает под шею пострадавшего, а ладонью другой руки надавливает на его лоб, максимально запрокидывает голову .При этом корень языка поднимается и освобождается гортань, а рот пострадавшего открывается .Затем оказывающий

помощь делает глубокий вдох, полностью охватывает губами открытый рот пострадавшего и делает энергичный выдох, с некоторым усилием вдувая воздух в его рот, одновременно закрывая его нос щекой или пальцами руки, находящейся на лбу. Как только грудная клетка поднялась, нагнетание воздуха приостанавливают, происходит пассивный выдох у пострадавшего .

Данную операцию производят до получения положительного результата (покраснения кожи, а так же выход больного из бессознательного состояния и появления у него самостоятельного дыхания).

Интервал между искусственными вдохами должен составлять 5 секунд (12 дыхательных циклов в минуту . Если челюсти пострадавшего плотно стиснуты, необходимо прибегнуть к способу «изо рта в нос», который производится идентично вышеописанному способу. Эффективным способом оживления пострадавшего является чередование искусственного дыхания и наружного массажа сердца.

4,3.2. Наружный массаж сердца.

При поражении человека электрическим током может наступить не только остановка дыхания, но и прекратиться кровообращение, когда сердце не обеспечивает циркуляции крови в организме .Поэтому необходимо возобновить кровообращение искусственным путём .

При остановке сердца, не теряя ни минуты, пострадавшего нужно уложить на ровное жёсткое основание: скамью, пол, в крайнем случае положить под спину доску ( никаких валиков под плечи и шею подкладывать нельзя ) .

Если помощь оказывает один человек, он располагается сбоку от пострадавшего и, наклонившись, делает два быстрых энергичных вдувания ( по способу «изо рта в рот» или «изо рта в нос»), затем приподнимается, оставаясь на этой же стороне от пострадавшего, ладонь одной руки кладет на нижнюю половину грудины (отступив на два пальца от её нижнего края), а пальцы поднимает. Ладонь второй руки он кладёт поверх первой поперёк или вдоль и накладывает, помогая натиском своего корпуса. Руки при надавливании должны быть выпрямлены в суставах локтей. Надавливание следует производить толчками, чтобы смещать грудину на 4-5 см, продолжительность надавливания не более 0,5 с, интервал между отдельными надавливаниями 0,5 с. В паузах рук с грудины не снимают, пальцы остаются прямыми, руки полностью выпрямлены в локтевых суставах .

На каждые 2 вдувания производится 15 надавливаний на грудину. За одну минуту

необходимо сделать не менее 60 надавливаний и 12 вдуваний воздуха.

4.4. Помощь пострадавшим при электрических ожогах .

При оказании помощи пострадавшему, во избежании заражении нельзя касаться

руками обожженных участков кожи или смазать их мазями, жирами, маслами, вазелином присыпать питьевой содой и т. д. Нельзя вскрывать пузыри, приставшую к обожжённому месту мастику, канифоль или другие смолистые вещества, т. к. можно содрать обожженную кожу и получить заражение раны.

При небольших по площади ожогах 1 и 2 степеней нужно положить на обожженный участок кожи стерильную повязку. Одежду и обувь с обожженного места нельзя срывать, а необходимо разрезать ножницами. Если куски одежды прилипли к обожженной коже, то поверх них следует наложить стерильную повязку и направить пострадавшего в лечебное учреждение .

При тяжёлых и обширных ожогах пострадавшего необходимо завернуть в чистую

простыню или ткань, не раздевая его, укрыть потеплее, напоить тёплым чаем и

обеспечить покой до прибытия врача.

Обожженное лицо необходимо закрыть стерильной марлей .

При ожогах глаз следует делать холодные примочки из раствора борной кислоты

( половина чайной ложки кислоты на стакан воды) и немедленно вызвать скорую

помощь.

4.5. Оказание первой медицинской помощи при отравлении угарными газами в следствии возгорания изоляции электропровода и кабелей .

4.5.1. При отравлении угарными газами, возникающими по причине горения изоляции кабеля или обмотки трансформатора, а так же двигателя, необходимо пострадавшего положить на спину, расстегнуть воротник . Обеспечить свободный доступ свежего воздуха . Пострадавшего следует укрыть теплее и давать нюхать нашатырный спирт. У пострадавшего в бессознательном состоянии может возникнуть рвота, поэтому необходимо повернуть его голову в сторону. Вызвать скорую помощь по телефону 03 .

При возможной остановке дыхания следует сразу же начать делать искусственное

дыхание.

5        Требования безопасности по окончании работы

5.1  Отключить все электроаппаратуры, электрооборудование, электроинструмент и другие переносные электроприёмники .

5.2  Сдать электроинструмент на склад или в инструментальную.

5.3  Доложить об окончании работ мастеру или бригадиру.

5.4  Убрать рабочее место.

5.5  После уборки вымыть лицо и руки с мылом.

вернуться

kamenskih2.narod.ru

Электробезопасность. Действие электрического тока на организм. Безопасное напряжение переменного и постоянного тока

Электробезопасность — система организационных и технических меро­приятий и средств, обеспечивающих защиту людей от вредного и опасного действия электрического тока, электрической дуги, электромагнитного поля и статического электричества.

При прохождении через организм человека электрический ток оказы­вает термическое, электролитическое и биологическое действие (ожоги тела, разложение крови и жидкостей, возбуждение тканей и сокращение мышц). Электротравмы разделяют на местные (локальные нарушения) и электрические удары (нарушение физиологических процессов). Тяжесть поражения электрическим током зависит от силы тока, продолжительности воздействия, частоты, пути прохождения тока, индивидуальных особенностей организма, состояния помещения и площади контакта человека с токоведущими частями.

Проходящий ток зависит от величины напряжения и от сопротивления тела человека. Сопротивление тела человека определяется в основном, со­противлением рогового слоя эпидермиса кожи человека и составляет вели­чину для сухой кожи от 3 кОм доя 100 кОм и более. При увлажнении кожи сопротивление снижается до величины 1 кОм и менее (до сопротивления внутренних тканей 300-500 Ом). При повышении напряжения сопротивление кожного покрова значительно снижается, при 40-50 В начинается пробой кожного покрова. Поэтому в качестве безопасного напряжения принято на­пряжение переменного тока в 42 В (для особо опасных помещений — 12 В) и постоянного тока — в 110 В.

Человек начинает ощущать ток при его величине 0,6-1,5 мА (для частоты 50 Гц). При 10-15 мА вызывается судорожное сокращение мышц, и че ловек не может самостоятельно оторваться от токоведущих частей. При 25-50 мА (50 Гц) вызываются судороги мышц, затруднение дыхания. А при токе более 50 мА и до 100 мА нарушается работа сердца с одновременным параличом дыхания. Ток в 100 мА (50 Гц) и выше считается смертельным. Чем больше длительность прохождения тока, тем больше вероятность тяжелого исхода. При длительности более 0,8 сек может наступить фибриляция и остановка сердца. Опасность поражения переменным током выше, чем постоянным и максимальна на частоте 20 — 100 Гц. Наиболее опасные пути тока — вдоль оси тела (правая рука — ноги) или через жизненно важные органы (сердце, легкие, мозг). Здоровые и физически крепкие люди лег­че переносят электрические удары, чем больные и ослабленные.

Классификация помещений по электробезопасности. Причины электротравматизма. Защита от поражения электрическим током.

По степени опасности поражения людей электрическим током произ­водственные помещения разделяют на три категории:

1. С повышенной опасностью — с наличием в них одного из условий повышенной опасности (сырости, проводящей пыли, токопроводящих полов высокой температуры, возможности одновременного присоединения челове­ка к корпусам электрооборудования и земляным шинам). Это – учебные мастерские.

2. Особо опасные помещения — наличие одного из условий: особой сырости — влажность до 100%; химически активной среды; одновременно двух и более условий повышенной опасности. Это котельные, бани, пра­чечные.

3. Без повышенной опасности — отсутствие условий повышенной и особой опасности. Это классы, кабинеты черчения и т.д.

Для переносных светильников и электроинструмента допустимое напряжение в соответствии с категориями помещений выбирается в пределах 24В, 12 В и 42 В.

Основными причинами электротравматизма являются:

— прикосновение к токоведущим частям электроборудования, находящимся под напряжением, к конструкционным металлическим частям оборудования случайно оказавшимися под напряжением;

— возникновение шагового напряжения на поверхности земли при замыкании силового провода на землю. Шаговое напряжение зависит от расстояния между точками соприкосновения человека с землей (величины шага), и на расстоянии 20 м от упавшего провода равно нулю.

Защита от поражения электрическим током достигается:

1. изоляцией, ограждением и укрытием токоведущих частей;

2. применением защитного заземления (зануления) корпусов электрооборудования;

3. применением средств защитного отключения напряжения при нарушении рабочего режима;

4. использование индивидуальных изолирующих средств защиты.

Защитная изоляция токоведущих частей, ограждения.

Защитное заземление, зануление. Нормирование, измерение, периодичность контроля.

Хорошая изоляция токоведущих частей является надежной защитой от поражения электрическим током. Согласно нормам сопротивление изоляции’ ручных электрических машин должно быть не менее 2,5 МОм, силовой и ос­ветительной электропроводки — выше 0,5 МОм. Проверка изоляции электро­инструмента должна проводиться мегометром не реже 1 раза в квартал, электропроводки — не реже 1 раза в 3 года.

Ограждения токоведущих частей применяются как сплошные, так и сетчатые в виде кожухов или кабин.

Защитное заземление — преднамеренное электрическое соединение с землей металлических нетоковедущих частей, которые могут оказаться под напряжением. Заземление электроустановок необходимо во всех случаях nри напряжениях 500 В и выше и при напряжении выше 42 В переменного тока и 110 В постоянного тока в помещениях с повышенной опасностью, особо опасных и в наружных электроустановках.

Зануление — соединение нетоковедущих частей с нулевым проводом электрических сетей.

Заземляющее устройство – совокупность заземлителя и заземляющих

проводников. Заземления бывают выносные (заземлитель вынесен за пределы оборудования) и контурные (заземлители располагают по контуру вокруг заземляемого оборудования).

В качестве заземлителей применяют стальные стержни, уголки от 40х40 до 60х60 мм, трубы, сечением не менее 100 мм-. Заземлители берут длиной 2,5 — 3 м и забивают в землю при заглублении верхнего конца стержня на 70 — 80 см от поверхности земли. Для заземляющих проводов применяют полосовую или круглую сталь. Подключение приборов к клеммам заземления осуществляют изолированными проводами двухцветной зелено-желтой окраски сечение (для меди — 1,5 мм-, для алюминия — 2,5 мм). При использовании голых проводников их сечение должно быть соответственно 4 и 6 мм. Нормируемое значение суммарного сопротивления заземляющего устройства определяется мощностью оборудования. Для лабораторных уста­новок до 1000 В это сопротивление не должно превышать 4 Ом (в учебных мастерских института — 1,5 Ом). Проверка сопротивления заземления осу­ществляется с помощью специальных приборов не реже 1 раза в год.

Использование пониженного напряжения.

Индивидуальные электрозащитные средства, инструменты и предохранительные приспособления.

Все учебные электрофицированные пособия и электротехнические из­делия, а также ручной инструмент, предназначенные для работы учащихся, должны иметь двойную или усиленную изоляцию и работать при напряжении не выше 42 В. Штепсельные розетки для напряжения 12 В и 42 В должны отличаться от розеток напряжением 127 — 220 В. Для источников понижен­ного напряжения применяют специальные понижающие трансформаторы с раз­дельными обмотками.

Защитными средствами называются переносные приборы и приспособле­ния, служащие для защиты персонала от поражения электрическим током, электрической дуги, продуктов горения и т.п. К ним относятся резиновые диэлектрические перчатки, боты, галоши, коврики, изолирующие подставки, инструмент с изолированными рукоятками, защитные очки, предохранитель­ные плакаты. Все защитные средства для проверки их состояния периодически осматривают и испытывают (перчатки через 6 месяцев, галоши — 12 месяцев, боты — 36 месяцев). Плакаты бывают предохранительные, запрещающие и напоминающие.

Статическое электричество

Статическое электричество — это явление электризации тел или по ГОСТ 12.1.018-79 этот термин означает совокупность явлений, связанных с возникновением, сохранением и релаксацией электрического заряда на поверхности и в объеме диэлектрических и полупроводниковых веществ, материалов или на изолированных проводниках.

Согласно гипотезе о статической электризации тел при соприкосновении двух разнородных веществ из-за неуравновешенности атомных и молекулярных сил на их поверхности происходит перераспределение электронов с образованием двойного электрического слоя с противопо­ложными знаками электрических зарядов т.о., между соприкасающимися телами, особенно при взаимном их трении, возникает контактная разность потенциалов, значение которой зависит от ряда факторов- диэлектри­ческих свойств материалов, значения их взаимного давления при соприкосновении, влажности и температуры поверх­ностей этих тел, климатических условий.

При последующем разделении этих тел каждое из них сохраняет электрический заряд, а с увеличением расстояния между ними за счет совершаемой работы на разделение зарядов разность потенциалов воз­растает и может достигнуть значений десятков и сотен киловольт. При статической электризации во время технологических процессов, сопровождающихся трением, переливанием диэлектрических жидкостей (нефтепродукты) на изолированных от земли металлических частях оборудования возникает относительно земли напряжение порядка десят­ков киловольт.

Аналогично происходит электризация при сматывании тканей, бумаги, полиэтилена.

При относительной влажности воздуха 85% и более зарядов статического электричества не возникает.

Эл. заряды, образующиеся на частях производственного оборудо­вания и изделиях, могут взаимно нейтрализоваться вследствие некото­рой электропроводности влажного воздуха, а так же стекать в землю по поверхности оборудования. Но в отдельных случаях, когда заряды велики и разность потенциалов также велика, то может произойти быстрый искровой разряд между наэлектризованными частями оборудова­ния или на землю.

Устранение образования значительных зарядов статического электричества дости­гается при помощи следующих мер:

1. заземление металлических частей оборудования;

2. увеличение поверхностной и объемной электрической проводимости диэлектриков;

3. Предотвращение накопления значительных электрических зарядов путем установки в зоне электризации специальных нейтрализаторов. Нейтрализация электрических зарядов может осуществляться путем ионизации воздуха, разделяющего заряженный тела. Применяют ионизаторы индукционные, высоковольтные или радиоизотопные. Отвод статического электричества с тела человека осуществляется путем устройства электропроводящих полов в производственных помещениях, а также обеспечения работающих токопроводящей обувью и антистатическими халатами.

cyberpedia.su
